Asrock A320M Pro4 R2.0, A320M Pro4, A320M, A320M-DGS, A320M-DVS R4.0 RAID Installation Guide [zh]

...

AMD RAID

安裝指南

1. AMD BIOS RAID 安裝指南 ..................................................................................................................... 2

1.1 RAID 簡介 ............................................................................................................................... 2

1.2 RAID 組態預防措施 ................................................................................................................. 4

1.3 UEFI RAID 組態 ...................................................................................................................... 5

2. AMD Windows RAID 安裝指南 ............................................................................................................. 15

1. AMD BIOS RAID

安裝指南

簡介

（資料等量分配）

警告！

（資料映射）

AMD BIOS RAID 安裝指南係在說明如何藉由使用板載 FastBuild BIOS utility，在 BIOS 環境下設定 RAID 功能。製作 SATA 驅動程式磁片後，按下<F2> 或 <Del>進入BIOS設定，然後依照支援光碟所含「使用手冊」的詳細說明進行，之後即可開始使用板載 RAID 選項 ROM 公用程式設定 RAID。

1.1 RAID

「RAID」是「獨立磁碟容錯陣列」的縮寫，是一種將兩顆以上硬碟組成一個邏輯單元的方法。為達到最佳效能，請在建立 RAID 磁碟組時，安裝相同型號與容量的硬碟。

RAI D 0

RAID 0 是一資料等量分配技術，可最佳化兩顆相同的硬碟，以讀寫平行、交錯式堆疊中的資料。此作法將可使單一磁碟的資料傳輸速率加倍，同時兩硬碟還可作為單一磁碟機，以持續的資料傳輸速率運作，進而提升資料存取及儲存效能。

儘管 RAID 0 功能可提升存取效能，但並未提供任何容錯機制。若熱插拔任何 RAID 0 磁碟的硬碟，將導致資料損壞或遺失。

RAI D 1

RAID 1 為資料映射技術，可將一顆磁碟機的資料映像複製至第二顆磁碟機，並維持相同的資料映像。由於正常運行

的磁碟機包含另一顆磁碟機內完整的資料複本，因此，若有一顆磁碟機故障，磁碟陣列管理軟體就會將所有應用程式引導至正常運行的磁碟機，因而提供了資料保護功能，並增進整部系統的容錯機制。

區塊等量分配及分散式同位檢查

等量分配映射

RAI D 5 (

RAID 5 可隨同資料區塊在實體磁碟機等量分配資料，並分散同位資訊。此組織方式可在每次作業時同時存取多顆實體磁碟機，藉以提升效能，並透過同位檢查資料提供容錯功能。若一顆實體磁碟機故障，RAID系統可依據剩餘的資料和同位資訊來重新計算資料。RAID 5 能夠有效率地使用硬碟，且是功能最多的 RAID 層級。此層級適用於檔案、資料庫、應用程式及網頁伺服器。

)

RAID 10 (

RAID 0 磁碟機可藉由使用 RAID 1 技術映射，形成效能更佳、同時具備復原能力的 RAID 10 解決方案。其控制器結合資料等量分配(RAID 0) 的效能與磁碟映射 (RAID 1) 的容錯功能。資料會等量分配於多顆磁碟機上，並複製於另一組磁碟機上。

)

1.2 RAID

組態預防措施

警告！

1. 若係基於效能而建立 RA ID 0（等量分配），請使用兩顆全新的磁碟機。建議使用兩顆相同大小的 SATA 磁

碟機。若使用大小不同的兩顆磁碟機，容量較小的硬碟將成為各磁碟機的基本儲存大小。例如，若一顆硬碟的儲存容量為 80GB，另一顆為 60GB，則 80GB 磁碟機的最大儲存容量即變成 60GB，而此 RAID 0 磁碟組的總儲存容量將為 120GB。

2. 您可使用兩顆全新的磁碟機、或使用一顆既有的磁碟機與一顆全新的磁碟機來建立 RAID 1（映射）陣列，來

達到保護資料的效用（全新的磁碟機大小必須等於或大於既有的磁碟機）。若使用大小不同的兩顆磁碟機，容量較小的硬碟將成為基本儲存大小。例如，若一顆硬碟的儲存容量為 80GB，另一顆為 60GB，則此 RAID

1 磁碟組的總儲存容量將為 60GB。

3. 請在設定新 RAID 陣列之前驗證硬碟的狀態。

建立 RAID 功能之前，請先備份資料。在建立 RAID 的過程中，系統會詢問您是否要「清除磁碟資料」。建議選取「是」，

之後便會在清空的環境下進行未來的資料建立作業。

1.3 UEFI RAID

組態

步驟

並建立

使用 UEFI 設定公用程式設定 RAID 陣列。

1：設定 UEFI

A. 系統開機期間，按下 <F2> 或 <Del> 鍵進入 UEFI 設定公用程式。 B. 前往「Advanced（進階）」「Storage Configuration（儲存組態）」。 C. 將「SATA Mode（SATA 模式）」選項設為 <RAID>。 D. 按一下 <F10> 儲存並結束。 E. (此步驟僅適用於 X399 / X570 晶片組上的 NVMe RAID)：

前往「Advanced（進階）」「AMD PBS」，並將「NVMe RAID mode（NVMe RAID 模式）」設為 <Enabled（啟用）>。然後按一下 <F10> 儲存並結束。

RAID 陣列

F. 前往「Boot（開機）」「CSM」，並將「Launch Storage OpROM policy（啟動儲存 OpROM 原則）」設為

<UEFI only（僅 UEFI）>。

或者前往「Boot（開機）」「CSM」，將 “Launc h CSM”（啟動 CSM）設為 <Disabled>（關閉）。

G. 按一下 <F10> 儲存並退出。然後重新進入 UEFI 設定公用程式。 H. 按下 <F10>儲存並重新開機系統後，「RAIDXpert2 Configuration Utility （RAIDXpert2 組態公用程式）」子功能表

才可用。

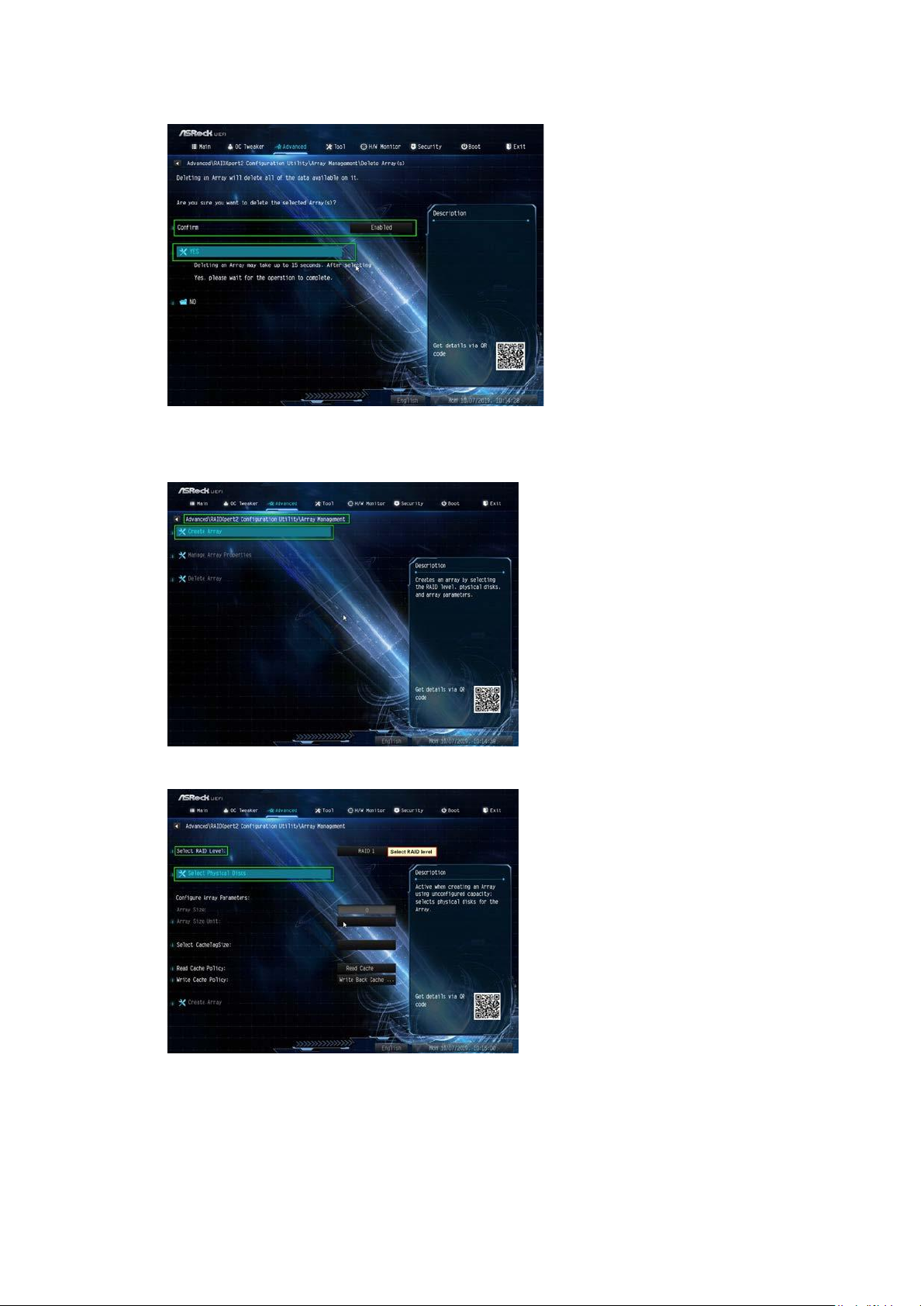

前往「 Advanced（進階）」「RAIDXpert2 Configuration Utility（RAIDXpert2 組態公用程式）」「Array Management （陣列管理）」「Create Array（建立陣列）」「Select Physical Disks（選擇實體磁碟）」「Check All（全部勾選）」「Apply Changes（套用變更）」「Create Array（建立陣列）」。即使您未設定任何 RAID 陣列，也務必先刪除現有磁碟陣列，再建立新的陣列。

前往「 Advanced（進階）」「RAIDXpert2 Configuration Utility（RAIDXpert2 組態公用程式）」「Array Management （陣列管理）」「Create Array（建立陣列）」。

選擇 “RAID Level”（RAID 層級），然後選擇「Select Physical Disks（選擇實體磁碟）」.

將 “Select Media Type”（選擇媒體類型）設為 “SSD” 或保持 “BOTH”（兩者）。

選擇 Check All（檢查全部）「Apply Changes（套用變更）」

選擇「Create Array（建立陣列）」。

I. 按一下 <F10> 儲存並結束。

步驟

驅動程式複製到

隨身碟

您可選擇步驟

或步驟

來完成組態設定。

步驟

網站下載驅動程式

步驟

2.1：將 RAID

USB

A. 請安裝 DVD-ROM。 B. 系統開機期間，按下 <F2> 或 <Del> 鍵進入 UEFI 設定公用程式。 C. 將 USB 磁碟插入任一 USB 連接埠。 D. 將支援光碟插入 DVD-ROM 光碟機。 E. 前往「Tools（工具）」「Easy RAID Installer」 F. 依照指示完成驅動程式複製程序。

2.2：從 ASRock

A. 請從 ASRock 網站下載「SATA Floppy Imaged 驅動程式」，並將檔案解壓縮至 USB 隨身碟。

3： Windows 安裝

插入儲存有 Windows 10 安裝檔的 USB 隨身碟。重新啟動電腦。在系統啟動時，按下 <F11> 打開 Boot（啟動）功能表。請參考下圖。 USB 隨身碟會顯示為 UEFI 設備。請選擇從此設備啟動。若系統在此時重新開機，請再次打開 F11 Boot（啟動）功能表。

2.1

2.2

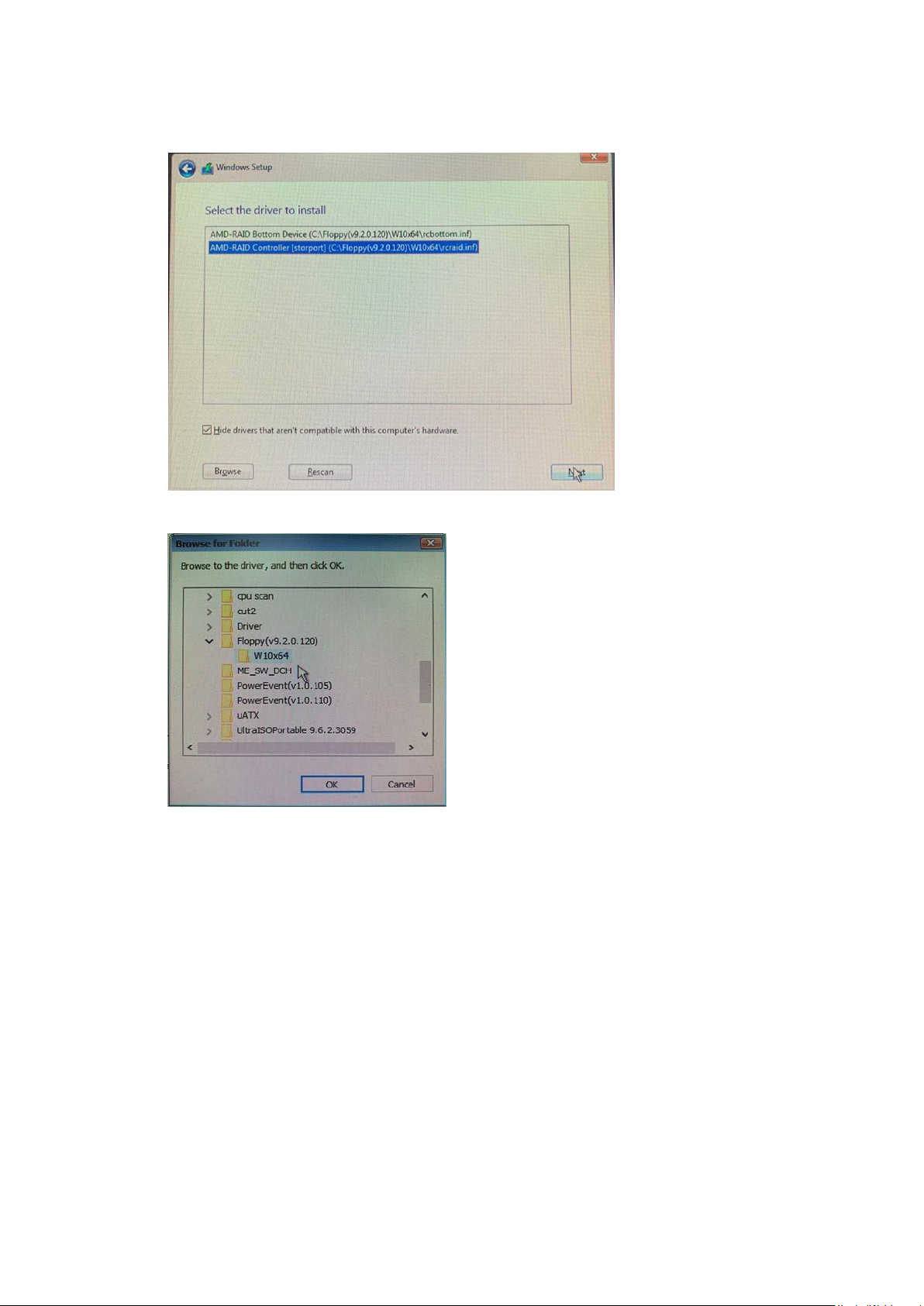

A. 在 Windows 安裝程式運行過程中，當出現磁片選擇頁面時請按一下 <Load Driver>（載入驅動程式）。

B. 按一下 <Browse（瀏覽）> 找到 USB 隨身碟內的驅動程式。

首先必須載入三個驅動程式。使用 AMD 網站上的 SATA/NVMe R AID 驅動程式包（版本 9.2.0.127）。若使用不同版本的驅動程式包，則將有所不同。
