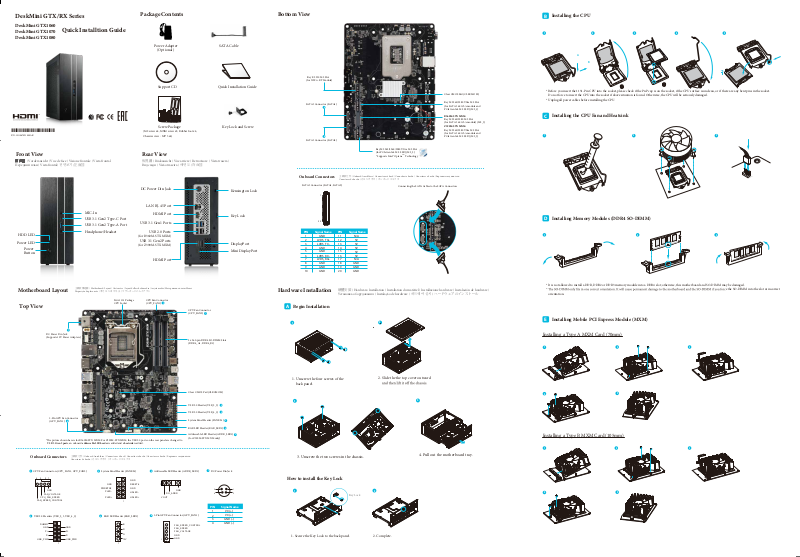

Asrock DeskMini GTX (Z390) Quick Installation Guide

DeskMini GTX/RX Series

DeskMini GTX1060 DeskMini GTX1070

Quick Installtion Guide

DeskMini GTX1080

Package Contents

Power Adapter

(Optional )

SATA Cable

Bottom View

Key E 2230 M.2 Slot (for WiFi + BT Module)

Installing the CPU

1 2 3 4

*15G067027000AK*

P/N: 15G067021000AK

Front View

前視圖 / Vorderansicht / Vue de face / Visione frontale / Vista frontal Передний план / Vista frontal/ 전면보기/正面図

Support CD Quick Installation Guide

Key Lock and Screw Screw Package

(M.2 screw x4, MXM screw x2, Rubber foot x4,

Chassis screw : M3*5 x4)

Rear View

後視圖 / Rückansicht / Vue arriere / Retrovisore / Vista trasera / Вид сзади / Visão traseira / 배면도 /背面図

DC Power Din Jack

Kensington Lock

SATA3 Connector (SATA1)

SATA3 Connector (SATA2)

Onboard Connectors

SATA3 Connector (SATA1, SATA2)

Clear CMOS Pad (CLRCMOS2)

Key M 2260/2280 Ultra M.2 Slot (for SATA3 6.0 Gb/s module and PCIe Gen3x4 M.2 SSD) (M2_1)

B360M-STX MXM:

Key M 2260/2280 M.2 Slot (for SATA3 6.0 Gb/s module) (M2_3)

Z390M-STX MXM:

Key M 2260/2280 Ultra M.2 Slot (for SATA3 6.0 Gb/s module and PCIe Gen3x4 M.2 SSD) (M2_3)

Key M 2242/2260/2280 Ultra M.2 Slot (for PCIe Gen3x4 M.2 SSD) (M2_2)

* Supports Intel® Optane

主機板元件 / Onboard-Anschlüsse / Connecteurs à bord / Connettori a bordo / Conectores a bordo / Бортовые соединители Conectores de bordo / 온보드 커넥터 / オンボードコネクタ

Technology

Connecting the SATA Cables to the SATA Connectors

* Before you insert the 1151-Pin CPU into the socket, please check if the PnP cap is on the socket, if the CPU surface is unclean, or if there are any bent pins in the socket. Do not force to insert the CPU into the socket if above situation is found. Otherwise, the CPU will be seriously damaged. * Unplug all power cables before installing the CPU.

Installing the CPU Fan and Heatsink

1 2 3

CPU_FAN

HDD LED

Power LED

Power Button

Motherboard Layout

Top View

LAN RJ-45 Port

MIC-In

HDMI Port

USB 3.1 Gen2 Type-C Port

USB 3.1 Gen2 Type-A Port

Headphone/Headset

USB 3.1 Gen1 Ports

USB 2.0 Ports

(for B360M-STX MXM)

USB 3.1 Gen2 Ports

(for Z390M-STX MXM)

HDMI Port

主機板構造圖 / Motherboard-Layout / Carte mère / layout della scheda madre / tarjeta madre /Материнские платы Макет Disposição da placa-mãe / 메인 보드 레이아웃 / マザーボードのレイアウト

LGA1151 Package CPU Socket

CPU Fan Connector (CPU_FAN1)

CPU Fan Connector (CPU_FAN2)

Key Lock

Installing Memory Modules (DDR4 SO-DIMM)

PIN Signal Name PIN Signal Name

1 2 3

DisplayPort

Mini DisplayPort

1 11GND

N/A 2 12LVDS_TX+ 3 13LVDS_TX4 14 5 15 6 16 7 17 N/A 8 18 9 19

10 20

GND GND

LVDS_RX-

LVDS_RX+

GND GND

GND

GND GND

GND

5V 5V 5V 5V 5V

* It is not allowed to install a DDR, DDR2 or DDR3 memory module into a DDR4 slot; otherwise, this motherboard and SO-DIMM may be damaged.

Hardware Installation

Begin Installation

硬體安裝 / Hardware-Installation / Installation du matériel / Installazione hardware / Instalación de hardware / Установка оборудования / Instalação de hardware / 하드웨어 설치 / ハードウェアのインストール

orientation.

Installing Mobile PCI Express Module (MXM)

e the SO-DIMM into the slot at incorrect

DC Power Din Jack (Supports 19V Power Adapters)

5-Pin GPU Fan Connector (GPU_FAN1)

*e picture shown here is for B360M-STX MXM. For Z390M-STX MXM, the USB 2.0 ports on the rear panel are changed to USB 3.1 Gen2 ports, an onboard addressable LED header is added and a heatsink is added.

Key E 2230 M.2 Slot (for WiFi + BT Module)

Key M 2280 M.2 Slot (for PCIe Gen3x4 M.2 SSD)

2 x 260-pin DDR4 SO-DIMM Slots (DDR4_A1, DDR4_B1)

Clear CMOS Pad (CLRCMOS1)

USB 2.0 Header (USB_2_3)

USB 2.0 Header (USB_4_5)

System Panel Header (PANEL1)

RGB LED Header (RGB_LED1)

Addressable LED Header (ADDR_LED1) (for Z390M-STX MXM only)

Installing a Type A MXM Card (70mm)

GPU_FAN1

1. Unscrew the four screws of the

2. Slide the the top cover outward

GPU_FAN1

back panel.

AN1

GPU_FAN1

GPU_F

Installing a Type B MXM Card (105mm)

2 3

GPU_FAN1

Onboard Connectors

CPU Fan Connectors (CPU_FAN1, CPU_FAN2) Addressable LED Header (ADDR_LED1)

4 3 2 1

GND

FAN_VOLTAGE

CPU_F

AN_SPEED

FAN_SPEED_CON TROL

USB 2.0 Headers (USB_2_3, USB_4_5)

DUMMY

GND GND

P+

P-

USB_P WR

GND

DO_ADDR

VOUT

5-Pin GPU Fan Connector (GPU_FAN1)

FAN_SPEED_CONT ROL

FAN_SPEED

FAN_VOLTAGE

GND

P+

P-

USB_ PWR

System Panel Header (PANEL1)

GND

PWRBTN #

PLE D

PLE D+

RGB LED Header (RGB_LED1)

12V

GND

RESET

GND

HDLED-

HDLED+

DC Power Din Jack

PIN Signal Name

1 V0 (+) 2 3 4

V0 (+) GND (-) GND (-)

3. Unscrew the two screws in the chassis.

How to install the Key Lock

4. Pull out the motherboard tray.

GPU_FAN1

1 2

Key Lock

1. Secure the Key Lock to the back panel.

2. Complete.

GPU_FAN1

AN1

PU_F G

Installing a Type B+ MXM Card (105mm-113mm)

Restricted substances and its chemical symbols

PANEL1

5mm

*Before installing a Type B+ MXM card, please replace the 5mm standos with the 7.6mm standos.

GPU_FAN1

Installing the WiFi Module

1 2 3

1. Prepare a type 2230 WiFi/BT module and the screw.

Installing the WiFi Antennas

1 2

1. Insert the Wi-Fi Antenna Connectors to the antenna ports on the rear panel of the DeskMini GTX/RX series

3. Insert the SMA Wi-Fi Antenna Cables to the designated holes on the drive mounting tray. Route the cables rightward as shown in the illustration above.

5 6 7

2 3

7.6mm

PU_FAN1

2. Align and gently insert the WiFi/BT module into the M.2 Socket (Key E) (M2_4).

one orientation.

AN1 F

GPU_FAN1

3. Tighten the screw to secure the WiFi module to the motherboard.

2. Fasten the screw nuts to secure the antenna connectors.

4. Make sure that the cable routing is organized as shown in the illustration above.

Installing the M.2 SSD

Support

支援 / Support / Assistance / Supporto / Soporte técnico / Поддержка / Suporte / 지원 / サポート

PCB Length: 8cm Module Type: Type2280

PCB Length: 6cm Module Type: Type2260

GPU_FAN1

1. Prepare a M.2_SSD (NGFF) module

PCB Length: 4.2cm Module Type: Type2242

ABC

2. Depending on the PCB type and length

ABC

and the screw.

the corresponding nut location to be used. location D by default. Skip Step 3 and 4 and

go straight to Step 5 if you are going to use the

hand.

ABC

5. Align and gently insert the M.2 (NGFF) SSD module into the M.2 slot. Please be aware

into the desired nut location on the

motherboard.

Installing the 2.5-inch HDD/SSD

one orientation.

1. Locate the drive mounting trays. 2. Engage the HDDs/SSDs with the latches in the drive mounting trays.

ABC

NUT1NUT2C

6. Tighten the screw with a screwdriver to secure the module into place. Please do not overtighten the screw as this might damage the module.

31 2

3. Place the HDDs/SSDs on the trays. Align the drive screw holes with those in the drive mounting

4. Connect the SATA Data and Power Cable

to the HDDs/SSDs.

Complete

5. Connect the other end of the SAT Cables to the SATA Connectors on the motherboard.

Metal Tab

USB

Metal Tab

Note:

1. Connect the power button cable

to the System Panel Header on

2. Connect the USB cable to the USB Header on the motherboard.

3. Install the motherboard tray.

Before re-installing the motherboard tray, be sure to place the tray below the side chassis’s metal tab.

the motherboard.

Please visit our web site at http:/www.asrock.com for: A list of tested memory, M.2, 2.5” SATA HDD, wireless interface cards and operating systems that

are supported; for information about downloading the latest driver and BIOS updates; as well as the latest product support information.

- 如需參考已測試過記憶體、M.2、2.5” SATA HDD、無線介面卡和支援的作業系統清單

- 若要下載最新驅動程式和BIOS更新

- 如需產品支援資訊請前往 http:/www.asrock.com

- Eine Liste unterstützter getesteter Speichermodule, M.2-, 2,5-Zoll SATA-Festplatten,

WLAN-Schnittstellenkarten und Betriebssysteme;

- Informationen zum Herunterladen aktuellster Treiber- und BIOS-Versionen;

- sowie aktuellste Informationen über unterstützte Produkte.

Veuillez visiter notre site Web à l'adresse http:/www.asrock.com pour :

systèmes d'exploitation testés et pris en charge ;

- Des informations sur le téléchargement des dernières mises à jour du pilote et du BIOS ;

- Les dernières informations d'assistance produit.

Visitare il nostro sito all’indirizzo http:/www.asrock.com per:

- L’elenco di memorie, M.2, HDD SATA 2.5", schede d’interfaccia wireless e sistemi operativi che sono stati testati e sono supportati;

- Informazioni sul download dei driver più recenti e degli aggiornamenti BIOS;

- Informazioni aggiornate sul supporto dei prodotti.

Visite nuestro sitio Web en http:/www.asrock.com para:

- Obtener una lista de memorias, M.2, HDD SATA de 2,5”, tarjetas de interfaz inalámbricas y sistemas operativos admitidos probados;

- Obtener información acerca de la descarga del controlador y de las actualiz aciones del BIOS más recientes;

- Obtener la información más reciente sobre el soporte técnico del producto.

registered trademarks of HDMI Licensing LLC in the United States and other countries.
