ASRock ConRoe945PL-GLAN User Manual

Page 1

No part of this installation guide may be reproduced, transcribed, transmitted, or translated in any language, in any form or by any means, except duplication of documentation by the purchaser for backup purpose, without written consent of ASRock Inc. Products and corporate names appearing in this guide may or may not be registered trademarks or copyrights of their respective companies, and are used only for identification or explanation and to the owners’ benefit, without intent to infringe.

Disclaimer:Disclaimer:

Disclaimer:

Disclaimer:Disclaimer:

Specifications and information contained in this guide are furnished for informational use only and subject to change without notice, and should not be constructed as a commitment by ASRock. ASRock assumes no responsibility for any errors or omissions that may appear in this guide. With respect to the contents of this guide, ASRock does not provide warranty of any kind, either expressed or implied, including but not limited to the implied warranties or conditions of merchantability or fitness for a particular purpose. In no event shall ASRock, its directors, officers, employees, or agents be liable for any indirect, special, incidental, or consequential damages (including damages for loss of profits, loss of business, loss of data, interruption of business and the like), even if ASRock has been advised of the possibility of such damages arising from any defect or error in the guide or product.

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that

may cause undesired operation.

CALIFORNIA, USA ONLY

The Lithium battery adopted on this motherboard contains Perchlorate, a toxic substance controlled in Perchlorate Best Management Practices (BMP) regulations passed by the California Legislature. When you discard the Lithium battery in California, USA, please follow the related regulations in advance. “Perchlorate Material-special handling may apply, see www.dtsc.ca.gov/hazardouswaste/perchlorate”

ASRock Website: http://www.asrock.com

Published November 2006

ASRock ConRoe945PL-GLAN Motherboard

EnglishEnglish

English

Page 2

Motherboard LMotherboard L

Motherboard L

Motherboard LMotherboard L

ayoutayout

ayout

ayoutayout

English

EnglishEnglish

1 PS2_USB_PWR1 Jumper 16 System Panel Hea der (P ANEL1) 2 A TX 12V Connector (A TX12V1) 17 South Bridge Controller 3 A TX Power Connector (ATXPWR1) 18 Infrared Module Header (IR1) 4 775-Pin CPU Socket 19 Chassis Fan Connector (CHA_FAN1) 5 North Bridge Controller 20 USB 2.0 Header (USB67, Blue) 6 CPU Fan Connector (CPU_FAN1) 21 USB 2.0 Header (USB45, Blue) 7 2 x 240-pin DDRII DIMM Slots 22 Floppy Connector (FLOPPY1)

(Dual Channel: DDRII_1, DDRII_2; Yellow) 23 Game Port Header (GAME1) 8 PCI Express x16 Slot (PCIE1) 24 Internal Audio Connector: CD1 (Black) 9 Clear CMOS Jumper (CLRCMOS1) 25 Front Panel Audio Header (HD_AUDIO1) 10 IDE1 Connector (IDE1, Blue) 26 HDMI_SPDIF Header (HDMI_SPDIF1) 11 SA T AII Connector (SATAII_3 (PORT2); Orange) 27 PCI Slots (PCI1- 3) 12 SATAII Conne ctor (SATAII_4 (PORT3); Orange) 28 BIOS FWH Chip 13 SA T AII Connector (SA TAII_2 (PORT1); Red) 29 PCI Express x1 Slot (PCIE3) 14 SA T AII Connector (SA TAII_1 (PORT0); Red) 30 PCI Express x1 Slot (PCIE2) 15 Chassis Speaker Header (SPEAKER 1)

ASRock ConRoe945PL-GLAN Motherboard

Page 3

HD 8CH I/O PHD 8CH I/O P

HD 8CH I/O P

HD 8CH I/O PHD 8CH I/O P

1 Parallel Port 8 Microphone (Pink) 2 RJ-45 Port 9 USB 2.0 Ports (USB01) 3 Side Speaker (Gray) 10 USB 2.0 Ports (USB23) 4 Rear Speaker (Black) 11 Serial Port: COM1 5 Central / Bass (Orange) 12 PS/2 Keyboard Port (Purple) 6 Line In (Light Blue) 13 PS/2 Mouse Port (Green)

*7 Front Speaker (Lime)

* If you use 2-channel spea ker, please connect the speaker’s plug into “Front Speaker Jack”. See

the table below for connection details in accordance with the type of speaker you use.

anelanel

anel

anelanel

TABLE for Audio Output Connection

Audio Output Channels Front Speaker Rear Speaker Central / Bass Side Speaker

(No. 7) (No. 4) (No. 5) (No. 3) 2 V -- -- -4VV---6 VVV-8 VVVV

* To enable Multi-Streaming function, you need to connect a front panel audio cable to the front

panel audio header. After restarting your computer, you will find “Mixer” tool on your system. Please select “Mixer ToolBox” , click “Enable playback multi-streaming”, and click

“ok”. Choose “2CH”, “4CH”, “6CH”, or “8CH” and then you are allowed to select “Realtek HDA Primary output” to use Rear Speaker, Central/Bass, and Front Speaker, or select “Realtek HDA Audio 2nd output” to use front panel audio.

ASRock ConRoe945PL-GLAN Motherboard

EnglishEnglish

English

Page 4

1. Introduction1. Introduction

1. Introduction

1. Introduction1. Introduction

Thank you for purchasing ASRock ConRoe945PL-GLAN motherboard, a reliable motherboard produced under ASRock’s consistently stringent quality control. It delivers excellent performance with robust design conforming to ASRock’s commitment to quality and endurance. This Quick Installation Guide contains introduction of the motherboard and step-bystep installation guide. More detailed information of the motherboard can be found in the user manual presented in the Support CD.

Because the motherboard specifications and the BIOS software might be updated, the content of this manual will be subject to change without notice. In case any modifications of this manual occur, the updated version will be available on ASRock website without further notice. You may find the latest VGA cards and CPU support lists on ASRock website as well.

ASRock website

1.1 Package Contents1.1 Package Contents

1.1 Package Contents

1.1 Package Contents1.1 Package Contents

ASRock ConRoe945PL-GLAN Motherboard

(ATX Form Factor: 12.0-in x 7.5-in, 30.5 cm x 19.1 cm) ASRock ConRoe945PL-GLAN Quick Installation Guide ASRock ConRoe945PL-GLAN Support CD

(including LGA 775 CPU Installation Live Demo) One 80-conductor Ultra ATA 66/100 IDE Ribbon Cable One Ribbon Cable for a 3.5-in Floppy Drive One Serial AT A (SAT A) Data Cables (Optional) One Serial ATA (SATA) HDD Power Cables (Optional) One HDMI_SPDIF Cable (Optional) One HD 8CH I/O Panel Shield

http://www.asrock.com

English

EnglishEnglish

ASRock ConRoe945PL-GLAN Motherboard

Page 5

1.21.2

SpecificationsSpecifications

1.2

Specifications

1.21.2

SpecificationsSpecifications

Platform - ATX Form Factor: 12.0-in x 7.5-in, 30.5 cm x 19.1 cm CPU - LGA 775 for Intel® CoreTM 2 Duo / Pentium® D / Pentium® 4 /

Celeron® D (see CAUTION 1)

- FSB 800/533 MHz

- Supports Hyper-Threading Technology (see CAUTION 2)

- Supports Untied Overclocking Technology (see CAUTION 3)

- Supports EM64T CPU

Chipset - Northbridge: Intel® 945PL

- Southbridge: Intel® ICH7

Memory - Dual Channel DDRII Memory T echnology (see CAUTION 4)

- 2 x DDRII DIMM slots

- Support DDRII533

- Max. capacity: 2GB

Hybrid Booster - CPU Frequency Stepless Control (see CAUTION 5)

- ASRock U-COP (see CAUTION 6)

- Boot Failure Guard (B.F.G.)

Expansion Slot - 3 x PCI slots

- 1 x PCI Express x16 slot

- 2 x PCI Express x1 slots

Audio - Realtek ALC888 7.1 channel CODEC with High Definition

Audio

LAN - Gigabit LAN 10/100/1000 Mb/s

- PCIE x 1 Realtek RTL81 11B

- Supports Wake-On-LAN

Rear Panel I/O HD 8CH I/O

- 1 x PS/2 Mouse Port

- 1 x PS/2 Keyboard Port

- 1 x COM Port

- 1 x Parallel Port (ECP/EPP Support)

- 4 x Ready-to-Use USB 2.0 Ports

- 1 x RJ-45 LAN Port

- HD Audio Jack: Side Speaker/Rear Speaker/Central/Bass/ Line in/Front Speaker/Microphone (see CAUTION 7)

EnglishEnglish

English

ASRock ConRoe945PL-GLAN Motherboard

Page 6

Connector - 4 x SATAII 3.0Gb/s connectors (No Support for RAID and

“Hot Plug” functions) (see CAUTION 8)

- 1 x ATA100 IDE connector (supports 2 x IDE devices)

- 1 x Floppy connector

- 1 x IR header

- 1 x Game header

- 1 x HDMI_SPDIF header

- CPU/Chassis FAN connector

- 20 pin ATX power connector

- 4 pin 12V power connector

- CD in header

- Front panel audio connector

- 2 x USB 2.0 headers (support 4 USB 2.0 ports) (see CAUTION 9)

BIOS Feature - 4Mb AMI BIOS

- AMI Legal BIOS

- Supports “Plug and Play”

- ACPI 1.1 Compli ance Wake Up Events

- Supports jumperfree

- AMBIOS 2.3.1 Support Support CD - Drivers, Utilities, AntiVirus Software (Trial Version) Hardware - CPU Temperature Sensing Monitor - Chassis Temperature Sensing

- CPU Fan Ta chometer

- Chassis Fan Tachometer

- CPU Quiet Fan

- Voltage Monitoring: +12V, +5V, +3.3V, Vcore

OS - Microsoft® Windows® 2000/XP/XP 64-bit/VistaTM compliant

(see CAUTION 10)

Certifications - FCC, CE, WHQL

English

EnglishEnglish

WARNING

Please realize that there is a certain risk involved with overclocking, including adjusting the setting in the BIOS, applying Untied Overclocking Technology, or using the thirdparty overclocking tools. Overclocking may affect your system stability, or even cause damage to the components and devices of your system. It should be done at your own risk and expense. We are not responsible for possible damage caused by

overclocking.

ASRock ConRoe945PL-GLAN Motherboard

Page 7

CAUTION!

1. This motherboard supports FSB800-CPU. If you plan to adopt CoreTM 2 Duo CPU on this motherboard, you can only adopt Conroe 800 E4XXX processors.

2. About the setting of “Hyper Threading Technology”, please check page 29 of “User Manual” in the support CD.

3. This motherboard supports Untied Overclocking Technology. Please read “Untied Overclocking Technology” on page 21 for details.

4. This motherboard supports Dual Channel Me mory Technology . Before you implement Dual Channel Memory Technology, make sure to read the installation guide of memory modules on page 12 for proper installation.

5. Although this motherboard offers stepless control, it is not recommended to perform over-clocking. Frequencies other than the recommended CPU bus frequencies may cause the instability of the system or damage the CPU.

6. While CPU overheat is detected, the system will automatically shutdown. Before you resume the system, please check if the CPU fan on the motherboard functions properly and unplug the power cord, then plug it back again. To improve heat dissipation, remember to spray thermal grease between the CPU a nd the he atsink when you in stall the PC system.

7. For microphone input, this motherboard supports both stereo and mono modes. For audio output, this motherboard supports 2-channel, 4-channel, 6-channel, and 8-channel modes. Please check the table on page 3 for proper connection.

8. Before installing SATAII hard disk to SATAII connector, please read the “SATAII Hard Disk Setup Guide” on page 20 to a djust your SATAII hard disk drive to SATAII mode. You can also connect SATA hard disk to SATAII connector directly.

9. Power Management for USB 2.0 works fine under Microsoft® Windows VistaTM / XP 64-bit / XP SP1 or SP2 / 2000 SP4.

10. Microsoft® Windows® VistaTM driver is not ready yet. We will update it to our website in the future. Please visit our website for Microsoft Windows® VistaTM driver and related information. ASRock website http://www.asrock.com

ASRock ConRoe945PL-GLAN Motherboard

EnglishEnglish

English

Page 8

1.31.3

Minimum Hardware RMinimum Hardware R

1.3

Minimum Hardware R

1.31.3

Minimum Hardware RMinimum Hardware R

TMTM

VistaVista

Vista

VistaVista

For system integrators and users who purchase this motherboard and plan to submit Windows® VistaTM Premium and Basic logo, please follow the below table for minimum hardware requirement. Please adopt the CPU, memory, and VGA that we suggest.

CPU Celeron D 326 Memory 512MB Single Channel VGA DX9.0 with WDDM Driver

Premium and Basic Logo Premium and Basic Logo

Premium and Basic Logo

Premium and Basic Logo Premium and Basic Logo

with 128bit VGA memory (Premium) with 64bit VGA memory (Basic)

equirement Tequirement T

equirement T

equirement Tequirement T

able for Wable for W

able for W

able for Wable for W

indowsindows

indows

indowsindows

®®

English

EnglishEnglish

ASRock ConRoe945PL-GLAN Motherboard

Page 9

2.2.

InstallationInstallation

Installation

2.2.

InstallationInstallation

Pre-installation PrecautionsPre-installation Precautions

Pre-installation Precautions

Pre-installation PrecautionsPre-installation Precautions

Take note of the following precautions before you install motherboard components or change any motherboard settings.

1. Unplug the power cord from the wall socket before touching any component. Failure to do so may cause severe damage to the motherboard, peripherals, and/or components.

2. To avoid damaging the motherboard components due to static electricity, NEVER place your motherboard directly on the carpet or the like. Also remember to use a grounded wrist strap or touch a safety grounded object before you handle components.

3. Hold components by the edges and do not touch the ICs.

4. Whenever you uninstall any component, place it on a grounded antstatic pad or in the bag that comes with the component.

5. When placing screws into the screw holes to secure the motherboard to the chassis, please do not over-tighten the screws! Doing so may damage the motherboard.

2.12.1

CPU InstallationCPU Installation

2.1

CPU Installation

2.12.1

CPU InstallationCPU Installation

For the installation of Intel 775-LAND CPU, please follow the steps below.

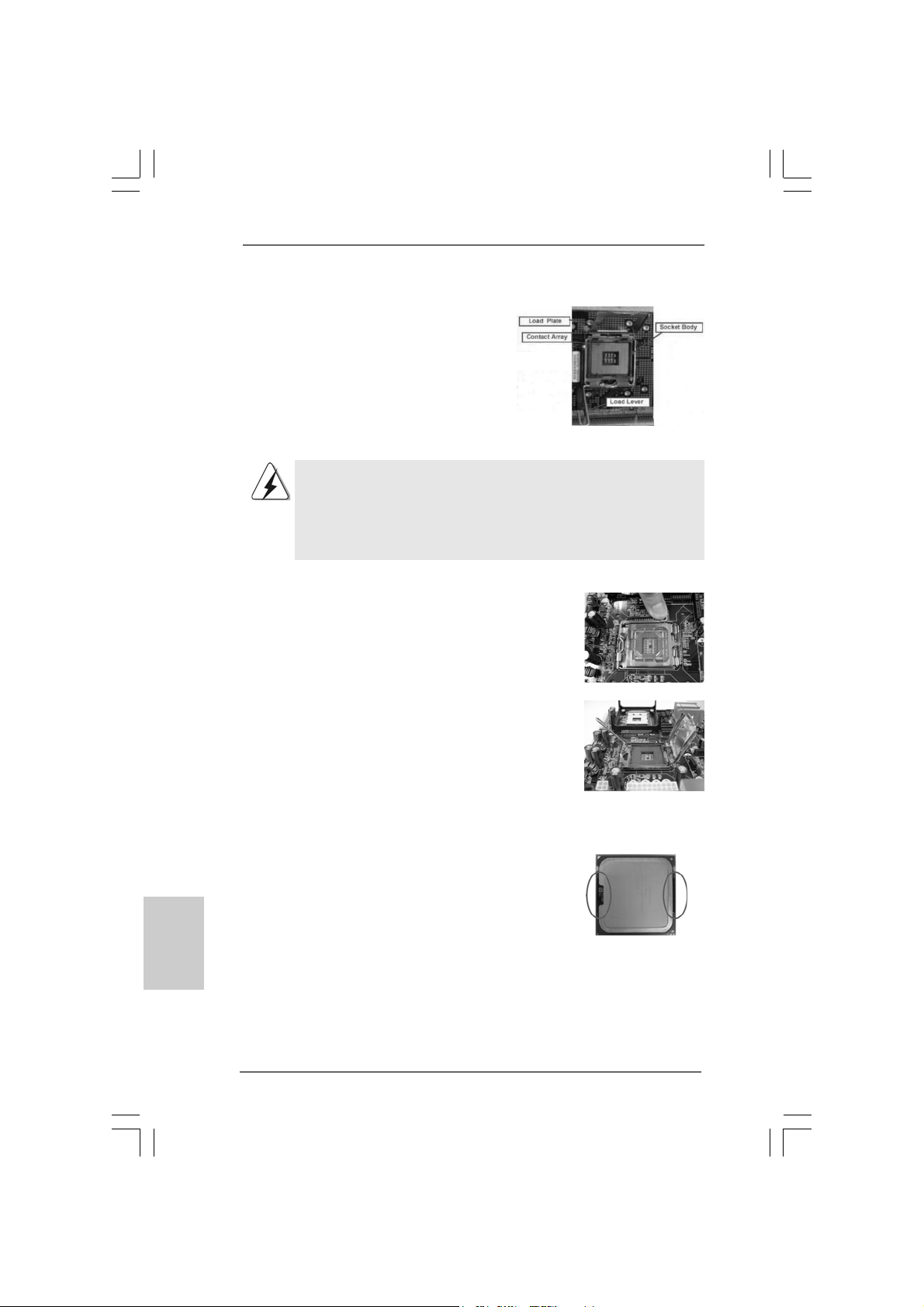

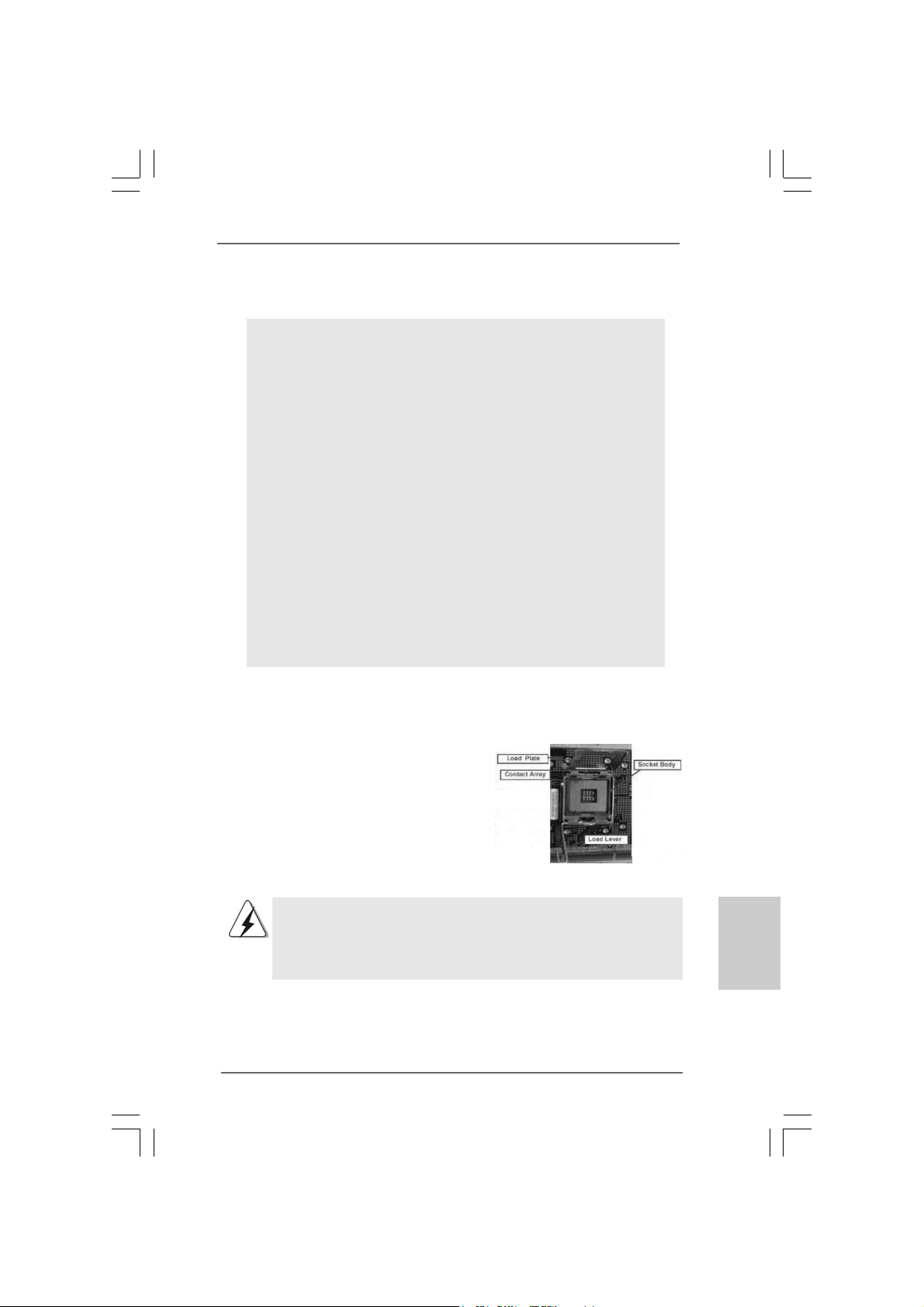

775-Pin Socket Overview

Before you insert the 775-LAND CPU into the socket, please check if the CPU surface is unclean or if there is any bent pin on the socket. Do not force to insert the CPU into the socket if above situation is found. Otherwise, the CPU will be seriously damaged.

ASRock ConRoe945PL-GLAN Motherboard

EnglishEnglish

English

Page 10

Step 1. Open the socket:

Step 1-1. Disengaging the lever by depressing

down and out on the hook to clear retention tab.

Step 1-2. Rotate the load lever to fully open po-

sition at approximately 135 degrees.

Step 1-3. Rotate the load plate to fully open po-

sition at approximately 100 degrees.

Step 2. Insert the 775-LAND CPU:

Step 2-1. Hold the CPU by the edges where are

marked with black lines.

Step 2-2. Orient the CPU with IHS (Integrated

Heat Sink) up. Locate Pin1 and the two orientation key notches.

Pin1

orientation

key notch

orientation

key notch

Pin1

alignment key

black line

alignment key

English

EnglishEnglish

775-LAND CPU

For proper inserting, please ensure to match the two orientation key notches of the CPU with the two alignment keys of the socket.

Step 2-3. Carefully pla ce the CPU into the socket

by using a purely vertical motion.

Step 2-4. Verify that the CPU is within the socket

and properly mated to the orient keys.

Step 3. Remove PnP Ca p (Pick a nd Place Cap):

Use your left hand index finger and thumb to support the load plate edge, engage PnP cap with right hand thumb and peel the cap from the socket while pressing on center of PnP cap to assist in removal.

1010

ASRock ConRoe945PL-GLAN Motherboard

775-Pin Socket

Page 11

1. It is recommended to use the cap tab to handle and avoid kicking off the PnP cap.

2. This cap must be placed if returning the motherboard for after service.

Step 4. Close the socket:

Step 4-1. Rotate the load plate onto the IHS. Step 4-2. While pressing down lightly on load

plate, engage the load lever.

Step 4-3. Secure load lever with load plate tab

under retention tab of load lever.

2.22.2

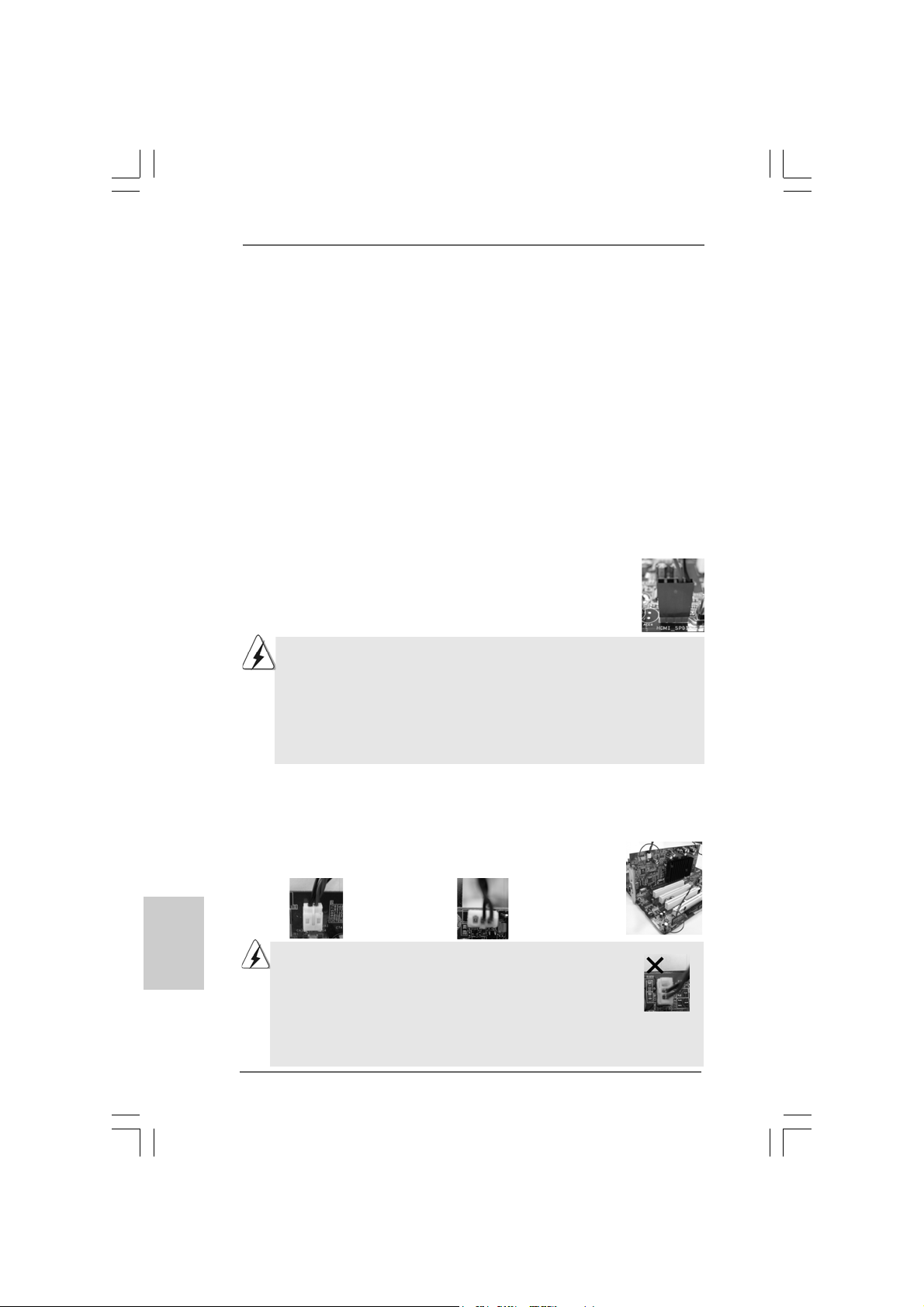

Installation of CPU Fan and HeatsinkInstallation of CPU Fan and Heatsink

2.2

Installation of CPU Fan and Heatsink

2.22.2

Installation of CPU Fan and HeatsinkInstallation of CPU Fan and Heatsink

For proper installation, please kindly refer to the instruction manuals of your CPU fan and heatsink.

Below is an example to illustrate the installation of the heatsink for 775-LAND CPU. Step 1. Apply thermal interface material onto center

of IHS on the socket surface.

Step 2. Place the heatsink onto the socket. Ensure

fan cables are oriented on side closest to the CPU fan connector on the motherboard (CPU_FAN1, see page 2, No. 6).

Step 3. Align fasteners with the motherboard

throughholes.

Step 4. Rotate the fastener clockwise, then press

down on fastener caps with thumb to install and lock. Repeat with remaining fasteners.

If you press down the fasteners without rotating them clockwise, the heatsink cannot be secured on the motherboard.

Step 5. Connect fan header with the CPU fan

connector on the motherboard.

Step 6. Secure excess cable with tie-wrap to ensure

cable does not interfere with fan operation or contact other components.

ASRock ConRoe945PL-GLAN Motherboard

1111

EnglishEnglish

English

Page 12

2.3 Installation of Memory Modules (DIMM)2.3 Installation of Memory Modules (DIMM)

2.3 Installation of Memory Modules (DIMM)

2.3 Installation of Memory Modules (DIMM)2.3 Installation of Memory Modules (DIMM)

This motherboard provides two 240-pin DDRII (Double Data Rate) DIMM slots, and supports Dual Channel Memory Technology. For dual channel configuration, you always need to install two identical (the same brand, speed, size and chip-type) memory modules in the DD RII DIMM slots to activate Dual Cha nnel Memory Technology .

Otherwise, it will operate at single channel mode.

1. It is not allowed to install a DDR memory module into DDRII slot; otherwise, this motherboard and DIMM may be damaged.

2. If you install only one memory module or two non-identical memory modules, it is unable to a ctivate the Dual Cha nnel Memory Technology .

Installing a DIMMInstalling a DIMM

Installing a DIMM

Installing a DIMMInstalling a DIMM

Please make sure to disconnect power supply before adding or removing DIMMs or the system components.

Step 1. Unlock a DIMM slot by pressing the retaining clips outward. Step 2. Align a DIMM on the slot such that the notch on the DIMM matche s the brea k

on the slot.

English

EnglishEnglish

1212

The DIMM only fits in one correct orientation. It will cause permanent damage to the motherboard and the DIMM if you force the DIMM into the slot at incorrect orientation.

Step 3. Firmly insert the DIMM into the slot until the retaining clips at both ends fully

snap back in place and the DIMM is properly seated.

ASRock ConRoe945PL-GLAN Motherboard

Page 13

2.4 Expansion Slots (PCI and PCI Express Slots)2.4 Expansion Slots (PCI and PCI Express Slots)

2.4 Expansion Slots (PCI and PCI Express Slots)

2.4 Expansion Slots (PCI and PCI Express Slots)2.4 Expansion Slots (PCI and PCI Express Slots)

There are 3 PCI slots and 3 PCI Express slots on this motherboard.

PCI slots: PCI slots are used to install expansion cards that have the 32-bit PCI

interface.

PCIE Slots: PCIE1 (PCIE x16 slot) is used for PCI Express cards with x16 lane

width graphics cards. PCIE2 / PCIE3 (PCIE x1 slot) is used for PCI Express cards with x1 lane width graphics cards, such as Gigabit LAN card, SATA2 card, etc.

Installing an expansion cardInstalling an expansion card

Installing an expansion card

Installing an expansion cardInstalling an expansion card

Step 1. Before installing the expansion card, please make sure that the power

supply is switched off or the power cord is unplugged. Please read the documentation of the expansion card and make necessary hardware settings for the card before you start the installation.

Step 2. Remove the bracket facing the slot that you intend to use. Keep the screws

for later use.

Step 3. Align the card connector with the slot and press firmly until the card is

completely seated on the slot.

Step 4. Fasten the card to the chassis with screws.

ASRock ConRoe945PL-GLAN Motherboard

1313

EnglishEnglish

English

Page 14

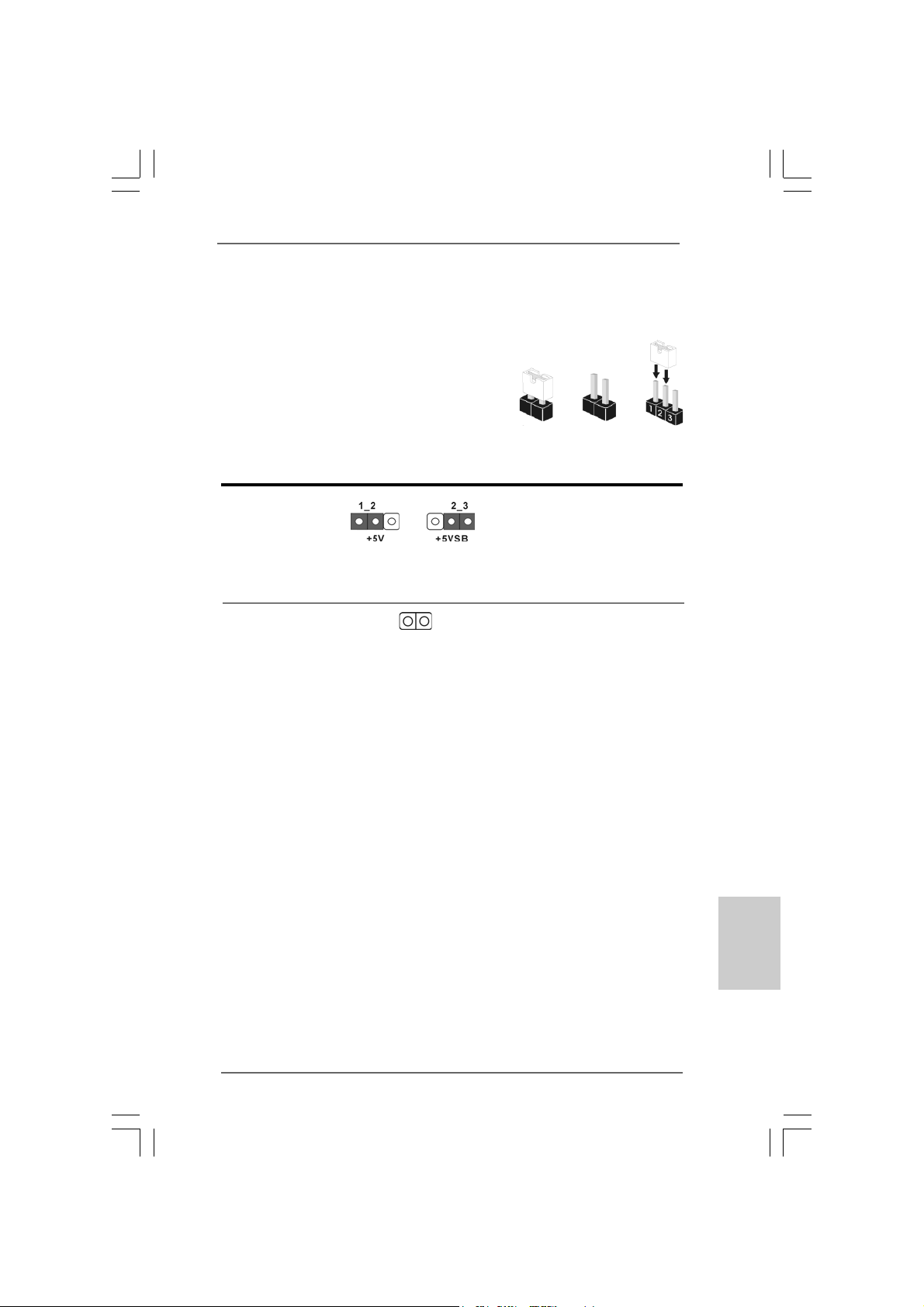

2.5 Jumpers Setup2.5 Jumpers Setup

2.5 Jumpers Setup

2.5 Jumpers Setup2.5 Jumpers Setup

The illustration shows how jumpers are setup. When the jumper cap is placed on pins, the jumper is “Short”. If no jumper cap is placed on pins, the jumper is “Open”. The illustration shows a 3-pin jumper whose pin1 and pin2 are “Short” when jumper cap is placed on these 2 pins.

Jumper Setting Description

PS2_USB_PWR1 Short pin2, pin3 to enable

(see p.2 No. 1) +5VSB (standby) for PS/2

Note: To select +5VSB, it requires 2 Amp and higher standby current provided by

power supply.

Clear CMOS

(CLRCMOS1, 2-pin jumper) (see p.2 No. 9)

Note: CLRCMOS1 allows you to clear the data in CMOS. The data in CMOS includes

system setup information such as system password, date, time, and system setup parameters. To clear and reset the system parameters to default setup, please turn off the computer and unplug the power cord from the power supply. After waiting for 15 seconds, use a jumper cap to short 2 pins on CLRCMOS1 for 5 seconds.

2-pin jumper

Short Open

or USB wake up events.

English

EnglishEnglish

1414

ASRock ConRoe945PL-GLAN Motherboard

Page 15

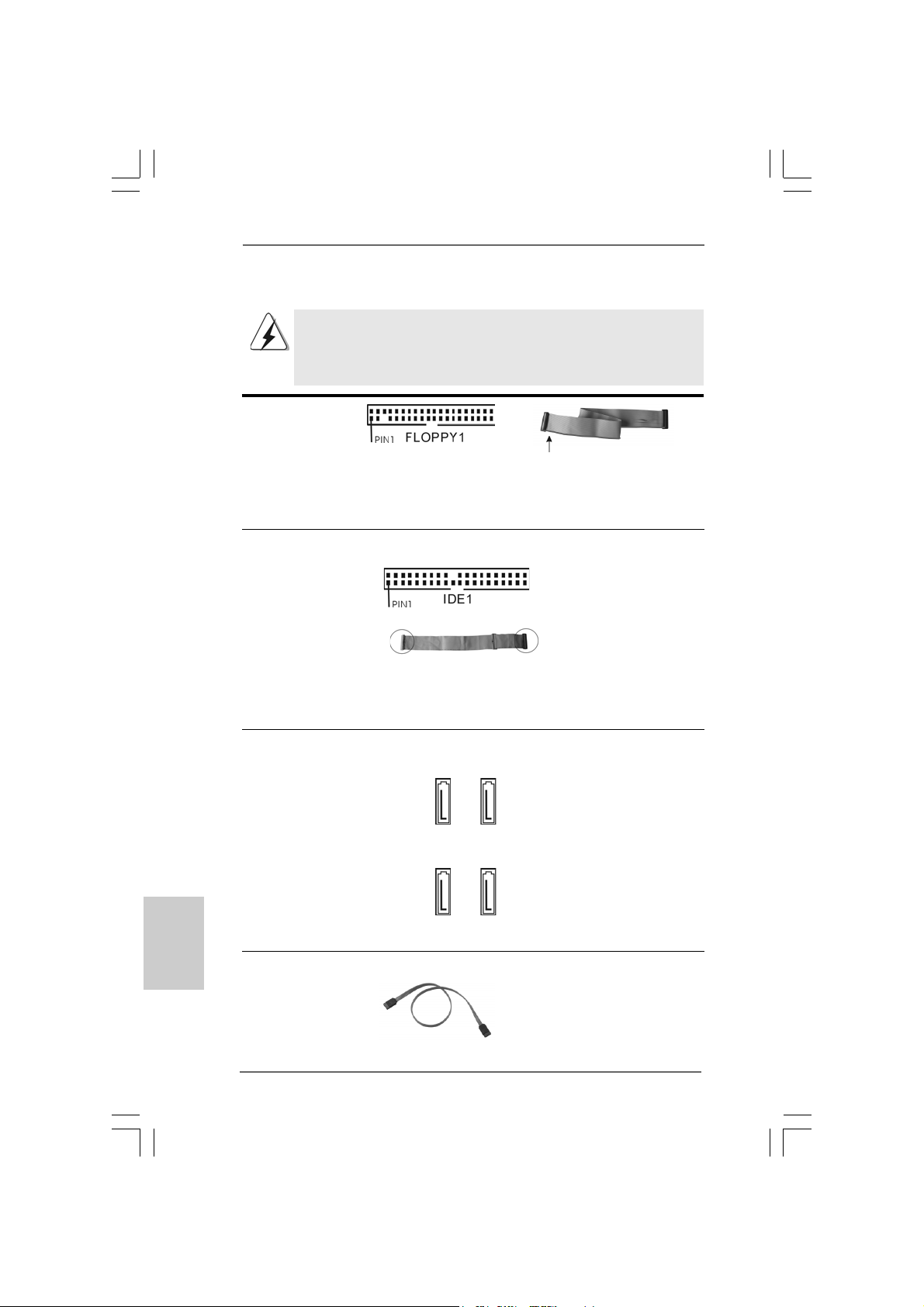

2.6 Onboard Headers and Connectors2.6 Onboard Headers and Connectors

2.6 Onboard Headers and Connectors

2.6 Onboard Headers and Connectors2.6 Onboard Headers and Connectors

Onboard headers and connectors are NOT jumpers. Do NOT place jumper caps over these headers and connectors. Placing jumper caps over the headers and connectors will cause permanent damage of the motherboard!

FDD connector

(33-pin FLOPPY1) (see p.2 No. 22)

the red-striped side to Pin1

Note: Make sure the red-striped side of the cable is plugged into Pin1 side of the

connector.

Primary IDE connector (Blue)

(39-pin IDE1, see p.2 No. 10)

connect the blue end

to the motherboard

connect the black end to the IDE devices

80-Conductor ATA 66/100 cable

Note: Please refer to the instruction of your IDE device vendor for the details.

Serial A T AII Connectors These four Serial A T AII

(SAT AII_1 (PORT0): (SATAII) connectors support see p.2, No. 14) SATA data cables for internal (SAT AII_2 (PORT1): storage devices. The current see p.2, No. 13) SATAII interface allows up to (SAT AII_3 (PORT2): 3.0 Gb/s data transfer rate. see p.2, No. 1 1)

(SAT AII_4 (PORT3): see p.2, No. 12)

SATAII_3 (PORT2)

SATAII_1 (PORT0)

SATAII_4 (PORT3)

SATAII_2 (PORT1)

Serial A TA (SATA) Either end of the SATA data cable Data Cable can be connected to the SATA /

SATAII hard disk or the SATAII connector on the motherboard.

ASRock ConRoe945PL-GLAN Motherboard

1515

EnglishEnglish

English

Page 16

Serial ATA (SATA) Please connect the black end of Power Cable SATA power cable to the power

(Optional) connector on each drive. Then

connect to the SAT A

HDD power connector

connect to the power supply

connect the white end of SATA power cable to the power connector of the power supply.

USB 2.0 Headers Besides four default USB 2.0

(9-pin USB67) ports on the I/O panel, there are (see p.2 No. 20) two USB 2.0 headers on this

motherboard. Each USB 2.0 header cansupport two USB

2.0 ports.

(9-pin USB45) (see p.2 No. 21)

Infrared Module Header This header supports an

(5-pin IR1) optional wireless transmitting (see p.2 No. 18) and receiving infrared module.

English

EnglishEnglish

1616

Internal Audio Connectors This connector allows you

(4-pin CD1) to receive stereo audio input (CD1: see p.2 No. 24) from sound sources such as

CD1

a CD-ROM, D VD-ROM, TV tuner card, or MPEG card.

Front Panel Audio Header This is an interface for front

(9-pin HD_AUDIO1) panel audio cable that allows (see p.2 No. 25) convenient connection and

control of audio devices.

1. High Definition Audio supports Jack Sensing, but the panel wire on the

chassis must support HDA to function correctly. Please follow the instruction in our manual and chassis manual to install your system.

ASRock ConRoe945PL-GLAN Motherboard

Page 17

2. If you use AC’97 audio panel, please install it to the front panel audio header as below: A. Connect Mic_IN (MIC) to MIC2_L. B. Connect Audio_R (RIN) to OUT2_R and Audio_L (LIN) to OUT2_L.

C. Connect Ground (GND) to Ground (GND). D. MIC_RET and OUT_RET are for HD audio panel only. You don’t need to connect them for AC’97 audio panel. E. Enter BIOS Setup Utility. Enter Advanced Settings, and then select

Chipset Configuration. Set the Front Panel Control option from

[Auto] to [Enabled].

F. Enter Windows system. Click the icon on the lower right hand

taskbar to enter Realtek HD Audio Manager. Click “Audio I/O”, select

“Connector Settings” , choose “Disable front panel jack

detection”, and save the change by clicking “OK”.

System Panel Header This header accommodates

(9-pin PANEL1) several system front panel (see p.2 No. 16) functions.

Chassis Speaker Header Please connect the chassis

(4-pin SPEAKER 1) speaker to this header. (see p.2 No. 15)

Chassis Fan Connector Please connect a chassis fan

(3-pin CHA_FAN1) cable to this connector and (see p.2 No. 19) match the black wire to the

ground pin.

CPU Fan Connector Please connect a CPU fan cable

(4-pin CPU_FAN1) to this connector and match (see p.2 No. 6) the black wire to the ground pin.

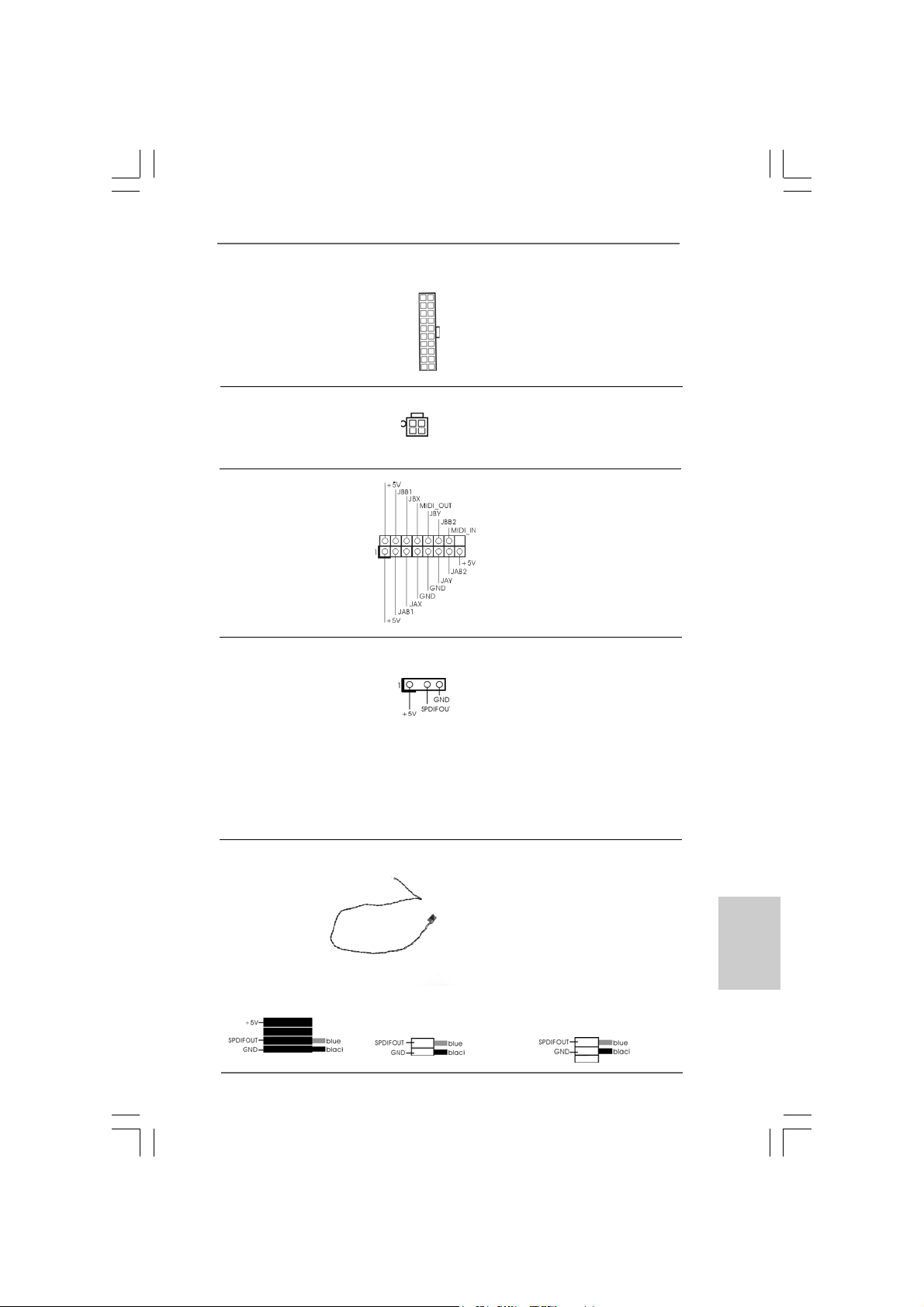

ATX Power Connector Please connect an ATX power

(20-pin ATXPW R1) supply to this connector. (see p.2 No. 3)

ATX 12V Connector Please connect an ATX 12V

(4-pin A TX12V1) power supply to this connector. (see p.2 No. 2)

ASRock ConRoe945PL-GLAN Motherboard

1717

EnglishEnglish

English

Page 18

Game Port Hea der Connect a Game cable to this

(15-pin GAME1) header if the Game port bracket (see p.2 No. 23) is installed.

HDMI_SPDIF Header HDMI_SPDIF header, providing

(3-pin HDMI_SPDIF1) SPDIF audio output to HDMI V GA (see p.2 No. 26) card, allows the system to

connect HDMI Digital TV/ projector/LCD devices. Please connect the HDMI_SPDIF connector of HDMI VGA card to this header.

English

EnglishEnglish

HDMI_SPDIF Cable Please connect the black end (A)

(Optional) of HDMI_SPDIF cable to the

HDMI_SPDIF header on the motherboard. Then connect the white end (B or C) of HDMI_SPDIF cable to the HDMI_SPDIF connector of HDMI VGA card.

A. black end B. white end (2-pin) C. white end (3-pin)

1818

ASRock ConRoe945PL-GLAN Motherboard

Page 19

2.7 HDMI_SPDIF Header Connection Guide2.7 HDMI_SPDIF Header Connection Guide

2.7 HDMI_SPDIF Header Connection Guide

2.7 HDMI_SPDIF Header Connection Guide2.7 HDMI_SPDIF Header Connection Guide

HDMI (High-Definition Multi-media Interface) is an all-digital audio/video specification, which provides an interface between any compatible digital audio/video source, such as a set-top box, DVD player, A/V receiver and a compatible digital audio or video monitor, such as a digital television (DTV). A complete HDMI system requires a HDMI VGA card and a HDMI ready motherboard with a HDMI_SPDIF header. This motherboard is equipped with a HDMI_SPDIF header, which provides SPDIF audio output to HDMI VGA card, allows the system to connect HDMI Digital TV/projector/ LCD devices. To use HDMI function on this motherboard, please carefully follow the below steps.

•

Step 1. Install the HDMI VGA card to the PCI Express Graphics slot on this

motherboard. For the proper installation of HDMI VGA card, please refer to the installation guide on page 13.

Step 2. Connect the black end (A) of HDMI_SPDIF cable to the

HDMI_SPDIF header (HDMI_SPDIF1, yellow , see page 2, No.

26) on the motherboard.

Make sure to correctly connect the HDMI_SPDIF cable to the motherboard and the HDMI VGA card according to the same pin definition. For the pin definition of HDMI_SPDIF header and HDMI_SPDIF ca ble connectors, ple ase refer to page 18. For the pin definition of HDMI_SPDIF connectors on HDMI VGA card, please refer to the user manual of HDMI VGA card vendor. Incorrect connection may cause permanent damage to this motherboard and the HDMI VGA card.

Step 3. Connect the white end (B or C) of HDMI_SPDIF cable to the HDMI_SPDIF

connector of HDMI VGA card. (There are two white ends (2-pin and 3-pin) on HDMI_SPDIF cable. Please choose the appropriate white end according to the HDMI_SPDIF connector of the HDMI V GA card you install.

white end (2-pin) (B)

Please do not connect the white end of HDMI_SPDIF cable to the wrong connector of HDMI VGA card or other VGA card. Otherwise, the motherboard and the VGA card may be damaged. For example, this picture shows the wrong example of connecting HDMI_SPDIF cable to the fan connector of PCI Express VGA card. Please refer to the VGA card user manual for connector usage in advance.

white end (3-pin) (C)

Step 4. Connect the HDMI output connector on HDMI VGA card to

HDMI device, such as HDTV. Please refer to the user manual of HDTV and HDMI VGA card vendor for detailed connection procedures.

Step 5. Install HDMI VGA card driver to your system.

ASRock ConRoe945PL-GLAN Motherboard

1919

EnglishEnglish

English

Page 20

2.82.8

SASA

2.8

2.82.8

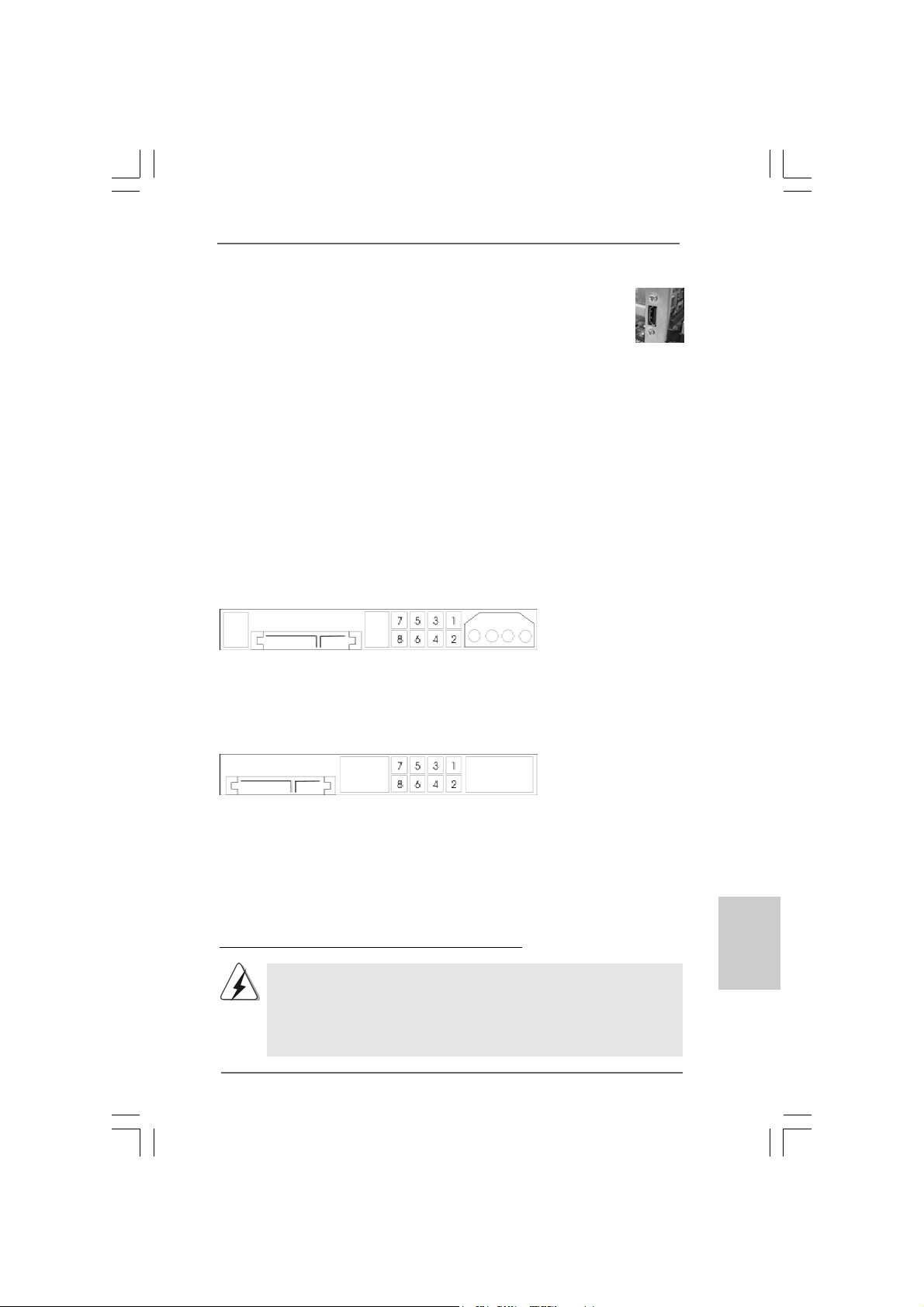

Before installing SATAII hard disk to your computer, please carefully read below SATAII hard disk setup guide. Some default setting of SATAII hard disks may not be at SATAII mode, which operate with the best performance. In order to enable SATAII function, please follow the below instruction with different vendors to correctly adjust your SATAII hard disk to SATAII mode in advance; otherwise, your SATAII hard disk may fail to run at SATAII mode.

Western Digital

If pin 5 and pin 6 are shorted, SATA 1.5Gb/s will be enabled. On the other hand, if you want to enable SATAII 3.0Gb/s, please remove the jumpers from pin 5 and pin 6.

SAMSUNG

If pin 3 and pin 4 are shorted, SATA 1.5Gb/s will be enabled. On the other hand, if you want to enable SATAII 3.0Gb/s, please remove the jumpers from pin 3 and pin 4.

AII Hard Disk Setup GuideAII Hard Disk Setup Guide

AII Hard Disk Setup Guide

SASA

AII Hard Disk Setup GuideAII Hard Disk Setup Guide

English

EnglishEnglish

2020

HITACHI

Please use the Feature Tool, a DOS-bootable tool, for changing various ATA features. Please visit HITACHI’s website for details:

http://www.hitachigst.com/hdd/support/download.htm

The above examples are just for your reference. For different SATAII hard disk products of different vendors, the jumper pin setting methods may not

be the same. Please visit the vendors’ website for the updates.

ASRock ConRoe945PL-GLAN Motherboard

Page 21

2.92.9

Serial ASerial A

2.9

Serial A

2.92.9

Serial ASerial A

Installation Installation

Installation

Installation Installation

This motherboard adopts Intel® ICH7 south bridge chipset that supports Serial ATA (SATA) / Serial ATAII (SATAII) hard disks. You may install SATA / SATAII hard disks on this motherboard for internal storage devices. This section will guide you to install the SATA / SATAII hard disks.

STEP 1: Install the SATA / SATAII hard disks into the drive bays of your chassis. STEP 2: Connect the SATA power cable to the SATA / SATAII hard disk. STEP 3: Connect one end of the SATA data cable to the motherboard’s SATAII

connector.

STEP 4: Connect the other end of the SATA data cable to the SATA / SATAII hard

disk.

2.102.10

Driver Installation Guide Driver Installation Guide

2.10

Driver Installation Guide

2.102.10

Driver Installation Guide Driver Installation Guide

To install the drivers to your system, please insert the support CD to your optical drive first. Then, the drivers compatible to your system can be auto-detected and listed on the support CD driver page. Please follow the order from up to bottom side to install those required drivers. Therefore, the drivers you install can work properly.

2.112.11

Untied Overclocking TUntied Overclocking T

2.11

Untied Overclocking T

2.112.11

Untied Overclocking TUntied Overclocking T

This motherboard supports Untied Overclocking Technology, which means during overclocking, FSB enjoys better margin due to fixed PCI / PCIE bus. Y ou may set “CPU Host Frequency” option of BIOS setup to [Auto], which will show you the actual CPU host frequency in the following item. Therefore, CPU FSB is untied during overclocking, but PCI / PCIE bus is in the fixed mode so that FSB can operate under a more stable overclocking environment.

A (SAA (SA

A (SA

A (SAA (SA

A) / Serial AA) / Serial A

A) / Serial A

A) / Serial AA) / Serial A

echnologyechnology

echnology

echnologyechnology

AII (SAAII (SA

AII (SA

AII (SAAII (SA

AII) Hard DisksAII) Hard Disks

AII) Hard Disks

AII) Hard DisksAII) Hard Disks

Please refer to the warning on page 6 for the possible overclocking risk before you apply Untied Overclocking Technology.

ASRock ConRoe945PL-GLAN Motherboard

2121

EnglishEnglish

English

Page 22

3. BIOS Information3. BIOS Information

3. BIOS Information

3. BIOS Information3. BIOS Information

The BIOS Setup Utility is stored in the BIOS FWH chip. When you start up the computer, please press <F2> during the Power-On-Self-Test (POST) to enter the BIOS Setup Utility; otherwise, POST continues with its test routines. If you wish to enter the BIOS Setup Utility after POST, please resume the system by pressing <Ctl> + <Alt> + <Delete>, or pressing the reset button on the system chassis. For the detailed information about the BIOS Setup Utility, please refer to the User Manual (PDF file) contained in the Support CD.

English

EnglishEnglish

4. Software Suppor4. Software Suppor

4. Software Suppor

4. Software Suppor4. Software Suppor

This motherboard supports various Microsoft® Windows® operating systems: 2000 / XP / XP 64-bit / VistaTM. The Support CD that came with the motherboard contains necessary drivers and useful utilities that will enhance motherboard features. To begin using the Support CD, insert the CD into your CD-ROM drive. It will display the Main Menu automatically if “AUTORUN” is enabled in your computer. If the Main Menu does not appear automatically, locate and double-click on the file “ASSETUP.EXE” from the “BIN” folder in the Support CD to display the menus.

“LGA 775 CPU Installation Live Demo”

This motherboard is equipped with Intel LGA 775 socket, which is a new CPU socket interface that Intel has released. Since it has several tiny pins, whcih are easily to be damaged by improper handling, ASRock sincerely presents you a clear installation guide through this “LGA 775 CPU Installation Live Demo”. We hope you may check this live demo program before you start the installation of LGA 775 CPU in order to reduce the risks of CPU and motherboard damages caused by any improper handling. To see this Live Demo, you can run Microsoft® Media Player® to play the file. You may find this Live Demo in the motherboard’s Support CD through the following path:

..\ MPEGAV \ LGA775INST.DAT

t CD informationt CD information

t CD information

t CD informationt CD information

2222

ASRock ConRoe945PL-GLAN Motherboard

Page 23

ASRock ConRoe945PL-GLAN Motherboard

2323

Page 24

® ®

2424

ASRock ConRoe945PL-GLAN Motherboard

Page 25

ASRock ConRoe945PL-GLAN Motherboard

2525

Page 26

2626

ASRock ConRoe945PL-GLAN Motherboard

Page 27

ASRock ConRoe945PL-GLAN Motherboard

2727

Page 28

2828

ASRock ConRoe945PL-GLAN Motherboard

Page 29

ASRock ConRoe945PL-GLAN Motherboard

2929

Page 30

3030

ASRock ConRoe945PL-GLAN Motherboard

Page 31

ASRock ConRoe945PL-GLAN Motherboard

3131

Page 32

3232

ASRock ConRoe945PL-GLAN Motherboard

Page 33

ASRock ConRoe945PL-GLAN Motherboard

3333

Page 34

3434

SATAII_4 (PORT3)

SATAII_3 (PORT2)

SATAII_2 (PORT1)

SATAII_1 (PORT0)

ASRock ConRoe945PL-GLAN Motherboard

Page 35

CD1

ASRock ConRoe945PL-GLAN Motherboard

3535

Page 36

3636

ASRock ConRoe945PL-GLAN Motherboard

Page 37

ASRock ConRoe945PL-GLAN Motherboard

3737

Page 38

3838

ASRock ConRoe945PL-GLAN Motherboard

Page 39

ASRock ConRoe945PL-GLAN Motherboard

3939

Page 40

4040

ASRock ConRoe945PL-GLAN Motherboard

Page 41

“LGA 775 CPU Installation Live Demo”

® ®

ASRock ConRoe945PL-GLAN Motherboard

4141

Page 42

1. Einführung1. Einführung

1. Einführung

1. Einführung1. Einführung

Wir danken Ihnen für den Kauf des ASRock ConRoe945PL-GLAN Motherboard, ein zuverlässiges Produkt, welches unter den ständigen, strengen Qualitätskontrollen von ASRock gefertigt wurde. Es bietet Ihnen exzellente Leistung und robuste s Design, gemäß der Verpflichtung von ASRock zu Qualität und Halbarkeit. Diese Schnellinstallationsanleitung führt in das Motherboard und die schrittweise Installation ein. Details über das Motherboard finden Sie in der Bedienungsanleitung auf der Support-CD.

Da sich Motherboard-Spezifikationen und BIOS-Software verändern können,

kann der Inhalt dieses Handbuches ebenfalls jederzeit geändert werden. Für

den Fall, dass sich Änderungen an diesem Handbuch ergeben, wird eine neue

Version auf der ASRock-Website, ohne weitere Ankündigung, verfügbar sein.

Die neuesten Grafikkarten und unterstützten CPUs sind auch auf der

ASRock-Website aufgelistet.

ASRock-Website: http://www.asrock.com

1.1 Kartoninhalt

ASRock ConRoe945PL-GLAN Motherboard

(ATX-Formfaktor: 30.5 cm x 19.1 cm; 12.0 Zoll x 7.5 Zoll) ASRock ConRoe945PL-GLAN Schnellinstallationsanleitung ASRock ConRoe945PL-GLAN_ Support-CD

(einschl. LGA 775 CPU Installation Live-Demo) Ein 80-adriges Ultra-ATA 66/100 IDE-Flachbandk abel Ein Flachbandkabel für ein 3,5-Zoll-Diskettenlaufwerk Ein Seriell-ATA- (SATA) Datenkabel (Option) Ein Seriell-ATA (SATA) Festplattennetzkabel (Option) Ein HDMI_SPDIF-Kabel (Option) Ein HD 8CH I/O Shield

Deutsch

DeutschDeutsch

4242

ASRock ConRoe945PL-GLAN Motherboard

Page 43

1.21.2

SpezifikationenSpezifikationen

1.2

Spezifikationen

1.21.2

SpezifikationenSpezifikationen

Plattform - ATX-Formfaktor: 30.5 cm x 19.1 cm; 12.0 Zoll x 7.5 Zoll CPU - LGA 775 für Intel® CoreTM 2 Duo / Pentium® D / Pentium® 4 /

Celeron® D (siehe VORSICHT 1)

- FSB 800/533 MHz

- Unterstützt Hyper-Threading-Technologie (siehe VORSICHT 2)

- Unterstützt Untied-Übertaktungstechnologie (siehe VORSICHT 3)

- Unterstützt EM64T -CPU

Chipsatz - Northbridge: Intel® 945PL

- Southbridge: Intel® ICH7

Speicher - Unterstützung von Dual-Kanal-DDRII-Speichertechnologie

(siehe VORSICHT 4)

- 2 x Steckplätze für DDRII

- Unterstützt DD RII533

- Max. 2GB

Hybrid Booster - Schrittloser CPU-Frequenz-Kontrolle (siehe VORSICHT 5)

- ASRock U-COP (siehe VORSICHT 6)

- Boot Failure Guard (B.F.G. – Systemstartfehlerschutz) Erweiterungs- - 3 x PCI -Steckplätze steckplätze - 1 x PCI Express x16-Steckplätze

- 2 x PCI Express x1-Steckplätze

Audio - Realtek ALC888 7.1 Channel-CODEC mit High Def inition Audio LAN - Gigabit LAN 10/100/1000 Mb/s

- PCIE x 1 Realtek RTL81 11B

- Unterstützt Wake-On-LAN E/A-Anschlüsse HD 8CH I/O an der - 1 x PS/2-Mausanschluss Rückseite - 1 x PS/2-Tastaturanschluss

- 1 x Serieller port: COM 1

- 1 x Paralleler port: Unterstützung für ECP / EPP

- 4 x Standard-USB 2.0-Anschlüsse

- 1 x RJ-45 port

- HD Audiobuchse: Lautsprecher seitlich / Lautsprecher hinten

/ Mitte/Bass / Audioeingang/ Lautsprecher vorne / Mikrofon (siehe VORSICHT 7)

DeutschDeutsch

Deutsch

ASRock ConRoe945PL-GLAN Motherboard

4343

Page 44

Deutsch

DeutschDeutsch

Anschlüsse - 4 x SATAII-Anschlüsse, unterstützt bis 3.0 Gb/s

Datenübertragungsrate (Unterstützt keine “RAID”- und “Hot Plug”-Funktionen) (siehe VORSICHT 8)

- 1 x ATA100 IDE-Anschlüsse (Unterstützt bis 2 IDE-Geräte)

- 1 x FDD-Anschlüsse

- 1 x Infrarot-Modul-Header

- 1 x Game-Anschluss

- 1 x HDMI_SPDIF-Anschluss

- CPU/Gehäuse-Lüfteranschluss

- 20-pin ATX-Netz-Header

- 4-pin anschluss für 12V-ATX-Netzteil

- Interne Audio-Anschlüsse

- Anschluss für Audio auf der Gehäusevorderseite

- 2 x USB 2.0-Anschlüsse (Unterstützung 4 zusätzlicher USB 2.0-Anschlüsse) (siehe VORSICHT 9)

BIOS - 4Mb AMI BIOS

- AMI legal BIOS mit Unterstützung für “Plug and Play”

- ACPI 1.1-Weckfunktionen

- JumperFree-Modus

- SMBIOS 2.3.1

Support-CD - Treiber, Dien stprogramme, Antivirussoftware

(Probeversion)

Hardware Monitor - Überwachung der CPU-Temperatur

- Motherboardtemperaturerkennung

- Drehzahlmessung für CPU-Lüfter

- Drehzahlmessung für Gehäuselüfter

- CPU-Lüftergeräuschdämpfung

- Spannungsüberwachung: +12V, +5V, +3.3V, Vcore

Betriebssysteme - Unterstützt Microsoft® Windows® 2000 / XP / XP 64-Bit /

VistaTM (siehe VORSICHT 10)

Zertifizierungen - FCC, CE, WHQL

WARNUNG

Beachten Sie bitte, dass Overclocking, einschließlich der Einstellung im BIOS, Anwenden der Untied Overclocking-Technologie oder Verwenden von Overclocking-Werkzeugen von Dritten, mit einem gewissen Risiko behaftet ist. Overclocking kann sich nachteilig auf die Stabilität Ihres Systems auswirken oder sogar Komponenten und Geräte Ihres Systems beschädigen. Es geschieht dann auf eigene Gefahr und auf Ihre Kosten. Wir übernehmen keine Verantwortung für mögliche Schäden, die aufgrund von Overclocking verursacht wurden.

4444

ASRock ConRoe945PL-GLAN Motherboard

Page 45

VORSICHT!

1. Dieses Motherboard unterstützt FSB800-CPUs. Wenn Sie eine CoreTM 2 Duo-CPU mit diesem Motherboard nutzen möchten, müssen Sie einen 800 E4XXX-Prozessor verwenden.

2. Die Einstellung der “Hyper-Threading Technology”, finden Sie auf Seite 29 des auf der Support-CD enthaltenen Benutzerhandbuches beschrieben.

3. Dieses Motherboard unterstützt die Untied-Übertaktungstechnologie. Unter “Entkoppelte Übertaktungstechnologie” auf Seite 60 finden Sie detaillierte Informationen.

4. Dieses Motherboard unterstützt Dual-Kanal-Speichertechnologie. Vor Implementierung der Dual-Kanal-Speichertechnologie müssen Sie die Installationsanleitung für die Speichermodule auf Seite 51 zwecks richtiger Installation gelesen haben.

5. Obwohl dieses Motherboard stufenlose Steuerung bietet, wird Overclocking nicht empfohlen. Frequenzen, die über den für den jeweiligen Prozessor vorgesehenen liegen, können das System instabil werden lassen oder die CPU beschädigen.

6. Wird eine Überhitzung der CPU registriert, führt das System einen automatischen Shutdown durch. Bevor Sie das System neu starten, prüfen Sie bitte, ob der CPU-Lüfter am Motherboard richtig funktioniert, und stecken Sie bitte den Stromkabelstecker aus und dann wieder ein. Um die Wärmeableitung zu verbessern, bitte nicht vergessen, etwa s Wärmeleitpa ste zwischen CPU und Kühlkörper zu sprühen.

7. Der Mikrofoneingang dieses Motherboards unterstützt Stereo- und MonoModi. Der Audioausgang dieses Motherboards unterstützt 2-Kanal-, 4-Kanal-, 6-Kanal- und 8-Kanal-Modi. Stellen Sie die richtige Verbindung anhand der Tabelle auf Seite 3 her.

8. Bevor Sie eine SATA II Festplatte mit dem SATA 59 Anschluss verbinden, lesen Sie bitte die “Anleitung zur SATA II Festplatteneinrichtung“ auf Seite 56, um Ihre SATA II Festplatte in den SATA II Modus umzuschalten. SATA-Festplatten können Sie auch direkt mit dem SATA II-Anschluss verbinden.

9. Das Power Management für USB 2.0 arbeitet unter Microsoft® Windows VistaTM / XP 64-Bit / XP SP1 oder SP2/2000 SP4 einwandfrei.

10. Der Treiber für Microsoft® Windows® VistaTM ist noch nicht einsatzbereit. Sie können ihn bald von unserer Internetseite abrufen. Auf unserer Internetseite finden Sie Angaben zum Microsoft® Windows® Vista Treiber sowie weitere Informationen. ASRock-Internetseite: http://www.asrock.com

DeutschDeutsch

Deutsch

ASRock ConRoe945PL-GLAN Motherboard

4545

Page 46

1.31.3

Minimale Hardwarevorausetzungen für WindowsMinimale Hardwarevorausetzungen für Windows

1.3

Minimale Hardwarevorausetzungen für Windows

1.31.3

Minimale Hardwarevorausetzungen für WindowsMinimale Hardwarevorausetzungen für Windows

TMTM

VistaVista

Vista

VistaVista

Premium und Basic Logo Premium und Basic Logo

Premium und Basic Logo

Premium und Basic Logo Premium und Basic Logo

Systemintegratoren und Anwender unseres Motherboards, die ihre

Rechner auf die Vergabe des Windows® VistaTM Premium und Basic Logos vorbereiten möchten, finden die minimalen Hardwarevoraussetzungen in der folgenden Tabelle. Bitte nutzen Sie die von uns empfohlenen Prozessoren, Speicherbausteine und VGA Komponenten.

CPU Celeron D 326

Speicher 512 MB, Single Channel VGA DX9.0 mit WDDM-Treiber

mit 128 Bit-VGA-Speicher (Pre mium) mit 64 Bit-VGA-Speicher (Basic)

Deutsch

DeutschDeutsch

4646

ASRock ConRoe945PL-GLAN Motherboard

Page 47

2. Installation2. Installation

2. Installation

2. Installation2. Installation

Sicherheitshinweise vor der MontageSicherheitshinweise vor der Montage

Sicherheitshinweise vor der Montage

Sicherheitshinweise vor der MontageSicherheitshinweise vor der Montage

Bitte nehmen Sie die folgende Sicherheitshinweise zur Kenntnis, bevor Sie das Motherboard einbauen oder Veränderungen an den Einstellungen vornehmen.

1. Trennen Sie das System vom Stromnetz, bevor Sie eine ystemkomponente berühren, da es sonst zu schweren Schäden a m Motherboard oder den sonstigen internen, bzw. externen omponenten kommen kann.

2. Um Schäden aufgrund von statischer Elektrizität zu vermeiden, das Motherboard NIEMALS auf einen Teppich o.ä.legen. Denken Sie außerem daran, immer ein geerdetes Armband zu tragen oder ein geerdetes Objekt aus Metall zu berühren, bevor Sie mit Systemkomponenten hantieren.

3. Halten Sie Komponenten immer an den Rändern und vermeiden Sie Berührungen mit den ICs.

4. Wenn Sie Komponenten ausbauen, legen Sie sie immer auf eine antistatische Unterlage, oder zurück in die Tüte, mit der die Komponente geliefert wurde.

5. Wenn Sie das Motherboard mit den Schrauben an dem Computergehäuse befestigen, überziehen Sie bitte die Schrauben nicht! Das Motherboard kann sonst beschädigt werden.

2.1 CPU Installation2.1 CPU Installation

2.1 CPU Installation

2.1 CPU Installation2.1 CPU Installation

Für die Installation des Intel 775-Pin CPU führen Sie bitte die folgenden Schritte durch.

Bevor Sie die 775-Pin CPU in den Sockel sitzen, prüfen Sie bitte, ob die CPU-Oberfläche sauber ist und keine der Kontakte verbogen sind. Setzen Sie die CPU nicht mit Gewalt in den Sockel, dies kann die CPU schwer beschädigen.

ASRock ConRoe945PL-GLAN Motherboard

(Ladeplatte)

(Kontaktreihe)

775-Pin Sockel Übersicht

(Sockel)

4747

DeutschDeutsch

Deutsch

Page 48

Schritt 1. Öffnen Sie den Sockel:

Schritt 1-1. Öffnen Sie den Hebel, indem

Sie ihn nach unten drücken und aushaken.

Schritt 1-2. Drehen Sie den Ladehebel, bis

er in geöffneter Position steht, ca. 135 Grad.

Schritt 1-3. Drehen Sie die Ladeplatte, bis

sie in geöffneter Position steht, ca. 100 Grad.

Schritt 2. 775-Pin CPU einstecken:

Schritt 2-1. Halten Sie die CPU an den mit

schwarzen Linien gekennzeichneten Seiten.

Schritt 2-2. Halten Sie das Teil mit dem IHS

(Integrated Heat Sink – integrierter Kühlkörper) nach oben. Suchen Sie Pin 1 und die zwei Orientierungseinkerbungen.

Pin1

Orientierungskerbe

Ausrichtungsmarkierung

Orientierungskerbe

Pin1

Schwarze Linie

775-Pin Sockel

Schwarze Linie

Ausrichtungsmarkierung

Deutsch

DeutschDeutsch

4848

775-Pin CPU

Um die CPU ordnungsgemäß einsetzen zu können, richten Sie die zwei Orientierungskerben der CPU mit den beiden Markierungen des Sockels aus.

Schritt 2-3. Drücken Sie die CPU vorsichtig

in vertikaler Richtung in den Sockel.

ASRock ConRoe945PL-GLAN Motherboard

Page 49

Schritt 2-4. Prüfen Sie, dass die CPU

ordnungsgemäß im Sockel sitzt und die Orientierungskerben einwandfrei in den entsprechenden Auskerbungen sitzen.

Schritt 3. PnP-Kappe entfernen (Pick and Place-Kappe):

Halten Sie den Rand der Ladeplatte mit Zeigefinger und Daumen Ihrer linken Hand, halten Sie die PnP-Kappe mit dem Daumen der rechten Hand und ziehen Sie die Kappe vom Sockel während Sie auf die Mitte der Kappe drücken, um ein Entfernen zu erleichtern.

1. Verwenden Sie beim Entfernen die Kappenlasche und vermeiden Sie ein Abreißen der PnP-Kappe.

2. Diese Kappe muss angebracht werden, falls Sie das Motherboard zur Reparatur bringen.

Schritt 4. Sockel schließen:

Schritt 4-1. Drehen Sie die Ladeplatte auf

den Kühlkörper (IHS).

Schritt 4-2. Drücken Sie leicht auf die

Ladeplatte und schließen Sie den Ladehebel.

Schritt 4-3. Sichern Sie Ladehebel und

Ladeplatte mithilfe des Hebelverschlusses.

ASRock ConRoe945PL-GLAN Motherboard

4949

DeutschDeutsch

Deutsch

Page 50

2.22.2

Installation des CPU-Lüfters und KühlkörpersInstallation des CPU-Lüfters und Kühlkörpers

2.2

Installation des CPU-Lüfters und Kühlkörpers

2.22.2

Installation des CPU-Lüfters und KühlkörpersInstallation des CPU-Lüfters und Kühlkörpers

Für Installationshinweise, siehe Betriebsanleitung Ihres CPU-Lüfters und Kühlkörpers. Unten stehend ein Beispiel zur Installation eines Kühlkörpers für den 775-Pin CPU.

Deutsch

DeutschDeutsch

Schritt 1. Geben Sie Wärmeleitmaterial auf die Mitte

des IHS, auf die Sockeloberfläche.

Schritt 2. Setzen Sie den Kühlkörper auf den Sockel.

Prüfen Sie, dass die Lüfterkabel auf der Seite am nächsten zum CPU-LüfterAnschluss des Motherboards verlaufen (CPU_FAN1, siehe Seite 2, Nr. 6).

Schritt 3. Richten Sie Verbindungselemente und

Löcher im Motherboard aus.

Schritt 4. Drehen Sie die Verbindungselemente im

Uhrzeigersinn und drücken Sie mit dem Daumen auf die Kappen der Elemente zum Feststellen. Wiederholen Sie dies mit den anderen Verbindungselementen.

Wenn Sie die Verbindungselemente nur drücken, ohne sie im Uhrzeigersinn zu drehen, wird der Kühlkörper nicht ordnungsgemäß am Motherboard befestigt.

Schritt 5. Schließen Sie den Lüfter an den CPU-

Lüfteranschluss des Motherboards.

Schritt 6. Befestigen Sie überschüssiges Kabel mit

Band, um eine Störung des Lüfters oder Kontakt mit anderen Teilen zu vermeiden.

(Tragen Sie Wärmeleitmaterial auf. )

(Lüfterkabel auf der Seite am nächsten zum Anschluss des Motherboards)

(Schlitze der Verbindungselemente nach außen)

(Nach unten drücken (4 Stellen))

5050

ASRock ConRoe945PL-GLAN Motherboard

Page 51

2.3 Installation der Speichermodule (DIMM)2.3 Installation der Speichermodule (DIMM)

2.3 Installation der Speichermodule (DIMM)

2.3 Installation der Speichermodule (DIMM)2.3 Installation der Speichermodule (DIMM)

Das ConRoe945PL-GLAN Motherboard bietet zwei 240polige DDRII (Double Data Rate) DIMM-Steckplätze und unterstützt Zweikanal-Speichertechnologie. Es müssen immer zwei identische Speichermodule (selbe Marke, Geschwindigkeit, Größe und Chip-Art) in den DDRII DIMM-Steckplätzen installiert werden, um die Zweikanal-Speichertechnologie zu aktivieren. Andernfalls erfolgt der Betrieb im Einkanal-Modus.

1. Es ist nicht zulässig, DDR in einen DDRII Steckplatz zu installieren; andernfalls könnten Motherboard und DIMMs

beschädigt werden.

2. Wenn Sie nur e in Speichermodul oder zwei nicht identische Speichermodule installieren, kann die Zweikanal-

Speichertechnologie nicht aktiviert werden.

Einsetzen eines DIMM-ModulsEinsetzen eines DIMM-Moduls

Einsetzen eines DIMM-Moduls

Einsetzen eines DIMM-ModulsEinsetzen eines DIMM-Moduls

Achten Sie darauf, das Netzteil abzustecken, bevor Sie DIMMs oder Systemkomponenten hinzufügen oder entfernen.

Schritt 1: Öffnen Sie einen DIMM-Slot, indem Sie die seitlichen Clips nach außen

drücken.

Schritt 2: Richten Sie das DIMM-Modul so über dem Slot aus, dass das Modul mit

der Kerbe in den Slot passt.

Die DIMM-Module passen nur richtig herum eingelegt in die Steckplätze. Falls Sie versuchen, die DIMM-Module mit Gewalt falsch herum in die Steckplätze zu zwingen, führt dies zu dauerhaften Schäden am Mainboard und am DIMM-Modul.

ASRock ConRoe945PL-GLAN Motherboard

5151

DeutschDeutsch

Deutsch

Page 52

Schritt 3: Drücken Sie die DIMM-Module fest in die Steckplätze, so dass die

Halteklammern an beiden Enden des Moduls einschnappen und das DIMM-Modul fest an Ort und Stelle sitzt.

2.4 Erweiterungssteckplätze: (PCI- und PCI Express-Slots):2.4 Erweiterungssteckplätze: (PCI- und PCI Express-Slots):

2.4 Erweiterungssteckplätze: (PCI- und PCI Express-Slots):

2.4 Erweiterungssteckplätze: (PCI- und PCI Express-Slots):2.4 Erweiterungssteckplätze: (PCI- und PCI Express-Slots):

Es stehen 3 PCI- und 3 PCI Express-Slots auf dem ConRoe945PL-GLAN Motherboard zur Verfügung.

PCI-Slots: PCI-Slots werden zur Installation von Erweiterungskarten mit dem

32bit PCI-Interface genutzt.

PCI Express-Slots: PCIE1 (PCIE x16-Steckplatz) wird für PCI Express-

Grafikkarten mit x16-Busbreite verwendet. PCIE2 / PCIE3 (PCIE x1-Steckplatz) wird für PCI Express-Grafikkarten mit x1-Busbreite verwendet wie Gigabit LAN-Karten, SATA2 Karten, usw. eingesetzt.

Einbau einer ErweiterungskarteEinbau einer Erweiterungskarte

Einbau einer Erweiterungskarte

Einbau einer ErweiterungskarteEinbau einer Erweiterungskarte

Schritt 1: Bevor Sie die Erweiterungskarte installieren, vergewissern Sie sich,

dass das Netzteil ausgeschaltet und das Netzkabel abgezogen ist. Bitte lesen Sie die Dokumentation zur Erweiterungskarte und nehmen Sie nötige Hardware-Einstellungen für die Karte vor, ehe Sie mit der Installation beginnen.

Schritt 2: Entfernen Sie das Abdeckungsblech (Slotblende) von dem

Gehäuseschacht (Slot) , den Sie nutzen möchten und behalten die Schraube für den Einbau der Karte.

Schritt 3: Richten Sie die Karte über dem Slot aus und drücken Sie sie ohne

Gewalt hinein, bis sie den Steckplatz korrekt ausfüllt.

Schritt 4: Befestigen Sie die Karte mit der Schraube aus Schritt 2.

Deutsch

DeutschDeutsch

5252

ASRock ConRoe945PL-GLAN Motherboard

Page 53

2.5 Einstellung der Jumper2.5 Einstellung der Jumper

2.5 Einstellung der Jumper

2.5 Einstellung der Jumper2.5 Einstellung der Jumper

Die Abbildung verdeutlicht, wie Jumper gesetzt werden. Werden Pins durch Jumperkappen verdeckt, ist der Jumper “Gebrückt”. Werden keine Pins durch Jumperkappen verdeckt, ist der Jumper “Offen”. Die Abbildung zeigt einen 3-Pin Jumper dessen Pin1 und Pin2 “Gebrückt” sind, bzw. es befindet sich eine JumperKappe auf diesen beiden Pins.

Jumper Einstellun Beschreibung

PS2_USB_PWR1 Überbrücken Sie Pin2, Pin3, um

(siehe S.2 - No. 1) +5VSB (Standby) zu setzen

Hinweis: Um +5VSB nutzen zu können, muss das Netzteil auf dieser Leitung 2A

oder mehr leisten können.

CMOS löschen

(CLRCMOS1, 2-Pin jumper) (siehe S.2 - No. 9)

Hinweis: Mit CLRCMOS1 können Sie die Daten im CMOS löschen. Die CMOS Daten

beinhalten die Systeminformationen wie Systemkennwort, Datum, Zeit und System-Setupeinstellungen. Um die Einstellungen zu löschen und Default-Werte wiederherzustellen, schalten Sie den Computer aus, ziehen Sie den Netzstecker und überbrücken Sie 2-pin von CLRCMOS1 mithilfe des Jumpers für 5 Sekunden.

2-Pin jumper

Gebrückt Offen

und die PS/2 oder USBWeckfunktionen zu aktivieren.

ASRock ConRoe945PL-GLAN Motherboard

5353

DeutschDeutsch

Deutsch

Page 54

2.6 Integrierte Header und Anschlüsse2.6 Integrierte Header und Anschlüsse

2.6 Integrierte Header und Anschlüsse

2.6 Integrierte Header und Anschlüsse2.6 Integrierte Header und Anschlüsse

Integrierte Header und Anschlüsse sind KEINE Jumper. Setzen Sie KEINE Jumperkappen auf die se Hea der und Anschlüsse. W enn Sie Jumperk appen auf Header und Anschlüsse setzen, wird das Motherboard unreparierbar beschädigt!

Anschluss für das Floppy-Laufwerk

(33-Pin FLOPPY1) (siehe S.2 - No. 22)

die rotgestreifte Seite auf Stift 1

Hinweis: Achten Sie darauf, dass die rotgestreifte Seite des Kabel mit der Stift 1-

Seite des Anschlusses verbunden wird.

Primärer IDE-Anschluss (schwarz)

(39-pin IDE1, siehe S.2 - No. 10)

Blauer Anschluss Schwarzer Anschluss zum Motherboard zur Festplatte

80-adriges A T A 66/100 Kabel

Hinweis: Details entnehmen Sie bitte den Anweisungen Ihres IDE-Gerätehändlers.

Seriell-ATAII-Anschlüsse Diese beiden Serial ATA

(SAT AII_1 (PORT0): (SATA II) -Anschlüsse siehe S.2, Punkt 14) unterstützen interne SATA- (SAT AII_2 (PORT1): oder SATA II-Festplatten. Die siehe S.2, Punkt 13) aktuelle SA TAII-Schnittstelle (SAT AII_3 (PORT2): ermöglicht eine siehe S.2, Punkt 11) Datenübertragungsrate bis (SAT AII_4 (PORT3): 3,0 Gb/s.

siehe S.2, Punkt 12)

SATAII_3 (PORT2)

SATAII_4 (PORT3)

Deutsch

DeutschDeutsch

5454

SATAII_2 (PORT1)

SATAII_1 (PORT0)

Serial A TA- (SAT A-) Sie können beide Enden des Datenkabel SATA-Datenkabels entweder

mit der SATA / SATAIIFestplatte oder dem SATAII-Anschluss am Mainboard verbinden.

ASRock ConRoe945PL-GLAN Motherboard

Page 55

Serial A TA- (SATA-) Verbinden Sie bitte das Stromversorgungskabel schwarze Ende des SATA(Option) Stromversorgungskabels mit

SATA-HDD-Stromanschluss

Verbindung zum

Verbindung zum Netzteil

dem Stromanschluss jedes Laufwerks. Verbinden Sie dann das weiße Ende des SATA-tromversorgungskabels mit dem Stromanschluss des Netzteils.

USB 2.0-Header Zusätzlich zu den vier

(9-pol. USB67) üblichen USB 2.0-Ports an den (siehe S.2 - Nr. 20) I/O-Anschlüssen befinden sich

zwei USB 2.0-Anschlussleisten am Motherboard. Pro USB 2.0 Anschlussleiste werden zwei USB 2.0-Ports unterstützt.

(9-pol. USB45) (siehe S.2 - Nr. 21)

Infrarot-Modul-Header Dieser Header unterstützt ein

(5-pin IR1) optionales, drahtloses Sende- (siehe S.2 - No. 18) und Empfangs-Infrarotmodul.

Interne Audio-Anschlüsse Diese ermöglichen Ihnen

(4-Pin CD1) Stereo-Signalquellen, wie z. B. (CD1: siehe S.2 - No. 24) CD-ROM, DV D-ROM, TV-Tuner

CD1

oder MPEG-Karten mit Ihrem System zu verbinden.

Anschluss für Audio auf Dieses Interface zu einem der Gehäusevorderseite Audio-Panel auf der Vorderseite

(9-Pin HD_AUDIO1) Ihres Gehäuses, ermöglicht (siehe S.2 - No. 25) Ihnen eine bequeme

Anschlussmöglichkeit und Kontrolle über Audio-Geräte.

ASRock ConRoe945PL-GLAN Motherboard

5555

DeutschDeutsch

Deutsch

Page 56

1. High Definition Audio unterstützt Jack Sensing (automatische Erkennung falsch angeschlossener Geräte), wobei jedoch die Bildschirmverdrahtung am

Gehäuse HDA unterstützen muss, um richtig zu funktionieren. Beachten Sie

bei der Installation im System die Anweisungen in unserem Handbuch und im Gehäusehandbuch.

2. Wenn Sie die AC’97-Audioleiste verwenden, installieren Sie diese wie nachstehend beschrieben an der Front-Audioanschlussleiste: A. Schließen Sie Mic_IN (MIC) an MIC2_L an. B. Schließen Sie Audio_R (RIN) an OUT2_R und Audio_L (LIN) an OUT2_L an. C. Schließen Sie Ground (GND) an Ground (GND) an. D. MIC_RET und OUT_RET sind nur für den HD-Audioanschluss gedacht. Diese Anschlüsse müssen nicht an die AC’97-Audioleiste angeschlossen werden. E. Rufen Sie das BIOS-Setup-Dienstprogramm auf. Wechseln Sie zu Erweiterte Einstellungen und wählen Sie Chipset-Konfiguration. Setzen Sie die Option Frontleistenkontrolle von [Automatisch] auf [Aktiviert]. F. Rufen Sie das Windows-System auf. Klicken Sie auf das Symbol in der Taskleiste unten rechts, um den Realtek HD Audio-Manager aufzurufen. Klicken Sie auf “Audio-E/A”, wählen Sie die “Anschlusseinstellungen”

, wählen Sie “Erkennung der Frontleistenbuchse deaktivieren”

und speichern Sie die Änderung durch Klicken auf “OK”.

System Panel-Header Dieser Header unterstützt

(9-pin PANEL1) mehrere Funktion der (siehe S.2 - No. 16) Systemvorderseite.

Deutsch

DeutschDeutsch

5656

Gehäuselautsprecher-Header Schließen Sie den

(4-pin SPEAKER1) Gehäuselautsprecher an (siehe S.2 - No. 15) diesen Header an.

Gehäuselüfteranschluss Verbinden Sie das

(3-pin CHA_FAN1) Gehäuselüfterkabel mit diesem (siehe S.2 - No. 19) Anschluss und passen Sie den

schwarzen Draht dem Erdungsstift an.

CPU-Lüfteranschluss Verbinden Sie das CPU -

(4-pin CPU_FAN1) Lüfterkabel mit diesem (siehe S.2 - No. 6) Anschluss und passen Sie den

schwarzen Draht dem Erdungsstift an.

ASRock ConRoe945PL-GLAN Motherboard

Page 57

ATX-Netz-Header Verbinden Sie die ATX-

(20-pin ATXPW R1) Stromversorgung mit diesem (siehe S.2 - No. 3) Header.

ATX 12V Anschluss Beachten Sie bitte, dass Sie

(4-pin A TX12V1) eine Stromversorgung mit ATX (siehe S.2 - No. 2) 12-Volt-Stecker mit diesem

Anschluss verbinden müssen, damit ausreichend Strom geliefert werden kann. Andernfalls reicht der Strom nicht aus, das System zu starten.

Game-Anschluss Verbinden Sie ein Game-Ka bel

(15-pin GAME1) mit diesem Anschluss, wenn (siehe S.2 - No. 23) der Game-Anschlusshalter

installiert ist.

HDMI_SPDIF-Anschluss Der HDMI_SPDIF-Anschluss

(HDMI_SPDIF1, dreipolig) stellt einen SPDIF- (siehe S.2 - No. 26) Audioausgang für eine HDMI-

VGA-Karte zur Verfügung und ermöglicht den Anschluss von HDMI-Digitalgeräten wie Fernsehgeräten, Projektoren, LCD-Geräten an das System.

HDMI_SPDIF-Kabel Bitt e verbinden Sie das (Option) schwarze Ende (A) des

HDMI_SPDIF-Kabels mit dem HDMI_SPDIF-Anschluss am Motherboard. Schließen Sie dann das weiße Ende (B oder C) des HDMI_SPDIF-Kabels an den HDMI_SPDIF-Anschluss der HDMI-VGA-Karte an.

A. Schwarzes Ende B. Weißes Ende (zweipolig) C. Weißes Ende (dreipolig)

ASRock ConRoe945PL-GLAN Motherboard

5757

DeutschDeutsch

Deutsch

Page 58

2.72.7

HDMI_SPDIF-Anschluss – InstallationshinweiseHDMI_SPDIF-Anschluss – Installationshinweise

2.7

HDMI_SPDIF-Anschluss – Installationshinweise

2.72.7

HDMI_SPDIF-Anschluss – InstallationshinweiseHDMI_SPDIF-Anschluss – Installationshinweise

HDMI (Hochauflösende Multimedia-Schnittstelle) ist eine komplett digitale Audio/ Video-Spezifikation, die eine Schnittstelle zwischen sämtlichen kompatiblen Digitalaudio-/Videoquellen zur Verfügung stellt. Beispiele für solche Digitalgeräte sind Digitalempfänger , D VD-Player, A/V -Re ceiver sowie kompatible Audiosysteme und Videoanzeigegeräte zum digitalen Fernsehen (DTV). Ein komplettes HDMISystem benötigt eine HDMI-VGA-Karte und ein HDMI-kompatibles Motherboard mit verbundenem HDMI_SPDIF-Anschluss. Ihr Motherboard ist mit einem HDMI_SPDIFAnschluss ausgestattet, der einen SPDIF-Audioausgang für eine HDMI-VGA-Karte zur Verfügung stellt und den Anschluss von HDMI-Digitalgeräten wie Fernsehgeräten/Projektoren/LCD-Geräten an das System ermöglicht. Um die HDMIFunktionen Ihres Motherboards nutzen zu können, führen Sie bitte die nachstehenden Schritte aus.

Schritt 1: Installieren Sie die HDMI-VGA-Karte im PCI Express-Steckplatz Ihres

Motherboards. Hinweise zur Installation der HDMI-VGA-Karte finden Sie in der Installationsanleitung auf Seite 52.

Schritt 2: Verbinden Sie das schwarze Ende (A) des HDMI_SPDIF-

Kabels mit dem HDMI_SPDIF-Anschluss (HDMI_SPDIF1, gelb, siehe Seite 2, Nr. 26) am Motherboard.

Achten Sie darauf, dass das HDMI_SPDIF-Kabel richtig an Motherboard und HDMIVGA-Karte a nge schlossen wird; beachten Sie die jeweilige Pinbelegung. Hinweise zur Pinbelegung des HDMI_SPDIF-Anschlusses sowie der Stecker am HDMI_SPDIF-Kabel finden Sie auf Seite 57. Die Pinbelegung des HDMI_SPDIF-Anschlusses finden Sie in der Dokumentation Ihrer HDMI-VGA-Karte. Anschlussfehler können Motherboard und HDMI-VGA-Karte irrepara bel beschädigen.

Deutsch

DeutschDeutsch

5858

Schritt 3: Schließen Sie das w eiße Ende (B oder C) des HDMI_SPDIF-Kabels an

den HDMI_SPDIF-Anschluss der HDMI-V GA-Karte a n. Am HDMI_SPDIFKabel befinden sich zwei weiße Enden (zwei- und dreipolig). Bitte wählen Sie das zum HDMI_SPDIF-Anschluss Ihrer VGA-Karte passende weiße Ende aus.

Weiße s Ende (zweipolig) (B)

Schließen Sie das weiße Ende des HDMI_SPDIF-Kabels keinesfalls an den falschen Anschluss der HDMI-VGA-Karte oder gar an eine andere VGA-Karte an. Dadurch können Motherboard und VGA-Karte schwer beschädigt werden. In der Abbildung sehen Sie ein Beispiel für einen falschen Anschluss: Hier wird versucht, das HDMI_SPDIF-Kabel mit dem Lüfteranschluss der PCI Express-VGA-Karte zu verbinden. Schauen Sie in die Dokumentation Ihrer VGA-Karte und informieren Sie sich schon im Vorfeld über die richtige Nutzung der Anschlüsse.

ASRock ConRoe945PL-GLAN Motherboard

Weiße s Ende (dreipolig) (C)

Page 59

Schritt 4: Schließen Sie den HDMI-Ausgang an ein HDMI-Gerät an; z. B.

an ein HDTV-Gerät. Hinweise zum richtigen Anschluss finden Sie in der Dokumentation des HDMI-Gerätes und der VGA-Karte.

Schritt 5: Installieren Sie die HDMI-VGA-Kartentre iber in Ihrem System.

2.82.8

Anleitung zur SAAnleitung zur SA

2.8

Anleitung zur SA

2.82.8

Anleitung zur SAAnleitung zur SA

Bevor Sie eine SA TA II Fe stplatte in Ihre m Computer installieren, lesen Sie bitte die folgende Anleitung zur SATA II Festplatteneinrichtung aufmerksam durch. Einige Standardeinstellungen von SATA II Festplatten sind möglicherweise nicht in den SATA II Modus geschaltet und arbeiten daher nicht mit optimaler Leistung. Um die SATA II Funktionalität zu aktivieren, führen Sie bitte die nachstehenden Schritte für Festplatten unterschiedlicher Hersteller aus und stellen Ihre SATA II Festplatte schon vorher auf den SATA II Modus um; andernfalls kann es vorkommen, dass Ihre SATA II Festplatte nicht im SATA II-Modus arbeitet.

Western Digital

Falls die Pins 5 und 6 verbunden werden, wird SATA mit 1,5 Gb/s aktiviert. Wenn Sie andererseits SATA II mit 3,0 Gb/s aktivieren möchten, ziehen Sie bitte die Steckbrücke (Jumper) von den Pins 5 und 6 ab.

SAMSUNG

A II FA II F

estplatteneinrichtungestplatteneinrichtung

A II F

estplatteneinrichtung

A II FA II F

estplatteneinrichtungestplatteneinrichtung

Falls die Pins 3 und 4 verbunden werden, wird SATA mit 1,5 Gb/s aktiviert. Wenn Sie andererseits SATA II mit 3,0 Gb/s aktivieren möchten, ziehen Sie bitte die Steckbrücke (Jumper) von den Pins 3 und 4 ab.

HITACHI

Zum Ändern verschiedener ATA-Funktionen benutzen Sie bitte das Feature Tool – ein unter DOS ausführbares Dienstprogra mm. Auf der Internetseite von HITACHI finden Sie entsprechende Details: http://www.hitachigst.com/hdd/support/download.htm

Die Beispiele oben dienen lediglich Ihrer Referenz. Die Steckbrückeneinstellungen können bei unterschiedlichen SATA II Festplatten verschiedener Hersteller abweichen. Aktualisierungen und ergänzende Informationen finden Sie auf der Internetseite des Herstellers.

ASRock ConRoe945PL-GLAN Motherboard

5959

DeutschDeutsch

Deutsch

Page 60

2.92.9

Serial ASerial A

2.9

Serial A

2.92.9

Serial ASerial A

Festplatteninstallation Festplatteninstallation

Festplatteninstallation

Festplatteninstallation Festplatteninstallation

Dieses Motherboard nutzt den Intel® ICH7-Chipsatz zur Unterstützung von Serial ATA- (SATA-) / Serial ATAII- (SATAII-). Sie können SATA / SATAII-Festplatten als interne Speichergeräte mit diesem Motherboard verbinden. In diesem Abschnitt erfahren Sie, wie Sie SATA / SATAII-Festplatten installieren.

SCHRITT 1: Installieren Sie die SATA / SATAII-Festplatten in den

SCHRITT 2: Verbinden Sie das SATA-Netzkabel mit der SATA / SATAII-Festplatte. SCHRITT 3: Schließen Sie ein Ende des SATA-Datenkabels am SATAII-Anschluss

SCHRITT 4: Schließen Sie das andere Ende des SATA-Datenkabels an die SATA /

2.102.10

2.10

2.102.10

Zur Treiberinstallation Sie bitte die Unterstützungs-CD in Ihr optisches Laufwerk ein. Anschließend werden die mit Ihrem System kompatiblen Treiber automatisch erkannt und auf dem Bildschirm angezeigt. Zur Installation der nötigen Treiber gehen Sie bitte der Reihe nach von oben nach unten vor. Nur so können die von Ihnen installierten Treiber richtig arbeiten.

2.112.11

2.11

2.112.11

Dieses Motherboard unterstützt die „Untied Overclocking“-Technologie, die durch einen fixierten PCI / PCIE-Bus einen besseren FSB-Spielraum beim Übertakten ermöglicht. Im BIOS Setup können Sie die Option „CPU Host-Frequenz“ auf [Auto] einstellen; dadurch wird die tatsächliche CPU Host-Frequenz beim folgenden Eintrag angezeigt. Der CPU-FSB wird dadurch beim Übertakten freigegeben, allerdings befindet sich der PCI / PCIE-Bus in einem fixierten Modus, so dass der FSB in einer stabileren Übertaktungsumgebung arbeiten kann.

reiberinstallationreiberinstallation

reiberinstallation

reiberinstallationreiberinstallation

Entkoppelte ÜbertaktungstechnologieEntkoppelte Übertaktungstechnologie

Entkoppelte Übertaktungstechnologie

Entkoppelte ÜbertaktungstechnologieEntkoppelte Übertaktungstechnologie

- (SA- (SA

- (SA

A) / Serial A

- (SA- (SA

A) / Serial AA) / Serial A

Laufwerkseinschüben des Gehäuses.

des Motherboards an.

SATAII-Festplatte an.

AII- (SAAII- (SA

AII- (SA

AII- (SAAII- (SA

AII)AII)

AII)

AII)AII)

Deutsch

DeutschDeutsch

6060

Beziehen Sie sich auf die Warnung vor möglichen Overclocking-Risiken auf Seite 44, bevor Sie die Untied Overclocking-Technologie anwenden.

ASRock ConRoe945PL-GLAN Motherboard

Page 61

3. BIOS-Information3. BIOS-Information

3. BIOS-Information

3. BIOS-Information3. BIOS-Information

Das BIOS-Setup-Programm ist im BIOS FWH-Chip gespeichert. Wenn Sie den Computer starten, drücken Sie während des Einschaltselbsttests (POST) <F2>, um das BIOS-Setup-Programm aufzurufen; andernfalls setzt POST die Testroutinen fort. Wenn Sie das BIOS-Setup-Programm nach dem POST aufrufen möchten, starten Sie das System erneut durch Drücken von <Strg> + <Alt> + <Entf> oder durch Drücken der Reset-Tasten am Systemgehäuse. Details über das BIOS-Setup-Programm entnehmen Sie bitte der Bedienungsanleitung (PDF-Datei)

auf der Support-CD.

4. Software Suppor4. Software Suppor

4. Software Suppor

4. Software Suppor4. Software Suppor

Dieses Motherboard unterstützt eine Reiche von Microsoft® Windows Betriebssystemen: 2000 / XP / XP 64-Bit / VistaTM. Die Ihrem Motherboard beigefügte Support-CD enthält hilfreiche Software, Treiber und Hilfsprogramme, mit denen Sie die Funktionen Ihres Motherboards verbessern können Legen Sie die Support-CD zunächst in Ihr CD-ROM-Laufwerk ein. Der Willkommensbildschirm mit den Installationsmenüs der CD wird automatisch aufgerufen, wenn Sie die “Autorun”-Funktion Ihres Systems aktiviert haben. Erscheint der Wilkommensbildschirm nicht, so “doppelklicken” Sie bitte auf das File “ASSETUP.EXE” im BIN-Verzeichnis der Support-CD, um die Menüs aufzurufen. Das Setup-Progra mm soll es Ihnen so le icht wie möglich ma chen. Es ist menügesteuert, d.h. Sie können in den verschiedenen Untermenüs Ihre Auswahl treffen und die Programme werden dann automatisch installiert.

“LGA 775 CPU Installation Live Demo”

Dieses Motherboard ist bestückt mit Intel LGA 775 Sockel, dem neuen CPUSockel von Intel. Die CPU hat viele kleine Kontakte, die durch unsachgemäße Handhabung leicht beschädigt werden können, ASRock bietet Ihnen deshalb mit diesem „LGA 775 CPU Installation Live-Demo” eine klare und leicht verständliche Installationsanleitung. Bitte sehen Sie sich dieses Live Demoprogramm vor der Installation des LGA 775 CPU an, um die Gefahr von Beschädigungen der CPU oder Motherboards durch unsachgemäße Handhabung zu verringern. Öffnen Sie die Datei mit Microsoft Media Player, um das Live-Demo anzusehen. Sie finden das Live-Demo auf der Motherboard Support-CD in folgendem Verzeichnis:

..\ MPEGAV \ LGA775INST.DAT

t CD informationt CD information

t CD information

t CD informationt CD information

DeutschDeutsch

Deutsch

ASRock ConRoe945PL-GLAN Motherboard

6161

Page 62

1. Introduction1. Introduction

1. Introduction

1. Introduction1. Introduction

Merci pour votre achat d’une carte mère ASRock ConRoe945PL-GLAN, une carte mère très fiable produite selon les critères de qualité rigoureux de ASRock. Elle offre des performances excellentes et une conception robuste conformément à l’engagement d’ASRock sur la qualité et la fiabilité au long terme. Ce Guide d’installation rapide présente la carte mère et constitue un guide d’installation pas à pas. Des informations plus détaillées concernant la carte mère pourront être trouvées dans le manuel l’utilisateur qui se trouve sur le CD d’assistance.

Les spécifications de la carte mère et le BIOS ayant pu être mis à jour, le contenu de ce manuel est sujet à des changements sans notification. Au cas où n’importe qu’elle modification intervenait sur ce manuel, la version mise à jour serait disponible sur le site web ASRock sans nouvel avis. Vous trouverez les listes de prise en charge des cartes VGA et CPU également sur le site Web ASRock. Site web ASRock, http://www.asrock.com

1.1 Contenu du paquet

Carte mère ASRock ConRoe945PL-GLAN

(Facteur de forme ATX : 12.0 pouces x 7.5 pouces, 30.5 cm x 19.1 cm) Guide d’installation rapide ASRock ConRoe945PL-GLAN CD de soutien ASRock ConRoe945PL-GLAN

(avec Démo vidéo d’installation de processeur LGA 775) Un câble ruban IDE Ultra ATA 66/100 80 conducteurs Un câble ruban pour un lecteur de disquettes 3,5 pouces Un câble de données Serial ATA (SATA) Un cordon d’alimentation DD série ATA (SATA) (en option) Un câble HDMI_SPDIF (en option) Un écra n HD 8CH I/O

Français

FrançaisFrançais

6262

ASRock ConRoe945PL-GLAN Motherboard

Page 63

1.21.2

SpécificationsSpécifications

1.2

Spécifications

1.21.2

SpécificationsSpécifications

Format - Facteur de forme ATX :

12.0 pouces x 7.5 pouces, 30.5 cm x 19.1 cm

CPU - LGA 775 pour Intel® CoreTM 2 Duo / Pentium® D / Pentium® 4 /

Celeron® D (voir ATTENTION 1)

- FSB 800/533 MHz

- Prise en charge de la technologie Hyper-Threading (voir ATTENTION 2)

- Prend en charge la technologie Untied Overclocking

(voir ATTENTION 3)

- Prise en charge de la technologie EM64T par le CPU

Chipsets - Northbridge: Chipset Intel® 945PL

- Southbridge: Intel® ICH7

Mémoire - Compatible avec la Te chnologie de Mémoire à Canal Double

(voir ATTENTION 4)

- 2 x slots DIMM DDRII

- Supporte DDRII533

- Max. 2Go L’accélérateur - Contrôle direct de la fréquence CPU (voir ATTENTION 5) hybride - ASRock U-COP (voir ATTENTION 6)

- Garde d’échec au démarrage (B.F.G.) Slot d’extension - 3 x slots PCI

- 1 x slot PCI Express x16

- 2 x slot PCI Express x1

Audio - Codec de voie Realtek ALC888 7.1 avec son haute définition LAN - Gigabit LAN 10/100/1000 Mb/s

- PCIE x 1 Realtek RTL81 11B

- Support du Wake-On-LAN

Panneau arrière HD 8CH I/O E/S - 1 x port souris PS/2

- 1 x port clavier PS/2

- 1 x port série: COM 1

- 1 x port parallèle: Support ECP/EPP

- 4 x ports USB 2.0 par défaut

- 1 x port RJ-45

- Prise HD Audio: Haut-parleur latéral / Haut-parleur arrière /

Central /Basses / Entrée Ligne / Haut-parleur frontal / Microphone (voir ATTENTION 7)

çaisçais

çais

FranFran

Fran

ASRock ConRoe945PL-GLAN Motherboard

6363

Page 64

Français

FrançaisFrançais

Connecteurs - 4 x connecteurs SATAII, prennent en charge un taux de

transfert de données pouvant aller jusqu’à 3.0Go/s (Ne supporte pas les fonctions “RAID” et “Hot-Plug” (Connexion à chaud)) (voir ATTENTION 8)

- 1 x ATA100 IDE connecteurs (prend en charge jusqu’à 2 périphériques IDE)

- 1 x Port Disquette

- 1 x Connecteur module infrarouge

- 1 x Connecteur jeux

` - 1 x Connecteur HDMI_SPDIF

- Connecteur pour ventilateur de CPU/Châssis

- br. 20 connecteur d’alimentation ATX

- br. 4 connecteur d’alimentation 12V ATX

- Connecteurs audio internes

- Connecteur audio panneau avant

- 2 x En-tête USB 2.0 (prendre en charge 4 ports USB 2.0 supplémentaires) (voir ATTENTION 9)

BIOS - 4Mb BIOS AMI

- BIOS AMI

- Support du “Plug and Play”

- Compatible pour événements de réveil ACPI 1.1

- Gestion jumperless

- Support SMBIOS 2.3.1 CD d’assistance - Pilotes, utilitaires, logiciel anti-virus (Version d’essai) Surveillance - Contrôle de la température CPU système - Mesure de température de la carte mère

- Tachéomètre ventilateur CPU

- Tachéomètre ventilateur châssis

- Ventilateur silencieux d’unité centrale

- Monitoring de la tension: +12V, +5V, +3.3V, Vcore OS - Microsoft® Windows® 2000 / XP / XP 64-bit / Vista

(voir ATTENTION 10)

Certifications - FCC, CE, WHQL

6464

A TTENTION

Il est important que vous réalisiez qu’il y a un certain risque à effectuer l’overclocking, y compris ajuster les réglages du BIOS, appliquer la technologie Untied Overclocking, ou utiliser des outils de tiers pour l’overclocking. L’overclocking peut affecter la stabilité de votre système, ou même causer des dommages aux composants et dispositifs de votre système. Si vous le faites, c’est à vos frais et vos propres risques. Nous ne sommes pas responsables des dommages possibles causés par l’overclocking.

ASRock ConRoe945PL-GLAN Motherboard

Page 65

ATTENTION!

1. Cette carte mère prend en charge les processeurs FSB-800. Si vous avez l’intention d’utiliser un processeur du type CoreTM 2 Duo avec cette carte mère, vous ne devez utiliser que les processeurs Conroe 800 E4XXX.

2. En ce qui concerne le paramétrage “Hyper-Threading Technology”, veuillez consulter la page 29 du manuel de l’utilisateur sur le CD technique.

3. Cette carte mère prend en charge la technologie Untied Overclocking. Veuillez lire “La technologie de surcadençage à la volée” à la page 80 pour plus d’informations.

4. Cette carte mère supporte la Technologie de Mémoire à Canal Double. Avant d’intégrer la Technologie de Mémoire à Canal Double, assurezvous de bien lire le guide d’installation des modules mémoire en page 71 pour réaliser une installation correcte.

5. Même si cette carte mère offre un contrôle sans souci, il n’est pas recommandé d’y appliquer un over clocking. Des fréquences de bus CPU autres que celles recommandées risquent de rendre le système instable ou d’endommager le CPU et la carte mère.

6. Lorsqu’une surchauffe du CPU est détectée, le système s’arrête automatiquement. Avant de redémarrer le système, veuillez vérifier que le ventilateur d’UC sur la carte mère fonctionne correctement et débranchez le cordon d’alimentation, puis rebranchez-le. Pour améliorer la dissipation de la chaleur, n’oubliez pas de mettre de la pâte thermique entre le CPU le dissipateur lors de l’installation du PC.

7. Pour l’entrée microphone, cette carte mère supporte les deux modes stéréo et mono. Pour la sortie audio, cette carte mère supporte les modes 2canaux, 4-canaux, 6-canaux et 8-canaux. Veuillez vous référer au tableau en page 3 pour effectuer la bonne connexion.

8. Avant d’installer le disque dur SATAII sur le connecteur SATAII, veuillez lire le «Guide d’Installation du disque dur SATAII», page 79, pour mettre votre lecteur de disque SATAII en mode SATAII. Vous pouvez également brancher le disque dur SATA directement sur le connecteur SATAII..

9. La gestion de l’alimentation pour l’USB 2.0 fonctionne bien sous Microsoft® Windows® VistaTM / XP 64-bit / XP SP1; SP2/2000 SP4.

10. Les pilotes de Microsoft® Windows® VistaTM ne sont pas encore prêts. Nous les mettrons à jour sur notre site Web dans l’avenir. Veuillez visiter notre site Web pour obtenir les pilotes de Microsoft® Windows VistaTM et l’information relative.

Site Web de ASRock : http://www.asrock.com

çaisçais

çais

FranFran

Fran

ASRock ConRoe945PL-GLAN Motherboard

6565

Page 66

1.31.3

1.3

1.31.3

ableau de matériel minimal requis pour Wableau de matériel minimal requis pour W

ableau de matériel minimal requis pour W

ableau de matériel minimal requis pour Wableau de matériel minimal requis pour W

TMTM

Le logo de VistaLe logo de Vista

Le logo de Vista

Le logo de VistaLe logo de Vista

TMTM

Premium et Basic Premium et Basic

Premium et Basic

Premium et Basic Premium et Basic

Les intégrateurs de système et les utilisateurs qui achètent notre carte-

mère et prévoient de soumettre le logo VistaTM Premium et Basic de Windows® sont invités à respecter le tableau suivant relatif au matériel minimal requis. Veuillez adopter l’unité centrale, la mémoire et l’adaptateur VGA que nous suggérons.

Unité centrale Celeron D 326 Mémoire 512 Mo Canal simple Adaptateur VGA DX9.0 avec pilote WDDM

avec mémoire VGA 128bits (Premium) avec mémoire VGA 64bits (Basic)

indowsindows

indows

indowsindows

Français

FrançaisFrançais

6666

ASRock ConRoe945PL-GLAN Motherboard

Page 67

2. Installation2. Installation

2. Installation

2. Installation2. Installation

Précautions à observer avant l’installationPrécautions à observer avant l’installation

Précautions à observer avant l’installation

Précautions à observer avant l’installationPrécautions à observer avant l’installation

Veuillez tenir compte des précautions suivantes avant l’installation des composants ou tout réglage de la carte mère.

1. Débranchez le câble d’alimentation de la prise secteur avant de toucher à tout composant. En ne le faisant pas, vous pouvez sérieusement endommager la carte mère, les périphériques et/ou les composants.

2. Pour éviter d’endommager les composants de la carte mère du fait de l’électricité statique, ne posez JAMAIS votre carte mère directement sur de la moquette ou sur un tapis. N’oubliez pas d’utiliser un bracelet antistatique ou de toucher un objet relié à la masse avant de manipuler les composants.

3. Tenez les composants par les bords et ne touchez pas les circuits intégrés.

4. A chaque désinstallation de composant, placez-le sur un support antistatique ou dans son sachet d’origine.

5. Lorsque vous placez les vis dans les orifices pour vis pour fixer la carte mère sur le châssis, ne serrez pas trop les vis ! Vous risquez sinon d’endommager la carte mère.

ASRock ConRoe945PL-GLAN Motherboard

6767

çaisçais

çais

FranFran

Fran

Page 68

2.1 Installation du CPU2.1 Installation du CPU

2.1 Installation du CPU

2.1 Installation du CPU2.1 Installation du CPU

Pour l’installation du processeur Intel 775 broches, veuillez suivre la procédure ci-dessous.

Avant d’insérer le processeur 775 broches dans le socket, veuillez vérifier que la surface du processeur est bien propre, et qu’il n’y a aucune broche tordue sur le socket. Si c’est le cas, ne forcez pas pour insérer le processeur dans le socket. Sinon, le processeur sera gravement endommagé.

Etape 1. Ouvrez le socle :

Etape 1-1. Dégagez le levier en appuyant sur

le crochet et en le faisant ressortir pour dégager la languette de retenue.

Etape 1-2. Faites tourner le levier de

chargement en position ouverte maximum à 135 degrés.

Etape 1-3. Faites pivoter la plaque de

chargement pour l’ouvrir au maximum à environ 100 degrés.

(Plaque de chargement)

(Barrette de contact)

Vue d’ensemble du socket 775 broches

(Corps du socket)

Français

FrançaisFrançais

6868

Etape 2. Insérez le processeur 775 broches :

Etape 2-1. Tenez le processeur par ses

bords là où se trouvent des lignes noires.

Etape 2-2. Orientez le paquet avec le

dissipateur thermique intégré (IHS) vers le haut. Repérez la broche 1 et les deux encoches d’orientation.

ASRock ConRoe945PL-GLAN Motherboard

Ligne noire

Page 69

broche 1

Encoche d’orientation

Processeur 775 broches

Encoche d’orientation

Pour une insertion correcte, veuillez vérifier que vous faites bien correspondre les deux encoches d’orientation sur le processeur avec les deux détrompeurs du socket.

Détrompeur

Etape 2-3. Mettez soigneusement en place le

processeur dans le socle en un mouvement strictement vertical.

Etape 2-4. Vérifiez que le processeur est

bien installé dans le socle et que les encoches d’orientation sont dans la bonne position.

Etap e 3. Enlevez le capuchon PnP (Pick et Place) :

De l’index et du de votre main gauche, soutenez le bord de la plaque de chargement, engagez le PnP avec le pouce de votre main droite, et enlevez le capuchon du socle tout en appuyant sur le centre du capuchon PnP pour vous aider.

broche 1

Détrompeur

Socket 775 broches

1. Il est recommandé d’utiliser la languette du capuchon ; évitez de faire sortir le capuchon PnP.

2. Ce capuchon doit être mis en place si vous renvoyez la carte mère pour service après vente.

Etape 4. Refermez le socle :

Etape 4-1. Faites pivoter la plaque de

chargement sur l’IHS.

Etape 4-2. Tout en appuyant doucement sur

la plaque de chargement, engagez le levier de chargement.

Etape 4-3. Fixez le levier de chargement

avec la languette de la plaque de chargement sous la languette de retenue du levier de chargement.

ASRock ConRoe945PL-GLAN Motherboard

6969

çaisçais

çais

FranFran

Fran

Page 70

2.22.2

Installation du ventilateur du processeur etInstallation du ventilateur du processeur et

2.2

Installation du ventilateur du processeur et

2.22.2

Installation du ventilateur du processeur etInstallation du ventilateur du processeur et dissipateur thermiquedissipateur thermique

dissipateur thermique

dissipateur thermiquedissipateur thermique

Pour une installation correcte, veuillez vous reporter aux manuels d’instructions de votre ventilateur de processeur et de votre dissipateur thermique.

L’exemple ci-dessous illustre l’installation du dissipateur thermique pour un processeur 775 broches.

Etape 1. Appliquez le matériau d’interface thermique

au centre de IHS sur la surface du socket.

Etape 2. Placez le dissipateur thermique sur le socket.

Vérifiez que les câbles du ventilateur sont orientés vers le côté le plus proche du connecteur pour ventilateur de processeur sur la carte mère (CPU_FAN1, voir page 2, no. 6).

Etape 3. Alignez les attaches avec la carte mère par

les orifices.

Etape 4. Faites tourner les attaches dans le sens des

aiguilles d’une montre, puis, du pouce, enfoncez les capuchons des attaches pour les installer et les verrouiller. Répétez l’opération avec les autres attaches.

(Appliquez le matériau d’interface thermique)

(Câbles du ventilateur du côté le plus proche du connecteur sur la carte mère)

(Orifices des attaches ressortant)

(Enfoncez (4 endroits))

Français

FrançaisFrançais

7070

Si vous enfoncez les attaches sans les faire tourner dans le sens des aiguilles d’une montre, le dissipateur thermique ne sera pas fixé sur la carte mère.

Etape 5. Connectez l’en-tête du ventilateur sur le

connecteur pour ventilateur de processeur sur la carte mère.

Etape 6. Fixez la longueur de câble en excès avec du

ruban adhésif pour vous assurer que le câble ne gênera pas le fonctionnement du ventilateur ou n’entrera pas en contact avec les autres composants.

ASRock ConRoe945PL-GLAN Motherboard

Page 71

2.3 Installation des modules mémoire (DIMM)2.3 Installation des modules mémoire (DIMM)

2.3 Installation des modules mémoire (DIMM)

2.3 Installation des modules mémoire (DIMM)2.3 Installation des modules mémoire (DIMM)

La carte mère ConRoe945PL-GLAN possède deux emplacements DIMM DDRII (Double Débit de données) 240 broches, et prend en charge la technologie Dual Channel Memory. Pour la configuration Double canal, vous devez toujours installer deux modules de mémoire identiques (mêmes marque, vitesse, dimensions et type de chip) dans le s e mplacements DD RII DIMM pour activer la technologie Dual Channel Memory. Sinon, le système fonctionnera en mode Canal unique.

1. Il n’est pas permis d’installer de la DDR sur le slot DDRII; la carte

mère et les DIMM pourraient être endommagés.

2. Si vous installez uniquement un module de mémoire ou deux modules de mémoire non identiques, le système ne sera pas en mesure d’activer la technologie Dual Channel Memory.

Installation d’un module DIMMInstallation d’un module DIMM

Installation d’un module DIMM

Installation d’un module DIMMInstallation d’un module DIMM

Ayez bien le soin de débrancher l’alimentation avant d’ajouter ou de retirer des modules DIMM ou les composants du système.

Etape 1. Déverrouillez un connecteur DIMM en poussant les taquets de maintien

vers l’extérieur.

Etap e 2 . Alignez le module DIMM sur son emplacement en faisant correspondre les

encoches du module DIMM aux trous du connecteur.

Le module DIMM s’insère uniquement dans un seul sens. Si vous forcezle module DIMM dans son emplacement avec une mauvaise orientation cela provoquera des dommages irrémédiables à la carte mère et au module DIMM.

ASRock ConRoe945PL-GLAN Motherboard

7171

çaisçais

çais

FranFran

Fran

Page 72

Etape 3. Insérez fermement le module DIMM da n s son emplacement jusqu’à ce que

les clips de maintien situés aux deux extrémités se ferment complètement et que le module DIMM soit inséré correctement.

2.4 Slots d’extension (Slots PCI et PCI Express)2.4 Slots d’extension (Slots PCI et PCI Express)

2.4 Slots d’extension (Slots PCI et PCI Express)

2.4 Slots d’extension (Slots PCI et PCI Express)2.4 Slots d’extension (Slots PCI et PCI Express)

Il y a 3 slots PCI et 3 slot PCI Express sur les cartes mères ConRoe945PL-GLAN.

Slots PCI: Les slots PCI sont utilisés pour installer des cartes d’extension dotées

d’une interface PCI 32 bits.

Slots PCIE: PCIE1 (emplacement PCIE x16) est utilisé pour le s carte s PCI Expre ss

avec cartes gra phiques de largeur x16 voies. PCIE2 / PCIE3 (empla cement PCIE x1) est utilisé pour les cartes PCI Express avec cartes graphiques de largeur x1 voies, telles que les cartes Gigabit LAN, les cartes SATA 2, etc.

Installation d’une carte d’extensionInstallation d’une carte d’extension

Installation d’une carte d’extension

Installation d’une carte d’extensionInstallation d’une carte d’extension

Etape 1. Avant d’installer les cartes d’extension, veuillez vous assurer de bien

avoir coupé l’alimentation ou d’avoir débranché le cordon d’alimentation. Veuillez lire la documentation des cartes d’extension et effectuer les réglages matériels nécessaires pour les cartes avant de débuter l’installation.

Etape 2. Retirez l’équerre correspondant au connecteur que vous voulez utiliser.

Gardez la vis pour un usage ultérieur.

Eta pe 3. Alignez la carte sur le connecteur et appuyez ferme ment jus qu’à l’in sertion

complète de la carte dans son emplacement.

Etape 4. Fixez la carte sur le châssis à l’aide d’une vis.

Français

FrançaisFrançais

7272

ASRock ConRoe945PL-GLAN Motherboard

Page 73

2.5 Réglage des cavaliers2.5 Réglage des cavaliers

2.5 Réglage des cavaliers

2.5 Réglage des cavaliers2.5 Réglage des cavaliers

L’illustration explique le réglage des cavaliers. Quand un capuchon est placé sur les broches, le cavalier est « FERME ». Si aucun capuchon ne relie les broches,le cavalier est « OUVERT ». L’illustration montre un cavalier à 3 broches dont les broches 1 et 2 sont “FERMEES” quand le capuchon est placé sur ces 2 broches.

Le cavalier Des cription

PS2_USB_PWR1 Court-circuitez les broches 2

(voir p.2 No. 1) et 3 pour choisir +5VSB

Note: Pour sélectionner +5VSB, il faut obligatoirement 2 Amp et un courant standby

supérieur fourni par l’alimentation.

Effacer la CMOS

(CLRCMOS1, le cavalier à 2 broches) (voir p.2 No. 9)

Note: CLRCMOS1 vous permet d’effacer les données de la CMOS. Ces données

incluent les informations système telles que le mot de passe, la date, l’heure, et les paramètres du système. Pour restaurer les paramètres système à leur valeur par défaut, éteignez l’ordinateur et débranchez le câble d’alimentation. Puis placez un cavalier sur les pins CLRCMOS1 pendant 5 secondes. N’oubliez pas de retirer le cavalier avant après avoir restauré le CMOS.

le cavalier à 2 broches

Ferme Ouvert

(standby) et permettre aux périphériques PS/2 ou USB de réveiller le système.

ASRock ConRoe945PL-GLAN Motherboard

7373

çaisçais

çais

FranFran

Fran

Page 74

2.6 En-têtes et Connecteurs sur Carte2.6 En-têtes et Connecteurs sur Carte

2.6 En-têtes et Connecteurs sur Carte

2.6 En-têtes et Connecteurs sur Carte2.6 En-têtes et Connecteurs sur Carte

Les en-têtes et connecteurs sur carte NE SONT PAS des cavaliers. NE PAS placer les capuchons de cavalier sur ces en-têtes et connecteurs. Le fait de placer les capuchons de cavalier sur les entêtes et connecteurs causera à la carte mère des dommages irréversibles!

Connecteur du lecteur de disquette

(FLOPPY1 br. 33) (voir p.2 No. 22)

le côté avec fil rouge côté Broche1

Note: Assurez-vous que le côté avec fil rouge du câble est bien branché sur le

côté Broche1 du connecteur.

Connecteur IDE primaire (noir)

(IDE1 br. 39, voir p.2 No. 10)

connecteur bleu connecteur noir vers la carte mère vers le disque dur

Câble ATA 66/100 80 conducteurs

Note: Veuillez vous reporter aux instructions du fabricant de votre IDE périphérique

pour les détails.

Français

FrançaisFrançais

7474

Connecteurs Série ATAII Ces quatre connecteurs

(SAT AII_1 (PORT0): voir p.2 f ig. 14) Serial A T A (SA T AII) prennent (SAT AII_2 (PORT1): voir p.2 f ig. 13) en charge les disques durs (SAT AII_3 (PORT2): voir p.2 f ig. 1 1) SATA ou SATAII pour les (SAT AII_4 (PORT3): voir p.2 f ig. 12) dispositifs de stockage

SATAII_3 (PORT2)

SATAII_4 (PORT3)

interne. L’interface SATAII actuelle permet des taux transferts de données pouvant aller jusqu’à 3,0

SATAII_1 (PORT0)

SATAII_2 (PORT1)

Go/s.

Câble de données L’une des deux extrémités du Série ATA (SATA) câble de données SATA peut

être connectée au disque dur SATA / SATAIIou au connecteur SA TAII sur la carte mère.

ASRock ConRoe945PL-GLAN Motherboard

Page 75

Cordon d’alimentation Veuillez connecter l’extrémité Série ATA (SATA) noire du cordon d’alimentation

(en option) SATA sur le connecteur

connecter au connecteur

d’alimentation du disque

dur SAT A

connecter à l’unité d’alimentation électrique

d’alimentation sur chaque unité. Connectez ensuite l’extrémité blanche du cordon d’alimentation SATA sur le connecteur d’alimentation de l’unité d’alimentation électrique.

En-tête USB 2.0 A côté des quatre ports USB

(USB_67 br.9) 2.0 par défaut sur le panneau (voir p.2 No. 20) E/S, il y a deux embases USB

2.0 sur cette carte mère. Chaque embase USB 2.0 peut prendre en charge 2 ports USB

2.0.

(USB_45 br.9) (voir p.2 No. 21)

En-tête du module infrarouge Cet en-tête supporte un module

(5-pin IR1) infrarouge optionnel de (voir p.2 No. 18) transfert et de réception sans

fil.

Connecteurs audio internes Ils vous permettent de gérer des

(CD1 br. 4) entrées audio à partir de sources (CD1: voir p.2 No. 24) stéréo comme un CD-ROM,

CD1

DVD-ROM, un tuner TV ou une carte MPEG.

Connecteur audio panneau C’est une interfa ce pour un câble avant audio en façade qui permet le

(HD_AUDIO1 br. 9) branchement et le contrôle (voir p.2 No. 25) commodes de périphériques

audio.

ASRock ConRoe945PL-GLAN Motherboard

7575

çaisçais

çais

FranFran

Fran

Page 76

1. L’audio à haute définition (HDA) prend en charge la détection de fiche, mais le fil de panneau sur le châssis doit prendre en charge le HDA pour fonctionner correctement. Veuillez suivre les instructions dans notre manuel et le manuel de châssis afin installer votre système.

2. Si vous utilisez le panneau audio AC’97, installez-le sur l’adaptateur audio du panneau avant conformément à la procédure ci-dessous : A. Connectez Mic_IN (MIC) à MIC2_L. B. Connectez Audio_R (RIN) à OUT2_R et Audio_L (LIN) à OUT2_L. C. Connectez Ground (GND) à Ground (GND). D. MIC_RET et OUT_RET sont réservés au panneau audio HD. Vous n’avez pas besoin de les connecter pour le panneau audio AC’97. E. Entrer dans l’utilitaire de configuration du BIOS. Saisir les Paramètres avancés puis sélectionner Configuration du jeu de puces. Définir l’option panneau de commande de [Auto] à [Activé]. F. Entrer dans le système Windows. Cliquer sur l’icône sur la barre de tâches dans le coin inférieur droite pour entrer dans le Gestionnaire audio Realtek HD. Cliquer sur « E/S audio», sélectionner « Paramètres du connecteur » , choisir « Désactiver la détection de la prise du

panneau de commande » et sauvegarder les changements en cliquant sur « OK ».

En-tête du panneau système Cet en-tête permet d’utiliser

(9-pin PANEL1) plusieurs fonctions du (voir p.2 No. 16) panneau système frontal.

Français

FrançaisFrançais

7676

En-tête du haut-parleur Veuillez connecter le de châssis haut-parleur de châssis sur

(SPEAKER1 br. 4) cet en-tête. (voir p.2 No. 15)

Connecteur du ventilateur Veuillez connecter le câble du de châssis ventilateur du châssis sur ce

(CHA_FAN1 br. 3) connecteur en branchant le fil (voir p.2 No. 19) noir sur la broche de terre.

Connecteur du ventilateur Veuillez connecter le câble de de l’UC ventilateur d’UC sur ce

(CPU_FAN1 br. 4) connecteur et brancher le fil (voir p.2 No. 6)

ASRock ConRoe945PL-GLAN Motherboard

Page 77

En-tête d’alimentation ATX Veuillez connecter l’unité

(ATXPW R1 br . 20) d’alimentation ATX sur cet en- (voir p.2 No. 3) tête.

Connecteur ATX 12V Veuillez connecter une unité

(ATX12V1 br .4) d’alimentation électrique ATX (voir p.2 No. 2) 12V sur ce connecteur.

Connecteur jeux Connectez un câble jeux sur

(GAME1 br. 15) ce connecteur si le support (voir p.2 No. 23) pour port jeux est installée.

Connecteur HDMI_SPDIF Connecteur HDMI_SPDIF,

(HDMI_SPDIF1 3-pin) fournissant une sortie audio (voir p.2 No. 26) SPDIF vers la carte V GA HDMI,

et permettant au système de se connecter au un téléviseur numérique HDMI /un projecteur / un périphérique LCD. Veuillez brancher le connecteur HDMI_SPDIF de la carte V GA HDMI sur ce connecteur.

Câble HDMI_SPDIF Veuillez connecter l’extrémité

(en option) noire (A) du câble HDMI_SPDIF

au collecteur HDMI_SPDIF de la carte-mère. Connectez ensuite l’extrémité blanche (B ou C) du câble HDMI_SPDIF au connecteur HDMI_SPDIF de la

carte VGA HDMI. A. extrémité noire B. extrémité blanche C. extrémité blanche (2 briches) (3 briches)

ASRock ConRoe945PL-GLAN Motherboard

7777

çaisçais

çais

FranFran

Fran

Page 78

2.72.7

Guide de connexion du collecteur HDMI_SPDIFGuide de connexion du collecteur HDMI_SPDIF

2.7

Guide de connexion du collecteur HDMI_SPDIF

2.72.7

Guide de connexion du collecteur HDMI_SPDIFGuide de connexion du collecteur HDMI_SPDIF

L’interface HDMI (interface multimédia haute définition) est une caractéristique audio/vidéo entièrement numérique qui offre une interface entre toute source audio/vidéo numérique compatible, telle qu’un boîtier décodeur, un lecteur DVD, un récepteur A/V, et un moniteur audio ou vidéo numérique compatible, tel qu’une télévision numérique (TVN).Un système HDMI complet nécessite une carte VGA HDMI et une carte-mère compatible HDMI avec collecteur HDMI_SPDIF connecté. Cette carte-mère est équipée d’un collecteur HDMI_SPDIF qui offre une sortie audio SPDIF vers la carte VGA HDMI, ce qui permet au système de connecter les périphériques HDMI TV numérique/projecteur/écran LCD. Pour utiliser la fonction HDMI sur cette carte-mère, veuillez suivre attentivement les étapes ci-dessous.

Etape 1. Installez la carte VGA HDMI sur la fente PCI Express Graphique de cette

carte-mère. Pour une bonne installation de la carte VGA HDMI, veuillez vous reporter à la page 72 du guide d’installation.

Etape 2. Connectez l’extrémité noire (A) du câble HDMI_SPDIF au

collecteur HDMI_SPDIF (HDMI_SPDIF1, jaune, voir page 2, n°

26) de la carte-mère.

Assurez-vous de connecter correctement le câble HDMI_SPDIF à la carte-mère et à la carte VGA HDMI selon la même définition de broche. Pour la définition de broche du collecteur HDMI_SPDIF et des connecteurs du câble HDMI_SPDIF, veuillez vous reporter à la page 77. Pour la définition de broche des connecteurs HDMI_SPDIF, veuillez vous reporter au manuel de l’utilisateur du fournisseur de la carte VGA HDMI. Une mauvaise connexion pourrait endommager cette carte-mère et la carte VGA HDMI de façon permanente.

Français

FrançaisFrançais

7878

Etape 3. Connectez l’extrémité blanche (B ou C) du câble HDMI_SPDIF au

connecteur HDMI_SPDIF de la carte V GA HDMI. (Le câble HDMI_SPDIF comporte deux extrémités blanches (2 broches et 3 broches). Veuillez choisir l’extrémité blanche appropriée en fonction du connecteur HDMI_SPDIF de la carte V GA HDMI que vous installez.

extrémité blanche (2 briches) (B)

Veuillez ne pas connecter l’extrémité blanche du câble HDMI_SPDIF au mauvais connecteur de la carte VGA HDMI ou de l’autre carte VGA. Autrement, la carte-mère et la carte VGA pourraient être abîmées. Par exemple, cetteimage montre le mauvais exemple de connexion du câble HDMI_SPDIF au connecteur du ventilateur de la carte VGA PCI Express. Veuillez vous reporter au préalable au manuel de l’utilisateur de la carte VGA pour l’utilisation du connecteur.

ASRock ConRoe945PL-GLAN Motherboard

extrémité blanche (3 briches) (C)

Page 79

Etape 4. Connectez le connecteur de sortie HDMI au périphérique HDMI,

tel que la TVHD. Veuillez vous reporter au manuel de l’utilisateur de la TVHD et vous informer auprès du fournisseur de la carte VGA HDMI pour obtenir les procédures de connexion détaillées.

Etape 5. Installez les pilotes de la carte VGA HDMI à votre système.

2.82.8

Guide d’installation du disque dur SAGuide d’installation du disque dur SA

2.8

Guide d’installation du disque dur SA

2.82.8

Guide d’installation du disque dur SAGuide d’installation du disque dur SA

Avant d’installer le disque dur SATAII sur votre ordinateur, veuillez lire attentivement le présent guide d’installation du disque dur SATAII. Certain paramétrage par défaut des disques durs SATAII ne sont peut-être pas en mode SATAII pour permettre un fonctionnement avec de meilleures performances. Pour activer la fonction SATAII, veuillez suivre les instructions ci-dessous avec les différents vendeurs pour paramétrer correctement votre disque dur SATAII au mode SATAII avancé sous peine de voir votre disque dur SATAII ne pas fonctionner en mode SATAII.

Western Digital

Pour activer SATA 1.5 Go/s, raccourcir les broches 5 et 6. D’autre part, si vous voulez activer SATAII 3.0 Go/s, enlever le cavalier entre la broche 5 et la broche 6.

SAMSUNG

AIIAII

AII

AIIAII

Pour activer SATA 1.5 Go/s, raccourcir les broches 3 et 4. D’autre part, si vous voulez activer SATAII 3.0 Go/s, enlever le cavalier entre la broche 3 et la broche 4.

HITACHI

Veuillez utiliser la fonction Outil, outil pouvant être initié sous DOS, pour modifier les différentes fonctions ATA. Merci de visiter le site HITACHI pour plus de détails. http://www.hitachigst.com/hdd/support/download.htm

Les exemples donnés précédemment ne vous sont présentés qu’à titre informatif. Pour les différents produits disques durs SATAIII provenant de différents vendeurs, les méthodes de mise en place de cavaliers ne sont pas les mêmes. Veuillez visiter le site Internet des vendeurs pour les mises à jours.

ASRock ConRoe945PL-GLAN Motherboard

7979

çaisçais

çais

FranFran

Fran

Page 80

2.92.9

Installation des Disques Durs Serial AInstallation des Disques Durs Serial A

2.9

Installation des Disques Durs Serial A

2.92.9

Installation des Disques Durs Serial AInstallation des Disques Durs Serial A AA

AII (SAAII (SA

AII (SA

AII (SAAII (SA

Cette carte mère adopte le chipset Intel® ICH7 south bridge qui prend en charge les disques durs Serial ATA (SATA) / Serial ATAII (SATAII). Vous pouvez installer les disques durs SATA / SATAII sur cette carte mère pour des appareils de stockage interne. Cette section vous guidera pour installer les disques durs SATA / SATAII.

ETAPE 1 : Installez les disques durs SATA / SATAII dans les baies pour disques de

ETAPE 2 : Connectez le câble d’alimentation SATA au disque dur SATA / SATAII. ETAPE 3 : Connectez l’une des extrémités du câble de données SATA sur le

ETAPE 4 : Connectez l’autre extrémité du câble de données SATA au disque dur

2.102.10

Guide d’installation des pilotesGuide d’installation des pilotes

2.10

Guide d’installation des pilotes

2.102.10

Guide d’installation des pilotesGuide d’installation des pilotes

Pour installer les pilotes sur votre système, veuillez d’abord insérer le CD dans votre lecteur optique. Puis, les pilotes compatibles avec votre système peuvent être détectés automatiquement et sont listés sur la page du pilote du CD. Veuillez suivre l’ordre de haut en bas sur le côté pour installer les pilotes requis. En conséquence, les pilotes que vous installez peuvent fonctionner correctement.

2.11 La technologie de surcadençage à la volée2.11 La technologie de surcadençage à la volée

2.11 La technologie de surcadençage à la volée

2.11 La technologie de surcadençage à la volée2.11 La technologie de surcadençage à la volée

Cette carte-mère gère la technologie de surcadençage non lié, ce qui signifie que pendant le surcadençage, le bus FSB bénéficie d’une meilleure marge en raison du bus PCI / PCIE fixe. Vous pouvez régler l’option « Fréquence d’hôte de l’UC » sur [Auto], ce qui vous indiquera la fréquence d’hôte de l’UC courante dans l’item suivant. Par conséquent, le bus FSB de l’UC n’est pas lié pendant le surcadençage, mais le bus PCI / PCIE est en mode fixe, si bien que le bus FSB peut opérer dans un environnement de surcadençage plus stable.

AII)AII)

AII)

AII)AII)

votre châssis.

connecteur SATAII de la carte mère.

SATA / SATAII.

A (SAA (SA

A (SA

A (SAA (SA

A) / SerialA) / Serial

A) / Serial

A) / SerialA) / Serial

Français

FrançaisFrançais

8080

Veuillez vous reporter à l’avertissement en page 64 pour connaître les risques liés à l’overclocking avant d’appliquer la technologie Untied Overclocking.

ASRock ConRoe945PL-GLAN Motherboard

Page 81

3. Informations sur le BIOS3. Informations sur le BIOS

3. Informations sur le BIOS

3. Informations sur le BIOS3. Informations sur le BIOS

L’utilitaire de configuration BIOS est stocké dans la puce BIOS FWH. Lorsque vous démarrez l’ordinateur, veuillez appuyer sur <F2> pendant le POST (autotest de mise sous tension) pour accéder à l’utilitaire de configuration BIOS ; sinon, le POST poursuit ses programmes de test. Si vous voulez accéder à l’utilitaire de configuration BIOS après le POST, veuillez redémarrer le système en appuyant sur <Ctrl> + <Alt> + <Supprimer>, ou en appuyant sur le bouton de réinitialisation sur le châssis système. Pour les informations détaillées concernant l’utilitaire de configuration BIOS, veuillez vous reporter au Manuel de l’utilisateur (fichier PDF) contenu sur le CD d’assistance.

4. Informations sur le CD de suppor4. Informations sur le CD de suppor

4. Informations sur le CD de suppor

4. Informations sur le CD de suppor4. Informations sur le CD de suppor

Cette carte mère supporte divers systèmes d’exploitation Microsoft® Windows®: 2000 / XP / XP 64-bit / VistaTM. Le CD technique livré avec cette carte mère contient les pilotes et les utilitaires nécessaires pour améliorer les fonctions de la carte mère. Pour utiliser le CD technique, insérez-le dans le lecteur de CD-ROM. Le Menu principal s’affiche automatiquement si “AUTORUN” est activé dans votre ordinateur. Si le Menu principal n’apparaît pas automatiquement, localisez dans le CD technique le fichier “ASSETUP.EXE” dans le dossier BIN et double-cliquez dessus pour afficher les menus.

“LGA 775 CPU Installation Live Demo”

Cette carte mère est équipée d’un socket LGA 775, qui est une nouvelle interface de socket de processeur mise sur le marché par Intel. Etant donné qu’il possède plusieurs broches minuscules, qui sont facilement endommagées en cas de mauvaise manipulation, ASRock a pris le soin de vous proposer un guide d’installation clair par le biais de cette “Démo vidéo d’installation de processeur LGA 775”. Nous espérons que vous voudrez bien jeter un coup d’oeil à ce programme vidéo de démonstration avant de commencer à installer le processeur LGA 775, de façon à réduire les risques de dommages causés au processeur et à la carte mère du fait d’une mauvaise manipulation. Pour voir cette Démo vidéo, vous pouvez exécuter le Lecteur multimédia Microsoft pour lire le fichier. Vous trouverez cette Démo vidéo dans le CD d’assistance de la carte mère sur le chemin d’accès suivant :

..\ MPEGAV \ LGA775INST.DAT

çaisçais

çais

FranFran

Fran

ASRock ConRoe945PL-GLAN Motherboard

8181

Page 82

1. Introduzione

Grazie per aver scelto una scheda madre ASRock ConRoe945PL-GLAN, una scheda madre affidabile prodotta secondo i severi criteri di qualità ASRock. Le prestazioni eccellenti e il design robusto si conformano all’impegno di ASRock nella ricerca della qualità e della resistenza. Questa Guida Rapida all’Installazione contiene l’introduzione alla motherboard e la guida passo-passo all’installazione. Informazioni più dettagliate sulla motherboard si possono trovare nel manuale per l’utente presente nel CD di supporto.

Le specifiche della scheda madre e il software del BIOS possono essere aggiornati, pertanto il contenuto di questo manuale può subire variazioni senza preavviso. Nel caso in cui questo manuale sia modificato, la versione aggiornata sarà disponibile sul sito di ASRock senza altro avviso. Sul sito ASRock si possono anche trovare le più recenti schede VGA e gli elenchi di CPU supportate. ASRock website http://www.asrock.com

1.1 Contenuto della confezione1.1 Contenuto della confezione

1.1 Contenuto della confezione

1.1 Contenuto della confezione1.1 Contenuto della confezione

Scheda madre ASRock ConRoe945PL-GLAN

(ATX Form Factor: 12.0-in x 7.5-in, 30.5 cm x 19.1 cm) Guida di installazione rapida ASRock ConRoe945PL-GLAN CD di supporto ASRock ConRoe945PL-GLAN

(compreso il demo installazione CPU LGA 775 ) Un cavo IDE 80-pin Ultra ATA 66/100 Un cavo per floppy drive a 1,44 Mb Un cavo dati Serial ATA (SATA) (Opzionale) Un cavo alimentatore HDD Serial ATA (SATA) (Opzionale) Un cavo HDMI_SPDIF (Opzionale) Un HD 8CH I/O Shield

Italiano

ItalianoItaliano

8282

ASRock ConRoe945PL-GLAN Motherboard

Page 83

1.21.2

SpecificheSpecifiche

1.2

Specifiche

1.21.2

SpecificheSpecifiche

Piattaforma - ATX Form Factor: 12.0-in x 7.5-in, 30.5 cm x 19.1 cm Processore - LGA 775 per processori Intel® CoreTM 2 Duo / Pentium® D /

Pentium® 4 / Celeron® D (vedi ATTENZIONE 1)

- FSB 800/533 MHz

- Supporto tecnologia Hyper Threading (vedi ATTENZIONE 2)

- Supporta la tecnologia overclocking “slegata” (vedi ATTENZIONE 3)

- Supporto CPU EM64T

Chipset - Northbridge: Chipset Intel® 945PL

- Southbridge: Intel® ICH7 Memoria - Supporto tecnologia Dual Channel DDRII Memory (vedi ATTENZIONE 4)

- 2 x slot DDRII DIMM

- Supporta DDRII533

- Max. 2GB Booster ibrido - Stepless control per frequenza del processore

(vedi ATTENZIONE 5)

- ASRock U-COP (vedi ATTENZIONE 6)

- Boot Failure Guard (B.F.G.) Slot di - 3 x slot PCI espansione - 1 x slot PCI Express x16

- 2 x slot PCI Express x1 Audio - CODEC Realtek ALC888 7.1 ca nali con funzione HDA

(High Definition Audio)

LAN - Gigabit LAN 10/100/1000 Mb/s

- PCIE x 1 Realtek RTL81 11B

- Supporta Wake-On-LAN Pannello HD 8CH I/O posteriore I/O - 1 x porta PS/2 per mouse

- 1 x porta PS/2 per tastiera

- 1 x porta seriale: COM 1

- 1 x porta parallela: supporto ECP/EPP

- 4 x porte USB 2.0 già integrate

- 1 x porta RJ-45

- Connettore HD Audio: cassa laterale / cassa posteriore /

cassa centrale / bassi / ingresso linea / cassa frontale / microfono (vedi ATTENZIONE 7)

ItalianoItaliano

Italiano

ASRock ConRoe945PL-GLAN Motherboard

8383

Page 84

Italiano

ItalianoItaliano

Connettori - 4 x connettori SATAII 3.0Go/s (Non supporta le funzioni “RAID” e

“Collegamento a caldo”) (vedi ATTENZIONE 8)

- 1 x connettori ATA100 IDE (supporta fino a 2 dispositivi IDE)

- 1 x porta Floppy

- 1 x connettore modulo infrarossi

- 1 x connettore porta giochi

- 1 x connettore HDMI_SPDIF

- Connettore ventolina CPU/telaio

- 20-pin collettore alimentazione ATX

- 4-pin connettore ATX 12V

- Connettori audio interni

- Connettore audio sul pannello frontale

- 2 x Collettore USB 2.0 (supporta 4 porte USB 2.0)

(vedi ATTENZIONE 9)

BIOS - 4Mb AMI BIOS

- Suppor AMI legal BIOS

- Supporta “Plug and Play”

- Compatibile con ACPI 1.1 wake up events

- Supporta jumperfree

- Supporta SMBIOS 2.3.1

CD di - Driver, utilità, software antivirus (Versione dimostrativa)

supporto

Monitor- - Sensore per la temperatura del processore aggio - Sensore temperatura scheda madre Hardware - Indicatore di velocità per la ventola del processore

- Indicatore di velocità per la ventola di raffreddamento

- Ventola CPU silenziosa

- Voltaggio: +12V, +5V, +3.3V, Vcore

Compatibi- - Microsoft® Windows® 2000 / XP / XP 64 bit / Vista

lità SO (vedi ATTENZIONE 10) Certificazioni- FCC, CE, WHQL

A VVISO

Si prega di prendere atto che la procedura di overclocking implica dei rischi, come anche la regolazione delle impostazioni del BIOS, l’a pplicazione della tecnologia U ntied Overclocking Technology, oppure l’uso di strumenti di overclocking forniti da terzi. L’overclocking può influenzare la stabilità del sistema, ed anche provocare danni ai componenti ed alle periferiche del sistema. La procedura è eseguita a proprio rischio ed a proprie spese. Noi non possiamo essere ritenuti responsabili per possibili danni provocati dall’overclocking.

8484

ASRock ConRoe945PL-GLAN Motherboard

Page 85

ATTENZIONE!

1. Questa scheda madre supporta CPU FSB800. Se si desidera utilizzare 2 CPU Duo CoreTM su questa scheda madre, è possibile adottare solo processori Conroe 800 E4XXX.

2. Per il settaggio della “Tecnologia Hyper-Threading”, per favore controllare pagina 29 del Manuale dell’utente all’interno del CD di supporto.

3. Questa scheda madre supporta la tecnologia overclocking “slegata”. Per i dettagli leggere “Tecnologia di Untied Overclocking” a pagina 100.

4. Questa scheda madre supporta la tecnologia Dual Channel Memory. Prima di implementare la tecnologia Dual Channel Memory, assicurarsi di leggere la guida all’installazione dei moduli di memoria, a pagina 91, per seguire un’installazione appropri ata.

5. Anche se questa motherboard offre il controllo stepless, non si consiglia di effettuare l’overclocking. Frequenze del bus del processore diverse da quelle raccomandate possono causare instabilità al sistema o danni al processore e alla scheda madre.

6. Se il processore si surriscalda, il sistema si chiude automaticamente. Prima di riavviare il sistema, assicurarsi che la ventolina CPU della scheda madre funzioni correttamente; scollegare e ricollegare il cavo d’alimentazione. Per migliorare la dissipazione del calore, ricordare di applicare l’apposita pasta siliconica tra il processore e il dissipatore quando si installa il sistema.

8. Prima di installare il disco rigido SATAII al connettore SATAII, leggere la “Guida di installazione del disco rigido SA TAII” a pagina 99 per regolare l’unità disco SATAII in modalità SATAII. Si può anche connettere il disco rigido SATA al connettore SATAII direttamente.

9. La Gestione Risorse per USB 2.0 funziona perfettamente con Microsoft Windows® VistaTM / XP 64 bit / XP SP1; SP2/2000 SP4.

10. Il driver Microsoft® Windows® VistaTM non è ancora pronto. Vi terremo aggiornati in futuro sul nostro sito web. Si prega di visitare il nostro sito web per il driver Microsoft® Windows® VistaTM ed informazioni relative. Sito web ASRock: http://www.asrock.com

ASRock ConRoe945PL-GLAN Motherboard

8585

ItalianoItaliano

Italiano

Page 86

1.31.3

1.3

1.31.3

abella requisiti hardware minimi per Wabella requisiti hardware minimi per W

abella requisiti hardware minimi per W

abella requisiti hardware minimi per Wabella requisiti hardware minimi per W

TMTM

Logo VistaLogo Vista

Logo Vista

Logo VistaLogo Vista

Gli integratori di sistema e gli utenti che acquistano la nostra scheda madre e desiderano inviare il logo Windows® VistaTM Premium e Basic

devono osservare la tabella di seguito sui requisiti hardware minimi. Utilizzare CPU, memoria e VGA raccomandati.

CPU Celeron D 326 Memoria 512MB ad un canale VGA DX9.0 con driver WDDM

TMTM

Premium e Basic Premium e Basic

Premium e Basic

Premium e Basic Premium e Basic

Con memoria VGA 128bit (Premium) Con memoria VGA 64bit (Basic)

indowsindows

indows

indowsindows

Italiano

ItalianoItaliano

8686

ASRock ConRoe945PL-GLAN Motherboard

Page 87

2. Installazione2. Installazione

2. Installazione

2. Installazione2. Installazione

Precauzioni preinstallazionePrecauzioni preinstallazione

Precauzioni preinstallazione

Precauzioni preinstallazionePrecauzioni preinstallazione

Leggere le seguenti precauzioni prima di installare componenti delle schede madri o di cambiare le impostazioni delle schede madri.

1. Togliere il cavo dalla presa elettrica prima di toccare le componenti. In caso contrario la schedamadre, le periferiche, e/o i componenti possono subire gravi danni.

2. Per evitare che l’elettricità statica danneggi la scheda madre, NON appoggiare la scheda madre su moquette, tappeti o tessuti simili. Ricordarsi di indossare un braccialetto antistatico collegato a terra o di toccare un oggetto posizionato a terra prima di maneggiare le componenti.

3. Tenere i componenti per i bordi e non toccare i ICs.

4. Ogni volta che si disinstalla un componente, appoggiarlo su un tappetino antistatico messo a terra o depositarlo nella borsa data in dotazione con il componente.

5. Nell’usare i giraviti per fissare la scheda madre al telaio non serrare eccessivamente le viti! Altrimenti si rischia di danneggiare la scheda madre.

ASRock ConRoe945PL-GLAN Motherboard

8787

ItalianoItaliano

Italiano

Page 88

2.1 Installazione del processore2.1 Installazione del processore

2.1 Installazione del processore

2.1 Installazione del processore2.1 Installazione del processore

Attenersi alle seguenti fasi per installare la CPU Intel 775-Pin.

Prima da inserire la CPU da 775-Pin nel socket, verificare che la superficie della CPU sia pulita e che non ci siano pin piegati nel socket. Non forzare l’inserimento della CPU nel socket se ci sono pin piegati. In caso contrario la CPU potrebbe essere seriamente

danneggiata.

Fase 1. Aprire la presa:

Fase 1-1. Sbloccare la leva premendola

verso il basso ed allontanandola dal gancio per liberare la linguetta.

Fase 1-2. Ruotare di circa 135 gradi la leva

di carico per aprirla completamente.

Fase 1-3. Ruotare di circa 100 gradi la

piastra di carico per aprirla completamente.

(Piastra di carica mento)

(Disposizione comandi)

(Corpo socket)

Vista del socket 775-Pin

Italiano

ItalianoItaliano

8888

Fase 2. Inserire la CPU 775-Pin:

Fase 2-1. Tenere la CPU dai bordi segnati

con linee nere.

ASRock ConRoe945PL-GLAN Motherboard

Linea nera

Page 89

Fase 2-2. Orientare il pacchetto con l’IHS

(Integrated Heat Sink: dispersore di calore integrato) verso l’alto. Individuare il Pin1 ed i due dentelli chiave d’orientamento.

Pin1

Dente di orientamento

T acca di allinea mento

Pin1

T acca di allinea mento

CPU da 775-Pin

Per il corretto inserimento, verificare di far combaciare i due denti di allineamento della CPU con le due tacche nel socket.

Fase 2-3. Collocare con delicatezza la CPU

sulla presa con un movimento puramente verticale.

Fase 2-4. Verificare che la CPU sia

all’interno della presa e combaci in modo appropriato con le chiavi d’orientamento.

Fase 3. Rimuovere il cappuccio PnP

(Pick and Place: prelievo e posizionamento): Sostenere il lato della piastra di carico con l’indice ed il pollice della mano sinistra, appoggiare il pollice destro sul cappuccio e farlo scivolare per rimuovere il cappuccio dalla presa premendo sul centro del cappuccio per assistere la rimozione.

1. Si raccomanda di utilizzare la linguetta del cappuccio per la manipolazione ed evitare di far saltare via il cappuccio PnP.

2. Questo tappo deve essere inserito se se la scheda madre deve essere restituita per l’assistenza.

Socket da 775-Pin

Fase 4. Chiudere la presa:

Fase 4-1. Ruotare la piastra di carico

sull’IHS.

Fase 4-2. Bloccare la leva di carico mentre

si preme leggermente sulla piastra di carico.

ASRock ConRoe945PL-GLAN Motherboard

8989

ItalianoItaliano

Italiano

Page 90

Fase 4-3. Fissare la leva di carico con la

linguetta della piastra di carico che si trova sulla parte inferiore della linguetta di ritenzione della leva di carico.

2.22.2

Installazione della ventola e del dissipatore diInstallazione della ventola e del dissipatore di

2.2

Installazione della ventola e del dissipatore di

2.22.2

Installazione della ventola e del dissipatore diInstallazione della ventola e del dissipatore di calore della CPUcalore della CPU

calore della CPU

calore della CPUcalore della CPU

Per eseguire correttamente l’installazione si rimanda ai manuali di istruzione della ventola e del dissipatore di calore della CPU.

Di seguito viene presentato un esempio che mostra l’installazione del dissipatore per la CPU da 775-Pin.

(Applicare il materiale dell’interfaccia termica)

Fase1. Applicare il materiale di interfaccia termica al

dell’IHS sulla superficie del socket

(Cavi della ventola sul lato più vicino

Fase 2. Collocare il dissipatore di calore nel socket.

Verificare che i cavi della ventola sono orientati sul lato più vicino al connettore della ventola della CPU presente sulla scheda madre (CPU_F AN1, si veda pagin a 2, No. 6).

Fase 3. Allineare i fastener con i fori passanti della

scheda madre.

Fase 4. Ruotare i fastener in senso orario, quindi

premere il cappuccio del fastener con il pollice per installarlo e fissarlo. Ripetere la stessa operazione con gli altri fastener.

all’header della MB)

(Fori per fastener che allineati ad fori passa nti)

(Premere verso il basso (4 punti))

Italiano

ItalianoItaliano

9090

Se si premono i fastener verso il basso, senza ruotarli in senso orario, il dissipatore non viene fissato bene alla scheda madre.

Fase 5. Collegare il cavo di alimentazione della

ventola al connettore ventola della CPU sulla scheda madre.

Fase 6. fissare il cavo in eccesso con fascette per

assicurare che il cavo non interferisca con il funzionamento della ventola o che venga a contatto con gli altri componenti.

ASRock ConRoe945PL-GLAN Motherboard

Page 91

2.3 Installazione dei moduli di memoria (DIMM)2.3 Installazione dei moduli di memoria (DIMM)

2.3 Installazione dei moduli di memoria (DIMM)

2.3 Installazione dei moduli di memoria (DIMM)2.3 Installazione dei moduli di memoria (DIMM)

La motherboard ConRoe945PL-GLAN dispone di due slot DIMM DDRII (Double Data Rate) a 240 pin e supporta la tecnologia Dual Channel Memory. Per attivare la configurazione Dual Channel Memory bisogna installare sempre due moduli di memoria identici (stessa marca, velocità, dimensioni e tipo di chip) negli slot DIMM. In caso contrario, il sistema funzionerà in modalità single channel.

1. Non è consentito installare la DDR nello slot DDRII, altrimenti si possono danneggiare questa scheda madre e la DIMM.

2. Se si installa un solo modulo di memoria, oppure due moduli non identici, non è possibile attivare la tecnologia Dual Channel Memory.

Installare una DIMMInstallare una DIMM

Installare una DIMM

Installare una DIMMInstallare una DIMM

Scollegare l’alimentazione elettrica prima di aggiungere o rimuovere i DIMM o altri componenti del sistema.

Step 1. Sbloccare lo slot DIMM premendo i fermi che lo trattengono verso

l’esterno.

Step 2. Allineare una DIMM sullo slot così che il pettine della DIMM combaci con

la sua sede sullo slot.

La DIMM può essere montata correttamente soltanto con un orientamento. Se si dovesse installare a forza la DIMM nello slot con un orientamento errato, si causerebbero danni permanenti alla scheda madre e alla DIMM stessa.

Step 3. Inserire saldamente la DIMM nello slot fino a far scattare completamente

in posizione i fermagli di ritegno alle due estremità e fino ad installare correttamente la DIMM nella sua sede.

ASRock ConRoe945PL-GLAN Motherboard

9191

ItalianoItaliano

Italiano

Page 92

2.4 Slot di espansione (Slot PCI e Slot PCI Express)2.4 Slot di espansione (Slot PCI e Slot PCI Express)

2.4 Slot di espansione (Slot PCI e Slot PCI Express)

2.4 Slot di espansione (Slot PCI e Slot PCI Express)2.4 Slot di espansione (Slot PCI e Slot PCI Express)

Esistono 3 slot PCI e 3 slot PCI Express su entrambe le schede ma dri ConRoe945PLGLAN.

Slot PCI: Sono utilizzati per installare schede di espansione con Interfaccia PCI a 32-bit. Slot PCI Express: PCIE1 (slot PCIE x16) usato per schede PCI Express con

schede grafiche di larghezza x16. PCIE2 / PCIE3 (slot PCIE x1) usato per schede PCI Express con schede grafiche di larghezza x1, quali scheda Gigabit LAN, SATA 2, ecc.

Installare una scheda di espansione

Step 1. Prima d’installare la scheda di espansione, assicurarsi che l’alimentazione

sia stata esclusa oppure che il cavo di alimentazione sia scollegato. Prima di iniziare l’installazione, si prega di leggere la documentazione della scheda di espansione e di effettuare le necessarie impostazioni del hardware.

Step 2. Rimuovere i ganci sullo slot che si intende utilizzare. Tenere a portata di

mano le viti.

Step 3. Allineare il connettore della scheda con lo slot e premere con decisione

finché la scheda è completamente inserita nello slot.

Step 4. Agganciare la scheda allo chassis con le viti.

Italiano

ItalianoItaliano

9292

ASRock ConRoe945PL-GLAN Motherboard

Page 93

2.5 Setup dei Jumpers2.5 Setup dei Jumpers

2.5 Setup dei Jumpers

2.5 Setup dei Jumpers2.5 Setup dei Jumpers

L’illustrazione mostra come sono settati i jumper. Quando il ponticello è posizionato sui pin, il jumper è “CORTOCIRCUIT A T O”. Se sui pin non ci sono ponticelli, il jumper è “APERTO”. L’illustrazione mostra un jumper a 3 pin in cui il pin1 e il pin2 sono “CORTOCIRCUIT A TI” quando il ponticello è posizionato su questi pin.

Jumper Settaggio del Jumper

PS2_USB_PWR1 Cortocircuitare pin2, pin3 per

(vedi p.2 Nr. 1) settare a +5VSB (standby) e

Nota: Per selezionare +5VSB, si richiedono almeno 2 Ampere e il consumo di

corrente in standby sarà maggiore.

Resettare la CMOS

(CLRCMOS1, jumper a 2 pin) (vedi p.2 Nr. 9)

Nota: CLRCMOS1 consente di pulire i dati nella CMOS. I dati nella CMOS includono

informazioni del setup del sistema, come per esempio la password di sistema, la data, l’ora, e i parametri del setup di sistema. Per pulire I parametri di sistema e resettare ai parametri di default, spegnere il computer e scollegare l’alimentatore, poi collegare il jumper sul CLRCMOS1 per 5 secondi.

jumper a 2 pin

CORTOCIRCUIT ATO APERTO

abilitare PS/2 o USB wake up events.

ASRock ConRoe945PL-GLAN Motherboard

9393

ItalianoItaliano

Italiano

Page 94

2.6 Collettori e Connettori su Scheda2.6 Collettori e Connettori su Scheda

2.6 Collettori e Connettori su Scheda

2.6 Collettori e Connettori su Scheda2.6 Collettori e Connettori su Scheda

I collettori ed i connettori su scheda NON sono dei jumper. NON installare cappucci per jumper su questi collettori e connettori. L’installazione di cappucci per jumper su questi collettori e connettori provocherà danni permanenti alla scheda madre!

Connettore del Floppy disk

(33-pin FLOPPY1) (vedi p.2 Nr. 22)

Lato del Pin1 con la striscia rossa

Nota: Assicurarsi che il lato del cavo con la striscia rossa sia inserito nel lato Pin1

del connettore.

Connettore IDE primario (nero)

(39-pin IDE1, vedi p.2 Nr. 10)

Connettore blu Connettore nero alla schedamadre all’hard disk drive

Cavo ATA 66/100 a 80 Pin Nota: Fate riferimento alle istruzioni del produttore del dispositivo IDE per maggiori dettagli.

Italiano

ItalianoItaliano

9494

Connettori Serial AT AII Questi quattro connettori Serial

(SAT AII_1 (PORT0): vedi p.2 Nr . 14) ATA (SATAII) supportano le (SAT AII_2 (PORT1): vedi p.2 Nr . 13) periferiche di archiviazione (SAT AII_3 (PORT2): vedi p.2 Nr . 1 1) HD SA TA o SATAII per le (SAT AII_4 (PORT3): vedi p.2 Nr . 12) funzioni di archiviazione

SATAII_4 (PORT3)

SATAII_3 (PORT2)

interna. A TAII (SAT AII) supportano cavi SATAII per dispositivi di memoria interni. L’interfaccia SATAII attuale permette velocità di trasferimento dati fino a

SATAII_1 (PORT0)

SATAII_2 (PORT1)

3.0 Gb/s.

Cavi dati Serial ATA (SATA) Entrambe le estremità del cavo

dati SATA possono collegarsi all’hard disk SATA / SATAII o al connettore SATAII sulla scheda madre.

ASRock ConRoe945PL-GLAN Motherboard

Page 95

Cavo d’alimentazione Connettete l’estremità nera del Serial A TA (SATA) cavo di alimentazione SATA al

(Opzionale) connettore di alimentazione su

Connettere all’ailmentazione

dei dischi SAT A

Connettere al gruppo di alimentazione

ciascun drive. Poi connettete l’estremità bianca del cavo di alimentazione SATA al connettore power dell’alimentatore.

Collettore USB 2.0 Oltre alle quattro porte USB 2.0

(9-pin USB_67) predefinite nel pannello I/O, la (vedi p.2 No. 20) scheda madre dispone di due

intestazioni USB 2.0. Ciascuna intestazione USB 2.0 supporta due porte USB 2.0.

(9-pin USB_45) (vedi p.2 No. 21)

Collettore modulo infrarossi Questo collettore supporta

(5-pin IR1) moduli ad infrarossi optional (vedi p.2 Nr. 18) per la trasmissione e la

ricezione senza fili.

Connettori audio interni Permettono di ricevere input

(4-pin CD1) stereo audio da fonti di (CD1: vedi p.2 Nr. 24) suono come CD-ROM, DVD -

CD1

ROM,TV tuner, o schede MPEG.

Connettore audio sul È un’interfaccia per il cavo del pannello frontale pannello audio. Che consente

(9-pin HD_AUDIO1) connessione facile e controllo (vedi p.2 Nr. 25) dei dispositivi audio.

ASRock ConRoe945PL-GLAN Motherboard

9595

ItalianoItaliano

Italiano

Page 96

1. La caratteristica HDA (High Definition Audio) supporta il rilevamento dei connettori, però il pannello dei cavi sul telaio deve supportare la funzione HDA (High Definition Audio) per far sì che questa operi in modo corretto. Attenersi alle istruzioni del nostro manuale e del manuale del telaio per installare il sistema.

2. Se si utilizza un pannello audio AC’97, installarlo nell’intestazione audio del pannello anteriore, come indicato di seguito: A. Collegare Mic_IN (MIC) a MIC2_L. B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) ad OUT2_L. C. Collegare Ground (GND) a Ground (GND). D. MIC_RET e OUT_RET sono solo per il pannello audio HD. Non è necessario collegarli per il pannello audio AC’97. E. Entrare nel programma di impostazione BIOS. Entrare su Impostazioni avanzate, quindi selezionare Configurazione chipset. Impostare l’opzione Comando pannello anteriore da [Auto] a [Attivato]. F. Entrare nel sistema di Windows. Fare clic sull’icona situata nell’angolo inferiore destro della barra delle applicazioni per entrare su Realtek HD Audio Manager. Fare clic su “Audio I/O”, selezionare “Impostazioni connettore” , scegliere “Disattiva rilevazione presa pannello

anteriore” e salvare la modifica facendo clic su “OK”.

Collettore pannello di sistema Questo collettore accomoda

(9-pin PANEL1) diverse funzioni di sistema (vedi p.2 Nr. 16) pannello frontale.

Italiano

ItalianoItaliano

9696

Collettore casse telaio Collegare le casse del telaio a

(4-pin SPEAKER1) questo collettore. (vedi p.2 Nr. 15)

Connettore ventolina telaio Collegare il cavo della ventolina

(3-pin CHA_FAN1) telaio a questo connettore e far (vedi p.2 Nr. 19) combaciare il filo nero al pin

terra.

Connettore ventolina CPU Collegare il cavo della ventolina

(4-pin CPU_FAN1) CPU a questo connettore e far (vedi p.2 Nr. 6) combaciare il filo nero al pin

terra.

Connettore alimentazione ATX Collegare la sorgente

(20-pin ATXPW R1) d’alimentazione ATX a questo (vedi p.2 Nr. 3) connettore.

ASRock ConRoe945PL-GLAN Motherboard

Page 97

Connettore ATX 12V È necessario collegare una

(4-pin ATX12V1) alimentazione con spinotto da (vedi p.2 Nr. 2) 12V ATX a questo connettore

in modo che possa fornire energia sufficiente. In caso contrario l’unità non si avvia.

Connettore porta giochi Connettere un cavo Game a

(15-pin GAME1) questo connettore solo se la (vedi p.2 Nr. 23) porta giochi è installata.

Header HDMI_SPDIF Header HDMI_SPDIF, con

(3-pin HDMI_SPDIF1) uscita audio SPDIF su scheda (vedi p.2 Nr. 26) HDMI VGA, consente al

sistema di collegare dispositivi per TV digitale HDMI/proiettori/ LCD . Collegare il connettore HDMI_SPDIF della scheda V GA HDMI a questo header.

Cavo HDMI_SPDIF Collegare l’estremità nera (A) (opzionale) del cavo HDMI_SPDIF

all’intestazione HDMI_SPDIF sulla scheda madre. Quindi collegare l’estremità bianca (B o C) del cavo HDMI_SPDIF al connettore HDMI_SPDIF della scheda HDMI VGA.

A. estremità nera B. estremità bianca (2 pin) C. estremità bianca (3 pin)

ASRock ConRoe945PL-GLAN Motherboard

9797

ItalianoItaliano

Italiano

Page 98

2.72.7

Guida connessione intestazione HDMI_SPDIFGuida connessione intestazione HDMI_SPDIF

2.7

Guida connessione intestazione HDMI_SPDIF

2.72.7

Guida connessione intestazione HDMI_SPDIFGuida connessione intestazione HDMI_SPDIF

HDMI (interfaccia multimediale ad alta definizione) è uno standard commerciale completamente digitale audio/video, che implementa un’interfaccia tra varie fonti di segnale audio/video digitale compatibile, ad esempio decoder, lettore DVD player, ricevitore A/V, ed un monitor audio o video digitale compatibile, ad esempio TV digitale (DTV). Un sistema HDMI completo richiede una scheda HDMI VGA ed un a scheda madre HDMI con intestazione HDMI_SPDIF collegata. La presente scheda madre è dotata di intestazione HDMI_SPDIF, che fornisce una uscita audio SPDIF ad una scheda HDMI VGA, e consente il collegamento di TV digitale HDMI/ proiettore/dispositivi LCD. Per utilizzare la funzione HDMI sulla presente scheda madre, eseguire attentamente le operazioni di seguito.

Punto 1. Inserire la scheda HDMI VGA nello slot PCI Express Graphics della scheda

madre. Per una corretta installazione della scheda HDMI VGA, consultare il manuale di installazione a pagina 92.

Punto 2. Collegare l’estremità nera (A) del cavo HDMI_SPDIF

all’intestazione HDMI_SPDIF (HDMI_SPDIF1, giallo, vedere

pagina 2, N. 26) sulla scheda madre.

Assicurarsi di collegare correttamente il cavo HDMI_SPDIF alla scheda madre e la scheda HDMI VGA secondo la stessa definizione di pin. Per la definizione di pin dell’intestazione HDMI_SPDIF e dei connettori del cavo HDMI_SPDIF, consultare pagina 97. Per la definizione di pin dei connettori HDMI_SPDIF, consultare il manuale dell’utente della scheda HDMI VGA. Un collegamento non corretto potrebbe causare danni permanenti alla scheda madre ed alla scheda HDMI VGA.

Punto3. Collegare l’estremità bianca (B o C) del cavo HDMI_SPDIF al connettore

HDMI_SPDIF della scheda HDMI V GA (ill cavo HDMI_SPDIF dispone di due estremità (2 pin e 3 pin). Scegliere l’estremità bianca adeguata in base al connettore HDMI_SPDIF della scheda HDMI VG A che si inserisce.

Italiano

ItalianoItaliano

9898

estremità•bianca (2•pin) (B)

Non collegare l’estremità bianca del cavo HDMI_SPDIF al connettore non corretto della scheda HDMI VGA o altra scheda VGA. In caso contrario potrebbero danneggiarsi sia la scheda madre che la scheda VGA. Ad esempio, l’immagine mostra un collegamento non corretto del cavo HDMI_SPDIF al connettore della ventola della scheda PCI Express VGA. Consultare prima il manuale dell’utente della scheda VGA per l’uso del connettore.

Punto 4. Collegare il connettore di uscita HDMI al dispositivo HDMI, ad

esempio HDTV. Consultare il manuale dell’utente di HDTV e della scheda HDMI V GA per il collegamento dettagliato.

Punto 5. Installare il driver della scheda HDMI VGA nel sistema.

ASRock ConRoe945PL-GLAN Motherboard

estremità •bianca (3•pin) (C)

Page 99

2.82.8

Giuda all’installazione del disco rigido SAGiuda all’installazione del disco rigido SA

2.8

Giuda all’installazione del disco rigido SA

2.82.8

Giuda all’installazione del disco rigido SAGiuda all’installazione del disco rigido SA

Prima di installare il disco rigido SATAII nel computer, leggere attentamente la guida del disco rigido SATAII in basso. Alcune impostazioni predefinite dei dischi rigidi SATAII possono non essere in modalità SATAII, che opera con la migliore prestazione. Per abilitare la funzione SATAII, seguire le istruzioni in basso in base ai differenti produttori per regolare correttamente e anticipatamente, il disco rigido SATAII in modalità SA TAII; in caso contrario, il disco rigido SATAII potrebbe non girare in modalità SATAII.

Western Digital

Se i pin 5 e 6 vengono cortocircuitati, verrà abilitato il SATA 1.5Gb/s. Diversamente, se si desidera abilitare il SATAII 3.0Gb/s, rimuovere i jumper dal pin 5 e dal pin 6.

SAMSUNG

Se i pin 3 e 4 vengono cortocircuitati, verrà abilitato il SATA 1.5Gb/s. Diversamente, se si desidera abilitare il SATAII 3.0Gb/s, rimuovere i jumper dal pin 3 e dal pin 4.

AIIAII

AII

AIIAII

HITACHI

Usare lo strumento di funzione, uno strumento avviabile da DOS per passare da una funzione ATA all’altra. Visitare il sito web HITACHI per i dettagli: http://www.hitachigst.com/hdd/support/download.htm

Gli esempi di cui sopra sono solo per riferimento. Per dischi rigidi SATAII di diversi produttori, i metodi di impostazione dei pin del jumper possono non essere gli stessi. Visitare i siti web dei produttori per gli aggiornamenti.

ASRock ConRoe945PL-GLAN Motherboard

9999

ItalianoItaliano

Italiano

Page 100

2.92.9

Installazione di Hard Disk AInstallazione di Hard Disk A

2.9

Installazione di Hard Disk A

2.92.9

Installazione di Hard Disk AInstallazione di Hard Disk A

Questa scheda madre adotta il chipset south bridge Intel® ICH7 che supporta i dischi rigidi seriali Serial ATA (SATA) / Serial ATAII (SATAII). E possibile installare su questa scheda madre i dischi rigidi SATA / SATAII come periferiche interne di archiviazione. Questa sezione vi guiderà nell’installazione dei dischi rigidi SATA / SATAII.

1° PASSO: Installare gli Hard Disk SATA / SATAII negli spazi per le unità disco del

telaio. 2° PASSO: Collegare il cavo d’alimentazione SATA al disco rigido SATA / SATAII. 3° PASSO: Collegare un’estremità del cavo dati SATA al connettore SATAII della

motherboard. 4° PASSO: Collegare l’altra estremità del cavo dati SATA all’hard disk SATA /

SATAII.

2.102.10

Guida installazione del driverGuida installazione del driver

2.10

Guida installazione del driver

2.102.10

Guida installazione del driverGuida installazione del driver

Per installare i driver nel sistema, inserire dapprima il CD in dotazione nell’unità ottica. Quindi, i driver compatibili con il sistema vengono rilevati automaticamente ed elencati nella pagina del driver del CD in dotazione. Per l’installazione dei driver necessari, procedere in base ad un ordine dall’alto verso il basso. In tal modo, i driver installati funzioneranno correttamente.

2.112.11

2.11

2.112.11

La presente scheda madre supporta la tecnologia Untied Overclocking, ovvero durante l’overclocking, FSB dispone di un margine superiore grazie ad un bus PCI / PCIE fisso. Si può impostare l’opzione “CPU Host Frequency” dell’impostazione BIOS su [Auto] per far apparire la frequenza CPU attuale nella seguente voce. Quindi, FSB della CPU è svincolato durante l’overclocking, ma il bus PCI / PCIE si trova in modo fisso affinché FSB possa funzionare in un ambiente di overclocking più stabile.

ecnologia di Untied Overclockingecnologia di Untied Overclocking

ecnologia di Untied Overclocking

ecnologia di Untied Overclockingecnologia di Untied Overclocking

A Seriali (SAA Seriali (SA

A Seriali (SA

A Seriali (SAA Seriali (SA

A) / AA) / A

A) / A

A) / AA) / A

AII SerialiAII Seriali

AII Seriali

AII SerialiAII Seriali

Italiano

ItalianoItaliano

100100

100

100100

Fare riferimento all’avviso di pagina 84 per i possibili rischi dell’overclocking prima di applicare la tecnologia Untied Overclocking Technology.

ASRock ConRoe945PL-GLAN Motherboard

ASRock ConRoe945PL-GLAN User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
