バージョン 1.0
2022 年 1 月発行
Copyright©2022 ASRock INC. 無断複写・転載を禁じます。
著 作 権 につ いて：
当文書のいかなる部分も、ASRock の書面による同意なしに、バックアップを目
的とした購入者による文書のコピーを除いては、いかなる形式や方法によっても、
複写、転載、送信、または任意の言語へ翻訳することは禁じます。
当文書に記載されている製品名および企業名は、それぞれの企業の登録商標ま
たは 著作 物であることもあり、権利を侵害する意図なく、ユーザーの 便 宜を図っ
て特定または説明のためにのみ使用されます。
免 責事 項：
当文書に記載されている仕様および情報は、情報提供のみを目的として付属
されており、予 告なく変更する場 合が あります。その整合性や正確性について、
ASRock がなんらの確約をするものではありません。ASRock は、当文書での誤
記や記載漏れについて一切の責任を負いかねます。
本文書の内容について、ASRock は、明示または黙示にも、黙示の保証、商品性
の条件、または特定の目的への適合性を含め、かつそれらに限定されず、いかな
る種類の 保 証もいたしません 。
いかなる状況においても、たとえ ASRock が当文書や製品の欠陥や誤りに起因す
る損害の可能性を 事前に知らされていたとしても、ASRock、取締役、役員、従業員、
または代理人は、いかなる間接的、専門的、偶発的、または必然的な損害（利益の
損失、事業の損失、データの損失、事業の中断などを含む）への責任を負いかねま
す。
この装置は、FCC 規則のパート 15 に準拠しています。操作は以下の 2 つの条件に従
いま す：
(1) 本装置は有害な干渉を発生しない。および
(2) この機器は、望ましくない作動を引き起こす可能性のある干渉を含め、あらゆ
る干渉を受け入れなければなりません。
米国 カリフォルニア州 のみ
このマザーボードに採用されたリチウム電池は、カリフォルニア州議会で可決されたベ
ストマネジメントプラクティス（BMP）で規制される有害物質、過塩素酸塩を含んでいま
す。米国カリフォルニア州でリチウム電池を廃棄する場合は、関連する規制に従って行
ってくださ い。
「過塩素酸塩物質 - 特別な処理が適用される場合があります。詳しくは、
www.dtsc.ca.gov/hazardouswaste/perchlorate をご覧くださ い」
ASRock ウェブサイト : http://www.asrock.com
オーストラリアの み
弊社の製品にはオーストラリア消費者法の下で除外できない保証が付いています。購入
者は、重大な故障に対しては交換または返金、および、その他の合理的に予見可能な損
失または損害に対しては補償を受ける権利を有します。また、製品が許容できる品質を
満たさない場合、または、故障が重大な故障にあたらない場合は、購入者は製品を修
理または交換する権利を有します。ご不明な点がありましたら ASRock までお問い合
わせください：電話番号 +886-2-28965588 内線 123（標準的な国際通話料金が適用さ
れます）
HDMI® および HDMI 高解像度マルチメディアインターフェース、ならびに
HDMI のロゴは、米国およびその他の国における HDMI Licensing LLC の商
標または登録商標です。
重要：本ライセンスをコピー、インストール、使用する前に
お読みください。ライセンシーは、I ntel のソフトウェア（付随 資 料を含め、以下「本ソフ
トウェア」）を変更せずにバイナリ形式（付随する）で複製する権利を有し、かかる複製
はライセンシー個人の使用に供することのみを目的とし、商業利用を目的としないもの
とします。本ソフトウェアは、本ソフトウェアの対象となる、Intel 製品を使用した機器
との関連で使用さ れることを意 図して、以下の 条件 に基づいて提 供されます。
(a ) ライセンシーは、本ソフトウェアを部分的にも開示、配布、譲 渡することはできず、
貴殿は、本ソフトウェアが許 可なく複製されることを阻 止することに合 意します。
( b ) ラ イ セン シ ー は 、本 ソ フト ウェ ア のリ バ ース エ ン ジ ニ ア リ ン グ、逆 コ ンパ イ ル 、逆 アセ
ンブルはできません。
(c) ライセンシーは、本ソフトウェアをサブライセンスすることはできません。
( d ) 本 ソ フトウェアは 、サ ードパ ーティーサ プ ライヤ ーのソ フトウェアや 他の 知的 財産 を
含む 場合 があり、そ の一 部は同 梱のライセンステキストファイル や、他 のテ キストまたは
ファイルの情 報により特 定されており、その 使用が 許諾されていま す。
(e ) In t el は 、本 ソフトウェアに 関してサポート、技 術支 援、アップデートを 提供 する義 務
を負いません。
本ソフトウェアと著 作 権の 所有 権 本ソ フトウェアの 複製 に関 する 全ての 権利 は I nt el 、
またはかかるライセンサーもしくはサプライヤーに帰属します。本ソフトウェアは、米国
およびその他の国の法律、また国際条約の条項により、その著作権が保護されていま
す。ライセンシーは、本ソフトウェアに付された著作権表示を取り外さないものとしま
す。上記で別途明示的に規定されている場合を除き、Intel は自己の特許、著作権、商
標権、その他の知的所有権に基づく権利を、明示的にも黙示的にも供与しません。本ラ
イセンス の 譲渡 がなさ れることに より、ライセン シー は本 ソ フトウェアを 使用 する 権利
を喪 失し ます。
保証に関する免責事項本ソフトウェアは「 現状のまま」提供され、いかなる特定の目的
への商品性や適切性を含むが、それらに限定されない一切の保証は、明示的にも黙示
的にも提供されません。
I n te l エ ンドユー ザー 使 用許 諾 契 約
責任 の制限 Inte l、そのライセンサーまたはサプライヤーは、本 契約に 基づく、またはそ
れ以外の場合に起こり得る、いかなる利益の損失、使用不能、または事業の停止、もしく
は、間接的、特別、偶発的、または結果的な損害について、事前にかかる発生の可能性に
ついて知らされていた場合でも、何ら責任を負いません。
コ メ ン ト や 提 案 の 使 用 許 諾 ラ イ セ ン シ ー は 、本 契 約 に よ って 、本 ソ フト ウ ェ ア に つ い て コ
メントや提言を行う義務を負いません。しかし、ライセンシーが、(a) 本ソフトウェア、ま
たは (b) 本ソフトウェアで 稼 働する In te l の製品やプロセスにつ いて、修正、訂 正、改善、
強化を目的としたコメントや提言を行う場 合、かかるライセンシーは 、In tel に対し 、ライ
センシーの知的所有権に基づき、かかるコメントや提言を利用し、自己の製品に取り入
れるなどして利用する、非独占、世界的、永続的、取消不能、譲渡可能、かつ著作権使用
料無料 のライセンスを供与し、またサブライセンスする権利を供与するものとします。
本ライセンスの終了ライセンシーが関連する規 約に違 反した場合、Intel および Intel の
サブライセンサーは、かかるライセンシーへ の使 用許諾を終了する場 合があります。使
用許諾が 終了したライセンシーは、直ちに 本ソフトウェアの複製を全て 破棄 するか、もし
くは 返還 するも のとし ま す。
サードパーティの受益者 Intel は、エンドユーザライセンス契約の対象となる受益者で
あり、自己の規約のすべ てを執 行する権 利を有します。
米国政府により制限される権利本ソフトウェアは、48 C.F.R. 12.212 および 48 C.F.R
227.7202 -1 ～ 2 27.7202-4 に適合する、市販のコンピューターソフトウェアや市 販のコン
ピューターソフトウェアの付随資料（48 C.F.R. 12.212 の定義による）で構成される市販
品（48 C.F.R. 2.101 の定義による）です。貴殿は、本ソフトウェアを米国政府に提供しな
いものとします。請負業者または製造業者は Intel Corporation（住所：2200 Mission
College Blvd., Santa Clara, CA 95054）です。
輸 出法 ライセンシ ー は、ライセンシー自 身お よび ライセンシー の子 会社 が 、米 国商 務 省
または米国の政府当局および省、もしくは米国の輸出先の国が輸出ライセンスまたは政
府許可の対象とする国に、まずかかるライセンスや許可を得ることなく、直接的もしくは
間接的に、本ソフトウェアを輸出または再 輸出しないことに合 意します。ライセンシーが 、
米国 から本ソフトウェアを輸 出、もしくはその他の国から再輸出する場 合、ライセンシー
は、かかる本ソフトウェアの流通、輸出、再輸出、または輸入が、米国または他国の法律、
規制、指令、輸出管理規則で規定するその他の制限に準拠していることを、確認するも
のとしま す。
適用法本契約の内容や、本契約に関連して起こり得る一切の紛争は、抵触法の原則によ
らず、米国およびデラウェア州の法律が適用されます。本契約の当事 者は、国際物品売
買契約に関する国際連合条約（1980 年）の適用を排除します。本契約の内容や、本契約
に関連して起こり得る一切の紛争は、米国デラウェア州の連邦裁判所およびデラウェア
州立裁判所の独占的管轄権に服するものとします。本契約の当事者は、これらの裁判所
の対人管轄権と裁判地に合意するものとします。本項で定める裁判所にて相手方当事者
を提訴する当事者は、両当事者に管轄権を持つ他のいかなる裁判所においても、同様
の提訴を行うことができます。
ライセンシーが持つ特定の権利は、国により異なります。
CE 警告
この機器は、欧州共同体委員会発行の指令 2014/53/EU に適合しています。
この装置は、制御されていない環境に対して規定された EU 被爆制限に適合していま
す。
本装置はラジエータと人体が最低 20cm 離れた状態で設置および操作してください。
5.15-5.35GHz 帯での操作は屋内での使用に制限されています。
送受信機タイプ当たりの無線送 信 電 力
機能 周波数 最大出力電力（EIRP）
2400-2483.5 MHz 18.5 + / -1.5 dbm
5150-5250 MHz 21.5 + / -1.5 dbm
WiFi
Bluetooth 2400-2483.5 MHz 8.5 + / -1.5 dbm
5250-5350 MHz
5470-5725 MHz
18.5 + / -1.5 dbm (no TPC)
21.5 + / -1.5 dbm (TPC)
25.5 + / -1.5 dbm (no TPC)
28.5 + / -1.5 dbm (TPC)
内容
第 1 章 はじめに 1
1.1 パッケージの内容 1
1.2 仕様 2
1.3 マザーボードのレイアウト 6
1.4 I/O パネル 8
1.5 WiFi-802.11ac モジュールと ASRock WiFi 2.4/5 GHz アンテナ 9
第 2 章 取り付け 11
2.1 CPU を取り付ける 12
2.2 CPU ファンとヒートシンクを取り付ける 15
2.3 メモリモジュール（DIMM）を取り付ける 16
2.4 前面パネルヘッダーを接続する 18
2.5 I/O パネルシールドを取り付ける 19
2.6 マザーボードを取り付ける 20
2.7 SATA ドライブを取り付ける 21
2.8 グラフィックスカードを取り付ける 23
2.9 周辺機器を接続する 25
2.10 電源コネクタを接続する 26
2.11 電源オン 27
2.12 ジャンパー設定 28
2.13 オンボードのヘッダーとコネクター 29
2.14 M.2_SSD (NGFF) モジュール取り付けガイド 36
第 3 章 ソフトウェアとユーティリティの操作 40
3.1 ドライバをインストールする 40

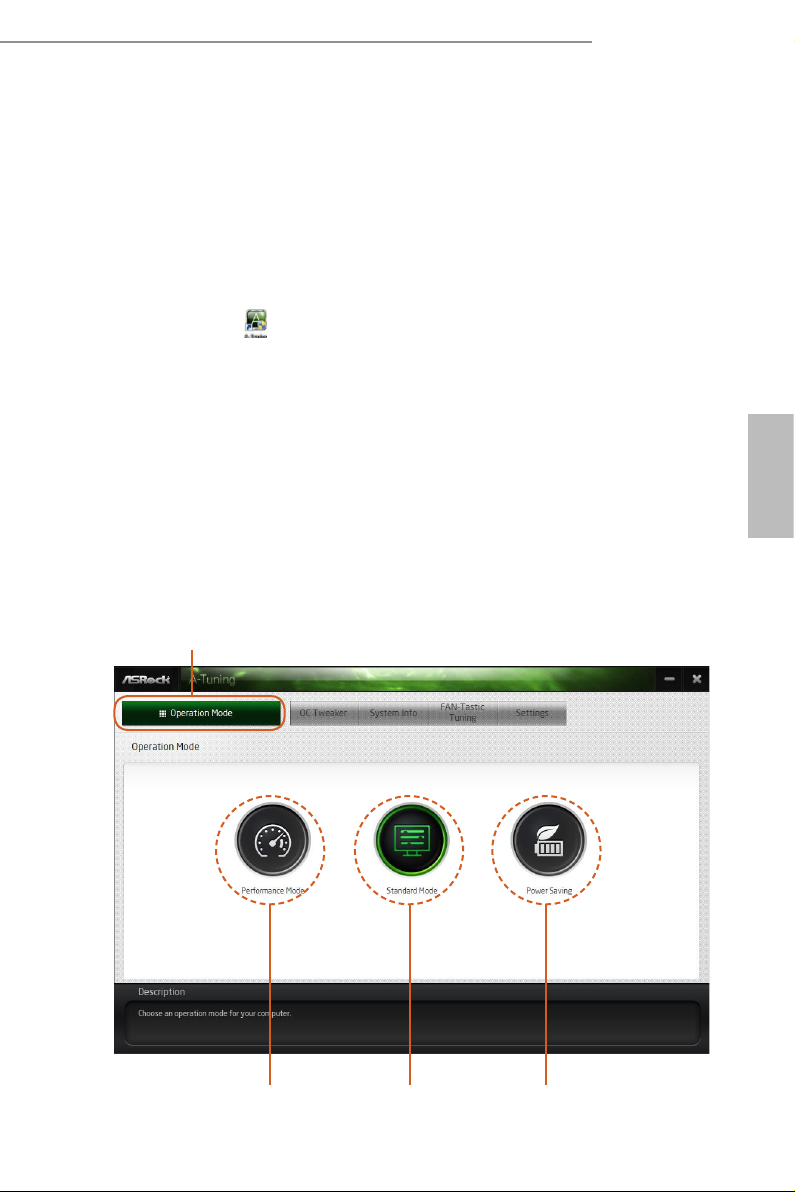

3.2 A-Tuning 41
3.2.1 A-Tuning をインストールする 41
3.2.2 A-Tuning を使用する 41
3.3 ASRock Live Update & APP Shop（ASRock ライブ更新と
APP ショップ） 46
3.3.1 UI 概要 46
3.3.2 Apps（アプリ） 47
3.3.3 BIOS & Drivers（BIOS とドライバ） 50
3.3.4 設定 51

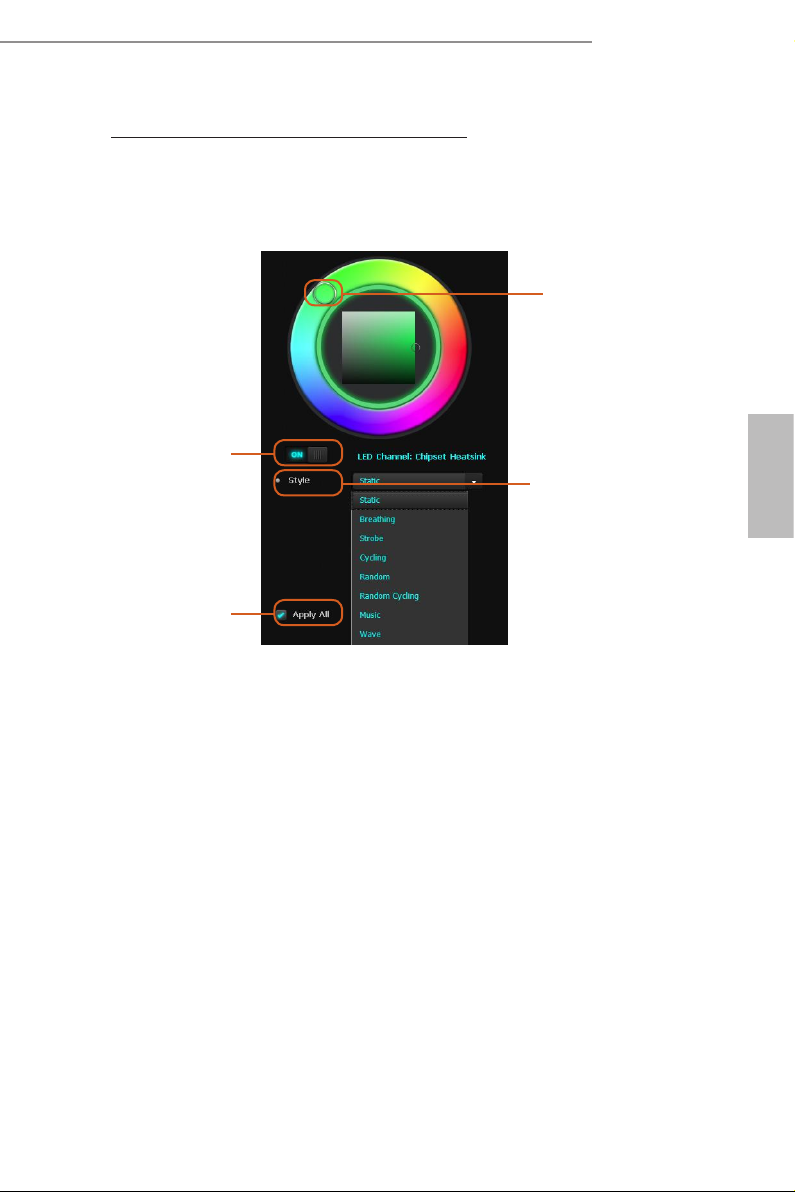

3.4 ASRock Polychrome SYNC 52
第 4 章 UEFI セットアップユーティリティ 54
4.1 はじめに 54
4.2 EZ Mode（EZ モード） 55
4.3 Advanced Mode（アドバンスドモード） 56
4.3.1 UEFI メニューバー 56
4.3.2 ナビゲーションキー 57
4.4 Main ( メイン ) 画面 58
4.5 OC Tweaker (OC 調整 ) 画面 59
4.6 Advanced ( 詳細 ) 画面 74
4.6.1 CPU Conguration (CPU 設定 ) 75
4.6.2 Chipset Conguration ( チップセット設定 ) 78
4.6.3 Storage Conguration ( ストレージ設定 ) 81
4.6.4 Super IO Conguration (ACPI 設定 ) 83
4.6.5 ACPI Conguration (ACPI 設定 ) 84
4.6.6 USB Conguration (USB 設定 ) 86
4.6.7 Trusted Computing（トラステッド・コンピューティング） 87
4.7 Tools ( ツール ) 89
4.8 Hardware Health Event Monitoring ( ハードウェア ヘルス
イベント監視 ) 画面 91
4.9 Security ( セキュリティ ) 画面 94
4.10 Boot ( ブート ) 画面 95
4.11 Exit ( 終了 ) 画面 98
B660M-ITX/ac
第 1 章 はじめに
ASRock B660M-IT X/ac マザーボードをお買い上げ頂きありがとうございます。
ASRock の製品は一貫した厳格な品質管理の下で製造されております。優れた品
質と耐久性を兼ね備えつつ、優れたパフォーマンスを提供致します。
この文書の第 1 章と第 2 章には、マザーボードの説明とステップ毎のインス
トールガイドが 記載 されていま す。第 3 章 には 、ソフトウェアとユー ティリティー
の 操作 ガイド が 含ま れて いま す。第 4 章に は、BI OS セットアップの 設 定ガイドが
含まれていま す。
マザーボードの仕様と BIOS ソフトウェアは更新されることがあるため、このマ
ニュアル の内容 は予告なしに変 更すること があります。このマニュアルの内 容に
変更があった場合には、更新されたバージョンは、予告なくASRock のウェブサ
イトから入手できるようになります。このマザーボードに関 する技術 的なサポー
トが必要な場合には、ご使用のモデルについての詳細情報を、当社のウェブサ
イトで 参照ください。ASRock のウェブサイトでは、最新の VGA カードおよび CPU
サポート一覧もご覧になれます。ASRock ウェブサイト http://www.asrock.com.
日本語
1.1 パッケージの内容
• ASRock B660M-ITX/acマザーボード（Mini-ITX フォームファクタ）
• ASRock B660M-ITX/ac ユーザーマニュアル
• ASRock B660M-ITX/ac サポート DVD
• 2 x シリアル ATA（SATA）データケーブル（オプション）
• 2 x ASRock WiFi 2.4/5/6 GHz アンテナ （オプション）
• 1 x M.2 ソケット用ねじ （オプション）
• 1 x I/O パネルシールド
1.2 仕様
日本語
プ ラ ット
フォーム
CPU
チップ セ ット
メモリ
拡 張 スロ ット
• M in i- IT X フォームファクター
• 固体コンデン サ設計
• 第 12 世代 Intel® CoreTM プロセッサ (LGA1700) に対応
• デジタル電源設計
• 6 電源フェーズ設計
• Intel® Hybrid テクノロジーに対応
• Intel® ターボブースト Max テクノロジー 3.0 に対応
• Intel® B660
• デュアルチャンネル DDR4 メモリ機能
• 2 x DDR4 DIMM スロット
• 最大 5000+(OC) の DDR4 非 ECC アンバッファードメモリをサ
ポートし ます *
* DDR4 3200 にネイティブに対応。
* 詳細については、ASRock ウェブサイトのメモリーサポート一覧
を参照してください。 (http://www.asrock.com/)
• ECC UDIMM メモリモジュールに対応 （non-ECC モードで動
作）
• シス テム メモ リの 最 大 容量：6 4 G B
• Intel® エクストリームメモリプロファイル (XMP) 2.0 に対応
• 1 x PCIe Gen4x16 スロット*
* 起動ディスクとして NVMe SSD に対応
• 1 x 縦型 M.2 ソケット (Key E)、タイプ 2230 WiFi/BT PCIe WiFi
モジュールと Intel® CNVi （統合 WiFi/BT） に対応
グラフィックス
* Intel ｮ UHD グラフィックス内蔵ビジュアルおよび VGA 出力は、
GPU に統合されたプロセッサーのみでサポートされます。
• Intel® Xe グラフィックスアーキテクチャ (Gen 12)
• デュアルグラフィックス出 力：独立したディスプレイコントロー
ラで HDMI ポートと DisplayPort 1.4 ポートに対応
• HDMI 2.1 TMDS 互換に対応、最大解像度 4K x 2K (4096x2160)
@ 60Hz
2 3
B660M-ITX/ac
• DSC（圧縮）最大解像度 8K (7680x4320) @ 60Hz/5K
(5120x3200) @ 120Hzで DisplayPort 1.4 をサポートします
• HDMI 2.1 TMDS互換およびDisplayPort 1.4ポートで HDCP 2.3
をサポートします
オー ディオ
LAN
ワイヤレス
LAN
リアパネル
I/O
• 7.1 CH HD オーディオ (Realtek ALC897 Audio Codec)
• サージ保護に対応
• ギガビット LAN 10/100/1000 Mb/s
• ギガ PHY Intel® I219V
• Wake-On-LAN（ウェイク オン ラン）に対応
• 雷 / 静電気放電 (ESD) 保護に対応
• エネルギー効率のよいイーサネット 802.3az をサポート
• UEFI PXE をサポート
• 802.11ac WiFi モジュール
• IEEE 802.11a/b/g/n/ac をサポート
• デュアルバンド (2.4/5 GHz) をサポート
• 最高 433 Mbps の高速ワイヤレス接続をサポート
• ブルートゥース + ハイスピードクラス II をサポート
• 2 x アンテナポート
• 1 x PS/2 マウス / キーボードポート
• 1 x HDMI ポート
• 1 x DisplayPort 1.4
• 2 x USB 3.2 Gen1 ポート（静電気放電 (ESD) 保護に対応）
• 2 x USB 2.0 ポート（静電気放電 (ESD) 保護に対応）
• LED 付き 1 x RJ-45 LAN ポート（ACT/LINK LED と SPEED
LED）
• HD オーディオジャック：ラインイン / フロントスピーカー / マイ
ク
日本語
ストレ ー ジ
• 4 x SATA3 6.0 Gb/s コネクター *
* SATA タイプ M.2 デバイスで M2_1 を使用している場合は、
SATA3_0 は無効になります。
• 1 x Hyper M.2 ソケット (M2_1、キー M)、タイプ 2280 SATA3
6.0 Gb/s と PCIe Gen4x4 (64 Gb/s) モードに対応 **
** Intel® OptaneTMテ クノロ ジー に 対 応
** Intel® インテル ボリューム・マネジメント・デバイス (VMD)
** 起動ディスクとして NVMe SSD に対応
** ASRock U.2 キットに対応
日本語
RAID
コネクタ
• SATA ストレージデバイスの場合、RAID 0、RAID 1、RAID 5 お
よび R AID 10 に対応
• 1 x アドレサブル LED ヘッダー
* 合計 5V/3A、15W までの LED ストリップに対応
• 1 x CPU ファンコネクタ（4 ピン）
* CPU ファンコネクタは最大 1A (12W) の電力の CPU ファンに対
応し ます。
• 1 x シャーシファンコネクタ（4 ピン）
* シャーシファンコネクタは最大 1A (12W) の出力のシャーシファ
ンに 対応 しま す。
• 1 x シャーシ / ウォーターポンプファンコネクタ（4 ピン）（スマ
ートフ ァン 速 度 制 御 ）
* シャーシ/ ウォーターポンプファンは最大 2A (24W) の出力のウ
ォータークーラーに対応します。
* CHA_FAN1/WP は 3 ピンまたは 4 ピンファンが使用されている
かどうかを自 動検 出で きま す。
• 1 x 24 ピン ATX 電源コネクタ
• 1 x 8 ピン 12V 電源コネクタ
• 1 x 前面パネルオーディオコネクタ
• 1 x USB 2.0 ヘッダー（2 つの USB 2.0 ポートに対応）（静電気
放電 (ESD) 保護に対応）
• 1 x USB 3.2 Gen1 ヘッダー（2 つの USB 3.2 Gen1 ポートに対応）
（静電気放電 (ESD) 保護に対応）
• 1 x フロントパネルタイプ C USB 3.2 Gen1 ヘッダー （静電気放
電 (ESD) 保護に対応）
BIOS 機能
• AMI UEFI Legal BIOS、多言語 GUI サポート付き
• ACPI 6.0 準拠ウェイクアップイベント
• SMBIOS 2.7 サポート
• CPU コア/ キャッシュ、CPU GT、DRAM、VCCIN AUX、+1.05V
PROC、+1.8V PROC、+0.82V PCH 、+1.05V PCH 電圧マルチ
調整
4 5
B660M-ITX/ac
ハードウェア
モニター
• フ ァ ン タ コ メ ー タ ：C P U 、シ ャ ー シ 、シ ャ ー シ / ウ ォ ー タ ー ポ ン プ
ファン
• 静 音フ ァン（C PU 温度 に従ってシャー シ ファン 速 度 を 自 動調 整 ）：
C P U 、シ ャ ー シ 、シ ャ ー シ / ウ ォ ー タ ー ポ ン プ フ ァ ン
• フ ァ ン マ ル チ 速 度 制 御 ： C P U 、シ ャ ー シ 、シ ャ ー シ / ウ ォ ー タ ー
ポン プ ファン
• 電 圧 監 視 ： C P U V c o r e 、+ 1 2 V 、+ 5 V 、+ 3 . 3 V 、+ 1 . 0 5 V P C H
OS
認証
• Microsoft® Windows® 10 64 ビット /11 64 ビット
• F C C 、C E
• ErP/EuP Ready（ErP/EuP 対応電源供給装置が必要です）
* 商品詳細については、当社ウェブサイトをご覧ください。http://www.asrock.com
BI OS 設 定の調 整、アンタイドオーバークロックテクノロジーの 適用 、サードパー
テ ィ の オ ー バ ー ク ロ ッ ク ツ ー ル の 使 用 な ど を 含 む 、オ ー バ ー ク ロ ッ ク に は 、一 定
のリスクを伴いま すのでご注意ください 。オーバークロックするとシステムが 不
安定 になったり、システムのコンポーネントや デバイスが 破損 することがありま
す。ご自分の責任で行ってください。弊社では、オーバークロックによる破損の
責任は負いかねますのでご了承ください。
日本語
日本語
PCIE1
DDR 4_A1 (6 4 bit, 28 8-pin m odule )
DDR 4_B1 (6 4 bit, 28 8-pin m odule )
CPU_FAN1
CHA_FAN1/WP
RoHS
B660M-ITX/ac
Intel
B660
ATXPWR1
USB3_ 3_4
1
Top:
LINE I N
Cent er:
FRON T
Bott om:
MIC IN
SATA3_3
SATA3_2
1
CLRMOS1
SATA3_1
SATA3_0
M2_WIFI1
CHA_FAN2
ADDR_LED1
1
M2_1
F_USB31_TC_1
Top:
RJ-45
USB 2.0
T: USB1
B: USB2
PS2
Keyb oard
/Mou se
USB 3.2 Gen1
T: USB3_1
B: USB3_2
HDM I1
DP1
1
HD_AUDIO1
PANEL1
HDLED RESE T
PLED PWRBT N
1
1
USB_3_4
1
SPEAKER1
7
4
8
10
15
9
17
16
6
5
3
2
11
12
13
14
18
1
1.3 マザーボードのレイアウト
6 7
番号 説明
1 シャーシファンコネクタ（CHA_FAN2）
2 12V 電源コネクタ（ATX12V1）
3 CPU ファンコネクタ（CPU_FAN1）
4 シャーシ / ウォーターポンプファンコネクタ (CHA_FAN1/ WP)
5 アドレサブル LED ヘッダー（ADDR_LED1）
6 2 x 288 ピン DDR4 DIMM スロット（DDR4_A1、DDR4_B1）
7 ATX 電源コネクタ（ATXPWR1）
8 フロントパネルタイプ C USB 3.2 Gen1 ヘッダー (F_USB31_TC_1)
9 USB 3.2 Gen1 ヘッダー（USB3_3_4）
10 SATA3 コネクタ（SATA3_1）
11 SATA3 コネクタ（SATA3_ 0）
12 SATA3 コネクタ（SATA3_3）
13 SATA3 コネクタ（SATA3_2）
14 システム パネル ヘッダー（PANEL1）
15 USB 2.0 ヘッダー（USB_3_4）
16 クリア CMOS ジャンパー（CLRMOS1）
17 シャーシスピーカーヘッダー（S PEAK ER1）
18 フ ロ ン ト パ ネ ル オ ー デ ィ オ ヘ ッ ダ ー（ H D _ A U D I O 1 ）
B660M-ITX/ac
日本語
1.4 I/O パネル
3
1
2
4
日本語
10
9 6
578
番号 説明 番号 説明
1 PS/2 マウス / キーボードポート 6 ア ン テ ナポート
2 LAN RJ-45 ポート * 7 USB 2.0 ポート（USB_12)
3 ラ イ ン 入 力（ 明 る い 青 色 ）* * 8 USB 3.2 Gen1 ポート（USB3_12）
4 フロントスピーカー（ライム色）** 9 DisplayPort 1.4
5 マ イ ク ロ フ ォン（ ピ ン ク 色 ）* * 10 HDMI ポート
* 各 LAN ポートにそれぞれ 2 つの LED があります。LAN ポートの LED 表示については下の表を参照してく
ださい。
アクティビティ / リンク LED
速度 LED
LAN ポート
アクティビティ / リンク LED 速度 LED
状態 説明 状態 説明
消灯 リンクなし 消灯 10Mbps 接続
点滅 データアクティビティ オレンジ 色 100Mbps 接続
点灯 リンク 緑色 1Gbps 接続
** 7.1 チャンネル設定のオーディオポートの機能 :
ポート 機能
明るい青色（リアパネル） リアスピーカー出力
ラ イ ム 色（ リ アパ ネ ル ） フロントスピーカー出力
ピ ン ク 色（ リ ア パ ネ ル ） セントラル / サブウーファースピーカー出 力
ラ イ ム 色（ フ ロ ン トパ ネ ル ） サイドス ピーカ ー出 力
8 9
B660M-ITX/ac
1.5 WiFi-802.11ac モジュールと ASRock WiFi 2.4/5 GHz アンテ ナ
WiFi-802.11ac + BT モジュール
このマザーボードには独自の WiFi 802.11 a/b/g/n/ac + BT モジュールが装備されてい
ます（背面 I/O パネルに事前に取り付けられています）。WiFi 802.11 a/b/g/n/ac + BT
モジュールは WiFi 802.11 a/b/g/n/ac 接続規格および Bluetooth に対応します。WiFi
+ BT モジュールは、WiFi + BT に対応する使い易いワイヤレスローカルエリアネットワー
ク（WLAN）アダプタです。Bluetooth 規格には、モバイルデバイスにまったく新しいク
ラスの機能を追加するスマート・レディ・テクノロジーが採 用されています。BT にはロー・
エネルギー・テクノロジーも採用されており、PC 向けの超低消費電力をお約束します。
* 伝送速度は環境によって異なることがあります。
日本語
日本語
WiFi アンテナ取り付けガイド
手順 1
付属の WiFi 2.4/5 GHz アンテナを準備します。
手順 2
2 本の WiFi 2.4/5 GHz アンテナをアンテナコネク
タ に 接 続 し ま す 。ア ン テ ナ を 右 方 向 に 回 し て し っ か
りと接 続し ます。
手順 3
図にあるように WiFi 2.4/5 GHz アンテナを設定し
ます。
* 信号を強化するためにアンテナの方向を調整す
る必要があることがあります。
10 11
B660M-ITX/ac
第 2 章 取り付け
これは Mini-ITX フォームファクタのマザーボードです。マザーボードを取付ける
前に、ケースに取付できるフォームファクター（サイズ）を確認し、マザーボードを
取り付けることがで きることを確認してください。
取り付け前の注意事 項
マザーボードコンポーネントを取り付けたり、マザーボードの設定を変更する前
に、次の注意事項をよくお読みください。
• マザーボードを設置 / 取り外しをする場合は、必ず電源コードが抜 いてください。電
源コードが 繋が れたま まで 作業 を行うと、怪 我をしたり、マ ザ ーボードが 破 損 する可
能 性がご ざいま す。
• 静 電気 によってマザーボード の部 品が 破損 することを 防止 するた めに 、マザーボ ード
はカー ペット の上 に 置 かな いでくださ い。また、静 電気 防止リストストラップ を着用
するか、または、部品を取り扱う前に静電気除去オブジェクトに触れてください。
• 基板の端をつかんでください。IC には触れないでください。
• マザーボードを取り外す場合は、取り外したマザーボードを接 地した静電気防止パッ
ドの上に置くか、商品に付属している袋に入れてください。
• マザーボードをシャーシに固定する為にねじを使う場 合は、ねじを締め付けすぎな
いでください。ねじを締め付けすぎると、マザーボードが破損することがあります。
日本語
日本語
2.1 CPU を取り付ける
1.
1700 ピン CPU をソケットに挿入する前に、PnP キャップ がソケット上にあ
ること、CPU 表面に 汚れがないこと、また は、ソケット内に 曲がったピンがな
いことを確認してください。PnP キャップがソケット上になかったり、CPU 表
面が汚れていたり、または、ソケット内に曲がったピンがある場合は、CPU を
無理にソケット内に挿入しないでください。CPU を無理にソケット内に挿入す
ると、CPU の甚大な破損につながります。
2.
CPU を取り付ける前に、すべての電源ケーブルを取り外してください。
1
A
B
2 3
12 13
B660M-ITX/ac
4
5
日本語
76
日本語
プロセッサ ーを取り外した場 合は 、カバ ーを 保管して 取り付け直してください 。
アフターサービスのためにマザーボードを返品する場合は、カバーを必ず取り付
け てくださ い。
14 15
2.2 CPU ファンとヒートシンクを取り付ける
1 2
B660M-ITX/ac
日本語
CPU_FAN
2.3 メモリモジュール（DIMM）を取り付ける
このマザーボードには 2 つの 288 ピン DDR4（ダブルデータレート 4）DIMM ス
ロットが装備されており、デュアルチャンネルメモリ技 術に 対応します。
1.
デ ュ ア ル チ ャン ネ ル メ モ リ 設 定 の た め に 、同 一（ 同 じ ブ ラ ン ド、同 じ 速 度 、同 じ
サイズ、同じチップタイプ）の DDR4 DIMM を 1 組取り付ける必要があります。
2.
1 つまたは 3 つのメモリモジュールが取り付けられている場合は、デュアル
チャンネルメモリテクノロジーを 有効にで きません 。
3.
DDR、DDR2 または DDR3 メモリモジュールは DDR4 スロットに取り付けること
はできません。取り付けると、マザーボードと DIMM が破損することがありま
す。
日本語
DIMM は 1 つの正しい方向にしか取り付けることができません。DIMM を間違っ
た方向に無理に挿入すると、マザーボードと DIMM の損傷につながります。
16 17
B660M-ITX/ac
1
2
日本語
3
日本語
2.4 前面パネルヘッダーを接続する
1
32:(56:
+''/('
5(6(76:
32:(5/('
32:(5/('
2
RESET SW
HDD LED
3$1(/
䦭⨎ἲ 怋䲘ἲ
910
Power SW (-) RESET SW (+)
B
Power LED (-)
A
Power LED (+)
12
PANEL1
RESET SW (-)Power SW (+)
HDD LED (-)
HDD LED (+)
D
C
ABC
D
18 19
2.5 I/O パネルシールドを取り付ける
1
B660M-ITX/ac
日本語
日本語
2.6 マザーボードを取り付ける
B660M-ITX/ac
20 21
2.7 SATA ドライブを取り付ける
1
光学ドライブ
SATA ドライブ
2
B660M-ITX/ac
日本語
SATAデータケーブル
日本語
3
4
電源コネクタ
SATA
SATA データコネクタ
22 23
Loading...
