Asrock B650 PG Lightning User Manual [es]

Información de contacto

Si necesita ponerse en contacto con ASRock o desea obtener más información acerca de ASRock, puede visitar el sitio web de ASRock en http://www.asrock.com; o puede ponerse en contacto con su distribuidor para obtener más información. Para preguntas técnicas, envíe un formulario de solicitud de soporte que encontrará en https://event.asrock.com/tsd.asp

ASRock Incorporation

Correo electrónico: info@asrock.com.tw

ASRock EUROPE B.V.

Correo electrónico: sales@asrock.nl

ASRock America, Inc.

Correo electrónico: sales@asrockamerica.com

Escanee el código QR para ver más manuales y documentos.

Contenido

Capítulo 1 Introducción 1

1.1 Contenido del paquete 1

1.2 Especicaciones 2

1.3 Disposición de la placa base 6

1.4 Panel de E/S 8

1.5 Diagrama de bloques 10

Capítulo 2 Instalación 11

2.1 Instalar la CPU 12

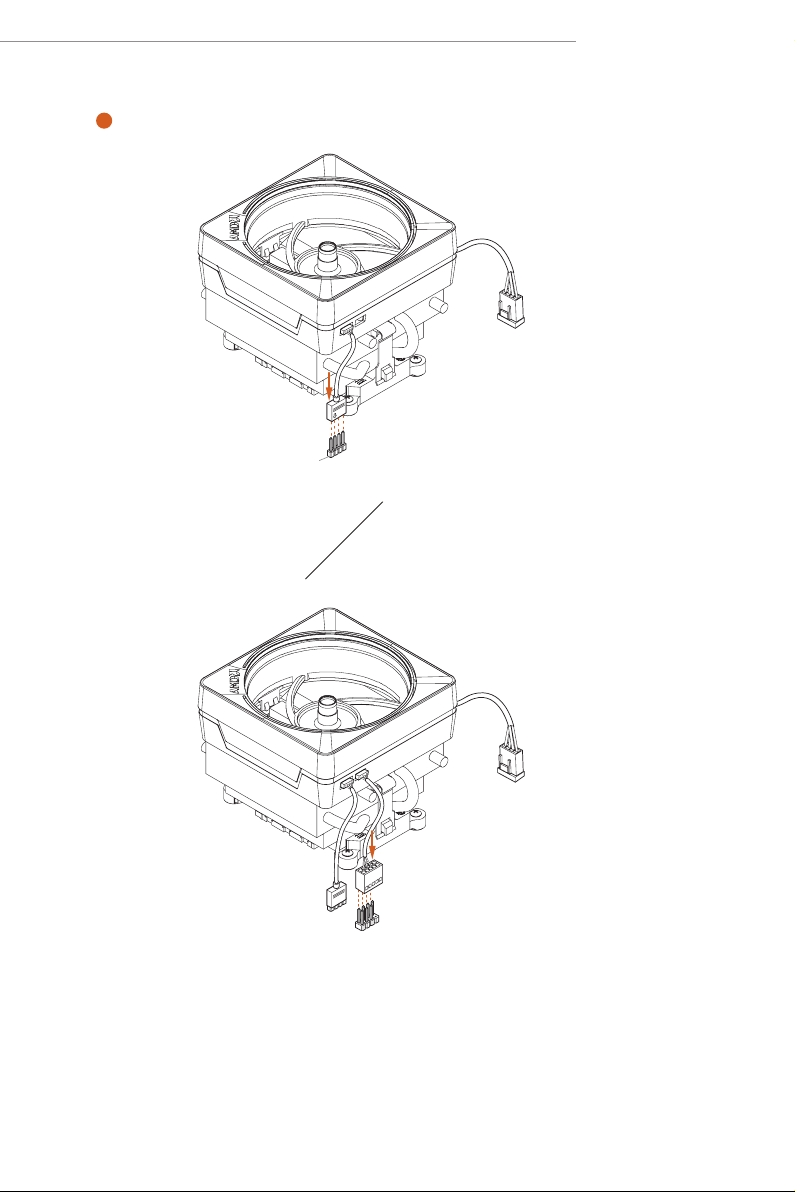

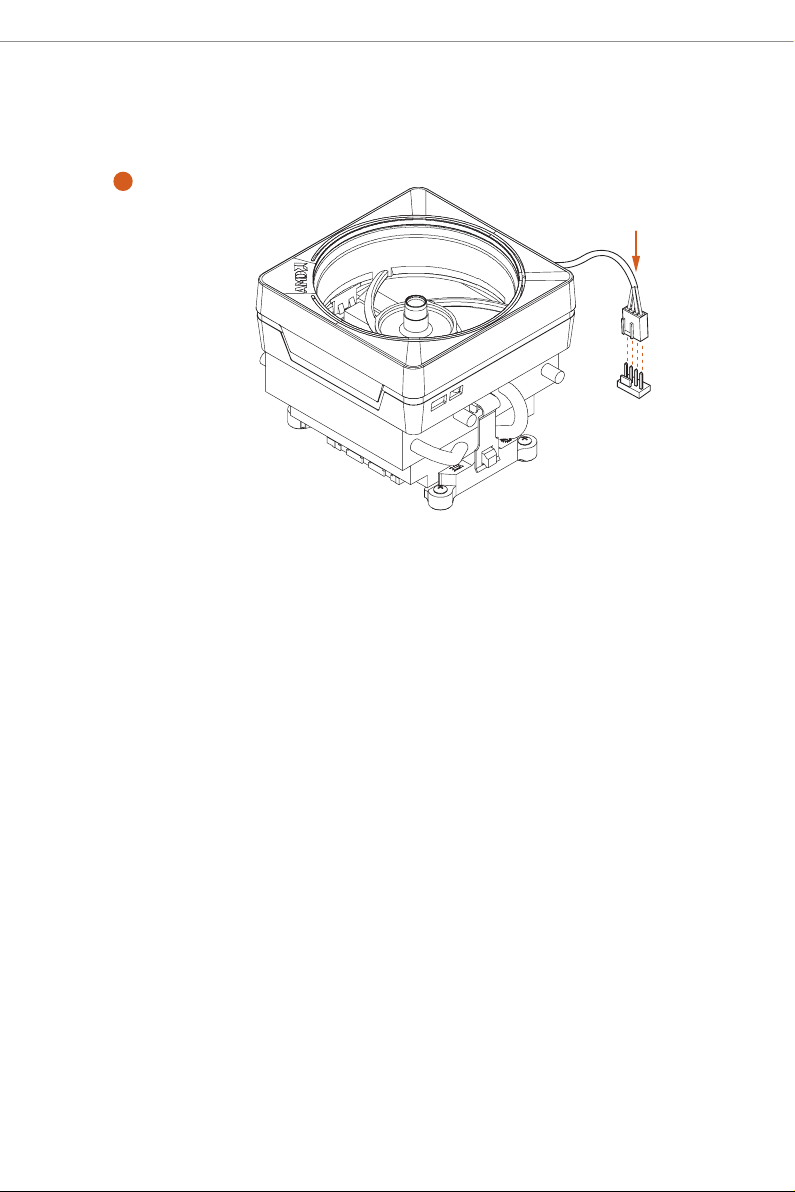

2.2 Instalar el ventilador y el disipador térmico de la CPU 15

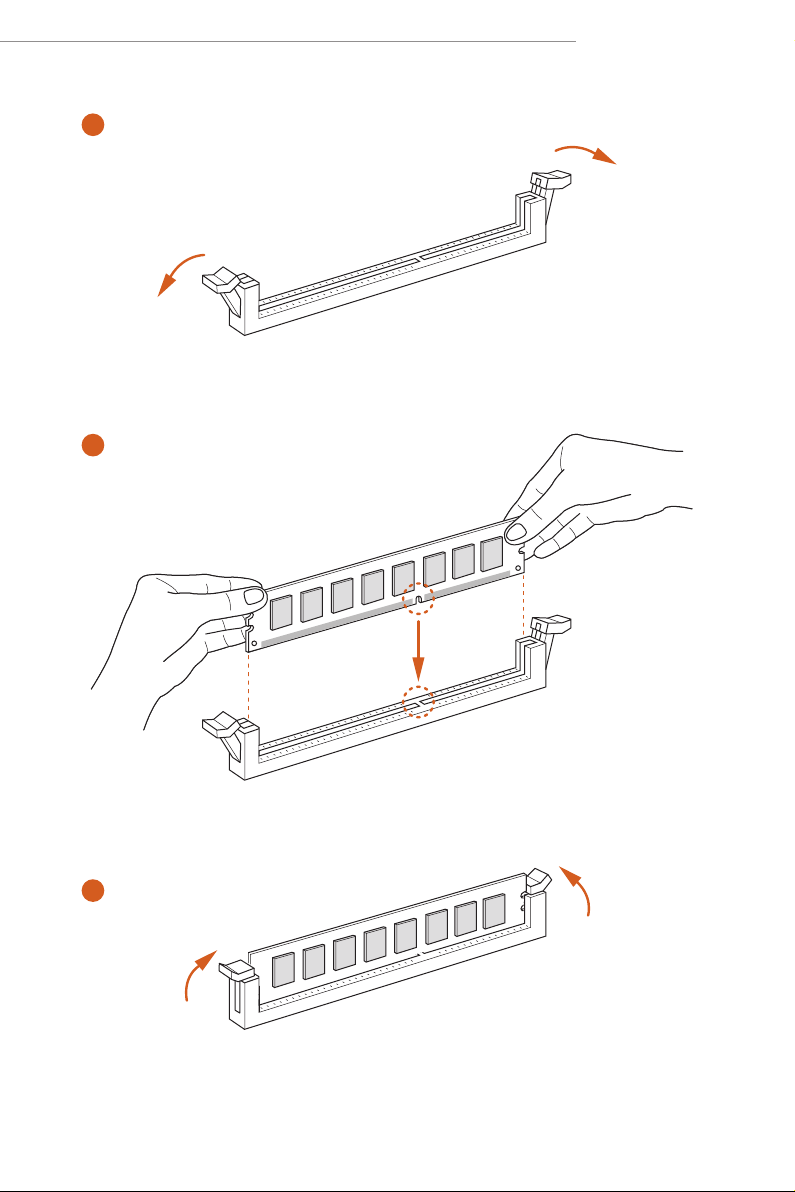

2.3 Instalar módulos de memoria (DIMM) 24

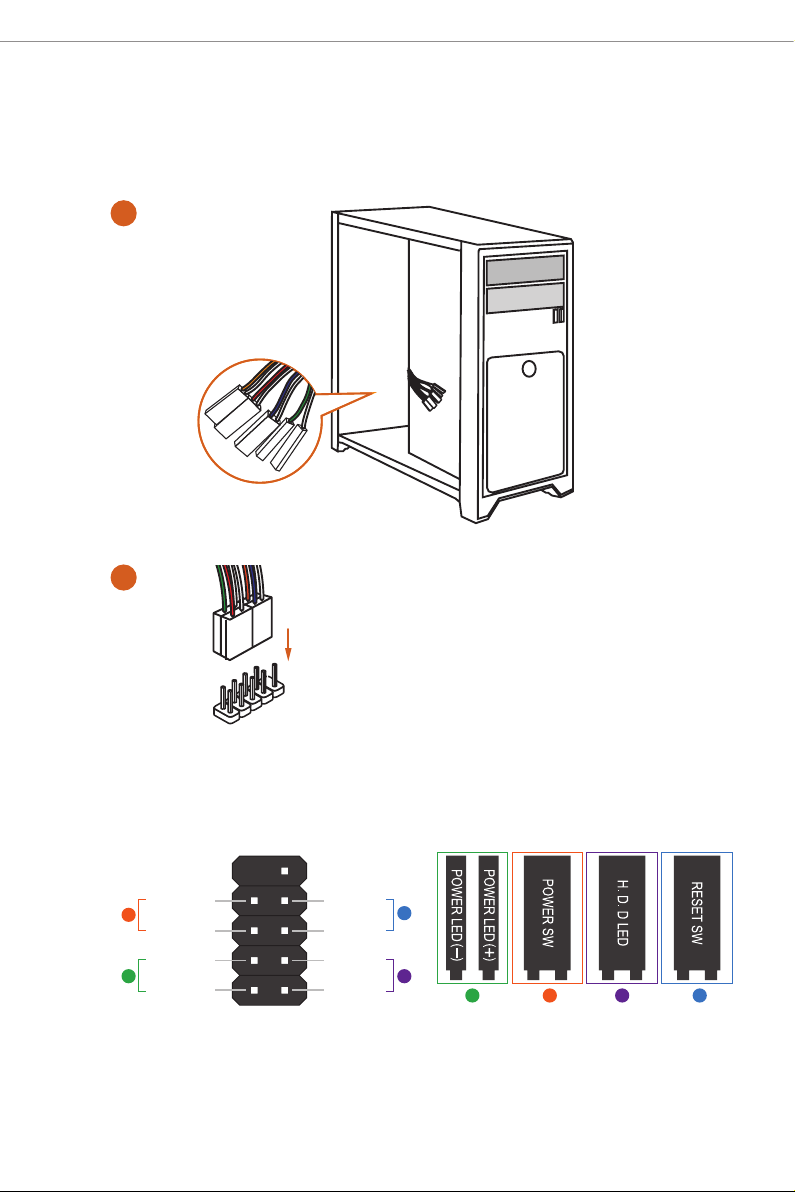

2.4 Conectar la base de conexiones del panel frontal 26

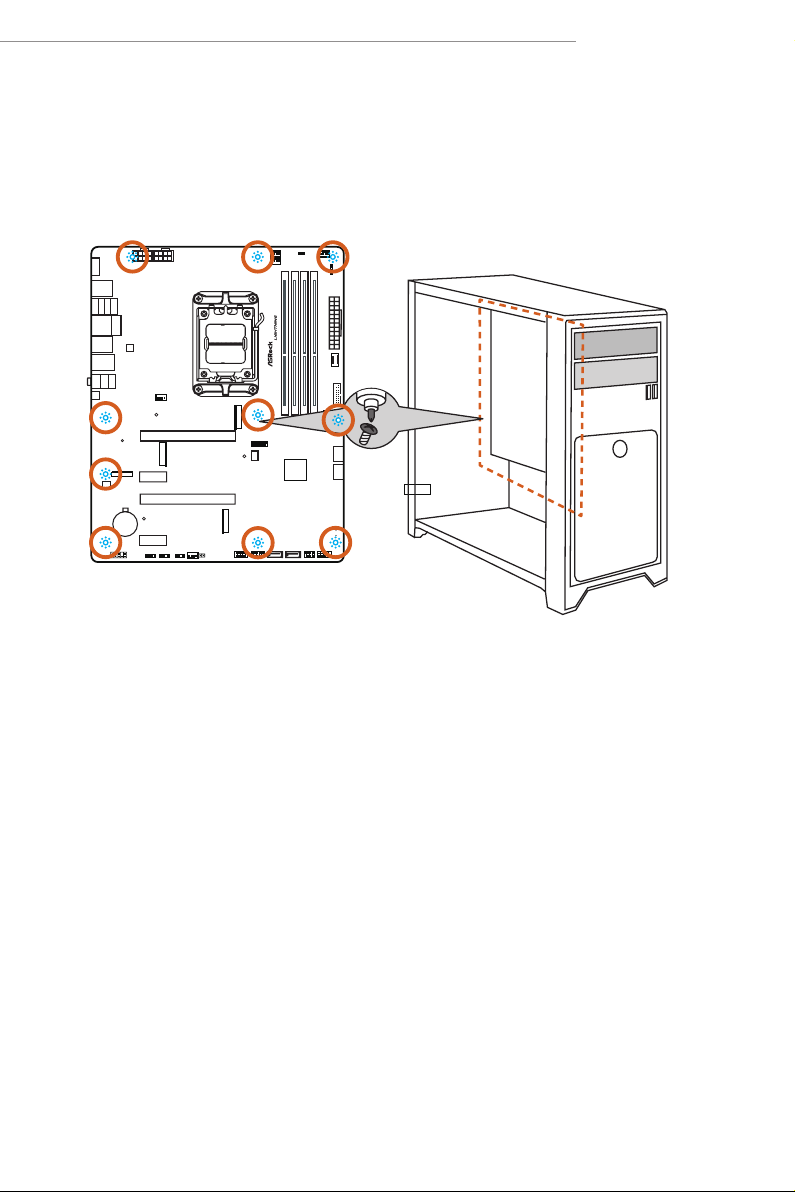

2.5 Instalar la placa base 27

2.6 Instalar unidades SATA 28

2.7 Instalar una tarjeta gráca 30

2.8 Conectar dispositivos periféricos 32

2.9 Enchufar los conectores de alimentación 33

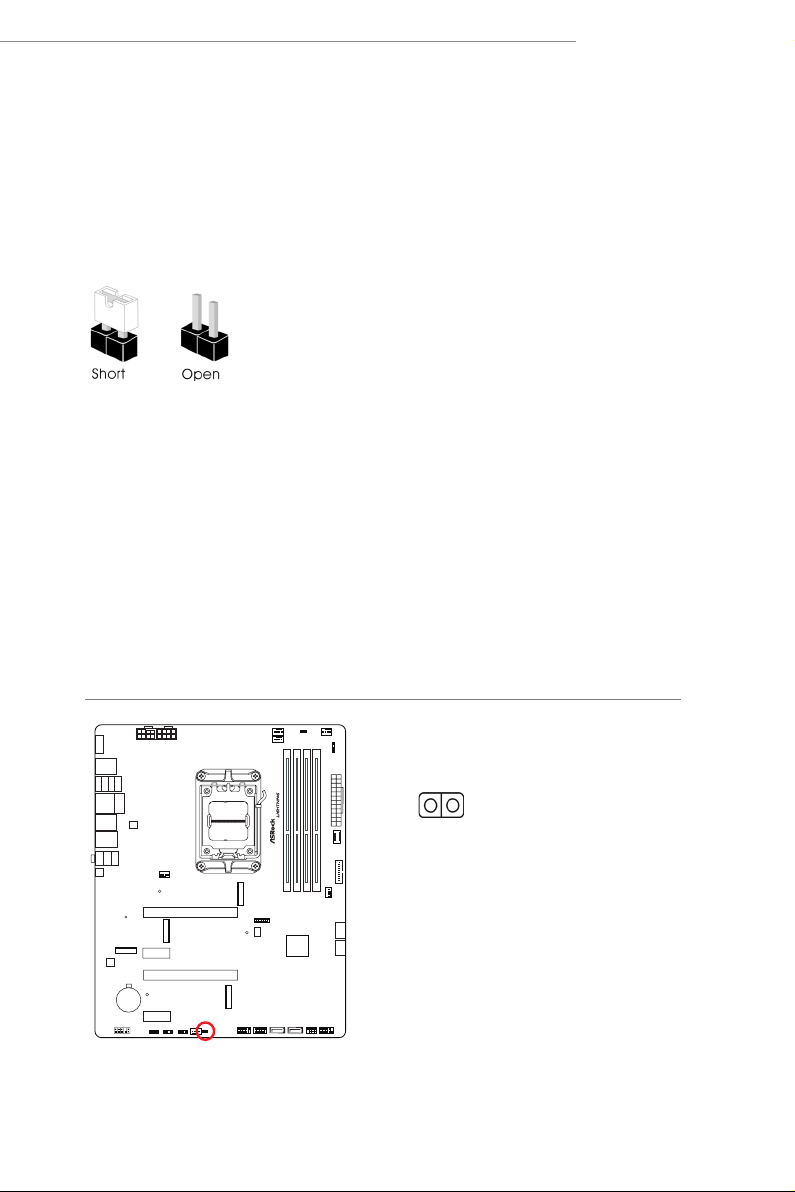

2.11 Instalación de los puentes 35

2.12 Conectores y bases de conexiones incorporados 36

2.13 Botón inteligente 52

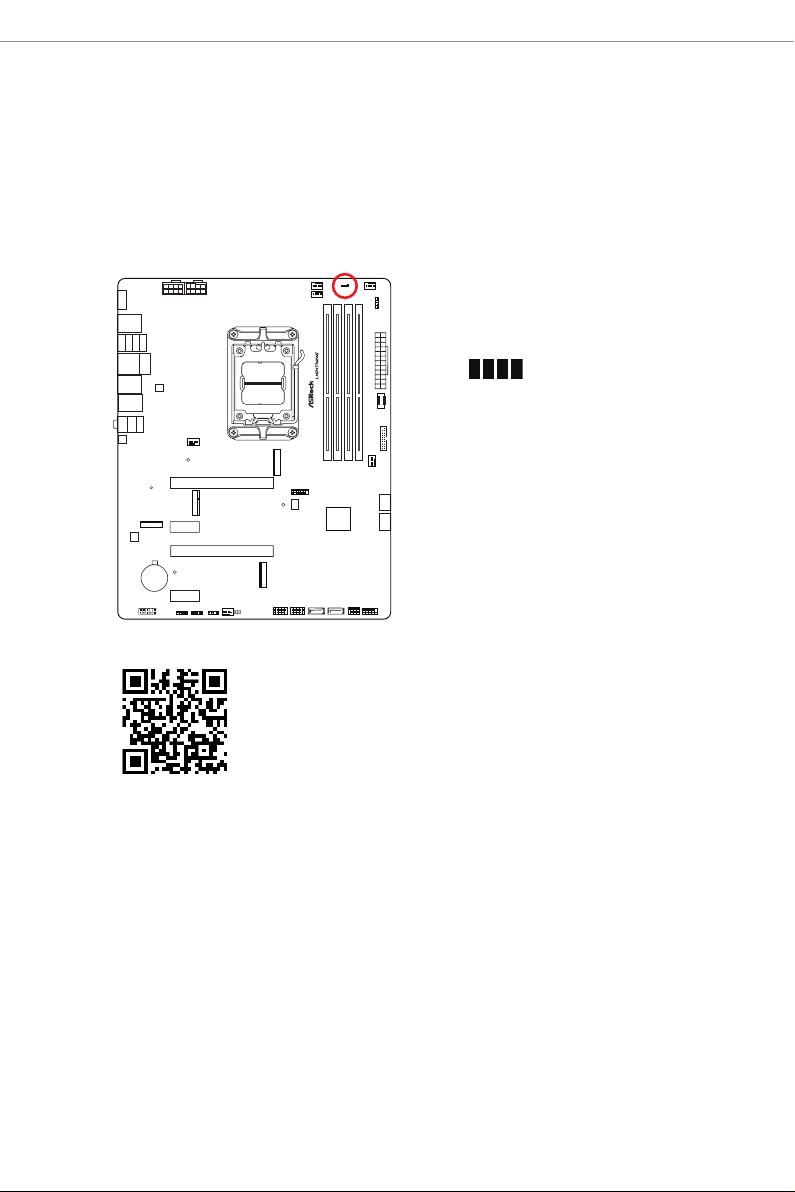

2.14 Comprobador posestado 54

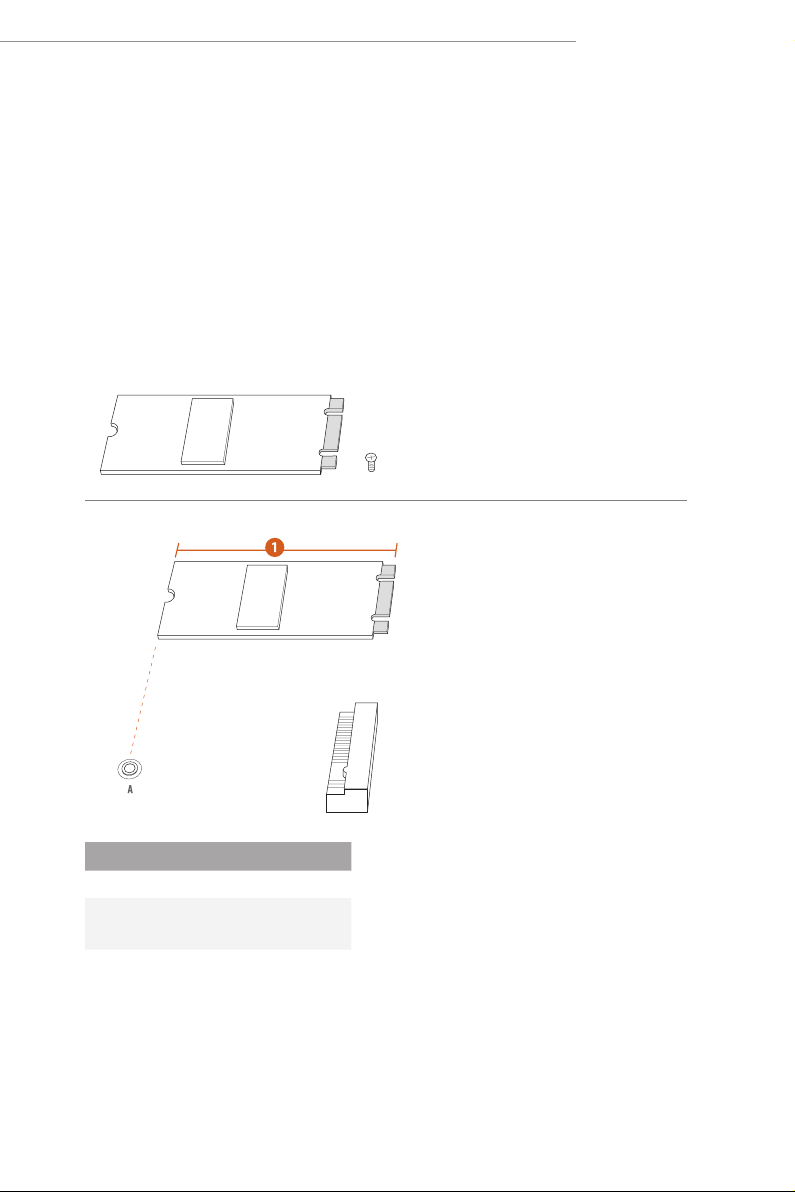

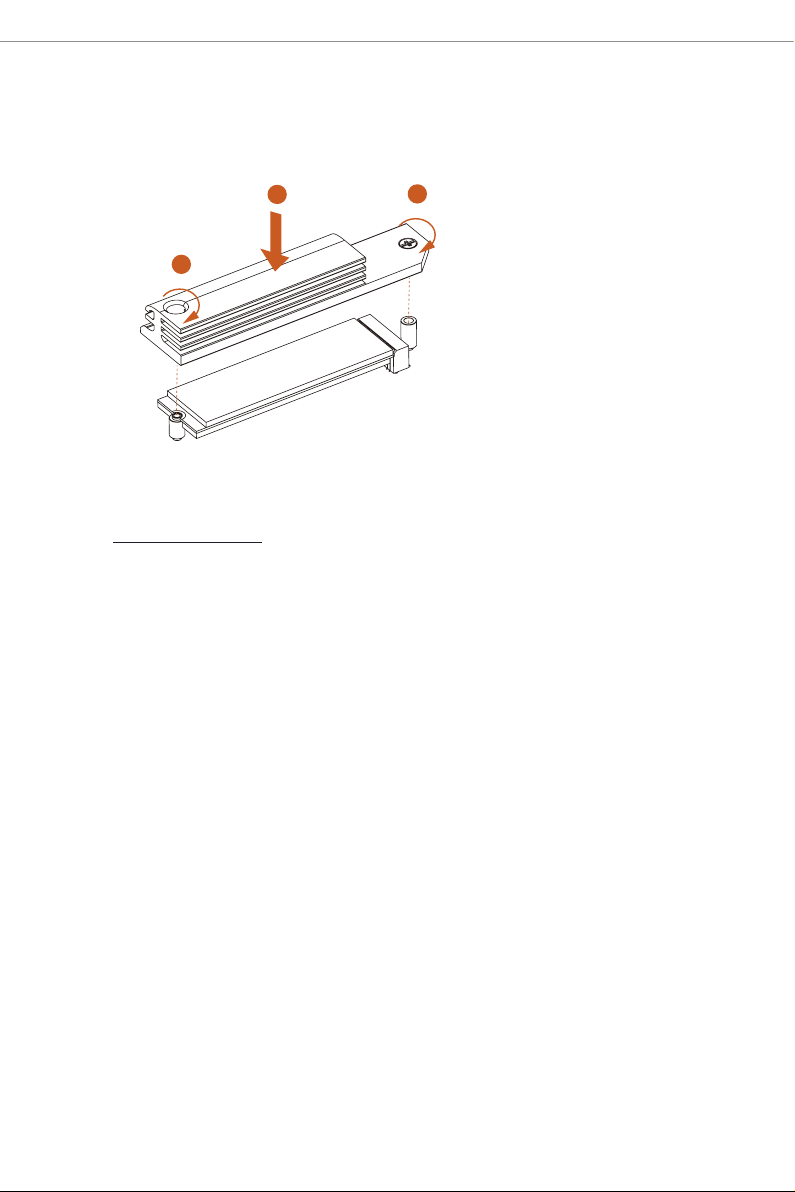

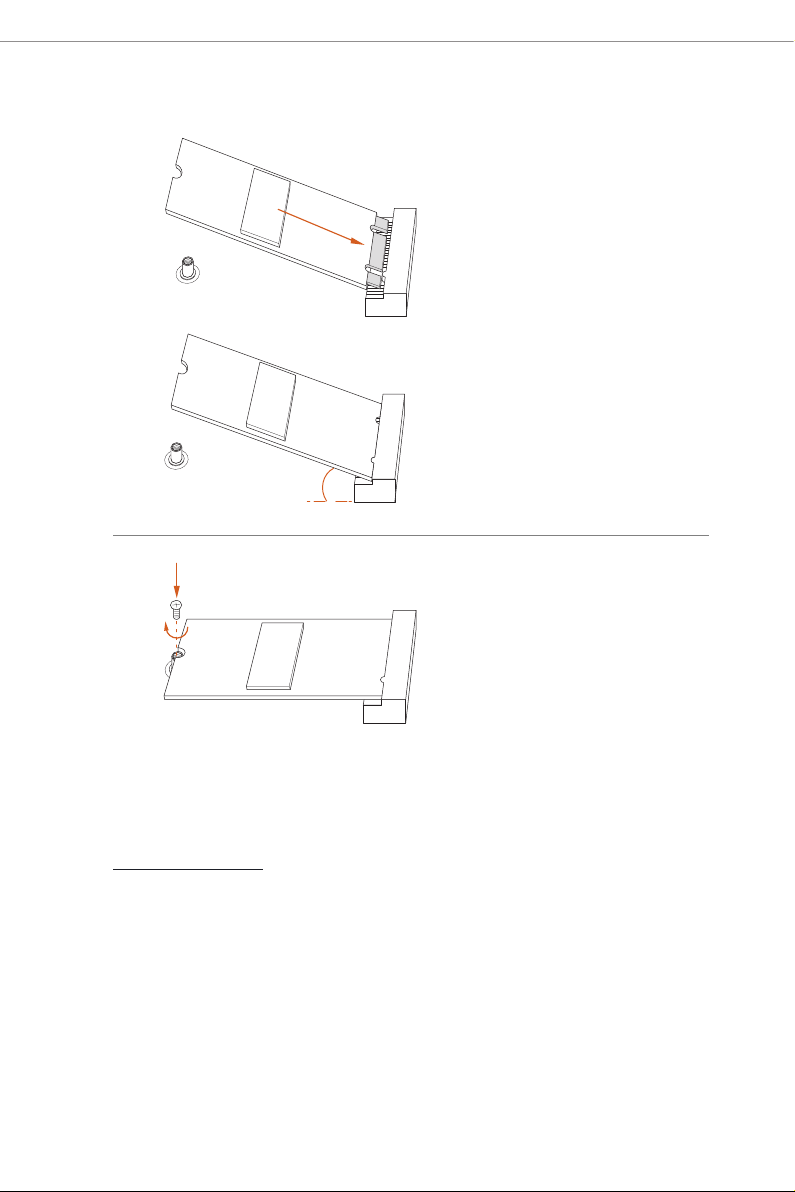

2.15 Guía de instalación del módulo de unidad de estado sólido M.2 (M2_1) 55

2.16 Guía de instalación del módulo de unidad de estado sólido M.2 (M2_2 y M2_3) 59

B650 PG Lightning

Capítulo 1 Introducción

Gracias por comprar la placa base ASRock B650 PG Lightning, una placa base able fabricada según el rigurosísimo control de calidad de ASRock. Ofrece un rendimiento excelente con un diseño resistente de acuerdo con el compromiso de calidad y resistencia de ASRock.

Ya que las especicaciones de la placa base y el soware de la BIOS podrán ser actualizados, el contenido que aparece en esta documentación estará sujeto a modicaciones sin previo aviso. Si esta documentación sufre alguna modicación, la versión actualizada estará disponible en el sitio web de ASRock sin previo aviso. Si necesita asistencia técnica relacionada con esta placa base, visite nuestro sitio web para obtener información especíca sobre el modelo que esté utilizando. Podrá encontrar las últimas tarjetas VGA, así como la lista de compatibilidad de la CPU, en el sitio web de ASRock. Sitio web de ASRock http://www.asrock.com.

1.1 Contenido del paquete

Placa base ASRock B650 PG Lightning (Factor de forma ATX)

•

Manual del usuario de ASRock B650 PG Lightning

•

2 x Cables de datos Serie ATA (SATA) (Opcional)

•

3 x tornillos para sockets M.2 (Opcional)

•

1.2 Especicaciones

Factor de forma ATX

Plataforma

CPU

Conjunto de chips

Memoria

•

Circuito impreso (PCB) de 8 capas

•

Admite procesadores AMD Socket AM5 RyzenTM serie 7000

•

AMD B650

•

Tecnología de memoria de Doble Canal DDR5

•

4 ranuras DDR5 DIMM

•

Admite memoria DDR5 ECC y no ECC, sin búfer de hasta

•

6400+(OC)* Capacidad máxima de memoria del sistema: 128GB

•

Admite módulos de memoria Extreme Memory Prole (XMP) y

•

EXTended Proles for Overclocking (EXPO) * Para obtener más información, consulte la lista de memorias compatibles en el sitio web de ASRock. (http://www.asrock.com/)

Ranura de expansión

Tarjeta gráca

Audio

CPU:

1 x Ranura PCIe 4.0 x16 (PCIE1), admite el modo x16*

•

Conjunto de chips:

1 x Ranura PCIe 4.0 x16 (PCIE3), compatible con el modo x2*

•

2 x Ranuras PCIe 4.0 x1 (PCIE2 y PCIE4)*

•

1 x Zócalo M.2 (clave E), compatible con el módulo Wi-Fi/BT

•

PCIe Wi-Fi de tipo 2230

* Admite unidad de estado sólido de NVMe como disco de arranque

Contacto 15μ Gold en ranura VGA PCIe (PCIE1)

•

Tarjeta gráca AMD RDNATM 2 integrada (el soporte real puede

•

variar según la CPU)

1 x Compatible con HDMI 2.1 TMDS/FRL 8G, admite HDR,

•

HDCP 2.3 y resolución máxima hasta 4K 120Hz

7.1 Audio CH HD (Códec de audio Realtek ALC897)

•

Audio Nahimic

•

LAN

USB

E/S en panel posterior

B650 PG Lightning

2,5 Gigabit LAN 10/100/1000/2500 Mb/s

•

Dragon RTL8125BG

•

Admite el soware de LAN para juegos Phantom

•

- Ajuste automático inteligente del control de ancho de banda

- Interfaz de usuario sencilla visual

- Estadísticas de uso de red visuales

- Conguración predeterminada optimizada para los modos Juego, Explorador y Streaming

- Control de prioridades personalizado por el usuario

1*USB 3.2 Gen2x2 Tipo-C (posterior)

•

1 x USB 3.2 Gen2 Tipo-C (frontal)

•

9 x USB 3.2 Gen1 (7 posteriores, 2 frontales)

•

8 x USB 2.0 (4 posteriores, 4 frontales)

•

* Todos los puertos USB admiten protección ESD

2 x Puntos de instalación para la antena

•

1 x Puerto HDMI

•

1 x Puerto USB 3.2 Gen2x2 Tipo-C (20Gb/s) (ReDriver)

•

7 x Puertos USB 3.2 Gen1 (USB32_34 son puertos para juegos

•

Lightning) (USB32_12 y USB32_56 proceden del concentrador ASMedia ASM1074) 4 x Puertos USB 2.0

•

1 x Puerto LAN RJ-45

•

1 x Botón Actualizar BIOS

•

Conector de audio HD: Entrada de línea / Altavoz frontal /

•

Micrófono

Almacenamiento

CPU:

1 x Zócalo Blazing M.2 (M2_1, Clave M), compatible con el modo

•

PCIe Gen5x4 (128 Gb/s) de tipo 2280* 1 x Zócalo Hyper M.2 (M2_2, Clave M), compatible con el modo

•

de tipo 2280 PCIe Generación 4 x 4 (64 Gb/s)*

Conjunto de chips:

1 x Zócalo M.2 (M2_3, Clave M), compatible con el modo PCIe

•

Gen4x2 (32 Gb/s) de tipo 2280* 4 x conectores SATA3 de 6,0 Gb/s

•

* Admite unidad de estado sólido de NVMe como disco de arranque * Admite el Kit U.2 de ASRock

RAID

Conector

Admite RAID 0, RAID 1 y RAID 10 para dispositivos de almacena-

•

miento SATA Admite RAID 0, RAID 1 y RAID 10 para dispositivos de almacena-

•

miento M.2 NVMe* * Requiere tarjetas de expansión M.2 NVMe adicionales para admitir RAID 10

1 x Base de conexiones SPI TPM

•

1 x LED de alimentación y base de conexiones para el altavoz

•

1 x Base de conexiones LED RGB

•

3 x Bases de conexiones LED direccionables**

•

1 x Conector para ventilador de la CPU (4 contactos)***

•

1 x Conector (4 contactos) para el ventilador de la bomba de agua/

•

CPU (control de velocidad de ventilador inteligente)****

4 x Conectores (4 contactos) para el ventilador de la bomba de

•

agua/chasis (control de velocidad de ventilador inteligente)*****

1 x conector de alimentación ATX de 24 contactos

•

2 x Conectores de alimentación de 8 contactos y 12 V (conector de

•

alimentación de alta densidad)

1 x Conector de audio en el panel frontal

•

2 x Bases de conexiones USB 2.0 (compatibles con 4 puertos

•

USB 2.0)

1 x Bases de conexiones USB 3.2 Gen1 (admite 2 puertos USB 3.2

•

Gen1)

1 x Base de conexiones USB 3.2 Gen2 Tipo C en el panel frontal

•

* Admite una tira de LED de hasta 12 V/3 A (36 W) en total * Admite una tira de LED de hasta 5V/3 A (15W) en total *** CPU_FAN1 admite una potencia de ventilador de hasta 1A (12W). **** CPU_FAN2/WP admite una potencia de ventilador de hasta 2A (24W). ***** CHA_FAN1~4/WP admite una potencia de ventilador de hasta 2A (24W). ***** CPU_FAN2/WP y CHA_FAN1~4/WP se pueden detectar automáticamente si se usa un ventilador de 3 o 4 contactos.

Función de la BIOS

BIOS legal UEFI AMI compatible con interfaz gráca de usuario

•

Microso® Windows® 10 64 bits/11 64 bits

•

FCC y CE

Certicaciones

•

Preparado para ErP/EuP (se necesita una fuente de alimentación

•

preparada para ErP/EuP)

* Para obtener información detallada del producto, visite nuestro sitio web: http://www.asrock.com

Tenga en cuenta que hay un cierto riesgo implícito en las operaciones de overclocking, incluido el ajuste de la BIOS, aplicando la tecnología de overclocking liberada o utilizando las herramientas de overclocking de otros fabricantes. El overclocking puede afectar a la estabilidad del sistema e, incluso, dañar los componentes y dispositivos del sistema. Esta operación se debe realizar bajo su propia responsabilidad y usted debe asumir los costos. No asumimos ninguna responsabilidad por los posibles daños causados por el overclocking.

B650 PG Lightning

SPK_PLED1

CPU_FAN1

BIOS ROM

USB32_TC 2

HD_AUDIO1

DDR5 _A2 (64 b it, 288 -pin mo dule)

DDR5 _A1 (64 b it, 288 -pin mo dule)

DDR5 _B2 (64 b it, 288 -pin mo dule)

DDR5 _B1 (64 b it, 288 -pin mo dule)

AUDIO CODEC

BIOS _FB1

PCIE1

PCIE4

CPU_FAN2/WP

ADDR_LE D2

ADDR_LED1

RGB_LED1

USB_5_6 USB_7_8

USB32_8 _9

SPI_TPM_J1

Top:

LINE IN

Center :

FRONT

Bottom :

MIC IN

HDMI1

CHA_FAN4 /WP

CHA_FAN3/WP

2426

SATA3_1SATA3_2

AMD B650

ATX12V1

ATX12V2

CHA_FAN1 /WP

CHA_FAN2/WP

HDLED RESET

PLED PWRBTN

PANEL1

ADDR_LED3

CLRCMOS1

SATA3_3

SATA3_4

CMOS

Battery

PCIE3

PCIE2

M2_WIFI_CT1

M2_WIFI1

RoHS

M2_1

M2_2

M2_3

LAN

Top: RJ-45

USB 3.2 Gen1 T: USB32_1 B: USB32_2

USB 3.2 Gen1 T: USB32_3 B: USB32_4

USB 3.2 Gen1 T:USB32_7 USB 3.2 Gen2x2 B: USB32_TC1

USB 2.0

USB2

USB 2.0

USB1

USB 2.0

USB4

USB 2.0

USB3

USB 3.2 Gen1 T: USB32_5 B: USB32_6

DRAM

CPU

VGA

BOOT

B6 50 P G

ATXP WR 1

1.3 Disposición de la placa base

N.º Descripción

1 Conector de alimentación ATX 12V (ATX12V1)

2 Conector de alimentación ATX 12V (ATX12V2)

3 Conector del ventilador de la CPU (CPU_FAN1)

4 Conector del ventilador de la bomba de agua/CPU (CPU_FAN2/WP)

5 2 x Ranuras DIMM DDR5 de 288 contactos (DDR5_A1, DDR5_B1)

6 Comprobador de estado de publicación (PSC)

7 2 x Ranuras DIMM DDR5 de 288 contactos (DDR5_A2, DDR5_B2)

8 Conector del ventilador de la bomba de agua/chasis (CHA_FAN1/WP)

9 Base de conexiones de LED direccionable (ADDR_LED2)

10 Conector de alimentación ATX (ATXPWR1)

11 Base de conexiones USB 3.2 Tipo C Gen2 en el panel frontal (USB32_TC2)

12 Base de conexiones USB 3.2 Gen1 (USB32_8_9)

13 Conector del ventilador de la bomba de agua/chasis (CHA_FAN2/WP)

14 Base de conexiones SPI TPM (SPI_TPM_J1)

15 Conector SATA3 (SATA3_1)

16 Conector SATA3 (SATA3_2)

17 Base de conexiones del panel del sistema (PANEL1)

18 LED de alimentación y base de conexiones de altavoz (SPK_PLED1)

19 Conector SATA3 (SATA3_4)

20 Conector SATA3 (SATA3_3)

21 Base de conexiones USB 2.0 (USB_7_8)

22 Base de conexiones USB 2.0 (USB_5_6)

23 Puente Borrar CMOS (CLRCMOS1)

24 Conector del ventilador de la bomba de agua/chasis (CHA_FAN4/WP)

25 Base de conexiones de LED direccionable (ADDR_LED3)

26 Base de conexiones de LED direccionable (ADDR_LED1)

27 Base de conexiones de LED RGB (RGB_LED1)

28 Base de conexiones de audio del panel frontal (HD_AUDIO1)

29 Conector del ventilador de la bomba de agua/CPU (CPU_FAN3/WP)

B650 PG Lightning

1.4 Panel de E/S

12 11 10

N.º Descripción N.º Descripción

1 Puerto LAN RJ-45 de 2,5 G* 8 Puertos USB 3.2 Gen1 Tipo A

2 Entrada de línea (azul claro)** (USB32_56)

3 Altavoz frontal (lima)** 9 Puertos USB 3.2 Gen1 Tipo A

4 Botón Actualizar BIOS (USB32_34)***

5 Micrófono (rosa)** 10 Puertos USB 2.0 (USB1234)

6 Puertos USB 3.2 Gen1 Tipo A 11 Puertos USB 3.2 Gen1 Tipo A

(USB32_7) (USB32_12)

7 Puerto USB 3.2 Gen2x2 Tipo-C 12 Puerto HDMI

(USB32_TC1)

5 4

B650 PG Lightning

*Hay dos LED en cada puerto LAN. Consulte la tabla siguiente para obtener información sobre los indicadores LED del puerto LAN.

LED DE ACTIVIDAD/ENLACE

LED DE VELOCIDAD

Puerto LAN

LED de actividad y enlace LED de velocidad

Estado Descripción Estado Descripción

Desactivado No hay enlace Desactivado Conexión de 10 Mbps

Intermitente Actividad de datos Naranja

Activado Enlace Verde Conexión de 2,5 Gbps

** Función de los puertos de audio en conguración de 7.1 canales:

Puerto Función

Azul claro (panel trasero) Salida para altavoces traseros

Lima (panel trasero) Salida para altavoces frontales

Rosa (panel trasero) Salida de altavoz central/amplicador de

graves

Lima (panel frontal) Salida para altavoces laterales

Conexión de 100 Mbps/ 1 Gbps

*** USB32_34 son puertos para juegos de tipo Lightning.

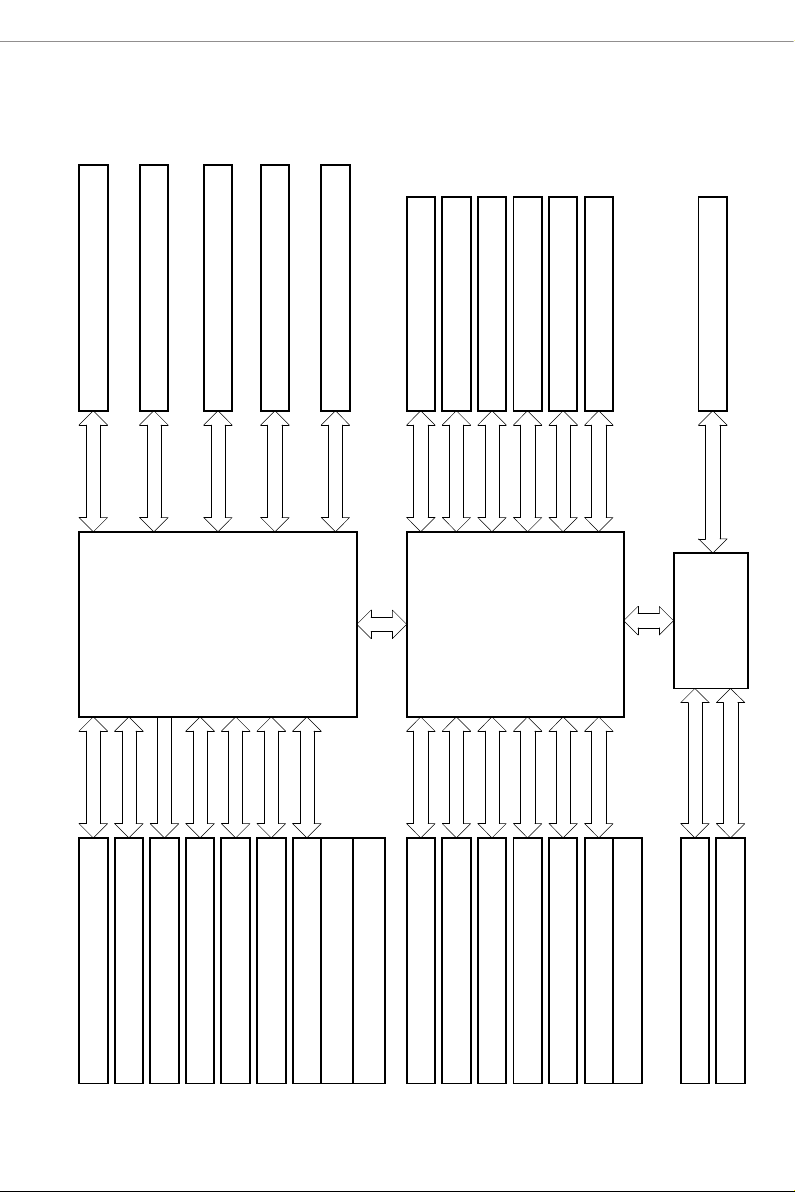

1.5 Diagrama de bloques

x16 Gen4

Channel A

M.2_1(PCIe Gen5x4)

x4 Gen5

Channel B

DP0

M.2_2(PCIe Gen4x4)

Flash ROM

x4 Gen4

SPI

AMD AM5

Processor

LGA1718

AZ(HD Audio)

5Gb/s

MCU NUC121

480Mb/s

PCIe x4 Gen4 BUS

5Gb/s

Realtek RTL8125B 2.5G LAN

SATA 4 port

SATA 6Gb/s

20Gb/s

5Gb/s

PCIe3 Gen4x2 Slot

Key E WiFi

1st

5Gb/s

PCIe2 Gen4x1 Slot

PCIe4 Gen4x1 Slot

x2 Gen4

x1 Gen4

eSPI

AMD PROM21

Chipset

10Gb/s

480Mb/s

SIO NCT6796D-S KB/MS

DDR5 Slot x2

DDR5 Slot x2 PCIe 1 x16 Gen4 Slot

HDMI Port

Rear USB3.2 Gen1 Type A

Audio Codec ALC897 3

Rear USB3.2 Gen1 Type A 2 ports

ASM1074 HUB

Rear USB3.2 Gen1 port(LAN down)

Rear USB3.2 Gen2X2 TypeC

Rear USB3.2 Gen1 port 2 ports

Rear USB3.2 Gen1 port(LAN UP)

Front USB 3.2 Gen1 2 ports

Front USB 3.2 Gen2 Type C

GL852G USB2.0 HUB

Front USB 2.0 4 port

Rear USB2.0 4 Ports

FAN X 6

H/W Monitor

B650 PG Lightning

Capítulo 2 Instalación

Esta es una placa base con un factor de forma ATX. Antes de instalar la placa base, analice la conguración del chasis para garantizar que dicha placa encaja en él.

Precauciones previas a la instalación

Tenga en cuenta las siguientes precauciones antes de instalar los componentes de la placa base o cambiar cualquier conguración de esta.

Asegúrese de desenchufar el cable de alimentación antes de instalar o quitar los

•

componentes de la placa base. Si no sigue esta recomendación, se pueden provocar lesiones físicas y daños a los componentes de la placa base. Para evitar daños por electricidad estática en los componentes de la placa base, NUNCA

•

coloque esta directamente sobre una alfombra. Asimismo, recuerde usar una muñequera con conexión a tierra o tocar un objeto conectado a tierra de seguridad antes de manipular los componentes. Sujete los componentes por los bordes y no toque los circuitos integrados.

•

Cada vez que desinstale algún componente, colóquelo en una almohadilla antiestática

•

conectada a tierra o en la bolsa que viene con los componentes. Cuando coloque los tornillos para asegurar la placa base al chasis, ¡no los apriete

•

demasiado! De hacerlo, la placa base podría resultar dañada.

2.1 Instalar la CPU

1. Antes de insertar la CPU de 1718 contactos en el zócalo, compruebe si la tapa PnP está en este, si la supercie de la CPU no está limpia o si hay contactos doblados en el mencionado zócalo. No fuerce la inserción de la CPU en el zócalo en las condiciones anteriores. De lo contrario, la CPU se dañará gravemente.

2. Desenchufe todos los cables de alimentación antes de instalar la CPU.

Videotutorial

Gire su CPU a la orientación correcta antes de abrir la tapa de su zócalo.

B650 PG Lightning

Coloque con cuidado la CPU lo más plana posible. No lo deje caer.

Asegúrese de que la CPU esté alineada con el zócalo antes de bloquearla en su lugar.

Asegúrese de que la placa de cubierta negra esté siempre en su lugar hasta que salte al cerrar la palanca del zócalo.

Guarde la cubierta si se quita el procesador. Debe colocarse la cubierta si desea devolver la placa base para el servicio posterior.

B650 PG Lightning

2.2 Instalar el ventilador y el disipador térmico de la CPU

Después de instalar la CPU en esta placa base, es necesario instalar un disipador térmico y un ventilador de enfriamiento más grandes para disipar el calor. También debe rociar grasa térmica entre la CPU y el disipador térmico para mejorar la disipación del calor. Asegúrese de que la CPU y el disipador térmico estén bien sujetos y hagan buen contacto entre sí.

Desconecte la alimentación o retire el cable de alimentación antes de cambiar una CPU o un disipador térmico.

Instalación del refrigerador de la CPU (tipo 1)

CPU_FAN1

Instalación del refrigerador de la CPU (tipo 2)

B650 PG Lightning

CPU_FAN1

B650 PG Lightning

CPU_FAN1

RGB_LED1

+12V

*Las ilustraciones que se muestran aquí son solo para referencia y es posible que no coincidan exactamente con el modelo adquirido.

Instalación del refrigerador de la CPU (tipo 3)

B650 PG Lightning

AN1

CPU_F

B650 PG Lightning

CPU_FAN1

RGB_LED1

+12V

o bien

CPU_FAN1

RGB_LED1

USB_1_2

Tenga en cuenta que solo se debe usar un cable a la vez en este paso. Si selecciona RGB_LED1, instale la utilidad "ASRock Polychrome SYNC" de ASRock. Si selecciona el conector USB, instale la utilidad de AMD "Soware de conguración SR3". *Las ilustraciones que se muestran aquí son solo para referencia y es posible que no coincidan exactamente con el modelo adquirido.

2.3 Instalar módulos de memoria (DIMM)

Esta placa base proporciona cuatro ranuras DIMM DDR5 (Double Data Rate 5) de 288 contactos y es compatible con la tecnología de memoria de doble canal.

1. Para la conguración de dos canales, siempre debe instalar pares de módulos DIMM DDR5

idénticos (de la misma marca, velocidad, tamaño y tipo de chip).

2. No puede activar la tecnología de memoria de doble canal con solo uno o tres módulos de memoria instalados.

3. No está permitido instalar un módulo de memoria DDR, DDR2, DDR3 o DDR4 en una ranura DDR5; si no sigue esta recomendación, esta placa base y el módulo DIMM pueden dañarse.

4. El módulo DIMM solo cabe en una orientación correcta. Provocará daños irreparables a la placa base y al módulo DIMM si fuerza este en la ranura con la orientación incorrecta.

Conguración de memoria recomendada

1 módulo DIMM

A1 A2 B1 B2

2 módulos DIMM

A1 A2 B1 B2

V V

4 módulos DIMM

A1 A2 B1 B2

V V V V

El primer arranque puede tardar algún tiempo. Tenga paciencia y consulte la siguiente tabla para conocer el tiempo de arranque. *Puede variar en función de las diferentes conguraciones.

Memoria

Primer arranque después de

borrar la memoria CMOS

2 x 16GB 90 s

2 x 32GB 150 s

4 x 16GB 170 s

4 x 32GB 315 s

B650 PG Lightning

2.4 Conectar la base de conexiones del panel frontal

32:(56:

+''/('

5(6(76:

32:(5/('

32:(5/('

RESET SW

HDD LED

3$1(/

Base de conexiones del panel del sistema

910

Power SW (-) RESET SW (+)

Power LED (-)

Power LED (+)

PANEL1

RESET SW (-)Power SW (+)

HDD LED (-)

HDD LED (+)

Cables del panel frontal

ABC D

2.5 Instalar la placa base

B650 P G

B650 PG Lightning

2.6 Instalar unidades SATA

Unidad óptica

Unidad SATA

Cable de datos SATA

B650 PG Lightning

Conector de alimentación SATA

Conector de datos SATA

2.7 Instalar una tarjeta gráca

CLICK!

B650 PG Lightning

Ranuras de expansión (ranuras PCIe)

Hay 4 ranuras PCI Express en la placa base.

Antes de instalar una tarjeta de expansión, asegúrese de que la fuente de alimentación está apagada o que el cable de alimentación está desenchufado. Lea la documentación de la tarjeta de expansión y realice los ajustes de hardware necesarios para la tarjeta antes de iniciar la instalación.

Ranuras PCIe:

PCIE1 (ranura PCIe 4.0 x16) se utiliza para tarjetas grácas con un ancho de carril PCIe x16. PCIE2 (ranura PCIe 4.0 x1) se utiliza para tarjetas grácas con un ancho de carril PCIe x1. PCIE3 (ranura PCIe 4.0 x16) se utiliza para tarjetas grácas con un ancho de carril PCIe x2. PCIE4 (ranura PCIe 4.0 x1) se utiliza para tarjetas grácas con un ancho de carril PCIe x1.

Para un mejor entorno térmico, conecte un ventilador del chasis al conector del ventilador del chasis de la placa base (CHA_FAN1~4/WP) cuando utilice varias tarjetas grácas.

2.8 Conectar dispositivos periféricos

2.9 Enchufar los conectores de alimentación

B650 PG Lightning

$7;9

$7;3:5

2.10 Encender el producto

B650 PG Lightning

2.11 Instalación de los puentes

La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente se coloca en los contactos, el puente queda “Corto”. Si no coloca la tapa de puente en los contactos, el puente queda “Abierto”.

Puente de borrado de CMOS (CLRCMOS1) (consulte la página 6, n.º 23)

CLRCMOS1 le permite borrar los datos del CMOS. Los datos del CMOS incluyen información de instalación del sistema como, por ejemplo, la contraseña, la fecha y la hora del sistema y los parámetros de instalación del sistema. Para borrar y restablecer los parámetros del sistema a los valores predeterminados de instalación, apague el ordenador y desenchufe el cable de alimentación. A continuación, utilice una tapa de puente para acortar los contactos del CLRCMOS1 durante 3 segundos. Acuérdese de retirar la tapa de puente después de borrar el CMOS. Si necesita borrar el CMOS cuando acabe de actualizar la BIOS, deberá arrancar el sistema primero y, a continuación, deberá apagarlo antes de que realice el borrado del CMOS.

CLRCMOS1

B650 P G

Puente de 2 contactos

Corto: Borrado de CMOS Abierto: Predeterminado

2.12 Conectores y bases de conexiones incorporados

Las bases de conexiones y los conectores incorporados NO son puentes. NO coloque tapas de puente sobre estas bases de conexiones y conectores. Si coloca tapas de puente sobre las bases de conexiones y los conectores dañará de forma permanente la placa base.

Base de conexiones del panel del sistema (PANEL1 de 9 contactos) (consulte la página 6, n.º 17)

Conecte el botón de alimentación, el botón de restablecimiento y el indicador de estado del sistema que se encuentran en el chasis a esta base de conexiones según las asignaciones de contactos que se indica a continuación. Cerciórese de cuáles son los contactos positivos y los negativos antes de conectar los cables.

PANEL1

PLED+

PLED-

PWRBTN#

GND

B650 P G

HDLED+

GND

HDLED-

GND

RESET#

PWRBTN (botón de alimentación):

Conéctelo al botón de alimentación del panel frontal del chasis. Deberá congurar la forma en la que su sistema se apagará mediante el botón de alimentación.

RESET (botón de restablecimiento): Conéctelo al botón de restablecimiento del panel frontal del chasis. Pulse el botón de restablecimiento para resetear el ordenador si éste está bloqueado y no se puede reiniciar de forma normal.

PLED (Indicador LED de la alimentación del sistema): Conéctelo al indicador de estado de la alimentación del panel frontal del chasis. El indicador LED permanece encendido cuando el sistema está funcionando. El indicador LED parpadea cuando el sistema se encuentra en estado de suspensión S1/S3. El indicador LED se apaga cuando el sistema se encuentra en estado de suspensión S4 o está apagado (S5).

HDLED (Indicador LED de actividad en el disco duro): Conéctelo al indicador LED de actividad en el disco duro del panel frontal del chasis. El indicador LED permanece encendido cuando el disco duro está leyendo o escribiendo datos.

El diseño del panel frontal puede ser diferente dependiendo del chasis. Un módulo de panel frontal consta principalmente de: botón de alimentación, botón de restablecimiento, indicador LED de alimentación, indicador LED de actividad en el disco duro, altavoz, etc. Cuando conecte su módulo del panel frontal del chasis a esta base de conexiones, asegúrese de que las asignaciones de los cables y los contactos coinciden correctamente.

B650 PG Lightning

+5V

DUMMY

PLED+

PLED-

DUMMY

SPEAKER

LED de alimentación y base de conexiones para la altavoz (SPK_PLED1 de 7 contactos) (consulte la página 6, n.º 18)

Conecte el LED de alimentación del chasis y el altavoz del chasis a esta base de conexiones.

SPK_PLED1

B650 P G

Conectores Serie ATA3 Ángulo recto: (SATA3_1) (consulte la página 6, n.º 15) (SATA3_2) (consulte la página 6, n.º 16) Vertical: (SATA3_3) (consulte la página 6, n.º 20) (SATA3_4) (consulte la página 6, n.º 19)

Estos cuatro conectores SATA3 son compatibles con cables de datos SATA para dispositivos de almacenamiento interno con una velocidad de transferencia de datos de hasta 6,0 Gb/s.

SATA3_1

B650 P G

SATA3_3

SATA3_4

SATA3_2

B650 PG Lightning

DUMMY

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

DUMMY

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

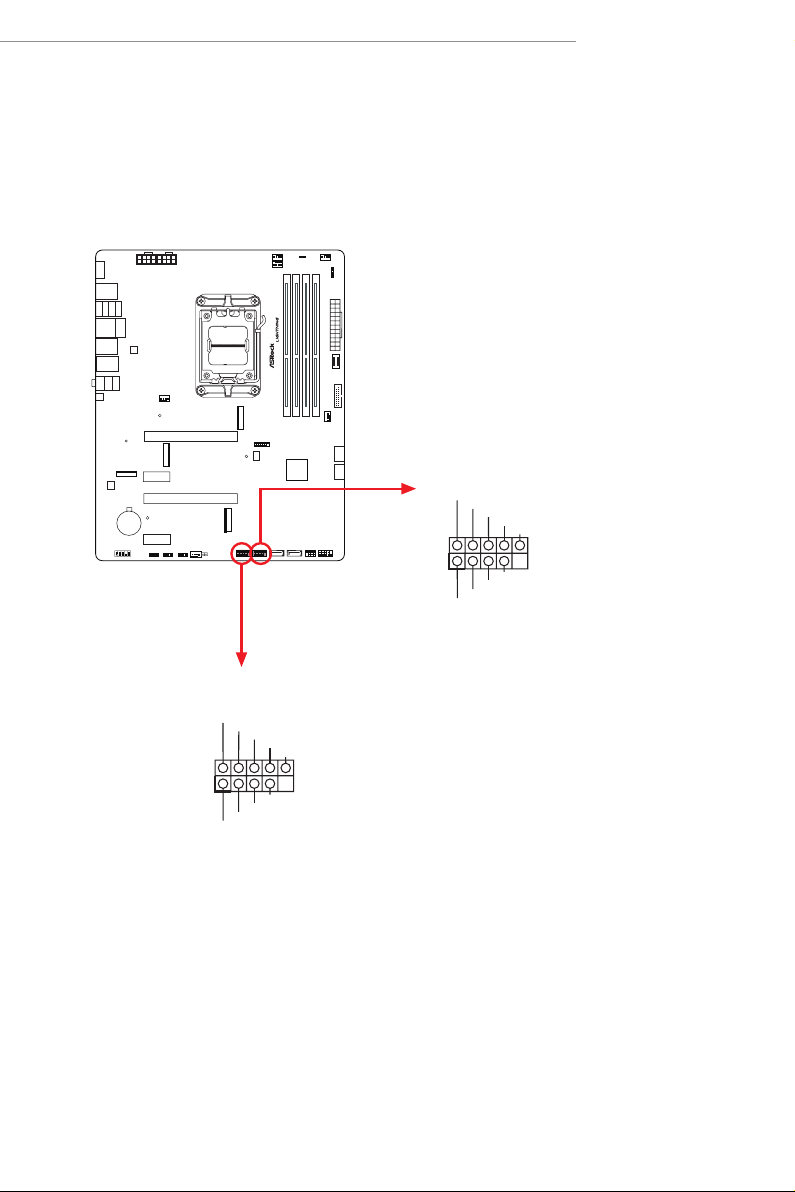

Cabezales USB 2.0 (USB_5_6 de 9 contactos) (consulte la página 6, n.º 22) (USB_7_8 de 9 contactos) (consulte la página 6, n.º 21)

Hay dos bases de conexiones en esta placa base. Cada cabezal USB 2.0 admite dos puertos.

B650 P G

USB_7_8

USB_5_6

Base de conexiones USB 3.2 Gen1

(USB32_8_9 de 19 contactos) (consulte la página 6, n.º 12)

Esta placa base tiene otra base de conexiones. Esta base de conexiones USB 3.2 Gen1 admite dos puertos.

USB32_8_9

B650 P G

IntA_PA_SSRX-

IntA_PA_SSRX+

IntA_PA_SSTX-

IntA_PA_SSTX+

IntA_PA_D-

IntA_PA_D+

Vbus

GND

VbusVbus

IntA_PB_SSRX-

IntA_PB_SSRX+

GND

IntA_PB_SSTX-

IntA_PB_SSTX+

GND

IntA_PB_D-

IntA_PB_D+

Dummy

B650 PG Lightning

Base de conexiones USB 3.2 Gen2 de tipo C en el panel frontal (USB32_TC2 de 20 contactos) (consulte la página 6, n.º 11)

Existe una base de conexiones USB 3.2 Gen2 de tipo C en el panel frontal en esta placa base. Esta base de conexiones se utiliza para conectar un módulo USB 3.2 Gen2 para puertos USB 3.2 Gen2 adicionales.

USB32_TC2

B650 P G

Cable USB Tipo-C

Cabezal de audio del panel frontal

J_SENSE

OUT2_L

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

(HD_AUDIO1 de 9 contactos) (consulte la página 6, n.º 28)

Este cabezal se utiliza para conectar dispositivos de audio al panel de audio frontal.

B650 P G

HD_AUDIO1

El Audio de Alta Denición (HDA, en inglés) es compatible con el método de sensor de conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA para que pueda funcionar correctamente. Siga las instrucciones que se indican en nuestro manual y en el manual del chasis para instalar su sistema.

B650 PG Lightning

GND

FAN_SPEED_CONTROL

4 3 2 1

Conectores del ventilador de la bomba de agua/chasis (CHA_FAN1/WP de 4 contactos) (consulte la página 6, n.º 8) (CHA_FAN2/WP de 4 contactos) (consulte la página 6, n.º 13) (CHA_FAN3/WP de 4 contactos) (consulte la página 6, n.º 29) (CHA_FAN4/WP de 4 contactos) (consulte la página 6, n.º 24)

Esta placa base proporciona cuatro conector de ventilador del agua de 4 contactos. Si tiene pensando conectar un ventilador de refrigerador por agua de chasis

de 3 contactos, conéctelo al contacto 1-3.

chasis

de refrigeración por

CHA_FAN1/WP

CHA_FAN3/WP

FAN_VOLTAGE

CHA_FAN_SPEED

FAN_SPEED_CONTROL

1 2 3 4

B650 P G

AN_SPEED_CONTROL

CHA_FAN_SPEED

FAN_VOLTAGE

CHA_FAN2/WP

CHA_FAN_SPEED

FAN_VOLTAGE

GND

3 2 1

CHA_FAN4/WP

FAN_VOLTAGE

CHA_FAN_SPEED

FAN_SPEED_CONTRO

1 2 3 4

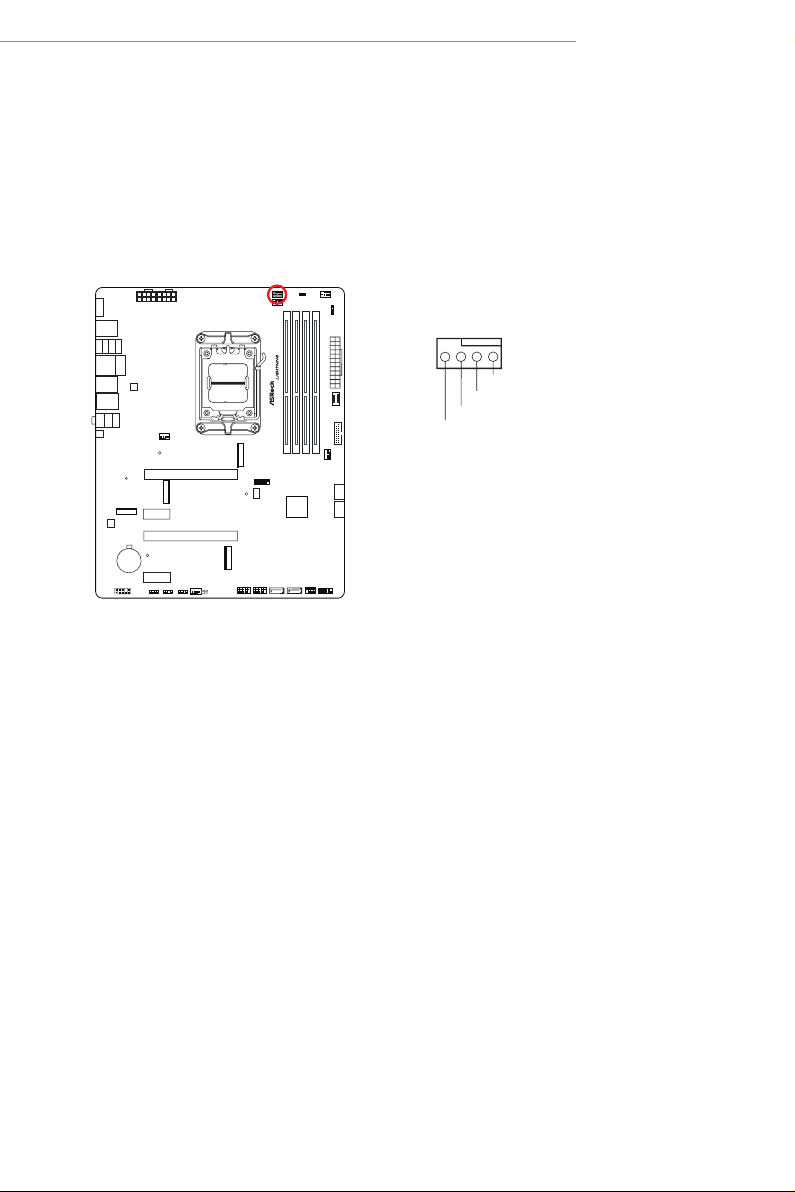

Conector del ventilador de la CPU

FAN_SPEED_CONTROL

4 3 2 1

(CPU_FAN1 de 4 contactos) (consulte la página 6, n.º 3)

Esta placa base contiene un conector de ventilador (ventilador silencioso) de CPU de 4 contactos. Si tiene pensando conectar un ventilador de CPU de 3 contactos, conéctelo al contacto 1-3.

CPU_FAN1

B650 P G

+12V

CPU_F

GND

AN_SPEED

B650 PG Lightning

FAN_SPEED_CONTROL

4 3 2 1

Conector del ventilador de la bomba de agua/CPU (CPU_FAN2/WP de 4 contactos) (consulte la página 6, n.º 4)

Esta placa base proporciona un conector de ventilador de CPU de refrigeración por agua de 4 contactos. Si tiene pensando conectar un ventilador de refrigerador por agua de CPU de 3 contactos, conéctelo al contacto 1-3.

CPU_FAN2/WP

GND

B650 P G

FAN_VOLTAGE

CPU_F

AN_SPEED

Conector de alimentación ATX (ATXPWR1 de 24 contactos) (consulte la página 6, n.º 10)

Esta placa base contiene un conector de alimentación ATX de 24 contactos. Para utilizar una toma de alimentación ATX de 20 contactos, conéctela en los contactos del 1 al 13.

ATXPWR1

B650 P G

B650 PG Lightning

8 5

Conector de alimentación ATX de 12V (ATX12V1 de 8 contactos) (consulte la página 6, n.º 1) (ATX12V2 de 8 contactos) (consulte la página 6, n.º 2)

Esta placa base contiene dos conectores de alimentación ATX de 12V y 8 contactos. Para utilizar una toma de alimentación ATX de 4 contactos, conéctela en los contactos del 1 al 5. *Conectar un cable de 8 clavijas ATX 12V al ATX12V2 es opcional.

*Advertencia: Asegúrese de que el cable de alimentación conectado corresponda a este

CPU y no a la tarjeta gráca. No conecte el cable de alimentación PCIe a este conector.

ATX12V2

B650 P G

ATX12V1

Conector SPI TPM

SPI_DQ3

(SPI_TPM_J1 de 13 contactos) (consulte la página 6, n.º 14) Este conector es compatible con el sistema SPI Módulo de Plataforma Segura (TPM, en inglés), que puede almacenar de forma segura claves, certicados digitales, contraseñas y datos. Un sistema TPM también ayuda a aumentar la seguridad en la red, protege las identidades digitales y garantiza la integridad de la plataforma.

SPI_TPM_J1

SPI_PWR

Dummy

CLK

SPI_MOSI

RSMRST#

SPI_MISO

RST#

TPM_PIRQ

SPI_TPM_CS#

GND

B650 P G

SPI_CS0

SPI_DQ2

B650 PG Lightning

Base de conexiones de LED RGB (RGB_LED1 de 4 contactos) (consulte la página 6, n.º 27) Esta base de conexiones RGB se utiliza para conectar el alargador de LED RGB que permite a los usuarios elegir entre varios efectos de iluminación de LED.

Precaución: Nunca instale el cable de LED RGB con la orientación incorrecta ya que, de

lo contrario, el cable puede dañarse.

B650 P G

Conecte la tira de LED RGB a la

LED RGB (RGB_LED1)

1. Nunca instale el cable de LED RGB con la orientación incorrecta ya que, de lo contrario, el cable puede dañarse.

2. Antes de instalar o quitar el cable de LED RGB, apague el sistema y desenchufe el cable de alimentación de la fuente de alimentación. Si no lo hace se pueden provocar daños en los componentes de la placa base.

1. Tenga en cuenta que las tiras de LED RGB no se incluyen en el paquete.

2. La base de conexiones de LED RGB admite una tira de LED RGB 5050 estándar (12 V/G/R/B), con una potencia nominal máxima de 3A (12V) y una longitud de 2metros.

de la placa base.

+12V GRB

base de conexiones de

Bases de conexiones de LED direccionables

(ADDR_LED1 de 3 contactos) (consulte la página 6, n.º 26) (ADDR_LED2 de 3 contactos) (consulte la página 6, n.º 9) (ADDR_LED3 de 3 contactos) (consulte la página 6, n.º 25) Estas bases de conexiones se usan para conectar el alargador de LED

direccionable

que

permite a los usuarios elegir entre varios efectos de iluminación LED.

Precaución: Nunca instale el cable de LED direccionable con la orientación incorrecta ya

que, de lo contrario, el cable puede dañarse.

B650 P G

Conecte las tiras de

LED RGB direccionables

a las

bases de conexiones de LED direccionables (ADDR_LED1 / ADDR_LED2 / ADDR_LED3)

de la placa base.

ADDR_LED2

ADDR_LED3

DO_ADDR

VOUT

ADDR_LED1

DO_ADDR

VOUT

B650 PG Lightning

1. Nunca instale el cable de LED RGB con la orientación incorrecta ya que, de lo contrario, el cable puede dañarse.

1. Tenga en cuenta que las tiras de LED RGB no se incluyen en el paquete.

2. La base de conexiones de LED RGB admite la tira de LED RGB direccionable WS2812B (5V/

datos/GND), con una potencia nominal máxima de 3A (5V) y una longitud de 2 metros.

2.13 Botón inteligente

La placa base tiene un botón inteligente: El botón Actualizar BIOS permite a los usuarios actualizar la BIOS.

Botón Actualizar BIOS (BIOS_FB1) (consulte la página 8, n.º 4) El botón Actualizar BIOS permite a los usuarios actualizar la BIOS.

BIOS_FB1

B650 P G

Puerto BIOS Flashback USB

B650 PG Lightning

La característica de actualización ASRock BIOS le permite actualizar la BIOS sin encender el sistema, incluso sin CPU.

Antes de utilizar la función Actualizar BIOS, suspende BitLocker y cualquier cifrado o medida de seguridad que depende del TPM. Asegúrese de que ya ha guardado y creado una copia de seguridad de la clave de recuperación. Si falta la clave de recuperación mientras el cifrado está activo, los datos permanecerán cifrados y el sistema no se iniciará en el sistema operativo. Se recomienda deshabilitar fTPM antes de actualizar la BIOS. De lo contrario, un fallo impredecible podría ocurrir.

Para utilizar la función de actualización USB de la BIOS, siga los siguientes pasos.

1. Descargue el último archivo de la BIOS del sitio web de ASRock: http://www.asrock.com.

2. Copie el archivo del BIOS en la unidad ash USB. Asegúrese de que el sistema de archivos de su unidad ash USB sea FAT32.

3. Extraiga el archivo del BIOS del archivo comprimido.

4. Cambie el nombre del archivo a “creative.rom” y guárdelo en el directorio raíz de la unidad X: Unidad ash USB.

5. Conecte el conector de 24 contactos a la placa madre. A continuación, encienda el interruptor de corriente CA. *No hay necesidad de encender el sistema.

6. A continuación, enchufe la unidad USB al puerto BIOS Flashback USB.

7. Presione el botón BIOS Flashback durante tres segundos aproximadamente. A continuación, el LED comenzará a parpadear.

8. Espere hasta que el LED deje de parpadear, lo que signica que la actualización del BIOS se ha completado. * Si el LED se ilumina en color verde permanentemente, signica que la característica BIOS Flashback

no está funcionando correctamente. Asegúrese de que conecta la unidad USB en el puerto BIOS Flashback USB.

** Si el LED no se enciende, desconecte la alimentación del sistema y retire y desconecte la batería

CMOS de la placa base durante varios minutos. Vuelva a conectar la alimentación y la batería y vuelva a intentarlo.

2.14 Comprobador posestado

DRAM

VGA

CPU

BOOT

La función Comprobador posestado (PSC, Post Status Checker) diagnostica el equipo cuando el usuario lo enciende. Emite una luz roja cuando la CPU, la memoria, la interfaz VGA o el almacenamiento no funciona correctamente. Las luces se apagan cuando los cuatro elementos mencionados anteriormente funcionan con normalidad.

B65 0 PG

Videotutorial

B650 PG Lightning

2.15 Guía de instalación del módulo de unidad de estado

sólido M.2 (M2_1)

El M.2 es un conector de borde de tarjeta versátil y de pequeño tamaño cuya misión es reemplazar a mPCIe y mSATA. El zócalo Blazing M.2 (M2_1, Clave M) es compatible con el modo PCIe Gen5x4 (128Gb/s) de tipo 2280*

Instalar el módulo de unidad de estado sólido M.2

Paso 1

Preparar el módulo de unidad de estado sólido M.2.

Paso 2

Dependiendo del tipo de circuito impreso (PCB) y la longitud del módulo de unidad de estado sólido M.2 (NGFF), busque la ubicación de tuerca correspondiente que se va a utilizar.

N.º 1

Ubicación de tuerca A

Longitud del circuito impreso (PCB)

Tipo de módulo Tipo 2280

8cm

Paso 3

Antes de instalar un módulo de unidad de estado sólido M.2, aoje

los tornillos para quitar el disipador térmico M.2.

*Retire las películas protectoras de la parte inferior del disipador térmico M.2 antes de instalar un módulo de unidad de estado sólido M.2.

Paso 4

Alinee e inserte suavemente el módulo de unidad de estado sólido M.2 en la ranura M.2. Tenga en cuenta que el módulo de unidad de estado sólido M.2 solamente encaja en una posición.

Instalación correcta: La placa de circuito impreso de la unidad de estado sólido está en el lugar correcto y el disipador térmico M.2 se puede atornillar.

B650 PG Lightning

Paso 5

Antes de asegurar el disipador térmico M.2, asegúrese de alinear la muesca de la unidad de estado sólido con el separador de la placa base si usa un módulo de unidad de estado sólido de tipo 2280; de lo contrario, el módulo de unidad de estado sólido podría dañarse.

La instalación es incorrecta: La placa de circuito impreso de la unidad de estado sólido se encuentra entre el disipador térmico M.2 y el separador. No continúe.

Paso 6

Apriete los tornillos con un

Para obtener las actualizaciones más recientes de la lista de compatibilidades de módulos de unidad de estado sólido M.2, visite nuestro sitio web para obtener más detalles: http://www.asrock.com

destornillador para jar el módulo y el disipador térmico M.2 en su lugar en el orden que se muestra. Apriete el tornillo opuesto al conector M.2 primero (2) y, a continuación, apriete el que está al lado del conector M.2 (3). *No apriete demasiado el tornillo, ya que podría dañar el módulo y el disipador térmico M.2.

B650 PG Lightning

2.16 Guía de instalación del módulo de unidad de estado

sólido M.2 (M2_2 y M2_3)

El M.2 es un conector de borde de tarjeta versátil y de pequeño tamaño cuya misión es

reemplazar a mPCIe y mSATA. El zócalo Hyper M.2 (M2_2, Clave M) es compatible con el

modo PCIe Gen4x4 (64 Gb/s) de tipo 2280. El zócalo M.2 (M2_3, Clave M) es compatible

con el modo PCIe Gen4x2 (32Gb/s) de tipo 2280

Instalar el módulo de unidad de estado sólido M.2

Paso 1

Prepare un módulo de unidad de

estado sólido M.2 y el tornillo.

Paso 2

Dependiendo del tipo de circuito

impreso (PCB) y la longitud del

módulo de unidad de estado sólido

M.2 (NGFF), busque la ubicación de

tuerca correspondiente que se va a

utilizar.

N.º 1

Ubicación de tuerca A

Longitud del circuito

impreso (PCB)

Tipo de módulo Tipo 2280

8cm

Paso 3

Alinee e inserte suavemente el

módulo de unidad de estado sólido

M.2 en la ranura M.2. Tenga en

cuenta que el módulo de unidad de

estado sólido M.2 solamente encaja

en una posición.

Paso 4

Apriete el tornillo con un

destornillador para jar el módulo

en su lugar. No apriete en exceso

NUT1NUT2

el tornillo, ya que podría dañar el

módulo.

Para obtener las actualizaciones más recientes de la lista de compatibilidades de módulos de

unidad de estado sólido M.2, visite nuestro sitio web para obtener más detalles:

http://www.asrock.com

Versión 1.0 Fecha de publicación: septiembre de 2022

Aviso de Copyright:

Ninguna parte de esta documentación puede ser reproducida, transcrita, transmitida o traducida a ningún idioma, de ninguna forma o por ningún medio, excepto la duplicación de la documentación por parte del comprador cuya nalidad sea la de copia de seguridad, sin el consentimiento por escrito de ASRock Inc.

Los productos y nombres de empresas que aparecen en esta documentación pueden o no ser marcas registradas o propiedad intelectual de sus respectivas compañías y solamente se usan para identicación o explicación y en benecio de los propietarios sin intención de infringir ningún derecho.

Renuncia de responsabilidad:

Las especicaciones e información contenidas en esta documentación se proporcionan solo a título informativo y en cualquier momento pueden cambiar sin previo aviso, y no se deben considerar como una obligación para ASRock. ASRock no se responsabiliza de ningún error u omisión que puedan aparecer en esta documentación.

Con respecto al contenido de esta documentación, ASRock no ofrece garantía de ningún tipo, ya sea expresa o implícita, incluidas, sin limitación, las garantías implícitas o las condiciones de comerciabilidad o idoneidad para un n determinado.

En ningún caso ASRock, sus directores, funcionarios, empleados o agentes serán responsables de ningún daño indirecto, especial, incidental o consecuentes (incluidos los daños causados por pérdida de benecios, pérdida de negocio, pérdida de datos, interrupción del negocio y casos similares), aunque ASRock hubiera recibido noticación de la posibilidad de tales daños que surjan de cualquier defecto o error en la documentación o el producto.

Este dispositivo cumple el Apartado 15 de las normas FCC. Su funcionamiento está sujeto a las dos condiciones siguientes: (1) este dispositivo no debe causar interferencias perjudiciales; y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluidas aquellas que

pudieran provocar un funcionamiento no deseado.

Los términos HDMI® y HDMI High-Denition Multimedia Interface y el logotipo de HDMI son marcas comerciales o marcas registradas de HDMI Licensing, LLC en Estados Unidos y otros países.

ADVERTENCIA

ESTE PRODUCTO CONTIENE UNA PILA DE BOTÓN Si se traga, una pila de botón puede causar lesiones graves o la muerte. Mantenga las pilas fuera de la vista o del alcance de los niños.

CALIFORNIA, SOLO EE.UU.

La batería de litio adoptada en esta placa base contiene perclorato, una sustancia tóxica controlada en el reglamento de mejores prácticas administrativas (BMP, Best Management Practices) sobre el perclorato aprobadas por la Legislatura de California. Cuando deseche la batería de litio en California, EE.UU., siga el reglamento correspondientes de antemano.

“Material con perclorato; puede requerir manipulación especial. Consulte www.dtsc.ca.gov/hazardouswaste/perchlorate”.

SOLO AUSTRALIA

Nuestros productos se proporcionan con garantías que no se pueden excluir bajo la Ley del consumidor australiana. Tiene derecho a una sustitución o reembolso por un fallo importante y a la compensación de cualquier otra pérdida o daño razonablemente previsible causado por nuestros productos. También tiene derecho a que le reparen o reemplacen los bienes si estos no proporcionan la calidad aceptable y si la avería no supone un fallo importante. Si necesita asistencia, llame a ASRock Tel: +886-2-28965588 ext.123 (se aplican cargos por llamadas internacionales estándar)

Por la presente, ASRock INC. declara que este dispositivo cumple los requisitos básicos y otras disposiciones pertinentes de las directivas UKCA. El texto completo de la declaración de conformidad UKCA está disponible en http://www.asrock.com

Por la presente, ASRock INC. declara que este dispositivo cumple los requisitos básicos y otras disposiciones pertinentes de las directivas correspondientes. El texto completo de la declaración de conformidad de la UE está disponible en http://www.asrock.com

ASRock trabaja en el concepto de diseño ecológico para diseñar y fabricar nuestros productos y se asegura de que cada etapa del ciclo de vida del producto ASRock cumple las normativas medioambientales globales. Además, ASRock revela la información pertinente basándose en requisitos legales.

Consulte la página web https://www.asrock.com/general/about.asp?cat=Responsibility para obtener revelación de información basándose en los requisitos de normativas que ASRock cumple.

NO elimine la placa base junto con los residuos municipales. Este producto se ha diseñado para permitir la reutilización adecuada de componentes y el reciclaje. Este símbolo de la papelera con ruedas tachada indica que el producto (equipo eléctrico y electrónico) no se debe arrojar a la basura municipal. Consulte las normas locales sobre desecho de productos electrónicos.

Asrock B650 PG Lightning User Manual [es]

Specifications and Main Features

Frequently Asked Questions

User Manual

1.1 Contenido del paquete

1.3 Disposición de la placa base

1.4 Panel de E/S

1.5 Diagrama de bloques

Capítulo 2 Instalación

2.1 Instalar la CPU

2.2 Instalar el ventilador y el disipador térmico de la CPU

2.3 Instalar módulos de memoria (DIMM)

2.4 Conectar la base de conexiones del panel frontal

2.5 Instalar la placa base

2.6 Instalar unidades SATA

2.8 Conectar dispositivos periféricos

2.9 Enchufar los conectores de alimentación

2.11 Instalación de los puentes

2.12 Conectores y bases de conexiones incorporados

2.13 Botón inteligente

2.14 Comprobador posestado
