連絡先情報
ASRock に連絡する必要がある場合、または、ASRock に関する詳細情報をお知りになり
たい場合は、ASRock のウェブサイト http://www.asrock.com をご覧になるか 、または、詳
細情報について弊社取扱店までお問い合わせください。技術的なご質問がある場合は、
https://event.asrock.com/tsd.asp でサポ ートリクエスト用紙を 提 出してください。
ASRock Incorporation
電子メール：info@asrock.com.tw
ASRock EUROPE B.V.
電子メール：sales@asrock.nl
ASRock America, Inc.
電子メール：sales@asrockamerica.com
QR コードをスキャンして、そ の 他 の マニュアル やドキュメントを 表 示
します。
内容
第 1 章 はじめ に 1
1.1 パッケージの内容 1
1.2 仕様 2
1.3 マザーボードのレイアウト 6
1.4 I/O パネル 8
1.5 ブ ロック図 10
第 2 章 取り付け 11
2.1 CPU を取り付ける 12
2.2 CPU ファンとヒートシンクを取り付 ける 15
2.3 メモリモジュール (DIMM) を取り付 ける 24
2.4 前面パネルヘッダーを接続する 26
2.5 マザーボードを取り付ける 27
2.6 SATA ドライブを取り付 ける 28
2.7 グラフィックスカードを 取り付ける 30
2.8 周辺機器を接続する 32
2.9 電源コネクタを接続する 33
2.10 電源オン 34
2.11 ジャンパー設定 35
2.12 オンボ ード のヘッダ ーとコネクタ 36
2.13 ス マ ートボタン 52
2.14 Post Status Checker（ポストステータスチェッカー） 54
2.15 M.2_SSD モジュール取り付 けガイド (M2_1) 55
2.16 M.2_SSD モジュール 取り付 けガイド (M2_2 および M2_3) 59
B650 PG Lightning
第 1 章 はじめに
ASRock B650 PG Lightning マザーボードをお買い上げ頂きありがとうございます。
ASRock の製品は一貫した厳格な品質管理の下で製造されております。優れた品質と
耐久性を兼ね備えつつ、優れたパフォーマンスを提供致します。
マザーボードの仕様と BIOS ソフトウェアは更新されることがあるため、このマニュアルの内
容は予告なしに変更することがあります。このマニュアルの内容に変更があった場合には、更
新されたバージョンは、予告なくASRock のウェブサイトから入 手 できるようになります。この
マザーボードに関する技術的なサポートが必要な場合には、ご使用のモデルについての詳細
情報を、当社のウェブサイトで参照ください。ASRock のウェブ サイトでは、最新の VG A カード
および CPU サポ ート一覧もご覧になれます。ASRock ウェ ブ サ イト http://www.asrock.com。
1.1 パッケージの内容
•ASRock B650 PG Lightning マザ ー ボ ード （ATX フォ ー ム ファクタ ー ）
•ASRock B650 PG Lightning ユーザーマニュアル
•2 x シリアル ATA (SATA) データケーブル （オプ ション ）
•3 x M.2 ソケット用 ねじ （ オプ ション ）
1
1.2 仕様
プ ラット
フォー ム
CPU
チップセット
メモリ
拡 張 ス ロ ット
•ATX フォ ー ムファクタ
•8 レイヤ PCB
•AMD Socket AM5 RyzenTM 7000 シリーズプロセッサーをサポー
ト
•AMD B650
•デュアルチャンネル DDR5 メモリ機能
•4 x DDR5 DIMM スロット
•最大 6400+(OC) の DDR5 ECC/ ノン ECC、アン バ ッファードメモ
リに対 応 *
•システムメモリの最大容量：128GB
•Extreme Memory Prole (XMP) および EXTended Proles for
Overclocking (EXPO) メモリモジュー ルを サ ポ ート
* 詳細については、ASRock ウェブサイトのメモリーサポート一 覧 を
参 照してくだ さい 。(http://www.asrock.com/)
CPU:
•1 x PCIe 4.0 x16 スロット (PCIE1)、x16 モードを サポ ート *
チップセット：
•1 x PCIe 4.0 x16 スロット (PCIE3)、x2 モードを サポ ート *
•2 x PCIe 4.0 x1 スロット (PCIE2 および PCIE4)*
•1 x M.2 ソ ケ ッ ト（ Key E）、タ イ プ 2230 Wi-Fi/BT PCIe Wi-Fi モジ
ュール に 対 応
* 起 動 ディスクとして NVMe SSD に対応
•VGA PCIe ス ロ ット に 15μゴールドコンタクトを採 用 (PCIE1)
グ ラ フィックス
オ ー ディオ
•統合 AMD RDNATM 2 グ ラ フィックス （実際のサポートは CPU に
よって異なる場合 があります ）
•1 x HDMI 2.1 TMDS/FRL 8G 互換、HDR、HDCP 2.3、最 大 4K
120Hz の最大解像度をサポート
•7.1 CH HD オーディオ (Realtek ALC897 Audio Codec)
•Nahimic オー ディオ
2
B650 PG Lightning
LAN
USB
リアパ ネル I/O
•2.5 ギ ガ ビット LAN 10/100/1000/2500 Mb/s
•Dragon RTL8125BG
•Phantom Gaming LAN ソ フトウェアに 対 応
- スマートに帯域幅制御を自動調整
- 見やすく使いやすい UI
- 見やすいネットワーク使用統計情報
- ゲ ー ム、ブラウ ザ 、ストリーミング モ ードように 最 適 化され たデ
フォルト設 定
- ユーザーカスタマイズによる優先度制御
•1 x USB 3.2 Gen2x2 Type-C (リア )
•1 x USB 3.2 Gen2 Type-C ( フロント )
•9 x USB 3.2 Gen1 (7 リア、2 フロント )
•8 x USB 2.0 (4 リア、4 フロント )
* すべての USB ポートは ESD 保護をサポートしています
•2 x アンテナ 取り付 けポイント
•1 x HDMI ポ ート
•1 x USB 3.2 Gen2x2 Type-C ポ ート (20 Gb/s)（ リド ラ イ バ ）
•7 x USB 3.2 Gen1 ポ ー ト（ USB32_34 は Lightning Gaming ポ ート）
（USB32_12と USB32_56 は ASMedia ASM1074 ハブから）
•4 x USB 2.0 ポ ート
•1 x RJ-45 LAN ポ ート
•1 x BIOS フラッシュバ ックボタン
•HD オーディオジャック：ラインイン / フロントスピーカ ー /
マイク
ストレ ージ
CPU:
•1 x Blazing M.2 ソケ ット (M2_1、キ ー M)、タ イ プ 2280 PCIe
Gen5x4 (128 Gb/s) モ ードに 対 応 *
•1 x Hyper M.2 ソ ケ ット (M2_2、キ ー M)、タ イ プ 2280 PCIe
Gen4x4 (64 Gb/s) モ ードに 対 応 *
チップセット：
•1 x M.2 ソケット (M2_3、キ ー M)、タ イ プ 2280 PCIe Gen4x2
(32 Gb/s) モードを サポ ート *
•4 x SATA3 6.0 Gb/s コネクタ
* 起 動 ディスクとして NVMe SSD に対応
* ASRock U.2 キット に 対 応
3
RAID
•SATA ストレージデバイスの場合、RAID 0、RAID 1 および RAID
10 に対応
•M.2 NvMe ストレージデバイス用に RAID 0、RAID 1 および
RAID 10 をサポート *
* RAID 10 をサポートするには、追加の M.2 NVMe 拡張カードが必
要です
コネクタ
•1 x SPI TPM ヘッダ ー
•1 x 電源 LED とスピ ーカー ヘッダー
•1 x RGB LED ヘッダ ー *
•3 x アドレサブル LED ヘッダ ー **
•1 x CPU ファンコ ネクタ (4 ピン )***
•1 x CPU/ ウォーターポンプファンコネクタ (4 ピン ) （スマートフ
ァン速度制御）****
•4 x シャーシ / ウォーターポンプファンコネクタ (4 ピン ) （スマー
トファン速度制御）*****
•1 x 24 ピン ATX 電 源コネクタ
•2 x 8 ピン 12V 電源コネクタ（高密度 電源コネクタ）
•1 x 前 面 パ ネ ルオ ー ディオコ ネ クタ
•2 x USB 2.0 ヘ ッ ダ ー（ 4 つの USB 2.0 ポ ートに 対 応 ）
•1 x USB 3.2 Gen1 ヘッダ ー （2 つの USB 3.2 Gen1 ポ ートに対 応）
•1 x フロントパ ネ ルタイプ C USB 3.2 Gen2 ヘッダ ー (ReDriver)
* 合計 12V/3A、36W までの LED ストリップ に 対 応
** 合計 5V/3A、15W までの LED ストリップ に 対 応
*** CPU_FAN1 は 、最 大 1A (12W) のファン 電 力を サ ポ ートします。
**** CPU_FAN2/WP は 、最 大 2A (24W) のファン 電 力を サ ポ ートし
ます。
***** CHA_FAN1 〜 4/WP は 、最 大 2A (24W) のファン電力をサポ
ートしま す。
***** CPU_FAN2/WP および CHA_FAN1 〜 4/WP は 3 ピンまたは
4 ピンファンが使用されているかどうかを自動検出できます。
BIOS 機能
OS
認証
•AMI UEFI Legal BIOS、GUI サポート付き
•Microso® Windows® 10 64-bit / 11 64-bit
•FCC、CE
•ErP/EuP Ready（ErP/EuP 対応電源供給装置が必要です）
4
* 商品詳細については、当社ウェブサイトをご覧ください。http://www.asrock.com
BIOS 設定の調整、アンタイドオーバークロックテクノロジーの適用、サードパーティのオーバー
クロックツール の 使 用 など を含む、オーバ ークロックには、一 定 のリスクを伴いますのでご 注
意ください。オー バークロックするとシステムが不 安 定 になったり、システム のコンポ ーネント
やデバイスが破損することがあります。ご自分の責任で行ってください。弊社では、オーバーク
ロックによる破損の責任は負いかねますのでご了承ください。
B650 PG Lightning
5
SPK_PLED1

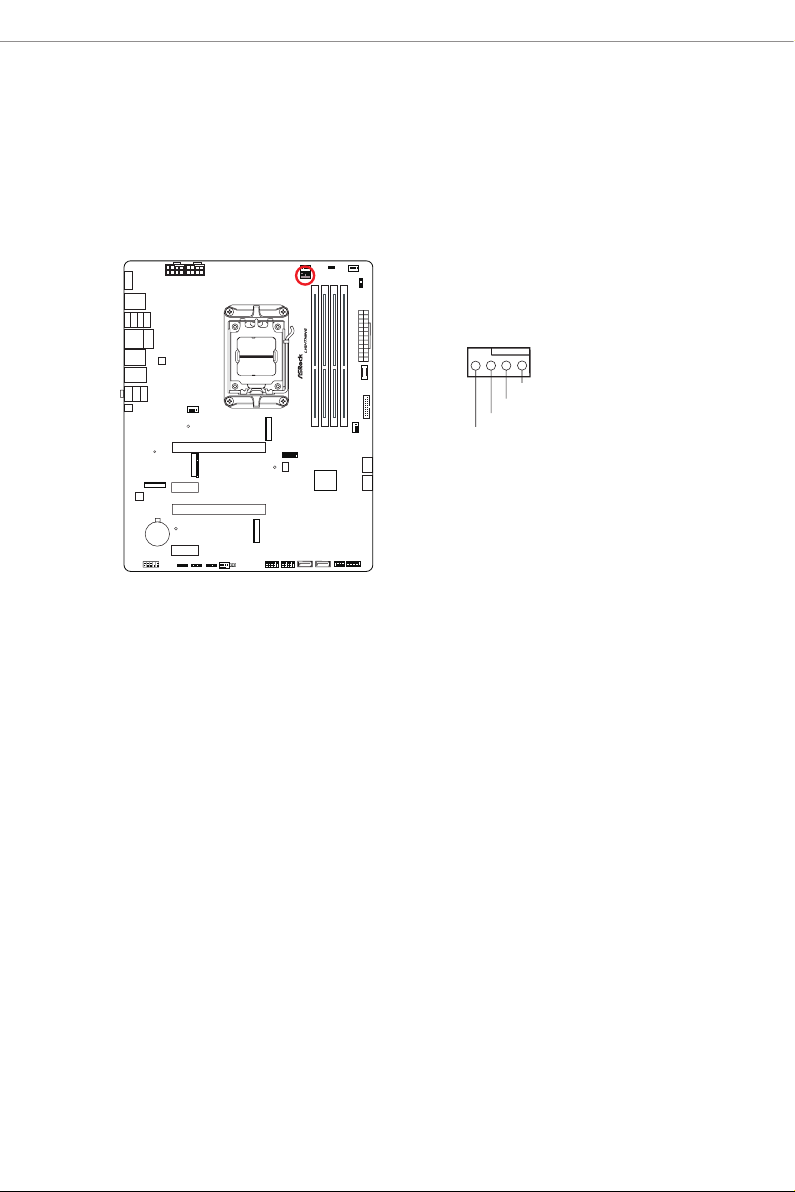

CPU_FAN1
BIOS
ROM
USB32_TC 2
HD_AUDIO1
1
1
DDR5 _A2 (64 b it, 288 -pin mo dule)
DDR5 _A1 (64 b it, 288 -pin mo dule)
DDR5 _B2 (64 b it, 288 -pin mo dule)
DDR5 _B1 (64 b it, 288 -pin mo dule)
AUDIO
CODEC
BIOS
_FB1
PCIE1
PCIE4
CPU_FAN2/WP
ADDR_LE D2
1
ADDR_LED1
1
RGB_LED1
1
USB_5_6 USB_7_8
11
USB32_8 _9
1
SPI_TPM_J1
Top:
LINE IN
Center :
FRONT
Bottom :
MIC IN
HDMI1
CHA_FAN4
/WP
CHA_FAN3/WP
12
14
11
16
17
19
1
10
20
2
7
4
22
5
8
15
18
2426
27
28
9
SATA3_1SATA3_2
AMD
B650
ATX12V1
ATX12V2
29
3
CHA_FAN1
/WP
1
CHA_FAN2/WP
13
HDLED RESET
PLED PWRBTN
1
PANEL1
ADDR_LED3
1
25
1
CLRCMOS1
23
21
SATA3_3
SATA3_4
CMOS
Battery
PCIE3
PCIE2
M2_WIFI_CT1
M2_WIFI1
RoHS
M2_1
M2_2
M2_3
LAN
Top:
RJ-45
USB 3.2 Gen1
T: USB32_1
B: USB32_2
USB 3.2 Gen1
T: USB32_3
B: USB32_4
USB 3.2 Gen1
T:USB32_7
USB 3.2 Gen2x2
B: USB32_TC1
USB 2.0
USB2
USB 2.0
USB1
USB 2.0
USB4
USB 2.0
USB3
USB 3.2 Gen1
T: USB32_5
B: USB32_6
DRAM
CPU
VGA
BOOT
6
B6 50 P G
ATXP WR1
1.3 マザーボードのレイアウト
6
番号 説明
1 ATX 12V 電源コネクタ (ATX12V1)
2 ATX 12V 電源コネクタ (ATX12V2)
3 CPU ファンコ ネクタ (CPU_FAN1)
4 CPU/ ウォーターポンプファンコネクタ (CPU_FAN2/WP)
5 2 x 288 ピン DDR5 DIMM スロット (DDR5_A1、DDR5_B1)
6 ポストステ ー タスチェッカー (PSC)
7 2 x 288 ピン DDR5 DIMM スロット (DDR5_A2、DDR5_B2)
8 シャーシ / ウォーターポンプファンコネクタ (CHA_FAN1/WP)
9 アドレサブル LED ヘッダ ー (ADDR_LED2)
10 AT X 電源コネクタ (ATXPWR1)
11 フロントパネルタイプ C USB 3.2 Gen2 ヘッダ ー (USB32_TC2)
12 USB 3.2 Gen1 ヘッダー (USB32_8_9)
13 シャーシ / ウォーターポンプファンコネクタ (CHA_FAN2/WP)
14 SPI TPM ヘッダ ー (SPI_TPM_J1)
15 SATA3 コ ネクタ (SATA3_1)
16 SATA3 コ ネクタ (SATA3_2)
17 システム パ ネルヘッダー (PANEL1)
18 電源 LED とスピーカーヘッダー (SPK_PLED1)
19 SATA3 コ ネクタ (SATA3_4)
20 SATA3 コ ネクタ (SATA3_3)
21 USB 2.0 ヘッダ ー (USB_7_8)
22 USB 2.0 ヘッダ ー (USB_5_6)
23 クリア CMOS ジャン パ ー (CLRMOS1)
24 シャーシ / ウォーターポンプファンコネクタ (CHA_FAN4/WP)
25 アドレサブル LED ヘッダ ー (ADDR_LED3)
26 アドレサブル LED ヘッダ ー (ADDR_LED1)
27 RGB LED ヘッダー (RGB_LED1)
28 フロントパネ ル オーディオヘッダー (HD_AUDIO1)
29 CPU/ ウォーターポンプファンコネクタ (CPU_FAN3/WP)
B650 PG Lightning
7
1.4 I/O パネル
2
1
3
12 11 10
番号 説明 番号 説明
1 2.5G LAN RJ-45 ポ ート * 8 USB 3.2 Gen1 Type-A ポ ート
2 ライン入 力 （明るい青色）** (USB32_56)
3 フロントスピーカー （ライム色 ）** 9 USB 3.2 Gen1 Type-A ポ ート
4 BIOS フラッシュバ ックボタン (USB32_34)***
5 マイクロフォン （ピンク色）** 10 USB 2.0 ポ ート (USB1234)
6 USB 3.2 Gen1 Type-A ポ ート 11 USB 3.2 Gen1 Type-A ポート
(USB32_7) (USB32_12)
7 USB 3.2 Gen2x2 Type-C ポ ート 12 HDMI ポ ート
(USB32_TC1)
9
8
6
7
5 4
8
B650 PG Lightning
* 各 LAN ポートにそれぞれ 2 つの LED が ありま す 。LAN ポ ートの LED 表示については下の表を参照してく
ださい。
アクティビティ / リンク LED
速度 LED
LAN ポ ート
アクティビ ティ / リンク LED 速度 LED
状態 説明 状態 説明
消灯 リンクなし 消灯 10Mbps 接続
点滅 デ ータアクティビ ティ オレンジ 色 100Mbps/1Gbps 接続
点灯 リンク 緑色 2.5Gbps 接続
** 7.1 チャンネル設定のオーディオポートの機能：
ポ ート 機能
明るい青色（リアパネル） リアスピーカー出力
ライム 色（リアパネル） フロントスピーカ ー 出 力
ピンク色（リアパネル） セントラル / サブウーファースピーカー
出力
ライム色（フロントパネル） サイドスピーカー出力
**** USB32_34 は、ライトニング ゲ ーミングポ ートで す。
9
1.5 ブ ロック 図
x16 Gen4
Channel A
M.2_1(PCIe Gen5x4)
x4 Gen5
Channel B
DP0
M.2_2(PCIe Gen4x4)
Flash ROM
x4 Gen4
SPI
AMD AM5
Processor
LGA1718
AZ(HD Audio)
5Gb/s
5Gb/s
MCU NUC121
480Mb/s
PCIe x4 Gen4 BUS
5Gb/s
Realtek RTL8125B 2.5G LAN
SATA 4 port
x1
SATA 6Gb/s
20Gb/s
5Gb/s
PCIe3 Gen4x2 Slot
Key E WiFi
x1
1st
5Gb/s
PCIe2 Gen4x1 Slot
PCIe4 Gen4x1 Slot
x2 Gen4
x1 Gen4
x1 Gen4
eSPI
AMD PROM21
Chipset
10Gb/s
480Mb/s
480Mb/s
SIO NCT6796D-S KB/MS
10
DDR5 Slot x2
DDR5 Slot x2 PCIe 1 x16 Gen4 Slot
HDMI Port
Rear USB3.2 Gen1 Type A
Audio Codec ALC897 3
Rear USB3.2 Gen1 Type A 2 ports
ASM1074 HUB
Rear USB3.2 Gen1 port(LAN down)
Rear USB3.2 Gen2X2 TypeC
Rear USB3.2 Gen1 port 2 ports
Rear USB3.2 Gen1 port(LAN UP)
Front USB 3.2 Gen1 2 ports
Front USB 3.2 Gen2 Type C
GL852G USB2.0 HUB
Front USB 2.0 4 port
Rear USB2.0 4 Ports
FAN X 6
H/W Monitor
B650 PG Lightning
第 2 章 取り付け
これは ATX フォームファクタのマザーボードです。マザーボードを取付ける前に、ケース
に取り付 けできるフォームファクター（サイズ ）を確認し、マザ ーボードを取り付 けること
ができることを確認してください 。
取り付け前の注意事項
マザーボードコンポーネントを取り付けたり、マザーボードの設定を変更する前に、次の
注意事項をよくお読みください。
•マザーボードを設置 / 取り外しをする場合は、必ず電源コードが抜いてください。電源
コードが繋がれたままで作業を行うと、怪我をしたり、マザーボードが破損する可能
性がござ います。
•静電気によってマザーボードの部品が破損することを防止するために、マザーボード
はカーペットの上に置かないでください。また、静電気防止リストストラップを着用す
るか、または、部品を取り扱う前に静電気除去グッズに触れてください。
•基板の端を つ かんでください。IC には触れないでください。
•マザーボードを取り外す場合は、取り外したマザーボードを接地した静電気防止パッ
ドの上に置くが、商品に付属している袋に入れてください。
•マザーボードをシャーシに固定する為にねじを使う場合は、ねじを締め付けすぎない
でください。ねじを締め付けすぎると、マザーボードが破損することがあります。
11
2.1 CPU を取り付 ける
1. 1718 ピン CPU をソケットに挿 入する前に、PnP キャッ プ がソケット上にあること、CPU 表面
に汚 れがな いこと、または 、ソケット内 に曲がったピンが な いことを確 認してください 。PnP
キャップがソ ケット上にな か ったり、CPU 表面が汚れていたり、または、ソケット内に曲がっ
たピンがある場 合は 、CPU を無理にソケット内に挿入しないでください。CPU を無 理 にソ
ケット内 に挿 入すると、CPU の甚大な破損につながります。
2. CPU を取り付ける前に、すべての電源ケーブルを取り外してください。
チュートリアルビデオ
12
CPU ソケットカバーを開く前に、CPU を正しい方向
に 向 け てくだ さい 。
B650 PG Lightning
1
A
B
3
2
4
CPU をできるだけ平らに慎重に
置きます。落とさないでください。
13
5
所定の位置にロックする前に、CPU が ソ ケットと
位置合わ せされていることを確 認してください。
6
7
14
ソケットレバ ーを 閉 じると き に 外 れ
るまで、黒いカバープレートが常に
所定の位置にあることを確認してく
ださい。
プロセッサーを取り外した場合は、カバーを保管してください。アフターサービスのためにマ
ザーボードを返品する場合は、カバーを必ず取り付けてください。
B650 PG Lightning
2.2 CPU ファンとヒートシンクを 取り付ける
CPU をこのマザ ーボードに取り付けたら、放熱 するために大型のヒートシンクと冷却ファ
ンを取り付ける必要があります。放熱を改善するために、さらに、CPU とヒートシンクの
間にサーマルグリースを塗 布する必要があります。CPU とヒートシンクがしっかりと固 定
されており、正しく接 触していることを確認してください。
CPU またはヒートシンクを交換 する前 に、電源を切断 するか 、または 、電 源コードを取り外
して くだ さ い 。
CPU クーラー （タイプ 1） の取り付 け
1
2
15
3
4
16
CPU_FAN1
