B650 PG Lightning

Kapitel 1 Einleitung

Vielen Dank, dass Sie sich für das ASRock B650 PG Lightnin entschieden haben – ein
zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von
ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das
ASRock Streben nach Qualität und Beständigkeit erfüllt.

Da die technischen Daten des Motherboards sowie die BIOS-Soware aktualisiert werden können,
kann der Inhalt dieser Dokumentation ohne Ankündigung geändert werden. Falls diese
Dokumentation irgendwelchen Änderungen unterliegt, wird die aktualisierte Version ohne weitere
Hinweise auf der ASRock-Webseite zur Verfügung gestellt. Sollten Sie technische Hilfe in Bezug auf
dieses Motherboard benötigen, erhalten Sie auf unserer Webseite spezischen Informationen über das
von Ihnen verwendete Modell. Auch nden Sie eine aktuelle Liste unterstützter VGA-Karten und
Prozessoren auf der ASRock-Webseite. ASRock-Webseite http://www.asrock.com.

1.1 Lieferumfang

ASRock B650 PG Lightning-Motherboard (ATX-Formfaktor)

•

Bedienungsanleitung zum ASRock B650 PG Lightning

•

2 x Serial-ATA- (SATA) Datenkabel (optional)

•

3 x Schrauben für M.2-Sockel (optional)

•

1

1.2 Technische Daten

ATX-Formfaktor

Plattform

Prozessor

Chipsatz

Arbeits­speicher

•

8-Layer-PCB

•

Unterstützt AMD-Sockel AM5 für Prozessoren der Serie RyzenTM

•

7000

AMD B650

•

Dualkanal-DDR5-Speichertechnologie

•

4 x DDR5-DIMM-Steckplätze

•

Unterstützt ungepuerten DDR5-ECC-/Non-ECC-Speicher bis

•

6400+(OC)*
Systemspeicher, max. Kapazität: 128GB

•

Unterstützt Extreme-Memory-Prole- (XMP) und EXTended

•

Proles for Overclocking (EXPO)-Speichermodule
* Weitere Informationen nden Sie in der Speicherkompatibilitätsliste
auf der ASRock-Webseite. (http://www.asrock.com/)

Erweiterungs­steckplatz

Grakkarte

Audio

CPU:

1 x PCIe 4.0 x16-Steckplätze (PCIE1), unterstützt x16-Modus*

•

Chipsatz:

1 x PCIe 4.0 x16-Steckplätze (PCIE3), unterstützt x2-Modus*

•

2 x PCIe-4.0-x1-Steckplätze (PCIE2 und PCIE4)*

•

1 x M.2-Sockel (Key E), unterstützt Typ 2230-WLAN/BT-PCIe-

•

WLAN-Modul

* Unterstützt NVMe-SSD als Bootplatte

15-μ-Goldkontakt in VGA-PCIe-Steckplatz (PCIE1)

•

Integrierte AMD RDNATM 2 Grak (tatsächliche Unterstützung

•

kann je nach CPU variieren)

1 x HDMI-2.1-TMDS/FRL-8G-kompatibel, unterstützt HDR,

•

HDCP 2.3 und max. Auösung bis 4K bei 120 Hz

7.1-Kanal-HD-Audio (Realtek ALC897-Audiocodec)

•

Nahimic Audio

•

2

LAN

USB

Rückblende,
E/A

B650 PG Lightning

2,5 Gigabit LAN 10/100/1000/2500 Mb/s

•

Dragon RTL8125BG

•

Unterstützt Phantom-Gaming-LAN-Soware

•

- Intelligente Bandbreitensteuerung mit automatischer Anpassung

- Visuell ansprechende Benutzeroberäche

- Visuelle Netzwerknutzungsstatistiken

- Optimierte Standardeinstellung für Spiel-, Browser- und
Streaming-Modi

- Nutzerangepasste Prioritätssteuerung

1 x USB 3.2 Gen2x2 Type-C (hinten)

•

1 x USB-3.2-Gen2-Type-C (vorne)

•

9 x USB-3.2-Gen1 (7 hinten, 2 vorne)

•

8 x USB-2.0 (4 hinten, 4 vorne)

•

* Alle USB-Ports unterstützen Schutz gegen elektrostatische Entladung

2 x Antennenmontagepunkte

•

1 x HDMI-Port

•

1 x USB 3.2-Gen2x2-Type-C Port (20 Gb/s) (ReDriver)

•

7 x USB-3.2-Gen1-Ports (USB32_34 sind Lightning-Gaming-Ports)

•

(USB32_12 und USB32_56 sind vom ASMedia-ASM1074-Hub)
4 x USB 2.0-Ports

•

1 x RJ-45-LAN-Port

•

1 x BIOS-Flashback-Taste

•

HD-Audioanschlüsse: Line-in / Vorderer Lautsprecher / Mikrofon

•

Speicher

CPU:

1 x Blazing-M.2-Sockel (M2_1, Key M), unterstützt Typ-2280-PCIe-

•

Gen5x4-Modus (128 Gb/s)*
1 x Hyper-M.2-Sockel (M2_2, Key M), unterstützt Typ-2280-PCIe-

•

Gen4x4-Modus (64 Gb/s)*

Chipsatz:

1 x M.2-Sockel (M2_3, Key M), unterstützt Typ-2280-PCIe-Gen4x2-

•

Modus (32 Gb/s)*
4 x SATA-III-6,0-Gb/s-Anschlüsse

•

* Unterstützt NVMe-SSD als Bootplatte
* Unterstützt ASRock U.2-Kit

3

RAID

Anschluss

Unterstützt RAID 0, RAID 1 und RAID 10 für SATA-Speichergeräte.

•

Unterstützt RAID 0, RAID 1 und RAID 10 für M.2-NVMe-

•

Speichergeräte*
* Erfordert zusätzliche M.2-NVMe-Erweiterungskarten zur
Unterstützung von RAID 10

1 x SPI-TPM-Stileiste

•

1 x Betrieb-LED- und Lautsprecher-Stileiste

•

1 x RGB-LED-Stileiste*

•

3 x Adressierbare-LED-Stileiste**

•

1 x CPU-Lüeranschluss (4-polig)***

•

1 x Anschluss für CPU-/Wasserpumpenlüer (4-polig) (intelligente

•

Lüergeschwindigkeitssteuerung)****

4 x Anschlüsse für Gehäuse-/Wasserpumpenlüer (4-polig)

•

(intelligente Lüergeschwindigkeitssteuerung)*****

1 x 24-poliger ATX-Netzanschluss

•

2 x 8-poliger 12-V-Netzanschlüsse (hochdichter Netzanschluss)

•

1 x Audioanschluss an Frontblende

•

2 x USB 2.0-Stileisten (unterstützt vier USB 2.0-Ports)

•

1 x USB 3.2-Gen1-Stileiste (unterstützt zwei USB 3.2-Gen1-Ports)

•

1 x Type-C-USB-3.2-Gen2-Stileiste an der Frontblende (ReDriver)

•

* Unterstützt insgesamt bis zu 12 V/3 A, 36-W-LED-Streifen
** Unterstützen insgesamt bis zu 5 V/3 A, 15-W-LED-Streifen
*** CPU_FAN1 unterstützt eine Lüerleistung bis max. 1 A (12 W).
**** CPU_FAN2/WP unterstützt eine Lüerleistung bis max.
2 A (24 W).
***** CHA_FAN1~4/WP unterstützen eine Lüerleistung bis max.
2 A (24 W).
***** CPU_FAN2/WP und CHA_FAN1~4/WP können automatisch
erkennen, ob ein 3- oder 4-poliger Lüer verwendet wird.

BIOS­Funktion

Betriebs-

AMI-UEFI-Legal-BIOS mit Unterstützung grascher

•

Benutzerschnittstellen

Microso® Windows® 10 64 Bit / 11 64 Bit

•

system

4

FCC, CE

Zertizierun­gen

* Detaillierte Produktinformationen nden Sie auf unserer Webseite: http://www.asrock.com

Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstellungen, die
Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen
von Drittanbietern zählen, bestimmte Risiken verbunden sind. Eine Übertaktung kann sich auf die
Stabilität Ihres Systems auswirken und sogar Komponenten und Geräte Ihres Systems beschädigen.
Sie sollte auf eigene Gefahr und eigene Kosten durchgeführt werden. Wir übernehmen keine
Verantwortung für mögliche Schäden, die durch eine Übertaktung verursacht wurden.

•

ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich)

•

B650 PG Lightning

5

SPK_PLED1

CPU_FAN1

BIOS
ROM

USB32_TC 2

HD_AUDIO1

1

1

DDR5 _A2 (64 b it, 288 -pin mo dule)

DDR5 _A1 (64 b it, 288 -pin mo dule)

DDR5 _B2 (64 b it, 288 -pin mo dule)

DDR5 _B1 (64 b it, 288 -pin mo dule)

AUDIO
CODEC

BIOS
_FB1

PCIE1

PCIE4

CPU_FAN2/WP

ADDR_LE D2

1

ADDR_LED1

1

RGB_LED1

1

USB_5_6 USB_7_8

11

USB32_8 _9

1

SPI_TPM_J1

Top:

LINE IN

Center :

FRONT

Bottom :

MIC IN

HDMI1

CHA_FAN4
/WP

CHA_FAN3/WP

12

14

11

16

17

19

1

10

20

2

7

4

22

5

8

15

18

2426

27

28

9

SATA3_1SATA3_2

AMD
B650

ATX12V1

ATX12V2

29

3

CHA_FAN1
/WP

1

CHA_FAN2/WP

13

HDLED RESET

PLED PWRBTN

1

PANEL1

ADDR_LED3

1

25

1

CLRCMOS1

23

21

SATA3_3

SATA3_4

CMOS

Battery

PCIE3

PCIE2

M2_WIFI_CT1

M2_WIFI1

RoHS

M2_1

M2_2

M2_3

LAN

Top:
RJ-45

USB 3.2 Gen1
T: USB32_1
B: USB32_2

USB 3.2 Gen1
T: USB32_3
B: USB32_4

USB 3.2 Gen1
T:USB32_7
USB 3.2 Gen2x2
B: USB32_TC1

USB 2.0

USB2

USB 2.0

USB1

USB 2.0

USB4

USB 2.0

USB3

USB 3.2 Gen1
T: USB32_5
B: USB32_6

DRAM

CPU

VGA

BOOT

6

B6 50 P G

ATXP WR 1

1.3 Motherboard-Layout

6

Nr. Beschreibung

1 ATX-12-V-Netzanschluss (ATX12V1)

2 ATX-12-V-Netzanschluss (ATX12V2)

3 CPU-Lüeranschluss (CPU_FAN1)

4 CPU-/Wasserpumpen-Lüeranschluss (CHA_FAN2/WP)

5 2 x 288-polige DDR5-DIMM-Steckplätze (DDR5_A1, DDR5_B1)

6 Post Status Checker (PSC)

7 2 x 288-polige DDR5-DIMM-Steckplätze (DDR5_A2, DDR5_B2)

8 Gehäuse-/Wasserpumpen-Lüeranschluss (CHA_FAN1/WP)

9 Adressierbare-LED-Stileiste (ADDR_LED2)

10 ATX-Netzanschluss (ATXPWR1)

11 Type-C-USB-3.2 Gen2-Stileiste für die Frontblende (USB32_TC2)

12 USB 3.2 Gen1-Stileiste (USB32_8_9)

13 Gehäuse-/Wasserpumpen-Lüeranschluss (CHA_FAN2/WP)

14 SPI-TPM-Stileiste (SPI_TPM_J1)

15 SATA3-Anschluss (SATA3_1)

16 SATA3-Anschluss (SATA3_2)

17 Systemblende-Stileiste (PANEL1)

18 Betrieb-LED- und Lautsprecher-Stileiste (SPK_PLED1)

19 SATA3-Anschluss (SATA3_4)

20 SATA3-Anschluss (SATA3_3)

21 USB 2.0-Stileiste (USB_7_8)

22 USB 2.0-Stileiste (USB_5_6)

23 CMOS-Jumper leeren (CLRCMOS1)

24 Gehäuse-/Wasserpumpen-Lüeranschluss (CHA_FAN4/WP)

25 Adressierbare-LED-Stileiste (ADDR_LED3)

26 Adressierbare-LED-Stileiste (ADDR_LED1)

27 RGB-LED-Stileiste (RGB_LED1)

28 Audiostileiste Frontblende (HD_AUDIO1)

29 CPU-/Wasserpumpen-Lüeranschluss (CPU_FAN3/WP)

B650 PG Lightning

7

1.4 E/A-Blende

2

1

3

12 11 10

Nr. Beschreibung Nr. Beschreibung

1 2,5G LAN RJ-45-Port* 8 USB-3.2-Gen1-Type-A-Ports

2 Line-Eingang (hellblau)** (USB32_56)

Vorderer Lautsprecher

3

(limettengrün)**

4 BIOS-Flashback-Taste (USB32_34)***

5 Mikrofon (rosa)** 10 USB-2.0-Ports (USB1234)

6 USB-3.2-Gen1-Type-A-Port 11 USB-3.2-Gen1-Type-A-Ports

(USB32_7) (USB32_12)

7 USB-3.2-Gen2x2-Type-C-Port 12 HDMI-Port

(USB32_TC1)

9

9 USB-3.2-Gen1-Type-A-Ports

8

6

7

5 4

8

B650 PG Lightning

* Zwei LEDs an jedem LAN-Port. In der Tabelle unten ist die Bedeutung der LED-Anzeigen für den LAN-Port
beschrieben.

AKT/LINK-LED

GESCHWINDIGKEITS-LED

LAN-Port

Aktivität/Verbindung-LED Geschwindigkeit-LED

Status Beschreibung Status Beschreibung

Aus Keine Verbindung Aus Verbindung mit 10 Mbit/s

Blinkend Datenaktivität Orange

Ein Verbindung Grün Verbindung mit 2,5 Gbit/s

** Funktion der Audioanschlüsse in einer Konguration mit 7.1-Kanal:

Port Funktion

Hellblau (Rückblende) Hinterer Lautsprecherausgang

Limettengrün (Rückblende) Vorderer Lautsprecherausgang

Rosa (Rückblende) Mittel-/Subwoofer-Lautsprecher-Ausgang

Limettengrün (Frontblende) Seitenlautsprecher-Ausgang

Verbindung mit 100 Mbit/s /
1 Gbit/s

*** USB32_34 sind die Lightning-Gaming-Ports.

9

1.5 Blockdiagramm

x16 Gen4

Channel A

M.2_1(PCIe Gen5x4)

x4 Gen5

Channel B

DP0

M.2_2(PCIe Gen4x4)

Flash ROM

x4 Gen4

SPI

AMD AM5

Processor

LGA1718

AZ(HD Audio)

5Gb/s

5Gb/s

MCU NUC121

480Mb/s

PCIe x4 Gen4 BUS

5Gb/s

Realtek RTL8125B 2.5G LAN

SATA 4 port

x1

SATA 6Gb/s

20Gb/s

5Gb/s

PCIe3 Gen4x2 Slot

Key E WiFi

x1

1st

5Gb/s

PCIe2 Gen4x1 Slot

PCIe4 Gen4x1 Slot

x2 Gen4

x1 Gen4

x1 Gen4

eSPI

AMD PROM21

Chipset

10Gb/s

480Mb/s

480Mb/s

SIO NCT6796D-S KB/MS

10

DDR5 Slot x2

DDR5 Slot x2 PCIe 1 x16 Gen4 Slot

HDMI Port

Rear USB3.2 Gen1 Type A

Audio Codec ALC897 3

Rear USB3.2 Gen1 Type A 2 ports

ASM1074 HUB

Rear USB3.2 Gen1 port(LAN down)

Rear USB3.2 Gen2X2 TypeC

Rear USB3.2 Gen1 port 2 ports

Rear USB3.2 Gen1 port(LAN UP)

Front USB 3.2 Gen1 2 ports

Front USB 3.2 Gen2 Type C

GL852G USB2.0 HUB

Front USB 2.0 4 port

Rear USB2.0 4 Ports

FAN X 6

H/W Monitor

B650 PG Lightning

Kapitel 2 Installation

Dies ist ein Motherboard mit ATX-Formfaktor. Bevor Sie das Motherboard einbauen, sollten
Sie die Konguration Ihres Gehäuses überprüfen, um sicherzustellen, dass das Motherboard
in das Gehäuse passt.

Sicherheitsvorkehrungen vor der Installation

Beachten Sie die folgenden Vorsichtsmaßnahmen, bevor Sie Motherboard-Komponenten
installieren oder Motherboard-Einstellungen ändern.

Das Netzkabel muss abgezogen werden, bevor Sie die Motherboard-Komponenten

•

installieren oder entfernen. Andernfalls kann es zu körperlichen Verletzungen und
Schäden an den Motherboard-Komponenten kommen.
Um Schäden durch statische Elektrizität an den Komponenten des Motherboards zu

•

vermeiden, stellen Sie Ihr Motherboard NIEMALS direkt auf einen Teppich. Denken
Sie auch daran, ein geerdetes Handgelenkband zu verwenden oder einen geerdeten
Gegenstand zu berühren, bevor Sie die Komponenten anfassen.
Fassen Sie die Komponenten an den Kanten an und berühren Sie nicht die Schaltungen.

•

Wenn Sie Komponenten ausbauen, legen Sie sie auf eine geerdete antistatische Unterlage

•

oder in den Beutel, der mit den Komponenten geliefert wurde.
Ziehen Sie die Schrauben, mit denen Sie das Motherboard am Gehäuse befestigen, nicht

•

zu fest an! Andernfalls kann das Motherboard beschädigt werden.

11

2.1 Installation der CPU

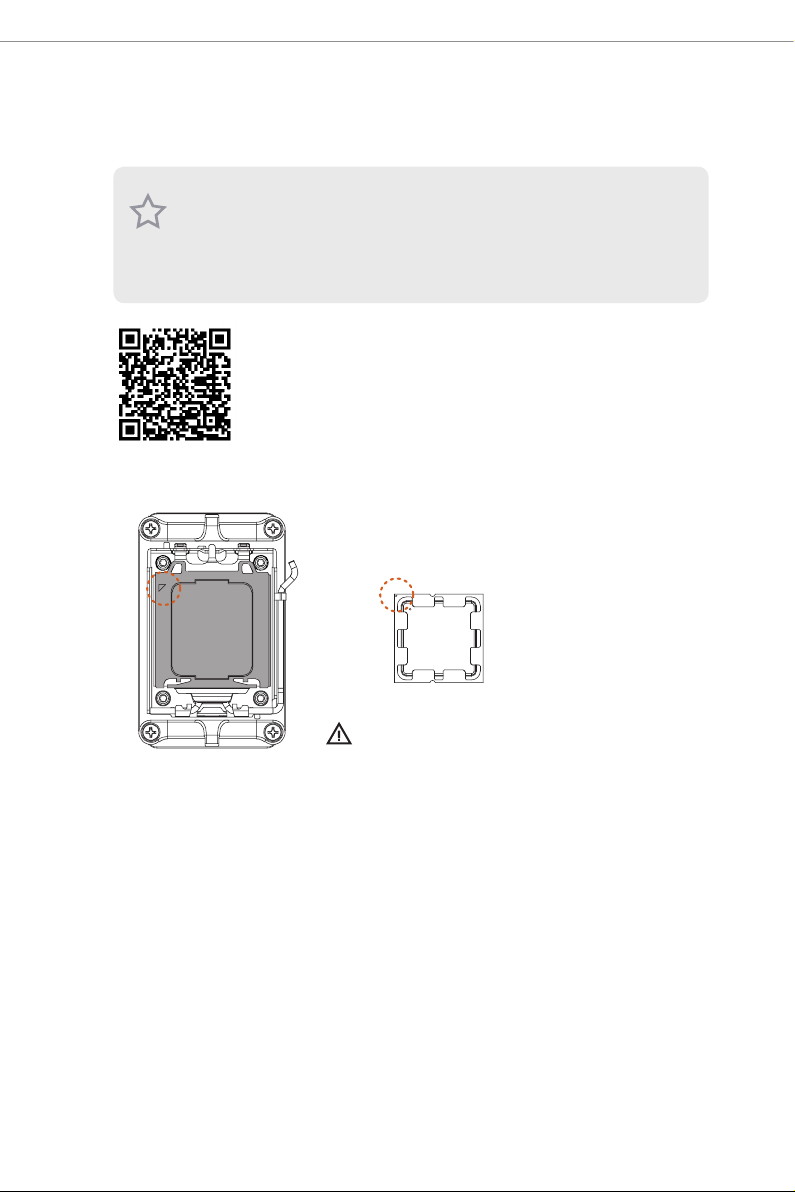

1. Bevor Sie die 1718-polige CPU in den Sockel einsetzen, prüfen Sie bitte, ob die PnP-Kappe auf
dem Sockel sitzt, ob die CPU-Oberäche verunreinigt ist oder ob Stie im Sockel verbogen sind.
Setzen Sie die CPU nicht gewaltsam in den Sockel ein, wenn eine der oben genannten Situationen
vorliegt. Andernfalls wird die CPU schwer beschädigt.

2. Ziehen Sie alle Stromkabel ab, bevor Sie die CPU einbauen.

Schulungsvideo

12

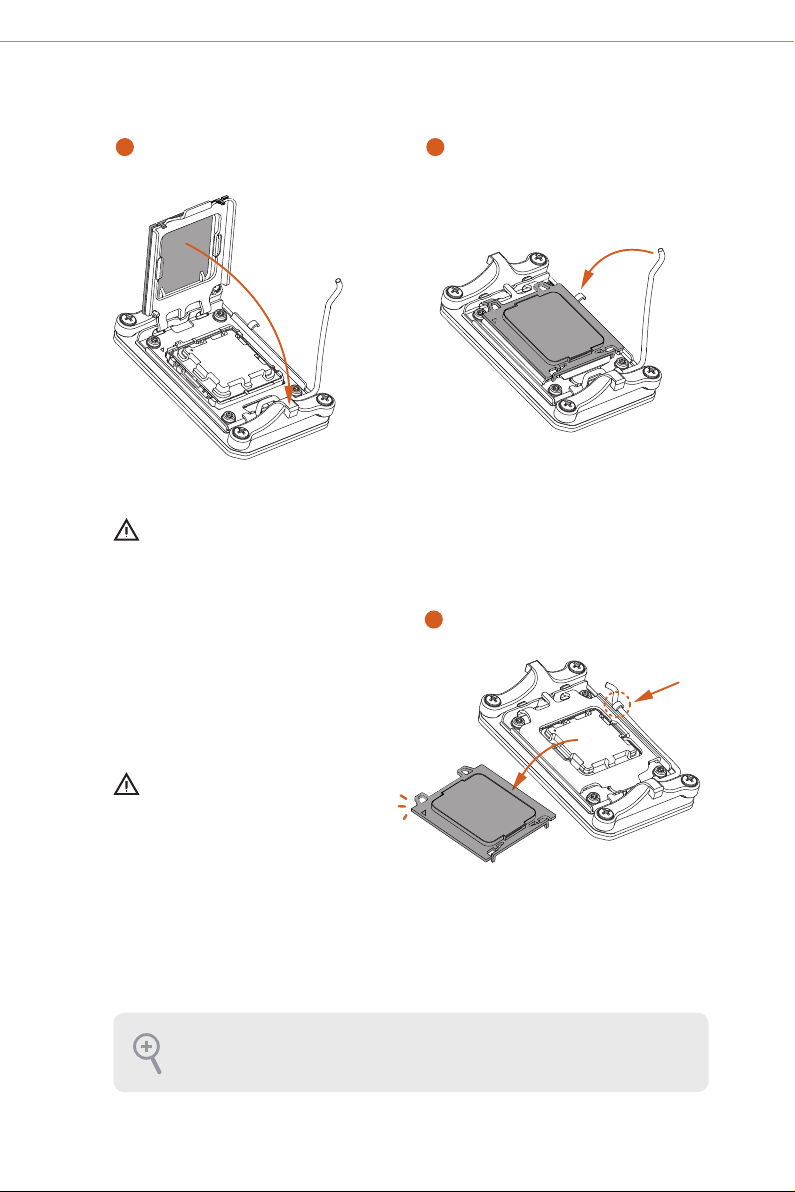

Drehen Sie Ihre CPU in die richtige Ausrichtung,
bevor Sie die Abdeckung des CPU-Sockels önen.

B650 PG Lightning

1

A

B

3

2

4

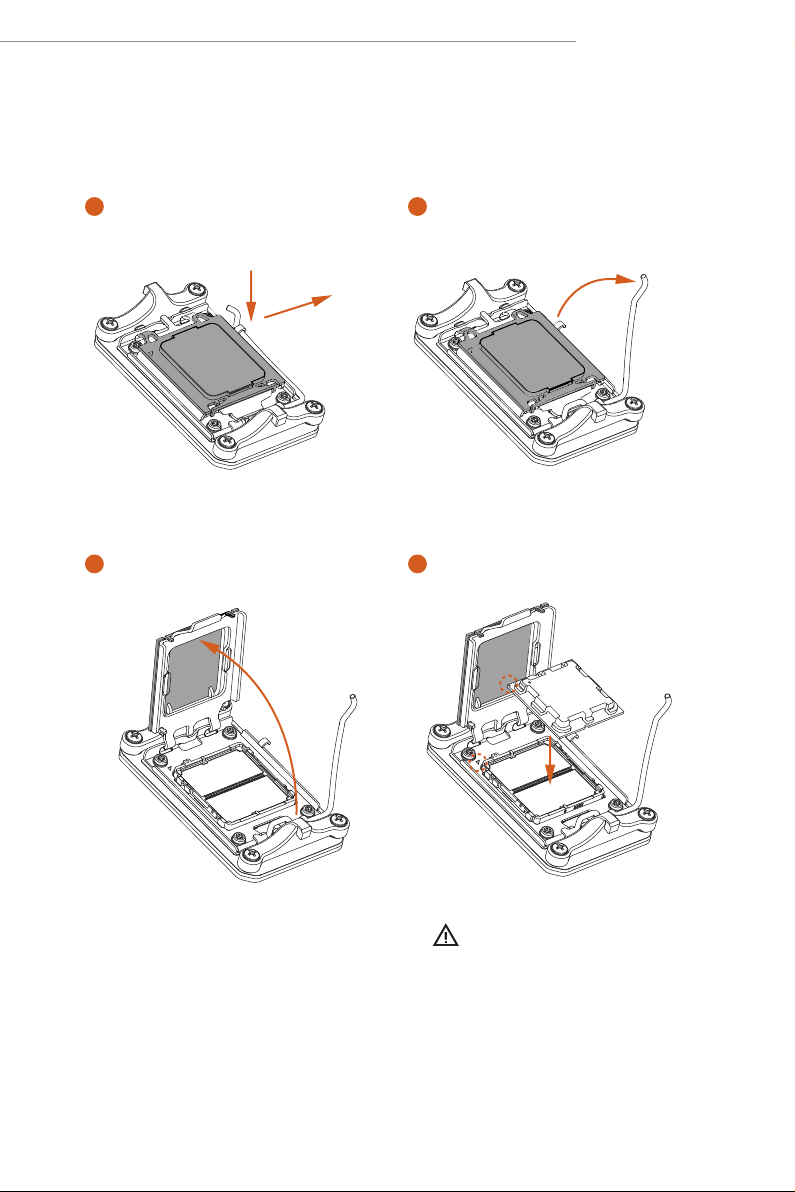

Setzen Sie die CPU vorsichtig und
so ach wie möglich ein. Lassen
Sie sie nicht fallen.

13

5

Vergewissern Sie sich, dass die CPU auf den
Sockel ausgerichtet ist, bevor Sie sie einrasten.

6

7

14

Achten Sie darauf, dass die schwarze
Abdeckplatte immer an ihrem
Platz ist, bis sie beim Schließen des
Sockelhebels abspringt.

Bitte bewahren Sie die Abdeckung auf, wenn der Prozessor entfernt wird. Die Abdeckung muss
angebracht werden, wenn Sie das Motherboard zum Kundendienst einschicken möchten.

B650 PG Lightning

2.2 Installation des CPU-Lüfters und des Kühlkörpers

Nachdem Sie die CPU in dieses Motherboard eingebaut haben, ist es notwendig, einen
größeren Kühlkörper und einen Lüer zu installieren, um die Wärme abzuführen. Sie
müssen auch Wärmeleitpaste zwischen die CPU und den Kühlkörper sprühen, um die
Wärmeableitung zu verbessern. Vergewissern Sie sich, dass die CPU und der Kühlkörper
sicher befestigt sind und in gutem Kontakt zueinander stehen.

Bitte schalten Sie die Stromversorgung aus oder entfernen Sie das Netzkabel, bevor Sie eine CPU
oder einen Kühlkörper austauschen.

Installation des CPU-Kühlers (Typ 1)

1

2

15

3

4

16

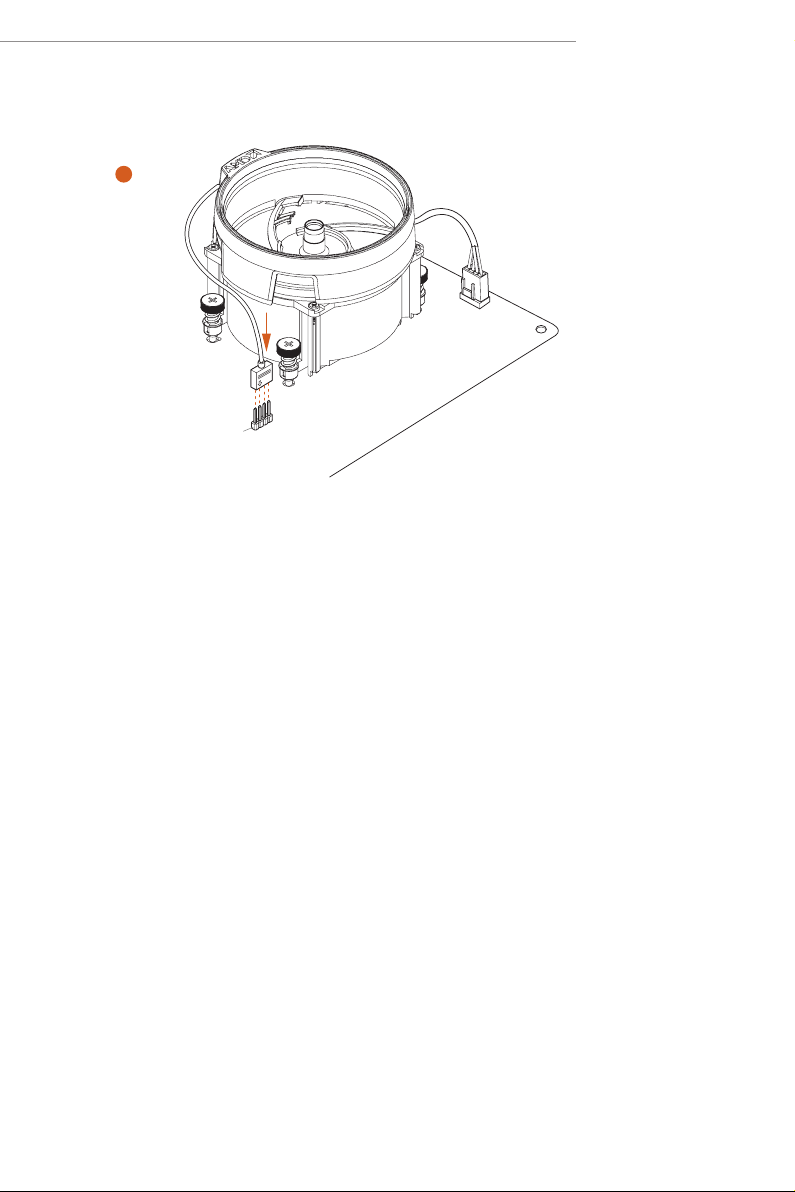

CPU_FAN1

Installation des CPU-Kühlers (Typ 2)

1

2

B650 PG Lightning

17

3

4

18

CPU_FAN1

B650 PG Lightning

5

CPU_FAN1

RGB_LED1

+12 V

*Die hier gezeigten Abbildungen dienen nur zu Referenzzwecken und stimmen möglicherweise
nicht genau mit dem von Ihnen erworbenen Modell überein.

19

Installation des CPU-Kühlers (Typ 3)

1

2

20

B650 PG Lightning

3

4

21

5

AN1

CPU_F

22

B650 PG Lightning

6

CPU_FAN1

RGB_LED1

+12 V

oder

CPU_FAN1

RGB_LED1

USB_1_2

Bitte beachten Sie, dass in diesem Schritt jeweils nur ein Kabel verwendet werden sollte.
Wenn Sie RGB_LED1 wählen, installieren Sie bitte das ASRock-Dienstprogramm „ASRock
Polychrome SYNC“.
Wenn Sie den USB-Anschluss wählen, installieren Sie bitte das AMD-Dienstprogramm „SR3
Settings Soware“.
*Die hier gezeigten Abbildungen dienen nur zu Referenzzwecken und stimmen möglicherweise
nicht genau mit dem von Ihnen erworbenen Modell überein.

23

2.3 Installation von Speichermodulen (DIMM)

Dieses Motherboard verfügt über vier 288-polige DDR5 (Double Data Rate 5)-DIMM­Steckplätze und unterstützt die Dual-Channel-Speichertechnologie.

1. Für eine Dual-Channel-Konguration müssen Sie immer identische DDR5-DIMM-Paare (gleiche
Marke, Geschwindigkeit, Größe und Chip-Typ) installieren.

2. Es ist nicht möglich, die Dual-Channel-Speichertechnologie zu aktivieren, wenn nur ein oder drei
Speichermodule installiert sind.

3. Es ist nicht erlaubt, ein DDR-, DDR2-, DDR3- oder DDR4-Speichermodul in einen DDR5­Steckplatz einzubauen; andernfalls können das Motherboard und das DIMM beschädigt werden.

4. Das DIMM passt nur in einer korrekten Ausrichtung. Wenn Sie das DIMM mit Gewalt und in
der falschen Ausrichtung in den Steckplatz einführen, werden das Motherboard und das DIMM
dauerha beschädigt.

Empfohlene Speicherkonguration

1 DIMM

A1 A2 B1 B2

V

2 DIMMs

A1 A2 B1 B2

V V

4 DIMMs

A1 A2 B1 B2

V V V V

Der erste Startvorgang kann einige Zeit in Anspruch nehmen.
Bitte haben Sie etwas Geduld und schauen Sie in der folgenden Tabelle nach, wie lange das
Booten dauert.
*Kann bei verschiedenen Kongurationen variieren.

Arbeitsspeicher

Erster Startvorgang nach

dem Löschen des CMOS

2 x 16 GB 90 Sek.
2 x 32GB 150 Sek.
4 x 16 GB 170 Sek.
4 x 32GB 315 Sek.

24

B650 PG Lightning

1

2

3

25

2.4 Anschluss der Frontblendenstiftleiste

1

32:(56:

+''/('

5(6(76:

32:(5/('

32:(5/('

2

RESET SW

HDD LED

26

3$1(/

Systemblende-Stileiste

910

Power SW (-) RESET SW (+)

B

Power LED (-)

A

Power LED (+)

12

PANEL1

RESET SW (-)Power SW (+)

HDD LED (-)

HDD LED (+)

Frontblende Drähte

D

C

ABC D

2.5 Installation des Motherboards

B650 P G

B650 PG Lightning

27

2.6 Installation der SATA-Laufwerke

1

Optisches Laufwerk

SATA-Laufwerk

2

28

SATA-Datenkabel

B650 PG Lightning

3

4

SATA-Netzanschluss

SATA-Datenanschluss

29

2.7 Installation einer Grakkarte

1

30

CLICK!

B650 PG Lightning

Erweiterungssteckplätze (PCIe-Steckplätze)

Auf dem Motherboard benden sich 4 PCI Express-Steckplätze.

Bevor Sie eine Erweiterungskarte installieren, vergewissern Sie sich bitte, dass die Stromversorgung
ausgeschaltet oder das Netzkabel abgezogen ist. Bitte lesen Sie die Dokumentation der
Erweiterungskarte und nehmen Sie die notwendigen Hardware-Einstellungen für die Karte vor, bevor
Sie mit der Installation beginnen.

PCIe-Steckplätze:

PCIE1 (PCIe 4.0 x16-Steckplatz) wird für Grakkarten mit PCIe x16-Lane-Breite verwendet.
PCIE2 (PCIe 4.0 x1-Steckplatz) wird für Grakkarten mit PCIe x1 Lane-Breite verwendet.
PCIE3 (PCIe 4.0 x16-Steckplatz) wird für Grakkarten mit PCIe x2-Lane-Breite verwendet.
PCIE4 (PCIe 4.0 x1-Steckplatz) wird für Grakkarten mit PCIe x1 Lane-Breite verwendet.

Für eine bessere thermische Umgebung schließen Sie bitte einen Gehäuselüer an den
Gehäuselüeranschluss (CHA_FAN1~4/WP) des Motherboards an, wenn Sie mehrere
Grakkarten verwenden.

31

2.8 Anschließen von Peripheriegeräten

32

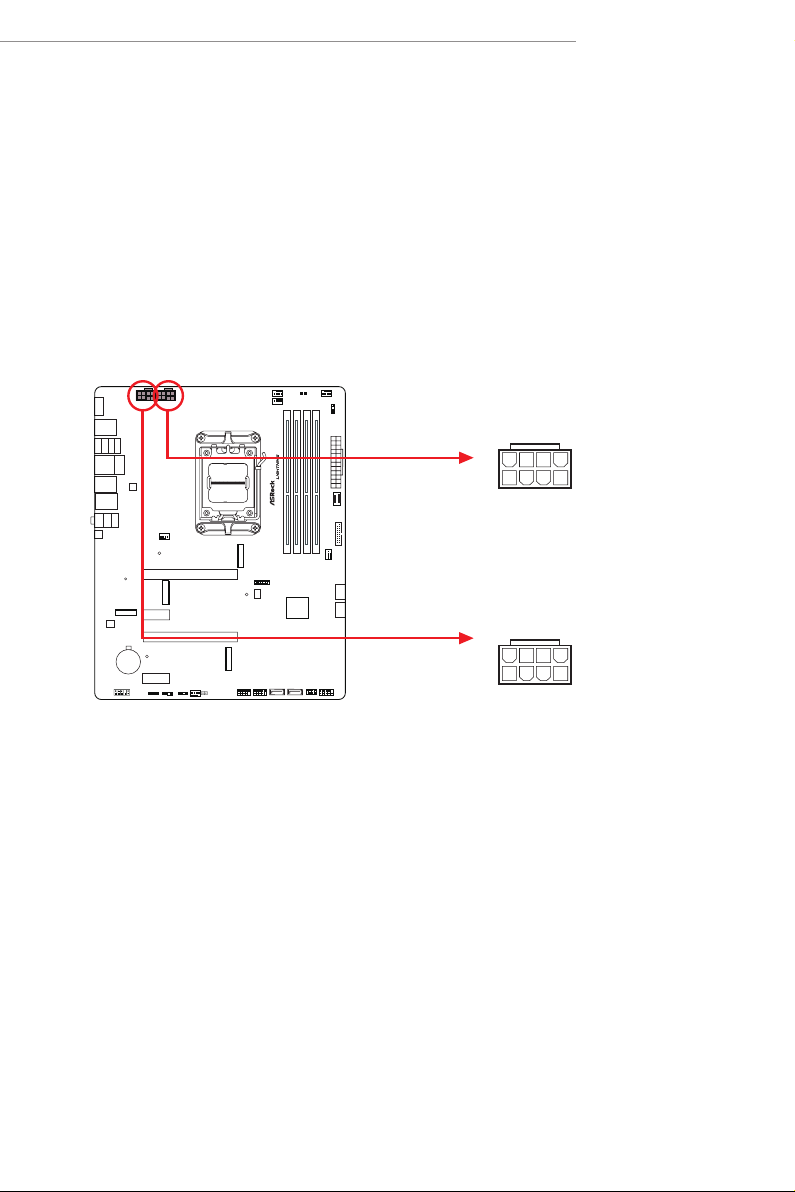

2.9 Anschließen der Stromanschlüsse

B650 PG Lightning

$7;9

$7;3:5

33

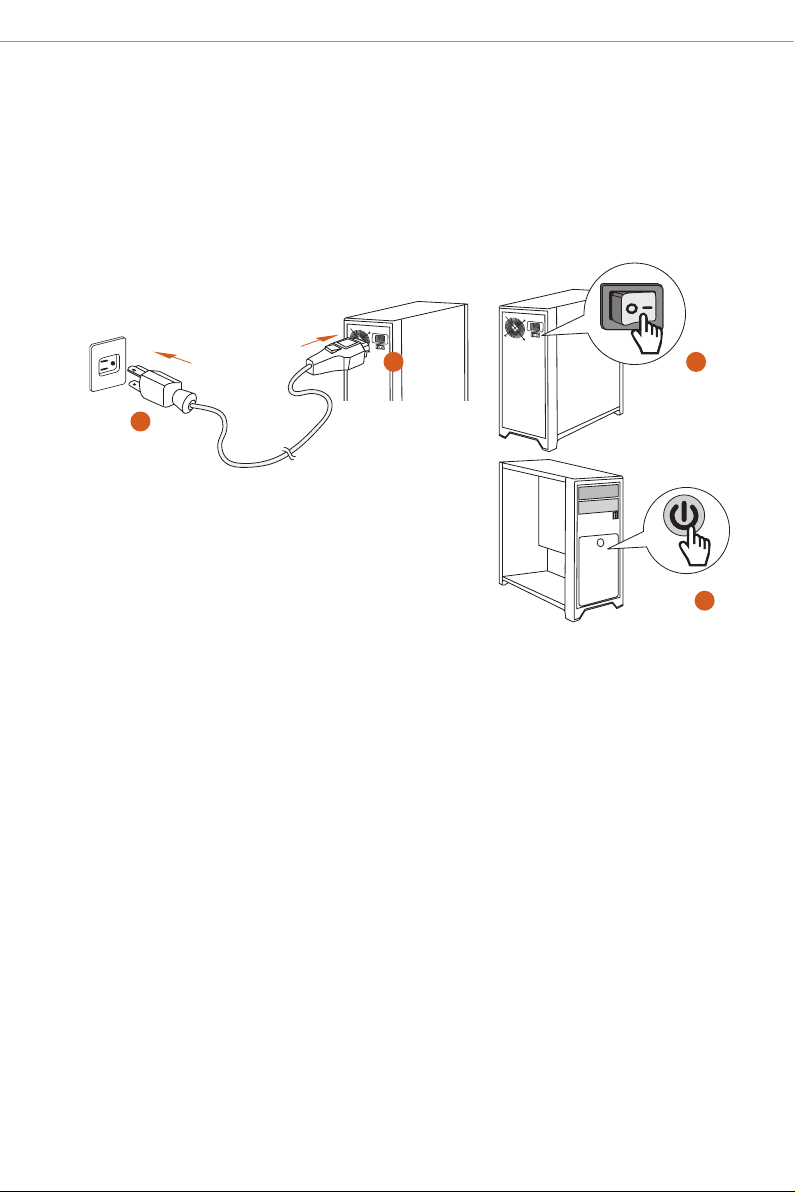

2.10 Einschalten

1

2

3

4

34

B650 PG Lightning

2.11 Jumpereinstellung

Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den
Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-Kappe auf
den Kontakten angebracht ist, ist der Jumper „oen“.

CMOS-löschen-Jumper
(CLRCMOS1) (siehe Seite 6, Nr. 23)

CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Die Daten im CMOS
beinhaltet Systemeinrichtungsinformationen, wie Systemkennwort, Datum, Zeit und
Systemeinrichtungsparameter. Zum Löschen und Rücksetzen der Systemparameter auf
die Standardeinrichtung schalten Sie den Computer bitte ab und ziehen das Netzkabel;
schließen Sie dann die Kontakte an CLRCMOS1 3 Sekunden mit einer Jumper-Kappe kurz.
Bitte denken Sie daran, die Jumper-Kappe nach der CMOS-Löschung zu entfernen. Falls
Sie den CMOS direkt nach Abschluss der BIOS-Aktualisierung löschen müssen, starten Sie
das System zunächst; fahren Sie es dann vor der CMOS-Löschung herunter.

CLRCMOS1

B650 P G

2-poliger Jumper

Kurzgeschlossen: CMOS löschen
Oen: Standard

35

2.12 Integrierte Stiftleisten und Anschlüsse

1

Integrierte Stileisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an
diesen Stileisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stileisten
und Anschlüssen können Sie das Motherboard dauerha beschädigen.

Systemblende-Stileiste
(9-polig PANEL1) (siehe Seite 6, Nr. 17)

Verbinden Sie Ein-/Austaste, Reset-Taste und Systemstatusanzeige am Gehäuse
entsprechend der nachstehenden Pinbelegung mit dieser Stileiste. Beachten Sie vor
Anschließen der Kabel die positiven und negativen Kontakte.

PANEL1

PLED+

PLED-

PWRBTN#

HDLED-

HDLED+

GND

GND

GND

RESET#

B650 P G

PWRBTN (Ein-/Austaste):

Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Abschaltung Ihres
Systems über die Ein-/Austaste kongurieren.

RESET (Reset-Taste):
Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer über die
Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt.

PLED (Systembetriebs-LED):
Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn
das System läu. Die LED blinkt, wenn sich das System im S1/S3-Ruhezustand bendet. Die LED ist
aus, wenn sich das System im S4-Ruhezustand bendet oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivitäts-LED):
Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED leuchtet,
wenn die Festplatte Daten liest oder schreibt.

Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul besteht
hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität-LED, Lautsprecher
etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an diese Stileiste sicher, dass Kabel- und
Pinbelegung richtig abgestimmt sind.

36

B650 PG Lightning

1

+5V

DUMMY

PLED+

PLED+

PLED-

DUMMY

SPEAKER

Betrieb-LED- und Lautsprecher-Stileiste
(7-polig SPK_PLED1) (siehe Seite 6, Nr. 18)

Bitte verbinden Sie die Betrieb-LED des Gehäuses und den Gehäuselautsprecher mit dieser
Stileiste.

SPK_PLED1

B650 P G

37

Serial-ATA-III-Anschlüsse
Winkel rechts:
(SATA3_1) (siehe Seite 6, Nr. 15)
(SATA3_2) (siehe Seite 6, Nr. 16)
Vertikal:
(SATA3_3) (siehe Seite 6, Nr. 20)
(SATA3_4) (siehe Seite 6, Nr. 19)

Diese vier SATA-III-Anschlüsse unterstützen SATA-Datenkabel für interne Speichergeräte
mit einer Datenübertragungsgeschwindigkeit bis 6,0 Gb/s.

SATA3_1

B650 P G

SATA3_3

SATA3_4

SATA3_2

38

B650 PG Lightning

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

USB 2.0-Stileisten
(9-polig USB_5_6) (siehe Seite 6, Nr. 22)
(9-polig USB_7_8) (siehe Seite 6, Nr. 21)

Es gibt zwei Stileisten an diesem Motherboard. Jede USB 2.0-Stileiste kann zwei Ports
unterstützen.

B650 P G

USB_7_8

USB_5_6

39

USB 3.2 Gen1-Stileiste

1

(19-polig USB32_8_9) (siehe Seite 6, Nr. 12)

Es gibt eine Stileiste an diesem Motherboard. Diese USB-3.2-Gen1-Stileiste kann zwei
Ports unterstützen.

B650 P G

USB32_8_9

IntA_PA_SSRX-

IntA_PA_SSRX+

IntA_PA_SSTX-

IntA_PA_SSTX+

IntA_PA_D-

IntA_PA_D+

Vbus

GND

GND

VbusVbus

IntA_PB_SSRX-

IntA_PB_SSRX+

GND

IntA_PB_SSTX-

IntA_PB_SSTX+

GND

IntA_PB_D-

IntA_PB_D+

Dummy

40

B650 PG Lightning

Type-C-USB-3.2 Gen2-Stileiste für die Frontblende
(20-polig USB32_TC2) (siehe Seite 6, Nr. 11)

Es gibt eine Type-C-USB-3.2 Gen2-Stileiste für die Frontblende an diesem Motherboard.
Diese Stileiste dient dem Anschluss eines USB-3.2 Gen2-Moduls für zusätzliche USB-3.2
Gen2-Ports.

USB32_TC2

B650 P G

USB-Type-C-Kabel

41

Audiostileiste Frontblende

J_SENSE

OUT2_L

1

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

(9-polig HD_AUDIO1) (siehe Seite 6, Nr. 28)

Diese Stileiste dient dem Anschließen von Audiogeräten an der Frontblende.

B650 P G

HD_AUDIO1

High Denition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch
HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer
Anleitung und der Anleitung zum Gehäuse.

42

Gehäuse-/Wasserpumpen-Lüeranschlusse

GND

GND

L

FAN_SPEED_CONTROL

4

D

F

4 3 2 1

(4-polig CHA_FAN1/WP) (siehe Seite 6, Nr. 8)
(4-polig CHA_FAN2/WP) (siehe Seite 6, Nr. 13)
(4-polig CHA_FAN3/WP) (siehe Seite 6, Nr. 29)
(4-polig CHA_FAN4/WP) (siehe Seite 6, Nr. 24)

Dieses Motherboard bietet vier 4-polige
einen 3-poligen

Gehäuse

-Wasserkühlerlüer anschließen möchten, verbinden Sie ihn bitte

Wasserkühlung-

mit Kontakt 1 bis 3.

B650 PG Lightning

Gehäuselüeranschlüsse. Falls Sie

CHA_FAN1/WP

CHA_FAN3/WP

FAN_VOLTAGE

CHA_FAN_SPEED

FAN_SPEED_CONTROL

1 2 3 4

B650 P G

AN_SPEED_CONTROL

CHA_FAN_SPEED

FAN_VOLTAGE

GN

CHA_FAN2/WP

CHA_FAN_SPEED

FAN_VOLTAGE

GND

3
2
1

CHA_FAN4/WP

FAN_VOLTAGE

CHA_FAN_SPEED

FAN_SPEED_CONTRO

1 2 3 4

43

CPU-Lüeranschluss

FAN_SPEED_CONTROL

4 3 2 1

(4-polig CPU_FAN1) (siehe Seite 6, Nr. 3)

Dieses Motherboard bietet einen 4-poligen CPU-Lüeranschluss (lautloser Lüer). Falls Sie
einen 3-poligen CPU-Lüer anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3.

CPU_FAN1

B650 P G

+12V

CPU_F

GND

AN_SPEED

44

B650 PG Lightning

FAN_SPEED_CONTROL

4 3 2 1

CPU-/Wasserpumpen-Lüeranschluss
(4-polig CPU_FAN2/WP) (siehe Seite 6, Nr. 4)

Dieses Motherboard bietet einen 4-poligen Wasserkühlung-CPU-Lüeranschluss. Falls Sie
einen 3-poligen CPU-Wasserkühlerlüer anschließen möchten, verbinden Sie ihn bitte mit
Kontakt 1 bis 3.

CPU_FAN2/WP

B650 P G

GND

FAN_VOLTAGE

CPU_F

AN_SPEED

45

ATX-Netzanschluss
(24-polig ATXPWR1) (siehe Seite 6, Nr. 10)

Dieses Motherboard bietet einen 24-poligen ATX-Netzanschluss. Bitte schließen Sie es zur
Nutzung eines 20-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 13 an.

ATXPWR1

12

24

B650 P G

1

13

46

B650 PG Lightning

4

1

8 5

4

1

8 5

ATX-12-V-Netzanschlüsse
(8-polig ATX12V1) (siehe Seite 6, Nr. 1)
(8-polig ATX12V2) (siehe Seite 6, Nr. 2)

Dieses Motherboard bietet zwei 8-polige ATX-12-V-Netzanschlüsse. Bitte schließen Sie es
zur Nutzung eines 4-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 5 an.
*Anschluss eines 8-poligen ATX-12-V-Kabels an ATX12V2 ist optional.

*Warnung: Bitte stellen Sie sicher, dass das Stromkabel der CPU und nicht das der

Grakkarte angeschlossen ist. Schließen Sie das PCIe-Stromkabel nicht an diesen

Anschluss an.

ATX12V2

B650 P G

ATX12V1

47

SPI-TPM-Stileiste

1

SPI_DQ3

(13-polig SPI_TPM_J1) (siehe Seite 6, Nr. 14)
Dieser Anschluss unterstützt das SPI Trusted Platform Module- (TPM) System, das
Schlüssel, digitale Zertikate, Kennwörter und Daten sicher auewahren kann. Ein TPM­System hil zudem bei der Stärkung der Netzwerksicherheit, schützt digitale Identitäten
und gewährleistet die Plattformintegrität.

SPI_TPM_J1

SPI_PWR

Dummy

CLK

SPI_MOSI

RSMRST#

SPI_MISO

RST#

TPM_PIRQ

SPI_TPM_CS#

GND

B650 P G

SPI_CS0

SPI_DQ2

48

B650 PG Lightning

1

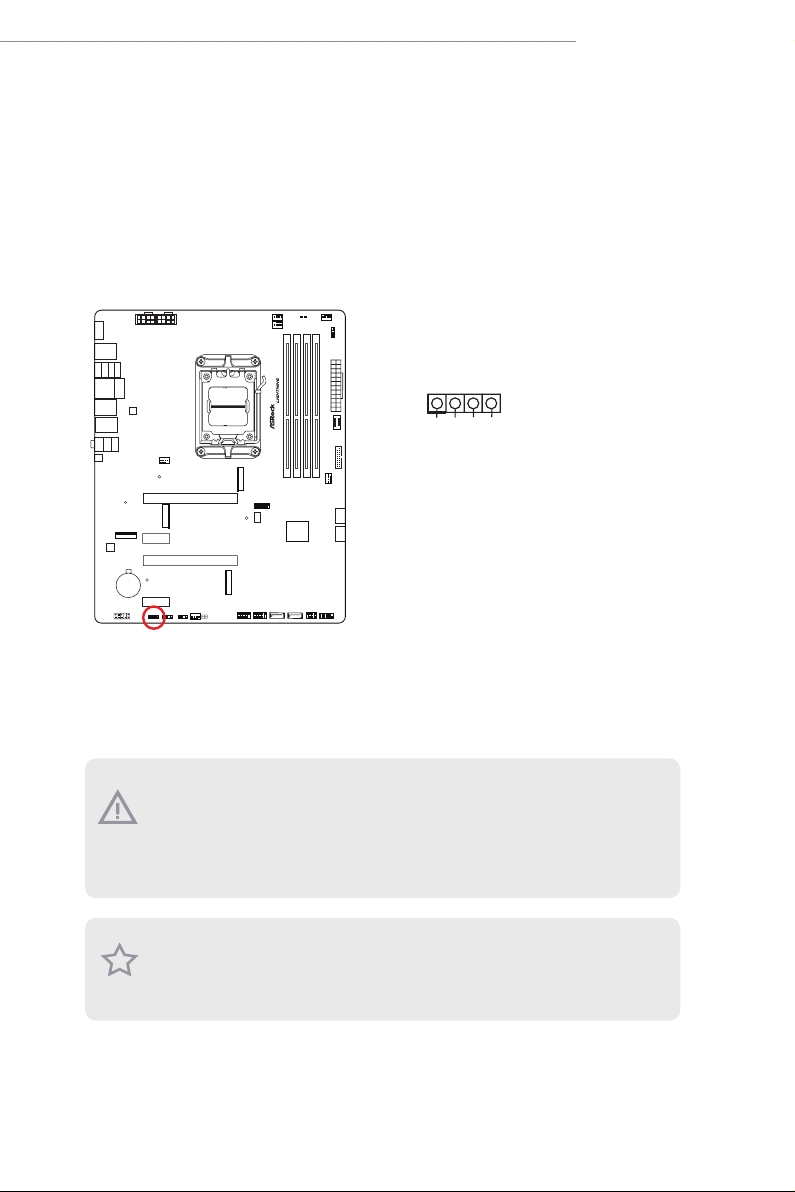

RGB-LED-Stileiste
(4-polig RGB_LED1) (siehe Seite 6, Nr. 27)
Diese RGB-Stileiste dient dem Anschließen eines RGB-LED-Erweiterungskabels, das dem
Nutzer die Auswahl zwischen verschiedenen LED-Lichteekten ermöglicht.

Achtung: Installieren Sie das RGB-LED-Kabel niemals falsch herum; andernfalls könnte

das Kabel beschädigt werden.

B650 P G

Schließen Sie Ihren RGB-LED-Streifen an der

RGB-LED-Stileiste (RGB_LED1)

auf dem

Motherboard an.

1. Installieren Sie das RGB-LED-Kabel niemals falsch herum; andernfalls könnte das Kabel
beschädigt werden.

2. Bevor Sie Ihr RGB-LED-Kabel installieren oder entfernen, schalten Sie bitte Ihr System aus
und ziehen Sie das Netzkabel aus der Steckdose. Andernfalls kann es zu Schäden an den
Motherboard-Komponenten kommen.

1. Bitte beachten Sie, dass die RGB-LED-Streifen nicht im Lieferumfang enthalten sind.

2. Die RGB-LED-Stileiste unterstützt Standard-5050-RGB-LED-Streifen (12 V/G/R/B) mit
einer maximalen Nennleistung von 3 A (12 V) und einer Länge von 2 Metern.

+12V GRB

49

Adressierbare-LED-Stileisten

D

1

D

1

(3-polig ADDR_LED1) (siehe Seite 6, Nr. 26)
(3-polig ADDR_LED2) (siehe Seite 6, Nr. 9)
(3-polig ADDR_LED3) (siehe Seite 6, Nr. 25)
Diese Stileisten dienen der Verbindung des

Adressierbare-

LED-Verlängerungskabels,

womit Nutzer zwischen verschiedenen LED-Lichteekten wählen können.

Achtung: Installieren Sie das Adressierbare-LED-Kabel niemals falsch herum;

andernfalls könnte das Kabel beschädigt werden.

B650 P G

Schalten Sie Ihre
an den

Adressierbaren LED-Stileisten (ADDR_

Adressierbare RGB-LED

LED1 / ADDR_LED2 / ADDR_LED3)
Motherboard an.

-Streifen

auf dem

ADDR_LED2

ADDR_LED3

GN

DO_ADDR

VOUT

ADDR_LED1

GN

DO_ADDR

VOUT

1

50

B650 PG Lightning

1. Installieren Sie das RGB-LED-Kabel niemals falsch herum; andernfalls könnte das Kabel
beschädigt werden.

2. Bevor Sie Ihr RGB-LED-Kabel installieren oder entfernen, schalten Sie bitte Ihr System aus und
ziehen Sie das Netzkabel aus der Steckdose. Andernfalls kann es zu Schäden an den Motherboard­Komponenten kommen.

1. Bitte beachten Sie, dass die RGB-LED-Streifen nicht im Lieferumfang enthalten sind.

2. Die RGB-LED-Stileiste unterstützt WS2812B adressierbare RGB-LED-Streifen (5 V/Daten/

GND) mit einer maximalen Nennleistung von 3 A (5 V) und einer Länge von 2 Metern.

51

2.13 Intelligente Taste

Das Motherboard hat eine intelligente Taste: BIOS-Flashback-Taste ermöglicht Nutzern die
Leerung des BIOS.

BIOS-Flashback-Taste
(BIOS_FB1) (siehe Seite 8, Nr. 4)
BIOS-Flashback-Taste ermöglicht Nutzern die Leerung des BIOS.

BIOS_FB1

B650 P G

52

USB-BIOS-Flashback-Port

B650 PG Lightning

ASRocks BIOS-Flashback-Funktion ermöglicht Ihnen die Aktualisierung des BIOS ohne Einschalten des
Systems, sogar ohne CPU.

Bitte beenden Sie vor Verwendung der BIOS-Flashback-Funktion dBitLocker und jegliche
Verschlüsselung oder Sicherheitsfunktion, die von TPM abhängig ist. Stellen Sie sicher,
dass Sie den Wiederherstellungsschlüssel bereits gespeichert und gesichert haben. Falls der
Wiederherstellungsschlüssel bei aktiver Verschlüsselung verlorengeht, bleiben die Daten verschlüsselt
und das System kann nicht in das Betriebssystem hochfahren. Sie sollten fTPM vor Aktualisierung
des BIOS deaktivieren. Andernfalls kann ein unvorhersehbarer Fehler aureten.

Befolgen Sie zur Verwendung der USB-BIOS-Flashback-Funktion die nachstehenden Schritte.

1. Laden Sie die aktuellste BIOS-Datei von der ASRock-Webseite herunter: http://www.asrock.com.

2. Kopieren Sie die BIOS-Datei auf Ihr USB-Flash-Laufwerk. Stellen Sie sicher, dass das Dateisystem Ihres
USB-Flash-Laufwerks FAT32 ist.

3. Entpacken Sie die BIOS-Datei aus der ZIP-Datei.

4. Benennen Sie die Datei in „creative.rom“ um und speichern Sie sie im Stammverzeichnis von
X: USB-Flash-Laufwerk.

5. Verbinden Sie den 24-poligen Stromanschluss mit dem Motherboard. Schalten Sie dann den
Netzschalter des Netzteils ein.
*Sie müssen das System nicht einschalten.

6. Schließen Sie dann Ihr USB-Laufwerk am USB-BIOS-Flashback-Port an.

7. Drücken Sie die BIOS-Flashback-Taste etwa drei Sekunden lang. Anschließend beginnt die LED zu
blinken.

8. Warten Sie, bis die LED auört, zu blinken; dies zeigt an, dass das BIOS-Flashing abgeschlossen ist.
* Falls die LED dauerha grün leuchtet, bedeutet dies, dass der BIOS-Flashback nicht richtig

funktioniert. Achten Sie darauf, dass das USB-Laufwerk an den USB-BIOS-Flashback-Port
angeschlossen ist.

** Falls die LED überhaupt nicht aueuchtet, trennen Sie bitte die Stromversrogung vom System

und entfernen/trennen Sie die CMOS-Batterie mehrere Minuten vom Motherboard. Schließen Sie
Stromversorgung und Batterie wieder an und versuchen Sie es erneut.

53

2.14 Post Status Checker

DRAM

VGA

CPU

BOOT

Der Post Status Checker (PSC) führt eine Computerdiagnose durch, wenn der Benutzer
die Maschine einschaltet. Ein rotes Licht leuchtet auf, als Hinweis, dass die CPU, der
Arbeitsspeicher, die VGA oder der Speicher nicht richtig funktionieren. Das Licht erlöscht,
wenn die vier oben genannten Komponenten normal funktionieren.

B65 0 PG

Schulungsvideo

54

B650 PG Lightning

2.15 M.2-SSD-Modul Installationsanleitung (M2_1)

Der M.2 ist ein kleiner, vielseitiger Card-Edge-Anschluss, der mPCIe und mSATA ersetzen
soll. Der Blazing-M.2-Sockel (M2_1, Key M) unterstützt Typ-2280-PCIe-Gen5x4-Modus
(128 Gb/s).

Installation des M.2-SSD-Moduls

Schritt 1

Bereiten Sie ein M.2-SSD-Modul vor.

Schritt 2

Bestimmen Sie je nach
Platinenausführung und Länge Ihres
M.2 SSD-Moduls die richtige Stelle für
die Mutter.

Nr. 1

Mutternposition A

Platinenlänge 8cm

Modultyp Type2280

55

Schritt 3

2

Vor der Installation eines M.2-SSD­Moduls lösen Sie bitte die Schrauben,

1

mit denen der M.2-Kühlkörper
befestigt ist.

1

*Bitte entfernen Sie die Schutzfolien
auf der Unterseite des M.2­Kühlkörpers, bevor Sie ein M.2-SSD­Modul installieren.

Schritt 4

Setzen Sie das M.2-SSD-Modul
sorgfältig an den M.2-Steckplatz an,
schieben Sie das Modul vorsichtig
ein. Bitte beachten Sie, dass das M.2­SSD-Modul nur richtig herum in den
Steckplatz passt.

A

56

A

o

20

Schritt 5

Stellen Sie vor dem Befestigen des M.2­Kühlkörpers sicher, dass die Kerbe
auf der SSD auf den Abstandhalter
auf dem Motherboard ausgerichtet
ist, wenn Sie ein SSD-Modul vom Typ
2280 verwenden; andernfalls kann das
SSD-Modul beschädigt werden.

Korrekte Installation:
Die SSD-Platine bendet sich an der richtigen Stelle,
und der M.2-Kühlkörper kann eingeschraubt werden.

B650 PG Lightning

Fehlerhae Installation:
Die SSD-Platine sitzt zwischen M.2-Kühlkörper und
Abstandshalter. Nicht fortfahren.

57

Schritt 6

Fixieren Sie das Modul und den M.2-

1

2

Die aktuelle Unterstützungsliste für M.2-SSD-Module nden Sie auf unserer Website:
http://www.asrock.com

3

Kühlkörper, indem Sie die Schrauben
mit einem Schraubendreher in der
gezeigten Reihenfolge anziehen.
Ziehen Sie zuerst die Schraube
gegenüber dem M.2-Anschluss (2) und
dann die Schraube neben dem M.2­Anschluss (3) fest.
*Ziehen Sie die Schraube bitte nicht
übermäßig fest an, andernfalls können
das Modul und der M.2-Kühlkörper
beschädigt werden.

58

B650 PG Lightning

2.16 M.2-SSD-Modul Installationsanleitung (M2_2 und

M2_3)

Der M.2 ist ein kleiner, vielseitiger Card-Edge-Anschluss, der mPCIe und mSATA ersetzen

soll. Der Hyper-M.2-Sockel (M2_2, Key M) unterstützt Typ-2280-PCIe-Gen4x4-Modus

(64 Gb/s). Der M.2-Sockel (M2_3, Key M) unterstützt Typ-2280-PCIe-Gen4x2-Modus

(32 Gb/s)

Installation des M.2-SSD-Moduls

Schritt 1

Legen Sie ein M.2 SSD-Modul und die

zugehörige Schraube bereit.

Schritt 2

Bestimmen Sie je nach

Platinenausführung und Länge Ihres

M.2 SSD-Moduls die richtige Stelle für

die Mutter.

Nr. 1

Mutternposition A

Platinenlänge 8cm

Modultyp Typ 2280

59

Schritt 3

Setzen Sie das M.2-SSD-Modul

sorgfältig an den M.2-Steckplatz an,

schieben Sie das Modul vorsichtig

ein. Bitte beachten Sie, dass das M.2-

A

SSD-Modul nur richtig herum in den

Steckplatz passt.

A

o

20

Schritt 4

Fixieren Sie das Modul, indem Sie die

Schraube mit einem Schraubendreher

anziehen. Ziehen Sie die Schraube

NUT1NUT2

nicht übermäßig stark an; andernfalls

kann das Modul beschädigt werden.

Die aktuelle Unterstützungsliste für M.2-SSD-Module nden Sie auf unserer Website:

http://www.asrock.com

60

Version 1.0
Veröentlicht September 2022

Copyright©2022 ASRock INC. Alle Rechte vorbehalten.

Copyright-Hinweis:

Kein Teil dieser Dokumentation darf ohne schriliche Genehmigung von ASRock Inc. in
irgendeiner Form oder mit irgendwelchen Mitteln reproduziert, abgeschrieben, übertragen
oder übersetzt werden, mit Ausnahme der Vervielfältigung der Dokumentation durch den
Käufer zu Sicherungszwecken.

Produkte und Firmennamen, die in dieser Dokumentation genannt werden, sind
möglicherweise eingetragene Warenzeichen oder Urheberrechte der jeweiligen Firmen.
Sie werden nur zur Identizierung oder Erklärung und zum Nutzen der Eigentümer
verwendet, ohne die Absicht, sie zu verletzen.

Haftungsausschluss:

Die in dieser Dokumentation enthaltenen Spezikationen und Informationen dienen nur
zu Informationszwecken und können ohne Vorankündigung geändert werden und sollten
nicht als Verpichtung seitens ASRock verstanden werden. ASRock übernimmt keine
Verantwortung für eventuelle Fehler oder Auslassungen in dieser Dokumentation.

In Bezug auf den Inhalt dieser Dokumentation übernimmt ASRock keinerlei Garantie,
weder ausdrücklich noch stillschweigend, einschließlich, aber nicht beschränkt auf die
stillschweigenden Garantien oder Bedingungen der Marktgängigkeit oder Eignung für
einen bestimmten Zweck.

In keinem Fall sind ASRock, seine Direktoren, leitenden Angestellten, Mitarbeiter
oder Vertreter habar für indirekte, spezielle, zufällige oder Folgeschäden
(einschließlich Schäden durch entgangenen Gewinn, Geschäsverluste, Datenverluste,
Geschäsunterbrechungen und Ähnliches), selbst wenn ASRock über die Möglichkeit
solcher Schäden aufgrund von Mängeln oder Fehlern in der Dokumentation oder dem
Produkt informiert wurde.

Dieses Gerät erfüllt die Anforderungen von Teil 15 der FCC-Bestimmungen. Der Betrieb
unterliegt den folgenden zwei Bedingungen:
(1) Dieses Gerät darf keine schädlichen Interferenzen verursachen, und
(2) dieses Gerät muss alle empfangenen Störungen akzeptieren, einschließlich Störungen,

die einen unerwünschten Betrieb verursachen können.

Die Begrie HDMI® ® und HDMI High-Denition Multimedia Interface sowie das HDMI­Logo sind Marken oder eingetragene Marken von HDMI Licensing LLC in den Vereinigten
Staaten und anderen Ländern.

WARNUNG

DIESES PRODUKT ENTHÄLT EINE KNOPFBATTERIE
Eine Knopatterie kann bei Verschlucken zu schweren Verletzungen oder zum
Tod führen.
Bitte bewahren Sie die Batterien außerhalb der Sicht und Reichweite von
Kindern auf.

NUR KALIFORNIEN, USA

Die in dieser Hauptplatine verwendete Lithiumbatterie enthält Perchlorat, eine giige
Substanz, die durch die vom kalifornischen Gesetzgeber erlassenen Vorschrien „Best
Management Practices“ für Perchlorat (BMP) kontrolliert wird. Wenn Sie die Lithium­Batterie in Kalifornien, USA, entsorgen, beachten Sie bitte vorab die entsprechenden
Vorschrien.

„Perchlorat-Material - besondere Handhabung kann gelten, siehe
www.dtsc.ca.gov/hazardouswaste/perchlorate“

NUR AUSTRALIEN

Unsere Waren sind mit Garantien ausgestattet, die nach dem australischen Verbrauchergesetz
nicht ausgeschlossen werden können. Sie haben Anspruch auf Ersatz oder Rückerstattung
im Falle eines größeren Defekts sowie auf Entschädigung für alle anderen vernünigerweise
vorhersehbaren Verluste oder Schäden, die durch unsere Waren verursacht wurden. Sie
haben auch Anspruch auf Reparatur oder Ersatz der Waren, wenn die Waren nicht von
akzeptabler Qualität sind und es sich nicht um einen schwerwiegenden Fehler handelt. Wenn
Sie Hilfe benötigen, wenden Sie sich bitte an ASRock, Tel.: [phone] ext.123 (es
fallen die üblichen internationalen Gesprächsgebühren an)

ASRock INC. erklärt hiermit, dass dieses Gerät mit den grundlegenden Anforderungen und
anderen relevanten Bestimmungen der entsprechenden UKCA-Richtlinien übereinstimmt.
Den vollständigen Text der UKCA-Konformitätserklärung nden Sie unter:
http://www.asrock.com

ASRock INC. erklärt hiermit, dass dieses Gerät mit den grundlegenden Anforderungen und
anderen relevanten Bestimmungen der entsprechenden Richtlinien übereinstimmt. Den
vollständigen Text der EU-Konformitätserklärung nden Sie unter: http://www.asrock.com

ASRock folgt bei der Entwicklung und Herstellung seiner Produkte dem Konzept des
umweltfreundlichen Designs und stellt sicher, dass jede Phase des Produktlebenszyklus eines
ASRock-Produkts mit den weltweiten Umweltvorschrien übereinstimmt. Darüber hinaus
legt ASRock die relevanten Informationen auf der Grundlage der gesetzlichen Anforderungen
oen.

Unter https://www.asrock.com/general/about.asp?cat=Responsibilitynden Sie
Informationen zu den gesetzlichen Bestimmungen, die ASRock einhält.

Werfen Sie das Motherboard NICHT in den Hausmüll. Dieses Produkt wurde
so konzipiert, dass eine ordnungsgemäße Wiederverwendung von Teilen und
Recycling möglich ist. Dieses Symbol der durchgestrichenen Mülltonne auf
Rädern bedeutet, dass das Produkt (elektrische und elektronische Geräte) nicht
in den Hausmüll gegeben werden darf. Informieren Sie sich über die örtlichen
Vorschrien für die Entsorgung von elektronischen Produkten.
