目錄
第 1 章 簡介 1
1.1
包裝內容 1
1.2
1.3
1.4 I/O
1.5
1.6 802.11ax Wi-Fi 6E
2
規格
主機板配置 6
面板 8
方塊圖 10
模組和華擎
WiFi 2.4/5/6 GHz
天線 11
第 2 章 安裝 13
2.1
2.2
2.3
2.4
2.5
2.6
2.7
2.8
2.9
CPU 14
安裝
CPU
安裝
安裝記憶體模組
連接前面板排針 28
安裝主機板 29
安裝
安裝顯示卡 32
連接周邊裝置 34
連接電源接頭 35
風扇和散熱片 17
(DIMM) 26
SATA
磁碟機 30
2.10
電源開啟 36
2.11
跳線設定 37
2.12
板載排針及接頭 38
2.13
智慧按鈕 51
2.14 Post
狀態檢查 53
2.15 M.2 SSD
2.16 M.2 SSD
模組安裝指南
模組安裝指南
(M2_1) 54
(M2_2) 58
B650M PG Riptide WiFi
第 1 章 簡介
感謝您購買華擎 B650M PG Riptide WiFi 主機板，本主機板經華擎嚴格品管製作，是
一套讓人信賴的可靠產品。本產品採耐用設計所展現的優異效能，完全符合華擎對品
質及耐用度的承諾。
由於主機板規格及 BIOS 軟體可能會更新，所以本文件內容如有變更，恕不另行通知。如
本文件有任何修改，可至華擎網站逕行取得更新版本，不另外通知。若您需要與本主機板
相關的技術支援，請上我們的網站瞭解有關您使用機型的特定資訊。您也可以在華擎網站
找到最新的 VGA 卡及 CPU 支援清單。華擎網站 http://www.asrock.com。
1.1 包裝內容
• 華擎 B650M PG Riptide WiFi 主機板（Micro ATX 尺寸）
• 華擎 B650M PG Riptide WiFi 使用手冊
• 2 x Serial ATA (SATA) 資料纜線（選用）
• 2 x 華擎 WiFi 2.4/5/6 GHz 天線（選用）
• 2 x 螺絲（適用於 M.2 插座）（選用）
• 1 x 銅柱（適用於 M.2 插座）（選用）
1
1.2 規格
平台
CPU
晶片組
記憶體
擴充插槽
• Micro ATX 尺寸
• 2oz 銅製 PCB
• 支援 AMD Socket AM5 RyzenTM 7000 系列處理器
• AMD B650
• 雙通道 DDR5 記憶體技術
• 4 x DDR5 DIMM 插槽
• 支援 DDR5 ECC ／非 ECC、無緩衝記憶體，最高可達
6200+(OC)*
• 最大系統記憶體容量：128GB
• 支援 Extreme Memory Prole (XMP) 和 EXTended Proles for
Overclocking (EXPO) 記憶體模組
* 如需更多資訊，請參閱華擎網站上的記憶體支援表。
(http://www.asrock.com/)
CPU：
• 1 x PCIe 4.0 x16 插槽 (PCIE1)，支援 x16 模式 *
晶片組：
• 1 x PCIe 4.0 x16 插槽 (PCIE4)，支援 x4 模式 *
• 2 x PCIe 3.0 x1 插槽（PCIE2 和 PCIE3）*
• 1 x 垂直 M.2 插槽 (Key E)，支援 2230 型 WiFi/BT PCIe WiFi 模
組
* 支援 NVMe SSD 作為開機磁碟
• 支援 AMD CrossFireTM
• VGA PCIe 插槽採用 15μ 金接點 (PCIE1)
顯示卡
音訊
• 內建 AMD RDNATM 2 顯示卡（實際支援可能因 CPU 而異）
• 1 x HDMI 2.1 TMDS/FRL 8G 相容，支援 HDR、HDCP 2.3，最
大解析度最高可達 4K 120Hz
• 1 x DisplayPort 1.4，DSC（壓縮），支援 HDCP 2.3，最大解析
度最高可達 4K 120Hz
• 7.1 CH HD 音訊（Realtek ALC897 音訊轉碼器）
• Nahimic 音效
2
B650M PG Riptide WiFi
LAN
無線 LAN
USB
• 2.5 Gigabit LAN 10/100/1000/2500 Mb/s
• Dragon RTL8125BG
• 支援 Phantom Gaming LAN 軟體
- 智慧自動調整頻寬控制
- 使用者視覺人性化 UI
- 視覺網路使用統計資料
- 適合遊戲、瀏覽器和串流模式的最佳化預設設定
- 使用者自訂優先順序控制
• 802.11ax Wi-Fi 6E 模組
• 支援 IEEE 802.11a/b/g/n/ac/ax
• 支援雙頻 2x2 以及延伸的 6GHz 頻段 *
* Microso® Windows® 11 將支援 Wi-Fi 6E（6GHz 頻段）。可用性
將視各國家和地區的不同法規狀態而定。將透過 Windows 更新和
軟體更新啟用（適用於支援的國家）。
* 6E 功能需要 6GHz 相容路由器。
• 2 天線支援 2（傳送）x 2（接收）分集技術
• 支援 Bluetooth + 高速級別 II
• 支援 MU-MIMO
• 1 x USB 3.2 Gen2 Type-C（後置）
• 1 x USB 3.2 Gen2 Type-A（後置）
• 1 x USB 3.2 Gen1 Type-C（前置）
• 6 x USB 3.2 Gen1（2 個後置、4 個前置）
• 8 x USB 2.0（4 個後置、4 個前置）
* 所有 USB 連接埠都支援 ESD 保護
後面板 I/O
• 2 x 天線連接埠
• 1 x HDMI 連接埠
• 1 x DisplayPort 1.4
• 1 x USB 3.2 Gen2 Type-A 連接埠 (10 Gb/s) (ReDriver)
• 1 x USB 3.2 Gen2 Type-C 連接埠 (10 Gb/s) (ReDriver)
• 2 x USB 3.2 Gen1 連接埠（USB32_23 是 Lightning Gaming 連接
埠）
• 4 x USB 2.0 連接埠
• 1 x RJ-45 LAN 連接埠
• 1 x BIOS Flashback 按鈕
• HD 音訊插孔：線路輸入／前置喇叭／麥克風
3
儲存裝置
CPU：
• 1 x Blazing M.2 插座（M2_1，Key M），支援 2260/2280 型
PCIe Gen5x4 (128 Gb/s) 模式 *
晶片組：
• 1 x Hyper M.2 插座（M2_2，Key M），支援 2260/2280 型 PCIe
Gen4x4 (64 Gb/s) 模式 *
• 4 x SATA3 6.0 Gb/s 接頭
* 支援 NVMe SSD 作為開機磁碟
* 支持華擎 U.2 套件
RAID
接頭
• 針對 SATA 儲存裝置支援 RAID 0、RAID 1 及 RAID 10
• 針對 M.2 NVMe 儲存裝置支援 RAID 0、RAID 1 及 RAID 10*
* 需要額外的 M.2 NVMe 擴充卡以支援 RAID 10
• 1 x SPI TPM 排針
• 1 x 電源 LED 及喇叭排針
• 1 x RGB LED 排針 *
• 3 x 可定址 LED 排針 **
• 1 x CPU 風扇接頭 (4-pin)***
• 1 x CPU ／水冷幫浦風扇接頭 (4-pin)（智慧型風扇速度控制）
****
• 3 x 機殼／水冷幫浦風扇接頭 (4-pin)（智慧型風扇速度控制）
*****
• 1 x 24 pin ATX 電源接頭
• 1 x 8 pin 12V 電源接頭
• 1 x 4 pin 12V 電源接頭
• 1 x 前面板音訊接頭
• 1 x underbolt AIC 接頭 (5-pin)（支援華擎 underbolt 4 AIC
卡）
• 2 x USB 2.0 排針（支援 4 USB 2.0 連接埠）
• 2 x USB 3.2 Gen1 排針（支援 4 個 USB 3.2 Gen1 連接埠）
• 1 x 前面板 C 類型 USB 3.2 Gen1 排針
* 總計最高支援 12V/3A，36W LED 燈條
** 總計最高支援 5V/3A，15W LED 燈條
*** CPU_FAN1 支援風扇電源，最高可達 1A (12W)。
**** CPU_FAN2/WP 支援風扇電源，最高可達 2A (24W)。
***** CHA_FAN1~3/WP 支援風扇電源，最高可達 2A (24W)。
***** CPU_FAN2/WP 和 CHA_FAN1~3/WP 可自動偵測是否使用
3-pin 或 4-pin 風扇。
4
B650M PG Riptide WiFi
BIOS 功能
作業系統
認證
• AMI UEFI Legal BIOS 含 GUI 支援
• Microso® Windows® 10 64 位元 / 11 64 位元
• FCC、CE
• ErP/EuP ready（須具備 ErP/EuP ready 電源供應器）
* 如需產品詳細資訊，請造訪我們的網站：http://www.asrock.com
請務必理解，超頻可能產生某種程度的風險，其中包括調整 BIOS 中的設定、採用自由超
頻技術或使用協力廠商的超頻工具。超頻可能會影響您系統的穩定性，或者甚至會對您系
統的元件及裝置造成傷害。您應自行負擔超頻風險及成本，我們對於因超頻所造成的可能
損害概不負責。
5
ATXP WR 1
Top:
RJ-45
USB 3.2 Gen1
T: USB32_2
B: USB32_3
1
1
1
1
1
1
1
1
1
HD_AUDIO1
1
TB1
AUDIO
CODEC
CPU_FAN2
/WP
CHA_FAN1
/WP
1
1
USB32_ 4_5
ADDR_L ED3
ATX12V1
CPU_FAN1
HDLED RESET
PLED PWRBTN
PANEL1
PCIE3
Top:
LINE IN
Center:
FRONT
Bottom :
MIC IN
USB_7_8
ATX12V2
SATA3_4
SATA3_3
ADDR_LED2
PCIE4
22
1
9
11
23
14
6
7
26
24
28
20
23
29
8
VGA
BOOT
CPU
DRAM
SPK_PLED1
21
15
27
BIOS
ROM
USB32_ TC2
4
DDR5 _A2 (64 b it, 288 -pin mo dule)
DDR5 _A1 (64 b it, 288 -pin mo dule)
DDR5 _B2 (64 b it, 288 -pin mo dule)
DDR5 _B1 (64 b it, 288 -pin mo dule)
USB32_6_7
CLR
CMOS1
5
1
SPI_TPM_J1
RoHS
RGB_LE D1
SATA3_1
SATA3_2
M2_ 2
M2_ 1
10
12
13
CHA_FAN2
/WP
CHA_FAN3
/WP
USB_5_6
1
ADDR_LED1
25
19 18 17 16
PCIE1
PCIE2
BIOS
_FB1
HDM I1
DP_ 1
USB 3.2 Gen2
T:USB32_1
B: USB32_TC1
USB 2.0
USB_2
USB 2.0
USB_1
USB 2.0
USB_4
USB 2.0
USB_3
LAN
AMD
B650
M2_WIFI_2
B6 50 M P G
W Fi i
RI P T I D E
1.3 主機板配置
6
編號 說明
1 8 pin 12V 電源接頭 (ATX12V1)
2 4 pin 12V 電源接頭 (ATX12V2)
3 CPU 風扇接頭 (CPU_FAN1)
4 2 x 288-pin DDR5 DIMM 插槽（DDR5_A1、DDR5_B1）
5 2 x 288-pin DDR5 DIMM 插槽（DDR5_A2、DDR5_B2）
6 可定址 LED 排針 (ADDR_LED3)
7 RGB LED 排針 (RGB_LED1)
8 ATX 電源接頭 (ATXPWR1)
9 前面板 Type C USB 3.2 Gen1 排針 (USB32_TC2)
10 SATA3 接頭 (SATA3_1)
11 SATA3 接頭 (SATA3_2)
12 USB 3.2 Gen1 排針 (USB32_4_5)
13 SPI TPM 排針 (SPI_TPM_J1)
14 SATA3 接頭 (SATA3_4)（上）、(SATA3_3)（下）
15 系統面板排針 (PANEL1)
16 電源 LED 和揚聲器排針 (SPK_PLED1)
17 清除 CMOS 跳線 (CLRCMOS1)
18 USB 3.2 Gen1 排針 (USB32_6_7)
19 Post 狀態檢查 (PSC)
20 機殼／水冷幫浦風扇接頭 (CHA_FAN3/WP)
21 USB 2.0 排針 (USB_5_6)
22 USB 2.0 排針 (USB_7_8)
23 機殼／水冷幫浦風扇接頭 (CHA_FAN2/WP)
24 機殼／水冷幫浦風扇接頭 (CHA_FAN1/WP)
25 可定址 LED 排針 (ADDR_LED1)
26 可定址 LED 排針 (ADDR_LED2)
27 5-pin underbolt AIC 接頭 (TB1)
28 前面板音訊排針 (HD_AUDIO1)
29 CPU ／水冷幫浦風扇接頭 (CPU_FAN2/WP)
B650M PG Riptide WiFi
7
1.4 I/O 面板
2
1
3
12 11
編號 說明 編號 說明
1 2.5G LAN RJ-45 連接埠 * 8 USB 3.2 Gen2 Type-A 連接埠
2 線路輸入（淺藍色）** (USB32_1)
3 前置揚聲器（萊姆色）** 9 USB 3.2 Gen2 Type-C 連接埠
4 麥克風（粉紅色）** (USB32_TC1)
5 天線連接埠 10 BIOS Flashback 按鈕
6 USB 3.2 Gen1 Type-A 連接埠 11 HDMI 連接埠
(USB32_23)*** 12 DisplayPort 1.4
7 USB 2.0 連接埠 (USB_1234)
10
8
9
7
46 5
8
B650M PG Riptide WiFi
* 每個 LAN 連接埠上都有兩顆 LED。關於 LAN 連接埠 LED 指示，請參閱下表。
活動／連結 LED
速度 LED
LAN 連接埠
活動／連結 LED 速度 LED
狀態 說明 狀態 說明
熄滅 無連結 熄滅 10Mbps 連線
閃爍 資料活動 橘色 100Mbps/1Gbps 連線
亮起 連結 綠色 2.5Gbps 連線
採 7.1 聲道配置的音訊連接埠功能
**
連接埠 功能
淺藍色（後面板） 後置揚聲器輸出
萊姆色（後面板） 前置揚聲器輸出
粉紅色（後面板） 中央／重低音揚聲器輸出
萊姆色（前面板） 側邊揚聲器輸出
：
*** USB32_23 是 Lightning Gaming 連接埠。
9
1.5 方塊圖
Rear USB 3.2 Gen2 Type A
Rear USB 3.2 Gen2 Type C
M.2(PCIe x4)
PCIe x16 Gen4 Slot
x16 Gen4
Channel A
PCIe x4 Slot
x4 Gen5
x4 Gen4
Channel B
DP0
AMD AM5
Processor
LGA1718
AZ(HD Audio)
ReDriver
Displayport
DP1
10Gb/s
SPI
eSPI
ReDriver5Gb/s
10Gb/s
M.2(PCIe x4 Gen4)
x4 Gen4
PCIe x4 Gen4 BUS
480Mb/s
5Gb/s
USB2.0 Hub
GL852
Realtek RTL8125B 2.5G LAN
Key E WiFi
PCIe x1 Slot
PCIe x1 Slot
x1
x1
x1
x1
1st
AMD PROM21
Chipset
5Gb/s
5Gb/s
480Mb/s
SATA 6Gb
10
DDR5 Slot x2
DDR5 Slot x2
HDMI Port
SIO NCT6796D-S
Flash ROM
Audio Codec ALC897 3
Rear USB 3.2 Gen1 1 port
Front USB 3.2 Gen1 4 port
Front USB 3.2 Gen1 Type C
Front USB 2.0 4 port
Rear USB 3.2 Gen1 1 port
SATA 4 port
Rear USB 2.0 4 port
B650M PG Riptide WiFi
1.6 802.11ax Wi-Fi 6E 模組和華擎 WiFi 2.4/5/6 GHz 天線
802.11ax Wi-Fi 6E + BT 模組
本主機板搭載獨家 802.11 a/b/g/n/ac/ax Wi-Fi 6E + BT 模組，支援 802.11 a/b/g/n/ac/ax
Wi-Fi 6E 連線標準和 Bluetooth。Wi-Fi 6E + BT 模組是一款易於使用的無線區域網路
(WLAN) 介面卡，支援 Wi-Fi 6E + BT。Bluetooth 標準採用 Smart Ready 技術，為行動
裝置加入全新功能。BT 也包含低能耗技術，確保超低電腦功耗。
* 傳輸速度可能因環境而異。
* Microso® Windows® 11 將支援 Wi-Fi 6E（6GHz 頻段）。可用性將視各國家和地區的
不同法規狀態而定。將透過 Windows 更新和軟體更新啟用（適用於支援的國家）。
* 6E 功能需要 6GHz 相容路由器。
11
WiFi 天線安裝指南
步驟 1
準備隨附的 WiFi 2.4/5/6 GHz 天線。
步驟 2
將兩條 WiFi 2.4/5/6 GHz 天線連接至天線接頭。
順時針轉動天線，直到牢固連接。
步驟 3
如圖所示設置 WiFi 2.4/5/6 GHz 天線。
* 可能要調整天線的方向，以提高訊號強度。
12
B650M PG Riptide WiFi
第 2 章 安裝
這是 Micro ATX 尺寸主機板。安裝主機板之前，請研究機殼配置，確保主板適合機
殼。
安裝前注意事項
安裝主機板元件或變更任何主機板設定之前，請注意下列注意事項：
• 安裝或拆卸主機板元件之前，請務必拔下電源線。否則可能導致身體傷害和主機
板元件損壞。
• 為了避免靜電損壞主機板元件，切勿將主機板直接放在地毯上。也請記得在處理
元件之前，使用接地腕帶或觸摸安全接地的物體。
• 握住元件的邊緣，勿觸摸 IC。
• 拆卸任何元件時，請將它們放在接地的防靜電墊上或元件隨附的袋子中。
• 放置螺絲將主機板固定至機殼時，請勿過度鎖緊螺絲！否則可能損壞主機板。
13
2.1 安裝 CPU
1.
將 1718-Pin CPU 插入插座之前，請檢查
插座中是否有任何
將嚴重損壞 CPU。
2.
安裝 CPU 之前，請拔下所有電源線。
彎曲的針腳
。如果發現上述情況，請勿強行將 CPU 插入插座。否則
教學影片
打開 CPU 插座蓋之前，請將 CPU 轉到正確方向。
PnP 蓋
是否在插座上、CPU 表面是否乾淨，或
14
B650M PG Riptide WiFi
1
A
B
3
2
4
小心放入 CPU，盡可能平坦。
請勿讓它掉落。
15
5
確保 CPU 與插座對齊，然後鎖入定位。
6
7
16
確保黑色蓋板始終就位，直到它在
關閉插座桿時彈出。
如果移除處理器，請保留蓋子。若要將主機板送回要求售後服務，必須裝上蓋子。
B650M PG Riptide WiFi
1
2.2 安裝 CPU 風扇和散熱片
將 CPU 裝入本主機板後，必須安裝大型散熱片和散熱風扇進行散熱。也必須在 CPU
與散熱器之間噴塗導熱膏，提升散熱效果。確保 CPU 與散熱片牢牢固定且彼此接觸
良好。
更換 CPU 或散熱片之前，請關閉電源或拔下電源線。
安裝 CPU 散熱器（1 型）
2
17
3
4
18
CPU_FAN1
安裝 CPU 散熱器（2 型）
1
2
B650M PG Riptide WiFi
19
3
4
20
CPU_FAN1
5
CPU_FAN1
RGB_LED1
+12V
* 此處所示的圖片僅供參考，可能與您購買的型號不完全相符。
B650M PG Riptide WiFi
21
安裝 CPU 散熱器（3 型）
1
2
22
B650M PG Riptide WiFi
3
4
23
5
AN1
CPU_F
24
B650M PG Riptide WiFi
6
CPU_FAN1
RGB_LED1
+12V
或
CPU_FAN1
RGB_LED1
USB_1_2
請注意，在此步驟中，一次應只使用一條纜線。
如果選擇 RGB_LED1，請安裝華擎公用程式「ASRock Polychrome SYNC」。
如果選擇 USB 接頭，請安裝 AMD 公用程式「SR3 Settings Soware」。
* 此處所示的圖片僅供參考，可能與您購買的型號不完全相符。
25
2.3 安裝記憶體模組 (DIMM)
本主機板提供四個 288-pin DDR5 (Double Data Rate 5) DIMM 插槽，並支援雙通道記憶
體技術。
1.
就雙通道配置而言，一律必須安裝相同（相同品牌、速度、尺寸和晶片類型）的 DDR5
DIMM 對。
2.
在僅安裝一個或安裝三個記憶體模組的情況下，無法啟用雙通道記憶體技術。
3.
不得將 DDR、DDR2、DDR3 或 DDR4 記憶體模組裝入 DDR5 插槽；否則，本主機板和
DIMM 可能會損壞。
4.
DIMM 只能朝一個正確方向安裝。如果朝錯誤方向強行將 DIMM 插入插槽，將對主機
板和 DIMM 造成永久損壞。
建議的記憶體配置
1 個 DIMM
A1 A2 B1 B2
V
2 個 DIMM
A1 A2 B1 B2
V V
4 個 DIMM
A1 A2 B1 B2
V V V V
初次開機可能需要一些時間。
請耐心等候，關於開機時間，請參考下表。
* 可能因不同的配置而異。
記憶體 清除 CMOS 之後的初次開機
2 x 16GB 90 秒
2 x 32GB 150 秒
4 x 16GB 170 秒
4 x 32GB 315 秒
26
B650M PG Riptide WiFi
1
2
3
27
2.4 連接前面板排針
1
32:(56:
+''/('
5(6(76:
32:(5/('
32:(5/('
2
RESET SW
HDD LED
28
3$1(/
系統面板排針
910
Power SW (-) RESET SW (+)
B
Power LED (-)
A
Power LED (+)
12
PANEL1
RESET SW (-)Power SW (+)
HDD LED (-)
HDD LED (+)
前面板電線
D
C
ABC D
2.5 安裝主機板
B650M PG Riptide WiFi
W Fi i
RIP TI DE
B650 M PG
29
2.6 安裝 SATA 磁碟機
1
光碟機
SATA 磁碟機
2
30
SATA 資料線
B650M PG Riptide WiFi
3
4
SATA 電源接頭
SATA 資料接頭
31
2.7 安裝顯示卡
1
32
CLICK!
擴充插槽（PCIe 插槽）
主機板上有 4 個 PCI Express 插槽。
安裝擴充卡之前，請確保已關閉電源或拔下電源線。開始安裝之前，請閱讀擴充卡的說明
書並對卡片進行必要的硬體設定。
PCIe 插槽：
PCIE1（PCIe 4.0 x16 插槽）用於 PCIe x16 通道寬度顯示卡。
PCIE2（PCIe 3.0 x1 插槽）用於 PCIe x1 通道寬度卡。
PCIE3（PCIe 3.0 x1 插槽）用於 PCIe x1 通道寬度卡。
PCIE4（PCIe 4.0 x16 插槽）用於 PCIe x4 通道寬度顯示卡。
PCIe 插槽配置
PCIE1 PCIE4
B650M PG Riptide WiFi
單顯示卡
CrossFireTM 模式雙顯示卡
為了確保更好的散熱環境，使用多張顯示卡時，請將機殼風扇連接至主機板的機殼
風扇接頭 (CHA_FAN1~3/WP)。
Gen4x16 N/A
Gen4x16 Gen4x4
33
2.8 連接周邊裝置
34
2.9 連接電源接頭
B650M PG Riptide WiFi
$7;9
$7;3:5
35
2.10 電源開啟
1
2
3
4
36
B650M PG Riptide WiFi
2.11 跳線設定
圖例顯示設定跳線的方式。當跳線帽套在針腳上時，該跳線為「短路」。若沒有跳
線帽套在針腳上，該跳線為「開啟」。
清除 CMOS 跳線
(CLRCMOS1)（請參閱第 6 頁，編號 17）
您可利用 CLRCMOS1 清除 CMOS 中的資料。CMOS 中的資料包含系統設定資訊，
如系統密碼、日期、時間及系統設定參數。若要清除並重設系統參數為預設設定，
請先關閉電腦電源及拔下電源線，然後使用跳線蓋讓 CLRCMOS1 上的針腳短路約
3 秒。請牢記，務必在清除 CMOS 後取下跳線蓋。若您需在更新 BIOS 後立即清除
CMOS，則必須先重新啟動系統，然後於進行清除 CMOS 動作前關機。
W Fi i
RIP TI D E
B650 M PG
CLRCMOS1
2-pin 跳線
短路：清除 CMOS
開啟：預設
37
2.12 板載排針及接頭
板載排針及接頭都不是跳線。請勿將跳線帽套在這些排針及接頭上。將跳線帽套在排針及
接頭上，將造成主機板永久性的受損。
系統面板排針
(9-pin PANEL1)（請參閱第 6 頁，編號 15）
請依照以下的針腳排列將機殼上的電源按鈕、重設按鈕及系統狀態指示燈連接至此
排針。在連接纜線之前，請注意正負針腳。
W Fi i
RIP TID E
B650 M PG
PANEL1
PLED+
PLED-
PWRBTN#
GND
38
1
HDLED+
GND
HDLED-
GND
RESET#
PWRBTN（電源按鈕）：
連接至機殼前面板上的電源按鈕。您可設定使用電源按鈕關閉系統電源的方式。
RESET（重設按鈕）：
接至機殼前面板上的重設按鈕。若電腦當機且無法執行正常重新啟動，按下重設按鈕即可
重新啟動電腦。
PLED（系統電源 LED）：
連接至機殼前面板上的電源狀態指示燈。系統正在運作時，此 LED 會亮起。系統進入 S1/
S3 睡眠狀態時，LED 會持續閃爍。系統進入 S4 睡眠狀態或關機 (S5) 時，LED 會熄滅。
HDLED（硬碟活動 LED）：
連接至機殼前面板上的硬碟活動 LED。硬碟正在讀取或寫入資料時，LED 會亮起。
各機殼的前面板設計各有不同。前面板模組主要是由電源按鈕、重設按鈕、電源 LED、硬
碟活動 LED、喇叭及其他裝置組成。將機殼前面板模組連接至此排針時，請確定佈線及針
腳指派皆正確相符。
B650M PG Riptide WiFi
1
+5V
DUMMY
PLED+
PLED+
PLED-
DUMMY
SPEAKER

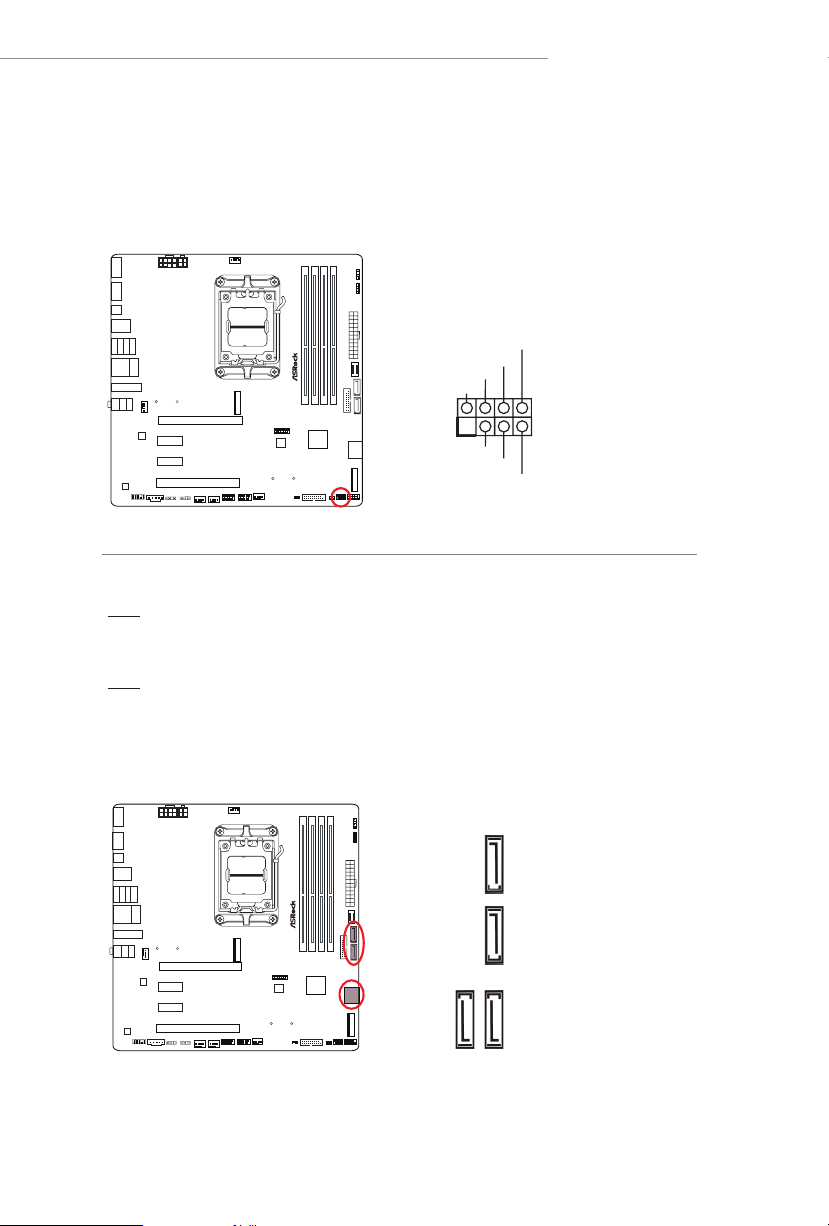

電源 LED 及喇叭排針
(7-pin SPK_PLED1)（請參閱第 6 頁，編號 16）
請將機殼電源 LED 及機殼喇叭連接至此排針。
W Fi i
RIP TI D E
B650 M PG
Serial ATA3 接頭
垂直：
(SATA3_1)（請參閱第 6 頁，編號 10）
(SATA3_2)（請參閱第 6 頁，編號 11）
直角：
(SATA3_3)（請參閱第 6 頁，編號 14）（下）
(SATA3_4)（請參閱第 6 頁，編號 14）（上）
這四組 SATA3 接頭，皆支援內部儲存裝置的 SATA 資料纜線，最高可達 6.0 Gb/s
資料傳輸率。
SPK_PLED1
W Fi i
RIP TID E
B650 M PG
SATA3_2 SATA3_1
SATA3_4
SATA3_3
39
USB 2.0 排針
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
(9-pin USB_5_6)（請參閱第 6 頁，編號 21）
(9-pin USB_7_8)（請參閱第 6 頁，編號 22）
本主機板上含有兩組排針。各 USB 2.0 排針皆可支援兩個連接埠。
W Fi i
RIP TI D E
B650 M PG
USB_5_6
USB_7_8
40
B650M PG Riptide WiFi
IntA_P_D+
USB 3.2 Gen1 排針
(19-pin USB32_4_5)（請參閱第 6 頁，編號 12）
(19-pin USB32_6_7)（請參閱第 6 頁，編號 18）
本主機板上含有兩組排針。各 USB 3.2 Gen1 排針皆可支援兩個連接埠。
W Fi i
RIP TI D E
B650 M PG
USB32_4_5
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
VbusVbus
IntA_PB_SSRX-
IntA_PB_SSRX+
GND
IntA_PB_SSTX-
IntA_PB_SSTX+
GND
IntA_PB_D-
IntA_PB_D+
Dummy
1
USB32_6_7
IntA_P_D-
GND
1
IntA_P_D-
IntA_P_D+
ID
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSTX-
IntA_P_SSTX+
GND
IntA_P_SSRX+
IntA_P_SSRX-
Vbus
IntA_P_SSRX-
IntA_P_SSRX+
GND
Vbus
41
前面板 C 類型 USB 3.2 Gen1 排針
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
(20-pin USB32_TC2)（請參閱第 6 頁，編號 9）
本主機板具有一個前面板 C 類型 USB 3.2 Gen1 排針。此排針用於連接 USB 3.2 Gen1
模組，以提供額外的 USB 3.2 Gen1 連接埠。
W Fi i
RIP TID E
B650 M PG
USB32_TC2
USB Type-C 纜線
前面板音訊排針
(9-pin HD_AUDIO1)（請參閱第 6 頁，編號 28）
本排針適用於連接音訊裝置至前面板音訊。
42
W Fi i
RIP TID E
B650 M PG
HD_AUDIO1
高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必須支援 HDA
才能正確運作。請依本手冊及機殼手冊說明安裝系統。
B650M PG Riptide WiFi
GND
L
GND
L
GND
L
機殼／水冷幫浦風扇接頭
(4-pin CHA_FAN1/WP)（請參閱第 6 頁，編號 24）
(4-pin CHA_FAN2/WP)（請參閱第 6 頁，編號 23）
(4-pin CHA_FAN3/WP)（請參閱第 6 頁，編號 20）
本主機板配備三個 4-Pin 水冷機殼風扇接頭。若要連接 3-Pin 機殼水冷風扇，請連接
至 Pin 1-3。
W Fi i
RIP TI D E
B650 M PG
CHA_FAN3/WP
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTRO
1 2 3 4
CHA_FAN1/WP
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTRO
1 2 3 4
CHA_FAN2/WP
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTRO
1 2 3 4
43
CPU 風扇接頭
FAN_SPEED_CONTROL
4 3 2 1
1
2
3
4
L
(4-pin CPU_FAN1)（請參閱第 6 頁，編號 3）
本主機板提供 4-Pin CPU 風扇（靜音風扇）接頭。若您計畫連接 3-Pin CPU 風扇，請
接至 Pin 1-3。
W Fi i
RIP TID E
B650 M PG
CPU_FAN1
GND
+12V
CPU_F
AN_SPEED
CPU ／水冷幫浦風扇接頭
(4-pin CPU_FAN2/WP)（請參閱第 6 頁，編號 29）
本主機板配備 4-Pin 水冷 CPU 風扇接頭。若您計畫連接 3-Pin CPU 水冷風扇，請接
至 Pin 1-3。
W Fi i
RIP TID E
B650 M PG
CPU_FAN2/WP
GND
FAN_VOLTAGE
CPU_FAN_SPEED
FAN_SPEED_CONTRO
44
B650M PG Riptide WiFi
4
1
8 5
ATX 電源接頭
(24-pin ATXPWR1)（請參閱第 6 頁，編號 8）
本主機板配備一組 24-pin ATX 電源接頭。若要使用 20-pin ATX 電源供應器，請插入
Pin 1 及 Pin 13。
W Fi i
RIP TID E
B650 M PG
ATXPWR1
12
24
1
13
ATX 12V 電源接頭
(8-pin ATX12V1)（請參閱第 6 頁，編號 1）
本主機板配備一組 8-pin ATX 12V 電源接頭。若要使用 4-pin ATX 電源供應器，請插
入 Pin 1 及 Pin 5。
* 警告：請確定已連接 CPU 的電源線，而非顯示卡的電源線。請勿將 PCIe 電源線
插入此接頭。
W Fi i
RIP TI D E
B650 M PG
ATX12V1
45
ATX 12V 電源接頭
1
SPI_DQ3
#
(4-pin ATX12V2)（請參閱第 6 頁，編號 2）
請將 ATX 12V 電源接至此接頭。
* 電源插頭僅能以單一方向，插入此連接器。
* 將 ATX 12V 4-pin 纜線連接至 ATX12V2 屬於選擇性。
* 就進階超頻而言，建議將此接頭與 ATX12V1 搭配使用。
W Fi i
RIP TI D E
B650 M PG
ATX12V2
SPI TPM 排針
(13-pin SPI_TPM_J1)（請參閱第 6 頁，編號 13）
此接頭支援 SPI 信賴平台模組 (TPM) 系統，可確保儲存金鑰、數位憑證、密碼及資
料的安全。TPM 系統也有助於提高網路安全性、保護數位身分，並確保平台完整
性。
46
W Fi i
RIP TI D E
B650 M PG
SPI_TPM_J1
SPI_PWR
Dummy
CLK
SPI_MOSI
GND
RSMRST#
SPI_MISO
SPI_CS0
SPI_DQ2
RST#
TPM_PIRQ
SPI_TPM_CS
B650M PG Riptide WiFi
1
underbolt AIC 接頭
(5-pin TB1)（請參閱第 6 頁，編號 27）
請透過 GPIO 纜線將 underboltTM 附加介面卡 (AIC)，接至 underbolt AIC 接頭。
* 請將 underboltTM AIC 卡安裝於 PCIE4（預設插槽）。
* 關於 underbolt 相容性和限制，請造訪 www.asrock.com。
W Fi i
RIP TI D E
B650 M PG
TB1
47
RGB LED 排針
B
+12V
(4-pin RGB_LED1)（請參閱第 6 頁，編號 7）
此 RGB 排針用於連接 RGB LED 延長線，可供使用者選擇各種 LED 照明效果。
警告：切勿以錯誤方向安裝 RGB LED 纜線，否則纜線可能損壞。
W Fi i
RIP TID E
B650 M PG
RGB_LED1
R
G
1
將 RGB LED 燈條連接至主機板上的
RGB LED 排針 (RGB_LED1)。
48
1
B
R
G
V
2
1
1.
切勿以錯誤方向安裝 RGB LED 纜線，否則纜線可能損壞。
2.
安裝或拆卸 RGB LED 纜線之前，請關閉系統並從電源拔下電源線，否則可能對主
機板元件造成損壞。
1.
請注意，未隨附 RGB LED 燈條。
2.
RGB LED 排針支援標準 5050 RGB LED 燈條 (12V/G/R/B)，最大額定功率為 3A
(12V)，長度在 2 公尺內。
可定址 LED 排針
1
1
(3-pin ADDR_LED1)（請參閱第 6 頁，編號 25）
(3-pin ADDR_LED2)（請參閱第 6 頁，編號 26）
(3-pin ADDR_LED3)（請參閱第 6 頁，編號 6）
此排針用於連接可讓使用者，選擇各種 LED 燈效的
可定址
LED 延長線。
警告：切勿以錯誤方向安裝可定址 LED 纜線，否則纜線可能損壞。
B650M PG Riptide WiFi
W Fi i
RIP TID E
B650 M PG
將
可定址 RGB LED 燈條連接至主機板上的
可定址 LED 排針 (ADDR_LED1 / ADDR_
LED2 / ADDR_LED3)。
ADDR_LED3
ADDR_LED1
GND
DO_ADDR
VOUT
ADDR_LED2
GND
DO_ADDR
VOUT
1
49
1.
切勿以錯誤方向安裝 RGB LED 纜線，否則纜線可能損壞。
2.
安裝或拆卸 RGB LED 纜線之前，請關閉系統並從電源拔下電源線，否則可能對主機板
元件造成損壞。
1.
請注意，未隨附 RGB LED 燈條。
2.
RGB LED 排針支援 WS2812B 可定址 RGB LED 燈條 (5V/Data/GND)，最大額定功
率為 3A (5V)，長度在 2 公尺內。
50
2.13 智慧按鈕
主機板具有智慧按鈕：BIOS Flashback 按鈕，可讓使用者更新 BIOS。
BIOS Flashback 按鈕
(BIOS_FB1)（請參閱第 8 頁，編號 9）
BIOS Flashback 按鈕可讓使用者更新 BIOS。
W Fi i
RIP TI DE
B650 M PG
BIOS_FB1
B650M PG Riptide WiFi
USB BIOS Flashback 連接埠
51
ASRock BIOS Flashback 功能可讓您不用關閉系統就能更新 BIOS，甚至無 CPU 也行。
使用 BIOS Flashback 功能之前，請暫停 BitLocker 及任何仰賴 TPM 的加密或安全性。請確
保已儲存並備份復原金鑰。如果加密啟用時缺少復原金鑰，資料將保持加密狀態，系統不
會啟動進入作業系統。建議在更新 BIOS 之前停用 fTPM。否則，可能發生無法預測的失
敗。
若要使用 USB BIOS Flashback 功能，請依照下列步驟進行。
1. 從華擎網站下載最新的 BIOS 檔案：http://www.asrock.com。
2. 將 BIOS 檔案複製到您的 USB 隨身碟。請確定 USB 隨身碟的檔案系統是 FAT32。
3. 從 zip 檔案解壓縮 BIOS 檔案。
4. 請將檔名改成「
5. 將 24 pin 電源插頭插入主機板，然後開啟電源供應器的 AC 開關。
* 無須將系統開機。
6. 接著將 USB 隨身碟插入 USB BIOS Flashback 連接埠。
7. 按住 BIOS Flashback 開關約三秒，接著 LED 會開始閃爍。
8. 等到 LED 停止閃爍，表示 BIOS 刷新已經完成。
* 如果 LED 燈亮起綠燈，表示 BIOS Flashback 沒有正常運作。請確定您將 USB 隨身碟插入 USB
BIOS Flashback 連接埠。
** 如果 LED 完全不亮，請中斷系統電源並將 CMOS 電池從主機板拆下／中斷連接幾分鐘。重
新連接電源和電池並再試一次。
creative.rom
」，然後儲存至 X: USB 隨身碟的根目錄下。
52
B650M PG Riptide WiFi
DRAM
VGA
CPU
BOOT
2.14 Post 狀態檢查
Post 狀態檢查 (PSC) 可在使用者啟動機器時診斷電腦，會亮紅燈指示 CPU、記憶
體、VGA 或儲存裝置是否故障。如果上述四項正常運作，燈就會熄滅。
W Fi i
RIP TI DE
B650 M PG
教學影片
53
2.15 M.2 SSD 模組安裝指南 (M2_1)
2
M.2 為小型多功能卡緣接頭，用於取代 mPCIe 和 mSATA。Blazing M.2 插座（M2_1，
Key M）支援 2260/2280 型 PCIe Gen5x4 (128 Gb/s) 模式。
安裝 M.2 SSD 模組
步驟 1
準備 M.2 SSD 模組。
1
AB
編號 1 2
螺帽位置 A B
PCB 長度 6cm 8cm
模組類型 Type 2260 Type 2280
步驟 2
視 PCB 類型及 M.2 SSD 模組長度而
定，找出要使用的對應螺帽位置。
54
步驟 3
B650M PG Riptide WiFi
2
安裝 M.2 SSD 模組之前，請鬆開螺
1
絲拆下 M.2 散熱片。
* 安裝 M.2 SSD 模組之前，請撕下
1
M.2 散熱片底部的保護膜。
步驟 4
撕下螺帽 A 上的黃色保護膜。準
備隨附的 M.2 銅柱，用手將它鎖入
螺帽 A。如果 M.2 SSD 模組為 2280
B
A
型，請略過步驟 4。
步驟 5
將 M.2 SSD 模組對準 M.2 插槽並輕
輕插入。請注意，M.2 SSD 模組只
能朝一個方向安裝。
AB
AB
o
20
55
NUT1NUT2B
正確安裝：
SSD 的 PCB 位於適當位置，可旋入 M.2
散熱片。
步驟 6
使用螺絲起子鎖緊螺絲，固定模
組。請勿過度鎖緊螺絲，以免損壞
模組。如果 M.2 SSD 模組為 2280
型，請略過步驟 6。
步驟 7
如果使用 2280 型 SSD 模組，則固定
M.2 散熱片之前，請務必將 SSD 上
的凹口對準主機板上的銅柱；否則
可能損壞 SSD 模組。
56
錯誤安裝：
SSD 的 PCB 位於 M.2 散熱片與銅柱之間。
請勿繼續。
步驟 8
B650M PG Riptide WiFi
1
2
如需最新的 M.2 SSD 模組支援清單，請上我們的網站取得詳細資訊：
http://www.asrock.com
依照所示順序用螺絲起子鎖緊螺
3
絲，固定模組（如果 M.2 SSD 模組
為 2280 型）和 M.2 散熱片。先鎖
緊 M.2 接頭對面的螺絲 (2)，再鎖緊
M.2 接頭旁邊的螺絲 (3)。
* 請勿過度鎖緊螺絲，以免損壞模
組和 M.2 散熱片。
57
2.16 M.2 SSD 模組安裝指南 (M2_2)
2
M.2 為小型多功能卡緣接頭，用於取代 mPCIe 和 mSATA。Hyper M.2 插座（M2_2，
Key M）支援 2260/2280 型 PCIe Gen4x4 (64 Gb/s) 模式。
安裝 M.2 SSD 模組
步驟 1
準備 M.2 SSD 模組和螺絲。
1
AB
編號 1 2
螺帽位置 A B
PCB 長度 6cm 8cm
模組類型 Type 2260 Type 2280
步驟 2
視 PCB 類型及 M.2 SSD 模組長度而
定，找出要使用的對應螺帽位置。
58
B650M PG Riptide WiFi
步驟 3
根據模組類型和長度移動銅柱。
預設情況下，銅柱置於螺帽位置
B
B
A
A
AB
B。如果將使用預設螺帽，請略過
步驟 3 和 4，直接進入步驟 5。
否則請用手解開銅柱。
步驟 4
從要使用的螺帽上撕下黃色保護
膜，用手將銅柱鎖入主機板上所需
的螺帽位置。
步驟 5
將 M.2 SSD 模組對準 M.2 插槽並輕
輕插入。請注意，M.2 SSD 模組只
能朝一個方向安裝。
AB
o
20
步驟 6
使用螺絲起子鎖緊螺絲，固定模
組。請勿過度鎖緊螺絲，以免損壞
NUT1NUT2B
模組。
如需最新的 M.2 SSD 模組支援清單，請上我們的網站取得詳細資訊：
http://www.asrock.com
59
HDMI®、HDMI High-Denition Multimedia Interface 和 HDMI 標誌，是 HDMI
Licensing LLC 在美國及其他國家的商標或註冊商標。
警告
本產品裝有鈕扣電池
如果誤食，鈕扣電池可能導致重傷或死亡。
請將電池置於兒童看不到或無法觸及處。
僅限美國加州
本主機板採用的鋰電池含有過氯酸鹽，這是一種受加州立法機關通過的過氯酸鹽最佳
管理實務 (BMP) 法規管制的有毒物質。在美國加州丟棄鋰電池時，請事先遵守相關規
定。
「過氯酸鹽 - 特殊處理可能適用，請參閱 www.dtsc.ca.gov/hazardouswaste/perchlorate」
僅限澳洲
我們的商品附有根據澳洲消費者法不得排除的保證。您有權因重大故障而要求更換或
退款，並就商品造成的任何其他合理可預見的損失或損壞獲得賠償。如果商品品質不
合格，而故障不構成重大故障，您也有權要求維修或更換商品。如需協助，請致電華
擎，電話：+886-2-28965588 分機 123（收取標準國際通話費用）
華擎茲此聲明，本裝置符合相關 UKCA 指令的基本要求及其他相關規定。如需 UKCA
符合性聲明的全文，請至：http://www.asrock.com
華擎茲此聲明，本裝置符合相關指令的基本要求及其他相關規定。如需 EU 符合性聲
明的全文，請至：http://www.asrock.com
華擎遵循綠色設計理念設計和製造產品，並確保華擎產品生命週期的各個階段都符合
全球環保法規。此外，華擎根據法規要求揭露相關資訊。
請參閱 https://www.asrock.com/general/about.asp?cat=Responsibility，瞭解華擎根據法規
要求進行的資訊揭露。
請勿將主機板丟入一般廢棄物中。本產品的設計實現妥善的零件再利用和
回收。此打叉附輪垃圾桶符號表示不應將產品（電力電子設備）放入一般
廢棄物中，請參考當地法規處置電子產品。
CE 警告
本裝置符合歐洲共同體委員會發布的指令 2014/53/EU。
本設備符合針對非受控環境規定的 EU 輻射暴露限制。
安裝和操作本設備時，輻射體與身體之間應至少保持 20cm 的距離。
在 5.15-5.35GHz 頻段操作僅限於室內使用。
每個收發器類型的無線電傳輸功率
功能 頻率 最大輸出功率 (EIRP)
2400-2483.5 MHz 18.5 + / -1.5 dbm
5150-5250 MHz 21.5 + / -1.5 dbm
WiFi
Bluetooth 2400-2483.5 MHz 8.5 + / -1.5 dbm
5250-5350 MHz
5470-5725 MHz
18.5 + / -1.5 dbm（無 TPC）
21.5 + / -1.5 dbm (TPC)
25.5 + / -1.5 dbm（無 TPC）
28.5 + / -1.5 dbm (TPC)
BSMI 限用物質及元素清單
單元
鉛
( P b)
鎘
(C d) 汞(Hg)
限用物質及其化學符號
+6
）
多溴聯苯
(PBB)
六價鉻
(Cr
多溴聯苯醚
(PBDE)
電路板 ○ ○ ○ ○ ○ ○
電子元件 － ○ ○ ○ ○ ○
線材 － ○ ○ ○ ○ ○
配件 － ○ ○ ○ ○ ○
備考 1.〝超出 0.1 wt %〞及〝超出 0.01 wt %〞係指限用物質之百分比含量超出百分比含量基準值。
備考 2.〝○〞係指該項限用物質之百分比含量未超出百分比含量基準值。
備考 3.〝－〞係指該項限用物質為排除項目。
Loading...
