B650M PG Riptide
第 1 章 はじめに
ASRock B650M PG Riptide マザーボードをお買い上げ頂きありがとうございます。
ASRock の製品は一貫した厳格な品質管理の下で製造されております。優れた品質と耐
久性を兼ね備えつつ、優れたパフォーマンスを提供致します。
マザーボードの仕様と BIOS ソフトウェアは更新されることがあるため、このマニュアルの内
容は予告なしに変更することがあります。このマニュアルの内容に変更があった場合には、更
新されたバージョンは、予告なくASRock のウェブサイトから入 手 できるようになります。この
マザーボードに関する技術的なサポートが必要な場合には、ご使用のモデルについての詳細
情報を、当社のウェブサイトで参照ください。ASRock のウェブ サイトでは、最新の VG A カード
および CPU サポ ート一覧もご覧になれます。ASRock ウェ ブ サ イト http://www.asrock.com。
1.1 パッケージの内容
• ASRock B650M PG Riptide マザ ー ボ ード （Micro ATX フォー ム ファクタ ー ）
• ASRock B650M PG Riptide ユーザーマニュアル
• 2 x シリアル ATA (SATA) データケーブル （オプ ション ）
• 2 x M.2 ソケット用 ねじ （ オプ ション ）
• 1 x M.2 ソケット用スタンドオフ （ オ プ ション ）
1
1.2 仕様
プ ラット
フォー ム
CPU
チップセット
メモリ
拡 張 ス ロ ット
• Micro ATX フォー ム ファクタ
• 2 オンスのコパー製 PCB
• AMD Socket AM5 RyzenTM 7000 シリーズプ ロセッサーを
サポ ート
• AMD B650
• デュアルチャンネル DDR5 メモリ機 能
• 4 x DDR5 DIMM スロット
• 最大 6200+(OC) の DDR5 ECC/ ノン ECC、アン バ ッファードメモ
リに対 応 *
• システムメモリの最大容量：128GB
• Extreme Memory Prole (XMP) および EXTended Proles for
Overclocking (EXPO) メモリモジュー ルを サ ポ ート
* 詳細については、ASRock ウェブサイトのメモリーサポート一 覧 を
参 照してくだ さい 。(http://www.asrock.com/)
CPU:
• 1 x PCIe 4.0 x16 スロット (PCIE1)、x16 モードを サポ ート *
チップセット：
• 1 x PCIe 4.0 x16 スロット (PCIE4)、x4 モードを サポ ート *
• 2 x PCIe 3.0 x1 スロット （PCIE2 および PCIE3）*
* 起 動 ディスクとして NVMe SSD に対応
• AMD CrossFireTM に対応
• VGA PCIe ス ロ ット に 15μゴールドコンタクトを採 用 (PCIE1)
グ ラ フィックス
オ ー ディオ
• 統合 AMD RDNATM 2 グ ラ フィックス （実際のサポートは CPU に
よって異なる場合 があります ）
• 1 x HDMI 2.1 TMDS/FRL 8G 互換、HDR、HDCP 2.3、最 大 4K
120Hz の最大解像度をサポート
• 1 x DisplayPort 1.4、DSC （圧縮）、HDCP 2.3 および最大 4K
120Hz の最大解像度をサポート
• 7.1 CH HD オーディオ (Realtek ALC897 Audio Codec)
• Nahimic オー ディオ
2
B650M PG Riptide
LAN
USB
リアパ ネル I/O
• 2.5 ギ ガ ビット LAN 10/100/1000/2500 Mb/s
• Dragon RTL8125BG
• Phantom Gaming LAN ソ フトウェアに 対 応
- スマートに帯域幅制御を自動調整
- 見やすく使いやすい UI
- 見やすいネットワーク使用統計情報
- ゲ ーム 、ブ ラ ウ ザ 、ストリーミング モ ードように 最 適 化さ れ たデ
フォルト設 定
- ユーザーカスタマイズによる優先度制御
• 1 x USB 3.2 Gen2 Type-C (リア )
• 1 x USB 3.2 Gen2 Type-A (リア )
• 1 x USB 3.2 Gen1 Type-C ( フロント )
• 6 x USB 3.2 Gen1 (2 リア、4 フ ロント )
• 8 x USB 2.0 (4 リア、4 フ ロント )
* すべての USB ポートは ESD 保護をサポートしています
• 1 x HDMI ポ ート
• 1 x DisplayPort 1.4
• 1 x USB 3.2 Gen2 Type-A ポ ート (10 Gb/s)（ リド ラ イ バ ）
• 1 x USB 3.2 Gen2 Type-C ポ ート (10 Gb/s)（ リド ラ イ バ ）
• 2 x USB 3.2 Gen1 ポート (USB32_23 は、ライトニング ゲ ーミング
ポ ートで す )
• 4 x USB 2.0 ポ ート
• 1 x RJ-45 LAN ポ ート
• 1 x BIOS フラッシュバ ックボタン
• HD オーディオジャック：ラインイン / フロントスピーカ ー /
マイク
ストレ ージ
CPU:
• 1 x Blazing M.2 ソケ ット (M2_1、キ ー M)、タ イ プ 2260/2280 PCIe
Gen5x4 (128 Gb/s) モ ードに 対 応 *
チップセット：
• 1 x Hyper M.2 ソ ケ ット (M2_2、キ ー M)、タ イ プ 2260/2280 PCIe
Gen4x4 (64 Gb/s) モ ードに 対 応 *
• 4 x SATA3 6.0 Gb/s コネクタ
* 起 動 ディスクとして NVMe SSD に対応
* ASRock U.2 キット に 対 応
3
RAID
• SATA ストレージデバイスの場合、RAID 0、RAID 1 および
RAID 10 に対応
• M.2 NvMe ストレージデバイス用に RAID 0、RAID 1 および
RAID 10 をサポート *
* RAID 10 をサポートするには、追加の M.2 NVMe 拡張カードが必
要です
コネクタ
• 1 x SPI TPM ヘッダ ー
• 1 x 電源 LED とスピ ーカー ヘッダー
• 1 x RGB LED ヘッダ ー *
• 3 x アドレサブル LED ヘッダ ー **
• 1 x CPU ファンコ ネクタ (4 ピン )***
• 1 x CPU/ ウォーターポンプファンコネクタ (4 ピン )
( スマートファン速度制御 )****
• 3 x シャーシ / ウォーターポンプファンコネクタ (4 ピン )
( スマートファン速度制御 )*****
• 1 x 24 ピン ATX 電 源コネクタ
• 1 x 8 ピン 12V 電源コネクタ
• 1 x 4 ピン 12V 電源コネクタ
• 1 x 前 面 パ ネ ルオ ー ディオコ ネ クタ
• 1 x underbolt AIC コ ネ クタ (5 ピン ) （underbolt 4 AIC カー
ドのみポートに対応）
• 2 x USB 2.0 ヘ ッ ダ ー（ 4 つの USB 2.0 ポートに 対 応 ）
• 2 x USB 3.2 Gen1 ヘッダ ー （4 つの USB 3.2 Gen1 ポ ートに対 応）
• 1 x フロントパ ネ ルタイプ C USB 3.2 Gen1 ヘッダ ー
* 合計 12V/3A、36W までの LED ストリップ に 対 応
** 合計 5V/3A、15W までの LED ストリップ に 対 応
*** CPU_FAN1 は 、最 大 1A (12W) の ファン 電 力 を サポ ートしま す。
**** CPU_FAN2/WP は 、最 大 2A (24W) の ファン 電 力 を サポ ートし
ます。
***** CHA_FAN1 〜 3/WP は 、最 大 2A (24W) のファン電力をサポ
ートしま す。
***** CPU_FAN2/WP および CHA_FAN1 〜 3/WP は 3 ピンまたは
4 ピンファンが使用されているかどうかを自動検出できます。
BIOS 機能
OS
• AMI UEFI Legal BIOS、GUI サポート付き
• Microso® Windows® 10 64-bit / 11 64-bit
4
B650M PG Riptide
認証
• FCC、CE
• ErP/EuP Ready（ErP/EuP 対応電源供給装置が必要です）
* 商品詳細については、当社ウェブサイト (http://www.asrock.com) をご 覧くだ さい 。
BIOS 設定の調整、アンタイドオーバークロックテクノロジーの適用、サードパーティのオーバー
クロックツール の 使 用 など を含む、オーバ ークロックには、一定 のリスクを 伴 いま すの でご 注
意ください。オー バークロックするとシステムが不 安 定 になったり、システム のコンポ ーネント
やデバイスが破損することがあります。ご自分の責任で行ってください。弊社では、オーバーク
ロックによる破損の責任は負いかねますのでご了承ください。
5
ATXP WR 1
Top:
RJ-45
USB 3.2 Gen1
T: USB32_2
B: USB32_3
1
1
1
1
1
1
1
1
1
HD_AUDIO1
1
TB1
AUDIO
CODEC
CPU_FAN2
/WP
CHA_FAN1
/WP
1
1
USB32_ 4_5
ADDR_L ED3
ATX12V1
CPU_FAN1
HDLED RESET
PLED PWRBTN
PANEL1
PCIE3
Top:
LINE IN
Center:
FRONT
Bottom :
MIC IN
USB_7_8
ATX12V2
SATA3_4
SATA3_3
ADDR_LED2
PCIE4
22
1
9
11
23
14
6
7
26
24
28
20
23
29
8
VGA
BOOT
CPU
DRAM
SPK_PLED1
21
15
B6 5 0 M P G
R I P T I DE
27
BIOS
ROM
USB32_ TC2
4
DDR5 _A2 (64 b it, 288 -pin mo dule)
DDR5 _A1 (64 b it, 288 -pin mo dule)
DDR5 _B2 (64 b it, 288 -pin mo dule)
DDR5 _B1 (64 b it, 288 -pin mo dule)
USB32_6_7
CLR
CMOS1
5
1
SPI_TPM_J1
RoHS
RGB_LE D1
SATA3_1
SATA3_2
M2_ 2
M2_ 1
10
12
13
CHA_FAN2
/WP
CHA_FAN3
/WP
USB_5_6
1
ADDR_LED1
25
19 18 17 16
PCIE1
PCIE2
BIOS
_FB1
HDM I1
DP_ 1
USB 3.2 Gen2
T:USB32_1
B: USB32_TC1
USB 2.0
USB_2
USB 2.0
USB_1
USB 2.0
USB_4
USB 2.0
USB_3
LAN
AMD
B650
1.3 マザーボードのレイアウト
6
番号 説明
1 8 ピン 12V 電 源コネクタ (ATX12V1)
2 4 ピン 12V 電源コネクタ (ATX12V2)
3 CPU ファンコネクタ (CPU_FAN1)
4 2 x 288 ピン DDR5 DIMM ス ロ ット (DDR5_A1、DDR5_B1)
5 2 x 288 ピン DDR5 DIMM ス ロ ット (DDR5_A2、DDR5_B2)
6 アドレサブル LED ヘッダ ー (ADDR_LED3)
7 RGB LED ヘッダー (RGB_LED1)
8 AT X 電源コネクタ (ATXPWR1)
9 フロントパネルタイプ C USB 3.2 Gen1 ヘッダ ー (USB32_TC2)
10 SATA3 コネ クタ (SATA3_1)
11 SATA3 コネ クタ (SATA3_2)
12 USB 3.2 Gen1 ヘッダ ー (USB32_4_5)
13 SPI TPM ヘッダ ー (SPI_TPM_J1)
14 SATA3 コネ クタ (SATA3_4) ( 上側 )、(SATA3_3) ( 下側 )
15 システムパ ネ ル ヘッダー (PANEL1)
16 電源 LED とスピ ーカー ヘッダー (SPK_PLED1)
17 クリア CMOS ジャンパ ー (CLRCMOS1)
18 USB 3.2 Gen1 ヘッダ ー (USB32_6_7)
19 ポ ストステ ータスチェッカー (PSC)
20 シャーシ / ウォーターポンプファンコネクタ (CHA_FAN3/WP)
21 USB 2.0 ヘッダ ー (USB_5_6)
22 USB 2.0 ヘッダ ー (USB_7_8)
23 シャーシ / ウォーターポンプファンコネクタ (CHA_FAN2/WP)
24 シャーシ / ウォーターポンプファンコネクタ (CHA_FAN1/WP)
25 アドレサブル LED ヘッダ ー (ADDR_LED1)
26 アドレサブル LED ヘッダ ー (ADDR_LED2)
27 5 ピン Thunderbolt AIC コ ネ クタ (TB1)
28 フロントパネルオ ーディオヘッダー (HD_AUDIO1)
29 CPU/ ウォーターポンプファンコネクタ (CPU_FAN2/WP)
B650M PG Riptide
7
1.4 I/O パネル
2
1
3
11 10
番号 説明 番号 説明
1 2.5G LAN RJ-45 ポ ート * 7 USB 3.2 Gen2 Type-A ポート
2 ライン 入 力 （明るい青色）** (USB32_1)
3 フロントスピーカー （ライム色）** 8 USB 3.2 Gen2 Type-C ポート
4 マ イクロ フォン （ピンク色）** (USB32_TC1)
5 USB 3.2 Gen1 Type-A ポート 9 BIOS フラッシュ バ ックボ タン
(USB32_23)*** 11 HDMI ポート
6 USB 2.0 ポ ート (USB_1234) 12 DisplayPort 1.4
9
7
8
6
45
8
B650M PG Riptide
* 各 LAN ポートにそれぞれ 2 つの LED が ありま す 。LAN ポートの LED 表示については下の表を参照してく
ださい。
アクティビティ / リンク LED
速度 LED
LAN ポ ート
アクティビ ティ / リンク LED 速度 LED
状態 説明 状態 説明
消灯 リンクなし 消灯 10Mbps 接続
点滅 データアクティビティ オレンジ 色 100Mbps/1Gbps 接続
点灯 リンク 緑色 2.5Gbps 接続
** 7.1 チャンネル設定のオーディオポートの機能 :
ポ ート 機能
明るい青色（リアパネル） リアスピーカー出力
ライム 色（リアパネル） フロントスピーカ ー 出 力
ピンク色（リアパネル） セントラル / サブウーファースピーカー
出力
ライム色（フロントパネル） サイドスピーカー出力
**** USB32_23 は、ライトニングゲ ーミングポ ートで す。
9
1.5 ブ ロック 図
Rear USB 3.2 Gen2 Type A
Rear USB 3.2 Gen2 Type C
M.2(PCIe x4)
x4 Gen5
Channel B
DP0
PCIe x4 Slot
x4 Gen4
AMD AM5
Processor
LGA1718
AZ(HD Audio)
PCIe x16 Gen4 Slot
x16 Gen4
Channel A
ReDriver
Displayport
DP1
10Gb/s
SPI
eSPI
ReDriver5Gb/s
10Gb/s
M.2(PCIe x4 Gen4)
x4 Gen4
PCIe x4 Gen4 BUS
480Mb/s
5Gb/s
USB2.0 Hub
GL852
Realtek RTL8125B 2.5G LAN
x1
1st
5Gb/s
PCIe x1 Slot
x1
AMD PROM21
Chipset
5Gb/s
480Mb/s
PCIe x1 Slot
x1
SATA 6Gb
10
DDR5 Slot x2
DDR5 Slot x2
HDMI Port
SIO NCT6796D-S
Flash ROM
Audio Codec ALC897 3
Rear USB 3.2 Gen1 1 port
Front USB 3.2 Gen1 4 port
Front USB 3.2 Gen1 Type C
Front USB 2.0 4 port
Rear USB 3.2 Gen1 1 port
SATA 4 port
Rear USB 2.0 4 port
B650M PG Riptide
第 2 章 取り付け
これは Micro ATX フォームファクタのマザーボードです。マザーボードを取付ける前に、
ケースに 取り付 けできるフォームファクター（サイズ ）を確認し、マザーボードを 取り付 け
ること が で き ること を 確 認 してくだ さい 。
取り付け前の注意事項
マザーボードコンポーネントを取り付けたり、マザーボードの設定を変更する前に、次の
注意事項をよくお読みください。
• マザーボードを設置 / 取り外しをする場合は、必ず電源コードが抜いてください。電源
コードが繋がれたままで作業を行うと、怪我をしたり、マザーボードが破損する可能
性がござ います。
• 静電気によってマザーボードの部品が破損することを防止するために、マザーボード
はカーペットの上に置かないでください。また、静電気防止リストストラップを着用す
るか、または、部品を取り扱う前に静電気除去グッズに触れてください。
• 基板の端を つ かんでください。IC には触れないでください。
• マザーボードを取り外す場合は、取り外したマザーボードを接地した静電気防止パッ
ドの上に置くが、商品に付属している袋に入れてください。
• マザーボードをシャーシに固定する為にねじを使う場合は、ねじを締め付けすぎない
でください。ねじを締め付けすぎると、マザーボードが破損することがあります。
11

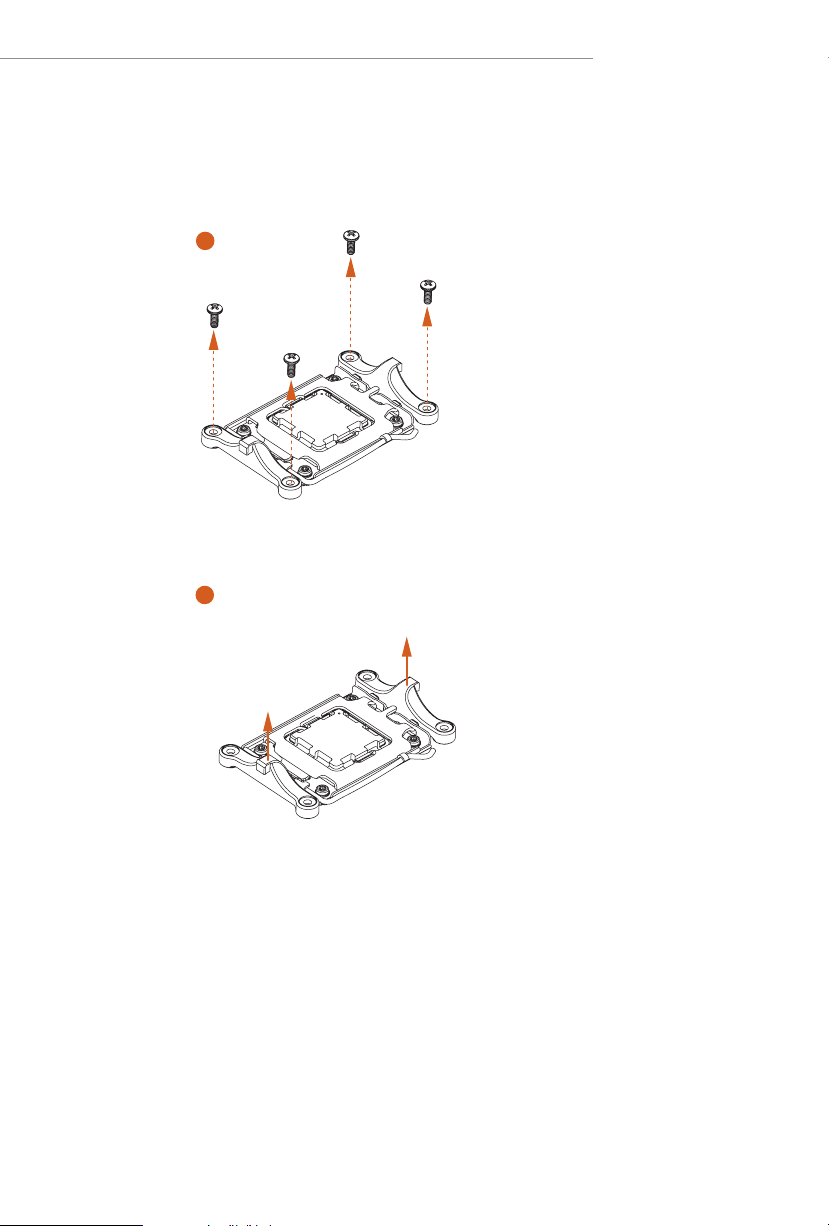

2.1 CPU を取り付 ける
1. 1718 ピン CPU をソケットに挿 入する前に、PnP キャッ プ がソケット上にあること、CPU 表面
に汚 れがな いこと、または 、ソケット内 に曲がったピンが な いことを確 認してください 。PnP
キャップがソ ケット上にな か ったり、CPU 表面が汚れていたり、または、ソケット内に曲がっ
たピンがある場 合は 、CPU を無理にソケット内に挿入しないでください。CPU を無 理 にソ
ケット内 に挿 入すると、CPU の甚大な破損につながります。
2. CPU を取り付ける前に、すべての電源ケーブルを取り外してください。
チュートリアルビデオ
12
CPU ソケットカバーを開く前に、CPU を正しい
方向に向けてください。
B650M PG Riptide
1
A
B
3
2
4
CPU をできるだけ平らに慎重
に置きます。落とさな い でくだ
さい。
13
5
所定の位置にロックする前に、CPU が ソ ケットと
位置合わ せされていることを確 認してください。
6
7
14
ソケットレバ ーを 閉 じると き に 外
れるまで、黒いカバ ープレートが
常に所定の位置にあることを確認
して くだ さい 。
プロセッサーを取り外した場合は、カバーを保管してください。アフターサービスのためにマ
ザーボードを返品する場合は、カバーを必ず取り付けてください。
B650M PG Riptide
1
2.2 CPU ファンとヒートシンクを 取り付ける
CPU をこのマザ ーボードに取り付けたら、放 熱 するために大型のヒートシンクと冷却ファ
ンを取り付ける必要があります。放熱を改善するために、さらに、CPU とヒートシンクの 間
にサーマルグリースを塗布 する必要 があります。CPU とヒートシンクがしっかりと固定さ
れており、正しく接触していることを確 認してください。
CPU またはヒートシンクを交換 する前 に、電源を 切断 するか 、または 、電 源コードを取り外
して くだ さ い 。

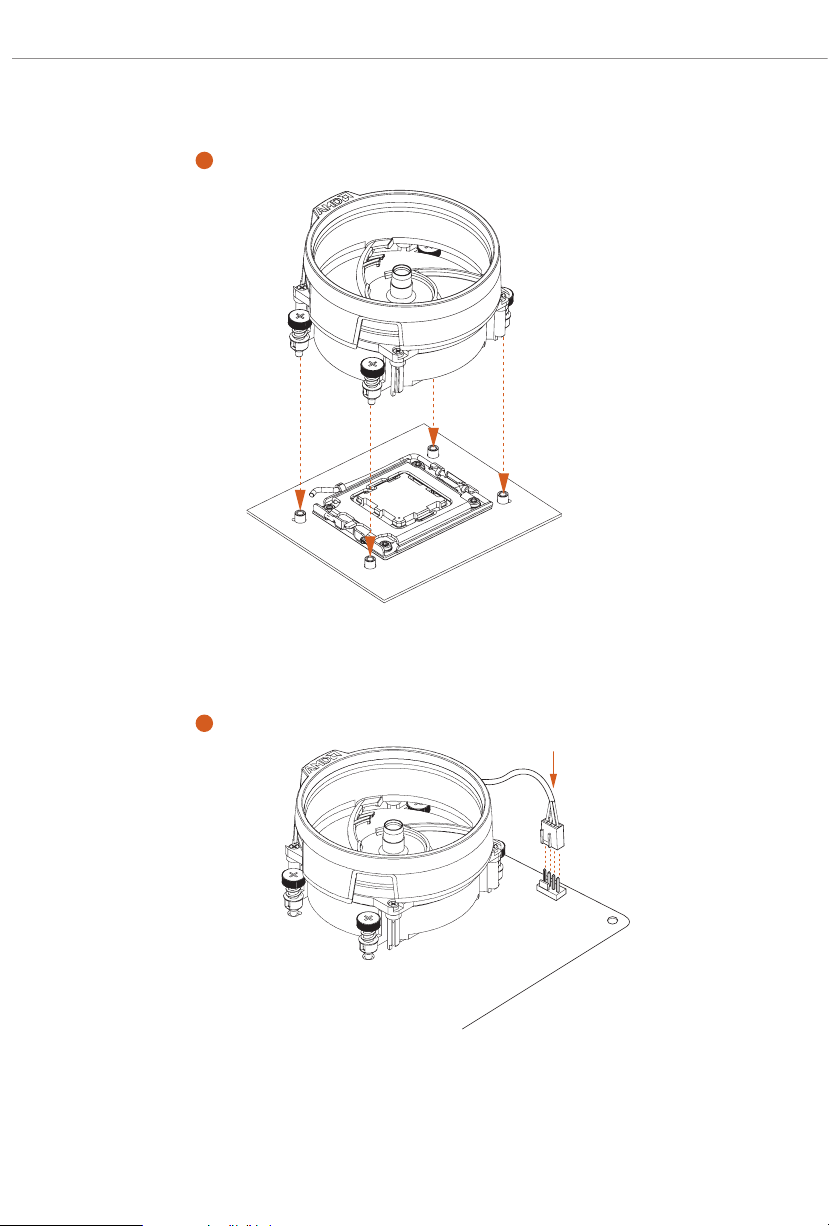

CPU クーラー（タイプ 1）の取り付 け
2
15
3
4
16
CPU_FAN1
CPU クーラー（タイプ 2）の取り付 け
1
2
B650M PG Riptide
17
3
4
18
CPU_FAN1
B650M PG Riptide
5
CPU_FAN1
RGB_LED1
+12V
* ここに示されている図は参照のみを目的としており、購入したモデルと完全に一致しな
い場合があります。
19
CPU クーラー （タイプ 3） の取り付 け
1
2
20
B650M PG Riptide
3
4
21
5
AN1
CPU_F
22
B650M PG Riptide
6
CPU_FAN1
RGB_LED1
+12V
または
CPU_FAN1
RGB_LED1
USB_1_2
この段 階では 1 本のケーブルだけを使用してください。
RGB_LED1 を選択した場合 は、ASRock ユ ーティリティ「ASRock Polychrome SYNC」を イ
ンストールしてください。
USB コネクタを選択する場合は、ASRock ユ ー ティリティ「 SR3 Settings Soware（SR3 設定
ソフトウェア）」をインストールしてください。
* ここに示されている図は参照のみを目的としており、購入したモデルと完全に一致しな
い場合があります。
23

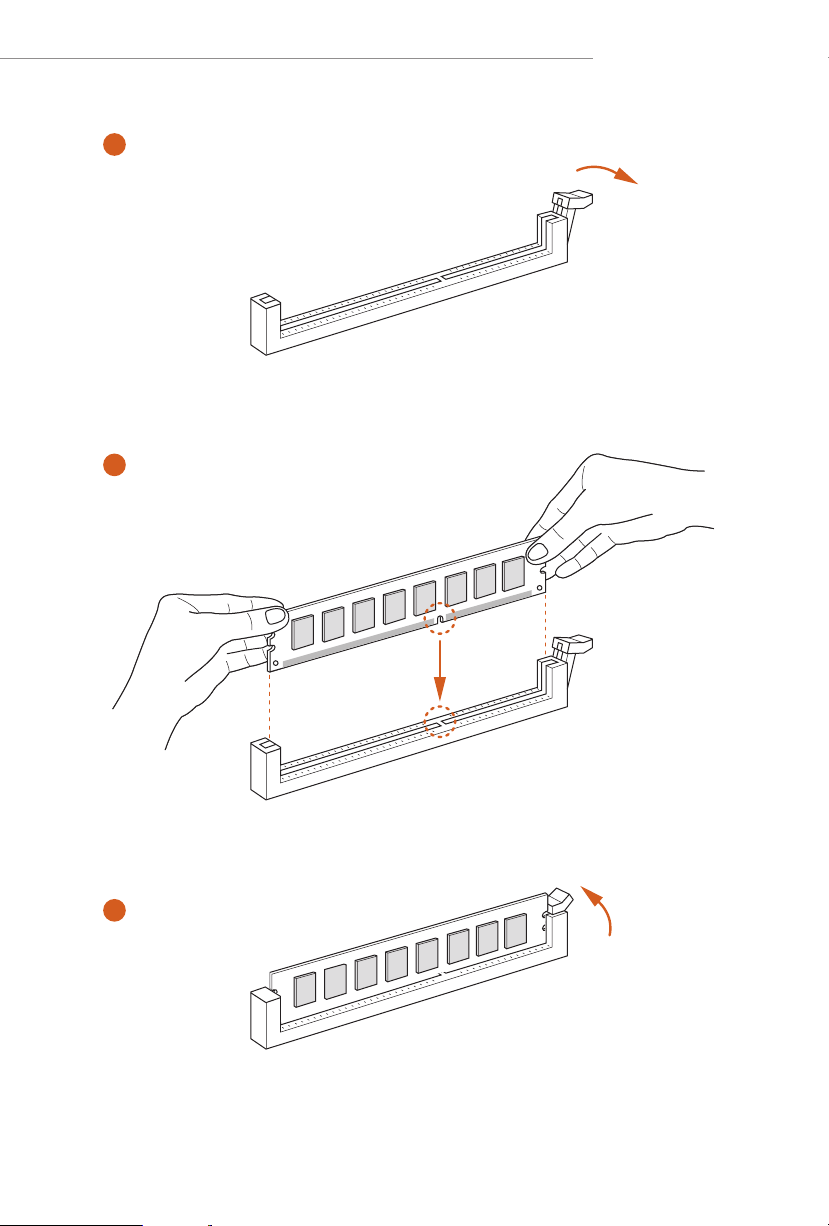

2.3 メモリモジュール (DIMM) を取り付 ける
このマザーボードには 4 つの 288 ピン DDR5 （ダブルデータレート 5） DIMM ス ロ ット が
装備されており、デュアルチャンネルメモリ機能に 対 応します。
1. デュアルチャンネルメモリ設定 のために 、同 一（ 同じブランド、同じ速度、同じサイズ、同じチッ
プ タ イ プ ）の DDR5 DIMM を 1 組取り付ける必要があります。
2. 1 つまたは 3 つのメモリモジュール が 取り付けられ ている場 合は、デュアルチャンネルメモリ
機能を有効にできません。
3. DDR、DDR2、DDR3 または DDR4 メモリモジュー ル は DDR5 スロットに取り付 けることはで
きま せ ん 。取 り付 け ると、マザ ー ボ ードと DIMM が損 傷することが あります。
4. DIMM は 1 つの正しい方向にしか取り付けることができません。DIMM を間違った方向に
無理に挿入すると、マザーボードと DIMM の損傷につながります。
推奨メモリ構成
1 DIMM
A1 A2 B1 B2
V
2 DIMM
A1 A2 B1 B2
V V
4 DIMM
A1 A2 B1 B2
V V V V
最初の起動には時間がかかる場合があります。
しばらくお待ちください。起動時間については、次の表を参照してください。
* 設定によって異なる場合があります。
メモリ
CMOS をクリアし た 後 の
最初の起動
2 x 16GB 90 秒
2 x 32GB 150 秒
4 x 16GB 170 秒
4 x 32GB 315 秒
24
B650M PG Riptide
1
2
3
25
2.4 前面パネルヘッダーを接続する
1
32:(56:
+''/('
5(6(76:
32:(5/('
32:(5/('
2
RESET SW
HDD LED
26
3$1(/
システムパネルヘッダー
910
Power SW (-) RESET SW (+)
B
Power LED (-)
A
Power LED (+)
12
PANEL1
RESET SW (-)Power SW (+)
HDD LED (-)
HDD LED (+)
フロントパネルワイヤー
D
C
ABC D
2.5 マザーボードを取り付ける
RIPTIDE
B65 0M PG
B650M PG Riptide
27
2.6 SATA ドライブを取り付ける
1
光 学ドラ イブ
SATA ドライブ
2
28
SATA データケーブル
B650M PG Riptide
3
4
SATA 電源コネクタ
SATA データコネクタ
29
2.7 グラフィックスカ ードを取り付ける
1
30
CLICK!
B650M PG Riptide
拡張スロット （PCIe ス ロ ット ）
このマザーボードには 4 つの PCI Express スロットが装備されています。
拡張カードを取り付ける前に、電源供給が切断されていること、または、電源コードが取り外さ
れていることを確認してください。取り付け作 業を始 める前に、拡 張カードに添付されている
文書を読んで、カード用に必要なハードウェア設定を行ってください。
PCIe スロット ：
PCIE1 （PCIe 4.0 x16 ス ロット ） は PCIe x16 レーン幅グラフィックスカード向けに使用します。
PCIE2 （PCIe 3.0 x1 ス ロ ット ） は PCIe x1 レーン幅カード向けに使用します。
PCIE3 （PCIe 3.0 x1 ス ロ ット ） は PCIe x1 レーン幅カード向けに使用します。
PCIE4 （PCIe 4.0 x16 ス ロ ット ） は PCIe x4 レーン幅グラフィックスカード向けに使用します。
PCIe ス ロット 設 定
PCIE1 PCIE4
シング ルグ ラフィックスカ ード Gen4x16 N/A
CrossFireTM モードで 2 枚の
グラフィックスカード
複数のグラフィックスカードを使用する場合は、サーマル環境を改善するために、シャー
シファンをマ ザーボードのシャーシファンコネクタ (CHA_FAN1 〜 3/WP) に接 続してく
ださい。
Gen4x16 Gen4x4
31
2.8 周辺機器を接続する
32
2.9 電源コネクタを接続する
B650M PG Riptide
$7;9
$7;3:5
33
2.10 電 源オン
1
2
3
4
34
B650M PG Riptide
2.11 ジャンパー設定
このイラストは、ジャンパ ー の 設 定 方 法を示しています。ジャンパ ー キャップ がピンに被
さって い ると、ジャン パ ーは「 ショート」で す。ジャン パ ー キャップ が ピン に 被 さって い ない
場合には、ジャンパーは「オープン」です。
CMOS クリアジャンパ ー
(CLRCMOS1) （p.6、No. 17 参照）
CLRCMOS1 は、CMOS のデータをクリアすることができます。CMOS のデータには、
システムパスワード、日付、時間、システム設定パラメーターなどのシステム設定情報が
含まれます。消去して、デフォルト設定にシステムパラメーターをリセットするには、
コンピューターの電源を切り、電源コードを抜き、ジャンパーキャップを使用して、
CLRCMOS1 のピンに 3 秒 間ショートしま す 。CMOS をクリアした後は、ジャンパーキャッ
プを取り外すのを忘れないようにしてください。BIOS をアップ デ ート後 、CMOS をクリア
する必要があれば、最初にシステムを起動し、それから CMOS クリアアクション を 行 う
前 にシャットダウンしてください 。
RIPTIDE
B65 0M P G
CLRCMOS1
2 ピンジャン パ ー
ショート ： CMOS のクリ ア
オープ ン ：デフォルト
35
2.12 オン ボ ード の ヘッダ ーとコ ネクタ
オンボ ードヘッダーとコネクタはジャンパ ーで はありません。これらヘッダーとコネクタには
ジャンパーキャップを被せないでください。ヘッダーおよびコネクタにジャンパーキャップを
被せると、マザーボードに物理的損傷が起こることがあります。
システム パネルヘッダー

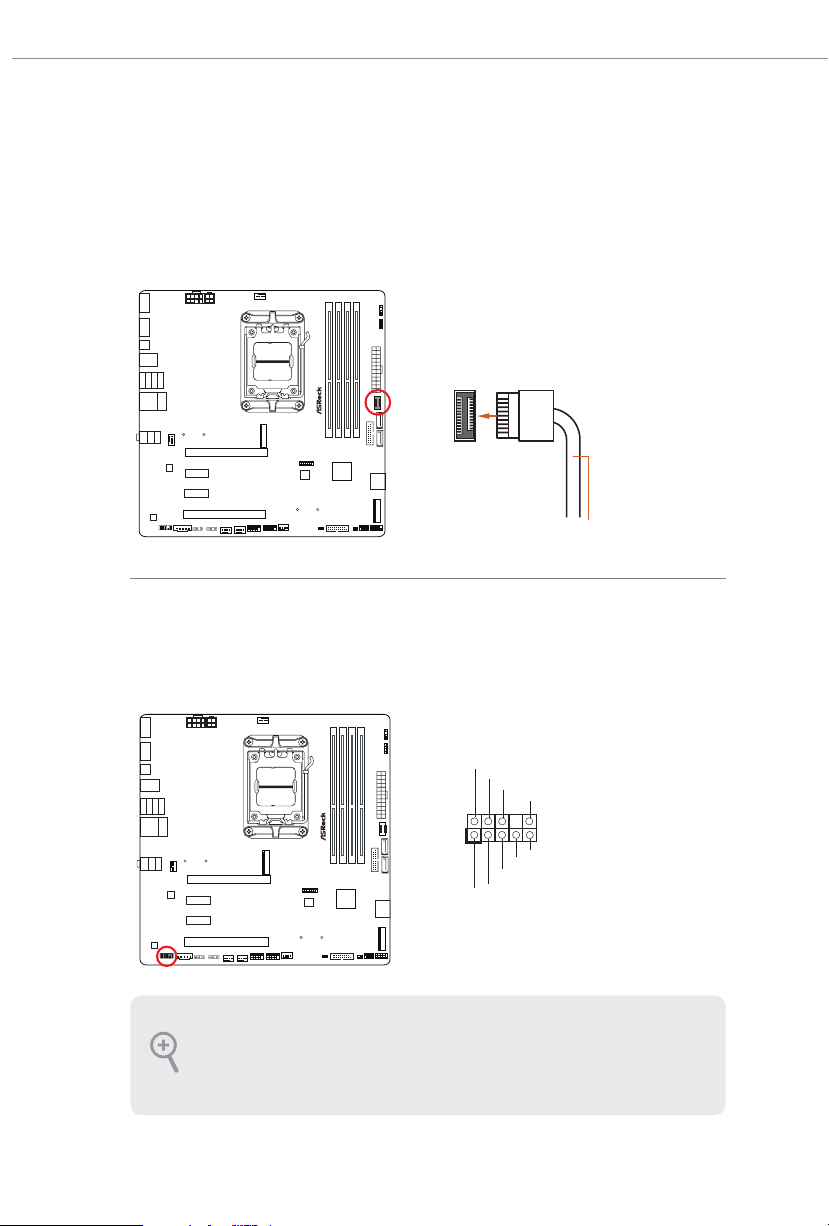

（9 ピン PANEL1）（ p.6、No. 15 参照）
電 源 ボタンを接 続し、ボタンをリセットし、下 記 のピン 割り当てに 従 って、シャー シ の シ
ステムステータス表示ランプをこのヘッダーにセットします。ケーブルを 接続するときに
は、ピンの「＋」と「−」に気をつけてください。
PANEL1
1
PLED+
PLED-
HDLED-
HDLED+
PWRBTN#
GND
GND
RESET#
GND
RIPTIDE
B65 0M P G
36
PWRBTN（電源ボタン）：
シャーシ前面パネルの電源ボタンに接続してください。電源ボタンを使用して、システムをオ
フにする方法を設定できます。
RESET（リセットボタン）：
シャーシ 前 面 パ ネ ル のリセットボタンに 接 続してください。コンピュータ ーがフリーズしたり、
通常の再起動を実行できない場合には、リセットボタンを押して、コンピューターを再起動し
ます。
PLED（システム電源 LED）：
シャーシ前面パネル の電 源ステータスインジケーターに接続してください。システム稼働中 は、
LED が点灯します。システムが S1/S3 スリープ状態の場合には、LED は 点 滅を 続 けます。シス
テムが S4 スリープ状態または電源オフ (S5) のときには、LED はオフで す。
HDLED（ ハ ードドライブアクティビティ LED）：
シャーシ前面パネルのハードドライブアクティビティLED に接 続してください。ハ ードドライブ
のデータを読み取りまたは書き込み 中に、LED は オ ン に な りま す。
前面パネルデザインは、シャーシによって異なることがあります。前面パネルモジュールは、
主に電 源ボタン、リセットボタン、電 源 LED、ハ ードドライブ アクティビティ LED、スピーカーな
どから構成されます。シャーシの前面パネルモジュールとこのヘッダーを接続する場合には、
配線 の 割り当てと、ピンの割り当て が正しく合 致していることを確 認してください 。
電源 LED とスピ ーカー ヘッダー
1
+5V
DUMMY
PLED+
PLED+
PLED-
DUMMY
SPEAKER
（7 ピン SPK_PLED1）（ p.6、No. 16 参照）
シャーシ 電 源 LED とシャーシスピーカーをこのヘッダーに接続してください。
B650M PG Riptide
RIPTIDE
B65 0M P G
SPK_PLED1
シリアル ATA3 コ ネクタ
垂直：
(SATA3_1) （p.6、No. 10 参照）
(SATA3_2) （p.6、No. 11 参照）
直角：
(SATA3_3) （p.6、No. 14 参照）（下側）
(SATA3_4) （p.6、No. 14 参照）（上側）
これら 4 つの SATA3 コネクターは、最高 6.0 Gb/s のデータ転送速度で内部ストレージ
デバイス用の SATA データケーブルをサポートします。
RIPTIDE
B65 0M P G
SATA3_2 SATA3_1
SATA3_4
SATA3_3
37
USB 2.0 ヘッダ ー
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
（9 ピン USB_5_6）（ p.6、No. 21 参照）
（9 ピン USB_7_8）（ p.6、No. 22 参照）
このマザーボードには 2 つのヘッダーが装備されています。各 USB 2.0 ヘッダーは、
2 つ の ポートを サ ポートで きます。
RIPTIDE
B65 0M P G
USB_5_6
USB_7_8
38
B650M PG Riptide
ID
IntA_P_D+
USB 3.2 Gen1 ヘッダ ー
（19 ピン USB32_4_5）（ p.6、No. 12 参照）
（19 ピン USB32_6_7）（ p.6、No. 18 参照）
このマザーボードには 2 つのヘッダーが装備されています。各 USB 3.2 Gen1ヘッダーは、
2 つ の ポートを サ ポートで きます。
RIPTIDE
B65 0M P G
USB32_6_7
IntA_P_D-
GND
1
IntA_P_D-
IntA_P_D+
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSTX-
IntA_P_SSTX+
GND
IntA_P_SSRX+
IntA_P_SSRX-
Vbus
IntA_P_SSRX-
IntA_P_SSRX+
GND
Vbus
USB32_4_5
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
IntA_PA_SSTX-
IntA_PA_SSTX+
IntA_PA_D-
IntA_PA_D+
VbusVbus
IntA_PB_SSRX-
IntA_PB_SSRX+
GND
IntA_PB_SSTX-
GND
IntA_PB_SSTX+
GND
IntA_PB_D-
GND
IntA_PB_D+
Dummy
1
39
フロントパネルタイプ C USB 3.2 Gen1 ヘッダ ー
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
（20 ピン USB32_TC2）（ p.6、No. 9 参照）
このマザーボード上には、1 つ のフロントパネルタイプ C USB 3.2 Gen1 ヘッダ ー が あり
ます。このヘッダーは、追加 USB 3.2 Gen1 ポ ート用 に USB 3.2 Gen1 モジュールを接続
するため に使用されます。
RIPTIDE
USB32_TC2
B65 0M P G
USB Type-C ケーブル
フロントパネ ル オーディオヘッダー
（9 ピン HD_AUDIO1）（ p.6、No. 28 参照）
このヘッダーは、フロントオーディオパネルにオーディオデバイスを接続するためのも
のです。
HD_AUDIO1
RIPTIDE
B65 0M P G
ハイディフィニションオーディオはジャックセンシングをサポートしていますが、正しく機能す
るためには、シャーシのパネルワイヤーが HDA をサポートしていることが必要です。お使い
のシステム を 取り付けるには、当 社 のマニュアル およびシャーシ の マニュアルの 指 示 に従 って
くだ さ い 。
40
B650M PG Riptide
GND
L
GND
L
GND
L
シャーシ / ウォーターポンプファンコネクタ
（4 ピン CHA_FAN1/WP）（ p.6、No. 24 参照）
（4 ピン CHA_FAN2/WP）（ p.6、No. 23 参照）
（4 ピン CHA_FAN3/WP）（ p.6、No. 20 参照）
このマザーボードには、3 つの 4 ピン水 冷 シャーシ ファン コネクタがあります。3 ピンの
シャーシ水冷却ファンを接続する場合には、ピン 1-3 に 接 続 してくだ さい 。
RIPTIDE
B65 0M P G
CHA_FAN3/WP
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTRO
1 2 3 4
CHA_FAN1/WP
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTRO
1 2 3 4
CHA_FAN2/WP
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTRO
1 2 3 4
41

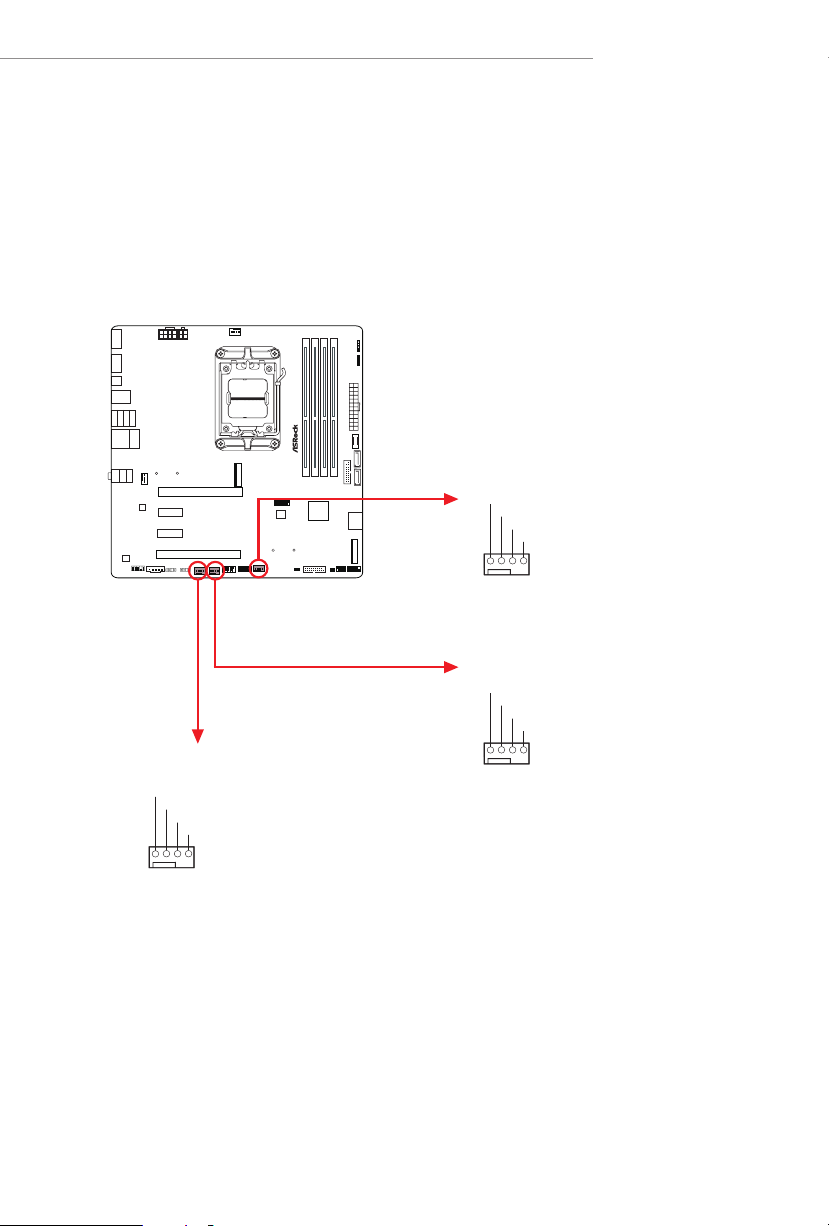

CPU ファンコ ネクタ
FAN_SPEED_CONTROL
4 3 2 1
1
2
3
4
L
（4 ピン CPU_FAN1）（ p.6、No. 3 参照）
このマザーボードは 4 ピン CPU ファン（静音ファン）コネクタが 装備されています。
3 ピンの CPU ファンを接続する場合には、ピン 1-3 に 接 続 してくだ さ い 。
RIPTIDE
B65 0M P G
CPU_FAN1
GND
+12V
CPU_F
AN_SPEED
CPU/ ウォーターポンプファンコネクタ
（4 ピン CPU_FAN2/WP）（ p.6、 No. 29 参照）
このマザーボードは 4 ピン水冷却 CPU ファンコネクタが装備されています。
3 ピンの CPU 水冷却ファンを接続する場合には、ピン 1-3 に 接 続 し てくだ さ い 。
RIPTIDE
B65 0M P G
CPU_FAN2/WP
GND
FAN_VOLTAGE
CPU_FAN_SPEED
FAN_SPEED_CONTRO
42
B650M PG Riptide
4
1
8 5
ATX 電 源コネクタ
（24 ピン ATXPWR1）（ p.6、No. 8 参照）
このマザーボードは 24 ピン ATX 電 源コネクタが装備されています。20 ピンの AT X 電
源を 使用するには 、ピン 1 と13 に合わせて接続してください。
RIPTIDE
B65 0M P G
ATXPWR1
12
24
1
13
ATX 12V 電源コネクタ
（8 ピン ATX12V）（ p.6、No. 1 参照）
このマザーボードは 8 ピン ATX12V 電源コネクターが 装備されています。4 ピンの AT X
電源を使用するには 、ピン 1 と5 に合わせて接続してください。
* 警告：接続されている電源ケーブルが、グラフィックスカード用ではなく、CPU 用である
ことを 確 認してください 。PCIe 電源ケーブルをこのコネクターに接続しないでください。
RIPTIDE
ATX12V1
B65 0M P G
43
ATX 12V 電源コネクタ
1
SPI_DQ3
#
（4 ピン ATX12V2）（ p.6、No. 2 参照）
ATX 12V 電源をこのコネクタに接 続してください。
* 電源供給プラグはこのコネクタに 1 方向にしか差し込 むことができません。
* ATX12V2 への ATX 12V 4 ピンケーブルの接続はオプションです。
* 高 度 な オ ーバ ー クロックを 行うには 、このコネクタ ー を ATX12V1 と一緒に使用するこ
とをお 勧 めします。
RIPTIDE
B65 0M P G
ATX12V2
SPI TPM ヘッダ ー
（13 ピン SPI_TPM_J1）（ p.6、No. 13 参照）
このコネクタは SPI トラステッド・プラットフォーム・モジュー ル (TPM) システムに 対 応
するので、鍵、デジタル証明書、パスワード、データを安全に保管できます。TPM システ
ムはまた、ネットワークセキュリティを高め、デジタル証明書を保護し、プラットフォーム
の完全性を保証します。
SPI_TPM_J1
SPI_PWR
SPI_CS0
SPI_DQ2
Dummy
CLK
RSMRST#
SPI_MISO
SPI_MOSI
RST#
TPM_PIRQ
SPI_TPM_CS
GND
RIPTIDE
B65 0M P G
44
B650M PG Riptide
1
underbolt AIC コ ネ クタ
（5 ピン TB1）（ p.6、No. 27 参照）
GPIO ケーブルを使って、underboltTM アドインカード (AIC) を underbolt AIC コネ
クタ に 接 続 してくだ さい 。
* PCIE4 （デフォルト スロット ） に underboltTM AIC カードを取り付けてください 。
*underbolt の互換性と制限については、www.asrock.com にアクセスしてください。
RIPTIDE
B65 0M P G
TB1
45
RGB LED ヘッダ ー
B
+12V
（4 ピン RGB_LED1）（ p.6、No. 7 参照）
この RGB ヘッダーは RGB LED 延長ケーブルの接続に使用され、これによりユーザーは
さまざ ま な LED 証明効果の中から選択することができます。
注意：RGB LED ケーブルは 間違った方向に取り付けないでください。間違った方向に
取り付 けるとケーブル が 破 損することが あります。
RIPTIDE
RGB_LED1
B65 0M P G
R
G
1
RGB LED ストリップをマザーボード上の
RGB LED ヘッダ ー (RGB_LED1)
に接 続します。
46
1
B
R
G
V
2
1
1. RGB LED ケーブルは間違った方向に取り付けないでください。間違った方向に取り
付けるとケーブルが破損することがあります。
2. RGB LED ケーブルを取り付けたり取り外す前には、システムの電源を切って、電源 供
給から電 源コードを取り外してください。そうしないと、マザ ーボ ードコンポーネント
が破 損することが あります。
1. RGB LED ストリップはパッケージには 含まれていません。
2. RGB LED ヘッダーは、最大出力規格 3A (12V) で長さが 2 メートル以内の標準 5050
RGB LED ストリップ (12V/G/R/B) に対 応します。
B650M PG Riptide
1
1
アドレサブル LED ヘッダ ー
（3 ピン ADDR_LED1）（ p.6、No. 25 参照）
（3 ピン ADDR_LED2）（ p.6、No. 26 参照）
（3 ピン ADDR_LED3）（ p.6、No. 6 参照）
このヘッダーを使用して、
さまざ ま な LED ライティング効果から選択できます。
注意：アドレサブル LED ケーブルは 間違った方向に取り付けないでください。間違った
方向に取り付けると、ケーブルが破損することがあります。
アドレサブル
RIPTIDE
B65 0M P G
LED 延長ケーブルを接続すれば、ユーザーは、
ADDR_LED3
ADDR_LED1
GND
DO_ADDR
VOUT
ADDR_LED2
GND
DO_ADDR
VOUT
アドレサブル RGB LED
上の
アドレサブル LED ヘッダ ー (ADDR_LED1 /
ADDR_LED2 / ADDR_LED3)
ストリップをマザーボード
に接 続します。
1
47
1. RGB LED ケーブルは間違った方向に取り付けないでください。間違った方向に取り付ける
とケーブルが破損することがあります。
2. RGB LED ケーブルを取り付けたり取り外す前には、システムの電源を切って、電源供給から
電源コードを取り外してください。そうしないと、マザ ーボードコンポーネントが破損 するこ
とがあります。
1. RGB LED ストリップはパッケージには 含まれていません。
2. RGB LED ヘッダーは、最大定格 3A (5V)、長 さ 2 メートルまで の WS2812B アドレサブル
RGB LED ス ト リ ッ プ（ 5V/ Data /GND）に 対 応 し ま す 。
48
B650M PG Riptide
2.13 ス マ ートボ タン
マザーボードにはスマートボタンが 1 つ装備されています：BIOS フラッシュ バ ックボ タ
ン により、BIOS をフラッシュすることが できます。
BIOS フラッシュバ ックボタン
(BIOS_FB1) （p.8、No. 9 参照）
BIOS フラッシュバ ックボタン により、BIOS をフラッシュすることができます。
RIPTIDE
B65 0M PG
USB BIOS Flashback ポート
BIOS_FB1
49
ASRock BIOS Flashback 機能を使用すれば、システムの電源を投入せずに、CPU が な くて も BIOS を更
新できます。
BIOS Flashback 機能を使用する前に、BitLocker と TPM が依存する暗号化またはセキュリティ
を一時 停止してください。リカバリーキーがすでに保 存されバックアップされていることを確
認してください。暗号化がアクティブであるとき、リカバリーキーが欠落している場合、データ
は暗 号化されたままになり、システムはオペレーティングシステムで起動しません。BIOS を更
新する前に fTPM を無効にすることを推奨します。そうしないと、予期せぬ障害が発生する可
能性があります。
次の手順に従って USB BIOS Flashback 機能を使用します。
1. 以下の ASRock のウェブサイトから最新 の BIOS ファイル をダウン ロ ードしま す：
http://www.asrock.com。
2. BIOS ファイ ル を USB フラッシュドラ イブ にコピ ーしま す。USB フラッシュドライブ のファイル シ ス テ
ムが FAT32 であることを 確 認してください。
3. BIOS ファイルを圧 縮ファイルから抽 出します。
4. フ ァ イ ル 名 を「 creative.rom」に 変 更 し て 、X: USB フラッシュドライブ の ル ートディレクトリに保 存しま
す。
5. 24 ピン電源コネクタをマザーボードに接続します。次に、電源供給装置の AC スイッチをオン にしま
す。
* システムの電源を投入する必要はありません。
6. 次に、USB ドライブを USB BIOS Flashback ポートに接 続します。
7. BIOS Flashback スイッ チ を 約 3 秒間押し続けます。LED が点滅し始めます。
8. LED が点滅しなくなるまで待ちます。BIOS のフ ラッシ ング が 完 了 すると LED が 点滅しなくなります。
* LED ライトが緑色に点灯する場合は、BIOS Flashback が正しく動 作していないことを 意味します。
USB ドライブが USB BIOS Flashback ポートに接 続されていることを 確 認してください。
** LED がまったく点灯しない場合は、システムの電源を切り、マザーボードから CMOS バ ッテリー
を数分間取り外します。電源とバッテリーを再接続して、再試行してください。
50
B650M PG Riptide
DRAM
VGA
CPU
BOOT
2.14 Post Status Checker（ポストステータスチェッカー）
Post Status Checker（ポ ストステ ー タス チェッカー 、PSC）でユーザーがマシンに電源を入
れた際 にコンピューターを診断します。CPU、メモリ、VGA、または、ストレージが正しく動
作していない場合は、赤色のライトで表示されます。上記の 4 つが正常に機能している
場合はライトがオフになります。
RIPTIDE
B65 0M PG
チュートリアルビデオ
51
2.15 M.2_SSD モジュール取り付 けガイド (M2_1)
2
M.2 は、mPCIe および mSATA を置き換えることを目的とした、小型で用途の広いカー
ドエッジコネクタです。Blazing M.2 Socket (M2_1、キ ー M) は 、タ イ プ 2260/2280 PCIe
Gen5x4 (128 Gb/s) モ ードをサ ポ ートします。
M.2 SSD モジュールの取り付け
手順 1
M.2 SSD モジュールを準 備します。
1
AB
番号 1 2
ナットの 場 所 A B
PCB 長さ 6cm 8cm
モジュール のタイプ タイプ 2260 タイプ 2280
手順 2
PCB タイプと M.2 SSD モジュー ル の
長さに応じて、使用する対応するナッ
トの位置を 見 つ けます。
52
手順 3
B650M PG Riptide
2
M.2 SSD モジュールを取り付ける前
に、ネジを緩めて M.2 ヒートシンク
1
を取り外してください。
1
* M.2 SSD モジュールを取り付ける
前に、M.2 ヒートシンクの 底部 側 の
保 護 フィルムを 取り外してください 。
手順 4
ナット A の黄色の保護フィルムをは
がします。パッケージに付属 の M.2
スタンドオフを準備し、ナット A に
B
A
手で締めます。M.2 SSD モジュー ル
がタイプ 2280 の場合は、手順 4 を
飛ばしてください。
手順 5
M.2 SSD モジュールを整 列して、
丁寧に M.2 スロットに挿 入します。
M.2 SSD モジュー ル は 1 方向 にしか
取り付 けることができません。
AB
AB
o
20
53
手順 6
ドライバーで ねじをしっかりと留 めて
ください。しかし、きつく締めすぎると
モジュールが破損する恐れがあるの
でご注意ください。M.2 SSD モジュー
NUT1NUT2B
ルがタイプ 2280 の場合は、手順 6 を
飛ばしてください。
手順 7
タイプ 2280 SSD モジュールを使用す
る場合は、M.2 ヒートシンクを 固定 す
る前に、SSD のノッチをマザーボード
のスタンドオフに合 わ せてください。
そうし な い と 、SSD モジュールが損傷
する可能性があります。

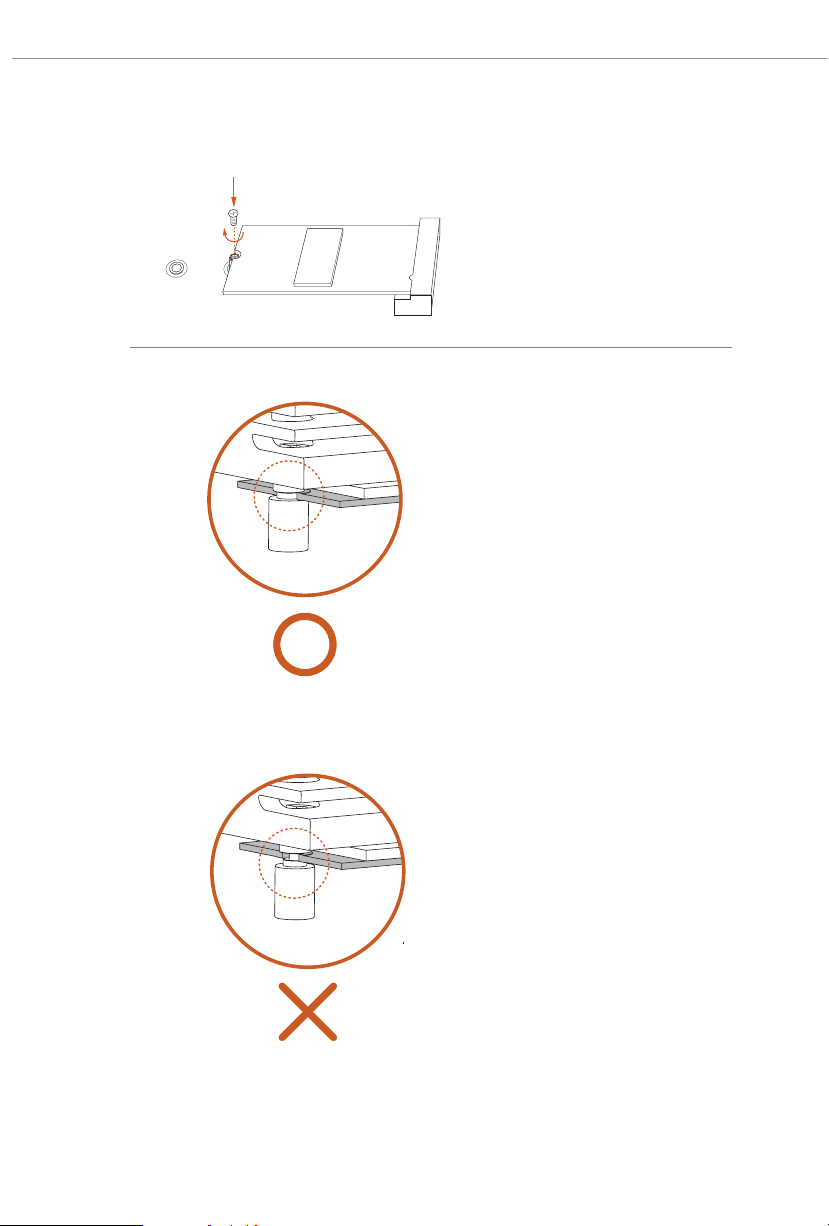

正しい取り付け：
SSD の PCB は適切な場所にあり、M.2 ヒート
シンクをねじ込むことができます。
54
誤った取り付け：
SSD の PCB は、M.2 ヒートシ ンクとスタンド
オフの 間 にあります。続 行しないでください。
手順 8
B650M PG Riptide
1
2
M.2_SSD モジュールサポート一覧の最新の更新については、弊社のウェブサイトで詳細
をご確認ください。http://www.asrock.com
ドライバーでネジを締めてモジュー
ルを 固定し （M.2 SSD モジュー ル が
3
タイプ 2280 の場合）、M.2 ヒートシン
クを示されている順序で所定の位置
に固定します。最初に M.2 コネクタの
反対側のネジを締め (2)、次 に M.2 コ
ネクタの隣のネジを締めます (3)。
* しかし、きつく締めすぎるとモジュー
ルおよび M.2 ヒートシンクが 破 損 す
る恐れがあるのでご注意ください。
55
2.16 M.2_SSD モジュール取り付 けガイド (M2_2)
2
M.2 は、mPCIe および mSATA を置き換えることを目的とした、小型で用途の広いカード
エッジコネクタです。Hyper M.2 Socket (M2_2、キ ー M) は 、タ イ プ 2260/2280 PCIe Gen4x4
(64 Gb/s) モードを サポ ートしま す。
M.2 SSD モジュールの取り付け
手順 1
M.2 SSD モジュールとネジを準備し
ます。
1
AB
番号 1 2
ナットの 場 所 A B
PCB 長さ 6cm 8cm
モジュール のタイプ タイプ 2260 タイプ 2280
手順 2
PCB タイプと M.2 SSD モジュー ル の
長さに応じて、使用する対応するナッ
トの位置を 見 つ けます。
56
B650M PG Riptide
手順 3
モジュー ルのタイプと長さに基づ い
てスタンドオフを移 動します。
B
B
A
A
AB
デフォルトでは 、スタンドオフはナッ
ト位置 B に あります。デフォルトの
ナットを使用する場合は、手順 3 と
手順 4 をス キップして手 順 5 に進み
ます。
その他の場合はスタンドオフを手で
緩めます。
手順 4
ねじに貼付されている黄色の保護
フィルムをはがします。デバイスを
取り付ける場所にあわせて、手でね
じを締めてください。
手順 5
M.2 SSD モジュールを整 列して、
丁寧に M.2 スロットに挿 入します。
M.2 SSD モジュー ル は 1 方向 にしか
取り付 けることができません。
AB
o
20
手順 6
ドライバーで ねじをしっかりと留 め
てください。しかし、きつく締めすぎ
るとモジュールが破損する恐れがあ
NUT1NUT2B
るのでご注意ください。
M.2_SSD モジュールサポート一覧の最新の更新については、弊社のウェブサイトで詳細
をご確認ください。http://www.asrock.com
57
バ ー ジョン 1.0
2022 年 9 月発行
Copyright©2022 ASRock INC. 無断複写・転載を禁じます。
著作権について：
当文書のいかなる部分も、ASRock の書面による同意なしに、バックアップを目的とした
購入者による文書のコピーを除いては、いかなる形式や方法によっても、複写、転載、送信、
または任意の言語へ翻訳することは禁じます。
当文書に記載されている製品名および企業名は、それぞれの企業の登録商標または著
作物であることもあり、権利を侵害する意図なく、ユーザーの便宜を図って特定または説
明のためにのみ使用されます。
免責事項：
当文書に記載されている仕様および情報は、情報提供のみを目的として付属されており、
予告なく変更する場合があります。その整合性や正確性について、ASRock がなんらの確
約をするものではありません。ASRock は、当文書での誤記や記載漏れについて一切の責
任を負いかねます。
本文書の内容について、ASRock は、明示的にも黙示的にも、黙示的保証、商品適格性、
または特定目的への適合性を含む、いかなる種類の保証もいたしません。
いかなる状況においても、たとえ ASRock が当文書や製品の欠陥や誤りに起因する損害
の可能性を事前に知らされていたとしても、ASRock、取締役、役員、従業員、または代理
人は、すべての間接的、専門的、偶発的、または必然的な損害（利益の損失、事業の損失、
データの損失、事業の中断などを含む）への責任を負いかねます。
この装置は、FCC 規則のパート 15 に準拠しています。操作は以下の 2 つの条件に従いま
す：
(1) 本装置は有害な干渉を発生しない。および
(2) 本装置は、予想外の動作を引き起こす可能性のある干渉を含め、受信したすべての
干渉を受け入れる。
HDMI® および HDMI 高解像度 マル チメディアインターフェース、ならびに HDMI のロゴ
は、米国およびその他の国における HDMI Licensing LLC の商標または登録商標です。
警告
この製品にはボタン電池 が含まれています
ボタン電池を飲み込むと、重傷を負ったり死亡する恐れがあります。
電池はお子様の手の届かないところに保管してください。
米国カリフォルニア州のみ
このマザーボードに採用されたリチウム電池は、カリフォルニア州議会で可決されたベス
トマ ネ ジ メントプ ラクティス (BMP) で規制される有害物質、過塩素酸塩を含んでいます。
米国カリフォルニア州でリチウム電池を廃棄する場合は、関連する規制に従って行ってく
ださい。
「過塩素酸塩物質 - 特別な処理が適用される場合があります。詳しくは、
www.dtsc.ca.gov/hazardouswaste/perchlorate を ご 覧くだ さい 」
オーストラリア の み
弊社の製品にはオーストラリア消費者法の下で除外できない保証が付いています。購入
者は、重大な故障に対しては交換または返金、および、その他の合理的に予見可能な損
失または損害に対しては補償を受ける権利を有します。また、製品が許容できる品質を
満たさない場合、または、故障が重大な故障にあたらない場合は、購入者は製品を修理
または交換する権利も有します。ご不明な点がありましたら ASRock までお問い合わせく
ださい：電話番号 +886-2-28965588 内線 123（標準的な国際通話料金が適用されます）
ASRock INC. は、このデバイスが関連する UKCA 指令の必須要件およびその他の関連
規定 に準 拠して いることをここに宣 言します。UKCA 適合宣言の全文は、次の URL で入
手できます：http://www.asrock.com
ASRock INC. は、このデバイスが関連する指令の必須要件およびその他の関連規定に準
拠していることをここに宣 言します。EU 適合宣言の全文は、次の URL で入 手できます ：
http://www.asrock.com
ASRock は、環境に配慮した設計コンセプトに従って製品を設計および製造し、ASRock
製品の製品ライフサイクルの各段階が地球環境規制に準拠していることを確認します。
さらに 、ASRock は規制要件に基づいて関連情報を開示しています。
ASRock が準拠している規制要件に基づく情報開示については、
https://www.asrock.com/general/about.asp?cat=Responsibility を参照してください。
マザーボードを都市ごみに捨てないでください。この製品は、部品の適切な
再利用とリサイクルを可能にするように設計されています。取り消し線の付い
た車輪付きゴミ箱のこの記号は、製品 （電気および電子機器） を都市ごみに
捨ててはならないことを示しています。電子製品の廃棄については、地域の
規制を確認してください。
Loading...
