內容
第 1 章 はじめ に 1
1.1 パッケージの内容 1
1.2 仕様 2
1.3 マザーボードのレイアウト 6
1.4 I/O パネル 8
1.5 ブ ロック図 10
1.6 802.11ax Wi-Fi 6E モ ジュー ルと ASRock Wi-Fi 2.4/5/6 GHz
アンテナ 11
1.7 グラフィックスカードホルダー 13
第 2 章 取り付け 14
2.1 CPU を取り付ける 15
2.2 CPU ファンとヒートシンクを 取り付 ける 18
2.3 メモリモジュール (DIMM) を取り付ける 27
2.4 前面パネルヘッダーを接続する 29
2.5 マザーボードを取り付ける 30
2.6 SATA ドライブを取り付 ける 31
2.7 グラフィックスカードを取り付ける 33
2.8 周辺機器を接続する 35
2.9 電源コネクタを接続する 36
2.10 電源オン 37
2.11 ジャンパー設定 38
2.12 オンボード の ヘッダーとコネクタ 39
2.13 ス マ ートスイッチ 51
2.14 Post Status Checker（ポストステータスチェッカー） 53
2.15 M.2_SSD モジュー ル 取り付 けガイド (M2_1) 54
2.16 M.2_SSD モジュー ル 取り付 けガイド (M2_2) 58
2.17 M.2_SSD モジュー ル 取り付 けガイド (M2_3) 61
B650E PG Riptide WiFi
第 1 章 はじめに
ASRock B650M PG Riptide WiFi マザーボードをお買い上げ頂きありがとうございます。
ASRock の製品は一貫した厳格な品質管理の下で製造されております。優れた品質と耐
久性を兼ね備えつつ、優れたパフォーマンスを提供致します。
マザーボードの仕様とBIOS ソフトウェアは更新されることがあるため、このマニュアルの
内容は予告なしに変更することがあります。このマニュアルの内容に変更があった場合
には、更新されたバージョンは、予告なくASRock のウェブサイトから入 手できるようにな
ります。このマザーボードに関する技術的なサポートが必要な場合には、ご使用のモデ
ルについての詳細情報を、当社のウェブサイトで参照ください。ASRock の ウェブサイトで
は 、最 新 の VGA カードおよび CPU サポ ート一覧もご覧 になれます。ASRo ck ウェブ サ イト
http://www.asrock.com.
1.1 パッケージの内容
• ASRock B650 PG Riptide WiFi マ ザ ー ボ ー ド（ AT X フォ ー ム ファクタ ー ）
• ASRock B650 PG Riptide WiFi ユーザー マニュアル
• 2 x シリアル ATA (SATA) データケーブル（オプション）
• 2 x ASRock WiFi 2.4/5/6 GHz アン テ ナ（ オ プ ション ）
• 2 x M.2 ソ ケ ット 用 ね じ （ オ プ ション ）
• 1 x グラフィックスカ ードホルダ ー（ オプション ）
日本語
1
1.2 仕様
日本語
プ ラ ット
フォー ム
CPU
チップセット
メモリ
拡 張 ス ロ ット
• AT X フォームファクタ
• 8 レイヤ PCB
• AMD Socket AM5 RyzenTM 7000 シリーズプロセッサーをサポート
• AMD B650
• デュアルチャンネル DDR5 メモリ機能
• 4 x DDR5 DIMM ス ロ ット
• 最大 6600+(OC) の DDR5 ECC/ノン ECC、アン バッファードメモ
リに対 応 *
• システムメモリの最大容量：128GB
• Extreme Memory Prole (XMP) および EXTended Proles for
Overclocking (EXPO) メモリモジュールを サポート
* 詳細については、ASRock ウェブサイトのメモリーサポ ート一覧 を
参照してください。 (http://www.asrock.com/)
CPU:
• 1 x PCIe 5.0 x16 ス ロ ット (PCIE1)、x16 モ ードをサポ ート *
• 1 x PCIe 3.0 x16 ス ロ ット (PCIE3)、x4 モ ードをサポ ート *
チップセット：
• 1 x PCIE 4.0 x1 ス ロ ット (PCIE2)
• 1 x M.2 ソ ケ ット (Key E)、タ イ プ 2230 Wi-Fi/BT PCIe Wi-Fi モジュ
ールに対応
* 起 動 ディスクとして NVMe SSD に対応
• AMD CrossFireTM に対応
• VGA PCIe ス ロットに 15μゴールドコンタクトを採用 (PCIE1)
グ ラフィックス
オ ー ディオ
• 統合 AMD RDNATM 2 グ ラ フィックス ( 実際 の サポートは CPU に
よって異なる場合があります )
• 1 x HDMI 2.1 TMDS 互換、HDR、HDCP 2.3、最 大 4K 60Hz の最
大解像度をサポート
• 7.1 CH HD オ ー ディオ (Realtek ALC897 Audio Codec)
• Nahimic オ ー ディオ
2
B650E PG Riptide WiFi
LAN
ワイヤレス
LAN
USB
• 2.5 ギ ガ ビ ット LAN 10/100/1000/2500 Mb/s
• Killer® E3100G
• Killer LAN ソフトウェアに対 応
• 802.11ax Wi-Fi 6E モジュー ル
• IEEE 802.11a/b/g/n/ac/ax をサポート
• 拡張 6GHz 帯 * をサポートするデュアルバンド 2x2 に対応
* Wi-Fi 6E (6GHz 帯 ) は、Microso® Windows® 11 によりサポ ートさ
れます。利用できるかどうかは、各国および 地域 のさまざまな規制状
況 によって 異 なります。Windows Update およびソ フトウェアアップデ
ートが利用可能になると、( サポートされている国で ) 有 効 に なりま
す。
* 6E 機能には 6GHz 対応ルーターが必要になります。
• 2 ( 送信 ) x 2 ( 受信 ) ダイバーシティテクノロジーをサポートする
2 本のアンテナ
• ブ ル ートゥ ー ス + ハ イス ピードクラス II をサポート
• MU-MIMO に対応
• 1 x USB 3.2 Gen2x2 Type-C ( フロ ント )
• 1 x USB 3.2 Gen2 Type-C ( リア )
• 1 x USB 3.2 Gen2 Type-A ( リア )
• 4 x USB 3.2 Gen1 (2 リア、2 フロント )
• 9 x USB 2.0 (6 リア、3 フロント )
* すべての USB ポート は ESD 保護をサポートしています
日本語
リアパ ネ ル
I/O
• 2 x アンテナポート
• 1 x HDMI ポ ート
• 1 x USB 3.2 Gen2 Type-A ポ ート (10 Gb/s)（リドライ バ ）
• 1 x USB 3.2 Gen2 Type-C ポ ート (10 Gb/s)（リドライ バ ）
• 2 x USB 3.2 Gen1 ポ ート (USB32_23 は、ライトニング ゲ ーミングポ
ートで す )
• 6 x USB 2.0 ポ ート
• 1 x RJ-45 LAN ポート
• 1 x BIOS フラッシュバ ックボ タン
• HD オーディオジャック：ラインイン / フロントスピーカー /
マイク
3
ストレ ー ジ
CPU:
• 1 x Blazing M.2 ソ ケ ット (M2_1、キ ー M)、タ イ プ 2280 PCIe
Gen5x4 (128 Gb/s) モ ードに 対 応 *
チップセット：
• 1 x M.2 ソ ケ ット (M2_2、キ ー M)、タ イ プ 2242/2260/2280 SATA3
6.0 Gb/s & PCIe Gen3x2 (16 Gb/s) モ ードを サ ポ ート *
• 1 x Hyper M.2 ソ ケット (M2_3、キ ー M)、タ イ プ 2260/2280 PCIe
Gen4x4 (64 Gb/s) モ ードに 対 応 *
• 2 x SATA3 6.0 Gb/sコネクタ
ASMedia ASM1061:
• 2 x SATA3 6.0 Gb/sコネクタ
日本語
RAID
コネクタ
* 起 動 ディスクとして NVMe SSD に対応
* ASRock U.2 キ ット に 対 応
• SATA デバイスの場合、RAID 0 および RAID 1 に対応
• M.2 NvMe ストレージデバイス用に RAID 0、RAID 1 および
RAID 10 をサポート *
* RAID 10 をサポートするには、追加の M.2 NVMe 拡張カードが必
要です
• 1 x SPI TPM ヘッダー
• 1 x 電源 LED とスピーカー ヘッダー
• 1 x RGB LED ヘッダー *
• 3 x アドレサブル LED ヘッダ ー **
• 1 x CPU ファンコネクタ (4 ピン )***
• 1 x CPU/ ウォーターポンプファンコネクタ (4 ピン ) ( ス マ ートファ
ン速度制御 )****
• 4 x シャーシ / ウォーターポンプファンコネクタ (4 ピン ) ( スマー
トファン速度制御 )*****
• 1 x 24 ピン AT X 電 源 コ ネクタ
• 1 x 8 ピン 12V 電 源 コ ネクタ
• 1 x 4 ピン 12V 電 源 コ ネクタ
• 1 x 前 面 パネル オー ディオコネクタ
• 1 x underbolt AIC コネクタ (5 ピン ) （underbolt 4 AIC カー
ドのみポートに対応）
• 2 x USB 2.0 ヘ ッ ダ ー（ 3 つの USB 2.0 ポート に対 応 ）
• 1 x USB 3.2 Gen1 ヘ ッ ダ ー（ 2 つの USB 3.2 Gen1 ポートに 対 応 ）
• 1 x フロントパネルタイプ C USB 3.2 Gen2x2 ヘッダ ー (20 Gb/s)
(ReDriver)
4
B650E PG Riptide WiFi
* 合計 12V/3A、36W までの LED ストリップ に 対 応
** 合計 5V/3A、15W までの LED ストリップ に 対 応
*** CPU_FAN1 は 、最 大 1A (12W) の ファン 電 力 を サ ポ ートします。
**** CPU_FAN2/WP は 、最 大 2A (24W) の ファン 電 力 を サ ポ ートしま
す。
***** CHA_FAN1 〜 4/WP は 、最 大 2A (24W) のファン電力をサポー
トしま す 。
***** CPU_FAN2/WP および CHA_FAN1 〜 4/WP は 3 ピンまたは
4 ピンファンが使用されているかどうかを自動検出できます。
BIOS 機能
OS
認証
• AMI UEFI Legal BIOS、GUI サポ ート付 き
• Microso® Windows® 11 64-bit
• FCC、CE
• ErP/EuP Ready（ErP/EuP 対応電源供給装置が必要です）
* 商品詳細については、当社ウェブサイトをご覧ください。 http://www.asrock.com
BIOS 設定の調整、アンタイドオーバークロックテクノロジーの適用、サードパーティの
オーバークロックツールの使用などを含む、オーバークロックには、一定のリスクを伴い
ますのでご注 意ください 。オー バークロックするとシステム が不 安定にな ったり、システ
ムのコンポーネントやデバイスが破損することがあります。ご自分の責任で行ってくだ
さい。弊社では、オーバークロックによる破損の責任は負いかねますのでご了承ください。
日本語
5
日本語
1.3 マザーボードのレイアウト
6
B650E PG Riptide WiFi
番号 説明
1 8 ピン 12V 電 源 コ ネクタ (ATX12V1)
2 4 ピン 12V 電 源 コ ネクタ (ATX12V2)
3 シャーシ / ウォーターポンプファンコネクタ (CHA_FAN3/WP)
4 CPU ファンコ ネクタ (CPU_FAN1)
5 2 x 288 ピン DDR5 DIMM スロット (DDR5_A1、DDR5_B1)
6 2 x 288 ピン DDR5 DIMM スロット (DDR5_A2、DDR5_B2)
7 CPU/ ウォーターポンプファンコネクタ (CPU_FAN2/WP)
8 アドレサブル LED ヘッダー (ADDR_LED2)
9 アドレサブル LED ヘッダー (ADDR_LED3)
10 ポストステータスチェッカー (PSC)
11 ATX 電 源コネクタ (ATXPWR1)
12 USB 3.2 Gen1 ヘッダ ー (USB32_4_5)
13 フロントパネルタイプ C USB 3.2 Gen2x2 ヘッダ ー (USB32_TC_2)
14 SPI TPM ヘッダ ー (SPI_TPM_J1)
15 SATA3 コネ クタ (SATA3_2)) ( 上側 )、SATA3 コネクタ (SATA3_1) ( 下側 )
16 SATA3 コネ クタ (SATA3_A2) ( 上側 )、SATA3 コネクタ (SATA3_A1) ( 下側 )
17 シャーシ / ウォーターポンプファンコネクタ (CHA_FAN2/WP)
18 システムパ ネルヘッダー (PANEL1)
19 電源 LED とスピーカーヘッダー (SPK_PLED1)
20 クリア CMOS ジャンパ ー (CLRCMOS1)
21 シャーシ / ウォーターポンプファンコネクタ (CHA_FAN1/WP)
22 USB 2.0 ヘッダ ー (USB_7_8)
23 USB 2.0 ヘッダ ー (USB_9)
24 シャーシ / ウォーターポンプファンコネクタ (CHA_FAN4/WP)
25 アドレサブル LED ヘッダ ー (ADDR_LED1)
26 RGB LED ヘッダ ー (RGB_LED1)
27 5 ピン Thunderbolt AIC コ ネクタ (TB1)
28 フロントパ ネ ル オ ー ディオ ヘッダ ー (HD_AUDIO1)
日本語
7
1.4 I/O パネル
1 2
3
4
日本語
12 11 10 9
567
8
番号 説明 番号 説明
1 アンテナポート 7
2 2.5G LAN RJ-45 ポ ート * 8
USB 3.2 Gen2 Type-A ポート
(USB32_1)
USB 3.2 Gen2 Type-C ポート
(USB32_TC_1)
3 ライン入力（明るい青色）** 9 USB 2.0 ポ ート (USB_56)
4 フロントスピーカー（ライム色 ）** 10 USB 2.0 ポ ート (USB_1234)
5 マイクロフォン（ピンク色 ）** 11 HDMI ポ ート
6 USB 3.2 Gen1 ポ ート (USB32_23)*** 12 BIOS フラッシュバ ックボタン
* 各 LAN ポートにそれぞれ 2 つの LED が あります 。LAN ポート の LED 表示については下の表を参照してく
ださい。
アクティビティ / リンク LED
速度 LED
LAN ポ ート
アクティビティ / リンク LED 速度 LED
状態 説明 状態 説明
消灯 リンクなし 消灯 10Mbps 接続
点滅 デ ータアクティビ ティ オレンジ 色 100Mbps/1Gbps 接続
点灯 リンク 緑色 2.5Gbps 接続
8
B650E PG Riptide WiFi
** 7.1 チャンネル設定のオーディオポートの機能 :
ポ ート 機能
明るい青色（リアパネル） リアスピーカー出力
ライム色（リアパネ ル ） フロントスピーカー出 力
ピンク色（リアパ ネ ル ） セントラル / サブウーファースピーカー
出力
ライム色（フロントパネル） サイドスピーカー 出力
*** USB32_23 は、ライトニング ゲーミングポ ートで す。
日本語
9
1.5 ブ ロック図
SATA 2 ports
SATA
日本語
Flash ROM
PCIe1 Gen5x16 Slot
x16 Gen5
Channel A
DDR5 Slot x2
PCIe3 Gen3x4 Slot
M2_1(PCIe x4)
x4 Gen3
x4 Gen5
AMD AM5
Processor
DP0
Channel B
HDMI Port
DDR5 Slot x2
SIO NCT6796D-S
SPI
eSPI
PCIe x4 Gen4 BUS
LGA1718
5Gb/s
AZ(HD Audio)
10Gb/s
Audio Codec ALC897-VB2
Rear USB3.2 GEN2 Type A+C
M2_3(PCIe x4)
x4 Gen4
20Gb/s
Front USB3.2 Gen2X2 Type C
ASM1061
M2_2(PCIe x2/SATA)
x2 Gen3
x1
1st
AMD PROM21
5Gb/s
5Gb/s
Front USB3.2 GEN1 2 ports
WiFi KeyE
SATA 2 ports
Killer 2.5GLAN E3100G
SATA 6Gb
x1
x1
Chipset
480Mb/s
480Mb/s
Rear USB2.0 4 ports
from USB2.0 Hub
Front USB2.0 3 ports
10
Rear USB3.2 GEN1 port(LAN down)
Line in
Front Speaker
Microphone
Rear USB3.2 GEN1 1 port(LAN UP)
Rear USB2.0 2 ports
the down port support Flash Back
B650E PG Riptide WiFi
1.6 802.11ax Wi-Fi 6E モ ジュー ルと ASRock Wi-Fi
2.4/5/6 GHz アンテナ
802.11ax Wi-Fi 6E + BT モジュール
このマザーボードには、802.11 a/b/g/n/ac/ax Wi-Fi 6E 接続規格と Bluetooth をサポートす
る専用の 802.11a/b/g/n/ac/ax Wi-Fi 6E + BT モジュールが付属しています。Wi-Fi 6E + BT
モジュ ー ル は、Wi-Fi 6E + BT をサポートする使いやすいワイヤレスローカルエリアネット
ワーク (WLAN) アダプ タです。Bluetooth 規格には、モバイルデバイスにまったく新しいク
ラスの機能を追加するスマート・レディ・テクノロジーが採用されています。BT にはロー・
エネル ギ ー・テクノロジ ーも採 用されており、PC 向けの超低消費電力をお約束します。
* 伝送速度は環境によって異なることがあります。
* Wi-Fi 6E (6GHz 帯 ) は、Microsoft® Windows® 11 によりサポートされます。利用 できるか
どうかは、各国および地域のさまざまな規制状況によって異なります。Windows Update お
よびソフトウェアアップデートが利用可能になると、( サポートされている国で ) 有効にな
ります。
* 6E 機能には 6GHz 対応ルーターが必要になります。
日本語
11
日本語
WiFi アンテナ取り付けガイド
手順 1
付属の WiFi 2.4/5/6 GHz アンテナを準 備します。
手順 2
2 本の WiFi 2.4/5/6 GHz アンテナをアンテナコネ
クタに接続します。アンテナを右方向に回してしっ
かりと接 続します。
手順 3
図 に あるように WiFi 2.4/5/6 GHz アンテナを設定
します。
* 信号を強化するためにアンテナの方向を調整す
る必要があることがあります。
12
1.7 グラフィックスカードホルダー
グラフィックスカードホルダーの取り付け
グラフィックスカードホルダーを取り付ける前に、マザーボードが PC ケースに正しく取
り付けられて いることを確 認してください。
手順 1
グラフィックスカ ードホルダ ー を 2 本のネジ
でシャーシに固定します。
* パッケ ージ には 2 種類のネジが含まれてい
ます。PC ケースのマザーボードトレイのスタ
タイプ A タイプ B
ンドオフに基 づ いて適切 なタイプを使 用して
くだ さい 。
B650E PG Riptide WiFi
日本語
手順 2
グラフィックスカードを 取り付 けたら、ブラケッ
トを適切な位置に配置して、グラフィックス
カードが所定の位置に固定されていることを
確認します。
次 に 、ブ ラ ケ ッ ト を 1 本 の ネ ジ で グ ラ フィック
スカードホルダーに固定します。
13
日本語
第 2 章 取り付け
これは AT X フォームファクタのマザーボードです。マザーボードを取付ける前に、ケース
に取付できるフォームファクター（サイズ）を確認し、マザーボードを取り付けることがで
きることを確認してください 。
取り付け前の注意事項
マザーボードコンポーネントを取り付けたり、マザーボードの設定を変更する前に、次
の注意事項をよくお読みください。
• マザーボードを設置 / 取り外しをする場合は、必ず電源コードが抜いてください。電源
コードが繋がれたままで作業を行うと、怪我をしたり、マザーボードが破損する可能性
がございます。
• 静電気によってマザーボードの部品が破損することを防止するために、マザーボード
はカーペットの上に置かないでください。また、静電気防止リストストラップを着用す
るか、または、部品を取り扱う前に静電気除去オブジェクトに触れてください。
• 基 板 の端をつか んでください。IC には触れないでください。
• マザーボードを取り外す場合は、取り外したマザーボードを接地した静電気防止パッ
ドの上に置くが、商品に付属している袋に入れてください。
• マザーボードをシャーシに固定する為にねじを使う場合は、ねじを締め付けすぎない
でください。ねじを締め付けすぎると、マザーボードが破損することがあります。
14
2.1 CPU を取り付 ける

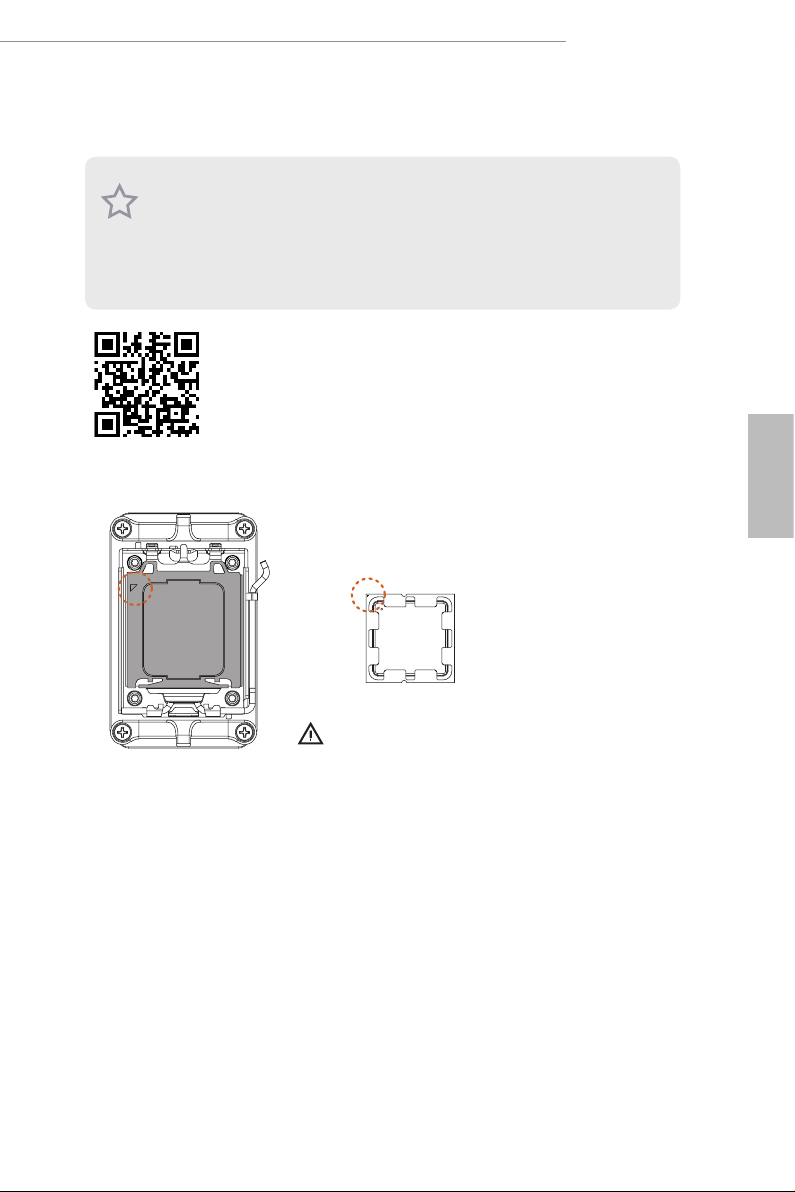

1. 1718 ピン CPU をソケットに挿入する前に、PnP キャッ プ がソケット上 にあること、
CPU 表面に汚れがないこと、または、ソケット内に曲がったピン がないことを確認して
くだ さい 。PnP キャップが ソケット上 になか ったり、CPU 表面が汚れていたり、または、
ソケット内に曲がったピン がある場 合は 、CPU を無理にソケット内に挿入しないでく
ださい。CPU を無 理にソケット内 に挿入すると、CPU の甚大な破損につながります。
2. CPU を取り付ける前に、すべての電源ケーブルを取り外してください。
チュートリアルビデオ
B650E PG Riptide WiFi
日本語
CPU ソケットカバーを 開く前に 、CPU を正しい方向
に 向 け てくだ さ い 。
15
日本語
1
A
B
2
16
3
4

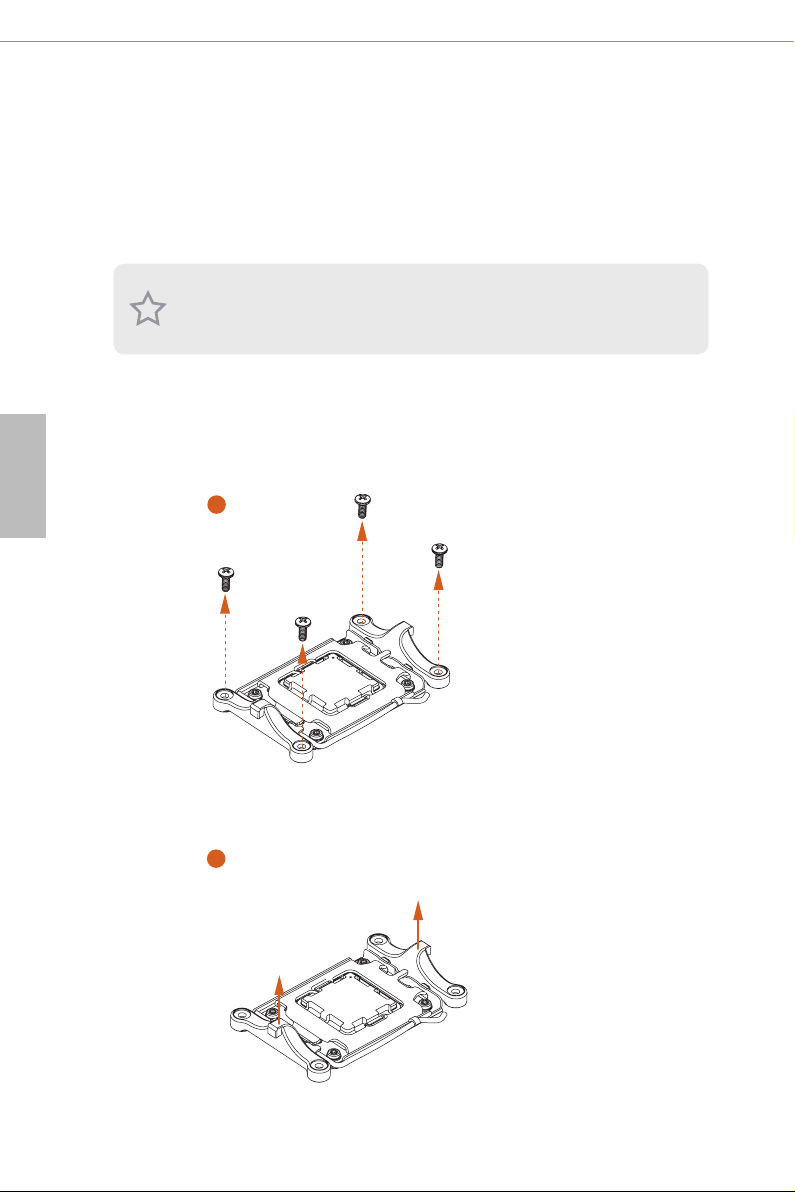

CPU をできるだけ 平らに慎 重に
置きます。落とさないでください。
B650E PG Riptide WiFi
5
所定の位置にロックする前に、CPU が ソ ケ ットと
位置合 わせされていることを確 認してください 。
6
日本語
7
ソケットレバーを閉じるときに外れ
るまで、黒いカバープレートが常に
所定の位置にあることを確認してく
ださい。
プロセッサーを取り外した場合は、カバーを保管してください。アフターサービスのため
にマザーボードを返品する場合は、カバーを必ず取り付けてください。
17
2.2 CPU ファンとヒートシンクを 取り付 ける
CPU をこのマザーボードに取り付 けたら、放熱するために大型 のヒートシンクと冷却ファ
ンを取り付ける必要があります。放熱を改善するために、さらに、CPU とヒートシンクの
間にサーマルグリースを塗布する必要があります。CPU とヒートシンクがしっかりと固定
されており、正しく接 触していることを確認してください。
CPU またはヒートシンクを交換する前 に、電 源を 切断 するか、または、電源コードを取り外
して くだ さい 。
日本語
CPU クーラー (タイプ 1) の 取り付 け
1
2
18
Loading...
