B650E PG Riptide WiFi

Kapitel 1 Einleitung

Vielen Dank, dass Sie sich für das ASRock B650E PG Riptide WiFi entschieden haben –
ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von
ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das
ASRock Streben nach Qualität und Beständigkeit erfüllt.

Da die technischen Daten des Motherboards sowie die BIOS-Soware aktualisiert werden
können, kann der Inhalt dieser Dokumentation ohne Ankündigung geändert werden. Falls diese
Dokumentation irgendwelchen Änderungen unterliegt, wird die aktualisierte Version ohne weitere
Hinweise auf der ASRock-Webseite zur Verfügung gestellt. Sollten Sie technische Hilfe in Bezug
auf dieses Motherboard benötigen, erhalten Sie auf unserer Webseite spezischen Informationen
über das von Ihnen verwendete Modell. Auch nden Sie eine aktuelle Liste unterstützter VGA­Karten und Prozessoren auf der ASRock-Webseite. ASRock-Webseite http://www.asrock.com.

1.1 Lieferumfang

Motherboard ASRock B650E PG Riptide WiFi (ATX-Formfaktor)

•

Benutzerhandbuch zum ASRock B650E PG Riptide WiFi

•

2 x Serial-ATA- (SATA) Datenkabel (optional)

•

2 x ASRock-WiFi-2,4/5/6-GHz-Antennen (optional)

•

2 x Schrauben für M.2-Sockel (optional)

•

1 x Grakkartenhalter (optional)

•

1

Deutsch

1.2 Technische Daten

ATX-Formfaktor

Plattform

Prozessor

Chipsatz

Arbeits­speicher

•

8-Layer-PCB

•

Unterstützt AMD-Sockel AM5 für Prozessoren der Serie RyzenTM

•

7000

AMD B650

•

Dualkanal-DDR5-Speichertechnologie

•

4 x DDR5-DIMM-Steckplätze

•

Unterstützt ungepuerten DDR5-ECC-/Non-ECC-Speicher bis

•

6600+(OC)*
Systemspeicher, max. Kapazität: 128GB

•

Unterstützt Extreme-Memory-Prole- (XMP) und EXTended

•

Proles for Overclocking (EXPO)-Speichermodule
* Weitere Informationen nden Sie in der Speicherkompatibilitätsliste
auf der ASRock-Webseite. (http://www.asrock.com/)

Deutsch

2

Erweiterungs­steckplatz

Grakkarte

Audio

CPU:

1 x PCIe 5.0 x16-Steckplätze (PCIE1), unterstützt x16-Modus*

•

1 x PCIe 3.0 x16-Steckplätze (PCIE3), unterstützt x4-Modus*

•

Chipsatz:

1 x PCIe-4.0-x1-Steckplätze (PCIE2)*

•

1 x M.2-Sockel (Key E), unterstützt Typ 2230-WLAN/BT-PCIe-

•

WLAN-Modul

* Unterstützt NVMe-SSD als Bootplatte

Unterstützt AMD CrossFireTM

•

15-μ-Goldkontakt in VGA-PCIe-Steckplatz (PCIE1)

•

Integrierte AMD RDNATM 2 Grak (tatsächliche Unterstützung

•

kann je nach CPU variieren)

1 x HDMI 2.1 TMDS-kompatibel, unterstützt HDR, HDCP 2.3

•

und max. Auösung bis zu 4K 60 Hz

7.1-Kanal-HD-Audio (Realtek ALC897-Audiocodec)

•

Nahimic Audio

•

LAN

Wireless LAN

USB

B650E PG Riptide WiFi

2,5 Gigabit LAN 10/100/1000/2500 Mb/s

•

Killer® E3100G

•

Unterstützt Killer-LAN-Soware

•

802.11ax-WLAN-6e-Modul

•

Unterstützt IEEE 802.11a/b/g/n/ac/ax

•

Unterstützt Dualband 2x2 mit erweiterter 6-GHz-Band*-

•

Unterstützung
* WLAN 6e (6-GHz-Band) wird von Microso® Windows® 11
unterstützt. Die Verfügbarkeit hängt vom jeweiligen Richtlinienstatus
des Landes und der Region ab. Es wird mittels Windows Update und
Soware-Aktualisierung aktiviert (bei unterstützten Ländern), sobald
dies verfügbar ist.
* Ein 6-GHz-kompatibler Router wird für 6e-Funktionalität benötigt.

2 Antennen zur Unterstützung von Diversitätstechnologie mit

•

2 (Senden) x 2 (Empfangen)

Unterstützt Bluetooth + High-Speed Klasse II

•

Unterstützt MU-MIMO

•

1 x USB 3.2 Gen2x2 Type-C (vorne)

•

1 x USB-3.2-Gen2-Type-C (hinten)

•

1 x USB-3.2-Gen2-Type-A (hinten)

•

4 x USB-3.2-Gen1 (2 hinten, 2 vorne)

•

9 x USB-2.0 (6 hinten, 3 vorne)

•

* Alle USB-Ports unterstützen Schutz gegen elektrostatische Entladung

Rückblende,
E/A

2 x Antennenanschluss

•

1 x HDMI-Port

•

1 x USB 3.2-Gen2-Type-A Port (10 Gb/s) (ReDriver)

•

1 x USB 3.2-Gen2-Type-C Port (10 Gb/s) (ReDriver)

•

2 x USB-3.2-Gen1-Port (USB32_23 sind Lightning-Gaming-Ports)

•

6 x USB 2.0-Ports

•

1 x RJ-45-LAN-Port

•

1 x BIOS-Flashback-Taste

•

HD-Audioanschlüsse: Line-in / Vorderer Lautsprecher / Mikrofon

•

Deutsch

3

Deutsch

Speicher

RAID

Anschluss

CPU:

1 x Blazing-M.2-Sockel (M2_1, Key M), unterstützt Typ-2280-

•

PCIe-Gen5x4-Modus (128 Gb/s)*

Chipsatz:

1 x M.2-Sockel (M2_2, Key M), unterstützt Typ-2242/2260/2280-

•

SATA-III-6,0-Gb/s- und PCIe- Gen3x2- (16 Gb/s) Modi*
1 x Hyper-M.2-Sockel (M2_3, Key M), unterstützt Typ-2260/2280-

•

PCIe-Gen4x4-Modus (64 Gb/s)*
2 x SATA-III-6,0-Gb/s-Anschlüsse

•

ASMedia ASM1061:

2 x SATA-III-6,0-Gb/s-Anschlüsse

•

* Unterstützt NVMe-SSD als Bootplatte
* Unterstützt ASRock U.2-Kit

Unterstützt RAID 0 und RAID 1 für SATA-Speichergeräte

•

Unterstützt RAID 0, RAID 1 und RAID 10 für M.2-NVMe-

•

Speichergeräte*
* Erfordert zusätzliche M.2-NVMe-Erweiterungskarten zur
Unterstützung von RAID 10

1 x SPI-TPM-Stileiste

•

1 x Betrieb-LED- und Lautsprecher-Stileiste

•

1 x RGB-LED-Stileiste*

•

3 x Adressierbare-LED-Stileiste**

•

1 x CPU-Lüeranschluss (4-polig)***

•

1 x Anschluss für CPU-/Wasserpumpenlüer (4-polig)

•

(intelligente Lüergeschwindigkeitssteuerung)****

4 x Anschlüsse für Gehäuse-/Wasserpumpenlüer (4-polig)

•

(intelligente Lüergeschwindigkeitssteuerung)*****

1 x 24-poliger ATX-Netzanschluss

•

1 x 8-poliger 12-V-Netzanschluss

•

1 x 4-poliger 12-V-Netzanschluss

•

1 x Audioanschluss an Frontblende

•

1 x underbolt Erweiterungskartenanschluss (5-polig)

•

(unterstützt ASRock underbolt 4 AIC-Karten)

2 x USB 2.0-Stileisten (unterstützt drei USB 2.0-Ports)

•

1 x USB 3.2-Gen1-Stileiste (unterstützt zwei USB 3.2-Gen1-Ports)

•

1 x USB-3.2-Gen2x2-Type-C-Stileiste an der Frontblende

•

(20 Gb/s) (ReDriver)

4

* Unterstützt insgesamt bis zu 12 V/3 A, 36-W-LED-Streifen
** Unterstützen insgesamt bis zu 5 V/3 A, 15-W-LED-Streifen
*** CPU_FAN1 unterstützt eine Lüerleistung bis max. 1 A (12 W).
**** CPU_FAN2/WP unterstützt eine Lüerleistung bis max.
2 A (24 W).
***** CHA_FAN1~4/WP unterstützen eine Lüerleistung bis max.
2 A (24 W).
***** CPU_FAN2/WP und CHA_FAN1~4/WP können automatisch
erkennen, ob ein 3- oder 4-poliger Lüer verwendet wird.

AMI-UEFI-Legal-BIOS mit Unterstützung grascher

BIOS­Funktion

Betriebs-

•

Benutzerschnittstellen

Microso® Windows® 11, 64 Bit

•

system

FCC, CE

Zertizierun­gen

* Detaillierte Produktinformationen nden Sie auf unserer Webseite: http://www.asrock.com

•

ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich)

•

B650E PG Riptide WiFi

Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstellungen,
die Anwendung der Untied Overclocking Technology oder die Nutzung von
Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind. Eine
Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und sogar Komponenten und
Geräte Ihres Systems beschädigen. Sie sollte auf eigene Gefahr und eigene Kosten durchgeführt
werden. Wir übernehmen keine Verantwortung für mögliche Schäden, die durch eine
Übertaktung verursacht wurden.

Deutsch

5

1.3 Motherboard-Layout

Deutsch

6

B650E PG Riptide WiFi

Nr. Beschreibung

1 8-poliger 12-V-Netzanschluss (ATX12V1)

2 4-poliger 12-V-Netzanschluss (ATX12V2)

3 Gehäuse-/Wasserpumpen-Lüeranschluss (CHA_FAN3/WP)

4 CPU-Lüeranschluss (CPU_FAN1)

5 2 x 288-polige DDR5-DIMM-Steckplätze (DDR5_A1, DDR5_B1)

6 2 x 288-polige DDR5-DIMM-Steckplätze (DDR5_A2, DDR5_B2)

7 CPU-/Wasserpumpen-Lüeranschluss (CHA_FAN2/WP)

8 Adressierbare-LED-Stileiste (ADDR_LED2)

9 Adressierbare-LED-Stileiste (ADDR_LED3)

10 Post Status Checker (PSC)

11 ATX-Netzanschluss (ATXPWR1)

12 USB 3.2 Gen1-Stileiste (USB32_4_5)

13 Type-C-USB-3.2 Gen2x2-Stileiste für die Frontblende (USB32_TC_2)

14 SPI-TPM-Stileiste (SPI_TPM_J1)

15 SATA3-Anschluss (SATA3_2) (oben), SATA3-Anschluss (SATA3_1) (unten)

16 SATA3-Anschluss (SATA3_A2) (oben), SATA3-Anschluss (SATA3_A1) (unten)

17 Gehäuse-/Wasserpumpen-Lüeranschluss (CHA_FAN2/WP)

18 Systemblende-Stileiste (PANEL1)

19 Betrieb-LED- und Lautsprecher-Stileiste (SPK_PLED1)

20 CMOS-Jumper leeren (CLRCMOS1)

21 Gehäuse-/Wasserpumpen-Lüeranschluss (CHA_FAN1/WP)

22 USB 2.0-Stileiste (USB_7_8)

23 USB 2.0-Stileiste (USB_9)

24 Gehäuse-/Wasserpumpen-Lüeranschluss (CHA_FAN4/WP)

25 Adressierbare-LED-Stileiste (ADDR_LED1)

26 RGB-LED-Stileiste (RGB_LED1)

27 5-poliger underbolt-Erweiterungskartenanschluss (TB1)

28 Audiostileiste Frontblende (HD_AUDIO1)

7

Deutsch

1.4 E/A-Blende

1 2

3

4

Deutsch

12 11 10 9

567

8

Nr. Beschreibung Nr. Beschreibung

1 Antennenanschlüsse 7 USB-3.2-Gen2-Type-A-Port (USB32_1)

2 2,5G LAN RJ-45-Port* 8

USB-3.2-Gen2-Type-C-Port
(USB32_TC_1)

3 Line-Eingang (hellblau)** 9 USB-2.0-Ports (USB_56)

Vorderer Lautsprecher

4

(limettengrün)**

10 USB-2.0-Ports (USB_1234)

5 Mikrofon (rosa)** 11 HDMI-Port

6 USB-3.2-Gen1-Ports (USB32_23)*** 12 BIOS-Flashback-Taste

* Zwei LEDs an jedem LAN-Port. In der Tabelle unten ist die Bedeutung der LED-Anzeigen für den LAN-Port
beschrieben.

AKT/LINK-LED

GESCHWINDIGKEITS-LED

LAN-Port

Aktivität/Verbindung-LED Geschwindigkeit-LED

Status Beschreibung Status Beschreibung

Aus Keine Verbindung Aus Verbindung mit 10 Mbit/s

Blinkend Datenaktivität Orange Verbindung mit 100 Mbit/s /

1 Gbit/s

Ein Verbindung Grün Verbindung mit 2,5 Gbit/s

8

B650E PG Riptide WiFi

** Funktion der Audioanschlüsse in einer Konguration mit 7.1-Kanal:

Port Funktion

Hellblau (Rückblende) Hinterer Lautsprecherausgang

Limettengrün (Rückblende) Vorderer Lautsprecherausgang

Rosa (Rückblende) Mittel-/Subwoofer-Lautsprecher-Ausgang

Limettengrün (Frontblende) Seitenlautsprecher-Ausgang

*** USB32_23 sind Lightning-Gaming-Ports.

9

Deutsch

1.5 Blockdiagramm

SATA 2 ports

SATA

Deutsch

Flash ROM

PCIe1 Gen5x16 Slot

x16 Gen5

Channel A

DDR5 Slot x2

PCIe3 Gen3x4 Slot

M2_1(PCIe x4)

x4 Gen3

x4 Gen5

AMD AM5

Processor

DP0

Channel B

HDMI Port

DDR5 Slot x2

SIO NCT6796D-S

SPI

eSPI

PCIe x4 Gen4 BUS

LGA1718

5Gb/s

AZ(HD Audio)

10Gb/s

Audio Codec ALC897-VB2

Rear USB3.2 GEN2 Type A+C

M2_3(PCIe x4)

x4 Gen4

20Gb/s

Front USB3.2 Gen2X2 Type C

ASM1061

M2_2(PCIe x2/SATA)

x2 Gen3

x1

1st

AMD PROM21

5Gb/s

5Gb/s

Front USB3.2 GEN1 2 ports

WiFi KeyE

SATA 2 ports

Killer 2.5GLAN E3100G

SATA 6Gb

x1

x1

Chipset

480Mb/s

480Mb/s

Rear USB2.0 4 ports

from USB2.0 Hub

Front USB2.0 3 ports

10

Rear USB3.2 GEN1 port(LAN down)

Line in

Front Speaker

Microphone

Rear USB3.2 GEN1 1 port(LAN UP)

Rear USB2.0 2 ports

the down port support Flash Back

B650E PG Riptide WiFi

1.6 802.11ax-WLAN-6E-Modul und ASRock-WLAN-2,4/5/6­GHz-Antenne

802.11ax-WLAN-6E- und BT-Modul

Dieses Motherboard ist mit einem exklusiven 802.11-a/b/g/n/ac/ax-WLAN-6E- und
BT-Modul ausgestattet, das Unterstützung für die Verbindungsstandards 802.11-a/
b/g/n/ac/ax-WLAN-6E und Bluetooth bietet. Das WLAN-6E- und BT-Modul ist ein
benutzerfreundlicher WLAN-Adapter (Wireless Local Area Network), der WLAN-6E und
BT unterstützt. Der Bluetooth-Standard verfügt über die Smart Ready-Technologie, die
eine völlig neue Klasse von Funktionen für mobile Geräte bietet. BT umfasst auch die Low
Energy Technology und gewährleistet einen außergewöhnlich niedrigen Stromverbrauch
für PCs.

* Die Übertragungsgeschwindigkeit kann je nach Umgebung variieren.
* WLAN 6e (6-GHz-Band) wird von Microso® Windows® 11 unterstützt. Die Verfügbarkeit
hängt vom jeweiligen Richtlinienstatus des Landes und der Region ab. Es wird mittels
Windows Update und Soware-Aktualisierung aktiviert (bei unterstützten Ländern), sobald
dies verfügbar ist.
* Ein 6-GHz-kompatibler Router wird für 6e-Funktionalität benötigt.

11

Deutsch

Installationsanleitung der WLAN-Antennen

Schritt 1

Bereiten Sie die mitgelieferten WLAN-2,4/5/6­GHz-Antennen vor.

Schritt 2

Verbinden Sie die beiden WLAN-2,4/5/6-GHz­Antennen mit den Antennenanschlüssen. Drehen
Sie die Antenne im Uhrzeigersinn, bis sie sicher
angeschlossen ist.

Schritt 3

Stellen Sie die WLAN-2,4/5/6-GHz-Antenne
wie abgebildet an.

*Möglicherweise müssen Sie die Ausrichtung
der Antenne für ein stärkeres Signal anpassen.

Deutsch

12

1.7 Grakkartenhalter

Installation des Grakkartenhalters

Stellen Sie vor der Installation des Grakkartenhalters sicher, dass Ihr Motherboard
ordnungsgemäß in ein PC-Gehäuse eingebaut ist.

Typ A Typ B

B650E PG Riptide WiFi

Schritt 1

Befestigen Sie den Grakkartenhalter mit 2
Schrauben am Gehäuse.

*Im Lieferumfang sind zwei Arten von
Schrauben enthalten. Bitte verwenden Sie den
passenden Typ, der zu den Abstandshaltern
auf dem Motherboard-Tray Ihres PC-Gehäuses
passt.

Schritt 2

Nachdem Sie Ihre Grakkarte installiert
haben, bringen Sie die Halterung in die richtige
Position, um sicherzustellen, dass sie Ihre
Grakkarte an ihrem Platz hält.
Befestigen Sie dann die Halterung mit 1
Schraube an der Grakkartenhalterung.

Deutsch

13

Kapitel 2 Installation

Dies ist ein Motherboard mit ATX-Formfaktor. Bevor Sie das Motherboard einbauen,
sollten Sie die Konguration Ihres Gehäuses überprüfen, um sicherzustellen, dass das
Motherboard in das Gehäuse passt.

Sicherheitsvorkehrungen vor der Installation

Beachten Sie die folgenden Vorsichtsmaßnahmen, bevor Sie Motherboard-Komponenten
installieren oder Motherboard-Einstellungen ändern.

Das Netzkabel muss abgezogen werden, bevor Sie die Motherboard-Komponenten

•

installieren oder entfernen. Andernfalls kann es zu körperlichen Verletzungen und
Schäden an den Motherboard-Komponenten kommen.
Um Schäden durch statische Elektrizität an den Komponenten des Motherboards zu

•

vermeiden, stellen Sie Ihr Motherboard NIEMALS direkt auf einen Teppich. Denken
Sie auch daran, ein geerdetes Handgelenkband zu verwenden oder einen geerdeten
Gegenstand zu berühren, bevor Sie die Komponenten anfassen.
Fassen Sie die Komponenten an den Kanten an und berühren Sie nicht die Schaltungen.

•

Wenn Sie Komponenten ausbauen, legen Sie sie auf eine geerdete antistatische Unterlage

•

oder in den Beutel, der mit den Komponenten geliefert wurde.
Ziehen Sie die Schrauben, mit denen Sie das Motherboard am Gehäuse befestigen, nicht

•

zu fest an! Andernfalls kann das Motherboard beschädigt werden.

Deutsch

14

2.1 Installation der CPU

1. Bevor Sie die 1718-polige CPU in den Sockel einsetzen, prüfen Sie bitte, ob die PnP-Kappe
auf dem Sockel sitzt, ob die CPU-Oberäche verunreinigt ist oder ob Stie im Sockel
verbogen sind. Setzen Sie die CPU nicht gewaltsam in den Sockel ein, wenn eine der oben
genannten Situationen vorliegt. Andernfalls wird die CPU schwer beschädigt.

2. Ziehen Sie alle Stromkabel ab, bevor Sie die CPU einbauen.

Schulungsvideo

B650E PG Riptide WiFi

Drehen Sie Ihre CPU in die richtige Ausrichtung,
bevor Sie die Abdeckung des CPU-Sockels önen.

Deutsch

15

1

A

B

2

Deutsch

16

3

4

Setzen Sie die CPU vorsichtig
und so ach wie möglich ein.
Lassen Sie sie nicht fallen.

B650E PG Riptide WiFi

5

Vergewissern Sie sich, dass die CPU auf den
Sockel ausgerichtet ist, bevor Sie sie einrasten.

6

7

Achten Sie darauf, dass die schwarze
Abdeckplatte immer an ihrem
Platz ist, bis sie beim Schließen des
Sockelhebels abspringt.

Bitte bewahren Sie die Abdeckung auf, wenn der Prozessor entfernt wird. Die Abdeckung muss
angebracht werden, wenn Sie das Motherboard zum Kundendienst einschicken möchten.

Deutsch

17

2.2 Installation des CPU-Lüfters und des Kühlkörpers

Nachdem Sie die CPU in dieses Motherboard eingebaut haben, ist es notwendig, einen
größeren Kühlkörper und einen Lüer zu installieren, um die Wärme abzuführen. Sie
müssen auch Wärmeleitpaste zwischen die CPU und den Kühlkörper sprühen, um die
Wärmeableitung zu verbessern. Vergewissern Sie sich, dass die CPU und der Kühlkörper
sicher befestigt sind und in gutem Kontakt zueinander stehen.

Bitte schalten Sie die Stromversorgung aus oder entfernen Sie das Netzkabel, bevor Sie eine CPU
oder einen Kühlkörper austauschen.

Installation des CPU-Kühlers (Typ 1)

1

Deutsch

18

2

B650E PG Riptide WiFi

3

4

CPU_FAN1

Deutsch

19

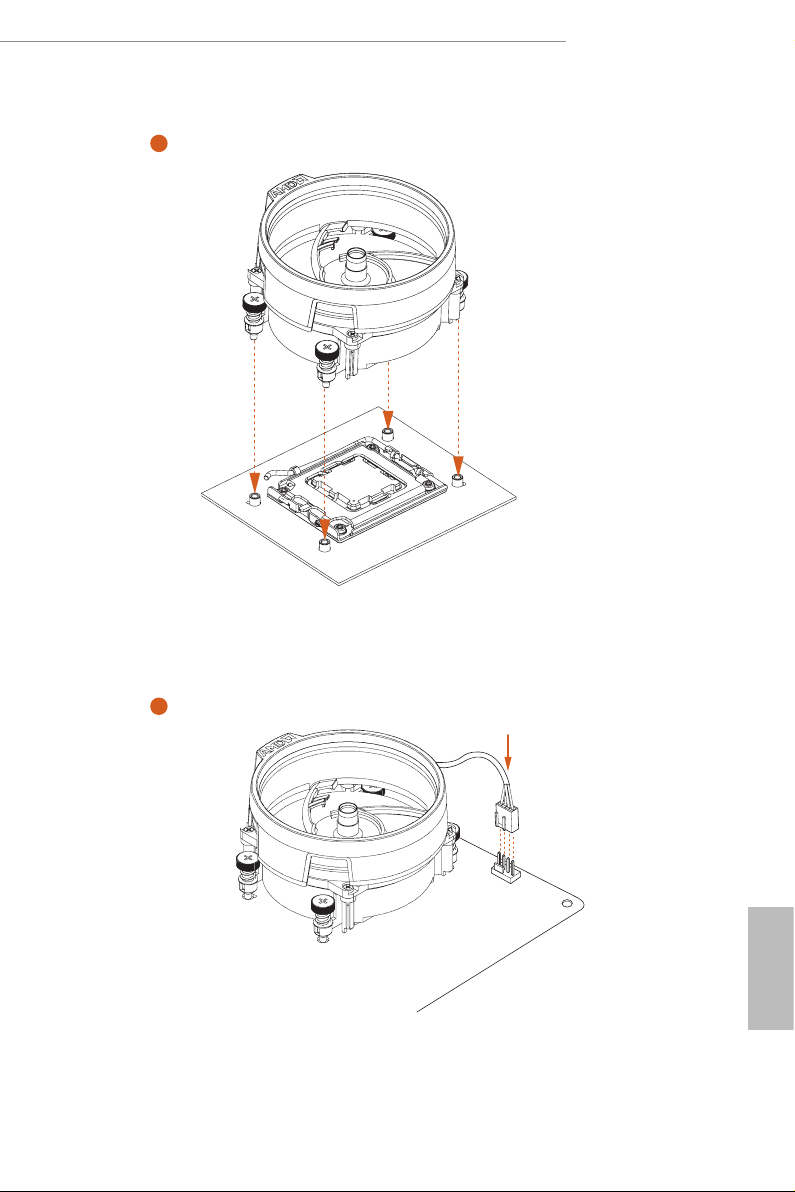

Installation des CPU-Kühlers (Typ 2)

1

2

Deutsch

20

B650E PG Riptide WiFi

3

4

CPU_FAN1

Deutsch

21

5

CPU_FAN1

RGB_LED1

+12 V

*Die hier gezeigten Abbildungen dienen nur zu Referenzzwecken und stimmen
möglicherweise nicht genau mit dem von Ihnen erworbenen Modell überein.

Deutsch

22

B650E PG Riptide WiFi

1

Installation des CPU-Kühlers (Typ 3)

2

Deutsch

23

3

4

Deutsch

24

B650E PG Riptide WiFi

AN1

5

CPU_F

Deutsch

25

6

CPU_FAN1

RGB_LED1

+12 V

oder

CPU_FAN1

Deutsch

26

RGB_LED1

USB_1_2

Bitte beachten Sie, dass in diesem Schritt jeweils nur ein Kabel verwendet werden sollte.

Wenn Sie RGB_LED1 wählen, installieren Sie bitte das ASRock-Dienstprogramm „ASRock
Polychrome SYNC“.
Wenn Sie den USB-Anschluss wählen, installieren Sie bitte das AMD-Dienstprogramm
„SR3 Settings Soware“.
*Die hier gezeigten Abbildungen dienen nur zu Referenzzwecken und stimmen
möglicherweise nicht genau mit dem von Ihnen erworbenen Modell überein.

B650E PG Riptide WiFi

2.3 Installation von Speichermodulen (DIMM)

Dieses Motherboard verfügt über vier 288-polige DDR5 (Double Data Rate 5)-DIMM­Steckplätze und unterstützt die Dual-Channel-Speichertechnologie.

1. Für eine Dual-Channel-Konguration müssen Sie immer identische DDR5-DIMM-Paare
(gleiche Marke, Geschwindigkeit, Größe und Chip-Typ) installieren.

2. Es ist nicht möglich, die Dual-Channel-Speichertechnologie zu aktivieren, wenn nur ein oder
drei Speichermodule installiert sind.

3. Es ist nicht erlaubt, ein DDR-, DDR2-, DDR3- oder DDR4-Speichermodul in einen DDR5­Steckplatz einzubauen; andernfalls können das Motherboard und das DIMM beschädigt
werden.

4. Das DIMM passt nur in einer korrekten Ausrichtung. Wenn Sie das DIMM mit Gewalt und
in der falschen Ausrichtung in den Steckplatz einführen, werden das Motherboard und das
DIMM dauerha beschädigt.

Empfohlene Speicherkonguration

1 DIMM

A1 A2 B1 B2

V

2 DIMMs

A1 A2 B1 B2

V V

4 DIMMs

A1 A2 B1 B2

V V V V

Der erste Startvorgang kann einige Zeit in Anspruch nehmen.
Bitte haben Sie etwas Geduld und schauen Sie in der folgenden Tabelle nach, wie lange das
Booten dauert.
*Kann bei verschiedenen Kongurationen variieren.

Arbeitsspeicher

2 x 16 GB 90 Sek.
2 x 32GB 150 Sek.
4 x 16 GB 170 Sek.
4 x 32GB 315 Sek.

Erster Startvorgang nach

dem Löschen des CMOS

Deutsch

27

1

2

Deutsch

28

3

B650E PG Riptide WiFi

1

2.4 Anschluss der Frontblendenstiftleiste

32:(56:

+''/('

5(6(76:

32:(5/('

32:(5/('

2

RESET SW

HDD LED

3$1(/

Systemblende-Stileiste

910

Power SW (-) RESET SW (+)

B

Power LED (-)

A

Power LED (+)

12

PANEL1

RESET SW (-)Power SW (+)

HDD LED (-)

HDD LED (+)

Frontblende Drähte

D

C

ABC D

Deutsch

29

2.5 Installation des Motherboards

Deutsch

30

2.6 Installation der SATA-Laufwerke

1

Optisches Laufwerk

SATA-Laufwerk

2

B650E PG Riptide WiFi

SATA-Datenkabel

Deutsch

31

3

4

SATA-Netzanschluss

SATA-Datenanschluss

Deutsch

32

2.7 Installation einer Grakkarte

1

B650E PG Riptide WiFi

CLICK!

Deutsch

33

Erweiterungssteckplätze (PCIe-Steckplätze)

Auf dem Motherboard benden sich 3 PCI Express-Steckplätze.

Bevor Sie eine Erweiterungskarte installieren, vergewissern Sie sich bitte, dass die
Stromversorgung ausgeschaltet oder das Netzkabel abgezogen ist. Bitte lesen Sie die
Dokumentation der Erweiterungskarte und nehmen Sie die notwendigen Hardware­Einstellungen für die Karte vor, bevor Sie mit der Installation beginnen.

PCIe-Steckplätze:

PCIE1 (PCIe 5.0 x16-Steckplatz) wird für Grakkarten mit PCIe x16-Lane-Breite verwendet.
PCIE2 (PCIe 4.0 x1-Steckplatz) wird für Grakkarten mit PCIe x1 Lane-Breite verwendet.
PCIE3 (PCIe 3.0 x16-Steckplatz) wird für Grakkarten mit PCIe x4-Lane-Breite verwendet.

PCIe-Steckplatz-Kongurationen

PCIE1 PCIE3

Einzelne Grakkarte Gen5x16 N/A

Deutsch

34

Zwei Grakkarten im

CrossFireTM-Modus

Für eine bessere thermische Umgebung schließen Sie bitte einen Gehäuselüer an den
Gehäuselüeranschluss (CHA_FAN1~4/WP) des Motherboards an, wenn Sie mehrere
Grakkarten verwenden.

Gen5x16 Gen3x4

2.8 Anschließen von Peripheriegeräten

B650E PG Riptide WiFi

35

Deutsch

2.9 Anschließen der Stromanschlüsse

Deutsch

36

$7;9

$7;3:5

2.10 Einschalten

B650E PG Riptide WiFi

1

2

3

4

37

Deutsch

2.11 Jumpereinstellung

Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den
Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-Kappe auf
den Kontakten angebracht ist, ist der Jumper „oen“.

CMOS-löschen-Jumper
(CLRCMOS1) (siehe Seite 6, Nr. 20)

CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Die Daten im CMOS
beinhaltet Systemeinrichtungsinformationen, wie Systemkennwort, Datum, Zeit und
Systemeinrichtungsparameter. Zum Löschen und Rücksetzen der Systemparameter auf
die Standardeinrichtung schalten Sie den Computer bitte ab und ziehen das Netzkabel;
schließen Sie dann die Kontakte an CLRCMOS1 3 Sekunden mit einer Jumper-Kappe
kurz. Bitte denken Sie daran, die Jumper-Kappe nach der CMOS-Löschung zu entfernen.
Falls Sie den CMOS direkt nach Abschluss der BIOS-Aktualisierung löschen müssen,
starten Sie das System zunächst; fahren Sie es dann vor der CMOS-Löschung herunter.

Deutsch

38

CLRCMOS1

2-poliger Jumper

Kurzgeschlossen: CMOS löschen
Oen: Standard

B650E PG Riptide WiFi

1

2.12 Integrierte Stiftleisten und Anschlüsse

Integrierte Stileisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen
an diesen Stileisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen
Stileisten und Anschlüssen können Sie das Motherboard dauerha beschädigen.

Systemblende-Stileiste
(9-polig PANEL1) (siehe Seite 6, Nr. 18)

Verbinden Sie Ein-/Austaste, Reset-Taste und Systemstatusanzeige am Gehäuse
entsprechend der nachstehenden Pinbelegung mit dieser Stileiste. Beachten Sie vor
Anschließen der Kabel die positiven und negativen Kontakte.

PANEL1

PLED+

PLED-

PWRBTN#

GND

GND

RESET#

GND

HDLED-

HDLED+

PWRBTN (Ein-/Austaste):

Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Abschaltung
Ihres Systems über die Ein-/Austaste kongurieren.

RESET (Reset-Taste):
Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer
über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt.

PLED (Systembetriebs-LED):
Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet,
wenn das System läu. Die LED blinkt, wenn sich das System im S1/S3-Ruhezustand bendet.
Die LED ist aus, wenn sich das System im S4-Ruhezustand bendet oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivitäts-LED):
Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED
leuchtet, wenn die Festplatte Daten liest oder schreibt.

Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul
besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität-LED,
Lautsprecher etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an diese Stileiste
sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind.

Deutsch

39

Betrieb-LED- und Lautsprecher-Stileiste

1

+5V

DUMMY

PLED+

PLED+

PLED-

DUMMY

SPEAKER

(7-polig SPK_PLED1) (siehe Seite 6, Nr. 19)

Bitte verbinden Sie die Betrieb-LED des Gehäuses und den Gehäuselautsprecher mit
dieser Stileiste.

SPK_PLED1

Serial-ATA-III-Anschlüsse
Winkel rechts:
(SATA3_1) (siehe Seite 6, Nr. 15) (unten)
(SATA3_2) (siehe Seite 6, Nr. 15) (oben)
(SATA3_A1) (siehe Seite 6, Nr. 16) (unten)
(SATA3_A2) (siehe Seite 6, Nr. 16) (oben)

Diese vier SATA-III-Anschlüsse unterstützen SATA-Datenkabel für interne Speichergeräte
mit einer Datenübertragungsgeschwindigkeit bis 6,0 Gb/s.
* Nutzen Sie zum Minimieren der Startzeit AMD SATA-Ports (SATA3_1~2) für deine SSD.

Deutsch

40

SATA3_A2 SATA3_2

SATA3_A1 SATA3_1

USB 2.0-Stileisten

DUMMY

USB_PWR

1

1

1

USB_PWR

(9-polig USB_7_8) (siehe Seite 6, Nr. 22)
(4-polig USB_9) (siehe Seite 6, Nr. 23)

Es gibt zwei Stileisten an diesem Motherboard.

USB_9

P-

USB_7_8

USB_PWR

-B
+B

+A

-A

B650E PG Riptide WiFi

GND

P+

GND

GND

USB 3.2 Gen1-Stileiste
(19-polig USB32_4_5) (siehe Seite 6, Nr. 12)

Es gibt eine Stileiste an diesem Motherboard. Diese USB-3.2-Gen1-Stileiste kann zwei
Ports unterstützen.

USB32_4_5

VbusVbus

IntA_PB_SSRX-

Vbus

IntA_PB_SSRX+

GND

IntA_PB_SSTX-

GND

IntA_PB_SSTX+

GND

IntA_PB_D-

GND

IntA_PB_D+

Dummy

IntA_PA_SSRX-

IntA_PA_SSRX+

IntA_PA_SSTX-

IntA_PA_SSTX+

IntA_PA_D-

IntA_PA_D+

Deutsch

41

Type-C-USB-3.2 Gen2x2-Stileiste für die Frontblende

J_SENSE

OUT2_L

1

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

(20-polig USB32_TC_2) (siehe Seite 6, Nr. 13)

Es gibt eine Type-C-USB-3.2 Gen2x2-Stileiste für die Frontblende an diesem
Motherboard. Diese Stileiste dient dem Anschluss eines USB-3.2 Gen2x2-Moduls für
zusätzliche USB-3.2 Gen2x2-Ports.

USB32_TC_2

USB-Type-C-Kabel

Audiostileiste Frontblende
(9-polig HD_AUDIO1) (siehe Seite 6, Nr. 28)

Diese Stileiste dient dem Anschließen von Audiogeräten an der Frontblende.

Deutsch

42

HD_AUDIO1

High Denition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu
jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in
unserer Anleitung und der Anleitung zum Gehäuse.

Gehäuse-/Wasserpumpen-Lüeranschlusse

GND

L

1 2 3 4

GND

CHA_FAN_SPEED

FAN_SPEED_CONTROL

FAN_VOLTAGE

1 2 3 4

GND

L

1 2 3 4

GND

1 2 3 4

(4-polig CHA_FAN1/WP) (siehe Seite 6, Nr. 21)
(4-polig CHA_FAN2/WP) (siehe Seite 6, Nr. 17)
(4-polig CHA_FAN3/WP) (siehe Seite 6, Nr. 3)
(4-polig CHA_FAN4/WP) (siehe Seite 6, Nr. 24)

Dieses Motherboard bietet vier 4-polige
einen 3-poligen

Gehäuse

-Wasserkühlerlüer anschließen möchten, verbinden Sie ihn bitte

Wasserkühlung

mit Kontakt 1 bis 3.

B650E PG Riptide WiFi

-Gehäuselüeranschlüsse. Falls Sie

CHA_FAN3/WP

CHA_FAN2/WP

FAN_VOLTAGE

CHA_FAN_SPEED

FAN_SPEED_CONTROL

CHA_FAN4/WP

FAN_VOLTAGE

CHA_FAN_SPEED

FAN_SPEED_CONTRO

CHA_FAN1/WP

FAN_VOLTAGE

CHA_FAN_SPEED

FAN_SPEED_CONTRO

Deutsch

43

CPU-Lüeranschluss

N_SPEED

FA

FAN_SPEED_CONTROL

4 3 2 1

(4-polig CPU_FAN1) (siehe Seite 4, Nr. 6)

Dieses Motherboard bietet einen 4-poligen CPU-Lüeranschluss (lautloser Lüer). Falls
Sie einen 3-poligen CPU-Lüer anschließen möchten, verbinden Sie ihn bitte mit Kontakt
1 bis 3.

CPU_FAN1

4 3 2 1

GND

+12V

CPU_FA

N_SPEED_CONTROL

CPU-/Wasserpumpen-Lüeranschluss
(4-polig CPU_FAN2/WP) (siehe Seite 6, Nr. 7)

Dieses Motherboard bietet einen 4-poligen Wasserkühlung-CPU-Lüeranschluss. Falls Sie
einen 3-poligen CPU-Wasserkühlerlüer anschließen möchten, verbinden Sie ihn bitte mit
Kontakt 1 bis 3.

Deutsch

44

CPU_FAN2/WP

GND

FAN_VOLTAGE

CPU_F

AN_SPEED

B650E PG Riptide WiFi

4

1

8 5

ATX-Netzanschluss
(24-polig ATXPWR1) (siehe Seite 6, Nr. 11)

Dieses Motherboard bietet einen 24-poligen ATX-Netzanschluss. Bitte schließen Sie es
zur Nutzung eines 20-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 13 an.

ATXPWR1

12

24

1

13

ATX-12-V-Netzanschluss
(8-polig ATX12V1) (siehe Seite 6, Nr. 1)

Dieses Motherboard bietet einen 8-poligen ATX-12-V-Netzanschluss. Bitte schließen Sie
es zur Nutzung eines 4-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 5 an.

*Warnung: Bitte stellen Sie sicher, dass das Stromkabel der CPU und nicht das der

Grakkarte angeschlossen ist. Schließen Sie das PCIe-Stromkabel nicht an diesen

Anschluss an.

ATX12V1

Deutsch

45

ATX-12-V-Netzanschluss
(4-polig ATX12V2) (siehe Seite 6, Nr. 2)

An diesen Anschluss schließen Sie ein ATX-12 V-Netzteil an.
*Der Netzteilstecker passt nur in einer Richtung in diesen Anschluss.
*Anschluss eines 4-poligen ATX-12-V-Kabels an ATX12V2 ist optional.
*Zur erweiterten Übertaktung sollten Sie diesen Anschluss gemeinsam mit ATX12V1
verwenden.

ATX12V2

Deutsch

46

B650E PG Riptide WiFi

1

SPI_DQ3

SPI_DQ2

#

SPI-TPM-Stileiste
(13-polig SPI_TPM_J1) (siehe Seite 6, Nr. 14)

Dieser Anschluss unterstützt das SPI Trusted Platform Module- (TPM) System, das
Schlüssel, digitale Zertikate, Kennwörter und Daten sicher auewahren kann. Ein TPM­System hil zudem bei der Stärkung der Netzwerksicherheit, schützt digitale Identitäten
und gewährleistet die Plattformintegrität.

SPI_TPM_J1

SPI_PWR

Dummy

CLK

SPI_MOSI

RST#

TPM_PIRQ

SPI_TPM_CS

GND

RSMRST#

SPI_MISO

SPI_CS0

underbolt-Erweiterungskartenanschluss
(5-polig TB1) (siehe Seite 6, Nr. 27)

Bitte verbinden Sie eine underbolt™-Erweiterungskarte über das GPIO-Kabel mit diesem
underbolt-AIC-Anschluss.

*Bitte installieren Sie die underbolt™-AIC-Karte am PCIE3 (Standardsteckplatz).
*Für die underbolt-Kompatibilität und -Beschränkung besuchen Sie bitte
www.asrock.com.

TB1

Deutsch

47

RGB-LED-Stileiste

1

(4-polig RGB_LED1) (siehe Seite 6, Nr. 26)
Diese RGB-Stileiste dient dem Anschließen eines RGB-LED-Erweiterungskabels, das dem
Nutzer die Auswahl zwischen verschiedenen LED-Lichteekten ermöglicht.

Achtung: Installieren Sie das RGB-LED-Kabel niemals falsch herum; andernfalls könnte

das Kabel beschädigt werden.

RGB_LED1

+12V GRB

Schließen Sie Ihren RGB-LED-Streifen an der

RGB-LED-Stileiste (RGB_LED1)

auf dem

Motherboard an.

Deutsch

48

1

B

R

G

V

2

1

1. Installieren Sie das RGB-LED-Kabel niemals falsch herum; andernfalls könnte das Kabel
beschädigt werden.

2. Bevor Sie Ihr RGB-LED-Kabel installieren oder entfernen, schalten Sie bitte Ihr System aus
und ziehen Sie das Netzkabel aus der Steckdose. Andernfalls kann es zu Schäden an den
Motherboard-Komponenten kommen.

1. Bitte beachten Sie, dass die RGB-LED-Streifen nicht im Lieferumfang enthalten sind.

2. Die RGB-LED-Stileiste unterstützt Standard-5050-RGB-LED-Streifen (12 V/G/R/B) mit
einer maximalen Nennleistung von 3 A (12 V) und einer Länge von 2 Metern.

B650E PG Riptide WiFi

1

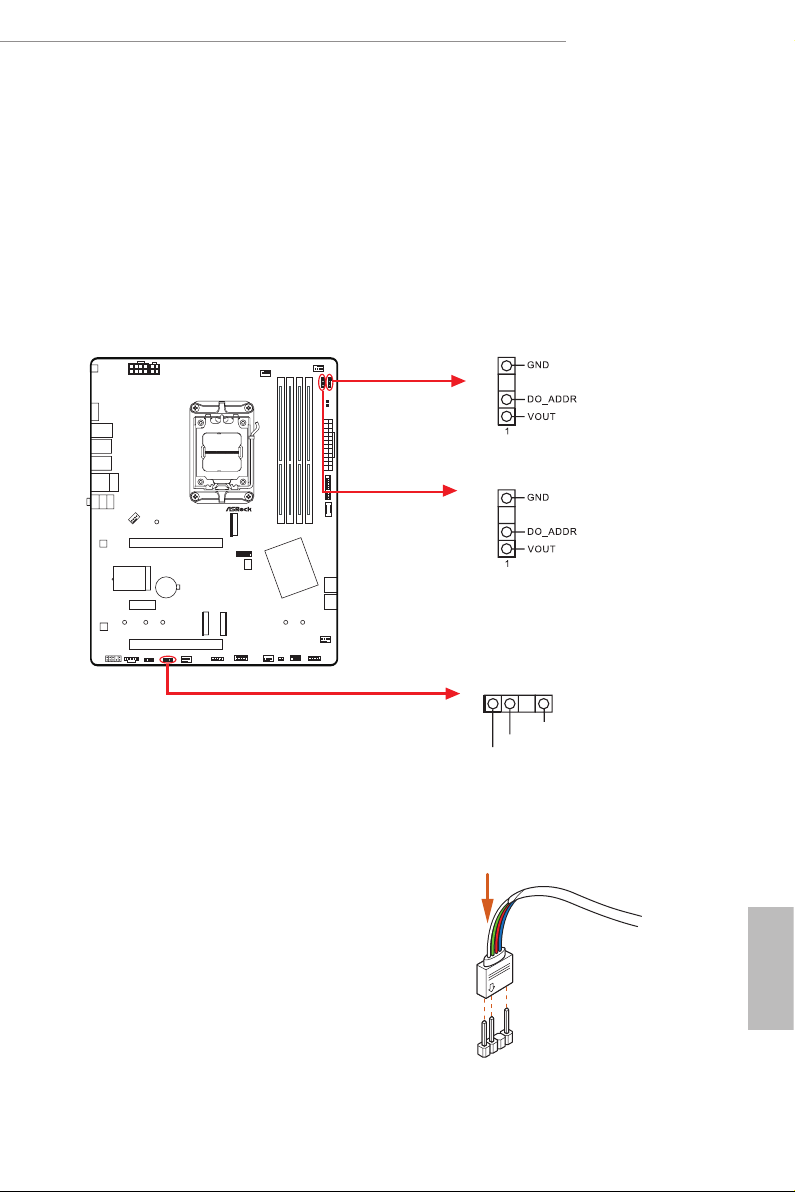

Adressierbare-LED-Stileisten
(3-polig ADDR_LED1) (siehe Seite 6, Nr. 25)
(3-polig ADDR_LED2) (siehe Seite 6, Nr. 8)
(3-polig ADDR_LED3) (siehe Seite 6, Nr. 9)
Diese Stileisten dienen der Verbindung des
womit Nutzer zwischen verschiedenen LED-Lichteekten wählen können.

Achtung: Installieren Sie das Adressierbare-LED-Kabel niemals falsch herum;

andernfalls könnte das Kabel beschädigt werden.

Adressierbare-

LED-Verlängerungskabels,

ADDR_LED3

ADDR_LED2

ADDR_LED1

GND

DO_ADDR

VOUT

Schließen Sie Ihre
Streifen an den

Adressierbare RGB-LED

-

Adressierbaren LED-Stileisten

(ADDR_LED1 / ADDR_LED2 / ADDR_LED3)

auf dem Motherboard an.

Deutsch

1

49

1. Installieren Sie das RGB-LED-Kabel niemals falsch herum; andernfalls könnte das Kabel
beschädigt werden.

2. Bevor Sie Ihr RGB-LED-Kabel installieren oder entfernen, schalten Sie bitte Ihr System aus
und ziehen Sie das Netzkabel aus der Steckdose. Andernfalls kann es zu Schäden an den
Motherboard-Komponenten kommen.

1. Bitte beachten Sie, dass die RGB-LED-Streifen nicht im Lieferumfang enthalten sind.

2. Die RGB-LED-Stileiste unterstützt WS2812B adressierbare RGB-LED-Streifen (5 V/Daten/
GND) mit einer maximalen Nennleistung von 3 A (5 V) und einer Länge von 2 Metern.

Deutsch

50

B650E PG Riptide WiFi

2.13 Intelligente Schalter

Das Motherboard hat einen intelligenten Schalter: BIOS-Flashback-Taste ermöglicht
Nutzern die Leerung des BIOS.

BIOS-Flashback-Taste
(BIOS_FB1) (siehe Seite 8, Nr. 11)
BIOS-Flashback-Taste ermöglicht Nutzern die Leerung des BIOS.

BIOS_FB1

USB-BIOS-Flashback-Port

Deutsch

51

ASRocks BIOS-Flashback-Funktion ermöglicht Ihnen die Aktualisierung des BIOS ohne Einschalten des
Systems, sogar ohne CPU.

Bitte beenden Sie vor Verwendung der BIOS-Flashback-Funktion dBitLocker und jegliche
Verschlüsselung oder Sicherheitsfunktion, die von TPM abhängig ist. Stellen Sie sicher,
dass Sie den Wiederherstellungsschlüssel bereits gespeichert und gesichert haben. Falls der
Wiederherstellungsschlüssel bei aktiver Verschlüsselung verlorengeht, bleiben die Daten
verschlüsselt und das System kann nicht in das Betriebssystem hochfahren. Sie sollten fTPM vor
Aktualisierung des BIOS deaktivieren. Andernfalls kann ein unvorhersehbarer Fehler aureten.

Befolgen Sie zur Verwendung der USB-BIOS-Flashback-Funktion die nachstehenden Schritte.

1. Laden Sie die aktuellste BIOS-Datei von der ASRock-Webseite herunter: http://www.asrock.com.

2. Kopieren Sie die BIOS-Datei auf Ihr USB-Flash-Laufwerk. Stellen Sie sicher, dass das Dateisystem Ihres
USB-Flash-Laufwerks FAT32 ist.

3. Entpacken Sie die BIOS-Datei aus der ZIP-Datei.

4. Benennen Sie die Datei in „creative.rom“ um und speichern Sie sie im Stammverzeichnis von X: USB­Flash-Laufwerk.

5. Verbinden Sie den 24-poligen Stromanschluss mit dem Motherboard. Schalten Sie dann den
Netzschalter des Netzteils ein.
* Sie müssen das System nicht einschalten.

6. Schließen Sie dann Ihr USB-Laufwerk am USB-BIOS-Flashback-Port an.

7. Drücken Sie die BIOS-Flashback-Taste etwa drei Sekunden lang. Anschließend beginnt die LED zu
blinken.

8. Warten Sie, bis die LED auört, zu blinken; dies zeigt an, dass das BIOS-Flashing abgeschlossen ist.
* Falls die LED dauerha grün leuchtet, bedeutet dies, dass der BIOS-Flashback nicht richtig

funktioniert. Achten Sie darauf, dass das USB-Laufwerk an den USB-BIOS-Flashback-Port
angeschlossen ist.

** Falls die LED überhaupt nicht aueuchtet, trennen Sie bitte die Stromversrogung vom System

und entfernen/trennen Sie die CMOS-Batterie mehrere Minuten vom Motherboard. Schließen Sie
Stromversorgung und Batterie wieder an und versuchen Sie es erneut.

Deutsch

52

B650E PG Riptide WiFi

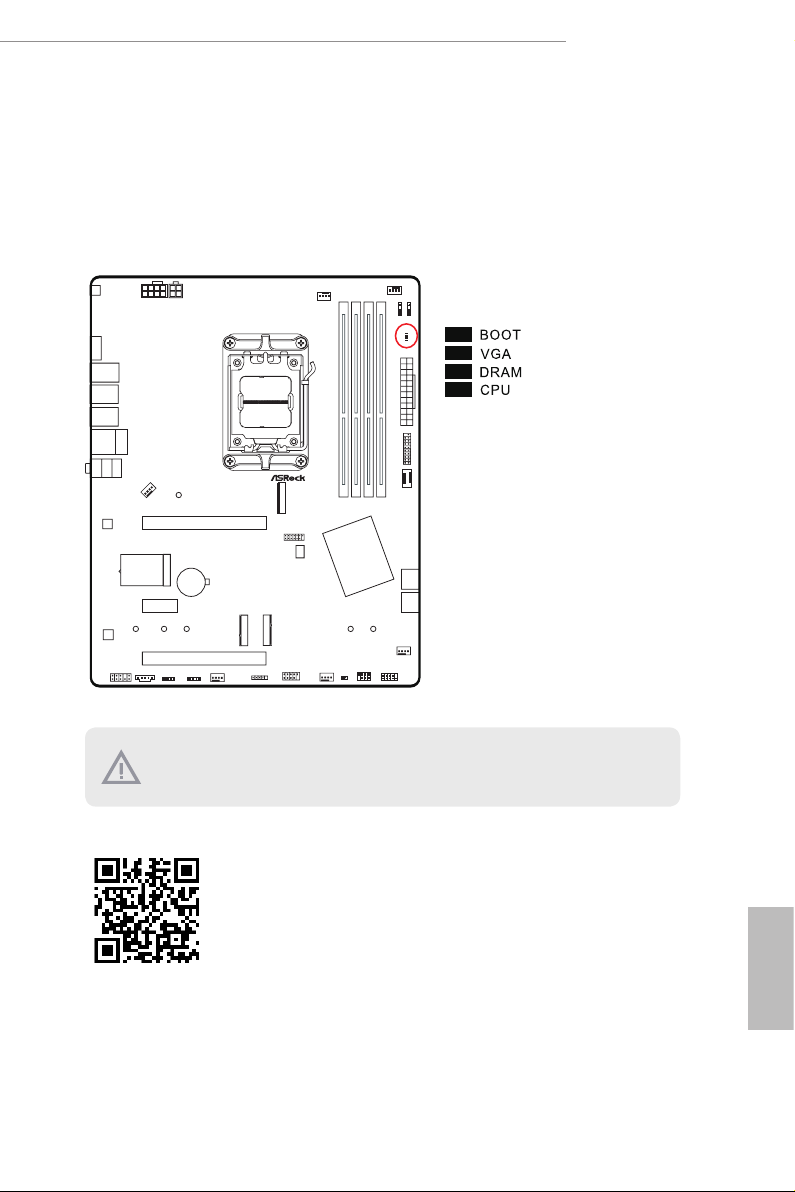

2.14 Post Status Checker

Der Post Status Checker (PSC) führt eine Computerdiagnose durch, wenn der Benutzer
die Maschine einschaltet. Ein rotes Licht leuchtet auf, als Hinweis, dass die CPU, der
Arbeitsspeicher, die VGA oder der Speicher nicht richtig funktionieren. Das Licht erlöscht,
wenn die vier oben genannten Komponenten normal funktionieren.

Es ist normal, dass die DRAM-Status-LED während des Speichertrainings blinkt. Dies zeigt an,
dass das System ordnungsgemäß funktioniert.

Schulungsvideo

Deutsch

53

2.15 M.2 SSD-Modul Installationsanleitung (M2_1)

Der M.2 ist ein kleiner, vielseitiger Card-Edge-Anschluss, der mPCIe und mSATA ersetzen
soll. Der Blazing-M.2-Sockel (M2_1, Key M) unterstützt Typ-2280-PCIe-Gen5x4-Modus
(128 Gb/s).

Installation des M.2-SSD-Moduls

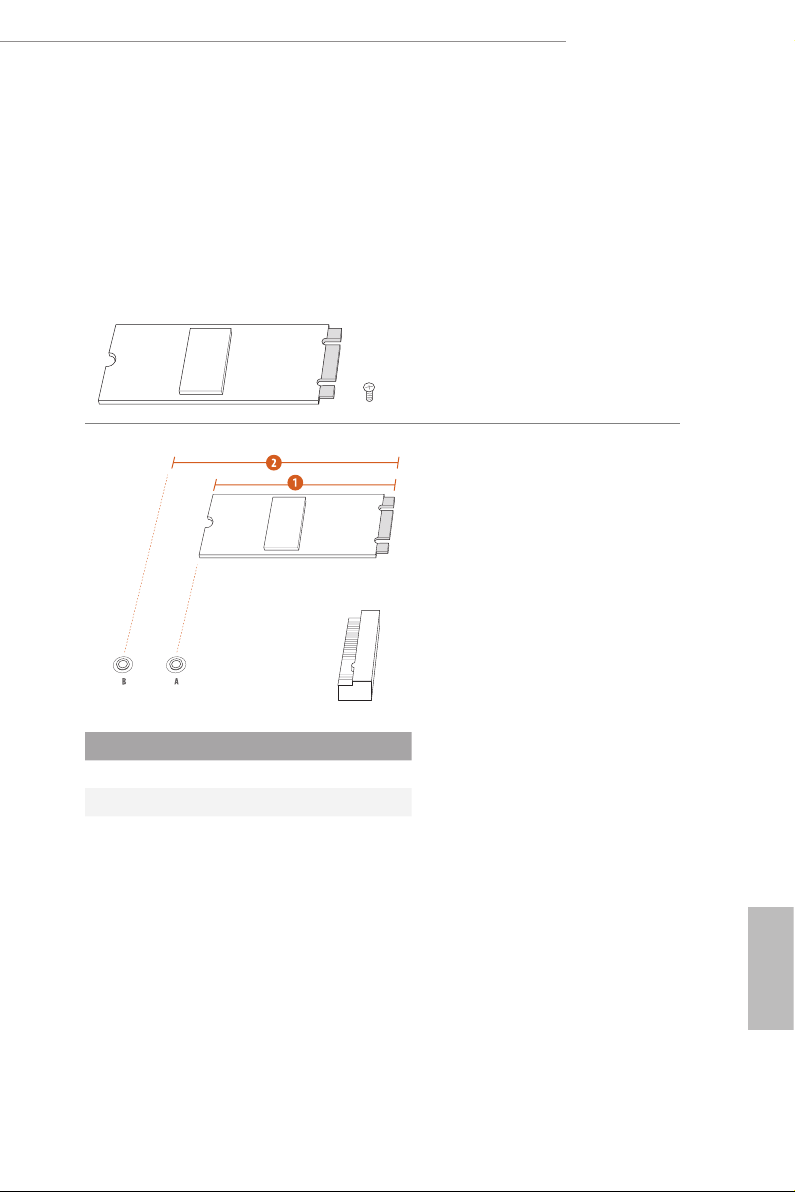

Schritt 1

Legen Sie ein M.2 SSD-Modul und die
zugehörige Schraube bereit.

Schritt 2

Bestimmen Sie je nach
Platinenausführung und Länge Ihres
M.2 SSD-Moduls die richtige Stelle für
die Mutter.

Deutsch

54

Nr. 1

Mutternposition A

Platinenlänge 8cm

Modultyp Type 2280

B650E PG Riptide WiFi

2

1

Schritt 3

1

Vor der Installation eines M.2-SSD­Moduls lösen Sie bitte die Schrauben,
mit denen der M.2-Kühlkörper
befestigt ist.
*Bitte entfernen Sie die Schutzfolien
auf der Unterseite des M.2­Kühlkörpers, bevor Sie ein M.2-SSD­Modul installieren.

Schritt 4

Setzen Sie das M.2-SSD-Modul
sorgfältig an den M.2-Steckplatz an,
schieben Sie das Modul vorsichtig
ein. Bitte beachten Sie, dass das M.2­SSD-Modul nur richtig herum in den

A

Steckplatz passt.

A

o

20

Deutsch

55

Schritt 5

Stellen Sie vor dem Befestigen des
M.2-Kühlkörpers sicher, dass die Kerbe
auf der SSD auf den Abstandhalter
auf dem Motherboard ausgerichtet
ist,; andernfalls kann das SSD-Modul
beschädigt werden.

Korrekte Installation:
Die SSD-Platine bendet sich an der richtigen Stelle,
und der M.2-Kühlkörper kann eingeschraubt werden.

Deutsch

56

Fehlerhae Installation:
Die SSD-Platine sitzt zwischen M.2-Kühlkörper und
Abstandshalter. Nicht fortfahren.

B650E PG Riptide WiFi

1

2

Die aktuelle Unterstützungsliste für M.2-SSD-Module nden Sie auf unserer Website:
http://www.asrock.com

Schritt 6

3

Fixieren Sie das Modul und den M.2­Kühlkörper, indem Sie die Schrauben
mit einem Schraubendreher in der
gezeigten Reihenfolge anziehen.
Ziehen Sie zuerst die Schraube
gegenüber dem M.2-Anschluss (2)
und dann die Schraube neben dem
M.2-Anschluss (3) fest.
*Ziehen Sie die Schraube bitte nicht
übermäßig fest an, andernfalls können
das Modul und der M.2-Kühlkörper
beschädigt werden.

57

Deutsch

2.16 M.2-SSD-Modul Installationsanleitung (M2_2)

3

Der M.2 ist ein kleiner, vielseitiger Card-Edge-Anschluss, der mPCIe und mSATA ersetzen
soll. Der M.2-Sockel (M2_2, Key M) unterstützt Typ-2242/2260/2280-SATA-III-6,0-Gb/s­und PCIe- Gen3x2- (16 Gb/s) Modi.

Installation des M.2-SSD-Moduls

Schritt 1

Legen Sie ein M.2 SSD-Modul und die
zugehörige Schraube bereit.

Schritt 2

2

1

ABC

Bestimmen Sie je nach
Platinenausführung und Länge Ihres
M.2 SSD-Moduls die richtige Stelle für
die Mutter.

Deutsch

58

Nr. 1 2 3

Mutternposition A B C

Platinenlänge 4,2cm 6 cm 8cm

Modultyp Typ 2242 Typ 2260 Type 2280

B650E PG Riptide WiFi

1

2

Schritt 3

Vor der Installation eines M.2-SSD­Moduls lösen Sie bitte die Schrauben,

1

mit denen der M.2-Kühlkörper
befestigt ist.
*Bitte entfernen Sie die Schutzfolien
auf der Unterseite des M.2­Kühlkörpers, bevor Sie ein M.2-SSD­Modul installieren.

Schritt 4

Versetzen Sie den Abstandhalter je
nach Modultyp und -länge.

ABC

Der Abstandhalter wird per Vorgabe
an Position C platziert. Überspringen
Sie die Schritte 4 und 5, fahren Sie
direkt mit Schritt 6 fort, wenn Sie die
Standardmutter verwenden.

Schritt 5

Lösen Sie die gelbe Schutzfolie von
der Mutter, die zum Einsatz kommt.

ABC

Ziehen Sie den Abstandhalter an der
gewünschten Mutternposition am
Motherboard mit der Hand an.

Deutsch

59

Schritt 6

Setzen Sie das M.2-SSD-Modul
sorgfältig an den M.2-Steckplatz an,
schieben Sie das Modul vorsichtig
ein. Bitte beachten Sie, dass das M.2-

ABC

SSD-Modul nur richtig herum in den
Steckplatz passt.

Deutsch

ABC

o

20

Schritt 7

Fixieren Sie das Modul, indem Sie die
Schraube mit einem Schraubendreher
anziehen. Ziehen Sie die Schraube

NUT1NUT2C

nicht übermäßig stark an; andernfalls
kann das Modul beschädigt werden.

2

1

Schritt 8

Fixieren Sie den M.2-Kühlkörper,
indem Sie die Schrauben mit

2

einem Schraubendreher anziehen.
Ziehen Sie die Schraube bitte nicht
übermäßig fest an, andernfalls
können das Modul und der M.2­Kühlkörper beschädigt werden.

Die aktuelle Unterstützungsliste für M.2-SSD-Module nden Sie auf unserer Website:
http://www.asrock.com

60

B650E PG Riptide WiFi

2.17 M.2-SSD-Modul Installationsanleitung (M2_3)

Der M.2 ist ein kleiner, vielseitiger Card-Edge-Anschluss, der mPCIe und mSATA ersetzen
soll. Der Hyper-M.2-Sockel (M2_3, Key M) unterstützt Typ-2260/2280-PCIe-Gen4x4­Modus (64 Gb/s).

Installation des M.2-SSD-Moduls

Schritt 1

Legen Sie ein M.2 SSD-Modul und
die zugehörige Schraube bereit.

Schritt 2

Bestimmen Sie je nach
Platinenausführung und Länge Ihres
M.2 SSD-Moduls die richtige Stelle
für die Mutter.

Nr. 1 2

Mutternposition A B

Platinenlänge 6 cm 8cm

Modultyp Type 2260 Type 2280

Deutsch

61

1

2

Schritt 3

Vor der Installation eines M.2-SSD­Moduls lösen Sie bitte die Schrauben,

1

mit denen der M.2-Kühlkörper
befestigt ist.
*Bitte entfernen Sie die Schutzfolien
auf der Unterseite des M.2­Kühlkörpers, bevor Sie ein M.2-SSD­Modul installieren.

Schritt 4

Versetzen Sie den Abstandhalter je
nach Modultyp und -länge.
Der Abstandhalter wird per Vorgabe
an Position B platziert. Überspringen
Sie die Schritte 4 und 5, fahren Sie
direkt mit Schritt 6 fort, wenn Sie die
Standardmutter verwenden.

Schritt 5

Lösen Sie die gelbe Schutzfolie von
der Mutter, die zum Einsatz kommt.
Ziehen Sie den Abstandhalter an der
gewünschten Mutternposition am
Motherboard mit der Hand an.

Deutsch

62

B650E PG Riptide WiFi

Schritt 6

Setzen Sie das M.2-SSD-Modul
sorgfältig an den M.2-Steckplatz an,
schieben Sie das Modul vorsichtig

AB

AB

NUT1NUT2B

o

20

ein. Bitte beachten Sie, dass das M.2­SSD-Modul nur richtig herum in den
Steckplatz passt.

Schritt 7

Fixieren Sie das Modul, indem Sie die
Schraube mit einem Schraubendreher
anziehen. Ziehen Sie die Schraube
nicht übermäßig stark an; andernfalls
kann das Modul beschädigt werden.

2

1

Schritt 8

Fixieren Sie den M.2-Kühlkörper,
indem Sie die Schrauben mit

2

einem Schraubendreher anziehen.
Ziehen Sie die Schraube bitte nicht
übermäßig fest an, andernfalls
können das Modul und der M.2­Kühlkörper beschädigt werden.

Die aktuelle Unterstützungsliste für M.2-SSD-Module nden Sie auf unserer Website:
http://www.asrock.com

Deutsch

63

Version 1.0
Veröentlicht Juli 2022

Copyright©2022 ASRock INC. Alle Rechte vorbehalten.

Copyright-Hinweis:

Kein Teil dieser Dokumentation darf ohne schriliche Genehmigung von ASRock Inc. in
irgendeiner Form oder mit irgendwelchen Mitteln reproduziert, abgeschrieben, übertragen
oder übersetzt werden, mit Ausnahme der Vervielfältigung der Dokumentation durch den
Käufer zu Sicherungszwecken.

Produkte und Firmennamen, die in dieser Dokumentation genannt werden, sind
möglicherweise eingetragene Warenzeichen oder Urheberrechte der jeweiligen Firmen. Sie
werden nur zur Identizierung oder Erklärung und zum Nutzen der Eigentümer verwendet,
ohne die Absicht, sie zu verletzen.

Haftungsausschluss:

Die in dieser Dokumentation enthaltenen Spezikationen und Informationen dienen nur
zu Informationszwecken und können ohne Vorankündigung geändert werden und sollten
nicht als Verpichtung seitens ASRock verstanden werden. ASRock übernimmt keine
Verantwortung für eventuelle Fehler oder Auslassungen in dieser Dokumentation.

In Bezug auf den Inhalt dieser Dokumentation übernimmt ASRock keinerlei Garantie,
weder ausdrücklich noch stillschweigend, einschließlich, aber nicht beschränkt auf die
stillschweigenden Garantien oder Bedingungen der Marktgängigkeit oder Eignung für einen
bestimmten Zweck.

In keinem Fall sind ASRock, seine Direktoren, leitenden Angestellten, Mitarbeiter oder
Vertreter habar für indirekte, spezielle, zufällige oder Folgeschäden (einschließlich Schäden
durch entgangenen Gewinn, Geschäsverluste, Datenverluste, Geschäsunterbrechungen
und Ähnliches), selbst wenn ASRock über die Möglichkeit solcher Schäden aufgrund von
Mängeln oder Fehlern in der Dokumentation oder dem Produkt informiert wurde.

Dieses Gerät erfüllt die Anforderungen von Teil 15 der FCC-Bestimmungen. Der Betrieb
unterliegt den folgenden zwei Bedingungen:
(1) Dieses Gerät darf keine schädlichen Interferenzen verursachen, und
(2) dieses Gerät muss alle empfangenen Störungen akzeptieren, einschließlich Störungen,

die einen unerwünschten Betrieb verursachen können.
Dieses Gerät wurde getestet und entspricht den Grenzwerten für digitale Geräte der
Klasse B gemäß Teil 15 der FCC-Vorschrien. Diese Grenzwerte sind so ausgelegt,
dass sie einen angemessenen Schutz gegen schädliche Störungen bei der Installation
in Wohngebieten bieten. Dieses Gerät erzeugt und verwendet Hochfrequenzenergie
und kann diese ausstrahlen. Wenn es nicht gemäß den Anweisungen installiert und
verwendet wird, kann es schädliche Störungen des Funkverkehrs verursachen. Es kann
jedoch nicht garantiert werden, dass bei einer bestimmten Installation keine Störungen
aureten. Wenn dieses Gerät den Radio- oder Fernsehempfang stört, was durch Aus­und Einschalten des Geräts festgestellt werden kann, sollte der Benutzer versuchen, die
Störung durch eine oder mehrere der folgenden Maßnahmen zu beheben:

- Richten Sie die Empfangsantenne neu aus oder stellen Sie sie anders auf.

- Vergrößern Sie den Abstand zwischen dem Gerät und dem Empfänger.

- Schließen Sie das Gerät an eine Steckdose an, die nicht mit dem Stromkreis des
Empfängers verbunden ist.

- Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker, um
Hilfe zu erhalten.

Die Begrie HDMI® ® und HDMI High-Denition Multimedia Interface sowie das HDMI­Logo sind Marken oder eingetragene Marken von HDMI Licensing LLC in den Vereinigten
Staaten und anderen Ländern.

WARNUNG

DIESES PRODUKT ENTHÄLT EINE KNOPFBATTERIE
Eine Knopatterie kann bei Verschlucken zu schweren Verletzungen oder zum
Tod führen.
Bitte bewahren Sie die Batterien außerhalb der Sicht und Reichweite von
Kindern auf.

NUR KALIFORNIEN, USA

Die in dieser Hauptplatine verwendete Lithiumbatterie enthält Perchlorat, eine giige
Substanz, die durch die vom kalifornischen Gesetzgeber erlassenen Vorschrien „Best
Management Practices“ für Perchlorat (BMP) kontrolliert wird. Wenn Sie die Lithium­Batterie in Kalifornien, USA, entsorgen, beachten Sie bitte vorab die entsprechenden
Vorschrien.

„Perchlorat-Material - besondere Handhabung kann gelten, siehe
www.dtsc.ca.gov/hazardouswaste/perchlorate“

NUR AUSTRALIEN

Unsere Waren sind mit Garantien ausgestattet, die nach dem australischen Verbrauchergesetz
nicht ausgeschlossen werden können. Sie haben Anspruch auf Ersatz oder Rückerstattung
im Falle eines größeren Defekts sowie auf Entschädigung für alle anderen vernünigerweise
vorhersehbaren Verluste oder Schäden, die durch unsere Waren verursacht wurden. Sie
haben auch Anspruch auf Reparatur oder Ersatz der Waren, wenn die Waren nicht von
akzeptabler Qualität sind und es sich nicht um einen schwerwiegenden Fehler handelt.
Wenn Sie Hilfe benötigen, wenden Sie sich bitte an ASRock, Tel.: [phone] ext.123
(es fallen die üblichen internationalen Gesprächsgebühren an)

ASRock INC. erklärt hiermit, dass dieses Gerät mit den grundlegenden Anforderungen und
anderen relevanten Bestimmungen der entsprechenden UKCA-Richtlinien übereinstimmt.
Den vollständigen Text der UKCA-Konformitätserklärung nden Sie unter:
http://www.asrock.com

ASRock INC. erklärt hiermit, dass dieses Gerät mit den grundlegenden Anforderungen und
anderen relevanten Bestimmungen der entsprechenden Richtlinien übereinstimmt. Den
vollständigen Text der EU-Konformitätserklärung nden Sie unter: http://www.asrock.com

ASRock folgt bei der Entwicklung und Herstellung seiner Produkte dem Konzept des
umweltfreundlichen Designs und stellt sicher, dass jede Phase des Produktlebenszyklus
eines ASRock-Produkts mit den weltweiten Umweltvorschrien übereinstimmt. Darüber
hinaus legt ASRock die relevanten Informationen auf der Grundlage der gesetzlichen
Anforderungen oen.

Unter https://www.asrock.com/general/about.asp?cat=Responsibility nden Sie
Informationen zu den gesetzlichen Bestimmungen, die ASRock einhält.

Werfen Sie das Motherboard NICHT in den Hausmüll. Dieses Produkt wurde
so konzipiert, dass eine ordnungsgemäße Wiederverwendung von Teilen und
Recycling möglich ist. Dieses Symbol der durchgestrichenen Mülltonne auf
Rädern bedeutet, dass das Produkt (elektrische und elektronische Geräte) nicht
in den Hausmüll gegeben werden darf. Informieren Sie sich über die örtlichen
Vorschrien für die Entsorgung von elektronischen Produkten.

CE-Warnung

Dieses Gerät entspricht der Richtlinie 2014/53/EU, die von der Kommission der
Europäischen Gemeinscha herausgegeben wurde.

Dieses Gerät erfüllt die EU-Grenzwerte für die Strahlenbelastung, die für eine
unkontrollierte Umgebung festgelegt wurden.

Dieses Gerät sollte mit einem Mindestabstand von 20 cm zwischen dem Ausstrahler und
Ihrem Körper installiert und betrieben werden.

Der Betrieb im 5,15-5,35-GHz-Band ist nur für den Gebrauch in Innenräumen gestattet.

Funk-Sendeleistung pro Transceiver-Typ

Funktion Frequenz Maximale Ausgangsleistung (EIRP)

2400-2483,5 MHz 18,5 + / -1,5 dbm

5150-5250 MHz 21,5 + / -1,5 dbm

WLAN

Bluetooth 2400-2483,5 MHz 8,5 + / -1,5 dbm

5250-5350 MHz

5470-5725 MHz

18.5 + / -1.5 dbm (kein TPC)

21.5 + / -1.5 dbm (TPC)

25.5 + / -1.5 dbm (kein TPC)

28.5 + / -1.5 dbm (TPC)
