연락처 정보

ASRock 에 문의해야 하거나 ASRock 에 대해 더 알고 싶은 것이 있으면 언제든 ASRock 의 웹사이트 http://www.asrock.com 을 방문하거나 판매점에 자세한 내용을 문의하십시오 . 기술 문의 사항은 https://event.asrock.com/tsd.asp 에서 지원 요청서를 제출해 주십시오 .

ASRock Incorporation

이메일 : info@asrock.com.tw

ASRock EUROPE B.V.

이메일 : sales@asrock.nl

ASRock America, Inc.

이메일 : sales@asrockamerica.com

추가 설명서와 문서를 보려면 QR 코드를 스캔하십시오 .

1 장 개요 1

1.1 포장 내용물 1

1.2 규격 2

1.3 마더보드 레이아웃 6

1.4 I/O 패널 9

1.5 블록 다이어그램 11

1.6 802.11ax Wi-Fi 6E 모듈 및 ASRock WiFi 2.4/5/6GHz 안테나 12

2 장 설치 13

2.1 CPU 설치 14

2.2 CPU 팬 및 방열판 설치 17

2.3 메모리 모듈 (DIMM) 설치 26

2.4 전면 패널 헤더 연결 28

2.5 마더보드 설치 29

2.6 SATA 드라이브 설치 30

2.7 그래픽 카드 설치 32

2.8 주변 장치 연결 34

2.9 전원 커넥터 연결 35

2.10 전원 켜기 36

2.11 점퍼 설정 37

2.12 온보드 헤더 및 커넥터 38

2.13 M.2 SSD 모듈 설치 안내서 (M2_1) 47

2.14 M.2 SSD 모듈 설치 안내서 (M2_2) 51

2.15 Windows® 에서 eDP 화면 밝기 변경 53

B650E PG-ITX WiFi

1 장 개요

ASRock 의 일관되고 엄중한 품질 관리 하에서 생산된 신뢰할 수 있는 마더보드인 ASRock B650E PG-ITX WiFi 마더보드를 구매해 주셔서 감사합니다 . 품질과 내구성에 대한 ASRock 의 기준에 부합하는 우수한 성능과 견고한 설계를 제공합니다 .

마더보드 규격과 BIOS 소프트웨어를 업데이트할 수도 있기 때문에 , 이 문서의 내용은 예고 없이 변경될 수 있습니다 . 이 설명서가 변경될 경우 , 업데이트된 버전은 ASRock 의 웹사이트에서 추가 통지 없이 제공됩니다 . 이 마더보드와 관련하여 기술적 지원이 필요한 경우 , 당사의 웹사이트를 방문하여 사용 중인 모델에 대한 구체적 정보를 구하십시오 .

ASRock 의 웹사이트에서는 최신 VGA 카드와 CPU 지원 목록도 찾을 수 있습니다 . ASRock 웹사이트 http://www.asrock.com.

1.1 포장 내용물

• ASRock B650E PG-ITX WiFi 마더보드 (Mini-ITX 폼 팩터 )

• ASRock B650E PG-ITX WiFi 사용 설명서

• 시리얼 ATA (SATA) 데이터 케이블 2 개 ( 선택 품목 )

• ASRock WiFi 2.4/5/6GHz 안테나 1 개 ( 선택 품목 )

• M.2 소켓용 나사 1 개 ( 선택 품목 )

한 국 어

1.2 규격

한 국 어

플랫폼

CPU

칩셋

메모리

확장 슬롯

• Mini-ITX 폼 팩터

• 10 레이어 PCB

• AMD 소켓 AM5 RyzenTM 7000 시리즈 프로세서 지원

• AMD B650

• 듀얼 채널 DDR5 메모리 기술

• DDR5 DIMM 슬롯 2 개

• DDR5 ECC/ 비 ECC, 비버퍼링 메모리 최대 6400+(OC) 지원 *

• 시스템 메모리 최대 용량 : 64GB

• Extreme Memory Prole(XMP) 및 EXTended Proles for

Overclocking(EXPO) 메모리 모듈 지원 * 추가 정보를 원하시면 ASRock 웹사이트에 있는 메모리 지원 목록을 참조하십시오 . (http://www.asrock.com/)

CPU:

• PCIe 5.0 x16 슬롯 1 개 (PCIE1), x16 모드 지원 *

칩세트 :

• 수직 M.2 소켓 ( 키 E) 1 개 , 타입 2230 WiFi/BT PCIe WiFi 모듈 지원

* NVMe SSD 를 부팅 디스크로 사용 가능하도록 지원

그래픽

오디오

• 통합형 AMD RDNATM 2 그래픽 (CPU 에 따라 실제 지원 여부는 다를 수 있음 )

• 1 x eDP 1.4, 지원 , 최대 해상도 Full HD 60Hz 지원

• HDMI 2.1 TMDS/FRL 8G 호환 가능 1 개 , HDR, HDCP 2.3 및

최대 해상도 4K 120Hz 지원

• 콘텐츠 보호를 이용한 7.1 CH HD 오디오 지원 (Realtek ALC1220 오디오 코덱 )

• 뒷면 출력 포트의 임피던스 감지

• R/L 오디오 채널용 개별 PCB 레이어

• Nahimic 오디오

B650E PG-ITX WiFi

LAN

무선 LAN

USB

• 2.5 Gigabit LAN 10/100/1000/2500 Mb/s

• Killer® E3100G

• Killer LAN 소프트웨어 지원

• Killer DoubleShotTM Pro 지원

• 802.11ax Wi-Fi 6E 모듈

• IEEE 802.11a/b/g/n/ac/ax 지원

• 듀얼 밴드 2x2 160MHz 지원 ( 확장된 6GHz 밴드 * 지원 포함 )

* Microso® Windows® 11 에서 Wi-Fi 6E(6GHz 밴드 ) 가 지원됩니다. 사용 가능 여부는 각 국가와 지역의 다양한 규정 상태에 따라 다릅니다 . 사용 가능할 경우 Windows Update 및 소프트웨어 업데이트를 통해 활성화됩니다 ( 지원되는 국가의 경우 ). * 6E 기능을 사용하려면 6GHz 호환 가능 라우터가 필요합니다 .

• 2( 송신 ) x 2( 수신 ) 다양성 기술을 지원하기 위한 안테나 2 개

• Bluetooth + 고속 클래스 II 지원

• MU-MIMO 지원

• Killer LAN 소프트웨어 지원

• Killer DoubleShotTM Pro 지원

한 국 어

• USB 3.2 Gen2x2 Type-C 1 개 ( 전면 )

• USB 3.2 Gen2 타입 C 1 개 ( 후면 )

• USB 3.2 Gen2 타입 A 3 개 ( 후면 )

• USB 3.2 Gen1 2 개 ( 전면 )

• USB 2.0 6 개 ( 후면에 4 개 , 전면에 2 개 )

* 모든 USB 포트가 ESD 보호 지원

후면 패널 I/O

• 안테나 포트 2 개

• HDMI 포트 1 개

• 광학 SPDIF 출력 포트 1 개

• USB 3.2 Gen2 타입 A 포트 3 개 (10Gb/s)(USB32_23 은 고속

게이밍 포트입니다 .)

• USB 3.2 Gen2 타입 C 포트 1 개 (10Gb/s)

• USB 2.0 포트 4 개

• RJ-45 LAN 포트 1 개

• 라인아웃 잭 1 개 ( 골드 오디오 잭 )

• 마이크 입력 잭 1 개 ( 골드 오디오 잭 )

저장 장치

CPU:

• 블레이징 M.2 소켓 1 개 (M2_1, Key M), 타입 2280 PCIe Gen5x4 (128Gb/s) 모드를 지원 *

• 하이퍼 M.2 소켓 1 개 (M2_2, Key M), 타입 2280 PCIe Gen4x4(64Gb/s) 모드를 지원 *

칩세트 :

• SATA3 6.0 Gb/s 커넥터 2 개

* NVMe SSD 를 부팅 디스크로 사용 가능하도록 지원 * ASRock U.2 키트 지원

한 국 어

RAID

커넥터

• SATA 저장 장치용 RAID 0 및 RAID 1 지원

• M.2 NVMe 저장 장치용 RAID 0, RAID 1 및 RAID 10 지원 *

* RAID 10 를 지원하는 데 추가 M.2 NVMe 확장 카드 필요

• eDP 신호 커넥터 1 개

• 주소 지정 가능한 LED 헤더 2 개 *

• CPU 팬 커넥터 (4 핀 ) 1 개 **

• CPU/ 워터 펌프 팬 (M.2 팬 ) 커넥터 1 개 (4 핀 )( 스마트 팬 속도

제어 )***

• 섀시 / 워터 펌프 팬 커넥터 (4 핀 ) 1 개 ( 스마트 팬 속도 제어 )****

• 24 핀 ATX 전원 커넥터 1 개 ( 고밀도 전원 커넥터 )

• 8 핀 12V 전원 커넥터 1 개 ( 고밀도 전원 커넥터 )

• 전면 패널 오디오 커넥터 1 개 (15 μ 골드 오디오 커넥터 )

• USB 2.0 헤더 1 개 (USB 2.0 포트 2 개 지원 )

• USB 3.2 Gen1 헤더 1 개 (USB 3.2 Gen1 포트 2 개 지원 )

• 전면 패널 타입 C USB 3.2 Gen2x2 헤더 1 개 (20Gb/s)(ReDriver)

* 전체 최대 5V/3A, 15W LED 스트립 지원 ** CPU_FAN1 은 팬 전력 최대 1A(12W) 를 지원합니다 . *** CPU_FAN2/WP(M.2 팬 커넥터 ) 는 팬 전력을 2A(24W) 까지 지원합니다 .

B650E PG-ITX WiFi

*** CPU_FAN2/WP(M.2 팬 커넥터 ) 는 M2_1 소켓에 사전 설치된 ASRock 블레이징 M.2 Gen5 팬 방열판에 연결됩니다 . **** CHA_FAN1/WP 는 팬 전력을 2A(24W) 까지 지원합니다 . **** CPU_FAN2/WP(M.2 팬 커넥터 ) 및 CHA_FAN1/WP 는 3 핀 또는 4 핀 팬을 사용 중이면 자동으로 감지됩니다 .

BIOS 기능

인증

• GUI 지원을 제공하는 AMI UEFI 적합형 BIOS

• Microso® Windows® 10 64 비트 / 11 64 비트

• FCC, CE

• ErP/EuP 사용 가능 (ErP/EuP 사용 가능 전원공급장치 필요 )

* 자세한 제품 정보에 대해서는 당사 웹사이트를 참조하십시오 : http://www.asrock.com

BIOS 설정을 조정하거나 Untied Overclocking Technology 를 적용하거나 타업체의

오버클로킹 도구를 사용하는 것을 포함하는 오버클로킹에는 어느 정도의 위험이 따른다는 것을 유념하십시오 . 오버클로킹은 시스템 안정성에 영향을 주거나 심지어 시스템의 구성 요소와 장치에 손상을 입힐 수도 있습니다 . 오버클로킹은 사용자 스스로 위험과 비용을 감수하고 해야 합니다 . 당사는 오버클로킹에 의해 발생할 수 있는 손상에 대해서 책임이 없습니다 .

한 국 어

1.3 마더보드 레이아웃

윗면

뒷면

B650E PG-ITX WiFi

한 국 어

번호 설명

1 ATX 12V 전원 커넥터 (ATX12V1)

2 주소 지정 가능한 LED 헤더 (ADDR_LED1)

3 주소 지정 가능한 LED 헤더 (ADDR_LED2)

4 CPU 팬 커넥터 (CPU_FAN1)

5 CPU/ 워터 펌프 팬 (M.2 팬 ) 커넥터 (CPU_FAN2/WP)

6 288 핀 DDR5 DIMM 슬롯 2 개 (DDR5_A1, DDR5_B1) 7 ATX 전원 커넥터 (ATXPWR1) 8 SATA3 커넥터 (SATA3_2)

9 SATA3 커넥터 (SATA3_1)

10 USB 3.2 Gen1 헤더 (USB32_4_5)

11 시스템 패널 헤더 (PANEL1) 12 USB 2.0 헤더 (USB_5_6) 13 전면 패널 타입 C USB 3.2 Gen2x2 헤더 (USB32_TC2)

14 CMOS 지우기 점퍼 (CLRCMOS1)

15 섀시 / 워터 펌프 팬 커넥터 (CHA_FAN1/WP)

16 섀시 스피커 헤더 (SPEAKER1)

17 전면 패널 오디오 헤더 (HD_AUDIO1)

18 eDP 신호 커넥터 (EDP1)

1.4 I/O 패널

B650E PG-ITX WiFi

번호 설명 번호 설명

1 2.5G LAN RJ-45 포트 * 6 광학 SPDIF 출력 포트

USB 3.2 Gen2 타입 A 포트

(USB32_23)**

7 USB 2.0 포트 (USB_1234)

3 마이크 입력 잭 *** 8 HDMI 포트

4 라인아웃 잭 *** 9

5 안테나 포트 10

* 각 LAN 포트에는 LED 가 2 개가 있습니다 . LAN 포트 LED 지시 정보에 대해서는 아래 표를 참조하십시오 .

ACT/LINK LED

SPEED LED

LAN 포트

USB 3.2 Gen2 타입 A 포트 (USB32_1)

USB 3.2 Gen2 타입 C 포트 (USB32_TC1)

Activity / Link LED Speed LED

상태 설명 상태 설명

꺼짐 연결 안 됨 꺼짐 10Mbps 연결 점멸 데이터 동작 주황색 100Mbps/1Gbps 연결 켜짐 연결 녹색 2.5Gbps 연결

한 국 어

** USB32_23 은 고속 게이밍 포트입니다 .

한 국 어

*** 2, 4, 5.1 또는 7.1 채널 구성의 오디오 포트 기능 :

채널 포트 기능

2ch

4ch

5.1ch

7.1ch

라인아웃 잭

( 후면 패널 )

핑크 마이크

( 전면 패널 )

마이크 입력 잭

( 후면 패널 )

라임 헤드폰

( 전면 패널 )

센터 / 서브우퍼 스피커 출력

전면 스피커 출력

후면 스피커 출력

측면 스피커 출력

1.5 블록 다이어그램

B650E PG-ITX WiFi

M.2_1(PCIe x4)

PCIe x16 Gen5 Slot

PCIe Gen5 x16

PCIe Gen5 x4

Channel B

Channel A

Audio Codec ALC1220 2+1

M.2_2(PCIe x4)

PCIe Gen4 x4

AZ ( HD Audio )

PCIe x4 Gen4 BUS

AMD AM5

Processor

LGA1718

SPI

DP0

DP2

eSPI

USB3.2 G2 10Gb/s

WiFi key E

PCIe GEN3

20Gb/s

USB3.2 G2x2

Intel Killer E3100G

PCIe GEN3

AMD PROM21

5Gb/s

USB3.2 G1

한 국 어

Chipset

10Gb/sUSB3.2 G2

480Mb/sUSB2.0

DDR5 Slot x1

eDP Port

HDMI Port

Flash ROM

SIO NCT6686D

Rear USB 3.2 Gen2 Type C

Rear USB 3.2 Gen2 2 ports

Front USB 3.2 Gen2x2 Type C

Front USB 2.0 2 ports

Front USB 3.2 Gen1 2 ports

Rear USB 3.2 Gen2 1 port

Rear USB 2.0 4 ports

한 국 어

1.6 802.11ax Wi-Fi 6E 모듈 및 ASRock WiFi 2.4/5/6GHz 안테나

802.11ax Wi-Fi 6E + BT 모듈

이 마더보드는 802.11 a/b/g/n/ac/ax Wi-Fi 6E 연결 표준과 블루투스를 지원하는 독점

802.11 a/b/g/n/ac/ax Wi-Fi 6E + BT 모듈과 함께 제공됩니다 . Wi-Fi 6E + BT 모듈은 Wi-Fi 6E + BT 를 지원하는 사용이 손쉬운 WLAN(Wireless Local Area Network) 어댑터입니다 .

블루투스 표준은 완전히 새로운 클래스의 기능을 모바일 장치에 추가하는 Smart Ready 기술을 지원합니다 . 또한 BT 에는 절전 기술이 포함되어 있으며 , PC 의 전력 소모를 더욱 낮춰 줍니다 .

* 전송 속도는 환경에 따라 달라질 수 있습니다 . * Microsoft® Windows® 11 에서 Wi-Fi 6E(6GHz 밴드 ) 가 지원됩니다 . 사용 가능 여부는 각

국가와 지역의 다양한 규정 상태에 따라 다릅니다 . 사용 가능할 경우 Windows Update 및 소프트웨어 업데이트를 통해 활성화됩니다 ( 지원되는 국가의 경우 ).

* 6E 기능을 사용하려면 6GHz 호환 가능 라우터가 필요합니다 .

ASRock WiFi 2.4/5/6 GHz 안테나

B650E PG-ITX WiFi

2 장 설치

이 제품은 Mini-ITX 폼 팩터 마더보드입니다 . 마더보드를 설치하기 전에 섀시의 구성을 확인하여 마더보드가 새시에 맞는지 확인하십시오 .

사전 설치 주의 사항

마더보드 구성품을 설치하거나 마더보드 설정을 변경하기 전에 다음 주의 사항에 유의하십시오 .

• 마더보드 구성품을 설치하거나 제거하기 전에 전원 코드를 뽑으십시오 . 그렇게 하지 않을 경우 신체 부상을 입거나 마더보드 구성품이 손상될 수 있습니다 .

• 정전기로부터의 마더보드 구성품 손상을 방지하기 위해 마더보드를 카페트 바로 위에 놓아서는 안 됩니다 . 구성품을 취급하기 전에 접지된 손목 스트랩을 사용하거나 안전 접지 개체를 만지는 것을 잊지 마십시오 .

• 구성품의 가장자리를 잡고 IC 를 만지지 마십시오 .

• 구성품을 제거할 때마다 접지된 정전기 방전 패드에 놓거나 구성품과 함께 제공되는

주머니에 넣으십시오 .

• 마더보드를 섀시에 고정하는 나사를 조일 때 너무 조이지 마십시오 . 그럴 경우 마더보드가 손상될 수 있습니다 .

한 국 어

2.1 CPU 설치

1. 1718-Pin CPU 를 소켓에 삽입하기 전에 PnP 캡이 소켓에 있거나 , CPU 표면이 더럽거나 , 구부러진 핀이 소켓에 있는지 확인하십시오 . 위에 해당하는 경우 억지로

CPU 를 소켓에 삽입하지 마십시오 . 그렇지 않으면 CPU 가 심각하게 손상됩니다 .

2. CPU 를 설치하기 전에 모든 전원 케이블을 뽑으십시오 .

튜토리얼 비디오

CPU 소켓 커버를 열기 전에 올바른 방향으로 CPU 를 돌리십시오 .

B650E PG-ITX WiFi

한 국 어

CPU 를 가능한 한 편평한 위치에 놓으십시오 . 떨어뜨리지 마십시오 .

한 국 어

CPU 를 제자리에 고정하기 전에 소켓과 맞추십시오 .

소켓 레버를 닫을 때 검정색 커버 플레이트가 나올 때까지 항상 제자리에 있는지 확인하십시오 .

프로세서를 분리하는 경우 커버를 보관하십시오 . 정비 후 마더보드를 다시 장착하려는 경우 커버를 배치해야 합니다 .

B650E PG-ITX WiFi

2.2 CPU 팬 및 방열판 설치

CPU 를 이 마더보드에 설치한 후 더 큰 방열판과 냉각 팬을 설치하여 열을 방산해야 합니다 . 또는 CPU 와 방열판 간의 열전도성 윤활유를 뿌려 열 방산율을 개선해야 합니다 . CPU 및 방열판이 안전하게 고정되고 서로 잘 접촉되었는지 확인하십시오 .

CPU 또는 방열판을 변경하기 전에 전원을 끄거나 전원 코드를 분리하십시오 .

CPU 쿨러 설치 ( 타입 1)

한 국 어

CPU_FAN1

CPU 쿨러 설치 ( 타입 2)

B650E PG-ITX WiFi

한 국 어

CPU_FAN1

B650E PG-ITX WiFi

CPU_FAN1

RGB_LED1

+12V

* 여기에 나와 있는 그림은 참조용이며 구매한 모델과 정확히 일치하지 않을 수 있습니다 .

한 국 어

CPU 쿨러 설치 ( 타입 3)

B650E PG-ITX WiFi

한 국 어

AN1

CPU_F

B650E PG-ITX WiFi

CPU_FAN1

RGB_LED1

+12V

또또

한 국 어

CPU_FAN1

RGB_LED1

USB_1_2

이 단계에서는 한 번에 케이블 하나만 사용해야 합니다 .

RGB_LED1 을 선택할 경우 ASRock 유틸리티 "ASRock Polychrome SYNC" 를 설치하십시오 .

USB 커넥터를 선택할 경우 AMD 유틸리티 "SR3 Settings Software" 를 설치하십시오 .

* 여기에 나와 있는 그림은 참조용이며 구매한 모델과 정확히 일치하지 않을 수 있습니다 .

한 국 어

2.3 메모리 모듈 (DIMM) 설치

이 마더보드는 2 개의 288 핀 DDR5(Double Data Rate 5) DIMM 슬롯을 제공하고 듀얼 채널 메모리 기술을 지원합니다 .

1. 듀얼 채널 구성의 경우 항상 동일한 ( 같은 브랜드 , 속도 , 크기 및 칩 유형 ) DDR5 DIMM 쌍을 설치해야 합니다 .

2. 하나의 메모리 모듈이 설치된 경우에는 듀얼 채널 메모리 기술을 활성화할 수 없습니다 .

3. DDR, DDR2 , DDR3 또는 DDR4 메모리 모듈을 DDR5 슬롯에 설치할 수 없습니다 . 이 경우 이 마더보드 및 DIMM 이 손상될 수 있습니다 .

4. DIMM 은 한 가지 올바른 방향으로만 들어맞습니다 . DIMM 을 잘못된 방향으로 슬롯에 억지로 끼우면 마더보드와 DIMM 에 영구적인 손상이 발생합니다 .

권장되는 메모리 구성

DIMM 1 개

A1 B1

DIMM 2 개

A1 B1

V V

처음 부팅할 때는 시간이 좀 걸릴 수 있습니다 . 잠시 기다려 주십시오 . 부팅 시간은 다음 표를 참조하십시오 . * 설정에 따라 다를 수 있습니다 .

메모리 clear CMOS 이후 첫 번째 부팅

16GB 2 개 90 초 32GB 2 개 150 초

B650E PG-ITX WiFi

한 국 어

2.4 전면 패널 헤더 연결

32:(56:

+''/('

5(6(76:

32:(5/('

32:(5/('

RESET SW

HDD LED

3$1(/

시스템 패널 헤더 전면 패널 와이어

910

Power SW (-) RESET SW (+)

Power LED (-)

Power LED (+)

PANEL1

RESET SW (-)Power SW (+)

HDD LED (-)

HDD LED (+)

ABC D

2.5 마더보드 설치

B650E PG-ITX WiFi

한 국 어

2.6 SATA 드라이브 설치

광학 드라이브

SATA 드라이브

SATA 데이터 케이블

B650E PG-ITX WiFi

SATA 전원 커넥터

SATA 데이터 커넥터

한 국 어

2.7 그래픽 카드 설치

CLICK!

확장 슬롯 (PCIe 슬롯 )

마더보드에는 PCI Express 슬롯이 1 개 있습니다 .

확장 슬롯을 설치하기 전에 전원 공급 장치가 꺼졌거나 전원 코드가 분리되었는지 확인하십시오 . 확장 카드 설명서를 읽고 설치를 시작하기 전에 필요한 하드웨어 설정을 지정하십시오 .

PCIe 슬롯 :

PCIE1(PCIe 5.0 x16 슬롯 ) 은 PCIe x16 레인 너비 그래픽 카드에 사용됩니다 .

B650E PG-ITX WiFi

한 국 어

2.8 주변 장치 연결

2.9 전원 커넥터 연결

B650E PG-ITX WiFi

한 국 어

$7;9

$7;3:5

2.10 전원 켜기

한 국 어

B650E PG-ITX WiFi

2.11 점퍼 설정

그림은 점퍼를 어떻게 설정하는지 보여줍니다 . 점퍼 캡을 핀에 씌우면 점퍼가 “단락” 됩니다 . 점퍼 캡을 핀에 씌우지 않으면 점퍼가 “단선”됩니다 .

Clear CMOS 점퍼 (CLRCMOS1) (6 페이지 , 14 번 항목 참조 )

CLRCMOS1 을 사용하여 CMOS 에 저장된 데이터를 지울 수 있습니다 . CMOS 에

저장된 데이터에는 시스템 암호 , 날짜 , 시간 및 시스템 설정 파라미터와 같은 시스템 설정 정보가 포함됩니다 . 시스템 파라미터를 지우고 기본 설정으로 초기화하려면 컴퓨터를 끄고 전원 코드를 뽑은 다음 점퍼 캡을 사용하여 CLRCMOS1 의 핀을 3 초 동안 단락시키십시오 . CMOS 를 지운 후 반드시 점퍼 캡을 제거하십시오 . BIOS 업데이트를 완료한 직후 CMOS 를 지워야 할 경우 , 우선 시스템을 부팅한 후 바이오스 업데이트를 종료한 다음 CMOS 지우기 작업을 해야 합니다 .

한 국 어

CLRCMOS1

2 핀 점퍼

단락 : Clear CMOS 단선 : 기본값

한 국 어

PWRBTN

HDLED+

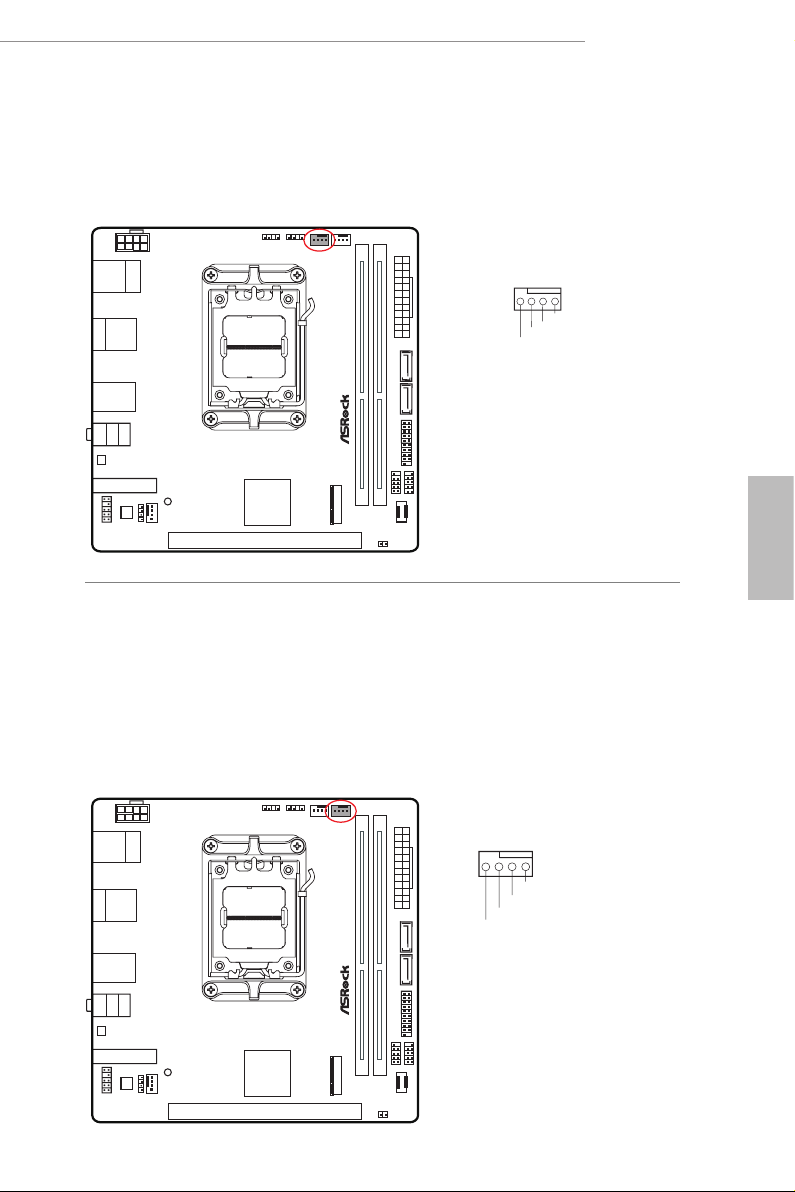

2.12 온보드 헤더 및 커넥터

온보드 헤더와 커넥터는 점퍼가 아닙니다 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우지 마십시오 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우면 마더보드가 영구적으로 손상됩니다 .

시스템 패널 헤더 (9 핀 PANEL1) (6 페이지 , 11 번 항목 참조 )

섀시의 전원 버튼 , 리셋 버튼 , 시스템 상태 표시등을 아래의 핀 할당에 따라 이 헤더에 연결합니다 . 케이블을 연결하기 전에 양극 핀과 음극 핀을 기록합니다 .

PANEL1

GND

PLED-

PLED+

GND

RESET#

GND

HDLED-

PWRBTN( 전원 버튼 ):

섀시 전면 패널의 전원 버튼에 연결합니다 . 전원 버튼을 이용해 시스템을 끄는 방법을 구성할 수 있습니다 .

RESET( 리셋 버튼 ):

섀시 전면 패널의 리셋 버튼에 연결합니다 . 컴퓨터가 정지하고 정상적 재시작을 수행하지 못할 경우 리셋 버튼을 눌러 컴퓨터를 재시작합니다 .

PLED( 시스템 전원 LED):

섀시 전면 패널의 전원 상태 표시등에 연결합니다 . 시스템이 작동하고 있을 때는 LED 가 켜져 있습니다 . 시스템이 S1/S3 대기 상태에 있을 때는 LED 가 계속 깜박입니다 . 시스템이 S4 대기 상태 또는 전원 꺼짐 (S5) 상태에 있을 때는 LED 가 꺼져 있습니다 .

HDLED( 하드 드라이브 동작 LED):

섀시 전면 패널의 하드 드라이브 동작 LED 에 연결합니다 . 하드 드라이브가 데이터를 읽거나 쓰고 있을 때 LED 가 켜져 있습니다 .

전면 패널 디자인은 섀시별로 다를 수 있습니다 . 전면 패널 모듈은 주로 전원 버튼 , 리셋 버튼 , 전원 LED, 하드 드라이브 동작 LED, 스피커 등으로 구성되어 있습니다 . 섀시 전면 패널 모듈을 이 헤더에 연결할 때 와이어 할당과 핀 할당이 정확히 일치하는지 확인합니다 .

B650E PG-ITX WiFi

PLED( 시스템 전원 LED) 표시등은 아래 표를 참조하십시오 .

상태 설명

점멸 (2Hz) 시스템에 부팅 켜짐 부팅 완료됨 BFG 까지 점멸 DRAM 오버클러킹 실패 켜짐 DRAM 없이 부팅 점멸 (1Hz) S3 절전 모드로 전환

시리얼 ATA3 커넥터

(SATA3_1) (6 페이지 , 9 번 항목 참조 ) (SATA3_2) (6 페이지 , 8 번 항목 참조 )

이들 두 개의 SATA3 커넥터는 최대 6.0 Gb/s 데이터 전송 속도를 제공하는 내부 저장 장치용 SATA 데이터 케이블을 지원합니다 .

한 국 어

SATA3_1 SATA3_2

한 국 어

USB 2.0 헤더 (9 핀 USB_5_6) (6 페이지 , 12 번 항목 참조 )

이 마더보드에는 하나의 헤더가 있습니다 . 이 USB 2.0 헤더는 포트 두 개를 지원할 수 있습니다 .

USB_5_6

USB 3.2 Gen1 헤더 (19 핀 USB32_4_5) (6 페이지 , 10 번 항목 참조 )

이 마더보드에는 하나의 헤더가 있습니다 . 이 USB 3.2 Gen1 헤더는 포트 2 개를 지원할 수 있습니다 .

USB32_4_5

Dummy

IntA_PB_D+

IntA_PB_D-

IntA_PB_SSTX+

IntA_PB_SSTX-

IntA_PB_SSRX+

IntA_PB_SSRX-

Vbus

IntA_PA_D+

IntA_PA_D-

GND

IntA_PA_SSTX+

IntA_PA_SSTX-

GND

IntA_PA_SSRX+

IntA_PA_SSRX-

Vbus

B650E PG-ITX WiFi

OUT2_L

PRESENCE#

OUT_RET

전면 패널 타입 C USB 3.2 Gen2x2 헤더 (20 핀 USB32_TC2) (6 페이지 , 13 번 항목 참조 )

이 마더보드에는 전면 패널 타입 C USB 3.2 Gen2x2 헤더 1 개가 있습니다 . 이 헤더는 추가 USB 3.2 Gen2x2 포트용 USB 3.2 Gen2x2 모듈을 연결하는 데 사용됩니다 .

USB32_TC2

USB 타입 C 케이블

전면 패널 오디오 헤더 (9 핀 HD_AUDIO1) (6 페이지 , 17 번 항목 참조 )

이 헤더는 오디오 장치를 전면 오디오 패널에 연결하는 데 사용됩니다 .

한 국 어

HD_AUDIO1

MIC_RET

GND

고음질 오디오는 잭 감지를 지원하지만 올바르게 작동하려면 섀시의 패널 와이어가 HDA 를 지원해야 합니다 . 설명서 및 섀시 설명서에 나와 있는 지침을 따라 시스템을 설치하십시오 .

J_SENS OUT2_R

MIC2_R

MIC2_L

한 국 어

GND

FAN_SPEED_CONTROL

SPEAKER

섀시 스피커 헤더 (4 핀 SPEAKER1)(6 페이지 , 16 번 항목 참조 )

섀시 스피커를 이 헤더에 연결하십시오 .

SPEAKER1

DUMMY

+5V

섀시 / 워터 펌프 팬 커넥터 (4 핀 CHA_FAN1/WP) (6 페이지 15 번 항목 참조 )

이 마더보드에는 4 핀 수냉식 섀시 팬 커넥터 1 개가 탑재되어 있습니다 . 3 핀 섀시 수냉식 쿨러 팬을 연결하려는 경우 핀 1-3 에 연결하십시오 .

CHA_FAN1/WP

FAN_VOLTAGE

CHA_FAN_SPEED

3 4

B650E PG-ITX WiFi

N_SPEED

FAN_SPEED_CONTROL

4 3 2 1

CPU 팬 커넥터 (4 핀 CPU_FAN1) (6 페이지 , 4 번 항목 참조 )

이 마더보드에는 4 핀 CPU 팬 ( 저소음 팬 ) 커넥터가 탑재되어 있습니다 . 3 핀 CPU 팬을 연결하려는 경우 핀 1-3 에 연결하십시오 .

CPU_FAN1

4 3 2 1

GND

+12V

CPU_FA

N_SPEED_CONTROL

CPU/ 워터 펌프 팬 (M.2 팬 ) 커넥터 (4 핀 CPU_FAN2/WP) (6 페이지 5 번 항목 참조 )

이 마더보드에는 4 핀 수냉식 CPU 팬 커넥터가 탑재되어 있습니다 . 3 핀 CPU 수냉식 쿨러 팬을 연결하려는 경우 핀 1-3 에 연결하십시오 .

*CPU_FAN2/WP(M.2 팬 커넥터 ) 는 M2_1 소켓에 미리 설치된 ASRock 블레이징 M.2 Gen5 팬 방열판의 부착된 팬 케이블에 연결됩니다 . 자세한 내용은 47 페이지를 참조하십시오 .

한 국 어

CPU_FAN2/WP

GND

FAN_VOLTAGE

CPU_F

AN_SPEED

한 국 어

8 5

ATX 전원 커넥터 (24 핀 ATXPWR1) (6 페이지 , 7 번 항목 참조 )

이 마더보드에는 24 핀 ATX 전원 커넥터가 탑재되어 있습니다 . 20 핀 ATX 전원공급장치를 사용하려면 핀 1 과 핀 13 을 따라 연결하십시오 .

ATXPWR1

12 124

ATX 12V 전원 커넥터 (8 핀 ATX12V1) (6 페이지 , 1 번 항목 참조 )

이 마더보드에는 8 핀 ATX 12V 전원 커넥터가 탑재되어 있습니다 . 4 핀 AT X 전원공급장치를 사용하려면 핀 1 과 핀 5 을 따라 연결하십시오 .

* 경고 : 연결된 전원 케이블이 그래픽 카드가 아닌 CPU 용인지 확인하십시오 . PCIe 전원 케이블을 이 커넥터에 꽂지 마십시오 .

ATX12V1

B650E PG-ITX WiFi

주소 지정 가능한 LED 헤더 (3 핀 ADDR_LED1) (6 페이지 , 2 번 항목 참조 ) (3 핀 ADDR_LED2) (6 페이지 , 3 번 항목 참조 )

이 헤더는 사용자가 다양한 LED 조명 효과에서 선택할 수 있는 연장 케이블을 연결하는 데 사용됩니다 .

주의 : 주소 지정 가능한 LED 케이블을 잘못된 방향으로 설치하지 마십시오 . 그럴 경우 케이블이 손상될 수 있습니다 .

주소 지정 가능한

ADDR_LED2

DO_ADDR

VOUT

ADDR_LED1

DO_ADDR

VOUT

LED

한 국 어

주소 지정 가능 RGB LED

스트립을 마더보드의

주소 지정 가능 LED 헤더 (ADDR_LED1 /

ADDR_LED2)

에 연결합니다 .

1. RGB LED 케이블을 잘못된 방향으로 설치하지 마십시오 . 그럴 않을 경우 케이블이 손상될 수 있습니다 .

2. RGB LED 케이블을 설치하거나 제거하기 전에 시스템 전원을 끄고 전원 공급 장치에서 전원 코드를 분리합니다 . 그렇게 하지 않을 경우 마더보드 구성품이 손상될 수 있습니다 .

1. RGB LED 스트립은 포장 안에 포함되지 않습니다 .

2. RGB LED 헤더는 표준 최대 전력 정격이 3A(5V) 이고 길이가 2m 이내인 WS2812B 주소 지정 가능한 RGB LED 스트립 (5V/Data/GND) 을 지원합니다 .

한 국 어

eDP 신호 커넥터 (40 핀 EDP1) (7 페이지 , 18 번 항목 참조 )

마더보드 하단의 이 커넥터는 내장형 DisplayPort (eDP) 를 지원하는 LCD 모니터용입니다 .

* 밝기를 조정하는 방법에 대한 자세한 지침은 53 페이지를 참조하십시오 .

PIN 신호

N/A

LCD_BLT_VCC

N/A

eDP_VARY_BL

eDP_BLON

BKT_GND

eDP_HPD_CON

PNL_GND

N/A

+LVDD

GND

eDP_AUX#_CON

eDP_AUX_CON

GND

eDP_TX0_CON

eDP_TX#0_CON

GND

eDP_TX1_CON

eDP_TX#1_CON

GND

N/A

GND

N/A

GND

N/A

B650E PG-ITX WiFi

2.13 M.2 SSD 모듈 설치 안내서 (M2_1)

M.2 는 mPCIe 와 mSATA 교체를 목표로 하는 소형 범용 카드 에지 커넥터입니다 . 블레이징 M.2 소켓 (M2_1, Key M) 은 타입 2280 PCIe Gen5x4(128Gb/s) 모드를 지원합니다 . 이 마더보드는 ASRock 블레이징 M.2 Gen5 팬 방열판 (M2_1 소켓에 사전 설치됨 ) 과 함께 제공되며 , 이는 PCIe Gen5 SSD 를 활성화하여 최적의 열 방산을 달성할 수 있는 팬을 갖춘 M.2 SSD 방열판입니다 . ASRock 블레이징 M.2 Gen5 팬 방열판 치수 : 94.5*23.0*35.3mm / 팬 속도 : 12000rpm.

M.2 SSD 모듈 설치

1 단계

M.2 SSD 모듈과 나사를 준비합니다 .

번호 1

너트 위치 A

PCB 길이 8cm

모듈 타입 타입 2280

2 단계

M.2 SSD 모듈의 PCB 종류와 길이에 따라 사용할 해당 너트 위치를 찾습니다 .

한 국 어

3 단계

M.2 SSD 모듈을 설치하기 전에 나사를 풀어 블레이징 M.2 Gen5 팬

방열판을 제거하십시오 . *M.2 SSD 모듈을 설치하기 전에

블레이징 M.2 Gen5 팬 방열판의 하단에 있는 보호 필름을 제거하십시오 .

4 단계

M.2 SSD 모듈을 M.2 슬롯에 맞춰 천천히 넣습니다 . M.2 SSD 모듈은 한 방향으로만 장착됩니다 .

올바른 설치 : SSD 의 PCB 가 적절한 위치에 있습니다 .

블레이징 M.2 Gen5 팬 방열판을 나사로 고정할 수 있습니다 .

B650E PG-ITX WiFi

5 단계

블레이징 M.2 Gen5 팬 방열판을 고정하기 전에 SSD 의 노치를 마더보드의 스탠드오프에 정렬하도록 하십시오 . 그렇지 않으면 SSD 모듈이 손상될 수 있습니다 .

한 국 어

잘못된 설치 : SSD 의 PCB 는 블레이징 M.2 Gen5 팬 방열판

및 스탠드오프 사이에 있습니다 . 계속하지 마십시오 .

한 국 어

6 단계

스크루드라이버로 나사를 조여 모듈 및 블레이징 M.2 Gen5 팬

방열판을 표시된 순서대로 제자리에 고정합니다 . M.2 커넥터 반대편 나사 (2) 를 먼저 조인 후 , M.2 커넥터 옆에 있는 나사 (3) 를 조입니다 . * 모듈 및 블레이징 M.2 Gen5 팬 방열판이 손상될 수 있으므로 나사를 과하게 조이지 않도록 하십시오 .

7 단계

부착된 팬 케이블을 마더보드에 있는 M.2 팬 커넥터 (CPU_FAN2/WP, 6 페이지 , 5 번 항목 참조 ) 에 연결하십시오 .

M.2 SSD 모듈 지원 목록의 최신 업데이트에 대해서는 당사 웹사이트를 방문하십시오 .

http://www.asrock.com

B650E PG-ITX WiFi

2.14 M.2 SSD 모듈 설치 안내서 (M2_2)

M.2 는 mPCIe 와 mSATA 교체를 목표로 하는 소형 범용 카드 에지 커넥터입니다 . 하이퍼 M.2 소켓 (M2_2, Key M), 타입 2280 PCIe Gen4x4(64Gb/s) 모드를 지원 .

M.2 SSD 모듈 설치

1 단계

M.2 SSD 모듈과 나사를 준비합니다 .

2 단계

M.2 SSD 모듈의 PCB 종류와 길이에 따라 사용할 해당 너트 위치를 찾습니다 .

한 국 어

번호 1

너트 위치 A

PCB 길이 8cm

모듈 타입 타입 2280

3 단계

사용할 너트의 노란 보호 필름을 벗깁니다 . M.2 SSD 모듈을 M.2 슬롯에 맞춰 천천히 넣습니다 . M.2 SSD 모듈은 한 방향으로만 장착됩니다 .

한 국 어

4 단계

나사를 스크루드라이버로 조여 모듈을 제자리에 고정합니다 . 모듈이 손상될 수 있으므로 나사를 너무 조이지 마십시오 .

NUT1NUT2

M.2 SSD 모듈 지원 목록의 최신 업데이트에 대해서는 당사 웹사이트를 방문하십시오 .

http://www.asrock.com

B650E PG-ITX WiFi

2.15 Windows® 에서 eDP 화면 밝기 변경

이 섹션은 Edp 패널을 사용할 때 Windows® 에서 화면 밝기를 변경하는 방법에 대해 설명합니다 .

다음은 Windows® 11 의 설치 예시입니다 . 설치 절차는 운영 체제에 따라 달라질 수 있습니다 .

설치 가이드

1 단계

데스크톱을 마우스로 오른쪽 클릭합니다 . Display settings( 디스플레이 설정 ) 을 선택합니다 .

한 국 어

2 단계

System( 시스템 ) > Display( 디스플레이 ) 에서 Brightness( 밝기 ) 를 선택합니다 . 슬라이더를 이동시켜 밝기 수준을 미세하게 조정할 수 있습니다 .

한 국 어

3 단계

또다른 체크 박스가 표시될 수 있습니다 . 표시되는 내용과 밝기를 최적화하면 배터리 성능 개선에 도움이 됩니다 . 체크 박스를 선택해 내용에 적합한 밝기를 조절하십시오 .

버전 1.0 2022 년 9 월 발행됨

저작권 고지 사항 :

ASRock Inc. 의 서면 동의 없이 이 설명서의 어떤 부분도 어떤 언어 , 어떤 형식 또는 어떤 수단으로든 복제되거나 , 다시 기록되거나 , 전송되거나 , 번역되어서는 안 됩니다 . 백업 목적으로 구매자 측에서 설명서를 복제하는 경우는 예외입니다 .

책임 부인 :

이 설명서에 포함된 사양 및 정보는 정보 제공 목적으로만 마련된 것이며 사전 고지 없이 변경될 수 있습니다 . ASRock 의 약속으로 구성되어서는 안 됩니다 . ASRock 은 이 설명서에 있을 수 있는 오류나 누락에 대해 책임을 지지 않습니다 .

이 문서의 내용과 관련하여 ASRock 은 명시적이든 암묵적이든 어떤 종류의 보증도 제공하지 않습니다 . 이러한 보증은 어떤 목적에 맞는 적합성 또는 상품성의 조건이나 묵시적 보증을 포함하지만 이에 국한되지 않습니다 .

어떤 경우에도 ASRock, 또는 그의 소속 이사 , 책임자 , 직원 또는 에이전트는 , ASRock 이 설명서나 제품의 오류 또는 결함으로 인해 간접적 , 특수적 , 우발적 또는 결과적 손상이 발생할 가능성을 통지받았다고 해도 , 그러한 손상 ( 이익 손실 , 비즈니스 손실 , 데이터 손실 , 비즈니스 중단 등에 대한 손상 포함 ) 에 대해서는 책임을 지지 않습니다

이 장치는 FCC 규정의 15 부를 준수합니다 . 작동 시 다음 두 조건이 적용됩니다 .

(1) 이 장치는 유해한 간섭을 일으켜서는 안 됩니다 . (2) 이 장치는 원치 않는 작동을 유발할 수 있는 간섭을 포함한 모든 간섭이 수신될 경우

이를 수용해야 합니다 .

이 장비는 FCC 규정 15 부에 따라 클래스 B 디지털 장치에 대한 제한 사항을

준수하는 것으로 테스트 및 확인되었습니다 . 이러한 제한 사항은 주거 지역 설치 시 유해한 간섭에 대한 합당한 보호를 제공하기 위해 마련되었습니다 . 이 장비는 무선 주파수 에너지를 생성 , 사용할 뿐만 아니라 방사할 수 있습니다 . 지침에 따라 설치 및 사용하지 않을 경우 무선 통신에 유해한 간섭이 발생할 수 있습니다 . 하지만 특정 설치 시 간섭이 발생하지 않는다는 보장은 없습니다 . 이 장비가 라디오 또는 텔레비전 수신에 유해한 간섭을 일으킬 경우 ( 장비를 껐다가 다시 켜서 확인할 수 있음 ) 사용자는 다음 조치 중 하나 이상을 수행하여 간섭을 해결해 보도록 권장됩니다 .

- 수신 안테나의 방향이나 위치를 변경합니다 .

- 장비와 수신기의 거리를 더욱 떨어뜨립니다 .

- 장비를 수신기가 연결된 것과 다른 회로의 콘센트에 연결합니다 .

- 판매점이나 경력이 있는 라디오 /TV 기술자에게 문의하여 도움을 요청합니다 .

HDMI® 및 HDMI High-Definition Multimedia Interface 라는 용어와 HDMI 로고는 미국 및 기타 국가에서 HDMI Licensing LLC 의 상표 또는 등록 상표입니다 .

경고

이 제품에는 버튼 배터리가 포함되어 있습니다 . 버튼 배터리를 삼킬 경우 심각한 상해 또는 사망에까지 이르게 할 수 있습니다 . 배터리를 어린이의 시선이나 손에 닿지 않는 곳에 보관하십시오 .

미국 캘리포니아주에만 해당

이 마더보드에서 채용한 리튬 배터리에는 캘리포니아주 입법부에서 통과시킨 과염소산염 최적관리방안 (Perchlorate Best Management Practices(BMP)) 규정에서 관리하는 과염소산염이라는 독성 물질이 함유되어 있습니다 . 리튬 배터리를 미국 캘리포니아주에서 폐기할 때는 관련 규정을 미리 확인하고 따르십시오 .

“과염소산염 물질 특수 취급이 적용될 수 있습니다 . www.dtsc.ca.gov/hazardouswaste/perchlorate 를 참조하십시오 .”

오스트레일리아에만 해당

당사의 상품은 호주 소비자법 하에 제외될 수 없는 보증과 함께 제공됩니다 . 귀하는 주요 결함에 대해 교체 또는 환불을 받고 당사의 상품으로 인해 합당하게 예측할 수 있는 다른 손실 또는 손상에 대한 보상을 받을 자격이 있습니다 . 또한 상품이 수용될 수 있는 품질이 아니거나 상품의 결함이 주요 결함까지는 아닐 경우 수리 또는 교환받을 권리가 있습니다 . 도움이 필요할 경우 ASRock( 전화 : +886-2-28965588 내선 번호 : 123( 표준 국제 전화 요금이 부과됨 )) 으로 연락하시기 바랍니다 .

여기에서 ASRock INC. 는 이 장치가 필수 요구 사항 및 관련된 UKCA 지침의 기타 관련 규정을 준수함을 선언합니다 . UKCA 적합성 선언문 전문은 http://www.asrock.com 에서 확인할 수 있습니다 .

여기에서 ASRock INC. 는 이 장치가 필수 요구 사항 및 관련된 지침의 기타 관련 규정을 준수함을 선언합니다 . EU 적합성 선언문 전문은 http://www.asrock.com 에서 확인할 수 있습니다 .

ASRock 은 그린 디자인 개념을 따라 당사의 제품을 설계하고 제조하며 , ASRock 제품의 제품 수명 주기 각 단계에서 글로벌 환경 규정을 준수하도록 합니다 . 또한 ASRock 은 규정 요구 사항에 따라 관련 정보를 공개합니다 .

ASRock 이 준수하는 규정 요구 사항에 따른 정보 공개에 대해서는 https://www.asrock.com/general/about.asp?cat=Responsibility 를 참조하십시오 .

마더보드를 일반 폐기물과 함께 폐기하지 마십시오 . 이 제품은 부품을 적절하게 재사용하고 재활용할 수 있도록 설계되었습니다 . 바퀴가 달린 쓰레기통에 X 표시가 그어진 기호는 본 제품 ( 전기 / 전자 장비 ) 을 일반 폐기물로 취급해서는 안 됨을 나타냅니다 . 전자 장비 폐기에 대한 현지 규정을 확인하십시오 .

CE 경고

이 장치는 유럽 위원회 (Commision of the European Community) 에서 발행한 지침 2014/53/EU 를 준수합니다 .

이 장비는 통제되지 않는 환경에 대해 설정된 EU 방사선 노출 제한을 준수합니다 . 이 장비는 라디에이터와 사용자 신체 간의 거리가 최소 20cm 떨어진 상태로 설치 및

작동해야 합니다 .

5.15~5.35GHz 대역폭에서 작업할 경우에는 실내에서만 사용하는 것으로 제한됩니다 .

송수신기당 라디오 송전

기능 주파수 최대 출력 전력 (EIRP)

2400~2483.5MHz 18.5 + / -1.5dbm

5150~5250MHz 21.5 + / -1.5dbm

WiFi

블루투스 2400~2483.5MHz 8.5 + / -1.5dbm

5250~5350MHz

5470~5725MHz

18.5 + / -1.5dbm(TPC 없음 )

21.5 + / -1.5dbm(TPC)

25.5 + / -1.5dbm(TPC 없음 )

28.5 + / -1.5dbm(TPC)

Asrock B650E PG-ITX WiFi User Manual [ko]

Specifications and Main Features

Frequently Asked Questions

User Manual

1.1 포장 내용물

1.2 규격

1.3 마더보드 레이아웃

1.4 I/O 패널

1.5 블록 다이어그램

1.6 802.11ax Wi-Fi 6E 모듈 및 ASRock WiFi 2.4/5/6GHz 안테나

2 장 설치

2.1 CPU 설치

2.2 CPU 팬 및 방열판 설치

2.3 메모리 모듈 (DIMM) 설치

2.4 전면 패널 헤더 연결

2.5 마더보드 설치

2.6 SATA 드라이브 설치

2.7 그래픽 카드 설치

2.8 주변 장치 연결

2.9 전원 커넥터 연결

2.10 전원 켜기

2.11 점퍼 설정

2.12 온보드 헤더 및 커넥터

2.13 M.2 SSD 모듈 설치 안내서 (M2_1)

2.14 M.2 SSD 모듈 설치 안내서 (M2_2)

2.15 Windows® 에서 eDP 화면 밝기 변경
