B650E PG-ITX WiFi

Chapitre 1 Introduction

Nous vous remercions d’avoir acheté cette carte mère ASRock B650E PG-ITX WiFi, une
carte mère fiable fabriquée conformément au contrôle de qualité rigoureux et constant
appliqué par ASRock. Fidèle à son engagement de qualité et de durabilité, ASRock vous
garantit une carte mère de conception robuste aux performances élevées.

Les spécications de la carte mère et du logiciel BIOS pouvant être mises à jour, le contenu de ce
document est soumis à modication sans préavis. En cas de modications du présent document,
la version mise à jour sera disponible sur le site Internet ASRock sans notication préalable.
Si vous avez besoin d’une assistance technique pour votre carte mère, veuillez visiter notre site
Internet pour plus de détails sur le modèle que vous utilisez. La liste la plus récente des cartes
VGA et des processeurs pris en charge est également disponible sur le site Internet de ASRock.
Site Web d’ASRock http://www.asrock.com.

1.1 Contenu de l’emballage

• Carte mère ASRock B650E PG-ITX WiFi (facteur de forme Mini-ITX)

• Manuel de l'utilisateur de la carte mère ASRock B650E PG-ITX WiFi

• 2 x câbles de données Serial ATA (SATA) (Optionnel)

• 1 x antenne Wi-Fi 2,4/5/6 GHz ASRock (Optionnel)

• 1 x vis pour socket M.2 (Optionnel)

Français

1

1.2 Spécications

Plateforme

Processeur

Puces

Mémoire

Fente
d’extension

• Facteur de forme Mini-ITX

• PCB 10 couches

• Prend en charge les processeurs AMD Socket AM5 de la série
RyzenTM 7000

• AMD B650

• Technologie mémoire double canal DDR5

• 2 x fentes DIMM DDR5

• Prend en charge les mémoires sans tampon ECC / non ECC DDR5
jusqu’à 6400+(OC)*

• Capacité max. de la mémoire système : 64GO

• Prend en charge les modules de mémoire Extreme Memory Prole
(XMP) et EXTended Proles for Overclocking (EXPO).

* Veuillez consulter la liste de prise en charge des mémoires sur le site
Web d'ASRock pour de plus amples informations.
(http://www.asrock.com/)

Processeur:

• 1 x Fente PCIe 5.0 x16 (PCIE1), prend en charge le mode x16*

Chipset:

• 1 x socket M.2 vertical (clé E), prend en charge les modules Wi-Fi/
BT PCIe type 2230

Français

* Prend en charge les SSD NVMe comme disques de démarrage

Graphiques

Audio

• Graphique intégré AMD RDNATM 2 (la prise en charge peut varier
selon le processeur)

• 1 x eDP 1.4, supportant une résolution maximale de Full HD 60Hz

• 1 x HDMI 2.1 compatible TMDS/FRL 8G, prend en charge HDR,
HDCP 2.3 et une résolution maximale de jusqu'à 4K 120Hz

• Audio 7.1 CH HD avec protection du contenu (codec audio Realtek
ALC1220)

• Détection de l’impédance sur le port de sortie arrière

• Couches de PCB individuelles pour canal audio D/G

• Audio Nahimic

2

B650E PG-ITX WiFi

Réseau local

Réseau local
sans l

USB

• 2,5 Gigabit LAN 10/100/1000/2500 Mo/s

• Killer® E3100G

• Prend en charge le logiciel Killer LAN

• Prend en charge Killer DoubleShotTM Pro

• Module Wi-Fi 6E 802.11ax

• Prend en charge IEEE 802.11a/b/g/n/ac/ax

• Prend en charge 2x2 160MHz double bande avec prise en charge de
la bande 6GHz étendue*

* Le Wi-Fi 6E (bande 6GHz) sera pris en charge par Microso®
Windows® 11. La disponibilité va dépendre des diérents statuts
réglementaires de chaque pays et région. Il sera activé (pour les pays
pris en charge) via Windows Update et les mises à jour logicielles une
fois disponibles.
* Un routeur compatible 6GHz est nécessaire pour la fonctionnalité 6E.

• 2 antennes pour prendre en charge la technologie de diversité
2 (émission) x 2 (réception)

• Prend en charge Bluetooth + classe II haut débit

• Prend en charge MU-MIMO

• Prend en charge le logiciel Killer LAN

• Prend en charge Killer DoubleShotTM Pro

• 1 x USB 3.2 Gen2x2 Type-C (à l’avant)

• 1 x USB 3.2 Gen2 Type-C (à l’arrière)

• 3 x USB 3.2 Gen2 Type-A (à l’arrière)

• 2 x USB 3.2 Gen1 (à l’avant)

• 6 x USB 2.0 (4 à l’arrière, 2 à l’avant)

* Tous les ports USB prennent en charge la protection ESD

Connectique
du panneau
arrière

• 2 x ports antenne

• 1 x port HDMI

• 1 x port sortie optique SPDIF

• 3 x ports USB 3.2 Gen2 Type-A (10 Go/s) (USB32_23 sont les ports
de jeu Lightning.)

• 1 x port USB 3.2 Gen2 Type-C (10 Go/s)

• 4 x ports USB 2.0

• 1 x port LAN RJ-45

• 1 x prise de sortie ligne (prise audio dorée)

• 1 x prise d’entrée microphone (prise audio dorée)

Français

3

Stockage

Processeur:

• 1 x Socket Hyper M.2 (M2_1, Key M), supporte le mode PCIe
Gen5x4 (128 Go/s) de type 2280*

• 1 x Socket Hyper M.2 (M2_2, Key M), supporte le mode PCIe
Gen4x4 (64 Go/s) de type 2280*

Chipset:

• 2 x connecteur SATA3 6,0 Go/s

* Prend en charge les SSD NVMe comme disques de démarrage
* Prend en charge le kit ASRock U.2

Français

RAID

Connecteur

• Prend en charge RAID 0 et RAID 1 pour les périphériques de
stockage SATA

• Supporte RAID 0, RAID 1 et RAID 10 pour les périphériques de
stockage M.2 NVMe*

* Nécessite des cartes d’extension M.2 NVMe supplémentaires pour
prendre en charge RAID 10

• 1 x connecteur de signal eDP

• 2 x embases LED adressables*

• 1 x connecteur pour ventilateur de l'unité centrale (4 broches)**

• 1 connecteur pour ventilateur de CPU/pompe à eau (ventilateur
M.2) (4 broches) (contrôle de vitesse de ventilateur intelligent)***

• 1 x connecteur pour ventilateur de châssis /pompe à eau
(4 broches) (contrôle de vitesse de ventilateur intelligent)****

• 1 x connecteur d’alimentation ATX 24 broches (connecteur
d’alimentation haute densité)

• 1 x connecteur d’alimentation 12V 8 broches (connecteur
d’alimentation haute densité)

• 1 x Connecteur audio panneau avant (15μ Connecteur audio or)

• 1 x embases USB 2.0 (pour 2 ports USB 2.0)

• 1 x embases USB 3.2 Gen1 (prenant en charge 2 ports USB 3.2
Gen1)

• 1 x embase USB 3.2 Gen2x2 Type-C sur panneau avant (20Go/s)
(ReDriver)

* Prend en charge les rubans LED jusqu'à 5V/3 A, 15W au total
** CPU_FAN1 prend en charge un ventilateur d’une puissance jusqu'à
1A (12W).
*** CPU_FAN2/WP (connecteur de ventilateur M.2) prend en charge
l’alimentation du ventilateur jusqu'à 2A (24W).

4

B650E PG-ITX WiFi

*** CPU_FAN2/WP (connecteur de ventilateur M.2) est connecté au
câble de ventilateur xé au radiateur de ventilateur ASRock Blazing M.2
Gen5 préinstallé sur le socket M2_1.
**** CHA_FAN1/WP prend en charge l’alimentation du ventilateur
jusqu'à 2A (24W).
**** CPU_FAN2/WP (connecteur de ventilateur M.2) et CHA_FAN1/
WP permettent de détecter automatiquement si un ventilateur à 3 ou 4
broches est utilisé.

Caractéris-

• BIOS UEFI AMI avec prise en charge d’interface graphique

tiques du BIOS

Système

• Microso® Windows® 10 64-bits / 11 64-bits

d’exploitation

Certications

• FCC, CE

• ErP/EuP Ready (alimentation ErP/EuP ready requise)

* pour des informations détaillées de nos produits, veuillez visiter notre site: http://www.asrock.com

Il est important de signaler que l’overclocking présente certains risques, incluant des
modications du BIOS, l’application d’une technologie d’overclocking déliée et l’utilisation
d’outils d’overclocking développés par des tiers. La stabilité de votre système peut être aectée
par ces pratiques, voire provoquer des dommages aux composants et aux périphériques du
système. L’overclocking se fait à vos risques et périls. Nous ne pourrons en aucun cas être tenus
pour responsables des dommages éventuels provoqués par l’overclocking.

Français

5

1.3 Disposition de la carte mère

Vue de dessus

Français

6

Vue de derrière

B650E PG-ITX WiFi

Français

7

No. Description

1 Connecteur d’alimentation ATX 12V (ATX12V1)

2 Embase LED adressable (ADDR_LED1)

3 Embase LED adressable (ADDR_LED2)

4 Connecteurs pour ventilateur de processeur (CPU_FAN1)

Connecteur pour ventilateur de CPU/pompe à eau (ventilateur M.2)

5

(CPU_FAN2/WP)

6 2 x fentes DDR5 DIMM 288-broches (DDR5_A1, DDR5_B1)

7 Connecteur d’alimentation ATX (ATXPWR1)

8 Connecteurs SATA3 (SATA3_2)

9 Connecteurs SATA3 (SATA3_1)

10 Embase USB 3.2 Gen1 (USB32_4_5)

11 Embase du panneau système (PANEL1)

12 Embase USB 2.0 (USB_5_6)

13 Embase USB 3.2 Gen2x2 Type-C sur panneau avant (USB32_TC2)

14 Vider le jumper CMOS (CLRCMOS1)

15 Connecteurs du ventilateur de châssis/pompe à eau (CHA_FAN1/WP)

16 Connecterur de haut-parleur du châssis (SPEAKER1)

17 Embase audio du panneau frontal (HD_AUDIO1)

18 Connecteur de signal eDP (EDP1)

Français

8

1.4 Panneau E/S

1

B650E PG-ITX WiFi

3

42

9

7

68

5

10

No. Description No. Description

1 Port RJ-45 LAN 2,5G* 6 Port de sortie optique SPDIF

Ports USB 3.2 Gen2 Type-A

2

(USB32_23)**

7 Ports USB 2.0 (USB_1234)

3 Prise d'entrée microphone*** 8 Port HDMI

4 Prise de sortie ligne*** 9

5 Ports d'antenne 10

* Chaque port LAN possède deux voyants LED. Veuillez consulter le tableau ci-dessous pour plus de renseignements
sur les voyants LED du port LAN.

LED ACTIVITE/LIEN

LED VITESSE

Port LAN

Port USB 3.2 Gen2 Type-A
(USB32_1)

Port USB 3.2 Gen2 type C
(USB32_TC1)

LED activité / lien LED vitesse

État Description État Description

Eteint Aucun lien Eteint Connexion 10Mbps

Clignotant Activité données Orange Connexion 100Mbps/1Gbps

Allumé Lien Vert Connexion 2,5Gbps

Français

** USB32_23 sont des ports de jeu Lightning

9

*** Fonction des ports audio en conguration 2, 4, 5.1 ou 7.1 canaux :

Canal Port Fonction

2ch

4ch

5.1ch

7.1ch

Prise de sortie ligne

(panneau arrière)

MIc-Rose

(panneau avant)

Prise d’entrée microphone

(panneau arrière)

Ligne-Casque

(panneau avant)

Sortie haut-parleur avant

Sortie haut-parleur arrière

Sortie de haut-parleur central/

Sortie de haut-parleur latéral

subwoofer

Français

10

1.5 Diagramme fonctionnel

B650E PG-ITX WiFi

M.2_1(PCIe x4)

PCIe x16 Gen5 Slot

PCIe Gen5 x16

PCIe Gen5 x4

Channel B

Channel A

Audio Codec ALC1220 2+1

M.2_2(PCIe x4)

PCIe Gen4 x4

AZ ( HD Audio )

PCIe x4 Gen4 BUS

AMD AM5

Processor

LGA1718

SPI

DP0

DP2

eSPI

USB3.2 G2 10Gb/s

USB3.2 G2 10Gb/s

WiFi key E

x1

PCIe GEN3

20Gb/s

USB3.2 G2x2

Intel Killer E3100G

x1

PCIe GEN3

AMD PROM21

5Gb/s

USB3.2 G1

Chipset

10Gb/sUSB3.2 G2

480Mb/sUSB2.0

480Mb/sUSB2.0

Français

DDR5 Slot x1

DDR5 Slot x1

eDP Port

HDMI Port

Flash ROM

SIO NCT6686D

Rear USB 3.2 Gen2 Type C

Rear USB 3.2 Gen2 2 ports

Front USB 3.2 Gen2x2 Type C

Front USB 2.0 2 ports

Front USB 3.2 Gen1 2 ports

Rear USB 3.2 Gen2 1 port

Rear USB 2.0 4 ports

11

1.6 Module 802.11ax Wi-Fi 6E et antenne ASRock WiFi
2,4/5/6 GHz

Module Wi-Fi 6E 802.11ax + BT

Cette carte mère est équipée d'un module exclusif 802.11 a/b/g/n/ac/ax Wi-Fi 6E + BT
qui prend en charge les normes de connectivité 802.11 a/b/g/n/ac/ax Wi-Fi 6E ainsi que
Bluetooth. Le module Wi-Fi 6E + BT est un adaptateur de réseau local sans fil (WLAN)
facile à utiliser qui prend en charge la norme Wi-Fi 6E + BT. La norme Bluetooth est dotée
de la technologie Smart Ready qui ajoute une toute nouvelle catégorie de fonctionnalités
aux appareils mobiles. BT inclut également la technologie Énergie faible et garantit une
consommation d'énergie extraordinairement faible pour les PC.

* La vitesse de transmission peut varier en fonction de l'environnement.
* Le Wi-Fi 6E (bande 6GHz) sera pris en charge par Microsoft® Windows® 11.
La disponibilité va dépendre des différents statuts réglementaires de chaque pays et région.
Il sera activé (pour les pays pris en charge) via Windows Update et les mises à jour logicielles
une fois disponibles.
* Un routeur compatible 6GHz est nécessaire pour la fonctionnalité 6E.

Français

Antenne ASRock WiFi 2,4/5/6 GHz

12

B650E PG-ITX WiFi

Chapitre 2 Installation

Il s'agit d'une carte mère de format Mini-ITX. Avant d’installer la carte mère, étudiez la
configuration de votre châssis pour vous assurer que la carte mère puisse être insérée.

Précautions avant l’installation

Prenez note des précautions suivantes avant d'installer les composants de la carte mère ou de
modifier les paramètres de la carte mère.

• Débranchez toujours le cordon d'alimentation avant d'installer ou de retirer les
composants de la carte mère. Si vous ne le faites pas, vous risquez de vous blesser et
d'endommager les composants de la carte mère.

• Pour éviter que l'électricité statique n'endommage les composants de la carte mère, ne
posez JAMAIS votre carte mère directement sur un tapis. Pensez également à utiliser
un bracelet relié à la terre ou à toucher un objet relié à la terre avant de manipuler les
composants.

• Tenez toujours les composants par les bords et ne touchez pas les circuits intégrés.

• Chaque fois que vous désinstallez des composants, placez-les sur un tapis antistatique
relié à la terre ou dans le sac fourni avec les composants.

• Lorsque vous utilisez des vis pour xer la carte mère sur le châssis, ne serrez pas trop les
vis ! Cela pourrait endommager la carte mère.

13

Français

2.1 Installation de l'unité centrale

1. Avant d'insérer l'unité centrale 1718-Pin dans le logement, vérifiez si le capuchon PnP
est toujours sur le logement, si la surface de l'unité centrale est sale ou si des broches sont
tordues dans le logement. N’insérez pas l'unité centrale dans le logement dans les cas décrits
ci-dessus. Autrement l'unité centrale pourrait être sérieusement endommagée.

2. Débranchez tous les câbles d'alimentation avant d'installer l'e CPU.

Tutoriel vidéo

Français

Tournez votre unité centrale dans le bon sens avant
d'ouvrir le couvercle du logement de l'unité centrale.

14

B650E PG-ITX WiFi

1

A

B

3

2

4

Placez délicatement l'unité
centrale en la maintenant aussi
droit que possible. Ne le laisser
pas tomber.

Français

15

5

Assurez-vous que l'unité centrale est alignée avec le
logement avant de la verrouiller en place.

6

7

Français

Assurez-vous que la plaque de
couverture noire est toujours en place
jusqu'à ce qu'elle se détache lors de la
fermeture du levier du logement.

Veuillez conserver le couvercle si le processeur est retiré. Le couvercle doit être remis en place si
vous souhaitez renvoyer la carte mère pour un service après-vente.

16

B650E PG-ITX WiFi

1

2.2 Installation du ventilateur et du dissipateur thermique
de l'unité centrale

Une fois que vous avez installé l'unité centrale dans cette carte mère, il faut installer un
dissipateur plus grand et un ventilateur de refroidissement pour dissiper la chaleur. Vous
devez également asperger de la pâte thermique entre l'unité centrale et le dissipateur pour
améliorer la dissipation de chaleur. Assurez-vous que l'unité centrale et le dissipateur sont
fermement fixés et en bon contact l’un avec l’autre.

Veuillez mettre l'ordinateur hors tension ou débrancher le cordon d'alimentation avant de
remplacer l'unité centrale ou le dissipateur thermique.

Installation du dispositif de refroidissement de l'unité
centrale (Type 1)

2

Français

17

3

4

Français

CPU_FAN1

18

B650E PG-ITX WiFi

1

Installation du dispositif de refroidissement de l'unité
centrale (Type 2)

2

19

Français

3

4

Français

CPU_FAN1

20

B650E PG-ITX WiFi

5

CPU_FAN1

RGB_LED1

+12V

*Les illustrations ci-dessous sont données qu'à titre indicatif uniquement et peuvent ne pas
correspondre exactement au modèle que vous achetez.

21

Français

Installation du dispositif de refroidissement de l'unité

1

centrale (Type 3)

2

Français

22

B650E PG-ITX WiFi

3

4

23

Français

5

AN1

CPU_F

Français

24

B650E PG-ITX WiFi

6

CPU_FAN1

RGB_LED1

+12V

ou

CPU_FAN1

RGB_LED1

USB_1_2

Veuillez noter qu'un seul câble doit être utilisé à la fois dans cette étape.
Si vous sélectionnez RGB_LED1, veuillez installer l'utilitaire d’ASRock «ASRock Polychrome
SYNC».
Si vous sélectionnez le connecteur USB, veuillez installer l'utilitaire d’AMD «SR3 Settings
Software».

*Les illustrations ci-dessous sont données qu'à titre indicatif uniquement et peuvent ne pas
correspondre exactement au modèle que vous achetez.

Français

25

2.3 Installation des modules de mémoire (DIMM)

Cette carte mère offre deux emplacements DIMM DDR5 (Double Data Rate 5) à 288 broches,

et prend en charge la technologie de mémoire double canal.

1. Pour une configuration avec mémoire double canal, vous devez installer uniquement des
paires de DIMM DDR5 identiques (même marque, même vitesse, même taille et même type
de puce).

2. Il n'est pas possible d'utiliser la technologie de mémoire double canal avec seulement un
module de mémoire installés.

3. Il est interdit d'installer un module de mémoire DDR, DDR2, DDR3 ou DDR4 dans un
emplacement DDR5, vous pourriez endommager la carte mère ainsi que le module DIMM.

4. Le module DIMM ne peut entrer que dans une seul sens. Si vous insérez le module DIMM
dans un mauvais sens avec de la force, vous risquez d'endommager définitivement la carte
mère et le module DIMM.

Conguration de mémoire recommandée

1 DIMM

A1 B1

V

2 DIMMs

A1 B1

V V

Français

Le premier démarrage peut prendre un peu de temps.
Veuillez être patient et vous référer au tableau suivant pour les temps de démarrage
standards.
*Il peut varier selon les différentes configurations.

Mémoire

1er démarrage après

l’eacement du CMOS

2 x 16Go 90 sec

2 x 32Go 150 sec

26

B650E PG-ITX WiFi

1

2

3

Français

27

2.4 Connexion à l’embase du panneau avant

1

32:(56:

+''/('

5(6(76:

32:(5/('

32:(5/('

2

RESET SW

HDD LED

Français

28

3$1(/

Embase du panneau système

910

Power SW (-) RESET SW (+)

B

Power LED (-)

A

Power LED (+)

12

PANEL1

RESET SW (-)Power SW (+)

HDD LED (-)

HDD LED (+)

Fils du panneau avant

D

C

ABC D

2.5 Installation de la carte mère

B650E PG-ITX WiFi

29

Français

2.6 Installation des disques SATA

1

Lecteur optique

Lecteur SATA

2

Français

Câble de données SATA

30

B650E PG-ITX WiFi

3

4

Connecteur SATA

Connecteur de données SATA

Français

31

2.7 Installation d'une carte graphique

1

CLICK!

Français

32

B650E PG-ITX WiFi

Fentes d'extension (Fentes PCIe)

La carte mère possède 1 fente PCI Express.

Avant d'installer une carte d'extension, veuillez vous assurer que l'alimentation est éteinte ou que
le cordon d'alimentation est débranché. Veuillez lire la documentation de la carte d'extension et
eectuer les réglages matériels nécessaires pour la carte avant de commencer l'installation.

Fentes PCIe :

PCIE1 (fente PCIe 5.0 x16) est utilisé pour les cartes graphiques de largeur de ligne PCIe x16.

33

Français

2.8 Connexion des périphériques

Français

34

2.9 Connexion des connecteurs d'alimentation

B650E PG-ITX WiFi

$7;9

$7;3:5

Français

35

2.10 Mise sous tension

Français

1

2

3

4

36

B650E PG-ITX WiFi

2.11 Conguration des cavaliers (jumpers)

L’illustration ci-dessous vous renseigne sur la configuration des cavaliers (jumpers).
Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est «court-circuité».
Si le capuchon du cavalier n’est pas installé sur les broches, le cavalier est «ouvert».

Cavalier Clear CMOS
(CLRCMOS1) (voir p.6, No. 14)

CLRCMOS1 vous permet d’effacer les donnés de la CMOS. Les données de la CMOS
incluent les informations de configuration du système telles que mot de passe, date,
heure et paramètres de réglage du système. Pour effacer les paramètres du système et
rétablir les valeurs par défaut, veuillez éteindre votre ordinateur et débrancher son cordon
d’alimentation; utilisez ensuite un capuchon de cavalier pour court-circuiter les broches
CLRCMOS1 pendant 3 secondes. N’oubliez pas de retirer le capuchon du cavalier une fois
les données CMOS effacées. Si vous avez besoin d’effacer les données CMOS après une
mise à jour du BIOS, vous devez tout d’abord redémarrer le système, puis l’éteindre avant
de procéder à l’effacement de la CMOS.

CLRCMOS1

Cavalier (jumper) à 2 broches

Court-circuité: Fonction Clear
CMOS
Ouvert: Par défaut

Français

37

2.12 Embases et connecteurs de la carte mère

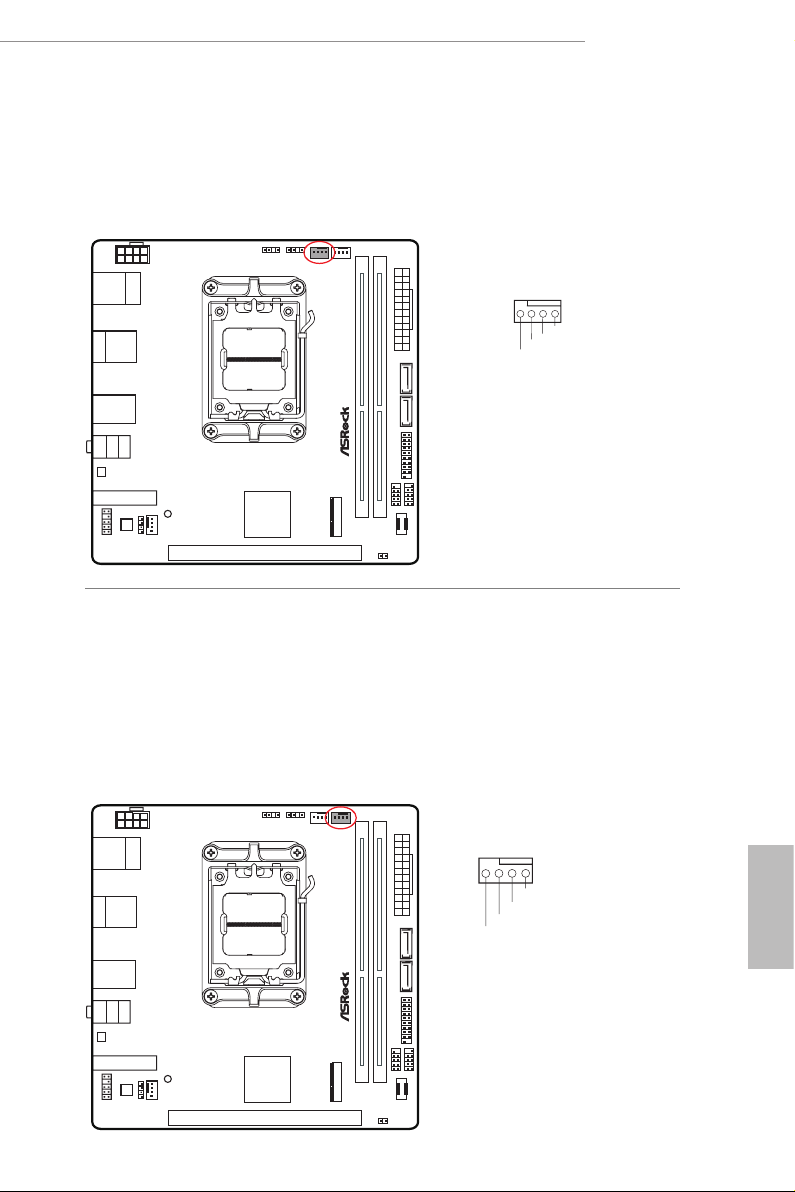

PWRBTN

HDLED+

Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS
de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur
ces embases ou connecteurs endommagera irrémédiablement votre carte mère.

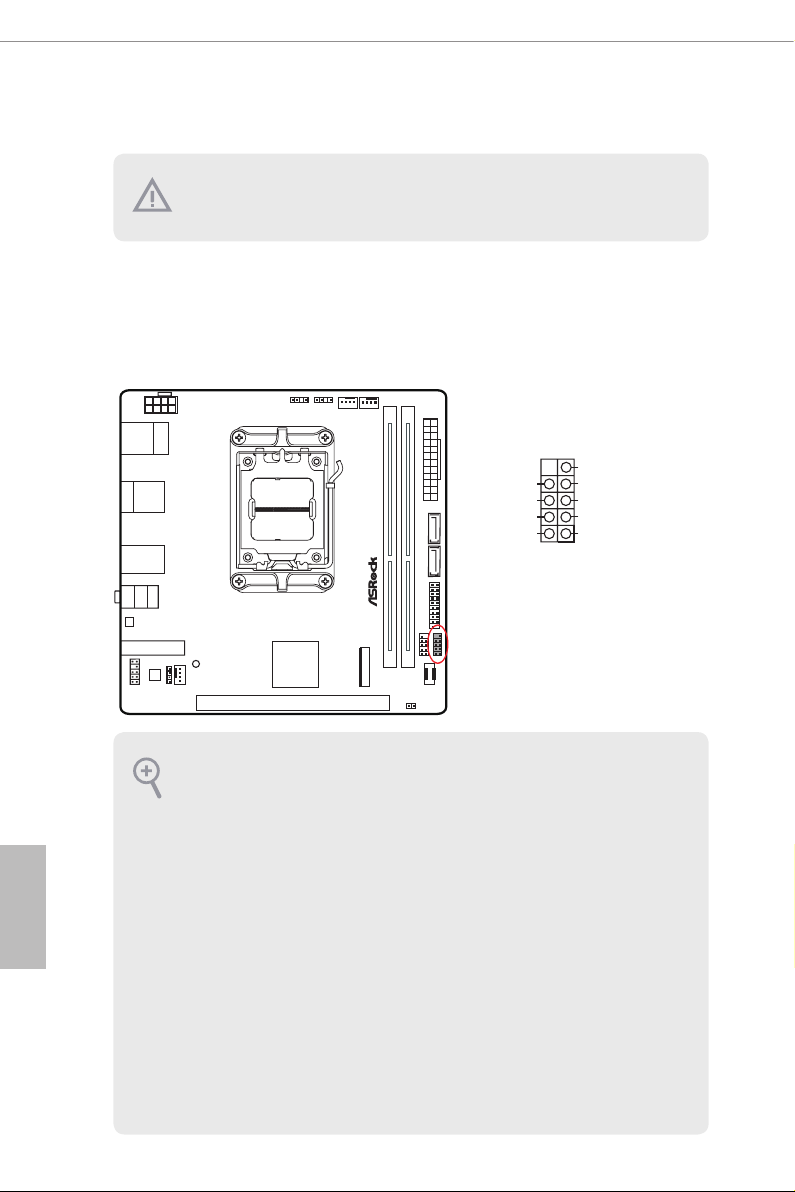

Embase du panneau système
(PANNEAU 1 9-broches) (voir p.6, No. 11)

Branchez le bouton de mise en marche, le bouton de réinitialisation et le témoin d’état du
système présents sur le châssis sur cette embase en respectant la configuration des broches
illustrée ci-dessous. Repérez les broches positive et négative avant de brancher les câbles.

PANEL1

GND

PLED-

PLED+

GND

RESET#

GND

#

HDLED-

1

Français

PWRBTN (bouton d’alimentation) :

pour brancher le bouton d’alimentation du panneau frontal du châssis. Vous pouvez congurer
la façon dont votre système doit s’arrêter à l’aide du bouton d'alimentation.

RESET (bouton de réinitialisation) :
pour brancher le bouton de réinitialisation du panneau frontal du châssis. Appuyez
sur le bouton de réinitialisation pour redémarrer l’ordinateur en cas de plantage ou de
dysfonctionnement au démarrage.

PLED (LED d’alimentation du système) :
pour brancher le témoin d’état de l’alimentation du panneau frontal du châssis. Le LED est
allumé lorsque le système fonctionne. Le LED clignote lorsque le système se trouve en mode
veille S1/S3. Le LED est éteint lorsque le système se trouve en mode veille S4 ou hors tension (S5).

HDLED (LED d’activité du disque dur) :
pour brancher le témoin LED d’activité du disque dur du panneau frontal du châssis. Le LED
est allumé lorsque le disque dur lit ou écrit des données.

La conception du panneau frontal peut varier en fonction du châssis. Un module de panneau
frontal est principalement composé d’un bouton d'alimentation, d'un bouton de réinitialisation,
d'un témoin LED d’alimentation, d'un témoin LED d’activité du disque dur, d'un haut-parleur
etc. Lorsque vous reliez le module du panneau frontal de votre châssis sur cette embase, veillez
à parfaitement faire correspondre les ls et les broches.

38

B650E PG-ITX WiFi

Veuillez vous référer au tableau ci-dessous pour les indications PLED (LED d’alimentation
système).

État Description

Clignotant (2Hz) Démarrage du système

Allumé Démarrage terminé

Clignotant jusqu'à BFG Échec d'overclocking de la DRAM

Allumé Démarrage sans DRAM

Clignotant (1Hz) Entrée en mode veille S3

Connecteurs Serial ATA3
(SATA3_1) (voir p.6, No. 9)
(SATA3_2) (voir p.6, No. 8)

Ces deux connecteurs SATA3 sont compatibles avec les câbles de données SATA pour les
appareils de stockage internes avec un taux de transfert maximal de 6,0 Go/s.

SATA3_1 SATA3_2

Français

39

Embase USB 2.0
(USB_5_6 9-broches) (voir p.6, No. 12)

Cette carte mère comprend un connecteur. Cette embase USB 2.0 peut prendre en charge
deux ports.

USB_5_6

Embase USB 3.2 Gen1
(USB32_4_5 19-broches) (voir p.6, No. 10)

Cette carte mère comprend un connecteur. Cette embase USB 3.2 Gen1 peut prendre en
charge deux ports.

Français

40

USB32_4_5

Dummy

IntA_PB_D+

IntA_PB_D-

IntA_PB_SSTX+

IntA_PB_SSTX-

IntA_PB_SSRX+

IntA_PB_SSRX-

Vbus

1

IntA_PA_D+

IntA_PA_D-

GND

GND

IntA_PA_SSTX+

IntA_PA_SSTX-

GND

GND

IntA_PA_SSRX+

IntA_PA_SSRX-

Vbus

B650E PG-ITX WiFi

E

PRESENCE#

1

Embase USB 3.2 Gen2x2 Type-C sur panneau avant
(USB32_TC2 20-broches) (voir p.6, No. 13)

Cette carte mère comprend une embase USB 3.2 Gen2x2 Type-C sur le panneau avant.
Cette embase sert à connecter un module USB 3.2 Gen2x2 pour des ports USB 3.2
Gen2x2 supplémentaires.

USB32_TC2

Câble USB Type-C

Embase audio du panneau frontal
(HD_AUDIO1 9-broches) (voir p.6, No. 17)

Cette embase sert au branchement des appareils audio au panneau audio frontal.

HD_AUDIO1

OUT_RET

MIC_RET

GND

OUT2_L

J_SENS
OUT2_R

MIC2_R

MIC2_L

Français

L’audio haute dénition prend en charge la technologie Jack Sensing (détection de la che),
mais le panneau grillagé du châssis doit être compatible avec la HDA pour fonctionner
correctement. Veuillez suivre les instructions gurant dans notre manuel et dans le manuel du
châssis pour installer votre système.

41

Embase du haut-parleur du châssis

GND

FAN_SPEED_CONTROL

SPEAKER

(4 broches SPEAKER1) (voir p.6, n° 16)

Veuillez brancher le haut-parleur du châssis sur cette embase.

SPEAKER1

DUMMY

DUMMY

+5V

1

Connecteurs du ventilateur de châssis/pompe à eau
(CHA_FAN1/WP 4-broches) (voir p.6, No. 15)

Cette carte mère est dotée d'un connecteurs pour ventilateur de

châssis

à refroidissement
par eau à 4 broches. Si vous envisagez de connecter un ventilateur de refroidisseur d'eau
pour

châssis

à 3 broches, veuillez le brancher sur la Broche 1-3.

Français

42

CHA_FAN1/WP

1

FAN_VOLTAGE

2

CHA_FAN_SPEED

3
4

B650E PG-ITX WiFi

N_SPEED

FA

FAN_SPEED_CONTROL

4 3 2 1

Connecteur du ventilateur du processeur
(CPU_FAN1 4-broches) (voir p.6, No. 4)

Cette carte mère est dotée d’un connecteur pour ventilateur de processeur (Quiet Fan) à
4 broches. Si vous envisagez de connecter un ventilateur de processeur à 3 broches, veuillez
le brancher sur la broche 1-3.

CPU_FAN1

4 3 2 1

GND

+12V

CPU_FA

N_SPEED_CONTROL

Connecteur pour ventilateur de CPU/pompe à eau (ventilateur M.2)
(CPU_FAN2/WP 4-broches) (voir p.6, No. 5)

Cette carte mère est dotée d’un connecteur pour ventilateur de processeur à refroidissement
par eau à 4 broches. Si vous envisagez de connecter un ventilateur de refroidisseur d'eau
pour processeur à 3 broches, veuillez le brancher sur la Broche 1-3.
* CPU_FAN2/WP (connecteur de ventilateur M.2) est connecté au câble de ventilateur
fixé au radiateur de ventilateur ASRock Blazing M.2 Gen5 préinstallé sur le socket M2_1.
Veuillez vous référer à la page 47 pour les détails.

CPU_FAN2/WP

GND

FAN_VOLTAGE

CPU_F

AN_SPEED

Français

43

Connecteur d’alimentation ATX

4

1

8 5

(ATXPWR1 24-broches) (voir p.6, No. 7)
Cette carte mère est dotée d’un connecteur d’alimentation ATX à 24 broches. Pour utiliser

une alimentation ATX à 20 broches, veuillez effectuer les branchements sur la Broche 1 et
la Broche 13.

ATXPWR1

12

24

1

13

Connecteur d’alimentation ATX 12 V
(ATX12V1 8-broches) (voir p.6, No. 1)

Cette carte mère est dotée d’un connecteur d’alimentation ATX 12 V à 8 broches. Pour
utiliser une alimentation ATX à 4 broches, veuillez effectuer les branchements sur la
Broche 1 et la Broche 5.

*Avertissement : Veuillez vérifier que le cordon d'alimentation connecté est pour l'unité
centrale et non pour la carte graphique. Ne branchez pas le cordon d'alimentation PCIe
sur ce connecteur.

Français

44

ATX12V1

B650E PG-ITX WiFi

D

1

D

1

Embases LED adressables
(ADDR_LED1 3-broches) (voir p.6, No. 2)
(3-pin ADDR_LED2 3-broches) (voir p.6, No. 3)
Ces embases servent à connecter un câble de rallonge LED
utilisateurs de choisir parmi différents effets lumineux LED.

Attention : N’installez jamais le câble LED adressable dans le mauvais sens. Dans le cas

contraire, le câble peut être endommagé.

adressable

ADDR_LED2

GN

DO_ADDR

VOUT

ADDR_LED1

GN

DO_ADDR

VOUT

permettant aux

Connectez vos bandes

LED RVB adressables

aux

connecteurs LED adressables (ADDR_LED1 /
ADDR_LED2)

sur la carte mère.

1

1. N'installez jamais le câble LED RGB dans le mauvais sens ; dans le cas contraire, le câble
peut être endommagé.

2. Avant d'installer ou de retirer votre câble LED RGB, veuillez éteindre votre système et
débrancher le cordon d'alimentation de la prise de courant. Si vous ne le faites pas, vous
risquez d'endommager les composants de la carte mère.

1. Veuillez noter que les rubans LED RGB ne sont pas fournies dans l'emballage.

2. L'embase LED RGB prend en charge les rubans LED RGB adressables WS2812B (5V/Données/
GND), avec une puissance maximale de 3A (5V) et une longueur maximale de 2 mètres.

Français

45

Connecteur de signal eDP
(EDP1 40-broches) (voir p.7, No. 18)

Ce connecteur situé sur la face inférieure de la carte mère est destiné à un moniteur LCD
qui prend en charge un DisplayPort intégré (eDP) interne.

*Veuillez vous reporter à la page 53 savoir comment ajuster la luminosité.

Français

Broche SIGNAL

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

N/A

LCD_BLT_VCC

LCD_BLT_VCC

LCD_BLT_VCC

LCD_BLT_VCC

N/A

N/A

eDP_VARY_BL

eDP_BLON

BKT_GND

BKT_GND

BKT_GND

BKT_GND

eDP_HPD_CON

PNL_GND

PNL_GND

PNL_GND

PNL_GND

N/A

+LVDD

+LVDD

+LVDD

+LVDD

GND

eDP_AUX#_CON

eDP_AUX_CON

GND

eDP_TX0_CON

eDP_TX#0_CON

GND

eDP_TX1_CON

eDP_TX#1_CON

GND

N/A

N/A

GND

N/A

N/A

GND

N/A

46

B650E PG-ITX WiFi

2.13 Guide d'installation du module SSD M.2 (M2_1)

Le M.2 est un petit connecteur de bord de carte polyvalent pour remplacer mPCIe et
mSATA. Le socket Blazing M.2 (M2_1, clé M) supporte le mode PCIe Gen5x4 (128 Go/s) de
type 2280.
Cette carte mère est fournie avec un dissipateur thermique de ventilateur ASRock Blazing M.2
Gen5 (préinstallé sur le socket M2_1), qui est un dissipateur thermique pour SSD M.2 avec
ventilateur permettant au SSD PCIe Gen5 d'obtenir une dissipation thermique optimale.
Dimension du dissipateur thermique pour ventilateur ASRock Blazing M.2 Gen5:
94,5*23,0*35,3mm / Vitesse du ventilateur: 12000 tr/min.

Installation d’un module SSD M.2

Étape 1

Préparez un module SSD M.2 et une
vis.

Étape 2

En fonction du type de PCB et de la
longueur de votre module SSD M.2,
trouvez l’emplacement correspondant
à utiliser.

No. 1

Emplacement de l’écrou A

Longueur PCB 8cm

Type module Type 2280

Français

47

2

Étape 3

Avant d'installer un module SSD
M.2, veuillez desserrer les vis afin de

1

1

retirer le dissipateur thermique du
ventilateur Blazing M.2 Gen5.
*Veuillez retirer les films de
protection sur le dessous du
dissipateur thermique du ventilateur
Blazing M.2 Gen5 avant d'installer un
module SSD M.2.

Étape 4

Alignez et insérez délicatement le
module SSD M.2 dans l’emplacement
M.2. Gardez à l’esprit que le module
SSD M.2 ne rentre que dans un seul
sens.

A

Français

48

A

o

20

Étape 5

Avant de fixer le dissipateur thermique
du ventilateur Blazing M.2 Gen5,
assurez-vous d'aligner l'encoche du
SSD avec l'entretoise de la carte mère;
sinon, le module SSD risque d’être
endommagé.

Installation correcte :
Le circuit imprimé du SSD est au bon endroit et
le dissipateur thermique du ventilateur Blazing
M.2 Gen5 peut être vissé.

B650E PG-ITX WiFi

Installation incorrecte :
Le circuit imprimé du SSD se situe entre le
dissipateur thermique du ventilateur Blazing
M.2 Gen5 et l'entretoise. Ne continuez pas.

Français

49

1

Étape 6

Serrez les vis au tournevis afin de fixer
le module et le dissipateur thermique

3

2

du ventilateur Blazing M.2 Gen5 en
position dans l'ordre indiqué. Serrez
d'abord la vis opposée au connecteur
M.2 (2), puis serrez celle qui se trouve
à côté du connecteur M.2 (3).
* Veuillez ne pas trop serrer la vis
car cela risquerait d’endommager le
module et le dissipateur thermique du
ventilateur Blazing M.2 Gen5.

Étape 7

Branchez le câble du ventilateur fourni
au connecteur du ventilateur M.2
(CPU_FAN2/WP, voir p.6, N° 5) sur la
carte mère.

Français

Pour les dernières mises à jour de la liste de prise en charge des modules SSD M.2, veuillez
visiter notre site Web: http://www.asrock.com

50

B650E PG-ITX WiFi

2.14 Guide d'installation du module SSD M.2 (M2_2)

Le M.2 est un petit connecteur de bord de carte polyvalent pour remplacer mPCIe et
mSATA. Le Hyper M.2 Socket (M2_2, Key M) supporte le mode PCIe Gen4x4 (64 Go/s) de
type 2280.

Installation d’un module SSD M.2

Étape 1

Préparez un module SSD M.2 et une
vis.

Étape 2

En fonction du type de PCB et de la
longueur de votre module SSD M.2,
trouvez l’emplacement correspondant
à utiliser.

No. 1

Emplacement de l’écrou A

Longueur PCB 8cm

Type module Type 2280

Français

51

Étape 3

Retirez le film protecteur jaune de
l’écrou à utiliser. Alignez et insérez
délicatement le module SSD M.2 dans
l’emplacement M.2. Gardez à l’esprit
que le module SSD M.2 ne rentre que

A

dans un seul sens.

Français

A

o

20

Étape 4

Serrez la vis avec un tournevis
pour fixer le module en place. Ne
serrez pas trop la vis, au risque
d’endommager le module.

NUT1NUT2

Pour les dernières mises à jour de la liste de prise en charge des modules SSD M.2, veuillez
visiter notre site Web: http://www.asrock.com

52

B650E PG-ITX WiFi

2.15 Modier la luminosité de l'écran pour eDP sous
Windows®

Cette section explique comment changer la luminosité de l'écran dans Windows® lorsque
vous utilisez un panneau eDP.

L'exemple suivant est un exemple de conguration dans Windows® 11. Les procédures de
conguration peuvent varier selon les systèmes d'exploitation.

Guide de conguration

Étape 1

Faites un clic droit sur le bureau. Sélectionnez Paramètres d'affichage.

Étape 2

Dans Système > Affichage, sélectionnez Luminosité. Déplacez le curseur pour ajuster le
niveau de luminosité.

Français

53

Étape 3

Il se peut qu'il y ait une autre case à cocher : Aider à améliorer la batterie en optimisant le
contenu affiché et la luminosité. Cochez la case pour activer le contrôle de la luminosité

adaptative du contenu si nécessaire.

Français

54

Version 1.0
Publié en septembre 2022
Copyright©2022 ASRock INC. Tous droits réservés.

Avis de droit d'auteur :

Aucune partie de ce manuel ne peut être reproduite, transcrite, transmise ou traduite
dans quelque langue que ce soit, sous quelque forme ou par quelque moyen que ce soit, à
l'exception de la duplication de la documentation par l'acheteur à des fins de sauvegarde,
sans le consentement écrit d'ASRock Inc.

Les noms de produits et d'entreprises qui apparaissent dans ce manuel peuvent ou non être
des marques commerciales ou droits d’auteurs enregistrés de leurs sociétés respectives et ne
sont utilisés qu’à titre d’identification et d’explication et au bénéfice de leurs propriétaires,
sans intention de les enfreindre.

Clause de non-responsabilité:

Les spécifications et les informations contenues dans ce document sont fournies à titre
d'information uniquement et peuvent être modifiées sans préavis, et ne doivent pas
être considérées comme un engagement de la part d'ASRock. ASRock n'assume aucune
responsabilité pour les erreurs ou omissions qui pourraient apparaître dans ce document.

En ce qui concerne le contenu de ce document, ASRock ne fournit aucune garantie d'aucune
sorte, explicite ou implicite, y compris mais sans s'y limiter, les garanties ou conditions
implicites de qualité marchande ou d'adéquation à un usage particulier.

En aucun cas, ASRock, ses directeurs, officiers, employés ou agents ne pourront être tenus
responsables de tout dommage indirect, spécial, accidentel ou consécutif (y compris les
dommages pour perte de profits, perte d'activité, perte de données, interruption d'activité
et autres), même si ASRock a été informé de la possibilité de tels dommages résultant d'un
défaut ou d'une erreur dans la documentation ou le produit.

Cet appareil est conforme à la partie 15 du règlement de la FCC. Son fonctionnement est
soumis aux deux conditions suivantes :
(1) cet appareil ne doit pas provoquer d’interférences nuisibles, et
(2) cet appareil doit accepter toutes les interférences reçues, y compris les interférences

pouvant entraîner un fonctionnement non désiré.

Cet appareil a été testé et déclaré conforme aux limites dénies pour les appareils

numériques de Classe B suivant l’article 15 du règlement de la FCC. Ces limitations
sont stipulées aux ns de garantir une protection raisonnable contre les interférences
nuisibles en installation résidentielle. Cet appareil génère, utilise et peut émettre de
l’énergie sous forme de radiofréquences ; et s’il n’est pas installé et utilisé en conformité
avec les instructions du fabricant, il peut causer des interférences nuisibles aux
communications radio. Cependant, nous ne pouvons garantir que des interférences ne se
produiront pas dans une installation particulière. Si cet appareil cause des interférences
nuisibles à la réception des signaux de radio ou de télévision, ce qui peut être déterminé
en allumant et en éteignant l'appareil, l'utilisateur peut tenter de résoudre le problème
de l'une des façons suivantes:

- Réorienter ou déplacer l’antenne de réception.

- Augmenter la distance entre l’appareil et le récepteur.

- Branchez l'équipement sur une prise avec un circuit diérent de celle sur lequel le
récepteur est branché.

- Consulter le revendeur ou un technicien radio/télévision expérimenté pour obtenir de
l’aide.

Français

Les termes HDMI® et HDMI High-Definition Multimedia Interface ainsi que le logo HDMI
sont des marques commerciales ou des marques déposées de HDMI Licensing LLC aux
États-Unis et dans d’autres pays.

ATTENTION

CE PRODUIT CONTIENT UNE PILE BOUTON
En cas d'ingestion, une pile bouton peut provoquer des blessures graves ou
mortelles.
Veuillez garder les piles hors de vue ou de portée des enfants.

CALIFORNIE, ÉTATS-UNIS UNIQUEMENT

La pile au lithium utilisée sur cette carte mère contient du perchlorate, une substance
toxique contrôlée par les réglementations sur les meilleures pratiques de gestion (BMP) du
perchlorate adoptées par la législature de Californie. Lorsque vous mettez au rebut la batterie
au lithium en Californie, aux États-Unis, veuillez toujours respecter les réglementations
correspondantes.

Produits à base de perchlorate - une manipulation spéciale peut être nécessaire, voir
www.dtsc.ca.gov/hazardouswaste/perchlorate”

AUSTRALIE UNIQUEMENT

Nos produits viennent avec des garanties qui ne peuvent pas être exclues en vertu des Loi
relatives aux droits du consommateur de l'Australie. Vous avez droit à un remplacement
ou un remboursement en cas d'un échec majeur et d'une compensation pour toute autre
perte ou dommage raisonnablement prévisible causé par nos produits. Vous avez également
le droit d'avoir les produits réparés ou remplacés si les produits ne sont pas d'une qualité
acceptable et si la panne ne constitue pas une défaillance majeure. Si vous avez besoin d'aide,
veuillez contacter ASRock Tél : [phone] ext.123 (Frais d'appel internationaux
standard applicables)

ASRock INC. déclare par la présente que ce dispositif est conforme aux exigences essentielles
et aux autres dispositions pertinentes des directives UKCA correspondantes. Le texte
complet de la déclaration de conformité UKCA est disponible sur : http://www.asrock.com

ASRock INC. déclare par la présente que ce dispositif est conforme aux exigences essentielles
et aux autres dispositions pertinentes des directives correspondantes. Le texte complet de la
déclaration de conformité pour l’UE est disponible sur : http://www.asrock.com

ASRock suit le concept de conception écologique pour concevoir et fabriquer ses
produits, et s'assure que chaque étape du cycle de vie du produit ASRock est conforme aux
réglementations environnementales mondiales. De plus, ASRock divulgue les informations
pertinentes en fonction des exigences réglementaires.

Veuillez consulter https://www.asrock.com/general/about.asp?cat=Responsibility pour
obtenir des informations sur les exigences réglementaires auxquelles ASRock se conforme.

NE JETEZ PAS la carte mère avec les ordures ménagères. Ce produit a été
conçu de façon à permettre la réutilisation de ses éléments et le recyclage. Ce
symbole de la poubelle barrée indique que le produit (équipement électrique
et électronique) ne doit pas être jeté avec les ordures ménagères. Vérier la
réglementation local pour la mise au rebut de produits électroniques.

Avertissement CE

Cet appareil est conforme à la directive 2014/53/UE émise par la Commission de la
Communauté européenne.

Cet appareil est conforme aux limites d’exposition aux radiations définies par l’UE pour un
environnement non contrôlé.

Cet appareil doit être installé et utilisé avec une distance minimale de 20cm entre le
ventilateur et votre corps.

Le fonctionnement dans les bandes 5,15-5,35GH est limité à une utilisation en intérieur
uniquement.

Puissance d'émission radio par type d'émetteur-récepteur

Fonction Fréquence Puissance de sortie maximale (EIRP)

2400-2483,5 MHz 18,5 + / -1,5 dbm

5150-5250 MHz 21,5 + / -1,5 dbm

WiFi

Bluetooth 2400-2483,5 MHz 8,5 + / -1,5 dbm

5250-5350 MHz

5470-5725 MHz

18,5 + / -1,5 dbm (sans TPC)

21,5 + / -1,5 dbm (TPC)

25,5 + / -1,5 dbm (sans TPC)

28,5 + / -1,5 dbm (TPC)
