Asrock B460M-ITX/ac User Manual [jp]

バージョン 1.0 2020 年 4 月発行

著作権について：

当文書のいかなる部分も、ASRock の書面による同意なしに、バックアップを目的とした購入者による文書のコピーを除いては、いかなる形式や方法によっても、複写、転載、送信、または任意の言語へ翻訳することは禁じます。

当文書に記載されている製品名および企業名は、それぞれの企業の登録商標または著作物であることもあり、権利を侵害する意図なく、ユーザーの便宜を図って特定または説明のためにのみ使用されます。

免責事項：

当文書に記載されている仕様および情報は、情報提供のみを目的として付属されており、予告なく変更する場合があります。その整合性や正確性について、ASRock がなんらの確約をするものではありません。ASRock は、当文書での誤記や記載漏れについて一切の責任を負いかねます。

本文書の内容について、ASRock は、明示的にも黙示的にも、黙示的保証、商品適格性、または特定目的への適合性を含む、いかなる種類の保証もいたしません。

いかなる状況においても、たとえ ASRock が当文書や製品の欠陥や誤りに起因する損害の可能性を事前に知らされていたとしても、ASRock、取締役、役員、従業員、または代理人は、いかなる間接的、専門的、偶発的、または必然的な損害（利益の損失、事業の損失、データの損失、事業の中断などを含む）への責任を負いかねます。

この装置は、FCC 規則のパート 15 に準拠しています。操作は以下の 2 つの条件に従います：（1）本装置は有害な干渉を発生しない。および（2）本装置は、予想外の動作を引き起こす可能性のある干渉を含め、受信

したすべての干渉を受け入れる。

米国カリフォルニア州のみ

このマザーボードに採用されたリチウム電池は、カリフォルニア州議会で可決されたベストマネジメントプラクティス（BMP）で規制される有害物質、過塩素酸塩を含んでいます。米国カリフォルニア州でリチウム電池を廃棄する場合は、関連する規制に従って行ってください。「過塩素酸塩物質 - 特別な処理が適用される場合があります。詳しくは、 www.dtsc.ca.gov/hazardouswaste/perchlorate をご覧ください」

ASRock ウェブサイト : http://www.asrock.com

オーストラリアのみ

弊社の製品にはオーストラリア消費者法の下で除外できない保証が付いています。購入者は、重大な故障に対しては交換または返金、および、その他の合理的に予見可能な損失または損害に対しては補償を受ける権利を有します。また、製品が許容できる品質を満たさない場合、または、故障が重大な故障にあたらない場合は、購入者は製品を修理または交換する権利を有します。ご不明な点がありましたら ASRock までお問い合わせください : 電話番号 +886-2-28965588 内線 123 （標準的な国際通話料金が適用されます）

HDMI® および HDMI ハイデフィニションマルチメディアインターフェース、ならびに HDMI のロゴは、米国およびその他の国における HDMI Licensing LLC の商標または登録商標です。

内容

第 1 章はじめに

1.1

パッケージの内容

1.2

1.3

1.4 I/O

1.5 WiFi-802.11ac

仕様

マザーボードのレイアウト

パネル

モジュールと

ASRock WiFi 2.4/5 GHz

アンテナ

第 2 章取り付け 11

2.1 CPU

2.2 CPU

2.3

2.4

2.5 I/O

2.6

2.7 SATA

を取り付ける

ファンとヒートシンクを取り付ける

メモリモジュール

フロントパネルオーディオヘッダーの接続

パネルシールドを取り付ける

マザーボードを取り付ける

ドライブを取り付ける

(DIMM)

を取り付ける

2.8

グラフィックスカードを取り付ける

2.9

周辺機器を接続する

2.10

電源コネクタを接続する

2.11

電源オン

2.12

ジャンパー設定

2.13

オンボードのヘッダーとコネクター

2.14 M.2_SSD (NGFF)

モジュール取り付けガイド

第 3 章ソフトウェアとユーティリティの操作 42

3.1

ドライバをインストールする

3.2 ASRock

3.2.1 ASRock

ール

3.2.2 ASRock

3.3 ASRock Live Update & APP Shop（ASRock

ョップ）

3.3.1 UI

3.3.2 Apps

3.3.3 BIOS & Drivers（BIOS

3.3.4

設定

3.4 ASRock Polychrome SYNC 53

4 章 UEFI

第

4.1

はじめに

4.2 EZ Mode (EZ

4.3 Advanced Mode (

マザーボードユーティリティ

概要

（アプリ）

とドライバ）

セットアップユーティリティ

モード

) 57

アドバンスドモード

(A-Tuning) 43

(A-Tuning)

ライブ更新と

のインスト

の使用

APP

) 58

シ

4.3.1 UEFI

4.3.2

4.4 Main (

4.5 OC Tweaker (OC

4.6 Advanced (

4.6.1 CPU Conguration (CPU

4.6.2 Chipset Conguration (

4.6.3 Storage Conguration (

4.6.4 Super IO Conguration

メニューバー

ナビゲーションキー

メイン) 画面

詳細) 画面

調整) 画面

) 70

設定

チップセット設定

ストレージ設定

（スーパー

) 72

) 75

設定）

4.6.5 ACPI Conguration (ACPI

) 77

設定

4.6.6 USB Conguration (USB

4.6.7 Trusted Computing

コンピューティング）

4.7 Tools (

4.8 Hardware Health Event Monitoring (

ント監視) 画面

4.9 Security (

4.10 Boot (

4.11 Exit (

ツール

セキュリティ) 画面

ブート) 画面

終了) 画面

（トラステッド・

) 85

) 79

設定

ハードウェアヘルスイベ

第 1 章はじめに

ASRock B460M-ITX/ac シーリーズマザーボードは、ASRock の一貫した厳格な品質管理の下で製造された信頼性の高いマザーボードです。ASRock の品質と耐久性の取り組みに準拠した堅牢な設計を持つ、優れたパフォーマンスを提供します。

この文書の第 1 章と第 2 章には、マザーボードの説明とステップ毎のインストールガイドが記載されています。第 3 章には、ソフトウェアとユーティリティーの操作ガイドが含まれています。第 4 章には、BIOS セットアップの設定ガイドが含まれています。

マザーボードの仕様と BIOS ソフトウェアは更新されることがあるため、このマニュアルの内容は予告なしに変更することがあります。このマニュアルの内容に変更があった場合には、更新されたバージョンは、予告なく ASRock のウェブサイトから入手できるようになります。このマザーボードに関する技術的なサポートが必要な場合には、ご使用のモデルについての詳細情報を、当社のウェブサイトで参照ください。ASRock のウェブサイトでは、最新の VGA カードおよび CPU サポート一覧もご覧になれます。ASRock ウェブサイト http://www.asrock.com.

B460M-ITX/ac

日本語

1.1 パッケージの内容

• ASRock B460M-ITX/ac マザーボード（Mini-ITX フォームファクタ）

• ASRock B460M-ITX/ac クイックインストールガイド

• ASRock B460M-ITX/ac サポート CD

• 2 x シリアル ATA（SATA）データケーブル（オプション）

• 1 x I/O パネルシールド

• 2 x ASRock Wi-Fi 2.4/5 GHz アンテナ（オプション）

• 1 x M.2 ソケット用ねじ（オプション）

1.2 仕様

日本語

プラットフォーム

CPU • 第 10 世代 Intel® CoreTM プロセッサーに対応（ソケッ

チップセット

メモリ • デュアルチャンネル DDR4 メモリ機能

• Mini-ITX フォームファクター

• 固体コンデンサ設計

ト 1200）

• デジタル電源設計

• 5 電源フェーズ設計

• Intel® ターボブースト Max テクノロジー 3.0 に対応

• Intel® B460

• 2 x DDR4 DIMM スロット

• DDR4 2933/2800/2666/2400/2133 ノン ECC、アンバッファードメモリに対応

* 詳細については、ASRock ウェブサイトのメモリーサポート一覧を参照してください。 (http://www.asrock.com/) * CoreTM (i9/i7) は最大 2933 までの DDR4 に対応します ; CoreTM (i5/i3)、Pentium® および Celeron® は最大 2666 までの DDR4 に対応します。

• ECC UDIMM メモリモジュールに対応（non-ECC モードで動作）

• システムメモリの最大容量： 64GB

• Intel® エクストリームメモリプロファイル (XMP) 2.0 に対応

• DIMM スロットに 15 μゴールドコンタクトを採用

拡張スロット

グラフィックス

• 1 x PCI Express 3.0 x16 スロット（PCIE1： x16 モード）

* 起動ディスクとして NVMe SSD に対応

• 1 x 垂直 M.2 ソケット (Key E)、WiFi-802.11ac モジュール（リア I/O）に対応

• Intel® UHD グラフィックス内蔵ビジュアルおよび VGA 出力は、GPU に統合されたプロセッサーのみでサポートされます。

• ハードウェア・アクセラレイティド・コーデック : AVC/ H.264、HEVC/H.265 8- ビット、HEVC/H.265 10- ビット、 VP8、VP9 8 ビット、VP9 10- ビット、MPEG2、MJPEG、VC-1

* VP9 10 ビットおよび VC-1 は、デコード用のみです。

B460M-ITX/ac

* VP8 および VP9 エンコードは、Windows OS によりサポートされません。

• グラフィック、メディアおよびコンピュート : Microsoft DirectX 12、OpenGL 4.5、インテル ® ビルトイン・ビジュアル、インテル ® クイック・シンク・ビデオ、ハイブリッド / スイッチャブル・グラフィックス、OpenCL 2.1

• ディスプレイおよびコンテンツのセキュリティ : Rec. 2020 (Wide Color Gamut)、Microsoft PlayReady 3.0、インテル ® SGX コンテンツ保護、UHD/HDR Blu-ray ディスク

• デュアルグラフィックス出力 : 独立したディスプレイコントローラで HDMI ポートと DisplayPort 1.4 ポートに対応

• HDMI 1.4 テクノロジーに対応、最大解像度 4K x 2K (4096x2160) @ 30Hz

• DisplayPort 1.4 テクノロジーに対応、最大解像度 4K x 2K (4096x2304) @ 60Hz

• HDMI 1.4 ポートでオートリップシンク、ディープカラー (12bpc)、xvYCC、および、HBR （高ビットレートオーディオ）に対応（HDMI 対応モニターが必要です）

• HDMI 1.4 ポートと DisplayPort 1.4 ポートで HDCP 2.3 に対応

• HDMI 1.4 ポートと DisplayPort 1.4 ポートで 4K Ultra HD (UHD) 再生に対応

日本語

オーディオ • 7.1 CH HD オーディオ (Realtek ALC887 Audio Codec)

• サージ保護に対応

LAN

ワイヤレス LAN

• ギガビット LAN 10/100/1000 Mb/s

• ギガ PHY Intel® I219V

• Wake-On-LAN（ウェイクオンラン）に対応

• 雷 / 静電気放電 (ESD) 保護に対応

• エネルギー効率のよいイーサネット 802.3az をサポート

• PXE をサポート

• Intel® 802.11ac WiFi モジュール

• IEEE 802.11a/b/g/n/ac をサポート

• デュアルバンド (2.4/5 GHz) をサポート

• 最高 433 Mbps の高速ワイヤレス接続をサポート

• ブルートゥース 4.2/3.0 + ハイスピードクラス II をサポート

日本語

リアパネル I/O

ストレージ • 4 x SATA3 6.0 Gb/s コネクタ、RAID （RAID 0、RAID 1、

コネクタ • 1 x シャーシイントルージョンヘッダー

• 2 x アンテナポート

• 1 x PS/2 マウス / キーボードポート

• 1 x HDMI ポート

• 1 x DisplayPort 1.4

• 4 x USB 3.2 Gen1 ポート（静電気放電 (ESD) 保護に対応）

• LED 付き 1 x RJ-45 LAN ポート（ACT/LINK LED と SPEED LED）

• HD オーディオジャック : ラインイン / フロントスピーカー / マイク

RAID 5、RAID 10、Intel ラピッド・ストレージ・テクノロジー 17）、NCQ、AHCI およびホットプラグ機能に対応 *

* SATA タイプ M.2 デバイスで M2_1 を使用している場合は、 SATA3_0 は無効になります。

• 1 x Ultra M.2 (M2_1) ソケット、M Key タイプ 2280 M.2 SATA3 6.0 Gb/s モジュール、および、最大 Gen3 x4 (32 Gb/s) までの M.2 PCI Express モジュールに対応 **

** Intel® OptaneTMテクノロジーに対応 ** 起動ディスクとして NVMe SSD に対応 ** ASRock U.2 キットに対応

• 1 x RGB LED ヘッダー

* 合計 12V/3A、36W までの LED ストリップに対応

• 1 x アドレサブル LED ヘッダー

* 合計 5V/3A、15W までの LED ストリップに対応

• 1 x CPU ファンコネクタ（4 ピン）

* CPU ファンコネクタは最大 1A (12W) の電力の CPU ファンに対応します。

• 1 x シャーシファンコネクタ（4 ピン）

* シャーシファンコネクタは最大 1A (12W) の出力のシャーシファンに対応します。

• 1 x シャーシ / ウォーターポンプファンコネクタ（4 ピン）（スマートファン速度制御）

* シャーシ / ウォーターポンプファンは最大 2A (24W) の出力のウォータークーラーに対応します。 * CHA_FAN1/WP は 3 ピンまたは 4 ピンファンが使用されているかどうかを自動検出できます。

• 1 x 24 ピン ATX 電源コネクタ

• 1 x 8 ピン 12V 電源コネクタ

• 1 x 前面パネルオーディオコネクタ

• 1 x USB 2.0 ヘッダー（2 つの USB 2.0 ポートに対応）（静電気放電 (ESD) 保護に対応）

• 1 x USB 3.2 Gen1 ヘッダー（2 つの USB 3.2 Gen1 ポートに対応）（静電気放電 (ESD) 保護に対応）

BIOS 機能 • AMI UEFI Legal BIOS、多言語 GUI サポート付き

• ACPI 6.0 準拠ウェイクアップイベント

• SMBIOS 2.7 サポート

• CPU、DRAM、PCH 1.05V、VCCIO、VCCSA 電圧マルチ調整

B460M-ITX/ac

ハードウェアモニター

• 温度センシング : CPU、シャーシ、シャーシ / ウォーターポンプファン

• ファンタコメータ : CPU、シャーシ、シャーシ / ウォーターポンプファン

• 静音ファン（CPU 温度に従ってシャーシファン速度を自動調整） : CPU、シャーシ、シャーシ / ウォーターポンプファン

• ファンマルチ速度制御 : CPU、シャーシ、シャーシ / ウォーターポンプファン

• 電圧監視 : +12V、+5V、+3.3V、CPU Vcore

OS Microsoft® Windows® 10 64-bit

認証 • FCC、CE

• ErP/EuP Ready （ErP/EuP 対応電源供給装置が必要です）

* 商品詳細については、当社ウェブサイトをご覧ください。http://www.asrock.com

BIOS 設定の調整、アンタイドオーバークロックテクノロジーの適用、サードパーティのオーバークロックツールの使用などを含む、オーバークロックには、一定のリスクを伴いますのでご注意ください。オーバークロックするとシステムが不安定になったり、システムのコンポーネントやデバイスが破損することがあります。ご自分の責任で行ってください。弊社では、オーバークロックによる破損の責任は負いかねますのでご了承ください。

日本語

1.3 マザーボードのレイアウト

番号説明

1 ATX 12V 電源コネクタ（ATX12V1）

2 シャーシ / ウォーターポンプファンコネクタ (CHA_FAN1/WP)

3 CPU ファンコネクタ（CPU_FAN1）

4 RGB LED ヘッダー（RGB_LED1）

5 アドレサブル LED ヘッダー（ADDR_LED1）

6 2 x 288 ピン DDR4 DIMM スロット（DDR4_A1、DDR4_B1）

7 ATX 電源コネクタ（ATXPWR1）

8 シャーシファンコネクタ (CHA_FAN2)

9 USB 3.2 Gen1 ヘッダー（USB3_3_4）

10 SATA3 コネクタ（SATA3_1）

11 SATA3 コネクタ（SATA3_0）

12 SATA3 コネクタ（SATA3_3）

13 SATA3 コネクタ（SATA3_2）

14 システムパネルヘッダー（PANEL1）

15 USB 2.0 ヘッダー（USB_3_4）

16 クリア CMOS ジャンパー（CLRMOS1）

17 シャーシスピーカーヘッダー（SPEAKER1）

18 シャーシイントルージョンヘッダー（CI1）

19 フロントパネルオーディオヘッダー（HD_AUDIO1）

B460M-ITX/ac

日本語

1.4 I/O パネル

日本語

10 578

9 6

番号説明番号説明

1 PS/2 マウス / キーボードポート 6 アンテナポート

2 LAN RJ-45 ポート * 7 USB 3.2 Gen1 ポート（USB_12）

3 ライン入力（明るい青色）** 8 USB 3.2 Gen1 ポート（USB3_12）

4 フロントスピーカー（ライム色）** 9 DisplayPort 1.4 ポート

5 マイクロフォン（ピンク色）** 10 HDMI ポート

* 各 LAN ポートにそれぞれ 2 つの LED があります。LAN ポートの LED 表示については下の表を参照してください。

アクティビティ / リンク LED

速度 LED

LAN ポート

アクティビティ / リンク LED 速度 LED

状態説明状態説明

消灯リンクなし消灯 10Mbps 接続点滅データアクティビティオレンジ色 100Mbps 接続点灯リンク緑色 1Gbps 接続

** 7.1 チャンネル設定のオーディオポートの機能 :

ポート機能

明るい青色（リアパネル）リアスピーカー出力ライム色（リアパネル）フロントスピーカー出力ピンク色（リアパネル）セントラル / サブウーファースピーカー出力ライム色（フロントパネル）サイドスピーカー出力

B460M-ITX/ac

1.5 WiFi-802.11ac モジュールと ASRock WiFi 2.4/5 GHz アンテナ

WiFi-802.11ac + BT モジュール

このマザーボードには独自の WiFi 802.11 a/b/g/n/ac + BT v4.2 モジュールが装備されています（背面 I/O パネルに事前に取り付けられています）。WiFi

802.11 a/b/g/n/ac + BT v4.2 モジュールは WiFi 802.11 a/b/g/n/ac 接続規格および Bluetooth v4.2 に対応します。WiFi + BT モジュールは、WiFi + BT に対応する使い易いワイヤレスローカルエリアネットワーク（WLAN）アダプタです。 Bluetooth v4.2 規格には、モバイルデバイスにまったく新しいクラスの機能を追加するスマート・レディ・テクノロジーが採用されています。BT 4.2 にはロー・エネルギー・テクノロジーも採用されており、PC 向けの超低消費電力をお約束します。

* 伝送速度は環境によって異なることがあります。

日本語

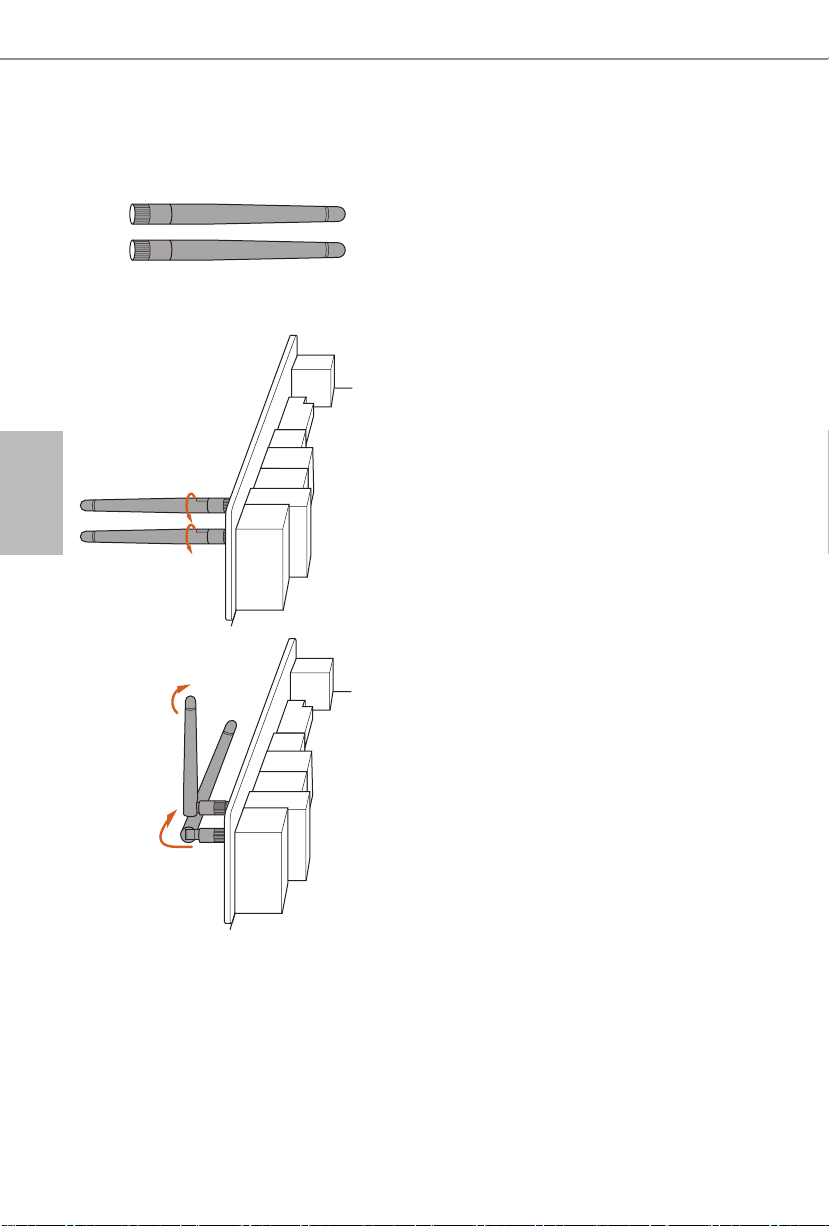

WiFi アンテナ取り付けガイド

手順 1

付属の WiFi 2.4/5 GHz アンテナを準備します。

手順 2

2 本の WiFi 2.4/5 GHz アンテナをアンテナコネクタに接続します。アンテナを右方向に回してしっかりと接続します。

手順 3

図にあるように WiFi 2.4/5 GHz アンテナを設定します。

* 信号を強化するためにアンテナの方向を調整する必要があることがあります。

B460M-ITX/ac

第 2 章取り付け

これは Mini-ITX フォームファクタのマザーボードです。マザーボードを取付ける前に、ケースに取付できるフォームファクター（サイズ）を確認し、マザーボードを取り付けることができることを確認してください。

取り付け前の注意事項

マザーボードコンポーネントを取り付けたり、マザーボードの設定を変更する前に、次の注意事項をよくお読みください。

• マザーボードを設置 / 取り外しをする場合は、必ず電源コードが抜いてください。電源コードが繋がれたままで作業を行うと、怪我をしたり、マザーボードが破損する可能性がございます。

• 静電気によってマザーボードの部品が破損することを防止するために、マザーボードはカーペットの上に置かないでください。また、静電気防止リストストラップを着用するか、または、部品を取り扱う前に静電気除去オブジェクトに触れてください。

• 基板の端をつかんでください。IC には触れないでください。

• マザーボードを取り外す場合は、取り外したマザーボードを接地した静電気防止パッドの上に置くか、商品に付属している袋に入れてください。

• マザーボードをシャーシに固定する為にねじを使う場合は、ねじを締め付けすぎないでください。ねじを締め付けすぎると、マザーボードが破損することがあります。

日本語

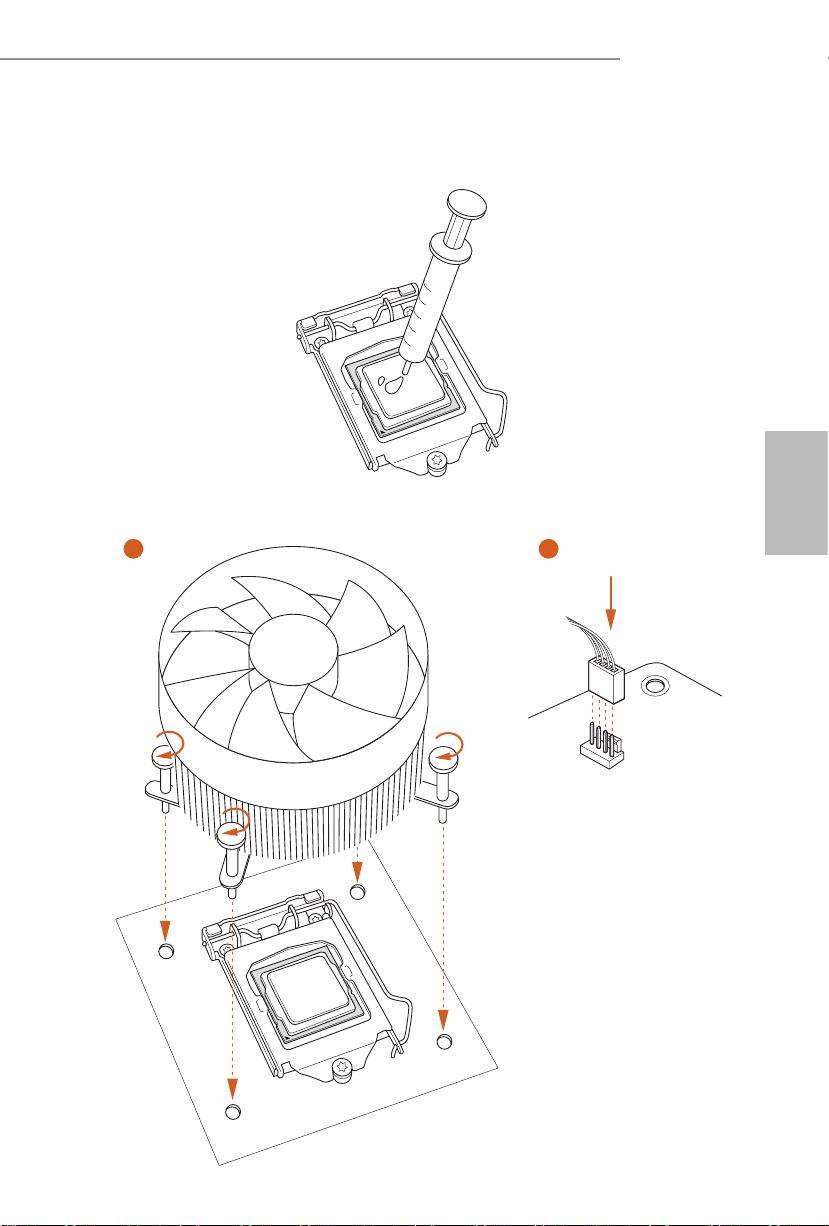

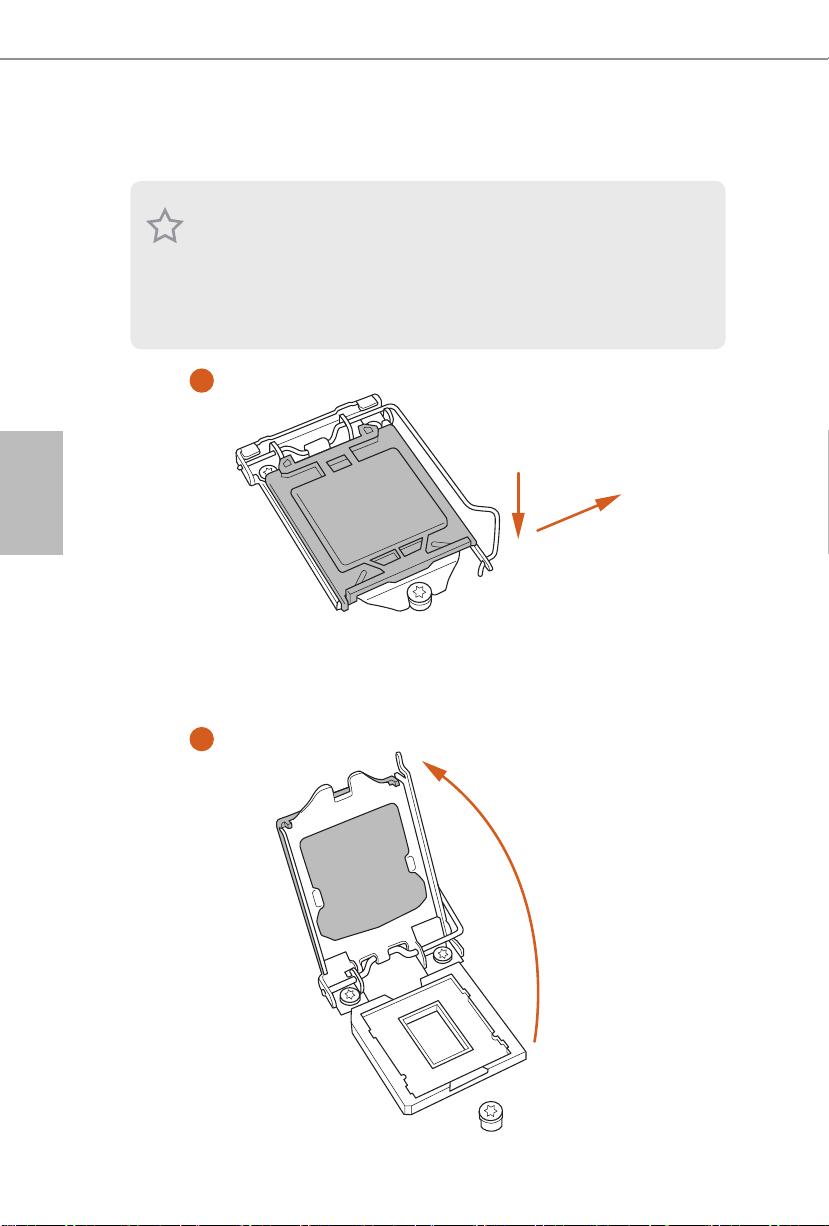

2.1 CPU を取り付ける

1200 ピン CPU をソケットに挿入する前に、PnP キャップがソケット上にあること、CPU 表面に汚れがないこと、または、ソケット内に曲がったピンがないことを確認してください。PnP キャップがソケット上になかったり、CPU 表面が汚れていたり、または、ソケット内に曲がったピンがある場合は、CPU を無理にソケット内に挿入しないでください。CPU を無理にソケット内に挿入すると、CPU の甚大な破損につながります。

CPU を取り付ける前に、すべての電源ケーブルを取り外してください。

日本語
