バージョン 1.0
2016 年 10 月発行
Copyright©2016 ASRock INC. 無断複写・転載を禁じます。
著作権について：
当文書のいかなる部分も、ASRock の書面による同意なしに、バックアップを目的
とした購入者による文書のコピーを除いては、いかなる形式や方法によっても、複
写、転載、送信、または任意の言語へ翻訳することは禁じます。
当文書に記載されている製品名および企業名は、それぞれの企業の登録商標ま
たは著作物であることもあり、権利を侵害する意図なく、ユーザーの便宜を図って
特定または説明のためにのみ使用されます。
免責事項：
当文書に記載されている仕様および情報は、情報提供のみを目的として付属され
ており、予告なく変更する場合があります。その整合性や正確性について、ASRock
がなんらの確約をするものではありません。 ASRock は、当文書での誤記や記載漏
れについて一切の責任を負いかねます。
本文書の内容について、ASRock は、明示または黙示にも、黙示の保証、商品性の
条件、または特定の目的への適合性を含め、かつそれらに限定されず、いかなる
種類の保証もいたしません。
いかなる状況においても、たとえ ASRock が当文書や製品の欠陥や誤りに起因す
る損害の可能性を 事前に知らされていたとしても、ASRock、取締役、役員、従業員、
または代理人は、いかなる間接的、専門的、偶発的、または必然的な損害（利益の
損失、事業の損失、データの損失、事業の中断などを含む）への責任を負いかねま
す。
この装置は、FCC 規則のパート 15 に準拠しています。 操作は以下の 2 つの条件に従い
ます：
(1) 本装置は有害な干渉を発生しない。および
(2) 本装置は、予想外の動作を引き起こす可能性のある干渉を含め、受信したすべての
干渉を受け入れる。
米国カリフォルニア州のみ
このマザーボードに採用されたリチウム電池は、カリフォルニア州議会で可決されたベス
トマネジメントプラクティス（BMP）で規制される有害物質、過塩素酸塩を含んでいます。
米国カリフォルニア州でリチウム電池を廃棄する場合は、関連する規制に従って行ってく
ださい。
「過塩素酸塩物質 - 特別な処理が適用される場合があります。詳しくは、www.dtsc.ca.gov/
hazardouswaste/perchlorate をご覧ください」
ASRock ウェブサイト :http://www.asrock.com
オーストラリアのみ
弊社の製品にはオーストラリア消費者法の下で除外できない保証が付いています。 購入
者は、重大な故障に対しては交換または返金、および、その他の合理的に予見可能な損
失または損害に対しては補償を受ける権利を有します。 また、製品が許容できる品質を
満たさない場合、または、故障が重大な故障にあたらない場合は、購入者は製品を修理
または交換する権利を有します。 ご不明な点がありましたら ASRock までお問い合わせ
ください : 電話番号 +886-2-28965588 内線 123（標準的な国際通話料金が適用されます）
HDMI ™ および HDMI 高解像度マルチメディアインターフェース、ならびに HDMI
のロゴは、米国およびその他の国における HDMI Licensing LLC の商標または登
録商標です。
内容
第 1 章 はじめに 1
1.1 パッケージの内容 1
1.2 仕様 2
1.3 マザーボードのレイアウト 7
1.4 I/O パネル 9
第 2 章 取り付け 11
2.1 CPU を取り付ける 12
2.2 CPU ファンとヒートシンクを取り付ける 15
2.3 メモリモジュール（DIMM）を取り付ける 16
2.4 拡張スロット（PCI スロットと PCI Express
スロット） 18
2.5 オンボードのヘッダーとコネクター 19
2.6 CrossFireXTM と Quad CrossFireXTM オペレーション
ガイド 23
2.6.1 2 枚の CrossFireXTM 対応グラフィックスカードを
取り付ける 23
2.6.2 ドライバのインストールとセットアップ 25
2.7 M.2_SSD (NGFF) モジュール取り付けガイド 26
第 3 章 ソフトウェアとユーティリティの操作 29
3.1 ドライバを取り付ける 29
3.2 ASRock Live Update & APP Shop（ASRock ライブ
更新と APP ショップ） 30
3.2.1 UI 概要 30
3.2.2 Apps（アプリ） 31
3.2.3 BIOS & Drivers（BIOS とドライバ） 34
3.2.4 Setting（設定） 35
3.3 Windows® 7 をインストールするために USB
ポートを有効にする 36
第 4 章 UEFI セットアップユーティリティ 39
4.1 はじめに 39
4.2 EZ Mode (EZ モード ) 40
4.3 Advanced Mode（アドバンスドモード） 41
4.3.1 UEFI メニューバー 41
4.3.2 ナビゲーションキー 42
4.4 Main ( メイン ) 画面 43
4.5 OC Tweaker (OC 調整 ) 画面 44
4.6 Advanced ( 詳細 ) 画面 50
4.6.1 CPU Conguration (CPU 設定 ) 51
4.6.2 Chipset Conguration ( チップセット設定 ) 53
4.6.3 Storage Conguration ( ストレージ設定 ) 56
4.6.4 Super IO Conguration（スーパー IO 設定） 57
4.6.5 ACPI Conguration (ACPI 設定 ) 58
4.6.6 USB Conguration (USB 設定 ) 60
4.6.7 Trusted Computing（トラステッド・コンピュー
ティング） 61
4.7 Tools ( ツール ) 62
4.8 Hardware Health Event Monitoring
( ハードウェア ヘルス イベント監視 ) 画面 65
4.9 Security ( セキュリティ ) 画面 67
4.10 Boot ( ブート ) 画面 68
4.11 Exit ( 終了 ) 画面 71
第 1 章 はじめに
ASRock の一貫した厳格な品質管理の下で製造された信頼性の高いマザーボー
ドである ASRock B250M Pro4 マザーボードをお買い上げいただきありがとうござ
います。 ASRock の品質と耐久性の取り組みに準拠した堅牢な設計を持つ、優れ
たパフォーマンスを提供します。
この文書の第 1 章と第 2 章には、マザーボードの説明とステップ毎のインストール
ガイドが記載されています。 第 3 章には、ソフトウェアとユーティリティーの操作ガ
イドが含まれています。 第 4 章には、BIOS セットアップの設定ガイドが含まれてい
ます。
マザーボードの仕様と BIOS ソフトウェアは更新されることがあるため、このマニュ
アルの内容は予告なしに変更することがあります。 このマニュアルの内容に変更
があった場合には、更新されたバージョンは、予告なくASRock のウェブサイトから
入手できるようになります。 このマザーボードに関する技術的なサポートが必要な
場合には、ご使用のモデルについての詳細情報を、当社のウェブサイトで参照くだ
さい。 ASRock のウェブサイトでは、最新の VGA カードおよび CPU サポート一覧
もご覧になれます。 ASRock ウェブサイト http://www.asrock.com.
1.1 パッケージの内容
• ASRock B250M Pro4 マザーボード（マイクロATX フォームファクター）
• ASRock B250M Pro4 クイックインストールガイド
• ASRock B250M Pro4 サポート CD
• 2 x シリアル ATA（SATA）データケーブル（オプション）
• 2 x M.2 ソケット用ねじ （オプション）
• 1 x I/O パネルシールド
B250M Pro4
日本語
1
1.2 仕様
日本語
プラット
フォーム
CPU
チップセット
メモリ
• マイクロ ATX フォームファクター
• 固体コンデンサ設計
• 第 7 世代および第 6 世代 Intel® CoreTM i7/i5/i3/
Pentium®/Celeron® プロセッサーに対応（ソケット 1151）
• デジタル電源設計
• 6 電源フェーズ設計
• Intel® ターボブースト 2.0 テクノロジーをサポート
• Intel® B250
• デュアルチャンネル DDR4 メモリテクノロジー
• 4 x DDR4 DIMM スロット
• DDR4 2400/2133 ノン ECC、アンバッファードメモリに対
応 *
* 第 7 世代 Intel® CPU は最大 2400 までの DDR4 に対応し
ます。第 6 世代 Intel® CPU は最大 2133 までの DDR4 に対
応します。
• ECC UDIMM メモリモジュールに対応（non-ECC モード
で動作）
• システムメモリの最大容量： 64GB
• Intel® エクストリームメモリプロファイル（XMP）2.0 に対
応
• DIMM スロットに 15 μゴールドコンタクトを採用
拡張スロット
グラフィックス
• 2 x PCI Express 3.0 x16 スロット（PCIE1：x16 モード、
PCIE3：x4 モード)*
* 起動ディスクとして NVMe SSD に対応
• 1 x PCI Express 3.0 x1 スロット (Flexible PCIe)
• 1 x PCI スロット
• AMD Quad CrossFireXTMと CrossFireXTMをサポート
• Intel®HD グラフィックス内蔵ビジュアルおよび VGA 出
力は、GPU に統合されたプロセッサーのみでサポートさ
れます。
• Intel®HD グラフィックス内蔵ビジュアルをサポート：
AVC、MVC (S3D) および MPEG-2 Full HW Encode1 が
装備された Intel® クイック・シンク・ビデオ、Intel® InTruTM
3D, Intel® クリアー・ビデオ HD テクノロジー、Intel®
InsiderTM, Intel® HD グラフィックス
• Gen9 LP、DX11.3、DX12
2
• HWA エンコード / デコード : VP8、HEVC 8b、VP9、
HEVC 10b（第 7 世代 Intel® CPU 向け）
• HWA エンコード / デコード : VP8 、HEVC 8b、GPU/SW
エンコード/ デコード : VP9、HEVC 10b（第 6 世代 Intel®
CPU 向け）
• 最大共有メモリ1,024MB
* 最大共有メモリのサイズはオペレーティングシステムによ
って異なることがあります。
• 3 つのグラフィックス出力オプション : D-Sub、DVI-D、
HDMI
• 3 台のモニターに対応
• HDMI に対応、最大解像度 4K x 2K (4096x2160) @ 24Hz
/ (3840x2160) @ 30Hz
• DVI-D をサポート。最大解像度 1920x1200 @60Hz
• D-Sub をサポート。最大解像度 1920x1200 @60Hz
• HDMI ポートでオートリップシンク、ディープカラー
（12bpc）、xvYCC、および、HBR（高ビットレートオーディオ）
に対応（HDMI 対応モニターが必要です）
• DVI-D ポートと HDMI ポートで HDCP に対応
• DVI-D ポートと HDMI ポートで Full HD 1080p Blu-ray
(BD) 再生に対応
B250M Pro4
日本語
オーディオ
LAN
• 7.1 CH HD オーディオ、コンテンツプロテクション付き
（Realtek ALC892 オーディオコーデック）
*7.1 CH HD オーディオを設定するためには、HD フロント
パネルのオーディオモジュールを使用し、オーディオドライ
バを通してマルチチャンネルオーディオ機能を有効にする
必要があります。
• プレミアム・ブルーレイ・オーディオ・サポート
• サージ保護に対応（ASRock 完全スパイク保護）
• ELNA 製オーディオコンデンサ
• ギガビット LAN 10/100/1000 Mb/s
• ギガ PHY Intel® I219V
• Wake-On-LAN（ウェイク オン ラン）に対応
• 雷 / 静電気放電（ESD）保護に対応（ASRock 完全スパイ
ク保護）
• エネルギー効率のよいイーサネット 802.3az をサポート
• PXE をサポート
3
日本語
リアパネル
I/O
• 1 x PS/2 マウスポート
• 1 x PS/2 キーボードポート
• 1 x D-Sub ポート
• 1 x DVI-D ポート
• 1 x HDMI ポート
• 2 x USB 2.0 ポート（静電気放電（ESD）保護に対応
（ASRock 完全スパイク保護））
• 3 x USB 3.0 Type-A ポート（静電気放電（ESD）保護に対
応（ASRock 完全スパイク保護））
• 1 x USB 3.0 Type-C ポート（静電気放電（ESD）保護に対
応（ASRock 完全スパイク保護））
• LED 付き 1 x RJ-45 LAN ポート（ACT/LINK LED と
SPEED LED）
• HD オーディオジャック : ラインイン / フロントスピーカ
ー / マイク
ストレージ
コネクタ
• 6 x SATA3 6.0 Gb/s コネクタ、NCQ、AHCI、および、ホット
プラグ機能に対応 *
* SATA タイプ M.2 デバイスで M2_1 を使用している場合
は、SATA3_0 は無効になります。
• 1 x ウルトラ M.2 ソケット (M2_1)、タイプ
2230/2242/2260/2280 M.2 SATA3 6.0 Gb/s モジュールと
最大 Gen3 x4 (32 Gb/s) までの M.2 PCI Express モジュー
ルに対応 *
• 1 x ウルトラ M.2 ソケット (M2_2)、最大 Gen3 x4 (32 Gb/s)
までのタイプ 2230/2242/2260/2280 M.2 PCI Express モジ
ュールに対応 **
** PCIE2 スロットまたは PCI スロットが使用されている場
合は、M2_1 ソケット上の PCIe タイプ M.2 デバイスは Gen3
x2 (16 Gb/s) で動作します。
** Intel® OptaneTMテクノロジーに対応
** 起動ディスクとして NVMe SSD に対応
** ASRock U.2 キットに対応
• 1 x プリントポートヘッダー
• 1 x COM ポートヘッダー
• 1 x TPM ヘッダー
• 1 x シャーシイントルージョンとスピーカーヘッダー
• 2 x CPU ファンコネクタ（1 x 4 ピン、1 x 3 ピン）
* CPU ファンコネクタは最大 1A (12W) の電力の CPU ファ
ンに対応します。
• 2 x シャーシファンコネクタ（4 ピン）（スマートファン速度
制御）
4
* CHA_FAN1 および CHA_FAN2 は 3 ピンまたは 4 ピンファ
ンが使用されているかどうかを自動検出できます。
• 1 x 24 ピン ATX 電源コネクタ
• 1 x 8 ピン 12V 電源コネクタ
• 1 x 前面パネルオーディオコネクタ
• 2 x USB 2.0 ヘッダー（4 個の USB 2.0 ポートに対応）（静
電気放電（ESD）保護に対応（ASRock 完全スパイク保護））
• 1 x USB 3.0 ヘッダー（2 個の USB 3.0 ポートに対応）（静
電気放電（ESD）保護に対応（ASRock 完全スパイク保護））
B250M Pro4
BIOS 機能
ハードウェア
モニター
OS
• AMI UEFI Legal BIOS、多言語 GUI サポート付き
• ACPI 6.0 準拠ウェイクアップイベント
• SMBIOS 2.7 サポート
• CPU、GT_CPU、DRAM、PCH 1.0V、VCCIO、VCCSA、
VCCST 電圧マルチ調整
• CPU/ シャーシ温度センシング
• CPU / シャーシファンタコメータ
• CPU/ シャーシクワイエットファン（CPU 温度に従ってシ
ャーシファン速度を自動調整）
• CPU/ シャーシファンマルチ速度制御
• ケース開閉検知
• 電圧監視 : +12V、+5V、+3.3V、CPU Vcore、DRAM、PCH
1.0V
• Microsoft® Windows® 10 64-bit（第 7 世代 Intel® CPU 向
け）
• Microso® Windows® 10 64-bit / 8.1 64-bit / 7 32-bit / 7 64bit（第 6 世代 Intel® CPU 向け）
* Windows® 7 OS をインストールするために、xHCI ドライバ
が ISO ファイルに含まれる変更されたインストールディスク
が必要です。 詳しい説明については 36 ページを参照してく
ださい。
* 更新された Windows® 10 ドライバについては、ASRock の
ウェブサイトで詳細をご確認ください : http://www.asrock.
com
日本語
認証
* 商品詳細については、当社ウェブサイトをご覧ください。 http://www.asrock.com
• FCC、CE、WHQL、RCM、BSMI
• ErP/EuP Ready（ErP/EuP 対応電源供給装置が必要で
す）
5
日本語
BIOS 設定の調整、アンタイドオーバークロックテクノロジーの適用、サードパーティ
のオーバークロックツールの使用などを含む、オーバークロックには、一定のリス
クを伴いますのでご注意ください。 オーバークロックするとシステムが不安定に
なったり、システムのコンポーネントやデバイスが破損することがあります。 ご自分
の責任で行ってください。 弊社では、オーバークロックによる破損の責任は負いか
ねますのでご了承ください。
6
B250M Pro4
Intel
B250
ATXP WR 1
HDLED RES ET
PLED PWRBTN
PANEL1
1
COM1
1
B250 M Pr o4
RoH S
CPU_FAN1
PCI E1
TPMS1
1
1
USB3_4
SPK_CI1
1
PCI E2
Fro nt USB 3.0
CMO S
Bat ter y
DDR4 _A2 (64 bi t, 2 88-p in mo dule )
DDR4 _A1 (64 bi t, 2 88-p in mo dule )
DDR4 _B2 (64 bi t, 2 88-p in mo dule )
DDR4 _B1 (64 bi t, 2 88-p in mo dule )
ATX12V1
SATA3_2
SATA3_3
USB3_5_ 6
SATA3_4
SATA3_5
CLRMOS1
1
1
HD_AUDIO1
M2_1
CT3CT4 CT2
Top:
RJ-4 5
USB 2 .0
T: USB1
B: US B2
HDMI 1
CHA_FAN1
Top:
LINE I N
Center:
FRONT
Bottom:
MIC IN
USB 3.0
T:USB 3_TA_1
B:U SB3_TC_ 1
PCI E3
PCI Exp res s 3 .0
SATA3_1
CHA_FAN2
Ultr a M.2
PCIe Gen3 x 4
PS2
Keybo ard
PS2
Mouse
DVI 1
VGA 1
USB 3.0
T:U SB3
B: USB4
CPU_FAN2
Ct1
PCI 1
1
LPT1
1
USB5_6
1
BIOS
ROM
M2_2
CT3CT4 CT2 Ct 1
SATA3_0

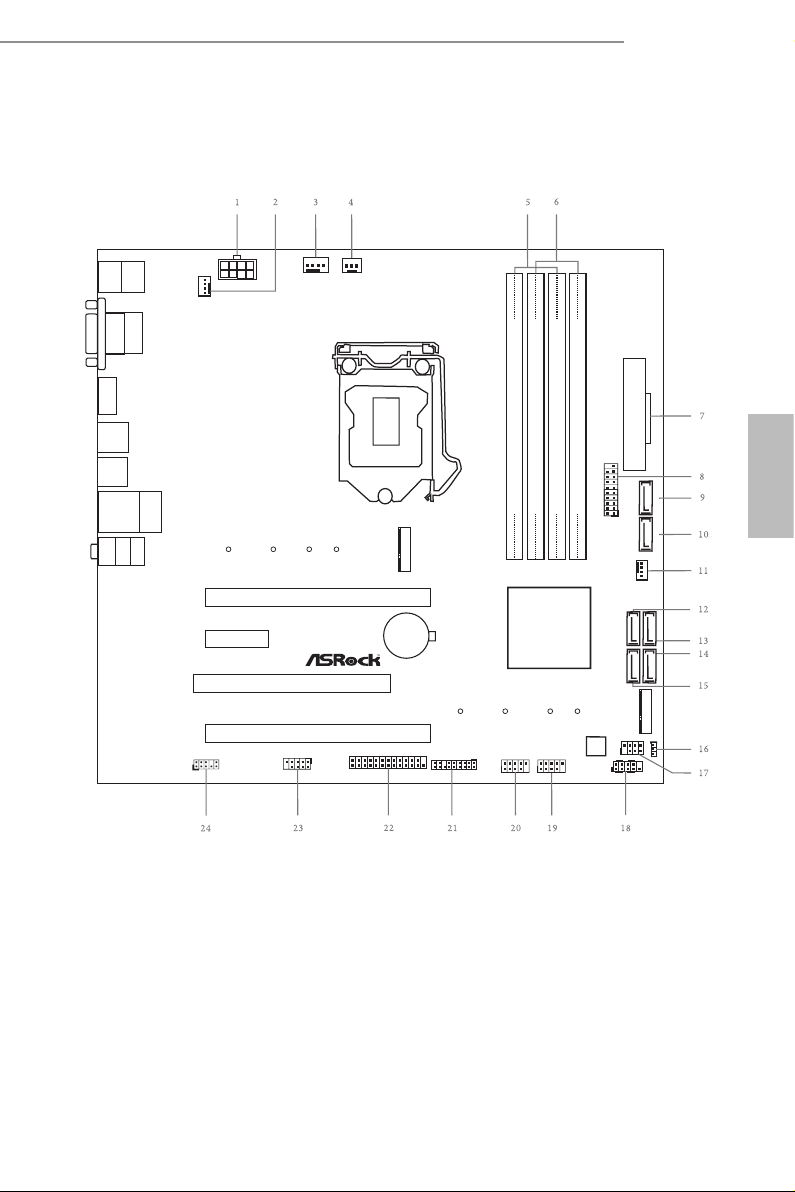

1.3 マザーボードのレイアウト
日本語
7
日本語
番号 説明
1 ATX 12V 電源コネクタ（ATX12V1）
2 シャーシファンコネクタ（CHA_FAN1）
3 CPU ファンコネクタ（CPU_FAN1）
4 CPU ファンコントローラ（CPU_FAN2）
5 2 x 288 ピン DDR4 DIMM スロット（DDR4_A1、DDR4_B1）
6 2 x 288 ピン DDR4 DIMM スロット（DDR4_A2、DDR4_B2）
7 ATX 電源コネクタ（ATXPWR1）
8 USB 3.0 ヘッダー（USB3_5_6）
9 SATA3 コネクタ（SATA3_0）
10 SATA3 コネクタ（SATA3_1）
11 シャーシファンコネクタ（CHA_FAN2）
12 SATA3 コネクタ（SATA3_2）
13 SATA3 コネクタ（SATA3_3）
14 SATA3 コネクタ（SATA3_5）
15 SATA3 コネクタ（SATA3_4）
16 クリア CMOS ジャンパー（CLRMOS1）
17 シャーシイントルージョンとスピーカーヘッダー (SPK_CI1)
18 システムパネルヘッダー（PANEL1）
19 USB 2.0 ヘッダー（USB5_6）
20 USB 2.0 ヘッダー（USB3_4）
21 TPM ヘッダー（TPMS1）
22 プリントポートヘッダー（LPT1）
23 COM ポートヘッダー（COM1）
24 フロントパネルオーディオヘッダー（HD_AUDIO1）
8

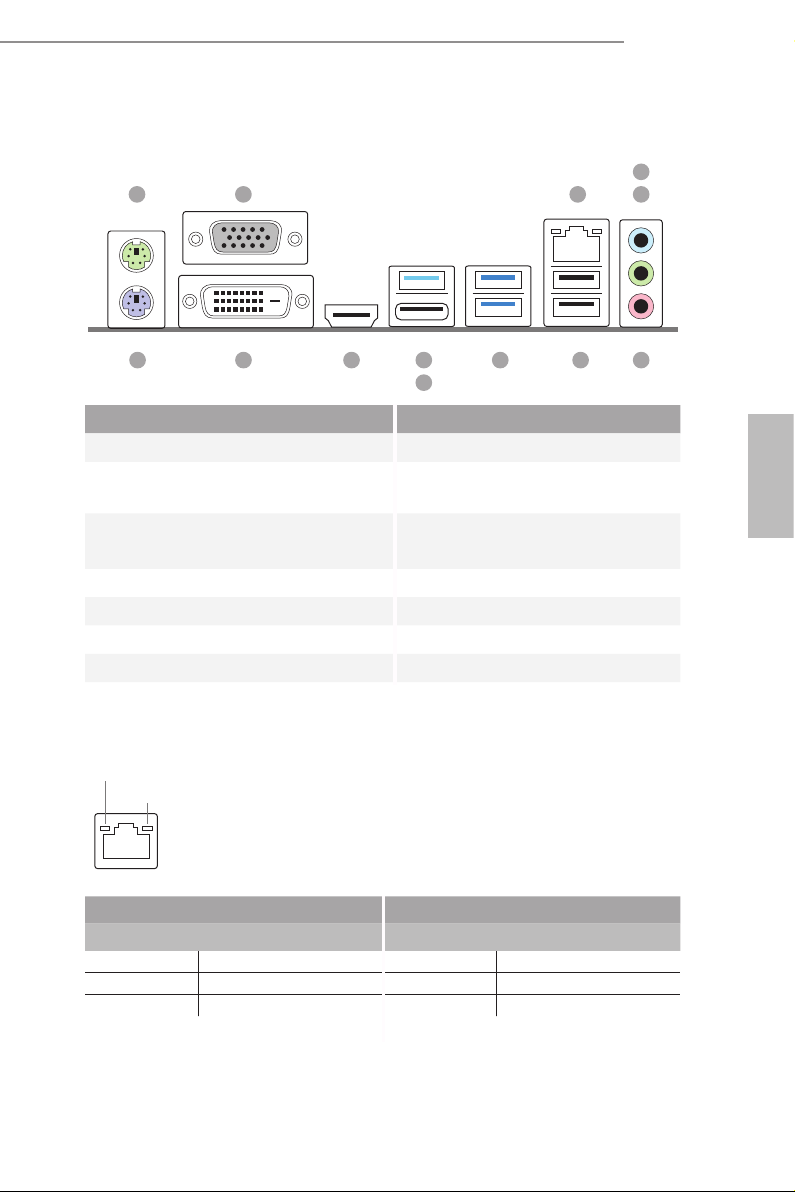

1.4 I/O パネル
1 3
2
B250M Pro4
4
5
13 6711
12
9
10
8
番号 説明 番号 説明
1 PS/2 マウスポート 8 USB 3.0 ポート（USB3_3_4）
2 D-Sub ポート 9
3 LAN RJ-45 ポート * 10
USB 3.0 Type-A ポート
（USB3_TA_1）
USB 3.0 Type-C ポート
（USB3_TC_1）
4 ライン入力（明るい青色）** 11 HDMI ポート
5 フロントスピーカー（ライム色）** 12 DVI-D ポート
6 マイクロフォン（ピンク色）** 13 PS/2 キーボードポート
7 USB 2.0 ポート（USB12）
* LAN ポートには LED が 2 つのあります。 LAN ポートの LED 表示については下の表を参照してください。
アクティビティ / リンク LED
速度 LED
LAN ポート
アクティビティ / リンク LED 速度 LED
状態 説明 状態 説明
消灯 リンクなし 消灯 10Mbps 接続
点滅 データアクティビティ オレンジ色 100Mbps 接続
点灯 リンク 緑色 1Gbps 接続
日本語
9
日本語
**7.1 CH HD オーディオを設定するためには、HD フロントパネルのオーディオモジュールを使用し、オーディ
オドライバを通してマルチチャンネルオーディオ機能を有効にする必要があります。
Realtek HD オーディオマネージャでスピーカー設定を「7.1 Speaker」に設定してください。
7.1 チャンネル設定のオーディオポートの機能:
10
ポート 機能
明るい青色（リアパネル） リアスピーカー出力
ライム色（リアパネル） フロントスピーカー出力
ピンク色（リアパネル） セントラル / サブウーファースピーカー出
力
ライム色（フロントパネル） サイドスピーカー出力
B250M Pro4
第 2 章 取り付け
これは Micro ATX フォームファクタのマザーボードです。 マザーボードを取付け
る前に、シャーシの設定を確認し、マザーボードを取り付けることができることを
確認してください。
取り付け前の注意事項
マザーボードコンポーネントを取り付けたり、マザーボードの設定を変更する前に、
次の注意事項をよくお読みください。
• マザーボードを設置 / 取り外しをする場合は、必ず電源コードが抜いてください。 電
源コードが繋がれたままで作業を行うと、怪我をしたり、マザーボードが破損する可能
性がございます。
• 静電気によってマザーボードの部品が破損することを防止するために、マザーボード
はカーペットの上に置かないでください。 また、静電気防止リストストラップを着用す
るか、または、部品を取り扱う前に静電気除去オブジェクトに触れてください。
• 基盤の端をつかんでください。IC には触れないでください。
• マザーボードを取り外す場合は、取り外したマザーボードを接地した静電気防止パッ
ドの上に置くか、商品に付属している袋に入れてください。
• マザーボードをシャーシに固定する為にねじを使う場合は、ねじを締め付けすぎない
でください。 ねじを締め付けすぎると、マザーボードが破損することがあります。
日本語
11
2.1 CPU を取り付ける
1.
1151 ピン CPU をソケットに挿入する前に、PnP キャップ がソケット上にあること、
CPU 表面に汚れがないこと、または、ソケット内に曲がったピンがないことを確
認してください。 PnP キャップがソケット上になかったり、CPU 表面が汚れてい
たり、または、ソケット内に曲がったピンがある場合は、CPU を無理にソケット内
に挿入しないでください。 CPU を無理にソケット内に挿入すると、CPU の甚大
な破損につながります。
2.
CPU を取り付ける前に、すべての電源ケーブルを取り外してください。
1
日本語
A
B
2
12
B250M Pro4
3
4
日本語
5
13
日本語
プロセッサーを取り外した場合は、カバーを保管して取り付け直してください。 ア
フターサービスのためにマザーボードを返品する場合は、カバーを必ず取り付け
てください。
14
2.2 CPU ファンとヒートシンクを取り付ける
B250M Pro4
1 2
日本語
FAN
CPU_
15
2.3 メモリモジュール（DIMM）を取り付ける
このマザーボードには 4 つの 288 ピン DDR4（ダブルデータレート 4）DIMM スロッ
トが装備されており、デュアルチャンネルメモリ技術に対応します。
1.
デュアルチャンネルメモリ設定のために、同一（同じブランド、同じ速度、同じサイ
ズ、同じチップタイプ）の DDR4 DIMM を 1 組取り付ける必要があります。
2.
1 つまたは 3 つのメモリモジュールが取り付けられている場合は、デュアルチャ
ンネルメモリテクノロジーを有効にできません。
3.
DDR、DDR2 または DDR3 メモリモジュールは DDR4 スロットに取り付けること
はできません。取り付けると、マザーバードと DIMM が破損することがあります。
日本語
デュアルチャンネルメモリ設定
優先順位 DDR4_A1 DDR4_A2 DDR4_B1 DDR4_B2
1 実装済み 実装済み
2 実装済み 実装済み
3 実装済み 実装済み 実装済み 実装済み
DIMM は 1 つの正しい方向にしか取り付けることができません。 DIMM を間違っ
た方向に無理に挿入すると、マザーボードと DIMM の永久的な破損につながりま
す。
16
B250M Pro4
1
2
日本語
3
17
日本語
2.4 拡張スロット（PCI スロットと PCI Express スロット）
このマザーボードには 1 つの PCI スロットと 3 つの PCI Express スロットが装備さ
れています。
拡張カードを取り付ける前に、電源供給が切断されていること、または、電源コード
が取り外されていることを確認してください。 取り付け作業を始める前に、拡張カー
ドに添付されている文書を読んで、カード用に必要なハードウェア設定を行ってく
ださい。
PCI スロット :
PCI1 スロットを使用して 32-bit PCI インターフェースが搭載された拡張カードを
取り付けます。
PCIe スロット :
PCIE1（PCIe 3.0 x16 スロット）は PCI Express x16 レーン幅グラフィックスカード向
けに使用します。
PCIE2（PCIe 3.0 x1 スロット）は PCI Express x1 レーン幅カード向けに使用します。
PCIE3（PCIe 3.0 x16 スロット）は PCI Express x4 レーン幅グラフィックスカードで使
用します。
PCIe スロット設定
PCIE1 PCIE3
シングルグラフィックスカード x16 N/A
18
CrossFireXTM モードで 2 枚
のグラフィックスカード
複数のグラフィックスカードを使用する場合は、サーマル環境を改善するため
に、シャーシファンをマザーボードのシャーシファンコネクタ（CHA_FAN1 または
CHA_FAN2）に接続してください。
x16 x4
2.5 オンボードのヘッダーとコネクター
オンボードヘッダーとコネクターはジャンパーではありません。 これらヘッダーと
コネクターにはジャンパーキャップを被せないでください。 ヘッダーおよびコネク
ターにジャンパーキャップを被せると、マザーボードに永久損傷が起こることがあ
ります。
B250M Pro4
システムパネルヘッダー
（9 ピンパネル 1）
（p.7、No. 18 参照）
PWRBTN（電源スイッチ）：
シャーシ前面パネルの電源スイッチに接続してください。 電源スイッチを使用して、
システムをオフにする方法を設定できます。
RESET（リセットスイッチ）：
シャーシ前面パネルのリセットスイッチに接続してください。 コンピューターがフ
リーズしたり、通常の再起動を実行できない場合には、リセットスイッチを押して、
コンピューターを再起動します。
PLED（システム電源 LED）：
シャーシ前面パネルの電源ステータスインジケーターに接続してください。 システ
ム稼働中は、LED が点灯します。 システムが S1/S3 スリープ状態の場合には、LED
は点滅を続けます。 システムが S4 スリープ状態または電源オフ（S5）のときには、
LED はオフです。
HDLED（ハードドライブアクティビティ LED）：
シャーシ前面パネルのハードドライブアクティビティLEDに接続してください。 ハー
ドドライブのデータを読み取りまたは書き込み中に、LED はオンになります。
前面パネルデザインは、シャーシによって異なることがあります。 前面パネルモ
ジュールは、主に電源スイッチ、リセットスイッチ、電源 LED、ハードドライブアクティ
ビティ LED、スピーカーなどから構成されます。シャーシの前面パネルモジュール
とこのヘッダーを接続する場合には、配線の割り当てと、ピンの割り当てが正しく
合致していることを確かめてください。
1
PLE D+
PLE D-
HDL ED-
HDL ED+
PWR BTN #
GND
RES ET#
GND
GND
電源スイッチを接続し、
スイッチをリセットし、下
記のピン割り当てに従っ
て、シャーシのシステムス
テータス表示ランプをこ
のヘッダーにセットしま
す。 ケーブルを接続する
ときには、ピンの＋と−に
気をつけてください。
日本語
19
Loading...
