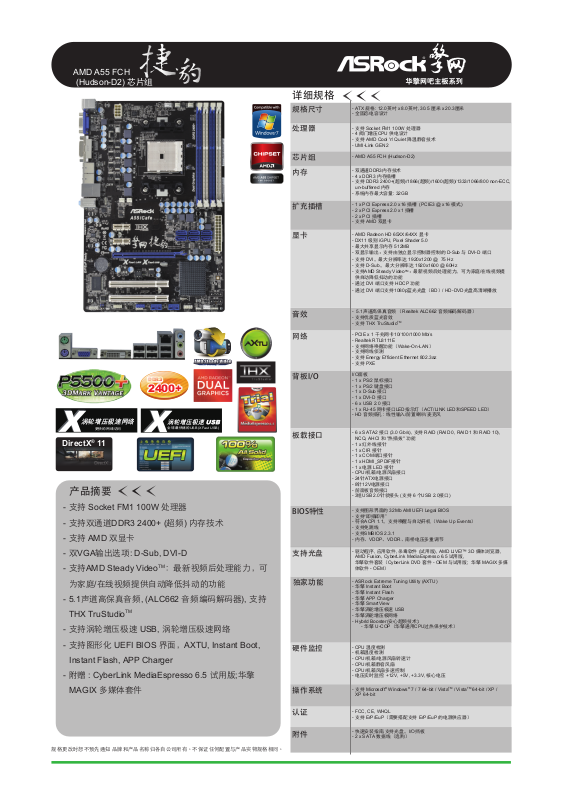

ASRock AMD A55 FCH User Manual

AMD A55 FCH
(Hudson-D2) 芯片组

详细规格

规格尺寸

处理器

芯片组

内存

扩充插槽

显卡

- ATX 规格: 12.0英吋 x 8.0英吋, 30.5 厘米 x 20.3厘米

- 全固态电容设计

- 支持 Socket FM1 100W 处理器

- 4 阀门增压CPU 供电设计

- 支持 AMD Cool 'n' Quiet 降温静音技术

- UMI-Link GEN2

- AMD A55 FCH (Hudson-D2)

- 双通道DDR3内存技术

- 4 x DDR3 内存插槽

- 支持 DDR3 2400+(超频)/1866(超频)/1600(超频)/1333/1066/800 non-ECC,
un-buffered 内存

- 系统内存最大容量: 32GB

- 1 x PCI Express 2.0 x16 插槽 (PCIE3 @ x16 模式)

- 2 x PCI Express 2.0 x1 插槽

- 2 x PCI 插槽

- 支持 AMD 双显卡

- AMD Radeon HD 65XX/64XX 显卡

- DX11 级别 iGPU, Pixel Shader 5.0

- 最大共享显示内存 512MB

- 双显示输出：支持由独立显示控制器控制的 D-Sub 与 DVI-D 端口

- 支持 DVI，最大分辨率达 1920x1200 @ 75 Hz

- 支持 D-Sub ，最大分辨率达 1920x1600 @ 60Hz

- 支持AMD Steady Video
供自动降低抖动的功能

- 通过 DVI 端口支持 HDCP 功能

- 通过 DVI 端口支持1080p蓝光光盘（BD）/ HD-DVD光盘高清晰播放

TM

：最新视频后处理能力，可为家庭/在线视频提

DDR3DDR3

2400+

2400+

Trial

涡轮增压极速网络

涡轮增压极速网络

更快的网络访问

全球最快速的USB (XFast USB)

DirectX® 11

产品摘要

- 支持 Socket FM1 100W 处理器

- 支持双通道DDR3 2400+ (超频) 内存技术

- 支持 AMD 双显卡

- 双VGA输出选项: D-Sub, DVI-D

TM

- 支持AMD Steady Video

为家庭/在线视频提供自动降低抖动的功能

- 5.1声道高保真音频, (ALC662 音频编码解码器), 支持

THX TruStudio

TM

- 支持涡轮增压极速 USB, 涡轮增压极速网络

- 支持图形化 UEFI BIOS 界面，AXTU, Instant Boot,

Instant Flash, APP Charger

- 附赠 : CyberLink MediaEspresso 6.5 试用版;华擎

MAGIX 多媒体套件

：最新视频后处理能力，可

音效

网络

背板I/O

板载接口

BIOS特性

支持光盘

独家功能

硬件监控

操作系统

- 5.1声道高保真音频 （Realtek ALC662 音频编码解码器）

- 支持优质蓝光音效

- 支持 THX TruStudioTM

- PCIE x 1 千兆网卡10/100/1000 Mb/s

- Realtek RTL8111E

- 支持网络唤醒功能（Wake-On-LAN）

- 支持网线侦测

- 支持 Energy Efficient Ethernet 802.3az

- 支持 PXE

I/O面板

- 1 x PS/2 鼠标接口

- 1 x PS/2 键盘接口

- 1 x D-Sub 接口

- 1 x DVI-D 接口

- 6 x USB 2.0 接口

- 1 x RJ-45 网卡接口LED指示灯（ACT/LINK LED和SPEED LED）

- HD 音频插孔 : 线性输入/前置喇叭/麦克风

- 6 x SATA2 接口 (3.0 Gb/s), 支持 RAID (RAID 0, RAID 1 和 RAID 10),
NCQ, AHCI 和 "热插拔" 功能

- 1 x 红外线接针

- 1 x CIR 接针

- 1 x COM端口接针

- 1 x HDMI_SPDIF接针

- 1 x 电源 LED 接针

- CPU/机箱/电源风扇接口

- 24针ATX电源接口

- 8针12V电源接口

- 前面板音频接口

- 3组USB 2.0针状接头 (支持 6 个USB 2.0接口)

- 支持图形界面的 32Mb AMI UEFI Legal BIOS

- 支持“即插即用”

- 符合ACPI 1.1，支持唤醒与自动开机（Wake Up Events）

- 支持免跳线

- 支持SMBIOS 2.3.1

- 内存、VDDP、VDDR、南桥电压多重调节

- 驱动程序, 应用软件, 杀毒软件 (试用版), AMD LIVE!™ 3D 媒体浏览器,
AMD Fusion, CyberLink MediaEspresso 6.5 试用版,
华擎软件套装（CyberLink DVD 套件 - OEM 与试用版; 华擎 MAGIX 多媒
体软件 - OEM）

- ASRock Extreme Tuning Utility (AXTU)

- 华擎 Instant Boot

- 华擎 Instant Flash

- 华擎 APP Charger

- 华擎 SmartView

- 华擎涡轮增压极速 USB

- 华擎涡轮增压极网络

- Hybrid Booster(安心超频技术):

- 华擎 U-COP（华擎通用CPU过热保护技术）

- CPU 温度检测

- 机箱温度检测

- CPU/机箱/电源风扇转速计

- CPU/机箱静音风扇

- CPU/机箱风扇多速控制

- 电压实时监控: +12V, +5V, +3.3V, 核心电压

- 支持 Microsoft® Windows® 7 / 7 64-bit / VistaTM / VistaTM 64-bit / XP /
XP 64-bit

规格更改时恕不预先通知 品牌和产品名称归各自公司所有。不保证任何配置与产品实物规格相同。

认证

附件

- FCC, CE, WHQL

- 支持 ErP/EuP（需要搭配支持 ErP/EuP 的电源供应器）

- 快速安装指南,支持光盘，I/O挡板

- 2 x SATA 数据线（选购）

20.90%

P9985

50.82%

P5520

AMD A55 FCH
(Hudson-D2) 芯片组

史上最强板载显卡史上最强板载显卡

测试规格

型号

芯片组 Hudson D2

处理器 AMD A8-3850 2.9 GHz

内存 Kingston DDRIII 2250 2GB*2
显卡 ATI HD 6600
硬盘 Western Digital WD6402AAEX

APU 集成显卡效能

3DMark Vantage (Performance)

华擎擎网捷豹 其它 A55 主板

华擎擎网捷豹

其它 A55 主板

Hudson D2

AMD A8-3850 2.9 GHz

Kingston DDRIII 2250 2GB*2

ATI HD 6600

Western Digital WD6402AAEX

50.82%

性能胜出

双显卡效能

3DMark Vantage (Performance)

华擎擎网捷豹 其它 A55 主板

支持 支持 DDR3 2400+DDR3 2400+

史上最快速 A55 主板, 支持 DDR3 2400+

P5520

P5520

P3660P3660

其它 A55 主板

华擎擎网捷豹

20.90%

性能胜出

P9985P9985

P8259

P8259

其它 A55 主板

华擎擎网捷豹

DDR3 2400+DDR3 2400+

华擎擎网捷豹

DDR3DDR3

2400+

2400+

其它 A55 主板

DDR3 1866

DDR3 1866
