Asrock ALiveNF7G-FullHD R3.0 Quick Installation Guide

No part of this installation guide may be reproduced, transcribed, transmitted, or translated in any language, in any form or by any means, except duplication of documentation by the purchaser for backup purpose, without written consent of ASRock Inc. Products and corporate names appearing in this guide may or may not be registered trademarks or copyrights of their respective companies, and are used only for identification or explanation and to the owners’ benefit, without intent to infringe.

Disclaimer:Disclaimer:

Disclaimer:

Disclaimer:Disclaimer:

Specifications and information contained in this guide are furnished for informational use only and subject to change without notice, and should not be constructed as a commitment by ASRock. ASRock assumes no responsibility for any errors or omissions that may appear in this guide. With respect to the contents of this guide, ASRock does not provide warranty of any kind, either expressed or implied, including but not limited to the implied warranties or conditions of merchantability or fitness for a particular purpose. In no event shall ASRock, its directors, officers, employees, or agents be liable for any indirect, special, incidental, or consequential damages (including damages for loss of profits, loss of business, loss of data, interruption of business and the like), even if ASRock has been advised of the possibility of such damages arising from any defect or error in the guide or product.

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that

may cause undesired operation.

CALIFORNIA, USA ONLY

The Lithium battery adopted on this motherboard contains Perchlorate, a toxic substance controlled in Perchlorate Best Management Practices (BMP) regulations passed by the California Legislature. When you discard the Lithium battery in California, USA, please follow the related regulations in advance. “Perchlorate Material-special handling may apply, see www.dtsc.ca.gov/hazardouswaste/perchlorate”

ASRock Website: http://www.asrock.com

Published February 2008

ASRock ALiveNF7G-FullHD Motherboard

EnglishEnglish

English

Motherboard LMotherboard L

Motherboard L

Motherboard LMotherboard L

ayout (ALiveNF7Gayout (ALiveNF7G

ayout (ALiveNF7G

ayout (ALiveNF7Gayout (ALiveNF7G

-F-F

ullHD R1.0)ullHD R1.0)

-F

ullHD R1.0)

-F-F

ullHD R1.0)ullHD R1.0)

English

EnglishEnglish

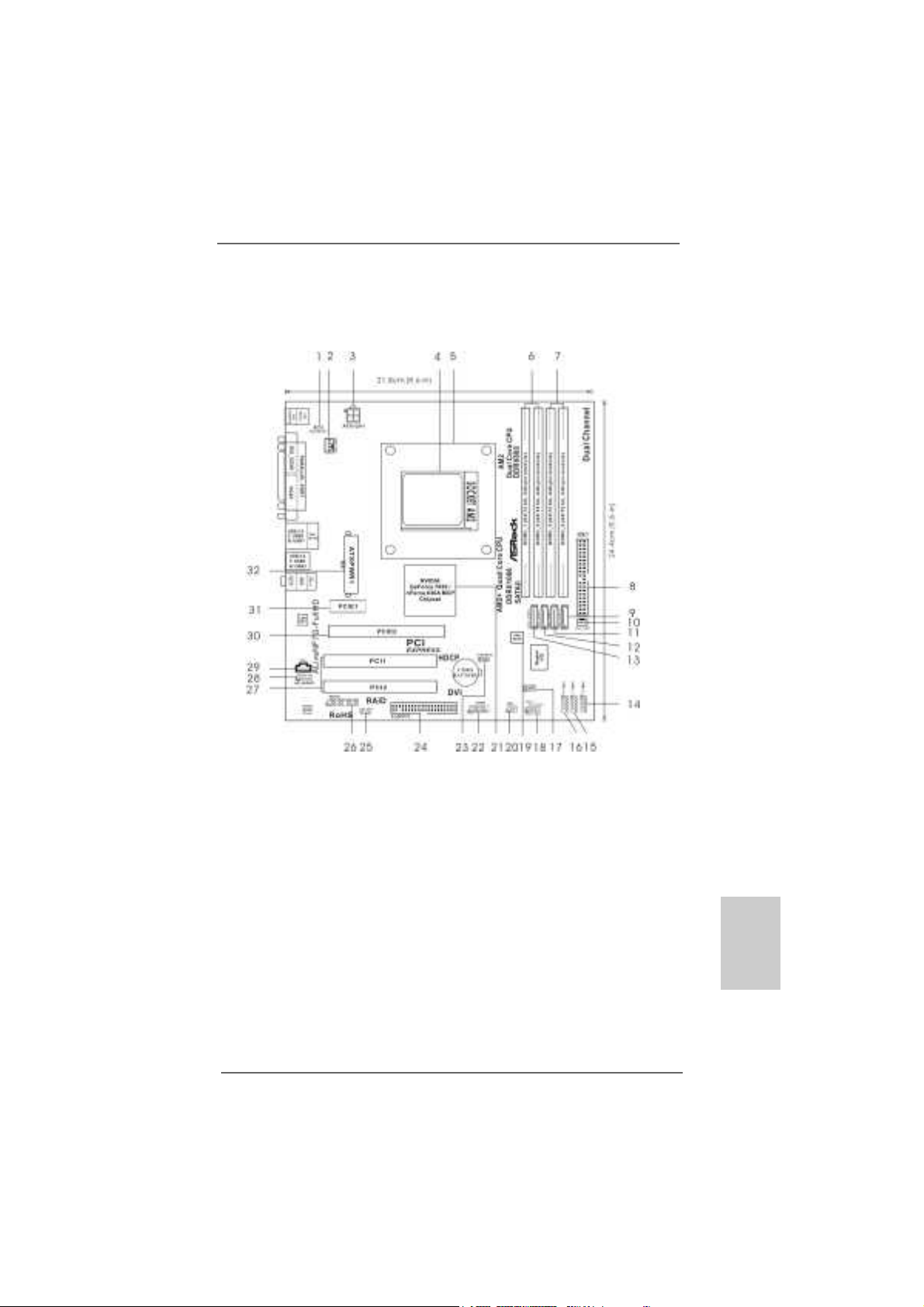

1 PS2_USB_PW1 Jumper 17 Chassis Speaker Header (SPEAKER 1) 2 CPU Fan Connector (CPU_FAN1) 18 System Panel Header (PANEL1) 3 ATX 12V Power Connector (ATX12V1) 19 SPI Flash Memory (4Mb) 4 AM2 940-Pin CPU Socket 20 DeskExpress Hot Plug Detection Header 5 CPU Heatsink Retention Module (IR1) 6 2 x 240 - pi n D DR 2 D I MM Sl ot s 21 NVIDIA GeForce 7050 / nForce 630A MCP

(Dual Channel A: DDRII_1, DDRII_2; Yellow) 22 Serial Port Connector (COM1)

7 2 x 240-pin DDR2 DIMM Slots 23 Clear CMOS Jumper (CLRCMOS1)

(Dual Channel B: DDRII_3, DDRII_4; Orange) 24 Floppy Connector (FLOPPY1) 8 Primary IDE Connector (IDE1, Blue) 25 HDMI_SPDIF Header (HDMI_SPDIF1) 9 Fourth SATAII Connector (SATAII_4 (PORT3)) 26 WiFi/E Header (WIFI/E) 10 Chassis Fan Connector (CHA_FAN1) 27 PCI Slots (PCI1- 2) 11 Third SATAII Connector (SATAII_3 (PORT2)) 28 Front Panel Audio Header (HD_AUDIO1) 12 Secondary SATAII Connector (SATAII_2 (PORT1))29 Internal Audio Connector: CD1 (Black) 13 Primary SATAII Connector (SATAII_1 (PORT0)) 30 PCI Express x16 Slot (PCIE2) 14 USB 2.0 Header (USB8_9, Blue) 31 PCI Express x1 Slot (PCIE1) 15 USB 2.0 Header (USB6_7, Blue) 32 ATX Power Connector (ATXPWR1) 16 USB 2.0 Header (USB4_5, Blue)

ASRock ALiveNF7G-FullHD Motherboard

Motherboard LMotherboard L

Motherboard L

Motherboard LMotherboard L

ayout (ALiveNF7Gayout (ALiveNF7G

ayout (ALiveNF7G

ayout (ALiveNF7Gayout (ALiveNF7G

-F-F

ullHD R3.0)ullHD R3.0)

-F

ullHD R3.0)

-F-F

ullHD R3.0)ullHD R3.0)

1 PS2_USB_PW1 Jumper 17 Chassis Speaker Header (SPEAKER 1) 2 CPU Fan Connector (CPU_FAN1) 18 System Panel Header (PANEL1) 3 ATX 12V Power Connector (ATX12V1) 19 SPI Flash Memory (4Mb) 4 AM2 940-Pin CPU Socket 20 DeskExpress Hot Plug Detection Header 5 CPU Heatsink Retention Module (IR1) 6 2 x 240-pin DDR2 DIMM Slots 21 NVIDIA GeForce 7050 / nForce 630A MCP

(Dual Channel A: DDRII_1, DDRII_2; Yellow) 22 Serial Port Connector (COM1)

7 2 x 240-pin DDR2 DIMM Slots 23 Clear CMOS Jumper (CLRCMOS1)

(Dual Channel B: DDRII_3, DDRII_4; Orange) 24 Floppy Connector (FLOPPY1) 8 Primary IDE Connector (IDE1, Blue) 25 HDMI_SPDIF Header (HDMI_SPDIF1) 9 Fourth SATAII Connector (SATAII_4 (PORT3)) 26 WiFi/E Header (WIFI/E) 10 Chassis Fan Connector (CHA_FAN1) 27 PCI Slots (PCI1- 2) 11 Third SATAII Connector (SATAII_3 (PORT2)) 28 Front Panel Audio Header (HD_AUDIO1) 12 Secondary SAT AII Connector (SATAII_2 (PORT1))29 Internal Audio Connector: CD1 (Black) 13 Primary SATAII Connector (SATAII_1 (PORT0)) 30 PCI Express x16 Slot (PCIE2) 14 USB 2.0 Header (USB8_9, Blue) 31 PCI Express x1 Slot (PCIE1) 15 USB 2.0 Header (USB6_7, Blue) 32 ATX Power Connector (ATXPWR1) 16 USB 2.0 Header (USB4_5, Blue)

ASRock ALiveNF7G-FullHD Motherboard

EnglishEnglish

English

ASRock 6CH_DVI I/OASRock 6CH_DVI I/O

ASRock 6CH_DVI I/O

ASRock 6CH_DVI I/OASRock 6CH_DVI I/O

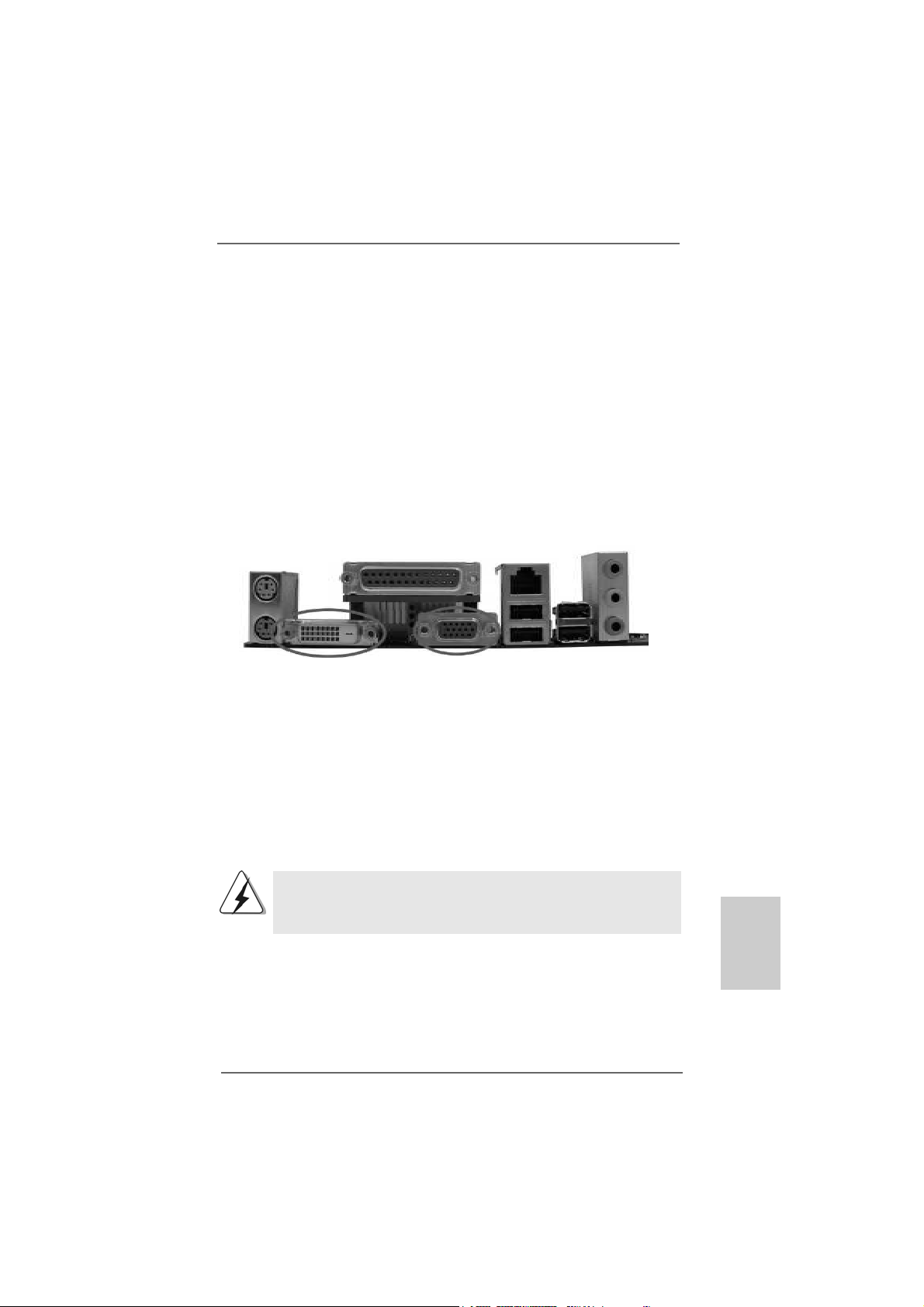

1 PS/2 Mouse Port (Green) 7 USB 2.0 Ports (USB23) 2 Parallel Port 8 USB 2.0 Ports (USB01) 3 RJ-45 Port 9 VGA/D-Sub Port 4 Line In (Light Blue) 10 VGA/DVI-D Port 5 Front Speaker (Lime) 11 PS/2 Keyboard Port (Purple)

* 6 Microphone (Pink)

* To enable Multi-Streaming function, you need to connect a front panel audio cable to the front panel audio header. Please refer to below steps for the software setting of Multi-Streaming. For Windows® XP: After restarting your computer, you will find “Mixer” tool on your system. Please select “Mixer ToolBox” , click “Enable playback multi-streaming”, and click “ok”. Choose “2CH” or

English

EnglishEnglish

“4CH” and then you are allowed to select “Realtek HDA Primary output” to use Rear Speaker and Front Speaker, or select “Realtek HDA Audio 2nd output” to use front panel audio. Then reboot your system. For Windows® VistaTM: After restarting your computer, please double-click “Realtek HD Audio Manager” on the system tray. Set “Speaker Configuration” to “Quadraphonic” or “Stereo”. Click “Device advanced settings”, choose “Make front and rear output devices playbacks two different audio streams simultaneously”, and click “ok”. Then reboot your system.

ASRock ALiveNF7G-FullHD Motherboard

1.1.

IntroductionIntroduction

Introduction

1.1.

IntroductionIntroduction

Thank you for purchasing ASRock ALiveNF7G-FullHD motherboard, a reliable motherboard produced under ASRock’s consistently stringent quality control. It delivers excellent performance with robust design conf orming to ASRock’s commitment to quality and endurance. In this manual, cha pter 1 a nd 2 contain introduction of the motherboard a nd step-by-step guide to the hardware installation. Chapter 3 and 4 contain the configuration guide to BIOS setup and information of the Support CD.

Because the motherboard specifications and the BIOS software might be updated, the content of this manual will be subject to change without notice. In case any modifications of this manual occur, the updated version will be available on ASRock website without further notice. You may find the latest VGA cards and CPU support lists on ASRock website as well. ASRock website http://www.asrock.com If you require technical support related to this motherboard, please visit our website for specific information about the model you are using.

www.asrock.com/support/index.asp

1.11.1

ackack

1.1

1.11.1

1 x ASRock ALiveNF7G-FullHD Motherboard

(Micro ATX Form Factor: 9.6-in x 8.6-in, 24.4 cm x 21.8 cm) 1 x ASRock ALiveNF7G-FullHD Quick Installation Guide 2 x ASRock ALiveNF7G-FullHD Support CD 1 x Ultra A TA 66/100/133 IDE Ribbon Cable (80-conductor) 1 x 3.5-in Floppy Drive Ribbon Cable 1 x Serial AT A (SAT A) Data Ca ble (Optional) 1 x Serial AT A (SAT A) HDD Power Cable (Optional) 1 x HDMI_SPDIF Cable (Optional) 1 x ASRock 6CH_DVI I/O Shield 1 x COM Port Bracket

age Contentsage Contents

ack

age Contents

ackack

age Contentsage Contents

ASRock ALiveNF7G-FullHD Motherboard

EnglishEnglish

English

EnglishEnglish

1.21.2

SpecificationsSpecifications

1.2

Specifications

1.21.2

SpecificationsSpecifications

Platform - Micro ATX Form Factor: 9.6-in x 8.6-in, 24.4 cm x 21.8 cm

CPU - Socket AM2 for AMD PhenomTM X4 / X2, Athlon 64FX / 64X2 /

X2 / 64 and Sempron processors

- AMD LIVE!TM Ready

- Supports AMD’s Cool ‘n’ QuietTM T e chnology

- FSB 1000 MHz (2.0 GT/s)

- Supports Untied Overclocking Technology (see CAUTION 1)

- Supports Hyper-Tran sport Technology

Chipset - NVIDIA® GeForce 7050 / nForce 630A MCP

Memory - Dual Channel DDR2 Memory Technology (see CAUTION 2)

- 4 x DDR2 DIMM slots

- Support DDR2 1066/800/667/533 (see CAUTION 3)

- Max. capacity: 8GB (see CAUTION 4)

Hybrid Booster - CPU Frequency Stepless Control (see CAUTION 5)

- ASRock U-COP (see CAUTION 6)

- Boot Failure Guard (B.F.G.)

- ASRock AM2 Boost: ASRock Patented T echnology to boost memory performance up to 12.5% (see CAUTION 7)

Expansion Slot - 1 x PCI Express x16 slot

- 1 x PCI Express x1 slot

- 2 x PCI slots

Graphics - Integrated N VIDIA® GeForce7 Series (NV44)

- D X9.0 VGA, Pixel Shader 3.0

- Max. shared memory 256MB (see CAUTION 8)

- Dual VGA Output: support DVI-D and D-Sub ports by independent display controllers

- Supports HDCP function with DVI-D port

- Supports Blu-ray (BD) / HD-DVD playback up to 1080p (see CAUTION 9)

- NVIDIA® PureVideoTM Ready

Audio - 5.1 CH Windows® VistaTM Premium Level HD Audio

(ALC662 Audio Codec)

- Chipset embedded HDMI Audio

LAN - Realtek PHY RTL8201CL (ALiveNF7G-FullHD R1.0)

- Speed: 10/100 Ethernet (ALiveNF7G-FullHD R1.0)

- Gigabit LAN 10/100/1000 Mb/s (ALiveNF7G-FullHD R3.0)

- Giga PHY RTL821 1B (ALiveNF7G-FullHD R3.0)

- Supports Wa ke-On-LAN

ASRock ALiveNF7G-FullHD Motherboard

Rear Panel I/O ASRock 6CH_D VI I/O

- 1 x PS/2 Mouse Port

- 1 x PS/2 Keyboard Port

- 1 x V GA/D-Sub Port

- 1 x V GA/DVI-D Port (see CAUTION 10)

- 1 x Parallel Port (ECP/EPP Support)

- 4 x Ready-to-Use USB 2.0 Ports

- 1 x RJ-45 Port

- HD Audio Jack: Line in/Front Speaker/Microphone

Connector - 4 x Serial AT AII 3.0Gb/s connectors, support RAID (RAID 0,

RAID 1, RAID 0+1, RAID 5, JBOD), NCQ, AHCI and “Hot Plug” functions (see CAUTION 11)

- 1 x ATA133 IDE conne ctor (supports 2 x IDE devices)

- 1 x Floppy connector

- 1 x DeskExpre ss Hot Plug Detection header

- 1 x COM port header

- 1 x HDMI_SPDIF header

- CPU/Chassis FAN connector

- 24 pin A TX power conne ctor

- 4 pin 12V power connector

- CD in header

- Front panel audio connector

- 3 x USB 2.0 headers (support 6 USB 2.0 ports) (see CAUTION 12)

- 1 x WiFi/E header (see CAUTION 13)

BIOS Feature - 4Mb AMI BIOS

- AMI Legal BIOS

- Supports “Plug and Play”

- ACPI 1.1 Compliance Wa ke Up Events

- Supports jumperfree

- SMBIOS 2.3.1 Support Support CD - Drivers, Utilities, AntiV irus Software (T ri al Version) Hardware - CPU T emperature Sensing Monitor - Cha ssis Temperature Sensing

- CPU Fan Ta chometer

- Chassis Fa n Ta chometer

- CPU Quiet Fan

- Voltage Monitoring: +12V, +5V, +3.3V, Vcore OS - Microsoft® Windows® 2000/XP/XP Media Center/XP 64-bit/

VistaTM/VistaTM 64-bit compliant

Certifications - FCC, CE, Microsoft® WHQL Certificated

ASRock ALiveNF7G-FullHD Motherboard

EnglishEnglish

English

EnglishEnglish

WARNING

Please realize that there is a certain risk involved with overclocking, including adjusting the setting in the BIOS, applying Untied Overclocking Technology, or using the thirdparty overclocking tools. Overclocking may affect your system stability, or even cause damage to the components and devices of your system. It should be done at your own risk and expense. We are not responsible for possible damage caused by

overclocking.

CAUTION!

1. This motherboard supports Untied Overclocking Technology. Please read “Untied Overclocking Technology” on page 34 for details.

2. This motherboard supports Dual Channel Memory Technology. Before you implement Dual Channel Memory Technology, make sure to read the installation guide of memory modules on page 14 for proper installation.

3. Whether 1066MHz memory speed is supported depends on the AM2+ CPU you adopt. If you want to adopt DDR2 1066 memory module on this motherboard, please refer to the memory support list on our website for the compatible memory modules. ASRock website http://www.asrock.com

4. Due to the operating system limitation, the actual memory size may be less than 4GB for the reservation for system usage under Windows® XP and Windows® VistaTM. For Windows® XP 64-bit and Windows® Vista 64-bit with 64-bit CPU, there is no such limitation.

5. Although this motherboard offers stepless control, it is not recommended to perform over-clocking. Frequencies other than the recommended CPU bus frequencies may cause the instability of the system or damage the CPU.

6. While CPU overheat is detected, the system will automatically shutdown. Before you resume the system, please check if the CPU fan on the motherboard functions properly and unplug the power cord, then plug it back again. To improve heat dissipation, remember to spray thermal grease between the CPU and the heatsink when you install the PC system.

7. This motherboard supports ASRock AM2 Boost overclocking technology. If you enable this function in the BIOS setup, the memory performance will improve up to 12.5%, but the effect still depends on the AM2 CPU you adopt. Enabling this function will overclock the chipset/CPU reference clock. However, we can not guarantee the system stability for all CPU/DRAM configurations. If your system is unstable after AM2 Boost function is enabled, it may not be applicative to your system. You may choose to disable this function for keeping the stability of your system.

8. The maximum shared memory size is defined by the chipset vendor and is subject to change. Please check Intel® website for the latest information.

ASRock ALiveNF7G-FullHD Motherboard

9. 1080p Blu-ray (BD) / HD-DVD playback support on this motherboard requires the proper hardware configuration. Please refer to page10 and 11 for the minimum hardware requirement and the passed 1080p Blu-ray (BD) / HD-DVD films in our lab test.

10. This DVI-D port for the chipset adopted on this motherboard can support DVI/HDCP and HDMI format signal. You may use the DVI to HDMI adapter to convert this DVI-D port to HDMI interface. DVI to HDMI adapter is not bundled with our product, please refer to the adapter vendor for further information.

11. Before installing SA TAII hard disk to SATAII connector, ple ase read the “SATAII Hard Disk Setup Guide” on page 28 to adjust your SATAII hard disk drive to SATAII mode. You can also connect SATA hard disk to SATAII connector directly.

12. Power Management for USB 2.0 works fine under Microsoft® Windows VistaTM 64-bit / VistaTM / XP 64-bit / XP SP1 or SP2 / 2000 SP4.

13. WiFi/E header supports WiFi+AP function with ASRock WiFi-802.11g or WiFi-802.11n module, an easy-to-use wireless local area network (WLAN) adapter. It allows you to create a wireless environment and enjoy the convenience of wireless network connectivity. Please visit our website for the availability of ASRock WiFi-802.11g or WiFi-802.11n module. ASRock website http://www.asrock.com

1.31.3

Minimum Hardware RMinimum Hardware R

1.3

Minimum Hardware R

1.31.3

Minimum Hardware RMinimum Hardware R

TMTM

VistaVista

Vista

VistaVista

Premium 2007 and Basic Logo Premium 2007 and Basic Logo

Premium 2007 and Basic Logo

Premium 2007 and Basic Logo Premium 2007 and Basic Logo

equirement Tequirement T

equirement T

equirement Tequirement T

able for Wable for W

able for W

able for Wable for W

For system integrators and users who purchase this motherboard and plan to submit Windows® VistaTM Premium 2007 and Basic logo, please f ollow below table for minimum hardware requirements.

indowsindows

indows

indowsindows

®®

CPU Sempron 2800+ Memory 512MB x 2 Dual Channel (Premium)

512MB Single Channel (Basic) 256MB x 2 Dual Channel (Basic)

VGA DX9.0 with WDDM Driver

DVI with HDCP

* If you use onboard VGA with total system memory size 512MB and plan to submit Windows® VistaTM Basic logo, please adjust the shared memory size of onboard VGA to 64MB. If you use onboard VGA with total system memory size above 512MB and plan to submit Windows® VistaTM Premium or Basic logo, please adjust the shared memory size of onboard VGA to 128MB or above. * If you plan to use external graphics card on this motherboard, please refer to Premium Discrete requirement at http://www.asrock.com * If the onboard VGA supports DVI, it must also support HDCP function to qualify for Windows® VistaTM Premium 2007 logo. * After June 1, 2007, all Windows® VistaTM systems are required to meet above minimum hardware requirements in order to qualify for Windows® VistaTM Premium 2007 logo.

ASRock ALiveNF7G-FullHD Motherboard

EnglishEnglish

English

1.41.4

Minimum Hardware Requirement for 1080p Blu-rayMinimum Hardware Requirement for 1080p Blu-ray

1.4

Minimum Hardware Requirement for 1080p Blu-ray

1.41.4

Minimum Hardware Requirement for 1080p Blu-rayMinimum Hardware Requirement for 1080p Blu-ray (BD) / HD(BD) / HD

(BD) / HD

(BD) / HD(BD) / HD

1080p Blu-ray (BD) / HD-DVD playba ck support on this motherboard requires the proper hardware configuration. Plea se refer to below table for the minimum hardware requirement.

CP U AMD Phenom X4 9100 VGA Onboard VGA with DVI-D port Memory Dual Channel DDR2 800, 1GB x 2 Suggested OS Windows® VistaTM or Windows® VistaTM 64

* If you need to use CyberLink PowerDVD Ultra version 7.3, we suggest to disable Hardware Acceleration function for better playback performance and compatibility. After executing CyberLink PowerDVD Ultra program, please follow below steps to disable Hardware Acceleration function.

-D-D

VD Playback SupporVD Playback Suppor

-D

VD Playback Suppor

-D-D

VD Playback SupporVD Playback Suppor

A. Right-click the main page of CyberLink PowerDVD Ultra program. B. Click “Configuration”. C. Select “Video”. D. Click “Enable hardware acceleration (nVidia PureVideo)” to remove the “V” mark in this item. E. Click “OK” to save the change.

English

EnglishEnglish

1010

ASRock ALiveNF7G-FullHD Motherboard

1.51.5

1.5

1.51.5

assed 1080p Blu-ray (BD) / HDassed 1080p Blu-ray (BD) / HD

assed 1080p Blu-ray (BD) / HD

assed 1080p Blu-ray (BD) / HDassed 1080p Blu-ray (BD) / HD

estest

est

estest

DVD Film Name Format Producer Type Blu-ray SWORDFISH VC-1 WB DVD THE TRANSPORTER MPEG-2 FOX

UNDERWORLD EVOLUTION MPEG-2 SONY GLORY ROAD MPEG-4-AVC WALT DISNEY THE LEAGUE O F MPEG-4-AVC FOX

EXTRAORDINARY GENTLEMEN HD- KING KONG VC-1 UNIVERSAL D VD MISSION IMPOSSIBLE III VC-1 PARAMOUNT

THE CHRONICLES OF RIDDICK VC-1 UNIVERSAL

THE LAST SAMURAI VC-1 WBHIDEF

A VIEW FROM SPACE MPEG-2 WEA

NEW ORLEANS CONCERT MPEG-2 WEA

ONE SIX RIGHT MPEG-2 TERWILLIGER

THE INTERPRETER MPEG-4-AVC UNIVERSAL

* MPEG-4-AVC mentioned above refers to the same format of H.264. * Above passed films are tested under below configuration. Items Configurations CPU AMD Phenom X4 9100 V GA Onboard VGA with DVI-D port Memory Dual Channel DDR2 800, 1GB x 2 OS Windows® VistaTM or Windows® VistaTM 64 Playback Software CyberLink PowerDVD Ultra DVD Player Pioneer BDR-101A / LG GBW-H10N (BD)

HP HD100 (HD-DVD)

-D-D

-D

-D-D

VD FVD F

VD F

VD FVD F

ilms in Our Lilms in Our L

ilms in Our L

ilms in Our Lilms in Our L

abab

ASRock ALiveNF7G-FullHD Motherboard

1111

EnglishEnglish

English

2.2.

InstallationInstallation

Installation

2.2.

InstallationInstallation

This is a Micro ATX form fa ctor (9.6-in x 8.6-in, 24.4 cm x 21.8 cm) motherboard. Before you install the motherboard, study the configuration of your chassis to ensure that the motherboard fits into it.

Pre-installation PrecautionsPre-installation Precautions

Pre-installation Precautions

Pre-installation PrecautionsPre-installation Precautions

Take note of the following precautions before you install motherboard components or change any motherboard settings.

Before you install or remove any component, ensure that the power is switched off or the power cord is detached from the power supply. Failure to do so may cause severe damage to the motherboard, peripherals, and/or components.

1. Unplug the power cord from the wall socket before touching any component.

2. To avoid damaging the motherboard components due to static electricity, NEVER place your motherboard directly on the carpet or the like. Also remember to use a grounded wrist strap or touch a safety grounded object before you handle components.

3. Hold components by the edges and do not touch the ICs.

4. Whenever you uninstall any component, place it on a grounded antistatic pad or in the bag that comes with the component.

5. When placing screws into the screw holes to secure the motherboard to the chassis, please do not over-tighten the screws! Doing so may damage the motherboard.

English

EnglishEnglish

1212

ASRock ALiveNF7G-FullHD Motherboard

2.12.1

CPU InstallationCPU Installation

2.1

CPU Installation

2.12.1

CPU InstallationCPU Installation

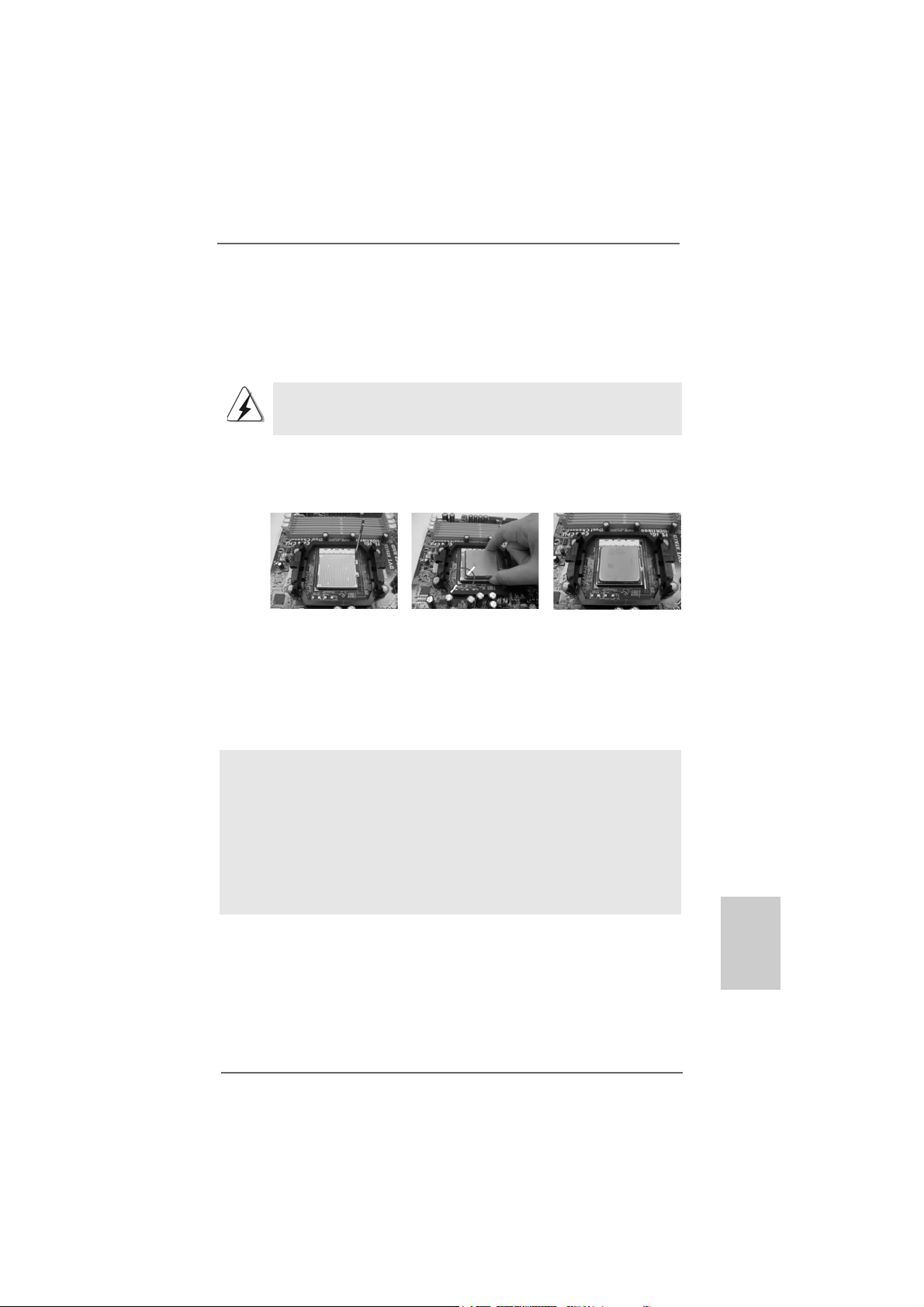

Step 1. Unlock the socket by lifting the lever up to a 90

angle.

Step 2. Position the CPU directly above the socket such that the CPU corner with

the golden triangle matches the socket corner with a small triangle.

Step 3. Carefully insert the CPU into the socket until it fits in place.

The CPU fits only in one correct orientation. DO NOT force the CPU into the socket to avoid bending of the pins.

Step 4. When the CPU is in place, press it firmly on the socket while you push

down the socket lever to secure the CPU. The lever clicks on the side tab to indicate that it is locked.

Lever 90° Up

CPU Golden Triangle

Socker Corner Small Triangle

STEP 1: Lift Up The Socket Lever

2.22.2

Installation of CPU Fan and HeatsinkInstallation of CPU Fan and Heatsink

2.2

Installation of CPU Fan and Heatsink

2.22.2

Installation of CPU Fan and HeatsinkInstallation of CPU Fan and Heatsink

STEP 2 / STEP 3: Match The CPU Golden Triangle To The Socket Corner Small Triangle

STEP 4: Push Down And Lock The Socket Lever

After you install the CPU into this motherboard, it is necessary to install a larger heatsink and cooling fan to dissipate heat. You also need to spray thermal grease between the CPU and the heatsink to improve heat dissipation. Make sure that the CPU and the heatsink are securely fastened and in good contact with each other. Then connect the CPU fan to the CPU FAN connector (CPU_FAN1, see Page 2/3, No. 2). For proper installation, please kindly refer to the instruction manuals of the CPU fan and the heatsink.

ASRock ALiveNF7G-FullHD Motherboard

1313

EnglishEnglish

English

EnglishEnglish

2.3 Installation of Memor2.3 Installation of Memor

2.3 Installation of Memor

2.3 Installation of Memor2.3 Installation of Memor

This motherboard provides four 240-pin DDR2 (Double Data Rate 2) DIMM slots, and supports Dual Channel Memory Technology. For dual channel configuration, you always need to install identical (the same brand, speed, size and chip-type) DDR2 DIMM pair in the slots of the same color. In other words, you have to install identical DDR2 DIMM pair in Dual Cha nnel A (DD RII_1 and DDRII_2; Yellow slots; see p.2/3 No.6) or identical DDR2 DIMM pair in Dual Channel B (DDRII_3 and DDRII_4; Orange slots; see p.2/3 No.7), so that Dual Cha nnel Memory Technology can be a ctivated. This motherboard also allows you to install f our DD R2 DIMMs f or dual channel configuration, and please install identical DDR2 DIMMs in all four slots. Y ou may refer to the Dual Channel Memory Configuration Ta ble below .

Dual Channel Memory Configurations

DDRII_1 DDRII_2 DDRII_3 DDRII_4

(Y ellow Slot) (Yellow Slot) (Orange Slot) (Orange Slot) (1) Populated Populated - (2) - - Populated Populated (3)* Populated Populated Populated Populated

y Modules (DIMM)y Modules (DIMM)

y Modules (DIMM)

y Modules (DIMM)y Modules (DIMM)

* For the configuration (3), please install identical DD R2 DIMM s in all four slots.

1. If you want to install two memory modules, for optimal compatibility and reliability, it is recommended to install them in the slots of the same color. In other words, install them either in the set of yellow slots (DDRII_1 and DDRII_2), or in the set of orange slots (DDRII_3 and DDRII_4).

2. If only one memory module or three memory modules are installed in the DDR2 DIMM slots on this motherboard, it is unable to activate the Dual Channel Memory Technology.

3. If a pair of memory modules is NOT installed in the same Dual Channel, for example, installing a pair of memory modules in DDRII_1 and DDRII_3, it is unable to activate the Dual Channel Memory Technology .

4. It is not allowed to install a DDR memory module into DDR2 slot; otherwise, this motherboard and DIMM may be damaged.

1414

ASRock ALiveNF7G-FullHD Motherboard

Installing a DIMMInstalling a DIMM

Installing a DIMM

Installing a DIMMInstalling a DIMM

Please make sure to disconnect power supply before adding or removing DIMMs or the system components.

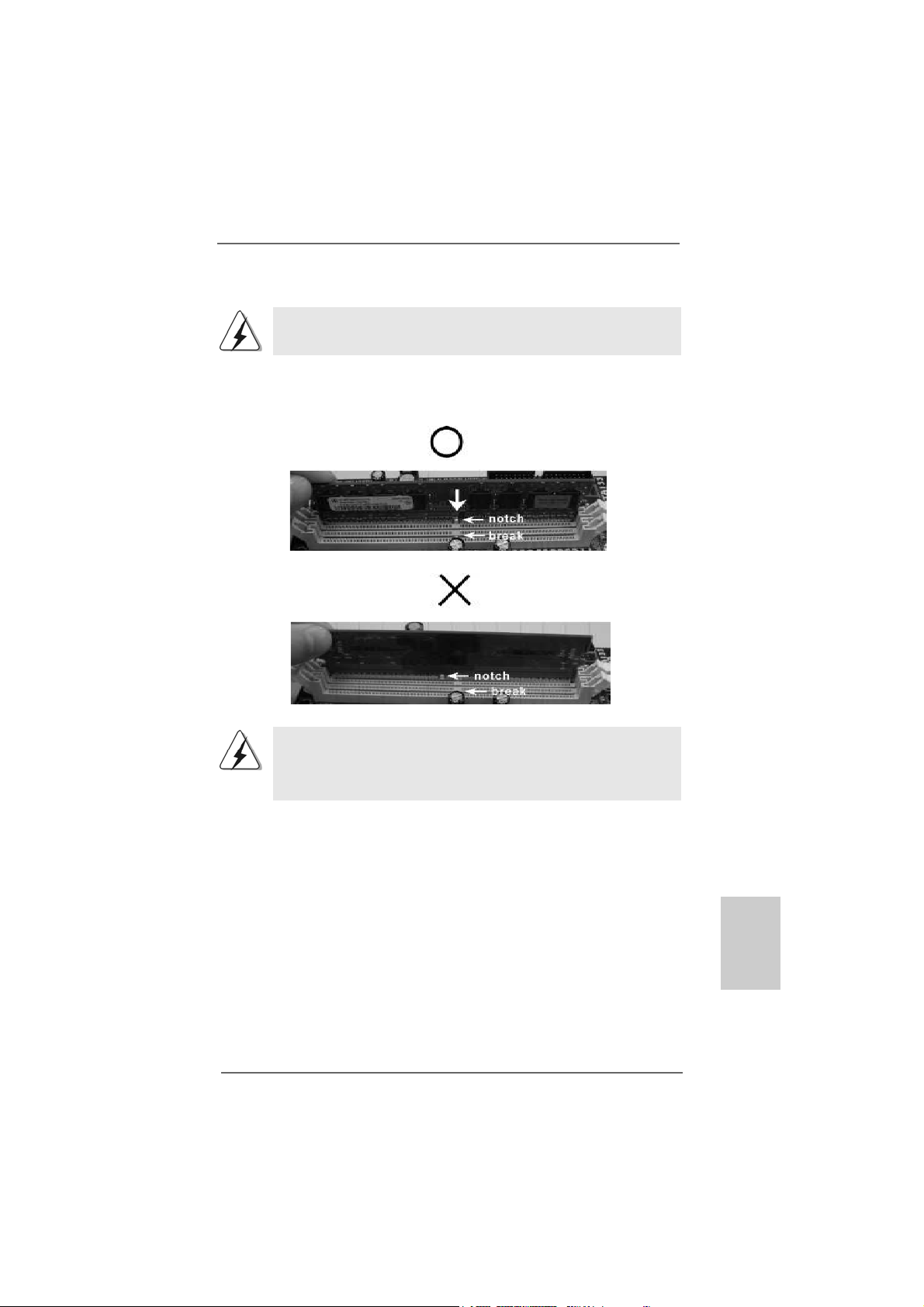

Step 1. Unlock a DIMM slot by pressing the retaining clips outward. Step 2. Align a DIMM on the slot such that the notch on the DIMM matches the break

on the slot.

The DIMM only fits in one correct orientation. It will cause permanent damage to the motherboard and the DIMM if you force the DIMM into the slot at incorrect orientation.

Step 3. Firmly insert the DIMM into the slot until the retaining clips at both ends fully

snap back in place and the DIMM is properly seated.

ASRock ALiveNF7G-FullHD Motherboard

1515

EnglishEnglish

English

2.4 Expansion Slots (PCI and PCI Express Slots)2.4 Expansion Slots (PCI and PCI Express Slots)

2.4 Expansion Slots (PCI and PCI Express Slots)

2.4 Expansion Slots (PCI and PCI Express Slots)2.4 Expansion Slots (PCI and PCI Express Slots)

There are 2 PCI slots and 2 PCI Express slots on this motherboard. PCI slots: PCI slots are used to install expansion cards that have the 32-bit PCI

interface.

PCIE slots: PCIE1 (PCIE x1 slot) is used for PCI Express cards with x1 lane width

cards, such as Gigabit LAN card, SAT A2 card, etc. PCIE2 (PCIE x16 slot) is used for PCI Express cards with x16 lane width graphics cards.

Installing an expansion cardInstalling an expansion card

Installing an expansion card

Installing an expansion cardInstalling an expansion card

Step 1. Before installing the expansion card, please make sure that the power supply

is switched off or the power cord is unplugged. Plea se read the documentation of the expansion card a nd ma ke necessary hardware settings for the card before you start the installation.

Step 2. Remove the bracket facing the slot that you intend to use. Keep the screws

for later use.

Step 3. Align the card connector with the slot a nd press firmly until the card is com-

pletely seated on the slot.

Step 4. Fasten the card to the chassis with screws.

English

EnglishEnglish

1616

ASRock ALiveNF7G-FullHD Motherboard

2.5 Dual Monitor and Surround Display Features2.5 Dual Monitor and Surround Display Features

2.5 Dual Monitor and Surround Display Features

2.5 Dual Monitor and Surround Display Features2.5 Dual Monitor and Surround Display Features

Dual Monitor Feature

This motherboard supports dual monitor feature. With the internal dual VGA output support (DVI-D and D-Sub), you ca n e a sily en joy the benefits of dual monitor feature without installing any add-on VGA card to this motherboard. This motherboard also provides independent display controllers for D VI-D and D-Sub to support dual V GA output so that DVI-D a nd D-sub can drive same or different display contents. To enable dual monitor feature, plea se follow the below ste ps:

1. Connect the DVI-D monitor ca ble to the VGA/D VI-D port on the I/O panel of this motherboard. Connect the D-Sub monitor cable to the VGA/D-Sub port on the I/O panel of this motherboard.

VGA/DVI-D port

2. If you have installed onboard V GA driver from our support CD to your system already , you can freely enjoy the benefits of dual monitor function provided by V GA/DVI-D and VGA/D-Sub ports with this motherboard after your syste m boots. If you haven’t installed onboard V GA driver yet, please in stall onboard V GA driver from our support CD to your system a nd re start your computer. Then you can start to use dual monitor function provided by VGA/DVI-D and V GA/D-Sub ports with this motherboard.

When you playback HDCP-protected video from Blu-ray (BD) or HD-DVD disc, the content will be displayed only in one of the two monitors instead of both monitors.

ASRock ALiveNF7G-FullHD Motherboard

VGA/D-Sub port

1717

EnglishEnglish

English

EnglishEnglish

Surround Display Feature

This motherboard supports surround display upgrade. With the internal dual VGA output support (DVI-D and D-Sub) a nd the external a dd-on PCI Express VGA card, you can easily enjoy the benefits of surround display feature. Plea se refer to the f ollowing steps to set up a surround display environment:

1. Install the NVIDIA® PCI Express VGA card to PCI Express slot. Please refer to page 16 for proper expansion card in stallation procedures f or details.

2. Connect the DVI-D monitor ca ble to the VGA/D VI-D port on the I/O panel of this motherboard. Connect the D-Sub monitor cable to the VGA/D-Sub port on the I/O panel of this motherboard.

3. Boot your system. Press <F2> to enter BIOS setup. Enter “Share Memory” option to adjust the memory capability to [32MB], [64MB], [128MB] or [256MB] to enable the function of VGA/D-sub. Please make sure that the value you select is less than the total capability of the system memory. If you do not adjust the BIOS setup, the default value of “Share Memory”, [Auto], will disable V GA/D-Sub function when the add-on VGA card is inserted to this motherboard.

4. Install the onboard V GA driver and the add-on PCI Express VGA card driver to your system. If you have installed the onboard VGA driver a nd the a dd-on PCI Express VGA card driver already, there is no need to install them again.

5. Set up a multi-monitor display.

For Windows® 2000 / XP / XP 64-bit OS:

Right click the desktop, choose “Properties”, and select the “Settings” tab so that you can adjust the parameters of the multi-monitor according to the steps below. A. Click the “Identify” button to display a large number on each monitor. B. Right-click the display icon in the Display Properties dialog that you wish to be your primary monitor, and then select “Primary”. When you use multiple monitors with your card, one monitor will always be Primary, and all additional monitors will be designated as Secondary. C. Select the display icon identified by the number 2. D. Click “Extend my Windows desktop onto this monitor”. E. Right-click the display icon and select “Attached”, if necessary. F . Set the “Screen Re solution” a nd “Color Quality” as appropri ate f or the second monitor. Click “Apply” or “OK” to apply these new values. G. Repeat steps C through E for the diaplay icon identified by the number one, two, three and four.

For Windows® VistaTM / VistaTM 64-bit OS:

Right click the desktop, choose “Personalize”, and sele ct the “Display Settings” tab so that you can adjust the parameters of the multi-monitor according to the steps below.

1818

ASRock ALiveNF7G-FullHD Motherboard

A. Click the number ”2” icon. B. Click the items “This is my main monitor” and “Extend the desktop onto this monitor”. C. Click “OK” to save your change. D. Repeat steps A through C for the display icon identified by the number three and four.

6. Use Surround Display. Click and drag the display icons to positions repre senting the physical setup of your monitors that you would like to use. The placement of display icons determines how you move items from one monitor to another.

HDCP Function with DVI-D Port

HDCP function is supported with DVI-D port on this motherboard. To use HDCP function with this motherboard, you need to adopt the monitor that supports HDCP function as well. Theref ore, you ca n enjoy the superior display quality with high-definition HDCP encryption contents. Please refer to below in struction f or more details about HDCP function.

What is HDCP?

HDCP stands f or High-Ba ndwidth Digital Content Protection, a specification developed by Intel® for protecting digital entertainment content that uses the DVI interface. HDCP is a copy protection scheme to eliminate the possibility of intercepting digital data midstream between the video source, or transmitter - such as a computer, DVD player or set-top box - and the digital display, or receiver - such as a monitor, television or projector. In other words, HDCP specification is designed to protect the integrity of content as it is being transmitted.

Products compatible with the HDCP scheme such a s DVD players, satellite and cable HDTV set-top-boxes, as well a s few entertainment PCs requires a secure connection to a complia nt display. Due to the increase in manufacturers employing HDCP in their equi pment, it is highly recommended that the HDTV or LCD monitor you purchase is compatible.

ASRock ALiveNF7G-FullHD Motherboard

1919

EnglishEnglish

English

2.6 HDMI Audio F2.6 HDMI Audio F

2.6 HDMI Audio F

2.6 HDMI Audio F2.6 HDMI Audio F

The D VI-D port for the chipset adopted on this motherboard ca n support DVI/HDCP a nd HDMI format signal. You may use the DVI to HDMI ada pter to convert the DVI-D port to HDMI interface. Please follow below steps to enable HDMI audio function according to the OS you install.

1. DVI to HDMI adapter is not bundled with this motherboard, please

refer to the adapter vendor for further information.

2. If you install the DVI-D monitor instead of the HDMI monitor on this

motherboard and enable HDMI audio function, the film you play

may pause sometimes.

For Windows® XP / XP 64-bit OS

Step 1: Set up BIOS.

A. Enter BIOS SETUP UTILITY Advanced screen Chipset Configuration. B. Set the option “OnBoard HDMI HD Audio” to [Auto].

Step 2: Install HDMI audio driver to your system.

Install “Onboard HDMI HD Audio Driver” from ASRock Support CD to your system .

Step 3: Reboot your system.

After you reboot the system, the HDMI audio function is available.

After HDMI audio driver is installed, the OS default will output the audio signal through HDMI audio. Therefore, the onboard audio jack will not function.

unction Operation Guideunction Operation Guide

unction Operation Guide

unction Operation Guideunction Operation Guide

English

EnglishEnglish

2020

For Windows® VistaTM / VistaTM 64-bit OS

Step 1: Set up BIOS.

A. Enter BIOS SETUP UTILITY Advanced screen Chipset Configuration. B. Set the option “OnBoard HDMI HD Audio” to [Auto].

Step 2: Enter Windows® to set up your system manually.

A. Click “Start” button, select “Settings”, and then click “Control Pa nel”. B. Click “Hardware and Sound”, a nd click “Sound”. C. Change the default setting “Spea ker” to “Digital Output Device (HDMI)”. D. Click “OK” to finish the setting.

Step 3: Reboot your system.

After you reboot the system, the HDMI audio function is available.

ASRock ALiveNF7G-FullHD Motherboard

2.72.7

Jumpers SetupJumpers Setup

2.7

Jumpers Setup

2.72.7

Jumpers SetupJumpers Setup

The illustration shows how jumpers are setup. When the jumper cap is placed on pins, the jumper is “Short”. If no jumper cap is placed on pins, the jumper is “Open”. The illustration shows a 3-pin jumper whose pin1 and pin2 are “Short” when jumper cap is placed on these 2 pins.

Jumper Setting

PS2_USB_PW1 Short pin2, pin3 to enable

(see p.2/3, No. 1) +5VSB (standby) for PS/2 or

USB wake up events.

Note: To select +5VSB, it requires 2 Amp and higher standby current provided by

power supply.

Clear CMOS Jumper

(CLRCMOS1) (see p.2/3, No. 23)

Note: CLRCMOS1 allows you to clear the data in CMOS. The data in CMOS includes

system setup information such as system password, date, time, and system setup parameters. To clear and reset the system parameters to default setup, please turn off the computer and unplug the power cord from the power supply. After waiting for 15 seconds, use a jumper cap to short pin2 and pin3 on CLRCMOS1 for 5 seconds. However, please do not clear the CMOS right after you update the BIOS. If you need to clear the CMOS when you just finish updating the BIOS, you must boot up the system first, and then shut it down before you do the clear-CMOS action.

Clear CMOSDefault

OpenShort

ASRock ALiveNF7G-FullHD Motherboard

2121

EnglishEnglish

English

2.8 Onboard Headers and Connectors2.8 Onboard Headers and Connectors

2.8 Onboard Headers and Connectors

2.8 Onboard Headers and Connectors2.8 Onboard Headers and Connectors

Onboard headers and connectors are NOT jumpers. Do NOT place jumper caps over these headers and connectors. Placing jumper caps over the headers and connectors will cause permanent damage of the motherboard!

•

Floppy Connector

(33-pin FLOPPY1) (see p.2/3 No. 24)

the red-striped side to Pin1

Note: Ma ke sure the red-striped side of the cable is plugged into Pin1 side of the

connector.

Primary IDE connector (Blue)

(39-pin IDE1, see p.2/3 No. 8)

English

EnglishEnglish

2222

connect the blue end

to the motherboard

80-conductor ATA 66/100/133 cable

connect the black end to the IDE devices

Note: Plea se refer to the in struction of your IDE device vendor f or the details.

Serial A TAII Connectors These four Serial A TAII (SA TAII)

(SATAII_1 (PORT 0 ): connectors support SA T AII see p.2/3, No. 13) or SATA hard dis k for intern al (SATAII_2 (PORT 1): storage devices. The current see p.2/3, No. 12) SATAII interface allows up to (SATAII_3 (PORT 2): 3.0 Gb/s data tra n sfer rate.

see p.2/3, No. 11) (SATAII_4 (PORT 3): see p.2/3, No. 9)

SATAII_2 (PORT 1)

SATAII_1 (PORT 0)

SATAII_3 (PORT 2)

SATAII_4 (PORT 3)

Serial AT A (SA T A) Either end of the SATA data ca ble Data Cable can be connected to the SATA /

(Optional) SATAII hard disk or the SA TAII

connector on the motherboard.

Serial ATA (SATA) Please connect the black end of Power Cable SAT A power ca ble to the power

(Optional) connector on each drive. Then

connect to the SAT A

HDD power connector

connect to the power supply

connect the white end of SATA power cable to the power connector of the power supply.

ASRock ALiveNF7G-FullHD Motherboard

USB 2.0 Headers Besides four default USB 2.0

(9-pin USB8_9) ports on the I/O panel, there are (see p.2/3 No. 14) three USB 2.0 headers on this

motherboard. Each USB 2.0 header can support two USB

2.0 ports.

(9-pin USB6_7) (see p.2/3 No. 15)

(9-pin USB4_5) (see p.2/3 No. 16)

WiFi/E Header This header supports WiFi+AP

(15-pin WIFI/E) function with ASRock (see p.2/3 No. 26) WiFi-802.11g or WiFi-802.11n

module, an ea sy-to-use wirele ss local area network (WLAN) adapter. It allows you to create a wireless environment and enjoy the convenience of wireless network connectivity.

DeskExpress Hot Plug Dete ction This header supports the Hot Header Plug detection function for

(5-pin IR1) ASRock DeskExpress. (see p.2/3 No. 20)

Internal Audio Connectors This connector allows you

(4-pin CD1) to receive stereo audio input (CD1: see p.2/3 No. 29) from sound sources such as

CD1

a CD-ROM, D VD-ROM, TV tuner card, or MPEG card.

Front Panel Audio Header This is an interfa ce for the front

(9-pin HD_AUDIO1) panel audio cable that allows (see p.2/3, No. 28) convenient connection and

control of audio devices.

ASRock ALiveNF7G-FullHD Motherboard

2323

EnglishEnglish

English

1. High Definition Audio supports Jack Sensing, but the panel wire on the

chassis must support HDA to function correctly. Please follow the instruction in our manual and chassis manual to install your system.

2. If you use AC’97 audio panel, please install it to the front panel audio

header as below: A. Connect Mic_IN (MIC) to MIC2_L. B. Connect Audio_R (RIN) to OUT2_R and Audio_L (LIN) to OUT2_L.

C. Connect Ground (GND) to Ground (GND). D. MIC_RET and OUT_RET are for HD audio panel only. You don’t need to connect them for AC’97 audio panel. E. Enter BIOS Setup Utility. Enter Advanced Settings, and then select

Chipset Configuration. Set the Front Panel Control option from

[Auto] to [Enabled].

F. Enter Windows system. Click the icon on the lower right hand

taskbar to enter Realtek HD Audio Manager.

For Windows® 2000 / XP / XP 64-bit OS:

Click “Audio I/O”, select “Connector Settings” , choose

“Disable front panel jack detection”, and save the change by

clicking “OK”.

For Windows® VistaTM / VistaTM 64-bit OS:

Click the right-top “Folder” icon , choose “Disable front

panel jack detection”, and save the change by clicking “OK”.

System Panel Header This header accommodates

(9-pin PANEL1) several system front panel (see p.2/3 No. 18) functions.

English

EnglishEnglish

2424

Chassis Speaker Header Please connect the chassis

(4-pin SPEAKER 1) speaker to this header. (see p.2/3 No. 17)

Chassis Fan Connector Please connect a chassis fan

(3-pin CHA_FAN1) cable to this connector and (see p.2/3 No. 10) match the black wire to the

ground pin.

CPU Fan Connector Please connect the CPU fan

(4-pin CPU_FAN1) cable to this connector and (see p.2/3 No. 2) match the black wire to the

4 3 2 1

ground pin.

ASRock ALiveNF7G-FullHD Motherboard

Though this motherboard provides 4-Pin CPU fan (Quiet Fan) support, the 3-Pin CPU fan still can work successfully even without the fan speed control function. If you plan to connect the 3-Pin CPU fan to the CPU fan connector on this motherboard, please connect it to Pin 1-3.

Pin 1-3 Connected

3-Pin Fan Installation

ATX Power Conne ctor Please connect an A TX power

(24-pin ATXPWR1) supply to this connector. (see p.2/3 No. 32)

Though this motherboard provides 24-pin ATX power connector,

it can still work if you adopt a traditional 20-pin ATX power supply. To use the 20-pin ATX power supply, please plug your power supply along with Pin 1 and Pin 13.

20-Pin ATX Power Supply Installation

ATX 12V Power Connector Please note that it is necessary

(4-pin ATX12V1) to connect a power supply with (see p.2/3 No. 3) ATX 12V plug to this connector.

Failing to do so will cause power up failure.

Serial port Header This COM1 header

(9-pin COM1) supports a serial port module. (see p.2/3 No.22)

ASRock ALiveNF7G-FullHD Motherboard

2525

EnglishEnglish

English

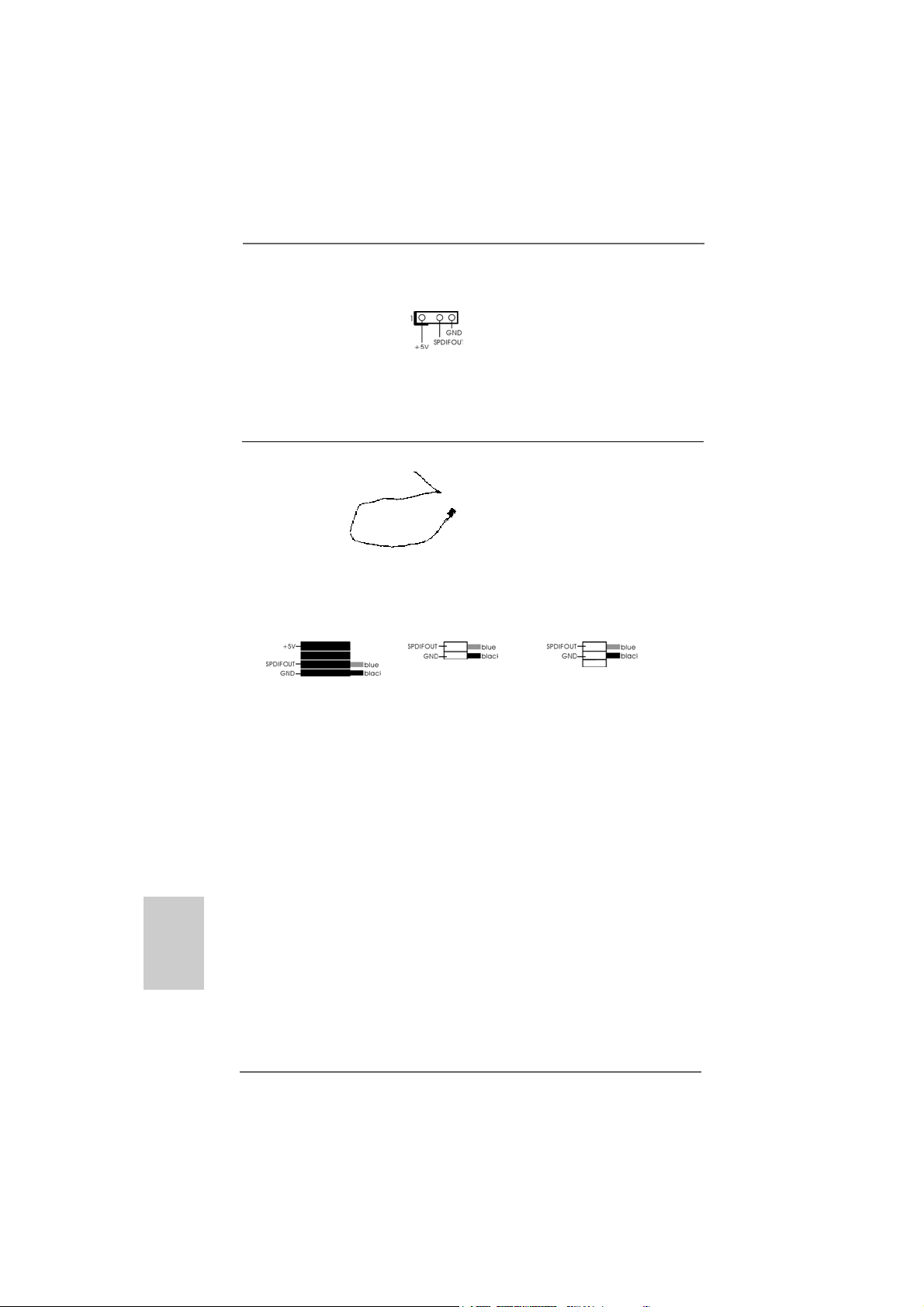

HDMI_SPDIF Header HDMI_SPDIF header, providing

(3-pin HDMI_SPDIF1) SPDIF audio output to HDMI V GA (see p.2/3 No. 25) card, allows the system to

connect HDMI Digital TV/ projector/LCD devices. Please connect the HDMI_SPDIF connector of HDMI VGA card to this header.

HDMI_SPDIF Cable Please connect the black end (A)

(Optional) of HDMI_SPDIF cable to the

HDMI_SPDIF header on the motherboard. Then connect the white end (B or C) of HDMI_SPDIF cable to the HDMI_SPDIF connector of HDMI VGA card.

A. black end B. white end (2-pin) C. white end (3-pin)

English

EnglishEnglish

2626

ASRock ALiveNF7G-FullHD Motherboard

2.9 HDMI_SPDIF Header Connection Guide2.9 HDMI_SPDIF Header Connection Guide

2.9 HDMI_SPDIF Header Connection Guide

2.9 HDMI_SPDIF Header Connection Guide2.9 HDMI_SPDIF Header Connection Guide

HDMI (High-Definition Multi-media Interface) is an all-digital audio/video specification, which provides an interface between any compatible digital audio/video source, such as a set-top box, DVD player, A/V receiver and a compatible digital audio or video monitor, such as a digital television (DTV). A complete HDMI system requires a HDMI VGA card and a HDMI ready motherboard with a HDMI_SPDIF header. This motherboard is equipped with a HDMI_SPDIF header, which provides SPDIF audio output to HDMI VGA card, allows the system to connect HDMI Digital TV/projector/ LCD devices. To use HDMI function on this motherboard, please carefully follow the below steps.

•

Step 1. Install the HDMI VGA card to the PCI Express Graphics slot on this

motherboard. For the proper installation of HDMI VGA card, please refer to the installation guide on page 16.

Step 2. Connect the black end (A) of HDMI_SPDIF cable to the

HDMI_SPDIF header (HDMI_SPDIF1, yellow, see page 2/3, No. 25) on the motherboard.

Make sure to correctly connect the HDMI_SPDIF cable to the motherboard and the HDMI VGA card according to the same pin definition. For the pin definition of HDMI_SPDIF header and HDMI_SPDIF cable connectors, please refer to page 26. For the pin definition of HDMI_SPDIF connectors on HDMI VGA card, please refer to the user manual of HDMI VGA card vendor. Incorrect connection may cause permanent damage to this motherboard and the HDMI VGA card.

Step 3. Connect the white end (B or C) of HDMI_SPDIF cable to the HDMI_SPDIF

connector of HDMI VGA card. (There are two white ends (2-pin and 3-pin) on HDMI_SPDIF cable. Please choose the appropriate white end according to the HDMI_SPDIF connector of the HDMI V GA card you install.

white end (2-pin) (B)

Please do not connect the white end of HDMI_SPDIF cable to the wrong connector of HDMI VGA card or other VGA card. Otherwise, the motherboard and the VGA card may be damaged. For example, this picture shows the wrong example of connecting HDMI_SPDIF cable to the fan connector of PCI Express VGA card. Please refer to the VGA card user manual for connector usage in advance.

white end (3-pin) (C)

Step 4. Connect the HDMI output connector on HDMI VGA card to

HDMI device, such as HDTV. Please refer to the user manual of HDTV and HDMI VGA card vendor for detailed connection procedures.

Step 5. Install HDMI VGA card driver to your system.

ASRock ALiveNF7G-FullHD Motherboard

2727

EnglishEnglish

English

2.102.10

SASA

2.10

2.102.10

Before installing SATAII hard disk to your computer, please carefully read below SATAII hard disk setup guide. Some default setting of SATAII hard disks may not be at SATAII mode, which operate with the best performance. In order to enable SATAII function, please follow the below instruction with different vendors to correctly adjust your SA TAII hard disk to SATAII mode in a dvance; otherwise, your SATAII hard disk may fail to run at SATAII mode.

Western Digital

If pin 5 and pin 6 are shorted, SATA 1.5Gb/s will be enabled. On the other hand, if you want to enable SATAII 3.0Gb/s, plea se remove the jumpers from pin 5 and pin 6.

SAMSUNG

If pin 3 and pin 4 are shorted, SATA 1.5Gb/s will be enabled. On the other hand, if you want to enable SATAII 3.0Gb/s, plea se remove the jumpers from pin 3 and pin 4.

AII Hard Disk Setup GuideAII Hard Disk Setup Guide

AII Hard Disk Setup Guide

SASA

AII Hard Disk Setup GuideAII Hard Disk Setup Guide

English

EnglishEnglish

2828

HITACHI

Please use the Feature Tool, a DOS-bootable tool, for changing various A TA fe ature s. Please visit HITACHI’s website for details:

http://www.hitachigst.com/hdd/support/download.htm

The above examples are just for your reference. For different SATAII hard

disk products of different vendors, the jumper pin setting methods may not

be the same. Please visit the vendors’ website for the updates.

ASRock ALiveNF7G-FullHD Motherboard

2.112.11

2.11

2.112.11

This motherboard adopts NVIDIA® GeForce 7050 / nForce 630A MCP chipset that supports Serial ATA (SATA) / Serial ATAII (SATAII) hard disks and RAID functions. You may install SATA / SATAII hard disks on this motherboard for internal storage devices. This section will guide you to install the SATA / SATAII hard disks.

STEP 1: Install the SATA / SATAII hard disks into the drive bays of your chassis. STEP 2: Connect the SATA power cable to the SATA / SATAII hard disk. STEP 3: Connect one end of the SATA data cable to the motherboard’s SATAII

STEP 4: Connect the other end of the SATA data cable to the SATA / SATAII hard

2.122.12

2.12

2.122.12

This motherboard supports Hot Plug and Hot Swap functions for SATA / SATAII Devices in RAID / AHCI mode. NVIDIA® GeForce 7050 / nForce 630A MCP chipset provides hardware support for Advanced Host controller Interface (AHCI), a new operation interface for SATA host controllers developed thru a joint industry effort. AHCI also provides usability enhancements such as Hot Plug.

Serial ASerial A

Serial A

Serial ASerial A InstallationInstallation

Installation

InstallationInstallation

connector.

disk.

Hot Plug and Hot Swap FHot Plug and Hot Swap F

Hot Plug and Hot Swap F

Hot Plug and Hot Swap FHot Plug and Hot Swap F HDDsHDDs

HDDs

HDDsHDDs

A (SAA (SA

A (SA

A (SAA (SA

A) / Serial AA) / Serial A

A) / Serial A

A) / Serial AA) / Serial A

AII (SAAII (SA

AII (SA

AII (SAAII (SA

unctions for SAunctions for SA

unctions for SA

unctions for SAunctions for SA

AII) Hard DisksAII) Hard Disks

AII) Hard Disks

AII) Hard DisksAII) Hard Disks

A / SAA / SA

A / SA

A / SAA / SA

AIIAII

AII

AIIAII

NOTE

What is Hot Plug Function?

If the SATA / SATAII HDDs are NOT set for RAID configuration, it is called “Hot Plug” for the action to insert and remove the SATA / SATAII HDDs while the system is still power-on and in working condition. However, please note that it cannot perform Hot Plug if the OS has been installed into the SATA / SATAII HDD.

What is Hot Swap Function?

If SATA / SATAII HDDs are built as RAID 1 or RAID 5 then it is called “Hot Swap” for the action to insert and remove the SATA / SATAII HDDs while the system is still power-on and in working condition.

ASRock ALiveNF7G-FullHD Motherboard

2929

EnglishEnglish

English

2.132.13

Driver Installation GuideDriver Installation Guide

2.13

Driver Installation Guide

2.132.13

Driver Installation GuideDriver Installation Guide

To install the drivers to your system, please insert the support CD to your optical drive first. Then, the drivers compatible to your system can be auto-detected and listed on the support CD driver page. Please follow the order from up to bottom side to install those required drivers. Therefore, the drivers you install can work properly.

English

EnglishEnglish

2.142.14

Installing WindowsInstalling Windows

2.14

Installing Windows

2.142.14

Installing WindowsInstalling Windows

TMTM

/ Vista/ Vista

/ Vista

/ Vista/ Vista

If you want to install Windows® 2000, Windows® XP, Windows® XP 64-bit, Windows VistaTM or Windows® VistaTM 64-bit on your SATA / SATAII HDDs without RAID functions, please follow below procedures according to the OS you install.

2.14.1 Installing Windows2.14.1 Installing Windows

2.14.1 Installing Windows

2.14.1 Installing Windows2.14.1 Installing Windows RAID Functions RAID Functions

RAID Functions

RAID Functions RAID Functions

If you want to install Windows® 2000 / Windows® XP / Windows® XP 64-bit on your SATA / SATAII HDDs without RAID functions, please follow below steps.

Using SATA / SATAII HDDs with NCQ and Hot Plug functions

STEP 1: Set Up BIOS.

A. Enter BIOS SETUP UTILITY Advanced screen IDE Configuration. B. Set the “SATA Operation Mode” option to [AHCI].

STEP 2: Make a SATA / SATAII driver diskette.

A. Insert the ASRock Support CD into your optical drive to boot your system.

B. During POST at the beginning of system boot-up, press <F11> key, and

C. When you see the message on the screen, “Generate Serial ATA driver

TMTM

64-bit Without RAID Functions 64-bit Without RAID Functions

64-bit Without RAID Functions

64-bit Without RAID Functions 64-bit Without RAID Functions

Before installing Windows® 2000 to your system, your Windows® 2000optical disk is supposed to include SP4. If there is no SP4 included in your disk, please visit the below website for proper procedures of making a SP4 disk: http://www.microsoft.com/Windows2000/downloads/servicepacks/sp4/spdeploy.

htm#the_integrated_installation_fmay

(There are two ASRock Support CD in the motherboard gift box pack, please choose the one for Windows® 2000 / XP / XP 64-bit.)

then a window for boot devices selection appears. Please select CDROM as the boot device.

diskette [YN]?”, press <Y>.

2000 / XP / XP 64-bit / Vista 2000 / XP / XP 64-bit / Vista

2000 / XP / XP 64-bit / Vista

2000 / XP / XP 64-bit / Vista 2000 / XP / XP 64-bit / Vista

2000 / XP / XP 64-bit Without 2000 / XP / XP 64-bit Without

2000 / XP / XP 64-bit Without

2000 / XP / XP 64-bit Without 2000 / XP / XP 64-bit Without

TMTM

3030

ASRock ALiveNF7G-FullHD Motherboard

D. Then you will see these messages,

Please choose:

1. Generate AHCI Driver diskette for Windows2000/XP

2. Generate RAID Driver diskette for Windows2000/XP

3. Generate AHCI Driver diskette for WindowsXP64

4. Generate RAID Driver diskette for WindowsXP64

5. Exit Reboot system now Press any key to continue

Please insert a floppy diskette into the floppy drive. Select your required item on the list according to the mode you choose and the OS you install. Then press any key.

E. The system will start to format the floppy diskette and copy SATA /

SATAII drivers into the floppy diskette.

STEP 3: Install Windows® 2000 / XP / XP 64-bit OS on your system.

After making a SATA / SATAII driver diskette, you can start to install Windows® 2000 / XP / XP 64-bit on your system. At the beginning of Windows® setup, press F6 to install a third-party AHCI driver. When prompted, insert the SATA / SATAII driver diskette containing the NVIDIA® AHCI driver. After reading the floppy disk, the driver will be presented. Select the driver to install according to the OS you install. The drivers are as below:

A. NVIDIA nForce Storage Controller (required) Windows XP/2000 B. NVIDIA nForce Storage Controller (required) Windows XP64

Please select A for Windows® 2000 / XP in AHCI mode. Ple ase select B for Windows XP 64-bit in AHCI mode.

Using SATA / SATAII HDDs without NCQ and Hot Plug functions

STEP 1: Set Up BIOS.

A. Enter BIOS SETUP UTILITY Advanced screen IDE Configuration. B. Set the “SATA Operation Mode” option to [non-RAID].

STEP 2: Install Windows® 2000 / XP / XP 64-bit OS on your system.

ASRock ALiveNF7G-FullHD Motherboard

3131

EnglishEnglish

English

Vista Vista

Vista

Vista Vista

TMTM

OS)

/ Vista / Vista

/ Vista

/ Vista / Vista

2.14.2 Installing Windows2.14.2 Installing Windows

2.14.2 Installing Windows

2.14.2 Installing Windows2.14.2 Installing Windows RAID Functions RAID Functions

RAID Functions

RAID Functions RAID Functions

If you want to install Windows® VistaTM / Windows® VistaTM 64-bit on your SATA / SATAII HDDs without RAID functions, please follow below steps.

Using SATA / SATAII HDDs with NCQ and Hot Plug functions

STEP 1: Set Up BIOS.

A. Enter BIOS SETUP UTILITY Advanced screen IDE Configuration. B. Set the “SATA Operation Mode” option to [AHCI].

STEP 2: Install Windows® VistaTM / VistaTM 64-bit OS on your system.

Insert the Windows® VistaTM / Windows® VistaTM 64-bit optical disk into the optical drive to boot your system, and follow the instruction to install Windows® VistaTM / Windows® VistaTM 64-bit OS on your system. When you see “Where do you want to install Windows?” page, please insert the ASRock Support CD into your optical drive, and click the “Load Driver” button on the left on the bottom to load the NVIDIA® AHCI drivers. NVIDIA® AHCI drivers are in the following path in our Support CD: (There are two ASRock Support CD in the motherboard gift box pack, please choose the one for Windows® VistaTM / VistaTM 64-bit.)

.. \ I386 \ AHCI_Vista (For Windows® Vista .. \ AMD64\ AHCI_Vista64 (For Windows® Vista

After that, please insert Windows® VistaTM / Windows® VistaTM 64-bit optical disk into the optical drive again to continue the installation.

TMTM

64-bit OS)

64-bit Without 64-bit Without

64-bit Without

64-bit Without 64-bit Without

English

EnglishEnglish

3232

Using SATA / SATAII HDDs without NCQ and Hot Plug functions

STEP 1: Set Up BIOS.

A. Enter BIOS SETUP UTILITY Advanced screen IDE Configuration. B. Set the “SATA Operation Mode” option to [non-RAID].

STEP 2: Install Windows® VistaTM / VistaTM 64-bit OS on your system.

2.152.15

Installing WindowsInstalling Windows

2.15

Installing Windows

2.152.15

Installing WindowsInstalling Windows

TMTM

/ Vista/ Vista

/ Vista

/ Vista/ Vista

If you want to install Windows® 2000, Windows® XP, Windows® XP 64-bit, Windows VistaTM or Windows® VistaTM 64-bit on your SATA / SATAII HDDs with RAID functions, please follow below procedures according to the OS you install.

TMTM

64-bit With RAID Functions 64-bit With RAID Functions

64-bit With RAID Functions

64-bit With RAID Functions 64-bit With RAID Functions

ASRock ALiveNF7G-FullHD Motherboard

2000 / XP / XP 64-bit / Vista 2000 / XP / XP 64-bit / Vista

2000 / XP / XP 64-bit / Vista

2000 / XP / XP 64-bit / Vista 2000 / XP / XP 64-bit / Vista

TMTM

htm#the_integrated_installation_fmay

2.15.1 Installing Windows2.15.1 Installing Windows

2.15.1 Installing Windows

2.15.1 Installing Windows2.15.1 Installing Windows Functions Functions

Functions

Functions Functions

If you want to install Windows® 2000 / Windows® XP / Windows® XP 64-bit on your SATA / SATAII HDDs with RAID functions, please follow below steps.

STEP 1: Set Up BIOS.

A. Enter BIOS SETUP UTILITY Advanced screen IDE Configuration. B. Set the “SATA Operation Mode” option to [RAID].

STEP 2: Make a SATA / SATAII driver diskette.

Please make a SATA / SATAII driver diskette by following section 2.14.1 step 2 on page 30.

STEP 3: Use “RAID Installation Guide” to set RAID configuration.

Before you start to configure RAID function, you need to check the RAID installation guide in the Support CD for proper configuration. Please refer to the BIOS RAID installation guide part of the document in the following path in the Support CD:

.. \ RAID Installation Guide STEP 4: Install Windows® 2000 / XP / XP 64-bit OS on your system.

After step1, 2, 3, you can start to install Windows® 2000 / Windows® XP / Windows XP 64-bit OS on your system. At the beginning of Windows® setup, press F6 to install a third-party RAID driver. When prompted, insert the SATA / SATAII driver diskette containing the NVIDIA® RAID driver. After reading the floppy disk, the drivers will be presented. Select the drivers to install. The drivers are as below:

A. NVIDIA RAID Driver (required) B. NVIDIA nForce Storage Controller (required)

Please select A and B for Windows® 2000 / XP / XP 64-bit in RAID mode. (There are two RAID drivers needed for RAID mode, you have to select them separately. Please specify the first RAID driver and then specify again for the second one.)

2000 / XP / XP 64-bit With RAID 2000 / XP / XP 64-bit With RAID

2000 / XP / XP 64-bit With RAID

2000 / XP / XP 64-bit With RAID 2000 / XP / XP 64-bit With RAID

NOTE. If you install Windows® 2000 / Windows® XP / Windows® XP 64-bit on IDE

HDDs and want to manage (create, convert, delete, or rebuild) RAID functions on SATA / SATAII HDDs, you still need to set up “SATA Operation Mode” to [RAID] in BIOS first. Then, please set the RAID configuration by using the Windows RAID installation guide part of the document in the following path in the Support CD:

.. \ RAID Installation Guide

NOTE. Currently, the RAID driver for Windows® 2000 / Windows® XP / Windows® XP 64-bit OS

is not ready yet. As long as we get the Windows® 2000 / Windows® XP / Windows XP 64-bit RAID driver, we will update it to our website in the future. ASRock website http://www.asrock.com

ASRock ALiveNF7G-FullHD Motherboard

3333

EnglishEnglish

English

Vista Vista

Vista

Vista Vista

TMTM

/ Vista / Vista

/ Vista

/ Vista / Vista

OS)

2.15.2 Installing Windows2.15.2 Installing Windows

2.15.2 Installing Windows

2.15.2 Installing Windows2.15.2 Installing Windows Functions Functions

Functions

Functions Functions

If you want to install Windows® VistaTM / Windows® VistaTM 64-bit on your SATA / SATAII HDDs with RAID functions, please follow below steps.

STEP 1: Set Up BIOS.

A. Enter BIOS SETUP UTILITY Advanced screen IDE Configuration. B. Set the “SATA Operation Mode” option to [RAID].

STEP 2: Use “RAID Installation Guide” to set RAID configuration.

.. \ RAID Installation Guide STEP 3: Install Windows® VistaTM / VistaTM 64-bit OS on your system.

Insert the Windows® VistaTM / Windows® VistaTM 64-bit optical disk into the optical drive to boot your system, and follow the instruction to install Windows® VistaTM / Windows® VistaTM 64-bit OS on your system. When you see “Where do you want to install Windows?” page, please insert the ASRock Support CD into your optical drive, and click the “Load Driver” button on the left on the bottom to load the NVIDIA® RAID drivers. NVIDIA® RAID drivers are in the following path in our Support CD: (There are two ASRock Support CD in the motherboard gift box pack, please choose the one for Windows® VistaTM / VistaTM 64-bit.)

.. \ I386 \ RAID_Vista (For Windows® Vista .. \ AMD64\ RAID_Vista64 (For Windows® Vista

After that, please insert Windows® VistaTM / Windows® VistaTM 64-bit optical disk into the optical drive again to continue the installation.

64-bit OS)

TMTM

64-bit With RAID 64-bit With RAID

64-bit With RAID

64-bit With RAID 64-bit With RAID

English

EnglishEnglish

3434

NOTE. If you install Windows® VistaTM / Windows® VistaTM 64-bit on IDE HDDs and want to

manage (create, convert, delete, or rebuild) RAID functions on SATA / SATAII HDDs, you still need to set up “SATA Operation Mode” to [RAID] in BIOS first. Then, please set the RAID configuration by using the Windows RAID installation guide in the following path in the Support CD:

.. \ RAID Installation Guide

2.162.16

Untied Overclocking TUntied Overclocking T

2.16

Untied Overclocking T

2.162.16

Untied Overclocking TUntied Overclocking T

This motherboard supports Untied Overclocking Technology, which means during overclocking, FSB enjoys better margin due to fixed PCI / PCIE buses. Before you enable Untied Overclocking function, please enter “Overclock Mode” option of BIOS setup to set the selection from [Auto] to [CPU, PCIE, Async.]. Therefore, CPU FSB is untied during overclocking, but PCI / PCIE buses are in the fixed mode so that FSB can operate under a more stable overclocking environment.

Please refer to the warning on page 8 for the possible overclocking risk before you apply Untied Overclocking Technology.

ASRock ALiveNF7G-FullHD Motherboard

echnologyechnology

echnology

echnologyechnology

3. BIOS Information3. BIOS Information

3. BIOS Information

3. BIOS Information3. BIOS Information

The Flash Memory on the motherboard stores BIOS Setup Utility. When you start up the computer, please press <F2> during the Power-On-Self-Test (POST) to enter BIOS Setup utility; otherwise, POST continues with its test routines. If you wish to enter BIOS Setup after POST, please restart the system by pressing <Ctl> + <Alt> + <Delete>, or pressing the reset button on the system chassis. The BIOS Setup program is designed to be user-friendly. It is a menu-driven program, which allows you to scroll through its various sub-menus and to select among the predetermined choices. For the detailed information about BIOS Setup, please refer to the User Manual (PDF file) contained in the Support CD.

4. Sof4. Sof

4. Sof

4. Sof4. Sof

This motherboard supports various Microsoft® Windows® operating systems: 2000 / XP / XP Media Center / XP 64-bit / VistaTM / VistaTM 64-bit. The Support CD that came with the motherboard contains necessary drivers and useful utilities that will enhance motherboard features. To begin using the Support CD, insert the CD into your CD-ROM drive. It will display the Main Menu automatically if “AUTORUN” is enabled in your computer. If the Main Menu does not appear automatically, locate and doubleclick on the file “ASSETUP.EXE” from the “BIN” folder in the Support CD to display the menus.

tware Supportware Suppor

tware Suppor

tware Supportware Suppor

t CD informationt CD information

t CD information

t CD informationt CD information

EnglishEnglish

English

ASRock ALiveNF7G-FullHD Motherboard

3535

3636

ASRock ALiveNF7G-FullHD Motherboard

™

‘ ’ ™

ASRock ALiveNF7G-FullHD Motherboard

3737

3838

ASRock ALiveNF7G-FullHD Motherboard

® ®

ASRock ALiveNF7G-FullHD Motherboard

3939

4040

ASRock ALiveNF7G-FullHD Motherboard

4141

4242

ASRock ALiveNF7G-FullHD Motherboard

DDRII_1 DDRII_2 DDRII_3 DDRII_4

( )( )( )( ) (1) - (2) - - (3)

ASRock ALiveNF7G-FullHD Motherboard

4343

4444

ASRock ALiveNF7G-FullHD Motherboard

4545

4646

ASRock ALiveNF7G-FullHD Motherboard

4747

4848

ASRock ALiveNF7G-FullHD Motherboard

4949

5050

ASRock ALiveNF7G-FullHD Motherboard

SATAII_2 (PORT 1)

SATAII_1 (PORT 0)

SATAII_4 (PORT 3)

SATAII_3 (PORT 2)

ASRock ALiveNF7G-FullHD Motherboard

5151

CD1

5252

ASRock ALiveNF7G-FullHD Motherboard

4 3 2 1

ASRock ALiveNF7G-FullHD Motherboard

5353

5454

ASRock ALiveNF7G-FullHD Motherboard

5555

5656

ASRock ALiveNF7G-FullHD Motherboard

5757

5858

ASRock ALiveNF7G-FullHD Motherboard

A. NVIDIA nForce Storage Controller (required) Windows XP/2000 B. NVIDIA nForce Storage Controller (required) Windows XP64

5959

ASRock ALiveNF7G-FullHD Motherboard

® ®

6060

ASRock ALiveNF7G-FullHD Motherboard

® ®

ASRock ALiveNF7G-FullHD Motherboard

6161

6262

X O O O O O

ASRock ALiveNF7G-FullHD Motherboard

1. Einführung1. Einführung

1. Einführung

1. Einführung1. Einführung

Wir danken Ihnen für den Kauf des ASRock ALiveNF7G-FullHD Motherboard, ein zuverlässiges Produkt, welches unter den ständigen, strengen Qualitätskontrollen von ASRock gefertigt wurde. Es bietet Ihnen exzellente Leistung und robustes Design, gemäß der Verpflichtung von ASRock zu Qualität und Halbarkeit. Diese Schnellinstallationsanleitung führt in das Motherboard und die schrittweise Installation ein. Details über das Motherboard finden Sie in der Bedienungsanleitung auf der Support-CD.

Da sich Motherboard-Spezifikationen und BIOS-Software verändern können, kann der Inhalt dieses Handbuches ebenfalls jederzeit geändert werden. Für den Fall, dass sich Änderungen an diesem Handbuch ergeben, wird eine neue Version auf der ASRock-Website, ohne weitere Ankündigung, verfügbar sein. Die neuesten Grafikkarten und unterstützten CPUs sind auch auf der ASRock-Website aufgelistet. ASRock-Website: http://www.asrock.com Wenn Sie technische Unterstützung zu Ihrem Motherboard oder spezifische Informationen zu Ihrem Modell benötigen, besuchen Sie bitte unsere Webseite: www.asrock.com/support/index.asp

1.1 Kartoninhalt

ASRock ALiveNF7G-FullHD Motherboard

(Micro ATX-Formfaktor: 24.4 cm x 21.8 cm; 9.6 Zoll x 8.6 Zoll) ASRock ALiveNF7G-FullHD Schnellinstallationsa nle itung ASRock ALiveNF7G-FullHD Support-CD Ein 80-adriges Ultra-ATA 66/100/133 IDE-Flachbandkabel Ein Flachbandkabel für ein 3,5-Zoll-Diskettenlaufwerk Ein Seriell-ATA- (SATA) Datenkabel (Option) Ein Seriell-ATA (SATA) Festplattennetzkabel (Option) Ein HDMI_SPDIF-Kabel (Option) Ein ASRock 6CH_DVI I/O Shield Ein COM Port-Anschlusshalter

ASRock ALiveNF7G-FullHD Motherboard

6363

DeutschDeutsch

Deutsch

DeutschDeutsch

6464

1.21.2

SpezifikationenSpezifikationen

1.2

Spezifikationen

1.21.2

SpezifikationenSpezifikationen

Plattform - Micro ATX-Formfaktor: 24.4 cm x 21.8 cm; 9.6 Zoll x 8.6 Zoll

CPU - AM2 Sockel, unterstützt AMD PhenomTM X4 / X2, Athlon 64FX

/ 64X2 / X2 / 64 und Sempron Prozessoren

- AMD LIVE!TM-bereit

- Unterstützt Cool ‘n’ QuietTM-Technologie von AMD

- FSB 1000 MHz (2.0 GT/s)

- Unterstützt Untied-Übertaktungstechnologie (siehe VORSICHT 1)

- Unterstützt Hyper-Transport-Technologie

Chipsatz - NVIDIA® GeForce 7050 / nForce 630A MCP

Speicher - Unterstützung von Dual-Kanal-Speichertechnologie

(siehe VORSICHT 2)

- 4 x Steckplätze für DDR2

- Unterstützt DDR2 1066/800/667/533 (siehe VORSICHT 3)

- Max. 8GB (siehe VORSICHT 4)

Hybrid Booster - Schrittloser CPU-Frequenz-Kontrolle (siehe VORSICHT 5)

- ASRock U-COP (siehe VORSICHT 6)

- Boot Failure Guard (B.F.G. – Systemstartfehlerschutz)

- ASRock AM2 Boost: ASRocks patentgeschützte T echnologie zur Erhöhung der Arbeitsspeicherleistung um bis zu 12,5%

(siehe VORSICHT 7) Erweiterungs- - 1 x PCI Express x16-Steckplätze steckplätze - 1 x PCI Express x1-Steckplätze

- 2 x PCI -Steckplätze

Onboard-VGA - Integrierte NVIDIA® GeForce7 Serie (NV44)

- DX9.0 VGA, Pixel Shader 3.0

- Maximal gemeinsam genutzter Speicher 256 MB

(siehe VORSICHT 8)

- Doppel-VGA Ausgabe: unterstützt D VI-D und D-Sub Ports

durch unabhängige Bildschirmanze ige Kontrolleure

- unterstützt HDCP Funktion mit DVI-D Port

- unterstützt 1080p Blu-ray (BD) / HD-DVD Playback

(siehe VORSICHT 9)

- NVIDIA® PureVideoTM betriebsbereit

Audio - 5.1 CH Windows® VistaTM Premium Level HD Audio

(ALC662 Audio Codec)

- Chipsatz eingebettetes HDMI Audio

LAN - Realtek PHY RTL8201CL (ALiveNF7G-FullHD R1.0)

- Speed: 10/100 Ethernet (ALiveNF7G-FullHD R1.0)

- Gigabit LAN 10/100/1000 Mb/s (ALiveNF7G-FullHD R3.0)

- Giga PHY Realtek RTL8211B (ALiveNF7G-FullHD R3.0)

ASRock ALiveNF7G-FullHD Motherboard

- Unterstützt W a ke-On-LAN E/A-Anschlüsse ASRock 6CH_DVI I/O an der - 1 x PS/2-Mausanschluss Rückseite - 1 x PS/2-Tastaturanschluss

- 1 x VGA/D-Sub port

- 1 x V GA/DVI-D port (siehe VORSICHT 10)

- 1 x Paralleler port: Unterstützung für ECP / EPP

- 4 x Standard-USB 2.0-Anschlüsse

- 1 x RJ-45 port

- HD Audiobuchse: Audioeinga ng / Lautsprecher vorne / Mikrof on Anschlüsse - 4 x SATAII-Anschlüsse, unterstützt bis 3.0 Gb/s

Datenübertragungsrate, unterstützt RAID (RAID 0, RAID 1, RAID 0+1, RAID 5, JBOD), NCQ, AHCI und “Hot Plug” Funktionen (siehe VORSICHT 11)

- 1 x ATA133 IDE-An schlüsse (U nterstützt bis 2 IDE-Geräte)

- 1 x FDD-Anschlüsse

- 1 x DeskExpress heißer Stecker Detektionskopf

- 1 x COM-Anschluss-Header

- 1 x HDMI_SPDIF-Anschluss

- CPU/Gehäuse-Lüfteranschluss

- 24-pin A TX-Netz-Header

- 4-pin anschluss für 12V-ATX-Netzteil

- Interne Audio-Anschlüsse

- Anschluss für Audio auf der Gehäusevorderseite

- 3 x USB 2.0-Anschlüsse (Unterstützung 6 zusätzlicher

USB 2.0-Anschlüsse) (siehe VORSICHT 12)

- 1 x WiFi/E-Anschlüsse (siehe VORSICHT 13) BIOS - 4Mb AMI BIOS

- AMI legal BIOS mit Unterstützung für “Plug and Play”

- ACPI 1.1-Weckfunktionen

- JumperFree-Modus

- SMBIOS 2.3.1 Support-CD - Treiber, Dienstprogramme, Antivirussoftware

(Probeversion)

Hardware Monitor - CPU-T emperatursen sor

- Motherboardtemperaturerkennung

- Drehza hlmessung für CPU-Lüfter

- Drehzahlmessung für Gehäuselüfter

- CPU-Lüftergeräuschdämpfung

- Spannungsüberwachung: +12V, +5V, +3.3V, Vcore Betriebssysteme - Unterstützt Microsoft® Windows® 2000 / XP / XP Media

Center / XP 64-Bit / VistaTM / Vista

Zertifizierungen - FCC, CE, WHQL

ASRock ALiveNF7G-FullHD Motherboard

64-Bit

6565

DeutschDeutsch

Deutsch

DeutschDeutsch

6666

WARNUNG

Beachten Sie bitte, dass Overclocking, einschließlich der Einstellung im BIOS, Anwenden der Untied Overclocking-Technologie oder Verwenden von Overclocking-Werkzeugen von Dritten, mit einem gewissen Risiko behaftet ist. Overclocking kann sich nachteilig auf die Stabilität Ihres Systems auswirken oder sogar Komponenten und Geräte Ihres Systems beschädigen. Es geschieht dann auf eigene Gefahr und auf Ihre Kosten. Wir übernehmen keine Verantwortung für mögliche Schäden, die aufgrund von Overclocking verursacht wurden.

VORSICHT!

1. Dieses Motherboard unterstützt die Untied-Übertaktungstechnologie. Unter “Entkoppelte Übertaktungstechnologie” auf Seite 89 finden Sie detaillierte Informationen.

2. Dieses Motherboard unterstützt Dual-Kanal-Speichertechnologie. Vor Implementierung der Dual-Kanal-Speichertechnologie müssen Sie die Installationsanleitung für die Speichermodule auf Seite 70 zwecks richtigerInstallation gelesen haben.

3. Ob die Speichergeschwindigkeit 1066 MHz unterstützt wird, hängt von der von Ihnen eingesetzten AM2+-CPU a b. Schauen Sie bitte auf un seren Internetseiten in der Liste mit unterstützten Speichermodulen nach, wenn Sie DDR2 1066-Speichermodule einsetzen möchten. ASRock-Internetseite: http://www.asrock.com

4. Durch Betriebssystem-Einschränkungen kann die tatsächliche Speichergröße weniger als 4 GB betragen, da unter Windows® XP und Windows® Vista™ etwa s Speicher zur Nutzung durch das System reserviert wird. Unter Windows® XP 64-bit und Windows® Vista™ 64-bit mit 64-Bit-CPU besteht diese Einschränkung nicht.

5. Obwohl dieses Motherboard stufenlose Steuerung bietet, wird Overclocking nicht empfohlen. Frequenzen, die von den empfohlenen CPU-Busfrequenzen abweichen, können Instabilität des Systems verursachen oder die CPU beschädigen.

6. Wird eine Überhitzung der CPU registriert, führt das System einen automatischen Shutdown durch. Bevor Sie das System neu starten, prüfen Sie bitte, ob der CPU-Lüfter am Motherboard richtig funktioniert, und stecken Sie bitte den Stromkabelstecker aus und dann wieder ein. Um die Wärmeableitung zu verbessern, bitte nicht vergessen, etwas Wärmeleitpaste zwischen CPU und Kühlkörper zu sprühen.

7. Dieses Motherboard unterstützt die ASRock AM2 Boost Übertaktungstechnologie. Wenn Sie diese Funktion im BIOS-Setup aktivieren, wird die Arbeitsspeicherleistung um bis zu 12,5% gesteigert. Die Wirkung hängt aber von der verwendeten AM2 CPU ab. Diese Funktion übertaktet die Standardfrequenz des Chipsatz und der CPU. Dennoch gewähren wir die Systemstabilität nicht bei allen CPU/DRAMKonfigurationen. Wird Ihr System nach dem Aktivieren der AM2 BoostFunktion unstabil, dann ist diese Funktion wahrscheinlich nicht für Ihr System geeignet. Sie können diese Funktion deaktivieren, um die Stabilität Ihres System zu bewahren.

ASRock ALiveNF7G-FullHD Motherboard

8. Die Maximalspeichergröße ist von den Chipshändler definiert und umgetauscht. Bitte überprüfen Sie NVIDIA® website für die neuliche Information.

9. 1080p Blu-ray (BD)/HD-DVD Playback Unterstützung auf dieser Hauptplatine fordert die passende Hardwarekonfiguration. Bitte verweisen Sie auf Seite 10 und 11 für minimal Hardware Anforderung und die überschritten 1080p Blu-ray (BD)/HD-DVD Filme in unserem Laborversuch.

10. Dieser DVI-D Port für den Chipsatz, der auf dieser Hauptplatine angenommen wird, kann DVI/HDCP und HDMI Format Signal unterstützen. Sie können das DVI zu HDMI Adapter verwenden, um diesen DVI-D Port zu HDMI Schnittstelle zu konvertieren. DVI zu HDMI Adapter wird nicht mit unserem Produkt zusammengerollt, bitte verweisen Sie auf den Adapterverkäufer für weitere Informationen.

11. Bevor Sie eine SATA II Festplatte mit dem SATA II Anschluss verbinden, lesen Sie bitte die “Anleitung zur SATA II Festplatteneinrichtung“ auf Seite 84, um Ihre SATA II Festplatte in den SATA II Modus umzuschalten. SATA-Festplatten können Sie auch direkt mit dem SATA II-Anschluss verbinden.

12. Das Power Management für USB 2.0 arbeitet unter Microsoft Windows® VistaTM 64-Bit / VistaTM / XP 64-Bit / XP SP1 oder SP2/2000 SP4 einwandfrei.

13. WiFi/E Sockel unterstützt WiFi+AP Funktion mit ASRock WiFi-802.11g oder WiFi-802.11n Modul, einem einfach zu bedienenden Wireless Local Area Network (WLAN) Adapter. Damit sind Sie in der Lage, ein drahtloses Netzwerk aufzubauen und die Vorzüge drahtloser Anschlussmöglichkeiten zu genießen. Für Verfügbarkeit des ASRock WiFi-802.11g oder WiFi-802.11n Moduls, siehe bitte unsere Webseite. ASRock Webseite http://www.asrock.com

1.31.3

Minimale Hardwarevorausetzungen für WindowsMinimale Hardwarevorausetzungen für Windows

1.3

Minimale Hardwarevorausetzungen für Windows

1.31.3

Minimale Hardwarevorausetzungen für WindowsMinimale Hardwarevorausetzungen für Windows

TMTM

VistaVista

Vista

VistaVista

Premium 2007 und Basic Logo Premium 2007 und Basic Logo

Premium 2007 und Basic Logo

Premium 2007 und Basic Logo Premium 2007 und Basic Logo

Systemintegratoren und Anwender unseres Motherboards, die ihre Rechner auf die Vergabe des Windows® VistaTM Premium 2007 und Basic Logos vorbereiten möchten, finden die minimalen hardwarevoraussetzungen in der folgenden Tabelle.

CPU Sempron 2800+ Speicher 512 MB x 2 Dual Channel (Premium)

512 MB Single Channel (Ba sic) 256 MB x 2 Dual Channel (Basic)

VGA DX9.0 mit WDDM-Treiber

DVI mit HDCP

ASRock ALiveNF7G-FullHD Motherboard

DeutschDeutsch

Deutsch

6767

Deutsch

DeutschDeutsch

6868

* Wenn Sie eine integrierte VGA-Karte mit einem Gesa mtsystemspeicher von

512 MB verwenden und vorhaben, das Windows® VistaTM Basic-Logo zu verwenden, stellen Sie bitte den gemeinsam genutzten Speicher der integrierten VGA-Karte auf 64 MB. Wenn Sie den integrierten VGA-Chip mit einer Gesamtsystemspeichergröße von 512MB verwenden und das Windows® Vista Premium oder Basic Logo vorlegen möchten, dann stellen Sie bitte die Größe des dem integrierten VGA-Chip freizugebenden Arbeitsspeichers auf 128MB oder noch mehr ein.

* Sofern Sie eine externe Grafikkarte mit diesem Motherboard verwenden

möchten, lesen Sie bitte unter Premium Discrete-Anforderungen auf unseren Internetseiten nach: http://www.asrock.com

* Wenn VGA auf der Platte DVI unterstützt, muß es auch HDCP Function

unterstützen, um Windows® VistaTM Premium 2007 logo.zu befähigen.

* Nach dem ersten Juni, 2007 sind , all Windows® VistaTM Systems dafür

erforderlich, mit der Minimalforderung der obengenannte Hardware übereinzustimmen, um Windows® VistaTM Premium 2007 logo.zu befähigen.

2. Installation2. Installation

2. Installation

2. Installation2. Installation

Dies ist ein Motherboard mit einem Micro ATX-Formfaktor (9,6 Zoll x 8,6 Zoll, 24,4 cm x 21,8 cm). Vor In stallation des Motherboards müssen Sie die Konfiguration Ihre s Gehäuses dahingehend überprüfen, ob da s Motherboard dort hine inpa sst.

Sicherheitshinweise vor der MontageSicherheitshinweise vor der Montage

Sicherheitshinweise vor der Montage

Sicherheitshinweise vor der MontageSicherheitshinweise vor der Montage

Bitte nehmen Sie die folgende Sicherheitshinweise zur Kenntnis, bevor Sie das Motherboard einbauen oder Veränderungen an den Einstellungen vornehmen.

Vor dem Ein- oder Ausbauen einer Komponent müssen Sie sicherstellen, dass der Netzschalter ausgeschaltet oder die Netzleitung von der Steckdose abgezogen ist. Andernfalls könnten das Motherboard, Peripheriegeräte und/oder Komponenten schwer beschädigt werden.

1. Trennen Sie das System vom Stromnetz, bevor Sie eine

Systemkomponente berühren, da es sonst zu schweren Schäden am Motherboard oder den sonstigen internen, bzw. externen Komponenten kommen kann.

2. Um Schäden aufgrund von statischer Elektrizität zu vermeiden, das

Motherboard NIEMALS auf einen Teppich o.ä.legen. Denken Sie außerem daran, immer ein geerdetes Armband zu tragen oder ein geerdetes Objekt aus Metall zu berühren, bevor Sie mit Systemkomponenten hantieren.

3. Halten Sie Komponenten immer an den Rändern und vermeiden Sie

Berührungen mit den ICs.

4. Wenn Sie Komponenten ausbauen, legen Sie sie immer auf eine

antistatische Unterlage, oder zurück in die Tüte, mit der die Komponente geliefert wurde.

5. Wenn Sie das Motherboard mit den Schrauben an dem Computergehäuse

befestigen, überziehen Sie bitte die Schrauben nicht! Das Motherboard kann sonst beschädigt werden.

ASRock ALiveNF7G-FullHD Motherboard

2.1 CPU Installation2.1 CPU Installation

2.1 CPU Installation

2.1 CPU Installation2.1 CPU Installation

Schritt 1: Öffnen Sie den CPU-Sockel, indem sie den Hebel leicht zur Seite und

dann nach oben ziehen, auf einen Winkel von 90°.

Schritt 2: Positionieren Sie die CPU genau so über dem Sockel, dass sich die

Ecke der CPU mit dem goldenen Dreie ck exakt über der Ecke des Sockels befindet, die mit einem kleinen Dreieck gekennzeichnet ist.

Schritt 3: Drücken Sie die CPU vorsichtig in den Sockel.

Die CPU sollte problemlos in den Sockel passen. Drücken Sie die CPU nicht mit Gewalt in den Sockel, damit sich die Pins nicht verbiegen. Überprüfen Sie die Ausrichtung und suchen nach verbogenen Pins, sollte die CPU nicht in den Sockel passen.

Schritt 4: Wenn die CPU korrekt im Sockel sitzt, leicht mit dem Finger

draufdrücken und gleichzeitig den Hebel nach unten drücken, bis er hörbar einrastet.

Hebel 90° nach oben

SCHRITT 1: Ziehen Sie den Sockelhebel hoch

Goldenes Dreieck der CPU

Kleines Dreieck der Sockelecke

SCHRITT 2 / SCHRITT 3: Richten Sie das goldene Dreieck der CPU mit dem kleinen Dreieck der Sockelecke aus

SCHRITT 4: Drücken Sie den Sockelhebel nach unten und rasten Sie ihn ein

2.22.2

Installation des CPU-Lüfters und des KühlkörpersInstallation des CPU-Lüfters und des Kühlkörpers

2.2

Installation des CPU-Lüfters und des Kühlkörpers

2.22.2

Installation des CPU-Lüfters und des KühlkörpersInstallation des CPU-Lüfters und des Kühlkörpers

Nachdem Sie die CPU auf diesem Motherboard in stalliert haben, müssen Sie einen größeren Kühlkörper und Lüfter installieren, um Wärme abzuleiten. Zwischen CPU und Kühlkörper müssen Sie auch Wärmeleitpaste auftragen, um die Wärmeableitung zu verbessern. Vergewissern Sie sich, dass die CPU und der Kühlkörper gut befestigt sind und einen guten Kontakt zueinander haben. Verbinden Sie dann den CPULüfter mit dem CPU-LÜFTER-Anschluss (CPU_F AN1, siehe Seite 2/3, Nr. 2). Beziehen Sie sich für eine richtige Installation auf die Handbücher des CPULüfters und des Kühlkörpers.

ASRock ALiveNF7G-FullHD Motherboard

6969

DeutschDeutsch

Deutsch

2.3 Installation der Speichermodule (DIMM)2.3 Installation der Speichermodule (DIMM)

2.3 Installation der Speichermodule (DIMM)

2.3 Installation der Speichermodule (DIMM)2.3 Installation der Speichermodule (DIMM)

Die Motherboards ALiveNF7G-FullHD bieten vier 240-pol. DDR2 (Double Data Rate 2) DIMM-Steckplätze und unterstützen die Dual-Ka n al-Speichertechnologie. Für die DualKanalkonfiguration dürfen Sie nur identische (gleiche M arke, Geschwindigke it, Größe und gleicher Chiptyp) DD R2 DIMM-Paare in den Steckplätzen gle icher Farbe installieren. Mit anderen W orten, sie müssen e in identisches DDR2 DIMM-Paar i m Dual-Kanal A (DDRII_1 und DD RII_2; gelbe Steckplätze, siehe Seite 2/3 Nr. 6) oder ein identisches DDR2 DIMM-Paar im Dual-Kanal B (DDRII_3 und DDRII_4; orange Steckplätze, siehe Seite 2/3 Nr. 7) installieren, da mit die Dual-KanalSpeichertechnologie aktiviert werden ka nn. Auf diese m Motherboard können Sie auch vier DDR2 DIMMs für eine Dual-Kan alkonfiguration installieren. Auf diesem Motherboard können Sie auch vier DDR2 DIMM-Module für eine DualKanalkonfiguration in stallieren, wobei Sie bitte in allen vier Steckplätzen identische DDRII DIMM-Module in stallieren. Beziehen Sie sich dabe i auf die na chstehende Konfigurationstabelle für Dual-Kan alspeicher.

Dual-Kanal-Speicherkonfigurationen

DDRII_1 DDRII_2 DDRII_3 DDRII_4

(gelbe Steckplätze) (gelbe Steckplätze) (orange Steckplätze) (orange Steckplätze)

(1) Bestückt Bestückt - (2 ) - - Bestückt Bestückt (3) Bestückt Bestückt Bestückt Bestückt

Deutsch

DeutschDeutsch

7070

* Für Konfiguration (3) installieren Sie bitte identische DDR2 DIMMs in allen vier Steckplätzen.

1. Wenn Sie zwei Speichermodule installieren möchten, verwenden Sie dazu für optimale Kompatibilität und Stabilität Steckplätze gleicher Farbe. Installieren Sie die beiden Speichermodule also entweder in den gelbe Steckplätzen (DDRII_1 und DDRII_ 2) oder den orange Steckplätzen (DDRII_3 und DDRII_4).

2. Wenn nur ein Speichermodul oder drei Speichermodule in den DDR2 DIMM-Steckplätzen auf diesem Motherboard installiert sind, kann es die Dual-Kanal-Speichertechnologie nicht aktivieren.

3. Ist ein Speichermodulpaar NICHT im gleichen “Dual-Kanal” installiert, z.B. ein Speichermodulpaar wird in DDRII_1 und DDRII_3 installiert, kann es die Dual-Kanal-Speichertechnologie nicht aktivieren.

4. Es ist nicht zulässig, DDR in einen DDR2 Steckplatz zu installieren; andernfalls könnten Motherboard und DIMMs beschädigt werden.

ASRock ALiveNF7G-FullHD Motherboard

Einsetzen eines DIMM-ModulsEinsetzen eines DIMM-Moduls

Einsetzen eines DIMM-Moduls

Einsetzen eines DIMM-ModulsEinsetzen eines DIMM-Moduls

Achten Sie darauf, das Netzteil abzustecken, bevor Sie DIMMs oder Systemkomponenten hinzufügen oder entfernen.

Schritt 1: Öffnen Sie einen DIMM-Slot, indem Sie die seitlichen Clips nach außen

drücken.

Schritt 2: Richten Sie das DIMM-Modul so über dem Slot aus, dass das Modul mit

der Kerbe in den Slot passt.

Die DIMM-Module passen nur richtig herum eingelegt in die Steckplätze. Falls Sie versuchen, die DIMM-Module mit Gewalt falsch herum in die Steckplätze zu zwingen, führt dies zu dauerhaften Schäden am Mainboard und am DIMM-Modul.

Schritt 3: Drücken Sie die DIMM-Module fest in die Steckplätze, so dass die

Halteklammern an beiden Enden des Moduls einschnappen und das DIMM-Modul fest an Ort und Stelle sitzt.

ASRock ALiveNF7G-FullHD Motherboard

7171

DeutschDeutsch

Deutsch

2.42.4

Erweiterungssteckplätze (PCI-Steckplätze und PCIErweiterungssteckplätze (PCI-Steckplätze und PCI

2.4

Erweiterungssteckplätze (PCI-Steckplätze und PCI

2.42.4

Erweiterungssteckplätze (PCI-Steckplätze und PCIErweiterungssteckplätze (PCI-Steckplätze und PCI Express-Steckplätze)Express-Steckplätze)

Express-Steckplätze)

Express-Steckplätze)Express-Steckplätze)

Es gibt einen 2 PCI-Steckplätze und 2 PCI Express-Steckplätze am ALiveNF7G-FullHD Motherboard. PCI-Slots: PCI-Slots werden zur Installation von Erweiterungskarten mit dem

32bit PCI-Interface genutzt.

PCI Express-Slots: PCIE1 (PCIE x1-Steckplatz) wird für PCI Express-

Grafikkarten mit x1-Busbreite verwendet wie Gigabit LANKarten, SATA2-Karten, usw. e inge setzt. PCIE2 (PCIE x16-Steckplatz) wird für PCI ExpressGrafikkarten mit x16-Busbreite verwendet.

Einbau einer ErweiterungskarteEinbau einer Erweiterungskarte

Einbau einer Erweiterungskarte

Einbau einer ErweiterungskarteEinbau einer Erweiterungskarte

Schritt 1: Bevor Sie die Erweiterungskarte installieren, vergewissern Sie sich,

dass das Netzteil ausge schaltet und das Netzka bel abgezogen ist. Bitte lesen Sie die Dokumentation zur Erweiterungsk arte und nehmen Sie nötige Hardware-Einstellungen für die Karte vor, ehe Sie mit der Installation beginnen.

Schritt 2: Entfernen Sie das Abde ckungsblech (Slotblende) von dem

Gehäuseschacht (Slot) , den Sie nutzen möchten und behalten die Schraube für den Einbau der Karte.

Schritt 3: Richten Sie die Karte über dem Slot aus und drücken Sie sie ohne

Gewalt hinein, bis sie den Steckplatz korrekt ausfüllt.

Schritt 4: Befestigen Sie die Karte mit der Schraube aus Schritt 2.

Deutsch

DeutschDeutsch

7272

ASRock ALiveNF7G-FullHD Motherboard

2.52.5

Zweischirm-Funktion und Surround-Display-FunktionenZweischirm-Funktion und Surround-Display-Funktionen

2.5

Zweischirm-Funktion und Surround-Display-Funktionen

2.52.5

Zweischirm-Funktion und Surround-Display-FunktionenZweischirm-Funktion und Surround-Display-Funktionen

Zweischirm-Funktion

Das Motherboard unterstützt die Zweischirm-Funktion. Der integrierter Dual-VGAAusgang mit (DVI-D und D-Sub gestattet) Ihnen, die Vorteile der ZweischirmFunktion zu nutzen, ohne eine zweite VGA-Karte auf dem Motherboard zu installieren. Zur Unterstützung des Dual-VGA-Ausgangs bietet das Motherboard darüber hinaus separate Display-Controller für DVI-D und D-Sub, sodass DVI-D und D-Sub auch unterschiedliche Display-Inhalte steuern können. Zur Aktivierung der Zweischirm-Funktion gehen Sie wie folgt vor:

1. Das D VI-D-Bildschirm-Einga ngskabel an den VGA/DVI-D-Port im I/O-Bereich auf dem Motherboard anschließen. Das D-Sub-Bildschirm-Eingangskabel an den VGA/D-Sub-Port im I/O-Bereich auf dem Motherboard anschließen.

V GA/D VI-D port

2. Falls der Treiber für Onboard-VGA bereits von der CD auf Ihrem System installiert ist, können Sie die Vorzüge der Zweischirm-Funktion der beiden Ports VGA/DVI-D und VGA/D-Sub auf dem Motherboard sofort nach dem Booten Ihres Rechners benutzen. Falls der Treiber für Onboard-VGA noch nicht installiert ist, installieren Sie den Treiber von der CD auf Ihrem System und starten Ihren Computer neu. Danach können Sie die Zweischirm-Funktion der beiden Ports VGA/DVI-D und VGA/D-Sub auf dem Motherboard benutzen.

Als Sie HDCP-schützten Video von Blu-ray (BD) oder HD-DVD Platte abspielen, wird der Inhalt nur in einem der zwei Monitoren anstelle in beiden Monitoren angezeigt.

ASRock ALiveNF7G-FullHD Motherboard

V GA/D-Sub port

7373

DeutschDeutsch

Deutsch

DeutschDeutsch

Surround-Display-Funktion

Das Motherboard unterstützt eine Surround-Display-Aktualisierung. In Verbindung mit einer externen PCI-Express-VGA-Karte gestattet Ihnen der integrierte DualVGA-Ausgang (DVI-D und D-Sub), die Vorteile von Surround-Display zu genießen. Zur Einrichtung von Surround-Display gehen Sie wie folgt vor:

1. Installieren Sie die N VIDIA® PCI-Express-VGA-Karte im PCI-Express-Slot. Ausführliche Hinweise zur korrekten Installation einer Erweiterungskarte siehe Seite 72.

2. Das DVI-D-Bildschirm-Eingangsk abel an den VGA/DVI-D-Port auf de m I/O Bereich des Motherboards anschließen. Das D-Sub-Bildschirm-Eingangskabel an den VGA/D-Sub-Port im I/O-Bereich auf dem Motherboard anschließen.

3. Fahren Sie Ihr System hoch. Drücken Sie <F2>, um das BIOS-Setup zu öffnen. Öffnen Sie die Option „Share Memory (Anteil-Gedächtnis)“, um die Speicherfähigkeit auf [32MB], [64MB], [128MB] oder [256MB] einzustellen und die Funktion von VGA/D-Sub zu aktivieren. Der Wert, den Sie auswählen, muss geringer als die Gesamtspeicherfähigkeit Ihres Systemspeichers sein. Falls Sie im BIOS-Setup nichts ändern, wird die VGA/D-Sub-Funktion durch den für „Share Memory (Anteil-Gedächtnis)“ eingestellten Standardwert [Auto] deaktiviert, wenn die zusätzliche VGA-Karte in das Motherboard eingesteckt wird.

4. Installieren Sie den Treiber für Onboard-VGA und den Treiber der zusätzlichen PCI-Express-VGA-Karte auf Ihrem System. Falls Sie den Treiber für Onboard VGA und den Treiber der zusätzlichen PCI-Express-VGA-Karte bereits auf Ihrem System installiert haben, müssen Sie sie nicht erneut installieren.

5. Richten Sie eine Multi-Bildschirm-Anzeige ein. Für Windows® 2000 / XP / XP 64-Bit Betriebssystem: Klicken Sie mit der rechten Mausta ste auf Ihren Desktop, wählen Sie „Properties (Eigenschaften)“ und dann die Registerkarte „Settings (Einstellungen)“, um die Multi-Bildschirm-Anzeige wie nachstehend beschrieben e inzurichten. A. Klicken Sie auf die Schaltfläche „Identify (Identifizieren)“, um die Bildschirme mit Ziffern zu kennzeichnen. B. Klicken Sie im Di alog Anzeige-Eigenschaften mit der rechten Maustaste auf das Symbol der Anzeige, die Sie zu Ihrer Hauptanzeige machen möchten und klicken Sie dann auf „Primary (Primär)“. Wenn Sie mit Ihrer Karte mehrere Monitore steuern, ist ein Monitor der Hauptmonitor und alle anderen Monitore werden als sekundäre Monitore bezeichnet. C. Wählen Sie da s Anzeige-Symbol, das mit der Ziffer 2 gekennzeichnet ist. D. Klicken Sie auf “ Extend my Windows des ktop onto this monitor (Windows Desktop auf diesen Monitor erwe itern)”. E. Klicken Sie mit der rechten Mausta ste auf das Anze ige-Symbol und wählen Sie ggf. „Attached (Angeschlossen)“.

7474

ASRock ALiveNF7G-FullHD Motherboard

F. Stellen Sie die „ Screen Resolution (Bildschirmauflösung) “ und die „Color Quality (Farbtiefe für den zweiten Monitor ein) “. Klicken Sie auf „Apply (Übernehmen)“ oder „OK“, um die neuen W erte zu übernehmen. G. Wiederholen Sie die Schritte C bis E für die mit den Zif fern Ein s, Zwei, Drei und Vier gekennzeichneten Anzeigegeräte. Für Windows® VistaTM / VistaTM 64-Bit Betriebssystem: Rechtsklicken Sie den Arbeitsbere ich, wählen Sie „Person alize“ (Personalisieren) und wählen Sie die Registerkarte „Display Settings“ (Eigenschaften von Anzeige), um die Einstellungen von Multi-Monitor entsprechend den unten stehenden Schritten zu justieren. A. Klicken Sie das Symbol „2“. B. Klicken Sie „This is my main monitor“ (Dies ist mein Hauptmonitor) und „Extend the desktop onto this monitor“ (Arbeitsplatz auf diesen Monitor erweitern). C. Klicken Sie „OK“, um Ihre Änderungen zu speichern. D. Wiederholen Sie die Schritte A bis C für das durch die Nummern drei und vier gekennzeichnete Displaysymbol.

6. Verwenden Sie Surround-Display. Klicken Sie die Anzeige-Symbole a n und ziehen Sie sie in die räumliche Position, in der Sie sie benutzen möchten. Die Platzierung der Anzeige-Symbole besti mmt, wie Sie Objekte von e inem Monitor zu einem anderen ziehen.

HDCP Funktion mit DVI-D Port

HDCP Function ist mit DVI-D port unterstützt. Um die HDCP Funktion auf der Masterplatte anzuvenden, brauchen Sie PC mit einem besseren Monitor ausstatten, der HDCP Funktion auch unterstützt. Damit können Sie sich am besseren Qualitätmonitor mit der Hochdefinition HDCP Encryptioninhalt.Bitte beziehen Sie sich auf die unterstehenden Anweisungen für die genauere Einzelheit über t HDCP Funktion.

Was ist HDCP?

HDCP bedeutet,daß Hoch-Breitband Digitalinhalt Schutz, Eine Spezifikation ist von Intel Digitalunterhaltunginhalts entwickelt, der das DVI Interface benutzt. HDCP ist ein Schemakopieschutz, um die Möglichkeit für das Auffangen derDigitaldaten zwischen Videoquelle oder Transmitter auszusondern, dergleichen ein Computer, DVD Player oder Steuerungsgerät und der Digitalanzeiger oder Kopfhörerbeispielweise Monitor, Fernsehen oder ProjeKtor; Mit anderen Worten, HDCP Specifikation ist beabsichtigt, die Inhaltvollständigkeit und Unversehrtheit zu schützen,wenn es transmmittert wird.

ASRock ALiveNF7G-FullHD Motherboard

für den Schutz des

7575

DeutschDeutsch

Deutsch

DeutschDeutsch

die Kompatibilität mit dem HDCP Schema ,dergleichen DVD player, Satellit und Kabel HDTV Steuerungsgerät sowie U nterhaltung PCs brauchen eine sichere V erbindung mit einer gefällige Monitor. Es ist für Sie empfehlenswert, eine kompatibele HDTV einzukaufen, weil die Hersteller für HDCP oder LCD monitor Ausrüstung zunehmen werden.

2.6 HDMI Audiofunktion Betriebs-Führer2.6 HDMI Audiofunktion Betriebs-Führer

2.6 HDMI Audiofunktion Betriebs-Führer

2.6 HDMI Audiofunktion Betriebs-Führer2.6 HDMI Audiofunktion Betriebs-Führer

Der DVI-D-Port für das Chipset, das auf dieser Hauptplatine adoptiert wird, kann DVI/HDCP- und HDMI-Format Signal unterstützen. Sie können den DVI zum HDMI Adapter verwenden, um den DVI-D-Port in HDMI Schnittstelle umzuwandeln. Bitte folgen Sie folgender Schritte, um HDMI Audiofunktion entsprechend dem Betriebssystem, das Sie installiert haben, zu ermöglichen.

1. DVI zum HDMI Adapter wird nicht mit dieser Hauptplatine zusammengerollt;

bitte beziehen Sie sich auf den Adapterverkäufer für weitere Informationen.

2. Wenn Sie den DVI-D-Monitor anstelle vom HDMI Monitor auf diese

Hauptplatine anbringen und HDMI Audiofunktion ermöglichen, kann der Film, den Sie spielen, manchmal pausieren.

Für Windows® XP / XP 64-Bit Betriebssystem Schritt 1: BIOS einstellen.

A. BIOS-SETUP-DIENSTPROGRAMM eintragen fortgeschritten Schirm Konfiguration des Chipsets B. Die Option „On-Board HDMI-HD Audio“ auf [Automatisch] einstellen.

Schritt 2: HDMI Audio Treiber in Ihrem System installieren.

„On-Board HDMI-HD Audio Treiber“ vom ASRock Unterstützungs-CD in Ihre m System installieren.

Schritt 3: Ihr System neu starten.

Nachdem Sie das System neu gestartet haben, ist die HDMI Audiofunktion vorhanden.

Nachdem HDMI Audio Treiber installiert wird, wird die Standardeinstellung des Betriebssystems das Audiosignal durch HDMI Audio ausgeben. Folglich arbeitet die On-Board Audio Buchse nicht.

Für Windows® VistaTM / VistaTM 64-Bit Betriebssystem Schritt 1: BIOS einstellen.

A. BIOS-SETUP-DIENSTPROGRAMM eintragen fortgeschritten Schirm Konfiguration des Chipsets B. Die Option „On-Board HDMI-HD Audio“ auf [Automatisch] einstellen.

Schritt 2: Windows® eintreten, um Ihr System manuell einzustellen.

A. „Starten“ Knopf anklicken, „Einstellungen“ auswählen und dann „ Bedienungsfeld“ anklicken.

7676

ASRock ALiveNF7G-FullHD Motherboard

B. „Hardware und Ton“ anklicken und „Ton“ a nklicken. C. Die Sta ndardeinstellung „Lautsprecher“ „auf digitalen Ausgabegerät (HDMI)“ ändern. D. „OK“ anklicken, um die Einstellung zu beenden.

Schritt 3: Ihr System neu starten.

Nachdem Sie das System neu gestartet haben, ist die HDMI Audiofunktion vorhanden.

2.7 Einstellung der Jumper2.7 Einstellung der Jumper

2.7 Einstellung der Jumper

2.7 Einstellung der Jumper2.7 Einstellung der Jumper

Die Abbildung verdeutlicht, wie Jumper gesetzt werden. Werden Pins durch Jumperkappen verdeckt, ist der Jumper “gebrückt”. Werden keine Pins durch Jumperka ppen verde ckt, ist der Jumper “offen”. Die Abbildung zeigt einen 3-Pin Jumper dessen Pin1 und Pin2 “gebrückt” sind, bzw. es befindet sich e ine Jumper-Kappe auf diesen beiden Pins.

Jumper Einstellun

PS2_USB_PW1 Überbrücken Sie Pin2, Pin3, um

(siehe S.2/3, No. 1) +5VSB (Standby) zu setzen

Hinweis: Um +5VSB nutzen zu können, muss das Netzteil auf dieser Leitung 2A

oder mehr leisten können.

Gebrückt Offen

und die PS/2 oder USBWe ckfunktionen zu aktivieren.

CMOS löschen

(CLRCMOS1, 3-Pin jumper) (siehe S.2/3, No. 23)

DefaultEinstellung

Hinweis: CLRCMOS1 erlaubt Ihnen das Löschen der CMOS-Daten. Diese

beinhalten das System-Passwort, Datum, Zeit und die verschiedenen BIOS-Parameter. Um die Systemparameter zu löschen und auf die Werkseinstellung zurückzusetzen, schalten Sie bitte den Computer ab und entfernen das Stromkabel. Benutzen Sie eine Jumperkappe, um die Pin 2 und Pin 3 an CLRCMOS1 für 5 Sekunden kurzzuschließen. Bitte vergessen Sie nicht, den Jumper wieder zu entfernen, nachdem das CMOS gelöscht wurde. Bitte vergessen Sie nicht, den Jumper wieder zu entfernen, nachdem das CMOS gelöscht wurde. Wenn Sie den CMOSInhalt gleich nach dem Aktualisieren des BIOS löschen müssen, müssen Sie zuerst das System starten und dann wieder ausschalten, bevor Sie den CMOS-Inhalt löschen.

ASRock ALiveNF7G-FullHD Motherboard

CMOS löschen

7777

DeutschDeutsch

Deutsch

2.8 Anschlüsse2.8 Anschlüsse

2.8 Anschlüsse

2.8 Anschlüsse2.8 Anschlüsse

Anschlussleisten sind KEINE Jumper. Setzen Sie KEINE Jumperkappen auf die Pins der Anschlussleisten. Wenn Sie die Jumperkappen auf die Anschlüsse setzen, wird das Motherboard permanent beschädigt!

Anschluss Beschreibung

Anschluss für das Floppy-Laufwerk

(33-Pin FLOPPY1) (siehe S.2/3, No. 24)

die rotgestreifte Seite auf Stift 1

Hinweis: Achten Sie darauf, dass die rotgestreifte Seite des Ka bel mit der Stift 1-

Seite des An schlusses verbunden wird.

Primärer IDE-Anschluss (blau)

(39-pin IDE1, siehe S.2/3, No. 8)

Blauer Anschluss Schwarzer Anschluss zum Motherboard zur Festplatte

80-adriges ATA 66/100/133 Kabel

Hinweis: Details entnehmen Sie bitte den Anweisungen Ihres IDE-Gerätehändlers.

Deutsch

DeutschDeutsch

7878

Seriell-ATAII-Anschlüsse

(SAT AII_1 (PORT 0): siehe S.2/3, No. 13) (SAT AII_2 (PORT 1): siehe S.2/3, No. 12) (SAT AII_3 (PORT 2): siehe S.2/3, No. 11) (SAT AII_4 (PORT 3): siehe S.2/3, No. 9)

SATAII_2 (PORT 1)

SATAII_1 (PORT 0)

SATAII_3 (PORT 2)

Diese vier Serial ATA (SATA II) -Anschlüsse unterstützen interne SATAoder SATA II-Festplatten. Die aktuelle SATAII-Schnittstelle ermöglicht eine

SATAII_4 (PORT 3)

Datenübertragungsrate bis 3,0 Gb/s.

Serial ATA- (SATA-) Sie können beide Enden des Datenkabel SATA-Datenkabels entweder

(Option) mit der SATA / SAT AII-

Festplatte oder dem SATAII-Anschluss am Mainboard verbinden.

ASRock ALiveNF7G-FullHD Motherboard

Serial A TA- (SATA-) Verbinden Sie das schwarze Stromversorgungskabel Ende des SATA-Netzkabels mit

(Option) dem Netzan schluss am

SATA-HDD-Stromanschluss

Verbindung zum

Verbindung zum Netzteil

Laufwerk. Verbinden Sie dann das weiße Ende des SATAStromversorgungskabels mit dem Stromanschluss des Netzteils.

USB 2.0-Header Zusätzlich zu den vier

(9-pol. USB8_9) üblichen USB 2.0-Ports an den (siehe S.2/3 - No. 14) I/O-Anschlüssen befinden sich

drei USB 2.0-Anschlussleisten am Motherboard. Pro USB 2.0 Anschlussleiste werden zwei

(9-pol. USB6_7) USB 2.0-Ports unterstützt. (siehe S.2/3 - No. 15)

(9-pol. USB4_5) (siehe S.2/3 - No. 16)

l ATA hlüsse

ngsrate bis

WiFi/E Sockel Dieser Sockel unterstützt

(15-pol. WIFI/E) WiFi+AP Funktion mit ASRock (siehe S.2/3 - No. 26) WiFi-802.11g oder WiFi-802.11n

Modul, einem einfa ch zu bedienenden Wireless Local Area Network (WLAN) Adapter. Damit sind Sie in der Lage, ein drahtloses Netzwerk aufzubauen und die Vorzüge dra htloser Anschlussmöglichkeiten zu genießen.

DeskExpress heißer Stecker Diese Kopf unterstützt die Detektionskopf heiße Stecker

(5-pin IR1) Untersuchungsfunktion für (siehe S.2/3 - Nr. 20) ASRock DeskExpress.

ASRock ALiveNF7G-FullHD Motherboard

7979

DeutschDeutsch

Deutsch

Interne Audio-Anschlüsse Diese ermöglichen Ihnen Stereo-

(4-Pin CD1) Signalquellen, wie z. B. CD-ROM, (CD1: siehe S.2/3, No. 29) DV D-ROM, TV -Tuner oder

CD1

MPEG-Karten mit Ihrem System zu verbinden.

Anschluss für Audio auf Dieses Interface zu einem der Gehäusevorderseite Audio-Panel auf der Vorderseite

(9-Pin HD_AUDIO1) Ihres Gehäuses, ermöglicht (siehe S.2/3, No. 28) Ihnen eine bequeme

Kontrolle über Audio-Geräte.

1. High Definition Audio unterstützt Jack Sensing (automatische Erkennung

falsch angeschlossener Geräte), wobei jedoch die Bildschirmverdrahtung am

Gehäuse HDA unterstützen muss, um richtig zu funktionieren. Beachten Sie

bei der Installation im System die Anweisungen in unserem Handbuch und im Gehäusehandbuch.

2. Wenn Sie die AC’97-Audioleiste verwenden, installieren Sie diese wie

nachstehend beschrieben an der Front-Audioanschlussleiste: A. Schließen Sie Mic_IN (MIC) an MIC2_L an. B. Schließen Sie Audio_R (RIN) an OUT2_R und Audio_L (LIN) an OUT2_L an. C. Schließen Sie Ground (GND) an Ground (GND) an. D. MIC_RET und OUT_RET sind nur für den HD-Audioanschluss gedacht. Diese Anschlüsse müssen nicht an die AC’97-Audioleiste angeschlossen werden. E. Rufen Sie das BIOS-Setup-Dienstprogramm auf. Wechseln Sie zu Erweiterte Einstellungen und wählen Sie Chipset-Konfiguration. Setzen Sie die Option Frontleistenkontrolle von [Automatisch] auf [Aktiviert]. F. Rufen Sie das Windows-System auf. Klicken Sie auf das Symbol in der Taskleiste unten rechts, um den Realtek HD Audio-Manager aufzurufen. Für Windows Klicken Sie auf “Audio-E/A”, wählen Sie die “Anschlusseinstellungen”

, wählen Sie “Erkennung der Frontleistenbuchse deaktivieren”

2000 / XP / XP 64-Bit Betriebssystem:

Deutsch

DeutschDeutsch

8080

und speichern Sie die Änderung durch Klicken auf “OK”. Für Windows® Vista Die Rechtoberseite „Dateiordner“ Ikone anklicken , „Schalttafel

Buchse Entdeckung sperren“ wählen und die Änderung speichern, indem Sie „OKAY“ klicken.

/ VistaTM 64-Bit Betriebssystem:

System Panel Anschluss Dieser Anschluss ist für die

(9-Pin PANEL1) verschiedenen Funktionen der (siehe S.2/3, No. 18) Gehäusefront.

ASRock ALiveNF7G-FullHD Motherboard

Gehäuselautsprecher-Header Schließen Sie den

(4-pin SPEAKER1) Gehäuselautsprecher an (siehe S.2/3, No. 17) diesen Header an.

Gehäuse-Lüfteranschluss Verbinden Sie das

(3-pin CHA_FAN1) Gehäuselüfterkabel mit diesem (siehe S.2/3, No. 10) Anschluss und passen Sie den

schwarzen Draht dem Erdungsstift an.

CPU-Lüfteranschluss Verbinden Sie das CPU -

(4-pin CPU_FAN1) Lüfterkabel mit diesem (siehe S.2/3, No. 2) Anschluss und passen Sie den

4 3 2 1

schwarzen Draht dem Erdungsstift an.

Obwohl dieses Motherboard einen vierpoligen CPU-Lüfteranschluss (Quiet Fan) bietet, können auch CPU-Lüfter mit dreipoligem Anschluss angeschlossen werden; auch ohne Geschwindigkeitsregulierung. Wenn Sie einen dreipoligen CPU-Lüfter an den CPU-Lüferanschluss dieses Motherboards anschließen möchten, verbinden Sie ihn bitte mit den Pins 1 – 3.

Lüfter mit dreipoligem Anschluss installieren

ATX-Netz-Hea der Verbinden Sie die A TX-

(24-pin ATXPWR1) Stromversorgung mit diesem (siehe S.2/3, No. 32) Header.

Pins 1–3 anschließen

Obwohl dieses Motherboard einen 24-pol. ATX-Stromanschluss

bietet, kann es auch mit einem modifizierten traditionellen 20-pol. ATX-Netzteil verwendet werden. Um ein 20-pol. ATX-Netzteil zu verwenden, stecken Sie den Stecker mit Pin 1 und Pin 13 ein.

Installation eines 20-pol. ATX-Netzteils

Anschluss für Beachten Sie bitte, dass Sie eine 12V-ATX-Netzteil Stromversorgung mit ATX 12-

(4-pin A TX12V1) Volt-Stecker mit diesem (siehe S.2/3, No. 3) Anschluss verbinden müssen,

damit ausreichend Strom geliefert werden kann. Andernfalls reicht der Strom nicht aus, das System zu starten.

ASRock ALiveNF7G-FullHD Motherboard

DeutschDeutsch

Deutsch

8181

COM-Anschluss-Header Dieser COM-Anschluss-

(9-pin COM1) Header wird verwendet, um (siehe S.2/3 - No. 22) ein COM-Anschlussmodul zu

unterstützen.

HDMI_SPDIF-Anschluss Der HDMI_SPDIF-Anschluss

(HDMI_SPDIF1, dreipolig) stellt einen SPDIF- (siehe S.2/3 - No. 25) Audioausgang für eine HDMI-

VGA-Karte zur Verfügung und ermöglicht den Anschluss von HDMI-Digitalgeräten wie Fernsehgeräten, Projektoren, LCD-Geräten an das System.

HDMI_SPDIF-Kabel Bitte verbinden Sie das (Option) schwarze Ende (A) des

HDMI_SPDIF-Kabels mit dem HDMI_SPDIF-Anschluss am Motherboard. Schließen Sie dann das weiße Ende (B oder C) des HDMI_SPDIF-Kabels an den HDMI_SPDIF-Anschluss der HDMI-VGA-Karte an.

Deutsch

DeutschDeutsch

8282

A. Schwarzes Ende B. Weißes Ende (zweipolig) C. Weißes Ende (dreipolig)

ASRock ALiveNF7G-FullHD Motherboard

2.92.9

HDMI_SPDIF-Anschluss – InstallationshinweiseHDMI_SPDIF-Anschluss – Installationshinweise

2.9

HDMI_SPDIF-Anschluss – Installationshinweise

2.92.9

HDMI_SPDIF-Anschluss – InstallationshinweiseHDMI_SPDIF-Anschluss – Installationshinweise

HDMI (Hochauflösende Multimedia-Schnittstelle) ist eine komplett digitale Audio/ Video-Spezifikation, die eine Schnittstelle zwischen sämtlichen kompatiblen Digitalaudio-/Videoquellen zur Verfügung stellt. Beispiele für solche Digitalgeräte sind Digitalempfänger , DV D-Player, A/V-Re ceiver sowie kompatible Audiosysteme und Videoanzeigegeräte zum digitalen Fernsehen (DTV). Ein komplettes HDMISystem benötigt eine HDMI-VGA-Karte und ein HDMI-kompatibles Motherboard mit verbundenem HDMI_SPDIF-Anschluss. Ihr Motherboard ist mit einem HDMI_SPDIFAnschluss ausgestattet, der einen SPDIF-Audioausgang für eine HDMI-VGA-Karte zur Verfügung stellt und den Anschluss von HDMI-Digitalgeräten wie Fernsehgeräten/Projektoren/LCD-Geräten an das System ermöglicht. Um die HDMIFunktionen Ihres Motherboards nutzen zu können, führen Sie bitte die nachstehenden Schritte aus.

Schritt 1: Installieren Sie die HDMI-VGA-Karte im PCI Express-Steckplatz Ihres

Motherboards. Hinweise zur Installation der HDMI-VGA-Karte finden Sie in der Installationsanleitung auf Seite 72.

Schritt 2: Verbinden Sie das schwarze Ende (A) des HDMI_SPDIF-

Kabels mit dem HDMI_SPDIF-Anschluss (HDMI_SPDIF1, gelb, siehe Seite 2/3, No. 25) am Motherboard.

Achten Sie darauf, dass das HDMI_SPDIF-Kabel richtig an Motherboard und HDMIVGA-Karte a nge schlossen wird; be achten Sie die jeweilige Pinbelegung. Hinweise zur Pinbelegung des HDMI_SPDIF-Anschlusses sowie der Stecker am HDMI_SPDIF-Kabel finden Sie auf Seite 82. Die Pinbelegung des HDMI_SPDIF-Anschlusses finden Sie in der Dokumentation Ihrer HDMI-VGA-Karte. Anschlussfehler können Motherboard und HDMI-VGA-Karte irreparabel beschädigen.

Schritt 3: Schließen Sie das weiße Ende (B oder C) des HDMI_SPDIF-Kabels an

den HDMI_SPDIF-Anschluss der HDMI-V GA-Karte a n. Am HDMI_SPDIFKabel befinden sich zwei weiße Enden (zwei- und dreipolig). Bitte wählen Sie das zum HDMI_SPDIF-Anschluss Ihrer VGA-Karte passende weiße Ende aus.

Weiße s Ende (zweipolig) (B)

Schließen Sie das weiße Ende des HDMI_SPDIF-Kabels keinesfalls an den falschen Anschluss der HDMI-VGA-Karte oder gar an eine andere VGA-Karte an. Dadurch können Motherboard und VGA-Karte schwer beschädigt werden. In der Abbildung sehen Sie ein Beispiel für einen falschen Anschluss: Hier wird versucht, das HDMI_SPDIF-Kabel mit dem Lüfteranschluss der PCI Express-VGA-Karte zu verbinden. Schauen Sie in die Dokumentation Ihrer VGA-Karte und informieren Sie sich schon im Vorfeld über die richtige Nutzung der Anschlüsse.

ASRock ALiveNF7G-FullHD Motherboard

Weiße s Ende (dreipolig) (C)

8383

DeutschDeutsch

Deutsch

Schritt 4: Schließen Sie den HDMI-Ausgang an ein HDMI-Gerät an; z. B.

an ein HDTV-Gerät. Hinweise zum richtigen Anschluss finden Sie in der Dokumentation des HDMI-Gerätes und der VGA-Karte.

Schritt 5: Installieren Sie die HDMI-VGA-Kartentreiber in Ihrem System.

2.102.10

Anleitung zur SAAnleitung zur SA

2.10

Anleitung zur SA

2.102.10

Anleitung zur SAAnleitung zur SA

Bevor Sie eine SA TA II Fe stplatte in Ihre m Computer installieren, lesen Sie bitte die folgende Anleitung zur SATA II Festplatteneinrichtung aufmerksam durch. Einige Standardeinstellungen von SATA II Festplatten sind möglicherweise nicht in den SATA II Modus geschaltet und arbeiten daher nicht mit optimaler Leistung. Um die SATA II Funktionalität zu aktivieren, führen Sie bitte die nachstehenden Schritte für Festplatten unterschiedlicher Hersteller aus und stellen Ihre SATA II Festplatte schon vorher auf den SATA II Modus um; andernfalls kann es vorkommen, dass Ihre SATA II Festplatte nicht im SATA II-Modus arbeitet.

Western Digital

Falls die Pins 5 und 6 verbunden werden, wird SATA mit 1,5 Gb/s aktiviert. Wenn Sie andererseits SATA II mit 3,0 Gb/s aktivieren möchten, ziehen Sie bitte die Steckbrücke (Jumper) von den Pins 5 und 6 ab.

SAMSUNG

A II FA II F

estplatteneinrichtungestplatteneinrichtung

A II F

estplatteneinrichtung

A II FA II F

estplatteneinrichtungestplatteneinrichtung

Deutsch

DeutschDeutsch

8484

Falls die Pins 3 und 4 verbunden werden, wird SATA mit 1,5 Gb/s aktiviert. Wenn Sie andererseits SATA II mit 3,0 Gb/s aktivieren möchten, ziehen Sie bitte die Steckbrücke (Jumper) von den Pins 3 und 4 ab.

HITACHI

Zum Ändern verschiedener ATA-Funktionen benutzen Sie bitte das Feature Tool – ein unter DOS ausführbares Dienstprogra mm. Auf der Internetseite von HITACHI finden Sie entsprechende Details: http://www.hitachigst.com/hdd/support/download.htm

Die Beispiele oben dienen lediglich Ihrer Referenz. Die Steckbrückeneinstellungen können bei unterschiedlichen SATA II Festplatten verschiedener Hersteller abweichen. Aktualisierungen und ergänzende Informationen finden Sie auf der Internetseite des Herstellers.

ASRock ALiveNF7G-FullHD Motherboard

2.112.11

Serial ASerial A

2.11

Serial A

2.112.11

Serial ASerial A FestplatteninstallationFestplatteninstallation

Festplatteninstallation

FestplatteninstallationFestplatteninstallation

Dieses Motherboard adoptiert NVIDIA® GeForce 7050 / nForce 630A MCP-Chi pset, das serielle ATA (SATA) / serielle ATAII (SATAII)-Festplatten und RAID unterstützt. Sie können mit diesem Motherboard SATA / SATAII-Festplatten als internes Speichermedium verwenden. Dieses Kapitel zeigt Ihnen, wie SATA / SATAIIFestplatten installiert werden.

SCHRITT 1: Installieren Sie die SATA / SATAII-Festplatten in den

SCHRITT 2: Verbinden Sie das SATA-Netzkabel mit der SATA / SATAII-Festplatte. SCHRITT 3: Schließen Sie ein Ende des SATA-Datenkabels am SATA / SATAII-

SCHRITT 4: Schließen Sie das andere Ende des SATA-Datenkabels an die SATA /

2.122.12

Hot-Plug- und Hot-Swap-FHot-Plug- und Hot-Swap-F

2.12

Hot-Plug- und Hot-Swap-F

2.122.12

Hot-Plug- und Hot-Swap-FHot-Plug- und Hot-Swap-F FestplattenFestplatten

Festplatten

FestplattenFestplatten

Das ALiveNF7G-FullHD-Motherboard unterstützt Hot Plug- und Hot Swap-Funktionen für SATA- / SA T AII- Geräte i m RAID- / AHCI-Modus. Der NVIDIA® GeForce 7050 / nForce 630A MCP-Chipset bietet Hardwareunterstützung für das Adva nced Host Controller Interface (AHCI), eine neue Progra mmierungsschnittstelle für SAT A Host Controller, die durch geme insame Bemühungen der Branche entsta nden ist. AHCI bietet darüber hinaus auch komfortable Erweiterungen wie Hot Plug.

- (SA- (SA

- (SA

- (SA- (SA

A) / Serial AA) / Serial A

A) / Serial A

A) / Serial AA) / Serial A

Laufwerkseinschüben des Gehäuses.

Anschluss des Motherboards an.

SATAII-Festplatte an.

AII- (SAAII- (SA

AII- (SA

AII- (SAAII- (SA

unktion für SAunktion für SA

unktion für SA

unktion für SAunktion für SA

AII)AII)

AII)

AII)AII)

A / SAA / SA

A / SA

A / SAA / SA

AII-AII-

AII-

AII-AII-

HIN WEIS Was ist die Hot-Plug-Funktion?

Wenn SATA / SATAII-Festplatten NICHT für RAID-Konfiguration eingestellt sind, werden sie “Hot-Plug” genannt: Ein Einfügen und Entfernen von SATA / SATAII-Festplatten, während das System in Betrieb ist und einwandfrei läuft.

Was ist die Hot-Swap-Funktion?

Wenn SATA / SATAII-Festplatten als RAID 1 / RAID 5 eingebaut sind, werden sie “Hot-Swap” genannt: Ein Einfügen und Entfernen von SATA / SATAII-Festplatten, während das System in Betrieb ist und einwandfrei läuft.

ASRock ALiveNF7G-FullHD Motherboard

8585

DeutschDeutsch

Deutsch

2.132.13

2.13

2.132.13

Zur Treiberinstallation Sie bitte die Unterstützungs-CD in Ihr optisches Laufwerk ein. Anschließend werden die mit Ihrem System kompatiblen Treiber automatisch erkannt und auf dem Bildschirm angezeigt. Zur Installation der nötigen Treiber gehen Sie bitte der Reihe nach von oben nach unten vor. Nur so können die von Ihnen installierten Treiber richtig arbeiten.

reiberinstallationreiberinstallation

reiberinstallation

reiberinstallationreiberinstallation

Deutsch

DeutschDeutsch

2.142.14

Installation von WindowsInstallation von Windows

2.14

Installation von Windows

2.142.14

Installation von WindowsInstallation von Windows

TMTM

VistaVista

Vista

VistaVista

Wenn Sie Windows® 2000, Windows® XP, Windows® XP 64-Bit, Windows® Vista oder Windows® VistaTM 64-Bit ohne RAID-Funktionalität auf Ihren SATA / SATAIIFestplatten installieren, dann folgen Sie bitte je nach dem zu installierenden Betriebssystem den folgenden Schritten.

2.14.1 Installation von Windows2.14.1 Installation von Windows

2.14.1 Installation von Windows

2.14.1 Installation von Windows2.14.1 Installation von Windows ohne RAID-Funktionen ohne RAID-Funktionen

ohne RAID-Funktionen

ohne RAID-Funktionen ohne RAID-Funktionen

Wenn Sie Windows® 2000 / Windows® XP / Windows® XP 64-Bit ohne RAIDFunktionalität auf Ihren SATA / SATAII-Festplatten installieren, gehen Sie bitte wie folgt vor.

Verwendung von SATA / SATAII-Festplatten mit NCQ und Hot-PlugFunktionen

SCHRITT 1: Konfigurieren Sie BIOS.

A. Rufen Sie im BIOS-DIENSTPROGRAMM den Bildschirm „Erweitert“ und

„IDE-Konfiguration“ auf.

B. Setzen Sie die Option “SATA Operation Mode” (SATA-Betriebsmodus) auf

[AHCI].

SCHRITT 2: Erstellen Sie eine SATA / SATAII-Treiberdiskette.

A. Legen Sie die ASRock Support-CD in Ihr optisches Laufwerk, um Ihr System

hochzufahren. (Legen Sie zu diesem Zeitpunkt KEINE Diskette in das Diskettenlaufwerk ein!) (Es gibt die zwei ASRock Unterstützungs-CDs in dem Hauptplatinegeschenkkastensatz, bitte wählen Sie dasjenige für Windows 2000 / XP / XP 64-Bit.)

/ Vista / Vista

/ Vista

/ Vista / Vista

Sie müssen über SP4 verfügen, ehe Sie Windows 2000 in Ihrem System installieren. Falls Ihre Windows®-Version noch nicht über SP4 verfügen sollte, können Sie mit Hilfe der nachstehenden Internetseite einen SP4-Datenträger anlegen: http://www.microsoft.com/Windows2000/downloads/servicepacks/sp4/ spdeploy.htm#the_integrated_installation_fmay

TMTM

64-Bit ohne RAID-Funktionen 64-Bit ohne RAID-Funktionen

64-Bit ohne RAID-Funktionen

64-Bit ohne RAID-Funktionen 64-Bit ohne RAID-Funktionen

2000 / XP / XP 64-Bit / 2000 / XP / XP 64-Bit /

2000 / XP / XP 64-Bit /

2000 / XP / XP 64-Bit / 2000 / XP / XP 64-Bit /

2000 / XP / XP 64-Bit 2000 / XP / XP 64-Bit

2000 / XP / XP 64-Bit

2000 / XP / XP 64-Bit 2000 / XP / XP 64-Bit

8686

ASRock ALiveNF7G-FullHD Motherboard

B. Während des Selbsttests zu Beginn des Syste mstarts drücken Sie die <F11>-

Taste – ein Fenster zur Auswahl des Boot-Laufwerkes (Startlaufwerk) erscheint. Bitte wählen Sie das CD-ROM-Laufwerk als Boot-Laufwerk.

C. Die Meldung „Generate Serial ATA driver diskette [Y/N]?“

[Serial ATA-Treiberdiskette erstellen [Y/N]?] bestätigen Sie mit <Y>.

D. Daraufhin werden die Meldungen

Please choose:

1. Generate AHCI Driver diskette for Windows2000/XP

2. Generate RAID Driver diskette for Windows2000/XP

3. Generate AHCI Driver diskette for WindowsXP64

4. Generate RAID Driver diskette for WindowsXP64

5. Exit Reboot system now Press any key to continue

Bitte legen Sie eine Diskette in das Diskettenlaufwerk e in. Wählen Sie das da s gewünschte Element je nach gewähltem Modus und zu installierendem

Betriebssystem aus der Liste. Drücken Sie dann eine beliebige Taste.

E . Da s System beginnt mit dem Formatieren der Diskette und kopiert die SATA /

SATAII-Treiber auf die Diskette.

SCHRITT 3: Installieren Sie Windows® 2000 / XP / XP 64-Bit in Ihrem

System.

Sie mit der Installation von Windows® 2000 / XP / XP 64-Bit beginnen. Zu Beginn der Windows®-Einrichtung drücken Sie die F6-Taste zur Installation eines Drittanbieter AHCI-T r eibers. Legen Sie die Diskette mit dem N VIDIA® AHCI-Treiber ein, wenn Sie dazu aufgefordert werden. Nach dem Einlesen der Diskette wid der entsprechende Treiber angezeigt. Wählen Sie den zu installierenden Treiber gemäß des genutzten Betriebssystems. Folgende Treiber stehen zur Verfügung:

A. NVIDIA nForce Storage Controller (required) Windows XP/2000 B. NVIDIA nForce Storage Controller (required) Windows XP64

Für Windows® 2000 / XP im AHCI-Modus wählen Sie bitte A. Für Windows® XP 64bit im AHCI-Modus wählen Sie bitte B.

Verwendung von SATA / SATAII-Festplatten ohne NCQ und Hot-PlugFunktionen

SCHRITT 1: Konfigurieren Sie BIOS.

A. Rufen Sie im BIOS-DIENSTPROGRAMM den Bildschirm „Erweitert“ und

„IDE-Konfiguration“ auf.

B. Setzen Sie die Option “SATA Operation Mode” (SATA-Betriebsmodus) auf

[non-RAID].

SCHRITT 2: Installieren Sie Windows® 2000 / XP / XP 64-Bit in Ihrem

System.

ASRock ALiveNF7G-FullHD Motherboard

8787

DeutschDeutsch

Deutsch

Vista Vista

Vista

Vista Vista

TMTM

/ Vista / Vista

/ Vista

/ Vista / Vista

2.14.2 Installation von Windows2.14.2 Installation von Windows

2.14.2 Installation von Windows

2.14.2 Installation von Windows2.14.2 Installation von Windows ohne RAID-Funktionen ohne RAID-Funktionen

ohne RAID-Funktionen

ohne RAID-Funktionen ohne RAID-Funktionen

Wenn Sie Windows® VistaTM / VistaTM 64-Bit ohne RAID-Funktionalität auf Ihren SATA / SATAII-Festplatten installieren, gehen Sie bitte wie folgt vor.

Verwendung von SATA / SATAII-Festplatten mit NCQ und Hot-PlugFunktionen

SCHRITT 1: Konfigurieren Sie BIOS.

A. Rufen Sie im BIOS-DIENSTPROGRAMM den Bildschirm „Erweitert“ und

„IDE-Konfiguration“ auf.

B. Setzen Sie die Option “SATA Operation Mode” (SATA-Betriebsmodus) auf

[AHCI].

SCHRITT 2: Installieren Sie Windows® VistaTM / VistaTM 64-Bit in Ihrem

System.

Legen Sie Windows® VistaTM / VistaTM 64-Bit optische Disc in das optische Laufwerk ein, um Ihr System zu starten. Folgen Sie anschließend den Anweisungen, um das Windows® VistaTM / VistaTM 64-Bit Betriebssystem auf Ihrem System zu installieren. Wenn die Frage “Wo möchten Sie Windows installieren?” erscheint, legen Sie bitte die ASRock Support CD in Ihr optisches Laufwerk ein. Klicken Sie anschließend die “Treiber laden”-Schaltfläche links unten, um die NVIDIA® AHCI-T reiber zu in stallieren. Die N VIDIA® AHCI-Treiber befinden sich in dem folgenden Verzeichnis auf der Support CD: (Es gibt die zwei ASRock Unterstützungs-CDs in dem Hauptplatinegeschenkkastensatz, bitte wählen Sie dasjenige für Windows

Vista

/ VistaTM 64-Bit.)

.. \ I386 \ AHCI_Vista (Für Windows® VistaTM-Benutzer) .. \ AMD64 \ AHCI_Vista64 (Für Windows® VistaTM 64-Bit Benutzer)

Legen Sie danach noch einmal die Windows® VistaTM / VistaTM 64-Bit optische Disc in das optische Laufwerk, um die Installation fortzusetzen.

TMTM

64-Bit 64-Bit

64-Bit

64-Bit 64-Bit

Deutsch

DeutschDeutsch

8888

Verwendung von SATA / SATAII-Festplatten ohne NCQ und Hot-PlugFunktionen

SCHRITT 1: Konfigurieren Sie BIOS.

A. Rufen Sie im BIOS-DIENSTPROGRAMM den Bildschirm „Erweitert“ und

„IDE-Konfiguration“ auf.

B. Setzen Sie die Option “SATA Operation Mode” (SATA-Betriebsmodus) auf

[non-RAID].

ASRock ALiveNF7G-FullHD Motherboard

SCHRITT 2: Installieren Sie Windows® VistaTM / VistaTM 64-Bit in Ihrem

System.

2.152.15

Installation von WindowsInstallation von Windows

2.15

Installation von Windows

2.152.15

Installation von WindowsInstallation von Windows

TMTM

VistaVista

Vista

VistaVista

Wenn Sie die Betriebssysteme Windows® 2000 / XP / XP 64-bit / VistaTM / VistaTM 64bit auf Ihren SATA- / SA TAII-Festplatten mit RAID-Funktionalität installieren möchten, entnehmen Sie die detaillierten Schritte bitte dem Dokument, das Sie unter folgendem Pfad auf der Unterstützungs-CD finden:

..\ RAID Installation Guide

2.162.16

Entkoppelte ÜbertaktungstechnologieEntkoppelte Übertaktungstechnologie

2.16

Entkoppelte Übertaktungstechnologie

2.162.16

Entkoppelte ÜbertaktungstechnologieEntkoppelte Übertaktungstechnologie (Untied Overclocking T(Untied Overclocking T

(Untied Overclocking T

(Untied Overclocking T(Untied Overclocking T

Dieses Motherboard unterstützt die Entkoppelte Übertaktungstechnologie, durch die der FSB durch fixierte PCI-/PCIE-Busse beim Übertakten effektiver arbeiten. Bevor Sie die Entkoppelte Übertaktung aktivieren, stellen Sie bitte die Option “Overclock Mode” (Übertaktungsmodus) im BIOS von [Auto] auf [CPU, PCIE, Async.] um. Dadurch wird der CPU-FSB beim Übertakten entkoppelt, PCI- und PCIE-Busse werden jedoch fixiert, so dass der FSB in einer stabileren Übertaktungsumgebung arbeiten kann.

/ Vista / Vista

/ Vista

/ Vista / Vista

Beziehen Sie sich auf die Warnung vor möglichen Overclocking-Risiken auf Seite 66, bevor Sie die Untied Overclocking-Technologie anwenden.

TMTM

64-Bit mit RAID 64-Bit mit RAID

64-Bit mit RAID

64-Bit mit RAID 64-Bit mit RAID

2000 / XP / XP 64-Bit / 2000 / XP / XP 64-Bit /

2000 / XP / XP 64-Bit /

2000 / XP / XP 64-Bit / 2000 / XP / XP 64-Bit /

-F-F

unktionenunktionen

-F

unktionen

-F-F

unktionenunktionen

echnology)echnology)

echnology)

echnology)echnology)

ASRock ALiveNF7G-FullHD Motherboard

8989

DeutschDeutsch

Deutsch

3. BIOS-Information3. BIOS-Information

3. BIOS-Information

3. BIOS-Information3. BIOS-Information

Das Flash Memory dieses Motherboards speichert das Setup-Utility. Drücken Sie <F2> während des POST (Power-On-Self-Test) um ins Setup zu gela ngen, ansonsten werden die Testroutinen weiter abgearbeitet. Wenn Sie ins Setup gelangen wollen, nachdem der POST durchgeführt wurde, müssen Sie das System über die Tastenkombination <Ctrl> + <Alt> + <Delete> oder den Reset-Knopf auf der Gehäusevorderseite, neu starten. Natürlich können Sie einen Neustart auch durchführen, indem Sie das System kurz ab- und danach wieder anschalten. Das Setup-Programm ist für eine bequeme Bedienung entwickelt worden. Es ist ein menügesteuertes Programm, in dem Sie durch unterschiedliche Untermenüs scrollen und die vorab festgelegten Optionen auswählen können. Für detaillierte Informationen zum BIOS-Setup, siehe bitte das Benutzerhandbuch (PDF Datei) auf der Support CD.

Deutsch

DeutschDeutsch

4. Sof4. Sof

4. Sof

4. Sof4. Sof

Dieses Motherboard unterstützt eine Reiche von Microsoft® Windows Betriebssystemen: 2000 / XP / XP Media Center / XP 64-Bit / VistaTM / Vista Bit. Die Ihrem Motherboard beigefügte Support-CD enthält hilfreiche Software, Treiber und Hilfsprogramme, mit denen Sie die Funktionen Ihres Motherboards verbessern können Legen Sie die Support-CD zunächst in Ihr CD-ROM-Laufwerk ein. Der Willkommensbildschirm mit den Installationsmenüs der CD wird automatisch aufgerufen, wenn Sie die “Autorun”-Funktion Ihres Systems aktiviert haben. Erscheint der Wilkommensbildschirm nicht, so “doppelklicken” Sie bitte auf das File ASSETUP.EXE im BIN-V erze ichnis der Support-CD, um die Menüs aufzurufen. Das Setup-Programm soll es Ihnen so leicht wie möglich machen. Es ist menügesteuert, d.h. Sie können in den verschiedenen Untermenüs Ihre Auswahl treffen und die Programme werden dann automatisch installiert.

tware Supportware Suppor

tware Suppor

tware Supportware Suppor

t CD informationt CD information

t CD information

t CD informationt CD information

64-

9090

ASRock ALiveNF7G-FullHD Motherboard

1. Introduction1. Introduction

1. Introduction

1. Introduction1. Introduction

Merci pour votre achat d’une carte mère ASRock ALiveNF7G-FullHD, une carte mère très fiable produite selon les critères de qualité rigoureux de ASRock. Elle offre des performances excellentes et une conception robuste conformément à l’engagement d’ASRock sur la qualité et la fiabilité au long terme. Ce Guide d’installation rapide présente la carte mère et constitue un guide d’installation pas à pas. Des informations plus détaillées concernant la carte mère pourront être trouvées dans le manuel l’utilisateur qui se trouve sur le CD d’assistance.

Les spécifications de la carte mère et le BIOS ayant pu être mis à jour, le contenu de ce manuel est sujet à des changements sans notification. Au cas où n’importe qu’elle modification intervenait sur ce manuel, la version mise à jour serait disponible sur le site web ASRock sans nouvel avis. Vous trouverez les listes de prise en charge des cartes VGA et CPU également sur le site Web ASRock. Site web ASRock, http://www.asrock.com Si vous avez besoin de support technique en relation avec cette carte mère, veuillez consulter notre site Web pour de plus amples informations particulières au modèle que vous utilisez. www.asrock.com/support/index.asp

1.11.1

Contenu du paquetContenu du paquet

1.1

Contenu du paquet

1.11.1

Contenu du paquetContenu du paquet

Carte mère ASRock ALiveNF7G-FullHD

(Facteur de forme M icro ATX: 9.6 pouce s x 8.6 pouces, 24.4 cm x 21.8 cm) Guide d’installation ra pide ASRock ALiveNF7G-FullHD CD de soutien ASRock ALiveNF7G-FullHD Un câble ruban IDE Ultra ATA 66/100/133 80 conducteurs Un câble ruban pour un lecteur de disquettes 3,5 pouces Un câble de données Serial ATA (SATA) (Optionnelle) Un cordon d’alimentation DD série ATA (SATA) (Optionnelle) Un câble HDMI_SPDIF (Optionnelle) Un écra n ASRock 6CH_D VI I/O Un support pour port COM

ASRock ALiveNF7G-FullHD Motherboard

9191

çaisçais

çais

FranFran

Fran

FF rançais

rançaisrançais

9292

1.21.2

SpécificationsSpécifications

1.2

Spécifications

1.21.2

SpécificationsSpécifications

Format - Facteur de forme Micro ATX:

9.6 pouces x 8.6 pouces, 24.4 cm x 21.8 cm

CPU - Socket AM2 prenant en charge le processeur AMD Phenom

Chipsets - N VIDIA® GeForce 7050 / nForce 630A MCP

Mémoire - Compatible avec la Technologie de Mémoire à Canal Double

L’accélérateur - Contrôle direct de la fréquence CPU (voir ATTENTION 5)

hybride - ASRock U-COP (voir A TTENTION 6)

Slot d’extension - 1 x slot PCI Express x16

VGA sur carte - NVIDIA® Integre Series de GeForece7 (NV44)

Audio - 5.1 Son haute définition de première qualité CH Windows

LAN - Realtek PHY RTL8201CL (ALiveNF7G-FullHD R1.0)

X4 / X2, Athlon 64FX / 64X2 / X2 / 64 et Sempron

- Prêt AMD LIVE!

- Supporte la technologie Cool ‘n’ Quiet™ d’AMD

- FSB 1000 MHz (2.0 GT/s)

- Prend en charge la technologie Untied Overclocking

(voir ATTENTION 1)

- Prise en charge de la technologie Hyper Transport

(voir ATTENTION 2)

- 4 x slots DIMM DDR2

- Supporte DDR2 1066/800/667/533 (voir A TTENTION 3)

- Max. 8Go (voir ATTENTION 4)

- Garde d’échec au démarrage (B.F.G.)

- ASRock AM2 Boost: Technologie brevetée par ASRock pour augmenter les performances mémoire jusqu’à 12,5% (voir ATTENTION 7)

- 1 x slot PCI Express x1

- 2 x slots PCI

- VGA DX9.0, nuanceur de pixels 3.0

- mémoire partagée max 256MB (voir ATTENTION 8)

- Output de VGA Duel: supporter DVI-D et D-Sub ports par les controleurs de display independents

- Supporter la fonction de HDCP avec le port de DVI-D

- Supporter 1080p Blu-ray(BD)/ lecteur de HD-D VD (voir A TTENTION 9)

- NVIDIA PureVideoTM Prepration

VistaTM (codec audio ALC662)

- HDMI Audio avec Chi pset enclave

- Vitesse: 10/100 Ethernet (ALiveNF7G-FullHD R1.0)

- Gigabit LAN 10/100/1000 Mb/s (ALiveNF7G-FullHD R3.0)

ASRock ALiveNF7G-FullHD Motherboard

- Giga PHY Realtek RTL8211B (ALiveNF7G-FullHD R3.0)

- Support du Wa ke-On-LAN

Panneau arrière ASRock 6CH_DVI I/O E/S - 1 x port souris PS/2

- 1 x port clavier PS/2

- 1 x port VGA/D-Sub

- 1 x port V GA/D VI-D (voir ATTENTION 10)

- 1 x port parallèle: Support ECP/EPP

- 4 x ports USB 2.0 par défaut

- 1 x port RJ-45

- Prise HD Audio: Entrée Ligne / Haut-parleur frontal / Microphone

Connecteurs - 4 x connecteurs SATAII, prennent en charge un taux de

transfert de donnée s pouva nt aller jusqu’à 3.0Go/s,

supporte RAID (RAID 0, RAID 1, RAID 0+1, RAID 5, JBOD),

NCQ, AHCI et “Hot-Plug” (Connexion à chaud)

(voir A TTENTION 1 1)

- 1 x ATA133 IDE connecteurs (prend en charge jusqu’à 2 périphériques IDE)

- 1 x Port Dis quette

- 1 x DeskExpress Hot Plug Detection header

- 1 x En-tête de port COM

- 1 x Connecteur HDMI_SPDIF

- Connecteur pour ventilateur de CPU/Châssis

- br. 24 connecteur d’ali mentation ATX

- br. 4 connecteur d’alimentation 12V ATX

- Connecteurs audio internes

- Connecteur audio panneau ava nt

- 3 x En-tête USB 2.0 (prendre en charge 6 ports USB 2.0 supplémentaires) (voir A TTENTION 12)

- 1 x En-tête WiFi/E (voir A TTENTION 13)

BIOS - 4Mb BIOS AMI

- BIOS AMI

- Support du “Plug and Play”

- Compatible pour événements de réveil ACPI 1.1

- Gestion jumperless

- Support SMBIOS 2.3.1 CD d’a ssistance - Pilotes, utilitaires, logiciel anti-virus (Version d’essai) Surveillance - Détection de la température de l’UC système - Mesure de température de la carte mère

- T a chéomètre ventilateur CPU

- Tachéomètre ventilateur châssis

ASRock ALiveNF7G-FullHD Motherboard

9393

çaisçais

çais

FranFran

Fran

FF rançais

rançaisrançais

9494

- Ventilateur silencieux d’unité centrale

- Monitoring de la tension: +12V, +5V, +3.3V, Vcore

OS - Microsoft® Windows® 2000 / XP / XP Media Center / XP 64-bit

/ Vista

/ VistaTM 64-bit

Certifications - FCC, CE, WHQL

A TTENTION

Il est important que vous réalisiez qu’il y a un certain risque à effectuer l’overclocking, y compris ajuster les réglages du BIOS, appliquer la technologie Untied Overclocking, ou utiliser des outils de tiers pour l’overclocking. L’overclocking peut affecter la stabilité de votre système, ou même causer des dommages aux composants et dispositifs de votre système. Si vous le faites, c’est à vos frais et vos propres risques. Nous ne sommes pas responsables des dommages possibles causés par l’overclocking.

ATTENTION!

1. Cette carte mère prend en charge la technologie Untied Overclocking. Veuillez lire “La technologie de surcadençage à la volée” à la page 117 pour plus d’informations.

2. Cette carte mère supporte la Technologie de Mémoire à Canal Double. Avant d’intégrer la Technologie de Mémoire à Canal Double, assurezvous de bien lire le guide d’installation des modules mémoire en page 98 pour réaliser une installation correcte.

3. La prise en charge de fréquences de mémoire de 1066MHz dépend du CPU AM2+ que vous choisissez. Si vous choisissez des barrettes de mémoire DDR2 1066 sur cette carte mère, veuillez vous référer à la liste des mémoires prises en charge sur notre site Web pour connaître barrettes de mémoire compatibles. Site Web ASRock http://www.asrock.com

4. Du fait des limites du système d’exploitation, la taille mémoire réelle réservée au système pourra être inférieure à 4 Go sous Windows® XP et Windows® VistaTM. Avec Windows® XP 64 bits et Windows® VistaTM 64 bits avec CPU 64 bits, il n’y a pas ce genre de limitation.

5. Même si cette carte mère offre un contrôle sans souci, il n’est pas recommandé d’y appliquer un over clocking. Les fréquences autres que les fréquences de bus d’UC recommandées risquent de déstabiliser le système ou d’endommager l’UC.

6. Lorsqu’une surchauffe du CPU est détectée, le système s’arrête automatiquement. Avant de redémarrer le système, veuillez vérifier que le ventilateur d’UC sur la carte mère fonctionne correctement et débranchez le cordon d’alimentation, puis rebranchez-le. Pour améliorer la dissipation de la chaleur, n’oubliez pas de mettre de la pâte thermique entre le CPU le dissipateur lors de l’installation du PC.

7. Cette carte mère prend en charge la technologie d’overbooking ASRock AM2 Boost. Si vous activez cette fonction dans la configuration du BIOS, les performances de la mémoire d’améliorent jusqu’à 12,5%, lais l’effet dépend du CPU AM2 que vous adoptez. L’activation de cette fonction accélère l’horloge de référence du chipset/CPU. Cependant, nous ne pouvons par garantir la stabilité du système pour toutes les configurations CPU/DRAM. Si votre systèmes devient instable une fois la fonction AM2 Boost activée, il

ASRock ALiveNF7G-FullHD Motherboard

est possible qu’elle ne s’applique pas à votre système. Vous pouvez choisir de désactiver cette fonction pour conserver la stabilité de votre système.

8. La dimension maximum du memoire partage est definie par le vendeur de jeu de puces et est sujet de changer. Veuillez verifier la NVIDIA website pour les informations recentes SVP.

9. Le support du lecteur HD-DVD/1080p Blu-ray(BD) sur la carte mere demande la configuration propre du materiel. Veilliez consulter la page 10 et 11 pour la demande du materiel minimum et les films passes HD-DVD/1080p Blu-ray (BD) dans notre lab de test.

10. Ce port DVI-D avec le chipset adopte sur cette carte mere peut supporter le signal de formatage de DVI/HDCP et HDMI. Vous pouvez utiliser l’adaptateur DVI a HDMI pour converer le port de DVI-D sur l’interface de HDMI. L’adaptateur DVI a HDMI n’est pas attaché avec notre produit, veilliez consulter le vendeur d’adaptateur pour information future.

11. Avant d’installer le disque dur SATAII sur le connecteur SATAII, veuillez lire le «Guide d’Installation du disque dur SATAII», page 112, pour mettre votre lecteur de disque SATAII en mode SATAII. Vous pouvez également brancher le disque dur SATA directement sur le connecteur SATAII..

12. La gestion de l’alimentation pour l’USB 2.0 fonctionne bien sous Microsoft® Windows® VistaTM 64-bit/ VistaTM / XP 64-bit / XP SP1; SP2/ 2000 SP4.

13. L’en-tête WiFi/E accepte la fonction WiFi+AP avec le module ASRock WiFi-802.11g ou WiFi-802.11n ; c’est un adaptateur de réseau local sans-fil (WLAN) facile d’utilisation. Il vous permettra de créer un environnement sans fil et de bénéficier des avantages de la connectivité au réseau sans fil. Veuillez consultez notre site Internet pour vérifier la disponibilité du module ASRock WiFi-802.11g ou WiFi-

802.11n. Site ASRock http://www.asrock.com

1.31.3

1.3

1.31.3

ableau de matériel minimal requis pour Wableau de matériel minimal requis pour W

ableau de matériel minimal requis pour W

ableau de matériel minimal requis pour Wableau de matériel minimal requis pour W

TMTM

Le logo de VistaLe logo de Vista

Le logo de Vista

Le logo de VistaLe logo de Vista

TMTM

Premium 2007 et Basic Premium 2007 et Basic

Premium 2007 et Basic

Premium 2007 et Basic Premium 2007 et Basic

Les intégrateurs de système et les utilisateurs qui achètent notre carte mère et prévoient de soumettre le logo VistaTM Premium 2007 et Basic de Windows® sont invités à respecter le tableau suivant relatif au matériel minimal requis.

Unité centrale Sempron 2800+ Mémoire 512MB x 2 double canal (Premium)

512MB canal unique (Basic) 256MB x 2 double canal (Premium)

Adaptateur VGA DX9.0 avec pilote WDDM

DVI avec HDCP

* Si vous utilisez VGA intégré avec une mémoire système de 512Mo et que vous désirez soumettre le logo de Windows mémoire partagée de VGA intégré sur 64Mo. Si vous utilisez un VGA intégré à la carte mère avec une mémoire système totale supérieure à 512MB et que vous

VistaTM Basic, veuillez régler la taille de la

ASRock ALiveNF7G-FullHD Motherboard

indowsindows

indows

indowsindows

çaisçais

çais

FranFran

Fran

9595

envisagez de vous soumettre au logo Windows veuillez régler la taille de la mémoire partagée du VGA intégrée sur 128MB ou plus. * Si vous envisagez d’utiliser une carte graphique externe sur cette carte mère, veuillez vous référer aux exigences Premium Discrete sur http://www.asrock.com * Si le onboard VGA supporte DVI, il supporte aussi certainement HDCP fonction pour qualifier pour Windows® VistaTM Premium 2007 logo. * Apres Juin 1,2007, tous les Windows® VistaTM systems sont demandes de mettre au dessus de exigence du hardware minimum pour qualifier pour Windows

Vista

Premium 2007 logo.

2. Installation2. Installation

2. Installation

2. Installation2. Installation

Il s’agit d’une carte mère à facteur de forme M icro ATX (9,6 po x 8,6 po, 24,4 cm x 21,8 cm). Avant d’installer la carte mère, étudiez la configuration de votre châssis pour vous assurer que la carte mère s’y in sère.

Précautions à observer avant l’installationPrécautions à observer avant l’installation

Précautions à observer avant l’installation

Précautions à observer avant l’installationPrécautions à observer avant l’installation

Veuillez tenir compte des précautions suivantes avant l’installation des composants ou tout réglage de la carte mère.

Avant d’installer ou de retirer un composant, assurez-vous que l’alimentation est mise hors tension ou que la fiche électrique est débranchée de l’alimentation électrique. Dans le cas contraire, la carte mère, des périphériques et/ou des composants risquent d’être gravement endommagés.

VistaTM Premium ou Basic,

FF rançais

rançaisrançais

9696

1. Débranchez le câble d’alimentation de la prise secteur avant de toucher à tout composant. En ne le faisant pas, vous pouvez sérieusement endommager la carte mère, les périphériques et/ou les composants.

2. Pour éviter d’endommager les composants de la carte mère du fait de l’électricité statique, ne posez JAMAIS votre carte mère directement sur de la moquette ou sur un tapis. N’oubliez pas d’utiliser un bracelet antistatique ou de toucher un objet relié à la masse avant de manipuler les composants.

3. Tenez les composants par les bords et ne touchez pas les circuits intégrés.

4. A chaque désinstallation de composant, placez-le sur un support antistatique ou dans son sachet d’origine.

5. Lorsque vous placez les vis dans les orifices pour vis pour fixer la carte mère sur le châssis, ne serrez pas trop les vis ! Vous risquez sinon d’endommager la carte mère.

ASRock ALiveNF7G-FullHD Motherboard

2.1 Installation du CPU2.1 Installation du CPU

2.1 Installation du CPU

2.1 Installation du CPU2.1 Installation du CPU

Etape 1. Déverrouillez le support en relevant le levier selon un angle de 90o. Etape 2. Placer l’UC directement au-dessus de la prise pour que le coin de l’UC avec

son triangle jaune coïncide avec le petit triangle dans le coin de la prise.

Etap e 3. Insérez avec précaution le CPU dans le support jusqu’à ce qu’il soit bien en

place.

Le CPU ne peut être inséré que dans un seul sens. NE JAMAIS forcer le CPU dans le support pour éviter de tordre ses broches.

Etape 4. Quand le CPU est en place, appuyez fermement dessus tout en abaissant

le levier du support pour bloquer le CPU. Le verrouillage du levier dans son encoche latérale est annoncé par un clic.

Levier 90° Haut

ETAPE 1 : Levez le levier de prise

2.22.2

Installation du ventilateur et du dissipateurInstallation du ventilateur et du dissipateur

2.2

Installation du ventilateur et du dissipateur

2.22.2

Installation du ventilateur et du dissipateurInstallation du ventilateur et du dissipateur

Triangle doré du processeur

Petit triangle du côté de la prise

ETAPE 2 / ET APE 3 : Mettez le triangle doré du processeur sur le petit triangle du côté de la prise

ETAPE 4 : Appuyez et verrouillez le levier de la prise

Une fois que vous avez installé le CPU dans cette carte mère, il faut installer un dissipateur plus grand et un ventilateur de refroidissement pour dissiper la chaleur. Vous devez également asperger de la pâte thermique entre le CPU et le dissipateur pour améliorer la dissipation de chaleur. Assurez-vous que le CPU et le dissipateur sont fermement fixés et en bon contact l’un avec l’autre. Ensuite, connectez le ventilateur du CPU à la prise du VENTILA TEUR DU CPU (CPU_F AN1, reportez-vous en page 2/3, No. 2). Pour une bonne installation, veuillez vous référer aux manuels d’instruction sur le ventilateur du CPU et le dissipateur.

ASRock ALiveNF7G-FullHD Motherboard

9797

çaisçais

çais

FranFran

Fran

2.3 Installation des modules m émoire [DIMM]2.3 Installation des modules m émoire [DIMM]

2.3 Installation des modules m émoire [DIMM]

2.3 Installation des modules m émoire [DIMM]2.3 Installation des modules m émoire [DIMM]

La carte mère ALiveNF7G-FullHD dispose de quatre emplacements DIMM DD R2 (Double Data Rate 2) de 240-broches, et supporte la Technologie de Mémoire à Ca nal Double. Pour effectuer une configuration à ca nal double, vous devez toujours installer des paires de DIMM DDR2 identiques (de la même marque, de la même vitesse, de la même taille et du même type de puce) dans les slots de même couleur. En d’autres termes, vous devez installer une paire de DIMM DDR2 identiques dan s le Ca nal Double A (DDRII_1 et DD RII_2; slots jaunes; voir p.2/3 No. 6) ou une paire de DIMM DDR2 identiques dans le Ca nal Double B (DD RII_3 et DDRII_4; slots ora nge; voir p.2/3 No. 7), de façon à ce que la Technologie de Mémoire à Canal Double puisse être activée. Cette carte vous permet également d’installer quatre modules DIMM DDR2 pour la configuration à canal double. Cette carte mère vous permet également d’installer quatre modules DIMM DDR2 pour une configuration double canal; veuillez in staller les mêmes modules DIMM DDR2 dans les quatre empla cements. V ous pouvez vous reporter au Tableau de configuration mémoire double ca nal ci-de ssous.

Configurations de Mémoire à Canal Double

DDRII_1 DDRII_2 DDRII_3 DDRII_4

(Slot Jaunes) (Slot Jaunes) (Slot Orange) (Slot Orange) (1) Occupé Occupé - (2 ) - - Occupé Occupé (3) Occupé Occupé Occupé Occupé

* Pour la configuration (3), veuillez installer des DIMM DDR2 identiques dans les quatre emplacements.

FF rançais

rançaisrançais

9898

1. Si vous voulez installer deux modules de mémoire, pour une compatibilité et une fiabilité optimales, il est recommandé de les installer dans des emplacements de la même couleur. En d’autres termes, installez-les soit dans les emplacements jaunes (DDRII_1 et DDRII_2), soit dans les emplacements oranges (DDRII_3 et DDRII_4).

2. Si un seul module mémoire ou trois modules mémoire sont installés dans les slots DIMM DDR2 sur cette carte mère, il sera impossible d’activer la Technologie de Mémoire à Canal Double.

3. Si une paire de modules mémoire N’est PAS installée dans le même “Canal Double”, par exemple, installer une paire de modules mémoire dans le DDRII_1 et le DDRII_3, il sera impossible d’activer la Technologie de Mémoire à Canal Double.

4. Il n’est pas permis d’installer de la DDR sur le slot DDR2; la carte mère et les DIMM pourraient être endommagés.

ASRock ALiveNF7G-FullHD Motherboard

Installation d’un module DIMMInstallation d’un module DIMM

Installation d’un module DIMM

Installation d’un module DIMMInstallation d’un module DIMM

Ayez bien le soin de débrancher l’alimentation avant d’ajouter ou de retirer des modules DIMM ou les composants du système.

Etape 1. Déverrouillez un connecteur DIMM en poussant les taquets de maintien

vers l’extérieur.

Etap e 2 . Alignez le module DIMM sur son emplacement en faisant correspondre les

encoches du module DIMM aux trous du connecteur.

Le module DIMM s’insère uniquement dans un seul sens. Si vous forcezle module DIMM dans son emplacement avec une mauvaise orientation cela provoquera des dommages irrémédiables à la carte mère et au module DIMM.

Etape 3. Insérez fermement le module DIMM da ns son emplacement jusqu’à ce que

les clips de maintien situés aux deux extrémités se ferment complètement et que le module DIMM soit inséré correctement.

ASRock ALiveNF7G-FullHD Motherboard

9999

çaisçais

çais

FranFran

Fran

2.42.4

Slot d’extension (Slots PCI et Slots PCI Express)Slot d’extension (Slots PCI et Slots PCI Express)

2.4

Slot d’extension (Slots PCI et Slots PCI Express)

2.42.4

Slot d’extension (Slots PCI et Slots PCI Express)Slot d’extension (Slots PCI et Slots PCI Express)

Il y a 2 ports PCI et 2 ports PCI Express sur la carte mère ALiveNF7G-FullHD. Slots PCI: Les slots PCI sont utilisés pour installer des cartes d’extension dotées

d’une interface PCI 32 bits.

Slots PCIE:PCIE1 (emplacement PCIE x1) est utilisé pour les cartes PCI Express

avec cartes gra phiques de largeur x1 voie s, telles que le s cartes Gigabit LAN, les cartes SATA2, etc. PCIE2 (emplacement PCIE x16) est utilisé pour le s cartes PCI Expre ss avec cartes graphiques de largeur x16 voies.

Installation d’une carte d’extensionInstallation d’une carte d’extension

Installation d’une carte d’extension

Installation d’une carte d’extensionInstallation d’une carte d’extension

Etape 1. Avant d’installer les carte s d’extension, veuillez vous assurer de bien

avoir coupé l’alimentation ou d’avoir débranché le cordon d’ali mentation. Veuillez lire la documentation des cartes d’extension et effe ctuer le s réglages matériels nécessaires pour les cartes ava nt de débuter l’installation.

Etape 2. Retirez l’équerre correspondant au connecteur que vous voulez utiliser .

Gardez la vis pour un usage ultérieur.

Etape 3. Alignez la carte sur le connecteur et appuyez ferme ment jus qu’à l’insertion

complète de la carte dans son emplacement.

Etape 4. Fixez la carte sur le châssis à l’aide d’une vis.

FF rançais

rançaisrançais

100100

100

100100

ASRock ALiveNF7G-FullHD Motherboard

Asrock ALiveNF7G-FullHD R3.0 Quick Installation Guide

Specifications and Main Features

Frequently Asked Questions

User Manual
