User’s
Guide
> > > >> >>
Declaração de conformidade
Fabricante: InFocus Corporation, 27700B SW Parkway Ave. Wilsonville, Oregon 97070
EUA
Escritório na Europa: Strawinskylaan 585, 1077 XX Amsterdam, Holanda
Declaramos sob nossa inteira responsabilidade que este projetor está em conformidade com as
diretrizes e normas a seguir:
Diretriz de EMC (Compatibilidade eletromagnética) 89/336/EEC, Corrigido por 93/68/EEC
EMC: EN 55022
EN 55024
EN 61000-3-2
EN 61000-3-3
Diretriz de baixa voltagem 73/23/EEC, com a emenda 93/68/EEC
Segurança: EN 60950: 2000
Junho de 2003
Marcas comerciais
Apple, Macintosh e PowerBook são marcas comerciais ou marcas registradas da Apple
Computer, Inc. IBM é marca comercial ou marca registrada da International Business
Machines, Inc. Microsoft, PowerPoint e Windows são marcas comerciais ou marcas
registradas da Microsoft Corporation. Adobe e Acrobat são marcas comerciais ou marcas
registradas da Adobe Systems Incorporated. InFocus, ProjectorNet e LP são marcas
comerciais ou marcas registradas da InFocus Corporation.
Aviso da FCC
Este equipamento foi testado e considerado em conformidade com os limites estabelecidos
para um dispositivo digital de Classe A, de acordo com a parte 15 das Normas da FCC. Esses
limites foram projetados para proporcionar proteção razoável contra interferência prejudicial
quando o equipamento estiver funcionado em um ambiente comercial. Este equipamento gera,
utiliza e pode irradiar energia de freqüência de rádio. Se não for instalado e utilizado em
conformidade com o manual de instruções poderá provocar interferência prejudicial nas
comunicações por rádio. A operação deste equipamento em uma área residencial pode
provavelmente provocar inferência prejudicial, nesse caso, o usuário deverá corrigir a
interferência com seus próprios recursos.
Canadá
Este aparelho digital de Classe A está em conformidade com a norma canadense ICES-003.
Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada.
Aprovações pelas agências de normalização
UL, CUL, TUV, GOST
Outras aprovações específicas do país podem se aplicar. Consulte a etiqueta de
identificação do produto.
A InFocus reserva-se o direito de alterar a oferta e as especificações do produto a
qualquer momento, sem aviso prévio.
Aviso sobre o controle remoto
Produto com radiação a laser da classe II; comprimento de onda de 650nm; saída máxima de
1mW. O controle remoto está em conformidade com os requisitos aplicáveis das
regulamentações 21 CFR 1040.10 e 1040.11. O controle remoto está em conformidade com os
requisitos aplicáveis da EN 60 825-1: 1994 +A11.
Não olhe diretamente para o feixe de laser
emitido da parte frontal do controle remoto.
Aviso EN 55022
Este é um produto de Classe A. Caso este produto cause interferência na recepção de
rádio em ambientes domiciliares, o usuário deverá tomar as medidas necessárias.
Este produto é geralmente utilizado em salas de conferência, salas de reuniões ou
auditórios.
2
Índice analítico
Introdução 5
Conexão de um computador 7
Conexões do computador necessárias 7
Exibição de uma imagem do computador 9
Utilização do projetor pela primeira vez com o Windows 98 10
Ajuste da imagem 12
Conexão de um dispositivo de vídeo 13
Exibição de uma imagem de vídeo 14
Desligamento do projetor 16
Solução de problemas de configuração 16
Utilização dos botões do teclado 24

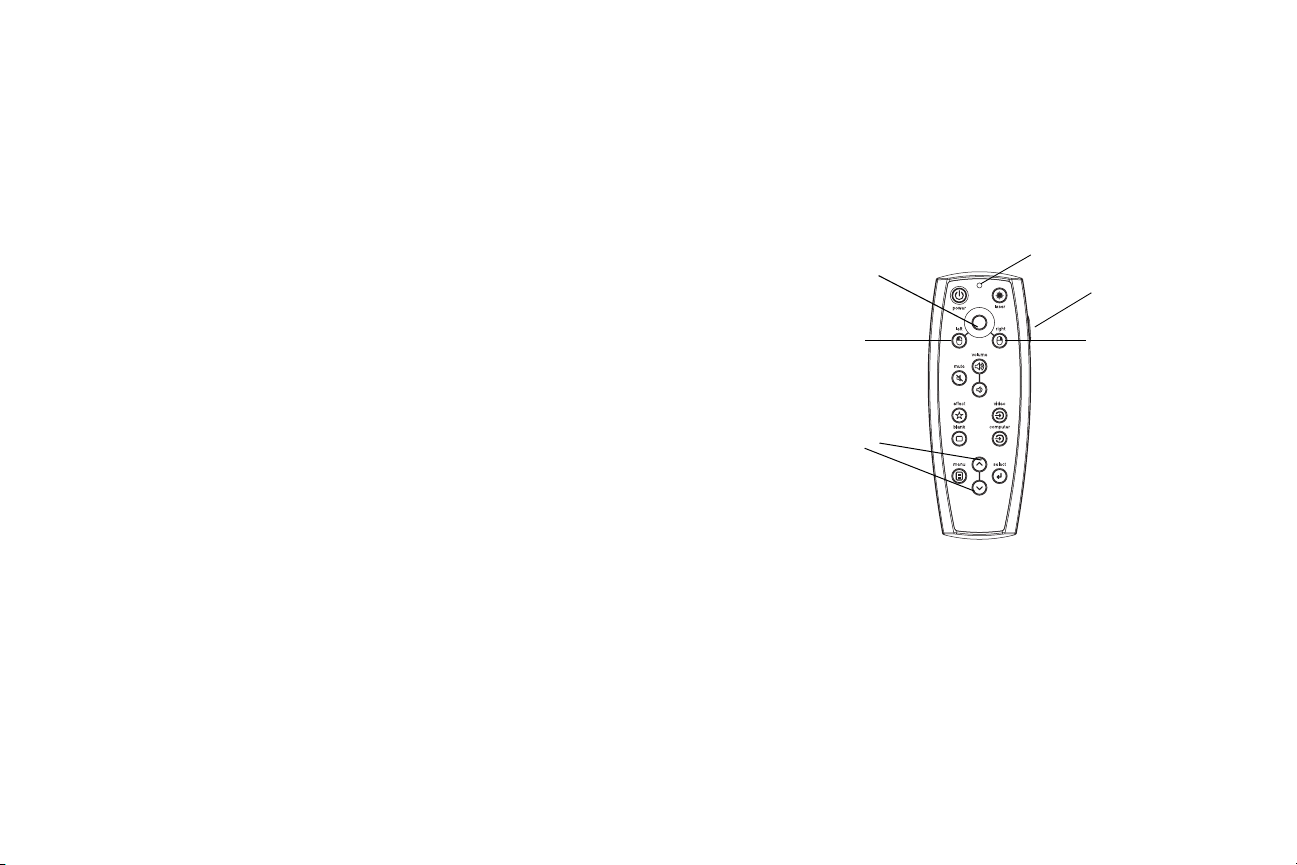

Utilização do controle remoto 25
Utilizando do áudio 26
Otimização das imagens do computador 27
Recursos de apresentação 27
Otimização das imagens de vídeo 28
Personalização do projetor 28
Utilização dos menus 29
Menu Figura 30
Menu Configs 33
Tamanho da imagem projetada 42
Se você estiver familiarizado com a configuração de
sistemas de apresentação, utilize o cartão de Quick Setup (Configuração rápida).
Para obter detalhes completos sobre a conexão e operação do projetor, consulte este
Guia do usuário. As versões eletrônicas deste Guia do usuário nos diversos idiomas
estão disponíveis no CD fornecido e em nosso site da Web.
O site da Web também possui especificações técnicas (uma calculadora interativa
para tamanhos de imagem, comandos de ativação de laptop, diagrama de pinos de
conexão, um glossário, a planilha de dados do produto), uma loja na Web para
aquisição de acessórios e uma página para registro on-line. Consulte a contracapa
posterior para obter uma lista com todos os números de contato e endereços da web
relevantes.
Considerações operacionais importantes
Não coloque o projetor sobre uma toalha de mesa ou outros panos macios que
possam bloquear a abertura de ventilação. Há aberturas de ventilação nos lados
esquerdo e direito e na frente do projetor.
Não utilize um suporte de teto não
aprovado. No improvável caso de uma ruptura na lâmpada, descarte qualquer objeto
comestível na área ao redor e limpe completamente a área ao longo das laterais e na
frente do projetor.
Não coloque objetos nas áreas ao longo da lateral e na frente do projetor.
Manutenção 37

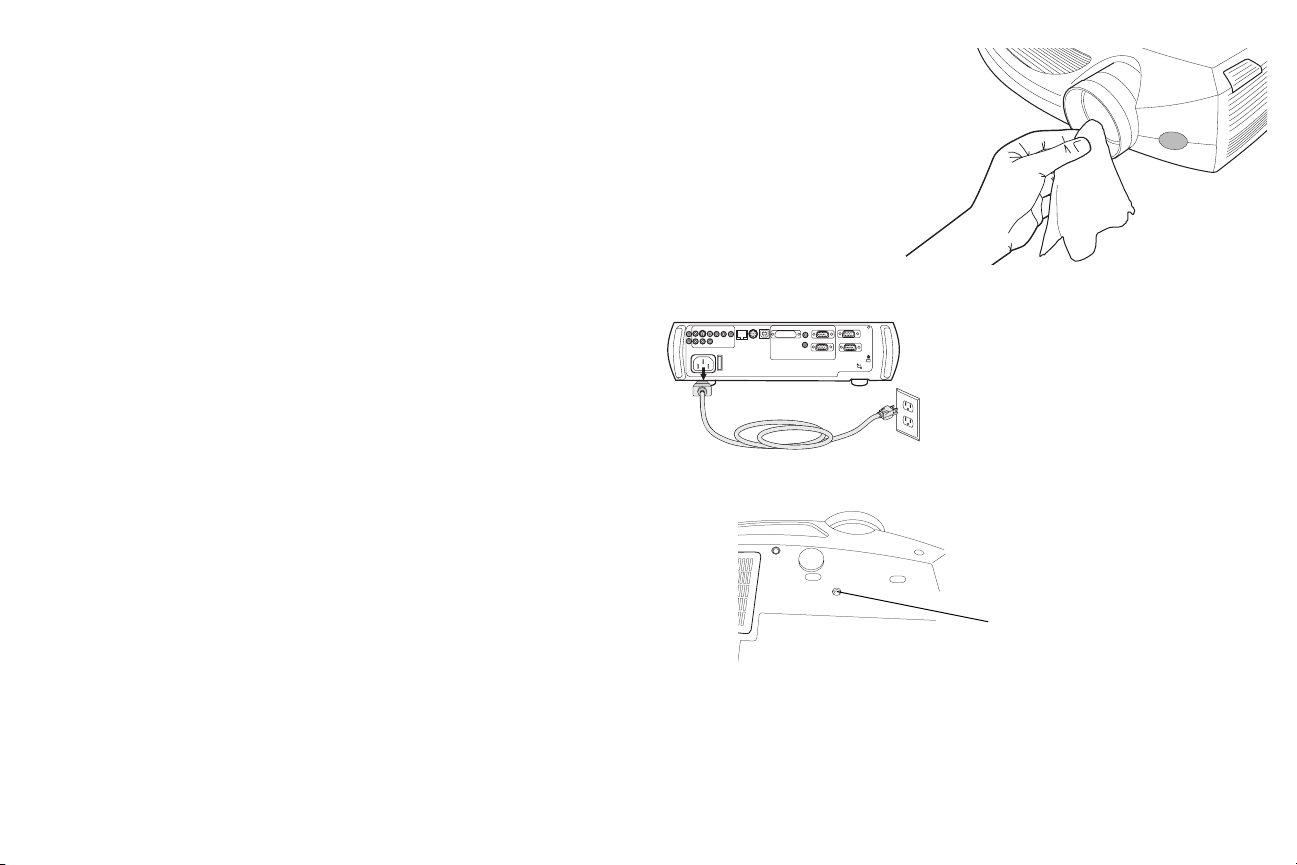

Limpeza das lentes 37
Troca das lentes 37
Substituição da lâmpada de projeção 38

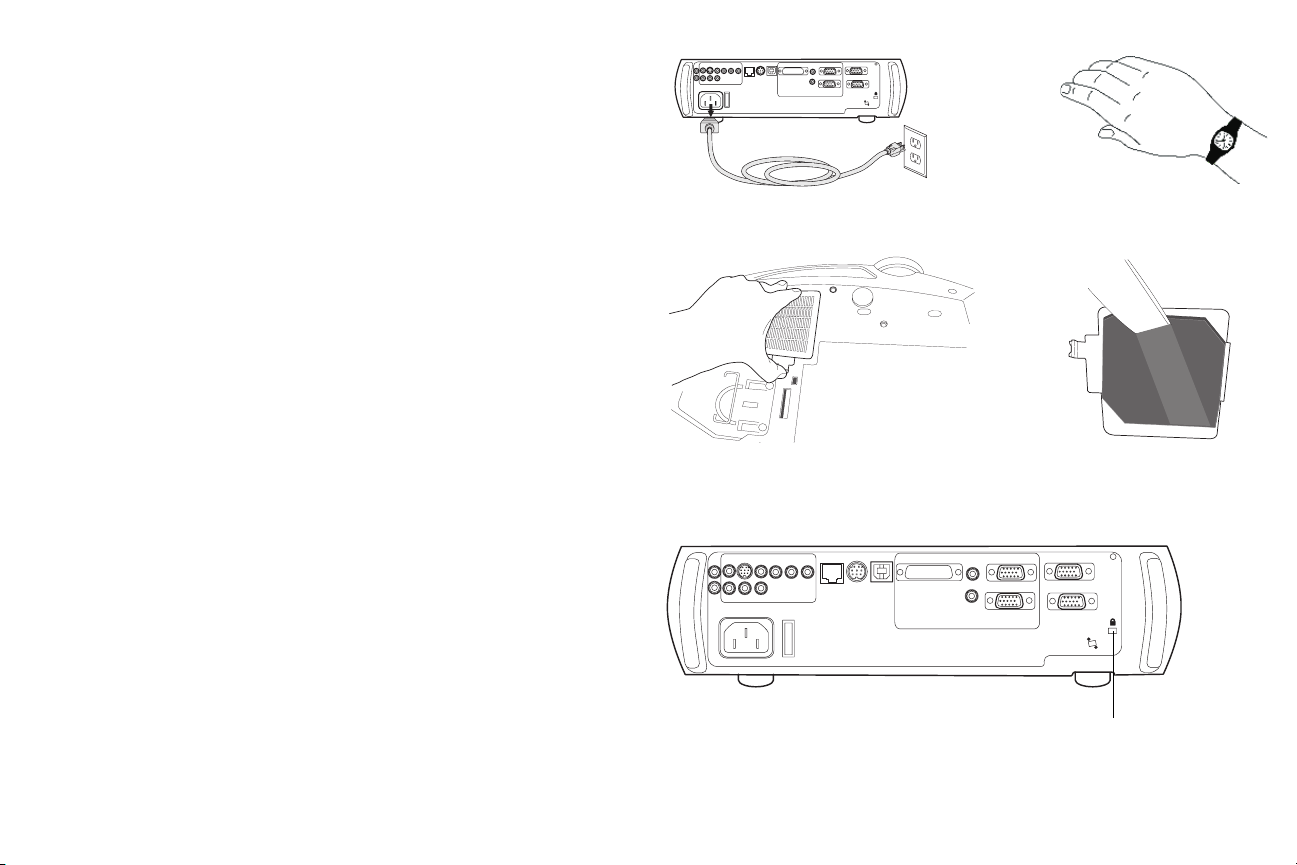

Limpeza dos filtros de poeira 40
Utilização da trava de segurança 40
Apêndice 41
Acessórios 41
Comportamento do LED vermelho e erros do projetor 42
60 cm (2 pés)
60 cm (2 pés)
60 cm (2 pés)
3
Considerações importantes sobre segurança para a operação
• Coloque o projetor em posição horizontal menor que a 15 graus do
eixo.
• Posicione-o em uma área bem ventilada sem qualquer obstrução nas
aberturas de entrada e saída de ar. Não coloque o projetor sobre uma
toalha de mesa ou outros tecidos macios que possam bloquear a
abertura de ventilação.
• Posicione-o a pelo menos 1,2 m de distância de qualquer abertura de
ventilação de aquecimento ou de resfriamento.
• Utilize apenas montagens de teto aprovadas.
• Utilize apenas o cabo de alimentação fornecido com o produto. Um
filtro de linha protegido contra sobretensão é recomendado.
• Consulte este manual para obter os procedimentos apropriados de
inicialização e de desligamento.
• No improvável caso de quebra de uma lâmpada, descarte itens
comestíveis presentes na área ao redor e limpe completamente a área ao
longo das laterais e na frente do projetor. Lave as mãos depois de
limpar a área e de manusear a lâmpada quebrada. A lâmpada deste
produto contém uma pequena quantidade de mercúrio. Descarte-a de
acordo com os requisitos da regulamentação local, estadual ou federal.
Para obter mais informações, consulte o endereço www.eiae.org
.
Siga estas instruções para ajudar a garantir a qualidade da imagem e a vida
útil da lâmpada e do projetor. Falha no cumprimento destas instruções pode
afetar a garantia. Para obter detalhes completos sobre a garantia, consulte a
seção Garantia no final deste guia do usuário.
Não coloque objetos e não permita que as pessoas fiquem em um raio de 60 cm
ao longo das laterais do projetor. Para aplicações de montagem de teto, esta área deve
ser de 1,5 m.
2 ft (.6m)
2 ft (.6m)
2 ft (.6m)
5 ft (1.5m)
4
Introdução
O novo projetor digital tem três entradas para computador e três para vídeo e
resolução XGA de 1024x768. As lentes refletoras de curto e longo alcance, que
podem ser trocadas pelo usuário, o tornam um produto flexível, adequado para
vários usos diferentes. O projetor é fácil de conectar, utilizar e manter. Uma janela
de Status na parte superior do projetor fornece feedback constante sobre o status do
equipamento.
Registro on-line
Registre seu projetor em nosso site para receber atualizações do produto, anúncios e
incentivos de registro. Consulte o endereço da web na contracapa posterior.
Itensincluídos
projetor
capa
tampa das lentes
receptor do
documentação
Componentes e recursos do projetor
aberturas de
entrada de ar
foco
abertura de ventilação
conectores
teclado
externos
liberação dos
pés de elevação
zoom
receptor do controle
remoto (IV)
janela de Status
áudio do
alto-falante
power
alto-falante
cabo
de áudio
cabo USB
cabo de áudio/vídeo
Adaptador
componente-VESA
abertura de ventilação
o pé de
elevação
5
Painel de conectores
O projetor oferece vários conectores para computador e vídeo:
• um M1-D (HD, DVI e computador)
• dois VESA (HD, componente HD e computador)
• um componente RCA
•um S-vídeo
• um RCA composto
• um mouse USB (somente para utilização com a entrada do Computador 2)
• um mouse PS/2 (somente para utilização com a entrada do Computador 3)
Além disso, ele tem um conector serialRS-232 para controle serial e um conector
RJ-45 para controle em rede, por meio do software ProjectorNet. As especificações
e comandos da CLI (“Command Line Interface,” Interface de linha de comandos)
estão no nosso site.
Um acionador de minitomada de 2,5 mm oferece saída de CC de 12 volts. Ele
fornece uma saída constante enquanto o projetor está ligado. Se a tela de projeção
for conectada ao acionador, quando o projetor for ligado, a tela descerá; quando o
projetor for desligado, a tela retornará para a posição de armazenamento. Para
utilizar esse recurso, é necessário ativá-lo no menu Sistema. Consulte a página 34.
Projeção sem fio
Você pode utilizar o conector M1 do projetor juntamente com o adaptador
sem fio InFocus LiteShow e o software para projeção digital sem fio.
Entre em contato com um revendedor autorizado da InFocus ou visite o site
indicado na contracapa interna deste Guia do usuário para obter mais
informações.
vídeo de componente
s-vídeo
alto-falantes
externos
(saída de áudio)
vídeo
composto
power
amarelo
RJ-45
I
O
chave liga/desliga
conexão do acionador da tela
plugue mono
de 2,5mm
mouse
PS/2
network
computador M1-D
mouse acionador
USB
PS/2
USB
computer 1
áudio do
computador
audioin
R
computer 2
L
audioin
computer 3
computer in
monitor
monitor out
serial control
controle serial RS232
computadores VESA
+ 12 V
terra
de tela
trigger
trava
para retransmissão da tela (consulte o fabricante
da tela para obter detalhes)
6
Conexão de um computador
Conexões do computador necessárias
Conecte a extremidade do cabo do computador no conector Computer 2
(Computador 2) do projetor. Conecte a extremidade na porta de vídeo de seu
computador. Se estiver utilizando um computador de mesa, primeiro é necessário
desconectar o cabo do monitor da porta de vídeo do computador.
conecte o cabo do computador
audioin
R
trigger
monitorout
computer2
mouse
network
computer1
USB
L
audioin
computer3
serialcontrol
I
O
computerin
Conecte o cabo de alimentação preto no conector da parte posterior do projetor e na
tomada elétrica.
OBSERVAÇÃO: Sempre utilize o cabo de alimentação fornecido com o projetor.
Conexões opcionais do computador
Para controlar o mouse do seu computador utilizando o controle remoto do projetor,
conecte o cabo USB ao conector USB no projetor e no computador. Os drivers
USB devem estar instalados para poder utilizar o recurso USB. Para obter mais
informações, consulte página 11. Se o computador tiver um conector PS/2, conecte
um cabo PS/2 opcional ao conector PS/2 no projetor e no computador. A entrada
USB é para o Computador 2 e a PS/2 para o Computador 3.
Para que sua apresentação tenha som, conecte o cabo de áudio ao computador e ao
conector de Audio In (entrada de áudio) do computador no projetor.
Se você estiver utilizando um computador de mesa e deseja ver a imagem na tela do
computador e na tela de projeção, conecte o cabo do monitor no conector de
Monitor Out (saída do monitor) do projetor.
conecte o cabo de alimentação
conecte o cabo USB ou PS/2
conecte o cabo de áudio
conecte o cabo do monitor
audioin
R
trigger
monitorout
computer2
mouse
network
computer1
USB
L
audioin
computer3
serialcontrol
computerin
I
O
audioin
R
trigger
monitorout
computer2
mouse
network
computer1
USB
L
audioin
computer3
serialcontrol
computerin
I
O
audioin
R
trigger
monitorout
computer2
mouse
network
computer1
USB
L
audioin
computer3
serialcontrol
I
computerin
O
audioin
R
trigger
monitorout
computer2
mouse
network
computer1
USB
L
audioin
computer3
serialcontrol
computerin
I
O
7
Se preferir conectar o computador ao projetor com um cabo M1-D opcional,
conecte uma extremidade do cabo na porta M1 do computador e a outra
extremidade no conector do Computer 1 do projetor.
Você pode controlar o projetor de um painel de controle de LCD ou do computador,
conectando um cabo RS-232 ao conector Serial do projetor. Comandos
RS-232 podem ser encontrados na seção de Serviço e suporte do nosso site na Web.
O projetor pode ser gerenciado pelo software de rede ProjectorNet por meio de seu
conector de Network (rede).
Entre em contato com um representante autorizado ou visite nosso site para obter
informações sobre o
ProjectorNet.
conecte o cabo M1-D
conecte o cabo RS-232
conecte o cabo de rede
Network
audioin
R
trigger
monitorout
computer2
mouse
network
computer1
USB
L
audioin
computer3
serialcontrol
I
O
computerin
audioin
R
trigger
monitorout
computer2
mouse
network
computer1
USB
L
audioin
computer3
serialcontrol
I
O
computerin
audioin
R
trigger
monitorout
computer2
mouse
network
computer1
USB
L
audioin
computer3
serialcontrol
computerin
I
O
8
Exibição de uma imagem do computador
Remova a tampa das lentes.
remova a tampa das lentes
Pressione a chave liga/desliga na posição “1” na parte posterior do projetor e, em
seguida, pressione o botão Pow er na parte superior do projetor ou do controle
remoto.
O LED piscará na cor verde e as ventoinhas começarão a funcionar. Quando a
lâmpada acender, a tela de inicialização será exibida e o LED ficará verde
constante. Pode demorar um minuto para que a imagem atinja o brilho total.
A tela de inicialização não aparece? Consiga ajuda na página 17.
Ligue o computador.
A imagem do computador deve aparecer na tela de projeção. Se não aparecer,
pressione o botão Computer do teclado do projetor.
Verifique se a porta de vídeo externa do laptop está ativa.
Muitos laptops não ativam a porta de vídeo externa automaticamente quando um
projetor está conectado. Geralmente uma combinação de teclas como FN + F5 é
utilizada para ativar e desativar a exibição externa. Consulte a documentação do
computador para obter informações sobre a combinação de teclas.
A imagem do computador não aparece? Tente pressionar o botão
Auto Image no teclado. Consiga ajuda na página 17.
pressione a chave pressione o
Liga/desliga botão Power
I
O
ligue o computador
ative a porta externa do laptop
2
1
9
Utilização do projetor pela primeira vez com o Windows 98
A primeira vez que você conecta um computador executando o Windows 98 no
projetor, o computador reconhece o projetor como “novo hardware” e o Assistente
para adicionar novo hardware aparece. Siga estas instruções para utilizar o
Assistente para carregar o driver correto (que foi instalado com o seu sistema
operacional Windows).
Se você estiver executando o Windows 2000, Windows ME ou Windows XP,
ignore estas etapas e vá para “Ajuste da imagem” na página 12.
a Clique em Avançar para começar a procura pelo driver.
b Verifique se “Procurar o melhor driver” está selecionado e clique em Avançar.
c Desmarque todas as caixas marcadas e clique em Avançar. O Windows localiza o
driver automaticamente. Se esse driver foi removido, recarregue-o utilizando o
seu CD do sistema operacional Windows.
a
b
c
d Quando o Windows localizar o driver, você estará pronto para instalá-lo. Clique
em Avançar.
d
10
Ignore esta página se você não conectou um cabo de mouse USB
No Windows 98:
• Se você conectou o cabo USB, o Assistente para adicionar novo hardware
aparecerá novamente. Os drivers devem estar instalados para que a
funcionalidade USB possa ser utilizada.
• O Assistente é iniciado 2 vezes.
Na primeira vez, um Dispositivo de interface humana USB (para o teclado).
Na segunda vez, um Dispositivo de interface humana USB (para o mouse).
Para Windows 2000, Windows ME e Windows XP:
• Os drivers USB são instalados automaticamente.
11
Ajuste da imagem
Ajuste a altura do projetor, se necessário, pressionando o botão de liberação para
estender o pé de elevação.
Gire o pé de nivelamento (localizado na parte inferior do canto direito posterior), se
necessário.
ajuste a altura
pé de
elevação
gire o
pé de
nivelamento
Posicione o projetor a uma distância desejada da tela a um ângulo de 90 graus em
relação à tela.
Consulte a página 42 para obter uma tabela que lista os tamanhos de tela e as
distâncias.
Ajuste os aros de zoom ou de foco, girando-os até que o tamanho de imagem e o
foco desejados sejam produzidos.
Se a imagem não estiver quadrada, ajuste a keystone vertical digital, utilizando os
botões do teclado.
Pressione o botão Keystone superior para reduzir a parte superior da imagem e
pressione o botão Keystone inferior para reduzir a parte inferior.
A keystone horizontal também pode ser ajustada utilizando os menus. Consulte a
página 30.
Ajuste o Contraste ou Brilho no menu Figura.
Consulte a página 29 para obter ajuda com os menus.
ajuste a distância
ajuste o zoom e o foco
zoom
foco
ajuste a keystone
ajuste o Contraste ou Brilho
contraste
brilho
12
Conexão de um dispositivo de vídeo
Conexões de vídeo padrão
Conecte o conector amarelo do cabo de áudio/vídeo (A/V) ao conector de saída de
vídeo do dispositivo de vídeo. Conecte o outro conector amarelo no conector
Vídeo 2 amarelo do projetor.
Conecte um conector branco no conector esquerdo da saída de áudio do dispositivo
de vídeo e conecte um conector vermelho no conector da saída de áudio direita do
dispositivo de vídeo.
Conecte o conector branco restante no conector esquerdo de Audio In (entrada de
áudio) do projetor (à direita do conector amarelo Video 2) e conecte o conector
vermelho no conector direito de Audio In do projetor.
Conecte o cabo de alimentação preto no conector da parte posterior do projetor e na
tomada elétrica.
OBSERVAÇÃO: Sempre utilize o cabo de alimentação fornecido com o projetor.
conecte o cabo de A/V
conecte o cabo de alimentação
audioin
mouse
network
mouse
network
computer1
USB
I
O
R
computer1
USB
L
audioin
computerin
audioin
R
trigger
monitorout
computer2
L
audioin
computer3
serialcontrol
computerin
computer2
computer3
monitorout
serialcontrol
trigger
Conexões de vídeo opcionais
Se o dispositivo de vídeo utilizar um conector S-vídeo redondo de quatro pinos,
conecte um
cabo de S-vídeo (vendido separadamente) no conector S-vídeo do dispositivo de
vídeo e no conector Vídeo 1 do projetor. Utilize os conectores de áudio dos cabos
de A/V conforme descrito acima (os conectores amarelos do cabo de A/V não são
utilizados).
Se o dispositivo de vídeo utiliza conectores de cabo de componentes (vendidos
separadamente), conecte os conectores verdes do cabo no conector de saída verde
do componente no dispositivo de vídeo e no conector verde do componente
(identificado como “Y”) no projetor. Conecte os conectores azuis do cabo do
componente no conector azul da saída do componente no dispositivo de vídeo e no
conector azul do componente (identificado como “Pb”) no projetor. Conecte os
conectores vermelhos do cabo do componente no conector vermelho da saída do
componente no dispositivo de vídeo e no conector vermelho do componente
(identificado como “Pr”) no projetor. Se estiver utilizando a entrada RGB, ligue o
conector adicional no conector de Video 2/Synch e ative a opção Vídeo RGB no
menu Fontes. Consulte a página 33. Para conectar uma fonte de varredura
progressiva EdTV ou de componente HD, utilize o adaptador Componente para
VESA.
conecte os cabos de vídeo e S-vídeo
conecte os cabos do componente
e os cabos de vídeo
13
audioin
R
trigger
monitorout
computer2
mouse
network
computer1
USB
L
audioin
computer3
serialcontrol
computerin
I
O
audioin
R
trigger
monitorout
computer2
mouse
network
computer1
USB
L
audioin
computer3
serialcontrol
I
computerin
O
audioin
R
trigger
monitorout
computer2
mouse
network
computer1
USB
L
audioin
computer3
serialcontrol
computerin
Exibição de uma imagem de vídeo
Remova a tampa das lentes.
Pressione a chave liga/desliga na posição “1” na parte posterior do projetor e, em
seguida, pressione o botão Powe r na parte superior do projetor.
O LED piscará na cor verde e as ventoinhas começarão a funcionar. Quando a
lâmpada acender, a tela de inicialização será exibida e o LED ficará verde
constante. Pode demorar um minuto para que a imagem atinja o brilho total.
A tela de inicialização não aparece? Consiga ajuda na página 16.
remova a tampa das lentes
pressione a chave pressione o
Liga/desliga botão Power
I
O
2
1
Conecte e ligue o dispositivo de vídeo.
A imagem do dispositivo de vídeo deve aparecer na tela de projeção. Se não
aparecer, pressione o botão Video no teclado do projetor.
Ajuste a altura do projetor, pressionando o botão de liberação para estender o pé de
elevação. Gire o pé de nivelamento, se necessário.
Posicione o projetor a uma distância desejada da tela a um ângulo de 90 graus em
relação à tela. Consulte a página 42 para obter uma tabela que lista os tamanhos de
tela e as distâncias em relação à tela.
ligue o dispositivo de vídeo
ajuste a altura
pé de
elevação
ajuste a distância
14
gire o
pé de
nivelamento
Ajuste os aros de zoom ou de foco, girando-os até que o tamanho de imagem e o
foco desejados sejam produzidos.
ajuste o zoom e o foco
zoom
foco
Se a imagem não estiver quadrada, ajuste a keystone vertical, utilizando os botões
do teclado. Pressione o botão Keystone superior para reduzir a parte superior da
imagem e pressione o botão Keystone inferior para reduzir a parte inferior.
A keystone horizontal também pode ser ajustada utilizando os menus. Consulte a
página 30.
Ajuste o volume no teclado ou controle remoto.
Ajuste o Contraste, Brilho, Cor ou Matiz no menu Figura.
Consulte a página 29 para obter ajuda com os menus.
ajuste a keystone
ajuste o volume
ajuste o menu Figura
15
Desligamento do projetor
Solução de problemas de configuração
O projetor fica automaticamente em branco se nenhuma fonte ativa for detectada
por 30 minutos. Essa tela em branco ajuda a preservar a vida útil do projetor. A
imagem retorna quando uma fonte ativa é detectada ou um botão do controle
remoto ou do teclado é pressionado.
Protetor de tela
Você pode fazer com que a tela em branco apareça após cinco minutos, ativando o
Protetor de tela no menu Configs > Sistema. Consulte a página 34.
Econ. energia
O projetor também possui um recurso Economia de energia que desliga
automaticamente a lâmpada depois de 5 minutos sem que os sinais sejam
detectados. Após 3 minutos adicionais sem sinais, o projetor é desligado. Se um
sinal ativo for recebido antes que o projetor seja desligado, a imagem será exibida.
Você deve pressionar o botão Power para exibir uma imagem após 30 minutos.
Quando a opção Econ. energia estiver ativada, o protetor de tela será desativado.
Consulte a página 34.
Desligando o projetor
Para desligar o projetor, pressione o botão power e confirme que deseja desligar o
projetor pressionando o Power novamente dentro de 3 segundos. Você pode
cancelar o encerramento se não pressionar o botão power pela segunda vez. A
lâmpada se apaga e o LED pisca na cor verde por 1 minuto enquanto as ventoinhas
continuam funcionando para esfriar a lâmpada. Quando a lâmpada esfria, o LED
fica verde e as ventoinhas param. Pressione a chave liga/desliga na parte posterior
do projetor e desconecte o cabo de alimentação para desligar completamente o
projetor.
Se a imagem aparecer corretamente na tela, passe para a próxima seção (página 25).
Se ela não aparecer, solucione o problema de configuração. A janela Status e o LED
na parte superior do projetor indicam o estado do projetor e podem ajudá-lo a
solucionar o problema.
Tabela 1: Comportamento e significado do LED
Cor/comportamento do LED Significado
verde constante O projetor está conectado e a chave liga/
verde intermitente O botão power foi pressionado e o
vermelho intermitente
Consulte página 42 para obter mais
informações.
vermelho constante Um erro não identificável: entre em
desliga está na posição On, ou o projetor
foi ligado e o software foi inicializado. O
projetor foi desligado e as ventoinhas
pararam.
software está inicializando ou o projetor
está sendo desligado e as ventoinhas estão
funcionando para esfriar a lâmpada.
Ocorreu uma falha na ventoinha ou na
lâmpada. Verifique se as aberturas de
ventilação não estão bloqueadas (consulte
página 22). Desligue o projetor, aguarde
um minuto e ligue-o novamente. Se a
mensagem Trocar lâmpada for exibida,
troque a lâmpada e reinicie o cronômetro
da lâmpada. Entre em contato com o
Suporte técnico se o problema persistir
contato com o Suporte técnico.
.
As seguintes tabelas mostram problemas comuns. Em alguns casos, são fornecidas
mais de uma solução possível. Tente as soluções na ordem em que forem
apresentadas. Quando o problema estiver resolvido, você poderá ignorar as
soluções adicionais.
16
Solução de problemas da fonte
Problema Solução Resultado
Conecte o cabo de alimentação, pressione a
A tela de inicialização não aparece
chave liga/desliga, pressione o botão Power.
Remova a tampa das lentes.
3
1
2
Imagem correta
startup
screen
Só a tela de inicialização aparece
A
startup
screen
Pressione o botão Computer.
Ative a porta externa do laptop
ou reinicie
o laptop.
17
Imagem do computador projetada
A
A
A imagem do computador não aparece, apenas
os dizeres “Sinal fora do intervalo”
Signal out of
A
range
Ajuste a taxa de atualização do computador no
Painel de controle > Vídeo > Configurações >
Avançadas > Adaptador (a localização varia de
acordo com o sistema operacional).
Você também pode precisar definir uma
resolução diferente no computador,
conforme mostrado no seguinte problema,
“Imagem fora de foco ou cortada.”
Imagem do computador projetada
A
A
O vídeo embutido na minha apresentação de
PowerPoint não reproduz na tela
A
B
A
Desative a exibição de LCD interna do laptop
18
Vídeo embutido reproduz corretamente
A
B
Imagem fora de foco ou cortada
A
AA
Defina a resolução de vídeo do computador na
resolução nativa do projetor (Iniciar >
Configurações > Painel de Controle > Vídeo >
guia Configurações, selecione 1024x768)
Para um laptop,
desative o monitor
do laptop ou ative
o modo de
exibição dual
Imagem nítida e sem cortes
A
O controle remoto não controla o mouse do
computador
X
Conecte o cabo USB (página 7) e, em seguida,
carregue os drivers USB, se necessário
(página 10). Ou, conecte o cabo PS/2.
audioin
R
trigger
monitorout
computer2
mouse
network
computer1
USB
L
audioin
computer3
serialcontrol
computerin
I
O
19
O controle remoto controla o cursor do
computador. Observe que o mouse não
funciona no modo zoom (consulte a
página 35).
Consulte a página 25 para obter
informações sobre o controle remoto.
Solução de problemas do projetor
Problema Solução Resultado
A imagem não está quadrada Ajuste a keystone no teclado ou no menu
Figura.
A imagem não está nítida
Ajuste as lentes de foco ou a Nitidez no
menu Figura > Avançado.
ABAB
A imagem não cabe na tela 16:9 Altere o aspecto da tela para 16:9 no menu
Figura > Aspecto da tela.
Imagem quadrada
Imagem correta
AB
Imagem correta
20
Imagem virada para baixo
COLO
Desligue o Teto no menu Configurações >
Sistema.
Imagem correta
A
Imagem invertida da esquerda para a direita
B
Desligue Atrás no menu Configurações >
Sistema.
A
As cores projetadas não correspondem à fonte Ajuste a cor, matiz, temperatura da cor,
brilho e contraste nos menus.
COLOR
AB
Imagem correta
AB
Imagem correta
R
21
Lâmpada não liga, o LED pisca em vermelho
(página 16)
pisca
em vermelho
Verifique se as aberturas de ventilação não
estão bloqueadas. Deixe que o projetor
esfrie por um minuto.
Desconecte o projetor, aguarde um
minuto, conecte o projetor e ligue-o: a
lâmpada acende
startup
screen
A lâmpada não liga, LED vermelho intermitente
(página 16)
pisca
em vermelho
A lâmpada deve ser substituída (página 38).
22
A lâmpada acende
startup
screen
Imagem não centralizada na tela
Mova o projetor, ajuste o zoom e ajuste a
altura
zoom
Ajuste a posição horizontal ou vertical
no menu Figura > Avançado
Ainda enfrenta problemas?
Se precisar de assistência, visite nosso site ou entre em contato conosco. Consulte a
contracapa posterior para obter uma lista com todos os números de contato e
endereços da web relevantes.
Esse produto está coberto por uma garantia limitada. Um plano de garantia
estendido pode ser adquirido com o revendedor. Ao enviar o projetor para reparos,
recomendamos o transporte da unidade na embalagem original ou que a embalagem
seja feita por uma empresa especializada. Um estojo de transporte opcional ATA
está disponível para compra, proporcionando proteção adequada para o envio. Faça
um seguro no valor total da remessa.
Imagem correta
23
Utilização dos botões do teclado
A maioria dos botões está descrita com detalhes em outras seções, mas uma visão
geral de suas funções é apresentada a seguir.
power — liga (página 9) e desliga (página 14) o projetor.
menu — abre os menus na tela (página 29).
select — confirma as escolhas feitas nos menus (página 29).
setas para cima e para baixo — comandam e ajustam as configurações nos
menus (página 29).
auto image — reinicia o projetor para a fonte.
presets — executa todas as configurações predefinidas disponíveis (página 31).
keystone — a keystone vertical ajusta o quadro da imagem (página 12). A
keystone horizontal também pode ser ajustada utilizando os menus. Consulte a
página 30.
volume — ajusta o som (página 26).
video e computer — alteram a fonte ativa.
botões de navegação do menu
24
Utilização do controle remoto
O controle remoto utiliza duas (2) baterias AAA fornecidas. Elas são facilmente
instaladas deslizando a tampa para fora da parte traseira do controle remoto,
alinhando as extremidades + e – das baterias, encaixando-as no lugar e recolocando
a tampa.
Para operar, aponte o controle remoto para a tela de projeção ou para o projetor (não
para o computador). O intervalo da operação otimizada é de aproximadamente 9,14
m (30 pés).
Para utilizar o apontador a laser, mantenha pressionado o botão Laser. O laser será
desligado quando o botão for liberado ou atingir o tempo limite após dois (2)
minutos de operação contínua.
AVISO : Não olhe diretamente para o feixe de laser emitido da parte superior do
controle remoto.
Os botões esquerdo e direito do mouse remoto são utilizados para imitar as ações
dos botões esquerdo e direito do computador. O movimento do cursor do mouse é
gerenciado pelo controle do Cursor do controle remoto. Conecte um cabo USB ou
PS/2 ao projetor e ao computador para utilizar esses botões e controlar o mouse do
computador. Ao fazer isso pela primeira vez, o Assistente para adicionar novo
hardware pode aparecer. Consulte a página 10 para obter detalhes sobre o
carregamento dos drivers USB corretos.
Pressione o botão Menu do controle remoto para abrir o sistema de menus do
projetor. Utilize os botões de seta para navegar e o botão Select para selecionar os
recursos e ajustar os valores nos menus. Consulte a página 29 para obter mais
informações sobre os menus.
O controle remoto também possui um botão Power para ligar e desligar o projetor
(consulte a página 16 para informações sobre o encerramento), botões Volume e
Mute para controlar o som, um botão Backlight para iluminar os botões do controle
remoto no escuro e botões Video e Computer para comutar entre as fontes.
Também são fornecidos dois recursos específicos de apresentação. Utilize o botão
blank para exibir uma tela em branco em vez do slide atual (você pode escolher a
cor que é exibida, consulte a página 34); utilize o botão effect para chamar uma
ação que pode ser definida pelo usuário, como Fixar ou Zoom (consulte a página 35
para aprender a programar esse botão).
Se estiver exibindo apresentações no Microsoft
®
PowerPoint®, você poderá utilizar
os botões de mouse do controle remoto para navegar em sua apresentação enquanto
estiver no modo Apresentação de slides. Para configurar o PowerPoint para essa
função, escolha Opções no menu Ferramentas do PowerPoint, clique na guia Exibir,
desmarque a opção “Mostrar menu popup com o botão direito do mouse” na seção
Apresentação de slides e então clique em OK. Quando estiver no modo
Apresentação de slides do PowerPoint, um clique esquerdo avançará para o
próximo slide e um clique direito retornará ao slide anterior (os outros modos do
PowerPoint não são afetados).
controle do cursor
do mouse do mouse
botões de navegação
LED
botão backlight
botão direitobotão esquerdo
Solução de problemas do controle remoto
• Verifique se as baterias estão instaladas na orientação correta e se não estão
sem carga. O LED acima das luzes do controle remoto acende quando um
botão é pressionado e a energia da bateria do controle é adequada.
• Verifique se você está apontando o controle remoto para o projetor, não para o
computador, e se o controle remoto está dentro do intervalo de 9,14 m (30 pés).
• Se estiver tentando controlar o mouse do computador, verifique se o cabo do
mouse está conectado. Se estiver utilizando um cabo USB, verifique se os
drivers corretos estão instalados.
25
Utilizando do áudio
Para reproduzir o som do projetor, conecte a fonte no conector de Audio In
(entrada de áudio) do projetor.
Para ajustar o volume, utilize os botões do teclado ou do controle remoto.
Para ajustar os controles de grave, agudo, balanço ou volume, utilize o menu Áudio
(consulte a página 33).
Para silenciar o som, pressione o botão Mute.
Solução de problemas de áudio
Se o som não for produzido, verifique o seguinte:
• Verifique se o cabo de áudio está conectado.
• Verifique se a opção Mute não está ativa.
• Verifique se o volume está alto o suficiente. Pressione o botão Volume do
teclado ou do controle remoto.
• Verifique se o projetor está conectado à Audio In (entrada de áudio) da fonte.
Computer 1 e 2 compartilham a mesma entrada de áudio, assim como
Video 2 e 3.
• Ajuste a fonte de áudio.
• Se estiver reproduzindo um vídeo, verifique se a reprodução não foi pausada.
Conexão de alto-falantes externos
O projetor pode ser conectado a alto-falantes externos que possuem fonte de energia
própria, conectando os cabos do alto-falante nos conectores direito e esquerdo da
Audio Out (saída de áudio) do projetor.
conecte o cabo de áudio
ajuste o volume
computador 1 e
áudio correspondente
alto-falantes
externos
computer 1
audio in
audio in
computer in
computer 2
computer 3
mouse
network
USB
I
O
computador 3 e
áudio correspondente
mouse
network
computer1
USB
I
O
saída de áudio
audioin
R
trigger
monitorout
computer2
computer1
L
audioin
computer3
serialcontrol
computerin
audioin
computerin
R
L
audioin
trigger
monitorout
computer2
computer3
serialcontrol
26
cabo do
alto-falante
Otimização das imagens do computador
Recursos de apresentação
Depois que o computador estiver corretamente conectado e a imagem do
computador aparecer na tela, é possível otimizar a imagem utilizando os menus na
tela. Para obter informações gerais sobre o uso dos menus, consulte a página 29.
• Ajuste a Keystone, Contraste ou Brilho no menu Figura.
• Altere o Aspecto da tela. O Aspecto da tela é a proporção da largura em
relação à altura da imagem. As telas de TV geralmente têm 1.33:1, também
conhecido como 4:3. HDTV e a maioria dos DVDs têm 1.78:1 ou 16:9.
Escolha a opção que melhor se ajusta à fonte de entrada. Consulte a página 30
para obter detalhes.
• Ajuste a Temperatura da cor no menu Avançado.
• Ajuste a Fase, Rastreamento ou posição Horizontal ou Vertical no menu
Avanç ado .
• Depois de ter otimizado a imagem para uma fonte específica, você pode salvar
as configurações utilizando Presets. Isso permite recuperar rapidamente essas
configurações posteriormente. Consulte a página 31.
• Ajuste a luz ambiente. Selecione Escuro se estiver em um ambiente escuro e
Claro se estiver em um ambiente iluminado (página 31).
Vários recursos são fornecidos para facilitar a apresentação. As informações a
seguir são uma visão geral, os detalhes encontram-se na seção de menus da
página 29.
• O botão Effect do controle remoto permite que você atribua diversos recursos
à tecla. O efeito padrão é Zoom. Você pode selecionar Em branco, Sem áudio,
Aspecto da tela, Fonte, Auto-imagem, Congelar, Zoom, Sobre PiP, Máscara e
Acionador de tela. Consulte a página 35 para obter detalhes.
• O efeito Congelar permite congelar a imagem exibida. Esse efeito é útil para
efetuar alterações no computador sem que a platéia perceba.
• O botão Blank do controle remoto permite que você exiba uma tela em branco
em vez da fonte ativa. Consulte a página 34.
• O efeito PiP permite mostrar uma fonte de vídeo em uma janela menor sobre a
imagem do computador. Consulte a página 35.
• A opção de menu Logotipo inic. permite que você altere a tela de inicialização
padrão para preto, branco ou azul. Consulte a página 34.
• Duas opções de menu, Econ. energia e Protetor de tela, são fornecidas para
desligar automaticamente o projetor após vários minutos de inatividade ou
para exibir uma tela em branco. Isso ajuda a preservar a vida útil da lâmpada.
Consulte a página 33 e a página 34.
• Uma opção de menu Baixa pot. também está disponível para ajudar a diminuir
o volume de som da ventoinha do projetor (somente C420). Consulte a
página 33.
27
Otimização das imagens de vídeo
Personalização do projetor
Depois que o dispositivo de vídeo for conectado corretamente e a imagem aparecer
na tela, você poderá otimizar a imagem utilizando os menus na tela. Para obter
informações gerais sobre o uso dos menus, consulte a página 29.
• Ajuste a Keystone, Contraste, Brilho, Cor ou Matiz no menu Figura. Consulte
a página 30.
• Altere o aspecto da tela. O Aspecto da tela é uma proporção da largura em
relação à altura da imagem. As telas de TV geralmente têm 1.33:1, também
conhecido como 4:3. HDTV e a maioria dos DVDs têm 1.78:1 ou 16:9.
Escolha a opção que melhor se ajusta à fonte de entrada. Consulte a página 30.
• Selecione uma definição de Nitidez. Consulte a página 32.
• Ajuste a Temperatura da cor. Selecione um valor listado ou selecione Usuário
e ajuste individualmente a intensidade da cor vermelha, verde e azul. Consulte
a página 32.
• Ajuste a luz ambiente. Selecione Escuro se estiver em um ambiente escuro e
Claro se estiver em um ambiente iluminado (página 31).
Você pode personalizar o projetor para sua configuração e necessidades específicas.
Consulte da página 33 até a página 37 para obter detalhes sobre esses recursos.
• Para retroprojeção, ative o modo Atrás no menu Configurações > Sistema.
• Para projeção montada em teto, ative o modo Teto no menu Configurações >
Sistema.
• Especifique qual fonte o projetor verifica primeiro para o vídeo ativo durante a
inicialização.
• Especifique a função da Chave de efeitos do controle remoto.
• Ative e desative as mensagens de exibição do projetor.
• Ative os recursos de economia de energia.
• Especifique as cores para a tela em branco e os logotipos de inicialização.
• Especifique o idioma do menu.
• Gerencie o projetor com o software ProjectorNet. Consulte página 8 para obter
mais informações.
• Controle o projetor utilizando comandos RS232. Consulte a página 8.
• Utilize o acionador de tela para controlar a tela de projeção. Consulte a
página 6.
• Personalize o projetor para sua instalação específica, utilizando lentes
opcionais de longo ou de curto alcance. Consulte a página 41 para obter
informações sobre como fazer pedidos.
28
Utilização dos menus
Para abrir os menus, pressione o botão de menu do teclado ou do controle remoto.
Os menus se fecham automaticamente após 60 segundos se nenhum botão for
pressionado. O menu Principal aparece. Utilize os botões de seta para subir ou
descer no destaque do submenu desejado, em seguida, pressione o botão Select
(Selecionar).
Ponto
Botão
Menu
Para alterar uma definição de menu Configurações, destaque-a, pressione Select,
depois utilize os botões de seta para cima e para baixo para ajustar o valor, selecione
uma opção utilizando os botões de opção ou ative ou desative o recurso utilizando
as caixas de opção. Pressione Select para confirmar as alterações. Utilize as setas
para navegar para outra definição. Quando os ajustes forem concluídos, navegue
para Sair e pressione Select para acessar o menu anterior; pressione o botão Menu
a qualquer momento para fechar os menus.
Aparecem pontos antes do nome do menu. O número de pontos indica o nível do
menu, variando de um (o Menu principal) a quatro (os menus mais aninhados).
Os menus são agrupados por uso:
• O menu Figura fornece ajustes de imagem.
• O menu Configs fornece ajustes de tipos de configuração que não são alterados
com freqüência.
• O menu Sobre fornece uma exibição somente de leitura das informações sobre
o projetor e a fonte.
Determinados itens do menu podem ficar acinzentados até que uma fonte específica
esteja conectada. Por exemplo, a Nitidez fica disponível somente para fontes de
vídeo e estará oculta quando uma fonte de computador estiver ativa. Os itens de
menu podem ficar acinzentados quando não estiverem disponíveis. Por exemplo, o
Brilho ficará acinzentado até que uma imagem fique ativa.
Menu Principal
Menu
Figura
Botões de navegação do teclado
Menu
Configs
Menu Sobre
Pontos
29
Menu Figura
Para ajustar as seguintes seis configurações, destaque a definição, pressione Select,
utilize as setas para cima e para baixo para ajustar os valores e pressione Selecionar
para confirmar as alterações.
Distorção trapezoidal: ajusta a imagem verticalmente e torna a imagem mais
quadrada. Também é possível ajustar a keystone vertical no teclado.
Horizontal Keystone: ajusta a imagem horizontalmente e torna a imagem mais
quadrada.
Contraste: controla o grau de diferença entre as partes mais claras e mais escuras
da figura e altera a quantidade de preto e branco na imagem.
Brilho: altera a intensidade da imagem.
Cor: (somente para fontes de vídeo) ajusta a imagem de vídeo de preto e branco
para cores totalmente saturadas.
Matiz: (somente para fontes de vídeo NTSC) ajusta o balanço das cores verde e
vermelho na imagem.
Aspecto da tela: O Aspecto da tela é uma proporção da largura em relação à
altura da imagem. As telas de TV geralmente têm 1.33:1, também conhecidas como
4:3. HDTV e a maioria dos DVDs têm 1.78:1 ou 16:9. O padrão é 4:3 que exibe a
entrada redimensionada para cima ou para baixo para preencher a área de exibição.
Keystone vertical
aumentando
a keystone
Keystone horizontal
reduzindo
a keystone
30
Aspecto da tela
Predefs.: As predefinições fornecidas otimizam o projetor para exibir
apresentações do computador, fotografias, imagens de filme e imagens de vídeo. A
entrada de filme é o material capturado originalmente em uma filmadora, como
num cinema. Entrada de vídeo é o material capturado originalmente em uma câmera
de vídeo, como um show de TV ou evento esportivo. Você pode utilizar a
predefinição como ponto de partida e depois personalizar as configurações para
cada fonte. As configurações que você personaliza são salvas na predefinição de
cada fonte. Para restaurar as configurações padrão de fábrica, escolha Redef. fábrica
no menu Configurações > Serviço.
Também existem três predefinições que podem ser definidas pelo usuário. Para
definir uma predefinição para a fonte atual, ajuste a imagem e selecione
SalvarUsuár1, 2 ou 3. Você pode recuperar essas configurações no futuro,
selecionando as predefinições apropriadas do usuário.
Luz ambiente: Esse recurso otimiza o projetor para as condições de iluminação
do ambiente. Selecione Escuro se estiver em um ambiente escuro e Claro se estiver
em um ambiente iluminado. A escolha da opção Claro maximiza a saída de luz do
projetor.
Predefinições
31
Luz ambiente

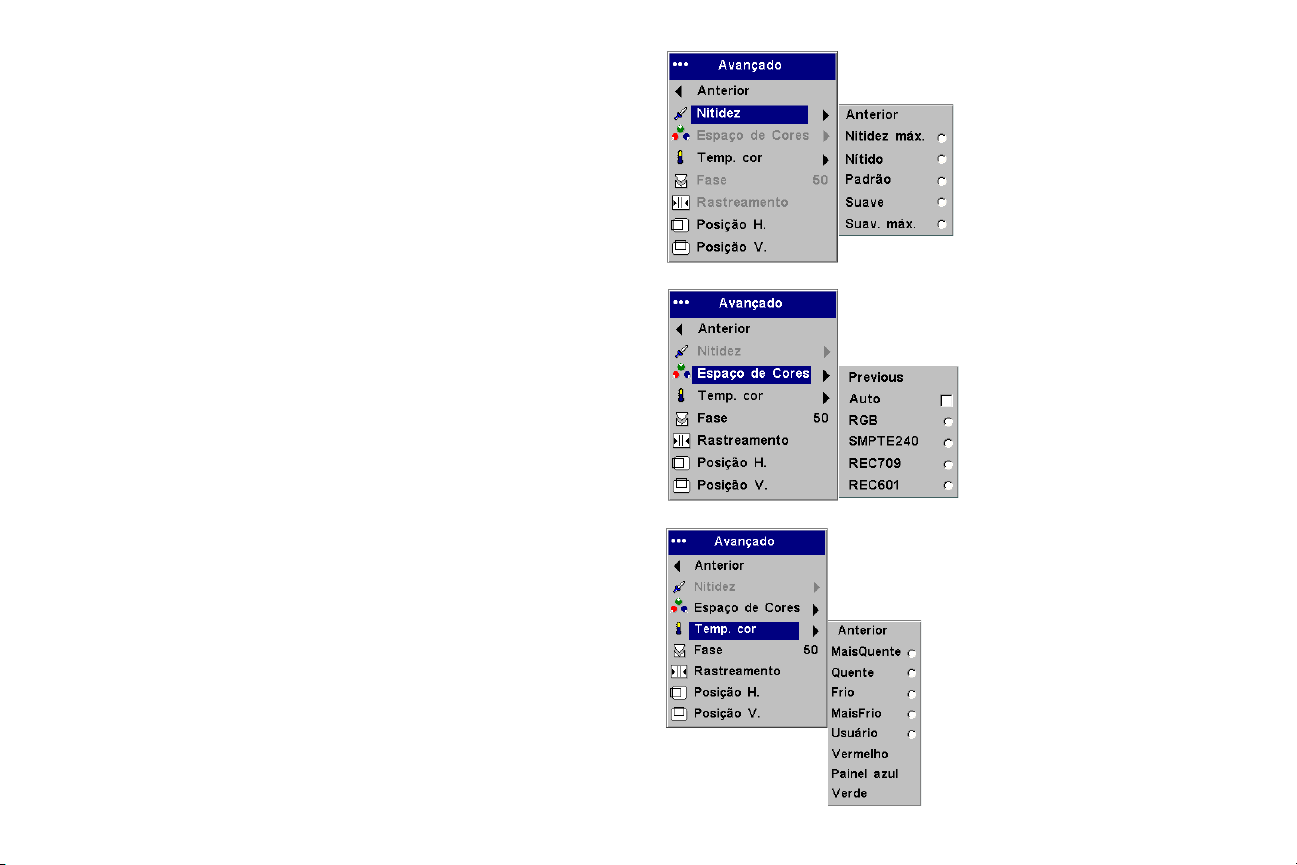

Configurações avançadas
Nitidez: (somente para fontes de vídeo) altera a claridade das bordas de uma
imagem de vídeo. Selecione uma definição de nitidez.
Espaço de cores: Essa opção se aplica às fontes de vídeo do computador e
do componente. Ela permite que você selecione um espaço de cores que
tenha sido ajustado especificamente para a entrada de vídeo. Quando Auto
estiver selecionado, o projetor determina automaticamente o padrão. Para
escolher uma definição diferente, desligue a opção Auto e escolha RGB para
as fontes do computador e escolha SMPTE240, REC709 ou REC601 para as
fontes de vídeo do componente.
Temperatura da cor: altera a intensidade das cores. Selecione um valor listado
ou selecione Usuário e ajuste individualmente a intensidade das cores vermelha,
verde e azul.
As 4 opções a seguir destinam-se somente a fontes do computador.
Nitidez
Espaço de cores
Fase: ajusta a fase horizontal de uma fonte do computador.
Rastreamento: ajusta a varredura vertical de uma fonte do computador.
Posição horizontal/vertical: ajusta a posição de uma fonte do computador.
Temperatura da cor
32
Menu Configs
Áudio: permite ajustes no volume, grave, agudo e balanço. Permite também ativar
e desativar o Volume (o que aumenta as freqüências mais altas e mais baixas), os
alto-falantes internos e o sino de inicialização do projetor.
Fontes: permite atribuir uma determinada entrada a uma chave de fonte específica,
ao utilizar o controle remoto opcional Integrador. Também permite a seleção de
uma Fonte de inicialização padrão e ativa ou desativa a Fonte autom. Quando Fonte
autom. não estiver marcada, o projetor define como padrão a fonte selecionada em
Fonte de inicialização. Se nenhuma fonte for encontrada, será exibida uma tela em
branco. Quando a Fonte autom. estiver marcada, a Fonte de inicialização
determinará qual fonte o projetor definirá como padrão na inicialização. Se nenhum
sinal estiver presente, o projetor verificará as fontes em seqüência até que uma fonte
seja encontrada ou até que o projetor seja desligado.
Fontes > Fonte de inicialização: isso determina qual fonte o projetor verifica
primeiro para o vídeo ativo durante a inicialização.
Fontes > Vídeo RGB: marque esta caixa caso esteja utilizando um aparelho de
DVD com saída RGB.
Sistema > Atrás: inverte a imagem para que você possa projetar atrás de uma tela
translúcida.
Te t o : inverte a imagem para baixo para projeção montada em teto.
Ligação autom.: Quando Ligação autom estiver marcada, o projetor entra
automaticamente no estado de inicialização assim que o projetor é ligado. Isso
permite o controle de projetores montados no teto com um interruptor de parede.
Exibir mensagem: exibe as mensagens de status (como “Procurando” ou “Sem
áudio”) no canto inferior esquerdo da tela.
Baixa pot.: ativa e desativa. Ative essa opção para reduzir a saída de luz da
lâmpada (somente C420). Isso também reduz a velocidade do ventilador,
silenciando o projetor.
Econ. Energia: desliga automaticamente a lâmpada após 5 minutos sem que sejam
detectados sinais. Após 3 minutos adicionais sem sinais, o projetor é desligado. Se
um sinal ativo for recebido antes que o projetor seja desligado, a imagem será
exibida.
Áudio
Fontes
Menu Sistema
Fonte de
Fonte
33
Protetor de tela: coloca a tela em branco automaticamente se não forem
detectados sinais por cinco minutos. A imagem retorna quando uma fonte ativa é
detectada ou um botão do controle remoto ou do teclado é pressionado. O Protetor
de tela fica desativado quando a Economia de energia está ativada.
Acionador de tela: ativa a conexão do Acionador de tela no painel do conector.
Consulte a página 6 para obter detalhes.
Logotipo inic.: permite que você exiba uma tela preenchida em Preto, Branco ou
Azul em vez da tela padrão no momento da inicialização e quando nenhuma fonte
for detectada. Também permite capturar e exibir uma tela de inicialização
personalizada.
Para capturar um logotipo personalizado, exiba no computador a imagem que
deseja capturar, destaque Capturar nova e pressione Select duas vezes. Durante a
captura, o LED no teclado fica cor de laranja. Quando terminar, o projetor confirma
a captura e o LED muda para verde.
Na próxima vez que o projetor for iniciado, o logotipo personalizado será exibido.
Te l a e m b r a nc o: determina a cor a ser exibida quando o botão Blank é
pressionado no controle remoto.
Logotipo inic. Te l a e m b r an c o
34
Chave de efeitos: permite que você atribua uma função diferente ao botão Effect
(efeito) no controle remoto para utilizar o efeito rápida e facilmente. Só um efeito
pode ser ativado por vez. Realce um efeito e pressione Select (selecionar) para
escolher uma opção diferente.
Em branco: mostra uma tela vazia.
Sem áudio: desativa todo o som.
Aspecto da tela: define a proporção da largura em relação à altura da
imagem.
Fonte: circula pelas fontes disponíveis.
Auto-imagem: faz com que as fontes do computador sejam readquiridas.
Fixar: pausa a imagem projetada.
Zoom: É o efeito padrão. Permite a ampliação de uma parte da tela. Para
utilizar o efeito Zoom, pressione Effect (efeito) e então pressione pressione o
botão esquerdo do mouse do controle remoto para ampliar a imagem e o botão
direito para reduzi-la. Você pode utilizar o controle do cursor para mover
lateralmente a imagem, exibindo suas diferentes partes (só se a imagem estiver
ampliada). Para voltar ao tamanho original e cancelar o Zoom, pressione o
botão Effect uma segunda vez.
Sobre: exibe o menu Sobre.
PiP: (Picture in Picture, Figura na figura) permite sobrepor uma janela menor
mostrando a fonte de vídeo sobre a janela maior da fonte do computador. Para
utilizar PiP, é necessário ter um computador e uma fonte de vídeo conectados.
Não é possível mostrar uma imagem de computador em uma janela PiP menor,
somente uma imagem de vídeo. Você pode selecionar uma janela pequena,
média ou grande. Também é possível mover a janela PiP na tela, utilizando as
opções PiP posição X e PiP posição Y no menu. Pressione as setas para cima e
para baixo para alterar a posição.
Máscara: permite cobrir parte da imagem com uma cortina preta. Pressione as
setas para cima e para baixo para levantar ou abaixar a tela da imagem.
Acionador de tela: ativa a conexão do Acionador de tela no painel do
conector. Consulte a página 6 para obter detalhes.
Chave de efeitos
Figura na figura
35
Rede: O projetor possui um conector RJ45 Ethernet que suporta conexões de rede e
protocolos TCP/IP. Isso levará em consideração o controle e o gerenciamento do
projetor sobre uma rede corporativa. Os seguintes campos ficam acessíveis quando
o DHCP não está marcado e disponível para entrada manual de dados.
Endereço IP: Identifica o projetor na rede.
Máscara Subnet: Separa a parte do endereço da rede do endereço IP.
Gateway padrão: O endereço IP do roteador local.
DHCP: Selecione esta opção para obter automaticamente um endereço IP,
máscara subnet e gateway padrão.
Inform. Inform.
rede
Inform. rede: Fornece informações sobre a configuração da rede.
O menu Inform. rede é informativo e não pode ser editado. Ele exibe o Endereço
IP, a Máscara Subnet, o Gateway Padrão atuais e o endereço MAC do projetor.
Idioma: permite que você selecione um idioma para a exibição na tela dos menus e
mensagens.
Serviço: para utilizar esses recursos, realce-os e pressione Select (Selecionar).
Redef. Fábrica: restaura todas as configurações (exceto as configurações de
Horas-lâmpada e Rede) aos seus respectivos padrões após exibir uma caixa de
diálogo de confirmação.
Reiniciar lâmp.: zera os contadores de horas de uso das lâmpadas no menu Sobre.
Só faça isso somente após trocar a lâmpada. Essa opção exibe uma caixa de diálogo
de confirmação.
Informações de manutenção: fornece informações sobre a versão de software
do projetor e a fonte ativa.
Código de manutenção: utilizado somente pela equipe técnica autorizada.
Idioma
Menu Serviço
36
Manutenção
Limpeza das lentes
1 Aplique um produto de limpeza não abrasivo nas lentes da câmera em um pano
seco e macio.
Evite o uso de uma quantidade excessiva do produto de limpeza e não o aplique
diretamente nas lentes. Produtos de limpeza abrasivos, solventes ou outros
produtos químicos pesados podem arranhar as lentes.
2 Passe o pano de limpeza suavemente sobre as lentes com um movimento
circular. Caso não pretenda utilizar o projetor imediatamente, recoloque a
tampa das lentes.
Troca das lentes
Há lentes opcionais de longo e de curto alcance disponíveis. Consulte a “Acessórios
opcionais” na página 41 para obter informações sobre como fazer pedidos.
1 Desligue o projetor e desconecte o cabo de alimentação.
2 Coloque o projetor com as lentes voltadas para cima, insira uma chave de fenda
ou outro objeto estreito no orifício de liberação na parte inferior do projetor e
gire a lente no sentido anti-horário para removê-la.
3 Para instalar as novas lentes, alinhe o ponto vermelho (próximo à base da lente)
com a parte superior do projetor e gire no sentido horário, até sentir que ela está
encaixada no lugar.
limpe as lentes com um pano
seco e macio e um produto de
limpeza não abrasivo
audioin
R
mouse
network
computer1
USB
L
audioin
I
O
computerin
trigger
monitorout
computer2
computer3
serialcontrol
desligue e desconecte
o projetor
orifício de liberação
das lentes
37
Substituição da lâmpada de projeção
O cronômetro de hora de uso da lâmpada no menu Sobre conta o número de horas
no qual a lâmpada esteve em uso. Em fim especificado para a vida útil da lâmpada,
a mensagem “Trocar lâmpada” será exibida na tela a cada inicialização. Você pode
solicitar novos módulos de lâmpada ao revendedor. Consulte a “Acessórios” na
página 41 para obter mais informações.
1 Desligue o projetor e desconecte o cabo de alimentação.
2 Aguarde 60 minutos para que o projetor esfrie por completo.
3 Vire o projetor para baixo e retire a cobertura da lâmpada, removendo os dois
parafusos e deslizando as guias da cobertura da lâmpada para fora dos dois
compartimentos da guia.
4 Solte os três parafusos que prendem o módulo da lâmpada.
Menu Sobre
audioin
R
monitorout
mouse
network
I
O
computer2
computer1
USB
L
audioin
computer3
serialcontrol
computerin
desligue e desconecte
trigger
o projetor
aguarde 60 minutos
remova os parafusos
da cobertura da lâmpada
38
solte os parafusos
no módulo da lâmpada
AVISO S:
• Para evitar queimaduras, deixe o projetor esfriar por, pelo menos, 60 minutos
antes de substituir a lâmpada.
• Não derrube o módulo da lâmpada. O vidro pode se quebrar e provocar
ferimentos.
• Não toque na tela da lâmpada de vidro. As impressões digitais podem encobrir
a nitidez da projeção.
• Tenha muitíssimo cuidado ao remover o compartimento da lâmpada. No
improvável caso da lâmpada se quebrar, podem aparecer pequenos fragmentos
de vidro. O módulo da lâmpada foi projetado para conter a maioria desses
fragmentos, mas tenha cuidado ao removê-lo.
5 Remova cuidadosamente o módulo da lâmpada, segurando e levantando a
fiação de metal. Descarte a lâmpada de acordo com as normas ambientais
aplicáveis.
6 Instale o novo módulo da lâmpada, verificando se está ajustado corretamente.
7 Aperte os três parafusos.
8 Recoloque a cobertura da lâmpada, inserindo as guias para dentro dos
compartimentos da guia e apertando os dois parafusos.
9 Conecte o cabo de alimentação, pressione a chave Liga/desliga e o botão
Power para ligar novamente o projetor.
10 Redefina o cronômetro de horas de uso da lâmpada. Navegar para o menu
Configurações > Serviço e selecione Reiniciar lâmp. para redefinir o
cronômetro de uso da lâmpada.
remova o módulo
utilizando a fiação
redefina a hora da lâmpada no menu Serviço
39
Limpeza dos filtros de poeira
1 Desligue o projetor e desconecte o cabo de alimentação.
2 Aguarde 60 minutos para que o projetor esfrie por completo.
AVISO : Para evitar queimaduras, deixe o projetor esfriar por, pelo menos, 60
minutos antes de limpar ou substituir os filtros de poeira.
3 Vire o projetor de cabeça para baixo e remova a cobertura da lâmpada. Consulte
a página 38.
4 Pressione a guia no filtro e levante-o para retirá-lo.
5 Limpe o filtro, utilizando um aspirador de pó em baixa potência.
6 Reinstale o filtro e a cobertura da lâmpada.
audioin
R
mouse
network
I
O
computer2
computer1
USB
L
audioin
computer3
computerin
desligue e desconecte
trigger
monitorout
o projetor
serialcontrol
aguarde 60 minutos
Utilização da trava de segurança
O projetor possui uma trava de segurança para ser utilizada com um Sistema de
trava com cabo PC Guardian. Consulte a “Acessórios” na página 41 para obter
informações sobre como fazer pedidos. Consulte as informações fornecidas com a
trava para obter instruções sobre como utilizá-la.
40
audioin
R
PS/2
network
I
O
computer 1
USB
L
audioin
computer in
computer 2
computer 3
trigger
monitor out
serial control
trava de segurança
Apêndice
Acessórios
Acessórios padrão
(fornecidos com o projetor)
Caixa de transporte (com a embalagem) 111-0033-xx
Tampa protetora 110-0710-xx
Cabo de computador de 1,8 m (6 pés) 516-0062-xx
Cabo de áudio/vídeo de 1,8 m (6 pés) 516-0051-xx
Cabo de áudio de 1,8 m (6 pés) 301.398B
Adaptador componente-VESA SP-VESA-ADPT
Cabo de alimentação* 516-0052-xx
Cabo USB 301378A
Controle remoto Conductor Plus HW-CONDUCTOR+
Módulo da lâmpada de projeção (incluído no
projetor)
Tampa das lentes 340-1185-xx
Cartão de ínicio rápido (Quick Start) 009-0657-xx
Guia do usuário com CD 010-0453-xx
Cartão de segurança 009-0659-xx
Presilhas de cabo codificadas por cor, 3 jogos SP-CABLETIES
Adaptador SCART* 301130
*varia de acordo com o país
OBSERVAÇÃO: Só utilize acessórios aprovados.
Número da peça
SP-LAMP-012
Acessórios opcionais Número da peça
Maleta de transporte (aprovada pela ATA) CA-ATA-017
Suporte do projetor SP-CEIL-005-B
Placa de teto falso para montagem do
projetor
Braço de extensão para montagem do
projetor, 66 – 119 cm
Lentes de curto alcance LENS-020
Lentes de longo alcance LENS-021
Cabo de DVI-D SP-DVI-D
LConexão sem fio LiteShow LP-LITESHOW
Cabo VGA/Extensão Line Amp de 15 m
(50 pés) – uso doméstico
Cabo VGA/Extensão Line Amp de 15 m
(50 pés) – internacional
Cabo de áudio/vídeo de 9 m (30 pés) SP-AV30
Sistema de trava de cabos do projetor SP-LOCK-B
Tela diagonal de 50 pol (portátil) A650
Tela diagonal de 60 pol (portátil) HW-DLXSCRN
Tela diagonal montada em parede/teto de
84 pol
Módulo de lâmpada de substituiçãoSP-LAMP-012
Controle remoto MindPath RF PocketPoint HW-RF-POCKTPNT
Controle remoto de apresentação IV HW-PRESENTER
Controle remoto integrador IV HW-INTEGRATOR
SP-LTMT-PLT
SP-LTMT-EXTP
SP-VGAEXT50-D
SP-VGAEXT50-I
HW-WALLSCR84
41
Comportamento do LED vermelho e erros do projetor
Se o projetor não estiver funcionando corretamente e o LED vermelho estiver
piscando, consulte a Tab el a 2 para determinar a possível causa. Há pausas de dois
segundos entre os ciclos das luzes piscando. Visite nosso site para obter mais
detalhes sobre os códigos de erro do LED vermelho.
Tabe la 2 :
Comportamento do LED
vermelho
Pisca uma vez A lâmpada não acende após cinco tentativas.
Pisca duas vezes O contador da lâmpada excedeu o número
Pisca três vezes O projetor desligou a lâmpada. Substitua a
Explicação
Verifique as instalações da lâmpada e da sua
cobertura procurando por conexões soltas.
de horas da vida útil. Substitua a lâmpada e
redefina o contador de horas.
lâmpada. Entre em contato com o Suporte
técnico para pedir reparo se a substituição
da lâmpada não resolver o problema.
Tamanho da imagem projetada
Ta b el a 3 :
Tamanhos de imagens das lentes padrão
Distância da
tela
(m/pés)
1.52/5 0.64/2.08 0.85/2.78
2.44/8 1.02/3.33 1.35/4.44
3.66/12 1.52/5.0 2.03/6.67
4.88/16 2.03/6.67 2.71/8.89
6.1/20 2.54/8.33 3.39/11.11
9.14/30 3.81/12.5 5.08/16.67
10.1/33 4.19/13.75 5.59/18.33
Tamanhos de imagem para lentes de longo alcance
Mínima
largura
(m/pés)
Ta b el a 4 :
Máxima
largura
(m/pés)
Pisca quatro vezes Falha na ventoinha. Entre em contato com o
Suporte técnico para pedir reparo.
Pisca cinco vezes Superaquecimento do projetor. Verifique se
a abertura para ventilação está bloqueada.
Entre em contato com o Suporte técnico
para pedir reparo se a limpeza das aberturas
para ventilação não resolver o problema.
42
Distância da
tela
(m/pés)
4.88/16 0.89/2.91 1.63/5.33
6.1/20 1.11/3.64 2.03/6.67
9.14/30 1.66/5.45 3.05/10
12.19/40 2.22/7.27 4.06/13.33
15.24/50 2.77/9.09 5.08/16.67
30.48/100 5.54/18.18 10.16/33.33
Mínima
largura
(m/pés)
Máxima
largura
(m/pés)
Ta b el a 5:
Tamanhos de imagem para lentes de curto alcance (foco fixo)
Distância da
tela
(m/pés)
0.91/3 0.76/2.5
1.52/5 1.27/4.17
2.44/8 2.03/6.67
3.66/12 3.05/10
4.88/16 4.06/13.33
6.1/20 5.08/16.67
OBSERVAÇÃO: Nosso site da Web tem uma calculadora interativa para
tamanhos de imagem.
Largura
(m/pés)
43
InFocus Corporation
27700B SW Parkway Avenue
Wilsonville, Oregon 97070-9215
1-800-294-6400 •503-685-8888
Fax: 503-685-8887
http://www.infocus.com
In Europe:
InFocus International B.V.
Strawinskylaan 585
1077 XX Amsterdam,The Netherlands
Phone: +31 20 579 2000
Fax: +31 20 579 2999
In Asia:
238A Thomson Road
#18-01/04 Novena Square
Singapore 307684
Telephone: (65) 6334-9005
Fax: (65) 6333-4525
Loading...
