Einführung
Der neue digitale Projektor umfasst Computer- und Videoeingänge und
verfügt über XGA 1024x768-Auflösung. Der Projektor kann einfach
angeschlossen, eingesetzt und unterhalten werden.
Produktspezifikationen
Die neuesten Spezifikationen des Multimedia-Projektors finden Sie auf
unserer Website unter www.infocus.com. Änderungen der Spezifikationen
vorbehalten.
Zubehör
Das Standardzubehör, das im Lieferumfang des Projektors enthalten ist, ist
in der Benutzeranleitung aufgeführt. Informationen zu wahlfreiem Zubehör
gibt es auf unserer Website unter www.infocus.com oder bei einem
Einzelhändler oder Fachhändler.
Online-Registrierung
Registrieren Sie Ihren Projektor auf unserer Website unter
www.infocus.com/register, um die Garantie zu aktivieren und
Produktaktualisierungen, Bekanntmachungen und Registrierungsvorteile
zu erhalten.
Projektorkomponenten und -funktionen
Fernbedienungsempfänger (IR)
Fußentriegelung
Statusanzeiger
Fokus
Ta s te n f el d
Lautsprecher
Zoom
3
Anschlüsse
Ausrichtungsfuß
IR-Empfänger
Heißluftöffnung
IR-Empfänger
Anschlussfeld
Der Projektor verfügt über Computer- und Videoanschlüsse:
• 1 M1-D/A (HD, DVI und Computer)
• 1 VESA (HD, HD-Komponent und Computer)
• 1 VESA (Monitorausgang)
•1 S-Video
• 1 Composite-RCA-Video
• 1 Audioeingang/1 Audioausgang
Ebenfalls enthalten ist 1 serieller RS-45-Anschluss für serielle Steuerung.
Die CLI-Spezifikationen (Command Line Interface) und -Befehle sind auf
unserer Website aufgeführt.
Anschlussfeld
M1-D/A
Computer VESA In
CompositeVideo
RS-45 serielle Steuerung
Monitor Out
Audio In
S-Video Netzanschluss externer
Lautsprecher
(Audio Out)
Verriegelung
4
Anschließen eines Computers
Erforderliche Computerverbindungen
Schließen Sie das schwarze Ende des Computerkabels an den Anschluss
Computer 1 des Projektors an. Verbinden Sie das blaue Ende mit dem
Videoanschluss des Computers. Wenn Sie einen Desktop-Computer
verwenden, müssen Sie zuerst das Monitorkabel vom Videoanschluss des
Computers trennen.
Bestimmte Macintosh® Computer verfügen nicht über einen StandardVESA-Videoausgang. Wenn das gelieferte Computerkabel nicht an Ihrem
Computer angeschlossen werden kann, kaufen Sie bei Ihrem Apple®
Wiederverkäufer einen geeigneten Adapter.
Schließen Sie das schwarze Netzkabel an den Anschluss an der Rückseite
des Projektors und an eine Steckdose an.
Die Netzlampe auf den Statusanzeigefeld (Seite 12) wechselt auf gelb.
HINWEIS: Verwenden Sie stets das mit dem Projektor gelieferte Netzkabel.
Computerkabel anschließen
Netzkabel anschließen
Optionale Computerverbindungen
Um Dias in einer PowerPoint™-Präsentation mit Hilfe der Aufwärts- und
Abwärtspfeiltasten der Fernbedienung vorzurücken, stecken Sie den USBAnschluss des Computerkabels in den USB-Mausanschluss am Computer.
Um Ton zu Ihrer Präsentation hinzuzufügen, schließen Sie das Audiokabel
(separat erhältlich) an den Computer und an den Anschluss Audio In des
Projektors an.
Computerkabel anschließen
Audiokabel anschließen
5
Wenn Sie einen Desktop-Computer verwenden und das Bild sowohl auf
dem Computer- als auch auf dem Projektionsbildschirm sehen möchten,
schließen Sie das Monitorkabel an den Anschluss Monitor
Out des
Projektors an.
Monitorkabel anschließen
Falls Sie es vorziehen, den Computer über ein optionales VESA-Kabel mit
dem Projektor zu verbinden, schließen Sie ein Ende des Kabels an den
VESA-Anschluss des Computers und das andere Ende an den blauen
Anschluss Computer
2 des Projektors an.
Sie können den Projektor vom LCD-Kontrollfeld oder vom Computer aus
steuern, indem Sie ein RS-232-Kabel mit der Serial Control
(seriellen Steuerung) (RS-232-Anschluss) verbinden. RS-232-Befehle sind im
Abschnitt „Service and Support
“ auf unserer Website zu finden.
VESA-Kabel anschließen
RS-232-Kabel anschließen
6
Anzeigen eines Computerbildes
Entfernen Sie die Linsenabdeckung.
Drücken Sie die Power (Netztaste) oben am Projektor oder auf der
Fernbedienung.
Die Netzlampe auf dem Statusanzeigefeld (Seite 12) blinkt grün und die
Ventilatoren laufen an. Wenn die Lampe aufleuchtet, wird der
Startbildschirm eingeblendet, und die Netzlampe leuchtet beständig grün.
Es kann eine Minute dauern, bis das Bild die volle Helligkeit erreicht.
? Kein Startbildschirm? Hilfe zu Seite 13.
Schalten Sie den Computer ein.
Das Computerbild sollte auf dem Projektionsbildschirm erscheinen. Falls
das nicht der Fall ist, drücken Sie die Source auf dem Tastenfeld des
Projektors.
Vergewissern Sie sich, dass der externe Videoanschluss des Notebooks
aktiviert ist.
Viele Notebooks aktivieren den externen Videoanschluss nicht automatisch,
wenn ein Projektor angeschlossen wird. Normalerweise kann die externe
Anzeige über eine Tastenkombination, zum Beispiel FN + F8 oder CRT/
LCD, ein- und ausgeschaltet werden. Finden Sie eine Funktionstaste mit der
Bezeichnung CRT/LCD oder eine Funktionstaste mit einem
Monitorsymbol. Drücken Sie FN und die bezeichnete Funktionstaste
gleichzeitig. Die Tastenkombination für Ihren Notebook können Sie der
Dokumentation entnehmen.
? Kein Computerbild? Drücken Sie die Taste Auto Image auf dem
Tastenfeld. Hilfe auf
Seite 13.

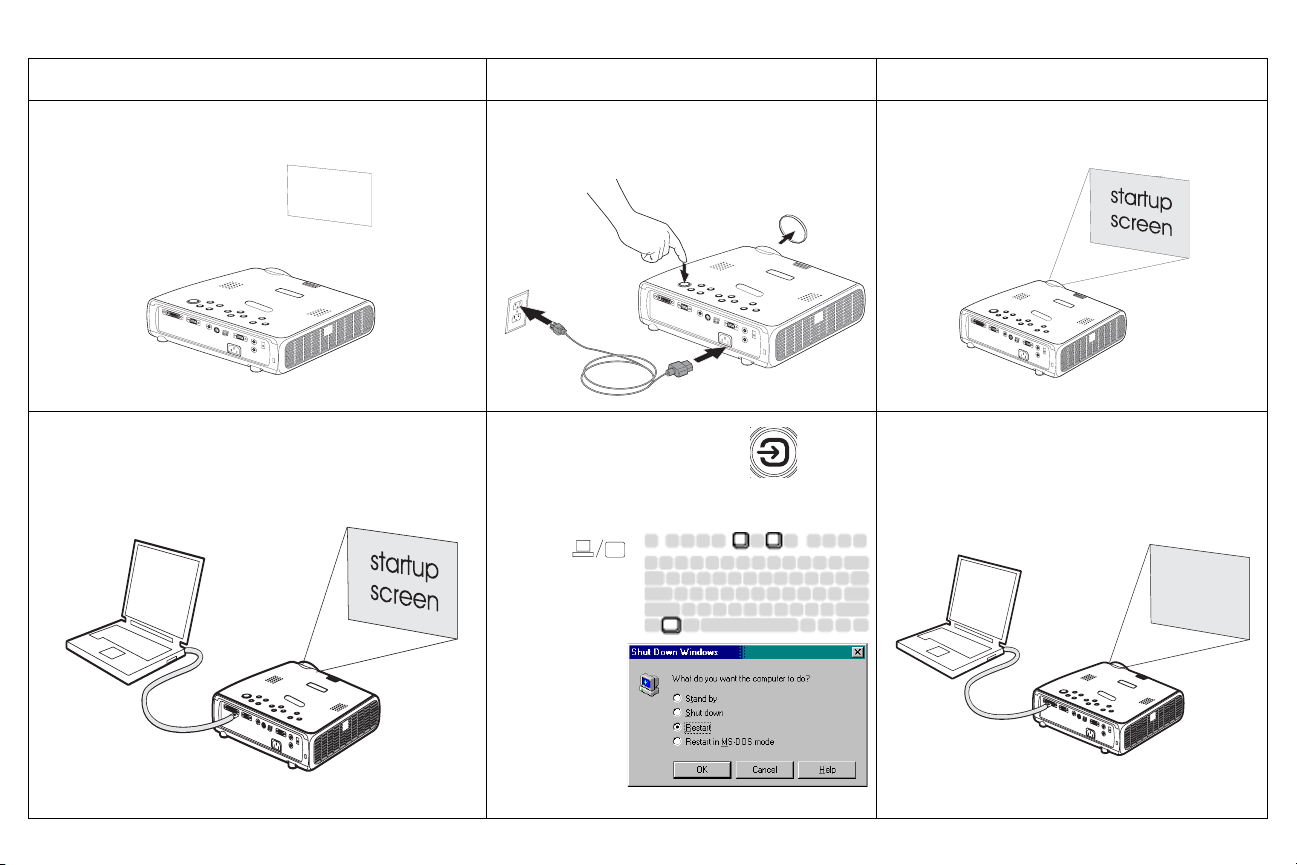

Linsenabdeckung entfernen
Netztaste drücken
Computer einschalten
Externen Anschluss des Notebooks aktivieren
7
Bildeinstellung
Stellen Sie die Höhe des Projektors ggf. ein, indem Sie auf die
Entsperrungstaste drücken, um den Hebefuß auszufahren.
Drehen Sie ggf. den Ausrichtungsfuß (in der Ecke unten rechts).
Höhe einstellen
Entsperrungstaste
Stellen Sie den Projektor in der gewünschten Entfernung rechtwinklig zur
Leinwand auf.
Eine Tabelle mit den Bildschirmgrößen und Entfernungen finden Sie auf
Seite 36.
Stellen Sie die Zoom- oder Fokusringe ein, indem Sie daran drehen, bis die
gewünschte Größe und Fokussierung erreicht ist.
Falls das Bild nicht quadratisch ist, verwenden Sie die Tasten auf dem
Tastenfeld zum Anpassen der vertikalen Keystone-Einstellung. Drücken Sie
auf die obere Keystone-Taste, um den oberen Teil des Bildes zu reduzieren
bzw. auf die untere Keystone-Taste, um den unteren Teil zu reduzieren. Sie
können die Keystone-Einstellung auch über die Menüs anpassen. Siehe
Seite 25.
Stellen Sie Kontrast oder Helligkeit im Bildmenü ein.
Hebefuß
Entfernung einstellen
Zoom und Fokus einstellen
Keystone einstellen
Kontrast oder Helligkeit einstellen
Ausrichtungsfuß
drehen
Fokus
Zoom
Hilfe zu den Menüs finden Sie auf Seite 24.
8
Anschließen eines Videogerätes
Es gehören keine Video- oder Audiokabel zum Lieferumfang des
Projektors.
Falls das Videogerät einen runden S-Video-Stecker mit vier Stiften
verwendet, stecken Sie ein S-Videokabel in diesen Anschluss des
Videogerätes und den Anschluss Video 2 des Projektors. Falls das Gerät
einen Composite-Video-Anschluss verwendet, stecken Sie ein CompositeVideo-Kabel in diesen Anschluss des Videogerätes und den Anschluss
Video 1 des Projektors.
S-Video- und Audiokabel
anschließen
Für Audio stecken Sie ein Ministecker-Audio-Y-Kabel
Audio In des Projektors und in den linken und den rechten Audioausgang
des Videogerätes.
Schließen Sie das schwarze Netzkabel an den Anschluss an der Rückseite
des Projektors und an eine Steckdose an.
HINWEIS: Verwenden Sie stets das mit dem Projektor gelieferte Netzkabel.
Um eine Progressivescan-EDTV- oder HD-Quelle anzuschließen,
verwenden Sie den Komponent-M1-Adapter (separat erhältlich).
in den Anschluss
Video- und Audiokabel
anschließen
Netzkabel anschließen
9
Anzeigen eines Videobildes
Entfernen Sie die Linsenabdeckung.
Linsenabdeckung entfernen
Drücken Sie die Power (Netztaste) oben am Projektor oder auf der
Fernbedienung.
Die Netzlampe auf dem Statusanzeigefeld (Seite 12) blinkt grün und die
Ventilatoren laufen an. Wenn die Lampe aufleuchtet, wird der
Startbildschirm eingeblendet, und die Netzlampe leuchtet beständig grün.
Es kann eine Minute dauern, bis das Bild die volle Helligkeit erreicht.
? Kein Startbildschirm? Hilfe auf Seite 12.
Schließen Sie das Videogerät an und schalten Sie es ein.
Das Bild des Videogerätes sollte auf dem Projektionsbildschirm erscheinen.
Falls das nicht der Fall ist, drücken Sie die Source-Taste auf dem Tastenfeld.
Stellen Sie die Höhe des Projektors ein, indem Sie auf die Entsperrungstaste
drücken, um den Hebefuß auszufahren. Drehen Sie ggf. den
Ausrichtungsfuß.
Stellen Sie den Projektor in der gewünschten Entfernung rechtwinklig zur
Leinwand auf. Eine Tabelle mit den Bildschirmgrößen und Entfernungen
zum Bildschirm finden Sie auf Seite 36.
Power (Netztaste) drücken
Videogerät einschalten
Höhe einstellen
Hebefuß
Entfernung einstellen
Entsperrungstaste
Ausrichtungsfuß
drehen
10
Stellen Sie die Zoom- oder Fokusringe ein, indem Sie daran drehen, sodass
die gewünschte Größe und Fokussierung erzielt wird.
Zoom und Fokus einstellen
Falls das Bild nicht quadratisch ist, verwenden Sie die Tasten auf dem
Tastenfeld zum Anpassen der vertikalen Keystone-Einstellung. Drücken Sie
auf die obere Keystone-Taste, um den oberen Teil des Bildes zu reduzieren
bzw. auf die untere Keystone-Taste, um den unteren Teil zu reduzieren. Sie
können die Keystone-Einstellung auch über die Menüs anpassen. Siehe
Seite 25.
Stellen Sie die Lautstärke auf dem Tastenfeld ein.
Stellen Sie Kontrast, Helligkeit, Farbe oder Farbton im Bildmenü ein.
Hilfe zu den Menüs finden Sie auf Seite 24.
Zoom
Keystone einstellen
Lautstärke einstellen
Menü Bild einstellen
11
Abschalten des Projektors
Fehlerbehebung bei der Einrichtung
Der Projektor löscht automatisch den Bildschirm, wenn für mehr als
30 Minuten keine aktive Quelle festgestellt wird. Der leere Bildschirm
verlängert die Lebensdauer des Projektors. Das Bild kehrt zurück, wenn
eine aktive Quelle festgestellt oder eine Taste auf der Fernbedienung oder
dem Tastenfeld gedrückt wird.
Bildschirmschutz
Wenn Sie den Bildschirmschutz im Menü Einstellungen > System
aktivieren, erscheint der leere Bildschirm nach fünf Minuten. Siehe
Seite 29.
Für den Bildschirmschutz sind sechs Zeiteinstellungen verfügbar. Sie
reichen von 5 Minuten bis zu 30 Minuten in Intervallen von jeweils fünf
Minuten.
Strom sparen
Der Projektor verfügt außerdem über eine Stromsparfunktion, die die
Lampe automatisch abschaltet, wenn für 20 Minuten kein Signal festgestellt
wird. Nach weiteren 10
Minuten ohne Signal schaltet sich der Projektor ab.
Falls vor dem Abschalten des Projektors ein aktives Signal erfolgt, wird ein
Bild angezeigt. Sie müssen die Power (Netztaste) drücken, um nach Ablauf
von über 30
Minuten ein Bild anzuzeigen,. Der Bildschirmschutz ist
deaktiviert, wenn die Stromsparfunktion eingeschaltet ist. Siehe Seite 29.
Ausschalten des Projektors
Um den Projektor auszuschalten, drücken Sie die Powe r, und bestätigen Sie,
dass Sie den Projektor ausschalten möchten, indem Sie die Power innerhalb
Sekunden erneut drücken. Sie können den Abschaltvorgang
von 3
abbrechen, indem Sie die Powe r kein zweites Mal drücken. Die Lampe wird
ausgeschaltet, und die LED blinkt 1
Minute lang gelb, während die
Ventilatoren zur Kühlung weiterhin laufen. Wenn die Lampe abgekühlt ist,
leuchtet die LED gelb auf und die Ventilatoren halten an. Ziehen Sie das
Netzkabel vollständig ab, um den Projektor abzuschalten.
Falls das Bild richtig auf dem Bildschirm erscheint, lesen Sie im nächsten
Abschnitt weiter (Seite 21). Andernfalls müssen Sie die Einrichtung
korrigieren.
Das Statusanzeigefeld oben am Projektor zeigt den
Projektorstatus an und kann die Fehlerbehebung
erleichtern.
Tabelle 1: Verhalten und Bedeutung der Statusanzeigelampen
Symbole im
Statusanzeigefeld
Netz, beständig
gelb
Netz, blinkend
grün
Netz, beständig grün
Netz, blinkend gelb
Thermometer Der Projektor ist überhitzt. Vergewissern Sie sich, dass die
Lampe Schalten Sie den Projektor aus, warten Sie eine Minute, und
Schlüssel/
Service
Bedeutung
Der Projektor ist eingeschaltet.
Die Netztaste wurde gedrückt und die Software initialisiert.
Der Projektor ist eingeschaltet und initialisiert.
Die Netztaste wurde zweimal gedrückt, um den Projektor
auszuschalten; die Ventilatoren laufen noch, um den Projektor
zu kühlen.
Lüftungsöffnungen nicht blockiert sind (siehe
Schalten Sie den Projektor aus, warten Sie eine Minute, und
schalten Sie ihn wieder ein. Falls das Problem weiterhin
besteht, wenden Sie sich an den technischen Kundendienst
schalten Sie ihn wieder ein. Wenn die Lampen-Lampe erneut
aktiviert wird, ersetzen Sie die Lampe und stellen Sie den
Lampentimer zurück.
Schalten Sie den Projektor aus, warten Sie eine Minute, und
schalten Sie ihn wieder ein. Wenn die Servicelampe erheut
aktiviert wird, ist ein Service erforderlich. Besuchen Sie
www.infocus.com/service für Kontaktnahme für Service.
Seite 19).
.
12
Fehlerbehebung der Quelle
Problem Lösung Ergebnis
Kein Startbildschirm
Nur der Startbildschirm erscheint Drücken Sie die Source-Taste
Stecken Sie das Netzkabel ein, drücken Sie
die Power (Netztaste). Entfernen Sie die
Linsenabdeckung.
Aktivieren Sie den externen Anschluss des
Notebooks
A
oder starten
Sie den
Notebook
neu
Korrektes Bild
Projiziertes Computerbild
A
A
13
Problem Lösung Ergebnis
Kein Computerbild, nur der Text „Signal außerhalb
der Reichweite“
A
Für PC: Bild unscharf oder abgeschnitten
A
Signal out of
range
A
Stellen Sie die Bildwiederholungsrate unter
Systemsteuerung > Anzeige > Einstellungen >
Erweitert > Adapter ein (genaue Position
hängt vom Betriebssystem ab)
Möglicherweise
müssen Sie auf dem
Computer eine
andere Auflösung
wählen, siehe das
folgende Problem
„Bild unscharf oder
abgeschnitten
Stellen Sie die Anzeigeauflösung des
Computers auf die Auflösung des
Projektors ein (Start > Einstellungen >
Systemsteuerung > Anzeige >
Registerkarte Einstellungen. Wählen Sie
1024x768)
Auf einem Notebook
den NotebookMonitor deaktivieren
oder DualAnzeigemodus
einschalten.
“
Projiziertes Computerbild
A
Bild ist scharf und nicht abgeschnitten
A
A
14
Problem Lösung Ergebnis
Für Macintosh: Bild unscharf oder abgeschnitten
A
Nur Notebook-Hintergrund erscheint, nicht jedoch
die Desktop-Symbole
A
A
A
Stellen Sie die Anzeigeauflösung des
Computers auf die Auflösung des
Projektor ein (Einstellungen >
Systemsteuerung
Legt > Anzeigen - wählen Sie 1024x768)
Deaktivieren Sie “Windows-Desktop
erweitern” unter Systemsteuerung >
Anzeige > Einstellungen > Anzeige 2
(Position vom Betriebssystem abhängig)
Quellen > Startquelle
Bild ist scharf und nicht abgeschnitten
A
Hintergrund und Desktop projiziert
A
A
Deaktivieren
Sie diese
Option und
klicken Sie
dann auf
„Übernehmen“
15
Problem Lösung Ergebnis
Das in der PowerPoint-Präsentation eingebettete
Video kann auf dem Bildschirm nicht
wiedergegeben werden
A
B
Fehlerbehebung für Projektor
Problem Lösung Ergebnis
Bild ist nicht quadratisch
Bild ist nicht scharf
A
Schalten Sie die interne LCD-Anzeige des
Notebooks ab
Stellen Sie Keystone auf dem Tastenfeld ein
Stellen Sie die Fokussierungslinse oder
Schärfe im Menü Bild > Erweitert ein
Eingebettetes Video wird korrekt
wiedergegeben
Quadratisches Bild
Korrektes Bild
A
B
ABAB
AB
16
Problem Lösung Ergebnis
Bild passt nicht auf 16:9 Leinwand
Das Bild steht auf dem Kopf
A
Das Bild ist spiegelverkehrt
B
Ändern Sie die Aspektrate im Menü Bild >
Aspektrate auf 16:9
Deaktivieren Sie die Option
„Deckenmontage“ im Menü Einstellungen >
System
Deaktivieren Sie die Option „Hinten“ im
Menü Einstellungen > System
Korrektes Bild
Korrektes Bild
AB
Korrektes Bild
A
AB
17
Problem Lösung Ergebnis
Die projizierten Farben stimmen nicht mit der
Quelle überein
COLOR
Das Bild ist nicht auf der Leinwand zentriert
Stellen Sie Farbe, Farbton,
Farbtemperatur, Helligkeit und Kontrast in
den entsprechenden Menüs ein
Verschieben Sie den Projektor; stellen Sie
Zoom und Höhe ein
Zoom
Stellen Sie die
horizontale oder
vertikale Position
im Menü „Bild >
Erweitert“ ein
Korrektes Bild
COLOR
Korrektes Bild
18
Problem Lösung Ergebnis
Lampe leuchtet nicht auf, Temperaturlampe ist
eingeschaltet
Temperaturlampe
Beim Start erscheint die Meldung Lampe
auswechseln Lampe leuchtet nicht auf, LampenLampe ist eingeschaltet
Lampen-Lampe
Vergewissern Sie sich, dass die
Luftöffnungen nicht blockiert sind. Lassen
Sie den Projektor eine Minute lang
auskühlen.
Die Lampe muss ausgewechselt werden
(Seite 33)
Ziehen Sie den Netzstecker ab, warten Sie
eine Minute, stecken Sie den Projektor
wieder ein und schalten Sie ihn ein: Die
Lampe leuchtet auf
Lampe leuchtet auf
Treten immer noch Probleme auf?
Falls Sie Hilfe benötigen, besuchen Sie den Abschnitt „Service and Support“
auf unserer Website oder rufen Sie an. Eine Liste von allen relevanten WebAdressen finden Sie auf der hinteren Umschlaginnenseite.
Das Produkt unterliegt einer eingeschränkten zweijährigen Garantie. Eine
erweiterte Garantie kann vom Fachhändler erworben werden. Wir
empfehlen, das Gerät beim Einsenden zur Reparatur in der
Originalverpackung zu verstauen, oder eine professionelle
Verpackungsfirma zu verwenden, um das Gerät für den Versand
vorzubereiten. Bitte versichern Sie die Lieferung zum vollen Wert.
19
Verwenden des Tastenfeldes
Die meisten Tasten werden in anderen Abschnitten detailliert beschrieben.
Es folgt eine kurze Funktionsübersicht:
Power – Schaltet den Projektor ein (Seite 7) und aus (Seite 12).
Menu – Öffnet die Bildschirmmenüs (Seite 24).
Select – Bestätigt die Menüauswahl (Seite 24).
Pfeiltasten – Navigation durch die Menüs und Vornehmen von
Einstellungen (
Auto Image – Setzt den Projektor auf die Quelle zurück.
Presets – Durchläuft die verfügbaren Voreinstellungen (Seite 26).
Keystone – Vertikale Keystone-Einstellung stellt das Bildformat ein
(Seite 8). Sie können die Keystone-Einstellung auch über die Menüs
anpassen. Siehe Seite 25.
Vo lu me – Stellt die Lautstärke ein (Seite 22).
Source – Wechselt die aktive Quelle.
Seite 24).
Menü-Navigationstasten
20
Verwenden der Fernbedienung
Die Fernbedienung verwendet zwei (2) im Lieferumfang enthaltene
Batterien des Typs LR6 (AA). Sie können einfach eingesetzt werden.
Entfernen Sie dazu die hintere Abdeckung der Fernbedienung, richten Sie
die Plus- und Minuspole der Batterien aus, und schieben Sie sie an ihren
Platz. Bringen Sie die Abdeckung dann wieder an.
Vo rs ic ht : Beachten Sie, wenn Sie die Batterien ersetzen, dass das
Verwenden von Batterien eines anderen Typs als die mit dem Projektor
gelieferten die Fernbedienung stark beschädigen kann. Achten Sie beim
Entsorgen der Batterien darauf, dass eine umweltgerechte Entsorgung
gewährleistet ist.
Um die Fernbedienung zu verwenden, richten Sie sie auf den Projektor
(nicht auf den Computer). Die optimale Betriebsentfernung beträgt
ungefähr 15
Drücken Sie zum Ein- und Ausschalten des Projektors auf die Power
(Netztaste) der Fernbedienung (Informationen zum Abschalten finden Sie
Seite 12).
auf
Drücken Sie die Taste Menu auf der Fernbedienung, um das Menüsystem
des Projektors zu öffnen. Sie können mithilfe der Pfeiltasten navigieren und
die Select drücken, um Funktionen auszuwählen oder Menüeinstellungen
zu ändern. Weitere Informationen über die Menüs finden Sie auf
Die Fernbedienung verfügt ebenfalls über eine Quellentaste, Source, um
zwischen Quellen umzuschalten.
Falls Sie den USB-Teil des M1-D/A-Computerkabels angeschlossen haben
(Seite 5), können Sie die Aufwärts- und Abwärtspfeiltasten zum Vorrücken
der Dias in einer PowerPoint-Präsentation verwenden.
Fehlerbehebung für die Fernbedienung
• Vergewissern Sie sich, dass die Batterien richtig eingelegt und nicht leer
• Vergewissern Sie sich, dass die Fernbedienung auf den Projektor oder
m.
Seite 24.
sind.
den Bildschirm und nicht auf den Computer gerichtet ist und sich
innerhalb der Betriebsreichweite von 4,5
Ergebnisse richten Sie die Fernbedienung auf den Projektor.
m befindet. Für beste
Navigationstasten
21
Verwenden des Audiosystems
Um Ton mit dem Projektor zu verwenden, schließen Sie Ihre Quelle an den
Audio In-Anschluss des Projektors an.
Verwenden Sie die Tasten auf dem Tastenfeld zur Einstellung der
Lautstärke.
Zum Einstellen der Tonbalance bzw. Ausschalten des Starttons des
Projektors verwenden Sie das Audiomenü (siehe Seite 28).
Fehlerbehebung für Audio
Falls kein Ton vorhanden ist, gehen Sie wie folgt vor:
• Vergewissern Sie sich, dass das Audiokabel angeschlossen ist.
• Vergewissern Sie sich, dass der Ton nicht stumm geschaltet ist.
• Vergewissern Sie sich, dass die Lautstärke hoch genug eingestellt ist.
Drücken Sie die Vo lu me auf dem Tastenfeld.
• Stellen Sie die Audioquelle ein.
• Wenn ein Video abgespielt wird, vergewissern Sie sich, dass die
Wiedergabe nicht angehalten wurde.
Anschließen externer Lautsprecher
Der Projektor kann an externe Lautsprecher mit eigener Stromversorgung
angeschlossen werden. Stecken Sie dazu ein Lautsprecherkabel in den
linken und rechten Audio-
Out des Projektors.
Audiokabel anschließen
Lautstärke einstellen
externe
Lautsprecher
22
Lautsprecherkabel
Optimieren von Computerbildern
Wenn der Computer richtig angeschlossen ist und das Computerbild auf
dem Bildschirm angezeigt wird, können Sie das Bild mithilfe der
Bildschirmmenüs optimieren. Allgemeine Informationen zur Verwendung
der Menüs finden Sie auf
• Stellen Sie Keystone, Kontrast und Helligkeit im Bildmenü ein.
• Ändern Sie die Aspektrate. Einzelheiten finden Sie auf Seite 25.
• Stellen Sie Farbraum, Farbtemperatur oder Farbeinstellung im Menü
Erweitert ein.
• Stellen Sie Phase, Gleichlauf sowie horizontale oder vertikale Position
im Menü Erweitert ein.
• Wenn Sie das Bild für eine bestimmte Quelle optimiert haben, können
Sie die Einstellungen speichern. Auf diese Weise können sie später
mühelos wieder hergestellt werden. Siehe
Seite 24.
Seite 26.
Präsentationsfunktionen
Mehrere verfügbare Funktionen erleichtern die Präsentationen. Es folgt ein
Überblick. Einzelheiten finden Sie in den Menüabschnitten auf Seite 24.
• Der Taste Custom (Benutzerdefiniert), die nur auf einigen optionalen
Fernbedienungen verfügbar ist, können verschiedene Funktionen
zugeordnet werden. Einzelheiten finden Sie auf
• Die Option Start-Logo ermöglicht die Änderung des Startbildschirms
zu einem schwarzen, weißen oder blauen Bildschirm. Siehe Seite 29.
• Zwei Menüoptionen, Strom sparen und Bildschirmschutz können
verwendet werden, um den Projektor nach mehreren Minuten der
Inaktivität auszuschalten bzw. einen leeren Bildschirm anzuzeigen. Auf
diese Weise wird die Lebensdauer der Lampe erhöht. Siehe
Seite 30.
Seite 29.
Optimieren von Videobildern
Wenn das Videogerät richtig angeschlossen ist und das Bild auf dem
Bildschirm angezeigt wird, können Sie das Bild mithilfe der
Bildschirmmenüs optimieren. Allgemeine Informationen zur Verwendung
der Menüs finden Sie auf
• Stellen Sie Keystone, Kontrast, Helligkeit, Farbe oder Farbton im
Bildmenü ein. Siehe
• Ändern Sie die Aspektrate. Die Aspektrate ist das Verhältnis von
Bildbreite zu Bildhöhe. Fernsehbildschirme sind gewöhnlich 1,33:1,
auch bekannt als 4:3. HDTV und die meisten DVDs sind 1,78:1 oder
16:9. Wählen Sie die Option, die Ihrer Eingangsquelle am besten
entspricht. Siehe
• Wählen Sie eine Schärfe-, Farbtemperatur- oder
Videostandardeinstellung aus. Siehe Seite 27.
• Stellen Sie die Farbeinstellungs- oder White-Peaking-Einstellungen ein.
Siehe
Seite 27.
Seite 24.
Seite 25.
Seite 25.
Benutzerdefinierte Anpassung des Projektors
Sie können den Projektor Ihren speziellen Anforderungen anpassen.
Einzelheiten über diese Funktionen finden auf
• Aktivieren des Modus Hinten im Menü Einstellungen > System für
rückwärtige Projektion.
• Aktivieren des Modus Deckenbefestigung im Menü Einstellungen >
System für eine Deckenbefestigung.
• Auswahl der Quelle, die der Projektor nach dem Start zuerst auf ein
aktives Videosignal überprüft.
• Auswahl der Funktion für die Taste Custom auf der optionalen
Fernbedienung.
• Ein- bzw. Ausschalten der Anzeigemeldungen des Projektors.
• Einschalten der Stromsparfunktion.
• Auswählen der Farbe für den leeren Bildschirm und des Start-Logos.
• Auswahl der Menüsprache.
• Steuerung des Projektors unter Verwendung von RS-232-Befehlen.
Siehe
Seite 6.
23
Seite 28 bis Seite 32.
Verwenden der Menüs
Drücken Sie die Taste Menu auf dem Tastenfeld oder der Fernbedienung,
um die Menüs zu öffnen. (Die Menüs werden nach 60 Sekunden
automatisch geschlossen, wenn kein Tastendruck erfolgt.) Das Hauptmenü
wird angezeigt. Verwenden Sie die Pfeiltasten, um das gewünschte
Untermenü zu wählen, und drücken Sie dann auf die Taste Select.
Um eine Menüeinstellung zu ändern, wählen Sie diese aus, und drücken Sie
auf Select. Stellen Sie den Wert dann mithilfe der Pfeiltasten ein, wählen Sie
eine Option über die Optionstasten, oder schalten Sie Funktionen unter
Verwendung der Kontrollkästchen ein oder aus. Drücken Sie auf Select, um
die Änderungen zu bestätigen. Verwenden Sie die Pfeiltasten, um zu einer
anderen Einstellung zu navigieren. Wenn Sie mit den Einstellungen fertig
sind, navigieren Sie zur Option Beenden, und drücken Sie die Select, um
zum vorherigen Menü zurückzukehren. Sie können jederzeit auf Menu
drücken, um die Menüs zu schließen.
Vor den Menünamen werden Punkte angezeigt. Die Anzahl der Punkte
weist auf die Menüebene hin und reicht von eins (das Hauptmenü) bis vier
(das tiefste Untermenü).
Die Menüs sind nach Nutzung gruppiert:
• Das Bildmenü bietet Funktionen zur Bildeinstellung.
• Das Einstellungsmenü ermöglicht die Änderung von Einstellungen,
die nicht häufig verändert werden.
• Das Quelleninfo-Menü zeigt schreibgeschützte Informationen über den
Projektor und die Quelle an.
Einige Menüs sind abgeblendet, bis eine bestimmte Quelle angeschlossen
ist. Beispielsweise ist Schärfe nur für Videoquellen verfügbar und ist nicht
erreichbar, wenn eine Computerquelle aktiv ist. Andere Menüoptionen sind
möglicherweise ausgeblendet, wenn sie nicht verfügbar sind.
Beispielsweise ist die Option Helligkeit ausgeblendet, bis ein Bild aktiv ist.
Hauptmenü
Bildmenü
Menütaste
Einstellungsmenü
Punkte
Ta s te n f el d - N av i g at i o n st a s t en
Quelleninfo-Menü
24
Bildmenü
Um die folgenden sechs Einstellungen zu verändern, wählen Sie die
Einstellung aus, und drücken Sie auf Select. Ändern Sie die Werte mithilfe
der Pfeiltasten, und drücken Sie erneut auf Select, um die Änderungen zu
übernehmen.
Trapezkorrektur (Keystone): Passt das Bild vertikal an und macht das Bild
quadratischer. Sie können Keystone auch über das Tastenfeld einstellen.
Kontrast : Kontrolliert den Unterschied zwischen dem hellsten und
dunkelsten Bildbereich und ändert die Menge von Schwarz und Weiß
Bild.
im
Helligkeit: Ändert die Bildintensität.
Farbe: (nur Video- und Komponent-Quellen) Ändert ein Bild von
Schwarzweiß bis zu vollständig gesättigten Farben.
Farbton: (nur NTSC-Videoquellen) Ändert das Rot-Grün-Gleichgewicht
des Bildes.
Keystone erhöhen Keystone verringern
Aspektrate: Die Aspektrate ist das Verhältnis von Bildbreite zu Bildhöhe.
Fernsehbildschirme sind gewöhnlich 1,33:1, auch bekannt als 4:3. HDTV
und die meisten DVDs sind 1,78:1 oder 16:9. Die Standardeinstellung ist 4:3.
Das Eingangssignal wird auf die Bildschirmgröße skaliert.
Die ausgewählte Aspektrate wird für jede Quelle gespeichert.
Aspektrate
25
Voreinstellungen: Die vorhandenen Voreinstellungen optimieren den
Projektor zur Anzeige von Computer-Präsentationen, Filmbildern und
Videobildern. Filmmaterial stammt ursprünglich von Filmkameras, wie z.B.
ein Kinofilm. Videomaterial stammt von Videokameras, z.B. eine
Fernsehshow oder ein Sportereignis.
Es gibt auch benutzerdefinierbare Voreinstellungen. Um eine Voreinstellung
für die aktuelle Quelle einzustellen, passen Sie das Bild an. Wählen Sie im
Menü Voreinstellungen Einstellungen speichern und wählen Sie dann
Benutz.
1/2/3 speichern. Sie können diese Einstellungen später
wiederherstellen, indem Sie die Voreinstellung Benutzervoreinstellung 1
auswählen.
Wenn Sie Einstellungen am Bild vornehmen, wird Voreinstellungen aus im
Menü Voreinstellungen automatisch ausgewählt, um anzuzeigen, dass
Änderungen gemacht wurden.
Um die werkseitigen Standardeinstellungen wieder herzustellen, wählen
Sie Werkseinstellungen im Menü Einstellungen > Service.
Voreinstellungen
26
Erweiterte Einstellungen
Schärfe: (Nur Videoquellen) Ändert die Randschärfe eines Videobildes.
Wählen Sie eine Einstellung für die Schärfe.
Farbraum: Diese Option gilt für Computer-Quellen. Sie erlaubt die
Auswahl eines Farbraums, der dem Videoeingang speziell angepasst
wurde. Wenn die Option Auto gewählt ist, stellt der Projektor den Standard
automatisch fest. Um eine andere Einstellung zu wählen, deaktivieren Sie
die Option Auto. Wählen Sei dann RGB für Computerquellen und entweder
REC709 oder REC601 für Komponentquellen.
Farbtemperatur: Ändert die Intensität der Farben. Wählen Sie einen
aufgeführten Wert.
Farbeinstellung: Damit können Sie die einzelnen Farben individuell
modifizieren. Heben Sie die Farbe hervor, drücken Sie Select und
verwenden Sie die Pfeiltasten, um den Wert anzupassen.
Video-Standard: (nur Videoquellen) Wenn die Option Auto ausgewählt ist,
versucht der Projektor, den Videostandard ausgehend vom empfangenen
Eingangssignal automatisch zu bestimmen. (Der Videostandard-Optionen
sind möglicherweise unterschiedlich, abhängig davon, in welchem Teil der
Welt Sie sich befinden.) Wenn der Projektor den richtigen Standard nicht
feststellen kann, sehen die Farben möglicherweise nicht richtig aus, oder
das Bild ist verzerrt. Falls das der Fall ist, bestimmen Sie den Videostandard
manuell, indem Sie im Menü Videostandard die Option NTSC, PAL oder
SECAM auswählen.
Overscan: (nur Videoquellen) Entfernt Störungen im Videobild.
Sync-Schwellenwertanpassung: (nur verbesserte Quellen und High
Definition-Quellen) Wenn ein Hardwaregerät, beispielsweise ein DVDPlayer, nicht korrekt synchronisiert, wählen Sie diese Option aus, sodass
das Gerät synchronisieren kann.
Die folgenden vier Optionen sind nur für Computer- und
Komponentquellen verfügbar.
Phase: Stellt die horizontale Phase einer Computerquelle ein.
Gleichlauf: Stellt Vertikal-Scan einer Computerquelle ein.
Horizontale/Vertikale Position
Weiß ver st : (nur Videoquellen) Ändert den verarbeiteten Weißpegel im
Bild. Erhöht die Helligkeit von Weiß im Bereich von 100 %.
: Stellt die Position einer Computerquelle ein.
Erweitert
Schärfe
Farbraum Farbtemperatur Farbeinstellung
Video-Standard
27
Einstellungsmenü
Audio: Zum Einstellen der Tonbalance und Lautstärke sowie zum Ein-/
Ausschalten des Starttons des Projektors.
Quellen: Erlaubt die Zuweisung eines bestimmten Eingangs zu einer
bestimmten Quellentaste bei Verwendung der optionalen Fernbedienung.
Ermöglicht außerdem die Auswahl einer Standard-Startquelle und das
Aktivieren bzw. Deaktivieren der Auto-Quelle.
Quellen > Stromquelle: Legt fest, welche Quelle der Projektor nach dem
Start zuerst auf ein aktives Videosignal überprüft.
Quellen > Auto-Quelle: Wenn die Option Auto-Quelle nicht markiert ist,
verwendet der Projektor standardmäßig die als Startquelle ausgewählte
Quelle. Falls keine Quelle gefunden wird, wird ein leerer Bildschirm
angezeigt. Wenn die Funktion Auto-Quelle aktiviert ist, bestimmt die
Startquelle beim Start des Projektors, welche Quelle standardmäßig
verwendet wird. Falls kein Signal vorhanden ist, überprüft der Projektor die
Quellen der Reihe nach, bis eine Quelle gefunden oder der Projektor
abgeschaltet wird.
Betriebsart > Hinten: Kehrt das Bild um, sodass es von hinten auf eine
Transparentleinwand projiziert werden kann.
Deckenbefestigung: Stellt das Bild auf den Kopf, sodass von einem an der
Decke befestigten Projektor projiziert werden kann.
Auto-Strom: Wenn die Funktion Auto-Strom aktiviert ist, geht der
Projektor nach dem Einschalten automatisch in den Startstatus über. Auf
diese Weise können an der Decke befestigte Projektoren mit einem
Wandschalter kontrolliert werden.
Strom niedrig: Aktivieren Sie die Funktion, um die Intensität der Lampe zu
verringern. Die Ventilatorgeschwindigkeit wird ebenfalls herab gesetzt,
sodass der Projektor leiser wird.
Meldungen anz.: Zeigt Statusmeldungen (z.B. Suchen oder Stumm) in der
linken unteren Ecke des Bildschirms an.
Einstellungen
Tor
Quellen
Stromquelle
Betriebsart
28
PC-Bildschirmschutz aus: Verhindert, dass der Computer in den
Bildschirmschutzmodus wechselt. Diese Funktion ist nur verfügbar, wenn
der USB-Teil des Computerkabels am Computer angeschlossen ist (
Seite 5).
Strom sparen: Schaltet die Lampe automatisch aus, wenn 20 Minuten lang
kein Signal vorhanden ist. Nach 10 weiteren Minuten ohne Signal schaltet
sich der Projektor ab. Falls vor dem Abschalten des Projektors ein aktives
Signal erfolgt, wird ein Bild angezeigt.
Bildschirmschutz: Blendet automatisch einen schwarzen Bildschirm ein,
wenn für eine angegebene Anzahl von Minuten kein Signal empfangen
wird. Das Bild kehrt zurück, wenn eine aktive Quelle festgestellt oder
Taste auf der Fernbedienung oder dem Tastenfeld gedrückt wird.
eine
Der Bildschirmschutz ist deaktiviert, wenn die Funktion Strom sparen
aktiviert ist.
Betriebsart
Bildschirmschutz
Start-Logo: Ermöglicht beim Start die Anzeige eines schwarzen, weißen
oder blauen Bildschirms anstelle des Standardbildschirms, wenn keine
Quelle erkannt wird.
Leerer Bildschirm: Bestimmt, welche Farbe angezeigt wird, wenn keine
Quelle erkant wird.
Start-Logo
Leerer Bildschirm
29
Custom-Taste (nur bei Verwendung mit einer optionalen Fernbedienung):
Erlaubt die Zuweisung unterschiedlicher Funktionen an die Taste Custom
auf der Fernbedienung, um die entsprechende Funktion schnell ausführen zu
können. Es kann nur ein Effekt gleichzeitig aktiviert sein. Wählen Sie den
Effekt aus, und drücken Sie dann auf Select, um eine andere Funktion
auszuwählen. Die Standardfunktion ist Info.
• Leer: Zeigt einen leeren Bildschirm an.
• Stumm: Schaltet den Ton ab.
• Aspektrate: Schaltet zwischen 4:3, 16:9 und Native um (siehe Seite 25).
• Quelle: Durchläuft nacheinander alle verfügbaren Quellen.
• Auto-Bild: Setzt den Projektor auf die Quelle zurück (Seite 20).
• Bild anhalten: Hält das projizierte Bild an.
• Quelleninformationen: Die Standardeffekt. Öffnet ein Fenster mit
Informationen über Projektor und Quelle.
• Serviceinfo: Öffnet ein Fenster mit Informationen über Projektor und
Quelle.
Sprache: Ermöglicht die Auswahl einer Sprache für die Menüs und
Meldungen.
Service: Um diese Funktionen zu benutzen, wählen Sie sie aus, und drücken
Sie auf die Select.
Werkseinstellungen: Setzt alle Einstellungen (mit Ausnahme der LampenBetriebszeit) auf die Standardwerte zurück, blendet aber zuerst ein Dialogfeld
zur Bestätigung ein.
Lampenstunden zurücksetzen: Setzt die Betriebsdauer der Lampe im
Infomenü auf Null zurück. Tun Sie das nur nach dem Auswechseln der
Lampe. Ein Dialogfeld zur Bestätigung wird eingeblendet.
PIN: siehe nächster Abschnitt.
Te s t m u s t e r : Erlaubt die Anzeige bestimmter Muster zum Einstellen des
Bildes. Diese Funktion funktioniert nur mit einer optionalen Fernbedienung.
Um Testmuster anzuzeigen, klicken Sie auf das Kontrollkästchen Testmuster,
beenden Sie das Menü und drücken Sie dann die Taste Blank (Leer) auf der
Fernbedienung. Verwenden Sie die Pfeiltasten auf der Fernbedienung oder
dem Tastenfeld zur Auswahl eines Testmusters. Um das Testmuster zu
beenden, drücken Sie erneut auf die Taste Blank (Leer).
Serviceinfo: Liefert Informationen über den Projektor und die Lampe.
Service Code: Nur zur Verwendung durch autorisiertes Wartungspersonal.
Benutzerdefiniert
Sprache
Servicemenü
Erscheint nur, wenn
PIN deaktiviert ist
Erscheint nur, wenn
PIN aktiviert ist
30
PIN-Funktion
Mit der PIN-Funktion (personal identification number)
können Sie Ihren Projektor mit einem Kennwort
schützen. Wenn die PIN-Funktion aktiviert ist, müssen
Sie die PIN eingeben, bevor ein Bild projiziert werden
kann.
Bevor Sie diese Funktion verwenden können, müssen Sie das Produkt unter
www.infocus.com/register registrieren und die dortigen Anleitungen
befolgen, um eine Standard-PIN zu erhalten. Die PIN besteht aus einer Folge
von 5 Navigationstasten-Betätigungen. Die Navigationstasten sind Menu,
Select und die beiden Pfeiltasten. Sobald Sie diese PIN haben, aktivieren Sie
im Menü Service den Befehl PIN aktivieren. Es wird das Dialogfeld PIN
eingeben eingeblendet.
Verwenden Sie die Navigationstasten auf der Fernbedienung oder dem
Tastenfeld, um die korrekte Tastendruckfolge einzugeben. Nach Drücken der
ersten Taste, erscheint ein Punkt an der aktuellen PIN-Stelle und der
hervorgehobene Cursor bewegt sich eine stelle nach rechts. Wenn alle 5
Stellen korrekt eingegeben wurden, drücken Sie die Taste Select (Auswahl)
auf der Fernbedienung oder dem Tastenfeld, und wählen Sie dann OK. Wenn
die Meldung PIN inkorrekt erscheint, prüfen Sie den Code und wiederholen
Sie die Eingabe. Wenn Sie eine Stelle inkorrekt eingeben, müssen Sie alle
Stellen eingeben und die Taste Select drücken, sodass die Meldung PIN
5
inkorrekt eingeblendet wird. Anschließend können Sie den Code neu
eingeben.
Eingeben der PIN beim Aufstarten des Projektors:
Schalten Sie den Projektor ein. Das Dialogfeld PIN eingeben wird auf dem
Startbildschirm eingeblendet. Geben Sie die PIN ein. Verwenden Sie die
Navigationstasten auf der Fernbedienung oder dem Tastenfeld, um die
korrekte Tastendruckfolge einzugeben. Für Anweisungen siehe die obige
Beschreibung. Wenn Sie Ihre PIN verlieren oder vergessen, gehen Sie zu
www.infocus.com/pin.
Ändern der PIN:
Wählen Sie im Menü Service den Befehl PIN ändern aus. Geben Sie die
existierende PIN ein. Geben Sie die neue PIN ein. Sie können mit Hilfe der
Pfeiltasten auf dem Tastenfeld zwischen OK und Abbrechen navigieren.
Wählen Sie OK oder Abbrechen, indem Sie die Taste Select drücken.
Bestätigen Sie die neue PIN.
Zurücksetzen der PIN auf die Standardeinstellung:
Schalten Sie den Projektor ein. Nachdem das Dialogfeld PIN eingeben
eingeblendet wird, drücken Sie die Taste Select und halten Sie sie
Sekunden gedrückt. Geben Sie die Standard-PIN zum Gebrauch des
10
Projektors ein. Wenn Sie Ihre Standard-PIN verlieren oder vergessen, gehen
Sie zu www.infocus.com/pin.
31
Wartung
Reinigen der Linse
1 Verwenden Sie ein nicht scheuerndes Reinigungsmittel für
Kameralinsen mit einem weichen, trockenen Tuch.
Vermeiden Sie die Verwendung von übermäßig viel Reinigungsmittel,
und tragen Sie das Reinigungsmittel nicht direkt auf die Linse auf.
Scheuermittel, Lösungsmittel oder andere Chemikalien könnten die
Linse zerkratzen.
2 Wischen Sie die Linse mit dem Reinigungstuch mit kreisförmigen
Bewegungen vorsichtig ab. Wenn Sie nicht beabsichtigen, den Projektor
sofort zu verwenden, bringen Sie die Linsenabdeckung wieder an.
Verwenden der Sicherheitssperre
Der Projektor verfügt über eine Sicherheitssperre zum Einsatz mit einem
Kabelsperrsystem. Bedienungsanweisungen finden Sie in den mit der
Sperre gelieferten Informationen.
Reinigen Sie die Linsen mit
einem weichen, trockenen
Tuch und einem nicht
scheuernden Reinigungsmittel
Sicherheitssperre
32
Auswechseln der Projektionslampe
Der Lampenstundenzähler im Serviceinfo-Menü gibt die Anzahl der
Betriebsstunden für die Lampe an. Zwanzig Stunden vor Ablauf der
spezifizierten Lampenlebensdauer wird die Meldung Lampe auswechseln
bei jedem Startvorgang kurzzeitig eingeblendet. Wenn die erwartete
Lampenlebensdauer erreicht ist, leuchtet das Lampenanzeigesymbol rot auf
Seite 12).
(
HINWEIS: Sie können neue Lampengehäuse unter www.infocus.com (in
ausgewählten Regionen) oder bei einem Einzelhändler oder Fachhändler
kaufen. Verwenden Sie nur eine Ersatzlampe vom selben Typ und mit
derselben Bewertung wie die Originallampe.
1 Schalten Sie den Projektor aus und ziehen Sie das Netzkabel aus.
2 Warten S ie 6 0 Minuten, damit der Projektor vollständig abkühlen kann.
3 Drehen Sie den Projektor um, und entfernen Sie die Abdeckung der
Lampe, indem Sie einen flachen Schraubenzieher in der Lücke zwischen
der Lampenabdeckung und dem Projektor einführen und die
Abdeckung vorsichtig herausstemmen.
4 Lösen Sie die Halteschraube am Lampenmodul.
Serviceinfo-Menü
Projektor ausschalten
und ausziehen
60 Minuten warten
Lampenabdeckung lösen
WARNU NGEN:
• Um Verbrennungen zu vermeiden, lassen Sie den Projektor mindestens
Minuten lang abkühlen, bevor Sie die Lampe ersetzen.
60
• Ziehen Sie das Netzkabel aus, bevor Sie die Lampe ersetzen.
• Lassen Sie das Lampenmodul nicht fallen. Das Glas könnte zerbrechen
und zu Verletzungen führen.
• Berühren Sie nicht den Schirm der Lampe. Fingerabdrücke könnten die
Schärfe der Projektion beeinträchtigen.
Die Schraube am
Lampenmodul lösen
33
• Seien Sie beim Entfernen des Lampengehäuses sehr vorsichtig. In dem
unwahrscheinlichen Fall, dass die Lampe zerbricht, können kleine
Glassplitter entstehen. Das Modul ist so entworfen, dass es die meisten
Splitter im Inneren einschließt, aber seien Sie beim Entfernen
vorsichtig. Vor dem Ersetzen einer zerbrochenen Lampe das
Lampenfach reinigen und alle Reinigungsmaterialien entsorgen.
Waschen Sie nach dem Ersetzen der Lampe die Hände. Dieses Produkt
enthält eine Lampe, die eine sehr geringe Menge Quecksilber enthält.
Das Produkt gemäß den geltenden Vorschriften und Verordnungen
entsorgen. Weitere Informationen finden Sie unter www.eiae.org.
5 Nehmen Sie den Lampenstecker vom Projektor ab, indem Sie vorsichtig
daran ziehen, bis er von Projektor getrennt ist.
6 Nehmen Sie das Lampenmodul vorsichtig heraus, indem Sie den
Metalldraht ergreifen und in die Höhe ziehen. Entsorgen Sie die Lampe
unter Beachtung der zutreffenden Umweltvorschriften.
7 Installieren Sie das neue Lampenmodul, und vergewissern Sie sich, das
es richtig eingelegt ist. Achten Sie darauf, dass Sie die internen
Komponenten nicht berühren.
8 Lassen Sie den Metalldraht wieder in der ursprünglichen Position flach
gegen das Lampenmodul einschnappen.
9 Schließen Sie den Lampenstecker wieder am Projektor an. Stellen Sie
sicher, dass der Stecker vollständig eingeführt ist.
10 Ziehen Sie die Schraube am Lampenmodul an.
11 Bringen Sie die Lampenabdeckung wieder an.
12 Stecken Sie das Netzkabel ein und drücken Sie die Powe r (Netztaste) ,
um den Projektor wieder einzuschalten, und setzen Sie dann den
Betriebsstundenzähler der Lampe zurück.
Zurücksetzen des Lampenzählers
Um den Betriebsstundenzähler der Lampe zurückzusetzen, die Taste zum
Reduzieren der Lautstärke und die Taste zum Erhöhen der Lautstärke auf
dem Tastenfeld 10
Einstellungen > Service navigieren und Lampe zurücksetz. auswählen,
um den Betriebsstundenzähler der Lampe zurückzusetzen.
Sekunden lang drücken. Sie können auch zum Menü
Lampenanschluss
trennen
Modul mit einem
Metalldraht entfernen
Lampenzeit im
Servicemenü zurücksetzen
34
Reinigen der Lampenfilter
In schmutzigen oder staubigen Umgebungen können die Staubfilter am
Lampenmodul, an der Lampenabdeckung
was hohe Temperaturen im Innern des Lampenmoduls verursachen kann.
Diese hohen Temperaturen können die Lampenleistung und die
Lebensdauer beeinträchtigen. Routinemäßige Wartung zur Entfernung von
Staub und Schmutz von den Filtern verringert die Betriebstemperatur der
Lampe und verlängert die Lebensdauer. Zur Maximierung der Lebensdauer
der Lampe müssen die Filter alle 250
Lampenfilter müssen abhängig von der Installation/Nutzungsumgebung
häufiger als alle 250 Stunden gewartet werden.
1 Warten S ie 6 0 Minuten, damit der Projektor vollständig abkühlen kann.
Entfernen Sie das Lampenmodul. Für Anleitungen siehe Seite 33.
2 Untersuchen Sie die Staubfilter an den Seiten des Lampenmoduls.
Verwenden Sie nötigenfalls Druckluft oder Reinigungsluft zum
Reinigen der Filter. Verwenden Sie dann einen Baumwolllappen und
Isopropylalkohol, um die einzelnen Filter vorsichtig abzuwischen. Nach
dem Abwischen der einzelnen Filter blasen Sie übrig gebliebene
Ver s ch mut z un g w eg .
3 Bevor Sie die Lampe wieder einsetzen, wiederholen Sie das
Reinigungsverfahren am Filter im Lampenfach des Projektors.
4 Untersuchen Sie die Staubfilter an der Lampenabdeckung. Verwenden
Sie nötigenfalls Druckluft oder Reinigungsluft zum Reinigen des Filters.
5 Bringen Sie Lampenmodul und die Lampenabdeckung wieder an.
und im Lampenfach verstopfen,
Stunden gereinigt werden.
Filter
Filter
Filter
35
Filter
Anhang
Projizierte Bildgröße
Ta b el le 2:
Bildbreiten
Bildschirm
abstand
(m)
1,5 0,83 1,02 0,66 0,82
3 1,65 2,04 1,32 1,64
4,6 2,53 3,13 2,03 2,51
6,1 3,36 4,15 2,69 3,33
9,1 5,01 6,19 4,01 4,97
10 5,5 6,8 4,41 5,46
HINWEIS: Einen interaktiven Kalkulator zum Berechnen der Bildgröße
finden Sie auf unserer Website.
Min.
diagonal
(m)
Maximal-
Diagonal
(m)
Minimal-
Horizontal
(m)
Maximal
Horizontal
(m)
36
Loading...
