Verklaring van conformiteit
Fabrikant: InFocus Corporation, 27500 SW Parkway Ave. Wilsonville, Oregon 97070 USA
Europese afdeling: Louis Armstrongweg 110, 1311 RL Almere, Nederland
We verklaren dat we verantwoorden dat deze projector voldoet aan de volgende richtlijnen en
normeringen:
EMC-richtlijn 2004/108/EC
EMC: EN55022
EN 55024
EN 61000-3-2
EN 61000-3-3
Richtlijn m.b.t. spanningsgrenzen 2006/95/EC
Veiligheid: IEC 60950-1: 1
ste
editie
Handelsmerken
Apple, Macintosh en PowerBook zijn handelsmerken of gedeponeerde handelsmerken van
Apple Computer, Inc. IBM is een handelsmerk of gedeponeerd handelsmerk van International
Business Machines, Inc. Microsoft, PowerPoint en Windows zijn handelsmerken of
gedeponeerde handelsmerken van Microsoft Corporation. Adobe en Acrobat zijn
handelsmerken of gedeponeerde handelsmerken van Adobe Systems Incorporated. DLP
het logo van DLP zijn gedeponeerde handelsmerken van Texas Instruments en
BrilliantColor
(gestileerd) zijn ofwel gedeponeerde handelsmerken ofwel handelsmerken van InFocus
Corporation in de Verenigde Staten en andere landen.
™
is een handelsmerk van Texas Instruments. InFocus, In Focus en INFOCUS
®
en
FCC-waarschuwing
Opmerking: Dit apparaat is getest en voldoet aan de voorschriften voor een digitaal apparaat
van klasse B conform deel 15 van de FCC regels. Deze voorschiften zijn opgesteld om een
redelijke bescherming te bieden tegen schadelijke interferentie bij gebruik binnenshuis. Deze
apparatuur genereert hoogfrequentie-energie en kan deze uitstralen. Als de apparatuur niet
overeenkomstig de instructies wordt geïnstalleerd, kan dit storingen veroorzaken in de
ontvangst van radio of televisie. Er kan echter geen garantie worden gegeven dat bepaalde
installaties storingsvrij zullen functioneren. U kunt controleren of de apparatuur storing
veroorzaakt door deze uit te schakelen. Als de storing stopt, wordt deze waarschijnlijk
veroorzaakt door de apparatuur. Veroorzaakt de apparatuur storingen in radio- of
televisieontvangst, dan kan de gebruiker de storing proberen te verhelpen door één of meer
van de volgende maatregelen te nemen:
--Draai de televisie -of radioantenne totdat de storing stopt.
--Vergroot de afstand tussen de apparatuur en de radio of televisie.
--Sluit de apparatuur aan op een ander circuit dan dat waarop de radio en televisie zijn
aangesloten.
--Consulteer uw dealer of een ervaren radio/televisie reparateur voor hulp.
Veranderingen of wijzigingen die niet uitdrukkelijk zijn goedgekeurd door InFocus
Corporation, kunnen de autoriteit dit apparaat te gebruiken nietig maken.
Canada
Dit digitaal apparaat van Klasse B voldoet aan Canadian ICES-003.
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.
Goedkeuringen van Instanties
UL, cUL
Andere specifieke nationale goedkeuringen kunnen van toepassing zijn. Zie het
certificaatlabel van het product.
Dit document is van toepassing op de modellen W2100 en W2106.
Energie: 100-240Vac, 3,0A, 50-60Hz
InFocus behoudt het recht voor productaanbiedingen en specificaties op elk moment zonder
voorafgaande kennisgeving te kunnen veranderen.
1
Inhoudsopgave
m
Introductie 3
De projector positioneren 5
Randapparatuur op de projector aansluiten 6
Een computer aansluiten 9
Vereiste computerverbindingen 9
Optionele computerverbindingen 9
Beelden weergeven 10
Het beeld aanpassen 11
Een videoapparaat aansluiten 12
Composiet video aansluiten 13
S-video aansluiten 13
VESA aansluiten 13
Component video aansluiten 13
De projector uitschakelen 14
Problemen oplossen 14

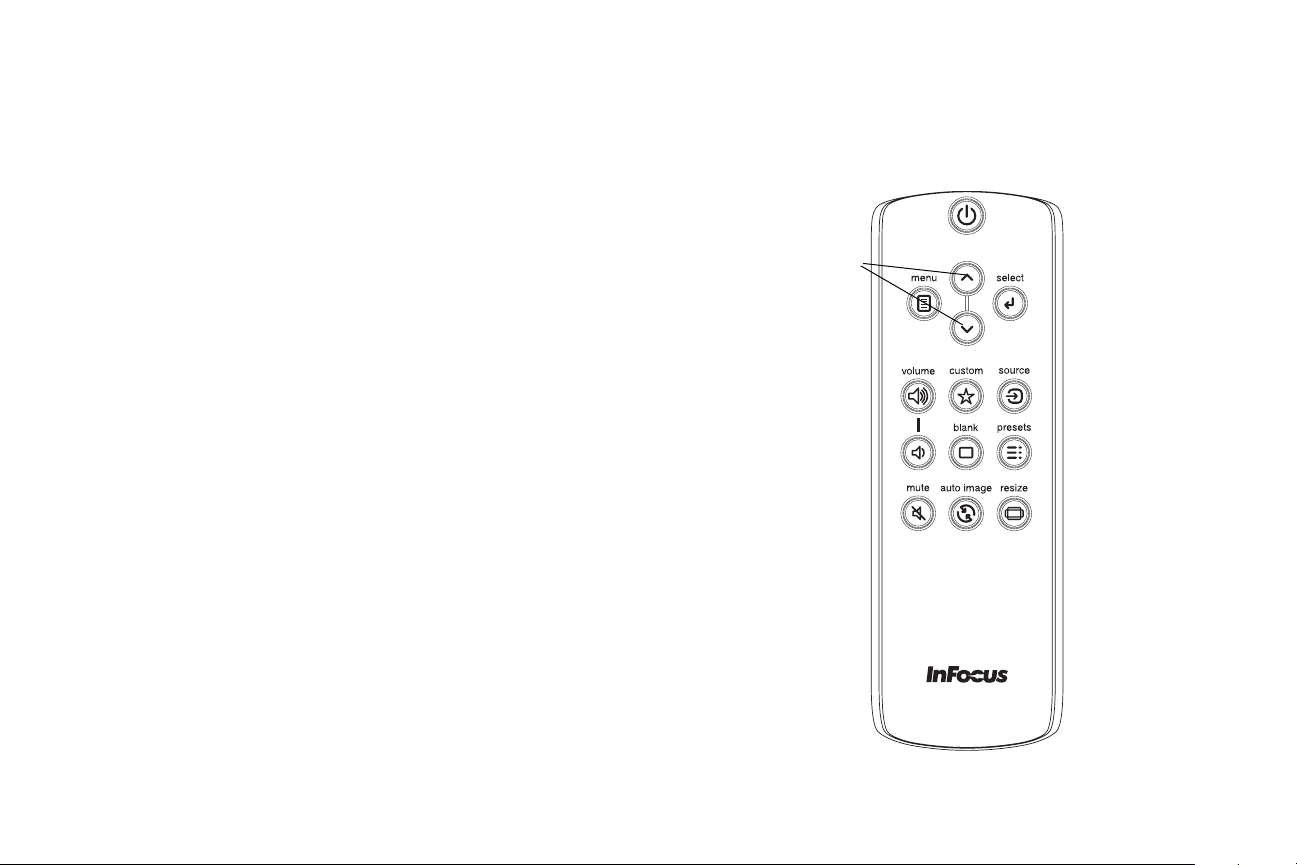

De afstandsbediening gebruiken 22
Geluid gebruiken 23
De projectortoetsen gebruiken 24
Computerbeelden optimaliseren 25
Presentatiefuncties 25
Videobeelden optimaliseren 26
De projector aanpassen 26
De menu’s gebruiken 27
Standaardbeeldmenu 28
Geavanceerd beeldmenu 29
Instellingenmenu 30
Status en servicemenu 32
Onderhoud 33
De lens reinigen 33
Een veiligheidsslot gebruiken 33
De projectielamp vervangen 34
Belangrijke voorzorgsmaatregelen m.b.t. v eil igh eid
• Plaats de projector in een horizontale positie niet meer dan 15 graden uit het
lood.
• Plaats de projector in een goed geluchte ruimte zonder dat de
ventilatieopeningen worden bedekt. Plaats de projector niet op een tafelkleed
of ander zachte ondergrond die de ventilatieopeningen kan bedekken.
• Plaats de projector minstens 1,2 meter van warmtebronnen.
• Gebruik alleen montagebeugels die door InFocus zijn goedgekeurd.
Waarschuwing: Draag altijd een veiligheidsbril als u de lampklep opent
als de projector aan het plafond is gemonteerd, om oogletsel te voorkomen. Bij
de gebruikersdocumentatie zit een waarschuwingssticker. Plak deze sticker op
de lampklep als de projector aan het plafond wordt gemonteerd.
• Alleen authentieke lampen van InFocus zijn getest voor gebruik in deze
projector. InFocus kan niet aansprakelijk worden gehouden voor gebruik,
veiligheid of certificering van andere lampen. Het gebruik van andere lampen
is in strijd met de garantie van de projector en maakt alle
certificeringmarkeringen op de projector ongeldig.
• Gebruik alleen de meegeleverde stroomkabel. Het gebruik van een
verdeelstekker die tegen spanningspieken beschermt wordt aangeraden.
• Zie deze handleiding voor de juiste wijze van opstarten en uitschakelen.
•Hg – Lamp bevat kwik. Behandelen volgens plaatselijke milieuregels. Zie
www.lamprecycle.org.
• In het onwaarschijnlijke geval van een scheuring van de lamp, kunnen deeltjes
uit de projector worden geblazen. Als de projector wordt ingeschakeld, zorg
dan dat geen personen, voedsel en drankjes onder het “verboden”-gebied onder
en rond de projector staan, dit is hieronder aangegeven met de “X”.
3
’
/1m
3
’
/1m
8
’
/2.4m
’
5
/1.5m
Volg deze instructies op zodat beeldkwaliteit en levensduur van de lamp optimaal
blijven gedurende de hele levensduur van de projector. Als u deze instructies niet
opvolgt, kan dat gevolgen hebben voor de garantie. Zie het Garantieboekje voor alle
details over de garantie.
2
/0.6
’
2
Introductie
De nieuwe digitale projector is eenvoudig aan te sluiten, makkelijk te gebruiken en
moeiteloos te onderhouden. Het is een veelzijdige projector die flexibel genoeg is
voor zakelijke presentaties, maar ook voor privégebruik. De A1100 heeft een
eigenresolutie van SVGA 800x600, de A1200 heeft een eigenresolutie van
XGA1024x768, en de A1300 van WXGA 1280x800. Deze handleiding is van
toepassing op alle producten. Ze zijn compatibel met een breed scala aan computers
en videoapparatuur.
Productspecificatie
U kunt de meest actuele specificaties van uw multimediaprojector lezen op onze
website: www.infocus.com, aangezien de specificaties kunnen veranderen.
Accessoires
De standaardaccessoires die bij de projector worden geleverd staan op de
bijgesloten Snelle start-kaart. Extra accessoires vindt u op onze website
www.infocus.com of bij uw electronicazaak.
Online registratie
Registreer uw projector via onze website www.infocus.com/register om uw
garantie te activeren en om productupdates, nieuws en aanbiedingen te ontvangen.
inzoomen (achterste ring)
scherpstellen (voorste ring)
knop voor verstelvoet
toetsen
afstandsbediening
ontvanger (IR)
connectorpaneel
3
Connectorpaneel
re
De projector kan op zowel computer als videoapparatuur worden aangesloten en
bevat de volgende aansluitingen:
• VESA computer (2)
•S-video
• Composiet video
• Aparte audio-ingangen voor video en computer
De projector bevat daarnaast de volgende aansluitingen:
• Monitor-uit, voor beeld op zowel computerscherm als projectiescherm.
• Audio-uit, voor geluid op externe luidsprekers
• Usb, voor besturing met de muis (alleen in combinatie met een optionele
afstandsbediening)
• Een 5-volt gelijkstroomuitgang (zie hieronder)
Daarnaast een RS-232-aansluiting voor seriële bediening. De specificaties en
opdrachten voor zgn. Command Line Interface (CLI) vindt u op onze website.
5-volt gelijkstroomuitgangen
De mini-jackt van 3,5mm leveren een stroomuitgang van 5 volt, 2 A Deze leveren
constant stroom als de projector is ingeschakeld. Deze is ontworpen om stroom te
leveren voor een InFocus LiteShow II draadloos apparaat, waardoor draadloos
geprojecteerd kan worden. Extra informatie vindt u op onze website
www.infocus.com of bij uw electronicazaak.
audio-in
veiligheidsslot
S-video
audio
uit
composiet video
Usb
computer
monitor
uit
5-volt uitgang
RS-232
verstelba
voet
4
De projector positioneren
Bij het bepalen van de plaats van de projector, denkt u het formaat en vorm van het
scherm, de plek van stopcontacten en de afstand tussen de projector en andere
apparatuur. Hier zijn enkele algemene richtlijnen:
• Plaats de projector op een vlak oppervlak in een rechte hoek t.o.v. het scherm.
De projector moet minstens 1,5m van het projectiescherm staan.
• Plaats de projector binnen 3m van een stroombron en binnen 1,8m van een
videoapparaat (tenzij u gebruik maakt van verlengsnoeren). Plaats de projector
niet dichter dan 15cm van een muur of ander object, zodat u altijd goed
toegang heeft tot de kabels.
• Als u de projector aan het plafond monteert, zie dan de installatiegids bij de
Plafondmontagekit voor meer informatie. Wilt u het beeld kantelen, zie dan
“Plafond” op pagina 30. Gebruik van een door InFocus goedgekeurde
plafondmontagebeugel wordt aanbevolen.
• Plaats de projector op de gewenste afstand tot het scherm. De afstand van de
projectorlens tot het scherm, de zoominsteling en het videoformaat bepalen de
grootte van het geprojecteerde beeld.
• Het beeld verlaat de projector op een bepaalde hoek. De beeldverschuiving is
115% Dit betekent dat als het beeld 1 meter hoog is, de onderzijde van het
beeld 15cm boven het midden van de lens staat.
Table 1:
Afstandsbereik van het scherm voor bepaalde schermgroottes
Diagonale
schermgrootte
(inch/m)
Afstand tot het scherm
Maximumafstand
(voet/m)
Minimumafstand
(voet/m)
60/1.5 7.7/2.3 8.5/2.6
80/2 10.3/3.1 11.5/3.5
92/2.3 11.8/3.6 13.1/4.0
150/3.8 19.4/5.9 21.7/6.6
1m hoogte
beeld
projectiehoek
onderkant van het beeld
15cm boven midden
van lens
lensmidden
5
Randapparatuur op de projector aansluiten
Onderstaande illustratie en tabel helpen u bij het vinden van de aansluitingen die u
moet gebruiken en het verkrijgen van de best mogelijke resolutie voor uw
randapparatuur, zoals computers, normale videorecorders, dvd-spelers (progressief
en geïnterliniëerd), hdtv-signalen (1080i en 720p hdtv-signalen), tv en
satellietontvangers, camcorders, gameconsoles (progressief en geïnterliniëerd) en
laserdiskspelers.
audio
uit
audio-in
S-video
Usb
composiet video
computer
monitor
uit
RS-232
veiligheidsslot
5-volt uitgang
verstelbare
voet
6
Videoapparaat Videocompatibiliteit
Stekker van
apparatuur is
Aansluiten op adapter
of gemarkeerde
stekker op projector
Voor plaatsinginstructies,
zie
Opmerkingen
Normale tv (niet hdtv) via:
kabel, digitale kabel,
satelliet-tv, dvd of
videorecorder
Standaard videocamera
Standaard videoconsole
NTSC-, PAL- en
SECAM-formaten
NTSC-, PAL- en
SECAM-formaten
NTSC-, PAL- en
SECAM-formaten
Composiet video
of S-video
Composiet video
of S-video
Composiet video
of S-video
Video 2
of Video 1
Video 2
of Video 1
Video 2
of Video 1
Composiet video aansluiten op
pagina 13.
S-video aansluiten op pagina 13
Composiet video aansluiten op
pagina 13.
S-video aansluiten op pagina 13
Composiet video aansluiten op
pagina 13.
S-video aansluiten op pagina 13
Niet voor progressieve
(bijv. hdtv) si gnalen. Zie
pagina 8.
Niet voor progressieve
(bijv. hdtv) si gnalen. Zie
pagina 8.
Niet voor progressieve
(bijv. hdtv) si gnalen. Zie
pagina 8.
7
Videoapparaat Videocompatibiliteit
Stekker van
apparatuur is
Aansluiten op adapter
of gemarkeerde
stekker op projector
Voor plaatsinginstructies,
zie
Opmerkingen
Hdtv
(High Definition TV)
Progressieve dvd
Progressieve gameconsole
1080i, 720p
Component 480i
1080i, 720p
Component 480p en
480i
1080i, 720p
Component 480p en
480i
VGA
Component video
VGA
Component video
VGA
Component video
Computer 1 of
Computer 2
Computer 1 of
Computer 2 via optionele
VESA-naar-componentadapter
Computer 1 of
Computer 2
Computer 1 of
Computer 2 via optionele
VESA-naar-componentadapter
Computer 1 of
Computer 2
Computer 1 of
Computer 2 via optionele
VESA-naar-componentadapter
VESA aansluiten op pagina 13
Component video aansluiten op
pagina 13
VESA aansluiten op pagina 13
Component video aansluiten op
pagina 13
VESA aansluiten op pagina 13
Component video aansluiten op
pagina 13
8
Een computer aansluiten
Vereiste computerverbindingen
Sluit het ene eind van de bijgesloten computerkabel aan op de Computer 1 of
Computer 2 aansluiting op de projector en het andere eind op de VESA-
aansluiting op de computer. Als u een desktop-computer gebruikt, moet u de
monitorkabel van de videopoort van de computer eerst losmaken
(u kunt deze monitorkabel dan aansluiten op de Monitor-uit aansluiting op de
projector, zie hieronder).
Sluit de zwarte stroomkabel aan op de Power-connector aan de zijkant van de
projector en op een stopcontact. Het Power-lampje op het paneel met
statusindicatoren (
LET OP: Gebruik altijd de stroomkabel die bij de projector is geleverd.
pagina 14) brandt geel.
Optionele computerverbindingen
U kunt geluid via de projector schakelen door een audiokabel (optionele kabel niet
bijgesloten) op de computer en de Audio In Computer connector op de projector
aan te sluiten. Wellicht heeft u ook nog een adapter nodig.
Als u een desktop-computer gebruikt en zowel op computerscherm als
projectiescherm beeld wilt zien, sluit dan de monitorkabel van de pc aan op de
Monitor-uit connector op de projector.
computerkabel verbinden
stroomkabel verbinden
audiokabel verbinden
monitorkabel verbinden
U kunt dia’s in PowerPoint-presentatie bedienen via een optionele
afstandsbediening. Hiervoor moet de usb-kabel in een usb-poort van de computer
steken en in de USB-connector op de projector.
usb-kabel verbinden
9
Beelden weergeven
Druk op de Power-toets.
Het Power-lampje op het paneel met statusindicatoren (pagina 14) knippert groen
en de ventilatoren gaan draaien. Als de lamp wordt ingeschakeld, wordt het
opstartscherm weergegeven en brandt het Power-lampje groen. Het kan een minuut
duren voordat het beeld volledige helderheid bereikt.
? Geen opstartscherm? Zie pagina 14.
Schakel de computer of videoapparatuur in.
Op het projectiescherm moet beeld verschijnen. Als er geen beeld verschijnt, druk
dan op de Source-toets op de projector of afstandsbediening.
Als u een laptop gebruikt, controleer dan of de externe videopoort geactiveerd is.
Op veel laptops wordt de externe videopoort niet automatisch ingeschakeld zodra
een projector wordt aangesloten. Meestal wordt via een toetscombinatie, zoals FN +
F8 of de CRT/LCD-toets, het externe beeldscherm in- of uitgeschakeld. Zoek een
functietoets met CRT/LCD of een functietoets met een monitorsymbool. Druk de
FN-toets en de gemarkeerde functietoets tegelijk in. Zie de documentatie van
uw laptop voor informatie over de toetscombinatie van uw laptop.
? Geen laptopbeeld? Druk op de toets Auto Image. Zie pagina 15.
druk op de POWER-toets
inschakelen van computer
of videoapparaat
externe poort van laptop activeren
monitortoets
of LCD/CRT-toets
FN-toets
10
Het beeld aanpassen
Indien nodig past u de hoogte van de projector aan door op de loslaatknop van het
verstelbare voetje te drukken om deze uit te klappen.
Indien nodig draait u aan het verstelbare voetje aan de achterzijde van de projector.
Let op dat u uw handen niet bij de hete ventilatieopeningen aan de zijkant van de
projector houdt.
Plaats de projector op de gewenste afstand tot het scherm in een hoek van 90 graden
tot het scherm.
Zie pagina 5 voor een tabel met de schermgroottes en afstanden.
hoogte aanpassen
loslaatknop
verhoging
voet
afstand aanpassen
De zoom of focus aanpassen.
Als het beeld niet vierkant is, controleert u eerst of de projector loodrecht op het
scherm staat. Als het beeld groter of kleiner is aan boven- of onderzijde van het
scherm, druk dan op de bovenste Keystone-toets om de bovenzijde van het beeld
te verkleinen, en gebruik de onderste Keystone-toets om de onderzijde te
verkleinen.
Als de linker- of rechterzijde van het scherm groter of kleiner is dan de andere zijde,
kunt u de projector een paar graden naar links of rechts draaien om het beeld
vierkant te maken.
Contrast of Helderheid aanpassen in het menu Standaardbeeld. Zie pagina 28 voor
hulp met deze menu-aanpassingen.
Wat de beeldverhouding betreft, denk eraan dat dvd-spelers moeten zijn ingesteld
op 16:9 om op hoogste kwaliteit te kunnen weergeven. Zie pagina 12 voor meer
informatie over beeldverhouding.
zoom of focus aanpassen
keystone aanpassen
menu Standaardbeeld aanpassen
11
scherpstellen
(voorste ring)
inzoomen
(achterste ring)
Een videoapparaat aansluiten
U kunt diverse videoapparatuur op de projector aansluiten, zoals videorecorders,
dvd-spelers, camcorders, digitale camera’s, gameconsoles, hdtv-receivers en tvtuners. U kunt geluid direct op de projector aansluiten om geluid uit de ingebouwde
luidspreker te horen, of u kunt het geluidsysteem van de projector ontlopen en het
geluid direct van het videoapparaat op een stereo of home theatersysteem
aansluiten.
U kunt de projector op de meeste videoapparaten met een video-uitgang aansluiten.
U kunt echter niet direct de coaxkabel die uw huis binnenkomt vanaf de
kabelaanbieder of satelliet, het signaal moet eerst door een tuner worden geleid.
Voorbeelden van tuners zijn digitale kabelboxen, videorecorders, digitale
videorecorders en satellietontvangers. In feite wordt elk apparaat waarmee u kunt
zappen gezien als een tuner.
Voordat u de projector aansluit, moet u bepalen welke beeldverhouding u wilt
gebruiken. De instelling Beeldverhouding van de projector wordt geopend via de
Resize-toets op de afstandsbediening of via het menu Standaardbeeld van de
projector. Zie
Wat is beeldverhouding?
Beeldverhouding is de verhouding van breedte ten opzichte van hoogte van het
beeld. Tv-schermen hebben meestal een verhouding van 4:3, dit is de standaard van
deze projector. Hdtv en de meeste dvd’s hebben een verhouding van 16:9. Als u een
scherm projecteert, kan de grootte/vorm van het scherm bepalend zijn voor de
beeldverhouding die u gebruikt. Als u projecteert op een witte muur, heeft u geen
enkele beperking qua schermgrootte. Wat u wilt projecteren is een andere hulp om
te kiezen tussen 4:3 en 16:9. Veel tv-programma’s worden nog uitgezonden op 4:3,
de meeste films echter op 16:9
Als u een scherm van 16:9 hebt, dan kunt u het beste een beeldverhouding van 16:9
kiezen voor films of hdtv op breedbeeld, en Eigen voor beelden van 4:3. Als u een
scherm van 4:3 gebruikt, kunt nog altijd 16:9 gebruiken voor breedbeeldfilms of
hdtv, maar voor beelden van 4:3 u kunt ook gebruik maken van 4:3 (om het scherm
te vullen) of Eigen (voor directe pixeltoekenning). Denk eraan dat breedbeeldfilms
alleen correct worden weergegeven als de dvd-speler is ingesteld op 16:9-televisie.
pagina 28 voor meer informatie.
4:3-scherm
16:9-scherm
Niet gebruiken
4:3
modus
16:9
modus
Eigen
modus
(NTSC
alleen)
12
Videoapparaten aansluiten
Bij de projector worden geen videokabels geleverd. U kunt kabels bij InFocus
bestellen of zelf voor kabels zorgen.
Composiet video aansluiten
Steek de gele stekker van de composiet videokabel in de video-uit aansluiting van
het videoapparaat. Steek de andere gele stekker in de gele Video 2 aansluiting op
de projector.
Steek de witte stekker van een mini-plug audio y-kabel in de linker audio-uit
aansluiting van het videoapparaat, en steek de rode stekker in de rechter audio-uit
van het videoapparaat. Steek het andere uiteinde van de kabel in de Audio-in
videoaansluiting op de projector.
Denk eraan dat de video-uitgang van composiete verbindingen kwalitatief minder
goed is dan s-video.
S-video aansluiten
Als uw videoapparaat een ronde s-videostekker met vier pinnen gebruikt, steek dan
een s-videokabel in de s-videoaansluiting op het videoapparaat en in de Video 1
aansluiting op de projector. Gebruik de audiokabel zoals hierboven is beschreven.
Denk eraan dat s-video kwalitatief betere video biedt dan composiet.
VESA aansluiten
Als uw videoapparaat een 15-pins vga-uitgang heeft, steek dan het ene eind van de
bijgesloten computerkabel in de vga-connector van het videoapparaat. Deze
connector kan op het videoapparaat het label ‘Naar monitor’ hebben. Steek de
computerkabel in de Computer 1 of Computer 2 aansluiting op de projector.
Component video aansluiten
Als uw HD-videoapparaat component aansluitingen heeft, kan een optionele
component-naar-VESA-adapter worden gebruikt. Steek de componentkabel in het
videoapparaat. Steek het andere eind van de componentkabel in de adapter en steek
de adapter in de Computer 1 of Computer 2 aansluiting. Component levert
beelden van de hoogste kwaliteit.
13
De projector uitschakelen
De projector geeft automatisch een blanco scherm weer als gedurende 30 minuten
geen actief signaal is gedetecteerd. Dit blanco scherm helpt de levensduur van de
projector te verlengen. Het beeld keert terug als een actief signaal is gedetecteerd of
als een toets op afstandsbediening of projectorpaneel wordt ingedrukt.
Het paneel met statusindicatoren bovenop de projector geeft de status van de
projector aan, wat u kan helpen bij het oplossen van problemen.
Schermbec tijd
U kunt instellen hoeveel minuten verstrijken voordat het blanco scherm wordt
weergegeven door de functie Schermbeveiligingstijd in het Instellingenmenu in te
schakelen. Zie
pagina 30.
Auto tijd uit
De projectorlamp kan automatisch worden uitgeschakeld als gedurende 30 minuten
geen actieve signalen worden gedetecteerd en geen interactie met de projector
wordt uitgevoerd. Deze functie is standaard uit. Zie
pagina 30 om de tijdsduur te
veranderen.
De projector uitschakelen
U schakelt de projector uit door op de Power-toets op afstandsbediening of
projector te drukken. De lamp wordt uitgeschakeld en 1 minuut lang knippert de led
geel terwijl de ventilatoren de lamp blijven afkoelen. Als de lamp is afgekoeld,
branden de led’s geel en stoppen de ventilatoren. Trek de stroomkabel los om de
projector helemaal uit te schakelen.
Problemen oplossen
Als het beeld correct op het scherm verschijnt, kunt u dit hoofdstuk overslaan.
Indien niet, onderzoekt u uw opstelling.
Table 2: Lichtsignalen en betekenis van statusindicatoren
Pictogrammen van
statusindicatoren Betekenis
Power, brandt geel
Power, knippert groen
Power, brandt groen
Power, knippert geel
Thermometer De projector is te heet. Zorg dat de
Lamp Schakel de projector uit en wacht een minuut,
Sleutel/reparatie Schakel de projector uit en wacht een minuut,
De projector is aangesloten op stopcontact.
Er is op de power-toets gedrukt en de software
wordt gestart.
De projector is ingeschakeld en opgestart.
Er is op de power-toets gedrukt om de
projector uit te schakelen en de ventilatoren
zijn geactiveerd om de projector af te koelen.
ventilatieopeningen niet geblokkeerd zijn (zie
pagina 20). Schakel de projector uit en wacht
een minuut, en schakel de projector weer in.
Neem contact op met Technische
ondersteuning als het probleem aanhoudt
en schakel de projector weer in. Als het lichtje
van de lamp weer aan gaat, vervang dan de lamp
en stel de lamptimer opnieuw in.
en schakel de projector weer in. Als de
reparatielamp weer aan gaat, is reparatie
vereist. Ga naar www .infocus.com/service voor
contact met de klantenservice.
.
14
Probleem Oplossing Resultaat
geen opstartscherm
alleen opstartscherm verschijnt
Startup
Screen
A
steek de stroomkabel in de projector
druk op de power-toets
Druk op de Source-toets
externe poort van laptop activeren
laptop opnieuw opstarten
correct beeld
Startup
Screen
computerbeeld wordt geprojecteerd
A
A
15
geen computerbeeld, alleen de woorden ‘Signaal
pas de vernieuwingsfrequentie van de computer
buiten bereik’
Signal out of
range
druk op de Auto Image-toets op de projector
aan in Configuratiescherm paneel>Beeldscherm>
Instellingen>Geavanceerd>Ad apter
(plek verschilt per besturingssysteem)
computerbeeld wordt geprojecteerd
A
A
Alleen de achtergrond van de laptop verschijnt, maar
niet de pictogrammen van het bureablad
A
A
wellicht moet u ook een andere resolutie
instellen op de computer, net als bij
het volgende probleem, “beeld wazig
of afgesneden”
Schakel de optie “Windows-bureaublad
uitbreiden” uit in het
Configuratiescherm>Beeldscherm>Instelling
en>Beeldscherm 2 (plek verschilt per
besturingssyteem)
Ontvink deze
optie, klik dan
op Toepassen
A
Achtergrond en bureaublad worden
geprojecteerd
A
A
16
Probleem Oplossing Resultaat
beeld wazig of afgesneden
A
beeld staat niet gecentreerd op het scherm
A
stel de resolutie van de computer in op de
eigenresolutie van de projector
(Start>Instellingen>Configuratiescherm>Bee
ldscherm>tabblad Instellingen)
Op een laptop,
schakel laptopbeeldscherm uit
of schakel dubbele
weergavemodus uit
projector verplaatsen, zoom en hoogte
aanpassen
beeld is duidelijk en niet afgesneden
correct beeld
A
pas horizontale of
verticale positie aan in
Geavanc. beeld
menu
17
Probleem Oplossing Resultaat
beeld niet vierkant druk op Keystone op projector
vierkant beeld
beeld niet scherp
ABAB
beeld past niet in 4:3- of 16:9-scherm
Scherpte aanpassen in menu Standaardbeeld
verander beeldverhouding in 4:3 of 16:9 in
Standaardbeeld>Beeldverhouding-menu
correct beeld
AB
correct beeld
18
Probleem Oplossing Resultaat
COLO
beeld ondersteboven
zet Pafondmont. uit in het Instellingenmenu
correct beeld
AB
zet Achteren projecteren uit in het
beeld wordt omgekeerd weergegeven
Instellingenmenu
correct beeld
AB
A
geprojecteerde kleuren komen niet overeen met het
ingangsignaal
COLOR
kleur, tint, helderheid, contrast aanpassen in
het menu Standaardbeeld
19
AB
correct beeld
R
Probleem Oplossing Resultaat
De video uit m’n PowerPoint-presentatie wordt niet
afgespeeld op het scherm
A
A
B
zet de interne lcd-weergave uit op de laptop
Geïntegreerde video wordt correct
afgespeeld
controleer of de ventilatieopeningen niet
geblokkeerd zijn. Zet de projector uit en laat
lamp gaat niet aan, Temperatuurlampje is aan
hem een minuut afkoelen
lamp gaat aan
A
B
Temperatuurlampje
Startup
Screen
20
Probleem Oplossing Resultaat
“Vervang lamp” verschijnt tijdens opstarten, lamp
gaat niet aan, Lamplichtje is aan
Lamplichtje
Meer hulp nodig?
Als u hulp nodig heeft, bezoek dan onze website www.infocus.com/service of
bel ons. Kijk in het onderdeel HOE voor extra informatie over het gebruik van deze
projector in een home theater- of gaming-opstelling. Zie de Snelle startkaart voor
contactgegevens.
Dit product wordt gedekt door een beperkte garantie. Een uitgebreide garantie kan
wellicht bij uw verkoper worden aangeschaft. Als u de projector ter reparatie
opstuurt, wordt aanbevolen het apparaat in de originele verpakking te transporteren,
of laat het apparaat verpakken door een professioneel verpakkingsbedrijf. Verzeker
de verzending voor het volledige bedrag.
lamp moet worden vervangen (zie pagina 34)
lamp door
vervang lamp
lamp gaat aan
Startup
Screen
21
De afstandsbediening gebruiken
De afstandsbediening gebruikt twee (2) bijgesloten AA-batterijen. Ze kunnen
eenvoudig worden geplaatst door de klep aan de achterkant van de
afstandsbediening los te halen. Vervolgens richt u de + en – kant van de batterijen,
plaatst ze op hun plek en sluit de klep weer.
Voorzichtig: Als u de batterijen vervangt, let dan op dat batterijen van een ander
type dan die bij de projector zijn geleverd, de afstandsbediening ernstig kunnen
beschadigen. Gooi batterijen niet zomaar weg, maar breng ze naar een inzamelpunt.
U gebruikt de afstandsbediening door deze recht naar de voorzijde van de projector
(niet de computer) te wijzen. Het bereik voor optimaal gebruik is ongeveer 4,5m
(15 voet).
Druk op de Power-toets op de afstandsbediening om de projector in en uit te
schakelen (zie pagina 14 voor info over uitschakelen).
Druk op de Menu-toets op de afstandsbediening om het menusysteem van de
projector te openen. Gebruik de pijltoetsen om te navigeren, en de Select-toets om
in menu’s verschillende functies te kiezen en waardes aan te passen. Zie
voor meer info over de menu’s.
De afstandsbediening bevat tevens een Source-toets om tussen ingangen te
schakelen.
De afstandsbediening bevat ook:
• Volume-knoppen om het geluid aan te passen adjust the sound.
• Custom-toets die aan speciale functies kan worden toegekend, zoals leeg
scherm of beeld stilzetten (zie
• Source-toets om tussen ingangsignalen te schakelen.
• Blank-toets om het scherm leeg te maken.
• Presets-toets om opgeslagen instellingen te kiezen (zie pagina 28).
• Mute-toets om het geluid uit te zetten.
• Auto Image-toets om de projector opnieuw te synchroniseren met het
ingangsignaal
• Resize-toets om tussen beeldverhoudingen te schakelen (zie pagina 28).
pagina 30).
pagina 27
Problemen met de afstandsbediening oplossen
• Zorg dat de batterijen in de goede richting zijn geplaatst en dat ze niet leeg
zijn.
• Zorg dat u de afstandsbediening naar het projector of het scherm richt, niet
naar de computer, en dat de afstandsbediening binnen 4,5m van de projector
wordt gebruikt. Voor betere resultaten richt u de afstandsbediening direct op de
projector.
navigatie
knoppen
22
Het geluid gebruiken
e
m
De luidspreker van de projector gebruiken
U kunt de luidspreker van de projector gebruiken door het ingangsignaal aan te
sluiten op de Audio In Computer of Video-connectors.
U kunt het volume aanpassen door op de Volume-knoppen op projector of
afstandsbediening te drukken.
Problemen met het geluid oplossen
Als u geen geluid hoort, controleer dan het volgende:
• Controleer of de geluidskabel op de juiste Audio In-connector, Computer of
Video, is aangesloten.
• Controleer of het volume luid genoeg staat. Druk op de Volume -toets op
afstandsbediening of projector.
• Controleer of de correcte ingang is geactiveerd.
• Controleer is aangesloten op een “audio uit”-aansluiting op het videoapparaat
in plaats van een “lijn-in”- of “microfoon”-aansluiting.
• Pas de audio-ingang aan.
• Als u een video afspeelt, controleer dan of de weergave niet is gepauzeerd.
Externe luidsprekers aansluiten
De projector kan worden aangesloten op extern versterkte luidsprekers. Sluit een
3,5mm stereo audiokabel aan tussen de Audio Out-connector op de projector en
de versterkte luidsprekers. U kunt ook het audiosysteem van de projector omzeilen
door het geluid direct aan te sluiten van het bronapparaat op een stereo- of home
theatersysteem.
audiokabel verbinden
volume aanpassen
xterne luidsprekers
et eigen energievoorziening
audio-uit
luidspreker
kabel
23
De projectortoetsen gebruiken
De meeste toetsen worden in andere hoofdstukken in meer detail beschreven. Hier
volgt echter een overzicht van hun functies:
Power – schakelt de projector in en uit (pagina 10).
Auto Image – stelt de projector opnieuw in op het signaal.
Presets – bladert door de beschikbare voorinstellingen (pagina 28).
Keystone – past de symmetrie van het beeld aan (pagina 11).
Menu – opent de schermmenu’s (pagina 27).
Select – bevestigt de keuzes in de menu’s (pagina 27).
Omhoog/omlaag-pijlen – naar instellingen navigeren en deze aanpassen in de
menu’s (pagina 27).
Volume – past geluid aan (pagina 23).
Source – verandert de actieve ingang.
menunavigatie
knoppen
24
Computerbeelden optimaliseren
Als de computer correct is aangesloten en het beeld van de computer op het scherm
te zien is, kunt u het beeld optimaliseren via de schermmenu’s.
Zie pagina 27 voor algemene informatie over de menu’s.
• In het menu Standaardbeeld past u symmetrie, contrast en helderheid aan
(pagina 28).
• Verander de beeldverhouding. Kies de optie die het beste past bij het gebruikte
ingangsignaal (
• Pas de kleurtemperatuur aan in het menu Geavanceerd beeld (pagina 28).
• Pas fase, aantal dots, horizontale of verticale positie in het menu Geavanceerd
beeld (
• Zodra het beeld voor een bepaalde ingang is geoptimaliseerd, kunt u de
instellingen opslaan via Voorkeuren. Zo kunt u deze instellingen later snel
oproepen (
pagina 28).
pagina 29).
pagina 28).
Presentatiefuncties
Diverse functies zijn met name om presentaties makkelijker te laten verlopen. Hier
is een overzicht, details vindt u in het menu-onderdeel.
• Aan de Custom-toets kunt u diverse functies toekennen. Het standaardeffect is
de Inganginfo: informatie over projector en de actuele ingang wordt
weergegeven. Zie
• Met de optie Opstartscherm kunt u het standaard opstartscherm veranderen in
een blanco scherm of het standaardscherm (
• Er zijn twee opties, Auto uit en Schermbeveiligingstijd, om de projector na een
aantal minuten van inactiviteit automatisch uit te schakelen of een blanco
scherm te tonen. Dit spaart de lamp (
pagina 30 voor details.
pagina 31).
pagina 30).
25
Videobeelden optimaliseren
De projector aanpassen
Als het videoapparaat correct is aangesloten en beeld te zien is, kunt u het beeld
optimaliseren met de schermmenu’s. Zie pagina 27 voor algemene informatie over
de menu’s.
• In het menu Standaardbeeld past u symmetrie, contrast, helderheid of tint aan
(pagina 28).
• Verander de beeldverhouding. Kies de optie die het beste past bij het gebruikte
ingangsignaal (
• Kies een instelling voor de scherpte (pagina 28).
• Pas de kleurtemperatuur aan. Kies een warmtewaarde uit de lijst (pagina 29).
• Zet Overscan aan om ruis in de randen van het beeld weg te halen.
pagina 28).
U kunt de projector aanpassen aan uw specifieke opstelling en wensen.
Zie pagina 30 tot pagina 31 voor details over deze functies.
• Om te projecteren op de achterzijde van een scherm, gebruikt u de optie
Achter projecteren in het menu Inst.
• Als de projector aan het plafond is gemonteerd, gebruikt u de optie
Plafondmontage in het menu Inst.
• Geef op welke ingang eerst gecontroleerd wordt op actieve video door de
projector bij opstarten.
• Geef de functie aan van de Custom-toets op de afstandsbediening.
• Schakel de schermmeldingen van de projector in of uit.
• Zet energiebesparende functies aan.
• Geef blanco schermkleuren en opstartlogo’s op.
• Geef de taal van de menu’s aan.
• Bewaar instellingen van het actieve signaal als voorkeur.
26
De menu’s gebruiken
U kunt de menu’s openen door op de Menu-toets op de projector of
afstandsbediening te drukken. (De menu’s worden automatisch gesloten als na 60
seconden op geen enkele toets is gedrukt.) Gebruik de pijltoetsen om omhoog en
omlaag te gaan om het gewenste menu te kiezen, en druk vervolgens op de Select-
toets.
U verandert een menu-instelling door eentje te selecteren, druk op Select en
gebruik vervolgens de pijltoetsen omhoog/omlaag om de waarde aan te passen of
om een optie te kiezen om de functie in of uit te schakelen. Druk op Select om de
wijzigingen te bevestigen. Gebruik de pijltoetsen om naar een andere instelling te
gaan. Als u klaar bent met aanpassen, drukt u op Menu om een ander menu te
openen; u kunt op elk moment op Menu drukken om naar een bovenliggend menu
te gaan en uiteindelijk de menu’s te sluiten.
De menu’s worden gegroepeerd op gebruik:
• Het menu Standaardbld biedt instellingen voor basale beeldaanpassing.
• Het menu Geavanc. beeld biedt instellingen voor complexere beeldaanpassing.
• Het Inst-menu bevat instellingen voor de opstelling die niet vaak worden
gewijzigd.
• Het menu Status en Service biedt informatie over de projector en ingang.
Standaardbld
menu
projector navigatietoetsen
Geavanc. beeld
menu
27
Inst-menu
Status en servicemenu
Standaardbld-menu
U kunt de volgende instellingen aanpassen door de instelling te markeren, op
Select te drukken en de pijltoetsen omhoog/omlaag te gebruiken om de waardes
aan te passen, en druk tenslotte op Select om de wijzigingen te bevestigen.
Helderheid: past de intensiteit van het beeld aan.
Contrast: bepaalt de mate van het verschil tussen de donkerste en lichtste delen
van het beeld en verandert de hoeveelheid zwart en wit in het beeld.
Scherpte: (alleen videosignalen) verandert de duidelijkheid van de randen van
videobeelden. Kies een scherpte-instelling.
Kleur: verandert een videobeeld van zwart/wit in volledig verzadigd met kleur. De
kleurinstelling is alleen van toepassing op videosignalen.
Tint: past de rood/groene kleurbalans in het beeld aan van
NTSC-videobeelden. De tintinstelling is alleen van toepassing op
NTSC-videosignalen.
Formaat: Formaat is de verhouding van breedte ten opzichte van hoogte van het
beeld. Tv-schermen hebben meestal een verhouding van 4:3. HDTV en de meeste
dvd’s zijn 16:9. Standaardwaarde is 4:3.
Kies Auto als de projector de verhouding moet kiezen. Kies Eigen om onaangepast
beeld te zien dat niet is veranderd door de projector.
Kies 16:9 om verbeterde breedbeeld dvd’s te kijken.
Zie pagina 12 voor meer informatie over beeldverhouding.
Vrkr toepassen...: Voorkeuren optimaliseren de projector voor het weergeven van
computerpresentaties en videobeelden onder verschillende omstandigheden.
Er zijn ook voorkeuren die u zelf kunt instellen. U kunt een voorkeur opslaan door
het beeld aan te passen, en vervolgens kiest u Gebr opslaan in het Voorkeursmenu.
U kunt deze instellingen later oproepen via de optie User preset.
Trapezium: past de breedte van het beeld aan om het beeld vierkant te maken. U
kunt de symmetrie ook aanpassen via de projectortoetsen.
trapeziumwaarde
vergroten
Standaardbld-menu
Formaat
vergroten
28
Menu Geavanc. beeld
BrilliantColorª: opent een uitgebreid kleurspectrum waarmee kleurverzadiging
beter kan worden ingesteld voor helderen, kleurechte beelden. Kies Normaal
uiterlijk voor de meeste ingangen, en Helder uiterlijk voor de meeste
computersignalen.
Wit piek: (alleen videosignalen) verhoogt de helderheid van de wit dat bij 100%
is.
Kleurtermperatuur: past de intensiteit van de kleuren aan. Kies een relatieve
warmtewaarde uit de lijst.
Overscan: verwijdert ruis rond het videobeeld.
Fase: past de horizontale fase van een computersignaal aan.
Sync-drempel: (alleen progressieve signalen) Als hardware, zoals een dvd-speler,
niet correct met de projector synchroniseert, kiest u deze optie om het signaal beter
te synchroniseren met de projector.
Aantal dots: past de verticale scan van een computersignaal aan.
Kleurruimte: Deze optie is van toepassing op computer- en component
videosignalen. Hiermee kunt u een kleurruimte selecteren die speciaal is afgesteld
op het ingangsignaal. Als Auto is geselecteerd, bepaalt de projector automatisch de
standaard. U kunt een andere instelling kiezen door Auto uit te schakelen, en kies
vervolgens RGB voor computersignalen, en REC709 of REC601 voor component
videosignalen.
Gamma: kies de juiste gamma uit Video, Film, Helder en CRT.
Horizontale/Verticale positie: past de positie van een computersignaal aan.
Geavanc. beeldmenu
29
Inst-menu
Taal: voor het kiezen van een schermtaal.
Custom-toets: hiermee kunt u een andere functie toekennen aan de Custom-toets,
zodat u snel en eenvoudig een functie kunt gebruiken. Markeer een functie en druk
op Select om een andere functie te kiezen.
• Leeg scherm: geeft een leeg scherm weer.
• Dempen: schakelt al het geluid uit.
• Formaat : schakelt tussen 4:3, 16:9 en Eigen (zie pagina 12 en pagina 28).
• Ingang: bladert door alle beschikbare ingangen.
• Auto beeld: stelt de projector opnieuw in op de ingang (pagina 24).
• Beeld stoppen: pauzeert het geprojecteerde beeld.
• Inganginfo: het standaardeffect. Er wordt een venster met informatie over
projector in ingang weergegeven.
• Projectorinfo: opent een venster met informatie over de projector.
• Overscan: verwijdert ruis rond het beeld.
Stroom aan: Als deze functie aan staat, wordt de projector automatisch
ingeschakeld zodra er stroom wordt geleverd. Zo kan een projector die aan het
plafond is gemonteerd via een wandschakelaar worden ingeschakeld.
Auto tijd uit: schakelt de projector automatisch uit als gedurende een vooraf
ingesteld aantal minuten geen signaal wordt gedetecteerd. Als voordat de projector
wordt uitgeschakeld een signaal is gedetecteerd, wordt beeld weergegeven.
Schermbev tijd: maakt automatisch het scherm leeg met een zwart beeld als
gedurende een vooraf ingestelde tijd geen signaal wordt gedetecteerd. Het beeld
keert terug als een actief signaal is gedetecteerd of als een toets op
afstandsbediening of projectorpaneel wordt ingedrukt.
Lamp bijna op: in- of uitschakelen. Inschakelen om de lamp zachter te zetten.
Hierdoor wordt ook de ventilatorsnelheid lager, waardoor de projector stiller is.
Insch.geluid: Bepaalt of de projector een geluid maakt bij in- en uitschakelen.
Auto-bron: Als deze functie is ingeschakeld, zoekt de projector automatisch de
geactiveerde ingang, waarbij eerst wordt gezocht op de Ing. aanzetten. Als deze
functie uit staat, kiest de projector standaard de ingang die is gekozen bij Ing.
aanzetten. U kunt een andere ingang kiezen door handmatig eentje te kiezen door op
de Source-toets op projector of afstandsbediening te kiezen.
Inst-menu
Ing. aanzetten bepaalt op welke ingang tijdens inschakelen het eerste wordt
gezocht op actieve video.
Videostandaard: als dit is ingesteld op Auto, probeert de projector automatisch de
videostandaard te kiezen, gebaseerd op het ingangsignaal dat wordt ontvangen. (De
opties van videostandaard zijn afhankelijk van uw regio.) Als de projector niet de
juiste standaard kan detecteren, kunnen de kleuren verkeerd worden weergegeven
of kan het beeld “scheuren” vertonen. Als dit gebeurt kiest u handmatig de
videostandaard door NTSC, PAL of SECAM te kiezen in het menu Videostandaard.
Plafondmont.: keert het beeld ondersteboven voor projectie vanaf het plafond.
Achter projecteren: draait het beeld om zodat u een doorzichtig scherm van
achteren kunt projecteren.
Pc-schermbev. uit: schakelt de schermbeveiliging van de computer uit. De
projector moet op de pc zijn aangesloten via een usb-kabel, anders werkt deze
functie niet.
Opstartscherm: hiermee kunt u tijdens opstarten en als geen signaal wordt
gedetecteerd, een leeg scherm weergeven in plaats van het standaardscherm.
30
Foto mak en ... : Maakt een foto van het actuele beeld, wat als opstartscherm kan
worden gebruikt.
Kleur leeg scherm: bepaalt welke kleur wordt weergegeven als u op de Blank-
toets op de afstandsbediening drukt.
Stijl leeg scherm: Kies uit Vast, Timer of Testpatronen. De Timer is handig voor
proefwerken of om het einde van een vergadering aan te geven.
Toon melding: geeft statusberichten (zoals “Zoeken…”) linksonder de hoek van
het scherm weer.
Menupositie: hiermee kunt u de positie veranderen van de schermmenu’s.
Menutransparantie: Hiermee kunt u aanpassen hoeveel van het beeld achter het
menu zichtbaar is. Als de waarde hoger is, is meer zichtbaar van het beeld achter het
menu.
Pin beveil: Met de pinfunctie kunt u de projector beveiligen met een wachtwoord.
Zodra de pinfunctie is ingeschakeld, moet u een pincode invoeren voordat u een
beeld kunt projecteren. De standaardpincode van deze projector is Menu-Pijl
omhoog-Pijl omlaag-Select-Source. Gebruik de navigatietoetsen op de
afstandsbediening of projector om de juiste combinatie van vijf toetsen in te voeren.
Als alle 5 getallen correct zijn ingevoerd, drukt u op de Select-toets op de
afstandsbediening of projector om OK te kiezen. Als de melding “Pin fout”
verschijnt, controleert u de code en probeert u nogmaals. Als u een verkeerd getal
invoert, maak dan de reeks van 5 getallen af en druk op de Select-toets zodat het
bericht “Pin fout” verschijnt en probeer het nogmaals.
De pincode invoeren bij opstarten van de projector:
Schakel de projector in. Het dialoogvenster “Pin inv.” verschijnt na het
opstartscherm. Voer de pincode in. Gebruik de navigatietoetsen op de
afstandsbediening of projector om de juiste toetscombinatie in te voeren. Zie
bovenstaande beschrijving voor instructies.
De pincode veranderen:
Kies “Andere pin…” in het Inst-menu. Voer de huidige pincode in. Voer de nieuwe
pincode in. U kunt navigeren tussen OK en Annuleren door op de omhoog/omlaag-
toetsen op de projector te drukken. Kies OK of Annuleren door op de Select-toets
te drukken. Controleer de nieuwe pincode.
Als u uw pincode kwijt bent of bent vergeten:
Neem contact op met de technische ondersteuning van InFocus.
Baudratio seriële prt: Kiest de seriële poort en de baudratio.
Echo seriële prt: Bepaalt of de seriële poort een echo van tekens toont.
31
Status en servicemenu
Inganginfo: slechts een weergave van de huidige inganginstellingen.
Projectorinfo: slechts een weergave van de huidige projectorinstellingen.
Lampuren herstellen: stelt de teller van het aantal lampuren in het menu
Projectorinfo in op nul. Doe dit alleen als u de lamp hebt vervangen.
Fabriek reset: stelt alle instellingen in op standaardwaarden.
Servicecode: mag alleen worden gebruikt door geautoriseerde reparateurs.
Status en servicemenu
32
Onderhoud
De lens reinigen
1 Doe wat niet-bijtende cameralensreiniger op een zachte, droge doek.
• Gebruik niet te veel reinigingsmiddel, en doe het reinigingsmiddel niet direct
op de lens. Schuurmiddelen, oplosmiddelen en andere agressieve middeleln
kunnen de lens bekrassen.
2 Veeg de doek zachtjes over de lens in een draaiende beweging.
Een veiligheidsslot gebruiken
De projector heeft een bevestiging voor een veiligheidsslot met een zgn PC
Guardian Cable Lock System.. Zie de documentatie van het slot voor instructies
over het gebruik.
veiligheidsslot
33
De projectielamp vervangen
projector uitschakelen en
De teller van het gebruikte lampuren in het menu Projectorinfo telt het aantal uren
dat de lamp in gebruik is. Twintig uur voordat de levensduur van de lamp is
verlopen, verschijnt het bericht “Lamp verwisselen” tijdens opstarten op het
scherm.
• LET OP: U kunt nieuwe lampen bestellen op www.infocus.com
(in bepaalde gebieden), bij uw electronicazaak of verkoper. Alleen authentieke
lampen van InFocus zijn getest voor gebruik in deze projector. InFocus kan
niet aansprakelijk worden gehouden voor gebruik, veiligheid of certificering
van andere lampen. Het gebruik van andere lampen is in strijd met de garantie
van de projector en maakt alle certificeringmarkeringen op de projector
ongeldig.
1 Zet de projector uit en trek de stekker uit het stopcontact.
2 Wacht 60 minuten zodat de projector goed kan afkoelen.
3 Maak de lampdeur los door (a) de schroef aan de zijkant van de lampdeur los te
schroeven, (b) de deur naar voren te schuiven en (c) de deur weg te tillen.
WAARSCHUWINGEN:
• Zorg dat u geen brandwonden krijgt door de projector minstens 60 minuten af
te laten koelen voordat u de lamp vervangt
• Alleen authentieke lampen van InFocus zijn getest voor gebruik in deze
projector. Gebruik van andere lampen kan resulteren in een elektrische schok
en brand.
• Trek de stroomkabel los voordat u de lamp vervangt.
• Laat de lampmodule niet vallen. Het glas kan breken en letsel veroorzaken
• Raak het glas van de lamp niet aan. Vingerafdrukken kunnen resulteren in
onscherp beeld.
.
.
(b)
stekker lostrekken
(c)
Lampuren
wacht 60 minuten
maak lampdeur open
34
(a)
• Wees bijzonder voorzichtig als u de behuizing van de lamp verwijdert. In het
onwaarschijnlijke geval dat de lamp scheurt, kunnen kleine glasdeeltjes
ontsnappen. De lampmodule is ontworpen om de meeste van zulke deeltjes op
te vangen. Wees echter toch voorzichtig als u de lamp verwijdert. Voordat u
een gescheurde map vervangt, maakt u het lampcompartiment schoon en
verwijdert u schoonmaakmiddelen. Was uw handen grondig nadat de lamp is
vervangen.
Hg – Lamp bevat kwik. Behandelen volgens plaatselijke milieuregels.
Zie www.lamprecycle.org.
4 Draai de twee schroeven los waarmee de lampbehuizing aan de projector is
gemonteerd.
Haal de lampbehuizing voorzichtig weg. Breng de gebruikte lamp altijd naar
een inzamelpunt.
5 Plaats de nieuwe lampbehuizing en draai de schroeven vast.
6 Doe de lampdeur dicht door deze op z’n plek te schuiven en de schroef vast te
draaien.
7 Sluit de stroomkabel aan en druk op de Power-toets om de projector weer in te
schakelen.
8 Stel de lamptimer opnieuw in. Ga naar Status en Service en kies Herstel
Lampuren. Zie
pagina 32 voor details.
draai twee schroev en lo s
35
Loading...
