ARRI 1250 Operating Instructions Manual

Bedienungsanleitung

Operating Instructions

Stand: 21.06.2004

as at: 21.06.2004

Cyc Light 1250

Flood Light 1250

Arnold & Richter Cine Technik GmbH & Co. Betriebs KG

Pulvermühle

D-83071 Stephanskirchen

Germany

Tel: [phone]

Fax: [phone]

Ident-Nr.: L5.84202.0

2/ 5

Inhaltsverzeichnis:

Allgemeine Hinweise: Seite 2
Wichtige Sicherheitshinweise: Seite 2
Technische Daten: Seite 2
Allgemeine Bedienungshinweise: Seite 2
Sicherung des Scheinwerfers: Seite 2
Sicherheitseinrichtungen: Seite 2
Produktbeschreibung: Seite 3
Inbetriebnahme: Seite 4
Lampenwechsel / Einsetzen der Lampe: Seite 4
Einsetzen des Zubehörs: Seite 4
Wartung: Seite 5
Steckermontage: Seite 5
ARRI Service Werkstätten Seite 5

2/ 5

Cyc Light 1250; Id.-No.: L1.802xx.x
Flood Light 1250; Id.-No.: L1.803xx.x

Table of Contents:

Notes: Page 2
Important Safety Instructions: Page 2
Technical Data: Page 2
General Instructions: Page 2
Protection of the Lamphead: Page 2
Protective Devices: Page 2
Product Description: Page 3
Putting into Operation: Page 4
Lamp Exchange / Inserting the Lamp: Page 4
Installing Accessories: Page 4
Maintenance: Page 5
Plug Assembly Page 5
ARRI Service Locations Page 5

2/ 5

Allgemeine Hinweise:

• Lesen Sie diese Bedienungsanleitung sehr sorgfältig vor der ersten

Inbetriebnahme. Der folgende Text enthält wichtige Hinweise für die Handhabung
von ARRI Beleuchtungsgeräten.

• Beachten Sie in Ihrem eigenen Interesse die Sicherheits- und Warnhinweise.

• Bitte beachten Sie auch die Bedienungsanleitung der Lampenhersteller.

Wichtige Sicherheitshinweise:

• Vorsicht Netzspannung! Lebensgefahr!

Vor dem Lampenwechsel allpolig vom Netz trennen!

• Vorsicht heiße Lampe!

Lampe muß vor dem Wechseln ausreichend abgekühlt sein.

• Scheinwerfer nicht ohne Lampe einschalten!

• Scheinwerfer nicht ohne Doppel-Schutzscheiben betreiben.

• Achtung! Das Lampengehäuse kann hohe Temperaturen annehmen.

Beachten Sie die Werte in der Tabelle.

• Lüftungsschlitze dürfen nicht abgedeckt werden.

• Halten Sie die Anschlußkabel vom Scheinwerfer fern.

• Direkte Bestrahlung anderer Scheinwerfer vermeiden. Gefahr der Überhitzung.

• Lampe und Schutzglas müssen gewechselt werden, wenn sie Beschädigungen

wie Kratzer, Sprünge oder Deformationen aufweisen. Der Reflektor ist zu
wechseln, wenn dieser matt wird oder Deformationen aufweist.

• Bei erkennbaren Schäden an Kabeln, Steckern oder Lampen-halterung darf der

Scheinwerfer nicht in Betrieb genommen werden. Wenden Sie sich an eine ARRI
Service-Werkstätte (siehe Werkstättennachweis auf Seite 5).

2/ 5

Notes:

• Please read the following operating instructions very carefully before using this

fixture for the first time. They contain important information about operating the ARRI­Lighting equipment.

• For your own safety, please follow all safety instructions and warnings.

• Please also read the operating instructions of the lamp manufacturer.

Important Safety Instructions:

• Caution high voltage! Danger!

Before replacing the lamp, disconnect lamphead from power supply or
mains.

• Caution! Lamp may be hot!

Allow the lamp to cool down sufficiently before replacing.

• Do not switch on the lamphead without a lamp!

• Do not switch on the lamphead without double safety glasses.

• CAUTION! The housing of the lamphead can reach high temperatures. Please

follow the attached table for maximum values.

• Do not cover vent slots.

• Always keep the cables a reasonable distance away from the housing.

• Do not directly illuminate other lampheads. Risk of overheating or fire!

• Lamp and safety glasses must be replaced if they have scratches, cracks or if

they show any kind of deformation. The reflector must be exchanged when it
becomes dull or when it shows any kind of deformation.

• Do not operate the lamphead if any damage to cables, plugs or lampholder is

detected. Please contact an ARRI-Service location (please refer to page 5 for
contacts).

Technische Daten / Technical Data

Type
Cyc Light 1250 180°C 45°C 1,0 m 1,0 m Beliebig / Any

Flood Light 1250 180°C 45°C 1,0 m 1,0 m Beliebig / Any

to = maximale äußere Leuchtentemperatur im Beharrungszustand / maximum surface temperature
ta = maximale Umgebungstemperatur / maximum ambient temperature
= minimaler Abstand zu brennbaren Werkstoffen / minimum distance to flammable objects

= minimaler Abstand zu angestrahlten Flächen / minimum distance to illuminated areas
= Schwenkbereich / tilting angle

t

o

t

a

Nomenklatur / Technical Terms

Gewicht / weight: Cyc / Flood Light 1250 as Single: 4,0 kg Cyc / Flood Light
1250 as 4-Bank-Line: 13,8 kg

Cyc / Flood Light 1250 as 2-Bank-Line: 8,2 kg Cyc / Flood Light
1250 as Cube: 14,6 kg

Allgemeine Bedienungshinweise:

• Den Lampenkolben nicht mit bloßen

Händen berühren. Eingebrannte
Fingerabdrücke verkürzen die
Lebensdauer der Lampe.

• Das Einsetzen der Lampe erfordert

große Sorgfalt. Die Kontaktflächen
müssen trocken und frei von
Verunreinigungen sein.

• Der feste Sitz der Lampe im Sockel ist

nach jedem Transport zu überprüfen.

• Verwenden Sie nur Originalersatzteile

und Originalzubehör.

Sicherung des Scheinwerfers:

• Bei hängendem Betrieb muß der

Scheinwerfer durch eine
Sicherheitsaufhängung gegen
Herabfallen gesichert werden. Diese

2/ 5

Sicherheitsaufhängung muß
ausreichend dimensioniert sein und darf
nicht zu lang sein.

• Die Tragfähigkeit des Sicherungsseiles

und der Verbindungsglieder muß
mindestens für das 10-fache Gewicht
des zu tragenden Scheinwerfersystems
ausgelegt sein.

Sicherheitseinrichtungen:

• Schutzklasse I / IP20

• Doppelschutzglas

• Sichere Handhabung von Zubehör

General Instructions:

• Do not touch the lamp quartz envelope

with bare hands. Burned-in fingerprints
reduce the durability of the lamp.

• Take care when installing the lamp. All

contacts must be dry and free of
contamination or corrosion.

• Whenever the fixture has been

transported, check to be sure that the
lamp is correctly seated in the lamp
holder.

• Only use original spare parts and

accessories.

Protection of the Lamphead:

• Whenever the lamphead is used

suspended it must be protected against
falling by a safety chain/ wire. This
safety chain/wire must be suitable
dimensioned.

• The bearing strength of the safety

chain/wire and the coupling links must
be sufficient to hold at least 10 times the
weight of the luminaire system.

Protective Devices:

• Protective class I, Protective rate IP20

• Double safety glass

• Secure handling of accessories

3 / 5

Produktbeschreibung:

• Die Scheinwerfer der Cyc Light 1250

und Flood Light 1250 Reihe sind
Glühlichtscheinwerfer, die nach den
neuesten Erkenntnissen der
Lichttechnologie für den professionellen
Gebrauch nach IEC 60598-2-17
entwickelt wurden.
Das kompakte und robuste Gehäuse,
die hohe Licht-ausbeute und die
exzellente Lichtverteilung ermöglichen
den universellen Einsatz im Studio.

• Alle Bedienelemente sind übersichtlich

und leicht zugänglich angeordnet.

• Zum Lampenwechsel kann das Zubehör

am Scheinwerfer bleiben.

• Das Typenschild (11) ist seitlich am

Scheinwerfer angebracht und enthält
alle erforderlichen technischen Daten.

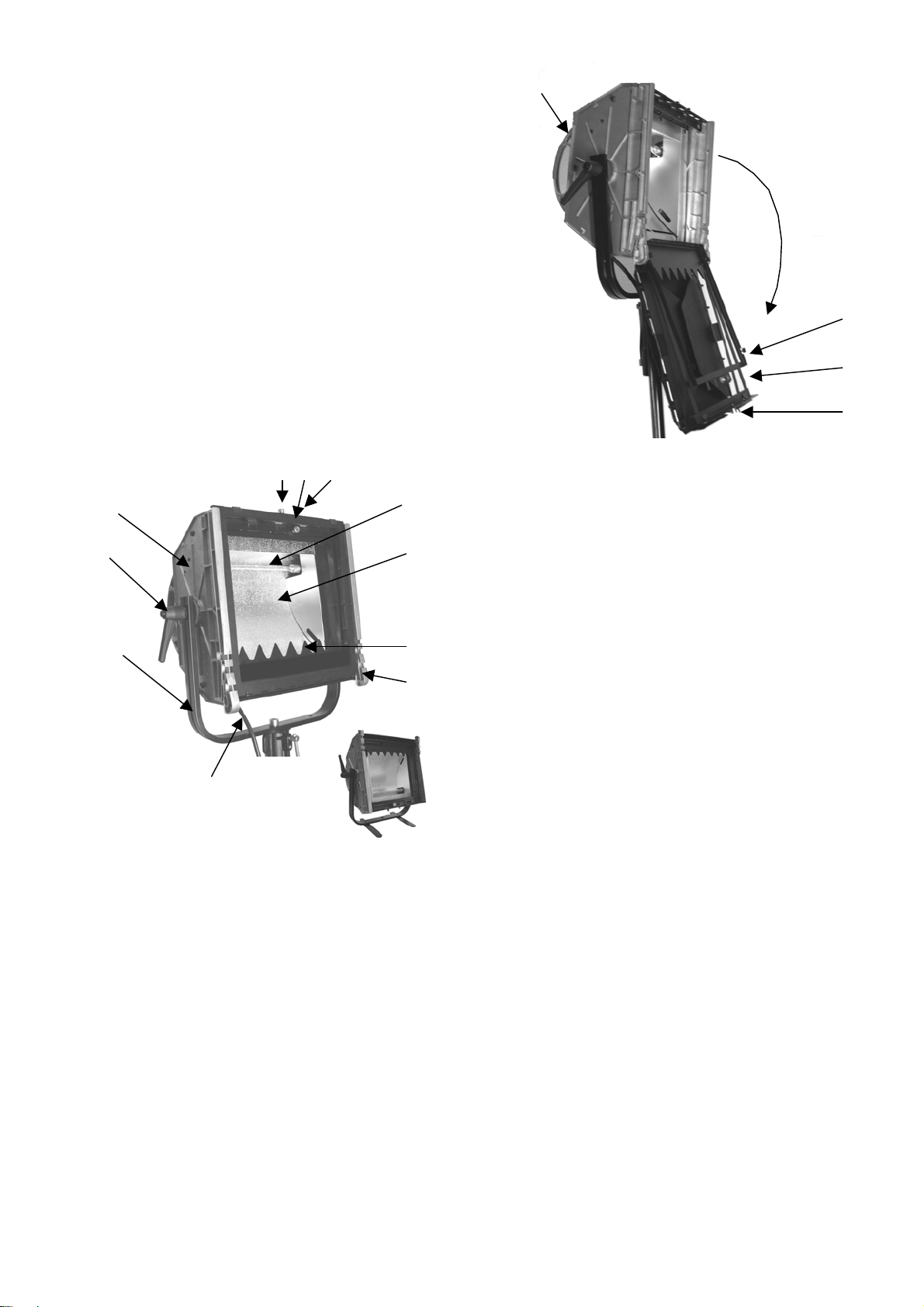

Bild 2 / picture 2

Bild 1 / picture 1

Cyc Light 1250 Version:
Mit Standfuß / Foodlight

4 / 5

Product Description:

• The luminaires of the Cyc Light 1250

and Flood Light 1250 range are
tungsten lampheads, developed by
computer aided design, provided with
the latest lighting technology and
conform to the International Standard
IEC 60598-2-17.
The compact, strong housing and
superb optical performance make it
ideal for professional studio
applications.

• The positioning of the operating

elements is clear, the accessibility is
easy

• For lamp exchange, the accessories

can be kept on the luminaire.

• The identification plate (11) is located at

the side of the housing and contains all
necessary technical information.

Index:
1 Schraubenbefestigung für

Sicherheitsgläser /
Screw fixing for safety glasses

2 Schraubenbefestigung für Filterhalter

/
Screw fixing for filter holder

3 Schraubenbefestigung für Flügeltor /

Screw fixing for barndoor

4 Lampe / Lamp
5 Reflektor / Reflector
6 Zackenrand / Shadow softener
7 Zubehöreinschub / Accessories slots
8 Netzkabel / Mains cable
9 Haltebügel / Stirrup
10 Klemmhebel / Stirrup lever
11 Typenschild / Identification plate
12 Schutzglasrahmen / Safety glass

frame

13 Filterhalter / Filter holder
14 4-Flügeltor / 4-leaf barndoor
15 Lampenfassung / Lamp holder
16 Zweite Aufhängung / Safety

chain/wire attachement

Bild 3 / picture 3

5 / 5

A

Inbetriebnahme:

• Vor jeder Überprüfung muß der

Scheinwerfer vom Netz getrennt
sein. Überprüfen Sie, ob die
eingesetzte Lampe (4) funktionsfähig
ist. Beschädigte Lampen dürfen nicht
in Betrieb genommen werden (s.
hierzu Abschnitt „Lampenwechsel /
Einsetzen der Lampe“).

• Überprüfen Sie, dass das Netzkabel

(8) und die Schutz-gläser (12) nicht
beschädigt sind. Bei festgestellten
Schäden darf der Scheinwerfer nicht
in Betrieb genommen werden.

• Zum Einschalten, verbinden Sie den

Anschlußstecker des Scheinwerfers
mit der Stromversorgung.

Lampenwechsel / Einsetzen der

• Schutzglasrahmen (12) und

Zubehör (13+14) anschließend
wieder hochklappen und mit
Rändelschrauben fixieren (1-3).

Einsetzen des Zubehörs (Bild 4):

• Der obere Einschub (7a) dient zur

Aufnahme des Schutzglasrahmens.

• Der mittlere Einschub (7b) dient zur

Aufnahme von Filtern.

• Zubehör, wie z.B. Flügeltor werden

in den unteren Einschub (7c)
eingesetzt.

•

nschließend wird jedes Zubehörteil
mit seiner Rändelschraube (1 – 3)
am Scheinwerfer fixiert.

• VORSICHT! Den Scheinwerfer nicht

bei geschlos-senem Tor bedienen!
Gefahr der Überhitzung.

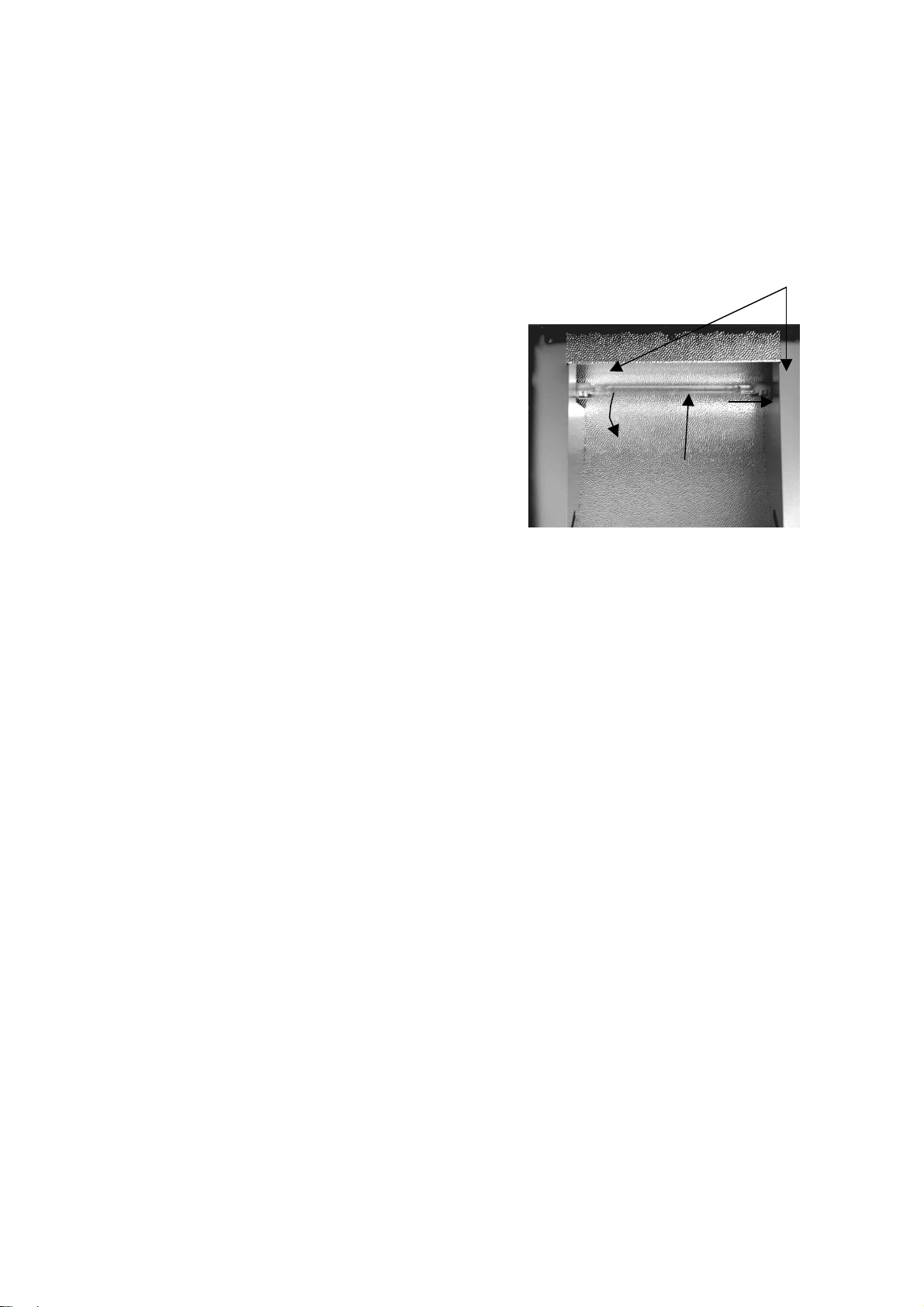

Lampe (Bild 2+3):

• Vorsicht! Hochspannung!

Lebensgefahr!

• Vor Öffnen des Lampengehäuses

Scheinwerfer allpolig vom Netz
trennen.

• ACHTUNG - heiße Lampe. Vor dem

Wechseln Lampe ausreichend
abkühlen lassen.

• Sämtliches Zubehör (13+14) sowie

Schutzglasrahmen (12) entriegeln
und nach vorn klappen. Die unteren
Führungsbolzen halten das Zubehör
am Scheinwerfer.

• Lampe (4) einseitig in

Lampenfassung (15) drücken und

Bild 4 / picture 4:

gegenüberliegenden
Lampenanschluß nach vorn aus der
Fassung nehmen.

• Die einzusetzende Lampe nur am

Sockel fassen (Fingerabdrücke am
Glaskolben brennen ein und führen
zur Verkürzung der Lebensdauer).
Reinigungshinweise des
Lampenherstellers beachten. Nur
Lampen in Scheinwerfer
entsprechender Leistung verwenden
(Leistungsangabe beachten).

• Lampe einseitig bis zum Anschlag in

Lampenfassung (15) eindrücken
und anschließend zweiten Anschluß
in gegenüberliegende
Lampenfassung einführen.

6 / 5

Putting into operation:

• Before checking the luminaire, make

sure that it is disconnected from mains.
Ensure that a functional lamp (4) is
inserted into the lamphead. Replace all
lamps with visible damages ( see
chapter “Lamp exchange / Inserting the
Lamp”).

• Check that there is no damage either on

the mains cable (8) or on the safety
glass (12). If any damage is detected,
do not operate the lamphead.

• Switch on the lamphead by connecting

its plug to the power supply or mains.

Lamp exchange/ Inserting the lamp
(Picture 2+3):

• Warning: High Voltage! Risk of

life!

• Before opening the lamp housing,

disconnect the lamphead from power
supply.

• CAUTION - Hot Lamp. Allow the

lamp to cool down sufficiently before
replacing.

• Unlock and flap down all accessories

(13+14) as well as the safety glass frame
(12). They will be safely held by the ridges
in the slots.

• Carefully remove the lamp (4) by

pushing it into one side of the lamp holder
and taking it out from the holder on the
opposite side.

• Hold the lamp to be inserted by its

end caps. Do not touch the glass bulb of
the lamp ( burned-in fingerprints reduce the
lifetime of the lamp). Please follow the
cleaning instructions of the lamp
manufacturer.
Use only lamps with the correct wattage.
The lamphead wattage must match the
lamp power.

• Carefully press the lamp into one

lamp holder (15) and insert it into the
opposite sided lamp holder afterwards.

• Close the safety glasses frame (12)

as well as the accessories (13+14) and lock
them with the screws (1-3).

Installing Accessories (Picture 4):

• The upper slot (7a) holds the safety

glass frame.

• The middle slot (7b) holds the filter

frame.

• The lower slot (7c) holds the barn door.

• Fix all frames and accessories with there

screws (1-3) onto the lamphead.

• WARNING! Do not use lamphead with

closed barndoors. Risk of overheating, fire or
damage of lamphead!

7 / 5

Wartung:

• Reflektor (5) und Schutzgläser (12)

regelmäßig mit handelsüblichen
Glasreinigern säubern und anschließend
mit einem weichen Tuch nachpolieren.

• Achten Sie darauf, daß der Reflektor nicht

beschädigt ist und keine Beulen aufweist.

• Halten Sie die Kontaktelemente der

elektrischen Steckverbindungen sauber.

Steckermontage:

VORSICHT – Die Leuchte muß geerdet sein. Zum Betrieb muß ein
geeigneter Stecker montiert sein. Das Anbringen eines geeigneten
Steckers darf nur von geschultem Fachpersonal durchgeführt werden.
Wichtig! Die Adern in der Netzanschlussleitung sind durch folgenden
Farbcode gekennzeichnet:

- Grün und gelb: Erdleiter

- Blau: Neutralleiter

- Braun: Phasenleiter

Maintenance:

• Please clean the reflector (5) and the

safety glasses (12) in appropriate time
intervals with a common glass cleaning agent.
After cleaning, polish the surface with a soft
cloth.

• Please check that the reflector shows

no kind of deformation or damages.

• Keep the contact surfaces of the

electrical connections clean.

Plug Assembly:

WARNING – The luminaire must be earthed. To use the
luminaire, a suitable plug must be fixed. The correct assembling
of a sufficiently rated plug must be done by qualified personnel
only.

Important! The conductors in the cable are
marked by a colour code:

- green and yellow: earth conductor

- blue or white: neutral
conductor

- brown or black: phase conductor

Technische Änderungen vorbehalten! Design and specifications subject to change

without notice!

ARRI Service Werkstätten / ARRI Service Locations

Germany Germany USA USA Canada Great Britain Italy

ARNOLD & RICHTER ARRI Lighting ARRI Inc ARRI Inc ARRI Canada LTD. ARRI (GB) LTD. ARRI ITALIA SRL
CINE TECHNIK Solution GmbH New York Office Burbank Office
GmbH & Co. Betriebs KG 617 Route 303, 600 N. Victory Blvd. 415 Horner Avenue, 2 Highbridge, Viale Edison 318

Pulvermühle Agastr. 24 Blauvelt, Burbank, Unit 11, Etobicoke, Oxford Road I-20099 Sesto S.G.
D-83071 Stephanskirchen D-12489 Berlin NY 109131123 CA 915021639 Ontario M8W 4W3 Uxbridge Middlesex Milano
UB8 1LX
Tel.[phone] Tel.[phone] Tel.[phone] Tel.[phone] Tel.[phone] Tel.[phone] Tel.[phone]
Fax [phone] Fax[phone] Fax[phone] Fax[phone] Fax[phone] Fax[phone] Fax[phone]

Internet: WWW.ARRI.COM

8 / 5

6/2004
