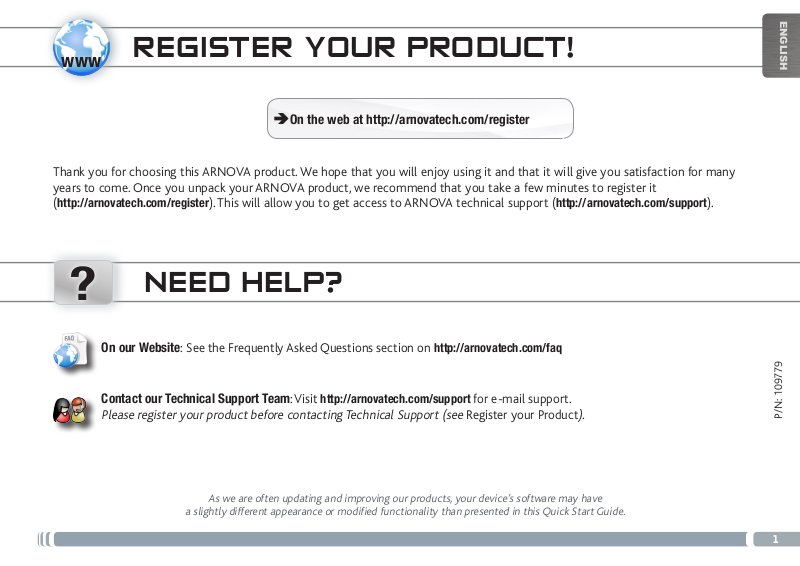

Arnova 10b G2 User Guide

ENGLISH

www

Thank you for choosing this ARNOVA product. We hope that you will enjoy using it and that it will give you satisfaction for many
years to come. Once you unpack your ARNOVA product, we recommend that you take a few minutes to register it
(http://arnovatech.com/register). This will allow you to get access to ARNOVA technical support (http://arnovatech.com/support).

?

REGISTER YOUR PRODUCT!

ÄOn the web at http://arnovatech.com/register

NEED HELP?

On our Website: See the Frequently Asked Questions section on http://arnovatech.com/faq

Contact our Technical Support Team: Visit http://arnovatech.com/support for e-mail support.

Please register your product before contacting Technical Support (see

As we are often updating and improving our products, your device’s software may have

a slightly different appearance or modified functionality than presented in this Quick Start Guide.

Register your Product

).

P/N: 109779

1

ENGLISH

On/Off button: enables to turn on or turn off the device.

1

Micro-SD card slot

2

Hardware Reset

3

Volume + / Volume -

4

Micro-USB port: to connect your ARNOVA to your computer, using

5

the included USB cable (to transfer files)

Headphone jack

6

Charging indicator: Red light: battery charging / Green: battery charged.

7

Power connector

8
9

Loudspeaker Camera

DESCRIPTION OF THE DEVICE

10

10

1

2

3

9

4
5

6
7

8

IMPORTANT:

Your device is frozen.You can turn it off. Press the ON/OFF button 1 for 10 seconds or press the reset button.
See Hardware Reset 3.

2

???

STARTING UP

Before using your ARNOVA for the rst time, completely charge the battery!

!

▲

Charging the Battery

Connect the supplied power cable to the ARNOVA Power connector and to a wall outlet.

1

The ARNOVA device will turn on and start charging. The Power indicator light is red while the battery is charging. It will turn

2

green when the battery is fully charged.

ENGLISH

1

Installation Wizard

The first time you start up your ARNOVA, the installation wizard will bring you through a few screens to help you set up
the principal settings: Language, country, time, etc.

UK

EUR

US

3

www

ENGLISH

1

2

3

4

* For free access WiFi points, there is no need to enter any special information. For secured networks, you will need either a key (a series of numbers and/or letters)
of the type WEP, WPA, or WPA2. To obtain the exact connection parameters required, contact the Internet service provider.

4

CONNECTING TO THE WIFI NETWORK

For this procedure to work, you need to be in a WiFi zone that will allow you to connect to it. Every time the ARNOVA is
in range of a network that you have already configured once, it will attempt to make a connection.

To configure a new WiFi network, go on the Home screen, tap Settings .

In the Settings screen, select Wireless & networks.

If the WiFi is off, tap on the Wi-Fi line to turn it on. Then select Wi-Fi settings. The ARNOVA
will scan for available WiFi networks and display them at the bottom of the screen.

Tap on the network you want to connect to, enter the required network information* and then tap on Connect.
Your ARNOVA will establish a connection to that WiFi hot spot.

THE ARNOVA INTERFACE

Your ARNOVA device is equipped with a capacitive touchscreen. Use your finger pulp to navigate.

ENGLISH

These are the default Android™
shortcuts (Web Browser, EMail,
etc.). Tap on an icon to open the
corresponding application. You
can customize the Home screen
by adding/removing shortcuts
and widgets, etc. See next page.

Top bar of the Interface (varies according to the screen you are in)

Return to the

Home screen

Notification icons: drag the top bar downwards

to reveal the notification messages (if any).

▼

Home Screen

Time Volume -/+

▼▼

▼ ▼

Status icons: (WiFi connection
status, battery level, etc.)

Settings shortcut

Web browser shortcut

Application button

Tap on this icon to reveal all the An­droid™ applications installed on your
ARNOVA (games, various tools, etc.).
You can copy them onto the Home
screen. You can get more Android™
applications from AppsLib .

Menu: gives menu options ac-

▼

cording to the current screen.

Return to the previous
screen

5

ENGLISH

CUSTOMIZING YOUR PRODUCT

The extended Home screen

Slide your finger horizontally on
the screen to go to the left or right
side of the extended Home screen.

Customizing the Home screen items

- To add a Home screen item (shortcuts, widgets, etc.), hold your finger on the screen at an empty location, then choose from
the list. You can also tap on the Menu icon and select Add , at the bottom of the screen.

- To move a Home screen item, hold your finger onto it until it gets larger, then drag it to the desired location, and release
your finger.

- To remove a Home screen item, hold your finger onto it, drag it onto the recycle bin (while you’re holding an item, the

Applications tab, on the right side of the screen, turns into a recycle bin) and release your finger.

Adding more applications with APPSLIB : With the ARNOVA connected to the Internet, tap on

the AppsLib icon . This online library of free and purchasable applications has thousands of
fun games and useful applications to download and use.

Changing the Settings: From the Home screen, tap on Settings and choose a category:

Wireless controls, Sound & display, Date & time, etc .

6

PLAYING MULTIMEDIA FILES

1

From the Home screen, tap on the video, audio or photo icon.

2

The ARNOVA will display a list of les or folders corresponding to the selected category.

3

Tap on an item to start playing it.

Only in Video and Photo modes: to display/hide the on-screen controls, tap anywhere on the screen.

To pause or resume a video, tap on the icon / (bottom of screen). To go to any particular point in the video,

Video

Music

slide the progression bar to the desired point.

To play the next or previous song, tap on the icons / . Use the icons / and the progression bar as
in the video player screen (see above).

ENGLISH


To start a slide show, tap on the icon
photo,

swipe right or left.

Slideshow

. Tap the screen to stop the slideshow. To view the next or previous

7

ENGLISH

8

TRANSFERRING MEDIA TO YOUR ARNOVA

Connect the supplied USB cable to the ARNOVA and to a running computer.

1

The ARNOVA will ask you if you want to connect it. Tap on Turn on USB storage to connect it and press OK to conrm.

2

Within a few seconds the ARNOVA will appear as an icon on your computer.

You can transfer your media files to the ARNOVA either by copy/pasting them into the respective folders using Win-

3

dows® Explorer (or the Finder on a Mac®), or by using Windows Media® Player. Open Windows Media Player® and then
use the Sync tab to synchronize your music, videos, and photos onto your ARNOVA. See Windows Media Player®’s Help
to learn more about this.

Once all your file transfers are finished, close Windows® Explorer and any other program that may have read or written to

4

the ARNOVA. Click on the ‘safely remove’ icon in the system tray, next to the clock. You can now unplug the USB cable.

USB

www

Merci d’avoir choisi ce produit ARNOVA. Nous espérons que vous aurez plaisir à l’utiliser et qu’il vous donnera satisfaction pendant de
nombreuses années. Après avoir déballé votre produit ARNOVA, nous vous conseillons de prendre quelques minutes pour l’enregistrer
(http://arnovatech.com/register). Cela vous permettra d’avoir accès au support technique ARNOVA (http://arnovatech.com/support).

ENREGISTREZ VOTRE PRODUIT !

ÄSur Internet : http://arnovatech.com/register

FRANÇAIS

?

BESOIN D’AIDE ?

Sur notre site Web: Consultez la Foire Aux Questions (FAQ) sur http://arnovatech.com/faq

Contactez notre équipe d’assistance technique: Allez sur http://arnovatech.com/support pour une assistance par e-mail.

Veuillez enregistrer votre produit avant de contacter notre équipe d’assistance technique (voir

Comme nous mettons à jour et améliorons régulièrement nos produits, le logiciel de votre appareil peut présenter une

interface ou des fonctionnalités légèrement différentes de celles décrites dans ce guide.

Enregistrez votre Produit

).

9

DESCRIPTION DE L’APPAREIL

Bouton On/Off : permet d’allumer ou d’éteindre l’appareil.

1

FRANÇAIS

Lecteur de cartes Micro-SD

2

Réinitialisation de l’appareil

3

Volume + / Volume -

4

Port micro-USB : permet de connecter votre ARNOVA à un ordinateur,

5

à l’aide du câble USB fourni (pour transférer des fichiers).

6

Prise casque

Témoin de charge : rouge : batterie en charge /

7

vert : batterie chargée.

8

Connecteur d’alimentation

9

Haut parleur Caméra

10

10

1

2

3

9

4
5

6
7

8

IMPORTANT:

Votre produit ne réagit plus. Vous pouvez l’arrêter en actionnant pendant 10 secondes le bouton ON/OFF 1 ou en
utilisant le bouton de réinitialisation (reset). Voir Réinitialisation de l’appareil 3.

10

???

PREMIÈRE UTILISATION

Avant d’utiliser votre ARNOVA pour la première fois, chargez complètement sa batterie !

!

▲

Charger la batterie

1

Branchez le câble d’alimentation fourni sur le connecteur d’alimentation de l’ARNOVA et sur une prise secteur.

Votre ARNOVA s’allume et commence à se charger. Le témoin de charge est rouge lorsque la batterie est en charge. Il est

2

vert lorsque la batterie est complètement chargée.

FRANÇAIS

1

Assistant d’installation

La première fois que vous allumez l’ARNOVA, l’assistant d’installation vous aide à configurer les principaux réglages de
l’appareil : la langue, le pays, l’heure, etc.

UK

EUR

US

11

www

FRANÇAIS

1

2

3

4

* Pour vous connecter à un réseau WiFi ouvert, il n’est pas nécessaire de saisir les informations réseau. Pour un réseau protégé, vous devrez soit entrer une clé
(une suite de chiffres et/ou de lettres) du type WEP, WPA ou WPA2. Pour obtenir les paramètres de connexion exacts, contacter le fournisseur d’accès à Internet.

12

SE CONNECTER À UN RÉSEAU WIFI

Pour suivre cette procédure, vous devez vous situer dans une zone WiFi vous permettant de vous connecter. Chaque fois
que l’ARNOVA détectera un réseau que vous avez déjà configuré, il tentera de s’y connecter.

Pour configurer un nouveau réseau WiFi, allez sur l’écran d’accueil,
appuyez sur Paramètres .

Dans l’écran des Paramètres, sélectionnez

Connexions sans fil & Réseaux.

Si le WiFi est désactivé, appuyez sur la ligne Wi-Fi pour l’activer. Puis, sélectionnez

Paramètres Wi-Fi. L’ARNOVA recherche les réseaux WiFi disponibles et les affiche.

Appuyez sur l’un des réseaux disponibles, saisissez les informations réseau demandées* et appuyez ensuite sur Se conecter.
Votre ARNOVA se connecte alors à ce point d’accès WiFi.

L’INTERFACE DE L’ARNOVA

Votre ARNOVA est équipé d’un écran tactile capacitif. Utiliser la pulpe de votre doigt pour naviguer.

Ecran d’accueil

Voici les raccourcis Android™
par défaut (Navigateur Web,

E-mail, etc.). Appuyez sur une

icône pour ouvrir l’application
correspondante. Vous pouvez
personnaliser l’écran d’accueil
en ajoutant/supprimant des
raccourcis et des widgets, etc.
Voir page suivante.

Partie supérieure de l’interface (varie selon votre position dans l’interface)

Retour à l’écran
d’Accueil

Icônes de Notification : faites glisser la barre
supérieure de l’écran vers le bas pour afficher
les messages de notification.

▼

Heure Volume -/+

▼▼

▼ ▼

Icônes de Statut : (état de la
connexion WiFi, niveau de
batterie, etc.)

Bouton applications

Appuyez sur cette icône pour afficher
toutes les applications Android™
installées sur votre ARNOVA (jeux,
différents outils, etc.). Il est possible
de les copier sur l’écran d’accueil. Vous
pouvez obtenir d’autres applications
Android™ depuis AppsLib .

Retour à l’écran
précédent

Raccourci Paramètres

Raccourci Navigateur Web

Menu : vous donne accès aux

▼

options de menu disponibles.

FRANÇAIS

13

PERSONNALISATION DE L’APPAREIL

L’écran d’accueil étendu

FRANÇAIS

Faites glisser votre doigt horizon­talement sur l’écran pour aller sur
le côté gauche ou droit de l’écran
d’accueil étendu.

Personnalisation des éléments de l’écran d’accueil

- Pour ajouter un élément (raccourci, widget, etc.), maintenez votre doigt appuyé sur un emplacement vide de l’écran, puis choisissez
parmi la liste d’options. Vous pouvez aussi appuyer sur l’icône de Menu et sélectionner Ajouter , en bas de l’écran.

- Pour déplacer un élément, maintenez votre doigt appuyé dessus jusqu’à ce qu’il s’agrandisse, faites-le glisser vers l’emplacement
souhaité, et relâchez votre doigt.

- Pour supprimer un élément de l’écran d’accueil, maintenez votre doigt appuyé dessus, faites-le glisser vers la corbeille (le bouton

Applications, sur la droite, se transforme en corbeille lorsque vous maintenez un élément appuyé) et relâchez votre doigt.

Ajouter d’autres d’applications avec APPSLIB : Connectez votre ARNOVA à un réseau WiFi,

puis appuyez sur l’icône AppsLib . Ce portail de téléchargement vous propose des milliers
d’applications gratuites et payantes: jeux, outils pratiques. Choisissez une application et
téléchargez-la.

Modification des paramètres : Sur l’écran d’accueil, appuyez sur Paramètres et choisissez une
catégorie : Connexions sans fil, Sons et affichage, Date et heure, etc.

14

LECTURE DE FICHIERS MULTIMÉDIA

1

Sur l’écran d’accueil, appuyez sur l’icône vidéo, audio ou photo.

2

L’ARNOVA afche la liste de chiers/dossiers correspondant à la catégorie sélectionnée.

3

Appuyez sur un élément pour l’ouvrir.

Uniquement dans les modes Vidéo et Photo : pour afficher/masquer les options disponibles, appuyez n’importe où sur l’écran.

Pour mettre en pause/relancer une vidéo, appuyez sur l’icône / (en bas de l’écran). Pour naviguer dans la

Vidéo

Musique

vidéo, utilisez la barre de progression (en bas de l’écran) et faites-la glisser jusqu’à la zone désirée.

Pour lire la chanson précédente/suivante, appuyez sur les icônes / . Utilisez les icônes / et la
barre de progression de la même façon que dans le lecteur vidéo (voir ci-dessus).

FRANÇAIS


Pour démarrer un diaporama, appuyez sur l’icône Diaporama

afcher la photo suivante ou précédente, Faites glisser vers la droite ou vers la gauche.

. Touchez l’écran pour arrêter le diaporama. Pour

15

FRANÇAIS

16

TRANSFERT DE FICHIERS MULTIMÉDIA

Connectez le câble USB fourni à votre ARNOVA et à un ordinateur allumé.

1

L’ARNOVA vous propose de le connecter. Sélectionnez Activer la mémoire de stockage USB pour le connecter et appuyez sur OK

2

pour confirmer.

Pour transférer vos fichiers sur l’ARNOVA, vous pouvez les copier/coller directement dans les dossiers respectifs de

3

l’appareil (avec Windows® Explorer ou le Finder sur Mac®), ou vous pouvez également utiliser Windows Media® Player.
Lancez Windows Media Player®, puis utilisez l’onglet Synchroniser pour synchroniser vos chansons, vidéos et photos avec
votre ARNOVA. Consultez l’aide de Windows Media Player® pour en savoir plus à ce sujet.

Une fois que tous les transferts de fichiers sont terminés, fermez Windows Media® Player ou tout autre programme

4

susceptible d’utiliser l’ARNOVA. Cliquez ensuite sur l’icône de retrait du périphérique en toute sécurité dans la barre des
tâches, à côté de l’horloge. Vous pouvez à présent déconnecter le câble USB.

Après quelques secondes, l’ARNOVA apparaît sous la forme d’une icône sur votre ordinateur.

USB

www

Vielen Dank, dass Sie sich für dieses Produkt von ARNOVA entschieden haben. Wir hoffen, Sie werden viel Freude daran haben und
dass es Ihnen für viele Jahre zuverlässige Dienste leisten wird. Nachdem Sie Ihr ARNOVA-Produkt ausgepackt haben, empfehlen wir
Ihnen, sich ein paar Minuten Zeit zu nehmen, und es zu registrieren (http://arnovatech.com/register). Dadurch erhalten Sie Zugriff auf
den technischen Support von ARNOVA (http://arnovatech.com/support).

REGISTRIEREN SIE IHR PRODUKT!

ÄIm Internet unter http://arnovatech.com/register

DEUTSCH

?

Da unsere Produkte kontinuierlich aktualisiert und weiterentwickelt werden, kann die Software Ihres Geräts in Erscheinung und Funktionalität geringfügige

SIE BENÖTIGEN HILFE?

Auf unserer Website: Für häug gestellte Fragen (FAQ) siehe http://arnovatech.com/faq

Kontaktieren Sie unseren technischen Kundendienst: Sie erhalten unter http://arnovatech.com/support Hilfe per E-Mail.

Bitte registrieren Sie Ihr Produkt, bevor Sie Kontakt mit dem technischen Support aufnehmen (siehe

Abweichungen zu den Darstellungen in dieser Kurzbedienungsanleitung aufweisen.

Registrieren Sie Ihr Produkt

).

17

BESCHREIBUNG DES ARNOVA

EIN/AUS-Taste: erlaubt das Gerät einzuschalten oder auszuschalten.

1

Micro SD Karten Slot

2

Hardware-Reset

3

Lautstärke Tasten

4

DEUTSCH

Micro USB Port: Um Ihren ARNOVA mit Ihrem Computer zu

5

verbinden, verwenden Sie das mitgelieferte USB Kabel
(um Dateien zu übertragen).

6

Kopfhöreranschluss

Ladeanzeige: rote Anzeige: Akku wird geladen /

7

Grüne Anzeige: Akku geladen.

8

Strom anschluss

9

Lautsprecher 10 Camera

10

1

2

3

9

4
5

6
7

8

WICHTIG:

Ihr Gerät ist abgestürzt, bitte schalten Sie es aus. Drücken und halten Sie den Ein-/Aus-Taste 1 für 10 Sekunden
oder drücken Sie den Reset-Schalter, Hardware-Reset 3.

18

???
