CARES S

MANUAL DE UTILIZARE

INSTRUCŢIUNI TEHNICE PENTRU INSTALARE ŞI ÎNTREŢINERE

420011126800 - Rev. 01 - 250621

3301636
3301637
3301638

CENTRALĂ TERMICĂ ÎN CONDENSARE

APĂ CALDĂ MENAJERĂ I ÎNCĂLZIRE I ENERGIE REGENERABILĂ

INDICE

Manual de utilizare ................................................................. 3

ready for

Instrucţiuni tehnice pentru instalare şi întreţinere

(rezervat tehnicianului calificat) ............................................. 9

Stimaţi Clienţi,
Dorim să vă mulţumim că aţi optat pentru cumpărarea centralei
produsă de noi.
Suntem siguri că v-am furnizat un produs eficient din punct de vedere
tehnic.
Acest manual a fost realizat pentru a vă informa, cu recomandări
(avertizări) şi sfaturi, în legătură cu instalarea centralei, cu folosirea
corectă, întreţinerea şi verificarea acesteia pentru a putea aprecia toate
calităţile produsului.
Păstraţi cu grijă acest manual pentru orice informaţie ulterioară.
Serviciul nostru tehnic din zonă este activ şi la dispoziţia dvs. pentru
toate informatiile. Cu respect

ARISTON
NET

Vă mulţumim că aţi ales CARES S compatibil cu aplicaţia
ARISTON NET dacă se montează împreună cu un accesoriu

dedicat ARISTON (Cube S NET, SENSYS NET, SENSYS HD
NET), serviciu proiectat și fabricat de ARISTON pentru a

furniza o nouă experienţă în utilizarea sistemelor casnice de
încălzire și preparare de apă caldă menajeră. Ariston Net
vă permite să porniţi, să opriţi și să verificaţi temperatura de
încălzire și a apei calde, oricând și oriunde, de pe un
smartphone sau PC . Acesta vă permite să monitorizaţi
constant energia consumată pentru a vă asigura
o economie la factura de gaz.
De asemenea vă anunţă în timp real dacă există vreo eroare
de funcţionare a centralei dumneavoastră.
Totodata, când serviciul de teleasistenţă este activat, centrul
de service Ariston, va fi în măsură să vă observe majoritatea
problemelor de la distanţă sau să aranjeze o intervenţie la
centrală de comun acord cu dumneavoastră.

GARANŢIE

Pentru a beneficia de garanţia integrala este

necesar să contactaţi Centrul de Asistenţă Tehnica

ARISTON din zonă în termen de 3 luni de la data

cumpararii centralei (data facturii).

După punerea in functiune si verificarea bunei funcţionări

a centralei, Centrul de Asistenţă Tehnica ARISTON

vă va furniza toate informaţiile pentru corecta

utilizare şi pentru a putea benefi cia de garanţia

ARISTON THERMO ROMANIA SRL.

Pentru a putea obţine numărul de telefon al Centrului de

Asistenţă Tehnica ARISTON cel mai apropiat,

verificati certificatul de garantie !

ACEST PRODUS ESTE
CONFORM CU DIRECTIVA
EU 2012/19/EU

Simbolul de container barat, aflat pe aparat, indică faptul
că produsul, la încheierea duratei sale de viaţă, trebuie
să fie colectat separat de deşeurile casnice, trebuie să
fie predat la un centru de colectare diferenţiată pentru aparatele
electrice şi electronice.
Utilizatorul are responsabilitatea să încredinţeze aparatul scos din uz
la un centru de colectare autorizat.
Colectarea diferenţiată a aparatelor - realizată în vederea reciclării,
tratării sau eliminării lor - în mod compatibil cu mediul înconjurător
contribuie la limitarea posibilelor efecte negative asupra mediului
înconjurător şi a sănătăţii, favorizând reciclarea materialelor din care
este compus produsul.
Pentru informaţii mai detaliate privind sistemele de colectare
disponibile, adresaţi-vă serviciului local de eliminare a deşeurilor sau
magazinului din care l-ati cumparat.

Eliminarea și reciclarea cazanului.

Produsele noastre sunt proiectate și fabricate în cea mai
mare parte cu componente din materiale reciclabile.
Cazanul și accesoriile sale trebuie eliminate în mod
corespunzator și materialele diferite reciclate diferential,
acolo unde este posibil.
Ambalajul utilizat pentru transportul cazanului trebuie
eliminat de instalator/dealer.

A

TENTIE:
Reciclarea și eliminarea cazanului și a accesoriilor trebuie
facută conform normelor și reglemantărilor în vigoare.

Marcaje CE

Marca CE garantează conformitatea aparatului la
următoarele directive:

- 2016/426/EU cu privire la aparatele pe gaz

- 2014/30/EU cu privire la compatibilitatea

electromagnetică

- 92/42/CEE cu privire la randamentul energetic

“ numai art.7 (&2), art.8 si anexa de la III la v ”

- 2014/35/EU cu privire la siguranţa electrică

- 2009/125/CE Produse cu Impact Energetic

- 813/2013 Regulamentul delegat (ue)

MANUAL DE UTILIZARE

NORME DE SIGURANTĂ

Legendă simboluri:

Nerespectarea indicaţiilor de avertizare
prezintă riscul provocării leziunilor, în anumite
circumstanţe chiar mortale, la persoane.

Nerespectarea indicaţiilor de avertizare
prezintă riscul provocării daunelor, în anumite
circumstanţe chiar foarte grave, pentru
obiecte, plante şi animale.

Nu efectuaţi operaţii care implică desfacerea
aparatului.

Electrocutare la contactul cu conductorii
sub tensiune.
Leziuni personale provocate de arsuri de la
componentele supraîncălzite sau de răniri
datorate prezenţei unor componente care pot
tăia.

Nu efectuaţi operaţii care implică mutarea
aparatului din instalaţia sa.

Electrocutare la contactul cu conductorii
sub tensiune.
Inundaţii din cauza pierderilor de apă
prin tuburile (conductele) desprinse din
racorduri.
Explozii, incendii sau intoxicaţii din cauza
pierderilor de gaz de la ţevile stricate.

Nu provocaţi daune la cablul de alimentare
electrică.

Electrocutare provocată de firele descoperite
şi aflate sub tensiune

Nu lăsaţi obiecte pe aparat.

Leziuni personale provocate de căderea
obiectelor ca urmare a vibraţiilor.
Defectarea aparatului sau a obiectelor în
cauză ca urmare a căderii din cauza vibraţiilor.

Nu vă urcaţi pe aparat

Leziuni personale provocate de căderea
aparatului.
Defectarea aparatului sau a obiectelor în
cauză ca urmare a căderii aparatului din
cauza desprinderii din dispozitivele de fixare.

Nu vă urcaţi pe scaune, taburete, scări sau
suporturi instabile pentru a efectua curăţarea
aparatului.

Leziuni personale provocate de cădere (scări
duble).

Nu efectuaţi operaţiuni de curăţare a
aparatului fără să opriţi mai întâi centrala
şi să aşezaţi întrerupătorul extern în poziţia
“OFF”.

Electrocutare la contactul cu conductorii sub
tensiune

Nu folosiţi insecticide, dizolvanţi sau
detergenţi agresivi pentru curăţarea
aparatului.

Dăunează părţilor din material plastic sau
părţilor lăcuite.

Nu utilizaţi aparatul în alte scopuri decât cel
pentru care a fost destinat, uz casnic.

Defectarea aparatului prin supraîncărcare în
funcţionare.
Defectarea obiectelor folosite incorect.

Nu lăsaţi copiii şi persoanele necalificate să
folosească aparatul.

Defectarea aparatului din cauza folosirii
improprii a aparatului.

În cazul în care se simte miros de ars sau
se vede fum ieşind din aparat, întrerupeţi
alimentarea electrică, închideţi robinetul
de gaz, deschideţi ferestrele şi anunţaţi
tehnicianul.

Leziuni personale datorate arsurilor, inhalării
de fum, intoxicaţiilor.

În cazul în care se simte miros puternic de
gaz închideţi robinetul de gaz, deschideţi
ferestrele şi anunţaţi tehnicianul.

Explozii, incendii sau intoxicaţii..

Acest aparat poate fi utilizat de copii cu vârste
de la 8 ani și peste și persoane cu handicap
fizic redus, senzorial sau psihic sau lipsa de
experienţă și cunoștinţe în cazul în care au
fost supravegheate și instruite cu privire la
utilizarea aparatului într-un mod sigur și să
înţeleagă pericolele implicate. Copiii nu trebuie
să se joace cu aparatul. Produsele de curaţare și
întreţinere nu trebuie să fie folosite de copiii fără
supraveghere.

/ 3

MANUAL DE UTILIZARE

PREZENTUL MANUAL ÎMPREUNĂ CU
MANUALUL „INSTRUCŢIUNI TEHNICE
DE INSTALARE ŞI DE ÎNTREŢINERE”
CONSTITUIE PARTE INTEGRANTĂ ŞI
ESENŢIALĂ A PRODUSULUI. AMÂNDOUĂ
TREBUIE PĂSTRATE CU GRIJĂ DE CĂTRE
UTILIZATOR ŞI VA TREBUI SĂ ÎNSOŢEASCĂ
MEREU CENTRALA, CHIAR ŞI ÎN CAZUL
CESIONĂRII EI UNUI ALT UTILIZATOR SAU
PROPRIETAR ŞI/SAU ÎN CAZUL MUTĂRII EI
LA O ALTĂ INSTALAŢIE.
CITIŢI CU ATENŢIE INSTRUCŢIUNILE ŞI
RECOMANDĂRILE AVERTIZĂRILE INCLUSE
ÎN PREZENTUL MANUAL DEOARECE
CONŢINE INDICAŢII IMPORTANTE PRIVIND
SIGURANŢA INSTALĂRII, FOLOSIREA ŞI
ÎNTREŢINEREA.

Acest aparat este destinat încălzirii și/sau producerii apei
calde pentru uz casnic.
Trebuie să fie racordat la o instalaţie de încălzire și, în funcţie
de model, la reţeaua de distribuire apă rece, compatibile cu
calităţile și capacităţile sale.
Este interzisă folosirea în scopuri diferite de cele specificate.
Producatorul nu este responsabil pentru eventualele
defecţiuni apărute din cauza folosirii improprii, gresite și
necorespunzatoare sau pentru nerespectarea instrucţiunilor
din prezentul manual.
Este interzisă utilizarea acestui produs în combinaţie cu
aparate electrice și electronice sau cu accesorii nefabricate
și/sau neautorizate de producător care pot modifica
condiţiile de conformitate cu cerinţele legale și/sau cu
reglementările tehnice aferente sau care pot, în orice caz, să
modifice condiţiile de siguranţă și/sau funcţionalitate și/sau
performanţele produsului, ducând la invalidarea marcajului
de conformitate al produsului (de exemplu, marcajul CE sau
alte marcaje de conformitate ale produsului).
De asemenea, este interzisă modificarea software-ului
produsului din motivele menţionate mai sus și pentru
consecinţele care pot rezulta, inclusiv invalidarea marcajului
de conformitate al produsului (de exemplu, marcajul CE sau
alte marcaje de conformitate ale produsului).
Producătorul își declină orice răspundere care decurge din
utilizarea produsului în cazul încălcării acestor avertismente.
Instalatorul trebuie să fie autorizat pentru instalarea
aparatelor de încălzire conform prescripţiilor tehnice PT-A1
şi la sfârşitul executării lucrării trebuie să elibereze clientului
certificatul de garanţie pentru montajul aparatului.

Nerespectarea indicaţiilor de mai sus poate compromite
siguranţa aparatului şi pentru aceasta producatorul nu poate
fi făcut responsabil.

În cazul lucrărilor sau întreţinerilor şi verificărilor structurilor
aşezate în apropierea conductelor sau dispozitivelor de
evacuare gaze arse şi a accesoriilor lor, opriţi aparatul şi la
terminarea lucrărilor adresaţi-vă personalului calificat pentru
a verifica eficienţa conductelor sau dispozitivelor.

În cazul unei nefolosiri îndelungate a centralei trebuie să:

- întrerupeţi alimentarea electrică punând întrerupătorul
extern în poziţia „OFF”;

- închideţi robinetul de gaz, pe cel al instalaţiei termice şi al
instalaţiei de apă menajeră;

- goliţi instalaţia termică şi de apă menajeră dacă există
pericol de îngheţ.

În cazul dezactivării definitive a centralei adresaţi-vă
personalului calificat pentru a efectua această operaţiune.

Pentru curăţarea componentelor externe, opriţi centrala şi
aşezaţi întrerupătorul extern în poziţia “OFF”.

Nu folosiţi şi nu păstraţi substanţe uşor inflamabile în locul în
care este instalată centrala.

ATENŢIE!

INSTALAŢIA, PRIMA PORNIRE,
REGLĂRILE DE VERIFICARE
ÎNTREŢINERE, REVIZIA TREBUIE SĂ FIE
EFECTUATE CONFORM INSTRUCŢIUNILOR
ŞI NUMAI DE CĂTRE PERSONAL CALIFICAT,
AUTORIZAT ISCIR SI AGREAT DE PRODUCATOR
 VEZI LISTA CENTRELOR DE SERVICE DIN
CERTIFICATUL DE GARANTIE.
O INSTALARE GREŞITĂ POATE PROVOCA
DAUNE PERSOANELOR, ANIMALELOR
ŞI LUCRURILOR ŞI PENTRU CARE FIRMA
CONSTRUCTOARE NU ESTE RESPONSABILĂ.

În cazul defecţiunilor şi /sau unei proaste funcţionări opriţi
aparatul, închideţi robinetul de gaz si nu încercaţi să îl
reparaţi singur, adresaţi-vă personalului calificat (numai către
centrul de asistenţă tehnică autorizat ISCIR şi agreat de către
ARISTON THERMO ROMANIA SRL şi care a efectuat punerea în
funcţiune – vezi certificatul de garanţie).
Eventualele reparaţii, efectuate numai cu piese de schimb
originale, trebuie să fie executate doar de tehnicieni calificaţi.

4 /

MANUAL DE UTILIZARE

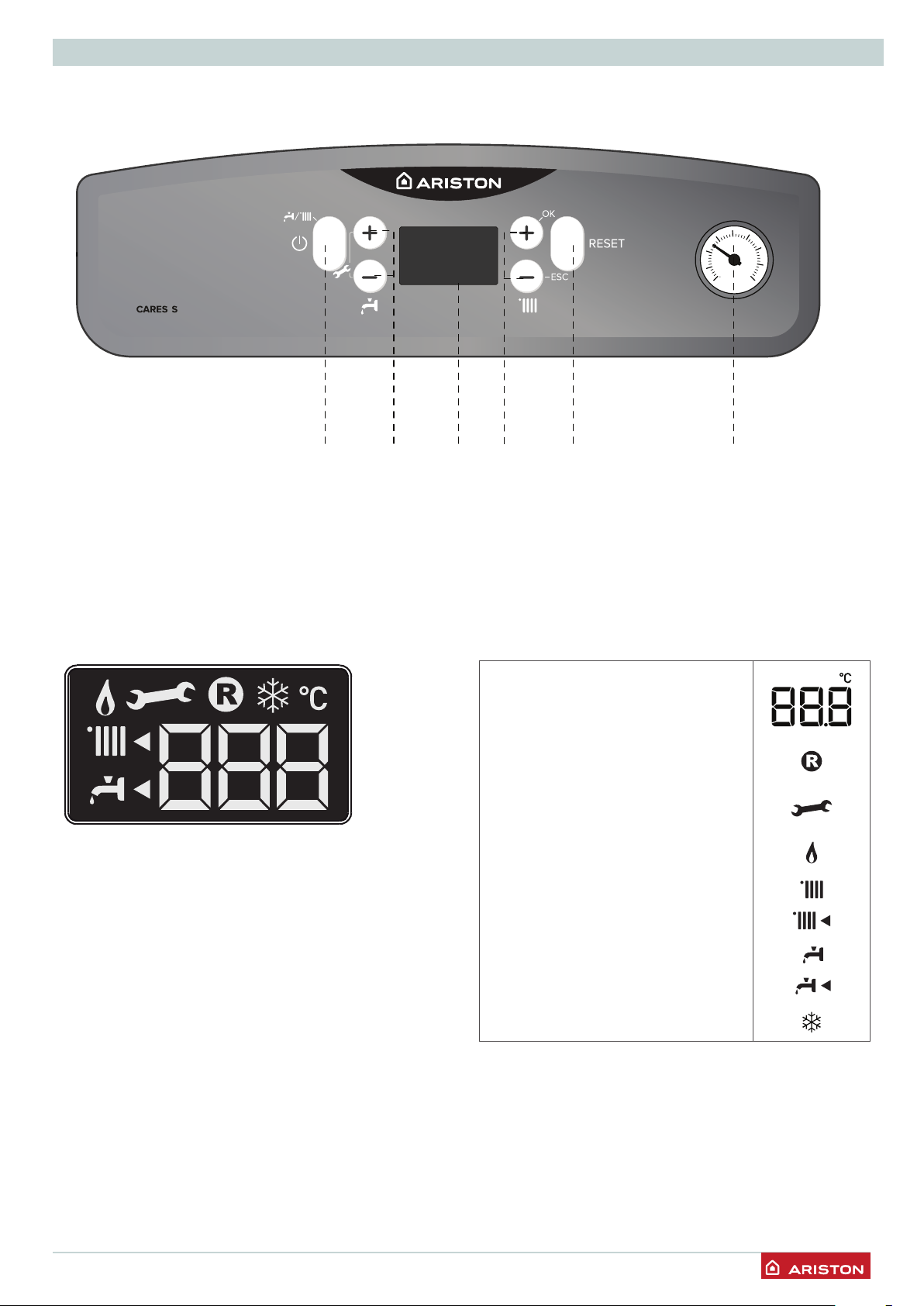

Panoul de comenzi

2

3

1

0

4

bar

Legendă:

1

2

1. Tasta ON/OFF și selectare modalitate de funcţionare

(vară / iarnă)

2. Taste +/- reglarea temperaturii în circuitul sanitar

3. Display

4. Taste +/- reglarea temperaturii in circuitul de incalzire

5. Tasta RESET

Display

3 4 5 6

Cifre pentru indicaţii:

- temperaturi setate

- Setare meniu

- Semnalare coduri de eroare

Cerere apăsare tasta Reset
(centrală blocată)

Cerere intervenţie asistenţă tehnică

Functionare pe modul setat

Functionare setata pe modul de incalzire

Cerere încălzire activă

Functionare setata pe modul sanitar

Cerere circuit sanitar activă

Funcţie Protecţie la îngheţ activă

/ 5

MANUAL DE UTILIZARE

PUNEREA IN FUNCTIUNE

Dacă centrala este amplasată în interiorul unui apartament, verificaţi
ca toate dispoziţiile legale în vigoare, referitoare la aerisirea şi
ventilaţia încăperii, să fie respectate.
Controlaţi periodic presiunea apei şi verificaţi – când instalaţia este
rece – ca aceasta să fie cuprinsă între 0,6 şi 1,5 bari.
Dacă presiunea în instalaţia de încălzire este sub valoarea minimă,
displayul va cere procedura de umplere a instalatiei - vezi nota de
mai jos.

PROCEDURA DE UMPLERE 
RESTABILIŢI PRESIUNEA CORECTĂ
PRIN DESCHIDEREA ROBINETULUI DE
UMPLEREPOZITIONAT ÎN PARTEA DE JOS A
CAZANULUI APĂSAŢI PE BUTONUL 1 PENTRU 5
SECUNDE, DISPLAYUL VA AFIȘA P AERISIRE
CÂND MANOMETRU VĂ INDICĂ PRESIUNEA ÎNTRE
0,6 ȘI 1,5 BAR, ASIGURAŢIVĂ CĂ ROBINETUL DE
UMPLERE ESTE ÎNCHIS ȘI APĂSAŢI BUTONUL 1.
DISPLAYUL VA REVENI LA MODUL NORMAL DE
AFIȘAJ.

Dacă diferenţa de presiune este foarte mare, este posibil ca instalaţia
să piardă apă. În acest caz, apelaţi la ajutorul unui instalator.

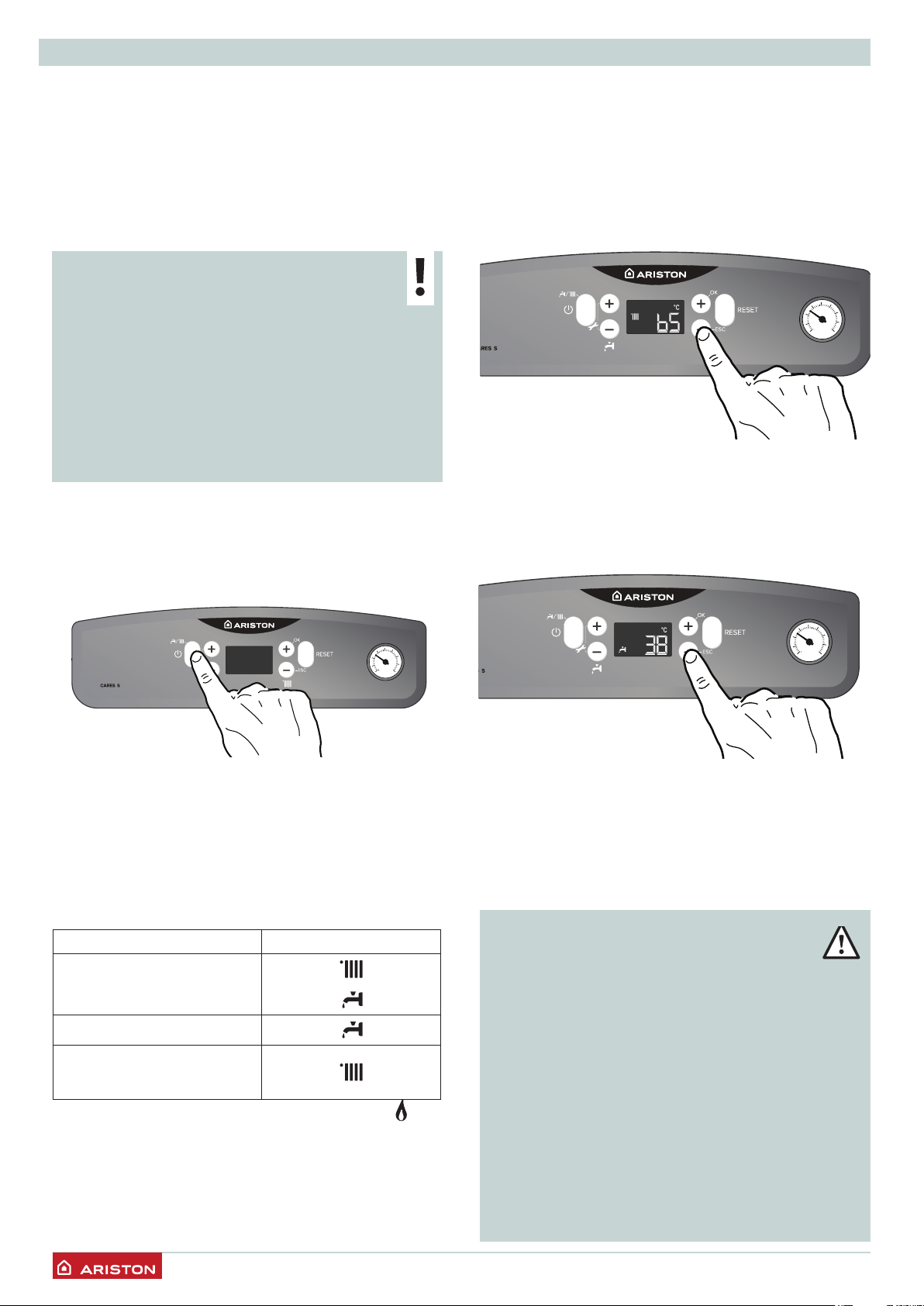

Procedura de aprindere
Apăsaţi tasta ON/OFF “1” iar displayul se va aprinde:

Reglarea încălzirii

Reglarea temperaturii agentului termic se efectuează apăsând
pe tastele 4.

Apăsând pe tastele + sau - se obţine o temperatură cuprinsă
între 35°C şi 82°C (temperatură înaltă) sau între 20 şi 45°C
(temperatură joasă).
Valoarea aleasă este afişată printr-un semnal intermitent pe
display.

2

3

1

0

4

bar

Reglare temperaturii în circuitul sanitar

Temperatura apei menajere poate fi reglată apăsând tastele

2

, se obţine o temperatură variabilă între 36°C şi 60°C.
Valoarea aleasă este afişată printr-un semnal intermitent pe
display.

2

3

1

0

4

bar

Pe ecran apare:

● mod de functionare

● cifrele indica :

- temperatura setata pe incalzire

- temperatura setata pe apa calda menajera

Selectarea modalităţii de funcţionare

Alegerea modalităţii de funcţionare se efectuează prin tasta

1

:

Modalitate de funcţionare:

încălzire + apă caldă circuit sanitar

- iarnă

numai apă caldă circuit sanitar - vară

Display

încălzire exclusiv

(excludere recipient)

CARES S SYSTEM

Pornirea arzatorului este semnalata pe display de simbolul .

2

3

1

0

4

bar

Reglare temperatură apă caldă menajeră
CARES S SYSTEM

(racordată la un recipient extern cu un Kit ARISTON- opţional)

Temperatura apei menajere poate fi reglată apăsând tastele 2, se
obţine o temperatură variabilă între 40°C şi 60°C.
Valoarea aleasă este afişată printr-un semnal intermitent pe display.
Pentru a exclude prepararea de ACM, selectati modul de operare:
Numai incalzire.

ATENŢIE!!

MODELELE SYSTEM

FUNCŢIE ANTI LEGIONELA

Legionela este un tip de bacterie în formă de
bastonaș, care este prezentă în mod natural în apa de izvor.
”Boala legionarilor” constă într-un anumit tip de pneumonie
cauzat de inhalarea vaporilor de apă ce conțin această
bacterie. În acest sens, trebuie să evitați perioade lungi de
stagnare a apei în boiler, care ar trebui așadar să e folosit sau
golit cel puțin o dată pe săptămână.
Standardul european CEN/TR 16355 oferă indicații cu
privire la buna practică ce trebuie adoptată pentru a preveni
proliferarea legionelei în apa potabilă; de asemenea, în cazul
în care există norme locale care impun restricții ulterioare
privind legionela, acestea ar trebui să e aplicate.

Centralele CARES S SYSTEM conectate la un boiler indirect extern
( cu sonda NTC) folosesc o functie automata de dezinfectare a
apei din interior, ACTIVATA DIN FABRICA.Aceasta functie va fi
operabila ori de cate ori centrala este alimentata electric, dar in

6 /

MANUAL DE UTILIZARE

orice caz la fiecare 30 zile, incalzind apa pana la 60 °C timp de o
ora .
INFORMATI UTILIZATORII DESPRE MODUL DE OPERARE AL
ACESTEI FUNCTII ASTFEL INCAT SA SE EVITE INCIDENTELE.
Temperatura din boiler scade gradual
pana cand se ajunge la temperatura
setata pentru acm.

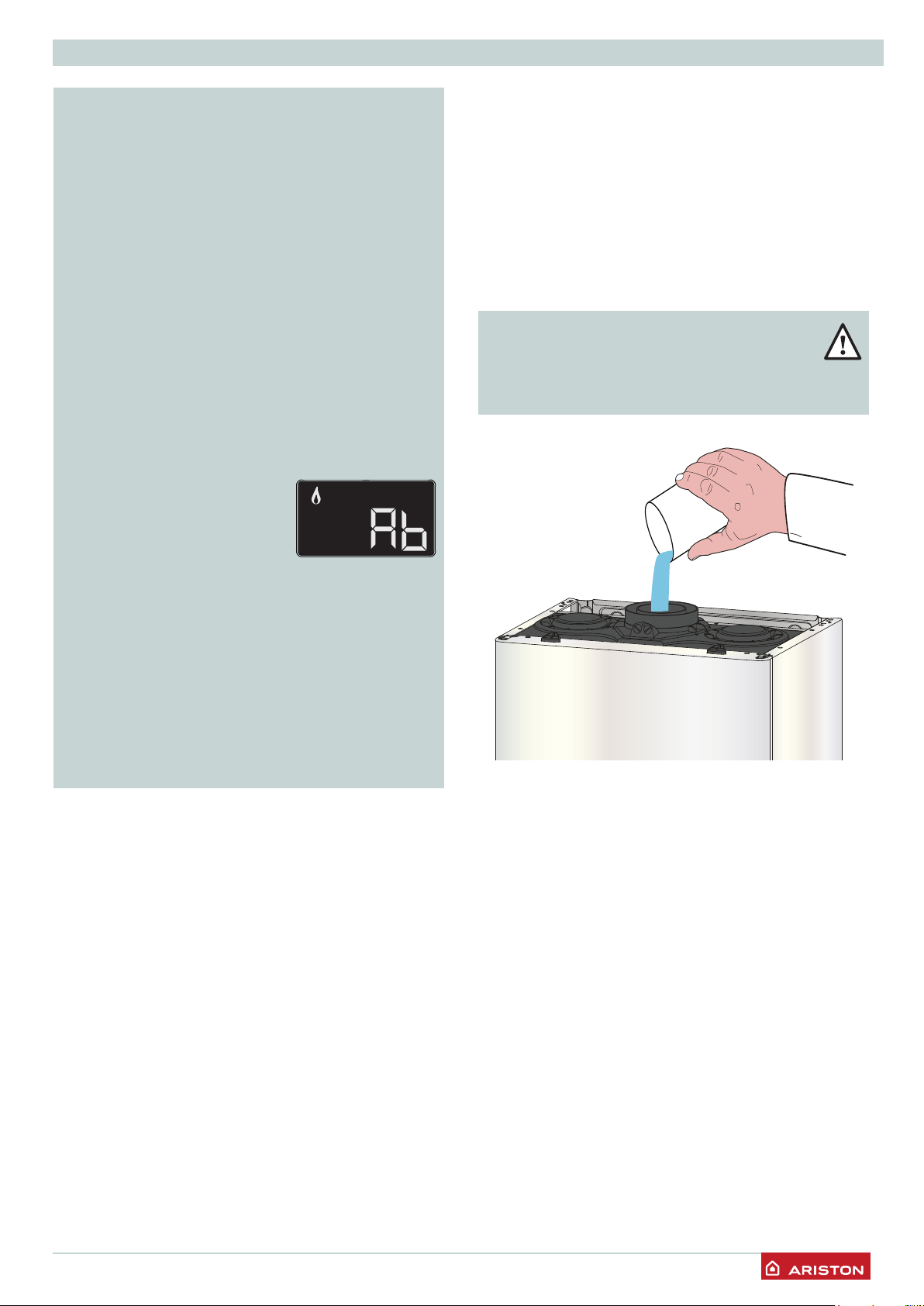

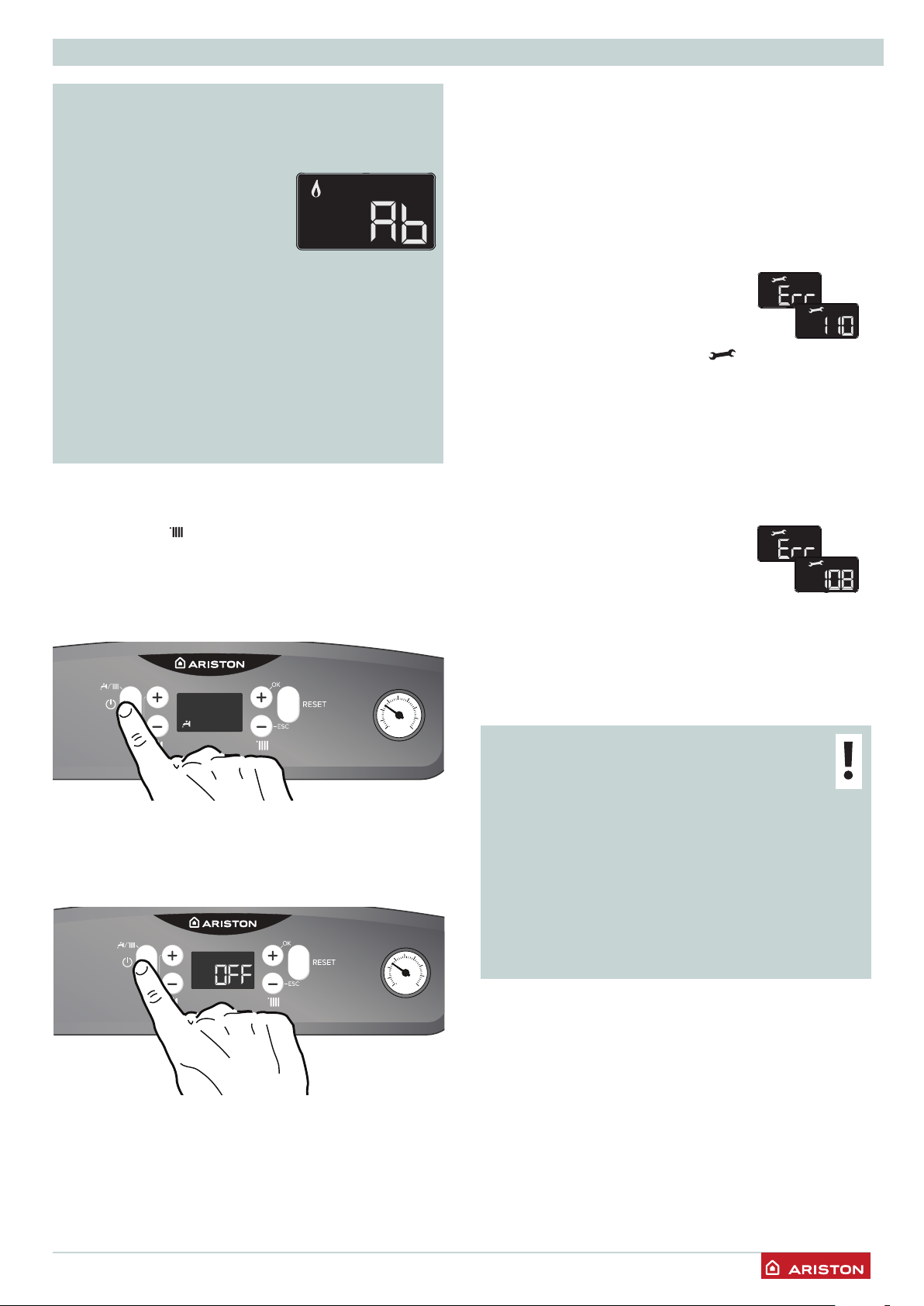

Cu functia activata, displayul va arata
“Ab”

Condiţii de oprire a aparatului

Cazanul este protejat de funcţionarea necorespunzătoare
prin placa electronica ce execută anumite controale interne,
care declanşează, dacă este necesar, un dispozitiv de blocare,
de siguranţă. În caz de blocare, pe display-ul panoului de
comandă este afişat un cod care se referă la tipul de oprire şi
la cauza care a generat oprirea.
Se pot verifica două tipuri de opriri.

Recomandam instalarea unei vane
de amestec la iesirea de acm din centrala pentru a evita
arsurile cu apa fierbinte .
FUNCTIA ESTE DEZACTIVATA DACA CENTRALA ESTE NUMAI
IN MODUL INCALZIRE .

Functia este valabila numai pentru boilerul extern .
Pentru un tratament complet al intregii instalatii, contactati un
specialist .

Atenție: în timp de aparatul efectuează ciclul de dezinfectare
termică, temperatura ridicată a apei poate provoca arsuri.
Fiți atenți așadar la temperatura apei înainte de baie sau
de duș.

Întreruperea încălzirii

Pentru a întrerupe încălzirea, apăsaţi tasta 1; de pe display
dispare simbolul . Cu tasta 1 puteţi activa producţia de
apă caldă menajeră sau o puteţi pune în stand-by (o puteţi
dezactiva).
În figura de mai jos, cazanul rămâne în stare de activitate
numai pentru producţia de apă caldă menajeră, indicând
temperatura reglată.

2

3

1

0

4

bar

Procedura de oprire

Pentru a opri cazanul apăsaţi tasta ON/OFF; pe display va
apărea numai programul ales şi ceasul.

Functia anti-inghet este deja activa.

2

3

1

0

4

bar

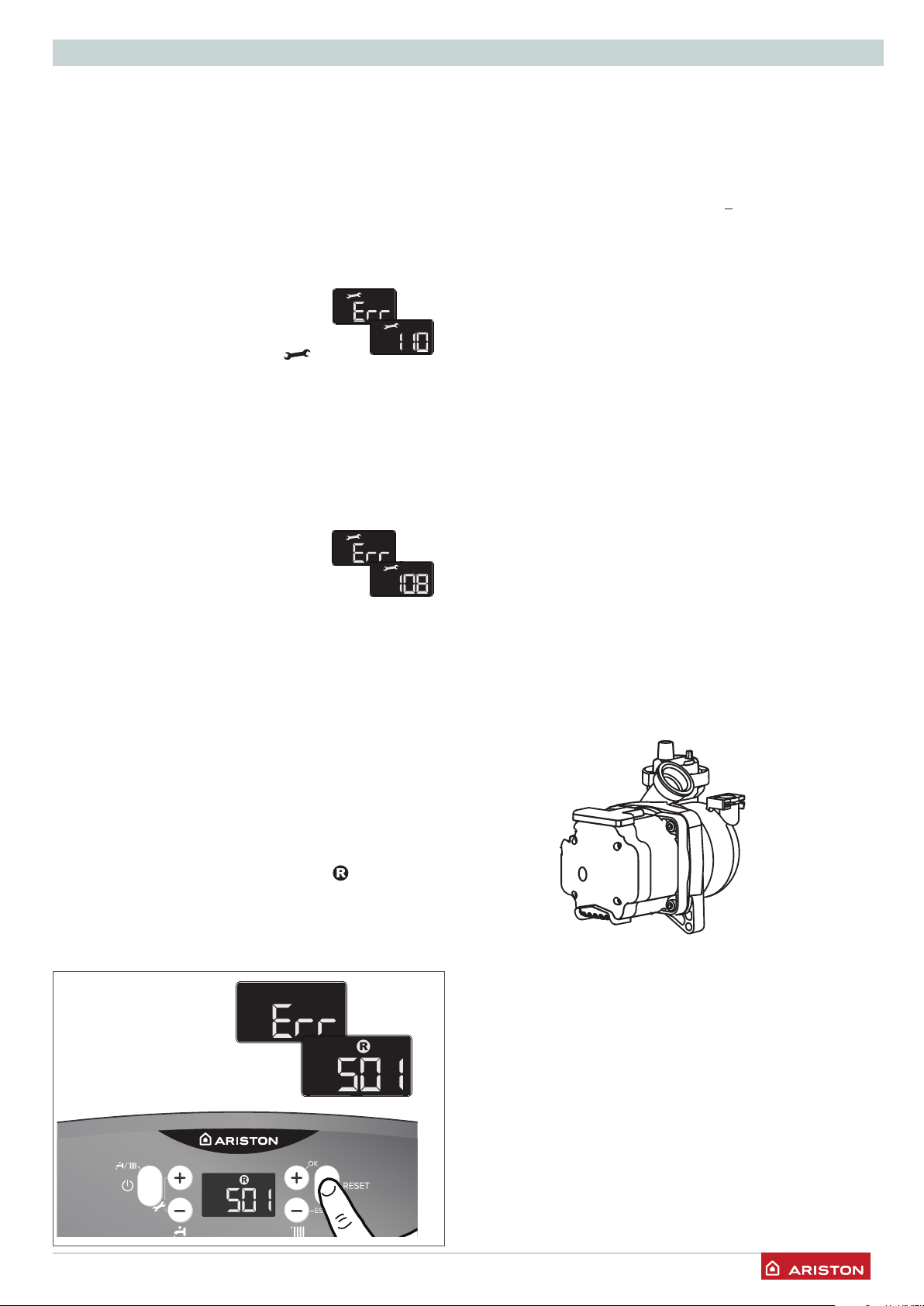

Oprire de siguranţă

Această eroare este de tip “volatil” adică
dispare automat, imediat după
încetarea cauzei care a provocat oprirea.
Pe display apare ERR si codul erorii (de
exemplu Err/110) si apare simbolul

- vezi tabel.
Imediat după încetarea cauzei care a provocat această oprire
aparatul reporneşte şi începe să funcţioneze în mod normal.
În timp ce cazanul este în oprire de siguranţă este posibil
să încercaţi să îl repuneţi în funcţiune, oprind şi repornind
aparatul cu OFF de pe panoul de comandă.

Oprire de siguranţă din cauza presiunii insuficiente a apei

În cazul circulaţiei insuficiente a
apei în circuitul de încălzire, centrala
semnalează oprirea de siguranţă Err/108

- a se vedea Tabelul Erori.
Sistemul poate fi restabilit prin
completarea cu apă - vezi nota 1.
Dacă cererea de completare a nivelului este frecventă, opriţi
centrala, poziţionaţi întrerupătorul electric extern în poziţia
OFF, închideţi robinetul de gaz şi apelaţi un instalator calificat
pentru a verifica eventualele pierderi de apă.

NOTA 1

PROCEDURA DE UMPLERE
RESTABILITI PRESIUNEA CORECTA
PRIN DESCHIDEREA ROBINETULUI DE
UMPLEREPOZITIONAT IN PARTEA DE JOS A
CAZANULUI APASATI PE BUTONUL 1 PENTRU 5
SECUNDE, DISPLAYUL VA AFISA PAERISIRE
CAND MANOMETRU VA INDICA PRESIUNEA INTRE
0,6 SI 1,5 BAR, ASIGURATIVA CA ROBINETUL DE
UMPLERE ESTE INCHIS SI APASATI BUTONU 1.
DISPLAYUL VA REVENI LA MODUL NORMAL DE
AFISAJ.

Pentru a opri definitiv cazanul, poziţionaţi întrerupătorul
electric extern pe OFF; displayul se va stinge.
Închideţi robinetul de gaz.

FUNCTIA ANTI-INGHET NU E ACTIVA.

/ 7

MANUAL DE UTILIZARE

0

bar

4

3

2

1

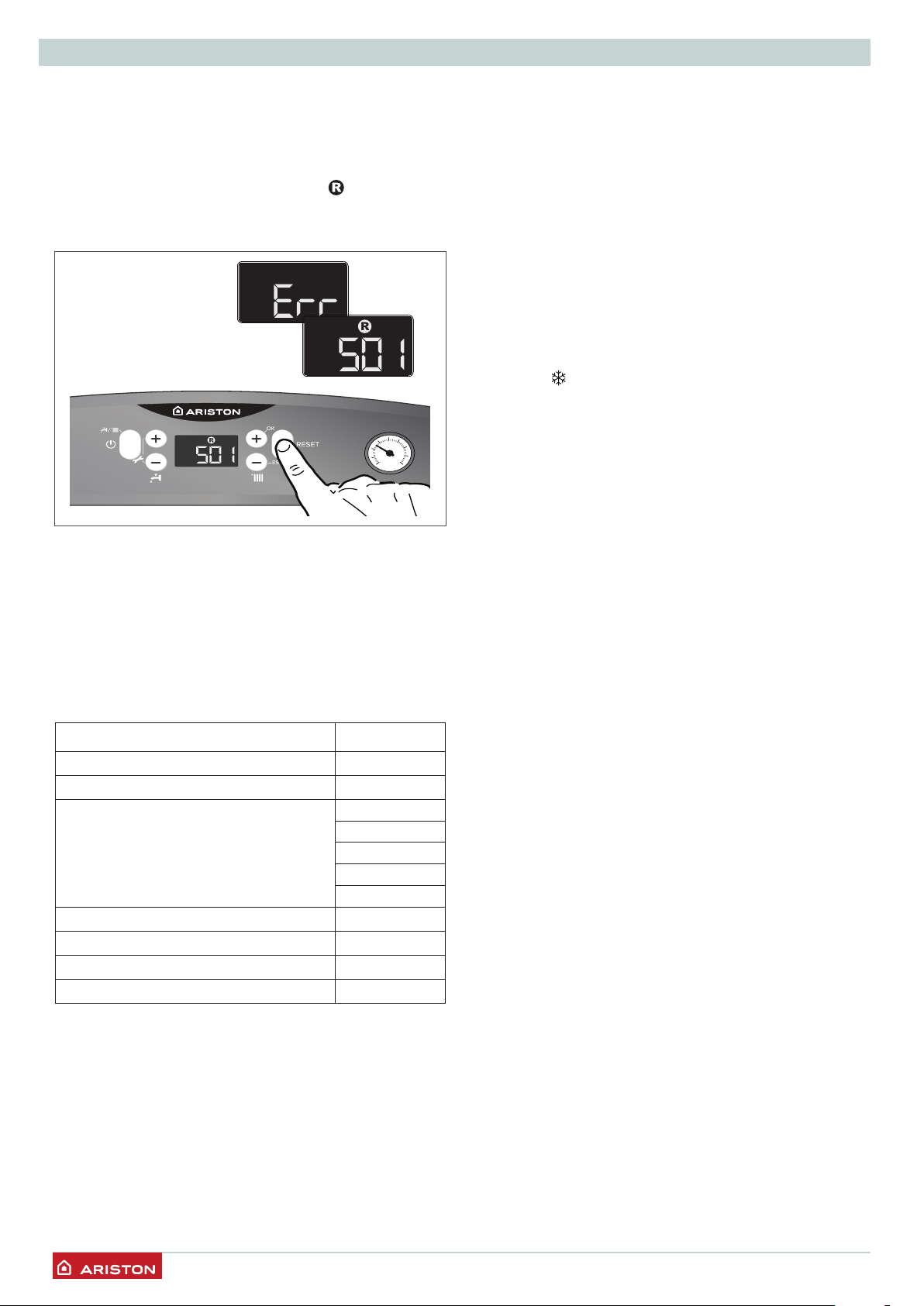

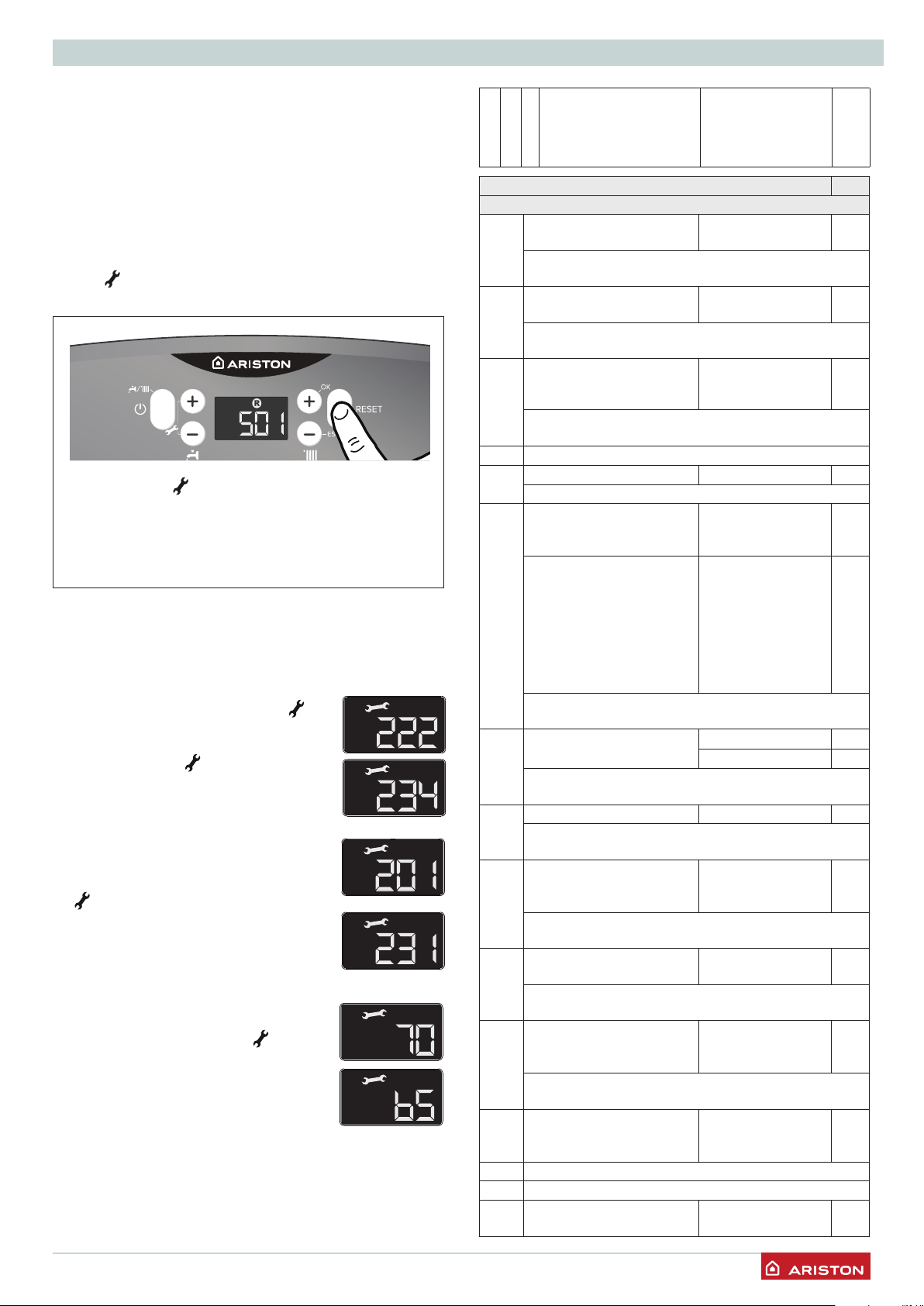

Blocare de funcţionare

Această eroare este de tip “nevolatil” , ceea ce înseamnă că nu
dispare nici după eliminarea cauzei care a determinat oprirea
centralei.
Pe display apare ERR si codul erorii (de exemplu Err/501).
Apare de asemenea, descrierea si simbolul .
Pentru a restabili funcţionarea normală a cazanului, apăsaţi
tasta RESET de pe panoul de comandă.

Important.
În cazul în care centrala se blochează în mod frecvent se
recomandă să vă adresaţi Serviciului nostru Autorizat de
Asistenţă Tehnică.
Din motive de siguranţă, centrala va permite un număr maxim
de 5 reporniri în 15 minute (apăsând tasta de RESET). Blocarea
sporadică sau izolată nu constituie o problemă.

Tabel Erori care duc la Blocarea Funcţionării

Descriere

Supratemperatura
Lipsa flacara

Text pe display

Display

1 01

5 01

1 03

1 04

Circulaţie insuficientă

1 05

1 06

1 07

Reumpleti instalatia
Eroare placa electronica
Eroare placa electronica
Eroare placa electronica

108

3 05

3 06

3 07

Funcţia anti – îngheţ

Dacă sonda NTC tur centrală măsoară o temperatură sub 8°C pompa
de circulatie porneste si ramane in functiune timp de 2 minute.
După primele două minute de circulaţie pot apărea următoarele
situaţii:
A) dacă temperatura de tur este mai mare de 8°C, circulaţia este

întreruptă;

B) dacă temperatura de tur este cuprinsă între 3°C şi 8°C se va

efectua o altă circulaţie de două minute; în cazul in care se
efectuează mai mult de 10 cicluri centrala ajunge în situaţia C.

C) dacă temperatura de tur este mai mică de 3°C se aprinde

arzătorul la puterea minima până când temperatura ajunge la

33°C.
Funcţia este activă mereu, cu excepţia cazurilor de opriri de sigurnaţă
care împiedică funcţionarea pompei de recirculare şi a sondei NTC
de tur.
Activarea protecţiei împotriva îngheţului este semnalată pe display
de simbolul
Protecţia anti - îngheţ se activează doar dacă centrala este în perfectă
stare de funcţionare:

- dacă presiunea în instalaţie este suficientă;

- dacă centrala este alimentată la curent electric;

- dacă gazul este furnizat.

.

SCHIMBAREA TIPULUI DE GAZ.
ACEASTA CENTRALA A FOST PROIECTATA SA
LUCREZE CU DIFERITE TIPURI DE GAZ
ACEASTA OPERATIE TREBUIE EXECUTATA DE
PERSONAL CALIFICAT.

Întreţinere

Întreţinerea (Verificarea Tehnica Periodica) este ob­ligatorie prin lege şi este esenţială pentru siguranţa,
buna funcţionare şi durata de viata a centralei.
La fiecare 24 de luni este obligatorie efectuarea
analizei gazelor arse (combustiei) pentru a contro­la randamentul şi emisiile de substanţe poluante.
(conform PT A1/2010).
Toate aceste operaţiuni sunt înscrise în livretul
aparatului.

8 /

INSTRUCŢIUNI TEHNICE PENTRU
INSTALARE ŞI ÎNTREŢINERE

(rezervat tehnicianului calicat)

Generalităţi ................................................................................................. 10

Recomandări (avertizări) pentru instalare ......................................... 10

Norme de siguranţă ................................................................................... 11

Descrierea produsului ........................................................................... 13

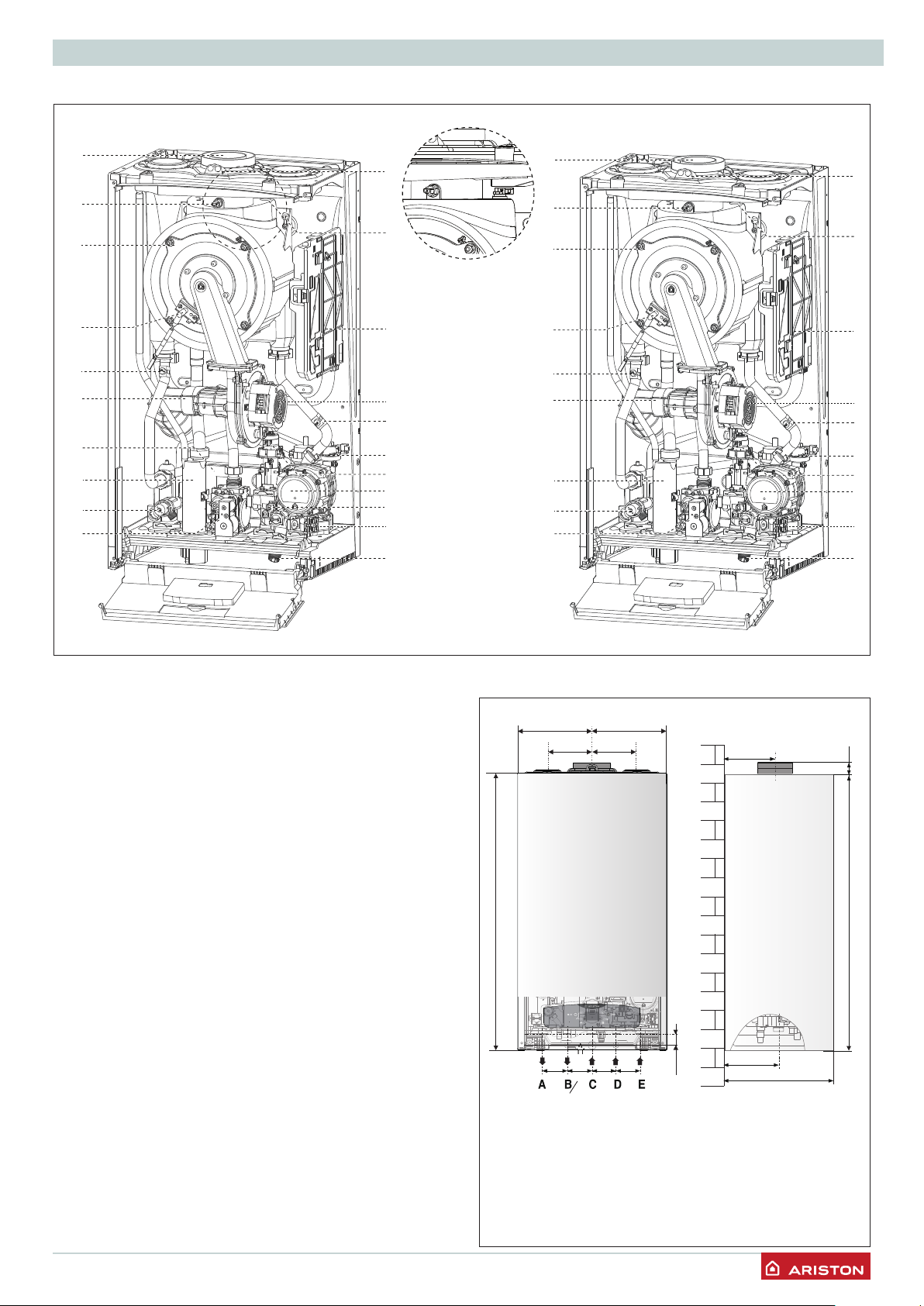

Vedere de Ansamblu ................................................................................. 13

Dimensiuni cazan ....................................................................................... 13

Distanţe minime pentru instalare ........................................................ 13

Gabarit montare ......................................................................................... 14

Instalare ........................................................................................................ 15

Recomandări pentru prima instalare .................................................. 15

Racordarea la gaz ....................................................................................... 15

Racordarea la reţeaua de apă (hidraulică) ......................................... 16

Racorduri hidraulice .................................................................................. 16

Reprezentarea grafică a debitului rezidual pompa

de recirculare ............................................................................................... 16

Dispozitivul de suprapresiune ............................................................... 16

Curăţarea instalaţiei de încălzire ........................................................... 16

Instalaţii cu incalzire in pardoseala ...................................................... 16

Evacuare condens ...................................................................................... 17

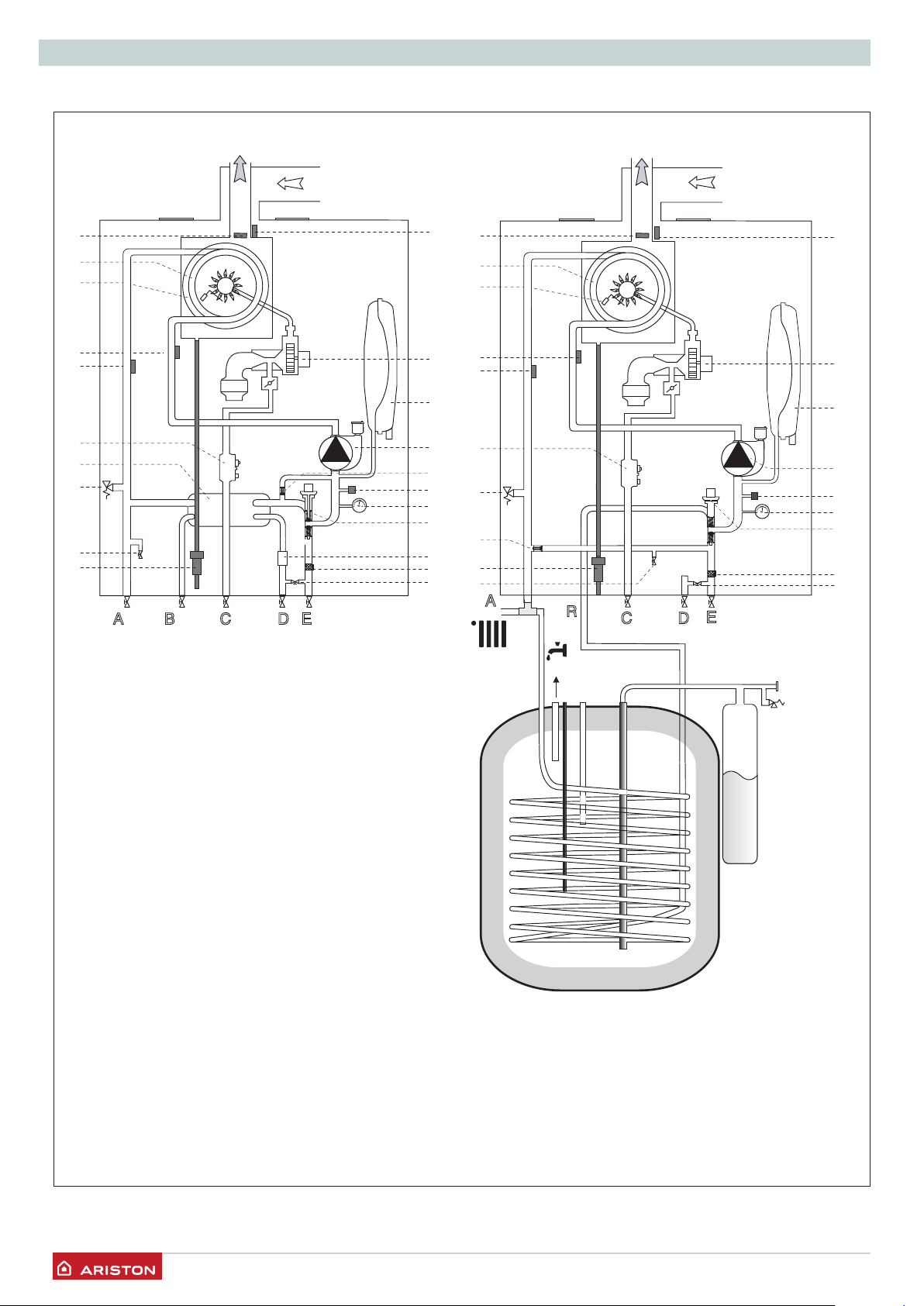

Schema hidraulică ...................................................................................... 17

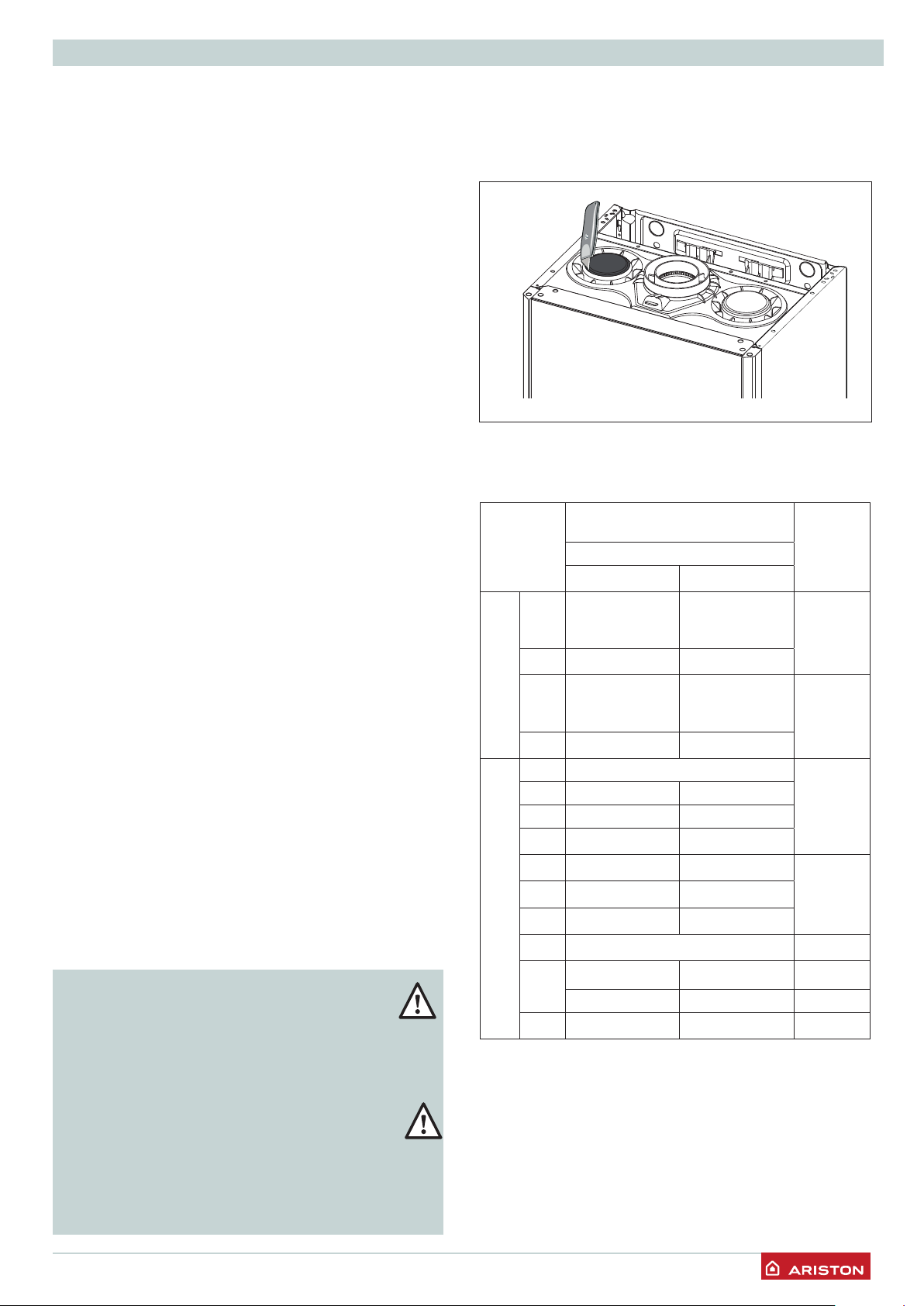

Racordarea conductelor de aspiraţie şi evacuare gaze arse ....... 18

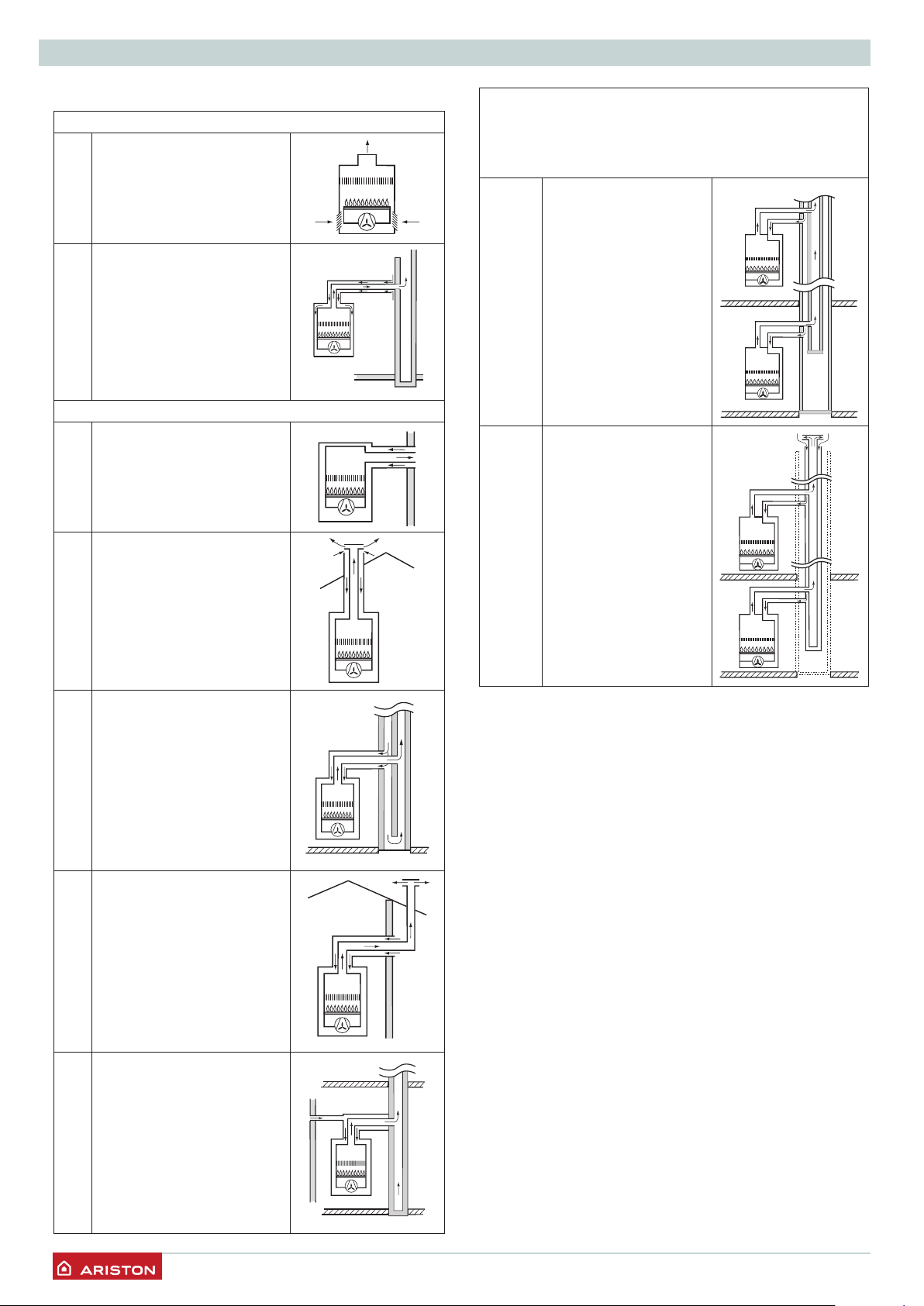

Tipologia de conectare a centralei la coşul de fum ....................... 18

Tabel lungimi tuburi de aspirare şi de evacuare gaze arse ......... 18

Tipologie de aspiraţie/evacuare fum .................................................. 19

Conectările electrice ................................................................................ 20

Conectarea componentelor periferice ............................................... 20

Conectarea termostatului de ambianţă ............................................. 20

Schema electrică ........................................................................................ 21

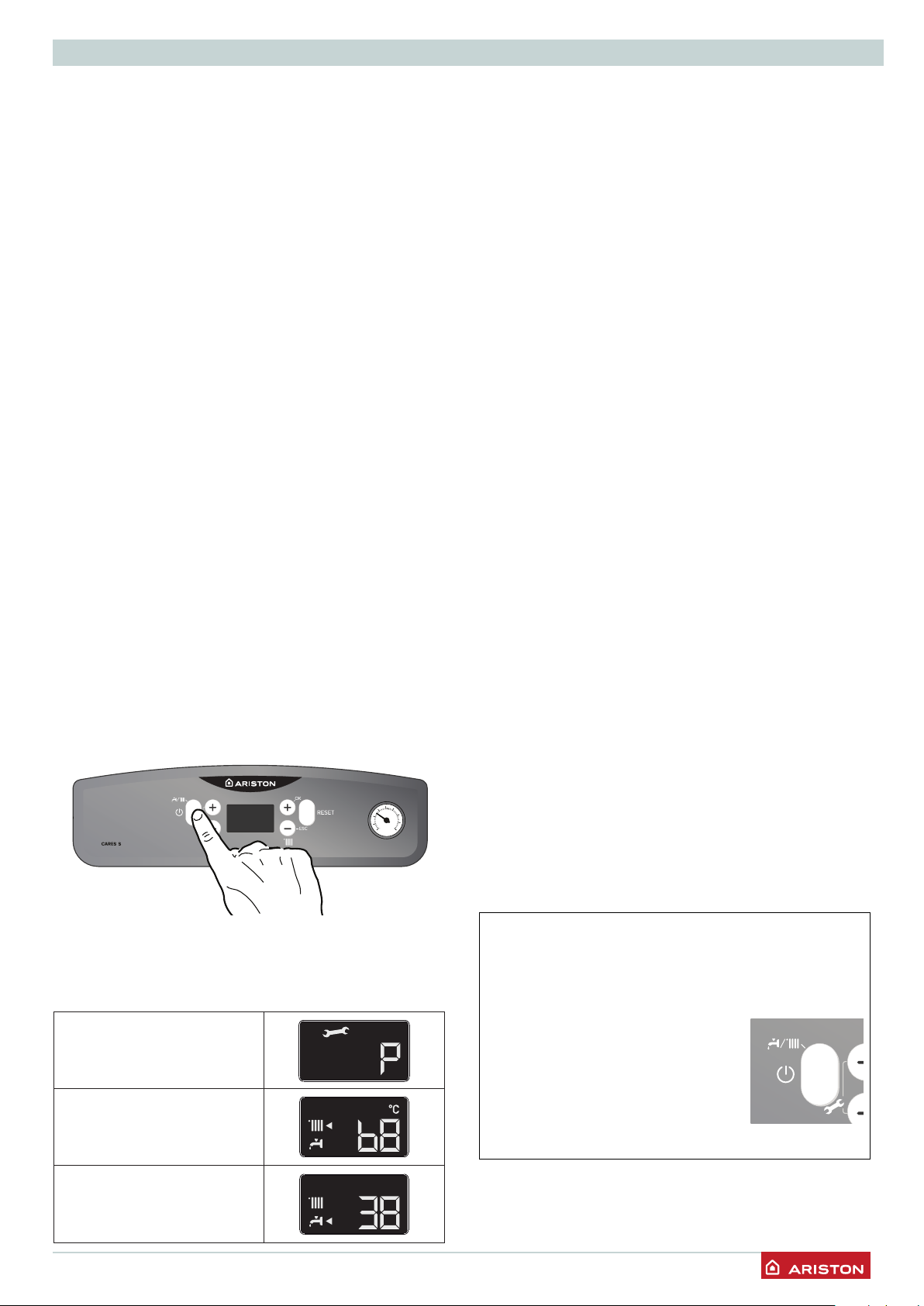

Punerea în funcţiune .............................................................................. 22

Pregătirea pentru punerea în funcţiune ............................................ 22

Procedura de aprindere ........................................................................... 22

Prima pornire ............................................................................................... 23

Funcţia de Aerisire ......................................................................................23

Procedură de control al arderii .............................................................. 23

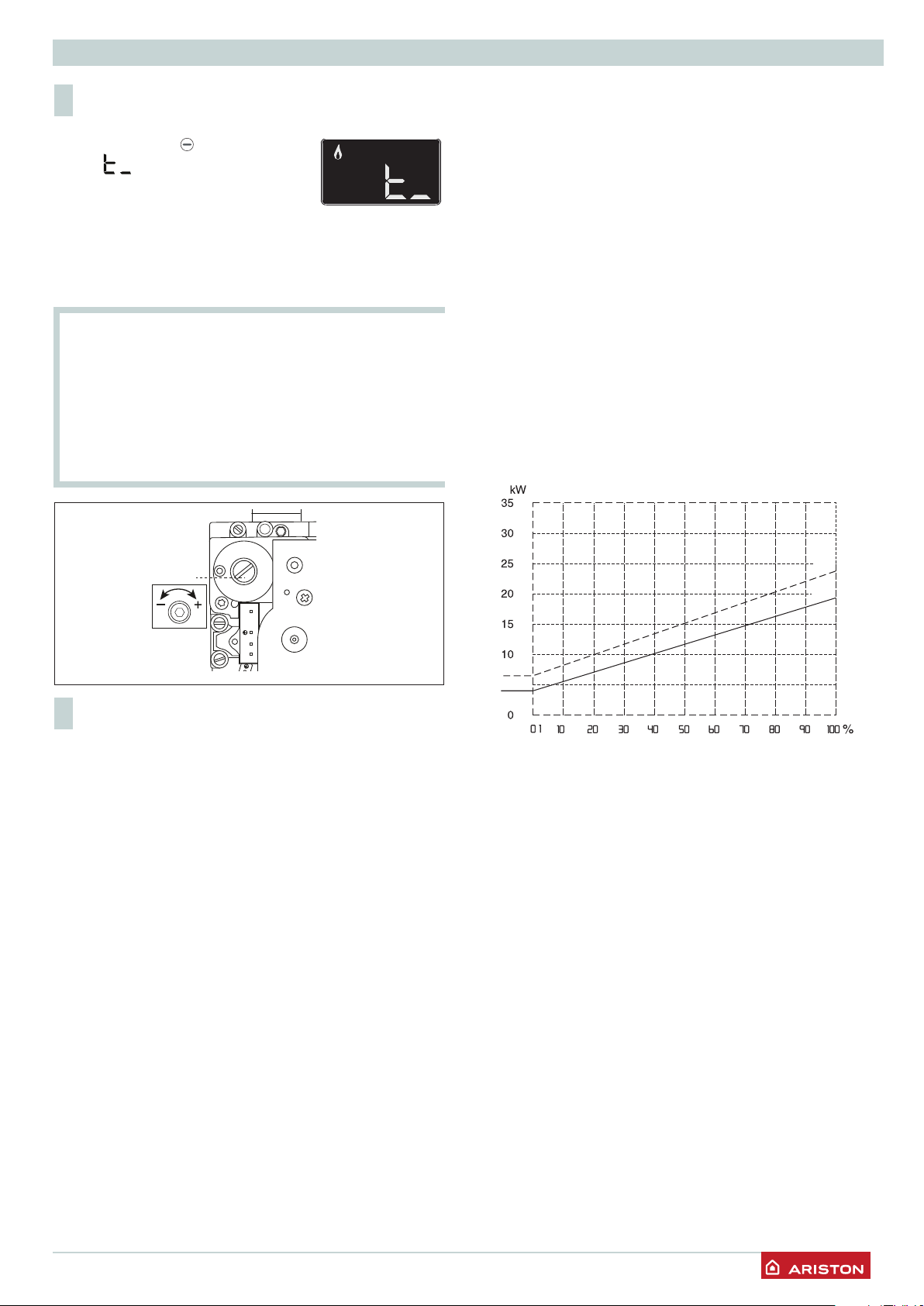

Reglaj al puterii de încălzire maxime .................................................. 25

Aprindere lenta ........................................................................................... 25

Reglaj al întârzierii la aprindere încălzire ........................................... 25

Tabel reglare gaz ......................................................................................... 25

Schimbare gaz ............................................................................................. 25

Sisteme de protecţie centrală ............................................................ 26

Oprire de siguranţă .................................................................................... 26

Blocarea funcţionării ................................................................................. 26

Avertisment la funcţionare gresită ...................................................... 26

Tabel recapitulativ cu codurile de eroare .......................................... 27

Funcţia anti – îngheţ ................................................................................. 27

Aria tehnica ................................................................................................. 28

Întreţinere ................................................................................................... 31

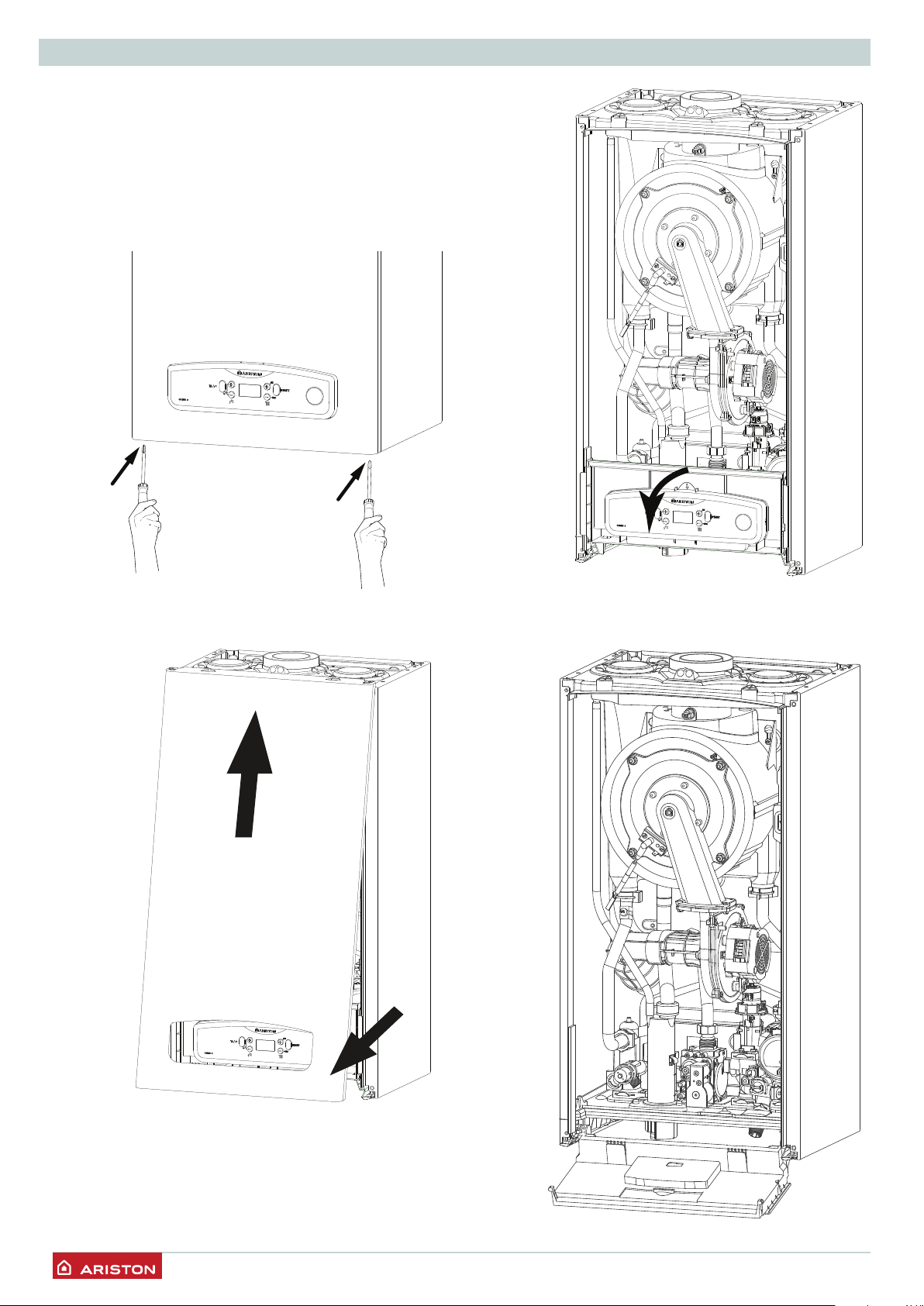

Instrucţiuni pentru deschiderea carcasei şi controlarea

interiorului centralei .................................................................................. 31

Note generale .............................................................................................. 32

Proba de funcţionare ................................................................................ 32

Curăţare schimbător primar ................................................................... 32

Curăţare sifon ............................................................................................... 32

Operaţiuni de golire instalaţie ............................................................... 32

Informaţii pentru utilizator ..................................................................... 32

Eliminarea si reciclarea cazanului ......................................................... 33

Placa de timbru caracteristici ................................................................. 33

Date tehnice ............................................................................................... 34

GENERALITĂŢI

INSTALAŢIA ŞI PRIMA PUNERE ÎN
FUNCŢIUNE PRIMA PORNIRE
A CENTRALEI TREBUIE SĂ FIE
EFECTUATE NUMAI DE CĂTRE PERSONAL
CALIFICAT ÎN CONFORMITATE CU
NORMELE NAŢIONALE DE INSTALARE IN
VIGOARE ŞI CU EVENTUALELE DISPOZIŢII
ALE AUTORITĂŢILOR LOCALE ŞI ALE
INSTITUŢIILOR DE SĂNĂTATE PUBLICĂ.
DUPĂ PRIMA PORNIRE A CENTRALEI
TEHNICIANUL TREBUIE SA INFORMEZE
UTILIZATORUL FINAL CU PRIVIRE LA
FUNCŢIONAREA CENTRALEI ŞI ASUPRA
DISPOZITIVELOR DE SIGURANŢĂ.

Acest aparat este destinat producerii apei calde
menajere și a agentului termic pentru încalzire.
Trebuie să fie racordat la o instalaţie de încălzire
şi la reţeaua de distribuire apă rece menajeră
compatibile cu capacităţile şi puterile sale.
Este interzisă folosirea în scopuri diferite de cele
specificate. Producatorul nu este responsabil
pentru eventualele defecţiuni apărute din cauza
folosirii improprii, greşite şi neadecvate sau pentru
nerespectarea instrucţiunilor din prezentul manual.
Este interzisă utilizarea acestui produs în combinaţie
cu aparate electrice și electronice sau cu accesorii
nefabricate și/sau neautorizate de producător
care pot modifica condiţiile de conformitate cu
cerinţele legale și/sau cu reglementările tehnice
aferente sau care pot, în orice caz, să modifice
condiţiile de siguranţă și/sau funcţionalitate și/sau
performanţele produsului, ducând la invalidarea
marcajului de conformitate al produsului (de
exemplu, marcajul CE sau alte marcaje de
conformitate ale produsului).
De asemenea, este interzisă modificarea software­ului produsului din motivele menţionate mai
sus și pentru consecinţele care pot rezulta,
inclusiv invalidarea marcajului de conformitate
al produsului (de exemplu, marcajul CE sau alte
marcaje de conformitate ale produsului).
Producătorul își declină orice răspundere care
decurge din utilizarea produsului în cazul încălcării
acestor avertismente.

Instalaţia, întreţinerea (revizia) şi orice altă
intervenţie trebuie să fie efectuate în conformitate
cu normele în vigoare şi conform instrucţiunilor

furnizate de către constructor. O instalare greşită
poate provoca daune persoanelor, animalelor şi
lucrurilor şi pentru care firma constructoare nu este
responsabilă.

Centrala este furnizată pe un palet, într-un
ambalaj de carton, după ce aţi scos ambalajul
verificaţi integritatea aparatului şi asiguraţi-vă că
elementele furnizate sunt complete. În cazul unor
neconformităţi adresaţi-vă furnizorului.
Elementele de ambalaj (benzile de plastic, saci de
plastic, etc.) nu trebuie să fie lăsate la îndemâna
copiilor, deoarece sunt surse de pericole.

În cazul defecţiunilor şi /sau unei proaste
funcţionări opriţi aparatul, închideţi robinetul de
gaz şi nu încercaţi să îl reparaţi singur, adresaţi-vă
personalului calificat.
Înainte de orice intervenţie de întreţinere (revizie)
/reparaţie la centrală, trebuie să întrerupeţi
alimentarea electrică a centralei aşezând
întrerupătorul bipolar extern în poziţia “OFF”.

Eventualele reparaţii efectuate, folosind exclusiv
piese de schimb originale, trebuie să fie executate
doar de tehnicieni calificaţi. Nerespectarea
indicaţiilor de mai sus poate compromite siguranţa
aparatului şi pentru aceasta producatorul nu este
responsabil.

În cazul lucrărilor sau reviziilor structurilor aşezate
în apropierea conductelor sau dispozitivelor de
evacuare gaze arse şi a accesoriilor lor, scoateţi
aparatul din funcţiune aşezând întrerupătorul
bipolar extern în poziţia “OFF” şi închizând
robinetul de gaz. La terminarea lucrărilor puneţi
personalul calificat să verifice eficienţa conductelor
sau dispozitivelor.

Pentru curăţarea componentelor externe, opriţi
centrala şi aşezaţi întrerupătorul extern în poziţia
“OFF”.
Curăţaţi cu o cârpă umezită cu apă şi săpun.
Nu folosiţi detergenţi agresivi, insecticide sau
produse toxice.

Respectarea normelor în vigoare permite o
funcţionare sigură, ecologică şi o economie de
energie.
În cazul folosirii unui kit sau unui opţional trebuie
să fie folosite cele originale.

10 /

GENERALITĂŢI

NORME DE SIGURANŢĂ

Legendă simboluri:
Nerespectarea indicaţiilor de avertizare prezintă riscul
provocării de leziuni, în anumite circumstanţe
chiar mortale, pentru persoane.
Nerespectarea indicaţiilor de avertizare
prezintă riscul provocării daunelor, în anumite
circumstanţe chiar foarte grave, pentru obiecte,
plante şi animale.

Instalaţi aparatul pe un perete solid, nesupus
vibraţiilor.

Zgomot în timpul funcţionării

Nu deterioraţi, atunci când găuriţi
peretele, cablurile electrice sau tuburile
(conductele) existente.

Electrocutare la contactul cu conductorii sub
tensiune. Explozii, incendii sau intoxicaţii
din cauza pierderilor de gaz prin conductele
deteriorate. Deteriorarea instalaţiilor deja
existente. Inundaţii din cauza pierderilor de
apă prin conductele deteriorate.

Efectuaţi conectările electrice cu conductori
cu secţiune adecvată.

Incendiu prin supraîncălzire din cauza
trecerii curentului electric în cabluri
subdimensionate.

Protejaţi tuburile şi cablurile de conectare
astfel încât să evitaţi deteriorarea lor.

Electrocutare la contactul cu conductorii sub
tensiune. Explozii, incendii sau intoxicaţii
din cauza pierderilor de gaz prin conductele
deteriorate. Deteriorarea instalaţiilor deja
existente. Inundaţii din cauza pierderilor de
apă prin conductele deteriorate.

Asiguraţi-vă că mediul de instalare şi
instalaţiile la care trebuie să se conecteze
aparatul sunt în conformitate cu normele în
vigoare.

Electrocutare la contactul cu conductorii
sub tensiune, incorect instalaţi.
Deteriorarea aparatului din cauza condiţiilor
improprii de funcţionare.

Folosiţi ustensile şi aparaturi manuale
adecvate uzului (în mod special asiguraţi-vă
că ustensila nu s-a deteriorat şi că mânerul
este întreg şi corect fixat), utilizaţi-le în mod
corect, asiguraţi-vă că nu vor cădea de la
înălţime, după utilizare puneţi-le la locul lor.

Leziuni din cauza proiectărilor de schije sau
de fragmente, inhalare praf, lovituri, tăieri,
înţepături, zgârieturi.

Deteriorarea aparatului sau obiectelor din
jurul acestuia din cauza proiectării schijelor,
loviturilor, tăieturilor.

Folosiţi aparaturi electrice adecvate uzului
(în mod special asiguraţi-vă că priza şi cablul
electric de alimentare sunt întregi şi că părţile
dotate cu motor rotativ sau alternativ sunt
corect fixate), utilizaţi-le în mod corect, nu
încrucişaţi conductele cu cablul de alimentare,
asiguraţi-vă că nu vor cădea de la înălţime,
deconectaţi-le şi după utilizare puneţi-le la
locul lor.

Leziuni din cauza proiectărilor de schije
sau de fragmente, inhalare praf, lovituri,
tăieri, înţepături, zgârieturi, zgomot, vibraţii.
Deteriorarea aparatului sau obiectelor din
jurul acestuia din cauza proiectării schijelor,
loviturilor, tăieturilor.

Asiguraţi-vă că scările portabile sunt bine
sprijinite (sunt stabile), că sunt rezistente, că
treptele sunt întregi şi nu sunt alunecoase, că
nu vor fi mutate cu cineva pe ele, că cineva le
supraveghează.

Leziuni din cauza căderilor de la înălţime sau
din cauza tăieturilor (scări duble).

Asiguraţi-vă că scările castel sunt bine
sprijinite (sunt stabile), că sunt rezistente, că
treptele sunt întregi şi nu sunt alunecoase, că
au balustrade de-a lungul rampei şi parapete
pe platformă.

Leziuni din cauza căderilor de la înălţime.

Asiguraţi-vă că în cazul efectuării
lucrărilor la o anumită înălţime (în general,
mai mult de doi metri peste nivel) au fost
prevăzute bare de susţinere (parapete)
în zona de lucru sau centuri de siguranţă
individuale apte să prevină căderea, că în
spaţiul parcurs la o eventuală cădere nu există
obstacole periculoase, că eventual impact va
fi atenuat de suprafeţe de oprire semirigide
sau deformabile.

Leziuni din cauza căderilor de la înălţime.

Asiguraţi-vă că locul de muncă dispune de
condiţii igienice şi sanitare adecvate în ceea
ce priveşte iluminatul, ventilarea, soliditatea.

Leziuni provocate de loviri, împiedicări etc.

Protejaţi aparatul şi zonele din apropierea
locului de muncă cu material adecvat.

Deteriorarea aparatului sau obiectelor din jurul
acestuia din cauza proiectării schijelor,
loviturilor, tăieturilor.

/ 11

GENERALITĂŢI

Manevraţi aparatul cu protecţiile adecvate,
cu grijă şi precauţie maximă.

Deteriorarea aparatului sau obiectelor din jurul
acestuia din cauza loviturilor, tăieturilor,
zdrobirilor.

În timpul lucrărilor dotaţi-vă cu
echipamentul individual de protecţie adecvat.

Leziuni din cauza proiectărilor de schije sau
de fragmente, inhalare praf, lovituri, tăieri,
înţepături, zgârieturi, zgomot, vibraţii.

Organizaţi dezmembrarea materialului şi
aparaturilor astfel încât manevrarea acestora
să fie uşoară şi sigură, evitând grămezile care
pot provoca căderi sau prăbuşiri.

Deteriorarea aparatului sau obiectelor din jurul
acestuia din cauza loviturilor, tăieturilor,
zdrobirilor.

Operaţiunile în interiorul aparatului
trebuie să fie efectuate cu maximă precauţie
astfel încât să se evite contactele bruşte cu
părţile ascuţite.

Leziuni din cauza tăierilor, înţepăturilor,
zgârieturilor.

Faceţi operabile toate funcţiile de
siguranţă şi control pe care le necesită o
intervenţie la aparat şi, înainte de punerea
în funcţiune, asiguraţi-vă că ele funcţionează
corect.

Explozii, incendii sau intoxicaţii din cauza
scurgerilor de gaz sau din cauza unei
evacuări a fumului necorespunzătoare.
Deteriorarea sau blocarea aparatului din
cauza funcţionării necontrolate.

Goliţi componentele care ar putea conţine
apă caldă, activând evacuările respective,
înainte de manevrarea lor.

Leziuni din cauza arsurilor.

Efectuaţi îndepărtarea depunerilor
de calcar de pe componente respectând
specificaţiile din fişa de siguranţă a produsului
utilizat; în plus aerisiţi încăperea, folosiţi
echipament de protecţie adecvat şi evitaţi
amestecarea cu produse diverse, protejând
aparatul şi obiectele din jur.

Leziuni din cauza contactului pielii şi ochilor
cu substanţe acide, inhalare sau ingestie de
agenţi chimici nocivi.
Deteriorarea aparatului sau obiectelor din
jurul lui din cauza coroziunii la substanţe
acide.

În cazul în care se simte miros de ars sau
se vede fum ieşind din aparat, întrerupeţi
alimentarea electrică, deschideţi ferestrele şi
anunţaţi tehnicianul.

Leziuni personale datorate arsurilor, inhalării
de fum, intoxicaţiilor.

12 /

Vedere de Ansamblu

1

4

21

19

3

2

20

A

DESCRIEREA PRODUSULUI

1

2

3

4

5

6

7

8

9

10

CARES S CARES S SYSTEM

A

20

19

18
17

16
15

14
13

12

21

11

A

1

2

20

2

3

4

5

6

8

9

10

A

21

20

19

18
17

16

15
14

12

11

Legendă

1. Racord metalic evacuare gaze arse

2. Sondă de fum

3. Schimbător de căldură

4. Electrod de aprindere/detectarea flăcării

5. Sonda tur încalzire

6. Amortizor de zgomot

7. Schimbator de caldura secundar in placi
8 Sifon

9. Supapa de siguranta 3 bar

10. Valva gaz

11. Robinet de umplere

12. Filtru circuit încălzire

13. Fluxostat c. Sanitar

14. Pompa de recirculare cu ventil aerisire

15. Vana cu 3 cai motorizata

16. Presostat de sarcină minimă

17. Sonda retur încalzire

18. Ventilator

19. Cutia plăcii principale

20. Siguranţa termică a schimbătorului principal

21. Prize pentru analiza gaze arse (fum)

Dimensiuni cazan

200

120 120

745

65 6567 67

200

28

180

150

25745

319

R

Legendă

A. Tur Instalatie
B. Iesire apa calda
C. Intrare gaz
D. Intrare apa rece
E. Retur Instalatie
R. Retur boiler (SYSTEM)

/ 13

DESCRIEREA PRODUSULUI

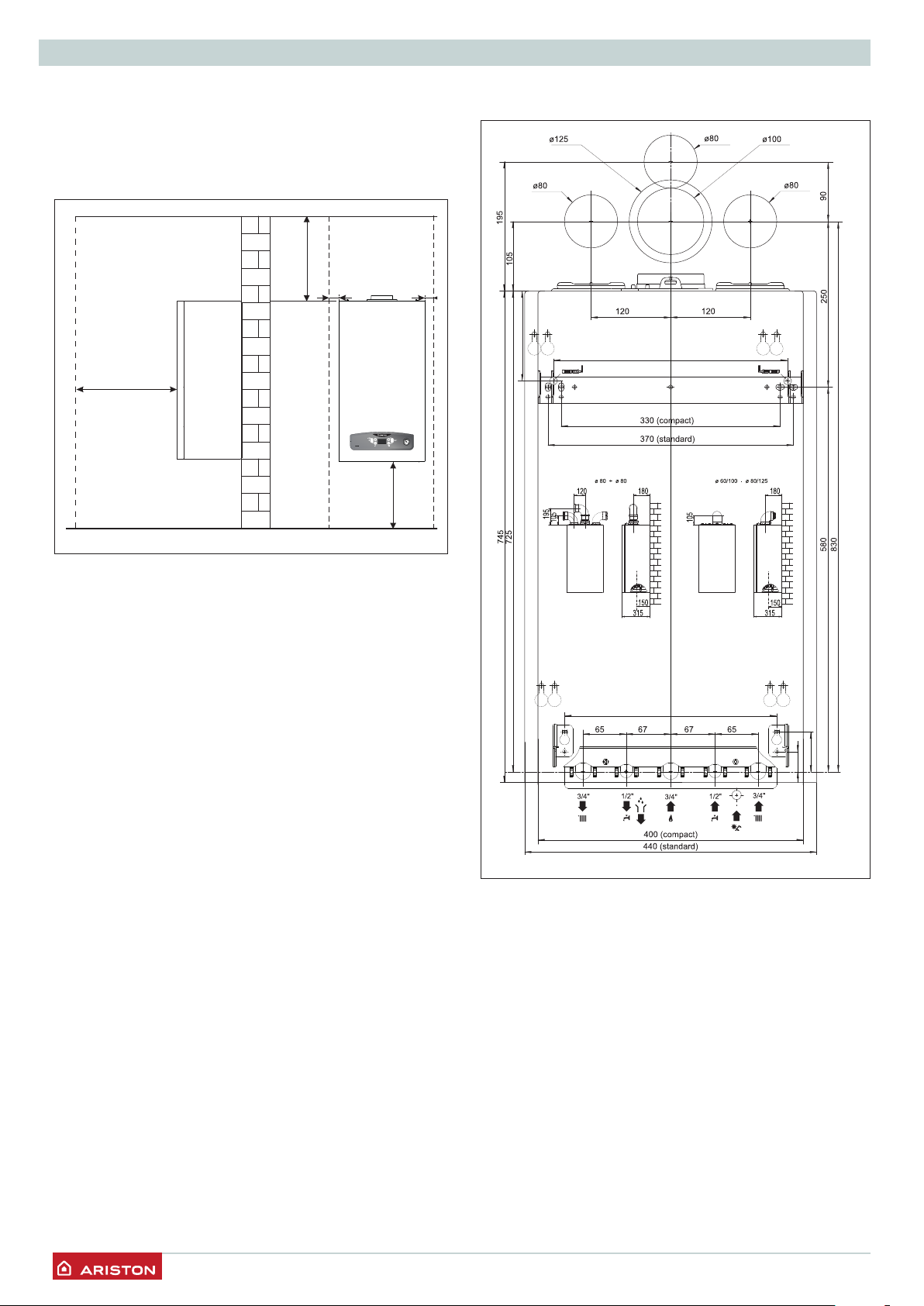

Distanţe minime pentru instalare

Pentru a permite o desfăşurare uşoară a operaţiunilor de întreţinere
(revizie) la centrală, este necesar să se respecte distanţele minime
indicate în schemă.
Aşezaţi centrala în conformitate cu regulile tehnice, folosind o nivelă
cu bulă.

053

50 50

450

2

3
1

0

4

bar

003

Şablon instalare

136

353 (compact)

320

60

30

420020160100 - 03/2017

14 /

INSTALARE

Recomandări pentru prima instalare

Centrala serveşte pentru încălzirea agentului termic la o
temperatură mai mică decât temperatura de fierbere.
Aceasta trebuie să fie racordată la o instalaţie de încălzire
şi la o reţea de apă menajeră, ambele dimensionate în
conformitate cu prestaţiile şi cu puterea centralei.
Înainte de a racorda centrala este necesar:

- să efectuaţi o spălare atentă a conductelor instalaţiilor
pentru a îndepărta eventualele reziduuri de la filetare,
de la sudură sau murdăriile care pot compromite corecta
funcţionare a centralei,

- să verificaţi pregătirea (dotarea) centralei pentru
funcţionarea cu tipul de gaz disponibil (citiţi cele
prezentate pe eticheta ambalajului şi pe placa de timbru
cu caracteristicile centralei),

- să verificaţi ca nu cumva coşul de evacuare gaze arse (fum)
să fie întrerupt (gâtuit) şi ca nu cumva să fie racordate şi
alte evacuări de la alte aparate, cu excepţia cazului în care
acest lucru s-a realizat pentru a servi mai mulţi utilizatori
conform celor prevăzute de Normele în vigoare,

- să verificaţi, în cazul racordării la coşuri de fum deja
existente, dacă acestea sunt perfect curăţate şi să nu
prezinte resturi de zgură, deoarece eventuala desprindere
a acestora ar putea obstrucţiona trecerea gazelor arse
(fumului) determinând situaţii periculoase,

- să verificaţi, în cazul racordării la coşuri de fum neadecvate,
dacă acestea au fost intubate,

- în prezenţa apelor cu o duritate foarte ridicată, va exista
riscul de acumulare de calcar având ca şi consecinţă
diminuarea eficienţei componentelor centralei,

- evitaţi instalarea aparatului în zonele în care aerul de
combustie conţine concentraţii de clor ridicate (ambient
de tip piscină), şi/sau alţi produşi toxici precum amoniacul
(salon de coafură), agenţii alcalini (spălătorie)...,

Aparatele de tip C, a căror cameră de combustie şi circuit de
alimentare cu aer sunt izolate (etanşe) faţă de mediu, nu au
limite datorate condiţiilor de aerisire şi volumului încăperii.
Pentru a nu compromite funcţionarea normală (regulată) a
centralei, locul de instalare trebuie să fie adecvat în raport cu
valoarea temperaturii limită de funcţionare şi să fie protejat
astfel încât centrala să nu intre în contact direct cu agenţii
atmosferici.
Centrala este proiectata pentru instalarea la perete .Asigurati­va ca peretele poate sustine greutatea acesteia.
La crearea unei încăperi tehnice se impune respectarea
distanţelor minime care garantează accesibilitatea la
componentele centralei.

ATENŢIE
ÎN APROPIEREA CENTRALEI NU TREBUIE SĂ
EXISTE OBIECTE INFLAMABILE.
ASIGURAŢIVĂ CĂ AMBIENTUL DE INSTALARE
ŞI INSTALAŢIILE LA CARE TREBUIE SĂ FIE
RACORDAT APARATUL SUNT ÎN CONFORMITATE
CU NORMELE ÎN VIGOARE.
DACĂ ÎN ÎNCĂPEREA DE INSTALARE ESTE
PRAF ŞI/SAU SUNT VAPORI AGRESIVI,
APARATUL TREBUIE SĂ FUNCŢIONEZE ÎN MOD
INDEPENDENT FAŢĂ DE AERUL DIN ÎNCĂPERE.

ATENŢIE
INSTALAREA ŞI PRIMA APRINDERE
PORNIRE ALE CENTRALEI TREBUIE SĂ
FIE EFECTUATE DE CĂTRE PERSONALUL
CALIFICAT ÎN CONFORMITATE CU NORMELE
NAŢIONALE DE INSTALARE, ÎN VIGOARE ŞI
CONFORM EVENTUALELOR PREVEDERI ALE
AUTORITĂŢILOR LOCALE ŞI ALE INSTITUŢIILOR
DE SĂNĂTATE PUBLICĂ.

Racordarea la gaz

Centrala a fost proiectată pentru a utiliza gaze ce aparţin
categoriilor prezentate în următorul tabel:

Naţiunea Modelul Categoria

CARES S 24

RO

Asiguraţi-vă cu ajutorul plăcii de timbru aşezate pe ambalaj şi
pe aparat, că centrala este destinată ţării în care va trebui să
fie instalată, că, de asemenea, categoria de gaz pentru care
centrala a fost proiectată corespunde uneia dintre categoriile
admise de ţara de destinaţie.
Conductele de racordare gaz trebuie să fie realizate şi
dimensionate conform celor prevăzute de Normele specifice
şi în baza puterii maxime a centralei; asiguraţi-vă şi de corecta
dimensionare şi de racordarea robinetului de interceptare.
Înainte de instalare se recomandă o curăţare atentă a
conductelor de gaz pentru a îndepărta eventualele reziduuri
care ar putea compromite funcţionarea centralei.
Este necesar să se verifice dacă gazul distribuit corespunde
gazului pentru care a fost prevăzută centrala (a se vedea
placa de timbru de pe centrală).
În plus, este important să se verifice dacă presiunea gazului
(metan sau GPL) ce urmează a fi utilizat pentru alimentarea
centralei, in cazul in care este insuficientă, ar putea duce la
reducerea puterii generatorului cu consecinţe neplăcute
asupra utilizatorului.

CARES S SYSTEM 24
CARES S 30

II

2H3P

/ 15

INSTALARE

A

B

C

D

H

I

G

F

E

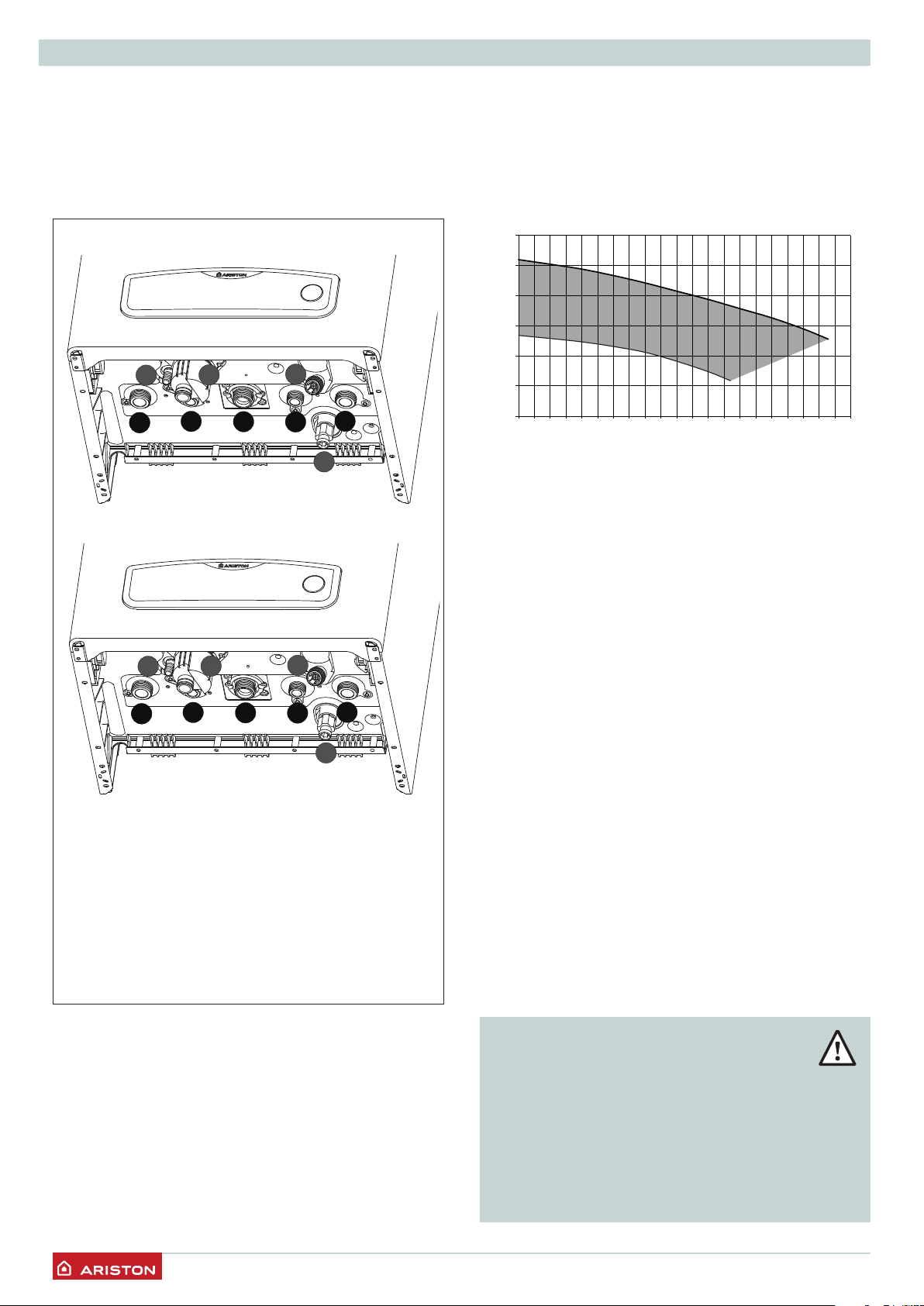

Racordarea la reţeaua de apă (hidraulică)

În figură sunt reprezentate racordurile pentru legarea centralei
la reţeaua de apă (hidraulică) şi la instalaţia de gaz. Fiţi atenţi ca
presiunea maximă a reţelei de apă să nu depăşească 6 bar, în caz
contrar este necesară instalarea unui reductor de presiune.

Racorduri hidraulice

CARES S

H

D

E

A

B

I

C

F

G

CARES S SYSTEM

Reprezentarea grafică a debitului rezidual pompa de
recirculare

Pentru dimensionarea tevilor şi a radiatoarelor instalaţiei de
încălzire se evaluează valoarea de nivel rezidual in funcţie de debitul
(capacitatea) cerut/ă, în funcţie de valorile prezentate pe graficul
pompei de recirculare.

mca

6

5

4

3

2

1

0

0 100 200 300 400 500 600 700 800 900 1000

l/h'

Dispozitivul de suprapresiune

Evacuarea dispozitivului de suprapresiune trebuie să fie conectată
la un sifon de purjare care poate fi controlat cu ochiul liber, pentru
a evita - în cazul intervenţiei acestuia - vătămarea persoanelor,
animalelor şi deteriorarea bunurilor, de care producatorul nu este
responsabil.

H

D

E

A

R

I

C

F

G

A. Tur Instalatie
B. Iesire apa calda
C. Intrare gaz
D. Intrare apa rece
E. Retur Instalatie
F. Evacuare dispozitiv suprapresiune
G. Robinet de golire
H. Robinet de umplere
I. Evacuare condens
R. Retur boiler

Curăţarea instalaţiei de încălzire

În cazul montarii la instalaţii vechi deseori este sesizată prezenţa
substanţelor şi aditivilor în apă şi care ar putea influenţa in mod
negativ funcţionarea şi durata de viaţă a noii centrale. Înainte de
înlocuire este necesar să se efectueze o spălare atentă a instalaţiei
pentru a îndepărta eventualele reziduuri sau murdăriile care pot
compromite corecta funcţionare a centralei. Verificaţi dacă vasul
de expansiune are o capacitate adecvată conţinutului de apă al
centralei.

Instalaţii cu pardoseală cu încălzire

În instalaţiile cu pardoseală cu încălzire, montaţi un termostat de
siguranţă pe turul încălzire al pardoselii. Pentru conexiunea electrică
a termostatului consultaţi paragraful “Racordări Electrice”.
În cazul unei temperaturi de tur prea ridicate, centrala termică se va
opri atât în regim apă caldă menajeră, cât şi în regim încălzire.
Centrala termică reporneşte la închiderea termostatului cu rearmare
automată.
În cazul în care instalarea unui termostat nu este posibilă, instalaţia
pardoselii va trebui să fie protejată cu o supapă termostatică sau cu
un by-pass pentru a împiedica atingerea unei temperaturi prea ridi­cate la nivelul pardoselii.

Racordare boiler indirect

CARES S SYSTEM

Centrala termică este prevăzută pentru gestionarea producţiei de
apă caldă menajeră cu un boiler indirect. Reglarea temperaturii este
efectuată de către o sondă NTC (consultaţi schema electrică).
În caz de control al temperaturii cu termostat, este necesară
modificarea versiunii centralei termice (de la boiler la Sistem) din
parametrul 228.
Pentru mai multe informaţii, consultaţi manualul conţinut în kit.

ATENŢIE!!
MODELELE SYSTEM

FUNCŢIE ANTI LEGIONELA

Legionela este un tip de bacterie în formă de
bastonaș, care este prezentă în mod natural în apa de
izvor. ”Boala legionarilor” constă într-un anumit tip de
pneumonie cauzat de inhalarea vaporilor de apă ce conţin
această bacterie. În acest sens, trebuie să evitaţi perioade
lungi de stagnare a apei în boiler, care ar trebui așadar să
fie folosit sau golit cel puţin o dată pe săptămână.

16 /

INSTALARE

Standardul european CEN/TR 16355 oferă indicaţii cu
privire la buna practică ce trebuie adoptată pentru
a preveni proliferarea legionelei în apa potabilă; de
asemenea, în cazul în care există norme locale care impun
restricţii ulterioare privind legionela, acestea ar trebui să
fie aplicate.

Centralele CARES S SYSTEM conectate la un boiler
indirect extern ( cu sonda NTC - parametru 228 = 1)
folosesc o functie automata de dezinfectare a apei din
interior, ACTIVATA DIN FABRICA.
Aceasta functie va fi operabila ori de cate ori centrala
este alimentata electric, dar in orice caz la fiecare 30 zile,
incalzind apa pana la 60 C timp de o ora (parametru 257 -

Aria tehnica)

Este posibil să se stabilească frecvenţa de activare a funcţiei de
Legionella Parametru 258 - Aria tehnica.

.

INFORMATI UTILIZATORII DESPRE MODUL DE OPERARE AL
ACESTEI FUNCTII ASTFEL INCAT SA SE EVITE INCIDENTELE.
Temperatura din boiler scade gradual pana cand se ajunge
la temperatura setata pentru acm.
Cu functia activata, displayul va
arata“Ab”

Evacuare condens

Eficienţa energetică ridicată produce condens, care trebuie să fie
eliminat. În acest scop, folosiţi un furtun de plastic plasat în aşa fel
încât să evitaţi orice stagnare a condensului în interiorul centralei
termice. Acest furtun trebuie să fie racordat la un sifon de evacuare,
cu posibilitate de control vizual.
Respectaţi normele de instalare în vigoare din ţara în care se
efectuează instalarea şi conformaţi-vă eventualelor reglementări ale
autorităţilor locale şi ale organismelor de sănătate publică.

Înainte de punerea în funcţiune, sifonul trebuie umplut cu apă.
Se toarnă aproximativ 1/4 litri din evacuarea gazelor de ardere
înainte de a conecta conductele de evacuare / admisie.

ATENŢIE!
ABSENŢA APEI ÎN SIFON PROVOACĂ
EMANAŢII ALE FUMULUI EVACUAT ÎN
AERUL AMBIANT.

Recomandam instalarea unei vane
de amestec la iesirea de acm din
centrala pentru a evita arsurile cu apa fierbinte .

FUNCTIA ESTE DEZACTIVATA DACA CENTRALA ESTE NUMAI
IN MODUL INCALZIRE .
Functia este valabila numai pentru boilerul extern .
Pentru un tratament complet al intregii instalatii, contactati
un specialist .

Atenţie: în timp de aparatul efectuează ciclul de
dezinfectare termică, temperatura ridicată a apei
poate provoca arsuri. Fiţi atenţi așadar la temperatura
apei înainte de baie sau de duș.

/ 17

INSTALARE

Schema hidraulică

CARES S

1

2

3

4
5

6

7

8

9

10

A B C D E

CARES S SYSTEM

21

20

19

18

17

16

15

14

13
12
11

1

2

3

4
5

6

8

17

10

9

A

R

C D

E

21

20

19

18

16

15

14

12

11

Legendă

1. Sondă de fum

2. Schimbător de căldură

3. Electrod de aprindere/detectarea flăcării

4. Sonda retur încalzire

5. Sonda tur încalzire

6. Valva gaz

7. Schimbator de caldura secundar in placi

8. Supapa de siguranta 3 bar

9. By-pass automat

10. Sifon

11. Robinet de golire

12. Robinet de umplere

13. Filtru circuit încălzire

14. Fluxostat c. Sanitar

15. Vana cu 3 cai motorizata

16. Manometru

17. Presostat de sarcină minimă

18. Pompa de recirculare cu ventil aerisire

19. Vas de expansiune

20. Ventilator

21. Siguranţa termică a schimbătorului principal

B

18 /

INSTALARE

Racordarea conductelor de Aspiraţie şi Evacuare gaze arse

Centrala este adecvată pentru funcţionarea în modalitatea B luând
aer din ambient şi în modalitatea C luând aer din exterior.
La instalarea unui sistem de evacuare fiţi atenţi la izolări pentru a
evita infiltrările de gaze arse în circuitul de aer.
Kitul de evacuare nu trebuie înclinat, ci montat în poziţie orizontală
deoarece tubul coaxial este deja înclinat cu scurgerea către centrală.
În cazul instalării de tip B încăperea în care centrala este instalată
trebuie să fie ventilată de o priză de aer adecvată şi în conformitate
cu normele în vigoare. În încăperile cu riscuri de vapori corozivi
(de exemplu: spălătorii, saloane de coafură, medii pentru procese
galvanice, etc.) este foarte important să se utilizeze instalarea de tip
C cu alimentare (luare) de aer din exterior, pentru combustie.
În acest mod se protejează centrala de efectele coroziunii.
Pentru realizarea unui sistem de aspirare /evacuare de tip coaxial
este obligatorie folosirea accesoriilor originale.
Conductele de evacuare gaze arse nu trebuie să intre în contact
cu materiale inflamabile și nici nu trebuie să fie instalate în
apropierea acestora, si nici nu trebuie să strabată structuri sau
pereţi din materiale inflamabile.
Joncţiunea (racordarea) tuburilor de evacuare gaze arse este
realizată cu racord (mufă) tată/mamă şi garnitură de etanşeizare.
Racordurile trebuie să fie puse împotriva sensului de scurgere a
condensului.

Tipologia de conectare a centralei la coşul de fum

- conectarea coaxială a centralei la coşul de fum de aspirare/

evacuare,

- conectarea dublă a centralei la coşul de fum de evacuare cu

aspirarea aerului din exterior,

- conectarea dublă a centralei la coşul de fum de evacuare cu

aspirarea aerului din ambient.
La conectarea centralei la coşul de fum trebuie să fie folosite produse
rezistente la condens. Pentru lungimi şi schimbări de direcţie a
conectărilor consultaţi tabelul tipologiei de evacuare.
Kit-urile de conectare aspirare (evacuare gaze arse sunt furnizate
separat de aparat în funcţie de diferitele soluţii de instalare. Centrala
este prevăzută pentru racordarea la un sistem de aspirare şi evacuare
gaze arse coaxial.
Racordarea centralei la coşul de fum este efectuată la toate aparatele
cu tuburi coaxiale Ø 60/100.
Pentru pierderile de sarcină ale conductelor consultaţi catalogul
gaze arse. Rezistenţa suplimentară trebuie luată in consideraţie la
dimensiunea de mai sus.
Pentru metoda de calcul, valorile lungimilor echivalente şi exemplele
de instalare consultaţi catalogul gaze arse.

Centrala este dispusă pentru a fi racordată la un sistem de aspirare şi
evacuare a gazelor de ardere coaxial, 60/100.

Pentru a utiliza tipul de montaj cu două conducte separate (una de
aspiraţie şi alta de evacuare), este necesar să folosiţi una din cele
două prize de aer.
Se îndepărtează partea superioară a prizei de aer prin tăiere cu un
cuţit adecvat.

Tabel lungimi tuburi de aspirare şi de evacuare gaze arse

Lungimea maximă tuburi aspirare

Tipologie

de

evacuare

C13
C33
C43

B33 10 5

C13
C33
C43

Sisteme coaxiale

B33 25 14

C13

C33

C43

C13

C43

Sisteme duble

/evacuare (m)

CARES S

24 30

10 5

25 14

33/33 23/23

33/33 23/23

33/33 23/23

6/6 4/4

6/6 4/4

6/6 4/4

S1 = S2

S1 + S2

Diametru

Conducte

(mm)

ø 60/100

ø 80/125

ø 80/80

ø 60/60C33

ATENTIE
ASIGURATIVA CA NU SUNT
OBSTRUCTIONATE CONDUCTELE DE
EVACUARE SI VENTILARE.

ATENTIE
ASIGURATIVA CA NU PREZINTA SCAPARI
DE GAZE CONDUCTELE DE EVACUARE GAZE
ARSE.
SE VOR FOLOSI NUMAI KITURI DE EVACUARE
GAZE ARSE PENTRU CENTRALE CU CONDENSARE

C53
C83

B23 66 46 ø 80

S1 = aspirare aer - S2 = evacuare gaze arse

66 46 ø 80/80

12 8 ø 60/60

/ 19

INSTALARE

Tipologie de aspiraţie/evacuare fum

Aer de combustie provenit din ambient

Evacuarea gazelor arse în exterior.

B23

Aspirare aer din ambient

Evacuarea gazelor arse în coşul de

B33

fum singur sau colectiv integrat in
clădire.
Aspirare aer din ambient.

Aer de combustie provenit din exterior

Evacuarea gazelor arse prin peretele

C13

extern în acelaşi câmp de presiune.

Evacuarea gazelor arse şi aspirare

C33

aer din exterior cu terminal la
acoperiş extern în acelaşi câmp de
presiune.

CONFIGURĂRI DISPONIBILE CU UTILIZAREA KITURILOR
SPECIFICE.
CITIŢI CU ATENŢIE INSTRUCŢIUNILE CONŢINUTE ÎN
MANUALUL DE INSTRUCŢII KIT.
CONTACTAŢI SERVICIUL NOSTRU DE ASISTENŢĂ.

C(10)3 Evacuarea fumului și

admisia aerului în canalul
colectiv de fum în condiţii
de suprapresiune.

C(11)3 Evacuarea gazelor de

ardere și sistemul de
admisie a aerului într-un
canal colectiv aprobat în
condiţii de suprapresiune.

Evacuarea gazelor arse şi aspirare

C43

aer prin coşul de fum singur sau
colectiv integrat in clădire.

Evacuarea gazelor arse în exterior şi

C53

aspirare aer prin peretele extern în
acelaşi câmp de presiune.

Evacuarea gazelor arse prin coşul

C83

de fum singur sau colectiv integrat
in clădire.
Aspirare aer prin peretele extern.

20 /

ATENŢIE

SWHV06

60 mm

N
L

2

ÎNAINTE DE ORICE INTERVENŢIE
LA CENTRALĂ, ÎNTRERUPEŢI
ALIMENTAREA ELECTRICĂ CU AJUTORUL
ÎNTRERUPĂTORULUI BIPOLAR EXTERN.

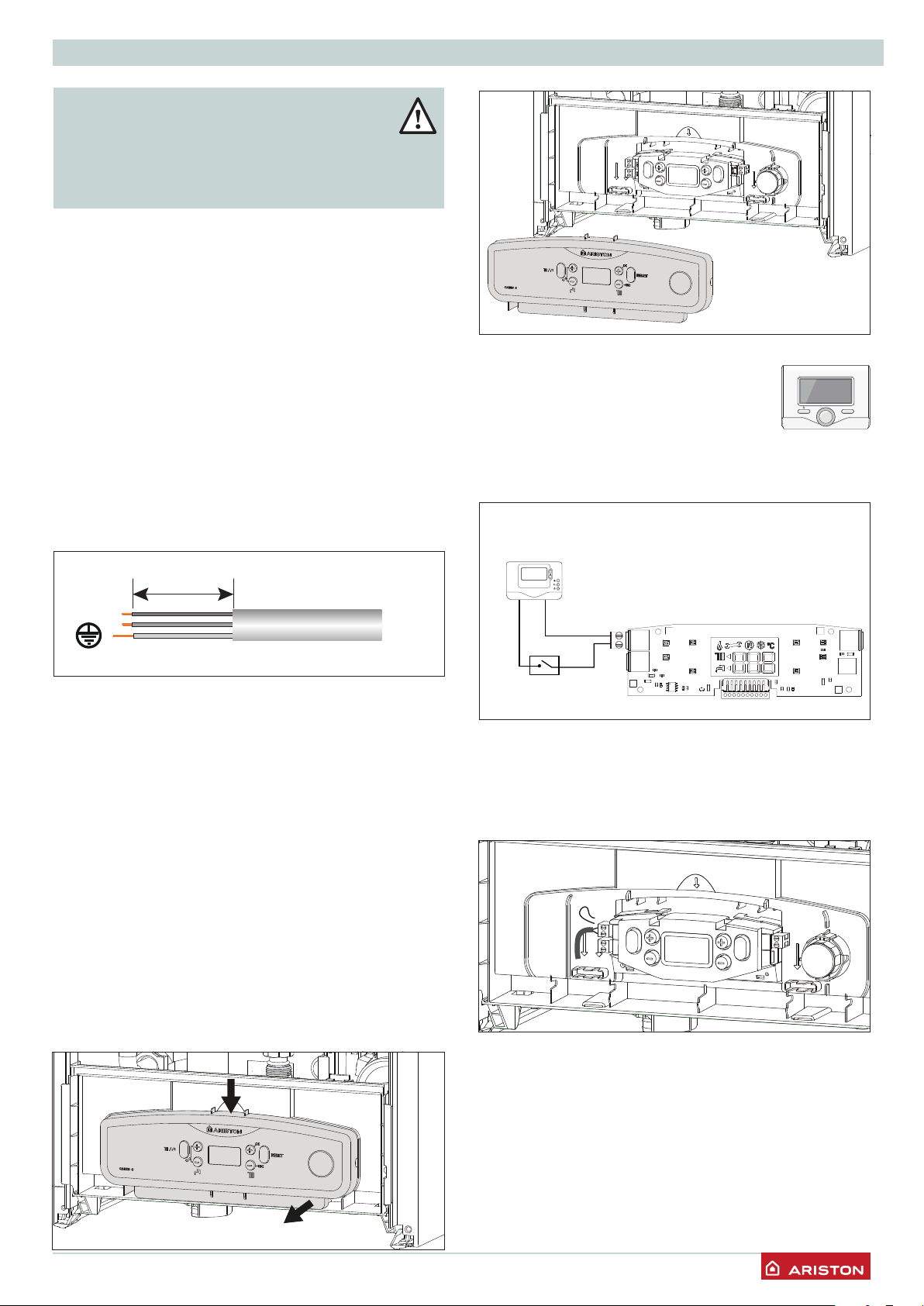

Conectările electrice

Pentru o mai mare siguranţă adresaţi-vă personalului calificat pentru
o verificare atentă a instalaţiei electrice.
Producatorul nu este responsabil pentru eventualele daune cauzate
de lipsa împământării instalaţiei sau de anomaliile de alimentare
electrică.
Verificaţi dacă instalaţia este adecvată pentru puterea maximă
absorbită de la centrală şi indicată pe placa de timbru.
Controlaţi dacă secţiunea cablurilor este potrivită, oricum nu mai
mică de 0,75 mm2. Corecta conectare cu o eficientă împământare a
instalaţiei este indispensabilă pentru a garanta siguranţa aparatului.
Cablul de alimentare trebuie conectat la o reţea de 230V-50Hz
respectând polarizarea L-N şi împământarea.

ÎN CAZUL ÎN CARE TREBUIE SĂ SCHIMBĂM CABLUL DE
ALIMENTARE CU ENERGIE ELECTRICĂ, ACESTA TREBUIE SĂ
FIE ÎNLOCUIT DE UN TEHNICIAN AUTORIZAT. UTILIZAŢI PIESE
DE SCHIMB ORIGINALE CE POT FI ACHIZITIONATE PRINTR-UN
SERVICE AUTORIZAT.

Cablu alimentare

INSTALARE

TA1
SE

Astfel, aveţi acces la cutia cu borne (vezi fig) pentru
a conecta:
BUS - = conexiune senzor de camera
(dispozitiv modulant)

SE - Sonda Externă
TA1 - Termostatul de ambianţă 1

Nota: In serie cu termostatul TA1 se poate conecta termostatul

limita pentru incalzirea In pardoseala - a se vedea diagrama.

Termostatul de ambianţă 1 şi termostatul pardoselii cu
încălzire

Termostatul de ambianţă 1

1 2 3 4 5 6 7

BUS

OK

IMPORTANT!

Racordarea la reteaua electrică trebuie să fie făcută
printr-o priză fixă (fără a folosi alte improvizaţii)
și un comutator bipolar ce va deconecta
echipamentul în cazul unei supratensiuni electrice.

Sunt interzise prize multiple, prelungitoare sau adaptoare.
Este interzisă folosirea tevilor instalaţiei sanitare, de încălzire şi de
gaz pentru realizarea instalaţiei de împământare a aparatului.
Centrala nu este protejată împotriva efectelor fulgerelor.
În cazul în care este necesară înlocuirea siguranţelor de reţea, folosiţi
siguranţe de 2A rapide.

Conectarea componentelor periferice

Pentru a avea acces la conexiunile elementelor periferice, procedaţi
astfel:

- Opriţi alimentarea electrică a cazanului.

- Scoateţi panoul frontal - consultaţi p. 31

- Apăsaţi pe punctul 1 și eliberaţi capacul tabloului de bord în
punctul 2.

1

TA1

Termostatul
pardoselii
cu încălzire

Conectarea termostatului de ambianţă

- Introduceţi cablul de la termostatul de cameră în deschiderea de
lângă terminal

- Conectaţi cablurile la terminalul TA 1, îndepărtând jumperul

- Cuplaţi capacul înapoi pe panoul de instrumente.

TA1

TA1

SE

SE

Atenţie!
Pentru racordarea şi poziţionarea cablurilor perifericelor
opţionale vedeţi recomandările referitoare la instalarea
acestora.

BUS

B

BUS

T

/ 21

INSTALARE

230 V

CN9

CN33

CN29

230 V

CN9

CN33

CN29

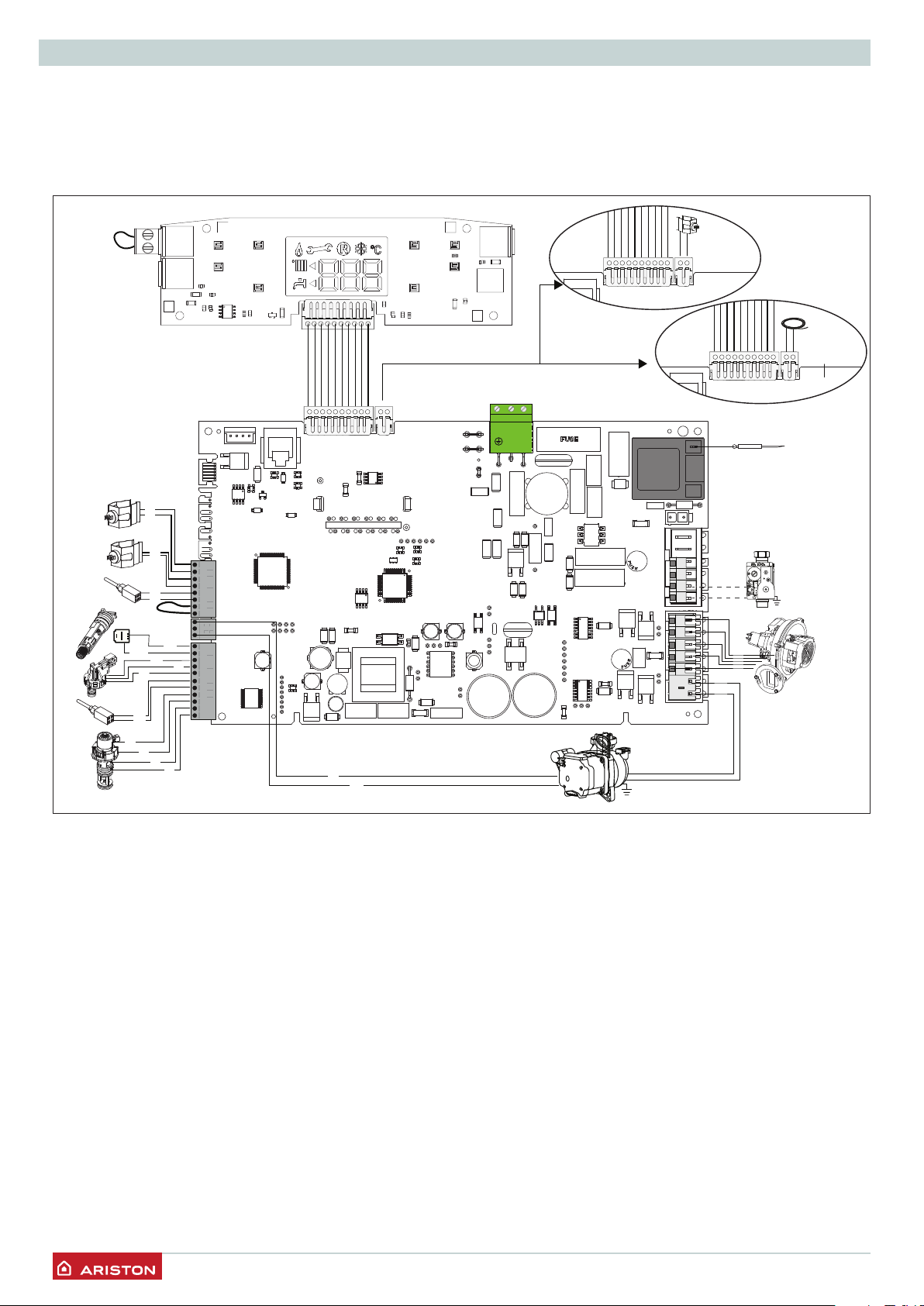

Schema electrică cazan

Pentru o mai bună siguranţă se efectuează de personalul calificat un
control al instalaţiei electrice.
Producătorul nu este responsabil pentru eventuale daune cauzate
de lipsa împământării a instalaţiei sau pentru anomalii de alimentare
electrică.

TA1

SE

12

230 V

CN33

CN30

1

2

Bl

Rd

CN32

CN35

1

CN9

CN29

3

4

Br

Bk

Gry

5

6

Bk

Br

Bk

Br

Bl

Rd

Wh

7

CN26

1

CN25

1

Bl

CN31

Br

Bk

Nr = negru
Bi = alb
Bl = albastru
Mr = maro
Rs = roşu
Gr = gri

BUS

NL

CN7

N L

CN4

CN1

A

8

CARES S

CARES S SYSTEM

B

CN28

1

CN3

1

CN11

11

10

1 32 4

Bk

Bk

Bk

9

Legendă

1. Sonda retur încalzire

2. Sonda tur încalzire

3. Sondă de fum

4. Fluxostat c. Sanitar

5. Presostat de sarcină minimă

6. Siguranţa termică a schimbătorului principal

7. Vana cu 3 cai motorizata

8. Pompa de recirculare cu ventil aerisire

9. Ventilator

10. Valva gaz

11. Electrod de aprindere/detectarea flăcării

12. CONECTOR CN29
Modele CARES S - Sondă de intrare solară
La modelele Cares S 24/30 (parametrul 228 = 0)
Conectorul CN29 poate fi utilizat pentru a conecta

sonda de intrare solară.

Model CARES S SYSTEM - Sondă acumulator
În modelele Cares S System (cu parametrul 228 = 1 sau

2), conectorul CN29 este utilizat pentru conectarea
sondei rezervorului.

22 /

PUNEREA ÎN FUNCŢIUNE

Pregătirea pentru punerea în funcţiune

Pentru a garanta siguranţa şi buna funcţionare a centralei, punerea
în funcţiune trebuie să fie efectuată de către un tehnician calificat şi
care să fie autorizat de lege, în acest sens.

Alimentarea Electrică

- Verificaţi dacă tensiunea şi frecvenţa de alimentare coincid cu da­tele înscrise pe placa de timbru a centralei;

- verificaţi eficienţa împământării.

Umplerea și ciclul de aerisire a circuitului de încălzire

Procedaţi după cum urmează:

- deschideţi robinetul de pe circuitul de tur (alimentare cu apă
rece);

- desfaceţi capacul valvei automate de suprapresiune, de pe
pompa de circulaţie;

- deschideţi treptat robinetul de umplere şi închideţi valvele de
aerisire de pe calorifere, imediat după ce iese apa

- închideţi robinetul de umplere al centralei când presiunea
indicată pe hidrometru este de 1 bar.

ATENŢIE!!
CONECTAŢI FURTUNUL DE EVACUARE A CONDENSULUI

ÎNAINTE DE A UMPLE CIRCUITUL DE ÎNCĂLZIRE.

Alimentare Gaz

Procedaţi în următorul mod:

- verificaţi dacă tipul de gaz furnizat corespunde cu cel indicat pe
placa de timbru a centralei;

- deschideţi uşile şi ferestrele;

- evitaţi apariţia scânteilor şi flăcărilor libere;

- verificaţi etanşeitatea instalaţiei de combustibil cu robinetul de
interceptare al centralei pus pe închis şi ulterior deschis, iar valva
de gaz închisă (dezactivată), timp de 10 minute contorul (sesizo­rul de gaz) nu trebuie să indice nici o trecere de gaz.

Procedura de aprindere

Apăsaţi tasta ON/OFF de pe panoul de comenzi pentru a porni
cazanul:

2

3

1

0

4

bar

Prima pornire

1. Asiguraţi-vă că:

- robinetul de gaz este închis;

- racordarea electrică este efectuată în mod corect. Asiguraţi-vă în
orice caz că firul de împământare verde/galben este racordat la o
instalaţie de împământare bună;

- ridicaţi, cu ajutorul unei şurubelniţe, dopul valvei de
suprapresiune, automată;

- puneţi în funcţiune cazanul (apăsând tasta On/Off ) şi selectaţi
modalitatea stand-by; cazanul nu primeşte nici o cerere, nici de la
circuitul de încălzire, nici de la cel sanitar.

- Cazanul va porni automat începe un ciclu de dezaerare care va
dura cam 7 minute; în caz de necesitate, acesta poate fi întrerupt
apăsând tasta 1.

- În timpul ciclului de dezaerare deschideţi ventilul de aerisire

manuală (2), de pe schimbătorul de căldură principal și închideţi-l
când apa nu mai are aer.

- La final, verificaţi dacă sistemul este complet dezaerat și, dacă
nu, repetaţi operaţia apăsând tasta 1 timp de 5 secunde.

- aerisiţi caloriferele;

- Verificaţi dacă dispozitivul de măsurare a presiunii din instalaţie
indica o suficientă presiune (între 1 si 1,5 mbar). Daca nu,
displayul va afișa semnalul ca este nevoie de restabilirea
presiunii. Restabiliţi presiunea, deschizând robinetul de umplere
al centralei, situat dedesubtul acesteia.

- Conducta de evacuare a gazelor de ardere trebuie să fie adecvată
şi fără nici un obstacol.

- Asiguraţi-vă că toate fantele de aerisire / ferestrele din încăpere
sunt deschise (instalarea tip B).

-

Verificati daca sifonul contine apa .

Daca nu, acesta trebuie reumplut .
N.B : Dacă centrala nu este folosită pentru

o lungă perioadă de timp, sifonul trebuie
reumplut înainte de pornirea centralei.

Sifonul are rol de gardă hidraulică, și este

periculoasa pornirea centralei fără apă în
sifon, deoarece gazele arse pot fi eliberate în
încapere.

2. Deschideţi robinetul de gaz şi verificaţi etanşeitatea racordurilor,

inclusiv cele ale centralei, verificând ca aparatul de măsură să nu
semnaleze nici o trecere de gaz. Eliminaţi eventualele scăpări de
gaz.

3. Puneţi în funcţiune cazanul selectând cu Tasta 1 funcţionarea

(încălzire sau apă caldă menajeră).

● mod de functionare

● cifrele indica :

- temperatura setata pe incalzire

- temperatura setata pe apa calda menajera

Indeplinirea anumitor functii este prezentata :

Ciclul de dezaerare pornit

Post-circulatie incalzire

Post-circulatie apa calda menajera

FUNCŢIA DE AERISIRE
FUNCȚIA DE DEAERARE ESTE ACTIVATĂ AUTOMAT
DE PRIMA DATĂ CAZARUL ESTE ALIMENTAT ELECTRIC
SAU DUPĂ MESAJUL DE EROARE - 108 PRESIUNE
INSUFICIENTĂ.

Cu toate acestea, este posibil să activați
funcția apăsând tasta 1 timp de 5 secunde.
Funcția poate  oprită apăsând tasta 1.
Dacă este necesar, se poate activa un nou
ciclu.
Vericare che la caldaia sia in Stand­by, nessuna richiesta dal circuito
riscaldamento o dal sanitario.

/ 23

PUNEREA ÎN FUNCŢIUNE

2

TREBUIE ÎNTOTDEAUNA SĂ FIE MAI MARE CU 0,5% DECĂT

Exemplu: CO2 maxim apă caldă menajeră = 9.2%, CO2 la

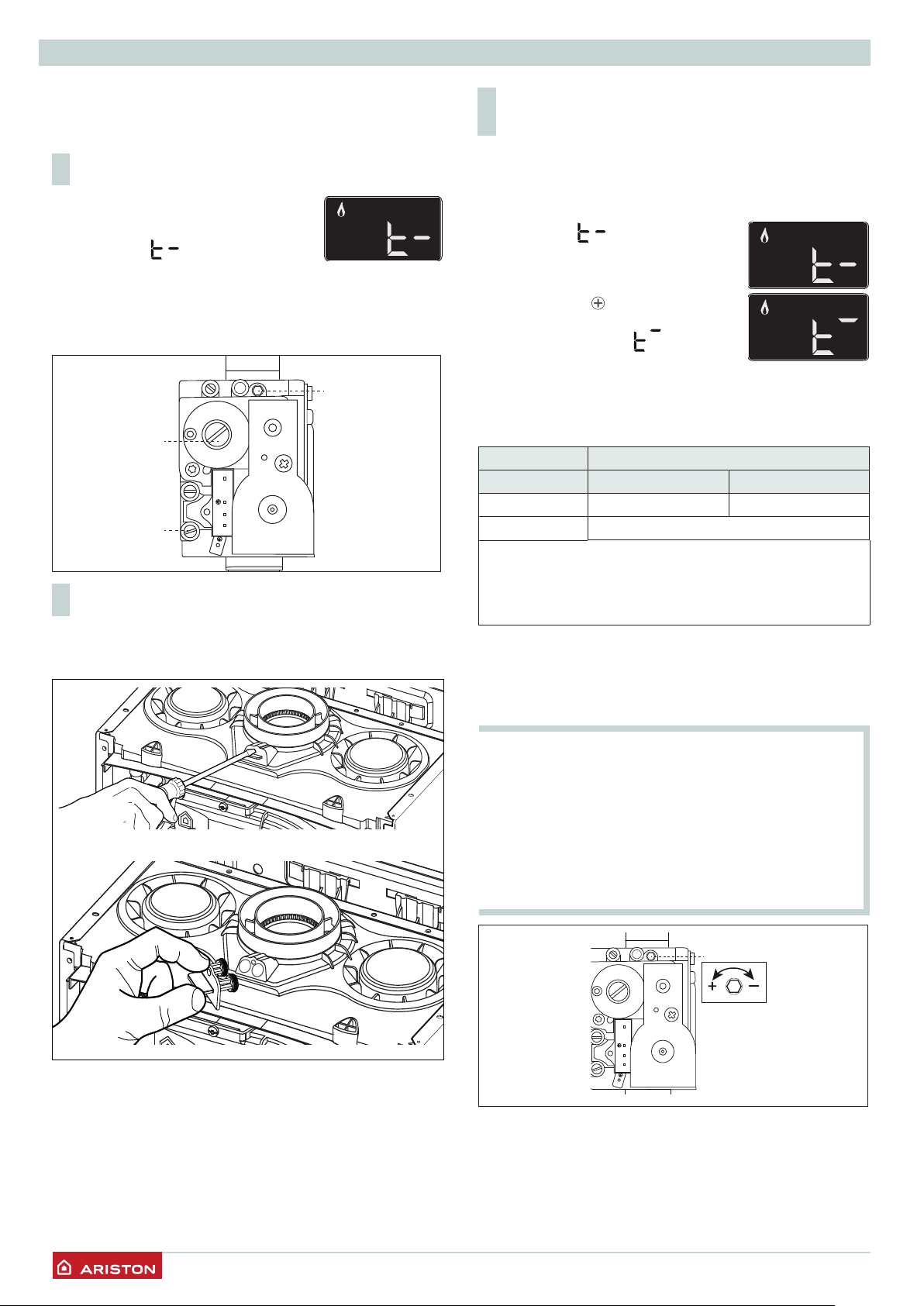

Procedură de control a arderii

Ordinea operaţiilor trebuie respectată obligatoriu în această
procedură.

Operatia 1:
Alimentaţi valva de gaz.

Deşurubaţi şurubul 1 şi introduceţi furtunul
manometrului pe ştut.
Porniţi centrala pe ACM in putere maxima

activând modul
RESET timp de 10 sec şi rotiţi butonul pentru
a selecta ACM la putere maxima). Presiunea gazului trebuie să
corespundă cu valoarea stabilită în funcţie de tipul de gaz pentru
care este construit cazanul, vezi tabel modificari valori.

(ţineţi apsat butonul

4

2

1 32 4

1

Operaţia 3
Ajustarea nivelului de CO2 la debitul de gaz maxim
(apă caldă menajeră)

Efectuaţi o extragere de apă caldă menajeră la debitul de apă maxim.
Selectaţi “modul test” apăsând pe tasta RESET timp de 10 secunde.

ATENŢIE! Prin activarea funcţiei Curăţare, temperatura apei la
ieşirea din centrala termică poate fi mai mare de 65°C.

Pe display apare
sa functioneze la putere maxima pe incalzire.

Apăsaţi butonul 2 entru a forta centrala
sa functioneze la putere maxima pe ACM .Pe

display va aparea semnul .

Aşteptaţi 1 minut pentru ca centrala termică
să se stabilizeze înainte de a realiza analizele de ardere.
Măsuraţi valoarea nivelului de CO2 (%) şi comparaţi-o cu valorile
conţinute în tabelul de mai jos.

Tabelul A CARES S 24 / 30 - CARES S 24 SYSTEM

Gas CO

G20 8,9 ÷ 9,9 8,4 ÷ 9,4

G31 9,5 ÷ 10,5

VALOAREA CO2 LA PUTERE MAXIMĂ (APĂ CALDĂ MENAJERĂ)

. Centrala este fortata

(%) MAX CO2 (%) MIN

Operaţia2
pregătirea materialului de măsurare

Racordaţi aparatul de măsurare etalonat în priza de masura gaze arse
din stânga prin defiletarea şurubului şi îndepărtarea obturatorului.

VALOAREA CO2 LA PUTERE MINIMĂ.

puterea Min trebuie să fie egal cu sau mai mic de 8,9%

N.B : VALORI OBŢINUTE CU CAPACUL ȊNCHIS.
Dacă valoarea nivelului de CO2 (%) măsurată este diferită

de valorile indicate în tabel, procedaţi la reglarea vanei de gaz
respectând indicaţiile de mai jos, în caz contrar, treceţi direct la
operaţia 4.

Reglarea vanei de gaz la debitul de gaz maxim

Reglaţi valva de gaz rotind surubul de reglaj 4 în sensul acelor de
ceasornic pentru a reduce nivelul de CO2 (1/4 de tura schimbă
nivelul de CO2 cu aprox. 0,2-0,4%).
Asteptaţi circa 1 min dupa fiecare reglare a şurubului de reglaj
pentru a se stabiliza valoarea de CO2. Dacă valoarea măsurată
corespunde valorii din tabel, reglajul este complet, iar dacă nu,
reluaţi procedura de reglare din nou.
Notă: funcţia “modul test” se dezactivează automat după 30
minute sau manual prin apăsare scurtă pe tasta RESET.

4

1 32 4

24 /

PUNEREA ÎN FUNCŢIUNE

Operaţia 4
Reglarea vanei de gaz la debitul de gaz minim

Cu functia de analiza a gazelor arse activa,
apăsaţi butonul 2 pentru a selecta

semnul
Centrala este fortata sa functioneze la
putere minima .
Aşteptaţi 1 minut pentru ca centrala termică
să se stabilizeze înainte de a realiza analizele de ardere.
Dacă valoarea de CO2 citită diferă de cea din tabel, reglaţi valva de
gaz urmând instrucţiunile de mai jos, iar dacă valoarea este corectă
treceţi direct la operaţia 5.

Reglarea vanei de gaz la debitul de gaz minim

Scoateţi capacul şurubului de reglaj 2, rotind şurubul în sens invers
acelor de ceasornic pentru a reduce nivelul de CO2. Aşteptaţi circa
1 min pentru ca valoarea reglată să se stabilizeze. Dacă valoarea
măsurată corespunde cu valoarea din tabel, reglajul este complet,
iar dacă nu reluaţi procedura de reglaj din nou.
Puneţi capacul şurubului de reglaj 2.

ATENŢIE: Dacă valoarea CO2 la putere minima a fost
schimbată, este necesar să reluaţi reglajul valvei de gaz la
putere maximă.

.

submeniu 3 - parametru 1
Reglaj putere încălzire maximă
submeniu 2 - parametru 0
Reglaj aprindere lentă
submeniu 3 - parametru 5
Reglaj întârziere aprindere încălzire

Reglaj al puterii de încălzire maxime

Acest parametru limitează puterea utilă a centralei termice.
Procentajul este echivalentul unei valori de putere cuprinse între
puterea minimă (0) şi puterea nominală (99) indicată în graficul de
mai jos.
Pentru a controla puterea maximă de încălzire a centralei termice,
accesaţi parametrul 231.

Aprindere lentă

Acest parametru limitează puterea utilă a centralei termice în faza
de aprindere.
Procentajul este echivalentul unei valori de putere utilă cuprinse
între puterea minimă (0) şi puterea maximă (99)
Pentru a controla aprinderea lentă a centralei termice, accesaţi
parametrul 220.

2

1 32 4

Operaţia 5
Finalul reglajului

Ieşiţi din modul curăţare apăsând pe RESET.
Opriţi extragerea.
Verificaţi și eliminaţi eventual eventualele scurgeri de gaz.
Reasamblaţi partea frontală a aparatului.
Remontaţi obturatorul prizelor de ardere.

23,6

19,6

CARES S 30

CARES S / CARES S SYSTEM 24

5,7
4,6

Reglaj al întârzierii la aprindere încălzire

Acest parametru 235, permite reglarea în mod manual (0) sau
automat (1) a timpului de aşteptare înainte de o reaprindere
ulterioară a arzătorului după stingere pentru a se apropia de
temperatura prestabilită.
Prin selecţionarea modului manual, este posibilă reglarea anticiclului
pe parametrul 236 de la 0 la 7 minute
Prin selecţionarea modului automat, anticiclul va fi calculat automat
de centrala termică pe baza temperaturii prestabilite.

/ 25

PUNEREA ÎN FUNCŢIUNE

CARES S

SYSTEM

24

30

G20

G31

G20

G31

(15°C, 1013 mbar) ( MJ/m3)

2205759

5,8 (*)

4,0

6,5 (*)

4,3

Tabel reglare gaz

parametro

Indice Wobbe inferior

Presiunea de alimentare gas - mbar 20 37 20 37

Aprindere lentă
Reglare Putere maxima pe incalzire
Viteză ventilator minimă (%)
Viteză ventilator maximă încălzire (%)
Viteză ventilator maximă apă caldă menajeră (%)
Diafragmă vană gaz (mm)

Debit gaz max/min
(15°C, 1013 mbari)
(nat - m3/h) (GPL - kg/h)

(*) diafragmă de gaz (integrat în mixer aer/gaz)
(Nedetașabil)

max apă caldă menajeră
max încălzire
min

231 61 60

233 5 6

234 61 66

232 73 78

45,67 70,69 45,67 70,69

2,49 1,83 3,07 2,25

2,12 1,55 2,54 1,86

0,50 0,37 0,61 0,45

SCHIMBAREA TIPULUI DE GAZ
ACEASTĂ CENTRALĂ A FOST PROIECTATĂ SĂ
LUCREZE CU DIFERITE TIPURI DE GAZ.
ACEASTĂ OPERAŢIE TREBUIE EXECUTATĂ DE
PERSONAL CALIFICAT.
URMAŢI INSTRUCŢIUNILE DIN KIT ŞI PROCEDAŢI
LA REGLAREA VALVEI DE GAZ ÎN FUNCŢIE DE
TIPUL DE GAZ FOLOSIT.

26 /

SISTEME DE PROTECŢIE CENTRALĂ

0

bar

4

3

2

1

Condiţii de oprire a aparatului

Cazanul este protejat de funcţionarea necorespunzătoare
prin placa electronica ce execută anumite controale interne,
care declanşează, dacă este necesar, un dispozitiv de blocare,
de siguranţă. În caz de blocare, pe display-ul panoului de
comandă este afişat un cod care se referă la tipul de oprire şi
la cauza care a generat oprirea.
Se pot verifica două tipuri de opriri.

Oprire de siguranţă

Această eroare este de tip “volatil” adică
dispare automat, imediat după
încetarea cauzei care a provocat oprirea.
Pe display apare ERR si codul erorii (de
exemplu Err/110) si apare simbolul

- vezi tabel.
Imediat după încetarea cauzei care a provocat această oprire
aparatul reporneşte şi începe să funcţioneze în mod normal.
În timp ce cazanul este în oprire de siguranţă este posibil
să încercaţi să îl repuneţi în funcţiune, oprind şi repornind
aparatul cu OFF de pe panoul de comandă.

Oprire de siguranţă din cauza presiunii insuficiente a apei

În cazul circulaţiei insuficiente a
apei în circuitul de încălzire, centrala
semnalează oprirea de siguranţă Err/108

- a se vedea Tabelul Erori.
Verificaţi presiunea pe manometru şi
închideţi robinetul imediat ce se ajunge
la 1 - 1,5 bar.
Sistemul poate fi restabilit prin completarea cu apă, de la
robinetul de umplere de sub centrală.
Dacă cererea de completare a nivelului este frecventă, opriţi
centrala, poziţionaţi întrerupătorul electric extern în poziţia
OFF, închideţi robinetul de gaz şi apelaţi un instalator calificat
pentru a verifica eventualele pierderi de apă.

Important
Dacă oprirea se repetă frecvent, vă recomandăm să apelaţi la un Centru
de Asistenţă Tehnică autorizat. Din motive de siguranţă, centrala va
permite în orice caz un număr maxim de 5 încercări de rearmare în 15
minute (prin apăsarea tastei RESET ). Dacă centrala se opreşte rar, acest
lucru nu constituie o problemă.

Prima cifră a codului de eroare (de ex., 1 01) vă arată grupul în
care a intervenit anomalia:

1 - Circuitul Primar
2 - Circuitul Sanitar
3 - Partea Electronică internă
4 - Partea Electronică externă
5 - Aprindere şi Detectare
6 - Alimentare cu aer - Evacuare gaze ardere

Avertisment la funcţionare greşită

Acest anunţ apare pe display în forma următoare:

5 P1 = prima încercare de aprindere eşuată

prima cifră (care arată grupul unde a intervenit anomalia) este
urmată de litera P (anunţ) şi de codul referitor la acel anunţ.

Aviz funcţionare greşită pompa

Pe pompa se afl ă un led care indică starea de
funcţionare:
Led stins:
Pompa nu este alimentata electric.
Led verde fi x:
pompa activa
Led verde intermitent:
schimbare viteză în curs
Led roşu :
semnalează blocarea pompei sau lipsa apei

Blocare de funcţionare

Această eroare este de tip “nevolatil” , ceea ce înseamnă că nu
dispare nici după eliminarea cauzei care a determinat oprirea
centralei.
Pe display apare ERR si codul erorii (de exemplu Err/501).
Apare de asemenea , descrierea si simbolul .
Pentru a restabili funcţionarea normală a cazanului, apăsaţi
tasta RESET de pe panoul de comandă.

/ 27

SISTEME DE PROTECŢIE CENTRALĂ

Termostat pardoseală deschis

CARES S SYSTEM

GP-GIU eroare de comunicare

Prea multe RESET

Eroare placa principală

Eroare placa principală

Lipsă flacără

Detaşare flacără

Tabel recapitulativ cu codurile de eroare

Circuitul Primar

1 01

1 03

1 04

1 05

1 06
1 07
1 08

1 10

1 12

1 14

1 16

1 18

1 P1
1 P2
1 P3

Circuitul Sanitar

2 03

2 05

2 09

Partea Electronică internă

3 01

3 02
3 03

3 04

3 05

3 06

3 07
3 P9

Partea Electronică externă

4 11

4 12
4 13

Aprindere şi Detectare

5 01
5 02
5 04
5 P1
5 P2

5 P3

Alimentare cu aer – Evacuare gaze ardere

6 02
6 05

6 12

Temperatură excesivă

Circulaţie insuficientă

Lipsă de apă (necesară umplerea)
Circuit deschis/ Scurtcircuit sondă tur încălzire
Circuit deschis/ Scurtcircuit sondă retur încălzire
Circuit deschis/ Scurtcircuit sondă externă încălzire

Problemă la sonda circuit primar

Semnalare circulaţie insuficientă

Sonda superioara boiler circuit deschis

Sonda de integrare acm circuit deschis
(Kit solar opţional)

Supratemperatura boiler

CARES S SYSTEM

Eroare Display EEPR

Eroare placa electronica

Eroare placa principală

Intretinere programata - chemati asistenta tehnica

Senzor de camera 1 indisponibil
Senzor de camera 2 indisponibil
Senzor de camera 3 indisponibil

Detectare flacără cu valvă gaz închisă

Prima încercare de aprindere eşuată
Prima încercare de aprindere eşuată
Detaşare flacără

Intervenţia sondei de fum
Circuit deschis/ Scurtcircuit sondei de fum
Viteză ventilator insuficientă

Funcţia anti – îngheţ

Dacă sonda NTC tur centrală măsoară o temperatură sub 8°C
pompele de recirculare rămân în funcţiune timp de 2 minute şi valva
cu trei căi în timpul acestei perioade este comutată pe modul sanitar
(apă menajeră) şi încălzire la intervale de un minut. Pe display este
afişat simbolul F cu valoarea temperaturii de tur. După primele două
minute de circulaţie pot apărea următoarele situaţii:
A) dacă temperatura de tur este mai mare de 8°C, circulaţia este

întreruptă;

B) dacă temperatura de tur este cuprinsă între 4°C şi 8°C se va

efectua o altă circulaţie de două minute; în cazul in care se
efectuează mai mult de 10 cicluri centrala ajunge în situaţia C.

C) dacă temperatura de tur este mai mică de 4°C se aprinde

arzătorul la puterea minima până când temperatura ajunge la

33°C.
Daca centrala este conectata la un boiler extern si dacă temperatura
apei menajere este mai mică de 8°C valva cu trei căi este comutată pe
mod sanitar până când temperatura apei menajere ajunge la 12°C,
după care timp de două minute se efectuează o post – circulaţie.
Funcţia este activă mereu, cu excepţia cazurilor de opriri de sigurnaţă
care împiedică funcţionarea pompei de recirculare şi a sondei NTC
de tur.
Protecţia anti - îngheţ se activează doar dacă centrala este în perfectă
stare de funcţionare:

- dacă presiunea în instalaţie este suficienta;

- dacă centrala este alimentată la curent electric;

- dacă gazul este furnizat.

ATENTIE !!! LA MODELELE SISTEM
DECONECTATI CABLUL VANEI CU 3 CAI DACA CENTRALA NU
ESTE CONECTATA LA UN BOILER INDIRECT EXTERN ( CENTRALA
FUNCTIONEAZA NUMAI IN MODUL INCALZIRE ).
ALTFEL, FUNCTIA ANTI-INGHET NU ESTE ACTIVA .

28 /

Accesul la parametrii de setare-reglare - diagnostic

0

bar

4

3

2

1

Cazanul vă permite gestionarea completă a instalaţiei de încălzire şi
apă caldă menajeră.
Navigarea în interiorul parametrilor vă permite să personalizaţi
funcţionarea instalaţiei şi a perifericelor aferente acesteia,
optimizând astfel confortul şi consumul energetic. În plus, meniurile
vă pot da multe informaţii utile cu privire la buna funcţionare a
cazanului.

Lista parametrilor disponibili este prezentată în paginile următoare.
Accesul şi modificarea diferiţilor parametri se efectuează prin tastele

“+” şi “-”

2. Taste “+” şi “-” pentru a accesa parametrii şi pentru a le

4. Tasta “+” OK pentru a memora modificările diferiţilor

Tasta “-” ESC pentru a ieşi din parametrii

Informaţiile referitoare la parametrii sunt indicate pe display.

Atenţie! Parametrii care pot fi modificati numai de instalatorii
specializaţi, pot fi accesati numai după introducerea codului de
acces.
Pentru a avea acces la parametrii, procedaţi astfel:

1. apăsaţi simultan tastele 1 “+” şi “-”

2. apăsaţi tasta “+”

3. apăsaţi tasta “+” OK pentru a avea acces la
parametri

4. pe display apare primul parametru disponibil

5. pentru a selecta parametrii apăsaţi tasta “+”

- Exemplu: modificarea parametrului

6. apăsaţi tasta “+” OK pentru a accesa acest

7. apăsaţi tastele 1 “+”sau “-”

8. apăsaţi tasta “+” OK pentru a memora

Pentru a ieşi apăsaţi tasta “-” ESC pentru a reveni la vizualizarea
normală.

şi tastele “+” OK şi “-” ESC.

modifica valoarea

parametrii

timp
de 5 secunde. Centrala necesită introducerea
codului de acces, pe display apare 222222

pentru a selecta codul

pentru a selecta parametrul

parametru; pe display va apărea valoarea,
“de ex.

pentru a

selecta o nouă valoare “de ex. 6565”

modificarea sau tasta “-” ESC pentru a ieşi
fără a memora.

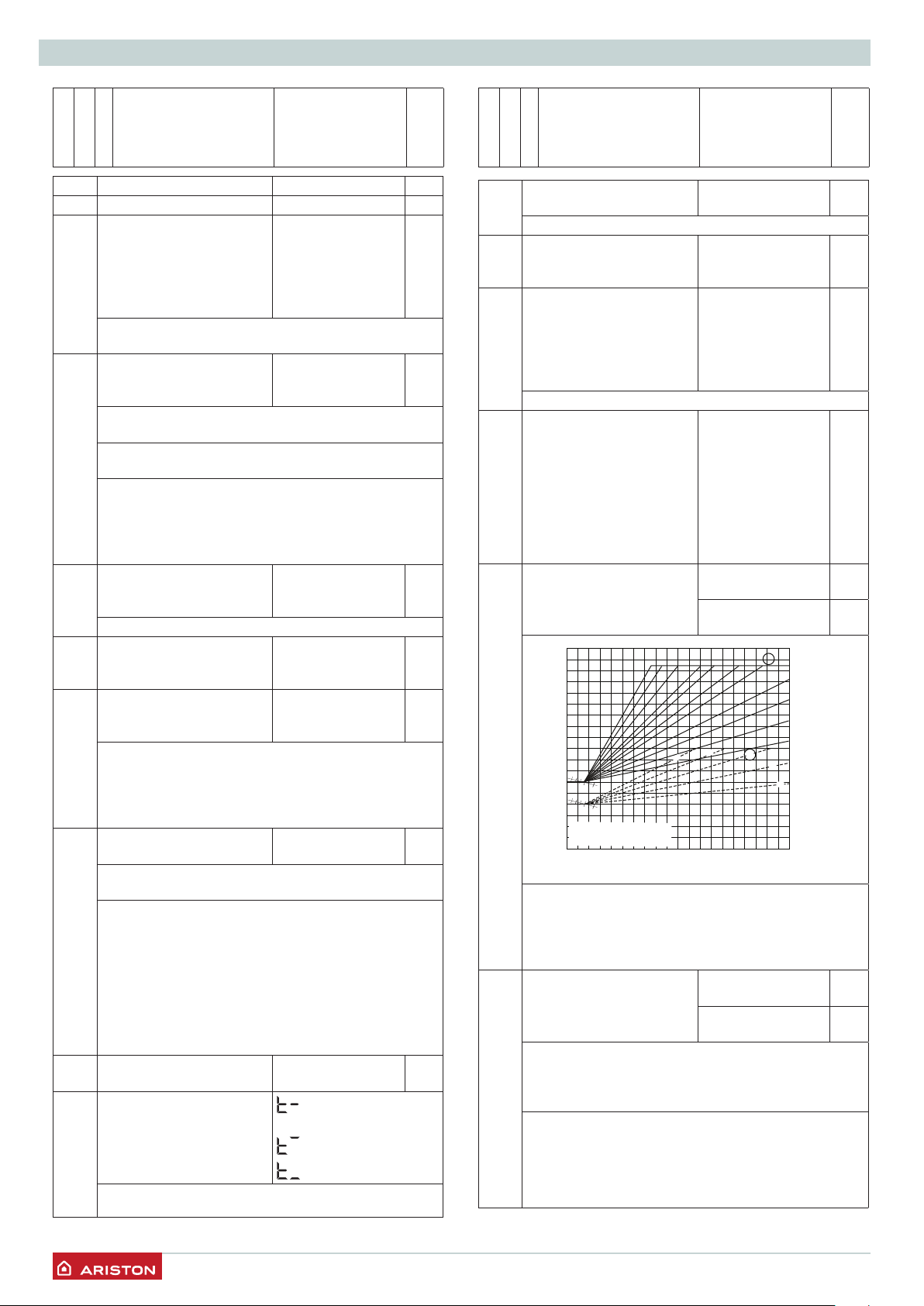

ARIA TEHNICA

meniu

submeniu

parametru

descriere valoare

INTRODUCERE COD 222
Introduceti codul pentru a selecţiona 234 şi apăsaţi pe tasta OK

201 Pre-incalzire ACM 0 = OFF

1 = ON

REZERVAT SAT Exclusiv în caz de schimbare a gazului sau a
plăcii electronice

214 sSelectie pompa 0 = fix

1 = modulant

REZERVAT SAT Exclusiv în caz de schimbare a gazului sau a
plăcii electronice

215

Dezactivează spălarea
periodică a camerei de

ardere

0 = OFF
1 = ON

Cazanul este activat la ecare 6 ore timp de 60 de
secunde la putere minimă.

216 NU UTILIZAŢI
220 Aprindere lentă de la 0 până la 99 60

REZERVAT SAT

228 Versiune Centrală Termică

de la 0 până la 5 0

CARES S

NEMODIFICABILĂ
Vers. Centrala

CARES S SYSTEM

– NU SE POATE MODIFICA

Atenţie!

Modificarea de la 1 la 2 în
cazul legării la un boiler
extern, cu ajutorul unui set
ARISTON.

de la 0 la 5
0 = A NU SE UTILIZA
1 = acumulare exter-

na cu sonda NTC

2 = acumulare exter-

na cu Termostat

3 - 4 - 5 = A NU SE

UTILIZA

DOAR PENTRU SERVICE – a se folosi doar ca înlocuitor al
P.C.B.

229

Putere nominala centrala

CARES S/SYSTEM 24

CARES S 30

REZERVAT SAT Exclusiv în caz de schimbare a gazului sau a
plăcii electronice

231 Reglare putere încălzire max. de la 0 până la 100

consultaţi tabelul reglare gaz paragraful Punere în
funcţiune

232 Procent putere maxima

de la 0 până la 100
sanitara
NEMODIFICABIL

REZERVAT SAT Exclusiv în caz de schimbare a gazului sau a
plăcii electronice consultaţi tabelul reglare gaz

233 Procent putere minima

de la 0 până la 100
NEMODIFICABIL

REZERVAT SAT Exclusiv în caz de schimbare a gazului sau a
plăcii electronice consultaţi tabelul reglare gaz

234 Procent putere maxima pe

de la 0 până la100
incalzire
NEMODIFICABIL

REZERVAT SAT Exclusiv în caz de schimbare a gazului sau a
plăcii electronice consultaţi tabelul reglare gaz

236 Reglare temporizare

de la 0 până la 7 min 3
întârziere a aprinderii la
încălzire

238 NU UTILIZAŢI
239 NU UTILIZAŢI
243 Postventilare după solicitare

încălzire

0 = OPRIT

1 = PORNIT

/ 29

1

0

1

24
30

0

reglaj din

uzină

ARIA TEHNICA

meniu

submeniu

parametru

descriere valoare

reglaj din

uzină

meniu

submeniu

parametru

descriere valoare

reglaj din

uzină

245 Turatie maxima pompa
246 Turatie minima pompa
247 Indicare dispozitiv pentru

presiune circuit încălzire

de la 75 până la 100 %
de la 40 până la 100 %
0 = numai sondă

temperatură
1 = presostat la
minim
2 = senzor de
presiune

REZERVAT SAT Exclusiv în caz de schimbare a plăcii
electronice

250 Funcţie CONFORT 0 = Dezactivată

1 = Temporizată
2 = Totdeauna activa

CARES S SYSTEM - Activ cu centrala conectată la un
boiler extern cu sondă NTC.

Temporizată = activată timp de 30 de minute după o
captare apă caldă menajeră

Aparatul permite creşterea confortului apei calde
menajere prin intermediul funcţiei “CONFORT”.
Această funcţie menţine la temperatură constanta in
schimbătorul secundar (sau boiler extern) într-o perioadă
de inactivitate a centralei termice.

252 Întârziere tur apă caldă

menajeră

de la 5 la 200
(de la 0,5 până la 20
secunde)

Antilovitură de berbec

253 Stingere a arzătorului

în regim de apă caldă
menajeră

254 Postcirculare şi postventilare

după o captare apă caldă

0 = anticalcar
(oprire la > 67°C)
1 = + 4°C /reglare

0 = OPRIT
1 = PORNIT

menajeră
OFF = 3 minute de postcirculare şi postventilare după

o captare de apă caldă menajeră dacă temperatura
măsurată în centrala termică o impune.
ON = întotdeauna activat la 3 minute de postcirculare şi
de postventilare după o captare de apă caldă menajeră.

257 Functia anti-legionella 0 = OPRIT

1 = PORNIT

CARES S SYSTEM - Activ cu centrala conectată la un
boiler extern cu sondă NTC.

Funcţia împiedică apariţia bacteriilor de legionela care
pot apărea de obicei în conductele şi tuburile boilerelor, la
temperatură redusă (între 20 şi 40 °C).

Funcţia este activată de fiecare dată când centrala
este alimentată electric și, în orice caz, la fiecare 30 de
zile (dacă temperatura nu depășește 59 ° C), ridicând
temperatura apei la 60 ° C timp de o oră.
Când funcţia este activată pe display apare

Antilegionela in curs

258 Trecventa antilegionella de la 24 până la 480

(oră) sau 30 zile

270 Modul test

(analiza gaze arse )

Este posibila activarea functiei de curatare a cosului ( functia
de analiza gaze arse ) apasand butonul RESET 10 sec.

= putere maximă

de încălzire

= putere maximă DHW

= putere minimă

100

30

271 Functia de aerisire 0 = Oprit

0

1 = Pornit

1

Ciclul de aerisire poate fi activat apasand tasta 1 - 5 sec.

293 Tip senzor gaze arse 0 = Nu este prezent

1

1 = proporţionala
2 = PORNIT / OPRIT

420 Domeniul de temperaturi

zona 1

0 = de la 20 până la
45°C

1

(temperatură joasă)
1 = de la 35 până la

0

82°C
(temperatură înaltă)

selectare pe baza tipologiei instalaţiei

421 Selectare tip de

termoreglare de bază în
funcţie de perifericele
conectate

0 = temperatură de
tur fixă
1 = dispozitiv On/Off
2 = numai sonda de

1

interior
3 = numai sonda de
exteriior
4 = sonda de interior
si sonda externa

5

422 Curba de termoreglare de la 0.4 până la 3.5

1.3

(temperatură înaltă)
de la 0.2 până la 1.0

0.6

(temperatură joasă)

0

0

90
°C

80

70

60

50

40

30

23

Temperatură de tur a instalaţiei

21

°C

19

20

23

21

°C

19

10

Valoare prestabilită
temperatură ambiantă

0

3.5

3.0

2.5

2.0

0.8

1.0

510152025

Temperatură externă

0 -5 -10 -15 -20 -25 °C

1.8

1.3

1.5

1.0

0.8

0.6

Temperatură înaltă

0.4

0.6

0.4

0.2

Temperatură joasă

În caz de utilizare a sondei exterioare, centrala termică
calculează temperatura de tur cea mai potrivită ţinând
cont de temperatura exterioară şi de tipul de instalaţie.
Tipul de curbă trebuie să fie ales în funcţie de tipul de
instalatie şi de izolaţia locuinţei.

423 Decalare paralela curba

temp.

de la - 7 până la 7
(temperatură înaltă)

de la - 14 până + 14

0

0

(temperatură joasă)

Pentru a adapta curba termică la nevoile instalaţiei, este
posibil să decalaţi paralel curba astfel încât să modificaţi
temperatura de tur calculată şi deci temperatura
ambiantă.

Accesând parametrul și apăsând tastele 4, curba poate fi
deplasată paralel. Valoarea schimbării poate fi citită pe afișaj
de la -14 la +14 pentru sistemele cu temperatură ridicată sau
de la -7 la 7 pentru sistemele cu temperatură joasă. Fiecare
etapă este echivalentă cu o creștere / scădere de 1 ° C a
temperaturii de livrare în raport cu set-piont.

30 /

meniu

submeniu

parametru

descriere valoare

reglaj din

uzină

ARIA TEHNICA

424 Influenta proportionala

ambient
dacă reglarea = 0, temperatura măsurată de sonda

ambiantă nu afectează calculul reglării. Dacă reglarea =
20, temperatura măsurată are o influenţă maximă asupra
reglării.

425 Reglare temperatură

maximă încălzire zona 1

426 Reglare temperatură minimă

încălzire zona 1

821 Stare ventilator 0 = OFF

822 Viteză ventilator (x100)rot/min
823 NU UTILIZAŢI
824 Pozitie vana cu 3 cai 0 = sanitar

827 % modulare pompa
831 Temperatură tur încălzire (°C)
832 Temperatură retur încălzire (°C)
834 Temperatura fumului (°C)
842 Temperatură intrare apă caldă menajeră solară (°C)

Activat exclusiv cu kitul solar conectat sau cu recipient
extern

874

Consimțământul comutatorului
de ux sanitar (Nr.)

876

Indicarea prezenței acării 0 = Absent

879

Curent de ionizare

de la 0 până la + 20 20

de la 35 până la 82 °C
dacă parametrul 420 = 1
de la 20 până la 45 °C 45
dacă parametrul 420 = 0
de la 35 până la 82 °C
dacă parametrul 420 = 1
de la 20 până la 45 °C
dacă parametrul 420 = 0

1 = ON

1 = incalzire

0 = Deschis
1 = Închis

1 = Flacără detectată

82

35

20

/ 31

ÎNTREŢINERE

Instrucţiuni pentru deschiderea carcasei şi controlarea
interiorului centralei

Înainte de a executa o operaţie pe cazan, decuplaţi-l de la alimentarea
electrică, închizând întrerupătorul bipolar extern şi robinetul de gaz.
Pentru a avea acces în interiorul cazanului este necesar să:

1. deşurubaţi cele două şuruburi de pe panoul frontal (a)să îl trageţi
în faţă şi să îl desprindeţi din cârligele superioare (b);

2. rotiţi panoul de comandă şi trageţi-l spre voi (c).

(a)

(c)

(b)

32 /

ÎNTREŢINERE

Întreţinerea (verificarea, revizia) este esenţială pentru
siguranţa, buna funcţionare şi durata centralei.
Se efectuează în baza celor prevăzute de normele în vigoare.
Se recomandă efectuarea periodică a analizei gazelor arse
(combustiei) pentru a controla randamentul şi emisiile de
substanţe poluante, în conformitate cu normele în vigoare.
Înainte de începerea operaţiunilor de întreţinere:

- deconectaţi electric centrala şi aşezaţi întrerupătorul
bipolar extern în poziţia OFF

- închideţi robinetul de gaz şi robinetele de apă ale
instalaţiilor termice şi sanitare;

La sfârşit se redau (se reiau) reglările iniţiale.

Note generale

Este recomandabil, să se efectueze asupra aparatului, cel
puţin o dată pe an, următoarele controale (verificări):

1. Controlul garniturilor de izolare (susţinere) pe partea de apă cu

eventuala înlocuire a garniturilor şi redarea etanşeităţii.

2. Controlul garniturilor de izolare pe partea de gaz cu eventuala

înlocuire a garniturilor şi redarea etanşeităţii.

3. Controlul cu ochiul liber al stării în ansamblu a aparatului.

4. Controlul cu ochiul liber al arderii şi eventual demontarea şi

curăţarea arzătorului.

5. Ca urmare a verificării de la punctul 3, eventuala demontare şi

curăţarea camerei de combustie

6. Ca urmare a verificării de la punctul 4, eventuala demontare şi

curăţarea arzătorului şi injectorului

7. Curăţarea schimbătorului principal de căldură.

8. Verificarea funcţionării sistemelor de siguranţă încălzire:

- siguranţă temperatura limită.

9. Verificarea funcţionării sistemelor de siguranţă pe partea de

gaz:

- siguranţă lipsă gaz sau flacără (ionizare).

10. Controlul eficienţei producţiei de apă menajeră (verificarea

debitului si a temperaturii).

11. Controlul general al funcţionării aparatului.

12. Îndepărtarea oxidului de la electrodul de sesizare cu ajutorul

unei carpe de bumbac sau cu un smirghel foarte fin.

Proba de funcţionare

După ce aţi efectuat operaţiunile de întreţinere şi verificare,
reumpleţi circuitul de încălzire la presiune de circa 1,0 bar şi aerisiţi
instalaţia. Reumpleţi şi instalaţia de apă menajeră.

- Puneţi în funcţiune aparatul.

- Dacă este necesar aerisiţi din nou instalaţia de încălzire.

- Verificaţi setările şi buna funcţionare a tuturor dispozitivelor de
comandă, reglare şi control.

- Verificaţi izolarea (etanşeitatea) şi buna funcţionare a instalaţiei de
evacuare gaze arse / alimentare aer necesar arderii (comburent).

Curăţare schimbător primar

Curăţare parte evacuare fum
Se ajunge în interiorul schimbătorului primar demontând arzătorul.
Spălarea poate fi efectuată cu apă şi detergent ajutându-vă de un
pămătuf nemetalic, clătiţi cu apă.

Curăţare sifon

Se ajunge la dopul sifonului evitând vasul de condens situat în
partea de jos. Spălarea poate fi făcută cu apă şi detergent.
Remontaţi dopul sifonului recuperatorului de condens în locaşul
său.

NB: în caz de neutilizare prelungită a aparatului,
sifonul trebuie umplut înainte de o nouă pornire.
Lipsa apei în sifon este periculoasă şi poate
antrena ieşirea fumului în atmosferă.

Operaţiuni de golire instalaţie

Golirea instalaţiei de încălzire trebuie efectuată în modul următor:

- opriţi (stingeţi) centrala şi aşezaţi întrerupătorul bipolar extern în
poziţia OFF şi închideţi robinetul de gaz;

- slăbiţi (desfaceţi) valva automata de evacuare aer;

- deschideţi robinetul de evacuare al instalaţiei strângând apa care
se scurge într-un rezervor pentru apă;

- evacuaţi de la punctele cele mai de jos ale instalaţiei (unde sunt
prevăzute).

Dacă este prevăzut ca instalaţia să se ţină oprită în zonele unde
temperatura ambient poate coborî în perioada de iarnă sub 0°C,
este recomandabil să se adauge lichid antigel în apa din instalaţia de
încălzire pentru a evita golirile repetate; în cazul folosirii unui astfel
de lichid, verificaţi cu atenţie compatibilitatea cu oţelul inox din care
este făcut corpul centralei.
Se recomandă folosirea produselor antigel ce conţin GLICOL de tip
PROPILENIC contra coroziune (cum ar fi de exemplu CILLICHEMIE
CILLIT CC 45, care nu este toxic şi care în acelaşi timp are şi calităţile
unui antigel, antincalcar şi anticoroziv) în dozele prescrise de
producător, în funcţie de temperatura minimă prevăzută.
Verificaţi în mod periodic pH-ul amestecului apă – antigel din circuitul
centralei şi înlocuiţi amestecul atunci când valoarea măsurată este
mai mică decât limita prescrisă de producător.

NU AMESTECAŢI TIPURI DIFERITE DE ANTIGEL.

Producatorul nu este responsabil pentru defecţiunile cauzate
aparatului sau instalaţiei şi provocate din cauza folosirii de substanţe
antigel sau aditivi neadecvaţi

Golirea instalaţiei sanitare

Ori de câte ori există pericolul de îngheţ, trebuie golită instalaţia
sanitară în felul următor:

- Închideţi robinetul de la reţeaua de apă,

- deschideţi toate robinetele de apă caldă şi rece,

- goliţi de la punctele de jos (unde sunt prevăzute).

ATENŢIE

Goliţi componentele ce ar putea conţine apă calda, activând
eventualele ventile de evacuare, înainte de manevrarea lor.
Efectuaţi desfundarea (dez-incrustrare) de calcar a componentelor
respectând specificaţiile din fişa de siguranţă a produsului utilizat,
aerisind ambientul, folosind echipament de protecţie, evitând
să amestecaţi produse diferite, protejând aparatul şi obiectele
înconjurătoare.
Închideţi ermetic deschiderile folosite pentru a efectua citirea
presiunii gazului sau a reglărilor de gaz.
Asiguraţi-vă că duza este compatibilă cu gazul de alimentare.
În cazul în care se simte miros de ars sau se vede ieşind fum din
aparat sau se simte miros puternic de gaz, întrerupeţi alimentarea
electrică, închideţi robinetul de gaz, deschideţi ferestrele şi informaţi
tehnicianul.

Informaţii pentru utilizator

Informaţi utilizatorul cu privire la modalităţile de funcţionare ale
instalaţiei.
În special, livraţi utilizatorului toate manualele de instrucţiuni şi
avertizaţi-l să le păstreze împreună cu aparatul.
Avertizaţi utilizatorul să:

- Controleze periodic presiunea apei în instalaţie; informaţi-l cu

privire la umplerea instalaţiei cu apă şi la aerisirea caloriferelor.

- Controleze şi să regleze temperatura precum şi să comande

dispozitivele de reglare, în scopul gestionării economice şi
corecte ale instalaţiei.

- Execute, conform normelor, operaţiile de întreţinere ale

instalaţiei.

- Nu modifice, în nici un caz, valorile setate, de alimentare cu aer

necesar arderii şi de evacuare a gazelor de ardere.

/ 33

ÎNTREŢINERE

MAX

Eliminarea și reciclarea cazanului.

Produsele noastre sunt proiectate și fabricate în cea mai mare
parte cu componente din materiale reciclabile.
Cazanul și accesoriile sale trebuie eliminate în mod
corespunzator și materialele diferite reciclate diferential,
acolo unde este posibil.

Ambalajul utilizat pentru transportul cazanului trebuie
eliminat de instalator/dealer.

ATENTIE:
Reciclarea și eliminarea cazanului și a accesoriilor trebuie
facută conform normelor și reglemantărilor în vigoare.

Placa de timbru caracteristici

1

1

3

3

8

9

11

10

12
13

19

1. Marca

2. Producător

3. Model - Nr de serie

4. Cod comercial

5. Nr omologare

6. Ţări de destinaţie – categorie gaz

7. Predispunere Gaz

8. Tip instalaţie

9. Date electrice

10. Presiune maximă sanitară

11. Presiune maximă încălzire

12. Tip cazan

13. Clasă NOx / Eficienţă

14. Capacitate termică max – min

15. Putere termică max – min

16. Debit specific

17. Calibrare putere cazan

18. Debit nominal în circ.sanitar

19. Gaz utilizabil

20. Temperatura ambiantă minimă de funcţionare

21. Temperatura maximă încălzire

22. Temperatura maximă circ. sanitar

4

6

7

Q
P

60/80°C

14

15

16

5

MIN

17

2

18

20
21
22

34 /

Model:

CARES S

24

24 System

30

98,2 / 88,5

1,6

1,6

1,6

100

100

100

Clasă Nox

class

6

545453

Conţinut de CO2 (G20) (80°C-60°C) max min

%

9,4 / 8,9

Exces de aer (80°C-60°C)

%

212121

Presiune de umflare vas de expansiune

bar

1

3

Capacitate vas de expansiune

l

8

Temperatură apă caldă menajeră min/max - CARES S

°C

36 / 60

--

36 / 60

--

40 / 60

--

Presiune apă caldă menajeră max/min

bar

7 / 0,2

Tensiune/frecvenţă de alimentare

V/Hz

230 / 50

696973

Indicele de eficienţă energetică pompa de circulaţie

EEI ≤ 0,23

0

Nivel de protecţie a instalaţiei electrice

IP

X5D

DATE TEHNICE

Certificat CE (pin)

NOTĂ GEN.

Tip centrală termică

Putere calorică nominală max/min (Hi) Qn kW
Putere calorică nominală max/min (Hs) Qn kW
Putere calorică nominală apă caldă menajeră max/min (Hi)Qn kW
Putere calorică nominală apă caldă menajeră max/min (Hs)Qn kW
Putere utilă max/min (80°C-60°C) Pn kW
Putere utilă max/min (50°C-30°C) Pn kW
Putere utilă max/min apă caldă menajeră Pn kW
Randament de ardere (la coşul de fum) %
Randament la puterea calorică nominală (60/80°C) %
Randament la puterea calorică nominală (30/50°C) %

CARACTERISTICI ENERGETICE

Randament la 30 % la 30°C %
Randament la puterea calorică minimă (60/80°C) %

Stele de Randament (dir. 92/42/EEC) stea

Pierdere la nivelul coşului de fum cu arzătorul în funcţiune %
Presiune aer disponibilă Pa

Temperatură fum (G20) (80°C-60°C) °C

0085CU0394

C13(X)-C23-C33(X)-C43(X)-C53(X)-C63(X)

C83(X)-C93(X)-B23-B23P-B33
20,0 / 4,7 20,0 / 4,7 24,0 / 5,8
22,2 / 5,2 22,2 / 5,2 26,7 / 6,4
23,5 / 4,7 23,5 / 4,7 29,0 / 5,8
26,1 / 5,2 26,1 / 5,2 32,2 / 6,4
19,6 / 4,6 19,6 / 4,6 23,6 / 5,7
21,0 / 4,9 21,0 / 4,9 25,6 / 6,1
23,0 / 4,6 23,0 / 4,6 28,5 / 5,7

98,4 98,4 98,4

98,0 / 88,2 98,0 / 88,2
105,0 / 94,6 105,0 / 94,6 106,5 / 95,9
108,5 / 97,7 108,5 / 97,7 108,6 / 97,8

97,1 / 87,4 97,1 / 87,4 97,6 / 87,8

EMISII

Conţinut de O2 (G20) (80°C-60°C) %
Debit maxim fum (G20) (80°C-60°C) Kg/h

Presiune maximă de încălzire bar

Temperatură de încălzire min/max
(plajă temperatură înaltă)

CIRCUIT ÎNCĂLZIRE

Temperatură de încălzire min/max
(plajă temperatură joasă)

Temperatură apă caldă menajeră min/max - CARES S SYSTEM
Debit specific apă caldă menajeră (T=30°C) l/min

Cantitate de apă caldă T=25°C l/min
Cantitate de apă caldă T=35°C l/min

Stale confort apă caldă menajeră (EN13203) stea

Debit minim de apă caldă l/min

CIRCUIT APĂ CALDĂ MENAJERĂ

Putere electrică absorbită totală W

Temperatură ambiantă minimă de utilizare °C

ELECTRICĂ

°C

°C

3,7 3,7 3,7

37,0 37,0 45,7

35 / 82

20 / 45

11,0 -- 13,3
13,2 -- 16,0

9,4 -- 11,4

2,0 -- 2,0

Greutate kg

26 26 28

/ 35

DATE TEHNICE

Apparecchio a bassa temperatura

da/nu

n

4

s

scăzutăe (temperatura retur 30°C)

Xl--XL

Randamentul energetic aferent încălzirii apei

η

wh

%

84--83

Consumul zilnic de energie electrică

Q

elec

kWh

0,171

--

0,178

fuel

0,024

0,024

0,030

0,013

0,013

0,015

În modul standby

PSBkW

0,003

0,003

0,004

stby

ign

0,000

0,000

0,000

WA

505050

Model: CARES S
Cazan cu condensare: da/nu
Instalaţie de încălzire cu funcţie dublă: da/nu
Cazan de tip B1: da/nu
Instalaţie cu cogenerare pentru încălzirea incintelor da/nu

Date de contact
(Denumirea și adresa producătorului sau a reprezentantului său autorizat.)

ErP INCALZIRE

Puterea termică nominală

La putere termică nominală și regim de temperatură ridicată P
La 30 % din puterea termică nominală și regim de temperatură scăzută (tempera-

tura retur 30°C)
Randamentul energetic sezonier aferent încălzirii incintelor η
Randamentul util la putere termică nominală și regim

de temperatură ridicată
Randamentul util la 30 % din puterea termică nominală și regim de temperatură

ErP APĂ CALDĂ MENAJERĂ

Profilul de sarcină declarat

P

P

1

η

4

η

1

kW

kW

kW

24 24 SYSTEM 35

da da da
da nu da
nu nu nu
nu nu nu
nu nu nu

ARISTON THERMO S.p.A.

Viale A. Merloni 45 60044 FABRIANO

AN - ITALIA

20 20 24

19,5 19,5 23,7

6,0 6,0 7,2

%

%

%

93 93 93

88,2 88,2 88,5

97,7 97,7 97,8

Consumul zilnic de combustibil Q

CONSUMUL AUXILIAR DE ENERGIE ELECTRICĂ

În sarcină totală elmax kW
În sarcină parţială elmin kW

ALȚI PARAMETRI

Pierderea de căldură în standby P
Consumul de energie electrică al arzătorului de aprindere P
Nivelul de putere acustică, în interior L

Emisii de oxizi de azot NOx mg/kWh

kWh

kW
kW

dB

23,161 -- 23,751

0,043 0,043 0,045

33 33 44

FIȘĂ A PRODUSULUI - EU 811/2013

Marca

Model: CARES S

24 24 SYSTEM 35

Profilul de sarcină declarat
Clasa de randamentul energetic sezonier aferent încălzirii incintelor

Clase de randament energetic aferent încălzirii ape

XL -- XXL

A A A

A

--

A

Puterea termică nominală P
Consumul anual de energie
Consumul anual de energie electrică
Consumul anual de combustibil AFC GJ 18 -- 18
Randamentul energetic sezonier aferent încălzirii incintelor η
Randamentul energetic aferent încălzirii apei η
Nivelul de putere acustică, în interior L

36 /

n

kW 20 20 24
QHE GJ 38 38 46
AEC kWh 37 -- 38

s
wh

WA

% 93 93 93
% 84 -- 83

dB 50 50 50

I I I

1

2

3 6

+++

A

+

A

++

A

A

A

+

5

A

+

B

+

C

D

+

E

F

+

2015 811/2013

G

DATE TEHNICE

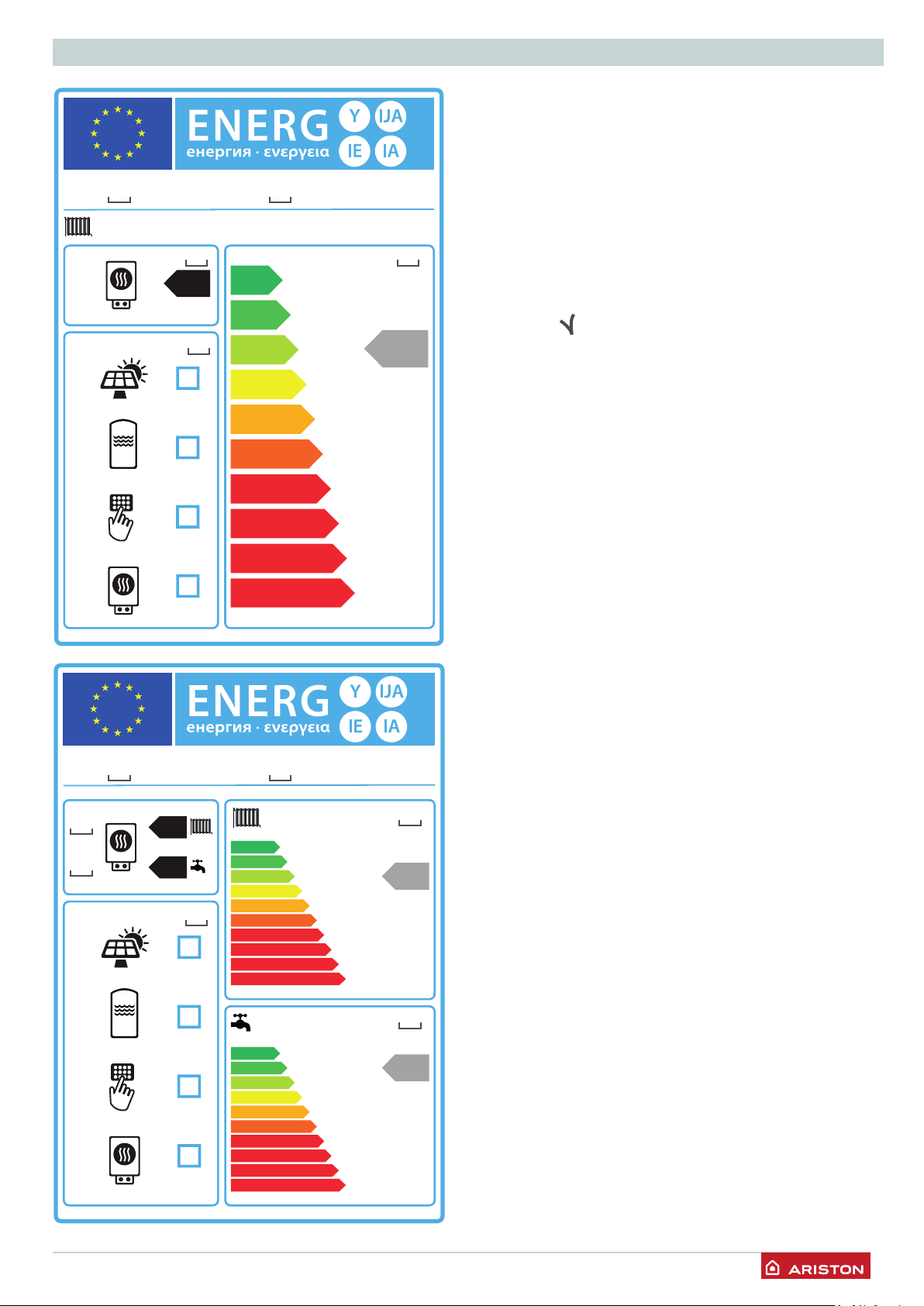

Instrucţiuni pentru completarea etichetei pentru
pachetele de instalaţie de încălzirea incintelor (sau
încălzire cu funcţie dublă), regulator de temperatură și
dispozitiv solar.

1. denumirea sau marca comercială a comerciantului și/sau a
furnizorului;

2. identificatorul de model al comerciantului și/sau al furnizorului;

3. clasa de randament energetic sezonier aferent încălzirii incintelor
a instalaţiei pentru încălzirea incintelor, deja incarcate;

4. clasele de randament energetic sezonier aferent încălzirii
incintelor și de randament energetic aferent încălzirii apei ale
instalaţiei de încălzire cu funcţie dublă, deja incarcate;

5. Indicarea
rezervor de apă caldă, un regulator de temperatură și/sau o
instalaţie suplimentară pentru încălzirea incintelor în pachetul de
instalaţie pentru încălzirea incintelor, regulator de temperatură și
dispozitiv solar;

6. clasa de randament energetic sezonier aferent încălzirii incintelor
a pachetului de instalaţie pentru încălzirea incintelor, regulator
de temperatură și dispozitiv solar, determinat in concordanta cu
figura 1 din paginile urmatoare.

Vârful săgeţii care conţine clasa de randament energetic sezonier

aferent încălzirii incintelor a pachetului de instalaţie pentru
încălzirea incintelor, regulator de temperatură și dispozitiv solar
trebuie să se afle la aceeași înălţime cu vârful săgeţii pe care
figurează clasa de randament energetic corespunzătoare.

7. clasa de randament energetic sezonier aferent încălzirii incintelor
a pachetului de instalaţie de încălzire cu funcţie dublă, regulator
de temperatură și dispozitiv solar, determinat in concordanta cu
figura 1 din paginile urmatoare.

Vârful săgeţii care conţine clasa de randament energetic sezonier

aferent încălzirii incintelor a pachetului de instalaţie de încălzire
cu funcţie dublă, regulator de temperatură și dispozitiv solar
trebuie să se afle la aceeași înălţime cu vârful săgeţii pe care
figurează clasa de randament energetic corespunzătoare.

posibilităţii de a include un colector solar, un

I I I

1

3

4

A

A

XL

5

+

+

+

+

2015 811/2013

2

6

+++

A

++

A

+

A
A
B
C
D
E
F
G

XL

+++

A

++

A

+

A
A
B
C
D
E
F
G

A

+

A

7

++

/ 37

DATE TEHNICE

PACHETE DE INSTALAŢIE DE ÎNCĂLZIRE CU FUNCŢIE DUBLĂ,
REGULATOR DE TEMPERATURĂ ȘI DISPOZITIV SOLAR
Fișa pentru pachetele de instalaţie de încălzire cu funcţie dublă,
regulator de temperatură și dispozitiv solar trebuie să conţină
elementele prevăzute la literele (a) și (b):
a) elementele prevăzute în figura 1 pentru evaluarea randamentului

energetic sezonier aferent încălzirii incintelor al unui pachet de
instalaţie de încălzire cu funcţie dublă, regulator de temperatură
și dispozitiv solar, inclusiv următoarele informaţii:

- I: valoarea randamentului energetic sezonier aferent încălzirii
incintelor al instalaţiei de încălzire cu funcţie dublă
preferenţiale, exprimată în %;

- II: factorul de ponderare a puterii termice a instalaţiilor de
încălzire preferenţiale și suplimentare din cadrul unui pachet,
(vezi REGULAMENTUL DELEGAT (UE) NR. 811/2013 - anexa IV

- 6.a);

- III: valoarea expresiei matematice: 294/(11 · Prated), unde
Prated se referă la instalaţia de încălzire cu funcţie dublă
preferenţială;

- IV: valoarea expresiei matematice 115/(11 · Prated), unde
Prated se referă la instalaţia de încălzire cu funcţie dublă
preferenţială;

în plus, pentru instalaţiile de încălzire cu pompă de căldură cu
funcţie dublă preferenţiale:

- V: valoarea diferenţei dintre randamentele energetice
sezoniere aferente încălzirii incintelor în condiţii climatice
medii și mai reci, exprimată în %;

- VI: valoarea diferenţei dintre randamentele energetice
sezoniere aferente încălzirii incintelor în condiţii climatice
mai calde și medii, exprimată în %;

b) elementele prevăzute în figura 5, pentru evaluarea randamentului

energetic aferent încălzirii apei al unui pachet de instalaţie de
încălzire cu funcţie dublă, regulator de temperatură și dispozitiv
solar, unde trebuie incluse următoarele informaţii:

- I: valoarea randamentului energetic aferent încălzirii apei al
instalaţiei de încălzire cu funcţie dublă, exprimată în %;

- II: valoarea expresiei matematice (220 · Q
ia din anexa VII - tabelul 15 REGULAMENTUL DELEGAT (UE)
NR. 811/2013, iar Q
solar pentru profilul de sarcină declarat M, L, XL și XXL al

din fișa de produs a dispozitivului

nonsol

instalaţiei de încălzire cu funcţie dublă;

- III: valoarea expresiei matematice (Q
în %,, unde Q
iar Q

din anexa VII - tabelul 15 REGULAMENTUL DELEGAT

ref

(UE) NR. 811/2013 pentru profilul de sarcină declarat M, L, XL

se ia din fișa de produs a dispozitivului solar,

aux

și XXL.

)/Q

ref

· 2,5)/(220 · Q

aux

nonsol

, unde Q

ref

se

ref

), exprimată

38 /

DATE TEHNICE

%

%

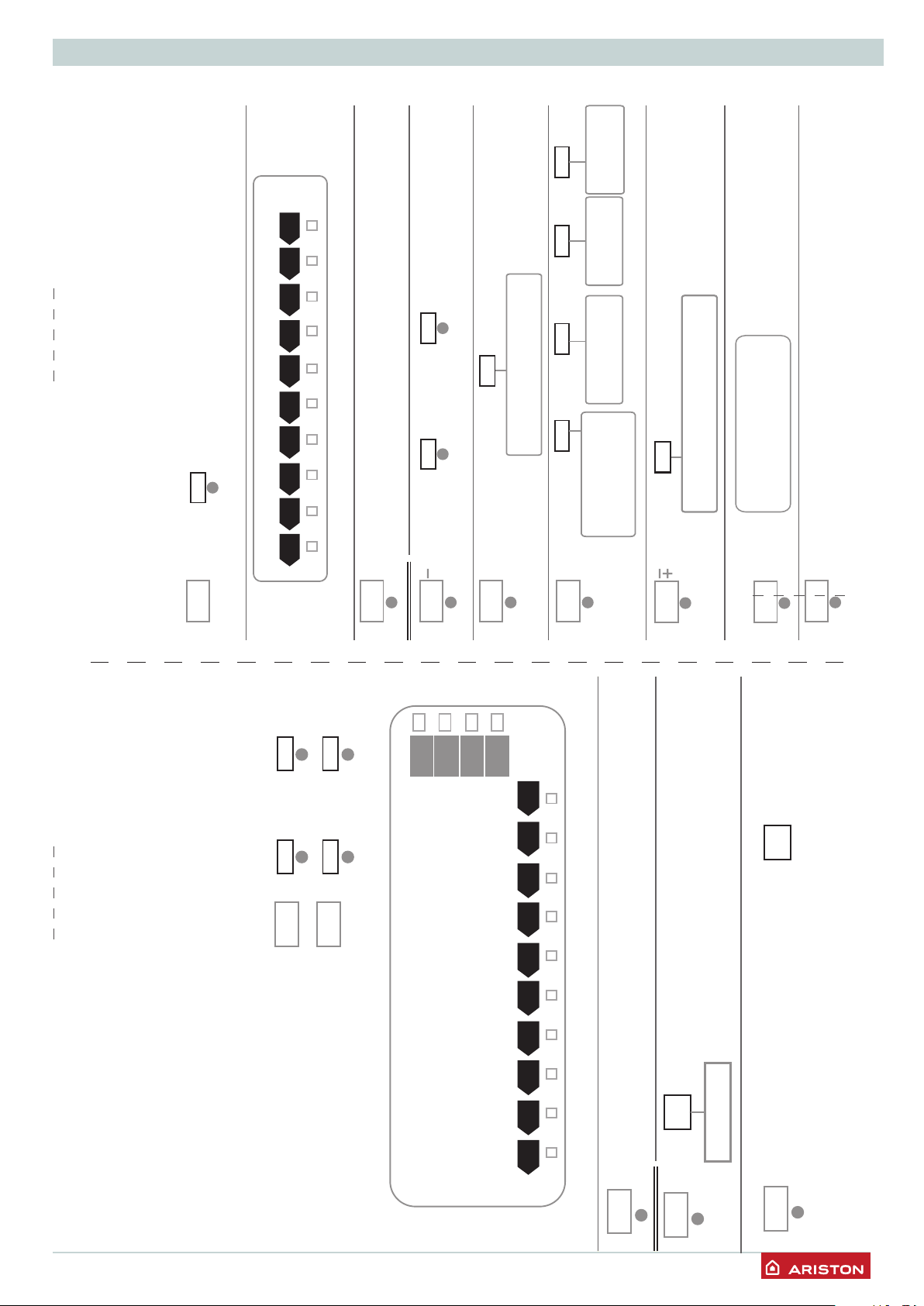

Cazan și pompă de caldură suplimentară instalate cu emițătora de căldură la temperatură scazută, la 35°C?

Din șa pompei de căldură

7

+ (50 x ‘II’) =

Randamentul energetic sezonier aferent încălzirii incitelor al pachetului

Clasa de randament energetic sezonier aferent încălzirii incitelor al pachetului

< 30% ≥ 30 % ≥ 34 % ≥ 36 % ≥ 75 % ≥ 82 % ≥ 90 % ≥ 98 % ≥ 125 % ≥ 150%

G F E D C B A

A

+

A

++

A

+++

Contribuție solară și pompă de caldură suplimentară

Alegeți valoarea mai mică

0,5 x SAU 0,5 x =

4

( - ‘I’ ) x ‘II’ =

5

Din șa pompei de căldură

Randamentul energetic sezonier aferent

încălzirii incitelor (în %)

Pompă de caldură suplimentară

+

( ‘III’ x + ‘IV’ x ) x 0,9 x ( /100 ) x =

Dimensiunea

colectorului (în m

2

)

Volumul

rezervorului (în m

3

)

Rendamentul colectorului

(

î

n %)

A* = 0,95, A = 0,91,

B = 0,86, C = 0,83, D-G = 0,81

+

Contribuție solară - Din șa dispozitivului solar

Clasa rezervorului

incitelor (în %)

( - ‘I’ ) x 0,1 =

Din șa cazanului

Regulator de temperatură

Cazan suplimentar

Randamentul energetic sezonier aferent încălzirii

Din șa regulatorului de temperatură

Clasa

I = 1%, II = 2%, III = 1,5%, IV = 2%,

V = 3%, VI = 4 %, VII = 3,5%, VIII = 5%

Rendamentul energetic sezonier aferent încălzirii incitelor al cazanului

+

Figura 1

energetic este influenţat de alţi factori, cum sunt pierderea de

căldură în sistemul de distribuţie și dimensionarea produselor în

raport cu mărimea și caracteristicile clădirii.

real al acestuia, odată instalat într-o clădire, deoarece randamentul

Este posibil ca randamentul energetic al pachetului de produse

prevăzut in prezenta fișă să nu corespundă randamentului energetic

Mai calde:

3

+ 0,4 x

2

=

%

Mai reci:

3

- 0,2 x

2

=

%

7

%

Randamentul energetic aferent încălzirii apei în condiții climatice mai reci sau mai calde

%

XXL

< 28 % ≥ 28 % ≥ 32 % ≥ 36 % ≥ 40 % ≥ 60 % ≥ 85 % ≥ 131 % ≥ 170 % ≥ 213 %

6

XL

< 27 % ≥ 27 % ≥ 30 % ≥ 35 % ≥ 38 % ≥ 55 % ≥ 80 % ≥ 125 % ≥ 160 % ≥ 200 %

%

L

< 27 % ≥ 27 %

< 27 % ≥ 27 %

≥ 30 %

≥ 30 % ≥ 34 % ≥ 37 % ≥ 50 % ≥ 75 % ≥ 115 % ≥ 150 % ≥ 188 %

≥ 33 % ≥ 36 % ≥ 39 % ≥ 65 % ≥ 100 % ≥ 130 % ≥ 163 %

‘I’

1

%

Rendamentul energetic aferent încălzirii apei al instalației de incălzire cu funcție dublă

Figura 5

%

4

Clase de randament energetic aferent încălzirii apei a pachetului în condiții climatice medii

Rendamentul energetic aferent încălzirii apei al pachetului în condiții climatice medii

%

3

2

%

Contribuție solară - Din șa dispozitivului solar

(1,1 x ‘I’ - 10%) x ‘II’ - - ‘I’ =

Prolul de sarcină declarat:

5

M

G

F E D C B A

A

+

A

++

A

+++

Electricitate auxiliară

‘III’

+

‘I’

1

%

%

3

2

/ 39

ITALIAN DESIGN

Ariston Thermo Romania SRL

Polona Business Center, Strada Polonă nr. 68-72

Etaj 1, Sector 1, Cod Poștal 010505, București

Telefon: [phone]

Fax : [phone]
e-mail: [email protected]
www.ariston.com/ro

199 111 222

420011126800 - Rev. 01 - 250621
