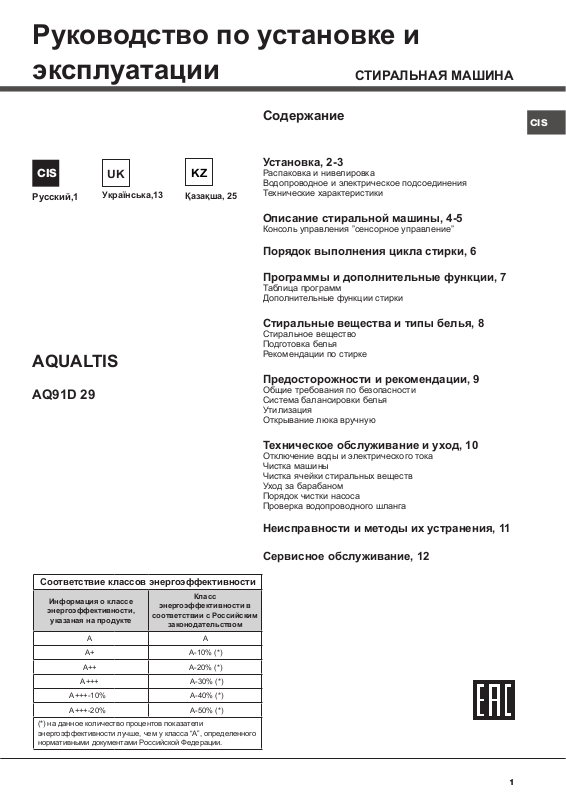

Руководство по установке и

эксплуатации СТИРАЛЬНАЯ МАШИНА

CIS UK KZ

Русский,1 Українська,13 Қазақша, 25

Содержание	CIS

Установка, 2-3

Распаковка и нивелировка Водопроводное и электрическое подсоединения Технические характеристики

AQUALTIS

AQ91D 29

Описание стиральной машины, 4-5

Консоль управления ”сенсорное управление”

Порядок выполнения цикла стирки, 6

Программы и дополнительные функции, 7

Таблица программ Дополнительные функции стирки

Стиральные вещества и типы белья, 8

Стиральное вещество Подготовка белья Рекомендации по стирке

Предосторожности и рекомендации, 9

Общие требования по безопасности Система балансировки белья Утилизация Открывание люка вручную

Техническое обслуживание и уход, 10

Отключение воды и электрического тока Чистка машины Чистка ячейки стиральных веществ Уход за барабаном Порядок чистки насоса

Проверка водопроводного шланга

Неисправности и методы их устранения, 11

Сервисное обслуживание, 12

Соответствие классов энергоэффективности

Информация о классе	Класс
	энергоэффективности в
энергоэффективности,
	соответствии с Российским
указаная на продукте
	законодательством
A	A
A+	A-10% (*)
A++	A-20% (*)
A+++	A-30% (*)
A+++-10%	A-40% (*)
A+++-20%	A-50% (*)

(*) на данное количество процентов показатели энергоэффективности лучше, чем у класса “А”, определенного нормативными документами Российской Федерации.

1

Установка

CIS	! Важно сохранить данное руководство для	! Тщательная нивелировка гарантирует стабильность
	последующих консультаций. В случае продажи,	и устраняет вибрации и шум, в особенности в
	передачи или переезда проверьте, чтобы данное	процессе отжима.
	руководство сопровождало стиральную машину.	! В случае установки машины на ковер или ковровое
	! Внимательно прочитайте инструкции: в них	покрытие, отрегулируйте ножки таким образом, чтобы
	содержатся важные сведения об установке изделия,	под стиральной машиной оставался достаточный
	его эксплуатации и безопасности.	зазор для вентиляции.
	! В пакете с техническим руководством вы найдете,	Водопроводное и электрическое
	помимо гарантийного талона, детали, необходимые
	для установки машины.	подсоединения
	Распаковка и нивелировка	Порядок подсоединения шланга подачи воды
	Снятие упаковки	! Перед подсоединением водопроводного шланга к
	1. После снятия упаковки со стиральной машины	водопроводу дайте стечь воде до тех пор, пока она
		не станет прозрачной.
	проверьте, чтобы на ней не было повреждений,
	вызванных при перевозке.		1. Подсоедините шланг
	В случае обнаружения повреждений немедленно		к машине, привинтив
	обратитесь к поставщику, не подключая машину.		его к специальному
	2. Снимите 4 винта,		крану, расположенному
	предохраняющие машину		в задней верхней части
	в процессе перевозки, и		справа (см. схему).
	распорки, расположенные
	в задней части машины
	(см. схему).
			2. Вставьте прокладку А
			в конец водопроводного
			шланга и привинтите
	3. Закройте отверстия резиновыми заглушками,		его к водопроводному
	которые вы найдете в пакете.		крану холодной воды с
	4. Сохраните все детали. В случае последующей	A	резьбовым отверстием
	перевозки стиральной машины, они должны быть		3/4 дюйма (см. схему).
	установлены во избежание ее повреждения.		Перед подсоединением
	! Не разрешайте детям играть с упаковочными		откройте водопроводный
	материалами.		кран до тех пор, пока из
	! Упаковка и отдельные ее элементы не		него не потечет чистая
	предназначены для контакта с пищей.		вода.
	Нивелировка	3. Проверьте, чтобы водопроводный шланг не был
	1. Установите стиральную машину на плоском	заломлен или сжат.
	и прочном полу, не прислоняя ее к стенам или к
	мебели.	! Водопроводное давление в кране должно
	2. Выровняйте	быть в пределах значений, указанных в таблице
	машину при помощи	“Технические данные” (см. страницу рядом).
	регулируемых ножек до
	полного выравнивания	! Если длина водопроводного шланга
	(наклон не должен	будет недостаточной, следует обратиться в
	превышать 2-х градусов).	специализированный магазин или к уполномоченному
		сантехнику.
		! Никогда не используйте б/у или старые шланги для
		подачи воды, а только прилагающиеся к машине.

2

Подсоединение сливного шланга

65 - 100 cm

Подсоедините сливной шланг, не сгибая его, к сливному трубопроводу или к сливному патрубку в стене, расположенному на высоте 65 – 100 см от пола.

В качестве альтернативы поместите конец сливного шланга в раковину или в ванну, прикрепив прилагающуюся направляющую к крану

(см. схему).

Свободный конец сливного шланга не должен быть погружен в воду.

! Не рекомендуется использовать удлинительные шланги. При необходимости удлинение должно иметь такой же диаметр, что и оригинальный шланг, и его длина не должна превышать 150 см.

Электрическое подключение

Перед подсоединением штепсельной вилки изделия к сетевой розетке необходимо проверить следующее:

•сетевая розетка должна быть заземлена и соответствовать нормативам;

•сетевая розетка должна быть расчитана на максимальную мощность стиральной машины, указанную в таблице Технические данные (см.

таблицу сбоку);

•напряжение электропитания должно соответствовать значениям, указанным в таблице Технические данные (см. таблицу сбоку);

•сетевая розетка должна быть совместима штепсельной вилкой машины. В противном случае необходимо заменить розетку или вилку.

!Запрещается устанавливать стиральную машину на улице, даже под навесом, так как является чрезвычайно опасным подвергать ее воздействию дождя и грозы.

!Стиральная машина должна быть установлена так, чтобы доступ к сетевой розетке оставался свободным.

!Не используйте удлинители и тройники.

!Сетевой кабель изделия не должен быть согнут или сжат.

!Замена сетевого кабеля может осуществляться только уполномоченными техниками.

Внимание! Производитель снимает с себя всякую ответственность в случае несоблюдения указанных CIS норм установки и подключения оборудования.

Технические данные

	Модель	AQ91D 29
	Страна-	Россия
	изготовитель
	Габаритные	ширина - 59,5 см.
		высота - 85 см.
	размеры
		глубина - 61,6 см.
	Вместимость	от 1 до 9 кг
	Номинальное
	значение	220-240 V ~
	напряжения
	электропитания
	или диапазон
	напряжения

Условное обозначениерода

электрическоготока 50 Hz

илиноминальная частота переменноготока

Класс защиты

от поражения Класс защиты I

электрическим

током

	Водопроводное	максимальное давление 1 МПа (10 бар)
		минимальноедавление0,05МПа(0,5бар)
	подсоединение
		емкость барабана 71 литра
	Скорость отжима	до 1200 оборотов в минуту
	Программы
	управления в	программа	; температура 60°C;
	соответствии с
	Директивой	загрузка 9 кг белья.
	EN 60456

Данное изделие соответствует следующим Директивам Европейского Сообщества:

- 2004/108/СЕ (Электромагнитная совместимость);

- 2006/95/CE (Низкое напряжение) - 2012/19/EU

Степень защиты от попадания твердых частиц и влаги, обеспечиваемая защитной оболочкой, за исключением

низковольтного оборудования, не имеющего защиты от влаги: IPX4

Дату производства	- 1-ая цифра в S/N соответствует
данной техники
можно получить из	последней цифре года,
серийного номера,	- 2-ая и 3-я цифры в S/N -
расположенного	порядковому номеру месяца года,
под штрих-кодом
(S/N XXXXXXXXX),	- 4-ая и 5-ая цифры в S/N - дню
следующим
образом
Класс	A
энергопотребления

3

Описание стиральной машины

CIS		ПАНЕЛЬ
	ЛЮК	УПРАВЛЕНИЯ

РУЧКА ЛЮКА

ПЛИНТУС

РЕГУЛИРУЕМЫЕ НОЖКИ

ЛЮК

Для открывания люка

всегда используйте

специальную ручку (см.

схему).

ДОЗАТОР СТИРАЛЬНОГО ВЕЩЕСТВА

Дозатор находится внутри

машины и доступен через

люк.

Описание дозировки

стиральных веществ

смотрите в разделе

“Стиральные вещества и

белье”.

рекомендуется использовать прилагающийся дозатор А для правильной дозировки. Для использования стирального порошка вставьте дозатор в нишу В.

3. Дополнительный дозатор: Отбеливатель.

! Если используется дополнительный дозатор 3, функция предварительная стирка исключается.

ячейка для добавок: для ополаскивателя или жидких добавок. Рекомендуется никогда не

превышать максимальный уровень, указанный на решетке дозатора и разбавлять концентрированные ополаскиватели.

Консоль управления ”сенсорное управление”

Для изменения настроек слегка дотроньтесь до

символа в сенсорной зоне (сенсорное управление), как показано на схеме.

			1. ячейка предварительной	Режим ожидания
	A		стирки: используйте
		3		Настоящая стиральная машина отвечает требованиям
			стиральный порошок.
				новых нормативов по экономии электроэнергии,
		1	! Передзасыпкой
				укомплектована системой автоматического отключения
			стиральногопорошка
		2		(режим сохранения энергии), включающейся через 30
B			необходимопроверить,
				минут простоя машины. Нажмите один раз кнопку
			чтобынебылустановлен
				ON/OFF и подождите, пока машина вновь
			дополнительныйдозатор3.
				включится.
			2. ячейка для основной
			стирки: В случае
использования жидкого стирального вещества

4

Консоль управления ”сенсорное

Кнопка ОТЖИМ

Кнопка с индикатором

управление”

START/PAUSE

CIS

Ручка выбора

M2

M1

Кнопка

ТЕМПЕРАТУРЫ

Индикатор

Символы

ФАЗЫ

программ

ECO

СТИРКИ

Дисплей

							Кнопка			Кнопка с
Кнопка с					Кнопки
	M3
			ДОПОЛНИТЕЛЬНЫЕ				ОТЛОЖЕННЫЙ			индикатором
индикатором				ФУНКЦИИ			ЗАПУСК			ЗАЩИТА ОТ
ON/OFF
								Индикатор		ДЕТЕЙ
								LOCK

Кнопка с индикатором ON/OFF: нажмите кнопку один раз для включения или выключения машины. Зеленый индикатор показывает, что машина включена. Для выключения стиральной машины в процессе стирки необходимо держать нажатой кнопку, примерно 3 секунды. Короткое или случайное нажатие не приведет к отключению машины. В случае выключения машины в процессе стирки текущий цикл отменяется.

Рукоятка ПРОГРАММЫ: может вращаться в обе стороны. Для выбора нужной программы смотрите «Таблица программ». В процессе стирки рукоятка не вращается.

Кнопки M1-M2-M3: держите нажатой одну из этих кнопок для ввода в память цикла и персонализированных вами программ. Для включения цикла, ранее введенного в

память, нажмите соответствующую кнопку.

Кнопка ТЕМПЕРАТУРЫ: нажмите для изменения или исключения нагрева. Заданное значение показывается на дисплее сверху (см. “Порядок выполнения цикла стирки”).

КнопкаОТЖИМ: нажмите для изменения или исключения отжима. Заданное значение показывается на дисплее сверху (см. “Порядок выполнения цикла стирки”).

Кнопка ОТЛОЖЕННЫЙ ЗАПУСК: нажмите для программирования задержки пуска выбранной программы. Заданное значение задержки показывается на дисплее сверху (см. “Порядок выполнения цикла стирки”).

Кнопки ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ: нажмите для выбора имеющихся дополнительных функций. Индикатор выбранной дополнительной функции загорается (см. “Порядок выполнения цикла стирки”).

Символы ФАЗЫ СТИРКИ: загораются для визуализации последовательности выполнения цикла (Стирка – Пoлockaниe - Отжим - слив ).

Надпись загорается по завершении цикла.

Кнопка с индикатором START/PAUSE: когда зеленый индикатор редко мигает, нажмите кнопку для пуска цикла стирки. После пуска цикла индикатор перестает мигать.

Для прерывания стирки вновь нажмите кнопку, индикатор замигает оранжевым цветом. Если индикатор «LOCK» погас, можно открыть люк. Для возобновления стирки с момента, когда она была прервана, вновь нажмите эту кнопку.

Индикатор LOCK: показывает, что люк заблокирован. Для открывания люка необходимо прервать цикл (см

«Порядок выполнения цикла стирки»).

Кнопка с индикатором ЗАЩИТА ОТ ДЕТЕЙ: для включения или отключения блокировки консоли

управления держите кнопку нажатой примерно 2 секунды. Включенный индикатор означает, что консоль управления заблокирована. Таким образом программа не может быть случайно изменена, особенно если в доме дети.

Индикатор загорается, когда при изменении параметров стирки получается экономия электроэнергии не менее чем на 10%. Кроме того перед тем как машина переключится в режим сохранения энергии, символ загорится на несколько секунд. При выключенной машине примерная экономия электроэнергии составляет примерно 80%.

ВЫБОР ЯЗЫКА Припервомвключении машины на дисплее мигает

первый язык. Напротив 3 кнопок справа на дисплее показываются символы «», «ОК» и «V». Языки сменяются автоматически каждые 3 секунды или при помощи кнопок рядом с символами ““ и “V”. При помощи кнопки «ОК» подтвердите выбранный язык через 2 секунды. Если Вы не нажмете никаких кнопок, через 30 секунд возобновиться автоматическая смена языков.

Для изменения языка нужно включить и выключить машину, через 30” после выключения нажать одновременно кнопки температуры +центрифуга

+ запуск , отложенный на 5’’, и кроме короткого звукового сигнала на дисплее замигает выбранный язык. При помощи кнопок рядом с символами “” и “V” производится смена языка. При помощи кнопки рядом с символом «ОК» подтвердите выбранный язык через 2 секунды. Если Вы не нажмете никаких кнопок, через 30 секунд на дисплее показывается выбранный ранее язык.

5

Порядок выполнения цикла стирки

ПРИМЕЧАНИЕ: при первом использовании CIS стиральной машины выполните один цикл стирки

без белья, но со стиральным веществом, выбрав программу хлопок 90° без предварительной стирки.

1.ПОРЯДОК ВКЛЮЧЕНИЯ МАШИНЫ. Нажмите

кнопку . Все индикаторы загорятся на 1 секунду, и на дисплее появится надпись AQUALTIS. Затем

останется включенным индикатор кнопки , и будет мигать индикатор START/PAUSE.

2.ВЫБОР ПРОГРАММЫ. Поверните РУКОЯТКУ ПРОГРАММЫ вправо или влево вплоть до выбора нужной программы. Название программы появится на дисплее. Вместе с программой будет показана температура и скорость отжима, которые могут быть изменены. На дисплее показывается продолжительность данного цикла.

3.ПОРЯДОК ЗАГРУЗКИ БЕЛЬЯ. Откройте люк машины. Загрузите в барабан белье, не превышая максимальный допустимый вес, указанный в таблице программ на следующей странице.

4.ДОЗИРОВКА СТИРАЛЬНОГО ВЕЩЕСТВА.

Выньте дозатор и поместите стиральное вещество в специальные ячейки, как описано в «Описание стиральной машины».

5.ЗАКРОЙТЕ ЛЮК.

6.ПЕРСОНАЛИЗИРОВАННЫЕ ЦИКЛЫ СТИРКИ.

Нажмитеспециальныекнопкинаконсолиуправления:

Порядок изменения температуры и/или скорости отжима.

Машина автоматически показывает на дисплее максимальные температуру и скорость отжима, предусмотренные для выбранной программы, или последние выбранные значения, если они совместимы с выбранной программой. При помощи

кнопки можно постепенно уменьшить температуру вплоть до стирки в холодной воде “OFF”. При помощи кнопки можно постепенно уменьшить скорость отжима вплоть до его исключения “OFF”. При еще одном нажатии этих кнопок вернутся максимальные допустимые значения.

! Исключение: при выборе программы температура может быть увеличена до 90°.

Программирование пуска с задержкой.

Для программирования задержки пуска выбранной программы нажмите соответствующую кнопку вплоть до получения нужного значения задержки. В процессе настройки показывается время задержки и сообщение «Haч через:» и мигает символ . После настройки запуска с задержкой на дисплее показывается символ , после чего на дисплее вновь будет показана продолжительность выбранной программы с сообщением «окончaние:» и продолжительность цикла. При однократном нажатии кнопки ЗАПУСК С ЗАДЕРЖКОЙ на дисплее показывается ранее заданное время задержки.

После запуска на дисплее показывается сообщение «Haч через:» и время задержки.

По истечении заданного времени задержки машина запускает цикл, и на дисплее показывается сообщение «окончaние:» и время, остающееся до завершения цикла.

Для отмены пуска с задержкой нажмите кнопку несколько раз до тех пор, пока на дисплее не появится надпись OFF; символ погаснет.

Изменение параметров цикла.

•Нажмитекнопкудлявключениядополнительной функции. На дисплее появится название функции,

изагорится индикатор соответствующей кнопки.

•Вновь нажмите кнопку для отмены дополнительной функции. На дисплее появится название функции и надпись OFF, индикатор погаснет.

!Если выбранная дополнительная функция несовместима с выбранной программой, замигает соответствующий индикатор и включится звуковой сигнал (3 раза), функция не будет включена.

!Если выбранная функция является несовместимой с другой, ранее заданной дополнительной функцией, будет мигать индикатор первой выбранной функции, и будет включена только вторая дополнительная функция, индикатор включенной функции будет гореть, не мигая.

!Дополнительные функции могут изменить рекомендуемую загрузку машины и/или продолжительность цикла.

7.ПУСК ПРОГРАММЫ. Нажмите кнопку START/ PAUSE. Соответствующий индикатор загорится, и люк машины заблокируется (загорится индикатор

ЛЮК ЗАБЛОКИРОВАН ). Символы фаз стирки загораются по мере выполнения программы для визуализации текущей фазы стирки. Для изменения текущей программы, прервите цикл, нажав кнопку START/PAUSE, затем выберите нужный цикл

и вновь нажмите кнопку START/PAUSE. Чтобы открыть люк в процессе выполнения цикла нажмите кнопку START/PAUSE; если индикатор

LOCK погаснет, можно открывать люк. Вновь нажмите кнопку START/PAUSE для возобновления программы с момента, когда она была прервана.

8.ЗАВЕРШЕНИЕ ПРОГРАММЫ. Сигнализируется включением надписи END. Люк можно открыть сразу же. Если индикатор START/PAUSE мигает, нажмите кнопку для завершения цикла. Откройте люк, выгрузьте белье и выключите машину.

! Для отмены текущего цикла держите нажатой кнопку до тех пор, пока цикл не прервется и машина

выключится.

Мешок для стеганных одеял, занавесок и деликатного белья

Благодаря специальному мешку, прилагающемуся к машине, стиральная машина Aqualtis дает возможность стирать также самые деликатные и ценные вещи с гарантией их полной сохранности. Рекомендуется использовать мешок каждый раз для стирки стеганных и пуховых вещей на синтетической подкладке.

6

Программы и

дополнительные функции

Таблица программ

CIS

Ìàêñ.

Макс.

Стиральные вещества

Ìàêñ.

скорость

Продолж.

Символ Описание программы

òåìï.

оборотов

Стирка

Отбели-

ополаски- загрузка

цикла

(°C)

ватель

(êã)

в минуту

ватель

ХЛОПОК Цветные ткани (2): очень грязное белое и

40°

1200







9

деликатное цветное белье.

СИНТЕТИКА Интенсив

60°

800







5,5

СВЕТЛЫЕ ТКАНИ

60°

1200



-



6

ЦВЕТНЫЕ ТКАНИ

40°

1200







6

(*)

ТЕМНЫЕ ТКАНИ

30°

800



-



6

программы продолжительность

РУБАШКИ

40°

600







2,5

.дисплее на отображается

ПУХ/ПЕРО

30°

1000



-



3,5

ПОСТЕЛ. БЕЛЬЕ: постельное белье и полотенца.

60°

1200







9

ПОЛОСКАНИЕ

-

1200

-





9

ОТЖИМ и СЛИВ

-

1200

-

-

-

9

АНТИАЛЛЕРГИЯ

60°

1200



-



6

ДЕЛИКАТНЫЕ

30°

0



-



1

ШЕРСТЬ: шерсть, кашемир и т.д.

40°

800



-



2,5

стирки

МИКС 30’: быстрое освежение малозагрязн нного белья (не

30°

800



-



4

для шерсти, шелка и изделий, требующих ручной стирки).

ХЛОПОК предварительная стирка

90°

1200



-



9

(Добавить стиральное вещество в специальную ячейку).

ХЛОПОК Светлые ткани (1): очень грязное белое и

60°

1200







9

прочное цветное белье.

(Max. 90°C)

Продолжительность цикла, показанная на дисплее илиуказанная в инструкциях является рассчетом, сделанным на основании стандартных условий. Фактическаяпродолжительность

может варьировать в зависимости от многочисленных факторов таких как температура и давление воды на подаче, температура помещения, количество моющего средства,

количество и тип загруженного белья, балансировка белья, выбранные дополнительные функции.

(*) Примечание: примерно через 10 минут после ЗАПУСКА цикла в зависимости от веса загруженного белья, машина расчитает и покажет на дисплее время, остающееся до

завершения программы.

Для всех институтов тестирования:

1) Программы управления в соответствии с Директивой EN 60456: задайте программу

с температурой 60°C.

2) Длинная программа для х/б белья: задайте программу

с температурой 40°C.

Дополнительные функции стирки

Доп. Полоскание

Суперстирка

Благодаря использованию

При выборе этой функции повышается эффективность

ополаскивания, обеспечивая максимальное удаление

3

большего объема воды в

остатковстиральноговещества.Этафункцияособенно

начале цикла и большей

удобнадлялюдейскожей,чувствительнойкстиральным

1

продолжительности эта

веществам. Рекомендуется использовать эту функцию

функция обеспечивает

в случае полной загрузки машины или в случае

2

оптимальную стирку.

использования большой дозы стирального вещества.

Эта функция служит

! Функциянесовместимаспрограммами

,

,

,

, .

для удаления наиболее

Легкая Глажка

трудных пятен. Может

При выборе этой функции стирка и отжим изменяются

использоваться как

таким образом, чтобы сократить образование складок.

с отбеливателем,

По завершении цикла стиральная машина выполняет

так и без него. Если

медленное вращение барабана, индикаторы “Легкая

требуется произвести также отбеливание, вставьте

Глажка” и START/PAUSE мигают. Для завершения цикла

дополнительный прилагающийся дозатор 3 в ячейку

нажмитекнопкуSTART/PAUSEиликнопку“ЛегкаяГлажка”.

1. При заливе отбеливателя не превышайте “макс.”

! Функция несовместима с программами

,

,

,

уровень, указанный на стержне в центре

,

, .

(см. схему). Для выполнения только отбеливания

без полного цикла стирки залейте отбеливатель

Эконом. времени

в дополнительный дозатор 3, выберите программу

При выборе этой функции продолжительность

«Пoлockaниe»

и включите дополнительную

программы сокращается на 50% в зависимости от

функцию “Суперстирка” .

выбранной программы, обеспечивая в то же время

! Функция несовместима с программами

,

,

,

,

экономию воды и электроэнергии. Используйте эту

,

,

,

, .

программу для несильно загрязненного белья.

! Функция несовместима с программами

,

,

,

,

,

,

,

, .

7

Стиральные вещества и типы белья

		Стиральное вещество
	CIS
		Выборидозастиральноговеществазависятоттипабелья
		(х/б,шерсть,шелк ),отцветабелья,оттемпературыстирки,
		отстепенизагрязненияиотжесткостиводы.
		Правильнаядозировкастиральноговещества–это
		экономияиохранаокружающейсреды:хотястиральные
		веществаиявляютсябиоразлагаемыми,онисодержат
		вещества,пагубновлияющиенаприроду.
		Рекомендуется:
		• использовать стиральные порошки для белых х/б
		вещей и для предварительной стирки.
		• использовать жидкие стиральные вещества для
		деликатных х/б вещей и для всех программ с
		низкой температурой.
		• использоватьделикатныежидкиестиральные
		веществадлястиркишелковыхишерстяныхвещей.
		Стиральное вещество помещается перед началом
		стирки в специальную ячейку или в дозатор,
		который помещается непосредственно в барабан.
		В этом случае нельзя выбрать цикл Хлопок с
		предварительной стиркой.
		! Не используйте стиральные вещества для ручной
		стирки так как они образуют слишком много пены.
		Подготовка белья

•Тщательно расправьте белье перед его загрузкой в барабан.

•Разделите белье по типу ткани (см. символ на этикетке) и по цвету, обращая внимание на разделение цветных и белых вещей.

•Выньте из карманов все предметы и проверьте пуговицы;

•Не превышайте значения, указанные в «Таблице программ», указывающие вес сухого белья:

Сколько весит белье?

1	простыня	400-500 г
1	наволочка	150-200 г
1	скатерть	400-500 г
1	банный халат	900-1200 г
1	полотенце	150-250 г
1	пара джинс	400-500 г
1	рубашка	150-200 г

Рекомендации по стирке

СВЕТЛЫЕ ТКАНИ: используйте эту программу для стирки белого белья. Программа рассчитана на сохранения цвета белого белья после стирок.

Для оптимизации результатов рекомендуется использовать стиральный порошок.

ЦВЕТНЫЕ ТКАНИ: используйте программу для стирки светлого белья. Программа рассчитана на сохранения цвета цветного белья после стирок.

ТЕМНЫЕ ТКАНИ: используйте программу для стирки темного белья. Программа рассчитана на сохранения цвета белья после стирок.

Для оптимизации результатов рекомендуется использовать жидкое стиральное вещество преимущественно для темного белья.

РУБАШКИ: используйте специальную программу для стирки рубашек из разных типов ткани и цвета для их максимальной сохранности.

Пуx/Пepo:длястиркипуховиков,содержащихутиныйпух, такиекакдвойныеилиодинарныепуховыеодеяла(весом неболее3,5кг),подушки,курткииспользуйтеспециальную программу.Рекомендуетсязагрузитьпуховикив барабанмашины,сложивкраявнутрь(см.схему)и непревышатьѕобъемабарабана.Дляоптимальной

стиркирекомендуетсяиспользоватьжидкоестиральное вещество,заливаемоевдозаторстиральныхвеществ.

Стеганные вещи: для стирки стеганных вещей на синтетической подкладке используйте специальный прилагающийся мешок и выберите программу .

Постельное белье и полотенца: данная стиральная машина позволяет стирать белье для всей семьи по единой программе , оптимизирующей использование ополаскивателя и позволяющей сэкономить время и электроэнергию. Рекомендуется использовать стиральный порошок. АНТИАЛЛЕРГИЯ: используйте программу для удаления основных аллергенов таких как пыльца, чесоточных клещей, собачьей или кошачьей шерсти.

ДЕЛИКАТНЫЕ: используйте программу для стирки очень деликатного белья со стразами или блестками. Рекомендуется вывернуть наизнанку белье перед стиркой и поместить мелкое белье в специальный мешочек для стирки деликатного белья.

Дляоптимизациирезультатоврекомендуетсяиспользовать жидкоестиральноевеществодляделикатногобелья. Для стирки шелковых изделий или занавесок (Рекомендуется свернуть занавески и поместить в прилагающийся мешок) используйте цикл и включите дополнительную функцию (В этом случае можно

активировать также функцию «Допо. Полоскание»); машина

завершает цикл без слива воды, и индикатор		мигает.
Для слива воды и выгрузки белья необходимо нажать
кнопку START/PAUSE или кнопку	.

ШЕРСТЬ: цикл стирки “Шерсть» данной стиральной машины Hotpoint-Ariston прошел тестирование и был подтвержден Компанией Woolmark Company для стирки шерстяных изделий, классифицированных как «для ручной стирки» с тем, чтобы стирка выполнялась в соответствии с инструкциями на этикетке вещи и инструкциями, прилагаемыми изготовителем бытового электроприбора. Hotpoint-Ariston – это первая марка стиральных машин, получившая от Woolmark Company сертификацию Woolmark Apparel Care - Platinum за качество стирки и за экономный расход воды и электроэнергии. (M1135)

Трудновыводимые пятна: трудновыводимые пятна перед стиркой в машине следует обработать твердым мылом и стирать по программе Х/б белье с предварительной стиркой.

8

Предосторожности и рекомендации

! Стиральная машина спроектирована и изготовлена в соответствии с международными нормативами по безопасности. Необходимо внимательно прочитать настоящие предупреждения, составленные в целях вашей безопасности.

Общие требования к безопасности

•После использования машины обязательно отключайте ее от сети переменного тока и закрывайте водопроводный кран.

•Данное изделие предназначено исключительно для домашнего использования.

•Не разрешайте пользоваться машиной лицам (включая детей) с ограниченными физическими, сенсорными, умственными способностями и не обладающих достаточными знаниями и опытом, если только они не пользуются машиной под наблюдением и после инструктажа со стороны лиц, ответственных за их безопасность. Не разрешайте детям играть с машиной.

•Не прикасайтесь к изделию влажными руками, босиком или с мокрыми ногами.

•Не тяните за сетевой кабель для отсоединения штепсельной вилки изделия из сетевой розетки, возьмитесь за вилку рукой.

•Не прикасайтесь к сливаемой воде, так как она может быть очень горячей.

•Категорически запрещается пытаться открыть люк силой: это может привести к повреждению защитного механизма, предохраняющего от случайного открывания машины.

•В случае неисправности категорически запрещается открывать внутренние механизмы изделия с целью их самостоятельного ремонта.

•Следите, чтобы дети не приближались к работающей стиральной машине.

•Перемещать машину следует осторожно, вдвоем или втроем. Никогда не перемещайте машину в одиночку, так как машина очень тяжелая.

•Перед помещением в стиральную машину белья проверьте, чтобы барабан был пуст.

Система балансировки белья

Перед каждым отжимом во избежание чрезмерных вибраций и для равномерного распределения белья в барабане машина производит вращения со скоростью, слегка превышающей скорость стирки. Если после нескольких попыток белье не будет правильно сбалансировано, машина произведет отжим на меньшей скорости по сравнению с предусмотренной. В случае чрезмерной разбалансировки машина выполнит распределение белья вместо отжима. Для оптимизации распределения белья и его правильной балансировки рекомендуется перемешать мелкое белье с крупным.

электроприборов электроприборы не должны выбрасываться вместе с обычным городским CIS мусором. Выведенные из строя приборы должны собираться отдельно для оптимизации их утилизации и рекуперации составляющих их материалов, а также для безопасности окружающей среды и здоровья.

Символ «зачеркнутая мусорная корзина», имеющийся на всех приборах, служит напоминанием об их отдельной утилизации.

За более подробной информацией о правильной утилизации бытовых электроприборов пользователи могут обратиться в специальную государственную организацию или в магазин.

Открывание люка вручную

Если по причине отключения электроэнергии невозможно открыть люк машины, чтобы выгрузить чистое белье, действуйте следующим образом:

1. выньте штепсельную

вилку машины из сетевой

розетки.

2. проверьте, чтобы

уровень воды в машине

был ниже отверстия люка. В противном случае слейте

излишек воды через сливную трубу в ведро, как

показано на рисунке.

3. снимите переднюю

панель стиральной машины (см. схему ниже).

4. потяните наружу язычок, показанный на схеме, вплоть до освобождения

пластикового

блокировочного винта. Затем потяните его

вниз, пока не услышите щелчок, что означает разблокировку люка.

5. откройте люк. Если это все еще невозможно,

повторите вышеописанную операцию.

6. установите на место переднюю панель, проверив перед ее прикреплением к машине, чтобы крюки вошли в соответствующие петли.

Утилизация

•Уничтожение упаковочных материалов: соблюдайте местные нормативы с целью вторичного использования упаковочных материалов.

•Согласно Европейской Директиве 2012/19/EU касательно утилизации электронных и электрических

9

Техническое обслуживание и уход

CIS	Отключение воды и электрического тока

•Перекрывайте водопроводный кран после каждой стирки. Таким образом сокращается износ водопроводной системы машины и сокращается риск утечек.

•Выньте штепсельную вилку машины из сетевой розетки перед началом чистки и технического обслуживания стиральной машины.

Чистка машины

Для чистки наружных и резиновых частей стиральной машины использовать тряпку, смоченную теплой водой с мылом. Не используйте растворители или абразивные чистящие средства.

Чистка ячейки стиральных веществ

	1	Чтобы вынуть дозатор,
		нажмите на язычок (1) и
		вытащите дозатор (2) (см.
	1	рисунок).
	2	Промойте ячейку под
		струей воды. Эта операция
	2	должна выполняться
		регулярно.
	Уход за барабаном

•После использования стиральной машины всегда следует оставлять люк полуоткрытым во избежание образования неприятных запахов в барабане.

Для доступа к кожуху:

1. снимите переднюю панель стиральной машины, нажав в центре, затем потяните ее вниз за края и снимите ее (см. схемы).

2. подставьте емкость для слива воды (примерно 1,5

литра) (см. рисунок). 3. отвинтите крышку, повернув ее против часовой стрелки (см.

схему);

4.тщательно прочистите кожух внутри;

5.завинтите крышку на место;

6.установите на место переднюю панель, проверив перед ее прикреплением к машине, чтобы крюки вошли в соответствующие петли.

Проверка водопроводного шланга

Проверяйте шланг подачи воды не реже одного раза в год. При обнаружении трещин или разрывов шланга замените его: в процессе стирки сильное водопроводное давление может привести к внезапному отсоединению шланга.

Порядок чистки насоса

Стиральная машина оснащена самочистящимся насосом, не нуждающимся в техническом обслуживании. Тем не менее мелкие предметы (монеты, пуговицы) могут упасть за кожух, предохраняющий насос, расположенный в его нижней части.

! Проверьте, чтобы цикл стирки завершился, и выньте штепсельную вилку из сетевой розетки.

10

Неисправности и методы их устранения

Если ваша стиральная машина не работает. Прежде чем обратиться в Центр Сервисного обслуживания

(см. Сервисное обслуживание), проверьте, можно ли устранить неисправность, следуя рекомендациям, CIS приведенным в следующем перечне.

Неисправности:

Стиральная машина не включается.

Цикл стирки не запускается.

Стиральная машина не заливает воду.

Люк машины остается заблокированным.

Стиральная машина непрерывно заливает и сливает воду.

Машина не сливает воду или не отжимает белье.

Стиральная машина сильно вибрирует в процессе отжима.

Утечки воды из стиральной машины.

Символы«текущейфазы» частомигаютодновременнос индикаторомON/OFF.

В процессе стирки образуется слишком обильная пена.

Люк машины остается заблокированным.

Возможные причины / Методы устранения:

•Штепсельная вилка не соединена с сетевой розеткой или отходит и не обеспечивает контакта.

•В доме отключено электричество.

•Люк плохо закрыт.

•Не была нажата кнопка START/PAUSE.

•Перекрыт водопроводный кран.

•Был запрограммирован запуск с задержкой.

•Водопроводный шланг не подсоединен к крану.

•Шланг согнут.

•Перекрыт водопроводный кран.

•В доме нет воды.

•Недостаточное водопроводное давление.

•Не была нажата кнопка START/PAUSE.

•При выборе функции по завершении цикла стиральная машина выполняет медленные вращения барабана.; для завершения цикла нажмите кнопку START/PAUSE или кнопку .

•Сливной шланг не находится на высоте 65 – 100 см. от пола (см. «Установка»).

•Конец сливного шланга погружен в воду (см. «Установка»).

•Если ваша квартира находится на последних этажах здания, может наблюдаться «сифонный эффект», поэтому стиральная машина производит непрерывный залив и слив воды. Для устранения этой аномалии в продаже имеются специальные клапаны «антисифоны».

•Настенноесливноеотверстиенеоснащеновантузомдлявыпускавоздуха.

•Выбранная программа не предусматривает слив воды: для некоторых программ необходимо включить слив вручную (см. «Программы и дополнительные функции»).

•Включена дополнительная функция : для завершения программы

нажмите кнопку START/PAUSE

(см. «Программы и дополнительные функции»).

•Сливной шланг перегнулся (см. «Установка»).

•Засорен сливной трубопровод.

•В момент установки стиральной машины барабан был разблокирован неправильно (см. «Установка»).

•Стиральная машина установлена неровно (см. «Установка»).

•Машина касается стены или мебели (см. «Установка»).

•Белье в барабане несбалансировано (см. «Стиральные вещества и типы белья»).

•Плохо привинчен водопроводный шланг (см. «Установка»).

•Засорен дозатор стирального вещества (порядок его чистки см. «Техническое обслуживание и уход»).

•Сливной шланг непрочно закреплен (см. “Установка”).

•Выключите машину и выньте штепсельную вилку из сетевой розетки, подождите 1 минуту и вновь включите машину. Если неисправность не устраняется, обратитесь в Центр Сервисного обслуживания.

•Стиральное вещество непригодно для стирки в стиральной машине (на упаковке должно быть указано «для стирки в стиральной машине», «для ручной и машинной стирки» или подобное).

•В дозатор было помещено чрезмерное количество стирального вещества.

•Выполните разблокировку вручную (см. «Предосторожности и рекомендации»).

! Примечание: для выхода из режима «Демо», выключите машину, нажмите одновременно на 3 сек. две кнопки и .

11
