ARISTON APM09CX User Manual

Climatizzatore d’aria

Air conditioner

Climatiseur

Klimagerät

Climatizador

Condicionador de ar

Airconditioning

MT2004CDA012101002

NORMES DE SECURITE :

F

NORMES DE SECURITE :

CONSULTEZ ATTENTIVEMENT CE MANUEL ET CONSERVEZ-LE CAR IL CONTIENT DES INSTRUCTIONS IMPORTANTES CONCERNANT LA
SECURITE D'INSTALLATION, D'EMPLOI ET D'ENTRETIEN DE L'APPAREIL.

REGLEMENTATION RISQUE

N'effectuez aucune opération exigeant l'ou­verture de l'appareil

N'utilisez pas la fiche du câble d'alimentation
électrique pour brancher ou arrêter l'appareil

N'abîmez pas le câble d'alimentation électri­que

Ne posez jamais d'objets sur l'appareil

Ne montez pas sur l'appareil

N'effectuez aucune opération de nettoyage
de l'appareil sans avoir auparavant éteint
l'appareil, débranché la fiche ou désactivé
l'interrupteur dédié

Ne permettez pas à des enfants ou à des
personnes inexpérimentées d'utiliser l'appa­reil

Ne dirigez pas le flux de l'air vers des plans
de cuisson ou des poêles à gaz

Ne glissez pas les doigts dans les bouches de
sortie de l'air et dans les grilles d'aspiration de
l'air

Electrocution par contact avec des composants sous tension
Lésions sous forme de brûlures dues à la présence de com­posants surchauffés ou de blessures provoquées par des
saillies et des bords tranchants.

Electrocution provoquée par le mauvais état du câble, de la
fiche ou de la prise

Electrocution provoquée par des fils sous tension dénudés.

Lésions provoquées par la chute de l'objet par suite de vibra­tions

Lésions provoquées par la chute de l'appareil

Electrocution par contact avec des composants sous tension

Endommagement de l'appareil dû à un usage impropre

Explosions, incendies ou intoxications dus au gaz s'échappant
des injecteurs qui alimentent les flammes éteintes par le flux d'air

Electrocution par contact avec des composants sous tension.
Lésions provoquées par des coupures

Ne buvez pas l'eau condensée. Ne pas utili­ser l’eau de condensation pour des usages
domestiques

Si vous sentez une odeur de brûlé ou si vous
voyez de la fumée s'échapper par l'appareil,
coupez l'alimentation électrique, ouvrez les
fenêtres et appelez un technicien

Ne posez jamais d'objets sur l'appareil

N'utilisez pas d'insecticides, de solvants ou
de produits de nettoyage agressifs pour l'en­tretien de l'appareil

N'utilisez pas l'appareil pour des usages
autres qu'un usage domestique habituel.

Ne dirigez pas le flux de l'air vers des objets
de valeur, des plantes ou des animaux

2

Lésions dues à intoxication

Lésions dues à des brûlures ou à inhalation de fumée

Endommagement de l'appareil ou des objets placés en des­sous par la chute de l'appareil détaché de ses supports.

Endommagement des parties peintes ou en plastique

Endommagement de l'appareil du fait d'une surcharge de
fonctionnement.
Endommagement des objets indûment traités.

Endommagement ou dépérissement à cause de l'excès de
froid/chaleur, humidité, ventilation.

VIS ET CONSEILS DE SECURITE

AAVIS ET CONSEILS DE SECURITE

- N’utilisez pas le climatiseur dans des pièces très fréquentées.

- N’utilisez pas le climatiseur dans un endroit directement exposé à la
lumière du soleil pour éviter que sa surface se décolore.

- N’utilisez pas le climatiseur dans l’eau ou à proximité de l’eau.

- N’utilisez pas le climatiseur près d’appareils à gaz, de flammes ou de
liquides inflammables.

- N’installez pas le climatiseur juste au-dessous d’une prise.

- N’utilisez pas le climatiseur dans le voisinage immédiat de buanderies,
salles de bains, douches ou piscines.

- Gardez le climatiseur à un mètre de distance d’appareils de télévision ou
de radio, vous éviterez le risque d’interférences électromagnétiques.

- N’utilisez pas le climatiseur si la sortie de l’air est trop près du mur et ne
couvrez pas la sortie pour éviter tout risque de surchauffe.

IMPORTANT

- N’allumez et n’éteignez pas continuellement l’appareil et ne l’inclinez pas.
Si l’unité ne se met pas en marche, débranchez la fiche et appelez votre
revendeur local.

- Ne vaporisez pas d’insecticides ou d’autres substances chimiques qui
pourraient déformer la structure en plastique.

REMARQUES SPECIALES

- L’unité du climatiseur portable est placée à l’intérieur de la pièce et elle
se distingue des conditionneurs d’air pour fenêtres ou en version Split. Si
elle n’arrive pas à abaisser la température de la pièce, ce n’est pas pour
une raison de qualité. Cette unité n’obtient de bons résultats de refroidis­sement qu’à l’intérieur du rayon d’action du ventilateur.

F

AVANT LA MISE EN SERVICE DE L'UNITE

- installez à l'arrière et dans le bas, le tuyau d’évacuation de l’eau de con­densation dûment bouché à l’aide du couvercle prévu à cet effet (fourni
avec l’appareil).

- montez les quatre roulettes pivotantes (fournies) aux emplacements pré­vus dans la partie inférieure de l'appareil

SERVICE APRES-VENTE
En cas de besoin, n’hésitez pas à vous renseigner auprès de votre reven­deur ou du service d’assistance du fabricant.

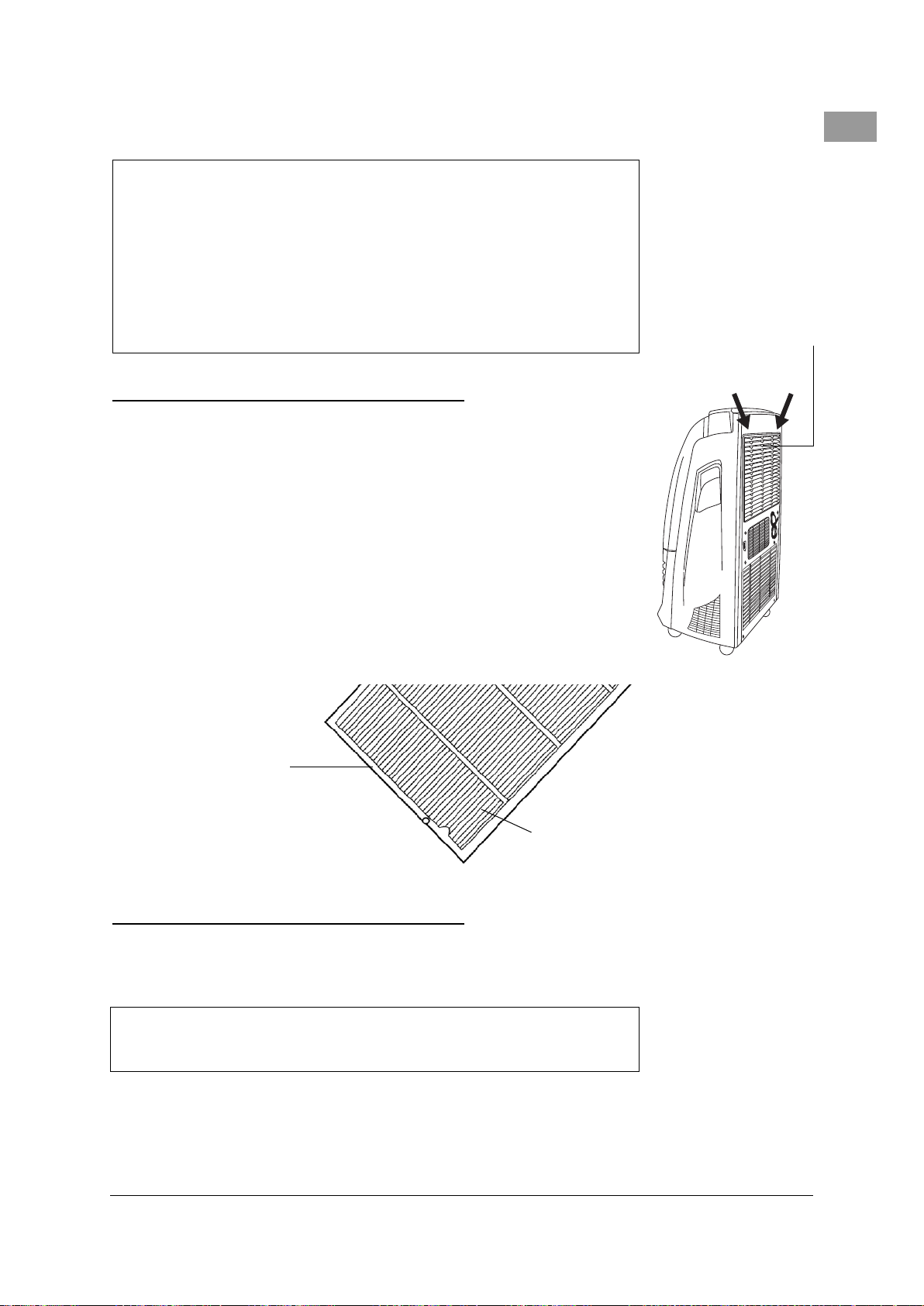

MAINTENANCE :
De la saleté peut s’accumuler à l’intérieur du climatiseur portable après plu­sieurs saisons de fonctionnement et réduire son efficacité. Il est très impor­tant de vider périodiquement l’eau de condensation qui s’accumule dans l’u­nité. Nous vous conseillons d’effectuer des opérations d’entretien périodi­ques et de vous adresser à votre revendeur local pour l’assistance techni­que. Si le câble d’alimentation et la fiche sont endommagés, faites appel au
service après-vente pour leur remplacement

3

F

CLIMA

CLIMA

Tableau de contrôle

Sortie air supérieure

TISEUR PORT

TISEUR PORT

ABLE

ABLE

Poignée

Grille entrée air latérale

Grille entrée air supérieure

Câble

Sortie air chaud

Grille entrée air inférieure

Drainage continu

4

FONCTIONNEMENT

FONCTIONNEMENT

Le Climatiseur portable est un appareil aux dimensions réduites qui permet
de régler la température et l’humidité à l’intérieur d’une pièce. Grâce à son
extrême souplesse d’emploi, il s’adapte facilement aux situations et aux
endroits les plus divers. Il dispose de nombreuses fonctions, dont : refroidis­sement, déshumidification et ventilation.
Il s’agit d’un appareil particulièrement indiqué pour un usage en apparte­ment, bureaux, etc. Par rapport à d’autres appareils à capacité de refroidis­sement égale, il a une structure plus compacte. Sa consommation d’énergie
et son niveau sonore sont particulièrement faibles.
Il peut refroidir et déshumidifier l’air de façon tout à fait automatique.
L’air aspiré par le ventilateur, entre par les grilles d’arrivée et passe à travers
le filtre qui stoppe la poussière ; il est ensuite acheminé vers les ailettes
d’un échangeur de chaleur qui, au moyen d’un serpentin à ailettes le refroi­dit et le déshumidifie.
La chaleur provenant de la pièce est évacuée à l’extérieur.

IF

Tuyau d’éva­cuation de l’air.

Si l’unité est utilisée EXCLUSIVEMENT comme déshumidificateur, enlevez
le tuyau d’évacuation de l’air. Quand l’unité est utilisée comme climatiseur,
montez le tuyau d’évacuation de l’air.

Fenêtre ou mur.

5

ABLEAU DE CONTROLE

MODE TEMP1/0

IF

TTABLEAU DE CONTROLE

TOUCHE MISE
EN MARCHE
ARRET

TOUCHE MODE
FONCTIONNEMENT

TOUCHE VITESSE
VENTILATEUR

ECRAN LCD

ECRAN LCD

ECRAN LCD

TOUCHE
TEMPERATURE

TTOUCHE
PROGRAMMATEUR

TOUCHE
NUIT

MODE NUIT

REGLAGE
TEMPERATURE

MODE
REFROIDISSEMENT

VITESSE
VENTILATION

MODE
VENTILATION

MODE
FONCTIONNEMENT
AUTO

MODE
DESHUMIDIFICATION

MODE MISE EN
MARCHE / ARRET
PROGRAMMATEUR

6

FONCTIONS PRINCIP

1/0

MODE

TEMP

FONCTIONS PRINCIP

TTOUCHE “1/0”
Appuyez sur la touche on/off “I/0” pour mettre en marche votre climatiseur

TOUCHE “MODE”
Vous pouvez choisir parmi quatre modes de fonctionnement :

VENTILATION
REFROIDISSEMENT
DESHUMIDIFICATION

AUTO

TOUCHE “ ” VITESSE VENTILATEUR
Trois vitesses de disponibles en cas de fonctionnement en mode VENTILA­TION et trois en mode REFROIDISSEMENT.
Appuyez sur la touche pour régler la vitesse du ventilateur, la séquence est
la suivante :

LOW (faible)

AUTOMATIQUE

ALES

ALES

IF

M (intermédiaire)
HIGH (élevée)

TOUCHE “TEMP” REGLAGE DE LA TEMPERATURE
Dès mise en marche du climatiseur en mode refroidissement, l’écran du
tableau de contrôle affiche la température fixée (différente en général de la
température de la pièce). Utilisez les boutons ou pour augmenter ou
diminuer la température.
Pour éviter de surcharger les composants intérieurs, il est conseillé de
régler la température avant de sélectionner le mode de fonctionnement.

TOUCHE PROGRAMMATEUR
Utilisez les boutons ou pour programmer la mise en marche ou l’arrêt
du climatiseur. Sélectionnez sur l’appareil en marche l’heure d’arrêt désirée
et sur le climatiseur éteint (mais sous tension) l’heure de mise en marche
souhaitée. Utilisez les boutons de réglage ou pour augmenter ou dimi­nuer.

TOUCHE SLEEP
Sur l’appareil en marche, appuyez sur la touche Sleep pour avoir accès au
mode de fonctionnement NUIT et appuyez à nouveau sur la même touche
pour quitter ce mode de fonctionnement.
Cette touche ne fonctionne pas en AUTOMATIQUE.

ATTENTION :

ne touchez pas au sélecteur les mains mouillées
(risque de lésions personnelles par électrocution).

7

MODE DE FONCTIONNEMENT

IF

MODE DE FONCTIONNEMENT

REFROIDISSEMEN

Veillez à ce que le réservoir collecteur soit bien installé à l’intérieur de l’u­nité.
Installez correctement le tuyau d’évacuation de l’air (consultez la page cor­respondante). Pendant le refroidissement, faites toujours passer le tuyau
par une fenêtre ouverte, pour rejeter l’air chaud à l’extérieur de la pièce.
Appuyez plusieurs fois de suite sur la touche
mode refroidissement.
L’écran affiche “ ” .
Appuyez plusieurs fois de suite sur la touche
ture de la pièce entre 16°C – 30°C.
Appuyez sur la touche “ ” pour choisir la vitesse du ventilateur : élevée,
intermédiaire ou faible.
Remarque :
Pour obtenir un refroidissement plus efficace, veillez à ce que :
a) les rideaux soient tirés si la pièce est exposée en plein soleil ;
b) l’unité ne soit pas placée près d’une source de chaleur.

MODE pour sélectionner le

TEMP pour régler la tempéra-

DESHUMIDIFICATION

Gardez porte et fenêtres fermées pour obtenir une déshumidification plus
efficace de la pièce.
Veillez à ce que le réservoir collecteur soit bien installé à l’intérieur de l’u­nité. Appuyez plusieurs fois de suite sur la touche
le mode déshumidification.

L’écran affiche “ ” .
La vitesse du ventilateur ne peut pas être réglée.

Quand le climatiseur est utilisé uniquement comme déshumidificateur, n’uti­lisez pas le tuyau d’évacuation de l’air.

MODE pour sélectionner

VENTILATION

Appuyez plusieurs fois de suite sur la touche MODE pour sélectionner le
mode ventilation.

L’écran affiche “ ”.

Appuyez sur la touche VITESSE VENTILATEUR pour sélectionner la
vitesse du ventilateur : élevée, intermédiaire ou faible.

AUTO

Appuyez sur la touche AUTO pour sélectionner le mode de fonctionnement
en automatique.
L’écran affiche “ ”.
Le microprocesseur met en marche et arrête le compresseur et le moteur du
ventilateur pour garantir des conditions de confort dans la pièce.

8

AUTO

AUTO

DESCRIPTION TELECOMMANDE

DESCRIPTION TELECOMMANDE

TOUCHE ON/OFF

A utiliser pour mettre en marche ou arrêter le climatiseur. Quand la
télécommande est allumée, il y a affichage du message OPER

TOUCHE MODE

Sert à sélectionner le mode de fonctionnement comme suit :
AUTO (fonctionnement automatique)

(refroidissement)
(déshumidification)
(ventilation)
(chauffage)

TOUCHE Temp-Up/Temp-Dn

Pour sélectionner la température souhaitée entre 16 et 30°C. Pour
augmenter ou diminuer la température, appuyez respectivement sur
ou Tem-Up/Temp-Dn.

TOUCHE SWING

Pour activer ou désactiver le mouvement des ailettes "flap"

TOUCHE FAN

Pour sélectionner la vitesse du ventilateur comme suit :

(basse)
(moyenne)
(élevée)

AUTO (automatique)

IF

ATTENTION :

Ne laissez pas la télécomman­de à la portée des enfants
(risque d'endommagement de
l'appareil suite à un usage
impropre).

TOUCHE SLEEP

Cette fonction permet de régler automatiquement la température
pour rendre la pièce plus confortable pendant la nuit tout en écono­misant sur l'électricité.

TOUCHE T-ON

Pour programmer la mise en marche différée

TOUCHE T-OFF

Pour programmer l'arrêt temporisé

TOUCHE CANCEL

Pour annuler la sélection T-on et T-off

TOUCHE CLOCK

Pour mettre à l'heure

TOUCHE RESET

Rétablit les conditions de départ

N.B. L’unité confirme par émission d'un bip sonore la réception de la
sélection effectuée en appuyant sur une touche.

Pour que la télécommande fonctionne bien :

- vérifier qu’il n’y ait pas d’obstructions

- ne pas faire tomber la télécommande

- que le signal de la télécommande puisse être reçu à 10 m de distance

- ne pas ranger la télécommande dans un endroit directement exposé à la lumière
du soleil (les composants risquent de s'abîmer).

9

AUTO

IF

Appuyez sur la touche MODE pour choisir le mode de fonctionnement automa­tique l’écran affiche le message AUTO. En fonctionnement
électronique sélectionne automatiquement le mode de fonctionnement en fonc­tion de la température ambiante (détectée par la sonde comprise dans l'Unité
Interne).

“AUTO”

REFROIDISSEMENT

Appuyez sur la touche MODE pour sélectionner le mode REFROIDISSEMENT,
l’écran affiche alors le symbole .
Appuyez sur les touches
température souhaitée. Appuyez sur la touche FAN pour sélectionner la vitesse
du ventilateur : HIGH (élevée) M (intermédiaire) LOW (faible).

- Quand la température relevée par le capteur dans la pièce est plus élevée
que la température sélectionnée, le compresseur se met en marche.

- Quand la température relevée par le capteur dans la pièce est inférieure à la
température sélectionnée, le compresseur s’arrête et le ventilateur se met en
marche à faible vitesse.

La température peut être réglée entre 16°C minimum et 30°C maximum.

Temp-Up/Temp-Dn pour sélectionner dans la pièce la

le contrôle

DESHUMIDIFICATION

Appuyez sur la touche MODE pour sélectionner le mode déshumidification, l’é­cran affiche le symbole .

Ce mode de fonctionnement qui alterne des cycles de refroidissement et de
ventilation, est prévu pour obtenir une déshumidification de l'air sans modifier
de beaucoup la température ambiante.

FAN

Appuyez sur la touche

(basse), (intermédiaire), (élevée) ou

fonctionnement refroidissement et chauffage sont sélectionnées.

FAN

pour choisir la vitesse du ventilateur:

AUTO ,

quand les modes de

“SLEEP”

Choisissez le mode de fonctionnement à l'aide de la touche MODE, sélection­nez la température. Appuyez sur la touche SLEEP l'écran affiche le symbole
La fonction SLEEP règle automatiquement la température pour rendre la pièce
plus confortable pendant la nuit.
En mode de fonctionnement refroidissement ou déshumidification, la tempéra­ture sélectionnée est augmentée progressivement de 2°C pendant les deux
premières heures de fonctionnement. En mode de fonctionnement chauffage,
la température sélectionnée est diminuée progressivement de 2°C pendant les
2 premières heures de fonctionnement.
En même temps que la fonction SLEEP, vous pouvez programmer un arrêt
temporisé sur 24 h maximum en appuyant sur la touche T-OFF, (voir para­graphe arrêt temporisé).

10

“TIMER”

_

+

ARRET TEMPORISE T-OFF

Pour programmer l’arrêt temporisé, l’appareil doit être en marche.
Appuyer sur
minutes) jusqu’à un maximum de 24 heures. Appuyer sur la touche plusieurs
fois jusqu’à ce qu’apparaisse le temps, exprimé en heures, qui s’écoulera entre
le moment de la programmation et le moment de l’arrêt .

ALLUMAGE DIFFERE T-ON

Branchez d’abord l’appareil et programmez le mode de fonctionnement désiré
à l’aide de la touche MODE et la vitesse de ventilation à l’aide de la touche
FAN. Eteignez l’appareil et appuyez sur T-ON : à chaque pression de la touche,
le programmateur (Timer) avance de 0,5 HR (30 minutes) jusqu’à 24 heures
maximum. Appuyez plusieurs fois de suite sur la touche jusqu’à ce que vous
lisiez sur l’afficheur le temps, en heures, qui s’écoule entre la programmation et
l’allumage différé.

T-OFF: à chaque pression, la minuterie Timer avance de 0,5 h (30

SETTING THE CLOCK

The remote control features the clock function.
Press the CLOCK button and AM will start flashing on the display, press the
TEMP UP/DN button to set the correct time. Press the CLOCK button again to
confirm your setting, AM will stop flashing and the correct time has been set
successfully.
NOTE: the clock uses AM - PM times.

AM stands for the time passing from 00:00 until 11:59 in the morning.
PM stands for the time passing from 12:00 until 23:59 at night.

IF

REMPLACEMENT DES PILES.

When:

- the Internal Unit does not emit a confirmation Beep

- the liquid crystal display does not come on

How:

- remove the cover by pulling it gently downwards as illustrated

- replace the batteries, respecting the + and - symbols

N.B.

- Use new batteries only.

- Remove the batteries from the remote control when the air conditio­ning unit is not in use.

Size AAA 1,5V

ATTENTION:

If the remote control doesn't work to verify the position of the selector set next
to the batteries; the selector will have to be in position “C”.

MONTAGE ROULETTES PIVOTANTES

Avant la mise en service de l’appareil, montez les quatre roulettes pivotan­tes (fournies avec l'appareil).
Vous trouverez les quatre roulettes et la clé nécessaire à leur montage dans
la boîte des accessoires, à l'intérieur de l'emballage.
Placez les roulettes aux emplacements prévus dans la partie inférieure de
l’unité et vissez-les à l’aide de la clé prévue à cet effet.

AB C

11

IF

1

2

3

ACCUMULATION ET EVACUATION EAU

DE CONDENSATION

En mode refroidissement ou déshumidification, les condensats qui se for­ment s’accumulent dans un réservoir situé à l'intérieur de l'appareil.
L’eau de condensation est évacuée à l'aide de deux systèmes de drainage.
Quand le réservoir est plein, le témoin clignote, l’avertisseur sonne huit fois
de suite et l’écran affiche le code erreur “E4”. Le compresseur s’arrête aus­sitôt tandis que le ventilateur continue à fonctionner à la vitesse sélec­tionnée.
Au bout de trois minutes, l’appareil s’éteint.

DRAINAGE RESERVOIR

Pour évacuer l’eau de condensation accumulée dans le réservoir il suffit:

1. décrocher de son emplacement le tuyau d’évacuation, précédemment

raccordé à l’appareil

2. d’enlever le couvercle de protection

3. d’introduire le tuyau dans un récipient pouvant contenir au moins 2,5

litres. Attendre 3minuti environ pour le vidage.

4. Vérifier le vidage du climatiseur, en inclinant légèrement l'unité,

5. Une fois que vous avez complètement vidé le réservoir, remettez le cou-

vercle à sa place et remettez le tuyau d’évacuation à l’emplacement
voulu.

l’emplacement
trou dranage

TROU

TUYAU
DRAINAGE

ATTENTION :
Pendant l’opération de vidage du réservoir, nous vous conseillons de mani­puler l'appareil avec précaution pour éviter toute fuite d’eau désagréable.

DRAINAGE

BOUCHON

12

DRAINAGE CONTINU

1

2

Ce système permet une évacuation continue de l'eau de condensation du
réservoir situé à l'intérieur de l'appareil.
Pour prévoir l’appareil pour drainage continu il suffit de remplacer le tuyau
d’évacuation fourni par un tuyau de même diamètre mais d’une longueur
appropriée aux distances d’installation (ex. fenêtre, balcon) que vous intro­duirez dans le trou d'évacuation qui se trouve dans la partie arrière de l'ap­pareil.
Pendant le drainage de l’eau, attention à ne pas plier le tuyau.
Grâce à ce système, vous n’êtes plus obligé de vider périodiquement le
réservoir de condensats.

ATTENTION

Pour éviter toute fuite d’eau, ne prédisposez pas le système de draina­ge continu pendant ou juste après l’arrêt de fonctionnement du climati­seur.

IF

13

MONT

130 cm

40 cm

55 cm

55 cm

65 cm

IF

MONT

AGE TUY

AGE TUY

AU D’EV

AU D’EV

ACUA

ACUA

TION DE L

TION DE L

’AIR

’AIR

Fixez l’extrémité carrée du tuyau d’évacuation à l’embout
terminal d’évacuation de l’unité. Fixez l’autre extrémité
(évacuation) à la fenêtre la plus proche.
Attention : la longueur du tuyau d’évacuation de l’air doit
être comprise entre 500 mm et 2000 mm.

ATTENTION

Pendant le montage, veillez à ce que le tuyau d’éva­cuation de l’air soit en position horizontale. La figure 1
illustre la procédure de montage correcte.

En cas d’installation murale, la hauteur du trou doit être
comprise entre 40 et 130 cm, comme illustré figure 2.
Si vous êtes obligé de plier le tuyau d’évacuation,
procédez comme illustré figure 3 et figure 4.
La figure 5 montre un exemple de mauvaise installation
où l’appareil fonctionnerait mal car le tuyau est trop plié.

Fig.3

Fig.4

Fig.1

Fig.2

Fig.5

UTILISATION DES ACCESSOIRES

Deux types d'installation du tuyau d'évacuation de l'air
sont possibles grâce aux accessoires fournis à cet effet.

Installation fenêtre

Une fois que vous avez choisi l'emplacement du climati­seur, vissez l'embout prévu à l'adaptateur comme illustré
Fig. A et fixez le tuyau à la fenêtre la plus proche. En cas
de fenêtre coulissant horizontalement ou verticalement,
vous pouvez utiliser la patte de fixation (accessoire en
option) comme illustré Fig. B.
Ces types d'installation permettent d'expulser l'air à l'exté­rieur sans avoir à trouer la vitre.

Installation fixe

Une fois que vous avez choisi l'emplacement de votre cli­matiseur, trouez la vitre en prévoyant un trou d'au moins
5 mm de plus que le diamètre de la partie terminale du
tuyau d'évacuation (ø130 mm). Montez l'adaptateur du
tuyau dans le trou et fixez-le à l'aide de la bague prévue
comme illustré Fig. C.
Vous pouvez dégager le tuyau de l'adaptateur et boucher
le trou à l'aide du couvercle fourni comme illustré Fig. D.
Attention à ne pas enlever l'adaptateur du trou où il est
monté.

Remarque: si vous désirez effectuer plusieurs instal­lations de type fixe, vous pouvez commander, en
option, le kit illustré Fig. D (tuyau exclu).

Fig. A

Embout

Bague

Fig. B

Vis fixation patte
embout

Adaptateur

Bride

Fig. C

Fig. D

Couvercle

14

ENTRETIEN COURANT

ENTRETIEN COURANT

ATTENTION

Il est conseillé d’effectuer périodiquement les opérations d’entretien et de nettoyage
indiquées dans le mode d’emploi.
Débranchez le câble de la prise de courant avant d’effectuer toute opération de net­toyage.
Pour éviter les dangers d’électrocution, assurez-vous que l’alimentation est bien
coupée avant de démarrer toute opération d’entretien ou de réparation.
N’utilisez pas de solvants chimiques (tels que benzène, alcool) pour nettoyer la sur­face de l’appareil, vous éviterez ainsi de la griffer et de l’abîmer et de déformer l’en­semble de la structure.

FILTRE A AIR

Si le filtre à air est bouché par de la poussière, le volume de flux d’air est
réduit, il faut par conséquent nettoyer le filtre toutes les deux semaines.

Pour enlever le filtre à air, soulevez le couvercle du filtre vers le haut et
dégagez le filtre du couvercle.

Lavez le filtre en le plongeant délicatement dans de l’eau chaude (40°C
environ) additionnée d’un détergent liquide neutre, rincez-le et mettez-le
sécher à l’ombre.

IF

GRILLE
D’ENTREE
DE L’AIR

Quand il est sec, remontez-le à l’intérieur du couvercle à l’aide des crochets
de fixation sur la surface interne du couvercle, introduisez les crochets de la
partie inférieure dans les trous de la structure et poussez pour le remettre à
sa place.

COUVERCLE
DU FILTRE

CROCHETS (10)

SURFACE CLIMATISEUR

Nettoyez la surface de l’appareil avec un chiffon humidifié et essuyez-la
ensuite avec un chiffon sec.

ATTENTION :

Avant toute opération de nettoyage, débranchez la fiche et désactivez l'in­terrupteur dédié (risque d'électrocution).

15

F

SCHEMA

SCHEMA

ELECTRIQUE

ELECTRIQUE

16

SI LE CLIMA

SI LE CLIMA

TISEUR NE FONCTIONNE P

TISEUR NE FONCTIONNE P

AS

AS

AVANT DE FAIRE APPEL AU SERVICE APRES-VENTE, PROCEDEZ AUX CON­TROLES SUIVANTS :

F

PROBLEME

Le climatiseur ne fonctionne
pas.

Le témoin indique le mode
fonctionnement, mais le clima­tiseur ne fonctionne pas.

En mode refroidissement, l’air
froid ne sort pas.

En mode déshumidification,
l’air froid ne sort pas.

CAUSE

Défaut d’alimentation.

1. La fiche n’est pas branchée
dans la prise.

2. La fiche ou la prise ne fonc­tionnent pas.

3. Le fusible est abîmé.

Le TIMER (programmateur)

est réglé sur l’heure de mise
en marche.

1. La température de la pièce
est inférieure à la tempéra­ture réglée.

2. Il y a du givre sur l’évapora­teur

1. Sortez le filtre de l’air. Il y a
du givre sur l’évaporateur

REMEDE

1. Branchez correctement la
fiche dans la prise.

2. Changez la fiche ou la
prise.

3. Envoyez l’unité au service
après-vente pour faire chan­ger le fusible.

Arrêtez le TIMER ou attendez
que le climatiseur commence
à fonctionner automatique­ment.

1. Normal.

2. L’unité est en train de dégi­vrer, le fonctionnement repren­dra dès que le dégivrage sera
terminé.

1. L’unité est en train de dégi­vrer, le fonctionnement repren­dra dès que le dégivrage sera
terminé.

L’écran affiche “E1”.

L’écran affiche “E4”.

1. L’alimentation était instable.

2. Il y a une panne dans l’unité

Le réservoir de l’eau est trop
plein.

Arrêtez le climatiseur en cou­pant l’alimentation.
Attendez 10 minutes et redé­marrez.
Si l’écran affiche encore “E1”,
appelez votre service après­vente.

Videz l’eau

17

F

DONNEES TECHNIQUES

DONNEES TECHNIQUES

Modèle -PM09-CX

Puissance refroidissement Frig/h 2030
Puissance refroidissement W 2360
Puissance refroidissement BTU/h 8050
Humidité extraite l/h 1,7
Puissance électrique refroidissement 1) W 905
EER 2,62
Tension – Fréquence V-Hz 230-50
Nombre de phases 1
Courant nominal refroidissement 1) A 3,93
Courant de démarrage A 20
Niveau sonore maximum dBA 52
Débit d’air maximum m3/h 250
Largeur mm 400
Hauteur mm 780
Profondeur mm 370
Poids Kg 42
Charge standard réfrigérant 1) g 470
Type réfrigérant R410A
Type de compresseur rotatif

1) Ces données peuvent varier pour des raisons techniques : pour davantage de précision,
consultez la plaquette signalétique située sur l’appareil..

REMARQUE :

1. La capacité de refroidissement indiquée est mesurée à une température ambiante DB 30°C, WB
25,5°C (côté intérieur et extérieur, égale).

2. La capacité de chauffage indiquée est mesurée à une température ambiante DB 20°C, WB 12°C
(intérieur et extérieur, égale).

3. Le niveau sonore est mesuré à 1 mètre de distance de la partie avant de l’appareil, en mode refroi­dissement.

4. L’absorption de courant par le ventilateur est mesurée quand le ventilateur fonctionne à sa vitesse
maximum.

5. Les spécifications sont fournies uniquement à titre de référence. Voir les données indiquées sur
l’étiquette.

18

MT2004CDA012101002
