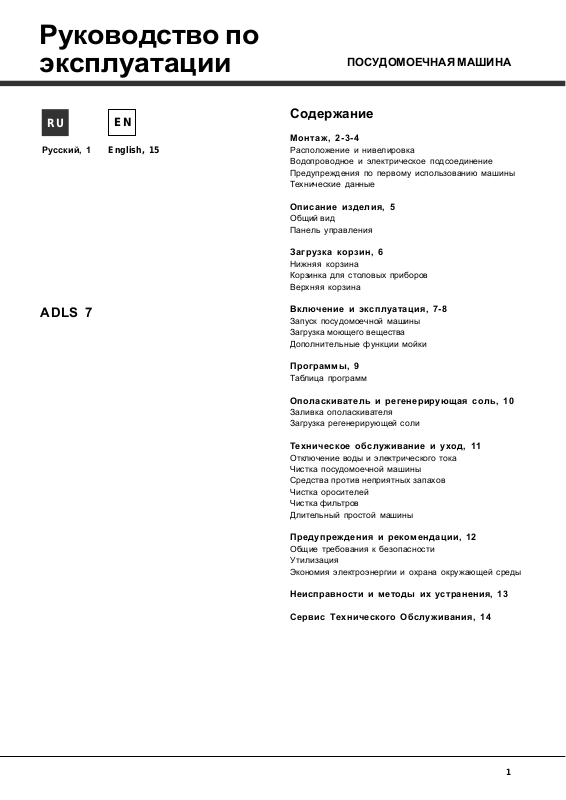

ARISTON ADLS 7 User Manual [ru]

Руководство по эксплуатации

Русский, 1

ADLS 7

English, 15

ПОСУДОМОЕЧНАЯ МАШИНА

Содержание

Монтаж, 2-3-4

Расположение и нивелировка Водопроводное и электрическое подсоединение Предупреждения по первому использованию машины Технические данные

Описание изделия, 5

Общий вид Панель управления

Загрузка корзин, 6

Нижняя корзина Корзинка для столовых приборов Верхняя корзина

Включение и эксплуатация, 7-8

Запуск посудомоечной машины Загрузка моющего вещества Дополнительные функции мойки

Программы, 9

Таблица программ

Ополаскиватель и регенерирующая соль, 10

Заливка ополаскивателя Загрузка регенерирующей соли

Техническое обслуживание и уход, 11

Отключение воды и электрического тока Чистка посудомоечной машины Средства против неприятных запахов Чистка оросителей Чистка фильтров Длительный простой машины

Предупреждения и рекомендации, 12

Общие требования к безопасности Утилизация Экономия электроэнергии и охрана окружающей среды

Неисправности и методы их устранения, 13

Сервис Технического Обслуживания, 14

Монтаж

R U

Важно сохранить данное руководство для его последующих консультации. В случае продажи, передачи или переезда проверьте, чтобы данное техническое руководство сопровождало изделие.

Внимательно прочитайте инструкции: в них содержатся важные сведения об установке изделия, его эксплуатации и безопасности.

В случае переезда перевозите машину в вертикальном положении. В случае крайней необходимости машина может быть положена задней стороной вниз.

Данная машина предусмотрена для бытового или другого аналогичного использования, а именно:

- в помещениях, предназначенных для приготовления пищи для персонала магазинов, офисов и прочих учреждений;

- в агротуристических усадьбах;

- для использования проживающими в гостинице, мотеле и прочих местах проживания;

- в гостиницах типа «номер плюс завтрак».

Расположение и нивелировка

1. Снимите упаковку с изделия и проверьте, чтобы на нем не было повреждений, нанесенных при транспортировке. При обнаружении повреждений не подсоединяйте машину, а обратиться к продавцу.

2. Установите посудомоечную машину в нишу кухонного гарнитура, так чтобы сбоков или сзади она прилегала к стене или к кухонным элементам. Изделие также может быть встроено под сплошной столешницей кухонного гарнитура

3. Установите посудомоечную машину на ровный и твердый пол. Выровняйте машину, отвинчивая или завинчивай передние опорные ножки до идеально горизонтального положения машины. Точная нивелировка гарантирует стабильность и помогает избежать вибраций, шумов и смещений машины.

* (см. схему Монтажа).

Не используйте б/у трубы.

Тру бы подачи воды и слива и кабель электропитания должны располагаться слева или справа от для оптимальной установки машины.

Подсоединение шланга подачи воды.

• Подсоединение к водопроводу холодной воды: прочно привинтите трубу подачи воды к крану с резьбовым отверстием 3/4 газ. Перед закруткой дайте стечь воде до тех пор, пока она не станет прозрачной во избежание засорения машины нечистотами.

• Подсоединение к водопроводу горячей воды: если в вашем доме централизованная система отопления, посудомоечная машина может быть запитана горячей водой из водопровода, если температура воды не превышает 60°C. Привинтите трубу к крану, как описано выше для трубы холодной воды.

Если длина водопроводного шланга будет недостаточной, следует обратиться в специализированный магазин или к уполномоченному сантехнику (см. Техническое обслуживание).

Давление воды должно быть в пределах значений, указанных в таблице Технические данные (см. сбоку).

Проверьте, чтобы водопроводный шланг не был заломлен или сжат.

Подсоединение сливного шланга

подсоедините сливной шланг, не сгибая его, к сливному трубопроводу с минимальным диаметром 4 см.

*. Отрегулируйте высоту задней опоры, повернув

шестигранную красную втулку, расположенную спереди, в центральной нижней части посудомоечной машины, шестигранным разводным ключом с раскрытием 8 мм по часовой стрелке для увеличения высоты и против часовой стрелки для ее уменьшения. (см. лист с инструкциями по встроенному монтажу, прилагающийся к документации на машину).

Водопроводное и электрическое подсоединение

Электрическое и водопроводное подсоединения машины должны выполняться только квалифицированным техником.

Посудомоечная машина не должна давить на трубы

или на провод электропитания.

Изделие должно быть подсоединено к водопроводу при помощи новых труб.

Сливной шланг должен быть расположен на высоте от 40 до 80 см от пола или от платформы посудомоечной машины (А). Перед подсоединением сливного шланга к сифону мойки снимите пластиковую пробку (В).

* Имеется только в некоторых моделях

Защита против затопления

Во избежание затопления посудомоечная машина:

- оснащена системой, перекрывающей подачу воды в

случае аномалии или внутренних утечек.

Некоторые модели оснащены дополнительным защитным устройством New Acqua Stop затопления даже в случае разрыва водопроводного шланга.

*, предохраняющим от

ВНИМАНИЕ: ОПАСНОЕ НАПРЯЖЕНИЕ!

Категорически запрещается обрезать шланг подачи воды, так как вдоль него проходят элементы под напряжением.

Электрическое подсоединение

Перед подсоединением вилки машины к электрической розетке необходимо проверить следующее:

• сетевая розетка должна быть соединена с заземлением и соответствовать нормативам;

• сетевая розетка должна быть рассчитана на максимальную потребляемую мощность изделия, указанную на паспортной табличке (см. раздел

«Описание посудомоечной машины»);

• напряжение сети электропитания должно

соответствовать данным на паспортной табличке, расположенной с внутренней стороны дверцы машины;

• сетевая розетка должна быть совместима со штепсельной вилкой изделия. В противном случае поручите замену вилки уполномоченному технику (см. Техническое обслуживание); не используйте удлинители и тройники.

Пленка защиты от конденсата*

После установки посудомоечной машины в нишу кухонного элемента откройте ее дверцу и наклейте прозрачную самоклеящуюся полоску снизу деревянной кухонной рабочей поверхности для ее защиты от возможного конденсата.

Предупреждения по первому использованию машины

После установки машины, непосредственно перед первым циклом мойки заполните бачок соли водой и засыпьте в него примерно 1 кг соли (см. раздел Ополаскиватель и регенерирующая соль): если вода будет вытекать из бачка, это нормальное явление. Выберите степень жесткости воды (см. раздел Ополаскиватель и

регенерирующая соль).

- После загрузки соли индикатор ОТСУТСТВИЕ СОЛИ гаснет.

Если бачок не будет заполнен солью, смягчитель воды

и нагревательный элемент могут повредиться.

R U

Изделие должно быть установлено таким образом, чтобы провод электропитания и электророзетка были легко доступны.

Кабель электропитания изделия не должен быть согнут или сжат.

Регулярно проверяйте состояние кабеля электропитания и в случае необходимости поручите его замену только уполномоченным техникам (см.

Техническое обслуживание).

Производитель не несет ответственности за

последствия несоблюдения перечисленных выше требований.

* Имеется только в некоторых моделях

R U

Изделие:

Торговая марка:

Торговый знак изготовителя:

Модель: ADLS 7 Изготовитель:

Страна-изготовитель:

Загрузка

Размеры

Номинальное значение напряжения электропитания или диапазон напряжения

Условное обозначение рода электрического тока или номинальная частота переменного тока

Посудомоечная машина

Indesit Company

Сделано в Польше (POLAND)

10 столовых наборов

ширина 45 см высота 85 см глубина 60 см

220-230 V ~

50 Hz

Давление воды

Предохранитель

Класс мойки

Класс сушки

Класс энергопотребления

Потребление электроэнергии Потребление воды за стандартный цикл мойки Класс зашиты от поражения электрическим током

IPX0

В случае необходимости получения информации по сертификатам соответствия или получения копий сертификатов соответствия на данную технику, Вы можете отправить запрос по электронному адресу

cert.rus@indesit.com.

Дату производства данной техники можно получить из серийного номера, расположенного под штрих-кодом (S/N

XXXXXXXXX * XXXXXXXXXXX), следующим образом:

0,05-1MPa (0,5-10 bar) 7,25-145 psi См. табличку технических данных на оборудовании

A A A

0,92 кВт/час 10 л

Класс защиты I

Оборудование соответствует следующим директивам Европейского Экономического Сообщества:

-2006/95/EC («Низкое напряжение»)

- 2004/108/ЕС («Электромагнитная совмести-мость»)

- 2005/32/EC («Comm. Reg. 1275/2008») (Ecodesign)

- 2002/96/ЕС («Утилизация электрического и электронного)

- 97/17/EC (Этикетирование)

- 1-ая цифра в S/N соответствует последней цифре года,

- 2-ая и 3-я цифры в S/N - порядковому номеру месяца года,

- 4-ая и 5-ая цифры в S/N - числу определенного месяца и года.

Производитель:

Импортер:

С вопросами (в России) обращаться по адресу:

Indesit Company S.p.A.

Виале А. Мерлони 47, 60044, Фабриано (АН), Италия

ООО “Индезит РУС”

до 01.01.2011: Россия, 129223, Москва, Проспект Мира, ВВЦ, пав. 46 с 01.01.2011: Россия, 127018, Москва, ул. Двинцев, дом 12, корп. 1

Описание изделия

Общий вид

1. Верхняя корзина

2. Верхний ороситель

3. Откидные полки

4. Регулятор высоты корзины

5. Нижняя корзина

6. Нижний ороситель

7. Корзинка для столовых приборов

8. Фильтр мойки

9. Бачок соли

10. Дозаторы моечного средства и дозатор

ополаскивателя

11. Паспортная табличка

12. Панель управления

***

R U

Панель управления

Индикатор и кнопка

Переключатель выбора

программ

Кнопка

ВКЛ.-ВЫКЛ./Reset

Половины загрузки

Kнопка

Отложенного

запуска

Индикатор Мойка и

Отложенный

запуска на 3 часа

Индикатор Сушка и

Отложенный

запуска на 6 часов

Индикатор и Кнопка Многофункциональные таблетки

Индикатор- Кнопка Пуск/Пауза

Индикатор Отсутствие

ополаскивателя*

Индикатор Отсутствие соли*

Индикатор Конец программа и Отложенный запуск на 9 часов.

***Только в полностью встраиваемых моделях. * Имеется только в некоторых моделях

Количество и тип программ и дополнительных функций варьирует в зависимости от модели посудомоечной машины.
