Ardo CDR07SU User Manual

made for you.

ITALIANO

3

Gentile Cliente,

La ringraziamo per aver scelto un nostro prodotto. La preghiamo di leggere attentamente le istruzioni per l’uso prima dell’allacciamento e dell’utilizzo della macchina. La conoscenza dei principi di funzionamento garantirà un corretto e sicuro sfruttamento dell’apparecchio. Le istruzioni per l’uso contengono molte indicazioni utili circa il funzionamento, oltre ai particolari tecnici della macchina che La aiuteranno ad ottimizzare l’utilizzo di questa macchina. In caso di vendita, oppure di cessione dell’asciugatore, bisogna ricordarsi di consegnare al nuovo utilizzatore anche il libretto delle istruzioni per l’uso.

INDICE

NOTE E CONSIGLI PER L’UTILIZZATORE 3-4

• Dati tecnici 3 DESCRIZIONE DELLA MACCHINA 5

• Accessori optional 5 INSTALLAZIONE DELLA MACCHINA 5-7

• Installazione 5

• Messa in piano del’asciugatore 6

• Collegamento all’impianto elettrico 6

• Regolazione dello scarico dell’acqua di condensa verso l’esterno 6

• Modiﬁ ca rotazione porta 7 UTILIZZO DELLA MACCHINA 7-9

• Precauzioni per tessuti 7

• Tabella programmi 7

• Descrizione del pannello di controllo 8

• Raccomandazioni prima dell’asciugatura 9

• Come asciugare 9 MANUTENZIONE 9-11

• Illuminazione interna 9

• Scarico serbatoio dell’acqua di condensa 10

• Pulizia e manutenzione 10-11

• Individuazione guasti 11

• Soluzione dei problemi 11

NOTE E CONSIGLI PER L’UTILIZZATORE

DATI TECNICI

Larghezza cm.:

Dimensioni:

MODELLO: NUMERO DI FABBRICAZIONE: DATA D’ACQUISTO:

SM2164

Altezza cm.:

Profondità cm.:

Capacità massima

Potenza Nominale

Tensione di alimentazione

...........................................................................................................................................................................................................

........................................................................................................................................................

......................................................................................................................................................................................

7,0 kg. Asciutti

vedere targhetta dati

59.5

85.0

60.4

IT

4

NOTE E CONSIGLI PER L’UTILIZZATORE

▼ L’uso di questo apparecchio dovrà essere quello

di asciugatore per uso domestico ogni altro utilizzo è da considerarsi improprio e quindi pericoloso.

▼ Conservare il presente manuale d’uso sempre

vicino all’asciugatrice in modo da poterlo consultare rapidamente se necessario.

▼ Qualsiasi modiﬁ ca o tentativo di manomissione

dell’apparecchio può essere pericolosa per l’utilizzatore e provocare danni al prodotto.

▼ Alla consegna dell’elettrodomestico, veriﬁ care

che risulti indenne da eventuali danneggiamenti dovuti al trasporto. Se si rilevassero danneggiamenti, rivolgersi immediatamente al rivenditore.

▼ Non coprire l’asciugatrice con biancheria o altro. ▼ Nel posizionare l’apparecchio assicurarsi che

il cavo di alimentazione non subisca piegature ne compressioni e sia accessibile, per eventuali interventi.

▼ Chiudere sempre la porta dopo l’utilizzo del-

l’elettrodomestico.

In tal modo si impedirà che i bambini si appoggi-

no alla porta facendo ribaltare l’asciugatrice.

▼ E’ vietato l’uso della macchina ai bambini, se

non sorvegliati.

▼ Non asciugiugare indumenti sporchi nell’asciu-

gatore.

▼ Non far mai asciugare indumenti che sono

stati sporcati con sostanze come oli di cucina, petrolio, acetone, alcol, benzina, kerosene, smacchiatori, trementina, cere.

▼ Rimuovere queste sostanze con un lavaggio a

caldo e una quantità addizionale di detersivo prima di essere caricati nell’asciugatore.

▼ Non far asciugare articoli come gomma piuma,

lattice di gomma, impermeabili, tessuti a tenuta d’acqua, tappeti in gomma articoli e vestiti o cuscini preformati con blocchi di gomma piuma in quanto potrebbero sciogliersi e danneggiare altri capi di biancheria o addirittura l’elettrodomestico stesso.

▼ Ammorbidenti per tessuti, o prodotti simili,

devono essere usati rispettando le istruzioni d’uso inserite nella confezione

▼ Se l’elettrodomestico viene venduto o regalato, si

ricordi di consegnare anche il presente manuale che consentirà al successivo proprietario di utilizzare l’asciugatrice in modo corretto e sicuro.

▼ Non si può tentare di riparare da soli i guasti del-

l’apparecchio perché le riparazioni effettuate da non professionisti possono provocare seri danni e tolgono il diritto alle riparazioni di garanzia.

▼ Le riparazioni dell’apparecchio possono essere

effettuate esclusivamente da personale autoriz-

▼ Centrifugare o strizzare bene la biancheria pri-

▼ Pulire bene il ﬁ ltro ogni volta che si utilizza

▼ Non attaccare oppure staccare la spina dalla

▼ La macchina deve essere collegata ad una

▼ E’ vietato collegare la macchina alla presa elet-

▼ Non esporre l’apparecchio ad agenti atmosferici. ▼ Eseguendo le revisioni o le pulizie ricordarsi

Nel caso si voglia staccare la macchina dalla

▼ Questo apparecchio è contrassegnato in

Il simbolo sul prodotto o sulla docu-

IT

zato dei centri di assistenza. Per le riparazioni devono essere usate solo parti di ricambio originali.

ma di caricarla nell’asciugatore. La biancheria ben centrifugata si asciugherà più in fretta.

l’asciugatrice, in modo da garantire una perfetta circolazione dell’aria.

presa della corrente elettrica con le mani bagnate.

presa di corrente elettrica provvista di messa a terra e conforme alle esigenze di sicurezza.

trica utilizzando prolunghe o spine multiple.

di staccare l’apparecchio dalla presa della corrente elettrica.

presa della corrente non tirare il cavo elettrico ma la spina.

conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l’utente contribuisce a prevenire le potenziali conseguenze negative per l’ambiente e la salute.

mentazione di accompagnamento indica che questo prodotto non deve essere trattato come riﬁ uto domestico ma deve essere consegnato presso l’idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei riﬁ uti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l’idoneo ufﬁ cio locale, il servizio di raccolta dei riﬁ uti domestici o il negozio presso il quale il prodotto è stato acquistato.

ATTENZIONE!!! Le superﬁ ci in cui appare questo simbolo durante il funzionamento possono riscaldarsi.

LA DITTA PRODUTTRICE DECLINA QUALSIASI RESPONSABILITÀ PER EVENTUALI INCIDENTI PROVOCATI DALLA NON OSSERVANZA DELLE NORME DI SICUREZZA NONCHÉ DELLE ISTRUZIONI D’USO

SM2164

DESCRIZIONE DELLA MACCHINA

1 Porta cestello. 2 Filtro porta cestello. 3 Serbatoio dell’acqua di condensa superiore*

(Nel caso in cui il tubo di scarico dell’acqua di

condensa non sia collegato direttamente allo scarico, la condensa si raccoglie in questo serbatoio).

4 Pannello di controllo. 5 Cestello asciugatore.

*

3

5

6 Filtro bocca cestello. 7 Targhetta caratteristiche tecniche. 8 Serbatoio condensa inferiore*. 9 Piedini regolabili. 10 Portello condensatore. 11 Portello inferiore.

* presente secondo il modello

42

5

6

1

7

*

8

9

1

È disponibile presso il vostro venditore l’accessorio per completare la diversa installazione che vi permetterà di ﬁ ssare la vostra asciugatrice sopra una lavabiancheria carica frontale per poter economizzare lo spazio. Il modello di macchina che vi permetterà di fare questo montaggio vi sarà consigliato dal vostro installatore.

10

11

ACCESSORI OPTIONAL

INSTALLAZIONE DELLA MACCHINA

INSTALLAZIONE

▼ L’installazione deve essere effettuata da personale professionalmente qualiﬁ -

cato, secondo le istruzioni del costruttore, perché una errata installazione può causare danni a persone e cose.

▼ Non tenere l’asciugatrice in locali dove potrebbe gelare. Il gelo potrebbe com-

promettere l’elettronica.

▼ Posizionare l’asciugatrice in un locale provvisto di ventilazione. ▼ Non coprire il foro di ventilazione sul lato posteriore (ﬁ g. 2) e non posizionare

2

SM2164

la macchina su moquette spessa.

▼ Pulire l’interno del cestello di asciugatura con un panno umido per togliere

l’eventuale polvere che vi si deposita.

IT

6

Piedini regolabili. Mettere l’asciugatrice in posizione verticale in modo che appoggi

saldamente su tutti e quattro i piedini. Livellare la macchina registrando i piedini come di seguito descritto

▼ Sollevare leggermente la macchina. ▼ Regolare i piedini all’altezza giusta (ﬁ g. 3). ▼ Abbassare la macchina.

N:B: Una macchina mal livellata può danneggiare i cuscinetti ed usurarsi prematuramente. Questo asciugatore non necessita di ﬁ ssaggio al suolo.

▼ Accertarsi che la tensione elettrica indicata nei dati tecnici della targhetta posta

sul retro dell’apparecchio, corrisponda a quella della rete elettrica.

▼ Salvavita, cavi elettrici e presa della rete devono avere parametri tali da per-

mettere di sopportare il carico massimo indicato sulla targhetta stessa.

▼ A seguito dell'installazione, l'accesso all'alimentazione di rete deve essere

garantito da un interruttore onnipolare.

▼ La presa di corrente alla quale viene allacciata la macchina deve essere munita

di messa a terra. In caso contrario, il produttore declina qualsiasi responsabilità per eventuali incidenti (ﬁ g. 4).

▼ Se il cavo d’alimentazione è danneggiato in qualche modo, contattare il centro

di assistenza tecnica specializzato.

▼ E’ vietato allacciare l’asciugatore alla rete attraverso elementi indiretti come

prolunghe e prese multiple.

▼ Posizionare l’apparecchio in modo che il cavo alimentazione sia facilmente

accessibile in modo da poterlo disconnettere in caso di necessità.

Importante: Alla ﬁ ne del ciclo di asciugatura, scollegare l’asciugatrice dalla rete per impedire che un bambino possa eventualmente metterla in funzione.

INSTALLAZIONE DELLA MACCHINA

MESSA IN PIANO DELL’ASCIUGATORE

COLLEGAMENTO ALL’IMPIANTO ELETTRICO

3

4

REGOLAZIONE DELLO SCARICO DELL’ACQUA DI CONDENSA VERSO L’ESTERNO

È possibile raccogliere l’acqua di condensa nel serbatoio (ﬁ g. 10), ma è anche possibile collegare il tubo direttamente allo scarico.

In tal caso l’acqua viene eliminata mediante pompa. Nel caso in cui si volesse collegare il tubo dell’acqua di condensa direttamente allo

scarico, procedere come segue:

▼ Prima di iniziare qualsiasi operazione, togliere la spina dalla presa di corrente.

▼ Tirare il tubo posto nella parte posteriore della macchina per sﬁ larlo dalla sede

(ﬁ g. 5/6) e inﬁ larlo nello scarico.

IT

5

6

SM2164

7

8

INSTALLAZIONE DELLA MACCHINA

APERTURA E MODIFICA ROTAZIONE PORTA

▼ Premere la porta sulla destra (ﬁ g. 7) (la porta si apre). Se la porta è stata rove-

sciata premere sulla sinistra.

▼ È possibile modiﬁ care il senso di rotazione della porta cestello secondo le proprie

necessità (ﬁ g. 8).

N.B.: Questa operazione deve essere eseguita esclusivamente da personale specializzato. Contattare il servizio assistenza tecnica.

UTILIZZO DELLA MACCHINA

PRECAUZIONI PER TESSUTI

In caso di dubbi sul tipo di tessuto, controllare l’etichetta sul capo stesso. Quasi tutti i capi che possono essere asciugati indicano speciﬁ camente che sono idonei per asciugatura

a macchina. Per evitare l’elettricità statica sui capi, durante i cicli di risciacquo della lavatrice usare un ammorbi-

dente. Togliere subito dal cestello i capi sintetici per evitare che sgualciscano.

7

RACCOMANDAZIONI PRIMA DELL’ASCIUGATURA

SUDDIVISIONE DELLA BIANCHERIA

Prima di asciugare la biancheria, bisogna centrifugarla con il numero di giri adatto al tipo di biancheria. Centrifugando con il numero di giri massimo consentito, si risparmia fino a 35% di tempo di energia. Più è alta la velocità di centrifuga, migliore è l’asciugatura ottenuta. L’uso dell’ammorbidente nel lavaggio permette di ottenere una migliore asciugatura e un risparmio di tempo. Prima di asciugare la biancheria nell’elettrodomestico, controllare se è adatta ad asciugatura meccanica. Consultare perciò i simboli riportati sulle etichette di lavaggio.

Se non si trova il simbolo dell’asciugatura sull’etichetta, attenersi alle regole seguenti:

▼ Biancheria bianca/colorata e biancheria antipiega

si asciugano a temperatura normale con il pro-

SM2164

gramma di asciugatura scelto appositamente.

▼ Asciugare la biancheria delicata, per esempio

gli acrilici, sempre a temperature basse.

Consigli generali: Jersey si restringe spesso non soltanto con il

lavaggio ma anche con l’asciugatura.

Puro lino.

▼ Asciugare soltanto se indicato dal fabbricante

sull’etichetta di lavaggio.

Altrimenti il tessuto potrebbe diventare ruvido.

▼ Non asciugare biancheria colorata scura in-

sieme con biancheria colorata chiara; questo per evitare che stinga.

IT

8

UTILIZZO DELLA MACCHINA

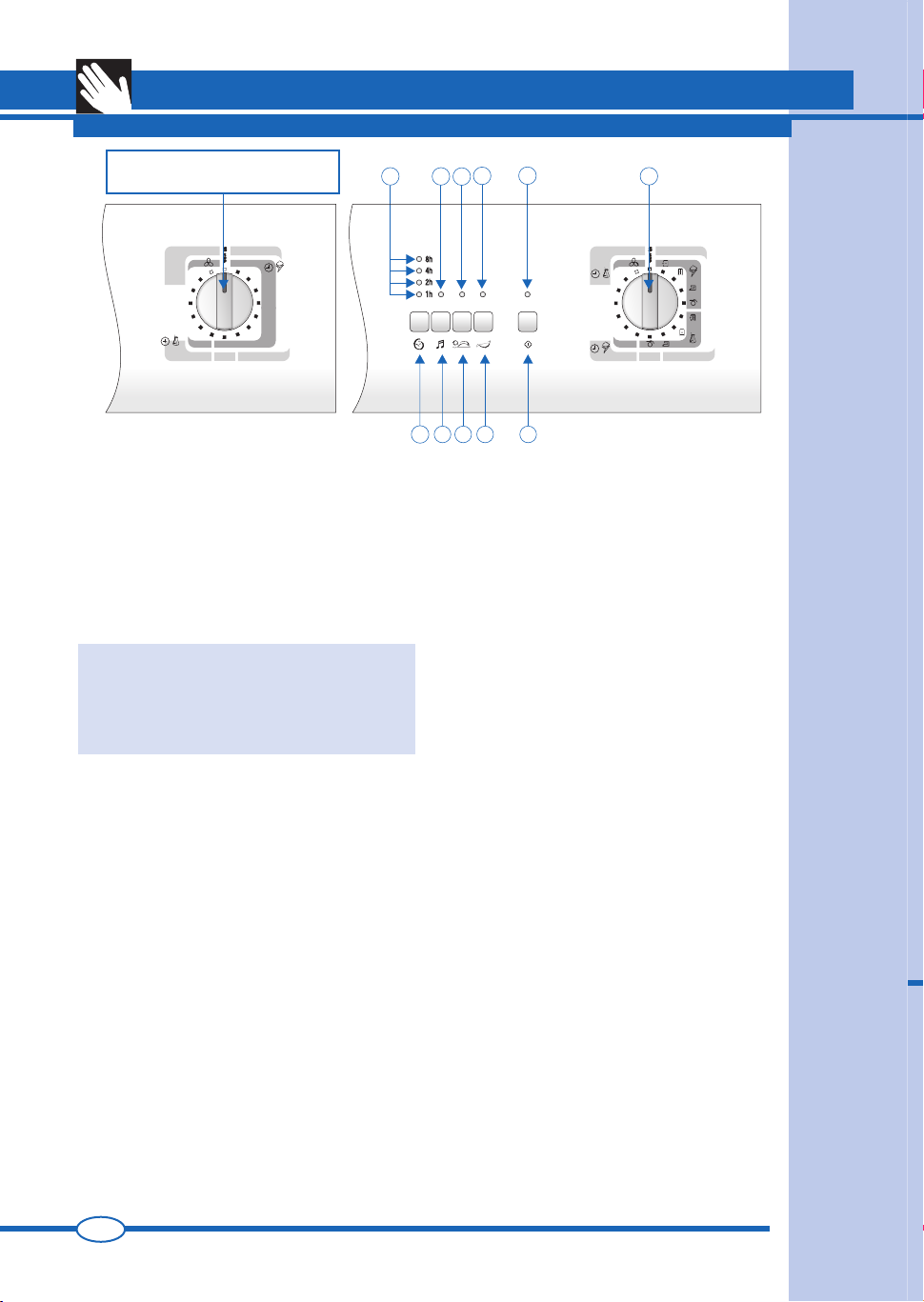

DESCRIZIONE PANNELLO DI CONTROLLO

modello con controllo

asciugatura a tempo

170’

150’

30’

40’

60’

80’

100’

120’

130’

110’

90’

70’

50’

30’

LR

R

9

P. Manopola programmi serve a selezionare i

programmi desiderati socondo il tipo di tessuto e alle proprie necessità, se si desiderasse variarlo, o si decidesse in un secondo momento di aggiungere altra biancheria all’interno della macchina, basta semplicemente posizionare la manopola del programmatore nella posizione di “STOP”, quindi reimpostare la manopola sul nuovo programma desiderato e premere il pulsante “START”.

NB.Attenzione!! si consiglia di utilizzare questa funzione solo se strettamente necessario e soltanto se il programma da resettare è iniziato da non più di 3 minuti.

S. Tasto Start premendo questo tasto l’asciuga-

tore inizia il ciclo d’asciugatura impostato.

Ls. LED Start spento indica la posizione di “STOP”;

acceso ﬁ sso indica ciclo in corso; lampeggio veloce indica programma impostato da avviare; lampeggio lento indica la ﬁ ne del programma.

V. Tasto ripristino allarme vaschetta serve a

riavviare il ciclo di asciugatura dopo lo svuotamento della vaschetta dell’acqua di condenza (ﬁ g. 11)

Lv. LED allarme vaschetta piena il lampeggio

indica che la vaschetta è piena ed è necessario svuotarla (il ciclo si ferma); acceso ﬁ sso, dopo aver reiserito la vaschetta indica che la funzione si stà riattivando ; spento indica sicurezza ripristinata (il ciclo riparte).

A. Tasto antipiega attiva la funzione che al

termine del ciclo di asciugatura la biancheria

IT

LC

LA

CA V

S

120’

P

40’

60’

40’

60’

120’

LS

LV

all’interno del’asciugatore continua a girare in un senso e nell’altro per altri sessanta minuti riducendone la sgualcitura. Ogni ruotazione viene segnalato dal cicalino con brevi beep .

A

. Led antipiega spento indica antipiega esclu-

L

so; acceso fisso indica antipiega attivato; lampeggiante indica che la funzione è in esecuzione mentre anche il led start lampeggia lentamente per indicare il termine della fase di asciugatura.

C. Tasto esclusione cicalino esclude la funzione

del cicalino altrimenti sempre attivo.

C

. Led cicalino spento indica cicalino inserito,

L

acceso ﬁ sso indica cicalino escluso (la scelta rimane memorizzata anche in caso di spegnimento).

R. Tasto ritardo partenza permette di ritardare

l’asciugatura ﬁ no ad un massimo di 8 ore. Le ore possono essere selezionate come segue: per ogni pressione del pulsante l’asciugatura verrà ritardata di 1, 2, 4, 8 ore. Premendo il tasto START, il led selezionato lampeggerà ad indicare che la funzione è stata abilitata; da quel momento la macchina dopo aver atteso il numero delle ore impostato, inizierà automaticamente il ciclo d’asciugatura.

Nel caso di interruzione alimentazione durante

il ritardo, l’impostazione viene annullata e premendo lo start il ciclo parte immediatamente.

R

. Led ritardo partenza si accendono solo uno

L

alla volta, acceso ﬁ sso indica il tempo impostato, lampeggiante ritardo attivato e spento indica che il tempo di ritardo è ﬁ nito.

SM2164

UTILIZZO DELLA MACCHINA

TABELLA PROGRAMMI

PROGRAMMI A CONTROLLO ELETTRONICO DELL'UMIDITÀ

Resistenti

Delicati

Resistenti

Delicati

PROGRAMMI PER ASCIUGATORE CON CONTROLLO DELL'ASCIUGATURA A TEMPO

Tipo tessuto

Max 7.0 kg.

Max 3.5 kg.

* Tempo di asciugatura necessario dopo centrifuga a 800 giri/min. ** Tempo di asciugatura necessario dopo centrifuga a 1000 giri/min.

1) Caricare la biancheria nel cestello e chiudere

la porta.

2) Con le mani asciutte inserire la spina del-

l’asciugatore nella rete.

3) Posizionare la manopola del programmatore

sullo Stop per resettare eventuali programmi precedenti, quindi ruotarla sul programma più idoneo per il tipo di tessuto, la quantità di biancheria caricata nel cestello, e il grado d’asciugatura desiderato (vedi Tabella Pro-

grammi).

4) Selezionare le opzioni desiderate con qli

Max

7.0 kg.

Max

3.5 kg.

Max

7.0 kg.

Max

3.5 kg.

Umido +/-

Extra secco Secco

PROGRAMMI A TEMPO

min.

120 - 60

da riporre

min.

120 - 60

20 min.

Extra secco

*170 min.

**150 min. *130 min.

** 110 min.

*120 min.

** 100 min.

Secco da riporre

*150 min.

**130 min. * 110 min.

** 90 min.

* 100 min.

** 80 min.

20 min.

COME ASCIUGARE

appositi tasti.

5) Premere il tasto START per iniziare l’asciu-

gatura.

6) Finita l’asciugatura segnalata dal lampeggio

del led start e dal cicalino riportare il selettore nella posizione di STOP.

7) Aprire la porta del cestello ed estrarre la

biancheria.

8) Richiudere la porta.

9) Con le mani asciutte staccare la spina del-

l’asciugatore dalla rete.

Umido da stiro Molto umido

min.

60 - 40

Umido da stiro

*130 min.

** 110 min.

* 90 min. ** 70 min.

* 80 min.

** 60 min.

min.

60 - 40

Molto umido

* 110 min.

** 90 min.

* 70 min.

** 50 min.

9

10

MANUTENZIONE

ILLUMINAZIONE INTERNA (DISPONIBILE A SECONDA DEL MODELLO)

L’illuminazione è all’interno. Per sostituire una lampadina, procedere nel modo seguente:

▼ Togliere la spina dalla presa di corrente o agendo sull’interruttore generale; ▼ Rimuovere la calotta della lampadina; ▼ Estrarre la lampadina (ﬁ g. 10); ▼ Attenzione: non usare lampadine da più di 15 W.! ▼ Rimontare di nuovo la calotta della lampadina.

SM2164

IT

10

SCARICO DEL SERBATOIO DELL’ACQUA DI CONDENSA

Se non e stata collegata direttamente allo scarico, l’acqua di condensa viene raccolta nel serbatoio (ﬁ g. 11). Il serbatoio deve essere svuotato dopo ogni ciclo di asciugatura.

Per svuotare il serbatoio procedere come segue:

▼ Estrarre il serbatoio dell’fasciugatrice (ﬁ g. 11);

▼ Svuotare il serbatoio; l’apertura di scarico si trova sul lato superiore destro (ﬁ g.

12);

▼ Dopo averlo svuotato riposizionare ﬁ no in fondo; ▼ Quando si dimentica di svuotare il serbatoio o quando si riempie durante

l’asciugatura, il led d’allarme della vaschetta dell’acqua condensa lampeggia e l’asciugatrice si arrestera. In seguito procedere come descritto sopra.

▼ Per proseguire il programma interrotto, premere il tasto (V) ripristino allarme

vaschetta (ﬁ g. 9).

Togliere la tensione dell’apparecchio prima di iniziare a pulire. E’ importante pulire l’apparecchio dopo ogni lavaggio, per far risparmiare tempo all’asciugatura e quindi energia.

1. Filtro per ﬁ lacci nello sportello (ﬁ g. 13).

2. Filtro per ﬁ lacci nel l’apertura di carico (ﬁ g. 14).

3. Condensatore (ﬁ g. 15).

▼ Rimuovere il ﬁ ltro tirandolo verso l’alto e pulirlo (ﬁ g. 13).

MANUTENZIONE

PULIZIA E MANUTENZIONE

11

12

13

▼ Inoltre è possibile rimuovere i due ﬁ ltri ﬁ lacci dall’apertura di carico e pulirli (ﬁ g.

14).

NB. La presenza di ﬁ bre nel ﬁ ltro non dipende dall’asciugatura. I ﬁ lacci provengono dalle ﬁ bre dei tessuti rotti o sﬁ lacciati durante il lavaggio e soprattutto per usura del capo d’abbigliamento.

La pulizia è più semplice facendoci scorrere sopra l’acqua calda.

▼ Si raccomanda di pulire il condensatore due o tre volte all’anno (ﬁ g. 15/18). ▼ Aprire la porta ruotare la levetta in posizione verticale e rimuovere il coperchio

(ﬁ g. 15).

IT

14

15

SM2164

16

MANUTENZIONE

PULIZIA E MANUTENZIONE

▼ Ruotare le 3 levette in posizione verticale ed estrarre il condensatore (ﬁ g. 16).

11

17

18

INDIVIDUAZIONE GUASTI

Tutte le apparecchiature elettriche sono soggette a guasti. Si ricordi che in questi casi si dovrà chiamare un tecnico qualiﬁ cato. Potrete comunque risolvere voi

stessi molti dei problemi che si veriﬁ cano.

Importante: In caso di cattivo funzionamento, si ricordi di scollegare immediamente la macchina dalla rete d’alimentazione.

Prima di chiamare il nostro Centro Assistenza,veriﬁ care i punti di seguito indicati.

SOLUZIONE DEI PROBLEMI

Se la macchina non parte

• assicurarsi che:

1) Veriﬁ care di aver effettuato il collegamento all’alimentazione di rete.

2) Veriﬁ care che la presa sia efﬁ ciente:

2a) è saltato il fusibile? (Il controllo è facile,

basta collegare un’altra apparecchiatura come una lampada da tavolo).

2b) Sono state seguite tutte le istruzioni del

manuale d’istruzioni?

▼ Lavare il condensatore anteriormente e poste-

riormente e sui lati orientando il getto d’acqua come indicato (ﬁ g.17/18).

Per ottenere uno sgocciolamento perfetto del

condensatore, appoggiarlo su un lato sopra un asciugamano.

▼ Quando è ben asciutto, rimontare il condensatore

rifacendo le operazioni in ordine contrario.

Se la macchina non parte

• assicurarsi che:

1) La porta sia stata chiusa correttamente.

2) Sia stato premuto il tasto start.

La biancheria non si asciuga

• assicurarsi che:

1) È possibile che il foro scarico aria sia ostruito.

2) È possibile che il ﬁ ltro sia intasato. (Si ricordi che quando si apre l’oblò, le parti interne dell’asciugatrice e la biancheria possono essere molto calde).

Se dopo l’esecuzione delle funzioni descritte, l’apparecchio continua a non funzionare correttamente segnalare il difetto al centro assistenza tecnica autorizzato più vicino. Si prega cortesemente di comunicare il modello, il numero di fabbricazione ed il tipo di guasto. Queste informazioni permettono all’operatore dell’assistenza tecnica di procurarsi le parti di ricambio necessarie e, quindi, garantiscono una veloce ed efﬁ cace esecuzione della riparazione.

SM2164

IT

1212

................................................................................................................................................................

...................................................................................................................................................................

..................................................................................................................................................................

.................................................................................................................................................................

NOTE

SM2164

ENGLISH

Dear Customer,

Thank you for choosing our product. Please read these instructions carefully before connecting and using the appliance. Knowledge of the operating principles will help guarantee correct and safe use of the appliance. This instruction booklet contains the technical characteristics of the drier and is full of useful infor-

mation regarding its operation, all designed to help you get the best out of your appliance. If the appliance is sold or handed over for use by others, remember to give the new user the

instruction booklet.

CONTENTS

NOTES AND ADVICE FOR THE USER 13-14

• Technical information 13 DESCRIPTION OF THE APPLIANCE 15

• Optional accessories 15 INSTALLING THE APPLIANCE 15-17

• Installation 15

• Levelling the drier 16

• Connecting to the mains supply 16

• Connecting the condensation drain to the drainage system. 16

• Changing the door opening direction 17

USING THE DRIER

• Precautions for fabrics 17

• Recommendations prior to drying 17

• Description of the control panel 18

• Programme 19

• How to dry 19

17-19

13

MAINTENANCE 19-21

• Internal light 19

• Draining the condensation reservoir 20

• Cleaning and maintenance 20-21

• Troubleshooting 21

• Resolving problems 21

NOTES AND ADVICE FOR THE USER

TECHNICAL DATA

Width cm.:

Dimensions:

MODEL:

...................................................................................................................................................................................................................

Height cm.:

Depth cm.:

SERIAL NUMBER: DATE OF PURCHASE:

SM2164

Max. capacity

Power rating

Voltage

.........................................................................................................................................................................................

................................................................................................................................................................................

59.5

85.0

60.4

7 kg dry

see characteristics plate

GB

14

NOTES AND ADVICE FOR THE USER

▼ This appliance has been designed for use as a

domestic drier. Any other use is considered as improper and therefore dangerous.

▼ Keep this instruction book near to the appliance

always, so that it can be easily consulted when necessary.

▼ Any modiﬁ cations or attempts to interfere with

the appliance can be dangerous for the user and may damage the product.

▼ On delivery of the appliance, check that it has

not been damaged during transport. If any damage is discovered, report the matter to the retailer immediately.

▼ Do not cover the drier with washing or any other

items.

▼ When positioning the appliance, ensure that the

power supply cable is not kinked or squashed

and is accessible. ▼ Always close the door after using the drier. This will prevent children from leaning on the

door and possibly overturning the drier. ▼ The appliance must not be used by children

unless supervised.

▼ Do not use the drier for drying dirty clothes. ▼ Never dry items that have been soiled with

substances such as cooking oil, petroleum,

acetone, alcohol, petrol, kerosene, stain

removers, turpentine, wax. ▼ Remove these substances in a hot wash using

an additional quantity of detergent prior to

loading the items in the drier. ▼ Do not dry items such as foam rubber, latex,

raincoats, waterproof fabrics, rubber mats,

preformed items, clothes or cushions with foam

rubber inserts, as these may melt and damage

other items in the washing or even the appliance

itself. ▼ Fabric softeners, or similar products, must be

used respecting the manufacturer's instructions

on the packaging. ▼ If the appliance is sold or given away, remember

to hand over this instruction book with it. This will

help the new owner use the drier both correctly

and safely. ▼ Do not attempt to repair any appliance faults

alone, in that repairs carried out by a non-

professional may cause serious damage

and will invalidate any rights to repairs under

guarantee. ▼ Repairs to the appliance can only be carried

out by personnel authorised by the customer

service centres. All repairs must make use of

original spare parts only. ▼ Spin dry or wring the washing well before

GB

loading it into the drier. Spun dry washing will dry quicker.

▼ Clean the filter thoroughly each time the

drier is used in order to guarantee perfect air circulation.

▼ Never insert or remove the plug from the mains

socket with wet hands.

▼ The drier must be connected to a mains socket

ﬁ tted with an efﬁ cient earth complying with current safety standards.

▼ Do not use extension leads or multiple plug

adapters to connect the appliance to the mains supply.

▼ Do not expose the appliance to atmospheric

agents.

▼ When servicing or cleaning the appliance,

remember to disconnect it from the mains supply.

▼ Do not pull the power supply cable to unplug

the appliance from the mains supply. Pull the plug only.

▼ This appliance is marked as complying

with European Directive 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Make sure that the product is disposed of in a correct manner. The user is obliged to contribute towards preventing any negative consequences for health and the environment.

The symbol afﬁ xed to the product or

accompanying documents signiﬁ es that the product must not be treated as normal domestic refuse, but must be delivered to an authorised collection centre to enable the electric and electronic equipment to be recycled.

When disposing of the appliance, comply with

local waste disposal regulations.

For further information on the treatment,

recovery and recycling of this product, refer to the appropriate ofﬁ ces, local domestic waste collection service or the retailer from where the appliance was purchased.

Warning!!! Surfaces on which this symbol appears may heat up during normal operation.

THE MANUFACTURER WILL NOT BE HELD RESPONSIBLE FOR ANY INCIDENTS RESULTING FROM NON-COMPLIANCE WITH SAFETY STANDARDS OR THE REQUIREMENTS OF THIS INSTRUCTION BOOK.

SM2164

DESCRIPTION OF THE APPLIANCE

1 Drum door. 2 Drum door ﬁ lter. 3 Upper condensation water reservoir*.

(The condensation is collected in this reservoir

when the condensation drain hose is not connected directly to the drainage system).

4 Control panel. 5 Drier drum.

*

3

15

6 Drum mouth ﬁ lter. 7 Rating plate. 8 Lower condensation water reservoir*. 9 Adjustable feet 10 Condenser door. 11 Lower door.

* according to model

42

5

6

1

7

*

8

9

1

The retailer can provide an accessory to enable the drier to be mounted on top of a front - loading washing machine, thus saving space. The installer will inform you of the appliance model for which this option is possible.

10

11

OPTIONAL ACCESSORIES

INSTALLING THE APPLIANCE

INSTALLATION

▼ Installation must be carried out by qualiﬁ ed personnel in line with the instructions

supplied by the manufacturer. Incorrect installation may result in damage and/or injury.

▼ Do not install the drier in rooms subject to freezing temperatures. Freezing

temperatures could damage the electronics.

▼ Position the drier in a well-ventilated room. ▼ Do not cover the ventilation hole on the back (ﬁ g. 2) and do not place the drier on

2

SM2164

thick carpet.

▼ Clean the inside of the drying drum using a damp cloth to remove any dust

deposits.

GB

16

Adjustable feet. Place the drier upright so that it rests ﬁ rmly on all four feet.

Level the drier by adjusting the feet as follows:

▼ Lift the drier slightly. ▼ Adjust the feet to the correct height (ﬁ g. 3). ▼ Lower the drier.

NB. A badly levelled appliance may cause damage to the bearings and lead to their premature wear. This drier does not need to be anchored to the ﬂ oor.

▼ Make sure that the voltage indicated on the identiﬁ cation plate attached to the

back of the appliance corresponds to that of the mains supply.

▼ All cut-outs, electric wiring and mains sockets must have a rating such that enables

them to support the maximum load indicated on the identiﬁ cation plate.

▼ Once the appliance has been installed, it must be connected to the mains supply

through a single-pole switch.

▼ The mains supply to which the appliance is connected must be ﬁ tted with an

earthing system. If this is not the case, the manufacturer will not be held liable for any incidents that may occur (ﬁ g. 4).

▼ If the power supply cable is damaged in any way, contact the appropriate

specialised customer technical service centre.

▼ The drier must not be connected to the mains supply using indirect methods such

as extension leads or multiple adapters.

▼ Position the appliance so that the power supply cable is easily accessible for

disconnection when the need arises.

Important: On completion of the drying cycle, disconnect the appliance from the mains supply to prevent young children from operating the drier.

CONNECTING THE CONDENSATION DRAIN TO THE DRAINAGE SYSTEM.

INSTALLING THE APPLIANCE

LEVELLING THE DRIER

CONNECTING TO THE MAINS SUPPLY

3

4

The condensation can be collected in the reservoir (ﬁ g. 10) or, alternatively, the hose can be connected directly to the drainage system.

In this case, the collected water is pumped out. To connect the condensation hose directly to the drainage system, proceed as

follows:

▼ Before starting any operations, unplug the appliance from the mains socket.

▼ Extract the hose on the back of the appliance by pulling it from its housing, (ﬁ g.

5/6) and insert it in the waste water pipe.

GB

5

6

SM2164

7

8

INSTALLING THE APPLIANCE

OPENING THE DOOR AND CHANGING THE OPENING DIRECTION

▼ Press the right side of the door (ﬁ g. 7) to open it. If the door has been reversed,

press the left side.

▼ The direction of the drum door opening can be modiﬁ ed according to needs (ﬁ g.

8).

- N.B.: This operation must only be carried out by a qualiﬁ ed technician. Contact the customer service centre.

USING THE DRIER

PRECAUTIONS FOR FABRIC TYPES

In the case of doubt as to the type of fabric, read the label on the item itself. Almost all items that can be machine dried have this information speciﬁ ed on the label. To avoid static electricity being generated in the items, add a conditioner to the rinse cycle of the washing

machine. Remove synthetic materials from the drum immediately to prevent them from creasing.

17

RECOMMENDATIONS PRIOR TO DRYING

SORTING THE WASHING

Before drying the washing, spin it at the recommended rpm for the type of load. Spinning at maximum rpm will result in up to a 35% saving in energy. The higher the spin speed, the better the drying result. Using a softener in the wash cycle will improve drying and save time. Before drying the washing in the drier, check the items to make sure they can be machine dried. Refer to the clothing care symbols on the labels.

If the label has no drying symbol, proceed as follows:

▼ White/coloured washing and crease-proof

washing can be dried at normal temperature using the appropriate drying programme.

▼ Delicate washing, acrylics for example, must

always be dried at low temperature.

SM2164

General advice: Jersey often shrinks, not only in the wash but also

during drying.

Pure linen.

▼ Only dry garments with specific drying

instructions on label, otherwise, the fabric could roughen.

▼ In order to avoid staining, never dry dark

coloured washing together with light coloured washing.

GB

18

USING THE DRIER

DESCRIPTION OF THE CONTROL PANEL.

Model with timer controlled

drying

170’

150’

30’

40’

60’

80’

100’

120’

130’

110’

90’

70’

50’

30’

LR

9

P. Programmer knob. Used to select the required

programmes according to the types of fabrics

and their speciﬁ c needs. If, for any reason, you

want to change the programme or add more

washing to the load during the drying cycle,

simply place the programmer knob in the

"STOP" position. Then re-position the knob on

the required program and press the "START"

button.

NB. Warning!! Only use this function if strictly

necessary and then only if the programme

to reset has been running for less than 3

minutes. S. Start Button. Press this button to start the

programmed drying cycle.

S

. Start Led. Off indicates the "STOP" position.

L

On ﬁ xed indicates the cycle is running. Fast

ﬂ ashing indicates the set programme is ready

to start. Slow ﬂ ashing indicates the end of the

drying programme. V. Water reservoir alarm reset button. Used to

restart the cycle after the condensation water

reservoir has been emptied (ﬁ g. 11)

V

. Reservoir full alarm Led. A flashing light

L

indicates that the reservoir is full and needs

to be emptied (the drying cycle stops). After

the container has been replaced, a ﬁ xed light

indicates that the function is restarting. Light

off indicates that the alarm has been reset (the

cycle restarts). A. Anti-crease button. Activates a function that,

at the end of the drying cycle, rotates the drum

and the washing loaded in it in one direction then

in the other for a further sixty minutes to reduce

GB

LC

CA V

R

LA

S

120’

P

40’

60’

40’

60’

120’

LS

LV

creasing. Each rotation is signalled by a short beep.

A

. Anti-crease Led. Off indicates that the function

L

has been disabled. A ﬁ xed light indicates that the anti-crease function is active. A ﬂ ashing light indicates that the function is running. When the drying cycle is over, the start Led will also light up and ﬂ ash slowly.

C. Beep silencer button. Disables the beep

function, which would otherwise be permanently enabled.

C

. Beeper Led. Off indicates that the beeper

L

is enabled, on indicates that the beeper is disabled (the selection remains memorised even when the appliance is switched off).

R. Delayed start button. Used to delay drier

start-up for up to a maximum of 8 hours. The delay in hours can be selected as follows: each time the button is pressed, the drying cycle is delayed 1, 2, 4 and 8 hours. When the START button is pressed, the selected led will ﬂ ash signalling that the function has been activated. The machine will wait for the number of hours set to elapse and then start the drying cycle automatically.

If the power supply is interrupted while the

delayed start function is active, the function itself will be annulled. Pressing the start button will start the drying cycle immediately.

R

. Delayed start Leds. These light up one at a

L

time. A ﬁ xed light indicates the set time delay. A ﬂ ashing led indicates that the delayed time function has been activated. The led switches off when the set time delay has elapsed.

SM2164

USING THE DRIER

PROGRAMME TABLE

ELECTRONIC DAMPNESS CONTROL PROGRAMMES

Resistant

Delicates

Resistant

Delicates

PROGRAMMES FOR DRIERS WITH TIMED DRYING CONTROL

Fabric type

Max 7.0 kg.

Max 3.5 kg.

* Drying time necessary after spinning at 800 rpm. ** Drying time necessary after spinning at 1000 rpm.

1) Load the washing in the drum and close the

door.

2) With dry hands, insert the plug in the mains

socket.

3) Position the programmer knob on Stop to reset

any previous programmes, then rotate it to the ideal programme for the type of fabric, the amount loaded in the drum and the required degree of drying (see Programme Table).

4) Select the required options by pressing the

appropriate buttons.

Max

7.0 kg.

Max

3.5 kg.

Max

7.0 kg.

Max

3.5 kg.

Damp +/-

Extra dry Wardrobe

TIMED PROGRAMMES

min.

120 - 60

dry

min.

120 - 60

20 min.

Extra dry

*170 min.

**150 min.

*130 min.

** 110 min.

*120 min.

** 100 min.

Wardrobe dry

*150 min.

**130 min. * 110 min.

** 90 min.

* 100 min.

** 80 min.

20 min.

HOW TO DRY

5) Press the START button to start the drying

6) The end of the drying cycle is signalled by the

7) Open the drum door and remove the

8) Re-close the door.

9) With dry hands, remove the plug from the

Iron damp Very damp

min.

60 - 40

Iron damp

*130 min.

** 110 min.

* 90 min. ** 70 min.

* 80 min.

** 60 min.

cycle.

ﬂ ashing start led and beeper. At this point, return the selector to the STOP position.

washing.

mains socket.

min.

60 - 40

Very damp

* 110 min.

** 90 min.

* 70 min.

** 50 min.

19

10

SM2164

MAINTENANCE

INTERNAL LIGHT (AVAILABLE ACCORDING TO MODEL)

The drier is ﬁ tted with an internal light. To replace the bulb, proceed as follows:

▼ Remove the plug from the mains socket or switch off the main power supply; ▼ Remove the lamp cover. ▼ Remove the bulb (ﬁ g. 10). ▼ Warning: Do not use bulbs of rating higher than 15 W! ▼ Replace the lamp cover.

GB

20

DRAINING THE CONDENSATION WATER RESERVOIR

If the condensation drain hose is not connected directly to the drainage system, the condensation is collected in the reservoir (ﬁ g. 11). The reservoir must be emptied after each drying cycle.

To empty the reservoir, proceed as follows:

▼ Remove the reservoir from the drier (Fig. 11).

▼ Empty the reservoir. The drain hole is located on the top right (ﬁ g. 12). ▼ After emptying, replace the container in its housing making sure it is properly

seated. ▼ If the reservoir is not emptied or it ﬁ lls up excessively during a drying cycle, the

condensation reservoir warning light will ﬂ ash and the drier will stop. If this happens,

proceed as described above. ▼ To restart the programme, press the reservoir alarm reset button (V) (ﬁ g. 9).

CLEANING AND MAINTENANCE

Disconnect the drier from the mains supply before cleaning. It is important to clean the drier after each drying cycle in order to save in drying time and consequently save energy.

1. Door ﬂ uff ﬁ lter (ﬁ g. 13).

2. Fluff ﬁ lter in the loading aperture (ﬁ g. 14).

3. Condenser (ﬁ g. 15).

▼ Remove the ﬁ lter by pulling upwards and then clean it (ﬁ g. 13).

MAINTENANCE

11

12

13

▼ It is also possible to remove the two ﬂ uff ﬁ lters from the door opening and clean

them (ﬁ g. 14).

NB. The presence of ﬂ uff in the ﬁ lter is not the result of the drying procedure. The ﬂ uff comes from the ﬁ bres of fabrics damaged or unthreaded during the wash and, above all, as a result of wear.

The ﬁ lters can be cleaned by simply placing them under hot running water.

▼ The condenser should be cleaned two or three times a year (ﬁ g. 15/18). ▼ Open the door, rotate the lever to the vertical position and remove the cover (ﬁ g.

15).

GB

14

15

SM2164

16

MAINTENANCE

CLEANING AND MAINTENANCE

▼ Rotate the 3 levers to the vertical position and remove the condenser (ﬁ g. 16).

21

17

18

TROUBLESHOOTING

All electric appliances may break-down at some time. Remember to call a qualiﬁ ed technician in these cases. However, many problems can be resolved without

the need for external intervention.

Important: If a fault occurs, disconnect the appliance from the mains supply immediately. Before calling the customer service centre, check the points listed below.

RESOLVING PROBLEMS

If the drier doesn't start

• Check that:

1)

The appliance is plugged into the mains

supply.

2) The mains socket is working correctly: 2a) The fuse has not blown. (Check by plugging in another appliance such as a table lamp and see if that works)

2b) All the instructions in the manual have been

followed.

▼ Wash the front, back and sides of the condenser,

aiming the jet of water as shown (ﬁ g.17/18).

To dry the condenser thoroughly, place it on its

side on a towel.

▼ When the condenser is dry, replace it following

the same procedure in reverse order.

If the drier doesn't start

• Check that:

1) The door is closed properly

2) The start button has been pressed.

The washing does not dry

• Check that:

1) The air exhaust aperture is not blocked. The ﬁ lter is not blocked. (Remember that

2)

when the door is opened, the internal parts of the drier and the washing may be very hot).

If, after all these checks have been carried out, the appliance still does not work, inform the nearest customer service centre. When contacting the service centre, inform them of the appliance model, serial number and type of fault. This information will help the service centre operator in procuring the necessary spare parts, thus guaranteeing a speedy and efﬁ cient repair.

SM2164

GB

2222

................................................................................................................................................................

...................................................................................................................................................................

..................................................................................................................................................................

.................................................................................................................................................................

NOTES

SM2164

DEUTSCH

Verehrter Kunde,

Wir gratulieren Ihnen zur Wahl unseres Trockners. Bitte lesen Sie diese Gebrauchsanweisung genau durch, bevor Sie die Maschine anschließen und gebrauchen. Die gute Kenntnis der Funktionsprinzipien wird Ihnen die korrekte und sichere Nutzung des Gerätes ermög-

lichen. Die Gebrauchsanweisung enthält neben den technischen Merkmalen des Trockners viele nützliche Tipps, die

Ihnen helfen werden, das Gerät optimal zu gebrauchen. Falls Sie den Trockner weiterverkaufen oder abgeben, muss dem neuen Benutzer auch die Gebrauchsanwei-

sung ausgehändigt werden.

INHALT

HINWEISE UND RATSCHLÄGE FÜR DEN BENUTZER 23-24

• Technische Daten 23 BESCHREIBUNG DER MASCHINE 25

• Optionales Zubehör 25 INSTALLATION DER MASCHINE 25-27

• Installation 25

• Gerades Ausrichten des Trockners 26

• Anschluss an das Stromnetz 26

• Ableitung des Kondensats nach Außen 26

• Ändern der Türanschlagsrichtung 27 GEBRAUCH DER MASCHINE 27-29

• Vorbereiten der Wäsche 27

• Hinweise zum Trocknen 27

• Beschreibung der Bedienblende 28

• Programmtabelle 29

• Trocknen 29

23

WARTUNG 29-31

• Innenbeleuchtung 29

• Entleeren des Kondensatbehälters 30

• Reinigung und Wartung 30-31

• Störungssuche 31

• Problemlösungen 31

HINWEISE UND RATSCHLÄGE FÜR DEN BENUTZER

TECHNISCHE DATEN

Breite cm:

Abmessungen:

MODELL: SERIENNUMMER:

Höhe cm:

Tiefe cm:

Max. Fassungsvermögen

Nennleistung

Versorgungsspannung

...............................................................................................................................................................................................................

.........................................................................................................................................................................................

DATUM DES ERWERBS:

SM2164

..........................................................................................................................................................................

59.5

85.0

60.4

7 kg Tockenwäsche

Siehe Typenschild

DE

24

HINWEISE UND RATSCHLÄGE FÜR DEN BENUTZER

▼ Das Gerät dient zum Wäschetrocknen im Haushalt.

Jede andere Verwendung ist unsachgemäß und folglich gefährlich.

▼ Bewahren Sie dieses Handbuch stets in der Nähe

des Trockners auf, damit es im Bedarfsfall problemlos konsultiert werden kann.

▼ Jede Veränderung oder sonstige Manipulierung des

Geräts kann den Benutzer gefährden und Schäden am Trockner verursachen.

▼ Bei Lieferung des Haushaltsgeräts dieses umgehend

auf eventuelle Transportschäden untersuchen. Falls solche festgestellt werden, ist umgehend der Händler zu benachrichtigen.

▼ Den Trockner nicht mit Wäsche oder anderen Gegen-

ständen bedecken.

▼ Beim Aufstellen des Trockners darauf achten, dass

das Stromkabel nicht verdreht oder gequetscht wird und für etwaige Eingriffe problemlos zugänglich ist.

▼ Nach dem Gebrauch des Haushaltsgeräts stets die

Tür verschließen.

▼ Auf diese Weise wird verhindert, dass sich Kinder

an die Tür anlehnen und so das Gerät umkippen können.

▼ Kinder dürfen sich nicht unbeaufsichtigt in der Nähe

der Maschine aufhalten.

Keine schmutzigen Wäschestücke im Trockner trock-

nen.

▼ Auf keinen Fall Wäschestücke trocknen, die mit

Speiseöl, Erdöl, Azeton, Alkohol, Benzin, Kerosin, Fleckenmittel, Terpentin oder Wachsen verschmutzt sind.

▼ Derlei Wäschestücke müssen heiß und mit reichlich

Waschmittel gewaschen werden, bevor sie in den Trockner eingefüllt werden.

▼ Auf keinen Fall Kleidungsstücke mit Schaumgummi,

Latex, impermeable und wasserdichte Gewebe, Gummimatten, Gegenstände und Kleidungsstücke oder vorgeformte Kissen mit Schaumgummieinlagen in den Trockner geben, weil diese schmelzen und andere Wäschestücke oder sogar das Haushaltsgerät selbst beschädigen könnten.

▼ Weichspüler oder ähnliche Mittel müssen laut beige-

legter Gebrauchsanweisung angewandt werden.

▼ Falls das Haushaltsgerät weiterverkauft oder ver-

schenkt wird, ist auch die Gebrauchsanweisung auszuhändigen, damit der neue Benutzer es auf korrekte und sichere Weise benutzen kann.

▼ Bei Betriebsstörungen auf keinen Fall versuchen, das

Gerät selbst zu reparieren, weil dies schwerwiegende Schäden verursachen könnte und außerdem den Gewährleistungsanspruch verfallen lässt.

▼ Das Gerät darf ausschließlich von autorisiertem

Personal der Kundendienstzentren repariert werden.

DE

Für Reparaturen dürfen nur Original-Ersatzteile verwendet werden.

▼ Die Wäsche vor dem Einfüllen in den Trockner gut

auswringen oder schleudern. Je besser die Wäsche geschleudert ist, umso schneller wird sie trocknen.

▼ Das Flusensieb vor jedem Gebrauch des Geräts

sorgfältig reinigen, damit die Luft immer ungehindert zirkulieren kann.

▼ Den Stecker nicht mit nassen Händen aus- oder

einstecken.

▼ Das Gerät muss an eine vorschriftsmäßig geerdete

Steckdose angeschlossen werden.

▼ Die Verwendung von Verlängerungskabeln oder

Mehrfachsteckern ist verboten.

▼ Das Gerät darf nicht den Witterungseinﬂ üssen ausge-

setzt werden.

▼ Vor irgendwelchen Arbeiten am Gerät oder dessen

Reinigung, den Trockner unbedingt spannungslos machen.

▼ Beim Ausstecken des Kabels aus der Steckdose nie

am Kabel selbst, sondern ausschließlich am Stecker ziehen.

▼ Dieses Gerät entspricht den Europäischen Richt-

linien 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Die vorschriftsmäßige Entsorgung des ausrangierten Geräts stellt einen wertvollen Beitrag zum Schutz der Umwelt und der Gesundheit dar.

Das Symbol am Gerät oder in den Begleitpapieren weist darauf hin, dass dieses Produkt nicht als Hausmüll behandelt werden darf, sondern als Sondermüll einer Sammelstelle für elektrische und elektronische Altgeräte zu übergeben ist.

Gemäß den lokalen Vorschriften zur Abfallbeseiti-

gung entsorgen.

Für weitere Informationen zu Behandlung, Abbau

und Recycling dieses Produkts die zuständige Behörde, das Abfallbeseitigungsunternehmen oder den Händler, bei dem das Gerät erworben wurde, kontaktieren.

ACHTUNG: MIT DIESEM SYMBOL BEZEICHNETE OBERFLÄCHEN KÖNNEN WÄHREND DES BETRIEBS HEISS WERDEN.

DER HERSTELLER HAFTET NICHT FÜR EVENTUELLE SCHÄDEN, WELCHE INFOLGE DER NICHTBEACHTUNG DER SICHERHEITSVORSCHRIFTEN UND DER GEBRAUCHSANWEISUNG ENTSTEHEN KÖNNEN

SM2164

BESCHREIBUNG DER MASCHINE

1 Trommeltür. 2 Flusensieb an der Trommeltür. 3 Oberer Kondensatbehälter*

(Falls der Kondensatschlauch nicht direkt mit

dem Abﬂ uss verbunden ist, wird die Flüssigkeit in diesem Behälter gesammelt).

4 Bedienblende. 5 Trocknertrommel.

*

3

25

6 Flusensieb an der Trommelöffnung. 7 Typenschild. 8 Unterer Kondensatbehälter*. 9 Verstellbare Füße. 10 Kondensatorklappe. 11 Untere Klappe.

* je nach Modell

42

5

6

1

7

*

8

9

1

Bei Ihrem Händler erhalten Sie das Zubehör zur Realisierung andersartiger Installationen, mit dem Sie Ihren Trockner auf einer Frontladerwaschmaschine aufstellen und so Platz sparen können. Fragen Sie Ihren Installateur, welches Modell eine derartige Kombination möglich macht.

10

11

OPTIONALES ZUBEHÖR

INSTALLATION DER MASCHINE

INSTALLATION

▼ Der Trockner muss von Fachpersonal und gemäß den Anweisungen des

Herstellers installiert werden, da eine fehlerhafte Installation Personen– und Sachschäden verursachen kann.

▼ Den Trockner nicht in frostgefährdeten Räumen aufstellen. Frost kann die Elek-

tronik beschädigen.

▼ Den Trockner in einem gut belüfteten Raum aufstellen. ▼ Das Belüftungsgitter an der Rückseite des Gerätes (Abb. 2) nicht abdecken und

2

SM2164

den Trockner nicht auf dickem Teppichboden aufstellen.

▼ Das Innere der Trocknertrommel mit einem feuchten Tuch von eventuellem Staub

befreien.

DE

26

Verstellbare Füße. Den Trockner so aufstellen, dass er mit allen vier Füßen fest

auf dem Boden steht. Nun die Maschine gerade ausrichten, indem die Füße wie nachstehend beschrieben verstellt werden.

▼ Das Gerät leicht anheben. ▼ Die Füße auf die richtige Höhe einstellen (Abb. 3). ▼ Das Gerät wieder hinstellen.

NB: Wenn der Trockner nicht gerade ausgerichtet ist, können die Lager vorzeitig verschleißen. Dieser Trockner muss nicht am Boden verankert werden.

▼ Sicherstellen, dass der am Typenschild an der Geräterückseite angegebene

Spannungswert dem Wert Ihres Netzes entspricht.

▼ Schutzschalter, Stromkabel und Netzsteckdose müssen so ausgelegt sein, dass

sie die am Typenschild angegebene Höchstlast aushalten können.

▼ Nach erfolgter Installation soll das Gerät über einen allpoligen Schalter an die

Netzversorgung angeschlossen werden können.

▼ Die für den Geräteanschluss vorgesehene Steckdose muss vorschriftsmäßig

geerdet sein. Andernfalls haftet der Hersteller nicht für eventuelle Schäden (Abb.

4).

▼ Im Falle eines schadhaften Stromkabels ein technisches Kundendienstzentrum

kontaktieren.

▼ Die Verwendung von Verlängerungskabeln und Mehrfachsteckdosen für den

Anschluss des Trockners ist verboten.

▼ Den Trockner so aufstellen, dass das Stromkabel problemlos erreichbar ist und

im Bedarfsfall ausgesteckt werden kann.

Wichtig: Den Trockner nach jedem Gebrauch stets vom Netz trennen, damit niemand ihn ungewollt in Betrieb setzen kann.

INSTALLATION DER MASCHINE

GERADES AUSRICHTEN DES TROCKNERS

ANSCHLUSS AN DAS STROMNETZ

3

4

ABLEITUNG DES KONDENSATS NACH AUSSEN

Das Kondensat kann in dem speziellen Behälter (Abb. 10) gesammelt, oder aber nach außen geleitet werden, indem der Schlauch direkt mit dem Abﬂ uss verbunden wird.

In diesem Fall wird das Kondensat abgepumpt. Um den Kondensatschlauch direkt an den Abﬂ uss anzuschließen, wie folgt vorge-

hen:

▼ Vor jedem Eingriff stets den Stecker aus der Steckdose nehmen.

▼ Den Schlauch aus seinem Sitz an der Geräterückseite nehmen (Abb. 5/6) und

in den Abﬂ uss stecken.

DE

5

6

SM2164

7

8

INSTALLATION DER MASCHINE

ÖFFNEN DER TÜR UND ÄNDERN DER ANSCHLAGRICHTUNG

▼ Auf den rechten Teil der Tür drücken (Abb. 7), die Tür geht auf. Wurde die An-

schlagrichtung geändert, ist auf den linken Teil der Tür zu drücken.

▼ Die Anschlagrichtung der Trommeltür kann je nach den individuellen Anforde-

rungen verändert werden (Abb. 8).

NB: Dieser Vorgang muss Fachpersonal überlassen werden. Wenden Sie sich dazu an den technischen Kundendienst.

GEBRAUCH DER MASCHINE

VORBEREITUNG DER WÄSCHE

Falls Zweifel über die Beschaffenheit eines Wäschestücks bestehen, die Angaben auf dem Pﬂ egeetikett kontrollieren.

Fast bei allen für den Trockner geeigneten Kleidungsstücken ist diese Besonderheit auf dem Etikett vermerkt.

Um statische Elektrizität der Wäschestücke zu vermeiden, sollten Sie beim Spülen der Wäsche einen Weichspüler verwenden.

Synthetische Wäschestücke immer gleich aus der Trommel nehmen, damit sie nicht knittern.

27

HNWEISE ZUM TROCKNEN

SORTIEREN DER WÄSCHE

Vor dem Trocknen die Wäsche mit der geeigneten Schleuderdrehzahl schleudern. Wenn Sie bei der maximal zulässigen Schleuderdrehzahl schleudern, sparen Sie bis zu 35% des Stromverbrauchs. Je höher die Schleuderdrehzahl, umso besser das Trockenergebnis. Die Verwendung eines Weichspülers beim Spülen der Wäsche verbessert die Trocknung und spart Zeit. Bevor Sie die Wäsche in den Trockner geben, sollten Sie sicherstellen, dass sie für mechanisches Trocknen geeignet ist. Beachten Sie zu diesem Zweck immer die Symbole am Pﬂ egeetikett.

Hat das Wäschestück kein Trocknersymbol, halten Sie sich an die folgenden Regeln:

▼ Weiß- und Buntwäsche, sowie knitterarme

Wäsche werden bei normaler Temperatur mit dem entsprechenden Programm getrocknet.

SM2164

▼ Empﬁ ndliche Wäsche, wie zum Beispiel

Artikel aus Acryl, stets bei niedrigen Temperaturen trocknen.

Allgemeine Ratschläge: Jersey kann nicht nur beim Waschen, sondern

auch beim Trocknen einlaufen.

Reines Leinen

▼ Nur trocknen, wenn vom Hersteller am Pﬂ e-

geetikett angegeben.

Andernfalls könnte der Stoff aufrauen.

▼ Dunkle Buntwäsche nicht zusammen mit

hellen Wäschestücken trocknen, weil diese sonst verfärben könnten.

DE

28

GEBRAUCH DER MASCHINE

BESCHREIBUNG DER BEDIENBLENDE

Modell mit Trocknungssteuerung

nach Zeit

30’

40’

60’

80’

100’

120’

30’

9

170’

50’

150’

130’

110’

90’

70’

LR

R

P. Programmwähler zum Einstellen des je nach

den individuellen Anforderungen gewünschten Programms. Wenn während eines Waschgangs das Programm aus irgendeinem Grund verändert werden soll, oder wenn ein vergessenes Wäschestück in die Trommel eingelegt werden soll, den Progammwähler einfach auf die Position „STOPP“ stellen, auf das neue Programm verstellen und die Taste für „START“ drücken.

NB: Achtung: Dieser Vorgang sollte nur wenn unbedingt notwendig durchgeführt werden, und nur wenn das betreffende Programm seit nicht mehr als 3 Minuten begonnen hat.

S. Taste für Start. Nach dem Drücken dieser Ta-

ste beginnt der eingestellte Trockenvorgang.

S

. Die ausgeschaltete LED für Start steht für

L

“STOPP”; die bleibend eingeschaltete LED steht für den laufenden Trockenvorgang; die schnell blinkende LED bedeutet, dass das gewählte Programm gestartet werden muss; die langsam blinkende LED zeigt das Ende des Programms an.

V. Taste für Alarm-Reset, mit der der Trocken-

gang nach dem Entleeren des Kondensatbehälters wieder gestartet wird (Abb. 11)

V

. Alarm-LED für vollen Behälter, die anzeigt,

L

dass der Behälter voll ist und entleert werden muss (der Trockengang hält an); ist sie nach Wiedereinsetzen des Behälters bleibend eingeschaltet, zeigt dies an, dass die Funktion wieder aktiviert wird; ist sie ausgeschaltet, zeigt dies an, dass die Sicherung zurückgesetzt ist (der Trockengang läuft wieder an).

A. Knitterschutztaste, welche die Funktion

aktiviert, die am Ende des Trockengangs die Wäsche weitere sechzig Minuten lang hin und her bewegt, damit sie nicht zerknittert. Jede

DE

LC

LA

CA V

S

120’

P

40’

60’

40’

60’

120’

LS

LV

Drehung wird von dem Summer durch einen kurzen Beep angesagt.

A

. Knitterschutz-LED gibt an, wenn ausgeschal-

L

tet, dass der Knitterschutz ausgeschlossen ist, wenn bleibend eingeschaltet, dass der Knitterschutz aktiv ist, wenn blinkend, dass die Funktion ausgeführt wird, während auch die LED für Start langsam blinkt, dass der Trockengang beendet ist.

C. Taste für Summer-Ausschluss schließt die

Funktion des Summers aus, der sonst immer aktiv ist.

C

. Summer-LED zeigt ausgeschaltet an, dass

L

der Summer zugeschaltet ist, und bleibend eingeschaltet, dass der Summer ausgeschlossen ist (diese Einstellung bleibt auch nach dem Ausschalten der Geräts gespeichert).

R. Taste für Startverzögerung ermöglicht den

Trockenvorgang um bis maximal 8 Stunde zu verzögern. Die Zahl der Stunde kann wie folgt eingestellt werden: mit jedem Drücken der Taste wird der Anlauf des Trockengangs um 1, 2, 4, 8 Stunden verzögert. Bei Drücken der Taste für START, blinkt die betreffende LED, um anzuzeigen dass die Funktion aktiviert wurde; danach beginnt die Maschine nach Ablauf der eingegebenen Stunden automatisch mit dem Trockengang.

Im Falle eines Stromausfalls während der

Verzögerungszeit wird die Einstellung genullt und der Trockengang beginnt sofort durch Drücken der Start-Taste.

R

. LEDs für Startverzögerung diese schalten

L

sich immer nur einzeln ein, bleibend eingeschaltet stehen sie für die eingestellte Zeit, blinkend geben sie an, dass die Verzögerung aktiviert ist, sind sie ausgeschaltet bedeutet dies, dass die Verzögerungszeit abgelaufen ist.

SM2164

GEBRAUCH DER MASCHINE

PROGRAMMTABELLE

PROGRAMME MIT ELEKTRONISCHER FEUCHTIGKEITSKONTROLLE

Beständige

Gewebe

Empfindliche

Gewebe

Beständige

Gewebe

Empfindliche

Gewebe

PROGRAMME F

Gewebeart

Max 7.0 kg.

Max 3.5 kg.

*

Erforderliche Trockenzeit nach einem Schleudergang bei 800 U/min.

**

Erforderliche Trockenzeit nach einem Schleudergang bei 1000 U/min.

1) Die Wäsche in die Trommel einlegen und die

Tür schließen.

2) Mit trockenen Händen den Gerätestecker in

die Steckdose stecken.

3)

Den Programmwähler auf Stopp stellen, um

eventuelle frühere Programme zu löschen, und dann auf das für die zu trocknende Wäsche, deren Menge und den gewünschten Trokkenheitsgrad passende Programm einstellen (siehe Programmtabelle).

4) Mit den speziellen Tasten die gewünschten

Optionen programmieren.

Max

7.0 kg.

Max

Extratrocken

Schrankfertig

Bügelfeucht

3.5 kg.

ZEITPROGRAMME

Max

7.0 kg.

Max

min.

120 - 60

min.

120 - 60

3.5 kg.

20 min.

ÜR TROCKNER MIT ZEITGEREGLTER TROCKNUNGSSTUERUNG

Feucht

+/-

Extratroc ken

*170 min.

**150 min. *130 min.

** 110 min.

*120 min.

** 100 min.

TROCKNEN

Schrankfer tig

*150 min. **130 min.

* 110 min.

** 90 min.

* 100 min.

** 80 min.

** 110 min.

20 min.

5) Die Taste für START drücken, um den Trok-

kengang zu beginnen.

6) Nach dem Trocknen, dessen Ende durch

Blinken der LED für Start und den Summer angezeigt wird, den Programmwähler wieder auf die Position STOPP stellen.

7) Die Trommeltür öffnen und die Wäsche her-

ausnehmen.

8) Die Tür wieder verschließen.

9) Mit trockenen Händen den Gerätestecker aus

der Steckdose nehmen.

min.

60 - 40

Bügelfeu cht

*130 min.

* 90 min.

** 70 min.

* 80 min.

** 60 min.

Sehr feucht

min.

60 - 40

Sehr feucht

* 110 min.

** 90 min. * 70 min.

** 50 min.

29

10

SM2164

WARTUNG

INNENBELEUCHTUNG (JE NACH MODELL)

Die Beleuchtung beﬁ ndet sich im Geräteinnern. Zum Auswechseln der Lampe wie folgt vorgehen: ▼ Das Gerät spannungslos machen, indem der Stecker ausgesteckt oder der

Hauptschalter ausgeschaltet wird.

▼ Die Lampenabdeckung abnehmen. ▼ Die Lampe herausnehmen (Abb. 10); ▼ Achtung: Die neue Lampe darf höchstens eine 15W-Lampe sein! ▼ Die neue Lampe einsetzen und die Lampenabdeckung wieder anbringen.

DE

30

ENTLEEREN DES KONDENSATBEHÄLTERS

Wenn der Kondensatschlauch nicht direkt mit dem Abﬂ uss verbunden ist, wird die Flüssigkeit im speziellen Behälter gesammelt (Abb. 11). Dieser Behälter muss nach jedem Trockengang entleert werden.

Zum Entleeren des Kondensatbehälters wie folgt vorgehen:

▼ Den Behälter aus dem Trockner nehmen (Abb. 11);

▼ Den Behälter entleeren; die Entleeröffnung beﬁ ndet sich oben rechts (Abb. 12); ▼ Nachdem der Behälter entleert wurde, wird er bis zum Anschlag wieder einge-

setzt.

▼ Wenn vergessen wurde, den Behälter zu entleeren, oder wenn dieser während

eines Trockengangs volläuft, beginnt die LED des Kondensatbehälteralarms zu blinken und der Trockner schaltet sich aus. Danach wie folgt vorgehen:

▼ Um das unterbrochene Programm fortzusetzen, die Taste (V) für Reset des

Kondensatbehälteralarms drücken (Abb. 9).

REINIGUNG UND WARTUNG

Vor dem Reinigen das Gerät spannungslos machen. Es ist wichtig, dass das Gerät nach jedem Trocknen gesäubert wird, den so wird Trockenzeit und folglich Energie eingespart.

1. Flusensieb an der Tür (Abb. 13).

2. Flusensieb an der Einfüllöffnung (Abb. 14).

3. Kondensator (Abb. 15).

▼ Das Flusensieb nach oben herausziehen und reinigen (Abb. 13).

WARTUNG

11

12

13

▼ Daneben können die beiden Flusensiebe an der Einfüllöffnung herausgenommen

und gesäubert werden (Abb. 14).

NB: Die Flusen im Sieb entstehen nicht durch den Trockenvorgang. Sie stammen vielmehr aus schadhaften oder zerschlissenen Fasern des Gewebes, vor allem auf Grund von Verschleiß des Kleidungsstückes.

Zum Reinigen die Siebe am besten unter einen Strahl warmen Wassers aus-

spülen.

▼ Der Kondensator sollte zwei- bis dreimal jährlich gereinigt werden (Abb.

15/18).

▼ Die Tür öffnen, den Hebel senkrecht stellen und den Deckel abnehmen (Abb.

15).

DE

14

15

SM2164

16

WARTUNG

REINIGUNG UND WARTUNG

▼ Die drei Hebel senkrecht stellen und den Kondensator herausziehen (Abb.

16).

31

17

18

STÖRUNGSSUCHE

Alle Elektrogeräte können manchmal Störungen aufweisen. Wenden Sie sich in einem solchen Fall unbedingt an einen Fachmann. Kleinere Probleme können Sie

jedoch selbst beseitigen.

Wichtig: Im Falle einer Funktionsstörung das Gerät zu allererst spannungslos machen. Bevor Sie unseren Kundendienst hinzuziehen, sollten Sie die folgenden Punkte überprüfen.

PROBLEMLÖSUNG

Das Gerät läuft nicht an

• Die folgenden Kontrollen durchführen:

1) Ob das Gerät korrekt an das Netz angeschlossen ist.

2) Ob die Steckdose in Ordnung ist:

2a) Wurde die Schmelzsicherung aus-

gelöst? (Um dies zu prüfen, einfach ein anderes Gerät, zum Beispiel eine Tischlampe, an die fragliche Steckdose anschließen).

2b) Wurden alle Anleitungen der Ge-

brauchsanweisung befolgt?

▼ Den Kondensator von allen Seiten mit einem

Wasserstrahl ausspülen, wie in den Abbildungen gezeigt (Abb.17/18).

Dann den Kondensator seitlich auf ein Handtuch

legen und vollkommen abtropfen lassen.

▼ Wenn er ganz trocken ist, wird er wieder einge-

baut, wozu in umgekehrter Reihenfolge vorgegangen wird.

Das Gerät läuft nicht an

• Die folgenden Kontrollen durchführen:

1) Ob die Tür richtig verschlossen ist.

2) Ob die Start-Taste gedrückt wurde.

Die Wäsche wird nicht getrocknet

• Die folgenden Kontrollen durchführen:

1) Ob die Entlüftungsöffnung verstopft ist.

2) Ob das Flusensieb verstopft ist. (Bedenken Sie, wenn Sie die Einfülltür aufmachen, dass die inneren Teile des Trockners und die Wäsche sehr heiß sein können).

Wenn das Gerät nach diesen Kontrollen weiterhin nicht korrekt funktioniert, wenden Sie sich bitte an das nächstgelegene Kundendienstzentrum. Geben Sie dabei das Modell und die Seriennummer an und beschreiben Sie die Art der Störung. Mit diesen Informationen wird der Kundendiensttechniker in die Lage versetzt, die erforderlichen Ersatzteile zu besorgen und die Reparatur folglich schnell und efﬁ zient durchzuführen.

SM2164

DE

3232

................................................................................................................................................................

...................................................................................................................................................................

..................................................................................................................................................................

.................................................................................................................................................................

ANMERKUNGEN

SM2164

FRANÇAIS

Cher client,

Nous vous remercions d’avoir choisi l’un de nos produits. Nous vous invitons à lire attentivement les instructions d’utilisation avant de brancher et de mettre en service la machine. La connaissance des principes de fonctionnement vous permettra d’utiliser l’appareil correctement et en toute sécurité. Les instructions d’utilisation contiennent non seulement les caractéristiques techniques de l’appareil mais aussi de nombreuses indications sur le fonctionnement qui vous aideront à utiliser la machine de manière optimale. En cas de vente optimale ou de cession du sèche-linge, il ne faut pas oublier de remettre au nouvel utilisateur la notice d’emploi.

33

TABLE DES MATIÈRES

NOTES ET CONSEILS POUR L’UTILISATEUR 33-34

• Données techniques 33 DESCRIPTION DE LA MACHINE 35

• Accessoires en option 35 INSTALLATION DE LA MACHINE 35-37

• Installation 35

• Mise à niveau du sèche-linge 36

• Branchement à l’installation électrique 36

• Réglage pour l’évacuation de l’eau de condensation vers l’extérieur 36

• Modiﬁ cation du sens d’ouverture de la porte 37 UTILISATION DE LA MACHINE 37-39

• Précautions pour les tissus 37

• Conseils avant le séchage 37

• Description du tableau des commandes 38

• Tableau des programmes 38

• Comment sécher 39 ENTRETIEN 39-41

• Éclairage interne 39

• Vidange du bac de récupération de l’eau de condensation 40

• Nettoyage et entretien 40-41

• Diagnostic de pannes 41

• Résolution des problèmes 41

NOTES ET CONSEILS POUR L’UTILISATEUR

INFORMATIONS TECHNIQUES

Largeur cm.:

Dimensions:

MODÈLE: NUMÉRO DE FABRICATION: DATE D’ACHAT:

SM2164

Hauteur cm.:

Profondeur cm.:

Capacité maximum

Puissance Nominale

Tension électrique

...........................................................................................................................................................................................................

...........................................................................................................................................................

...........................................................................................................................................................................................

7 kg. linge sec

Voir plaque d’identification

59.5

85.0

60.4

FR

34

NOTES ET CONSEILS POUR L’UTILISATEUR

▼ Cet appareil doit être utilisé comme un sèche-linge à

usage domestique. Tout autre utilisation est impropre et donc dangereuse.

▼ Toujours conserver cette notice d’emploi à proximité

du sèche-linge aﬁ n de pouvoir le consulter rapidement en cas de besoin.

▼ Toute modiﬁ cation ou tentative de transformation de

l’appareil peut être dangereuse pour l’utilisateur et causer des dommages à la machine.

▼ A la réception de l’appareil, vériﬁ er qu’il n’a subi aucun

dommage durant le transport. En cas de dommages, s’adresser immédiatement au revendeur.

▼ Ne pas couvrir le sèche-linge avec du linge ni quoique

ce soit d’autre.

▼ Lors du positionnement de l’appareil, s’assurer que

le câble d’alimentation n’est ni plié ni écrasé et qu’il

est accessible pour toute intervention. ▼ Toujours fermer la porte après l’utilisation de l’appareil. Cela permet d’éviter que les enfants ne s’appuient

sur la porte et ne fassent basculer le sèche-linge. ▼ Il est interdit de laisser les enfants utiliser la machine

sans surveillance.

▼ Ne pas sécher de linge sale dans le sèche-linge. ▼ Ne jamais faire sécher du linge souillé par des substan-

ces telles que : huile de cuisine, pétrole, acétone, alcool,

essence, kérosène, détachant, térébenthine ou cire. ▼ Éliminer ces substances en effectuant un cycle

de lavage à chaud avec une dose de détergent

supplémentaire avant de charger le linge dans le

sèche-linge. ▼ Ne pas faire sécher d’articles tels que : mousse de

caoutchouc, latex de caoutchouc, imperméables,

tissus hydrofuges, tapis en caoutchouc, articles et

vêtements ou coussins préformés avec des blocs

de mousse de caoutchouc, car ils pourraient fondre

et abîmer le reste du linge ou même détériorer l’ap-

pareil. ▼ Les assouplissants pour le linge ou produits similaires

doivent être utilisés selon les instructions fournies sur

l’emballage. ▼ Si l’appareil est vendu ou offert, ne pas oublier de re-

mettre cette notice avec la machine ; ce qui permettra

au nouveau propriétaire d’utiliser le sèche-linge de

manière correcte et sûre. ▼ Il est interdit de réparer soi-même les pannes de

l’appareil car les réparations effectuées par des

personnes non professionnelles peuvent causer de

graves dommages et entraînent l’annulation de la

garantie. ▼ Les réparations de l’appareil doivent être conﬁ ées

exclusivement au personnel des centres de service

après-vente. Pour les réparations, seules les pièces

détachées d’origine doivent être utilisées.

▼ Essorer ou bien tordre le linge avant de le charger

▼ Bien nettoyer le ﬁ ltre après chaque utilisation du

▼ Ne pas brancher ou débrancher la ﬁ che de la prise

▼ La machine doit être branchée à une prise de cou-

▼ Il est interdit de brancher la machine à la prise

▼ Ne pas exposer l’appareil aux agents atmosphéri-

▼ Lors des opérations de révision ou de nettoyage, ne

▼ Pour débrancher la machine de la prise électrique,

▼ Cet appareil porte le symbole du recyclage confor-

Il faut donc s’en défaire selon les normes locales

Pour toute autre information relative au traitement, à la

FR

dans le sèche-linge. Le linge bien essoré sèchera plus rapidement.

sèche-linge aﬁ n de garantir une circulation optimale de l’air.

électrique avec les mains mouillées.

rant avec mise à la terre conforme aux exigences de sécurité.

électrique en utilisant des rallonges ou des ﬁ ches multiples.

ques.

pas oublier de débrancher l’appareil de la prise de courant.

ne pas tirer sur le câble électrique mais sur la ﬁ che.

mément à la directive européenne 2002/96/CE relative aux déchets d’équipements électriques et électroniques (DEEE). En procédant correctement à la mise au rebut de cet appareil, l’utilisateur contribue à éviter toute conséquence néfaste pour l’environnement et la santé de l’homme.

Le symbole présent sur l’appareil ou sur la documentation qui l’accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager et doit donc être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques.

relatives au traitement des déchets.

récupération et au recyclage de ce produit, contacter le service local concerné, le service de collecte des déchets ménagers ou le magasin où le produit a été acheté.

ATTENTION ! Les surfaces portant ce symbole peuvent être chaudes durant le fonctionnement.

LE PRODUCTEUR DECLINE TOUTE RESPONSABILITE EN CAS D’ACCIDENTS PROVOQUES PAR LE NON-RESPECT DES NORMES DE SECURITE ET DES INSTRUCTIONS D’UTILISATION.

SM2164

DESCRIPTION DE LA MACHINE

1 Porte du tambour 2 Filtre de la porte du tambour 3 Bac de récupération de l’eau de condensation

supérieur*

(Si le tuyau de vidange de l’eau de condensation

n’est pas directement raccordé au tuyau d’évacuation, la condensation est recueillie dans ce bac).

4 Tableau des commandes

5 Tambour de séchage

*

3

35

6 Filtre sur l’ouverture du tambour 7 Plaquette des caractéristiques techniques 8 Bac de l’eau de condensation inférieur* 9 Pieds réglables 10 Portillon du condenseur 11 Portillon inférieur

* présent selon le modèle

42

5

6

1

7

*

8

9

1

Pour gagner de la place, il est possible de superposer votre sèche-linge sur une machine à laver à chargement frontal grâce à l’accessoire ad hoc disponible chez votre revendeur. Le modèle d’appareil qui vous permettra de réaliser cette installation vous sera conseillé par votre installateur.

10

11

ACCESSOIRES EN OPTION

INSTALLATION DE LA MACHINE

INSTALLATION

▼ L’installation doit être effectuée par un technicien qualiﬁ é, conformément aux

instructions fournies par le constructeur car une installation incorrecte peut causer des dommages aux personnes et aux choses.

▼ Ne pas installer le sèche-linge dans un local où il ne serait pas à l’abri du gel.

Le gel pourrait en effet détériorer les parties électroniques.

▼ Positionner le sèche-linge dans une pièce ventilée. ▼ Ne pas couvrir l’oriﬁ ce de ventilation situé à l’arrière (ﬁ g. 2) et ne pas poser la

2

SM2164

machine sur une moquette épaisse.

▼ Nettoyer l’intérieur du tambour de séchage avec un chiffon humide aﬁ n d’éliminer

la poussière qui a pu s’y déposer.

FR

36

Pieds réglables. Mettre le sèche-linge à la verticale de sorte qu’il soit parfaitement

posé sur les quatre pieds. Mettre la machine à niveau en réglant les pieds comme cela est décrit ci-dessous :

▼ Soulever légèrement la machine. ▼ Régler les pieds à la bonne hauteur (ﬁ g.3). ▼ Reposer l’appareil.

N. B. : En cas de mise à niveau incorrecte de la machine, les roulements peuvent être endommagés et s’user prématurément. Il n’est pas nécessaire de ﬁ xer ce sèche-linge au sol.

BRANCHEMENT À L’INSTALLATION ÉLECTRIQUE

▼ S’assurer que la tension électrique indiquée dans les données techniques de

la plaquette placée sur le panneau arrière de l’appareil correspond à la tension du secteur.

▼ Le disjoncteur différentiel, les câbles électriques et la prise de courant doivent

être en mesure de supporter la charge maximale indiquée sur la plaquette.

▼ Après l’installation, l’accès à l’alimentation du secteur doit être garanti par un

interrupteur omnipolaire.

▼ La machine doit être branchée à une prise de courant avec mise à la terre. Dans

le cas contraire, le producteur décline toute responsabilité quant aux éventuels accidents (ﬁ g. 4).

▼ Si le câble d’alimentation présente la moindre détérioration, contacter le centre

de service après-vente spécialisé.

▼ Il est interdit de brancher le sèche-linge au secteur en interposant des raccor-

dements indirects, tels que des rallonges ou des prises multiples.

▼ Positionner l’appareil de sorte que le câble d’alimentation soit facilement acces-

sible pour pouvoir le débrancher en cas de besoin.

Important : À la ﬁ n du cycle de séchage, débrancher le sèche-linge du secteur aﬁ n d’éviter qu’un enfant puisse le mettre en marche accidentellement.

INSTALLATION DE LA MACHINE

MISE À NIVEAU DU SÈCHE-LINGE

3

4

REGLAGE POUR L’EVACUATION DE L’EAU DE CONDENSATION VERS L’EXTERIEUR

Il est possible de récupérer l’eau de condensation dans le bac (ﬁ g. 10) mais aussi de raccorder le tuyau de vidange directement au tuyau d’évacuation.

Dans ce cas, l’eau est éliminée au moyen d’une pompe. Pour raccorder le tuyau de l’eau de condensation directement au raccord d’évacua-

tion, agir comme suit: ▼ Avant de commencer une quelconque opération, débrancher la ﬁ che de la prise

de courant.

▼ Tirer le tuyau placé à l’arrière de la machine pour l’extraire de son logement

(ﬁ g. 5/6) et l’enﬁ ler dans le raccord d’évacuation.

FR

SM2164

5

6

7

8

INSTALLATION DE LA MACHINE

OUVERTURE ET MODIFICATION DU SENS D’OUVERTURE DE LA PORTE

▼ Appuyer sur la droite de la porte (ﬁ g. 7) (la porte s’ouvre). Si la porte a été

inversée, appuyer sur la gauche.

▼ Le sens d’ouverture de la porte du tambour peut être modiﬁ é selon les exigences

de l’utilisateur (ﬁ g. 8).

N.B. : Cette opération doit être exclusivement effectuée par du personnel spécialisé. Contacter le service après-vente.

37

UTILISATION DE LA MACHINE

PRÉCAUTIONS POUR LES TISSUS

En cas de doutes sur le type de tissu, contrôler l’étiquette cousue sur le vêtement. Sur presque tous les tissus qui peuvent être séchés, il est spéciﬁ quement indiqué qu’ils sont adaptés

au séchage en machine. Pour éviter la présence d’électricité statique sur les vêtements, il est conseillé d’utiliser un assouplissant

durant les cycles de rinçage de la machine à laver. Retirer aussitôt le linge synthétique du tambour pour éviter qu’il ne se froisse.

CONSEILS AVANT LE SÉCHAGE

TRI DU LINGE

Avant de sécher le linge, il faut l’essorer en sélectionnant un nombre de tours adapté au type de linge. Un essorage effectué à la vitesse maximale admise permet d’économiser jusqu’à 35 % d’énergie. La qualité du séchage obtenu est proportionnelle à la vitesse d’essorage. L’utilisation d’assouplissant durant le lavage améliore le séchage et garantit un gain de temps. Avant de sécher le linge dans l’appareil, contrôler qu’il est adapté au séchage mécanique. Pour ce faire, consulter les symboles reportés sur les étiquettes d’entretien.

Si le symbole du séchage est absent de l’étiquette, respecter les règles suivantes :

▼ Le linge blanc/couleur et le linge infroissable

se sèchent à température normale avec le programme de séchage sélectionné à cet effet.

SM2164

▼ Toujours sécher le linge délicat, par exemple

les tissus acryliques, à basse température.

Conseils généraux : Jersey : Rétrécit souvent, non seulement au

lavage mais aussi au séchage.

Pur lin.

▼ Sécher uniquement si le séchage en machine

est indiqué par le fabricant sur l’étiquette d’entretien.

Sinon, le tissu pourrait devenir rêche.

▼ Ne pas faire sécher du linge de couleur som-

bre avec du linge clair aﬁ n d’éviter qu’il ne déteigne.

FR

38

UTILISATION DE LA MACHINE

DESCRIPTION DU TABLEAU DES COMMANDES

modèle avec contrôle du

séchage et minuterie

170’

150’

30’

40’

60’

80’

100’

120’

130’

110’

90’

70’

50’

30’

LR

9

P. Manette de sélection des programmes: Per-

met de sélectionner les programmes voulus

selon le type de tissu et en fonction des exigen-

ces de l’utilisateur ; pour modiﬁ er le programme

ou si l’on souhaite, par la suite, ajouter du

linge dans la machine, il sufﬁ t de positionner

la manette de sélection des programmes sur

« ARRÊT » puis de sélectionner le nouveau

programme et enﬁ n d’appuyer sur la touche

« DÉPART ».

N.B. Attention!! Il est vivement conseillé de n’utiliser cette fonction qu’en cas de réelle nécessité et seulement si le programme à remettre à zéro n’est pas commencé depuis plus de 3 minutes.

S. Touche « Départ » : Appuyer sur cette touche

pour que le sèche-linge débute le cycle de

séchage sélectionné.

S

. Voyant « Départ » : Éteint, il indique que le

L

sèche-linge est arrêté ; allumé ﬁ xement, qu’un

cycle est en cours ; le clignotement rapide

signale qu’un programme sélectionné doit être

mis en route, alors que le clignotement lent

indique la ﬁ n du programme. V. Touche de remise à zéro de l’alarme du bac :

Permet de faire redémarrer le cycle de séchage

après avoir vidé le bac de récupération de l’eau

de condensation (ﬁ g. 11).

V

. Voyant de l’alarme du bac plein : Il clignote

L

quand le bac de récupération de l’eau de

condensation est plein et doit être vidé (le cycle

s’interrompt) ; il est allumé ﬁ xement quand le

bac a été repositionné et que la fonction est

en phase de réactivation ; il s’éteint quand la

sécurité est rétablie (le cycle repart). A. Touche antifroissage : Active la fonction ; à la

ﬁ n du cycle de séchage, le tambour continue à

FR

LC

CA V

R

LA

S

120’

P

40’

60’

40’

60’

120’

LS

LV

tourner dans un sens et dans l’autre pendant encore soixante minutes de sorte que le linge présent dans le sèche-linge se froisse le moins possible. Chaque rotation est signalée par des bips brefs émis par l’avertisseur sonore.

A

. Voyant antifroissage : Éteint, il indique que

L

la fonction antifroissage est exclue et allumé ﬁ xement, qu’elle est activée ; il clignote pour signaler que la fonction est en cours tandis que le voyant « Départ » clignote aussi, lentement, pour indiquer la ﬁ n de la phase de séchage.

C. Touche d’exclusion de l’avertisseur sonore :

Exclut la fonction de l’avertisseur sonore qui, par défaut, est toujours activée.

C

. Voyant de l’avertisseur sonore : Éteint, il

L

indique que l’avertisseur sonore est activé et allumé ﬁ xement, qu’il est exclu (le choix reste mémorisé même quand l’appareil est éteint).

R. Touche de départ différé : Permet de différer

le séchage jusqu’à 8 heures au maximum. Les heures peuvent être sélectionnés comme suit : chaque fois que l’on appuie sur la touche, le séchage sera différé de 1, 2, 4, 8 heures. Appuyer alors sur la touche « Départ » : le voyant sélectionné clignote, ce qui indique que la fonction a été activée ; dès lors, une fois que le temps d’attente programmé se sera écoulé, la machine démarrera automatiquement le cycle de séchage.

En cas de coupure de courant durant le temps

d’attente, la programmation est annulée et il faut appuyer sur « Départ » pour que le cycle démarre immédiatement.

R

. Voyant de départ différé : Il ne s’en allume

L

qu’un à la fois ; allumé ﬁ xement, le voyant indique le temps sélectionné ; clignotant, il signale que le départ différé est activé et éteint que le temps d’attente est terminé.

SM2164

UTILISATION DE LA MACHINE

TABLEAU DES PROGRAMMES

PROGRAMMES AVEC CONTRÔLE ÉLECTRONIQUE

Résistants

Délicats

Résistants

Délicats

PROGRAMMES POUR SÉCHAGE AVEC CONTRÔLE DU SÉCHAGE PAR MINUTERIE

Type de tissu

Max 7.0 kg.

Max 3.5 kg.

* Durée du séchage nécessaire après essorage à 800 tours/min. ** Durée du séchage nécessaire après essorage à 1000 tours/min.

1) Charger le linge dans le tambour et fermer la

porte.

2) Avec les mains sèches, brancher la ﬁ che du

sèche-linge au secteur.

3) Positionner la manette de sélection des pro-

grammes sur « arrêt » pour annuler les éventuels programmes précédents puis sélectionner le programme le mieux adapté au type de tissu, à la quantité de linge placée dans le tambour et au degré de séchage voulu (voir le « tableau

des programmes ).

4) Sélectionner les options souhaitées avec les

Max

7.0 kg.

Max

3.5 kg.

Max

7.0 kg.

Max

3.5 kg.

Humide +/-

Extra sec Prêt à ranger

PROGRAMMES AVEC MINUTERIE

min.

120 - 60

min.

120 - 60

Prêt à repasser

20 min.

Extra sec

*170 min.

**150 min.

*130 min.

** 110 min.

*120 min.

** 100 min.

Prêt à ranger

*150 min.

**130 min. * 110 min.

** 90 min.

* 100 min.

** 80 min.

20 min.

COMMENT SÉCHER

touches correspondantes.

5) Appuyer sur la touche « départ » pour faire

démarrer le séchage.

6) La ﬁ n du séchage est signalé par le voyant

« départ », qui se met à clignoter, et par l’avertisseur sonore : il faut alors repositionner le sélecteur sur « arrêt ».

7) Ouvrir la porte du tambour et sortir le linge.

8) Refermer la porte.

9) Avec les mains sèches, débrancher la ﬁ che

du sèche-linge du secteur.

min.

60 - 40

Prêt à repasser

*130 min.

** 110 min.

* 90 min. ** 70 min.

* 80 min.

** 60 min.

Très humide

min.

60 - 40

Très humide

* 110 min.

** 90 min.

* 70 min.

** 50 min.

39

10

SM2164

ENTRETIEN

ÉCLAIRAGE INTERNE (DISPONIBLE SELON LE MODELE)

L’éclairage est placé à l’intérieur. Pour remplacer l’ampoule, agir comme suit : ▼ Mettre l’appareil hors tension en débranchant la ﬁ che de la prise de courant ou

en actionnant l’interrupteur général ;

▼ Enlever le cache de l’ampoule ; ▼ Retirer l’ampoule (ﬁ g. 10) ; ▼ Attention : ne pas utiliser d’ampoules de plus de 15 W ! ▼ Remonter le cache de l’ampoule.

FR

40

VIDANGE DU BAC DE RÉCUPÉRATION DE L’EAU DE CONDENSATION

Si le tuyau de vidange n’a pas été directement raccordé au tuyau d’évacuation, l’eau de condensation est recueillie dans le bac (ﬁ g. 11). Le bac doit être vidé après chaque cycle de séchage.

Pour vider le bac, agir comme suit :

▼ Extraire le bac du sèche-linge (ﬁ g. 11) ;

▼ Vider le bac ; l’oriﬁ ce de vidange se trouve sur le côté supérieur droit (ﬁ g. 12) ; ▼ Après l’avoir vidé, le repositionner en poussant jusqu’au fond ; ▼ Si l’on oublie de vider le bac de récupération de l’eau de condensation ou s’il se

remplit durant le séchage, le voyant d’alarme clignote et le sèche-linge s’arrête.

Ensuite, agir comme ci-dessus. ▼ Pour poursuivre un programme interrompu, appuyer sur la touche (V) de remise

à zéro de l’alarme du bac (ﬁ g. 9).

NETTOYAGE ET ENTRETIEN

Mettre l’appareil hors tension avant de commencer le nettoyage. Il est important de nettoyer l’appareil après chaque utilisation pour économiser du temps de séchage et donc de l’énergie.

1. Filtre à peluches dans la porte (ﬁ g. 13) ;

2. Filtre à peluches dans l’ouverture de chargement (ﬁ g. 14) ;

3. Condenseur (ﬁ g. 15) ;

▼ Enlever le ﬁ ltre en le tirant vers le haut et le nettoyer (ﬁ g. 13).

ENTRETIEN

11

13

12

▼ Il est également possible d’extraire les deux ﬁ ltres à peluches de l’ouverture de

chargement et de les nettoyer (ﬁ g. 14).

N.B. La présence de ﬁ bres dans le ﬁ ltre ne dépend pas du séchage. Les peluches proviennent des ﬁ bres des tissus qui se sont déchirés ou efﬁ lochés durant le lavage ou, essentiellement, à cause de l’usure du vêtement.

Pour faciliter le nettoyage, faire couler de l’eau chaude sur le ﬁ ltre.

▼ Il est recommandé de nettoyer le condenseur deux ou trois fois par an (ﬁ g.

15/18). ▼ Ouvrir le portillon, tourner la manette à la verticale et enlever le couvercle (ﬁ g.

15).

FR

14

15

SM2164

16

ENTRETIEN

NETTOYAGE ET ENTRETIEN

▼ Tourner les 3 manettes à la verticale et extraire le condenseur (ﬁ g. 16).

41

17

18

DIAGNOSTIC DE PANNES

Tous les appareils électriques sont sujets aux pannes. Rappelons qu’il est nécessaire, dans ce cas, de faire appel à un technicien qualiﬁ é. Vous pouvez toutefois

résoudre vous-mêmes la plupart des problèmes qui se produisent.

Important : En cas de fonctionnement défectueux, il est impératif de débrancher aussitôt la machine du secteur.

Avant d’appeler notre Centre d’Assistance, vériﬁ er les points indiqués ci-dessous.

RÉSOLUTION DES PROBLÈMES

Si la machine ne démarre pas :

• Vériﬁ er les points suivants :

1) La machine est correctement branchée au réseau électrique.

2) La prise fonctionne :

2a) Le fusible a-t-il sauté ? (il est facile

de contrôler : il sufﬁ t de brancher un autre appareil, comme une lampe de bureau)

2b) Toutes les instructions de la noticed’em-

ploi ont-elles été suivies ?

▼ Laver le condenseur devant et derrière puis sur

les côtés en orientant le jet d’eau comme indiqué sur les ﬁ gures 17 et 18.

Pour que le condenseur s’égoutte parfaitement,

le poser sur un côté, sur un essuie-mains.

▼ Quand il est bien sec, remonter le condenseur

en effectuant les mêmes opérations en sens inverse.

Si la machine ne démarre pas :

• Vériﬁ er les points suivants :

1) La porte a été correctement fermée ;

2) La touche « Départ » a bien été enfoncée.

Le linge ne sèche pas :

• Vériﬁ er les points suivants :

1) Il est possible que l’oriﬁ ce d’évacuation de l’air soit bouché ;

2) Il est possible que le ﬁ ltre soit obstrué. (faire attention lors de l’ouverture de la porte : les parties internes du sèche-linge et le linge peuvent être très chauds).

Si, après vériﬁ cation des points ci-dessus, l’appareil ne fonctionne toujours pas correctement, signaler le défaut au centre de service après-vente agréé le plus proche. Merci de bien vouloir communiquer le modèle, le numéro de fabrication et le type de panne. Ces informations permettent à l’opérateur du service après-vente de se procurer les pièces de rechange nécessaires et garantissent donc une exécution rapide et efﬁ cace de la réparation.

SM2164

FR

4242

................................................................................................................................................................

...................................................................................................................................................................

..................................................................................................................................................................

.................................................................................................................................................................

NOTES

SM2164

ESPAÑOL

Estimado Cliente

Nuestra enhorabuena por haber elegido un producto nuestro. Le rogamos leer atentamente las instrucciones para el uso antes de la conexión y el uso de la máquina. El conocimiento de los principios de funcionamiento garantizará un correcto y seguro aprovechamiento del aparato. Las instrucciones para el uso contienen muchas indicaciones útiles sobre el funcionamiento, además de los detalles técnicos de la máquina que la ayudarán a optimizar el uso de esta máquina. En caso de venta, o bien de cesión de la secadora, hay que acordarse de entregar también al nuevo usuario el manual de instrucciones para el uso.

43

ÍNDICE

NOTAS Y CONSEJOS PARA EL USUARIO 43-44

• Datos Técnicos 43 DESCRIPCIÓN DE LA MÁQUINA 45

• Accesorios opcionales 45 INSTALACIÓN DE LA MÁQUINA 45-47

• Instalación 45

• Puesta en plano de la secadora 46

• Conexión a la instalación eléctrica 46

• Regulación de la descarga del agua de condensación hacia el exterior 46

• Modiﬁ cación rotación puerta 47 USO DE LA MÁQUINA 47-49

• Precauciones para los tejidos 47

• Recomendaciones antes del secado 47

• Descripción del tablero de control 48

• Tabla de programas 49

• Cómo secar 49 MANTENIMIENTO 49-51

• Iluminación interna 49

• Descarga del estanque del agua de condensación 50

• Limpieza y mantenimiento 50-51

• Identiﬁ cación de averías 51

• Solución de los problemas 51

NOTAS Y CONSEJOS PARA EL USUARIO

DATOS TÉCNICOS

Ancho cm.:

Dimensiones:

MODELO: NUMERO DE FABRICACIÓN: FECHA DE COMPRA:

SM2164

Alto cm.:

Profundidad cm.:

Capacidad Máxima

Potencia Nominal

Tensión De Alimentación

...........................................................................................................................................................................................................

............................................................................................................................................................

..............................................................................................................................................................................

7 kg. secado

ver placa de datos

59.5

85.0

60.4

ES

44

NOTAS Y CONSEJOS PARA EL USUARIO

▼ El uso de este aparato debe ser el de una seca-

dora para uso doméstico cualquier otro uso debe considerarse impropio y por lo tanto peligroso.

▼ Conservar el presente manual de uso siempre

cerca de la secadora para poderlo consultar rápidamente si es necesario.

▼ Cualquier modiﬁ cación o intento de modiﬁ cación

del aparato puede ser peligrosa para el usuario y provocar daños al producto.

▼ A la entrega del electrodoméstico, veriﬁ car que

no presente daños debidos al transporte. Si se detectan daños dirigirse inmediatamente al revendedor.

▼ No cubrir la secadora con ropa u otros objetos. ▼ Al posicionar el aparato controlar que el cable de

alimentación no sufra dobleces ni compresiones y quede accesible , para eventuales intervenciones.

▼ Cerrar siempre la puerta después del uso del

electrodoméstico.

▼ De este modo se impide que los niños se apoyen

a la puerta haciendo volcar la secadora.

▼ Está prohibido el uso de la máquina a los niños,

sin vigilancia.

▼ No secar ropa sucia en la secadora. ▼ No secar nunca prendas que se han ensuciado

con sustancias como aceites de cocina, petróleo, acetona, alcohol, bencina, keroseno, desmanchadores, trementina, ceras.

▼ Eliminar estas sustancias con un lavado en caliente

y una cantidad adicional de detergente antes de cargarlas en la secadora.

▼ No hacer secar artículos de espuma de goma,

impermeables, tejidos estancos al agua, tapices de goma artículos y vestidos o cojines preformados con bloques de espuma de goma en cuanto pueden derretirse y dañar otras prendas de ropa o incluso el mismo electrodoméstico.

▼ Los suavizantes para tejidos, o productos similares

deben usarse respetando las instrucciones de uso indicadas en la confección.

▼ Si el electrodoméstico es vendido o regalado,

recuerde entregar también el presente manual que permitirá al propietario sucesivo utilizar la secadora de manera correcta y segura.

▼ No se puede intentar reparar por si solos las averías

del aparato porque las reparaciones efectuadas por no profesionales pueden provocar serios daños y quitan el derecho a las reparaciones en garantía.

▼ Las reparaciones del aparato pueden ser efectua-

das sólo por personal autorizado de los los centros de asistencia. Para las reparaciones deben usarse sólo piezas de recambio originales.

ES

▼ Centrifugar o estrujar bien la ropa antes de car-

garla en la secadora. La ropa bien centrifugada se secará más rápidamente.

▼ Limpiar bien el ﬁ ltro cada vez que se usa para

garantizar una perfecta circulación del aire.

▼ No conectar o bien desconectar el enchufe de

la toma de la corriente eléctrica con las manos mojadas.

▼ La máquina debe conectarse a una toma de

corriente eléctrica provista de puesta a tierra y conforme a las exigencias de seguridad.

▼ Está prohibido conectar la máquina a la toma eléc-

trica usando extensiones o enchufes múltiples.

▼ No exponer el aparato a los agentes

atmosféricos.

▼ Al ejecutar las revisiones o las limpiezas recuerde

desconectar el aparato de la toma de la corriente eléctrica.

▼ En el caso se desee desconectar la máquina de

la toma de la corriente eléctrica no tirar del cable eléctrico sino el enchufe.

▼ Este aparato está marcado conforme a la Directiva

Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Comprobando que este producto se elimine de manera correcta, el usuario ayuda a prevenir las potenciales consecuencias negativas para el ambiente y la salud.

El símbolo en el producto o en los do-

cumentos de acompañamiento indica que este producto no debe ser tratado como desecho doméstico, sino que debe ser entregado al punto de recolección adecuado para el reciclaje de equipos eléctricos y electrónicos.

Eliminarla siguiendo las normas locales para la

eliminación de los desechos.

Para mayores informaciones sobre el tratamiento,

la recuperación y el reciclaje de este producto, dirigirse a la oﬁ cina local de recolección de los desechos domésticos adecuada o al negocio donde se ha comprado el aparato.

¡¡¡ATENCIÓN!!! Las superﬁ cies en que aparece este símbolo durante el funcionamiento pueden calentarse.

LA EMPRESA PRODUCTORA RECHAZA CUALQUIER RESPONSABILIDAD POR EVENTUALES INCIDENTES PROVOCADOS POR NO OBSERVAR LAS NORMAS DE SEGURIDAD ADEMÁS DE LAS INSTRUCCIONES DE USO

SM2164

DESCRIPCIÓN DE LA MÁQUINA

1 Puerta tambor 2 Filtro puerta tambor 3 Estanque del agua de condensación superior*

(En el caso que el tubo de descarga del agua de

condensación no esté conectado directamente a la descarga, la condensación se recoge en este estanque).

4 Tablero de control. 5 Tambor secadora

*

3

45

6 Filtro boca tambor 7 Placa de características técnicas. 8 Estanque de condensación inferior*. 9 Pies regulables. 10 Puerta condensador. 11 Puerta inferior.

* presente según el modelo

42

5

6

1

7

*

8

9

1

Está disponible donde su revendedor el accesorio para completar la instalación diferente que le permitirá ﬁ jar su secadora sobre una lavadora con carga frontal para poder economizar el espacio. El modelo de máquina que le permitirá hacer este montaje se lo aconsejará su instalador.

10

11

ACCESORIOS OPCIONALES

INSTALACIÓN DE LA MÁQUINA

INSTALACIÓN

▼ La instalación debe ser efectuada por personal profesionalmente caliﬁ cado, según

las instrucciones del constructor, porque una instalación errada puede causar daños a personas y cosas

▼ No instalar la secadora en locales donde se puede congelar. El hielo puede afectar

a la electrónica.

▼ Posicionar la secadora en un local provisto de ventilación. ▼ No cubrir el oriﬁ cio de ventilación en el lado posterior (ﬁ g. 2) y no posicionar la

2

SM2164

máquina sobre una moqueta gruesa.

▼ Limpiar el interior del tambor de secado con un paño húmedo para eliminar los

depósitos de polvo.

ES

46

PUESTA EN PLANO DE LA SECADORA

Pies regulables. Poner la secadora en posición vertical de manera que se apoye

sólidamente en los cuatro pies. Nivelar la máquina registrando los pies como se describe a continuación

▼ Levantar ligeramente la secadora. ▼ Regular los pies a la altura correcta (ﬁ g. 3). ▼ Bajar la máquina.

N.B.: Una máquina nivelada no correctamente puede dañar los cojinetes y acelera su desgaste. Esta secadora no necesita ﬁ jación en el suelo.

CONEXIÓN A LA INSTALACIÓN ELÉCTRICA

▼ Comprobar que la tensión eléctrica indicada en los datos técnicos de la placa si-

tuada en la parte posterior del aparato, corresponda aquélla de la red eléctrica.

▼ Salvavida, cables eléctricos y toma de la red deben tener parámetros tales que

permitan soportar la carga máxima indicada en la misma placa.

▼ Luego de la instalación, el acceso a la alimentación de red debe estar garantizado

por un interruptor unipolar.

▼ La toma de corriente a la cual se conecta la máquina debe estar dotada de una

puesta a tierra. En caso contrario, el productor rechaza cualquier responsabilidad por eventuales incidentes. (ﬁ g. 4).

▼ Si el cable de alimentación está dañado en algún modo, ponerse en contacto con

un centro de asistencia técnica especializado.

▼ Está prohibido conectar la secadora a la red a través de elementos indirectos

como extensiones y tomas múltiples.

▼ Posicionar el aparato de manera que el cable de alimentación quede fácilmente

accesible para desconectarlo en caso de necesidad.

Importante: Al ﬁ nal del ciclo de secado, desconectar la secadora de la red para impedir que un niño pueda eventualmente ponerla en función.

MÁQUINA

3

4

REGULACIÓN DE LA DESCARGA DEL AGUA DE CONDENSACIÓN HACIA EL EXTERIOR

Es posible recoger el agua de condensación en el estanque (ﬁ g. 10), pero también es posible conectar el tubo directamente a la descarga.

En este caso el agua es alimentada mediante bomba. Si se desea conectar el tubo del agua de condensación directamente a la descarga,

proceder de la siguiente manera: ▼ Antes de iniciar cualquier operación, quitar el enchufe de la toma de la corrien-

te.

▼ Tirar el tubo situado en la parte posterior de la máquina para extraerlo del asiento

(ﬁ g. 5/6) e introducirlo en la descarga.

ES

SM2164

5

6

7

8

INSTALACIÓN DE LA MÁQUINA

APERTURA Y MODIFICACIÓN DE LA ROTACIÓN DE LA PUERTA

▼ Presionar la puerta en la derecha (ﬁ g. 7) (la puerta se abre). Si la puerta ha sido

volcada presionar en la izquierda.

▼ Es posible modiﬁ car el sentido de rotación de la puerta del tambor según sus

propias necesidades (ﬁ g. 8).

N.B.: Esta operación debe ser ejecutada exclusivamente por personal especializado. Ponerse en contacto con el servicio de asistencia técnica.

USO DE LA MÁQUINA

PRECAUCIONES PARA LOS TEJIDOS

En caso de dudas sobre el tipo de tejido, leer la tarjeta aplicada en la prenda. Casi todas las prendas que pueden secarse en máquina tienen la indicación especíﬁ ca que son

adecuadas para el secado en máquina. Para evitar la electricidad estática en las prendas, durante los ciclos de aclarado de la lavadora usar un

suavizante. Quitar inmediatamente del tambor las prendas sintéticas para evitar ue se estropeen.

47

RECOMENDACIONES ANTES DEL SECADO

DIVISIÓN DE LA ROPA

Antes de secar la ropa, hay que centrifugarla con el número de revoluciones adecuado al tipo de ropa. Centrifugando con el número máximo de revoluciones admitido, se ahorra hasta el 35% de tiempo de energía. Mientras más alta es la velocidad de centrífuga, mejor es el secado obtenido. El uso de suavizante en el lavado permite obtener un secado mejor y un ahorro de tiempo. Antes de secar la ropa en el electrodoméstico, controlar si es adecuada para el secado mecánico. Consultar por lo tanto los símbolos indicados en las etiquetas de lavado.

Si no encuentra el símbolo del secado en la etiqueta, aténgase a las siguientes reglas:

▼ La ropa blanca/de color y ropa inderformable se

seca a temperatura normal con el programa de secado escogido especíﬁ camente.

SM2164

▼ Secar la ropa delicada, por ejemplo los acríli-

cos, siempre a temperaturas bajas.

Consejos generales:

El Jersey se restringe a menudo no sólo con el lavado sino que además con el secado.

Puro lino.

▼ Secar solamente si está indicado por el fabri-

cante en la etiqueta de lavado.

De otro modo el tejido podría ponerse áspero.

▼ No secar la ropa de color oscura junto con

la ropa de color clara; esto para evitar que destiña.

ES

48

USO DE LA MÁQUINA

DESCRIPCIÓN DEL TABLERO DE CONTROL

Modelo con control de secado

a tiempo

170’

150’

30’

40’

60’

80’

100’

120’

130’

110’

90’

70’

50’

30’

LR

9

P. La perilla de programas sirve para seleccionar

los programas deseados según el tipo de tejido y las propias necesidades, si se desea variarlo, o se decide en un segundo momento agregar otra ropa al interior de la máquina, basta simplemente posicionar la perilla del programador en la posición de “STOP”, luego reimplementar la perilla en el nuevo programa deseado y presionar el pulsador “START”.

NB: ¡¡Atención!! Se aconseja utilizar esta función sólo si estrictamente necesario y solamente si el programa a reconﬁ gurar ha iniciado hace no más de 3 minutos.

S. Tecla Start si se presiona esta tecla la secadora

inicia el ciclo de secado implementado.

S

. LED Start apagado indica la posición de

L

“STOP”; encendido ﬁ jo indica ciclo en curso; parpadeo veloz indica programa implementado a poner en marcha; parpadeo lento indica el ﬁ n del programa.

V. Tecla de restablecimiento alarma cubeta

sirve para poner nuevamente en marcha el ciclo de secado después del vaciado de la cubeta del agua de condensación (ﬁ g. 11)

V

. LED alarma cubeta llena el parpadeo indica

L

que la cubeta está llena y es necesario vaciarla (el ciclo se detiene); encendido ﬁ jo, después de haber reintroducido la cubeta indica que la función se está reactivando; apagado indica seguridad recuperada (el ciclo vuelve a partir).

A Tecla antiarrugas activa la función que al ﬁ n del

ciclo de secado la ropa al interior de la secadora sigue girando en un sentido o en el otro por otros sesenta minutos reduciendo las arrugas.

ES

LC

CA V

R

LA

S

120’

P

40’

60’

40’

60’

120’

LS

LV

Cada rotación es señalada por el zumbador con breves beep.

A

. Led antiarrugas apagado indica antiarrugas

L

excluido; encendido fijo indica antiarrugas activado; intermitente indica que la función está en ejecución mientras el led Start también parpadea lentamente para indicar el ﬁ nal de la fase de secado.

C. Tecla de exclusión del zumbador excluye la

función del zumbador que de otro modo está siempre activo.

C

. Led zumbador apagado indica zumbador

L

conectado, encendido ﬁ jo indica zumbador excluido (la elección permanece memorizada incluso en caso de apagado).

R. Tecla retraso de partida permite retrasar el

secado hasta un máximo de 8 horas. Las horas pueden seleccionarse de la siguiente manera: Por cada presión del pulsador el secado se retrasará 1, 2, 4, 8 horas. Al presionar la tecla START, el led seleccionado parpadea para indicar que la función ha sido habilitada; desde ese momento la máquina después de haber esperado el número de horas implementado, iniciará automáticamente el ciclo de secado.

En el caso de interrupción de la alimentación

durante el retraso, la implementación se anula y al presionar el Start el ciclo vuelve a partir inmediatamente.

R

. Led retraso partida se enciende sólo uno por

L

vez, encendido ﬁ jo indica el tiempo implementado, intermitente retraso activado y apagado indica que el tiempo de retraso ha terminado.

SM2164

USO DE LA MÁQUINA

TABLA DE PROGRAMAS

PROGRAMAS CON CONTROL ELECTRÓNICO DE LA HUMEDAD

Resistentes

Delicados

Resistentes

Delicados

PROGRAMAS PARA SECADORA CON CONTROL DEL SECADO A TIEMPO

Tipo de tejido

Max 7.0 kg.

Max 3.5 kg.

* Tiempo de secado necesario después de centrífuga a 800 rev/min. ** Tiempo de secado necesario después de centrífuga a 1000 rev/min.

1) Cargar la ropa en el tambor y cerrar la puer-

ta.

2) Con las manos secas introducir el enchufe de

la secadora en la red.

3) Posicionar la perilla del programador en el

Stop para reconﬁ gurar eventuales programas precedentes, luego colocarla en el programa más adecuado para el tipo de tejido, la cantidad de ropa cargada en el tambor, y el grado de secado deseado (ver Tabla de Programas).

4) Seleccionar las opciones deseadas con las

teclas correspondientes.

Max

7.0 kg.

Max

3.5 kg.

Max

7.0 kg.

Max

3.5 kg.

Húmedo +/-

Extra seco Seco para

guardar

PROGRAMAS A TIEMPO

min.

120 - 60

min.

120 - 60

20 min.

Extra seco

*170 min.

**150 min. *130 min.

** 110 min.

*120 min.

** 100 min.

Seco para guardar

*150 min. **130 min.

* 110 min.

** 90 min.

* 100 min.

** 80 min.

20 min.

CÓMO SECAR

5) Presionar la tecla START para iniciar el seca-

do.

6) Una vez terminado el secado señalado por

el parpadeo del led Start y por el zumbador colocar el selector en la posición de STOP.

7) Abrir la puerta del tambor y extraer la ropa.

8) Cerrar la puerta.

9) Con las manos secas desconectar el enchufe

de la secadora de la red.

Húmedo para

planchar

min.

60 - 40

Húmedo para planchar

*130 min.

** 110 min.

* 90 min.

** 70 min.

* 80 min.

** 60 min.

Muy húmedo

min.

60 - 40

Muy húmedo

* 110 min.

** 90 min.

* 70 min.

** 50 min.

49

10

SM2164

MANTENIMIENTO

ILUMINACIÓN INTERNA (disponible SEGÚN EL MODELO)

La iluminación está en el interior. Para sustituir un bombillo, proceder de la manera siguiente:

▼ Quitar el enchufe de la toma de corriente u operando en el interruptor general; ▼ Quitar el casco del bombillo; ▼ Extraer el bombillo (ﬁ g. 10); ▼ Atención: no usar bombillos de más de 15 W.! ▼ Montar nuevamente el casco del bombillo.

ES

50

DESCARGA DEL ESTANQUE DEL AGUA DE CONDENSACIÓN

Si no ha sido conectada a la descarga, el agua de condensación es recogida en el estanque (ﬁ g. 11). El estanque debe vaciarse después de cada ciclo de secado.

Para vaciar el estanque proceder de la siguiente manera:

▼ Extraer el estanque de la secadora (ﬁ g. 11);

▼ Vaciar el estanque; la apertura de descarga se encuentra en el lado superior

derecho (ﬁ g. 12);

▼ Después de haber vaciado volver a posicionar en el fondo; ▼ Cuando se olvida de vaciar el estanque o cuando se llena durante el secado, el

led de alarma de la cubeta del agua de condensación parpadea y la secadora se detiene. A continuación proceder como se indica arriba:

▼ Para seguir el programa interrumpido, presionar la tecla (V) recuperación alarma

cubeta (ﬁ g. 9).

LIMPIEZA Y MANTENIMIENTO

Quitar la tensión del aparato antes de iniciar a limpiar. Es importante limpiar el aparato después de cada lavado, para ahorrar tiempo en el secado y por lo tanto energía.

1. Filtro para hilachas en la puerta (ﬁ g. 13).

2. Filtro para hilachas en la apertura de carga (ﬁ g. 14).

3. Condensador (ﬁ g. 15).

MANTENIMIENTO

11

12

13

▼ Quitar el ﬁ ltro tirándolo hacia lo alto y limpiarlo (ﬁ g. 13).

▼ Además es posible quitar los dos ﬁ ltros para hilachas desde la apertura de carga

y limpiarlos (ﬁ g. 14).

NB: La presencia de ﬁ bras en el ﬁ ltro no depende del secado. Las hilachas proceden de las ﬁ bras de los tejidos rotos o deshilachados durante el lavado y sobre todo por desgaste de la prenda de ropa.

La limpieza se simpliﬁ ca haciendo correr sobre el ﬁ ltro agua caliente.

▼ Se recomienda limpiar el condensador dos o tres veces al año (ﬁ g. 15/18). ▼ Abrir la puerta girar la leva colocándola en posición vertical y quitar la tapa (ﬁ g.

15).

ES

14

15

SM2164

16

MANTENIMIENTO

LIMPIEZA Y MANTENIMIENTO

▼ Colocar las 3 levas en posición vertical y extraer el condensador (ﬁ g. 16).

51

17

18

INVESTIGACIÓN DE AVERÍAS

Todos los equipos eléctricos están sujetos a averías. Recuerde que en estos casos debe llamar a un técnico caliﬁ cado. Puede en todo caso resolver Ud. Mismo

muchos de los problemas que se veriﬁ can.

Importante: En caso de mal funcionamiento, recuerde desconectar inmediatamente la máquina de la red de alimentación.

Antes de llamar nuestro Centro de Asistencia, veriﬁ car los puntos que se indican a continuación.

SOLUCIÓN DE LOS PROBLEMAS

La máquina no parte

• Comprobar que:

1) Veriﬁ car si se ha efectuado la conexión a la alimentación de red.

2) Veriﬁ car que la toma esté eﬁ ciente;

2a) ¿Ha saltado un fusible? (El control es fácil,

basta conectar otro aparato como una lámpara de mesa)

2b) ¿Se han ejecutado todas las instrucciones

del manual de instrucciones?

▼ Lavar el condensador en la parte anterior y pos-

terior y en los lados orientando el chorro de agua como se indica (ﬁ g.17/18).

Para obtener un goteo perfecto del condensador,

apoyarlo de lado sobre una toalla.

▼ Cuando está bien seco, montar nuevamente el

condensador realizando las operaciones en orden contrario.

Si la máquina no parte

• Comprobar que:

1) La puerta esté cerrada correctamente.

2) Se haya presionado la tecla start.

La ropa no se seca

• Comprobar que:

1) Es posible que el oriﬁ cio de descarga esté obstruido.

2) Es posible que el ﬁ ltro esté atascado. (Recuerde que cuando se abre la puerta con vidrio, as partes internas de la secadora y la ropa pueden estar muy calientes)

Si después de la ejecución de las funciones descritas, el aparato sigue no funcionando correctamente señalar el defecto al centro de asistencia técnica autorizado más cercano. Se ruega cortésmente comunicar el modelo, el número de fabricación y el tipo de avería. Estas informaciones permiten al operador de la asistencia técnica obtener las piezas de recambio necesarias y, por lo tanto, garantizan una ejecución veloz y eﬁ caz de la reparación.

SM2164

ES

5252

................................................................................................................................................................

...................................................................................................................................................................

..................................................................................................................................................................

.................................................................................................................................................................

NOTAS

SM2164

PORTUGUÊS

Estimado Cliente,

Agradecemos-lhe a preferência por um produto nosso. Leia com atenção as instruções de utilização, antes de efectuar as ligações e de utilizar a máquina. O conhecimento dos princípios de funcionamento é um factor fundamental para lhe permitir tirar o máximo proveito do seu aparelho, em condições de segurança, e para garantir um funcionamento correcto. As instruções para utilização, além das particularidades técnicas, contêm muitas indicações úteis sobre o funcionamento da máquina, que o ajudarão a tirar o máximo proveito deste seu electrodoméstico. Em caso de venda ou de transferência de propriedade do secador de roupa, é importante que não se esqueça de entregar o livro de instruções de utilização ao novo utilizador.

53

ÍNDICE

NOTAS E CONSELHOS ÚTEIS PARA O UTILIZADOR 53-54

• Dados técnicos 53 DESCRIÇÃO DA MÁQUINA 55

• Acessórios de opção 55 INSTALAÇÃO DA MÁQUINA 55-57

• Instalação 55

• Nivelação do secador de roupa 56

• Ligação à instalação eléctrica 56

• Ajuste da descarga de água de condensação para o exterior 56

• Alteração do sentido de rotação da porta 57 UTILIZAÇÃO DA MÁQUINA 57-59

• Cuidados a ter com os tecidos 57

• Cuidados a ter antes da secagem 57

• Descrição do painel de comando 58

• Tabela de programas 59

• Como secar 59

MANUTENÇÃO 59-61

• Iluminação interior 59

• Como esvaziar o reservatório da água de condensação 60

• Limpeza e manutenção 60-61

• Detecção de avarias 61

• Guia para resolução de problemas 61

NOTAS E CONSELHOS ÚTEIS PARA O UTILIZADOR

DADOS TÉCNICOS

Largura cm.:

Dimensões:

MODELO: NÚMERO DE FABRICO: DATA DE COMPRA:

SM2164

Altura cm.:

Profundidade cm:

Capacidade máxima

Potência Nominal

Tensão de alimentação

...........................................................................................................................................................................................................

........................................................................................................................................................................

..................................................................................................................................................................................

7 kg de roupa seca

ver placa de dados

59.5

85.0

60.4

PT

54

NOTAS E CONSELHOS ÚTEIS PARA O UTILIZADOR

▼ Este aparelho deve ser utilizado exclusivamente

como secador de roupa, para uso doméstico. Quaisquer outras utilizações são consideradas indevidas e, portanto, perigosas.

▼ Conserve este manual de instruções sempre próximo

do secador de roupa, de maneira a poder consultá-lo rapidamente, em caso de necessidade.

▼ Qualquer alteração ou tentativa de modiﬁ cação do

aparelho podem ser perigosas para o utilizador e provocar danos no electrodoméstico.

▼ Na altura em que receber o electrodoméstico, veri-

ﬁ que se está perfeitamente intacto, assegurando-se de que não tem danos provocados pelo transporte. No caso de detectar qualquer dano, contacte imediatamente o revendedor.

▼ Não cubra o secador com roupa ou outros objectos. ▼ Ao colocar o aparelho no local de instalação, certiﬁ que-

se de que o cabo de alimentação energética não ﬁ ca dobrado nem sujeito a compressões, e de que ﬁ ca acessível para eventuais intervenções necessárias.

▼ No ﬁ m de utilizar o electrodoméstico, feche sempre

a porta.

Deste modo, evitará que as crianças se apoiem na

porta e façam cair o secador de roupa.

▼ É proibida a utilização da máquina por crianças, sem

vigilância.

▼ Não seque roupa suja no secador. ▼ Nunca seque roupa que se tenha sujado com óleo

de cozinha, petróleo, acetona. álcool, gasolina, querosene, tira-nódoas, terebintina, cera.

▼ Remova estas substâncias previamente, fazendo

uma lavagem a quente com uma quantidade de detergente adicional, antes de introduzir a roupa no secador.

▼ Não ponha a secar artigos como espuma de

borracha, látex, tecidos impermeáveis, tapetes de borracha, artigos e fatos ou almofadas pré-formados com blocos de espuma de borracha, porque podem derreter e estragar a outra roupa, ou mesmo o electrodoméstico.

▼ Os amaciadores para tecidos, ou produtos análogos,

devem ser utilizados respeitando as instruções de utilização incluídas na respectiva embalagem

▼ Se o electrodoméstico for vendido ou cedido a

terceiros, não se esqueça de entregar este livro de instruções que permitirá ao novo proprietário utilizar correctamente o secador de roupa e em condições de segurança.

▼ Não pode tentar reparar as avarias do aparelho,

porque as reparações feitas por não proﬁ ssionais podem provocar danos graves e anulam o direito às reparações cobertas por garantia.

▼ As reparações do aparelho só podem ser feitas por

▼ Centrifugue ou torça bem a roupa antes de a intro-

▼ Sempre que utilizar o secador de roupa, limpe bem

▼ Não ligue ou desligue a ﬁ cha na/da tomada de

▼ A máquina deve ser ligada a uma tomada de corren-

▼ É proibido ligar a máquina à tomada eléctrica utili-

▼ Não exponha o aparelho aos efeitos deletérios do

▼ Quando ﬁ zer revisões ou limpezas na máquina,

▼ No caso de desejar desligar a máquina da tomada

▼

Elimine-o de acordo com as indicações das normas

Para mais informações sobre o tratamento, recupe-

PT

pessoal autorizado dos centros de assistência. Para as reparações deverão ser usadas unicamente peças originais.

duzir no secador. A roupa centrifugada seca mais rapidamente!

o ﬁ ltro, para garantir uma perfeita circulação de ar.

corrente eléctrica com as mãos molhadas.

te eléctrica provida de ligação à terra que cumpra os requisitos de segurança.

zando extensões ou ﬁ chas múltiplas

tempo.

lembre-se sempre de desligar, previamente, o aparelho da tomada de corrente eléctrica.

de corrente, não puxe pelo ﬁ o eléctrico. Agarre a ﬁ cha e puxe.

Este aparelho está classiﬁ cado de acordo com a Directiva Europeia 2002/96/EC sobre Resíduos de Equipamento Eléctrico e Electrónico (REEE). Ao garantir a eliminação apropriada deste produto, está a ajudar a evitar potenciais consequências negativas para o ambiente e saúde pública.

O símbolo aplicado no produto ou nos documentos que o acompanham, indica que este aparelho não pode ser tratado como lixo doméstico. Terá de ser entregue num centro de recolha próprio para reciclagem de equipamentos eléctricos e electrónicos.

locais sobre eliminação de desperdícios.

ração e reciclagem deste produto, contacte o serviço local de recolha de desperdícios domésticos ou a loja onde adquiriu o aparelho.

Atenção!!! As superfícies com este símbolo correm risco de aquecer, durante o funcionamento do aparelho.

A EMPRESA FABRICANTE DECLINA TODA E QUALQUER RESPONSABILIDADE POR EVENTUAIS ACIDENTES PROVOCADOS PELA NÃO OBSERVÂNCIA DAS NORMAS DE SEGURANÇA E INSTRUÇÕES DE UTILIZAÇÃO

SM2164

DESCRIÇÃO DA MÁQUINA

1 Porta do tambor. 2 Filtro da porta do tambor. 3 Depósito de água de condensação superior*

(Se o tubo de descarga de água de conden-

sação não estiver ligado directamente ao esgoto, a condensação será recolhida neste reservatório).

4 Painel de comando. 5 Tambor do secador.

*

3

55

6 Filtro da boca do tambor. 7 Placa de características técnicas. 8 Depósito de condensação inferior*. 9 Pés reguláveis. 10 Porta do condensador. 11 Porta inferior. * presente em alguns modelos

42

5

6

1

7

*

8

9

1

Encontrará disponível no seu vendedor de conﬁ ança o acessório que lhe permite completar a instalação que serve para ﬁ xar o seu secador sobre a máquina de lavar roupa (se esta se carregar pela frente) proporcionando, assim, grande economia de espaço. O modelo de máquina que lhe poderá permitir fazer este tipo de montagem ser-lhe-á indicado pelo seu instalador.

10

11

ACESSÓRIOS DE OPÇÃO

INSTALAÇÃO DA MÁQUINA

INSTALAÇÃO

▼ A instalação da máquina deve ser feita por pessoal proﬁ ssionalmente qualiﬁ cado

e de acordo com as instruções do fabricante. Uma instalação mal feita pode provocar lesões nas pessoas e danos nos objectos.

▼ Não coloque o secador de roupa em locais onde haja perigo de congelação. O

gelo pode comprometer a electrónica do aparelho.

▼ Coloque o secador de roupa num local bem ventilado. ▼ Não cubra o orifício de ventilação no lado posterior da máquina (ﬁ g. 2) e não

2

SM2164

coloque a máquina em locais com chão de alcatifa alta.

▼ Limpe o interior do tambor de secagem com um pano húmido, para eliminar o

pó eventualmente depositado.

PT

56

Pés reguláveis. Coloque o secador de roupa em posição vertical, de maneira a

ﬁ car bem apoiado nos quatro pés. Nivele a máquina, regulando os pés conforme descrevemos a seguir

▼ Levante ligeiramente a máquina. ▼ Regule os pés com a altura certa (ﬁ g. 3). ▼ Baixe a máquina.

As máquinas mal niveladas podem daniﬁ car os rolamentos e ﬁ cam sujeitas a desgaste prematuro. Este secador de roupa não precisa de ser ﬁ xado no pavimento.

▼ Veriﬁ que se a tensão eléctrica indicada nos dados técnicos da chapa de carac-

terísticas da máquina, colocada na traseira do aparelho, corresponde à tensão de rede da instalação eléctrica de sua casa.

▼ O interruptor diferencial, os cabos eléctricos e a tomada de rede devem ter capa-

cidade para aguentar a carga máxima indicada na chapa de características.

▼ Após instalação, o fornecimento de corrente de rede deve ser garantido por um

interruptor omnipolar.

▼ A tomada de corrente onde a máquina vai ser ligada deve ter ligação à terra. Caso

contrário, o fabricante declina toda e qualquer responsabilidade por eventuais acidentes (ﬁ g. 4).

▼ Se o ﬁ o eléctrico de alimentação estiver daniﬁ cado, contacte o centro de assis-

tência técnica especializado.

▼ É proibido ligar o secador de roupa à rede mediante utilização de elementos

indirectos, tais como extensões e tomadas múltiplas.

▼ Coloque o aparelho de modo a deixar o cabo de alimentação facilmente acessível

para poder desligá-lo sempre que for necessário.

INSTALAÇÃO DA MÁQUINA

NIVELAÇÃO DO SECADOR DE ROUPA

LIGAÇÃO À INSTALAÇÃO ELÉCTRICA

3

4

Importante: No ﬁ m do ciclo de secagem, desligue o secador de roupa da rede para impedir que as crianças, inadvertidamente, o ponham a funcionar.

AJUSTE DA DESCARGA DE ÁGUA DE CONDENSAÇÃO PARA O EXTERIOR

A água de condensação pode ser recolhida no reservatório próprio (ﬁ g. 10), mas também pode ser recolhida ligando o tubo directamente ao esgoto.

Neste caso, a água é eliminada por meio de uma bomba. No caso de desejar ligar o tubo de água de condensação directamente ao esgoto,

proceda do seguinte modo:

▼ Antes de começar qualquer operação, desligue a ﬁ cha da tomada de corrente.

▼ Puxe o tubo situado na parte posterior da máquina, para o retirar da sede (ﬁ g.

5/6) e enﬁ ar no esgoto.

PT

5

6

SM2164

7

8

INSTALAÇÃO DA MÁQUINA

ABERTURA E ALTERAÇÃO DA ROTAÇÃO DA PORTA

▼ Carregue na porta, do lado direito (ﬁ g. 7) (a porta abre). Se a porta tiver sido

invertida, carregue do lado esquerdo.

▼ É possível mudar o sentido de rotação da porta do tambor segundo as neces-

sidades individuais (ﬁ g. 8).

Nota: Esta operação deve ser feita, exclusivamente, por pessoal especializado. Contacte o serviço de assistência técnica.

57

UTILIZAÇÃO DA MÁQUINA

CUIDADOS A TER COM OS TECIDOS

Em caso de dúvida sobre o tipo de tecido, veriﬁ que a etiqueta cosida na própria peça de roupa. Quase todas as peças de roupa que podem ser secas no secador de roupa têm uma indicação es-

pecíﬁ ca própria na etiqueta. Para evitar electricidade estática na roupa, use amaciador nos ciclos de enxaguamento da máquina

de lavar. Tire a roupa de ﬁ bra sintética do tambor imediatamente após a conclusão do ciclo, para evitar que se

formem vincos.

CUIDADOS A TER ANTES DA SECAGEM

SEPARAÇÃO DA ROUPA

Antes de secar a roupa, é necessário centrifugá-la com o número de rotações adequado ao tipo de roupa. Centrifugando com o número máximo de rotações permitido, consegue-se poupar até 35% de tempo de energia. Quanto maior for a velocidade de centrifugação melhor será a secagem obtida. A utilização de amaciador durante a lavagem permite obter uma melhor secagem e uma economia de tempo. Antes de secar a roupa no electrodoméstico, veriﬁ que se ela é indicada para secagem mecânica. Para isso, consulte os símbolos indicados nas etiquetas de lavagem da própria roupa.

Se não encontrar o símbolo de secagem na etiqueta, siga as indicações seguintes:

▼ Roupa branca/de cor e roupa anti-rugas secam a

temperatura normal com o programa de secagem seleccionado especiﬁ camente.

SM2164

▼ Seque sempre a roupa delicada, acrílicos por

Conselhos gerais:

O jersey encolhe com frequência, não só na lavagem, mas também na secagem.

Linho puro.

▼ Seque, apenas, se indicado na etiqueta de

Caso contrário o tecido pode tornar-se áspero.

▼ Não seque roupa de cor escura juntamente

exemplo, a baixa temperatura.

lavagem do fabricante.

com roupa de cor clara, para evitar que tinja.

PT

58

UTILIZAÇÃO DA MÁQUINA

DESCRIÇÃO DO PAINEL DE COMANDO

modelo com controlo de seca-

gem por tempo

170’

150’

30’

40’

60’

80’

100’

120’

130’

110’

90’

70’

50’

30’

LR

9

P. Botão dos programas - serve para seleccionar

os programas desejados de acordo com o tipo de tecido e as necessidades próprias. Se desejar alterar a programação já feita ou decidir adicionar, posteriormente, outra roupa no interior do tambor, basta colocar o botão do programador na posição “STOP”, colocar depois o botão na posição correspondente ao novo programa desejado e premir o botão “START”.

NOTA: Atenção!! Aconselha-se utilizar esta função apenas em casos excepcionais, de verdadeira necessidade, e somente se o programa que se deseja substituir tiver iniciado há não mais de 3 minutos, no máximo.

S. Botão Start - premindo este botão, o secador de

roupa dá início ao ciclo de secagem programado.

L

S

. LED Start - apagado indica a posição “STOP”;

aceso ﬁ xo indica que o ciclo está a decorrer; a piscar rapidamente indica que o programa está deﬁ nido mas que tem de ser iniciado; a piscar lentamente indica o ﬁ m do programa.

V. Botão para reset do alarme do recipiente - serve

para reiniciar o ciclo de secagem, após esvaziamento do recipiente da água de condensação (ﬁ g. 11)

L

V

. LED de alarme por recipiente cheio - a pis-

car indica que o recipiente está cheio e que é necessário esvaziá-lo (o ciclo pára); aceso ﬁ xo após reposição do recipiente no respectivo lugar, indica que a função se está a reactivar ; apagado indica que a segurança está restabelecida (o ciclo reinicia).

A. Botão anti-rugas - activa a função homónima;

através desta a função a máquina, no ﬁ m do ciclo de secagem, continuará a fazer rodar o tambor

PT

LC

CA V

R

LA

S

120’

P

40’

60’

40’

60’

120’

LS

LV

em ambos os sentidos, durante mais sessenta minutos, diminuindo as gelhas da roupa. Cada rotação é sinalizada pela emissão de um sinal sonoro que emite bips de curta duração .

L

A

. Led anti-rugas - apagado indica que o anti-ru-

gas está activado; a piscar - indica que a função correspondente está a ser realizada, enquanto o led start também pisca lentamente, para indicar a conclusão da fase de secagem.

C. Botão de exclusão do sinal sonoro - exclui a

função do sinal sonoro, senão estaria sempre activo.

L

C

. Led do sinal sonoro - apagado indica que o

sinal sonoro está activado; aceso ﬁ xo indica que o sinal sonoro está desactivado (a alternativa seleccionada permanece memorizada, mesmo em caso de desligamento)

R. Botão de início diferido - permite diferir o início

do programa de secagem, o mais tardar até 8 horas. As horas podem ser seleccionadas do modo seguinte: por cada pressão no botão, o início da lavagem será diferido de 1, 2, 4 e 8 horas. Premindo o botão START, o led seleccionado começa a piscar, para indicar que a função foi activada. A partir de então, decorrido o número de horas deﬁ nido, a máquina dará automaticamente início ao ciclo de secagem. Em caso de interrupção da corrente de rede durante o período deﬁ nido, a programação será cancelada e, premindo o botão start, o ciclo iniciarseá imediatamente.

L

R

. Leds do início diferido - só acendem um de

cada vez. Aceso ﬁ xo indica o tempo programado; a piscar indica que o “início diferido” está activado; apagado indica que o tempo de diferimento terminou.

SM2164

UTILIZAÇÃO DA MÁQUINA

TABELA DE PROGRAMAS

PROGRAMAS COM CONTROLO ELECTRÓNICO DA HUMIDADE

Resistentes

Delicados

Resistentes

Delicados

PROGRAMAS PARA SECADORES COM CONTROLO DE SECAGEM POR TEMPO

Tipo de tecido

Máx 7.0 kg.

á

M

á

* Tempo de secagem necessário após centrifugação a 800 rot./min. ** Tempo de secagem necessário após centrifugação a 1000 rot./min.

1) Introduzir a roupa no tambor e fechar a por-

ta.

2) Com as mãos secas, ligar a ﬁ cha do secador

na tomada de rede. Colocar o botão programador na posição Stop,

3)

para fazer o reset de eventuais programas anteriores. A seguir, rodar o botão para o programa mais indicado para ao tipo de tecido, à quantidade de roupa no tambor e ao grau de secagem desejado (ver Tabela de Programas).

4) Seleccionar as opções desejadas, utilizando

os botões próprios.

Máx

7.0 kg.

á

M

3.5 kg.

á

M

7.0 kg.

á

M

3.5 kg.

Húmido +/-

x 3.5 kg.

Extra seco

x

PROGRAMAS POR TEMPO

Seco para guardar

directamente

x

min.

120 - 60

x

20 min.

Extra seco

*170 min.

**150 min.

*130 min.

** 110 min.

*120 min.

** 100 min.

COMO SECAR

*150 min.

**130 min.

* 110 min.

** 90 min.

* 100 min.

** 80 min.

20 min.

5) Premir o botão START, para dar início à

6) Concluída a secagem, acontecimento sinali-

7) Abrir a porta do tambor e tirar a roupa.

8) Fechar de novo a porta.

9) Com as mãos secas, desligar a ficha do

Húmido para

no armário

min.

120 - 60

Seco para guardar directamente no armário

secagem.

zado pelo piscar do led start e pelo disparar do sinal sonoro, colocar de novo o programador na posição STOP.

secador da tomada de rede.

passar a ferro

min.

60 - 40

Húmido para passar a ferro

*130 min.

** 110 min.

* 90 min.

** 70 min. * 80 min.

** 60 min.

Muito húmido

min.

60 - 40

Muito húmido

* 110 min.

** 90 min.

* 70 min.

** 50 min.

59

10

SM2164

MANUTENÇÃO

ILUMINAÇÃO INTERIOR (DISPONÍVEL CONSOANTE O MODELO)

A iluminação está dentro do aparelho. Para substituir uma lâmpada fundida, proceda do modo seguinte:

▼ Desligue a ﬁ cha da tomada de corrente ou desactive o interruptor geral; ▼ Desmonte a calote da lâmpada; ▼ Retire a lâmpada (ﬁ g. 10); ▼ Atenção! Não use lâmpadas com mais de 15 W.! ▼ Monte de novo a calote da lâmpada.

PT

60

ESVAZIAMENTO DO RESERVATÓRIO DA ÁGUA DE CONDENSAÇÃO

Se não tiver sido ligada directamente ao esgoto, a água de condensação é recolhida no reservatório (ﬁ g. 11). O reservatório deve ser sempre esvaziado no ﬁ m do ciclo de secagem.

Para esvaziar o reservatório, proceda do modo seguinte:

▼ Tire o reservatório do secador de roupa (ﬁ g. 11);

▼ Despeje o reservatório; a abertura para esvaziamento está no lado superior

direito (ﬁ g. 12);

▼ Depois de o ter esvaziado, coloque-o de novo no lugar, empurrando-o até ao

fundo;

▼ Quando se esquecer de esvaziar o reservatório, ou no caso dele se encher du-

rante o ciclo de secagem, o led de alarme do recipiente da água de condensação começa a piscar e o secador de roupa pára. A seguir, proceda como descrito acima.

▼ Para continuar o programa interrompido, prima o botão (V) de reset do alarme

do recipiente da água de condensação (ﬁ g. 9).

LIMPEZA E MANUTENÇÃO

Desligue o aparelho da rede eléctrica antes de o começar a limpar. É importante limpar o aparelho a seguir a cada lavagem, para gastar menos tempo na secagem e, implicitamente, poupar energia.

1. Filtro para cotão na porta (ﬁ g. 13).

2. Filtro para cotão na abertura de introdução da roupa (ﬁ g. 14).

3. Condensador (ﬁ g. 15).

▼ Remova o ﬁ ltro, puxando-o para cima, e limpe-o (ﬁ g. 13).

MANUTENÇÃO

11

12

13

▼ Além disso, é possível remover os dois ﬁ ltros de cotão da abertura de introdução

de roupa e limpá-los (ﬁ g. 14).

NOTA: A presença de ﬁ bras no ﬁ ltro não depende da secagem. O cotão sai das ﬁ bras de tecidos rasgados ou desﬁ ados durante a lavagem e, sobretudo, é provocado pelo desgaste da própria peça de roupa.

A limpeza é mais fácil se deixar correr água quente em cima deles.

▼ Aconselhamos limpar o condensador duas ou três vezes por ano (ﬁ g. 15/18). ▼ Abra a porta, rode a alavanca para a posição vertical e remova a tampa (ﬁ g.

15).

PT

14

15

SM2164

16

MANUTENÇÃO

LIMPEZA E MANUTENÇÃO

▼ Rode as 3 alavancas para a posição vertical e tire o condensador para fora (ﬁ g.

16).

61

17

18

DETECÇÃO DE AVARIAS

Todos os aparelhos eléctricos estão sujeitos a avarias. Lembre-se que neste caso é necessário chamar um técnico qualiﬁ cado. De qualquer modo, vai poder

resolver sozinho muitos dos problemas que se veriﬁ carem.

Importante: Em caso de mau funcionamento, lembre-se de desligar imediatamente a máquina da rede de alimentação.

Antes de chamar o nosso Centro de Assistência, faça as veriﬁ cações indicadas a seguir.

GUIA PARA A RESOLUÇÃO DE PROBLEMAS

Se a máquina não funcionar

• Certiﬁ que-se de que:

1) A máquina está ligada à alimentação de rede.

2) Veriﬁ que se a tomada é eﬁ ciente:

2a) O fusível saltou? (A veriﬁ cação é fácil!

Experimente ligar outro aparelho à mesma tomada, um candeeiro por exemplo).

2b) As indicações do livro de instruções foram

respeitadas integralmente?

▼ Lave o condensador à frente, atrás e dos lados,

orientando o jacto de água como indicado (ﬁ g.17/18).

Para o escorrimento perfeito do condensador,

apoie-o sobre um dos lados, em cima de uma toalha de mãos.

▼ Quando estiver bem seco, monte de novo o

condensador, repetindo as operações de desmontagem pela ordem de sucessão inversa.

Se a máquina não funcionar

• Certiﬁ que-se de que:

1) A porta está devidamente fechada.

2) O botão start está premido.

A roupa não seca

• Certiﬁ que-se de que:

1) O orifício de escape de ar não está obstruído.

2) O ﬁ ltro não está entupido. (Ao abrir a porta da máquina, lembre-se de que a parte de dentro do secador e a roupa podem estar muito quentes).

Se após veriﬁ cação dos itens descritos o aparelho continuar a não funcionar devidamente, assinale o defeito ao centro de assistência técnico autorizado, mais próximo. Agradecemos que comunique o modelo, o número de fabrico e o tipo de avaria. Estas informações permitem ao operador da assistência técnica procurar de antemão as peças sobresselentes necessárias, garantindo assim uma reparação rápida e eﬁ caz.

SM2164

PT

6262

................................................................................................................................................................

...................................................................................................................................................................

..................................................................................................................................................................

.................................................................................................................................................................

OBSERVAÇÕES

SM2164

NEDERLANDS

63

Geachte klant,

Wij danken u voor uw keuze voor ons product. Wij verzoeken u de gebruiksaanwijzingen aandachtig te lezen alvorens het apparaat aan te sluiten en te gebruiken. De kennis van de werkingsprincipes garandeert een correct en veilig gebruik van het apparaat. De gebruiksaanwijzing bevat vele nuttige wenken over de werking en de technische details van de machine die u helpen om het gebruik van dit apparaat te optimaliseren. Denk er bij verkoop of overdracht van de wasdroger aan dat u ook de gebruikshandleiding aan de nieuwe eigenaar overhandigt.

INHOUD

OPMERKINGEN EN ADVIEZEN VOOR DE GEBRUIKER 63-64

• Technische gegevens 63 BESCHRIJVING VAN HET APPARAAT 65

• Optionele accessoires 65 INSTALLATIE VAN DE MACHINE 65-67

• Installatie 65

• Waterpas zetten van de wasdroger 66

• Aansluiten op het elektriciteitsnet 66

• Regelen van de afvoer van het condenswater naar buiten 66

• Omkeren van de deur 67 GEBRUIK VAN DE MACHINE 67-69

• Voorzorgsmaatregelen voor textiel 67

• Voorafgaande adviezen 67

• Beschrijving van het bedieningspaneel 68

• Programmatabel 69

• Drogen 69

ONDERHOUD 69-71

• Binnenverlichting 69

• Legen van het condensreservoir 70

• Reiniging en onderhoud 70-71

• Opsporen van storingen 71

• Oplossen van problemen 71

OPMERKINGEN EN ADVIEZEN VOOR DE GEBRUIKER

TECHNISCHE GEGEVENS

Breedte cm:

Afmetingen:

MODEL:

Hoogte cm:

Diepte cm:

Maximale inhoud

Nominaal Vermogen

Voedingsspanning

................................................................................................................................................................................................................

PRODUCTIENUMMER: AANKOOPDATUM:

SM2164

............................................................................................................................................................................

......................................................................................................................................................................................

59.5

85.0

60.4

7kg Droog

Zie het typeplaatje

NL

64

OPMERKINGEN EN ADVIEZEN VOOR DE GEBRUIKER

▼ Dit apparaat moet gebruikt worden als een wasdro-

ger voor huishoudelijk gebruik; elk ander gebruik is oneigenlijk en dus gevaarlijk.

▼ Bewaar deze gebruikshandleiding altijd in de buurt

van de wasdroger, zodat u deze indien nodig snel kunt raadplegen.

▼ Elke wijziging of poging om het apparaat onklaar te

maken kan een gevaar voor de gebruiker opleveren en schade aan het product tot gevolg hebben.

▼ Controleer het apparaat bij ontvangst op eventuele

transportschade. Wend u bij schade onmiddellijk tot de verkoper.

▼ Bedek de wasdroger niet met wasgoed of andere

voorwerpen.

▼ Zorg er bij het plaatsen van het apparaat voor dat

het snoer niet geknikt of beklemd raakt en dat het toegankelijk is voor eventuele interventies.

▼ Sluit de deur altijd na het gebruik van het apparaat.

▼ Op deze manier voorkomt u dat kinderen op de deur

gaan leunen en dat het apparaat gaat kantelen.

▼ Het gebruik van het apparaat door kinderen is ver-

boden, tenzij onder toezicht.

▼ Droog geen vuil wasgoed in de wasdroger.

▼ Droog nooit kledingstukken die zijn bevuild met

stoffen als keukenolie, petroleum, aceton, alcohol, benzine, kerosine, vlekkenmiddelen, terpentijn, was.

▼ Verwijder deze substanties door de kledingstukken

warm te wassen met een extra hoeveelheid wasmiddel, voordat u ze in de wasdroger laadt.

▼ Droog geen artikelen zoals schuimrubber, latex, wa-

terafstotende stoffen, waterdichte stoffen, rubberen matten, met schuimrubber voorgevormde artikelen, kleding of kussens, omdat deze kunnen smelten en andere kledingstukken of zelfs het apparaat kunnen beschadigen.

▼ Wasverzachters of soortgelijke producten moeten

worden gebruikt volgens de gebruiksaanwijzingen op de verpakking.

▼ Als het apparaat wordt verkocht of afgegeven, moet

deze handleiding erbij geleverd worden, zodat de volgende eigenaar de wasdroger op correcte en veilige wijze kan gebruiken.

▼ Het is niet toegestaan het apparaat zelf te repare-

ren, omdat reparaties door ondeskundige personen ernstige schade kunnen veroorzaken en het recht op garantiereparaties doen vervallen.

▼ De reparaties van het apparaat mogen uitsluitend

door bevoegd personeel van de servicecentra worden uitgevoerd. Voor de reparaties mogen alleen originele

reserveonderdelen worden gebruikt.

▼ Het wasgoed moet goed gecentrifugeerd of uitge-

wrongen worden, alvorens het in de wasdroger te laden. Goed gecentrifugeerd wasgoed droogt sneller.

▼ Reinig het ﬁ lter bij elk gebruik van de wasdroger,

zodat een perfecte luchtcirculatie wordt gegarandeerd.

▼ Verwijder of steek de stekker nooit uit of in het

stopcontact met natte handen.

▼ De machine moet op een geaard stopcontact worden

aangesloten dat aan de veiligheidseisen voldoet.

▼ Het is verboden de machine met verlengsnoeren

of meervoudige stekkers op het stopcontact aan te sluiten.

▼ Stel het apparaat niet bloot aan weersinvloeden.

▼ Haal de stekker uit het stopcontact voordat u revisie-

of reinigingswerkzaamheden uitvoert.

▼ Trek niet aan het snoer, maar aan de stekker als u de

machine van het elektriciteitsnet wilt loskoppelen.

▼ Dit apparaat is voorzien van het merkteken volgens

de Europese richtlijn 2002/96/EG, Afgedankte elektrische en elektronische apparaten (AEEA). Door ervoor te zorgen dat dit product op de juiste manier als afval wordt verwerkt, helpt u mogelijk negatieve consequenties voor het milieu en de gezondheid te voorkomen.

Het symbool op het product of op de bijbehorende documentatie geeft aan dat dit product niet als huishoudelijk afval mag worden behandeld. In plaats daarvan moet het worden afgegeven bij een verzamelpunt voor recycling van elektrische en elektronische apparaten.

Volg de plaatselijke voorschriften voor afvalverwer-

king op wanneer u het apparaat afdankt.

Voor meer informatie over de behandeling, terug-

winning en recycling van dit product kunt u contact opnemen met het stadskantoor in uw woonplaats, uw afvalophaaldienst of de winkel waar u het product hebt aangeschaft.

LET OP!!! De oppervlakken met dit symbool kunnen tijdens de werking warm worden.

DE FABRIKANT KAN NIET AANSPRAKELIJK WORDEN GESTELD VOOR EVENTUELE ONGEVALLEN ALS GEVOLG VAN HET NIET IN ACHT NEMEN VAN DE VEILIGHEIDSVOORSCHRIFTEN EN DE GEBRUIKSAANWIJZINGEN

NL

SM2164

BESCHRIJVING VAN HET APPARAAT

1 Deur trommel. 2 Deurﬁ lter trommel. 3 Bovenste condensreservoir*

(Als de afvoerleiding van het condenswater niet

rechtstreeks op de afvoer is aangesloten, wordt de condens in dit reservoir opgevangen).

4 Bedieningspaneel. 5 Trommel wasdroger.

3

6 Filter opening trommel. 7 Typeplaatje. 8 Onderste condensreservoir*. 9 Stelvoetjes. 10 Klep condensor. 11 Onderste klep. * afhankelijk van het model

*

42

65

5

6

1

7

*

8

9

1

Het accessoire waarmee u uw wasdroger op een voorlader wasmachine kunt installeren om ruimte te besparen is verkrijgbaar bij uw verkoper. Uw installateur kan u adviseren welk machinemodel geschikt is voor deze montage.

10

11

OPTIONELE ACCESSOIRES

INSTALLATIE VAN DE MACHINE

INSTALLATIE

▼ De installatie moet door gekwaliﬁ ceerd beroepspersoneel worden uitgevoerd

volgens de aanwijzingen van de fabrikant, omdat een onjuiste installatie letsel of schade kan veroorzaken.

▼ Plaats de wasdroger niet in vorstgevoelige ruimten. Temperaturen onder het

vriespunt kunnen een negatief effect op de elektronica hebben.

▼ Plaats de droger in een goed geventileerde ruimte. ▼ Bedek de ventilatieopening op de achterkant (afb. 2) niet en plaats de machine

2

SM2164

niet op een dik tapijt.

▼ Reinig de binnenkant van de droogtrommel met een vochtige doek om eventueel

stof te verwijderen.

NL

66

Stelvoetjes. Zet de wasdroger verticaal, zodat hij stevig op alle vier de voetjes staat.

Zet de machine waterpas door de stelvoetjes als volgt af te stellen

▼ Til de machine iets op. ▼ Stel de voetjes op de juiste hoogte af (afb. 3). ▼ Zet de machine neer.

Belangrijk: een machine die niet goed waterpas is gezet kan de lagers beschadigen en vroegtijdig slijten. Deze wasdroger hoeft niet aan de vloer te worden bevestigd.

▼ Controleer of de voedingsspanning op het technische gegevensplaatje aan de

achterzijde van het apparaat overeenstemt met die van het elektriciteitsnet.

▼ De parameters van de herstelzekering, de elektrische kabels en het stopcontact

moeten voldoen aan de maximale belasting op het plaatje.

▼ Na de installatie moet de toegang tot de netvoeding gegarandeerd worden door

een meerpolige schakelaar.

▼ Het stopcontact waarop de machine wordt aangesloten moet geaard zijn. Indien

dit niet het geval is, wijst de fabrikant iedere vorm van aansprakelijkheid voor eventuele ongevallen van de hand (afb. 4).

▼ Als de voedingskabel op enige wijze beschadigd is, dient u contact op te nemen

met het gespecialiseerde technische servicecentrum.

▼ Het is verboden de wasdroger op het elektriciteitsnet aan te sluiten met behulp

van indirecte elementen, zoals verlengsnoeren en meervoudige stopcontacten.

▼ Plaats het apparaat zodanig dat de voedingskabel gemakkelijk toegankelijk is,

zodat het zo nodig kan worden losgekoppeld.

Belangrijk: koppel de wasdroger na de droogcyclus los van het elektriciteitsnet om te voorkomen dat kinderen hem eventueel in werking kunnen zetten.

INSTALLATIE VAN DE MACHINE

WATERPAS ZETTEN VAN DE WASDROGER

AANSLUITEN OP HET ELEKTRICITEITSNET

3

4

REGELEN VAN DE AFVOER VAN HET CONDENSWATER NAAR BUITEN

Het condenswater kan in het reservoir (afb. 10) worden opgevangen, maar het is ook mogelijk de leiding rechtstreeks op de afvoer aan te sluiten.

In dat geval wordt het water met behulp van een pomp verwijderd. Ga als volgt te werk als u de condensleiding rechtstreeks op de afvoer wilt aan-

sluiten:

▼ haal de stekker uit het stopcontact voordat u enige werkzaamheid uitvoert.

▼ Trek de leiding aan de achterkant van de machine uit zijn behuizing (afb. 5/6)

en steek hem in de afvoer.

NL

SM2164

5

6

7

8

INSTALLATIE VAN DE MACHINE

OPENEN EN OMKEREN VAN DE DEUR

▼ Druk op de rechterzijde van de deur (afb. 7) (de deur gaat open). Druk op de

linkerzijde als de deur is omgekeerd.

▼ De draairichting van de deur van de trommel kan naar wens worden omgekeerd

(afb. 8).

NB.: deze handeling mag uitsluitend door gespecialiseerd personeel worden uitgevoerd. Neem contact op met de technische servicedienst.

GEBRUIK VAN DE MACHINE

VOORZORGSMAATREGELEN VOOR TEXTIEL

Kijk bij twijfels over het type textiel op het kledingsetiket. Bijna alle kledingstukken die kunnen worden gedroogd geven speciﬁ ek aan dat ze geschikt zijn voor

het drogen in de machine. Gebruik tijdens de spoelcyclus van de wasmachine een wasverzachter om te voorkomen dat de kleding

statisch geladen wordt. Neem synthetische kleding meteen uit de trommel om te voorkomen dat ze kreuken.

67

VOORAFGAANDE ADVIEZEN

SORTEREN VAN HET WASGOED

Vóór het drogen moet het wasgoed worden gecentrifugeerd met een voor het type wasgoed geschikt toerental. Door met het maximaal toelaatbare toerental te centrifugeren bespaart u tot 35% tijd en energie. Hoe hoger het centrifugetoerental, hoe beter het droogresultaat. Het gebruik van wasverzachter tijdens het wassen verbetert het droogresultaat en bespaart tijd. Controleer of het wasgoed geschikt is voor een mechanische droogcyclus alvorens het met dit apparaat te drogen. Raadpleeg hiervoor de symbolen op het wasetiket.

Houd u aan de volgende regels als u het niet op het etiket vindt:

▼ Witte/bonte was en kreukherstellende was

drogen bij een normale temperatuur met het speciaal gekozen droogprogramma.

SM2164

▼ Fijne was, bijvoorbeeld acryl, moet altijd op

een lage temperatuur worden gedroogd.

Algemene adviezen: Jersey krimpt vaak niet alleen tijdens het wassen

maar ook tijdens het drogen.

Zuiver linnen.

▼ Alleen drogen als dit door de fabrikant op het

wasetiket is aangegeven.

Anders kan het weefsel ruw worden.

▼ Droog donker gekleurd wasgoed nooit samen

met licht gekleurd wasgoed om te voorkomen dat het verkleurt.

NL

68

GEBRUIK VAN DE MACHINE

BESCHRIJVING VAN HET BEDIENINGSPANEEL

model met tijdgestuurd

droogprogramma

170’

150’

30’

40’

60’

80’

100’

120’

130’

110’

90’

70’

50’

30’

LR

R

9

P. Programmaknop voor het selecteren van de

gewenste programma’s volgens textielsoort en naar uw behoeften. Als u het programma wilt wijzigen of later nog wasgoed in de machine wilt toevoegen zet u de programmaknop eenvoudig in de ‘STOP’-stand, waarna u hem op het gewenste programma zet en op de ‘START’-knop drukt.

NB. Let op!! Het is raadzaam om deze functie alleen te gebruiken wanneer dit strikt noodzakelijk is en alleen als het te resetten programma minder dan 3 minuten begonnen is.

S. Starttoets door op deze toets te drukken begint

de wasdroger de ingestelde droogcyclus.

L

S

. LED Start uit geeft de ‘STOP’-stand aan, voort-

durend brandend betekent dat de cyclus bezig is; snel knipperend betekent dat het ingestelde programma gestart moet worden; langzaam knipperend geeft het einde van het programma aan.

V. Hersteltoets alarm condensreservoir voor het

opnieuw starten van de droogcyclus na het leegmaken van het reservoir met het condenswater (afb. 11)

L

V

. LED alarm vol condensreservoir, als deze LED

knippert, betekent dit dat het reservoir vol is en geleegd moet worden (de cyclus stopt); voortdurend brandend nadat het reservoir is teruggeplaatst, geeft aan dat de functie opnieuw wordt geactiveerd; uit betekent dat de veiligheid hersteld is (de cyclus start opnieuw).

A. Antikreuk-toets activeert de functie die aan het

einde van de droogcyclus het wasgoed gedurende zestig minuten in beide richtingen blijft ronddraaien waardoor er minder kreuken in het wasgoed komen. Elke rotatie wordt met korte pieptonen door de zoemer gesignaleerd.

NL

LC

LA

CA V

L

A

. Antikreuk-led uit geeft aan dat de kreukherstel-

S

120’

P

40’

60’

40’

60’

120’

LS

LV

lende functie is uitgeschakeld; voortdurend brandend betekent dat de kreukherstellende functie is geactiveerd; knipperend geeft aan dat de functie wordt uitgevoerd terwijl ook het startlampje langzaam knippert om het einde van de droogfase aan te geven.

C. Uit-toets zoemer schakelt de functie van de

zoemer uit, die anders altijd actief is.

L

C

. Led zoemer uit betekent dat de zoemer inge-

schakeld is, voortdurend brandend betekent dat de zoemer uitgeschakeld is (de keuze blijft ook in het geheugen opgeslagen als de machine wordt uitgeschakeld).

R. Toets uitgestelde start waarmee de droogcyclus

tot maximaal 8 uur kan worden uitgesteld. De uren kunnen als volgt worden gekozen: bij elke druk op de knop wordt de droogcyclus met 1, 2, 4, 8 uur uitgesteld. Door op de START-toets te drukken knippert de geselecteerde led om aan te geven dat de functie is ingeschakeld; vanaf dat moment begint de machine automatisch met de droogcyclus, nadat het aantal ingestelde uren verstreken is.

Als de spanning tijdens de uitgestelde start

uitvalt, wordt de instelling geannuleerd. Door op start te drukken start de cyclus onmiddellijk.

L

R

. Leds uitgestelde start gaan één voor één bran-

den, voortdurend brandend geeft de ingestelde tijd aan, knipperend uitgestelde start geactiveerd en uit betekent dat de vertragingstijd beëindigd is.

SM2164

GEBRUIK VAN DE MACHINE

PROGRAMMATABEL

PROGRAMMA

Witte en

bonte was

Fijne was

Witte en

bonte was

Fijne was

Textielsoort

*

Benodigde droogtijd na een centrifugecyclus bij 800

**

Benodigde droogtijd na een centrifugecyclus bij 1000 toeren/min.

1) Laad het wasgoed in de trommel en sluit de

deur.

2) Steek de stekker van de wasdroger met droge

handen in het stopcontact.

3) Zet de programmaknop op Stop om eventuele

vorige programma’s te resetten, draai hem daarna op het meest geschikte programma voor de textielsoort, de hoeveelheid wasgoed in de trommel en de gewenste drooggraad (zie Programmatabel).

4) Selecteer de gewenste opties met de desbe-

treffende toetsen.

’S MET ELEKTRONISCHE CONTROLE VAN DE VOCHTIGHEID

Max

7.0 kg.

Max

Extra droog Kastdroog

3.5 kg.

TIJDPROGRAMMA’S

Max

7.0 kg.

Max

min.

120 - 60

min.

120 - 60

3.5 kg.

20 min.

PROGRAMMA’S VOOR TIJDGESTUURDE WASDROGER

Vochtig +/-

Max 7.0 kg.

Max 3.5 kg.

Extra

droog

*170 min.

**150 min. *130 min.

** 110 min.

*120 min.

** 100 min.

DROGEN

Kastdroog Strijkdro

*150 min. **130 min.

* 110 min.

** 90 min.

* 100 min.

** 80 min.

20 min.

toeren/min.

5) Druk op de START-toets om de droogcyclus

te starten.

6) Zet de knop weer in de STOP-stand als het

einde van de droogcyclus wordt aangegeven door het knipperen van de led start.

7) Open de deur van de trommel en neem het

wasgoed eruit.

8) Sluit de deur.

9) Haal de stekker van de wasdroger met droge

handen uit het stopcontact.

Strijkdroog Zeer vochtig

min.

60 - 40

og

*130 min.

** 110 min.

* 90 min.

** 70 min.

* 80 min.

** 60 min.

min.

60 - 40

Zeer vochtig

* 110 min.

** 90 min.

* 70 min.

** 50 min.

69

10

ONDERHOUD

BINNENVERLICHTING (VERKRIJGBAAR AFHANKELIJK VAN HET MODEL)

De verlichting bevindt zich in de trommel. Ga als volgt te werk om een lampje te vervangen:

▼ Haal de stekker uit het stopcontact of schakel de hoofdschakelaar uit. ▼ Verwijder de lampenkap; ▼ Neem het lampje weg (afb. 10); ▼ Let op: gebruik geen lampjes van meer dan 15W! ▼ Monteer het lampenkapje weer.

SM2164

NL

70

LEGEN VAN HET CONDENSRESERVOIR

Als de machine niet rechtstreeks op de afvoer is aangesloten wordt het condenswater in het reservoir opgevangen (afb. 11). Het reservoir moet na elke droogcyclus worden geleegd.

Ga als volgt te werk om het reservoir leeg te maken:

▼ Haal het reservoir uit de droger (afb. 11);

▼ Maak het reservoir leeg; de afvoeropening bevindt zich rechts boven (afb. 12); ▼ Plaats het reservoir na het legen terug; ▼ Als u vergeet om het reservoir leeg te maken of als het tijdens het drogen te vol

raakt, gaat het alarm van het condensreservoir knipperen en stopt de droger. Ga hierna te werk zoals hierboven is beschreven.

▼ Druk op de toets (V) ‘herstel alarm condensreservoir’ om het onderbroken pro-

gramma te hervatten (afb. 9).

REINIGING EN ONDERHOUD

Schakel de stroomtoevoer naar het apparaat uit alvorens de reinigingswerkzaamheden te beginnen. Het is erg belangrijk dat het apparaat na elk gebruik wordt schoongemaakt om tijd en dus energie te besparen.

1. Pluizenﬁ lter in de deur (afb. 13).

2. Pluizenﬁ lter in de vulopening (afb. 14).

3. Condensor (afb. 15).

▼ Verwijder het ﬁ lter door het omhoog te trekken en maak het schoon (afb. 13).

ONDERHOUD

11

12

13

▼ Bovendien kunnen de twee pluizenﬁ lters uit de laadopening worden verwijderd.

Maak ze schoon (afb. 14).

NB. De aanwezigheid van vezels in het ﬁ lter is niet afhankelijk van de droogcyclus. De pluizen zijn afkomstig van de vezels van textiel dat tijdens het wassen beschadigd of gerafeld is en vooral van versleten kledingstukken.

De reiniging is gemakkelijker als u het ﬁ lter onder stromend warm water

houdt.

▼ Het is aanbevolen de condensor twee of drie maal per jaar schoon te maken

(afb. 15/18).

▼ Open de deur, draai het hendeltje in een verticale positie en verwijder het deksel

(afb. 15).

NL

14

15

SM2164

16

ONDERHOUD

REINIGING EN ONDERHOUD

▼ Draai de 3 hendeltjes in een verticale positie en neem de condensor weg (afb.

16).

71

17

18

OPSPOREN VAN STORINGEN

Alle elektrische apparaten zijn onderhevig aan storingen. Neem in dat geval contact op met een gekwaliﬁ ceerd technicus. Maar u kunt zelf ook veel problemen

oplossen.

Belangrijk: koppel de machine bij een slechte werking onmiddellijk los van het elektriciteitsnet.

Controleer de volgende punten alvorens contact op te nemen met ons servicecentrum.

OPLOSSEN VAN PROBLEMEN

Als de machine niet start

• Controleer of:

1) het apparaat op het elektriciteitsnet is aangesloten.

2) het stopcontact goed werkt:

2a) is de zekering gesprongen? (De

controle is eenvoudig, sluit een ander apparaat aan, bijvoorbeeld een tafellamp).

2b) hebt u alle instructies in de handleiding

opgevolgd?

▼ Reinig de condensor aan de voor- en achterkant

en aan de zijkanten door de waterstraal zo te richten als is aangegeven (afb. 17/18).

Zet de condensor op een handdoek om hem

goed af te laten druipen.

▼ Monteer de condensor weer als hij goed droog

is en herhaal de handelingen in omgekeerde volgorde.

Als de machine niet start

• Controleer of:

1) de deur correct gesloten is.

2) op de starttoets is gedrukt.

Het wasgoed droogt niet

• Controleer of:

1) de luchtafvoeropening verstopt is.

2) het ﬁ lter verstopt is. (Bedenk dat wanneer u de deur opent, de binnenkant van de wasdroger en het wasgoed erg heet kunnen zijn).

Als het apparaat na het uitvoeren van de beschreven functies nog niet correct werkt, dient u het defect aan het dichtstbijzijnde bevoegde servicecentrum te melden. Wij vragen u om het model, het fabrieksnummer en het defect te vermelden. Deze informatie maakt het voor de monteur van de technische servicedienst mogelijk om de noodzakelijke reserveonderdelen mee te nemen en dus een snelle en efﬁ ciënte reparatie te garanderen.

SM2164

NL

7272

................................................................................................................................................................

...................................................................................................................................................................

..................................................................................................................................................................

.................................................................................................................................................................

OPMERKINGEN

SM2164

POLSKI

Szanowny kliencie,

Dziękujemy za wybór naszego produktu. Przed uruchomieniem i przystąpieniem do użytkowania urządzenia prosimy uważnie przeczytać

instrukcję obsługi. Znajomość zasad działania gwarantuje właściwą i bezpieczną obsługę urządzenia. Instrukcja obsługi zawiera wiele pomocnych w trakcie obsługi urządzenia wskazówek dotyczących

szczegółów technicznych, a także pomocnych dla uzyskania optymalnych rezultatów. W razie sprzedaży lub przekazania suszarki należy przekazać nowemu użytkownikowi także instrukcję obsługi urządzenia.

73

SPIS TREŚCI

UWAGI ORAZ WSKAZÓWKI DLA UŻYTKOWNIKA 73-74

• Dane techniczne 73 OPIS MASZYNY 75

• Akcesoria opcjonalne 75 INSTALACJA MASZYNY 75-77

• Instalacja 75

• Poziomowanie suszarki 76

• Podłączenie do instalacji elektrycznej 76

• Regulacja wylotu na zewnątrz skroplonej wody 76

• Zmiana otwierania drzwiczek 77 UŻYTKOWANIE MASZYNY 77-79

• Uwagi dotyczące tkanin 77

• Zalecenia przed rozpoczęciem suszenia 77

• Opis panelu sterowania 78

• Tabela programów 79

• Jak suszyć 79 KONSERWACJA 79-81

• Oświetlenie wewnętrzne 79

• Opróżnianie zbiornika na skroploną wodę 80

• Czyszczenie i konserwacja 80-81

• Wyszukiwanie usterek 81

• Rozwiązywanie problemów 81

UWAGI ORAZ WSKAZÓWKI DLA UŻYTKOWNIKA

DANE TECHNICZNE

MODEL: NUMER PRODUKCYJNY: DATA ZAKUPU:

SM2164

...................................................................................................................................................................................................................

.........................................................................................................................................................................

..................................................................................................................................................................................................

PL

74

UWAGI ORAZ WSKAZÓWKI DLA UŻYTKOWNIKA

▼ Urządzenie przeznaczone jest do suszenia

prania, do użytku domowego, każde inne zastosowanie jest niewłaściwe i niebezpieczne.

▼ Niniejszą instrukcję obsługi należy prze-

chowywać zawsze w pobliżu suszarki tak, aby w razie konieczności szybko zasięgnąć informacji.

▼ Wszelkie modyfikacje lub próby dokonywa-

nia zmian działania urządzenia mogą być niebezpieczne dla użytkownika oraz mogą powodować postanie usterek w urządzeniu.

▼ Przy dostawie urządzenia sprawdzić wszel-

kie usterki, które mogły powstać podczas transportu. W przypadku wykrycia uszkodzeń powstałych podczas transportu należy od razu zwrócić się do sprzedawcy.

▼ Nie przykrywać suszarki bielizną ani innymi

przedmiotami.

▼ Podczas ustawiania urządzenia upewnić się,

że kabel zasilania nie jest przygnieciony i nic nie utrudnia korzystania z niego.

▼ Zawsze po zakończeniu użytkowania za-

mknąć drzwiczki suszarki.

▼ Dzięki temu dzieci nie będą mogły wieszać

się na drzwiczkach i wywrócić urządzenia.

▼ Dzieci bez opieki nie mogą obsługiwać suszarki. ▼ W suszarce nie wolno suszyć zabrudzonej

odzieży.

▼ Nigdy nie wolno suszyć rzeczy, które zostały

zabrudzone przez substancje takie jak: olej spożywczy, ropa, aceton, alkohol, benzyna, nafta, wywabiacz do plam, terpentyna, cerezyna itp.

▼ Przed suszeniem należy rzeczy wyprać w

ciepłej wodzie z odpowiednią ilością detergentu.

▼ Nie wolno suszyć materiałów takich jak: guma,

pianka, lateks, materiały nieprzemakalne, uszczelki, podkładki gumowe, artykuły, ubrania lub pościel z elementami pianki gumowej, gdyż mogą się one roztopić i zniszczyć inne elementy danej rzeczy lub samo urządzenie.

▼ Zmiękczaczy do tkanin lub produktów podob-

nych należy używać zgodnie z zaleceniami podanymi na opakowaniu.

▼ Jeżeli urządzenie zostanie sprzedane lub

podarowane, należy również pamiętać o przekazaniu następnemu użytkownikowi niniejszej instrukcji obsługi suszarki.

▼ Nie wolno próbować samemu naprawiać uste-

rek suszarki, nieprofesjonalne naprawy mogą spowodować kolejne usterki oraz skutkują utratą gwarancji.

▼ Naprawy urządzenia mogą być wykonywane wy-

łącznie przez osoby z autoryzowanych centrów serwisowych. Do napraw mogą być używane

wyłącznie oryginalne części zamienne.

▼ Przed włożeniem prania do suszarki należy

je dobrze odwirować lub wykręcić. Pranie dobrze odwirowane wysuszy się szybciej.

▼ Aby zapewnić dobrą cyrkulację powietrza,

należy dokładnie oczyścić filtr przed każdym użyciem suszarki.

▼ Nie wolno wkładać lub wyjmować wtyczki z

gniazdka mokrymi rękami.

▼ Urządzenie musi być podłączone do gniazd-

ka z uziemieniem zgodnie z normami bezpieczeństwa.

▼ Nie wolno podłączać urządzenia do gniazdka

elektrycznego przy pomocy przedłużaczy lub rozdzielaczy.

▼ Nie wystawiać urządzenia na działanie

czynników atmosferycznych.

▼ Podczas wykonywania kontroli urządzenia

lub czyszczenia należy wyjąć wtyczkę z gniazdka elektrycznego.

▼ Przy odłączaniu wtyczki z gniazdka należy

ciągnąć za wtyczkę – nigdy za kabel.

Niniejsze urządzenie jest oznaczone jako

▼

zgodne z dyrektywą 2002/96/EC, Odpady elektryczne i elektroniczne (WEEE). Należy upewnić się, że urządzenie zostanie zlikwidowane w odpowiedni sposób, użytkownik ma także wpływ na potencjalny negatywny wpływ na środowisko i zdrowie.

▼ Symbol na produkcie lub w dołączo-

nej dokumentacji oznacza, że produktu tego nie można traktować jak zwykłych odpadów, ale należy go zawieźć do punktu zajmującego się likwidacją urządzeń elektrycznych i elektronicznych.

W razie utylizacji urządzenia należy także

przestrzegać odpowiednich lokalnych norm i przepisów. Szczegółowe informacje na temat postępowania z urządzeniem oraz jego recyclingu uzyskasz w urzędzie miasta/gminy, lokalnych instytucjach zajmujących się likwidacja odpadów lub w sklepie, w którym kupiłeś produkt.

UWAGA!!! Powierzchnie oznaczone tym symbolem mogą być gorące w trakcie działania urządzenia.

PRODUCENT ZRZEKA SIĘ JAKIEJKOLWIEK ODPOWIEDZIALNOŚCI ZA WYPADKI SPOWODOWANE PRZEZ NIEPRZESTRZEGANIE NORM BEZPIECZEŃSTWA ORAZ INSTRUKCJI OBSŁUGI

PL

SM2164

OPIS MASZYNY

1 Drzwiczki. 2 Filtr drzwiczek 3 Górny zbiornik na skroploną wodę

(Jeśli rurka odpływu skroplonej wody nie jest

podłączona bezpośrednio do odpływu, woda zbiera się w tym zbiorniczku).

4 Panel sterowania. 5 Koszyk suszarki.

*

3

75

6 Filtr otworu koszyka. 7 Tabliczka znamionowa. 8 Dolny zbiornik na skroploną wodę*. 9 Nóżki regulowane. 10 Pokrywa skraplacza. 11 Pokrywa dolna.

* w zależności od modelu

42

5

6

1

7

*

8

9

1

U sprzedawców dostępne są akcesoria pozwalające na zainstalowanie suszarki nad pralką z załadunkiem z przodu. Instalator doradzi.

Państwu, jaki model urządzenia jest przystosowany do instalacji tego rodzaju.

10

11

AKCESORIA OPCJONALNE

INSTALACJA MASZYNY

INSTALACJA

▼ Instalacja powinna być wykonana przez osobę wykwalifikowaną oraz zgodnie

ze wskazówkami producenta, nieprawidłowa instalacja może spowodować wypadek lub uszkodzenie sprzętu.

▼ Nie wolno trzymać suszarki w miejscach, gdzie temperatura spada poniżej

zera. Mróz może uszkodzić elementy elektroniczne.

▼ Suszarkę należy umieścić w odpowiednio wentylowanym pomieszczeniu. ▼ Nie wolno zakrywać otworu wentylacyjnego znajdującego się z tyłu (rys. 2) ani

2

SM2164

ustawiać maszyny na grubej wykładzinie

▼ Wnętrze kosza suszenia należy czyścić przy pomocy wilgotnej ściereczki, aby

usunąć ewentualne nagromadzone zanieczyszczenia.

PL

76

Nóżki regulowane. Ustawić suszarkę w pozycji pionowej tak, aby oparła się stabilnie na wszystkich czterech nóżkach. Wypoziomować maszynę przy pomocy nóżek w następujący sposób:

▼ Podnieść nieznacznie urządzenie. ▼ Dokonać regulacji nóżek na odpowiednią wysokość (rys. 3). ▼ Opuścić urządzenie.

Uwaga: Jeżeli maszyna będzie źle wypoziomowana, może dojść do uszkodzenia łożysk oraz wcześniejszego zużycia się. Nie ma konieczności podłączania tej suszarki do uziemienia.

PODŁĄCZENIE DO INSTALACJI ELEKTRYCZNEJ

▼ Upewnić się, że napięcie elektryczne podane na tabliczce znamionowej znaj-

dującej się z tyłu urządzenia odpowiada napięciu sieci zasilającej.

▼ Zabezpieczenie różnicowo-prądowe, kable elektryczne oraz gniazdko sieci

muszą mieć parametry odpowiednie dla maksymalnego obciążenia podanego na tabliczce znamionowej.

▼ W czasie instalacji dostęp do zasilania sieci musi być zagwarantowany przez

przełącznik jednobiegunowy.

▼ Gniazdko, z którego będzie zasilane urządzenie, musi być wyposażone w uzie-

mienie. W przeciwnym razie producent zrzeka się wszelkiej odpowiedzialności za ewentualne wypadki (rys. 4).

▼ Jeżeli kabel zasilania jest w jakikolwiek sposób uszkodzony, należy skontak-

tować się z centrum serwisowym.

▼ Zabronione jest podłączanie suszarki do sieci poprzez np. przedłużacze lub

rozdzielacze.

▼ Urządzenie należy ustawić w taki sposób, aby kabel zasilania był łatwo dostępny

w razie konieczności odłączenia.

INSTALACJA MASZYNY

POZIOMOWANIE SUSZARKI

3

4

Ważne: Na końcu cyklu suszenia, należy odłączyć urządzenie od zasilania, aby uniknąć przypadkowego włączenia przez dzieci.

REGULACJA WYLOTU NA ZEWNĄTRZ SKROPLONEJ WODY

Skroplona woda może zbierać się w zbiorniczku (rys. 10) lub też można podłączyć rurkę bezpośrednio do odpływu.

W takim wypadku woda będzie usuwana przy pomocy pompy. Aby podłączyć rurkę odpływu wody bezpośrednio do odpływu, należy:

▼ Przed wykonaniem jakiejkolwiek czynności odłączyć wtyczkę z gniazdka elek-

trycznego.

▼ Przeciągnąć rurkę do tylnej części urządzenia i przymocować ją do gniazda

(rys. 5/6), natomiast drugi jej koniec do odpływu.

PL

5

6

SM2164

7

8

INSTALACJA MASZYNY

ZMIANA KIERUNKU OTWIERANIA DRZWICZEK

▼ Nacisnąć drzwiczki z prawej strony (rys. 7) (drzwiczki otwierają się). Jeżeli

drzwiczki były odwrócone, nacisnąć z lewej strony.

▼ W razie potrzeby można zmienić kierunek obrotu drzwiczek (rys. 8).

UWAGA: Operacja ta może być wykonywana wyłącznie przez osobę wykwalifikowaną. Proszę skontaktować się z centrum serwisowym.

UŻYTKOWANIE MASZYNY

UWAGI DOTYCZĄCE TKANIN

W razie wątpliwości co do typu tkaniny należy sprawdzić jej etykietę. Prawie wszystkie etykiety podają dokładnie, czy dana tkanina jest przystosowana do suszenia

maszynowego. Aby uniknąć nagromadzenia się elektryczności statycznej na tkaninach podczas suszenia, należy

używać zmiękczaczy. Aby uniknąć pomięcia należy wyjąć z kosza tkaniny syntetyczne.

ZALECENIA PRZED ROZPOCZĘCIEM SUSZENIA

PODZIAŁ RZECZY

Przed przystąpieniem do suszenia należy odwirować pranie z prędkością odpowiednią do typu tkaniny. Jeżeli pranie zostanie odwirowane z maksymalną dopuszczalną prędkością, oszczędza się do 35% czasu suszenia. Im wyższa prędkość wirowania, tym lepsze efekty suszenia. Użycie zmiękczacza podczas prania pozwala na uzyskanie lepszych efektów suszenia oraz oszczędność czasu. Przed przystąpieniem do suszenia sprawdzić, czy dana rzecz jest przystosowana do suszenia mechanicznego. Sprawdzić symbole dotyczące prania podane na etykiecie danej rzeczy.

Jeżeli nie ma symbolu suszenia na etykiecie, należy przestrzegać poniższych zasad:

▼ Rzeczy białe/kolorowe oraz niemnące suszy

się w zwykłych temperaturach z odpowiednio dobranym programem suszenia.

▼ Rzeczy delikatne, na przykład akrylowe,

należy suszyć zawsze w niższych temperaturach.

Uwagi ogólne: Jersey ulega skurczeniu nie tylko w praniu, ale

również podczas suszenia.

Czysty len.

▼ Suszyć pod warunkiem, że na etykiecie jest

odpowiedni symbol.

W przeciwnym razie tkanina może stać się

szorstka.

▼ Aby uniknąć odbarwień, nie wolno suszyć rze-

czy w ciemnych kolorach razem z jasnymi.

77

SM2164

PL

78

UŻYTKOWANIE MASZYNY

OPIS PANELU STEROWANIA

model ze sterowaniem czaso-

wym suszenia

170’

150’

30’

40’

60’

80’

100’

120’

130’

110’

90’

70’

50’

30’

LR

9

P. Pokrętło programów służy do wyboru pro-

gramów odpowiednich do typu tkaniny oraz według konieczności. Jeżeli zajdzie potrzeba zmiany programu lub dołożenia rzeczy do środka, wystarczy ustawić pokrętło programów w pozycji “STOP”, następnie można ustawić pokrętła w nowej pozycji i nacisnąć przycisk “START”.

UWAGA!! Zaleca się korzystanie z tej funkcji tylko, jeżeli jest to konieczne, a program nie trwał dłużej niż 3 minuty.

S. Po naciśnięciu przycisku Start rozpoczyna

się wybrany cykl suszenia.

S

. Zgaszona kontrolka Start oznacza pozycję

L

“STOP”; zapalona oznacza, że program jest w trakcie; szybkie miganie oznacza, że został wybrany program do uruchomienia; wolne miganie oznacza koniec programu.

V. Przycisk przywrócenia alarmu zbiorniczka

służy do ponownego uruchomiania cyklu suszenia po opróżnieniu zbiorniczka na skroploną wodę (rys. 11)

V

. Migająca dioda LED alarmu pełnego zbior-

L

niczka oznacza, że zbiorniczek jest pełny i należy go opróżnić (cykl zatrzymuje się); zapalona oznacza, że po założeniu zbiorniczka program uruchamia się ponownie; zgaszona oznacza, że wszystko jest w porządku (cykl trwa dalej).

A. Przycisk funkcji zapobiegania zagnieceniom

uruchamia funkcję, która na końcu suszenia kontynuuje obracanie bębna w przeciwnym kierunku przez sześćdziesiąt minut, redukując w ten sposób zagniecenia rzeczy. Każdy obrót jest sygnalizowany przez krótki sygnał dźwiękowy.

CZ

LC

LA

CA V

R

A

. Kontrolka LED funkcji zapobiegania za-

L

S

120’

P

40’

60’

40’

60’

120’

LS

LV

gnieceniom zgaszona oznacza wyłączoną funkcję; zapalona oznacza funkcję aktywną; miganie odznacza, że funkcja jest wykonywana; jeżeli miga powoli także kontrolka start, oznacza to koniec cyklu suszenia.

C. Przycisk wyłączania dźwięku powoduje

jego wyłączenie, w przeciwnym razie dźwięk jest zawsze włączony.

C

. Kontrolka LED dźwięku: zgaszona oznacza

L

dźwięk włączony, zapalona oznacza, że dźwięk jest wyłączony (wybór pozostaje w pamięci także w razie wyłączenia urządzenia).

R. Przycisk opóźnienia uruchomiania po-

zwala opóźnić suszenie do maksymalnie 8 godzin. Liczbę godzin można wybrać w następujący sposób. za każdym przyciśnięciem przycisku rozpoczęcie jest opóźnione o 1, 2, 4, 8 godzin. Po przyciśnięciu przycisku START zapala się wybrana kontrolka LED oznaczająca, że funkcja jest włączona, po upłynięciu wyznaczonej liczby godzin od tego momentu cykl suszenia uruchomi się automatycznie.

W razie przerwy w dopływie zasilania w

czasie opóźnienia ustawienie zostanie skasowane, a cykl uruchomi się zaraz po naciśnięciu przycisku START.

R

. Kontrolki LED opóźnienia: zapalają się jed-

L

na na raz, zapalona oznacza wprowadzony czas, powolne miganie oznacza aktywację, a zgaszona, że czas opóźnienia zakończył się.

SM2164

UŻYTKOWANIE MASZYNY

Wilgotnośćść

TABELA PROGRAMÓW

Wilgotno

79

10

*170 min.

**150 min. *130 min.

** 110 min.

*120 min.

** 100 min.

JAK SUSZYĆ

1) Włożyć rzeczy do kosza i zamknąć drzwiczki.

2) Suchymi rękoma włożyć wtyczkę suszarki

do gniazdka zasilania.

3) Ustawić pokrętło programatora w pozycji

Stop, aby zatrzymać ewentualne wcześniejsze programy, następnie obrócić je do pozycji programu odpowiedniego dla włożonych rzeczy, ich ilości oraz stopnia koniecznego wysuszenia (patrz Tabela programów).

4) Za pomocą odpowiednich przycisków wybrać

dodatkowe funkcje.

KONSERWACJA

OŚWIETLENIE WEWNĘTRZNE

Oświetlenie wewnątrz urządzenia. Wymianę żarówki należy wykonać w następujący sposób:

▼ Wyjąć wtyczkę z gniazdka lub odłączyć prąd przy pomocy wyłącznika głównego; ▼ Zdjąć pokrywę żarówki; ▼ Wyjąć żarówkę (rys. 10); ▼ Uwaga: nie wolno używać żarówek mocniejszych niż 15 W! ▼ Założyć z powrotem osłonę żarówki.

(DOSTĘPNE W ZALEŻNOŚCI OD MODELU)

*150 min.

**130 min.

* 110 min.

** 90 min.

* 100 min.

** 80 min.

5) Nacisnąć przycisk START, aby uruchomić

cykl suszenia.

6) Zakończenie cyklu suszenia sygnalizowane

jest przez miganie kontrolki start oraz sygnał dźwiękowy, ustawić pokrętło z powrotem w pozycji STOP

7) Otworzyć drzwiczki i wyjąć rzeczy.

8) Zamknąć drzwiczki.

9) Suchymi rękoma wyjąć wtyczkę suszarki z

gniazdka zasilania.

*130 min.

** 110 min.

* 90 min.

** 70 min. * 80 min.

** 60 min.

* 110 min.

** 90 min.

* 70 min.

** 50 min.

SM2164

PL

80

OPRÓŻNIANIE ZBIORNICZKA NA SKROPLONĄ WODĘ

Jeżeli urządzenie nie zostało podłączone bezpośrednio do odpływu, skroplona woda zbiera się w zbiorniczku (rys. 11).

Zbiorniczek należy opróżniać po zakończeniu każdego cyklu suszenia.

▼ Aby opróżnić zbiorniczek należy: ▼ Wyjąć zbiorniczek z suszarki (rys. 11);

▼ Opróżnić zbiorniczek; otwór do opróżniania znajduje się u góry po prawej stronie

(rys. 12);

▼ Po opróżnieniu założyć go na miejsce; ▼ Jeżeli zapomnisz opróżnić zbiorniczek lub napełni się on podczas trwania cyklu

suszenia, zapala się kontrolka alarmu przepełnienia wodą, a suszarka zatrzymuje się. W takim wypadku należy postępować tak, jak to opisano powyżej.

▼ Aby kontynuować przerwany program, należy nacisnąć przycisk (V) anulowania

alarmu (rys. 9).

CZYSZCZENIE I KONSERWACJA

Przed rozpoczęciem czyszczenia należy odłączyć urządzenie od zasilania elektrycznego.

Czyszczenie urządzenia należy wykonywać po zakończeniu każdego cyklu, aby oszczędzać czas oraz energię.

1. Filtr w koszyku (rys. 13).

2. Filtr znajdujący się w otworze załadunkowym (rys. 14).

3. Skraplacz (rys. 15). ▼ Wyjąć filtr pociągając go do góry, następnie oczyścić go (rys. 13).

KONSERWACJA

11

12

13

▼ Możliwe jest także wyjęcie dwóch filtrów znajdujących się w otworze załadun-

kowym oraz wyczyszczenie ich (rys. 14).

Uwaga Obecność włókien na filtrze nie zależy od suszenia. Włókna pochodzą z tkanin zniszczonych lub postrzępionych podczas prania, a przede wszystkim podczas noszenia ubrania.

▼ Czyszczenie jest łatwiejsze pod ciepłą wodą.

▼ Zaleca się czyszczenie skraplacza dwa razy w roku (rys. 15/18). ▼ Otworzyć drzwiczki, obrócić dźwigienkę do pozycji pionowej i zdjąć pokrywę

(rys. 15).

PL

14

15

SM2164

16

KONSERWACJA

CZYSZCZENIE I KONSERWACJA

▼ Obrócić 3 dźwigienki do pozycji pionowej i wyjąć skraplacz (rys. 16).

81

17

18

WYSZUKIWANIE USTEREK

Wszystkie urządzenia elektryczne mogą ulegać usterkom. Zaleca się, aby w takim wypadku wezwać wykwalifikowanego serwisanta. Można jednak samodzielnie

rozwiązać wiele powstałych problemów.

Ważne: W razie problemów z działaniem urządzenia, zaleca się natychmiastowe odłączenie urządzenia od sieci elektrycznej. Przed wezwaniem serwisu należy sprawdzić poniżej podane punkty.

ROZWIĄZYWANIE PROBLEMÓW

Jeżeli maszyna nie uruchamia się

• Sprawdzić:

1) Podłączenie do sieci elektrycznej.

2) Czy w gniazdku jest zasilanie: 2a) Czy nie wyskoczył bezpiecznik? (kon-

trola jest łatwa, wystarczy podłączyć do gniazdka inne urządzenie, takie jak lampka stołowa).

2b) Wykonano wszystkie czynności opisane

w instrukcji obsługi?

▼ Umyć skraplacz z przodu, tyłu oraz z boków

kierując strumień wody w sposób pokazany na rysunku (rys. 17/18).

Aby dokładnie osuszyć skraplacz, należy poło-

żyć go bokiem na ręczniku.

▼ Po dokładnym osuszeniu założyć skraplacz

wykonując opisane czynności w odwrotnej kolejności.

Jeżeli maszyna nie uruchamia się

• Sprawdzić:

1) Czy drzwiczki zostały dokładnie zamknięte.

2) Czy naciśnięto przycisk start.

Rzeczy nie są wysuszone

• Sprawdzić:

1) Możliwe, że otwór wylotowy powietrza jest

zablokowany.

2) Możliwe, że filtr jest zapchany. (Po otwarciu drzwiczek części wewnętrzne suszarki oraz suszone rzeczy mogą być bardzo gorące).

Jeżeli po sprawdzeniu powyższych punków urządzenie dalej nie działa poprawnie, należy zgłosić usterkę do najbliższego autoryzowanego centrum serwisowego.

Prosimy podać model urządzenia, numer fabryczny oraz typ usterki. Informacje te pozwolą serwisantowi przygotować odpowiednie części zamienne oraz gwa-

rantują szybką i skuteczną naprawę.

SM2164

PL

8282

................................................................................................................................................................

...................................................................................................................................................................

..................................................................................................................................................................

.................................................................................................................................................................

NOTATKI

SM2164

ČESKY

Vážený zákazníku

Děkujeme Vám, že jste zvolil náš výrobek. Prosíme Vás, abyste si před připojením stroje a jeho používáním pečlivě přečetl návod k použití. Znalost principů fungování stroje zaručí jeho správné a bezpečné využití. Návod k použití obsahuje mnoho užitečných informací o fungování stroje a rovněž technické údaje,

které Vám pomohou jej co nejlépe využít. V případě dalšího prodeje nebo převodu sušičky je třeba novému majiteli předat i návod k použití.

83

OBSAH

POZNÁMKY A RADY PRO UŽIVATELE 83-84

• Technická data 83 POPIS STROJE 85

• Volitelné příslušenství 85 INSTALACE STROJE 85-87

• Instalace 85

• Vyrovnání sušičky 86

• Připojení k elektrickému systémuo 86

• Seřízení odvodu kondenzované vody ven 86

• Změna otáčení dvířek 87 POUŽITÍ STROJE 87-89

• Opatření pro tkaniny 87

• Rady před sušením 87

• Popis ovládacího panelu 88

• Tabulka programů 89

• Jak sušit 89 ÚDRŽBA 89-91

• Vnitřní osvětlení 89

• Vyprázdnění nádobky na kondenzovanou vodu 89

• Čištění a údržba 89-90

• Určování závad 90

• Řešení problémů 91

POZNÁMKY A RADY PRO UŽIVATELE

MODEL: VÝROBNÍ ČÍSLO: DATUM PRODEJE:

SM2164

...................................................................................................................................................................................................................

TECHNICKÁ DATA

.............................................................................................................................................................................................

..........................................................................................................................................................................................

CZ

84

POZNÁMKY A RADY PRO UŽIVATELE

▼ Tento přístroj musí být používán pouze jako

sušička k domácímu použití. Jakékoliv jiné použití přístroje je nevhodné a proto nebezpečné.

▼ Uchovávejte tuto příručku stále v blízkosti

sušičky, aby bylo možné ji v případě potřeby rychle použít.

▼ Jakékoliv provádění úprav či pokusy o úpravy

mohou být pro uživatele nebezpečné a mohou výrobek poškodit.

▼ Při dodání elektrospotřebiče zkontrolujte, zda

nedošlo k jeho poškození během přepravy. V případě, že na přístroji zjistíte závady, okamžitě se obraťte na prodejce.

▼ Nepokládejte na sušičku prádlo či jiné věci. ▼ Při umísťování přístroje zkontrolujte, zda

napájecí kabel není ohnutý nebo stlačený. Kabel musí být přístupný pro případné zásahy.

▼ Po použití elektrospotřebiče vždy zavírejte

dveře.

▼ Tímto se zabrání dětem, aby se mohly opřít

o dvířka a sušičku převrhnout.

▼ Děti nesmí používat přístroj bez dozoru. ▼ V sušičce nesušte špinavé prádlo. ▼ Nikdy nesušte prádlo, které bylo zašpiněno lát-

kami jako kuchyňské oleje, nafta, aceton, líh, benzín, petrolej, čistící prostředky, terpentýn, vosky.

▼ Tyto látky odstraňte tím, že prádlo před

vložením do sušičky vyperete v teplé vodě s větším množstvím pracího prášku.

▼ Nesušte materiály jako gumová pěna, latex,

pláštěnky, nepropustné látky, gumové koberce, předměty, oděvy nebo polštářky vyrobené z bloků gumové pěny, neboť tyto materiály by se mohly rozpadnout a poškodit ostatní prádlo nebo i vlastní elektrospotřebič.

▼ Změkčovadla tkanin nebo podobné přípravky

je třeba používat podle návodu k použití přiloženého k výrobku.

▼ V případě, že elektrospotřebič prodáte nebo

darujete, nezapomeňte k němu přiložit i tuto příručku, která umožní novému majiteli používat sušičku správně a bezpečně.

▼ Případné závady na elektrospotřebiči se

nesnažte opravovat sami, protože opravy prováděné nekvalifikovaným personálem by mohly přístroj poškodit a zanikl by nárok na záruční opravy.

▼ Opravy přístroje mohou být prováděny pou-

ze autorizovaným personálem v servisních střediscích. Při opravách musí být používány pouze originální náhradní díly.

CZ

▼ Před naplněním sušičky prádlo dobře

odstřeďte a vyždímejte. Dobře odstředěné prádlo se usuší rychleji.

▼ Po každém použití sušičky dobře vyčistěte

filtr, aby bylo umožněno perfektní proudění vzduchu.

▼ Nepřipojujte a neodpojujte elektrickou zástrč-

ku ze zásuvky mokrýma rukama.

▼ Stroj musí být připojen k elektrické zásuvce

vybavené uzemněním a odpovídající bezpečnostním požadavkům.

▼ Je zakázáno připojovat stroj k elektrické

zásuvce pomocí prodlužovaček nebo kombinovaných zástrček.

▼ Nevystavujte přístroj působení atmosféric-

kých vlivů.

▼ Při provádění revizí a čištění přístroje vždy

pamatujte na to, že přístroj musí být odpojen z elektrické zásuvky.

▼ Při odpojování stroje z elektrické zásuvky

netahejte za kabel, ale za zástrčku.

▼ Tento přístroj je označen v souladu s evrop-

skou směrnicí 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Zajistěte, aby likvidace výrobku proběhla řádným způsobem. Uživatel tím pomáhá zamezit potenciálním negativním vlivům na životní prostředí a zdraví.

Symbol na výrobku či v doprovodné

dokumentaci označuje, že tento výrobek není považován za normální domácí odpad a že je třeba jej odevzdat do příslušné sběrny elektrických a elektronických spotřebičů.

Likvidaci spotřebiče je třeba provést v soula-

du s platnými místními předpisy pro likvidaci odpadu.

Další informace o zpracování, dalším

použití a recyklaci tohoto spotřebiče Vám podá příslušný místní orgán, sběrná služba domácího odpadu nebo prodejce, u něhož byl výrobek zakoupen.

Upozornění!!! Povrch, na němž se při chodu stroje objeví tento symbol, se může zahřívat.

VÝROBCE SE ZŘÍKÁ JAKÉKOLIV ODPOVĚDNOSTI ZA PŘÍPADNÉ ZÁVADY ZPŮSOBENÉ NEDODRŽOVÁNÍM BEZPEČNOSTNÍCH PŘEDPISŮ A NÁVODU K POUŽITÍ

SM2164

POPIS STROJE

1 Dvířka bubnu 2 Filtr dvířek bubnu. 3 Horní nádobka na kondenzovanou vodu*

(V případě, že odvodní hadice kondenzované

vody není přímo připojena k odvodu, kondenzát se shromažďuje v této nádobce).

4 Ovládací panel. 5 Sušící buben.

*

3

85

6 Filtr plnícího otvoru bubnu. 7 Štítek technických parametrů. 8 Dolní nádobka na kondenzovanou vodu*. 9 Seřiditelné nožičky. 10 Kryt kondenzátoru. 11 Dolní kryt.

* přítomna v závislosti na modelu

42

5

6

1

7

*

8

9

1

U Vašeho prodejce je k dispozici příslušenství k provedení odlišné instalace sušičky, což Vám umožní připevnit sušičku nad pračku s předním naplňováním a ušetřit tak prostor. Váš instalační technik Vám doporučí model stroje, který umožní provedení této montáže.

10

11

VOLITELNÉ PŘÍSLUŠENSTVÍ

INSTALACE STROJE

INSTALACE

▼ Instalaci stroje musí provádět kvalifikovaný personál podle instrukcí výrob-

ce, neboť chybně provedená instalace by mohla způsobit škody osobám či věcem.

▼ Neumisťujte sušičku do místnosti, kde by mohlo mrznout. Mráz by mohl způsobit

poškození elektroniky.

▼ Sušičku umístěte do místnosti s pohybem vzduchu. ▼ Nepřikrývejte ventilační otvor na zadní straně (obr.2) a neumisťujte stroj na

2

SM2164

tlusté koberce.

▼ Případný prach, který se usazuje uvnitř sušícího bubnu, čistěte navlhčeným

hadrem.

CZ

86

Seřiditelné nožičky. Sušičku postavte do svislé polohy tak, aby pevně stála na všech čtyřech nožičkách. Vyrovnejte stroj seřízením nožiček podle níže uvedeného postupu.

▼ Mírně nadzvedněte stroj. ▼ Seřiďte nožičky do správné výšky (obr.3). ▼ Stroj dejte dolů.

POZN.: U špatně vyrovnaného stroje může dojít k poškození ložisek a k předčasnému opotřebení. Tato sušička nevyžaduje připevnění k podlaze.

PŘIPOJENÍ K ELEKTRICKÉMU SYSTÉMU

▼ Zkontrolujte, zda hodnota elektrického napětí uvedená na štítku na zadní straně

přístroje odpovídá hodnotě elektrické sítě.

▼ Pojistka, elektrické kabely a zásuvka sítě musí mít takové parametry, které

umožní snést maximální zatížení uvedené na štítku.

▼ Po instalaci musí být přístup k síťovému napájení zaručen vícepólovým vypí-

načem.

▼ Zásuvka elektrického proudu, k níž je stroj připojen, musí být vybavena uzem-

něním. Není-li tomu tak, výrobce se zříká jakékoliv odpovědnosti za případné úrazy (obr. 4).

▼ V případě jakéhokoliv poškození napájecího kabelu se obraťte na specializo-

vané servisní středisko.

▼ Je zakázáno připojovat sušičku k síti nepřímo pomocí prodlužovaček či kom-

binovaných zástrček.

▼ Umístěte přístroj tak, aby byl napájecí kabel snadno přístupný a bylo možné

jej v případě potřeby odpojit.

Důležité: Na konci cyklu sušení odpojte sušičku od sítě, aby nemohlo dojít k jejímu náhodnému uvedení do chodu dítětem.

INSTALACE STROJE

VYROVNÁNÍ SUŠIČKY

3

4

SEŘÍZENÍ ODVODU KONDENZOVANÉ VODY VEN

Kondenzovanou vodu je možné shromažďovat do nádobky (obr. 10) nebo je možné připojit hadici přímo k odvodu.

V tomto případě je voda odváděna pomocí čerpadla. Budete-li chtít připojit hadici kondenzované vody přímo k odvodu, postupujte

následujícím způsobem:

▼ Před jakoukoliv operací odpojte zástrčku ze zásuvky elektrického proudu.

▼ Zatáhněte za hadici umístěnou na zadní straně stroje a vytáhněte ji z uložení

(obr. 5/6). Poté ji nasaďte na odvod.

CZ

5

6

SM2164

7

8

INSTALACE STROJE

OTVÍRÁNÍ A ZMĚNA OTVÍRÁNÍ DVÍŘEK

▼ Zatlačte na pravou stranu dvířek (obr.7) (dvířka se otevřou). Jestliže bylo otvírání

obráceno, zatlačte na levou stranu dvířek.

▼ Směr otvírání dvířek bubnu je možné změnit podle potřeby (obr.8).

POZN.: Tuto operaci může provádět pouze kvalifikovaný personál. Kontaktujte oddělení technického servisu.

POUŽITÍ STROJE

OPATŘENÍ PRO TKANINY

V případě pochybností zkontrolujte cedulku na oděvu. Téměř na všech oděvech, které mohou být sušeny, je uvedeno, zda jsou vhodné ke strojnímu sušení. Aby se na oděvech nevytvářela statická elektřina, doporučujeme během cyklů máchání v pračce

používat změkčovadlo. Prádlo ze syntetických tkanin vyndejte z bubnu co nejdříve, aby se nezmačkalo.

87

RADY PŘED SUŠENÍM

ROZTŘÍDĚNÍ PRÁDLA

Před sušením je třeba prádlo odstředit při otáčkách vyhovujícím druhu prádla, který chcete sušit. Při odstřeďování s maximálním povoleným počtem otáček ušetříte až 35 % času a energie. Čím vyšší je rychlost odstřeďování, tím lepší je výsledek sušení. Používání změkčovače při praní umožní lepší výsledek sušení a ušetří čas. Před sušením prádla v elektrospotřebiči zkontrolujte, zda je prádlo vhodné k mechanickému sušení. Za tímto účelem zkontrolujte symboly týkající se praní uvedené na cedulkách na oděvech.

Neobsahuje-li cedulka na oděvu symbol sušení, postupujte podle následujících pravidel:

▼ Bílé/barevné prádlo a nemačkavé prádlo sušte

za normální teploty se zvoleným programem

SM2164

sušení.

▼ Choulostivé prádlo (např. viskózu) sušte vždy

za nízkých teplot.

Obecné rady: Žersej se často sráží nejen při praní, ale i při

sušení.

Čistý len.

▼ Sušte pouze v případě, je-li sušení uvedeno

na cedulce o praní.

Jinak by tkanina mohla zhrubnout.

▼ Nesušte tmavé barevné prádlo spolu se

světlým barevným prádlem, aby nedošlo k přílišnému odbarvení.

CZ

88

POUŽITÍ STROJE

POPIS OVLÁDACÍHO PANELU

model s ovládáním sušení s

nastavitelným časem

170’

150’

30’

40’

60’

80’

100’

120’

130’

110’

90’

70’

50’

30’

LR

R

9

P. Tlačítko programů umožňuje zvolit požado-

vané programy podle druhu prádla a podle Vašich potřeb. Chcete-li program změnit nebo do stroje přidat další prádlo, stačí jednoduše nastavit tlačítko programů do polohy “STOP”, poté nastavit nový požadovaný program a stisknout tlačítko “START”.

POZN. Upozornění!! Doporučujeme tuto funkci používat pouze v nezbytně nutném případě a pouze za předpokladu, že se program, který má být resetován, spustil ne víc než před třemi minutami.

S. Tlačítko Start stisknutím tohoto tlačítka sušič-

ka spustí nastavený cyklus sušení.

S

. LED Start zhasnutý označuje stav “STOP”,

L

rozsvícený označuje probíhání cyklu, rychlé blikání označuje, že nastavený program má být spuštěn, pomalé blikání označuje konec programu.

V. Tlačítko resetu alarmu vaničky slouží ke

znovuspuštění cyklu sušení po vyprázdnění vaničky kondenzované vody (obr.11)

V

. LED alarmu plné vaničky, blikající označuje,

L

že vanička je plná a je třeba ji vyprázdnit (cyklus se zastaví); stále rozsvícený označuje aktivaci funkce po opětovném umístění vaničky; zhasnutý označuje resetovanou bezpečnost (cyklus se znovu spustí).

A. Tlačítko ochrany proti zmačkání aktivuje

funkci, která po ukončení cyklu sušení prádla v sušičce ještě dále provádí otáčení po dobu šedesáti minut jedním nebo druhým směrem,

LC

LA

CA V

S

120’

P

40’

60’

40’

60’

120’

LS

LV

což snižuje zmačkání prádla. Každé otočení je signalizováno krátkým pípnutím bzučáku.

A

. Led ochrany proti zmačkání zhasnutý ozna-

L

čuje, že ochrana proti zmačkání je vyloučena; rozsvícený označuje, že ochrana proti zmačkání je aktivována; blikající označuje, že funkce právě probíhá a bliká-li zároveň s ním pomalu i led start, znamená to konec fáze sušení.

C. Tlačítko vyloučení bzučáku vylučuje funkci

bzučáku, který je jinak stále aktivní.

C

. Led bzučáku zhasnutý označuje aktivaci

L

bzučáku, stále rozsvícený označuje vyloučený bzučák (volba zůstane v paměti i při zhasnutí).

R. Tlačítko odloženého startu umožňuje

odložit sušení maximálně o osm hodin. Hodiny je možné zvolit následujícím způsobem: při každém stisknutí tlačítka se sušení odloží o 1, 2, 4, 8 hodin. Po stisknutí tlačítka START bude zvolený led blikat, což znamená, že došlo k aktivaci této funkce. Stroj počká stanovený počet hodin a poté automaticky spustí cyklus sušení. V případě přerušení napájení během doby odložení se nastavení zruší a při stisknutí startu se cyklus spustí okamžitě.

R

. Led odloženého startu se rozsvítí pouze

L

jednou, stále rozsvícený označuje nastavenou dobu, blikající označuje aktivované odložení a zhasnutý označuje, že doba odložení skončila.

CZ

SM2164

POUŽITÍ STROJE

TABULKA PROGRAMŮ

89

10

*170 min.

**150 min. *130 min.

** 110 min.

*120 min.

** 100 min.

JAK SUŠIT

1) Naplňte buben prádlem a zavřete dvířka.

2) Suchýma rukama zapojte zástrčku sušičky

do sítě.

3) Nastavte tlačítko programů na Stop, aby se

resetovaly případné předchozí programy Poté nastavte tlačítko na program, který nejvíce vyhovuje druhu tkaniny, množství prádla v bubnu a požadovanému stupni sušení (viz Tabulka programů).

4) Pomocí příslušných tlačítek zvolte požado-

vané funkce.

ÚDRŽBA

VNITŘNÍ OSVĚTLENÍ

Osvětlení se nachází uvnitř. Při výměně žárovky postupujte následujícím způsobem:

▼ Odpojte zástrčku ze zásuvky elektrického proudu nebo vypněte hlavní vypínač; ▼ Odstraňte pouzdro žárovky; ▼ Vyjměte žárovku (obr. 10) ; ▼ Upozornění: nepoužívejte žárovky silnější než 15 W.! ▼ Znovu namontujte pouzdro žárovky.

SM2164

(K DISPOZICI PODLE MODELU)

*150 min. **130 min.

* 110 min.

** 90 min.

* 100 min.

** 80 min.

5) Stiskněte tlačítko START, aby se spustilo

sušení.

6) Po ukončení sušení signalizovaném blikáním

kontrolky led startu a bzučákem přepínač znovu nastavte do polohy STOP.

7) Otevřete dvířka bubnu a vyndejte prádlo.

8) Znovu zavřete dvířka.

9) Suchýma rukama odpojte zástrčku ze sítě.

*130 min.

** 110 min.

* 90 min. ** 70 min.

* 80 min.

** 60 min.

* 110 min.

** 90 min.

* 70 min.

** 50 min.

CZ

90

VYPRÁZDNĚNÍ NÁDOBKY NA KONDENZOVANOU VODU

V případě, že kondenzovaná voda není připojena přímo k odvodu, shromažďuje se v nádobce (obr. 11).

Tuto nádobku je třeba po každém cyklu sušení vyprázdnit.

▼ Při vyprazdňování nádobky postupujte následujícím způsobem: ▼ Vyjměte nádobku ze sušičky (obr. 11);

▼ Vyprázdněte nádobku, vyprazdňovací otvor se nachází na horní pravé straně

(obr. 12);

▼ Po vyprázdnění ji znovu zasuňte až dozadu; ▼ Když zapomenete nádobku vyprázdnit nebo když se tato nádobka při sušení

naplní, začne blikat led alarmu vaničky kondenzované vody a sušička se zastaví. V tomto případě postupujte podle výše uvedeného popisu.

▼ Přerušený program bude moci pokračovat po stisknutí tlačítka (V) resetu alarmu

vaničky (obr.9).

ČIŠTĚNÍ A ÚDRŽBA

Před čištěním odpojte přístroj od přívodu napětí. Přístroj je třeba čistit po každém praní, čímž se ušetří doba sušení a tedy i energie.

1. Filtr na vlákna ve dvířkách (obr. 13)

2. Filtr na vlákna v plnícím otvoru (obr. 14).

3. Kondenzátor (obr. 15).

▼ Filtr vytáhněte směrem nahoru a poté jej vyčistěte (obr. 13).

ÚDRŽBA

11

12

13

▼ Rovněž je možné vytáhnout a vyčistit dva filtry na vlákna z plnícího otvoru

(obr.14).

POZN. Přítomnost vláken ve filtru nezávisí na sušení. Vlákna pocházejí z tkanin, které byly při praní poškozeny či roztřepeny nebo k jejichž poškození došlo opotřebovaností oděvu.

▼ Čištění se provádí jednoduše, a to pod proudem tekoucí teplé vody.

▼ Doporučujeme kondenzátor čistit dvakrát až třikrát za rok (obr. 15/18). ▼ Otevřete dvířka otočením páčky do svislé polohy a odstraňte víko (obr. 15).

CZ

14

15

SM2164

16

ÚDRŽBA

ČIŠTĚNÍ A ÚDRŽBA

▼ Otočte tři páčky do svislé polohy a vyjměte kondenzátor (obr. 16).

91

17

18

URČOVÁNÍ ZÁVAD

Na každém elektrickém spotřebiči může dojít k závadě. Pamatujte, že v případě výskytu závady je třeba zavolat kvalifikovaného technika. Mnohé z problémů,

které se na elektrospotřebiči vyskytnou, budete moci vyřešit sami.

Důležité: Pamatujte, že v případě špatného fungování spotřebiče je třeba jej okamžitě odpojit od napájecí sítě. Předtím než se obrátíte na náš technický servis zkontrolujte níže uvedené body.

ŘEŠENÍ PROBLÉMŮ

Jestliže se stroj nespustí

• Zkontrolujte zda:

1) Je provedeno připojení k síťovému napáje-

ní.

2) Zkontrolovat funkčnost zásuvky: 2a) Vypověděly pojistky? (Kontrola je jedno-

duchá, stačí připojit další přístroj jako například stolní lampu).

2b) Byly dodrženy všechny instrukce uve-

dené v příručce?

Jestliže i po provedení výše popsaných operací nebude přístroj řádně fungovat, závadu ohlaste nejbližšímu servisnímu středisku.

Vždy uvádějte model, výrobní číslo a druh závady. Tyto informace umožní servisnímu technikovi zajistit nutné náhradní díly, což zaručí rychlé

a účinné provedení opravy.

▼ Umyjte kondenzátor zepředu, zezadu a bočně

proudem vody, tak jak je uvedeno na obr. 17/18.

Položte kondenzátor na ručník, aby mohl řádně

odkapat.

▼ Až bude kondenzátor dobře osušen, znovu jej

namontujte opačným postupem.

Jestliže se stroj nespustí

• Zkontrolujte zda:

1) Dvířka jsou správně zavřena.

2) Bylo stisknuto tlačítko start.

Prádlo se nesuší

• Zkontrolujte zda:

1) Je možné, že otvor vypouštění vzduchu je

ucpán.

2) Je možné, že filtr je ucpán. (Pamatujte, že při otevření dvířek mohou být vnitřní části sušičky i prádlo velmi horké).

SM2164

CZ

9292

................................................................................................................................................................

...................................................................................................................................................................

..................................................................................................................................................................

.................................................................................................................................................................

POZNÁMKY

SM2164

SLOVENSKY

Vážený spotrebiteľ,

ďakujeme Vám, že ste si vybrali náš výrobok. Prosíme Vás, aby ste si návod na používanie spotrebiča pozorne prečítali ešte pred jeho zapojením a používaním. Ak budete poznať princípy, zaručí to správne používanie a bezpečné využívanie spotrebiča. Návod na používanie obsahuje mnohé pokyny týkajúce sa činnosti a okrem toho aj technické podrobnosti spotrebiča, ktoré Vám pomôžu využívať ho optimálnym spôsobom. V prípade odpredaja, alebo odovzdania sušičky inému spotrebiteľovi, nezabudnite odovzdať novému majiteľovi aj tento návod na použitie.

93

OBSAH

POZNÁMKY A RADY PRO UŽÍVATEĽA 93-95

• Technická data 94 POPIS SPOTREBIČA 95

• Volitelné příslušenství 95 INSTALACE STROJE 95-97

• Instalace 95

• Vyrovnání sušičky 96

• Připojení k elektrickému systémuo 96

• Seřízení odvodu kondenzované vody ven 96

• Změna otáčení dvířek 97 POUŽITÍ SPOTREBIČA 97-99

• Opatření pro tkaniny 97

• Rady před sušením 97

• Popis ovládacího panelu 98

• Tabulka programů 99

• Jak sušit 99 ÚDRŽBA 99-101

• Vnitřní osvětlení 99

• Vyprázdnění nádobky na kondenzovanou vodu 100

• Čištění a údržba 100-101

• Určování závad 101

• Řešení problémů 101

POZNÁMKY A RADY PRE UŽÍVATEĽA

MODEL: VÝROBNÉ ČÍSLO: DÁTUM PREDAJA:

SM2164

...................................................................................................................................................................................................................

TECHNICKÉ ÚDAJE

...........................................................................................................................................................................................

..........................................................................................................................................................................................

SK

94

POZNÁMKY A RADY PRE UŽÍVATEĽA

▼ Tento spotrebič sa používa výhradne na su-

šenie bielizne v domácnosti, každé iné jeho použitie sa bude považovať za neprimerané a preto nebezpečné.

▼ Tento návod na použitie uchovávajte vždy v

blízkosti sušičky, aby ste doň mohli v prípade potreby rýchlo nahliadnuť.

▼ Akákoľvek zmena alebo pokus o manipuláciu

so spotrebičom môžu byť nebezpečné a môžu spôsobiť poškodenie výrobku.

▼ Pri dodávke spotrebiča skontrolujte, či sa pri

preprave nepoškodil. Ak by ste zistili poškodenia, obráťte sa okamžite na predajcu.

▼ Sušičku neprikrývajte bielizňou, ani inými

materiálmi.

▼ Pri umiestňovaní spotrebiča zabezpečte, aby

napájací elektrický kábel nebol zalomený, stlačený a aby bol v prípade nevyhnutných zásahov prístupný.

▼ Po používaní spotrebiča vždy zatvorte dvere. ▼ Takto zamedzíte tomu, že sa deti budú opierať

o dvierka, čím by mohli spôsobiť prevrhnutie sušičky.

▼ Je zakázané používanie spotrebiča deťmi bez

dozoru.

▼ V sušičke nesušte špinavú bielizeň. ▼ Nikdy nesušte odevy špinavé od látok ako

kuchynský olej, nafta, acetón, alkohol, benzín, kerosén, odstraňovače škvŕn, terpentín, vosky.

▼ Odevy zašpinené uvedenými látkami pred

sušením v šušičke najprv vyperte v teplej vode s prídavkom pracieho prostriedku.

▼ V sušičke nikdy nesušte odevy z penovej gumy,

latexu, nepriepustné odevy, gumené koberce, ani odevy a vankúše s časťami z penovej gumy, pretože by sa mohli rozpustiť a poškodiť iné odevy alebo dokonca aj spotrebič.

▼ Avivážne prostriedky a podobné produkty treba

používať v súlade s pokynmi na používanie uvedenými na ich obale

▼ Ak spotrebič predáte alebo darujete, nezabud-

nite odovzdať novému majiteľovi aj tento návod na používanie, čo mu umožní používať sušičku správnym a bezpečným spôsobom.

▼ Nepokúšajte sa opraviť poruchy spotrebiča,

pretože opravy vykonané inými osobami, ako odborníkmi, môžu spôsobiť vážne poškodenia a znamenajú stratu nároku na záručné opravy.

▼ Opravy spotrebiča môžu vykonávať výhradne

autorizovaní pracovníci v servisných strediskách. Pri opravách môžu byť použité výhradne originálne náhradné diely.

▼ Pred vložením do sušičky bielizeň dôkladne

odstreďte alebo vyžmýkajte. Dobre odstredená bielizeň sa vysuší rýchlejšie.

▼ Pri každom použití sušičky dobre vyčistite

filter, aby sa zabezpečilo dokonalé prúdenie vzduchu.

▼ Nezapájajte, ani nevyťahujte zástrčku elek-

trickej siete mokrými rukami.

▼ Spotrebič musí byť zapojený do elektrickej

zásuvky s uzemnením, ktorá vyhovuje bezpečnostným normám.

▼ Je zakázané zapájať spotrebič k elektrickej-

sieti prostredníctvom predlžovačiek alebo adaptérov.

▼ Spotrebič nevystavujte atmosferickým vply-

vom.

▼ Pri vykonávaní pravidelných kontrol a pri

čistení spotrebiča ho nezabudnite odpojiť od elektrickej siete.

▼ V prípade, že chcete spotrebič odpojiť od

elektrickej siete, neťahajte za elektrický kábel, ale uchopte zástrčku.

▼ Tento spotrebič je označený v súlade s

európskou smernicou 2002/96/ES, Waste Electrical and Electronic Equipment (WEEE). Zabezpečením, že bude spotrebič zlikvidovaný správnym spôsobom, spotrebiteľ prispieva k predchádzaniu potenciálnych negatívnych dopadov na životné prostredie a zdravie.

Symbol na spotrebiči alebo na sprie-

vodných dokumentoch znamená, že s týmto výrobkom sa nesmie zaobchádzať ako s mestským odpadom, ale treba ho odovzdať v určenom zbernom stredisku na recykláciu elektrických a elektronických zariadení.

Zlikvidujte ho v súlade s miestnymi predpismi

na likvidáciu odpadov.

Podrobnejšie informácie o zaobchádzaní,

zbere a recyklácii tohto spotrebiča si vyžiadajte na miestnom úrade, v zbernom stredisku domácich spotrebičov alebo v obchode, kde ste spotrebič kúpili.

POZOR!!! Povrchy, na ktorých sa nachádza tento symbol sa môžu počas chodu spotrebiča zohriať.

VÝROBCA ODMIETA AKÚKOĽVEK ZODPOVEDNOSŤ ZA PRÍPADNÉ NEHODY SPÔSOBENÉ NEDODRŽIAVANÍM BEZPEČNOSTNÝCH PREDPISOV A POKYNOV NA POUŽÍVANIE

SK

SM2164

POPIS SPOTREBIČA

1 Dvere bubna. 2 Filter na dverách bubna. 3 Vrchná nádržka na skondenzovanú vodu* (V

prípade, že odtoková rúrka na skondenzovanú vodu nie je priamo zapojená k odpadu, skondenzovaná voda sa zachytáva v tejto nádržke).

4 Ovládací panel 5 Bubon sušičky.

*

3

95

6 Filter ústia bubna. 7 Štítok s technickými charakteristikami. 8 Spodná nádržka na skondenzovanú vodu* 9 Nastaviteľné nožičky. 10 Dvierka kondenzátora. 11 Spodné dvierka.

* v závislosti od modelu

42

5

6

1

7

*

8

9

1

U vášho predajcu je k dispozícii príslušenstvo, ktorým môžete doplniť sušičku pri rôznej inštalácii, čo Vám umožní upevniť sušičku nad práčku s predným plnením, čím lepšie využijete priestor. Model spotrebiča, ktorý vám umožní takúto inštaláciu, vám odporučí váš servisný pracovník a predajca.

10

11

DOPLNKOVÉ PRÍSLUŠENSTVO

INŠTALÁCIA SPOTREBIČA

INŠTALÁCIA

▼ Inštaláciu musí uskutočniť kvalifikovaný pracovník servisu, v súlade s pokynmi

výrobcu, pretože nesprávna inštalácia môže spôsobiť škody na majetku a poranenia osôb.

▼ Sušičku neumiestňujte na miestach, kde by mohla zamrznúť. Mráz by mohol

spôsobiť poruchy na elektronických zariadeniach.

▼ Sušičku umiestnite v priestore s dobrým vetraním. ▼ Ventilačný otvor na zadnej strane nezakrývajte (obr. 2) a neumiestňujte sušičku

2

SM2164

na koberci s vysokým vlasom.

▼ Vnútro bubna sušičky čistite vlhkou handrou, aby ste odstránili prach, ktorý by

sa tam mohol prípadne usadiť.

SK

96

VYROVNANIE SUŠIČKY DO VODOROVNEJ POLOHY

Nastaviteľné nožičky. Sušičku umiestnite do vertikálnej polohy tak, aby pevne stála

na všetkých štyroch nožičkách. Spotrebič vyrovnajte do vodorovnej polohy podľa nasledovne popísaného postupu

▼ Spotrebič mierne nadvihnite. ▼ Nastavte nožičky do správnej výšky (obr. 3). ▼ Spotrebič mierne spusťte.

Pozn.: Spotrebič, ktorý nie je dokonale vo vodorovnej polohe, môže spôsobiť predčasné poškodenie ložísk a opotrebovanie. Túto sušičku nemusíte upevňovať k podlahe.

▼ Skontrolujte, či elektrické napätie uvedené na štítku s technickými údajmi na

zadnej strane spotrebiča zodpovedá napätiu v elektrickej sieti.

▼ Bezpečnostný vypínač, elektrické káble a sieťová zásuvka musia mať parametre,

ktoré dovolia maximálny príkon uvedený na horespomínanom štítku.

▼ Po inštalácii musí byť napájanie možné kontrolovať prostredníctvom dvojpólo-

vého vypínača.

▼ Sieťová zásuvka, do ktorej bude spotrebič zapojený, musí byť uzemnená. V

opačnom prípade výrobca odmieta akúkoľvek zodpovednosť za prípadné nehody (obr. 4).

▼ Ak je elektrický napájací kábel akokoľvek poškodený, zavolajte špecializované

servisné stredisko.

▼ Je zakázané zapojiť sušičku k elektrickej sieti prostredníctvom predlžovačiek

a adaptérov.

▼ Spotrebič umiestnite tak, aby bol napájací kábel ľahko prístupný a aby ste ho

mohli v prípade potreby ľahko odpojiť.

Dôležité upozornenie: Po ukončení cyklu sušenia sušičku odpojte od elektrickej siete, aby ste zabránili tomu, že by ju mohlo dieťa náhodne zapnúť.

INŠTALÁCIA SPOTREBIČA

ZAPOJENIE K ELEKTRICKEJ SIETI

3

4

REGULÁCIA ODTOKU SKONDENZOVANEJ VODY VON

Skondenzovanú vodu možno zachytávať v nádržke (obr. 10), ale môžete rúrku zapojiť priamo k odtoku.

V takom prípade sa voda odčerpá čerpadlom. V prípade, že chcete rúrku so skondenzovanou vodou zapojiť priamo k odtoku,

postupujte nasledovne:

▼ Pred začatím akejkoľvek operácie odpojte spotrebič od elektrickej siete.

▼ Potiahnite hadicu umiestnenú na zadnej strane spotrebiča, aby ste ju vytiahli

z jej miesta (obr. 5/6) a vsuňte ju do odpadu.

SK

5

6

SM2164

7

8

INŠTALÁCIA SPOTREBIČA

ZMENA ROTÁCIE DVERÍ

▼ Zatlačte na dvere vpravo (obr. 7) (dvere sa otvoria). Ak boli dvere prevrátené,

zatlačte vľavo.

▼ Je možné zmeniť smer rotácie dverí bubna v závislosti od vlastných potrieb

(obr. 8).

POZN.: Túto operáciu môže vykonať výhradne špecializovaný pracovník. Zavolajte servisné stredisko.

POUŽÍVANIE SPOTREBIČA

OCHRANNÉ OPATRENIA PRE TKANINY

V prípade, že máte pochybnosti o druhu tkaniny, skontrolujte štítok na odeve. Na takmer všetkých odevoch, ktoré možno sušiť, je uvedené, že sú vhodné na sušenie v bubnovej

sušičke. Aby ste predišli tvorbe statickej elektriny na odevoch, počas pláchania v práčke používajte avivážny

prostriedok. Syntetické odevy vyberte z bubna ihneď, aby ste zabránili ich pokrčeniu.

97

ODPORÚČANIA PRED SUŠENÍM

ROZDELENIE BIELIZNE

Pred sušením bielizne ju treba odstrediť pri rýchlosti vhodnej pre ten ktorý druh bielizne. Odstredením bielizne pri maximálnej dovolenej rýchlosti sa ušetrí až 35% času a energie. Čím bude rýchlejšia rýchlosť odstreďovania, tým bude sušenie dokonalejšie. Používanie avivážneho prostriedku umožní lepšie usušenie a úsporu času. Pred sušením bielizne v spotrebiči skontrolujte, či je bielizeň vhodná na mechanické sušenie. Preto skontrolujte symboly na etikete na odeve.

Ak na etikete symbol sušenia nie je, dodržiavajte nasledujúce pravidlá:

▼ Biela/farebná bielizeň a bielizeň s protikrčivou

úpravou sa sušia pri normálnej teplote, pri primerane vhodne vybranom programe.

SM2164

▼ Jemnú bielizeň, napríklad akrylové kusy,

sušte vždy pri nízkych teplotách.

Všeobecné rady: Úplet sa často zrazí, nielen pri praní, ale aj pri

sušení.

Čistý ľan.

▼ Sušte iba vtedy, ak je to uvedené na etikete

ošetrovania bielizne.

V inom prípade by tkanina mohla zdrsnieť.

▼ Nesušte tmavú farebnú bielizeň spolu so

svetlou bielizňou; zabránite tak zapusteniu farieb.

SK

98

POUŽÍVANIE SPOTREBIČA

POPIS OVLÁDACIEHO PANELA

model s časovým ovládaním

sušenia

170’

150’

30’

40’

60’

80’

100’

120’

130’

110’

90’

70’

50’

30’

LR

R

9

P. Gombík programátora slúži na výber žela-

ných programov v závislosti od druhu tkaniny a osobných potrieb, ak chcete program zmeniť alebo ak chcete neskôr pridať do bubna spotrebiča ďalšiu bielizeň, stačí jednoducho otočiť programátor do polohy „STOP”, potom ho otočiť do polohy nového želaného programu a stlačiť tlačidlo “ŠTART”.

Pozn. Pozor!! Odporúčame vám používať túto funkciu iba v prípade nevyhnutnosti a iba ak program, ktorý chcete zrušiť, nebol v činnosti dlhšie ako 3 minúty.

S. Tlačidlo Štart stlačením tohto tlačidla začne

sušička nastavený cyklus sušenia.

S

. Svetelná kontrolka Štart ak je zhasnutá,

L

znamená polohu „STOP“; ak svieti, znamená, že prebieha cyklus sušenia; ak bliká rýchlo, znamená nastavený program, ktorý sa má zapnúť; pomalé blikanie znamená ukončenie programu.

V. Tlačidlo znovuzapnutia alarmu nádržky

slúži na opätovné zapnutie cyklu sušenia po vyprázdnení nádržky na skondenzovanú vodu (obr. 11)

V

. Svetelná kontrolka plnej nádržky ak bliká,

L

znamená, že nádržka je plná a treba ju vyprázdniť (cyklus sa zastaví); ak svieti po vložení nádržky znamená to, že funkcia sa znovu aktivuje; vypnutá znamená navrátenie bezpečnej činnosti (cyklus sa znovu zapne).

A. Tlačidlo proti pokrčeniu aktivuje funkciu, kto-

rá po ukončení cyklu sušenia bielizne vnútri sušičky pokračuje v otáčaní bubna striedavo oboma smermi počas ďalších šesťdesiatich minút, čím sa predchádza pokrčeniu. Každá

SK

LC

LA

CA V

S

120’

P

40’

60’

40’

60’

120’

LS

LV

rotácia je oznámená krátkym pípnutím.

A

. Svetelná kontrolka funkcie proti pokrčeniu

L

ak je zhasnutá, znamená to, že funkcia je vypnutá; ak svieti, znamená to, že funkcia je aktívna; ak bliká, znamená to, že funkcia je v činnosti, pričom pomaly bliká aj kontrolka štartu, čo znamená, že cyklus sušenia je ukončený.

C. Tlačidlo vylúčenia zvukového znamenia

ruší funkciu pípania, inak je zvukové znamenie vždy aktívne.

C

. Svetelná kontrolka zvukového znamenia

L

ak je zhasnutá, znamená, že je zvukové znamenie aktívne, ak svieti, pípanie je vypnuté (výber ostane v pamäti aj po vypnutí spotrebiča).

R. Tlačidlo odloženia spustenia do chodu

umožňuje odložiť zapnutie sušenia až o maximálne 8 hodín. Hodiny môžete nastaviť nasledujúcim spôsobom: pri každom stlačení tlačidla sa štart sušenia odloží o 1, 2, 4, 8 hodín. Stlačením tlačidla START začne nastavená kontrolka blikať, čo indikuje, že funkcia bola aktivovaná; od tejto chvíle, spotrebič začne cyklus sušenia automaticky po uplynutí nastaveného času.

Vprípade prerušenia dodávky elektriny počas

odloženia sa nastavenie zruší a stlačením tlačidla štart sa cyklus zapne okamžite.

R

. Svetelné kontrolky odloženia štartu sa

L

rozsvietia jednotlivo, ak svietia, indikujú nastavenú dobu odloženia štartu, ak blikajú indikujú aktivované odloženie a ak sú zhasnuté, znamená to, že doba odloženia uplynula.

SM2164

Ardo CDR07SU User Manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
