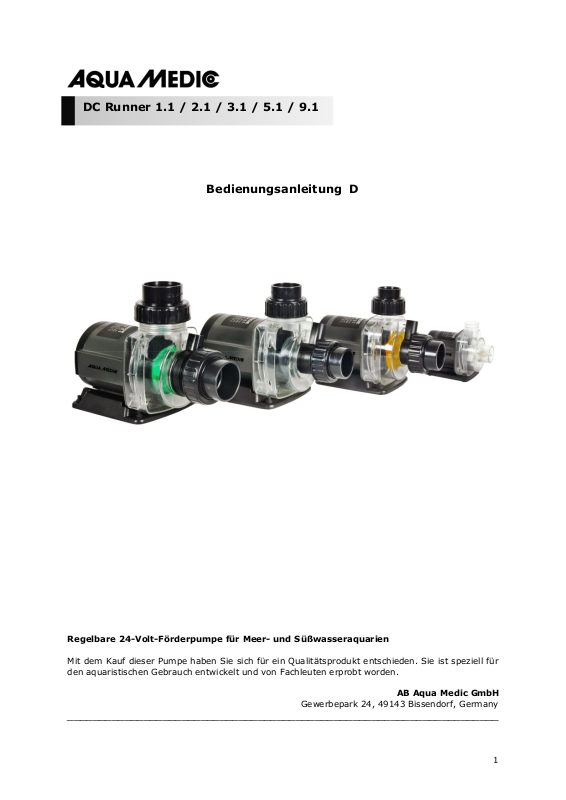

Aqua Medic DC Runner 1.1, DC Runner 2.1, DC Runner3.1, DC Runner5.1, DC Runner 9.1 operation manual

DC Runner 1.1 / 2.1 / 3.1 / 5.1 / 9.1

Bedienungsanleitung D

Regelbare 24-Volt-Förderpumpe für Meer- und Süßwasseraquarien

Mit dem Kauf dieser Pumpe haben Sie sich für ein Qualitätsprodukt entschieden. Sie ist speziell für den aquaristischen Gebrauch entwickelt und von Fachleuten erprobt worden.

AB Aqua Medic GmbH

Gewerbepark 24, 49143 Bissendorf, Germany

____________________________________________________________________

1. Lieferumfang

• DC Runner – regelbare Förderpumpe mit 24 V Gleichstrom

• DC Runner Controller – vollautomatische Pumpensteuerung mit acht verschiedenen Stufen zur

Einstellung unterschiedlicher Förderleistungen.

• Elektronischer Sicherheitstransformator - AC 110 - 240 V / 50/60 Hz und 24 V DC

Ausgangsspannung

2. Eigenschaften

Die Magnetkreiselpumpen der Baureihe DC Runner besitzen einen gekapselten Synchronmotor. Alle Materialien sind meerwasserbeständig.

Die Pumpen werden mit 24 V Sicherheitsspannung betrieben, der Transformator ist im Lieferumfang enthalten. Die Pumpen sind regelbar. Im Lieferumfang enthalten ist die Steuerung DC Runner Controller. Hier können verschiedene Leistungsstufen zur Steuerung der Pumpe vorgewählt werden.

Die DC Runner sind zur Aufstellung unter Wasser und außerhalb des Wassers geeignet.

3. Technische Daten

Typ DC Runner

1.1

Stromversorgung Pumpe: Stromversorgung Transformator:

Pumpenleistung: bis 1.200

max. Förderhöhe: bis 1,5 m bis 2,2 m bis 2,7 m bis 3,5 m bis 4,8 m Leistungsaufnahme: max. 12

Anschluss Saugseite: Anschluss Druckseite: Schutzart: IP X8 IP X8 IP X8 IP X8 IP X8

Abb. 1: Aufbau DC Runner 1.1

1. Gummifüße 7. Gehäusedichtung

2. Bodenplatte 8. Pumpenverschluss

3. Pumpenmotor 9. Dichtungen Druckstutzen

4. Hinteres Lager 10. Filterkorb

5. Flügelradläufer 11. Verschlussstopfen

6. Vorderes Lager

24 V DC 24 V DC 24 V DC 24 V DC 24 V DC

110-240 V AC / 50/60 Hz

l/Std.

Watt 25 mm / ¾” 25 mm / ¾” 32 mm / 1” 32 mm / 1” 40 mm / 1¼”

20 mm 25 mm / ¾” 25 mm / ¾” 32 mm / 1” 40 mm / 1¼”

DC Runner

2.1

110-240 V AC / 50/60 Hz bis 2.000 l/Std.

max. 20 Watt

DC Runner

3.1

110-240 V AC / 50/60 Hz bis 3.000 l/Std.

max. 25 Watt

DC Runner

5.1

110-240 V AC / 50/60 Hz bis 5.000 l/Std.

max. 40 Watt

DC Runner

9.1

110-240 V AC / 50/60 Hz bis 9.000 l/Std.

max. 65 Watt

Abb. 2.: Aufbau DC Runner 2.1 + 3.1

1. Gummifüße 10. Klebemuffe D 25

2. Bodenplatte 11. Klebemuffe D 32

3. Pumpenmotor 12. Schlauchanschluss Druckseite

4. Hinteres Lager 13. Schlauchanschluss Saugseite

5. Flügelradläufer 14. Überwurfmutter Druckseite

6. Gehäusedichtung 15. Überwurfmutter Saugseite

7. Pumpenverschluss 16. Filterkorb

8. Dichtung Druckstutzen 17. Verschlussstopfen

9. Dichtung Druckstutzen

Abb. 3: Aufbau DC Runner 5.1 + 9.1

1. Gummifüße 5. Flügelradläufer 9. Klebemuffe D 32

2. Bodenplatte 6. Gehäusedichtung 10. Schlauchanschluss

3. Pumpenmotor 7. Pumpenverschluss 11. Überwurfmutter

4. Hinteres Lager 8. Dichtung Druckstutzen 12. Filterkorb (nur DC Runner 5.1)

Verfügbare Ersatzteile: siehe www.aqua-medic.de.

Die Pumpe darf ausschließlich mit Wasser betrieben werden. Eine Aufstellung außerhalb des Wassers ist möglich. Die max. Tauchtiefe beträgt 1 m.

Sicherheitshinweise

Die Pumpe ist nur zur Verwendung in geschlossenen Räumen zugelassen. Bei Arbeiten am Aquarium oder an der Pumpe Netzstecker ziehen. Die Anschlussleitung und der Stecker der Pumpe dürfen nicht ersetzt werden. Bei Beschädigung des Kabels darf die Pumpe nicht betrieben werden.

4. DC Runner Controller

Zur Regulierung der Fördermenge wird der mitgelieferte Steuerungscomputer zwischen Netzteil und Pumpe geschaltet. Man kann die Leistung mit den +/- Tasten verstellen, die jeweilige Stufe wird per Leuchtdiode angezeigt. Drückt man die Futtertaste „FEED“, stoppt die Förderung für zehn Minuten.

Nach 2 Minuten, in denen kein Wasser geflossen ist, schaltet der Controller automatisch ab. Um ihn wieder in Betrieb zu nehmen, muss man den Stecker ziehen und dann wieder einstecken. Controller, Stecker und Buchsen müssen vor Feuchtigkeit geschützt untergebracht werden. 0 - 10 V: Die Pumpen dürfen nicht mit einer Leistung unter 60% betrieben werden, da es dann zu Ausfällen kommen kann. Kurze Pulsraten sind aufgrund der Anlaufverzögerung nicht möglich. DC Runner 1.1 – 2.1: Beim Einsetzen des Steckers in die 0 - 10 V Steckdose (Abb. 4, Nr. 4) wird automatisch umgeschaltet und durch zwei leuchtende LEDs angezeigt. DC Runner 3.1 – 9.1: Drücken Sie die -Taste, bis die 4 LEDs (Abb. 4, Nr. 2) leuchten, um die 0 - 10V-Steckdose zu aktivieren.

Abb. 4: DC Runner Controller

1. –Taste

2. LED’s

3. Netzanschluss

4. 0 - 10-V-Steckdose

5. Wartung/Reinigung

Je nach Verschmutzung muss die Pumpe von Zeit zu Zeit gereinigt werden. Nach Drehen des Korbes lässt sich dieser von der Pumpe abziehen, zuvor nimmt man jedoch die Bodenplatte ab. Danach lässt sich der komplette Läufer herausziehen. Er kann unter fließendem Wasser gereinigt und wieder eingebaut werden. Beim Zusammenbau ist darauf zu achten, dass die Keramikachse des Läufers in die Buchse des jeweiligen Lagers kommt.

6. Störungen

Die Pumpe läuft über lange Zeit wartungsfrei, sofern sie vor Verschmutzung geschützt wird. Tritt starke Geräuschentwicklung auf, müssen der Ansaugkorb und der Propeller gereinigt oder Läufer und Lager getauscht werden.

7. Garantie

AB Aqua Medic GmbH gewährt eine 24-monatige Garantie ab Kaufdatum auf alle Material- und Verarbeitungsfehler des Gerätes. Als Garantienachweis gilt der Original-Kaufbeleg. Während dieser Zeit werden wir das Produkt kostenlos durch Einbau neuer oder erneuerter Teile instand setzen (ausgenommen Frachtkosten). Im Fall, dass während oder nach Ablauf der Garantiezeit Probleme mit Ihrem Gerät auftreten, wenden Sie sich bitte an Ihren Fachhändler. Diese Garantie gilt nur für den Erstkäufer. Sie deckt nur Material- und Verarbeitungsfehler, die bei bestimmungsgemäßem Gebrauch auftreten. Sie gilt nicht bei Schäden durch Transporte oder unsachgemäße Behandlung, Fahrlässigkeit, falschen Einbau sowie Eingriffen und Veränderungen, die von nicht autorisierten Stellen vorgenommen wurden. AB Aqua Medic GmbH haftet nicht für Folgeschäden, die durch den Gebrauch des Gerätes entstehen.

AB Aqua Medic GmbH - Gewerbepark 24 - 49143 Bissendorf/Germany

- Technische Änderungen vorbehalten - 02/2017

Aktuelle Anleitungen stehen zum Download unter www.aqua-medic.de bereit.

DC Runner 1.1 / 2.1 / 3.1 / 5.1 / 9.1

Operation Manual ENG

Adjustable circulation pump for fresh and salt water aquaria

In purchasing this pump, you have selected a top quality product. It has been specifically developed for aquarium use and extensively tested by experts.

AB Aqua Medic GmbH

Gewerbepark 24, 49143 Bissendorf, Germany

____________________________________________________________________

1. Scope of delivery

• DC Runner - adjustable low voltage circulation pump, 24 V DC

• DC Runner Controller – fully automatic pump control unit with eight different levels for adjusting

the output.

• Electronic Safety Transformer - Input: AC 110 – 240 V / 50/60 Hz, Output: 24 V DC

2. Features and Functionality

The DC Runner are magnetically coupled current pumps and have a fully encapsulated synchronous motor. All materials are salt-water resistant.

The pumps are operated at 24 V DC safety voltage, with the transformer included. They are controlled via DC Runner Controller which allows for running a variety of different levels.

The DC Runners are suitable for installation under water and out of water.

3. Technical Data

Type DC Runner

1.1

Power supply pump: Power supply transformer: Pump output: Max. head: up to 1.5 m up to 2.2 m up to 2.7 m up to 3.5 m up to 4.8 m Power consumption: Connection suction side: Connection pressure side: Protection rating:

Fig. 1: DC Runner 1.1

1. Rubber feet 7. Housing’s sealing

2. Holding plate 8. Pump lock

3. Pump motor 9. Seals for pressure connections

4. Rear bearing 10. Filter basket

5. Impeller rotor 11. Sealing plug

6. Front bearing

24 V DC 24 V DC 24 V DC 24 V DC 24 V DC

110-240 V AC / 50/60 Hz up to 1,200 l/h

max. 12 watts max. 20 watts max. 25 watts max. 40 watts max. 65 watts

25 mm / ¾“ 25 mm / ¾“ 32 mm / 1” 32 mm / 1” 40 mm / 1¼”

20 mm 25 mm / ¾“ 25 mm / ¾“ 32 mm / 1” 40 mm / 1¼”

IP X8 IP X8 IP X8 IP X8 IP X8

DC Runner

2.1

110-240 V AC / 50/60 Hz up to 2,000 l/h

DC Runner

3.1

110-240 V AC / 50/60 Hz up to 3,000 l/h

DC Runner

5.1

110-240 V AC / 50/60 Hz up to 5,000 l/h

DC Runner

9.1

110-240 V AC / 50/60 Hz up to 9,000 l/h

Fig. 2: DC Runner 2.1 + 3.1

damage

d, the pump must be scrapped.

1. Rubber feet 10. Adhesive sleeve D 25

2. Holding plate 11. Adhesive sleeve D 32

3. Pump motor 12. Hose connection pressure side

4. Rear bearing 13. Hose connection suction side

5. Impeller rotor 14. Union nut pressure side

6. Housing’s sealing 15. Union nut suction side

7. Pump lock 16. Filter basket

8. Seal for pressure connections 17. Sealing plug

9. Seal for pressure connections

Fig. 3: DC Runner 5.1 + 9.1

1. Rubber feet 5. Impeller rotor 9. Adhesive sleeve D 32

2. Holding plate 6. Housing’s sealing 10. Hose connection

3. Pump motor 7. Pump lock 11. Union nut

4. Rear bearing 8. Seal for pressure 12. Filter basket (only DC Runner 5.1) connections

Available spare parts: Please refer to www.aqua-medic.de.

The pump may only be operated with water. An installation out of water is possible. The max.

water depth is 1 m / 40 in.

Safety advices

The pump is constructed for indoor aquarium use only. Before working on the

6. EcoDrift Control

aquarium, the power plug must be disconnected from the mains. The connection cable and the power plug must not be changed. If the power cable is

4. DC Runner Controller

The included DC Runner Controller is switched between power supply and pump to adjust the output.

The power can be adjusted by pressing the +/- buttons, the level is displayed by LED. If you press the button „FEED“, the output will stop for 10 minutes.

There is an automatic shut off if there is no water for 2 minutes. Pull the plug and then re-insert it to take the controller back into operation. Controller, plugs and sockets have to be kept dry. 0 - 10 V: The pumps must be operated with at least 60% power, otherwise damage will occur. Short

pulse rates are not possible due to the start-up delay on the pumps. DC Runner 1.1 - 2.1: When inserting the plug into the 0 - 10 V socket (Pict. 4, No. 4) it will be switched to 0 – 10 V automatically, this will be indicated by two lit LEDs.

DC Runner 3.1 – 9.1: Press the –button until 4 LEDs (Pict. 4, No. 2) are lit, this will activate the 0 10 V socket.

Pict. 4: DC Runner Controller

1. –Button

2. LEDs

3. Power supply

4. 0-10 V socket

5. Maintenance / Cleaning

From time to time, the pump needs to be cleaned. For cleaning, do the following: First of all, remove

the bottom plate. Then, turn the basket and take it off the pump. Now, the complete impeller can be taken out. It can be cleaned under running water and then be re-assembled. When assembling, make sure that the ceramic shaft of the impeller goes into the socket of the respective bearing.

6. Failures

The pump is designed to have a low maintenance requirement and under normal conditions will be very reliable, provided it is protected from contamination. If the pump gets noisy, the suction basket and the propeller need to be cleaned or the impeller and bearings need to be replaced.

7. Warranty

Should any defect in materials or workmanship be found within 24 months of the date of purchase AB Aqua Medic undertakes to repair, or at our option replace, the defective part free of charge – always provided the product has been installed correctly, is used for the purpose that was intended by us, is used in accordance with the operating instructions and is returned to us carriage paid. Proof of Purchase is required by presentation of the original invoice or receipt indicating the dealer’s name, the model number and date of purchase. This warranty may not apply if any model or production number has been altered, deleted or removed, unauthorised persons or organisations have executed repairs, modifications or alterations, or damage is caused by accident, misuse or neglect. Please note that the product is not defective under the terms of this Warranty where the product, or any of its component parts, was not originally designed and / or manufactured for the market in which it is used. These statements do not affect your statutory rights as a customer.

AB Aqua Medic GmbH - Gewerbepark 24 - 49143 Bissendorf/Germany

Current manuals are available for download at www.aqua-medic.de.

- Technical changes reserved – 02/2017

DC Runner 1.1 / 2.1 / 3.1 / 5.1 / 9.1

Mode d’emploi F

Pompes de circulation 24 Volt pour aquariums d’eau douce et d’eau de mer

L’achat de cette pompe correspond à un choix de qualité. Elle a spécialement été développée et testée par des professionnels pour l’usage aquariophile.

AB Aqua Medic GmbH

Gewerbepark 24, 49143 Bissendorf, Allemagne

____________________________________________________________________

1. Contenu du colis

• DC Runner - pompe de circulation réglable en 24 Volt courant continu

• DC Runner Controller – commande complètement automatique avec 8 réglages différents pour

différents débits.

• Transformateur électronique de sécurité - AC 110 - 240 V / 50/60 Hz et 24 V DC tension de

sortie

2. Caractéristiques

Les pompes de circulation de la série DC Runner possèdent un moteur synchrone encapsulé. Tous les matériaux résistent à l’eau de mer. Les pompes fonctionnent sous tension de sécurité 24 V, le transformateur est compris dans le colis. Les pompes sont réglables. La commande DC Runner Controller est comprise dans le colis. Cela permet de présélectionner différentes puissances. Les pompes DC Runner sont conçues pour fonctionner en position immergée ou émergée.

3. Données Techniques

Type DC Runner

1.1

Alimentation électrique pompe: Alimentation électrique transformateur: Puissance pompe: Dénivelé max.: Jusqu’à 1,5 m Jusqu’à 2,2 m Jusqu’à 2,7 m Jusqu’à 3,5 m Jusqu’à 4,8

Consommation électrique: Raccord côté aspiration: Raccord côté débit: Type protection: IP X8 IP X8 IP X8 IP X8 IP X8

Schéma 1: Détail DC Runner 1.1

1. Pieds caoutchouc 7. Joint boîtier

2. Support 8. Boîtier pompe

3. Moteur 9. Joints côté pression

4. Roulement arrière 10. Panier de filtre

5. Rotor à ailettes 11. Bouchon

6. Roulement avant

24 V DC 24 V DC 24 V DC 24 V DC 24 V DC
