Aqua Medic DC Runner 1.1, DC Runner 2.1, DC Runner3.1, DC Runner5.1, DC Runner 9.1 operation manual

DC Runner 1.1 / 2.1 / 3.1 / 5.1 / 9.1

Bedienungsanleitung D

Regelbare 24-Volt-Förderpumpe für Meer- und Süßwasseraquarien

Mit dem Kauf dieser Pumpe haben Sie sich für ein Qualitätsprodukt entschieden. Sie ist speziell für
den aquaristischen Gebrauch entwickelt und von Fachleuten erprobt worden.

AB Aqua Medic GmbH

Gewerbepark 24, 49143 Bissendorf, Germany

____________________________________________________________________

1

1. Lieferumfang

• DC Runner – regelbare Förderpumpe mit 24 V Gleichstrom

• DC Runner Controller – vollautomatische Pumpensteuerung mit acht verschiedenen Stufen zur

Einstellung unterschiedlicher Förderleistungen.

• Elektronischer Sicherheitstransformator - AC 110 - 240 V / 50/60 Hz und 24 V DC

Ausgangsspannung

2. Eigenschaften

Die Magnetkreiselpumpen der Baureihe DC Runner besitzen einen gekapselten Synchronmotor. Alle
Materialien sind meerwasserbeständig.

Die Pumpen werden mit 24 V Sicherheitsspannung betrieben, der Transformator ist im Lieferumfang
enthalten. Die Pumpen sind regelbar. Im Lieferumfang enthalten ist die Steuerung DC Runner
Controller. Hier können verschiedene Leistungsstufen zur Steuerung der Pumpe vorgewählt werden.

Die DC Runner sind zur Aufstellung unter Wasser und außerhalb des Wassers geeignet.

3. Technische Daten

Typ DC Runner

1.1

Stromversorgung
Pumpe:
Stromversorgung
Transformator:

Pumpenleistung: bis 1.200

max. Förderhöhe: bis 1,5 m bis 2,2 m bis 2,7 m bis 3,5 m bis 4,8 m
Leistungsaufnahme: max. 12

Anschluss
Saugseite:
Anschluss
Druckseite:
Schutzart: IP X8 IP X8 IP X8 IP X8 IP X8

Abb. 1: Aufbau DC Runner 1.1

1. Gummifüße 7. Gehäusedichtung

2. Bodenplatte 8. Pumpenverschluss

3. Pumpenmotor 9. Dichtungen Druckstutzen

4. Hinteres Lager 10. Filterkorb

5. Flügelradläufer 11. Verschlussstopfen

6. Vorderes Lager

24 V DC 24 V DC 24 V DC 24 V DC 24 V DC

110-240 V
AC / 50/60
Hz

l/Std.

Watt
25 mm / ¾” 25 mm / ¾” 32 mm / 1” 32 mm / 1” 40 mm / 1¼”

20 mm 25 mm / ¾” 25 mm / ¾” 32 mm / 1” 40 mm / 1¼”

DC Runner

2.1

110-240 V
AC / 50/60
Hz
bis 2.000
l/Std.

max. 20
Watt

DC Runner

3.1

110-240 V
AC / 50/60
Hz
bis 3.000
l/Std.

max. 25
Watt

DC Runner

5.1

110-240 V
AC / 50/60
Hz
bis 5.000
l/Std.

max. 40
Watt

DC Runner

9.1

110-240 V
AC / 50/60
Hz
bis 9.000
l/Std.

max. 65
Watt

2

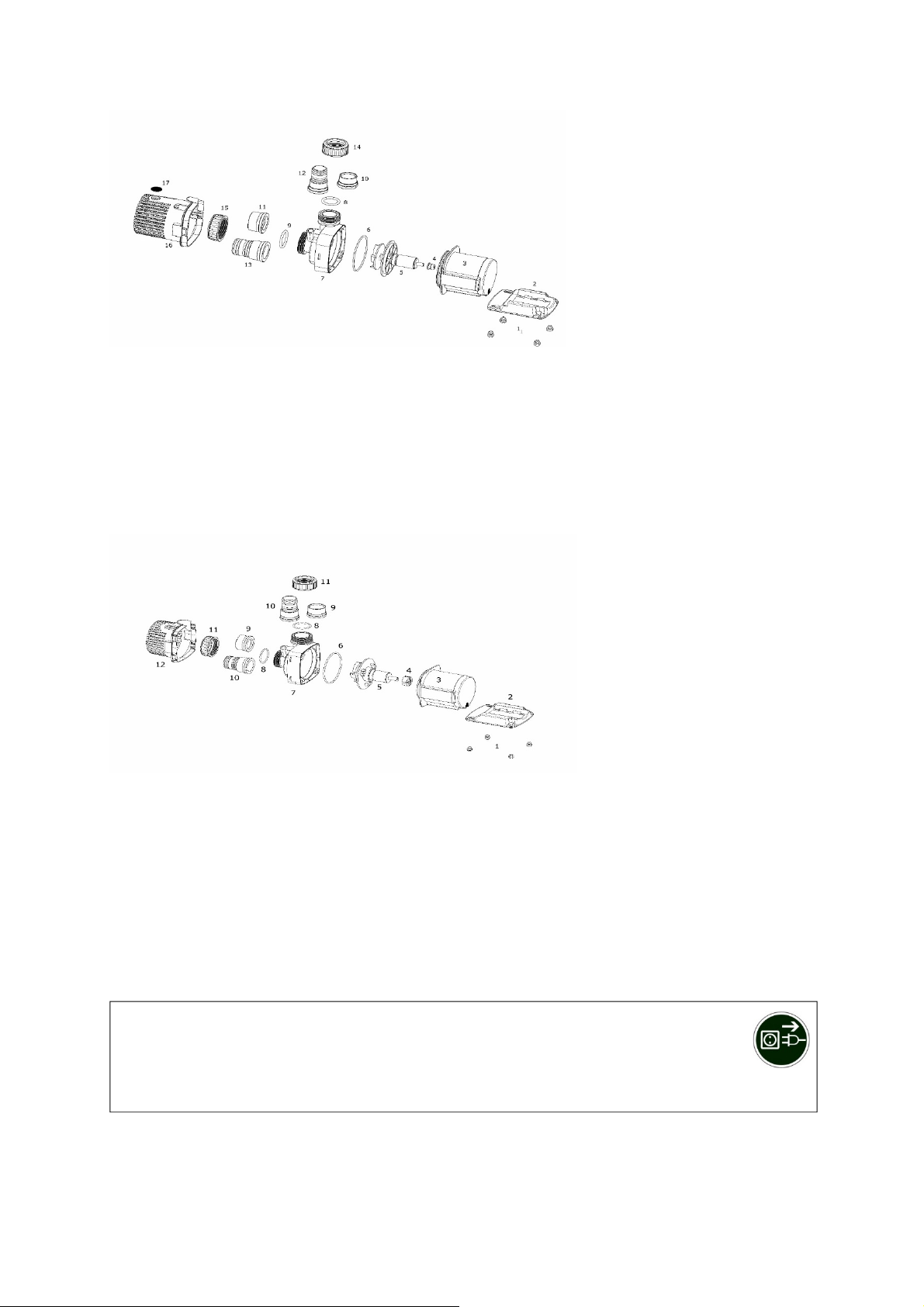

Abb. 2.: Aufbau DC Runner 2.1 + 3.1

1. Gummifüße 10. Klebemuffe D 25

2. Bodenplatte 11. Klebemuffe D 32

3. Pumpenmotor 12. Schlauchanschluss Druckseite

4. Hinteres Lager 13. Schlauchanschluss Saugseite

5. Flügelradläufer 14. Überwurfmutter Druckseite

6. Gehäusedichtung 15. Überwurfmutter Saugseite

7. Pumpenverschluss 16. Filterkorb

8. Dichtung Druckstutzen 17. Verschlussstopfen

9. Dichtung Druckstutzen

Abb. 3: Aufbau DC Runner 5.1 + 9.1

1. Gummifüße 5. Flügelradläufer 9. Klebemuffe D 32

2. Bodenplatte 6. Gehäusedichtung 10. Schlauchanschluss

3. Pumpenmotor 7. Pumpenverschluss 11. Überwurfmutter

4. Hinteres Lager 8. Dichtung Druckstutzen 12. Filterkorb (nur DC Runner 5.1)

Verfügbare Ersatzteile: siehe www.aqua-medic.de.

Die Pumpe darf ausschließlich mit Wasser betrieben werden. Eine Aufstellung außerhalb des
Wassers ist möglich. Die max. Tauchtiefe beträgt 1 m.

Sicherheitshinweise

Die Pumpe ist nur zur Verwendung in geschlossenen Räumen zugelassen. Bei
Arbeiten am Aquarium oder an der Pumpe Netzstecker ziehen.
Die Anschlussleitung und der Stecker der Pumpe dürfen nicht ersetzt werden. Bei
Beschädigung des Kabels darf die Pumpe nicht betrieben werden.

4. DC Runner Controller

Zur Regulierung der Fördermenge wird der mitgelieferte Steuerungscomputer zwischen Netzteil und
Pumpe geschaltet. Man kann die Leistung mit den +/- Tasten verstellen, die jeweilige Stufe wird per
Leuchtdiode angezeigt. Drückt man die Futtertaste „FEED“, stoppt die Förderung für zehn Minuten.

3

Nach 2 Minuten, in denen kein Wasser geflossen ist, schaltet der Controller automatisch ab. Um ihn
wieder in Betrieb zu nehmen, muss man den Stecker ziehen und dann wieder einstecken. Controller,
Stecker und Buchsen müssen vor Feuchtigkeit geschützt untergebracht werden.
0 - 10 V: Die Pumpen dürfen nicht mit einer Leistung unter 60% betrieben werden, da es dann zu
Ausfällen kommen kann. Kurze Pulsraten sind aufgrund der Anlaufverzögerung nicht möglich.
DC Runner 1.1 – 2.1: Beim Einsetzen des Steckers in die 0 - 10 V Steckdose (Abb. 4, Nr. 4) wird
automatisch umgeschaltet und durch zwei leuchtende LEDs angezeigt.
DC Runner 3.1 – 9.1: Drücken Sie die -Taste, bis die 4 LEDs (Abb. 4, Nr. 2) leuchten, um die 0 - 10­V-Steckdose zu aktivieren.

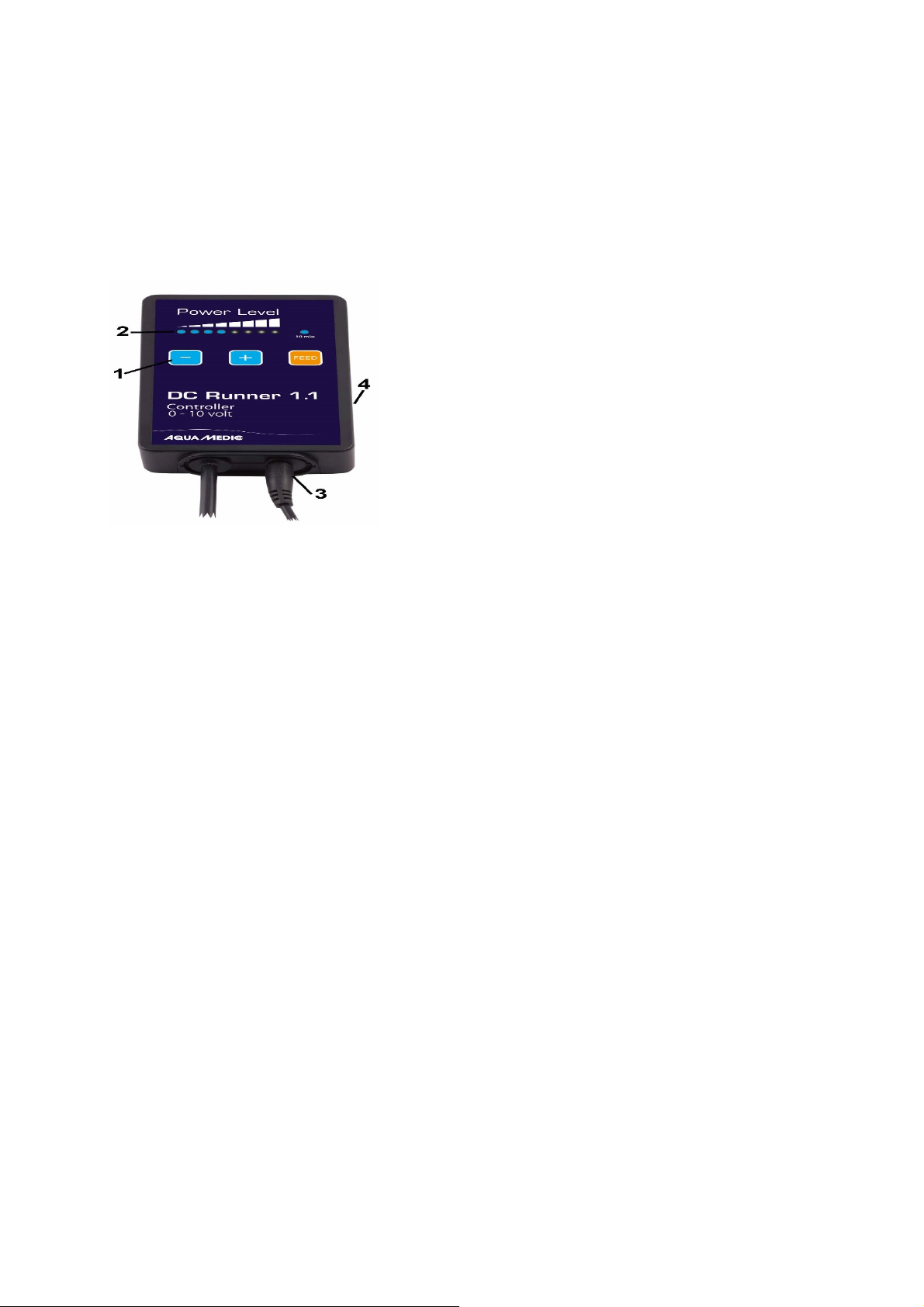

Abb. 4: DC Runner Controller

1. –Taste

2. LED’s

3. Netzanschluss

4. 0 - 10-V-Steckdose

5. Wartung/Reinigung

Je nach Verschmutzung muss die Pumpe von Zeit zu Zeit gereinigt werden. Nach Drehen des Korbes
lässt sich dieser von der Pumpe abziehen, zuvor nimmt man jedoch die Bodenplatte ab. Danach lässt
sich der komplette Läufer herausziehen. Er kann unter fließendem Wasser gereinigt und wieder
eingebaut werden. Beim Zusammenbau ist darauf zu achten, dass die Keramikachse des Läufers in
die Buchse des jeweiligen Lagers kommt.

6. Störungen

Die Pumpe läuft über lange Zeit wartungsfrei, sofern sie vor Verschmutzung geschützt wird. Tritt
starke Geräuschentwicklung auf, müssen der Ansaugkorb und der Propeller gereinigt oder Läufer und
Lager getauscht werden.

7. Garantie

AB Aqua Medic GmbH gewährt eine 24-monatige Garantie ab Kaufdatum auf alle Material- und
Verarbeitungsfehler des Gerätes. Als Garantienachweis gilt der Original-Kaufbeleg. Während dieser
Zeit werden wir das Produkt kostenlos durch Einbau neuer oder erneuerter Teile instand setzen
(ausgenommen Frachtkosten). Im Fall, dass während oder nach Ablauf der Garantiezeit Probleme
mit Ihrem Gerät auftreten, wenden Sie sich bitte an Ihren Fachhändler. Diese Garantie gilt nur für
den Erstkäufer. Sie deckt nur Material- und Verarbeitungsfehler, die bei bestimmungsgemäßem
Gebrauch auftreten. Sie gilt nicht bei Schäden durch Transporte oder unsachgemäße Behandlung,
Fahrlässigkeit, falschen Einbau sowie Eingriffen und Veränderungen, die von nicht autorisierten
Stellen vorgenommen wurden.
AB Aqua Medic GmbH haftet nicht für Folgeschäden, die durch den Gebrauch des Gerätes entstehen.

AB Aqua Medic GmbH - Gewerbepark 24 - 49143 Bissendorf/Germany

- Technische Änderungen vorbehalten - 02/2017

Aktuelle Anleitungen stehen zum Download unter www.aqua-medic.de bereit.

4

DC Runner 1.1 / 2.1 / 3.1 / 5.1 / 9.1

Operation Manual ENG

Adjustable circulation pump for fresh and salt water aquaria

In purchasing this pump, you have selected a top quality product. It has been specifically developed
for aquarium use and extensively tested by experts.

AB Aqua Medic GmbH

Gewerbepark 24, 49143 Bissendorf, Germany

____________________________________________________________________

5

1. Scope of delivery

• DC Runner - adjustable low voltage circulation pump, 24 V DC

• DC Runner Controller – fully automatic pump control unit with eight different levels for adjusting

the output.

• Electronic Safety Transformer - Input: AC 110 – 240 V / 50/60 Hz, Output: 24 V DC

2. Features and Functionality

The DC Runner are magnetically coupled current pumps and have a fully encapsulated synchronous
motor. All materials are salt-water resistant.

The pumps are operated at 24 V DC safety voltage, with the transformer included. They are controlled
via DC Runner Controller which allows for running a variety of different levels.

The DC Runners are suitable for installation under water and out of water.

3. Technical Data

Type DC Runner

1.1

Power supply
pump:
Power supply
transformer:
Pump
output:
Max. head: up to 1.5 m up to 2.2 m up to 2.7 m up to 3.5 m up to 4.8 m
Power
consumption:
Connection
suction side:
Connection
pressure
side:
Protection
rating:

Fig. 1: DC Runner 1.1

1. Rubber feet 7. Housing’s sealing

2. Holding plate 8. Pump lock

3. Pump motor 9. Seals for pressure connections

4. Rear bearing 10. Filter basket

5. Impeller rotor 11. Sealing plug

6. Front bearing

24 V DC 24 V DC 24 V DC 24 V DC 24 V DC

110-240 V AC
/ 50/60 Hz
up to 1,200
l/h

max. 12 watts max. 20 watts max. 25 watts max. 40 watts max. 65 watts

25 mm / ¾“ 25 mm / ¾“ 32 mm / 1” 32 mm / 1” 40 mm / 1¼”

20 mm 25 mm / ¾“ 25 mm / ¾“ 32 mm / 1” 40 mm / 1¼”

IP X8 IP X8 IP X8 IP X8 IP X8

DC Runner

2.1

110-240 V
AC / 50/60 Hz
up to 2,000
l/h

DC Runner

3.1

110-240 V
AC / 50/60 Hz
up to 3,000
l/h

DC Runner

5.1

110-240 V
AC / 50/60 Hz
up to 5,000
l/h

DC Runner

9.1

110-240 V
AC / 50/60 Hz
up to 9,000
l/h

6

Fig. 2: DC Runner 2.1 + 3.1

damage

d, the pump must be scrapped.

1. Rubber feet 10. Adhesive sleeve D 25

2. Holding plate 11. Adhesive sleeve D 32

3. Pump motor 12. Hose connection pressure side

4. Rear bearing 13. Hose connection suction side

5. Impeller rotor 14. Union nut pressure side

6. Housing’s sealing 15. Union nut suction side

7. Pump lock 16. Filter basket

8. Seal for pressure connections 17. Sealing plug

9. Seal for pressure connections

Fig. 3: DC Runner 5.1 + 9.1

1. Rubber feet 5. Impeller rotor 9. Adhesive sleeve D 32

2. Holding plate 6. Housing’s sealing 10. Hose connection

3. Pump motor 7. Pump lock 11. Union nut

4. Rear bearing 8. Seal for pressure 12. Filter basket (only DC Runner 5.1)
connections

Available spare parts: Please refer to www.aqua-medic.de.

The pump may only be operated with water. An installation out of water is possible. The max.

water depth is 1 m / 40 in.

Safety advices

The pump is constructed for indoor aquarium use only. Before working on the

6. EcoDrift Control

aquarium, the power plug must be disconnected from the mains.
The connection cable and the power plug must not be changed. If the power cable is

4. DC Runner Controller

The included DC Runner Controller is switched between power supply and pump to adjust the output.

The power can be adjusted by pressing the +/- buttons, the level is displayed by LED. If you press
the button „FEED“, the output will stop for 10 minutes.

7

There is an automatic shut off if there is no water for 2 minutes. Pull the plug and then re-insert it
to take the controller back into operation. Controller, plugs and sockets have to be kept dry.
0 - 10 V: The pumps must be operated with at least 60% power, otherwise damage will occur. Short

pulse rates are not possible due to the start-up delay on the pumps.
DC Runner 1.1 - 2.1: When inserting the plug into the 0 - 10 V socket (Pict. 4, No. 4) it will be
switched to 0 – 10 V automatically, this will be indicated by two lit LEDs.

DC Runner 3.1 – 9.1: Press the –button until 4 LEDs (Pict. 4, No. 2) are lit, this will activate the 0 ­10 V socket.

Pict. 4: DC Runner Controller

1. –Button

2. LEDs

3. Power supply

4. 0-10 V socket

5. Maintenance / Cleaning

From time to time, the pump needs to be cleaned. For cleaning, do the following: First of all, remove

the bottom plate. Then, turn the basket and take it off the pump. Now, the complete impeller can be
taken out. It can be cleaned under running water and then be re-assembled. When assembling, make
sure that the ceramic shaft of the impeller goes into the socket of the respective bearing.

6. Failures

The pump is designed to have a low maintenance requirement and under normal conditions will be
very reliable, provided it is protected from contamination. If the pump gets noisy, the suction basket
and the propeller need to be cleaned or the impeller and bearings need to be replaced.

7. Warranty

Should any defect in materials or workmanship be found within 24 months of the date of purchase
AB Aqua Medic undertakes to repair, or at our option replace, the defective part free of charge –
always provided the product has been installed correctly, is used for the purpose that was intended
by us, is used in accordance with the operating instructions and is returned to us carriage paid. Proof
of Purchase is required by presentation of the original invoice or receipt indicating the dealer’s name,
the model number and date of purchase. This warranty may not apply if any model or production
number has been altered, deleted or removed, unauthorised persons or organisations have executed
repairs, modifications or alterations, or damage is caused by accident, misuse or neglect. Please note
that the product is not defective under the terms of this Warranty where the product, or any of its
component parts, was not originally designed and / or manufactured for the market in which it is
used. These statements do not affect your statutory rights as a customer.

AB Aqua Medic GmbH - Gewerbepark 24 - 49143 Bissendorf/Germany

Current manuals are available for download at www.aqua-medic.de.

- Technical changes reserved – 02/2017

8

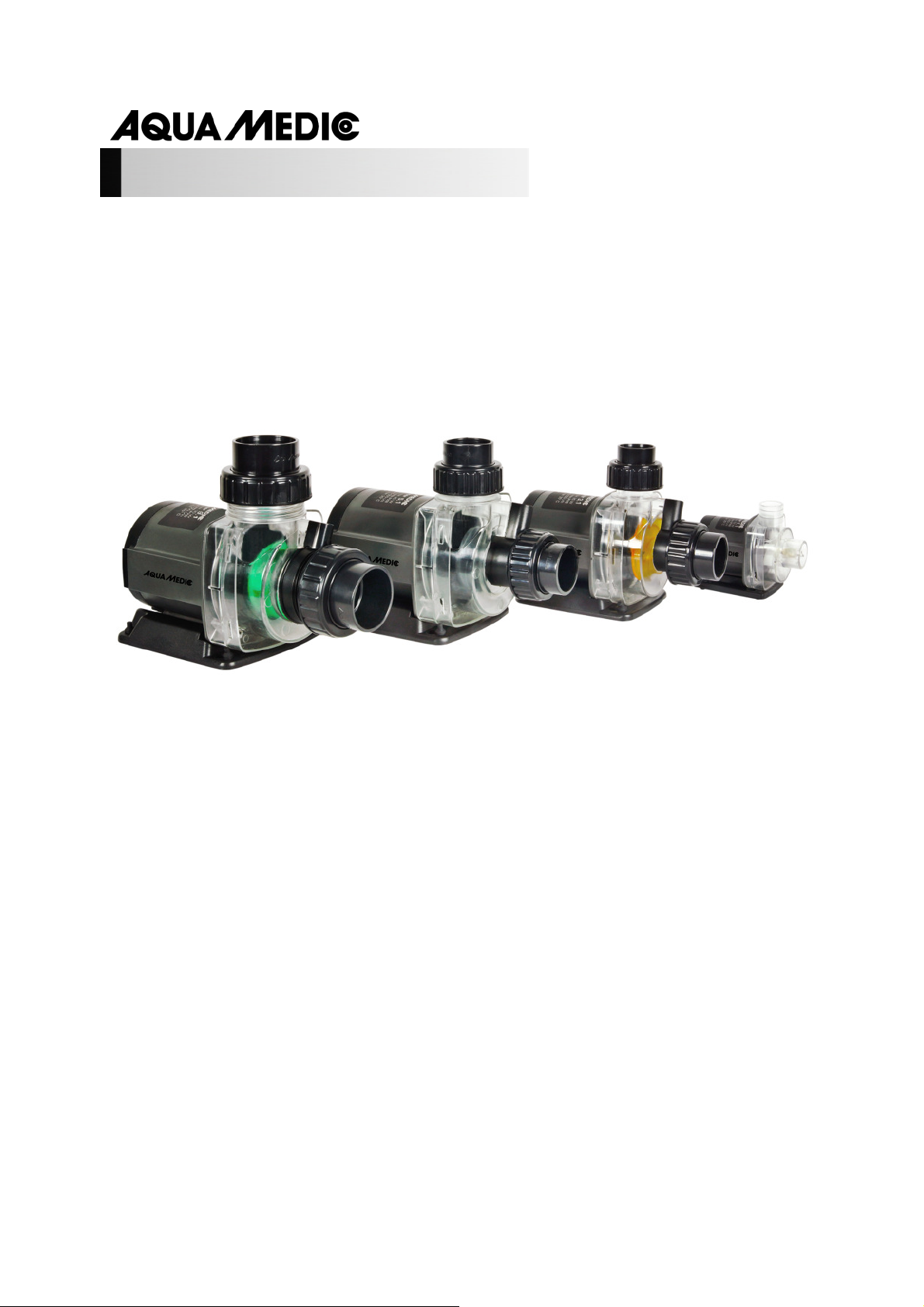

DC Runner 1.1 / 2.1 / 3.1 / 5.1 / 9.1

Mode d’emploi F

Pompes de circulation 24 Volt pour aquariums d’eau douce et d’eau de mer

L’achat de cette pompe correspond à un choix de qualité. Elle a spécialement été développée et
testée par des professionnels pour l’usage aquariophile.

AB Aqua Medic GmbH

Gewerbepark 24, 49143 Bissendorf, Allemagne

____________________________________________________________________

9

10

1. Contenu du colis

• DC Runner - pompe de circulation réglable en 24 Volt courant continu

• DC Runner Controller – commande complètement automatique avec 8 réglages différents pour

différents débits.

• Transformateur électronique de sécurité - AC 110 - 240 V / 50/60 Hz et 24 V DC tension de

sortie

2. Caractéristiques

Les pompes de circulation de la série DC Runner possèdent un moteur synchrone encapsulé. Tous
les matériaux résistent à l’eau de mer.
Les pompes fonctionnent sous tension de sécurité 24 V, le transformateur est compris dans le colis.
Les pompes sont réglables. La commande DC Runner Controller est comprise dans le colis. Cela
permet de présélectionner différentes puissances.
Les pompes DC Runner sont conçues pour fonctionner en position immergée ou émergée.

3. Données Techniques

Type DC Runner

1.1

Alimentation
électrique
pompe:
Alimentation
électrique
transformateur:
Puissance
pompe:
Dénivelé max.: Jusqu’à 1,5 m Jusqu’à 2,2 m Jusqu’à 2,7 m Jusqu’à 3,5 m Jusqu’à 4,8

Consommation
électrique:
Raccord côté
aspiration:
Raccord côté
débit:
Type protection: IP X8 IP X8 IP X8 IP X8 IP X8

Schéma 1: Détail DC Runner 1.1

1. Pieds caoutchouc 7. Joint boîtier

2. Support 8. Boîtier pompe

3. Moteur 9. Joints côté pression

4. Roulement arrière 10. Panier de filtre

5. Rotor à ailettes 11. Bouchon

6. Roulement avant

24 V DC 24 V DC 24 V DC 24 V DC 24 V DC

110-240 V
AC / 50/60
Hz
Jusqu’à

1.200 l/h

max. 12
watts
25 mm / ¾“ 25 mm / ¾” 32 mm / 1” 32 mm / 1” 40 mm / 1¼”

20 mm 25 mm / ¾” 25 mm / ¾” 32 mm / 1” 40 mm / 1¼”

DC Runner

2.1

110-240 V
AC / 50/60
Hz
Jusqu’à

2.000 l/h

max. 20
watts

DC Runner

3.1

110-240 V
AC / 50/60
Hz
Jusqu’à

3.000 l/h

max. 25
watts

DC Runner

5.1

110-240 V
AC / 50/60
Hz
Jusqu’à

5.000 l/h

max. 40
watts

DC Runner

9.1

110-240 V
AC / 50/60
Hz
Jusqu’à

9.000 l/h

m
max. 65
watts

cas de dommage sur le cable il est interdit d’utiliser la pompe.

Schéma 2: Détail DC Runner 2.1 + 3.1

1. Pieds caoutchouc 10. Manchon D 25

2. Support 11. Manchon D 32

3. Moteur 12. Raccord tuyau côté débit

4. Roulement arrière 13. Raccord tuyau côté aspiration

5. Rotor à ailettes 14. Vis côté débit

6. Joint 15. Vis côté aspiration

7. Boîtier pompe 16. Panier de filtre

8. Joint côté débit 17. Bouchon

9. Joint côté débit

Schéma 3: Détail DC Runner 5.1 + 9.1

1. Pieds caoutchouc 5. Rotor à ailettes 9. Manchon D 32

2. Support 6. Joint boîtier 10. Raccord tuyau

3. Moteur 7. Boîtier pompe 11. Ecrou borgne

4. Roulement arrière 8. Joint manchon pression 12. Panier de filtre

(seulement DC Runner 5.1)

Pièces de rechange disponibles: voir sous www.aqua-medic.de.

La pompe ne doit fonctionner qu’avec de l’eau. Il est possible de l’installer à l’extérieur de l’eau.
La profondeur d’immersion maximale est de 1 m.

Conseils de sécurité

La pompe n’est autorisée que dans des locaux clos (à l’intérieur). Il faut débrancher

6. EcoDrift Control

la pompe lors de travaux dans l’aquarium ou sur la pompe.
Il est interdit de remplacer le cordon électrique et la prise de courant de la pompe. En

4. DC Runner Controller

Pour la régulation du débit on installe entre le secteur et la pompe l’ordinateur de contrôle inclus. A
l’aide des touches +/- il est possible de modifier la puissance, le niveau est indiqué par les diodes

11

12

lumineuses. En appuyant sur la touche de nourriture „FEED“, l’approvisionnement s’arrête durant dix
minutes. Il ya un arrêt automatique s'il n'y a pas d'eau pendant 2 minutes. Tirez le bouchon, puis

réinstallez de prendre le contrôleur en service. Controller, prise de courant et douilles doivent être

protégés de l’humidité.
0 - 10 V: Il ne faut pas utiliser la pompe avec une puissance inférieure à 60%, car cela peut
endommager la pompe. De courtes pulsations ne sont pas possibles à cause du délais de démarrage.
DC Runner 1.1 – 2.1: Lors de l’utilisation de la prise dans la prise 0 - 10 V (Photo 4, No. 4) la
commutation se fait automatiquement et indiquée par deux LED lumineuses.
DC Runner 3.1 – 9.1: Appuyez sur la touche - jusqu'à ce que les 4 LEDs (Photo 4, No. 2) brille pour
activer la prise 0 - 10 V.

Schéma 4: DC Runner Controller

1. – Touche 3. Alimentation électrique

2. LEDs 4. Prise de 0 - 10 V

5. Entretien/Nettoyage

En fonction du degré de salissure il faut nettoyer la pompe de temps à autre. D’après rotation du
panier il est possible de le retirer de la pompe, il faut toutefois retirer la plaque support au préalable.
Il est alors possible de retirer le rotor. Il est possible de le nettoyer sous l’eau courante et de le
remettre en place. Lors du remontage il faut veiller à ce que l’axe en céramique du rotor soit placé
dans le manchon respectif du roulement.

6. Problèmes

La pompe fonctionne très longtemps sans entretien, dans la mesure où elle est à l’abrit des saletés.
Si l’appareil devient bruyant, il faut nettoyer le panier d’aspiration et l’hélice ou échanger le rotor et
les roulements.

7. Garantie

AB Aqua Medic GmbH garantit l’appareil durant 24 mois à partir de la date d’achat contre tout défaut
matériel ou de fabrication. Le ticket de caisse original tient lieu de preuve d’achat. Durant cette
période l’appareil est gratuitement remis en état par le remplacement de pièces neuves ou rénovées
(hors frais de transport). En cas de problème durant ou après l’écoulement de la période de garantie
veuillez-vous adresser à votre revendeur. Cette garantie ne vaut que pour le premier acheteur. Elle
ne couvre que les défauts matériels ou de fabrication, qui sont dus à une utilisation correcte. Elle
n’est pas valable en cas de dommages dus au transport ou à une manipulation non conforme, à de
la négligence, à une mauvaise installation ou à des manipulations/modifications effectués par des
personnes non autorisées.
AB Aqua Medic GmbH n’est pas responsable pour les dégâts collatéraux liés à l’utilisation de l’appareil.

AB Aqua Medic GmbH - Gewerbepark 24 - 49143 Bissendorf/Allemagne

- Sous réserve de modification technique - 02/2017

Les modes d’emploi actuels sont disponibles sur www.aqua-medic.de.

DC Runner 1.1 / 2.1 / 3.1 / 5.1 / 9.1

Handleiding NL

Instelbare opvoerpomp voor zoet en zout water aquaria

Met de aankoop van deze pomp heeft u gekozen voor een top kwaliteit pomp. Hij is speciaal
ontworpen voor gebruik in aquaria en is intensief getest door experts.

AB Aqua Medic GmbH

Gewerbepark 24, 49143 Bissendorf, Germany

____________________________________________________________________

13

14

1. Inbegrepen in de levering

• DC Runner - instelbare opvoerpomp met een laag voltage, 24 V DC

• DC Runner Controller – volledig automatische controller voor de opvoerpomp met 8

verschillende niveaus om de uitstroom af te stellen.

• Elektrische veiligheidstransformator - Input: AC 110 – 240 V / 50/60 Hz, Output: 24 V DC

2. Eigenschappen en functionaliteiten

De DC Runner is een magnetisch gekoppelde opvoerpomp en heeft een volledig ingesloten
synchroonmotor. Alle materialen zijn zeewater bestendig.
De pompen draaien op 24 V DC veiligheidsvoltage, met inbegrepen transformator. Ze worden
aangestuurd via de DC Runner Controller, welke ervoor zorgt dat de pomp op verschillende snelheden
kan draaien.
De DC Runners kunnen onderwater en buiten de bak geïnstalleerd worden.

3. Technische data

Type DC Runner

1.1

Stroomtoevoer
pomp:
Stroomtoevoer
transformator:

Uitstroom pomp: tot 1.200 l/h tot 2.000 l/h tot 3.000 l/h tot 5.000 l/h tot 9.000 l/h
Max.
Opvoerhoogte:
Stroomverbruik: max. 12

Verbinding
aanvoerzijde:
Verbinding
drukzijde:
Veiligheidswaar­dering:

Afb. 1: DC Runner 1.1

1. Rubber voetjes 7. Behuizingsafdichting

2. Bevestigingsplaat 8. Voorzijde pomp

3. Pomp motor 9. Rubber ringen voor afdichting

4. Achterste lager 10. Filterbehuizing

5. Rotor 11. Afsluitplug

6. Voorste lager

24 V DC 24 V DC 24 V DC 24 V DC 24 V DC

110-240 V
AC / 50/60
Hz

tot 1.5 m tot 2.2 m tot 2.7 m tot 3.5 m tot 4.8 m

watt
25 mm / ¾“ 25 mm / ¾“ 32 mm / 1” 32 mm / 1” 40 mm /

20 mm 25 mm / ¾“ 25 mm / ¾“ 32 mm / 1” 40 mm /

IP X8 IP X8 IP X8 IP X8 IP X8

DC Runner

2.1

110-240 V
AC / 50/60
Hz

max. 20
watt

DC Runner

3.1

110-240 V
AC / 50/60
Hz

max. 25
watt

DC Runner

5.1

110-240 V
AC / 50/60
Hz

max. 40
watt

DC Runner

9.1

110-240 V
AC / 50/60
Hz

max. 65
watt

1¼”

1¼”

Afb. 2: DC Runner 2.1 + 3.1

1. Rubber voetjes 10. Lijm mof D 25

2. Bevestigingsplaat 11. Lijm mof D 32

3. Pomp motor 12. Slangverbinding drukzijde

4. Achterste lager 13. Slangverbinding aanvoerzijde

5. Rotor 14. Moer drukzijde

6. Behuizingsafdichting 15. Moer aanvoerzijde

7. Voorzijde pomp 16. Filterbehuizing

8. Rubber ringen voor afdichting 17. Afsluitplug

9. Rubber ringen voor afdichting

Afb. 3: DC Runner 5.1 + 9.1

1. Rubbervoetjes 5. Rotor 9. Lijm mof D 32

2. Bevestigingsplaat 6. Behuizingsafdichting 10. Slang verbinding

voor afdichting 7. Voorzijdepomp 11. Moer

3. Pomp motor 8. Rubber ringen 12. Filterbehuizing

4. Achterste lager (alleen DC Runner 5.1)

Voor beschikbare reserve onderdelen, zie de website www.aqua-medic.de.

De pomp mag alleen gebruikt worden met water erin. Installatie buiten de bak is mogelijk.
Max. Water diepte is 1 m / 40 in.

Veiligheidsadvies

De pomp is alleen bedoeld voor aquaria binnenshuis. Voordat men aan het aquarium
werkt moet de stekker uit het stopcontact.

6. EcoDrift Control

De stroomkabel en stekker mogen niet vervangen worden. Als de stroomkabel

4. DC Runner Controller

De inbegrepen DC Runner Controller wordt tussen de stroomvoorziening en de pomp geplaatst om
zo de uitvoer te bepalen. De kracht kan ingesteld worden door op de +/- knoppen te drukken, het

15

16

niveau wordt aangegeven door de LEDs. Als je op de feed knop drukt dan stopt de stroming voor 10
min. De pomp schakelt automatisch uit als er voor 2 minuten geen water is. Om de pomp weer aan
te zetten moet de stekker uit het stopcontact gehaald worden en opnieuw aangesloten. Controller

en aansluitingen moeten droog blijven.
0 - 10 V: De pompen moeten op min 60% van hun vermogen werken, anders kunnen ze defect
raken. Korte pulsgolven zijn niet mogelijk ivm de opstart vertraging op de pompen.

DC Runner 1.1 - 2.1: Als u de stekker in de 0 - 10 V voeding steekt (Afb. 4, No. 4) zal deze
automatisch naar 0 – 10 V schakelen en dit wordt weergegeven door 2 oplichtende LED’s.

DC Runner 3.1 – 9.1: Druk op de –knop tot 4 LEDs (Afb. 4, No. 2) oplichten. Dit is zal de 0 - 10 V
voiding activeren.

Afb. 4: DC Runner Controller

1. –knop 3. Voeding

2. LEDs 4. 0 - 10 V contactdoos

5. Onderhoud

Van tijd tot tijd moet de pomp schoongemaakt worden. Om dit te doen doe het volgende: Verwijder

eerst de bevestigingsplaat. Draai vervolgens de filterbehuizing en verwijder deze samen met de
voorzijde van de pomp. Vervolgens kan de rotor eruit gehaald worden. De onderdelen kunnen onder
stromend water afgespoeld worden en vervolgens weer in elkaar gezet worden. Let op bij het in
elkaar zetten dat de keramische as goed in de lagers zit.

6. Problemen

De pomp is ontworpen zodat hij weinig onderhoud nodig heeft en onder normale omstandigheden
zeer betrouwbaar is, vanuit gaande dat hij beschermd wordt tegen vervuiling. Als de pomp luidrichtig
wordt moet de filterbezhuing en de rotor schoongemaakt worden, houd de geluidshinder aan dan
moeten waarschijnlijk de as en lagers vervangen worden.

7. Garantie

AB Aqua Medic GmbH verleent een garantie van 24 maanden vanaf de aankoopdatum tegen alle
defecten in materiaal of afwerking van het apparaat. Garantie alleen door het bewijs van de originele
aankoopbon. Gedurende deze periode zal het product kosteloos worden gerepareerd door nieuwe of
gereviseerde onderdelen set (exclusief verzendkosten). In het geval dat er problemen optreden met
het apparaat tijdens of na de garantieperiode, neem dan contact op met uw dealer.
Deze garantie geldt alleen voor de oorspronkelijke koper. Dit geldt alleen voor materiaal-en
fabricagefouten die bij normaal gebruik ontstaan. Het is niet van toepassing op schade veroorzaakt
door transport of onjuiste behandeling, nalatigheid, onjuiste installatie, wijzigingen of wijzigingen die
zijn gemaakt door onbevoegden.
AB Aqua Medic GmbH is niet aansprakelijk voor eventuele gevolgschade voortvloeiend uit het gebruik
van het apparaat.

AB Aqua Medic GmbH - Gewerbepark 24 - 49143 Bissendorf/Germany

- Technische wijzigingen voorbehouden - 02/2017

De huidige handleidingen zijn beschikbaar om te downloaden op www.aqua-medic.de.

DC Runner 1.1 / 2.1 / 3.1 / 5.1 / 9.1

Manual de instrucciones ES

Bomba de circulación ajustable para acuarios de agua dulce y salada

Con la adquisición de esta bomba usted ha elegido un producto de máxima calidad. Ha sido diseñada
específicamente para su uso en acuarios y comprobada exhaustivamente por expertos.

AB Aqua Medic GmbH

Gewerbepark 24, 49143 Bissendorf, Alemania

____________________________________________________________________

17

18

1. Ámbito de entrega

• DC Runner - Bomba de circulación ajustable de bajo voltaje, 24 V DC

• DC Runner Controller – Unidad controladora completamente automática con ocho niveles

diferentes para ajustar la potencia.

• Transformador electrónico de seguridad - Entrada: AC 110 – 240 V / 50/60 Hz, Salida: 24 V

DC

2. Características y Funcionalidad

Las DC Runner son bombas de corriente acopladas magnéticamente y tienen un motor síncrono
totalmente encapsulado. Todos los materiales son resistentes al agua salada.
Las bombas funcionan a tensión de seguridad de 24 V DC, con transformador incluido. Son
controladas mediante un DC Runner Controller, que permite el funcionamiento en una variedad de
diferentes niveles.
Las DC Runner son adecuadas para su instalación bajo el agua y fuera del agua.

3. Datos técnicos

Tipo DC Runner

1.1

Fuente de
alimentación de
la bomba:
Fuente de
alimentación
del
transformador:
Salida de la
bomba:
Altura máxima: hasta 1.5 m hasta 2.2 m hasta 2.7 m hasta 3.5 m hasta 4.8 m
Consumo: máx. 12

Conexión del
lado de succión:
Conexión del
lado de presión:
Tipo de
protección:

Fig. 1: DC Runner 1.1

1. Patas de goma 7. Junta de sellado

2. Plato de sujeción 8. Tapa de la bomba

3. Motor de la bomba 9. Juntas para conexiones de presión

4. Rodamiento trasero 10. Canasta filtro de la bomba

5. Rotor impulsor 11. Tapón de cierre

6. Rodamiento delantero

24 V DC 24 V DC 24 V DC 24 V DC 24 V DC

110-240 V
AC / 50/60
Hz

hasta 1,200
l/h

vatios
25 mm / ¾“ 25 mm / ¾” 32 mm / 1” 32 mm / 1” 40 mm / 1¼”

20 mm 25 mm / ¾” 25 mm / ¾” 32 mm / 1” 40 mm / 1¼”

IP X8 IP X8 IP X8 IP X8 IP X8

DC Runner

2.1

110-240 V
AC / 50/60 Hz

hasta 2,000
l/h

máx. 20
vatios

DC Runner

3.1

110-240 V
AC / 50/60
Hz

hasta 3,000
l/h

máx. 25
vatios

DC Runner

5.1

110-240 V
AC / 50/60 Hz

hasta 5,000
l/h

máx. 40
vatios

DC Runner

9.1

110-240 V
AC / 50/60 Hz

hasta 9,000
l/h

máx. 65
vatios

Fig. 2: DC Runner 2.1 + 3.1

1. Patas de goma 10. Conexión para pegar D 25

2. Plato de sujeción 11. Conexión para pegar D 32

3. Motor de la bomba 12. Conexión para goma lado presión

4. Rodamiento trasero 13. Conexión para goma lado succión

5. Rotor impulsor 14. Tuerca de unión lado presión

6. Junta de sellado 15. Tuerca de unión lado succión

7. Tapa de la bomba 16. Canasta filtro de la bomba

8. Juntas para conexiones de presión 17. Tapón de cierre

9. Juntas para conexiones de presión

Fig. 3: DC Runner 5.1 + 9.1

1. Patas de goma 5. Rotor impulsor 9. Conexión para pegar D 32

2. Plato de sujeción 6. Junta de sellado 10. Conexión para goma

3. Motor de la bomba 7. Tapa de la bomba 11. Tuerca de unión

4. Rodamiento trasero 8. Juntas para conexiones 12. Canasta filtro de la bomba
de presión (sólo DC Runner 5.1)

Repuestos disponibles: Por favor diríjase a www.aqua-medic.de.

La bomba solo puede trabajar con agua. Su instalación fuera del agua es posible. La profundidad

máxima del agua es de 1 m / 40 in.

Avisos de seguridad

La bomba está construida para su uso en interior para acuarios exclusivamente.
Antes de trabajar en el acuario la clavija de corriente ha de ser desconectada de la

6. EcoDrift Control

red eléctrica. El cable y la clavija de corriente no deben ser cambiados. Si el cable de

4. DC Runner Controller

El DC Runner Controller incluido se conecta entre la fuente de potencia y la bomba para ajustar la
salida. La potencia puede ser ajustada empleando los botones +/-, el nivel se muestra mediante

LED. Si usted pulsa el botón “FEED”, la salida parará durante 10 minutos.

19

20

Se producirá una desconexión automática si no pasa agua durante 2 minutos. Desconecte el enchufe
y vuelva a introducirlo para tomar el control de funcionamiento de nuevo. El Controller, las clavijas
y los enchufes han de mantenerse secos.
0 - 10 V: Las bombas deben ser operadas con la potencia de, al menos, el 60%, de lo contrario se
producirán daños. Pulsos cortos no son posibles debido a la demora de puesta en marcha de las
bombas.
DC Runner 1.1 - 2.1: Cuando se inserta el enchufe en la toma de 0 - 10 V (Fig. 4, No. 4) se cambiará
entre 0 - 10 V automáticamente y esto se indicará con dos LED iluminados.
DC Runner 3.1 a 9.1: Pulse el botón - hasta que se enciendan 4 LED, esto activará la toma de 0 - 10
V (Fig. 4, No. 2).

Fig. 4: DC Runner Controller

1. – pulsador 3. Fuente de alimentación

2. LEDs 4. Toma de 0 - 10 V

5. Mantenimiento / Limpieza

De vez en cuando la bomba precise ser limpiada. Para limpiarla haga lo siguiente:

Antes de nada retire la base de sujeción. Entonces gire la cesta y extraiga la bomba. Ahora el impulsor
completo puede ser extraído. Puede limpiarse bajo agua corriente y después debe ser re­ensamblada. Cuando la monte asegúrese de que el eje cerámico del impulsor coincide con los huecos
de los rodamientos.

6. Problemas

La bomba está diseñada para tener unos bajos requerimientos de mantenimiento y bajo condiciones
normales será muy fiable, siempre que esté protegida de la suciedad. Si la bomba se torna ruidosa
la canasta y la hélice del impulsor han de ser limpiadas o el impulsor y los rodamientos han de ser
sustituidos.

7. Garantía

Ante defectos en el material o mano de obra AB Aqua Medic garantiza durante 24 meses a partir de
la fecha de la compra, repara ó sustituye las partes defectuosas de forma gratuita - siempre que
dicho producto se haya instalado correctamente, se está usando para el propósito para el que ha
sido diseñado, se usa conforme al manual de instrucciones y nos sea devuelto a portes pagados. No
cubre la garantía las partes consumibles. Se requerirá la factura o ticket de compra original donde
se indique el nombre del distribuidor, el número de modelo y la fecha de la compra, ó una tarjeta de
garantía oficial. Esta garantía no se aplicará sobre los productos en los que se haya alterado el
modelo o número de producto, eliminado o borrado, haya sido reparado, modificado ó alterado por
personal no autorizado, ó el daño se ha causado por accidente o negligencia. Estas advertencias no
afectan a sus derechos legales como cliente.

AB Aqua Medic GmbH - Gewerbepark 24 - 49143 Bissendorf/Alemania

- Cambios técnicos reservados - 02/2017

Los manuales actuales están disponibles para descargar en www.aqua-medic.de.

DC Runner 1.1 - 3.1 - 5.1 - 9.1

Manuale Operativo IT

Pompa di circolazione regolabile per acquari d'acqua dolce e marina

Acquistando questa pompa, avete scelto un prodotto di altissima qualità, studiato e sviluppato
appositamente per l'uso in acquari e testato dai nostri esperti.

AB Aqua Medic GmbH

Gewerbepark 24, 49143 Bissendorf, Germany

_____________________________________________________________________

21

22

1. Contenuto

• DC Runner – Pompa di circolazione regolabile a basso voltaggio, 24 V DC

• DC Runner Controller – Unità di controllo automatica con otto differenti livelli di potenza.

• Trasformatore elettronico di sicurezza - Ingresso: AC 110 – 240 V / 50/60 Hz, Uscita: 24 V

DC

2. Caratteristiche e funzioni

Le DC Runner sono pompe di corrente accoppiate magneticamente con un motore sincrono
completamente incapsulato. Tutti i materiali sono completamente resistenti all'acqua.
Le pompe ad un voltaggio di sicurezza di 24 V DC, con trasformatore incluso. Vengono controllate
attraverso un DC Runner Controller che permette il funzionamento in diverse varietà di livelli.
I DC Runner sono adatti per l'installazione sia in acqua, sia fuori da essa.

3. Dati tecnici

Tipo DC Runner

1.1

Fonte di
alimentazione
della pompa:
Fonte di
alimentazione del
trasformatore:
Uscita della
pompa:
Altezza massima: Fino a 1.5 m Fino a 2.2 m Fino a 2.7 m Fino a 3.5 m Fino a 4.8 m
Consumo
elettrico:
Connessione del
lato di
aspirazione:
Connessione del
lato di pressione:
Tipo di
protezione:

24 V DC 24 V DC 24 V DC 24 V DC 24 V DC

110-240 V
AC / 50/60
Hz
Fino a 1,200
l/h

max. 12
watt
25 mm / ¾” 25 mm / ¾” 32 mm / 1” 32 mm / 1” 40 mm /

20 mm 25 mm / ¾” 25 mm / ¾” 32 mm / 1” 40 mm /

IP X8 IP X8 IP X8 IP X8 IP X8

DC Runner

2.1

110-240 V
AC / 50/60
Hz
Fino a 2,000
l/h

max. 20
watt

DC Runner

3.1

110-240 V
AC / 50/60 Hz

Fino a 3,000
l/h

max. 25 watt max. 40

DC Runner

5.1

110-240 V
AC / 50/60
Hz
Fino a 5,000
l/h

watt

DC Runner

9.1

110-240 V
AC / 50/60
Hz
Fino a 9,000
l/h

max. 65
watt

1¼”

1¼”

Fig. 1: DC Runner 1.1

1. Piedini di gomma 7. Guarnizione

2. Piatto di supporto 8. Coperchio della pompa

3. Motore della pompa 9. Guarnizioni per connessione di pressione

4. Cuscinetto posteriore 10. Filtro

5. Rotore girante 11. Tappo di chiusura

6. Cuscinetto anteriore

Fig. 2: DC Runner 2.1 + 3.1

1. Piedini di gomma 10. Manicotto adesivo D 25

2. Piatto di supporto 11. Manicotto adesivo D 32

3. Motore della pompa 12. Connessione per tubo di gomma lato pressione

4. Cuscinetto posteriore 13. Connessione per tubo di gomma lato aspirazione

5. Rotore girante 14. Dado di unione lato di pressione

6. Guarnizione 15. Dado di unione lato di aspirazione

7. Coperchio della pompa 16. Filtro

8. Guarnizioni per conn. di pressione 17. Tappo di chiusura

9. Guarnizioni per conn. di pressione

Fig. 3: DC Runner 5.1 + 9.1

1. Piedini di gomma 7. Coperchio della pompa

2. Piatto di supporto 8. Guarnizioni per conn. di pressione

3. Motore della pompa 9. Manicotto adesivo D 32

4. Cuscinetto posteriore 10. Tubo flessibile

5. Rotore girante 11. Dado di unione

6. Guarnizione 12. Filtro (DC Runner 5.1)

Pezzi di ricambio disponibili: per favore consultare www.aqua-medic.de.

La pompa può funzionare solo in acqua, ma un installazione fuori dall'acqua è possibile. La
profondità dell'acqua massima è di 1 m / 40 in.

Istruzioni di sicurezza

La pompa e‘costruita solo per uso interno.
Non alterare o cambiare alcun componente per mantenere la garanzia. Se uno dei cavi
e’ danneggiato, la pompa deve essere distrutta.

23

24

4. DC Runner Controller

Il controller DC Runner incluso è connesso tra l'alimentazione di corrente e la pompa per regolare il
flusso d'uscita. La potenza può essere regolata premendo il bottoni +/-, ed il livello viene mostrato
dai led. Il tasto “FEED” se premuto, interrompe il flusso per 10 minuti.
In caso di mancanza d'acqua nella pompa per più di 2 minuti avviene lo spegnimento automatico.
Staccare e riattaccare la spina per far ripartire il controller. Il controller, le spine e gli attacchi devono
essere mantenuti all'asciutto.
0 - 10 V: Le pompe devono lavorare almeno al 60% di potenza, altrimenti potrebbero danneggiarsi.
Cicli brevi non sono possibili a causa dell’accensione ritardata delle pompe.
DC Runner 1.1 – 2.1: Quando si inserisce la spina nella presa 0 - 10 V (Fig. 4, No. 4) si imposta in
automatico da 0 - 10 V, questo viene indicato dalle luci dei 2 Led.
DC Runner 3.1 – 9.1: Premere il tasto fino a quando i 4 LED (Fig. 4, No. 2) si accendono, questo
attiva la presa da 0 - 10 V.

Fig. 4: DC Runner Controller

1. Bottone –

2. LED

3. Alimentatore

4. Presa 0 - 10 V

5. Manutenzione / Pulizia

Periodicamente la pompa ha bisogno di essere pulita. Per procedere alla pulizia seguite i passaggi:

Prima di tutto rimuovete il piatto di supporto inferiore, poi girate il cestino ed estraete la pompa.
Ora, la girante può essere estratta. Pulite con acqua corrente e poi riassemblate, assicurandovi che
il componente ceramico del girante sia ben inserito nella presa del cuscinetto corrispondente.

6. Problemi

La pompa è studiata per avere il livello minimo di manutenzione ed in condizioni normali di esecuzione
è molto affidabile, sempre se protetta da contaminazioni. Se la pompa diventa rumorosa, il cestino
d'aspirazione e l'elica devono essere puliti e/o il girante e i cuscinetti devono essere sostituiti.

7. Garanzia

Questo prodotto ha una garanzia di 24 mesi dalla data di acquisto sui difetti del materiale e di
produzione di AB Aqua Medic GmbH. La garanzia è valida solo esibendo la prova di acquisto, cioè la
fattura. Saranno a nostro carico la riparazione e sostituzione gratuita del prodotto (costi di trasporto
esclusi). In caso di problemi siete pregati di contattare il vostro dealer AB Aqua Medic GmbH. Questa
garanzia non ha effetto sui prodotti che sono stati installati in modo scorretto, in caso di uso errato
o di modifiche fatte da persone non autorizzate.
AB Aqua Medic GmbH non è responsabile per danni ulteriori causati dall’uso del prodotto.

AB Aqua Medic GmbH - Gewerbepark 24 - 49143 Bissendorf/Germany

I manuali sono disponibili sul sito www.aqua-medic.de.

- Modifiche tecniche riservate – 02/2017

DC Runner 1.1 / 2.1 / 3.1 / 5.1 / 9.1

Instrukcja Użytkownika PL

Pompa obiegowa do akwariów morskich i słodkowodnych

Kupując ten produkt wybrałeś profesjonalne urządzenie zaprojektowane i przetestowane przez
specjalistów z zakresu akwarystyki.

AB Aqua Medic GmbH

Gewerbepark 24, 49143 Bissendorf, Germany

____________________________________________________________________

25

26

1. Co znajduje się w opakowaniu

• DC Runner – pompa sterowalna, 24 V DC

• DC Runner Controller – w pełni automatyczny sterownik do pompy z 8 zakresami pracy

regulującymi wydajność pompowania.

• Elektroniczny zasilacz - AC 110 – 240 V / 50/60 Hz, Wyjście: 24 V DC

2. Cechy produktu

Pompy DC to rodzina pomp obiegowych wyposażonych w silnik synchroniczny. Wszystkie materiały
są zabezpieczone przed działaniem słonej wody.

Pompa pracuje na zasilaniu 24 V DC – w zestawie znajduje się zasilacz. Sterowanie odbywa się za
pomocą sterownika, który jest dołączony do zestawu. Sterownik pozwala na ustawienie wydajności
pompy.

Pompa DC Runner może pracować całkowicie zanurzona lub pracować poza zbiornikiem.

3. Technical Data

Type DC Runner

1.1

Zasilanie pompy: 24 V DC 24 V DC 24 V DC 24 V DC 24 V DC
Zasilacz: 110-240 V

AC / 50/60
Hz

Wydajność: up to 1.200

l/h
Max.
Podnoszenie:
Zużycie mocy: max. 12 W max. 20 W max. 25 W max. 40 W max. 65 W
Podłączenie
strona ssąca:
Podłączenie
strona tłocząca:
Zabezpieczenie: IP X8 IP X8 IP X8 IP X8 IP X8

up to 1,5 m up to 2,2 m up to 2,7 m up to 3,5 m up to 4,8 m

25 mm / ¾“ 25 mm / ¾“ 32 mm / 1” 32 mm / 1” 40 mm / 1¼”

20 mm 25 mm / ¾“ 25 mm / ¾“ 32 mm / 1” 40 mm / 1¼”

DC Runner

2.1

110-240 V
AC / 50/60
Hz
up to 2.000
l/h

DC Runner

3.1

110-240 V
AC / 50/60
Hz
up to 3.000
l/h

DC Runner

5.1

110-240 V
AC / 50/60
Hz
up to 5.000
l/h

DC Runner

9.1

110-240 V
AC / 50/60
Hz
up to 9.000
l/h

Rys. 1: DC Runner 1.1

1. Gumowe nóżki 7. Uszczelka obudowy

2. Płytka mocująca 8. Zamknięcie komory wirnika

3. Silnik pompy 9. Uszczelki strony tłoczącej

4. Tylne łożysko 10. Filter basket

5. Wirnik 11. Uszczelka

6. Przednie łożysko

Rys. 2: DC Runner 2.1 + 3.1

Jeśli przewód jest uszkodzony, pompa nie może być użytkowana.

1. Gumowe nóżki 10. Wklejka D 25

2. Płytka mocująca 11. Wklejka D 32

3. Silnik pompy 12. Podłączenie węża strona tłocząca

4. Tylne łożysko 13. Podłączenie węża strona ssąca

5. Wirnik 14. Nakrętka strona tłocząca

6. Uszczelka obudowy 15. Nakrętka strona ssąca

7. Zamknięcie 16. Koszyk prefiltra

8. Uszczelka 17. Uszczelka

9. Uszczelka

Rys. 3: DC Runner 5.1 + 9.1

1. Gumowe nóżki 7. Zamknięcie

2. Płytka montażowa 8. Uszczelka strony tłoczącej

3. Silnik 9. Wklejka D 32

4. Tylne łożysko 10. Podłączenie węża

5. Wirnik 11. Nakrętka

6. Uszczelka 12. Koszyk prefiltra (tylko DC Runner 5.1)

Dostępne części zamienne: Patrz strona www.aqua-medic.de.

Pompa może działać tylko I wyłącznie z wodą w komorze wirnika. Pompa można podłączyć

poza zbiornikiem. Maksymalne zanurzenie to 1metr.

Zasady bezpieczeństwa

Pompa jest zaprojektowana do użytku wewnętrznego.
Nie wolno przecinać przewodów, zmieniać wtyczek czy dokonywać jakichkolwiek

6. EcoDrift Control

zmian w instalacji elektrycznej. Jakakolwiek zmiana jest równoważna z utratą gwarancji.

4. DC Runner Controller

Załączony do zestawu DC Runner Controller umożliwia sterowanie wydajnością pompy. Moc ustawia
się przycikami

+/- , a aktualna nastawa pokazana jest za pomocą diod LED. Po naciśnięciu przycisku

27

28

“FEED” pompa wyłączy się na 10 minuty. Pompa wyłączy się automatycznie jeżeli nie będzie wody
przze około 2 minuty. Aby załączyć pompę po jej automatycznym rozłączeniu należy wyłączyć
zasilanie na chwilę. Złącza muszą być zawsze suche.
0 – 10 V: Pompy muszą pracować na minimum 60% mocy, w innym wypadku może dojść do
uszkodzenia pompy. Ustawienie pompy w tryb pulsowania nie jest możliwe ze względu na zwłokę
przy starcie pompy.

DC Runner 1.1 – 2.1: Po włożeniu do gniazda 0 – 10 V (Rys. 4, Nr. 4) urządzenie przełączy się na
sterowanie 0 - 10 V I zapalą się dwie diody LED.
DC Runner 3.1 – 9.1: Wciśnij przycisk do momentu aż zapalą się 4 diody LED (Rys. 4, Nr. 2) – wtedy
załączy się sterowanie 0 – 10 V.

Rys. 4: DC Runner Controller

1. – Przycisk

2. Dody LED

3. Zasilanie

4. Gniazdo 0 - 10 V

5. Czyszczenie / obsługa

Od czasu do czasu pompa musi być wyczyszczona. Aby wykonać czyszczenie należy wykonać
następujące czynności: Po pierwsze, zdemontować płytkę podstawy. Następnie, przekręcić koszyk i

zdjąć go z pompy. Teraz można wyciągnąć wirnik. Można całość wyczyścić pod bieżącą wodą i
następnie złożyć w odwróconej kolejności. Przy składaniu należy upewnić się, że gumki są dokładnie
włożone w swoich miejscach.

6. Awarie

Pompa zostałą tak zaprojektowana, aby być jak najmniej obsługowa. Pompa powinna działać
bezawaryjnie, jesli będzie regularnie czyszczona. Jeśli pompa będzie pracowała co raz głośniej,
należy wyczyścić koszyk prefiltra, wirnik, komorę wirnika. Jeśli to nie pomoże, należy wymienić wirnik
i/lub łożyska.

7. Gwarancja

Aqua Medic udziela gwarancji na usterki materiałów i produktów oświetleniowych na okres 24
miesiecy od daty zakupu. Jeśli produkt jest uszkodzony, gwarant według własnego uznania dokona
naprawy lub wymiany wadliwego towaru. Gwarancja nie sa objete uszkodzenia powstałe w wyniku
nieodpowiedniej instalacji, nieodpowiedniego użycia lub zmian dokonanych przez użytkownika. Aqua
Medic nie odpowiada za jakiekolwiek powstałe uszkodzenia spowodowane użyciem produktu.
Gwarancja ważna jest jedynie wraz z dowodem zakupu. Z przykrością informujemy, że nie jesteśmy
odpowiedzialni za straty pośrednie i bezpośrednie wynikające z awarii sprzętu. Żadne z powyższych
nie ma wpływu na statutowe prawa jakie przysługą Państwu na mocy obowiązujących przepisów.

AB Aqua Medic GmbH - Gewerbepark 24 - 49143 Bissendorf/Germany

- Zastrzegamy prawo zmian - 02/2017

Aktualne instrukcje są do pobrania pod adresem www.aqua-medic.de.

DC Runner 1.1 / 2.1 / 3.1 / 5.1 / 9.1

Инструкция по эксплуатации RUS

Управляемая напорная помпа с напряжением 24 В для морских и пресноводных
аквариумов

Купив эту помпу, Вы приобрели качественный продукт, разработанный специально для
использования в аквариумистике и протестированный специалистами.

AB Aqua Medic GmbH

Gewerbepark 24, 49143 Bissendorf, Germany

____________________________________________________________________

29

30

1. Комплект поставки

24 В DC

24 В DC

24 В DC

24 В DC

24 В DC

• Управляемая помпа DC Runner, работающая от постоянного тока с напряжением 24 В

• DC Runner Controller – полностью автоматический контроллер для управления помпой с

восьмью различными режимами работы для настройки напора воды.

• Безопасный электронный трансформатор AC 110 - 240 В / 50/60 Гц с выходным током

24 В DC

2. Спецификации

Магнитные вихревые помпы серии DC Runner оснащены капсульным синхронизированным
мотором. Все материалы устойчивы к морской воде.
Насосы работают под безопасным напряжением 24 В, трансформатор входит в комплект
поставки. Помпы можно настраивать. Вместе с помпой поставляется контроллер DC Runner
Control. С его помощью можно устанавливать различные уровни напора воды, предварительно
заданные в контроллере.
Помпы DC Runner можно устанавливать как под, так и над водой.

3. Технические характеристики

Тип DC Runner

1.1

Подключение
электричества к
помпе:
Подключение
электричества к
трансформатору:
Мощность
насоса:
Максимальная
высота подачи:
Потребляемая
мощность:
Подключение
подачи воды:
Подключение
отвода воды:
Защита: IP X8 IP X8 IP X8 IP X8 IP X8

Рис. 1: Устройство DC Runner 1.1

1. Резиновые ножки 7. Уплотнитель корпуса

2. Крепёжная пластина 8. Головка двигателя

3. Мотор помпы 9. Уплотнители напорных штуцеров

4. Задний подшипник 10. Коробка помпы

5. Ротор 11. Пробка

6. Передний подшипник

110-240 B
AC / 50/60
Гц
до 1.200 л/ч до 2.000 л/ч до 3.000 л/ч до 5.000 л/ч до 9.000 л/ч

до 1,5 м до 2,2 м до 2,7 м до 3,5 м до 4.8 м

до 12 Ватт до 20 Ватт до 25 Ватт до 40 Ватт до 65 Ватт

25 мм / ¾“ 25 мм / ¾” 32 мм / 1“ 32 мм / 1“ 40 мм / 1¼”

20 мм 25 мм / ¾” 25 мм / ¾” 32 мм / 1“ 40 мм / 1¼”

DC Runner

2.1

110-240 B
AC / 50/60
Гц

DC Runner

3.1

110-240 B
AC / 50/60
Гц

DC Runner

5.1

110-240 B
AC / 50/60 Гц

DC Runner

9.1

110-240 B
AC / 50/60 Гц

Рис. 2: Устройство DC Runner 2.1 + 3.1

1. Резиновые ножки 10. Муфта D 25

2. Крепёжная пластина 11. Муфта D 32

3. Мотор помпы 12. Подключение шланга отвода воды

4. Задний подшипник 13. Подключение шланга подачи воды

5. Ротор 14. Накидная гайка на отвод воды

6. Уплотнитель корпуса 15. Накидная гайка на подачу воды

7. Головка помпы 16. Коробка для помпы

8. Уплотнитель напорного штуцера 17. Пробка

9. Уплотнитель напорного штуцера

Рис. 3: Устройство DC Runner 5.1 + 9.1

1. Резиновые ножки 7. Коробка фильтра

2. Крепёжная пластина 8. Уплотнитель напорного штуцера

3. Мотор помпы 9. Муфта D 32

4. Задний подшипник 10. Подключение шланга

5. Ротор 11. Накидная гайка

6. Уплотнитель корпуса 12. Коробка фильтра (только DC Runner 5.1)

Доступные запасные части: см. www.aqua-medic.de.

Помпу можно включать только если она заполнена водой! Возможна установка вне воды.
Максимальная глубина погружения составляет 1 м.

Указания по безопасности

Помпу можно применять только в закрытых помещениях. При работах в
аквариуме или с помпой отключите кабель от сети.
Нельзя менять сетевой кабель и вилку. При повреждениях кабели помпу нельзя

4. DC Runner Controller

Для управления уровнем потока используется поставляемый вместе с помпой контроллер,
который включается между трансформатором и помпой. При помощи кнопок +/- можно

31

32

управлять мощностью, при этом соответствующая ступень будет отмечена светодиодом. При
нажатии кнопки „FEED“ («Кормление») помпа отключается на 10 минут. Контроллер, вилка и
гнёзда должны быть защищены от воды.
0 - 10 V: помпы нельзя включать менее, чем на 60% мощности, поскольку иначе могут
возникнуть неполадки в работе. Также, по причине задержки при включении и выключении,
невозможны короткие пульсации.
DC Runner 1.1 – 2.1: При включении штекера в розетку 0 - 10 В (рис. 4, № 4) происходит
автоматическое переключение и загораются два светодиода.
DC Runner 3.1 – 9.1: чтобы активировать розетку с напряжением от 0 до 10 В, нажимайте
кнопку, пока не начнут светиться 4 светодиода (Рис. 4, № 2).

Рис. 4: DC Runner Controller

1. Кнопка 3. Гнездо подключения к сети

2. Светодиоды 4. 0 – 10 В-Розетка

5. Уход/чистка

В зависимости от загрязнённости помпу необходимо время от времени чистить.
Снимите нижнюю пластину, поверните и снимите коробку помпы. После этого можно достать
весь узел с ротором и подшипниками. Его можно промыть под проточной водой и снова собрать.
При сборке необходимо обратить внимание на то, чтобы керамическая ось попала в
соответствующее отверстие подшипника.

6. Неисправности

Если помпа защищена от загрязнения, то её можно долго не обслуживать. При возникновении
сильных шумов необходимо очистить места подачи воды и пропеллер. При необходимости
следует заменить ротор и подшипники.

7. Гарантия

AB Aqua Medic GmbH предоставляет 24-месячную гарантию со дня приобретения на все дефекты
по материалам прибора и дефекты при обработке. Подтверждением гарантии служит оригинал
чека на покупку. В этот промежуток времени мы бесплатно отремонтируем продукт, монтируя
новые или отреставрированные детали (исключая расходы по доставке). В случае, если по
истечении гарантийного срока с Вашим прибором возникнут проблемы, обратитесь, пожалуйста,
к Вашему дилеру. Эта гарантия действительна только при первичной покупке. Она покрывает
только дефекты по материалам и обработке, которые появятся при использовании прибора по
назначению. Она не действительна при повреждениях при транспортировке или ненадлежащем
обращении, халатности, неправильном монтаже, а также при вмешательстве и изменениях,
произведенных в несанкционированных местах.
AB Aqua Medic GmbH не несет ответственности за повторные повреждения, возникающие при
использовании прибора.

AB Aqua Medic GmbH - Gewerbepark 24 - 49143 Bissendorf/Germany

- оставляем за собой право на технические изменения конструкции - 02/2017

Актуальные инструкции по эксплуатации можно скачать по ссылке www.aqua-medic.de.
