Руководство по монтажу Smart-UPS™ X
2000/2200/3000 ВА в вертикальном
исполнении/для монтажа в стойку 2U
Важные сообщения по безопасности
Внимательно прочитайте инструкции, чтобы ознакомиться с устройством перед его установкой,
эксплуатацией или техническим обслуживанием. В данном руководстве или на оборудовании могут
использоваться следующие специальные сообщения, предназначенные для того, чтобы предупредить
пользователя о потенциальной опасности или привлечь внимание к информации, которая упрощает или
уточняет выполнение процедуры.
Добавление этого символа к инструкциям по
указывает на наличие опасности поражения электрическим током, что может привести к
нанесению травмы в случае несоблюдения инструкций.
Следующие сообщения о соблюдении мер безопасности могут появляться в данном
руководстве с целью предупреждения о потенциальной опасности.
технике безопасности с пометкой "Осторожно!"
ВНИМАНИЕ
Пометка ВНИМАНИЕ указывает на ситуацию, где возникает потенциальная угроза, которая способна привести к
повреждению оборудования и нанесению травмы легкой или средней степени тяжести, если ее не предотвратить.
ВНИМАНИЕ
Пометка ВНИМАНИЕ указывает на ситуацию, где возникает потенциальная угроза, которая способна привести к
повреждению оборудования, если ее не предотвратить.
Информация по безопасности и общего
характера
Проверьте содержимое упаковки при получении. В случае обнаружения повреждений уведомите об
этом транспортное агентство и дилера.
Перед началом установки ИБП изучите руководство по технике безопасности, поставляемое вместе с
этим устройством.
• Следуйте всем местным и государственным электротехническим правилам и нормам.
• Данный ИБП предназначен только для использования в помещении.
• Место эксплуатации
пыли и избыточной влажности.
• Убедитесь, что вентиляционные отверстия ИБП не закрыты. Необходимо обеспечить достаточное
пространство для эффективной вентиляции.
• Срок службы батареи обычно составляет от двух до пяти лет. На срок службы батареи влияют
факторы окружающей среды. Повышенная окружающая температура, низкое
энергоснабжения и частые кратковременные разряды сокращают срок службы батареи.
• Подключайте кабель питания ИБП непосредственно к настенной розетке. Не используйте сетевые
фильтры и удлинители.
• Батареи имеют большой вес. Извлеките батареи перед установкой ИБП в стойку.
• Всегда устанавливайте внешние блоки батарей (XLBP) в нижней части стойки. ИБП необходимо
устанавливать над блоками
• Интерфейс дисплея ИБП распознает до 10 внешних блоков батарей, подключенных к ИБП. Однако
количество блоков XLBP, которые можно использовать с ИБП, не ограничено.
ИБП должно быть защищено от прямых солнечных лучей, попадания жидкостей,
качество
XLBP.
Комплект поставки
su04
(4) (4) (6) (2)
34a
В комплект модели
SMX3000RMJ2U не входит
Тол ь ко для моделей на 230 В
Модели с предустановленной сетевой
картой
gen0744a
(2)
(2)
Компакт-диск с документацией
Компакт-диск с программным обеспечением
PowerChute в комплект модели
SMX3000RMJ2U не входит
Только высоковольтные модели
Руководство по монтажу Smart-UPS X 100-240 В 2000/2200/3000 ВA в вертикальном исполнении/для монтажа в стойку 2U2
Установка
su0552a
su
Снятие батареи
ВНИМАНИЕ
ПОВРЕЖДЕНИЕ ОБОРУДОВАНИЯ, ТРАВМЫ ПЕРСОНАЛА
• Оборудование имеет большую массу. Всегда применяйте безопасные методы подъема, соответствующие весу
оборудования.
• Перед установкой ИБП в стойку извлеките батарею.
Несоблюдение этих инструкций может привести к повреждению оборудования и нанесению травмы легкой или
средней степени тяжести.
Для извлечения батареи из устройства используйте ручку батареи.
b
3
7
4
0
u
s
Уста новка в четырехточечное стоечное крепление
Используйте APC 4-позиционную направляющую (прилагается).
b
7
7
4
0
u
s
su0474b
su0440a
0469a
su0559a
su0478 a
su0479a
su0563 a
Руководство по монтажу Smart-UPS X 100-240 В 2000/2200/3000 ВA в вертикальном исполнении/для монтажа в стойку 2U 3
Уста новка в двухточечное стоечное крепление
su0470a
su0471 a
su0561a
su0562a
su0472a
su0560a
Руководство по монтажу Smart-UPS X 100-240 В 2000/2200/3000 ВA в вертикальном исполнении/для монтажа в стойку 2U4

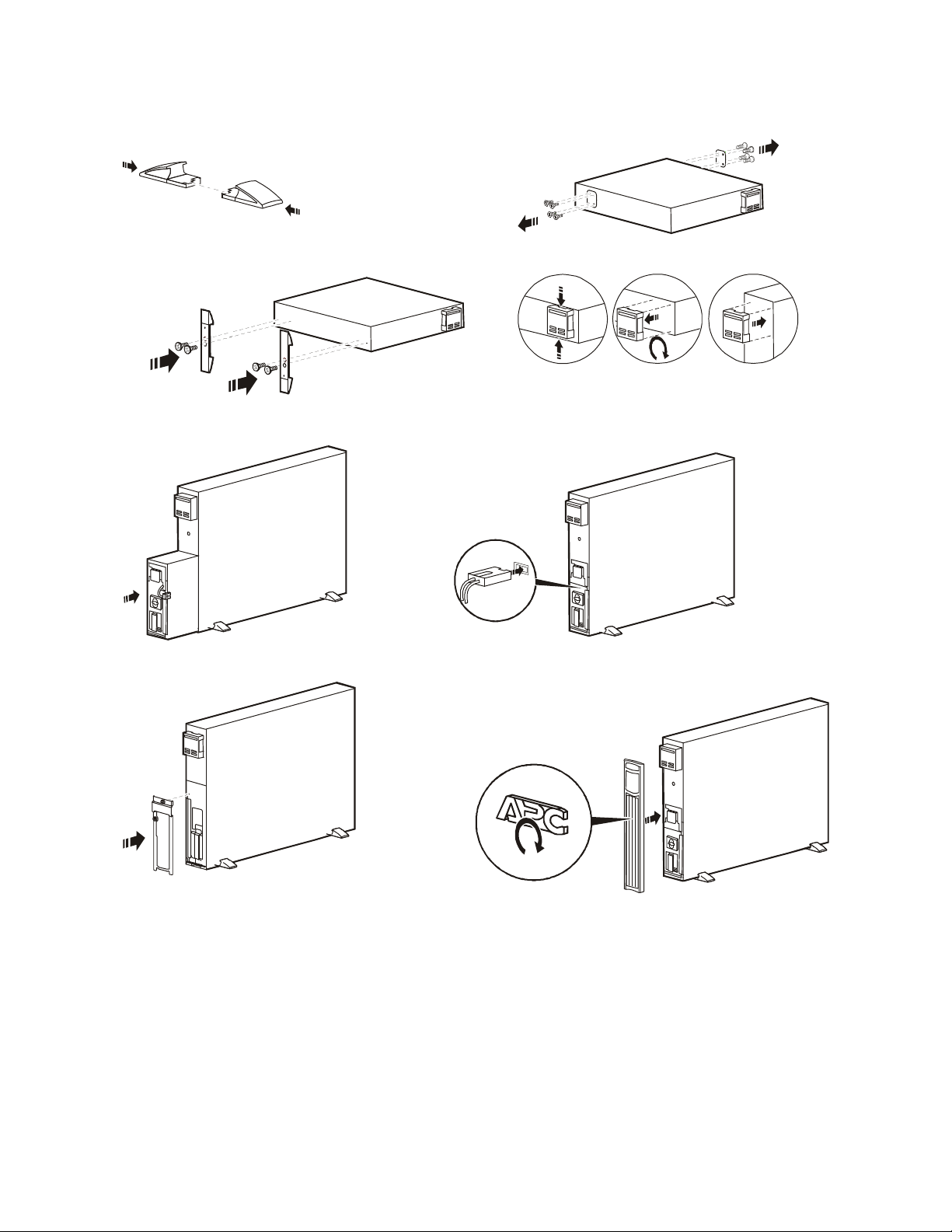

Переход "стойка-вертикальная установка"
su0
su0558 a
su0557a
su0556a
555a
su0554a
su0583a
su0564a
Руководство по монтажу Smart-UPS X 100-240 В 2000/2200/3000 ВA в вертикальном исполнении/для монтажа в стойку 2U 5
Запуск и настройка
Обзор
Низкое напряжение, 2000 ВА
Высокое напряжение, 2200/3000 ВА
Низкое напряжение, 2200 ВА
SmartSlot
Вход ИБП
Винт заземления корпуса
Группа управляемых розеток 1
Группа управляемых розеток 2
su0492a
Группа управляемых розеток 3
Разъем для подключения внешних блоков
батарей
Разъем EPO
Последовательный порт
Порт USB
su0493a
su0494a
Низкое напряжение, 3000 ВА
su0495a
Группы управляемых розеток
Розетки ИБП объединены в группы. Для настройки функций управляемых розеток откройте на дисплее
меню Дополнительные и перейдите к пункту: Главного меню > Управление > Управление розеток 1.
Подключение аварийного выключателя питания
Подробное описание подключения аварийного выключателя питания см. в руководстве
пользователя на компакт-диске.
Руководство по монтажу Smart-UPS X 100-240 В 2000/2200/3000 ВA в вертикальном исполнении/для монтажа в стойку 2U6

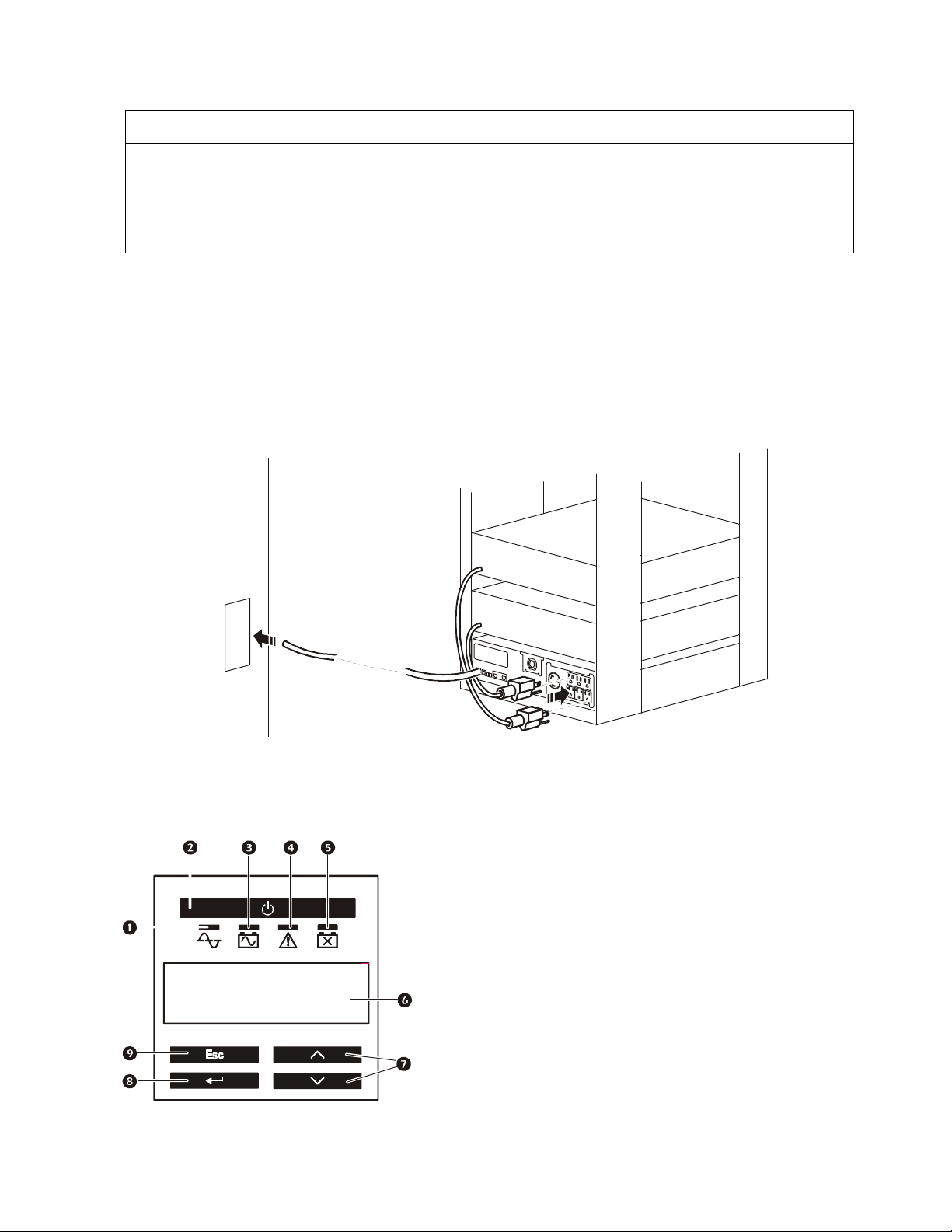

Электрические соединения
su0343a
A
Electric
ВНИМАНИЕ
РИСК ПОВРЕЖДЕНИЯ ОБОРУДОВАНИЯ
• Следуйте всем местным и государственным электротехническим правилам и нормам.
• Электромонтаж должен производиться квалифицированным электриком.
• Всегда подключайте ИБП к заземленной розетке.
Несоблюдение этих инструкций может привести к повреждению оборудования.
1. Подключите оборудование к розеткам на задней панели ИБП.
2. Подключите ИБП к электросети здания.
3. Чтобы применять ИБП как главный
оборудование, подключенное к ИБП.
4. Нажмите кнопку
подключенного оборудования.
ВКЛ./ВЫКЛ. на передней панели ИБП, чтобы включить питание устройства и всего
5. Описание использования переключаемых групп выходных розеток см. в разделе "Группы
переключаемых розеток" в Руководстве по эксплуатации.
ВКЛЮЧАТЕЛЬ/ВЫКЛЮЧАТЕЛЬ питания, включите все
Интерфейс дисплея
PC By Schneider
Индикатор оперативного режима
Кнопка включения/выключения выхода ИБП
Индикатор включения батареи
Индикатор неисправность проводки
Индикатор замены батареи
Дисплей
Клавиши со стрелками ВВЕРХ/ВНИЗ
Кнопка ENTER
Клавиша ESC
su0475 a
Руководство по монтажу Smart-UPS X 100-240 В 2000/2200/3000 ВA в вертикальном исполнении/для монтажа в стойку 2U 7
®
Выберите модели со знаком сертификации ENERGY STAR
.
Для просмотра дополнительной информации посетите веб-сайт:
www.apc.com/site/recycle/index.cfm/energy-efficiency/energy-star/
© 2013 APC by Schneider Electric. Това рные знаки APC, логотип APC, Smart-UPS и PowerChute
принадлежат компании Schneider Electric Industries S.A.S. или ее дочерним компаниям. Все
остальные товарные знаки являются собственностью соответствующих владельцев.
RU 990-3650E
04/2013
