APC Smart-UPS RT 3000 User Manual [fr]

Guide d’utilisation
Bloc de batteries externe SURT192XLBP
Pour onduleur Smart-UPS
Français
®
990-1387A 09/2003
Introduction
Le SURT192XLBP se connecte à l’onduleur APC Smart-UPS® RT 3000/5000/7500/10000 VA. Combinées, ces unités assurent la protection prolongée contre les coupures et réductions de courant, les sous-tensions et surtensions pour votre ordinateur et tout autre équipement électronique essentiel.
1 : INSTALLATION
Reportez-vous à la feuille intitulée « Instructions relatives à la sécurité » livrée avec l’onduleur avant d’installer les batteries.
Déballage
Inspectez l’unité dès sa réception. Informez le transporteur et le revendeur si elle est endommagée. L’emballage est recyclable ; conservez-le donc pour réemploi ou jetez-le d’une manière acceptable. Vérifiez le contenu du paquet :
! bloc de batteries externe ! le panneau avant ! trois fixations et six vis ! documentation du produit, Guide de la sécurité, informations de garantie
Placement du bloc de batteries externe
Placez le bloc-batterie à l’endroit où il sera utilisé.
Le bloc-batterie est lourd. Sélectionnez un endroit assez stable et solide pour son poids.
Évitez d’utiliser cette unité dans un environnement excessivement poussiéreux ou hors des limites de température et d’humidité spécifiées. Reportez-vous au site web de APC, www.apc.com de détails.
Assurez-vous que les fentes d’aération à l’avant et l’arrière de l’unité ne sont pas bloquées.
MPLACEMENT
E
, pour plus
1
Installation des blocs de batteries externes
432
Votre modèle d’onduleur ne correspond pas nécessairement à celui illustré. La procédure d’installation de batterie est toutefois identique quel que soit le modèle.
Avant de connecter les batteries et les supports de fixation (le cas échéant), enlevez les pieds (s’ils sont installés) sous l’onduleur. Reportez­vous au diagramme.
x4
x4
ETRAIT DES BATTERIES DU BLOC DE BATTERIES EXTERNE
R
Cette unité est lourde. Pour l’alléger, enlevez les batteries. Reportez-vous aux instructions de déballage sur le carton de livraison de l’unité ou aux instructions ci-dessous.
1 2 3
1
x9
C
ONFIGURATION EN TOUR
Installation et connexion des blocs de batteries externes
REMARQUE : Les blocs de batteries externes doivent être installés à droite de l’onduleur lorsque vous êtes placé devant les unités, (reportez-vous aux diagrammes ci-dessous).
1. Enlevez les vis de fixation des capots supérieurs
2. Installez la fixation de l’onduleur et du bloc de batteries externe (vis fournies)
2
3. Installez les supports de fixation (vis incluses) comme indiqué ci-dessous.
Onduleur et un bloc de batteries
Onduleur et deux blocs de batteries externes
externe
Remarque : les supports
Fixez les supports
de fixation sur le XLBP central ont une vis commune.
4. Connectez les fils de terre vert/jaune (vis incluses) comme indiqué ci-dessous.
Connexions des fils de terre à la vis TVSS
5. Connectez les batteries au panneau arrière comme indiqué ci-dessous.
Connexions des batteries à l’arrière
6. Replacez les capots supérieurs et fixez-les avec les vis enlevées à l’étape 1.
3

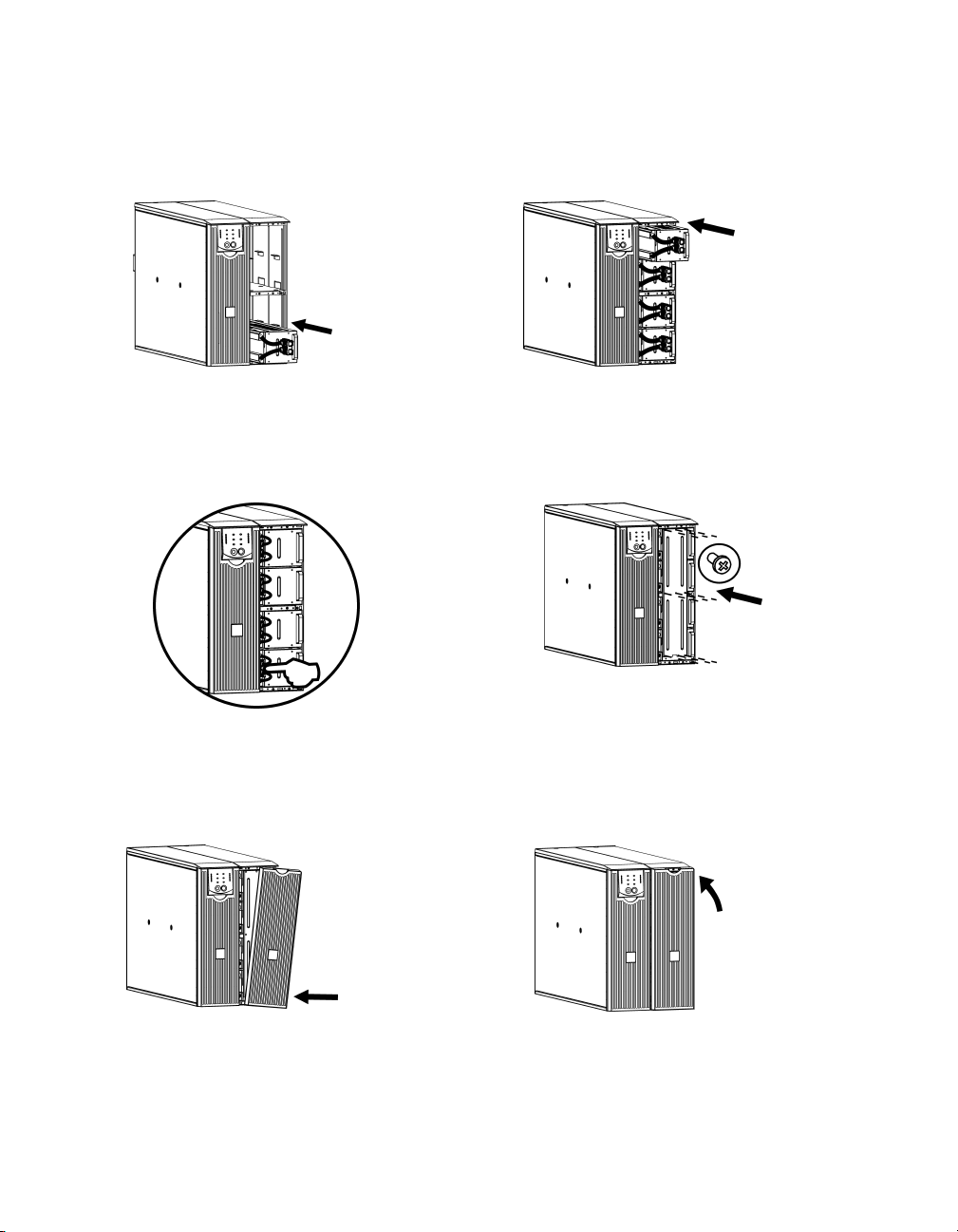

Installation et connexion des batteries à l’avant et fixation du panneau avant
1 2
3 4
4
3 2 1
x9
5 6
4
C
ONFIGURATION EN BAIE
Reportez-vous au Guide d’installation inclus dans le kit de rails SURTRK2 pour des instructions sur le montage de l’onduleur et des blocs de batteries externes dans une baie.
REMARQUE : Les blocs de batteries externes doivent être montés au-dessous de l’onduleur dans la baie.

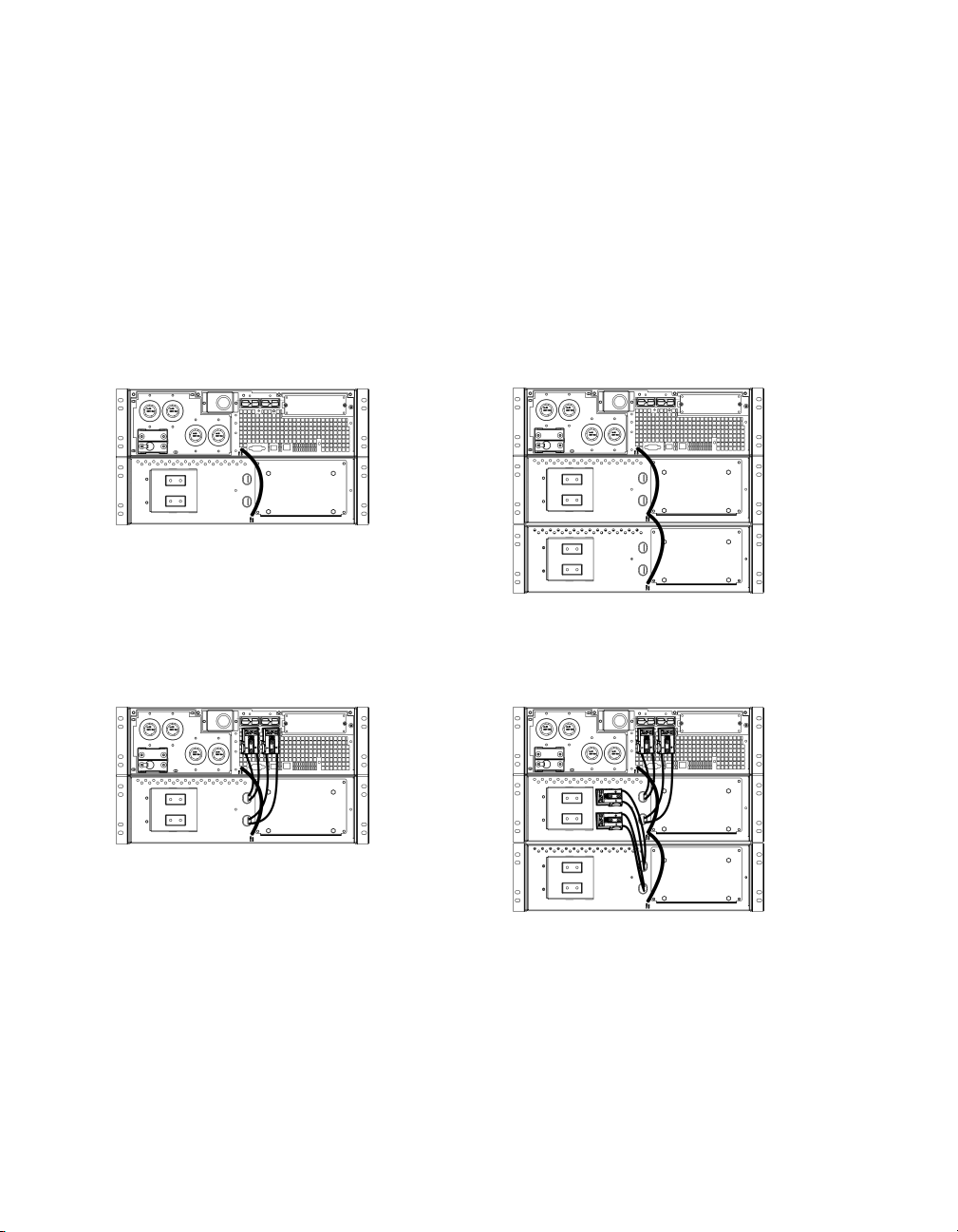

Installation et connexion des blocs de batteries externes
1. Connectez les fils de terre vert/jaune (vis incluses) comme indiqué ci-dessous.
Connexions de fils de terre à la vis TVSS
2. Connectez les batteries au panneau arrière comme indiqué ci-dessous.
Connexions de batterie
5

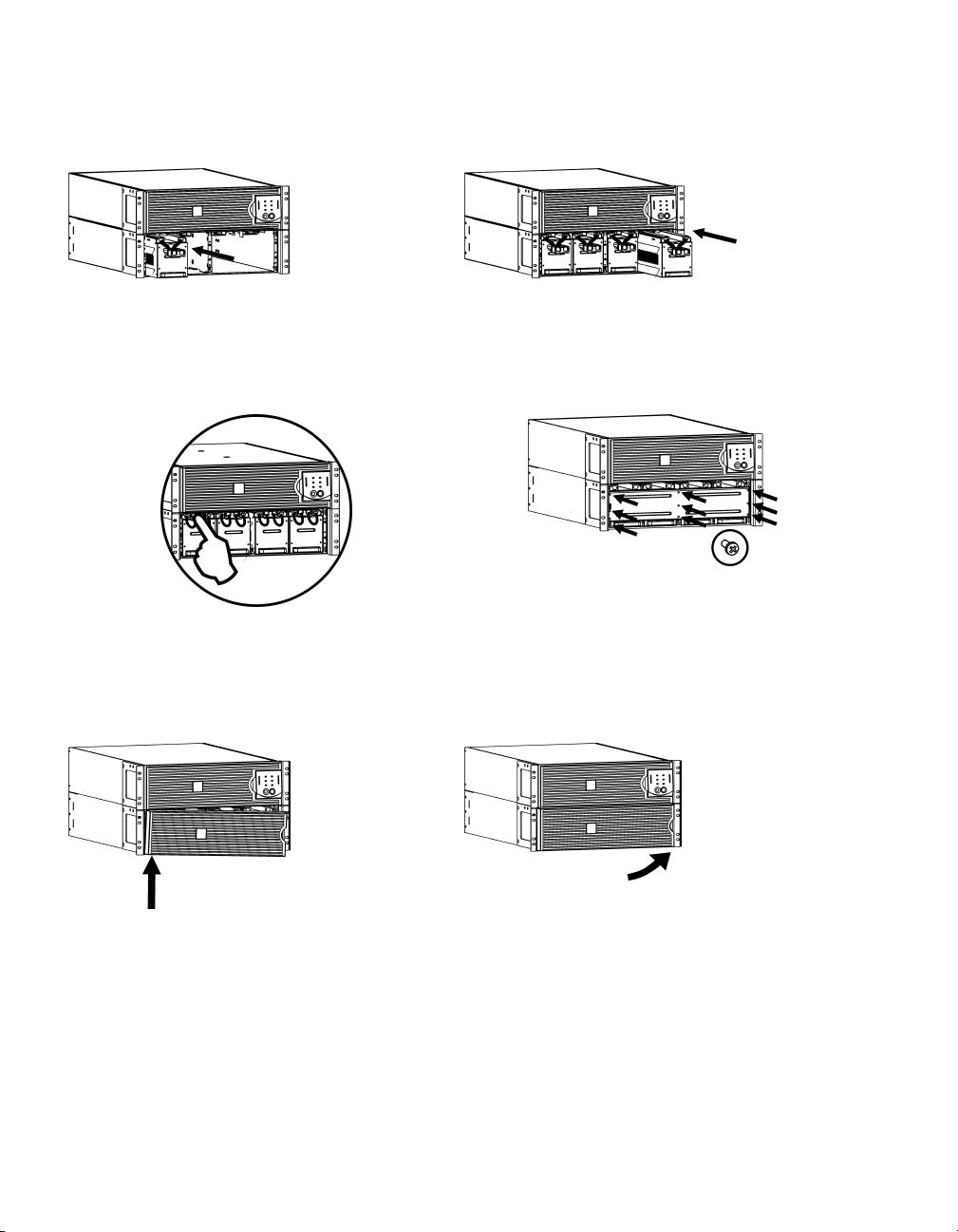

Installation et connexion des batteries à l’avant et fixation du panneau
1 2
1
3
2
4
3 4
x9
5 6
6
Configuration de l’onduleur pour la reconnaissance des blocs de batteries
Cette configuration affecte l’exactitude des calculs d’autonomie réalisés par l’onduleur lors du fonctionnement sur batterie.
Ces paramètres sont définis par le biais du logiciel fourni (PowerChute® Business Edition ou PowerChute® Network Shutdown), des cartes accessoires Smart Slot en option, ou du Mode Terminal.
Reportez-vous aux instructions accompagnant le logiciel ou les cartes accessoires. Reportez-vous aux instructions relatives au Mode Terminal ci-dessous.
I
NTERFACE DE MODE TERMINAL POUR CONFIGURER LES PARAMETRES DE L'ONDULEUR
Modèles 3000 VA
Le mode Terminal est une interface pilotée par menus qui permet une configuration détaillée de l’onduleur.
Connectez le câble série au port série à l’arrière de l’onduleur.
1. QUITTEZ le logiciel PowerChute Business Edition en procédant comme suit :
Depuis le Bureau, utilisez Démarrer => Paramètres => Panneau de configuration =>
Outils administratifs => Services.
Sélectionnez APC PCBE Server et APC PCBE Agent – cliquez sur le bouton droit de la
souris et sélectionnez Stop.
2. Ouvrez un programme terminal. Exemple : HyperTerminal
Depuis le Bureau, utilisez Démarrer => Programmes => Accessoires => Communication
=>HyperTerminal.
3. Double-cliquez sur l’icône HyperTerminal.
Suivez les invites pour choisir un nom et sélectionnez une icône. Ignorez le message,
« ...must install a modem », s’il apparaît. Cliquez sur OK.
Sélectionnez le port COM connecté à votre onduleur. Les paramètres de port sont les
suivants :
# bits per second – 2400 (bits par seconde - 2400) # data - bits 8 ( bits de données - 8) # parity – none (parité - aucune) # stop bit – 1 (bit d’arrêt - 1) # flow control – none (contrôle de flux - aucun)
Appuyez sur Entrée.
4. Exemple pour définir le nombre de blocs-batteries externes (SURT192XLBP) : Lorsque la fenêtre vide de terminal est ouverte, procédez comme suit pour entrer le nombre de blocs-batterie :
Appuyez sur Entrée pour passer en mode terminal. Observez les invites :
Appuyez sur 1 pour modifier les valeurs de paramètres de l’onduleur. Appuyez sur
e (ou E) pour modifier le nombre de blocs-batterie. Entrez le nombre de blocs­batterie, y compris le bloc-batterie interne (Nombre de blocs-batteries : 1= bloc-
7
batterie interne, 2 = 1 SURT192XLBP, 3 = 2 SURT192XLBP, etc.). Appuyez sur Entrée.
Suivez les invites.
5. Quittez le programme terminal.
Modèles 5000 VA
Le Mode Terminal est une interface pilotée par menus qui permet une configuration détaillée de l’onduleur.
Connectez le câble série au port série à l’arrière de l’onduleur. Lorsque vous utilisez le logiciel PowerChute® Network Shutdown :
1. Ouvrez un programme de terminal. Exemple : HyperTerminal
Depuis le Bureau, utilisez Démarrer => Programmes => Accessoires => Communication
=>HyperTerminal.
2. Double-cliquez sur l’icône HyperTerminal.
Suivez les invites pour choisir un nom et sélectionnez une icône. Ignorez le message,
« ...doit installer un modem », s’il apparaît. Cliquez sur OK.
Sélectionnez le port COM connecté à votre onduleur. Les paramètres du port sont les
suivants :
# bits per second – 2400 (bits par seconde - 2400) # data - bits 8 ( bits de données - 8) # parity – none (parité - aucune) # stop bit – 1 (bit d’arrêt - 1) # flow control – none (contrôle de flux - aucun)
Appuyez sur Entrée.
3. Exemple pour définir le nombre de blocs-batteries externes (SURT192XLBP) : Lorsque la fenêtre vide de terminal est ouverte, procédez comme suit pour entrer le nombre de
blocs-batterie :
Appuyez sur Entrée pour passer en mode terminal. Appuyez plusieurs fois sur Entrée,
jusqu'à ce que l'invite Nom d'utilisateur : s'affiche. Suivez les invites. Tapez les informations lentement, en attendant que chaque caractère s'affiche à l'écran avant de taper le suivant.
Paramètres par défaut de la carte Web/SNMP :
Nom d'utilisateur : apc
Mot de passe : apc
Appuyez sur 1 puis sur Entrée pour sélectionner Gestionnaire de périphériques (Device
Manager).
Sélectionnez le modèle en entrant le nombre correspondant, puis appuyez sur
Entrée.
Appuyez sur 3 puis sur Entrée pour sélectionner Configuration.
Appuyez sur 1 puis sur Entrée pour sélectionner Batterie (Battery).
8
Appuyez sur 2 puis sur Entrée pour modifier les paramètres de batterie (Battery Settings).
Saisissez le nombre de blocs-batteries externes (quatre modules de batteries par
bloc), puis appuyez sur Entrée. (Nombre de blocs-batteries : 1= bloc-batterie interne, 2 = 1 SURT192XLBP, 3 = 2 SURT192XLBP, etc.).
Appuyez sur 3 puis sur Entrée pour accepter les modifications.
Appuyez sur Echap plusieurs fois (5) pour retourner dans le menu principal.
Appuyez sur 4 puis sur Entrée pour quitter l'application.
9
2 : STOCKAGE, ENTRETIEN ET REPARATION
Stockage
Stockez l’onduleur couvert et dans sa position de fonctionnement normale, dans un endroit frais et sec, avec ses batteries complètement chargées.
Stockez à : 50.000 pieds (15.000 m)
-20 à 60° C. Chargez les batteries tous les 6 mois.
Remplacement du module de batterie
Cet onduleur comporte un module de batterie facile à remplacer (« à chaud »). Le remplacement d’une batterie est une procédure ne présentant aucun risque d’électrocution. Vous pouvez laisser en marche l’onduleur et le matériel connecté pendant la procédure décrite ci-dessous. Contactez votre revendeur ou accédez au site web APC, www.apc.com batterie de remplacement RBC44.
La durée de vie de l’onduleur dépend de l’usage et de l’environnement. Reportez-vous à
www.apc.com
pour des informations sur l’autonomie des batteries.
Lorsque la batterie est déconnectée, l'équipement n'est plus protégé contre les coupures de courant.
Veillez à rapporter la batterie usagée dans un lieu prévu pour le recyclage ou à la renvoyer chez APC dans l'emballage prévu à cet effet.
Entretien
, pour des informations sur les modules de
Si l’onduleur est en panne, procédez comme suit :
1. Contactez le service clientèle (Customer Service) d’APC en accédant au site web APC à
www.apc.com/support
$ Notez le numéro de modèle de l'unité, le numéro de série, et la date d'achat. Quand vous
appelez le Service clientèle APC, un technicien vous demande de décrire le problème et essaye de le résoudre au téléphone, si possible. Si cela n'est pas possible, le technicien peut organiser le dépannage de l'onduleur ou émettre un Numéro d'autorisation de retour de matériel (RMA#).
$ Si l'unité est sous garantie, la réparation est gratuite. Sinon, il y a des frais de réparation. $ La procédure de service après-vente ou de retour de produit peut varier selon les régions.
Veuillez consulter le site Web d'APC pour vérifier les instructions spécifiques à votre pays.
10
.
2. Emballez l’unité dans le carton d’origine. Si celui-ci n’est plus disponible, reportez-vous au site Web de APC, www.apc.com/support
$ Emballez correctement pour éviter tout dégât pendant le transport. N’utilisez jamais de grains
, pour savoir comment en obtenir un nouveau.
de polystyrène pour l’emballage. Tout dégât survenu lors du transport n’est pas couvert par la garantie.
DÉCONNECTEZ toujours LES BATTERIES avant l’expédition, conformément aux régulations du U.S. Department of Transportation (DOT).
Les batteries peuvent rester dans l’onduleur.
3. Notez le RMA# à l’extérieur du carton d’emballage.
4. Renvoyez l'unité à l'adresse fournie par le Service clientèle par courrier assuré et en port payé.
11
3 : INFORMATIONS REGLEMENTAIRES, CONTACTS ET GARANTIE
Homologation par les organismes de réglementation
Reportez-vous aux Guides d’utilisation des modèles SURT3000/5000XL 3U et SURT7500/10000XL 6U pour une liste complète des homologations par les organismes de réglementation.
Déclaration de conformité
12
Pour contacter APC
Aux États-Unis … Ailleurs …
Reportez-vous au site Web de APC,
www.apc.com/support
.
Reportez-vous au site Web de APC, www.apc.com pays approprié dans le champ de sélection de pays. Sélectionnez l’onglet Assistance en haut de la page Web.
. Sélectionnez le
Garantie limitée
American Power Conversion (APC) garantit que ses produits seront exempts de tous défauts dus au matériel ou à la fabrication pendant une période de deux ans à compter de la date d’achat. Ses obligations aux termes de cette garantie sont limitées à la réparation ou au remplacement, à sa seule discrétion, de tels produits défectueux. Pour obtenir une réparation sous garantie, il est nécessaire d’obtenir un numéro d’autorisation de renvoi de matériel (RMA) auprès du service clientèle. Les produits doivent être renvoyés en port payé et doivent être accompagnés d’une brève description du problème ainsi que de la preuve et du lieu d’achat. Cette garantie ne s’applique pas au matériel qui a été endommagé par accident, négligence ou mauvaise utilisation, ou qui a été modifié de quelque façon que ce soit. Cette garantie ne s’applique qu’à l’acheteur d’origine qui doit avoir enregistré correctement le produit dans un délai de dix jours maximum après son achat.
SAUF COMME STIPULÉ CI-DESSUS, AMERICAN POWER CONVERSION NE FOURNIT AUCUNE GARANTIE, EXPRESSE OU IMPLICITE, Y COMPRIS LES GARANTIES DE QUALITÉ MARCHANDE ET D’USAGE À DES FINS PARTICULIÈRES. Certains États ne permettent pas de limitations ou de clauses d’exclusion des garanties implicites ; les limitations ou exclusions mentionnées ici ne s’appliquent donc pas toujours à l’acheteur.
SAUF COMME STIPULÉ CI-DESSUS, LA SOCIÉTÉ APC NE POURRA EN AUCUN CAS ÊTRE TENUE RESPONSABLE DES DÉGÂTS DIRECTS OU INDIRECTS, SPÉCIAUX, ACCIDENTELS OU CONSÉCUTIFS SURVENANT EN RAISON DE L’UTILISATION DE CE PRODUIT, MÊME SI ELLE A ÉTÉ AVISÉE DU RISQUE DE TELS DÉGÂTS. Spécifiquement, APC n’est responsable d’aucun coût, tel que la perte de profits ou de revenus, la perte de l’utilisation du matériel, de logiciels, de données ou du coût des substituts, réclamés par des tiers ou autres.
Contenu intégral soumis aux lois sur le copyright © 2003 par American Power Conversion Corporation. Tous droits réservés. Toute reproduction intégrale ou partielle sans autorisation est interdite.
APC, Smart-UPS et PowerChute sont des marques déposées de American Power Conversion Corporation. Toutes les autres marques de commerce sont la propriété de leurs propriétaires respectifs.
13
