Alimentation de Secours Onduleur Interactivite de Ligne
monté en baie
990-240406/2005
Introduction
Introduction
A propos de cet onduleur
L'onduleur APC protège les équipements électroniques contre les coupures de secteur, les baisses de tension et
les surtensions. L'onduleur filtre les faibles fluctuations du courant du secteur et isole l'équipement électronique
des perturbations importantes en se déconnectant en interne de la ligne de secteur. L’onduleur assure une
alimentation continue grâce à sa batterie interne jusqu’au retour à la normale de la ligne de secteur ou jusqu’à
l’épuisement complet de la batterie.
Déballage
Veuillez lire le guide sur la sécurité avant d'installer l'onduleur. Le guide d'utilisation et le guide sur la
sécurité sont disponibles sur le CD-ROM des guides de l'utilisateur fourni et sur le site Web APC :
www.apc.com.
Inspectez l’onduleur dès sa réception. Informez le transporteur et le revendeur si vous constatez des dommages.
L’emballage est recyclable ; conservez-le donc pour réemploi ou jetez-le d’une manière acceptable.
Vérifiez le contenu du paquet :
•Onduleur
•Panneau avant
•Rails de montage
•Connecteur EPO
•Kit de documentation de l'onduleur comportant :
–deux supports de fixation
–huit vis à tête fraisée
–la documentation sur le produit
–CD-Rom des manuels de l'utilisateur de l'onduleur
Smart-UPS
–CD-Rom PowerChute
–câbles de communication série et USB
–les consignes de sécurité
–les informations sur la garantie
®
®
Caractéristiques techniques
Température
Fonctionnement
Stockage
Altitude
maximum
Fonctionnement
Stockage
Humidité
Poids
32° à 104° F (0° à 40° C)
Entre 5
° et 86° F (-15° et 30° C) rechargez la batterie de l'onduleur tous
les six mois
Entre 86
° et 113° F (30° et 45° C) rechargez la batterie de l'onduleur
tous les trois mois
10 000 pieds (3000 m)
50 000 pieds (15 240 m)
0 à 95 % d'humidité relative, sans condensation
135 lbs (61 kg) avec le bloc-batterie
80 lbs (36 kg) sans le bloc-batterie
Modèles 230 V uniquement :
Contenu supplémentaire du kit de documentation de
l'onduleur :
Sur toutes les unités, les numéros de modèle et de série
sont situés sur le panneau arrière. Voyez la petite
étiquette comportant des numéros et des codes-barres.
Cette unité est conçue
uniquement pour un usage
intérieur. Sélectionnez un endroit
assez stable et solide pour son
poids.
Évitez d’utiliser l'onduleur dans
un environnement
excessivement poussiéreux ou
hors des limites de température
et d’humidité spécifiées.
135 lbs (61 kg)
Nombre maximum de blocs-batteries externes pris en charge par l'onduleur
Smart-UPS XL
Smart-UPS XL 2200/3000 VA 120/230 VAC 3U monté en baie Guide d’utilisation3
10
Installation
Installation
Votre modèle d'onduleur peut être différent de celui représenté dans ce guide.
L'onduleur et le bloc-batterie sont lourds. Enlevez le bloc-batterie pour alléger l'onduleur pendant
l'installation.
Installation des rails dans la baie
Consultez les instructions fournies avec les rails de montage pour des détails sur leur installation.
Installation de l'onduleur dans la baie et connexion du bloc-batterie
1
4x
4x
2
4
3
56
4Smart-UPS XL 2200/3000 VA 120/230 VAC 3U monté en baie Guide d’utilisation
Démarrage
Accessoires
Cet onduleur est équipé d'un emplacement supplémentaire pour carte SmartSlot. Consultez le site Web d'APC à
l'adresse www.apc.com pour les accessoires disponibles.
Si un accessoire standard, tel qu'une carte SNMP, est installé sur cet onduleur, consultez la documentation de
l'utilisateur contenue sur le CD-ROM.
Installez les accessoires avant d'alimenter l'onduleur.
Démarrage
Connexion de l’équipement et mise sous tension de l’onduleur
1. L’onduleur comporte une vis TVSS (Transient Voltage Surge Suppression) située sur le panneau
arrière pour connecter le fil de terre des parasurtenseurs protégeant les lignes du téléphone et du réseau.
Avant de connecter le câble de terre, vérifiez que l'onduleur n'est PAS connecté au secteur ni à la
batterie.
2. Connexion de l'équipement à l'onduleur.
REMARQUE : Cet onduleur est équipé d'un connecteur de batterie externe situé sur le panneau arrière.
En cas de nécessité, utilisez un câble d'extension de batterie APC. Pour des détails sur la commande de
produits, consultez votre distributeur ou contactez APC sur le site Web www.apc.com.
3. Ajoutez les accessoires en option à l'emplacement SmartSlot situé sur le panneau arrière.
4. Branchez l'onduleur uniquement sur une prise bipolaire à trois fils reliée à la terre. Évitez d’utiliser des
rallonges.
–Modèles 230 V : le cordon d'alimentation est fourni avec le kit de documentation de l'onduleur.
Avant de brancher l'alimentation de secteur, connectez le fil de terre (option) à la vis TVSS.
5. Modèles 120 V : vérifiez le voyant de DÉFECTUOSITÉ DU CÂBLAGE DES LIEUX situé sur le
panneau arrière. Ce voyant s'allume si l'onduleur est branché sur une prise de secteur incorrectement
câblée (voir Dépannage).
6. Pour utiliser l'onduleur comme commutateur principal marche/arrêt, veillez à ce que tout l'équipement
connecté soit sous tension.
Panneaux arrières
120 V CA
230 V CA
Smart-UPS XL 2200/3000 VA 120/230 VAC 3U monté en baie Guide d’utilisation5
Démarrage
Démarrage de l'onduleur
1. Pour allumer l’onduleur, appuyez sur la touche du panneau avant.
–La batterie se charge à 90% de sa capacité lors des quatre premières heures de fonctionnement
normal. N’attendez pas une durée de fonctionnement maximum lors de cette période de
chargement initiale.
–Consultez le site Web d'APC à l'adresse www.apc.com pour la longévité des batteries.
2. Pour une sécurité optimale du système informatique, installez le logiciel de surveillance PowerChute
pour Smart-UPS.
Ports de communication
PORT SÉRIE
PORT USB
Utilisez uniquement le câble fourni pour connecter le port série. Un
câble d'interface série standard n'est pas compatible avec l'onduleur.
Les ports série et USB ne peuvent pas être utilisés simultanément.
Arrêt d'urgence (EPO)
La fonction d'arrêt d'urgence (EPO) peut être configurée par l'utilisateur. La fonction EPO permet de couper
immédiatement à distance l'alimentation de l'équipement connecté, sans basculement sur l'alimentation de la
batterie.
1. Utilisez le connecteur EPO fourni avec l'onduleur.
2. Utilisez un contact normalement ouvert pour connecter le terminal +24 au terminal IN.
3. Raccordez le connecteur à quatre broches au système d'arrêt d'urgence EPO.
PORT EPO
(situé sur le panneau arrière)
L'interface EPO est un circuit de sécurité très basse tension (SELV). Connectez-le uniquement à des
circuits SELV similaires. L'interface EPO contrôle les circuits dont la tension est indéterminée. De tels
circuits de coupure d'alimentation peuvent être assurés par l'intermédiaire d'un commutateur ou d'un
relais correctement isolé du secteur. Pour éviter d'endommager l'onduleur, ne connectez pas l'interface
EPO à un circuit autre qu'un circuit de coupure.
Utilisez un des types de câble suivants pour connecter l’onduleur au commutateur d'arrêt d’urgence :
•CL2 : câble de classe 2 à usage général.
•CL2P : câble ignifugé pour fourreaux, plénums, et autres espaces utilisés pour l’aération
d’environnement.
•CL2R : câble montant pour parcours vertical dans un vide technique vertical d’étage à étage.
•CLEX : câble d’usage limité pour habitations et chemins de câblage.
•Pour l’installation au Canada : utilisez uniquement des câbles conformes CSA, de type ELC (câble de
contrôle de tension extra-basse).
•Pour l'installation dans les autres pays : utilisez un câble basse tension standard conforme aux
réglementations nationales et locales.
Connecteur
EPO
6Smart-UPS XL 2200/3000 VA 120/230 VAC 3U monté en baie Guide d’utilisation
Fonctionnement
Panneaux d'affichage
Modèles 120 V
Modèles 230 V
/
Load
Voyants du panneau d'affichage et boutons de fonction
Vo ya n t
Indicateur
Intitulé du voyantDescription
Fonctionnement
Battery
Charge
On Line (En ligne)L'onduleur fournit l'alimentation de secteur à l'équipement connecté,
AVR Tr im
(Compensation haute)
AVR Boost
(Compensation basse)
On Battery
(Alimentation par
batterie)
Overload (Surcharge)L'équipement connecté consomme plus de puissance que la puissance nominale
Remplacer la batterie/
Batterie déconnectée
Smart-UPS XL 2200/3000 VA 120/230 VAC 3U monté en baie Guide d’utilisation7
(voir Dépannage).
L'onduleur compense une tension secteur élevée. Consultez le site Web d'APC à
l'adresse www.apc.com pour les paramètres AVR.
L'onduleur compense une tension secteur basse. Consultez le site Web d'APC à
l'adresse www.apc.com pour les paramètres AVR.
L’onduleur alimente l’équipement connecté par batterie.
de l'onduleur ne le permet (voir Dépannage).
La batterie est déconnectée ou doit être remplacée (voir Dépannage).
Fonctionnement
230V120V
Batter y
Charge
Bouton de
fonction

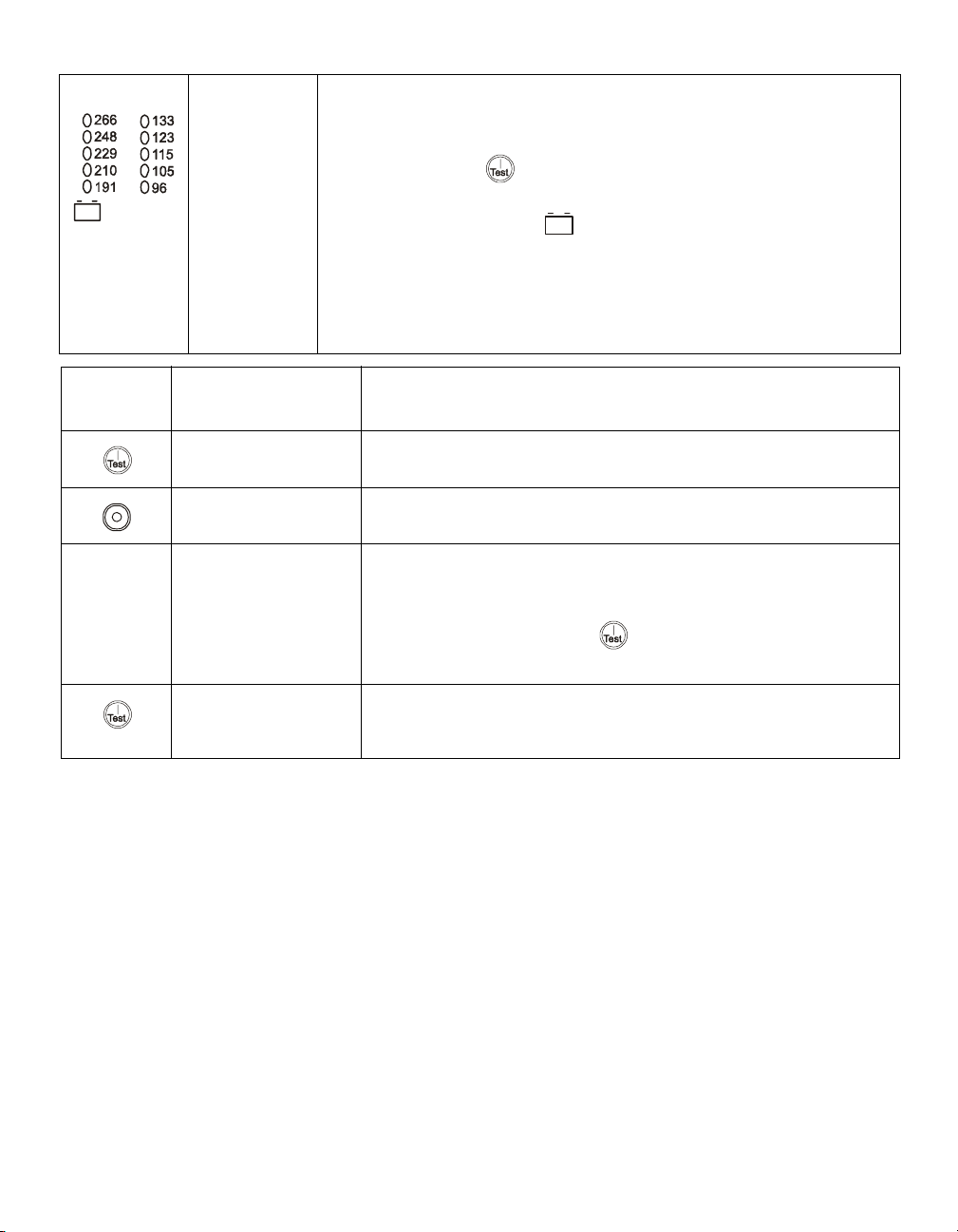

Diagnostic de
tension secteur
L’onduleur comporte une fonction de diagnostic qui indique la tension de secteur.
L’onduleur lance un autotest avec cette procédure. Ce test n’affecte pas l’affichage
de la tension.
Appuyez sur le bouton et maintenez-le enfoncé pour afficher le graphique à
barres de tension de ligne de secteur. Au bout de quelques secondes, cet indicateur à
cinq diodes, Charge de batterie , apparaît à droite du panneau d'affichage pour
indiquer la tension d’entrée de ligne.
La tension est indiquée dans la colonne de gauche.
Les valeurs ne sont pas indiquées sur l'onduleur.
L’affichage indique que la tension se situe entre la valeur affichée de la liste et la
valeur supérieure suivante (voir Dépannage).
Intitulé de la fonctionFonction
MarcheAppuyez sur ce bouton pour mettre en marche l’onduleur. Poursuivez la
lecture pour connaître les autres possibilités.
ArrêtAppuyez sur ce bouton pour arrêter l’onduleur.
AutotestAutomatique : l’onduleur effectue un test automatique lorsque vous
l’allumez, et toutes les deux semaines par la suite (par défaut). Lors du test,
l’onduleur fait tourner brièvement l’équipement connecté sur batterie.
Manuel : appuyez sur le bouton
et maintenez-le enfoncé pendant
quelques secondes pour démarrer le test.
Démarrage à froid En l'absence d'alimentation de secteur et lorsque l'onduleur est hors tension,
la fonction de démarrage à froid permet de faire basculer l'onduleur et
l'équipement connecté sur l'alimentation par batteries (voir Dépannage).
8Smart-UPS XL 2200/3000 VA 120/230 VAC 3U monté en baie Guide d’utilisation
Configuration
Configuration
Paramètres de l'onduleur
Le réglage de ces paramètres s'effectue par le logiciel PowerChute ou par des cartes accessoires SmartSlot
fournies en option.
Fonction
Autotest
automatique
ID d’onduleurUPS_IDENJusqu'à huit caractères
Date du dernier
remplacement de
la batterie
Capacité minimum
avant une reprise
après arrêt
Sensibilité de tension
L'onduleur détecte et
réagit aux distorsions
de la tension de ligne
en basculant sur la
batterie pour protéger
l'équipement
connecté.
défaut
Au démarrage et
tous les 14 jours
(336 heures) par la
suite
Date de fabrication mm/jj/aaRéglez à nouveau cette date lorsque vous
0%• 0%
Sensibilité élevéeFortement éclairé :
Valeur par
Choix utilisateur
• Tous les 7 jours
(168 h)
• Au démarrage et tous les
14 jours (336 heures) par
la suite
• Uniquement au
démarrage
• Pas d'autotest
(alphanumériques)
•60%
•15%
•30%
•45%
sensibilité élevée
Faiblement éclairé :
sensibilité moyenne
Aucun éclairage :
faible sensibilité
•75%
•90%
Description
Réglez l’intervalle d’exécution de l’autotest par
l’onduleur.
Donnez une identification unique à l’onduleur,
(exemple : nom ou emplacement du serveur) pour
les opérations de gestion de réseau.
remplacez le bloc-batterie.
Spécifiez le pourcentage de charge des batteries
nécessaire avant de redémarrer l’équipement
après un arrêt dû à une batterie faible.
Effectuez le réglage en appuyant sur le
commutateur SENSIBILITÉ DE TENSION
(panneau arrière). Pour cela, utilisez un objet
pointu (par exemple un stylo).
Remarque : en cas de mauvaise qualité de
l'alimentation secteur, l'onduleur peut basculer
souvent en fonctionnement sur batterie. Si
l'équipement connecté peut fonctionner
normalement dans de telles conditions, réduisez
le paramètre de sensibilité pour conserver la
capacité et la durée de vie de la batterie.
Les niveaux de sensibilité de la tension peuvent
être modifiés par l'intermédiaire du logiciel
PowerChute.
Commande de délai
d'alarme
Smart-UPS XL 2200/3000 VA 120/230 VAC 3U monté en baie Guide d’utilisation9
Activé• Activé
• Neutralisé
• Désactivé
Neutralisez les alarmes en cours ou désactivez
toutes les alarmes de façon permanente.
Configuration
Fonction
Délai avant la
procédure d’arrêt
Avertissement de
batterie faible
L'interface du logiciel
PowerChute assure
l’arrêt automatique
sans supervision
quand il ne reste
qu’environ deux
minutes d’autonomie
de batterie.
Délai d’activation
synchronisée
Valeur par
défaut
90 secondes• 0 s
•90 s
•180 s
•270 s
2 minutesFortement
avertissement de batterie
faible d'environ 2 minutes
batterie faible d'environ
5 minutes
batterie faible d'environ 8
minutes
0 seconde• 0 s
•60 s
•120 s
•180 s
Choix utilisateur
•360 s
•450 s
•540 s
•630 s
éclairé :
Faiblement éclairé :
avertissement de
Aucun éclairage :
avertissement de
•240 s
•300 s
•360 s
•420 s
Description
Cette fonction règle l’intervalle entre le moment
où l’onduleur reçoit une commande d’arrêt et
l’arrêt lui-même.
Les bips d'avertissement de batterie faible
deviennent continus lorsqu'il ne reste que deux
minutes d'autonomie.
Pour modifier le paramètre d'intervalle par défaut,
utilisez un objet pointu (par exemple un stylo)
pour appuyer sur le commutateur SENSIBILITÉ
DE TENSION (panneau arrière), tout en
appuyant sur le bouton (affichage avant).
Modifiez l'intervalle d'avertissement de batterie
faible en prenant le temps nécessaire au système
d'exploitation ou au logiciel système pour
s'arrêter en toute sécurité.
Spécifiez la durée d'attente de l’onduleur avant la
mise sous tension suite au rétablissement du
courant de secteur (pour éviter une surcharge des
circuits branchés).
Point de transfert
élevé
Point de transfert bas Modèles 120V:
Tension de sortie
Modèles 230 V230 V CA
10Smart-UPS XL 2200/3000 VA 120/230 VAC 3U monté en baie Guide d’utilisation
Modèles 120V:
127 V CA
Modèles 230V:
253 V CA
106 V CA
Modèles 230V:
208 V CA
•127 V CA
•130 V CA
•253 V CA
•257 V CA
•97 V CA
•100 V CA
•196 V CA
•200 V CA
•220 V CA •240 V CA
•133 V CA
•136 V CA
•261 V CA
•265 V CA
•103 V CA
•106 V CA
•204 V CA
•208 V CA
Si la tension du secteur est généralement élevée et
que l'équipement connecté est conçu pour
fonctionner dans de telles conditions, relevez le
point de transfert élevé pour éviter une utilisation
superflue de la batterie.
Si la tension du secteur est généralement basse et
que l'équipement connecté est conçu pour
fonctionner dans de telles conditions, abaissez le
point de transfert bas pour éviter une utilisation
superflue de la batterie.
Modèles230 V uniquement : définit la tension de
sortie de l'onduleur.
Entretien, transport et réparation
Entretien, transport et réparation
Remplacement du bloc-batterie
Cet onduleur comporte un bloc-batterie facile à remplacer (« à chaud »). Le remplacement d’une batterie est
une procédure ne présentant aucun risque d’électrocution. Vous pouvez laisser en marche l’onduleur et le
matériel connecté pendant la procédure de remplacement.
Lorsque les batteries sont débranchées, l'équipement connecté n'est plus protégé contre les coupures de
courant.
Veuillez consulter le guide de remplacement des batteries approprié pour des instructions sur l'installation du
bloc-batterie. Pour des informations sur le remplacement de bloc-batterie, consultez votre distributeur ou bien
APC sur le site Web www.apc.com.
Veillez à rapporter les batteries usagées dans un lieu prévu pour le recyclage ou à les
renvoyer chez APC dans l'emballage prévu à cet effet.
Entretien
Si un entretien de l’onduleur est nécessaire, ne le renvoyez pas au revendeur. Procédez comme suit :
1. Passez en revue les problèmes décrits à la section Dépannage pour résoudre les problèmes les plus
courants.
2. Si le problème persiste, contactez le Service d'assistance d'APC par le biais du site Web www.apc.com.
–Notez le numéro de modèle et le numéro de série de l’onduleur indiqués sur l'arrière de l'unité
ainsi que la date d’achat. Si vous appelez le Service d'assistance d'APC, un technicien vous
demandera de décrire le problème et tentera de le résoudre par téléphone, si c’est possible. Si cela
n'est pas possible, le technicien peut organiser le dépannage de l'onduleur ou émettre un Numéro
d'autorisation de retour de matériel (RMA#).
–Si l’onduleur est sous garantie, les réparations sont gratuites.
–La procédure de service après-vente ou de retour de produit peut varier selon les régions. Veuillez
consulter le site Web d'APC pour vérifier les instructions spécifiques à votre pays.
3. Emballez l’onduleur dans le carton d’origine. Si vous ne l'avez plus, consultez la page Web
www.apc.com pour des informations sur l'obtention d'un nouveau carton d'emballage.
–Emballez l’onduleur correctement pour éviter tout dégât pendant le transport. N’utilisez jamais de
grains de polystyrène pour l’emballage. Tout dégât survenu lors du transport n’est pas couvert par
la garantie.
–DÉCONNECTEZ toujours la BATTERIE DE L'ONDULEUR avant l’expédition,
conformément aux régulations du U.S. Department of Transportation (DOT) et aux
réglementations de l'IATA. Les batteries peuvent rester dans l’onduleur.
4. Notez le RMA# à l’extérieur du carton d’emballage.
5. Renvoyez l’onduleur par transporteur assuré, en port payé, à l’adresse indiquée par le Service
d'assistance.
Smart-UPS XL 2200/3000 VA 120/230 VAC 3U monté en baie Guide d’utilisation11
Dépannage
Dépannage
Utilisez ce tableau pour résoudre les problèmes mineurs d’installation et de fonctionnement de l'onduleur.
Veuillez consulter le site Web www.apc.com en cas de problèmes plus complexes.
Problème et/ou cause possibleSolution
Impossible de mettre en marche l’onduleur
La batterie n'est pas correctement
connectée.
La touche n’a pas été actionnée.
L’onduleur n’est pas connecté à
l’alimentation secteur.
Tension de secteur très faible ou absente. Vérifiez l’alimentation de secteur CA de l'onduleur en branchant une lampe. Si
Impossible d’arrêter l’onduleur
L'onduleur connaît une défaillance
interne
L’onduleur émet un bip de temps en temps
Fonctionnement normal de l’onduleur
lors de l’emploi de la batterie.
L’onduleur n’assure pas l’alimentation de secours très longtemps
Un ou plusieurs blocs-batterie de
l’onduleur sont faibles en raison d’une
coupure de courant récente, ou ils
approchent leur limite de longévité.
Tous les voyants sont allumés et l'onduleur émet un signal sonore constant
Assurez-vous que le connecteur de batterie est bien enfoncé (à fond).
Appuyez une fois sur la touche pour alimenter l’onduleur et l'équipement
connecté.
Assurez-vous que les deux extrémités du câble d’alimentation reliant
l'onduleur à l’alimentation secteur sont connectées.
la lumière est très faible, faites contrôler la tension du circuit électrique.
Ne tentez pas d’utiliser l’onduleur. Débranchez-le et faites-le réparer
immédiatement.
Aucun : L’onduleur protège l’équipement connecté. Appuyez sur le
bouton pour neutraliser cette alarme.
Mettez les batteries en charge. Les batteries doivent être rechargées après des
coupures prolongées. Les batteries peuvent s'user plus rapidement en cas
d'utilisation fréquente ou de fonctionnement à des températures élevées. Si une
batterie approche sa limite de longévité, songez à la faire remplacer, même si
le voyant Remplacer la batterie n’est pas encore allumé.
L'onduleur connaît une défaillance
interne.
Les voyants du panneau avant clignotent de manière séquentielle
L’onduleur a été arrêté à distance par
logiciel ou par une carte accessoire en
option.
Tous les voyants sont éteints et l’onduleur est branché à une prise murale
L’onduleur est arrêté ou la batterie est
déchargée en raison d’une coupure de
courant prolongée.
12Smart-UPS XL 2200/3000 VA 120/230 VAC 3U monté en baie Guide d’utilisation
Ne tentez pas d’utiliser l’onduleur. Débranchez-le et faites-le réparer
immédiatement.
Aucun : l’onduleur redémarre automatiquement quand le courant de secteur
est rétabli.
Aucun : l’onduleur redémarre automatiquement lorsque le courant est rétabli
et que la batterie a une charge suffisante.
Problème et/ou cause possibleSolution
Le voyant de surcharge est allumé et l'onduleur émet une tonalité d'alarme prolongée
Dépannage
L’onduleur est surchargé.L’équipement connecté dépasse la charge maximum spécifiée, définie dans les
Spécifications sur le site Web d'APC www.apc.com.
L’alarme persiste jusqu’au retrait de la surcharge. Déconnectez l’équipement
non indispensable de l’onduleur pour éliminer la surcharge.
Tant qu'il est connecté sur le secteur et que le disjoncteur ne se déclenche pas,
l'onduleur continue de fournir de la puissance ; en cas de coupure de secteur,
les batteries de l'onduleur ne prendront pas le relais.
Le voyant de remplacement de la batterie ou de batterie déconnectée est allumé
Le voyant Remplacer la batterie/Batterie
Assurez-vous que les connecteurs de batterie sont bien enfoncés (à fond).
déconnectée clignote et un bref signal
sonore modulé est émis toutes les deux
secondes pour indiquer que la batterie est
déconnectée.
Batterie faible.Rechargez la batterie pendant 24 heures et effectuez un autotest. Si le
problème persiste une fois la batterie rechargée, remplacez la batterie.
Échec d’un autotest de batterie :
l’onduleur émet des bips brefs pendant
une minute et le voyant
Remplacer la batterie/Batterie
déconnectée s’allume. L’onduleur réitère
l’alarme toutes les cinq heures.
Rechargez la batterie pendant 24 heures. Effectuez la procédure d'autotest pour
confirmer la condition de remplacement de la batterie. L’alarme s’arrête si
l’autotest de la batterie réussit.
S'il échoue, la batterie doit être remplacée. Ceci n'affecte pas l'équipement
connecté.
Le voyant de défectuosité du câblage des lieux du panneau arrière est allumé (modèle 120 V uniquement)
L'onduleur est branché sur une prise
murale incorrectement câblée.
Les défectuosités de câblage détectées comprennent l'absence de terre,
l'inversion de polarité entre positif et neutre et la surcharge du circuit neutre.
Veuillez contacter un électricien qualifié pour réparer le câblage du bâtiment.
Le disjoncteur d'entrée se déclenche
L’équipement connecté dépasse la charge
maximum spécifiée, définie dans les
Spécifications au site Web d'APC
Débranchez tout équipement non indispensable de l'onduleur.
Réenclenchez le disjoncteur.
www.apc.com.
Les voyants compensation de tension haute ou basse sont allumés
Le système connaît une tension de
secteur anormalement élevée ou faible.
Faites vérifier votre installation électrique par du personnel qualifié. Si le
problème persiste, contactez la compagnie d'électricité concernée.
Il n'y a pas d'alimentation secteur
Il n'y a pas d'alimentation secteur et
l'onduleur est hors tension.
Utilisez la fonction de démarrage à froid pour alimenter l'équipement connecté
à partir de la (des) batterie(s) de l'onduleur.
Enfoncez et maintenez le bouton . Vous entendez un bip court suivi d'un
bip plus long. Au second, relâchez le bouton.
Smart-UPS XL 2200/3000 VA 120/230 VAC 3U monté en baie Guide d’utilisation13
Dépannage
Problème et/ou cause possibleSolution
L'onduleur fonctionne sur batterie bien que la tension de secteur soit présente.
Le disjoncteur d'entrée de l'onduleur se
déclenche.
Des périodes excessives de tension haute,
basse ou instable affectent votre système.
Débranchez tout équipement non indispensable de l'onduleur.
Réenclenchez le disjoncteur.
Branchez l'onduleur à une autre prise murale sur un circuit différent : cette
distorsion peut provenir de générateurs bon marché fonctionnant à l’essence.
Testez la tension d'entrée à l'aide de l'affichage de tension du secteur (voir
Fonctionnement). Si le niveau reste acceptable pour l'équipement connecté,
réduisez la sensibilité de l'onduleur.
Les voyants Batterie en charge et Charge de batterie clignotent simultanément
L'onduleur s'est arrêté.
La température interne de l'onduleur a
dépassé le seuil autorisé pour un
fonctionnement en toute sécurité.
Assurez-vous que la température du local ne dépasse pas les limites spécifiées.
Assurez-vous que l'emplacement de l'onduleur permet une ventilation
adéquate.
Laissez refroidir l'onduleur. Redémarrez l'onduleur. Si le problème persiste,
veuillez contacter APC à l'adresse www.apc.com.
Diagnostic de tension secteur
Les cinq diodes sont allumées.La tension de ligne est extrêmement élevée et doit être vérifiée par un
électricien.
Aucune diode n’est allumée.La tension de ligne est extrêmement basse et doit être vérifiée par un
électricien.
Voyant En ligne
Aucune diode n’est allumée.L’onduleur fonctionne sur batterie ou doit être mis en marche.
Le voyant clignote.L’onduleur exécute un autotest interne.
14Smart-UPS XL 2200/3000 VA 120/230 VAC 3U monté en baie Guide d’utilisation
Homologation et garantie
Homologation et garantie
Homologation par les organismes de réglementation et avertissement relatif aux
radiofréquences
Avis de conformité aux réglementations de la FCC
Cet équipement a été testé et reconnu conforme aux limites applicables aux appareils numériques de Classe A, conformément au
Paragraphe 15 de la réglementation FCC. Ces limites sont conçues pour assurer une protection raisonnable contre tout brouillage
préjudiciable lorsque l’équipement fonctionne dans un environnement commercial. Cet équipement génère, utilise et peut émettre une
énergie de fréquence radioélectrique. S'il n'est pas installé et utilisé conformément au manuel d'instruction, il peut donc causer des
brouillages préjudiciables des communications radio. L'utilisation de cet équipement en secteur résidentiel est susceptible de provoquer
des interférences dommageables ; en pareil cas les utilisateurs devront prendre toute mesure nécessaire pour corriger ces interférences à
leurs frais.
Modèles 120 V
LISTED 42C2
E95463
R3A031
Modèles 230 V
geprüfte
N 394
Garantie limitée
American Power Conversion (APC) garantit que ses produits seront exempts de tous défauts dus au matériel ou à la fabrication pendant une
période de deux ans à compter de la date d’achat. Ses obligations aux termes de cette garantie sont limitées à la réparation ou au
remplacement, à sa seule discrétion, de tels produits défectueux. Pour obtenir une réparation sous garantie, il est nécessaire d’obtenir un
numéro d’autorisation de renvoi de matériel (RMA) auprès du service clientèle. Les produits doivent être renvoyés en port payé et doivent
être accompagnés d’une brève description du problème ainsi que de la preuve et du lieu d’achat. Cette garantie ne s’applique pas au
matériel qui a été endommagé par accident, négligence ou mauvaise utilisation, ou qui a été modifié de quelque façon que ce soit. Cette
garantie ne s’applique qu’à l’acheteur d’origine qui doit avoir dûment enregistré le produit dans un délai de dix jours maximum après son
achat.
SAUF STIPULATION DU PRÉSENT DOCUMENT, AMERICAN POWER CONVERSION NE FOURNIT AUCUNE GARANTIE,
EXPRESSE OU IMPLICITE, Y COMPRIS LES GARANTIES DE QUALITÉ MARCHANDE ET D’USAGE À DES FINS
PARTICULIÈRES. Certains États ne permettent pas de limitations ou de clauses d’exclusion des garanties implicites ; les limitations ou
exclusions mentionnées ici ne s’appliquent donc pas toujours à l’acheteur.
SAUF STIPULATION PRÉCÉDENTE, LA SOCIÉTÉ APC NE POURRA EN AUCUN CAS ÊTRE TENUE RESPONSABLE DES
DÉGÂTS DIRECTS OU INDIRECTS, SPÉCIAUX, ACCIDENTELS OU CONSÉCUTIFS SURVENANT EN RAISON DE
L’UTILISATION DE CE PRODUIT, MÊME SI ELLE A ÉTÉ AVISÉE DU RISQUE DE TELS DÉGÂTS. Spécifiquement, APC n’est
responsable d’aucun coût, tel que la perte de revenus ou de bénéfices, la perte de l’utilisation du matériel, de logiciels, de données ou du
coût des substituts, réclamés par des tiers ou autres.
Sicherheit
Smart-UPS XL 2200/3000 VA 120/230 VAC 3U monté en baie Guide d’utilisation15
Homologation et garantie
Date of product declarat ion
16Smart-UPS XL 2200/3000 VA 120/230 VAC 3U monté en baie Guide d’utilisation
Homologation et garantie
Assistance clients internationale d'APC
L'assistance clients pour ce produit et tout autre produit APC est disponible gratuitement de l'une des manières
suivantes :
•Visitez le site Web d'APC pour accéder aux documents de la base de connaissances APC et envoyer
vos demandes d'assistance.
–www.apc.com (siège social)
Visitez les sites Web APC localisés pour différents pays, proposant chacun des informations
relatives à l'assistance clients.
–www.apc.com/support/
Accédez à une assistance globale incluant une base de connaissances et une assistance en ligne.
•Contactez un centre d'assistance clients APC par téléphone ou en envoyant un courrier électronique.
Centres locaux spécifiques à un pays :
connectez-vous sur www.apc.com/support/contact pour plus d'informations.
Contactez votre représentant APC ou tout autre revendeur chez qui vous avez acheté votre produit APC pour
obtenir des informations relatives à l'assistance clients.
Contenu intégral soumis aux lois sur le copyright 2005 par American Power Conversion Corporation. Tous droits réservés. Toute
reproduction intégrale ou partielle sans autorisation est interdite.
APC, le logo APC, Smart-UPS et PowerChute sont des marques déposées de American Power Conversion Corporation. Toutes les autres
marques de commerce sont la propriété de leurs propriétaires respectifs.
Smart-UPS XL 2200/3000 VA 120/230 VAC 3U monté en baie Guide d’utilisation17
Loading...
+ hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
