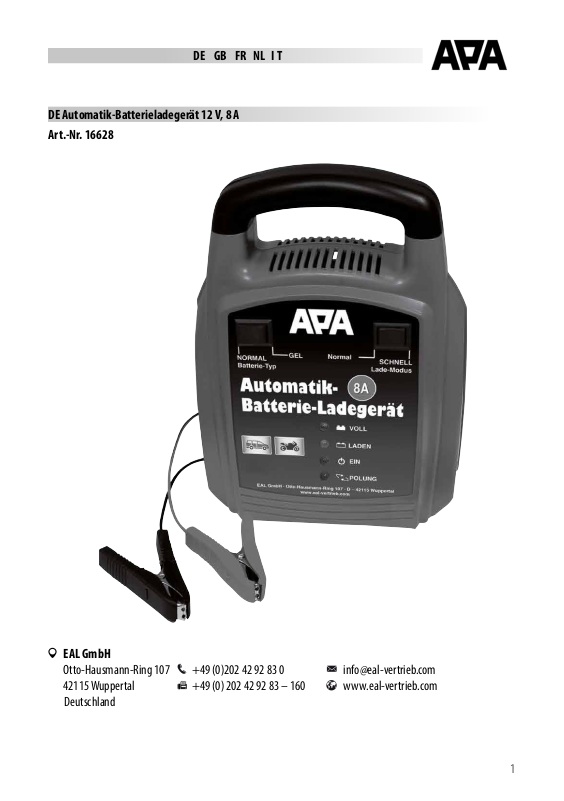

APA 16628 User Manual [ml]

DE GB FR NL I T

DE Automatik-Batterieladegerät 12 V, 8 A
Art.-Nr. 16628

EAL GmbH

Otto-Hausmann-Ring 107
42115 Wuppertal
Deutschland

[phone]
[phone] – 160

[e-mail]
www.eal-vertrieb.com

1

DE Automatik-Batterieladegerät 12 V, 8 A
Art.-Nr. 16628

Inhalt Seite

1. Bestimmungsgemäßer Gebrauch 2

2. Lieferumfang 3

3. Spezikationen 3

4. Sicherheitshinweise 3

5. Symbolerklärung 4

6. Bedienungsanleitung 4

6.1 Übersicht 4

6.2 Einsetzen der Kabelhalter 5

6.3 Vorbereitung 5

6.4 Anschließen des Batterieladegerätes 5

6.5 Laden der Batterie 5

6.5.1 Auswahl des Batterie-Typs 5

6.5.2 Auswahl des Lade-Modus 5

6.6 Entfernen des Ladegeräts 5

7. Wartung und Pege 6

7.1 Wartung 6

7.2 Pege 6

8. Hinweise zum Umweltschutz 6

9. Kontaktinformationen 6

WARNUNG

Prüfen Sie vor Inbetriebnahme den Inhalt der Verpackung auf Unversehrtheit und Vollständigkeit!

Lesen Sie die Bedienungsanleitung vor Inbetriebnahme sorgfältig durch und beachten Sie
alle Sicherheitshinweise! Nichtbeachtung kann zu Personenschäden, Schäden am Gerät
oder Ihrem Eigentum führen! Bewahren Sie die Originalverpackung, den Kaufbeleg sowie
diese Anleitung zum späteren Nachschlagen auf!

1. Bestimmungsgemäßer Gebrauch

Das Ladegerät ist zum Auaden von oenen und einer Vielzahl von geschlossenen, wartungsfreien Blei-Säure­Akkus (Batterien) geeignet:

• Nassbatterien (WET), Blei-Säure-Batterien (Flüssig-Elektrolyt)

• AGM-Batterien (Elektrolyt in Glasfaservlies)

• Wartungsfreie Blei-Säure-Batterien (MF)

• Gel-Batterien (geleeartiges Elektrolyt)
Andere Batterien dürfen mit diesem Gerät nicht geladen werden.

Das Ladegerät darf nicht als Starthilfe verwendet werden. Laden Sie zuerst die Batterie des Fahrzeugs vollständig
auf, und entfernen Sie das Ladegerät bevor Sie das Fahrzeug starten.
Das Ladegerät darf nicht als Gleichstromquelle oder für andere Zwecke verwendet werden.
Das Batterieladegerät ist für den Einsatz in trockener und geschützter Umgebung bei Temperaturen von -5 °C bis
+40°C ausgelegt.

Dieses Gerät ist nicht dafür bestimmt, durch Kinder und Personen mit eingeschränkten geistigen Fähigkeiten oder
ohne Erfahrung ohne erforderliches Fachwissen benutzt zu werden. Kinder sind von dem Gerät fernzuhalten.

Das Gerät ist nicht für den gewerblichen Einsatz bestimmt.

2

Zum bestimmungsgemäßem Gebrauch gehört auch die Beachtung aller Informationen in dieser Anleitung,
insbesondere die Beachtung der Sicherheitshinweise. Jede andere Verwendung gilt als nicht bestimmungsgemäß
und kann zu Sach- oder Personenschäden führen. Die EAL GmbH übernimmt keine Haftung für Schäden, die durch
nicht bestimmungsgemäßen Gebrauch entstehen.

2. Lieferumfang

• 1x Batterieladegerät • 4x Kabelhalter • 1x Bedienungsanleitung

3. Spezikationen

Abmessungen (L x B x H): 180 x 105 x 235 [mm]
Gewicht: 2,245 kg
Länge Netzkabel: 1,70 m Länge Ladekabel: 1,40 m
Eingang: 220-240 V AC 50/60 Hz
Ausgang normale Ladung: 12 V, 2,5 A (3,75 A RMS), DC
schnelle Ladung: 12 V, 5,6 A (8 A RMS), DC
Batteriekapazität: 20 – 150 Ah
Umgebungstemperatur: -5 °C bis +40 °C

4. Sicherheitshinweise

• Halten Sie Kinder fern und lassen Sie Kinder dieses Gerät nicht bedienen!

• Benutzen Sie dieses Produkt nur für die dafür vorgesehene Verwendung!

• Manipulieren oder zerlegen Sie das Gerät nicht!

• Verwenden Sie zu Ihrer eigenen Sicherheit ausschließlich Zubehör oder Ersatzteile, die in der Anleitung
angegeben sind, oder deren Verwendung durch den Hersteller empfohlen wird!

• Das Warndreieck kennzeichnet alle für die Sicherheit wichtigen Anweisungen. Befolgen Sie diese immer,
anderenfalls könnten Sie sich verletzen oder das Gerät könnte beschädigt werden.

• Rauchen Sie nicht und entzünden Sie kein oenes Feuer während Sie an der Batterie arbeiten.
Es besteht Explosionsgefahr.

• Schließen Sie das Gerät nur an eine vorschriftsmäßig installierte Steckdose an. Die Spannung muss mit der
Angabe auf dem Typenschild des Gerätes übereinstimmen.

• Klemmen Sie das Netzkabel nicht ein und schützen Sie dieses vor scharfen Kanten, Feuchtigkeit, Hitze oder Öl.
Das Netzkabel kann nicht ersetzt werden. Bei Beschädigung des Kabels ist das Gerät zu verschrotten.

• Nehmen Sie das Gerät nicht in Betrieb oder ziehen Sie sofort den Netzstecker, wenn es beschädigt ist oder wenn
der Verdacht auf einen Defekt besteht. Nehmen Sie in diesen Fällen Kontakt zu unseren Technikern auf.

• Ziehen Sie den Netzstecker, wenn das Gerät nicht benutzt wird.

• Halten Sie das Verpackungsmaterial, besonders Folien und Folienbeutel, von Kindern fern. Es besteht
Erstickungsgefahr.

• Entfernen Sie vor der Inbetriebnahme alle Schutzfolien vom Gerät.

• Verlegen Sie das Netzkabel so, dass es Sie nicht behindert und niemand versehentlich daran ziehen kann.

• Klemmen Sie das Batterieladegerät nach dem Ladevorgang von der Stromversorgung ab.

• Bewahren Sie das Ladegerät an einem für Kinder und unbefugte Personen unerreichbaren Ort auf.

• Betreiben Sie das Gerät nicht in der Nähe von brennbarem Material oder in einer explosionsgefährdeten
Umgebung.

• Tragen Sie immer geeignete Arbeitskleidung, Schutzhandschuhe und Schutzbrille. Batteriesäure ist ätzend!
Evtl. Säurespritzer sofort mit viel Wasser gründlich abspülen, ggf. Arzt aufsuchen. Wenn Batteriesäure in die
Augen gelangt, sofort wenigstens 10 Minuten unter laufendem Wasser auswaschen und Arzt aufsuchen.

3

gekennzeichnetes

werden

Geräte mit diesem

betrieben werden

entspricht den

gesetzes (ProdSG)

• Decken Sie das Ladegerät nicht ab, da es sonst zur Überhitzung und somit zu einer Beschädigung kommen kann. Stellen
Sie das Ladegerät im Betrieb nicht auf eine isolierende Unterlage (z.B. Styropor) – Gefahr von Hitzestau!

• Wenn Sie eine Fahrzeugbatterie in eingebauten Zustand auaden möchten, stellen Sie zuerst das Fahrzeug
sicher ab, ziehen Sie die Parkbremse an und schalten Sie die Zündung aus. Klemmen Sie die Batterie vom Bordnetz Ihres
Fahrzeugs ab. Lesen Sie dazu im Handbuch Ihres Fahrzeugs nach oder fragen Sie Ihre Fachwerkstatt.

• Fassen Sie das Netzkabel beim Abziehen aus der Steckdose ausschließlich am Netzstecker an.

• Setzen Sie das Ladegerät nicht der Nähe von Feuer, Hitze und lang andauernder Temperatureinwirkung über +40°C aus!

• Bewahren Sie diese Anleitung auf und geben Sie sie an andere Benutzer weiter.

5. Symbolerklärung

entspricht den EG­Richtlinien

Schutzisoliertes
Gehäuse
(Schutzklasse II).

Gebrauchsanleitung
lesen

Elektroprodukt darf
nicht in den
Hausmüll geworfen

Sicherung,
hier: Träge, 1.6A

Anforderungen des §
21 des
Produktsicherheits-

Zeichen dürfen nur
im Haus (trockene
Umgebung)

empfohlene
Batteriekapazität

6. Bedienungsanleitung

Stellen Sie vor Gebrauch des Geräts sicher, dass Sie die Bedienungsanleitung der Batterie sowie des Fahrzeugs
gelesen und alle Sicherheitshinweise verstanden haben.

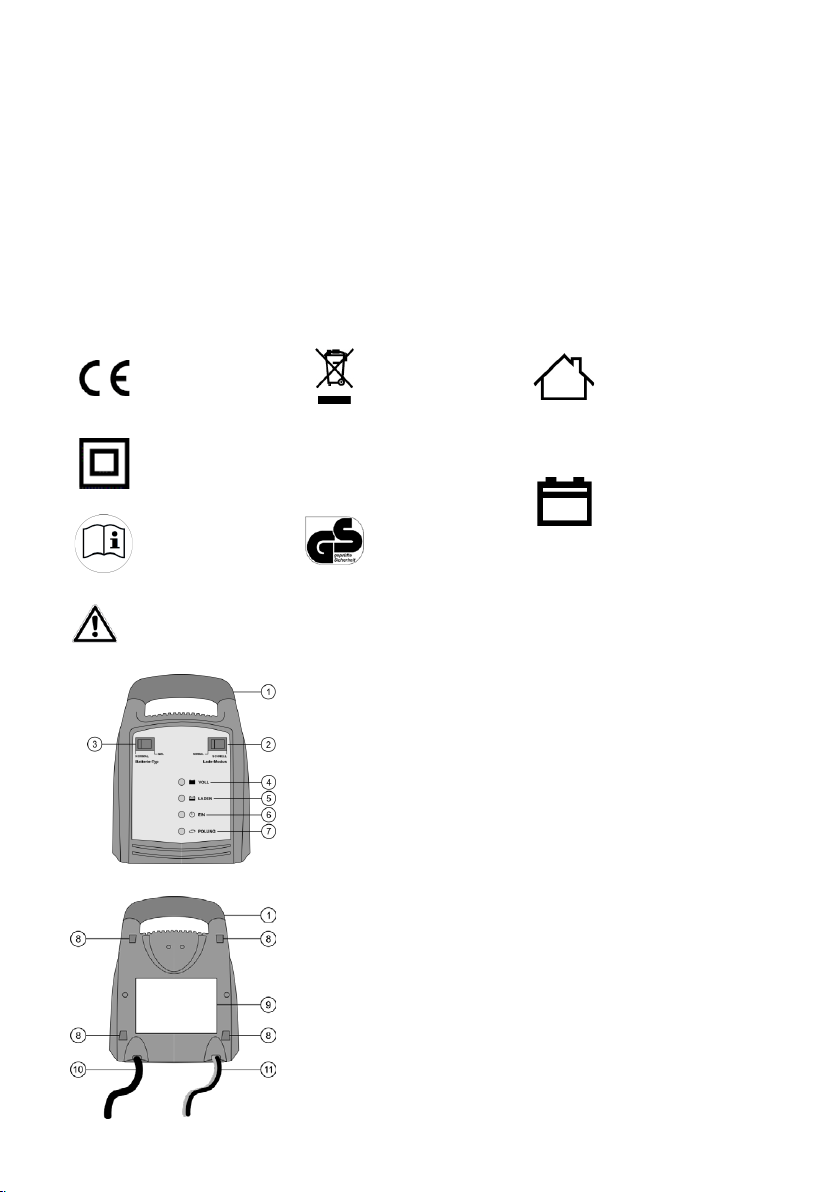

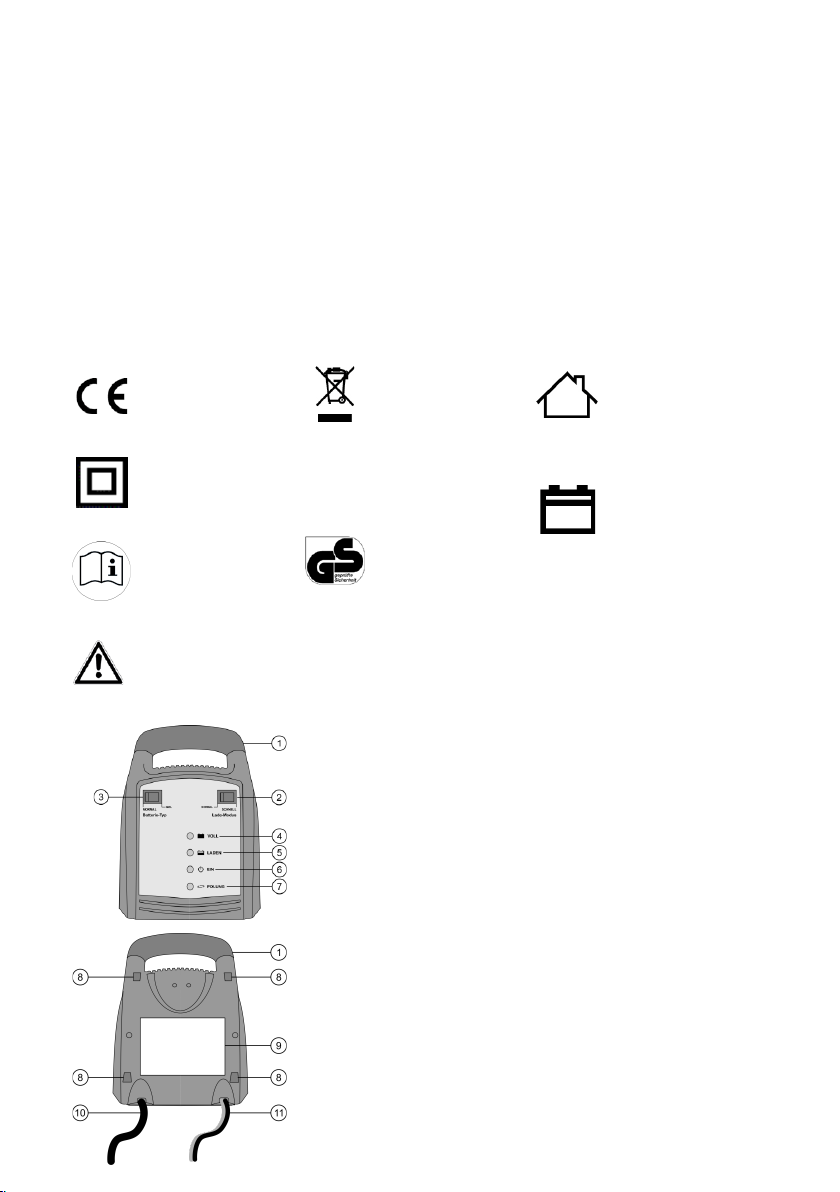

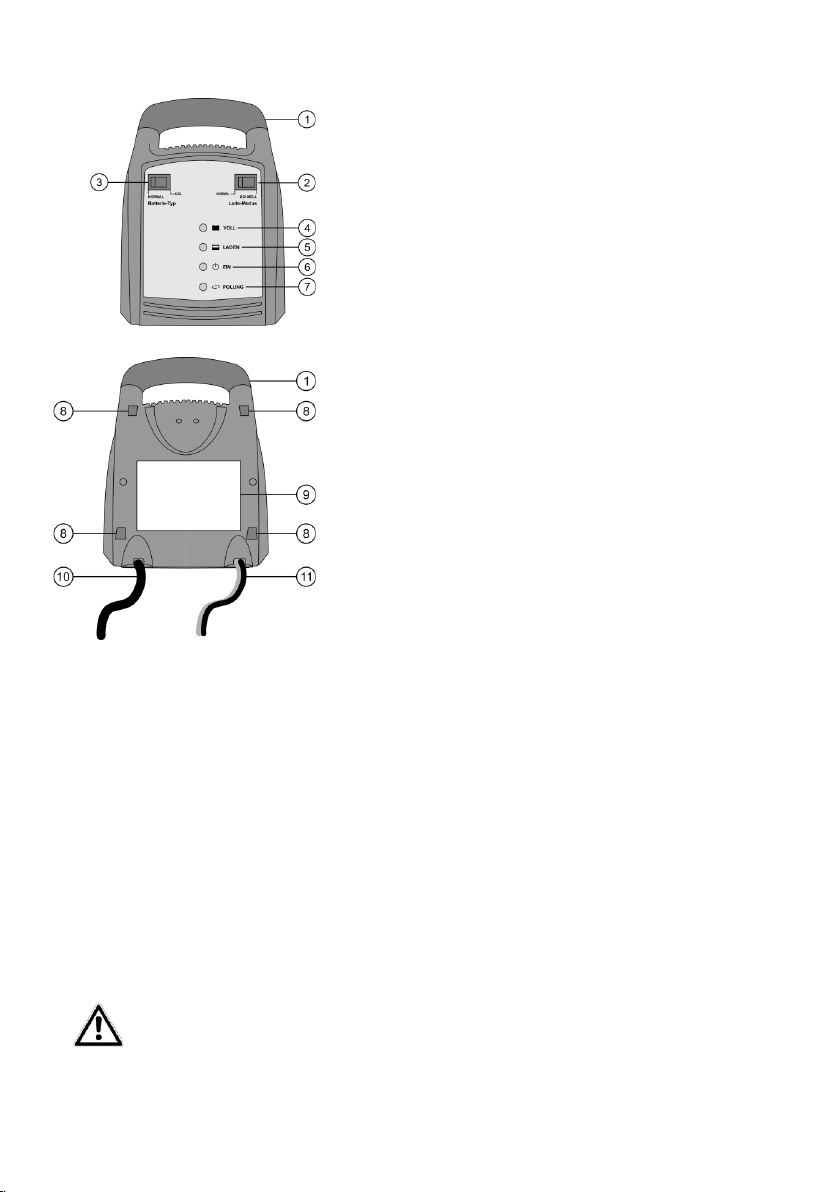

6.1 Übersicht



1 Tragegri
2 Wahlschalter Lademodus normal/schnell
3 Wahlschalter Batterie-Typ Normal/Gel
4 Kontrollleuchte – grün - vollgeladen
5 Kontrollleuchte – gelb - wird geladen
6 Kontrollleuchte – grün - Betrieb ein
7 Kontrollleuchte – rot - Polzangen falsch angeschlossen

Bild 1: Ansicht Vorderseite



1 Tragegri
8 Aufnahmen für Kabelhalter
9 Typenschild
10 Netzanschlusskabel
11 Ladekabel

4

Bild 2: Ansicht Rückseite

6.2 Einsetzen der Kabelhalter

Setzen Sie die Kabelhalter in die Aufnahmen (Position 8 in der Übersicht) auf der Rückseite des Ladegerätes so ein,
daß die Önungen der übereinanderliegenden Kabelhalter von einander weg zeigen.

6.3 Vorbereitung

Reinigen Sie die Batteriepole von Staub und Korrosionsrückständen.
Nur für oene Batterien: Entfernen Sie die Verschlussstopfen der Batteriezellen. Kontrollieren Sie den
Flüssigkeitsstand in den Zellen, lesen Sie dazu in der Bedienungsanleitung Ihrer Batterie nach. Füllen Sie maximal
nur so viel destilliertes Wasser auf, bis der Minimum-Füllstand erreicht ist. Die Flüssigkeit dehnt sich während des
Ladevorgangs aus und die Batterie kann überlaufen. Lassen Sie die Zellen der Batterie bis zum Ende des Ladevor­gangs geönet.

Bei geschlossenen und wartungsfreien Batterien befolgen Sie ganz genau die Anweisungen des Batterieherstellers.

6.4 Anschließen des Batterieladegerätes

Achtung: Stellen Sie sicher, dass das Ladegerät nicht an die Netzsteckdose angeschlossen ist. Schließen

Sie grundsätzlich zuerst das rote Pluskabel (+) des Ladegerätes (Position 11 in der Übersicht) an den
Pluspol der Batterie an. Danach schließen Sie das schwarze Minuskabel (-) an den Minuspol der Batterie
an. Wenn Sie die Batterie in eingebauten Zustand auaden, schließen Sie das schwarze Minuskabel (-) an
der Karosserie (blanke Stelle) an, weit entfernt von der Batterie, Vergaser und Kraftstoeitungen. Halten
Sie diese Reihenfolgen immer ein.
Achtung: Wenn die rote Kontrollleuchte (Position 7 in Übersicht) leuchtet, sind die Ladekabel falsch
angeschlossen. Entfernen Sie die Polzangen von den Batteriepolen, und schließen Sie sie korrekt an

6.5 Laden der Batterie

6.5.1 Auswahl des Batterie-Typs

Wenn eine Standard-Bleisäurebatterie, eine wartungsfreie Batterie oder eine AGM-Batterie geladen werden soll,
stellen Sie den Wahlschalter für den Batterie-Typ (Position 3 in der Übersicht) auf die Stellung „NORMAL“. Für
Gel-Batterien stellen Sie den Schalter auf „GEL“.

6.5.2 Auswahl des Lade-Modus

Wenn nur eine kleine Batterie geladen werden soll oder normales Laden ausreicht, stellen Sie den Wahlschalter
für den Lade-Modus (Position 2 in der Übersicht) auf die Stellung „NORMAL“. Für große Batterien oder wenn ein
schnelles Laden gewünscht wird, stellen Sie den Schalter auf „SCHNELL“.

Stecken Sie jetzt das Netzanschlusskabel (Position 10 in der Übersicht) des Batterieladegerätes in die Steckdose.
Jetzt leuchtet die grüne Kontrollleuchte „EIN“ (Position 6 in der Übersicht) und die gelbe Kontrollleuchte „LADEN“
(Position 5 in der Übersicht) auf. Die Batterie wird geladen.
Ist die Batterie voll aufgeladen, schaltet das Batterieladegerät in den Erhaltungsmodus. Die grüne Kontrollleuchte
„VOLL“ (Position 4 in der Übersicht) leuchtet auf.

6.6 Entfernen des Ladegeräts

Achtung: Ziehen Sie als erstes den Netzstecker aus der Steckdose und beachten Sie die Reihenfolge beim

Abklemmen. So vermeiden Sie Funkenbildung. Da beim Laden hochexplosives Knallgas entsteht, ist dies
zu Ihrem Schutz äußerst wichtig.

Trennen Sie das Ladegerät vom Versorgungsnetz.
Entfernen Sie als nächstes den Anschluss der schwarzen Klemme (Minus). Entfernen Sie nun als nächstes die

Batterieklemme vom Pluspol der Batterie (Rote Klemme).
Lassen Sie die Batterie abkühlen.
Nur für oene Batterien: Füllen Sie die Zellen mit destilliertem Wasser bis zum vom Batteriehersteller

genannten Füllstand auf. Verschließen Sie die Batteriezellen wieder mit den Verschlussstopfen.

5

7. Wartung und Pege

7.1 Wartung

Das Batterie Ladegerät ist bei bestimmungsgemäßem Gebrauch wartungsfrei.

7.2 Pege

Reinigen Sie die Polzangen jedes mal nach einem Ladevorgang. Entfernen Sie jegliche Batteriesäurespritzer von
den Polzangen um Korrosion zu vermeiden. Reinigen Sie das Gerät vorsichtig mit einem trockenen Tuch. Benutzen
Sie keine Flüssigkeiten oder chemische Reinigungsmittel. Tauchen Sie das Gerät niemals in Flüssigkeiten ein. Lassen
Sie niemals Flüssigkeiten über das Gerät laufen.

Wickeln Sie die Kabel ordentlich auf den, dafür vorgesehenen Halterungen auf, bevor Sie das Gerät lagern, um
Beschädigungen an den Kabeln und dem Gerät zu vermeiden. Lagern Sie das Gerät an einem trockenen und
sauberen Ort.

8. Hinweise zum Umweltschutz

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen
entsorgen können.

Werfen Sie Elektrogeräte nicht in den Hausmüll! Elektro- und Elektronik-Altgeräte müssen getrennt
gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Über Entsorgungsmög­lichkeiten für Elektronik-Altgeräte informieren Sie sich bei Ihrer Gemeinde- oder Stadtverwaltung

9. Kontaktinformationen

EAL GmbH

Otto-Hausmann-Ring 107
42115 Wuppertal
Deutschland

[phone]
[phone] – 160

[e-mail]
www.eal-vertrieb.com

6

GB Automatic battery charger 12 V, 8 A
Item number 16628
Contents Page

1. Proper use of the product 7

2. Scope of supply 8

3. Specications 8

4. Safety information 8

5. Explanation of symbols 9

6. Operating instructions 9

6.1 Overview 9

6.2 Inserting the cable holder 9

6.3 Preparation 10

6.4 Connecting the battery charger 10

6.5 Charging the battery 10

6.5.1 Selecting the battery type 10

6.5.2 Selecting the charging mode 10

6.6 Removing the charger 10

7. Maintenance and care 11

7.1 Maintenance 11

7.2 Care 11

8. Notes regarding environmental protection 11

9. Contact information 11

WARNING

Read the operating instructions through carefully prior to initial use and observe all of the
safety notes!

Not observing such may lead to personal injury, damages to the device or your property!
Store the original packaging, the receipt and these instructions so that they may be consulted at a
later date! When passing on the product, please include these operating instructions as well.
Please check the contents of package for integrity and completeness prior to use!

1. Proper use of the product

The charger is suitable to charge open and a variety of closed, maintenance-free lead acid batteries:

• Wet batteries (WET), lead-acid batteries (uid electrolyte)

• AGM batteries (electrolyte in breglass eece)

• Maintenance-free lead-acid batteries MF

• Gel batteries (gel electrolyte)

Other batteries may not be charged with this device.
The charger may not be used as a starter aid. First charge the battery of your vehicle fully and remove the charger
before starting the vehicle.
The charger may not be used as a source of direct current or for other purposes.
The battery charger is designed for use in dry and protected environments at temperatures of -5 °C to +40°C.
This device is not designed to be used by children or persons with limited metal abilities or without experience and/

or lack of required specialist knowledge. Keep children away from the device.
The device is not designated for commercial use.

Use according to the intended purpose also includes the observance of all information in these operating
instructions, particularly the observance of the safety notes. Any other utilisation is considered to be contrary to

7

the intended purpose and may lead to material damages or personal injuries. EAL GmbH assumes no liability for
damage resulting from improper use.

2. Scope of supply

• 1x Battery charger • 4x Cable holders • 1x Operating instructions

3. Specications

Dimensions (L x W x H): 180 x 105 x 235 [mm]
Weight: 2.245 kg
Long mains cable: 1.70 m
Long charger cable: 1.40 m
Input: 220-240 V AC 50/60 Hz
Output Normal charge: 12 V, 2.6 A (8 A RMS), DC
Fast charge: 12 V, 2.5 A (3.75 A RMS), DC
Battery capacity: 20 – 150 Ah
Ambient temperature: -5 °C to +40 °C

4. Safety information

• Keep children away and do not allow children to operate this device!

• Only use this product as intended!

• Do not manipulate or disassemble the device!

• For your own safety, only use accessories and spare parts that are stated in these instructions or that are
recommended by the manufacturer!

• The warning triangle labels all instructions important to safety. Always follow these otherwise you could injure
yourself or damage the device.

• Do not smoke and do not ignite naked ames when working on the battery. There is a risk of explosion.

• Only connect the device to a power socket installed according to regulations. The voltage must correspond to the
specication on the type plate of the device.

• Do not trap the power cable and protect it from sharp edges, damp, heat or oil. The power cable of the unit cannot
be replaced. In the event that the cable is damaged, the unit must be disposed of.

• Do not operate the device or immediately pull the plug if it is damaged or you suspect it may be defective. In this
case, contact our technicians.

• Pull the plug when the device is not in use.

• Keep packaging materials, especially plastic and plastic bags, away from children. Risk of suocation.

• Remove all plastic from the device before use.

• Place the mains cable in such a manner that it does not impede and that it cannot be unplugged accidentally.

• Disconnect the battery charger from the power supply after the charging process.

• Store the charger in a place which is out of the reach of children and unauthorised persons.

• Never operate the device in the vicinity of ammable materials or in an environment prone to explosion.

• Always wear suitable working clothes, protective gloves and goggles. Battery acid is corrosive! Immediately
and thoroughly wash o any splashed acid and consult a doctor, if necessary. If battery acid gets into the eyes,
immediately rinse under running water for at least 10 minutes and consult a doctor.

• Do not cover the charger, this may lead to overheating and result in damages. Never set the charger up for
operation on a surface that is insulating (e.g. polystyrene). There is a risk of heat built up!

• If you wish to charge a vehicle battery in the installed state, rst park the vehicle safely, put on the parking break
and switch o the ignition. Cut the battery o from the on-board network of your vehicle. To do this, consult the
manual for your vehicle, or ask your specialist workshop.

• When pulling the mains cable out of the socket, only hold the plug.

• Never expose the charger to the vicinity of re, heat and extensive temperatures over +40°C.

• Store these instructions carefully and, if necessary, pass them on to other users.

8

Devices with this

environment)

Corresponds to the

esetz)



5. Explanation of symbols

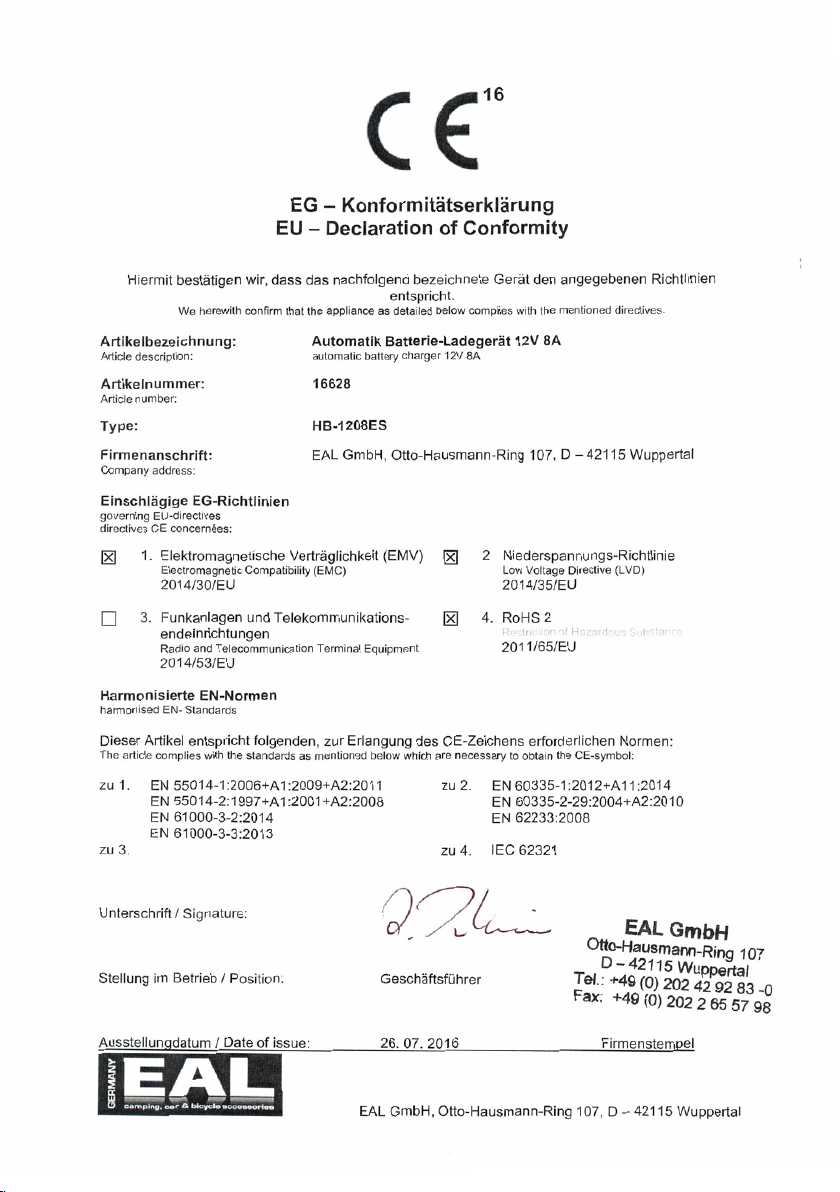

Complies with EC
directives

Insulated housing
(protection class II).

Labelled electrical
products may not be
disposed of in the
household waste

Fuse,
here: Slow-burning,

1.6A

symbol may only be
operated in the
house (dry

Recommended
battery capacity

Read the operating
instructions

requirements of § 21
of the German
Product Safety Law
(Produktsicherheitsg

6. Operating instructions

Before using the device make sure that you have read the operating instructions for the battery and the
vehicle and you have understood all of the safety precautions.

6.1 Overview

1 Carry handle
2 Switch for selecting charging mode normal/fast
3 Switch for selecting battery type normal/gel
4 Control lamp – Green - Fully charged
5 Control lamp – Yellow - Charging
6 Control lamp – Green - Operating
7 Control lamp – Red - Pole callipers connected incorrectly

Figure 1: View of front



1 Carry handle
8 Mounts for cable holder
9 Type plate
10 Mains connection cable
11 Charging cable

6.2 Inserting the cable holder

Insert the cable holder into the mounts (Position 8 in the overview) on the rear of the charger so that the openings
of the vertically aligned cable holders face away from each other.

Figure 2: View of rear

9
