SERVICE MANUAL

客户

维修手册

机种名

销售地区

AOC

首次发布日期

: 12/2007

T3704

E376ATNDD1A8NP

E377ATNDW1A1NN

中国大陆

目录

www.ma163.com 电子技术资料网

1.安全与注意事项………………………………………………………………………………… 2

1.1 安全注意点………………………………………………………………………………… 2

1.2 操作使用注意……………………………………………………………………………… 2

1.3 存储注意事项……………………………………………………………………………… 2

1.4 高压警告…………………………………………………………………………………… 2

2.液晶电视规格…………………………………………………………………………………… 3

2.1 基本规格…………………………………………………………………………………… 3

2.2 LCD TV 描述……………………………………………………………………………… 4

2.3 电源连接…………………………………………………………………………………… 4

3. 操作说明及调整……………………………………………………………………………… 5

3.1 遥控器说明………………………………………………………………………………… 5

3.2 控制面板…………………………………………………………………………………… 6

3.3 菜单功能…………………………………………………………………………………… 6

4. 连接介绍……………………………………………………………………………………… 12

4.1 各接口连接方式介绍……………………………………………………………………… 12

4.2 输入/输出接口介绍……………………………………………………………………… 16

4.3 工厂预设模式……………………………………………………………………………… 16

5. 故障处理流程………………………………………………………………………………… 17

6. 拆卸流程图…………………………………………………………………………………… 22

7.白平衡调整 …………………………………………………………………………………… 28

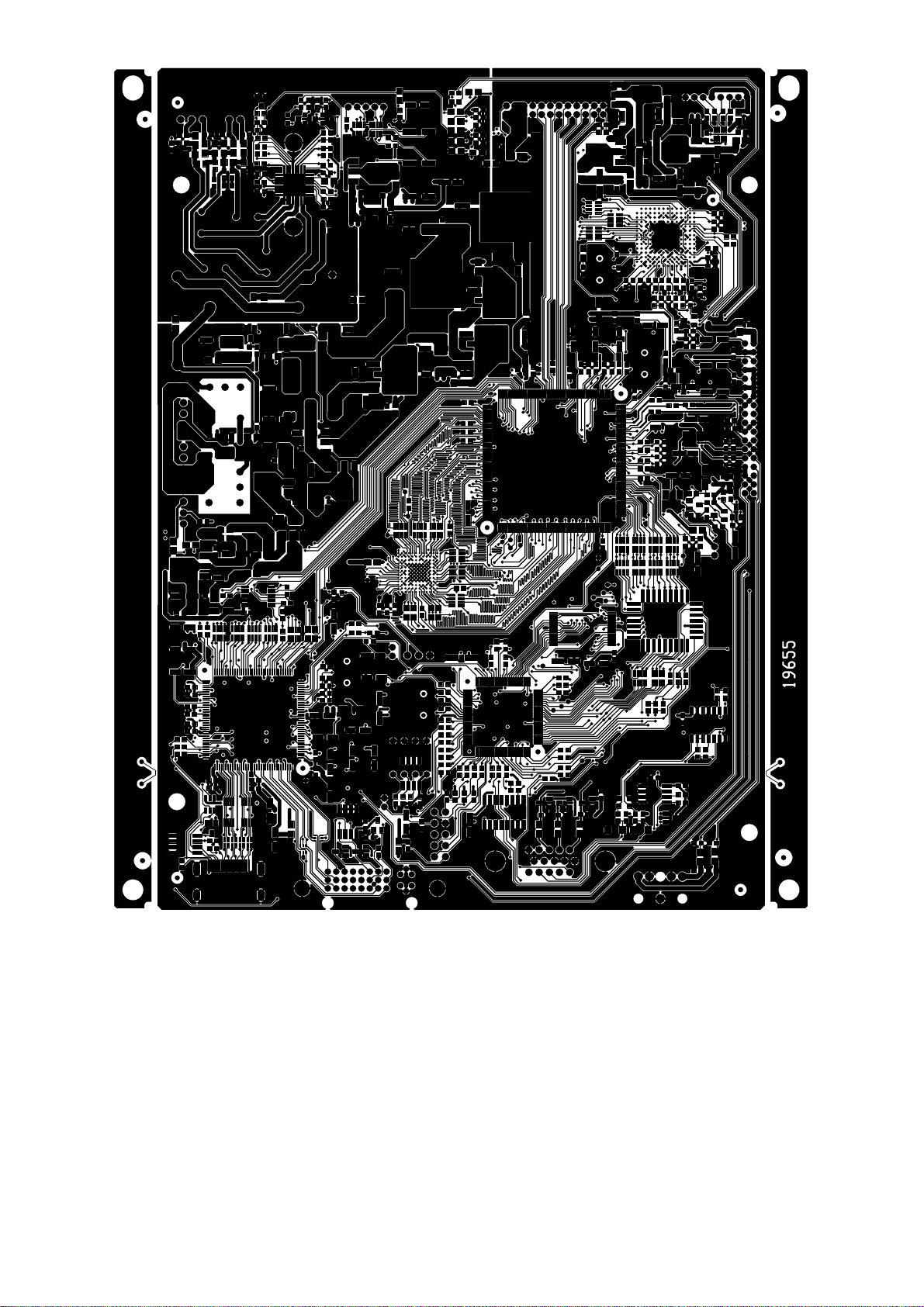

8. PCB Layout…………………………………………………………………………………… 30

8.1 主板 ……………………………………………………………………………………… 30

8.2 电源板 …………………………………………………………………………………… 33

8.3 Tuner 板…………………………………………………………………………………… 35

8.4 遥控板 …………………………………………………………………………………… 36

8.5 音频板……………………………………………………………………………………… 37

8.6 按键板 …………………………………………………………………………………… 38

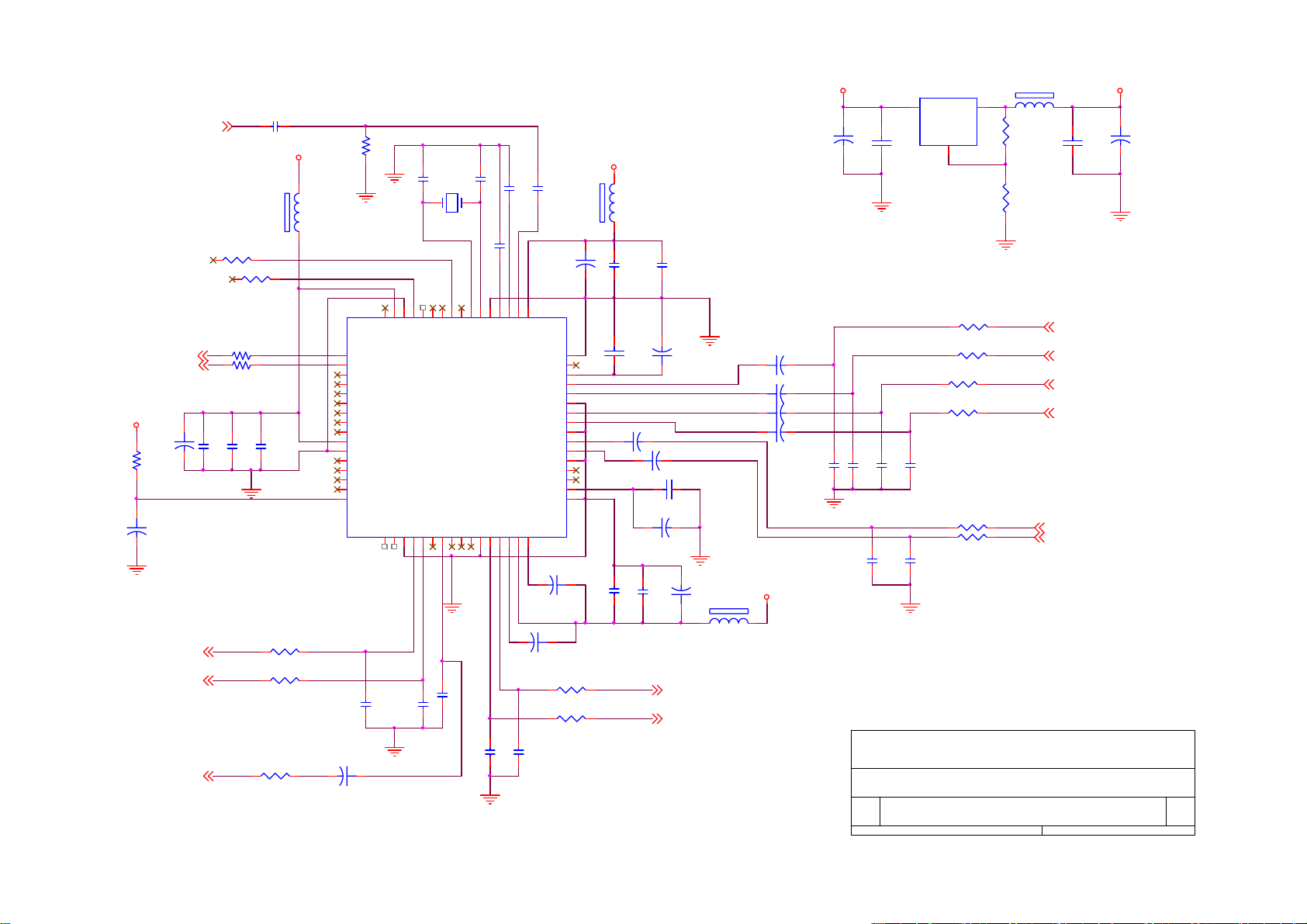

9. 电路图………………………………………………………………………………………… 39

9.1 主板……………………………………………………………………………………… 39

9.2 电源板…………………………………………………………………………………… 47

9.3 Tuner 板………………………………………………………………………………… 48

9.4 音频 板………………………………………………………………………………… 52

10.TV电气方框图………………………………………………………………………………… 53

11.TV爆炸图……………………………………………………………………………………… 54

12. BOM…………………………………………………………………………………………… 56

1

1. 安全与注意事项

www.ma163.com 电子技术资料网

1.1 安装注意点

(1) 请不要用力压或擦、刮液晶表面，不要随意用手触摸显示器的表面。
(2) 当显示器表面被弄脏了，请用药棉或柔软的棉布轻轻擦拭。
(3) 当有水滴或其它带粘性污染屏幕时请立即擦拭，

它可能造成显示器表面或显示器色彩的变化。

(4) 请不要使显示器受强烈的外力震动。

1.2 操作使用注意点

(1)移动显示器之前请拔掉电源接线。
(2)请不要改变主板的原先设置，如果被调整亮度不符合白平衡的规格。
(3)请注意长时间的使用的辐射在常温比低温要大。
(4)请注意在长时间显示同一个画面后关机原来的图象信息可能还保持在上面。
(5)避免手机对TV影响，以免损坏TV。

1.3 存储注意事项

(1)当你长时间存储时请保持在-25℃~+60℃之间，不要暴露在阳光下，湿度小于85％RH。
(2)请不要将显示器放置在高湿度和高温环境下，例如温度：70℃，湿度：90%RH.
(3)请不要将显示器放置在低温环境下，例如低于-25℃以下。

1.4 高压警告

显示器高压是由电源升压板产生的，如果不注意接触到高压，可能被严重电击。

2

2. 液晶电视规格

www.ma163.com 电子技术资料网

2.1 基本规格

功能:
具PC输入功能:
支持标清/高清信号 (480I/P、576I/P、720P/50,60HZ 、1080i 50,60HZ)输入
项目 37” 液晶电视

电视功能

视频输入

PC输入

视频输出
功能

音频输出 音频输出:L/R

音频输出 重低音输出 声音输出(RCA)
OSD语言 简体中文/英文(出厂设定为简体中文)
桌台支架 包括
墙壁装配
件

电源

使用环境

尺寸

净重 不含附件 23kg
附件 遥控器、电池(AAX2)、电源线、D-sub信号线、PC音频连接线

VGA支持的
格式

电视标准 PAL B/G、D/K、I、NTSC M
声音系统 FM-MONO
视频AV1 音频L/R x 1
视频AV2
视频S-video
高清信号 音频L/R x 1
视频彩色系统 PAL/NTSC
信号输入 模拟:D-Sub 15针(分离式)
即插即用兼容 DDC 2B

输入频率

推荐 摸拟:1360x768 (60Hz)
音频输入 用于立体声的耳机迷你型插孔(3.5 ø)
输出TV/AV1/AV2/S­video

VESA 200x400mm

电源 AC 100V~240V, 50/60HZ
功率消耗 小于250W
温度 + 0 °C ~ + 40 °C
储存温度 - 25 °C ~ + 60 °C
湿度 10% ~ 85%
宽x高x厚
(带支架/喇叭)

720 x 400（70Hz）
640 x 480 (60/75Hz)
800 x 600 (60/75Hz)
1024 x 768 (60Hz)
1360x768(60Hz)

音频L/R x1(共享)

模拟:FH:31.5kHz到 50kHz
FV:60Hz到75Hz

视频输出（RCA）

扬声器(内置)： 37”两个10W
用于立体声的耳机迷你型插孔(3.5 ø)
声音输出(RCA L/R)

951X694X285mm

3

2.2 LCD TV 描述

www.ma163.com 电子技术资料网

该 LCD TV 包含主板、Tuner板、电源板、音频板、遥控接收板、按键板以及连接板。主板和电源板
含 I2C 逻辑控制总线, DDC, LCD panel 的亮度逻辑控制和通过DC-DC 转换器来提供整个主板和TTL
信号给液晶模块去驱动LCD显示电路。

2.3 电源连接

将电源线一端插入本机后下方的“交流输入”插孔内，另一端接入市电220V的电源插座上。
在您未切断电源而处于待机的情况下，电视机始终会消耗部份功率。
在长时间不使用电视情况下 , 最好将下面的电源开关关闭并将电源线从电源插座中拔下。

4

3 操作说明及调整

www.ma163.com 电子技术资料网

3.1 遥控器说明

电源
按这个键可以打开或待机。但电
视不会完全断电，处于节能状
态。

视频/S端子
重复按这个键可以选择在
视频和S端子之间切换。

分量信号/影音快线
按分量信号键可以选择分量信号
(该机型无支持影音快线功能)。

VGA/DVI
按此键可选择VGA输入 (该机型无
支持DVI功能)。

电视
选择电视信号输入。
0~9/100
用来选择电视频道。

睡眠
使用这个按键，您可以设置电视
在多长时间之后进入待机状态。
重复按这个键可以在 15、30、
45、60、90 和120 分钟之间选
择。(定时器从OSD菜单消失之后
所选择的分钟起开始到数计时。)

画中画
(该机型无此功能)。

音量
按▲或▼可以调整声音音量大
小。

节目
按▲或▼可以浏览电视频道。

菜单
按这个键可以显示/退出菜单。
信源选择
按此键可以显示可选择的信源，按
上下键选择。
Ok
确认键。

菜单左右键
在进入菜单状态时可以用作确认和
参数调整；在未进入菜单时为音量
的加减。

显示
(1) 当使用电视信号时显示

频道号码及制式。

(2) 当使用电视信号之外的

其它输入时，显示当前
输入源。

静音
暂时中断声音或恢复声
音。

回看
用来显示前一次选择的电
视频道。

智能音效
可选择立体声、新闻、电
影、音乐、BBE VIVA、自
定义。

丽音
该机型只支持单声。

屏显
包含6种模式,重复按可选
择4:3/14:9/16:9
zoom/16:9字幕/超宽/全
屏。
(720P, 1080i
/1080P : 只支持16:9 与
全屏。
互换
(该机型无此功能)。

5

3.2 控制面板

www.ma163.com 电子技术资料网

电源 :按此键可以打开或使电视进入待机状态。
如果电视处在待机状态，则前面的指示灯会亮起琥珀色。
菜单: 按此键可以进入或退出OSD菜单。
节目: 在屏幕出现OSD菜单时，按此两键可以选择所要执行之项目，在屏幕无OSD菜单时，为TV模式

时频道变换。
音量: 在屏幕出现OSD菜单时，按此两键可以确认所选择之项目，在屏幕无
OSD菜单时，为音量之调整。
信号源:按此键可以变换不同的输入信号。

3.3 菜单功能

1. 按菜单按钮可以显示或关闭主菜单

2. 使用上或下键可以选择所要调整之功能选项。

3. 使用左或右键可以进入子菜单或启用或调整所选择之功能。

4. 按菜单 按钮可以退出菜单。

电视/视频信源下的菜单画面
（注意：在不同的信源下，所能调节的功能有所不同，菜单为灰色则表示该项不可调整）

调节项目包括：视频设置、声音设置、选项设置、频道设置。

6

视频设置

www.ma163.com 电子技术资料网

1. 图像:使用者可选择自定义、明亮、标准、柔和，若使用择选择自定义以外之选项,则对比度、亮

度、色度、清晰度、降噪、背光皆不可调。

2. 对比度:调节画面的黑白层次，适当的对比度可使画面清晰明亮，调整范围是0到100。

3. 亮度:调节画面的背景亮度，一般与对比度配合使用，调整范围是0到100

4. 色度:调节色彩的鲜艳度、饱和度，调整范围是 0 到 100。

5. 清晰度:调节画面清晰度，调整范围是 0 到 100。

6. 色调(NTSC制式可调): 调节画面的色调，达到颜色正常、调整范围是-50到+50。

7. 降噪:当讯号质量不好时，使用者可开启降噪功能。

8. 背光:调整范围是 0 到 10。

您可以将画面的对比度、亮度、饱和度、色调、黑色级和清晰度调整到您喜欢的程度。

声音设置

7

1.音量 :调节电视机的音量，调整范围是 0 到 100。

www.ma163.com 电子技术资料网

您可以将画面的音量调整到您喜欢的程度。

2.智能音效 可选择立体声、新闻、影院、音乐厅、BBE、自设定(默认值为自设定),当使用者选择除

自设定以外之选项，频率不可调。

3.120Hz、500Hz、1500Hz、5KHz；10KHZ: 用户可依照喜欢的频率点增强或衰减

选项设置:

1. 语言菜单: 选择OSD接口语言，包括简体中文/英文。默认值是简体中文。

2. 菜单显示时间:选择OSD停留在画面时间。

3. 菜单透明度:选择菜单透明度, 共有透明及不透明二种选择。

4. 睡眠定时器: 用于设置一段时间，经过此时间后电视将进入待机状态。定时器可选时间为

15>30>45 > 60 > 90 > 120 分钟。
OSD菜单消失后，定时器从所选的分钟数会开始倒计时。
友情提示：要查看剩余时间，可以按一下遥控中睡眠按钮。要取消睡眠定时，可反复按遥控器中
睡眠按钮，直到关闭。如果在设置睡眠定时后关闭了电视，此设置将被消除。应重新设置。

5. 蓝画面: 是指在电视、AV、S端子、HDTV信源下当没有信号输入时，屏幕将变成蓝色或空白。如
果设置成开启，屏幕将变成蓝色。如果设置成禁用，电视信号下屏幕将为雪花，其它为黑屏。默
认值是开启。

6. 重置 用于恢复至默认值。

8

频道设置

www.ma163.com 电子技术资料网

1. 彩色制式: 用于选择电视广播系统，自动/NTSC/PAL。

2. 声音制式:选择电视广播系统的声音制式。中国大陆大部份地区为DK制式

3. 自动搜索: 用于搜索所有电视节目并记忆到内存中。

TV所有台数共125台（1~125），若使用着使用遥控器按至超过1~125的台号范围时,则会自动跳回

使用着原先所收看的台号。

4. 手动搜索: 用于逐个搜索电视节目频道。搜索到节目后，按菜单键储存，会自动保存在最后一个

频道。

5.微调: 可对频道的频率作微小的调节，以获取较好的效果。

6. 频道互换:用于当前频道和其它频道的交替。

7. 频道跳跃: 如果设置成 “开”，此频道将被屏蔽，按节目上下键，不能进入该频道，按数字键

可以进入，如果想恢复此频道则设成关。

VGA信源下的菜单画面

本机具有VGA模拟接口, 可使用遥控器的电脑按键来切换至VGA模拟接口。

主菜单

按菜单按钮进入OSD主菜单。调节项目包括：视频设置、声音设置、选项设置、几何设置。

9

视频设置

www.ma163.com 电子技术资料网

1. 图像:在VGA模式下为不可调整。

2. 对比度:调节画面的黑白层次，适当的对比度可使画面清晰明亮，调整范围是0到100。

3.亮度:调节画面的背景亮度，一般与对比度配合使用，调整范围是0到100

4.色度: 在VGA模式下为不可调整。

5.清晰度: 在VGA模式下为不可调整。

6.色调(NTSC制式可调): 在VGA模式下为不可调整。。

7.降噪: 在VGA模式下为不可调整。

8.背光: 在VGA模式下为不可调整。

声音设置

1.音量 :调节电视机的音量，调整范围是 0 到 100。

您可以将画面的音量调整到您喜欢的程度。

2.智能音效 可选择立体声、新闻、影院、音乐厅、BBE、自设定(默认值为自设定), 当使用者选择

除自设定以外之选项，频率不可调。。

3.120Hz、500Hz、1500Hz、5KHz；10KHZ: 用户可依照喜欢的频率点增强或衰减。

10

选项设置:

www.ma163.com 电子技术资料网

1. 语言菜单: 选择OSD接口语言，包括简体中文/英文。默认值是简体中文。

2. 菜单显示时间:选择OSD停留在画面时间。

3. 菜单透明度:选择菜单透明度, 共有透明及不透明二种选择。

4. 睡眠定时器: 在VGA模式下为不可调整。

5. 蓝画面: 在VGA模式下为不可调整。

6. 重置: 用于恢复至默认值。

几何设置

1. 水平位置: 改变画面水平的位置。

2. 垂直位置:改变画面垂直的位置。

3. 时钟:改变水平宽度。

4. 相位:调整A/D的采样相位。

5. 自动调整: 自动调整屏幕显示到最佳状态。

6. 色温: 您可以根据自己的需要选择或调整色温,有冷色温及暖色温及用户自定义，默认值为冷色

温。

7. 自定义:当使用者选择色温为用户自定义时可个别调整RGB色温。

8. 重置 用于恢复至默认值。

11

4 连接介绍

www.ma163.com 电子技术资料网

4.1各接口连接方式介绍

有多种信源设备可以连接到您的电视，下面的图显示了如何进行连接。
将液晶电视屏幕面朝下放在桌子上，这样比较容易连接外部设备。请采取预防措施，避免损坏屏
幕。

(图一)

(图二)

1.VGA信号输入：将PC主机的信号用VGA信号连接线连接至本机输入。请见(图一)

2.PC音频输入：将PC的音频信号通过本接口输入

12

PC连接方式:

www.ma163.com 电子技术资料网

(图三)

如何连接PC主机
VGA接口-使用随机所附的D-sub信号线接到电视后面的 D-sub接口, 如上图一所示，另一接线接至PC
主机D-sub 接口如(图三)。

如何连接音频线
使用随机所附的PC音频连接线接到电视的PC音频输入，如上图一所示。
另一接线接至PC 主机音频线接口如(图三) 。
注意：当VGA无信号时，本机在1分钟后自动转入待机状态。

3.天线输入：连接天线或CATV信号线, 如下图。

友情提示：本接口为75Ω同轴电缆输入

电缆

友情提示：当无电视信号时，本机在10分钟后自动转为待机状态。

13

4. 音/视频（AV）输入：(见图一)

www.ma163.com 电子技术资料网

音频（Audio）1输入：把音频信号源(计算器、DVD、激光影碟机、录象机或摄像机等)

连接至音频输入(上、下)端口。

视频（Video）1输入：把视频信号源(计算器、DVD、激光影碟机、录象机或摄像机等)

连接至视频AV输入接口。

音频（Audio）2输入(见图一)：把音频信号源(计算器、DVD、激光影碟机、录象机或

摄像机等)连接至音频输入(上、下)端口。

视频（Video）2输入(见图一)：把视频信号源(计算器、DVD、激光影碟机、录象机或

摄像机等)连接至视频2输入接口。

5. S-端子输入:(见图一)

把S端子连接线连接至DVD、激光影碟机、录象机或摄像机等设备上。(友情提示：S端子
音频与视频2共享)。

6. 分量信号 Cr(Pr)、Cb(Pb)、Y输入或HDTV输入：(图一)

将分量信号源声音及影像(DVD、激光影碟机、录象机或摄像机等) 连接至分量信号输入端口。

举例说明, 使用者如何装置有分量讯号的 DVD 。

如何连接:

（1）

用三条分量信号连接线 连接DVD 播放机的高清信号Y、Pb、Pr或分量信号Y、Cb、Cr输出

与电视的高清信号Y、Pb、Pr输入。

（2）用音频连接线 连接DVD 播放机的音频输出与电视的分量音频输入。

14

如何使用

www.ma163.com 电子技术资料网

按遥控器中 source 按键, 会出现讯号源 OSD 选单

（1）

(2）选择分量信号（HDTV）输入。
(3) 打开 DVD 播放机，然后按播放按钮。

7. 重低音输出: (图一)

本机设有重低音信号输出功能，将重低音信号输出给重低音音箱。

8. 音/视频（AV）输出: (见图一)

本机可以对当前电视信号或AV信号通过视频输出和音频输出端口输出到其它设备中。

屏幕保养

不要使用任何硬物刮擦屏幕，以免造成永久性损坏。
在清洁屏幕之前要拔下其电源插头。使用干净的软布擦拭屏幕和机壳，以除去电视上的灰尘。如果
需要使屏幕更加清洁，可以使用干净的湿布。请勿使用液体清洁剂或气雾清洁剂。

移动电话警告
为避免画面变形和声音失真，及电视功能异常，甚至损坏电视，使用移动电话时请远离电视机。

废物处理说明
我们特别注重环保工作。这机体包含有可以回收使用的材料。
在其用完之后，专业公司可以拆除废弃的机体来生产可重复使用的材料，并最小化需处理的材料数
量。
请确保按照当地的规定处理旧的机体。

15

4.2 输入/输出接口介绍

www.ma163.com 电子技术资料网

D-SUB 接口各引脚功能描述

引脚号 功能描述 引脚号 功能描述 引脚号 功能描述

1. 红 6. 红地 11. 数据输入

2. 绿 7. 绿地 12. DDC-串行数据

3. 蓝 8. 蓝地 13. 水平同步信号

4. 数据输出 9. 5V 14. 垂直同步信号

5. 接地 10. 接地 15. DDC-串行时钟

1

6

11 15

5

10

4.3 工厂预设模式

Dots ×

Lines

Vertical

Frequency

(Hz)

Horizontal

Frequency

(kHz)

Sync Polarity Presence Screen Mode

Horizontal Vertical Horizontal Vertical

Normal

(4:3)

720×400 70.1 31.5 NEG POS YES YES YES NO

640×480

59.9 31.5 NEG NEG YES YES YES NO

75.0 37.5 NEG NEG YES YES YES NO

60.0 37.9 POS POS YES YES YES NO

800x600

75.0 46.87 POS POS YES YES YES NO

1024x768 60.0 48.36 NEG NEG YES YES YES NO

1280x720 60.0 44.77 NEG NEG YES YES NO YES

FULL

(16:9)

16

5. 故障处理流程

检查

否

www.ma163.com 电子技术资料网

1.无法启动

LED 灯不亮

是

检查按键板

是

5V_SB

是

检查 3.3V_SB

是

检查 PWR_ON 信号

是

检查主板电源

否

否

检查电源线和电源接口

维修按键板

检查电源板电源

检查 U702

检查 Q704, Q705, Q706,

检查 U402, U401

检查 I2C 通讯

17

2. 无画 (LED 绿灯)

www.ma163.com 电子技术资料网

检查信号源

是

检查 LVDS 线

是

检查升压板24V电压

是

检查主板电源

是

检查 U302

是

检查 I2C 通讯

否

否

重插信号源

更换或者重插 LVDS线

否

替换 U302

检查电源板电源

是

检查 panel

否

替换 panel

18

3. 画异

是

检查信

www.ma163.com 电子技术资料网

检查信号源

是

号滤波电路

是

是

检查 U302

是

检查 panel

否

重接信号源

否

RF 信号 检查TV 制式

AV 信号

PC 信号

否

更换 U301

否

更换 U302

否

更换 panel

换 滤波电容电感

是

检查 TU100

检查 U104

检查 U102

否

更换 TU100

更换 U104

更换 U102

19

4.无声

www.ma163.com 电子技术资料网

检查信号源

是

检查信号滤波回路

是

检查耳麦接口

是

检查 U601

是

检查 U502

是

检查 U503

是

检查喇叭

否

否

否

检查 SIF 信号

检查 AV1、AV2、component 信号

否

否

否

重接信号源

更换耳麦接口

更换 U601

更换 U502

更换U503

更换喇叭

更换滤波电容或者电感

检查 TV 制式

是

检查TU100

更换TU100

否 否

检查 U100

更换 U100

20

5. 按键板故障处理

www.ma163.com 电子技术资料网

OSD 不稳定或无法正常工作

按键板连接正常吗？

是

按键正常吗？

是

按键板有无故障？

是

检查主板

否

接好按键板

否

更换按键

否

更换按键板

21

6. 拆装流程图

www.ma163.com 电子技术资料网

步骤 图片 描述

准备

把 LCD-TV
平放在干净
的柔软的平
面上

拆后盖

拆底座

旋开红色标
志的螺丝，
去后盖。

旋开红色标
志的螺丝，
去底座。

22

www.ma163.com 电子技术资料网

拆隔离罩

旋开作标志
的螺丝，去
隔离罩

23

拆喇叭

A

www.ma163.com 电子技术资料网

拆按键

旋开红色标
志的螺丝，
去喇叭

旋开作标志
的螺丝，拆
按键

24

拆铁片

www.ma163.com 电子技术资料网

拆主板、电
源板和
tuner 板

旋开红色标
志的螺丝，
去铁片

1.旋开红色
标志的螺
丝

2.断开各接

口接线，拆
主板、电源
板和tuner板

25

拆主框架

www.ma163.com 电子技术资料网

拆开红色标
志的螺丝，
去主框架

拆前框

26

旋开红色标
示的螺丝，
去前框。

结束

www.ma163.com 电子技术资料网

N/A

N/A

27

7. 白平衡调整

www.ma163.com 电子技术资料网

进行白平衡调整之前，大约需要有2个小时的时间来对机器进行预热。

以下白平衡调整 Channel 选择 CH07。
PC 模式的色温为 9300℃, 6500℃
9300色温参数为 x = 283 ± 20, y = 297 ± 20, Y = 260 ± 10 cd/m2;
6500色温参数为 x = 313 ± 20, y = 329 ± 20, Y = 260 ± 10 cd/m2 ;
AV/TV模式、HDTV-TScaler模式、HDTV-YPbPr模式的色温为 9300℃.
其参数为 x = 283 ± 20, y = 297 ± 20, Y ≥ 400 cd/m2

Color Temp.

x 0.283 0.313 0.283 0.283 0.283
y 0.297 0.329 0.297 0.297 0.297
Y 260 260 400 400 400

如何设置MEM. Channel：你可以参照Chroma-7120 使用手册来设置 channel或是简单地使用
“SC”键和“NEXT”来更改X,y,Y的值，使用“ID”键来更改文本描述。

整个白平衡调整的操作过程如下：
依次按数字键 100 Æ 9 Æ 9 Æ 9，再按一下Menu键 就会出现OSD菜单，同时其右上角会有个字
母F，即进入工厂模式。

1. 在工厂模式中选择“色温”来选择不同色温；

2. 选择 SCALER 调整选项：
RG, GG, BG Æ R, G, B 增益调整；
RB, GB, BB Æ R, G, B 偏移调整；

注意：AV模式下的调整与PC模式相同，除了亮度（PC模式为260cd/m2,AV模式为400cd/m2）

1. 偏移量调整（低亮度）:

1) 选择1024×768下的全黑输入；

2) 在OSD界面中将对比度和亮度的值设置Recall；

3) 在OSD界面中调整亮度，直到chroma 7120 的测量值达到最小值。

2. 增益调整：
调整9300色温（PC模式）：

(1) 在OSD界面下将对比度设置为80，然后调整亮度直至chroma-7120 Y>260 cd/m2；
(2) 按“MODE”按键将chroma-7120调到RGB模式；
(3) 调整Chroma-7120的上下箭头，选择MEM. Channel为Channel 7;
(4) chroma-7120的液晶屏上将出现x = 283 ± 20, y = 297 ± 20, Y = 260 ± 10 cd/m2；
(5) 在OSD菜单中调整工厂模式下的R，直到chroma-7120显示R=100；
(6) 在OSD菜单中调整工厂模式下的G，直到chroma-7120显示G=100；
(7) 在OSD菜单中调整工厂模式下的B，直到chroma-7120显示B=100；
(8) 重复以上5、6、7三个步骤，直至chroma-7120的值达到公差=100±2；
(9) 按“MODE”按键将chroma-7120调到xyY模式，检查Spec中的色温是否正常；
(10) 按“MENU”键来退出SCALER界面，保存刚才设置好的色温。

PC 模式

Cool Warm

AV 模式

HDTV-TScaler

模式

HDTV-YPbPr

模式

28

调整6500色温（PC模式）：

www.ma163.com 电子技术资料网

(1) 在OSD界面下将对比度设置为80，然后调整亮度直至chroma-7120 Y>260 cd/m2；
(2) 按“MODE”按键使chroma-7120进入RGB模式；
(3) 调整Chroma-7120的上下箭头，选择MEM. Channel为Channel 7;
(4) chroma-7120的液晶屏上将出现x = 313 ± 20, y = 329 ± 20, Y = 260 ± 10 cd/m2；
(5) 在OSD菜单中调整工厂模式下的R，直到chroma-7120显示R=100；
(6) 在OSD菜单中调整工厂模式下的G，直到chroma-7120显示G=100；
(7) 在OSD菜单中调整工厂模式下的B，直到chroma-7120显示B=100；
(8) 重复以上5、6、7三个步骤，直至chroma-7120的值达到容差=100±2；
(9) 按“MODE”按键将chroma-7120进入xyY模式；
(10) 按“MENU”键来退出SCALER界面，保存刚才设置好的色温。

调整AV模式：

(1) 在OSD界面下将对比度设置为80，然后调整亮度直至chroma-7120 Y>400 cd/m2；
(2) 按“MODE”按键将chroma-7120调到AV模式；
(3) 调整Chroma-7120的上下箭头，选择MEM. Channel为Channel 7;
(4) chroma-7120的液晶屏上将出现x = 283 ± 20, y = 297 ± 20, Y ≥ 400 cd/m2；
(5) 在OSD菜单中调整工厂模式下的R，直到chroma-7120显示R=100；
(6) 在OSD菜单中调整工厂模式下的G，直到chroma-7120显示G=100；
(7) 在OSD菜单中调整工厂模式下的B，直到chroma-7120显示B=100；
(8) 重复以上5、6、7三个步骤，直至chroma-7120的值达到公差=100±2；
(9) 按“MODE”按键将chroma-7120调到XyY模式，检查Spec中的色温是否正常；
(10) 按“MENU”键来退出SCALER界面，保存刚才设置好的色温。

调整HDTV-TScaler模式、HDTV-YPbPr模式与调整AV模式的方法一样。

按 POWER 键来退出工厂模式。

29

8. PCB LAYOUT

www.ma163.com 电子技术资料网

8.1 主板
715T1814-1

30

www.ma163.com 电子技术资料网

31

32

www.ma163.com 电子技术资料网

8.2 电源板

www.ma163.com 电子技术资料网

715T1852-4

33

www.ma163.com 电子技术资料网

34

8.3 Tuner 板

www.ma163.com 电子技术资料网

715T1769-1

35

8.4 遥控板

www.ma163.com 电子技术资料网

715T1836-1-3

36

8.5 音频板

www.ma163.com 电子技术资料网

715T1635-3

37

8.6 按键板

www.ma163.com 电子技术资料网

715T1886-1

38

9 电路图

www.ma163.com 电子技术资料网

9.1 主板

715T1814-1

VGAVS

VGAHS

C217

0.047uF

C225

0.047uF

ZD201
MLL752A

VGAHS6

VGAVS6

R217

R218

4.7K 1/ 16W

VGA_SDA

VGA_SCL

3

D206
BAT54S

3.3V_SB

R201
NC

C208
100pF

4.7K 1/ 16W

3.3V_SB

3

D205
BAT54S

3.3V_SB

R21022

NC

C209
47pF

2

1

2

1

R202

RxD

VGA_HS

VGA_VS

R21122

VGAHS

VGAVS

R228
1M

R231

100K

P200
DB15

11

11

12

12

13

13

14

14

15

15

ZD200

MLL752A

U200 24LC02

8

VCC

VCLK

5

SDA

NC2

6

SCL

NC1

4

GND

NC0

R224 180K 1/16W

C219

0.47uF/ 50V

R229 180K 1/16W

C226

0.47uF/ 50V

5V

1617

GG

7
3
2
1

Q205
PMBS3906

6
1
7
2
8
3
9
4

10

5

D204

BAT54C

Q203
PMBS3906

6
1
7
2
8
3
9
4
10
5

5V_SB

L201

1

2

3

C213 0. 1uF

R219 0 1/ 16W

Q202
PMBS3904

Q204
PMBS3904

60 OHM

L202 60 OH M

TxD

3.3V_SB

Detec t_VGAVS 6

To mcu

Detect_VGAHS 6

D201
BAV99

L203 60 OH M

1 2
3 4
5 6

9 8
11 10
13 12

C212

0.1uF

TxD

RxD

2
3
4
5
1

P201

PC_AUD IO

3

1 2

R205

75 1/16W

1A 1Y
2A 2Y
3A 3Y
4A 4Y
5A 5Y
6A 6Y

74LVC14

U201

13

D202
BAV99

1 2

R206

75 1/ 16W

74LVC14

714

GNDVCC

U202 74H C4052D

X

3

Y

VEE

VDD

GND

8

10uF/16V

3

X0
X1
X2
X3

Y0
Y1
Y2
Y3

A
B

EN

C200

0.001uF

D203

BAV99

R207

C218

C224

0.001uF

1 2

75 1/ 16W

12
14
15
11

1
5
2
4

10
9

6

7
16

+

3

R213 NC
R214 22
R215 NC
R216 22

TX 6
SC1 3,6,9

RX 6
SD1 3,6,9

ISP_SW 6

5V_SB

L206 150 OH M

L207

150 OHM

VGA_RIN 4

VGA_GIN 4

VGA_BIN 4

SAA_Y8

VGA_HSIN 4

VGA_VSIN 4

SAA_C8

PC_R

R230

47K 1/16W

R232

47K 1/16W

PC_L

Q200

PMBS3904

Q201

PMBS3904

R203

22 1 /16W

R209

150 1/16W

Q206

PMBS3904

VIDEO_OUT

R220

22 1 /16W

R226

150 1/16W

5V_A

5V_A

R204

R208

R245

R246

R221

R225

12K 1/16W

22K 1/16W

22 1/16W

120 1/16W

12K 1/16W

22K 1/16W

C205

+

22uF/16V

C215

+

22uF/16V

C204

0.1uF/16 V

5V_A

R243

R244

C214

0.1uF/ 16V

EX_Y 4

C232

12K 1/16W

C231

+

22uF/16V

22K 1/16W

EX_C 4

COMP_R4
COMP_B4
COMP_Y4

0.1uF/ 16V

VIDE O_OUT_1 4

3.3V_SB

5V_SB

C202 100pF

C201 100pF

SC13,6,9
SD13,6,9

C203 100pF

TUN ER _OU T4,8

CVBS_SEL4

AV_18
AV_28

EX_C4

EX_Y4

2

1
4
6
8

10
12
14
16
18
20
22
24
26
28

CN201

VIDEO_OUT

3
5
7

PC_L

9

PC_R

11
13
15
17
19
21
23
25
27
2930
3132
3334
3536

C206

I/O

0.1uF/ 16V

Power Connect

0.1uF

0.1uF

C210

C220100pF

150 OHM

C2210.1uF

C2220.1uF

C211

C216 100pF

C2230.1uF

REMOTE6

R227

R200

KEY_AD6

5V_SB

5V

NC

0

INV_PR O6

BL_ADJ3,6

+20V

+12VP

+5VP

5V

LP200

8
7
6

300 OHM(8P4R)

L204 600 OHM
L205 600 OHM

R223 1K

L200

1
2
3
45

AOC (Top Victory) Electroni cs Co., Ltd.

Tit le

Size Document Number Rev

Custom

Date: Sheet

Thursday, Septem ber 14, 2006

I/O

715T1814-1

HDMI_L 7
HDMI_R 7

R_OUT 9
L_OUT 9

C207

1
2
3
4
5
6
7
8

9
10
11
12

CN200
CONN

1
2
3
4
5
6
7
8

of

2

5V_A

12VSW

0.1uF/ 16V

CN203

CONN

B

11

39

www.ma163.com 电子技术资料网

U300

Extra SRAM

68pF

0

0

1

1

0.1uF

C3001

INPUT

AS7C256A

10

25
24
21
23

26

20
22
27

C398

9
8
7
6
5
4
3

2

1

A0
A1
A2
A3
A4
A5
A6
A7
A8
A9
A10
A11
A12
A13
A14

/CE
/OE
/WE

R337

R338

MPU GPI O0

11

D0

12

D1

13

D2

15

D3

16

D4

17

D5

18

D6

19

D7

28

VCC

14

GND

BL_ADJ 2,6

C397

+

22uF/16V

68 1/ 16W

3V_SDA
3V_SCL

68 1/ 16W

*CS1N is not a input or output pin
CS1N=0: SVP-EX CPU access enabled
CS1N=1:SVP-EX CPU access disabled

Connector for Amtel AT76C112 Video Output

MPUCS0N

0

1

0

1

1

1

1 1

AD0
AD1
AD2A2
AD3
AD4
AD5A5
AD6
AD7

C395

0.1uF

OUTPUT

*CS1N

AD[0..7]

5V-1_CPU

3V_SDA 7,8
3V_SCL 7,8

1

0

1

AOC (Top Victory) Electronics Co., Ltd.

Titl e

Size D ocument N umber Rev

B

Thursday, September 14, 2006

Date: Sheet of

SVP-EX256_1

715T1814-1

AD[0..7] 6

MPU GPI O2

1

1

0

1

3

MPU GPIO3

10

1

1

0

11

B

G2D2

S2

G1

R332 10K

MPU GPI O1

MPU GPI O4

190

189

188

MPUGPIO2

MPUGPIO3

MPUGPIO4

P_17

FLD/IO

SDA
SCL

A_D7
A_D6
A_D5
A_D4
A_D3
A_D2
A_D1
A_D0

RD#

WR#

ALE

INT#

V5SF

RESET

BA1
BA0

CLKE

WE#

MVRE F 5
CAS# 5
RAS# 5

CS0# 5
MCLK0# 5
MCLK 0 5

3V3S

R331

4.7K

34
2
1

17
18

16
14

203
202
201
200
197
196
195
194

216
217
218
219
220

15

12

13

147
145
144
142

3V_SDA

5V

CS 6

EX-PWM

10 1/ 16W

SDA_EX

SCL_EX

RD_EMU 6
WR_EMU 6
ALE_EMU 6

INT# 6

R339 470 1/ 16W

BA1 5
BA0 5
CLKE 5
WE# 5

3V_SDA 7,8

R335

RN311 100

1 8
2 7
3 6
4 5
1 8
2 7
3 6
4 5

RN312

MPU CS0 N

100

VDDM

R333

MPUCS0N

R341

10K

VD3_3

MCU_A[0..7]6

1.2K 1/16W

10K 1/16W

R340

1K 1/16W

A[8.. 14]6

R336

AD7
AD6
AD5
AD4
AD3
AD2
AD1
AD0

C3002

RST_H 6

MPU GPI O4

HI
MPU has
Data/Address
multiplex

I2C Address:
7E/7F

A[0.. 7]

A[8.. 14]

5V

R334

Q300

0.1uF

4.7K 1/16W

PMBS3904

5V_SB

R300

0

A0
A1

A3
A4

A6
A7
A8
A9
A10
A11
A12
A13
A14

CS16
RD#6
WR#6

R346

1K 1/ 16W

C399

68pF

AD[0.. 7] 6

MPU GPI O1

LO
MPU has
separated
Address/Data

I2C Address:
7C/7D
Not
Populated

VDDMQ

158

VSSM

ADDR6

212

3 6

MCU_A6

151

211

2 7

MCU_A5

132

VSSM

VSSM

ADDR4

ADDR5

210

1 8

MCU_A4

3V_SCL

129

121

VSSM

ADDR3

208

209

3 6

4 5

MCU_A3

MCU_A2

116

VSSM

VSSM

ADDR1

ADDR2

207

2 7

MCU_A1

R330

4.7K

105

98

VSSM

ADDR0

206

RN313

100

1 8

MCU_A0

10187838180

VSSM

VSSM

VSSM

MCK0

130

SD12,6,9

SC12,6,9

131

VSSM

MCK0#

133

VDDMQ

139

VSSM

CS0#

CS1#

135

137

C396

0.1uF

141

VDDR

RAS#

138

VSSR

CAS#

140

5
6

192

MVREF

MPUGPIO1

193

NC

U303

S1
D1

NDC7002N

191

MPUGPIO0

MPUGPIO1

MPUC S0N

TESTMO DE

C380

0.1uF

C388

0.1uF

C381

0.1uF

C389

0.1uF

MD0
MD1
MD2
MD3
MD4
MD5
MD6
MD7
MD8
MD9
MD10
MD11
MD12
MD13
MD14
MD15
MD16
MD17
MD18
MD19
MD20
MD21
MD22
MD23
MD24
MD25
MD26
MD27
MD28
MD29
MD30
MD31
DQM0
DQM1
DQM2
DQM3

MCU _A[ 0. .7 ]6

DQS[0..3]5

MA[0..11]5

C379

0.1uF

VDDMQ

C387

0.1uF

MD[0..31]5

DQM[0..3]5

C382

0.1uF

C390

0.1uF

SVP-EX52_256

U302A

73

MD0

75

MD1

76

MD2

78

MD3

84

MD4

86

MD5

88

MD6

90

MD7

91

MD8

93

MD9

94

MD10

96

MD11

102

MD12

104

MD13

106

MD14

108

MD15

148

MD16

150

MD17

152

MD18

154

MD19

160

MD20

162

MD21

163

MD22

165

MD23

166

MD24

168

MD25

170

MD26

172

MD27

178

MD28

180

MD29

181

MD30

183

MD31

79

DQM0

97

DQM1

159

DQM2

177

DQM3

C383

0.1uF

C391

0.1uF

VDDMQ

179

VDDM

175

82

DQS0

171

VDDM

DQS0

100

DQS1

C384

0.1uF

C392

0.1uF

VDDM

DQS1

161

157

VDDM

DQS2

156

174

DQS3

DQS2

C386

C385

0.1uF

0.1uF

3V_SCL7,8

C393

C394

0.1uF

0.1uF

153

136

134

124

119

VDDM

VDDM

VDDM

VDDM

VDDM

VDDM

103958577173

99

VDDM

VDDM

VDDM

VDDM

VDDM

VDDM

176

VSSM

169

VSSM

155

VSSM

VSSM

SVP-EX [256]

(1 of 2)

DQS3

MA11

MA10

MA9

MA8

MA7

MA6

MA5

MA4

109

111

112

114

115

117

118

120

122

MA8

MA5

MA10

MA11

MA3

MA4

MA6

MA7

MA9

ADDR7

MA3

MA2

MA1

MA0

123

125

126

213

RN300

100

MA0

MA1

MA2

4 5

MCU_A7

40

www.ma163.com 电子技术资料网

P_37

VL1_8

DIN[0..23]7,8

FB300

1 2

150 OHM

FB302

1 2

150 OHM

VD1_8

C370

0.1uF

VD1_8

C338

10uF/16V

C347

10uF/16V

C360

0.1uF

C371

0.1uF

CLK_2EX1

56T126-10

SVP-EX52_256

U302B

DIN23
DIN22
DIN21
DIN20

MLF1
PLF2

14.318MHz
X300

C323

33pF

+

+

C361

0.1uF

C372

0.1uF

107
113
143
149
167
184
198
214
251

110
146
164
182
185
199
215
250

C339

0.1uF

C348

0.1uF

C373

0.1uF

69
70
71
72

67
89

68
74
92

3
6

9

8

C362

0.1uF

DIN23
DIN22
DIN21
DIN20

MLF1
PLF2

VDDC
VDDC
VDDC
VDDC
VDDC
VDDC
VDDC
VDDC
VDDC
VDDC
VDDC
VDDC

VSSC
VSSC
VSSC
VSSC
VSSC
VSSC
VSSC
VSSC
VSSC
VSSC
VSSC
VSSC

C374

0.1uF

C363

C324

0.1uF

33pF

1

C375

XTALO

C337

0.1uF

C364

DIN0

XTALI

256

0.1uF

DIN1

P_64

DIN2

P_62

P_63

0.0027uF

0.0027uF

Pin 56

CLK_2EX

DIN3

DIN8

DIN6

DIN4

DIN9

DIN5

DIN7

DIN11

DIN10

DIN14

DIN12

CLK_2EX

P_56

P_57

P_58

P_59

P_60

P_61

DIN13

P_50

P_51

P_48

P_49

P_50

P_51

P_52

P_53

P_54

P_55

SVP-EX [256]

(2 of 2)

PAVSS

PDVSS

AVSS_ADC1

AVSS3_BG_ASS

AVSS_ADC2

AVSS_ADC3

VSSH

VSSH

VSSH

VSSH

235

222

205

127

20

66

187

VSSL

AVSS_ADC3

AVSS3_BG_ASS

VSSH

754

PAVSS2

C300

C365

0.1uF

PAVSS2

PAVSS1

PAVSS1

255

PAVSS

PAVDD1

MLF1

PAVSS1

PAVDD2

PAVSS2

253

PDVSS

PLF2

239

228

AVSS_ADC2

AVSS_ADC1

DIN15

P_46

P_47

VSSL

VDDL

C340

0.1uF

VSSL

PDVDD

C349

0.1uF

PDVSS

PAVDD

C358

0.1uF

PAVSS

VDDH

C368

0.1uF

VSSH

1K
R309

DIN16

DIN17

DIN18

DIN19

4243444546474849505152535455565758596061626364

P_43

P_44

P_45

PAVDD

PAVDD2

PAVDD1

254

252

2

PAVDD

PAVDD2

PAVDD1

PDVDD

R329 NC

P_42

PDVDD

VD3_3

P_41

41

P_41

AVDD_ADC 1

238

AVDD_ADC 1

P_40

40

227

AVDD_ADC 2

P_40

AVDD_ADC 2

+

+

+

+

P_39

P_38

38

39

P_38

P_39

AVDD3_AVSP2

AVDD_ADC 3

234

221

AVDD_ADC 3

AVDD3_AVSP2

FB301

1 2

C341
10uF/16V

FB303

1 2

C350

10uF/16V

FB304

1 2

C359
10uF/16V

1 2

C369
10uF/16V

P_37

37

P_37

FB306

VDDH

204

P_36

P_35

P_35

P_36

VDDH

VDDH

65

186

150 OHM

150 OHM

150 OHM

150 OHM

P_33

P_34

P_34

VDDH

19

VDDH
EX3V3_SB

VD1_8

VL1_8

VL1_8

VD3_3

TXOUT0-

P_36

TXOUT0+

P_35

TXOUT1-

P_34

TXOUT1+

P_31

TXOUT2-

P_30

TXOUT2+

P_29

TXCLK-

P_28

TXCLK+

P_27

TXOUT3-

P_26

TXOUT3+

P_31

P_32

P_32

P_33

VDDL

128

VDDL

P_24

P_27

P_25

P_28

P_29

P_26

P_30

24252627282930313233343536

P_24

P_25

P_26

P_27

P_28

P_29

P_30

P_31

DE

V
H

AIN_H S

AIN_VS

PR_R1

Y_G1

PB_B1

PR_R2

Y_G2

PB_B2

CVBS_OUTP
CVBS_OUTN

CVBS1
CVBS2
CVBS3

C

AIN_N 1
AIN_N 2
AIN_N 3

VREFP_1

VREFN_1

VREFP_2

VREFN_2

VREFP_3

VREFN_3

241

240

230

229

224

223

VREFN _3
VREFP_3
VREFN _2
VREFP_2
VREFN _1

VREFP_1

AVDD_AD C2

AVSS_ADC2

AVDD_AD C3

C354

0.1uF

AVSS_ADC3

AVDD3_AVSP2

0.1uF

AVSS3_BG_ASS

VSSH

EX3V3_SB

C342

0.1uF

C366

23
22
21

10
11

225
246
232
226
248
233

236
237
242
243
244
231

245
247
249

C330

0.1uF

R311 0 1/16W

ANALOG_OUT

AIN_N 1
AIN_N 2
AIN_N 3

C326 NC

C331

0.1uF

AVSS_ADC1

C355

+

10uF/16V

+

C378

0.1uF

L303 600 OHM

VGA_HSIN 2
VGA_VSIN 2

PR_R1
Y_G1
PB_B1

PR_R2
Y_G2
PB_B2

CVBS1
CVBS2

Y
C

C332

L301

2.2uH

C343

10uF/16V

L302

2.2uH

FB305

1 2

C367
10uF/16V

Power saving ?

DVS_2EX 1
DHS_2EX 1

VA1_8

C3006

0.1uF/16V

NC

C327

0.1uF

0.1uF

AVSS_ADC2

VA1_8

VA1_8

VD3_3

150 OHM

3.3V_SB

DE_2EX 7

R342

1.2K 1/16W

R314

1.5K 1/16W

ANALOG_OUT

R343 NC

C3005 33pF

C333

C3004

4.7uF/16V 0805

C328

C334

0.1uF

AVSS_ADC3

AVDD_ADC1

C319

10uF/16V

NC

C335

0.1uF

C344

0.1uF

AVSS_ADC1

C356

0.1uF

P_50

P_51

P_38
P_33
P_24

P_32
P_25

TXOUT3 +
TXOUT3 ­TXCLK+
TXCLK-

TXOUT2 +
TXOUT2 ­TXOUT1 +
TXOUT1 -

TXOUT0 +
TXOUT0 -

R31522K 1/16W

+

R320

22K 1/ 16W

+

VD3_3

C376

0.1uF

R316470 1/16W

R321

C345
10uF/16V

P_40

C357

0.1uF

P_41

5V_A

PMBS3904

L300

2.2uH

VD1_8

VD3_3

C377

0.1uF

Low color shift on = Vcc

LCS6

C318

0.1uF/16V

Q301

R344

470 1/ 16W

470 1/ 16W

VA1_8

R310 0 1/16W

R345

CN300

CONNECTOR for PANEL

C317

0.1uF

R319

75 1/ 16W

COMP_Y 2

COMP_B 2

COMP_R 2

VGA_GIN 2

VGA_BIN 2

VGA_RIN 2

TUNER_OUT 2,8

CVBS_SEL 2

EX_Y 2

EX_C 2

1234567891011121314151617181920212223

+

C316
22uF/16V

Q302

PMBS3906

2.2K 1/16W

VIDEO_OU T_1 2

Y_G1

PB_B1

PR_R1

Y_G2

PB_B2

PR_R2

CVBS1

CVBS2

Y

C

24

OD_SEL6

PVDD10

OD_SEL for CMO 32"
50 Hz = High
60 Hz = Low

C320 0. 1uF

C321 0. 1uF

C322 0. 1uF

C325 0.1uF

C329 0.1uF

C336 0.1uF

C346 0. 1uF

C351 0. 1uF

C352 0. 1uF

C353 0. 1uF

May.05

R318

R317

75 1/ 16W

75 1/ 16W

R323

R324

R322

NC

NC

NC

R326

R325

R327

R328

NC

NC

NC

NC

AOC (Top Victory) Electronics Co., Ltd.

Titl e

Size Docum ent Number Rev

Custom

Thursday , September 14, 2006

Date: Sheet of

SVP-EX256_2

715T1814-1

4

B

11

41

www.ma163.com 电子技术资料网

Test pads for DDR

MCL K0

DDQS0

DQM0

DQ23

CAS#

RAS#

CS0#

WE#

TP301
TP_T_C30

TP302
TP_T_C30

TP303
TP_T_C30

TP304
TP_T_C30

TP305
TP_T_C30

TP306
TP_T_C30

TP307
TP_T_C30

TP308
TP_T_C30

TP30 9
TP_T_C30

TP31 0
TP_T_C30

TP30 0
TP_T_C30

Each MD trace must be equal length.
Each DQS trace must be equal
length.

MA[0..11]3

MA0

MA2

MA5

MA4

MA3

MA1

A6
B5
A5
A4
B1
C2
C1
D1

E2
E1
F2
F1
H2
H1

J1
J2

A2
G2

A1

A3

A10

C3
C4
C5
C8
C9

C10

D5
D8
E4
E9
F4
F9
G4
G9
H4

J4

H9

J9

VDDMQ

A0

DQ0
DQ1
DQ2
DQ3
DQ4
DQ5
DQ6
DQ7

DQ16
DQ17
DQ18
DQ19
DQ20
DQ21
DQ22
DQ23

DM0
DM2

DQS0

VSSQ
VSSQ
VSSQ
VSSQ
VSSQ
VSSQ
VSSQ
VSSQ
VSSQ
VSSQ
VSSQ
VSSQ
VSSQ
VSSQ
VSSQ
VSSQ
VSSQ
VSSQ
VSSQ
VSSQ

VSS

VSS

VSS

VSS

K4K9J5

J6

J7J8D4D6D7

DDR VDDMQ / VDDM de-cap s

C306

C305

0.01uF

0.1uF

DQ0
DQ1
DQ2
DQ3
DQ4
DQ5
DQ6
DQ7

DQ16
DQ17

DQ19
DQ20
DQ21
DQ22
DQ23

DQM1
DQM0

DDQS1
DDQS0

C304

0.1uF

MA11

MA10

MA9

MA6

MA8

MA7

M1L1K1

L4

M3

K5L7M10M9M8L8M7M6L5M5M4

A9

A7A6A5A4A3A2A1

A10

A11

BA1

A8_AP

BA0

4M x 32 DDR

FBGA 14 4

VSS

VSS

VSS

VSS

VSS

VSS

VSS

VSS

VSS

D9

E5

C307

C308

0.01uF

C309

0.01uF

0.01uF

DQM[0..3] 3

BA1 3
BA0 3
CS0# 3
RAS# 3
CAS# 3
WE# 3

L9

VSS

VSS

CLKE 3

K8L6B3G3L2M2L3

RFU2

RFU3

NC_B3

NC_G3

VSS

VSS

VSS

H8H7H6H5G8G7G6G5F8F7F6F5E8E7E6

C312

0.0047uF

NC_L2

NC_M2

VDD

K3K6K7

K11

K12

NC_L3

NC_K11

NC_K12

VDD

VDD

VDD

K10D3D10C6C7

G10

NC_G10

VDD

C313

0.1uF

B10

DQ31

NC_B10

DQ30
DQ29
DQ28
DQ27
DQ26
DQ25
DQ24

DQ15
DQ14
DQ13
DQ12
DQ11
DQ10

DQS3
DQS1DQS2

VREFMCL

VDDQ
VDDQ
VDDQ
VDDQ
VDDQ
VDDQ
VDDQ
VDDQ
VDDQ
VDDQ
VDDQ
VDDQ
VDDQ
VDDQ
VDDQ
VDDQ

VDD

VDDM

DQ9
DQ8

DM3
DM1

VDD

VDD

C314

0.1uF

A7
B8
A8
A9
B12
C11
C12
D12

E11
E12
F11
F12
H11
H12
J11
J12

A11
G11

A12
G12G1

M12L12

B2
B4
B6
B7
B9
B11
D2
D11
E3
F3
H3
J3
E10
F10
H10
J10

U301

EM6A9320BI

VDDM

C315

0.01uF

DQ31
DQ30
DQ29
DQ28
DQ27
DQ26
DQ25
DQ24

DQ15
DQ14
DQ13DQ18
DQ12
DQ11
DQ10
DQ9
DQ8

DQM2
DQM3

DDQS2
DDQS3

VDDMQ

C302

0.1uF

C303

0.1uF

VDDMQ

1K 1/ 16W

R308

1K 1/ 16W

R307

MVR EF 3

AOC (Top Victory) Electronics Co., Ltd.

Tit le

Size Document Number Rev

B

Date: Sheet of

MCL K0
MCLK0#

L10

L11

M11

K2

CK

CK#

CS#

CKE

WE#

RAS#

CAS#

VSS

VSS

VSS

VSS

VSS

VSS

VSS

VSS

C311

C310

0.0047uF

0.01uF

MCL K0

R301

51 1/ 16W

R302

51 1/ 16W

MCL K0#

DDQS0

R303 15

R304 15

DDQS1

R305 15

DDQS2

R306 15

DDQS3

RN301 22 1/16W

5

DQ23

6

DQ22

7

DQ20

8

DQ21

RN302 22 1/16W

DQ19

5

DQ18

6
7

DQ17

8

DQ16

RN303 22 1/16W

5

DQ7

6

DQ6

7

DQ5
DQ4

8

RN304 22 1/16W

5

DQ3
DQ2

6
7

DQ1
DQ0

8

RN305 22 1/16W

DQ31

5
6

DQ29
DQ30

7

DQ28

8

RN306 22 1/16W

5

DQ27

6

DQ26

7

DQ25
DQ24

8

RN307 22 1/16W

DQ15

5

DQ14

6

DQ13

7

DQ12

8

RN308 22 1/16W

5

DQ10
DQ11

6
7

DQ8

8

DQ9

MEMORY DECOUPLING SCHEME

SVP-EX_DDR

Thursday , September 14, 2006

C301

4
3
2
1

4
3
2
1

4
3
2
1

4
3
2
1

4
3
2
1

4
3
2
1

4
3
2
1

4
3
2
1

715T1814-1

MCL K0 3

0.01uF

MCL K0# 3

DQS0

DQS1

DQS2

DQS3

MD0
MD1
MD2
MD3

MD4
MD5
MD6
MD7

MD8
MD9
MD1 0
MD1 1

MD1 2
MD1 3
MD1 4
MD1 5

MD1 6
MD1 7
MD1 8
MD1 9

MD2 0
MD2 1
MD2 2
MD2 3

MD2 4
MD2 5
MD2 6
MD2 7

MD2 8
MD2 9
MD3 0
MD3 1

DQS[0..3] 3

MD[0..31] 3

5

B

11

42

www.ma163.com 电子技术资料网

AD[0..7] 3

CN401

1

R426

C405

100pF

22 1/16W

VD3_3

R430

10K 1/16W

Q401

1

NC

2 3

C406

100pF

1

A0

2

A1

3

A2

4 5

GND SDA

U400 24C64

U403

4

GND

2

NC1

1

NC0

RD# 3

RD_EMU 3

C410 0.01uF

VCC

PAGE

SCL

24LC64

VCC

VCLKNC2

SCL
SDA

CONN

C401 10uF/16V

CONN
CN402

SC1 2,3,9

SD1 2,3,9

5V_SB

L401

5V-1_CPU

8

7

6

8
73
6
5

2

1
2

C404
10uF/16V

RST_H 3

R47710K 1/16W

R47410K 1/16W

R47610K 1/16W

R401 0

Reset SIL9011..

3.3V_SB

R400

Reset EX52

600 OHM

C407

0.1uF

R483

100 1/16W

R485

AOC (Top Victory) Electronics Co., Ltd.

Titl e

Size Document N umber Rev

Date: Sheet

Custom

Thursday, September 14, 2006

MCU

715T1814-1

0

5V-1_CPU

100 1/16W

+

E_PAGE

6

RST# 7

RST_H 3

C408
100uF/16V

SCLE

SDAE

of

B

11

Detect_VGAHS2

ISP_SW2

CLOCK_SW1

Detect_VGAVS2

VGAVS2

VGAHS2

RX_INT#7

BL_ADJ2,3

PWR_ON10

SCDT7

KEY_AD2

CE_REMOTE7

OD_SEL4

LCS4

CN404 CONN

+

C416

10uF/16V

5V-1_CPU

R460

R463

R464

R467

3.6V

1
2

5V-1_CPU

100

NC

100

R466

NC

ZD400

1 2

MLL5227B

Reset MCU

R409 NC

100

R410

5V-1_CPU

100

R421

100

R422

AD7

AD6

AD5

AD4

AD3

AD2

AD1

AD0

R4028 4.7K

R433 4.7K

R435 4.7K

R4029 4.7K

R4030 4.7K

R439 4.7K

R441 100 1/16W

R443 100

R444 4.7K

E_PAGE

R4514.7K

NC

R473 220 1/16W

R478

R484 1K 1/16W

C400

C414

10uF/16V

CPU_RST

Q0
Q1
Q2
Q3
Q4
Q5
Q6
Q7

CE#
OE#

VCC

VPP

R428

22 1/16W

R432 47K

3.3V_SB

R482

4.7K

RST_7117

Q403
PMBS3904

2 3

3.3V_SB

R490

4.7K

Q404

1

2 3

When use W27E040,use R416 and
R411 ; R419 is Option.

When use W29C040,use R419 ;
R416 and R411 are Option.

13

RN402 33

1 8

14

2 7

15

3 6

17

4 5

18

1 8

19

2 7

20

3 6

21

4 5

RN404 33

22

PS

24

32
1

R411 NC

W27E040 USED

WR# 3

TP409

WR

R437

4.7K

5V-1_CPU

R446 0

CPU_RST

Option

R465

NC

RST_7117 8

RST#

C402

0.01uF

WR_EMU 3

5V-1_CPU

R438

4.7K

R440 100 1/16W

R442

1

2

3

4

5

6

7

8

9

10

5V-1_CPU

+

AD0
AD1
AD2

AD3
AD4
AD5
AD6
AD7

C403
10uF/16V

100 1/16W

CN403
CONN

2.54mm

R431 100

NC

TP407
A7

P2_6/A6/D6

U402

Vss

C415

A7

63

P2_7/A7/D7

Xin

5V-1_CPU

CPU_RST

5V-1_CPU

60

61

62

Vss

Vcc2

P3_0/A8

Vcc1

P8_5/NIM

P8_4/INT 2

14

15

16

R469

4.7K

A[0..7]

595857565554535251

P3_1/A9

P3_2/A10

P3_3/A11

P3_4/A12

P3_5/A13

P3_6/A14

P3_7/A15

P7_5/TA2in

P8_3/INT 1

171820

P7_6/TA3out

P8_2/INT 0

P8_0/TA4out

P7_7/TA3in

P8_1/TA4in

23

22

21

19

C409

100pF

4.7K 1/16W

Top View

1

2

3

A8

A9

A10

A11

A12

A13

A14

A15

A16

A17

P4_0/A16

P4_1/A17

P5_4/HLDA

P5_5/HOLD

P6_0/CTS0/RTS0

P6_4/CTS1/RTS1

P7_2/TA1out

P7_3/TA1in

P7_4/TA2out

25

24

R4804.7K

R4794.7K

5V-1_CPU

R487

SC1

3

SD1

2
1

CN400
CONN

P4_2/A18

P4_3/A19

P4_4/CS0

P4_5/CS1

P4_6/CS2

P4_7/CS3

P5_0/WR

P5_1/BHE

P5_2/RD

P5_3/BCLK

P5_6/ALE

P5_7/RDY

P6_1/CLK0

P6_2/SCL0

P6_3/SDA0

P6_5/CLK1

P6_6/RXD1

P6_7/TXD1

P7_0/SDA2

P7_1/SCL2

R459

R4814. 7K

5V_SB

50

49

48

47

46

45

44

43

42

41

40

39

38

37

36

35

34

33

32

31

30

29

28

27

26

NC

R488

4.7K 1/16W

A[8..14] 3

A[8..18]

A18

SDAE

SCLE

INV_PRO 2

R450 4.7K

R454

4.7K

R470 100 1/16W

R471 100 1/16W

R472 100 1/16W

R475 100 1/16W

SC1 2,3,9
SD1 2,3,9

R455

4.7K

5V-1_CPU

R405 100

R406 NC

R407 NC

R408 100

R412

R413

NC

4.7K

R4174.7K

R418

76

RST

R452NC

R4574.7K

8.2K

0.001uF

+

4.7K

R4584.7K

100uF/16V

P1_2

77

P1_1

78

P1_0

79

P0_7/AN0_7

80

P0_6/AN0_6

81

P0_5/AN0_5

82

P0_4/AN0_4

83

P0_3/AN0_3

84

P0_2/AN0_2

85

P0_1/AN0_1

86

P0_0/AN0_0

87

P10_7/AN7

88

P10_6/AN6

89

P10_5/AN5

90

P10_4/AN4

91

P10_3/AN3

92

P10_2/AN2

93

P10_1/AN1

94

Avs s

95

P10_0/AN0

96

Vref

97

Avc c

98

P9_7/ADTRG

99

P9_6

100

P9_5

R4534.7K

5V-1_CPU

+

C413

R4024.7K

P1_4

P1_3

P9_3/DA0

P9_4/DA1

2

134679101213

Q402
PMBS3906

CPU_RST

VD3_3

R489
NC

RST_H3

TP400
A0

R403

R404

4.7K

4.7K

7172737475

P1_7/INT 5

P1_6/INT 4

P1_5/INT 3

P9_2/TB2in

P9_1/TB1in

P9_0/TB0in

5

5V-1_CPU

TP402

TP403

TP404

TP405

TP401

A2

A3

A4

A5

A1

A4

A1

A2

A3

A0

70696867666564

P2_0/A0/D0

A5

P2_1/A1/D1

P2_2/A2/D2

P2_3/A3/D3

P2_4/A4/D4

M30620SPGP

P8_7/Xcin

BYTE

CNVss

P8_6/Xcout

Reset

8

11

R468

4.7K
C411
15pF

1

GND

3

VCC

2

RESET

U404

NC

ASM810SEUR-T

TP406
A6

A6

P2_5/A5/D5

Xout

X400

10.000MHZ

C412
15pF

VD3_3

RN401 33

A0
A1
A2
A3

RN403 33

A4
A5
A6
A7

RN405 33

A8
A9
A10
A11
A12

RN400 33

A13
A14
A15
A16

R414 33

A17

R415 33

A18

R423 0 1/16W

R424 22 1/16W

R425 22 1/16W

R427 4.7K 1/16W

R429 22 1/16W

R434 22 1/16W

R436 4.7K 1/16W

R445

100

R447 100

R448

4.7K

R456NC

R461

NC

R462 100

MUTE 9

REMOTE 2

INT# 3

INT_A 8

MCU_A[0..7] 3

4 5
3 6
2 7
1 8
4 5
3 6
2 7
1 8
4 5
3 6
2 7
1 8
1 8
2 7
3 6
4 5

RST_HDMI

RST_EX52

RX

TX

R416

NC

W27E040 USED

TP408

RD

RX 2

R449

4.7K

5V-1_CPU

PANPWR_ON 10

RST_HDMI

Socket = 87L 202-32

A29040BL-70F

U401

12

A0

11

A1

10

A2

9

A3

8

A4

7

A5

6

A6

5

A7

27

A8

26

A9

23

A10

25

A11

4

A12

28

A13

29

A14

3

A15

2

A16

30

A17

31 16

A18 GND

33

R419

R420 33

CS1 3

CS 3

5V-1_CPU

TP410

TP411ALE

ALE_EMU 3

5V-1_CPU

TX2

RST

R486 4.7K

5V-1_CPU

R491

4.7K

PMBS3904

2K

R492

W27E040

1

43

www.ma163.com 电子技术资料网

1 3W

1 3W

R530

NC

C566

0.47uF/ 16V
R536

0 1/16W

C580 0.47 uF/16V

C587

678

123

4 5

10

INL+

9

INL-

19

FS1

20

FS2

16

INR+

15

INR-

11

/SHDN

17

G1

18

G2

12

SS

14

REG

13

AGND

R780

0

AUDIO_GN D

5
4
3
2
1

CN502
CONN

C5490.1uF

123

PGND

PGND

U503MAX9704

Earphone Jack

4

VDD

VDD

AGND

35

C550

0.1uF

212223

VDD

VDD

Heatsink

34

Audio_L-

Audio_R+

Audio_R-

L502 300 OHM

L503 300 OHM

C551

0.1uF

24

78

PGND

PGND

CHOLDNC

32

OUTL+

31

OUTL+

30

OUTL-

29

OUTL-

26

OUTR-

25

OUTR-

28

OUTR+

27

OUTR+

6

C1P

5

C1N

Heatsink

33

AUDIO_GND

L508 300 OHMAudio_L+

L509 300 OHM

L510 300 OHM

L511 30 0 OHM

0 1/10W

C599

470pF

C5000

470pF

R526

R528

R529

Audio_L+

C571

0.1uF/ 25V

Audio_R-

C583

0.1uF/ 25V

Audio_R+

C588

0.01uF

C5001
470pF

0 1/10W

0 1/10W

0.01uF
C568

0.01uF
C572

Audio_L-

0.01uF
C582

3
2
1

2
1

R534

100 1/16W

R544

100 1/ 16W

+

C552

1000uF/25 V

0.1uF

C559 1uF/25V

L504 15uH

L500 15uH

L505 15uH

L506 15uH

0.1uF/25V

C548

C590

0.01uF/ 25V

0.01uF/ 25V

0.01uF/ 25V

0.01uF/ 25V

C598

470pF

AUDIO_GND

C567

C575

C581

C584

AUDIO_GND

AOC (Top Victory) Electronics Co., Ltd.

Titl e

Amplifier

Size Document Number Rev

Custom

Thursday, Septem ber 14, 2006

Date: Sheet

715T1814-1

100 1/16W

R537

R540

100 1/16W

CN501

CONN

CN500

CONN

9

of

B

11

C591
10uF

BBE_R

R560
330

12V

+

R_OUT2

BBE_R

BBE_L

D502
BAV99

SD12,3, 6

SC12,3, 6

3

2

c790
1000p

C5004

4.7uF/16V 0805

C5005

4.7uF/16V 0805

C542 4.7uF /16V 0805

C544 0.0033uF

C546 0.033uF

C553 4.7uF /16V 0805

C555 0.0047uF

C557 0.1uF

C560 4.7uF /16V 0805

C563 2.2uF /16V 0805

C569 0.1uF

C573 4.7uF /16V 0805

C577 4.7uF /16V 0805

R539 100

R541 100

1

3 2

C593

0.1uF

R551

3.9K 1/16W

R553

3.9K 1/ 16W

3.9K 1/16W

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15 16

U500

VI VO

GND

1

C596

0.001uF

R550

3.9K 1/16W

R557

U502

INa

BBE1a

BBE1b

BBE2a

BBE2b

BBEOUTa

BBEOUTb

TONE INa

TONE INb

TONE -Ha

TONE -Hb

TONE -La

TONE -Lb

OUTa

AGC

SR-FIL

SS-FIL

CVB

CVA

SDA

SCL

GND VCC

NJW1147

L507

600 OHM

R547

100 1/16W

R549

620 1/8W

U504 PT2308S

1 8

OUT1 VDD

2 7

IN1- OUT2

3 6

IN1+ IN2-

4 5

GND IN2+

R556

3.9K 1/16W

+

C5003

10uF/16V

OUTb

VREF

CTH

AUX0

AUX1

R527
10K 1/16W

R532

4.7K 1/16W

C562

0.47uF/ 16V

C579

R543

100 1/ 16W

LP500

600 OHM(8P4R)

6
7
8

AUDIO_GN D

0.47uF/ 16V

CP500
470pF

45
3
2
1

R524

R525

V20SW

30

C543 4.7uF /16V 0805

INb

29

C545 0.0033uF

28

C547 0.033uF

27

C554 4.7uF /16V 0805

26

C556 0.0047uF

25

C558 0.1uF

24

23

C561 4.7uF /16V 0805

22

C564 0.1uF

C570 4.7uF /16V 0805

21

20

C574 4.7uF /16V 0805

19

C594

0.1uF

18

17

C585

0.1uF

9V

C578 4.7uF /16V 0805

9V

C586
10uF/16V

+

+

C592

10uF/16V

5V_A

C595 47uF/16 V

C597

R552

C5000.001uF

3.9K

+

C5002

47uF/16V

CTL

MUTE6

EAR_DET

+

47uF/16V

+

D501
BAV99

10K 1/16W

R554

L_OUT 2

R559
330

3

1

2

R546

10K 1/16W

EAR_R

EAR_L

10K 1/16W

R555

BBE_L

BBE_R

9V

R531

2.2K 1/16W

R533

1K

R538
1K

R542

5.1K 1/16W
PMBS3906

R545

8.2K 1/16W

D500

1

2

BAV70

5V_A

C565

100pF

R535

C576

100pF

2.2K 1/16W

Q501

1 C5890.47uF/16V

3 2

EAR_R

EAR_L

32

1

R548

100K 1/ 16W

3

EAR_DET

R558 10K 1/ 16W

0.47uF/ 16V

Q502

PMBS3904

44

www.ma163.com 电子技术资料网

13

STANDBY: 0
POWER ON:
1

PWR_O N6

+5VP

L701

45

L

5V_SB

47K 1/16W

R707

22K 1/16W

Q705

PMBS3904

R703

GND

D1
D1
D1
D1

0.1uF

5V

47K 1/16W

R709

22K 1/16W

Q706

PMBS3904

8
7
6
5

R708

+

3K 1/10W

C701

0.1uF

Q702 AO4403

1

S1

2

S1

3

S1

4

G1

R704

C709

1uF/16V

C703

C706

47uF/16V

3

7.5K

1

2

R701

1

5V_SB

Q703 AO4403

1

S1

2

S1

3

S1

4

G1

R705

3

7.5K

C710

1uF/16V

2

C704 0.1uF

47uF/16V

D1
D1
D1
D1

C707

EX_5V

+20V

R700

C708

NC

1
2
3
4

Q701 AO4403

S1
S1
S1
G1

C702 0.1uF

R702

47K 1/16W

R706
22K 1/16W

Q704

PMBS3904

3

0 1/16W

1

2

8
7
6
5

R710

+

3K 1/10W

D1
D1
D1
D1

8
7
6
5

C705

10uF/35V

V20SW

+

+12VP

+

C713

10uF/16V

22K 1/16W

R715

L705

45

L

47K 1/16W

Q709

PMBS3904

13

R713

3

1

2

5V_SB

12VP

22uF/16V

C719

C712

0.1uF

Q700 AO4403

1

S1

2

S1

3

S1

4

G1

C718 0.1uF

+

D1
D1
D1
D1

C720

0.1uF

8
7
6
5

12V

L700

+

C714

10uF/16V

AP1117E3.3A

U702

3 2

VI VO

4

GND

1

300 OHM

C716

0.1uF

4

C721

22uF/16V

12VSW

AP1117E50A
56T 585 9

U701

3 2

VI VO

GND

1

+

C722

0.1uF

4

4

C717

0.1uF

L707 600 OHM

12VP

5V_SB

5V_A

C711 0.068uF/ 16V

L706

300 OHM

NC

Q708

PMBS3904

R711

10K

1

S1

2

S1

3

S1

4

G1

Q707

R712

100K 1/16W

R714

1

10K 1/16W

D1
D1
D1
D1

AO4403

8
7
6
5

+

C715

10uF/16V

L704

2

3.3V_SB

AOC (Top Victory) Electronics Co., Ltd.

Tit le

Size Document Number Rev

A4

Thursday , September 14, 2006

Date: Sheet of

POWER_1

715T1814-1

L800

300 OHM

PANPW R_ON 6

10

PVDD

B

11

45

www.ma163.com 电子技术资料网

TO-252

5V

+

C729
22uF/16 V

R717 4.7 2W

C726

10uF/16V

+

+

U703
AIC1084- 33CE

C723
10uF/16 V

C732

0.1uF

OUTIN

GND

1

U705

AP1117E33LA

23

OUTIN

4

GND

1

L708 300 OHM

23
4

C733

22uF/16V

C724

22uF/16V

+

EX_5V

R716 2.2 2W

L710 300 OHM

10uF/16 V

C731

56T 563 44

U704

AME8815BE-250Z

3 2

VI VO

4

4

+

C730

0.1uF

3 2

GND

1

56T 563 44

U706

AME8815BE-250Z

VI VO

4

GND

1

4

C727

47uF/16 V

C735

47uF/16 V

+

C728

0.1uF

+

C736

0.1uF

2.5V

VDDMQ

L709

600 OHM

Power for DDR
IO PADS

2.5V

VDDM

L711

600 OHM

Power for DDR
Core Logic

5V_SB

3V3S

C734

0.1uF

VD3_3

+

Sil9011

3.3V
Power

SVP-EX 3.3V
Standby

C725

Power

0.1uF

C740

0.1uF

EX_5V

C743

22uF/16V

U712

AIC1084-33PM

OUTIN

GND

1

R719 4.7 2W

5V

C742

47uF/16V

VL1_8

VA1_8

C758

0.1uF

VD1_8

+

C745

0.1uF

C751

0.1uF

R718

+

10uF/16V

U700

23

C791
47uF/16 V

+

AIC1084-18CE

C792

0.1uF

U708
AIC1084-1 8CE

1

TO-252

U710
AIC1084-1 8CE

1

TO-252

OUTIN

GND

OUTIN

GND

OUTIN

GND

1

23

VL1_8a

23

L714 300 OHM

23

+

10uF/16 V

VA1_8a

L716 300 OHM

C749

10uF/16V

L719 300 OHM

C756

10uF/16V

C744

10uF/16V

C757

10uF/16V

C750

5V_SB

L721

NC

10 2W

3 2

VI VO

C761

L712 300 OHM

U711

4

4

GND

1

L720

C753

0.1uF

+

3 2

300 OHM

C759

22uF/16 V

U707

AP1117E33LA

C739
10uF/16V

U709

AZ1117H-1.8

VI VO

4

GND

1

+

4

VR1_8

OUTIN

GND

1

C760

0.1uF

23
4

4

L717

600 OHM

Sil9011

1.8V
Power

L718

600 OHM

C737

C746

VDDA1.8

VDD1.8

VDDA3. 3

+

C738

0.1uF

VDD3. 3

0.1uF

1.8V Power for

C752

0.1uF

SAA7117A
ANALOG

1.8V Power
for

C755

SAA7117A

0.1uF

3.3V Power for
SAA7117A
ANALOG

3.3V Power

C747

for
SAA7117A

L713

600 OHM

L715

600 OHM

C748

22uF/16V

C754

22uF/16V

22uF/16V

22uF/16 V

+

AOC (Top Victory) Electronics Co., Ltd.

Tit le

Size Doc ument Number Rev

B

Date: Sheet

Thursday , September 14, 2006

POWER_2

715T1814-1

B

11

11

of

46

www.ma163.com 电子技术资料网

9.2 电源板
715T1852-4

C974

0.01UF/1KV

C911
1uF/450V

!

!

C910
1uF/450V

!

4

!

C902
680PF/250V

R900

330K 1/8W

!

!

C903

1000PF/250V

F901

!

5A/250V

CN901

3P/3.96mm

L903
120uH

2

-

!

3

2 3

1 4

C908

0.47uF/250V

!

!

2 3

1 4

C909

0.47uF/250V

!

2 3

1 4

!

R901 330K 1/ 8W

RV901
Varistor

!

!

123

BD904

+

D25XB60

FB904

BEAD

L911

C905
680PF/250V

!

L902

L901

R902
330K 1/8W

!

620K 1/8W

620K 1/8W

1

!

!

R903

R904

R905
0 1/8W

C904
1000PF/250V

D111

BA159G

0.01UF/1KV

!

!

R907

68K 1/10W

VCC2

C914

0.1uF

R906
11K 1/10W 1%

C111

7 659

+

C913
22uF/50V

R111

4.7M 1/8W

C912

0.1uF/50V

L907

FA5500AN

C915

0.01uF

VCC1

IC901

IC905
LD7575

D901
1N5406

22

1

876

VCC

OUT

FB

COMP

123

C916
220pF

R112

4.7M 1/8W

B+

LD7575

N.C

1 3

RT CS

R974
100K 1/10W

VCC2

YG972S6R

R965

10K 1/8W

8

HV

472

GND

MUL

GND

D902

5

ZCD

IS

4

R914
10K 1/10W

C917

0.47uF/25V

6

VCC

OUT

COMP

NR901

1 2

SCK055

R908
0 1/10W

R909
22 1/10W

R113

4.7M 1/8W

FB902
BEAD

1 2

5

D904
UF4003PT

FB905
BEAD

20K 1/10W

R911
330

R918

NC

C918
330PF/50V

10K 1/10W 1%

ZD904
27Vz

C952
220pF/50V

C953

470PF/25V

N.C LL4148WP

0.1uF/50V

t

D903
LL4148WP

R910

R919

D920
LL4148WP

R976

10 1/8W

120uF/450V

R114

330K 1/8W

10K 1/10W

R979
1K 1/10W

D911

C954

+

C920
22uF/50V

FB903

BEAD

+

C907

FET FCA20N60 FAIR CHILD

R912

0.3 /3W

R938

18K 1/10W 1%

C950

1500pF/1KV

D916
UF4003PT

+

C951

22uF/50V

1

R977

100K 1/8W

!

Q901

R920

R915
330K 1/8W

R916
330K 1/8W

R917
330K 1/8W

C112

0.1uF

R971
100K 2W

D900
BA159GPT

Q900
STP8NK80ZFP

3 2

R978

0.56 /3W

R981
100K 1/10W

C919

0.1uF

R949

20K 1/10W

R973
2R2 1/8W

1K 1/8W

R955

C906
120uF/450V

+

R967
270K 1/10W

IC111

1

OUT

2 3

VIN N.C

NCP305

IC904
PC123FY2 4P

Q910

J916

32

100 1/6W

PMBS3906

1

10K 1/8W

R922

32

Q903

1

PMBS3904

B+

C921

0.01UF/1KV

ZD901
RLZ18B

4

GND

T903

6

O

2

O

1

43

IC911
KIA431

IC902

1 2

1

8

Demag

HV

2

7

FB

N.C

3

6

CS

Vcc

4

C927
1500PF

R983
47 1/2W

R984
47 1/2W

NCP1377

3

1

3

1

GND

D924
FME-220B

2

C958

0.001uF/500V

2

D921

N.C FMW-2156

R997
470 1/4W

ZD921

RLZ13B

D915

LL4148WP

R923
1K 1/10W

C966

0.1uF/50V

R932
1K 1/4W

5

Drv

C925

BD901 H.S.

C957

0.001uF/500V

1 2

C926
470PF

12
11

O

10

84
7

O

9

12

R960
470 1/8W

ZD906

RLZ15B

C985

0.01UF/1KV

C923
100PF

VCC3

C924

0.1uF

+

C959
1000uF/25V

+

C962
1000uF/25V

ZD922

RLZ5.1B

D917

LL4148WP

R921

1K 1/10W

FB901
BEAD

47uF/50V

1 2

2200PF/1KV

+

1 2

1

C922

100 1/10W

+

C960
1000uF/25V

32

Q904

PMBS3904

R927
10K 1/10W

C973

0.1uF

R930

C969

4700PF

L922

+

C956
1000uF/25V

R998

10K 1/10W

C965

0.1uF/50V

R924

1K 1/10W

NCP1377 VCC

13.8 ON

籹祘

20V

R925
47K 3W

D906

BA159G

R926

20K 1/10W

D908

R928
22 1/10W

ZD910
RLZ18B

1 2

L921

L

R999

3.6K 1/10W 1%

R933

2.4K 1/10W 1%

VCC3

R929

20K 1/10W

L

+

1000UF/25V

+

C963
470UF/25V

LL4148WP

C972

D907

0.33 3W

BA159G

R931

+12VP

1 2

R934
33K 1/10W 1%

!

C901
1000PF/250V

C900
330PF/250V

!

C929

0.01UF/1KV

!

Q902
2SK3679

ZD920
PTZ9.1B

R975
220 2W

!

1

3

5

6 8

R935

20K 1/10W

IC910

PC123FY2 4P

R966

1K 1/10W

FOR BACKLIGHT

24V

24V/5.7A

C945

Q921

1N4148

0.1uF

C970

0.1uF

D923

S_PROTECTION

C942
1000pF

C936

0.1uF

FB906
BEAD

C940

0.01uF

C947

C946

0.1uF

0.1uF

outVcc

+12VP

R951
1K 1/16W

4

Vin

8m

15

24K 1/10W

R953
1K 1/16W

R954

R952

1K 1/16W

PMBS3904

+18V

PS

Thursday, September 07, 2006

Title

POWER OUT 5V&12V&18V&24V

Size Document N umber Rev

Date: Sheet of

T1852-3-X-X-2-060830

CN921

1
2
3
4
5
6
7
8

9
10
11
12
13
14

14P/2.0mm

CN922

1

2

3

4

5

6

7

8

9
10

10P/2.0mm

CN923

1
2
3
4
5
6
7
8

9
10
11

PS

12

12P/2.0mm

11

3

ZD903

LL4148WP

+

C934

1000uF/35V

D913

L905

3.5UH

ZD905
RLZ24B(22.61~23.77V)

1 2

24VI

D918

LL4148WP

R950
1K 1/16W

+18VI

1 2

1 2

+

C935
470uF/35V

3

FP130

R30-250(30V/2.5A)

RJ901

Vip

IC931

Vss

2

F902

!

+5VP

F903

0 1/8W

R940

C930

22 /2W

12

IC921
KIA431

Q914

7

10

11

12

9

R941

470 1/6W

C943

0.1uF

32

PMBS3906

1

C938

1000PF/1KV

R942
2K 1/10W

VCC2

IC912

!

2200PF/1KV

0 1/10W
R943

43

D910FME-220B

R939

47 /1W

10K 1/10W
R944

R987

33K 1/10W

PC123FY2 4P

12

32

D931FME-220B

D932FME-220B

C944

0.1uF

R986
1K 1/10W

Q915
PMBS3904

1

C964

0.1uF

1
2
3
4

Q923
PMBS3904

1000uF/35V

+

1000uF/35V

R989
JUMPER

75K 1/10W 1%

Q907
AO4411

S1
S1
S1
G1

32

C968

0.1uF

C931

C939

R990

R945

0 1/10W

1.5K 1/10W 1%

8

D1

7

D1

6

D1

5

D1

2K 1/8W

SCR901
2N5060

R988

1K 1/10W

R993

1

1K 1/10W

+

R991

1000uF/35V

R947

C932

+

1000uF/35V

L906

3.5UH

C941

470uF/35V

R946

15K 1/10W 1%

31

2

C967
1uF

R992
2K 1/8W

C933

+

R913
1K1W

+

MTZJ27B(24.97~26.26V)

S_PROTECTION

+12VP

C961

0.1uF

S_PROTECTION

R994

1.5K 1/10W

R995
1K 1/10W

T901

43

VCC1

R985

10K 1/8W

47

www.ma163.com 电子技术资料网

9.3 Tuner 板
715T1769-1

COMP_R1

COMP_Y1

COMP_PB1

COMP_PR1

R151

R149NC

NC

AGND

AV_2

AV_22

C150

C151

22pF

22pF

AGND

CH_SEL2

0

0

1

1

L100 120 OHM

L118

R150NC

L119 120 OHM

R156 75 1/16W

C153

C152

22pF

22pF

U100

CH_SEL1

0

1

0

1

SVIDEO_C

SVIDEO_Y

R137

75 1/ 16W

L114 600 OHM

L116 120 OHM

120 OHM

C141

C140

68pF

68pF

AGND

L121600 OHM

L122600 OHM

L123600 OHM

L124600 OHM

COMP_R1

COMP_L1

A_I

AV1

AV2

COMP

DVD

7 8

2 3

1 4

5 6

C135
470pF

AGND

2 3

C143

R153

0 1/10W

68pF

AGND

J101 JACK

5 6

switch

8 914

7

9

J102

JACK

L120 120 OHM

RN100

5
6
7
8

47K 1/ 16W

8V

LL4148-GS08

5
6
7
8

47K 1/16W

RN103

R132

0 1/10W

AGND

C138

R155

75 1/ 16W

AGND

AGND

C139

470pF

CH_SEL1
CH_SEL2

C162

+

10uF/16V

470pF

4
3
2
1

D100

4
3
2
1

120 OHM

AGND

10

7 9

+

+

+

+

600 OHM

120 OHM

11

L111

C131
470pF

C132

C133

68pF

68pF

C137
68pF

AGND

15

J103
JACK

12 1438

13

AV2_R_S
AV2_L_S
AV_2_S

R154

0 1/10W

AGND

RN101

5
6
7
8

47K 1/ 16W

C148 10uF/16V

+

C149 10uF/16V

+

5
6
7
8

RN102

47K 1/ 16W

4
3
2
1

AGND

4
3
2
1

COMP_L1

L112

L113

R138
75 1/16W

5

2 4

1

6

C142
68pF

AGND

AGND

AV2_L

C144 10uF/16V

AV2_R

C145 10uF/16V

AV1_R

C146 10uF/16V

AV1_L AV1_L1

C147 10uF/16V

AGND

L115

600 OHM

L117

600 OHM

AV_1 2

AV1_R1
AV2_R1

COMP_AR1

I_DVD_AR1

AV2_L1

COMP_AL1

I_DVD_AL1

C163

0.1uF

AGND

U100 74HC4052D

12

X0

14

X1

15

X2

11

X3

1

Y0

5

Y1

2

Y2

4

Y3

10

A

9

B

6

EN

7

VEE

16

VDD

100 1/16W

C165

68pF

AGND

C167
330pF

AGND

5V_A

R134

1K 1/ 16W

SD1 3,4

SC1 3,4

CH_SEL2

CH_SEL1

C166
330pF

12V_T

L_OUT 4
R_OUT 4

HDMI_R 4
HDMI_L 4

PC_R 4
PC_L 4

VIDEO_OUT 2

1

CH_SEL4 2

CH_SEL3 2

CN104

1
2
3
4
5
6

CONN

5V_A

4

of

D

R131 10K 1/16W

R133 10K 1/16W

U105 PCA9554PW

1

A0

2

A1

R139 10K 1/16W

MODE _13

MODE _23

C134
10uF/16V

+

+

C136

10uF/16V

13

A_1_R 4

X

3

A_1_L 4

Y

GND

8

R140 100 1/16W

R145 100 1/16W

AGND

LINE_O_L 4

LINE_O_R 4

CVBS_SEL_12

TUNER_OUT3

COMP_Y1
COMP_PB1
COMP_PR1

AV_22
AV_12

SD13,4

SC13,4

3

A2

4

I/O0

5

I/O1

6

I/O2

7

I/O3

8 9

VSS I/O4

OPTION

AV2_L_S

AV2_R_S

SVIDEO_Y

SVIDEO_C

AV_2
AV_1

AGND

AOC (Top Victory) Electronics Co., Ltd.

Titl e

Size D ocument Number Rev

A3

Tuesday, March 14, 2006

Date: Sheet

AV_2_S

VDD

SDA

SCL

INT

I/O7

I/O6

I/O5

L125

300 OHM

L126

L127

300 OHM

J100

36
34
32
30
28
26
24
22
20
18
16
14
12
10

8
6
4
2

CONN

715T1769-1

16

15

14

13

12

11

10

80 OHM

I/O

R142 100 1/16W

R144 100 1/16W

R146

R147 100 1/16W

AGND

35
33
31
29
27
25
23
21
19
17
15
13
11
9
7
5
3
1

48

www.ma163.com 电子技术资料网

10uF/ 16V

C120

C121

+

10uF/ 16V

+

C101

C123

+

10uF/16V

0.1uF

AV_11

AV_21

CH_SEL31
CH_SEL41

5V_A

L107

600 OHM

SUBWOOFER_OUT4

AGND

C124

0.1uF

U104 NJM2244

1

VIN1
VIN2
VIN3

SW1
SW2

V+

VOUT

GND

8

3
5

2
4

6

7

CVBS_SEL_1

CVBS_SEL_1 1

SW1

0

1

SW2

0

0

U104

CVBS_SEL_I

AV1

AV2

5 6

4

AGND

C128
68pF

CN101

JACK

L108
120 OHM

R126

470pF

AGND

R157

0 1/10W

AGND

C125

49

100K 1/ 16W

AGND

R160

NC

C126

+

470uF/16V

R124

VIDEO_OUT 1

75 1/8W

C168
100pF

AGND

AOC(TOP VICTORY) Electronics CO., Ltd

Tit le

VIDEO SELECT

Size Document Number Rev

A4

Dat e: Sheet

715T1769-1

24Tuesday , March 14, 2006

of

D

www.ma163.com 电子技术资料网

TU100

ANT IN

ADD

S0

NC

+32V

VRF SUPPLY

1

3

C104

C105

+

10uF/50V

AGND

C106220uF/ 10V

+

AGND

C1080.1uF /16V

AGND

L101

0.1uF

S1

4

5

6

R1020 1/ 16W

C111

100pF

AGND

600 OHM

SCL

728

SIF

SDA

VEDIO

9

10

C110

100pF

AGND

R107 100 1/16W

R106 100 1/16W

16

TH1

15

TH2

14

TH3

13

TH4

NC

12

C107

220uF/10V

+

C109

0.1uF/ 16V

L102

600 OHM

AGND

AGND

Q103

PMBS3904

Q101

PMBS3904

AGND

R108

10K 1/16W

10K 1/16W

R101

10K 1/16W

R110

10K 1/16W

R105

VIF SUPPLY

11

SYSTEM

M

B/G

D/K

S0 (PIN5)

LOW

HIGH

I

LOW

HIGH

S1(PIN6)

LOW

HIGH

HIGH

LOW

MOD E_2 1

MOD E_1 1

MLL5227B

AGND

AGND

C117

0.1uF/ 16V

5VT

TUNER

715T1769-1

ZD100

1 2

R158

10 1/16W

LL4148-GS08

C113

100uF

AGND

+

D101

C100

0.0015uF

R116 47K 1/ 16W

L105
180uH

L104 200uH

U102

1

SWC

2

SWE

3 6

TCAP VCC

4

COMP

GND

MC34063

DC

PK

R117

150 1/16W

R113

8

7

5

AGND

180 1/16W

R118

1.8K 1/16W

AGND

R100

6.2 1/4W

C119

0.1uF/ 16V

AGND

AGND

L106

600 OHM

+

C118

100uF/16V

R112

NC

R111 0 1/ 16W

R114

39 3W

R159

39 3W

12V_T

AGND

C112

100pF

U103

3 2

VI VO

+

C116

C114

100uF/16V

0.1uF/ 16V

GND

1

AGND

+

C115

100uF/16V

AOC (Top Victory) Electronics Co., Ltd.

Tit le

Size Document Number Rev

A3

Tuesday , March 14, 2006

Date: Sheet of

SD1 1,4

SC1 1,4

SIF_I N 4

TUN ER _OU T 1

3

D

4

50

www.ma163.com 电子技术资料网

12V_T

SIF _IN3

C601 100pF

R606 NC

R607 NC

5VT

L602

600 OHM

1K 1/16W

AGND

R603

AGND

C606

22pF

X600

18.432MHz

C607

22pF

56pF

C608

56pF

C646

C609
56pF

C610

100uF/ 16V

+

C602

5VT

L601

600 OHM

+

C611

470pF

C600

0.0015uF

10uF

AGND

U600

3 2

VI VO

C604

0.1uF

GND

1

AGND

L600

600 OHM

R602

120 1/ 16W

R604
620 1/8W

C605

0.1uF

8V

+

10uF/ 16V

AGND

C603

5VT

R614

4.7K 1/16W

+

SUBW OOFER_OUT2

SC11,3

SD11,3

C618

10uF/ 16V

C629

22uF/ 16V

AGND

R_OUT1

L_OUT1

+

0.0015uF

100 1/16W

R611

100 1/16W

C620

C621

220pF

AGND

R609

100 1/16W

C622

470pF

R622

100 1/ 16W

R623

100 1/ 16W

R621

1

SCL

2

SDA

3

I2S_CL

4

I2S_WS

5

I2S_DA_OUT

6

I2S_DA_IN1

7

ADR_DA

8

ADR_WS

9

ADR_CL

10

DVSUP

11

DVSS

12

I2S_DA_IN2

13

NC

14

NC

15

NC

16

RESET

C640

0.001uF

C643 47uF/ 16V

+

64

TP

NC

STAND BYQ

NC

ANA_I N-

TESTEN

AUD_CL_OUT

U601

XTAL_I N

ANA_IN 2+

XTAL_OUT

ADR_SEL

D_CTR_I/OUT1

D_CTR_I/OUT0

NC

MSP3450

DACA_R

DACA_L

VREF2

DACM_R

DACM_LNCDACM_SUBNCSC2_OUT _R

171819202122232425262728293031

C641

0.001uF

AGND

C642

AGND

0.001uF

C644

0.001uF

SC2_OUT _L

VREF1

SC1_OUT _R

SC1_OUT _L

CAPL_A

AGND

495051525354555657585960616263

AVSUP

AVSS

ANA_IN 1+

MON _I N

VREF TOP

SC1_I N_R

SC1_I N_L

ASG

SC2_I N_R

SC2_I N_L

ASG

SC3_I N_R

SC3_I N_L

ASG

SC4_I N_R

SC4_I N_L

AGNDC

AHVSS

AHVSUP

CAPL_M

32

10uF/ 16V

+

C639

10uF/ 16V

C645

0.001uF

48
47
46
45
44
43
42
41
40
39
38
37
36
35
34
33

+

C633

R619

100 1/16W

R620

100 1/16W

C612

0.1uF

+

C619 1uF/16V

C623

C635

0.0015uF

C613

+

10uF/ 16V

+

1uF/16V

C628

0.1uF

+

C630

3.3uF/ 16V

+

C636

470pF

LIN E_O_L 1

LIN E_O_R 1

AGND

AGND

C634

10uF/ 16V

L603

600 OHM

R608

470 1/ 16W

R610

470 1/16W

+

C614

1uF/16V

+

C615

1uF/16V

+

C616

1uF/16V

+

C617

1uF/16V

C624

330pF

AGND

8V

C625

330pF

C631

330pF

330pF

330pF

AGND

C626

C632

C627

330pF

R612

470 1/ 16W

R613

470 1/ 16W

R615

470 1/16W

R617 470 1/16W

A_1_R 1

A_1_L 1

PC_R 1

PC_L 1

HDMI_R 1
HDMI_L 1

AOC (Top Victory) Electronics Co., Ltd.

Tit le

Size Document Number Rev

A4

Tuesday , March 14, 2006

Dat e: Sheet of

Audio decoder

715T1769-1

D

4

4

51

www.ma163.com 电子技术资料网

9.4 音频板

715T1635-3

AV2_S_C

CN3NC

8

7

6

1 2

3 4

5

S-video with switch
(7,6).(10,9) Normal close
(7,8).(10,11) close when
inserted

13

14

15

12

11

10

9

AV2_S_Y

C7

NC

AGND

R1

NC

R2

NC

FB3 NC

C9

NC

AGND

AGND

FB1 NC

AV1
GND
AV1_R
AV1_L
GND
Earphone_L
Earphone_R

Earphone_Det

AV2_S_Y
AV2_S_C
GND

CN1

1
2
3
4
5
6
7
8

9
10
11
12
13

AV1

AV1_L

AV1_R

C2
470pF

CONN

C3

0.0047uF

0 Ohm

R3

CN2

3
5
4
2
1
6
7

PHONEJ ACK

AGND

CN4 NC

2

FB6

NC

FB5

NC

FB4

NC

3

C6

C5

NC

NC

79461

C4

NC

AGND

FB10 150 OHM

Earphone_L

Earphone_R

Earphone_Det

FB7 150 OHM

FB8 150 OHM

FB9 150 OHM

AGND

AGND

C1
470pF

AOC (Top Victory) Electronics Co., Ltd.

Tit le

Side Board (New S-Video connector)

Size Doc ument Number Rev

B

Date: Sheet

Monday, January 09, 2006

715T1635-3

1

A

of

1

52

W

V

AV1 AV

www.ma163.com 电子技术资料网

10. TV 电气方框图

D-SUB

ISP Select

74HC4052

Speaker

Ear phone

SUBWOOFER-OUT

Flash

ISP-S

TX/RX

SD1/SC1

Amplifier

MAX9704

74LVC14ADT

SRAM

MCU

M3030

0SAGP

PT2308S

4MX

DDR

NJW1147M

HS/VS
RGB

32

Select

control

WT6854

Panel

LVDS

Scalar

ADC

Decoder

SVP-EX52

CH3/CH4

Mode1/Mode2

Audio

Decoder

MSP3460G

PC

SIF

COM

S-Video

CVBS1

CVBS2

CH1/CH2

ideo

Select

NJM2244

TUNER

Audio

Select

74HC4

052D

2

AV1

AV2

COMP

NDC7002N

SDA/SCL

SDI/SCI

53

www.ma163.com 电子技术资料网

11.TV 爆炸图

54

序号 组件 对象描述 组件数量

www.ma163.com 电子技术资料网

1 Q15T8335A01 MAINFRAME 1.000

2 Q15T8336 2 PCB BKT RIGHT 1.000

3 Q15T8336 1 PCB BKT LEFT 1.000

4 Q85T 746 1 SHIELD COVER 1.000

5 Q15T8334A03 BKT CONNECTOR PAL 1.000

6 Q15T8340 1 STAND-BKT 1.000

7 Q15T8341 1 BASE-BKT 1.000

8 Q15T0131 1 BKT_AU066_TOP 2.000

9 Q15T8339 1 BKT_AU066_BOTTOM 4.000

10 Q15T8338 2 BKT_AU066_LEFT_MID 2.000

11 Q15T8338 1 BKT_AU066_LEFT_UP_MID 2.000

12 Q34E1854AAZB1L BEZEL 1.000

13 Q34E1855 GMC3L 30 REAR COVER 1.000

14 Q34E1859AGM 1L BUTTON COVER 1.000

15 Q34E1856 GM 1L REAR BOTTOM COVER 1.000

16 Q34E1857AAZ 1L STAND 1.000

17 Q34E1858AAZ 1L 33 BASE 1.000

18 Q33E4978 1 C LENS POWER 1.000

19 Q33E4979 ED C LENS REMOTE 1.000

20 Q33E4977 PO 1L BUTTON FUNCTION 1.000

21 CBPFLF6DMTLLP MAIN BOARD 1.000

22 TUPFJA5P TUNER BOARD 1.000

23 ADPC24240A1P ADAPTOR BOARD 1.000

24 750TVUQ0W2012N PANEL 1.000

55

www.ma163.com 电子技术资料网

12.BOM List

E377ATNDW1A1NN

点位 组件 对象描述

026T 800504 3 BARCODE LABEL
041T 68508 A control card
044T6002608 1A PAPER BOARD
044T6002608 7A PAPER BOARD
044T9003169 CORNER PAPER
045T 77 3 PE PACKING
049T 51 1A ERADICATOR
050T 600 1 W WHITE STRAPE
052T 1150 C BLACK TAPE
052T 1186 SMALL TAPE
052T 1210 A ALUMINIUM TAPE
052T 2191 A TAPE
078T 451 1 Y SPK 8OHM 15W SU
085T 583501504 GASKET
089T 173 56 39 RF CABLE

E08904 089T 17356C554 AUDIO CABLE

089T 725GAA DB D-SUB
089T414A18NYHA POWER CORD
092TB1JX1A21GM BATTERY LR06 XINLI
095T8013 2529 WIRE HARNESS
095T8013 3533 WIRE HARNESS
095T8014 8611 WIRE HARNESS
095T8014 10 36 WIRE HARNESS
095T8014 12562 WIRE HARNESS
095T8014 13610 WIRE HARNESS
095T8014 14 40 WIRE HARNESS
095T8018 3514 LVDS CABLE
098TR7MW4NC F Remote FUHUA
0D1T 940 6120 SCREW
0D1T 940 10 47 CR3 SCREW
0D1T 940 10 47 CR3 SCREW
0D1T 940 14 47 CR3 SCREW
0D1T1140 8120 SCREW
0D1T1730 8120 SCREW
0M1T 940 12120 SCREW
0M1T 940 16120 SCREW
0M1T 950 18120 SCREW
0Q1T 330 6120 SCREW
0Q1T 340 10 47 CR3 SCREW
0Q1T1030 10120 SCREW
0Q1T1840 10120 SCREW
705TQ715037 BRACKET ASS'Y
002T6022 1 SCREW NUTS
077T 306 26 RF ROCKER SWICH+SOCKET
088T 303 6A SS RCA JACK TO FEMALE SOCKET
095T 900 76 WIRE

56

www.ma163.com 电子技术资料网

095T 900 81 WIRE HARNESS
095T8021 3 28 WIRE HARNESS
Q15T8334A03 bkt connector
705TQ734242 BEZEL ASS'Y
0Q1T 330 6120 SCREW
IRPF6AA5P IR BOARD

CN2 033T3802 4 WAFER PH-4

U4 056T 627 7 FM-6038TM2-5AN
D6 081T 12 1 GP LED GP32032M/R003-ZY-33

Q1 057T 417 6 PMBS3906/PHILIPS-SMT
R43 061T0603101 CHIP 100OHM 1/16W
R45 061T0603103 CHIP 10KOHM 1/16W
R44 061T1206301 RST CHIPR 300 OHM +-5% 1/4W
R46 061T1206331 RST CHIPR 330 OHM +-5% 1/4W
C43 065T0603102 32 GP CHIP 1000PF 50V X7R
C42 065T0603104 32 CHIP 0.1UF 50V X7R
C39 065T0603104 32 CHIP 0.1UF 50V X7R
C41 065T0603104 32 CHIP 0.1UF 50V X7R
C40 065T0805475 A5 CHIP 4.7UF 10V X5R
FB6 071T 59B601 EA CHIP BEAD 600OHM 0603 TB1608
FB8 071T 59B601 EA CHIP BEAD 600OHM 0603 TB1608
FB7 071T 59B601 EA CHIP BEAD 600OHM 0603 TB1608

715T1836 1 3 IR board PCB

KEPFL60KA2P KEY BOARD
S7 077T 600 1GCJ TACT SWITCH TSPB-2 -NP
S3 077T 600 1GCJ TACT SWITCH TSPB-2 -NP
S1 077T 600 1GCJ TACT SWITCH TSPB-2 -NP
S2 077T 600 1GCJ TACT SWITCH TSPB-2 -NP
S5 077T 600 1GCJ TACT SWITCH TSPB-2 -NP
S4 077T 600 1GCJ TACT SWITCH TSPB-2 -NP
S6 077T 600 1GCJ TACT SWITCH TSPB-2 -NP

CN1 033T8032 4C WAFER 1.25MM SMT 4P

R5 061T0603000 CHIP 0OHM 1/16W
R4 061T0603100 1F RST CHIPR 1 KOHM +-1% 1/10W
R2 061T0603180 1F RST CHIPR 1.8 KOHM +-1% 1/10W
R1 061T0603220 1F RST CHIPR 2.2 KOHM +-1% 1/10W
R8 061T0603220 2F RST CHIPR 22 KOHM +-1% 1/10W
R6 061T0603330 1F RST CHIPR 3.3 KOHM +-1% 1/10W
R3 061T0603390 0F RST CHIPR 390 OHM +-1% 1/10W
R7 061T0603680 1F RST CHIPR 6.8 KOHM +-1% 1/10W
C2 065T0603101 32 CHIP 100PF 50V X7R
C1 065T0603101 32 CHIP 100PF 50V X7R
L2 071T 56U601 MA CHIP BEAD 0805 600 OHM 1000mA
L1 071T 56U601 MA CHIP BEAD 0805 600 OHM 1000mA
D1 093T 6433P BAV99

715T1886 1 KEY BOARD PCB

Q33E4977 PO 1L BUTTON FUNCTION

Q33E4978 1 C LENS POWER

Q33E4979 ED C LENS REMOTE

Q34E1854AAZB1L BEZEL

Q34E1859AGM 1L BUTTON COVER

57

www.ma163.com 电子技术资料网

Q44T3121510524 SPONGE

Q44T3231 21 21 CR WASHER

Q44T3231 21 22 CR WASHER

705TQLK0B34010 BACK COVER ASS'Y

EFPFLA1P E-FRAME BOARD

CN1 033T380213H WAFER 13P RIGHT ANGLE PITCH
CN2 088T 30231T CJ PHONE JACK

R3 061T0603000 CHIP 0OHM 1/16W
C1 065T0603471 32 CHIP 470PF 50V NPO
C2 065T0603471 32 CHIP 470PF 50V NPO
C3 065T0603472 32 CHIP 4700PF 50V X7R

FB8 071T 56G151 A CHIOP BEAD 150 OHM
FB9 071T 56G151 A CHIOP BEAD 150 OHM
FB7 071T 56G151 A CHIOP BEAD 150 OHM

715T1635 3 AUDIO BOARD PCB

Q33E4980 GM 1L CABLE CLIP

Q34E1855 GMC3L 30 REAR COVER

705TQLK0P34012 STAND ASS'Y

012T 394 4 RUBBER FOOT

012T6099 1 RUBBER FOOT

0D1T 940 6120 SCREW

0D1T 940 10 47 CR3 SCREW

0Q1T 140 10120 SCREW

Q15T8340 1 STAND-BKT

Q15T8341 1 BASE-BKT

Q34E1857AAZ 1L STAND

Q34E1858AAZ 1L 33 BASE

E750 750TVUQ0W2012N PANEL T370XW02 V000 SZ AUO

ADPC24240A1P POWER BOARD

CN922 033T3802 10 PLUG
CN923 033T3802 12 WAFER PH-12
CN921 033T3802 14 CONN
CN901 033T8029 3A WAFER 2P 3.96MM

040G 45762420A LABEL 25x6mm

IC912 056T 139 3A IC PC123Y22FZ0F
IC910 056T 139 3A IC PC123Y22FZ0F
IC904 056T 139 3A IC PC123Y22FZ0F

R913 061T 208102 64 1KOHM 5% 1W
R971 061T152M10458F 100K OHM 5%2W
R940 061T152M220 64 22 OHM 5% 2W
R975 061T152M22158F RST MOFR 220 OHM +-5% 2WS
R956 061T153M308 59 RST MOFR 0.3OHM +-5% 3WS
R925 061T153M47358F 47K OHM 5% 3W
C909 063T107K474 US X2 CAP 0.47UF K 275VAC
C908 063T107K474 US X2 CAP 0.47UF K 275VAC
C939 067G215L102 6N EC 1000UF 35V KY35VB1000M-L 12.5*25mm
C934 067G215L102 6N EC 1000UF 35V KY35VB1000M-L 12.5*25mm
C933 067G215L102 6N EC 1000UF 35V KY35VB1000M-L 12.5*25mm
C932 067G215L102 6N EC 1000UF 35V KY35VB1000M-L 12.5*25mm
C931 067G215L102 6N EC 1000UF 35V KY35VB1000M-L 12.5*25mm
C907 067T 40D15115P EC 150uF 450V

58

www.ma163.com 电子技术资料网

C906 067T 40D15115P EC 150uF 450V

FB906 071G 55 21 FERRITE BEAD

071T 55 30 FERRITE BEAD 4.0*2*3

L903 073T 174 70 L 120UH
L907 073T 174 83 T LINE FILTER TDK
L901 073T 174 86 T LINE FILTER 7mH TDK
L902 073T 174 86 T LINE FILTER 7mH TDK
L911 073T 174 86 T LINE FILTER 7mH TDK
L922 073T 253 91 LS CHOKE BY LI SHIN
L921 073T 253 91 LS CHOKE BY LI SHIN
L905 073T 253150 L CHOCK
L906 073T 253155 L CHOKE
T903 080TL37T 1 T XFMR FOR POWER TDK
T901 080TL37T 2 T XFMR FOR POWER TDK

RJ901 095T 90 26 WIRE HARNESS

705T3724057001 37" LCD TV POWER ASS'Y

Q900 057T 667 21 STP10NK70ZFP

090T 426501 HEAT SINK

0M1T1730 8120 SCREW

705T3724057002 37" LCD TV POWER ASS'Y

Q902 057T 600 35 STP8NK80ZFP BY ST TO-220FP

0M1T1730 8120 SCREW

Q90T0126 1 HEAT SINK

705T3724057093 37" LCD TV POWER ASS'Y

012T 372 5 silicon

Q901 057T 611 5 FET FCA20N60 FAIRCHILD
D902 093T 220 22 DIODE YG972S6R TO-220F FUJI

0M1T1730 12120 SCREW

Q90T6321A01 HEAT SINK

705T3724061030 0.3OHM/3W ASS'Y

R912 061T153M308 59 RST MOFR 0.3OHM +-5% 3WS

096T 29 1 SHRINK TUBE UL/CSA

705T3724061033 0.33OHM/3W ASS'Y

R931 061T153M338 59 RST MOFR 0.33OHM +-5% 3WS

096T 29 1 SHRINK TUBE UL/CSA

705T3724061056 0.56OHM/3W ASS'Y

R978 061T153M568 59 RST MOFR 0.56 OHM +-5% 3WS

096T 29 1 SHRINK TUBE UL/CSA

705T3724061470 47OHM/1W ASS'Y

R939 061T 20847058F GP 47 OHM 1W

096T 29 6 SHRINK TUBE UL/CSA

705T3724093001 37" LCD TV POWER ASS'Y

D932 093T 60258 FME-220B TO-220 SANKEN
D931 093T 60258 FME-220B TO-220 SANKEN
D910 093T 60258 FME-220B TO-220 SANKEN

0M1T1730 8120 SCREW

Q90T6321A01 HEAT SINK

705T3724093002 37" LCD TV POWER ASS'Y

D924 093T 60258 FME-220B TO-220 SANKEN
D921 093T1506 2 FMW-2156

0M1T1730 8120 SCREW

59

www.ma163.com 电子技术资料网

Q90T0127 1 HEAT SINK

705TQ793014 BD901 ASS'Y

BD901 093T 50460 19 BRIDGE D25XB60 25A 600V

0M1T1730 8120 SCREW

Q90T0113 1 HEAT SINK

705TQLK0C65001 A4 FOR ADAPTER ASS'Y

RV901 061T 46 12 GP VARISTOR 680V TNR15G681K
NR901 061T 58050 WT GP NTCR 5 OHM

C910 063T213J105GFC CAP MPE 1UF J 450V
C911 063T213J105GFC CAP MPE 1UF J 450V
C900 065T306K3312F2 Y1 330PF K 250VAC
C902 065T306K6812F2 Y1 680PF K 250VAC
C905 065T306K6812F2 Y1 680PF K 250VAC
C901 065T306M1022F2 Y1 1000PF M 250VAC
C903 065T306M1022F2 Y1 1000PF M 250VAC
C904 065T306M1022F2 Y1 1000PF M 250VAC
C969 065T306M4722F2 Y1 4700PF M 250VAC
C972 067G215L102 4N GP KY25VB1000M-L 12.5*20
C962 067G215L102 4N GP KY25VB1000M-L 12.5*20
C956 067G215L102 4N GP KY25VB1000M-L 12.5*20
C960 067G215L102 4N GP KY25VB1000M-L 12.5*20
C959 067G215L102 4N GP KY25VB1000M-L 12.5*20
C963 067T215L471 4N KY25VB470M-L10*16
C935 067T215L471 6N KY35VB470M-L 10*20MM

C941 067T215L471 6N KY35VB470M-L 10*20MM
FB904 071T 55 29 BEAD
FB903 071T 55 29 BEAD

D901 093T 5241T52T 1N5406

D904 093T 6038T52T FR103

D916 093T 6038T52T FR103

D906 093T1100 1052T BA159GPT

D907 093T1100 1052T BA159GPT
IC931 056T 192 16 FP130KR-LF
IC902 056T 379 57 NCP1377BDR2G S0IC-8
IC905 056T 379 61 IC LD7575PS SOP-8 LEADTREND
IC901 056T 538 6 FA5500AN
IC111 056T 643 14 NCP305

Q903 057T 417 4 CHIP PMBS3904 BY PHILIPS

Q904 057T 417 4 CHIP PMBS3904 BY PHILIPS

Q915 057T 417 4 CHIP PMBS3904 BY PHILIPS

Q921 057T 417 4 CHIP PMBS3904 BY PHILIPS

Q923 057T 417 4 CHIP PMBS3904 BY PHILIPS

Q914 057T 417 6 PMBS3906/PHILIPS-SMT

Q910 057T 417 6 PMBS3906/PHILIPS-SMT

Q907 057T 763 3 AO4411L SO-8 BY AOS SMT

R953 061T0603102 CHIP 1K OHM 1/16W

R952 061T0603102 CHIP 1K OHM 1/16W

R951 061T0603102 CHIP 1K OHM 1/16W

R950 061T0603102 CHIP 1K OHM 1/16W

R908 061T0805000 RST CHIPR 0 OHM +-5% 1/8W

R945 061T0805000 RST CHIPR 0 OHM +-5% 1/8W

60

www.ma163.com 电子技术资料网

R906 061T0805100 2F RST CHIPR 10 KOHM +-1% 1/8W

R919 061T0805100 2F RST CHIPR 10 KOHM +-1% 1/8W

R930 061T0805101 RST CHIPR 100 OHM +-5% 1/8W

R921 061T0805102 RST CHIPR 1KOHM +-5% 1/4W

R923 061T0805102 RST CHIPR 1KOHM +-5% 1/4W

R924 061T0805102 RST CHIPR 1KOHM +-5% 1/4W

R966 061T0805102 RST CHIPR 1KOHM +-5% 1/4W

R979 061T0805102 RST CHIPR 1KOHM +-5% 1/4W

R986 061T0805102 RST CHIPR 1KOHM +-5% 1/4W

R988 061T0805102 RST CHIPR 1KOHM +-5% 1/4W

R993 061T0805102 RST CHIPR 1KOHM +-5% 1/4W

R995 061T0805102 RST CHIPR 1KOHM +-5% 1/4W

R998 061T0805103 RST CHIPR 10 KOHM +-5% 1/8W

R977 061T0805103 RST CHIPR 10 KOHM +-5% 1/8W

R944 061T0805103 RST CHIPR 10 KOHM +-5% 1/8W

R927 061T0805103 RST CHIPR 10 KOHM +-5% 1/8W

R914 061T0805103 RST CHIPR 10 KOHM +-5% 1/8W

R974 061T0805104 RST CHIPR 100 KOHM +-5% 1/8W

R981 061T0805104 RST CHIPR 100 KOHM +-5% 1/8W

R947 061T0805150 1F RST CHIPR 1.5 KOHM +-1% 1/8W

R946 061T0805150 2F RST CHIPR 15 KOHM +-1% 1/8W

R938 061T0805180 2F RST CHIPR 18 KOHM +-1% 1/8W

R942 061T0805202 RST CHIPR 2 KOHM +-5% 1/8W

R910 061T0805203 RST CHIPR 20 KOHM +-5% 1/8W

R929 061T0805203 RST CHIPR 20 KOHM +-5% 1/8W

R935 061T0805203 RST CHIPR 20 KOHM +-5% 1/8W

R949 061T0805203 RST CHIPR 20 KOHM +-5% 1/8W

R909 061T0805220 RST CHIPR 22 OHM +-5% 1/8W

R928 061T0805220 RST CHIPR 22 OHM +-5% 1/8W

R933 061T0805240 1F RST CHIPR 2.4 KOHM +-1% 1/8W

R954 061T0805243 RST CHIPR 24 KOHM +-5% 1/8W

R967 061T0805274 RST CHIPR 270 KOHM +-5% 1/8W

R934 061T0805330 2F RST CHIPR 33 KOHM +-1% 1/8W

R987 061T0805333 RST CHIPR 33 KOHM +-5% 1/8W

R114 061T0805334 RST CHIPR 330 KOHM +-5% 1/8W

R999 061T0805360 1F RST CHIPR 3.6 KOHM +-1% 1/8W

R907 061T0805683 RST CHIPR 68 KOHM +-5% 1/8W

R990 061T0805753 RST CHIPR 75 KOHM +-5% 1/8W

F903 061T1206000 RST CHIPR 0 OHM +-5% 1/4W

R905 061T1206000 RST CHIPR 0 OHM +-5% 1/4W
ZD909 061T1206000 RST CHIPR 0 OHM +-5% 1/4W

J944 061T1206000 4 RST CHIPR 0 OHM +-5% 1/4W

R976 061T1206100 RST CHIPR 10 OHM +-5% 1/4W

J916 061T1206101 RST CHIPR 100 OHM +-5% 1/4W

R955 061T1206102 RST CHIPR 1 KOHM +-5% 1/4W

R922 061T1206103 RST CHIPR 10 KOHM +-5% 1/4W

R965 061T1206103 RST CHIPR 10 KOHM +-5% 1/4W

R985 061T1206103 RST CHIPR 10 KOHM +-5% 1/4W

R920 061T1206104 RST CHIPR 100 KOHM +-5% 1/4W

R992 061T1206202 RST CHIPR 2 KOHM +-5% 1/4W

R991 061T1206202 RST CHIPR 2 KOHM +-5% 1/4W

61

www.ma163.com 电子技术资料网

R973 061T1206229 RST CHIPR 2.2 OHM +-5% 1/4W

R902 061T1206334 RST CHIPR 330 KOHM +-5% 1/4W

R901 061T1206334 RST CHIPR 330 KOHM +-5% 1/4W

R900 061T1206334 RST CHIPR 330 KOHM +-5% 1/4W

R917 061T1206334 RST CHIPR 330 KOHM +-5% 1/4W

R916 061T1206334 RST CHIPR 330 KOHM +-5% 1/4W

R915 061T1206334 RST CHIPR 330 KOHM +-5% 1/4W

R960 061T1206471 RST CHIPR 470 OHM +-5% 1/4W

R113 061T1206475 RST CHIPR 4.7 MOHM +-5% 1/4W

R112 061T1206475 RST CHIPR 4.7 MOHM +-5% 1/4W

R111 061T1206475 RST CHIPR 4.7 MOHM +-5% 1/4W

R904 061T1206624 RST CHIPR 620 KOHM +-5% 1/4W

R903 061T1206624 RST CHIPR 620 KOHM +-5% 1/4W

C970 065T0603104 32 CHIP 0.1UF 50V X7R

C923 065T0805101 31 CHIP 100PF 50V NPD 0805

C942 065T0805102 31 1000PF 50V NPO

C940 065T0805103 32 10NF/50V/0805/X7R

C915 065T0805103 32 10NF/50V/0805/X7R

C973 065T0805104 32 CHIP 0.1UF 50V X7R

C968 065T0805104 32 CHIP 0.1UF 50V X7R

C966 065T0805104 32 CHIP 0.1UF 50V X7R

C965 065T0805104 32 CHIP 0.1UF 50V X7R

C964 065T0805104 32 CHIP 0.1UF 50V X7R

C961 065T0805104 32 CHIP 0.1UF 50V X7R

C954 065T0805104 32 CHIP 0.1UF 50V X7R

C947 065T0805104 32 CHIP 0.1UF 50V X7R

C946 065T0805104 32 CHIP 0.1UF 50V X7R

C112 065T0805104 32 CHIP 0.1UF 50V X7R

C912 065T0805104 32 CHIP 0.1UF 50V X7R

C914 065T0805104 32 CHIP 0.1UF 50V X7R

C919 065T0805104 32 CHIP 0.1UF 50V X7R

C925 065T0805104 32 CHIP 0.1UF 50V X7R

C936 065T0805104 32 CHIP 0.1UF 50V X7R

C943 065T0805104 32 CHIP 0.1UF 50V X7R

C944 065T0805104 32 CHIP 0.1UF 50V X7R

C945 065T0805104 32 CHIP 0.1UF 50V X7R

C967 065T0805105 22 CHIP 1UF 25V X7R 0805

C927 065T0805152 22 CHIP 1500PF 25V X7R 0805

C916 065T0805221 31 220PF 50V NPO

C952 065T0805221 32 CHIP 220PF 50V X7R 0805

C918 065T0805331 32 CHIP 330PF 50V X7R 0805

C953 065T0805471 22 CER 470PF K 25V X7R

C926 065T0805471 31 CHIP 470PF 50V NPO

C917 065T0805474 22 CHIP 0.47UF 25V X7R

D920 093T 6432S IN4148W

D918 093T 6432S IN4148W

D917 093T 6432S IN4148W

D915 093T 6432S IN4148W

D913 093T 6432S IN4148W

D911 093T 6432S IN4148W

D908 093T 6432S IN4148W

62

www.ma163.com 电子技术资料网

D903 093T 6432S IN4148W
ZD906 093T 39S 15 T RLZ15B
ZD922 093T 39S 25 T RLZ5.1B LLDS
ZD920 093T 39S 38 T PTZ 9.1B
ZD921 093T 39S 40 T RLZ 13B LLDS
ZD905 093T 39S 41 T RLZ24B LLDS
ZD910 093T 39S 44 T RLZ18B
ZD901 093T 39S 44 T RLZ18B

L903 006T 31 4 1.7MM RIVET
BD901 006T 31 4 1.7MM RIVET

L907 006T 31 4 1.7MM RIVET

T901 006T 31 4 1.7MM RIVET
CN901 006T 31500 EYELET

D901 006T 31500 EYELET

L905 006T 31500 EYELET

C907 006T 31500 EYELET

C906 006T 31500 EYELET
RV901 006T 31502 1.5MM RIVET

L901 006T 31502 1.5MM RIVET
NR901 006T 31502 1.5MM RIVET

C910 006T 31502 1.5MM RIVET

C911 006T 31502 1.5MM RIVET

L902 006T 31502 1.5MM RIVET

L911 006T 31502 1.5MM RIVET

T903 006T 31502 1.5MM RIVET
IC911 056T 158 12 KIA431A-AT/P
IC921 056T 158 12 KIA431A-AT/P

SCR901 057T 566 1 2N5060RLRAG TO-92 BY ON

R932 061T 17210252T RST CFR 1KOHM +-5% 1/4W

R997 061T 17247152T 470OHM 5% 1/4W

R994 061T 60215252T CFR 1.5K OHM+-5% 1/6W

R926 061T 60220352T CFR 20K OHM+-5% 1/6W

R911 061T 60233152T 330 OHM +-5% 1/6W

R941 061T 60247152T 470OHM +-5% 1/6W

R983 061T175L47052T 47OHM +-5% 1/2W

R984 061T175L47052T 47OHM +-5% 1/2W

C938 065T 1K102 5T6921 1000PF/1KV

C950 065T 1K152 1T 1.5NF/1KV Z5F+-10%

C922 065T 1K222 2T6921 0.0022UF 1KV +-10%

C930 065T 1K222 2T6921 0.0022UF 1KV +-10%

C111 065T 1M103 3T6921 0.01uf 20% 1000V Y5V

C974 065T 1M103 3T6921 0.01uf 20% 1000V Y5V

C921 065T 1M103 3T6921 0.01uf 20% 1000V Y5V

C929 065T 1M103 3T6921 0.01uf 20% 1000V Y5V

C985 065T 1M103 3T6921 0.01uf 20% 1000V Y5V

C957 065T517K102 5T 1000PF 10% Y5P 500V

C958 065T517K102 5T 1000PF 10% Y5P 500V

C920 067T 2152207NT KY50VB22M-TP5 5*11

C913 067T 2152207NT KY50VB22M-TP5 5*11

C951 067T 2152207NT KY50VB22M-TP5 5*11

C924 067T 2154707NT 47UF 50V NCC 5*11MM

63

www.ma163.com 电子技术资料网

FB905 071T 55 29 BEAD
FB902 071T 55 29 BEAD
FB901 071T 55 29 BEAD

F902 084T 55 2 FUSE

F901 084T 55 4 FUSE 382-5A 250V WICKMANN
ZD904 093T 3917052T MTZJT-72 27B
ZD903 093T 3917052T MTZJT-72 27B

D923 093T 64 1152T 1N4148

D900 093T1100 1052T BA159GPT

D111 093T1100 1052T BA159GPT

J903 095T 90 23 JUMP WIRE

J902 095T 90 23 JUMP WIRE

J923 095T 90 23 JUMP WIRE

J924 095T 90 23 JUMP WIRE

J925 095T 90 23 JUMP WIRE

J926 095T 90 23 JUMP WIRE

J927 095T 90 23 JUMP WIRE

J928 095T 90 23 JUMP WIRE

J929 095T 90 23 JUMP WIRE

J930 095T 90 23 JUMP WIRE

J931 095T 90 23 JUMP WIRE

J932 095T 90 23 JUMP WIRE

J933 095T 90 23 JUMP WIRE

J935 095T 90 23 JUMP WIRE

J904 095T 90 23 JUMP WIRE

J922 095T 90 23 JUMP WIRE

J921 095T 90 23 JUMP WIRE

J920 095T 90 23 JUMP WIRE

J919 095T 90 23 JUMP WIRE

J915 095T 90 23 JUMP WIRE

J914 095T 90 23 JUMP WIRE

J913 095T 90 23 JUMP WIRE

J912 095T 90 23 JUMP WIRE

J911 095T 90 23 JUMP WIRE

J910 095T 90 23 JUMP WIRE

J908 095T 90 23 JUMP WIRE

J907 095T 90 23 JUMP WIRE

J906 095T 90 23 JUMP WIRE

J905 095T 90 23 JUMP WIRE

J946 095T 90 23 JUMP WIRE

J947 095T 90 23 JUMP WIRE

R989 095T 90 23 JUMP WIRE

R943 095T 90 23 JUMP WIRE

J945 095T 90 23 JUMP WIRE

J943 095T 90 23 JUMP WIRE

J942 095T 90 23 JUMP WIRE

J941 095T 90 23 JUMP WIRE

J940 095T 90 23 JUMP WIRE

J939 095T 90 23 JUMP WIRE

J938 095T 90 23 JUMP WIRE

J937 095T 90 23 JUMP WIRE

64

www.ma163.com 电子技术资料网

J936 095T 90 23 JUMP WIRE

PCB 715T1852 4 POWER BOARD PCB

CBPFLF6DMTLLP MAIN BOARD
CN200 033T3278 12 12P PLUG B12B-XHA/JS B12B-XHA/
CN502 033T3802 5H WAFER 5P RIGHT ANELE PI
CN203 033T3802 8H WAFER 8P RIGHT ANGLE PITCH 2.0
CN500 033T8013 2 H WAFER
CN501 033T8013 3 H WAFER
CN404 033T8017 2 PIN HEADER 2P 2.0MM
CN201 033T801736A H PIN HEADER 36P 2.0MM
CN300 033T802724D H 24PIN

040G 45762412B CBPC LABEL

R718 061T152M100 64 10OHM 5% 2W
R716 061T152M229 64 2.2 OHM 2W 5% MOF
R717 061T152M479 64 4.7 OHM +-5% 2W
R719 061T152M479 64 4.7 OHM +-5% 2W
R524 061T153M109 59 MOFR 1 OHM +-5% 3W
R525 061T153M109 59 MOFR 1 OHM +-5% 3W
C548 067T215C1024KV EC 105℃ CAP 1000UF M 25V
L701 073T 253137 ER CHOKE COIL BY EROCORE SCB-03
L705 073T 253137 ER CHOKE COIL BY EROCORE SCB-03
L505 073T 253158 H CHOKE COIL 22uH+/-25%
L506 073T 253158 H CHOKE COIL 22uH+/-25%
L504 073T 253158 H CHOKE COIL 22uH+/-25%
L500 073T 253158 H CHOKE COIL 22uH+/-25%
P201 088T 30214K PHONE JACK
P200 088T 35315F HA D-SU13 15PIN
U302 090T 372 2 HEAT SINK
U503 090T6068 2 HEAT SINK
X300 093T 2253B J 14.31818MHZ/85C
X400 093T 2281B 10.000MHZ/30PF/49US
U500 056T 133 30AAC IC AZ1117H-ADJ-E1
U711 056T 133 33AAC IC AZ1117-1.8-E1
U503 056T 535 8 MAX9704
U302 056T 562600 IC SVP-EX52-LF TRIDENT
U712 056T 563 7 AIC1084-33PM TO-263 AIC
U703 056T 563 25 AIC1084-33PE
U710 056T 563 31 AZ1117D-1.8E1 TO-252
U708 056T 563 31 AZ1117D-1.8E1 TO-252
U700 056T 563 34 A1C1084-18PM
U706 056T 563 44 AME8815BEGT 250Z SOP-223
U704 056T 563 44 AME8815BEGT 250Z SOP-223
U701 056T 585 9 IC AP1117E50LA ANACHIP
U702 056T 585 4A AP1117E33LA
U705 056T 585 4A AP1117E33LA
U202 056T 614 1 IC 74HC4052D PHILIPS
U301 056T 615 9 1 IC EM6A9320BI-5MG 0.11um"M" FBGA-144
U300 056T 615104 LY61256RL-12E TSOP-1
U504 056T 616 3 PT2308S SO-8 PTC
U502 056T 628 4 NJW1147M-PF
U402 056T1125182 IC M30300SAGP RENESAS

65

www.ma163.com 电子技术资料网

U200 056T1133 34 M24C02-WMN6TP
U403 056T1133 78 24LC64 ISNG SOIC(150MIL)
U201 056T4LVC 14 P 74LVC14ADT
U303 056T566N600 NDC7002N SOT-6 FAIRCHILD
Q300 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q206 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q709 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q708 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q706 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q705 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q704 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q502 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q301 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q204 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q202 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q203 057T 417 6 PMBS3906/PHILIPS-SMT
Q205 057T 417 6 PMBS3906/PHILIPS-SMT
Q302 057T 417 6 PMBS3906/PHILIPS-SMT
Q402 057T 417 6 PMBS3906/PHILIPS-SMT
Q501 057T 417 6 PMBS3906/PHILIPS-SMT
Q700 057T 763 3B AM9435P.T1-PF SO-8
Q701 057T 763 3B AM9435P.T1-PF SO-8
Q702 057T 763 3B AM9435P.T1-PF SO-8
Q703 057T 763 3B AM9435P.T1-PF SO-8

Q707 057T 763 3B AM9435P.T1-PF SO-8
RN313 061T 125101 8 RST CHIP AR 8P4R 100 OHM +-5% 1/16W
RN312 061T 125101 8 RST CHIP AR 8P4R 100 OHM +-5% 1/16W
RN311 061T 125101 8 RST CHIP AR 8P4R 100 OHM +-5% 1/16W
RN300 061T 125101 8 RST CHIP AR 8P4R 100 OHM +-5% 1/16W
RN308 061T 125220 8 CHIP ARRAY 220HM 1/16W 8P4R
RN307 061T 125220 8 CHIP ARRAY 220HM 1/16W 8P4R
RN306 061T 125220 8 CHIP ARRAY 220HM 1/16W 8P4R
RN305 061T 125220 8 CHIP ARRAY 220HM 1/16W 8P4R
RN304 061T 125220 8 CHIP ARRAY 220HM 1/16W 8P4R
RN303 061T 125220 8 CHIP ARRAY 220HM 1/16W 8P4R
RN302 061T 125220 8 CHIP ARRAY 220HM 1/16W 8P4R
RN301 061T 125220 8 CHIP ARRAY 220HM 1/16W 8P4R
RN405 061T 125330 8 RST CHIP AR 8P4R 33 OHM +-5% 1/16W
RN404 061T 125330 8 RST CHIP AR 8P4R 33 OHM +-5% 1/16W
RN403 061T 125330 8 RST CHIP AR 8P4R 33 OHM +-5% 1/16W
RN402 061T 125330 8 RST CHIP AR 8P4R 33 OHM +-5% 1/16W
RN401 061T 125330 8 RST CHIP AR 8P4R 33 OHM +-5% 1/16W
RN400 061T 125330 8 RST CHIP AR 8P4R 33 OHM +-5% 1/16W

R780 061T0603000 CHIP 0OHM 1/16W

R700 061T0603000 CHIP 0OHM 1/16W

R536 061T0603000 CHIP 0OHM 1/16W

R423 061T0603000 CHIP 0OHM 1/16W

R311 061T0603000 CHIP 0OHM 1/16W

R310 061T0603000 CHIP 0OHM 1/16W

R300 061T0603000 CHIP 0OHM 1/16W

R219 061T0603000 CHIP 0OHM 1/16W

66

www.ma163.com 电子技术资料网

R200 061T0603000 CHIP 0OHM 1/16W

R335 061T0603100 CHIP 10OHM 1/16W

R440 061T0603101 CHIP 100OHM 1/16W

R431 061T0603101 CHIP 100OHM 1/16W

R422 061T0603101 CHIP 100OHM 1/16W

R421 061T0603101 CHIP 100OHM 1/16W

R410 061T0603101 CHIP 100OHM 1/16W

R408 061T0603101 CHIP 100OHM 1/16W

R405 061T0603101 CHIP 100OHM 1/16W

R544 061T0603101 CHIP 100OHM 1/16W

R543 061T0603101 CHIP 100OHM 1/16W

R541 061T0603101 CHIP 100OHM 1/16W

R540 061T0603101 CHIP 100OHM 1/16W

R539 061T0603101 CHIP 100OHM 1/16W

R537 061T0603101 CHIP 100OHM 1/16W

R534 061T0603101 CHIP 100OHM 1/16W

R485 061T0603101 CHIP 100OHM 1/16W

R483 061T0603101 CHIP 100OHM 1/16W

R475 061T0603101 CHIP 100OHM 1/16W

R441 061T0603101 CHIP 100OHM 1/16W

R442 061T0603101 CHIP 100OHM 1/16W

R445 061T0603101 CHIP 100OHM 1/16W

R447 061T0603101 CHIP 100OHM 1/16W

R460 061T0603101 CHIP 100OHM 1/16W

R462 061T0603101 CHIP 100OHM 1/16W

R464 061T0603101 CHIP 100OHM 1/16W

R470 061T0603101 CHIP 100OHM 1/16W

R471 061T0603101 CHIP 100OHM 1/16W

R472 061T0603101 CHIP 100OHM 1/16W

R538 061T0603102 CHIP 1K OHM 1/16W

R533 061T0603102 CHIP 1K OHM 1/16W

R484 061T0603102 CHIP 1K OHM 1/16W

R346 061T0603102 CHIP 1K OHM 1/16W

R340 061T0603102 CHIP 1K OHM 1/16W

R309 061T0603102 CHIP 1K OHM 1/16W

R308 061T0603102 CHIP 1K OHM 1/16W

R307 061T0603102 CHIP 1K OHM 1/16W

R223 061T0603102 CHIP 1K OHM 1/16W

R711 061T0603103 CHIP 10KOHM 1/16W

R558 061T0603103 CHIP 10KOHM 1/16W

R555 061T0603103 CHIP 10KOHM 1/16W

R554 061T0603103 CHIP 10KOHM 1/16W

R546 061T0603103 CHIP 10KOHM 1/16W

R527 061T0603103 CHIP 10KOHM 1/16W

R477 061T0603103 CHIP 10KOHM 1/16W

R476 061T0603103 CHIP 10KOHM 1/16W

R474 061T0603103 CHIP 10KOHM 1/16W

R430 061T0603103 CHIP 10KOHM 1/16W

R341 061T0603103 CHIP 10KOHM 1/16W

R336 061T0603103 CHIP 10KOHM 1/16W

R332 061T0603103 CHIP 10KOHM 1/16W

67

www.ma163.com 电子技术资料网

R231 061T0603104 CHIP 100K OHM 1/16W

R548 061T0603104 CHIP 100K OHM 1/16W

R712 061T0603104 CHIP 100K OHM 1/16W

R228 061T0603105 CHIP 1MOHM 1/16W

R547 061T0603120 0F RST CHIPR 120 OHM +-1% 1/10W

R246 061T0603121 RST CHIPR 120 OHM +-5% 1/10W

R333 061T0603122 RST CHIPR 1.2 KOHM +-5% 1/10W

R342 061T0603122 RST CHIPR 1.2 KOHM +-5% 1/10W

R243 061T0603123 RST CHIPR 12 KOHM +-5% 1/10W

R306 061T0603150 RST CHIPR 15 OHM +-5% 1/10W

R305 061T0603150 RST CHIPR 15 OHM +-5% 1/10W

R304 061T0603150 RST CHIPR 15 OHM +-5% 1/10W

R303 061T0603150 RST CHIPR 15 OHM +-5% 1/10W

R314 061T0603152 CHIP 1.5KOHM 1/16W

R224 061T0603184 RST CHIPR 180 KOHM +-5% 1/10W

R229 061T0603184 RST CHIPR 180 KOHM +-5% 1/10W

R434 061T0603220 CHIP 22OHM 1/16W

R429 061T0603220 CHIP 22OHM 1/16W

R428 061T0603220 CHIP 22OHM 1/16W

R426 061T0603220 CHIP 22OHM 1/16W

R425 061T0603220 CHIP 22OHM 1/16W

R424 061T0603220 CHIP 22OHM 1/16W

R245 061T0603220 CHIP 22OHM 1/16W

R216 061T0603220 CHIP 22OHM 1/16W

R214 061T0603220 CHIP 22OHM 1/16W

R211 061T0603220 CHIP 22OHM 1/16W

R210 061T0603220 CHIP 22OHM 1/16W

R473 061T0603221 CHIP 220OHM 1/16W

R345 061T0603222 CHIP 2.2K OHM 1/16W

R715 061T0603223 CHIP 22KOHM 1/16W

R709 061T0603223 CHIP 22KOHM 1/16W

R707 061T0603223 CHIP 22KOHM 1/16W

R706 061T0603223 CHIP 22KOHM 1/16W

R320 061T0603223 CHIP 22KOHM 1/16W

R315 061T0603223 CHIP 22KOHM 1/16W

R244 061T0603223 CHIP 22KOHM 1/16W

R414 061T0603330 CHIP 33OHM 1/16W

R415 061T0603330 CHIP 33OHM 1/16W

R419 061T0603330 CHIP 33OHM 1/16W

R420 061T0603330 CHIP 33OHM 1/16W

R559 061T0603331 RST CHIPR 330 OHM +-5% 1/10W

R560 061T0603331 RST CHIPR 330 OHM +-5% 1/10W

R557 061T0603392 CHIP 3.9KOHM 1/16W

R556 061T0603392 CHIP 3.9KOHM 1/16W

R553 061T0603392 CHIP 3.9KOHM 1/16W

R552 061T0603392 CHIP 3.9KOHM 1/16W

R551 061T0603392 CHIP 3.9KOHM 1/16W

R550 061T0603392 CHIP 3.9KOHM 1/16W

R531 061T0603432 RST CHIPR 4.3 KOHM +-5% 1/10W

R535 061T0603432 RST CHIPR 4.3 KOHM +-5% 1/10W

R344 061T0603471 RST CHIPR 470OHM +-5% 1/10W

68

www.ma163.com 电子技术资料网

R339 061T0603471 RST CHIPR 470OHM +-5% 1/10W

R321 061T0603471 RST CHIPR 470OHM +-5% 1/10W

R316 061T0603471 RST CHIPR 470OHM +-5% 1/10W

R412 061T0603472 CHIP 4.7KOHM 1/16W

R404 061T0603472 CHIP 4.7KOHM 1/16W
R4030 061T0603472 CHIP 4.7KOHM 1/16W

R403 061T0603472 CHIP 4.7KOHM 1/16W
R4029 061T0603472 CHIP 4.7KOHM 1/16W
R4028 061T0603472 CHIP 4.7KOHM 1/16W

R402 061T0603472 CHIP 4.7KOHM 1/16W

R334 061T0603472 CHIP 4.7KOHM 1/16W

R331 061T0603472 CHIP 4.7KOHM 1/16W

R330 061T0603472 CHIP 4.7KOHM 1/16W

R218 061T0603472 CHIP 4.7KOHM 1/16W

R217 061T0603472 CHIP 4.7KOHM 1/16W

R450 061T0603472 CHIP 4.7KOHM 1/16W

R451 061T0603472 CHIP 4.7KOHM 1/16W

R453 061T0603472 CHIP 4.7KOHM 1/16W

R454 061T0603472 CHIP 4.7KOHM 1/16W

R457 061T0603472 CHIP 4.7KOHM 1/16W

R458 061T0603472 CHIP 4.7KOHM 1/16W

R468 061T0603472 CHIP 4.7KOHM 1/16W

R469 061T0603472 CHIP 4.7KOHM 1/16W

R479 061T0603472 CHIP 4.7KOHM 1/16W

R480 061T0603472 CHIP 4.7KOHM 1/16W

R481 061T0603472 CHIP 4.7KOHM 1/16W

R532 061T0603472 CHIP 4.7KOHM 1/16W

R417 061T0603472 CHIP 4.7KOHM 1/16W

R418 061T0603472 CHIP 4.7KOHM 1/16W

R427 061T0603472 CHIP 4.7KOHM 1/16W

R433 061T0603472 CHIP 4.7KOHM 1/16W

R435 061T0603472 CHIP 4.7KOHM 1/16W

R436 061T0603472 CHIP 4.7KOHM 1/16W

R437 061T0603472 CHIP 4.7KOHM 1/16W

R438 061T0603472 CHIP 4.7KOHM 1/16W

R439 061T0603472 CHIP 4.7KOHM 1/16W

R444 061T0603472 CHIP 4.7KOHM 1/16W

R448 061T0603472 CHIP 4.7KOHM 1/16W

R449 061T0603472 CHIP 4.7KOHM 1/16W

R230 061T0603473 CHIP 47KOHM 1/16W

R232 061T0603473 CHIP 47KOHM 1/16W

R432 061T0603473 CHIP 47KOHM 1/16W

R701 061T0603473 CHIP 47KOHM 1/16W

R702 061T0603473 CHIP 47KOHM 1/16W

R703 061T0603473 CHIP 47KOHM 1/16W

R713 061T0603473 CHIP 47KOHM 1/16W

R302 061T0603510 RST CHIPR 51 OHM +-5% 1/10W

R301 061T0603510 RST CHIPR 51 OHM +-5% 1/10W

R542 061T0603512 RST CHIPR 5.1 KOHM +-5% 1/10W

R338 061T0603680 RST CHIPR 68 OHM +-5% 1/10W

R337 061T0603680 RST CHIPR 68 OHM +-5% 1/10W

69

www.ma163.com 电子技术资料网

R207 061T0603750 75OHM

R206 061T0603750 75OHM

R205 061T0603750 75OHM

R317 061T0603750 9F CHIP 75OHM 1/16W 1%

R318 061T0603750 9F CHIP 75OHM 1/16W 1%

R319 061T0603750 9F CHIP 75OHM 1/16W 1%

R705 061T0603752 RST CHIPR 7.5 KOHM +-5% 1/10W

R704 061T0603752 RST CHIPR 7.5 KOHM +-5% 1/10W

R545 061T0603820 1F RST CHIPR 8.2 KOHM +-1% 1/10W

R478 061T0603822 RST CHIPR 8.2 KOHM +-5% 1/10W

R714 061T0603822 RST CHIPR 8.2 KOHM +-5% 1/10W

R526 061T0805000 RST CHIPR 0 OHM +-5% 1/8W

R528 061T0805000 RST CHIPR 0 OHM +-5% 1/8W

R529 061T0805000 RST CHIPR 0 OHM +-5% 1/8W

L709 061T0805000 RST CHIPR 0 OHM +-5% 1/8W

L711 061T0805000 RST CHIPR 0 OHM +-5% 1/8W

R708 061T0805302 RST CHIPR 3 KOHM +-5% 1/8W

R710 061T0805302 RST CHIPR 3 KOHM +-5% 1/8W

R549 061T1206620 0F RST CHIPR 620 OHM +-1% 1/4W

C405 065T0603101 31 CHIP 100PF 50V NPO

C406 065T0603101 31 CHIP 100PF 50V NPO

C409 065T0603101 31 CHIP 100PF 50V NPO

C565 065T0603101 31 CHIP 100PF 50V NPO

C576 065T0603101 31 CHIP 100PF 50V NPO

C220 065T0603101 32 CHIP 100PF 50V X7R

C216 065T0603101 32 CHIP 100PF 50V X7R

C208 065T0603101 32 CHIP 100PF 50V X7R

C203 065T0603101 32 CHIP 100PF 50V X7R

C202 065T0603101 32 CHIP 100PF 50V X7R

C201 065T0603101 32 CHIP 100PF 50V X7R

C790 065T0603102 32 CHIP 1000PF 50V X7R

C596 065T0603102 32 CHIP 1000PF 50V X7R

C500 065T0603102 32 CHIP 1000PF 50V X7R

C400 065T0603102 32 CHIP 1000PF 50V X7R

C224 065T0603102 32 CHIP 1000PF 50V X7R

C200 065T0603102 32 CHIP 1000PF 50V X7R

C588 065T0603103 32 CHIP 0.01UF 50V X7R

C582 065T0603103 32 CHIP 0.01UF 50V X7R

C572 065T0603103 32 CHIP 0.01UF 50V X7R

C568 065T0603103 32 CHIP 0.01UF 50V X7R

C410 065T0603103 32 CHIP 0.01UF 50V X7R

C402 065T0603103 32 CHIP 0.01UF 50V X7R

C315 065T0603103 32 CHIP 0.01UF 50V X7R

C310 065T0603103 32 CHIP 0.01UF 50V X7R

C309 065T0603103 32 CHIP 0.01UF 50V X7R

C308 065T0603103 32 CHIP 0.01UF 50V X7R

C307 065T0603103 32 CHIP 0.01UF 50V X7R

C306 065T0603103 32 CHIP 0.01UF 50V X7R

C301 065T0603103 32 CHIP 0.01UF 50V X7R

C232 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C722 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

70

www.ma163.com 电子技术资料网

C342 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C339 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C318 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C223 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C222 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C221 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C213 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C211 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C210 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C207 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C206 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C590 065T0603104 22 CHIP 0.1UF 25V

C336 065T0603104 32 CHIP 0.1UF 50V X7R

C335 065T0603104 32 CHIP 0.1UF 50V X7R

C334 065T0603104 32 CHIP 0.1UF 50V X7R

C333 065T0603104 32 CHIP 0.1UF 50V X7R

C332 065T0603104 32 CHIP 0.1UF 50V X7R

C358 065T0603104 32 CHIP 0.1UF 50V X7R

C360 065T0603104 32 CHIP 0.1UF 50V X7R

C361 065T0603104 32 CHIP 0.1UF 50V X7R

C362 065T0603104 32 CHIP 0.1UF 50V X7R

C363 065T0603104 32 CHIP 0.1UF 50V X7R

C364 065T0603104 32 CHIP 0.1UF 50V X7R

C340 065T0603104 32 CHIP 0.1UF 50V X7R

C344 065T0603104 32 CHIP 0.1UF 50V X7R

C346 065T0603104 32 CHIP 0.1UF 50V X7R

C348 065T0603104 32 CHIP 0.1UF 50V X7R

C349 065T0603104 32 CHIP 0.1UF 50V X7R

C351 065T0603104 32 CHIP 0.1UF 50V X7R

C352 065T0603104 32 CHIP 0.1UF 50V X7R

C353 065T0603104 32 CHIP 0.1UF 50V X7R

C357 065T0603104 32 CHIP 0.1UF 50V X7R

C356 065T0603104 32 CHIP 0.1UF 50V X7R

C354 065T0603104 32 CHIP 0.1UF 50V X7R

C385 065T0603104 32 CHIP 0.1UF 50V X7R

C386 065T0603104 32 CHIP 0.1UF 50V X7R

C387 065T0603104 32 CHIP 0.1UF 50V X7R

C388 065T0603104 32 CHIP 0.1UF 50V X7R

C389 065T0603104 32 CHIP 0.1UF 50V X7R

C390 065T0603104 32 CHIP 0.1UF 50V X7R

C391 065T0603104 32 CHIP 0.1UF 50V X7R

C392 065T0603104 32 CHIP 0.1UF 50V X7R

C393 065T0603104 32 CHIP 0.1UF 50V X7R

C394 065T0603104 32 CHIP 0.1UF 50V X7R

C395 065T0603104 32 CHIP 0.1UF 50V X7R

C396 065T0603104 32 CHIP 0.1UF 50V X7R

C398 065T0603104 32 CHIP 0.1UF 50V X7R

C407 065T0603104 32 CHIP 0.1UF 50V X7R

C549 065T0603104 32 CHIP 0.1UF 50V X7R

C550 065T0603104 32 CHIP 0.1UF 50V X7R

C551 065T0603104 32 CHIP 0.1UF 50V X7R

71

www.ma163.com 电子技术资料网

C552 065T0603104 32 CHIP 0.1UF 50V X7R

C365 065T0603104 32 CHIP 0.1UF 50V X7R

C366 065T0603104 32 CHIP 0.1UF 50V X7R

C368 065T0603104 32 CHIP 0.1UF 50V X7R

C370 065T0603104 32 CHIP 0.1UF 50V X7R

C371 065T0603104 32 CHIP 0.1UF 50V X7R

C372 065T0603104 32 CHIP 0.1UF 50V X7R

C373 065T0603104 32 CHIP 0.1UF 50V X7R

C374 065T0603104 32 CHIP 0.1UF 50V X7R

C375 065T0603104 32 CHIP 0.1UF 50V X7R

C376 065T0603104 32 CHIP 0.1UF 50V X7R

C377 065T0603104 32 CHIP 0.1UF 50V X7R

C378 065T0603104 32 CHIP 0.1UF 50V X7R

C379 065T0603104 32 CHIP 0.1UF 50V X7R

C380 065T0603104 32 CHIP 0.1UF 50V X7R

C381 065T0603104 32 CHIP 0.1UF 50V X7R

C382 065T0603104 32 CHIP 0.1UF 50V X7R

C383 065T0603104 32 CHIP 0.1UF 50V X7R

C384 065T0603104 32 CHIP 0.1UF 50V X7R

C331 065T0603104 32 CHIP 0.1UF 50V X7R

C593 065T0603104 32 CHIP 0.1UF 50V X7R

C594 065T0603104 32 CHIP 0.1UF 50V X7R

C701 065T0603104 32 CHIP 0.1UF 50V X7R

C702 065T0603104 32 CHIP 0.1UF 50V X7R

C703 065T0603104 32 CHIP 0.1UF 50V X7R

C704 065T0603104 32 CHIP 0.1UF 50V X7R

C712 065T0603104 32 CHIP 0.1UF 50V X7R

C716 065T0603104 32 CHIP 0.1UF 50V X7R

C717 065T0603104 32 CHIP 0.1UF 50V X7R

C734 065T0603104 32 CHIP 0.1UF 50V X7R

C732 065T0603104 32 CHIP 0.1UF 50V X7R

C758 065T0603104 32 CHIP 0.1UF 50V X7R

C751 065T0603104 32 CHIP 0.1UF 50V X7R

C745 065T0603104 32 CHIP 0.1UF 50V X7R

C740 065T0603104 32 CHIP 0.1UF 50V X7R

C736 065T0603104 32 CHIP 0.1UF 50V X7R

C730 065T0603104 32 CHIP 0.1UF 50V X7R

C728 065T0603104 32 CHIP 0.1UF 50V X7R

C725 065T0603104 32 CHIP 0.1UF 50V X7R

C720 065T0603104 32 CHIP 0.1UF 50V X7R

C718 065T0603104 32 CHIP 0.1UF 50V X7R

C330 065T0603104 32 CHIP 0.1UF 50V X7R

C329 065T0603104 32 CHIP 0.1UF 50V X7R

C325 065T0603104 32 CHIP 0.1UF 50V X7R

C322 065T0603104 32 CHIP 0.1UF 50V X7R

C321 065T0603104 32 CHIP 0.1UF 50V X7R

C320 065T0603104 32 CHIP 0.1UF 50V X7R

C317 065T0603104 32 CHIP 0.1UF 50V X7R

C314 065T0603104 32 CHIP 0.1UF 50V X7R

C313 065T0603104 32 CHIP 0.1UF 50V X7R

C305 065T0603104 32 CHIP 0.1UF 50V X7R

72

www.ma163.com 电子技术资料网

C304 065T0603104 32 CHIP 0.1UF 50V X7R

C303 065T0603104 32 CHIP 0.1UF 50V X7R

C302 065T0603104 32 CHIP 0.1UF 50V X7R
C3006 065T0603104 32 CHIP 0.1UF 50V X7R
C3002 065T0603104 32 CHIP 0.1UF 50V X7R

C212 065T0603104 32 CHIP 0.1UF 50V X7R

C557 065T0603104 32 CHIP 0.1UF 50V X7R

C558 065T0603104 32 CHIP 0.1UF 50V X7R

C564 065T0603104 32 CHIP 0.1UF 50V X7R

C569 065T0603104 32 CHIP 0.1UF 50V X7R

C585 065T0603104 32 CHIP 0.1UF 50V X7R

C300 065T0603272 32 CHIP 2700PF 50V X7R

C337 065T0603272 32 CHIP 2700PF 50V X7R
C3005 065T0603330 31 CHIP 33PF 50V NPO

C323 065T0603330 31 CHIP 33PF 50V NPO

C324 065T0603330 31 CHIP 33PF 50V NPO

C411 065T0603330 31 CHIP 33PF 50V NPO

C412 065T0603330 31 CHIP 33PF 50V NPO

C545 065T0603332 32 CHIP 3300PF 50V X7R

C544 065T0603332 32 CHIP 3300PF 50V X7R

C546 065T0603333 32 CHIP 0.033UF 50V X7R

C547 065T0603333 32 CHIP 0.033UF 50V X7R

C209 065T0603470 32 CHIP 47PF 50V X7R
C5000 065T0603471 31 CHIP 470PF 50V NPO
C5001 065T0603471 31 CHIP 470PF 50V NPO

C598 065T0603471 31 CHIP 470PF 50V NPO

C599 065T0603471 31 CHIP 470PF 50V NPO

C311 065T0603472 32 CHIP 4700PF 50V X7R

C312 065T0603472 32 CHIP 4700PF 50V X7R

C555 065T0603472 32 CHIP 4700PF 50V X7R

C556 065T0603472 32 CHIP 4700PF 50V X7R

C217 065T0603473 32 CHIP 0.047UF 50V X7R

C225 065T0603473 32 CHIP 0.047UF 50V X7R

C589 065T0603474 17 CHIP 0.47UF 16V Y5V

C587 065T0603474 17 CHIP 0.47UF 16V Y5V

C580 065T0603474 17 CHIP 0.47UF 16V Y5V

C579 065T0603474 17 CHIP 0.47UF 16V Y5V

C566 065T0603474 17 CHIP 0.47UF 16V Y5V

C562 065T0603474 17 CHIP 0.47UF 16V Y5V

C226 065T0603474 17 CHIP 0.47UF 16V Y5V

C219 065T0603474 17 CHIP 0.47UF 16V Y5V

C399 065T0603680 31 CHIP 68PF 50V NPO
C3001 065T0603680 31 CHIP 68PF 50V NPO

C711 065T0603683 12 CHIP 0.68UF 16V X7R

C567 065T0805103 22 CHIP 0.01UF 25V X7R 0805

C575 065T0805103 22 CHIP 0.01UF 25V X7R 0805

C581 065T0805103 22 CHIP 0.01UF 25V X7R 0805

C584 065T0805103 22 CHIP 0.01UF 25V X7R 0805

C571 065T0805104 22 0.1UF +-10% 25V X7R 0805

C583 065T0805104 22 0.1UF +-10% 25V X7R 0805

C710 065T0805105 12 1UF +-10% 16V X7R

73

www.ma163.com 电子技术资料网

C709 065T0805105 12 1UF +-10% 16V X7R

C559 065T0805105 22 CHIP 1UF 25V X7R 0805

C563 065T0805225 12 CHIP 2.2UF 16V X7R 0805

C561 065T0805475 A5 CHIP 4.7UF 10V X5R

C560 065T0805475 A5 CHIP 4.7UF 10V X5R

C554 065T0805475 A5 CHIP 4.7UF 10V X5R

C553 065T0805475 A5 CHIP 4.7UF 10V X5R

C543 065T0805475 A5 CHIP 4.7UF 10V X5R

C542 065T0805475 A5 CHIP 4.7UF 10V X5R
C5005 065T0805475 A5 CHIP 4.7UF 10V X5R
C5004 065T0805475 A5 CHIP 4.7UF 10V X5R
C3004 065T0805475 A5 CHIP 4.7UF 10V X5R

C570 065T0805475 A5 CHIP 4.7UF 10V X5R

C573 065T0805475 A5 CHIP 4.7UF 10V X5R

C574 065T0805475 A5 CHIP 4.7UF 10V X5R

C577 065T0805475 A5 CHIP 4.7UF 10V X5R

C578 065T0805475 A5 CHIP 4.7UF 10V X5R
CP500 065T600M471 8T CHIP ARRAY 470PF 8P

C723 067T 4121003XT EC 85℃ CHIP 10UF M 16V

C715 067T 4121003XT EC 85℃ CHIP 10UF M 16V

C714 067T 4121003XT EC 85℃ CHIP 10UF M 16V

C713 067T 4121003XT EC 85℃ CHIP 10UF M 16V

C592 067T 4121003XT EC 85℃ CHIP 10UF M 16V

C591 067T 4121003XT EC 85℃ CHIP 10UF M 16V

C586 067T 4121003XT EC 85℃ CHIP 10UF M 16V

C726 067T 4121003XT EC 85℃ CHIP 10UF M 16V

C731 067T 4121003XT EC 85℃ CHIP 10UF M 16V

C744 067T 4121003XT EC 85℃ CHIP 10UF M 16V

C749 067T 4121003XT EC 85℃ CHIP 10UF M 16V

C750 067T 4121003XT EC 85℃ CHIP 10UF M 16V

C756 067T 4121003XT EC 85℃ CHIP 10UF M 16V

C757 067T 4121003XT EC 85℃ CHIP 10UF M 16V

C761 067T 4121003XT EC 85℃ CHIP 10UF M 16V
C5003 067T 4121003XT EC 85℃ CHIP 10UF M 16V

C218 067T 4121003XT EC 85℃ CHIP 10UF M 16V

C319 067T 4121003XT EC 85℃ CHIP 10UF M 16V

C338 067T 4121003XT EC 85℃ CHIP 10UF M 16V

C341 067T 4121003XT EC 85℃ CHIP 10UF M 16V

C343 067T 4121003XT EC 85℃ CHIP 10UF M 16V

C345 067T 4121003XT EC 85℃ CHIP 10UF M 16V

C347 067T 4121003XT EC 85℃ CHIP 10UF M 16V

C350 067T 4121003XT EC 85℃ CHIP 10UF M 16V

C355 067T 4121003XT EC 85℃ CHIP 10UF M 16V

C359 067T 4121003XT EC 85℃ CHIP 10UF M 16V

C367 067T 4121003XT EC 85℃ CHIP 10UF M 16V

C369 067T 4121003XT EC 85℃ CHIP 10UF M 16V

C403 067T 4121003XT EC 85℃ CHIP 10UF M 16V

C414 067T 4121003XT EC 85℃ CHIP 10UF M 16V

C416 067T 4121003XT EC 85℃ CHIP 10UF M 16V

C705 067T 4121006XT CAP S85℃ 10UF M 35V XINDECO

C408 067T 4121013XT EC 85℃ SMD CAP 100UF M 16V

74

www.ma163.com 电子技术资料网

C413 067T 4121013XT EC 85℃ SMD CAP 100UF M 16V

C316 067T 4122203XT CAP 85℃ 22UF M 16V XINDECO

C397 067T 4122203XT CAP 85℃ 22UF M 16V XINDECO

C719 067T 4122203XT CAP 85℃ 22UF M 16V XINDECO

C721 067T 4122203XT CAP 85℃ 22UF M 16V XINDECO

C724 067T 4122203XT CAP 85℃ 22UF M 16V XINDECO

C729 067T 4122203XT CAP 85℃ 22UF M 16V XINDECO

C743 067T 4122203XT CAP 85℃ 22UF M 16V XINDECO

C231 067T 4122203XT CAP 85℃ 22UF M 16V XINDECO

C733 067T 4122203XT CAP 85℃ 22UF M 16V XINDECO
C5002 067T 4124703XT EC 85℃ SMD CAP 47UF M 16V

C595 067T 4124703XT EC 85℃ SMD CAP 47UF M 16V

C597 067T 4124703XT EC 85℃ SMD CAP 47UF M 16V

C706 067T 4124703XT EC 85℃ SMD CAP 47UF M 16V

C707 067T 4124703XT EC 85℃ SMD CAP 47UF M 16V

C727 067T 4124703XT EC 85℃ SMD CAP 47UF M 16V

C735 067T 4124703XT EC 85℃ SMD CAP 47UF M 16V

C742 067T 4124703XT EC 85℃ SMD CAP 47UF M 16V
LP200 071T 56A301 8M CHIP BEAD
FB306 071T 56G151 A CHIOP BEAD 150 OHM
FB305 071T 56G151 A CHIOP BEAD 150 OHM
FB304 071T 56G151 A CHIOP BEAD 150 OHM
FB303 071T 56G151 A CHIOP BEAD 150 OHM
FB302 071T 56G151 A CHIOP BEAD 150 OHM
FB301 071T 56G151 A CHIOP BEAD 150 OHM
FB300 071T 56G151 A CHIOP BEAD 150 OHM

L207 071T 56G151 B BEAD 0805 150 OHM

L206 071T 56G151 B BEAD 0805 150 OHM

L200 071T 56G151 B BEAD 0805 150 OHM

L502 071T 56G301 EA CHIP BEAD 300 OHM 0805

L503 071T 56G301 EA CHIP BEAD 300 OHM 0805

L508 071T 56G301 EA CHIP BEAD 300 OHM 0805

L509 071T 56G301 EA CHIP BEAD 300 OHM 0805

L510 071T 56G301 EA CHIP BEAD 300 OHM 0805

L511 071T 56G301 EA CHIP BEAD 300 OHM 0805

L700 071T 56G301 EA CHIP BEAD 300 OHM 0805

L704 071T 56G301 EA CHIP BEAD 300 OHM 0805

L708 071T 56G301 EA CHIP BEAD 300 OHM 0805

L714 071T 56G301 EA CHIP BEAD 300 OHM 0805

L716 071T 56G301 EA CHIP BEAD 300 OHM 0805

L719 071T 56G301 EA CHIP BEAD 300 OHM 0805

L800 071T 56G301 EA CHIP BEAD 300 OHM 0805

L710 071T 56G301 EA CHIP BEAD 300 OHM 0805

L201 071T 56U600 CHIP BEAD 60 OHM 0805

L202 071T 56U600 CHIP BEAD 60 OHM 0805

L203 071T 56U600 CHIP BEAD 60 OHM 0805

L204 071T 56Z601 CHIP BEAD 600 OHM

L205 071T 56Z601 CHIP BEAD 600 OHM

L303 071T 56Z601 CHIP BEAD 600 OHM

L401 071T 56Z601 CHIP BEAD 600 OHM

L507 071T 56Z601 CHIP BEAD 600 OHM

75

www.ma163.com 电子技术资料网

L707 071T 56Z601 CHIP BEAD 600 OHM
LP500 071T 57G601TSB IND CHIP BEAD 1206 600OHM TECSTAR

L301 073T 12622910K CHIP INDUCTOR 2.2uH 10% 1206

L300 073T 12622910K CHIP INDUCTOR 2.2uH 10% 1206

L302 073T 12622910K CHIP INDUCTOR 2.2uH 10% 1206
ZD200 093T 39147SEM ZMM5V6
ZD201 093T 39147SEM ZMM5V6

D205 093T 60231 NO APP BAT54S SOT-23

D206 093T 60231 NO APP BAT54S SOT-23

D204 093T 60505 BAT54C PHILIPS

D500 093T 64 42 P BAV70 SOT23

D201 093T 6433P BAV99

D202 093T 6433P BAV99

D203 093T 6433P BAV99

D501 093T 6433P BAV99

D502 093T 6433P BAV99
ZD400 093T 39S 60 T MLL5227B

715T1814 1 MAIN BOARD PCB

U401 056T1133 80TCB(Checksum:A742) A29040BL-70F PLCC-32

040G 457624 1B LABEL-CPU

PTPFLA1P OPTION BOARD
J100 033T802436C H HEADER FEMALE 36P 2.0MM
J101 033T802436C H HEADER FEMALE 36P 2.0MM

715T1837 1 CONNECT BOARD PCB

Q07T 2 L 21 WOODEN PALLET

Q07T 2 L 22 WOODEN PALLET

Q15T0131 1 BKT_AU066_TOP

Q15T0137 1 PANEL BKT

Q15T8335A01 mainframe

Q15T8336 1 PCB BKT LEFT

Q15T8336 2 PCB BKT RIGHT

Q15T8338 1 BKT_AU066_LEFT_UP_MID

Q15T8338 2 BKT_AU066_LEFT_MID

Q15T8339 1 BKT_AU066_BOTTOM

Q34E1856 GM 1L REAR BOTTOM COVER

Q36T 600 31 6 HIMERON

Q40T 37V61512A RATING LABEL

Q40T 58165428A I/O LABEL

Q40T 58165429A I/O LABEL

Q40T 58169022A QC PASS LABEL

Q40T0001624 4A PALLET LABEL

Q44T3121510520 PU FOAM

Q44T3121510522 SPONGE

Q44T3121510523 SPONGE

Q44T3121510525 SPONGE

Q44T3B01 1 EPS

Q44T3B01 2 EPS

Q44T3B01 3 EPS

Q44T3B01 4 EPS

Q44T3B01 6 1A U TYPE BOX

Q44T3B01615 1F 37 TV CARTON

76

www.ma163.com 电子技术资料网

Q45T 99609 3 R epe cover

Q45T 99609 5 R epe cover

Q52T 1185 65 AOC MIDDLE TAPE

Q85T 746 1 SHIELD COVER

Q85T 747 1 SHIELD COVER

TUPFJA5P TUNER BOARD
J100 033T801736A H PIN HEADER 36P 2.0MM
R100 061T 20062952T 6.2 OHM 1% 1/4W
R159 061T153M390 59 39 OHM 5% 3W
R114 061T153M390 59 39 OHM 5% 3W
C113 067T 309101 7T 100UF +-20% 50V
L104 073T 259 4 CHOKE COIL
J102 088T 78 13 1C RCA JACK
J101 088T 78 13 3C AV-S-01-W

CN101 088T 78 1315C RCA JACK

J103 088T 78 1316C RCA JACK2*3 R/BLU/G+Y/W/R
X600 093T 22D60 BH CRYSTAL 18.432MHZ/12PF/49U

TU100 094TNPALALL 3C Tuner TMI1-C23I4W CHANGHONG

U600 056T 133 30AAC IC AZ1117H-ADJ-E1
U103 056T 13334AAAC AZ1117S-5.0TRE1 3PIN
U102 056T 379 36 MC34063A
U601 056T 593 20 IC MSP3460G-QI-B8-V3 PMQF P64-2 MICRONAS
U100 056T 614 1 IC 74HC4052D PHILIPS
U104 056T 625 1 NJM-2244M-TE1/JRC
U105 056T 652500 WT6854 512
Q103 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q101 057T 417 4 CHIP PMBS3904 BY PHILIPS

RN100 061T 125473 8 RST CHIP AR 8P4R 47 KOHM +-5% 1/16W
RN102 061T 125473 8 RST CHIP AR 8P4R 47 KOHM +-5% 1/16W
RN103 061T 125473 8 RST CHIP AR 8P4R 47 KOHM +-5% 1/16W
RN101 061T 125473 8 RST CHIP AR 8P4R 47 KOHM +-5% 1/16W

R160 061T0603000 CHIP 0OHM 1/16W
R111 061T0603000 CHIP 0OHM 1/16W
R102 061T0603000 CHIP 0OHM 1/16W
R158 061T0603100 CHIP 10OHM 1/16W
R623 061T0603101 CHIP 100OHM 1/16W
R622 061T0603101 CHIP 100OHM 1/16W
R621 061T0603101 CHIP 100OHM 1/16W
R620 061T0603101 CHIP 100OHM 1/16W
R619 061T0603101 CHIP 100OHM 1/16W
R611 061T0603101 CHIP 100OHM 1/16W
R609 061T0603101 CHIP 100OHM 1/16W
R147 061T0603101 CHIP 100OHM 1/16W
R146 061T0603101 CHIP 100OHM 1/16W
R145 061T0603101 CHIP 100OHM 1/16W
R144 061T0603101 CHIP 100OHM 1/16W
R142 061T0603101 CHIP 100OHM 1/16W
R140 061T0603101 CHIP 100OHM 1/16W
R107 061T0603101 CHIP 100OHM 1/16W
R106 061T0603101 CHIP 100OHM 1/16W
R603 061T0603102 CHIP 1K OHM 1/16W

77

www.ma163.com 电子技术资料网

R134 061T0603102 CHIP 1K OHM 1/16W
R105 061T0603103 CHIP 10KOHM 1/16W
R108 061T0603103 CHIP 10KOHM 1/16W
R110 061T0603103 CHIP 10KOHM 1/16W
R131 061T0603103 CHIP 10KOHM 1/16W
R133 061T0603103 CHIP 10KOHM 1/16W
R139 061T0603103 CHIP 10KOHM 1/16W
R101 061T0603103 CHIP 10KOHM 1/16W
R602 061T0603120 0F RST CHIPR 120 OHM +-1% 1/10W
R117 061T0603150 0F RST CHIPR 150 OHM +-1% 1/10W
R118 061T0603180 1F RST CHIPR 1.8 KOHM +-1% 1/10W
R113 061T0603181 RST CHIPR 180 OHM +-5% 1/10W
R116 061T0603470 2F RST CHIPR 47 KOHM +-1% 1/10W
R617 061T0603471 RST CHIPR 470OHM +-5% 1/10W
R615 061T0603471 RST CHIPR 470OHM +-5% 1/10W
R613 061T0603471 RST CHIPR 470OHM +-5% 1/10W
R612 061T0603471 RST CHIPR 470OHM +-5% 1/10W
R610 061T0603471 RST CHIPR 470OHM +-5% 1/10W
R608 061T0603471 RST CHIPR 470OHM +-5% 1/10W
R614 061T0603472 CHIP 4.7KOHM 1/16W
R155 061T0603750 9F CHIP 75OHM 1/16W 1%
R156 061T0603750 9F CHIP 75OHM 1/16W 1%
R137 061T0603750 9F CHIP 75OHM 1/16W 1%
R138 061T0603750 9F CHIP 75OHM 1/16W 1%
R157 061T0805000 RST CHIPR 0 OHM +-5% 1/8W
R154 061T0805000 RST CHIPR 0 OHM +-5% 1/8W
R153 061T0805000 RST CHIPR 0 OHM +-5% 1/8W
R132 061T0805000 RST CHIPR 0 OHM +-5% 1/8W
R124 061T0805750 RST CHIPR 75 OHM +-5% 1/8W
R604 061T1206620 0F RST CHIPR 620 OHM +-1% 1/4W
C601 065T0603101 31 CHIP 100PF 50V NPO
C168 065T0603101 31 CHIP 100PF 50V NPO
C111 065T0603101 32 CHIP 100PF 50V X7R
C110 065T0603101 32 CHIP 100PF 50V X7R
C112 065T0603101 32 CHIP 100PF 50V X7R
C640 065T0603102 32 CHIP 1000PF 50V X7R
C641 065T0603102 32 CHIP 1000PF 50V X7R
C642 065T0603102 32 CHIP 1000PF 50V X7R
C644 065T0603102 32 CHIP 1000PF 50V X7R
C645 065T0603102 32 CHIP 1000PF 50V X7R
C605 065T0603104 32 CHIP 0.1UF 50V X7R
C604 065T0603104 32 CHIP 0.1UF 50V X7R
C163 065T0603104 32 CHIP 0.1UF 50V X7R
C124 065T0603104 32 CHIP 0.1UF 50V X7R
C119 065T0603104 32 CHIP 0.1UF 50V X7R
C117 065T0603104 32 CHIP 0.1UF 50V X7R
C116 065T0603104 32 CHIP 0.1UF 50V X7R
C109 065T0603104 32 CHIP 0.1UF 50V X7R
C108 065T0603104 32 CHIP 0.1UF 50V X7R
C105 065T0603104 32 CHIP 0.1UF 50V X7R
C101 065T0603104 32 CHIP 0.1UF 50V X7R

78

www.ma163.com 电子技术资料网

C628 065T0603104 32 CHIP 0.1UF 50V X7R
C612 065T0603104 32 CHIP 0.1UF 50V X7R
C635 065T0603152 31 CHIP 1500PF 50V NPO
C620 065T0603152 31 CHIP 1500PF 50V NPO
C600 065T0603152 31 CHIP 1500PF 50V NPO
C100 065T0603152 31 CHIP 1500PF 50V NPO
C153 065T0603220 31 CHIP 22PF 50V NPO
C152 065T0603220 31 CHIP 22PF 50V NPO
C151 065T0603220 31 CHIP 22PF 50V NPO
C150 065T0603220 31 CHIP 22PF 50V NPO
C621 065T0603221 31 GP CHIP 220PF 50V NPO
C632 065T0603331 31 CHIP 330PF 50V NPO
C631 065T0603331 31 CHIP 330PF 50V NPO
C627 065T0603331 31 CHIP 330PF 50V NPO
C626 065T0603331 31 CHIP 330PF 50V NPO
C625 065T0603331 31 CHIP 330PF 50V NPO
C624 065T0603331 31 CHIP 330PF 50V NPO
C138 065T0603471 32 CHIP 470PF 50V NPO
C636 065T0603471 32 CHIP 470PF 50V NPO
C622 065T0603471 32 CHIP 470PF 50V NPO
C611 065T0603471 32 CHIP 470PF 50V NPO
C139 065T0603471 32 CHIP 470PF 50V NPO
C135 065T0603471 32 CHIP 470PF 50V NPO
C131 065T0603471 32 CHIP 470PF 50V NPO
C125 065T0603471 32 CHIP 470PF 50V NPO
C607 065T0603509 31 CHIP 5PF 50V NPO
C606 065T0603509 31 CHIP 5PF 50V NPO
C646 065T0603560 31 CHIP 56PF 50V NPO
C609 065T0603560 31 CHIP 56PF 50V NPO
C608 065T0603560 31 CHIP 56PF 50V NPO
C132 065T0603680 31 CHIP 68PF 50V NPO
C133 065T0603680 31 CHIP 68PF 50V NPO
C137 065T0603680 31 CHIP 68PF 50V NPO
C140 065T0603680 31 CHIP 68PF 50V NPO
C141 065T0603680 31 CHIP 68PF 50V NPO
C142 065T0603680 31 CHIP 68PF 50V NPO
C143 065T0603680 31 CHIP 68PF 50V NPO
C128 065T0603680 31 CHIP 68PF 50V NPO
C146 067T 4121003XT EC 85℃ CHIP 10UF M 16V
C147 067T 4121003XT EC 85℃ CHIP 10UF M 16V
C148 067T 4121003XT EC 85℃ CHIP 10UF M 16V
C149 067T 4121003XT EC 85℃ CHIP 10UF M 16V
C162 067T 4121003XT EC 85℃ CHIP 10UF M 16V
C602 067T 4121003XT EC 85℃ CHIP 10UF M 16V
C603 067T 4121003XT EC 85℃ CHIP 10UF M 16V
C613 067T 4121003XT EC 85℃ CHIP 10UF M 16V
C618 067T 4121003XT EC 85℃ CHIP 10UF M 16V
C633 067T 4121003XT EC 85℃ CHIP 10UF M 16V
C634 067T 4121003XT EC 85℃ CHIP 10UF M 16V
C639 067T 4121003XT EC 85℃ CHIP 10UF M 16V
C145 067T 4121003XT EC 85℃ CHIP 10UF M 16V

79

www.ma163.com 电子技术资料网

C144 067T 4121003XT EC 85℃ CHIP 10UF M 16V
C136 067T 4121003XT EC 85℃ CHIP 10UF M 16V
C134 067T 4121003XT EC 85℃ CHIP 10UF M 16V
C123 067T 4121003XT EC 85℃ CHIP 10UF M 16V
C121 067T 4121003XT EC 85℃ CHIP 10UF M 16V
C120 067T 4121003XT EC 85℃ CHIP 10UF M 16V
C104 067T 4121007XT CAP S85℃ 10UF M 50V XINDECO
C610 067T 4121013XT EC 85℃ SMD CAP 100UF M 16V
C118 067T 4121013XT EC 85℃ SMD CAP 100UF M 16V
C115 067T 4121013XT EC 85℃ SMD CAP 100UF M 16V
C114 067T 4121013XT EC 85℃ SMD CAP 100UF M 16V
C623 067T 4121093XT CAP S85℃ 1UF M 16V XINDECO
C614 067T 4121093XT CAP S85℃ 1UF M 16V XINDECO
C615 067T 4121093XT CAP S85℃ 1UF M 16V XINDECO
C616 067T 4121093XT CAP S85℃ 1UF M 16V XINDECO
C617 067T 4121093XT CAP S85℃ 1UF M 16V XINDECO
C619 067T 4121093XT CAP S85℃ 1UF M 16V XINDECO
C629 067T 4122203XT CAP 85℃ 22UF M 16V XINDECO
C630 067T 4123393XT CAP S85℃ 3.3UF M 16V
C643 067T 4124703XT EC 85℃ SMD CAP 47UF M 16V
C106 067T311F221 2 105℃ 220UF M 10V SMD
C107 067T311F221 2 105℃ 220UF M 10V SMD
L600 071T 56Z601 CHIP BEAD 600 OHM
L117 071T 56Z601 CHIP BEAD 600 OHM
L115 071T 56Z601 CHIP BEAD 600 OHM
L111 071T 56Z601 CHIP BEAD 600 OHM
L107 071T 56Z601 CHIP BEAD 600 OHM
L108 071T 59B121 BEAD 0603 120 OHM
L112 071T 59B121 K CHIP BEAD
L113 071T 59B121 K CHIP BEAD
L116 071T 59B121 K CHIP BEAD
L118 071T 59B121 K CHIP BEAD
L119 071T 59B121 K CHIP BEAD
L120 071T 59B121 K CHIP BEAD
L100 071T 59B121 K CHIP BEAD
L603 071T 59B601 EA CHIP BEAD 600OHM 0603 TB1608
L602 071T 59B601 EA CHIP BEAD 600OHM 0603 TB1608
L601 071T 59B601 EA CHIP BEAD 600OHM 0603 TB1608
L124 071T 59B601 EA CHIP BEAD 600OHM 0603 TB1608
L123 071T 59B601 EA CHIP BEAD 600OHM 0603 TB1608
L122 071T 59B601 EA CHIP BEAD 600OHM 0603 TB1608
L121 071T 59B601 EA CHIP BEAD 600OHM 0603 TB1608
L114 071T 59B601 EA CHIP BEAD 600OHM 0603 TB1608
L106 071T 59B601 EA CHIP BEAD 600OHM 0603 TB1608
L102 071T 59B601 EA CHIP BEAD 600OHM 0603 TB1608
L101 071T 59B601 EA CHIP BEAD 600OHM 0603 TB1608
L105 073T 62181 180UH +-10%
D101 093T 6432V LL4148-GSO8 SMD BY VISHA
D100 093T 6432V LL4148-GSO8 SMD BY VISHA

715T1769 1 TUNER BOARD PCB

001T6017 2 GP SCREW

80

www.ma163.com 电子技术资料网

041T780062415A certificate card

Q41T3701615 5A manual

Q41T780061561D WARRANTY CARD

Q45T 76 28 RN R pe bag

Q45T 76 28NV2 R PE BAG FOR CLAMP

81
