维 修 手 册
品牌 机种
AOC T3265M
版权说明
此维修手册版权归冠捷科技公司所有，规格如有更改，恕不另行通知。
此维修手册受版权保护。未经版权所有者许可，任何形式的复制和分发，包括改编、解释或摘录，尤其是作为翻印、
翻拍、电子复制或在数据处理设备和数据网络内的传输，都是被禁止的。以上行为将在法律范围内受到起诉
1
变更说明
版本 发布日期 变更说明 对外机种名 对内机种名
A00 July.02,2013
首次发布
T3265M E32C11NDCHA8NNX
2
目 录
1. 技术规格------------------------------------------------------------------------------------------------------------04
1.1 一般规格---------------------------------------------------------------------------------------------------------04
1.2 预设显示模式---------------------------------------------------------------------------------------------------05
2. 操作说明------------------------------------------------------------------------------------------------------------06
2.1 连接电视机----------------------------------------------------------------------------------------------------06
2.2 遥控器说明----------------------------------------------------------------------------------------------------09
2.3 OSD 调整----------------------------------------------------------------------------------------------------11
3. 工厂模式调整------------------------------------------------------------------------------------------------------24
4. 电气方框图---------------------------------------------------------------------------------------------------------27
4.1 主板---------------------------------------------------------------------------------------------------------------27
4.2 主板电源---------------------------------------------------------------------------------------------------------28
5. 线路图---------------------------------------------------------------------------------------------------------------29
5.1 主板----------------------------------------------------------------------------------------------------------29
5.2 电源板----------------------------------------------------------------------------------------------------------30
5.3 按键板----------------------------------------------------------------------------------------------------------32
5.4 遥控板----------------------------------------------------------------------------------------------------------33
6. 软体及 EDID 烧录-------------------------------------------------------------------------------------------------34
7. 故障处理流程图---------------------------------------------------------------------------------------------------36
8. 主要 IC 管脚及内部框图---------------------------------------------------------------------------------------42
9. BOM----------------------------------------------------------------------------------------------------------------45
3
1. 技术规格
1.1 一般规格
4
1.2 预设显示模式
电脑输入信号参照表
将电脑连接到电视后,按照下表,设置电脑中的输出信号。
预设电脑模式
标准 分辨率 水平频率(kHz) 垂直频率(Hz)
VESA 640×480 31.469 59.94
VESA 720×400 31.5 70.0
VESA 800×600 37.879 60.317
VESA 1024×768 48.363 60.004
VESA 1360×768 47.72 59.799
DVI/电脑 HDMI 输入信号参照表
1. 使用 DVI 端口时，将视频设备的 DVI 端口使用 DVI 转 HDMI 线连接到电视后，按照下表，设置视频设备的输出信
号。
2. 使用电脑 HDMI 端口时，将电脑的 HDMI 端口使用 HDMI 线连接到电视后，按照下表，设置电脑的输出信号。
预设HDMI模式
标准 分辨率 水平频率（kHz） 垂直频率（Hz）
VESA 640×480 31.469 59.94
VESA 800×600 37.879 60.317
VESA 1024×768 48.363 60.004
VESA 1360×768 47.72 59.799
视频输入信号参照表
1. 将视频设备的分量或 HDMI 端口连接到电视后，按照下表，设备视频设备的输出信号。
2. 如果电脑显卡可支持视频格式信号，可设置下表输出信号。
预设分量或HDMI模式
标准 分辨率 水平频率（kHz） 垂直频率（Hz）
SD 720×480i 15.734 60
SD 720×480p 31.5 60
SD 720×576i 15.625 50
SD 720×576p 31.25 50
HD 1280×720p 37.5 50
HD 1280×720p 45 60
HD 1920×1080i 28.125 50
HD 1920×1080i 33.75 60
FHD 1920×1080p 56.25 50
FHD 1920×1080p 67.5 60
电视，视频模式支持的视频系统
PAL, D/K, B/G, NTSC, SECAM
您也可以使用 DVD 播放机或 VCR 播放机观看传统节目。通过电视的视频输入，将设备连接到电视。
5
2. 操作说明
2.1 连接电视
项目 说明
视频输入
用于输入周边视频输出设备上的视频信号(复合视频/AV)。音频(左/右)插孔可以将音频源
连接到电视。
HDMI（高清多媒体接口）在本电视和任何HDMI音频/视频设备（如：机顶盒、DVD播放
机、蓝光光盘播放机、A/V接收机以及电脑)之间提供无压缩、全数字音频/视频接口。HDMI
支持增强型或高清视频或数字音频。
如果设备配有DVI插孔，而不是HDMI插孔，请将DVI插孔连接到HDMI输入（用DVI-HDMI
线或适配器）插孔，将HDMI输入的音频插孔连接到电脑音频插孔。
HDMI输入
务必只使用标有HDMI标志的HDMI线。
使用HD15-HD15线（模拟RGB)连接个人计算机的视频输出接口。也可以连接到其它模拟
RGB设备。请参阅“电脑输入信号参照表”以了解可以显示的信号。
电脑信号输入
电脑音频输入 使用电脑音频连接线将电脑音频输出接口连接到电视的电脑音频输入接口。
分量信号输入 用于连接周边视频输出设备上分量视频信号(YPbPr) 和音频信号(左/右)的输出端口。
RF输入 射频信号输入，用于连接有线或VHF/UHF天线。
天线输入 射频信号输入，用于连接有线或VHF/UHF天线。
USB输入 用于连接U盘、移动硬盘等带USB输出接口的设备。播放音乐、图片和视频文件。
耳机
视频输出 用于将本机AV（复合视频）或射频（RF）有线电视的信号输出到周边的显示设备上。
对于有些Apple Macintosh计算机，则可能需要使用适配器（未提供）。如果出现这种情
况，在连接HD15-HD15线之前，将适配器连接到计算机。
如果画面有杂讯、闪烁或不清晰，请调整菜单中的时钟和相位设置。
用于连接耳机。如果耳机与插孔不匹配，请使用适当的插头适配器（未提供）。连接耳
机后，电视扬声器会静音。
6
连接电视
有线系统或VHF/UHF天线系统
除标清模拟节目以外，您还可以观看标清或高清数字节目（如果您所在的地区能提供，并经过机顶盒或其他类似设备
转接）。
本电视能够接收有线和VHF/UHF天线的模拟信号电视节目。
强烈建议您使用75Ω同轴线连接天线/有线输入，以接收最佳的画面质量。300Ω双芯线很容易受到射频干扰影响，从
而造成信号降级。
天线隔离器安装说明
用心服务，创造完美是我们始终追求的目标。
电源布线如果不符合安全规范、电源电压异常、有线电视输入端口处有电压可能导致电视产品非正常失效，还可能造
成潜在的触电或火灾事故。我们产品在设计和制造时已将安全放在第一位，为保证您长期安全、放心地使用本产品，
避免使用过程中不安全的事故发生，我们将随机附送天线隔离器，请在安装电视的同时一并安装上天线隔离器，安装
方法如下图示（图片仅做示意参考，安装时天线隔离器请根据实际机台调整最适合方向安装，具体以实物为准）：
注意：
请用户在使用前务必确认天线隔离器是否有安装，若为直接接入，电视机的有线网络天线必须与保护接地隔
离，否则可能会引起着火等危险。
友情提示：
若存在电源接地不正常或没有接地，请您与电源供电部门的电气工程师联系进行整改，使家中电源布线符合
电工要求，以保证您的用电安全。
若存在有线电视信号源接地不良，信号源电压异常问题，请与有线电视台联系及时进行改进。
7
高清接口
通过申请开通高清有线服务或高清卫星服务，您可以观看高清节目。为取得最佳的画面，请务必通过电视后
面的HDMI或分量视频（带音频）输入端，将该设备连接到电视。
HDMI连接
如果设备配有DVI插孔，而不是HDMI插孔，请将DVI插孔连接到HDMI输入（用DVI-to-HDMI线或适配器）插孔。将音
频插孔连接到电脑音频输入插孔。
分量信号连接
视频信号连接
电脑连接
如下面所示,用VGA线连接,将电视用作电脑显示器。本电视也可以连接到带DVI或HDMI 输出的电脑。
最好使用含铁氧磁心的VGA线和音频线将电视连接到电脑。
如果电脑已连接到电视，并且30秒以上没有电脑信号输入，则电视会自动进入待机模式。
8
2.2 遥控器说明
9
10
2.3 OSD调整
打开和关闭电视
您可以使用电视机或遥控器上的电源开关按钮打开电视。
提示：
1. 尽管待机时电视机的耗电量很
少，但电视机会继续耗电。当长
时间不使用电视机时，请将电视
机的电源线与电源插座断开。
2. 如果您找不到遥控器，但又想从
待机状态下打开电视机，请按电
视机右侧的“电源”键。
切换信号源
在AOC电视中，您可以直接通过遥控器选择信源，或按信源按键在显示菜单上选择信号源。
1） 直接使用遥控器选择信号源时：按以下按键可直接切换输入的信号源，计算机指的是电脑信号。
11
2） 使用信源按键选择信号源时：
1
2
3
语言设置
按信源键调出信号源菜单。
按 选择输入源：电视、视频、分量信号、电脑、HDMI、HDMI2、USB。
按OK键进入。
1
2
3
4
5
按菜单键显示菜单。
按
按
按
按菜单键退出。
选择（功能） ，然后按OK键。
选择（菜单语言）。
选择语言：简体中文、英语（English）、俄语（Русский）
12
频道设置
13
频道切换/回看
在AOC电视中，您可以直接用遥控器更换频道，或者按电视右侧的频道
用遥控器更换频道时有如下方法：
1） 直接按数字键更换频道。
2） 按节目+/-更换频道。
按键来选择频道。
3） 按回看回到上一个观看过的频道或信源。
调整音量、静音
1） 按音量改变电视音量大小。
2） 按静音使电视静音。
14
图像模式设置
15
声音模式设置
DSS音效
DSS 是AOC 声音工程师经过多年研究所开发出的一种优秀的环绕立体声音频技术。它能模拟和产生环绕立
体声音效、提升声场的宽度和深度、优化小功率扬声器输出效果，给您最好的听觉享受
功能：
1. 模拟和产生极致逼真的环绕立体声音效。
2. 提升声场的宽度和深度，有极其宽阔的最佳听音位置。
3. 优化小功率扬声器低频输出效果。
4. 智能地区分语音和其他内容，并动态地调节对话音量以持续确保其清晰易懂。
5. 优化低音扬声器或中间扬声器的低音音效。
。
16
搜台设置
此设置只在电视模式中可用。
1
按菜单键调出菜单。
2
3
4
按
按
选择（搜台） ，然后按OK键。
选择搜台设置：自动搜台、更新搜台、手动搜台、频道锁定、频道跳过、频道
互换，然后按OK键进入。
按
调整。
5
按菜单键退出。
项目 说明
自动在电视上建立所有可收到频道的列表。
1. 选择自动搜台选项。
自动搜台
2. 选择OK（确认）键或
开始自动搜台。自动搜台完成后会将搜索到的频道存储起来。
3. 按菜单键结束自动节目搜索。
4. 如果再次自动搜台，则之前保存的频道将被新搜索到的频道覆盖。
更新搜台 使用此功能更新频道列表。
手动搜台
电视将进入手动搜台模式。
一旦找到频道，它会把频道存储到预设频道号。
频道锁定 童锁为开时，该频道需输入正确的用户密码才能观看。
频道跳过 如果打开，按节目 +/- 时会跳过频道。
频道互换 互换频道，与指定频道进行互换。
17
电脑设置
此设置只在电脑模式中可用。
1
按菜单键调出菜单。
2
3
4
按
按
入。
按
选择（电脑） ，然后按OK键。
选择电脑设置：自动调整、水平位置、垂直位置、相位、时钟，然后按OK键进
调整。
5
按菜单键退出。
项目 说明
自动调整
自动同步电脑分辨率调整以适合全屏幕显示。
要了解详细的支持分辨率，请参阅“电脑输入信号参照表”。
水平位置 调整水平位置。
垂直位置 调整垂直位置。
相位 调整电脑信号的相位频率。
时钟 调整电脑信号的时钟频率。
18
功能设置
1
按菜单键调出菜单。
2
3
4
按
按
选择（功能） ，然后按OK键。
选择调整项目：菜单语言、菜单显示时间、睡眠时间、蓝屏切换、童锁、系统
重置，然后按OK键进入。
按
调整。
5
按菜单键退出。
项目 说明
菜单语言 调整电视机的语言设置。
菜单显示时间 设定菜单显示的时间长度。
睡眠时间 设置闲置多少分钟后电视机会自动进入待机状态。
蓝屏切换 设置切换频道瞬间显示的画面。
当童锁为开时：
1. 进入搜台菜单时需要输入四位数字密码。
2. 收看被锁定的频道需要输入四位数字密码。
童锁
3. 进入童锁子菜单需需要输入四位数字密码。
在开机状态，只需要输入一次正确的密码就可以解开所有的密码。
4. AOC童锁初始用户密码0000，用户可自行修改密码；为了防止用户忘记密码，特设
定超级密码3448用于进入童锁设定用户密码。
注：超级密码不作为用户密码使用，只能用于设定用户密码（电视信源才有此项）。
系统重置 将当前设置重置为默认值。
19
多媒体设置
系统侦测到USB设备都会自动转到多媒体模式下
20
播放图片
1. 在多媒体菜单中选择图片，然后按OK键进入多媒体浏览界面。按
图片菜单。。
键选择图片文件夹，按OK键进入
2. 按
键选择要播放的图片，按OK键开始播放。。
3. 在图片播放时，按OK键可以操作下列控制功能：
1) 过场效果-- 可以选择由上至下、由左至右、随机、由下至上、由右至左、无六种图片播放方式。
2) 旋转-- 选择向右或向左旋转图片。
3) 播放时间-- 选择播放时间。
4) 信息-- 显示图片的相关信息。
4. 按“菜单”键逐级退出操作。
21
播放视频
1. 在多媒体菜单中选择视频，然后按OK键进入多媒体浏览界面。按键选择视频文件夹，按OK键进入视频菜单。
2. 按
3. 在视频播放时，按OK键可以操作下列控制功能：
1) 循环模式-- 可以选择无、全部、单曲、随机四种视频播放方式。
2) 信息-- 显示视频的相关信息。
键选择要播放的视频，按OK键开始播放。
4. 按上一部
5. 按“菜单”键逐级退出操作。
播放音乐
1. 选择【音乐】后，按OK键进入选择要播放的音乐文件，按OK键进入音乐预览界面。
、下一部 、停止 、开始/ 暂停 键控制您当前欣赏的视频。
22
2. 在音乐预览界面，按
键选择您想欣赏的音乐，按OK键开始播放。
3. 按上一曲 、下一曲 、停止 、开始/暂停 键控制您当前欣赏的音乐。
4. 在歌曲播放过程中，按OK键进入音乐菜单，按
5. 按“菜单”键逐级返回上一级菜单。
键可以选择重复、均衡器、背景音乐、信息。
23
3. 工厂模式调整
● 调整
白平衡调整：
按“菜单+1+9+9+9+回看”进入工厂模式将 Current Source 选择为“component”，再选择 Color temp 选择色温模式
（Cool、Normal、Warm），选 择 OK 后再选择 Gain 栏调整 R/G/B 值，将色温规格调整至要求范围内。以 LE26H100C
为例：
注意：
R G B GAIN 分别最大不超过 138，128，138，component 调整完后，其他 source 的 R G B GAIN 需和 component
一样，若不一样，需要切到其他 source 将值调整为一样。
白平衡值检查：
Current Source 选择为“视频”/T304、“HDMI”/T349、“电脑”/T137 三个模式，色温规格也需在规格范围内，此时白平衡
调整 OK。
图一 图二
调整规格是写在白平衡程式里面的，检验以产品规格为准：
色温
(x,y)
Item Level x y x y x y
调整规格
产品规格
80IRE 0.003 0.003 0.003 0.003 0.003 0.003
80IRE 0.030 0.030 0.030 0.030 0.030 0.030
Cool
(0.271,0.274)
Normal
(0.285,0.293)
注: 下页是关于一般工厂菜单的说明(和本机并非完全相同)，仅供参考！
Warm
(0.313,0.321)
24
工厂菜单说明
选项名称 调整范围
Brand
Main-MCU ver
Bootloader ver
Sub-MCU ver
EEPROM ver
Date
Model name
Scaler
Panel type
Current source
Auto color
ADC Gain
ADC Offset
Color temp.
根据IC SPEC
根据IC SPEC
不可调整
不可调整
不可调整
不可调整
不可调整
不可调整
不可调整
不可调整
不可调整
支持输入源
执行动作
支持色温
TV AV/S Comp HD PC
o o o o o
o o o o o
o o o o o
o o o o o
o o o o o
o o o o o
o o o o o
o o o o o
o o o o o
√ √ √ √ √
√ √ √ √ √
√ √ √ √ √
√ √ √ √ √
√ √ √ √ √
注释
客户名称
发布软体Main-MCU 版本
发布软体Bootloader 版本
发布软体Sub-MCU ver 版本
发布软体EEPROM 版本
软体发布日期
对外机种名
Scaler 型号
屏的型号
当前进工厂时的输入源， 该项可切换输入源， 对应输入源的ADC，色温， Scaler
等相关信息同步更新。
Auto color 项只对需要做自动校正输入源时有效，否则它不动作。Auto color 会
对输入的ADC 做自动矫正，调整ADC Gain 和Offset RGB 值。
在Auto Color 做完立即更新，并可手动调整。
在Auto Color 做完立即更新，并可手动调整。
当前设置的色温，该项可切换色温模式，并正确显示色温名称，对应色温的Scaler
Gain & Offset RGB 值等相关信息同步更新。
Scaler Gain
Scaler Offset
Burn in On/Off √ √ √ √ √
EEPROM Init
Back LIT time
根据IC SPEC
根据IC SPEC
执行动作
不可调整
√ √ √ √ √
√ √ √ √ √
√ √ √ √ √
o o o o o
Scaler Gain 值在白平衡调整时立即更新，并可手动调整。
Offset RGB 值在白平衡调整时立即更新，并可手动调整。
打开或关闭Burn in 模式。当Burn in 设置为On 时它将响应工厂遥控器功能；
EEPROM Init 后默认为On 状态；Reset 后默认为Off 。
实现的是初始化除了HDCP key 和产品序列号以外的全部EEPROM，如主菜单的
OSD 默认值， 工厂菜单的ADC 数据， 白平衡设定值，Black light 和Language
等， 同时把Burn in 设置为On， 响应工厂遥控器功能， 设置输入源为TV。
背光打开总计时，在EEPROM Initial 或Factory reset 后都清为0，显示值用十进
制表示，当时间到达显示最大值时就不再变化。
25
Total time
不可调整
o o o o o
AC ON 主电源供电总计时， 在EEPROM Initial 或Factory reset 后都清为0，显
示值用十进制表示，当时间到达显示最大值时就不再变化。
Black light
Language
Energy LOGO On/Off * * * * *
Reset
Exit
根据IC SPEC
支持语言
执行动作
执行动作
* * * * *
* * * * *
√ √ √ √ √
√ √ √ √ √
备注：
1. √表示该项有效, ×表示该项不存在，o 表示存在但选不到，*表示可选；
2. 不同机型工厂模式项目略有增删；
3. 进工厂模式时Burn in自动关闭。
设置背光灯的亮度
设置出厂时用户模式菜单语言，当在工厂菜单中更改此项值时，用户模式的OSD
中的菜单语言也做相应的更改并将该值保存（仅北美向可选）
仅中国向有该项
实现的是复位除了HDCP 和产品序列号，工厂菜单的ADC 数据，白平衡设定值，
Black light，Language 和Energy Logo 以外的全部EEPROM 数据，如主菜单的
OSD 默认值，并把用户菜单Language 设置为工厂Language，同时把Burn in 设
置为Off ，禁止响应工厂遥控器功能，设置输入源为TV。
退出工厂模式
26
4. 电气方框图
4.1 主板
（主板外购）
27
4.2 主板电源
（主板外购）
28
5. 线路图
5.1 主板
（主板外购）
29
5.2 电源板
715G5508P01001002M
3
4
-
2
RV9901
TVR14561KFAOZF
FB9104
BEAD
1 2
L9902
124
3
30MH
C9904
1NF 250V
B A
C9907
0.22uF 305V
L9901
3
30MH
SG901
124
DSPL-501N-A21F
C9901
0.22uF 305V
change type_1124
R9901
390K
IC9901
CAP004DG
1
8
NC
NC
2
7
D1
D2
3
6
D1
D2
5
NC4NC
C9906
47pF
R9903
390K
B
C9903
100PF 250V
1 2
1
2
CN904
NC/CONN
BD901
1
1 2
+
TS6B06G-05-X0
FB9105
BEAD
1 2
change type_1124
C9902
1NF 250V
SG902
DSPL-501N-A21F
A
12
NR9901
NTCR2.5R 6A
t
C9905
100PF 250V
1 2
3 4
FUSE
CN901
SOCKET
220PF 250V
C9316
1 2
FB9102
BEAD
1
2
470PF 250V
C9144
68UF 450V
R9108
100KOHM +-5% 1/8 W
CN9902
L
N
CONN
F901
FB9101
BEAD
C9908
R9114
10
11
12
13
14
15
16
5.2V1
R9145
910 OHM +-1% 1/8W
12
C9133
100N 50V
IC9103
KIA431A-AT/P
47 OHM 1/4W
R9115
47 OHM 1/4W
R9116
47 OHM 1/4W
R9120
220 OHM 1/4W
R9121
220 OHM 1/4W
R9122
220 OHM 1/4W
D9107
3
FMXA-2202S
2
1
R9146
1.5KOHM +-1% 1/8W
OVP
R9147
2K OHM
3
1
5.2V
D9104
FMW-2156
2
+
R9148
3K OHM 1%
R9151
2K43 1/8W 1%
C9140
330UF 50V
C9110
2N2 50V
C9121
2N2 50V
+
C9111
330UF 16V
C9125
1000pF 630V
C9148
1000pF 630V
+
+24V1
C9142
330UF 50V
R9150
200K +-1% 1/4W
5.2V1
L9101
3.5uH
+
C9114
ZD9106
P6KE27A
C9113
1uF
470uF 16V
C9120
330UF 35V
+
C9143
330UF 50V
C9127
100N 50V
R9137
100K 1/8W 1%
+12V
5.2V
BZT52-B16
ZD9104
ZD9105
BZT52-B9V1
1 2
1 2
12
12
D9109
D9105
RB160M
R9153
470 OHM
C9112
100N 50V
R9159
10R
12
+24V1
+
C9141
330UF 50V
24V_A
C9128
1N 50V
RB160M
5.2V
C9117
100N 50V
IC8104
1
BOOT
2
VIN
GND
3
EN
COMP
4
R9119
SS
+24V1
C9122
2.2UF 10% 1 6V
100N 50V
TPS54231DR
C9123
15N 50V
R9140
5.6K 1/8W
C9129
NC
IC9105
AS431AN-E1
R9134
10M
R9156
47KOHM +-1% 1/8W
VSNS
R9133
510K +-5% 1/8W
+
330K 1/8W
C9118
0.1uF 50V
R9118
39K 1/8W 1%
Q9107
AOTF409 24A 60V
R9138
100K 1/8W 1%
ZD9103
Q9108
BZT52-B6V2
2N7002
1 2
R9139
3.9K 1/8W
Q9105
2N7002
+24V1
5.2V1
ZD9107
BZT52-B39
R9155
1 2
12
10K OHM +-5% 1/8W
D9108
RB160M
Q9110
PMBS3906
R9154
1K 1/8W
C9134
PH
L9103
3.5uH
D9106
SM340A
8
7
6
5
470UF 35V
R9143
27K 1/8W 1%
R9144
3K 1/8W +/-1%
R9157
33K 1/8W 5%
Q9111
PMBS3904
1 2
100 OHM 1/4W
24V_A
C9131
PS_ON
D9110
SS0520
0.1uF 50V
47uH
L9102
+
C9106
R9158
C9124
1nF 50V
R9126
33K OHM
C9132
100N 50V
C9130
1N 50V
5.2V1
12
C9146
680PF 630V
100 OHM 1/4W
R9168
NC
Q9113
NC
C9137
NC
OVP
R9129
10K OHM +-5% 1/8W
C9116
270UF 25V
R9160
C9138
100PF 50V
+
R9166
NC
R9167
NC
PS_ON
C9115
11K 1/8W 1%
100N 50V
R9117
750 OHM
soft start >20ms
C9135
NC
+
R9152
NC
PS_ON
24V_A
R9125
+12V
CN902
+24V
+24V
Q9112
NC
C9149
1NF 50V
R9169
330R 1/8W 5%
R9170
330R 1/8W 5%
24V_B
R9201
100 OHM 1%
C9150
1NF 50V
R9202
100 OHM 1%
+12V
PS_ON
C9147
5.2V
1uF
24V_B
ON/OFF
R9165
NC
DIM
R9161
0 OHM 1/4W
Q9114
NC
R9135
NC
+
R9136
C9139
NC
NC
CONN
12
11
10
9
8
7
6
5
4
3
2
1
CN903
CONN
13
12
11
10
9
8
7
6
5
4
3
2
1
+
+
R9101
6.8K 1/4W
R9102
6.8K 1/4W
R9103
6.8K 1/4W
C9101
NC
C9108
470P 50V
C9145
68UF 450V
+
C9102
NC
IC9101
LD7750RGR
1
OTP
HV
2
COMP
3
CS
VCC
GND4OUT
100N 50V
R9109
470OHM +-5% 1/8W
1NF 250V
C9315
8
6
5
C9105
+
HS9101
HEAT SINK
C9103
NC
D9102
SS0520
R9106
47OHM +-5% 1/8W
BEAD
FB9103
1 2
1
2
3
4
+
12
10 OHM
R9110
10 OHM 1/4W
1 2
ZD9101
R9105
MTZJ 27B
+
C9104
2.2NF
R9113
5.1 OHM 1/4W
HS9102
HEAT SINK
C9136
NC
D9101
PR1007
12
R9107
10K OHM +-5% 1/8W
1
2
3
4
C9126
2.2nF 630V
R9104
82KOHM +-5% 2WS
FB9106
BEAD
C9119
47pF
Q9101
TK13A65U
+
C9107
47UF 50V
R9111
0.24 oHM 2W
C9109
22N 50V
PS2561DL1-1
D9103
PR1007
IC9102
T9101
POWER X'FMR
8 9
5
1
2
R9112
3.3 OHM 1/4W
43
NC
1
2
3
NC
30
T P V ( Top Victory Electronics Co . , Ltd. )
絬 隔 瓜 絪 腹
Key Component
01.POWER
Date
OEM MODE L
TPV MODEL
PCB NAME
Sheet
Custom
Size
Rev
12Saturday, August 11, 2012
of
称爹
VBJT
C8117
1NF 50V
C8118
1NF 50V
+24V
10N 50V
18K 1/8W 5%
C8114
10N 50V
C8108
R8111
+12V
R8110
100K 1% 1/4W
5.2V
R8101
51K 1% 1/8W
VSET
Q8102
2N3904
VADJ
VSET
C8109
100N 50V
C8104
100N 50V
R8113
18R 1%
C8105
100N 50V
DIM
VFB
L8101
2
4
VBJT
R8108
330R 1/8W 5%
33UH
Q8106
2N3904
R8124
15.8R 1%
D8102
RB160M
C8103
1uF
10 OHM 1/8W
R8103
0 OHM 1/4W
C8101
+
330UF 35V
ON/OFF
VADJ
SLP
IC8501
1
EN
2
DIM
3
GM
4
VFB
5
VSET
6
OVP
RT7CS
PF7001S
R8102
150K
LED1 LED2 LED3
Q8103
2N3904
R8121
15.8R 1%
Q8104
2N3904
R8122
15.8R 1%
SLP
VADJ
VBJT
VCC
VMOS
GND
14
13
12
11
10
9
8
C8110
1NF 50V
Q8105
2N3904
R8123
15.8R 1%
R8104
12
Q8107
2N3904
R8125
15.8R 1%
R8105
2R2 +-5% 1/8W
+12V
Q8108
2N3904
R8126
15.8R 1%
Q8101
AOD4126
10K 1/4W
R8106
Q8109
2N3904
1
3
R8127
15.8R 1%
C8116
47pF
D8101
MBRD10150D
2
C8115
47pF
R8107
0.07R
LED4
Q8110
2N3904
C8106
1NF
R8128
15.8R 1%
+
100UF 63V
Q8111
2N3904
R8132
15.8R 1%
C8102
LED5
+
C8111
NC
Q8112
2N3904
C8113
100UF 63V
R8136
15.8R 1%
R8116
100K 1% 1/4W
R8117
4.3K 1% 1/8W
Q8114
2N3904
R8137
15.8R 1%
LED6
VLED+
Q8113
2N3904
R8138
15.8R 1%
LED1
LED2
LED3
LED4
LED5
LED6
Q8115
2N3904
R8139
15.8R 1%
3
3
3
3
3
3
D8103
BAV99
D8104
BAV99
D8105
BAV99
D8106
BAV99
D8107
BAV99
D8108
BAV99
R8118
2
1
2
1
2
1
2
1
2
1
2
1
1M 1/6W 5%
VLED+
LED5
LED3
LED1
LED2
LED4
LED6
VLED+
VFB
R8119
150K 1/8W 5%
C8119
NC
NC
C8112
SLP
CN801
12
11
10
9
8
7
6
5
4
3
2
1
CONN
31
T P V ( Top Victory Electronics Co . , Ltd. )
絬 隔 瓜 絪 腹
Key Component
02.LED D RIVER
Date
OEM MODEL
TPV MO DEL
PCB NAME
Sheet
Size
Rev
of
22Saturday , August 11, 2012
称爹
B
5.3 按键板
715G5298K01000004S
SW01
CN01
65
CONN
33G8032 4F HR
R01
7K5 1/8W +/-1%
R02
2K7 1/8W 1%
R03
1K8 +/ -1% 1/8W
1
2
FUNC_KEY
3
4
PWR-SW
FUNC_KEY
R06
750OHM +- 1% 1/8W
R04
1K 1/8W 1%
R05
750OHM +- 1% 1/8W
TACT SW FWRD H1.5MM
SW02
TACT SW FWRD H1.5MM
SW03
TACT SW FWRD H1.5MM
SW04
TACT SW FWRD H1.5MM
SW05
TACT SW FWRD H1.5MM
SW06
TACT SW FWRD H1.5MM
VOL+
VOL-
CH+
CH-
MENU
Source Select
2.48V~2.72V
2.04V~2.22V
1.58V~1.79V
1.24~1.45V
0.85V~1.02V
0.47V~0.63V
PWR-SW
R07
750OHM +- 1% 1/8W
SW07
TACT SW FWRD H1.5MM
77G 607 2 FD
絬 隔 瓜 絪 腹
Key Component
32
Power ON/OFF
T P V ( Top Victory Electronics Co . , Ltd. )
02-Keypad
Date
OEM MO DE L
TPV MO DEL
PCB NAME
Sheet
A
<
称爹
Custom
>
Size
Rev
22Friday , September 02, 2011
of
称爹
5.4 遥控板
715G5671R01000004X
LED201
081G 14 24 EL
RED
033G8032 5F HR
CN201
67
1
2
3
4
5
CONN
LED_R
LED_B
IR
VCC
100R 1/10W 5%
R0603
R202 220 OHM 1/10W
R203 220 OHM 1/10W
R204
C201
2.2UF 16V
4
LED
R201
15K 1/16W
R0402
1
23
BLUE
VCC
U201
1
GND
2
GND
3
OUT
4
VCC
IRM-H938M3/TR2
10 mm
change flat type emitting
terminal_120405 by Mars
Top View
SMD
LED
SMD IR
42.55mm
T P V ( Top Victory Electronics Co . , Ltd. )
絬 隔 瓜 絪 腹
Key Component
Date
02-IR&LED
33
OE M MOD EL
TPV MOD EL
PCB NAME
Sheet
<
A
称爹
A
>
Size
Rev
of
22Friday , June 22, 2012
称爹
6. 软体及 EDID 烧录
6.1 软体烧录
6.1.1 首先创建
创建完成。
6.1.2 烧录方式一：
1. 2648 scale 用 Debug 治具 715gt080-A VGA 4&11 通讯连接 TV 后，开启超级终端.
2. 超级终端的设置参考 RTD2684 烧录 SOP。
3. TV 先 AC 断电
4. 插入 U 盘（软体改名为 install.img 放于根目录）
5. 在超级终端按 TAB 键不放
6. AC 上电
7. 看到 “reading install.img” 后才可放开 TA B 键
8. 刻录好之后会自动重启.
依实际端口
选择
34
6.1.3 烧录方式二：
1. TV 开机.
2. 插入 U 盘
3. 进入 CSM Menu (Menu + 456987 + 回看)
4. 选择 USB Update
5. 选择 Image 檔.
6. TV 会重启并升级,升级后会自动开启.
35
7. 故障处理流程
有
检测 IR 板及 LED 灯
更换 IR 板
检测电源板 CN903 的 PIN5/6 是否有 24V 电压输出
无电（LED 不亮）
检测插座是否有电或硬开关是否打开
有
检测电源板 CN903 的 PIN2/3 是否有 5.2V 电压输出
无法启动
有
无
无
无
重插电源插座或开启硬开关
更换电源板
更换电源板
更换按键板
检测按键板的 POWER 键是否失灵
是
检测遥控板的红外接收器 U201 是否失灵
是
更换遥控板
36
否
否
更换主板
检测 LVDS 线是否良好
是
检测主板上是否有 12V 供电
是
否
先更换主板
检测是否 OK
更换主板
更换 Panel
否
无画(LED 不亮)
检测 TV 是否受控，能否用遥控器或按键板开关机
是
检测是否有背光
是
否
重插或更换 LVDS 线
检测电源板 CN903 的 PIN5/6 是否有 24V 电压输出
是
更换 Panel
否
否
检测主板是否有 BL 信号
是
更换主板
否
更换主板
否
更换电源板
37
彩 条、水 波 纹、画 抖、画 闪 、
鬼影、残影、拖影等干扰
检测附近是否有干扰源
是 否
排除干扰源
检测信号源输出
是 否
先更换主板
检测是否 OK
否
更换 Panel
检测信号线
是否良好
是 否
更换信号线
信号是否正常
重新设置
信号源
画异
TV 画面雪花点、重
影、细线、条纹干扰
检测 TV 信号线
是否接触不良
是 否
重新连接
TV 信号线
检测附近是否
有高频干扰源
是 否
排除干扰源 用场强仪检测信号强度
是否在 45-100db 之间，
65db 左右为最佳值
是
更换主板
38
间歇性画异加温
画异冷开机画异
检测软体版本是
否需要更新
是 否
升级软体
先更换主板
检查是否 OK
否
太弱：加装信号放大器
太强：减少信号放大器
或加装信号衰减器
否
取回站内
加温检测
无声或声音异常
检测信号源音频接口是否正确，或 TV 制式是否为 DK 制
是
否
检测 TV 是否被静音，调整音量大小，
或进入菜单进行复位看是否 OK
否
检测主板到喇叭的连接线是否断路
是 否
更换连接线
检测喇叭阻抗是否变质
(喇叭阻抗值标在喇叭上)
是 否
更换喇叭 更换主板
重插音频接口或设置 TV 制式
收不到台或收台不全
检测此频道是否发生频
偏，尤其是使用卫星信号
是
建议客户重新
设置信号源
检测软体版本是否需要更新
是 否
升级软体
用场强仪检测信号强度是否在
45-100db 之间，65db 左右为最佳值
是
用别的 TV 测试是否能收到此台
是
和客户说明当地 TV 信号未转播此台
否
更换主板
否
太弱:加装信号放大器
太强:减少信号放大器或加装信号衰减器
否
39
更换喇叭 主板功放异常
重新安置或更换电池
喇叭异响
（破音，滋滋声）
检测喇叭是否变质
是 否
更换主板
遥控失灵
检查遥控器电池是否未安置好或没电
是 否
更换遥控器 检测 IR 板是否异常
异响
用别的遥控器测试是否可用
是 否
是
更换 IR 板
电源板，PANEL 异响
更换电源板/PANEL
否
更换主板
40
更换按键
OSD 不稳定或无法正常工作
按键板连接正常吗？
否
接好按键板
是
按键正常吗？
否
是
按键板有无故障？
否
更换按键板
是
检查主板
41
8. 主要 IC 管脚及内部框图
1) RTD2648
U12
1
G33BB1
2
VCM_BB
3
V33BB1
4
AIN_3L
5
AIN_3R
6
AIN_2L
7
AIN_2R
8
AIN_1L
9
AIN_1R
10
G33BB2
11
V33BB2
12
HPOUT_R
13
HPOUT_L
14
V10CORE
15
XOU T
16
XI N
17
V33PLL
18
V10PLL
19
G33PLL
20
G33IFPGA
21
IF_N
22
IF_P
23
V33IFPGA
24
V33IFAD C
25
V33USB
26
U1DM
27
U1DP
28
GUSB
29
V10USB
30
RFAGC(5V)
31
IFAGC (BL_PWM)(5V)
32
V10CORE
RTDXXX_128
126
129
128
127
E-PAD
V33VDAC
G33VDAC
V33IO33SPDIF O34GPIO1935GPIO2036TUNER_I2C1_SDA37TUNER_I2C1_SCL38SPDIF I39SPI_SCK40SPI_DI41SPI_CS_N42SPI_DO43VDDR _POWER44V33DDR PLL45GDDRPLL46V10DDR PLL47VDDR _POWER48VREF_D DR49V10CORE50VREF_D DR51VDDR _POWER52V10CORE53LVDSA_EP54LVDSA_EN55LVDSA_DP56LVDSA_DN57LVDSA_CP58LVDSA_CN59LVDSA_BP60LVDSA_BN61LVDSA_AP62LVDSA_AN63V33LVDS
120
124
125
AVOUT 1
V10CORE
VIN_9P
118
117
116
114
113
112
VIN_4P
110
109
104
VIN_3P
VIN_2P
VIN_1P
108
106
111
105
107
VIN_0P
VIN_BN
V33APLL
G33APLL
V10CORE
ST_GPIO9
VSYNCVI N
HSYNCVIN
115
VIN_Y0N
119
122
121
123
CLOAD
VIN_5P
V33ADC
G33ADC
VIN_A0N
V10VDADC
V10YPPADC
98
102
101
103
97
99
100
RESET
IRRX(5V)
ST_GPIO6
ST_GPIO5
HDMI0_D DC_SDA
VGA_DDC _SCL
ST_GPIO0
VGA_DDC _SDA
HDM I0_DDC_SC L
V33LSADC
LSADC_REF
G10CORE
LVDSB_AN
LVDSB_AP
LVDSB_BN
LVDSB_BP
LVDSB_CN
LVDSB_CP
LVDSB_EN
LVDSB_EP
64
CEC
V10LDO
LSADC0
LSADC1
LSADC2
V10CORE
REXT
RX0_RP
RX0_RN
RX0_GP
RX0_GN
RX0_BP
RX0_BN
RX0_CKP
RX0_CKN
V10TMDS
G10TMDS
V33TMDS
V10CORE
96
95
94
93
92
91
90
89
88
87
86
85
84
83
82
81
80
79
78
77
76
75
74
73
72
71
70
69
68
67
66
65
HDMI
HDMI
DSUB
YPbPr
CVBS
Video Input
USB 2.0x1
Peripherial I/F
Tuner
Tuner IF INPUT
AIN
AIN
Audio Input
SPDIF
AIN
RTD2648
JTAG
GPIO/PWM
I2C
UART
Debug
Contorl I/F
ADC Key
IR
remote
U/I
Head
Phone
AMP
Audio Output
2-port 8nit LVDS
Panel I/F
DDR2(MCM)
SPI
Memory
SPDIF
42
2）LD7750RGR
43

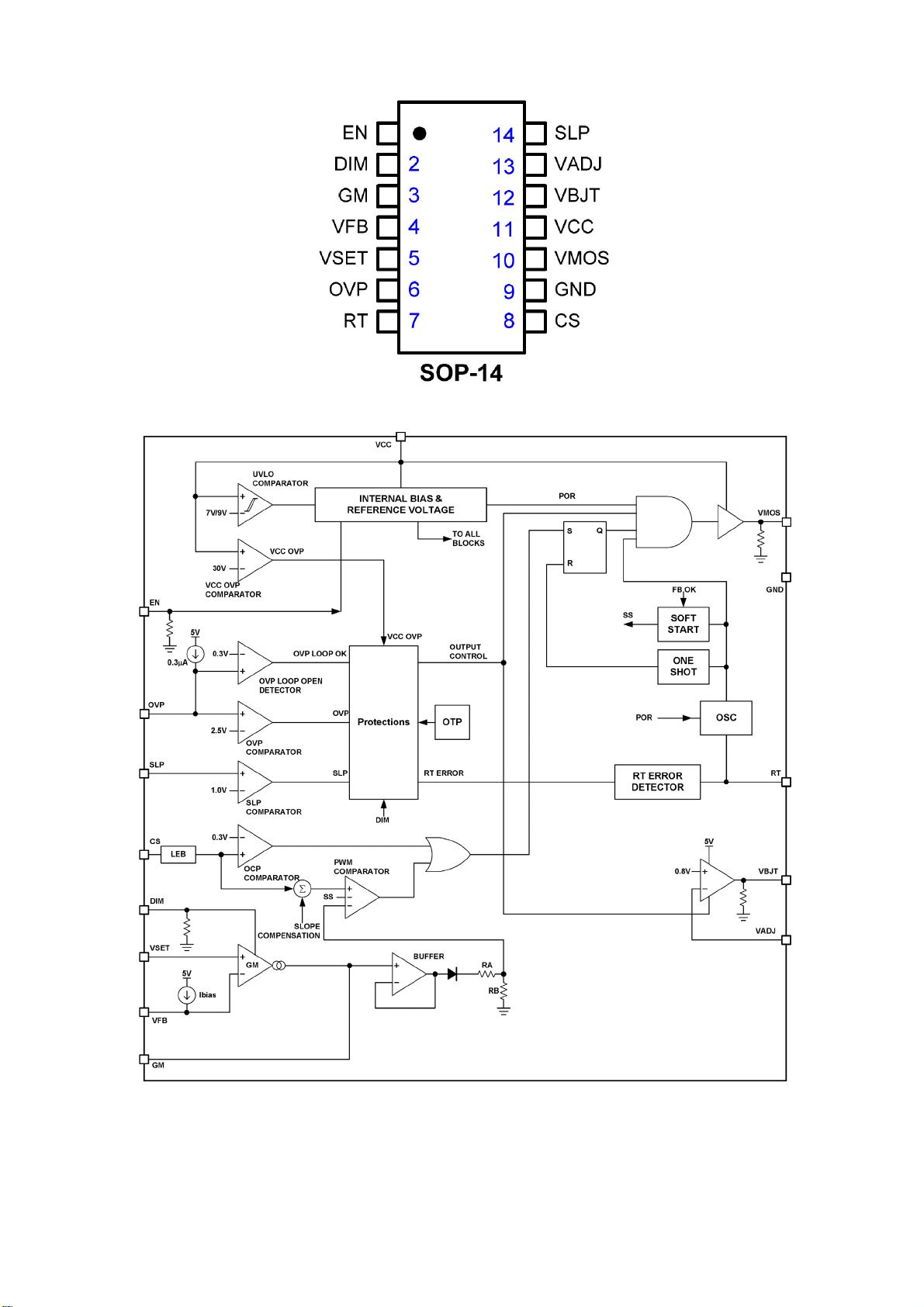

3) PF7001S
44
9. BOM
注意：以下初始版本 BOM 信息仅供维修参考，不作为下单依据，如有变更，恕不另行通知，请以 RSPL 或 Service
BOM(http://cs.tpv.com.cn
E32C11NDCHA8NNX
点位 组件号 对象描述 备注
052G 1186 SMALL TAPE
052G 1211 B
052G 2191 A PAPER TAPE
ECN1 095G801313RY04 HARNESS 13P-13P 350MM
0M1G 940 5125 SCREW
0M1G1030 6 47 CR3 SCREW
0M1G1030 6 47 CR3 SCREW
0M1G1730 8120 SCREW
0M1G1740 8120 SCREW FOR STD/MF 42-D020715/42-D000649()
0M1G1740 8225 CR3 SCREW M1-MACHINE SCREW X8.0
0Q1G 130 10120 SCREW 3X10MM
0Q1G 930 8 47 CR3 SCREW
317GAAMB084CVT MAIN BOARD T.VST59S.72A
E37801 378G0110567YAQ 16 OHM 11W L132*W34*34.5H 0 NO
ECNA1 395G801404LY34 HARNESS 4P-B&R+B&W 700/500
ECNA1 395G801404MY34 HARNESS 4P-B&R+B&W 700/500 2nd-source
ECN8 395G801410DY24 HARNESS 10P-5P+4P 400/550
ECN8 395G801410RY24 HARNESS 10P-5P+4P 400/550 2nd-source
ECN21 395G801840LY17 LVDS CABLE 30P-40P 400
ECN21 395G801840RY17 LVDS CABLE 30P-40P 400
IRPFCXAG IR BOARD
CN201 033G8032 5F B CONN 1.25MM 5P R/A 11.2MM 5.7MM
CN201 033G8032 5F X WAFER 1.25MM 5P R/A S1315-05RVB-S01-K
R201 061G0402153 JI RST 0402 15K 5% 1/16W
R204 061G0603101 JT RST CHIP 100R 1/10W 5% TZAI YUAN
R203 061G0603221 JF ST CHIPR 220 OHM +-5% 1/10W FENGHUA
R202 061G0603221 JF ST CHIPR 220 OHM +-5% 1/10W FENGHUA
C201 065G060322515K T CAP 0603 2.2UF 10% 16V X5R
LED201 081G 14 24 EL CHIP LED BLUE/DARK RED
LED201 081G 14 24 GP CHIP LED (BR) GPTD1210BRC-D
U201 356GS927057 IR RECEIVER IRM-H938M3/TR2 38 KHZ 6V
709T56710XS001 COMSUMPTIVE ASSY
E715 715G5671R01000004X IR BOARD PCB
KEPFCXA2 KEY BOARD
CN01 033G8032 4F X WAFER 1.25MM 4P R/A S1315-04RVB-S01-K
R04 061G08051001FT RST CHIP 1K 1/8W 1%
R03 061G08051801FY RST CHIP R 1K8 +/-1% 1/8W
R02 061G08052701FY RST CHIP 2K7 1/8W 1%
R07 061G08057500FF RST CHIPR 750 OHM +-1% 1/8W FENGHUA
R06 061G08057500FF RST CHIPR 750 OHM +-1% 1/8W FENGHUA
R05 061G08057500FF RST CHIPR 750 OHM +-1% 1/8W FENGHUA
R01 061G08057501FY RST CHIP R 7K5 1/8W +/-1%
SW04 077G 607 2 FD CHIP TACT SW BY FORWARD SFKQGMA2125T-PL
SW05 077G 607 2 FD CHIP TACT SW BY FORWARD SFKQGMA2125T-PL
SW06 077G 607 2 FD CHIP TACT SW BY FORWARD SFKQGMA2125T-PL
SW07 077G 607 2 FD CHIP TACT SW BY FORWARD SFKQGMA2125T-PL
SW03 077G 607 2 FD CHIP TACT SW BY FORWARD SFKQGMA2125T-PL
SW02 077G 607 2 FD CHIP TACT SW BY FORWARD SFKQGMA2125T-PL
) 为准，谢谢！
CONDUCTIVE TAPE 85MM *40MM *0.09MM (单导)
45
SW01 077G 607 2 FD CHIP TACT SW BY FORWARD SFKQGMA2125T-PL
SW06 077G 607 2 HC TACT SW 4P 1.5MM 160G TS-4402-1.58B-01
SW07 077G 607 2 HC TACT SW 4P 1.5MM 160G TS-4402-1.58B-01
SW03 077G 607 2 HC TACT SW 4P 1.5MM 160G TS-4402-1.58B-01
SW04 077G 607 2 HC TACT SW 4P 1.5MM 160G TS-4402-1.58B-01
SW05 077G 607 2 HC TACT SW 4P 1.5MM 160G TS-4402-1.58B-01
SW01 077G 607 2 HC TACT SW 4P 1.5MM 160G TS-4402-1.58B-01
SW02 077G 607 2 HC TACT SW 4P 1.5MM 160G TS-4402-1.58B-01
CN01 311GW125D04ADJ WAFER 1.25MM 4P R/A 1.25T-11-4PWB
709T52980XS001 COMSUPTIVE ASS'Y
E715 715G5298K01000004S KEY BOARD PCB
E750 LCV315TU4AXA08011E PANEL TPT315B5-TU4A R00A XM(BOE) TPV
E750 LCV315TU4AXA08011X PANEL TPT315B5-TU4A R00A XM(BOE) TPV 2nd-source
P12G6311010 RUBBER PAD SILICONE
P15T1414C01000GMZ1 BKT_IO
P15T1442C01000GMZ1 BKT_IO
P15T1619101 BKT_HINGE SGCC 1.2 MM
P33E0359ADTZ1L01BA COVER_FUNCTION
P33E0361ADT01L0100 KEY
P33E03900ED01C0200 LENS_IR
P33E041900101C0100 LENS_POWER
P34E10810GM08K0100 REAR_COVER
P34E1083AFL01L01BA BASE
P34E11340GM01K0100 COVER_STAND
P34E1236ADT01L0100 STAND
P34E1255ADTZ1L01BA DECO_BEZEL
PLTVCL246UXGB POWER BOARD
040G 45762412B OTHER LABEL
CN801 033G3802 12 H X WAFER 12P 2.0MM H W2011-12RVA-S01
IC9102 056G 139 8 PHOTO-COUPLER PS2561DL1-1 CTR Q100~200%
IC9102 056G 139 9 IC EL817M(X) PHOTOCOUPLER DIP-4
RV9901 061G 46561 WB VARISTOR 560V 10% 14
R8107 061G3SWJ70759B SY RST WD 0.07R 5% 3W
C9907 063G107M474AUM CAP X2 470NF 20% 305V
C9901 063G107M474AUM CAP X2 470NF 20% 305V
FB9104 071G 55 21 FERRITE BEAD
FB9105 071G 55 21 FERRITE BEAD
FB9102 071G 55906 FERRITE CORE 510R C8B R6H 6X9.2(A)
L9901 073G 174241 X LINE FILTER 18MH MIN EF20 3LFEF2022-303M
L9902 073G 174241 X LINE FILTER 18MH MIN EF20 3LFEF2022-303M
L8101 073G 174259 CP BOOST CHOKE 33UH 10% 2.5A L020341-6
L9101 073G 253 91 H IND CHOKE 3.5UH+-10% DADONG
L9103 073G 253 91 H IND CHOKE 3.5UH+-10% DADONG
L9102 073G 253214 H CHOKE COIL 47UH 10% L470R HA
CN901 087G 50147D HC AC SOKET R/A 2P 12DEGREE H=12.8
BD901 093G 50460938 BRIDGE TS6B06G-05-X0 6A 800V KBJ
0Q1G 340 8140 SCREW Q1-SELF TAPING SCREW :Q X8.0
CN903 311GW250B13BBX WAFER 2.5MM 13P R/A 35MM 7MM
RV9901 361G0046561KZW VARISTOR 560V 10%
NR9901 361G0058509MYW005A NTCR 5R 20% 3.1W SCK13055MTY501
C9145 367G215X560PKZ000S EC 56UF 20% 450V 12.5*40
C9144 367G215X560PKZ000S EC 56UF 20% 450V 12.5*40
T9101 380GL32P102N01 X'FMR 380UH 10% 5UH EFD42.9 YUVA-1986-4
705TXB57842 Q9101 ASS'Y
46
0M1G 930 8120 SCREW 3X8
Q9101 357G0667A05 MOSFET STF10N65K3 10A 650V 35W TO-220FP
HS9101 Q90G0219 2 HEAT SINK
705TXB84979 F901 ASS'Y
F901 084G 34 14 FUSE -- -- --
F901 084G 41 3 T3.15AH250V 02153.15 LITTLEFUSE
705TXB93605 D9104&D9107 ASS'Y
D9107 093G 52 57 RECTIFIER FMXA-2202S 20A 200V TO-220F
D9104 093G1506 2 SCHOTTKY FMW-2156 15A 60V TO-220
0M1G1730 8120 SCREW
Q9107 357G0600979 MOSFET P1604ETF 40A 40V 42W TO-220F
HS9102 Q90G0219 3 HEAT SINK
IC9105 056G 158501 IC AS431AN-E1 SOT23
IC8104 056G 368909 OTHERS IC TPS54231DR SO-8
IC9101 056G 379190 AC/DC CONVERTER LD7750RGR SOP-7
IC9901 056G 665142 OTHERS CAP004DG-TL SOP-8
IC8501 056G 700 34 LED DRIVER PF7001S SOP-14
Q9111 057G 417 4 PMBS3904/PHILIPS-SMT(04)
Q9110 057G 417 6 PMBS3906/PHILIPS-SMT(06)
Q8101 057G 600923 MOSFET AOD4126 TO-252
Q9105 057G 763904 TRA FET 2N7002 SOT-23 PHILIPS
Q9108 057G 763904 TRA FET 2N7002 SOT-23 PHILIPS
R8104 061G0805100 JF RST CHIPR 10 OHM +-5% 1/8W FENGHUA
R9105 061G0805100 JF RST CHIPR 10 OHM +-5% 1/8W FENGHUA
R9201 061G08051000FY RST CHIPR 100 OHM +-1% 1/8W YAGEO
R9202 061G08051000FY RST CHIPR 100 OHM +-1% 1/8W YAGEO
R9138 061G08051003FT RST CHIP 100K 1/8W 1%
R9137 061G08051003FT RST CHIP 100K 1/8W 1%
R9154 061G0805102 JI RST 0805 1K 5% 1/8W
R9107 061G0805103 JT RST 0805 10K 5% 1/8W
R9155 061G0805103 JT RST 0805 10K 5% 1/8W
R9108 061G0805104 JT RST CHIPR 100KOHM +- 5% 1/8W TZAI YUAN
R9134 061G0805106 JT RST CHIPR 10M +-5% 1/8W TZAI YUAN
R9125 061G08051102FT RST 0805 11K 1% 1/8W SMD0805011KF
R8102 061G0805154 JF RST CHIPR 150KOHM +-5% 1/8W FENGHUA
R8102 061G0805154 JI RST 0805 150K 5% 1/8W
R8119 061G0805154 JT RST CHIP 150K 1/8W 5% TZAI YUAN
R8111 061G0805183 JT RST CHIP 18K 1/8W 5%
R9129 061G0805223 JF RST CHIPR 22KOHM +-5% 1/8W FENGHUA
R8105 061G0805229 JF RST CHIPR 2R2 +-5% 1/8W FENGHUA
R9151 061G08052491FT RST CHIP 2K49 1/8W 1%
R9143 061G08052702FT RST CHIP 27K 1/8W 1%
R9148 061G08053001FI RST CHIPR 3KOHM +-1% 1/8W 0805
R9144 061G08053001FT RST CHIP R 3K 1/8W +/-1%
R9169 061G0805331 JT RST CHIP 330R 1/8W 5% TZAI YUAN
R9170 061G0805331 JT RST CHIP 330R 1/8W 5% TZAI YUAN
R8108 061G0805331 JT RST CHIP 330R 1/8W 5% TZAI YUAN
R9126 061G0805333 JI RST CHIPR 33KOHM +-5% 1/8W 0805
R9157 061G0805333 JT RST CHIP 33K 1/8W 5% TZAI YUAN
R9119 061G0805334 JF RST CHIPR 330KOHM +-5% 1/8W FENGHUA
R9119 061G0805334 JT RST CHIP 330K 1/8W 5% TZAI YUAN
R9118 061G08053902FF RST CHIPR 39KOHM +-1% 1/8W FENGHUA
R9118 061G08053902FT RST CHIP 39K 1/8W 1%
R9139 061G0805392 JF RST CHIPR 3.9KOHM +-5% 1/8W FENGHUA
47
R8117 061G08054301FY RST CHIPR 4K3 +-1% 1/8W YAGEO
R9106 061G0805470 JT RST CHIPR 47OHM +-5% 1/8W TZAI YUAN
R9156 061G08054702FF RST CHIPR 47KOHM +-1% 1/8W FENGHUA
R9109 061G0805471 JT RST CHIPR 470OHM +-5% 1/8W TZAI YUAN
R8101 061G08055102FI RST 51K OHM 1% 1/8W TA-I
R9133 061G0805514 JT RST CHIPR 510K +-5% 1/8W TZAI YUAN
R9140 061G0805562 JF RST CHIPR 5.6KOHM +-5% 1/8W FENGHUA
R9146 061G08057501FT RST CHIP R 7K5 1/8W +/-1%
R9146 061G08057501FY RST CHIP R 7K5 1/8W +/-1%
R9117 061G0805751 JF RST CHIPR 750 OHM +-5% 1/8W FENGHUA
R9145 061G0805911 JF RST CHIPR 910 OHM +-5% 1/8W FENGHUA
JR9105 061G1206000 JF RST CHIPR MAX0R05 1/4W FENGHUA
JR9104 061G1206000 JF RST CHIPR MAX0R05 1/4W FENGHUA
JR9103 061G1206000 JF RST CHIPR MAX0R05 1/4W FENGHUA
JR9102 061G1206000 JF RST CHIPR MAX0R05 1/4W FENGHUA
R8103 061G1206000 JI RST 1206 MAX0R05 5% 1/4W
R9161 061G1206000 JI RST 1206 MAX0R05 5% 1/4W
R9110 061G1206100 JF RST CHIPR 10 OHM +-5% 1/4W FENGHUA
R8116 061G12061003FI RST 1206 100K 1% 1/4W
R8110 061G12061003FI RST 1206 100K 1% 1/4W
R9160 061G1206101 JI RST 1206 100R 5% 1/4W
R9158 061G1206101 JI RST 1206 100R 5% 1/4W
R8106 061G1206103 JT RST CHIPR 10KOHM +-5% 1/4W TZAI YUAN
R8113 061G12061809FT RST 1206 18R 1% 1/4W
R9150 061G12062003FF RST CHIPR 200KOHM +-1% 1/4W FENGHUA
R9150 061G12062003FT RST CHIPR 200KOHM +-1% 1/4W TZAI YUAN
R9121 061G1206221 JT RST CHIPR 220 OHM +-5% 1/4W TZAI YUAN
R9122 061G1206221 JT RST CHIPR 220 OHM +-5% 1/4W TZAI YUAN
R9120 061G1206221 JT RST CHIPR 220 OHM +-5% 1/4W TZAI YUAN
R9147 061G1206332 JF RST CHIPR 3.3KOHM +-5% 1/4W FENGHUA
R9147 061G1206332 JT RST CHIPR 3.3 KOHM +-5% 1/4W TZAI YUAN
R9112 061G1206339 JT RST CHIPR 3.3 OHM +-5% 1/4W TZAI YUAN
R9116 061G1206470 JT RST CHIPR 47 OHM +-5% 1/4W TZAI YUAN
R9114 061G1206470 JT RST CHIPR 47 OHM +-5% 1/4W TZAI YUAN
R9115 061G1206470 JT RST CHIPR 47 OHM +-5% 1/4W TZAI YUAN
R9153 061G1206471 JI RST 470 OHM 5% 1/4W TA-I
R9113 061G1206519 JT RST CHIPR 5.1 OHM +-5% 1/4W TZAI YUAN
R9101 061G1206682 JT RST CHIPR 6.8 KOHM +-5% 1/4W TZAI YUAN
R9103 061G1206682 JT RST CHIPR 6.8 KOHM +-5% 1/4W TZAI YUAN
R9102 061G1206682 JT RST CHIPR 6.8 KOHM +-5% 1/4W TZAI YUAN
C9138 065G080510131J F CAP CHIP 0805 100PF J 50V NPO
C9149 065G080510231J F CAP 0805 1NF 5% 50V NPO
C8117 065G080510231J F CAP 0805 1NF 5% 50V NPO
C9150 065G080510231J F CAP 0805 1NF 5% 50V NPO
C8118 065G080510231J F CAP 0805 1NF 5% 50V NPO
C8110 065G080510231J F CAP 0805 1NF 5% 50V NPO
C8110 065G080510231J M CAP 0805 1NF 5% 50V NP0
C8118 065G080510231J M CAP 0805 1NF 5% 50V NP0
C9149 065G080510231J M CAP 0805 1NF 5% 50V NP0
C8117 065G080510231J M CAP 0805 1NF 5% 50V NP0
C9150 065G080510231J M CAP 0805 1NF 5% 50V NP0
C9124 065G080510232K F CAP 0805 1000PF 10% 50V X7R
C9128 065G080510232K Y CAP CHIP 0805 1N 50V X7R +/-10%
C9130 065G080510232K Y CAP CHIP 0805 1N 50V X7R +/-10%
48
C8114 065G080510332K Y CAP CHIP 0805 10N 50V X7R +/-10%
C8108 065G080510332K Y CAP CHIP 0805 10N 50V X7R +/-10%
C9109 065G080510332K Y CAP CHIP 0805 10N 50V X7R +/-10%
C8105 065G080510432K 3 CAP CHIP 0805 100N 50V X7R +/-10%
C8109 065G080510432K 3 CAP CHIP 0805 100N 50V X7R +/-10%
C8104 065G080510432K 3 CAP CHIP 0805 100N 50V X7R +/-10%
C9118 065G080510432K F CAP CHIP 0805 0.1UF K 50V X7R
C9106 065G080510432K F CAP CHIP 0805 0.1UF K 50V X7R
C9117 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C9112 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C9115 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C9133 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C9132 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C9134 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C9127 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C9105 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C9114 065G080510532K M CAP 0805 1UF 10% 50V X7R
C9147 065G080510532K M CAP 0805 1UF 10% 50V X7R
C8103 065G080510532K M CAP 0805 1UF 10% 50V X7R
C9123 065G080515332K Y CAP CHIP 0805 15N 50V X7R +/-10%
C9121 065G080522232K Y CAP CHIP 0805 2N2 50V X7R +/-10%
C9110 065G080522232K Y CAP CHIP 0805 2N2 50V X7R +/-10%
C9122 065G080522522K M CAP 0805 2.2UF 10% 25V X7R
C9108 065G080547131J Y CAP CHIP 0805 470P 50V NPO +/-5%
C9148 065G1206102B2K Y CAP 1206 1NF 10% 630V X7R -
C9125 065G1206102B2K Y CAP 1206 1NF 10% 630V X7R -
D8103 093G 64 33 SWITCHING BAV99 0.2A 85V SOT-23
D8106 093G 64 33 SWITCHING BAV99 0.2A 85V SOT-23
D8105 093G 64 33 SWITCHING BAV99 0.2A 85V SOT-23
D8107 093G 64 33 SWITCHING BAV99 0.2A 85V SOT-23
D8104 093G 64 33 SWITCHING BAV99 0.2A 85V SOT-23
D8108 093G 64 33 SWITCHING BAV99 0.2A 85V SOT-23
ZD9103 093G 39S952 T ZENER BZT52-B6V2 -R1-10001 6.2V 0.41W SO
ZD9104 093G 39S953 T NER BZT52-B9V1 9.1V 0.41W SOD-123
D9109 093G 60S 15 T SCHOTTKY RB160M 60 TR 1A 60V SOD-123
D9105 093G 60S 15 T SCHOTTKY RB160M 60 TR 1A 60V SOD-123
D8102 093G 60S 15 T SCHOTTKY RB160M 60 TR 1A 60V SOD-123
D9108 093G 60S 15 T SCHOTTKY RB160M 60 TR 1A 60V SOD-123
D9110 093G 60S934 T DIODE SS0520 SOD-123
D9102 093G 60S934 T DIODE SS0520 SOD-123
D9106 093G 60S935 T DIODE SK34A SMA
R8121 361G12061699FF RST CHIPR 1206 16R9 1% 1/4W
R8128 361G12061699FF RST CHIPR 1206 16R9 1% 1/4W
R8138 361G12061699FF RST CHIPR 1206 16R9 1% 1/4W
R8122 361G12061699FF RST CHIPR 1206 16R9 1% 1/4W
R8123 361G12061699FF RST CHIPR 1206 16R9 1% 1/4W
R8126 361G12061699FF RST CHIPR 1206 16R9 1% 1/4W
R8132 361G12061699FF RST CHIPR 1206 16R9 1% 1/4W
R8124 361G12061699FF RST CHIPR 1206 16R9 1% 1/4W
R8125 361G12061699FF RST CHIPR 1206 16R9 1% 1/4W
R8137 361G12061699FF RST CHIPR 1206 16R9 1% 1/4W
R8136 361G12061699FF RST CHIPR 1206 16R9 1% 1/4W
R8139 361G12061699FF RST CHIPR 1206 16R9 1% 1/4W
R8127 361G12061699FF RST CHIPR 1206 16R9 1% 1/4W
49
C9146 365G1206681B1J000M CONSIGN CAP 1206 680PF 5% 630V NP0
C9146 365G1206681B1J000Y CAP 1206 680PF 5% 630V NP0
D8101 393G0060A11 HF SCHOTTKY MBRD10150D 10A 150V TO-252
D8101 393G0060A14 SCHOTTKY SM10150D1-C 10A 150V (D-PACK)
ZD9103 393G039S95200T00HF HF BZT52-B6V2_R1_00001 6.2V 0.41W
ZD9104 393G039S95300T00HF HF BZT52-B9V1_R1_00001 9.1V 0.41W
ZD9107 393G039SA1300T ZENER BZT52-B39_R1_00001 39V 0.41W
ZD9105 393G039SA1400T ZENER BZT52-B16_R1_00001 16V 0.41W
D8102 393G060S50000T00HF HF SS1060FL_R1_00001 1A 60V SOD123FL
D9105 393G060S50000T00HF HF SS1060FL_R1_00001 1A 60V SOD123FL
D9109 393G060S50000T00HF HF SS1060FL_R1_00001 1A 60V SOD123FL
D9108 393G060S50000T00HF HF SS1060FL_R1_00001 1A 60V SOD123FL
D9102 393G060S93400T00HF HF SS0520_R1_00001 0.5A 20V SOD-123
D9110 393G060S93400T00HF HF SS0520_R1_00001 0.5A 20V SOD-123
T9101 006G 31 4 1.7MM RIVET
BD901 006G 31 4 1.7MM RIVET
CN901 006G 31500 EYELET
C9901 006G 31502 EYELET
L9901 006G 31502 EYELET
NR9901 006G 31502 EYELET
C9907 006G 31502 EYELET
L9902 006G 31502 EYELET
C9145 006G 31502 EYELET
C9144 006G 31502 EYELET
RV9901 006G 31502 EYELET
IC9103 056G 158 12 SHUNT REGULATOR KIA431A-AT/P TO-92
Q8109 057G 417513 T TRA 2N3904 TO-92
Q8112 057G 417513 T TRA 2N3904 TO-92
Q8110 057G 417513 T TRA 2N3904 TO-92
Q8108 057G 417513 T TRA 2N3904 TO-92
Q8114 057G 417513 T TRA 2N3904 TO-92
Q8107 057G 417513 T TRA 2N3904 TO-92
Q8103 057G 417513 T TRA 2N3904 TO-92
Q8105 057G 417513 T TRA 2N3904 TO-92
Q8104 057G 417513 T TRA 2N3904 TO-92
Q8106 057G 417513 T TRA 2N3904 TO-92
Q8102 057G 417513 T TRA 2N3904 TO-92
Q8113 057G 417513 T TRA 2N3904 TO-92
Q8111 057G 417513 T TRA 2N3904 TO-92
Q8115 057G 417513 T TRA 2N3904 TO-92
R8118 061G 60210552T TZ RST CFR 1M 1/6W 5%
R9111 061G152M24852T SY RST MOFR 0.24OHM +-5% 2WS SY
R9104 061G152M82352T SY RST MOFR 82KOHM +-5% 2WS FUTABA
R9159 061G208M10052T SY RST MOF 10R 5% 1W
R9901 061G212Y39452T SY RST MGF 390K 5% 1/2W RMU12J3903A520NL
R9903 061G212Y39452T SY RST MGF 390K 5% 1/2W RMU12J3903A520NL
C8106 065G 1K10223T CAP CER 1NF 10% 1KV Y5P
C9104 065G 1K22293S CAP CER 2.2NF 10% 1KV R TAPING
C9906 065G 1K470 2T6921 CAP CER 47PF K 1KV
C8116 065G 1K470 2T6921 CAP CER 47PF K 1KV
C8115 065G 1K470 2T6921 CAP CER 47PF K 1KV
C9119 065G 1K470 2T6921 CAP CER 47PF K 1KV
C9903 065G306K10123R CAP Y1 100PF 10% 250V Y5P
C9905 065G306K10123R CAP Y1 100PF 10% 250V Y5P
50
C9905 065G306K1012SR CAP Y1 100PF 10% 250V Y5P
C9903 065G306K1012SR CAP Y1 100PF 10% 250V Y5P
C9316 065G306K22123R CAP Y1 220PF 10% 250V Y5P
C9316 065G306K2212SR CAP Y1 220PF 10% 250V Y5P
C9902 065G306K33123R CAP Y1 330PF 10% 250V Y5P
C9904 065G306K33123R CAP Y1 330PF 10% 250V Y5P
C9902 065G306K3312SR CAP Y1 330PF 10% 250V Y5P
C9904 065G306K3312SR CAP Y1 330PF 10% 250V Y5P
C9315 065G306M1023SR CAP Y1 1NF 20% 250V Y5U
C9107 067G 3154707KT EC 47UF 20% 50V ER1H470MPN1007RU
C8113 067G 5151018KT EC 100UF 20% 63V EV1J101MPN1012RSU
C8102 067G 5151018KT EC 100UF 20% 63V EV1J101MPN1012RSU
C8101 067G 5153316KT EC 330UF 20% 35V 10*12 5000 HR
C9120 067G 5153316KT EC 330UF 20% 35V 10*12 5000 HR
C9113 067G 5154713KT EC 470 20% 16V EV
C9111 067G204S3313KT CAP CS 330UF 20% 16V 10*7 2000 HR
C9116 067G215P2714KT EC 270UF 20% 25V 10*9
C9131 067G515S4716KT EC 470UF 20% 35V 12.5*12 EC EC1V471MPN
FB9101 071G 55 29 FERRITE BEAD
ZD9106 093G 3918652T TVS P6KE27A 27V 100A 600W DO15
ZD9101 093G 3995552T DIODE GDZJ27B DO-35
ZD9106 093G 39A8652T TVS P6KE27A A0 27V 100A 5W DO15
D9101 093G110050152T DIODE PR1007 1A/1000V 500NS DO-41
D9103 093G110050152T DIODE PR1007 1A/1000V 500NS DO-41
FB9106 095G 90 23 JUMP WIRE - -
J9116 095G 90 23 JUMP WIRE - -
J9110 095G 90 23 JUMP WIRE - -
J9105 095G 90 23 JUMP WIRE - -
J8105 095G 90 23 JUMP WIRE - -
J9115 095G 90 23 JUMP WIRE - -
J8104 095G 90 23 JUMP WIRE - -
FB9103 095G 90 23 JUMP WIRE - -
J8102 095G 90 23 JUMP WIRE - -
J8103 095G 90 23 JUMP WIRE - -
J9113 095G 90 23 JUMP WIRE - -
J9111 095G 90 23 JUMP WIRE - -
J8106 095G 90 23 JUMP WIRE - -
J9109 095G 90 23 JUMP WIRE - -
J9104 095G 90 23 JUMP WIRE - -
J9114 095G 90 23 JUMP WIRE - -
J9101 095G 90 23 JUMP WIRE - -
J9107 095G 90 23 JUMP WIRE - -
J8107 095G 90 23 JUMP WIRE - -
J8101 095G 90 23 JUMP WIRE - -
J8110 095G 90 23 JUMP WIRE - -
J9112 095G 90 23 JUMP WIRE - -
J9102 095G 90 23 JUMP WIRE - -
J8109 095G 90 23 JUMP WIRE - -
J8108 095G 90 23 JUMP WIRE - -
J9103 095G 90 23 JUMP WIRE - -
J8111 095G 90 23 JUMP WIRE - -
J9108 095G 90 23 JUMP WIRE - -
J9106 095G 90 23 JUMP WIRE - -
SG901 362G0010501MIT SPARK GAP 500V -20/+30%
51
SG902 362G0010501MIT SPARK GAP 500V -20/+30%
C9126 363G213K2224TA CAP DMPE 2.2NF 10% 630V RSBPC1220SH00K
C9143 367G415X3317KT EC 330UF 20% 50V 12.5*12
C9140 367G415X3317KT EC 330UF 20% 50V 12.5*12
C9141 367G415X3317KT EC 330UF 20% 50V 12.5*12
C9142 367G415X3317KT EC 330UF 20% 50V 12.5*12
E715 715G5508P01001002M POWER BOARD PCB
HS9103 Q85T0205101 SHIELD 13*30
Q11G701017000L00ZL PCB-SUPPORT PA66 YES 94V-V0
Q12G6300 25 3 FOOT PAD
Q36G0600062035 NON-WOVEN FABRIC CLOTH 8 0.5
Q36T 600 18134 NONWOVEN FABRIC
Q36T 600 35 4 GP NON-WOVEN FABRIC
Q36T 600 36 6 GP NONWOVEN FABRIC
Q45G 77 5 PE PACKING
Q45G88010TV03300WN PE PACKING
Q45G99010TV03900WN PROTECT BAG
Q50G 4 10 TIE (Y1900221)
Q50G 500 TV005 CABLE TIE
Q52G 1185 99 BIG CARTON TAPE FOR AOC 72MM
Q52G1501150523 W INSULATING PLATE
Q52G18010TV056 TAPE_INSULATING
X15T848810100000YF BKT_STAND
X15T848910100000YF BKT_BASE
X40G2012042X2400ZA IO LABEL
X40G2012042X2500ZA LABEL SIDE
M04401 X44GJA531020FA CUSHION-TL
M04401 X44GJA531020YX CUSHION-TL
M04402 X44GJA532020FA CUSHION-TR
M04402 X44GJA532020YX CUSHION-TR
M04403 X44GJA533020FA CUSHION-BL
M04403 X44GJA533020YX CUSHION-BL
M04404 X44GJA534020FA CUSHION-BR
M04404 X44GJA534020YX CUSHION-BR
X44GJA5361505B ARTWORK CARTON
E089 089G214A15N HL AC POWER CORD 1500MM
E092 092GB1JX1A3DGC BATTERY 1.5V BATTERY FOR LR03
0G1G 240 20 47 CR3 SCREW
0M1G1740 10225 CR3 SCREW
E317 317GARFM006CHH RF MODULE CBIP-X
E098 398GRABD6NCACC REMOTE AOC RL76E-2 CHINESE
Q45G8801 TV004 PE PACKINGX290X195X0.04
Q45G8801 TV012 PROTECT BAG
Q45G8801 TV012 PROTECT BAG
X41G32MV61533C MANUAL T3265M
X41G78DV61501D WARRANTY CARD AOC CHINA
040G 58162435A MANUAL P/N LABEL
Q40G 581689 4B SN LABEL(58X35MM)
X40G0001624 2A LABEL FOR SCREW PE BAG
X40G0001624 2A LABEL FOR SCREW PE BAG
X40G000162413A CARTON LABEL
X40G000162416A OTHER LABEL --CEL LABEL G1 1.9
X40G032061550A RATING LABEL --T3265M
52
Loading...
