AOC T3264M Schematic

维 修 手 册

品牌 机种

AOC T3264M

版权说明

此维修手册版权归冠捷科技公司所有，规格如有更改，恕不另行通知。
此维修手册受版权保护。未经版权所有者许可，任何形式的复制和分发，包括改编、解释或摘录，尤其是作为翻印、
翻拍、电子复制或在数据处理设备和数据网络内的传输，都是被禁止的。以上行为将在法律范围内受到起诉

1

变更说明

版本 发布日期 变更说明 对外机种名 对内机种名

A00 Jun.27,2013

首次发布

T3264M

E32C1KNDEAA2NNX

2

目 录

1. 技术规格------------------------------------------------------------------------------------------------------------04

1.1 一般规格---------------------------------------------------------------------------------------------------------04

1.2 预设显示模式---------------------------------------------------------------------------------------------------05

2. 操作说明------------------------------------------------------------------------------------------------------------06

2.1 连接电视机----------------------------------------------------------------------------------------------------06

2.2 遥控器说明----------------------------------------------------------------------------------------------------09

2.3 OSD 调整----------------------------------------------------------------------------------------------------11

3. 工厂模式调整------------------------------------------------------------------------------------------------------24

4. 电气方框图---------------------------------------------------------------------------------------------------------27

4.1 主板---------------------------------------------------------------------------------------------------------------27

4.2 主板电源---------------------------------------------------------------------------------------------------------28

5. 线路图---------------------------------------------------------------------------------------------------------------29

5.1 主板-------------------------------------------------------------------------------------------------------------29

5.2 电源板----------------------------------------------------------------------------------------------------------38

5.3 按键板----------------------------------------------------------------------------------------------------------40

5.4 遥控板----------------------------------------------------------------------------------------------------------41

6. 软体及 EDID 烧录-------------------------------------------------------------------------------------------------42

7. 故障处理流程图---------------------------------------------------------------------------------------------------44

8. 主要 IC 管脚及内部框图---------------------------------------------------------------------------------------50

9. BOM----------------------------------------------------------------------------------------------------------------53

3

1. 技术规格

1.1 一般规格

4

1.2 预设显示模式

电脑输入信号参照表

将电脑连接到电视后,按照下表,设置电脑中的输出信号。

预设电脑模式

标准 分辨率 水平频率(kHz) 垂直频率(Hz)

VESA 640×480 31.469 59.94

VESA 720×400 31.5 70.0

VESA 800×600 37.879 60.317

VESA 1024×768 48.363 60.004

VESA 1360×768 47.72 59.799

DVI/电脑 HDMI 输入信号参照表

1. 使用 DVI 端口时，将视频设备的 DVI 端口使用 DVI 转 HDMI 线连接到电视后，按照下表，设置视频设备的输出信
号。

2. 使用电脑 HDMI 端口时，将电脑的 HDMI 端口使用 HDMI 线连接到电视后，按照下表，设置电脑的输出信号。

预设HDMI模式

标准 分辨率 水平频率（kHz） 垂直频率（Hz）

VESA 640×480 31.469 59.94

VESA 800×600 37.879 60.317

VESA 1024×768 48.363 60.004

VESA 1360×768 47.72 59.799

视频输入信号参照表

1. 将视频设备的分量或 HDMI 端口连接到电视后，按照下表，设备视频设备的输出信号。

2. 如果电脑显卡可支持视频格式信号，可设置下表输出信号。

预设分量或HDMI模式

标准 分辨率 水平频率（kHz） 垂直频率（Hz）

SD 720×480i 15.734 60

SD 720×480p 31.5 60

SD 720×576i 15.625 50

SD 720×576p 31.25 50

HD 1280×720p 37.5 50

HD 1280×720p 45 60

HD 1920×1080i 28.125 50

HD 1920×1080i 33.75 60

FHD 1920×1080p 56.25 50

FHD 1920×1080p 67.5 60

电视，视频模式支持的视频系统

PAL, D/K, B/G, I
您也可以使用 DVD 播放机或 VCR 播放机观看传统节目。通过电视的视频输入，将设备连接到电视。

5

2. 操作说明

2.1 连接电视

项目 说明

视频输入

用于输入周边视频输出设备上的视频信号(复合视频/AV)。音频(左/右)插孔可以将音频源
连接到电视。

HDMI（高清多媒体接口）在本电视和任何HDMI音频/视频设备（如：机顶盒、DVD播放
机、蓝光光盘播放机、A/V接收机以及电脑)之间提供无压缩、全数字音频/视频接口。HDMI
支持增强型或高清视频或数字音频。
如果设备配有DVI插孔，而不是HDMI插孔，请将DVI插孔连接到HDMI输入（用DVI-HDMI
线或适配器）插孔，将HDMI输入的音频插孔连接到电脑音频插孔。

HDMI输入

务必只使用标有HDMI标志的HDMI线。
使用HD15-HD15线（模拟RGB)连接个人计算机的视频输出接口。也可以连接到其它模拟

RGB设备。请参阅“电脑输入信号参照表”以了解可以显示的信号。

电脑信号输入

电脑音频输入 使用电脑音频连接线将电脑音频输出接口连接到电视的电脑音频输入接口。

分量信号输入 用于连接周边视频输出设备上分量视频信号(YPbPr) 和音频信号(左/右)的输出端口。

天线输入 射频信号输入，用于连接有线或VHF/UHF天线。

USB输入 用于连接U盘、移动硬盘等带USB输出接口的设备。播放音乐、图片和视频文件。

耳机

视频输出 用于将本机AV（复合视频）或射频（RF）有线电视的信号输出到周边的显示设备上。

对于有些Apple Macintosh计算机，则可能需要使用适配器（未提供）。如果出现这种情
况，在连接HD15-HD15线之前，将适配器连接到计算机。
如果画面有杂讯、闪烁或不清晰，请调整菜单中的时钟和相位设置。

用于连接耳机。如果耳机与插孔不匹配，请使用适当的插头适配器（未提供）。连接耳
机后，电视扬声器会静音。

6

连接电视

有线系统或VHF/UHF天线系统

除标清模拟节目以外，您还可以观看标清或高清数字节目（如果您所在的地区能提供，并经过机顶盒或其他类似设备
转接）。
本电视能够接收有线和VHF/UHF天线的模拟信号电视节目。
强烈建议您使用75Ω同轴线连接天线/有线输入，以接收最佳的画面质量。300Ω双芯线很容易受到射频干扰影响，从
而造成信号降级。

天线隔离器安装说明
用心服务，创造完美是我们始终追求的目标。

电源布线如果不符合安全规范、电源电压异常、有线电视输入端口处有电压可能导致电视产品非正常失效，还可能造
成潜在的触电或火灾事故。我们产品在设计和制造时已将安全放在第一位，为保证您长期安全、放心地使用本产品，
避免使用过程中不安全的事故发生，我们将随机附送天线隔离器，请在安装电视的同时一并安装上天线隔离器，安装
方法如下图示（图片仅做示意参考，安装时天线隔离器请根据实际机台调整最适合方向安装，具体以实物为准）：

注意：
请用户在使用前务必确认天线隔离器是否有安装，若为直接接入，电视机的有线网络天线必须与保护接地隔

离，否则可能会引起着火等危险。
友情提示：
若存在电源接地不正常或没有接地，请您与电源供电部门的电气工程师联系进行整改，使家中电源布线符合

电工要求，以保证您的用电安全。
若存在有线电视信号源接地不良，信号源电压异常问题，请与有线电视台联系及时进行改进。

7

高清接口

通过申请开通高清有线服务或高清卫星服务，您可以观看高清节目。为取得最佳的画面，请务必通过电视后
面的HDMI或分量视频（带音频）输入端，将该设备连接到电视。

HDMI连接

如果设备配有DVI插孔，而不是HDMI插孔，请将DVI插孔连接到HDMI输入（用DVI-to-HDMI线或适配器）插孔。将音
频插孔连接到电脑音频输入插孔。

分量信号连接

视频信号连接

电脑连接
如下面所示,用VGA线连接,将电视用作电脑显示器。本电视也可以连接到带DVI或HDMI 输出的电脑。

最好使用含铁氧磁心的VGA线和音频线将电视连接到电脑。
如果电脑已连接到电视，并且30秒以上没有电脑信号输入，则电视会自动进入待机模式。

8

2.2 遥控器说明

9

10

2.3 OSD调整

打开和关闭电视
您可以使用电视机或遥控器上的电源开关按钮打开电视。

提示：

1. 尽管待机时电视机的耗电量很
少，但电视机会继续耗电。当长
时间不使用电视机时，请将电视
机的电源线与电源插座断开。

2. 如果您找不到遥控器，但又想从

待机状态下打开电视机，请按电
视机右侧的“电源”键。

切换信号源
在AOC电视中，您可以直接通过遥控器选择信源，或按信源按键在显示菜单上选择信号源。

1） 直接使用遥控器选择信号源时：按以下按键可直接切换输入的信号源，计算机指的是电脑信号。

11

2） 使用信源按键选择信号源时：

1

2

3

语言设置

按信源键调出信号源菜单。

按 选择输入源：电视、视频、分量信号、电脑、HDMI、HDMI2、USB。

按OK键进入。

1

2

3

4

5

按菜单键显示菜单。

按

按

按

按菜单键退出。

选择（功能） ，然后按OK键。

选择（菜单语言）。

选择语言：简体中文、英语（English）、俄语（Русский）

12

频道搜索

1

2

3

按菜单键调出菜单。

按

按

选择（搜台） ，然后按OK键。

选择（自动搜台），然后按OK键。

13

频道切换/回看
在AOC电视中，您可以直接用遥控器更换频道，或者按电视右侧的频道

用遥控器更换频道时有如下方法：
1） 直接按数字键更换频道。

按键来选择频道。

2） 按回看回到上一个观看过的频道或信源。

调整音量、静音

1） 按音量改变电视音量大小。

2） 按静音使电视静音。

14

图像设置

1

按菜单键调出菜单。

2

3

4

按

按

选择（图像） ，然后按OK键。

选择图像设置：图像模式、亮度、对比度、色彩、清晰度、背光、降噪、色温、

高级对比度、动态对比度、缩放、然后按OK键进入。

按

调整。

5

按菜单键退出。

项目 说明

标准 标准画面设置。建议用于家庭娱乐。
鲜艳 增强的画面对比度和清晰度。

图像模式

电影 用于观看电影内容。最适合在剧院类环境观看。
省电 减少背光强度以节约电能。

用户 提供用户自行设定的模式。
亮度 调整画面亮度。
对比度 调整画面对比度。
色彩 调整颜色饱和度。
清晰度 调整画面清晰度。
背光 调整屏幕亮度。
降噪 降低所连设备和VHF/UHF/CABLE 输入的杂信号。

冷色 白色偏蓝色调。
色温

暖色 白色偏黄色调。

标准 白色色调。
高级对比度 进一步加强电视图像的对比度。
动态对比度 加强电视动态画面的对比度,使图像更加有层次感。

缩放

一般信号源有16:9、4:3、缩 放 1、缩 放 2模式。在电脑模式和HDMI的DVI模式下有：16:9、

4:3。画面比例也可以用遥控器的“缩放”按钮实现。

* 所有输入的画面模式也可以通过按遥控器上的（画质）直接切换模式进行操作。

15

声音设置

1

按菜单键调出菜单。

2

3

4

按

按

选择（声音） ，然后按OK键。

选择声音设置：声音模式、低音、高音、平衡、音效、DSS音效、自动音量调

整，然后按OK键进入。

按

调整。

5

按菜单键退出。

项目 说明

标准：适合对话内容。

音乐：增强高音和低音。
声音模式

对白：增强高音，使低音保持中等水平。

用户：增强低音，高音保持中等水平。

声音模式也可以通过按遥控器上的音质进行调整。
低音 增强或降低低音。
高音 增强或降低高音。
平衡 强调左右扬声器平衡。
音效 设置音效模式：FM 单声道或立体声。
DSS音效 启动或关闭DSS音效。
自动音量调整 启动或关闭自动音量调整。

DSS音效

DSS 是AOC 声音工程师经过多年研究所开发出的一种优秀的环绕立体声音频技术。它能模拟和产生环绕立

体声音效、提升声场的宽度和深度、优化小功率扬声器输出效果，给您最好的听觉享受

功能：

1. 模拟和产生极致逼真的环绕立体声音效。

2. 提升声场的宽度和深度，有极其宽阔的最佳听音位置。

3. 优化小功率扬声器低频输出效果。

4. 智能地区分语音和其他内容，并动态地调节对话音量以持续确保其清晰易懂。

5. 优化低音扬声器或中间扬声器的低音音效。

16

。

搜台设置
此设置只在电视模式中可用。

1

按菜单键调出菜单。

2

3

4

按

按

选择（搜台） ，然后按OK键。

选择搜台设置：自动搜台、更新搜台、手动搜台、频道锁定、频道跳过、频道

互换，然后按OK键进入。

按

调整。

5

按菜单键退出。

项目 说明

自动在电视上建立所有可收到频道的列表。

1. 选择自动搜台选项。

自动搜台

2. 选择OK（确认）键或

开始自动搜台。自动搜台完成后会将搜索到的频道存储起来。

3. 按菜单键结束自动节目搜索。

4. 如果再次自动搜台，则之前保存的频道将被新搜索到的频道覆盖。

更新搜台 使用此功能更新频道列表。

手动搜台

电视将进入手动搜台模式。

一旦找到频道，它会把频道存储到预设频道号。
频道锁定 童锁为开时，该频道需输入正确的用户密码才能观看。

频道跳过 如果打开，按节目 +/- 时会跳过频道。

频道互换 互换频道，与指定频道进行互换。

17

电脑设置
此设置只在电脑模式中可用。

1

按菜单键调出菜单。

2

3

4

按

按

入。

按

选择（电脑） ，然后按OK键。

选择电脑设置：自动调整、水平位置、垂直位置、相位、时钟，然后按OK键进

调整。

5

按菜单键退出。

项目 说明

自动调整

自动同步电脑分辨率调整以适合全屏幕显示。

要了解详细的支持分辨率，请参阅“电脑输入信号参照表”。
水平位置 调整水平位置。

垂直位置 调整垂直位置。

相位 调整电脑信号的相位频率。

时钟 调整电脑信号的时钟频率。

18

功能设置

1

按菜单键调出菜单。

2

3

4

按

按

选择（功能） ，然后按OK键。

选择调整项目：菜单语言、菜单显示时间、睡眠时间、蓝屏切换、童锁、系统

重置，然后按OK键进入。

按

调整。

5

按菜单键退出。

项目 说明

菜单语言 调整电视机的语言设置。

菜单显示时间 设定菜单显示的时间长度。

睡眠时间 设置闲置多少分钟后电视机会自动进入待机状态。

蓝屏切换 设置切换频道瞬间显示的画面。

当童锁为开时：

1. 进入搜台菜单时需要输入四位数字密码。

2. 收看被锁定的频道需要输入四位数字密码。

童锁

3. 进入童锁子菜单需需要输入四位数字密码。
在开机状态，只需要输入一次正确的密码就可以解开所有的密码。

4. AOC童锁初始用户密码0000，用户可自行修改密码；为了防止用户忘记密码，特设

定超级密码3448用于进入童锁设定用户密码。

注：超级密码不作为用户密码使用，只能用于设定用户密码（电视信源才有此项）。

系统重置 将当前设置重置为默认值。

19

多媒体功能
按信源键选择USB信号源或直接按遥控器上的多媒体键选择USB多媒体播放功能。系统启动后，将USB设备正确的插

入电视机侧后方的USB插口。进入系统菜单后，按遥控器上的

键选择所需的流媒体选项。如下图。

在多媒体模式下遥控器中绿色、黄色按键功能如下：
绿色：在文件列表中切到文件列表上一页。在播放图片时可延长播放时间。
黄色：在文件列表中切到文件列表下一页。在播放图片是可缩短播放时间。

20

播放图片

1. 选择【图片】后，按OK键进入选择要播放的图片文件，按OK键进入图片预览界面。

2. 在图片预览界面，按键选择您想欣赏的图片，按OK键开始播放。

3. 在图片播放界面按 键可以选择上一张或下一张图片。按OK键进入图片菜单，按 键可以选
择图片的过场效果、旋转、播放时间或信息。

4. 按OK键选择【过场效果】，可以选择由上到下、由左到右、随机、由下到上、由右到左、无六种图片播放方式。

5. 按“菜单”键逐级返回上一级菜单。

21

播放音乐

1. 选择【音乐】后，按OK键进入选择要播放的音乐文件，按OK键进入音乐预览界面。

2. 在音乐预览界面，按

键选择您想欣赏的音乐，按OK键开始播放。

3. 按上一曲 、下一曲 、停止 、开始/暂停 键控制您当前欣赏的音乐。

4. 在歌曲播放过程中，按OK键进入音乐菜单，按

5. 按“菜单”键逐级返回上一级菜单。

键可以选择重复、均衡器、背景音乐、信息。

22

播放视频

1. 选择【视频】后，按OK键进入选择要播放的电影文件，按OK键进入电影预览界面。

2. 在电影预览界面，按

3. 在影片播放界面按上一部

4. 在播放视频过程中，按OK键进入视频菜单按

5. 按“菜单”键逐级返回上一级菜单。

、下一部 、停止 、开始/暂停 键控制您当前欣赏的影片。

键选择您想欣赏的电影，按OK键开始播放。

键可以选择重复、信息。

23

3. 工厂模式调整

● 调整

白平衡调整：
按“菜单+1+9+9+9+回看”进入工厂模式将 Current Source 选择为“component”，再选择 Color temp 选择色温模式
（Cool、Normal、Warm），选 择 OK 后再选择 Gain 栏调整 R/G/B 值，将色温规格调整至要求范围内。以 LE26H100C
为例：

注意：
R G B GAIN 分别最大不超过 138，128，138，component 调整完后，其他 source 的 R G B GAIN 需和 component
一样，若不一样，需要切到其他 source 将值调整为一样。

白平衡值检查：
Current Source 选择为“视频”/T304、“HDMI”/T349、“电脑”/T137 三个模式，色温规格也需在规格范围内，此时白平衡
调整 OK。

图一 图二

调整规格是写在白平衡程式里面的，检验以产品规格为准：

色温

(x,y)

Item Level x y x y x y

调整规格

产品规格

80IRE 0.003 0.003 0.003 0.003 0.003 0.003

80IRE 0.030 0.030 0.030 0.030 0.030 0.030

Cool

(0.271,0.274)

Normal

(0.285,0.293)

注: 下页是关于一般工厂菜单的说明(和本机并非完全相同)，仅供参考！

Warm

(0.313,0.321)

24

工厂菜单说明

选项名称 调整范围

Brand

Main-MCU ver

Bootloader ver

Sub-MCU ver

EEPROM ver

Date

Model name

Scaler

Panel type

Current source

Auto color

ADC Gain

ADC Offset

Color temp.

根据IC SPEC

根据IC SPEC

不可调整

不可调整

不可调整

不可调整

不可调整

不可调整

不可调整

不可调整

不可调整

支持输入源

执行动作

支持色温

TV AV/S Comp HD PC

o o o o o

o o o o o

o o o o o

o o o o o

o o o o o

o o o o o

o o o o o

o o o o o

o o o o o

√ √ √ √ √

√ √ √ √ √

√ √ √ √ √

√ √ √ √ √

√ √ √ √ √

注释

客户名称

发布软体Main-MCU 版本

发布软体Bootloader 版本

发布软体Sub-MCU ver 版本

发布软体EEPROM 版本

软体发布日期

对外机种名

Scaler 型号

屏的型号
当前进工厂时的输入源， 该项可切换输入源， 对应输入源的ADC，色温， Scaler

等相关信息同步更新。
Auto color 项只对需要做自动校正输入源时有效，否则它不动作。Auto color 会

对输入的ADC 做自动矫正，调整ADC Gain 和Offset RGB 值。

在Auto Color 做完立即更新，并可手动调整。

在Auto Color 做完立即更新，并可手动调整。

当前设置的色温，该项可切换色温模式，并正确显示色温名称，对应色温的Scaler

Gain & Offset RGB 值等相关信息同步更新。

Scaler Gain

Scaler Offset

Burn in On/Off √ √ √ √ √

EEPROM Init

Back LIT time

根据IC SPEC

根据IC SPEC

执行动作

不可调整

√ √ √ √ √

√ √ √ √ √

√ √ √ √ √

o o o o o

Scaler Gain 值在白平衡调整时立即更新，并可手动调整。

Offset RGB 值在白平衡调整时立即更新，并可手动调整。

打开或关闭Burn in 模式。当Burn in 设置为On 时它将响应工厂遥控器功能；
EEPROM Init 后默认为On 状态；Reset 后默认为Off 。

实现的是初始化除了HDCP key 和产品序列号以外的全部EEPROM，如主菜单的
OSD 默认值， 工厂菜单的ADC 数据， 白平衡设定值，Black light 和Language

等， 同时把Burn in 设置为On， 响应工厂遥控器功能， 设置输入源为TV。

背光打开总计时，在EEPROM Initial 或Factory reset 后都清为0，显示值用十进
制表示，当时间到达显示最大值时就不再变化。

25

Total time

不可调整

o o o o o

AC ON 主电源供电总计时， 在EEPROM Initial 或Factory reset 后都清为0，显
示值用十进制表示，当时间到达显示最大值时就不再变化。

Black light

Language

Energy LOGO On/Off * * * * *

Reset

Exit

根据IC SPEC

支持语言

执行动作

执行动作

* * * * *

* * * * *

√ √ √ √ √

√ √ √ √ √

备注：

1. √表示该项有效, ×表示该项不存在，o 表示存在但选不到，*表示可选；

2. 不同机型工厂模式项目略有增删；

3. 进工厂模式时Burn in自动关闭。

设置背光灯的亮度

设置出厂时用户模式菜单语言，当在工厂菜单中更改此项值时，用户模式的OSD
中的菜单语言也做相应的更改并将该值保存（仅北美向可选）

仅中国向有该项

实现的是复位除了HDCP 和产品序列号，工厂菜单的ADC 数据，白平衡设定值，

Black light，Language 和Energy Logo 以外的全部EEPROM 数据，如主菜单的
OSD 默认值，并把用户菜单Language 设置为工厂Language，同时把Burn in 设

置为Off ，禁止响应工厂遥控器功能，设置输入源为TV。

退出工厂模式

26

4. 电气方框图

4.1 主板

I2C

W25Q32BVSSIG

U40 3
NOR FL AS H 32Mb

DT21 CN-2 -E

TU101

D-SUB(PC IN )

PHONE JACK(PC R/L)

YPB PR

RCA(AV)

USB(Multimedia)

IF

HDMI

I2C

USB 2.0

MP3 & JPEG, SW UPDATE

IF1P

IF1N

VGA

PC A UDIO

YPbPr

CV BS

RTD2648

LVDS (50/60 Hz)

CV BS

monitor output

AOU T_ L

AOU T_ R

CVBS output

AUDIO AMP

AD52583

LCD PANEL T-CON

SPK X 2

SPK R/L

HEADPHONE

HP R/L

KEY RC

27

4.2 主板电源

P

P

ower On => EN Pin pull high

ower Off => EN Pin pull Low

D5V_STB

MOS D_5V

AO4449

POWER_ON_LV2

(1 A)

G1084T43Uf

(3 A)

DC-DC

AT1529F11U

(300 mA)

LDO

G903T63UF

DDR Power

1.8V DDR_POWERLDO

A1V0

D1V0(Core Power)

TUNER

DT21CN-2-E

USB DRIVER

Pac' :2.5V
Mac :1.8V

Pac' :1A
Mac :2A

SCALER

RTD2648

+12V

+24V_AMP

(1 A)

LDO

G1084T43Uf

MOS

AO4449

PANEL_EN

+3V3

MOS

AO3401

POWER_ON_LV2

PANEL

AMP

AD52583

M3V3

FLASH

Always ON

IO_3V3, UART, Keypad, LVDS_3V3, LSADC_3V3, HDMI_3V3
ADC_3V3, BB_3V3

28

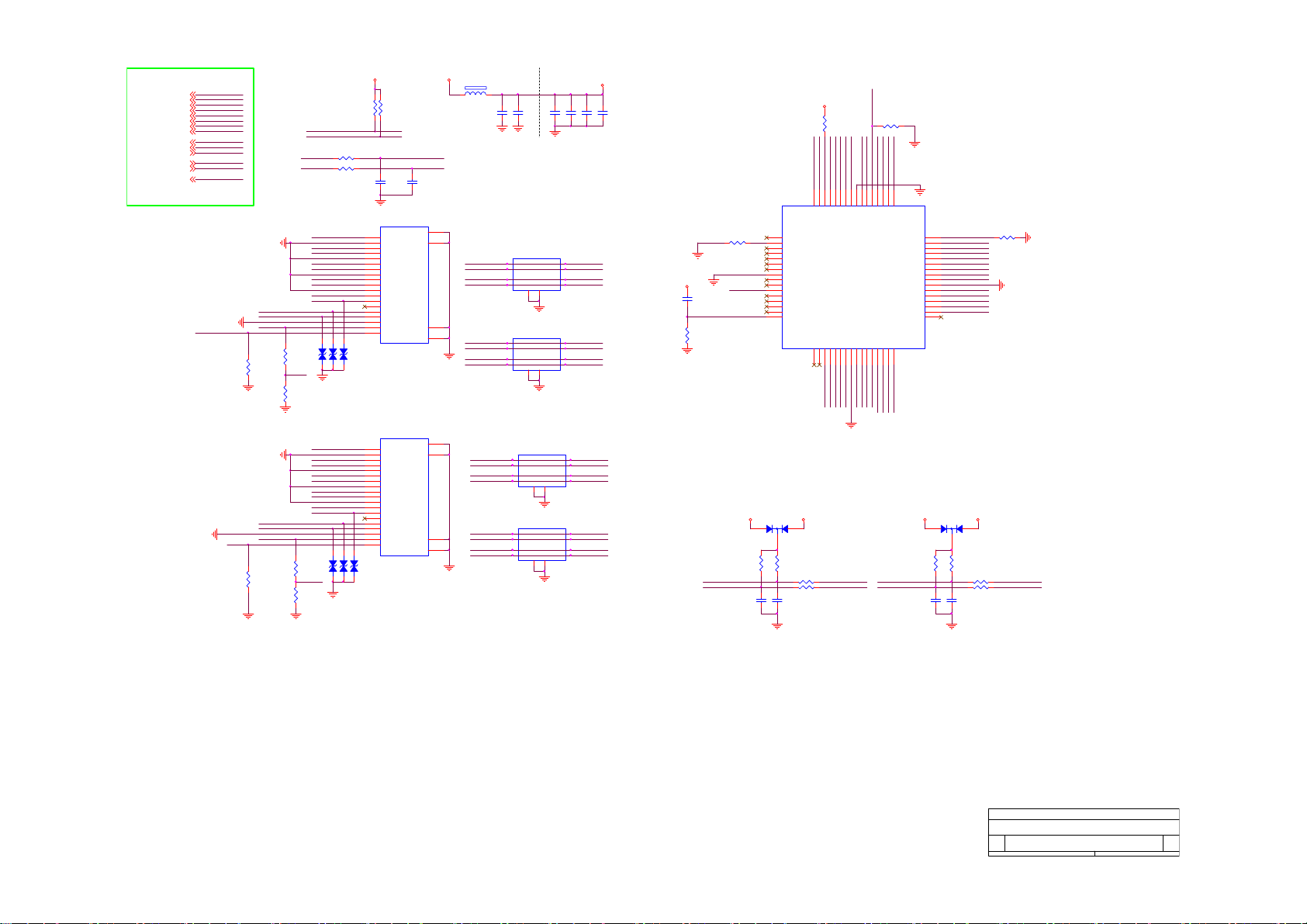

5. 线路图

5.1 主板

715G5635M01000004K

CN701

CONN

100N 16V

BL_ADJ

BL_ADJ

BL_EN

3/19 Realtek request
High / Low change define
change Pull high vol

1

BL_ON1

2

BL_PWM

3
4
5
6
7
8

DGND
9
10
11
12
13

C708

C715

100UF16V

C701

+24V_AMP

100N 16V

D5V_STB

+

C709
100UF16V

DGND

DDR_POWER

Mac: 1.8V Pac': 2.5V

M3V3

10K 1/10W

R733

+

R734
10K 1/10W

C730
10UF 10V

DGND

DGND

100N 16V

1
2
3

+

DGND

C707

U701

POK
VEN
VIN
VPP4NC

G9661

FB701

1 2

120R/6000mA
C702

100UF16V

0.5A

E-Pad

GND

ADJ

VO

D5V_STB

DGNDDGND

9
8
7
6
5

R701
10K 1/10W

MMBT3904

+12V

Q701

NC/0R05 OHM

R712

10K 1/10W

DGND

R735

1.5K +-1% 1/10 W

R736

1.2KOHM 1%

DGND

BL_ON1

Q703

C705

NC/MMBT3904

100N 16V

BL_PWM

C710

NC/10K 1/10W

R716

1K 1/10W

DGND

DGND

R714

D5V_STB

Q706

MMBT3904

DGND

+3V3

R744

R709

10K 1/10W

POWER_ON _LV1

NC/4.7UF 10V

FB707

DDR_POWER

1 2

0R

C731

C716

100N 16V

10UF 10V

DGND

DGND

Vddr=0.8*(1.5+1.2)/1.2=1.8V

+3V3

D5V_STB

R731

R702
NC/1K 1/10W

NC/10K 1/10W

R703

0R05 OHM

BL_EN

R706

NC/1K 1/10W

DGND

+3V3

R715

10K 1/10W

R718

1K 1/10W

BL_ADJ : MAC no 5V tolerance

R717

NC/0R05 OHM

+3V3

R743

10K 1/10W

BL_ADJ

D5V_STB

C711

10UF 10V

DGND

Vout = 1.25x(1+Rd/Rup)=3.31V

POWER_ON_LV2

Del co-layout U702

C712

100N 16V

G1084PT43U

0.5A SOT-223 80C

U705

VIN3VOUT

10K 1/10W

R711

4.7K

2

200R 1% 1/10W

GND/ADJ

1

330 OHM +-1% 1/10W

R704

POWER_ON_LV2: High Active
Low Standby

D5V_STB

DGND

R719

R722

47K

DGND

C703

1UF 10V

Q704
MMBT3904

R708

C713

10UF 10V

Q702

LP3401LT1G

R705

NC/100K 1/10W

Del co-layout Q705

C717

10UF 10V

DGND

100N 16V

D_5V

+

100N 16V

C706

NC/100UF16V

DGND

Make on board

0.5A

A3V3

D3V3

+3V3

C714

C704

BL_EN

BL_PWM

POWER_ON _LV1

POWER_ON _LV2

BL_PWM

POWER_ON _LV1

POWER_ON _LV2

C724

100N 16V

C718

100N 16V

DGND

U703

1

VCC

2

REF

3

GND
FB4EN

AT1527F11U

DGND

Vout = 0.8x(1+R1/R2)=1.0V

R723
10 OHM 1/10W

E-PAD

VIN

LX

PGND

1UF16V

AO3404

+3V3

R724

47K

AO3401

MMBT3904

DGND

Q710

AO3404

Q707

100N 16V

Q708

C732

R740
NC/0oHM

M3V3

C723

DGND

USB_5V

Titl e

Power

Size Document Number Rev

<Doc> 1.0

C

Date: Sheet

of

12Monday, September 17, 2012

FB704

D_5V

120R/6000m A

1 2

C727

100N 16V

DGND

C728

10UF 10V

C721

100N 16V

C720

C722

+

C719

100N 16V

4U7 10V

100UF16V
R725
10K 1/10W

9

L701

8

2.2UH

7
6
5

NC/1NF 50V

DGNDDGND

DGND

C726

R729

R1

9K1 1/10W 1%

R730

24KOHM 1/10W

R2

DGND

DGND

C725

+

220uF 16V

Make on board

A1V0

FB705

1 2

300R

A1V0

D1V0

D1V0

POWER_ON _LV2

0R05 OHM

+24V_AMP

R727

R738

33K 1/10W 5%

R739

20K

DGND

+3V3

R726
1K 1/10W

R728
10K 1/10W

D_5V Q709

C729

100N 50V

29

To LVDS

To HDMI

HDMI_CLK­HDMI_CLK+
HDMI_D0­HDMI_D0+
HDMI_D1­HDMI_D1+
HDMI_D2­HDMI_D2+
HDMI_CEC
HDMI_DDC_SDA
HDMI_DDC_SCL
HOTPLUG

To Tuner

TUN_IF­TUN_IF+

TUN_I2C_SDA
TUN_I2C_SCL

ATV_IF_AGC

To Keypad

IRRX
LEDR
LEDG
LSADC1
LSADC0

To SPI Flash

SPI_DI
SPI_DO
SPI_SCLK
SPI_CS#
SPI_WP

Power

POWER_ON_LV1
POWER_ON_LV2

HP_OUT_JD

+3V3

FB4021
0R

1 2

TEDP
TEDN

TECP
TECN
TEBP
TEBN
TEAP
TEAN

TODP
TODN
TOCLK P
TOCLK N
TOCP
TOCN
TOBP
TOBN
TOAP
TOAN

BL_EN
PANEL_EN
BL_ADJ

TEDP
TEDN

TECP
TECN
TEBP
TEBN
TEAP
TEAN

TODP
TODN
TOCLK P
TOCLK N
TOCP
TOCN
TOBP
TOBN
TOAP
TOAN

BL_EN
PANEL_EN
BL_ADJ

HDMI_CLK­HDMI_CLK+
HDMI_D0­HDMI_D0+
HDMI_D1­HDMI_D1+
HDMI_D2­HDMI_D2+
HDMI_CEC
HDMI_DDC_SDA
HDMI_DDC_SCL
HOTPLUG

TUN_IF­TUN_IF+

TUN_I2C_SDA
TUN_I2C_SCL

ATV_IF_AGC

LSADC1
LSADC0

SPI_DI
SPI_DO
SPI_SCLK
SPI_CS#
SPI_WP

POWER_ON_LV1
POWER_ON_LV2

HP_OUT_JD

1 2

C4040

100N 16V

1 2

C4051

100N 16V

CORE_1V0D1V0

C4055

10UF 6.3V 20%

IRRX
LEDR
LEDG

BB1_3V3

FB4013

300nH

C4041

100N 16V

BB1_GNDBB1_GND

close to Main chip

BB2_3V3

FB4017

300R

C4052

100N 16V

BB2_GNDBB2_GND

close to main chip

C4056

10UF 6.3V 20%

DGND

VGA_DDC_SCL
VGA_DDC_SDA

CVBS_OUT6
VGA_IN_L
VGA_IN_R
YPBPR1_I N_L
YPBPR1_I N_R

AV1_CVBS+
VIN_A0-

To USB

A1V0 PLL_1V0

1 2

1 2

C4057

C4058

C4059

100N 16V

100N 16V

100N 16V

To Video input

VGA_DDC_SCL
VGA_DDC_SDA
VGA_HS

VGA_HS

VGA_VS

VGA_VS

VGA_B+

VGA_B+

VGA_B-

VGA_B-

VGA_G+

VGA_G+

VGA_R+

VGA_R+

PB0+

PB0+

YPbPr0-

YPbPr0-

Y0+

Y0+

PR0+

PR0+

TX0
RX0

AOUT_L
AOUT_R
HP_OUT_L
HP_OUT_R

AGND

CVBS_OUT

TX0
RX0

AOUT_L
AOUT_R
HP_OUT_L
HP_OUT_R

AV1_CVBS+
VIN_A0-

AGND
AGND

To AMP

AMP_MUTE

AMP_MUTE

USB1_DP

USB1_DP

USB1_DM

USB1_DM

PLL_GND

FB4014

C4045

300R

100N 16V

PLL_GND

PLL_3V3+3V3

FB4018

C4049

300R

100N 16V

PLL_GND

C4062

C4060

C4061

100N 16V

100N 16V

100N 16V

VGA_IN_L
VGA_IN_R
YPBPR1_I N_L
YPBPR1_I N_R

100N 16VC4001
1UF 10VC4022

C4034
30PF

C4037
30PF

NC/0R05 OHM

+3V3

C4042

1UF 10V

IFADC_GND

A1V0

+3V3

C4019

2.2uF 10V

C4020

2.2uF 10V

AGND

FB4010

1 2

300R

FB4015 300R

1 2

FB4011NC/ 300R

1 2
1 2

FB4012

300R

AGND

12

X40 01

R4007

IFADC_3V3

R4059
0R05 OHM

IFADC_GND

USB_1V0

USB_GND

FB4022

1 2

300R

L
R

1 2

BB1_3V3

VGA_IN_L

VGA_IN_R
YPBPR1_I N_L
YPBPR1_IN_R
HP_OUT_JD
PANEL_EN

BB2_GND

BB2_3V3

HP_OUT_R R
HP_OUT_L L

CORE_1V0

PLL_3V3
PLL_1V0

PLL_GND

IFADC_GND

1UF 10V C4024
1UF 10V C4028

IFPGA_3V3
IFADC_3V3
USB_3V3

USB_1V0

ATV_IF_AGC

CORE_1V0

R4005

0R05 OHM

27MHz

C4046

100N 16V

C4053

4.7UF 6.3V

DDRPLL_3V3

C4063

100N 16V

DDRPLL_GND

FB4001

BB1_GND
VCM_BB

0R

2.2uF 10V C4025

2.2uF 10V C4026

2.2uF 10V C4027

2.2uF 10V C4023

+

C4030 100UF16V

+

C4031 100UF16V

XOU T
XIN

USB1_DM
USB1_DP
USB_GND

LEDG

0R05 OHM

XOU T

XIN

+3V3 U SB_3V3

R4065

0R05 OHM

120R

FB4025

R4062
0R05 OHM

U4001

1
2
3
4
5
6
7
8

9
10
11
12
13
14
15
16
17
18
19
20
21

IF_NTUN_IF-

22

IF_PTUN_IF+

23
24
25
26
27
28
29
30
31

R4001

32

12

+3V3

C4043

4.7UF 6.3V

USB_GND

IO_3V3+3V3

A1V0 DDRPLL_1V0

C4054

100N 16V

DGND

LVDS_3V3+3V3

+3V3

C4064

100N 16V

DGND

Pin119 CLOAD:

AGND

BOM For Mac : CS5 10uF
BOM For Pac': CS5 0R

YPPADC_1V0

VDADC_1V0

AGND

FB4004

0R

1 2

DGND

VDAC3V3_GND

128

129

127

E-PAD

V33VDAC

G33VDAC

G33BB1
VCM_BB
V33BB1
AIN_3L
AIN_3R
AIN_2L
AIN_2R
AIN_1L
AIN_1R
G33BB2
V33BB2
HPOUT_R
HPOUT_L
V10CORE
XOU T
XIN
V33PLL
V10PLL
G33PLL
G33IFPGA
IF_N
IF_P
V33IFPGA
V33IFADC
V33USB
U1DM
U1DP
GUSB
V10USB
RFAGC(5V)
IFAGC(BL_PW M)(5V)
V10CORE

V33IO33SPDIFO34GPIO1935GPIO2036TUNER_I2C1_SDA37TUNER_I2C1_SCL38SPDIFI39SPI_SCK40SPI_DI41SPI_CS_N42SPI_DO43VDDR_POWER44V33DDRPLL45GDDRPLL46V10DDRPLL47VDDR_POWER48VREF_DD R49V10CORE50VREF_DD R51VDDR_POWER52V10CORE53LVDSA_EP54LVDSA_EN55LVDSA_DP56LVDSA_DN57LVDSA_CP58LVDSA_CN59LVDSA_BP60LVDSA_BN61LVDSA_AP62LVDSA_AN63V33LVDS

TX0

BL_ADJ

IO_3V3

R4060
0R05 OHM

C4044

100N 16V

IFADC_GND

R4061
0R05 OHM

C4050

100N 16V

DDRPLL_GND

R4066
0R05 OHM

100N 16V

ADC_3V3

VDAC_3V3

CORE_1V0

VIN_A0-

AV1_CVBS+

1 2

47NF 16V

FB4005 300R

C4010

47NF 16VC4009

CVBS_OUT

ADC3V3_GND

122

125

126

124

120

123

121

119

VIN_9P

V33ADC

AVOUT1

G33ADC

VIN_A0N

V10CORE

V10VDADC

RTD2648

RX0

TUN_I2C_SCL

TUN_I2C_SDA

SPI_WP

SPI_CS#

SPI_DI

SPI_SCLK

SPI_DO

IFPGA_3V3

100nF(0402) change to 10uF( 0603)

TMDS_3V 3

A1V0

C4065

TMDS_GND

AGND

C4005
10UF 10V

Y0+

PR0+

CLOAD_DW

47NF 16V C4012

47NF 16V C4011

118

117

116

CLOAD

VIN_5P

V10YPPADC

DDRPLL_GND

DDRPLL_3V3

DDR_POWER

AGND

C4047

10UF 6.3 V 20%

PB0+

YPbPr0-

VGA_R+

47NF 16V C4015

47NF 16V C4013

47NF 16V C4014

114

113

115

VIN_4P

VIN_3P

VIN_Y0N

DDR_VERF1

DDRPLL_1V0

DDR_POWER

DDR_POWER

DGND

VIN_2P

VGA_G+

47NF 16V C4016

112

VIN_1P

CORE_1V0

VGA_B+

VGA_B-

47NF 16V C4017

47NF 16V C4018

110

111

VIN_BN

DDR_VERF2

C4048

100N 16V

C4066

100N 16V

VGA_VS

VGA_HS

109

108

107

VIN_0P

VSYNCVIN

HSYNCVIN

TODP

CORE_1V0

DDR_POWER

TMDS_1V 0

TMDS_GND

APLL_3V3

TODN

AGND

CORE_1V0

3/19 Realtek request
102<->104 pin function

FB4006
300R

1 2

HOTPLUG

IRRX

BL_EN

LEDR

APLL3V3_GND

104

105

103

102

101

106

V33APLL

G33APLL

IRRX(5V)

V10CORE

ST_GPIO5

BL_EN(5V)

HOTPLU G(5V)

TOBP

TOBN

TOCN

TOCP

TOCLKP

TOCLKN

VGA_DDC_SDA

VGA_DDC_SCL

HDMI_DDC_SCL

RESET#

98

100

99

97

RESET

HDMI0_DDC_SDA

ST_GPIO0

VGA_DDC_SCL

VGA_DDC_SD A

HDMI0_DDC_SCL

V10LDO

V33LSADC

LSADC_REF

LSADC0
LSADC1

LSADC2
V10CORE
G10CORE

RX0_RP

RX0_RN

RX0_GP

RX0_GN

RX0_BP

RX0_BN

RX0_CKP
RX0_CKN
V10TMDS
G10TMDS
V33TMDS

V10CORE

LVDSB_AN
LVDSB_AP
LVDSB_BN
LVDSB_BP
LVDSB_CN
LVDSB_CP
LVDSB_EN
LVDSB_EP

64

TOAP

TOAN

LVDS_3V3

BOM For Pac': RD1 NM

BOM For Mac : RD1 1K

HS4000

Add for Heat Sink Outline 20110106

Heat Sink

RESET Cir.

RESET#

96
95
94

CEC

93
92
91
90
89
88
87
86
85

REXT

84
83
82
81
80
79
78
77
76
75
74
73
72
71
70
69
68
67
66
65

C4035

100N 16V

C4038

100N 16V

U4002

1

GND

2

RESET

DGND

NC

HDMI_DDC_SDA
AMP_MUTE

R4002 NC/0R05 O HM

STB_1V0

POWER_ON_LV1
LSADC0
LSADC1
POWER_ON_LV2

HDMI_REXT

R4003

HDMI_D2+

6.2K 1/10W

HDMI_D2­HDMI_D1+
HDMI_D1­HDMI_D0+
HDMI_D0-

HDMI_CLK+

HDMI_CLK-

TMDS_ 1V0

TMDS_GND

TMDS_3V 3
CORE_1V0

TEAN
TEAP
TEBN
TEBP
TECN
TECP
TEDN
TEDP

DDR_POWER

R4010
1K 1%

DDR_VERF1

R4011
1K 1%

DGND

RD3 0R

RD3 1K

1

1

2

2

3

Vcc

C4067

NC

STB_1V0
LSADC_3V3

CORE_1V0AGND

100N 16V

100N 16V

DGND

+3V3

R4018
10K 1/10W

12

C4068

ZD4004

100N 16V

NC/MLVG0402

DGND

+3V3

HDMI_CEC

DGND

AGND

AGND

DDR_POWER

C4036

R4009
1K 1%

DDR_VERF2

R4012
1K 1%

C4039

DGND

HIF_Selection_n (Pin 38)
0 : HIF Enable
1 : HIF Disable

EJTAG (Pin 40, pull-hi)
0 : enable
1 : disable

test mode (Pin 95, pull-hi)
0 : enable
1 : disable

DGND

ROM boot (Pin 42, pull-lo)
0 : boot from ROM
1 : don't boot from ROM

BOOT_MODE_bit1 (pin 43, pull-lo)
0 : SPI-Flash boot
1 : NAND-Flash boot

+3V3 VDAC_3V3

FB4002

1 2

100nH

A1V0 Y PPADC_1V0

R4058
0R05 OHM

NC/RB751V- 40

C4082

100UF16V

VDAC3V3_GN D

R4056
0R05 OHM

C4006

100N 16V

ADC_3V3

C4008

100N 16V

AGND

Didoe forward
voltage smaller
than 0.3V

For Layout

D4001

HDMI_CEC

AGND

C4002

+

100N 16V

AGND

C4029

10UF 6.3V 20%

+3V3

12

R4004
NC/27K

DGND

SPI_SCLK

A1V0

C4003

1UF 10V

ADC3V3_GND

+3V3

STB_1V0

12

ZD4005

MLVG0402

DGND

Make on board

UART1

R4014

4.7K

AMP_MUTE

R4015

4.7K

TX0

R4047

4.7K

RX0

R4048

4.7K

LEDG

R4042

4.7K

SPI_CS#

R4016

4.7K

SPI_DO

R4017

4.7K

R4055
0R05 OHM

R4057
0R05 OHM

+3V3

M3V3

+3V3

DGND

VDADC_1V0

C4004

100N 16V

AGND

APLL_3V3

C4007

100N 16V

APLL3V3_GND

LSADC_3V3

C4021

100N 16V

AGND

30

Title

Main Chip

Size Document Number Rev

<Doc > 1.0

C

Date: Sheet

of

13Wednesday , June 27, 2012

Add R4054 for panel enable default
status on 2/17'12

+12V

D5V_STB

R721

R713

360R 1/10W 5%

220 OHM 1/10W

NC/ 360R 1/10W 5%

390 OHM 1/10W

R737

R732

220 OHM 1/10W

PANEL_EN

R720

R4054

R4029

M3V3

4.7K

AZ809ANSTR-E1

3

C754
100N 50V

DGND

D5V_STB

NC/100 OHM

R4031

4.7K

U708

RESET

Vcc

GND

+12V

C4081

NC/ 100N 16V

M3V3

R4027

4.7K

Q4003
PMBS3904

DGND

RB501V-40

2

1

R4030

4.7K

D712

R4063
0oHM

R4064
NC/0oHM

DGND

10K 1/10W

12

R4023

C4071

220N 16V

R4028

47K

Q4002
PMBS3904

DGND

Del co-layout Q4001

AO4449 -7A/-30V

Q4006

1

S

D

2

S

D

3

S

D

4

G

D

NC/ 100UF16V

R4024

NC

8
7
6
5

C4070

+

100N 16V

PANEL_VCC

C4072

NC/680R

DGND

R4067

R4068

NC/ 680R

From Main Chip

TED P
TED N

TEC P
TEC N
TEBP
TEBN
TEAP
TEAN

TOD P
TOD N
TOC LKP
TOC LKN
TOC P
TOC N
TOBP
TOBN
TOAP
TOAN

PANEL_EN
BL_PWM

SPI_DI
SPI_DO
SPI_SCLK
SPI_CS#
SPI_WP

TED P
TED N

TEC P
TEC N
TEBP
TEBN
TEAP
TEAN

TOD P
TOD N
TOC LKP
TOC LKN
TOC P
TOC N
TOBP
TOBN
TOAP
TOAN

PANEL_EN
BL_PWM

SPI_DI
SPI_DO
SPI_SCLK
SPI_CS#
SPI_WP

TEAN

TEAP

TEBN

TEBP

TEC N
TEC P
TED N
TED P

TOAN
TOAP
TOBN
TOBP

TOC N
TOC P
TOC LKN
TOC LKP

TOD N
TOD P

1
2
3
4

1
2
3
4

1
2
3
4

1
2
3
4

1
2
3
4

RP4004

RP4005
22 OHM

RP4001
22 OHM

22 OHM

RP400222 OHM

8

TEAN_1

7

TEAP_1

6

TEBN_1

5

TEBP_1

RP400322 OHM

8

TECN_1

7

TEC P_1

6

TEDN_1

5

TED P_1

8

TOAN _1

7

TOAP_1

6

TOBN _1

5

TOBP_1

8

TOC N_1

7

TOC P_1

6

TOC LKN _1

5

TOCLKP_1

8

TOD N_1

7

TOD P_1

6
5

R4049

NC/0R05 OHM

BL_PWM
TEAP_1
TEBP_1
TEC P_1
TOCLKP_1
TED P_1

TOAP_1
TOBP_1
TOC P_1
TOCLKP_1
TOD P_1

PANEL_VCC

DGND

CONN

30
28
26
24
22
20
18
16
14
12
10

8
6
4
2

CN4001

LVDS(10-bit)

3/19 Realtek request
Add 10uF Cap

M3V3

+3V3

29
27
25

SELLVDS

23

TEAN_1

21

TEBN_1

19

TEC N_1

17

TOC LKN _1

15

TED N_1

13
11

TOAN _1

9

TOBN _1

7

TOCN_1

5

TOC LKN _1

3

TODN_1

1

DGND

NC/4.7K

R4051

NC/4.7K

DGND

R4050

NC/0R05 OHM

M3V3

R4019

4.7K

R4025

DGND

For Rtice Check

SPI_DI

22R 1/10W 5%

R4021

DGND

U4003

1

SPI_C S#

/CS

2

SPI_D I0 SPI_HOLD

DO

3

SPI_W P SPI_SCLK0

/WP

4

GND

W25Q64FVSSI G

RM4 CM2 close to IC

Del co-layout U4004

C4069

R4020

100N 16V

8

VCC

7

/HOLD

6

CLK

5

DI

Tit le

Size Document Number Rev

B

Date: Sheet

4.7K

DGND

22R 1/10W 5%

R4022

SPI_DO0

R4026

22R 1/10W 5%

C4073

5PF 50V

DGND

LVDS

<Doc > 1.0

SPI_SCLK
SPI_DO

C4080

10UF 10V

DGND

23Wednesday , July 04, 2012

of

31

AV share with YPbPr

CN101

YPbPr/AV Video in

A

B

C

RCA JACK

2

1

4

3

6

5

AGND

ZD101

MLVG0402

12

12

MLVG0402

AGND

ZD104

12

Y1

PB1

PR1

ZD105
MLVG0402

AGND

AGND

AGND

R101
75 OHM

R112
75 OHM

R117
75 OHM

R103

C101

5PF 50V

C104

5PF 50V

C105

5PF 50V

100OHM1/16W

R107
100OHM1/16W

R111
100OHM1/16W

R114
100OHM1/16W

R116
100OHM1/16W

R119
100OHM1/16W

Close to Main Chip

Y0+Y1

YPbPr0-

PB0+PB1

YPbPr0-

PR0+PR1

YPbPr0-

AV INPUT & Video output

ZD107

MLVG0402

AGND

CN102

CONN

CN103

RCA JACK

3

2

1

2

A

1

4

B

3

MLVG0402

AGND

1 2

ZD102

R120
NC/75R

12

MLVG0402

0R05 1/10W

AGND

R175

12

ZD103

AGNDAGND AGND AGNDAGND

R122 75 OHM

R121

NC/ 0R05 1/10W

C106

NC

R104

6.8kOHM + -5% 1/10W

R105

6.8kOHM + -5% 1/10W

C103

C102

470pF 50V

470pF 50V

CVBS_OUT

AV1_CVBS+

R123

NC/10K 1/10W 5%

VIN_ A0-

YPBPR 1_IN_L

YPBPR 1_IN_R

R108
10K 1/10W

R109
10K 1/10W

To Chip

PB0+
YPbPr0­Y0+
PR0+

YPBPR1_IN_L
YPBPR1_IN_R

AV1_CVBS+
VIN_A0-

AV Output

CVBS_OUT

PB0+
YPbPr0­Y0+
PR0+

YPBPR 1_IN_L
YPBPR 1_IN_R

AV1_CVBS+
VIN_A0-

CVBS_OUT

32

Tit le

YPbPr

Size Document Number Rev

<Doc > 1.0

B

Date: Sheet

of

14Thursday , May 10, 2012

VGA_DDC_SC L

VGA_VS

VGA_HS

VGA_DDC_SD A

AGND

CONN

CN106

HS

VS

1
2

3

D_5V

10K+ -5%1/16W

C112

NC/ 33P 50V

U100

1

I/O1

2

GND
I/O23I/O3

AOZ8105CI

ZD117

AGND

MLVG0402

1

D401

3

BAT54C

VGA_5V

R131

C113

NC/ 33P 50V

AGND AGN D AGND

6

VGA_SDA

I/O4

5

VGA_5V

VDD

4

VGA_SCL

12

12

ZD118
MLVG0402

AGND

VGA_CON5V

2

Mark on board

D-sub

R132
10K+- 5%1/16W

R172 100OHM1/16W

R135 100OHM1/16W

R138 100OHM1/16W

R186 100OHM1/16W

C114

C115

10PF 50V

22PF 50V

For Lesson learn check list, change R140/R141
from 2k to 2.2k on 2/14

R140

2.2K 1/16W

AGND

VGA_RX0

R141

2.2K 1/16W

AGNDAGND AGND

U102

1

VGA_RIN

2

I/O1
GND
I/O23I/O3

AOZ8105CI

VGA_SCL

VS

HS

VGA_SDA

R169
100OHM1/16W

6

I/O4

5

VDD

4

CONN

12

MLVG0402

AGND

VGA_BIN
VGA_5V
VGA_GIN

PC_LINE_IN

C117

470pF 50V

C118

R149

6.8kO HM +-5% 1/10W

R151

6.8kO HM +-5% 1/10W

470pF 50V

AGND

R153
10K 1/10W

AGNDAGND AG ND

VGA_IN_R

VGA_IN_L

R154
10K 1/10W

15

14

13

12

11

ZD124

AGND

17 16

CN105

5
10
4
9
3
8
2
7
1
6

AGND

VGA_CON5V

VGA_BIN-

VGA_GIN-

VGA_RIN -

12

ZD125

MLVG0402

R168 100OHM1/16W

AGND

R170

4.7K 1/16W

VGA_TX0

VGA_RX0

AGND

VGA_BIN

VGA_GIN

VGA_RIN

D5V_STB

VGA_TX0

R171

4.7K 1/16W

2N7002

+3V3

+3V3

Q102

Q101

2N7002

TX0

RX0

1 2

FB104 60R 0. 6A

VGA_BIN -

1 2

FB105 60R 0. 6A

VGA_GIN-

1 2

FB106 60R 0. 6A

VGA_RIN-

R130
75 OHM

R139
75 OHM

R146
75 OHM

Close to Main Chip

USB_5V

C110

5PF 50V

C111

5PF 50V

C116

5PF 50V

1 2

USB1_DM
USB1_DP

NC/4P7 50V

TH101

C121

NC/ 22uF 10V

VGA_B+VGA_BIN

R129
100OHM1/16W

VGA_B-

R134
100OHM1/16W

VGA_G+VGA_GIN

R137
100OHM1/16W

VGA_B-

R143
100OHM1/16W

VGA_R+VGA_RIN

R145
100OHM1/16W

VGA_B-

R148
100OHM1/16W

t

1 2

C124

FB102
220R/2000mA

C125

NC/ 4P7 50V

From Main Chip

VGA_B+
VGA_B­VGA_G+
VGA_R+

VGA_HS
VGA_VS

VGA_DDC_SC L
VGA_DDC_SD A

VGA_IN_L
VGA_IN_R

HP_OUT_L
HP_OUT_R

HP_OUT_JD

USB1_DM
USB1_DP

TX0
RX0

VGA_TX0
VGA_RX0

+

C122

100UF16V

DGND

12

12

ZD122

ZD123

MLVG0402

MLVG0402

C123
100N 16V

DGND

VGA_B+
VGA_B­VGA_G+
VGA_R+

VGA_HS
VGA_VS

VGA_DDC_SC L
VGA_DDC_SD A

VGA_IN_L
VGA_IN_R

HP_OUT_L
HP_OUT_R

HP_OUT_JD

USB1_DM
USB1_DP

TX0
RX0

VGA_TX0
VGA_RX0

USB_Shield_GND

USB CONN

1

1234

2
3
4

6 5

USB_Shield_GND

CN108

CN107

CONN

1
7
6
2
3
4
5

Mark on board

HP OUT

AGND

AGND

+3V3

R150
10K 1/10W

R152

ZD119

MLVG0402

NC/10K 1/ 10W

AGND

1.65V: jack not plug in
0V: jack plug in

12

12

ZD120

ZD121

MLVG0402

12

MLVG0402

AGNDAGNDAGND

R155
1K 1/10W

AGND AGN DAGND

R156
1K 1/10W

C120

C119

NC/ 100N 16V

NC/ 100N 16V

AGND

HP_OUT_JD
HP_OUT_L
HP_OUT_R

Exchange L/R of headphone on 2/20'12

33

DGND

USB_Shield_GND

DGND DGND

Tit le

VGA

Size Document Number Rev

<Doc > 1.0

B

Date: Sheet

DGNDDGND

of

24Wednesday , June 27, 2012

To Main Chip

HDMI_D2+
HDMI_D2­HDMI_D1+
HDMI_D1­HDMI_D0+
HDMI_D0­HDMI_CLK+
HDMI_CLK-

HDMI_DDC_SCL
HDMI_DDC_SDA

HOTPLUG

TUN_I2C_SCL
TUN_I2C_SDA

HDMI_CEC

HOTPLUG0

DGND

HDMI_D2+
HDMI_D2­HDMI_D1+
HDMI_D1­HDMI_D0+
HDMI_D0­HDMI_CLK+
HDMI_CLK-

HDMI_DDC_SCL
HDMI_DDC_SDA
HOTPLUG

TUN_I2C_SCL
TUN_I2C_SDA

HDMI_CEC

DGND

R519

100K 1/16W

HOTPLUG1

DGND

HDMI0_DDC_SCL#

HDMI0_DDC_SDA#

HDMI0_CON5V

R510

1.5KOHM +- 5% 1/16W

DGND

DGND

HDMI1_DDC_SCL#
HDMI1_DDC_SDA#

HDMI1_CON5V

1.5KOHM +- 5% 1/16W
R524
100K 1/16W

3KOHM +- 5

DGND

HDMI0_5V

HDMI0_5V

DGND

TUN_I2C_SCL

TUN_I2C_SDA

R515
3KOHM +-5

R518

HDMI1_5V

R517

％

1/16W

DGND

HDMI_DDC_SCL
HDMI_DDC_SDA

22 OHM 1/10W

22 OHM 1/10W

HDMI0_D2+

HDMI0_D2­HDMI0_D1+

HDMI0_D1­HDMI0_D0+

HDMI0_D0­HDMI0_CLK+

HDMI0_CLK-

HDMI_CEC

12

12

12

DGND

％

1/16W

HDMI1_D2+

HDMI1_D2­HDMI1_D1+

HDMI1_D1­HDMI1_D0+

HDMI1_D0­HDMI1_CLK+

HDMI1_CLK-

HDMI_CEC

12

12

DGND

R173

R174

ZD501
ZD502
ZD503
MLVG0402
MLVG0402
MLVG0402

12

ZD504
ZD505
ZD506
MLVG0402
MLVG0402
MLVG0402

D_5V

CN501

10
11
12
13
14
15
16
17
18
19

CN502

10
11
12
13
14
15
16
17
18
19

DGND

1
2
3
4
5
6
7
8
9

1
2
3
4
5
6
7
8
9

R516
R527
47K
47K

C523

NC/12p F 50V

TMDSD2+
DSHLD0
TMDSD2­TMDSD1+
DSHLD1
TMDSD1­TMDSD0+
DSHLD2
TMDSD0­TMDSC+
CSHLD0
TMDSC­CEC
NC
SCL
SDA
DDC_GND
VCC5
HPD

HDMI

TMDSD2+
DSHLD0
TMDSD2­TMDSD1+
DSHLD1
TMDSD1­TMDSD0+
DSHLD2
TMDSD0­TMDSC+
CSHLD0
TMDSC­CEC
NC
SCL
SDA
DDC_GND
VCC5
HPD

HDMI

SHLD0

SHLD2

SHLD3

SHLD1

SHLD0

SHLD2

SHLD3

SHLD1

HDMI_SCL

HDMI_SDA

C524
NC/12p F 50V

20

22

23

21

20

22

23

21

M3V3

DGND

DGND

FB502

1 2

120R

10UF 10V

HDMI0_D2+
HDMI0_D2-

HDMI0_D1+
HDMI0_D1-

HDMI0_D0+
HDMI0_D0-

HDMI0_CLK+
HDMI0_CLK-

HDMI1_D 2+
HDMI1_D 2-

HDMI1_D 1+
HDMI1_D 1-

HDMI1_D 0+
HDMI1_D 0-

HDMI1_C LK+
HDMI1_C LK-

C506

C505

100N 16V

DGND

DGND

NC/RClamp0524P.TCT

1

IN1

2

IN2

4

IN3
IN45OUT4

NC/RClamp0524P.TCT

1

IN1

2

IN2

4

IN3
IN45OUT4

1

IN1

2

IN2

4

IN3
IN45OUT4

NC/RClamp0524P.TCT

1

IN1

2

IN2

4

IN3
IN45OUT4

DV33_TMDS

C513

100N 16V

DGND

U501

OUT1
OUT2

OUT3

GND

GND

3

8

DGND

U502

OUT1
OUT2

OUT3

GND

GND

3

8

DGND

U503

NC/R Clamp0524P. TCT

OUT1
OUT2

OUT3

GND

GND

3

8

DGND

U504

OUT1
OUT2

OUT3

GND

GND

3

8

DGND

C511

100N 16V

10

HDMI0_D2+

9

HDMI0_D 2-

7

HDMI0_D1+

6

HDMI0_D 1-

10

HDMI0_D0+

9

HDMI0_D 0-

7

HDMI0_CLK+

6

HDMI0_CLK-

10
9

7
6

10
9

7
6

DV33_TMDS

C510

100N 16V

HDMI1_D2+

HDMI1_D2-

HDMI1_D1+

HDMI1_D1-

HDMI1_D0+

HDMI1_D0-

HDMI1_CLK+
HDMI1_CLK-

C512

100N 16V

DGND

DV33_TMDS

R535

82K 1/10W

DGND

DGND

C522
1uF 16V

HDMI0_DDC_SDA

R533

499 +-1% 1/10W

DV33_TMDS

HDMI0_C ON5V

NC/33P 50V

RESET

C501

R506

4.7K

32
31
30
29
28
27
26
25
24
23
22
21
20
19
18
17

D501

132

U505

NC
REXT
ARX2P
ARX2M
NC
ARX1P
ARX1M
VSS
ARX0P
ARX0M
VCC
ARXCP
ARXCM
ASCL
ASDA
RESET

BAT54C

R507

4.7K

100 OHM

C507

NC/33P 50V

DGND

D5V_STB

R508

R509
100 OHM

DV33_TMDS

R536NC/22KO HM 1/10W

HDMI_SDA

HDMI_SCL

HDMI_D2-

HDMI_D2+

33

36

34

37

35

TX2P

PCSCL

PCSDA

PCADR0

IT6633E-P

AHPD

APWR5V

16

14

15

HDMI1_D2-

HDMI1_D2+

DV33_TM DS

HDMI0_DDC_SCL#
HDMI0_DDC_SDA#

HOTPLUG

R526 100K 1/16W

DGND

HDMI_D0+

HDMI_CLK+

HDMI_CLK-

HDMI_D1-

HDMI_D1+

HDMI_D0-

DV33_TMDS

38

TX2M

HDMI1_D1+

HDMI_DDC_SCL

HDMI_DDC_SDA

DGND

47

46

44

39

41

42

48

40

45

VSS

VCC

TX1P

TX0P

TX1M

TX0M43TXCP

TXCM

TXSCL

TXSDA

HDMI1_D1-

DGND

TXHPD

HDMI 1_5V

HDMI1_D0-

HDMI1_D0+

HDMI1_CLK-

HDMI1_CLK+

HDMI1_DDC_SCL

49

TXPWR 5V

50

CHPD

51

CSDA

52

CSCL

53

CRXCM

54

CRXCP

55

CPWR5V

56

CRX0M

57

CRX0P

58

VSS

59

CRX1M

60

CRX1P

61

VCC

62

CRX2M

63

CRX2P

64

NC

BHPD1BSDA2BSCL3BRXCM4BRXCP5BRPWR5V6BRX0M7BRX0P8VSS9BRX1M10BRX1P11VCC12BRX2M13BRX2P

HOTPLUG1

HDMI1_DDC_SDA

132

R512

4.7K

HDMI1_DDC_SDA HDMI1_DDC_SDA#

C502

NC/33P 50V

HOTPLUG0
HDMI0_DDC_SDA
HDMI0_DDC_SCL

HDMI0_C LK-

HDMI0_C LK+

HDMI0_5V

HDMI0_D 0-

HDMI0_D 0+

HDMI0_D 1-

HDMI0_D 1+

DV33_TMDS

HDMI0_D 2-

HDMI0_D 2+

D5V_STBHDMI1_CON5V

D502

BAT54C

R514

4.7K

R511

100 OHM

C508

NC/33P 50V

DGND

R513
100 OHM

Del co-layout
(IE command)

R537

100K 1/16W

DGND

DGND

HDMI1_DDC_SCL#HDMI1_DDC_SCLHDMI0_DDC_SCL

34

Title

HDMI

Size Docume nt Number R ev

<Doc > 1 .0

C

Date: Sheet

of

12Friday , June 15, 2012

AOUT_L

AOUT_R

R602
100 OHM
R603
100 OHM

C604

1NF 50V

AMP_MUTE
Low: Mute disablde
High: Mute enable

SH600

SH601

SH602

SH603

SH604

DGND

FB601

1 2

120R/6000m A

AV_L_OUT#

AV_R_OUT#

R605 NC/100K 1/10W

R604

NC/100K 1/1 0W

PVDD+24V_AMP

C605

1NF 50V

AMP_MUTE

D5V_STB

R601

10K 1/10W

10K 1/10W

10K 1/10W

R613

R615

R612
10K 1/10W

Q602
MMBT3906

+

C629

100UF16V

D_5V

R606

10K 1/10W

Q601
MMBT3904

AV_L_OUT#

D_5V

R621

NC/ 10K 1/10W

R627

0R05 OHM

AV_R_OUT#

R611

100 OHM

R622

10K 1/10W

R626

NC

R623

6K8 1/10W 1%

R614

100 OHM

AMP_STB

C607
100N 50V

C613 1uF 25V

PVDD

R624

10 OHM 1/4W

C622

1UF 50V

R620

3.32KOH M +-1% 1/10W

C620

1uF 25V

C614 1uF 25V

C619

1uF 25V

C621

1UF 50V

C633

1UF 50V

1

2

3

4

5

6

7

8

9

10

11

12

13

14

U601

SDZ

FAULTZ

LINP

LINN

GAIN0

GAIN1

AVCC

AGND

GVDD

PLIMIT

RINN

RINP

NC

PBTL

TPA3110D2

1.2A Max

Thermal Pad

PVCCL

PVCCL

BSPL

OUTPL

PGND

OUTNL

BSNL

BSNR

OUTNR

PGND

OUTPR

BSPR

PVCC

PVCC

29

28

27

26

25

24

23

22

21

20

19

18

17

16

15

100N 50V

C603

0.22uF 50V

C608

0.22uF 50V

C623

0.22uF 50V

C626

0.22uF 50V

100N 50V

C606

DGND DGND

C618

DGND DGND DGND

1nF 50V

R607

10OHM1/16W

R608

10OHM1/16W

R609

10OHM1/16W

R610

10OHM1/16W

1nF 50V

C602

C615

PVDD

+

L601

47UH

C609

330pF 50V

L603

47UH

C611

330pF 50V

L602

47UH

C624

330pF 50V

L604

47UH

C627

330pF 50V

100UF 35V

C601

DGND

PVDD

100UF 35V

C616

+

C610

330nF

C612

330nF

C625

330nF

C628

330nF

AMP

CONN

4
3
2
1

AOUT_L
AOUT_R

AMP_MUTE

CN601

5 6

AOUT_L
AOUT_R

AMP_MUTE

L+

L-

R-

R+

35

Tit le

Size

B

Date: Sheet

AUDIO AMP

Docum ent Number

Design Check Audit ing

Check of nam eAuditing of nam eModif y Rev

Modify Rev

12Wednesday , June 27, 2012

Rev

00.00

of

Silicon Tuner

TUNER
TU10 1

FB101

NC/300 OH M

1

ANT

2

3.3V

3

SCL

4

SDA

5

GND

6

Xou t

7

IF_N

8

IF_P

9

IF_AGC

TH110TH211TH312TH4

13

AGND

SCL_CAN
SDA_CAN

AIF­AIF+

IF_AGC

AGND

AGND

12

Tuner 3.3 V

Tuner 3.3 V

+

C128

100UF16V

C133

1NF 50V

I2C for Tuner

IF_AGC Control Circuit

300mA

3.3V_TUNER

C131

C130

1UF 10V

+3V3

R159 4. 7K

R160 4. 7K

1NF 50V

AGND

C132

470pF 50V

close to main chip

TUN _I2 C_S CL

Form main chip

TUN _I2 C_S DA

Form main chip

R162
100OHM

R164
100OHM

AGND

AGND

TUN_I2C_SCL

TUN_I2C_SDA

SCL_CAN

C140
10PF 50V

SDA_CAN

C144
10PF 50V

AIF+

AIF-

3.3V_TUNER

U101

VIN3VOUT

GND14

4

DGND

AGND

C152

NC/15PF 50V

C138
30PF

C153
NC/15PF 50V

AGND

FB103

C129

NC/10U F 10V

AGND

0.82UH

1 2

0R

C149

100N 16V

AGND

C157
15PF 50V

AGND

2

DGND

C154

NC/15PF 50V

L110

0.82UH

L105

NC/0.82UH

L111

C155

NC/15PF 50V

DGND

C137
15PF 50V

C126

1UF 10V

L102

L107

300mA

0.82UH

0.82UH

D_5V 3.3V_TUNER

C127

+

100UF16V

C150

1UF 10V

C151

1UF 10V

close Tuner

C156

NC/15PF 50V

C158
NC/15PF 50V

L112

NC/0.82UH

TUN _IF +

TUN _IF -

Main Chip <-->

TUN_IF+
TUN_IF-

ATV_IF_AGC

TUN _I 2C _SC L
TUN _I 2C _SD A

ATV_IF_AGC

TUN _I 2C _SC L
TUN _I 2C _SD A

TUN_IF+
TUN_IF-

Close to Main chip

IF_AGC from IC

+3V3

R165
NC/1K 1/10W

R166

10K 1/10W

L109 0 OHM

C145

10NF 50V

C146

NC/10UF 10V

AGNDAGND AGNDAGND

Close to Tuner

R167

1K 1/10W

C147
NC/10U F 10V

C148
100N 16V

IF_AGC trace shielding by GND

IF_AGCATV_IF_AGC

To tuner

36

Tit le

Tuner

Size Doc ument Number Rev

<Doc > 1.0

Custom

Date: Sheet

of

34Thursday, May 10, 2012

CN4004

CONN

1
2
3
4
5
6
7
8
9
10

DGND

LED-R
LED-G

IRRX1

POWER

KEY_AD C1

POWER_KEY

IR & KEYPAD CONNECTOR:

Pin01: LED-R
Pin02: LED-G
Pin03: IRRX1
Pin04/07: GND
Pin05/06: POWER
Pin08: KEY_ADC1
Pin09: POWER_KEY

CN4005

NC/CONN

45

1

LIGHT_R1

2

LIGHT_G1

3

DGND

DGND

NC/300R 4A

R4040
NC/1K 1/10W

R4041
NC/1K 1/10W

FB4028

POWER_KEY
KEY_AD C1

LED-G
LED-R
IRRX1
POWER

C4078

100N 16V

LEDR_C TRL
LEDG_CTRL

D5V_STB +3V3

1 2

1 2

ZD4001

GLZ5.6B

DGND

1 2

FB4029
300R 4A

C4079
100PF 50V

C4074

100N 16V

+3V3 +3V3

R4032
2K2 1/10W 1%

C4075

100N 16V

1 2

ZD4002

GLZ5.6B

1 2

FB4032

300R 4A

IRRX

NC/ 2N7002

VGA_RX0
VGA_TX0

R4033
4K7 1/10W 1%

C4076

ZD4003

100N 16V

GLZ5.6B

1 2

DGND

IRRX

+3V3

Q105

R1926 NC/100R 1/ 16W 5%
R1927 NC/100R 1/ 16W 5%

最好将ZD及100PF电容放在靠CN4004端

+3V3

R4034
100 OHM

LSADC1

R4035
100 OHM

C4077
100N 16V

R1931 NC

R1929

NC/ 2N3906S-RTK/PS

ZD116

NC/MLVG0402

LSADC0

R1928

NC/ 10K 1/16W 5%

12

R4038
1K 1/10W

R4037
1K 1/10W

D5V_STB D5V_STB

R1930

NC/ 10K 1/16W 5%

Q104

23

NC/ 100R 1/16W 5%

1

AGND

12

ZD115
NC/ MLVG0402

NC/ 100nF 50V

DGND

NC/ MLVG0402

LEDG_CTRL
LEDR_C TRL

C159

12

ZD126

MMBT3906

12

t

12

Q4004

TH102
NC/0R4

ZD127
NC/ MLVG0402

Q4005
MMBT3906

DGNDDGNDDGNDDGNDDGND

R4036

4.7K

R4039

4.7K

1

2

3

4

5

DGND

CN110
NC/CONN

67

DGND

LEDG

LEDR

R4053
NC/4.7K

To Keypad

IRRX
LEDR
LEDG
LSADC1
LSADC0

VGA_RX0
VGA_TX0

IRRX
LEDR
LEDG
LSADC1
LSADC0

VGA_RX0
VGA_TX0

37

Tit le

Key pad

Size Document Number Rev

<Doc > 1.0

B

of

Date: Sheet

34Saturday , July 28, 2012

5.2 电源板

715G5654P01001002S

FOR BD9901

HS9901
HEAT SINK

1
2

12

BEAD

FB9910

124

L9902

13MH

C9902
470PF 250V

220NF 305V

C9908
NC

12

124

C9901

R9902

390K +-5% 1/4W

R9905

390K +-5% 1/4W

IC9901

1

NC

2

D1

3

D1
NC4NC

CN9901

SOCKET

1 2

C9909
NC

C9910

680PF 250V

FB9906
BEAD

C9904
470NF 305V

NC

NC

RV9901
Varistor

12

3

L9901

13MH

3

8
7

D2

6

D2

5

C9907
NC

SG9903

SG9901

DSPL201M-A21F _NC

DSPL201M-A21F_NC

t

1 2

1 2

3 4

R9901

390K +-5% 1/4W

R9904

390K +-5% 1/4W

NTCR

NR9901

FB9901
BEAD

F9901
FUSE

1 2

FB9909
NC

1 2

FB9908
BEAD

C9912
470PF 250V

C9903

470PF 250V

390K +-5% 1/4W

390K +-5% 1/4W

C9905
NC

R9314

100 OHM 1/4W

R9313

100 OHM 1/4W

3

D9305

FMEN-2308

2

1

L9101

3.5uH

+

C9119

330UF 50V

L9102

3.5uH

+

C9111

330UF 35V

+

C9116

C9117

0.1uF 50V

680UF 25V

VCC

VCC_ON

C9307

470PF

+

C9308
330UF 16V

5.2V

R9315
470R 1%

12

43

3.3K 1% 1/8W

PS2561DL1-1

IC9302

+36V

+

C9120

330UF 50V

+24 LED

5.6K

C9123

R9117

0.1uF 50V

R9121

R9122

1.5K OHM

1.5K OHM

2SD1624T-TD -E

Q9401

+

C9402

10UF 50V

R9316

R9116

R9123

R9401

10K 1% 1/8W

D9107
SR506

5.6K

1.5K OHM

R9317

3.3K 1% 1/8W

IC9303
AS431AZTR-E1

+12V

43

PS2561DL1-1

IC9401

GDZJ16B

ZD9401

1 2

5.2V

L9301

3.5uH

+

+

C9122

330UF 35V

+5.2V

R9402
330R 1%

12

PMBS3904

C9309

470UF 25V

220NF 50V

Q9402

+

+5.2V

R9319

6.2K OHM +-1% 1/8W

C9312

R9318

5.6K OHM 1%

5.6K

C9112

R9115

0.1uF 50V

C9401

0.1UF 50V

+5.2V

C9311

C9310

270UF 25V

0.1UF 50V

+12V

+5.2V

+24V aduio

ZD9602

ZD9601

GDZJ20B

GDZJ6.2B

ZD9603

GDZJ30B

1 2

1 2

1 2

1

ON/OFF
DIM

+24V aduio

C9601
1UF 50V

PS_ON

+5.2V

ON/OFF

2

D9602

BAV70

3

R9601
1K OHM 1%

R9602
1K OHM 1%

CN9902
CONN

13
12
11

+12V

10

9
8
7
6
5
4
3
2
1

+24 LED

CN9903
CONN_NC

12
11
10

9
8
7
6
5
4

+12V

3
2

DIM

1

PS_ON

3

1

+24V aduio

D9601

1N4148

Q9601
BCR1002N3

2

R9403
10K 1% 1/8W

R9404
10K 1% 1/8W

10 OHM 1/8W_N C

+

47PF 50V_NC

R9106

R9107

D9801
1N5408G-04_NC

10

L9801
300UH_NC

1

2 6

D9803

R9801

SS0520_NC

12

33R 1/8W 5%_NC

R9803

R9802

C9805

100N 50V_NC

0.22uF 50V_NC

+

C9102

10UF 50V

C9104

0.1UF 50V

C9806

8
7
6
5

10K 1% 1/8W_N C

IC9801
LD7591GS_NC

VCC

COMP

OUT

RAMP

GND

10K 1% 1/8W_N C

C9807

0.1uF 50V_NC

C9103

C9106

10nF 50V

0.15R_NC

INV

CS4ZCD

R9808

0.1UF 50V

VCC_ON

C9804

10UF 50V_NC

R9101
0R1 5% 2W

R9804

PFC_ZCD

1
2
3

1
2
3

IC9101

BNO
COMP
NC
CS4GND

LD7523GS

1N 50V

C9105

82KOHM +-5% 2WS

OVP
VCC
OUT

D9802

FMNS-1106S_NC

C9802
2200PF_NC

Q9801
STP10NK60ZFP_NC

R9805
470R 1%_NC

C9808

R9807

1NF_NC

33K OHM_NC

FOR Q9801 D9802

HS9801
HEAT SINK

FOR D9105 D9104

HS9102
HEAT SINK

R9102

C9101

2.2NF

8
7
6
5

R9110
470R 1%

2

BD9901
TS6B06G-01

FB9903

+

-

1

4

3

CN9904

BEAD

FB9911

CONN

1 2

2

N

1

L

SG9904

DSPL201M-A21F _NC

SG9902

DSPL201M-A21F_NC

R9903

R9906

12

FB9902

BEAD

FB9907

C9906

BEAD

150PF 250V

12

B+

C9911
NC

PFC_ZCD

VCC_ON

BEAD

R9813
47K OHM_NC

HV

12

C9801

1UF 450V_NC

R9806

C9803

4.7K OHM_NC

C9114
1NF

20K OHM

2K 1/8W 1%

R9809

R9810

R9811

100PF 50V_NC

1
2
3
4

1
2

R9109

33 OHM 1/8W

R9111
10K 1% 1/8W

HV

D9301
PR1007

+

C9810

150uF 450V

R9306

R9812

13K OHM 1%_N C

R9108
22R 1/8W 1%

D9102
SS0520

D9101
PR1007

12

1M5 1/4W 1%

R9307
1M5 1/4W 1%

R9308
1M5 1/4W 1%

R9309

FOR Q9101

HS9101
HEAT SINK

680K OHM 1% 1/4W _NC

680K OHM 1% 1/ 4W_NC

680K OHM 1% 1/ 4W_NC

C9809

R9103

0R05 1/4W

620K 1/8W 1%

R9130
10K 1% 1/8W

R9301

0.1R

1
2
3
4

C9302

R9112

0R33 5% 2W

0.47UF 50V

B+

R9302

R9303

100K 1%

100K 1%

R9304

R9305

100K 1%

100K 1%

C9301
1NF

R9311

4.7M 5% 1/8W

1

S/OCP

2

BR

3

GND
FB/OLP4VCC

R9310
1R2 5% 2W

C9303

10nF50V

FOR D9106 D9305

HS9103
HEAT SINK

1
2

12

6

9
10

4

8
11

2

7

T9101
POWER X'FMR

Q9101
STP10NK70ZFP

+12V

R9124

1K 1/8W 1%

12

43

PS2561DL1-1

IC9102

GDZJ16B

ZD9101

1 2

IC9301
A6069H

D/ST
D/ST

R9118

100 OHM 1/4W

R9119

100 OHM 1/4W

R9125
22K 1% 1/8W

R9126

3K3 1/8W 1%

IC9103
AS431AZTR-E1

D9302
PR1007

8
7

5

C9304

3

1

3

1

0.1UF 50V

R9132

220 OHM 1/4W

R9131

220 OHM 1/4W

D9104

FMX-23S

2

R9113

100 OHM 1/4W

R9114

100 OHM 1/4W

D9105

3

FMXA-2202S

2

1

2

D9106
FMEN-220A

+12V

C9118

0.47UF 50V

R9134

62K 1%_NC

T9301

1

POWER X'FMR

2

7

3

9

5

4

VCC

R9312
4R7 1/4W 5%

D9303
PR1007

D9304
1N4148

+

+

C9305
10UF 50V

C9306

C9108
470PF

R9128

R9129

2.26K 1%

100uF/50V

C9121

100PF

+

C9107

330UF 50V

+24VS

+

+

C9110

C9109

1000UF 35V

1000UF 35V

L9103

3.5uH

+

C9115

1000UF 25V

+36V

R9133

120K

56K OHM 1%

GDZJ30B

ZD9301

1 2

C9113
470PF

+24 LED

24K OHM 1%

R9127

38

LED-1

FB

+12V

+12V

DIM

LED-SOURCE

ZD8301
GDZJ 30B

1 2

R8301

82K OHM 1%

R8302

0 OHM 1/8W

R8303
1K OHM 1%

R8206

5.1K OHM

Q8201

DTA144WN3/S

Q8202

C8302

1uF

Q8203

P0420ATF

R8207
10K 1% 1/8W

DTC144WN3/S

ON/O FF

R8304
10K 1% 1/8W

3

2

1

Q8301

BCR1002N3

20R 1%

R8201

C8301

1nF 50V

R8202

20R 1%

R8305

R8203

20R 1%

EN

R8306
300K 1/4W

Q8302
2N7002

300K OHM

20R 1%

R8204

R8205

20R 1%

C8103

R8208

91K 1%

R8214

R8213

20R 1%

91K 1%

FB

EN

R8101

30K OHM

NC

C8104

0.1UF 50V

1

FB

2

COMP

3

RFW
CS4DIM

C8105
470PF 50V

R8211
100K 1% 1/8W

VCC
DRV

GND

IC8101

LD7400GS

+12V

8
7
6
5

R8210
100K 1% 1/8W

R8209

100K 1% 1/8W

C8101

10UF 50V

+

C8102

0.1UF 50V

C8106

1nF 50V

IC8201

AS431AN-E1

R8104
33 OHM 1/4W

R8103
10K 1% 1/4W

R8102

300K OHM

R8212
10K 1% 1/8W

FOR Q8101 D8103

HS8101

HEAT SINK

3
4

D8101
SS0520

R8105
33 OHM

R8109
470R 1%

DIM

1
2

12

L8101

33UH

R8106

10K 1% 1/8W

R8107

+36V

1

2

0R1 5% 2W

Q8101

AOTF454FL

3

1

D8103

FME-220B

2

C8110
470PF_N C

+

C8107

47UF 10 0V

L8102
5uH

+

C8108

47UF 10 0V

LED-SOURCE

LED-1

LED-1

LED-SOURCE

+

LED-SOURCE

C8109
47UF 100 V

CN8901
CONN

12
11
10

9
8
7
6
5
4
3
2
1

39

5.3 按键板

715G5711K01000004S

SW01

CN01

65

1
2
3
4

CONN

33G8032 4F HR

FUNC_KEY

PWR-SW

FUNC_KEY

R06
750OHM +- 1% 1/8W

R01

7K5 1/8W +/-1%

R02

2K7 1/8W 1%

R03

1K8 + /-1% 1/8W

R04

1K 1/8W 1%

R05

750OHM +-1% 1/8W

TACT SW FWRD H1.5MM

SW02

TACT SW FWRD H1.5MM

SW03

TACT SW FWRD H1.5MM

SW04

TACT SW FWRD H1.5MM

SW05

TACT SW FWRD H1.5MM

SW06

TACT SW FWRD H1.5MM

VOL+

VOL-

CH+

CH-

MENU

Source Select

2.48V~2.72V

2.04V~2.22V

1.58V~1.79V

1.24~1.45V

0.85V~1.02V

0.47V~0.63V

PWR-SW

R07
750OHM +- 1% 1/8W

SW07

Power ON/OFF

TACT SW FWRD H1.5MM

77G 607 2 FD

40

5.4 遥控板

715G5671R01000004X

LED201

081G 14 24 EL

RED

033G8032 5F HR

CN201

67

1
2
3
4
5

CONN

LED_R

LED_B

IR

VCC

100R 1/10W 5%

R0603

R202 220 OHM 1/10W

R203 220 OHM 1/10W

R204

C201

2.2UF 16V

4

LED

R201

15K 1/16W

R0402

1

23

BLUE

VCC

U201

1

GND

2

GND

3

OUT

4

VCC

IRM-H938M3/TR2

10 mm

change flat type emitting
terminal_120405 by Mars

Top View

SMD
LED

SMD IR

42.55mm

T P V ( Top Victory Electronics Co . , Ltd. )

絬 隔 瓜 絪 腹

Key Component

Date

02-IR&LED

41

OE M MOD EL

TPV MOD EL

PCB NAME

Sheet

<

A

称爹

A

>

Size

Rev

of

22Friday , June 22, 2012

称爹

6. 软体及 EDID 烧录

6.1 软体烧录

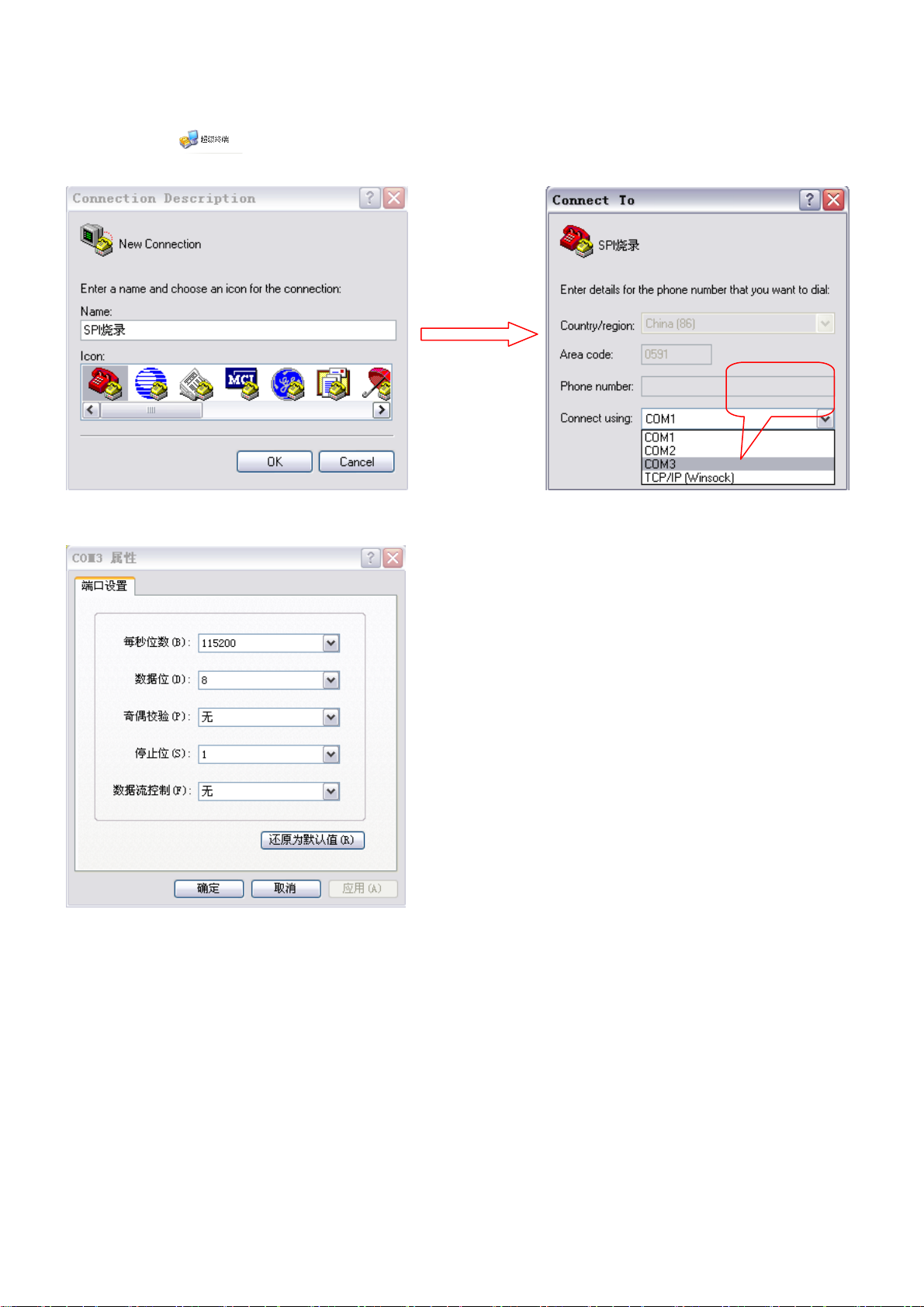

6.1.1 首先创建

创建完成。

6.1.2 烧录方式一：

1. 2648 scale 用 Debug 治具 715gt080-A VGA 4&11 通讯连接 TV 后，开启超级终端.

2. 超级终端的设置参考 RTD2684 烧录 SOP。

3. TV 先 AC 断电

4. 插入 U 盘（软体改名为 install.img 放于根目录）

5. 在超级终端按 TAB 键不放

6. AC 上电

7. 看到 “reading install.img” 后才可放开 TA B 键

8. 刻录好之后会自动重启.

依实际端口
选择

42

6.1.3 烧录方式二：

1. TV 开机.

2. 插入 U 盘

3. 进入 CSM Menu (Menu + 456987 + 回看)

4. 选择 USB Update

5. 选择 Image 檔.

6. TV 会重启并升级,升级后会自动开启.

43

7. 故障处理流程

有

检测 IR 板及 LED 灯

更换 IR 板

检测电源板 CN9902 的 PIN5/6 是否有 24V 电压输出

无电（LED 不亮）

检测插座是否有电或硬开关是否打开

有

检测电源板 CN9902 的 PIN2/3 是否有 5.2V 电压输出

无法启动

有

无

重插电源插座或开启硬开关

无

无

更换电源板

更换电源板

更换按键板

检测按键板的 POWER 键是否失灵

是

检测遥控板的红外接收器 U201 是否失灵

是

更换遥控板

44

否

否

更换主板

检测 LVDS 线是否良好

是

检测主板上 CN4001 的
PIN27/28/29/30 是否有 12V 供电

是

否

先更换主板
检测是否 OK

更换主板

更换 Panel

否

无画(LED 不亮)

检测 TV 是否受控，能否用遥控器或按键板开关机

是

检测是否有背光

是

否

重插或更换 LVDS 线

检测电源板 CN9902 的 PIN5/6/7/8/9 是否有 24V 电压

是

更换 Panel

否

否

检测主板 CN701 是否有 BL 信号

是

更换主板

否

更换主板

否

更换电源板

45

彩 条、水 波 纹、画 抖、画 闪 、

鬼影、残影、拖影等干扰

检测附近是否有干扰源

是 否

排除干扰源

检测信号源输出

是 否

先更换主板

检测是否 OK

否

更换 Panel

检测信号线

是否良好

是 否

更换信号线

信号是否正常

重新设置

信号源

画异

TV 画面雪花点、重

影、细线、条纹干扰

检测 TV 信号线

是否接触不良

是 否

重新连接

TV 信号线

检测附近是否
有高频干扰源

是 否

排除干扰源 用场强仪检测信号强度

是否在 45-100db 之间，

65db 左右为最佳值

是

更换主板

46

间歇性画异加温
画异冷开机画异

检测软体版本是
否需要更新

是 否

升级软体

先更换主板

检查是否 OK

否

太弱：加装信号放大器
太强：减少信号放大器

或加装信号衰减器

否

取回站内
加温检测

无声或声音异常

检测信号源音频接口是否正确，或 TV 制式是否为 DK 制

是

否

检测 TV 是否被静音，调整音量大小，

或进入菜单进行复位看是否 OK

否

检测主板到喇叭的连接线是否断路

是 否

更换连接线

检测喇叭阻抗是否变质

(喇叭阻抗值标在喇叭上)

是 否

更换喇叭 更换主板

重插音频接口或设置 TV 制式

收不到台或收台不全

检测此频道是否发生频
偏，尤其是使用卫星信号

是

建议客户重新

设置信号源

检测软体版本是否需要更新

是 否

升级软体

用场强仪检测信号强度是否在
45-100db 之间，65db 左右为最佳值

是

用别的 TV 测试是否能收到此台

是

和客户说明当地 TV 信号未转播此台

否

更换主板

否

太弱:加装信号放大器
太强:减少信号放大器或加装信号衰减器

否

47

更换喇叭 主板功放异常

重新安置或更换电池

喇叭异响

（破音，滋滋声）

检测喇叭是否变质

是 否

更换主板

遥控失灵

检查遥控器电池是否未安置好或没电

是 否

更换遥控器 检测 IR 板是否异常

异响

用别的遥控器测试是否可用

是 否

是

更换 IR 板

电源板，PANEL 异响

更换电源板/PANEL

否

更换主板

48

更换按键

OSD 不稳定或无法正常工作

按键板连接正常吗？

否

接好按键板

是

按键正常吗？

否

是

按键板有无故障？

否

更换按键板

是

检查主板

49

8. 主要 IC 管脚及内部框图

1) RTD2648

U12

1

G33BB1

2

VCM_BB

3

V33BB1

4

AIN_3L

5

AIN_3R

6

AIN_2L

7

AIN_2R

8

AIN_1L

9

AIN_1R

10

G33BB2

11

V33BB2

12

HPOUT_R

13

HPOUT_L

14

V10CORE

15

XOU T

16

XI N

17

V33PLL

18

V10PLL

19

G33PLL

20

G33IFPGA

21

IF_N

22

IF_P

23

V33IFPGA

24

V33IFAD C

25

V33USB

26

U1DM

27

U1DP

28

GUSB

29

V10USB

30

RFAGC(5V)

31

IFAGC (BL_PWM)(5V)

32

V10CORE

RTDXXX_128

126

129

128

127

E-PAD

V33VDAC

G33VDAC

V33IO33SPDIF O34GPIO1935GPIO2036TUNER_I2C1_SDA37TUNER_I2C1_SCL38SPDIF I39SPI_SCK40SPI_DI41SPI_CS_N42SPI_DO43VDDR _POWER44V33DDR PLL45GDDRPLL46V10DDR PLL47VDDR _POWER48VREF_D DR49V10CORE50VREF_D DR51VDDR _POWER52V10CORE53LVDSA_EP54LVDSA_EN55LVDSA_DP56LVDSA_DN57LVDSA_CP58LVDSA_CN59LVDSA_BP60LVDSA_BN61LVDSA_AP62LVDSA_AN63V33LVDS

120

124

125

AVOUT 1

V10CORE

VIN_9P

118

117

116

114

113

112

VIN_4P

110

109

104

VIN_3P

VIN_2P

VIN_1P

108

106

111

105

107

VIN_0P

VIN_BN

V33APLL

G33APLL

V10CORE

ST_GPIO9

VSYNCVI N

HSYNCVIN

115

VIN_Y0N

119

122

121

123

CLOAD

VIN_5P

V33ADC

G33ADC

VIN_A0N

V10VDADC

V10YPPADC

98

102

101

103

97

99

100

RESET

IRRX(5V)

ST_GPIO6

ST_GPIO5

HDMI0_D DC_SDA

VGA_DDC _SCL

ST_GPIO0

VGA_DDC _SDA

HDM I0_DDC_SC L

V33LSADC

LSADC_REF

G10CORE

LVDSB_AN

LVDSB_AP

LVDSB_BN

LVDSB_BP
LVDSB_CN
LVDSB_CP
LVDSB_EN

LVDSB_EP

64

CEC

V10LDO

LSADC0
LSADC1
LSADC2

V10CORE

REXT
RX0_RP
RX0_RN
RX0_GP
RX0_GN

RX0_BP

RX0_BN

RX0_CKP
RX0_CKN
V10TMDS
G10TMDS
V33TMDS

V10CORE

96
95
94
93
92
91
90
89
88
87
86
85
84
83
82
81
80
79
78
77
76
75
74
73
72
71
70
69
68
67
66
65

HDMI

HDMI

DSUB

YPbPr

CVBS

Video Input

USB 2.0x1

Peripherial I/F

Tuner

Tuner IF INPUT

AIN

AIN

Audio Input

SPDIF

AIN

RTD2648

JTAG

GPIO/PWM

I2C

UART

Debug

Contorl I/F

ADC Key

IR

remote

U/I

Head

Phone

AMP

Audio Output

2-port 8nit LVDS

Panel I/F

DDR2(MCM)

SPI

Memory

SPDIF

50

2）LD7523GS

51

3) LD7400GS

52

9. BOM

注意：以下初始版本 BOM 信息仅供维修参考，不作为下单依据，如有变更，恕不另行通知，请以 RSPL 或 Service
BOM(http://cs.tpv.com.cn

E32C1KNDEAA2NNX

点位 组件号 对象描述 备注
052G 1186 SMALL TAPE
052G 1211 B
052G 2191 A PAPER TAPE

ECN701 095G801313DS05 HARNESS 13P-13P 400
ECN701 095G801313WS05 HARNESS 13P-13P 400MM 2nd-source

0M1G1030 6 47 CR3 SCREW
0M1G1030 8 47 CR3 SCREW
0M1G1730 8120 SCREW
0M1G1740 10225 CR3 SCREW
0Q1G 940 10 47 CR3 SCREW 4X10

SP01 378G0110567YAD 16 OHM 11W 132X34 0 NO
ECN601 395G801404DY11 HARNESS 4P-B&R+B&W 450/260MM
ECN601 395G801404XY11 HARNESS 4P-B&R+B&W 450/260 2nd-source
ECN4004 395G801410WY39 HARNESS 10P-5P+4P 550/700 2nd-source
ECN4004 395G801410XY39 HARNESS 10P-5P+4P 550/700
ECN4001 395G801830LY46 LVDS CABLE 30P-30P 380MM
ECN4001 395G801830XY46 LVDS CABLE 30P-30P 380MM

708GJA660WPX01 AOC 40 (654 CH)
Q45G 77 5 PE PACKING
Q50G 4 10 TIE (Y1900221)
Q52G 1185 99 BIG CARTON TAPE FOR AOC 72MM
756TXCCB0KD1640003 MAIN BOARD-CBPFCK8DX6

SMTF-U4003 100TARVK027D3X MCU ASSY-356G2233073
U4003 356G2233073 FLASH W25Q64FVSSIG 64MB SOIC8 2.7~3.6V
040G 45762412B OTHER LABEL
CN4004 033G380210B YH L CONNECTOR 10P 2.0
C601 067G315M1016KV EC 100UF 20% 35V 8*7
C616 067G315M1016KV EC 100UF 20% 35V 8*7
CN107 088G 302A11 YG PHONE JACK 3.5¦µ 7PIN BLACK CKX3.507B-01
CN102 088G 78G114ACL RCA JACK R/A YELLOW H=10.5
CN103 088G 78G121ACL RCA JACK R/A 4P W/R 1*2 H=10.5
CN103 088G 78G121AQS RCA R/A 4P 1*2 - 10.5MM
CN101 088G 78G134ACL RCA JACK R/A 6P G/BL/R 1*3 H=10.5
CN106 088G302G3G2ACL PHONE JACK R/A 3P GREEN H=10MM
CN106 088G302G3G2AQS PHONE JACK R/A 3P GREEN H=10
CN107 088G302G7B1ACL PHONE JACK R/A 7P BLACK H=10.5
CN107 088G302G7B1AQS PHONE JACK R/A 7P BLACK H=10.5MM
CN108 088G352F6B2ACL USB CONN R/A 6P BLACK 8.4MM
CN105 088G353GFF1AXH D-SUB CONN 15P BLUE - R/A 10
TU101 094G PALALL10L TUNER CHINA DT21WN-2-E
CN601 311GW200A04ABX WAFER 2.0MM 4P
CN4001 311GW200C30ABL WAFER 2.0MM 2*15P
CN701 311GW250B13BBX WAFER 2.5MM 13P R/A 35MM 7MM
AIFCK8DX6 MAIN BOARD FOR AI
C629 367G305S1013LB EC 100UF 10% 16V 6.3*7 2000 HR -- 000382
C709 367G305S1013LB EC 100UF 10% 16V 6.3*7 2000 HR -- 000382
C702 367G305S1013LB EC 100UF 10% 16V 6.3*7 2000 HR -- 000382
C127 367G305S1013LB EC 100UF 10% 16V 6.3*7 2000 HR -- 000382

) 为准，谢谢！

CONDUCTIVE TAPE 85MM *40MM *0.09MM (单导)

53

C4031 367G305S1013LB EC 100UF 10% 16V 6.3*7 2000 HR -- 000382
C128 367G305S1013LB EC 100UF 10% 16V 6.3*7 2000 HR -- 000382
C4030 367G305S1013LB EC 100UF 10% 16V 6.3*7 2000 HR -- 000382
C4082 367G305S1013LB EC 100UF 10% 16V 6.3*7 2000 HR -- 000382
C719 367G305S1013LB EC 100UF 10% 16V 6.3*7 2000 HR -- 000382
C122 367G305S1013LB EC 100UF 10% 16V 6.3*7 2000 HR -- 000382
C715 367G305S1013LB EC 100UF 10% 16V 6.3*7 2000 HR -- 000382
C629 067G305S1013HB EC 100UF 20% 16V 6.3*7
C709 067G305S1013HB EC 100UF 20% 16V 6.3*7
C702 067G305S1013HB EC 100UF 20% 16V 6.3*7
C127 067G305S1013HB EC 100UF 20% 16V 6.3*7
C4031 067G305S1013HB EC 100UF 20% 16V 6.3*7
C128 067G305S1013HB EC 100UF 20% 16V 6.3*7
C4030 067G305S1013HB EC 100UF 20% 16V 6.3*7
C4082 067G305S1013HB EC 100UF 20% 16V 6.3*7
C719 067G305S1013HB EC 100UF 20% 16V 6.3*7
C122 067G305S1013HB EC 100UF 20% 16V 6.3*7
C715 067G305S1013HB EC 100UF 20% 16V 6.3*7
C725 067G305S2213HB EC 220UF 20% 16V 6.3*7
SMTFCK8DX6 MAIN BOARD FOR SMT
U705 056G 563143 C LDO G1084PT43U 5A ADJ TO-252
U101 056G 563149 IC G903T63UF 0.6A/3.3V SOT-223
U703 056G 563398 LDO AT1527F11U 3A -
U701 056G 563X01 LDO G9661-25ADJF11U 2A 300MV DROP SOP-8
U601 056G 616 54 IC TPA3110D2 15W TSSOP-28
U708 056G 643 46 C RESET AZ809ANSTR-E1 SOT-23 2.93V
U102 056G 662505 ESD PROTECT AOZ8105CI SOT-23-6
U100 056G 662505 ESD PROTECT AOZ8105CI SOT-23-6
Q4003 057G 417 4 PMBS3904/PHILIPS-SMT(04)
Q4002 057G 417 4 PMBS3904/PHILIPS-SMT(04)
Q701 057G 417511 MMBT3904
Q706 057G 417511 MMBT3904
Q601 057G 417511 MMBT3904
Q704 057G 417511 MMBT3904
Q708 057G 417511 MMBT3904
Q601 057G 417511 HF TRA MMBT3904G SOT-23
Q704 057G 417511 HF TRA MMBT3904G SOT-23
Q708 057G 417511 HF TRA MMBT3904G SOT-23
Q701 057G 417511 HF TRA MMBT3904G SOT-23
Q706 057G 417511 HF TRA MMBT3904G SOT-23
Q4005 057G 417512 MMBT3906
Q4004 057G 417512 MMBT3906
Q602 057G 417512 MMBT3906
Q707 057G 763 1 MOSFET A03401 4.2A 30V SOT-23
Q709 057G 763 39 FET AO3404 SOT-23 AOS
Q710 057G 763 39 FET AO3404 SOT-23 AOS
Q4006 057G 763 79 FET AO4449 -7A/-30V SOIC-8
Q101 057G 763904 TRA FET 2N7002 SOT-23 PHILIPS
Q102 057G 763904 TRA FET 2N7002 SOT-23 PHILIPS
Q702 057G 763940 MOSFET AO3401A SOT-23
RP4005 061G 1262208JY RST CHIP AR 8P4R 22 OHM +-5% 1/16W
RP4001 061G 1262208JY RST CHIP AR 8P4R 22 OHM +-5% 1/16W
RP4002 061G 1262208JY RST CHIP AR 8P4R 22 OHM +-5% 1/16W
RP4004 061G 1262208JY RST CHIP AR 8P4R 22 OHM +-5% 1/16W

54

RP4003 061G 1262208JY RST CHIP AR 8P4R 22 OHM +-5% 1/16W
TH101 061G 56A100 WT PTCR SMD 0.21R MAX 0.8W
R4062 061G0402000 JY RST CHIPR MAX 0R05 OHM 1/16W YAGEO
R4061 061G0402000 JY RST CHIPR MAX 0R05 OHM 1/16W YAGEO
R4060 061G0402000 JY RST CHIPR MAX 0R05 OHM 1/16W YAGEO
R4065 061G0402000 JY RST CHIPR MAX 0R05 OHM 1/16W YAGEO
R4058 061G0402000 JY RST CHIPR MAX 0R05 OHM 1/16W YAGEO
R4059 061G0402000 JY RST CHIPR MAX 0R05 OHM 1/16W YAGEO
R4056 061G0402000 JY RST CHIPR MAX 0R05 OHM 1/16W YAGEO
R4057 061G0402000 JY RST CHIPR MAX 0R05 OHM 1/16W YAGEO
R4055 061G0402000 JY RST CHIPR MAX 0R05 OHM 1/16W YAGEO
R4066 061G0402000 JY RST CHIPR MAX 0R05 OHM 1/16W YAGEO
R610 061G0402100 JF RST CHIPR 10 OHM +-5% 1/16W FENGHUA
R609 061G0402100 JF RST CHIPR 10 OHM +-5% 1/16W FENGHUA
R608 061G0402100 JF RST CHIPR 10 OHM +-5% 1/16W FENGHUA
R607 061G0402100 JF RST CHIPR 10 OHM +-5% 1/16W FENGHUA
R134 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA
R135 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA
R129 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA
R143 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA
R169 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA
R148 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA
R186 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA
R172 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA
R137 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA
R138 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA
R119 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA
R103 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA
R107 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA
R116 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA
R145 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA
R114 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA
R168 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA
R111 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA
R164 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R162 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R131 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R132 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R519 061G0402104 JF RST CHIPR 100KOHM +-5% 1/16W FENGHUA
R537 061G0402104 JF RST CHIPR 100KOHM +-5% 1/16W FENGHUA
R526 061G0402104 JF RST CHIPR 100KOHM +-5% 1/16W FENGHUA
R524 061G0402104 JF RST CHIPR 100KOHM +-5% 1/16W FENGHUA
R510 061G0402152 JF RST CHIPR 1.5KOHM +-5% 1/16W FENGHUA
R518 061G0402152 JF RST CHIPR 1.5KOHM +-5% 1/16W FENGHUA
R140 061G0402222 JF RST CHIPR 2.2KOHM +-5% 1/16W FENGHUA
R141 061G0402222 JF RST CHIPR 2.2KOHM +-5% 1/16W FENGHUA
R515 061G0402302 JF RST 0402 3K 5% 1/16W
R517 061G0402302 JF RST 0402 3K 5% 1/16W
R171 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R170 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R159 061G0402472 JI TEST ONLY RST CHIP 4.7K 5% 1/16W TA-I
R160 061G0402472 JI TEST ONLY RST CHIP 4.7K 5% 1/16W TA-I
R627 061G0603000 JI RST 0603 0.05R MAX 1/10W TA-I
R175 061G0603000 JT RST CHIP MAX 0R05 1/10W TZAI YUAN

55

R627 061G0603000 JY RST CHIPR MAX0R05 1/10W YAGEO
FB4001 061G0603000 JY RST CHIPR MAX0R05 1/10W YAGEO
R4005 061G0603000 JY RST CHIPR MAX0R05 1/10W YAGEO
FB4004 061G0603000 JY RST CHIPR MAX0R05 1/10W YAGEO
R703 061G0603000 JY RST CHIPR MAX0R05 1/10W YAGEO
R727 061G0603000 JY RST CHIPR MAX0R05 1/10W YAGEO
R4001 061G0603000 JY RST CHIPR MAX0R05 1/10W YAGEO
R723 061G0603100 JF RST CHIPR 10 OHM 5% 1/10W FENGHUA
R4009 061G06031001FI 1EST ONLY RST 0603 1K 1% 1/10W TA-I
R4011 061G06031001FI 1EST ONLY RST 0603 1K 1% 1/10W TA-I
R4010 061G06031001FI 1EST ONLY RST 0603 1K 1% 1/10W TA-I
R4012 061G06031001FI 1EST ONLY RST 0603 1K 1% 1/10W TA-I
R602 061G0603101 JY RST CHIPR 100 OHM +-5% 1/10W YAGEO
R603 061G0603101 JY RST CHIPR 100 OHM +-5% 1/10W YAGEO
R4034 061G0603101 JY RST CHIPR 100 OHM +-5% 1/10W YAGEO
R4035 061G0603101 JY RST CHIPR 100 OHM +-5% 1/10W YAGEO
R614 061G0603101 JY RST CHIPR 100 OHM +-5% 1/10W YAGEO
R611 061G0603101 JY RST CHIPR 100 OHM +-5% 1/10W YAGEO
R508 061G0603101 JY RST CHIPR 100 OHM +-5% 1/10W YAGEO
R513 061G0603101 JY RST CHIPR 100 OHM +-5% 1/10W YAGEO
R511 061G0603101 JY RST CHIPR 100 OHM +-5% 1/10W YAGEO
R509 061G0603101 JY RST CHIPR 100 OHM +-5% 1/10W YAGEO
R4037 061G0603102 JY RST CHIPR 1KOHM +-5£¥ 1/10W YAGEO
R716 061G0603102 JY RST CHIPR 1KOHM +-5£¥ 1/10W YAGEO
R4038 061G0603102 JY RST CHIPR 1KOHM +-5£¥ 1/10W YAGEO
R718 061G0603102 JY RST CHIPR 1KOHM +-5£¥ 1/10W YAGEO
R167 061G0603102 JY RST CHIPR 1KOHM +-5£¥ 1/10W YAGEO
R155 061G0603102 JY RST CHIPR 1KOHM +-5£¥ 1/10W YAGEO
R156 061G0603102 JY RST CHIPR 1KOHM +-5£¥ 1/10W YAGEO
R726 061G0603102 JY RST CHIPR 1KOHM +-5£¥ 1/10W YAGEO
R622 061G0603103 JI RST 0603 10K 5% 1/10W
R612 061G0603103 JT RST CHIP 10K 1/10W 5% TZAI YUAN
R613 061G0603103 JT RST CHIP 10K 1/10W 5% TZAI YUAN
R615 061G0603103 JT RST CHIP 10K 1/10W 5% TZAI YUAN
R606 061G0603103 JY RST CHIPR 10KOHM £«-5£¥ 1/10W YAGEO
R109 061G0603103 JY RST CHIPR 10KOHM £«-5£¥ 1/10W YAGEO
R108 061G0603103 JY RST CHIPR 10KOHM £«-5£¥ 1/10W YAGEO
R733 061G0603103 JY RST CHIPR 10KOHM £«-5£¥ 1/10W YAGEO
R734 061G0603103 JY RST CHIPR 10KOHM £«-5£¥ 1/10W YAGEO
R153 061G0603103 JY RST CHIPR 10KOHM £«-5£¥ 1/10W YAGEO
R150 061G0603103 JY RST CHIPR 10KOHM £«-5£¥ 1/10W YAGEO
R154 061G0603103 JY RST CHIPR 10KOHM £«-5£¥ 1/10W YAGEO
R612 061G0603103 JY RST CHIPR 10KOHM £«-5£¥ 1/10W YAGEO
R613 061G0603103 JY RST CHIPR 10KOHM £«-5£¥ 1/10W YAGEO
R615 061G0603103 JY RST CHIPR 10KOHM £«-5£¥ 1/10W YAGEO
R728 061G0603103 JY RST CHIPR 10KOHM £«-5£¥ 1/10W YAGEO
R725 061G0603103 JY RST CHIPR 10KOHM £«-5£¥ 1/10W YAGEO
R601 061G0603103 JY RST CHIPR 10KOHM £«-5£¥ 1/10W YAGEO
R701 061G0603103 JY RST CHIPR 10KOHM £«-5£¥ 1/10W YAGEO
R704 061G0603103 JY RST CHIPR 10KOHM £«-5£¥ 1/10W YAGEO
R712 061G0603103 JY RST CHIPR 10KOHM £«-5£¥ 1/10W YAGEO
R4018 061G0603103 JY RST CHIPR 10KOHM £«-5£¥ 1/10W YAGEO
R166 061G0603103 JY RST CHIPR 10KOHM £«-5£¥ 1/10W YAGEO
R4023 061G0603103 JY RST CHIPR 10KOHM £«-5£¥ 1/10W YAGEO

56

R743 061G0603103 JY RST CHIPR 10KOHM £«-5£¥ 1/10W YAGEO
R744 061G0603103 JY RST CHIPR 10KOHM £«-5£¥ 1/10W YAGEO
R736 061G06031201FF RST CHIPR 1.2KOHM +-1% 1/10W
R735 061G06031501FF RST CHIPR 1.5K OHM +-1% 1/10W FENGHUA
R719 061G06032000FY RST CHIP 200R 1% 1/10W
R739 061G0603203 JY RST CHIP 20K 1/10W 5% YAGEO
R4022 061G0603220 JT RST CHIP 22R 1/10W 5% TZAI YUAN
R4026 061G0603220 JT RST CHIP 22R 1/10W 5% TZAI YUAN
R4021 061G0603220 JT RST CHIP 22R 1/10W 5% TZAI YUAN
R174 061G0603220 JY RST CHIPR 22 OHM £«-5£¥ 1/10W YAGEO
R173 061G0603220 JY RST CHIPR 22 OHM £«-5£¥ 1/10W YAGEO
R4032 061G06032201FT RST CHIP 2K2 1/10W 1%
R732 061G0603221 JF ST CHIPR 220 OHM +-5% 1/10W FENGHUA
R737 061G0603221 JF ST CHIPR 220 OHM +-5% 1/10W FENGHUA
R730 061G06032402FF RST CHIPR 24KOHM 1/10W FENGHUA
R730 061G06032402FY RST CHIPR 24KOHM +-1% 1/10W YAGEO
R722 061G06033300FF RST CHIPR 330 OHM +-1% 1/10W FENGHUA
R620 061G06033321FF RST CHIPR 3.32KOHM +-1% 1/10W FENGHUA
R738 061G0603333 JT RST CHIP 33K 1/10W 5% TZAI YUAN
R713 061G0603361 JT RST CHIP 360R 1/10W 5% TZAI YUAN
R720 061G0603391 JF RST CHIPR 390 OHM +-5% 1/10W FENGHUA
R4033 061G06034701FT RST CHIP 4K7 1/10W 1%
R715 061G0603472 JY
R4036 061G0603472 JY
R512 061G0603472 JY
R4015 061G0603472 JY
R4014 061G0603472 JY
R4017 061G0603472 JY
R4027 061G0603472 JY
R4031 061G0603472 JY
R4030 061G0603472 JY
R4039 061G0603472 JY
R4020 061G0603472 JY
R4019 061G0603472 JY
R711 061G0603472 JY
R4054 061G0603472 JY
R514 061G0603472 JY
R506 061G0603472 JY
R507 061G0603472 JY
R4042 061G0603472 JY
R4048 061G0603472 JY
R4047 061G0603472 JY
R4016 061G0603472 JY

RST CHIPR 4.7KOHM ＋-5％ 1/10W YAGEO
RST CHIPR 4.7KOHM ＋-5％ 1/10W YAGEO
RST CHIPR 4.7KOHM ＋-5％ 1/10W YAGEO
RST CHIPR 4.7KOHM ＋-5％ 1/10W YAGEO
RST CHIPR 4.7KOHM ＋-5％ 1/10W YAGEO
RST CHIPR 4.7KOHM ＋-5％ 1/10W YAGEO
RST CHIPR 4.7KOHM ＋-5％ 1/10W YAGEO
RST CHIPR 4.7KOHM ＋-5％ 1/10W YAGEO
RST CHIPR 4.7KOHM ＋-5％ 1/10W YAGEO
RST CHIPR 4.7KOHM ＋-5％ 1/10W YAGEO
RST CHIPR 4.7KOHM ＋-5％ 1/10W YAGEO
RST CHIPR 4.7KOHM ＋-5％ 1/10W YAGEO
RST CHIPR 4.7KOHM ＋-5％ 1/10W YAGEO
RST CHIPR 4.7KOHM ＋-5％ 1/10W YAGEO
RST CHIPR 4.7KOHM ＋-5％ 1/10W YAGEO
RST CHIPR 4.7KOHM ＋-5％ 1/10W YAGEO
RST CHIPR 4.7KOHM ＋-5％ 1/10W YAGEO
RST CHIPR 4.7KOHM ＋-5％ 1/10W YAGEO
RST CHIPR 4.7KOHM ＋-5％ 1/10W YAGEO
RST CHIPR 4.7KOHM ＋-5％ 1/10W YAGEO

RST CHIPR 4.7KOHM ＋-5％ 1/10W YAGEO
R516 061G0603473 JY RST CHIPR 47KOHM 1/10W YAGEO
R4028 061G0603473 JY RST CHIPR 47KOHM 1/10W YAGEO
R527 061G0603473 JY RST CHIPR 47KOHM 1/10W YAGEO
R708 061G0603473 JY RST CHIPR 47KOHM 1/10W YAGEO
R724 061G0603473 JY RST CHIPR 47KOHM 1/10W YAGEO
R533 061G06034990FF RST CHIPR 499OHM +-1% 1/10W FENGHUA
R533 061G06034990FI RST 0603 499R 1% 1/10W
R4003 061G0603622 JF RST CHIPR 6.2KOHM +-5% 1/10W FENGHUA
R623 061G06036801FY RST CHIP 6K8 1/10W 1%
R151 061G0603682 JF RST CHIPR 6.8KOHM +-5% 1/10W FENGHUA
R105 061G0603682 JF RST CHIPR 6.8KOHM +-5% 1/10W FENGHUA

57

R104 061G0603682 JF RST CHIPR 6.8KOHM +-5% 1/10W FENGHUA
R149 061G0603682 JF RST CHIPR 6.8KOHM +-5% 1/10W FENGHUA
R101 061G0603750 JY RST CHIPR 75 OHM +-5% 1/10W YAGEO
R130 061G0603750 JY RST CHIPR 75 OHM +-5% 1/10W YAGEO
R139 061G0603750 JY RST CHIPR 75 OHM +-5% 1/10W YAGEO
R112 061G0603750 JY RST CHIPR 75 OHM +-5% 1/10W YAGEO
R146 061G0603750 JY RST CHIPR 75 OHM +-5% 1/10W YAGEO
R117 061G0603750 JY RST CHIPR 75 OHM +-5% 1/10W YAGEO
R122 061G0603750 JY RST CHIPR 75 OHM +-5% 1/10W YAGEO
R535 061G0603823 JF RST CHIPR 82KOHM 5% 1/10W FENGHUA
R729 061G06039101FI TEST ONLY RST 0603 9.1K 1% 1/10W TA-I
R729 061G06039101FY RST CHIPR 9.1KOHM +-1% 1/10W YAGEO
FB4021 061G0805000 JF RST CHIPR 0 OHM +-5% 1/8W FENGHUA
FB103 061G0805000 JF RST CHIPR 0 OHM +-5% 1/8W FENGHUA
FB707 061G0805000 JF RST CHIPR 0 OHM +-5% 1/8W FENGHUA
L109 061G0805000 JF RST CHIPR 0 OHM +-5% 1/8W FENGHUA
R4063 061G08050004JT RST CHIPR 0805 0 OHM 4A
R624 061G1206100 JF RST CHIPR 10 OHM +-5% 1/4W FENGHUA
C140 065G040210031J T CAP 0402 10PF 5% 50V NP0
C144 065G040210031J T CAP 0402 10PF 5% 50V NP0
C115 065G040210031J Y CAP 0402 10PF 5% 50V NP0
C4079 065G040210131J F CAP 0402 100PF 5% 50V NP0
C133 065G040210232K A CAP 0402 1NF 10% 50V X7R
C131 065G040210232K A CAP 0402 1NF 10% 50V X7R
C604 065G040210232K A CAP 0402 1NF 10% 50V X7R
C605 065G040210232K A CAP 0402 1NF 10% 50V X7R
C145 065G040210332K A CAP 0402 10NF 10% 50V X7R
C505 065G040210412K T CAP CHIP 0402 100NF 16V X7R
C513 065G040210412K T CAP CHIP 0402 100NF 16V X7R
C510 065G040210412K T CAP CHIP 0402 100NF 16V X7R
C511 065G040210412K T CAP CHIP 0402 100NF 16V X7R
C512 065G040210412K T CAP CHIP 0402 100NF 16V X7R
C705 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C4007 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C4075 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C4076 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C4021 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C4077 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C4049 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C714 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C123 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C4078 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C4048 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C4046 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C4008 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C4054 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C4041 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C4004 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C4040 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C4035 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C4038 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C4036 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C704 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C707 065G040210412K Y CAP 0402 100NF 10% 16V X7R

58

C4051 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C4050 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C701 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C4052 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C708 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C4006 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C4039 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C148 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C4061 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C4060 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C149 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C4063 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C4062 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C4065 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C718 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C4074 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C4066 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C4064 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C4068 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C4069 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C721 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C731 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C4001 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C4002 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C727 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C4072 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C4059 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C4058 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C724 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C723 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C4044 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C4045 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C712 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C4057 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C720 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C703 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C4003 065G0402105A5K T CAP 0402 1UF 10% 10V X5R LMK105 BJ105KV
C130 065G0402105A5K T CAP 0402 1UF 10% 10V X5R LMK105 BJ105KV
C4022 065G0402105A5K T CAP 0402 1UF 10% 10V X5R LMK105 BJ105KV
C126 065G0402105A5K T CAP 0402 1UF 10% 10V X5R LMK105 BJ105KV
C4042 065G0402105A5K T CAP 0402 1UF 10% 10V X5R LMK105 BJ105KV
C150 065G0402105A5K T CAP 0402 1UF 10% 10V X5R LMK105 BJ105KV
C4024 065G0402105A5K T CAP 0402 1UF 10% 10V X5R LMK105 BJ105KV
C151 065G0402105A5K T CAP 0402 1UF 10% 10V X5R LMK105 BJ105KV
C4028 065G0402105A5K T CAP 0402 1UF 10% 10V X5R LMK105 BJ105KV
C157 065G040215031J F CAP 0402 15PF J 50V NPO
C137 065G040215031J F CAP 0402 15PF J 50V NPO
C114 065G040222031J A CAP 0402 22PF J 50V NPO
C4071 065G040222415K A CAP 0402 220NF 10% 16V X7R
C4034 065G040230031J A CAP 0402 30PF 5% 5% 50V NP0
C138 065G040230031J A CAP 0402 30PF 5% 5% 50V NP0
C4037 065G040230031J A CAP 0402 30PF 5% 5% 50V NP0
C609 065G040233131J T CAP CHIP 0402 330PF 50V J NPO
C624 065G040233131J T CAP CHIP 0402 330PF 50V J NPO

59

C611 065G040233131J T CAP CHIP 0402 330PF 50V J NPO
C627 065G040233131J T CAP CHIP 0402 330PF 50V J NPO
C132 065G040247131J A CAP CHIP 0402 470PF J 50V NPO
C118 065G040247131J A CAP CHIP 0402 470PF J 50V NPO
C103 065G040247131J A CAP CHIP 0402 470PF J 50V NPO
C102 065G040247131J A CAP CHIP 0402 470PF J 50V NPO
C117 065G040247131J A CAP CHIP 0402 470PF J 50V NPO
C4009 065G040247312K Y CAP 0402 47NF 10% 16V X7R
C4015 065G040247312K Y CAP 0402 47NF 10% 16V X7R
C4016 065G040247312K Y CAP 0402 47NF 10% 16V X7R
C4013 065G040247312K Y CAP 0402 47NF 10% 16V X7R
C4014 065G040247312K Y CAP 0402 47NF 10% 16V X7R
C4017 065G040247312K Y CAP 0402 47NF 10% 16V X7R
C4018 065G040247312K Y CAP 0402 47NF 10% 16V X7R
C4011 065G040247312K Y CAP 0402 47NF 10% 16V X7R
C4010 065G040247312K Y CAP 0402 47NF 10% 16V X7R
C4012 065G040247312K Y CAP 0402 47NF 10% 16V X7R
C101 065G040250931C Y CAP 0402 5PF 0.25PF 50V NP0
C104 065G040250931C Y CAP 0402 5PF 0.25PF 50V NP0
C105 065G040250931C Y CAP 0402 5PF 0.25PF 50V NP0
C116 065G040250931C Y CAP 0402 5PF 0.25PF 50V NP0
C111 065G040250931C Y CAP 0402 5PF 0.25PF 50V NP0
C4073 065G040250931C Y CAP 0402 5PF 0.25PF 50V NP0
C110 065G040250931C Y CAP 0402 5PF 0.25PF 50V NP0
C615 065G060310232K A CAP CHIP 0603 1000PF K 50V X7R
C602 065G060310232K A CAP CHIP 0603 1000PF K 50V X7R
C754 065G060310432K Y CAP 0603 100NF 10% 50V X7R
C606 065G060310432K Y CAP 0603 100NF 10% 50V X7R
C607 065G060310432K Y CAP 0603 100NF 10% 50V X7R
C618 065G060310432K Y CAP 0603 100NF 10% 50V X7R
C729 065G060310432K Y CAP 0603 100NF 10% 50V X7R
C522 065G060310512K T CAP 0603 1UF 10% 16V X7R
C732 065G060310512K T CAP 0603 1UF 10% 16V X7R
C620 065G060310522K T CAP CHIP 0603 1UF K 25V X7R
C614 065G060310522K T CAP CHIP 0603 1UF K 25V X7R
C619 065G060310522K T CAP CHIP 0603 1UF K 25V X7R
C613 065G060310522K T CAP CHIP 0603 1UF K 25V X7R
C4047 065G060310605M A MLCC 0603 10UF 6.3V X5R +-20%
C4055 065G060310605M A MLCC 0603 10UF 6.3V X5R +-20%
C4029 065G060310605M A MLCC 0603 10UF 6.3V X5R +-20%
C4056 065G060310605M A MLCC 0603 10UF 6.3V X5R +-20%
C4020 065G0603225A5K T CAP 0603 2.2UF 10% 10V X5R
C4019 065G0603225A5K T CAP 0603 2.2UF 10% 10V X5R
C4025 065G0603225A5K T CAP 0603 2.2UF 10% 10V X5R
C4026 065G0603225A5K T CAP 0603 2.2UF 10% 10V X5R
C4027 065G0603225A5K T CAP 0603 2.2UF 10% 10V X5R
C4023 065G0603225A5K T CAP 0603 2.2UF 10% 10V X5R
C4053 065G060347506K M CAP 0603 4.7UF 10% 6.3V X6S
C4043 065G060347506K M CAP 0603 4.7UF 10% 6.3V X6S
C621 065G080510532K A CAP 0805 1UF 10% 50V X7R
C622 065G080510532K A CAP 0805 1UF 10% 50V X7R
C633 065G080510532K A CAP 0805 1UF 10% 50V X7R
C4005 065G0805106A5K A CAP 0805 10UF 10% 10V X5R
C506 065G0805106A5K A CAP 0805 10UF 10% 10V X5R

60

C713 065G0805106A5K A CAP 0805 10UF 10% 10V X5R
C716 065G0805106A5K A CAP 0805 10UF 10% 10V X5R
C717 065G0805106A5K A CAP 0805 10UF 10% 10V X5R
C711 065G0805106A5K A CAP 0805 10UF 10% 10V X5R
C730 065G0805106A5K A CAP 0805 10UF 10% 10V X5R
C728 065G0805106A5K A CAP 0805 10UF 10% 10V X5R
C4080 065G0805106A5K A CAP 0805 10UF 10% 10V X5R
C608 065G080522432K A CAP 0805 220NF 10% 50V X7R
C603 065G080522432K A CAP 0805 220NF 10% 50V X7R
C626 065G080522432K A CAP 0805 220NF 10% 50V X7R
C623 065G080522432K A CAP 0805 220NF 10% 50V X7R
C612 065G080533432K A CAP 0805 330NF 10% 50V X7R
C628 065G080533432K A CAP 0805 330NF 10% 50V X7R
C610 065G080533432K A CAP 0805 330NF 10% 50V X7R
C625 065G080533432K A CAP 0805 330NF 10% 50V X7R
C722 065G0805475A2K A MLCC 0805 4U7 10V X7R +-10%
070GHDCP500HDC HDCP CODE
FB102 071G 56A221 M CHIP BEAD 0805 220R/2000MA
FB4029 071G 56G301 MA CHIP BEAD 0805 300OHM 4A
FB4032 071G 56G301 MA CHIP BEAD 0805 300OHM 4A
FB704 071G 56K121 M CHIP BEAD 120OHM 6A MGLB2012-120T-LF
FB601 071G 56K121 M CHIP BEAD 120OHM 6A MGLB2012-120T-LF
FB701 071G 56K121 M CHIP BEAD 120OHM 6A MGLB2012-120T-LF
FB704 071G 56K121 TA CHIP BEAD 120R/6000MA HCB2012KF-121T60
FB601 071G 56K121 TA CHIP BEAD 120R/6000MA HCB2012KF-121T60
FB502 071G 59A121 M CHIP BEAD 0603 120R 25% 1608E121T3R0-LF
FB4025 071G 59B121 JM CHIP BEAD 0603 120R/1000MA
FB105 071G 59C600 M CHIP BEAD 60 OHM 0603 600MA
FB106 071G 59C600 M CHIP BEAD 60 OHM 0603 600MA
FB104 071G 59C600 M CHIP BEAD 60 OHM 0603 600MA
FB4005 071G 59G301 M CHIP BEAD 0603 300R 25% 200MA
FB4006 071G 59G301 M CHIP BEAD 0603 300R 25% 200MA
FB4018 071G 59G301 M CHIP BEAD 0603 300R 25% 200MA
FB4012 071G 59G301 M CHIP BEAD 0603 300R 25% 200MA
FB4014 071G 59G301 M CHIP BEAD 0603 300R 25% 200MA
FB4017 071G 59G301 M CHIP BEAD 0603 300R 25% 200MA
FB4010 071G 59G301 M CHIP BEAD 0603 300R 25% 200MA
FB4022 071G 59G301 M CHIP BEAD 0603 300R 25% 200MA
FB4015 071G 59G301 M CHIP BEAD 0603 300R 25% 200MA
FB4002 073G 6310810M CHIP INDUCTOR 0.1UH +-10% 50MA
FB4013 073G 6333810M CHIP INDUCTOR 0.33UH 10% 0.75R 100MA
L111 073G 63828 5M CHIP INDUCTOR 0603 0.82UH+-5%
L110 073G 63828 5M CHIP INDUCTOR 0603 0.82UH+-5%
L102 073G 63828 5M CHIP INDUCTOR 0603 0.82UH+-5%
L107 073G 63828 5M CHIP INDUCTOR 0603 0.82UH+-5%
L701 073G253S 71 M SMD CHOKE 2.2UH 20% 0.020R 8.2A
L603 073G253S 83 M SMD CHOKE 47UH 20% 0.13R 1.4A
L604 073G253S 83 M SMD CHOKE 47UH 20% 0.13R 1.4A
L601 073G253S 83 M SMD CHOKE 47UH 20% 0.13R 1.4A
L602 073G253S 83 M SMD CHOKE 47UH 20% 0.13R 1.4A
CN502 088G 34019K AV HDMI HEADER R/A 19P BLACK H=8.4
CN501 088G 34019K AV HDMI HEADER R/A 19P BLACK H=8.4
D501 093G 60505 SCHOTTKY BAT54C 0.2A 30V SOT-23
D502 093G 60505 SCHOTTKY BAT54C 0.2A 30V SOT-23

61

D401 093G 60505 SCHOTTKY BAT54C 0.2A 30V SOT-23
X4001 093G 22S517 YC CRYSTAL HC-49U/SMD 27M 30PPM 20PF
ZD4001 093G 39S940 T ZENER GLZ5.6B 5.6 0.5 MINI-MELF LL-34
ZD4002 093G 39S940 T ZENER GLZ5.6B 5.6 0.5 MINI-MELF LL-34
ZD4003 093G 39S940 T ZENER GLZ5.6B 5.6 0.5 MINI-MELF LL-34
D712 093G 60S913 T DIODE RB501V-40 SOD-323
ZD4005 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD105 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD107 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD120 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD124 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD121 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD125 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD117 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD119 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD118 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD503 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD101 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD102 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD103 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD104 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD122 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD123 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD501 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD502 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD506 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD505 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD504 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
U4001 356G0562X12 SCALER RTD2648 LQFP128
U505 356G0623X05 HDMI SWITCH IT6633E-P LQFP-64
U4003 356G2233073 FLASH W25Q64FVSSIG 64MB SOIC8 2.7~3.6V
Q102 357G07630620HF HF MOSFET 2N7002K_R1_00001 0.3A 60V
Q101 357G07630620HF HF MOSFET 2N7002K_R1_00001 0.3A 60V
D712 393G060S91300T00HF HF RB501V-40_R1_00001 0.1A 45V SOD-323
E715 715G5635M01000004K MAIN BOARD PCB
E715 715G5635M01000004N MAIN BOARD PCB 2nd-source
E715 715G5635M01000004X MAIN BOARD PCB 2nd-source
X12G8001 1 BGP HEAT PAD
HS4000 X90G8014 1 HEAT SINK

IRPFCXAG IR BOARD
SMTIRPFCXAG IR BOARD FOR SMT

CN201 033G8032 5F B CONN 1.25MM 5P R/A 11.2MM 5.7MM
CN201 033G8032 5F X WAFER 1.25MM 5P R/A S1315-05RVB-S01-K
R201 061G0402153 JI RST 0402 15K 5% 1/16W
R204 061G0603101 JT RST CHIP 100R 1/10W 5% TZAI YUAN
R203 061G0603221 JF ST CHIPR 220 OHM +-5% 1/10W FENGHUA
R202 061G0603221 JF ST CHIPR 220 OHM +-5% 1/10W FENGHUA
C201 065G060322515K T CAP 0603 2.2UF 10% 16V X5R
LED201 081G 14 24 EL CHIP LED BLUE/DARK RED
LED201 081G 14 24 GP CHIP LED (BR) GPTD1210BRC-D
U201 356GS927057 IR RECEIVER IRM-H938M3/TR2 38 KHZ 6V
709T56710XS001 COMSUMPTIVE ASSY
E715 715G5671R01000004X IR BOARD PCB
KEPFCXAE KEY BOARD

62

SMTKEPFCXAE KEY BOARD FOR SMT
CN01 033G8032 4F B CONN 1.25MM 4P R/A 9.95MM 5.7MM
CN01 033G8032 4F X WAFER 1.25MM 4P R/A S1315-04RVB-S01-K
R04 061G08051001FT RST CHIP 1K 1/8W 1%
R03 061G08051801FY RST CHIP R 1K8 +/-1% 1/8W
R02 061G08052701FY RST CHIP 2K7 1/8W 1%
R05 061G08057500FF RST CHIPR 750 OHM +-1% 1/8W FENGHUA
R07 061G08057500FF RST CHIPR 750 OHM +-1% 1/8W FENGHUA
R06 061G08057500FF RST CHIPR 750 OHM +-1% 1/8W FENGHUA
R01 061G08057501FY RST CHIP R 7K5 1/8W +/-1%
SW02 077G 607 2 FD CHIP TACT SW BY FORWARD SFKQGMA2125T-PL
SW05 077G 607 2 FD CHIP TACT SW BY FORWARD SFKQGMA2125T-PL
SW07 077G 607 2 FD CHIP TACT SW BY FORWARD SFKQGMA2125T-PL
SW01 077G 607 2 FD CHIP TACT SW BY FORWARD SFKQGMA2125T-PL
SW04 077G 607 2 FD CHIP TACT SW BY FORWARD SFKQGMA2125T-PL
SW03 077G 607 2 FD CHIP TACT SW BY FORWARD SFKQGMA2125T-PL
SW06 077G 607 2 FD CHIP TACT SW BY FORWARD SFKQGMA2125T-PL
SW01 077G 607 2 HC TACT SW 4P 1.5MM 160G TS-4402-1.58B-01
SW06 077G 607 2 HC TACT SW 4P 1.5MM 160G TS-4402-1.58B-01
SW07 077G 607 2 HC TACT SW 4P 1.5MM 160G TS-4402-1.58B-01
SW05 077G 607 2 HC TACT SW 4P 1.5MM 160G TS-4402-1.58B-01
SW02 077G 607 2 HC TACT SW 4P 1.5MM 160G TS-4402-1.58B-01
SW03 077G 607 2 HC TACT SW 4P 1.5MM 160G TS-4402-1.58B-01
SW04 077G 607 2 HC TACT SW 4P 1.5MM 160G TS-4402-1.58B-01

709T57110XS001 COMSUMPTIVE ASSY
Q05G6054 1 SHEET
Q09G6012 1 PIN

E715 715G5711K01000004S KEY BOARD PCB
E715 715G5711K01000004X KEY BOARD PCB 2nd-source
E750 LCE315TAT01AD8810X PANEL TPT315B5-TAT01 R00F XM TPV 2nd-source
E750 LCV315TAT01AD8811X PANEL TPT315B5-TAT01 R00C XM(BOE) TPV

P12G6311010 RUBBER PAD SILICONE
P33E0408ADT01L0200 DECO_KEY
P33E0468AKZ01C0100 LENS_IR
P34E12010GMZ3K01BB REAR_COVER
P34E12050GM01K0100 COVER_STAND
P34E1238ADT01L0100 COVER_HINGE
P34E1239ADT01L01BA BASE
P34E1424ADTZ1L01BA DECO_BEZEL
PLTVCL621UXD1 POWER BOARD

CN8901 033G380212B YH WAFER 12P 2.0 DIP
IC9302 056G 139 8 PHOTO-COUPLER PS2561DL1-1 CTR Q100~200%
IC9401 056G 139 8 PHOTO-COUPLER PS2561DL1-1 CTR Q100~200%
IC9102 056G 139 8 PHOTO-COUPLER PS2561DL1-1 CTR Q100~200%
IC9102 056G 139 9 IC EL817M(X) PHOTOCOUPLER DIP-4
IC9401 056G 139 9 IC EL817M(X) PHOTOCOUPLER DIP-4
IC9302 056G 139 9 IC EL817M(X) PHOTOCOUPLER DIP-4
IC9301 056G 379121 IC STR- A6069H DIP-8
Q8203 057G 600948 MOSFET P0420ATF 4A 200V TO-220F
RV9901 061G 46621 W VARISTOR 620V 10% 14*6
C9901 063G107K224 EM CAP X2 220NF 10% 305V BULK ( B )
C9904 063G107K474 EM CAP X2 470NF 10% 305V
FB9910 071G 55 21 H1 BEAD 6.0*10 700R 25% BF-I60100R-706B
FB9902 071G 55 21 H1 BEAD 6.0*10 700R 25% BF-I60100R-706B

63

FB9911 071G 55 21 H1 BEAD 6.0*10 700R 25% BF-I60100R-706B
FB9901 071G 55 21 H1 BEAD 6.0*10 700R 25% BF-I60100R-706B
L9901 073G 174106 X LINE FILTER 13MH MIN 3LFT201110-133M
L9902 073G 174106 X LINE FILTER 13MH MIN 3LFT201110-133M
L9103 073G 253 91 V CHOKE COIL 3.5UH+-10%
L9101 073G 253 91 V CHOKE COIL 3.5UH+-10%
L9301 073G 253 91 V CHOKE COIL 3.5UH+-10%
L9102 073G 253 91 V CHOKE COIL 3.5UH+-10%
L8102 073G 253203 X CHOKE COIL 5UH 15% --
T9301 080GL52P 54 H X'FMR 1000UH 10% 40UH EQ30 BCK-13026-HA
CN9901 087G 50147D HC AC SOKET R/A 2P 12DEGREE H=12.8
D9107 093G 60334 SCHOTTKY SR506-44 5A 60V DO-201AD

FOR
CN9901

0Q1G 340 8140 SCREW Q1-SELF TAPING SCREW :Q X8.0

CN9902 311GW250B13BBX WAFER 2.5MM 13P R/A 35MM 7MM
NR9901 361G0058309MEW007A NTCR 3R 20% 3.6W SCK15037MJY501
C9810 367G315X151PKZ000S EC 150UF 20% 450V 18*45 3000 HR 1200MA -
L8101 373G0253249CP0 BOOST CHOKE 33UH 10% EQ25 0.5A L020692-6
T9101 380GL32P110CP0 X'FMR 420UH 10% 20UH PQ3220 T021238-8
T9101 380GL32P110N00 X'FMR 420UH 10% -- PQ3220 YUVA-2052-1
705TPC57022 Q9101 ASSY
Q9101 057G 667 21 MOSFET STP10NK70ZFP 8.6A 700V TO-220FP
0M1G1730 8120 SCREW
HS9101 Q90G0087 7 HEAT SINK
705TPC57023 Q8101 & D8103 ASSY
D8103 093G 60258 DIODE FME-220B TO-220 SANKEN
0M1G1730 8120 SCREW
Q8101 357G0600980 MOSFET AOTF454L 13A 150V 41W TO-220F
HS8101 Q90T0237 1 HEAT SINK
705TPC93030 BD9901 ASSY
HS9901 090G6064 1 HEAT SINK
BD9901 093G 50460925 BRIDGE TS6B06G-01 6A 800V KBJ

0M1G1730 8120 SCREW
705TPC93031 D9104 & D9105 ASSY

HS9102 090G6064 1 HEAT SINK
D9105 093G 52 57 RECTIFIER FMXA-2202S 20A 200V TO-220F
D9104 093G 52909 RECTIFIER SFF1006G 10A 400V ITO-220AB
D9104 093G 220 24 DIODE FMX-23S SANKEN

0M1G1730 8120 SCREW
705TPC93032 D9106 & D9305 ASSY

HS9103 090G6064 1 HEAT SINK
D9106 093G 60329 DIODE FMEN-220A 20A/100V TO-220
D9305 093G 60987 SCHOTTKY FMEN-2308 30A 80V TO-22OF

0M1G1730 8120 SCREW
705TXB84014 F9901 ASS"Y

EF9901 084G 34 10 FUSE CLIP
EF9901 084G 34 14 FUSE -- -- --
F9901 084G 41 3 C FUSE 3.15A 250V UDA3.15(PF)
PLCL621UXD1SMT ADAPTER BOARD FOR SMT
IC8201 056G 158501 IC AS431AN-E1 SOT23
IC9101 056G 379175 IC LD7523GS SOP-8
IC8101 056G 700 40 LED DRIVER LD7400GS SOP-8
Q9402 057G 417 4 PMBS3904/PHILIPS-SMT(04)
Q9401 057G 419912 T TRANSISTOR 2SD1624T-TD-E PCP

64

Q8302 057G 759 2A HF TANSISTOR 2N7002H SOT-23
Q8201 057G 760 4A DTA144WN3/S SOT-23
Q8202 057G 760 5A DTC 144WN3/S SOT-23
Q9601 057G 769900 SMALLTRAN BCR1002N3 0.2A 50V SOT23
Q8301 057G 769900 SMALLTRAN BCR1002N3 0.2A 50V SOT23
R8302 061G0805000 JI RST 0805 MAX0.05R 5% 1/8W TA-I
R8303 061G08051001FI RST CHIPR 1KOHM +-1% 1/8W TA-I
R9601 061G08051001FI RST CHIPR 1KOHM +-1% 1/8W TA-I
R9602 061G08051001FI RST CHIPR 1KOHM +-1% 1/8W TA-I
R9124 061G08051001FT RST CHIP 1K 1/8W 1%
R9403 061G08051002FI RST 0805 10K 1% 1/8W
R8212 061G08051002FI RST 0805 10K 1% 1/8W
R8207 061G08051002FI RST 0805 10K 1% 1/8W
R9111 061G08051002FI RST 0805 10K 1% 1/8W
R8106 061G08051002FI RST 0805 10K 1% 1/8W
R8304 061G08051002FI RST 0805 10K 1% 1/8W
R9404 061G08051002FI RST 0805 10K 1% 1/8W
R9130 061G08051002FI RST 0805 10K 1% 1/8W
R9401 061G08051002FI RST 0805 10K 1% 1/8W
R8211 061G08051003FI RST 0805 100K 1% 1/8W
R8209 061G08051003FI RST 0805 100K 1% 1/8W
R8210 061G08051003FI RST 0805 100K 1% 1/8W
C9123 061G0805103 JT RST 0805 10K 5% 1/8W
C9112 061G0805103 JT RST 0805 10K 5% 1/8W
R9107 061G08052001FT RST CHIP 2K 1/8W 1%
R9127 061G08052202FI RST 0805 22K 1% 1/8W
R9125 061G08052202FI RST 0805 22K 1% 1/8W
R9127 061G08052202FY RST CHIPR 22 KOHM +-1% 1/8W
R9108 061G08052209FT RST 0805 22R 1% 1/8W
R9129 061G08052401FT RST CHIP R 2K4 +/-1% 1/8W
R9129 061G08052401FY RST CHIP 2K4 1/8W 1%
R9134 061G08053002FI RST 0805 30K 1% 1/8W
R9134 061G08053002FT RST CHIP 30K 1/8W 1%
R8101 061G0805303 JI RST CHIPR 30 KOHM +-5% 1/8W
R8102 061G0805304 JI RST CHIPR 300K OHM +-5% 1/8W
R8305 061G0805304 JI RST CHIPR 300K OHM +-5% 1/8W
R9109 061G0805330 JF RST CHIPR 33 OHM +-5% 1/8W FENGHUA
R8105 061G0805330 JI RST CHIPR 33 OHM +-5% 1/8W 0805
R9316 061G08053301FI RST 0805 3.3K 1% 1/8W
R9317 061G08053301FI RST 0805 3.3K 1% 1/8W
R9126 061G08053301FT RST CHIP 3K3 1/8W 1%
R9311 061G0805475 JT RST CHIP 4.7M 5% 1/8W
R9128 061G08055102FF RST CHIPR 51KOHM +-1% 1/8W FENGHUA
R9128 061G08055102FI RST 51K OHM 1% 1/8W TA-I
R9318 061G08055601FI RST CHIPR 5.6 KOHM +-1% 1/8W 0805
R9319 061G08056201FT RST CHIPR 6.2KOHM +-1% 1/8W TZAI YUAN
R9309 061G08056203FT RST CHIP 620K 1/8W 1%
JR802 061G1206000 JI RST 1206 MAX0R05 5% 1/4W
JR903 061G1206000 JI RST 1206 MAX0R05 5% 1/4W
JR901 061G1206000 JI RST 1206 MAX0R05 5% 1/4W
JR902 061G1206000 JI RST 1206 MAX0R05 5% 1/4W
JR803 061G1206000 JI RST 1206 MAX0R05 5% 1/4W
R9103 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN
JR905 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN

65

JR906 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN
R8103 061G12061002FI RST 1206 10K 1% 1/4W
R9303 061G12061003FT RST 1206 100K 1% 1/4W SMD1206100KF
R9302 061G12061003FT RST 1206 100K 1% 1/4W SMD1206100KF
R9305 061G12061003FT RST 1206 100K 1% 1/4W SMD1206100KF
R9304 061G12061003FT RST 1206 100K 1% 1/4W SMD1206100KF
R9119 061G1206101 JT RST CHIPR 100 OHM +-5% 1/4W TZAI YUAN
R9118 061G1206101 JT RST CHIPR 100 OHM +-5% 1/4W TZAI YUAN
R9313 061G1206101 JT RST CHIPR 100 OHM +-5% 1/4W TZAI YUAN
R9132 061G1206101 JT RST CHIPR 100 OHM +-5% 1/4W TZAI YUAN
R9314 061G1206101 JT RST CHIPR 100 OHM +-5% 1/4W TZAI YUAN
R9113 061G1206101 JT RST CHIPR 100 OHM +-5% 1/4W TZAI YUAN
R9114 061G1206101 JT RST CHIPR 100 OHM +-5% 1/4W TZAI YUAN
R9131 061G1206101 JT RST CHIPR 100 OHM +-5% 1/4W TZAI YUAN
R9306 061G12061504FT RST CHIP 1M5 1/4W 1%
R9308 061G12061504FT RST CHIP 1M5 1/4W 1%
R9307 061G12061504FT RST CHIP 1M5 1/4W 1%
R9133 061G1206184 JF RST CHIPR 180KOHM +-5% 1/4W FENGHUA
R9133 061G1206184 JY RST CHIPR 180K +-5% 1/4W YAGEO
R8204 061G12062009FI RST 1206 20R 1% 1/4W TA-I
R8203 061G12062009FI RST 1206 20R 1% 1/4W TA-I
R8213 061G12062009FI RST 1206 20R 1% 1/4W TA-I
R8205 061G12062009FI RST 1206 20R 1% 1/4W TA-I
R8201 061G12062009FI RST 1206 20R 1% 1/4W TA-I
R8202 061G12062009FI RST 1206 20R 1% 1/4W TA-I
R9106 061G1206203 JI RST 20K OHM 5% 1/4W TA-I
R8306 061G1206304 JI RST 1206 300K 5% 1/4W
R8104 061G1206330 JI RST 1206 33R 5% 1/4W
R9402 061G12063300FT RST 1206 330R 1% 1/4W
R9901 061G1206394 JT RST CHIPR 390K +-5% 1/4W TZAI YUAN
R9904 061G1206394 JT RST CHIPR 390K +-5% 1/4W TZAI YUAN
R9905 061G1206394 JT RST CHIPR 390K +-5% 1/4W TZAI YUAN
R9902 061G1206394 JT RST CHIPR 390K +-5% 1/4W TZAI YUAN
R9906 061G1206394 JT RST CHIPR 390K +-5% 1/4W TZAI YUAN
R9903 061G1206394 JT RST CHIPR 390K +-5% 1/4W TZAI YUAN
R9315 061G12064700FI RST 1206 470R 1% 1/4W TA-I
R8109 061G12064700FI RST 1206 470R 1% 1/4W TA-I
R9110 061G12064700FI RST 1206 470R 1% 1/4W TA-I
R9312 061G1206479 JT RST 1206 4.7R 5% 1/4W
R8206 061G1206512 JI RST 5.1K OHM 5% 1/4W TA-I
R9117 061G1206512 JT RST CHIPR 5.1 KOHM +-5% 1/4W TZAI YUAN
R9116 061G1206512 JT RST CHIPR 5.1 KOHM +-5% 1/4W TZAI YUAN
R9115 061G1206512 JT RST CHIPR 5.1 KOHM +-5% 1/4W TZAI YUAN
R8301 061G12068202FT RST CHIPR 82KOHM +-1% 1/4W TZAI YUAN
R8208 061G12069102FF RST CHIP 1206 91K OHM 1/4W 1%
R8214 061G12069102FF RST CHIP 1206 91K OHM 1/4W 1%
R8214 061G12069102FY RST 1206 91K 1% 1/4W
R8208 061G12069102FY RST 1206 91K 1% 1/4W
C8106 065G080510232K F CAP 0805 1000PF 10% 50V X7R
C8301 065G080510232K F CAP 0805 1000PF 10% 50V X7R
C9105 065G080510232K Y CAP CHIP 0805 1N 50V X7R +/-10%
C9303 065G080510332K A CAP CHIP 0805 10NF K 50V X7R
C9106 065G080510332K F CAP 0805 10NF K 50V X7R
C9117 065G080510432K F CAP CHIP 0805 0.1UF K 50V X7R

66

C8104 065G080510432K T 0.1UF K 50V X7R TAIYO YUDEN
C9103 065G080510432K T 0.1UF K 50V X7R TAIYO YUDEN
C9304 065G080510432K T 0.1UF K 50V X7R TAIYO YUDEN
C8102 065G080510432K T 0.1UF K 50V X7R TAIYO YUDEN
C9311 065G080510432K T 0.1UF K 50V X7R TAIYO YUDEN
C9401 065G080510432K T 0.1UF K 50V X7R TAIYO YUDEN
C9104 065G080510432K T 0.1UF K 50V X7R TAIYO YUDEN
C9601 065G080510532K A CAP 0805 1UF 10% 50V X7R
C8302 065G080510532K M CAP 0805 1UF 10% 50V X7R
C9312 065G080522432K T CAP 0805 220NF 10% 50V X7R UMK212 B7224
C8105 065G080547131J A CAP 0805 470PF 5% 50V NP0
C9118 065G080547432K T CAP CHIP 0805 0.47UF K 50V X7R
C9302 065G080547432K T CAP CHIP 0805 0.47UF K 50V X7R
Q9401 357G0761A0100T SMALLTRAN BTC4672M3 5A 50V 0.6W SOT-89
D9602 393G006404200P00HF HF BAV70_R1_00001 0.5A 100V SOT-23
D8101 393G060S93400T00HF HF SS0520_R1_00001 0.5A 20V SOD-123
D9102 393G060S93400T00HF HF SS0520_R1_00001 0.5A 20V SOD-123
PLCL621UXD1AI ADAPTER BOARD FOR AI
CN9901 006G 31500 EYELET
IC9103 056G 158 10 T DC/DC AS431AZTR-E1 150MA 40V TO-92
IC9303 056G 158 10 T DC/DC AS431AZTR-E1 150MA 40V TO-92
R9301 061G 30310852T SY RST FUSE 0.1R 5% 1W
R8107 061G152M10852T SY RST MOF 0R1 5% 2W
R9101 061G152M10852T SY RST MOF 0R1 5% 2W
R9310 061G152M12952T SY RST MOF 1R2 5% 2W
R9112 061G152M33852T SY RST MOF 0R33 5% 2W
R9102 061G152M82352T SY RST MOFR 82KOHM +-5% 2WS FUTABA
C9114 065G 1K10293T CAP CER 1NF 10% 1KV R
C9301 065G 1K1029ST CAP CER 1NF 10% 1KV R
C9101 065G 1K22293S CAP CER 2.2NF 10% 1KV R TAPING
C9108 065G 1K4719ST CAP CER 470PF 10% 1KV R
C9113 065G 1K4719ST CAP CER 470PF 10% 1KV R
C9121 065G 1K4719ST CAP CER 470PF 10% 1KV R
C9307 065G 1K4719ST CAP CER 470PF 10% 1KV R
C9903 065G306K4712SR CAP Y1 470PF 10% 250V Y5P
C9902 065G306K4712SR CAP Y1 470PF 10% 250V Y5P
C9912 065G306K4712SR CAP Y1 470PF 10% 250V Y5P
C9910 065G306K6812SR CAP Y1 680PF 10% 250V Y5P
C9402 067G 3151007KB A EC 10UF 20% 50V 6.3*7 3000 HR
C9305 067G 3151007KB A EC 10UF 20% 50V 6.3*7 3000 HR
C9102 067G 3151007KB A EC 10UF 20% 50V 6.3*7 3000 HR
C8101 067G 3151007KB A EC 10UF 20% 50V 6.3*7 3000 HR
C9306 067G 4151017KT EC 100UF 20% 50V 8*12 ED -
C9107 067G 5151018KT EC 100UF 20% 63V EV1J101MPN1012RSU
C9119 067G 5151018KT EC 100UF 20% 63V EV1J101MPN1012RSU
C9111 067G 5153316KT EC 330UF 20% 35V 10*12 5000 HR
C9122 067G 5153316KT EC 330UF 20% 35V 10*12 5000 HR
C8108 067G 5154709KT EC 47UF 20% 100V 10*12
C8107 067G 5154709KT EC 47UF 20% 100V 10*12
C8109 067G 5154709KT EC 47UF 20% 100V 10*12
C9309 067G 5154714KT EC 470UF 20% 25V EV1E471MPN1012RSU
C9308 067G204S3313KT CAP CS 330UF 20% 16V 10*7 2000 HR
C9115 067G215H1024KT EC 1000UF 20% 25V 10*20
C9310 067G215P2714KT EC 270UF 20% 25V 10*9

67

FB9903 071G 55 9 T BEAD 3.5*0.8*6.0MM 110R HF
J925 071G 55 9 T BEAD 3.5*0.8*6.0MM 110R HF
J905 071G 55 9 T BEAD 3.5*0.8*6.0MM 110R HF
ZD9101 093G 3954752T ZENER MTZJ16B 16V 0.5W DO-35
ZD9401 093G 3954752T ZENER MTZJ16B 16V 0.5W DO-35
ZD9602 093G 3957752T GDZJ6.2B
ZD8301 093G 3995652T DIODE GDZJ30B DO-35
ZD9603 093G 3995652T DIODE GDZJ30B DO-35
ZD9301 093G 3995652T DIODE GDZJ30B DO-35
ZD9601 093G 3996052T DIODE GDZJ20B DO-35
D9304 093G 6451652T 1N4148
D9601 093G 6451652T 1N4148
ZD9401 093G 39G 8 ZENER GDZJ16B 16 0.5 DO-35
ZD9101 093G 39G 8 ZENER GDZJ16B 16 0.5 DO-35
D9101 093G110050152T DIODE PR1007 1A/1000V 500NS DO-41
D9302 093G110050152T DIODE PR1007 1A/1000V 500NS DO-41
D9303 093G110050152T DIODE PR1007 1A/1000V 500NS DO-41
D9301 093G110050152T DIODE PR1007 1A/1000V 500NS DO-41
J927 095G 90 23 JUMP WIRE - -
J912 095G 90 23 JUMP WIRE - -
J911 095G 90 23 JUMP WIRE - -
J805 095G 90 23 JUMP WIRE - -
FB9907 095G 90 23 JUMP WIRE - -
J804 095G 90 23 JUMP WIRE - -
J930 095G 90 23 JUMP WIRE - -
J923 095G 90 23 JUMP WIRE - -
FB9908 095G 90 23 JUMP WIRE - -
J913 095G 90 23 JUMP WIRE - -
J917 095G 90 23 JUMP WIRE - -
J906 095G 90 23 JUMP WIRE - -
FB9906 095G 90 23 JUMP WIRE - -
J918 095G 90 23 JUMP WIRE - -
J801 095G 90 23 JUMP WIRE - -
J922 095G 90 23 JUMP WIRE - -
J919 095G 90 23 JUMP WIRE - -
J803 095G 90 23 JUMP WIRE - -
J909 095G 90 23 JUMP WIRE - -
J807 095G 90 23 JUMP WIRE - -
J802 095G 90 23 JUMP WIRE - -
J926 095G 90 23 JUMP WIRE - -
J907 095G 90 23 JUMP WIRE - -
J901 095G 90 23 JUMP WIRE - -
J903 095G 90 23 JUMP WIRE - -
J920 095G 90 23 JUMP WIRE - -
J904 095G 90 23 JUMP WIRE - -
J910 095G 90 23 JUMP WIRE - -
J928 095G 90 23 JUMP WIRE - -
J902 095G 90 23 JUMP WIRE - -
J929 095G 90 23 JUMP WIRE - -
C9906 365G306K1512SR CAP Y1 150PF 10% 250V Y5P
C9120 367G415X3317KT EC 330UF 20% 50V 12.5*12
C9116 367G415X6814KT EC 680UF 20% 25V 12.5*12
C9110 367G515C102GKT EC 1000UF 20% 35V 12.5*20 6000HRS
C9109 367G515C102GKT EC 1000UF 20% 35V 12.5*20 6000HRS

68

E715 715G5654P01001002M POWER BOARD PCB 2nd-source
E715 715G5654P01001002S POWER BOARD PCB

Z40G0002ALL01A OTHER LABEL
Q02G7060001001 BOLT

M00201 Q02G706100200100HX BOLT
M00201 Q02G706100200100XL BOLT

Q11G701027000L PCB-SUPPORT
Q12G6300 25 3 FOOT PAD
Q12G714001100100SS HEAT PAD
Q16G0001 10 12 EVA WASHER
Q16G0001 20 38 EVA
Q36T 600 37 26 GP NON-WOVEN FABRIC
Q45G8801 TV007 PROTECT BAGX550X300X0.04

M04501 Q45G99010TV03900HW PROTECT BAG
M04501 Q45G99010TV03900WN PROTECT BAG

Q50G 500 TV005 CABLE TIE
Q52G1501150523 W INSULATING PLATE
Q52G18010TV08200ZA INSULATING SHEET
X15T841320100000Z1 BKT_STAND
X15T8416101000GMZ1 BKT_IO
X15T8425101000GMZ1 BKT_IO
X15T849310200000BL BKT_STAND
X15T849410100000BL BKT_STAND
X40G2012032X3600ZA IO LABEL
X40G2012032X3700ZA IO LABEL

M04401 X44GJA661010FS CUSHION-TL
M04401 X44GJA661010SY CUSHION-TL
M04402 X44GJA662010FS CUSHION-TR
M04402 X44GJA662010SY CUSHION-TR
M04403 X44GJA663020FS CUSHION-BL
M04403 X44GJA663020SY CUSHION-BL
M04404 X44GJA664020FS CUSHION-BR
M04404 X44GJA664020SY CUSHION-BR

X44GJA66501EPE CUSHION-TM
X44GJA6661505B ARTWORK CARTON
E08901 089G214A15N HL AC POWER CORD 1500MM
092GB1JX1A3DGC BATTERY 1.5V BATTERY FOR LR03
0G1G 240 20 47 CR3 SCREW
0M1G 940 16225 CR3 SCREW M1-MACHINE SCREW X16
317GARFM001CHH RF MODULE CBIP-VII
398GRABD6NCACC REMOTE AOC RL76E-2 CHINESE
Q45G8801 TV004 PE PACKINGX290X195X0.04
Q45G8801 TV012 PROTECT BAG
Q45G8801 TV012 PROTECT BAG
X41G32MV61534B MANUAL CITA T3264M
X41G78DV61501D WARRANTY CARD AOC CHINA
040G 58162435A MANUAL P/N LABEL
Q40G 581689 4B SN LABEL(58X35MM)
X40G0001624 2A LABEL FOR SCREW PE BAG
X40G0001624 2A LABEL FOR SCREW PE BAG
X40G000162413A CARTON LABEL
X40G000162416A OTHER LABEL --CEL LABEL G1 1.9
X40G032061553A RATING LABEL --T3264M

69

70
