SERVICE MANUAL

客户

维修手册

机种名

销售地区

AOC

T3203D

中国大陆

E325MTNDC3A2NP

首次发布日期: 2/2007

E325MTNDC3A3NP

1

目录

www.ma163.com 电子技术资料网

1. 安全与注意事项------------------------------------------------------------------- 03

2. 技术规格------------------------------------------------------------------------- 05

3. 操作说明及工厂模式调整-----------------------------------------------------------06

4. ISP 升级流程 --------------------------------------------------------------------- 19

5. 故障处理流程--------------------------------------------------------------------- 27

6. 拆卸流程图----------------------------------------------------------------------- 32

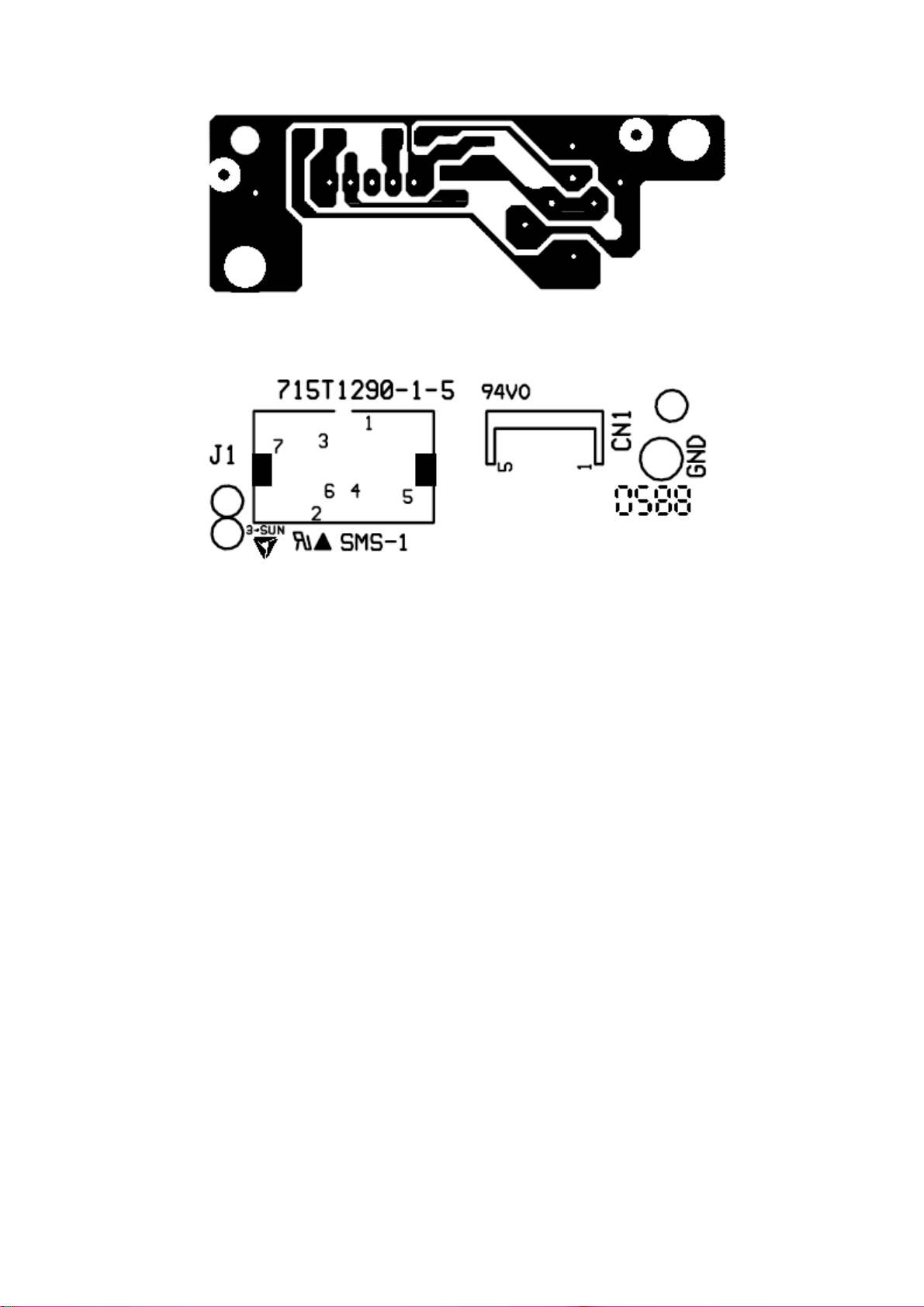

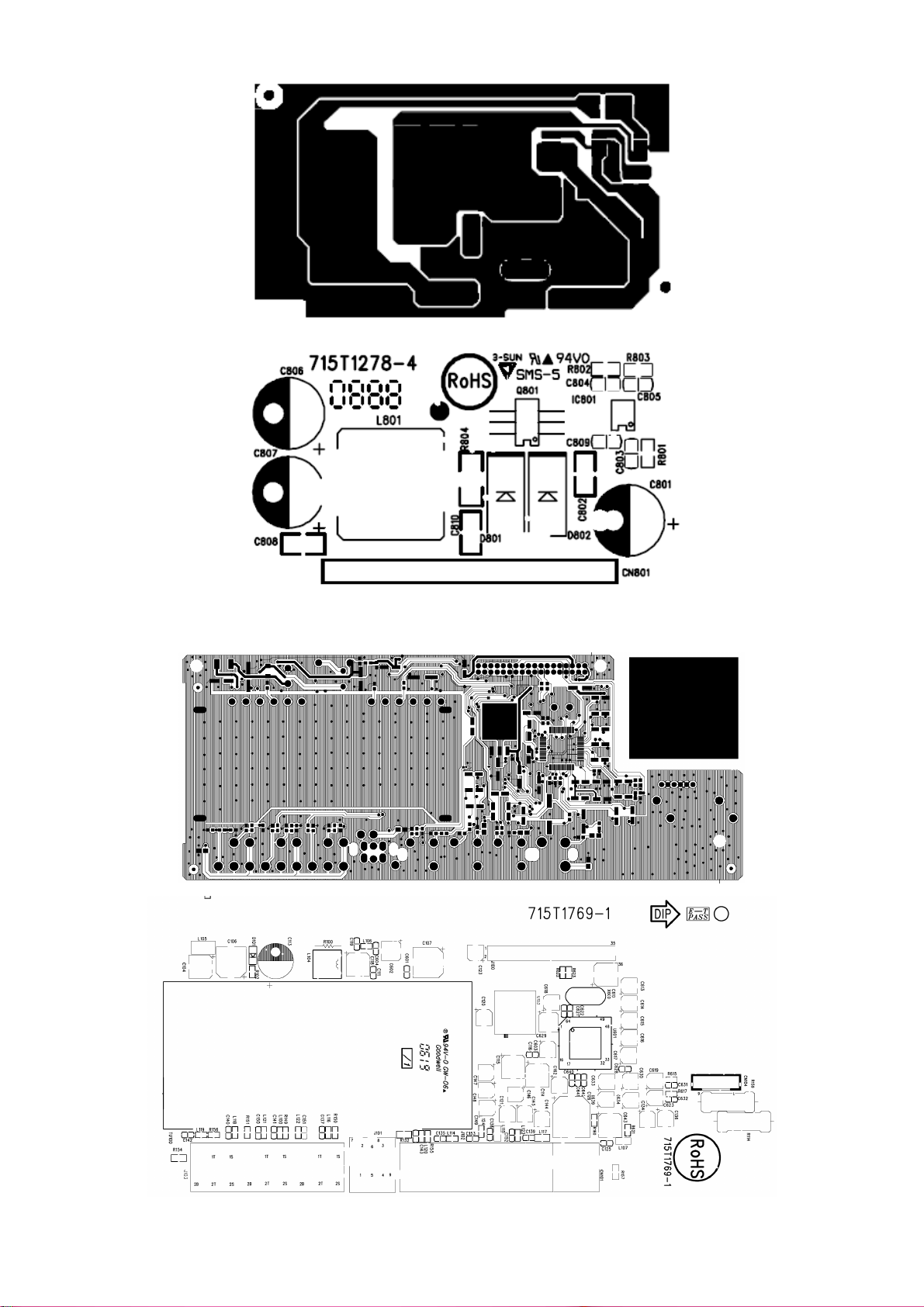

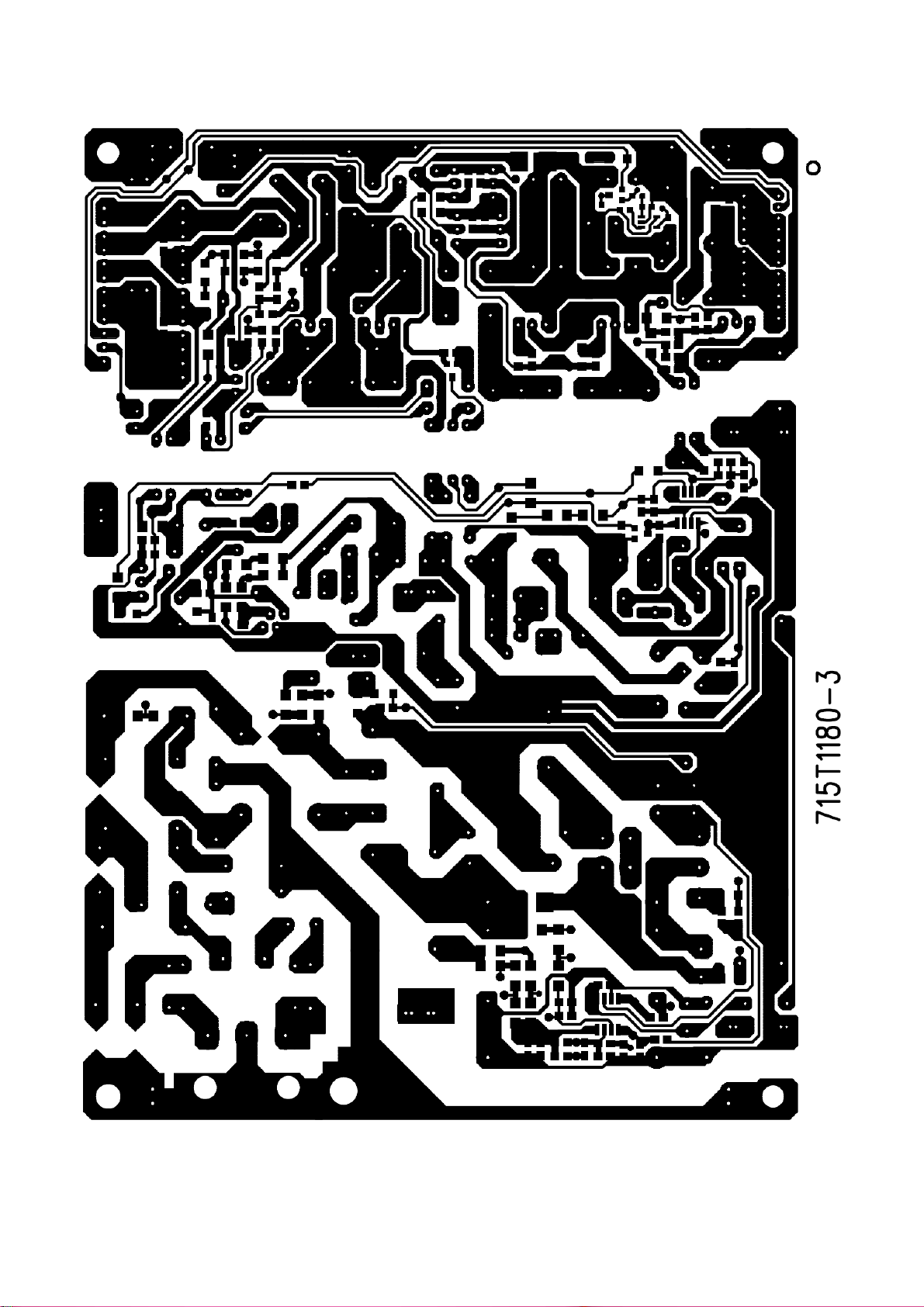

7. PCB 分布图 ---------------------------------------------------------------------- 36

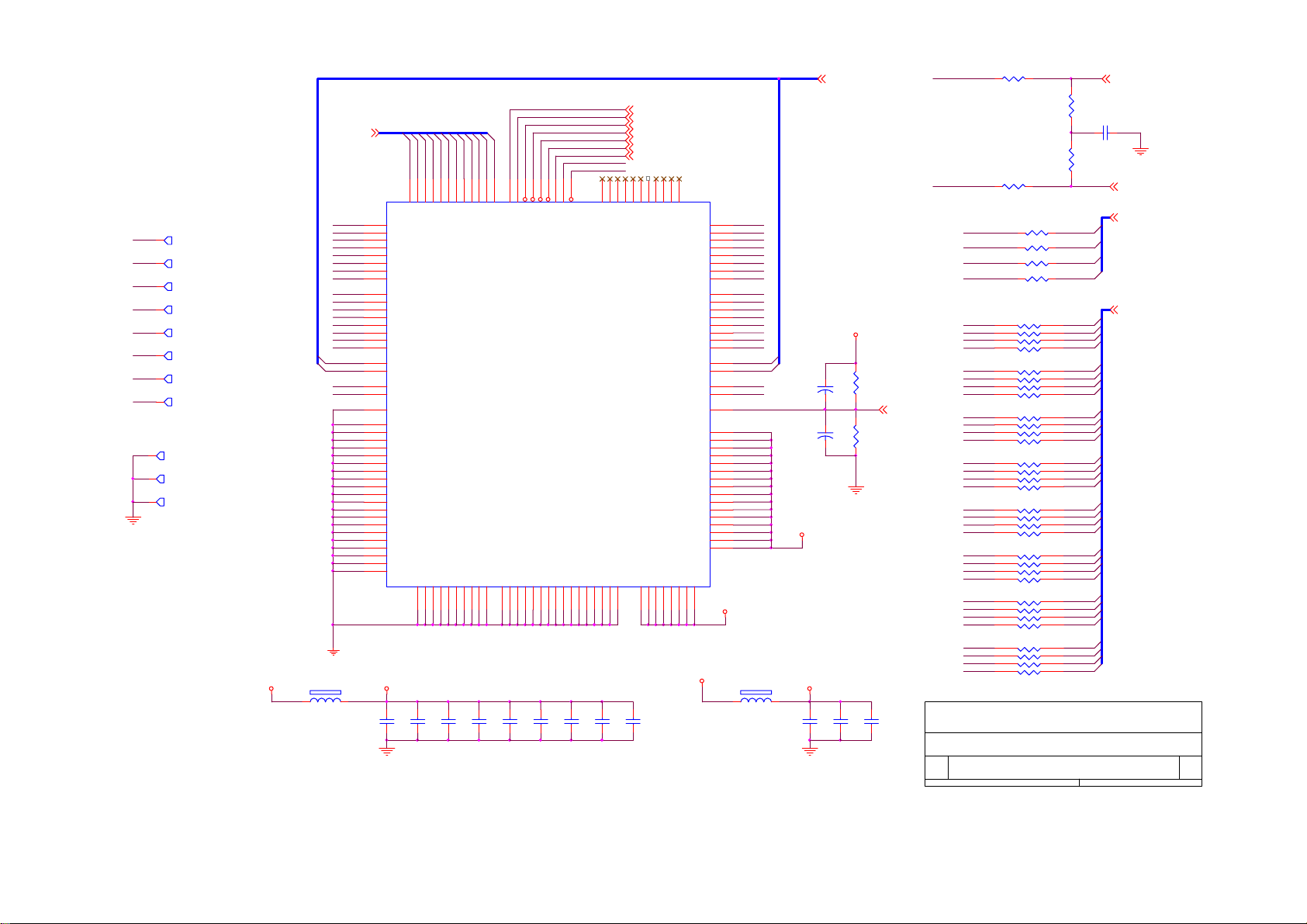

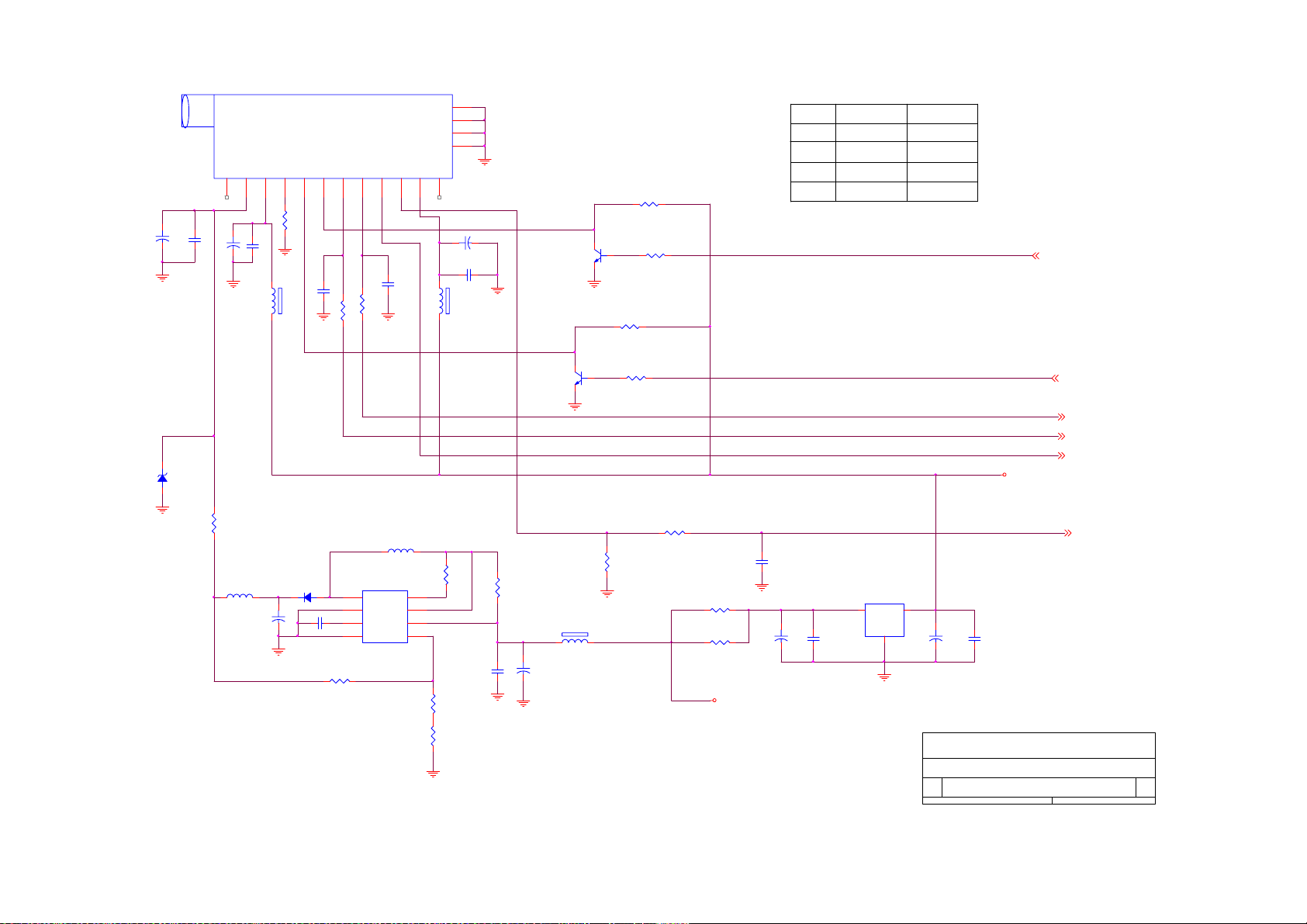

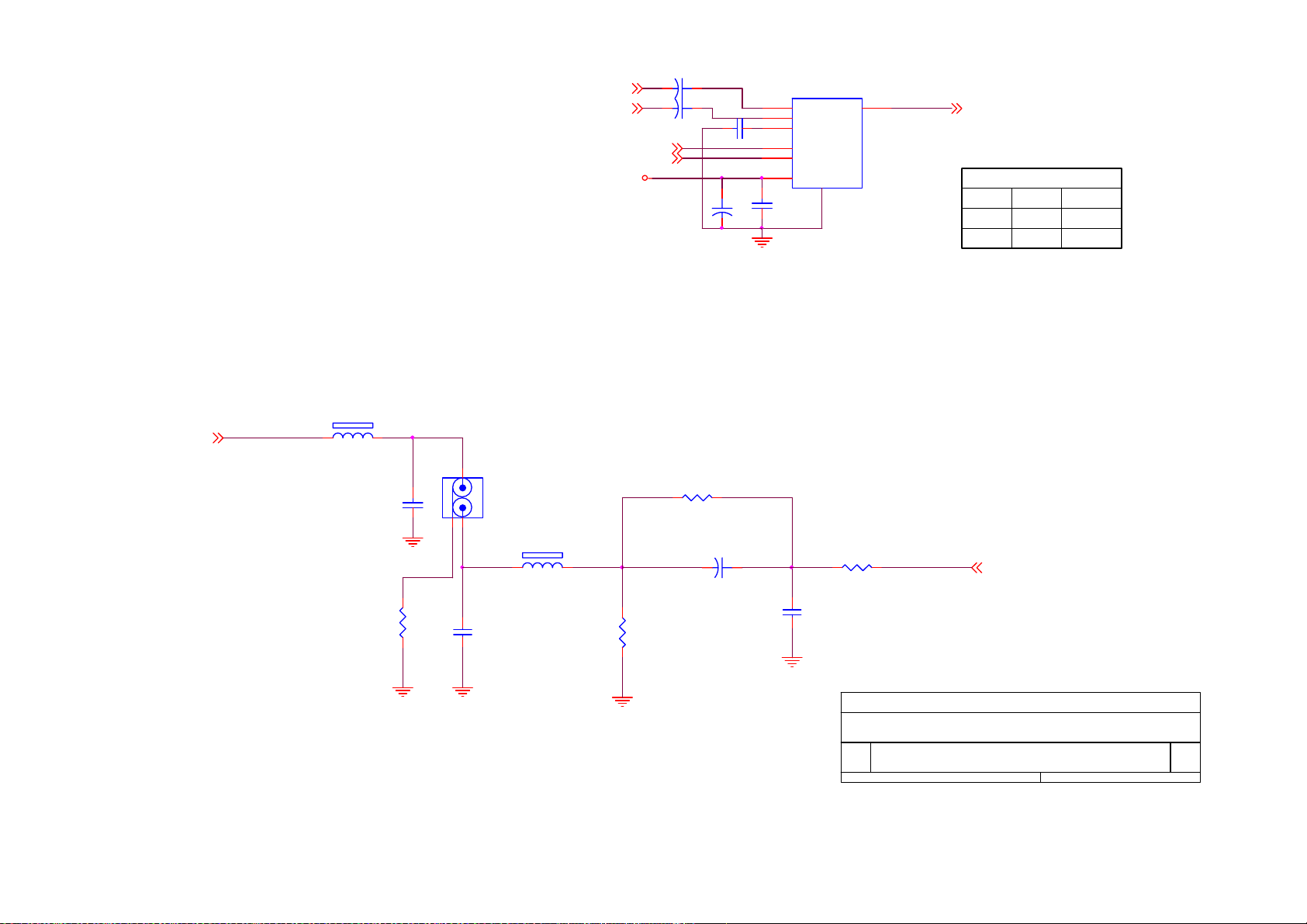

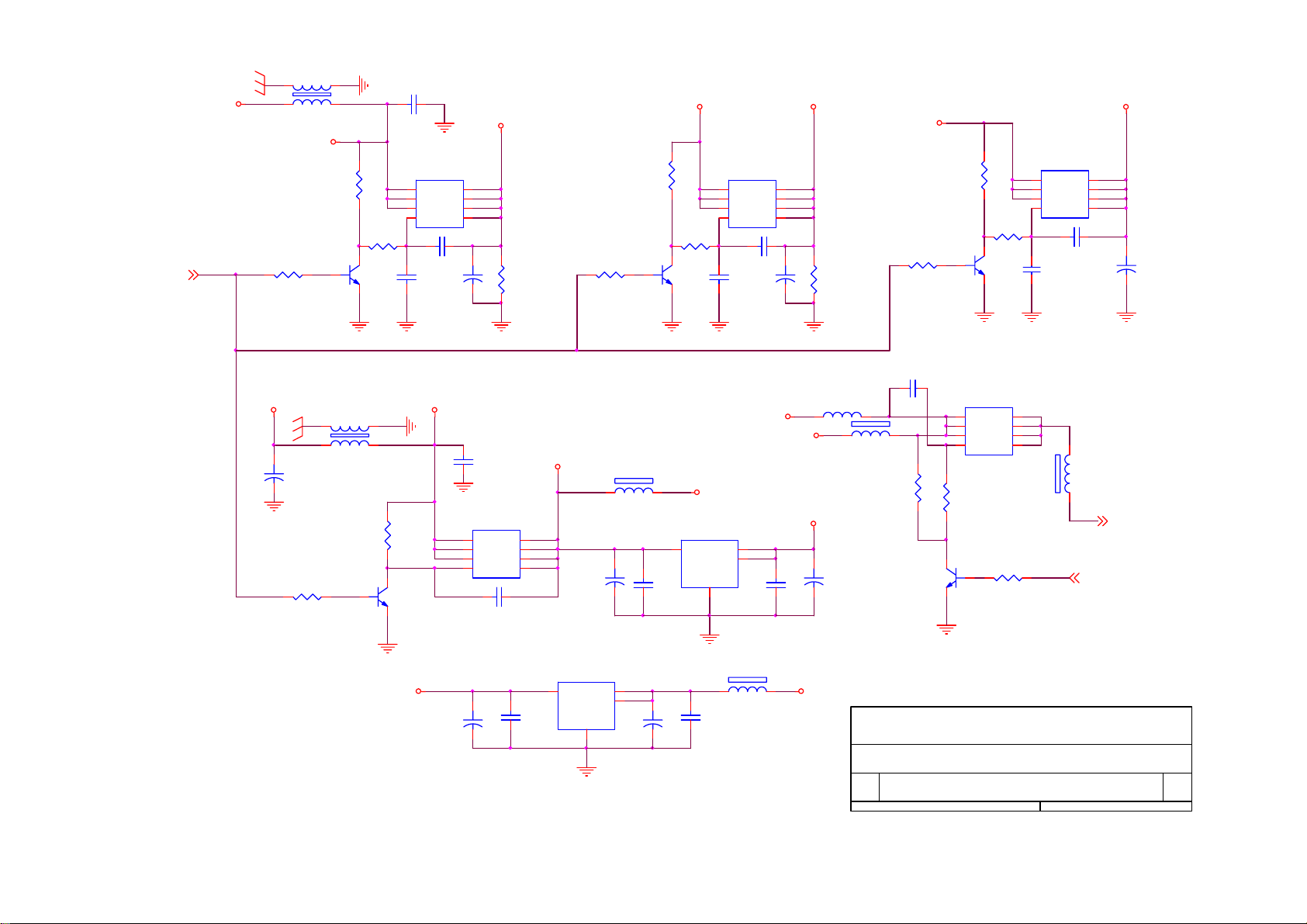

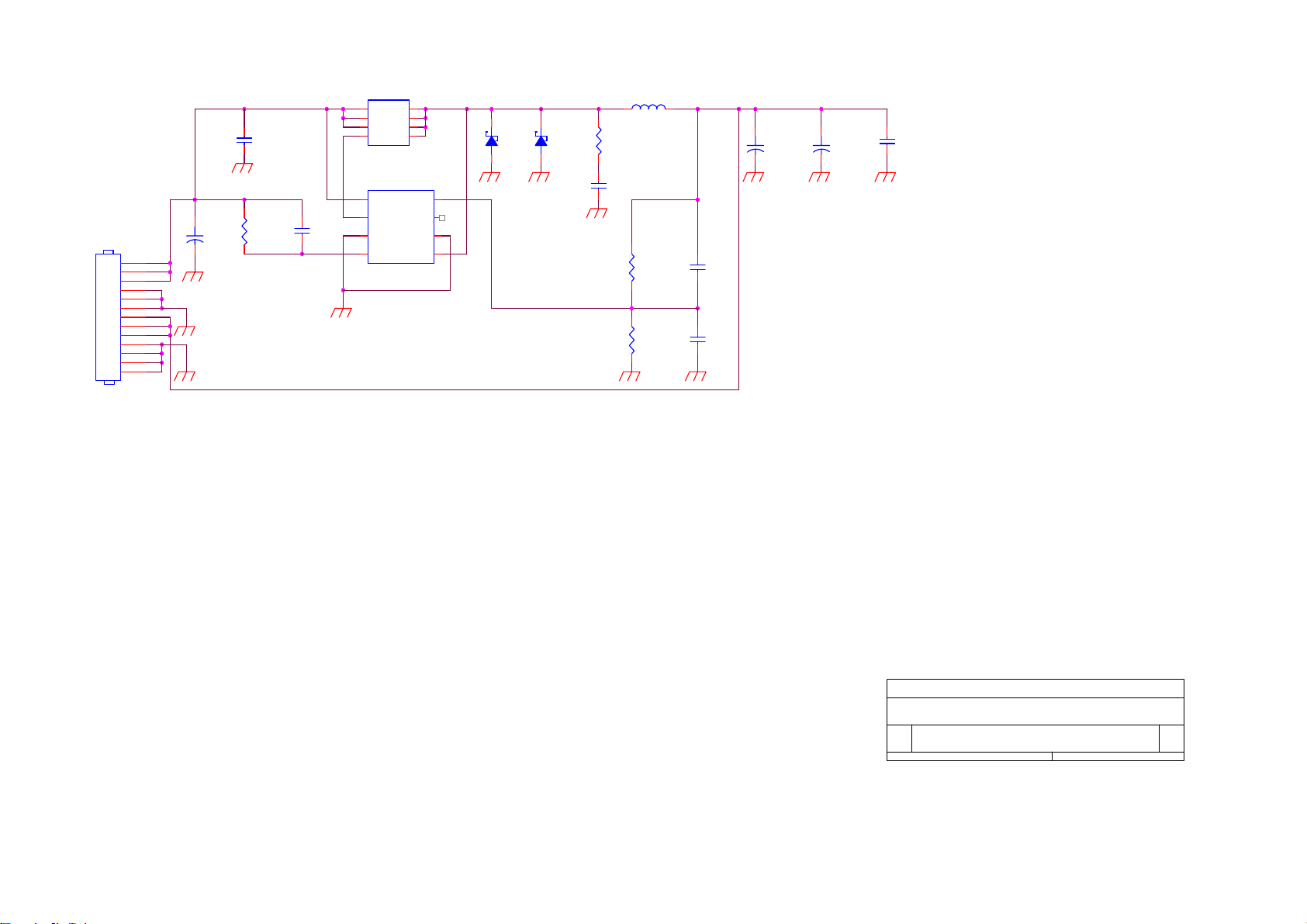

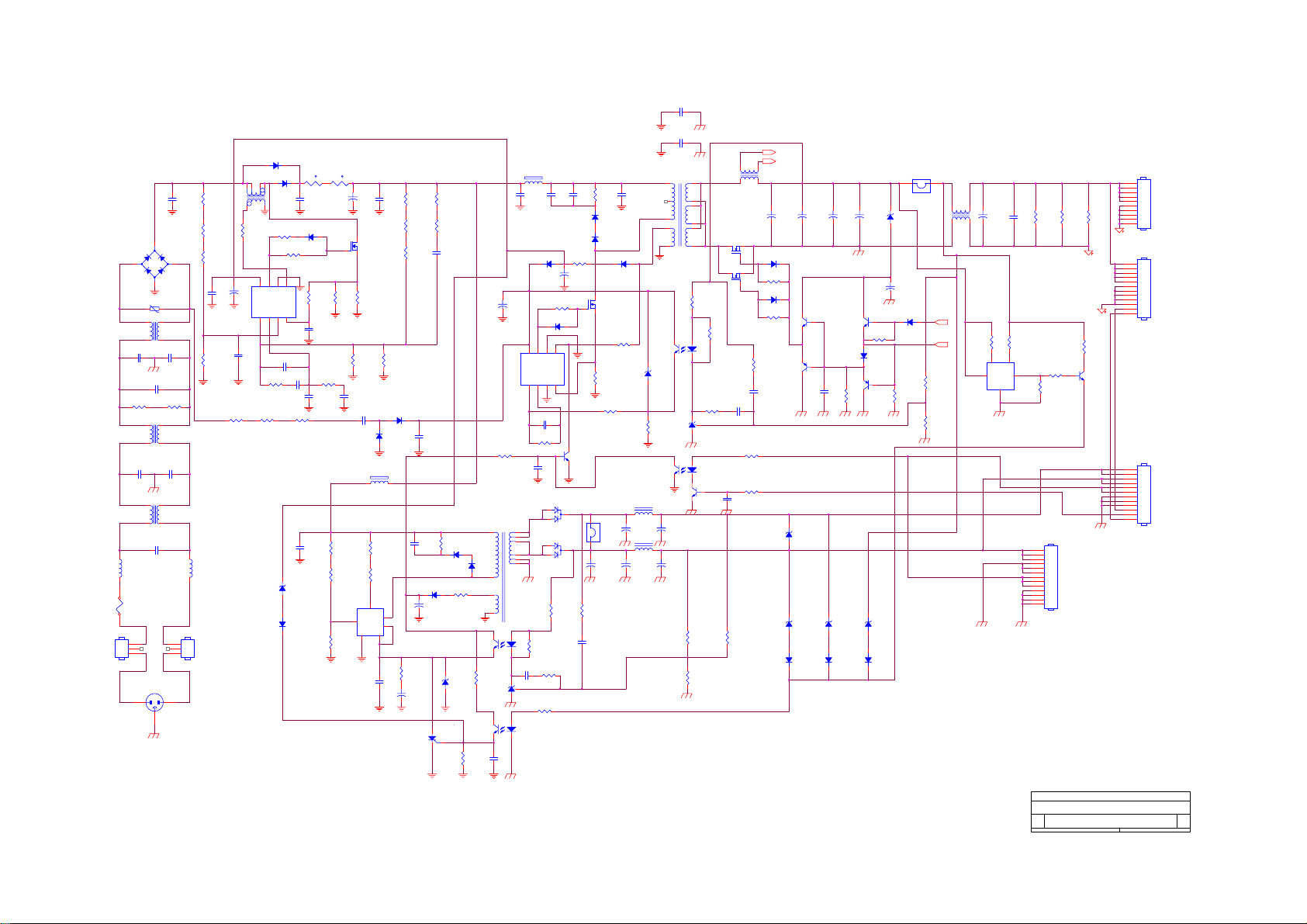

8. 线路图---------------------------------------------------------------------------44

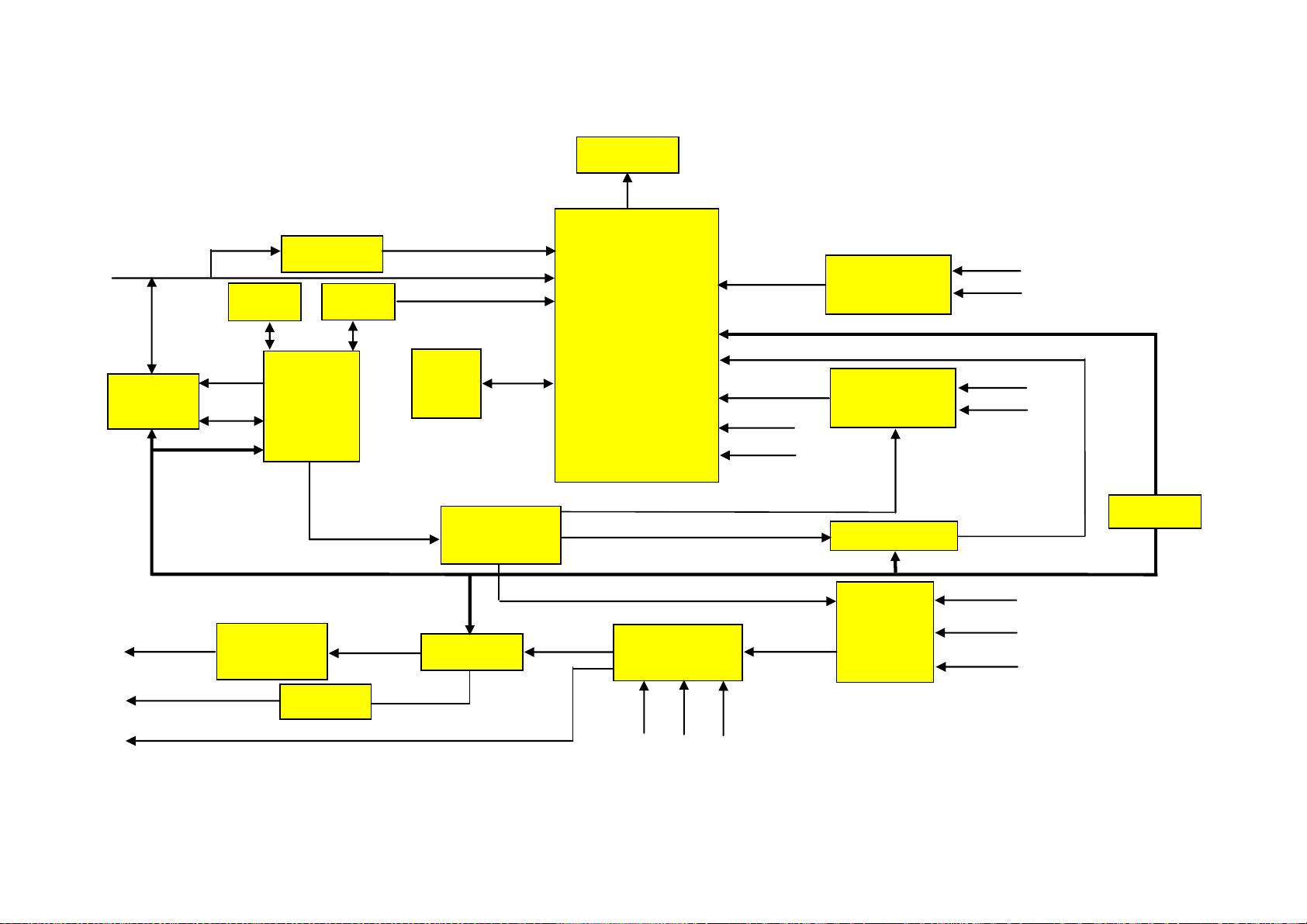

9. 电气方框图----------------------------------------------------------------------- 62

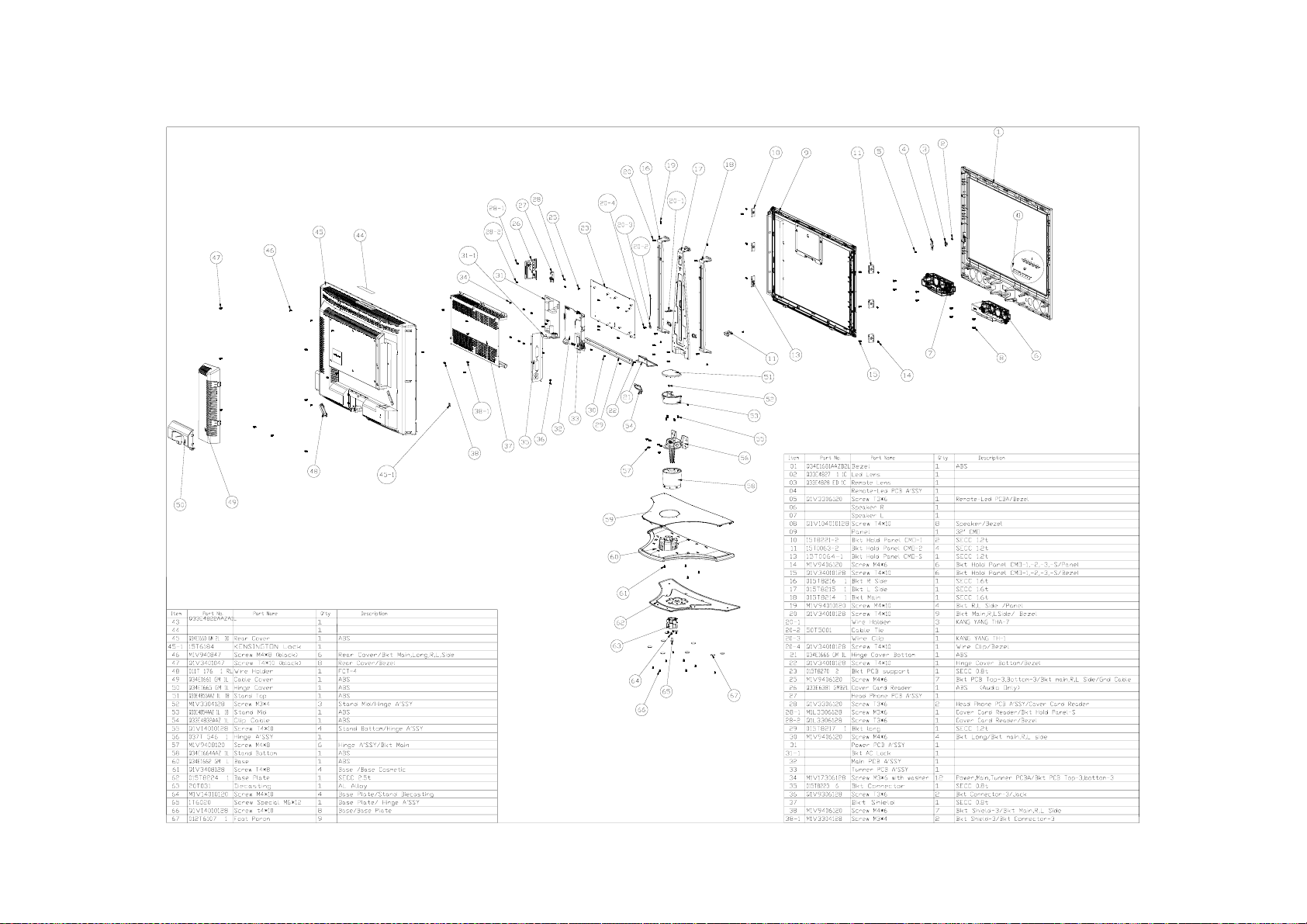

10. 爆炸图--------------------------------------------------------------------------63

11. BOM-----------------------------------------------------------------------------64

2

1. 安全与注意事项

www.ma163.com 电子技术资料网

为了您的安全
在操作本电视之前，请先仔细阅读本手册，并将本手册保存起来以备将来参考。

重要安全说明
操作设备之前应阅读

1. 阅读这些说明。

2. 遵守这些说明。

3. 注意所有警告信息。

4. 按照所有说明进行操作。

5. 不要在靠近水的地方使用本设备。

6. 只使用干布进行清洁。

7. 不要堵塞任何通风孔，按照制造商说明进行安装。

8. 不要安装在电暖器、散热器、炉子或其它散热设备（包括扩音器）等热源附近。

9. 请务必使用正负极或接地类型的插头，正负极插头带有宽窄两个插脚，接地类型插头带有两个插脚和第
三个接地针脚，宽插脚和第三个针脚均用于安全用途。当提供的插头不能插入您的电源插座时，请找电
工换一个新的插座。

10. 电源线不可被踩到或挤压，特别是在插头、连接插座及设备的出口位置。

11. 只使用制造商指定的附件。

12. 仅与制造商指定或随设备一起销售的推车、底座、三脚架、支架或桌子一同使用。当使用推车时，应小
心移动推车/设备的组合，以避免因翻倒而造成伤害。

13. 应使用标签上标示的电源类型供电给电视。如果您不确定自己家里所使用的电源类型，请向经销商或当
地电力公司咨询。

14. 在雷雨期间或长时间不使用时，请拔下电视的电源插头。

15. 所有维修工作必须由专业维修人员执行。当电视已经损坏时，如电源线或插头损坏，电视内溅入了液体
或异物，电视遭到了雨淋或受潮，不能正常作业，或已经摔坏，则需要进行维修。

16. 本产品可能包含有铅或汞元素，处理这些材料要考虑环境因素。要了解处理或回收的信息，请与当地有
关部门或电子工业联盟（Electronic Industries Alliance）联系：www.eiae.org

17. 需要维修的损坏情况 – 当出现以下情况时应请专业的维修人员进行维修：

A. 电源线或插头损坏。
B. 电视内溅入了异物或液体。
C. 电视遭到雨淋。

。

D. 电视疑似不正常或性能发生明显变化。
E. 电视摔坏或外壳损坏。

3

倾斜度/稳定性 – 所有电视在机壳设计倾斜度和稳定性方面都必须符合建议的全球国际标准。

www.ma163.com 电子技术资料网

y 请不要在机壳的前面或顶部用强力来检查这些设计标准，这样做可能会使电视翻倒。
y 另外，不要将电子设备/玩具放在机壳上，以免对自己或孩子造成伤害。这些对象可能会意外从电

视机上掉下来，从而造成产品损坏或人身伤害。

18. 墙壁或天花板安装 – 将此设备安装到墙壁或天花板上时，必须遵循制造商的建议。

19. 电力线路 – 室外天线应远离电力线路。

20. 室外天线接地 – 如果外部天线连接到接收器，确定该天线系统已接地，可以提供保护，能防止电涌和
静电聚集。
National Electric Code 的 810 节， ANSI/NFPA No. 70-1984 提供了以下方面的信息：线网正确接
地，天线引入线到天线放电装置的支撑结构接地，接地接头的大小，天线充电装置的位置，接地电极的
连接，以及接地电极的要求。请参阅下图。

按照国家电力法规天线接地的实例

CATV 系统安装者注意：CATV 系统安装者应注意 NEC 的第 820-40 条款，它规定了正确接地的原则，特
别是规定了电缆接地应连接到建筑物的接地系统，并且尽可能靠近天线接入点。
将电源插头连接到墙上插座，请确保电视有电源输入！

22. 异物和液体进入 – 应特别注意不要使异物或液体通过槽孔进入到机壳内。

4

2. 技术规格

www.ma163.com 电子技术资料网

功能:
具 PC 输入功能
支持标清/高清信号 (480I/P、576I/P、720P/50,60HZ 、1080i 50,60HZ)输入

项目

电视功能

视频输入

PC 输入

视频输出 输出

音频输出 音频输出:L/R

电视标准 PAL B/G、D/K、I、NTSC/M

声音系统 FM-mono

视频 AV1 音频 L/R x 1

视频 AV2 音频 L/R x 1

S 端子 音频(与 AV2 共用)

分量信号 音频 L/R x 1

信号输入 模拟:D-Sub 15 针(分离式)

即插即用兼容 DDC 2B

输入频率

推荐 摸拟:1024x768 (60Hz)

音频输入 用于立体声的耳机迷你型插孔(3.5 ø)

模拟:FH:31.5kHz 到 50kHz

视频输出（RCA）

扬声器(内置):两个 10W

用于立体声的耳机迷你型插孔(3.5 ø)

声音输出(RCA L/R)

音频输出 重低音输出 声音输出(RCA)

OSD 语言 中文/英文(出厂设定为中文)

桌台支架 包括

墙壁装配

电源

使用环境

尺寸

净重 不含附件 16.9kg

附件 遥控器、电池(AAX2)、电源线、PC 音频连接线和用户手册)

VGA 支持的
格式

VESA 200 x 200 mm

电源 AC 100V~240V, 50/60HZ

功率消耗 小于 180W (典型的)

温度 + 0 °C ~ + 40 °C

储存温度 - 25 °C ~ + 60 °C

湿度 10% ~ 85%

宽x高x厚

720 x 400（70Hz）

640 x 480 (60/75Hz)

800 x 600 (60/75Hz)

1024 x 768 (60Hz)

810 x 614.4 x 299.5(mm)

1360 x 768 (60Hz)

5

3. 操作说明及工厂模式调整

www.ma163.com 电子技术资料网

电源
按这个键可以打开或待
机。但电视不会完全断电，
处于节能状态。
视频/S 端子
重复按这个键可以选择在
视频 1、2 和 S 端子之间切
换。
分量信号/影音快线
按分量信号键可以选择在
分量信号和影音快线
(HDMI)之间切换。
VGA/DVI
按此键可在 VGA 和 DVI 之间
切换
电视
选择电视信号输入。
0~9/100
用来选择电视频道。
睡眠
使用这个按键，您可以设置
电视在多长时间之后进入
待机状态。重复按这个键可
以在 关闭、15、30、45、
60、90 和 120 分钟之间选
择。(定时器从 OSD 菜单消
失之后所选择的分钟开始
到数计时。)
音量
按音量▲或▼键可以调整
声音音量大小。
节目
按节目▲或▼键可以选择
电视频道。
丽音
(该机型无此功能)。

菜单
按这个键可以显示/退
出菜单。
信源选择
按此键可以显示可选择
的信源，按上下键选择。
OK
确认键。
< >键
在进入菜单状态时可以
用作确认和参数调整；
在未进入菜单时为音量
的加减。

显示
(1) 当使用电视信号时显示频

道号码及声音模式。

(2) 当使用电视信号之外的其

它输入时，显示当前输入

源等信息。
静音
中断声音或恢复声音。
回看
用来显示前一次选择的电视
频道。
伴音模式
可选择立体声、新闻、电影、
音乐、BBE VIVA 自定义。
屏显
包含 6 种模式,重复按可切换
为 4:3/14:9/16:9 电影模式
/16:9 字幕/扩展/全屏。
互换
(该机型无此功能)。
∧∨键
在进入菜单状态时进行上下
选择；在未进入菜单时为电视
的频道切换。
画中画
(该机型无此功能)。

6

操作说明

www.ma163.com 电子技术资料网

菜单功能

1. 按菜单按钮可以显示或关闭主菜单

2. 使用上或下键可以选择所要调整之功能选项，光标所在位置为选中项。

3. 使用左或右键可以进入子菜单，或启用或调整所选择之功能，游标所在位置为调整状态。

4. 按菜单按钮可以退出菜单。

电视/视频信源下的菜单画面

（注意：在不同的信源下，所能调节的功能有所不同，菜单为灰色则表示该项不可调整）

菜单功能

调节项目包括：视频设置、声音设置、选项设置、频道设置。

视频设置

1. 图像: 使用者可选择自定义、明亮、标准、柔和，若使用者选择自定义以外之选项,则对比度、亮度、
色度、清晰度、降噪、背光皆不可调。

2.对比度: 调节画面的黑白层次，适当的对比度可使画面清晰明亮，调整范围是 0 到 100。

3.亮度: 调节画面的背景亮度，一般与对比度配合使用，调整范围是 0 到 100

4.色度: 调节色彩的鲜艳度、饱和度，调整范围是 0 到 100。

5. 清晰度: 调节画面清晰度，调整范围是 0 到 10。

6.色调(NTSC 制式可调节): 调节画面的色调，达到颜色正常、调整范围是-50 到+50。

7

7.降噪: 当信号质量不好时，使用者可开启降噪功能。

www.ma163.com 电子技术资料网

8.背光: 调整范围是 0 到 10。

您可以将画面的对比、亮度、饱和度、色调、黑色级和清晰度调整到您喜欢的程度。

声音设置

1.音量 : 调节电视机的音量，调整范围是 0 到 100。

您可以将画面的音量调整到您喜欢的程度。

2.智能音效: 可选择立体声、新闻、电影、音乐、BBEVIVA、自定义(默认值为自定义),当使用者选择除自

定义以外之选项，频率不可调。

3.120Hz、500Hz、1500Hz、5KHz; 10KHz: 用户可依照喜欢的频率点增强或衰减

选项设置:

1.语言菜单: 选择 OSD 显示语言，包括中文/英文。默认值是中文。

2.菜单显示时间: 选择 OSD 停留在画面时间。

3.菜单透明度: 选择菜单透明度, 共有透明及不透明二种选择。

4.睡眠定时器: 用于设置一段时间，经过此时间后电视将进入待机状态。定时器可选时间为关闭>15>30>45

> 60 > 90 > 120 分钟。

8

OSD 菜单消失后，定时器从所选的分钟数会开始倒计时。

www.ma163.com 电子技术资料网

友情提示：要查看剩余时间，可以按一下遥控中睡眠按钮。要取消睡眠定时，可反复按摇控器中睡眠按钮，

直到”关闭” 显示出来。如果在设置睡眠定时后关闭了电视，此设置将被消除。应重新设置。

5.蓝画面: 是指在电视、AV、S 端子、HDTV 信源下当没有信号输入时，如果设置成开启，屏幕将变成蓝色。

如果设置成关闭，电视信号下屏幕将为雪花，其它为黑屏。默认值是开启。

6.重置: 用于恢复至默认值。

频道设置

1. 彩色制式: 用于选择电视广播系统，自动/NTSC/PAL。

2. 声音制式:选择电视广播系统的声音制式。中国大陆大部分地区为 DK 制式

3. 自动搜索: 用于搜索所有电视节目并记忆到内存中。

TV 所有台数共 125 台（1~125），若使用遥控器按至超过 1~125 的台号范围时,则台号不改变。

4. 手动搜索: 用于逐个搜索电视节目频道。搜索到节目后，按菜单键储存，会自动保存搜到的最后一个频

道。

5. 微调: 可对频道的频率作微小的调节，以获取较好的效果。

6. 频道互换:用于当前频道和其它频道的交替。

7. 频道跳跃: 如果设置成 “开启”，此频道将被屏蔽，按节目上下键，不能进入该频道，按数字键可以

进入，如果想恢复此频道则设成关闭。

VGA/DVI 信源下的菜单画面
(注意：在不同的信源下新调节功能有新的不同，菜单为灰色则表示该项不可调整。)
本机具有 VGA 模拟接口, 可使用遥控器上的 VGA/DVI 键来切换至 VGA 模拟接口。

按菜单按钮进入 OSD 主菜单。调节项目包括：视频设置、声音设置、选项设置、几何设置(DVI 无“几何设

9

置”项目)。

www.ma163.com 电子技术资料网

视频设置

1. 图像: 在 VGA/DVI 模式下为不可调整。

2. 对比度: 调节画面的黑白层次，适当的对比度可使画面清晰明亮，调整范围是 0 到 100。

3. 亮度: 调节画面的背景亮度，一般与对比度配合使用，调整范围是 0 到 100

4. 色度: 在 VGA/DVI 模式下为不可调整。

5. 清晰度: 在 VGA/DVI 模式下为不可调整。

6. 色调(NTSC 制式可调): 在 VGA/DVI 模式下为不可调整。

7. 降噪: 在 VGA/DVI 模式下为不可调整。

8. 背光: 在 VGA/DVI 模式下为不可调整。

选项设置:

1.语言菜单: 选择 OSD 显示语言，包括中文/英文。默认值是中文。

2.菜单显示时间: 选择 OSD 停留在画面时间。

3.菜单透明度: 选择菜单透明度, 共有透明及不透明二种选择。

4.睡眠定时器: 在 VGA/DVI 模式下为不可调整。

5.蓝画面: 在 VGA/DVI 模式下为不可调整。

6.重置: 用于恢复至默认值。

10

几何设置

www.ma163.com 电子技术资料网

1. 水平位置: 改变画面水平的位置。

2. 垂直位置: 改变画面垂直的位置。

3. 时钟: 改变水平宽度。

4. 相位: 调整 A/D 的采样相位。

5.自动调整: 自动调整屏幕显示到最佳状态。

6. 色温: 您可以根据自己的需要选择或调整色温,有冷色温及暖色温及用户自定义，默认值为冷色温。

7. 自定义: 当使用者选择色温为用户自定义时可分别调整 RGB 色温。

6. 重置: 用于恢复至默认值。

连接外部设备

控制面板

菜单

节目

音量

:按此键可以打开或使电视进入待机状态。如果电视处在待机状态，则前面的指示灯会亮起27”/ 32”

琥珀色。

菜 单 : 按此键可以进入或退出OSD菜单。

信源

节 目 : 在屏幕出现OSD菜单时，按此两键可以选择所要执行之项目，在屏幕无OSD菜单时，为TV模式时

频道变换。
音 量: 在屏幕出现OSD菜单时，按此两键可以确认所选择之项目，在屏幕无OSD菜单时，为音量之调整。
信 源: 按此键可以变换不同的输入信号。

电源连接
将电源线一端插入本机后下方的“交流输入”插孔内，另一端接入市电 220V 的电源插座上。
在您未切断电源而处于待机的情况下，电视机始终会消耗部分功率。

11

在长时间不使用电视情况下 , 最好将机器背部下面的电源开关关闭并将电源线从电源插座中拔下。

www.ma163.com 电子技术资料网

(图一)

主机背板信源接口介绍:

有多种信源设备可以连接到您的电视，下面的图显示了如何进行连接。
将液晶电视屏幕面朝下放在桌子上，这样比较容易连接外部设备。请采取预防措施，避免损坏屏幕。

（图二）

1. VGA 信号输入：将 PC 主机的信号用 VGA 信号连接线连接至本机输入。请见图

2. DVI 数字信号输入：将 PC 主机的信号用 DVI 信号连接线连接至本机输入。(需显示卡支持)。

3. PC 音频输入：将 PC 的音频信号通过本接口输入。

PC 连接方式:

（图三）

12

如何连接 PC 主机

www.ma163.com 电子技术资料网

VGA 接口-使用随机所附的 VGA 信号线接到电视后面的 VGA 接口, 另一接线接至 PC 主机 VGA 接口如图。

HDMI 输入

HDMI 为主要数字影音的标准接口，你可以接上具有影音端子输出的设备，例如数字机

顶盒或 DVD 播放机具有影音端子输出接口的机器，如此用户就可以使用此电视播放高

操作方式:

1. 将影音端子连接线一端插入本机“影音端子”接口，另一端插入具有影音端子输
出的设备影音端子接口,如右图。

2. 选择遥控中的影音端子按键。

3. 影音端子所支持的格式如下:

SDTV 640x480p 60Hz

EDTV 720x480p 60Hz, 720x576p 50Hz

HDTV 1920x1080i 60Hz

1280x720p 60Hz

VGA 640x480 60Hz

注意:

1. 本机支持 HDCP (High-bandwidth Digital Content Protection)，为一种保护 DVD 内容的功能，当透
过 DVI 发送时, 能防止不被盗拷，同时在 TV 和影像信号来源之间(如 DVD 、 PC 等)提供一个安全的
数字连结。DVD 的内容会在信号的源头编译成密码的方式发送，以避免发生不被允许的盗拷行为。

解晰度画面格式的影片。

2. 由于数字设备来自各种不同制造商，有可能会有不同的标准，故可能导至电视无法正常的播放。

3. 假如你的影音端子设备没有被检测到，请将您的设备重新开关机。

4. 为使观赏达到最理想的状态，建议将您的 DVD 播放机设定为电视的播放标准: 1280x720p@60Hz

如何连接音频线

使用随机所附的 PC 音频连接线接到电视的 PC 音频输入，
另一接线接至 PC 主机音频线接口如图 。
注意：当 VGA 无信号时，本机在 1 分钟后自动转入待机状态。

3. 天线输入：连接天线或 CATV 信号线, 如下图。

友情提示：本接口为 75Ω同轴电缆输入，当无电视信号时，本机在 10 分钟后自动转为待机状态。

13

4. 音/视频（AV）输入：见图二

www.ma163.com 电子技术资料网

音频（Audio）1 输入：把音频信号源(计算机、DVD、激光影碟机、录象机或摄像机等)连接至音频输入(左、

右)端口。

视频（Video）1 输入：把视频信号源(计算机、DVD、激光影碟机、录象机或摄像机等)连接至视频 AV

输入接口。

音频（Audio）2 输入(见图二)：把音频信号源(计算机、DVD、激光影碟机、录象机或摄像机等)连接至

音频输入(左、右)端口。

视频（Video）2 输入(见图二)：把视频信号源(计算机、DVD、激光影碟机、录象机或摄像机等)连接至视频 2 输入接口。

5. S-端子输入:(见图二)

把 S 端子连接线连接至 DVD、激光影碟机、录象机或摄像机等设备上。(友情提示：S 端子 音频与视频 2 共享)。

6. 分量信号 Cr(Pr)、Cb(Pb)、Y 输入或 HDTV 输入：(图二)

将分量信号源声音及影像(DVD、激光影碟机、录象机或摄像机等) 连接至分量信号输入端口。

举例说明, 使用者如何装置有分量讯号的 DVD 。

(6.1) 如何连接:

1). 用三条分量信号连接线连接 DVD 播放机的高清信号 Y、Pb、Pr 或分量信号 Y、Cb、Cr 输出与电视
的高清信号 Y、Pb、Pr 输入。

2). 用音频连接线连接 DVD 播放机的音频输出与电视的分量音频输入。

(6.2) 如何使用

1). 按遥控器上信源选择按键, 会出现信源 OSD 选单

2). 选择分量信号（HDTV）输入。

3). 打开 DVD 播放机，然后按播放按钮。

7. 重低音输出: (图二)

本机设有重低音信号输出功能，将重低音信号输出给重低音音箱。

8. 音/视频（AV）输出: (见图二)

14

本机可以对当前电视信号或 AV 信号通过视频输出和音频输出端口输出到其它设备中。

www.ma163.com 电子技术资料网

友情提示: 当前播放的信源为电视、视频 1、视频 2、S 端子时 AV 输出有影像

当前播放的信源为分量信号, VGA，DVI 及 HDMI 信源时 AV 输出无影像输出。

遥控器：

1. 卸下电池槽的护盖，将附带的 2 节电池插入（类型 AA 5 号 1.5V）,插入时，请按遥控器正负极提示操
作。

2. 请将遥控器对准主机前壳上的遥控接收窗，若主机与遥控器之间有障碍物，遥控可能会失灵。

15

工厂模式调整

www.ma163.com 电子技术资料网

工具清单:

Chroma 2225、VG848、Chroma 7120

现以调整 Componet 为例来说明工厂模式白平衡的手动调整步骤：
1．按遥控器上的快捷键“COMP/TLINE（HDMI）”切换至 COMP 模式。

2. 逐一按下遥控器上的 100→9→9→9 进入工厂模式，按四次向下键进入下图界面，选中“1. Color Temp ”

选项后按左键直到“HDTV-TSCALER”出现。

3. 选择“Scaler ”选项，按左键进入子菜单。

16

4. 按上下键选择“RG/GG/BG/RB/GB/BB 选项，按左右键调整其相应数值到如下各标准值： RG：P0 236， GG：

www.ma163.com 电子技术资料网

P0 230， BG：P0 220 RB：P1 196 GB：P1 217 BB：P1 215”

5．调整完毕，按MENU 键返回前一级菜单，选择“Save”后按左右键确认存储。

6. 按MENU 键退出，然后按遥控器TV键切换至TV模式。再按MENU 键进入TV 菜单，选择重置选项进行RESET

动作，最后POWER OFF 关机。

17

各 model 调整数值如下：

www.ma163.com 电子技术资料网

项目 9300K 色温 6500K 色温

x 283 313

PC MODE

AV MODE

HDMI（720P）

COMPONENT

（576i/720p）

y 297 329
Y 320 以上 320 以上

x 283
y 297
Y 420 以上

x 283
y 297
Y 420 以上

x 283
y 297
Y 420 以上

18

4.ISP 升级流程

www.ma163.com 电子技术资料网

一.安装烧录软件

选择一台 PC（最好使用品牌机，避免出现兼容性问题）按安装提示，装好烧录软件。

1.对 Trident tool 压缩包进行解压缩，压缩包内有三个文件。请先仔细阅读 Readme 安装说明。

2.双击 exsdktoolkitv5 图标，安装烧录应用程序，出现如下安装界面。

3.点击“Next”出现以下界面

19

4.选择“I accept the agreement”。点击“Next”。出现一下界面。

www.ma163.com 电子技术资料网

5.点击“Next”。出现一下界面。

20

6.一般默认安装在 C 盘，点击“Next”。出现一下界面。

www.ma163.com 电子技术资料网

7.点击“Next”。出现一下界面。

21

8、点击“Next”。出现一下界面。

www.ma163.com 电子技术资料网

9、点击“Install”开始安装。

22

www.ma163.com 电子技术资料网

10.点击“Finish”。桌面会出现两个快捷方式如下图所示，但不是用这两个程序进行烧录，可以将其
快捷方式删除。

未用到这两个快捷方式，将其删除

11.将压缩包中的“Bin”文件夹覆盖安装路径“C:\exsdk”下的 Bin 文件夹，完全覆盖。

12.覆盖完成后，在“C:\exsdk”下的 Bin 文件夹里寻找“IAPWriter”如下图所示，这就是烧录使用
的应用程序。

二.连接烧录器、电脑和待烧机器

1. 使用打印口连接线，按如下图示（图 1 和图 2）连接。

2. 使用 VGA 线，将烧录器与 TV 连接。（要使用 4 脚和 11 脚没有接地的 VGA 线）

23

www.ma163.com 电子技术资料网

Figure 1

Figure 2

24

三、烧录设定

www.ma163.com 电子技术资料网

1. 待烧 TV 的 设定：
待烧 TV 接上电源并且打开 TV，使用遥控器，逐一按下 100，9，9，2 便可进入工厂模式,如下图

2. 打开烧录软件，点击 FILE(红色标识)，选择对应的软体（如图 Figure3）

Figure 3

25

3. 选择完软体出现如下画面，选择 OK (Figure 4)。

www.ma163.com 电子技术资料网

6. 如图 Figure 5，点击红色标识处，开始烧录。

Figure 4

Figure 5

26

待烧录软件右下角出现 烧录时间(如 time total :00:00:03)表示烧录完成。等烧录完成后请再等待 30 秒，

www.ma163.com 电子技术资料网

待其通信完全停止后在从新拔插电源，启动 TV。否则可能会出现死机情况.

5. 故障处理流程

5.1 死机 (LED 灯不亮)

检查电源线和板子接口

NG

重插电源线和板子接口

OK

检查 F901, BD901, D901, D902

OK

检查 IC981, L921 (12V)

NG

检查负载

NG

替换 F901 ，BD901 ，D910 或者 D902

替换 IC981或者 L921

OK

检查 IC901

NG

替换 IC901

OK

检查 Q901

OK

NG

替换 Q901

检查 IC941

NG

替换 IC941

OK

检查 Q941

OK

NG

替换 Q941

检查 Q945 - Q948

NG

替换Q945 - Q948

OK

检查 IC927

NG

替换 IC927

27

5.2 无法启动 (LED 橙色)

www.ma163.com 电子技术资料网

检查按键板

OK

检查12，5V_SB

OK

检查 PWR_ON 信号

NG

维修按键板

NG

返回到 “5.1”

NG

检查主板电源供电和 U402

OK

检查 I2C 通讯

NG

更换I2C 通信相关回路

OK

检查 Panel

NG

替换 panel

28

5.3 无画 (LED 呈绿色)

www.ma163.com 电子技术资料网

检查电源

OK

NG

重插电源

检查 LVDS 线材

NG

重插 或者替换LVDS 线材

检查12V 和 5V 电源供电

OK

OK

NG

返回到 “5.1”

检查主板供电电源

OK

检查 U402,U401

NG

替换 U402, U401

OK

检查 U302, U301

NG

检查 U302, U301

OK

检查 U407

NG

替换 U407

OK

检查 I2C 通讯

OK

检查 panel

NG

替换 panel

29

5.4 画异

www.ma163.com 电子技术资料网

检查信号源

NG

重插信号源

OK

检查信号滤波电路

AV, S-video，
Component，
HDMI,DVI ,PC 信号

OK

NG

检查 输入

OK

OK

检查 LVDS 线材

NG

维修相关线路

OK

检查 panel

NG

NG

RF 信号

替换 LVDS 线材

替换 panel

替换滤波电容或者电阻

OK

检查 TV 系统设置

OK

检查 Tuner

OK

替换 Tuner

30

5.5 按键板

www.ma163.com 电子技术资料网

OSD 不稳定或无法正常工作

按键板连接正常吗？

OK

按键正常吗？

OK

按键板有无故障？

OK

检查主板

NG

NG

NG

接好按键板

更换按键

更换按键板

31

6. 拆卸流程图

www.ma163.com 电子技术资料网

1.去除底座。

2. 去除后壳。

32

3.去除隔离罩和横铁条

www.ma163.com 电子技术资料网

33

4.去除电源 板，主板和 I/O 板

www.ma163.com 电子技术资料网

5.去除固定板子的铁片

34

6.去除铁条和前框还有遥控板

www.ma163.com 电子技术资料网

35

7. PCB 分布图

www.ma163.com 电子技术资料网

7.1 主板

36

www.ma163.com 电子技术资料网

37

www.ma163.com 电子技术资料网

38

7.2 电源板

www.ma163.com 电子技术资料网

39

www.ma163.com 电子技术资料网

40

7.3 Tuner 板

www.ma163.com 电子技术资料网

41

7.4 按键板

www.ma163.com 电子技术资料网

7.5 IR 板

42

7.6 耳机板

www.ma163.com 电子技术资料网

43

8.线路图

www.ma163.com 电子技术资料网

主板

P202

GND

DATA2-

DATA2+

DATA2/4_SHLD

DATA4-

DATA4+

DDC_CLK

DDC_DATA

A_VSYN C

DATA1-

DATA1+

DATA1/3_SHLD

DATA3-

DATA3+

+5V

GND

H_PLUG_DET

DATA0-

DATA0+

DATA0/5_SHLD

DATA5-

DATA5+

CLK_SHLD

CLK+

CLK-

A_RED

A_GREEN

A_BLUE

A_HSY NC

A_GND1
A_GND2

GND

JACK

C227 0.1uF

M24C02

U203

1

NC

VCC

2

NC

VCLK

3

NC

4 5

VSS SD A

R237 0 1/ 16W

BAT54C

5V

C230

0.1uF

31

DVI_RX2-

1

DVI_RX2+

2
3
4
5
6
7
8

DVI_RX1-

9

DVI_RX1+

10
11
12
13
14
15
16
17
18
19
20
21
22
23
24

C1
C2
C3
C4
C5
30
32

SCL

D200

P1_+5V

P1_+5V

DVI_RX0­DVI_RX0+

DVI_RXC+
DVI_RXC-

8
7
6

DVCC

DVCC

3

1

2

R238
1K 1/16W

4.7K 1/16W

R233

4.7K 1/16W
D207

NC

R234

1 2

DVI_RX2- 7
DVI_RX2+ 7

DVI_RX1- 7
DVI_RX1+ 7

DVI_RX0- 7
DVI_RX0+ 7

DVI_RXC+ 7
DVI_RXC- 7

5V_SB

3

NC

DVI_SCL

DVI_SDA

D208

3V3S

R235

3

DVI_DSCL7

1 2

5V_SB

HDMI_CLK7
VIDEO_CLK8

HDMI_HS7
VIDEO_HS8

HDMI_VS7
VIDEO_VS8

DVI_RX1+

DVI_RX1-

U205

2

GND

3

3

RCl amp0504F

VCC

61

61

5

5V_SB

4

4

NC

L208

600 OHM

HD MI_CLK
VIDEO_CLK

HDMI_HS
VIDEO_HS

HDMI_VS
VIDEO_VS

DVI_RX2-

DVI_RX2+

DVI_SDA

DVI_SCL

U206

2
3

5
6

11
10

14
13

S1A
S2A

S1B
S2B

S1C
S2C

S1D
S2D

U204
NC(NDC7002N)

5

S1

6

D1

C228

+

10uF/ 16V

16

PI5V330SQE

1

IN

VCC

4

DA

7

DB

9

DC

12

DD

15

EN

GND

8

G2D2
S2
G1

C229

CLK_2EX_1
DHS_2EX
DVS_2EX

34
2
1

0.1uF

R236

NC

CLOCK_ SW 6

DHS_2EX 4
DVS_2EX 4

HDMI_CLK

HDMI_HS

HDMI_VS

DVI_DSDA 7

HI: SAA7117
LOW : HDMI

R239 NC

R240 NC

R241 NC

R242
0 1/16W

CLK_2EX 4

CLK_2EX_1

DHS_2EX

DVS_2EX

56T662-2

715V1768-C

DVI_RXC-

DVI_RXC+

U207

2

GND

3

3

RCl amp0504F

VCC

DVI_RX0-

61

61

5

5V_SB

DVI_RX0+

4

4

AOC (Top Victory) Electronics Co., Ltd.

Tit le

Size Document Number Rev

A4

Date: Sheet of

DVI

Monday , Ju ly 24, 200 6

1

11

C

44

VGAVS

www.ma163.com 电子技术资料网

VGAHS

C217

0.047uF

C225

0.047uF

ZD201
MLL752A

VGAHS6

VGAVS6

R217

R218

4.7K 1/16W

VGA_SDA

VGA_SCL

3

D206
BAT54S

3.3V_SB

R201
NC

R21022

C208
100pF

4.7K 1/16W

3.3V_SB

3

D205
BAT54S

3.3V_SB

2

1

R202
NC

VGA_HS

VGA_VS

R21122

VGAHS

VGAVS

C209
47pF

2

1

R231

100K

RxD

P200
DB15

11

12

13

14

15

ZD200

MLL752A

U200 24LC02

8

VCC

5

SDA

6

SCL

4

GND

R224 180K 1/16W

R228
1M

0.47uF/50V

R229 180K 1/16W

C226

0.47uF/50V

11

12

13

14

15

VCLK

NC2
NC1
NC0

C219

1617

GG

5V

6
1
7
2
8
3
9
4

10

5

D204

BAT54C

7
3
2
1

Q203
PMBS3906

Q205
PMBS3906

SC13,6,9
SD13,6,9

TUNER_OUT4,8

CVBS_SEL4

0.1uF/16V

C202 100pF

AV_18
AV_28

EX_C4

EX_Y4

VIDEO_OUT_1 4

INV_PRO6

BL_ADJ3,6

5V

5V_SB

R227

NC

0

R200

+20V

+12VP

+5VP

5V

LP200

8
7
6

300 OHM(8P4R)

2
4
6

8
10
12
14
16
18
20
22
24
26
28

CN201

I/O

L204 600 OH M
L205 600 OH M

L200

1
2
3
45

1
3
5
7
9
11
13
15
17
19
21
23
25
27
2930
3132
3334
3536

R223 1K

C220100pF

C206

0.1uF
C210

150 OHM

C2210.1uF

VIDEO_OU T

PC_L
PC_R

0.1uF/16V

Power Connect

0.1uF
C211

C216 100pF

C2230.1uF

C2220.1uF

HDMI_L 7
HDMI_R 7

R_OUT 9
L_OUT 9

1
2
3
4
5
6
7
8

9
10
11
12

AOC (Top Victory) Electronics Co., Ltd.

Titl e

Size Document Number Rev

Custom

Monday, April 10, 2006

Date: Sheet of

I/O

2

C207

CN200
CONN

1
2
3
4
5
6
7
8

CN203

CONN

5V_A

12VSW

0.1uF/16V

C

11

R243

R244

12K 1/16W

22K 1/16W

COMP_R4
COMP_B4
COMP_Y4

C232

C231

+

22uF/16V

3.3V_SB

5V_SB

KEY_AD6

C201 100pF

C203 100pF

REMOTE6

5V_SB

D202

3

D203

D201

3

BAV99

BAV99

L201

1

2

3

C213 0. 1uF

R219

0 1/ 16W

Q202
PMBS3904

To mcu

Q204
PMBS3904

To mcu

60 OHM

L202 60 OHM

TxD

3.3V_SB

Detect_VGAVS 6

Detect_VGAHS 6

L203 60 OHM

1 2
3 4
5 6

9 8
11 10
13 12

C212

U201

0.1uF

TxD

RxD

1 2

R205

75 1/ 16W

1A 1Y
2A 2Y
3A 3Y
4A 4Y

74LVC14

5A 5Y
6A 6Y

GNDVCC

74LVC14

U202 74HC4052D

13

X

3

Y

GND

8

P201

PC_AUD IO

R206

75 1/ 16W

X0
X1
X2
X3

Y0
Y1
Y2
Y3

A
B

EN

VEE

VDD

10uF/16V

2
3
4
5
1

1 2

714

C218

12
14
15
11

1
5
2
4

10
9

6

7
16

6
1
7
2
8
3
9
4
10
5

BAV99

R207

75 1/ 16W

+

3

1 2

R213 NC
R214 22
R215 NC
R216 22

TX 6
SC1 3,6,9

RX 6
SD1 3,6,9

ISP_SW 6

5V_SB

C224

0.001uF

C200

0.001uF

VGA_RIN 4

VGA_GIN 4

VGA_BIN 4

L206 150 OHM

L207

150 OHM

PMBS3904

SAA_Y8

VGA_HSIN 4

VGA_VSIN 4

Q201

PMBS3904

SAA_C8

47K 1/16W

47K 1/16W

Q200

R230

R232

R203

22 1/ 16W

R209

150 1/ 16W

VIDEO_OUT

R220

22 1/ 16W

R226

150 1/ 16W

PC_R

PC_L

5V_A

5V_A

PMBS3904

R221

R225

R204

R208

12K 1/16W

22K 1/16W

12K 1/16W

22uF/16V

22K 1/16W

Q206

22uF/16V

C205

+

C215

+

R245

R246

C214

22 1/ 16W

120 1/ 16W

0.1uF/16V

C204

0.1uF/16V

EX_Y 4

5V_A

EX_C 4

45

U300

www.ma163.com 电子技术资料网

Extra SRAM

AS7C256A

AD0

11

D0
D1
D2
D3
D4
D5
D6
D7

VCC

GND

C397

+

22uF/16V

68 1/16W

68 1/16W

*CS1N is not a input or output pin
CS1N=0: SVP-EX CPU access enabled
CS1N=1:SVP-EX CPU access disabled

Connector for Amtel AT76C112 Video Output

AD1

12

AD2

13

AD3

15

AD4

16

AD5

17

AD6

18

AD7

19

28
14

BL_ADJ 2,6

3V_SDA
3V_SCL

68pF

C3001

10

25
24
21
23

26

20
22
27

C398

0.1uF

A0

9

A1

8

A2

7

A3

6

A4

5

A5

4

A6

3

A7
A8
A9
A10
A11

2

A12
A13

1

A14

/CE
/OE
/WE

R337

R338

INPUT

MPU GPIO0

0

0

1

1

MPU CS0 N

0

1

0

1

0

1

1

1

AOC (Top Victory) Electronics Co., Ltd.

Tit le

Size Document Number Rev

B

Monday, April 10, 2006

Date: Sheet of

34

G2D2

2

S2

1

G1

R33210K

MPU GPI O1

MPU GPI O4

189

188

MPUGPIO2

MPUGPIO3

MPUGPIO4

P_17

FLD/IO

SDA
SCL

A_D7
A_D6
A_D5
A_D4
A_D3
A_D2
A_D1
A_D0

RD#

WR#

ALE

INT#

V5SF

RESET

BA1
BA0

CLKE

WE#

MVR EF 5
CAS# 5
RAS# 5

CS0# 5
MCL K0# 5
MCL K0 5

17
18

16
14

203
202
201
200
197
196
195
194

216
217
218
219
220

15

12

13

147
145
144
142

3V3S

R331

4.7K

3V_SDA

5V

CS 6

EX-PWM

SDA_EX

SCL_EX

RD_EMU 6
WR_EMU 6
ALE_EMU 6

INT# 6

R339 470 1/16W

BA1 5
BA0 5
CLKE 5
WE# 5

3V_SDA 7,8

R335

10 1/16W

RN311 100

1 8
2 7
3 6
4 5
1 8
2 7
3 6
4 5

RN312

MPUC S0N

100

VDDM

R333

MPUCS0N

R341

10K

VD3_3

MCU_A[0..7]6

1.2K 1/16W

10K 1/16W

R340

1K 1/16W

VDDMQ

151

VSSM

ADDR6

211

2 7

MCU_A5

132

VSSM

VSSM

ADDR4

ADDR5

210

1 8

MCU_A4

3V_SCL

129

121

VSSM

ADDR3

208

209

3 6

4 5

MCU_A3

MCU_A2

116

VSSM

ADDR2

207

2 7

MCU_A1

R330

4.7K

105

VSSM

VSSM

ADDR0

ADDR1

206

RN313

100

1 8

MCU_A0

98

10187838180

VSSM

VSSM

130

SD12,6,9

SC12,6,9

VSSM

MCK0

131

VSSM

MCK0#

133

VDDMQ

VSSM

CS0#

CS1#

135

139

137

C396

0.1uF

141

VDDR

RAS#

138

VSSR

CAS#

140

5
6

193

192

NC

MVREF

U303

S1
D1

NDC7002N

MPUGPIO1

191

190

MPUGPIO0

MPUGPIO1

MPUCS0N

TESTMODE

C386

175

VDDM

82

DQS0

171

VDDM

DQS0

100

DQS1

C385

0.1uF

C392

0.1uF

VDDM

C384

161

157

VDDM

153

VDDM

C393

0.1uF

136

VDDM

0.1uF

C394

0.1uF

134

124

119

103958577173

VDDM

VDDM

VDDM

VDDM

0.1uF

99

VDDM

VDDM

VDDM

VDDM

VDDM

VDDM

SVP-EX [256]

(1 of 2)

DQS1

DQS2

DQS3

MA11

MA10

MA9

MA8

MA7

MA6

MA5

MA4

MA3

MA2

156

174

109

111

112

114

115

117

118

120

122

123

125

DQS3

DQS2

MA11

MA9

MA10

MA8

MA1

MA5

MA7

MA3

MA6

MA4

MA2

MA1

126

MA0

176

VSSM

MA0

RN300
100

3V_SCL7,8

169

VSSM

155

VSSM

213

4 5

MCU_A7

158

VSSM

ADDR7

212

3 6

MCU_A6

C379

0.1uF

VDDMQ

C387

0.1uF

MD[0..31]5

DQM[0..3]5

C380

0.1uF

C388

0.1uF

0.1uF

C389

0.1uF

C381

MD0
MD1
MD2
MD3
MD4
MD5
MD6
MD7
MD8
MD9
MD1 0
MD1 1
MD1 2
MD1 3
MD1 4
MD1 5
MD1 6
MD1 7
MD1 8
MD1 9
MD2 0
MD2 1
MD2 2
MD2 3
MD2 4
MD2 5
MD2 6
MD2 7
MD2 8
MD2 9
MD3 0
MD3 1
DQM0
DQM1
DQM2
DQM3

MCU_A[0..7]6

C382

0.1uF

C390

0.1uF

SVP-EX52_256

U302A

73
75
76
78
84
86
88
90
91
93
94

96
102
104
106
108
148
150
152
154
160
162
163
165
166
168
170
172
178
180
181
183

79

97
159
177

DQS[0..3]5

MA[0..11]5

MD0
MD1
MD2
MD3
MD4
MD5
MD6
MD7
MD8
MD9
MD1 0
MD1 1
MD1 2
MD1 3
MD1 4
MD1 5
MD1 6
MD1 7
MD1 8
MD1 9
MD2 0
MD2 1
MD2 2
MD2 3
MD2 4
MD2 5
MD2 6
MD2 7
MD2 8
MD2 9
MD3 0
MD3 1
DQM0
DQM1
DQM2
DQM3

C383

0.1uF

C391

0.1uF

VDDMQ

179

A[8.. 14]6

R336

AD7
AD6
AD5
AD4
AD3
AD2
AD1
AD0

C3002

RST_H 6

MPU GPI O4

HI
MPU has
Data/Address
multiplex

I2C Address:
7E/7F

A[0.. 7]

A[8.. 14]

5V

R334

Q300

0.1uF

4.7K 1/16W

PMBS3904

5V_SB

R300

0

A0
A1
A2
A3
A4
A5
A6
A7
A8
A9
A10
A11
A12
A13
A14

CS16
RD#6
WR#6

R346

1K 1/16W

C399

68pF

AD[0..7] 6

MPU GPIO1

LO
MPU has
separated
Address/Data

I2C Address:
7C/7D
Not
Populated

C395

0.1uF

AD[0..7]

5V-1_CPU

3V_SDA 7, 8
3V_SCL 7,8

AD[0. .7] 6

OUTPUT

MPU GPI O2

*CS1N MPU GPIO3

1

1

1

0

0

1

1

1

1

1

1

0

SVP-EX256_1

3

C

11

46

VL1_8

www.ma163.com 电子技术资料网

DIN [0..23]7,8

FB300

1 2

150 OHM

FB302

1 2

150 OHM

VD1_8

C370

0.1uF

VD1_8

C338

10uF/16V

C347

10uF/16V

C360

0.1uF

C371

0.1uF

CLK_2EX1

56T126-10

SVP-EX52_256

DIN23
DIN22
DIN21
DIN20

MLF1
PLF2

33pF

+

+

C361

0.1uF

C372

0.1uF

U302B

69
70
71
72

3
6

9
67
89

107
113
143
149
167
184
198
214
251

8
68
74
92

110
146
164
182
185
199
215
250

14.318MHz
X30 0

C323

C339

0.1uF

C348

0.1uF

C362

0.1uF

C373

0.1uF

DIN23
DIN22
DIN21
DIN20

MLF1
PLF2

VDDC
VDDC
VDDC
VDDC
VDDC
VDDC
VDDC
VDDC
VDDC
VDDC
VDDC
VDDC

VSSC
VSSC
VSSC
VSSC
VSSC
VSSC
VSSC
VSSC
VSSC
VSSC
VSSC
VSSC

C374

0.1uF

C363

C324

0.1uF

33pF

1

C375

XTALO

C337

0.1uF

DIN0

64

256

C364

XTALI

0.1uF

DIN1

P_64

DIN2

P_62

P_63

0.0027uF

0.0027uF

Pin 56

CLK_2EX

DIN4

DIN8

DIN9

DIN6

DIN5

DIN3

DIN7

DIN10

DIN12

DIN14

DIN11

CLK_2EX

P_56

P_57

P_58

P_59

P_60

P_61

DIN13

P_51

P_50

P_47

P_48

P_49

P_50

P_51

P_52

P_53

P_54

P_55

SVP-EX [256]

(2 of 2)

PAVSS

PDVSS

AVSS_ADC1

AVSS3_BG_ASS

AVSS_ADC2

AVSS_ADC3

VSSH

VSSL

754

PAVSS2

C300

C365

0.1uF

PAVSS2

PAVSS1

PAVSS1

PAVSS1

255

253

PAVSS

PDVSS

PAVDD1

MLF1

PAVDD2

PLF2

PAVSS2

239

228

AVSS_ADC1

AVSS_ADC2

VSSH

VSSH

VSSH

235

222

205

127

20

66

187

VSSL

AVSS_ADC3

AVSS3_BG_ASS

VSSH

VDDL

0.1uF

VSSL

PDVDD

0.1uF

PDVSS

C358

0.1uF

PAVSS

VDDH

0.1uF

VSSH

DIN16

DIN17

DIN15

P_45

P_46

PAVDD2

2

PAVDD2

PAVDD1

C340

C349

PAVDD

C368

R329 NC

P_37

TXOUT0-

P_36

TXOUT0+

P_35

TXOUT1-

P_34

TXOUT1+

ANALOG_OUT

C326 NC

C330

0.1uF

AVSS_ADC1

C378

0.1uF

P_31
P_30
P_29
P_28
P_27
P_26

R311 0 1/16W

VGA_HSIN 2
VGA_VSIN 2

PR_R1
Y_G1
PB_B1

PR_R2

Y_G2

PB_B2

CVBS1
CVBS2

AIN_N 1
AIN_N 2
AIN_N 3

C331

0.1uF

C343
10uF/16V

L302

2.2uH

C355

+

10uF/16V

FB305

1 2

C367

+

10uF/16V

L303 600 OHM

TXOUT2­TXOUT2+
TXCLK­TXCLK+
TXOUT3­TXOUT3+

DVS_2EX 1
DHS_2EX 1

Y
C

C327

C332

0.1uF

AVSS_ADC2

L301

2.2uH

150 OHM

Power saving ?

C3006

VA1_8

VA1_8

VD3_3

3.3V_SB

VA1_8

0.1uF/ 16V

ANALOG_OUT

R343 NC

NC

C333

0.1uF

DE_2EX 7

R342

1.2K 1/ 16W

R314

1.5K 1/ 16W

C3005 33pF

C3004

C328

C334

0.1uF

AVSS_ADC3

4.7uF/16V 0805

C319

10uF/16V

NC

C335

0.1uF

AVDD_ADC1AVDD_ADC2

C344

0.1uF

AVSS_ADC1

C356

P_50

0.1uF

P_51

P_38
P_33
P_24

P_32
P_25

Low color shift on = Vcc

LCS6

TXOUT3 +
TXOUT3 ­TXCLK +
TXCLK -

TXOUT2 +
TXOUT2 ­TXOUT1 +
TXOUT1 -

TXOUT0 +
TXOUT0 -

5V_A

C318

R316470 1/16W

R31522K 1/16W

+

R320

R321

22K 1/16W

L300

2.2uH

C345

+

10uF/16V

VD3_3

P_40

C357

0.1uF

P_41

VD3_3

C376

0.1uF

Q301

PMBS3904

470 1/16W

VD1_8

C377

0.1uF

R344

470 1/16W

VA1_8

0.1uF/ 16V

R345

VD3_3

1K
R309

DIN19

DIN18

P_41

P_40

40

41

P_42

P_43

P_44

P_41

PAVDD

PDVDD

AVDD_ADC1

PAVDD1

254

252

238

227

AVDD_ADC1

AVDD_ADC2

PAVDD

PDVDD

+

+

+

+

P_38

P_39

38

3942434445464748495051525354555657585960616263

P_39

P_40

AVDD_ADC2

AVDD_ADC3

234

221

AVDD_ADC3

AVDD3_AVSP2

FB301

1 2

C341
10uF/16V

FB303

1 2

C350

10uF/16V

FB304

1 2

C359
10uF/16V

1 2

C369
10uF/16V

P_37

37

P_38

AVDD3_AVSP2

FB306

P_37

204

P_36

P_36

VDDH

VDDH

186

150 OHM

150 OHM

150 OHM

150 OHM

P_35

65

P_34

P_35

VDDH

P_34

VDDH

19

VD1_8

VL1_8

VL1_8

VD3_3

P_33

P_32

P_33

128

VDDL

VDDH
EX3V3_SB

P_24

P_29

P_30

P_25

P_26

P_31

P_28

P_27

24252627282930313233343536

P_24

P_25

P_26

P_27

P_28

P_29

P_30

P_31

P_32

VREFP_1

VREFN _1

VREFP_2

VDDL

241

240

230

229

AIN_HS

AIN_VS

CVBS_OUTP
CVBS_OUTN

AIN_N1
AIN_N2
AIN_N3

VREFN _2

VREFP_3

VREFN _3

224

223

VREFP_1

AVSS_ADC2

AVDD_ADC3

AVSS_ADC3

AVDD3_AVSP2

AVSS3_BG_ASS

VSSH

EX3V3_SB

PR_R1

Y_G1

PB_B1

PR_R2

Y_G2

PB_B2

CVBS1
CVBS2
CVBS3

VREFN _3
VREFP_3
VREFN _2
VREFP_2
VREFN _1

0.1uF

DE

C354

V
H

C

0.1uF

C342

0.1uF

C366

23
22
21

10
11

225
246
232
226
248
233

236
237
242
243
244
231

245
247
249

CN300

CONNECTOR for PANEL

24

R310 NC

OD_SEL6

PVDD10

C317

0.1uF

May.05

R319

R318

R317

75 1/16W

R322

NC

R326

R327

NC

NC

75 1/16W

75 1/16W

COMP_Y 2

COMP_B 2

COMP_R 2

VGA_GIN 2

VGA_BIN 2

VGA_RIN 2

R323

R324

NC

NC

TUNER_OUT 2,8

CVBS_SEL 2

EX_Y 2

EX_C 2

R328

NC

Q302

PMBS3906

2.2K 1/16W

VIDEO_OU T_1 2

Y_G1

PB_B1

PR_R1

Y_G2

PB_B2

PR_R2

CVBS1

C346 0. 1uF

CVBS2

C351 0. 1uF

Y

C352 0. 1uF

C

C353 0. 1uF

OD_SEL for CMO 32"
50 Hz = High
60 Hz = Low

C320 0. 1uF

C321 0. 1uF

C322 0. 1uF

C325 0. 1uF

C329 0. 1uF

C336 0. 1uF

R325

NC

AOC (Top Victory) Electronics Co., Ltd.

Tit le

Size Document Number Rev

Custom

Monday, April 10, 2006

Date: Sheet of

SVP-EX256_2

4

1234567891011121314151617181920212223

+

C316
22uF/16V

C

11

47

Test pads for DDR

www.ma163.com 电子技术资料网

MCLK0_1

TP30 1
TP_T_C30

DDQS0

TP30 2
TP_T_C30

DQM0

TP30 3
TP_T_C30

DQ23

TP30 4
TP_T_C30

CAS#

TP30 5
TP_T_C30

RAS#

TP30 6
TP_T_C30

CS0#

TP30 7
TP_T_C30

WE#

TP30 8
TP_T_C30

TP309
TP_T_C30

TP310
TP_T_C30

TP300
TP_T_C30

VDDMQ

Each MD trace must be equal length .
Each DQS trace must be equal
length.

MA[0..11]3

MA1

MA0

A6
B5
A5
A4

B1
C2
C1
D1

E2

E1

F2

F1
H2
H1

J1

J2

A2
G2

A1

A3

A10

C3
C4
C5
C8
C9

C10

D5
D8

E4

E9

F4

F9
G4
G9
H4

J4
H9

J9

VDDMQ_1

DQ0
DQ1
DQ2
DQ3
DQ4
DQ5
DQ6
DQ7

DQ16
DQ17
DQ18
DQ19
DQ20
DQ21
DQ22
DQ23

DM0
DM2

DQS0

VSSQ
VSSQ
VSSQ
VSSQ
VSSQ
VSSQ
VSSQ
VSSQ
VSSQ
VSSQ
VSSQ
VSSQ
VSSQ
VSSQ
VSSQ
VSSQ
VSSQ
VSSQ
VSSQ
VSSQ

C305

0.1uF

A0

L304

600 OHM

DQ0
DQ1
DQ2
DQ3
DQ4
DQ5
DQ6
DQ7

DQ16
DQ17
DQ18
DQ19
DQ20
DQ21
DQ22
DQ23

DQM1
DQM0

DDQS1
DDQS0

C304

0.1uF

MA2

MA8

MA9

MA6

MA3

L10

L11

M11

M1L1K1

K2

L4

M3

K5L7M10M9M8L8M7M6L5M5M4

A9

A7A6A5A4A3A2A1

A10

A11

BA1

BA0

A8_AP

CK

CS#

CKE

WE#

RAS#

CAS#

MA11

MA10

MA7

MA5

MA4

4M x 32 DDR

FBGA 144

VSS

VSS

VSS

VSS

VSS

VSS

VSS

VSS

VSS

VSS

VSS

VSS

VSS

K4K9J5

J6

J7J8D4D6D7

D9

E5

DDR VDDMQ / VDDM de-cap s

C306

0.01uF

C307

0.01uF

C308

0.01uF

C309

0.01uF

VSS

VSS

VSS

VSS

VSS

VSS

C310

0.01uF

MCLK0_1
MCLK0#_1

CK#

VSS

VSS

C311

0.0047uF

L9

VSS

VSS

BA1 3
BA0 3
CS0# 3
RAS# 3
CAS# 3
WE# 3
CLKE 3

K8L6B3G3L2M2L3

RFU2

RFU3

NC_L2

NC_B3

NC_G3

VSS

VSS

VSS

H8H7H6H5G8G7G6G5F8F7F6F5E8E7E6

C312

0.0047uF

NC_M2

VDD

K3K6K7

K11

K12

NC_L3

NC_K11

NC_K12

VDD

VDD

VDD

K10D3D10C6C7

DQM[0..3] 3

G10

B10

DQ31

A7

DQ31

NC_B10

NC_G10

DQ30
DQ29
DQ28
DQ27
DQ26
DQ25
DQ24

DQ15
DQ14
DQ13
DQ12
DQ11
DQ10

DQ9
DQ8

DM3
DM1

DQS3
DQS1DQS2

VREFMCL

VDDQ
VDDQ
VDDQ
VDDQ
VDDQ
VDDQ
VDDQ
VDDQ
VDDQ
VDDQ
VDDQ
VDDQ
VDDQ
VDDQ
VDDQ
VDDQ

VDD

VDD

VDD

VDDM

DQ30

B8

DQ29

A8

DQ28 DQS1

A9

DQ27

B12

DQ26

C11

DQ25

C12

DQ24

D12

DQ15

E11

DQ14

E12

DQ13

F11

DQ12

F12

DQ11

H11

DQ10

VDD

H12
J11
J12

A11
G11

A12
G12G1

M12L12

B2
B4
B6
B7
B9
B11
D2
D11
E3
F3
H3
J3
E10
F10
H10
J10

U301

EM6A9320BI

VDDM_1

DQ9
DQ8

DQM2
DQM3

DDQS2
DDQS3

L305

600 OHM

VDDMQ_1

VDDM_1

C313

0.1uF

C314

0.1uF

C302

0.1uF

C303

0.1uF

VDDMQ_1

R307

1K 1/16W

R308

1K 1/16W

C315

0.01uF

MVR EF 3

MCLK0_1

MCLK0#_1

DDQS0

DDQS1

DDQS2

DDQS3

DQ23
DQ22
DQ20
DQ21

DQ19
DQ18
DQ17
DQ16

DQ7
DQ6
DQ5
DQ4

DQ3
DQ2
DQ1
DQ0

DQ31
DQ29
DQ30
DQ28

DQ27
DQ26
DQ25
DQ24

DQ15
DQ14
DQ13
DQ12

DQ10
DQ11
DQ8
DQ9

R347

0 1/16W

51 1/16W

51 1/16W

R348

0 1/16W

R303 15

R304 15

R305 15

R306 15

RN301 22 1/ 16W

5
6
7
8

RN302 22 1/ 16W

5
6
7
8

RN303 22 1/ 16W

5
6
7
8

RN304 22 1/ 16W

5
6
7
8

RN305 22 1/ 16W

5
6
7
8

RN306 22 1/ 16W

5
6
7
8

RN307 22 1/ 16W

5
6
7
8

RN308 22 1/ 16W

5
6
7
8

R301

R302

4
3
2
1

4
3
2
1

4
3
2
1

4
3
2
1

4
3
2
1

4
3
2
1

4
3
2
1

4
3
2
1

MEMORY DECOUPLING SCHEME

AOC (Top Victory) Electronics Co., Ltd.

Titl e

Size D ocument Number Rev

B

Date: Sheet

SVP-EX_DDR

Monday, April 10, 2006

DQS0

DQS2

DQS3

MD0
MD1
MD2
MD3

MD4
MD5
MD6
MD7

MD8
MD9
MD1 0
MD1 1

MD1 2
MD1 3
MD1 4
MD1 5

MD1 6
MD1 7
MD1 8
MD1 9

MD2 0
MD2 1
MD2 2
MD2 3

MD2 4
MD2 5
MD2 6
MD2 7

MD2 8
MD2 9
MD3 0
MD3 1

C301

MCL K0 3

0.01uF

MCLK0# 3

DQS[0..3] 3

MD[0..31] 3

5

of

C

11

48

Detect_VGAHS2

www.ma163.com 电子技术资料网

ISP_SW2

CLOCK_SW1

Detect _VGAVS2

VGAVS2

VGAHS2

RX_INT#7

BL_ADJ2,3

PWR_ON10

SCDT7

CE_REMOTE7

OD_SEL4

LCS4

CN404 CONN

C416

10uF/16V

KEY_AD2

5V-1_CPU

+

R460

R463

R464

R467

3.6V

1
2

5V-1_CPU

100

NC

100

100

R466

100

ZD400

1 2

MLL5227B

Reset MCU

R409 NC

100

R410

5V-1_CPU

100

R421

100

R422

AD7

AD6

AD5

AD4

AD3

AD2

AD1

AD0

R4028 4.7K

R433 4.7K

R435 4.7K

R4029 4.7K

R4030 4.7K

R439 4.7K

R441 100 1/16W

R443 100

R444 4.7K

E_PAGE

R4514.7K

R452NC

R473 220 1/ 16W

R478

R484 1K 1/16W

C400

C414

+

10uF/16V

CPU_RST

R412

4.7K

R4174.7K

R4574.7K

8.2K

0.001uF

R405 100

R406 NC

R407 NC

R408 100

R413

NC

R418

RST

4.7K

R4534.7K

R4584.7K

100uF/16V

C413

5V-1_CPU

R403

R4024.7K

4.7K

P1_4

P1_3

P1_2

P1_1

P1_0

P0_7/AN0_7

P0_6/AN0_6

P0_5/AN0_5

P0_4/AN0_4

P0_3/AN0_3

P0_2/AN0_2

P0_1/AN0_1

P0_0/AN0_0

P10_7/AN7

P10_6/AN6

P10_5/AN5

P10_4/AN4

P10_3/AN3

P10_2/AN2

P10_1/AN1

Avss

P10_0/AN0

Vref

Avcc

P9_7/ADTRG

P9_6

P9_5

P1_5/INT 3

P9_3/DA0

P9_4/DA1

P9_2/TB2in

2

134679101213

Q402
PMBS3906

CPU_RST

VD3_3

R489
NC

RST_H3

100

76

77

78

79

80

81

82

83

84

85

86

87

88

89

90

91

92

93

94

95

96

97

98

99

+

5V-1_CPU

TP401

TP402

TP400

A1

A2

A0

R404

4.7K

A2

A1

A0

7172737475

70696867666564

P1_7/INT 5

P1_6/INT 4

P2_0/A0/D0

P2_1/A1/D1

P9_1/TB1in

BYTE

CNVss

P9_0/TB0in

8

5

R468

4.7K

5V-1_CPU

1

GND

2

RESET

U404

ASM810SEUR-T

TP405

TP407

TP406

TP404

TP403

A5

A7

A6

A4

A3

A3

A7

A5

A6

A4

63

P2_2/A2/D2

P2_3/A3/D3

P2_4/A4/D4

P2_5/A5/D5

P2_6/A6/D6

P2_7/A7/D7

M30620SPGP

U402

P8_7/Xcin

P8_6/Xcout

Reset

Vss

Xin

Xout

11

X40 0

10.000MHZ

C411

C412

15pF

15pF

5V-1_CPU

CPU_RST

VD3_3

3

VCC

C415

NC

NC

A[0..7]

5V-1_CPU

60

61

595857565554535251

62

Vss

Vcc2

P3_0/A8

P3_1/A9

P3_2/A10

Vcc1

P8_5/NIM

P8_3/INT 1

P8_2/INT 0

P8_4/INT 2

14

15

171820

16

R469

4.7K

When use W27E040,use R416 and

W27E040

1

3.3V_SB

2 3

3.3V_SB

Q404

1

R411 ; R419 is Option .

When use W29C040,use R419 ;
R416 and R411 are Opti on.

13

Q0

14

Q1

15

Q2

17

Q3

18

Q4

19

Q5

20

Q6

21

Q7

22

CE#

24

OE#

32

VCC

1

VPP

WR# 3

TP409
WR

R428

22 1/16W

R432 47K

R437

4.7K

5V-1_CPU

CPU_RST

Option

R465

NC

R482

4.7K

RST_7117

Q403
PMBS3904

R490

4.7K

RST#

2 3

RN402 33

1 8
2 7
3 6
4 5
1 8
2 7
3 6
4 5

RN404 33

PS

R411 NC

W27E040 USED

C402

0.01uF

WR_EMU 3

5V-1_CPU

R438

4.7K

R446 0

10

RST_7117 8

AD0
AD1
AD2
AD3
AD4
AD5
AD6
AD7

5V-1_CPU

+

C403
10uF/16V

R431 100

R440 100 1/16W

R442

100 1/16W

1

2

3

4

5

6

7

8

9

CN403
CONN

2.54mm

R426

A0

RN401 33

A1
A2
A3

RN403 33

A4
A5
A6
A7
A8

RN405 33

A9
A10
A11

RN400 33

A12
A13
A14
A15
A16

R414 33

A17

R415 33

A18

R423 0 1/16W

R424 22 1/16W

R425 22 1/16W

R427 4. 7K 1/16W

R429 22 1/16W

R434 22 1/16W

R436 4. 7K 1/16W

R445

100

R447 100

R448

4.7K

R456NC

R461

NC

R462 100

MUTE 9

REMOTE 2

INT# 3

INT_A 8

MCU _A[ 0. .7 ] 3

4 5
3 6
2 7
1 8
4 5
3 6
2 7
1 8
4 5
3 6
2 7
1 8
1 8
2 7
3 6
4 5

RST_HDMI

RST_EX52

RX

TX

R416

W27E040 USED

RX 2

R449

4.7K

5V-1_CPU

PANPWR_ON 10

RST_HDMI

A[8..1 4] 3

A8

A9

A10

A11

A12

A13

A14

A15

A16

A17

P3_3/A11

P3_4/A12

P3_5/A13

P3_6/A14

P3_7/A15

P4_0/A16

P4_1/A17

P4_2/A18

P4_3/A19

P4_4/CS0

P4_5/CS1

P4_6/CS2

P4_7/CS3

P5_0/WR

P5_1/BHE

P5_2/RD

P5_3/BCLK

P5_4/HLD A

P5_5/HOLD

P5_6/ALE

P5_7/RDY

P6_0/CTS0/RTS0

P6_1/CLK0

P6_2/SCL0

P6_3/SDA0

P6_4/CTS1/RTS1

P6_5/CLK1

P6_6/RXD1

P6_7/TXD1

P7_0/SDA2

P7_1/SCL2

P7_2/TA1out

P7_3/TA1in

P7_6/TA3out

P8_0/TA4out

P7_7/TA3in

21

Top View

1

2

3

22

P7_5/TA2in

23

24

R4794.7K

4.7K 1/16W

3
2
1

CN400
CONN

P7_4/TA2out

25

R459

R4804.7K

R4814.7K

5V-1_CPU

5V_SB

R487

SC1
SD1

P8_1/TA4in

19

C409

100pF

50

49

48

47

46

45

44

43

42

41

40

39

38

37

36

35

34

33

32

31

30

29

28

27

26

NC

R488

4.7K 1/16W

A[8..1 8]

A18

SDAE

SCLE

INV_PRO 2

R450 4.7K

R455

R454

4.7K

4.7K

R470 100 1/16W

R471 100 1/16W

R472 100 1/16W

R475 100 1/16W

SC1 2,3,9
SD1 2,3,9

U401

12

A0

11

A1

10

A2

9

A3

8

A4

7

A5

6

A6

5

A7

27

A8

26

A9

23

A10

25

A11

4

A12

28

A13

29

A14

3

A15

2

A16

30

A17

31 16

A18 GND

NC

R419

R420 33

CS1 3

TP408

CS 3

5V-1_CPU

RD

TP410

TP411ALE

ALE_EMU 3

5V-1_CPU

TX2

RST

R486 4.7K

5V-1_CPU

R491

4.7K

Socket = 87L 202-32

A29040BL-70F

33

PMBS3904

2K

R492

AD[0..7] 3

CN401

1

CONN

2

R401 0

Reset SIL9011..

C401 10uF/16V

3.3V_SB

CONN
CN402

1

R400

0

2

Reset EX52

C404
10uF/16V

RD# 3

RD_EMU 3

22 1/16W

VD3_3

R430

10K 1/16W

100pF

1

C405

Q401

NC

2 3

C406
100pF

1

A0

2

A1

3

A2

4 5

GND SDA

U400 24C64

U403

4

GND

2

NC1

1

NC0

C410 0. 01uF

VCC

PAGE

SCL

24LC64

VCC

VCLKNC2

SCL

SDA

SC1 2,3,9

SD1 2,3,9

5V_SB

L401

5V-1_CPU

8

7

6

8
73
6
5

RST_H 3

R47610K 1/16W

R47410K 1/16W

R47710K 1/16W

600 OHM

C407

0.1uF

R483

100 1/16W

R485

100 1/16W

AOC (Top Victory) Electronics Co., Ltd.

Titl e

Size Document Number Rev

Date: Sheet of

Custom

Monday, April 10, 2006

MCU

5V-1_CPU

+

E_PAGE

6

RST# 7

RST_H 3

C408
100uF/16V

SCLE

SDAE

C

11

49

P400

www.ma163.com 电子技术资料网

HDMI_V_SMT

21

SHELL2

HP DET

23

SHELL4

DDC DATA

DDC CLK

CE Remote

CK Shield

D0 Shield

D1 Shield

22

SHELL3

D2 Shield

20

SHELL1

3V3S

R4012

R4013 4.7K 1/16W

LOW:0x60/0x68
High:0x62

I2C Device Address Select

HDMI_SDA

HDMI_DSCL

HDMI_SCL

IIS_DATA
IIS_SCK
IIS_WS
MCLK

+

C4000

C4001

0.1uF

10uF/16V

19
18

+5V

17

GND

16
15
14

NC

13
12

CK-

11
10

CK+

9

D0-

8
7

D0+

6

D1-

5
4

D1+

3

D2-

2
1

D2+

NC

RCLK48B

R4014

470K 1/16W

5
6

U408

1

SDIN

2

DEM/SCLK

3

LRCK

4

MCLK

5 6

VQ FILT+

P0_+5V

U409

S1
D1

FDC6301N

5V

1K 1/16W

HDMI_RXC+

G2D2
S2
G1

CS4344

AOUTR

GND

AOUTL

R498

HDMI_SDA

HDMI_RXC-

HDMI_RX0-

HDMI_RX0+

HDMI_RX1-

HDMI_RX1+

HDMI_RX2-

HDMI_RX2+

34
2
1

VA

HDMI_SCL

10

C482

9
8
7

D400

1

2

CE_REMOTE 6

1

4

L405

L

2

3

5V_SB

3V3S

HDMI_DSDA

10uF/16V

+

+

C496 10uF/16V

+

C499

10uF/16V

BAT54C

3

R495

1

4

L404

L

2

3

HDMI_RX2-_1
HDMI_RX2+_1

R4015

470K 1/16W

R4023 10K 1/16W

HDMI_L 2

R402510K 1/16W

4.7K 1/16W

4

3

HDMI_RX1-_1
HDMI_RX1+_1

3V3S

HDMI_R 2

R496

1

L403

L

2

RCLAMP0514M

C436

0.1uF

C498

0.1uF

C417 0.1uF

U405 M24C02

8

VCC

7

47K 1/16W

VCLK

6

SCL

R4004 0 1/16W

4

3

5V_SB

U406

1

3
4
5 6

L406 220 OHM

+

10uF/16V

VSSSDA

10
92
8
7

10uF/16V

C497

NC
NC
NC

1

L402

L

2

C437

3V3S

1
2
3
45

HDMI_RXC+_1

HDMI_RX0-_1
HDMI_RX0+_1

HDMI_RX1-_1
HDMI_RX1+_1

HDMI_RX2-_1
HDMI_RX2+_1

+

C438

0.1uF

L409

L400

L410

300 OHM

HDMI_RXC-_1

C439

0.1uF

220 OHM

5V_A

1

3
4
5 6

RCLAMP0514M

C440

0.1uF

3V3S

C451

0.1uF

220 OHM

C470

10uF/16V

U410

C441

0.1uF

L407

220 OHM

+

10
92
8
7

C442

0.01uF

VR1_8

DVI_DSDA1

DVI_DSCL1

HDMI_RXC-_1
HDMI_RXC+_1

HDMI_RX0-_1
HDMI_RX0+_1

DVI_RXC-1
DVI_RXC+1

DVI_RX0-1
DVI_RX0+1

DVI_RX1-1
DVI_RX1+1

DVI_RX2-1
DVI_RX2+1

CLOSED TO AVCC

C444

C443

C445

0.01uF

0.01uF

0.01uF

CLOSED TO PVCC

+

C450

C452

10uF/16V

0.1uF

CLOSED TO DVCC

CLOSED TO XTALVCC

C472

C471

0.01uF

0.1uF

LAYOUT: Place XTAL
circuit as compact
and close to chip
as possible

P0_+5V

P1_+5V

C459

0.1uF

+

C473

10uF/16V

RX_INT#6

SCDT6

C446

0.01uF

PVCC

C453

0.1uF

C474

0.1uF

3V3S

1

3V3S

RST#6

DVI_DSDA

DVI_DSCL

HDMI_DSDA

HDMI_DSCL

HDMI_RXC-_1
HDMI_RXC+_1

HDMI_RX0-_1
HDMI_RX0+_1

HDMI_RX1-_1
HDMI_RX1+_1

HDMI_RX2-_1
HDMI_RX2+_1

C447

0.01uF

0.01uF

C454

0.01uF

C460

0.01uF

0.1uF

C475

0.01uF

CLOSED TO REGVCC

C480 18pF

R4019

1M 1/16W

C481 18pF

2

1

3

2

3

DVI_RXC­DVI_RXC+

DVI_RX0­DVI_RX0+

DVI_RX1­DVI_RX1+

DVI_RX2­DVI_RX2+

AVCC

C448

C455

0.01uF

C461

VR1_8

Q400

BSN20

Q405

BSN20

C476

0.1uF

3V3S

R493

NC

R494 100 1/ 16W

R497 100 1/ 16W

R4000 NC

R4002 NC

R4007 100 1/16W

R4008 100 1/16W

C449

0.01uF

C462

0.01uF

XTAL VC C

C477

0.01uF

R4016 33 1/16W

X401

28.322MHz

56

39
40

43
44

47
48

51
52

58
59

62
63

66
67

70
71

38
42
46
50
57
61
65
69
41
45
49
53
60
64
68
72

37
55

54

74
35

73
36

98
99
94

95

10K 1/16W

R4024

10K 1/16W

R4026

10K 1/16W

R4027

10K 1/16W

R4022

ANTSTO

R0XC­R0XC+

R0X0­R0X0+

R0X1­R0X1+

R0X2­R0X2+

R1XC­R1XC+

R1X0­R1X0+

R1X1­R1X1+

R1X2­R1X2+

AVCC
AVCC
AVCC
AVCC
AVCC
AVCC
AVCC
AVCC
AGND
AGND
AGND
AGND
AGND
AGND
AGND
AGND

PVCC0
PVCC1

PGND

DVCC
DVCC

DGND
DGND

XTALVCC
REGVCC
DVCC2

DGND2

3V3S

XTALOUT

96

32

31

DSCL0

XTALIN

97

L411 220 OHM

DSCL1

DSDA0

R0PWR5V

R1PWR5V

3433237992

104

103

1023029

INT

SCDT

DSDA1

RESET#

SiI 9021/9031

144-Pin TQFP

VCC

VCC

VCC

VCC

VCC

VCC

VCC

105

114

128

139248091106

VR1_8

+

C483

10uF/16V

5267689109

OVCC

GND

GND

C484

0.1uF

CLOSED TO OVCC

C419

+

+

C418

10uF/16V

10uF/16V

122

1344257590

108

120

OVCC

OVCC

OVCC

OVCC

OVCC

OVCC

OGND

OGND

OGND

OGND

OGND

OGND

GND

TEST

GND

GND

GND

GNDNCNC

101

115

127

138

1009328

4.7K 1/16W

C486

C485

C487

0.1uF

0.1uF

0.1uF

C422

C420

C421

0.1uF

0.1uF

0.1uF

R499 47 1/ 16W

R4001 47 1/16W

R4005 47 1/16W

R4006 47 1/16W

132

121

135

R4018

U407

DE

144

ODCK

OGND

Q0

VSYNC

HSYNC

143

Q1

142

Q2

141

Q3

140

Q4

137

Q5

136

Q6

133

Q7

132

Q8

131

Q9

130

Q10

129

Q11

126

Q12

125

Q13

124

Q14

123

Q15

119

Q16

118

Q17

117

Q18

116

Q19

113

Q20

112

Q21

111

Q22

110

Q23

107

CLK48B

87

MCLKI N

88

MCLKO UT

86

SCK

85

WS

84

SD0

83

NC/SD1

82

NC/SD2

81

NC/SD3

78

SPDIF

77

MUTEOU T

17

AnGY

20

AnBPb

14

AnRPr

9

VREF

11

COMP

7

DACAVCC

13

DACVCCR

16

DACVCCG

19

DACVCCB

8

DACAGND

12

DACGNDR

15

DACGNDG

18

DACGNDB

6

DACOVCC

22

DACDVCC

21

DACDGND

RSET

CSCL

CSDA

SiI 9021

10

27

Place resistor as close as possible to chip

R4017 182 1/16W 1%

R4020 100 1/16W

R4021

100 1/16W

C488

C490

C489

0.1uF

0.01uF

0.01uF

C423

0.1uF

RCLK48B

C491

0.01uF

C424

0.01uF

BOUT0
BOUT1
BOUT2
BOUT3
BOUT4
BOUT5
BOUT6
BOUT7

GOUT0
GOUT1
GOUT2
GOUT3
GOUT4
GOUT5
GOUT6
GOUT7

ROUT0
ROUT1
ROUT2
ROUT3
ROUT4
ROUT5
ROUT6
ROUT7

R4009 33 1/16W

R4010NC

R4011NC

C457

0.01uF

C464

0.01uF

C478

0.1uF

3V_SDA

3V_SCL

C492

0.01uF

0.01uF

C432

0.01uF

C479

0.1uF

C425

1
2
3
4
1
2
3
4

1
2
3
4
1
2
3
4

1
2
3
4
1
2
3
4

C465

0.01uF

NC

C458

10uF/16V

3V3S

C493

C426

C427

0.01uF

0.01uF

C433

NC

8
7
6
5
8
7
6
5

8
7
6
5
8
7
6
5

8
7
6
5
8
7
6
5

RP406 47

8
7
6
5

+

C466

0.01uF

VR1_8

3V_SDA 3,8

3V_SCL 3, 8

C494

0.01uF

HDMI_VS
HDMI_HS
HDMI_CLK

C434

NC

RP401
100

RP400
100

RP402
100

RP403
100

RP404
100

RP405
100

1
2
3
4

C456

0.01uF

C467

0.01uF

0.01uF

C495

0.01uF

C428

C429

0.01uF

DE_2EX 4

IIS_SCK
IIS_WS
IIS_DATA

C4002

NC

C468

0.1uF

C430

0.01uF

HDMI_VS 1
HDMI_HS 1
HDMI_CLK 1

DIN8
DIN9
DIN10
DIN11
DIN12
DIN13
DIN14
DIN15

DIN0
DIN1
DIN2
DIN3
DIN4
DIN5
DIN6
DIN7

DIN16
DIN17
DIN18
DIN19
DIN20
DIN21
DIN22
DIN23

C469

0.1uF

C431

0.01uF

DIN[0. .23] 4,8

MCLK

C4003

NC

3V3S

L408

220 OHM

+

C463

10uF/16V

AOC (Top Victory) Electronics Co., Ltd.

Title

SIL_9021

Size Document Number Rev

C

Monday, April 10, 2006

Date: Sheet of

7

C

11

50

VDDA1.8

www.ma163.com 电子技术资料网

R503

AI11

C516 0.022uF

C520 0.022uF

C522 0.022uF

R516

R517 68 1/16W

C529

33pF

Option

NC

1K 1/16W

AI12

AI14

AI22

C525 0.022uF

C510 0.022uF

C511 0.022uF

R506 75

R509 75

R510 75

R514 75

VDD3.3

Logic 0 for slave address 42h/43h and 4Ah/4Bh
Logic 1 for slave address 40h/41h and 48h/49h

C512 0.022uF

C514 0.022uF

C515 0.022uF

C517 0.022uF

C521 0.022uF

C524 0.022uF

C526 0.022uF

0.022uF

C527

RST_71176

3V_SCL3, 7

3V_SDA3, 7

X50 0

24.576MHz

C528

L501

NC

33pF

C530 NC

R520

R521

Logic 0 for 24.576MHz
Logic 1 for 32.11MHz

VDDA3.3

VDD1.8

0

AI24

C518 0.022uF

R515 NC

R500 0

68 1/16W

4.7K 1/16W

C508

0.1uF

R518

M13

B11

P10

B13
B14

C12
C13

N13
N14

P13
D13
C14
A13
B12
A12

M12
P12
N11
P11

AI12

C501 0.02 2uF

VDD3.3

C504

C505

C506

C8

C10

F12

H12M5M9N2P2M3K4H4F4D4L1J1G2

VXDD

VDD18_0

VDD18_1

VDD18_2

J2

AI11

K1

AI12

K2

AI13

L3

AI14

K3

AI1D

G4

AI21

G3

AI22

H2

AI23

J3

AI24

H1

AI2D

E3

AI31

F2

AI32

F3

AI33

G1

AI34

F1

AI3D

B1

AI41

D2

AI42

D1

AI43

E1

AI44

D3

AI4D
FSW

N4

CE

L12

ITRI
XTR I

N9

SCL
SDA

B4

XTA LI

A3

XTA L

A2

XTO U T

B2

RES1
RES2
RES3

C3

RES4

C4

RES5
RES6
RES7

N1

RES8

N3

RES10
RES11
RES12

TEST0
TEST1
TEST2
TEST3
TEST4
TEST5

C6

TRS T

B6

TCK

D6

TMS

A5

TDO

B5

TDI

P3

EXMCLR
AMXCLK
ALRCLK
ASCLK
AMCLK

N6

CLKEXT

VDD18_3

AGNDA

AGND

M2J4H3E4A4

L2

C2

VDD18_4

VSSA0

VDD18_5

VDDA18 _0

VSSA1

VSSA2

VSSA3

VDDA0

VDDA1

VDDA18 _1

U50 1

SAA7117A E

VXSS

VSSA4

VSSD1

C1

D5D9D11

VDDA2

VSSD2

VDDA3

VSSD3

G11L4L8

E2B3C5C9D12

J12M4M8

M11

VDDA4

VDDD0

VDDD1

VDDD2

VDDD3

VDDD4

VDDD5

VSSD10

J11L5L9

VDDD6

AOUT

IGP0
IGP1

ITRDY

ICLK

IDQ

IGPV

IGPH

IPD0
IPD1
IPD2
IPD3
IPD4
IPD5
IPD6
IPD7

HPD0
HPD1
HPD2
HPD3
HPD4
HPD5
HPD6
HPD7

XRD Y

XD Q

XC LK

XR V

XR H

XPD 0
XPD 1
XPD 2
XPD 3
XPD 4
XPD 5
XPD 6
XPD 7

ADP0
ADP1
ADP2
ADP3
ADP4
ADP5
ADP6
ADP7
ADP8

LLC

LLC2
RTS0
RTS1

RTCO
INT_A
RESO

VSSD11

VSSD12

VSSD13

VDDA1A

VDDA2A

VDDA3A

VDDA4A

VSSD4

VSSD5

VSSD6

VSSD7

VSSD8

VSSD9

L11D7D10

F11

M1

L14
K13
N12
M14
L13
K14
K12

G14
G12
H11
H14
H13
J14
J13
K11

D14
E11
E13
E12
E14
F13
F14
G13

A6
B7
A7
D8
C7

A8
B8
A9
B9
A10
B10
A11
C11

N8
P8
M7
L7
P7
N7
L6
M6
P6

P4
N5
M10
N10
L10
P9
P5

270pF

680pF

ICLK

IGPV
IGPH

XC LK
VS_VPC
HS_VPC

X0
X1
X2
X3
X4
X5
X6
X7

R522

4.7K 1/16W

R523

NC

Option

0.1uF

LLC

C507

0.0027uF

X0
X1
X2
X3

X4
X5
X6
X7

INT_A 6

VDD3.3

RN501

33

1
2
3
4

RN502 33

1
2
3
4

XC LK
HS_VPC

VS_VPC

8
7
6
5

8
7
6
5

ICLK

LLC
IGPH

IGPV

VDD1.8

AI22

AI11

AI14

DIN0
DIN1
DIN2
DIN3

DIN4
DIN5
DIN6
DIN7

C538

270pF

C502 0.02 2uF

C503 0.02 2uF

C509 0.02 2uF

AI24

RN503 33

1
2
3
4

C539

680pF

C523 0.02 2uF

8
7
6
5

R519 NC

RN500 NC

8
7
6
5

C540

0.0027uF

DIN[0..23] 4,7

1
2
3
4

C541

0.1uF

R501 0 1/16W

R502 0 1/16W

R504 0 1/16W

R505 0 1/16W

Q500

PMBS3904

R511 0 1/16W

VIDEO_CLK 1
VIDEO_HS 1

VIDEO_VS 1

VIDEO_CLK 1
VIDEO_HS 1

VIDEO_VS 1

Option

R507

R512

22 1/16W

150 1/16W

5V_A

R508

R513

12K 1/16W

22K 1/16W

SAA_Y 2

SAA_C 2

AV_1 2

AV_2 2

C513

0.1uF/ 16V

C519

+

22uF/1 6V

VDDA3.3

C531

C532

680pF

270pF

VDDA1.8

C535

270pF

C536

680pF

AOC (Top Victory) Electronics Co., Ltd.

Tit le

Size Document Number Rev

B

Monday, April 10, 2006

Date: Sheet

SAA7117A

TUN ER _OU T 2, 4

C533

C534

0.1uF

0.0027uF

C537

0.0027uF

8

of

B

11

51

C591

www.ma163.com 电子技术资料网

10uF

1 3W

1 3W

R530

NC

C566

0.47uF/ 16V
R536

0 1/ 16W

C580 0.47uF/16V

C587

C5890.47u F/16V

678

123

4 5

C5490.1uF

123

PGND

PGND

10

INL+

9

INL-

19

FS1

20

FS2

16

INR+

15

INR-

11

/SHDN

17

G1

18

G2

12

SS

14

REG

13

AGND

CN502
CONN

5
4
3
2
1

Earphone Jack

L502 300 OH M

L503 300 OH M

0 1/10W

C5000

470pF

R526

R528

R529

Audio_L+

C571

0.1uF/ 25V

Audio_R-

C583

0.1uF/ 25V

Audio_R+

C588

0.01uF

C5001
470pF

0 1/10W

0 1/10W

0.01uF
C568

Audio_L-

0.01uF
C582

0.01uF
C572

100 1/1 6W

3
2
1

2
1

R534

100 1/ 16W

R540

100 1/ 16W

R544

CONN

CN500

CONN

100 1/ 16W

R537

CN501

C551

C550

0.1uF

4

212223

VDD

VDD

VDD

VDD

Heatsi nk

AGND

34

35

U503MAX9 704

Audio_L+

Audio_L-

Audio_R+

Audio_R-

0.1uF

24

PGND

PGND

CHOLDNC

OUTL+
OUTL+

OUTL­OUTL-

OUTR­OUTR-

OUTR+
OUTR+

C1P

C1N

Heatsi nk

33

AUDI O_GND

L508 300 OHM

L509 300 OHM

L510 300 OH M

L511 300 OH M

78

32
31

30
29

26
25

28
27

6

5

+

C552

1000uF/25V

0.1uF

C559 1uF/ 25V

L504 15uH

L500 15uH

L505 15uH

L506 15uH

0.1uF/ 25V

C548

C590

0.01uF/25V

0.01uF/25V

0.01uF/25V

0.01uF/25V

C598

470pF

AUDIO_GND

C567

C575

C581

C584

C599

470pF

AUDIO_GND

AOC (Top Victory) Electronics Co., Ltd.

Tit le

Amplifier

Size Document Number Rev

Custom

Monday, April 10, 2006

Date: Sheet of

9

C

11

R532

4.7K 1/16W

C562

0.47uF/ 16V

C579

R543

LP500

600 OHM(8P4R)

6
7
8

CP500
470pF

R524

R525

0.47uF/ 16V

45
3
2
1

R531

4.3K 1/16W

R535

4.3K 1/16W

Q501

1

3 2

3

R558 10K 1/16W

C565

100pF

100K 1/ 16W

EAR_R

EAR_L

V20SW

100pF

C576

1

R548

R527
10K 1/ 16W

0.47uF/ 16V

100 1/ 16W

32

Q502

PMBS3904

U502

1

INa

2

BBE1a

3

BBE2a

4

BBEOUTa

5

TONE INa

6

TONE -H a

7

TONE -La

8

OUTa

9

AGC

10

SS-FIL

11

CVB

12

CVA

13

SDA

14

SCL

15 16

GND VC C

L507

600 OHM

R547

100 1/ 16W

R549

620 1/ 8W

C596

1 8

R550

2 7

3.9K 1/16W

3 6
4 5

+

C5003

10uF/16V

BBE1b

BBE2b

BBEOUTb

TONE INb

TONE -Hb

TONE -Lb

SR-FI L

VREF

NJW1 147

9V

+

C594

10uF/16V

0.1uF

U504 P T2308S

OUT1 VDD
IN1- OUT2
IN1+ IN2­GND I N2+

R556

3.9K 1/16W

OUTb

AUX0

AUX1

C592

CTH

CTL

C543 4.7uF/16V 080 5

30

INb

29

28

27

26

25

24

23

22

21

20

19

18

17

C585

0.1uF

R552

C5002

C545 0.0033uF

C547 0.033uF

C554 4.7uF/16V 080 5

C556 0.0047uF

C558 0.1uF

C561 4.7uF/16V 080 5

C564 0.1uF

C570 4.7uF/16V 080 5

C574 4.7uF/16V 080 5

C578 4.7uF/16V 080 5

9V

C586
10uF/16V

+

5V_A

C595 47uF/16V

C597

C5000.001uF

3.9K

+

47uF/16V

MUTE6

EAR_DET

+

47uF/16V

+

D501
BAV99

R554

10K 1/ 16W

L_OUT 2

R559
330

3

1

2

R546

10K 1/1 6W

EAR_R

EAR_L

10K 1/ 16W

R555

BBE_L

BBE_R

9V

R533

1K

R538
1K

R542

5.1K 1/16W
PMBS3906

R545

8.2K 1/ 16W

D500

1

2

BAV70

EAR_DET

5V_A

SD12,3,6

SC12, 3,6

BBE_R

3

2

3 2

VI VO

C593

C5004

C5005

C542 4.7uF/16V 0805

C544 0.0033uF

C546 0.033uF

C553 4.7uF/16V 0805

C555 0.0047uF

C557 0.1uF

C560 4.7uF/16V 0805

C563 2.2uF/16V 0805

C569 0.1uF

C573 4.7uF/16V 0805

C577 4.7uF/16V 0805

R539 100

R541 100

1

U500

4

4

GND

1

R551

3.9K 1/16W

R553

3.9K 1/16W

3.9K 1/16W

0.001uF

R557

R_OUT2

R560
330

D502
BAV99

12V

+

0.1uF

BBE_R

4.7uF/ 16V 0805

BBE_L

4.7uF/ 16V 0805

52

STANDBY: 0

www.ma163.com 电子技术资料网

POWER ON:
1

PWR_ON6

+5VP

45

R707

22K 1/16W

+12VP

+

C713

10uF/16V

R715

22K 1/16W

13

L701

L

5V_SB

R703

47K 1/16W

Q705

PMBS3904

L705

45

L

PMBS3904

GND

R704

3

7.5K

1

C709

1uF/16V

2

13

R713

47K 1/16W

3

1

Q709

2

C701

Q702 AO4403

1
2
3
4

0.1uF

S1
S1
S1
G1

C703

47uF/16V

12VP

D1
D1
D1
D1

0.1uF

C706

1
2
3
4

5V

8
7
6
5

R708

+

3K 1/10W

C712

0.1uF

Q700 AO4403

S1

D1

S1

D1

S1

D1

G1

D1

C718 0. 1uF

5V_SB

R705

7.5K

C710

1uF/16V

12VSW

U701

VI VO

GND

1

Q703 AO4403

1

S1

2

S1

3

S1

4

G1

C704 0. 1uF

47uF/16V

4

4

R701

47K 1/16W

+

Q706

300 OHM

C716

0.1uF

3

1

2

AP1117E50A
56T 585 9

3 2

R709

22K 1/16W

C714

10uF/16V

PMBS3904

L700

12V

8
7
6
5

D1
D1
D1
D1

C707

12VP

8
7
6
5

C717

0.1uF

EX_5V

+

5V_SB

R710
3K 1/10W

L704

5V_A

+

10uF/16V

C715

L706

NC

300 OHM

+20V

47K 1/16W

R706

22K 1/16W

Q704

PMBS3904

C711 0. 068uF/16V

1
2
3
4

R711

10K

Q708

PMBS3904

2

R702

1

Q707

R712

1

S1
S1
S1
G1

R700

3

0 1/16W

2

D1
D1
D1
D1

AO4403

100K 1/16W

R714

10K 1/16W

C708

NC

1
2
3
4

8
7
6
5

Q701 AO4403

S1

D1

S1

D1

S1

D1

G1

D1

C702 0. 1uF

L702

300 OHM

PANPWR _ON 6

8
7
6
5

C705

10uF/35V

PVDD 4

V20SW

+

AP1117E3.3A

U702

5V_SB

C719

22uF/16V

+

3 2

C720

0.1uF

VI VO

GND

1

4

22uF/16V

4

C721

53

L707 600 OHM

+

C722

0.1uF

3.3V_SB

AOC (Top Victory) Electronics Co., Ltd.

Tit le

Size Document N umber Rev

A4

Date: Sheet

Monday, April 10, 2006

POWER_1

C

10

11

of

5V

www.ma163.com 电子技术资料网

+

C729
22uF/16V

R717 4.7 2W

C726

10uF/16V

EX_5V

R716 2.2 2W

L710 300 OHM

10uF/16V

C731

+

+

56T 563 44

U704

AME8815BE-250Z

3 2

VI VO

4

+

C730

0.1uF

U706

AME8815BE-250Z

3 2

VI VO

GND

1

56T 563 44

4

4

GND

1

4

C727

47uF/16V

C735

47uF/16V

+

C728

0.1uF

+

C736

0.1uF

2.5V

VDDMQ

L709

600 OHM

Power for DDR
IO PADS

2.5V

L711

VDDM

600 OHM

Power for DDR
Core Logic

5V_SB

U703
AIC1084-33C E

C723
10uF/16V

C732

0.1uF

TO-252

OUTIN

GND

1

U705

AP1117E33LA

23

OUTIN

4

GND

1

L708 300 OH M

23
4

C733

22uF/16V

C724

22uF/16V

+

3V3S

+

C734

0.1uF

VD3_3

C725

0.1uF

Sil9021

3.3V
Power

SVP-EX 3.3V
Standby
Power

C740

0.1uF

EX_5V

C743

22uF/16V

R730 NC

R719 4.7 2W

U712

AIC1084-33PM

OUTIN

GND

1

R731 NC

23

+

C762

10uF/16V

TO-252

U708
AIC1084-18C E

OUTIN

GND

1

TO-252

U710
AIC1084-18C E

OUTIN

GND

1

AIC1084-18C E

23

VL1_8a

23

U700

23

OUTIN

GND

1

VA1_8a

L716 300 OHM

C749

10uF/16V

L719 300 OHM

C756

10uF/16V

10uF/16V

C757

10uF/16V

C750

L714 300 OHM

C744

10uF/16V

VL1_8

0.1uF

VA1_8

C758

C742

47uF/16V

C751

0.1uF

+

5V

VD1_8

+

C745

0.1uF

5V_SB

R718

10 2W

3 2

+

C761

10uF/16V

L721

NC

U711

VI VO

GND

1

L712 300 OHM

4

4

L720

C753

0.1uF

+

3 2

300 OHM

C759

22uF/16V

U707

AP1117E33LA

C739
10uF/16V

U709

AZ1117H-1.8

VI VO

4

GND

1

VR1_8

+

OUTIN

GND

1

4

C760

0.1uF

23
4

4

L717

600 OHM

600 OHM

Sil9021

1.8V
Power

C746

VDDA1.8

0.1uF

VDD1.8

0.1uF

VDDA3. 3

+

C738

0.1uF

VDD3. 3

C747

0.1uF

1.8V Power for

C752

SAA7117A
ANALOG

1.8V Power
for

C755

SAA7117A

3.3V Power for
SAA7117A
ANALOG

3.3V Power
for
SAA7117A

L718

L713

600 OHM

L715

600 OHM

C748

22uF/16V

C754

22uF/16V

C737

22uF/16V

22uF/16V

+

AOC (Top Victory) Electronics Co., Ltd.

Tit le

Size Docu ment N umber Rev

B

Date: Sheet

Monday, April 10, 2006

POWER_2

TV3265W-4C

11

C

11

of

54

电源板

www.ma163.com 电子技术资料网

CN903

CONN

680K 1/8W

L902
180 uH

F901
5A_250V

1

C903
470PF/250V

R902

C918
470PF

3
2
1

4

BD901
D10XB60

-+

2

RV901
Varistor

2 3

L904

1 4

C904
470PF/250V

C902

0.47uF/250V

R901
680K 1/8W

2 3

L903

1 4

C919
470PF

2 3

L905

1 4

C901

0.22uF/250V

CN901
SOCKET

1 2

3

C905

1.0uF/450V

3

3
2
1

CN904

CONN

L901
180 uH

R906
620K 1/8W

R907
620K 1/8W

R908
0 1/8W

C910

0.1uF

R909
10K 1/10W

R974
33 1/8W

+

C909

50V_10uF

L906
PFC CHOKE

510

R903
68K 1/10W

C913

0.01U

D901
ML35

D902
FMX-G26S

81267

R936
22 1/10W

867

GD

VCC

IC901 TDA4863-2G

COMP

INV

213

R910
10K 1/10W

R946
33 1/8W

C911

0.001uF

GND

MULT

R904
47 1/10W

54

ZCDCS

C912

0.47uF/25V

R929
33 1/8W

ZD902
RLZ20B

D948

MLL4148

NR901
5A/3

C906
N.C

D904
MLL4148

470 1/10W

C921

0.1uF/500V

R933

C927
1000PF

C928
N.C

C970

0.0022uF/250V

C915

0.0022uF/250V

P1-1

1 3

C959

0.33uF

R937
680 1/8W

R966

1K 1/10W

C939

0.1uF

R930
280K 1/10W 1%

L952
sence choke

2 4

MLL4148

R954
10 1/10W

R955
10 1/10W

R915

4.7K 1/8W

C914

0.1uF

D946

D947
MLL4148

P2-1

+

C948

1000uF/35V

ZD931

9.1B

ZD944
15V

D926

MLL4148

+

C949

1000uF/35V

Q947
2SC945P

Q948
2SA733P

C958
470pF

+

ZD945
24V

D925

MLL4148

C950

1000uF/35V

+

1000uF/35V

R959

11.5K 1/10W

L951

100K 1/10W

T921
PQ2625/ Lp=635UH

1 11

D920

3

5

4

IC922
PC123FY2 4P

43

R968
100

43

BEAD

C942

R945

D907
MLL4148

GD

COMP

213

C946
470PF

R953

C938

0.1uF

D927
10A/150V

1

3

D928
20A/100V

1

3

R935

4.7K 1/10W

R973
47

2200PF/1KV(RR)

R948
33 1/10W

D944
MLL4148

54

ZCDCS

GND

VFF

R931
1K 1/10W

R947
0 1/10W

+

2

2

C944
47uF50V

Q922

C943

47K 3W

NC

D941

BA159

D942

BA159

Q941
STP10N70ZFP

R949
27K 1/10W

R950

0.36 2W

R952

6.8K 1/10W

3904

12

J932

N.C

+

C932

1000uF/25V

R938
470 1/4W

C936

0.01uF/50V

C908

0.01uF/500V

+

C945
47uF50V

867

VCC

IC941 L6565(DIP-8)

INV

56K 1/10W

R964

12
7

8
9
10

12

R934
1K 1/10W

C937

0.1uF/25V

IC923
KA431

IC925
PC123

12

C953

0.01U

NR902
5A/3

t

t

C964

+

C907
180uF/420V

23

1

Q901
IRFP460A(TO-3P)

R905

R919

0.27 3W

0.27 3W

R940
10K 1/10W

R956
N.C

C929
N.C

C926

0.047uF/400V

R926
2M 1/8W

R927
2M 1/8W

X

TOP246Y

SCF

R928

415

5.6K 1/8W

R911

0.01U 630V

R914
18K 1/10W

D906
MLL4148

D905
MLL4148

L921
BEAD

R923
1M 1/8W

R924
1M 1/8W

L

7

D

IC98123

C924

0.1uF

R982

330K 1/8W

NC

R981

R912

NC

330K 1/8W

C952

R913

NC

330K 1/8W

C920

0.1uF

C922

R921

2200PF 1KV

100K 2W

D921
BA159

BA159

D922

R922

UF4003

0 1/10W

+

C923
50V_10uF

R925

6.8 1/10W
ZD921

+

C925
50V_47uF

6.8V

Q926
BT169

R967

2.2K

C941

0.01uF/500V

D943
UF4003

+

+

L922

3.5UH

C930

1000uF/35V

L923

3.5uH

C933

1000uF/25V

ZD941
N.C

R951

2.4K 1/10W

+

+

T951

PQ3225/Lp=390uH

6

5

4

1

2

POWER X'FMR

IC942
PC123FY2 4P

43

43

C931
220uF/35V

C934
220uF/25V

7

10
8

11
9

12

R962
1K 1/8W

12

R965
10K 1/10W

IC943
KA431

12

IC924
PC123FY2 4P

Q924
DTC144WKA

R932
51K 1/10W 1%

R920
10K 1/10W 1%

Q942
IRFB3415

Q943
IRFB3415

R963
N.C

C951

Q945
2SC945P

R957

20 1/10W

D950

MLL4148

Q946
2SA733P

ZD946
27V

D945

MLL4148

+

ZD942
13V

C957
10uF

1 2

D949
MLL4148

R958

2K 1/10W

RJ905
8m

L953

P1-1

P2-1

R960
13K 1/10W

R961

1.5K 1/10W

FOR BACKLIGHT 24V/5A

common choke

13

24

+

C955
470uF/35V

R975

R976

1K 1/16W

1K 1/16W

3

4

Vip

Vin

IC927

15

outVcc

Vss

FP130

2

0.1uF

1
2
3
4
5
6
7
8

9
10
11
12
13

R979
1K 1/16W

R978
24K 1/16W

CN931

CONN

20V/1.2A
12V/1.5A
5V/3.2A

R977
10K 1/16W

Q923
2SC945P

R917

R916

C956

3.3K 1/8W

3.3K 1/8W

CN951

1
2
3
4
5
6
7
8

R918
N.C

9

10

10P/2.0mm

CN952

1
2
3
4
5
6
7
8

9
10
11
12

12P/2.0mm

CN921

1

2

3

4

5

6

7

8

9
10
11
12

12P/2.0mm

55

Title

ADPF24180A2

Size Document Number Rev

<Doc> A

Custom

Date: Sheet

of

12Tuesday, March 29, 2005

C802

www.ma163.com 电子技术资料网

1uF/25V

1
2
3
4

Q801
AO4411

S1
S1
S1
G1

L801
22uH

8

D1

7

D1

6

D1

5

D1

D801
SSM54

D802
SSM54

R804
22 1/4W

C806

+

470uF/10V

+

C807
470uF/10V

C808
1000PF

CN801

CONN

IC801
LM3485

8

VIN

7

R801

C801

+

220uF/25V

1
2
3
4
5
6
7
8
9
10
11
12
13

5V/2.5A

36K 1/16W

C803
1000PF

6

5

PGATE

PWGND

ADJ

N.C

AGND

ISENSE

4

FB

3

2

1

C810
1000PF

R802
62K 1/16W

R803
20K 1/16W

C804
1000PF

C805
470P

56

Title

DCPF1205A1

Size Document Number Rev

<Doc> <RevCode>

B

of

Date: Sheet

22Tuesday, March 29, 2005

Tuner 板

www.ma163.com 电子技术资料网

COMP_R1

COMP_Y1

COMP_PB1

COMP_PR1

AGND

100 1/16W

C165

68pF

AGND

C167
330pF

AGND

5V_A

R134

1K 1/16W

SD1 3,4

SC1 3,4

CH_SEL2

CH_SEL1

C166
330pF

12V_T

L_OUT 4
R_OUT 4

HDMI_R 4
HDMI_L 4

PC_R 4
PC_L 4

VIDEO_OUT 2

1

CH_SEL4 2

CH_SEL3 2

CN104

1
2
3
4
5
6

CONN

5V_A

4

of

D

COMP_L1

C142
68pF

AGND

AV2_L

AV2_R

AV1_R

AV1_L

L113

L112

120 OHM

R138
75 1/16W

AGND

5

2 4

7 9

1

6

AGND

C144 10uF/16V

+

C145 10uF/16V

+

C146 10uF/16V

C147 10uF/16V

AGND

SVIDEO_C

SVIDEO_Y

R137

75 1/16W

L114 600 OH M

L116 120 OH M

L100 120 O HM

120 OHM

L118

C140

R151

R149NC

AV_2

C150

22pF

AGND

0

0

1

1

C151

22pF

C152

22pF

CH_SEL1

R150NC

R156 75 1/16W

C153

22pF

U100

0

1

0

1

NC

AV_22

CH_SEL2

C141

68pF

AGND

L119 120 OHM

L121600 OH M

L122600 OH M

L123600 OH M

L124600 OH M

COMP_R1

COMP_L1

A_I

AV1

AV2

COMP

DVD

68pF

600 OHM

120 OHM

C132

68pF

10

15

12 1438

13

11

+

+

C148 10uF/16V

C149 10uF/16V

L111

C131
470pF

C137
68pF

AGND

J103
JACK

AV2_R_S
AV2_L_S
AV_2_S

47K 1/16W

+

+

5
6
7
8

47K 1/16W

0 1/10W

AGND

5
6
7
8

RN102

C133

68pF

R154

RN101

AGND

4
3
2
1

4
3
2
1

J101 J ACK

7 8

2 3

1 4

5 6

C135
470pF

AGND

2 3

C143

R153

0 1/10W

68pF

AGND

R131 10K 1/16W

9

switch

J102

JACK

5 6

8 914

7

L120 120 OHM

RN100

5
6
7
8

47K 1/16W

8V

LL4148-GS08

5
6
7
8

RN103

47K 1/16W

4
3
2
1

D100

470pF

AGND

75 1/16W

4
3
2
1

R132

R139 10K 1/16W

0 1/10W

L115

600 OHM

L117

600 OHM

C138

C139

470pF

AGND

AV_1 2

R155

AGND

U100 74HC4052D

12

CH_SEL1
CH_SEL2

+

C162

10uF/16V

AV1_R1
AV2_R1

COMP_AR1

I_DVD_AR1

AV1_L1
AV2_L1

COMP_AL1

I_DVD_AL1

C163

0.1uF

AGND

X0

14

X1

15

X2

11

X3

1

Y0

5

Y1

2

Y2

4

Y3

10

A

9

B

6

EN

7

VEE

16

VDD

8

C134
10uF/16V

10uF/16V

13

X

3

Y

GND

+

+

C136

A_1_R 4

A_1_L 4

MODE _13

MODE _23

LINE_O_L 4

LINE_O_R 4

R140 100 1/16W

R145 100 1/16W

AGND

CVBS_SEL_12

TUNER_OUT3

AV_22
AV_12

COMP_Y1
COMP_PB1
COMP_PR1

SD13,4

SC13,4

R133 10K 1/16W

U105 PCA9554PW

1

A0

2

A1

3

A2

4

I/O0

5

I/O1

6

I/O2

7

I/O3

8 9

VSS I /O4

OPTION

AV2_L_S

AV2_R_S

SVIDEO_Y

SVIDEO_C

AV_2
AV_1

AGND

AOC (Top Victory) Electronics Co., Ltd.

Titl e

Size Document Number Rev

A3

Tuesday, March 14, 2006

Date: Sheet

AV_2_S

L126

L127

36
34
32
30
28
26
24
22
20
18
16
14
12
10

VDD

SDA

SCL

I/O7

I/O6

I/O5

8
6
4
2

INT

L125

300 OHM

300 OHM

J100

CONN

16

15

14

13

R142 100 1/16W

12

R144 100 1/16W

11

R146

10

R147 100 1/16W

80 OHM

AGND

35
33
31
29
27
25
23
21
19
17
15
13
11
9
7
5
3
1

715V1769-B

I/O

57

10uF/16V

www.ma163.com 电子技术资料网

C120

C121

+

10uF/ 16V

+

C101

C123

+

10uF/16V

0.1uF

AV_11

AV_21

CH_SEL31
CH_SEL41

5V_A

L107

600 OHM

SUBW OOFER_OUT4

0.1uF

AGND

U104 NJ M2244

1

VIN 1

3

VIN 2

5

VIN 3

2

SW1

4

SW2

6

V+

GND

C124

8

VOUT

7

CVBS_SEL_1

CVBS_SEL_1 1

SW1

0

1

SW2

0

0

U104

CVBS_SEL_I

AV1

AV2

5 6

4

AGND

C128
68pF

CN101

JACK

L108
120 OHM

R126

100K 1/16W

AGND

470pF

AGND

R157

0 1/ 10W

AGND

C125

58

R160

NC

C168
100pF

R124

75 1/ 8W

VID EO_OUT 1

C126

+

470uF/16V

AGND

AOC(TOP VICTORY) Electronics CO., Ltd

Tit le

VIDEO SELECT

Size Document Number Rev

A4

24Tues day , March 14, 2006

Date: Sheet

of

D

MLL5227B

www.ma163.com 电子技术资料网

AGND

TU100

ANT IN

ADD

S0

NC

+32V

VRF SUPPLY

1

3

C104

C105

+

AGND

ZD100

1 2

C106220uF/10V

+

AGND

10 1/16W

L105
180uH

C1080.1uF/16V

AGND

L101

C113

100uF

AGND

0.1uF

10uF/50V

R158

4

600 OHM

LL4148-GS08

D101

+

5

R1020 1/16W

AGND

0.0015uF

R116 47K 1/ 16W

6

C100

S1

C111

100pF

SCL

SDA

728

R107 100 1/16W

R106 100 1/16W

U102

1

SWC

2

SWE

3 6

TCAP VCC

4

GND

MC34063

SIF

VEDIO

9

10

C110

100pF

AGND

L104 200uH

DC

PK

COMP

150 1/16W

R117

8

7

5

11

VIF SUPPLY

AGND

16

TH1

15

TH2

14

TH3

13

TH4

NC

12

C107

220uF/10 V

0.1uF/16V

L102

R113

180 1/1 6W

R118

1.8K 1/ 16W

SYSTEM

AGND

R101

10K 1/1 6W

10K 1/16W

AGND

AGND

R108

10K 1/16W

10K 1/16W

R110

R112

NC

R105

R111 0 1/16W

C112

100pF

AGND

R114

39 3W

R159

39 3W

12V_T

+

C114

100uF/16 V

+

C109

AGND

600 OHM

R100

6.2 1/4W

C119

0.1uF/16V

AGND

AGND

Q101

PMBS3904

Q103

PMBS3904

AGND

L106

600 OHM

+

C118

100uF/16V

S0 (PIN5)

C116

0.1uF/ 16V

LOW

HIGH

LOW

HIGH

U103

3 2

VI VO

M

B/G

I

D/K LOW

AGND

S1(PIN6)

LOW

HIGH

HIGH

MOD E_2 1

MOD E_1 1

SD1 1,4

SC1 1,4

SIF_IN 4

5VT

TUNER_OUT 1

GND

1

+

C115

C117

100uF/16 V

0.1uF/ 16V

AOC (Top Victory) Electronics C o., Ltd.

Tit le

Size Doc ument Number Rev

A3

Tuesday, March 14, 2006

Date: Sheet of

TUNER

3

D

4

59

12V_T

www.ma163.com 电子技术资料网

SIF_I N3

C601 100pF

R607 N C

5VT

L602

600 OHM

1K 1/16W

AGND

R603

AGND

C606

22pF

X600

18.432MHz

C607

22pF

56pF

C608
56pF

C646

C609
56pF

C610

100uF/16V

+

C602

5VT

L601

600 OHM

+

C611

470pF

C600

0.0015uF

10uF

AGND

U600

3 2

VI VO

C604

0.1uF

GND

1

AGNDR606 N C

L600

600 OHM

R602

120 1/16W

R604

620 1/8W

C605

0.1uF

8V

+

AGND

C603

10uF/16V

5VT

R614

4.7K 1/ 16W

+

SUBWOOF ER_OUT2

SC11,3

SD11,3

C618

10uF/16V

C629

22uF/16V

AGND

R_OUT1

L_OUT1

+

C620

0.0015uF

R609

100 1/16W

R611

100 1/16W

C621

220pF

AGND

C622

470pF

R622

100 1/16W

R623

100 1/16W

R621

100 1/16W

1

SCL

2

SDA

3

I2S_CL

4

I2S_WS

5

I2S_DA_OUT

6

I2S_DA_IN1

7

ADR_DA

8

ADR_W S

9

ADR_CL

10

DVSUP

11

DVSS

12

I2S_DA_IN2

13

NC

14

NC

15

NC

16

RESET

C640

0.001uF

C643 47uF /16V

+

64

TP

NC

STAND BYQ

ADR_SEL

D_CTR_I/OUT0

D_CTR_I/OUT1

NC

AUD_CL_OUT

U601

ANA_IN -

TESTEN

XTAL_IN

ANA_IN 2+

XTAL_OUT

NC

MSP3460

DACA_R

DACA_L

VREF2

DACM_R

DACM_LNCDACM_SUBNCSC2_OUT _R

SC2_OUT _L

VREF1

SC1_OUT _R

SC1_OUT _L

CAPL_A

171819202122232425262728293031

AGND

C642

C641

0.001uF

AGND

0.001uF

C644

0.001uF

AGND

495051525354555657585960616263

AVSUP

AVSS

ANA_IN 1+

MON _IN

VREFTOP

SC1_IN _R

SC1_IN _L

SC2_IN _R

SC2_IN _L

SC3_IN _R

SC3_IN _L

SC4_IN _R

SC4_IN _L

AGNDC

AHVSS

AHVSUP

CAPL_M

32

10uF/16V

+

C639

10uF/16V

C645

0.001uF

48
47
46
45
44
43

ASG

42
41
40

ASG

39
38
37

ASG

36
35
34
33

+

C633

R619

100 1/16W

R620

100 1/16W

C612

0.1uF

+

C619 1uF /16V

C623

C635

0.0015uF

C613

+

10uF/16V

+

1uF/16V

C628

0.1uF

+

C630

3.3uF/ 16V

C636

470pF

LINE_O_L 1

LINE_O_R 1

AGND

AGND

C634

+

10uF/16V

L603

600 OHM

R608

470 1/16W

R610

470 1/16W

+

C614

1uF/16V

+

C615

1uF/16V

+

C616

1uF/16V

+

C617

1uF/16V

C626

C625

C624

330pF

AGND

8V

330pF

C631

330pF

C627

330pF

C632

330pF

AGND

470 1/16W

470 1/16W

330pF

470 1/16W

R617 470 1/ 16W

R612

R613

R615

A_1_R 1

A_1_L 1

PC_R 1

PC_L 1

HDMI_R 1
HDMI_L 1

AOC (Top Victory) Electronics Co., Ltd.

Tit le

Size D ocum ent Num ber Rev

A4

Tuesday , March 14, 2006

Date: Sheet of

Audio decoder

D

4

4

60

IR 板

www.ma163.com 电子技术资料网

CN2

CONN

4
3
2
1

FB6

5VP_

5V_

FB7

600 OHM

FB8

600 OHM

600 OHM

C42

0.1uF

R45

10K 1/16W

R46

330 1/8W

C39

0.1uF

1

Q6

PMBS3906

1

Blue

R44
300 1/8W

3 2

Yellow

100 1/16W

2

D6
LED

R43

C40

4.7uF/ 10V

C41

0.1uF
U4

3
2
1

TSOP4838

C43

0.001uF

61

Tit le

IR board

Size Document Num ber Rev

A

of

Date: Sheet

11Friday , March 11, 2005

D

9．电气方框图

www.ma163.com 电子技术资料网

Panel

LVDS

D-S UB

ISP Selec t

74HC4052D

SD1/SC1

Speaker

Ear phone

Flash SRAM

ISP-S W

TX/RX

M30620

Amplifier

MX9704

74LVC14

MCU

PT2308S

HS / VS

RGB

4MX32

DDR

Select control

PCA9554

NJ W11 4 7

Scale

ADC

Dec od er

SVP-EX52

Mode1/Mode2

Audio Decoder

MSP3460

SIF

PC

DIN

CVBS 1

CVBS2

COMP

S-Video

CH1/CH2

HDM I

Digital decoder

SiI9021

Video S elec t

NJ M2244

CH3/CH4

TUNER

Audio

Select

74HC4052D

HDM I

DVI

AV1

AV2

AV1

AV2

COMP

SDA/SCL

NDC7002N

SD1/SC1

S UBWOOFE R- OUT

62

10.爆炸图

www.ma163.com 电子技术资料网

Q33E4825 PO L

keypand and power lens
top lens

63

11. BOM

www.ma163.com 电子技术资料网

E325MTNDC3A3NP

点位 组件 对象描述

001T6020 1 SCREW-SPE CIAL
011TP004 1 CLIP WIRE DIA 10.9
015T5908 2 BRACKET
015T8214 1 BKT MAIN
015T8215 1 BKT LSIDE
015T8216 1 BKT R SIDE
015T8217 1 BKT LONG
015T8221 2 BKT HOLD PANEL
015T8223 6 BKT CONNECTOR
015T8270 2 BKT-PCB-SUPPORT-1
026T 800504 3 BARCODE LABEL
044T3A08 1 EPS
044T3A08 2 EPS
044T3A08 3 EPS
044T3A08 4 EPS
044TZ001200 4B PIZZA BOX
045T 99606 2 PE BAG FOR BASE
045T 99609 2 EPE COVER
045T 99609 5 EPE COVER FOR BASE
045T 99626 2 PE BAG FOR MONITOR
050T 500 1 CABLE TIE
052T 1186 SMALL TAPE
052T 1211 A ADHESIVE TYPE
052T 1211516 ALUMINUM TAPE
052T6019 1 yellow tape
085T 717 1 SHELD MAIN-1
089T 17356G554 AUDIO CABLE
089T 728GAA600 SIGNAL CABLE
089T414A18N YH POWER CABLE
095T8014 2D532 WIRE HARNESS
095T8014 3D550 WIRE HARNESS
095T8014 5D582 WIRE HARNESS
095T8014 8D676 WIRE HARNESS
095T801414D675 WIRE HARNESS
095T8018 3D570 LVDS WIRE
098TR7BD2NCACF Remote FUHUA for AOC
0M1T 140 10120 SCREW M4X10
0M1T 330 4120 SCREW
0M1T 330 4128 CR3 SCREW
0M1T 330 4128 CR3 SCREW
0M1T 330 4128 CR3 SCREW
0M1T 340 6 47 CR3 SCREW

64

0M1T 940 6120 SCREW

www.ma163.com 电子技术资料网

0M1T 940 6120 SCREW
0M1T 940 6120 SCREW
0M1T 940 6120 SCREW
0M1T 940 8120 SCREW
0M1T1140 6128 CR3 SCREW
0M1T1730 6128 CR3 SCREW
0Q1T 330 6128 CR3 SCREW
0Q1T 340 10 47 CR3 SCREW
0Q1T 340 10128 CR3 SCREW
0Q1T 340 10128 CR3 SCREW
0Q1T 340 10128 CR3 SCREW
0Q1T 340 10128 CR3 SCREW
0Q1T 930 6128 CR3 SCREW
0Q1T1040 8128 CR3 SCREW
705TQJK0B34071 BACK COVER ASS'Y
011T 176 1 RL WIRE HOLDER
015T6184 1 Kensington lock
044T3121510506 SPONGE
Q33E6302 14 1C PC PLATE ON TOP
705TQJK0F34063 BEZEL ASS'Y
036T 431 KG 1C SPEAKER-GRILL
044T3121510514 SPONGE
078T 452 1 L 8OHM SPEAKER
078T 452 1 R 8OHM SPEAKER
0Q1T 330 6120 SCREW
0Q1T1040 10128 CR3 SCREW
IRPFF60A3P IR BOARD

CN2 033T3802 4 WAFER PH-4

U4 056T 627 7 FM-6038TM2-5AN

095T 900 53 HARNESS 95MM

Q6 057T 417 6 PMBS3906/PHILIPS-SMT
R43 061T0603101 CHIP 100OHM 1/16W
R45 061T0603103 CHIP 10KOHM 1/16W
R46 061T1206102 RST CHIPR 1 KOHM +-5% 1/4W
R44 061T1206152 RST CHIPR 1.5 KOHM +-5% 1/4W
C43 065T0603102 32 CHIP 1000PF 50V X7R
C39 065T0603104 32 CHIP 0.1UF 50V X7R
C41 065T0603104 32 CHIP 0.1UF 50V X7R
C42 065T0603104 32 CHIP 0.1UF 50V X7R
C40 065T0805475 A5 CHIP 4.7UF 10V X5R
FB6 071T 59B601 EA CHIP BEAD 600OHM 0603 TB1608
FB7 071T 59B601 EA CHIP BEAD 600OHM 0603 TB1608
FB8 071T 59B601 EA CHIP BEAD 600OHM 0603 TB1608

D6 081T 14 15 KB KAA-3528CGKSYKC-01-AOC SMA

715T1453 1 I IR BOARD PCB

65

KEPF5QA4 KEY BOARD

www.ma163.com 电子技术资料网

CN1 033T3802 4H WAFER 4P RIGHT ANGLE

S5 077T 600 1GCJ TACT SWITCH TSPB-2 -NP

S4 077T 600 1GCJ TACT SWITCH TSPB-2 -NP

S3 077T 600 1GCJ TACT SWITCH TSPB-2 -NP

S2 077T 600 1GCJ TACT SWITCH TSPB-2 -NP

S1 077T 600 1GCJ TACT SWITCH TSPB-2 -NP

S7 077T 600 1GCJ TACT SWITCH TSPB-2 -NP

S6 077T 600 1GCJ TACT SWITCH TSPB-2 -NP

D1 081T 12 1 GP LED GP32032M/R003-ZY-33

095T 900 59 WIRE HARNESS

Q2 057T 417 6 PMBS3906/PHILIPS-SMT
R47 061T0603000 CHIP 0OHM 1/16W
R49 061T0603000 CHIP 0OHM 1/16W
R48 061T0603000 CHIP 0OHM 1/16W
R46 061T0603000 CHIP 0OHM 1/16W
R45 061T0603000 CHIP 0OHM 1/16W
R44 061T0603000 CHIP 0OHM 1/16W
R43 061T0603000 CHIP 0OHM 1/16W

R3 061T0603100 1F RST CHIPR 1 KOHM +-1% 1/10W
R11 061T0603103 CHIP 10KOHM 1/16W

R4 061T0603180 1F RST CHIPR 1.8 KOHM +-1% 1/10W

R7 061T0603220 2F RST CHIPR 22 KOHM +-1% 1/10W

R5 061T0603330 1F RST CHIPR 3.3 KOHM +-1% 1/10W

R2 061T0603390 0F RST CHIPR 390 OHM +-1% 1/10W

R6 061T0603680 1F RST CHIPR 6.8 KOHM +-1% 1/10W

R9 061T1206221 RST CHIPR 220 OHM +-5% 1/4W
R12 061T1206331 RST CHIPR 330 OHM +-5% 1/4W

C4 065T0603102 32 CHIP 1000PF 50V X7R
C44 065T0603104 32 CHIP 0.1UF 50V X7R

C5 065T0603104 32 CHIP 0.1UF 50V X7R
C45 065T0603104 32 CHIP 0.1UF 50V X7R

L2 071T 56G151 A CHIOP BEAD 150 OHM
L10 071T 56G151 A CHIOP BEAD 150 OHM

715T1858 1 KEY BOARD PCB
R1 061T0603220 1F RST CHIPR 2.2 KOHM +-1% 1/10W
L1 071T 56G151 A CHIOP BEAD 150 OHM

Q33E4822AAZA1L ID2 KEY PADCOVER

Q33E4825 PO L ID FUN KEY

Q33E4826AAZ 1L ID2 COVER POWERKEY

Q33E4827 1 1C ID2 LENS

Q33E4828 ED 1C REMOTE LENS

Q34E1681AAZB2L BEZEL

705TQJK0K34041 A4 ASS'Y

077T 306 23 CH RICJER SWITCH RF-1003

095T8021 3D538 WIRE HARNESS

66

095T8021 3D539 WIRE HARNESS

www.ma163.com 电子技术资料网

705TQJK0M34020 HEADPHONE JACK ASS'Y

015T8242 1 BKT CARD READER

0M1T 330 6128 CR3 SCREW

HJPFA60A7P HEADPHONE JACK BOARD

CN1 033T3802 5H WAFER 5P RIGHT ANELE PI

J1 088T 30230C PHONE JACK
J1 088T 30230T PHONE JACK

GND 095T 900 53 HARNESS 95MM

C2 065T0603471 31 CHIP 470PF 50V NPO
C1 065T0603471 31 CHIP 470PF 50V NPO
C3 065T0603472 32 CHIP 4700PF 50V X7R

FB3 071T 56U601 BEAD 600 OHM
FB2 071T 56U601 BEAD 600 OHM
FB1 071T 56U601 BEAD 600 OHM

715T1290 1 5 PCB FOR HJPF PCB

Q33E6381 GMB2L COVER CARD READER

705TQJK0P34048 STAND ASS'Y

012T6107 1 rubber foot

015T8224 1 BASE PLATE

020T 031 1 DIECASTING

037T 546 1 HINGE

0M1T 330 4128 CR3 SCREW

0Q1T 140 8128 CR3 SCREW

0Q1T 140 10128 CR3 SCREW

Q33E4832AAZ 1L CLIP CABLE

Q33E4854AAZ 1L 18 STAND MID

Q33E4855AAZ 1L 18 STAND TOP

Q34E1662 GM L BASE

Q34E1663AAZ 1L 20 BASE COSMETIC

Q34E1664AAZ 1L STAND BTM

Q34E1665 GM 1L COVER HINGE

750TVMN0B1411N PANEL TV 32" B1-L04 CMO

750TVMN0B1412N PANEL V320B1-L04 C1 CMO

ADPF24180A5P POWER BOARD

CN951 033T3802 10 PLUG
CN952 033T3802 12 WAFER PH-12
CN903 033T8029 3A WAFER 2P 3.96MM
CN904 033T8029 3A WAFER 2P 3.96MM

040T 45762420A S/N LABEL

IC922 056T 139 3A PC123Y22FZOF
IC924 056T 139 3A PC123Y22FZOF
IC925 056T 139 3A PC123Y22FZOF
IC942 056T 139 3A PC123Y22FZOF
IC922 056T 139 3B PC123X82FZOF
IC924 056T 139 3B PC123X82FZOF

67

IC942 056T 139 3B PC123X82FZOF

www.ma163.com 电子技术资料网

NR901 061T 58030 W RST NTCR 3 OHM 5A THINKING
NR902 061T 58030 W RST NTCR 3 OHM 5A THINKING

R950 061T 20K398GB1 CEMENTR 0.39 OHM +-10% 2W
R921 061T152M10458G6267 100K OHM 5% 2W
R905 061T153M27858G6267 0.27 OHM 5% 3W
R945 061T153M47358G6267 47K OHM 5% 3W
C901 063T 10722410S 0.22UF 275VAC X2
C902 063T 10747410S CAPACITANCE
C905 063T213J105GFA MPF CAP
C926 064T400K473 57 MPF CAP
C922 065T 1K222 2A6213 0.0022UF/1KV
C942 065T 1K222 2A6213 0.0022UF/1KV
C921 065T 1M103 3T6921 0.01uf 20% 1000V Y5V
C915 065T306M1022BM Y1.CAP.001UF 250VAC MURATA
C915 065T306M1022BM Y1.CAP.001UF 250VAC MURATA
C904 065T306M1022BM Y1.CAP.001UF 250VAC MURATA
C904 065T306M1022BM Y1.CAP.001UF 250VAC MURATA
C903 065T306M1022BM Y1.CAP.001UF 250VAC MURATA
C903 065T306M1022BM Y1.CAP.001UF 250VAC MURATA
C903 065T306M1022BP Y1.CAP.001UF 250VAC
C904 065T306M1022BP Y1.CAP.001UF 250VAC
C915 065T306M1022BP Y1.CAP.001UF 250VAC
C970 065T306M2222BP Y1.CAP.0022UF 250V AC
C907 067T 4018116N 105C KMQ180UF+-20% 420V
C907 067T 40K18116K 105C EC SHAP-IN
C932 067T215B102 4R 1000UF 25V 10*23
C933 067T215B102 4R 1000UF 25V 10*23
C930 067T215L102 6N KY35VB1000M-L 5*25MM
C948 067T215L102 6N KY35VB1000M-L 5*25MM
C949 067T215L102 6N KY35VB1000M-L 5*25MM
C950 067T215L102 6N KY35VB1000M-L 5*25MM
C951 067T215L102 6N KY35VB1000M-L 5*25MM
C930 067T215L102 6R LOW E.S.R 1000UF +/-20% 35V
C948 067T215L102 6R LOW E.S.R 1000UF +/-20% 35V
C949 067T215L102 6R LOW E.S.R 1000UF +/-20% 35V
C950 067T215L102 6R LOW E.S.R 1000UF +/-20% 35V
C951 067T215L102 6R LOW E.S.R 1000UF +/-20% 35V
C932 067T215L1024NL KY25VB1000M-L 10*25MM
C933 067T215L1024NL KY25VB1000M-L 10*25MM
C934 067T215L221 4N LOW E.S.R 220UFM 25V
C934 067T215L221 4R LOWE.S.R 220UFM 25V
C931 067T215L221 6N KY35VB220M-L 8*15MM
C955 067T215L471 6N KY35VB470M-L 10*20MM
C955 067T215L471 6R LOW E.S.R 470UF +/-20% 35V
L906 073L 174 44 LG POWER TRANSFORMER

68

L906 073L 174 44 TG CHOKE COIL

www.ma163.com 电子技术资料网

L953 073L 174 46 LG FILTER
L953 073L 174 46LSG FILTER
L952 073L 174 47 LG CHOKE COIL
L952 073L 174 47LSG LINE FILTER
L904 073L 174 49 LG LINE FILTER
L904 073L 174 49LSG LINE FILTER
L905 073L 174 52 LG CHOKE COIL
L905 073L 174 52LSG CHOKE COIL
L902 073L 253156 LH CHOKE COIL
L901 073L 253156 LH CHOKE COIL
L902 073L 253156 TH CHOKE COIL
L901 073L 253156 TH CHOKE COIL
L903 073T 174 68 L LINE FILTER
L923 073T 253155 L CHOKE
L922 073T 253155 L CHOKE
L922 073T 253155 T CHOKE COIL
L923 073T 253155 LS CAO5005FL
L922 073T 253155 LS CAO5005FL
T951 080LL26T 2 LG X'FMR
T951 080LL26T 2 TG X'FMR
T921 080LL26T 3 TG XFMR
D922 093T1020 752T UF4003PT
D943 093T1020 752T UF4003PT
D920 093T1100 1052T BA159GPT
D921 093T1100 1052T BA159GPT
D941 093T1100 1052T BA159GPT

D942 093T1100 1052T BA159GPT
RJ905 095T 90 26 WIRE HARNESS
CN921 095T8013 12633 HARNESS

705L F94 56 01 IC981 ASS'Y

IC981 056T 379 40 TOP246YN T0-220-7C

090T 427 1 HEAT SINL
0M1T1730 8128 CR3 SCREW
705L F94 57 02 Q942/Q943/D927/D928 ASS'Y
005T 42 1 CUSHION

012T 372 1 silicon
Q943 057T 600 42 IRFB38N20D TO-220AB
Q942 057T 600 42 IRFB38N20D TO-220AB

090T 428 1 HEAT SINK
D927 093T 60239 FME-210B T0-220
D927 093T 60245 SP10150
D928 093T 60247 DIODE FME-220A TO-220 SANKEN

0M1T1730 10128 CR3 SCREW

705L F94 57 04 Q901/Q941/D902 ASS'Y

012T 372 2 silicon

69

Q901 057T 667 17 IRFP460APBF T0-247AC

www.ma163.com 电子技术资料网

Q901 057T 667 18 STW20NM50
Q901 057T 667 19 2SK3523-01R
Q941 057T 667 21 STP10NK70ZFP
Q941 057T 667 23 2SK3677-01MR

090T 426 5 HEAT SINK
D902 093T 220 22 DIODE YG972S6R TO-220F FUJI
D902 093T 220 23 DIODE FMX-G26S TO-220 SANKEN

0M1T1730 8128 CR3 SCREW

0M1T1730 10128 CR3 SCREW

705L F94 61 01 R919 ASS'Y
R919 061T153M27858G6267 0.27 OHM 5% 3W

096T 29 8 TUBE

705L F94 87 02 CN901 ASS'Y

CN901 087T 501 22 RF AC SOCKET

095T 900619 WIRE HARNESS

096T 29 4 SHRINK TUBE UL/CSA

705L F94 93 01 BD901 ASS'Y

090T 425 1 HEAT SINK

BD901 093T 50460 18 D10XB60

0M1T1730 10128 CR3 SCREW

IC941 056T 379 38 L6565D SO-8
IC901 056T 538 8 TDA4863-2G SO-8

Q922 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q924 057T 760 5 DTC144WKA BY FOHM SMT
R922 061T0805000 RST CHIPR 0 OHM +-5% 1/8W
R944 061T0805000 RST CHIPR 0 OHM +-5% 1/8W
R947 061T0805000 RST CHIPR 0 OHM +-5% 1/8W
R954 061T0805100 RST CHIPR 10 OHM +-5% 1/8W
R955 061T0805100 RST CHIPR 10 OHM +-5% 1/8W
R920 061T0805100 2F RST CHIPR 10 KOHM +-1% 1/8W
R940 061T0805100 2F RST CHIPR 10 KOHM +-1% 1/8W
R931 061T0805102 RST CHIPR 1KOHM +-5% 1/4W
R934 061T0805102 RST CHIPR 1KOHM +-5% 1/4W
R909 061T0805103 RST CHIPR 10 KOHM +-5% 1/8W
R910 061T0805103 RST CHIPR 10 KOHM +-5% 1/8W
R965 061T0805103 RST CHIPR 10 KOHM +-5% 1/8W
R964 061T0805104 RST CHIPR 100 KOHM +-5% 1/8W
R959 061T0805115 2F RST CHIPR 11.5 KOHM +-1% 1/8W
R960 061T0805133 RST CHIPR 13 KOHM +-5% 1/8W
R961 061T0805152 RST CHIPR 1.5 KOHM +-5% 1/8W
R914 061T0805191 2F RST CHIPR 19.1 KOHM +-1% 1/8W
R957 061T0805200 9F RST CHIPR 20 OHM +-1% 1/8W
R958 061T0805202 RST CHIPR 2 KOHM +-5% 1/8W
R936 061T0805220 RST CHIPR 22 OHM +-5% 1/8W
R967 061T0805222 RST CHIPR 2.2 KOHM +-5% 1/8W

70

R951 061T0805242 RST CHIPR 2.4 KOHM +-5% 1/8W

www.ma163.com 电子技术资料网

R949 061T0805273 RST CHIPR 27 KOHM +-5% 1/8W
R930 061T0805280 3F RST CHIPR 280 KOHM +-1% 1/8W
R948 061T0805330 RST CHIPR 33 OHM +-5% 1/8W
R904 061T0805470 RST CHIPR 47 OHM +-5% 1/8W
R933 061T0805471 RST CHIPR 470 OHM +-5% 1/8W
R935 061T0805472 RST CHIPR 4.7 KOHM +-5% 1/8W
R932 061T0805510 2F RST CHIPR 51 KOHM +-1% 1/8W
R953 061T0805563 RST CHIPR 56 KOHM +-5% 1/8W
R952 061T0805682 RST CHIPR 6.8 KOHM +-5% 1/8W
R903 061T0805683 RST CHIPR 68 KOHM +-5% 1/8W
R925 061T0805689 RST CHIPR 6.8 OHM +-5% 1/8W
R908 061T1206000 RST CHIPR 0 OHM +-5% 1/4W

RJ901 061T1206000 RST CHIPR 0 OHM +-5% 1/4W
RJ903 061T1206000 RST CHIPR 0 OHM +-5% 1/4W

R983 061T1206100 3F RST CHIPR 100 KOHM +-1% 1/4W
R924 061T1206100 4F RST CHIPR 1 MOHM +-1% 1/4W
R923 061T1206100 4F RST CHIPR 1 MOHM +-1% 1/4W
R968 061T1206101 RST CHIPR 100 OHM +-5% 1/4W
R962 061T1206102 RST CHIPR 1 KOHM +-5% 1/4W
R926 061T1206205 RST CHIPR 2 MOHM +-5% 1/4W
R927 061T1206205 RST CHIPR 2 MOHM +-5% 1/4W
R929 061T1206330 RST CHIPR 33 OHM +-5% 1/4W
R946 061T1206330 RST CHIPR 33 OHM +-5% 1/4W
R974 061T1206330 RST CHIPR 33 OHM +-5% 1/4W
R911 061T1206330 3F RST CHIPR 330 KOHM +-1% 1/4W
R912 061T1206330 3F RST CHIPR 330 KOHM +-1% 1/4W
R913 061T1206330 3F RST CHIPR 330 KOHM +-1% 1/4W
R916 061T1206332 RST CHIPR 3.3 KOHM +-5% 1/4W
R917 061T1206332 RST CHIPR 3.3 KOHM +-5% 1/4W
R973 061T1206470 RST CHIPR 47 OHM +-5% 1/4W
R915 061T1206472 RST CHIPR 4.7 KOHM +-5% 1/4W
R928 061T1206562 RST CHIPR 5.6 KOHM +-5% 1/4W
R906 061T1206624 RST CHIPR 620 KOHM +-5% 1/4W
R907 061T1206624 RST CHIPR 620 KOHM +-5% 1/4W
R901 061T1206684 RST CHIPR 680KOHM +-5% 1/4W
R902 061T1206684 RST CHIPR 680KOHM +-5% 1/4W
C911 065T0805102 32 CHIP 1000PF 50V X7R 0805
C927 065T0805102 32 CHIP 1000PF 50V X7R 0805
C913 065T0805103 32 10NF/50V/0805/X7R
C936 065T0805103 32 10NF/50V/0805/X7R
C965 065T0805104 32 CHIP 0.1UF 50V X7R
C956 065T0805104 32 CHIP 0.1UF 50V X7R
C953 065T0805104 32 CHIP 0.1UF 50V X7R
C939 065T0805104 32 CHIP 0.1UF 50V X7R
C938 065T0805104 32 CHIP 0.1UF 50V X7R

71

C937 065T0805104 32 CHIP 0.1UF 50V X7R

www.ma163.com 电子技术资料网

C935 065T0805104 32 CHIP 0.1UF 50V X7R
C924 065T0805104 32 CHIP 0.1UF 50V X7R
C920 065T0805104 32 CHIP 0.1UF 50V X7R
C914 065T0805104 32 CHIP 0.1UF 50V X7R
C910 065T0805104 32 CHIP 0.1UF 50V X7R
C946 065T0805333 32 MLCC 0805 CAP 3300PF K 50V X7R
C959 065T0805334 22 CHIP 0.33UF +-10% 25V X7R 0805
C958 065T0805471 31 CHIP 470PF 50V NPO
C912 065T0805474 22 CHIP 0.47UF 25V X7R
C964 065T1206103B2M3000 CHIP 0.01UF 630V X7R
C964 065T1206103B2M6213 CHIP 0.01UF 630V X7R
D904 093T 6432V LL4148-GSO8 SMD BY VISHA
D905 093T 6432V LL4148-GSO8 SMD BY VISHA
D906 093T 6432V LL4148-GSO8 SMD BY VISHA
D907 093T 6432V LL4148-GSO8 SMD BY VISHA
D923 093T 6432V LL4148-GSO8 SMD BY VISHA
D924 093T 6432V LL4148-GSO8 SMD BY VISHA
D925 093T 6432V LL4148-GSO8 SMD BY VISHA
D926 093T 6432V LL4148-GSO8 SMD BY VISHA
D929 093T 6432V LL4148-GSO8 SMD BY VISHA
D944 093T 6432V LL4148-GSO8 SMD BY VISHA
D945 093T 6432V LL4148-GSO8 SMD BY VISHA
D946 093T 6432V LL4148-GSO8 SMD BY VISHA
D947 093T 6432V LL4148-GSO8 SMD BY VISHA
D949 093T 6432V LL4148-GSO8 SMD BY VISHA
D950 093T 6432V LL4148-GSO8 SMD BY VISHA

ZD921 093T 39S 10 T RLZ6.8B LLDS
ZD944 093T 39S 15 T RLZ15B
ZD943 093T 39S 24 T RLZ 5.6B LLDS
ZD942 093T 39S 33 T PTZ 13B
ZD931 093T 39S 38 T PTZ 9.1B
ZD945 093T 39S 41 T RLZ24B LLDS
ZD946 093T 39S 42 T RLZ27B LLDS

D901 093T3060 10 ML35PT

CN901 006T 31500 EYELET

L904 006T 31502 1.5MM RIVET
L906 006T 31502 1.5MM RIVET

NR901 006T 31502 1.5MM RIVET
NR902 006T 31502 1.5MM RIVET

T921 006T 31502 1.5MM RIVET
T951 006T 31502 1.5MM RIVET
C941 065T 1M103 3T6921 0.01uf 20% 1000V Y5V

715T1180 3 POWER BOARD PCB
J908 095T 90 23 JUMP WIRE
J907 095T 90 23 JUMP WIRE

72

J906 095T 90 23 JUMP WIRE

www.ma163.com 电子技术资料网

J909 095T 90 23 JUMP WIRE
J910 095T 90 23 JUMP WIRE
J911 095T 90 23 JUMP WIRE
J912 095T 90 23 JUMP WIRE
J913 095T 90 23 JUMP WIRE
J935 095T 90 23 JUMP WIRE
J934 095T 90 23 JUMP WIRE
J933 095T 90 23 JUMP WIRE
J931 095T 90 23 JUMP WIRE
J928 095T 90 23 JUMP WIRE
J927 095T 90 23 JUMP WIRE
J925 095T 90 23 JUMP WIRE
J922 095T 90 23 JUMP WIRE
J921 095T 90 23 JUMP WIRE
J920 095T 90 23 JUMP WIRE
J919 095T 90 23 JUMP WIRE
J918 095T 90 23 JUMP WIRE
J917 095T 90 23 JUMP WIRE
J916 095T 90 23 JUMP WIRE
J915 095T 90 23 JUMP WIRE
J914 095T 90 23 JUMP WIRE
J905 095T 90 23 JUMP WIRE
J904 095T 90 23 JUMP WIRE
J902 095T 90 23 JUMP WIRE
J901 095T 90 23 JUMP WIRE
R938 061T 17247152T 470OHM 5% 1/4W
R966 061T 60110252T 1K OHM +-2% 1/6W
R937 061T 60168152T 680 OHM +-2% 1/6W
L951 071T 55 23 BEAD CORE
L921 071T 55 23 BEAD CORE
L951 071T 55 23 S FERRITE BEAD K-TYPE
L921 071T 55 23 S FERRITE BEAD K-TYPE
F901 084T 55 3 FUSE 5A 250V
F901 084T 55 4 FUSE 382-5A 250V WICKMANN

IC943 056T 158 4 T H431BA
IC923 056T 158 4 T H431BA
IC943 056T 158 10 T IC AZ431AZ-AE1 TO-92 AAC
IC923 056T 158 10 T IC AZ431AZ-AE1 TO-92 AAC

Q947 057T 419 P T TRAN 2SC945P/NEC TAPING
Q945 057T 419 P T TRAN 2SC945P/NEC TAPING
Q945 057T 419501 T KTC945P
Q947 057T 419501 T KTC945P
Q948 057T 420 P T TRAN 2SA733P/NEC TAPING
Q946 057T 420 P T TRAN 2SA733P/NEC TAPING
Q946 057T 420501 T KTA733P

73

Q948 057T 420501 T KTA733P

www.ma163.com 电子技术资料网

Q926 057T 566 1 2N5060RLRAG TO-92 BY ON
Q926 057T 566 4 MCR100-6SCR
C908 065T517M103 3T 0.01UF 20% 500V Y5P
C909 067T 2151007NT 10UF 50V NCC 5*11MM
C923 067T 2151007NT 10UF 50V NCC 5*11MM
C957 067T 2151007NT 10UF 50V NCC 5*11MM
C909 067T 2151007RT LOW E.S.R 10UF +/-20% 50V
C923 067T 2151007RT LOW E.S.R 10UF +/-20% 50V
C957 067T 2151007RT LOW E.S.R 10UF +/-20% 50V
C925 067T 2154707NT 47UF 50V NCC 5*11MM
C944 067T 2154707NT 47UF 50V NCC 5*11MM
C945 067T 2154707NT 47UF 50V NCC 5*11MM
C945 067T 2154707RT LOW E.S.R 470UF +/-20% 50V
C944 067T 2154707RT LOW E.S.R 470UF +/-20% 50V
C925 067T 2154707RT LOW E.S.R 470UF +/-20% 50V

DCPF1205A3P DC TO DC BOARD

CN801 033T800913Z H PIN HEADER 1*13 R/A

C807 067T215B471 3N 105℃ 470UF M 16V NCC
C806 067T215B471 3N 105℃ 470UF M 16V NCC
C806 067T215B471 3R LOW E.S.R 470UF +/-20% 16V
C807 067T215B471 3R LOW E.S.R 470UF +/-20% 16V
C801 067T405V221 4P 105℃ 220UF M 25V

IC801 056T 133 32 NS LM3485

Q801 057T 763 3 AO4411L SO-8 BY AOS SMT
Q801 057T 763 4 RSS050P03
R803 061T0603200 2F RST CHIPR 20 KOHM +-1% 1/10W
R801 061T0603360 2F RST CHIPR 36 KOHM +-1% 1/10W
R802 061T0603620 2F RST CHIPR 62 KOHM +-1% 1/10W
R804 061T1206220 RST CHIPR 22 OHM +-5% 1/4W
C803 065T0603102 32 CHIP 1000PF 50V X7R
C804 065T0603102 32 CHIP 1000PF 50V X7R
C809 065T0603104 32 CHIP 0.1UF 50V X7R
C805 065T0603471 31 CHIP 470PF 50V NPO
C808 065T0805102 32 CHIP 1000PF 50V X7R 0805
C810 065T0805102 32 CHIP 1000PF 50V X7R 0805
C802 065T0805105 22 CHIP 1UF 25V X7R 0805
L801 073T M5822020T 22UH +-20%
D801 093T8004 2 SBM84PT

715T1278 4 PCB

CBPF6T1DC4 MAIN BOARD

CN200 033T3278 12 12P PLUG B12B-XHA/JS B12B-XHA/
CN500 033T3802 2H WAFER 2P RIGHT ANGLE
CN501 033T3802 3H WAFER 3P RIGHT ANGLE
CN502 033T3802 5H WAFER 5P RIGHT ANELE PI
CN203 033T3802 8H WAFER 8P RIGHT ANGLE PITCH 2.0

74

CN404 033T8017 2 PIN HEADER 2P 2.0MM

www.ma163.com 电子技术资料网

CN201 033T801736A CH W CONNECTOR
CN201 033T801736A CH JF connector
CN300 033T802724D H 24PIN

040T 457624 1B CPU LABEL

040T 45762412B CBPC LABEL

U401

U401

R718 061T152M100 64 10OHM 5% 2W
R716 061T152M229 64 2.2 OHM 2W 5% MOF
R719 061T152M479 64 4.7 OHM +-5% 2W
R717 061T152M479 64 4.7 OHM +-5% 2W
R524 061T153M109 59 MOFR 1 OHM +-5% 3W
R525 061T153M109 59 MOFR 1 OHM +-5% 3W
C548 067T215C102 4K LOW ESR DC 1000UF 25V
L705 073T 253137 ER CHOKE COIL BY EROCORE SCB-03
L701 073T 253137 ER CHOKE COIL BY EROCORE SCB-03
L500 073T 253158 H CHOKE COIL 22uH+/-25%
L504 073T 253158 H CHOKE COIL 22uH+/-25%
L506 073T 253158 H CHOKE COIL 22uH+/-25%
L505 073T 253158 H CHOKE COIL 22uH+/-25%
L500 073T 253158 L CHOKE COIL
L504 073T 253158 L CHOKE COIL
L505 073T 253158 L CHOKE COIL
L506 073T 253158 L CHOKE COIL
P201 088T 30214K PHONE JACK
P200 088T 35315F HA D-SU13 15PIN
P202 088T 35424F H DVID CONN.24P FEMALE
U302 090T 372 2 HEAT SINK
U503 090T6068 2 HEAT SINK
X300 093T 2253B J 14.31818MHZ/85C
X401 093T 2279B CRYSTAL 28.322MHZ 49U/S
X400 093T 2281B 10.000MHZ/30PF/49US

Q90T0054 1 HEAT SINK

Q90T0054 1 HEAT SINK
U500 056T 133 30AAC AZ1117H-ADJ-E1
U711 056T 133 33AAC IC AZ1117-1.8-E1
U503 056T 535 8 MAX9704
U302 056T 562600 IC SVP-EX52-LF TRIDENT
U712 056T 563 7 AIC1084-33PM TO-263 AIC
U703 056T 563 25 AIC1084-33PE
U710 056T 563 31 AZ1117D-1.8E1 TO-252
U708 056T 563 31 AZ1117D-1.8E1 TO-252
U700 056T 563 34 A1C1084-18PM

056T1133 77AOJ( CHECK
SUM:C42F)
056T1133 80AOJ(CHECK
SUM:C42F)

EN29F040A-70JCP

A29040BL-70F PLCC-32

75

U704 056T 563 44 AME8815BEGT 250Z SOP-223

www.ma163.com 电子技术资料网

U706 056T 563 44 AME8815BEGT 250Z SOP-223
U701 056T 585 9 IC AP1117E50LA ANACHIP
U702 056T 585 4A AP1117E33LA
U705 056T 585 4A AP1117E33LA
U407 056T 586 6 IC SiI9023CTU TQFP-144 SILICON IMAGE
U202 056T 614 1 IC 74HC4052D PHILIPS
U301 056T 615 9 NO APP EM6A9320BI-5MG
U301 056T 615 9 1 IC EM6A9320BI-5MG 0.11um"M" FBGA-144
U300 056T 615104 LY61256RL-12E TSOP-1
U300 056T 615105 AS 7C256A-10TIN TSOP-1
U504 056T 616 3 PT2308S SO-8 PTC
U502 056T 628 4 NJW1147M-PF
U206 056T 634 2 1 PI5V330SSQE PERICOMQSOP-16
U408 056T 638601 CS4344-CZZ
U207 056T 662 2 RCLAMP0504F.TCT
U205 056T 662 2 RCLAMP0504F.TCT
U406 056T 662 4 RCLAMP0514M.TBT
U410 056T 662 4 RCLAMP0514M.TBT
U402 056T1125182 IC M30300SAGP RENESAS
U402 056T1125610 M30620SPGP LQFP-100PIN
U200 056T1133 34 M24C02-WMN6TP
U405 056T1133 34 M24C02-WMN6TP
U203 056T1133 34 M24C02-WMN6TP
U403 056T1133 78 24LC64 ISNG SOIC(150MIL)
U200 056T113334A M24C02-WMN6TP
U405 056T113334A M24C02-WMN6TP
U201 056T4LVC 14 P 74LVC14ADT
U303 056T566N600 NDC7002N SOT-6 FAIRCHILD
Q709 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q708 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q706 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q705 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q704 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q502 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q404 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q403 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q301 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q300 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q206 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q204 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q202 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q201 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q200 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q402 057T 417 6 PMBS3906/PHILIPS-SMT
Q302 057T 417 6 PMBS3906/PHILIPS-SMT

76

Q205 057T 417 6 PMBS3906/PHILIPS-SMT

www.ma163.com 电子技术资料网

Q203 057T 417 6 PMBS3906/PHILIPS-SMT
Q501 057T 417 6 PMBS3906/PHILIPS-SMT
Q400 057T 600 54 FET BSN20 SOT-23 PHILIPS
Q405 057T 600 54 FET BSN20 SOT-23 PHILIPS
U409 057T 763 15 FDC6301N SSOT-6
Q700 057T 763 3B AM9435P.T1-PF SO-8
Q701 057T 763 3B AM9435P.T1-PF SO-8
Q702 057T 763 3B AM9435P.T1-PF SO-8
Q703 057T 763 3B AM9435P.T1-PF SO-8
Q707 057T 763 3B AM9435P.T1-PF SO-8

RP405 061T 125101 8 RST CHIP AR 8P4R 100 OHM +-5% 1/16W
RP404 061T 125101 8 RST CHIP AR 8P4R 100 OHM +-5% 1/16W
RP403 061T 125101 8 RST CHIP AR 8P4R 100 OHM +-5% 1/16W
RP402 061T 125101 8 RST CHIP AR 8P4R 100 OHM +-5% 1/16W
RP401 061T 125101 8 RST CHIP AR 8P4R 100 OHM +-5% 1/16W
RP400 061T 125101 8 RST CHIP AR 8P4R 100 OHM +-5% 1/16W
RN313 061T 125101 8 RST CHIP AR 8P4R 100 OHM +-5% 1/16W
RN312 061T 125101 8 RST CHIP AR 8P4R 100 OHM +-5% 1/16W
RN311 061T 125101 8 RST CHIP AR 8P4R 100 OHM +-5% 1/16W
RN300 061T 125101 8 RST CHIP AR 8P4R 100 OHM +-5% 1/16W
RN308 061T 125220 8 CHIP ARRAY 220HM 1/16W 8P4R
RN307 061T 125220 8 CHIP ARRAY 220HM 1/16W 8P4R
RN306 061T 125220 8 CHIP ARRAY 220HM 1/16W 8P4R
RN305 061T 125220 8 CHIP ARRAY 220HM 1/16W 8P4R
RN304 061T 125220 8 CHIP ARRAY 220HM 1/16W 8P4R
RN303 061T 125220 8 CHIP ARRAY 220HM 1/16W 8P4R
RN302 061T 125220 8 CHIP ARRAY 220HM 1/16W 8P4R
RN301 061T 125220 8 CHIP ARRAY 220HM 1/16W 8P4R
RN405 061T 125330 8 RST CHIP AR 8P4R 33 OHM +-5% 1/16W
RN404 061T 125330 8 RST CHIP AR 8P4R 33 OHM +-5% 1/16W
RN403 061T 125330 8 RST CHIP AR 8P4R 33 OHM +-5% 1/16W
RN402 061T 125330 8 RST CHIP AR 8P4R 33 OHM +-5% 1/16W
RN401 061T 125330 8 RST CHIP AR 8P4R 33 OHM +-5% 1/16W
RN400 061T 125330 8 RST CHIP AR 8P4R 33 OHM +-5% 1/16W
RP406 061T 125470 8 RST CHIP AR 8P4R 47 OHM +-5% 1/16W

R200 061T0603000 CHIP 0OHM 1/16W
R219 061T0603000 CHIP 0OHM 1/16W
R242 061T0603000 CHIP 0OHM 1/16W
R300 061T0603000 CHIP 0OHM 1/16W
R311 061T0603000 CHIP 0OHM 1/16W
R347 061T0603000 CHIP 0OHM 1/16W
R348 061T0603000 CHIP 0OHM 1/16W

R4004 061T0603000 CHIP 0OHM 1/16W

R423 061T0603000 CHIP 0OHM 1/16W
R536 061T0603000 CHIP 0OHM 1/16W

77

R700 061T0603000 CHIP 0OHM 1/16W

www.ma163.com 电子技术资料网

R237 061T0603000 CHIP 0OHM 1/16W
R335 061T0603100 CHIP 10OHM 1/16W
R547 061T0603100 0F RST CHIPR 100 OHM +-1% 1/10W
R485 061T0603101 CHIP 100OHM 1/16W
R483 061T0603101 CHIP 100OHM 1/16W
R475 061T0603101 CHIP 100OHM 1/16W
R472 061T0603101 CHIP 100OHM 1/16W
R460 061T0603101 CHIP 100OHM 1/16W
R447 061T0603101 CHIP 100OHM 1/16W
R445 061T0603101 CHIP 100OHM 1/16W
R443 061T0603101 CHIP 100OHM 1/16W
R442 061T0603101 CHIP 100OHM 1/16W
R441 061T0603101 CHIP 100OHM 1/16W
R440 061T0603101 CHIP 100OHM 1/16W
R431 061T0603101 CHIP 100OHM 1/16W
R494 061T0603101 CHIP 100OHM 1/16W
R471 061T0603101 CHIP 100OHM 1/16W
R470 061T0603101 CHIP 100OHM 1/16W
R467 061T0603101 CHIP 100OHM 1/16W
R466 061T0603101 CHIP 100OHM 1/16W
R464 061T0603101 CHIP 100OHM 1/16W
R462 061T0603101 CHIP 100OHM 1/16W
R544 061T0603101 CHIP 100OHM 1/16W
R543 061T0603101 CHIP 100OHM 1/16W
R541 061T0603101 CHIP 100OHM 1/16W
R540 061T0603101 CHIP 100OHM 1/16W
R539 061T0603101 CHIP 100OHM 1/16W
R537 061T0603101 CHIP 100OHM 1/16W
R534 061T0603101 CHIP 100OHM 1/16W
R497 061T0603101 CHIP 100OHM 1/16W
R422 061T0603101 CHIP 100OHM 1/16W

R4007 061T0603101 CHIP 100OHM 1/16W
R4008 061T0603101 CHIP 100OHM 1/16W
R4020 061T0603101 CHIP 100OHM 1/16W
R4021 061T0603101 CHIP 100OHM 1/16W

R405 061T0603101 CHIP 100OHM 1/16W
R408 061T0603101 CHIP 100OHM 1/16W
R410 061T0603101 CHIP 100OHM 1/16W
R421 061T0603101 CHIP 100OHM 1/16W
R238 061T0603102 CHIP 1K OHM 1/16W
R538 061T0603102 CHIP 1K OHM 1/16W
R533 061T0603102 CHIP 1K OHM 1/16W
R498 061T0603102 CHIP 1K OHM 1/16W
R484 061T0603102 CHIP 1K OHM 1/16W
R346 061T0603102 CHIP 1K OHM 1/16W

78

R340 061T0603102 CHIP 1K OHM 1/16W

www.ma163.com 电子技术资料网

R223 061T0603102 CHIP 1K OHM 1/16W
R307 061T0603102 CHIP 1K OHM 1/16W
R308 061T0603102 CHIP 1K OHM 1/16W
R309 061T0603102 CHIP 1K OHM 1/16W
R332 061T0603103 CHIP 10KOHM 1/16W
R336 061T0603103 CHIP 10KOHM 1/16W
R341 061T0603103 CHIP 10KOHM 1/16W

R4022 061T0603103 CHIP 10KOHM 1/16W
R4023 061T0603103 CHIP 10KOHM 1/16W
R4024 061T0603103 CHIP 10KOHM 1/16W
R4025 061T0603103 CHIP 10KOHM 1/16W
R4026 061T0603103 CHIP 10KOHM 1/16W
R4027 061T0603103 CHIP 10KOHM 1/16W

R430 061T0603103 CHIP 10KOHM 1/16W
R474 061T0603103 CHIP 10KOHM 1/16W
R476 061T0603103 CHIP 10KOHM 1/16W
R714 061T0603103 CHIP 10KOHM 1/16W
R711 061T0603103 CHIP 10KOHM 1/16W
R558 061T0603103 CHIP 10KOHM 1/16W
R555 061T0603103 CHIP 10KOHM 1/16W
R554 061T0603103 CHIP 10KOHM 1/16W
R546 061T0603103 CHIP 10KOHM 1/16W
R527 061T0603103 CHIP 10KOHM 1/16W
R477 061T0603103 CHIP 10KOHM 1/16W
R231 061T0603104 CHIP 100K OHM 1/16W
R548 061T0603104 CHIP 100K OHM 1/16W
R712 061T0603104 CHIP 100K OHM 1/16W

R4019 061T0603105 CHIP 1MOHM 1/16W

R228 061T0603105 CHIP 1MOHM 1/16W
R246 061T0603121 RST CHIPR 120 OHM +-5% 1/10W
R333 061T0603122 RST CHIPR 1.2 KOHM +-5% 1/10W
R342 061T0603122 RST CHIPR 1.2 KOHM +-5% 1/10W
R204 061T0603123 RST CHIPR 12 KOHM +-5% 1/10W
R221 061T0603123 RST CHIPR 12 KOHM +-5% 1/10W
R243 061T0603123 RST CHIPR 12 KOHM +-5% 1/10W
R306 061T0603150 RST CHIPR 15 OHM +-5% 1/10W
R305 061T0603150 RST CHIPR 15 OHM +-5% 1/10W
R304 061T0603150 RST CHIPR 15 OHM +-5% 1/10W
R303 061T0603150 RST CHIPR 15 OHM +-5% 1/10W
R209 061T0603151 RST CHIPR 150 OHM +-5% 1/10W
R226 061T0603151 RST CHIPR 150 OHM +-5% 1/10W
R314 061T0603152 CHIP 1.5KOHM 1/16W
R224 061T0603184 RST CHIPR 180 KOHM +-5% 1/10W
R229 061T0603184 RST CHIPR 180 KOHM +-5% 1/10W
R492 061T0603202 RST CHIPR 2 KOHM +-5% 1/10W

79

R203 061T0603220 CHIP 22OHM 1/16W

www.ma163.com 电子技术资料网

R210 061T0603220 CHIP 22OHM 1/16W
R211 061T0603220 CHIP 22OHM 1/16W
R214 061T0603220 CHIP 22OHM 1/16W
R216 061T0603220 CHIP 22OHM 1/16W
R220 061T0603220 CHIP 22OHM 1/16W
R245 061T0603220 CHIP 22OHM 1/16W
R424 061T0603220 CHIP 22OHM 1/16W
R425 061T0603220 CHIP 22OHM 1/16W
R426 061T0603220 CHIP 22OHM 1/16W
R428 061T0603220 CHIP 22OHM 1/16W
R429 061T0603220 CHIP 22OHM 1/16W
R434 061T0603220 CHIP 22OHM 1/16W
R473 061T0603221 CHIP 220OHM 1/16W
R345 061T0603222 CHIP 2.2K OHM 1/16W
R715 061T0603223 CHIP 22KOHM 1/16W
R709 061T0603223 CHIP 22KOHM 1/16W
R707 061T0603223 CHIP 22KOHM 1/16W
R706 061T0603223 CHIP 22KOHM 1/16W
R320 061T0603223 CHIP 22KOHM 1/16W
R315 061T0603223 CHIP 22KOHM 1/16W
R244 061T0603223 CHIP 22KOHM 1/16W
R225 061T0603223 CHIP 22KOHM 1/16W
R208 061T0603223 CHIP 22KOHM 1/16W
R420 061T0603330 CHIP 33OHM 1/16W
R419 061T0603330 CHIP 33OHM 1/16W
R415 061T0603330 CHIP 33OHM 1/16W
R414 061T0603330 CHIP 33OHM 1/16W

R4016 061T0603330 CHIP 33OHM 1/16W

R560 061T0603331 RST CHIPR 330 OHM +-5% 1/10W
R559 061T0603331 RST CHIPR 330 OHM +-5% 1/10W
R557 061T0603392 CHIP 3.9KOHM 1/16W
R556 061T0603392 CHIP 3.9KOHM 1/16W
R553 061T0603392 CHIP 3.9KOHM 1/16W
R551 061T0603392 CHIP 3.9KOHM 1/16W
R535 061T0603432 RST CHIPR 4.3 KOHM +-5% 1/10W
R531 061T0603432 RST CHIPR 4.3 KOHM +-5% 1/10W
R499 061T0603470 RST CHIPR 47 OHM +-5% 1/10W

R4006 061T0603470 RST CHIPR 47 OHM +-5% 1/10W
R4005 061T0603470 RST CHIPR 47 OHM +-5% 1/10W
R4001 061T0603470 RST CHIPR 47 OHM +-5% 1/10W

R316 061T0603471 RST CHIPR 470OHM +-5% 1/10W
R321 061T0603471 RST CHIPR 470OHM +-5% 1/10W
R339 061T0603471 RST CHIPR 470OHM +-5% 1/10W
R344 061T0603471 RST CHIPR 470OHM +-5% 1/10W
R458 061T0603472 CHIP 4.7KOHM 1/16W

80

R449 061T0603472 CHIP 4.7KOHM 1/16W

www.ma163.com 电子技术资料网

R448 061T0603472 CHIP 4.7KOHM 1/16W
R444 061T0603472 CHIP 4.7KOHM 1/16W
R439 061T0603472 CHIP 4.7KOHM 1/16W
R438 061T0603472 CHIP 4.7KOHM 1/16W
R437 061T0603472 CHIP 4.7KOHM 1/16W
R436 061T0603472 CHIP 4.7KOHM 1/16W
R435 061T0603472 CHIP 4.7KOHM 1/16W
R433 061T0603472 CHIP 4.7KOHM 1/16W
R427 061T0603472 CHIP 4.7KOHM 1/16W
R418 061T0603472 CHIP 4.7KOHM 1/16W
R417 061T0603472 CHIP 4.7KOHM 1/16W
R412 061T0603472 CHIP 4.7KOHM 1/16W
R453 061T0603472 CHIP 4.7KOHM 1/16W
R451 061T0603472 CHIP 4.7KOHM 1/16W
R479 061T0603472 CHIP 4.7KOHM 1/16W
R480 061T0603472 CHIP 4.7KOHM 1/16W
R481 061T0603472 CHIP 4.7KOHM 1/16W
R482 061T0603472 CHIP 4.7KOHM 1/16W
R486 061T0603472 CHIP 4.7KOHM 1/16W
R490 061T0603472 CHIP 4.7KOHM 1/16W
R491 061T0603472 CHIP 4.7KOHM 1/16W
R495 061T0603472 CHIP 4.7KOHM 1/16W
R532 061T0603472 CHIP 4.7KOHM 1/16W
R233 061T0603472 CHIP 4.7KOHM 1/16W
R234 061T0603472 CHIP 4.7KOHM 1/16W
R468 061T0603472 CHIP 4.7KOHM 1/16W
R469 061T0603472 CHIP 4.7KOHM 1/16W
R454 061T0603472 CHIP 4.7KOHM 1/16W
R455 061T0603472 CHIP 4.7KOHM 1/16W
R457 061T0603472 CHIP 4.7KOHM 1/16W
R217 061T0603472 CHIP 4.7KOHM 1/16W
R218 061T0603472 CHIP 4.7KOHM 1/16W
R330 061T0603472 CHIP 4.7KOHM 1/16W
R331 061T0603472 CHIP 4.7KOHM 1/16W
R334 061T0603472 CHIP 4.7KOHM 1/16W

R4013 061T0603472 CHIP 4.7KOHM 1/16W
R4018 061T0603472 CHIP 4.7KOHM 1/16W

R402 061T0603472 CHIP 4.7KOHM 1/16W

R4028 061T0603472 CHIP 4.7KOHM 1/16W
R4029 061T0603472 CHIP 4.7KOHM 1/16W

R403 061T0603472 CHIP 4.7KOHM 1/16W

R4030 061T0603472 CHIP 4.7KOHM 1/16W

R404 061T0603472 CHIP 4.7KOHM 1/16W
R701 061T0603473 CHIP 47KOHM 1/16W
R702 061T0603473 CHIP 47KOHM 1/16W

81

R703 061T0603473 CHIP 47KOHM 1/16W

www.ma163.com 电子技术资料网

R713 061T0603473 CHIP 47KOHM 1/16W
R496 061T0603473 CHIP 47KOHM 1/16W
R432 061T0603473 CHIP 47KOHM 1/16W
R232 061T0603473 CHIP 47KOHM 1/16W
R230 061T0603473 CHIP 47KOHM 1/16W

R4014 061T0603474 RST CHIPR 470 KOHM +-5% 1/10W
R4015 061T0603474 RST CHIPR 470 KOHM +-5% 1/10W

R301 061T0603510 RST CHIPR 51 OHM +-5% 1/10W
R302 061T0603510 RST CHIPR 51 OHM +-5% 1/10W
R542 061T0603512 RST CHIPR 5.1 KOHM +-5% 1/10W
R337 061T0603680 RST CHIPR 68 OHM +-5% 1/10W
R338 061T0603680 RST CHIPR 68 OHM +-5% 1/10W
R552 061T0603682 RST CHIPR 6.8KOHM +-5% 1/10W
R550 061T0603682 RST CHIPR 6.8KOHM +-5% 1/10W
R205 061T0603750 75OHM
R206 061T0603750 75OHM
R207 061T0603750 75OHM
R317 061T0603750 9F CHIP 75OHM 1/16W 1%
R318 061T0603750 9F CHIP 75OHM 1/16W 1%
R319 061T0603750 9F CHIP 75OHM 1/16W 1%
R704 061T0603752 RST CHIPR 7.5 KOHM +-5% 1/10W
R705 061T0603752 RST CHIPR 7.5 KOHM +-5% 1/10W
R545 061T0603820 1F RST CHIPR 8.2 KOHM +-1% 1/10W
R478 061T0603822 RST CHIPR 8.2 KOHM +-5% 1/10W
R526 061T0805000 RST CHIPR 0 OHM +-5% 1/8W
R528 061T0805000 RST CHIPR 0 OHM +-5% 1/8W
R529 061T0805000 RST CHIPR 0 OHM +-5% 1/8W
L304 061T0805000 RST CHIPR 0 OHM +-5% 1/8W
R710 061T0805302 RST CHIPR 3 KOHM +-5% 1/8W
R708 061T0805302 RST CHIPR 3 KOHM +-5% 1/8W
R549 061T1206620 0F RST CHIPR 620 OHM +-1% 1/4W
C576 065T0603101 31 CHIP 100PF 50V NPO
C565 065T0603101 31 CHIP 100PF 50V NPO
C409 065T0603101 31 CHIP 100PF 50V NPO
C406 065T0603101 31 CHIP 100PF 50V NPO
C405 065T0603101 31 CHIP 100PF 50V NPO
C220 065T0603101 32 CHIP 100PF 50V X7R
C216 065T0603101 32 CHIP 100PF 50V X7R
C208 065T0603101 32 CHIP 100PF 50V X7R
C202 065T0603101 32 CHIP 100PF 50V X7R
C201 065T0603101 32 CHIP 100PF 50V X7R
C200 065T0603102 32 CHIP 1000PF 50V X7R
C224 065T0603102 32 CHIP 1000PF 50V X7R
C400 065T0603102 32 CHIP 1000PF 50V X7R
C500 065T0603102 32 CHIP 1000PF 50V X7R

82

C596 065T0603102 32 CHIP 1000PF 50V X7R

www.ma163.com 电子技术资料网

C475 065T0603103 32 CHIP 0.01UF 50V X7R
C448 065T0603103 32 CHIP 0.01UF 50V X7R
C447 065T0603103 32 CHIP 0.01UF 50V X7R
C446 065T0603103 32 CHIP 0.01UF 50V X7R
C445 065T0603103 32 CHIP 0.01UF 50V X7R
C444 065T0603103 32 CHIP 0.01UF 50V X7R
C443 065T0603103 32 CHIP 0.01UF 50V X7R
C442 065T0603103 32 CHIP 0.01UF 50V X7R
C431 065T0603103 32 CHIP 0.01UF 50V X7R
C430 065T0603103 32 CHIP 0.01UF 50V X7R
C429 065T0603103 32 CHIP 0.01UF 50V X7R
C428 065T0603103 32 CHIP 0.01UF 50V X7R
C427 065T0603103 32 CHIP 0.01UF 50V X7R
C464 065T0603103 32 CHIP 0.01UF 50V X7R
C462 065T0603103 32 CHIP 0.01UF 50V X7R
C461 065T0603103 32 CHIP 0.01UF 50V X7R
C455 065T0603103 32 CHIP 0.01UF 50V X7R
C454 065T0603103 32 CHIP 0.01UF 50V X7R
C449 065T0603103 32 CHIP 0.01UF 50V X7R
C477 065T0603103 32 CHIP 0.01UF 50V X7R
C489 065T0603103 32 CHIP 0.01UF 50V X7R
C490 065T0603103 32 CHIP 0.01UF 50V X7R
C491 065T0603103 32 CHIP 0.01UF 50V X7R
C492 065T0603103 32 CHIP 0.01UF 50V X7R
C493 065T0603103 32 CHIP 0.01UF 50V X7R
C494 065T0603103 32 CHIP 0.01UF 50V X7R
C495 065T0603103 32 CHIP 0.01UF 50V X7R
C465 065T0603103 32 CHIP 0.01UF 50V X7R
C466 065T0603103 32 CHIP 0.01UF 50V X7R
C467 065T0603103 32 CHIP 0.01UF 50V X7R
C472 065T0603103 32 CHIP 0.01UF 50V X7R
C588 065T0603103 32 CHIP 0.01UF 50V X7R
C582 065T0603103 32 CHIP 0.01UF 50V X7R
C572 065T0603103 32 CHIP 0.01UF 50V X7R
C568 065T0603103 32 CHIP 0.01UF 50V X7R
C301 065T0603103 32 CHIP 0.01UF 50V X7R
C306 065T0603103 32 CHIP 0.01UF 50V X7R
C307 065T0603103 32 CHIP 0.01UF 50V X7R
C308 065T0603103 32 CHIP 0.01UF 50V X7R
C426 065T0603103 32 CHIP 0.01UF 50V X7R
C425 065T0603103 32 CHIP 0.01UF 50V X7R
C424 065T0603103 32 CHIP 0.01UF 50V X7R
C410 065T0603103 32 CHIP 0.01UF 50V X7R
C402 065T0603103 32 CHIP 0.01UF 50V X7R
C315 065T0603103 32 CHIP 0.01UF 50V X7R

83

C310 065T0603103 32 CHIP 0.01UF 50V X7R

www.ma163.com 电子技术资料网

C309 065T0603103 32 CHIP 0.01UF 50V X7R
C722 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C342 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C339 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C318 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C232 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C223 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C222 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C221 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C214 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C213 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C211 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C210 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C207 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C206 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C204 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C590 065T0603104 22 CHIP 0.1UF 25V
C417 065T0603104 32 CHIP 0.1UF 50V X7R
C420 065T0603104 32 CHIP 0.1UF 50V X7R
C421 065T0603104 32 CHIP 0.1UF 50V X7R
C422 065T0603104 32 CHIP 0.1UF 50V X7R
C423 065T0603104 32 CHIP 0.1UF 50V X7R
C436 065T0603104 32 CHIP 0.1UF 50V X7R
C438 065T0603104 32 CHIP 0.1UF 50V X7R
C439 065T0603104 32 CHIP 0.1UF 50V X7R
C440 065T0603104 32 CHIP 0.1UF 50V X7R
C441 065T0603104 32 CHIP 0.1UF 50V X7R
C451 065T0603104 32 CHIP 0.1UF 50V X7R
C452 065T0603104 32 CHIP 0.1UF 50V X7R
C453 065T0603104 32 CHIP 0.1UF 50V X7R
C459 065T0603104 32 CHIP 0.1UF 50V X7R
C460 065T0603104 32 CHIP 0.1UF 50V X7R
C468 065T0603104 32 CHIP 0.1UF 50V X7R
C469 065T0603104 32 CHIP 0.1UF 50V X7R
C471 065T0603104 32 CHIP 0.1UF 50V X7R
C381 065T0603104 32 CHIP 0.1UF 50V X7R
C382 065T0603104 32 CHIP 0.1UF 50V X7R
C383 065T0603104 32 CHIP 0.1UF 50V X7R
C384 065T0603104 32 CHIP 0.1UF 50V X7R
C385 065T0603104 32 CHIP 0.1UF 50V X7R
C386 065T0603104 32 CHIP 0.1UF 50V X7R
C387 065T0603104 32 CHIP 0.1UF 50V X7R
C388 065T0603104 32 CHIP 0.1UF 50V X7R
C389 065T0603104 32 CHIP 0.1UF 50V X7R
C390 065T0603104 32 CHIP 0.1UF 50V X7R

84

C391 065T0603104 32 CHIP 0.1UF 50V X7R

www.ma163.com 电子技术资料网

C392 065T0603104 32 CHIP 0.1UF 50V X7R
C393 065T0603104 32 CHIP 0.1UF 50V X7R
C394 065T0603104 32 CHIP 0.1UF 50V X7R
C395 065T0603104 32 CHIP 0.1UF 50V X7R
C396 065T0603104 32 CHIP 0.1UF 50V X7R
C398 065T0603104 32 CHIP 0.1UF 50V X7R

C4001 065T0603104 32 CHIP 0.1UF 50V X7R

C407 065T0603104 32 CHIP 0.1UF 50V X7R
C593 065T0603104 32 CHIP 0.1UF 50V X7R
C594 065T0603104 32 CHIP 0.1UF 50V X7R
C701 065T0603104 32 CHIP 0.1UF 50V X7R
C702 065T0603104 32 CHIP 0.1UF 50V X7R
C703 065T0603104 32 CHIP 0.1UF 50V X7R
C704 065T0603104 32 CHIP 0.1UF 50V X7R
C712 065T0603104 32 CHIP 0.1UF 50V X7R
C716 065T0603104 32 CHIP 0.1UF 50V X7R
C717 065T0603104 32 CHIP 0.1UF 50V X7R
C718 065T0603104 32 CHIP 0.1UF 50V X7R
C720 065T0603104 32 CHIP 0.1UF 50V X7R
C725 065T0603104 32 CHIP 0.1UF 50V X7R
C728 065T0603104 32 CHIP 0.1UF 50V X7R
C730 065T0603104 32 CHIP 0.1UF 50V X7R
C732 065T0603104 32 CHIP 0.1UF 50V X7R
C734 065T0603104 32 CHIP 0.1UF 50V X7R
C736 065T0603104 32 CHIP 0.1UF 50V X7R
C740 065T0603104 32 CHIP 0.1UF 50V X7R
C585 065T0603104 32 CHIP 0.1UF 50V X7R
C474 065T0603104 32 CHIP 0.1UF 50V X7R
C476 065T0603104 32 CHIP 0.1UF 50V X7R
C478 065T0603104 32 CHIP 0.1UF 50V X7R
C479 065T0603104 32 CHIP 0.1UF 50V X7R
C484 065T0603104 32 CHIP 0.1UF 50V X7R
C485 065T0603104 32 CHIP 0.1UF 50V X7R
C486 065T0603104 32 CHIP 0.1UF 50V X7R
C487 065T0603104 32 CHIP 0.1UF 50V X7R
C488 065T0603104 32 CHIP 0.1UF 50V X7R
C498 065T0603104 32 CHIP 0.1UF 50V X7R
C549 065T0603104 32 CHIP 0.1UF 50V X7R
C550 065T0603104 32 CHIP 0.1UF 50V X7R
C551 065T0603104 32 CHIP 0.1UF 50V X7R
C552 065T0603104 32 CHIP 0.1UF 50V X7R
C557 065T0603104 32 CHIP 0.1UF 50V X7R
C558 065T0603104 32 CHIP 0.1UF 50V X7R
C564 065T0603104 32 CHIP 0.1UF 50V X7R
C569 065T0603104 32 CHIP 0.1UF 50V X7R

85

C314 065T0603104 32 CHIP 0.1UF 50V X7R

www.ma163.com 电子技术资料网

C317 065T0603104 32 CHIP 0.1UF 50V X7R
C320 065T0603104 32 CHIP 0.1UF 50V X7R
C321 065T0603104 32 CHIP 0.1UF 50V X7R
C322 065T0603104 32 CHIP 0.1UF 50V X7R
C325 065T0603104 32 CHIP 0.1UF 50V X7R
C329 065T0603104 32 CHIP 0.1UF 50V X7R
C330 065T0603104 32 CHIP 0.1UF 50V X7R
C331 065T0603104 32 CHIP 0.1UF 50V X7R
C332 065T0603104 32 CHIP 0.1UF 50V X7R
C333 065T0603104 32 CHIP 0.1UF 50V X7R
C334 065T0603104 32 CHIP 0.1UF 50V X7R
C335 065T0603104 32 CHIP 0.1UF 50V X7R
C336 065T0603104 32 CHIP 0.1UF 50V X7R
C340 065T0603104 32 CHIP 0.1UF 50V X7R
C745 065T0603104 32 CHIP 0.1UF 50V X7R
C751 065T0603104 32 CHIP 0.1UF 50V X7R
C758 065T0603104 32 CHIP 0.1UF 50V X7R
C760 065T0603104 32 CHIP 0.1UF 50V X7R
C227 065T0603104 32 CHIP 0.1UF 50V X7R
C212 065T0603104 32 CHIP 0.1UF 50V X7R
C229 065T0603104 32 CHIP 0.1UF 50V X7R
C230 065T0603104 32 CHIP 0.1UF 50V X7R

C3002 065T0603104 32 CHIP 0.1UF 50V X7R
C3006 065T0603104 32 CHIP 0.1UF 50V X7R

C302 065T0603104 32 CHIP 0.1UF 50V X7R
C303 065T0603104 32 CHIP 0.1UF 50V X7R
C304 065T0603104 32 CHIP 0.1UF 50V X7R
C305 065T0603104 32 CHIP 0.1UF 50V X7R
C313 065T0603104 32 CHIP 0.1UF 50V X7R
C364 065T0603104 32 CHIP 0.1UF 50V X7R
C365 065T0603104 32 CHIP 0.1UF 50V X7R
C366 065T0603104 32 CHIP 0.1UF 50V X7R
C368 065T0603104 32 CHIP 0.1UF 50V X7R
C370 065T0603104 32 CHIP 0.1UF 50V X7R
C371 065T0603104 32 CHIP 0.1UF 50V X7R
C372 065T0603104 32 CHIP 0.1UF 50V X7R
C373 065T0603104 32 CHIP 0.1UF 50V X7R
C374 065T0603104 32 CHIP 0.1UF 50V X7R
C375 065T0603104 32 CHIP 0.1UF 50V X7R
C376 065T0603104 32 CHIP 0.1UF 50V X7R
C377 065T0603104 32 CHIP 0.1UF 50V X7R
C378 065T0603104 32 CHIP 0.1UF 50V X7R
C379 065T0603104 32 CHIP 0.1UF 50V X7R
C380 065T0603104 32 CHIP 0.1UF 50V X7R
C351 065T0603104 32 CHIP 0.1UF 50V X7R

86

C349 065T0603104 32 CHIP 0.1UF 50V X7R

www.ma163.com 电子技术资料网

C348 065T0603104 32 CHIP 0.1UF 50V X7R
C346 065T0603104 32 CHIP 0.1UF 50V X7R
C344 065T0603104 32 CHIP 0.1UF 50V X7R
C352 065T0603104 32 CHIP 0.1UF 50V X7R
C353 065T0603104 32 CHIP 0.1UF 50V X7R
C354 065T0603104 32 CHIP 0.1UF 50V X7R
C356 065T0603104 32 CHIP 0.1UF 50V X7R
C357 065T0603104 32 CHIP 0.1UF 50V X7R
C358 065T0603104 32 CHIP 0.1UF 50V X7R
C360 065T0603104 32 CHIP 0.1UF 50V X7R
C361 065T0603104 32 CHIP 0.1UF 50V X7R
C362 065T0603104 32 CHIP 0.1UF 50V X7R
C363 065T0603104 32 CHIP 0.1UF 50V X7R
C480 065T0603150 31 CHIP 15PF 50V NPO
C481 065T0603150 31 CHIP 15PF 50V NPO
C300 065T0603272 32 CHIP 2700PF 50V X7R
C337 065T0603272 32 CHIP 2700PF 50V X7R

C3005 065T0603330 31 CHIP 33PF 50V NPO

C323 065T0603330 31 CHIP 33PF 50V NPO
C324 065T0603330 31 CHIP 33PF 50V NPO
C411 065T0603330 31 CHIP 33PF 50V NPO
C412 065T0603330 31 CHIP 33PF 50V NPO
C544 065T0603332 32 CHIP 3300PF 50V X7R
C545 065T0603332 32 CHIP 3300PF 50V X7R
C546 065T0603333 32 CHIP 0.033UF 50V X7R
C547 065T0603333 32 CHIP 0.033UF 50V X7R
C209 065T0603470 32 CHIP 47PF 50V X7R

C5000 065T0603471 31 CHIP 470PF 50V NPO
C5001 065T0603471 31 CHIP 470PF 50V NPO

C598 065T0603471 31 CHIP 470PF 50V NPO
C599 065T0603471 31 CHIP 470PF 50V NPO
C311 065T0603472 32 CHIP 4700PF 50V X7R
C312 065T0603472 32 CHIP 4700PF 50V X7R
C555 065T0603472 32 CHIP 4700PF 50V X7R
C556 065T0603472 32 CHIP 4700PF 50V X7R
C217 065T0603473 32 CHIP 0.047UF 50V X7R
C225 065T0603473 32 CHIP 0.047UF 50V X7R
C219 065T0603474 17 CHIP 0.47UF 16V Y5V
C226 065T0603474 17 CHIP 0.47UF 16V Y5V
C562 065T0603474 17 CHIP 0.47UF 16V Y5V
C566 065T0603474 17 CHIP 0.47UF 16V Y5V
C579 065T0603474 17 CHIP 0.47UF 16V Y5V
C580 065T0603474 17 CHIP 0.47UF 16V Y5V
C587 065T0603474 17 CHIP 0.47UF 16V Y5V
C589 065T0603474 17 CHIP 0.47UF 16V Y5V

87

C3001 065T0603680 31 CHIP 68PF 50V NPO

www.ma163.com 电子技术资料网

C399 065T0603680 31 CHIP 68PF 50V NPO
C711 065T0603683 12 CHIP 0.68UF 16V X7R
C567 065T0805103 22 CHIP 0.01UF 25V X7R 0805
C575 065T0805103 22 CHIP 0.01UF 25V X7R 0805
C581 065T0805103 22 CHIP 0.01UF 25V X7R 0805
C584 065T0805103 22 CHIP 0.01UF 25V X7R 0805
C571 065T0805104 22 0.1UF +-10% 25V X7R 0805
C583 065T0805104 22 0.1UF +-10% 25V X7R 0805
C709 065T0805105 12 1UF +-10% 16V X7R
C710 065T0805105 12 1UF +-10% 16V X7R
C559 065T0805105 22 CHIP 1UF 25V X7R 0805
C563 065T0805225 12 CHIP 2.2UF 16V X7R 0805

C3004 065T0805475 A5 CHIP 4.7UF 10V X5R
C5004 065T0805475 A5 CHIP 4.7UF 10V X5R
C5005 065T0805475 A5 CHIP 4.7UF 10V X5R

C542 065T0805475 A5 CHIP 4.7UF 10V X5R
C543 065T0805475 A5 CHIP 4.7UF 10V X5R
C553 065T0805475 A5 CHIP 4.7UF 10V X5R
C554 065T0805475 A5 CHIP 4.7UF 10V X5R
C560 065T0805475 A5 CHIP 4.7UF 10V X5R
C561 065T0805475 A5 CHIP 4.7UF 10V X5R
C570 065T0805475 A5 CHIP 4.7UF 10V X5R
C573 065T0805475 A5 CHIP 4.7UF 10V X5R
C574 065T0805475 A5 CHIP 4.7UF 10V X5R
C577 065T0805475 A5 CHIP 4.7UF 10V X5R
C578 065T0805475 A5 CHIP 4.7UF 10V X5R

CP500 065T600M471 8T CHIP ARRAY 470PF 8P

C705 067T 312100 6 SMD EC 10UF 35V 85C
C205 067T 312220 3 SMD EC 22UF 16V 85C
C215 067T 312220 3 SMD EC 22UF 16V 85C
C231 067T 312220 3 SMD EC 22UF 16V 85C
C316 067T 312220 3 SMD EC 22UF 16V 85C
C397 067T 312220 3 SMD EC 22UF 16V 85C
C719 067T 312220 3 SMD EC 22UF 16V 85C
C721 067T 312220 3 SMD EC 22UF 16V 85C
C724 067T 312220 3 SMD EC 22UF 16V 85C
C729 067T 312220 3 SMD EC 22UF 16V 85C
C733 067T 312220 3 SMD EC 22UF 16V 85C
C743 067T 312220 3 SMD EC 22UF 16V 85C
C759 067T 312220 3 SMD EC 22UF 16V 85C
C757 067T 4121003XT EC 85℃ CHIP 10UF M 16V
C761 067T 4121003XT EC 85℃ CHIP 10UF M 16V
C762 067T 4121003XT EC 85℃ CHIP 10UF M 16V
C496 067T 4121003XT EC 85℃ CHIP 10UF M 16V
C483 067T 4121003XT EC 85℃ CHIP 10UF M 16V

88

C482 067T 4121003XT EC 85℃ CHIP 10UF M 16V

www.ma163.com 电子技术资料网

C473 067T 4121003XT EC 85℃ CHIP 10UF M 16V
C470 067T 4121003XT EC 85℃ CHIP 10UF M 16V
C463 067T 4121003XT EC 85℃ CHIP 10UF M 16V
C450 067T 4121003XT EC 85℃ CHIP 10UF M 16V
C437 067T 4121003XT EC 85℃ CHIP 10UF M 16V
C419 067T 4121003XT EC 85℃ CHIP 10UF M 16V
C418 067T 4121003XT EC 85℃ CHIP 10UF M 16V
C416 067T 4121003XT EC 85℃ CHIP 10UF M 16V
C414 067T 4121003XT EC 85℃ CHIP 10UF M 16V
C403 067T 4121003XT EC 85℃ CHIP 10UF M 16V
C591 067T 4121003XT EC 85℃ CHIP 10UF M 16V
C586 067T 4121003XT EC 85℃ CHIP 10UF M 16V

C5003 067T 4121003XT EC 85℃ CHIP 10UF M 16V

C499 067T 4121003XT EC 85℃ CHIP 10UF M 16V
C497 067T 4121003XT EC 85℃ CHIP 10UF M 16V
C592 067T 4121003XT EC 85℃ CHIP 10UF M 16V
C713 067T 4121003XT EC 85℃ CHIP 10UF M 16V
C714 067T 4121003XT EC 85℃ CHIP 10UF M 16V
C715 067T 4121003XT EC 85℃ CHIP 10UF M 16V
C723 067T 4121003XT EC 85℃ CHIP 10UF M 16V
C726 067T 4121003XT EC 85℃ CHIP 10UF M 16V
C731 067T 4121003XT EC 85℃ CHIP 10UF M 16V
C744 067T 4121003XT EC 85℃ CHIP 10UF M 16V
C749 067T 4121003XT EC 85℃ CHIP 10UF M 16V
C750 067T 4121003XT EC 85℃ CHIP 10UF M 16V
C756 067T 4121003XT EC 85℃ CHIP 10UF M 16V

C4000 067T 4121003XT EC 85℃ CHIP 10UF M 16V

C218 067T 4121003XT EC 85℃ CHIP 10UF M 16V
C228 067T 4121003XT EC 85℃ CHIP 10UF M 16V
C319 067T 4121003XT EC 85℃ CHIP 10UF M 16V
C338 067T 4121003XT EC 85℃ CHIP 10UF M 16V
C341 067T 4121003XT EC 85℃ CHIP 10UF M 16V
C343 067T 4121003XT EC 85℃ CHIP 10UF M 16V
C345 067T 4121003XT EC 85℃ CHIP 10UF M 16V
C347 067T 4121003XT EC 85℃ CHIP 10UF M 16V
C350 067T 4121003XT EC 85℃ CHIP 10UF M 16V
C355 067T 4121003XT EC 85℃ CHIP 10UF M 16V
C359 067T 4121003XT EC 85℃ CHIP 10UF M 16V
C367 067T 4121003XT EC 85℃ CHIP 10UF M 16V
C369 067T 4121003XT EC 85℃ CHIP 10UF M 16V
C408 067T 4121013XT EC 85℃ SMD CAP 100UF M 16V
C413 067T 4121013XT EC 85℃ SMD CAP 100UF M 16V
C742 067T 4124703XT EC 85℃ SMD CAP 47UF M 16V
C735 067T 4124703XT EC 85℃ SMD CAP 47UF M 16V

C5002 067T 4124703XT EC 85℃ SMD CAP 47UF M 16V

89

C595 067T 4124703XT EC 85℃ SMD CAP 47UF M 16V

www.ma163.com 电子技术资料网

C597 067T 4124703XT EC 85℃ SMD CAP 47UF M 16V
C706 067T 4124703XT EC 85℃ SMD CAP 47UF M 16V
C707 067T 4124703XT EC 85℃ SMD CAP 47UF M 16V
C727 067T 4124703XT EC 85℃ SMD CAP 47UF M 16V

LP200 071T 56A301 8M CHIP BEAD

L400 071T 56B221 CHIP BEAD 220 OHM
L406 071T 56B221 CHIP BEAD 220 OHM
L407 071T 56B221 CHIP BEAD 220 OHM
L408 071T 56B221 CHIP BEAD 220 OHM
L409 071T 56B221 CHIP BEAD 220 OHM
L411 071T 56B221 CHIP BEAD 220 OHM
L711 071T 56D121 CHIP BEAD

FB300 071T 56G151 A CHIOP BEAD 150 OHM
FB302 071T 56G151 A CHIOP BEAD 150 OHM
FB303 071T 56G151 A CHIOP BEAD 150 OHM
FB304 071T 56G151 A CHIOP BEAD 150 OHM
FB305 071T 56G151 A CHIOP BEAD 150 OHM
FB306 071T 56G151 A CHIOP BEAD 150 OHM

L200 071T 56G151 B BEAD 0805 150 OHM
L206 071T 56G151 B BEAD 0805 150 OHM
L207 071T 56G151 B BEAD 0805 150 OHM

FB301 071T 56G151 MD 0603 150 OHM

L305 071T 56G301 EA CHIP BEAD 300 OHM 0805
L410 071T 56G301 EA CHIP BEAD 300 OHM 0805
L502 071T 56G301 EA CHIP BEAD 300 OHM 0805
L503 071T 56G301 EA CHIP BEAD 300 OHM 0805
L508 071T 56G301 EA CHIP BEAD 300 OHM 0805
L509 071T 56G301 EA CHIP BEAD 300 OHM 0805
L510 071T 56G301 EA CHIP BEAD 300 OHM 0805
L511 071T 56G301 EA CHIP BEAD 300 OHM 0805
L700 071T 56G301 EA CHIP BEAD 300 OHM 0805
L702 071T 56G301 EA CHIP BEAD 300 OHM 0805
L706 071T 56G301 EA CHIP BEAD 300 OHM 0805
L708 071T 56G301 EA CHIP BEAD 300 OHM 0805
L710 071T 56G301 EA CHIP BEAD 300 OHM 0805
L714 071T 56G301 EA CHIP BEAD 300 OHM 0805
L716 071T 56G301 EA CHIP BEAD 300 OHM 0805
L719 071T 56G301 EA CHIP BEAD 300 OHM 0805
L720 071T 56G301 EA CHIP BEAD 300 OHM 0805
L203 071T 56U600 CHIP BEAD 60 OHM 0805
L202 071T 56U600 CHIP BEAD 60 OHM 0805
L201 071T 56U600 CHIP BEAD 60 OHM 0805
L709 071T 56U601 MA 0805 600 OHM
L707 071T 56U601 MA 0805 600 OHM
L507 071T 56Z601 CHIP BEAD 600 OHM

90

L401 071T 56Z601 CHIP BEAD 600 OHM

www.ma163.com 电子技术资料网

L303 071T 56Z601 CHIP BEAD 600 OHM
L208 071T 56Z601 CHIP BEAD 600 OHM
L205 071T 56Z601 CHIP BEAD 600 OHM
L204 071T 56Z601 CHIP BEAD 600 OHM

LP500 071T 57G601 YB

L302 073T 12622910K CHIP INDUCTOR 2.2uH 10% 1206
L301 073T 12622910K CHIP INDUCTOR 2.2uH 10% 1206
L300 073T 12622910K CHIP INDUCTOR 2.2uH 10% 1206
L405 073T253S 6 K SMD CHOKE 90 ohm WCM2012D-900T
L404 073T253S 6 K SMD CHOKE 90 ohm WCM2012D-900T
L403 073T253S 6 K SMD CHOKE 90 ohm WCM2012D-900T
L402 073T253S 6 K SMD CHOKE 90 ohm WCM2012D-900T
U401 087T 202 32 NY IC SOCKET 32PIN PLCC
P400 088T 340 19 H HDMI HEADER

ZD200 093T 39147SEM ZMM5V6
ZD201 093T 39147SEM ZMM5V6

D205 093T 60231 NO APP BAT54S SOT-23
D206 093T 60231 NO APP BAT54S SOT-23
D204 093T 60505 BAT54C PHILIPS
D400 093T 60505 BAT54C PHILIPS
D200 093T 60505 BAT54C PHILIPS
D500 093T 64 42 P BAV70 SOT23
D201 093T 6433P BAV99
D202 093T 6433P BAV99
D203 093T 6433P BAV99
D501 093T 6433P BAV99
D502 093T 6433P BAV99

ZD400 093T 39S 60 T MLL5227B

715T1768 1 MAIN BOARD PCB

LP500 071T 57G601TSB IND CHIP BEAD 1206 600OHM TECSTAR

Q15T0063 2 BKT HOLD PANEL

Q15T0064 1 BKT HOLD PANEL

Q34E1660 GM 2L 30 REAR COVER

Q34E1661 GM 1L COVER CABLE

Q34E1666 GM 1L COVER HINGE BOTTOM

Q40T 32061518B RATING LABEL

Q40T 581815 3A IO LABEL

Q44T3A08 5 1C u type sheet for base

Q44T3A0861515B carton

Q45T 76 28V19 R PE BAG FOR SPK-LINK-PLASTIC

Q52T 1185 66 AOC TAPE

TUPFJA7P TUNER BOARD
J100 033T802436C H HEADER FEMALE 36P 2.0MM
R100 061T 20062952T 6.2 OHM 1% 1/4W

CHIP BEAD ARRAY BK32164M601-T
TaiyoYuden

91

R159 061T153M390 59 39 OHM 5% 3W

www.ma163.com 电子技术资料网

R114 061T153M390 59 39 OHM 5% 3W
C113 067T 309101 7T 100UF +-20% 50V
L104 073T 259 4 CHOKE COIL

085T 583510 GASKET
J102 088T 78 13 1C RCA JACK
J101 088T 78 13 3C AV-S-01-W

CN101 088T 78 1315C RCA JACK

J103 088T 78 1316C RCA JACK2*3 R/BLU/G+Y/W/R
X600 093T 22D60 BH CRYSTAL 18.432MHZ/12PF/49U

TU100 094TNPALALL 3C Tuner TMI1-C23I4W CHANGHONG

U600 056T 133 30AAC AZ1117H-ADJ-E1
U103 056T 13334AAAC AZ1117S-5.0TRE1 3PIN
U102 056T 379 36 MC34063A

U601 056T 593 20

U100 056T 614 1 IC 74HC4052D PHILIPS
U104 056T 625 1 NJM-2244M-TE1/JRC
U105 056T 652 1 PCA9554PW TSSOP-16 PHILIPS 8BI
Q103 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q101 057T 417 4 CHIP PMBS3904 BY PHILIPS

RN100 061T 125473 8 RST CHIP AR 8P4R 47 KOHM +-5% 1/16W
RN103 061T 125473 8 RST CHIP AR 8P4R 47 KOHM +-5% 1/16W
RN101 061T 125473 8 RST CHIP AR 8P4R 47 KOHM +-5% 1/16W
RN102 061T 125473 8 RST CHIP AR 8P4R 47 KOHM +-5% 1/16W

R102 061T0603000 CHIP 0OHM 1/16W
R160 061T0603000 CHIP 0OHM 1/16W
R111 061T0603000 CHIP 0OHM 1/16W
R158 061T0603100 CHIP 10OHM 1/16W
R623 061T0603101 CHIP 100OHM 1/16W
R622 061T0603101 CHIP 100OHM 1/16W
R621 061T0603101 CHIP 100OHM 1/16W
R620 061T0603101 CHIP 100OHM 1/16W
R619 061T0603101 CHIP 100OHM 1/16W
R611 061T0603101 CHIP 100OHM 1/16W
R609 061T0603101 CHIP 100OHM 1/16W
R147 061T0603101 CHIP 100OHM 1/16W
R146 061T0603101 CHIP 100OHM 1/16W
R145 061T0603101 CHIP 100OHM 1/16W
R144 061T0603101 CHIP 100OHM 1/16W
R142 061T0603101 CHIP 100OHM 1/16W
R140 061T0603101 CHIP 100OHM 1/16W
R107 061T0603101 CHIP 100OHM 1/16W
R106 061T0603101 CHIP 100OHM 1/16W
R603 061T0603102 CHIP 1K OHM 1/16W
R134 061T0603102 CHIP 1K OHM 1/16W

IC MSP3460G-QI-B8-V3 PMQF P64-2
MICRONAS

92

R105 061T0603103 CHIP 10KOHM 1/16W

www.ma163.com 电子技术资料网

R108 061T0603103 CHIP 10KOHM 1/16W
R110 061T0603103 CHIP 10KOHM 1/16W
R131 061T0603103 CHIP 10KOHM 1/16W
R133 061T0603103 CHIP 10KOHM 1/16W
R139 061T0603103 CHIP 10KOHM 1/16W
R101 061T0603103 CHIP 10KOHM 1/16W
R602 061T0603120 0F RST CHIPR 120 OHM +-1% 1/10W
R117 061T0603150 0F RST CHIPR 150 OHM +-1% 1/10W
R118 061T0603180 1F RST CHIPR 1.8 KOHM +-1% 1/10W
R113 061T0603181 RST CHIPR 180 OHM +-5% 1/10W
R116 061T0603470 2F RST CHIPR 47 KOHM +-1% 1/10W
R617 061T0603471 RST CHIPR 470OHM +-5% 1/10W
R615 061T0603471 RST CHIPR 470OHM +-5% 1/10W
R613 061T0603471 RST CHIPR 470OHM +-5% 1/10W
R612 061T0603471 RST CHIPR 470OHM +-5% 1/10W
R610 061T0603471 RST CHIPR 470OHM +-5% 1/10W
R608 061T0603471 RST CHIPR 470OHM +-5% 1/10W
R614 061T0603472 CHIP 4.7KOHM 1/16W
R155 061T0603750 9F CHIP 75OHM 1/16W 1%
R156 061T0603750 9F CHIP 75OHM 1/16W 1%
R137 061T0603750 9F CHIP 75OHM 1/16W 1%
R138 061T0603750 9F CHIP 75OHM 1/16W 1%
R157 061T0805000 RST CHIPR 0 OHM +-5% 1/8W
R154 061T0805000 RST CHIPR 0 OHM +-5% 1/8W
R153 061T0805000 RST CHIPR 0 OHM +-5% 1/8W
R132 061T0805000 RST CHIPR 0 OHM +-5% 1/8W
R124 061T0805750 RST CHIPR 75 OHM +-5% 1/8W
R604 061T1206620 0F RST CHIPR 620 OHM +-1% 1/4W
C601 065T0603101 31 CHIP 100PF 50V NPO
C168 065T0603101 31 CHIP 100PF 50V NPO
C111 065T0603101 32 CHIP 100PF 50V X7R
C110 065T0603101 32 CHIP 100PF 50V X7R
C112 065T0603101 32 CHIP 100PF 50V X7R
C640 065T0603102 32 CHIP 1000PF 50V X7R
C641 065T0603102 32 CHIP 1000PF 50V X7R
C642 065T0603102 32 CHIP 1000PF 50V X7R
C644 065T0603102 32 CHIP 1000PF 50V X7R
C645 065T0603102 32 CHIP 1000PF 50V X7R
C605 065T0603104 32 CHIP 0.1UF 50V X7R
C604 065T0603104 32 CHIP 0.1UF 50V X7R
C163 065T0603104 32 CHIP 0.1UF 50V X7R
C124 065T0603104 32 CHIP 0.1UF 50V X7R
C119 065T0603104 32 CHIP 0.1UF 50V X7R
C117 065T0603104 32 CHIP 0.1UF 50V X7R
C116 065T0603104 32 CHIP 0.1UF 50V X7R

93

C109 065T0603104 32 CHIP 0.1UF 50V X7R

www.ma163.com 电子技术资料网

C108 065T0603104 32 CHIP 0.1UF 50V X7R
C105 065T0603104 32 CHIP 0.1UF 50V X7R
C101 065T0603104 32 CHIP 0.1UF 50V X7R
C628 065T0603104 32 CHIP 0.1UF 50V X7R
C612 065T0603104 32 CHIP 0.1UF 50V X7R
C635 065T0603152 31 CHIP 1500PF 50V NPO
C620 065T0603152 31 CHIP 1500PF 50V NPO
C600 065T0603152 31 CHIP 1500PF 50V NPO
C100 065T0603152 31 CHIP 1500PF 50V NPO
C153 065T0603220 31 CHIP 22PF 50V NPO
C152 065T0603220 31 CHIP 22PF 50V NPO
C151 065T0603220 31 CHIP 22PF 50V NPO
C150 065T0603220 31 CHIP 22PF 50V NPO
C621 065T0603221 31 GP CHIP 220PF 50V NPO
C632 065T0603331 31 CHIP 330PF 50V NPO
C631 065T0603331 31 CHIP 330PF 50V NPO
C627 065T0603331 31 CHIP 330PF 50V NPO
C626 065T0603331 31 CHIP 330PF 50V NPO
C625 065T0603331 31 CHIP 330PF 50V NPO
C624 065T0603331 31 CHIP 330PF 50V NPO
C636 065T0603471 32 CHIP 470PF 50V NPO
C622 065T0603471 32 CHIP 470PF 50V NPO
C611 065T0603471 32 CHIP 470PF 50V NPO
C139 065T0603471 32 CHIP 470PF 50V NPO
C125 065T0603471 32 CHIP 470PF 50V NPO
C131 065T0603471 32 CHIP 470PF 50V NPO
C135 065T0603471 32 CHIP 470PF 50V NPO
C138 065T0603471 32 CHIP 470PF 50V NPO
C607 065T0603509 31 CHIP 5PF 50V NPO
C606 065T0603509 31 CHIP 5PF 50V NPO
C608 065T0603560 31 CHIP 56PF 50V NPO
C609 065T0603560 31 CHIP 56PF 50V NPO
C646 065T0603560 31 CHIP 56PF 50V NPO
C143 065T0603680 31 CHIP 68PF 50V NPO
C142 065T0603680 31 CHIP 68PF 50V NPO
C141 065T0603680 31 CHIP 68PF 50V NPO
C140 065T0603680 31 CHIP 68PF 50V NPO
C137 065T0603680 31 CHIP 68PF 50V NPO
C133 065T0603680 31 CHIP 68PF 50V NPO
C132 065T0603680 31 CHIP 68PF 50V NPO
C128 065T0603680 31 CHIP 68PF 50V NPO
C623 067T 312109 3 SMD EC 1UF 16V 85C
C619 067T 312109 3 SMD EC 1UF 16V 85C
C617 067T 312109 3 SMD EC 1UF 16V 85C
C616 067T 312109 3 SMD EC 1UF 16V 85C

94

C615 067T 312109 3 SMD EC 1UF 16V 85C

www.ma163.com 电子技术资料网

C614 067T 312109 3 SMD EC 1UF 16V 85C
C629 067T 312220 3 SMD EC 22UF 16V 85C
C630 067T 312339 3T CHIP EC 3.3UF 16V 85C
C146 067T 4121003XT EC 85℃ CHIP 10UF M 16V
C147 067T 4121003XT EC 85℃ CHIP 10UF M 16V
C148 067T 4121003XT EC 85℃ CHIP 10UF M 16V
C149 067T 4121003XT EC 85℃ CHIP 10UF M 16V
C162 067T 4121003XT EC 85℃ CHIP 10UF M 16V
C602 067T 4121003XT EC 85℃ CHIP 10UF M 16V
C613 067T 4121003XT EC 85℃ CHIP 10UF M 16V
C603 067T 4121003XT EC 85℃ CHIP 10UF M 16V
C639 067T 4121003XT EC 85℃ CHIP 10UF M 16V
C634 067T 4121003XT EC 85℃ CHIP 10UF M 16V
C633 067T 4121003XT EC 85℃ CHIP 10UF M 16V
C618 067T 4121003XT EC 85℃ CHIP 10UF M 16V
C145 067T 4121003XT EC 85℃ CHIP 10UF M 16V
C120 067T 4121003XT EC 85℃ CHIP 10UF M 16V
C121 067T 4121003XT EC 85℃ CHIP 10UF M 16V
C123 067T 4121003XT EC 85℃ CHIP 10UF M 16V
C134 067T 4121003XT EC 85℃ CHIP 10UF M 16V
C136 067T 4121003XT EC 85℃ CHIP 10UF M 16V
C144 067T 4121003XT EC 85℃ CHIP 10UF M 16V
C104 067T 4121007XT CAP S85℃ 10UF M 50V XINDECO
C114 067T 4121013XT EC 85℃ SMD CAP 100UF M 16V
C610 067T 4121013XT EC 85℃ SMD CAP 100UF M 16V
C118 067T 4121013XT EC 85℃ SMD CAP 100UF M 16V
C115 067T 4121013XT EC 85℃ SMD CAP 100UF M 16V
C643 067T 4124703XT EC 85℃ SMD CAP 47UF M 16V
C107 067T311F221 2 105℃ 220UF M 10V SMD
C106 067T311F221 2 105℃ 220UF M 10V SMD
L107 071T 56Z601 CHIP BEAD 600 OHM
L111 071T 56Z601 CHIP BEAD 600 OHM
L115 071T 56Z601 CHIP BEAD 600 OHM
L117 071T 56Z601 CHIP BEAD 600 OHM
L600 071T 56Z601 CHIP BEAD 600 OHM
L108 071T 59B121 BEAD 0603 120 OHM
L120 071T 59B121 K CHIP BEAD
L119 071T 59B121 K CHIP BEAD
L118 071T 59B121 K CHIP BEAD
L116 071T 59B121 K CHIP BEAD
L113 071T 59B121 K CHIP BEAD
L112 071T 59B121 K CHIP BEAD
L100 071T 59B121 K CHIP BEAD
L122 071T 59B601 EA CHIP BEAD 600OHM 0603 TB1608
L123 071T 59B601 EA CHIP BEAD 600OHM 0603 TB1608

95

L124 071T 59B601 EA CHIP BEAD 600OHM 0603 TB1608

www.ma163.com 电子技术资料网

L601 071T 59B601 EA CHIP BEAD 600OHM 0603 TB1608
L602 071T 59B601 EA CHIP BEAD 600OHM 0603 TB1608
L603 071T 59B601 EA CHIP BEAD 600OHM 0603 TB1608
L121 071T 59B601 EA CHIP BEAD 600OHM 0603 TB1608
L114 071T 59B601 EA CHIP BEAD 600OHM 0603 TB1608
L106 071T 59B601 EA CHIP BEAD 600OHM 0603 TB1608
L102 071T 59B601 EA CHIP BEAD 600OHM 0603 TB1608
L101 071T 59B601 EA CHIP BEAD 600OHM 0603 TB1608
L105 073T 62181 180UH +-10%
D101 093T 6432V LL4148-GSO8 SMD BY VISHA
D100 093T 6432V LL4148-GSO8 SMD BY VISHA

715T1769 1 TUNER BOARD PCB

040T 58162435A LABEL

092TB1JX1A21GM BATTERY LR06 XINLI

Q41T320161518B manual

Q45T 76 28 RN R pe bag

96
