AOC T2264WM Schematic

维 修 手 册

品牌 机种

AOC T2264WM

版权说明

此维修手册版权归冠捷科技公司所有，规格如有更改，恕不另行通知。
此维修手册受版权保护。未经版权所有者许可，任何形式的复制和分发，包括改编、解释或摘录，尤其是作为翻印、
翻拍、电子复制或在数据处理设备和数据网络内的传输，都是被禁止的。以上行为将在法律范围内受到起诉

1

变更说明

版本 发布日期 变更说明 对外机种名 对内机种名

A00 Dec.18,2012

首次发布

T2264WM E2AB11NDAEA7NNX

2

目 录

1. 技术规格------------------------------------------------------------------------------------------------------------04

1.1 一般规格---------------------------------------------------------------------------------------------------------04

1.2 预设显示模式---------------------------------------------------------------------------------------------------05

2. 操作说明------------------------------------------------------------------------------------------------------------06

2.1 连接电视机----------------------------------------------------------------------------------------------------06

2.2 遥控器说明----------------------------------------------------------------------------------------------------10

2.3 OSD 调整----------------------------------------------------------------------------------------------------11

3. 工厂模式调整------------------------------------------------------------------------------------------------------21

4. 电气方框图---------------------------------------------------------------------------------------------------------24

4.1 主板---------------------------------------------------------------------------------------------------------------24

4.2 主板电源---------------------------------------------------------------------------------------------------------25

5. 线路图---------------------------------------------------------------------------------------------------------------26

5.1 主板-------------------------------------------------------------------------------------------------------------26

5.2 电源板----------------------------------------------------------------------------------------------------------35

5.3 按键板----------------------------------------------------------------------------------------------------------38

5.4 遥控板----------------------------------------------------------------------------------------------------------39

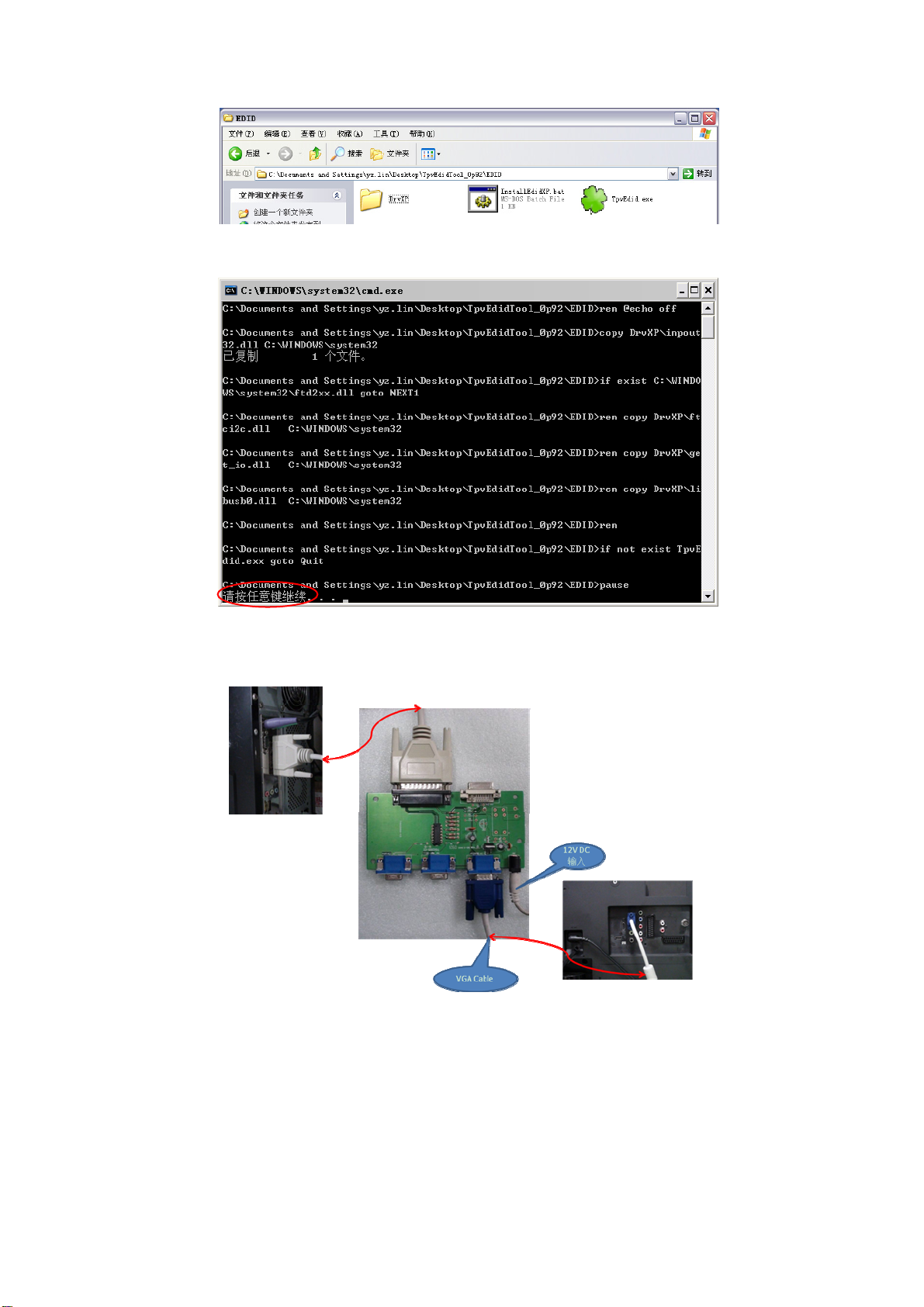

6. 软体及 EDID 烧录-------------------------------------------------------------------------------------------------40

7. 故障处理流程图---------------------------------------------------------------------------------------------------51

8. 主要 IC 管脚及内部框图---------------------------------------------------------------------------------------57

9. BOM-------------------------------------------------------------------------------------------------------------59

3

1. 技术规格

1.1 一般规格

4

1.2 预设显示模式

电脑输入信号参照表

将电脑连接到电视后,按照下表,设置电脑中的输出信号。

预设电脑模式

标准 分辨率 水平频率（KHz） 垂直频率（Hz）

SVGA 800×600 37.879 60.317

XGA 1024×768 48.363 60.004

WUXGA

*推荐分辨率: 若显卡不支持,请选用垂直频率为 60Hz。

1920×1080*

66.587 59.934

DVI/电脑 HDMI 输入信号参照表

1. 使用 DVI 端口时，将视频设备的 DVI 端口使用 DVI 转 HDMI 线连接到电视后，按照下表，设置视频设备的输出信
号。

2. 使用电脑 HDMI 端口时，将电脑的 HDMI 端口使用 HDMI 线连接到电视后，按照下表，设置电脑的输出信号。

设电脑模式

标准 分辨率 水平频率（kHz） 垂直频率（Hz）

VGA 640×480 37.879 60.317

SVGA 800×600 37.879 60.317

XGA 1024×768 48.363 60.004

SXGA 1280×1024 63.981 60.020

WUXGA 1920×1080* 66.587 59.934

*推荐分辨率: 若显卡不支持,请选用垂直频率为 60Hz。

视频输入信号参照表

1. 将视频设备的分量或 HDMI 端口连接到电视后，按照下表，设备视频设备的输出信号。

2. 如果电脑显卡可支持视频格式信号，可设置下表输出信号。

预设分量或HDMI模式

标准 分辨率 水平频率（kHz） 垂直频率（Hz）

SD 720×480i 15.734 60
SD 720×480p 31.5 60
SD 720×576i 15.625 50
SD 720×576p 31.25 50
HD 1280×720p 37.5 50
HD 1280×720p 45 60
HD 1920×1080i 28.125 50

HD 1920×1080i 33.75 60
FHD 1920×1080p 56.25 50
FHD 1920×1080p 67.5 60

电视，视频模式支持的视频系统

PAL, NTSC, SECAM
您也可以使用 DVD 播放机或 VCR 播放机观看传统节目。通过电视的视频输入，将设备连接到电视。

5

2. 操作说明

2.1 连接电视

项目 说明

AV(视频)输入

视频输出 用于将本机AV信号(复合视频)或射频(RF)有线电视的信号输出到周边的显示设备上。

HDMI输入

电脑信号输入

电脑音频输入 使用电脑音频连接线将电脑音频输出接口连接到电视的电脑音频输入接口。
分量信号输入 用于连接周边视频输出设备上分量视频信号(YPbPr) 和音频信号(左/右)的输入端口。
天线输入 射频信号输入，用于连接有线或VHF/UHF天线。

耳机插孔

用于输入周边视频输出设备上的视频信号(复合视频/AV)。音频(左/右)插孔可以将音频源连接到
电视。

HDMI（高清多媒体接口）在本电视和任何HDMI音频/视频设备（如：机顶盒、DVD播放机、蓝
光光盘播放机、A/V接收机以及电脑)之间提供无压缩、全数字音频/视频接口。HDMI支持增强型
或高清视频或数字音频。
如果设备配有DVI插孔，而不是HDMI插孔，请将DVI插孔连接到HDMI输入（用DVI-HDMI线或适
配器）插孔，将HDMI输入的音频插孔连接到电脑音频插孔。

务必只使用标有HDMI标志的HDMI线。
使用HD15-HD15线（模拟RGB)连接个人计算机的视频输出接口。也可以连接到其它模拟RGB

设备。请参阅“电脑输入信号参照表”以了解可以显示的信号。
对于有些Apple Macintosh计算机，则可能需要使用适配器（未提供）。如果出现这种情况，在

连接HD15-HD15线之前，将适配器连接到计算机。
如果画面有杂讯、闪烁或不清晰，请调整菜单中的时钟和相位设置。

用于连接耳机。如果耳机与插孔不匹配，请使用适当的插头适配器（未提供）。连接耳机后，电
视扬声器会静音。

6

连接电视

有线系统或VHF/UHF天线系统

除标清模拟节目以外，您还可以观看标清或高清数字节目（如果您所在的地区能提供，并经过机顶盒或其他类似设备
转接）。
本电视能够接收有线和VHF/UHF天线的模拟信号电视节目。
强烈建议您使用75Ω同轴线连接天线/有线输入，以接收最佳的画面质量。300Ω双芯线很容易受到射频干扰影响，从
而造成信号降级。

天线隔离器安装说明
用心服务，创造完美是我们始终追求的目标。

电源布线如果不符合安全规范、电源电压异常、有线电视输入端口处有电压可能导致电视产品非正常失效，还可能造
成潜在的触电或火灾事故。我们产品在设计和制造时已将安全放在第一位，为保证您长期安全、放心地使用本产品，
避免使用过程中不安全的事故发生，我们将随机附送天线隔离器，请在安装电视的同时一并安装上天线隔离器，安装
方法如下图示（图片仅做示意参考，安装时天线隔离器请根据实际机台调整最适合方向安装，具体以实物为准）：

注意：
请用户在使用前务必确认天线隔离器是否有安装，若为直接接入，电视机的有线网络天线必须与保护接地隔

离，否则可能会引起着火等危险。
友情提示：
若存在电源接地不正常或没有接地，请您与电源供电部门的电气工程师联系进行整改，使家中电源布线符合

电工要求，以保证您的用电安全。
若存在有线电视信号源接地不良，信号源电压异常问题，请与有线电视台联系及时进行改进。

7

高清接口

通过申请开通高清有线服务或高清卫星服务，您可以观看高清节目。为取得最佳的画面，请务必通过电视后
面的HDMI或分量视频（带音频）输入端，将该设备连接到电视。

HDMI连接

如果设备配有DVI插孔，而不是HDMI插孔，请将DVI插孔连接到HDMI输入（用DVI-to-HDMI线或适配器）插孔。将音
频插孔连接到电脑音频输入插孔。

分量信号连接

视频信号连接

切换信号源时请选择视频1。

切换信号源时请选择视频2。

8

信号输出连接

电脑连接

如下面所示，用VGA线连接，将电视与计算机连接。

最好使用含铁氧磁心的VGA线和音频线将电视连接到电脑。
如果电脑已连接到电视，并且30秒以上没有电脑信号输入，则电视会自动进入待机模式。

9

2.2 遥控器说明

10

2.3 OSD调整

打开和关闭电视
您可以使用电视机或遥控器上的电源开关按钮打开电视。

提示：

1. 尽管待机时电视机的耗电量很

少，但电视机会继续耗电。当长
时间不使用电视机时，请将电视
机的电源线与电源插座断开。

2. 如果您找不到遥控器，但又想从

待机状态下打开电视机，请按电
视机侧面的“电源”。

语言设置

1

按菜单键显示菜单。

2

3

4

5

按

按

按 键选择语言：简体中文、英语（English）。

按菜单键退出。

键选择（设定） ，然后按 键。

键选择（菜单语言）

11

切换信号源
在AOC电视中，您可以直接通过遥控器选择信号源，或按信源按键在显示菜单上选择信号源。

1) 直接使用遥控器选择信号源时：按以下按键可直接切换输入的信号源，计算机指的是电脑信号。

2）使用信源按键选择信号源时：

1

2

3

按信源键调出信号源菜单。

按

键选择输入源：电视、视频1、视频2、分量信号、HDMI、电脑。

按OK键进入。

12

频道搜索

1

2

3

按菜单键调出菜单。

按

按

键选择（搜台） 然后按 键。

键选择（自动搜台），然后按 键。

13

频道切换/回看
在AOC电视中，您可以直接用遥控器更换频道。
用遥控器更换频道时有如下方法：

1） 直接按数字键更换频道。

2） 按回看回到上一个观看过的频道。

调整音量、静音

1） 按音量改变电视音量大小。

2） 按静音使电视静音。

14

图像设置

1

2

3

4

5

按菜单键调出菜单。

按

按
度、清晰度、色温、图像模式，然后按

按 键调整。

按菜单键退出。

项目 说明
对比度 调整画面对比度。
亮度 调整画面亮度。
色调 调整画面色调
饱和度 调整颜色饱和度。
清晰度 调整画面清晰度。

键选择（图像） ，然后按 键。

键选择图像设置:对比度、亮度、色调（NTSC制式下才出现此选项）、饱和

键进入。

冷色 白色偏蓝色调。

色温

暖色 白色偏黄色调。
标准 白色色调。
标准 标准画面设置。建议用于家庭娱乐。
电影 用于观看电影内容。最适合在剧院类环境观看。

图像模式

鲜艳 增强的画面对比度和清晰度。
用户 提供用户自行设定的模式。

* 操作“画质”时优先选用“能效指数”最佳之图像图模式为电影, 色温为暖色(6500K)。
* 所有输入的画面模式也可以通过按遥控器上的（画质）直接切换模式进行操作。

15

声音设置

1

2

3

4

5

按菜单键调出菜单。

按

按

按 键调整。

按菜单键退出。

项目 说明
低音 增强或降低低音。
高音 增强或降低高音。
平衡 强调左右扬声器平衡。

标准：适合对话内容。
演说：增强高音，使低音保持中等水平。

键选择（声音） ，然后按 键。

键选择声音设置:低音、高音、平衡、声音模式、AVL、虚拟环绕。

声音模式

音乐：增强高音和低音。
用户：增强低音，高音保持中等水平。
声音模式也可以通过按遥控器上的音质进行调整。

AVL

启动自动音量调节。

虚拟环绕 增强自然逼真的环绕声音响效果。

16

设定设置

1

2

3

4

5

按菜单键显示菜单。

按

按
单显示时间。

按 键调整。

按菜单键退出。

键选择（设定） ，然后按 键。

键选择设定设置:睡眠定时、菜单语言、菜单水平位置、菜单垂直位置、菜

项目 说明
睡眠定时 设定某段时间后，会自动关机。
菜单语言 选择菜单显示的語言。
菜单水平位置 调整菜单的水平位置。
菜单垂直位置 调整菜单的垂直位置。
菜单显示时间 设定菜单显示的时间长度。

17

功能设置

1

2

3

4

5

按菜单键调出菜单。

按

按

按 键调整。

按菜单键退出。

键选择（功能） ，然后按 键。

键选择调整项目:DLC、画面比例、背光、系统重置、童锁。

项目 说明

DLC

调节画面对比亮度，使亮部的亮度更亮，使暗部的颜色更暗。
画面比例 设定电视机的画面比例。
背光 调节屏幕亮度。
系统重置 将当前设置重置为默认值。
童锁 可锁定电视频道信源及更改密码（初始密码0000）。

18

调台设置
此设置只在电视模式中可用。

1

2

3

4

5

按菜单键调出菜单。

按

按

按 键调整。

按菜单键退出。

键选择（搜台） ，然后按 键。

键选择搜台设置:自动搜台、丽音、自动频率微调、手动微调、频道互换。

项目 说明

自动在电视上建立所有可收到频道的列表。

1. 选择自动搜台选项。

自动搜台

2. 选择

键开始自动搜台。自动搜台完成后会将搜索到的频道存储起来。

3. 按菜单键结束自动节目搜索。

4. 如果再次自动搜台，则之前保存的频道将被新搜索到的频道覆盖。

丽音 选择单声道或立体声为声音系统。
自动频率微调 自动调整频道频率。
手动微调 手动调整频道频率。

彩色制式 手动调整色彩的系统
手动调整

声音制式 手动调整声音系统

手动搜台 手动搜索频道

可将两频道台数互换。
频道互换

1. 上下选择要交换的其中一个频道， 键选取，再按一次 键取消选取。

2. 上下选择另一频道，

键单击即可完成交换。

19

电脑设置
此设置只在电脑模式中可用。

1

2

3

4

5

按菜单键调出菜单。

按

按

按 键调整。

按菜单键退出。

键选择（电脑） ，然后按 键。

键选择电脑设置:对比度、亮度、色彩、自动调整。

项目 说明

对比度 调整画面對比度

亮度 调整画面亮度

色彩 调整画面色彩

自动调整

自动同步电脑分辨率调整以适合全屏幕显示。

要了解详细的支持分辨率，请参阅“电脑输入信号参照表”。

20

3. 工厂模式调整

● 调整

ADC 调整：

按“菜单+1+9+9+9+回看”进入工厂模式将 Current Source 选择为“component，将 chroma 设定为 T316,P185 待画面
稳定后做 autocolor，在将 chroma 设定为 T312,P185 待画面稳定后做 autocolor,然后切到 VGA source ,将 chroma 设
定为 T137,P42 待画面稳定后做 autocolor。

白平衡调整：
按“菜单+1+9+9+9+回看”进入工厂模式将 Current Source 选择为“component”，再选择 Color temp 选择色温模式
（Cool、Normal、Warm），选择 OK 后再选择 Gain 栏调整 R/G/B 值，将色温规格调整至要求范围内。以 LE26H100C
为例：

注意：R G B GAIN 分别最大不超过128，128，128，component 调整完后，其他 source的 R G B GAIN 需和 component
一样，若不一样，需要切到其他 source 将值调整为一样。

白平衡值检查：
Current Source 选择为“视频
调整 OK。

”/T304、“HDMI”/T349、“电脑”/T137 三个模式，色温规格也需在规格范围内，此时白平衡

图一 图二

调整规格是写在白平衡程式里面的，检验以产品规格为准：

色温

(x,y)

Item Level x y x y x y

调整规格

产品规格

注意在 WB 调整前需做先做 ADC

80IRE 0.003 0.003 0.003 0.003 0.003 0.003

80IRE 0.015 0.015 0.015 0.015 0.015 0.015

Cool

(0.282,0.296)

Normal

(0.294,0.309)

注: 下页是关于一般工厂菜单的说明(和本机并非完全相同)，仅供参考！

Warm

(0.313,0.329)

21

工厂菜单说明

选项名称 调整范围

Brand
Main-MCU ver
Bootloader ver

Sub-MCU ver
EEPROM ver

Date

Model name

Scaler

Panel type

Current source

Auto color

ADC Gain

ADC Offset

Color temp.

根据IC SPEC

根据IC SPEC

不可调整
不可调整
不可调整
不可调整
不可调整
不可调整
不可调整
不可调整
不可调整

支持输入源

执行动作

支持色温

TV AV/S Comp HD PC

o o o o o
o o o o o
o o o o o
o o o o o
o o o o o
o o o o o
o o o o o
o o o o o
o o o o o

√ √ √ √ √

√ √ √ √ √

√ √ √ √ √

√ √ √ √ √

√ √ √ √ √

注释
客户名称
发布软体Main-MCU 版本
发布软体Bootloader 版本
发布软体Sub-MCU ver 版本
发布软体EEPROM 版本
软体发布日期
对外机种名
Scaler 型号
屏的型号

当前进工厂时的输入源， 该项可切换输入源， 对应输入源的ADC，色温， Scaler
等相关信息同步更新。

Auto color 项只对需要做自动校正输入源时有效，否则它不动作。Auto color 会
对输入的ADC 做自动矫正，调整ADC Gain 和Offset RGB 值。

在Auto Color 做完立即更新，并可手动调整。

在Auto Color 做完立即更新，并可手动调整。

当前设置的色温，该项可切换色温模式，并正确显示色温名称，对应色温的Scaler

Gain & Offset RGB 值等相关信息同步更新。

Scaler Gain

Scaler Offset

Burn in On/Off √ √ √ √ √

EEPROM Init

Back LIT time

根据IC SPEC

根据IC SPEC

执行动作

不可调整

√ √ √ √ √

√ √ √ √ √

√ √ √ √ √

o o o o o

Scaler Gain 值在白平衡调整时立即更新，并可手动调整。

Offset RGB 值在白平衡调整时立即更新，并可手动调整。

打开或关闭Burn in 模式。当Burn in 设置为On 时它将响应工厂遥控器功能；
EEPROM Init 后默认为On 状态；Reset 后默认为Off 。

实现的是初始化除了HDCP key 和产品序列号以外的全部EEPROM，如主菜单的
OSD 默认值， 工厂菜单的ADC 数据， 白平衡设定值，Black light 和Language

等， 同时把Burn in 设置为On， 响应工厂遥控器功能， 设置输入源为TV。

背光打开总计时，在EEPROM Initial 或Factory reset 后都清为0，显示值用十进
制表示，当时间到达显示最大值时就不再变化。

22

Total time

不可调整

o o o o o

AC ON 主电源供电总计时， 在EEPROM Initial 或Factory reset 后都清为0，显
示值用十进制表示，当时间到达显示最大值时就不再变化。

Black light

Language

Energy LOGO On/Off * * * * *

Reset

Exit

根据IC SPEC

支持语言

执行动作

执行动作

* * * * *

* * * * *

√ √ √ √ √

√ √ √ √ √

备注：

1. √表示该项有效, ×表示该项不存在，o 表示存在但选不到，*表示可选；

2. 不同机型工厂模式项目略有增删；

3. 进工厂模式时Burn in自动关闭。

设置背光灯的亮度

设置出厂时用户模式菜单语言，当在工厂菜单中更改此项值时，用户模式的OSD
中的菜单语言也做相应的更改并将该值保存（仅北美向可选）

仅中国向有该项

实现的是复位除了HDCP 和产品序列号，工厂菜单的ADC 数据，白平衡设定值，

Black light，Language 和Energy Logo 以外的全部EEPROM 数据，如主菜单的
OSD 默认值，并把用户菜单Language 设置为工厂Language，同时把Burn in 设

置为Off ，禁止响应工厂遥控器功能，设置输入源为TV。

退出工厂模式

23

4. 电气方框图

4.1 主板

SPI FLASH
16MByte

A RF
TUNER

Rear CVI/CVBS In

Analog IF+/-

VGA In

PC Audio In

Rear CVBS In

Rear HDMI In

DDC

DDC

M2 4C 02

M2 4C 02

K7262

K9655

VIF +/-

SIF +/-

RGB

DDC

L/R In

Y ( o r CVBS ) Pb Pr

CV BS

L/R In

[RX0 : RX3]

DDC

MST7860K

LVDS (50/60 Hz)

CV BS

Headphone OP

AUDIO AMP

L/R

AD52582A

LVDS Interface Panel

MAX9 72 8

Rear CVBS Out

Rear HeadPhone Out

SPK

I2C

RC UARTKEY

NVRAM
M2 4C 32

I2C

HDCP
M24C04

24

4.2 主板电源

+5V_STB

+5V_STB

LDO
G1117-33T63Uf
U101

FB108 FB109

+3V3_STB

VDDP_PM+3V3_STB

FB116

FB103FB101FB102

+12V

+24V

+5V_STB

+5V_STB

+5V_STB

NC\FB801

+12V

NC\FB704

WAKEUP

FB703

FB802

ON_PANEL

FB904

FB702

AO4449
Q104

+5V_ON

AO4449
Q802

LED Driver
TA9690GN
U901

HDCP

+5V_SW

M24C04
U505

System EEPROM

+5V_SW

M24C16
U504

FB112

FB405

LDO
G1117-33T63Uf
U102

BUCK
AT1528P11U
U103

+5V_SW

LDO
G965
U401

FB111FB110

VCC1.26V

FB113

+3V3_STB

+5V_SW

+5V_SW

MAX9728AETC+
U701
HP PRE.AMP

VPANEL (for LVDS)

FB804

VLED (for LED panel)

FB903

LED1

LED2

LED3

LED4

D701 FB701

+5V_SW

+3V3_SW

+3V3_SW

+3V3_SW

+3V3_SW

+3V3_SW

NC\FB404

FB710

FB107

16Mb SPI Flash
MX25L1606EM21
U503

FB114

FB105

FB115

FB106

FB117

+5V_IF

AVDD_MPLL+3V3_STB

AVDDA

AVDD_AU

AVDD_VIF

AUD3V3

AMP_PWR

VDDP

VDDC

L401

IF_5V

MST7868K

RF TUNER
TU401

AD52582A
U702
AUDIO AMP

U501

25

5. 线路图

5.1 主板

715G4940M01001004I

LIPS Interface

CN102

1
2
3
4
5
6
7
8
9
10
11
12

CONN

Ver D

ADJ_PWM

10K 1/16W 5%

ON_PBACK

C144 closed to U103

BRIGHTNESS

R113

R117

4.7K1/16W

BL_ON/OFF

STBY

C144

1UF16V

12V

24V

5V

+5V_SW

R114

+5V_SW

R118

1K 1/16W 5%

Q105

PMBS3904

10K 1/16W 5%

Q106

PMBS3904

R120

10R 1/16W 5%

C101

+

NC\100UF 16V

C103

+

NC\100UF 16V

FB101

1 2

120OHM

FB102

1 2

NC\120OHM

Ver D

Ver D

R101

0R05 1/16W

C105

+

NC\100UF 16V

FB103

1 2

120OHM

Ver D

Externa l Dimming

R116

1K 1/16W 5%

BRIGHTNESS

R115

C121

NC\2K OHM

NC\2.2UF 16V

Back light Contr ol

BL_ON/OFF

C122

0.1UF 16V

U103

1

VCC

VIN

2

REF

LX

3

GND

PGND

FB4EN

C1451N50V

AT1528P11U

R123

4K7 1/16W 1%

LIPS Standby Control

R102

100K1/16W

10K 1/16W 5%

R108

1K 1/16W 5%

R109

10K 1/16W 5%

2

C1510.1UF 16V

+5V_ STB

R106

R104

10K 1/16W 5%

R105

Q102

PMBS3904

R103

PMBS3904

STB_SD

10K 1/16W 5%

Q101

NC\0R05 1/ 16W

4.7K1/16W

New for
M0C

Syst em Co ntrolle d Po wer : +5V_SW

R110

+5V_ STB

22K 1/16W 5%

PMBS3904

Q103

1UF16V

R111

C107

C108
NC\470nF 16V

FB104

1 2

NC\120OHM

Q104

1

S

2

S

3

S

4

G

AO4449 -7A/-30V

D
D
D
D

+5V_SW

8
7
6
5

R112

Syste m Controlled Pow er : +3V3_ SW

+3V3_STB

FB109

1 2

120R

C136NC\10U 16V

C13710U 16V

FB109 change position
+3V3_STB current = 10mA

+5V_SW

FB110

1 2

120R

R107

STANDBY

1K 1/16W 5%

Add F B115

Add F B116

C109

100N 50V

Add F B117

10K 1/16W 5%

U102

G1117-33T63Uf

2

VI3VO

C1381UF 10V

GND14

4

Vout=Fixed 3.3V

FB118

+24V

+12V

Audio_VCC

NC\120OHM

1 2

1 2

FB119

120OHM

T P V ( Top Victory Electronics Co . , Ltd. )

絬隔瓜絪腹

M0D

Key Component

01. Main Power

Date

+12V

C102

100nF 25V

C104

NC\100N 50V

H : ON
L : Standby

Max 1.5A output for +16V/+12V

+24V

Max 1.5A output for +24V

STANDBY

C106

10uF 16V

+5V_ST B

PM==> Power down(PM Mode)=0
Power on =1

Max 2.5A output for +5V_STB

WAKEUP

H : ON
L : STANDBY

WAKEUP

STBY Power : +3V3_STB

1 2

C15010uF 16V

U101

G1117-33T63Uf

VI3VO

C1351UF 10V

Vout=Fixed 3.3V

VCC1.26V

FB113

120R

GND14

4

+5V_ STB

FB108

1 2

120R

+5V_ SW

FB112

120R

1 2

Enable

C143100N 50V

C14110U 1 6V

8
7
6
5

C14210N 50V

R122

2.7K 1%

C147

2N2 50V

R121

NC\2.2R 1%

R119

C146

1K 1/16W 5%

NC\1N50V

Enable

Finetune R119/C142 for U103 turn-on delay

1.26V Core Power

Core Power Consumption = 700 ~ 800 mA

C141/C143 closed to U103

L101

2.2uH
C1480.1UF 16V

C14910uF 16V

R122 = 2.7K / R123 = 4.7K

Vo = 0.8 x [1+ (R122/R123)]

Vcore = 0.8 x [1+ (1.2/2)] = 1.26V

300mA

+3V3_SW

+3V3_SW

+3V3_STB

VCC1.26V

FB111

1 2

120R

C139NC\10U 16V

C14010U 16V

FB111 change p osition
+3V3_SW current = 300mA

FB105

1 2

120R

300mA

FB115

1 2

120R

FB116

1 2

120R

FB117

1 2

120R

+3V3_SW

AVDDA

C1102.2uF 10V

AVDD_AU

VDDP_PM

C131

VDDC

C1232.2uF 10V

C1110.1UF 16V

C1200.1UF 16V

0.1UF 16V

C1240.1UF 16V

FB11 8

FB11 9

OEM MODEL

TPV MOD EL

PCB NAME

Sheet

C1120.1UF 16V

C1250.1UF 16V

YES NC

300mA

+3V3 _SW

C1130.1UF 16V

+3V3 _SW

+3V3_ST B

C1260.1UF 16V

VDDP

C1150.1UF 16V

C1140.1UF 16V

AVDD_VIF

C12710uF 10V

AVDD_MPLL

C1322.2uF 10V

C1330.1UF 16V

Add FB114

142mA

C128100pF 50V

6.8mA1.4mA

FB114

1 2

120R

FB106

1 2

120R

FB107

1 2

120R

+5V = +5V_SW

+3.3V_2 = +3V3_SW

+3.3_STB = +3V3_STB

ADJ_PW M

ADJ_PW M 5

ON_PBACK

ON_PBACK 5

WAKEUP

STB_SD

BL_ON/OFF

BRIGH TNESS

YesNC

WAKEUP 5

STB_SD 7

BL_EN 9

Dimming 9

New for
M0C

113Wednesday , September 28, 2011

of

Large size LPB/PSUSmall Si ze LPB/PSU

C1170.1UF 16V

C1160.1UF 16V

C134100pF 50V

C1190.1UF 16V

C1180.1UF 16V

C1290.1UF 16V

C1300.1UF 16V

Custom

Size

Rev

称爹

HW4

26

AUDIO&VIDEO Input & Output

AV Inp ut (Rear/8.5mm)
CVBS-in & R/L-in

CN201

2

A

B

C

CONN

L/R for Component Input (Rear/8.5mm)

CN203B

RCA JACK

AV1

1

4

AUL1_AV

3

6

AUR1_AV

5

ZD201

ZD202

ZD203

VPORT0603100KV05

VPORT0603100KV05

1 2

1 2

8

AUL2_AV

7

10

AUR2_AV

9

ZD208

ZD209

1 2

1 2

NC\VPOR T0603100KV05

NC\VPOR T0603100KV05

Y input common with CVBS input

R233

YPbPr Input (Rear/8.5mm)

CN203A

RCA JACK

2

1

4

3

6

5

Y

Pb

Pr

ZD205NC\UDZSNP5.6B

Y_IN

Pb_IN

Pr_IN

ZD206NC\UDZSNP5.6B

ZD207NC\UDZSNP5.6B

1 2

1 2

1 2

FB20330R

1 2

FB20430R

1 2

FB20530R

1 2

33R 1%

R21775R 1/16W 1%

R21875R 1/16W 1%

1 2

FB202

1 2

120R

NC\ UDZSN P5.6B

New for
M0C

C224

47N16V

R21975R 1/16W 1%

Close to U501 (MST7868K)

R202

C201

CVBS1

47N16V

HD1_Y

HD1_Pb

HD1_Pr

CVBS0

C217

2.2uF 10V

C218

2.2uF 10V

C219

2.2uF 10V

33R 1%

R201

75R 1/16W 1%

+5V_SW

R220NC\47K 1/16W

R221NC\47K 1/16W

R223NC\47K 1 /16W

R224NC\47K 1 /16W

R222NC\47K 1/16W

R225NC\47K 1 /16W

Close to CN201

AUL1_AV

C202

22P 50V

AUR1_AV

C205

22P 50V

Close to CN203B

AUL2_AV

C208

22P 50V

AUR2_AV

C211

22P 50V

R226

0R05 1/16W

R227

0R05 1/16W

HD1_Pb

R228

0R05 1/16W

HD1_Pr

R203

10K 1/16W 5%

R204

R205

10K 1/16W 5%

R206

R207

10K 1/16W 5%

R208

R209

10K 1/16W 5%

R210

Close to U501

C204

2.2uF 10V

C203

560pF 50V

C207

12K +-1% 1/16W

2.2uF 10V

C206

560pF 50V

12K +-1% 1/16W

Close to U501

C210

2.2uF 10V

C209

560pF 50V

C213

12K +-1% 1/16W

C212

2.2uF 10V

560pF 50V

12K +-1% 1/16W

Close to U501

R232

0R05 1/16W

R230 33R 1%

R231 33R 1%

C220 1N50V

C221 47N16VR229 33R 1%

C222 47N16V

C223 47N16V

AV_AUL1

AV_AUR1

AV_AUL2

AV_AUR2

SOY

Y+HD1_Y

PB+

PR+

+5V_SW

CVBSOut1

FB201

1 2

120R

10uF 16V

C216

C214

2.2uF 10V

10K 1/16W 5%

VIDEO_OUT

C215

R211

R212

22K1/16W

0.1UF 16V

R213

CVBS0

CVBS1

CVBSOut1

AV_AUL1

AV_AUR1

AV_AUL2

AV_AUR2

SOY

Y+

PB+

PR+

220R +-5% 1/16W

1

Q201

PMBS3904

R215

220R +-5% 1/16W

R214

75R 1/16W 1%

CVBS0 5

CVBS1 5

CVBSOut1 5

AV_AUL1 5

AV_AUR1 5

AV_AUL2 5

AV_AUR2 5

SOY 5

Y+ 5

PB+ 5

PR+ 5

23

Q202

PMBS3906

R216

75R 1/16W 1%

AV_OUT

ZD204NC\UDZSNP5.6B

1 2

CVBS out (Rear/8.5mm)

2

CN202

RCA JACK

AV_OUT

1

27

T P V ( Top Victory Electronics Co . , Ltd. )

絬隔瓜絪腹

M0D

Key Component

02. Video & Audio

Date

OEM MODEL

TPV MODEL

PCB NAME

Sheet

213Monday, N ovember 14, 2011

of

Size

Rev

称爹

Custom

HW4

HDMI Input (Rear/8.5mm)

20

TH1

21

TH2

22

TH3

23

TH4

24

TH5

New for
M0C

HDMI connector changed

CN301

HDMI

1

D2+

2

D2 Shield

3

RX_2-

D2-

4

RX_1+ G_TX1+

D1+

5

D1 Shield

6

RX_1- G_TX1-

D1-

7

RX_0+ B_TX0+

D0+

8

D0 Shield

9

RX_0- B_TX0-

D0-

10

RX_C+ TXCLK+

CK+

11

CK Shield

12

RX_C- TXCLK -

CK-

13

CE Remote

DDC CLK

DDC DATA

HP DET

CEC

14

NC

15

DDC_CLK_IN

16

DDC_DAT_IN

17

GND

18

+5V

HD5V

19

HPD

R_TX2+RX_2+

R31010R 1/16W 5%

R_TX2-

R30910R 1/16W 5%
R31210R 1/16W 5%

R31110R 1/16W 5%
R31410R 1/16W 5%

R31310R 1/16W 5%
R30810R 1/16W 5%

R30710R 1/16W 5%

VGA Input (Rear/8.5mm)

Write enabled when HDMI_DDC_WP is Low
Write prohibited when HDMI_DDC_WP is High

HD_+5V1

R30110K 1/16W 5%

R30210K 1/16W 5%

HDMI_DDC_WP

R303 100R 1/16W 5%
R304 100R 1/16W 5%

DDC_CLK_IN

HD_+5V1

U301

8

VCC

7

WC

6

SCL

5

VSS4SDA

M24C02-WDW6P

R306100R 1/16W 5%

R305100R 1/16W 5%

CEC

HOTPLUG

+3V3_S TB

D303

NC\BAS316

New for
M0C

+5V_SW

D301

BAT54C

C301

1

E0

2

E1

0.1UF 16V

3

E2

SCL_HD
SDA_HDDDC_DAT_IN

Write enabled when D DC_WP# is High

HD5V

Write prohibited when DDC_WP# is Low

HD5V

HD_+5V1

HDMI_DDC_WP

Q301

PMBS3904

R315

10K 1/16W 5%

R316

1K 1/16W 5%

R347

4.7K1/16W

DDC_WP#

H : Write
L : WP

Ver D

CEC

12

close to U501

CN303

PHONE JAC K

R346

NC\27K 1/10W 5%

R320

NC\200R 1/ 16W 5%

ZD301
NC\MLVG0402

HDCEC

PC Audio Input (Rear/8.5mm)

1
2

3

1 2

1 2

ZD320 VPOR T0603100KV05

ZD321 VPOR T0603100KV05

close to CN303

HPD

PMBS3904

10K 1/16W 5%

R342

C307

22pF 50V

10K 1/16W 5%

R344

C310

22pF 50V

Q303

HD5V

R317

1K 1/16W 5%

R343

12K 1/16W

R345

12K 1/16W

NC\10K 1/16W 5%

R318

4.7K1/16 W

2.2uF 10V

C308

560pF 50V

2.2uF 10V

C311

560pF 50V

close to U501

C309

C312

HD5V

R319

HPLUG

PC_AUR0

PC_AUL0

1 2

IIC_TXD

ZD316VPORT0603100KV05

1 2

Ver D

R348

NC\0R05 1/ 16W

ZD317VPORT0603100KV05

+5V_ SW

VGA5V

D302

BAT54C

11

12

13

14

15

CN302

1716

18 19

D-SUB 15P

VGA_+5V1

0.1UF 16V

1
6
2
7
3
8
4
9
5
10

R328 10K 1/ 16W 5%

R329 10K 1/16W 5%

C306

1 2

FB301 30R

1 2

FB302 30R

1 2

FB303 30R

R349

NC\0R05 1/ 16W

VGA5V

Ver D

U302

M24C02-WDW6P

1

8

E0

VCC

2

7

E1

WC

3

6

E2

SCL

5

VSS4SDA

Writ e e nabl ed whe n VGA_ DDC _WP is Low
Write prohibited when VGA_DDC_WP is High

IIC_RXD

VGA_DDC_WP

DDC_SCL

DDC_SDA

Close to U501 (MST7868K)

R

G

B

ZD314UDZSNP5.6B

ZD315UDZSNP5.6B

ZD313UDZSNP5.6B

1 2

1 2

1 2

R331100R 1/16W 5%

R330

100R 1/16W 5%

R321 75R 1/16W 1%

R322 75R 1/16W 1%

R323 75R 1/16W 1%

R3342. 2K1/16W

R3352. 2K1/16W

ZD319VPORT0603100KV05

ZD318VPORT0603100KV05

IIC_RXD

R3320R05 1/16W

IIC_TXD

R3330R05 1/16W

1 2

1 2

R336100R 1/16W 5%

R337100R 1/16W 5%

VGA_DDC_WP

R339

NC\1K 1/16W 5%

R32433 OHM 1/16W

C302 47N1 6V

C303 47N16V

R32533 OHM 1/16W

C304 47N16V

R32633 OHM 1/16W

C305 1N50V

R3270R05 1/ 16W

HS_RGB

VS_RGB

VGA_+5V1

R338

PMBS3904

10K 1/16W 5%

Q302

RIN+

GIN+

BIN+

SOG

Write enabled when DDC_WP# is High
Write prohibited when DDC_WP# is Low

R341

1K 1/16W 5%

DDC_WP#

R340

H : Wr ite

4.7K1/16W

L : WP

T P V ( Top Victory Electronics Co . , Ltd. )

絬隔瓜絪腹

M0D

Key Component

03. HDMI & VGA

Date

OEM MOD EL

TPV MODEL

PCB NAME

Sheet

715G4940

313Monday, Nov ember 14, 2011

of

IIC_TXD

IIC_RXD

SDA_HD

SCL_HD

TXCLK -

TXCLK +

R_TX2-

R_TX2+

G_TX1-

G_TX1+

B_TX0-

B_TX0+

DDC_WP#

HPLUG

HDCEC

RIN+

GIN+

BIN+

SOG

HS_RGB

VS_RGB

PC_AUR0

PC_AUL0

IIC_TXD 5

IIC_RXD 5

SDA_HD 5

SCL_HD 5

TXCLK- 5

TXCLK+ 5

R_TX2- 5

R_TX2+ 5

G_TX1- 5

G_TX1+ 5

B_TX0- 5

B_TX0+ 5

DDC_WP# 5

HPLUG 5

HDCEC 5

RIN+ 5

GIN+ 5

BIN+ 5

SOG 5

HS_RGB 5

VS_RGB 5

PC_AUR0 5

PC_AUL0 5

Custom

Size

Rev

称爹

HW4

28

IF_5V

IF_5V

+

C404220U F 16V

C405NC\10U 16V

C403 & C404 & L401
closed to each
other

Tuner 5V

LG TDTK-G702D
(94G PAL D 6G)
as 2nd source

TU401

F35CT-2-E

N.C1N.C2N.C3RF AGC4B+(+5V)5SDA6SCL7N.C8N.C9IF+10IF-

C4020.1UF 16V

IF-AGC

C4080.1UF 16V

SDA

SCL

C406 47P 50V

R403

100R 1/16W 5%

11

R401

10R 1/16W 5%

R402

10R 1/16W 5%

C407

47P 50V

D401 1N 4148W

C4090.1UF 16V

TH4
TH3
TH2
TH1

IF_TVP

IF_TVP

R404

12K 1/16W

+5V_ SW

FB405

NC\120R

15
14
13
12

I2C_SDA

I2C_SCL

1 2

RF_AGC

C423NC \0.1UF 16V

1 2

8

VEN1VIN2VO3ADJ

NC\ G965-25ADJPIUF

4

R427

NC\ 12K1/10W

R428

NC\38. 3KOHM +-1% 1/8W

FB406NC\120OH M

L406150uH

U401

GND5GND6GND7GND

IF_5V

FB401

1 2

120R

C412

10nF 50V

R433

NC\0R 05 1/16W

IF_5V

New for
M0C

Close to Tuner

C41010U 16V

R405

56 OHM 1/16W

C403NC\10U 16V

C41110nF 50V

R407

820R

R406

R409

0R05 1/16W

1.5K 1/16W

R408

470OHM1/16W

C413

10nF 50V

Q401

BFR93A

C414

10nF 50V

L402

0.82uH

R411

SIFM

SIFP

IF_5V

FB402

120R

R410

NC\680R 1/16W 5%

68R 1/16W 5%

6.8K1/16W

C415

10nF 50V

6.8K1/16W

R412

R413

R414

R434

New for
M0C

3K3 1/16W 5%

NC\ 0R05 1/16W

R415

22K1/16W

SIF_VI F_CTRL

D402

BA591WS

SIF_VI F_CTRL

C417

10nF 50V

Close to U501 (MST7868K)

1 2

C416

0.1UF 16V

R416

220K 1/16W 5%

New for
M0C

L403

1

2

EMI FILTER

3

R417

NC\220K 1/ 16W 5%

4

5

Q402

2N7002

SIFM

SIFP

VIFP

VIFM

I2C_SCL

I2C_SDA

RF_AGC

SIF_VIF_CTRL

SIF

SIFM 5

SIFP 5

VIFP 5

VIFM 5

I2C_SCL 5

I2C_SDA 5

TAGC 5

SIF_C TL 5

Need to
create new
part for
Saw Filter

VIF

R418

NC\6.8K1/16W

C418

10nF 50V

R419

NC\6.8K1/16W

R435

New for
M0C

0R05 1/16W

R420

R436

New for
M0C

NC\ 3K3 1/16W 5%

NC\0R 05 1/16W

R421

NC\22K1/ 16W

SIF_VI F_CTRL

D403

NC\BA591W S

SIF_VI F_CTRL

C420

NC\ 10nF 50V

IF_5V

FB403

120R

1 2

C419

R422

NC\220K 1/ 16W 5%

Close to U501 (MST7868K)

0.1UF 16V

New for
M0C

L404

1

2

EMI FILTER

3

R423

NC\220K 1/ 16W 5%

4

5

Q403

NC\2N7002

C421

47P 50V

R424

200R 1/16W 5%

L405

2.2uH

R425

200R 1/16W 5%

C422

47P 50V

R426

0R05 1/16W

Ver D

VIFP

VIFM

29

T P V ( Top Victory Electronics Co . , Ltd. )

絬隔瓜絪腹

M0C

Key Component

04. Tuner

Date

OEM MODEL

TPV MODEL

PCB NAME

Sheet

413Monday, N ovember 14, 2011

of

Size

Rev

称爹

Custom

HW4

+3V3_ST B

NC\1N 4148W

DVI/H DMI

INPUT

VGA

INPUT

YPbPr

INPUT

VIDEO

INPUT

AUDIO

INPUT

AUDIO

OUTPUT

VIF

INPUT

CL=20pf of XTAL

12

X50 1

14.31818M

111

DDCDB_CK

112

DDCDB_DA

119

RXACKN

120

RXACKP

121

RXA0N

122

RXA0P

124

RXA1N

125

RXA1P

126

HPLUGA

127

RXA2N

128

RXA2P

2

BIN1

3

SOGIN1

4

GIN1

5

GIN1M

6

RIN1

8

HSYNC0

9

BIN0

10

GIN0M

11

GIN0

12

SOGIN0

13

RIN0

14

VSYNC0

16

CVBS3P

17

CVBS2P

18

CVBS1P

19

CVBS0P

20

VCOM0

21

CVBSOUT

30

VIFP

31

VIFM

32

SIFM

33

SIFP

35

VR27

37

TAGC

39

LINE_IN_2L

40

LINE_IN_2R

41

LINE_IN_3L

42

LINE_IN_3R

43

LINE_IN_4L

44

LINE_IN_4R

45

AUCOM

46

AUVRM

47

AUVRP

48

AUVREF

50

DAC_OUT_0L

51

DAC_OUT_0R

52

LINE_OUT_0L

53

LINE_OUT_0R

R504

200R 1/16W 5 %

R503

1M 1/16W

25

C502

G690H293T73

2

RESET

3

Vcc

1

GND

C501

U502

NC\10uF 10V

R501NC\10K 1/16W 5%

D501

TXCLK-3
TXCLK+3
B_TX0-3
B_TX0+3
G_TX1-3
G_TX1+3
R_TX2-3

R_TX2+3
SDA_HD3
SCL_HD3
HDCEC3
HPLUG3

HS_RGB3

VS_RGB3

BIN+3

SOG3

GIN+3

RIN+3

PR+2

SOY2

Y+2

PB+2

CVBS02

CVBS12
CVBSOUT12

PC_AUL03

PC_AUR03

AV_AUL12

AV_AUR12

AV_AUL22

AV_AUR22

AUOutL1_amp7
AUOutR1_am p7
AudioL1_amp7
AudioR1_amp7

VIFP4

VIFM4

SIFP4

SIFM4

R502 10 0R 1/16W 5%

TXCLK­TXCLK+
B_TX0­B_TX0+
G_TX1­G_TX1+
R_TX2­R_TX2+
SDA_HD
SCL_HD
HDCEC
HPLUG

HS_RGB
VS_RGB
BIN+
SOG
GIN+
RIN+

PR+
SOY
Y+
PB+

CVBS0
CVBS1
CVBSOut1

PC_AUL0
PC_AUR0
AV_AUL1
AV_AUR1
COMP_AUL2
COMP_AUR2

AUOutL1_amp
AUOutR1_am p
AudioL1_amp
AudioR1_amp

VIFP
VIFM
SIFP
SIFM

HWRESET

+5V_SW

FB501

1 2

120R

0.1UF 16V

220K 1/16W 5%

220K 1/16W 5%

WARNING !!!
Place close

to U501.

5.6K OHM 1/16W

C509

C51310uF 16V

AudioL1_amp

R567

AudioR1_amp

R568

R505

68R 1/16W 5%

R506

68R 1/16W 5%

R507

68R 1/16W 5%

C507 10uF 16V

C508 0.1UF 16V

R508

0.1UF 16V

R509

0R05 1/16W

C5140.1UF 16V

C5154.7uF 10 V

1N 50V

1N 50V

22P 50V

C503

27P 50V

SCL_HD
SDA_HD
TXCLK­TXCLK+
B_TX0­B_TX0+
G_TX1­G_TX1+
HPLUG
R_TX2­R_TX2+

PB+
SOY
Y+

C504

PR+

47N16V

HS_RGB
BIN+

C505

GIN+
SOG

47N16V

RIN+
VS_RGB

CVBS1
CVBS0

C506

VCOM0

CVBSOut1

47N16V

VIFP
VIFM
SIFM
SIFP

TAGC

C511100pF 50V

C510

PC_AUL0
PC_AUR0
AV_AUL1
AV_AUR1
COMP_AUL2
COMP_AUR2

C512

0.1UF 16V

AUVRADN
AUVRADP
AUVREF

C5161UF 10V

AUOutL1_amp
AUOutR1_am p

R5651K

C522

R5661K

C523

AV DD_M PL L

VDDP _PM

HWRESET

113

24

110

XIN

XOUT

VDDP_2

HWRESET

VDDC

AV DDA

123

7

15

23

78

118

54

VDDC

VDDC

AVDD_D VI

AVDD_ADC

AVDD_ADC

AVDD_MPLL

U501

GND1GND

FB502

120R

GND

29

1 2

GND

GND

GND

GND

22

55

34

49

26

Need to create thermal
pad for U501 on solder
side

VDDC

GND63GND

GND58GND

79

VDDP

AVDD_AU

AV DD_V IF

38

90

64

57

102

56

116

VDDP

VDDP

VDDP

GND

117

101

36

28

VDDP

VDDP

VDDP

AVDD_AU

AVDD_VIF27AVDD_VIF

AVDD_VIF

100

LVA0P

99

LVA0M

98

LVA1P

97

LVA1M

96

LVA2P

95

LVA2M

94

LVACKP

93

LVACKM

92

LVA3P

91

LVA3M

89

LVB0P

88

LVB0M

87

LVB1P

86

LVB1M

85

LVB2P

84

LVB2M

83

LVBCKP

82

LVBCKM

81

LVB3P

80

LVB3M

115

WAKEUP

114

CEC

109

SAR0

108

SAR1

107

SAR2

106

IRIN

105

INT

104

DDCA_DA

103

DDCA_CK

77

GPIOD[0]

76

GPIOD[1]

75

SCK

74

SCZ

73

SDI

72

SDO

71

AD[0]

70

AD[1]

69

AD[2]

68

AD[3]

67

WRZ

66

RDZ

65

ALE

62

PWM0

PWM0

61

PWM1

PWM1

60

PWM2

PWM2

59

LED-Y1

PWM3

4

5

RP501 100 OHM

3

6

2

7

1

8

4

5

RP502 100 OHM

3

6

2

7

1

8

R518 100R 1/16W 5%
R519 100R 1/16W 5%

4

5

RP504 100 OHM

3

6

2

7

1

8

4

5

RP505 100 OHM

3

6

2

7

1

8

R559 100R 1/16W 5%
R560 100R 1/16W 5%

New for
M0C

R514100R 1/ 16W 5%
R513100R 1/ 16W 5%

R511100R 1/ 16W 5%
R512100R 1/ 16W 5%

R510

NC\10K 1/ 16W 5%

RXO0­RXO0+
RXO1­RXO1+
RXO2­RXO2+
RXOC­RXOC+
RXO3-

RXO3+

RXE0­RXE0+
RXE1­RXE1+
RXE2­RXE2+
RXEC­RXEC+
RXE3-

RXE3+

WAKEUP
HDCEC

KPower

KKey

LIT-SENSOR

IR_SYNC

Audio-SD

IIC_TXD
IIC_RXD

Audio-MUTE

HP-DET

SPI_CK

SPI_CZ

SPI_DI
SPI_DO1
DDC-WP

ON-PANEL

I2C_SCL
I2C_SDA

ON-PBACK

SIF-CTL

WP_EE

RXO0­RXO0+
RXO1­RXO1+
RXO2­RXO2+
RXOC­RXOC+
RXO3­RXO3+

RXE0­RXE0+
RXE1­RXE1+
RXE2­RXE2+
RXEC­RXEC+
RXE3­RXE3+

IIC_TXD
IIC_RXD
I2C_SCL
I2C_SDA
PWM0
Audio_MUTE
WAKEUP
LED_G1
LED_Y1
ON_PBACK
SIF_CTL
KPower
KKey
IR_SYNC
LIT_SENSOR
TAGC
ON_PANEL
DDC_WP
HP_DET
Audio-SD

RXO0- 8
RXO0+ 8
RXO1- 8
RXO1+ 8
RXO2- 8
RXO2+ 8
RXOC- 8
RXOC+ 8
RXO3- 8
RXO3+ 8

RXE0- 8
RXE0+ 8
RXE1- 8
RXE1+ 8
RXE2- 8
RXE2+ 8
RXEC- 8
RXEC+ 8
RXE3- 8
RXE3+ 8

IIC_TXD 3
IIC_RXD 3
I2C_SCL 4
I2C_SDA 4

ADJ_PWM 1
Audio_MUTE 7
WAKEUP 1
LED_G1 6
LED_Y1 6
ON_PBACK 1
SIF_CTL 4
KPower 6
KKey 6

IR_SYNC 6
LIT_SENSOR 6
TAGC 4
ON_PANEL 8
DDC_WP# 3
HP_DET# 7
Audio_SD 7

LVDS Output

System Control

UART debug port

+5V_SW

R545NC\10K 1/ 16W 5%

R546

NC\10K 1/ 16W 5%

IIC_RXD
IIC_TXD

1
2
3

CN501

NC\CONN

Mode Selection

+3V3_SW

R526

1K 1/16W 5%

PWM0

R528

NC\1K 1/16W 5%

+3V3_SW

R527

R529

U503 uses 16Mb flash memory

+3V3_SW

CZ
SO

4

SCK

3

CZ

2

SI

1

SO

LED-G1

R547

10K 1/16W 5%

PWM1

10K 1/16W 5%

NC\10K 1/ 16W 5%

PWM2

SPI_CK
SPI_CZ
SPI_DI
SPI_DO1

R530

NC\4K7 1/ 16W 5%

R531

33K 1/16W

C517

0.1UF 16V

RP512

5

100 OHM
6
7
8

U503

1

CS#

2

SO/SIO1

3

WP#
GND4SI/SIO0

MX25L1606EM2I-12G

C518

NC\22P 50V

HOLD#

+3V3 _SW

8

VCC

7
6

SCK

SCLK

C519

5

SI

0.1UF 16V

SCK/SPI_CK wrapped up by GND

System EEPROM

+5V_ SW

I2C address
at A0.

U504

1

E0

2

E1

3

E2

4

VSS

M24C32-WMN6TP

VCC

WC
SCL
SDA

8
7
6
5

C520

0.1UF 16V

R532

100R 1/16W 5%

WP_EE
I2C_SCL
I2C_SDA

R534

R533

4K7 1/16W 5%

Add some component(s) to

+5V_ SW

R535

4K7 1/16W 5%

Reserved for external HDCP

+5V_ SW

R558

4K7 1/16W 5%

4K7 1/16W 5%

I2C address
at A4.

U505

1

NC

VCC

2

E1

WC

3

E2

SCL

VSS4SDA

NC\M24C04-W MN6TP

+5V_SW

8
7
6
5

C521

0.1UF 16V

R554

100R 1/16W 5%

WP_EE
I2C_SCL
I2C_SDA

+5V_SW

R557

R556

R555

4K7 1/16W 5%

4K7 1/16W 5%

4K7 1/16W 5%

Audio-MUTE
WAKEUP
LED-G1
LED-Y1
ON-PBACK
SIF-C TL
LIT-SENSOR

DDC-WP
ON-PANEL

+3V3_STB

Ver D

12K 1/16W

10K 1/16W 5%

NC\10K 1/ 16W 5%

R544

R540

R536 0R05 1/16W
R537 0R05 1/16W

R541

+3V3_SW

10K 1/16W 5%

Ver D

22K1/16W

10K 1/16W 5%

10K 1/16W 5%

10K 1/16W 5%

R539

R548

R543

10K 1/16W 5%

10K 1/16W 5%

R550

R542

R551

R549

Audio_MUTE

WAKEUP

LED_G1
LED_Y1

ON_PBACK

SIF_CTL

LIT_SENSOR

HP_DETHP-DET

DDC_WP

ON_PANEL

GPIO Control Pins

prevent data loss ????

T P V ( Top Victory Electronics Co . , Ltd. )

絬隔瓜絪腹

M0A

Key Component

05. MST7860K

Date

OEM MOD EL

TPV MOD EL

PCB NAME

Sheet

of

513Monday, N ovember 14, 2011

Size

Custom

Rev

称爹

HW4

30

LED_Y 1

LED_G1

IR_SYNC

H : OFF
L : ON

NC\ 4K7 1/16W 5%

3V3SB_2

R605

R607 100R 1/16W 5%

Q601

NC\ 2N7002

R603 NC\0R05 1 /16W

R604 100R 1/16W 5%

IR Receiver

C606

33P 50V

C604

100N 16V

R606 0R05 1/16W

C605

NC\ 100N 16V

LED_RED

+5V _STB

FB601

1 2

120R

C601

100N 16V

5VSB_2 3V3SB_2

+3V3_STB

FB602

1 2

120R

C602

100N 16V

SW601

NC\SW

SW602

NC\SW

SW603

NC\SW

New for

3V3SB_2

3V3SB_2

M0C

CH-

12
34

MENU

12
34

SOURCE

12
34

KKey

ZD602

BZX384-C5V6

100R 1/16 W 5%

1 2

R612

NC\ 8.2K 1/16 W

R613

NC\ 3.3K 1/16 W

R614

NC\1K

3.3K 1%

R610

C608

100N 16V

R608

KEY

R601

3.3K 1%

R619

100R 1/16W 5%

KEYPOWER

NC\ 0R05 1/ 16W

NC\ 8.2K 1/ 16W

NC\ 3.3K 1/ 16W

C609

100N 16V

R615

R616

R617

R618

NC\1K

POWER : 3.3V * 0/(3.3K+0) = 0V

CH+/CH- : 3.3V * 8.2K/(3.3K+8.2K) = 2.35V

VOL+/MENU : 3.3V * 3.3K/(3.3K+3.3K) = 1.65V

VOL-/SOURCE : 3.3V * 1K/(3.3K+1K) = 0.77V

Wrong key schematic!
To be corrected on M0C

New for
M0C

1 2

KPower

POWER

ZD601

CH+

VOL+

VOL-

BZX384-C5V6

3V3SB_25VSB_2

SW604

NC\SW

1 2
3 4

SW605

NC\SW

1 2
3 4

SW606

NC\SW

1 2
3 4

SW607

NC\SW

1 2
3 4

KEY
KEYPOW ER

R602

LIT_SENSOR

NC\ 100R 1/ 16W 5%

0R05 1/16W

絬隔瓜絪腹

Key Component

31

LED_Y 1

LED_G1

IR_SYNC

KKey

KPower

LIT_SENSOR

CH+

LED_Y 1 5

LED_G1 5

IR_SYNC 5

KKey 5

KPower 5

LIT_SENSOR 5

Upward

R611

R609

0R05 1/16W

CN601

1
2
3
4
5
6
7
8

9
10
11
12
13

CONN

CH-

VOL+

VOL-

MENU

SOURCE

POWER

Downward

Key Ordering on PCB

Wrong key ordering!!!
Layout needs to be
corrected on M0C!!!

T P V ( Top Victory Elec tronics Co . , Ltd. )

M0A

06. IR & Key

Date

OEM MODEL

TPV MO D EL

PCB NAME

Sheet

of

613Monday, Septem ber 26, 2011

Size

Rev

称爹

Custom

HW4

Amplifier Power

New for
M0C

Audio_VCC

1 2

10K 1/16W 5%

D701

SM340A

AMP_PWR

R706

C705

0.1uF 50V

Please place this block near U702

+5V_ ON

Aud3V3

C727

1 2

1 2

1 2

C728

10uF 16V

0.1uF 50V

FB703

NC\120R

FB704

120R

FB710

120R

+5V_ STB

+5V_ SW

+3V3_STB

New for
M0C

Headphone L/R from MST7868K

Close to
U501

1K 1/16W 5%

HP_L

1K 1/16W 5%

HP_R

R739

R741

C740

1N50V

C741

1N50V

Close to
U701

C710

0.47uF 16V

R715

10K 1/16W 5%

R740

220K 1/16W 5%

NC\1N8 50V

C712

0.47uF 16V

R716

10K 1/16W 5%

R742

220K 1/16W 5%

NC\1N8 50V

L: Mute
H: Operate

AMP_MUTE

C711

C713

AD52582A audio amplifier

New for
M0C

STB_SD

Audio_SD

R712

0R05 1/16W

L: Operate
H: Sh ut Do w n
Hi-Z : Standby

AMP_MUTE

L: Mute
H: Operate

Aud3V3

R711

NC\0R05 1/16W

Aud3V3

R701

47K

4.7K1/16W

R705

R702

1K

R704

10K

Aud3V3

C701

Q701

0.1uF 50V

PMBS3904

AMP_PWR

Aud3V3

R710

R703

NC\47K

47K

Q702

C733

0.1uF 50V

PMBS3904

R717 10R 1/16W 5%

R718

0R05 1/16W

0R05 1/16W

C709

C702

0.1uF 50V

10uF 16V

Main_ L

Main_ R

New for
M0C

NC\BZX84C3V6

ZD701

1 3

R719

C726 1uF 25V

C729 18n F 50V
C730 18n F 50V

U701

4

PVss

5

SHDN

6

IN_L

MAX9728 AETC +

R720 10K 1/ 16W 5%

C715 47P 50V

R721 10K 1/16W 5%

SH701
SH702

+

C724 NC\150UF 35V

C725 1U 50V

U702

1

PVSSL

LOUT

2

PVSSL

LOUT

3

AVSS

PVDDL

4

VCAP

PVDDL

5

AVSS

N.C.

6

AVDD

GAIN0

7

LIN

GAIN1

8

RIN

N.C.

9

SD

PVDDR

10

MUTE

PVDDR

11

PVSSR

ROUT

12

PVSSR

ROUT

C732 1U 50V

+

C731 150U F 35V

C714

1UF 10V

2

3

1

13

C1P

C1N

TH1

PGND

12

VDD

11

OUTL

10

OUTR

SVss

SGND

IN R

9

7

8

C717

47P 50V

C716

1UF 10V

AMP_PWR

R735

NC\4. 7K 1/8W

22uH

Gain0
Gain1

L701

C738

470N 50V

470pF 50V

R707

22uH

L702

10R 1/16W 5%

C739

470N 50V

470pF 50V

R708

10R 1/16W 5%

NC\4. 7K1/16W

24
23
22
21
20
19
18
17
16
15
14
13

Audio GND for
layout convinience

+5V_ ON

C718

1U 25V

thermal pad

R736 0R05 1/16W

R733 0R05 1/16W

R734 0R05 1/16W

C734

C736

R729

Gain0

R730

4.7K1/16W

Aud3V3

C719

10uF 10V

New for
M0C

C735

330UF 35V

+

R727

NC\4. 7K1/16W

C737

330UF 35V

+

R728

NC\4. 7K1/16W

Aud3V3

Gain1

HP_LOUT

HP_ROUT

LOUT

ROUT

Pin order change
to comply with
general
definition

R731

4.7K1/16W

R732

NC\4. 7K1/16W

New for

Aud3V3

R713

1K 1/16W 5%

R745

M0C

AMP_MUTE

Q704

PMBS3904

For AC-on POP noise
For DC-on/off POP noise

V_MUTE

R746
10K 1/16W 5%

Q708

PMBS3904

Head Phone Output (Rear/8.5mm)

New for
M0C

FB707

600R/200m A

HP_ROUT HPROUT
HP_DET

HP_LOUT

POP Killer

FB708 600R /200mA

FB709 600R /200mA

C723

C722

NC\1UF

NC\1UF

1 2
1 2

1 2

New for
M0C

AMP_PWR

EARPDET

HPLOUT

+5V_S W

Headphone Det

L: Un-plugged
H: Plugged

5

CN701

4
2
3
6
7
1

ZD703

PHONE JACK

ZD704

1 2

1 2

NC/VPOR T0603100KV05

NC/VPOR T0603100KV05

+5V_ST B

Check Last Drop

D703
BAT54C

D702

+5V_ SW

R723100R 1/16W 5%

New for
M0C

ZD702

BZX84C3V6

1 3

470R 1/16W 5%

R724

C742

0.1uF 50V

NC\1N4148W

V_MUTE

R743

2.2K 1/16W

R744

1K 1/16W 5%

Q705

PMBS3904

V_MUTE

R726

47K 1/16W 5%

H: UN- MUTE
L: MUTE

Q706

PMBS3904

Check First Drop

AMP_PWR

+5V_ STB

R714NC/ 100R 1/16W 5%

R725NC/ 100R 1/16W 5%

CN702

4
3
2
1

CONN

Q703

PMBS3906

2 3

1

R709

C708

1UF16V

10K+-5%1/16W

R737

10K 1/16W 5%

10K 1/16W 5%

Q707

PMBS3904

L: Mute
H: Operate

R747
1K 1/16W 5%

STB_SD

HP_L

HP_R

Main_ L

Main_ R

MUTE_ CTL

HP_DET

Audio_SD

MUTE_ CTL

STB_SD 1

AUOutL1_am p 5

AUOutR1_ amp 5

AudioL1_amp 5

AudioR1_amp 5

Audio_MUTE 5

HP_DET# 5

Audio_SD 5

L: Mute
H: Operate

32

T P V ( Top Victory Electronics Co . , Ltd. )

絬隔瓜絪腹

M0A

Key Component

07. Audio Amp

Date

OEM MODEL

TPV MOD EL

PCB NAME

Sheet

713Monday, Novembe r 14, 2011

of

Size

Rev

称爹

Custom

HW4

ON_PANEL

L: Off
H: On

FB801

120OHM

56KOHM 1/16W

R802

1K 1/16W 5%

R801

10K 1/16W 5%

+5V_ STB

R803

12

220NF 25V

R804

56KOHM 1/16W

Q801

PMBS3904

C801

+12V

12

C802

FB802

NC\120OHM

1 2

1
2
3
4

AO4449 -7A/-30V

NC\ 220NF 25V

FB803

NC\120OH M

Q802

S
S
S
G

10K 1/16W 5%

D
D
D
D

R805

VPANEL

8
7
6
5

Panel Power Control

FB801

C803

100N 50V

YES

NCFB802

ON_PANEL
RXO0­RXO0+
RXO1­RXO1+
RXO2-

Large size panelSmall size panel

NC

YES

RXO2+
RXOC­RXOC+
RXO3­RXO3+
RXE0­RXE0+
RXE1­RXE1+
RXE2­RXE2+
RXEC­RXEC+
RXE3­RXE3+

ON_PANEL 5
RXO0- 5
RXO0+ 5
RXO1- 5
RXO1+ 5
RXO2- 5
RXO2+ 5
RXOC- 5
RXOC+ 5
RXO3- 5
RXO3+ 5
RXE0- 5
RXE0+ 5
RXE1- 5
RXE1+ 5
RXE2- 5
RXE2+ 5
RXEC- 5
RXEC+ 5
RXE3- 5
RXE3+ 5

FHD 8-Bit LVDS Connector

C804

100N 50V

+3V3_SW

R806

NC\1K 1/ 16W 5%

SELLVDS
RXE3+ RXE1+
RXEC+
RXE2+

RXE1+

R807

RXE0+

0R05 1/16W

RXO3+
RXOC+

RXO2+
RXO1+
RXO0+

Panel_Power

CN801

NC\CONN

30
28
26
24
22
20
18
16
14
12
10

8
6
4
2

3132

NC\1K 1/ 16W 5%
29
27
25
23
21
19
17
15
13
11
9
7
5
3
1

FB804

120OHM

1 2

C805

10uF 16V

R808

ODSEL

RXE3­RXEC­RXE2-

RXE1­RXE0­RXO3­RXOC-

RXO2­RXO1­RXO0-

VPANEL

+3V3_SW

R809

0R05 1/16W

LVDS output resolution up to FHD
for dual channel LVDS panel

FHD 8-Bit LVDS Connector

CN802

1

Panel_Power

2
3
4
5
6
7

New for
M0C

CONN

8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30

RXE3+
RXE3­RXEC+
RXEC-

RXE2+

RXE2-

RXE1-

RXE0+

RXE0-

RXO3+

RXO3­RXOC+
RXOC-

RXO2+

RXO2-

RXO1+

RXO1-

RXO0+

RXO0-

If LVDS routing is too difficul,
change CN801 to 311GW200C30AAL
(WAFER 2.0mm 40P)

CN802 shift
rightward for 6.8mm

33

T P V ( Top Victory Electronics Co . , Ltd. )

絬隔瓜絪腹

M0A

Key Component

08. Panel Interface - LVDS

Date

OEM MODEL

TPV MODEL

PCB NAME

Sheet

of

813Monday, Sept ember 26, 2011

Size

Rev

称爹

Custom

HW4

+12V

NC\120OHM

1 2

FB901

FB903

VLED

L901 NC\47UH

+

C901

C902

NC\47UF 35V

NC\ 100N 50V

Q901

NC\ PA110BD

R905

NC\ 0.3 OHM

ZD901

NC\ SK310B

R904

NC\ 39R 1/4W
R903
NC\ 39R 1/4W

C903
NC\ 2N2 50V

C904

NC\ 2N2 50V

R907

NC\ 100R 1/8W 5%

R906
NC\ 0.3 OHM

C905

NC\1uF

C907NC\68UF 63V

+

C906

NC\1uF

C908
NC\ 1N 50V

R928 NC \100K 1/8W

R908 N C\24K 1/ 8W 5%

R909 NC\160K 1/8W

NC\ BEAD

1 2

C915NC\68UF 63V

+

OVP1

BL_EN

R910

NC\ 10K OHM +-5% 1/8W

NC\ 300K 1/8W 5%

R911 NC \22OHM +-5% 1/8W

R912 NC \10 OHM 1/4W

1

PWM

STATUS

2

ISEN1

3

ISEN2

SSTCMP

4

ISEN3

5

ISEN4

6

GNDA

7

ISEN8

8

ISEN6

9

ISEN7

10

OVP

11

ISET

12

RT

U901

NC\ TA9690GN -A1-0-TR

R931

NC

COMP

SEL

VIN

GNDP

VREF

LDR

ISEN5

ISW

ENA

BL_EN

Dimming

R913NC\ 1R 1/8W 5%

R914NC\ 1R 1/8W 5%

R915NC\ 1R 1/8W 5%

R916NC\ 1R 1/8W 5%

R917NC\ 1R 1/8W 5%

R918NC\ 1R 1/8W 5%

24
23
22
21
20
19
18
17
16
15
14
13

NC\ 100R 1/8W 5%

C910

NC\ 2U2 25V

C912

NC\ 330N 25V

R919NC\ 1R 1/8W 5%

R920NC\ 1R 1/8W 5%

C909 NC\1UFR921

NC\ 10K OHM +-5% 1/8W

C911 N C\100N 50V

R923

C913

NC\ 2.2U16V

R924

NC\ 10K OHM +-5% 1/ 8W

NC\ 100K 1/8W

R922

LED4

LED3

LED2

LED1

VLED
VLED
LED4
LED3
LED2
LED1

Dimming

R926
NC\ 10K OHM +-5% 1/8W

R925
NC\ 300K 1/8W 5%

R930NC\ 0R05 1/4W

R929NC\0R05 1/ 4W

R927NC\ 0R05 1/4W

BL_EN 1

Dimming 1

CN901

6
5
4
3
2
1

NC\CONN

VLED

R901
NC\ 1 MOHM +-1% 1/8W

OVP1

R902

NC\ 33K 1/8W 1%

C914
NC\ 100pF 50V

Solder all components when supplied by PSU or adaptor
NC all components when supplied by power board

T P V ( Top Victory Electronics Co . , Ltd. )

M0B

絬隔瓜絪腹

Key Component

09. LED Driver

Date

34

OEM MO D EL

TPV MO DEL

PCB NAME

Sheet

Custom

Size

Rev

称爹

913Monday, September 26, 2011

of

HW4

5.2 电源板

715G5309P01001002S

4

-

!

FB9908

BEAD

1 2

FB9907

C9902
470PF 250V

1 2

127R

! !

2

N

1

L

CN901
NC

L9901
30MH

SG9901
DSPL201M-A21F

124

C9906
470PF 250V

! !

12

NR9902
NTCR

t

12

NR9901
NTCR

t

C9901
470NF 305V

R9133

R9132

620K

620K

!

RV9901

TVR14102KJ200W

!

CN9901

SOCKET

2

3

C9904

470PF 250V

1 2

!

3

C9907
470PF 250V

!

R9134
620K

!!

12

+

FB9901

127R

!

FB9902

BEAD

!

BD9101

GBL08-C2

1

12

R9101

6.8K 1/4W

R9102

6.8K 1/4W

R9103

6.8K 1/4W

SG9902
DSPL201M-A21F

100KOHM +-5% 1/8W

F9901

T3.15AH/250V

1 2

3 4

56UF 450V

R9114

C9905
1NF 250V

C9101

!

+12V

Size

Rev

称爹

ZD9103

GDZJ5. 6B

D9106

1N4148

CN9101

13
12
11
10

9
8
7
6
5
4
3
2
1

CONN

A3

D9101

3

FMW-2156

2

1

C9107

1NF 500V

R9115

47 OHM 1/4W

R911 6

47 OHM 1/4W

R9118

T9101

4

!

5

6
2

1

POWER X''FMR

COLD

IC9102

056G 139 3A

PC123X2YFZOF

12

43

HS1
HEAT SINK

D9101&D9102

1
2
3
4

HS3
HEAT SINK

Q9101

1
2
3
4

10
9

8
7

11
12

!

C9119

100N 50V

R9106
100K 1/4W

R9107
100K 1/4W

D9103

FR107

Q9101
TK6A6 5D

R9112
0R33 5% 2W

1 2

C9126
220PF

C9124

22N 50V

ZD9101

GDJ13B

R9129
470R 1/8W 1%

R9131

1K 1/8W

R9108

4.7 OHM

D9105

FR107

HOT

+16V

+5.2V

R910 4

+

+

C9106

470P 50V

COLDHOT

1 2

HS4

NC

C9102
56UF 450V

LD7750RGR

1

OTP

2

COMP

3

CS
GND4OUT

FB9903
BEAD

1
2
3

IC9101

HV

VCC

R9113

220 OHM 1/4W

C9125

2.2nF 630V

8

6
5

C9103

1NF

D9104

SS1060FL

R9110
62R 1%

C9104
100N 50V

100K 1/4W

R9105

100K 1/4W

R9109

10R 1/8W 5%

12

+

47UF 50V

R9130

470R

Q9102

2SD1623S-TD-E

C9105

R9111
10K 1/8W

100 OHM 1/4W

R9119

100 OHM 1/4W

R9120

100 OHM 1/4W

ZD9104

BZT52-C5V6

+

C9109
1000UF 10V

C9108
1NF 500V

D9102

3

MBRF20150CT

2

1

R9122
3K3 1/8W 1%

220N 50V

1K OHM +-5% 1/8W

AS431AZTR-E1

1 2

IC9103

T P V ( Top Victory Electronics Co . , Ltd. )

絬隔瓜絪腹

Key Component

01.POWER

Date

C9110
100N 50V

R9121
820OHM +-5% 1/8W

330UF 25V

C9117

R9124

L9101

3.5uH

C9111

470UF 25V

C9122

+

+

R9123
3K3 1/8W 1%

C9112
100N 50V

C9113
330UF 25V

+

R9125
47K 1/8W 1%

R912 6
2K43 1/8W 1%

OEM MODEL

TPV MOD EL

PCB NAME

Sheet

C9114

100N 50V

L9102

3.5uH

12Thursday, June 28, 2012

+5.2V

Q9103
PMBS3904

of

ON/OFF

C9115
100N 50V

C9123

+

470UF 25V

+12V

GDZJ18B

1 2

D9107
1N4148

C9118
100N 50V

ZD9102

C9120
1NF

+16V

DIM

+5.2 V

+5.2V

1 2

R9127

100R 1/8W 5%

R9128

1K 1/8W

35

+12V

C8108

10N 50V

R8111

18K 1/8W 5%

VBJT

+16V

R8110
100K 1% 1/4W

R8112

0R05 1/6W 5%

VADJ

R8101

51K 1/8W 1%

C8109

100N 50V

VSET

C8104
100N 50V

C8105
100N 50V

DIM

VSET

C8114

10N 50V

ON/OFF

VFB

+5.2V

Q8102

2N3904

+

C8101
470UF 2 5V

IC8501

1

EN

2

DIM

3

GM

4

VFB

5

VSET

6

OVP
RT7CS

PF7001S

R8102
100K 1/8W 1%

R8113

18.2R 1%

VADJ

VBJT

VCC

VMOS

GND

R8121

13R 1%

SLP

SLP
14
13

12
11
10
9
8

C8110

470P 50V

Q8103

2N3904

VADJ

VBJT

R8108

200OHM +-5% 1/8W

R8129
NC

Q8104

2N3904

R8122
13R 1%

47UH

1NF 500 V

R8104

22 OHM 1/8W

D8102

SS1060FL

12

C8103

R8103

1uF

0R05 1/4W

LED2LED1 LED4LED3

R8130
NC

Q8105

2N3904

R8123
13R 1%

C8107

2R2 +-5% 1/8W

+16V

R8131
NC

Q8106

2N3904

R8124
13R 1%

R8105

5

4

0R1 5% 2W

Q8107

2N3904

R8125
13R 1%

R8106

10K 1/8W

R8107

FB9904

0R05 1/6W 5%

Q8101

D8D7D6D

EMBA0N10G

S1S2S3G

D8101
SR510-22

1 2

C8115

NC

FB9905

BEAD

1 2

C8106
1NF

LED1

LED2

LED3

LED4

VLED+L8102

C8102
100UF 6 3V

+

D8103

2

3

1

BAV99

D8104

2

3

1

BAV99

D8105

2

3

1

BAV99

D8106

2

3

1

BAV99

C8113

+

100UF 6 3V

C8111
NC

R8120

0R05 1/6W 5%

R8116
100K 1% 1/4W

R8117

3.6K 1% 1/8W

R8118

1M 1/6W 5%

R8119

150K 1/8W 5%

LED4

LED3

LED2

LED1

NC

C8112

VLED+

SLP

CN8103

NC

CN8101& CN8102
For FFC TRF
Board

LED1

78

12
34
56

CN8102

2
1

NC

CN8101

6
5
4
3
2
1

CONN

CN8501 For
AUO&TPV

CN8501 For LG
Panel(LC215EUE)

VFB

36

T P V ( Top Victory Electronics Co . , Ltd. )

絬隔瓜絪腹

Key Component

02.LED D RIVER

Date

OEM MO DEL

TPV MODEL

PCB NAME

Sheet

Size

Rev

of

22Thursday , June 28, 2012

称爹

B

>

J903

JUMPER

1 2

J904

JUMPER

1 2

J907

JUMPER

1 2

J908

JUMPER

1 2

J909

JUMPER

1 2

J910

JUMPER

1 2

J911

JUMPER

1 2

J912

JUMPER

1 2

J913

JUMPER

1 2

J914

JUMPER

1 2

J915

JUMPER

1 2

J916

JUMPER

1 2

J917

JUMPER

1 2

J918

JUMPER

1 2

J919

JUMPER

1 2

J920

JUMPER

1 2

J921

JUMPER

1 2

J922

JUMPER

1 2

J923

JUMPER

1 2

J924

JUMPER

1 2

J925

JUMPER

1 2

J926

JUMPER

1 2

J927

JUMPER

1 2

J928

JUMPER

1 2

J929

JUMPER

1 2

J930

1 2

JUMPER

JR901
0R05

JR902
0R05

JR903
0R05

Tit le

<Title>

Size Document Number Rev

B

<Doc > <Rev Code

Date: Sheet

11Thursday , June 28, 2012

of

37

5.3 按键板

715G4350K01000004S

SW0107

CN0101

CONN

POWER

C0103

NC\100N 16V

CH+

VOL+

65

1
2

KEY 2

3

KEY 1

4

C0102NC\100N 16V

C0101NC\100N 16V

VOL-

CH-

MENU

SOURCE

R0103

8K2 +-5% 1/8W

R0104

3K3 5%

R0105

1K 1/8W

R0101

8K2 +-5% 1/8W

R0102

3K3 5%

R0106

77G 607 2 FD

SW0103

77G 607 2 FD

SW0104

77G 607 2 FD

SW0105

77G 607 2 FD

SW0101

77G 607 2 FD
SW0102

77G 607 2 FD

SW0106

1K 1/8W

T P V ( Top Victory Electronics Co . , Ltd. )

絬隔瓜絪腹

Key Component

Date

01.KEY board

Wednesday , June 15, 2011

38

77G 607 2 FD

OEM MOD EL

TPV MODEL

PCB NAME

Sheet

of

11

Size

Rev

称爹

A

<>

称爹

5.4 遥控板

715G5061R01000004M

33T3802 5H

LED

CN01

67

1
2
3
4
5

CONN

IR

081G 14 50 EL

Red

LED1
204-10SURD/S530-A3

R002 220R

VCC

R001 15K 1/10W

C001

0.1uF 50V

1 2

1
2
3

56T 627911

U001

VOUT
GND
VCC

KSM-603TM2M

16 mm

Top View

Dip LED

IR

37mm

T P V ( Top Victory Electronics Co . , Ltd. )

絬隔瓜絪腹

Key Component

Date

02-IR&LED

39

OEM MODEL

TPV MODEL

PCB NAME

Sheet

Size

Rev

22Wednesday , July 06, 2011

of

称爹

A

1

<>

称爹

6. 软体及 EDID 烧录

6.1 软体烧录

6.1.1 准备 ISP_TOOL

MStar ISP board USB cable VGA cable

6.1.2 安装 ISP_TOOL

1.连接 USB cable 和 VGA cable 到 MStar ISP board。

2. USB cable 连接到 PC ，VGA cable 连接到 TV, 连接完后，MStar ISP board 上的红灯会亮。

、

VGA cable 连接
到 TV

USB cable 连接
到 PC

6.1.3 执行 ISP_TOOL

(1)运行 ISP_TOOL，出现执行窗口（如下）

40

(2) 点击 connect（连接）,会出现一个闪存类型信息的小窗口（如下），记住这个闪存类型信息，点击ＯＫ。

(3) 点击 device（设置）,会出现闪存类型的信息，检查跟上一步是否一致。

(4) 点击 config（配置）,会出现配置的信息，更改 Speed 为 18（114Khz）左右。这个主要是调节更新速度，调完一

次，下次就不用再调。

41

(5)点击 read（读取）,选择你想要更新软体的 bin 档文件。

(6)点击 Auto(自动),选择你想要更新软体所必须的选项(打钩选上),而把没必要的选项取消掉。

勾掉

(7)然后点击 Run(执行)，MStar ISP board 上的三个灯（红、黄、绿）都会亮。执行完后，黄、绿灯灭，出现 Pass 就

说明更新成功。

42

6.2 EDID 烧录

6.2.1 准备工作

1.烧录工具

PC（1 set）、12V 输出电源适配器（1 set）、打印接口线（1 pcs）、DVI 转 HDMI 线（1 pcs）、VGA 线（1 pcs）、治
具 715G2005-C2。

2.程序安装

双击图标

烧录工具 ，此工具 *.DAT&*.BIN 档文件都可以烧录。

1）解压 tool 文件压缩包。

，安装打印口驱动 Port95nt。

43

2)打开 tool 文件夹。

3） 运行“InstallEdidXP.bat”，自动运行完毕，按键盘任意键退出。

3. 烧录治具连接：

VGA 接口

44

HDMI 接口

6.2.2 EDID 烧录

注： 1. POWER ON 模式下，用遥控器开机并进入工厂模式后才能烧录。

2.以其他机种的 VGA 接口烧录为例，HDMI 接口的烧录和 VGA 接口类似（HDMI1/HDMI2/HDMI3 的 EDID 要逐
个进行烧录）。

1. 运行“TpvEdid.exe”

2. 点击（FPD）。

3.点击选择“Lpt1”

。

1

45

4.点击“Test EDID”，测试 OK 会提示“edid is writeable”，然后点击“Read File”选择数据文件。

2

4

5.选 EDID 数据所在目录，点击打开加载数据文件。

6.数据文件加载 OK。

46

7.点击“Write EDID”。

6

5

8.烧录 OK 提示“Write OK”。

9.点击“Read EDID”读取数据确认。

7

10.EDID 读取 OK，提示“Read OK”。

8

47

11.点击“EDID Content“，确认读取的数据。

9

10

12.确认 model name，edid 版本等信息，无误烧录 OK。

13.此处信息为“analog”，确认为 VGA 的 EDID。

11

12

48

6.2.3 Q&A

p

Test EDID 后出现此错误
为“L

t1”没有勾选。

Test EDID 后出现此错误

为治具没有连接 OK，请
确认 DC 12V 电源及各连
接线是否连接 OK。

49

Test EDID 后出现此错

误为 TV EDID 存储器写
保护，请确认机器是否
进入 write EDID 模式。

read EDID 后出现此错误为
TV EDID write 失败请重新

烧录，如多次出现，请拔掉
治具连接线后重插烧录。

如果 EDID 还是烧录不成功，则可拆开机器将存放 EDID 的 EEPROM 的第七脚（去保护脚）接地。然后再烧录。只
要芯片供电正常，这种方法可保证 EDID 烧录成功。

50

7. 故障处理流程

有

检测 IR 板及 LED 灯

更换 IR 板

检测电源板 CN9101 的 PIN5/6 是否有 12V 电压输出

无电（LED 不亮）

检测插座是否有电或硬开关是否打开

有

检测电源板 CN9101 的 PIN2/3 是否有 5.2V 电压输出

无法启动

有

无

重插电源插座或开启硬开关

无

无

更换电源板

更换电源板

更换按键板

检测按键板的 POWER 键是否失灵

是

检测遥控板的红外接收器 U001 是否失灵

是

更换遥控板

51

否

否

更换主板

检测 FFC 线是否良好

是

检测主板上 CN802 的 PIN1/2/3 是
否有 5V 供电

是

否

先更换主板
检测是否 OK

更换主板

更换 Panel

否

无画(LED 不亮)

检测 TV 是否受控，能否用遥控器或按键板开关机

是

检测是否有背光

是

否

重插或更换 FFC 线

检测电源板 CN9101 的 PIN5/6 是否有 12V 电压输出

是

更换 Panel

否

否

检测主板 CN102 是否有 BL 信号

是

更换主板

否

更换主板

否

更换电源板

52

彩 条、水 波 纹、画抖、画 闪 、

鬼影、残影、拖影等干扰

检测附近是否有干扰源

是 否

排除干扰源

检测信号源输出

是 否

先更换主板

检测是否 OK

否

更换 Panel

检测信号线

是否良好

是 否

更换信号线

信号是否正常

重新设置

信号源

画异

TV 画面雪花点、重

影、细线、条纹干扰

检测 TV 信号线

是否接触不良

是 否

重新连接

TV 信号线

检测附近是否
有高频干扰源

是 否

排除干扰源 用场强仪检测信号强度

是否在 45-100db 之间，

65db 左右为最佳值

是

更换主板

53

间歇性画异加温
画异冷开机画异

检测软体版本是
否需要更新

是 否

升级软体

先更换主板

检查是否 OK

否

太弱：加装信号放大器
太强：减少信号放大器

或加装信号衰减器

否

取回站内
加温检测

无声或声音异常

检测信号源音频接口是否正确，或 TV 制式是否为 DK 制

是

否

检测 TV 是否被静音，调整音量大小，

或进入菜单进行复位看是否 OK

否

检测主板到喇叭的连接线是否断路

是 否

更换连接线

检测喇叭阻抗是否变质

(喇叭阻抗值标在喇叭上)

是 否

更换喇叭 更换主板

重插音频接口或设置 TV 制式

收不到台或收台不全

检测此频道是否发生频
偏，尤其是使用卫星信号

是

建议客户重新

设置信号源

检测软体版本是否需要更新

是 否

升级软体

用场强仪检测信号强度是否在
45-100db 之间，65db 左右为最佳值

是

用别的 TV 测试是否能收到此台

是

和客户说明当地 TV 信号未转播此台

否

更换主板

否

太弱:加装信号放大器
太强:减少信号放大器或加装信号衰减器

否

54

更换喇叭 主板功放异常

重新安置或更换电池

喇叭异响

（破音，滋滋声）

检测喇叭是否变质

是 否

更换主板

遥控失灵

检查遥控器电池是否未安置好或没电

是 否

更换遥控器 检测 IR 板是否异常

异响

用别的遥控器测试是否可用

是 否

是

更换 IR 板

电源板，PANEL 异响

更换电源板/PANEL

否

更换主板

55

更换按键

OSD 不稳定或无法正常工作

按键板连接正常吗？

否

接好按键板

是

按键正常吗？

否

是

按键板有无故障？

否

更换按键板

是

检查主板

56

8. 主要 IC 管脚及内部框图

1) LD7750RGR

57

2）PF7001S

58

9. BOM

注意: 以下料件信息仅供参考，如有变更，恕不另行通知，请到 http://cs.tpv.com.cn 获取最新信息。

E2AB11NDAEA7NNX

点位 组件 对象描述 备注

036T 600 18111 NONWOVEN FABRTC
052G 1186 SMALL TAPE
052G 2191 A PAPER TAPE

SP01 078G035A566 YA SPEAKER 8 OHM 3.5W 100X27mm 160/240 YES

085T 583123 1 GP GASKET_ELECTRIC
E08902 089G 725GAADBD D-SUB CABLE 1500MM 2nd source
E08902 089G 725HAADBD D-SUB CABLE 1500MM
ECN802 095G179H30PM07 FFC CABLE 30P 90mm 1.0mm 2nd source
ECN802 095G179W30PM07 FFC CABLE 30P-30P 90mm 1.0mm
ECN102 095G801313D911 HARNESS 13P-12P 100mm FQE91864I
ECN901 095G8014 6XJ09 HARNESS 6P(2008)-6P(CI1406S) 180mm
ECN601 095G801413XM15 HARNESS 13P-5P+4P 380+360mm

098GR8BD3NCACC REMOTE AOC RL58BG

0M1G 930 8 47 CR3 SCREW 3x8

0M1G 940 8 47 CR3 SCREW 4x8

0M1G1730 8120 SCREW 3x8

0M1G1740 12 47 CR3 SCREW 12x4

0M1G1740 12 47 CR3 SCREW 12x4

0Q1G 930 8 47 CR3 SCREW

0Q1G 930 10 47 CR3 SCREW M3x10

0Q1G1030 8120 SCREW

0Q1G1030 10 47 CR3 SCREW

0Q1G1840 8120 SCREW 4x8
E08901 389G214A15NJR800T2 AC POWER CORD AC POWER CORD 1500+100mm f
E750 750GBV215T01A6N000 LCD TPM215HW01-DAT01 R00A WH TPV

756TXBCB01D0130000 MAIN BOARD-CBPFB3MDX5
SMTF-U503 100TAMVC002D1X MCU ASSY-056G2233 31
SMTF-U504 100TAMVC003D1X MCU ASSY-056G113353A
SMTF-U301 100TAMVCA01D1D MCU ASSY-056G1133913
SMTF-U302 100TAMVCV01D1D MCU ASSY-056G1133913

A33E0907 GM 1G0100 AC COVER

A33E0995ADTB1L0100 COVER_FUNCTION --

A33E0996ADT 1L0100 KEY_FUNC(SK10-19)

A34E1996 GM 9K01BA REAR COVER _CH

A37T0162011 1 HINGE 19

040G 45762412B OTHER LABEL
CN601 033G380213B YH WAFER 2.0mm 13P
CN802 033G801930F CH JS FFC CONN 1.0mm 30P R/A 34mm 6.3mm
L403 053G 44 15 B SAW FILTER K9655M30
L404 053G 44 16 B SAW FILTER K7262M30
C731 067G 2151516CV EC 150UF 20% 35V 8*9 2000 hr
CN202 088G 78F114VCL RCA JACK 2P YELLOW 1*1 V/T 13.5
CN202 088G 78F114VYG RCA JACK 2P YELLOW V/T 13.5
CN201 088G 78F131XCL RCA JACK V/T 6P Y/W/R 1*3 H=8.6
CN201 088G 78F131XYG RCA JACK V/T 6P Y/W/R 1*3 H=8.6
CN203 088G 78F152VCL RCA JACK V/T 10P G/BL/R/W/R 1*5 H=8.6
CN203 088G 78F152VYG RCA JACK V/T 10P G/BL/R/W/R 1*5 H=8.6
CN303 088G302F3G2VCL PHONE JACK V/T 3P GREEN H=8.4
CN303 088G302F3G2VYG PHONE JACK V/T 3P GREEN H=8.4

59

CN701 088G302F7B1VCL PHONE JACK V/T 7P BLACK H=8.4
CN302 088G353FFF1XCL D-SUB CONN SCREWED V/T 15P BLUE H=8.6
X501 093G 22A01 J CRYSTAL NXS14.31818AC16F-KAB8 14.31818M
TU401 094G PAL D 9L TUNER CHINA F35CT-2-E
CN702 311GW250B04BBX WAFER 2.5MM 4P
CN102 311GW250B12BBX WAFER 2.5mm 12P

709T4940 XM001 CONSUMPTIVE ASS'Y

055G 23520 IPA

055G 23524 WELDING FLUX WITHOUT PB

Q55G 100625 TIN STICK_LOW ARGENTUM
U501 056G 562466 SCALER MST7860K-LF EQFP-128
U102 056G 563114 LDO G1117-33T63UF 1A 3.3V SOT-223
U101 056G 563114 LDO G1117-33T63UF 1A 3.3V SOT-223
U103 056G 563345 DC/DC AT1528P11U 2A SOP-8
U702 056G 616519 AUDIO AD52582-QE24NAT 18W E-TSSOP-24L
U701 056G 616916 IC MAX9728AETC+ TQFN-EP-12
U502 056G 643 5B IC G690H293T73Uf SOT-23 GMT
U504 056G113353A IC M24C32-WMN6T SO-8 ST
U301 056G1133913 EEPROM M24C02-WDW6P 2Kb TSSOP8
U302 056G1133913 EEPROM M24C02-WDW6P 2Kb TSSOP8
U503 056G2233 31 FLASH MX25L1606EM2I-12G 200mil 8-SOP
Q101 057G 417 4 PMBS3904/PHILIPS-SMT(04)
Q103 057G 417 4 PMBS3904/PHILIPS-SMT(04)
Q303 057G 417 4 PMBS3904/PHILIPS-SMT(04)
Q301 057G 417 4 PMBS3904/PHILIPS-SMT(04)
Q102 057G 417 4 PMBS3904/PHILIPS-SMT(04)
Q801 057G 417 4 PMBS3904/PHILIPS-SMT(04)
Q302 057G 417 4 PMBS3904/PHILIPS-SMT(04)
Q106 057G 417 4 PMBS3904/PHILIPS-SMT(04)
Q105 057G 417 4 PMBS3904/PHILIPS-SMT(04)
Q707 057G 417 4 PMBS3904/PHILIPS-SMT(04)
Q201 057G 417 4 PMBS3904/PHILIPS-SMT(04)
Q705 057G 417 4 PMBS3904/PHILIPS-SMT(04)
Q702 057G 417 4 PMBS3904/PHILIPS-SMT(04)
Q708 057G 417 4 PMBS3904/PHILIPS-SMT(04)
Q704 057G 417 4 PMBS3904/PHILIPS-SMT(04)
Q706 057G 417 4 PMBS3904/PHILIPS-SMT(04)
Q701 057G 417 4 PMBS3904/PHILIPS-SMT(04)
Q202 057G 417 6 PMBS3906/PHILIPS-SMT(06)
Q703 057G 417 6 PMBS3906/PHILIPS-SMT(06)
Q401 057G 417 10 SMALLTRAN BFR93A 0.035 12 SOT-23
Q104 057G 763 79 FET AO4449 -7A/-30V SOIC-8
Q802 057G 763 79 FET AO4449 -7A/-30V SOIC-8
Q402 057G 763904 TRA FET 2N7002 SOT-23 PHILIPS
RP505 061G 1261018JY RST NET 100R 5% 1/16W 8P4R
RP502 061G 1261018JY RST NET 100R 5% 1/16W 8P4R
RP501 061G 1261018JY RST NET 100R 5% 1/16W 8P4R
RP512 061G 1261018JY RST NET 100R 5% 1/16W 8P4R
RP504 061G 1261018JY RST NET 100R 5% 1/16W 8P4R
R606 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA
R718 061G0402000 JT RST CHIPR MAX0R05 1/16W TZAI YUAN
R809 061G0402000 JT RST CHIPR MAX0R05 1/16W TZAI YUAN
R734 061G0402000 JT RST CHIPR MAX0R05 1/16W TZAI YUAN
R333 061G0402000 JT RST CHIPR MAX0R05 1/16W TZAI YUAN

60

R409 061G0402000 JT RST CHIPR MAX0R05 1/16W TZAI YUAN
R536 061G0402000 JT RST CHIPR MAX0R05 1/16W TZAI YUAN
R736 061G0402000 JT RST CHIPR MAX0R05 1/16W TZAI YUAN
R101 061G0402000 JT RST CHIPR MAX0R05 1/16W TZAI YUAN
R537 061G0402000 JT RST CHIPR MAX0R05 1/16W TZAI YUAN
R609 061G0402000 JT RST CHIPR MAX0R05 1/16W TZAI YUAN
R602 061G0402000 JT RST CHIPR MAX0R05 1/16W TZAI YUAN
R227 061G0402000 JT RST CHIPR MAX0R05 1/16W TZAI YUAN
R435 061G0402000 JT RST CHIPR MAX0R05 1/16W TZAI YUAN
R712 061G0402000 JT RST CHIPR MAX0R05 1/16W TZAI YUAN
R228 061G0402000 JT RST CHIPR MAX0R05 1/16W TZAI YUAN
R733 061G0402000 JT RST CHIPR MAX0R05 1/16W TZAI YUAN
R719 061G0402000 JT RST CHIPR MAX0R05 1/16W TZAI YUAN
R232 061G0402000 JT RST CHIPR MAX0R05 1/16W TZAI YUAN
R226 061G0402000 JT RST CHIPR MAX0R05 1/16W TZAI YUAN
R332 061G0402000 JT RST CHIPR MAX0R05 1/16W TZAI YUAN
R807 061G0402000 JT RST CHIPR MAX0R05 1/16W TZAI YUAN
R509 061G0402000 JT RST CHIPR MAX0R05 1/16W TZAI YUAN
R327 061G0402000 JT RST CHIPR MAX0R05 1/16W TZAI YUAN
R313 061G0402100 JT RST CHIP 10R 1/16W 5% TZAI YUAN
R310 061G0402100 JT RST CHIP 10R 1/16W 5% TZAI YUAN
R307 061G0402100 JT RST CHIP 10R 1/16W 5% TZAI YUAN
R120 061G0402100 JT RST CHIP 10R 1/16W 5% TZAI YUAN
R309 061G0402100 JT RST CHIP 10R 1/16W 5% TZAI YUAN
R402 061G0402100 JT RST CHIP 10R 1/16W 5% TZAI YUAN
R311 061G0402100 JT RST CHIP 10R 1/16W 5% TZAI YUAN
R308 061G0402100 JT RST CHIP 10R 1/16W 5% TZAI YUAN
R717 061G0402100 JT RST CHIP 10R 1/16W 5% TZAI YUAN
R708 061G0402100 JT RST CHIP 10R 1/16W 5% TZAI YUAN
R314 061G0402100 JT RST CHIP 10R 1/16W 5% TZAI YUAN
R707 061G0402100 JT RST CHIP 10R 1/16W 5% TZAI YUAN
R401 061G0402100 JT RST CHIP 10R 1/16W 5% TZAI YUAN
R312 061G0402100 JT RST CHIP 10R 1/16W 5% TZAI YUAN
R511 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA
R514 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA
R513 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA
R512 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA
R560 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN
R502 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN
R554 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN
R607 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN
R403 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN
R330 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN
R519 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN
R604 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN
R723 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN
R337 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN
R305 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN
R610 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN
R559 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN
R306 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN
R336 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN
R303 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN
R619 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN

61

R331 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN
R304 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN
R532 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN
R518 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN
R317 061G0402102 JT RST CHIP 1K 1/16W 5% TZAI YUAN
R119 061G0402102 JT RST CHIP 1K 1/16W 5% TZAI YUAN
R741 061G0402102 JT RST CHIP 1K 1/16W 5% TZAI YUAN
R107 061G0402102 JT RST CHIP 1K 1/16W 5% TZAI YUAN
R739 061G0402102 JT RST CHIP 1K 1/16W 5% TZAI YUAN
R108 061G0402102 JT RST CHIP 1K 1/16W 5% TZAI YUAN
R316 061G0402102 JT RST CHIP 1K 1/16W 5% TZAI YUAN
R114 061G0402102 JT RST CHIP 1K 1/16W 5% TZAI YUAN
R747 061G0402102 JT RST CHIP 1K 1/16W 5% TZAI YUAN
R341 061G0402102 JT RST CHIP 1K 1/16W 5% TZAI YUAN
R116 061G0402102 JT RST CHIP 1K 1/16W 5% TZAI YUAN
R802 061G0402102 JT RST CHIP 1K 1/16W 5% TZAI YUAN
R745 061G0402102 JT RST CHIP 1K 1/16W 5% TZAI YUAN
R526 061G0402102 JT RST CHIP 1K 1/16W 5% TZAI YUAN
R744 061G0402102 JT RST CHIP 1K 1/16W 5% TZAI YUAN
R566 061G0402102 JY RST CHIPR 1KOHM +-5% 1/16W YAGEO
R702 061G0402102 JY RST CHIPR 1KOHM +-5% 1/16W YAGEO
R565 061G0402102 JY RST CHIPR 1KOHM +-5% 1/16W YAGEO
R713 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R329 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R103 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R548 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R715 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R709 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R720 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R302 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R547 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R542 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R213 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R540 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R746 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R344 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R527 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R109 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R106 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R209 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R549 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R338 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R550 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R112 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R328 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R118 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R801 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R205 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R737 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R113 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R110 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R342 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R315 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R805 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN

62

R207 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R301 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R706 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R543 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R203 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R544 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R716 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R721 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R539 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R551 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R704 061G0402103 JY RST CHIPR 10KOHM +-5% 1/16W YAGEO
R102 061G0402104 JY RST CHIPR 100KOHM +-5% 1/16W YAGEO
R503 061G0402105 JY RST 0402 1M 5% 1/16W RC0402JR-071ML
R122 061G04021201FT RST 0402 1.2K 1% 1/16W
R206 061G04021202FF RST 0402 12K 1% 1/16W
R204 061G04021202FF RST 0402 12K 1% 1/16W
R210 061G04021202FF RST 0402 12K 1% 1/16W
R208 061G04021202FF RST 0402 12K 1% 1/16W
R343 061G0402123 JY RST CHIPR 12KOHM £«-5£¥ 1/16W YAGEO
R404 061G0402123 JY RST CHIPR 12KOHM £«-5£¥ 1/16W YAGEO
R345 061G0402123 JY RST CHIPR 12KOHM £«-5£¥ 1/16W YAGEO
R406 061G0402152 JY RST CHIPR 1.5KOHM +-5% 1/16W YAGEO
R123 061G04022001FT RST CHIP R 2Kohm 1/16W +/-1%
R425 061G0402201 JT RST CHIP 200R 1/16W 5% TZAI YUAN
R424 061G0402201 JT RST CHIP 200R 1/16W 5% TZAI YUAN
R504 061G0402201 JT RST CHIP 200R 1/16W 5% TZAI YUAN
R212 061G0402221 JT RST CHIPR 220R +-5% 1/16W TZAI YUAN
R215 061G0402221 JT RST CHIPR 220R +-5% 1/16W TZAI YUAN
R743 061G0402222 JF RST CHIPR 2.2KOHM +-5% 1/16W FENGHUA
R334 061G0402222 JY RST CHIPR 2.2KOHM +-5% 1/16W YAGEO
R335 061G0402222 JY RST CHIPR 2.2KOHM +-5% 1/16W YAGEO
R111 061G0402223 JT RST CHIP 22K 1/16W 5% TZAI YUAN
R211 061G0402223 JY RST CHIPR 22KOHM +-5% 1/16W YAGEO
R415 061G0402223 JY RST CHIPR 22KOHM +-5% 1/16W YAGEO
R740 061G0402224 JT RST CHIP 220K 1/16W 5% TZAI YUAN
R568 061G0402224 JT RST CHIP 220K 1/16W 5% TZAI YUAN
R742 061G0402224 JT RST CHIP 220K 1/16W 5% TZAI YUAN
R416 061G0402224 JT RST CHIP 220K 1/16W 5% TZAI YUAN
R567 061G0402224 JT RST CHIP 220K 1/16W 5% TZAI YUAN
R325 061G0402330 JY RST CHIPR 33 OHM £«-5£¥ 1/16W YAGEO
R326 061G0402330 JY RST CHIPR 33 OHM £«-5£¥ 1/16W YAGEO
R324 061G0402330 JY RST CHIPR 33 OHM £«-5£¥ 1/16W YAGEO
R608 061G04023301FF RST CHIP 3K3 1/16W 1% FENGHUA
R601 061G04023301FF RST CHIP 3K3 1/16W 1% FENGHUA
R233 061G04023309FF RST CHIPR 0402 33R 1% 1/16W FENGHUA
R202 061G04023309FF RST CHIPR 0402 33R 1% 1/16W FENGHUA
R229 061G04023309FT RST 0402 33R 1% 1/16W TZAI YUAN
R231 061G04023309FT RST 0402 33R 1% 1/16W TZAI YUAN
R230 061G04023309FT RST 0402 33R 1% 1/16W TZAI YUAN
R414 061G0402332 JT RST CHIP 3K3 1/16W 5% TZAI YUAN
R531 061G0402333 JI RST 0402 33K 5% 1/16W
R531 061G0402333 JY RST CHIPR 33KOHM £«-5£¥ 1/16W YAGEO
R724 061G0402471 JT RST CHIP 470R 1/16W 5% TZAI YUAN
R408 061G0402471 JY RST CHIPR 470OHM +-5% 1/16W YAGEO

63

R535 061G0402472 JT RST CHIP 4K7 1/16W 5% TZAI YUAN
R557 061G0402472 JT RST CHIP 4K7 1/16W 5% TZAI YUAN
R555 061G0402472 JT RST CHIP 4K7 1/16W 5% TZAI YUAN
R558 061G0402472 JT RST CHIP 4K7 1/16W 5% TZAI YUAN
R556 061G0402472 JT RST CHIP 4K7 1/16W 5% TZAI YUAN
R533 061G0402472 JT RST CHIP 4K7 1/16W 5% TZAI YUAN
R534 061G0402472 JT RST CHIP 4K7 1/16W 5% TZAI YUAN
R705 061G0402472 JY RST CHIPR 4.7KOHM +-5% 1/16W YAGEO
R347 061G0402472 JY RST CHIPR 4.7KOHM +-5% 1/16W YAGEO
R318 061G0402472 JY RST CHIPR 4.7KOHM +-5% 1/16W YAGEO
R340 061G0402472 JY RST CHIPR 4.7KOHM +-5% 1/16W YAGEO
R105 061G0402472 JY RST CHIPR 4.7KOHM +-5% 1/16W YAGEO
R731 061G0402472 JY RST CHIPR 4.7KOHM +-5% 1/16W YAGEO
R117 061G0402472 JY RST CHIPR 4.7KOHM +-5% 1/16W YAGEO
R730 061G0402472 JY RST CHIPR 4.7KOHM +-5% 1/16W YAGEO
R726 061G0402473 JT RST CHIP 47K 1/16W 5% TZAI YUAN
R701 061G0402473 JY RST CHIPR 47KOHM +-5% 1/16W YAGEO
R703 061G0402473 JY RST CHIPR 47KOHM +-5% 1/16W YAGEO
R405 061G0402560 JY RST CHIPR 56 OHM 1/16W YAGEO
R508 061G0402562 JY RST CHIPR 5.6K OHM 1/16W YAGEO
R804 061G0402563 JF RST CHIPR 56KOHM 1/16W FENGHUA
R803 061G0402563 JF RST CHIPR 56KOHM 1/16W FENGHUA
R411 061G0402680 JT RST CHIP 68R 1/16W 5% TZAI YUAN
R507 061G0402680 JT RST CHIP 68R 1/16W 5% TZAI YUAN
R505 061G0402680 JT RST CHIP 68R 1/16W 5% TZAI YUAN
R506 061G0402680 JT RST CHIP 68R 1/16W 5% TZAI YUAN
R413 061G0402682 JY RST CHIPR 6.8KOHM +-5% 1/16W YAGEO
R412 061G0402682 JY RST CHIPR 6.8KOHM +-5% 1/16W YAGEO
R216 061G04027509FT RST CHIP 75R 1/16W 1%
R201 061G04027509FT RST CHIP 75R 1/16W 1%
R323 061G04027509FT RST CHIP 75R 1/16W 1%
R214 061G04027509FT RST CHIP 75R 1/16W 1%
R219 061G04027509FT RST CHIP 75R 1/16W 1%
R217 061G04027509FT RST CHIP 75R 1/16W 1%
R321 061G04027509FT RST CHIP 75R 1/16W 1%
R322 061G04027509FT RST CHIP 75R 1/16W 1%
R218 061G04027509FT RST CHIP 75R 1/16W 1%
R407 061G0402821 JF RST CHIPR 820 OHM +-5% 1/16W FENGHUA
R407 061G0402821 JT RST CHIPR 820 OHM +-5% 1/16W
C511 065G040210131J T CAP CHIP 0402 100pF 50V NPO
C134 065G040210131J T CAP CHIP 0402 100pF 50V NPO
C128 065G040210131J T CAP CHIP 0402 100pF 50V NPO
C145 065G040210232K T CAP CHIP 0402 1000pF 50V X7R
C305 065G040210232K T CAP CHIP 0402 1000pF 50V X7R
C220 065G040210232K T CAP CHIP 0402 1000pF 50V X7R
C740 065G040210232K T CAP CHIP 0402 1000pF 50V X7R
C741 065G040210232K T CAP CHIP 0402 1000pF 50V X7R
C523 065G040210232K Y CAP CHIP 0402 1N 50V X7R +/-10%
C522 065G040210232K Y CAP CHIP 0402 1N 50V X7R +/-10%
C609 065G040210412K F CAP 0402 100NF 10% 16V X7R
C604 065G040210412K F CAP 0402 100NF 10% 16V X7R
C601 065G040210412K F CAP 0402 100NF 10% 16V X7R
C608 065G040210412K F CAP 0402 100NF 10% 16V X7R
C602 065G040210412K F CAP 0402 100NF 10% 16V X7R

64

C131 065G040210412K M CAP 0402 0.1UF 10% 16V X7R
C116 065G040210412K M CAP 0402 0.1UF 10% 16V X7R
C117 065G040210412K M CAP 0402 0.1UF 10% 16V X7R
C416 065G040210412K M CAP 0402 0.1UF 10% 16V X7R
C519 065G040210412K M CAP 0402 0.1UF 10% 16V X7R
C111 065G040210412K M CAP 0402 0.1UF 10% 16V X7R
C508 065G040210412K M CAP 0402 0.1UF 10% 16V X7R
C409 065G040210412K M CAP 0402 0.1UF 10% 16V X7R
C118 065G040210412K M CAP 0402 0.1UF 10% 16V X7R
C520 065G040210412K M CAP 0402 0.1UF 10% 16V X7R
C509 065G040210412K M CAP 0402 0.1UF 10% 16V X7R
C514 065G040210412K M CAP 0402 0.1UF 10% 16V X7R
C419 065G040210412K M CAP 0402 0.1UF 10% 16V X7R
C148 065G040210412K M CAP 0402 0.1UF 10% 16V X7R
C122 065G040210412K M CAP 0402 0.1UF 10% 16V X7R
C119 065G040210412K M CAP 0402 0.1UF 10% 16V X7R
C510 065G040210412K M CAP 0402 0.1UF 10% 16V X7R
C120 065G040210412K M CAP 0402 0.1UF 10% 16V X7R
C306 065G040210412K M CAP 0402 0.1UF 10% 16V X7R
C151 065G040210412K M CAP 0402 0.1UF 10% 16V X7R
C133 065G040210412K M CAP 0402 0.1UF 10% 16V X7R
C125 065G040210412K M CAP 0402 0.1UF 10% 16V X7R
C402 065G040210412K M CAP 0402 0.1UF 10% 16V X7R
C126 065G040210412K M CAP 0402 0.1UF 10% 16V X7R
C112 065G040210412K M CAP 0402 0.1UF 10% 16V X7R
C129 065G040210412K M CAP 0402 0.1UF 10% 16V X7R
C408 065G040210412K M CAP 0402 0.1UF 10% 16V X7R
C301 065G040210412K M CAP 0402 0.1UF 10% 16V X7R
C512 065G040210412K M CAP 0402 0.1UF 10% 16V X7R
C115 065G040210412K M CAP 0402 0.1UF 10% 16V X7R
C521 065G040210412K M CAP 0402 0.1UF 10% 16V X7R
C215 065G040210412K M CAP 0402 0.1UF 10% 16V X7R
C124 065G040210412K M CAP 0402 0.1UF 10% 16V X7R
C517 065G040210412K M CAP 0402 0.1UF 10% 16V X7R
C130 065G040210412K M CAP 0402 0.1UF 10% 16V X7R
C113 065G040210412K M CAP 0402 0.1UF 10% 16V X7R
C114 065G040210412K M CAP 0402 0.1UF 10% 16V X7R
C135 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C516 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C716 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C714 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C138 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C310 065G040222031J T CAP CHIP 0402 22pF J 50V NPO
C307 065G040222031J T CAP CHIP 0402 22pF J 50V NPO
C211 065G040222031J Y CAP CHIP 0402 22P 50V NP0 +/-5%
C205 065G040222031J Y CAP CHIP 0402 22P 50V NP0 +/-5%
C202 065G040222031J Y CAP CHIP 0402 22P 50V NP0 +/-5%
C208 065G040222031J Y CAP CHIP 0402 22P 50V NP0 +/-5%
C502 065G040222031J Y CAP CHIP 0402 22P 50V NP0 +/-5%
C147 065G040222232K Y CAP CHIP 0402 2N2 50V X7R +/-10%
C503 065G040227031J Y CAP CHIP 0402 27P 50V NP0 +/-5%
C606 065G040233031J Y CAP CHIP 0402 33P 50V NP0 +/-5%
C715 065G040247031J A CAP 0402 47PF 5% 50V NP0
C407 065G040247031J A CAP 0402 47PF 5% 50V NP0

65

C406 065G040247031J A CAP 0402 47PF 5% 50V NP0
C717 065G040247031J A CAP 0402 47PF 5% 50V NP0
C303 065G040247312K T CAP 0402 47NF 10% 16V X7R
C223 065G040247312K T CAP 0402 47NF 10% 16V X7R
C304 065G040247312K T CAP 0402 47NF 10% 16V X7R
C222 065G040247312K T CAP 0402 47NF 10% 16V X7R
C221 065G040247312K T CAP 0402 47NF 10% 16V X7R
C201 065G040247312K T CAP 0402 47NF 10% 16V X7R
C224 065G040247312K T CAP 0402 47NF 10% 16V X7R
C505 065G040247312K T CAP 0402 47NF 10% 16V X7R
C302 065G040247312K T CAP 0402 47NF 10% 16V X7R
C504 065G040247312K T CAP 0402 47NF 10% 16V X7R
C506 065G040247312K T CAP 0402 47NF 10% 16V X7R
C311 065G040256132K A CAP CHIP 0402 560PF K 50V X7R
C212 065G040256132K A CAP CHIP 0402 560PF K 50V X7R
C206 065G040256132K A CAP CHIP 0402 560PF K 50V X7R
C209 065G040256132K A CAP CHIP 0402 560PF K 50V X7R
C308 065G040256132K A CAP CHIP 0402 560PF K 50V X7R
C203 065G040256132K A CAP CHIP 0402 560PF K 50V X7R
C412 065G060310332K A CAP 0603 10NF 10% 50V X7R
C413 065G060310332K A CAP 0603 10NF 10% 50V X7R
C415 065G060310332K A CAP 0603 10NF 10% 50V X7R
C414 065G060310332K A CAP 0603 10NF 10% 50V X7R
C411 065G060310332K A CAP 0603 10NF 10% 50V X7R
C418 065G060310332K A CAP 0603 10NF 10% 50V X7R
C417 065G060310332K A CAP 0603 10NF 10% 50V X7R
C142 065G060310332K F CAP CHIP 0603 10NF K 50V X7R
C417 065G060310332K M CAP 0603 10NF 10% 50V X7R
C418 065G060310332K M CAP 0603 10NF 10% 50V X7R
C412 065G060310332K M CAP 0603 10NF 10% 50V X7R
C413 065G060310332K M CAP 0603 10NF 10% 50V X7R
C415 065G060310332K M CAP 0603 10NF 10% 50V X7R
C414 065G060310332K M CAP 0603 10NF 10% 50V X7R
C411 065G060310332K M CAP 0603 10NF 10% 50V X7R
C742 065G060310432K F CAP CHIP 0603 0.1UF K 50V X7R
C733 065G060310432K F CAP CHIP 0603 0.1UF K 50V X7R
C709 065G060310432K F CAP CHIP 0603 0.1UF K 50V X7R
C701 065G060310432K F CAP CHIP 0603 0.1UF K 50V X7R
C705 065G060310432K F CAP CHIP 0603 0.1UF K 50V X7R
C803 065G060310432K Y CAP 0603 100NF 10% 50V X7R
C109 065G060310432K Y CAP 0603 100NF 10% 50V X7R
C804 065G060310432K Y CAP 0603 100NF 10% 50V X7R
C104 065G060310432K Y CAP 0603 100NF 10% 50V X7R
C143 065G060310432K Y CAP 0603 100NF 10% 50V X7R
C107 065G060310512K T CAP 0603 1UF 10% 16V X7R
C708 065G060310512K T CAP 0603 1UF 10% 16V X7R
C144 065G060310512K T CAP 0603 1UF 10% 16V X7R
C726 065G060310522K Y NO-SUGGEST CAP 0603 1uF 10% 25V X7R
C801 065G060322422K T CAP CHIP0603 220NF K 25V X7R
C123 065G0603225A5K Y NO-SUGGEST CAP 0603 2.2uF 10% 10V X5R
C218 065G0603225A5K Y NO-SUGGEST CAP 0603 2.2uF 10% 10V X5R
C309 065G0603225A5K Y NO-SUGGEST CAP 0603 2.2uF 10% 10V X5R
C312 065G0603225A5K Y NO-SUGGEST CAP 0603 2.2uF 10% 10V X5R
C210 065G0603225A5K Y NO-SUGGEST CAP 0603 2.2uF 10% 10V X5R

66

C219 065G0603225A5K Y NO-SUGGEST CAP 0603 2.2uF 10% 10V X5R
C110 065G0603225A5K Y NO-SUGGEST CAP 0603 2.2uF 10% 10V X5R
C214 065G0603225A5K Y NO-SUGGEST CAP 0603 2.2uF 10% 10V X5R
C213 065G0603225A5K Y NO-SUGGEST CAP 0603 2.2uF 10% 10V X5R
C132 065G0603225A5K Y NO-SUGGEST CAP 0603 2.2uF 10% 10V X5R
C207 065G0603225A5K Y NO-SUGGEST CAP 0603 2.2uF 10% 10V X5R
C217 065G0603225A5K Y NO-SUGGEST CAP 0603 2.2uF 10% 10V X5R
C204 065G0603225A5K Y NO-SUGGEST CAP 0603 2.2uF 10% 10V X5R
C422 065G060347031J Y CAP 0603 47PF 5% 50V NP0
C421 065G060347031J Y CAP 0603 47PF 5% 50V NP0
C712 065G060347412K Y CAP CHIP 0.47uF 16V +/-10% X7R
C710 065G060347412K Y CAP CHIP 0.47uF 16V +/-10% X7R
C727 065G080510432K F CAP CHIP 0805 0.1UF K 50V X7R
C718 065G080510522K A 0805 1uF K 25V X7R
C732 065G080510532K T CAP 0805 1UF 10% 50V X7R
C725 065G080510532K T CAP 0805 1UF 10% 50V X7R
C137 065G080510615K 3 CAP CHIP 0805 10U 16V X5R +/-10%
C410 065G080510615K 3 CAP CHIP 0805 10U 16V X5R +/-10%
C140 065G080510615K 3 CAP CHIP 0805 10U 16V X5R +/-10%
C141 065G080510615K 3 CAP CHIP 0805 10U 16V X5R +/-10%
C216 065G080510615K T CHIP 10uF 16V X5R 0805
C106 065G080510615K T CHIP 10uF 16V X5R 0805
C728 065G080510615K T CHIP 10uF 16V X5R 0805
C805 065G080510615K T CHIP 10uF 16V X5R 0805
C150 065G080510615K T CHIP 10uF 16V X5R 0805
C513 065G080510615K T CHIP 10uF 16V X5R 0805
C702 065G080510615K T CHIP 10uF 16V X5R 0805
C149 065G080510615K T CHIP 10uF 16V X5R 0805
C141 065G080510615K T CHIP 10uF 16V X5R 0805
C140 065G080510615K T CHIP 10uF 16V X5R 0805
C410 065G080510615K T CHIP 10uF 16V X5R 0805
C507 065G080510615K T CHIP 10uF 16V X5R 0805
C137 065G080510615K T CHIP 10uF 16V X5R 0805
C127 065G0805106A5K 3 CHIP 10uF 10V X5R 10%
C719 065G0805106A5K 3 CHIP 10uF 10V X5R 10%
C730 065G080518332K A MLCC 0805 18nF 50V X7R +-10% SAMSUNG
C729 065G080518332K A MLCC 0805 18nF 50V X7R +-10% SAMSUNG
C515 065G0805475A2K T CAP CHIP 0805 4.7uF K 10V X7R
C739 065G120647131J Y CAP CHIP 1206 470pF J 50V NPO
C738 065G120647131J Y CAP CHIP 1206 470pF J 50V NPO
C734 065G120647432K Y CAP 1206 470NF 10% 50V X7R
C736 065G120647432K Y CAP 1206 470NF 10% 50V X7R
C404 067G 3112213CT EC SMD 220UF 16V HV 6.3*7.7
C735 067G311R3316CT EC SMD 330UF 20% 35V ZV 10*10.5
C737 067G311R3316CT EC SMD 330UF 20% 35V ZV 10*10.5
U504 070GHDCP500HDC HDCP CODE
FB102 071G 56K121 M CHIP BEAD 120OHM 6A MGLB2012-120T-LF
FB801 071G 56K121 M CHIP BEAD 120OHM 6A MGLB2012-120T-LF
FB804 071G 56K121 M CHIP BEAD 120OHM 6A MGLB2012-120T-LF
FB103 071G 56K121 M CHIP BEAD 120OHM 6A MGLB2012-120T-LF
FB118 071G 56K121 M CHIP BEAD 120OHM 6A MGLB2012-120T-LF
FB115 071G 59A121 M CHIP BEAD 0603 120R 25% 1608E121T3R0-LF
FB401 071G 59A121 M CHIP BEAD 0603 120R 25% 1608E121T3R0-LF
FB502 071G 59A121 M CHIP BEAD 0603 120R 25% 1608E121T3R0-LF

67

FB111 071G 59A121 M CHIP BEAD 0603 120R 25% 1608E121T3R0-LF
FB402 071G 59A121 M CHIP BEAD 0603 120R 25% 1608E121T3R0-LF
FB710 071G 59A121 M CHIP BEAD 0603 120R 25% 1608E121T3R0-LF
FB110 071G 59A121 M CHIP BEAD 0603 120R 25% 1608E121T3R0-LF
FB704 071G 59A121 M CHIP BEAD 0603 120R 25% 1608E121T3R0-LF
FB117 071G 59A121 M CHIP BEAD 0603 120R 25% 1608E121T3R0-LF
FB501 071G 59A121 M CHIP BEAD 0603 120R 25% 1608E121T3R0-LF
FB601 071G 59A121 M CHIP BEAD 0603 120R 25% 1608E121T3R0-LF
FB113 071G 59A121 M CHIP BEAD 0603 120R 25% 1608E121T3R0-LF
FB105 071G 59A121 M CHIP BEAD 0603 120R 25% 1608E121T3R0-LF
FB106 071G 59A121 M CHIP BEAD 0603 120R 25% 1608E121T3R0-LF
FB112 071G 59A121 M CHIP BEAD 0603 120R 25% 1608E121T3R0-LF
FB114 071G 59A121 M CHIP BEAD 0603 120R 25% 1608E121T3R0-LF
FB107 071G 59A121 M CHIP BEAD 0603 120R 25% 1608E121T3R0-LF
FB109 071G 59A121 M CHIP BEAD 0603 120R 25% 1608E121T3R0-LF
FB202 071G 59A121 M CHIP BEAD 0603 120R 25% 1608E121T3R0-LF
FB403 071G 59A121 M CHIP BEAD 0603 120R 25% 1608E121T3R0-LF
FB108 071G 59A121 M CHIP BEAD 0603 120R 25% 1608E121T3R0-LF
FB201 071G 59A121 M CHIP BEAD 0603 120R 25% 1608E121T3R0-LF
FB602 071G 59A121 M CHIP BEAD 0603 120R 25% 1608E121T3R0-LF
FB116 071G 59A121 M CHIP BEAD 0603 120R 25% 1608E121T3R0-LF
FB708 071G 59C601 TA CHIP BEAD 600R/200mA FCM1608K-601T02
FB709 071G 59C601 TA CHIP BEAD 600R/200mA FCM1608K-601T02
FB707 071G 59C601 TA CHIP BEAD 600R/200mA FCM1608K-601T02
FB303 071G 59K300 M CHIP BEAD 0603 30R 700mA
FB203 071G 59K300 M CHIP BEAD 0603 30R 700mA
FB204 071G 59K300 M CHIP BEAD 0603 30R 700mA
FB301 071G 59K300 M CHIP BEAD 0603 30R 700mA
FB205 071G 59K300 M CHIP BEAD 0603 30R 700mA
FB302 071G 59K300 M CHIP BEAD 0603 30R 700mA
L405 073G 63229 TA CHIP INDUCROR 2.2uH 10% FCI1608F-2R2K
L402 073G 63828 TA CHIP INDUCTOR 0603 0.82uH 10%
L101 073G253S 68 H SMD CHOKE 2.2UH 30% 2.04A 0.031R SPI530L
L701 073G253S 89 M SMD CHOKE 22uH 20% 0.0723R 2.6A
L702 073G253S 89 M SMD CHOKE 22uH 20% 0.0723R 2.6A
L701 073G253S 89 T SMD CHOKE 22uH 20% 72.3mR 2.6A
L702 073G253S 89 T SMD CHOKE 22uH 20% 72.3mR 2.6A
L406 073G253S903 H SMD CHOKE 150UH 10% 0.71R SPI75QR-151
CN301 088G340GJ01VAT HDMI HEADER V/T 19P BLACK H=10.5
D703 093G 60518SEM SCHOTTKY BAT54C-HAF 0.2A 30V SOT-23
D302 093G 60518SEM SCHOTTKY BAT54C-HAF 0.2A 30V SOT-23
D301 093G 60518SEM SCHOTTKY BAT54C-HAF 0.2A 30V SOT-23
ZD316 093G 64 37 N VPORT0603100KV05
ZD319 093G 64 37 N VPORT0603100KV05
ZD318 093G 64 37 N VPORT0603100KV05
ZD317 093G 64 37 N VPORT0603100KV05
ZD314 093G 39S 34 T UDZSNP5.6B ROHM
ZD313 093G 39S 34 T UDZSNP5.6B ROHM
ZD315 093G 39S 34 T UDZSNP5.6B ROHM
ZD702 093G 39S 47 BZX84C3V6 SOT-23
ZD602 093G 39S926 T DIODE BZX384-C5V6 SOD323
ZD601 093G 39S926 T DIODE BZX384-C5V6 SOD323
D401 093G 64S511SEM 1N4148W
D402 093G 64S51852T Diode BA591WS 100mA/35V SOD-323 SEMTECH

68

D701 093G3004 3 SM340A

709T4940 XS001 CONSUMPTIVE ASS'Y

055G 100610 TIN CREAM W/O PB

Q52G6026 7 mesh printting paper

715G4940M01001004I MAIN BOARD PCB

IRPFBXX2 IR BOARD
LED1 081G 14 50 EL LED Red 204-10SURD/S530-A3
U001 356G0927911 IR RECEIVER KSM-603TM2M. 38K
CN01 033G8032 5F HR CONNECTOR
R001 061G0603153 JT RST CHIPR 15KOHM 1/10W TZAI YUAN
R001 061G0603153 JY RST CHIPR 15KOHM 1/10W YAGEO
R002 061G06032200FI RST 0603 220R 1% 1/10W
R002 061G06032200FT RST CHIP 220R 1/10W 1%
R002 061G06032200FY RST CHIPR 220 OHM +-1% 1/10W
C001 065G060310432K F CAP CHIP 0603 0.1UF K 50V X7R

709T5061 XS001 COMSUMPTIVE ASS'Y

715G5061R01000004M IR BOARD PCB

KEPFBXX2 KEY BOARD
CN0101 033G8032 4F HR CONNECTOR 4P 1.25
R0105 061G0805102 JF RST CHIPR 1K OHM +-5% 1/8W FENGHUA
R0106 061G0805102 JF RST CHIPR 1K OHM +-5% 1/8W FENGHUA
R0105 061G0805102 JT RST CHIPR 1K OHM +- 5% 1/8W TZAI YUAN
R0106 061G0805102 JT RST CHIPR 1K OHM +- 5% 1/8W TZAI YUAN
R0106 061G0805102 JY RST CHIPR 1K OHM 5% 1/8W YAGEO
R0105 061G0805102 JY RST CHIPR 1K OHM 5% 1/8W YAGEO
R0102 061G0805332 JI RST CHIPR 3.3KOHM +-5% 1/8W 0805
R0104 061G0805332 JI RST CHIPR 3.3KOHM +-5% 1/8W 0805
R0102 061G0805332 JT RST CHIP 3K3 1/8W 5% TZAI YUAN
R0104 061G0805332 JT RST CHIP 3K3 1/8W 5% TZAI YUAN
R0102 061G0805332 JY RST CHIPR 3K3 +-5% 1/8W YAGEO
R0104 061G0805332 JY RST CHIPR 3K3 +-5% 1/8W YAGEO
R0101 061G0805822 JI RST 0805 8.2K 5% 1/8W
R0103 061G0805822 JI RST 0805 8.2K 5% 1/8W
R0101 061G0805822 JT RST CHIPR 8K2 +-5% 1/8W TZAI YUAN
R0103 061G0805822 JT RST CHIPR 8K2 +-5% 1/8W TZAI YUAN
R0103 061G0805822 JY RST CHIPR 8.2KOHM +-5% 1/8W YAGEO
R0101 061G0805822 JY RST CHIPR 8.2KOHM +-5% 1/8W YAGEO
SW0101 077G 607 2 FD CHIP TACT SW BY FORWARD SFKQGMA2125T-PL
SW0102 077G 607 2 FD CHIP TACT SW BY FORWARD SFKQGMA2125T-PL
SW0103 077G 607 2 FD CHIP TACT SW BY FORWARD SFKQGMA2125T-PL
SW0104 077G 607 2 FD CHIP TACT SW BY FORWARD SFKQGMA2125T-PL
SW0105 077G 607 2 FD CHIP TACT SW BY FORWARD SFKQGMA2125T-PL
SW0107 077G 607 2 FD CHIP TACT SW BY FORWARD SFKQGMA2125T-PL
SW0106 077G 607 2 FD CHIP TACT SW BY FORWARD SFKQGMA2125T-PL

715G4350K01000004S KEY BOARD PCB
SW0101 077G 607 2 HC TACT SW 4P 1.5mm 160g TS-4402-1.58B-01
SW0102 077G 607 2 HC TACT SW 4P 1.5mm 160g TS-4402-1.58B-01
SW0103 077G 607 2 HC TACT SW 4P 1.5mm 160g TS-4402-1.58B-01
SW0104 077G 607 2 HC TACT SW 4P 1.5mm 160g TS-4402-1.58B-01
SW0105 077G 607 2 HC TACT SW 4P 1.5mm 160g TS-4402-1.58B-01
SW0106 077G 607 2 HC TACT SW 4P 1.5mm 160g TS-4402-1.58B-01
SW0107 077G 607 2 HC TACT SW 4P 1.5mm 160g TS-4402-1.58B-01

709T4350 XS001 CONSUMPTIVE ASS'Y

P15G8299 1 RIVET_BKT

69

P15T125110200000YF MAINFRAME

P33E0256ABV 1C0100 LENS _IR

P33E0257 1 1C0100 LENS _POWER

P34E0813ADTW1L01BB BEZEL

P34E0814 GM 1L0100 STAND

P34E0819 GM 1L01BA BASE

P52G1801062 INSULATING SHEET

P85T0169101 SHIELD_MAINBOARD SPTE

PLTVCC474UXD1 POWER BOARD

040G 45762412B OTHER LABEL

009G6005 1 GP GND TERMINAL
IC9102 056G 139 3A PC123Y22FZOF SHARP
RV9901 061G 46561 WB VARISTOR 560V 10% 14
NR9902 061G 58159LAW 5A NTCR 1.5R 15% 2.4W SCK101R55LMY502
NR9901 061G 58159LAW 5A NTCR 1.5R 15% 2.4W SCK101R55LMY502
R9130 061G153M47159B SY RST MOF 470R 5% 3W
C9901 063G107M474AUM CAP X2 470NF 20% 305V
FB9908 071G 55906 FERRITE CORE 510R C8B R6H 6x9.2(A)
FB9902 071G 55906 FERRITE CORE 510R C8B R6H 6x9.2(A)
L9901 073G 174192 X LINE FILTER 30MH MIN ET20 0.8A
L9101 073G 253 91 V CHOKE COIL 3.5uH+-10%
L9102 073G 253 91 V CHOKE COIL 3.5uH+-10%
L8102 073G 253214 X CHOKE COIL 47UH 10% ,HF
BD9101 093G 50460 50 BRIDGE GBL08 4A/800V GBL
D8101 093G 60924 DIODE SR510-22 DO-201AD

0Q1G 340 8140 SCREW Q1-SELF TAPING SCREW :Q x8.0
CN8101 311GW200A06ABX WAFER 2.0mm 6P
CN9101 311GW250B13BBX WAFER 2.5mm 13P R/A 35mm 7mm
CN9901 311GWE00A02ABX WAFER 14.0mm 2P R/A WE011-02RVA-S01
C9101 367G215X470PKZ002S EC 47UF 20% 450V 12.5*36 2000 hr 420mA P
C9102 367G215X470PKZ002S EC 47UF 20% 450V 12.5*36 2000 hr 420mA P
T9101 380GL32P115CP0 X'FMR 800uH 10% 20uH EFD30 T020749-8
BD9101 393G0050460A03 BRIDGE GBL408-C 4A 800V GBL 150A

705TXB57082 Q9101 Ass"y
Q9101 057G 667931 MOSFET AOTF8N65 8A 650V TO-220FP

0M1G1730 10120 SCREW 3x10
Q9101 357G0667A11 MOSFET STF6N65K3 5.4A 650V 30W TO-220FP
HS3 Q90G0219 4 HEAT SINK ÐͲÄ/Profile

705TXB84014 F9901 ASS"Y
EF9901 084G 34 10 FUSE CLIP
EF9901 084G 34 14 FUSE -- -- -­F9901 084G 41 3 C FUSE 3.15A 250V, Time Lag Fuse

705TXB93074 D9101/D9102 Ass"y
D9102 093G 60271 MBRF20150CT ITO-220AB
D9101 093G 60931 DIODE MBRF1560CT ITO-220AB
D9102 093G 60946 SCHOTTKY MBRF20150CT C0 20 150 ITO-220AB
D9101 093G1506 2 SCHOTTKY FMW-2156 15A 60V TO-220

0M1G1730 10120 SCREW 3x10
HS1 Q90G0219 5 HEAT SINK ÐͲÄ/Profile
IC9101 056G 379190 AC/DC CONVERTER LD7750RGR SOP-7
IC8501 056G 700 34 LED DRIVER PF7001S SOP-14
Q9103 057G 417 4 PMBS3904/PHILIPS-SMT(04)
Q9102 057G 419913 T TRANSISTOR 2SD1623S-TD-E PCP
Q8101 057G 763958 MOSFET AO4482L 6A 100V SO8

70

R9131 061G0805102 JF RST CHIPR 1K OHM +-5% 1/8W FENGHUA
R9128 061G0805102 JF RST CHIPR 1K OHM +-5% 1/8W FENGHUA
R9121 061G0805102 JI RST 0805 1K 5% 1/8W
R9124 061G0805102 JT RST CHIPR 1K OHM +- 5% 1/8W TZAI YUAN
R8106 061G0805103 JF RST CHIPR 10K OHM +-5% 1/8W FENGHUA
R9111 061G0805103 JF RST CHIPR 10K OHM +-5% 1/8W FENGHUA
R9114 061G0805104 JT RST CHIPR 100KOHM +- 5% 1/8W TZAI YUAN
R8105 061G0805150 JT RST CHIP 15R 1/8W 5% TZAI YUAN
R8121 061G0805150 JT RST CHIP 15R 1/8W 5% TZAI YUAN
R8125 061G0805150 JT RST CHIP 15R 1/8W 5% TZAI YUAN
R8124 061G0805150 JT RST CHIP 15R 1/8W 5% TZAI YUAN
R8123 061G0805150 JT RST CHIP 15R 1/8W 5% TZAI YUAN
R8122 061G0805150 JT RST CHIP 15R 1/8W 5% TZAI YUAN
R8119 061G0805154 JT RST CHIP 150K 1/8W 5% TZAI YUAN
R8111 061G0805183 JT RST CHIP 18K 1/8W 5%
R8102 061G08052003FT RST CHIP 200K 1/8W 1%
R8108 061G0805201 JT RST CHIPR 200OHM +-5% 1/8W TZAI YUAN
R9126 061G08052431FY RST CHIP 2K43 1/8W 1%
R8104 061G0805330 JI RST CHIPR 33 OHM +-5% 1/8W 0805
R9123 061G08053301FY RST CHIP 3K3 1/8W 1%
R9122 061G0805332 JF RST CHIPR 3.3KOHM +-5% 1/8W FENGHUA
R9127 061G0805332 JF RST CHIPR 3.3KOHM +-5% 1/8W FENGHUA
R8117 061G08053601FI RST 0805 3.6K 1% 1/8W
R9110 061G0805470 JF RST CHIPR 47OHM +-5% 1/8W FENGHUA
R9129 061G0805471 JY RST CHIPR 470OHM +-5% 1/8W YAGEO
R8101 061G08055102FI RST 51K OHM 1% 1/8W TA-I
R9125 061G08056802FT RST CHIP R 68K 1/8W 1%
JR903 061G1206000 JF RST CHIPR MAX0R05 1/4W FENGHUA
JR902 061G1206000 JF RST CHIPR MAX0R05 1/4W FENGHUA
JR901 061G1206000 JF RST CHIPR MAX0R05 1/4W FENGHUA
R8103 061G1206100 JI RST 1206 10R 5% 1/4W
R9118 061G1206101 JF RST CHIPR 100 OHM +-5% 1/4W FENGHUA
R9120 061G1206101 JF RST CHIPR 100 OHM +-5% 1/4W FENGHUA
R9119 061G1206101 JF RST CHIPR 100 OHM +-5% 1/4W FENGHUA
R9106 061G1206104 JF RST CHIPR 100KOHM +-5% 1/4W FENGHUA
R9104 061G1206104 JF RST CHIPR 100KOHM +-5% 1/4W FENGHUA
R9105 061G1206104 JF RST CHIPR 100KOHM +-5% 1/4W FENGHUA
R9107 061G1206104 JF RST CHIPR 100KOHM +-5% 1/4W FENGHUA
R8113 061G12061809FT RST 1206 18R 1% 1/4W
R9113 061G1206221 JT RST CHIPR 220 OHM +-5% 1/4W TZAI YUAN
R9116 061G1206470 JT RST CHIPR 47 OHM +-5% 1/4W TZAI YUAN
R9115 061G1206470 JT RST CHIPR 47 OHM +-5% 1/4W TZAI YUAN
R9108 061G1206479 JI RST 4.7 OHM 5% 1/4W TA-I
R8115 061G1206513 JT RST CHIPR 51 KOHM +-5% 1/4W TZAI YUAN
R8114 061G1206513 JT RST CHIPR 51 KOHM +-5% 1/4W TZAI YUAN
R8110 061G1206513 JT RST CHIPR 51 KOHM +-5% 1/4W TZAI YUAN
R9133 061G1206624 JT RST CHIPR 620 KOHM +-5% 1/4W TZAI YUAN
R9134 061G1206624 JT RST CHIPR 620 KOHM +-5% 1/4W TZAI YUAN
R9132 061G1206624 JT RST CHIPR 620 KOHM +-5% 1/4W TZAI YUAN
R9102 061G1206682 JT RST CHIPR 6.8 KOHM +-5% 1/4W TZAI YUAN
R9101 061G1206682 JT RST CHIPR 6.8 KOHM +-5% 1/4W TZAI YUAN
R9103 061G1206682 JT RST CHIPR 6.8 KOHM +-5% 1/4W TZAI YUAN
C9120 065G080510231J F CAP 0805 1NF 5% 50V NPO
C8110 065G080510231J F CAP 0805 1NF 5% 50V NPO

71

C8108 065G080510332K Y CAP CHIP 0805 10N 50V X7R +/-10%
C8114 065G080510332K Y CAP CHIP 0805 10N 50V X7R +/-10%
C9118 065G080510432K F CAP CHIP 0805 0.1UF K 50V X7R
C9112 065G080510432K F CAP CHIP 0805 0.1UF K 50V X7R
C9119 065G080510432K F CAP CHIP 0805 0.1UF K 50V X7R
C8109 065G080510432K F CAP CHIP 0805 0.1UF K 50V X7R
C9114 065G080510432K F CAP CHIP 0805 0.1UF K 50V X7R
C9115 065G080510432K F CAP CHIP 0805 0.1UF K 50V X7R
C9104 065G080510432K F CAP CHIP 0805 0.1UF K 50V X7R
C8104 065G080510432K F CAP CHIP 0805 0.1UF K 50V X7R
C8105 065G080510432K F CAP CHIP 0805 0.1UF K 50V X7R
C9110 065G080510432K F CAP CHIP 0805 0.1UF K 50V X7R
C8103 065G080510532K A CAP 0805 1UF 10% 50V X7R
C8103 065G080510532K M CAP 0805 1UF 10% 50V X7R
C9124 065G080522332K Y CAP CHIP 0805 22N 50V X7R +/-10%
C9106 065G080547131J Y CAP CHIP 0805 470P 50V NPO +/-5%
C9117 065G080547432K F 0805 0.47UF K 50V X7R
C8107 065G120610272K Y CAP 1206 1NF 10% 500V X7R
C9108 065G120610272K Y CAP 1206 1NF 10% 500V X7R
C9107 065G120610272K Y CAP 1206 1NF 10% 500V X7R
D8106 093G 64 33 SWITCHING BAV99 0.2A 85V SOT-23
D8105 093G 64 33 SWITCHING BAV99 0.2A 85V SOT-23
D8104 093G 64 33 SWITCHING BAV99 0.2A 85V SOT-23
D8103 093G 64 33 SWITCHING BAV99 0.2A 85V SOT-23
D8102 093G 60S 15 T SCHOTTKY RB160M 60 TR 1A 60V SOD-123
D8102 393G060S50000T00HF HF SS1060FL_R1_00001 1A 60V SOD123FL
CN9901 006G 31500 EYELET
L9901 006G 31502 EYELET
IC9103 056G 158 10 T DC/DC AS431AZTR-E1 150MA 40V TO-92
Q8102 057G 417513 T TRA 2N3904 TO-92
Q8104 057G 417513 T TRA 2N3904 TO-92
Q8103 057G 417513 T TRA 2N3904 TO-92
Q8106 057G 417513 T TRA 2N3904 TO-92
Q8107 057G 417513 T TRA 2N3904 TO-92
Q8105 057G 417513 T TRA 2N3904 TO-92
R8107 061G 1SJ10852T SY RST WD 0.1R 5% 1W
R8116 061G 20051352T TZ RST MF 51K 1% 1/4W
R8120 061G 60200052T TZ RST MAX 0R05 1/6W
R8112 061G 60200052T TZ RST MAX 0R05 1/6W
R8118 061G 60210552T TZ RST CFR 1M 1/6W 5%
R9112 061G152M43852T SY RST MOFR 0.43 OHM +-5% 2WS FUTABA
C9126 065G 1K10193T CAP CER 100PF 10% 1KV R
C9126 065G 1K1019ST CAP CER 100PF 10% 1KV R
C8106 065G 1K10293T CAP CER 1NF 10% 1KV R
C8106 065G 1K1029ST CAP CER 1NF 10% 1KV R
C9907 065G306K10123R CAP Y1 100PF 10% 250V Y5P
C9906 065G306K10123R CAP Y1 100PF 10% 250V Y5P
C9906 065G306K1012SR CAP Y1 100PF 10% 250V Y5P
C9907 065G306K1012SR CAP Y1 100PF 10% 250V Y5P
C9904 065G306K47123R CAP Y1 470PF 10% 250V Y5P
C9902 065G306K47123R CAP Y1 470PF 10% 250V Y5P
C9902 065G306K4712SR CAP Y1 470PF 10% 250V Y5P
C9904 065G306K4712SR CAP Y1 470PF 10% 250V Y5P
C9905 065G306M10233R CAP Y1 1NF 20% 250V Y5U

72

C9905 065G306M1023SR CAP Y1 1NF 20% 250V Y5U
C9109 067G 2043313LT CAP CS 330UF 20% 16V
C9105 067G 3154707KT EC 47UF 20% 50V ER1H470MPN1007RU
C8113 067G 5154709HT EC 47UF 20% 100V 10*12
C8102 067G 5154709HT EC 47UF 20% 100V 10*12
C9123 067G 5154714HT EC 470UF 20% 25V 10*12
C9113 067G 5154714HT EC 470UF 20% 25V 10*12
C9122 067G 5154714HT EC 470UF 20% 25V 10*12
C8101 067G 5154714HT EC 470UF 20% 25V 10*12
C9111 067G 5154714KT EC 470UF 20% 25V EV1E471MPN1012RSU
FB9901 071G 55 26 H BEAD 3.5*6.0*0.8 127R 25% BF-I35060R-796
FB9906 071G 55 26 H BEAD 3.5*6.0*0.8 127R 25% BF-I35060R-796
FB9907 071G 55 26 H BEAD 3.5*6.0*0.8 127R 25% BF-I35060R-796
FB9904 071G 55 29 FERRITE BEAD
ZD9101 093G 3958352T ZENER GDZJ13B BY PANJIT
ZD9102 093G 3958752T ZENER GDZJ22B 22V 0.5W DO-35
ZD9103 093G 3959652T GDZJ5.6B
D9103 093G 6026T52T CTIFIER DIODE FR107
D9105 093G 6026T52T CTIFIER DIODE FR107
D9107 093G 6451652T 1N4148
D9106 093G 6451652T 1N4148
J909 095G 90 23 JUMP WIRE - ­J910 095G 90 23 JUMP WIRE - ­J913 095G 90 23 JUMP WIRE - ­J923 095G 90 23 JUMP WIRE - ­J924 095G 90 23 JUMP WIRE - ­J927 095G 90 23 JUMP WIRE - ­J912 095G 90 23 JUMP WIRE - ­J915 095G 90 23 JUMP WIRE - ­J907 095G 90 23 JUMP WIRE - ­J921 095G 90 23 JUMP WIRE - ­J928 095G 90 23 JUMP WIRE - ­FB9905 095G 90 23 JUMP WIRE - ­J922 095G 90 23 JUMP WIRE - ­J918 095G 90 23 JUMP WIRE - ­J916 095G 90 23 JUMP WIRE - ­J919 095G 90 23 JUMP WIRE - ­J929 095G 90 23 JUMP WIRE - ­J926 095G 90 23 JUMP WIRE - ­J914 095G 90 23 JUMP WIRE - ­J903 095G 90 23 JUMP WIRE - ­J908 095G 90 23 JUMP WIRE - ­J917 095G 90 23 JUMP WIRE - ­J920 095G 90 23 JUMP WIRE - ­J904 095G 90 23 JUMP WIRE - ­J925 095G 90 23 JUMP WIRE - ­J930 095G 90 23 JUMP WIRE - ­SG9902 362G0010501MIT SPARK GAP 500V -20/+30%
SG9901 362G0010501MIT SPARK GAP 500V -20/+30%
C9125 363G213K2224TA CAP DMPE 2.2nF 10% 630V RSBPC1220SH00K
C9103 363G213K2224TA CAP DMPE 2.2nF 10% 630V RSBPC1220SH00K
E715 715G5309P01001002S POWER BOARD PCB
HS4 X85T8026101 SHIELD_IC

Q11G701017000L00ZL PCB-SUPPORT PA66 YES 94V-V0

73

Q11T5005 1 WIRE SADDLE

Q12G6082 3 FOOT PAD

Q36T 600 31 7

Q36T 600 35 3 GP NONWOVEN FABRIC

Q36T 600 49 6 NON-WOVEN FABRIC

Q40G000200132B OTHER LABEL for Energy-saving products

Q45G 99626 35 PE BAG

Q45G99010TV03700HW PROTECT BAG

Q50G 4 10 TIE (Y1900221)

Q50G 500 TV005 CABLE TIE

Q52G 1185 99 BIG CARTON TAPE FOR AOC 72MM

Q52G1501150523 W INSULATING PLATE

Q52G18010TV0500AHB INSULATING SHEET

X15T8185202 BKT_HOLDER

X40G0002615A04 CEL LABEL --1.9

X44GCA09101 CUSHION-T EPS

X44GCA09201 CUSHION-B EPS

X44GCA0961502B ARTWORK CARTON CITA T2264WM

092GB1JX1A3EGC BATTERY 1.5V LR03 AAA£¨LR03£© alkali

0Q1G 940 16 47 CR3 SCREW 4x16

317GARFM001CHH RF MODULE CBIP-VII

Q45G8801 TV012 P.E. BAGx120x80x0.04

X41G22MV61508C MANUAL --CITA T2264WM

X41G78DV61509A WARRANTY CARD

040G 58162435A MANUAL P/N LABEL

X40G0001624 2A Label for screw pe bag

X40G000162407A CARTON LABEL

X40G000162413A CARTON LABEL

X40G022061513A RATING LABEL --T2264WM

74
