TPV 全球客户服务

维 修 通 报

From:

Check: 魏吓凤

To: CHINA
Date: Dec.- 29- 06 Approve: 高志远

通报号：JSTB20061169A01 品牌名：CITA, TOPVIEW

客户型号：196S+、T193

TPVDW 型号：T96HM4MDAZT4NE, T96HM4HDAVACNE, T982KH4HD4ACNPE

相关零件： Power board, C206, R204, U601 (MCU), F/W

变更原因：亮度调低时出现横向水波纹干扰。

不良分析：Power board 与panel不匹配。

厂内导入时间: 2006-10-18 (T982KH4HD4ACNPE)

2006-12-14 (T96HM4HDAVACNE, T96HM4MDAZT4NE)

出货资讯：

客户 对外机种名 对内机种名 数量 销售地区

TOPVIEW T193 T96HM4MDAZT4NE 300 台 内销

林燕燕

CITA 196S+ T96HM4HDAVACNE 1000 台 内销

CITA 196S+ T982KH4HD4ACNPE 24627 台 内销

实施范围：符合以下条件的上述机器

1. 客户有此类抱怨。

2. 序列号符合以下范围

机种 序列号范围

T96HM4HDAVACNE 8806AHA001680 之前

T96HM4MDAZT4NE 85869HA000300 之前

T982KH4HD4ACNPE 3996AHA082096 之前

维修说明:

各维修站维修到上述范围内的机器时，若客户有此不良抱怨，请按以下步骤 进行维修：

1. 更换 Power board

1

变更前

变更后

料号 板号 料号 板号

PWPC1942HSEEP 715G1349-2-IO PWPC942HE2H 715G1349-3-IO

2. 去掉主板上的 C206，并将 R204（料号为 61L0603103）变更为磁珠（料号为 71G 59B121）。

升级软体版本

3.

A) 针对 T982KH4HD4ACNPE：

更换 U601 (MCU)

2006-08-01

之前生产

更换后料号：56G1125137 X，工程图号：LA3M4W9HNH7

2006-08-01 ~
2006-10-18
之间生产

1. 升级软体，更新后版本为：

AOC_TSU16AK_HSDME13A_SRGB_NA_PWM_V0.02_isp919.hex

2. 烧录完毕后，在 OSD 中执行 Reset 动作。

B) 针对 T96HM4HDAVACNE、T96HM4MDAZT4NE，按下表升级软体版本，烧录完毕后在

OSD

中执行

Reset

动作

涉及机种 待烧录软体

T96HM4MDAZT4NE NB_TSU16AK_HSDME13A_SRGB_NA_PWM_V0.01_isp919.hex

T96HM4HDAVACNE AOC_TSU16AK_HSDME13A_SRGB_NA_PWM_V0.02_isp919.hex

附件： 待烧录软体 烧录软件 SOP

FirmWare.zip

"Winbond

IspWriter_105.zip"

SOP.pdf

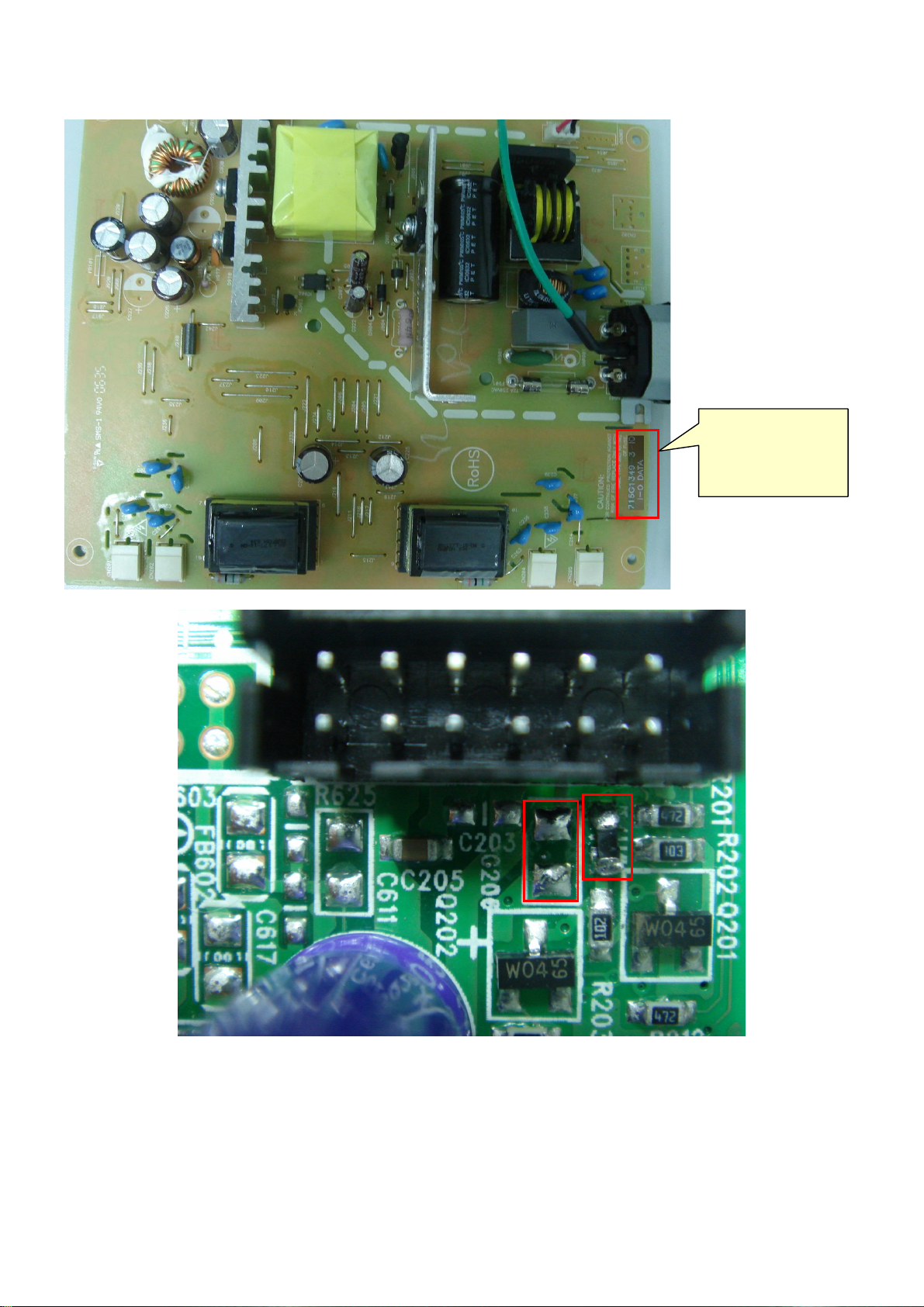

4. 维修指导图片

产品生产日期识别：
产品序列号第4位表示生产年
份，第 5 位表示生产月份（10、
11、12 月分别用 A、B、C 表
示）。

如产品序列号为

39969HA074656

表示该机器是

2006 年 9 月生产。

2
