AOC T16 Service Manual

15.6" LCD Color Monitor AOC T16
Service
Service
Service
Horizontal Frequency
30-60 kHz
Table of Contents
Description
Page Description Page
SAFETY NOTICE
ANY PERSON ATTEMPTING TO SERVICE THIS CHASSIS MUST FAMILIARIZE HIMSELF WITH THE CHASSIS
AND BE AWARE OF THE NECESSARY SAFETY PRECAUTIONS TO BE USED WHEN SERVICING
ELECTRONIC EQUIPMENT CONTAINING HIGH VOLTAGES.
Table of Contents.......……..............................……........1
Revision List.…........................................…………........2
Important Safety Notice.……............................……......3
1.Monitor Specification..............................………..........4
2.LCD Monitor Description……………………………......5
3.Operation Instruction…………...............……..............6
3.1.General Instructions...........................…...................6
3.2.Control Button…………….…..............……...............6
3.3.OSD Menu…………….…...........................…...........8
4.Input/Output Specification............……………............10
4.1.Input Signal Connector............………….................10
4.2.Factory Preset Display Modes…….........................10
4.3.Panel Specification.....………...…………................11
5.Block Diagram…….....................………….................13
5.1.Main Board…….…………...………………....….......13
5.2.Power Board……………..……………...….......14
6.Schematic……………........................................15
6.1.Main Board………...........................................15
6.2.Power Board...…….........................................20
6.3.Key Board...…….............................................21
7.PCB Layout..………….......................................22
7.1.Main Board………...........................................22

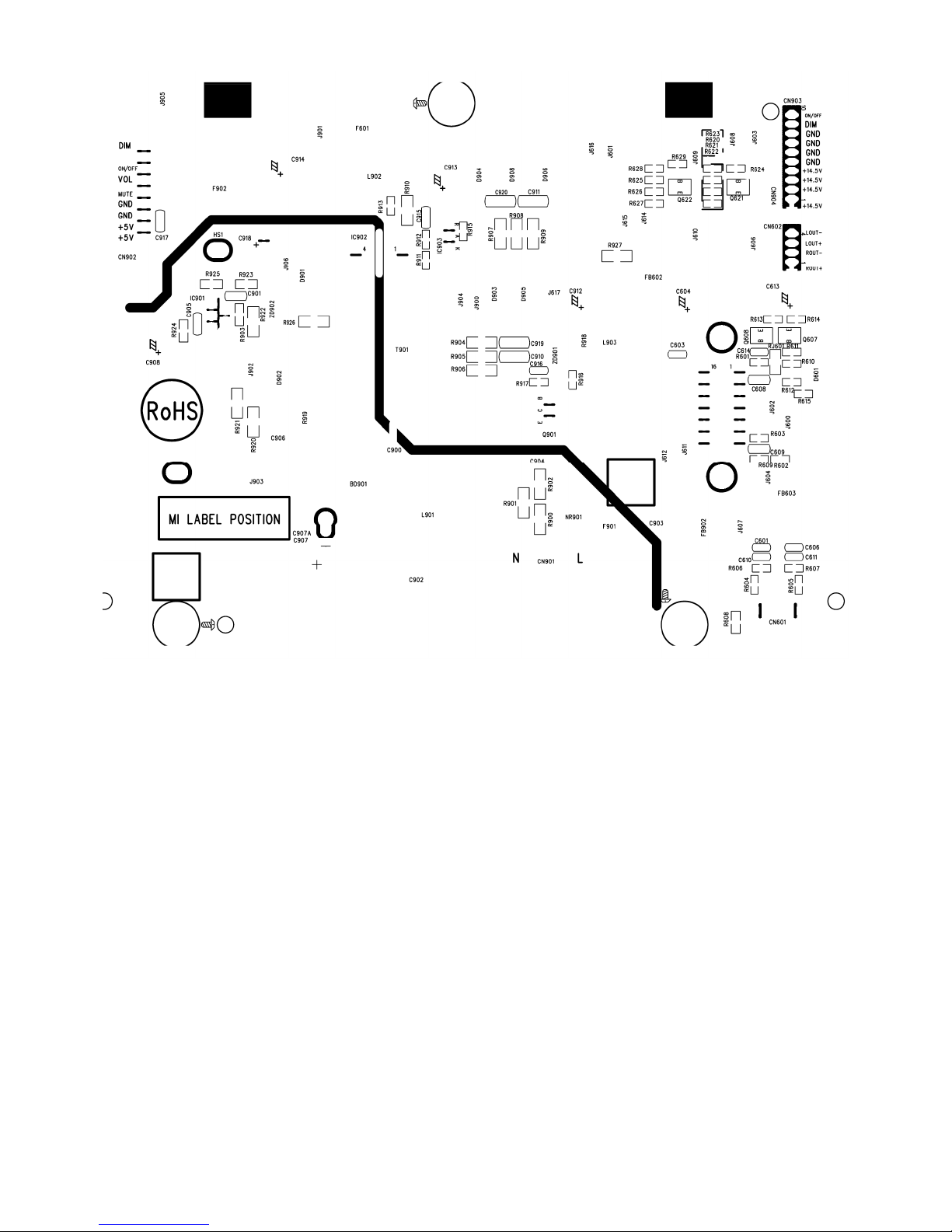

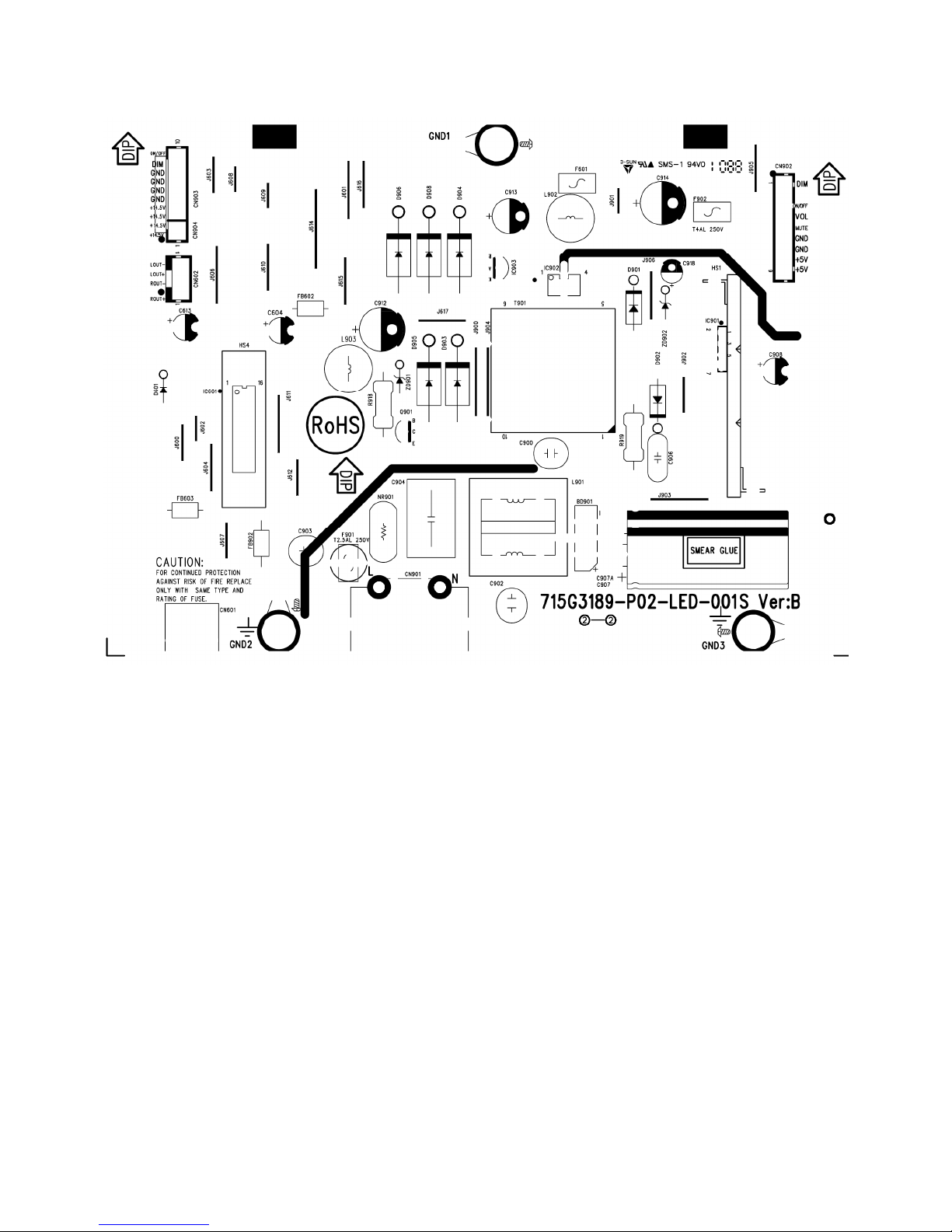

7.2.Power Board…...............................................26
7.3.Key Board…………….....................................28
8.Maintainability……….........................................29
8.1.Equipments and Tools Requirement...............29
8.2.Trouble Shooting…………..............................30
9.White-Balance, Luminance Adjustment.............34
10.Monitor Exploded View………..…….…............36
11.BOM List…………………………………............38
CAUTION: USE A SEPARATE ISOLATION TRANSFOMER FOR THIS UNIT WHEN SERVICING
2
Revision List
Version Release Date Revision History TPV Model Name
A00 Aug.9,2011 Initial release T6BMN32EW11UNN
A01 Dec.5,2011 Add new model T6BAN32EW11UNN
3
Important Safety Notice
Proper service and repair is important to the safe, reliable operation of all AOC Company Equipment. The service
procedures recommended by AOC and described in this service manual are effective methods of performing service
operations. Some of these service operations require the use of tools specially designed for the purpose. The
special tools should be used when and as recommended.
It is important to note that this manual contains various CAUTIONS and NOTICES which should be carefully read in
order to minimize the risk of personal injury to service personnel. The possibility exists that improper service
methods may damage the equipment. It is also important to understand that these CAUTIONS and NOTICES ARE
NOT EXHAUSTIVE. AOC could not possibly know, evaluate and advise the service trade of all conceivable ways in
which service might be done or of the possible hazardous consequences of each way. Consequently, AOC has not
undertaken any such broad evaluation. Accordingly, a servicer who uses a service procedure or tool which is not
recommended by AOC must first satisfy himself thoroughly that neither his safety nor the safe operation of the
equipment will be jeopardized by the service method selected.
Hereafter throughout this manual, AOC Company will be referred to as AOC.
WARNING
Use of substitute replacement parts, which do not have the same, specified safety characteristics may create shock,
fire, or other hazards.
Under no circumstances should the original design be modified or altered without written permission from AOC.
AOC assumes no liability, express or implied, arising out of any unauthorized modification of design.
Servicer assumes all liability.
FOR PRODUCTS CONTAINING LASER:
DANGER-Invisible laser radiation when open AVOID DIRECT EXPOSURE TO BEAM.
CAUTION-Use of controls or adjustments or performance of procedures other than those specified herein may
result in hazardous radiation exposure.
CAUTION -The use of optical instruments with this product will increase eye hazard.
TO ENSURE THE CONTINUED RELIABILITY OF THIS PRODUCT, USE ONLY ORIGINAL MANUFACTURER'S
REPLACEMENT PARTS, WHICH ARE LISTED WITH THEIR PART NUMBERS IN THE PARTS LIST SECTION OF
THIS SERVICE MANUAL.
Take care during handling the LCD module with backlight unit
-Must mount the module using mounting holes arranged in four corners.
-Do not press on the panel, edge of the frame strongly or electric shock as this will result in damage to the screen.
-Do not scratch or press on the panel with any sharp objects, such as pencil or pen as this may result in damage to
the panel.
-Protect the module from the ESD as it may damage the electronic circuit (C-MOS).
-Make certain that treatment person’s body is grounded through wristband.
-Do not leave the module in high temperature and in areas of high humidity for a long time.
-Avoid contact with water as it may a short circuit within the module.
-If the surface of panel becomes dirty, please wipe it off with a soft material. (Cleaning with a dirty or rough cloth may
damage the panel.)
4
1. Monitor Specifications
Driving system TFT Color LCD
LCD Panel
Size 395mm
Pixel pitch 0.252mm( H )x 0.252mm( V )
Video R,G,B Analog Interface
Input
Separate Sync. H/V TTL
H-Frequency 30kHz – 60kHz
V-Frequency 60Hz
Display Colors
16.7M Colors
Dot Clock
85.5MHz(typ)
Max. Resolution
1366x 768@60HZ
Plug & Play
VESA DDC2B
TM
Power consumption
ON Mode ≤18W
OFF Mode ≤1W
Input Connector
D-Sub 15pin
Input Video Signal
Analog:0.7Vp-p(standard), 75 OHM, Positive
Maximum Screen Size
Horizontal :344.3mm Vertical :193.5mm
Power Source
100-240VAC,50/60Hz
Environmental Considerations
Operating Temp: 0° to 40°C Storage Temp.: -20° to 60°C Operating Humidity: 10% to 85%
Weight (N. W.)
1.7kg
Dimensions
373.0 (W) x 301.2 (H) x 139.6(D)mm
Switch
Auto Adjust Key / Exit
-/ECO
+/Image Ratio
MENU / ENTER
Power Button
External Controls:
Functions
Contrast
Brightness
ECO
DCR
Focus
Clock
Image Ratio
OSD location & Time
Language
Warm
Normal
Cool
sRGB
User Color temperature
DDC/CI
Information
Reset
Exit
Regulatory Compliance FCC,CE
5
2. LCD Monitor Description
The LCD monitor will contain a main board, a power board and a key board which house the flat panel control logic,
brightness control logic and DDC.
The power board will provide AC to DC Inverter voltage to drive the backlight of panel and the main board chips
each voltage.
Monitor Block Diagram
Video signal, DDC
Adapter Board
Flat Panel and
LED backlight
Main Board
RS232 Connector
For white balance
adjustment in
factory mode
HOST Computer
LED Drive.
AC-IN
100V~240V
Key board
6
3. Operating Instructions
3.1 General Instructions
Press the power button to turn the monitor on or off. The other control buttons are located at front panel of the
monitor. By changing these settings, the picture can be adjusted to your personal preferences.
The power cord should be connected.
Connect the Signal cable from the monitor to the VGA card.
Press the power button to turn on the monitor position. The power indicator will light up.
3.2 Control Buttons
1. Auto Config / Exit
2. -/ ECO
3. +/ Image Ratio
4. MENU / ENTER
5. Power Button
FRONT PANEL CONTROL
Power Button /Power Indicator:
Press this button to switch ON/OFF of monitor’s power.
Blue Power On mode.
Orange — Power saving mode.
MENU / ENTER:
Active OSD menu or function adjust confirm or Exit OSD menu when in volume OSD status.
- /ECO:
Activates the ECO control when the OSD is OFF or navigate through adjustment icons when OSD is ON or adjust
a function when function is activated.
7
+ /Image Ratio:
Activates the Imagic Ratio control when the OSD is OFF or navigate through adjustment icons when OSD is ON
or adjust a function when function is activated.
Auto Adjust button / Exit:
1. When OSD menu is in active status, this button will act as EXIT-KEY (EXIT OSD menu).
2. When OSD menu is in off status, press this button to activate the Auto Adjustment function.
The Auto Adjustment function is used to optimize the HPos, VPos, Clock and Focus.
OSD Lock Function:
To lock the OSD, press and hold the MENU button while the monitor is off and then press power button to turn the
monitor on. To un-lock the OSD - press and hold the MENU button while the monitor is off and then press power
button to turn the monitor on.
NOTES:
Do not install the monitor in a location near heat sources such as radiators or air dusts, or in a place subject to
direct sunlight, or excessive dust or mechanical vibration or shock.
Save the original shipping box and packing materials, as they will come in handy if you ever have to ship your
monitor.
For maximum protection, repackage your monitor as it was originally packed at the factory.
To maintain the cleanness of your LCD display, wipe it periodically with clean and soft cloth. The screen may be
damaged by any liquid splash.
To keep the monitor looking new, periodically clean it with a soft cloth. Stubborn stains may be removed with a
cloth lightly dampened with a mild detergent solution. Never use strong solvents such as thinner, benzene, or
abrasive cleaners, since these will damage the cabinet. As a safety precaution, always unplug the monitor before
cleaning it.
8
3.3 OSD Menu
1. Press the MENU-button to activate the OSD window.
2. Press + or - to navigate through the functions. Once the desired function is highlighted, press the MENU-button
to activate it. If the function selected has a sub-menu, press + or - again to navigate through the sub-menu
functions. Once the desired function is highlighted, press MENU-button to activate it.
3. Press + or - to change the settings of the selected function.
4. To exit and save, select the exit function. If you want to adjust any other function, repeat steps 2-3.
The OSD Message
ADJUSTING THE PICTURE
The descriptions for function control
Main Menu Item Main Menu Icon Sub Menu Item Sub Menu Description
Luminance
Brightness Backlight Adjustment
Contrast Contrast from Digital-register.
Eco
Standard Standard Mode
Text Text Mode
Internet Internet Mode
Game Game Mode
Movie Movie Mode
Sports Sports Mode
DCR
Off Disable dynamic contrast ratio
On Enable dynamic contrast ratio
Image Setup
Clock
Adjust Picture Clock to reduce Vertical-Line
noise.
Focus
Adjust Picture Phase to reduce Horizontal-Line
noise
H.Position Adjust the horizontal position of the picture.
V.Position Adjust the vertical position of the picture.
Image Ratio Full/4:3
9
Main Menu Item Main Menu Icon Sub Menu Item Sub Menu Description
Color Temp.
Warm Recall Warm Color Temperature from EEPROM.
Normal Recall Normal Color Temperature from EEPROM.
Cool Recall Cool Color Temperature from EEPROM.
sRGB Recall SRGB Color Temperature from EEPROM.
User
User-B Blue Gain from Digital-register
User-G Green Gain Digital-register.
User-R Red Gain from Digital-register
Color Boost
Full Enhance on or off Disable or Enable Full Enhance Mode
Nature Skin on or off Disable or Enable Nature Skin Mode
Green Field on or off Disable or Enable Green Field Mode
Sky-blue on or off Disable or Enable Sky-blue Mode
AutoDetect on or off Disable or Enable AutoDetect Mode
Demo on or off Disable or Enable Demo
Main Menu Item Main Menu Icon Sub Menu Item Sub Menu Description
Picture Boost
Frame Size Adjust Frame Size
Brightness Adjust Frame Brightness
Contrast Adjust Frame Contrast
H.Position Adjust the horizontal position of Frame
V.Position Adjust the vertical position of Frame
Bright Frame on or off Disable or Enable Bright Frame
OSD Setup
H.Position Adjust the horizontal position of OSD
V.Position Adjust the vertical position of OSD
Timeout Adjust the OSD Timeout
Language Select the OSD language
Extra
DDC/CI Turn ON/OFF DDC/CI Support
Reset Reset the menu to default
Information
Show the information of the main image and
sub-image source
10
4. Input/Output Specification
4.1 Input Signal Connector
15
6
10
11 15
PIN NO. Description PIN NO. Description
1. Red 9. +5V
2. Green 10. Ground
3. Blue 11. Ground
4. Ground 12. DDC-Serial Data
5. VGA-CON 13. H-Sync
6. R-Ground 14. V-Sync
7. G-Ground 15. DDC-Serial Clock
8. B-Ground
4.2 Factory Preset Display Modes
Standard Resolution Horizontal Frequency (kHz) Vertical Frequancy (Hz)
VGA
720 x 400 31.47 70.0
640 × 480 31.47 60.0
WXGA
1360 × 768 47.712 60.0
1366 × 768 47.712 60.0
XGA 1024 × 768 48.363 60.0
XGA 800 × 600 37.879 60.0
11
4.3 Panel Specification
4.3.1 General Features
N156B6-L0B is a 15.6 (15.547 diagonal) TFT Liquid Crystal Display module with LED Backlight unit and 40 pins
LVDS interface. This module supports 1366 x 768 HD mode and can display 262,144 colors. The optimum viewing
angle is at 6 o’clock direction.
4.3.2 Display Characteristics
4.3.3 Electrical Characteristics
1. TFT LCD MODULE
2. BACKLIGHT UNIT
12
4.3.4 Optical Characteristics
1. TEST CONDITIONS
2. OPTICAL SPECIFICATIONS
13
5. Block Diagram
5.1 Main Board
Panel Interface
(CN409)
Key Control Interface
(CN402)
Flash Memory
Pm25LD020C-SCE
(U402)
Crystal
12MHZ
(X401)
Scaler NT68620FG/B
(Include MCU, ADC, OSD)
(U401)
D-Sub Connector
(CN101)
RGB
H sync
V sync
DDC1_SCL
DDC1_SD
A
EEPROM
CAT24C02WI
(U101)
14
5.2 Power Board
EMI filter
Start Resistor
(R920,R921,R922)
PWM Control
(IC901)
Transformer
AC input
14.5V
Bridge Rectifier and Filter
Feedback
Circuit
Rectifier diodes
Photo coupler
(IC902)
5V
15
6. Schematic
6.1 Main Board
715G4870M01000004L
VGA_5V
U101
CAT24C02WI -GT3
1 2 3 45
6
7
8
A0 A1 A2
VSSSDA
SCL
WP
VCC
C182
22pF 50V
R0-
BIN0-
CN101 D-SUB 15P
1
6
2
7
3
8
4
9
5
11
12
13
14
15
10
17 16
DDCSCL1
SOG_DET 5
GIN0-
R101 100R 1/16W 5%
R114 4K7 1/16 W 5%
C108 47N16V
+5V
C102 47N16V
C114
10N 50V
R126
2K2 1/16W 5%
U103
AZC399-04S
1 2 3 4
5
6
I/O1 GND I/O2 I/ O3
VDD
I/O4
C113
10N 50V
VGA_5V
ESD_VGA
R108 100R 1/16W 5%
G0- 5
R102 100R 1/16W 5%
BIN0
C101
220N16V
R118 0R05 1/16W
R109 0R05 1/16W
RIN0-
DET_VGA
VSIN0
DDCSD A_A
DDCSDA_A
R106 100R 1/16W 5%
ESD_VGA
C109
5PF 50V
R113 100R 1/16W 5%
B
B
15Wednesday , April 27, 2011
715G4870-M0C-000-0040-2D-SUB I/O
715G4870-M0C-000-0040-1-110321
OEM MODEL Size
Rev
Date
Sheet
of
TPV MOD EL
PCB NAME
称爹
T P V ( Top Victory Electronics Co . , Lt d. )
Key Component
絬 隔 瓜 絪 腹
ZD101 RLZ5.6B
HSIN0
BIN0-
GIN0
BIN0
C103
5PF 50V
VSIN0
R0- 5
R142
470R 1/16W 5%
VGA_5V
C110 47N16V
HSIN0
RIN0
C104 47N16V
DDCSCL_A
B0-
HSIN0
RIN0
C111
NC/22pF 50V
DDCSCL15
+5V4,5,7
VSIN0
R115 4K7 1/16 W 5%
R116 22K 1/16 W 5%
R122 0R 05 1/10W
DDCSDA_A
C106
5PF 50V
DDCSCL1
B0+ 5
BIN0
R107
75R 1/16W 1%
GIN0
DDCSCL_A
R112
75R 1/16W 1%
R124 100R 1/16W 5%
R105 100R 1/16W 5%
R104 0R05 1/16W
B0+
C105 47N16V
EDID_ WP
R0+ 5
RIN0-
RIN0
G0-
EDID_W P5
HSIN0
C107 47N16V
DDCSCL_A DET_VGA
R119 100R 1/16W 5%
AHS0 5
RIN0
R103 0R05 1/16W
VGA_5V
C112
NC/22pF 50V
CN103
NC/DB15
1
6
2
7
3
8
4
9
5
11
12
13
14
15
10
17 16
R110 0R05 1/16W
DDCSDA1
DDCSD A15
U102
AZC399-04S
1 2 3 4
5
6
I/O1 GND I/O2 I/O3
VDD
I/O4
D101 BAV70
3
1
2
R117 0R05 1/16W
GIN0
DDCSDA1
GIN0-
GIN0-
R125
2K2 1/16W 5%
C181
22pF 50V
AVS0 5
ESD_VGA
R0+
VSIN0
BIN0-
R120
75R 1/16W 1%
RIN0-
VGA_CABLE_DET
R121 100R 1/16W 5%
G0+ 5
R123 100R 1/16W 5%
GIN0
B0- 5
C120 1N50V
DET_VGA
VGA_CABLE_DET 5
G0+
BIN0
R111 100R 1/16W 5%
16
R131 NC/4K7 1/16W 5%
R140 NC/10R 1/16W 5%
U106
NC/AZC399-04S
1 2 3 4
5
6
I/O1 GND I/O2 I/O3
VDD
I/O4
DCLK-
HPD
C119
NC/10N 50V
R129 NC/100R 1/ 16W 5%
DVI_CABLE_DET 5
DET_DVI DVI5V
ESD_DVI
R128 NC/100R 1/ 16W 5%
C115
NC/10N 50V
RX0+ 5
DDCSCL2 5
R130 NC/10K 1/16W 5%
DDCSDA2 5
ESD_DVI
DAT0-
EDID_WP 5
R137 NC/10R 1/16W 5%
RX0- 5
U105
NC/CAT24C02WI-GT3
1 2 3 45
6
7
8
A0 A1 A2
VSSSDA
SCL
WP
VCC
+5V3,5,7
R141 NC/10R 1/16W 5%
ZD102
NC/RLZ5.6B
R134 NC/10R 1/16W 5%
DVI5V
R135 NC/10R 1/16W 5%
C118
NC/10N 50V
Q101NC
DCLK+
ESD_DVI
DVI5V
RX2+ 5
RXC+ 5
CN102
NC/JACK
1
2
3
4
5
6 7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23 24
26
25
DAT2-
DAT2+
2/4shield
DAT4-
DAT4+
DDC SCL
DDC SDA
VSYN C
DAT1-
DAT1+
1/3shield
DAT3-
DAT3+
+5V
SYNC GND
HPD
DAT0-
DAT0+
0/5shield
DAT5-
DAT5+
clk shield
clk+
clk-
GND
GND
DVI_HPD 5
SCL_DVI
DAT1+
DAT0+
R133 NC/22K 1/16W 5%
DAT1-
C117
NC/10N 50V
ESD_DVI
C116
NC/220N16V
DDC_WP
R127 NC/100R 1/16W 5%
R139 NC/10R 1/16W 5%
DAT2+
D102 NC/BAV70
3
1
2
U104
NC/AZ C399-04S
1 2 3 4
5
6
I/O1 GND I/O2 I/O3
VDD
I/O4
RXC- 5
B
B
25Wednesday , April 27, 2011
715G4870-M0C-000-0040-1DVI
715G4870-M0C-000-0040-1-110321
OEM MOD EL Size
Rev
Date
Sheet
of
TPV MODEL
PCB NAME
称爹
T P V ( Top Vict ory Electronics Co . , Ltd. )
Key Component
絬 隔 瓜 絪 腹
+5V
DAT2-
R138 NC/10R 1/16W 5%
RX1- 5
SDA_DVI
U107
NC/AZ C399-04S
1 2 3 4
5
6
I/O1 GND I/O2 I/O3
VDD
I/O4
ESD_DVI
R132 NC/4K7 1/16W 5%
R136 NC/10R 1/16W 5%
ESD_DVI
RX1+ 5
RX2- 5
17
B0+
PA5*
P35*
Audio_EN
C424
10N 50V
SOG_DET3
VCC3.3
PB3
R447 NC/100R 1/16W 5%
AVCC
VCC1.8
SPI_SO
U402
Pm25LD020C-SCE
1
2
3 4
8 7
6 5
CE#
SO
WP# GND
VDD HOLD#
SCK
SI
RX2+
PB9
RESETB
Q402 LMBT3906LT1G
C411 MLVS0402M04
1 2
DVDD
OSC_VDD
G0-
RX2-
RXC+4
PWMC*
R406 0R05 1/16 W
LPD_IN1*
PB4
C415
10N 50V
CN401 NC/8PIN
2 4 6 8
1 3 5 7
DDCSDA13
R440 NC/0R05 1/16W
VCC3.3
LVB0M
PA3*
R403 NC /2K2 1/16W 5%
R457
NC/0R05 1/10W
DDCSCL24
ADC2
R417 560OHM +-5% 1/10W
DVDD
TP2
P_SCL
PA3*
R486 NC
VGA_CABLE_DET3
G0+
LED_1
DVI_CABLE_DET4
LVBCKP
+5V
RX0+
POWER
PB4
C404
4.7UF 10V
C0805
R410
0R05 1/16W
C410 MLVS0402M04
1 2
RXC-4
PA1*
LED_A
FB405 300OHM
SPI_SI
R484
NC/4K7 1/16W 5%
C416
4.7UF 10V
C0805
PA5*
CABLE_DET
CVDD
LVB2P
DDCSDA2
LVB1P
TP4
TP-R-0.75
C426 22pF 50V
R483
NC/4K7 1/16W 5%
KEY2
C402 10N 50V
R0-
MSDA
VCC3.3
R452 NC
RX1+4
U403 NC/M24C16
1 2 3 45
6
7
8
A0 A1 A2
GNDSDA
SCL
WP
VCC
ADC1
ADC_VAA
LVB1M
P34*
LED_G
PB3
R424 1K 1/16W 5%
C437 NC
PB[2..9]6
P/SDA
CN410
NC/CONN
1 2 3 4 5 6
R437 NC/22K 1/16W 5%
CN405 NC/7PIN
1 2 3 4 5 6 7
VCC3.3
EE_WP
R434 100R 1/ 16W 5%
B0-3
LVB2M
R412
NC/0R05 1/16W
INTB(PWM)
R419
10K+-5%1/16W
LVB0P
PB5
R414
NC/0R05 1/16W
OSC_VDD
TOUCH_POWER
WP
DDCSCL1
R429
10K 1/16W 5%
R0+3
TXD*
MSCL
PC1*
RESETB
R416
220K 1/16W 5%
PB5
LED_A
C429
220N16V
CN402 CONN
1
2
3
4
5
6
PA4*
5V_DET_INT
R402 NC /2K2 1/16W 5%
EDID_WP 3,4
PWMB*
C418
10N 50V
VCC3.3
RXC-
RX2+4
ADC3
+5V
VCC3.3
P/SDA
LVBCKM
SPI_CE
R408
470R 1/16W 1%
R401
3.9K1/16W
R431 100R 1/ 16W 5%
DDCSDA24
AVCC
PC5
LVB2M
TP1
P_SDS
ADC1
PA0*
LVBCKP
DDCSCL13
D401
NC/RLZ5. 6B
C430
NC/220N 10V
C42010N 50V
D404
NC/RLZ5.6B
RX0+4
B0-
SPI_SO
CN403 NC/6PIN
1 2 3 4 5 6
+5V 3,4,7
PC4
SPI_CK
KEY2
C428 22pF 50V
C417
10N 50V
R432
1MOHM 1/16W +/- 5%
PC0*
R439
100R 1/16W 5%
RXD*
AHS03
PA0*
EE_WP
LED_G
X401
12MHz
1 2
RX1-4
5V_DET
PB2
R423
NC/7K5 1/16W 5%
AHS0
MSCL
INTB(PWM)
R444
10K 1/16W 5%
SOG_DET
PB6
EDID_WP
FB406 NC/300OHM
1 2
C427
100NF 25V
MSDA
R442
NC/4K7 1/16W 5%
PA7*
WP
LVB1P
CN404 NC/CONN
1
2
3
4
5
6
7
VCC1.8 7
ADC3
AVCC
5V_DET
R451 NC
C453
NC
DVI_HPD 4
VGA_CABLE_DET
R455
NC/4K7 1/16W 5%
B
C
35Thursday, June 30, 2011
715G4870-M0C-000-0040-2SCALER
715G4870-M0C-000-0040-1-110321
OEM MOD EL Size
Rev
Date
Sheet
of
TPV MODE L
PCB NAME
称爹
T P V ( Top Victory Electronic s Co . , Ltd. )
Key Component
絬 隔 瓜 絪 腹
VCC3.3
R0+
PB6
RX0-4
VCC3.3
DDCSCL2 DDCSDA1
POWER
Audio_DET
SPI_CK
R487 1K 1/16W 5%
C414 1uF 10V
C0402
C413
4.7UF 10V
C0805
+5V
C409100N 16V
B0+3
P/SCL
PB2
R436
NC/22K 1/16W 5%
Audio_DET 7
R405
3.9K1/16W
C405 10N 50V
C425 10N 50V
AVS03
PC6
VCC3.3
CN411
NC/CONN
1 2 3 4 5
C422
10N 50V
PB8
FB402 300OHM
C421
4.7UF 10V
C0805
ADC2
+5V
on_BACKLIGHT 7
C412 MLVS0402M04
1 2
R425
10K 1/16W 5%
PB7
KEY1
LVB0P
U401
NT68620FG/B
30
62
1 2
11
3 4 5 6
24
7 8
10
14
15 16
17 18 19
20 21
13
12
44 43
83
98 97
25 26
37
92
28 27
31 32
22
38
90
45 46 47 48 49 50 51 74 75
72 71 70 69 68 67 66 65 64 63
9
61 60 59 58 57 56 55 54 53 52
34
84
33
93
94
100 99 96 76
23
39
78
77
85
86
88
87
89
91
40
80 81 41
35
36
73
29
82
79 42
95
RSTB
DGND
RX2+ RX2-
TVCC
RX1+ RX1­RX0+ RX0-
DGND
RXC+ RXC-
REXT
AGND
BIN1+ BIN1-
SOG1I GIN1+ GIN1-
RIN1+ RIN1-
ADC_1V8
ADC_3V3
P31*/TXD* P30*/RXD*
PB2/ADC2/INTE0
PB7*/DVI_SDA*/ TXD* PB6*/DVI_SCL*/ RXD*
HSYNCI1 VSYNCI1
DGND
OSC_VDD
PB5*/VGA_SDA*/TXD* PB4*/VGA_SCL*/RXD*
P35* P34*
DVDD
DVDD
PC6/IN TE2
NC NC NC NC NC NC NC NC NC
T0M T0P T1M T1P T2M
T2P TCLK1M TCLK1P
T3M
T3P
TGND
T4M
T4P
T5M
T5P
T6M
T6P TCLK2M TCLK2P
T7M
T7P
PA1*/PWMD*/DBC*
PA2*/PWMD*/DBC*
PA0*/PWMC*
OSCO
OSCI
PC5 PC4
PC1*/LPD_OUT*
PC0*/PWMA*/DBC*
DVDD
CVDD_1V8
PE1*/LPD_IN1*/ INT_VSO*
DGND
PA3*
SPI_CLK
SPI_SI
SPI_SO
SPI_CE
PC7
PA4*/INTE3*/IN T_HSO*
PA7* PA6*/PWMC* PA5*/PWMB*
PB0/ADC0
PB1/ADC1
DVDD
PE0*/PWMA*/LPD_IN0*
PB3/ADC3/INTE1
PE3*/PWMB*
PE2*/PWMA*/DBC*
OSC_GND
+5V
LED_2
R485 NC
PC6
KEY1
R409
0R05 1/16W
VCC3.3 7
Adj_BACKLIGHT 7
PA4*
RX1+
MSCL
LED_1
FB407 300OHM
P34*
C408100N 16V
RX0-
LVB2P
R441
NC/4K7 1/16W 5%
Panel_ON 7
SPI_CE
LVBCKM
C401
4.7UF 10V
C0805
R456
NC/4K7 1/16W 5%
FB408 300OHM
R404
3.9K1/16W
LVB1M
Panel_lightbar7
SPI_SI
DVI_HPD
R415 100K 1/16W 5%
PE2*
ADC_VAA
Audio_EN 7
PB7
FB401 300OHM
R422
4.7K 1/16W
RX2-4
VCC3.3
ADC_VAA33
RX1-
PB8
R438
NC/10K 1/16W 5%
C403 10N 50V
R418 470OHM1/10W
P35*
AVS0
R445 NC/100R 1/16W 5%
Q401 LMBT3906LT1G
PE0*
R488 1K 1/16W 5%
C423
4.7UF 10V
C0805
G0-3
ADC0
PB[2..9]
PB9
R453
0R05 1/16W
FB404 300OHM
R454 22K 1/16W 5%
LVB0M
R407 0R05 1/16 W
TP3
TP-R-0.75
D402
NC/RLZ5. 6B
PC4
VCC3.3
P/SCL
DVI_CABLE_DET
C419
10N 50V
G0+3
DVDD
PS_EN 7
MSDA
R427
2K2 1/16W 5%
PC4
RXC+
CABLE_DET
D403
NC/RLZ5. 6B
R411
2K2 1/16W 5%
ADC_VAA33
R0-3
LPD_IN1*
CVDD
LED_2
R443
NC/22K 1/16W 5%
R413
2K2 1/16W 5%
R446 NC/0R05 1/16W
18
LVB0P
BKLT-EN7
Panel_lightbar5
BKLT-VBRI
LVB1P
RXO1-
R775
4K7 1/16W 5%
14V51
R773
100K 1/16W 5%
PB3
BKLT-VBRI7
BKLT-EN
C434
10N 50V
LVB2M
R772
10K 1/16W 5%
14V5
LVB2P
RXO0-
14V5 7
R776nc/3.3K 1/4W
RXO1+
LVB2P
LVB1M
PB[2..9]
R448220 OHM 1/ 4W
R449220 OHM 1/ 4W
R774
47K +-1% 1/16W
C772
0.1uF 50V
+
C774
100uF 25V
CN409
CONN
Connector
1 2 3 4 5 6 7 8
9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40
41 42
PB6
PB2
C773
10N 50V
LVB1P
LVBCKM
PB9
VLCD 7
RXOC-
C771
220N16V
R461
0R05 1/16W
RXO0+
RXO2+
LVB1M
LVBCKM
PB4
LVB0M
14V5
LVB2M
LVBCKP
R771
22K 1/16W 5%
R462
0R05 1/16W
RXO2-
PB5
B
B
45Monday, June 13, 2011
715G4870-M0C-000-0040-2LVDS PANEL I/ O
715G4870-M0C-000-0040-1-110321
OEM MOD EL Size
Rev
Date
Sheet
of
TPV MODEL
PCB NAME
称爹
T P V ( Top Victory Electronics Co . , Ltd. )
Key Component
絬 隔 瓜 絪 腹
PB7
LVBCKP
FB409
120 OHM
1 2
Q771
LMBT3904LT1G
14V51
LVB0P
PB8
LVB0M
R777
NC/0 OHM +-5% 1/8W
+
C433
100uF16V
Q772 AO3401A
RXOC+
VLCD
PB[2..9]5
19
C708
NC
VCC3.3
Audio_EN1
R712 NC/ 100R 1/16W 5%
R721
4K7 1/16W 5%
Q706
LMBT3904LT1G
R707
4.7 OHM +-5% 2WS
U703
LSP2159BE18AD
3
124
VIN
GND
VOUT
TH
R710
NC/10 0K 1/16W 5%
Audio_EN 5
+5V
R718
NC
VLCD 6
U701 NC/AP 2114H-3.3TRG1
3 2
1
4
VI VO
GND
4
+5V
R715
100K 1/16W 5%
R719
22K 1/16W 5%
R708
NC/10 K 1/16W 5%
ON/OFF
VLCD
R722
NC/10K 1 /16W 5%
VCC1.8 5
C713
10N 50V
CN701
CONN
1
2
3
4
5
6
7
8
9
R711 NC/0R05 1/16W
VCC3.3
VCC3.3
R720
NC/0R05 1/ 16W
Audio_DET2
C704
10N 50V
C715
220N16V
Adj_BACKLIGHT 5
R799
10K 1/16W 5%
Panel_ON5
+
C716
NC/10u F 50V
C706
10N 50V
Q705 AO3401A
R724 NC
C712
10N 50V
BKLT-EN6
C703
10N 50V
TO-252
R798
NC/100 R 1/16W 5%
R723 NC/4K7 1 /16W 5%
+5V
Audio_DET1
R717 NC
+5V
R701
22K 1/16W 5%
R725 NC/10 K 1/16W 5%
PS_EN 5
Q703
NC/2N3904S-RTK/PS
+
C710
100uF16V
R704
10K 1/16W 5%
Q707
NC/2N 3904S-RTK/PS
C701
10N 50V
R703 100R 1/ 16W 5%
VCC3.3
14V5 6
VCC3.3
Q704
NC/AO44 49 -7A/-30V
123
4
876
5
SSS
G
DDD
D
+5V
+
C702
100uF16V
FB701
0 OHM +-5% 1/8W
U702
3 2
1
VIN VOUT
ADJ(GND)
BKLT-VBRI6
C709
NC/100NF 25V
U704
3 2
1
VIN VOU T
GND
+5V3,4,5
R727
0 OHM +-5% 1/8W
R716
NC/10K 1/ 16W 5%
R714
10K 1/16W 5%
R706
NC/10K 1/16W 5%
on_BACKLIGH T 5
C707
10N 50V
Q702
NC/2N3904S-RTK/PS
R702
22K 1/16W 5%
+
C705 100uF16V
C718
220N16V
R726
NC/0 OHM +-5% 1/8W
VCC1.8
DIM
C717
NC/100NF 25V
R709 NC/22K 1 /16W 5%
Audio_DET 5
VCC3.3 5
R713 NC
A
B
55Friday, May 13, 2011
715G4870-M0C-000-0040-1POWER
715G4870-M0C-000-0040-1-110321
<Variant Name>
OEM MOD EL Size
Rev
Date
Sheet
of
TPV MODEL
PCB NAME
称爹
T P V ( Top Victory Electronics Co . , Ltd. )
Key Component
絬 隔 瓜 絪 腹
14V5
+5V
C714
NC/10 0NF 25V
VCC3.3
Q701
LMBT3904LT1G
20
6.2 Power Board
715G3189P02LED001S
R903 11K 1/8W 1%
GND3 GND
1 2
C901 82pF
+
C918 10uF/50V
D904 31DQ06FC3
!
IC901
TOP255EN
1
234
5 7
V
X
C
F
SD
+
C912 1000uF 25V
Q901
KTD1028
+
C913 680uF 10V
R906 30 OHM 1/4W
R920
3.3 OHM 1/4W
R907 30 OHM 1/4W
DIM_INPUT
+5V1
!
+5V
HS1 HEAT SINK(IC901)
1 2
R912 10K 1/10W 5%
IC902
PC123X2YFZOF
12
43
R926
2.2 OHM 1/4W
1
Custom
Monday, Nov ember 08, 2010
715G3189-PO1-LED
ODM MODEL
02.POWER
G3189-PO2-LED-X-19-101108
OEM MODEL Size
Rev
Date
Sheet
of
TPV MOD EL
PCB NAME
称爹
T P V ( Top Victory Electronics Co . , Ltd. )
Key Component
絬 隔 瓜 絪 腹
+
C914
470UF M 16V
8.
R900 620K +-1% 1/4W
C910 2N2 500V
R915
9.31KOHM +-1% 1/10W
!
17.4V
R927 0R05 4A 1/4W
R919 100K OMH 2W +-5%
T901
POWER X'FMR
1
2
3 4
5
6
7
8
9
10
L902
ON/OFF_OUTPUT
R923 10K 1/8W 1%
VOL
MUTE
D908
NC
1 2
R910 100 OHM 1/4W
D906 31DQ06FC3
CN902
WAFER 2.5MM
1 2 3 4 5 6 7 8 9
CN903
CONN
1 2 3 4 5 6 7 8 9
10
R901 620K +-1% 1/4W
FB902 BEAD
1 2
!
-
+
BD901
KBP208G
2
1
3
4
R921
3.3 OHM 1/4W
R922
3.3 OHM 1/4W
F901
11.3K 4/13
ZD901
MTZJ T-72 18B
1 2
R904 30 OHM 1/4W
C919 2N2 500V
+5V
C904
0.47UF
C911
2N2 500V
+14.5V
R924 6R8 +-5% 1/8W
R925 82K +-1% 1/8W
R917 1K 1/10W 1%
D905 31DQ10FC
!
D901
FR103 93G 6038T52T
R902 620K +-1% 1/4W
F902
FUSE
R908 30 OHM 1/4W
L903
C903 330pF/250V
+14.5V
DIM_OUTPUT
C905 100nF 50V
R905 30 OHM 1/4W
!
!
D902
FR107
GND2 GND
1 2
GND1 GND
1 2
R914 NC
R911 NC
ZD902
MTZJ T-72 16B
1 2
ON/OFF_INPUT
+
C907 NC/47uF M 450V
C902 330pF/250V
R918 250OHM2W
C915 100N 50V
+
C908 47uF/50V
L901 30mH
142
3
C920
2N2 500V
CN901
SOCKET
12
3
R916 470 OHM 1/10W
C917
100N 50V
C900 1000PF/250VAC
R913 10K 1/10W 1%
D903 31DQ10FC
R909 30 OHM 1/4W
C906
1500PF2KV
+
C907A
100uF 450V
NR901 NTCR
C916 10N 16V
F601 0R05 4A 1/4W
IC903 KIA431A-AT/P
21
6.3 Key Board
715G3584K01000004K
B
B
11Friday , April 17, 2009
715G3584-K0B1.0.key
715G3584-K0B-X-X-1-090414
OEM MODEL Size
Rev
Date
Sheet
of
TPV MOD EL
PCB NAME
称爹
T P V ( Top Victory Electronics Co . , Ltd. )
Key Component
絬 隔 瓜 絪 腹
R005 1K 1/10W 5%
(OK)
LED_1#
(Power)
LED_1#
LED_2#
LED
DC_POWERON
LED01
LED
3
4
1
2
LBADC2 LBADC1
UP
R002 2K 1/10W 5%
MENU
C004
0.1uF 50V
SGND
C003
0.1uF 50V
CONNECTOR
R003 0R05 1/10W 5%
DOWN
(UP)
SW001
SW
135
24687910
(MENU)
SGND
CN001
CONN
1 2 3 4 5 6
78
LED_2#
(DOWN)
OK
POWER
R004 2K 1/10W 5%
22
7. PCB Layout
7.1 Main Board
715G4870M01000004L
23
24
25
26
7.2 Power Board
715G3189P02LED001S
27
28
7.3 Key Board
715G3584K01000004K
29
8. Maintainability
8.1 Equipments and Tools Requirement
1. Voltmeter.
2. Oscilloscope.
3. Pattern Generator.
4. DDC Tool with an IBM Compatible Computer.
5. Alignment Tool.
6. LCD Color Analyzer.
7. Service Manual.
8. User Manual.
30
8.2 Trouble Shooting
1. No Power
OK
NG
No power
Check power cable is
tightened?
Check Power “On/Off”
is “On”?
Re-plug the power cable
Replace main board and check connections
Check the LED indicate is OK?
Check the AC power
Replace the power board and check connections
OK
NG
OK
NG
Turn on the Power “On/Off” switch
Replace key board and check connections
31
2. No Video (Power LED Blue)
No Video (Power LED Blue)
Press the power
button is OK?
Check the LVDS/FFC
cable or panel
The end
NG
OK
Replace the main board
Replace the power
board and connection
Replace the LVDS/FFC
cable or panel
The end
Replace the key board
OK
Replace the main
board and connection
OK
32
3. DIM
OK
The end
OK
The end
OK
The end
DIM (image overlap, focus or flicker)
Reset in factory mode
Set to the optimal frequency, select the recommended fre
q
uenc
y
Pull out signal cable and check “Self Test Feature
Check” is ok?
Check the signal cable
and the PC
Readjust the phase and pixel clock in the user mode
Replace the main board
Replace the panel
NG
NG
NG
OK
NG
NG
OK
The end
OK
NG
33
4. Color is not optimal
NG
Color is not optimal
Miss color
Color shift
Replace the signal cable
Pull out the signal cable
and check the screen
color display is normal?
The end
Replace the signal cable or PC
Reset the factory mode
In the user mode, set the” color
settin
g
s” until customer satisf
y
Replace the main board
NG
OK
NG
OK
NG
34
9. White- Balance, Luminance Adjustment
Approximately 30 minutes should be allowed for warm up before proceeding white balance adjustment.
How to setting MEM channel you can reference to chroma 7120 user guide or simpl use “SC” key and “NEXT” Key
to modify xyY value and use “ID” key to modify the TEXT description Following is the procedure to do white-balance
adjust .
2. Setting the color temp. you want
A. MEM.CHANNEL 3 Warm (6500K):
Warm color temp. parameter is x = 313 ±20, y = 329 ±20, Y>150
B. MEM.CHANNEL 4 Normal (7300K):
Normal color temp. parameter is x = 302 ±20, y = 318 ±20, Y>150
C. MEM.CHANNEL 9 Cool (9300K):
Cool color temp. parameter is x = 283 ±20, y = 297 ±20, Y>130
D. MEM.CHANNEL 10 (sRGB color):
sRGB color temp. parameter is x = 313 ±20, y = 329 ±20, Y>150
3. Enter into the factory mode
Press the “MENU” button, pull out the power cord, and then plug the power cord. You will enter into the factory
mode.
4. Gain adjustment:
Move cursor to “-F-” and press MENU key
A. Adjust Warm (6500K) color-temperature
1. Switch the chroma-7120 to RGB-Mode (with press “MODE” button)
2. Switch the MEM.channel to Channel 3 (with up or down arrow on chroma 7120)
3. The LCD-indicator on chroma 7120 will show x = 313 ±20, y = 329 ±20, Y>150
4. Adjust the RED on factory window until chroma 7120 indicator reached the value R=100
5. Adjust the GREEN on factory window until chroma 7120 indicator reachedthe value G=100
6. Adjust the BLUE on factory window until chroma 7120 indicator reached the value B=100
7. Repeat above procedure (item 4, 5, 6) until chroma 7120 RGB value meet the tolerance =100±2
B. Adjust Normal (7300K) color-temperature
1. Switch the chroma-7120 to RGB-Mode (with press “MODE” button)
2. Switch the MEM.channel to Channel 4 (with up or down arrow on chroma 7120)
3. The LCD-indicator on chroma 7120 will show x = 302 ±20, y = 318 ±20, Y>150
4. Adjust the RED on factory window until chroma 7120 indicator reached the value R=100
5. Adjust the GREEN on factory window until chroma 7120 indicator reachedthe value G=100
6. Adjust the BLUE on factory window until chroma 7120 indicator reached the value B=100
7. Repeat above procedure (item 4, 5, 6) until chroma 7120 RGB value meet the tolerance =100±2
35
C. Adjust Cool (9300K) color-temperature
1. Switch the Chroma-7120 to RGB-Mode (with press “MODE” button)
2. Switch the MEM. Channel to Channel 9 (with up or down arrow on chroma 7120)
3. The LCD-indicator on chroma 7120 will show x = 283 ±20, y = 297 ±20, Y>130
4. Adjust the RED on factory window until chroma 7120 indicator reached the value R=100
5. Adjust the GREEN on factory window until chroma 7120 indicator reached the value G=100
6. Adjust the BLUE on factory window until chroma 7120 indicator reached the value B=100
7. Repeat above procedure (item 4, 5, 6) until chroma 7120 RGB value meet the tolerance =100±2
D. Adjust sRGB color-temperature
1. Switch the chroma-7120 to RGB-Mode (with press “MODE” button)
2. Switch the MEM.channel to Channel 10 (with up or down arrow on chroma 7120)
3. The LCD-indicator on chroma 7120 will show x = 313 ±20, y = 329 ±20, Y>150
4. Adjust the RED on factory window until chroma 7120 indicator reached the value R=100
5. Adjust the GREEN on factory window until chroma 7120 indicator reachedthe value G=100
6. Adjust the BLUE on factory window until chroma 7120 indicator reached the value B=100
7. Repeat above procedure (item 4, 5, 6) until chroma 7120 RGB value meet the tolerance =100±2
E. Turn the Power-button off to quit from factory mode.
36
10. Monitor Exploded View
37
No. Description
1 BEZEL
2 KEY FUNTION
3 LENS POWER
4 KEY BOARD
5 PANEL
6 POWER BOARD
7 MAIN BOARD
8 MAIN_FRAME
9 REAR COVER
10 HINGE 15.6
11 STAND COVER
12 STAND
No. Part No. Description
13 BASE S1 0G1G1030 6120 SCREW(MAIN&POWER BOARD/MAIN_FRAME)
14 FOOT S2 AM1G1740 12 47 CR3 SCREW(STAND/HINGE/REAR COVER)
15 INSULATING SHEET S3 AM1G1740 10 47 CR3 SCREW(HINGE/STAND)
38
11. BOM List
Note: The parts information listed below are for reference only, and are subject to change without notice. Please go
to http://cs.tpv.com.cn/hello1.asp
for the latest information.
T6BMN32EW11UNN
Location Part No. Description Remark
040G 581909 1A PROTECT LABEL
E08902 089G 725CAADBD D-SUB CABLE 1500MM 2nd source
E08902 089G 725HAADBD D-SUB CABLE 1500MM
E08901 089G417A15N HL AC POWER CORD 1500MM
ECN409 095G176J40N504 FFC CABLE 40PIN 560MM P0.5MM 2nd source
ECN409 095G176W40N504 FFC CABLE 40PIN 560MM P0.5MM 2nd source
ECN902 095G8013 9W505 HARNESS 9P-10P+9P(H2506) 240/120
ECN902 095G8013 9X505 HARNESS 9P-10P+9P(H2506) 240/120 2nd source
ECN402 095G8014 6WH91 HARNESS 6P(A2008H)-6P(A1253HA) 140MM
ECN402 095G8014 6XH91 2.2NESS 6P(A2008H)-6P(A1253HA) 140MM 2nd source
707GQA12005 EMI ASS'Y
052G 1211 B CONDUCTIVE TAPE 85MM *40MM *0.09MM
708G6014 CP02A GTC 40(3402)
052G 1185 1 BIG TAPE(Y1200141)
Q45G 77 5 PE PACKING (Y1900241)
Q50G 4 10 TIE (Y1900221)
709G QP000161 CONSUMPTIVE ASS'Y
052G 1150 C INSULATING TAPE
052G 2191 A PAPER TAPE
052G6019 1 INSULATING TAPE
E750 750NBM156B6B12N000 LCD N156B6-L0B C1 NB CMI
756GQBCB AA040 00 MAIN BOARD-CBPCBN3ACQR
U402 056G2233 11 IC PM25LD020C-SCE SIOC-8(150MIL) 2M
SMTCB-U402 100GANM6002YT1 MCU ASS'Y-056G2233 11
801GQBEE204 L156WA-TS1-TSS1-ASS"Y
0G1G1030 6120 SCREW
AM1G1740 10 47 CR3 SCREW
Q12G6600 6 FOOT
Q15G1068501 MAIN_FRAME
M037 Q37G0187012 HINGE 15.6
Q52G1801MNT068B000 INSULATING SHEET
M037 SQ37G0187012 HINGE ASS'Y
015F0187120 ALUMINOUS
015F018711R BRACKET
015F018711L BRACKET
004F0611051 00 WASHER
39
004F0610051 01 WASHER
004F061110T 01 WASHER
004F061110M 00 WASHER
028F0616070 SHAFT
002F0604100 00 NUTS
0M1F3050106 SCREW
802GQA34090 L156WA-TS1-TSS1-STAND-ASS"Y
AM1G1740 12 47 CR3 SCREW
Q34G7134AED 1B0100 STAND COVER
Q34G7135AED 1S0100 STAND
803GQA44138 L156WA-TS1-TSS1-EPS-ASS"Y
Q44G6014101 CUSHION EPS
Q44G6014201 EPS
A33G0740AED 1L0100 KEY FUNTION
A33G0741 2 1C0100 LENS POWER
Q34G7132AED 5B0130 BEZEL
Q34G7133AED 5S0100 REAR COVER
Q34G7136AED 1S0130 BASE
Q40G 15N62413A RATING LABEL
Q40G0002624A14 POP NU LOGO
Q40G0002624B13 NU LOGO LABEL FOR CARTON
Q44G6014600 1A CARTON T16
Q45G 88609201 EPE BAG
ECN409 S95G176T40N504 LVDS ASS'Y
Q41G16M1624 3A T16 MANUAL
Q45G2010M0201A P.E. BAG (INSTR. BOOK)
040G 58162435A PN LABEL FOR MANUAL PE BAG
Q26G 800504 2B BARCODE LABEL FOR 3
CN402 033G3802 6B Y CONN 6PIN 2.0
CN701 033G3802 9B Y CONNECTOR 9P 2.0
R707 061G152M479 64 SY RST MOFR 4.7 OHM +-5% 2WS FUTABA
CN101 088G 35315F HD D-SUB CONN 15P BLUE - R/A
X401 093G 2251B J CRYSTAL 12MHZ NXS12.000AC30F-KAB10
C433 067G 3051013PB EC 105C 100UF M 16V 5*11MM
C702 067G 3051013PB EC 105C 100UF M 16V 5*11MM
C705 067G 3051013PB EC 105C 100UF M 16V 5*11MM
C710 067G 3051013PB EC 105C 100UF M 16V 5*11MM
C774 067G 3051014PB EC 100UF 20% 25V 6.3*11
U401 056G 562454 SCALER NT68620FG/B TQFP-100
U702 056G 563 80 LDO AP1084D33G-13 5A 3.3V
40
U703 056G 563248 LDO LSP2159BE18AD SOT223 B-TY 1.5A/1.8V
U102 056G 662 48 ESD PROTECT AZC399-04S.R7G SOT23-6L
U103 056G 662 48 ESD PROTECT AZC399-04S.R7G SOT23-6L
U101 056G1133956 IC CAT24C02WI-GT3 SO-8
U402 056G2233 11 IC PM25LD020C-SCE SIOC-8(150MIL) 2M
Q401 057G 417517 TRA LMBT3906LT1G -200MA/-40V SOT-23 LRC
Q402 057G 417517 TRA LMBT3906LT1G -200MA/-40V SOT-23 LRC
Q771 057G 417518 TRA LMBT3904LT1G 200MA/40V SOT-23 LRC
Q701 057G 417518 TRA LMBT3904LT1G 200MA/40V SOT-23 LRC
Q706 057G 417518 TRA LMBT3904LT1G 200MA/40V SOT-23 LRC
Q705 057G 763940 MOSFET AO3401A SOT-23
Q772 057G 763940 MOSFET AO3401A SOT-23
R461 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA
R462 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA
R410 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA
R453 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA
R409 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA
R407 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA
R406 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA
R118 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA
R117 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA
R110 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA
R109 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA
R104 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA
R103 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA
R118 061G0402000 JT RST CHIPR MAX0R05 1/16W TZAI YUAN
R406 061G0402000 JT RST CHIPR MAX0R05 1/16W TZAI YUAN
R407 061G0402000 JT RST CHIPR MAX0R05 1/16W TZAI YUAN
R409 061G0402000 JT RST CHIPR MAX0R05 1/16W TZAI YUAN
R453 061G0402000 JT RST CHIPR MAX0R05 1/16W TZAI YUAN
R410 061G0402000 JT RST CHIPR MAX0R05 1/16W TZAI YUAN
R462 061G0402000 JT RST CHIPR MAX0R05 1/16W TZAI YUAN
R461 061G0402000 JT RST CHIPR MAX0R05 1/16W TZAI YUAN
R117 061G0402000 JT RST CHIPR MAX0R05 1/16W TZAI YUAN
R110 061G0402000 JT RST CHIPR MAX0R05 1/16W TZAI YUAN
R109 061G0402000 JT RST CHIPR MAX0R05 1/16W TZAI YUAN
R104 061G0402000 JT RST CHIPR MAX0R05 1/16W TZAI YUAN
R103 061G0402000 JT RST CHIPR MAX0R05 1/16W TZAI YUAN
R113 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA
R119 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA
41
R121 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA
R123 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA
R124 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA
R431 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA
R703 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA
R439 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA
R434 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA
R111 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA
R108 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA
R106 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA
R105 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA
R102 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA
R101 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA
R113 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN
R119 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN
R121 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN
R123 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN
R124 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN
R431 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN
R703 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN
R439 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN
R434 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN
R101 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN
R102 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN
R105 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN
R106 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN
R108 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN
R111 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN
R424 061G0402102 JF RST CHIPR 1KOHM +-5% 1/16W FENGHUA
R487 061G0402102 JF RST CHIPR 1KOHM +-5% 1/16W FENGHUA
R488 061G0402102 JF RST CHIPR 1KOHM +-5% 1/16W FENGHUA
R487 061G0402102 JT RST CHIP 1K 1/16W 5% TZAI YUAN
R424 061G0402102 JT RST CHIP 1K 1/16W 5% TZAI YUAN
R488 061G0402102 JT RST CHIP 1K 1/16W 5% TZAI YUAN
R704 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R444 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R772 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R799 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R714 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R429 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
42
R425 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R419 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R772 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R799 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R714 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R704 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R444 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R429 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R425 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R415 061G0402104 JF RST CHIPR 100KOHM +-5% 1/16W FENGHUA
R715 061G0402104 JF RST CHIPR 100KOHM +-5% 1/16W FENGHUA
R773 061G0402104 JF RST CHIPR 100KOHM +-5% 1/16W FENGHUA
R715 061G0402104 JT RST CHIP 100K 1/16W 5% TZAI YUAN
R773 061G0402104 JT RST CHIP 100K 1/16W 5% TZAI YUAN
R415 061G0402104 JT RST CHIP 100K 1/16W 5% TZAI YUAN
R432 061G0402105 JF RST CHIPR 1MOHM 5% 1/16W FENGHUA
R432 061G0402105 JT RST CHIP R 1MOHM 1/16W +/-5% TZAI YUAN
R125 061G0402222 JF RST CHIPR 2.2KOHM +-5% 1/16W FENGHUA
R126 061G0402222 JF RST CHIPR 2.2KOHM +-5% 1/16W FENGHUA
R411 061G0402222 JF RST CHIPR 2.2KOHM +-5% 1/16W FENGHUA
R427 061G0402222 JF RST CHIPR 2.2KOHM +-5% 1/16W FENGHUA
R413 061G0402222 JF RST CHIPR 2.2KOHM +-5% 1/16W FENGHUA
R411 061G0402222 JT RST CHIP 2K2 1/16W 5% TZAI YUAN
R427 061G0402222 JT RST CHIP 2K2 1/16W 5% TZAI YUAN
R413 061G0402222 JT RST CHIP 2K2 1/16W 5% TZAI YUAN
R126 061G0402222 JT RST CHIP 2K2 1/16W 5% TZAI YUAN
R125 061G0402222 JT RST CHIP 2K2 1/16W 5% TZAI YUAN
R771 061G0402223 JF RST CHIPR 22KOHM 5% 1/16W FENGHUA
R719 061G0402223 JF RST CHIPR 22KOHM 5% 1/16W FENGHUA
R702 061G0402223 JF RST CHIPR 22KOHM 5% 1/16W FENGHUA
R701 061G0402223 JF RST CHIPR 22KOHM 5% 1/16W FENGHUA
R454 061G0402223 JF RST CHIPR 22KOHM 5% 1/16W FENGHUA
R116 061G0402223 JF RST CHIPR 22KOHM 5% 1/16W FENGHUA
R771 061G0402223 JT RST CHIP 22K 1/16W 5% TZAI YUAN
R719 061G0402223 JT RST CHIP 22K 1/16W 5% TZAI YUAN
R702 061G0402223 JT RST CHIP 22K 1/16W 5% TZAI YUAN
R701 061G0402223 JT RST CHIP 22K 1/16W 5% TZAI YUAN
R454 061G0402223 JT RST CHIP 22K 1/16W 5% TZAI YUAN
R116 061G0402223 JT RST CHIP 22K 1/16W 5% TZAI YUAN
R416 061G0402224 JF RST CHIPR 220KOHM +-5% 1/16W FENGHUA
43
R416 061G0402224 JT RST CHIP 220K 1/16W 5% TZAI YUAN
R405 061G04023901FF RST CHIPR 3.9KOHM +-1% 1/16W FENGHUA
R404 061G04023901FF RST CHIPR 3.9KOHM +-1% 1/16W FENGHUA
R401 061G04023901FF RST CHIPR 3.9KOHM +-1% 1/16W FENGHUA
R401 061G04023901FT RST 0402 3.9K 1% 1/16W TZAI YUAN
R404 061G04023901FT RST 0402 3.9K 1% 1/16W TZAI YUAN
R405 061G04023901FT RST 0402 3.9K 1% 1/16W TZAI YUAN
R408 061G04024700FF RST CHIP 470R 1/16W 1% FENGHUA
R408 061G04024700FT RST CHIP 470R 1/16W 1%
R774 061G04024702FF RST CHIPR 0402 47K +-1% 1/16W FENGHUA
R774 061G04024702FT RST CHIPR 0402 47K +-1% 1/16W TZAI YUAN
R142 061G0402471 JF RST CHIPR 470 OHM 5% 1/16W FENGHUA
R142 061G0402471 JT RST CHIP 470R 1/16W 5% TZAI YUAN
R775 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R721 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R422 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R115 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R114 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R114 061G0402472 JT RST CHIP 4K7 1/16W 5% TZAI YUAN
R115 061G0402472 JT RST CHIP 4K7 1/16W 5% TZAI YUAN
R422 061G0402472 JT RST CHIP 4K7 1/16W 5% TZAI YUAN
R721 061G0402472 JT RST CHIP 4K7 1/16W 5% TZAI YUAN
R775 061G0402472 JT RST CHIP 4K7 1/16W 5% TZAI YUAN
R120 061G04027509FF RST CHIPR 75 OHM +-1% 1/16W FENGHUA
R112 061G04027509FF RST CHIPR 75 OHM +-1% 1/16W FENGHUA
R107 061G04027509FF RST CHIPR 75 OHM +-1% 1/16W FENGHUA
R120 061G04027509FT RST CHIP 75R 1/16W 1%
R112 061G04027509FT RST CHIP 75R 1/16W 1%
R107 061G04027509FT RST CHIP 75R 1/16W 1%
R122 061G0603000 JF RST CHIPR MAX 0R05 1/10W FENGHUA
R122 061G0603000 JT RST CHIP MAX 0R05 1/10W TZAI YUAN
R418 061G0603471 JF RST CHIPR 470OHM +-5% 1/10W FENGHUA
R418 061G0603471 JY RST CHIPR 470 OHM 5% 1/10W YAGEO
R417 061G0603561 JF RST CHIP 560R 1/10W 5% FENGHUA
R417 061G0603561 JT RST CHIPR 560OHM +-5% 1/10W TZAI YUAN
R727 061G0805000 JF RST CHIPR 0 OHM +-5% 1/8W FENGHUA
FB701 061G0805000 JT RST 0805 0.05R MAX 1/8W
R727 061G0805000 JT RST 0805 0.05R MAX 1/8W
R448 061G1206221 JF RST CHIPR 220 OHM +-5% 1/4W FENGHUA
R449 061G1206221 JF RST CHIPR 220 OHM +-5% 1/4W FENGHUA
44
R449 061G1206221 JT RST CHIPR 220 OHM +-5% 1/4W TZAI YUAN
R448 061G1206221 JT RST CHIPR 220 OHM +-5% 1/4W TZAI YUAN
C120 065G040210232K T CAP CHIP 0402 1000PF 50V X7R
C120 065G040210232K Y CAP CHIP 0402 1N 50V X7R +/-10%
C422 065G040210332K A CAP 0402 10NF 10% 50V X7R
C424 065G040210332K A CAP 0402 10NF 10% 50V X7R
C425 065G040210332K A CAP 0402 10NF 10% 50V X7R
C434 065G040210332K A CAP 0402 10NF 10% 50V X7R
C701 065G040210332K A CAP 0402 10NF 10% 50V X7R
C703 065G040210332K A CAP 0402 10NF 10% 50V X7R
C704 065G040210332K A CAP 0402 10NF 10% 50V X7R
C706 065G040210332K A CAP 0402 10NF 10% 50V X7R
C707 065G040210332K A CAP 0402 10NF 10% 50V X7R
C712 065G040210332K A CAP 0402 10NF 10% 50V X7R
C713 065G040210332K A CAP 0402 10NF 10% 50V X7R
C773 065G040210332K A CAP 0402 10NF 10% 50V X7R
C420 065G040210332K A CAP 0402 10NF 10% 50V X7R
C113 065G040210332K A CAP 0402 10NF 10% 50V X7R
C114 065G040210332K A CAP 0402 10NF 10% 50V X7R
C402 065G040210332K A CAP 0402 10NF 10% 50V X7R
C403 065G040210332K A CAP 0402 10NF 10% 50V X7R
C405 065G040210332K A CAP 0402 10NF 10% 50V X7R
C415 065G040210332K A CAP 0402 10NF 10% 50V X7R
C417 065G040210332K A CAP 0402 10NF 10% 50V X7R
C418 065G040210332K A CAP 0402 10NF 10% 50V X7R
C419 065G040210332K A CAP 0402 10NF 10% 50V X7R
C422 065G040210332K Y CAP CHIP 0402 10N 50V X7R +/-10%
C424 065G040210332K Y CAP CHIP 0402 10N 50V X7R +/-10%
C425 065G040210332K Y CAP CHIP 0402 10N 50V X7R +/-10%
C434 065G040210332K Y CAP CHIP 0402 10N 50V X7R +/-10%
C701 065G040210332K Y CAP CHIP 0402 10N 50V X7R +/-10%
C703 065G040210332K Y CAP CHIP 0402 10N 50V X7R +/-10%
C704 065G040210332K Y CAP CHIP 0402 10N 50V X7R +/-10%
C706 065G040210332K Y CAP CHIP 0402 10N 50V X7R +/-10%
C707 065G040210332K Y CAP CHIP 0402 10N 50V X7R +/-10%
C712 065G040210332K Y CAP CHIP 0402 10N 50V X7R +/-10%
C713 065G040210332K Y CAP CHIP 0402 10N 50V X7R +/-10%
C773 065G040210332K Y CAP CHIP 0402 10N 50V X7R +/-10%
C420 065G040210332K Y CAP CHIP 0402 10N 50V X7R +/-10%
C113 065G040210332K Y CAP CHIP 0402 10N 50V X7R +/-10%
45
C114 065G040210332K Y CAP CHIP 0402 10N 50V X7R +/-10%
C402 065G040210332K Y CAP CHIP 0402 10N 50V X7R +/-10%
C403 065G040210332K Y CAP CHIP 0402 10N 50V X7R +/-10%
C405 065G040210332K Y CAP CHIP 0402 10N 50V X7R +/-10%
C415 065G040210332K Y CAP CHIP 0402 10N 50V X7R +/-10%
C417 065G040210332K Y CAP CHIP 0402 10N 50V X7R +/-10%
C418 065G040210332K Y CAP CHIP 0402 10N 50V X7R +/-10%
C419 065G040210332K Y CAP CHIP 0402 10N 50V X7R +/-10%
C408 065G040210412K 3 CAP CHIP 0402 100N 16V X7R +/-10%
C409 065G040210412K 3 CAP CHIP 0402 100N 16V X7R +/-10%
C409 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C408 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C427 065G040210425K T CAP 0402 100NF 10% 25V X5R
C414 065G0402105A5K M CAP 0402 1UF 10% 10V X5R
C414 065G0402105A5K T CAP 0402 1UF 10% 10V X5R
C181 065G040222031J T CAP CHIP 0402 22PF J 50V NPO
C182 065G040222031J T CAP CHIP 0402 22PF J 50V NPO
C426 065G040222031J T CAP CHIP 0402 22PF J 50V NPO
C428 065G040222031J T CAP CHIP 0402 22PF J 50V NPO
C428 065G040222031J Y CAP CHIP 0402 22P 50V NP0 +/-5%
C426 065G040222031J Y CAP CHIP 0402 22P 50V NP0 +/-5%
C182 065G040222031J Y CAP CHIP 0402 22P 50V NP0 +/-5%
C181 065G040222031J Y CAP CHIP 0402 22P 50V NP0 +/-5%
C771 065G040222415K A CAP 0402 220NF 10% 16V X5R
C101 065G040222415K M CAP 0402 220NF 10% 16V X5R
C429 065G040222415K M CAP 0402 220NF 10% 16V X5R
C715 065G040222415K M CAP 0402 220NF 10% 16V X5R
C718 065G040222415K M CAP 0402 220NF 10% 16V X5R
C771 065G040222415K T CAP CHIP 0402 220NF K 16V X5R
C718 065G040222415K T CAP CHIP 0402 220NF K 16V X5R
C715 065G040222415K T CAP CHIP 0402 220NF K 16V X5R
C429 065G040222415K T CAP CHIP 0402 220NF K 16V X5R
C101 065G040222415K T CAP CHIP 0402 220NF K 16V X5R
C110 065G040247312K T CAP 0402 47NF 10% 16V X7R
C108 065G040247312K T CAP 0402 47NF 10% 16V X7R
C107 065G040247312K T CAP 0402 47NF 10% 16V X7R
C105 065G040247312K T CAP 0402 47NF 10% 16V X7R
C104 065G040247312K T CAP 0402 47NF 10% 16V X7R
C102 065G040247312K T CAP 0402 47NF 10% 16V X7R
C110 065G040247312K Y CAP 0402 47NF 10% 16V X7R
46
C108 065G040247312K Y CAP 0402 47NF 10% 16V X7R
C107 065G040247312K Y CAP 0402 47NF 10% 16V X7R
C105 065G040247312K Y CAP 0402 47NF 10% 16V X7R
C104 065G040247312K Y CAP 0402 47NF 10% 16V X7R
C102 065G040247312K Y CAP 0402 47NF 10% 16V X7R
C109 065G040250931C 3 CAP CHIP 0402 5PF 50V NP0 +/-0.25PF
C103 065G040250931C 3 CAP CHIP 0402 5PF 50V NP0 +/-0.25PF
C106 065G040250931C 3 CAP CHIP 0402 5PF 50V NP0 +/-0.25PF
C772 065G060310432K A CAP 0603 100NF 10% 50V X7R
C772 065G060310432K F CAP CHIP 0603 0.1UF K 50V X7R
C401 065G0805475A2K 3 CAP 0805 4.7UF 10% 10V X7R
C404 065G0805475A2K 3 CAP 0805 4.7UF 10% 10V X7R
C413 065G0805475A2K 3 CAP 0805 4.7UF 10% 10V X7R
C416 065G0805475A2K 3 CAP 0805 4.7UF 10% 10V X7R
C421 065G0805475A2K 3 CAP 0805 4.7UF 10% 10V X7R
C423 065G0805475A2K 3 CAP 0805 4.7UF 10% 10V X7R
FB409 071G 56K121 HF CHIP BEAD 0805 120R 25%
FB408 071G 56V301 TA CHIP BD 0805 300R/700MA FCM2012VF-301T07
FB407 071G 56V301 TA CHIP BD 0805 300R/700MA FCM2012VF-301T07
FB405 071G 56V301 TA CHIP BD 0805 300R/700MA FCM2012VF-301T07
FB404 071G 56V301 TA CHIP BD 0805 300R/700MA FCM2012VF-301T07
FB402 071G 56V301 TA CHIP BD 0805 300R/700MA FCM2012VF-301T07
FB401 071G 56V301 TA CHIP BD 0805 300R/700MA FCM2012VF-301T07
D101 093G 64 42 P BAV70 SOT23 BY PAN JIT
ZD101 093G 39S 24 T RLZ 5.6B LLDS
C410 093G 64S501 SU ESD MLVS0402M04 4V 402
C411 093G 64S501 SU ESD MLVS0402M04 4V 402
C412 093G 64S501 SU ESD MLVS0402M04 4V 402
CN409 311GF050B40ADH FFC CONN 0.5MM 40P
715G4870M01000004L MAIN PCB FR4 DS 80X72X1.6MM
H40G 45762429A LABEL
KEPC9QHL KEY BOARD
SW001 077G 500 5J XL DOME SWITCH 5PCS
CN001 033G8032 6F X WAFER 6P 1.25MM
CN001 033G8032 6F HR CONNECTOR 6P 1.25 2nd source
R003 061G0603000 JI RST 0603 0.05R MAX 1/10W TA-I
R003 061G0603000 JT RST CHIP MAX 0R05 1/10W TZAI YUAN
R005 061G0603102 JI TEST ONLY RST 0603 1K 5% 1/10W TA-I
R002 061G0603202 JI RST 0603 2K 5% 1/16W TA-I
R004 061G0603202 JI RST 0603 2K 5% 1/16W TA-I
47
R004 061G0603202 JT RST 0603 2K 5% 1/10W
R002 061G0603202 JT RST 0603 2K 5% 1/10W
C003 065G060310432K A CAP 0603 100NF 10% 50V X7R
C004 065G060310432K A CAP 0603 100NF 10% 50V X7R
C003 065G060310432K F CAP CHIP 0603 0.1UF K 50V X7R
C004 065G060310432K F CAP CHIP 0603 0.1UF K 50V X7R
LED01 081G 14 12 GP CHIP LED GPTD1210YBC5-D
LED01 081G 14 12 KT CHIP LED
E715 715G3584K01000004F KEY PCB FR4 130X11X1.6MM DS
E715 715G3584K01000004K KEY PCB FR4 130X11X1.6MM DS 2nd source
R005 061G0603102 JT RST CHIP 1K 1/10W 5% TZAI YUAN
ADPCA1503QWV ADAPTER BOARD G3189-P02-LED-X-19-101108
GND1 009G6005 1 GROUND TERMINAL
GND2 009G6005 1 GROUND TERMINAL
GND3 009G6005 1 GROUND TERMINAL
CN902 033G3278 9DK2W AC WAFER 2.5MM 9P(2P NC) FOR ACER 2nd source
CN902 033G3278 9DK2X AC WAFER 2.5MM 9P(2P NC) V/T 25MM
CN903 033G380210B Y L CONNECTOR 10P 2.0
CN903 033G380210B Y W WAFER 2nd source
IC902 056G 139 3A PC123Y22FZOF SHARP
NR901 061G 58 9T RST NTCR 10 OHM +-20% 5A THINKING
C904 063G107K474 6S 0.47UF +-10%
C904 063G107K474 US NO-SUGGEST 0.47UF +-10%
C902 065G306K3312B3 Y1 CAP 330PF K 250VAC CD
C903 065G306K3312B3 Y1 CAP 330PF K 250VAC CD
C903 065G306K3312BM CAP Y1 330PF 10% 250V Y5P
C902 065G306K3312BM CAP Y1 330PF 10% 250V Y5P
C900 065G306M1022BP CAP Y1 1NF 20% 250V Y5U
C918 067G 3151007KV CAP 105C 10UF M 50V
C907 067G 40Z10115K CAP 105C 100UF M 450V
C907 067G 40Z10115L EC 100UF 450V M 18*36MM
C912 067G215D1024KV LOW ESR EC 1000UF 25V M 12.5*20MM
C914 067G215S4713KV EC 470UF 20% 16V 10X13
C914 067G215S4713LV LOW ESR EC 470UF 16V M 10*12.5MM
L901 073G 174 65 H2 LINE FILTER 30MH MIN
L901 073G 174 65 S2 LINE FILTER 30MH MIN
L902 073G 253 91 H IND CHOKE 3.5UH+-10% DADONG
L903 073G 253 91 H IND CHOKE 3.5UH+-10% DADONG
L902 073G 253 91 HP CHOKE COIL 3.5UH VOC
L903 073G 253 91 HP CHOKE COIL 3.5UH VOC
48
T901 080GL19P 1 H X'FMR 1.1MH 10% 20UH MAX BCK-12510-HA
T901 080GL19P 1 L POWER X'FMR 1.1MH 10% PT-0112045-2
T901 080GL19P 1 N X'FMR 1.1MH 10% 20UH MAX YUVA-1208
CN901 087G 501 32 S AC SOCKET ST-01CP-BCE-R 2nd source
CN901 087G 501 32 DL AC SOCKET DIP 3PIN+2PIN GROUND
BD901 093G 50460 28 BRIDGE DIODE KBP208G LITEON
BD901 093G 50460502 BRIDGE KBP206G C2
D906 093G 60272 RECTIFIER SR540-MK23 5A 40V DO-27
D904 093G 60272 RECTIFIER SR540-MK23 5A 40V DO-27
D903 093G 60520 DIODE SR5100-MK23 5A/100V DO-27 SECOS
D905 093G 60520 DIODE SR5100-MK23 5A/100V DO-27 SECOS
D904 093G 60923 DIODE SR504-30 DO-201AD
D906 093G 60923 DIODE SR504-30 DO-201AD
D903 093G 60924 DIODE SR510-22 DO-201AD
D905 093G 60924 DIODE SR510-22 DO-201AD
705GQ956024 IC901 ASS'Y
IC901 056G 581 20 IC TOP255EN ESIP-7C
0M1G 930 8120 SCREW 3X8
Q11G0026 1 WIRE-CLIP
HS1 Q90G6263 6 HEAT SINK
R623 061G0603000 JF RST CHIPR MAX 0R05 1/10W FENGHUA
R628 061G0603000 JF RST CHIPR MAX 0R05 1/10W FENGHUA
R917 061G06031001FT RST CHIP 1K 1/10W 1%
R917 061G06031001FY RST CHIPR 1KOHM +-1% 1/10W YAGEO
R913 061G06031002FT RST CHIP 10K 1/10W 1%
R912 061G0603103 JI RST 0603 10K 5% 1/10W
R912 061G0603103 JT RST CHIP 10K 1/10W 5% TZAI YUAN
R916 061G0603471 JF RST CHIPR 470OHM +-5% 1/10W FENGHUA
R916 061G0603471 JY RST CHIPR 470 OHM 5% 1/10W YAGEO
R915 061G06039311FF RST CHIPR 9.31KOHM +-1% 1/10W FENGHUA
R915 061G06039311FY RST CHIPR 9.31KOHM +-1% 1/10W YAGEO
R923 061G08051002FF RST CHIPR 10KOHM +-1% 1/8W FENGHUA
R923 061G08051002FT RST CHIP 10K 1/8W 1%
R923 061G08051002FY RST CHIP 10K 1/8W 1%
R903 061G08051102FY RST CHIP 11K 1/8W 1%
R924 061G0805689 JI RST CHIPR 6.8 OHM +-5% 1/8W 0805
R924 061G0805689 JT RST CHIPR 6.8 OHM +-5% 1/8W 0805
R925 061G08058202FF RST CHIPR 82KOHM +-1% 1/8W FENGHUA
R925 061G08058202FT RST CHIPR 82K +-1% 1/8W TZAI YUAN
R927 061G12060004JY RST CHIPR MAX0R05 4A 1/4W YAGEO
49
R910 061G1206101 JT RST CHIPR 100 OHM +-5% 1/4W TZAI YUAN
R926 061G1206229 JY RST 1206 2.2R 5% 1/4W
R904 061G1206300 JF RST CHIPR 30 OHM +-5% 1/4W FENGHUA
R905 061G1206300 JF RST CHIPR 30 OHM +-5% 1/4W FENGHUA
R906 061G1206300 JF RST CHIPR 30 OHM +-5% 1/4W FENGHUA
R907 061G1206300 JF RST CHIPR 30 OHM +-5% 1/4W FENGHUA
R908 061G1206300 JF RST CHIPR 30 OHM +-5% 1/4W FENGHUA
R909 061G1206300 JF RST CHIPR 30 OHM +-5% 1/4W FENGHUA
R904 061G1206300 JI RST 30 OHM 5% 1/4W TA-I
R905 061G1206300 JI RST 30 OHM 5% 1/4W TA-I
R906 061G1206300 JI RST 30 OHM 5% 1/4W TA-I
R907 061G1206300 JI RST 30 OHM 5% 1/4W TA-I
R908 061G1206300 JI RST 30 OHM 5% 1/4W TA-I
R909 061G1206300 JI RST 30 OHM 5% 1/4W TA-I
R922 061G1206335 JT RST CHIPR 3.3 MOHM +-5% 1/4W TZAI YUAN
R921 061G1206335 JT RST CHIPR 3.3 MOHM +-5% 1/4W TZAI YUAN
R920 061G1206335 JT RST CHIPR 3.3 MOHM +-5% 1/4W TZAI YUAN
R900 061G1206624 JT RST CHIPR 620 KOHM +-5% 1/4W TZAI YUAN
R901 061G1206624 JT RST CHIPR 620 KOHM +-5% 1/4W TZAI YUAN
R902 061G1206624 JT RST CHIPR 620 KOHM +-5% 1/4W TZAI YUAN
C916 065G060310312K Y CAP CHIP 0603 10NF K 16V X7R
C905 065G080510432K A CAP CHIP 0805 0.1UF K 50V X7R
C905 065G080510432K F CAP CHIP 0805 0.1UF K 50V X7R
C915 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C917 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C901 065G080582031J Y CAP CHIP 0805 82P 50V NP0 +/-5%
C910 065G120622272K Y CER 1206 2N2 500V X7R 10%
C911 065G120622272K Y CER 1206 2N2 500V X7R 10%
C919 065G120622272K Y CER 1206 2N2 500V X7R 10%
C920 065G120622272K Y CER 1206 2N2 500V X7R 10%
C920 065G1206222B2K 3 CER 1206 2N2 500V X7R 10%
C919 065G1206222B2K 3 CER 1206 2N2 500V X7R 10%
C911 065G1206222B2K 3 CER 1206 2N2 500V X7R 10%
C910 065G1206222B2K 3 CER 1206 2N2 500V X7R 10%
C910 065G1206222B2K M CAP 1206 2.2NF 10% 630V X7R
C911 065G1206222B2K M CAP 1206 2.2NF 10% 630V X7R
C919 065G1206222B2K M CAP 1206 2.2NF 10% 630V X7R
C920 065G1206222B2K M CAP 1206 2.2NF 10% 630V X7R
CN901 006G 31500 EYELET
IC903 056G 158 12 SHUNT REGULATOR KIA431A-AT/P TO-92
50
Q901 057G 530503 T 2SD1207T
Q901 057G 761 16 TRA KTD1028 KEC
R919 061G152M10452T NO-SUGGEST RST MOFR 100KOHM +-5% 2WS
R918 061G152M25152T RST MOFR 250 OHM +-5% 2WS
C906 065G 2K152 2T6921 CAP CER 1500PF K 2KV Y5P
C913 067G 2046812KT CS CAP 680UF 10V 8*11 MM
C913 067G 2046812LT CAP CS 680UF 20% 10V 8*11.5
C908 067G 2154707NT KY50VB47M-TP5 6.3*11
C908 067G 2154707RT 47UF +-20% 50V
FB902 071G 55 9 T BEAD 3.5*0.8*6.0MM 110R HF
FB603 071G 55 29 FERRITE BEAD
F901 084G 55 5 FUSE 2.5A 250V
F902 084G 56 4 B FUSE 4A 250V
ZD902 093G 3916752T MTZJ T-72 16B
ZD901 093G 3918252T ZENER MTZJ T-72 18B 16.82 0.5 DO-34
ZD902 093G 3954752T DIODE MTZJ16B SEMTECH
ZD901 093G 39A0852T GDZJ18B
D902 093G 6026T52T CTIFIER DIODE FR107
D901 093G 6038T52T FR103 AO
J617 095G 90 23 JUMPER WIRE
J906 095G 90 23 JUMPER WIRE
J905 095G 90 23 JUMPER WIRE
J904 095G 90 23 JUMPER WIRE
J903 095G 90 23 JUMPER WIRE
J902 095G 90 23 JUMPER WIRE
J900 095G 90 23 JUMPER WIRE
J616 095G 90 23 JUMPER WIRE
J615 095G 90 23 JUMPER WIRE
J609 095G 90 23 JUMPER WIRE
J608 095G 90 23 JUMPER WIRE
J601 095G 90 23 JUMPER WIRE
E715 715G3189P02LED001M PWR PCB FR1 SS 152*122*1.6MM 2nd source
E715 715G3189P02LED001S PWR PCB FR1 SS 152X122*1.6MM
H40G 45762429A LABEL
T901 S80GL19P1V XFMR FOR POWER 1.06MH TPV-PT
Loading...
