AOC T1504 Schematic

www.ma163.com 电子技术资料网

E157CHNDF1ACNN

E157VHNDF1A5NN

T1504 中文维修手册仅用于维修参考

目录

www.ma163.com 电子技术资料网

1.安全与注意事项……………………………………………………………………………… 2

1.1 安全注意………………………………………………………………………………… 2

1.2 操作使用注

1.3 存储注意事项…………………………………………………………………………… 2

1.4 高压警告………………………………………………………………………………… 2

2.液晶电视规

2.1 基本规范………………………………………………………………………………… 3

2.2 LCD TV 描述……………………………………………………………………………… 4

3. 操作说明及调

3.1 遥控器说明…………………………………………………………………………… 5

3.2 控制面板……………………………………………………………………………… 6

3.3 菜单功能………………………………………………………………………………… 6

4. 连接介

4.1 输入/输出接口介绍…………………………………………………………………… 11

4.2 工厂预设模式………………………………………………………………………… 14

5. 故障处理流程……………………………………………………………………………… 15

6. 拆卸流程…………………………………………………………………………………… 21

7. PCB Layout………………………………………………………………………………… 26

11

2

3

5

7.1 主板 …………………………………………………………………………………… 26

7.2 电源板 ………………………………………………………………………………… 28

7.3 Tuner 板……………………………………………………………………………… 29

7.4 遥控板 ………………………………………………………………………………… 31

7.5 耳机板………………………………………………………………………………… 32

7.6 按键板 ………………………………………………………………………………… 32

8 电路图………………………………………………………………………………………… 33

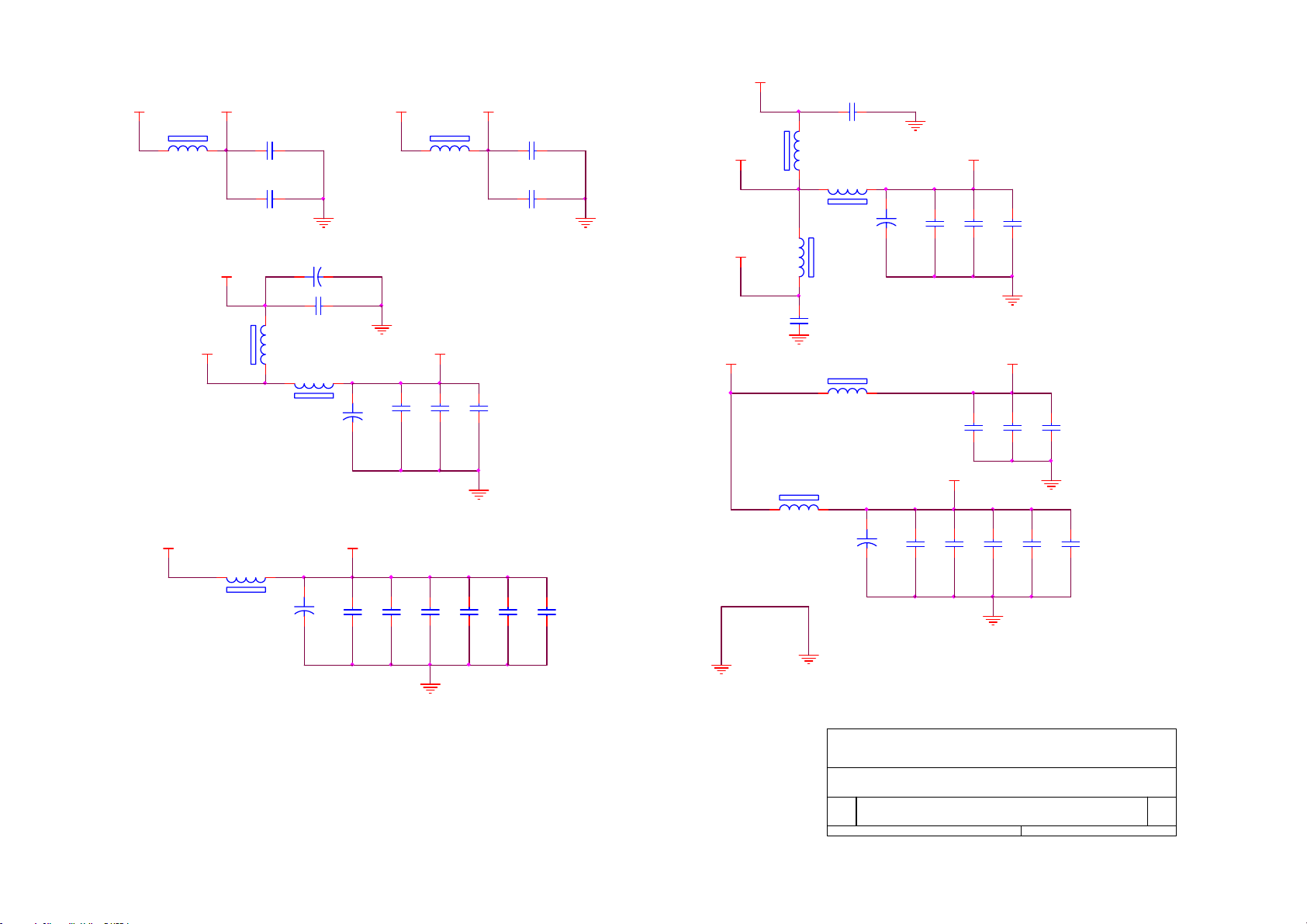

8.1 主板……………………………………………………………………………………… 33

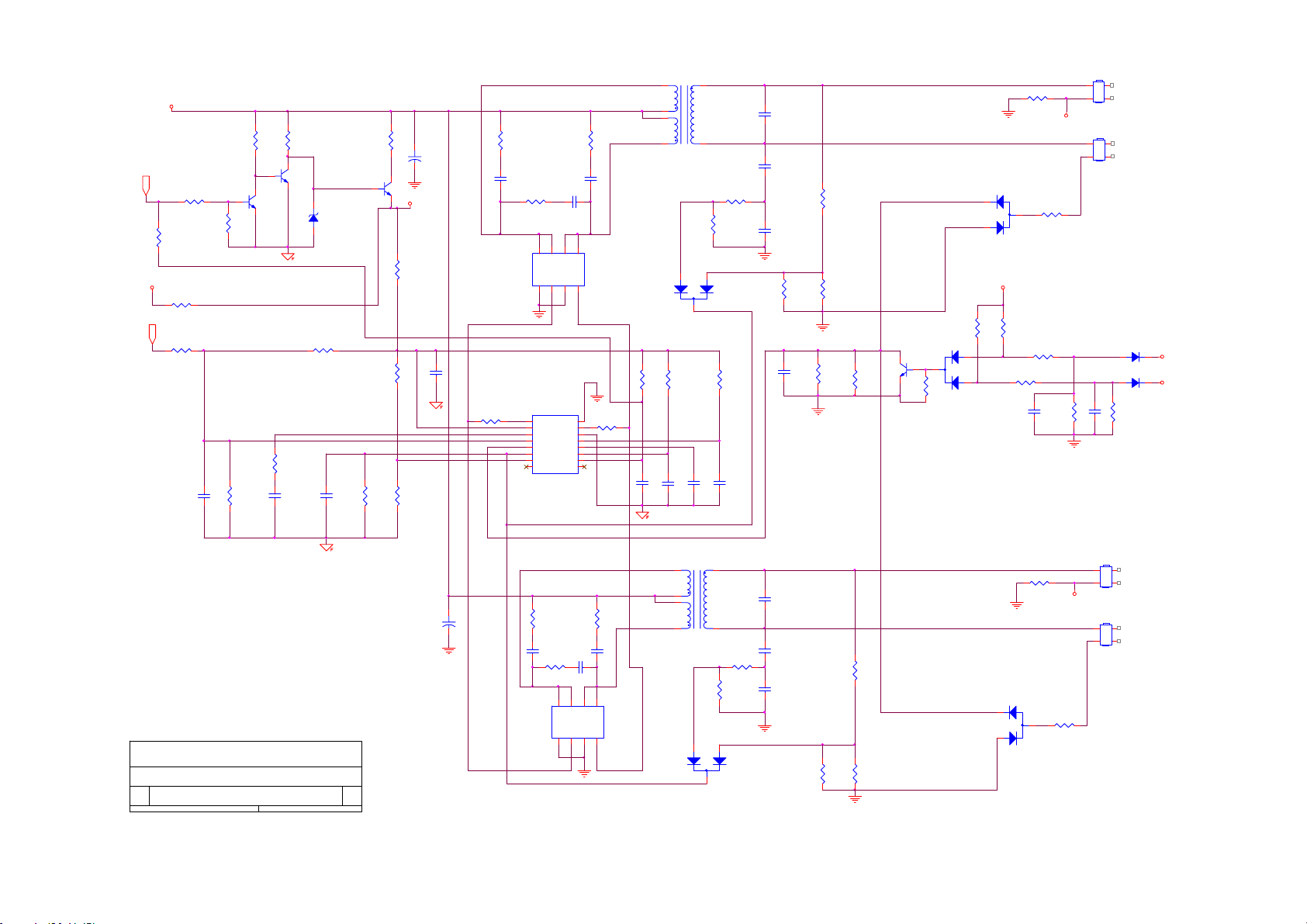

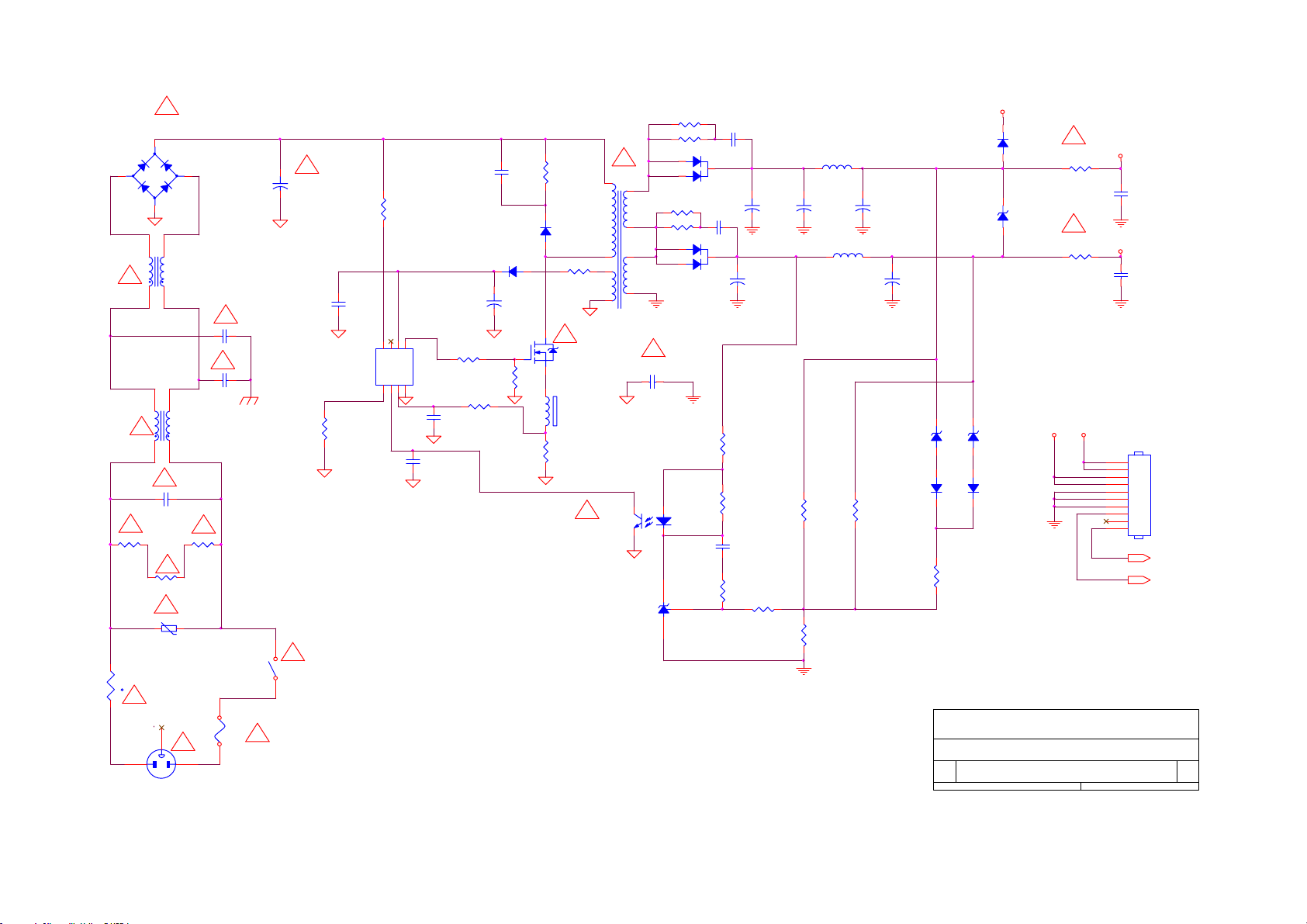

8.2 电源板………………………………………………………………………………… 46

8.3 Tuner 板………………………………………………………………………………… 48

9.电气方框图…………………………………………………………………………………… 52

10.爆炸图……………………………………………………………………………………… 53

11. BOM………………………………………………………………………………………… 54

1

1. 安全与注意事项

www.ma163.com 电子技术资料网

1.1 安装注意点

(1) 请不要用力压或擦、刮液晶表面，不要随意用手触摸显示器的表面。
(2) 当显示器表面被弄脏了，请用药棉或柔软的棉布轻轻擦拭。
(3) 当有水滴或其它带粘性污染屏幕时请立即擦拭，

它可能造成显示器表面或显示器色彩的变化。

(4) 请不要使显示器受强烈的外力震动。

1.2 操作使用注意点

(1)移动显示器之前请拔掉电源接线。
(2)请不要改变主板的原先设置，如果被调整亮度不符合白平衡的规格。
(3)请注意长时间的使用的辐射在常温比低温要大。

(4) 请注意在长时间显示同一个画面后关机原来的图象信息可能还保持在上面。

(5)

避免手机对TV影响，以免损坏TV。

1.3 存储注意事项

(1)当你长时间存储时请保持在-10 ~+℃ 50℃之间，不要暴露在阳光下，湿度小于85％RH。
(2)请不要将显示器放置在高湿度和高温环境下，例如温度：40℃，湿度：85%RH.
(3)请不要将显示器放置在低温环境下，例如低于-10℃以下。

1.4 高压警告

显示器高压是由电源升压板产生的，如果不注意接触到高压，可能被严重电击。

2

2. 液晶电视规格

www.ma163.com 电子技术资料网

2.1 基本规格

功能

项目 规格

屏幕大小 15” TFT 液晶屏幕
长宽比 4 : 3
分辨率 1024*768
显示区域(水平 x 垂
直)
像素间距 0.297 x 0.297
显示颜色 1620 万色
对比度比率 500:1
亮度 250 cd/㎡
可视角度 (水平120度/ 垂直100度 )
响应时间 8ms(typ)
灯管类型 / 寿命 50000 小时
色温 冷色 / 暖色/正常

输入支持分辨率

声音输入 用于立体声的耳机迷你型插孔 (3.5ø)

15" 屏幕
分辨率XGA ( 1024x768 )
高亮度 ( 250 cd/m2 )
高对比度比率 (500:1 )
可视角度(水平120度/ 垂直100度 )

304.1 (H) × 228.1(V)

640*480 60/75 Hz
800*600 60/75 Hz
1024*768 60/75 Hz

推荐使用1024*768 / 60Hz 模式
当画面出现“输入超频”字样时，请尽快返回上述可支持
模式

电视标准 PAL B/G、D/K、I、NTSC M
声音系统 NICAM、FM-MONO

视频彩色系统 PAL / NTSC

视频AV RCA x 1 音频 L / R x 1

S-VIDEO S-Videox 1

分量输入YPbPr YPbPr x 1 音频 L / R x 1
分量输入支持模式 480i、576i、480p、576p、720p、1080i

3

音频输出 音频输出：L / R

www.ma163.com 电子技术资料网

OSD 语
言

桌台支架 包括

简体中文 / 英文 (出厂设定为简体中文).

扬声器（内置）：两个2W扬声器
用于立体声的耳机迷你型插孔 (3.5ø)

墙壁装配
件

电源

屏幕倾斜
度

使用环境

尺
寸
净
重

VESA 100 x 100 mm

电源

功率消耗 小于55W

向前/向后/旋转 不可调节

温度

储存温度

湿度

宽 x 高 x 厚

不含附件

100-240V~ 50/60Hz

+ 5 °C ~ + 35 °C

- 25 °C ~ + 60 °C

10% ~ 85%

389 x 395 x 180 (mm)

4.0Kg

2.2 LCD TV 描述

该 LCD TV 包含主板、耳机板、电源板、遥控接收板、按键板以及Tuner板。主板和电源板含

I2C 逻辑控制总线, DDC, LCD panel 的亮度逻辑控制和通过DC-DC 转换器来提供整个主板和
TTL信号给液晶模块去驱动LCD显示电路。

4

3 操作说明及调整

www.ma163.com 电子技术资料网

3.1 遥控器说明

电源
按这个按钮可以打开/
关闭电视。电视不会完
全断电，除非关闭交流
电源开关或者拔下电源
插头。

频道
按 ∧ 或 ∨（或 或
键）可以切换电视频
道。

音量
按 + 或 –（或◄或►
键） 可以调整声音音
量大小。

0~9/100 (数字按钮)
用来选择电视频道。

丽音
用来选择TV模式声音制
式，可以选择单声道、
立体声、语言I、语言
II。

睡眠
使用这个按键，您可以
设置电视在多长时间之
后进入待机状态。重复
按这个键可以选择定时
分钟数。
定时时间可从 5~120
分钟内选择。定时器从
菜单消失之后开始倒计
时。

静音
暂时中断声音或恢复声
音。

显示
(1) 当使用 TV RF输入时

显示频道号码信息。

(2) 当使用 TV RF输入之

外的其它输入时，显
示输入源信息。

(3)显示的信息会在5秒钟

后自动消失。

返回
用来显示前一次选择的电
视频道

菜单
按这个键可以显示或者退
出主菜单。

TV/AV

选择信号源：重复按可以
选择TV输入、视频AV输
入、S端子输入、YPbPr
（YCbCr）输入、PC输
入。

PC

快捷进入PC输入模式。
无信号输入或者没有接信
号线，30秒后进入待机状
态。

5

www.ma163.com 电子技术资料网

3.2 控制面板

TV/AV① : 选择不同的输入信号源。

音 量②③ : 音量调整；在菜单状态下，按此两键可以确认所选择的项目。
节 目④⑤ : 频道切换；在菜单状态下，按此两键可以选择所要执行项目。
菜 单 ⑥ : 打开或退出OSD菜单。
电 源 ⑦ : 使本机进入或退出待机状态。

3.3 菜单功能

1. 按菜单按钮可以显示或关闭主菜单

2. 使用上或下键可以选择所要调整之功能选项。

3. 使用左或右键可以进入子菜单或启用或调整所选择之功能。

4. 按菜单 按钮可以退出菜单。

主菜单

按 菜单按钮进入OSD主 菜单。
调节项目包括：声音设置、图像设置、功能设置、电视设置。
输入源为PC、YPbPr(YCbCr)、AV、S-VIDEO模式时仅可以有选择声音设置、图像设置、功能设置，
如下图:

而输入源为 TV模式则可以选择声音设置、图像设置、功能设置、电视设置，如下图：

6

www.ma163.com 电子技术资料网

一、 声音设置(所有模式均相同)

1. 音量、低音、高音调整范围是从 0～100。

2. 声音选择可以通过选择“开”“关”来控制声音输出。

3. 左右平衡调整范围为-50~+50，从 0~-50 调整时，右声道声音慢慢减小直至消失，从 0~+50 调
整时，左声道声音慢慢减小直至消失。

4. 音量自动校准，您可以设定“开”“关”。
其功能是自动校正输入声音，当您发现两个频道间声音大小差异很大时您可以打开此功能，
防止声音变化太大影响使用。

5. 等响度可以选择开关，一般有内部预先设定好，不需调整。

当一直向下选择会出现如下菜单：

6. 公用：为设计好供您不同输出声音模式，其中有对白、音乐、剧场三种模式为预先设定无法
调整，而个人模式则可以根据自己喜好调整低音、高音、平衡器来设定声音输出模式。

7. 平衡器：其中分别有100、300、1K、3K、8K可供您选择调整（数字代表声音频段）。

8. 重置：可以将声音设置内容恢复为出厂预设值。

7

二、图像设置

www.ma163.com 电子技术资料网

输入源为 PC 模式时，如下图:

1. 亮度、对比度调整范围从0~100。

2. 位置：包含水平、垂直两个选项，调整范围-50~+50。

3. 视频杂讯：包含相位、时钟两个选项、调整范围-50~+50。

4. 清晰度：可提供最柔和、柔和、正常、锐度、高锐度、自动六个选项选择。

可以通过选择任一选项来调整画面的清晰度。

5. 自动调整：将PC画面自动调整为最佳画面。

6. 解析度资讯：提示当前PC输入信号分辨率。

7. 色温：此选项为用户提供了四种色温选项：冷色、正常、暖色和用户设定，您可以根据自己

需要来选择这冷色、正常及暖色三种色温，也可以通过自己手动调整用户设定中红色、绿色、
蓝色（因为只有在用户设定模式红、绿、蓝三色才可以被调整）。

8. 重置：用于恢复图像设定中内容为出厂模式。

8

输入源为 TV、AV、S-VIDEO 模式时，如下图:

www.ma163.com 电子技术资料网

1. 亮度、对比度调整范围为 0～100，通过调整亮度、对比度可以设定画面亮度。

2. 色饱和度调整范围为 0～100，通过调整此项可以对画面的彩色浓度做调整。

3. 清晰度：可提供自动、最柔和、柔和、正常、锐度、高锐度六种选项选择，可以通过选择任

一选项来调整画面的清晰度。

4. 色调：调整范围从-50~+50，仅 NTSC 信号模式下才有作用，通过调整此项可以改变画面颜

色。

5. 肤色调整：当肤色调整打开时可以使画面中人的皮肤颜色更加逼真。

6. 色温：此选项为用户提供了三种色温选项：正常、暖色、冷色。

7. 重置：用于恢复图像设定中内容为出厂模式。

9

输入源为YPbPr(YCbCr) 模式时，如下图:

www.ma163.com 电子技术资料网

1、亮度、对比度调整范围从0~100。
2、色饱和度调整范围为0～100，调整此项可以对画面的彩色浓度做调整。
3、清晰度：可提供自动、最柔和、柔和、正常、锐度、高锐度六种选项选择。可以通过选择任一

选项来调整画面的清晰度。
4、色温：此选项为用户提供了三种色温选项：正常、暖色、冷色。
5、重置：用于恢复图像设定中内容为出厂模式。
三、功能设置

1. 语言：设定 OSD 语言功能，提供英文、简体中文两种语言选择。

2. 睡眠时间：设定电视自动进入待机状态的时间。

当睡眠时间设定完成后，开始计时；在只剩下1分钟的时侯画面提示从59（代表59
秒）开始进入倒计时，此时按遥控器上的任意有效键将会关闭倒计时并退出睡眠
设定。

3. 重置用于恢复 OSD 设置内容。

四、电视设置
以下菜单只有在电视模式才出现

1. 节目号：显示当前电视频道号。

2. 彩色制式：显示当前电视信号彩色制式。（自动存储后显示为自动）

3. 声音制式：显示当前电视信号声音制式。（自动存储后显示为自动）

10

4. 自动搜台：用于给用户自动搜索并存储节目功能。

www.ma163.com 电子技术资料网

5. 频率：显示当前电视频道的频率，也可以通过左右键来对频率微调达到您需要的效果。

6. AFC 可以被设定为开和关，当设定为开时，电视会对电视信号自动侦测，当信号有微弱偏移时

会自动调整频道到正确位置。

7. 跳过可以被设定为开和关，当设定为开时，按遥控器或面板上频道切换键会自动跳过此频

道。

8. 重置用于恢复电视设置内容到出厂值。

4. 连接介绍

4.1 输入/输出接口介绍
有多种信源设备可以连接到您的电视，下面的图显示了如何进行连接。
将液晶电视屏幕面朝下放在桌子上，这样比较容易连接外部设备。请采取预防措施，避免损坏屏
幕。

1: PC音频输入
2: PC信号输入
3: 交流电源输入
4: 耳机输出插孔
5: 视频输入
6: 音频左声道输入（视频输入/S端子输入共享）
7: 音频右声道输入（视频输入/S端子输入共享）
8: S端子输入
9、10、11: Pr/Cr、Pb/Cb 、Y分量信号输入
12: 分量信号音频左声道输入
13: 分量信号音频右声道输入
14: 天线输入
15: 交流电源开关

11

4.1.1 录像机

www.ma163.com 电子技术资料网

如何连接

1.将天线连接到录像机(VCR)的 RF IN 接头。

2.将另一条 RF 电缆从录像机的 RF 输出端连接到电视的天线输入端。如果您还把视频、音频线

连接到视频AV输入端，则在从录像机中播放时会取得更好的影音品质。

如果您的录像机配有 S-VHS 视频插孔：
为获得更好的画面品质，请将 S端子电缆连接到电视的 S端子输入端。S端子不提供音频，所以
必须通过音频线才能提供声音(AV与S端子共用一个音频输入)。

看录像机节目

1. 如果您使用连接TV，请选择电视频道自动搜索。

2. 如果您使用连接AV，请选择视频AV输入。

3. 把录像带放入录像机，按播放按钮。

4.1.2 相机、摄影机和游戏机…

1.将相机、摄影机或游戏机等连接到接头音频和视频

2.通过在 S端子和音频连接 S-VHS 电缆，可以使摄影机获得更佳的画面品质。

如何使用

1. 选择视频 AV或 S端子输入。

2. 打开外部 AV 设备。

警告：如果您发现屏幕上画面滚动、颜色不正确，或没有颜色，没有画面或几种情况都有，请检
查一下连接是否正确。检查一下电缆颜色是否与输入接口颜色匹配。

4.1.3 DVD 播放机

如何连接

1. 将三条单独的分量信号线连接到数字电视/机顶盒的分量信号 Y、 Pb/ Cb和 Pr/ Cr 接头以

及电视上的 分量信号Y、Pb 和 Pr接头。

2. 将音频线连接到 DVD 播放机的音频输出接头和电视上的分量信号音频输入接头。

如何使用

1. 选择分量信号输入。

2. 打开 DVD 播放机。

12

4.1.3 数字机顶盒

www.ma163.com 电子技术资料网

请将机顶盒连接到分量信号输入接头。

如何连接

1. 将三条单独的分量信号线连接到数字电视/机顶盒的分量信号 Y、 Pb/ Cb和 Pr/ Cr 接头以

及电视上的 分量信号Y、Pb 和 Pr接头。

2. 将音频线连接到数字电视/机顶盒的音频接头和电视上的音频接头。

如何使用

1. 选择分量信号输入。

2. 打开数字电视机顶盒。

警告：如果您发现屏幕上画面滚动、颜色不正确，或没有颜色，没有画面或几种情况都有，请检
查一下连接是否正确。检查一下电缆颜色是否与输入接口颜色匹配。

4.1.4 耳机

1. 将耳机插头插入到耳机输出插孔， 插入耳机后会中断扬声器声音输出。

2. 按遥控器上的静音键关闭耳机的声音和电视的内部喇叭。

3. 按音量键调整音量大小。

4.1.5 提示

屏幕保养

不要使用任何硬物刮擦屏幕，以免造成永久性损坏。
在清洁屏幕之前要拔下其电源插头。使用干净的软布擦拭屏幕和机壳，以除去电视上的灰尘。如
果需要使屏幕更加清洁，可以使用干净的湿布。请勿使用液体清洁剂或气雾清洁剂。

移动电话警告
为避免画面变形和声音失真，及电视功能异常，甚至损坏电视，使用移动电话时请远离电视机。

废物处理说明
我们特别注重环保工作。这机体包含有可以回收使用的材料。
在其用完之后，专业公司可以拆除废弃的机体来生产可重复使用的材料，并最小化需处理的材料
数量。
请确保按照当地的规定处理旧的机体。

13

4.2 输入/输出接口介绍

www.ma163.com 电子技术资料网

D-SUB 接口各引脚功能描述

引脚号 功能描述 引脚号 功能描述 引脚号 功能描述

1. 红 6. 红地 11. 空脚

2. 绿 7. 绿地 12. DDC-串行数据

3. 蓝 8. 蓝地 13. 水平同步信号

4. 空脚 9. 空脚 14. 垂直同步信号

5. 接地 10. 同步地 15. DDC-串行时钟

1

6

11 15

5

10

4.2 工厂预设模式

Vertical

Dots × Lines

720 ×400 70.1 31.5 NEG POS YES YES YES

640 ×480

800 ×600

1024 x 768 60 48.3 NEG NEG YES YES YES

1024 x 768 74.972 60.241 NEG NEG YES YES YES

Frequency

(Hz)

59.9 31.5 NEG NEG YES YES YES

72.8 37.9 NEG NEG YES YES YES

75.0 37.5 NEG NEG YES YES YES

60.3 37.9 POS POS YES YES YES

72.2 48.1 POS POS YES YES YES

75.0 46.9 POS POS YES YES YES

Horizontal

Frequency

(KHz)

Sync Polarity Presence

Horizontal Vertical Horizontal Vertical Full

Screen

Mode

14

5. 故障处理流程

换

www.ma163.com 电子技术资料网

1.不加电 (LED 灯不亮)

检查 T901

检查 ZD902, IC903 and IC902

检查电源线

检查 F901, BD901

是

检查 IC901, Q901

是

是

检查 D904, D905

是

是

检查 F902, F903

不加电

和接口

是

否

否

检查 负载

否

否

否

重插电源线

换 F901 和 BD901

换 IC901 or Q901

换 T901

换 D904, D905

否

F902, F903

15

换

线

检

回路

换

换

www.ma163.com 电子技术资料网

2. 无画 (LED 绿灯)

检查 PT801 PT 802 D801 D802 D803 D804

检查IC801 pin2 供电

检查IC801 pin1 pin15 输出

无画

否

检查信号源

是

检查 LVDS 线

是

检查 12V

是

检查 ON/OFF

是

检查 Q807、Q802

是

是

是

检查Q805 Q806

是

否

否

否

否

否

否

否

否

重新检查

LVDS

返回 “1”

查主板ON/OFF

Q807、Q802

检查ZD801 Q803

IC801

换Q805 Q806

16

3. 无画 (LED 橙灯)

www.ma163.com 电子技术资料网

检查 I2C U407 总线相关回路

是

检查按键板

是

检查5V

是

是

检查X201

无画

否

换按键板

否

返回 “1”

否

换 I2C 通信元件

否

换X201

17

4. 画异

www.ma163.com 电子技术资料网

检修U302 U402 U404回路

AV, S-video, 分
量， PC 信号

是

画异

检查信号源

是

检查信号滤波电路

是

检查 输入

是

检查 LVDS 线

是

检查panel

否

否

否

否

否

重接信号源

换滤波电容，电阻

RF 信号

换 LVDS 线

换panel

是

检查 TV 制式

是

检查 TU100

是

换 TU100

18

A

www.ma163.com 电子技术资料网

5. 无声音

无声音

否

检查 声音输入

是

检查 信号滤波电路

是

检查 耳机板

否

SIF 信号

是

V, 分量, S-video, PC signal

检查 功放TDA7266D U601

是

否

检查 喇叭

否

重新连接

换滤波电路

换耳机板

否

换喇叭

检查 TV 制式

是

检查 TU100

换 U601

否

否

换 TU100

检查相关输入回路

19

按键板故障处理

www.ma163.com 电子技术资料网

OSD 不稳定或无法正常工作

是

按键板连接正常吗？

是

按键正常吗？

是

按键板滤波电容是否正常

是

检查主板

否

接好按键板

否

更换按键

否

更换电容

20

6. 拆卸流程图

www.ma163.com 电子技术资料网

步骤 图片 描述

准备

把机器平放
在干净柔软
的表面上

拆底座

旋开这 4
颗螺丝，拆
底座

21

拆后壳

www.ma163.com 电子技术资料网

拆铁片

旋开红色圆
圈标示的这
4颗螺丝，
拆开后壳

旋开红色圆
圈标示的这
4颗螺丝，
拆离铁片

22

拆前框

www.ma163.com 电子技术资料网

旋开红色圆
圈标示的这
5颗螺丝，

旋开红色圆

拆隔离

罩

23

圈标示的这
5颗螺丝，
拆开隔离罩

拆铁条

www.ma163.com 电子技术资料网

与主
板、电
源板、

tuner

板

旋开红色圆
圈标示的这
5颗螺丝，
拔掉如图红
色所表示的
接口，拆开
铁条及其板
子

24

拆铁盘

www.ma163.com 电子技术资料网

旋开红色圆
圈标示的这
5颗螺丝

结束

25

Panel

7. PCB LAYOUT

www.ma163.com 电子技术资料网

7.1 主板
715T2167-1

26

www.ma163.com 电子技术资料网

27

7.2 电源板

www.ma163.com 电子技术资料网

715T1870 1

28

www.ma163.com 电子技术资料网

29

7.3 Tuner 板

www.ma163.com 电子技术资料网

715T1747 1 LG

30

7.4 遥控板

www.ma163.com 电子技术资料网

715T1817-1

31

7.5 耳机板

www.ma163.com 电子技术资料网

715T1956-1

7.6 按键板

715T1914-2

32

8. 电路图

www.ma163.com 电子技术资料网

8.1 主板

715T2167-1

ROUT

GOUT

BOUT

PR_CR

PB_CB

C403

+

10uF/16V

C401

+

10uF/16V

C406

+

10uF/16V

C404

+

10uF/16V

C405

+

10uF/16V

+5V_SW

FB412

R499

32

4.7k

R487

10k

REF

R498

4.7k

R484

10k

REF

R497

4.7k

R489

10k

REF

R501

4.7k

R485

10k

REF

R496

4.7k

R488

10k

REF

Q403
BC847B

1

R490
130 OHM

75
R504

32

Q406
BC847B

1

R494
130 OHM

75
R506

32

Q404
BC847B

1

R491
130 OHM

75
R505

32

Q401
BC847B

1

R492
0 OHM

100
R507

32

Q405
BC847B

1

R493
0 OHM

100
R503

C487

270P

REF

REF

C485

270P

REF

REF

C484

270P

REF

REF

C488

33P

REF

REF

C483

33P

REF

REF

C472

REF

YUV_TV_SW

100P

B0805/0

nc

R509

nc
R510

nc

R511

+5V_SW

TV_R

TV_B

TV_G

C471

FB411

100P

REF

B0805/0

U402

REF

REF

16

2

S1A

3

S2A

VCC

5

S1B

6

S2B

11

S1C

10

S2C

14

S1D

13

S2D

1

N

15

O

4

DA

7

DB

9

DC

12

DD

GND

PI5V330W

8

REF

R502

32

Q402
BC847B

1

R486

R495
0 OHM

10k

REF

100
R508

C486

33P

REF

REF

C473

100P

REF

FB410

B0805/0

+5V_SW

HD_Y

C402

+

10uF/16V

4.7k

33

AOC (Top Victory) Electronics Co., Ltd.

Titl e

Size Document Number Rev

A3

Date: Sheet of

YPrPb-SWITCH

Thursday, May 25, 2006

01

14

1

1

www.ma163.com 电子技术资料网

+12V

+5V_SW

CN107

4344
4142
39

40

37

KEYBOARD

CN114

CONN

STATAV1&D_DECT3

8
7
6
5
4
3
2
1

C168
100P

SCOR1
SCOL1

HDIR
HDIL

ASTB

D_DECT1

SDA
SCL

D_DECT
CVBSO2

AGC

PR_CR
PB_CB
HD_Y
FBLIN

FB118

150 OHM

FB119

150 OHM

FB120 150 O HM

FB121

150 OHM

esd

C169

REF

100P

38

35

36
34

33

32

31

30

29

28

27

26

25

24

23

22

21

20

19

18

17

16

Y

+5V

REMOTE

+5V_SW

C171

C170

100P

100P

REF

15

14

13

12

11

10

9

8

7

6

5

4

3

2

1

REF

J102

KEYB

PHONEJ ACK

MOR
MOL
SCIR 1
SCIL1
SCIL2
MUTE
SVIDEO_C TR_1
SVIDEO_C TR_2
Y1SCART

SCIR 2
Y2IN
C2IN

AV1
S_CTL

IF

1
5
4
3
2

AGND

PC AUDIO

FB122

FB123

C172

C173

100P

100P

150 OHM

150 OHM

+12V_SW

CN101

C162

AGND

100P

AGND

C161

100P

AGND

R132
15k

AGND

6
5
4
3
2
1

6PIN/2.0mm

PCIL

PCIR

R131
15k

MOR
MOL
MUTE
ASTB

10K

R134

AGND

10K

R133

34

AOC (Top Victory) Electronics Co., Ltd.

Tit le

Size Docum ent Number R ev

A3

Date: Sheet

CONNECTOR

02

of

214Thursday , May 25, 2006

<Rev Cod e>

www.ma163.com 电子技术资料网

U407 74HC 4052D

ON_OF F

R560

2k

D410

1N4148

D409

1N4148

+5V

R541

4.7k
R552

22K

12

+5V

R540

4.7k

32

Q415

1

PMBS3904

SDA
VSDA

SCL

VSCL

R522 100
R551 100

+5V

C491

100P

FB416

B0805/0

X0

14

X1

15

X2

11

X3

1

Y0

5

Y1

2

Y2

4

Y3

10

A

9

B

6

EN

7

VEE

16

VDD

13

X

3

Y

GND

8

IIC_SEL

R534

R535

1k

1k

1

Q418

PMBS3904

32

UPDATE POWER SUPPLY
FROM +5V_SW TO +5V

ISP_SC L

ISP_SD A

AOC (Top Victory) Electronics Co., Ltd.

Tit le

IIC SWITCH

Size Document Number Rev

A4

Thursday , May 25, 2006

Date: Sheet of

03

3

1

14

35

www.ma163.com 电子技术资料网

+5V_SW

VGA-V

1

ZD401

5.6V

ZD403

5.6V

1 2

1 2

VGA_HS

VGA_VS

REF

2

D401

BAV70

3

R526 100

R525 100

ZD402

5.6V

1 2

1617

15

14

13

12

11

VDRB

Hout

REF

CN105
DB15

REF

R545
100

R546
100

ZD405

5.6V

1 2

R547

2.7k
R548

2.7k

VGA-V

10
5
9
4
8
3
7
2
6
1

REF

ZD406

5.6V

1 2

REF

R5490

R5500

REF

ISP_SDA
ISP_SCL

C492

0.1u

1 2

REF

VGA_TV_SW

Ext_H sync _sel

REF

R514 0

TV_V S

TV_H S

U301

8

VCC

7

WP

6

SCL

M24C02WMN6

ZD404

5.6V

REF

R5150

R5160

TV_VS

R5130

TV_HS

TXD

ZD407

5.6V

GNDSD A

74HC4052D

C493

REF

0.1u

C470

100n

1

A0

2

A1

3

A2

45

REF

AVI_DET

C469

R542
0

REF

0.1u

REF

IIC_SEL

RXD

16

VDD

MDX

13

OUT

3

OUT

VEE

VSS

7

8

REF

1 2

U302

10

0

9

1

6

G4

12

0

14

1

15

2

11

3

1

0

5

1

2

2

4

3

REF

C474

100P

R518
75 OHM

R519
75 OHM

ADC_VAA

ADC_VAA

ADC_VAA

FB415

BA792

REF

REF

C490

+5V_SW

132

REF

D403

BAV99

REF

D406
BAV99

R530

47k

VGA_HS

VGA_TV_SW

C477

12P

+5V

REF

B

R

G

REF

VGA_VS

132

C480 1u

R532

10k

FB408

B0805/0
R512
75

REF

REF

132

D404

BAV99

FB409

B0805/0
R521
75

132

C489

27P

27P

D405

BAV99

REF

REF

REF

AVSYN C

AHSY NC

R544
75

FB413

B0805/0

+5V

AVI_DET

R483 100

R520 100

R523 100

+5V

C476

12P

REF

C478

12P

REF

REF

+3.3Vstb

132

D407

REF

BAV99

C482 1u

R537

1K

R527 100k

C479 1u

R531 10K

D402

1N4148

1 2

U404

16

2

S1A

3

S2A

5

S1B

6

S2B

11

S1C

10

S2C

14

S1D

13

S2D

1

N

15

O

8

REF

TV_B
TV_G

TV_R

1 2

R536 1K

VCC

DA

DB

DC

DD

GND

PI5V330W

R538 1K

D408

1N4148

C481 1u

R528

100k

R543

47k

REF

4

7

9

12

PMBS3904
R529

100k

REF

REF

C475

100P

Q412

PMBS3904

RAIN

GAIN

BAIN

1

Q413

PMBS3904

1

Q414

FB414

B0805/0

32

32

32

1

R524 100

PC_DET

+3.3Vstb

R533

10k

AOC (Top Victory) Electronics Co., Ltd.

Titl e

Size Doc ument Number Rev

A3

Thursday , May 25, 2006

Date: Sheet of

04

PC INPUT

4

1

14

36

www.ma163.com 电子技术资料网

+5V_SW

R223 100

R213 1.2K

U202

K3953M

XTAL2LI

R273 22

DECDIG

DIG1

C215
5P

C216
5P

24.576
X201

+5V_SW1

+1.8V _1

C255

0.1uF

+3.3V stb

C251 0.1uF

C247 0.1uF

C248

0.1uF

DIG1

FB205 600

C218
100u

SAW_SW

C250

0.1uF

REF

FB207 600
FB202 600
FB203 600

C222 100u/16V

C249 0.1uF

FB201 600

C252

+

0.1uF

GND1

DIG1

C290

0.22uF

+

C292 0.22uF

R269 1K

R212

1.2K

C289

0.22uF

IF

TUNGND

R23
R24
P23
P24
P25
N23
N25
N24
N26
M26
M23
M25
M24

560nH

T23

L23
L26

R256

L203

10K

32

Q201

1

BC847B

R211

1.2K

U401C

VSSP2
VSSC4
VDDC 4
VDDA3
VREF_POS_LSL
VREF_N EG_LSR+HPR
VREF_POS_LSR+H PR
VREF_N EG_HPL+HPR
VREF_POS_HPR
XTA LI N
XTA LO U T
GND1
VGUARD| SWIO
DECDIG
VP1
PH2LF

LOCI

R285 47K

C254

0.1uF

GND1

D201 BA792

SIFIN 2|DVBIN2
SIFIN 1|DVBIN1

C244 0.0068uF

C217 1.5u

1

AGCOUT

GNDIF

VIFI N2
VIFI N1

EWD| AVL

DECBG

SECPLL

PH1LF

32

Q202
BC847B

EHTD

IREF

VSC

VDRA
VDRB

GND1

R265 12K

H24
G25
H23
J23
J24
H25
G26
K23
K24
H26
J25
J26
K25
K26
L24
L25

C225
10u

+

R284 47K

C253

0.1uF

FB204 600

R294

0

U203

R201

0

SIFIN 2
SIFIN 1

VIFIN 2
VIFIN 1

+

C224 10u

C246 0.1uF

C291 0.22uF

12345

12345

TUNGND

REF

GND1

K9650M

R254 100K

R279 39K
R272 1M

C302 0.33uF

R257

10K

R281

4.7K

SIFI N2

SIFI N1

R287 680

C245

0.01uF

VIFI N2

VIFI N1

R215 10

AGC

Vdrb

37

AOC (Top Victory) Electronics Co., Ltd.

Tit le

Size Doc ument Number Rev

A3

Thursday , May 25, 2006

Date: Sheet of

Decoder-A

05

14

5

1

www.ma163.com 电子技术资料网

SCIL 1

SCIR 1

SCOL1

SCOR1

R203 0

R204 0

C293 0.22uF

C294 0.22uF

R260

10K

SOL1

SOR1

R261

10K

R227 100

R228 100

GND4

C295 0.47uF

C296 0.47uF

+5V_SW1

REF

IFVO

C232

2.2uF

FB209 600

C261

0.1uF

C233

2.2uF

+5V_SW

R559 1k

C234

4.7u

GND2

GND2

+

1

C203
47pF

C257

0.1uF

C204
47pF

C260 0.1uF

C226 10u

32

Q416

PMBS3904

R554 100

R558

150

+

IFVO

IFVO1

U409

C206
47pF

C210
47pF

C240 0.0039uF

R278 390

L602

6.8uH

1

UR

G24

F25

F24

F23

E25

E24

E23

D24

C24

B24

D23

C23

D22

C22

D21

B23

3

2

R292 NC

SOR1

SOL1

R293 NC

U401D

REFO|REFIN

AUDIOIN5L

AUDIOINR

AUDOUTSL

AUDOUTSR

DECSDEM

QSSO|AMOUT|AUDEEM

GND1

PLLIF

SIFAGC

DVBO|I FVO|FMRO

DVBO|F MRO

VCC8V

AGC2SIF

VP2

IFVO| SVO|CVBS1

LOCI

R556 100

R553

1.5K

1

C259
100P

CVBSO|PIP

AUDOUTHPR

AUDOUTHPL

AUDOU TLSR

AUDO UTLSL

CVBS3|Y 3

AUDI OIN3R

AUDIOI N3L

CVBS2|Y 2

AUDI OIN2R

AUDIOI N2L

CVBS4|Y 4

AUDI OIN4R

AUDIOI N4L

32

Q417

PMBS3904

R555

100

MOR

MOL

GND2

C2|C3

C258

C202

C201

47pF

47pF

B18

C16

D16

D17

C17

C18

D18

C19

D19

B19

A20

B20

C20

C4

B21

C21

A23

R267

15K

GND2

C205
47pF

C263 0.1uF

TP101

C262 0.1uF

R266

15K

C207
47pF

C256 0.1uF

C308 0.47uF

C303 0.47

C211
47pF

C208
47pF

GND4

C319
47pF

C317
47pF

C2IN

Y2IN

C209
47pF

47pF

REF

R226 100

R224 100

C318
47pF

C307 0.47uF

C306 0.47uF

C305 0.47uF

C304 0.47uF

C309
100pF

R288 75

C264 0.1uF

GND2

R206 0

R205 0

R207 0

R208 0

R258 10K

R259 10K

CVBSO2

MOR

MOL

PCIR

PCIL

Y1SCAR T

HDIR

HDIL

AV1

SCIR 2

SCIL 2

IFVO1

C235

0.1uF

TUNGND

FOR NTSC

R557

100

TUNGND

38

AOC (Top Victory) Electronics Co., Ltd.

Tit le

Size Document Number Rev

A3

Thursday , May 25, 2006

Date: Sheet of

DECODER-B

06

6

14

1

www.ma163.com 电子技术资料网

+1.8V _2

+3.3Vstb

REF

C277

0.1uF

C282

0.1uF

C280

0.1uF

BOUT

GOUT

ROUT

Hout

YOUT

UOUT

VOUT

VIN

UIN

YIN

FBLIN

PR_CR

HD_Y

PB_CB

+5V_SW 1

FB213 600

R286

+

47K

R309 NC

R307 NC

R308 NC

C221
100u

R232 100

C279

0.1UF

SANDC

C270 0.1UF

C272 0.1UF

C274 0.1UF

GND5

R220 10

C271 0.1UF

C281 0.1UF

C284 0.1UF

C266 0.1UF

C320

nc

REF

R275
27K

GND5

C321

C265

C283

C220
100u

R262
10K

REF

SVM

FBISO|CSY

HOUT

VSSCOMB

VDD_COMB

VIN

UIN

YIN

YSYNC

YOUT

UOUT

VOUT

INSSW3

R|Pr|N3

G|Y IN3

B|Pb| N3

U401E

LOCI

VDDadc

VSSadc

VDDA2

VDDA

GNDA

VREFAD

VREFAD_POS

VREFA D_NEG

VDDA1

BLKIN

BCLIN

GND1

T16

T15

R16

R15

P16

P15

N15

N16

M16

Y25

BO

Y23

GO

Y24

RO

W23

W24

L16

VP3

L15

C228

+

470u

GND3

B17

B16

A16

C15

D15

B15

A15

B14

E26

F26

T25

T26

U24

U23

V24

V23

C322

nc

nc

0.1uF

0.1uF

+

C269

+

0.1UF

C230

10u

DIG4

R219 100

R218 100

R221 100

FB211 600

C238

0.001uF

C219
100u

DIG5

C273

0.1uF

+

REF

C278

0.1uF

DIG3

+5V_SW 1

C297 0.22uF

C212
47pF

C213
47pF

FB214 600

FB216 600

C214
47pF

C268

0.1uF

C275

0.1uF

VDDA1

DIG1

FB210 600

FB215 600

FB217 600

C229

C239

+

10u

0.001uF

SANDC

YOUT

U201

+8V

FB212 600

R209 0
R237 100
R236 100
R235 100

C227
10u

C267

0.1uF

C276

0.1uF

GND3

+

20
15

1
3
4
5

6
7

18

VCC
DECDIG

SC
ADEXT1
ADEXT2
ADEXT3

YIN
ADR
VEE

TDA 9178 T/N 1

UIN
VIN

SCL

SDA

VOUT
UOUT
YOUT
SOUT

2

2

10

10

12

12

13

13

23

23

24

24

8
9

11
14

16
17
19
21
22

CF

GND3

R233 100
R234 100

R229 100
R230 100
R231 100

C310
22pF

C311
22pF

39

C312
22pF

UOUT
VOUT

SCL
SDA

VIN
UIN
YIN

AOC (Top Victory) Electronics Co., Ltd.

Titl e

Size Document Number Rev

A3

Thursday , May 25, 2006

Date: Sheet of

DECODER-C

07

7

1

14

www.ma163.com 电子技术资料网

+3.3V stb

+1. 8V_1

+3.3V stb

C286

FB219

600

0.1uF

AA25

AA24

AA23

AC17

AD17

AE18

AD18

AC18

AF18

AF19

AE19

AD19

AC19

AC20

AF20

AE20

REF

INT0|P0.5

P1.0|I NT1

P1.1|T0

VDDC2

VSSC2

P0.4|I 2SWS

P0.3|I 2SCLK

P0.2|I 2SD02

P0.1|I 2SD01

P0.0|I 2SDI1|0

P1.3|T1

P1.6|SC L

P1.7|SD A

VDDP+B183

P2.0|TPWM

P2.1|PWM0

U401F

LOCI

P1.5| TX

VDDA1

P1.4| RX

P1.2| INT2

VSSC3

VDDC3

P2.5| PWM4

P2.4| PWM3

VSSC| P

P3.3|ADC3

P3.2|ADC2

DECV1V8

VDDC1

P3.1|ADC1

P3.0|ADC0

P2.3| PWM2

P2.2| PWM1

DIG1

AE25
M15

AE24

AF24

AD23

AC23

AE23

AF23

AD22

AE22

AF22

AC22

AC21

AD21

AE21

AF21

AD20

R222 10

R243 100

R210 0

R241 100

R238 100

R253 100

+3.3V stb

C298

0.22uF

R239 100 nc

R242 100 nc

R274 100

+5V

TXD

RXD

PC_DET

SAW_SW

SVIDEO_CTR_1

D_DECT1

STATAV1&D_DEC T3

SVIDEO_CTR_2

VGA_TV_SW

VDDA1

FB221 600

C231
10u

C288

0.1uF

+1. 8V_1

+

C287

0.1uF

REF

+3.3Vstb

R214

1.2K

DIG2

R264

10K NC

R263

10K

R245 100

FB218 600

C285

0.1uF

MUTE

KEYB

+1.8V _1

D_DECT

ASTB

S_CTL

Ext_H sy nc_sel

+3.3V stb

+3.3Vstb

REMOTE

PanelVDD _EN

FB220 600

DIG1

R271 1K

R276 100

R301

10K

C299

0.22uF

DIG2

R295

10k

R302

ON_OFF

10K

SCL

SDA

Reset

YUV_TV_SW

R268

15k

R240 100

R249 100

R252 100

C301 0. 22uF

R247 100

WP

R270 1K

R250 100

R251 100

R244 100

R248 100

FB116

FB117

B1206/0

NC

U403
AT24C32

DIG1

1

A0

2

A1

3

A2

4 5

GND SDA

VCC

WP

SCLK

8
7
6

R289 100
R291 100

40

C237

0.22u

DIG1

DIG1

R290

nc

R310

nc

R296

R297

3.3k

3.3k

WP
SCL
SDA

AOC (Top Victory) Electronics Co., Ltd.

Tit le

Size Doc ument N umber Rev

B

Thursday , May 25, 2006

Date: Sheet of

DECODER-D

08

1

8

14

www.ma163.com 电子技术资料网

+3.3V_IO

C463

RAIN

GAIN

BAIN

R412

47R

R410

47R

R411

47R

33n

C467

33n

C465

33n
C464

22n

C468

33n

C462

33n

C466

33n

SCALER_R

FER_R

SCALER_G

IN_SOG

FER_G

SCALER_B

FER_B

VSCL
VSDA

R419

3.3k

AHSY NC
AVSYN C

SCALER_B
FER_B

SCALER_G
FER_G

IN_SOG

SCALER _R
FER_R

R420

3.3k

+3.3Vstb

R409
12K 1/16W

+1.8V_PPLL

+1.8 V_ADC

+3.3V_PLL

+3.3V_AVI

+1.8V_ CORE

+3.3V_IO

U401A

K4

VSS_CORE 3

J2

VDD_I O0

H1

VDD_I O01

J1

KBD0

K2

KBD1

L4

PWM0

A1

NC45

A2

NC46

L3

VDD_CORE11

A10

NC47

A17

NC48

M2

VSS_CORE 11

A18

NC49

A19

NC50

M3

VSS_CORE 01

A21

NC51

A22

NC52

L1

TXD/G PIO (6)

A24

NC53

L2

VSS_IO31

M1

VDD3V3 _RGB2

N4

VSSA_RGB2

N3

IN_B

P4

REF_B

N2

VSSA_ADC _B

N1

VDDA1V8_ADC _B

P3

AVI_TEST

P2

VDD3V3 _RGB1

P1

VSSA_RGB1

R3

IN_G

R4

REF-G

R2

VSSA_ADC _G

R1

VDDA1V8_ADC _G

T1

VDD3V3 _IN

T2

VSSA_CLEAN

U1

VDD_CORE0

T3

RB|AS

T4

SOGIN

V1

VDD3V3 _RGB0

U2

VSSA_RGB0

U3

IN_R

U4

REF_R

V4

VSSA_ADC _R

V2

VDDA1V8_ADC _R

V3

VDD3V3_L PLL

W1

VDD1V8_L PLL

W2

VSSA_CLEAN _LPLL

W3

VSSA_LPLL

Y1

AHS

Y2

AVS

AA1

ASCL/GPI O14

AA2

ASDA/GPI O(15)

LOCI

NC43
VDDA_PPLL
VSSA_PPLL

INT_N/GPIO(7)

RST_N

GPIO()09/AC LK

NC42

SDA/GPIO(13)

SCL/GPIO(12)

GPIO(4)/PW M1/TCP_TDO

GPIO(3)/TRST

VDD_I O1

VSS_CORE 7

VSSA_XTAL

XTAL 1
XTAL 0

VDD_XTAL
GPIO(2)/TCK
VSS_CORE 6

NC55
GPIO(2)/T1/TD1
GPIO(0)/T0/TMS

T_EN ABLE

NC41

NC40

NC39

NC38

NC37

NC36

VSS_CORE 5

VDD_CORE5

VSS_IO3
VDD_I O3

VSS_CORE 4

VDD_CORE4

NC35

NC34

NC33

NC32

NC31

NC30

NC29

NC28

NC27

NC26

NC25

NC24

NC23

NC22

NC21

NC20

NC19

R406

10E

C458

10pf

R407

10E

C457

10pf

R408

10E

C459

10pf

J3
G1
F1
AF9
J4
H3
G2
F2
G3
H4
E1
AA3
E2
F3
G4
D2
E3
D3
F4
D4
E4
B3
AE14
C4
B4
A4
C5
D5
B5
A5
C6
D6
B6
A6
B7
D7
C7
D8
C8
A7
B8
A8
L14
M14
A9
B9
B10
L13
C10
A11
B11
C11

+1.8 V_XTL

VDDA_PPLL

+3.3V_IO

6745_RST

R217 100

R413

4k7

IIC_SDA
IIC_SCL

+1.8V_ CORE

+3.3V_IO

R414

4k7 NC

R415

4k7

C439
220p

PanelVDD_EN

C438
220p

R416

4k7

AVI_DET

R418

82k

BL_EN
BL_ADJ

6745_RST

C455

+

10u

X401

24.576MHZ

C456

100p

C461

22p

C460

22p

XTAL2LI

41

AOC (Top Victory) Electronics Co., Ltd.

Titl e

Size Docum ent Number Rev

A3

Thursday, May 25, 2006

Date: Sheet of

SCALAR-A

09

9

14

1

www.ma163.com 电子技术资料网

A(13)
A(8)
A(9)
A(11)

A(10)

D(7)
D(6)
D(5)
D(4)
D(3)

C437

100n

+5V

D[0..7]

A[0.. 17]

A(0)
A(1)
A(2)
A(3)
A(4)
A(5)
A(6)
A(7)

A(8)
A(9)
A(10)
A(11)

A(12)
A(13)
A(14)
A(15)
A(17)
A(16)

D(7)
D(6)
D(5)
D(4)
D(3)
D(2)

D(1)
D(0)

+1.8V _CORE

WR_6745

PSEN_6745

+3.3V_IO

AC10
AD10
AE10
AF10
AC11
AD11
AE11
AF11
AC12
AD12
AE12
AF12

D1
AB1
AB2
AC1
AC2
AD1
AC3
AE1
AB4
AE2
AD3
AC4

A25
AF2
AE3
AD4
AF3
AC5
AE4
AD5
AF4
AE5
AC6
AF5
AD6
AE6
AC7
AF6
AD7
AE8
AE7
AC8
AD8
AF7
AF8
AC9
AD9

K1

AE9

H2

LOCI

U401B

RXD/GPIO(5)
NC57
VDD_CORE1
NC3
IAPMUTE
D7
D6
D5
D4
D3
D2
VSS_IO0
NC54
D1
D0
VDD_CORE0
VSS-CORE0
A0/CF G0
A1/CF G1
A2/CF G2
A3/CF G3
A4/CF G4
A5/CF G5
A6/CF G6
A7/CF G7/RSTOUT
WR_N/ GPIO(8)
RDPSEN_N
A8/CF G8/CLKOUT
A9/CF G9/PWM2
A10/CF G10
A11/CF G11
VDD_XORE1
VSS_CORE1
A12/CF G12
A13/CF G13
A14/CF G14
A15/CF G15
A17/GPIO(11)
A16/GPIO(10)
VSS_CORE41
NC4
VSS_IO1
VDD_IO2
NC5
VSS_CORE21
NC6
NC7
VSS_IO01
VSS_IO11
VSS_IO21
VSS_CORE2
VSS_IO2

VSS_LVDS3

RSN7
RSN8
RSN9

NC14
VSS_LVDS21
VSS_LVDS11

VDD_LVDS 3

RSPS

NC59

NC58

NC56

NC50

VDD_LVDS 2

NC44

RSP7

VSS_LVDS2

RSP9

VDD_LVDS 1

RSN6

RSP6

VSS_LVDS1

RSN5

RSP5

RSN4

RSP4

VDD_LVDS 0

RSN3

RSP3

RSN2

RSP2

VSS-LVDS0

RSN1

RSP1

RSN0

RSP0
VDD_CORE2

NC12

NC11

NC10

NC9
VDD_CORE51
VDD_CORE41
VDD_CORE31
ADD_CORE21

VSS_CORE71

VSS-CORE51
VDD_CORE3

VSS_CORE31

NC8

VDD_IO11
VDD_IO21

VDD_CORE01

L12
L11
D10
C9
M13
D12
C12
B12
D11
A12
A13
D13
D14
C13
M12
M11
B13
D9
C14
N13
N14
A14
N12
N11
P12
P11
P13
R11
R12
R13
R14
P14
T14
T13
T11
T12
AE17
AC16
AD16
AE16
AF16
AC15
AD15
AE15
AF15
AF14
A3
AC14
AD14
AD13
AE13
AF13
Y4

+3.3V_LVDS

RP411 22x

4

5

3

6

2

7

1

8

RP410 22x

4

5

3

6

2

7

1

RP409 22x

RP408 22x

RP407 22x

8

4

5

3

6

2

7

1

8

4

5

3

6

2

7

1

8

4

5

3

6

2

7

1

8

C503

0.1u

C494

0.1u

C495

0.1u

C496

0.1u

C497

0.1u

C498

0.1u

C499

0.1u

C500

0.1u

C501

0.1u

C502

0.1u

RSN8
RSP8
RSN9
RSP9

RSN6
RSP6
RSN7
RSP7

RSN4
RSP4
RSN5
RSP5

RSN2
RSP2
RSN3
RSP3

RSN0
RSP0
RSN1
RSP1

A[0.. 17]

A(16)
A(15)
A(12)
A(7)
A(6)
A(5)
A(4)
A(3)
A(2)
A(1)
A(0)

CN104

D[0..7]

STOCKO 4P

+3.3Vs _SW

R452

10k

R458 47R

1
2
3
4

R457 47R

FLASH_R ST

C435

100n

1
2
3
4
5
6
7
8

9
10
11
12

U406

RST
A16
A15
A12
A7
A6
A5
A4
A3
A2
A1
A0

+3.3Vs _SW

R455

323130

WE

VCC

D0D1D2

131415

D(1)

D(0)

D(2)

29

A17

16

10k

A13

A14

A8
A9

A11

OE

A10

CE

D7
D6
D5
D4
D3

GND

SCL

IIC_SCL

IIC_SDA

SDA

FLASH_WR

A(17)

A(14)

28
27
26
25
24

R450 10k

23
22
21
20
19
18
17

SST39VF020B

FLASH_OE

+3.3V s_SW

+3.3Vs _SW

FLASH_RST

FLASH_WR

FLASH_OE

R451 10k

R449 10k

R459 100

R460 100

R461 100

WR_6745

PSEN_6745

6745_RST

WR_6745

PSEN_6745

42

AOC (Top Victory) Electronics Co., Ltd.

Tit le

Size D ocument Num ber Rev

A3

Thursday, May 25, 2006

Date: Sheet of

SCALAR-B

10

14

10

1

www.ma163.com 电子技术资料网

CN113

1
3
5
7
9
11
13
15
17
19
21
23

12*2PI N/ 2.0mm

2
4
6

8
10
12
14
16
18
20
22
24

RSP0
RSP1
RSP2
RSP3
RSP4

RSP0
RSP1
RSP2
RSP3
RSP4

RSP5
RSP6
RSP7
RSP8
RSP9

RSP5
RSP6
RSP7
RSP8
RSP9

RSN5
RSN6
RSN7
RSN8
RSN9

RSN0
RSN1
RSN2
RSN3
RSN4

RSN5
RSN6
RSN7
RSN8
RSN9

RSN0
RSN1
RSN2
RSN3
RSN4

PANEL_VDD

C454

470uF/16V

C445

+

100n

R429 0R

AOC (Top Victory) Electronics Co., Ltd.

Tit le

PANEL INTERFACE

Size Document Number Rev

A3

Date: Sheet of

Thursday , May 25, 2006

12

1

1

4

43

www.ma163.com 电子技术资料网

+3.3Vstb

C141

0.22uF

DIG1

1

Q104

BC8478

+3.3Vstb

DIG1

Q105

BC8478

Q114

BSH111 NC

DIG1

R111

150K NC

TUNERGND

Monday, J uly 17, 2006

C140

0.22uF

1

32

REF

13

R110

10k

R109

10k

32

DIG1

DIG1

POWER

1

Q113

BSH111 NC

DIG2

R120

2.2

Q102

BC557B

3 2

R119

2.2

Q103

1

BC557B

3 2

DIG4

DIG3 DIG5

13

R117

2.2

R118

2.2

+1.8V_ 1

+1.8 V_2

14

AGND

1

CN103

10
9
8
7
6
5
4
3
2
1

10PIN 2.5MM

ON_OFF

ON_OFF

+12V_SW

C166

0.1u

C157

0.1uF

R126 3. 3K

R127 3. 3K

R561 20 2W

C144

100u

Q106

PMBS3904

Q108

PMBS3904

+

PGND

1

32

1

REF

U105
AP1117E5.0YL

3

VIN

1

REF

C156

0.1uF

REF

GND

32

R112

15k

CASE
VOUT

C143

100u

R113

15k

R122 22k

R123 22k

4
2

+

C165
47u/16V

C163

0.1uF

C137

0.1uF

C136

0.1uF

+

C142
220p

4
2

D101 BAS16 NC

R125

22k NC

DIG1

PANEL_VD D

+3.3Vs tb

+1.8VS_SW

C150

+

47u

R108 10k

C148

+

10u

DIG1

R114
15K NC

C133

0.1uF NC

+3.3Vs_SW: For LOC1-SCALAR&Flash&Panel&Emluator

+1.8VS_SW: For LOC1-SCALAR

+8V: For TDA9178(Picture improve)

GND2

GND3 GND5

GND4

GND1

AOC (Top Victory) Electronics Co., Ltd.

Titl e

Size Document Number Rev

A3

Date: Sheet of

+5V_SW

+5V_SW

R116

R115

1k

1k

R121 22k

R124 22k

L101

45

C145

0.1uF

C146

+

100u

PGND

+12V

+5V

Q111

AO3401

L204

10uH

+

L102

45

PGND

Q112
AO4411

1

S

2

S

3

S

4 5

GD

+5V_SW

+5V_SW 1

C167
1000u/16V

C164

0.1u

+

+3.3 Vs_SW

L

13

L

13

REF

8

D

7

D

6

D

PanelVDD_EN

R128

NC

+3.3 Vs_SW

+5V

+12V

+12V_SW

+12V_SW

C154
470u/16V

R105

4.7K

R104
10k

R129

NC

REF

+3.3V_IO

REF

32

PMBS3904

32

REF

+

Q116

1

Q109

PMBS3904

1

+5V_SW

C135

0.1uF

REF

R102
100k

R106 100k

R107 4.7k

U103
LM1117MP-3.3

3

VIN

REF

U104

AZ1117H-ADJ

3 2

VI VO

ADJ

C160

0.1u

1

1

C155
1u

REF

U102

+5V

LM1117MP-3.3

3

C147

+

10u

BL_ADJ

BL_EN

4

CASE

2

VOUT

GND

1

REF

C158

0.068u

R101
47k

R130
22k

32

Q107
PMBS3904

REF

R135

1.2K

R136

6.2K

C153

47u

FB115
B0805/600

+5V_SW

FB104 600

C138

0.1uF

+3.3Vs _SW

+

C134

0.1uF

+8V

+

C152

C159

100u/16V

0.1u

REF

Q101
AO4411

1

S

2

S

3

S

4 5

GD

C139

0.1uF

+12V

FB102
NC

D
D
D

4

VIN

CASE

2

VOUT

GND

1

REF

C149

10u

8
7
6

C151

47u

U101
LM1117MP-1.8

3

VIN

CASE
VOUT

GND

+

1

REF

DECDIG

RESET

+5V

+3.3Vstb

FB101

FB103

NC

B1206/0

R103
10k

REF

44

www.ma163.com 电子技术资料网

+1. 8V_PPLL

+1. 8VS_SW

+1.8VS_SW

FB105

150 OHM

+1.8V_PPLL

+3.3V_PLL

+3.3Vs_SW

FB107

C123

100n

C119

100n

C101 10u/1 0V

C122 100n

FB111

BLM21A102S

+

FB106

BLM21A102S

C103

+

22u/6v 3

+1.8V_CORE

+1.8VS_SW

C106

100n

FB113

BLM21A102S

+3.3V_AVI

C110

100n

C111

100n

C132

100n

C114

100n

+1.8VS_SW

VDDA_PPLL

+3.3Vs_SW

C124 100n+1.8V_XTL

FB114

BLM21A102S

C118

100n

FB109

FB110

BLM21A102S

FB108

BLM21A102S

FB112

BLM21A102S

BLM21A102S

C102

+

22u/6v 3

C105

+

22u/6v 3

C115

100n

+1.8V_AD C

C120

100n

+3.3V_IO

C112

100n

C113

100n

+3. 3V_LVD S

C125

100n

C116

100n

C108

100n

C126

100n

C127

100n

C117

100n

C130

100n

BLM21A102S

C104

+

22u/6v 3

C131

100n

C109

100n

C107

100n

C121

100n

100n

C128

100n

C129

45

REF

AOC (Top Victory) Electronics Co., Ltd.

Tit le

SCALAR POWER

Size Document Number Rev

A4

Thursday , May 25, 2006

Date: Sheet

14

14

1

14

of

www.ma163.com 电子技术资料网

8.2 电源板

4

2

-+

1

2

!

1

2

!

1

0.47uF/275V

!

R903

680KΩ 1/4W

680KΩ 1/4W

12

NR901

NTCR

!

t

CN901

SOCKET

!

3

4

!

C903

!

R902

!

VAR901

varistor

3

DB901

U4KB80R

L902

27.0mH

3

L901

2.0mH

4

!

12

3

!

R901

680KΩ 1/4W

!

C902

0.001uF/250V

!

C901

0.001uF/250V

F901

FUSE

R915

47Ω 1/4W

R916

9

7

8

10

43

47Ω 1/4W

47Ω 1/4W

D905
FYPF 1010DN

!

C921

0.001uF/250V

12

IC902

PC123X8YF ZOF

IC903

AZ431AZ-AE1

47Ω 1/4W

R917

R918

1 1A

C904

+

100uF/450V

!

SW901

SW

!

R904

100KΩ 1/4W

+

R910

R911

1.5KΩ 1/8W

C906

47uF/50V

C908

0.1uF

IC901

LD7575PS

R913

100KΩ 1/8W

HV

RT

123

678

NC

COMPCSGNDOUT

C910

0.01uF

C909

220pF

10Ω 1/4W

VCC

4 5

C905

1500P/2KV

D902

FR103

1

R912

10KΩ 1/8W

R908

100K 2W

D901

FR107

3.3Ω 1/4W

2

!

Q901

STP9NK65ZF P

3

FB901

跳线

R914

0.39Ω 2W

R909

!

T901

1

O

O

3

5

O

6

!

!

C911

0.001uF

D904

MBRF20H150CT

C912

0.001uF

R919

47Ω 1/4W

R920

1KΩ 1/8W

C918

1uF/25V

R921

0Ω 1/8W

+

+

C916

1000uF25V

R922

1KΩ 1/8W

C913

1000uF25V

+

C914

1000uF25V

R923

33KΩ 1%

R924

2.4KΩ 1%

L903

3.5uH

L904

3.5uH

C915

+

470uF/25V

R925

3.6KΩ 1%

+

C917

470uF/2 5V

ZD901

RLZ12B

1 2

D906

LL4148WP

R926

1KΩ 1/8W

ZD902

RLZ5.1B

1 2

D907

LL4148WP

1 2

D903

NC

ZD903
PTZ7.5B

+5V

!

F902

0Ω 1/4W

!

F903

0Ω 1/4W

12V

AOC (Top Victory) Electronics Co., Ltd.

Tit le

Size Document Number Rev

B

Tuesday, January 16, 2007

Date: Sheet of

01.Adapter

T1870-1- X-X-1- 070102

+12V

C919

0.1uF/50V

+5V

C920

0.1uF/50V

CN902

CONN

+12V

1

+12V

2

+5V

3

+5V

4

GND

5

GND

6

GND

7

ON/OFF

8
9

NC
DIM

10

DIM

ON/OF F

23

1

12V

46

www.ma163.com 电子技术资料网

CN801

1342

CONN

PT1

CN802

1342

CONN

D806

PT1

LL4148WP

D805

PT2

LL4148WP

0.047uF

R844

R826

1MΩ

1MΩ

C821

ON/OFF

+5V

DIM

+12V

R803

10KΩ 1/10W

R806

NC

R838

NC

R808

300KΩ 1/10W

PT801

5

7

3
4

R804

R802

10KΩ 1/8W

300KΩ

Q802

PMBS3904

Q807

PMBS3904

C801

10KΩ

R811

100KΩ 1/8W

NC

C803

R812

10KΩ 1/8W

C804

2.2uF/16V

ZD801
RLZ5.6B

1 2

R809

750KΩ 1/8W

C805

0.001uF

Q803

PMBS3904

R813

1MΩ

R805

470Ω

R810

100KΩ

+

VCC

R807

22Ω 1/8W

R814
56KΩ 1/10W

C811

470uF/25V

C806

1uF/25V

R842

10Ω 1/10W

R818

15Ω 1/4W

C812

1.5N/50V

R839

33Ω 1/4W

1
2
3
4
5
6
7
8 9

876

DDD

SGS

123

IC801

DRV1

PGND

VDDA

DRV2

TIME R

GNDA
DIM
ISEN

SSTCMP
VSEN
OVPT

ENA

NC1 NC2

OZ9938GN

C814

0.001uF

CT

LCT

15Ω 1/4W

C813

1.5N/ 50V

5

Q805

D

AM9945N-T1-PF

G

4

16
15
14

10Ω 1/8W

13
12
11
10

R819

R837

1 8

POWER X'FMR

R815

100KΩ

C807

0.01uF

2

R816

0Ω 1/10W

NC

C808

3

1

C809

0.047uF

100KΩ 1/10W

R820

15KΩ 1/10W

D801

BAV70

R817

43KΩ 1%

C810

R821

470pF/50V

C816

12pF/3KV

C817

5pF/3KV

C818

470pF/50V

R823

4.3KΩ

C819

0.047uF

R822

6.2MΩ 1/2W

R827

5.6KΩ 1/10W

R849
390Ω

R841

470Ω

Q801

PMBS3904

3

R850

NC

D807

BAV70

2

1

R847

36KΩ

2

1

VCC

R846

36KΩ 1/8W

1KΩ 1/8W

3

D802

BAV99

36KΩ 1/8W

R848

36KΩ 1/8W

R836

R845

R825

560Ω 1/8W

C824

0.047uF

PT802

5

7

3
4

1 8

POWER X'FMR

2

3

R831

100KΩ 1/10W

R830

15KΩ 1/10W

1

D803

BAV70

AOC (Top Victory) Electroni cs Co., Ltd.

Tit le

Size Document N umber Rev

Tuesday, J anuary 16, 2007

Date: Sheet of

03.Inverter

T1870-1-X-X-1-070102

33

R828

+

C820

470uF/25V

1

15Ω 1/4W

C822

1.5N/50V

R840

33Ω 1/4W

876

DDD

SGS

123

C815

0.001uF

R829

15Ω 1/4W

C823

1.5N/ 50V

5

Q806

D

AM9945N-T1-PF

G

4

47

C825

12pF/3KV

C826

5pF/3KV

C827

470pF/50V

R833
75KΩ

R832

6.2MΩ 1/2W

R834

5.6KΩ 1/10W

CN803

R843

1KΩ 1/8W

PT2

2

1

D804

BAV99

R835

3

560Ω 1/8W

CONN

CN804

CONN

1342

1342

www.ma163.com 电子技术资料网

8.3 Tuner 板

FOR USA

AUDIO1IN_L

AUDIO1IN_R

GND

AUDIO1IN_R

AUDIO1IN_L

AUDIO2IN_R

AUDIO2IN_L

100 1/16W

100 1/16W

R215

100 1/16W

R221

100 1/16W

CN202

2 3
1

5 6
4

8 9
7

JACK

R216

R222

C220

0.33uF/16V

C225

0.33uF/16V

C221

0.33uF/16V

C224

0.33uF/16V

AV1

R218 470 1/16W

R224 470 1/16W

R217 470 1/16W

R223 470 1/16W

C229

330pF

L213

120 OHM

R208

75 1/16W

GND

L212

120 OHM

R213

75 1/16W

GND

L210

120 OHM

R209

75 1/16W

GND

C231

330pF

C249

GND

C230

330pF

C223

0.33uF/16V

C227

0.33uF/16V

C242 NC

NC

C222

0.33uF/16V

C226

0.33uF/16V

R207

75 1/16W

L209

120 OHM

C228

330pF AUDIO2IN_R

GND

GND

C245 NC

0

NC

C250

C246 NC

NC

C251

C243 NC

NC

C248

R211

C217

330pF nc

R220 100 1/16W

R226 100 1/16W

R219 100 1/16W

AUDIO2_R

R225 100 1/16W

AUDIO2_L

75 1/16W

R204

C215

R2050

C216

R201

0 OHM

C218

AUDIO1_R

AUDIO1_L

0.22uF->0 Ohm

C212

330pF NC

0.22uF->0 Ohm

C210

330pF NC

0.22uF->0 Ohm

C211

330pF nc

0.22uF->0 Ohm

C209

AV1-AU-IN-R

AV1-AU-IN-L

SV-Au-IN_R/YPbPr-Au-IN_R

SV-Au-IN_L/YPbPr-Au-IN_L

Pb

Pr

Y

AV1-IN

AUDIO2IN_LAV1

L208

L207

120 OHM

120 OHM

J101JACK

7 8

1 2

3 4

5 6

C203

330pF

C202

330pF

J103JACK

3 1

2 4

switch

C247 NC

R202

75 1/16W

GND

C244 NC

R206

75 1/16W

GND

L206

9

C207
330pF

C206
330pF

5

150 OHM

R212

75 1/16W

Add FOR input
signal Level
NOV-11-05

R210

75 1/16W

L203

150 OHM

AGND

C204

0.22u

C205

0.68u

AGND

SV-C

SV-Y

48

AOC (Top Victory) Electronics Co., Ltd.

Title

Size Document Number Rev

A3

Date: Sheet

I/O Interface

TUNERBOARD-01

13Wednesday, November 30, 2005

of

<RevCode>

www.ma163.com 电子技术资料网

+5V

?

150

L202

R606 22

C236 4.7nF

C239

+

15

14

13

12

TU100

MT4

MT3

MT2

MT1

TUNER

IF2|NC2

VST

ADC

NC1

SDA

SCL

AGC

IF1

10uF

47u

L218

C232

220pF

C235
33nF 50V

3

D406

BAV99

1

2

150

D405

1N4148

R610

C234

33nF

47

+5V

?

SDA

SCL

R603

11

10

9

8

7

VS

6

5

4

3

AS

2

TU

1

IF

0

R601 10

R602 10

R607

3.9K

R605 10K

+

C233
33nF

L201

C241
47uF

R608

33K

1

C238

4.7nF 50V

32

Q603
PMBS3904

L219

47u

C237

4.7nF

C240
47uF

ZD408 5.6V

+

R609

4.7K

AGC

49

Title

Size Document Number Rev

A4

Date: Sheet

AOC (Top Victory) Electronics Co., Ltd.

TUNER

TUNERBOARD-02

23Wednesday, November 30, 2005

of

<RevCode>

www.ma163.com 电子技术资料网

+12V

+5V

CN601

4344
4142
39
37
35
33
31
17
29
27
25
23
21
19
15
13
11
9
7
5
3
1

MOR
MOL
AV1-AU-IN-R
AV1-AU-IN-L

SV-Y
SV-C

AV1-IN

IF

SWAP SV-Y
WITH SV-C

SV-Au-IN_R/YPbPr-Au-IN_R

SV-Au-IN_L/YPbPr-Au-IN_L

ASTB

SWAP Pr
with Y

SDA

SCL

AGC

40
38
36
34
32
30
28
26
24
22
20
18
16

Y

14
12

Pr

Pb

Y

10

8
6
4
2

GND

Title

Size Document Number Rev

A4

Date: Sheet

50

AOC (Top Victory) Electronics Co., Ltd.

CONNECTOR

03

of

33Wednesday, November 30, 2005

<RevCode>

www.ma163.com 电子技术资料网

+12V

ZD601

1 2

IN5819

12VDD

+

C603
1000uF/16V

C605
1uF

12VDD

C602

+

1000uF/16V

C604
1uF

MOR

MOL

ASTB

FB601

120 OHM

FB605

120 OHM

C601
100pF

C623
100pF

R611

12K 1/16W

R624

12K 1/16W

R628 100k

1

R629 10k nc

R630
47k

R614

R616

+5V

32

33K 1/16W

68K 1/16W

0.47uF/16V

R617

4.7K 1/16W

0.47uF/16V

R625

4.7K 1/16W

AUDIO_STANDBY

Q602

MMBT3904

C609

C621

AGND

FB608

120 OHM

AGND

AGND

C610 0.47uF/16V

C611 0.47uF/16V

C613 0.47uF/16V

C614 0.47uF/16V

C617 0.47uF/16V

C619 0.47uF/16V

U601

1

ROUT-

2

PVCC

3

SEMAX

4

RIN1-

5

RIN1+

6

RIN2-

7

RIN2+

8

VCC

9

LIN1-

10

LIN1+

11

LIN2-

12 17

RIN2+ PVCC

13

NC

14

LOUT-

TPA6030A4

GND

ROUT+

SE/BTL#

IN2/IN1#

SHUTDOWN#

VOLUME

SEDIFF

5VREG

CLK

GND

BYPASS

LOUT+

GND

FB602 120 OHM

FB603 120 OHM

R615
100K 1/16W

C624
100pF

C627
100pF

R612

1K 1/16W

C622

+

220uF/25V

R619 10K 1/16W

C612

0.1uF/16V

R627

1K 1/16W

C607

C608
100pF

28

27

26

25

24

23

22

21

20

19

18

16

15

HP_R

HP_SENSE

HP_L

ROUT+
ROUT-

C615 0.047uF

C616

0.47uF

C626
1uF

R618 100K 1/ 16W

C618
1uF

CN605

5
4
3
2
1

5PIN/2.0mm

3
2

CN603
L SPEAKER1

C606
100pF

R621 82K

R620 10K

FB606

120 OHM

FB607

120 OHM

+

220uF/25V

+12V

R623 18K

R622 10K

R613
1K 1/16W

ROUT-

ROUT+

HP_SENSE

R626
1K 1/16W

HP_R

AUDIO_STANDBY

LOUT+

HP_L

LOUT-

LOUT+

LOUT-

51

2

CN604

1

R SPEAKER

Title

Size Document Number Rev

A3

Date: Sheet

11Wednesday, November 30, 2005

of

)

A

p

p

A

www.ma163.com 电子技术资料网

PC D-sub

HD input

PC H/V Input

Switch

4052

Video H/V Out

Select H/V In

S-VIDEO

ANT INT

IF Tuner

IF

IF

SAWFILTER

SAWFILTER

Video IF

udio IF

IR

Key PAD

EEPROM

M24C32

32K

PC Audio

AV Audio

HD Audio

DDC SCL/SDA

Y/PR/PB

ut

ut

Philips

LOC1

Scalar

Video

decoder

Audio

decoder

MCU

OSD

RGB

TTL output

YUV IN

YUV output

PI5V

330W

RGB Gain Input

DC 12V

DC 5V

TTL TO LVDS

THC63LVDM84R

TDA9178（NC）

Picture improve

Flash

SST39V

F020B

PI5V

330W

On/Off Dim

Power Internal

AC 100～220 Input

Inverter for TV

LVDS output

Inverter

PANEL

DDC

EEPROM

Switch

4052

VSCL/VSD

Audio Output

TDA7266D
Audio AMP

Speaker (2Wx 2

Headphone

52

www.ma163.com 电子技术资料网

10. 爆炸图

A

B

C

D

E

F

G

H

I

J

K

L

M

N

O

P

Q

R

S

T

U

V

W

X

Y

Z

AA

AB

AC

AD

AE

AF

AG

AH

AI

AJ

AK

AL

AM

AN

AO

123456 87 9 10 11 12 13 14 15 16 17

322118 19 20 22 23 24 25 26 27 28 29 30 31 33 34 35 36 37 38 39 40 4241 43 44 45 46 47 4948 50 51 52 53 54 5655 57

53

11.BOM

www.ma163.com 电子技术资料网

E157CHNDF1ACNN

点位 组件 对象描述

007T 1 5 WOODEN PALLET
007T 1 L 70 WOODEN PALLET
026T 800504 3 BARCODE LABEL
044T1505 1 EPS
044T1505 2 EPS
044T6002608 3A PAPER BOARD
044T6002608 4A PAPER PLATE
044T9003210 CORNER PAPER
050T 600 2 HANDLE1
050T 600 3 HANDLE2
052T 1185 MIDDLE TAPE FOR CARTON
052T 1186 SMALL TAPE
052T 1208 A ALUMINIUM TAPE
052T 1209 A ADHESIVE TAPE 50(W)*135
052T 1211 B ADHESIVE TYPE
052T6019 1 YELLOW TAPE
052T6020 2 PROTOCT FILM
078T 453500 KL SPK 4OHM 3W KUIDA
078T 453500 KR SPK 4OHM 3W KUIDA
089T 17356G553 AUDIO CABLE
089T1735GAA D1 SIGNAL CABLE
089T414A15NYHA POWER CORD
092TB1JX1A31GF BATTERY
095T8014 2515 WIRE HARNESS
095T8014 3528 WIRE HARNESS
095T8014 5573 WIRE HARNESS
095T8014 8588 WIRE HARNESS
095T8018 20556 LVDS CABLE
098TR7SW3NCACF REMOTE CONTROL
0M1T 330 4120 SCREW
0M1T 330 4120 SCREW
0M1T 340 8 47 CR3 SCREW
0M1T1730 6120 SCREW 3*6MM
0M1T1730 6120 SCREW 3*6MM
0M1T1730 6120 SCREW 3*6MM
0M1T1740 8120 SCREW
0Q1T 330 6120 SCREW
0Q1T 330 12120 SCREW 3X12MM
0Q1T 340 10 47 CR3 SCREW
0Q1T 340 12 47 CR3 SCREW
0Q1T 930 6120 SCREW
0Q1T1030 8120 SCREW
0Q1T1030 10120 SCREW
705TQ5K0B34015 BACK COVER ASS'Y
015T6184 1 KENSINGTON LOCK
015T8096 1 VESA BRACKET

54

www.ma163.com 电子技术资料网

0Q1T 330 6120 SCREW
Q34E6388 GM 1A 30 REAR COVER 15
705TQ5K0P34004 STAND ASS'Y
012T 394 3 RUBBER FOOT
015T6349 1 BAK-STAND
0Q1T 140 12120 SCREW

HJPF5A2P HJPF
CN1 033T3802 5 AUDIO IN
CN2 088T 30211K PHONE JACK

095T 900576 HARNESS

R2 061T0603391 RST CHIPR 390 OHM +-5% 1/10W

R1 061T0603391 RST CHIPR 390 OHM +-5% 1/10W
FB4 061T0805000 RST CHIPR 0 OHM +-5% 1/8W
FB3 061T0805000 RST CHIPR 0 OHM +-5% 1/8W

C2 065T0805225 17 CHIP 2.2UF 16V Y5V

C1 065T0805225 17 CHIP 2.2UF 16V Y5V
FB1 071T 56U601 BEAD 600 OHM
FB2 071T 56U601 BEAD 600 OHM

715T1956 1 EARPHONE BOARD PCB
Q11T7007 1 CABLE TIE
Q34E6389AAZ 1L STAND
Q34E6390AAZ 1L 33 BASE
705TQ734284 BEZEL ASS`Y
0Q1T 330 6120 SCREW
0Q1T 330 12120 SCREW 3X12MM
KEPF5A2P KEY BOARD

CN02 033G3802 3H WAFER 3P RIGHT ANGLE

SW2 077T 600 1GCJ TACT SWITCH TSPB-2 -NP
SW1 077T 600 1GCJ TACT SWITCH TSPB-2 -NP
SW6 077T 600 1GCJ TACT SWITCH TSPB-2 -NP
SW7 077T 600 1GCJ TACT SWITCH TSPB-2 -NP
SW4 077T 600 1GCJ TACT SWITCH TSPB-2 -NP
SW5 077T 600 1GCJ TACT SWITCH TSPB-2 -NP
SW3 077T 600 1GCJ TACT SWITCH TSPB-2 -NP

095T 900544 GP WIRE HARNESS
R03 061G0603180 0F RST CHIPR 180 OHM +-1% 1/10W
R04 061G0603240 0F RST CHIPR 240 OHM +-1% 1/10W
R06 061G0603470 0F RST CHIPR 470 OHM +-1% 1/10W
R09 061G0603680 0F RST CHIPR 680 OHM +-1% 1/10W
R02 061T0603150 0F RST CHIPR 150 OHM +-1% 1/10W
R05 061T0603330 0F RST CHIPR 330 OHM +-1% 1/10W
C04 065T0603101 31 CHIP 100PF 50V NPO

ZD01 093T 39S 34 T UDZSNP5.6B ROHM

715T1914 2 KEY BOARD PCB

Q33E4994 GMB1A 18 COVER_FUNC

Q33E4995 PO 1L BUTTON_FUNC

Q33E6404 1 C LENS POWER

Q33E6405 ED C IR LENS

Q34E6387AAZA1AA000 BEZEL TV1506-A1

750TVC50P7Q11N PANEL CLAA150XP07Q 000 TW CPT

750TVC50P7Q12N PANEL CLAA150XP07Q 000 WJ CPT

55

www.ma163.com 电子技术资料网

750TVC50P7Q21N PANEL CLAA150XP07Q 011 TW CPT

750TVC50P7Q22N PANEL CLAA150XP07Q 011 WJ CPT

CBPF7H1DY1 MAIN BOARD

CN103 033T3278 10 10 PLUG B10E-XHA/JST E10B-XHA/
CN114 033T3802 8H WAFER 8P RIGHT ANGLE PITCH 2.0
CN107 033T801744A H WAFER
CN113 033T8027 24 CONN W TO B 12P*2 P*2.0 4504-2

040T 457624 1B CPU LABEL

040T 45762412B CBPC LABEL

044T3231508512 CHIELD D-SUB

U202 056T 665512 HD IC MVF38A2D HAODA
U203 056T 665513 HD IC AF38A7DC HAODA
R561 061T153M100 59 10 OHM 5% 3W
C167 067T215H102 3N KY16VB1000M-L 10*20
C167 067T215H102 3R 1000UF 16V FOR ROBYCON
C228 067T215H102 3R 1000UF 16V FOR ROBYCON
L204 073T 5410010T 0307 10UH +-10%
L203 073T 5556810T 0.56UH +-10%
L101 073T 253137 ER CHOKE COIL BY EROCORE SCB-03
L102 073T 253137 ER CHOKE COIL BY EROCORE SCB-03
J102 088T 30214K PHONE JACK

CN105 088T 35315F H DB15 RIGHT ANGLE FEMALE

X201 093T 2258B J 24.576MHZ/20PF/49US
U401 056T 562517APK TDA15511E
U102 056T 563 25 AIC1084-33PE
U103 056T 563 25 AIC1084-33PE
U101 056T 563 27 AIC1117A-18PY SOT223 AIC
U105 056T 585 9 IC AP1117E50LA ANACHIP
U302 056T 614 1 IC 74HC4052D PHILIPS
U407 056T 614 1 IC 74HC4052D PHILIPS
U402 056T 634 2 PI5V330Q QSOP-16 BY PER
U404 056T 634 2 PI5V330Q QSOP-16 BY PER
U301 056T1133 34 M24C02-WMN6TP
U406 056T1133518SSTAO4 IC SST39VF020- 70-4C-NHE
U403 056T113353A M24C32-WMN6TP
Q116 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q201 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q202 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q109 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q108 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q107 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q104 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q105 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q106 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q418 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q415 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q414 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q413 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q412 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q406 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q405 057T 417 4 CHIP PMBS3904 BY PHILIPS

56

www.ma163.com 电子技术资料网

Q404 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q403 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q402 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q401 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q102 057T 417 6 PMBS3906/PHILIPS-SMT
Q103 057T 417 6 PMBS3906/PHILIPS-SMT
Q111 057T 763 1 A03401L SOT23 BY AOS
Q101 057T 763 3 AO4411L SO-8 BY AOS SMT

Q112 057T 763 3 AO4411L SO-8 BY AOS SMT
RP407 061T 125100 8 RST CHIP AR 8P4R 10 OHM +-5% 1/16W
RP408 061T 125100 8 RST CHIP AR 8P4R 10 OHM +-5% 1/16W
RP409 061T 125100 8 RST CHIP AR 8P4R 10 OHM +-5% 1/16W
RP410 061T 125100 8 RST CHIP AR 8P4R 10 OHM +-5% 1/16W
RP411 061T 125100 8 RST CHIP AR 8P4R 10 OHM +-5% 1/16W

R550 061T0603000 CHIP 0OHM 1/16W

R549 061T0603000 CHIP 0OHM 1/16W

R542 061T0603000 CHIP 0OHM 1/16W

R516 061T0603000 CHIP 0OHM 1/16W

R515 061T0603000 CHIP 0OHM 1/16W

R514 061T0603000 CHIP 0OHM 1/16W

R513 061T0603000 CHIP 0OHM 1/16W

R495 061T0603000 CHIP 0OHM 1/16W

R493 061T0603000 CHIP 0OHM 1/16W

R203 061T0603000 CHIP 0OHM 1/16W

R204 061T0603000 CHIP 0OHM 1/16W

R205 061T0603000 CHIP 0OHM 1/16W

R206 061T0603000 CHIP 0OHM 1/16W

R207 061T0603000 CHIP 0OHM 1/16W

R208 061T0603000 CHIP 0OHM 1/16W

R294 061T0603000 CHIP 0OHM 1/16W

R429 061T0603000 CHIP 0OHM 1/16W

R492 061T0603000 CHIP 0OHM 1/16W

R408 061T0603100 CHIP 10OHM 1/16W

R407 061T0603100 CHIP 10OHM 1/16W

R406 061T0603100 CHIP 10OHM 1/16W

R222 061T0603100 CHIP 10OHM 1/16W

R220 061T0603100 CHIP 10OHM 1/16W

R215 061T0603100 CHIP 10OHM 1/16W

R239 061T0603101 CHIP 100OHM 1/16W

R226 061T0603101 CHIP 100OHM 1/16W

R224 061T0603101 CHIP 100OHM 1/16W

R459 061T0603101 CHIP 100OHM 1/16W

R460 061T0603101 CHIP 100OHM 1/16W

R461 061T0603101 CHIP 100OHM 1/16W

R483 061T0603101 CHIP 100OHM 1/16W

R520 061T0603101 CHIP 100OHM 1/16W

R522 061T0603101 CHIP 100OHM 1/16W

R523 061T0603101 CHIP 100OHM 1/16W

R524 061T0603101 CHIP 100OHM 1/16W

R525 061T0603101 CHIP 100OHM 1/16W

R526 061T0603101 CHIP 100OHM 1/16W

57

www.ma163.com 电子技术资料网

R545 061T0603101 CHIP 100OHM 1/16W

R546 061T0603101 CHIP 100OHM 1/16W

R551 061T0603101 CHIP 100OHM 1/16W

R291 061T0603101 CHIP 100OHM 1/16W

R240 061T0603101 CHIP 100OHM 1/16W

R242 061T0603101 CHIP 100OHM 1/16W

R244 061T0603101 CHIP 100OHM 1/16W

R245 061T0603101 CHIP 100OHM 1/16W

R247 061T0603101 CHIP 100OHM 1/16W

R248 061T0603101 CHIP 100OHM 1/16W

R249 061T0603101 CHIP 100OHM 1/16W

R250 061T0603101 CHIP 100OHM 1/16W

R251 061T0603101 CHIP 100OHM 1/16W

R252 061T0603101 CHIP 100OHM 1/16W

R253 061T0603101 CHIP 100OHM 1/16W

R276 061T0603101 CHIP 100OHM 1/16W

R289 061T0603101 CHIP 100OHM 1/16W

R223 061T0603101 CHIP 100OHM 1/16W

R221 061T0603101 CHIP 100OHM 1/16W

R219 061T0603101 CHIP 100OHM 1/16W

R218 061T0603101 CHIP 100OHM 1/16W

R115 061T0603102 CHIP 1K OHM 1/16W

R116 061T0603102 CHIP 1K OHM 1/16W

R121 061T0603102 CHIP 1K OHM 1/16W

R124 061T0603102 CHIP 1K OHM 1/16W

R269 061T0603102 CHIP 1K OHM 1/16W

R270 061T0603102 CHIP 1K OHM 1/16W

R534 061T0603102 CHIP 1K OHM 1/16W

R535 061T0603102 CHIP 1K OHM 1/16W

R536 061T0603102 CHIP 1K OHM 1/16W

R537 061T0603102 CHIP 1K OHM 1/16W

R538 061T0603102 CHIP 1K OHM 1/16W

R263 061T0603103 CHIP 10KOHM 1/16W

R262 061T0603103 CHIP 10KOHM 1/16W

R261 061T0603103 CHIP 10KOHM 1/16W

R260 061T0603103 CHIP 10KOHM 1/16W

R259 061T0603103 CHIP 10KOHM 1/16W

R258 061T0603103 CHIP 10KOHM 1/16W

R257 061T0603103 CHIP 10KOHM 1/16W

R256 061T0603103 CHIP 10KOHM 1/16W

R110 061T0603103 CHIP 10KOHM 1/16W

R109 061T0603103 CHIP 10KOHM 1/16W

R108 061T0603103 CHIP 10KOHM 1/16W

R104 061T0603103 CHIP 10KOHM 1/16W

R103 061T0603103 CHIP 10KOHM 1/16W

R533 061T0603103 CHIP 10KOHM 1/16W

R532 061T0603103 CHIP 10KOHM 1/16W

R531 061T0603103 CHIP 10KOHM 1/16W

R489 061T0603103 CHIP 10KOHM 1/16W

R487 061T0603103 CHIP 10KOHM 1/16W

R484 061T0603103 CHIP 10KOHM 1/16W

58

www.ma163.com 电子技术资料网

R455 061T0603103 CHIP 10KOHM 1/16W

R452 061T0603103 CHIP 10KOHM 1/16W

R451 061T0603103 CHIP 10KOHM 1/16W

R450 061T0603103 CHIP 10KOHM 1/16W

R449 061T0603103 CHIP 10KOHM 1/16W

R302 061T0603103 CHIP 10KOHM 1/16W

R295 061T0603103 CHIP 10KOHM 1/16W

R102 061T0603104 CHIP 100K OHM 1/16W

R106 061T0603104 CHIP 100K OHM 1/16W

R254 061T0603104 CHIP 100K OHM 1/16W

R527 061T0603104 CHIP 100K OHM 1/16W

R528 061T0603104 CHIP 100K OHM 1/16W

R529 061T0603104 CHIP 100K OHM 1/16W

R272 061T0603105 CHIP 1MOHM 1/16W

R214 061T0603122 RST CHIPR 1.2 KOHM +-5% 1/10W

R211 061T0603122 RST CHIPR 1.2 KOHM +-5% 1/10W

R213 061T0603122 RST CHIPR 1.2 KOHM +-5% 1/10W

R212 061T0603122 RST CHIPR 1.2 KOHM +-5% 1/10W

R265 061T0603123 RST CHIPR 12 KOHM +-5% 1/10W

R409 061T0603123 RST CHIPR 12 KOHM +-5% 1/10W

R131 061T0603123 RST CHIPR 12 KOHM +-5% 1/10W

R132 061T0603123 RST CHIPR 12 KOHM +-5% 1/10W

R494 061T0603131 RST CHIPR 130 OHM +-5% 1/10W

R491 061T0603131 RST CHIPR 130 OHM +-5% 1/10W

R490 061T0603131 RST CHIPR 130 OHM +-5% 1/10W

R268 061T0603153 RST CHIPR 15 KOHM +-5% 1/10W

R267 061T0603153 RST CHIPR 15 KOHM +-5% 1/10W

R266 061T0603153 RST CHIPR 15 KOHM +-5% 1/10W

R113 061T0603153 RST CHIPR 15 KOHM +-5% 1/10W

R112 061T0603153 RST CHIPR 15 KOHM +-5% 1/10W

R560 061T0603202 RST CHIPR 2 KOHM +-5% 1/10W

R273 061T0603220 CHIP 22OHM 1/16W

R122 061T0603223 CHIP 22KOHM 1/16W

R123 061T0603223 CHIP 22KOHM 1/16W

R130 061T0603223 CHIP 22KOHM 1/16W

R552 061T0603223 CHIP 22KOHM 1/16W

R547 061T0603272 CHIP 2.7KOHM 1/16W

R548 061T0603272 CHIP 2.7KOHM 1/16W

R275 061T0603273 RST CHIPR 27 KOHM +-5% 1/10W

R420 061T0603332 RST CHIPR 3.3 KOHM +-5% 1/10W

R419 061T0603332 RST CHIPR 3.3 KOHM +-5% 1/10W

R297 061T0603332 RST CHIPR 3.3 KOHM +-5% 1/10W

R296 061T0603332 RST CHIPR 3.3 KOHM +-5% 1/10W

R290 061T0603332 RST CHIPR 3.3 KOHM +-5% 1/10W

R127 061T0603332 RST CHIPR 3.3 KOHM +-5% 1/10W

R126 061T0603332 RST CHIPR 3.3 KOHM +-5% 1/10W

R278 061T0603391 RST CHIPR 390 OHM +-5% 1/10W

R279 061T0603393 RST CHIPR 39 KOHM +-5% 1/10W

R410 061T0603470 RST CHIPR 47 OHM +-5% 1/10W

R411 061T0603470 RST CHIPR 47 OHM +-5% 1/10W

R412 061T0603470 RST CHIPR 47 OHM +-5% 1/10W

59

www.ma163.com 电子技术资料网

R457 061T0603470 RST CHIPR 47 OHM +-5% 1/10W

R458 061T0603470 RST CHIPR 47 OHM +-5% 1/10W

R541 061T0603472 CHIP 4.7KOHM 1/16W

R540 061T0603472 CHIP 4.7KOHM 1/16W

R502 061T0603472 CHIP 4.7KOHM 1/16W

R501 061T0603472 CHIP 4.7KOHM 1/16W

R499 061T0603472 CHIP 4.7KOHM 1/16W

R498 061T0603472 CHIP 4.7KOHM 1/16W

R497 061T0603472 CHIP 4.7KOHM 1/16W

R496 061T0603472 CHIP 4.7KOHM 1/16W

R416 061T0603472 CHIP 4.7KOHM 1/16W

R415 061T0603472 CHIP 4.7KOHM 1/16W

R413 061T0603472 CHIP 4.7KOHM 1/16W

R281 061T0603472 CHIP 4.7KOHM 1/16W

R107 061T0603472 CHIP 4.7KOHM 1/16W

R105 061T0603472 CHIP 4.7KOHM 1/16W

R543 061T0603473 CHIP 47KOHM 1/16W

R530 061T0603473 CHIP 47KOHM 1/16W

R286 061T0603473 CHIP 47KOHM 1/16W

R285 061T0603473 CHIP 47KOHM 1/16W

R284 061T0603473 CHIP 47KOHM 1/16W

R101 061T0603473 CHIP 47KOHM 1/16W

R134 061T0603562 RST CHIPR 5.6 KOHM +-5% 1/10W

R133 061T0603562 RST CHIPR 5.6 KOHM +-5% 1/10W

R485 061T0603622 RST CHIPR 6.2 KOHM +-5% 1/10W

R486 061T0603622 RST CHIPR 6.2 KOHM +-5% 1/10W

R488 061T0603622 RST CHIPR 6.2 KOHM +-5% 1/10W

R287 061T0603681 RST CHIPR 680 OHM +-5% 1/10W

R288 061T0603750 75OHM

R504 061T0603750 75OHM

R505 061T0603750 75OHM

R506 061T0603750 75OHM

R512 061T0603750 75OHM

R518 061T0603750 75OHM

R519 061T0603750 75OHM

R521 061T0603750 75OHM

R544 061T0603750 75OHM

R418 061T0603823 RST CHIPR 82 KOHM +-5% 1/10W
FB416 061T0805000 RST CHIPR 0 OHM +-5% 1/8W
FB414 061T0805000 RST CHIPR 0 OHM +-5% 1/8W
FB413 061T0805000 RST CHIPR 0 OHM +-5% 1/8W
FB412 061T0805000 RST CHIPR 0 OHM +-5% 1/8W
FB411 061T0805000 RST CHIPR 0 OHM +-5% 1/8W
FB410 061T0805000 RST CHIPR 0 OHM +-5% 1/8W
FB409 061T0805000 RST CHIPR 0 OHM +-5% 1/8W
FB408 061T0805000 RST CHIPR 0 OHM +-5% 1/8W

R503 061T0805101 RST CHIPR 100 OHM +-5% 1/8W

R507 061T0805101 RST CHIPR 100 OHM +-5% 1/8W

R508 061T0805101 RST CHIPR 100 OHM +-5% 1/8W
FB104 061T1206000 RST CHIPR 0 OHM +-5% 1/4W

R210 061T1206000 RST CHIPR 0 OHM +-5% 1/4W

60

www.ma163.com 电子技术资料网

FB103 061T1206000 4 RST CHIPR 0 OHM +-5% 1/4W
FB117 061T1206000 4 RST CHIPR 0 OHM +-5% 1/4W

R117 061T1206229 RST CHIPR 2.2 OHM +-5% 1/4W

R118 061T1206229 RST CHIPR 2.2 OHM +-5% 1/4W

R119 061T1206229 RST CHIPR 2.2 OHM +-5% 1/4W

R120 061T1206229 RST CHIPR 2.2 OHM +-5% 1/4W

C459 065T0603100 31 CHIP 10PF 50V NPO

C458 065T0603100 31 CHIP 10PF 50V NPO

C457 065T0603100 31 CHIP 10PF 50V NPO

C161 065T0603101 31 CHIP 100PF 50V NPO

C162 065T0603101 31 CHIP 100PF 50V NPO

C309 065T0603101 31 CHIP 100PF 50V NPO

C456 065T0603101 31 CHIP 100PF 50V NPO

C471 065T0603101 31 CHIP 100PF 50V NPO

C472 065T0603101 31 CHIP 100PF 50V NPO

C473 065T0603101 31 CHIP 100PF 50V NPO

C474 065T0603101 31 CHIP 100PF 50V NPO

C475 065T0603101 31 CHIP 100PF 50V NPO

C491 065T0603101 31 CHIP 100PF 50V NPO

C169 065T0603102 32 CHIP 1000PF 50V X7R

C168 065T0603102 32 CHIP 1000PF 50V X7R

C239 065T0603102 32 CHIP 1000PF 50V X7R

C238 065T0603102 32 CHIP 1000PF 50V X7R

C173 065T0603102 32 CHIP 1000PF 50V X7R

C172 065T0603102 32 CHIP 1000PF 50V X7R

C171 065T0603102 32 CHIP 1000PF 50V X7R

C170 065T0603102 32 CHIP 1000PF 50V X7R

C245 065T0603103 32 CHIP 0.01UF 50V X7R

C248 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C249 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C250 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C251 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C252 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C253 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C254 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C255 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C256 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C257 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C260 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C261 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C131 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C132 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C134 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C135 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C136 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C137 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C138 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C139 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C156 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C157 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C235 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

61

www.ma163.com 电子技术资料网

C246 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C247 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C262 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C281 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C282 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C283 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C284 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C285 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C286 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C287 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C288 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C435 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C437 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C445 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C469 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C470 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C263 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C264 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C265 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C266 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C268 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C269 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C271 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C273 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C275 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C277 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C278 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C279 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C280 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C117 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C116 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C115 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C114 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C113 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C112 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C111 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C110 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C109 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C108 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C107 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C106 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C118 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C130 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C129 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C128 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C127 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C126 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C125 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C124 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C123 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C122 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

62

www.ma163.com 电子技术资料网

C121 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C120 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C119 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C164 065T0603104 32 CHIP 0.1UF 50V X7R

C166 065T0603104 32 CHIP 0.1UF 50V X7R

C481 065T0603105 17 CHIP 1UF 16V Y5V

C482 065T0603105 17 CHIP 1UF 16V Y5V

C155 065T0603105 17 CHIP 1UF 16V Y5V

C479 065T0603105 17 CHIP 1UF 16V Y5V

C480 065T0603105 17 CHIP 1UF 16V Y5V

C478 065T0603120 31 CHIP 12PF 50V NPO

C476 065T0603120 31 CHIP 12PF 50V NPO

C477 065T0603120 31 CHIP 12PF 50V NPO

C439 065T0603221 31 CHIP 220PF 50V NPO

C142 065T0603221 31 CHIP 220PF 50V NPO

C438 065T0603221 31 CHIP 220PF 50V NPO

C140 065T0603224 17 CHIP 0.22UF 16V Y5V

C141 065T0603224 17 CHIP 0.22UF 16V Y5V

C237 065T0603224 17 CHIP 0.22UF 16V Y5V

C289 065T0603224 17 CHIP 0.22UF 16V Y5V

C290 065T0603224 17 CHIP 0.22UF 16V Y5V

C291 065T0603224 17 CHIP 0.22UF 16V Y5V

C292 065T0603224 17 CHIP 0.22UF 16V Y5V

C297 065T0603224 17 CHIP 0.22UF 16V Y5V

C298 065T0603224 17 CHIP 0.22UF 16V Y5V

C299 065T0603224 17 CHIP 0.22UF 16V Y5V

C301 065T0603224 17 CHIP 0.22UF 16V Y5V

C490 065T0603270 31 CHIP 27PF 50V NPO

C489 065T0603270 31 CHIP 27PF 50V NPO

C484 065T0603271 31 CHIP 270PF 50V NPO

C485 065T0603271 31 CHIP 270PF 50V NPO

C487 065T0603271 31 CHIP 270PF 50V NPO

C483 065T0603330 31 CHIP 33PF 50V NPO

C486 065T0603330 31 CHIP 33PF 50V NPO

C488 065T0603330 31 CHIP 33PF 50V NPO

C462 065T0603333 32 CHIP 0.033UF 50V X7R

C463 065T0603333 32 CHIP 0.033UF 50V X7R

C464 065T0603333 32 CHIP 0.033UF 50V X7R

C465 065T0603333 32 CHIP 0.033UF 50V X7R

C466 065T0603333 32 CHIP 0.033UF 50V X7R

C467 065T0603333 32 CHIP 0.033UF 50V X7R

C468 065T0603333 32 CHIP 0.033UF 50V X7R

C503 065T0603339 31 CHIP 3.3PF 50V NPO

C502 065T0603339 31 CHIP 3.3PF 50V NPO

C501 065T0603339 31 CHIP 3.3PF 50V NPO

C500 065T0603339 31 CHIP 3.3PF 50V NPO

C499 065T0603339 31 CHIP 3.3PF 50V NPO

C498 065T0603339 31 CHIP 3.3PF 50V NPO

C497 065T0603339 31 CHIP 3.3PF 50V NPO

C496 065T0603339 31 CHIP 3.3PF 50V NPO

C495 065T0603339 31 CHIP 3.3PF 50V NPO

63

www.ma163.com 电子技术资料网

C494 065T0603339 31 CHIP 3.3PF 50V NPO

C240 065T0603392 32 CHIP 3900PF 50V X7R

C317 065T0603470 31 CHIP 47PF 50V NPO

C258 065T0603470 31 CHIP 47PF 50V NPO

C214 065T0603470 31 CHIP 47PF 50V NPO

C213 065T0603470 31 CHIP 47PF 50V NPO

C212 065T0603470 31 CHIP 47PF 50V NPO

C211 065T0603470 31 CHIP 47PF 50V NPO

C210 065T0603470 31 CHIP 47PF 50V NPO

C209 065T0603470 31 CHIP 47PF 50V NPO

C208 065T0603470 31 CHIP 47PF 50V NPO

C201 065T0603470 31 CHIP 47PF 50V NPO

C202 065T0603470 31 CHIP 47PF 50V NPO

C203 065T0603470 31 CHIP 47PF 50V NPO

C204 065T0603470 31 CHIP 47PF 50V NPO

C205 065T0603470 31 CHIP 47PF 50V NPO

C206 065T0603470 31 CHIP 47PF 50V NPO

C207 065T0603470 31 CHIP 47PF 50V NPO

C318 065T0603470 31 CHIP 47PF 50V NPO

C319 065T0603470 31 CHIP 47PF 50V NPO

C304 065T0603474 17 CHIP 0.47UF 16V Y5V

C305 065T0603474 17 CHIP 0.47UF 16V Y5V

C306 065T0603474 17 CHIP 0.47UF 16V Y5V

C307 065T0603474 17 CHIP 0.47UF 16V Y5V

C308 065T0603474 17 CHIP 0.47UF 16V Y5V

C295 065T0603474 17 CHIP 0.47UF 16V Y5V

C303 065T0603474 17 CHIP 0.47UF 16V Y5V

C302 065T0603474 17 CHIP 0.47UF 16V Y5V

C296 065T0603474 17 CHIP 0.47UF 16V Y5V

C244 065T0603682 32 CHIP 0.0068UF 50V X7R 0603

C158 065T0603683 32 CHIP 0.068UF 50V X7R

C217 065T0805155 A2 MLCC 0805 1.5UF K 10V X7R

C233 065T0805225 17 CHIP 2.2UF 16V Y5V

C232 065T0805225 17 CHIP 2.2UF 16V Y5V

C234 067T 312479 6 SMD 85 摄氏度 4.7UF +-20% 35V

C147 067T 4121003XT EC 85℃ CHIP 10UF M 16V

C226 067T411F1003XT EC 105℃ CHIP 10UF M 16V

C225 067T411F1003XT EC 105℃ CHIP 10UF M 16V

C224 067T411F1003XT EC 105℃ CHIP 10UF M 16V

C148 067T411F1003XT EC 105℃ CHIP 10UF M 16V

C101 067T411F1003XT EC 105℃ CHIP 10UF M 16V

C229 067T411F1003XT EC 105℃ CHIP 10UF M 16V

C230 067T411F1003XT EC 105℃ CHIP 10UF M 16V

C231 067T411F1003XT EC 105℃ CHIP 10UF M 16V

C401 067T411F1003XT EC 105℃ CHIP 10UF M 16V

C402 067T411F1003XT EC 105℃ CHIP 10UF M 16V

C403 067T411F1003XT EC 105℃ CHIP 10UF M 16V

C404 067T411F1003XT EC 105℃ CHIP 10UF M 16V

C405 067T411F1003XT EC 105℃ CHIP 10UF M 16V

C406 067T411F1003XT EC 105℃ CHIP 10UF M 16V

C455 067T411F1003XT EC 105℃ CHIP 10UF M 16V

64

www.ma163.com 电子技术资料网

C143 067T411F1013XT EC 105℃ SMD CAP 100UF M 16V

C144 067T411F1013XT EC 105℃ SMD CAP 100UF M 16V

C146 067T411F1013XT EC 105℃ SMD CAP 100UF M 16V

C218 067T411F1013XT EC 105℃ SMD CAP 100UF M 16V

C219 067T411F1013XT EC 105℃ SMD CAP 100UF M 16V

C220 067T411F1013XT EC 105℃ SMD CAP 100UF M 16V

C221 067T411F1013XT EC 105℃ SMD CAP 100UF M 16V

C222 067T411F1013XT EC 105℃ SMD CAP 100UF M 16V

C165 067T411F4703XT EC 105℃ SMD CAP 47UF M 16V

C153 067T411F4703XT EC 105℃ SMD CAP 47UF M 16V

C151 067T411F4703XT EC 105℃ SMD CAP 47UF M 16V

C150 067T411F4703XT EC 105℃ SMD CAP 47UF M 16V

C105 067T411F4703XT EC 105℃ SMD CAP 47UF M 16V

C104 067T411F4703XT EC 105℃ SMD CAP 47UF M 16V

C102 067T411F4703XT EC 105℃ SMD CAP 47UF M 16V

C103 067T411F4703XT EC 105℃ SMD CAP 47UF M 16V
FB109 071T 56G301 EA CHIP BEAD 300 OHM 0805
FB108 071T 56G301 EA CHIP BEAD 300 OHM 0805
FB110 071T 56G301 EA CHIP BEAD 300 OHM 0805
FB111 071T 56G301 EA CHIP BEAD 300 OHM 0805
FB112 071T 56G301 EA CHIP BEAD 300 OHM 0805
FB113 071T 56G301 EA CHIP BEAD 300 OHM 0805
FB114 071T 56G301 EA CHIP BEAD 300 OHM 0805
FB221 071T 56G301 EA CHIP BEAD 300 OHM 0805
FB220 071T 56G301 EA CHIP BEAD 300 OHM 0805
FB219 071T 56G301 EA CHIP BEAD 300 OHM 0805
FB218 071T 56G301 EA CHIP BEAD 300 OHM 0805
FB217 071T 56G301 EA CHIP BEAD 300 OHM 0805
FB216 071T 56G301 EA CHIP BEAD 300 OHM 0805
FB215 071T 56G301 EA CHIP BEAD 300 OHM 0805
FB214 071T 56G301 EA CHIP BEAD 300 OHM 0805
FB213 071T 56G301 EA CHIP BEAD 300 OHM 0805
FB211 071T 56G301 EA CHIP BEAD 300 OHM 0805
FB210 071T 56G301 EA CHIP BEAD 300 OHM 0805
FB209 071T 56G301 EA CHIP BEAD 300 OHM 0805
FB207 071T 56G301 EA CHIP BEAD 300 OHM 0805
FB203 071T 56G301 EA CHIP BEAD 300 OHM 0805
FB202 071T 56G301 EA CHIP BEAD 300 OHM 0805
FB201 071T 56G301 EA CHIP BEAD 300 OHM 0805
FB123 071T 56G301 EA CHIP BEAD 300 OHM 0805
FB122 071T 56G301 EA CHIP BEAD 300 OHM 0805
FB121 071T 56G301 EA CHIP BEAD 300 OHM 0805
FB120 071T 56G301 EA CHIP BEAD 300 OHM 0805
FB119 071T 56G301 EA CHIP BEAD 300 OHM 0805
FB118 071T 56G301 EA CHIP BEAD 300 OHM 0805
FB107 071T 56G301 EA CHIP BEAD 300 OHM 0805
FB106 071T 56G301 EA CHIP BEAD 300 OHM 0805
FB105 071T 56G301 EA CHIP BEAD 300 OHM 0805
FB204 071T 56Z601 CHIP BEAD 600 OHM
FB205 071T 56Z601 CHIP BEAD 600 OHM

D401 093G 64 42 P BAV70 SOT23 BY PAN JIT

65

www.ma163.com 电子技术资料网

D410 093T 6432P LL4148 BY PANJIT

D409 093T 6432P LL4148 BY PANJIT

D403 093T 6433G BAV99 SOT-23

D404 093T 6433G BAV99 SOT-23

D405 093T 6433G BAV99 SOT-23

D406 093T 6433G BAV99 SOT-23

D407 093T 6433G BAV99 SOT-23

D403 093T 6433P BAV99

D404 093T 6433P BAV99

D405 093T 6433P BAV99

D406 093T 6433P BAV99

D407 093T 6433P BAV99
ZD406 093T 39S 34 T UDZSNP5.6B ROHM
ZD405 093T 39S 34 T UDZSNP5.6B ROHM
ZD404 093T 39S 34 T UDZSNP5.6B ROHM
ZD403 093T 39S 34 T UDZSNP5.6B ROHM
ZD402 093T 39S 34 T UDZSNP5.6B ROHM
ZD401 093T 39S 34 T UDZSNP5.6B ROHM
FB415 093T 39S 34 T UDZSNP5.6B ROHM

D201 093T 64S51752T BA792

715T2167 1 MAIN BOARD PCB
IRPFAADP IR BOARD PCB

CN01 033T3802 5 AUDIO IN

D02 056T 627503 IC GP18B38BCE-HB GUANGPU

LED1 081T 12 6 GP LED

Q1 057T 417 6 PMBS3906/PHILIPS-SMT
R01 061T0603101 CHIP 100OHM 1/16W
R08 061T0603102 CHIP 1K OHM 1/16W
R07 061T0603102 CHIP 1K OHM 1/16W
R09 061T0603821 RST CHIPR 820 OHM +-5% 1/10W
D01 061T1206000 RST CHIPR 0 OHM +-5% 1/4W
C03 065T0603102 32 CHIP 1000PF 50V X7R
C04 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C02 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C05 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C01 065T0603225 17 CHIP 2.2UF 16V Y5V

FB04 071T 56Z601 CHIP BEAD 600 OHM
FB02 071T 56Z601 CHIP BEAD 600 OHM
FB03 071T 56Z601 CHIP BEAD 600 OHM

D03 093T 6432S IN4148W
D04 093T 39S 24 T RLZ 5.6B LLDS
D05 093T 39S 24 T RLZ 5.6B LLDS

715T1817 1 I.R BOARD PCB

PWTV1542AUB1P POWER BOARD
CN801 033T8021 2E U WAFER
CN802 033T8021 2E U WAFER
CN803 033T8021 2E U WAFER
CN804 033T8021 2E U WAFER

040T 45762420A S/N LABEL

051T 6 4503 RTV 胶
IC902 056T 139 3B IC PC123Y82FZ0F

66

www.ma163.com 电子技术资料网

VAR901 061T 46 6 VARISTOR 10A 470V NCC

NR901 061T 58050 WT NTC THERMISTOR

R908 061T152M10458G6267 100K OHM 5% 2W
R914 061T152M398 64 0.390HM 2W
C816 065T 3J1206ET 12PF 5% SL 3KV TDK
C825 065T 3J1206ET 12PF 5% SL 3KV TDK
C817 065T 3J5096ET 5PF 5% SL 3KV
C826 065T 3J5096ET 5PF 5% SL 3KV
C901 065T306M1022BP Y1.CAP.001UF 250VAC
C902 065T306M1022BP Y1.CAP.001UF 250VAC
C921 065T306M1022BP Y1.CAP.001UF 250VAC
C916 067T 515102 4C ELCAP 1000UF M 25V 105℃ CAPXON
C914 067T 515102 4C ELCAP 1000UF M 25V 105℃ CAPXON
C913 067T 515102 4C ELCAP 1000UF M 25V 105℃ CAPXON
C917 067T215D4714KV EC 105℃ CAP 470UF M 25V
C915 067T215D4714KV EC 105℃ CAP 470UF M 25V
C820 067T215D4714KV EC 105℃ CAP 470UF M 25V
C811 067T215D4714KV EC 105℃ CAP 470UF M 25V
C916 067T215L102 4N KY25VB1000M-L 12.5*20
C914 067T215L102 4N KY25VB1000M-L 12.5*20
C913 067T215L102 4N KY25VB1000M-L 12.5*20
C904 067T215S10115N GP EC CAP 450V/100
C916 067T215S1024KV EC 105℃ CAP 1000UF M 25V
C914 067T215S1024KV EC 105℃ CAP 1000UF M 25V
C913 067T215S1024KV EC 105℃ CAP 1000UF M 25V
C820 067T215V471 4R LOW E.S.R 470UF +/-20% 25V
C811 067T215V471 4R LOW E.S.R 470UF +/-20% 25V
C917 067T215V471 4R LOW E.S.R 470UF +/-20% 25V
C915 067T215V471 4R LOW E.S.R 470UF +/-20% 25V
L903 073G 253 91 L CHOKE BY LI TA
L904 073G 253 91 L CHOKE BY LI TA
L902 073L 174 26H1G LINE FILTER
L902 073L 174 26LSG LINE FILTER 27MH
L901 073L 174 29 LH LINE CHOKE
L901 073L 174 29LSH LINE FILTER
L903 073T 253 91 H CHOKE COIL
L904 073T 253 91 H CHOKE COIL

SW901 077T 30625A ES ROCKER SWITCH 2PIN

T901 080LL17T 2 LG ADAPTOR BY LITAI
T901 080LL17T 2 NG TRANSFORMER

T901 080LL17T 2 TG X'FMR
PT801 080TL15T503 H XFMR FOR INVERTER DADON
PT802 080TL15T503 H XFMR FOR INVERTER DADON
PT801 080TL15T503 YS XFMR FOR INVERTER TOP NATION
PT802 080TL15T503 YS XFMR FOR INVERTER TOP NATION
CN901 087T 501 32 S AC SOCKET
DB901 093T 50460900 BRIDGE GBU408 LITEON

D901 093T 6026T52T FR107
CN902 095T8013 10611 WIRE HARNESS

705T 560 57 B1 Q901 ASS'Y

Q901 057T 724 11 STP9NK65ZFP

67

www.ma163.com 电子技术资料网

090T6319 1 HEAT SINK
0M1T1730 8120 SCREW

705T 560 93 B1 D904 ASS'Y
D904 093T 60252 SP20150
D904 093T 220514 DAMPER DIODE MBRF20H150CT-E3 VISHAY

0M1T1730 8120 SCREW

Q90T6334 1 HEAT SINK

705T 560 93 B2 D905 ASS'Y
D905 093T 60267 SP10100
D905 093T 60516 FAIRCHILD FYPF1010DN

0M1T1730 8120 SCREW

Q90G0060 1 HEAT SINK

IC901 056T 379 61 IC LD7575PS SOP-8 LEADTREND
IC801 056T 608 10 0Z9938GN

Q801 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q802 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q803 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q807 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q805 057T 763 14 AM9945N-T1-PF
Q806 057T 763 14 AM9945N-T1-PF
C801 061G0805103 10 KOHM 1/10W
R809 061G0805754 RST CHIPR 750 KOHM +-5% 1/8W
R816 061T0603000 CHIP 0OHM 1/16W
R842 061T0603100 CHIP 10OHM 1/16W
R803 061T0603103 CHIP 10KOHM 1/16W
R831 061T0603104 CHIP 100K OHM 1/16W
R821 061T0603104 CHIP 100K OHM 1/16W
R815 061T0603104 CHIP 100K OHM 1/16W
R810 061T0603104 CHIP 100K OHM 1/16W
R813 061T0603105 CHIP 1MOHM 1/16W
R826 061T0603105 CHIP 1MOHM 1/16W
R844 061T0603105 CHIP 1MOHM 1/16W
R820 061T0603153 RST CHIPR 15 KOHM +-5% 1/10W
R830 061T0603153 RST CHIPR 15 KOHM +-5% 1/10W
R808 061T0603304 RST CHIPR 300 KOHM +-5% 1/10W
R849 061T0603391 RST CHIPR 390 OHM +-5% 1/10W
R817 061T0603430 2F RST CHIPR 43 KOHM +-1% 1/10W
R823 061T0603432 RST CHIPR 4.3 KOHM +-5% 1/10W
R841 061T0603471 RST CHIPR 470OHM +-5% 1/10W
R827 061T0603562 RST CHIPR 5.6 KOHM +-5% 1/10W
R834 061T0603562 RST CHIPR 5.6 KOHM +-5% 1/10W
R814 061T0603563 RST CHIPR 56 KOHM +-5% 1/10W
R833 061T0603753 RST CHIPR 75 KOHM +-5% 1/10W
R921 061T0805000 RST CHIPR 0 OHM +-5% 1/8W
J820 061T0805000 RST CHIPR 0 OHM +-5% 1/8W
J819 061T0805000 RST CHIPR 0 OHM +-5% 1/8W
R837 061T0805100 RST CHIPR 10 OHM +-5% 1/8W
R926 061T0805102 RST CHIPR 1KOHM +-5% 1/4W
R922 061T0805102 RST CHIPR 1KOHM +-5% 1/4W
R920 061T0805102 RST CHIPR 1KOHM +-5% 1/4W
R843 061T0805102 RST CHIPR 1KOHM +-5% 1/4W

68

www.ma163.com 电子技术资料网

R836 061T0805102 RST CHIPR 1KOHM +-5% 1/4W
R804 061T0805103 RST CHIPR 10 KOHM +-5% 1/8W
R812 061T0805103 RST CHIPR 10 KOHM +-5% 1/8W
R912 061T0805103 RST CHIPR 10 KOHM +-5% 1/8W
R811 061T0805104 RST CHIPR 100 KOHM +-5% 1/8W
R913 061T0805104 RST CHIPR 100 KOHM +-5% 1/8W
R911 061T0805152 RST CHIPR 1.5 KOHM +-5% 1/8W
R807 061T0805220 RST CHIPR 22 OHM +-5% 1/8W
R924 061T0805240 1F RST CHIPR 2.4 KOHM +-1% 1/8W
R802 061T0805304 RST CHIPR 300 KOHM +-5% 1/8W
R923 061T0805330 2F RST CHIPR 33 KOHM +-1% 1/8W
R925 061T0805360 1F RST CHIPR 3.6 KOHM +-1% 1/8W
R845 061T0805363 RST CHIPR 36 KOHM +-5% 1/8W
R846 061T0805363 RST CHIPR 36 KOHM +-5% 1/8W
R847 061T0805363 RST CHIPR 36 KOHM +-5% 1/8W
R848 061T0805363 RST CHIPR 36 KOHM +-5% 1/8W
R825 061T0805561 RST CHIPR 560 OHM +-5% 1/8W
R835 061T0805561 RST CHIPR 560 OHM +-5% 1/8W
F902 061T1206000 RST CHIPR 0 OHM +-5% 1/4W
F903 061T1206000 RST CHIPR 0 OHM +-5% 1/4W
R818 061T1206150 RST CHIPR 15 OHM +-5% 1/4W
R819 061T1206150 RST CHIPR 15 OHM +-5% 1/4W
R828 061T1206150 RST CHIPR 15 OHM +-5% 1/4W
R829 061T1206150 RST CHIPR 15 OHM +-5% 1/4W
R840 061T1206330 RST CHIPR 33 OHM +-5% 1/4W
R839 061T1206330 RST CHIPR 33 OHM +-5% 1/4W
R909 061T1206339 RST CHIPR 3.3 OHM +-5% 1/4W
R915 061T1206470 RST CHIPR 47 OHM +-5% 1/4W
R916 061T1206470 RST CHIPR 47 OHM +-5% 1/4W
R917 061T1206470 RST CHIPR 47 OHM +-5% 1/4W
R918 061T1206470 RST CHIPR 47 OHM +-5% 1/4W
R805 061T1206471 RST CHIPR 470 OHM +-5% 1/4W
R903 061T1206684 RST CHIPR 680KOHM +-5% 1/4W
R902 061T1206684 RST CHIPR 680KOHM +-5% 1/4W
R901 061T1206684 RST CHIPR 680KOHM +-5% 1/4W
C805 065T0603102 32 CHIP 1000PF 50V X7R
C824 065T0603473 32 CHIP 0.047UF 50V X7R
C821 065T0603473 32 CHIP 0.047UF 50V X7R
C819 065T0603473 32 CHIP 0.047UF 50V X7R
C815 065T0805102 32 CHIP 1000PF 50V X7R 0805
C814 065T0805102 32 CHIP 1000PF 50V X7R 0805
C910 065T0805103 32 10NF/50V/0805/X7R
C807 065T0805103 32 10NF/50V/0805/X7R
C920 065T0805104 32 CHIP 0.1UF 50V X7R
C919 065T0805104 32 CHIP 0.1UF 50V X7R
C908 065T0805104 32 CHIP 0.1UF 50V X7R
C918 065T0805105 22 CHIP 1UF 25V X7R 0805
C806 065T0805105 22 CHIP 1UF 25V X7R 0805
C823 065T0805152 32 CHIP 1500PF 50V X7R 0805
C822 065T0805152 32 CHIP 1500PF 50V X7R 0805
C813 065T0805152 32 CHIP 1500PF 50V X7R 0805

69

www.ma163.com 电子技术资料网

C812 065T0805152 32 CHIP 1500PF 50V X7R 0805
C909 065T0805221 32 CHIP 220PF 50V X7R 0805
C804 065T0805225 12 CHIP 2.2UF 16V X7R 0805
C827 065T0805471 31 CHIP 470PF 50V NPO
C818 065T0805471 31 CHIP 470PF 50V NPO
C810 065T080547131G CAP CHIP 0805 470PF G 50V NPO
C809 065T0805473 32 CHIP 0.047UF 50V X7R
C911 065T1206102 72 CHIP 1000PF 500V X7R
C912 065T1206102 72 CHIP 1000PF 500V X7R
D807 093T 64 42 P BAV70 SOT23
D801 093T 64 42 P BAV70 SOT23
D803 093T 64 42 P BAV70 SOT23
D805 093T 64 44 S LL4148WP
D907 093T 64 44 S LL4148WP
D906 093T 64 44 S LL4148WP
D806 093T 64 44 S LL4148WP
D802 093T 6433P BAV99
D804 093T 6433P BAV99

ZD901 093T 39S 17 T RLZ12B LLDS
ZD903 093T 39S 19 T PTZ7.5B ROHM
ZD801 093T 39S 24 T RLZ 5.6B LLDS
ZD902 093T 39S 25 T RLZ5.1B LLDS
CN901 006G 31500 EYELET

T901 006T 31502 1.5MM RIVET
Q901 006T 31502 1.5MM RIVET

PT802 006T 31502 1.5MM RIVET
PT801 006T 31502 1.5MM RIVET

L902 006T 31502 1.5MM RIVET
C904 006T 31502 1.5MM RIVET

IC903 056T 158 10 T IC AZ431AZ-AE1 TO-92 AAC

R910 061T 17210052T 100HM 5% 1/4W
R904 061T 17210452T RST CFR 100KOHM +-5% 1/4W
R919 061T 17247052T 47OHM 5% 1/4W
R832 061T212Y625 KT RST MGFR 6.2MOHM +-5% 1/2W
R822 061T212Y625 KT RST MGFR 6.2MOHM +-5% 1/2W
C905 065T 2K152 1T6921 1.5NF/2KV Y5P +-10%
C906 067T 2154707NT GP KY 50VB 47M-L 6.3*11
F901 084T 56 1 FUSE 2A 250V WICKMANN
D902 093T 6038T52T FR103
J814 095T 90 23 JUMP WIRE
J813 095T 90 23 JUMP WIRE
J812 095T 90 23 JUMP WIRE
J811 095T 90 23 JUMP WIRE
J810 095T 90 23 JUMP WIRE
J809 095T 90 23 JUMP WIRE
J808 095T 90 23 JUMP WIRE
J807 095T 90 23 JUMP WIRE
J806 095T 90 23 JUMP WIRE
J805 095T 90 23 JUMP WIRE
J804 095T 90 23 JUMP WIRE
J803 095T 90 23 JUMP WIRE

70

www.ma163.com 电子技术资料网

J815 095T 90 23 JUMP WIRE
J913 095T 90 23 JUMP WIRE
J912 095T 90 23 JUMP WIRE
J910 095T 90 23 JUMP WIRE
J909 095T 90 23 JUMP WIRE
J908 095T 90 23 JUMP WIRE
J907 095T 90 23 JUMP WIRE
J906 095T 90 23 JUMP WIRE
J905 095T 90 23 JUMP WIRE
J904 095T 90 23 JUMP WIRE
J901 095T 90 23 JUMP WIRE
J818 095T 90 23 JUMP WIRE
J817 095T 90 23 JUMP WIRE
J816 095T 90 23 JUMP WIRE
J802 095T 90 23 JUMP WIRE

FB901 095T 90 23 JUMP WIRE

715T1870 1 POWER BOARD PCB

Q12T7024 1 FOOT STAND

Q15T0158 1 PANEL BKT

Q15T6347A03 BKT-PANEL-LEFT

Q15T6348 7 BAK-PANEL RIGHT FOR DAO

Q15T6357 1 BKT FOR AC AND POWER SW

Q40T 151615 8C RATING LABEL

Q40T 45761519A I/O LABEL

Q40T 45761520A I/O LABEL

Q40T 58169022A QC PASS LABEL

Q44T1505615 2A CARTON

Q45T 76 28 RN R PE BAG

Q45T 88614 48 R PE BAG FOR CARTON

Q45T 99609 18 R EPE COVER FOR BASE

Q45T 99609 48 R EPE BAG FOR BEZEL

Q52T 1185 65 AOC MIDDLE TAPE

Q85T0008 1 BOTTOM SHIELD

Q85T6158A03 SHIELD

TUPF7YA1 TUNER BOARD

CN604 033T3802 2H WAFER 2P RIGHT ANGLE
CN603 033T3802 3H WAFER 3P RIGHT ANGLE
CN605 033T3802 5H WAFER 5P RIGHT ANELE PI
CN601 033T802444C H WAFER
CN601 033T802444C FH WAFER

040T 45762412B CBPC LABEL
R665 061T155M47961E RST MOFR 4.7 OHM +-5% 5WS
R663 061T155M47961E RST MOFR 4.7 OHM +-5% 5WS
R662 061T155M47961E RST MOFR 4.7 OHM +-5% 5WS
R661 061T155M47961E RST MOFR 4.7 OHM +-5% 5WS
C605 067T215B102 4R 1000UF 25V 10*23
C240 067T305V100 3 105 摄氏度 10UF +-20% 16V
C239 067T305V100 3 105 摄氏度 10UF +-20% 16V
C241 067T305V221 3P EC 105℃ 220UF M 16V
L219 073T 5547010T PEAKING COIL 47UH+-10% TDK
L218 073T 5547010T PEAKING COIL 47UH+-10% TDK

71

www.ma163.com 电子技术资料网

085T 583510 GASKET
J101 088T 78 13 3C AV-S-01-W

CN202 088T 78 13 5C RCA JACK

J103 088T 78 1R CL RCA JACK 1P RED

090T6119 2 HEAT SINK

TU100 094T PAL DK NP TUNER UV1356E/AIH-4 PHILIPS

U601 056T 535 3 TDA7266D
Q603 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q602 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q601 057T 417 4 CHIP PMBS3904 BY PHILIPS
R205 061T0603000 CHIP 0OHM 1/16W
R206 061T0603000 CHIP 0OHM 1/16W
R207 061T0603000 CHIP 0OHM 1/16W
R603 061T0603000 CHIP 0OHM 1/16W
R204 061T0603000 CHIP 0OHM 1/16W
R202 061T0603000 CHIP 0OHM 1/16W
R201 061T0603000 CHIP 0OHM 1/16W
L217 061T0603000 CHIP 0OHM 1/16W
L216 061T0603000 CHIP 0OHM 1/16W
L215 061T0603000 CHIP 0OHM 1/16W
L214 061T0603000 CHIP 0OHM 1/16W
C212 061T0603000 CHIP 0OHM 1/16W
C211 061T0603000 CHIP 0OHM 1/16W
C210 061T0603000 CHIP 0OHM 1/16W
C209 061T0603000 CHIP 0OHM 1/16W
R602 061T0603100 CHIP 10OHM 1/16W
R601 061T0603100 CHIP 10OHM 1/16W
R219 061T0603101 CHIP 100OHM 1/16W
R220 061T0603101 CHIP 100OHM 1/16W
R226 061T0603101 CHIP 100OHM 1/16W
R225 061T0603101 CHIP 100OHM 1/16W
R222 061T0603101 CHIP 100OHM 1/16W
R221 061T0603101 CHIP 100OHM 1/16W
R216 061T0603101 CHIP 100OHM 1/16W
R215 061T0603101 CHIP 100OHM 1/16W
C229 061T0603103 CHIP 10KOHM 1/16W
C231 061T0603103 CHIP 10KOHM 1/16W
R605 061T0603103 CHIP 10KOHM 1/16W
R654 061T0603103 CHIP 10KOHM 1/16W
R660 061T0603103 CHIP 10KOHM 1/16W
R647 061T0603104 CHIP 100K OHM 1/16W
R646 061T0603104 CHIP 100K OHM 1/16W
R606 061T0603220 CHIP 22OHM 1/16W
R609 061T0603223 CHIP 22KOHM 1/16W
R608 061T0603333 RST CHIPR 33 KOHM +-5% 1/10W
R664 061T0603392 CHIP 3.9KOHM 1/16W
R659 061T0603392 CHIP 3.9KOHM 1/16W
R658 061T0603392 CHIP 3.9KOHM 1/16W
R657 061T0603392 CHIP 3.9KOHM 1/16W
R607 061T0603392 CHIP 3.9KOHM 1/16W
R610 061T0603470 RST CHIPR 47 OHM +-5% 1/10W

72

www.ma163.com 电子技术资料网

R224 061T0603472 CHIP 4.7KOHM 1/16W
R223 061T0603472 CHIP 4.7KOHM 1/16W
R218 061T0603472 CHIP 4.7KOHM 1/16W
R217 061T0603472 CHIP 4.7KOHM 1/16W
R650 061T0603473 CHIP 47KOHM 1/16W
R652 061T0603473 CHIP 47KOHM 1/16W
R213 061T0603750 75OHM
R212 061T0603750 75OHM
R211 061T0603750 75OHM
R210 061T0603750 75OHM
R209 061T0603750 75OHM
R208 061T0603750 75OHM
C248 065T0603101 31 CHIP 100PF 50V NPO
C250 065T0603101 31 CHIP 100PF 50V NPO
C251 065T0603101 31 CHIP 100PF 50V NPO
C611 065T0603102 32 CHIP 1000PF 50V X7R
C609 065T0603102 32 CHIP 1000PF 50V X7R
C677 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C667 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C604 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C669 065T0603105 17 CHIP 1UF 16V Y5V
C668 065T0603105 17 CHIP 1UF 16V Y5V
C612 065T0603105 17 CHIP 1UF 16V Y5V
C610 065T0603105 17 CHIP 1UF 16V Y5V
C232 065T0603221 31 CHIP 220PF 50V NPO
C204 065T0603224 17 CHIP 0.22UF 16V Y5V
C230 065T0603331 31 CHIP 330PF 50V NPO
C202 065T0603331 31 CHIP 330PF 50V NPO
C203 065T0603331 31 CHIP 330PF 50V NPO
C206 065T0603331 31 CHIP 330PF 50V NPO
C207 065T0603331 31 CHIP 330PF 50V NPO
C217 065T0603331 31 CHIP 330PF 50V NPO
C228 065T0603331 31 CHIP 330PF 50V NPO
C233 065T0603333 32 CHIP 0.033UF 50V X7R
C234 065T0603333 32 CHIP 0.033UF 50V X7R
C235 065T0603333 32 CHIP 0.033UF 50V X7R
C227 065T0603334 17 CHIP 0.33UF 16V Y5V
C220 065T0603334 17 CHIP 0.33UF 16V Y5V
C221 065T0603334 17 CHIP 0.33UF 16V Y5V
C222 065T0603334 17 CHIP 0.33UF 16V Y5V
C223 065T0603334 17 CHIP 0.33UF 16V Y5V
C224 065T0603334 17 CHIP 0.33UF 16V Y5V
C225 065T0603334 17 CHIP 0.33UF 16V Y5V
C226 065T0603334 17 CHIP 0.33UF 16V Y5V
C238 065T0603472 32 CHIP 4700PF 50V X7R
C237 065T0603472 32 CHIP 4700PF 50V X7R
C236 065T0603472 32 CHIP 4700PF 50V X7R
C205 065T0603683 12 CHIP 0.68UF 16V X7R
L210 071T 56G151 A CHIOP BEAD 150 OHM
L206 071T 56G151 A CHIOP BEAD 150 OHM
L203 071T 56G151 A CHIOP BEAD 150 OHM

73

www.ma163.com 电子技术资料网

L202 071T 56G301 EA CHIP BEAD 300 OHM 0805
L201 071T 56G301 EA CHIP BEAD 300 OHM 0805
L213 071T 59B121 K CHIP BEAD
L212 071T 59B121 K CHIP BEAD
L209 071T 59B121 K CHIP BEAD
L208 071T 59B121 K CHIP BEAD
L207 071T 59B121 K CHIP BEAD
D406 093T 6433P BAV99
D405 093T 39S582 PH ZENER DIODE BZX284-C33 PHILIPS

ZD408 093T 39S582 PH ZENER DIODE BZX284-C33 PHILIPS

715T1747 1 LG TUNER BOARD PCB

040T 58162435A LABEL

041T7800615A13 TV 中性合格证

Q41T150161512A MANUAL

74
