LCD-Monitor –
Bedienungsanleitung

Q27G2E/BK

1

Sicherheit.............................................................................................................................................................................. 1

Typograsche Konventionen ..................................................................................................................................... 1

Stromversorgung ....................................................................................................................................................... 2

Installation ................................................................................................................................................................. 3

Reinigung .................................................................................................................................................................. 4

Sonstiges .................................................................................................................................................................. 5

Einrichtung............................................................................................................................................................................ 6

Lieferumfang ............................................................................................................................................................. 6

Ständer und Basis montieren .................................................................................................................................... 7

Betrachtungswinkel anpassen .................................................................................................................................. 8

Monitor anschließen .................................................................................................................................................. 9

Wall Mounting.......................................................................................................................................................... 10

Adaptive-Sync-Function ...........................................................................................................................................11

Anpassung.......................................................................................................................................................................... 12

Schnelltasten ........................................................................................................................................................... 12

Bildschirmmenüeinstellungen ................................................................................................................................. 13

Luminance (Leuchtkraft) .............................................................................................................................. 14

Color Setup (Farbeinstellungen) .................................................................................................................. 15

Picture Boost (Bildverstärkung) ................................................................................................................... 16

OSD Setup (OSD-Einstellung) ..................................................................................................................... 17

Game Setting (Spieleinstellung) .................................................................................................................. 18

Extra ............................................................................................................................................................ 19

Exit (Beenden) ............................................................................................................................................. 20

LED-Anzeige ........................................................................................................................................................... 20

Problemlösung.................................................................................................................................................................... 21

Technische Daten ............................................................................................................................................................... 22

Allgemeine Angaben ............................................................................................................................................... 22

Voreingestellte Anzeigemodi ................................................................................................................................... 23

Pinbelegung ............................................................................................................................................................ 24

Plug-and-Play .......................................................................................................................................................... 25

i

Sicherheit

Typografische Konventionen

Im folgenden Abschnitt nden Sie typograsche Konventionen, die wir in diesem Dokument nutzen.

Hinweise, Achtungs- und Warnhinweise

In dieser Anleitung werden bestimmte Textabschnitte fett oder kursiv gedruckt und mit einem Symbol begleitet. Diese
Textabschnitte sind Hinweise, Vorsichts- oder Warnhinweise und werden wie folgt eingesetzt:

HINWEIS:

erleichtern.

ACHTUNG:

Datenverluste hin und verrät Ihnen, wie Sie das Problem vermeiden.

WARNUNG:

Warnungen erscheinen möglicherweise in anderen Formaten und werden nicht durch ein Symbol begleitet. In solchen
Fällen wird das Aussehen einer solchen Warnung durch behördliche Vorschriften vorgegeben.

Ein HINWEIS weist Sie auf wichtige Informationen hin, die Ihnen die Bedienung Ihres Computersystems

Ein ACHTUNGshinweis weist auf mögliche Beschädigungen der Hardware oder auf eventuelle

Eine Warnung weist auf ein Verletzungsrisiko hin und informiert Sie, wie Sie das Problem vermeiden. Einige

1

Stromversorgung

Der Monitor sollte nur über den am Etikett angegebenen Stromversorgungstyp betrieben werden. Falls Sie unsicher

bezüglich des Stromversorgungstyps bei sich zuhause sind, wenden Sie sich bitte an Ihren Händler oder den örtlichen
Stromversorger.

Der Monitor ist mit einem dreipoligen geerdeten Stecker (einem Stecker mit einem dritten Schutzkontakt)

ausgestattet. Dieser Stecker passt als Sicherheitsfunktion nur in eine geerdete Steckdose. Falls der dreipolige Stecker
nicht in Ihre Steckdose passt, lassen Sie eine entsprechende Steckdose von einem Elektriker installieren oder nutzen Sie

einen Adapter zur sicheren Erdung des Gerätes. Setzen Sie die Sicherheitsfunktion des geerdeten Steckers nicht außer

Kraft.

Ziehen Sie den Netzstecker während eines Gewitters oder bei längerer Nichtbenutzung des Gerätes. Dies schützt

den Monitor vor Schäden durch Spannungsspitzen.

Überlasten Sie keine Mehrfachsteckdosen oder Verlängerungskabel. Bei einer Überlastung drohen Brand- und

Stromschlaggefahr.

Nutzen Sie den Computer zur Gewährleistung eines zufriedenstellenden Betriebs nur mit UL-gelisteten Computern,

die über angemessen kongurierte Anschlüsse (100 bis 240 V Wechselspannung, min. 5 A) verfügen.

Die Steckdose muss sich in der Nähe des Gerätes benden und leicht zugänglich sein.

2

Installation

Installed with stand

Stellen Sie den Monitor nicht auf instabilen Wagen, Ständern, Stativen, Tischen auf, benutzen Sie keine instabilen

Halterungen. Falls der Monitor umkippen oder fallen sollte, kann es zu schweren Beschädigungen des Gerätes oder
zu Verletzungen kommen. Benutzen Sie ausschließlich Wagen, Ständer, Stative, Halterungen oder Tische, die vom
Hersteller empfohlen oder mit dem Gerät verkauft werden. Halten Sie sich bei der Aufstellung des Gerätes an die
Anweisungen des Herstellers, verwenden Sie dabei ausschließlich vom Hersteller empfohlenes Zubehör. Ein auf einem
Wagen aufgestelltes Gerät muss mit Sorgfalt bewegt werden.

Schieben Sie niemals Fremdkörper in die Öffnungen am Monitorgehäuse. Andernfalls kann es zu Kurzschlüssen

kommen, die wiederum Brände oder Stromschläge verursachen können. Lassen Sie niemals Flüssigkeiten in oder auf

den Monitor geraten.

Legen Sie das Gerät nicht mit der Vorderseite auf den Boden.

Falls Sie den Monitor an eine Wand oder ein Regal montieren möchten, verwenden Sie ein vom Hersteller

zugelassenes Montageset und befolgen Sie die zugehörigen Anweisungen.

Lassen Sie rund um den Monitor etwas Platz frei; siehe unten. Andernfalls wird der Monitor nicht ausreichend

belüftet, kann sich überhitzen, in Brand geraten oder anderweitig beschädigt werden.

Zur Vermeidung möglicher Schäden, bspw. dass sich der Bildschirm von der Blende löst, darf der Monitor um

nicht mehr als -5 Grad nach unten geneigt werden. Wenn der maximale Winkel von -5 Grad beim Neigen nach unten
überschritten wird, fällt der daraus resultierende Schaden am Monitor nicht unter die Garantie.

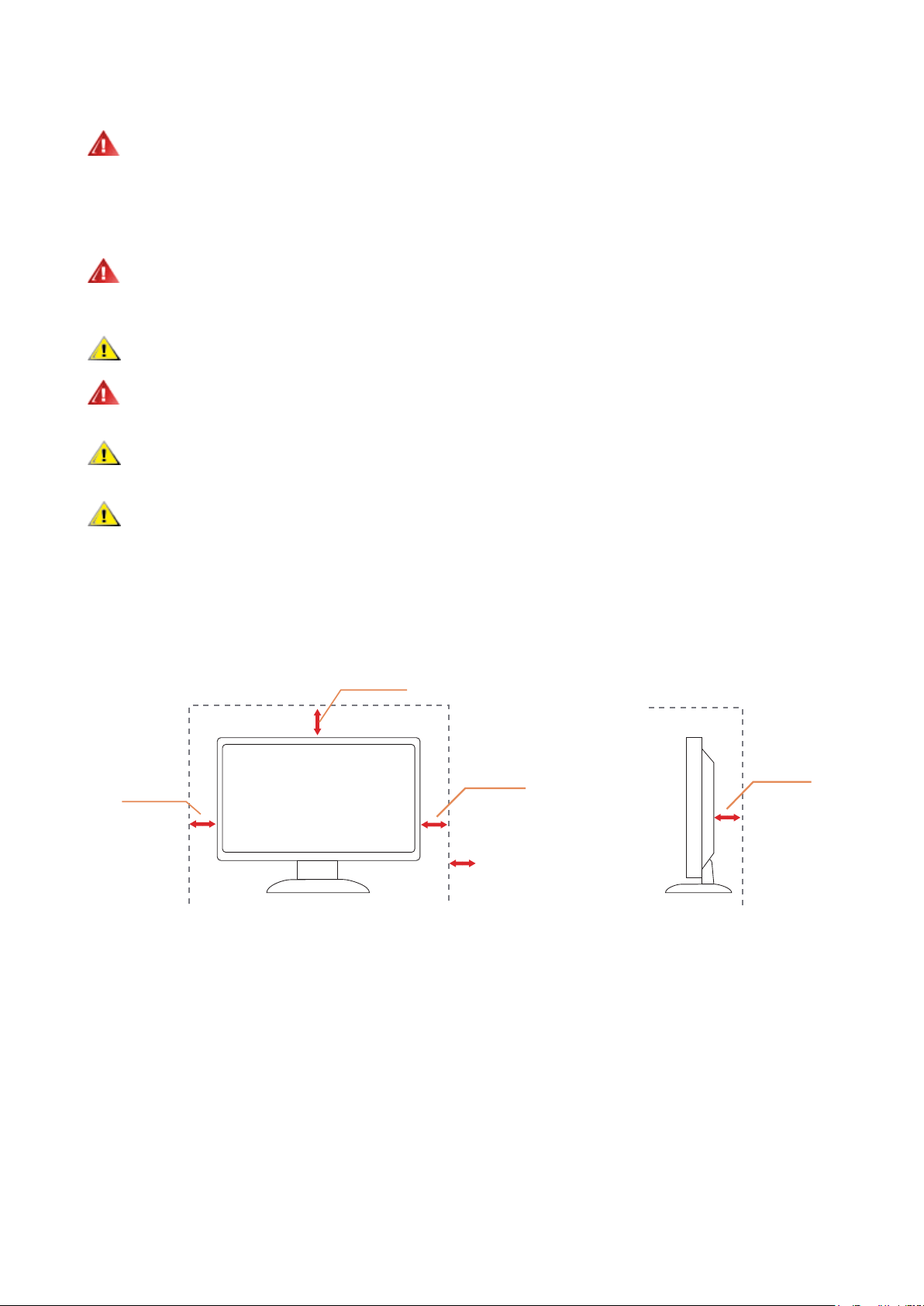

Schauen Sie sich die nachstehende Abbildung an – sie zeigt die nötigen Abstände rund um den Monitor (bei
Wandmontage und normaler Aufstellung), die zur ordnungsgemäßen Belüftung erforderlich sind:

Mit Ständer installiert

12 Zoll

30cm

4 Zoll
10cm

4 Zoll
10cm

4 Zoll
10cm

Mindestens so viel
Platz um das Gerät
freilassen.

3

Reinigung

Reinigen Sie das Gehäuse regelmäßig mit einem Tuch. Bei hartnäckigen Verschmutzungen können Sie ein mildes

Reinigungsmittel verwenden; aggressive Reinigungsmittel jedoch können das Gehäuse beschädigen.

Achten Sie bei der Reinigung darauf, dass kein Reinigungsmittel in das Gerät gelangt. Verwenden Sie ein möglichst

weiches Tuch, damit es nicht zu Kratzern auf dem Bildschirm kommt.

Bitte ziehen Sie das Netzkabel, bevor Sie das Produkt reinigen.

4

Sonstiges

Falls das Gerät einen ungewöhnlichen Geruch abgibt, ungewöhnliche Geräusche macht oder gar Rauch austritt,

ziehen Sie SOFORT den Netzstecker und wenden sich anschließend an den Kundendienst.

Sorgen Sie dafür, dass die Belüftungsöffnungen nicht bspw. durch einen Tisch oder eine Gardine blockiert werden.

Setzen Sie den LCD-Monitor keinen starken Vibrationen oder Erschütterungen aus; dies gilt besonders im Betrieb.

Stoßen Sie nicht gegen den Monitor, lassen Sie den Monitor nicht fallen.

5

Einrichtung

Lieferumfang

*

Quick Start

Power Cable DP Cable HDMI Cable

*

Warranty Card Stand Base

*

*

*

Audio Cable

Nicht alle Signalkabel werden in allen Ländern und Regionen bereitgestellt. Bitte prüfen Sie dies mit dem örtlichen

Händler oder der AOC-Zweigstelle.

6

Ständer und Basis montieren

Sie können die Basis mit Hilfe der nachstehenden Schritte anbringen oder entfernen.

Einrichtung:

Entfernen:

7

Betrachtungswinkel anpassen

-5° 23°

Damit Sie den Bildschirm optimal ablesen können, sollten Sie direkt von vorne auf den Bildschirm schauen und den
Neigungswinkel dann nach Geschmack angleichen.
Halten Sie dabei den Ständer fest, damit der Monitor nicht umkippen kann, wenn Sie den Betrachtungswinkel ändern.
Sie können den Monitor wie folgt verstellen:

HINWEIS:

Achten Sie darauf, bei der Winkelverstellung möglichst nicht den LCD-Bildschirm zu berühren. Andernfalls kann es zu
Beschädigungen bis hin zum Bersten des LCD-Bildschirms kommen.

Warnung:

1. Zur Vermweidung möglicher Bildschirmschäden, bspw. dass sich der Bildschirm ablöst, darf der Monitor um nicht
mehr als -5 Grad nach unten geneigt werden.

2. Drücken Sie bei Anpassung des Monitorwinkels nicht gegen den Bildschirm. Greifen Sie nur an der Blende.

8

Monitor anschließen

5

2

4

1

3

Kabelanschlüsse an der Rückseite von Monitor und Computer:

3. HDMI-2

4. HDMI-1

5. DP

6. Kopfhörerausgang

7. Stromversorgung

PC-Verbindung

1. Schließen Sie das Netzkabel sicher an der Rückseite des Monitors an.

2. Schalten Sie den Computer aus, trennen Sie das Netzkabel.

3. Verbinden Sie das Signalkabel des Monitors mit dem Videoanschluss an der Rückseite Ihres Computers.

4. Schließen Sie das Netzkabel Ihres Computers und Ihres Monitors an einer Steckdose in der Nähe an.

5. Schalten Sie den Computer und den Monitor ein.

Falls Ihr Monitor ein Bild anzeigt, ist die Installation abgeschlossen. Falls kein Bild angezeigt wird, beachten Sie bitte die
Problemlösung.
Zum Schutz Ihrer Geräte schalten Sie PC und LCD-Monitor grundsätzlich aus, bevor Sie Verbindungen herstellen oder

trennen.

9

Wall Mounting

-5°

0° 90°

Preparing to Install An Optional Wall Mounting Arm.

Dieser Monitor kann an einen Wandhängearm, den Sie separat kaufen können, angebracht werden. Trennen Sie bitte
vor der Installation die Stromversorgung. Folgen Sie dann den Schritten unten:

1. Entfernen Sie den Ständer.

2. Befolgen Sie die Anweisungen des Herstellers, um den Wandhängearm zusammenzubauen.

3. Stellen Sie den Wandhängearm an der Rückseite des Monitors auf. Richten Sie die Löcher des Arms an den Löchern
auf der Rückseite des Monitors aus.

4. Schließen Sie die Kabel wieder an. Anweisungen zur Befestigung des optionalen Wandhängearms an der Wand sind

in seiner mitgelieferten Montageanleitung angegeben.

Hinweis : VESA-Montageschrauben stehen nicht für alle Modelle zur Verfügung. Bitte wenden Sie sich an Ihren
Fachhändler oder eine ofzielle AOC-Abteilung.

* Displaydesign kann von Abbildung abweichen.

Warnung:

1. Zur Vermweidung möglicher Bildschirmschäden, bspw. dass sich der Bildschirm ablöst, darf der Monitor um nicht
mehr als -5 Grad nach unten geneigt werden.

2. Drücken Sie bei Anpassung des Monitorwinkels nicht gegen den Bildschirm. Greifen Sie nur an der Blende.

10

Adaptive-Sync-Function

1. Die Adaptive-Sync-Funktion funktioniert mit DP/HDMI

2. Kompatible Grakkarte: Nachstehend nden Sie eine Liste empfohlener Produkte oder sehen Sie hier nach: www.

AMD.com

• Radeon™ RX Vega Serie

• Radeon™ RX 500 Serie

• Radeon™ RX 400 Serie

• Radeon™ R9/R7 300 Serie （mit Ausnahme der R9 370/X, R7 370/X, R7 265-Serie

• Radeon™ Pro Duo (2016)

• Radeon™ R9 Nano Serie

• Radeon™ R9 Fury Serie

• Radeon™ R9/R7 200 Serie (mit Ausnahme der R9 270/X, R9 280/X-Serie)

）

11

Anpassung

1 2 3 4 5

Schnelltasten

1 Quelle / Verlassen

2 Spielmodus / <

3 Zielpunkt / >

4 Menü / Enter

5 Ein/Aus

Ein/Aus

Drücken Sie zum Einschalten des Monitors die Ein-/Austaste.

Menü / Enter

Zum Anzeigen des OSD-Menüs und zum Bestätigen von Auswahlen. Zum Abschalten des Monitors etwa 2 Sekunden

drücken.

Zielpunkt/>

Drücken Sie bei ausgeblendetem OSD die Zielpunkttaste zum Ein-/Ausblenden des Zielpunkts.

Spielmodus /<

Wenn kein Bildschirmmenü angezeigt wird: Öffnen Sie mit der < die Funktion Spielmodus, wählen Sie dann je nach
Spielgenre mit der < / > einen Spielmodus (Ego-Shooter, Echtzeit-Strategiespiele, Rennen, Spieler 1, Spieler 2 oder

Spieler 3).

Quelle / Beenden

Wenn das Bildschirmmenü geschlossen ist, fungiert die Quelle / Beenden-Taste als Quelle-Schnelltaste. Wenn das
Bildschirmmenü ausgeblendet ist: Halten Sie die Quelle / Beenden-Taste zur automatischen Konguration etwa 2
Sekunden lang gedrückt. (Nur bei Modellen mit D-Sub.)

12

Bildschirmmenüeinstellungen

Luminance Color Setup Picture Boost OSD Setup Game Setting ExitExtra

Contrast 50

Brightness 90

Eco mode Standard

Gamma Gamma 1

DCR Off

HDR Mode Off

Grundlegende, einfache Anleitung zu den Bedientaste.

1). Drücken Sie zum Einblenden des Bildschirmmenüs die

2). Mit der

< / >

navigieren Sie durch die Funktionen. Sobald die gewünschte Funktion hervorgehoben ist, drücken Sie

zum Aktivieren die

Menütaste

. Navigieren Sie mit der

Funktion hervorgehoben ist, drücken Sie zum Aktivieren die

3). Ändern Sie mit der

< / >

die Einstellungen der ausgewählten Funktion. Drücken Sie zum Verlassen

Menütaste

< / >

durch die Untermenüfunktionen. Sobald die gewünschte

.

Menütaste

.

AUTO-Taste

Falls Sie weitere Funktionen anpassen möchten, wiederholen Sie die Schritte 2 bis 3.

4). 4. Bildschirmmenü sperren: Halten Sie zum Sperren des Bildschirmmenüs die Menütaste gedrückt, während
der Monitor ausgeschaltet ist; drücken Sie dann zum Einschalten des Monitors die Ein-/Austaste. Halten Sie zum
Freigeben des Bildschirmmenüs die Menütaste gedrückt, während der Monitor ausgeschaltet ist; drücken Sie dann
zum Einschalten des Monitors die Ein-/Austaste.

Hinweise:

1). Falls das Produkt über nur einen Signaleingang verfügt, ist die Option „Eingangswahl“ deaktiviert.

2). DCR, Farbverstärk. und Bildverstärk. ist aktiviert, die anderen drei Funktionen sind entsprechend abgeschaltet..

.

13

Luminance (Leuchtkraft)

Luminance Color Setup Picture Boost OSD Setup Game Setting ExitExtra

Contrast 50

Brightness 90

Eco mode Standard

Gamma Gamma 1

DCR Off

HDR Mode Off

Contrast

(Kontrast)

Brightness

(Helligkeit)

Eco (Öko)

mode

Gamma

0-100 Kontrast vom Digital-Register

0-100 Helligkeitsregelung

Standard Standardmodus

Text Textmodus

Internet Internetmodus

Game (Spiel) Spielmodus

Movie (Film) Filmmodus

Sports (Sport) Sportmodus

Reading
(Lese)

Lesemodus

Gamma1 Anpassung auf Gamma 1

Gamma2 Anpassung auf Gamma 2

Gamma3 Anpassung auf Gamma 3

Off (Aus) Deaktiviert das dynamische Kontrastverhältnis

DCR

On (Ein) Aktiviert das dynamische Kontrastverhältnis

OFF

HDR Picture

HDR Mode

Adjust HDR Mode.

HDR Movie

HDR Game

14

Color Setup (Farbeinstellungen)

Picture Boost OSD Setup ExitExtra

Luminance

Red 50

Green 50

Blue 50DCB Demo Off

Color Temp. Warm

DCB Mode Off

Color Setup

Game Setting

Color Temp.

(Farbtemp.)

DCB Mode
(DCB Modus)

Warm

Normal

Warme Farbtemperatur vom EEPROM
abrufen

Normale Farbtemperatur vom EEPROM
abrufen

Cool (Kühl) Kühle Farbtemperatur vom EEPROM abrufen

sRGB sRGB-Farbtemperatur vom EEPROM abrufen

Red (Rot) Rot-Verstärkung vom Digital-Register

User (Anwender)

Green (Grün) Grünverstärkung vom Digital-Register

Blue (Blau) Blau-Verstärkung vom Digital-Register

Full Enhance
(Vollverstärkung)

Nature Skin
(Natur - Haut)

Green Field (Grünes
Feld)

Sky-blue
(Himmelblau)

AutoDetect
(Autom. Erkennung)

Ein oder Aus

Ein oder Aus

Ein oder Aus

Ein oder Aus

Ein oder Aus

OFF Ein oder Aus

Deaktiviert oder aktiviert den Modus
Vollverstärkung

Deaktiviert oder aktiviert den Modus
Natürlicher Hautton

Deaktiviert oder aktiviert den Modus Grünes
Feld

Deaktiviert oder aktiviert den Modus Blauer
Himmel

Deaktiviert oder aktiviert den Modus Autom.

Erkennung

Deaktiviert oder aktiviert den Modus OFF.

Erkennung

DCB Demo Ein oder Aus Demo de-/aktivieren

Red (Rot) 0-100 Rotverstärkung vom Digital-Register

Green (Grün) 0-100 Grünverstärkung vom Digital-Register

Blue (Blau) 0-100 Blauverstärkung vom Digital-Register

15

Picture Boost (Bildverstärkung)

OSD Setup ExitExtra

Luminance

Brightness 50

Contrast 50

H. Position 0

V. Position 0

Bright Frame off

Frame Size 14

Picture Boost

Color Setup

Game Setting

Bright Frame
(Heller Rahmen)

Frame Size
(Rahmengröße)

Brightness

(Helligkeit)

Contrast

(Kontrast)
H. position

(H-Position)

V. position
(V-Position)

Ein oder Aus Hellen Rahmen de-/aktivieren

14-100 Rahmengröße anpassen

0-100 Rahmenhelligkeit anpassen

0-100 Rahmenkontrast anpassen

0-100 Horizontale Rahmenposition anpassen

0-100 Vertikale Rahmenposition anpassen

Hinweis:

Helligkeit, Kontrast und Position des hellen Rahmens zur Steigerung des visuellen Erlebnisses anpassen.

16

OSD Setup (OSD-Einstellung)

ExitExtra

Luminance

Color Setup

H. Position 50

V. Position 0

Transparence 25

50

Language English

Timeout 10

DP Capability 1.2 Volume

Break Reminder Off

OSD Setup

Picture Boost

Game Setting

Language (Sprache) Sprache des Bildschirmmenüs wählen

Timeout
(OSD-Auszeit)

DP Capability
(DP-Fähigkeit)

H. Position
(H-Position)

V. Position
(V-Position)

5-120 Zeitüberschreitung des Bildschirmmenüs anpassen

1.1/1.2

Bitte beachten Sie, dass nur DP 1.2 die Adaptive-Sync­Funktion unterstützt

0-100 Horizontale Position des Bildschirmmenüs anpassen

0-100 Vertikale Position des Bildschirmmenüs anpassen

Volume (Lautstärke) 0-100 Lautstärkeregelung.

Transparence
(Transparenz)

Break Reminder
(Pause-Erinnerung)

0-100 Transparenz des Bildschirmmenüs anpassen

Ein oder Aus

Pausenerinnerung, wenn der Nutzer seit mehr als 1
Stunde kontinuierlich arbeitet

Hinweise:

Falls die DP-Videoinhalte DP1.2 unterstützen, wählen Sie bei DP-Fähigkeit bitte DPI1.2; andernfalls wählen Sie DP1.1.

17

Game Setting (Spieleinstellung)

Picture Boost OSD SetupExitExtra

Luminance

Low Input Lag

LowBlue Mode

Overdrive

Shadow Control

Game Mode Off

Off

Off

Off

Color Setup

Game Setting

50

Game Color

10

Frame Counter

Off

Off

MBR

0

Adaptive-Sync

Game Mode
(Spielmodus)

Shadow Control
(Schattensteuerung)

Low input Lag (Geringe

Eingangsverzögerung)

Game Color

(Spielfarbe)

LowBlue
Mode(Schwaches­Blaulicht-Modus)

FPS (Ego-Shooter)

RTS (Echtzeit­Strategiespiele)

Racing (Rennen)

Zum Spielen von Ego-Shooter (FPS). Verstärkt

Details in dunklen Szenen.

Beim Spielen von Echtzeit-Strategiespiele (RTS).
Verbessert die Bildqualität.

Beim Spielen von Rennspielen. Bietet schnellste
Reaktionszeit und hohe Farbsättigung.

Gamer 1 (Spieler 1) Unter Spieler 1 gespeicherte Nutzerpräferenzen.

Gamer 2 (Spieler 2) Unter Spieler 2 gespeicherte Nutzerpräferenzen.

Gamer 3 (Spieler 3) Unter Spieler 3 gespeicherte Nutzerpräferenzen.

off (Aus) Keine Optimierung per SmartImage

Der Standardwert der Schattensteuerung ist

50. Sie können den Wert zur Verbesserung des
Kontrasts für eine klare Bildanzeige zwischen 50
und 100 bzw. zwischen 50 und 0 einstellen.

0-100

1. Falls das Bild zu dunkel ist und Details kaum

zu erkennen sind, passen Sie die Einstellung

auf einen Wert zwischen 50 und 100 an.

2. Falls das Bild zu hell ist und Details kaum zu

erkennen sind, passen Sie die Einstellung auf

einen Wert zwischen 50 und 0 an.

On (Ein) / off (Aus)

0-20

Aus / Multimedia
/ Internet / Büro /

Lesen

Zwischenbildpuffer zur Verringerung der
Eingangsverzögerung abschalten

Spielfarbe kann zur Anpassung der Sättigung für
ein besseres Bild auf 0 bis 20 eingestellt werden.

Verringern Sie blaue Lichtwellen durch Steuerung
der Farbtemperatur.

Weak (Schwach)

HINWEIS:

Die Funktionen MBR und Übersteuerungsverstärkung sind nur verfügbar, wenn Adaptive-Sync ausgeschaltet ist und die
vertikale Frequenz bis zu 75 Hz beträgt.

Medium (Mittel)

Overdrive
(Übersteuerung)

Strong (Stark)

Reaktionszeit anpassen

Boost (Verstärkung)

Off (Aus)

Aus / Oben rechts /

Einzelbildzähler

Unten rechts / Unten

Zeigt die V-Frequenz in der angezeigten Ecke.

links / Oben links

MBR 0-20 Reduzierung der Bewegungsunschärfe anpassen.

Adaptive-Sync On (Ein) / off (Aus) Adaptive-Sync deaktivieren oder aktivieren

18

Extra

Picture Boost OSD SetupExit

Luminance

Color Setup

Off Timer 00

Input Select Auto

Auto Config. No

Reset No

Image Ratio Wide

DDC/CI Yes

Resolution : 1920(H)X1080(V)

H. Frequency : 67KHz

V. Frequency : 60Hz

Extra

Game Setting

Input Select
(Eingangswahl)

Off timer
(Ausschalt-Timer)

Image Ratio

(Seitenverhältnis)

Eingangssignalquelle wählen

0 – 24 Stunden Abschaltzeit wählen

Breitbild

4:3

1:1

17” (4:3)

19” (4:3)

19” (5:4)

Seitenverhältnis der Bildanzeige wählen

19 Zoll W (16:10)

21,5 Zoll W (16:9)

22 Zoll W (16:10)

23 Zoll W (16:9)

23,6 Zoll W (16:9)

24 Zoll W (16:9)

DDC/CI Ja oder Nein DDC/CI-Unterstützung ein-/ausschalten.

Reset
(Zurücksetzen)

Ja/Az ENERGY STAR@
oder Nein

Menü auf Standard rücksetzen

ENERGY STAR@ bei ausgewählten Modellen
verfügbar

19

Exit (Beenden)

Picture Boost OSD Setup

Luminance

Color Setup

Exit

Extra

Game Setting

Exit
(Beenden)

LED-Anzeige

Status LED-Farbe

Betriebsmodus Weiß

Aktiv-Aus-Modus Orange

Bildschirmmenü verlassen

20

Problemlösung

Problem/Frage

Betriebs-LED leuchtet nicht

Es werden keine Bilder
angezeigt

Bild ist verschwommen &
Geisterbilder erscheinen

Bild springt, immert oder

zeigt wellenförmige Muster

Monitor hängt im Aktiv-Aus­Modus

Eine der Primärfarben (Rot,
Grün oder Blau) fehlt

Das Bild ist nicht zentriert, die
Größe stimmt nicht

Das Bild weist Farbdefekte auf
(Weiß sieht nicht weiß aus)

Horizontale oder vertikale
Bildstörungen

Richtlinien und Service

Lösungsvorschläge
Stellen Sie sicher, dass das Gerät über die Ein-/Austaste eingeschaltet

und das Netzkabel richtig an eine geerdete Steckdose und den Monitor

angeschlossen ist.

Ist das Netzkabel richtig angeschlossen?

Prüfen Sie Netzkabel und Stromversorgung.

Ist das Kabel richtig angeschlossen?

(Per D-Sub-Kabel verbunden)
Prüfen Sie die Verbindung des DB-15-Kabels.
(Per HDMI-Kabel verbunden)
Prüfen Sie die Verbindung des HDMI-Kabels.
(Per DP-Kabel verbunden)
Prüfen Sie die Verbindung des DP-Kabels.
* D-Sub/HDMI/DP-Eingang ist nicht bei jedem Modell verfügbar.

Falls das Gerät eingeschaltet ist, starten Sie den Computer zur Anzeige

des Startbildschirms (Anmeldebildschirm) neu.
Falls der Startbildschirm (Anmeldebildschirm) nicht erscheint, starten
Sie den Computer im entsprechenden Modus (abgesicherter Modus bei
Windows 7/8/10) und ändern Sie die Frequenz der Grakkarte.
(Beachten Sie dazu den Abschnitt Optimale Auösung einstellen)
Falls der Startbildschirm (Anmeldebildschirm) nicht erscheint, wenden Sie
sich an den Kundendienst oder Ihren Händler.

Die Meldung „N. Unterst. Eing.“ erscheint am Bildschirm?

Diese Meldung wird angezeigt, wenn das Signal von der Grakkarte die
maximale Auösung und Frequenz des Monitors übersteigt.
Passen Sie Auösung und Frequenz so an, dass sie vom Monitor
bewältigt werden können.

Stellen Sie sicher, dass die AOC-Monitortreiber installiert sind.

Passen Sie Kontrast und Helligkeit an.
Führen Sie die automatische Anpassung durch.
Achten Sie darauf, kein Verlängerungskabel und keine Schalterdose zu
verwenden. Sie sollten den Monitor direkt am Grakkartenausgang an der

Rückseite des Gerätes anschließen.

Achten Sie darauf, Elektrogeräte, die Störungen verursachen können,
möglichst weit vom Monitor entfernt aufzustellen.
Verwenden Sie bei der von Ihnen verwendeten Auösung die maximale
Bildwiederholfrequenz des Monitors.

Der Netzschalter des Computers muss eingeschaltet sein.
Die Grakkarte des Computers muss sicher in den Steckplatz eingesteckt

sein.

Vergewissern Sie sich, dass das Videokabel des Monitors vollständig in den

Computer eingesteckt ist.

Prüfen Sie das Videokabel des Monitors auf verbogene Kontakte.
Stellen Sie sicher, dass Ihr Computer betriebsbereit ist, indem Sie die
Feststelltaste an der Tastatur drücken und die Feststell-LED beobachten.
Die LED sollte nach Betätigung der Feststelltaste entweder aueuchten oder
erlöschen.
Prüfen Sie das Videokabel des Monitors auf beschädigte Kontakte.
Vergewissern Sie sich, dass das Videokabel des Monitors vollständig in den

Computer eingesteckt ist.

Passen Sie H- und V-Position an oder drücken Sie die Schnelltaste (Auto).

Passen Sie die RGB-Farbwerte an oder wählen Sie die gewünschte
Farbtemperatur.

Verwenden Sie zum Anpassen von Takt und Phase den Abschaltmodus von
Windows 7/8/10.
Führen Sie die automatische Anpassung durch.
Bitte beachten Sie die Richtlinien- und Serviceinformationen in der CD­Anleitung oder unter www.aoc.com (zur Suche nach dem von Ihnen
erworbenen Modell in Ihrem Land und zur Suche nach Richtlinien- und
Serviceinformationen auf der Support-Seite.

21

Technische Daten

Allgemeine Angaben

Modellname Q27G2E/BK
Antriebssystem TFT-Farb-LCD

Bildschirm

Sichtbare Bildgröße 68.5 cm (Diagonale)
Pixelabstand
Anzeigefarben 16,7 Mio. Farben
Horizontale Abtastfrequenz 30k-230kHz (HDMI/DP)

Horizontale Abtastbreite

(Maximum)

Vertikale Abtastfrequenz

Vertikale Abtastbreite (Maximum)

0.0777mm (H) × 0.2331mm (V)

596.736mm

48-144Hz (HDMI)
48-155Hz (DP)

335.664mm

Sonstiges

Physische Eigenschaften

Umgebungsbedingungen

Optimale Auösung 2560x1440@60Hz

Max resolution 2560x1440@155Hz
Plug & Play

Stromversorgung 100-240V~, 50/60Hz,1.5A

Stromverbrauch

Verbindertyp HDMI/ DP/ Kopfhörerausgang
Signalkabeltyp

Temperatur

Feuchtigkeit

Höhe

VESA DDC2B/CI

Typisch (Standardhelligkeit und Kontrast) 34W
Max. (Helligkeit = 100, Kontrast = 100)

Bereitschaftsmodus

Trennbar
Betrieb 0°C~ 40°C

Lagerung -25°C~ 55°C

Betrieb 10 – 85 %, (nicht kondensierend)
Lagerung 5 – 93%, (nicht kondensierend)
Betrieb 0 – 5000 m

Lagerung 0 – 12192 m

≤

≤

53W

0,3W

22

Voreingestellte Anzeigemodi

STANDARD Auösung

640x480@60Hz 31.469 59.94

640x480@72Hz 37.861 72.809

VGA

SVGA

XGA

640x480@75Hz 37.5 75

640x480@100Hz 50.313 99.826

640x480@120Hz 60.938 119.72

800x600@56Hz 35.156 56.25

800x600@60Hz 37.879 60.317

800x600@72Hz 48.077 72.188

800x600@75Hz 46.875 75

800x600@100Hz 62.76 99.778

800x600@120Hz 76.302 119.972

1024x768@60Hz 48.363 60.004

1024x768@70Hz 56.476 70.069

1024x768@75Hz 60.023 75.029

1024x768@100Hz 80.448 99.811

1024x768@120Hz 97.551 119.989

Horizontale Frequenz

(kHz)

Vertikale Frequenz (Hz)

SXGA

WXGA+

WSXGA

FHD

QHD

QHD(DP) 2560x1440@155HZ 227.85 155

DOS 640x350@70Hz 31.469 70.087

DOS 720x400@70Hz 31.469 70.087

VGA 640x480@67Hz 35 66.667

SVGA 832x624@75Hz 49.725 74.551

1280x1024@60Hz 63.981 60.02

1280x1024@75Hz 79.976 75.025

1440x900@60Hz 55.935 59.887

1440x900@60Hz 55.469 59.901

1680x1050@60Hz 65.29 59.954

1680x1050@60Hz 64.674 59.883

1920x1080@60Hz 67.5 60

1920x1080@120Hz 139.1 119.93

2560x1440@60HZ 88.787 59.951

2560x1440@120HZ 182.997 119.998

2560x1440@144HZ 222.056 143.912

IBM MODES

MAC MODES

XGA 1024x768@75Hz 60.241 74.927

23

Pinbelegung

19-poliges Farbdisplay-Signalkabel

Pin-Nr. Signalname Pin-Nr. Signalname Pin-Nr. Signalname

1. TMDS-Daten 2+ 9. TMDS-Daten 0- 17. DDC/CEC, Erde

2. TMDS-Daten 2, Schild 10. TMDS-Takt+ 18. +5 V Stromversorgung

3. TMDS-Daten 2- 11. TMDS-Takt, Schild 19. Hot-Plugging-Erkennung

4. TMDS-Daten 1+ 12. TMDS-Takt-

5. TMDS-Daten 1, Schild 13. CEC

6. TMDS-Daten 1- 14.

7. TMDS-Daten 0+ 15. SCL

8. TMDS-Daten 0, Schild 16. SDA

Reserviert (nicht mit Gerät
verbunden)

20-poliges Farbdisplay-Signalkabel

Pin-Nr. Signalname Pin-Nr. Signalname

1 ML_Leitung 3 (n) 11 Masse
2 Masse 12 ML_Leitung 0 (p)
3 ML_Leitung 3 (p) 13 Kong1
4 ML_Leitung 2 (n) 14 Kong2
5 Masse 15 AUX_CH (p)
6 ML_Leitung 2 (p) 16 Masse
7 ML_Leitung 1 (n) 17 AUX_CH (n)
8 Masse 18 Hot-Plugging-Erkennung
9 ML_Leitung 1 (p) 19 Rück., DP_PWR

10 ML_Leitung 0 (n) 20 DP_PWR

24

Plug-and-Play

Plug & Play/DDC2B-Funktion

Dieser Monitor ist entsprechend dem VESA DDC-Standard mit VESA DDC2B-Fähigkeiten ausgestattet. Sie ermöglichen
dem Monitor, das Host-System über seine Identität zu informieren; zudem kann er je nach verwendetem DDC-Level
zusätzliche Informationen über seine Anzeigefähigkeiten kommunizieren.

DDC2B ist ein bidirektionaler Datenkanal, der auf dem I2C-Protokoll basiert. Der Host kann EDID-Informationen über
den DDC2B-Kanal abfragen.

25
