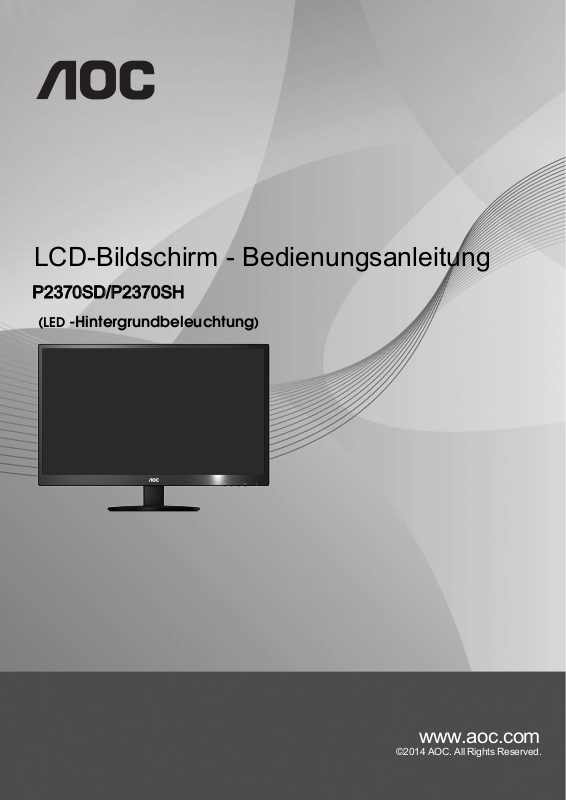

LCD-Bildschirm - Bedienungsanleitung
P237 0SD/P2370SH
(LED -Hintergrundbeleuchtung)
www.aoc.com
©2014 AOC. All Rights Reserved.
Sicherheit .................................................................................................................................................................... 4
2
Nationale Konventionen ..................................................................................................................................... 4
Stromversorgung ............................................................................................................................................... 5
Installation .......................................................................................................................................................... 6
Reinigung........................................................................................................................................................... 7
Sonstige ............................................................................................................................................................. 8
Einstellungen ............................................................................................................................................................ 9
Kartoninhalt ........................................................................................................................................................ 9
Anbringen des Fußes ...................................................................................................................................... 10
Anpassen des Blickwinkels .............................................................................................................................. 11
Anschließen des Monitors................................................................................................................................ 12
Anpassen ................................................................................................................................................................ 14
len der optimalen Auflösung .................................................................................................................. 14
Einstel
Window
Windows Vista .......................................................................................................................................... 16
Windows XP ............................................................................................................................................. 18
Windows ME/2000 .................................................................................................................................... 19
Hotkeys ................................
OSD-Einstellungen
Luminanz
Bild-Setup
Farbtemp
Bildverstärkung
OSD-Konfiguration
Weitere Funktionen
Beenden ...................................................................................................................................................
LED-Anzeigen ..................................................................................................................................................
Treiber .....................................................................................................................................................................
Monitor treiber ..................................................................................................................................................
Windows 8 ................................................................................................................................................
Windows 2000 ..........................................................................................................................................
Windows ME .............................................................................................................................................
Windows XP .............................................................................................................................................
Windows Vista ..........................................................................................................................................
Windows 7 ................................................................................................................................................
i-Menu ..............................................................................................................................................................
e-Saver ............................................................................................................................................................
Screen+ ...........................................................................................................................................................
Fehlersuche ............................................................................................................................................................
Spezifikationen ........................................................................................................................................................
Allgemeine technische Daten ..........................................................................................................................
Voreingestellte Anzeigemodi ............................................................................................................................
Polzuweisungen ...............................................................................................................................................
Plug and Play ...................................................................................................................................................
Vorschrift .................................................................................................................................................................
FCC-Erklärung .................................................................................................................................................
WEEE-Erklärung .........................................................................................................................
WEEE Declaration for India .........................................................................................................
s 8 ................................................................................................................................................ 14
............................................................................................................................ 20
23
33
35
36
37
37
37
41
41
42
45
47
51
52
53
54
56
56
57
58
59
60
60
...................
...................
61
61
.......................................................................................................................................... 22
..................................................................................................................................................
................................................................................................................................................. 25
.................................................................................................................................................. 27
......................................................................................................................................... 29
................................................................................................................................... 31
...................................................................................................................................
3
EPA Energy Star ................................................................................................................................................. 61
Service .................................................................................................................................................................... 62
Garantiebedingungen für Europa ..................................................................................................................... 62
Garantieerklärung für den Nahen Osten und Afrika (MEA) .............................................................................. 64
AOC International (Europe) B.V. ......................................................................................................................66
EPEAT-Erklärung ..............................................................................................................................................67
TCO-Dokument .................................................................................................................................................68
Sicherheit
4
Nationale Konventionen
Die folgenden Abschnitte erklären die Bedeutung der Symbole, die in diesem Dokument verwenden werden.
Anmerkung, Achtung und Warnung
In dieser Anleitung sehen Sie einige Textblöcke, die von einem Symbol begleitet sind und fett oder kursiv gedruckt
sind. Die Textblöcke sind Anmerkungen, zu beachtende Hinweise und Warnungen:
Erklärung: Eine ANMERKUNG zeigt wichtige Informationen an, die Ihnen helfen Ihr Computersystem besser zu
nutzen.
ACHTUNG: ACHTUNG macht auf mögliche Schäden an der Hardware oder einem Datenverlust aufmerksam und
sagt Ihnen, wie Sie die Probleme vermeiden.
WARNUNG: Eine WARNUNG erklärt die Verletzungsgefahren und sagt Ihnen, wie Sie die Probleme vermeiden.
Manche Warnungen erscheinen eventuell in verschiedenen Formaten und werden von einem Symbol begleitet. In
solchen Fällen ist die spezifische Darstellung der Warnung von Ausführungsbehörden vorgeschrieben.
Stromversorgung
5
Der Monitor darf nur mit Strom versorgt werden, der den Spezifikationen auf dem Typenschild am Monitor
entspricht. Fragen Sie Ihren Händler oder Ihr Elektrizitätswerk vor Ort, wenn Sie sich nicht sicher sind über die
Spezifikationen Ihres Netzstroms.
Der Monitor ist mit einem dreipoligen geerdeten Stecker ausgestattet, der einen dritten (Erdungs-)Zinken hat.
Dieser Stecker passt nur in eine geerdete Steckdose. Falls Ihre Steckdose nicht für den dreipoligen Stecker
ausgelegt ist, lassen Sie eine passende von einem Elektriker installieren oder verwenden einen Adapter. Setzen
Sie auf keinen Fall diese Sicherheitsfunktion des geerdeten Steckers außer Kraft.
Trennen Sie das Gerät bei Gewitter oder wenn Sie es für eine längere Zeit nicht gebrauchen wollen vom
Netz. Dies schützt den Monitor vor Beschädigung durch Spannungsspitzen.
Überlasten Sie Netzkabel und Verlängerungskabel nicht. Eine Überlastung kann zu Feuer oder einem
elektrischen Schlag führen.
Die Steckdose sollte sich in der Nähe des Gerätes befinden und leicht zugänglich sein.
Verwenden Sie nur das beigelegte Netzteil (Ausgang 12VDC 3A), das die UL / CSA-Lizenz hat. (Nur für
Monitore mit Netzteil).
Installation
6
Stellen Sie den Monitor nicht auf einen instabilen Wagen, Ständer, Stativ, Ausleger oder Tisch. Ernsthafte
Verletzungen und Schäden an dem Gerät können durch das Herunterfallen des Monitors auftreten. Verwenden Sie
nur vom Hersteller empfohlene oder mit dem Produkt mitgelieferte Wagen, Ständer, Stative, Ausleger oder Tische.
Befolgen Sie die Installationsanweisungen von dem Hersteller und verwenden nur die vom Hersteller empfohlenen
Befestigungsmittel. Vorsicht ist beim Bewegen einer Geräte-Wagen-Einheit geboten.
Schieben Sie niemals Gegenstände in die Öffnungen des Monitorgehäuses. Die Schaltungsteile können
beschädigt werden und ein Brand oder elektrischer Schlag kann die Folge sein. Schütten Sie keine Flüssigkeiten
über den Monitor.
Stellen Sie das Produkt nicht mit der Frontseite nach unten zeigend auf den Boden.
Wenn Sie den Monitor an einer Wand oder einem Regal anbringen, verwenden Sie bitte eine vom Hersteller
empfohlene Anbringungsmöglichkeit und befolgen die beigelegten Anweisungen.
Lassen Sie wie unten angezeigt etwas Raum um den Monitor frei. Andernfalls kann die Luftzirkulation
behindert werden, und eine Überhitzung kann die Folge sein, die einen Brand oder Schaden an dem Monitor
verursacht.
Schauen Sie die unten empfohlenen Belüftungsräume um den Monitor an, wenn Sie den Monitor an eine Wand
montieren oder mit dem Monitorfuß installieren:
Reinigung
7
Reinigen Sie regelmäßig das Gehäuse mit dem mitgelieferten Tuch. Sie können ein mildes Reinigungsmittel
verwenden, um Flecken zu entfernen. Verwenden Sie kein aggressives Reinigungsmittel. Das Monitorgehäuse
kann dadurch verätzt werden.
Achten Sie während der Reinigung darauf, dass kein Reinigungsmittel in das Geräteinnere eindringt. Das
Reinigungstuch darf nicht zu grob sein. Andernfalls wird der Bildschirm verkratzt.
Trennen Sie bitte vor dem Reinigen des Gerätes das Netzkabel vom Netz.
Sonstige
8
Trennen Sie UNVERZÜGLICH das Netzkabel vom Netz und nehmen mit dem Kundendienst Kontakt auf,
wenn Sie Rauch, einen ungewöhnlichen Geruch oder komische Geräusche an dem Gerät bemerken.
Achten Sie darauf, dass die Lüftungsöffnungen nicht von einem Tisch oder Vorhang bedeckt werden.
Setzen Sie den LCD-Monitor während des Betriebs keinen schweren Vibrationen oder starken
Stoßeinwirkungen aus.
Achten Sie darauf, dass der Monitor während des Betriebs oder Transports weder angestoßen wird noch
herunterfällt.
Einstellungen
Monitor
9
Kartoninhalt
*
*
Audiokabel
*
HDMI-Kabel
Anbringen des Fußes
10
Mit den folgenden Schritten bringen Sie des Fußes an oder entfernen diesen.
1>
Setup:
Entfernen:
Anpassen des Blickwinkels
11
Um eine optimale Ansicht zu erhalten, schauen Sie bitte den Bildschirm an und stellen dann den Winkel des
Monitors nach Ihren Bedürfnissen ein.
Halten Sie den Fuß des Monitors fest, damit der Monitor nicht umkippt, wenn Sie den Winkel des Monitors ändern.
1>Der Monitor kann um -5 bis 25° geschwenkt werden.
°
°
-5
HINWEIS:
Berühren Sie den LCD-Bildschirm nicht, wenn Sie den Winkel ändern. Der LCD-Bildschirm könnte beschädigt
werden oder brechen.
25
°
Anschließen des Monitors
12
Kabelverbindungen auf der Rückseite des Monitors und des Computers:
1
P2370SD
1
2
3
P2370SH
4
2
5
6
3
1.
Netzanschluss
DVI
2.
3.
Analog (DB-15 VGA-Port)
4. HDMI
5. Audio eingang
6. Kopfhörerausgang
Schalten Sie immer vor der Reinigung den PC und den LCD-Monitor aus, um die Geräte zu schützen.
1 Schließen Sie das Netzkabel an den Netzanschluss an der Rückseite des Monitors an.
2 Verbinden Sie ein Ende des 15-pol.
andere Ende
3 (Optional – Erfordert eine Grafikkarte mit DVII -Ausgang) Verbinden Sie ein Ende des DVI-Kabels mit dem
Anschluss an der Rückseite des Monitors; das andere Ende schließen Sie an den DVI-Ausgang des
Computers an.
4 (Optional – Erfordert eine Grafikkarte mit HDMI -Ausgang) – Verbinden Sie ein Ende des HDMI -Kabels mit
dem Anschluss an der Rückseite des Monitors; das andere Ende schließen Sie an den HDMI -Ausgang des
Computers an.
5 Schalten Sie Ihren Computer und Monitor ein.
mit dem
D-Sub-Anschluss
D-Sub-Kabels
,
des Computers.
mit der Rückseite des Monitors und das
.
Die Installation ist vervollständigt, wenn ein Bild auf Ihrem Monitor erscheint. Ansonsten schauen Sie bitte unter
Fehlerbehebung.
Anbringen des Wandhängearms
13
Vorbereiten der Installation eines optionalen Wandhängearms.
Dieser Monitor kann an einen Wandhängearm, den Sie separat kaufen können, angebracht werden. Trennen Sie
bitte vor der Installation die Stromversorgung. Folgen Sie dann den Schritten unten:
1 Entfernen Sie den Ständer.
2 Befolgen Sie die Anweisungen des Herstellers, um den Wandhängearm zusammenzubauen.
3 Stellen Sie den Wandhängearm an der Rückseite des Monitors auf. Richten Sie die Löcher des Arms an den
Löchern auf der Rückseite des Monitors aus.
4 Stecken Sie die 4 Schrauben in die Löcher und ziehen Sie sie fest.
5 Schließen Sie die Kabel wieder an. Anweisungen zur Befestigung des optionalen Wandhängearms an der
Wand sind in seiner mitgelieferten Montageanleitung angegeben.
Hinweis : VESA-Montageschrauben stehen nicht für alle Modelle zur Verfügung. Bitte wenden Sie sich an Ihren
Fachhändler oder eine offizielle AOC-Abteilung.
Anpassen
14
Einstellen der optimalen Auflösung
Windows 8
Unter Windows 8:
1. Rechtsklicken Sie, klicken Sie dann unten rechts im Bildschirm auf Alle Apps.
2. Stellen Sie „Anzeige“ auf „Kategorie“ ein.
3. Klicken Sie auf Darstellung und Anpassung.
4. Klicken Sie auf Anzeige.
15
5. Stellen Sie den Regler der Auflösung auf
1920 x 1080.
Windows Vista
16
Unter Windows Vista:
1 Klicken Sie auf START.
2 Klicken Sie auf SYSTEMSTEUERUNG.
3 Klicken Sie auf Darstellung und Anpassung.
4 Klicken Sie auf Anpassung
5 Klicken Sie auf Anzeigeeinstellungen.
17
6 Schieben Sie den Auflösungs-SCHIEBEREGLER auf
1920 x 1080.
Windows XP
18
Unter Windows XP:
1 Klicken Sie auf START.
2 Klicken Sie auf EINSTELLUNGEN.
3 Klicken Sie auf SYSTEMSTEUERUNG.
4 Klicken Sie auf Darstellung und Design.
5 Klicken Sie doppelt auf ANZEIGE.
6 Klicken Sie auf EINSTELLUNGEN.
19
7 Schieben Sie den Auflösungs-SCHIEBEREGLER auf
Windows ME/2000
Unter Windows ME/2000:
1 Klicken Sie auf START.
2 Klicken Sie auf EINSTELLUNGEN.
3 Klicken Sie auf SYSTEMSTEUERUNG.
4 Klicken Sie doppelt auf ANZEIGE.
5 Klicken Sie auf EINSTELLUNGEN.
6 Schieben Sie den Auflösungs-SCHIEBEREGLER auf
1920 x 1080.
1920 x 1080.
Hotkeys
20
P2370SD
1
2
3
4 Menü/Betreten
5 Ein/Aus
Quelle-Schnelltaste/ Auto/Beenden
ClearVision/
4:3 oder Breitbild
1
2
P2370SH
>
-
/
+
1
Quelle-Schnelltaste/ Auto/Beenden
2
Ökomodus (DCR)/
3
Lautstärke
4 Menü/Betreten
5 Ein/Aus
4
3
>
-
/
+
Ein/Aus
Drücken Sie diese Taste zum Ein- bzw. Ausschalten des Monitors.
Menü/Betreten
Zum Anzeigen des OSD-Menüs und zum Bestätigen von Auswahlen.
Lautstärke/
Zur Lautstärke halten Sie die Taste gedrückt.
+
+
5
Schnelltaste für 4:3- oder Breitbilddarstellung/
Zur 4:3- oder Breitbilddarstellung halten Sie die Taste gedrückt, wenn kein OSD angezeigt wird. (Bei Produkten
+
+
mit 4:3-Bildschirm und bei Signalen im Breitbildformat ist die Schnelltaste ohne Funktion.)
Auto/Beenden/Quelle-Schnelltaste:
Bei ausgeblendetem OSD wird die entsprechende Hotkey-Funktion mit dieser Taste automatisch konfiguriert.
(nur bei Modellen mit zwei oder mehr Eingängen)
Bei nicht angezeigtem OSD rufen Sie mit der Auto-/Quelle-Taste die Funktion zur Quellenauswahl auf . Wählen
Sie die Eingangsquelle in der Meldungsleiste durch mehrfaches Drücken der Quelle-Taste. Mit der
Menü/Enter-Tast e wechseln Sie zur ausgewählten Eingangsquelle.
(nur bei Modellen mit zwei oder mehr Eingängen)
Ökomodus (DCR)/
-
Drücken Sie diese Taste zur Auswahl des Ökomodus für die Einstellung der Bildschirmhelligkeit bei
ausgeblendetem OSD (der Hotkey für Ökomodus ist nicht bei allen Modellen vorhanden).
ClearVision/
21
-
1. Wenn kein Bildschirmtext angezeigt wird, drücken Sie zum
-
Aktivieren von Clear Vision die Taste „
2. Wählen Sie mit den Tasten „ “ / „ “ zwischen „Schwach“, „
+
“
-
Mittel“, „Stark“ und „Aus“. Die Standardeinstellung ist immer „
Aus“.
Halten Sie die Taste
3.
wird angezeigt, während sich
befindet;
vertikale
Mit der
Bildschirm bewegt;
Monitoranzeige auf
Halten Sie die Taste
verschwindet, während sich
Linie
Seite der vertikalen
Seite der vertikalen
Anzeige;
wenn ein Bild am Bildschirm angezeigt wird, wird es
-
Sekunden gedrückt, die vertikale Linie
„“ 5
keine vertikale Zeile am Bildschirm
-
„ “
Sekunden gedrückt, die
5
die vertikale Linie am
-Taste stellen Sie die klare
„ “
-
Aus / Stark / Mittel / Schwach ein, die
Linie ist die Effekt-Demo, die rechte
Linie erfolgt
bei ausgeschalteter klarer
linke
offensichtlicher
Die Clear Vision-Funktion bietet optimale Bildbetrachtung, da
sie verschwommene Bilder mit geringer Auflösung in klare,
lebendige Bilder umwandelt.
OSD-Einstellungen
22
Grundlegende, einfache Anweisungen zu den Steuertasten.
1) Drücken Sie die Taste MENU (Menü) zum Aufrufen des OSD-Menus.
2) Drücken Sie oder zum Ansteuern der einzelnen Funktionen. Wenn die gewünschte Funktion
hervorgehoben ist, aktivieren Sie sie mit der Taste MENU (Menü). Wenn die gewünschte Funktion
hervorgehoben ist, aktivieren Sie sie mit der Taste MENU (Menü).
3) Ändern Sie die Einstellungen der gewählten Funktion mit oder . Mit diesen Tasten können Sie auch eine
weitere Funktion im Untermenü ansteuern. Mit AUTO beenden Sie das Menü. Falls Sie die Einstellungen einer
weiteren Funktion ändern möchten, wiederholen Sie Schritt 2-3.
4) OSD-Sperrfunktion: Zum Sperren des OSD drücken Sie bei ausgeschaltetem Monitor die Taste MENU (Menü)
und halten Sie sie gedrückt; danach schalten Sie mit der Taste Ein/Aus den Monitor ein. Wenn Sie die
Sperrung des OSD aufheben möchten, drücken Sie bei ausgeschaltetem Monitor die Taste MENU (Menü) und
halten Sie sie gedrückt; danach drücken Sie erneut diese Taste zum Einschalten des Monitors.
Hinweise:
1) Wenn das Gerät nur einen Signaleingang besitzt, ist die Funktion „Input Select" (Eingang auswählen)
deaktiviert.
2) Bei einem Seitenverhältnis von 4:3 oder Wide Screen als Bildschirmauflösung ist die Funktion „Image Ratio”
(Bildauflösung) deaktiviert.
3)
Ein
e
nic
Fu n kt i o
standard
ht
n
e n
-
we r de
n
+
i
siert
e nt sp re
e
Fu n kt i o w i e
c he n
n d
n
E C O
,
a bg es cha lt e
D C R
t .
D C B
,
-
+
e r
o Pictur e
d
Boost
ist aktiv
d
ie
s
;
re
t l ic
d re i
h
e n
Luminanz
23
1. Drücken Sie zum Aufrufen des Menüs MENU (Menü).
-
oder
-
+
die gewünschte Option des Untermenüs , drücken Sie zum Aufrufen MENU.
+
2. Wählen Sie mit oder das Element (Luminanz), drücken Sie zum Aufrufen MENU.
3. Wählen Sie mit
4. Drücken Sie zum Anpassen
24
-
oder
.
+
5. Drücken Sie zum Verlassen
Helligkeit 0-10 0 Hintergrund-einstellung
Kontrast 0-100 Kontrast vom Digitalregler.
Eco-Modus
Gamma
DCR
AUTO.
Standard
Text
Internet
Spiel
Kino
Sport
Gamma1 Auf Gamma1 einstellen
Gamma2 Gamma Gamma2 Auf Gamma1 einstellen
Gamma3 Gamma Gamma 3 Auf Gamma1 einstellen
Aus
Ein
Standard-Modus
Text-Modus
Internet-Modus
Spiel-Modus
Kino-Modus
Sport-Modus
Dynamisches Kontrastverhältnis deaktivieren
Dynamisches Kontrastverhältnis aktivieren
Overdrive
DPS
Aus
Ein
Reaktionszeit anpassen
2370SH
( P
)
Dynamisches Energiesparen
Bild-Setup
25
1. Drücken Sie zum Aufrufen des Menüs
-
+
2. Wählen Sie mit das Element (Bild-Setup), drücken Sie zum Aufrufen
oder
MENU (Menü).
MENU.
3. Wählen Sie mit die gewünschte Option des Untermenüs , drücken Sie zum Aufrufen MENU.
oder
-
+
4. Drücken Sie zum Anpassen .
26
5. Drücken Sie zum Verlassen AUTO.
Tak t 0-100 Stellt Bildtakt zur Reduzierung vertikaler Störlinien ein
Fokus 0-100 Stellt Bildphase zur Reduzierung horizontaler Störlinien ein
Schärfe 0-100 Stellt Schärfe
H.-Position 0-100 Stellt horizontale Position
V.-Position 0-100 Stellt vertikale Position des Bildes ein
-
oder
+
Farbtemp
27
1. Drücken Sie zum Aufrufen des Menüs
MENU (Menü).
-
+
2. Wählen Sie mit
3. Wählen Sie mit
oder
oder
-
das Element (Farbtemp), drücken Sie zum Aufrufen
die gewünschte Option des Untermenüs , drücken Sie zum Aufrufen
+
MENU.
MENU.
28
4. Drücken Sie zum Anpassen
5. Drücken Sie zum Verlassen
Color setup.
-
+
oder
.
AUTO.
Warm
Normal
Kühl
sRGB
Richtet warme Farbtemperatur vom
EEPROM ein
Richtet Normale Farbtemperatur vom
EEPROM ein.
Richtet kühle Farbtemperatur vom EEPROM
ein
Richtet SRGB-Farbtemperatur vom
EEPROM ein
Benutzer-R Rotverstärkung vom Digitalregler
Benutzer
DCB Mode
DCB Demo Ein oder aus Demo deaktivieren oder aktivieren
Vollverstärkung Ein oder aus
Natürliche
Hautfarbe
Grünes Feld Ein oder aus
Himmelblau Ein oder aus
Autom.
erkennen
Benutzer-G Grünverstärkung vom Digitalregler
Benutzer-B Blauverstärkung vom Digitalregler
Vollverstärkungsmodus deaktivieren oder
aktivieren
Ein oder aus
Ein oder aus
Natürliche-Hautfarbe-Modus deaktivieren
oder aktivieren
Grünes-Feld-Modus deaktivieren oder
aktivieren
Himmelblau-Modus deaktivieren oder
aktivieren
Auto-Erkennungsmodus deaktivieren oder
aktivieren
Bildverstärkung
29
1. Drücken Sie zum Aufrufen des Menüs
MENU (Menü).
-
+
oder
2. Wählen Sie mit
3. Wählen Sie mit
-
das Element (Bildverstärkung), drücken Sie zum Aufrufen
die gewünschte Option des Untermenüs , drücken Sie zum Aufrufen
oder
+
MENU.
MENU.
30
4. Drücken Sie zum Anpassen
5. Drücken Sie zum Verlassen
Bildgröße 14-100 Bildgröße einstellen
Helligkeit 0-100 Bildhelligkeit einstellen
Kontrast 0-100 Bildkontrast einstellen
H.-Position 0-100 Horizontale Bildlage einstellen
V.-Position 0-100 Vertikale Bildlage einstellen
Helles Bild Ein oder aus Helles Bild deaktivieren oder aktivieren
-
+
oder
AUTO.
.
OSD-Konfiguration
31
1. Drücken Sie zum Aufrufen des Menüs
MENU (Menü).
-
+
2. Wählen Sie mit
3. Wählen Sie mit
oder
oder
-
das Element (OSD-Konfiguration), drücken Sie zum Aufrufen
+
die gewünschte Option des Untermenüs , drücken Sie zum Aufrufen
MENU.
MENU.
4. Drücken Sie zum Anpassen
32
-
oder
+
5. Drücken Sie zum Verlassen
H.-Position 0-100 Stellt horizontale Position vom OSD ein
V.-Position 0-100 Stellt vertikale Position vom OSD ein
Abschaltzeit 5-120 Stelt die OSD-Abschaltzeit ein
Transparenz 0-100 Zum Einstellen der OSD-Transparanz.
Sprache OSD-Sprache auswählen
Pause-Erinnerung
AUTO.
Aus
Ein
Pausenerinnerung, falls der Anwender länger als
eine Stunde
ununterbrochen
arbeitet.
(P2370SH)
Weitere Funktionen
33
1. Drücken Sie zum Aufrufen des Menüs
MENU (Menü).
-
+
das Element (Weitere Funktionen), drücken Sie zum Aufrufen
2. Wählen Sie mit
3. Wählen Sie mit
oder
oder
-
die gewünschte Option des Untermenüs , drücken Sie zum Aufrufen
+
MENU.
MENU.
4. Drücken Sie zum Anpassen .
34
-
oder
+
5. Drücken Sie zum Verlassen
Eingangsauswahl
Auto-Konfig. Ja oder Nein
Bildverhältnis Breitbild oder 4:3
DDC-CI Ja oder Nein DDC-CI-Unterstützung ein-/ausschalten
Zurück-setze
Info
Abschalttimer
n
AUTO.
Auto / Analog / D
Auto / Analog / DV
Ja oder Nein
0 - 24 Stunden
VI
I / HDMI
ur au to matischen Erkennun g des
(
P2370SD
ur automatischen Erkennung des
(P2370SH
Automatisch die Standardwerte für das
Bild laden
Wählt das Breitbild- oder 4:3-Format zur
Bildanzeige
Die Standardwerte für das Menü laden
Information zu der Hauptbild- und
Zweitbildquelle anzeigen
Wählen Sie die Zeiteinstellung zur
Abschaltung
)
)
des Monitors.
Beenden
35
1. Drücken Sie zum Aufrufen des Menüs
-
+
2. Wählen Sie mit
oder
das Element (Beenden), drücken
Exit Exit the main OSD
MENU (Menü).
Sie zum Verlassen
MENU
oder
AUTO
.
LED-Anzeigen
Status
LED-Farbe
Vollbetriebs-Modus
Grün
Schlaf-Modus
36
Orange
Treiber
37
Monitor treiber
Windows 8
1. Starten Sie Windows® 8.
2. Rechtsklicken Sie, klicken Sie dann unten rechts im Bildschirm auf Alle Apps.
3. Klicken Sie auf das Systemsteuerung-Symbol.
4. Stellen Sie „Anzeige“ auf „Große Symbole“ oder „Kleine Symbole“ ein.
5. Klicken Sie auf das „Anzeige“-Symbol.
38
6. Klicken Sie auf die „Anzeigeeinstellungen ändern“-Schaltfläche.
7. Klicken Sie auf die „Erweiterte Einstellungen“-Schaltfläche.
8. Klicken Sie auf das „Monitor“-Register und anschließend auf die „Eigenschaften“-Schaltfläche.
9. Klicken Sie auf das „Treiber“-Register.
39
10. Öffnen Sie das Fenster „Treibersoftware aktualisieren - PnP-Monitor (Standard)“ durch Anklicken von
„Treiber aktualisieren“; klicken Sie dann auf die „Auf dem Computer nach Treibersoftware
suchen“-Schaltfläche.
11. Wählen Sie „Aus einer Liste von Gerätetreibern auf dem Computer auswählen “.
12. Klicken Sie auf die „Datenträger“-Schaltfläche. Klicken Sie auf „Durchsuchen“ und navigieren Sie zu
40
folgendem Verzeichnis: X:\Driver\module name (wobei X der Laufwerksbuchstabe des CD-Laufwerks ist).
13. Wählen Sie die Datei „xxx.inf“ und klicken Sie auf „Öffnen“. Klicken Sie auf die „OK“-Schaltfläche.
14. Wählen Sie Ihr Monitormodell, klicken Sie auf „Weiter“. Die Dateien werden von der CD auf Ihre Festplatte
kopiert.
15. Schließen Sie alle offenen Fenster, entnehmen Sie die CD.
16. Starten Sie das System neu. Das System wählt automatisch die maximale Bildwiederholfrequenz und
entsprechende Farbanpassungsprofile.
Windows 2000
41
1. Starten Sie Windows® 2000.
2. Klicken Sie auf die 'Start'-Schaltfläche, wählen Sie 'Einstellungen' und klicken Sie dann auf 'Systemsteuerung'.
3. Klicken Sie doppelt auf das 'Anzeige'-Symbol.
4. Wählen Sie den Registerreiter 'Einstellungen' und klicken Sie dann auf 'Weitere Optionen...'.
5. Klicken Sie auf 'Bildschirm'.
- Wenn die Schaltfläche 'Eigenschaften' deaktiviert ist, bedeutet das, dass Ihr Monitor richtig konfiguriert wurde.
Stoppen Sie bitte in diesem Fall den Installationsvorgang.
- Wenn die Schaltfläche 'Eigenschaften' aktiviert ist, dann klicken Sie auf die Schaltfläche 'Eigenschaften' und
folgen den nächsten Schritten.
6. Klicken Sie auf 'Treiber' und dann auf 'Treiber aktualisieren...'. Klicken Sie anschließend auf die Schaltfläche
'Weiter'.
7. Wählen Sie "Eine Liste der Treiber in einem bestimmten Verzeichnis zum Auswählen anzeigen." Klicken Sie
anschließend auf 'Weiter' und dann auf 'Diskette...'.
8. Klicken Sie auf die 'Durchsuchen...'-Schaltfläche und wählen Sie das entsprechende Laufwerk F:
( CD-ROM-Laufwerk).
9. Klicken Sie auf die Schaltfläche 'Öffnen' und dann auf 'OK'.
10. Wählen Sie dann das Modell Ihres Monitors. Klicken Sie anschließend auf 'Weiter' und dann noch einmal auf
'Weiter'.
11. Klicken Sie auf 'Fertig stellen' und dann auf 'Schließen'.
Falls das Fenster "Digitale Signatur nicht gefunden" erscheint, klicken Sie bitte auf 'Ja'.
Windows ME
1. Starten Sie Windows® Me.
2. Klicken Sie auf die 'Start'-Schaltfläche, wählen Sie 'Einstellungen' und klicken Sie dann auf 'Systemsteuerung'.
3. Klicken Sie doppelt auf das 'Anzeige'-Symbol.
4. Wählen Sie den Registerreiter 'Einstellungen' und klicken Sie dann auf 'Weitere Optionen...'.
5. Klicken Sie auf 'Bildschirm' und dann auf 'Ändern...'.
6. Wählen Sie "Position des Treibers angeben (Erweitert)" und klicken dann auf 'Weiter'.
7. Wählen Sie "Eine Liste der Treiber in einem bestimmten Verzeichnis zum Auswählen anzeigen." Klicken Sie
anschließend auf 'Weiter' und dann auf 'Diskette...'.
8. Klicken Sie auf die 'Durchsuchen...'-Schaltfläche, wählen das entsprechende Laufwerk F: ( CD-ROM-Laufwerk)
und klicken anschließend auf 'OK'
9. Klicken Sie auf 'OK' und wählen dann das Modell Ihres Monitors. Klicken Sie anschließend auf 'Weiter' und dann
noch einmal auf 'Weiter'.
10. Klicken Sie auf 'Fertig stellen' und dann auf 'Schließen'.
Windows XP
42
1. Fahren Sie Windows® XP hoch.
2. Klicken Sie auf die Schaltfläche "Start" und klicken anschließend auf "Systemsteuerung".
3. Klicken Sie auf "Darstellung und Design".
4. Klicken Sie auf "Anzeige".
5. Klicken Sie auf den Registerreiter "Einstellungen" und dann auf die Schaltfläche "Erweitert".
43
6. Öffnen Sie die Registerkarte "Monitor"
- Wenn die Schaltfläche "Eigenschaften" deaktiviert ist, dann bedeutet es, dass der Monitor richtig konfiguriert
wurde. Beenden Sie bitte die Installation.
- Wenn die Schaltfläche "Eigenschaften" aktiviert ist, klicken Sie bitte auf die Schaltfläche "Eigenschaften".
Folgen Sie bitte den nachstehenden Schritten.
7. Klicken Sie auf den Registerreiter "Treiber" und dann auf die Schaltfläche "Aktualisieren".
8. Klicken Sie auf die Option "Software von einer Liste oder bestimmten Quelle installieren (für fortgeschrittene
44
Benutzer)" und dann auf die Schaltfläche "Weiter".
9. Wählen Sie die Option "Nicht suchen, sondern den zu installierenden Treiber selbst wählen". Klicken Sie
anschließend auf die Schaltfläche "Weiter".
10. Die Schaltfläche 'Have disk...' (Diskette..) und dann die Schaltfläche 'Browse...' (Durchsuchen...) anklicken.
Nun das entsprechende Laufwerk F: (CD-ROM-Laufwerk) auswählen.
11. Die Schaltfläche 'Open' (Öffnen) und dann 'OK' anklicken.
12. Das Monitormodell anwählen und die Schaltfläche 'Next' (Nächstes) anklicken.
- Wenn die Meldung 'has not passed Windows® Logo testing to verify its compatibility with Windows® XP' (hat
Windows® Logo-Test zur Überprüfung der Kompatibilität mit Windows® XP nicht bestanden) angezeigt wird, die
Schaltfläche 'Continue Anyway' (Trotzdem fortfahren) anklicken.
13. Die Schaltfläche 'Finish' (Fertig) und dann 'Close' (Schließen) anklicken.
14. Die Schaltfläche 'OK' anklicken und danach noch einmal die Schaltfläche 'OK' anklicken, um die Dialogbox
Display_Properties (Bildschirmeigenschaften) zu schließen.
Windows Vista
45
1. Klicken Sie auf "Start" und dann auf "Systemsteuerung". Klicken Sie anschließend doppelt auf "Darstellung und
Anpassung".
2. Klicken Sie auf "Anpassung" und dann auf "Anzeigeeinstellungen".
3. Klicken Sie auf "Erweiterte Einstellungen...".
4. Klicken Sie auf "Eigenschaften" auf der Registerkarte "Monitor". Wenn die Schaltfläche "Eigenschaften"
46
deaktiviert ist, dann bedeutet es, dass die Konfiguration Ihres Monitors vervollständigt wurde. Der Monitor kann
ohne Weiteres verwendet werden.
Wenn die Meldung "Windows muss..." wie unten abgebildet angezeigt wird, klicken Sie bitte auf "Fortfahren".
5. Klicken Sie auf "Treiber aktualisieren" auf der Registerkarte "Treiber".
6. Wählen Sie die Option "Auf dem Computer nach Treibersoftware suchen" und klicken auf "Aus einer Liste von
Gerätetreibern auf dem Computer auswählen".
7. Klicken Sie auf die Schaltfläche "Datenträger" und dann auf die Schaltfläche "Durchsuchen". Wählen Sie das
entsprechende Verzeichnis aus (z.B. F:\Driver).
8. Wählen Sie Ihr Monitormodell und klicken anschließend auf die Schaltfläche "Weiter".
9. Klicken Sie auf "Schließen" → "Schließen" → "OK" → "OK" auf den nachfolgend geöffneten Fenstern.
Windows 7
47
1. Starten Sie Windows® 7
2. Klicken Sie auf die 'Start'-Schaltfläche und anschließend auf 'Systemsteuerung'.
3. Klicken Sie auf das 'Anzeige'-Symbol.
4. Klicken Sie auf die “Anzeigeeinstellungen ändern”-Schaltfläche.
5. Klicken Sie auf die “Erweiterte Einstellungen”-Schaltfläche.
48
6. Klicken Sie auf die “Monitor”-Registerkarte und anschließend auf “Eigenschaften”.
7. Klicken Sie auf die “Treiber”-Registerkarte.
8. Öffnen Sie das "Treibersoftware aktualisieren-PnP-Monitor (Standard)"-Fenster, indem Sie “Treiber
49
aktualisieren... “ und anschließend die "Auf dem Computer nach Treibersoftware suchen"-Schaltfläche
anklicken.
9. Wählen Sie "Aus einer Liste von Gerätetreibern auf dem Computer auswählen".
10. Klicken Sie auf die “Von Disk”-Schaltfläche. Klicken Sie dann auf “Durchsuchen” und wählen Sie das
folgende Verzeichnis:
X:\Driver\Modulbezeichnung (wobei “X” der Lautwerksbuchstabe Ihres CD-/DVD-Laufwerkes ist).
11. Wählen Sie die "xxx.inf"-Datei und klicken Sie auf “Öffnen”. Klicken Sie anschließend auf die
50
“OK”-Schaltfläche.
12. Wählen Sie Ihr Bildschirmmodell und klicken Sie auf “Weiter”. Die Dateien werden von der CD auf Ihre
Festplatte kopiert.
13. Schließen Sie alle offenen Fenster und entnehmen Sie die CD.
14. Starten Sie das System neu. Das System wählt automatisch die maximale Bildwiederholfrequenz und
entsprechende Farb-Übereinstimmungsprofile.
i-Menu
51
Willkommen bei der „i-Menu“-Software von AOC. i-Menu erleichtert Ihnen die Einstellung Ihres Monitors, indem Sie
Einstellungen bequem am Bildschirm erledigen können, statt die OSD-Tasten des Monitors dazu benutzen zu
müssen. Zum Einrichten der Software klicken Sie bitte hier. Führen Sie die Installation bitte anhand der
Installationsanweisungen bis zum Ende aus.
e-Saver
52
Viel Freude mit der Verwendung der Monitorenergieverwaltungssoftware AOC e-Saver! AOC e-Saver bietet
intelligente Ausschaltfunktionen für Monitore an, damit Sie Ihren Monitor zeitgerecht ausschalten können, egal in
welchem Zustand sich der PC befindet (eingeschaltet, ausgeschaltet, im Energiesparmodus oder
Bildschirmschoner aktiviert). Sie können den Ausschaltzeitpunkt festlegen (siehe Beispiel unten). Klicken Sie bitte
auf "driver/e-Saver/setup.exe", um die Installation der Software e-Saver zu starten. Folgen Sie den Anweisungen
des Installationsassistenten, um die Installation zu vervollständigen.
Sie können jeweils für jeden PC-Zustand die gewünschte Zeit (in Minuten) aus dem Pulldown-Menü auswählen,
damit der Monitor automatisch ausgeschaltet wird. Das abgebildete Beispiel hat die folgend Bedeutung:
1) Der Monitor wird nie ausgeschaltet, wenn der PC eingeschaltet ist.
2) Der Monitor wird automatisch nach 5 Minuten ausgeschaltet, nachdem der PC ausgeschaltet wurde.
3) Der Monitor wird automatisch nach 10 Minuten ausgeschaltet, nachdem der PC in den Energiesparmodus
(Schlaf/Standby-Modus) gelangt ist.
4) Der Monitor wird automatisch nach 20 Minuten ausgeschaltet, nachdem der Bildsschirmschoner aktiviert wurde.
Y Durch Klicken auf "RESET (Zurücksetzen)" laden Sie die Standardeinstellungen von e-Saver wie unten
abgebildet.
Screen+
53
Willkommen bei der “Screen+”-Software von AOC. Bei Screen+ handelt es sich um Software für das Teilen des
Desktop-Bildschirms in einzelne Bereiche für unterschiedliche Fenster. Sie brauchen lediglich ein Fenster in einen
solchen Bereich zu ziehen, damit Sie darauf zugreifen können. Die Software unterstützt die Anzeige des Inhalts
mehrerer physikalischer Bildschirme auf einem Monitor, eine beträchtliche Arbeitserleichterung. Die Installation
erfolgt über das Screen+-Installationsprogramm.
Fehlersuche
Problem & Fragen
Mögliche Lösungen
Die Strom-LED leuchtet nicht
Prüfen Sie, ob der Monitor eingeschaltet ist und ob das Netzkabel richtig mit
einer geerdeten Steckdose und mit dem Monitor verbunden ist.
Keine Bilder auf dem
Bildschirm
Ist das Netzkabel richtig verbunden?
Prüfen Sie die Netzkabelverbindung und die Steckdose.
Ist das Kabel korrekt verbunden?
(Verbunden über das D-Sub-Kabel)
Prüfen Sie die DB-15-Kabelverbindung.
Wenn das Gerät eingeschaltet ist, starten Sie bitte den Computer neu, um
das Startbild (die Anmeldeseite) anzuzeigen.
Wenn das erste Bild (die Anmeldeseite) erscheint, fahren Sie bitte den
Computer in den passenden Modus (abgesicherten Modus von Windows
ME/XP/2000) hoch und ändern die Frequenz der Videokarte.
(Siehe den Abschnitt Setting the Optimal Resolution)
Falls das erste Bild (die Anmeldeseite) nicht erscheint, nehmen Sie bitte mit
dem Kundendienst oder Ihrem Händler Kontakt auf.
Erscheint die Meldung "Nicht unterstützte Eingabe" auf dem Bildschirm?
Diese Meldung wird angezeigt, wenn das Signal von der Videokarte die
maximale Auflösung und Frequenz, die der Monitor unterstützt,
überschreitet.
Verwenden Sie die maximale Auflösung und Frequenz, die der Monitor
unterstützt.
Stellen Sie sicher, das die AOC Monitor-Treiber installiert wurden (AOC
Monitortreiber finden Sie unter: hie).
Das Bild ist unscharf & hat
Schatten
Ändern Sie den Kontrast und die Helligkeit.
Drücken Sie darauf, um die automatische Konfiguration zu aktivieren.
Verwenden Sie bitte kein Verlängerungskabel oder Schalterbox. Es wird
empfohlen, dass Sie den Monitor direkt mit dem
Videokarten-Ausgangsanschluss verbinden .
Das Bild springt, flimmert
oder weist ein Wellenmuster
auf
Halten Sie elektrische Geräte, die elektrische Interferenzen hervorrufen
können, möglichst fern von dem Monitor.
Verwenden Sie die maximale Bildwiederholfrequenz, die für die aktuelle
Auflösung Ihres Monitors verfügbar ist.
54
Der Monitor verharrt im
"Schlaf-Modus"
Stellen Sie sicher, dass der Netzschalter des Computers in der EIN-Position
ist.
Stellen Sie sicher, dass die Videokarte fest in dem Steckplatz eingesteckt ist.
Stellen Sie sicher, dass das Videokabel des Monitors richtig mit dem
Computer verbunden ist.
Prüfen Sie, ob die Kontaktstifte des Videokabels verbogen sind.
Prüfen Sie, ob Ihr Computer im Betriebsmodus ist, indem Sie die CAPS
LOCK-Taste auf der Tastatur drücken. Beobachten Sie die CAPS LOCK
LED. Diese LED sollte leuchten oder nicht leuchten, nachdem Sie die CAPS
LOCK-Taste gedrückt haben.
Eine der Primärfarben fehlt
(Rot, Grün, oder Blau)
Prüfen Sie, ob die Kontaktstifte des Videokabels beschädigt sind.
Stellen Sie sicher, dass das Videokabel des Monitors richtig mit dem
Computer verbunden ist.
Das Bild ist nicht auf dem
Bildschirm zentriert oder hat
keine richtige Größe
Stellen Sie die H-Position und die V-Position ein oder drücken Sie den
Hotkey (Ein /AUTO).
Die Farben stimmen nicht (Die
Weißfarbe sieht nicht weiß
aus)
Ändern Sie die RGB-Farbe oder wählen eine gewünschte Farbtemperatur
aus.
Horizontale oder vertikale
Störungen auf dem
Bildschirm
Verwenden Sie den Ausschaltmodus unter Windows 95/98/2000/ME/XP.
Ändern Sie den TAKT und FOKUS.
Drücken Sie darauf, um die automatische Konfiguration zu aktivieren.
55
Spezifikationen
56
Allgemeine technische Daten
LCD-Bildschirm
Auflösung
Modellnummer
System TFT Farb-LCD
Sichtbare Anzeigefläche
Pixelabstand
Video R, G, B analoge Schnittstelle,
Separate Sync. H/V TTL
Anzeigefarbe 16.7M Farben
Punkttakt 170 MHz
Horizontale Abtastfrequenz 30 kHz - 83 kHz
Horizontaler Abtastbereich (Maximum)
Vertikale Abtastfrequenz 50 Hz - 76 Hz
Vertikaler Abtastbereich (Maximum)
Optimale voreingestellte Auflösung 1920 x 1080 (60 Hz)
Plug & Play VESA DDC2B/C1
Eingabeanschluss
Videoeingabesignal Analog: 0.7Vp-p(Standard), 75 OHM, Positive,
P2370SD/P2370S
58.4
0.265mm x 0.265mm
509.18mm
286.42mm
P2370SD:VGA,DVI ;
P2370SH :V
diagonal
cm
H
GA,HDMI,DVI
Digitalschnittstelle
TMDS
Physikalische
Eigenschaften
Umgebungsbedi
ngungen
Stromversorgung 100-240V~, 50/60Hz
:
P2370SD
im
Stromverbrauch
Abschalttimer 0~24 Stunden
Anschlusstyp
Signalkabeltyp Abnehmbar
Abmessungen & Gewicht
Temperatur
Feuchtigkeit
Normal betrieb
Standby < 0.5 W
P2370SD:VGA,DVI ;
P2370SH :V
Höhe (mit dem Fuß)
Breite
Tiefe
Gewicht (nur Monitor)
Im Betrieb 0° bis 40°
Nicht im Betrieb -25° bis 55°
Im Betrieb
Nicht im Betrieb
< 27 W
(typisch)
;
P
2370SH
GA,HDMI,DVI
:
< 28 W (typisch) im Normalbetrieb
C
:3.62kg;
:3.82kg
CC
334.7mm
546.7mm
221mm
P2370SD
P2370SH
10% to 85% (nicht
kondensierend)
5% to 93% (nicht
kondensierend)
C
Höhe
Im Betrieb 0~ 5000m (0~ 16404 ft )
Nicht im Betrieb 0~ 12192m (0~ 40000 ft )
Voreingestellte Anzeigemodi
57
FUSS
AUFLÖSUNG
Horizontale
Frequenz
(kHz)
Vertikale
Frequenz
640x480@60Hz 31.469 59.940
VGA
640x480@72Hz 37.861 72.809
640x480@75Hz 37.500 75.00
800x600@56Hz 35.156 56.250
800x600@60Hz 37.879 60.317
SVGA
800x600@72Hz 48.077 72.188
800x600@75Hz 46.875 75.000
1024x768@60Hz 48.363 60.004
XGA
1024x768@70Hz 56.476 70.069
1024x768@75Hz 60.023 75.029
1280x1024@60Hz 63.981 60.020
SXGA
1280x1024@75Hz 79.976 75.025
WXGA+ 1440x900@60Hz 55.935 59.887
(Hz)
WSXGA 1680x1050@60Hz 65.290 59.954
HD 1920x1080@60Hz 67.500 60.000
***
1280x960@60HZ 60.000 60.000
IBM
MODE
720x400@70Hz 31.469 70.087
DOS
MAC MODE
VGA
MAC MODE
SVGA
MAC MODE
XGA
640x480@67Hz 35.000 66.667
832x624@75Hz 49.725 74.551
1024x768@75Hz 60.241 74.927
HDMI (P2370SH)
Format
ieren
480p 640 x 480 60Hz
480p 720 x 480 60Hz
576p 720x576 50Hz
720p 1280x720 50Hz,60Hz
1080p
AUFLÖSUNG
Vertikale
Frequenz
1920 x 1080 50Hz,60Hz
Polzuweisungen
Polnummer
15-poliger Anschluss des Signalkabels
1
Video-Rot
2
Video-Grün
3
Video-Blau
4
N.C.
5
Kabelerkennung
6
Erdung-R
7
Erdung-G
8
Erdung-B
9
+5V
10
Erdung
11
N.C.
12
DDC-Daten
13
H-Sync.
14
V-Sync.
15
DDC-Takt
A
A
A
58
Pin Nr. Bezeichnung Pin Nr. Bezeichnung Pin Nr. Bezeichnung
1 TMDS-Daten 2+ 9 TMDS-Daten 0 17
2 TMDS-Daten 2
bschirmung
TMDS-Daten 2
3
4 TMDS-Daten 1+ 12 TMDS-Takt
5 TMDS-Daten 1
bschirmung
TMDS-Daten 1
6
7 TMDS-Daten 0+ 15 SCL
8 TMDS-Daten 0
bschirmung
DDC/CEC-Erdung
TMDS-Takt +
10
11 TMDS-Takt-Abschirmung 19 Hot-Plug-Erkennung
13 CEC
14 Reserviert (NC am Gerät)
16 SDA
18 +5 V
Polnummer
59
1 TMDS-Daten 2－ 13 TMDS-Daten 3＋
2 TMDS-Daten 2＋ 14 ＋5V Power
3
4 TMDS-Daten 4－ 16
5 TMDS-Daten 4＋ 17 TMDS-Daten 0－
6 DDC Clock 18 TMDS-Daten 0＋
7 DDC Data 19
8 N.C. 20 TMDS-Daten 5－
9 TMDS-Daten 1－ 21 TMDS-Daten 5＋
10 TMDS-Daten 1＋ 22
11
12 TMDS-Daten 3－ 24 TMDS-Takt －
Bezeichnung
TMDS-Daten 2/4 -Abschirmung
TMDS-Daten 1/3 -Abschirmung
Polnummer
15
23
Bezeichnung
Masse (für + 5V)
Hot-Plug-Erkennung
TMDS-Daten 0/5 -Abschirmung
TMDS -Takt-Abschirmung
TMDS-Takt +
Plug and Play
Plug & Play DDC2B Feature
Dieser Monitor verfügt über VESA DDC2B-Fähigkeiten entsprechend dem VESA DDC STANDARD. Dadurch kann
dieser Monitor das Host-System über seine Identität und, je nach der Stufe des verwendeten DDC, zusätzliche
Informationen über seine Anzeigefähigkeiten informieren.
DDC2B ist ein zweidirektionaler Datenkanal, der auf dem I2C-Protokoll basiert. Der Host kann die
EDID-Informationen über den DDC2B-Kanal abfragen.
Vorschrift
60
FCC-Erklärung
FCC Klasse B Erklärung zur Funkentstörung WARNUNG: (FÜR FCC ZERTIFIZIERTE MODELLE)
Anmerkung:Dieses Gerät wurde geprüft und erfüllt die Grenzwerte für ein Digitalgerät der Klasse B gemäß Teil 15
der Richtlinien der amerikanischen Bundesbehörde für das Fernmeldewesen FCC. Diese Grenzwerte stellen einen
angemessenen Schutz gegen schädliche Funkstörungen innerhalb von Wohngebäuden sicher. Dieses Gerät
erzeugt und verwendet Funkfrequenzenergie, die ausgestrahlt werden kann, und bei unsachgemäßer, nicht der
Anleitung des Herstellers entsprechender Installation und Verwendung, schädliche Störungen des
Rundfunkempfangs verursachen kann. Es gibt jedoch keine Garantie, dass bei einer bestimmten Installation keine
Störungen auftreten. Kommt es durch das Gerät zu Störungen im Radio- oder Fernsehempfang, was sich durch
Ein- und Ausschalten des Gerätes überprüfen lässt, sollte der Benutzer versuchen, die Störung durch eine oder
mehrere der folgenden Maßnahmen zu beheben:
Richten Sie Ihre Empfangsantenne neu aus, oder stellen Sie sie an einem anderen Ort auf.
Vergrößern Sie den Abstand zwischen Gerät und Empfänger.
Schließen Sie das Gerät an eine Steckdose an, die nicht von demselben Stromkreis wie die Steckdose des
Empfängers versorgt wird.
Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker.
Anmerkung :
Bitte denken Sie daran, dass Änderungen oder Modifikationen, die nicht ausdrücklich von der für
Konformitätsvorschriften Verantwortlichen genehmigt wurden, Ihre Berechtigung zum Betrieb dieses Gerätes
erlöschen lassen können.
Ein abgeschirmtes Netzkabel ist erforderlich, um den Ausstrahlungsgrenzwerten zu entsprechen.
Der Hersteller ist nicht verantwortlich für jegliche Radio- oder TV-Störungen, die durch unautorisierte
Modifikationen an diesem Gerät entstehen. Korrekturen solcher Störungen liegen in der Verantwortlichkeit des
Anwenders. Korrekturen solcher Störungen liegen in der Verantwortlichkeit des Anwenders.
WEEE-Erklärung
61
Entsorgung von Altgeräten von Privathaushalten im Bereich der Europäischen Union.
Dieses Symbol auf dem Produkt oder seiner Verpackung gibt an, dass dieses Produkt nicht mit dem normalen
Hausmüll entsorgt werden darf. Statt dessen obliegt es Ihrer Verantwortlichkeit, solche Altgeräte ordnungsgemäß
zu entsorgen, indem Sie sie zu einer speziellen Sammelstelle zum Recycling von elektrischen und elektronischen
Altgeräten bringen. Die getrennte Sammlung und Wiederverwertung Ihrer Altgeräte trägt zur Schonung
natürlicher Ressourcen bei und gewährleistet eine gesundheits- und umweltverträgliche Wiederverwertung.
Weitere Informationen zu Recycling-Sammelstellen erhalten Sie bei Ihrer Stadtverwaltung, bei Ihren örtlichen
Entsorgungsunternehmen oder in dem Geschäft, in dem Sie das Produkt erworben haben .
WEEE Declaration for India
This symbol on the product or on its packaging indicates that this product must not be disposed of with your other
usehold waste. Instead it is your responsibility to dispose of your waste equipment by handing it over to a
ho
designated collection point for the recycling of waste electrical and electronic equipment. The separate collection
and recycling of your waste equipment at the time of disposal will help to conserve natural resources and ensure
that it is recycled in a manner that protects human health and the environment.
For more information about where you can drop off your waste equipment for recycling in India please visit the
below web link.
www.aocindia.com/ewaste.php.
EPA Energy Star
ENERGY STAR® ist eine in den USA eingetragene Marke. Als ENERGY STAR®-Partner
haben AOC International (Europe) BV and Envision Peripherals, Inc. festgelegt, dass dieses Produkt die ENERGY
®
STAR
-Richtlinien für effektive Energienutzung erfüllt. (bei EPA-zertifizierten Modellen)
Service
Garantiebedingungen für Europa
EINGESCHRÄNKTE DREIJÄHRIGE GARANTIE*
In Europa verkaufte AOC Farbmonitore
Die AOC International (Europa) BV garantiert für drei (3) Jahren ab dem ursprünglichen Kaufdatum, dass
dieses Produkt frei von Material- und Herstellfehlern ist. Während dieser Garantiedauer wird die AOC
International (Europa) BV nach ihrem Begutachten das fehlerhafte Produkt kostenlos (mit Ausnahme wie
unten angegeben) entweder durch ein neues Produkt oder ein erneut zusammengebautes Produkt ersetzen
oder reparieren. Die defekten Produkte, die ersetzt wurden, gehen in das Eigentum der AOC International
(Europa) BV über.
Weist das Gerät Defekte auf, wenden Sie sich bitte an Ihren lokalen Händler oder beziehen Sie sich auf die
dem Gerät beigelegte Garantiekarte. Die Transportkosten für Versand und Rückversand im Rahmen der
Garantie wird von AOC im Voraus bezahlt. Bitte achten Sie darauf, dem Produkt einen mit Datum
versehenen Kaufbeleg beizufügen, und senden es unter folgenden Bedingungen an ein AOC-zertifiziertes
oder -autorisiertes Kundencenter:
• Stellen Sie sicher, dass der LCD-Monitor in einem geeigneten Karton ( AOC zieht die ursprüngliche
Karton zu schützt Ihren Monitor gut genug beim Transport) verpackt ist.
• Geben Sie die RMA-Nummer auf der Adressenetikette an
• Geben Sie die RMA-Nummer auf der Versandpackung an
AOC International (Europe) B.V. übernimmt die Rücksendungskosten innerhalb eines der in dieser
Garantieerklärung erwähnten Länder. Die AOC International (Europa) BV deckt keine Kosten, welche durch
den grenzüberschreitenden Versand des Gerätes entstanden sind. Dies gilt ebenfalls für den Versand
innerhalb der EU. Wenn der LCD-Monitor nicht abholbereit zur Verfügung , wenn der Currier besucht ,
erhalten Sie eine Sammlung kostenfrei.
* Diese eingeschränkte Garantie deckt keine Verluste oder Schäden, die durch folgende Ursachen
entstanden sind
• Schäden während des Transports aufgrund unsachgemäßer Verpackung
• Unsachgemäße Installations- oder Wartungsarbeiten, die nicht in Übereinstimmung mit der AOC-
Bedienungsanleitung vorgenommen wurden
• Missbrauch
• Nachlässigkeit
• Schäden, die durch andere als durch den kommerziellen oder industriellen Gebrauch entstanden
sind
• Einstellung von nicht autorisierten Quelle
• Reparaturen, Abänderungen und Installation von Optionen oder Bauteilen, die nicht durch einen
von AOC
• autorisierten Kundendienst durchgeführt worden sind
• Unsachgemäße Umgebungen wie Feuchtigkeit , Wasser und Staub
• Durch Gewalt , Erdbeben und Terroranschläge BeschädigtÜbermäßige oder unangemessene
Erhitzung, Versagen der Belüftung, Stromausfälle, plötzliche Spannungsspitzen oder andere
Unregelmäßigkeiten
Diese eingeschränkte Garantie deckt keinerlei Produkt-Firmware oder Hardware ab, die von Ihnen oder
durch jegliche Dritte modifiziert oder verändert wurde; Sie übernehmen die alleinige Verantwortlichkeit und
Haftung für jegliche solche Modifikationen oder Veränderungen.
62
Alle AOC LCD -Monitore sind nach den ISO 9241-307 Klasse 1 -Pixel-Richtlinie gefertigt.
Falls Ihre Garantie abgelaufen ist, können Sie immer noch auf alle verfügbaren Serviceoptionen zugreifen,
müssen jedoch die Kosten für Service, inklusive Teilen, Arbeit, Versands (falls zutreffend) und anfallender
Steuern, tragen. AOC-zertifizierte oder -autorisierte Servicecenter stellen Ihnen vor Erhalt Ihrer
Genehmigung zur Durchführung von Servicearbeiten einen Kostenvoranschlag aus.
DIE FRIST VON SÄMTLICHEN AUSDRÜCKLICHEN UND IMPLIZITEN GARANTIEN FÜR DIESES
PRODUKT (EINSCHLIESSLICH DER GARANTIEN DER MARKTFÄHIGKEIT UND DER EIGNUNG ZU
EINEM BESTIMMTEN ZWECK), DIE FEHLERFREIHEIT DEREN BAUTEILE UND DEREN
HERSTELLQUALITÄT, IST AUF DREI (3) JAHRE AB URSPRÜNGLICHEM KAUFDATUM
EINGESCHRÄNKT. NACH ABLAUF DIESER GARANTIEFRIST KÖNNEN KEINE
GARANTIENANSPRÜCHE (WEDER AUSDRÜCKLICH NOCH STILLSCHWEIGEND) GELTEND
GEMACHT WERDEN. AOC DIE VERPFLICHTUNGEN DER AOC INTERNATIONAL (EUROPA) BV
SOWIE DIE RECHTSMITTEL DES BENUTZERS GELTEN EINZIG UND ALLEIN WIE HIER ANGEGEBEN.
DIE HAFTBARKEIT DER AOC INTERNATIONAL (EUROPA) BV, SEI SIE GEMÄSS VERTRAG, DELIKT,
GARANTIE, DIREKTE VERBINDLICHKEIT U.A., ÜBERSTEIGT UNTER KEINEN UMSTÄNDEN DIE HÖHE
DES PREISES DES EINZELNEN PRODUKTES, DESSEN DEFEKT ODER SCHADEN DIE URSACHE
DER INANSPRUCHNAHME DER DIENSTLEISTUNG BERECHTIGT. DIE AOC INTERNATIONAL
(EUROPA) BV KANN AUF KEINEN FALL FÜR GESCHÄFTLICHE VERLUSTE, FÜR VERLUSTE, DIE
DURCH UNBRAUCHBARKEIT DER EINRICHTUNGEN ODER DER GERÄTE ENTSTANDEN SIND,
SOWIE FÜR ANDERE, INDIREKTE, ZUFÄLLIGE ODER ERFOLGTE SCHÄDEN HAFTBAR GEMACHT
WERDEN. IN EINIGEN LÄNDERN HABEN AUSSCHLÜSSE ODER EINSCHRÄNKUNGEN DER
ZUFÄLLIGEN ODER INFOLGE AUFGETRETENEN SCHÄDEN KEINE GÜLTIGKEIT, SO DASS DIE OBEN
ERWÄHNTEN BESCHRÄNKUNGEN FÜR SIE OHNE BEDEUTUNG SIND. OBWOHL DIESE
EINGESCHRÄNKTE GARANTIE DEM BENUTZER BESTIMMTE GESETZLICHE RECHTE EINRÄUMT,
KANN DER BENUTZER AUCH ANDERE RECHTE, DIE VON LAND ZU LAND UNTERSCHIEDLICH SEIN
KÖNNEN, GELTEND MACHEN. DIESE EINGESCHRÄNKTE GARANTIE GILT AUSSCHLIESSLICH FÜR
PRODUKTE, DIE INNERHALB DER MITGLIEDSTAATEN DER EUROPÄISCHEN UNION GEKAUFT
WURDEN.
Die Angaben in diesem Dokument können sich ohne Ankündigung ändern. Weitere Informationen finden Sie
http://www.aoc-europe.com
hier:
63
Garantieerklärung für den Nahen Osten und Afrika (MEA)
Und
Die Gemeinschaft Unabhängiger Staaten (GUS)
LIMITED ein bis drei Jahre GARANTIE*
Bei AOC-LCD-Monitoren, die innerhalb des Nahen Ostens und Afrika (MEA) oder der Gemeinschaft
Unabhängiger Staaten (GUS) verkauft werden, garantiert AOC International (Europe) B.V., dass dieses
Produkt je nach Verkaufsland für die Dauer von einem (1) bis drei (3) Jahren ab Herstellungsdatum keine
Material- und Verarbeitungsfehler aufweist. Während dieses Zeitraums bietet AOC International (Europe)
B.V. einen Einlieferungsgarantiesupport (Rückgabe an das Kundencenter) bei einem von AOC autorisierten
Servicecenter oder Händler an und führt nach eigenem Ermessen eine Reparatur des defekten Produktes
mit neuen oder aufbereiteten Teilen bzw. einen Austausch durch ein neues oder aufbereitetes Produkt
durch, – kostenlos, sofern nicht die unter * aufgeführten Bedingungen zutreffen. Als Standardrichtlinie wird
die Garantie vom Herstellungsdatum entsprechend der Produkt-ID-Seriennummer berechnet, doch die
gesamte Garantie gilt je nach Verkaufsland fünfzehn (15) bis neununddreißig (39) Monate ab
Herstellungsdatum. Garantie wird in Ausnahmefällen außerhalb der Garantie entsprechend der Produkt-ID-
Seriennummer gewährleistet; bei solchen Ausnahmefällen sind Originalrechnung/Kaufbeleg obligatorisch.
Falls das Produkt defekt zu sein scheint, wenden Sie sich bitte an Ihren AOC-autorisierten Händler oder
entnehmen dem Service- und Support-Bereich auf der AOC-Website Garantieanweisungen für Ihr Land:
• Ägypten:
• GUS, Zentralasien: http://aocmonitorap.com/ciscentral
• Mittlerer Osten: http://aocmonitorap.com/middleeast
• Südafrika: http://aocmonitorap.com/southafrica
• Saudi-Arabien: http://aocmonitorap.com/saudiarabia
Bitte achten Sie darauf, dem Produkt einen mit Datum versehenen Kaufbeleg beizufügen, und senden es
unter folgenden Bedingungen an ein AOC-autorisiertes Kundencenter bzw. Händler:
• Stellen Sie sicher, dass der LCD-Monitor in einem geeigneten Karton verpackt ist (AOC bevorzugt
den Originalkarton, der Ihren Monitor während des Transports sicher schützt).
• Vermerken Sie die RMA-Nummer auf dem Adressaufkleber
• Vermerken Sie die RMA-Nummer auf dem Versandkarton
* Diese eingeschränkte Garantie deckt keine Verluste oder Schäden, die durch folgende Ursachen
entstanden sind
chäden während des Transports aufgrund unsachgemäßer Verpackung
• S
http://aocmonitorap.com/egypt_eng
64
• Unsachgemäße Installations- oder Wartungsarbeiten, die nicht in Übereinstimmung mit der AOC-
Bedienungsanleitung vorgenommen wurden
• Missbrauch
• Nachlässigkeit
• Schäden, die durch andere als durch den kommerziellen oder industriellen Gebrauch entstanden
sind
• Einstellung von nicht autorisierten Quelle
• Reparaturen, Abänderungen und Installation von Optionen oder Bauteilen, die nicht durch einen
von AOC
• autorisierten Kundendienst durchgeführt worden sind
• Unsachgemäße Umgebungen wie Feuchtigkeit , Wasser und Staub
• Durch Gewalt , Erdbeben und Terroranschläge BeschädigtÜbermäßige oder unangemessene
Erhitzung, Versagen der Belüftung, Stromausfälle, plötzliche Spannungsspitzen oder andere
Unregelmäßigkeiten
Diese eingeschränkte Garantie deckt keinerlei Produkt-Firmware oder Hardware ab, die von Ihnen oder
durch jegliche Dritte modifiziert oder verändert wurde; Sie übernehmen die alleinige Verantwortlichkeit und
Haftung für jegliche solche Modifikationen oder Veränderungen.
Alle AOC-LCD-Monitore werden entsprechend den Standards der Pixelrichtlinie ISO 9241-307, Klasse 1,
produziert.
Falls Ihre Garantie abgelaufen ist, können Sie immer noch auf alle verfügbaren Serviceoptionen zugreifen,
müssen jedoch die Kosten für Service, inklusive Teilen, Arbeit, Versands (falls zutreffend) und anfallender
Steuern, tragen. AOC-zertifizierte / -autorisierte Servicecenter oder Händler stellen Ihnen vor Erhalt Ihrer
Genehmigung zur Durchführung von Servicearbeiten einen Kostenvoranschlag aus.
Sämtliche ausdrücklichen und impliziten Gewährleistungen hinsichtlich dieses Produktes (einschließlich
Gewährleistung von Markttauglichkeit und Eignung für einen bestimmten Zweck) sind hinsichtlich
Komponenten und Arbeitslohn auf eine Zeitspanne von einem (1) bis drei (3) Jahren ab Erstkaufdatum
beschränkt. Nach Ablauf dieser Zeitspanne werden jegliche Gewährleistungen (ob ausdrücklich oder implizit)
abgelehnt. Verpflichtungen der AOC International (Europe) B.V. und Ihre Ansprüche werden ausschließlich
durch diese Vereinbarung definiert. Die gesamte Haftung der AOC International (Europe) B.V. (ob
vertraglich, zivilrechtlich, im Rahmen der Garantie, per Kausalhaftung sowie auf sonstige Weise) darf den
für das einzelne Gerät gezahlten Preis, dessen Defekt oder Beschädigung dem Anspruch zu Grunde liegt,
nicht überschreiten. In keinem Fall haftet die AOC International (Europe) B.V. für jeglichen entgangenen
Gewinn, Nutzungsausfall, Ausfall von Einrichtungen oder Ausrüstung sowie für sämtliche indirekten,
beiläufigen oder Folgeschäden. In manchen Staaten oder Ländern sind Einschränkungen oder Ausschlüsse
der Haftung bei beiläufigen oder Folgeschäden nicht zulässig; der vorstehende Ausschluss gilt dabei
eventuell nicht zwingend für Sie. Obwohl Ihnen diese eingeschränkte Garantie bestimmte gesetzliche
Rechte verleiht, können Ihnen weitere Rechte zustehen, die jedoch von Land zu Land unterschiedlich
ausfallen können. Diese eingeschränkte Garantie gilt ausschließlich für Produkte, die in Mitgliedstaaten der
Europäischen Union erworben wurden.
Die Angaben in diesem Dokument können sich ohne Ankündigung ändern. Weitere Informationen finden Sie
http://www.aocmonitorap.com
hier:
65
AOC International (Europe) B.V.
Prins Bernhardplein 200 / 6th floor, Amsterdam, The Netherlands
Tel.: +31 (0)20 504 6962 • Fax: +31 (0)20 5046933
AOC-Pixelrichtlinie
ISO 9241-307, Klasse 1
25. Juli 2013
AOC strebt eine Belieferung mit Produkten von höchster Qualität an. Wir verwenden einige der branchenweit
fortschrittlichsten Fertigungsverfahren und praktizieren eine strenge Qualitätssteuerung. Dennoch können Pixeloder Subpixelfehler bei TFT-Bildschirmen in Flachbildmonitoren manchmal nicht vermieden werden. Kein
Hersteller kann garantieren, dass sämtliche Bildschirme frei von Pixelfehlern sind; AOC garantiert jedoch, dass
jeder Monitor mit einer inakzeptablen Anzahl von Defekten im Rahmen der Garantie ersetzt oder repariert wird.
Diese Pixelrichtlinie erklärt die verschiedenen Arten von Pixelfehlern und definiert einen akzeptablen Defektumfang
je Art. Damit Sie im Rahmen der Garantie Anspruch auf Reparatur oder Ersatz haben, muss die Anzahl an
Pixeldefekten an einem TFT-Bildschirm diese akzeptablen Werte überschreiten.
Definition von Pixel und Subpixel
Ein Pixel oder Bildelement besteht aus drei Subpixeln in den Grundfarben Rot, Grün und Blau. Wenn alle Subpixel
eines Pixels leuchten, erscheinen die drei farbigen Subpixel als einzelner weißer Pixel. wenn alle dunkel sind,
erscheinen die drei farbigen Subpixel als einzelner schwarzer Pixel.
Subpixel Subpixel Subpixel
Pixel
Arten von Pixelfehlern
Heller Punkt: Der Monitor zeigt ein dunkles Muster, Subpixel oder Pixel sind immer aktiv bzw. leuchten
Dunkler Punkt: Der Monitor zeigt ein helles Muster, Subpixel oder Pixel sind immer inaktiv bzw. leuchten nicht
ISO 9241-307
Pixelfehlerklasse
Klasse 1 1 1
Fehlertyp 1
Heller Pixel
Fehlertyp 2
Schwarzer Pixel
Fehlertyp 3
Heller Subpixel
2
1
0
Fehlertyp 4
Schwarzer Subpixel
+
+
+
1
3
5
AOC International (Europe) B.V.
66
EPEAT-Erklärung
EPEAT ist ein System, das Käufern in öffentlichen und privaten Bereichen hilft, Desktop-Computer, Notebooks und
Monitore basierend auf ihren Umwelteigenschaften zu beurteilen, zu vergleichen und auszuwählen. EPEAT bietet auch eine
klare und konsistente Auswahl von Leistungskriterien zum Produktdesign; es liefert Herstellern eine Möglichkeit, die
Wiedererkennung am Markt zur Reduzierung von Umweltauswirkungen ihrer Produkten zu sichern.
AOC glaubt an den Schutz der Umwelt. Mit dem Fokus auf den Erhalt natürlicher Ressourcen sowie den Schutz von
Deponien kündigt AOC den Start eines Programmes zum Recycling von AOC-Monitorverpackungen an. Dieses Programm
wurde dazu entwickelt, Ihnen bei der ordnungsgemäßen Entsorgung Ihres Monitorkartons und Füllmaterials zu helfen. Falls
kein örtliches Recyclingcenter verfügbar ist, recycelt AOC die Verpackungsmaterialien für Sie, inklusive Schaumstoff und
Karton. Die AOC Display-Lösung recycelt nur die AOC-Monitorverpackung. Bitte beachten Sie folgende Webseite:
Nord- und Südamerika, ohne Brasilien:
http://us.aoc.com/about/environmental_impact
Deutschland:
http://www.aoc-europe.com/en/service/tco.php
Brasilien:
http://www.aoc.com.br/2007/php/index.php?req=pagina&pgn_id=134
67
TCO-Dokument
(bei TCO-zertifizierten Modellen)
68
Loading...
