AOC N950Sw, e950Swda, e950Swdak, e950Swa, e950Sw User guide [pl]

...
50S（Podświetlenie LED）
2
Bezpieczeństwo ........................................................................................................................................................ 4
Krajowe konwencje ............................................................................................................................................ 4
Zasilenie ............................................................................................................................................................ 5
Instalacja ............................................................................................................................................................ 6
Czyszczenie ....................................................................................................................................................... 8
Inne .................................................................................................................................................................... 9
Ustawienia .............................................................................................................................................................. 10
Zawartość opakowania .................................................................................................................................... 10
Zakladanie podstawki oraz podstawy .............................................................................................................. 11
Regulacja kąta widzenia .................................................................................................................................. 12
Podłączanie monitora ...................................................................................................................................... 13
Regulacja ................................................................................................................................................................ 14
Ustawianie optymalnej rozdzielczości .............................................................................................................. 14
Klawisze skrótu ................................ ................................ ................................................................ ................ 20
Ustawienie OSD .............................................................................................................................................. 22
Wskaźnik LED ................................................................................................................................................. 31
Sterownik ................................................................................................................................................................ 32

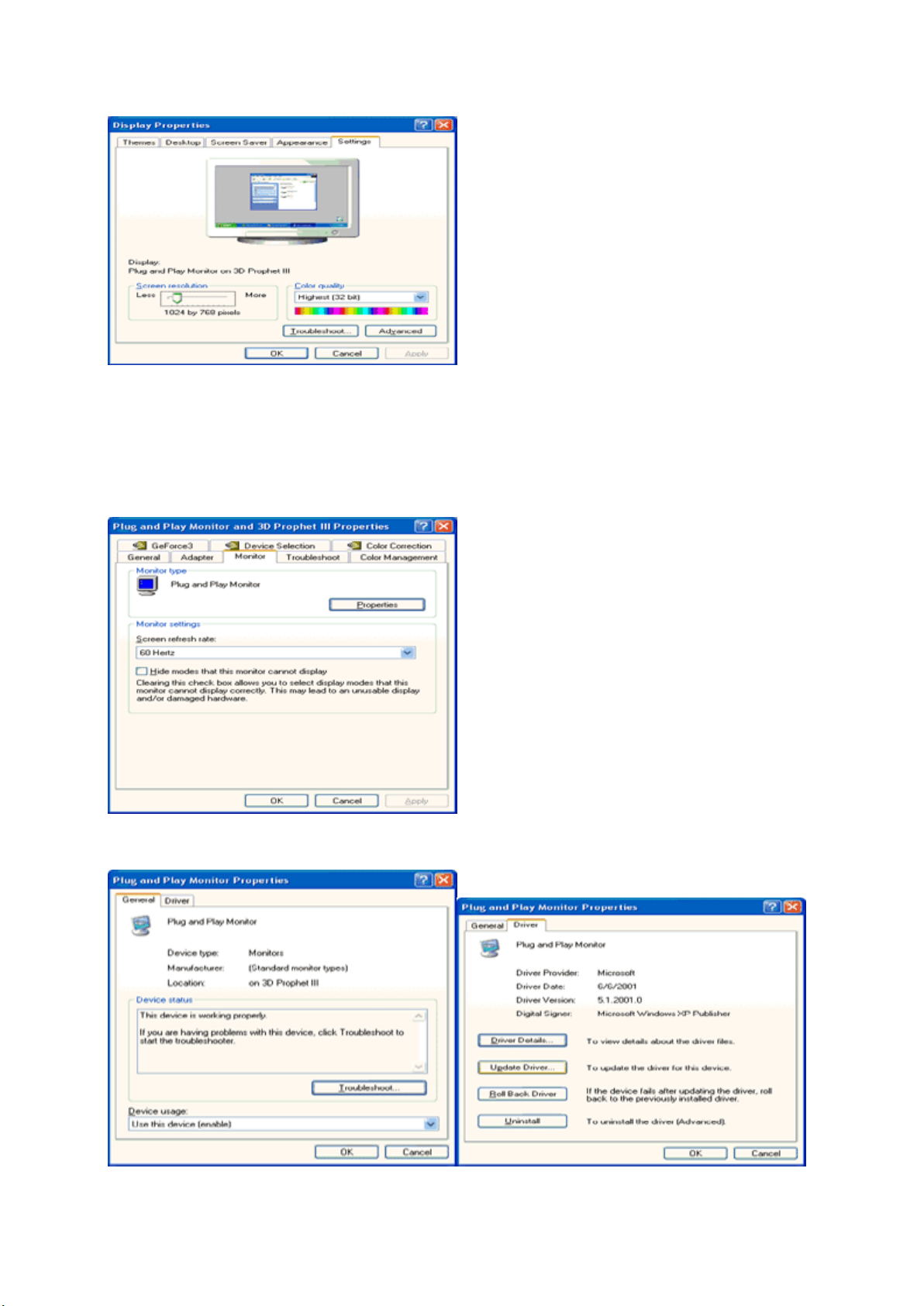

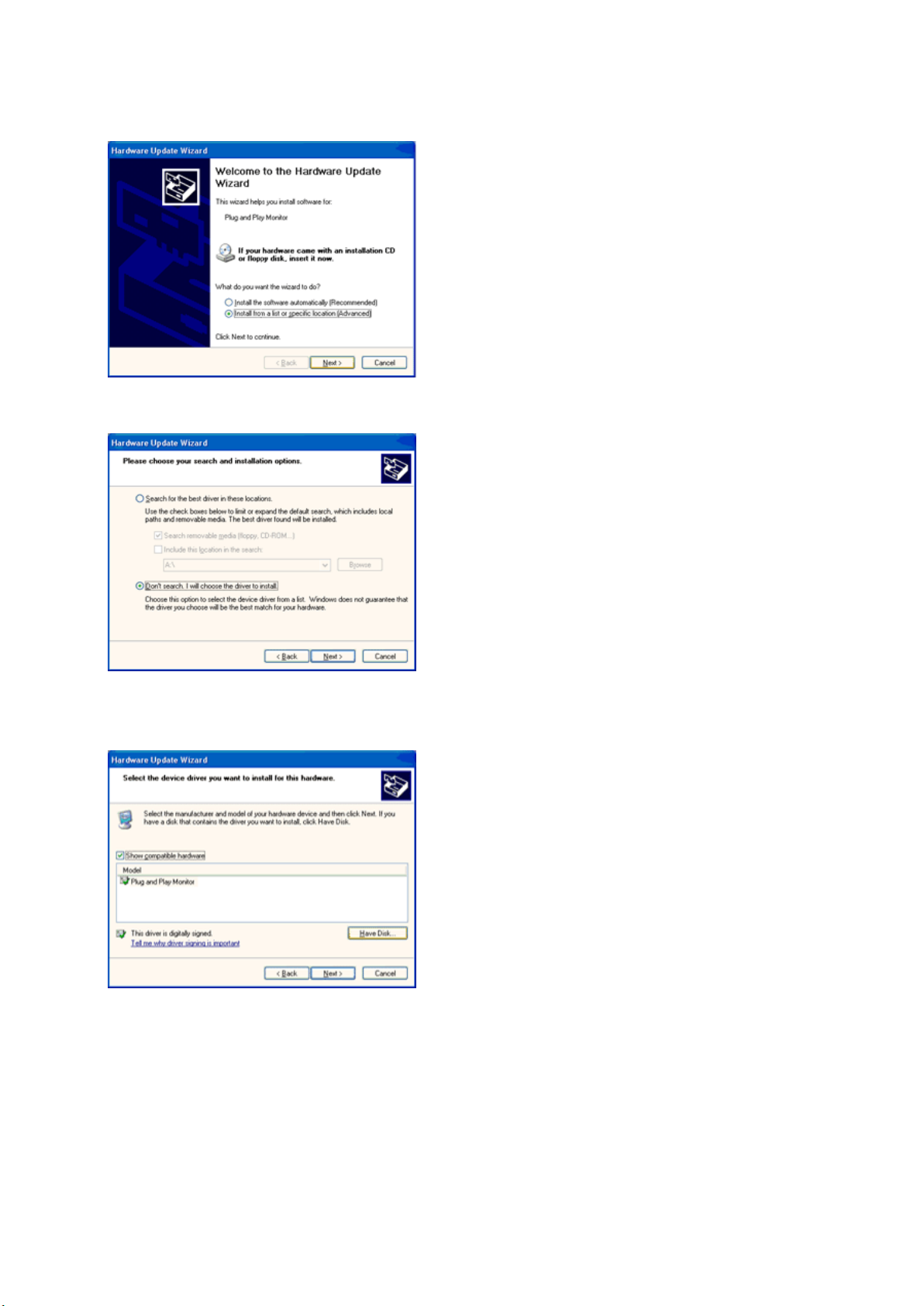

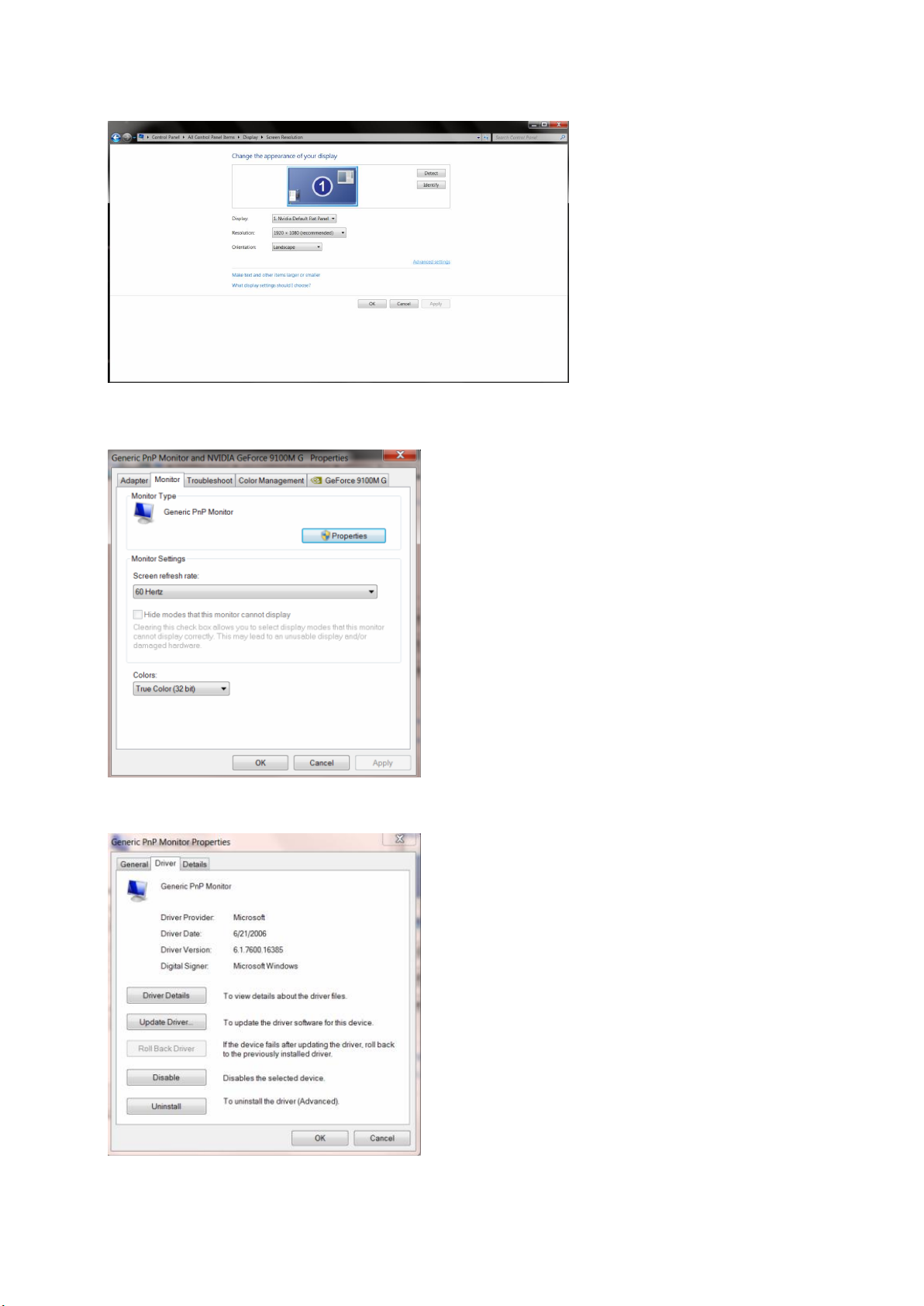

Sterownik monitora .......................................................................................................................................... 32
i-Menu .............................................................................................................................................................. 46
e-Saver ............................................................................................................................................................ 47
Screen+ ........................................................................................................................................................... 48
Rozwiazywanie problemów ..................................................................................................................................... 49
Specifiche ............................................................................................................................................................... 51
Specifiche generali ........................................................................................................................................... 51
N950Sw/e950Swda / e950Swdak/ e950Swa/ e950Sw/ e950Swn/ e950Swnk/ E950SWDN/ E950SWDNK/
3
e2250Swn / e2250Swnk/ e2250Swdn / e2250Swdnk/ e2250Swh/ e2250Swda / e2250Swdak/ e2250Swd/
Ustawionetryby wyświetlania ........................................................................................................................... 63
Wprowadzanie kodu PIN ................................................................................................................................. 64
Plug and Play ................................................................................................................................................... 66
Przepisy prawne ..................................................................................................................................................... 67
Informacje na termat FCC................................................................................................................................ 67
Deklaracja WEEE ............................................................................................................................................ 68
WEEE Declaration for India ............................................................................................................................. 68
TCO DOCUMENT （Optional） ..................................................................................................................... 69
Wsparcie techniczne ............................................................................................................................................... 70
Oświadczenie gwarancyjne dla krajów europejskich ....................................................................................... 70
Oświadczenie gwarancyjne dla Bliskiego Wschodu i Afryki (MEA) .................................................................. 72
Polityka firmy AOC dotycząca pikseli ISO 9241-307 (klasa 1) ......................................................................... 75
4
Bezpieczeństwo
Krajowe konwencje
Następujące podrozdziały opisują konwencje notacyjne zastosowane w niniejszym dokumencie.
Uwagi, przestrogi i ostrzeżenia
W niniejszym podręczniku mogą wystąpić bloki tekstu napisane kursywą lub pogrubioną czcionką, którym towarzyszy ikona. Są to uwagi, przestrogi i ostrzeżenia używane w następujący sposób:
UWAGA: UWAGA dostarcza istotnych informacji umożliwiających użytkownikowi pełniejsze wykorzystanie możliwości systemu.
PRZESTROGA: PRZESTROGA wskazuje na potencjalne uszkodzenie sprzętu lub utratę danych oraz opisuje
sposoby zapobiegania problemom.
OSTRZEŻENIE: OSTRZEŻENIE wskazuje na potencjalne zagrożenie zdrowia oraz podaje sposoby uniknięcia zagrożenia. Niektóre ostrzeżenia mogą występować w innej formie i mogą nie być oznaczone ikoną. W takich przypadkach szczegółowy sposób prezentacji ostrzeżenia określony jest właściwymi przepisami.
5
Zasilenie
Gniazdo zasilania monitora musi mieć parametry zgodne z parametrami wyszczególnionymi na tabliczce
znamionowej urządzenia. W przypadku braku pewności co do typu zasilania, należy skontaktować się ze sprzedawcą urządzenia lub lokalnym przedsiębiorstwem energetycznym.
Monitor jest wyposażony w trzystykową wtyczkę z uziemieniem, wtyczkę z trzecim (uziemiającym) stykiem. Wtyczka ta pasuje tylko do gniazdka z uziemieniem. Jeżeli posiadane gniazdko nie obsługuje trzystykowych wtyczek, należy zlecić elektrykowi instalację właściwego gniazdka lub skorzystać z przejściówki w celu bezpiecznego uziemienia urządzenia. Nie należy lekceważyć tego zalecenia.
Należy odłączyć urządzenie z sieci podczas burzy z wyładowaniami atmosferycznymi lub w przypadku nie korzystania z niego przez kiedy dłuższy okres. Zabezpieczy to monitor przed uszkodzeniem w wyniku skoku napięcia.
Nie należy przeciążać przewodów zasilających i przedłużaczy. Przeciążenie może spowodować pożar lub porażenie elektryczne.
W celu zapewnienia zadowalającej pracy monitora, należy korzystać z niego tylko z wyszczególnionymi na liście UL komputerami posiadającymi właściwie skonfigurowane gniazda oznaczone na 100 - 240V AC, Min. 1.5A
Gniazdko elektryczne powinno znajdować się w pobliżu urządzenia i powinno być łatwo dotępne.
Można korzystać wyłącznie z dołączonego zasilacza (napięcie wyjściowe prądu stałego 12 V 3A ), mającego
licencję UL, CSA. (Wyłącznie dla monitorów z adapterem zasilania).
6
Instalacja
Nie należy umieszczać monitora na niestabilnym wózku, podstawce, stojaku, wsporniku lub stoliku. Upadek
monitora może spowodować uszkodzenie ciała lub poważne uszkodzenie urządzenia. Należy korzystać jedynie z wózka, podstawki, stojaka, wspornika lub stołu zalecanego przez producenta lub sprzedawanego wraz z monitorem. Podczas instalacji oraz korzystania z mocowanych akcesoriów zalecanych przez producenta należy podstępować zgodnie z zaleceniami producenta. Zestaw wózka i prodyktu powinien być przemieszczany przy zachowaniu ostrożności.
Nigdy nie należy wkładać żadnych przedmiotów w szczeliny obudowy monitora. Może to doprowadzić do
uszkodzenia obwodu, a w jego następstwie pożar lub porażenie elektryczne. Nie wolno wylewać żadnych płynów
na monitor.
Nie należy kłaść produktu na podłodze przodem skierowanym do dołu.
Jeżeli monitor montowany jest na ścianie lub półce, należy korzystać z zestawu montażowego
zaakceptowanego przez producenta i postępować zgodnie ze wskazówkami załączonymi do zestawu.
Należy pozostawić wolną przestrzeń wokół monitora, jak pokazano na rysunku poniżej. W przeciwnym razie
obieg powietrza może być niewystarczający, a przegrzanie może doprowadzić do pożaru lub uszkodzenia
monitora.
Zobacz poniżej zalecane obszary wentylacyjne wokół monitora, gdy monitor zamontowany jest na ścianie lub na
stojaku:
7
8
Czyszczenie
Obudowę czyść regularnie przy użyciu dostarczonej szmatki. Do czyszczenia zabrudzeń możesz używać
delikatnego środka czyszczącego zamiast silnego środka, który może kauteryzować obudowę produktu.
Podczas czyszczenia upewnij się, że środek czyszczący nie przedostaje się do produktu. Szmatka do
czyszczenia nie może być zbyt szorstka, ponieważ doprowadziłoby to do porysowania powierzchni m.
Odłącz kabel zasilający przed czyszczeniem produktu.
9
Inne
Jeżeli z produktu wydobywa się nieprzyjemny zapach, dziwny dźwięk lub dym, NIEZWŁOCZNIE odłącz kabel
zasilający i skontaktuj się z punktem serwisowym.
Należy upewnić się, że otwory wentylacyjne nie są zablokowane przez stół lub zasłony.
Podczas działania nie należy poddawać monitora LCD silnym wibracjom lub warunkom charakteryzującym
się silnymi wstrząsami.
Podczas obsługi lub transportu monitora należy uważać, że go nie obijać lub upuścić.
Użytkownicy wyświetlaczy z błyszczącymi ramkami powinni zastanowić się nad lokalizacją wy wyświetlacza,
ponieważ ramka może powodować przeszkadzające odbicia od świateł otoczenia i jasnych powierzchni.
10
Ustawienia
Zawartość opakowania
Nie wszystkie kable sygnałowe (Analogowy,audio. DVI i HDMI) są dostarczane w każdym kraju i regionie.
Należy to sprawdzić u lokalnego dostawcy lub w branżowym biurze AOC.
11
Zakladanie podstawki oraz podstawy
Należy założyć lub zdjąć podstawę, według następujących czynności.
Ustawienia:
Usuń:
12
Regulacja kąta widzenia
Aby zapewnić optymalną widoczność, patrz na pełną powierzchnię ekranu, a następnie ustaw monitor w najbardziej dogodnej pozycji.
Podczas regulowania kąta nachylenia monitora, przytrzymaj podstawkę, aby zapobiec przewróceniu się monitora. Zakres regulacji kąta nachylenia monitora wynosi od -4° do 17 °.
UWAGA:
Podczas zmiany kąta nachylenia, nie dotykaj ekranu LCD. Może to spowodować uszkodzenie lub pęknięcie ekranu
LCD.
13
Podłączanie monitora
Połączenia kabli z tyłu monitora i komputera:
1. Zasilenie
2. VGA
3. DVI (dla wybranych modeli)
4. HDMI(dla wybranych modeli)
5. Audio(dla wybranych modeli)
Aby chronić sprzęt,zawsze wyłączaj komputer oraz monitor LCD przed podłączeniem .
1. Podłącz kabel zasilający do portu prądu zmiennego z tyłu monitora.
2. Podlacz jeden koniec 15-pinowego kabla D-Sub do zlacza z tylu monitora, a drugi koniec do portu D-Sub komputera.
3. (Opcjonalny Wymaga karty video z portem DVI) - Podłącz jeden koniec DVI do złącza z tyłu monitora i podłącz drugi koniec do portu DVI komputera.
4. (Opcjonalny Wymaga karty video z portem HDMI) - Podłącz jeden koniec HDMI do złącza z tyłu monitora i podłącz drugi koniec do portu HDMI komputera.
5. (Opcjonalny Wymaga karty video z portem Audio) - Podłącz jeden koniec Audio do złącza z tyłu monitora i podłącz drugi koniec do portu Audio komputera.
6. Włącz monitor i komputer.
Jeśli na monitorze wyświetla się obraz, instalacja jest zakończona. W przeciwnym wypadku, patrz Wykrywanie i
usuwanie usterek.
14
Regulacja
Ustawianie optymalnej rozdzielczości
Windows Vista
W przypadku systemu Windows Vista:
1 Kliknij START.
2 Kliknij PANEL STEROWANIA.
3 Kliknij Wygląd i personalizacja.
4 Kliknij Personalizacja
15
5 Kliknij Ustawienia ekranu.
6 Ustaw rozdzieczlość przy użyciu SUWAKA na Optymalna rozdzielczość.
16
Windows XP
W przypadku systemu Windows XP:
1 Kliknij START.
2 Kliknij USTAWIENIA.
3 Kliknij PANEL STEROWANIA.
4 Kliknij Wygląd i kompozycje.
5 Kliknij dwukrotnie EKRAN.
17
6 Kliknij USTAWIENIA.
7 Ustaw rozdzieczlość przy użyciu SUWAKA na Optymalna rozdzielczość.
Windows ME/2000
W przypadku systemu Windows ME/2000:
1 Kliknij START. 2 Kliknij USTAWIENIA. 3 Kliknij PANEL STEROWANIA. 4 Kliknij dwukrotnie EKRAN. 5 Kliknij USTAWIENIA. 6 Ustaw rozdzieczlość przy użyciu SUWAKA na Optymalna rozdzielczość.
18
Windows 8
Dla Windows 8
1. Kliknij prawym przyciskiem myszy i kliknij Wszystkie aplikacje w dolnym prawym rogu ekranu.
2. Ustaw "Widok według" na "Kategorie".
3. Kliknij Wygląd i personalizacja.
19
4. Kliknij EKRAN.
5. Ustaw SUWAK rozdzielczości na na Optymalna rozdzielczość..
20
Klawisze skrótu
1
ECO / DCR / Głośność -
2
4:3 / Szeroki format / Głośność +
3
Source / Auto / Zakończ
4
Menu/Wejść
5
Zasilanie
Zasilanie
Naciśnij dłużej przycisk Zasilanie w celu wyłączenia monitora.
Tryb Eco (DCR)/ -
Naciśnij dłużej przycisk Eco, aby wybrać tryb Eco jasności, gdy nie jest wyświetlone menu OSD (Przycisk skrótu trybu Eco, może nie być dostępny we wszystkich modelach).
Głośność Przy nieaktywnym OSD, naciśnij przycisk Głośność (+) w celu uaktywnienia paska regulacji głośności, naciśnij - lub
+ w celu regulacji głośności (Wyłącznie dla modeli z głośnikami)
4:3 lub szeroki format / +
Kiedy menu ekranowe OSD nie jest widoczne, naciskaj w sposób ciągły przycisk + aby zmienić współczynnik kształtu obrazu na 4:3 lub wide. (Jeżeli wielkość ekranu wynosi 4:3 lub rozdzielczość sygnału wejściowego jest w formacie wide, klawisz skrótu jest wyłączony.)
Auto / Zakończ
Po zamknięciu OSD, naciśnięcie przycisku Auto uaktywnia funkcję przycisku skrótu automatycznej konfiguracji..
(dla wybranych modeli)
Po zamknięciu OSD, naciśnięcie przycisku Auto uaktywnia funkcję 3 sekund przycisku skrótu automatycznej
konfiguracji. (dla wybranych modeli)
21
Guzik skrótu wyboru źródła
Jeśli OSD jest zamknięty, guzik Auto/Source (Auto/Źródło) będzie pełnił funkcje skrótu do wyboru źródła. Naciśnij i przytrzymaj wciśnięty przycisk Źródło,aby wybrać źródło sygnału zacieniowane na pasku komunikatów; aby zmienić wybrane źródło naciśnij przycisk. (dla wybranych modeli)
22
Ustawienie OSD
Podstawowe i proste instrukcje dotyczące przycisków sterowania.
1) Naciśnij przycisk MENU, aby uaktywnić okno OSD.
2) Naciśnij - lub + w celu przechodzenia pomiędzy funkcjami. Po podświetleniu wymaganej funkcji,
naciśnij przycisk MENU w celu uaktywnienia podmenu. Po podświetleniu wymaganej funkcji, naciśnij
przycisk MENU w celu jej uaktywnienia.
3) Naciśnij - lub +, aby zmienić ustawienia wybranej funkcji. Naciśnij - lub +, aby wybrać inną funkcję w
podmenu. Naciśnij AUTO, aby opuścić ustawienia. Aby wyregulować dowolną inną funkcję, powtórz czynności 2-3.
4) Funkcja blokady OSD: Aby zablokować OSD, naciśnij i przytrzymaj przycisk MENU, przy wyłączonym
monitorze, a następnie naciśnij przycisk zasilania, aby włączyć monitor. Aby odblokować OSD - naciśnij i przytrzymaj przycisk MENU, przy wyłączonym monitorze, a następnie naciśnij przycisk zasilania, aby
włączyć monitor.
Uwagi:
1 Jeśli produkt posiada tylko jedno wejście sygnału, element "Input Select" (Wybór wejścia) jest
wyłączony.
2 Jeśli wymiary ekranu produktu to 4:3 lub, gdy rozdzielczość sygnału odpowiada szerokiemu formatowi,
element "Image Ratio" (Współczynnik proporcji obraz) jest wyłączony.
3 Po uaktywnieniu jednej z funkcji DCR, Wzmocnienie kolorów i Zwiększenie jakości obrazu, dwie
pozostałe funkcją są wyłączane. .
23
Luminancja
1 Naciśnij (Menu), aby wyświetlić MENU.
2 Naciśnij lub w celu wyboru (Luminancja) , i naciśnij w celu przejścia do ustawienia. 3 Naciśnij lub w celu wyboru podmenu i naciśnij w celu przejścia do ustawienia. 4 Naciśnij lub w celu regulacji. 5 Naciśnij , aby opuścić ustawienia.
