SERVICE MANUAL

客户

维修手册

机种名

销售地区

AOC

L327A31

中国大陆

首次发布日期: 8/2007

E327M1ND2WA4NN

E327M1ND2WA1NN

1

目录

1. 安全与注意事项------------------------------------------------------------------- 03

2. 技术规格------------------------------------------------------------------------- 05

3. 操作说明及工厂模式调整-----------------------------------------------------------06

4. 故障处理流程--------------------------------------------------------------------- 16

5. PCB 分布图 -----------------------------------------------------------------------21

6. 线路图---------------------------------------------------------------------------27

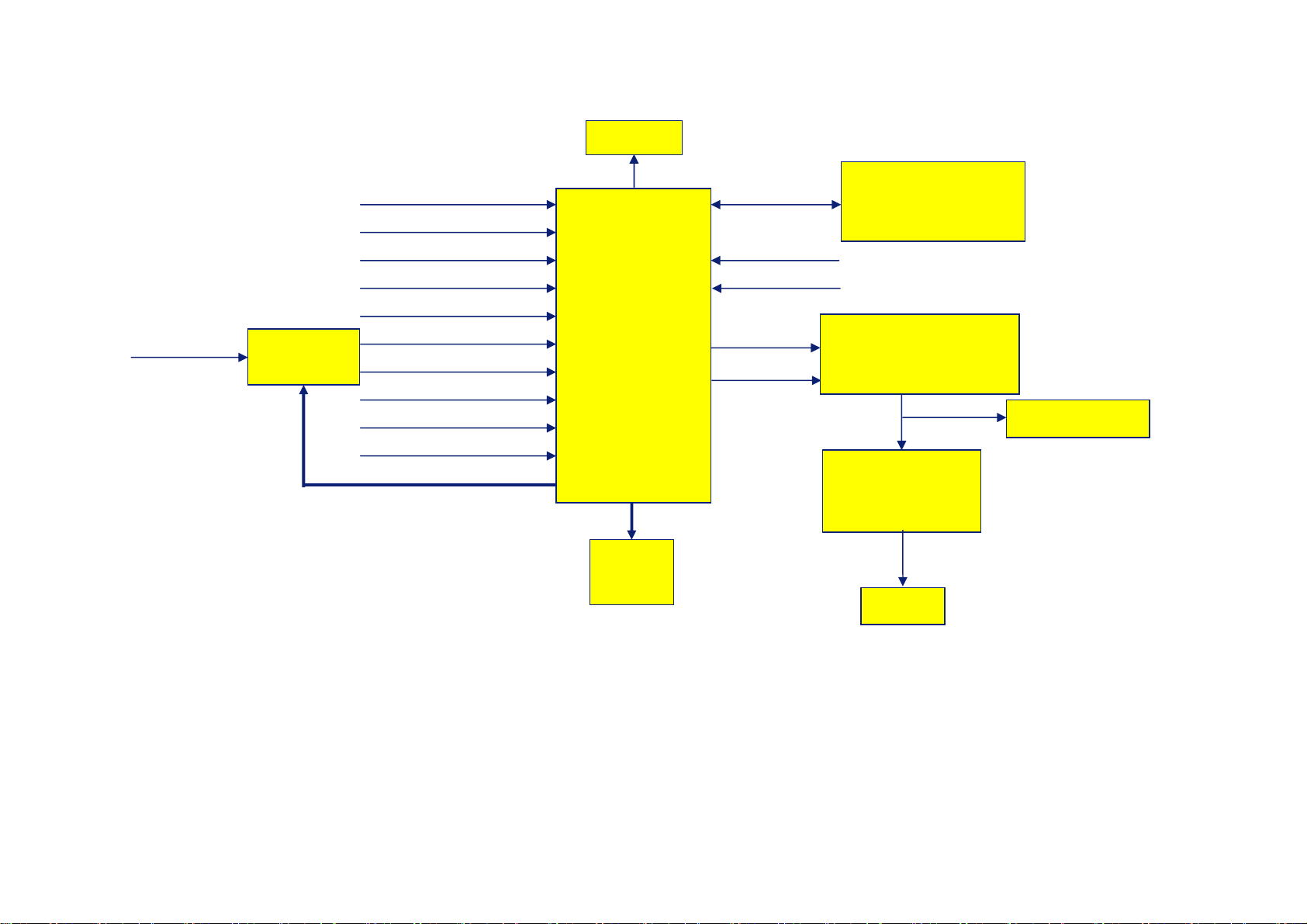

7. 电气方框图----------------------------------------------------------------------- 36

8. 爆炸图---------------------------------------------------------------------------37

9. BOM -----------------------------------------------------------------------------38

2

1. 安全与注意事项

为了您的安全
在操作本电视之前，请先仔细阅读本手册，并将本手册保存起来以备将来参考。

重要安全说明
操作设备之前应阅读

1. 阅读这些说明。

2. 遵守这些说明。

3. 注意所有警告信息。

4. 按照所有说明进行操作。

5. 不要在靠近水的地方使用本设备。

6. 只使用干布进行清洁。

7. 不要堵塞任何通风孔，按照制造商说明进行安装。

8. 不要安装在电暖器、散热器、炉子或其它散热设备（包括扩音器）等热源附近。

9. 请务必使用正负极或接地类型的插头，正负极插头带有宽窄两个插脚，接地类型插头带有两个插脚和第
三个接地针脚，宽插脚和第三个针脚均用于安全用途。当提供的插头不能插入您的电源插座时，请找电
工换一个新的插座。

10. 电源线不可被踩到或挤压，特别是在插头、连接插座及设备的出口位置。

11. 只使用制造商指定的附件。

12. 仅与制造商指定或随设备一起销售的推车、底座、三脚架、支架或桌子一同使用。当使用推车时，应小
心移动推车/设备的组合，以避免因翻倒而造成伤害。

13. 应使用标签上标示的电源类型供电给电视。如果您不确定自己家里所使用的电源类型，请向经销商或当
地电力公司咨询。

14. 在雷雨期间或长时间不使用时，请拔下电视的电源插头。

15. 所有维修工作必须由专业维修人员执行。当电视已经损坏时，如电源线或插头损坏，电视内溅入了液体
或异物，电视遭到了雨淋或受潮，不能正常作业，或已经摔坏，则需要进行维修。

16. 本产品可能包含有铅或汞元素，处理这些材料要考虑环境因素。要了解处理或回收的信息，请与当地有
关部门或电子工业联盟（Electronic Industries Alliance）联系：www.eiae.org

17. 需要维修的损坏情况 – 当出现以下情况时应请专业的维修人员进行维修：

A. 电源线或插头损坏。
B. 电视内溅入了异物或液体。

。

C. 电视遭到雨淋。
D. 电视疑似不正常或性能发生明显变化。
E. 电视摔坏或外壳损坏。

3

倾斜度/稳定性 – 所有电视在机壳设计倾斜度和稳定性方面都必须符合建议的全球国际标准。

y 请不要在机壳的前面或顶部用强力来检查这些设计标准，这样做可能会使电视翻倒。
y 另外，不要将电子设备/玩具放在机壳上，以免对自己或孩子造成伤害。这些对象可能会意外从电

视机上掉下来，从而造成产品损坏或人身伤害。

18. 墙壁或天花板安装 – 将此设备安装到墙壁或天花板上时，必须遵循制造商的建议。

19. 电力线路 – 室外天线应远离电力线路。

20. 室外天线接地 – 如果外部天线连接到接收器，确定该天线系统已接地，可以提供保护，能防止电涌和
静电聚集。
National Electric Code 的 810 节， ANSI/NFPA No. 70-1984 提供了以下方面的信息：线网正确接
地，天线引入线到天线放电装置的支撑结构接地，接地接头的大小，天线充电装置的位置，接地电极的
连接，以及接地电极的要求。请参阅下图。

按照国家电力法规天线接地的实例

CATV 系统安装者注意：CATV 系统安装者应注意 NEC 的第 820-40 条款，它规定了正确接地的原则，特
别是规定了电缆接地应连接到建筑物的接地系统，并且尽可能靠近天线接入点。
将电源插头连接到墙上插座，请确保电视有电源输入！

22. 异物和液体进入 – 应特别注意不要使异物或液体通过槽孔进入到机壳内。

4

2. 技术规格

型号 L327A31
最大可视图像尺寸 80CM
固有分辨率 WXGA 1366(H)X768(V)

可视角 水平≥120 度,垂直≥80 度
亮度 ≥350cd/m²
对比度 ≥150:1

色域覆盖率 ≥32%
运动图象拖尾时间 ≤20ms

电视功能

输入

视频输出功能 输出 TV/AV1/AV2/S-video 视频输出（RCA）

音频输出 音频输出:L/R

OSD 语言 中文/英文(出厂设定为中文)
墙壁装配件 VESA 200 x 200 mm

电源

彩色制式 PAL/NTSC

声音制式 D/K,I,M,B/G
VGA 端子：RGB HDMI 输入：x1
音频：迷你立体声插孔 x1（用于 VGA 输入声音）
视频：复合视频输入：x1（1Vp-p，75Ω）

S-VIDEO 输入：x1（DIN4 针，Y/C 分离信号输入）
DVD 输入：分量视频输入-Y，CB/PB，CR/PR x 1（1Vp-p，75Ω）

音频：音频输入端子：（R/L）x 2（400mVrms ，高阻）

扬声器(内置):两个 5W
用于立体声的耳机迷你型插孔(3.5 ø)
声音输出(RCA L/R)

电源 AC 100V~240V, 50/60HZ

功率消耗 180W
温度 + 0 °C ~ + 40 °C

使用环境

尺寸 宽 x 高 x 厚 805．9mm x 604.95mm x 239.27mm

净重 不含附件 12.2kg

储存温度 - 10 °C ~ + 50 °C

湿度 20% ~ 80%

5

3. 操作说明及工厂模式调整

使用遥控器说明

电源(POWER)
按这个键可以打开或待机。但电视不
会完全断电，处于节能状态。

SLEEP
重复按这个键可以在 0、
15、30、45、60、90 和
120 分钟之间选择进入睡眠
状态。

0~9/100
用来选择电视频道。

频道
按︿或 ﹀ (或▲或 ▼)可以浏
览电视频道。

TV/VIDEO
按此键可以显示可选择的信
源，按▲或 ▼ 键选择，按
< 或 >键确认。

音量
按 + 或 –(或 < 或 > )可以调
整声音音量大小。

菜单(MENU)
按这个键可以显示/退出菜
单。

静音
暂时中断声音或恢复声音。

回看
用来显示前一次选择的
电视频道。

屏显
（1）当使用 TV RF 输入时
显示频道号码信息。
（2）当使用 TV RF 输入之
外的其它输入时，显示输入
源信息。
（3）显示的信息会在5 秒钟
后自动消失。

6

操作说明

菜单功能

菜单功能

1. 按菜单按钮可以显示或关闭主菜单

2. 使用

或 键进入选择所要调整的功能选项。

3. 使用▲或▼ 进入子菜单或启用或调整所选择之功能。

电视/视频信源下的菜单画面

按信源按钮进入信源菜单：包括VAG、HDMI、TV、AV、S-VIDED、DVD。

主菜单
按菜单按钮进入OSD 主菜单（各模式略有不同）。

TV 模式时可调节项目包括：影像、声音、功能、系统、搜台。
VGA 模式时可调节项目包括: 影像、声音、几何、系统。
HDMI 模式时可调节项目包括:影像、声音、系统。
AV、S-VIDEO 或DVD 输入时可调节项目包括：影像、 声音、功能、系统。

7

影像设置

1. 亮度、对比度调整范围为0～100，通过调整亮度、对比度可以设定画面亮度。

2. 色调：调整范围从0~100，通过调整此项可以改变画面颜色。（彩色制式为PAL 时无该选项）

3. 饱和度：调整范围为0～100，通过调整此项可以对画面的彩色浓度做调整。

4. 清晰度：调整范围从0~100，可以通过选择数值大小来调整画面的清晰度。

5. 色温：此选项为用户提供了三种色温选项：暖色、标准、冷色。电脑模式下有暖色、冷色及“个人设置”

选项，“个人设置”选项，可调节R,G,B 三色。

6. 比例模式：有标准和全屏两种模式，用来选择画面所占屏幕比例。

7. 图效：有标准、明亮、柔和和个人设定四种选项，用于选择画面的整体效果。

8. 复位：可以将图象设置内容恢复为出厂预设值。

声音设置（所有模式均相同）

1. 低音、高音及平衡：调整范围是从0～100。平衡项从50~0 调整时，右声道声音 慢慢减小直至消失，从

50~100 调整时，左声道声音慢慢减小直至消失。（在音效模式为个人设定时可使用）

2. 音效模式：分为标准、新闻、音乐及个人设定，选择个人设置时可 调整低音、高音及平衡。

3. 自动音量控制：有“开”和“关”两种选择，预防切换模式或频道时声音变化过大。

4. 复位：可以将声音设置内容恢复为出厂预设值。

8

几何设置（PC 模式下）

1. 场中心，行中心：调整范围是从0～100，使画面整体上下或左右移动。

2. 同步时钟或相位：调整范围是从0～100 ，画面整体出现抖动或毛刺时调整使用，无异常时请勿调整。

3. 自动：根据画面自动调整上面四项选项的数值。

功能设置（电视、视频、S-端子或分量模式下，下图略有不同）

1． 图像降噪：可以选择关，弱，中，强四种选项，画面出现严重噪点时选择消除噪点的强弱，强弱选择
请用户根据实际画面判定，建议有轻微噪点时无需使用。
2． 复位：可以将功能设置恢复为出厂预设值。

系统设置

9

1． 睡眠时间：您可以设置电视在多长时间之后进入待机状态。时间可选项为0、15、30、45、60、90、120
分钟。定时器从菜单消失之后开始倒计时。将睡眠时间选择为0，即可关闭睡眠功能。在其他模式下选定时
间进入PC 模式则自动停止计时，恢复到其他模式则计时继续进行。
2． 语言：有简体中文和英文两个选择，用来选择OSD 语言。
3． 菜单水平/垂直位置：调整范围从0～100，调整菜单所处画面的位置。
4． 菜单消失时间：调整范围从5～60 秒，调整菜单显示的时间。
5． 菜单透明度：调整范围从0～100，调整菜单透光度。为0 时画面将完全无法透过菜单。
6． 信息：显示当前输入信号的信息和软体版本（软体版本以实物为准）。

7． 蓝屏：当选择“开”无信号输入时，电视信源下显示为系统自带的蓝色画面，系统默认为“开”，便
于用户注意到此时无信号输入。
8． 复位：可以将系统设置恢复为出厂预设值。

搜台设置（以下菜单只有在电视模式才出现）

1. 彩色制式：显示当前电视信号彩色制式。

2. 声音制式：显示当前电视信号声音制式。

3. 自动搜台：用于给用户自动搜索并存储节目功能。

4. 手动搜台：用于给用户手动搜索并存储节目。

10

5. 频率：显示当前电视频道的频率并可以手动输入频率。（范围47.0MHZ 到903.81MHZ）

6. 微调：通过左右键来对频率微调达到您需要的效果。

7. 跳过：用于屏蔽不需要的台。

8. 自动微调：用于开关自动微调功能。

连接外部设备

控制面板

音量▲▼①②: 音量调整；在菜单状态下，按此两键可以确认所选择的项目。
频道 ▲▼③④: 频道切换；在菜单状态下，按此两键可以选择所要执行项目。
菜单⑤: 打开或退出OSD 菜单。
信号源 ⑥: 选择不同的输入信号源。
电源⑦: 使本机进入或退出待机状态。

11

1. HDMI 信号输入。

本机推荐使用分辨率为 1920*1080I/60HZ ,1920*1080I/50HZ ,720*480P/60HZ ,1280*720P/60HZ ,

1280*720P/50HZ ,720*576P/50HZ 。

2.VGA 输入：将电脑主机的信号用电脑信号连接线连接至本机输入。

本机推荐使用分辨率为 1360*768/60HZ,1024*768/60HZ,800*600/60HZ,640*480/60HZ

3.电脑音频输入：将电脑的音频信号通过本接口输入。

4. 耳机输出

。

5. 视频输出。

6.分量信号（DVD）音频右声道输入。

7.8.9: Pr/Cr、Pb/Cb 、Y 分量信号（DVD）输入。

10. 右音频输出。

11. 分量信号（DVD）音频左声道输入。

12. 视频 AV 输入。

13. 音频左声道输入。（视频输入/S-VIDEO 输入共享）

14. 音频右声道输入。（视频输入/S-VIDEO 输入共享）

15. 左音频输出。

16. 交流电源输入。

有多种信号源设备可以连接到您的电视，下面的连接图显示了如何进行连接。

录像机
如何连接

1. 将天线连接到录像机(VCR)的 RF IN 接头。

2. 将另一条 RF 电缆从录像机的 RF 输出端连接到电视的天线输入端。如果您还把视频、音频线连接到视

频AV 输入端，则在从录像机中播放时会取得更好的影音画质。

如果您的录像机配有 S-VHS 视频插孔：为获得更好的画面质量，请将 S-VIDEO 电缆连接到电视的 S-VIDEO
输入端。S-VIDEO 不提供音频，所以必须通过音频线才能提供声音(AV 与S-VIDEO 共用一个音频输入)。
看录像机节目

1. 如果您使用连接TV，请选择电视频道自动搜索。

2. 如果您使用连接AV，请选择视频AV 输入。

12

3. 把录像带放入录像机，按播放按钮。

相机、摄影机和游戏机 …
如何连接

1. 将相机、摄影机或游戏机等连接到接头音频和视频。

2. 通过在 S-VIDEO 和音频连接 S-VHS 电缆，可以使摄影机获得更佳的画面质量。

如何使用

1. 选择视频 AV 或 S-VIDEO 输入。

2. 打开外部 AV 设备。

警告：如果您发现屏幕上画面滚动、颜色不正确，或没有颜色，没有画面或几种情况都有，请检查一下连
接是否正确。检查一下电缆颜色是否与输入接口颜色匹配。

DVD播放机
如何连接

1. 将三条单独的分量信号线连接到DVD 播放机的分量信号 Y、 Pb/ Cb 和Pr/ Cr 接头，另一端连接到电

视上的 分量信号Y、Pb 和 Pr 接头上。

2. 将音频线连接到 DVD 播放机的音频输出接头和电视上的分量信号音频输入接头。

如何使用

1. 选择分量信号输入。

2. 打开 DVD 播放机。

数字机顶盒
请将机顶盒连接到分量信号输入接头。

1. 将三条单独的分量信号线连接到数字电视/机顶盒的分量信号 Y、 Pb/ Cb和 Pr/ Cr 接头，另一端连接

到电视上的 分量信号Y、Pb 和 Pr 接头上。

2. 将音频线 连接到数字电视/机顶盒的音频接头和电视上的音频接头。

如何使用

1. 选择分量信号输入。

2. 打开数字电视机顶盒。

警告：如果您发现屏幕上画面滚动、颜色不正确，或没有颜色，没有画面或几种情况都有，请检查一下连
接是否正确。检查一下电缆颜色是否与输入接口颜色匹配。

耳机

1. 将耳机插头插入到耳机输出插孔， 插入耳机后会中断扬声器声音输出。

2. 按遥控器上的静音键关闭耳机的声音和电视的内部喇叭。

3. 按音量键调整音量大小。

13

工厂模式调整

进行白平衡调整之前，大约需要有2小时的时间来对机器进行预热。
进行白平衡调整之前，请先对彩色分析仪Ca210进行设置。
Channel 7为大陆亚太系列机种使用通道。

Colortemp

PC 模式 AV 模式

冷色 暖色 冷色 标准 暖色
x 0.283 0.313 0.274 0.283 0.313
y 0.297 0.329 0.286 0.297 0.329
Y 350 350 450 450 450

表1 白平衡调整Source及色温标准

整个白平衡调整的操作过程如下：
先按MENU健，出现User OSD菜单，如图1，再依次按数字键 100 Æ 9 Æ 9 Æ 9，就会出现工厂OSD菜单，
即进入工厂模式。如图2所示

图1

图2 工厂OSD菜单

1. 在工厂OSD菜单中选择“Source”来选择不同Source色温调整（PC/AV）；

2. 选择好 AV Source，选择并进入工厂菜单的“Color Temp”选择调整相应AV色温选项,选择好 PC
Source，选择并进入工厂菜单的“ADC ADJ”,执行“AUTOTUNE”.

14

图3 色温调整菜单

注意：
1） 除PC Source调整冷色和暖色外，AV Source调整冷色，暖色和标准，其中PC timing 为137，AV timing

为304

2） 在所有色温调整之前，请确认该TV是否在Default状态，使用工厂OSD菜单的“Recall All”可Recall

All to Default。

3） 32”Sanyo白平衡工厂预设值：（该机种为厂内免调白平衡Case。）

Source Colortemp RG GG BG

冷色 128 128 137

AV

VGA

暖色 132 125 102
标准 132 131 126

冷色 165 161 150
暖色 168 157 128

15

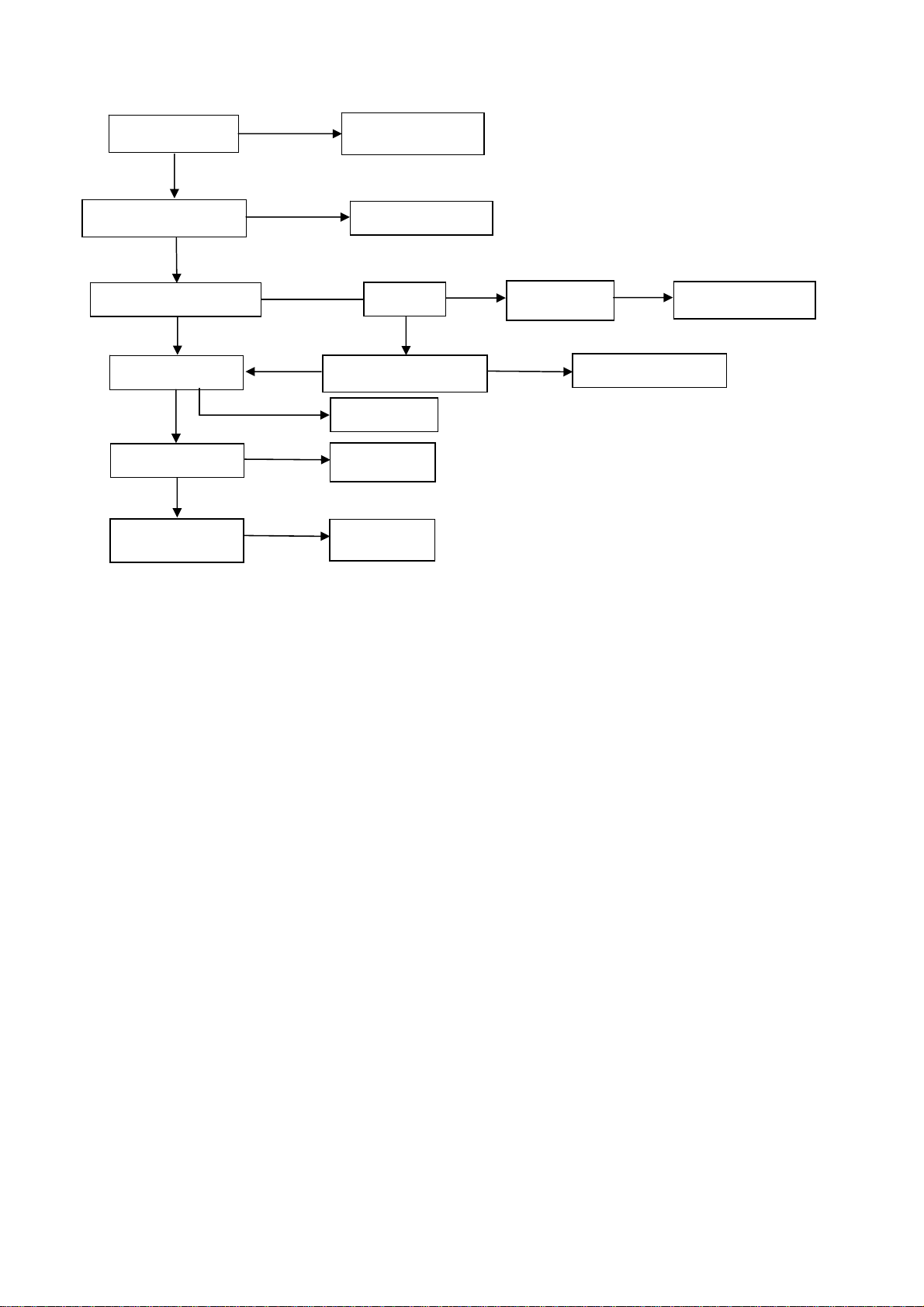

4. 故障处理流程

4.1 死机 (LED 灯不亮)

检查电源线和板子接口

OK

NG

重插电源线和板子接口

检查 F901, BD901, L903, D902

OK

检查R976, R963,IC903

OK

NG

检查负载

NG

替换 F901 ，BD901 ，L903 或者 D902

替换R976,R963或者IC903

检查T901,D916,ZD932, Q903

NG

替换T901或D916或ZD932或Q903

检查 Q905,ZD931

OK

OK

NG

替换 Q905或ZD931

检查IC901,Q901,D919

NG

替换IC901或Q901或D919

OK

检查 ZD903,Q907,Q908

NG

替换ZD903或Q907或Q908

OK

检查 D914,ZD901,IC907,IC908,IC904,Q904

NG

替换D914或ZD901或IC907或IC908或IC904或Q904

OK

检查T902,IC902,Q902,D920

OK

NG

替换T902或IC902或Q902或D920

检查D906,D918,Q906,IC910,IC905,IC906 检查D906或D918或Q906或IC910或IC905或IC906

NG

16

换按键板

/遥控板

检

检测

4.2 无画 (LED 橙色)

无画

OK

检查 按键板/遥控板

NG

OK

U701,U702

NG

更换U701或U702

OK

查U400

NG

更换U400

OK

检查 I2C 总线

NG

换 I2C 通信元件

17

重接信号源

检查

检查

检查

换

线

检

4.3 画异

画异

OK

更换U400

检查 信号源

OK

检查 信号滤波电路

OK

输入

AV, S-video Comp，PC，HDMI信号

NG

查U400

OK

LVDS 线

NG

NG

TV 信号

NG

换 滤波电容，电阻

检查 TV 制式

OK

OK

LVDS

U101

NG

重调制式

NG

更换 U101

OK

检查 panel

NG

换 panel

18

检测输入信号

更换

检测

更换

检测

关闭静音功能

4.4 无声

检测信号源

OK

检测是否被静音

OK

400

OK

U600

OK

检测喇叭

NG

NG

OK

NG

NG

NG

重接信号源

TV SIF

检测U101

U400

更换U600

更换喇叭

检测TV制

NG

NG

重调TV制式

U101

19

4.5 按键板

OSD 不稳定或无法正常工作

按键板连接正常吗？

OK

按键正常吗？

OK

按键板有无故障？

OK

检查主板

NG

NG

NG

接好按键板

更换按键

更换按键板

20

5. PCB 分布图

5.1 主板

21

22

6.2 电源板

". 7 5VF +VO

23

$"

7 5VF +VO

.

24

$". 7 5VF +VO

25

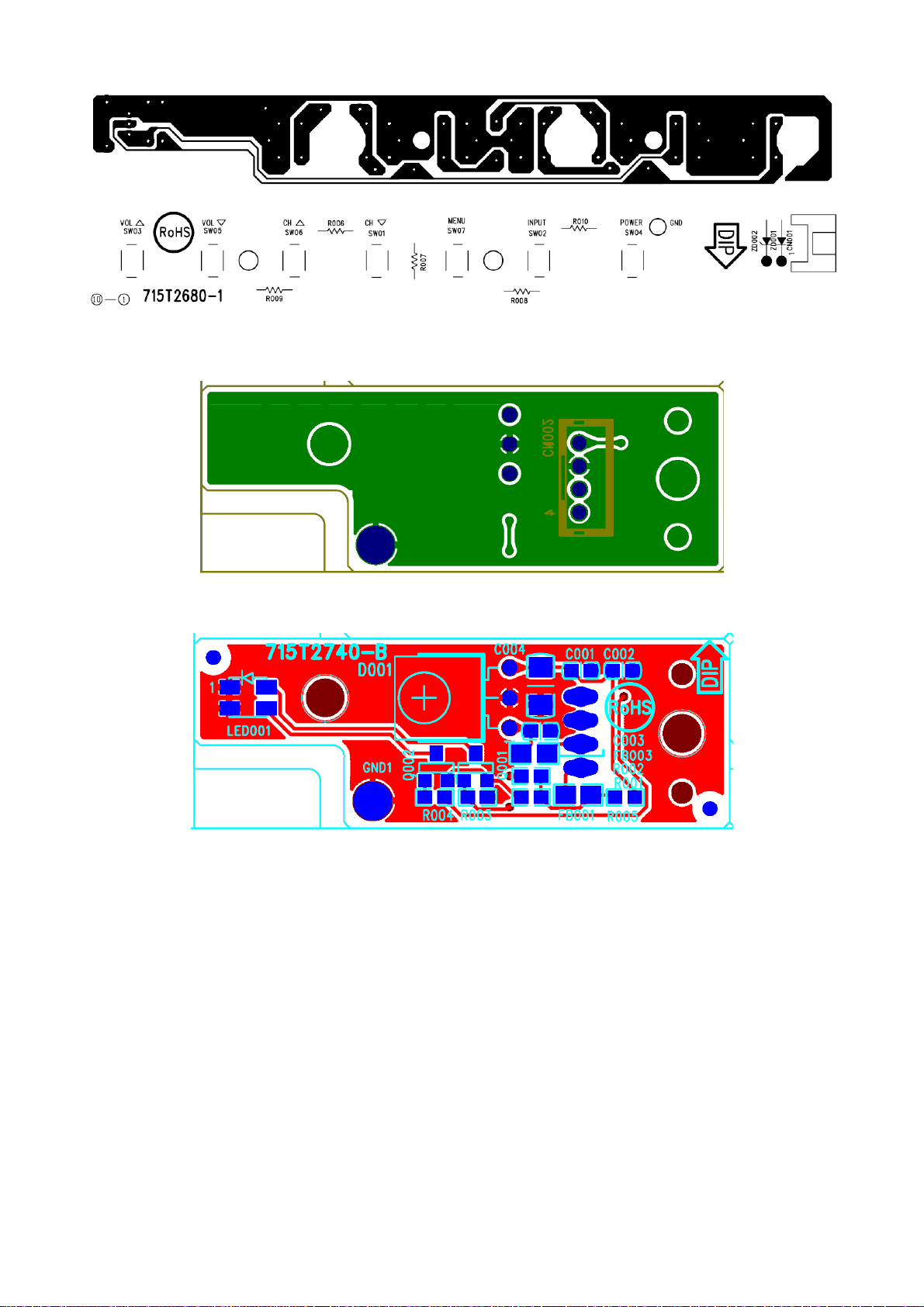

6.3 按键板

6.4 IR 板

26

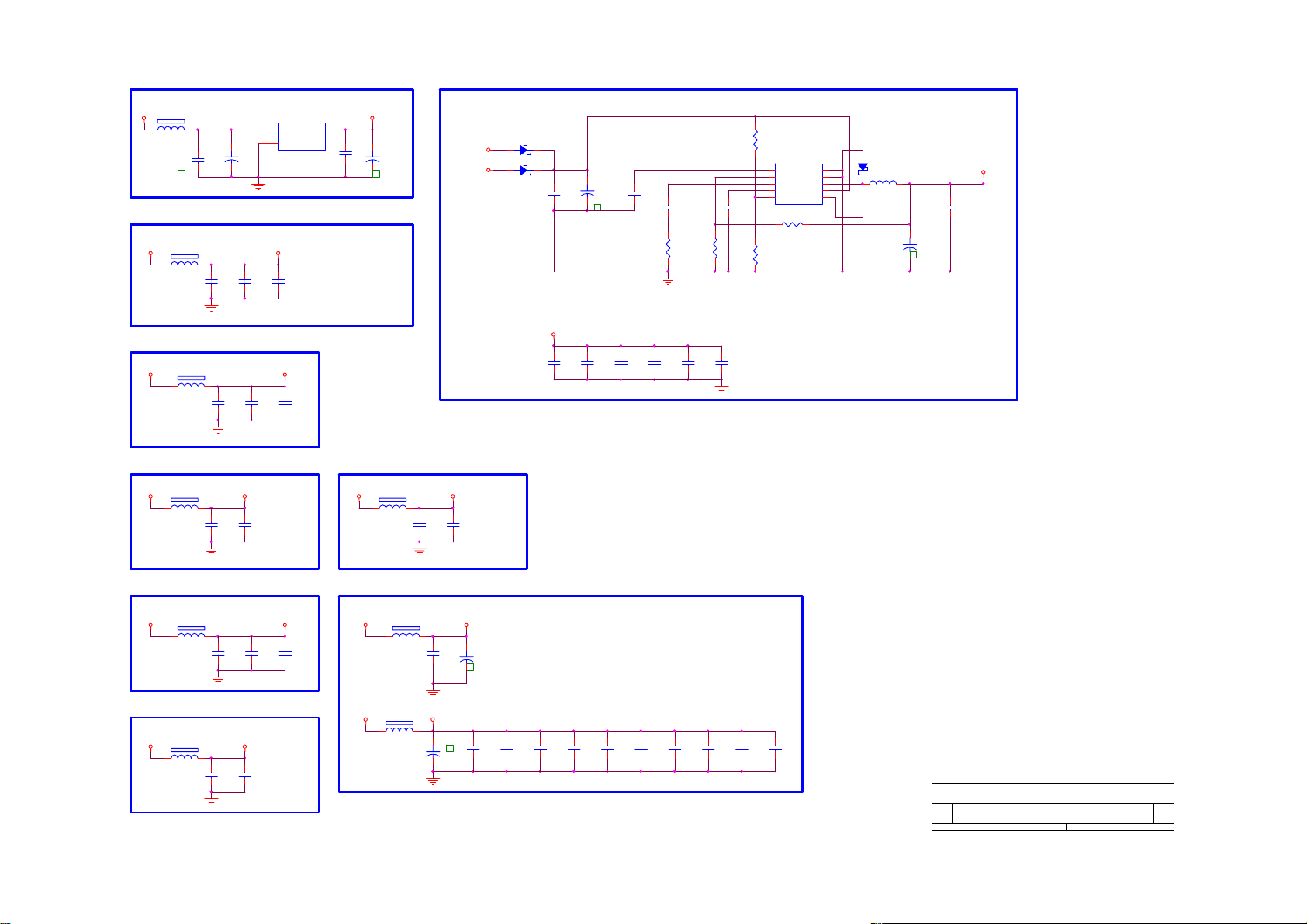

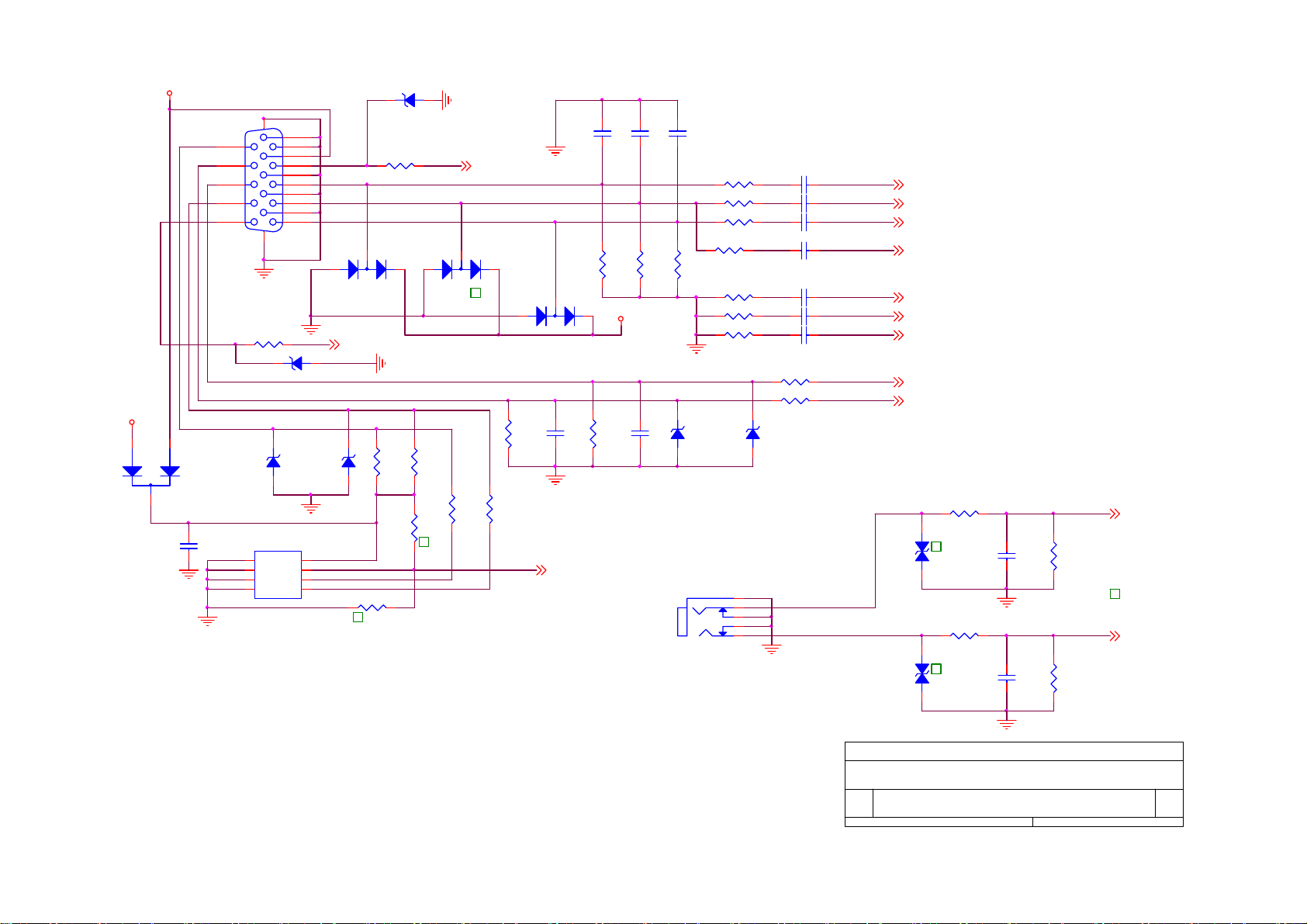

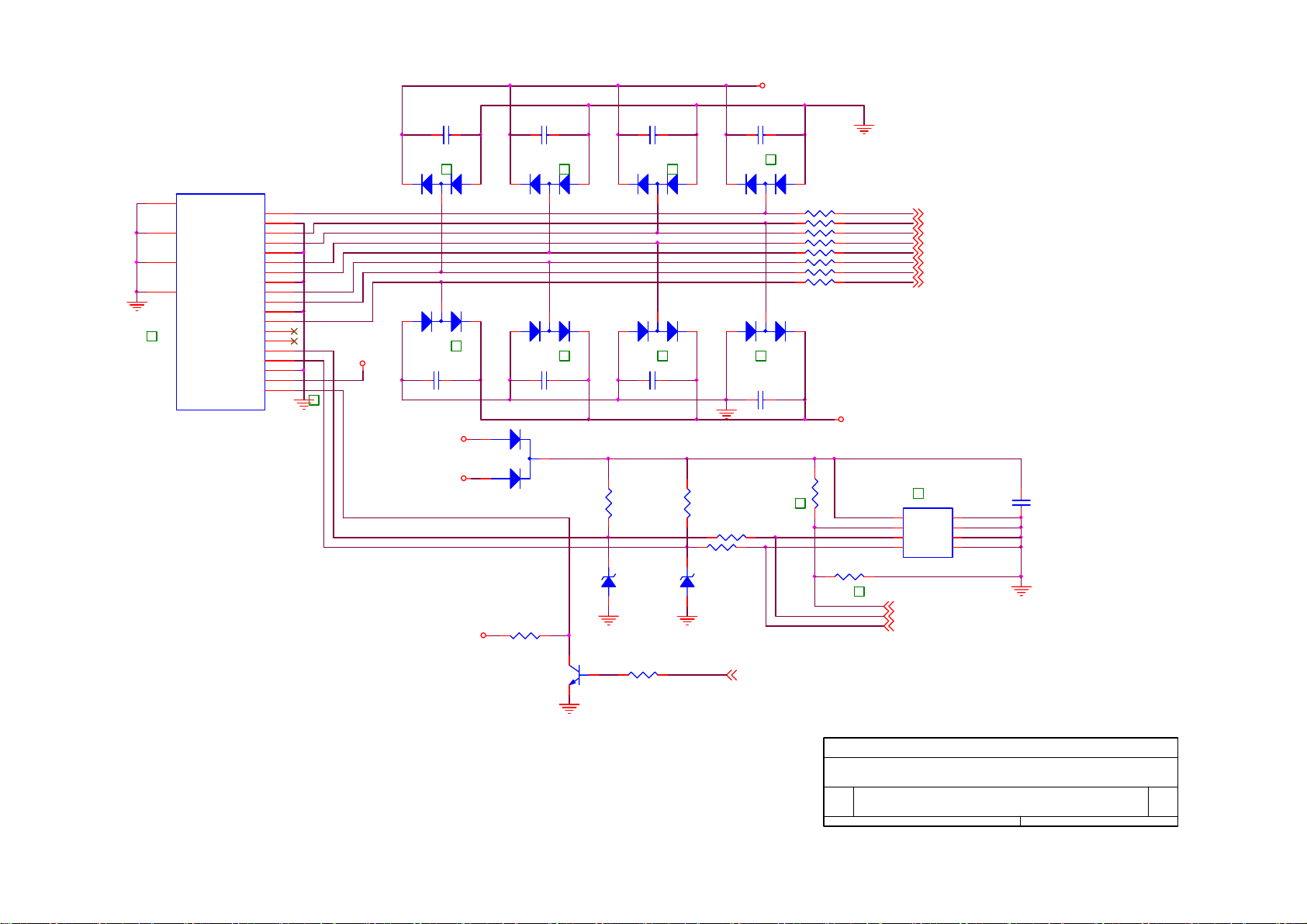

7.线路图

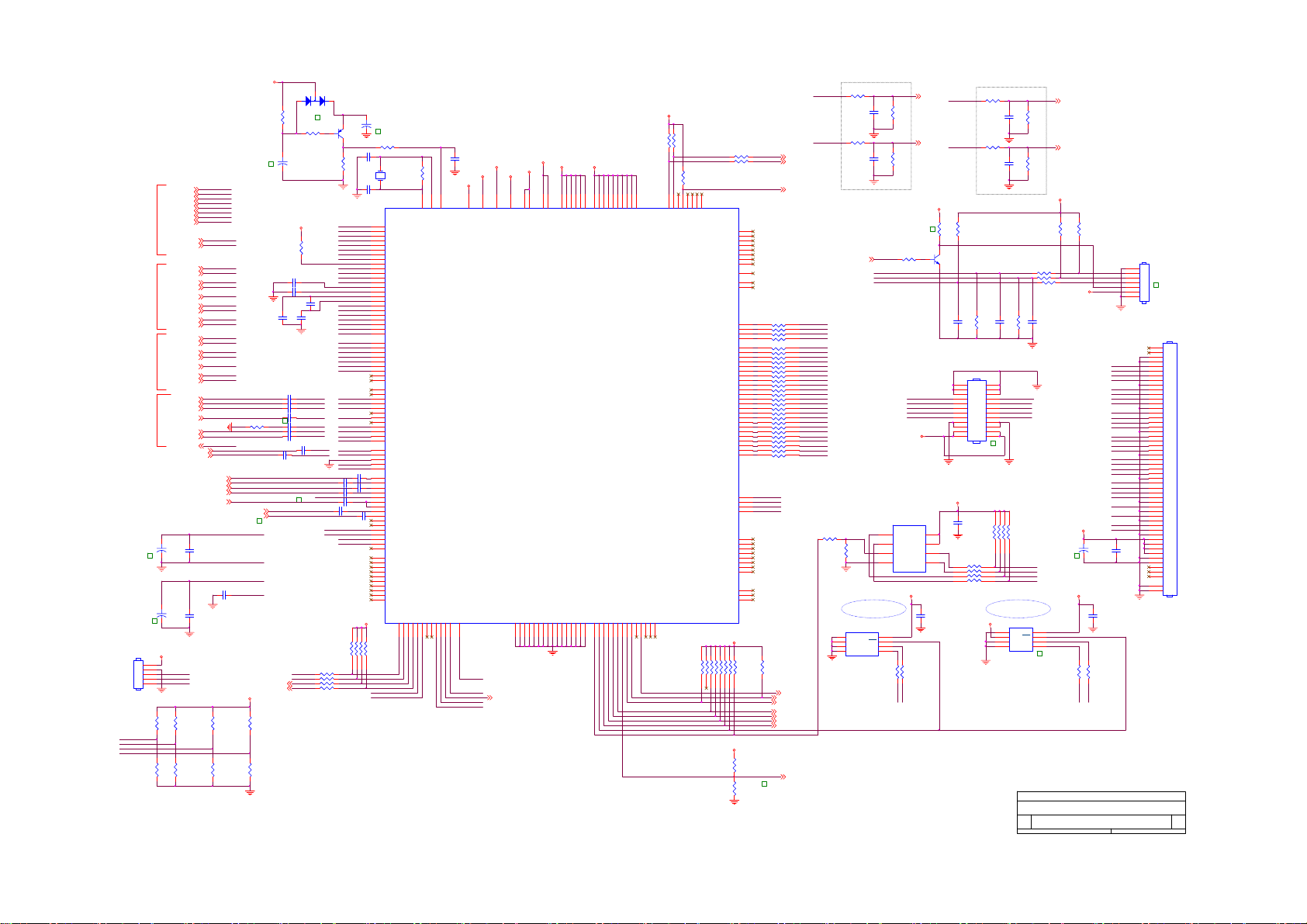

主板

Power Source

+

C761
470uF/16V

CN700

1
2
3
4
5
6
7
8
9
10
11

CONN

BL-ON/OFF

R707
1K 1/10W

C708

2.2uF

+

C724

0.1uF

C762
470uF/16V

C763

0.1UF/ 16V

Q708
PMBS3904

Q703
PMBS3904

C764

0.1UF /16V

5Vstb

32

5Vstb

32

L703
L

1

3

L702
L

1

3

R700
1K 1/10W

1

R706
1K 1/10W

1

5

4

5

4

R705

4.7K 1/10W

R708

4.7K 1/10W

R797

NC 18KΩ 1/10W

Q713
PMBS3904

+

C700
470uF/16V

C705

+

470uF/16V

ON-PBACK

5Vstb

32

R759
1K 1/10W

1

C702

0.1uF

C706

0.1uF

R761
NC

R754

4.7K 1/10W

+12V_PWR

5Vstb

PS-ON/OFF

12V/2A

5V/4A

ADJ-PW M2

Panel Power

+12V_PW R

5Vstb

+3.3 V

PANEL-ON/OFF

Power 5VA

+12V_PW R

R760

20Ω 3W

POWER-ON/OF F

FB701
NC/300 OHM

1 2

FB703
300 OHM

1 2

FB704
NC/300 OHM

1 2

PANEL-ON/OFF

U703 AP1117E50LA

3 2

VI VO

GND

1

PS-ON/OFF

POWER-ON/ OFF

5Vstb

R704

4.7K 1/10W

C707

0.1uF

R710

4.7KΩ 1/ 10W

R714

4.7KΩ 1/10W

VPANEL_IN

R702
10K 1/10W

1

1

5Vstb

32

Q707
PMBS3904

C703

0.1uF

R703

4.7K 1/1 0W

32

Q702
PMBS3904

NC 0Ω 1/10W

4.7KΩ 1/10W

R712

4.7KΩ 1/10W

10K 1/10W

R764

R701

1

R709

1

R719

200KΩ 1/10W

32

Q701
PMBS3904

32

Q705
PMBS3904

R720

200KΩ 1/10W

C704

0.1uF

C723

0.1uF

1
2
3
4

Q700
AO4411

S
S
S
G

1
2
3
4

D
D
D
D

Q704
AO4411

S
S
S
G

8
7
6
5

D
D
D
D

VCC-Panel

R765

NC 0Ω 1/10W

8
7
6
5

C712

0.1uF

5VA

C711

+

470uF/16V

Titl e

01)Sy stem Power

Size Document Number Rev

A3

T2678-B-X-X-1-070420

Date: Sheet

27

18Friday , April 20, 2007

01

of

Vcc3 .3 for M ST9E19A

FB705

5Vstb

300 OHM

1 2

C714

+

0.1uF

C713

47UF/ 16V

+3.3AVDD for AVDD_AU

FB706

+3.3V A

300 OHM

1 2

C726

2.2uF

+3.3V for VDD_MPLL

FB710

+3.3V A

300 OHM

1 2

C745

2.2uF

3.3 V for AVDDPLL2

FB712

+3.3V A

300 OHM

1 2

AVDD_MemPLL

C756

2.2uF

C727

0.1uF

C757

0.1uF

3

1

AVDD_AU

VDD_MPLL

C746

0.1uF

U702

VIN

VOUT

ADJ

AIC1084-33PM

C728

2.2uF

C747

0.1uF

+3.3V A

2

C715

+

0.1uF

C716
47UF/16V

+3. 3AVD D f or AVDD_SIF

FB707

+3.3V A

300 OHM

1 2

C729

2.2uF

Vcc1 .8 for M ST9E19A

D700
B340A

1 2

5Vstb

C730

0.1uF

1 2

D701
NC/B 340A

+12V_PWR

AVDD_SIF

VDDC

C721

0.1uF

C750

0.1uF

+

C719
47UF/ 16V

C751

0.1uF

C722

0.01uF

R716

6.8KΩ 1/10W

C752

0.1uF

C753

0.1uF

C760
3300pF

C754

0.1uF

R715
100KΩ 1/10W

U701
MP2106

1

SS

SGND

2

FB

PGND

3

COMP

LX

4

VREF

VIN

5 6

RUN BST

C759

R718

0.01uF
10KΩ 1/10W

R717

9.31KΩ 1% 1/ 10W

R722
NC/ 100K

+12V input used

C755

0.1uF

D702

12

NC SSM5819SPT

L701

10

4.7uH

9
8
7

C758

0.01uF

+

C720

470uF/16V

C717

0.1uF

VDDC

C718

2.2uF

+3.3AVDD for AVDD_HDMI

FB709

+3.3V A

300 OHM

1 2

C742

2.2uF

AVDD_H DMI

C743

0.1uF

C744

0.1uF

+3.3AVDD for AVDDA

+3.3V A

FB711
300 OHM

1 2

C748

2.2uF

AVDDA

C749

0.1uF

Vcc3 .3 for M ST9E19A Dig ita l

FB713

+3.3V A

+3.3V A

300 OHM

1 2

FB708
300 OHM

1 2

VDDP

C725

0.1uF

+

C731
47UF/ 16V

+3.3V

+

C701
47UF/16V

C732

0.1uF

C733

0.1uF

C734

0.1uF

C735

0.1uF

C736

0.1uF

C737

0.1uF

28

C738

0.1uF

C739

0.1uF

C740

0.1uF

C741

0.1uF

Tit le

02)Power For MST9E19A

Size Document Number Rev

A3

T2678-B-X-X-1-070420

Date: Sheet

28Friday , April 20, 2007

of

01

Location Near IC Pin.

R401
100Ω 1/10W

AMP-Rout

R407

AMP-Lout

100Ω 1/10W

LVSYNC
LHSYNC
LDE
LCK

RXO0-/R7
RXO0+/R6
RXO1-/R5
RXO1+/R4
RXO2-/R3
RXO2+/R2
RXOC-/R1
RXOC+/R0
RXO3-/G7
RXO3+/G6
RXO4-/G5
RXO4+/G4
RXE0-/G3
RXE0+/G2
RXE1-/G1
RXE1+/G0
RXE2-/B7
RXE2+/B6
RXEC-/B5
RXEC+/B4
RXE3-/B3
RXE3+/B2
RXE4-/B1
RXE4+/B0

R429
100Ω 1/10W

1

E0

2

E1E2WC

3
4

VSS

M24C32-WMN6TP

LED1

R430
NC

I2C address
at A0.

U402

VCC

SCL
SDA

100Ω 1/10W

AMP-R

C402

R403

0.01uF

22KΩ 1/10W

AMP-L

C407

R412

0.01uF

22KΩ 1/10W

R420

4.7KΩ 1/10W

LED1

KEY0
KEY1
IR_SYNC

VCC-Panel

U401
MX25L4005

1

CE#

2

SO

3

WP#

4 5

VSS SI

8
7
6
5

R434

SDA

47K1/10W

RXE0-/G3
RXE1-/G1
RXE2-/B7
RXEC-/B5
RXE3-/B3

HOLD#

5Vstb

R435
100Ω 1/10W

SCL

Location Near IC Pin.

5Vstb

32

Q401

PMBS3904

AUOutR2

AUOutL2

R417

4.7KΩ 1/10W

C412
100pF

23
21
19
17
15
13
11

9
7
5
3
1

CONN24X2 2MM

CN402

+3.3V

C432

0.1uF

RP408

33Ω 1/16W

1
2
3
4

R725
NC 100Ω 1/10W

R727
NC 100Ω 1/10W

R425
NC

8
7
6
5

AUOut2-R

AUOut2-R

R726

C776

NC 22KΩ 1/10W

NC 0.01uF

AUOut2-L

AUOut2-L

R728

C777

NC 22KΩ 1/10W

NC 0.01uF

+3.3V

R419

R418

R423

R424

C414
100pF

100Ω 1/10W

3.3KΩ 1/10W

5Vstb

VCC-Panel

470uF/16V

5Vstb

R451

SDA

3.3KΩ 1/10W

R422

1KΩ 1/10W

1KΩ 1/10W

10Ω 1/10W

R426

NC
C413
100pF

24
22
20

RXE0+/G2

18
16

RXE1+/G0
RXE2+/B6

14
12

RXEC+/B4
RXE3+/B2

10
8
6
4
2

123

4

RP400

4.7KΩ 1/16W

876

5

SPI_CK
SPI_DI
SPI_CZ
SPI_DO

I2C address
at A4.

5Vstb

1

8

VCC

NC

2

7

E1

WC

3

6

E2

SCL

4 5

VSS SDA

U403

AT24C04N

Title

03)MST9E19A

Size Document N umber Rev

A2

T2678-B-X-X-1-070420

Date: Sheet

+

SCL

KEY0-in
KEY1-in

LED-R

C434

C444

2.2uF/16V

R457
100Ω 1/10W

IR-in

RXE4+/B0
RXE4-/B1
RXE3+/B2
RXE3-/B3

RXEC+/B4
RXEC-/B5
RXE2+/B6
RXE2-/B7

RXE1+/G0
RXE1-/G1
RXE0+/G2
RXE0-/G3

RXO4+/G4
RXO4-/G5
RXO3+/G6

RXOC+/R0
RXOC-/R1
RXO2+/R2
RXO2-/R3

RXO1+/R4
RXO1-/R5
RXO0+/R6
RXO0-/R7

LCK

LDE

LVSYNC
LHSYNC

C436

0.1uF

CONN

1
2
3
4
5
6
7

CN401

J400
NC

1
2
3
4
5
6
7
8

9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50

51
52

01

38Friday, April 20, 2007

of

AMP-R

AMP-L

R416

1

8

VDD

7

6

SCK

C440

2.2uF/16V

HDMI

INP UT

VGA

INP UT

HDTV

INP UT

VIDEO

INP UT

For TUNER

For AV/S-Video

C433

10uF/16V

C438

10uF/16V

CN400

5Vstb

CONN

1
2
3
4
5

R440
1KΩ 1/10W

PWM3
ADJ-PWM2
PWM1
PWM0

R446
NC

R_TX2+
R_TX2­G_TX1+
G_TX1­B_TX0+
B_TX0­TXCLK+
TXCLK-

HDMI_SDA
HDMI_SCL

HS_RGB
VS_RGB

SVIDEO-Cin+
SVIDEO-Yin +

SVIDEO-Yin -

CVBS_IN

TV1-Vin+

TV1-Vin-

CVBSOUT

For VGA

AV/SVIDEO-AUD -Lin+
AV/SVIDEO-AU D-Rin+

For TUNER

+

+

RXD
TXD
WP_FSH

R441
NC

R447
10KΩ 1/10W

BIN+

BIN-

SOG

GIN+

GIN-

RIN+

RIN-

PY+

SOY

PR+

PB­PB+

PY-

PR-

TV_SI F+
TV_SI F-

C435

0.1uF

C439

0.1uF

R_TX2+
R_TX2­G_TX1+
G_TX1­B_TX0+
B_TX0­TXCLK+
TXCLK-

HDMI_SDA
HDMI_SCL

HS_RGB
VS_RGB

BIN+
BIN-

SOG

GIN+
GIN-

RIN+
RIN-

PB­PB+

PY­PY+

SOY

PR­PR+

SVIDEO-Cin+
SVIDEO-Yin+
SVIDEO-Yin-

CVBS_IN

TV1-Vin+
TV1-Vin-

CVBSOUT

PC-Lin

PC-Rin

TV-MON O

For HDTV

R442
NC

R448
10KΩ 1/10W

R427
47Ω 1/10W

PC-Lin
PC-Rin
AV/SVIDEO-AUD -Lin+
AV/SVIDEO-AUD -Rin+

TV-MON O

AUVRADP

AUVRADN

AUVREF

C437

AUCOM

2.2uF

+3.3V

R400
10KΩ 1/10W

HD-Rin+

HD-Lin+

R443
10KΩ 1/10W

R449
NC

+3.3V

C415

0.1uF

3

1 2

D400
BAV99

R459
1KΩ 1/10W

+

C406
10uF/16V

R411
10KΩ 1/10W

AVDD_HDMI

R421
390Ω 1/10W

1%

C409

0.1uF
C410

0.1uF

C411

0.1uF

C416

0.1uF

C417 0.01uF

SV_C0
SV_Y0

C418 0.01uF
C419 0.01uF

VCOM2

C443 0.047uF

CVBS2

C421 0.01uF

VCOM1

C422 0.01uF

TUNER_CVBS
VCOM0

C423 0.01uF

C424 0.1uF RXO3-/G7

SIFP

SIFM

C425 0.1uF

C426 2.2uF
C427 2.2uF
C428 2.2uF
C429 2.2uF

AUCOM

HD-Rin+

C430 2.2uF
C431 2.2uF

HD-Lin+

4.7KΩ 1/16W

R436 10Ω 1/10W
R437 10Ω 1/10W
R438 10Ω 1/10W
R439 10Ω 1/10W

SDA
SCL
TXD

TXD

RXD

RXD

1

C7922.2uF

AUOUTL2
AUOUTR2

RP409

Q400
3906

SYS_RST

3 2

TXCLK­TXCLK+
B_TX0­B_TX0+
G_TX1­G_TX1+
R_TX2­R_TX2+

HDMI_SDA
HDMI_SCL
HS_RGB
VS_RGB

BIN+
BIN­SOG
GIN+
GIN­RIN+
RIN-

PB­PB+
PY­PY+
SOY
PR­PR+

SV_C0
SV_Y0
VCOM2

CVBS2

VCOM1

TUNER_CVBS

VCOM0
CVBSOUT

SIFP
SIFM

AUVRADN

AUVRADP
AUVREF

AMP-Lout
AMP-Rout

123

876

+

C400
47UF/16V

R406
100Ω 1/10W

C404
47pF

R413
1MΩ 1/10W

X400

14.318MHz

1 2

C408
47pF

1

RXCKN

2

RXCKP

4

RX0N

5

RX0P

7

RX1N

8

RX1P

10

RX2N

11

RX2P

13

REXT

14

DDCD_DA

15

DDCD_CK

16

HSYNC1

17

VSYNC1

18

RMID

19

VCLAMP

20

REFP

21

REFM

22

BIN1P

23

BIN1M

24

SOGIN1

25

GIN1P

26

GIN1M

27

RIN1P

28

RIN1M

29

BIN0M

30

BIN0P

31

GIN0M

32

GIN0P

33

SOGIN0

34

RIN0M

35

RIN0P

38

HSYNC0

39

VSYNC0

40

C1

41

Y1

42

C0

43

Y0

44

VCOM2

45

CVBS3

46

CVBS2

47

CVBS1

48

VCOM1

49

CVBS0

50

VCOM0

51

CVBSOUT

54

SIF1P

55

SIF1M

57

AUVRADN

58

AUVRADP

59

AUVREF

61

AUL0

62

AUR0

63

AUL1

64

AUR1

65

AUCOM

66

AUL2

67

AUR2

68

AUL3

69

AUR3

70

AUOUTL3

71

AUOUTR3

72

AUOUTL2

73

AUOUTR2

74

AUOUTL

75

AUOUTR

76

AUOUTS

78

GPIOF2

79

GPIOF3

80

GPIOF4

81

GPIOF5

82

GPIOF6

83

GPIOF7

84

GPIOF8

85

GPIOF9

86

GPIOF10

87

GPIOF11

DDCR_DA

DDCR_CK

DDCA_DA

I2C-SDA
I2C-SCL
DDC-TXD
DDC-RDX
KEY0
KEY1

DDCA_CK

131

132

133

134

125

+3.3V

4

5

C405
100pF

AVDD_SIF

AVDDA

207

206

205

365360

XIN

XOUT

SAR0

SAR1

SAR2

SAR3

126

127

128

129

AVDD_SIF

HWRESET

AVDD_ADC

PWM0

PWM1

PWM2

PWM3

IRIN

130

155

156

136

IR_SYNC

PWM3
ADJ-PWM2
PWM1
PWM0

AVDD_AU

AVDD_MemPLL

ADJ-PWM2

AVDD_AU

AVDD_HDMI

105612

AVDD_MEMPLL

MST9002

GND

GND

393752568999

AVDD_DVI

U400

GND

VDD_MPLL

AVDD_DVI

GND

GND

GND

157

2087798

AVDD_MPLL

AVDD_MPLL

GND

GND

101

VDDP

VDDC

107

142

158

20388100

102

103

119

140

VDDP

VDDP

VDDP

VDDP

VDDC

GND

GND

GND

104

106

120

141

VDDP

VDDC

VDDC

VDDC

VDDC

VDDC

GND

GND

GND

GND

GND

DIGO0

DIGO1

DIGO2

DIGO3

DIGO4

152

173

187

204

143

144

145

146

147

148

151

159

VDDP

VDDP

DIGO5

DIGO6

149

150

ON-PBACK

172

VDDP

VDDP

DIGO7

DIGO8

153

R409

10KΩ 1/10W

186

VDDP

DIGO9

WRZ

154

116

117

DDCWP
ASTB
POWER-ON/ OFF

HPDCTRL
LED1
PANEL-ON/OFF
AMP-MUTE
WP
WP_FSH

+3.3V

R410

R491
1KΩ 1/10W

112

111

110

109

108

AD3

AD2

AD1

AD0

RDZ

ALE

INT

118

135

RP410

4.7KΩ 1/16W

10KΩ 1/10W

115

114

113

AD6

AD5

AD4

GPIOE0/LVSYN C

GPIOE1/LHSYNC

4

5

AD7

GPIOE2/LDE
GPIOE3/LCK

PWM_SENSE

IVSYNC

IHSYNC

LB0M/R7
LB0P/R6
LB1M/R5
LB1P/R4
LB2M/R3
LB2P/R2

LBCKM/R1

LBCKP/R0

LB3M/G7
LB3P/G6
LB4M/G5
LB4P/G4
LA0M/G3
LA0P/G2
LA1M/G1
LA1P/G0
LA2M/B7

LA2P/B6
LACKM/B5
LACKP/B4

LA3M/B3

LA3P/B2

LA4M/B1

LA4P/B0

GPIOF19
GPIOF18
GPIOF17
GPIOF16
GPIOF15
GPIOF14
GPIOF13
GPIOF12

PWM_DRV

PWM_FB

4

123

5

876

R414

100Ω 1/10W

DI7
DI6
DI5
DI4
DI3
DI2
DI1
DI0

ICLK

SDO
CSZ

SDI

SCK

+3.3V

123

876

5Vstb

R415

100Ω 1/10W

202
201
200
199
198
197
196
195

192

194
193

191
190
189
188

185
184
183
182
181
180
179
178
177
176
175
174
171
170
169
168
167
166
165
164
163
162
161
160

124
123
122
121

97
96
95
94
93
92
91
90

139
138
137

RP411

4.7KΩ 1/16W

R762

4.7KΩ 1/10W

R763

7.5KΩ 1/10W

SCL_EXT
SDA_EXT

for TTL output

RP401
NC 33Ω 1/16W

5
6
7
8

5
6
7
8
5
6
7
8
5
6
7
8
5
6
7
8
5
6
7
8
5
6
7
8

RP402 NC 33Ω 1/16W
RP403 NC 33Ω 1/16W
RP404 NC 33Ω 1/16W
RP405 33Ω 1/16W
RP406 33Ω 1/16W
RP407 33Ω 1/16W

SPI_DO
SPI_CZ

SPI_DI

SPI_CK

R456

4.7KΩ 1/10W

SCL_EXT
SDA_EXT

PRE-MUTE

4
3
2
1

4
3
2
1
4
3
2
1
4
3
2
1
4
3
2
1
4
3
2
1
4
3
2
1

DDCWP
ASTB
POWER-ON/ OFF

HPDCTRL
LED1
PANEL-ON/OFF
AMP-MUTE

ON-PBACK

29

5Vst b

1

C765

2.2uF /16V

VGA/5V

3

2

D108
BAT54C

P100

15

14

13

12

11

R181

100Ω 1/10W

ZD122 UDZS5.6B

VGA-HS

VGA-VS
VGA-SDA

VGA-SCL

ZD118
UDZ S5.6B

1
2
3
4 5

M24C02-WMN6TP

DB15

17 16

1 2

A0

VCC

A1

WP

A2

SCL

VSS SDA

U105

10
5
9
4
8
3
7
2
6
1

ZD119
UDZS5.6B

12

8
7
6

ZD123
UDZS5.6B

R170
100Ω 1/10W

VGA-B+

VGA-G+

VGA-R+

3

1 2

D111
BAV99

RXD

R186

1 2

R190

R193

0Ω 1/10W

4.7KΩ 1/ 10W

12

1 2

D112
BAV99

R187

4.7KΩ 1/ 10W

NC

3

R188

10Ω 1/10W

TXD

D113 BAV99

1 2

R184

10KΩ 1/10W

R189

10Ω 1/10W

DDCWP

C173

NC 1000pF

3

C171
NC

NC 1000pF
C176

75Ω 1/10W

5Vst b

R185

4.7KΩ 1/ 10W

75Ω 1/10W

R176

R175

C172
NC

C177
NC 1000pF

75Ω 1/10W

R177

1 2

P101
PHONEJ ACK

ZD116
UDZ S5.6B

R171 10Ω 1/10W

R172 10Ω 1/10W

R173 10Ω 1/10W

R174 330Ω 1/10W

R178 47Ω 1/10W

R179 47Ω 1/10W

R180 47Ω 1/10W

ZD115
UDZ S5.6B

1 2

1
2
3
4
5

C164

0.047uF
C165

0.047uF
C166

0.047uF

C167
1000pF

C168

0.047uF
C169

0.047uF
C170

0.047uF

R182

1KΩ 1/10W

R183

1KΩ 1/10W

PC-R

PC-L

BIN+

GIN+

RIN+

SOG

BIN-

GIN-

RIN-

HS_RGB

VS_RGB

VPORT0603100KV05

VPORT0603100KV05

ZD120

ZD121

BIN+

GIN+

RIN+

SOG

BIN-

GIN-

RIN-

HS_RGB

VS_RGB

1 2

R191
10KΩ 1/10W

R194
10KΩ 1/10W

C174
560pF

C175
560pF

PC-R in

R192
12KΩ 1/10W

PC-Lin

R195
12KΩ 1/10W

PC-R in

PC-Lin

1 2

Tit le

04)VGA

Size Document Number Rev

A4

T2678-B-X-X-1-070420

Dat e: Sheet

30

of

48Friday , April 20, 2007

01

5Vstb

C508

0.1UF 16V

C507

0.1UF 16V

C506

0.1UF 16V

C505

0.1UF 16V

12

1 2

1

D508
BAT54C

2

R508
1KΩ 1/10W

D501
BAV99

3

3

C502

0.1UF 16V

3

Q500
PMBS3904

D505

BAV99

32

D500

CN500
HDMI

20

SHELL1

SHELL2

SHELL3

SHELL4

D2 Shield

D1 Shield

D0 Shield

CK Shield

CE Remote

DDC CLK

DDC DATA

21

22

23

D2+

D2-

D1+

D1-

D0+

D0-

CK+

CK-

NC

GND

+5V

HP DET

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

HDMI/5V

20061010 modified

BAV99

HDMI-RX2+
HDMI-RX2­HDMI-RX1+
HDMI-RX1­HDMI-RX0+
HDMI-RX0­HDMI-RXC+
HDMI-RXC-

1 2

0.1UF 16V

HDMI-HPD

HDMI-D DC-SC L
HDMI-D DC-SD A

3

3

C501

5Vstb

HDMI/5V

HDMI/5V

D504
BAV99

12

1 2

R509

4.7KΩ 1/ 10W

ZD500
UDZS5.6B

1 2

R515
1KΩ 1/10W

1

D502
BAV99

C503

0.1UF 16V

3

3

D506
BAV99

12

R510

4.7KΩ 1/ 10W

R512
100Ω 1/10W

R513
100Ω 1/10W
ZD501
UDZS5.6B

1 2

HPDCTRL

D503 BAV99

R500 10Ω 1/10W

3

R501 10Ω 1/10W
R502 10Ω 1/10W
R503 10Ω 1/10W
R504 10Ω 1/10W
R505 10Ω 1/10W
R506 10Ω 1/10W
R507 10Ω 1/10W

3

BAV99

C504

HPDCTRL

D507

R511
NC

HDMI_SCL
HDMI_SDA

1 2

0.1UF 16V

12

R_TX2+
R_TX2­G_TX1+
G_TX1­B_TX0+
B_TX0­TXCLK +
TXCLK -

5Vstb

R514

0Ω 1/10W

U500

8

VCC

7

WP

6

SCL

DDCWP
HDMI_SCL
HDMI_SDA

1

A0

2

A1

3

A2

45

VSSSDA

M24C02-W MN6TP

C500

2.2uF/ 16V

Tit le

05)HDMI

Size Document Number Rev

A4

T2678-B-X-X-1-070420

Date: Sheet

31

58Friday , April 20, 2007

of

01

HD Audio -R Input

CN105
JACK

3

1
2

1

HD-Lin

HD-Rin

ZD117

VPORT0603100KV05

1 2

ZD105

VPORT0603100KV05

1 2

S-Video +AV OUT

NC VPORT0603100KV05

AV_OUT

SVIDEO-C in

SVIDEO-Yin

ZD124

CN102 JACK

7 8

2 3

1 4

5 6

switch

ZD107

VPORT0603100KV05

ZD106

1 2

1 2

VPORT0603100KV05

1 2

SVIDEO-Cin

9

SVIDEO-Yin

R163

HD-Lin

10KΩ 1/10W

HD-Rin

R145
10Ω 1/10W

C148
680pF

R146

75Ω 1/10W

R147
10Ω 1/10W

C149
680pF

R149

R148

75Ω 1/10W

47Ω 1/10W

C160
560pF

R165
10KΩ 1/10W

R164
12KΩ 1/10W

SVIDEO-Cin+

SVIDEO-Yin+

SVIDEO-Yin-

C163
560pF

R166
12KΩ 1/10W

HD-Lin+

HD-Rin+

AV audio out

CN106
NC JACK

AUDIO-ROUT

ZD125

1 2

AUDIO-LOUT

ZD126

1 2

NC VPOR T0603100KV05

NC VPORT0603100KV05

3

1
2

1

HD YPbPr Input/AV/AV Audio-I nput

PR_IN

PB_IN

PY_IN

ZD102

VPORT0603100KV05

PR_IN

PY_IN

PB_IN

C154

NC/330PF

1 2

VPORT0603100KV05

R155
75Ω 1/10W

AV Output / Audio Output

AUDIO-LOUT

AUDIO-ROUT

CN104
RCA3*2 R/B/G+Y/W/R

3 2
1

6 5
4

9 8
7

ZD104

ZD103

VPORT0603100KV05

1 2

1 2

R156

C155

75Ω 1/10W

NC/330PF

C156

NC/330PF

VPORT0603100KV05

R157
75Ω 1/10W

R198
NC 10KΩ 1/10W

1 2

R152 47Ω 1/10W

R153 47Ω 1/10W

R154 47Ω 1/10W

R151 470Ω 1/10W

R159 47Ω 1/10W

R161 47Ω 1/10W

R162 47Ω 1/10W

C190 NC 47UF/16V

R199
NC 10KΩ 1/10W

ZD110

+

+

NC 47UF/16V

VPORT0603100KV05

1 2

AUOUT-L

AUOUT-R

C178

AV-Vin+

AV/SVIDEO-Lin

AV/SVIDEO-Rin

ZD109

C151 0.047uF

C152 0.047uF

C153 0.047uF

C150 1000pF

C157 0.047uF

C158 0.047uF

C159 0.047uF

AUOUT-L

AUOUT-R

ZD108

1 2

VPORT0603100KV05

PR+

PY+

PB+

SOY

PR-

PY-

PB-

AV_OUT

AV-Vin+

AV/SVIDEO-Lin

AV/SVIDEO-Rin

R121

NC 75Ω 1/10W

C191
NC 0.1uF

NC 3906

Q100

3 2

R120
NC 220Ω 1/10W

R144

75Ω 1/10W

R139
10KΩ 1/10W

R140
10KΩ 1/10W

5VA

1

Q101

NC PMBS3904

C147
680pF

32

R143
10Ω 1/10W

C145
560pF

R116
NC 330Ω 1/10W

1

R119
NC 220Ω 1/10W

R141
12KΩ 1/10W

R117
NC 10KΩ 1/10W

R118
NC 10KΩ 1/10W

CVBS_IN

C146
560pF

C179

+

NC 10uF/16V

CVBSOut

AV/SVIDEO-AUD -Lin+

AV/SVIDEO-AUD -Rin+

R142
12KΩ 1/10W

CVBSOut

Title

6)AV Input

Size Document Number Rev

A2

T2678-B-X-X-1-070420

Date: Sheet

32

01

of

68Friday , April 20, 2007

Video Module (Tuner+Demodulator) Option

FB102
300 OHM

5VA

1 2

U101

CABLE IN

+

N.C.

1

C114
10uF/16V

TUNER TMIP-C22I1W

N.C.

2

C115

0.1uF

+5V

3

C118
22pF

SCL

SDA

Adress Seletion

4

5

6

R122
10Ω 1/10W

R123
10Ω 1/10W

C117
22pF

N.C.

9

SDA_EXT

SCL_EXT

18

TH 1

17

TH 2

16

TH 3

15

TH 4

N.C.

2nd SIF

11

10

+5V, IF

CVBS

12

AF/M PX

+

C135
47UF/ 16V

R757
NC/ 10KΩ 1/10W

C794
NC/ 560pF

FB103
300 OHM

1 2

C136

0.1UF /16V

TV-MO NO

R758
NC/12KΩ 1/10W

5VA

Tuner CVBS Input

C116
NC/ 4.7P,50V

14

13

TV-O UT

R130

TV- SIF

R132

2.2KΩ 1/ 10W

33

100Ω 1/10W

R133
100Ω 1/10W

L102

0Ω 1/10W
C125
NC/330pF

TV_S IF +

TV_S IF -

Tit le

07)TUNER+I F

Size Document Number Rev
A4

Date: Sheet

T2678-B-X-X-1-070420

C126

NC/ 330pF

R126
10Ω 1/10W

R128
75Ω 1/10W

TV1-Vin+

C195
NC 1000pF

TV1- Vin-

R129 47Ω 1/10W

78Friday , April 20, 2007

TV1-Vin+

TV1-Vin-

01

of

Audio Pre-Amplifier

R621
33KΩ 1/10W

R613

R639

C611

2.2uF

1

C614

2.2uF

32

Q605
PMBS3904

10KΩ 1/10W

R638

1.5KΩ 1/10W

R617
10KΩ 1/10W

PRE-MUTE

AMP-R

AMP-L

AMP-R

10KΩ 1/10W

AMP-L

Audio Output

C782

NC 47UF/16V

C785

AUOut2-R

AUOut2-L

AUOut2-R

AUOut2-L

NC 2. 2uF

C788
NC 2. 2uF

C615
47UF/ 16V

+

+

R738

NC 33KΩ 1/10W

R741
NC 10KΩ 1/10W

R788
NC 10KΩ 1/10W

R622
33KΩ 1/10W

NC 33KΩ 1/10W

+12V_PWR

84

3

+

2

-

R618
33KΩ 1/10W

C613
100pF

OPIN_VC C

5

+

6

-

R619
33KΩ 1/10W

C616
100pF

R739

3

2

C787
NC 100pF

R789
NC 33KΩ 1/ 10W

R620
100Ω 1/10W

C610

0.1uF

U601A
TL062CD

1

84

U601B
TL062CD

7

+12V_PWR

R737
NC 100Ω 1/10W

84

U704A
NC TL062CD

+

-

R742
NC 33KΩ 1/ 10W

OPOUT_VCC

84

U704B

5

NC TL062CD

+

6

-

C790
NC 100pF

OPIN_VCC

C783
NC 0.1uF

1

7

+

C612
47UF/ 16V

C625

4.7uF/16V

+

C624

4.7uF/16V

+

OPOUT_VCC

+

AUOUT-R

AUOUT-L

PreAMP-Rout

R755
10KΩ 1/10W

PreAMP-Lout

R756
10KΩ 1/10W

C784
NC 47UF /16V

AUOUT-R

AUOUT-L

Audio Power Amplifier

5Vstb

R744
47KΩ 1/10W

R637

0Ω 1/10W

R745
NC 10KΩ 1/10W

R602
100KΩ 1/10W

ASTB

MUTE CIRCUIT

5Vstb

R748

1

3KΩ 1/10W

R751 10Ω 1/ 10W

OFF MUTE

Q711

1

PMBS3906

3 2

20060916 modified

1

ON MUTE

Q710
PMBS3906

3 2

32

Q709
PMBS3904

PowerAMP-Lout

PowerAMP-Rout

AMP-MUTE

R750
1KΩ 1/10W

+

AGND

C791
100uF/16V

PWR-ON_MUTE

AMP-MUTE

5Vstb

R600
NC 47KΩ 1/10W

32

Q600

1

NC PMBS3904

R604
1KΩ 1/10W

R606
1KΩ 1/10W

R746
10KΩ 1/10W

R610
10KΩ 1/10W

20060916 modified

PWR-ON_MUTE

R752
10KΩ 1/10W

AGND

+12V_PWR

C606

0.01uF

C608

0.01uF

R608
10KΩ 1/10W

1

R635

3.9Ω 3W

R631

3.9Ω 3W

3.9Ω 3W

R630

R601
10KΩ 1/10W

R605
10KΩ 1/10W

R607
10KΩ 1/10W

5Vstb

32

Q601
PMBS3904

1uF/16V

C605
1uF/16 V

C607
1uF/16 V

R634

3.9Ω 3W

R633

3.9Ω 3W

R632 3.9Ω 3W

C600

CN703
PHONEJAC K

C609

1uF/16V

FB600
300 OHM

1 2

C602

C601

+

1000uF/ 25V

0.1uF

C603

0.1uF

6

15

AGND

VCC

7

IN1

9

ST_BY

13

S_GND

14

IN2

8

MUTE

1

PW_GND

10

PW_GND

11

PW_GND

20

PW_GND

AGND

R636
NC 10KΩ 1/10W

1

PowerAMP-Lout

7
6

PreAMP-Lout

2

HP-Lout

3

HP-Rout

4

PreAMP-Rout

5

PowerAMP-Rout

R747

0Ω 1/10W

R749

0Ω 1/10W

ZD612

NC VPORT0603100KV05

Titl e

08)Audio AMP

Size Document Number Rev

A3

T2678-B-X-X-1-070420

Date: Sheet

AGND

C604

0.1uF

U600

AGND

TDA7266D

VCC

2

OUT1+

5

OUT1-

19

OUT2+

16

OUT2-

ZD611

NC VPORT0603100KV05

1 2

1 2

AGND

L_SPEAKER

CN602

3
2
1

CN601
R_SPEAKER

2

1

88Friday , April 20, 2007

AGND

of

01

34

电源板

22uF/50V

3

!

0.001uF/250V

!

R983

330KΩ 1/4W

C937

1

+

!

-

4

RV901 Varistor 560V

2

3

L905

13.0mH

!

1

4

C904

12

0.47uF

!

C903

C902

0.001uF/250V

R902

330KΩ 1/4W

!

2

3

L904

13.0mH

!

1

4

C901

!

0.47uF

FUSE 5A/250V

123

CN901

CONN

0.01uF

+

BD901
D10XB60

!

!

330KΩ 1/4W

!

MAIN _VCC

C917

C925
1uF/25V

C974

C945

R981 NC

R919 NC

R980

R982

NC

12

10 11

7 8 9

12

0.22uF/50V

20KΩ 1/8W

C968

R956
47Ω 1/4W

R989

47Ω 1/4W

R917
47ohm 1/6w

IC907

PC123X8YFZOF

C931

NC

C921

IC908
AZ431AZ-AE1

R910
22Ω 1/4W

C969
470pF/50V

R915

3

1

R972
1KΩ 1/8W

40uH
L908

R987

47Ω 1/4W

R988

47Ω 1/4W

D914
FMW-2156

2

R967
1KΩ 1/8W

NC

C920

0.001uF

R913

40.2KΩ 1% 1/8W

R916

2.43KΩ 1% 1/8W

!

C922
NC

R996
1MΩ 1% 1/4W

R997

1MΩ 1% 1/4W

D920
LL4148WP

R958

10Ω 1/8W

R934

1KΩ 1/8W

R951
NC

12

125

15KΩ 1% 1/8W
R907

100KΩ 1/4W

2N7012ESPT

C981
1uF

C913

2200pF/2K V

BA159GPT

D917

200 OHM +-5% 1/8W

C954
560P 50V

6 7

OUT

VCC

INV

COMP

123

R1000

Q909

R961
10KΩ 1/8W

R939

4.7KΩ 1/8W

D902
FMX-G26S

678

GND

MOT

4 5

C942

0.1uF 50V

R973

12KΩ 1/8W

C950

220N 25V

R971

R932

IC901
FAN7529MX

CS ZCD

R947
10KΩ 1/8W

STP10NK70ZFP

10Ω 1/8W

R965

22Ω 1/8W

C928

56pF

D903

BA159GPT

C910

0.01uF/500V

2N7012ESPT

ZD933

RLZ5.6B

1 2

Q902

R933

0.1Ω 2W

D919
LL4148WP

10KΩ 1/8W

R962
470Ω 1/4W

C930

0.22uF/ 50V

Q910

R976

B+_390V

C940

1KΩ 1/8W

R995

10KΩ 1/8W

Q907
DTC144WKA

C949

+

+

R927

0.001uF

C976

0.001uF

C933

1000uF/35V

R926
NC

KTD1691/P

C935
1uF

+

1000uF/35 V

B+_390V

Q905

C951

C938

R950

2200pF/2KV

100KΩ 2W

D909
BA159GPT

D915

LL4148WP

R936

10Ω 1/8W

10KΩ 1/8W

1 2

C964

470pF/50V

0.47uF/25V

!

Q903

STP10NK70ZFP

R975

C944

ZD932

1uF

NC

D921
NC

R955

1KΩ 1/8W

+24V

F902

0 1/4W

R911

1MΩ 1/8W

C965

R963
10K

R944
1K 1/4W

ZD931

RLZ15B

1 2

678

IC903

HV

NC

VCC

LD7575PS

RT

COMPCSGNDOUT

123

4 5

R931

100KΩ 1% 1/8W

C912

1000pF 50V

C948

0.01UF 50V

L910

3.0uH +-10%

+

C932

470uF/35V

R957
13KΩ 1% 1/8W

R949

R923

1.5KΩ 1/8W

NC

R925

0.82Ω 2W

C966
NC

+

47uF/50V

C915

R914

100KΩ 1/8W

C967

0.0047uF

C962

0.1uF

R912

100KΩ 1/8W

UF4003PT

+

47uF/50V

D916

UF4003PT

D913

C918

C972

+

1000uF/3 5V

IC910

1

RC

2

SS

3

COMP

4 5

FB GND

R994

R992

R993

R954

R960
100Ω 1/4W

D906
SP20150R

2

D918
SP20150R

2

!

+

C919

100uF 450V

B+_390V

R985
100Ω 1/4W

R930
NC

C914
NC

C936

+

1000uF/35V

MAIN _VCC

RLZ5.6B

C916

1uF

!

+

C973

100uF 450V

ZD903

R984
100Ω 1/4W

R986
100Ω 1/4W

0.1 ohm

PFC_VCC

KTA1273-Y- AT/ P

12

+

C927

1000uF/35V

10uF/50V

Q908

R969
680K 1/4W

R928
680K 1/4W

2

!

Q901

STW20NM60

1

R979

C943

NC

R970
47KΩ 3W

6 7 8

!

PC123X8YFZOF

C947

NC

3

R921

0.1Ω 3W

R922

NC

C979

0.0022UF

C978

0.001uF/250V

!

3

2

1
5

IC905

43

T902

POWER X'FMR

R941
1KΩ 1/8W

12

!

IC906
AZ431AZ-AE1

9 10 11 12

13 14 15 16

1KΩ 1/8W

R942

R938
680K 1/4W

100KΩ 1% 1/8W

R953

13K 1% 1/8W

R943
1KΩ 1/8W

1MΩ 1/4W

1MΩ 1/4W

1MΩ 1/4W

3

1

3

1

C953

0.33uF

R977

R945

4.7 1/ 4W

VDD

ISNS

GDRV

TPS40200DR

3.3Ω 1/4W

1
2
3
4

8
7
6

S
S
S
G

T901
ER28

AO4411
Q906

!

1

2

3

5

6

!

43

8

D

7

D

6

D

5

D

D923

SR54

C963
1uF

1500PF/50V

!

L903

200uH

L906

D932

C980

0.1uF/450V

ZD902

C908

0.1uF

R909
56KΩ 1/8W

B+_390V

TEA1532AT

DRAIN

DRIVER

SENSE

DEM

100KΩ 1/8W

330N 25V

1uF/450V

220K 1/8W

PFC_VCC

1MΩ 1% 1/4W

62KΩ 1/8W 1%

8
7
6
5

R937

C923

C907

R978

+

C909

47uF/50V

R998

R999

LL4148WP

220uH

D907

2

NR901

NTCR

1 2

!

R901

SM4007SPT

F901

!

1 2

IC902

1

VCC

2

GND

3

PROTECT

4

CTRL

R935
1KΩ 1/8W

RLZ15B

1 2

R929
68KΩ 1/8W

C975

NC

NC

NC

3

D905
NC

2

L909
NC

+

C977

0.001uF

1000uF25V

R966
NC

R948
NC

C952
NC

1

C939

+

C941

1000uF/25V

R918

3.9KΩ 1/8W

R940

3.9KΩ 1/8W

+

C929

NC

L907

3.5uH

+

+

C934

470uF16V

!

12

43

IC904
PC123X8YF ZOF

Q904

PMBS3904

+12V

Panel ON/OFF

Panel DIM

F903
0Ω 1/4W

+15V

+

C911
1000uF25V

C956
1uF

TPV(Top victory) Electronics Co.,ltd.

Title

01.SANYO 32" POWER BOARD

Size Document Number Rev
Custom

Date: Sheet

+12V N/A

ZD901
NC

1 2

+5V

R974
1KΩ 1/4W

R959

PS ON

10KΩ 1/8W

C926

0.1uF

+5V

PS ON

+24V

T2463-C-SAN-X-2-070428

CONN

1
2
3
4
5
6
7
8

9
10
11

CN902

CN903

1

2

3

4

5

6

7

8

9
10
11
12

CONN

1

22Saturday, April 28, 2007

of

35

r

Y

r

AV

V

A

p

y

7．电气方框图

Panel

ATN / C B T

TU100

Tune

SCL EXT/SDA EXT

V Audio

Com

HDMI

PC VGA

PbP

S-Video

TV CVBS

TV SIF

PC Audio

Audio

LVDS

U400

Scale

ADC

Video Decoder

Audio Decoder

TMDS Decoder

MCU

A9002

SCL/SDA

U402

M24C32

SPI

Ke

IR

AMP-LOUT

AMP-ROUT

U401

Flash Rom

MX25L4005AMC

U601

Audio Pre-Amplifier

TL062CD

Phone jack

U600

Audio Amplifier

TDA7266D

Speaker

36

8.爆炸图

L327A31 E327M1ND2WA4NN

Item Part NO Describe Q'ty Unit

1 A34E0216 KGA1L 30 BEZEL TV32W-7A1 1 PCS
2 A33E0141 1 1C power lens 1 PCS
3 A33E0142 ED 1C LENS_IR 1 PCS
4 A33E0139 AI 2L BUTTON_FUNC 1 PCS
5 A33E0138 GMA2L 30 COVER_FUNC 1 PCS
6 KEY BOARD 1 PCS
7 SPEAKER 2 PCS
8 IR BOARD 1 PCS
9 Q15T0125 2 BKT-HOLD-PANEL 4 PCS
10 PANEL 1 PCS
11 Q15T0122 1 PANEL-BKT-L 1 PCS
12 Q15T0123 10 PCB-BKT-for changhong 1 PCS
13 A34E0218 KG 1L STAND 1 PCS
14 Q15T0126A01 STAND-BKT-L 1 PCS
14 Q15T0126A02 STAND-BKT-R 1 PCS
15 Q15T0124 1 BASE-BKT 2 PCS
16 A34E0219 KG 1L 20 BASE_S1 1 PCS
17 Q12T7027 1 RUBBER FOOT 4 PCS
18 A34E0217 GM 1L 30 REAR COVER 32 1 PCS
19 015T6184 1 KENSINGTON LOCK 1 PCS
20 Q85T0041 1 SHIELD 1 PCS
21 Q15T0121 23 IO-BKT 1 PCS

23 Q15T0120 1 io bkt top(DE200) 1 PCS

25 Q15T0122 2 PANEL-BKT-R 1 PCS
26 Q33E0128 GM 1L SIDE COVER 1 PCS
27
28 A15T0177 1 bkt-ac-sw 1 PCS

MAIN BOARD 1 PCS

POWER BOARD 1 PCS

31 0Q1T1030 8120 SCREW 5 PCS
33 001T6021 1 SCREW 4 PCS
34 0M1T 940 6120 SCREW 22 PCS
35 0Q1T 940 12120 SCREW 14 PCS
36 0M1T1730 6120 SCREW 3*6MM 8 PCS
37 0M1T 930 6120 SCREW M3-0.5X6 2 PCS

37

9. BOM

E327M1ND2WA4NN

点位 料号 描述

001T6021 1 SCREW

007T 1 L 2 WOODEN PALLET

007T 1 L 4 WOODEN PALLET

033T 465 1 clip jointer

040T 581689 4A S/N LABEL

044T6002615 1A PAPER BOARD

044T6002615 3A PAPER BOARD

044T9003220 CORNER PAPER

050T 500 1 CABLE TIE

050T 500 1 CABLE TIE

052T 1150 C BLACK TAPE

052T 1186 SMALL TAPE

052T 1209500 ALUMINIUM TAPE

052T6019 1 yellow tape

052T6022 27 GP BLUE TAPE

077T 30623B CH ROCKER SWITCH 3024-P3T1DBKBK

078T 478500 YL SPK 8OHM 5W SUNLINK

078T 478500 YR SPK 8OHM 5W SUNLINK

087T 501 7 AC SOCKET 3PIN

089T 17356G553 AUDIO CABLE

089T 725GAA DB D-SUB

089T414A18NYHA POWER CORD

092TB1JX1A31GM PEONY A1KALINE LR03

095T 900 94 D HARNESS 100mm

095T 900688 D HARNESS 500MM

095T8013 2D553 HARNESS 2P-2P 500MM

095T8013 3D560 HARNESS 3P-2P 470MM

095T8014 7D513 WIRE HARNESS

095T801414DH07 HARNESS 14P-12P 150MM

095T8018 3X655 LVDS CABLE 30P-24P 280MM

095T8021 3D555 HARNESS 3P 540MM

098TR7SW3NCACF Remote Control

0M1T 930 4120 SCREW

0M1T 930 4120 SCREW

0M1T 930 6120 SCREW M3-0.5X6

0M1T 940 6120 SCREW

0M1T 940 6120 SCREW

0M1T 940 6120 SCREW

0M1T 940 6120 SCREW

0M1T 940 8 47 CR3 SCREW

0M1T 940 8 47 CR3 SCREW

0M1T 960 8 47 CR3 SCREW

38

0M1T1730 6120 SCREW 3*6MM

0M1T1730 6120 SCREW 3*6MM

0M1T1740 8120 SCREW

0Q1T 930 6120 SCREW

0Q1T 930 6120 SCREW

0Q1T 930 6120 SCREW

0Q1T 930 6120 SCREW

0Q1T 930 6120 SCREW

0Q1T 940 10120 SCREW

0Q1T 940 10120 SCREW

0Q1T 940 10120 SCREW

0Q1T 940 12 47 CR3 T4X12 SCREW

0Q1T1030 8120 SCREW

0Q1T1030 8120 SCREW

705TQ715048 BRACKET ASS'Y

0M1T 130 6 47 CR3 SCREW

A15T0177 1 bkt-ac-sw

Q15T0121 23 IO-BKT

705TQ734278 STAND ASS`Y

0M1T 930 6120 SCREW M3-0.5X6

0Q1T 130 8120 SCREW

A34E0218 KG 1L STAND

A34E0219 KG 1L 20 BASE_S1

Q12T7027 1 RUBBER FOOT

Q15T0124 1 BASE-BKT

Q15T0126A01 STAND-BKT-L

Q15T0126A02 STAND-BKT-R

705TQ734324 REAR COVER ASS'Y

A33E0138 GMA2L 30 COVER_FUNC

A33E0139 AI 2L BUTTON_FUNC

A34E0216 KGA1L 30 BEZEL TV32W-7A1

A34E0217 GM 1L 30 REAR COVER 32

Q33E0128 GM 1L SIDE COVER

Q36T 600 36 9 CLOTH_GRIDDING

Q36T 600 37 18 CLOTH_GRIDDING

Q36T 600 37 23 CLOTH_GRIDDING

Q36T 600 43 1 HIMERON

Q44T3121510518 SPONE

Q44T3121510526 pu foam

Q44T3121510528 PU FOAM

750TVMM5B1111N LCD PANEL V315B1-L01 BY CMO 31.5"W TV

A33E0141 1 1C power lens

A33E0142 ED 1C LENS_IR

ADPC24200SY1 ADAPTER BOARD

CN903 033T3802 12 WAFER PH-12

CN901 033T8029 3A WAFER 2P 3.96MM

39

040T 45762412B CBPC LABEL

IC904 056T 139 3B IC PC123Y82FZ0F

IC905 056T 139 3B IC PC123Y82FZ0F

IC907 056T 139 3B IC PC123Y82FZ0F

C904 063T107K474 US X2 CAP 0.47UF K 275VAC

C901 063T107K474 US X2 CAP 0.47UF K 275VAC

C938 065T 2K222 1A6921 CAP CER 2200PF K 2KV

C913 065T 2K222 1A6921 CAP CER 2200PF K 2KV

C978 065T306M1022BM Y1.CAP.001UF 250VAC MURATA

C903 065T306M1022BP Y1.CAP.001UF 250VAC

C902 065T306M1022BP Y1.CAP.001UF 250VAC

C979 065T306M2222BP Y1.CAP.0022UF 250V AC

C910 065T517K103 2B GP CK45B2H103KYJ 0.01UF 500V

C973 067T 40Y10115K

C919 067T 40Y10115K

C941 067T215S1024KV

C911 067T215S1024KV

C934 067T215S4713KV

C932 067T215S4716KV

C939 067T215V102 4R

L903 073L 253156 LH CHOKE COIL

L906 073T 174 98 DN PFC CHOKE 200uH LK.PD017.AG0

L905 073T 174106 DN LINE FILTER 13mH LK.TF032.A20

L904 073T 174106 DN LINE FILTER 13mH LK.TF032.A20

L907 073T 253 91 H CHOKE COIL

L910 073T 253150 L CHOCK

L908 073T 253530 H IND CHOKE 40uH+-10% DADON

T902 080TL24T 7 DN X'FMR 500uH LK.PF004.H00

CN902 095T801311D620 WIRE HARNESS

705TQ757009 BD901/Q903 ASS'Y

Q903 057T 667 21 STP10NK70ZFP

BD901 093T 50460 18 D10XB60

0M1T1730 8120 SCREW

0M1T1730 10128 GP SCREW

Q90T0106 2 HEAT SINK

705TQ761011 R925 ASS'Y

R925 061T152M828 64 0.82OHM 2W

096T 29 1 SHRINK TUBE UL/CSA

705TQ761014 R950 ASS'Y

R950 061T152M104 64 100K0HM2W

096T 29 1 SHRINK TUBE UL/CSA

705TQ767005 C972/RV901/D909 ASS'Y

Q905 057T 761 7 KTD1691P

RV901 061T 46 17 VARISTOR 560V TNR14V561K

R976 061T 30310852T GP 0.1 OHM 1W FUSE RESISTOR

C907 063T213J105GFA MPF CAP

CAP 105℃ 100UF M 450V

CAP 105℃ 100UF M 450V
EC 105℃ CAP 1000UF M 25V
EC 105℃ CAP 1000UF M 25V

EC 105℃ CAP 470UF M 16V

CAP 105℃ 470uF M 35V

CAP 105℃ 1000UF M 25V

40

C927 067T215L102 6N EC 1000UF 35V KY35VB1000M-L 12.5*25mm

C936 067T215L102 6N EC 1000UF 35V KY35VB1000M-L 12.5*25mm

C951 067T215L102 6N EC 1000UF 35V KY35VB1000M-L 12.5*25mm

C972 067T215L102 6N EC 1000UF 35V KY35VB1000M-L 12.5*25mm

C933 067T215L102 6N EC 1000UF 35V KY35VB1000M-L 12.5*25mm

D917 093T1100 1052T BA159GPT

D903 093T1100 1052T BA159GPT

705TQ793010 D914 ASS'Y

D914 093T1506 2 FMW-2156

0M1T1730 8120 SCREW

Q90T0125 1 A HEAT SINK

705TQ793015 D906/D918 ASS'Y

D906 093T 60281 DIODE SP20150R 20A/150V ITO-220

D918 093T 60281 DIODE SP20150R 20A/150V ITO-220

0M1T1730 8120 SCREW

Q90T0137101 HEAT SINK

705TQEK0 57001 Q901/Q902/D902 ASS'Y

Q902 057T 667 21 STP10NK70ZFP

Q901 057T 667 25 STW20NM60

D902 093T 220 23 DIODE FMX-G26S TO-220 SANKEN

0M1T1730 10120 SCREW

Q12T 372 8 SILICON

705TQEK0 61001 R921 ASS'Y

R921 061T153M10858F RST MOFR 0.1 OHM +-5% 3WS

096T 29 8 TUBE

705TQEK0 61002 R933 ASS'Y

R933 061T152M10858F RST MOFR 0.1 OHM +-5% 2WS

096T 29 6 SHRINK TUBE UL/CSA

705TQEK0 61003 R970 ASS'Y

R970 061T153M47358F 47K OHM 5% 3W

096T 29 8 TUBE

705TQEK0 61012 NR901 ASS'Y

NR901 061T 58050 WL GP RST NTCR 5 OHM +-15% 5A 13mm THINKING

Q09T 203 8 PIN

T901 S80TL24T8V1 XFMR POWER 500uH TPV-PT

IC901 056T 368 12 IC FAN7529MX SOP-8

IC903 056T 379 61 IC LD7575PS SOP-8 LEADTREND

IC910 056T 379 84 IC TPS40200DR SOIC-8

IC902 056T 564911 1 IC TEA1532CT SO-8

Q904 057T 417 4 CHIP PMBS3904 BY PHILIPS

Q907 057T 760 5 DTC144WKA BY FOHM SMT

Q906 057T 763 3 AO4411L SO-8 BY AOS SMT

R958 061T0805100 RST CHIPR 10 OHM +-5% 1/8W

R936 061T0805100 RST CHIPR 10 OHM +-5% 1/8W

R932 061T0805100 RST CHIPR 10 OHM +-5% 1/8W

R931 061T0805100 3F RST CHIPR 100 KOHM +-1% 1/8W

41

R954 061T0805100 3F RST CHIPR 100 KOHM +-1% 1/8W

R927 061T0805102 RST CHIPR 1KOHM +-5% 1/4W

R934 061T0805102 RST CHIPR 1KOHM +-5% 1/4W

R935 061T0805102 RST CHIPR 1KOHM +-5% 1/4W

R941 061T0805102 RST CHIPR 1KOHM +-5% 1/4W

R942 061T0805102 RST CHIPR 1KOHM +-5% 1/4W

R943 061T0805102 RST CHIPR 1KOHM +-5% 1/4W

R955 061T0805102 RST CHIPR 1KOHM +-5% 1/4W

R967 061T0805102 RST CHIPR 1KOHM +-5% 1/4W

R972 061T0805102 RST CHIPR 1KOHM +-5% 1/4W

R947 061T0805103 RST CHIPR 10 KOHM +-5% 1/8W

R959 061T0805103 RST CHIPR 10 KOHM +-5% 1/8W

R961 061T0805103 RST CHIPR 10 KOHM +-5% 1/8W

R975 061T0805103 RST CHIPR 10 KOHM +-5% 1/8W

R979 061T0805103 RST CHIPR 10 KOHM +-5% 1/8W

R995 061T0805103 RST CHIPR 10 KOHM +-5% 1/8W

R937 061T0805104 RST CHIPR 100 KOHM +-5% 1/8W

R914 061T0805104 RST CHIPR 100 KOHM +-5% 1/8W

R912 061T0805104 RST CHIPR 100 KOHM +-5% 1/8W

R911 061T0805105 RST CHIPR 1 MOHM +-5% 1/8W

R973 061T0805123 RST CHIPR 12 KOHM +-5% 1/8W

R953 061T0805130 2F RST CHIPR 13KOHM +-1% 1/8W

R957 061T0805130 2F RST CHIPR 13KOHM +-1% 1/8W

R949 061T0805150 1F RST CHIPR 1.5 KOHM +-1% 1/8W

R907 061T0805150 2F RST CHIPR 15 KOHM +-1% 1/8W

R939 061T0805201 F RST CHIPR 200 OHM +-5% 1/8W FENGHUA

R915 061T0805203 RST CHIPR 20 KOHM +-5% 1/8W

R965 061T0805220 RST CHIPR 22 OHM +-5% 1/8W

R978 061T0805224 RST CHIPR 220 KOHM +-5% 1/8W

R916 061T0805243 1F RST CHIPR 2.43 KOHM +-1% 1/8W

R918 061T0805390 1F RST CHIPR 3.9KOHM +-1% 1/8W

R940 061T0805390 1F RST CHIPR 3.9KOHM +-1% 1/8W

R913 061T0805402 2F RST CHIPR 40.2KOHM +-1% 1/8W

R971 061T0805472 RST CHIPR 4.7 KOHM +-5% 1/8W

R909 061T0805563 RST CHIPR 56 KOHM +-5% 1/8W

R929 061T0805623 RST CHIPR 62 KOHM +-5% 1/8W

F903 061T1206000 RST CHIPR 0 OHM +-5% 1/4W

F902 061T1206000 4 RST CHIPR 0 OHM +-5% 1/4W

R960 061T1206101 RST CHIPR 100 OHM +-5% 1/4W

R984 061T1206101 RST CHIPR 100 OHM +-5% 1/4W

R985 061T1206101 RST CHIPR 100 OHM +-5% 1/4W

R986 061T1206101 RST CHIPR 100 OHM +-5% 1/4W

R944 061T1206102 RST CHIPR 1 KOHM +-5% 1/4W

R963 061T1206103 RST CHIPR 10 KOHM +-5% 1/4W

R992 061T1206105 RST CHIPR 1 MOHM +-5% 1/4W

R993 061T1206105 RST CHIPR 1 MOHM +-5% 1/4W

42

R994 061T1206105 RST CHIPR 1 MOHM +-5% 1/4W

R910 061T1206220 RST CHIPR 22 OHM +-5% 1/4W

R983 061T1206334 RST CHIPR 330 KOHM +-5% 1/4W

R902 061T1206334 RST CHIPR 330 KOHM +-5% 1/4W

R901 061T1206334 RST CHIPR 330 KOHM +-5% 1/4W

R977 061T1206339 RST CHIPR 3.3 OHM +-5% 1/4W

R989 061T1206470 RST CHIPR 47 OHM +-5% 1/4W

R988 061T1206470 RST CHIPR 47 OHM +-5% 1/4W

R987 061T1206470 RST CHIPR 47 OHM +-5% 1/4W

R956 061T1206470 RST CHIPR 47 OHM +-5% 1/4W

R962 061T1206471 RST CHIPR 470 OHM +-5% 1/4W

R945 061T1206479 RST CHIPR 4.7 OHM +-5% 1/4W

R969 061T1206684 RST CHIPR 680KOHM +-5% 1/4W

R938 061T1206684 RST CHIPR 680KOHM +-5% 1/4W

R928 061T1206684 RST CHIPR 680KOHM +-5% 1/4W

C977 065T0805102 32 CHIP 1000PF 50V X7R 0805

C920 065T0805102 32 CHIP 1000PF 50V X7R 0805

C912 065T0805102 32 CHIP 1000PF 50V X7R 0805

C948 065T0805103 32 10NF/50V/0805/X7R

C917 065T0805103 32 10NF/50V/0805/X7R

C908 065T0805104 32 CHIP 0.1UF 50V X7R

C926 065T0805104 32 CHIP 0.1UF 50V X7R

C916 065T0805105 37 CHIP 1UF 50V Y5V

C935 065T0805105 37 CHIP 1UF 50V Y5V

C944 065T0805105 37 CHIP 1UF 50V Y5V

C956 065T0805105 37 CHIP 1UF 50V Y5V

C963 065T0805105 37 CHIP 1UF 50V Y5V

C968 065T0805152 32 CHIP 1500PF 50V X7R 0805

C950 065T0805224 22 CAIP CAP 0.22 uF 25V X7R

C921 065T0805224 32 0805.0.22UF.K.50V.X7R

C930 065T0805224 32 0805.0.22UF.K.50V.X7R

C925 065T0805225 22 CHIP 2.2UF 25V X7R 0805

C923 065T0805334 22 CHIP 0.33UF +-10% 25V X7R 0805

C953 065T0805334 32 GP MLCC 0805 0.33UF K 50V X7R

C964 065T0805471 31 CHIP 470PF 50V NPO

C969 065T0805471 31 CHIP 470PF 50V NPO

C967 065T0805472 32 MLCC 0805 CAP 4700PF K 50V X7R

C942 065T0805473 32 CHIP 0.047uF 50V X7R

C965 065T0805474 22 CHIP 0.47UF 25V X7R

C928 065T0805560 31 MLCC 0805 CAP 56PF J 50V NPO

C954 065T0805561 31 0805.560PF.J.50V.NPO

C949 065T1206102 72 CHIP 1000PF 500V X7R

C976 065T1206102 72 CHIP 1000PF 500V X7R

D907 093T 64 44 S LL4148WP

D915 093T 64 44 S LL4148WP

D919 093T 64 44 S LL4148WP

43

D920 093T 64 44 S LL4148WP

ZD902 093T 39S 15 T RLZ15B

ZD931 093T 39S 15 T RLZ15B

ZD903 093T 39S 24 T RLZ 5.6B LLDS

D923 093T5004 1 SR54 T0-214AA

T902 006T 31502 1.5MM RIVET

T901 006T 31502 1.5MM RIVET

Q903 006T 31502 1.5MM RIVET

Q902 006T 31502 1.5MM RIVET

L906 006T 31502 1.5MM RIVET

L905 006T 31502 1.5MM RIVET

L904 006T 31502 1.5MM RIVET

C973 006T 31502 1.5MM RIVET

C919 006T 31502 1.5MM RIVET

IC908 056T 158 10 T IC AZ431AZ-AE1 TO-92 AAC

IC906 056T 158 10 T IC AZ431AZ-AE1 TO-92 AAC

Q908 057T 420 3 T KTA1273

R974 061T 17210252T RST CFR 1KOHM +-5% 1/4W

R917 061T 60247052T CFR 47OHM +-5% 1/6W

C962 064T701J1040AT 0.1UF J 50V

C940 067T215Y1007KT EC105 10U 50V KEM50V

C937 067T215Y2207KT

C918 067T215Y4707KT 47UF 50V

C915 067T215Y4707KT 47UF 50V

C909 067T215Y4707KT 47UF 50V

F901 084T 55 4 FUSE 382-5A 250V WICKMANN

D913 093T1020 752T UF4003PT

D916 093T1020 752T UF4003PT

D909 093T1100 1052T BA159GPT

J904 095T 90 23 JUMP WIRE

J903 095T 90 23 JUMP WIRE

J902 095T 90 23 JUMP WIRE

J901 095T 90 23 JUMP WIRE

J924 095T 90 23 JUMP WIRE

J923 095T 90 23 JUMP WIRE

J922 095T 90 23 JUMP WIRE

J917 095T 90 23 JUMP WIRE

J916 095T 90 23 JUMP WIRE

J915 095T 90 23 JUMP WIRE

J914 095T 90 23 JUMP WIRE

J913 095T 90 23 JUMP WIRE

J925 095T 90 23 JUMP WIRE

R990 095T 90 23 JUMP WIRE

J938 095T 90 23 JUMP WIRE

J937 095T 90 23 JUMP WIRE

J936 095T 90 23 JUMP WIRE

EC CAP 105 度 22UF 50V

44

J934 095T 90 23 JUMP WIRE

J932 095T 90 23 JUMP WIRE

J931 095T 90 23 JUMP WIRE

J928 095T 90 23 JUMP WIRE

J927 095T 90 23 JUMP WIRE

J926 095T 90 23 JUMP WIRE

J912 095T 90 23 JUMP WIRE

J911 095T 90 23 JUMP WIRE

J908 095T 90 23 JUMP WIRE

J907 095T 90 23 JUMP WIRE

J905 095T 90 23 JUMP WIRE

715T2463 1SAN POWER BOARD PCB

CBPF7X4DY5 MAIN BOARD

CN700 033T3278 11 K2 X WIRE HARNESS

CN401 033T3802 7 WAFER EH-7

CN601 033T3802 2H WAFER 2P RIGHT ANGLE

CN602 033T3802 3H WAFER 3P RIGHT ANGLE

CN402 033T8027 24 CONN W TO B 12P*2 P*2.0 4504-2

040T 457624 1B CPU LABEL

040T 45762412B CBPC LABEL

044T3231508512 CHIELD D-SUB

R760 061T153M200 59 20 OHM 5% 3%

R630 061T153M399 59 3.9 OHM+-5% 3W

R631 061T153M399 59 3.9 OHM+-5% 3W

R632 061T153M399 59 3.9 OHM+-5% 3W

R633 061T153M399 59 3.9 OHM+-5% 3W

R634 061T153M399 59 3.9 OHM+-5% 3W

R635 061T153M399 59 3.9 OHM+-5% 3W

C602 067T 305102 4 105C 1000UF +-20% 25V

L702 073T 253137 ER CHOKE COIL BY EROCORE SCB-03

L703 073T 253137 ER CHOKE COIL BY EROCORE SCB-03

CN703 088G 30211K PHONE JACK 5PIN

CN105 088T 78 10 2C RCA JACK

CN106 088T 78 10 2C RCA JACK

CN104 088T 78 13 5C RCA JACK

CN102 088T 78 137CL AV-S-01-Y

P101 088T 30214K PHONE JACK

P100 088T 35315F H DB15 RIGHT ANGLE FEMALE

X400 093T 22 53 CRYSTAL 14.318MHzHC-49US

U101 094TNPALALL 6C Tuner ChangHong TMI9-C22I1W

C114 067T 305100 3T 10UF 16V

C406 067T 305100 3T 10UF 16V

C433 067T 305100 3T 10UF 16V

C438 067T 305100 3T 10UF 16V

C179 067T 305100 3T 10UF 16V

C791 067T 305101 3T 100UF 16V 105C

45

C135 067T 305470 3T

C400 067T 305470 3T

C612 067T 305470 3T

C615 067T 305470 3T

C701 067T 305470 3T

C713 067T 305470 3T

C784 067T 305470 3T

C782 067T 305470 3T

C190 067T 305470 3T

C178 067T 305470 3T

C731 067T 305470 3T

C719 067T 305470 3T

C716 067T 305470 3T

C434 067T 305471 3T 470UF +-20% 16V

C700 067T 305471 3T 470UF +-20% 16V

C705 067T 305471 3T 470UF +-20% 16V

C711 067T 305471 3T 470UF +-20% 16V

C720 067T 305471 3T 470UF +-20% 16V

C762 067T 305471 3T 470UF +-20% 16V

C761 067T 305471 3T 470UF +-20% 16V

C625 067T 305479 3T

C624 067T 305479 3T

U601 056T 192900 IC TL062CD SO-8

U704 056T 192900 IC TL062CD SO-8

U600 056T 535 3 TDA7266D

U400 056T 562549 IC A9002 MSTAR

U702 056T 563 7 AIC1084-33PM TO-263 AIC

U701 056T 563510 IC MP2106DK MSOP-10 MPS

U703 056T 585 9 IC AP1117E50LA ANACHIP

U105 056T1133 34 M24C02-WMN6TP

U500 056T1133 34 M24C02-WMN6TP

U403 056T1133524 AT IC AT24C04N-10SU-2.7 4K EEPROM/SO-8

U401 056T1133526AB1 IC MX25L4005AMC-12G SOP-8

U402 056T113353A M24C32-WMN6TP

Q101 057T 417 4 CHIP PMBS3904 BY PHILIPS

Q605 057T 417 4 CHIP PMBS3904 BY PHILIPS

Q713 057T 417 4 CHIP PMBS3904 BY PHILIPS

Q709 057T 417 4 CHIP PMBS3904 BY PHILIPS

Q708 057T 417 4 CHIP PMBS3904 BY PHILIPS

Q707 057T 417 4 CHIP PMBS3904 BY PHILIPS

Q705 057T 417 4 CHIP PMBS3904 BY PHILIPS

Q401 057T 417 4 CHIP PMBS3904 BY PHILIPS

Q500 057T 417 4 CHIP PMBS3904 BY PHILIPS

Q601 057T 417 4 CHIP PMBS3904 BY PHILIPS

Q703 057T 417 4 CHIP PMBS3904 BY PHILIPS

Q702 057T 417 4 CHIP PMBS3904 BY PHILIPS

EC 105℃ 47UF M 16V
EC 105℃ 47UF M 16V
EC 105℃ 47UF M 16V
EC 105℃ 47UF M 16V
EC 105℃ 47UF M 16V
EC 105℃ 47UF M 16V
EC 105℃ 47UF M 16V
EC 105℃ 47UF M 16V
EC 105℃ 47UF M 16V
EC 105℃ 47UF M 16V
EC 105℃ 47UF M 16V
EC 105℃ 47UF M 16V
EC 105℃ 47UF M 16V

EC 105℃ 4.7UF M 16V
EC 105℃ 4.7UF M 16V

46

Q701 057T 417 4 CHIP PMBS3904 BY PHILIPS

Q711 057T 417 6 PMBS3906/PHILIPS-SMT

Q710 057T 417 6 PMBS3906/PHILIPS-SMT

Q400 057T 417 6 PMBS3906/PHILIPS-SMT

Q100 057T 417 6 PMBS3906/PHILIPS-SMT

Q700 057T 763 3 AO4411L SO-8 BY AOS SMT

Q704 057T 763 3 AO4411L SO-8 BY AOS SMT

RP405 061T 125330 8 RST CHIP AR 8P4R 33 OHM +-5% 1/16W

RP407 061T 125330 8 RST CHIP AR 8P4R 33 OHM +-5% 1/16W

RP408 061T 125330 8 RST CHIP AR 8P4R 33 OHM +-5% 1/16W

RP406 061T 125330 8 RST CHIP AR 8P4R 33 OHM +-5% 1/16W

RP411 061T 125472 8 RST CHIP AR 8P4R 4.7KOHM +-5% 1/16W

RP410 061T 125472 8 RST CHIP AR 8P4R 4.7KOHM +-5% 1/16W

RP409 061T 125472 8 RST CHIP AR 8P4R 4.7KOHM +-5% 1/16W

RP400 061T 125472 8 RST CHIP AR 8P4R 4.7KOHM +-5% 1/16W

R637 061T0603000 CHIP 0OHM 1/16W

R749 061T0603000 CHIP 0OHM 1/16W

R747 061T0603000 CHIP 0OHM 1/16W

R514 061T0603000 CHIP 0OHM 1/16W

R193 061T0603000 CHIP 0OHM 1/16W

L102 061T0603000 CHIP 0OHM 1/16W

R424 061T0603100 CHIP 10OHM 1/16W

R189 061T0603100 CHIP 10OHM 1/16W

R188 061T0603100 CHIP 10OHM 1/16W

R173 061T0603100 CHIP 10OHM 1/16W

R172 061T0603100 CHIP 10OHM 1/16W

R171 061T0603100 CHIP 10OHM 1/16W

R147 061T0603100 CHIP 10OHM 1/16W

R145 061T0603100 CHIP 10OHM 1/16W

R143 061T0603100 CHIP 10OHM 1/16W

R126 061T0603100 CHIP 10OHM 1/16W

R123 061T0603100 CHIP 10OHM 1/16W

R122 061T0603100 CHIP 10OHM 1/16W

R507 061T0603100 CHIP 10OHM 1/16W

R506 061T0603100 CHIP 10OHM 1/16W

R505 061T0603100 CHIP 10OHM 1/16W

R504 061T0603100 CHIP 10OHM 1/16W

R503 061T0603100 CHIP 10OHM 1/16W

R502 061T0603100 CHIP 10OHM 1/16W

R436 061T0603100 CHIP 10OHM 1/16W

R437 061T0603100 CHIP 10OHM 1/16W

R438 061T0603100 CHIP 10OHM 1/16W

R439 061T0603100 CHIP 10OHM 1/16W

R500 061T0603100 CHIP 10OHM 1/16W

R501 061T0603100 CHIP 10OHM 1/16W

R717 061T0603100 2F RST CHIPR 10KOHM +-1% 1/10W

47

R434 061T0603101 CHIP 100OHM 1/16W

R435 061T0603101 CHIP 100OHM 1/16W

R451 061T0603101 CHIP 100OHM 1/16W

R457 061T0603101 CHIP 100OHM 1/16W

R512 061T0603101 CHIP 100OHM 1/16W

R513 061T0603101 CHIP 100OHM 1/16W

R620 061T0603101 CHIP 100OHM 1/16W

R725 061T0603101 CHIP 100OHM 1/16W

R727 061T0603101 CHIP 100OHM 1/16W

R737 061T0603101 CHIP 100OHM 1/16W

R429 061T0603101 CHIP 100OHM 1/16W

R415 061T0603101 CHIP 100OHM 1/16W

R414 061T0603101 CHIP 100OHM 1/16W

R407 061T0603101 CHIP 100OHM 1/16W

R406 061T0603101 CHIP 100OHM 1/16W

R401 061T0603101 CHIP 100OHM 1/16W

R181 061T0603101 CHIP 100OHM 1/16W

R170 061T0603101 CHIP 100OHM 1/16W

R133 061T0603101 CHIP 100OHM 1/16W

R130 061T0603101 CHIP 100OHM 1/16W

R182 061T0603102 CHIP 1K OHM 1/16W

R183 061T0603102 CHIP 1K OHM 1/16W

R422 061T0603102 CHIP 1K OHM 1/16W

R423 061T0603102 CHIP 1K OHM 1/16W

R440 061T0603102 CHIP 1K OHM 1/16W

R459 061T0603102 CHIP 1K OHM 1/16W

R508 061T0603102 CHIP 1K OHM 1/16W

R515 061T0603102 CHIP 1K OHM 1/16W

R750 061T0603102 CHIP 1K OHM 1/16W

R491 061T0603102 CHIP 1K OHM 1/16W

R759 061T0603102 CHIP 1K OHM 1/16W

R707 061T0603102 CHIP 1K OHM 1/16W

R706 061T0603102 CHIP 1K OHM 1/16W

R700 061T0603102 CHIP 1K OHM 1/16W

R606 061T0603102 CHIP 1K OHM 1/16W

R604 061T0603102 CHIP 1K OHM 1/16W

R752 061T0603103 CHIP 10KOHM 1/16W

R746 061T0603103 CHIP 10KOHM 1/16W

R741 061T0603103 CHIP 10KOHM 1/16W

R788 061T0603103 CHIP 10KOHM 1/16W

R198 061T0603103 CHIP 10KOHM 1/16W

R199 061T0603103 CHIP 10KOHM 1/16W

R118 061T0603103 CHIP 10KOHM 1/16W

R117 061T0603103 CHIP 10KOHM 1/16W

R608 061T0603103 CHIP 10KOHM 1/16W

R447 061T0603103 CHIP 10KOHM 1/16W

48

R443 061T0603103 CHIP 10KOHM 1/16W

R411 061T0603103 CHIP 10KOHM 1/16W

R410 061T0603103 CHIP 10KOHM 1/16W

R409 061T0603103 CHIP 10KOHM 1/16W

R400 061T0603103 CHIP 10KOHM 1/16W

R194 061T0603103 CHIP 10KOHM 1/16W

R191 061T0603103 CHIP 10KOHM 1/16W

R184 061T0603103 CHIP 10KOHM 1/16W

R165 061T0603103 CHIP 10KOHM 1/16W

R163 061T0603103 CHIP 10KOHM 1/16W

R140 061T0603103 CHIP 10KOHM 1/16W

R639 061T0603103 CHIP 10KOHM 1/16W

R756 061T0603103 CHIP 10KOHM 1/16W

R755 061T0603103 CHIP 10KOHM 1/16W

R702 061T0603103 CHIP 10KOHM 1/16W

R701 061T0603103 CHIP 10KOHM 1/16W

R617 061T0603103 CHIP 10KOHM 1/16W

R613 061T0603103 CHIP 10KOHM 1/16W

R610 061T0603103 CHIP 10KOHM 1/16W

R607 061T0603103 CHIP 10KOHM 1/16W

R605 061T0603103 CHIP 10KOHM 1/16W

R601 061T0603103 CHIP 10KOHM 1/16W

R448 061T0603103 CHIP 10KOHM 1/16W

R139 061T0603103 CHIP 10KOHM 1/16W

R602 061T0603104 CHIP 100K OHM 1/16W

R715 061T0603104 CHIP 100K OHM 1/16W

R413 061T0603105 CHIP 1MOHM 1/16W

R718 061T0603110 2F RST CHIPR 11KOHM +-1% 1/10W

R195 061T0603123 RST CHIPR 12 KOHM +-5% 1/10W

R192 061T0603123 RST CHIPR 12 KOHM +-5% 1/10W

R166 061T0603123 RST CHIPR 12 KOHM +-5% 1/10W

R164 061T0603123 RST CHIPR 12 KOHM +-5% 1/10W

R142 061T0603123 RST CHIPR 12 KOHM +-5% 1/10W

R141 061T0603123 RST CHIPR 12 KOHM +-5% 1/10W

R638 061T0603152 CHIP 1.5KOHM 1/16W

R719 061T0603204 RST CHIPR 200 KOHM +-5% 1/10W

R720 061T0603204 RST CHIPR 200 KOHM +-5% 1/10W

R120 061T0603221 CHIP 220OHM 1/16W

R119 061T0603221 CHIP 220OHM 1/16W

R132 061T0603222 CHIP 2.2K OHM 1/16W

R403 061T0603223 CHIP 22KOHM 1/16W

R412 061T0603223 CHIP 22KOHM 1/16W

R726 061T0603223 CHIP 22KOHM 1/16W

R728 061T0603223 CHIP 22KOHM 1/16W

R748 061T0603302 CHIP 3K OHM 5% 1/16

R418 061T0603330 1F RST CHIPR 3.3 KOHM +-1% 1/10W

49

R419 061T0603330 1F RST CHIPR 3.3 KOHM +-1% 1/10W

R174 061T0603331 RST CHIPR 330 OHM +-5% 1/10W

R116 061T0603331 RST CHIPR 330 OHM +-5% 1/10W

R789 061T0603333 RST CHIPR 33 KOHM +-5% 1/10W

R742 061T0603333 RST CHIPR 33 KOHM +-5% 1/10W

R739 061T0603333 RST CHIPR 33 KOHM +-5% 1/10W

R738 061T0603333 RST CHIPR 33 KOHM +-5% 1/10W

R622 061T0603333 RST CHIPR 33 KOHM +-5% 1/10W

R621 061T0603333 RST CHIPR 33 KOHM +-5% 1/10W

R619 061T0603333 RST CHIPR 33 KOHM +-5% 1/10W

R618 061T0603333 RST CHIPR 33 KOHM +-5% 1/10W

R421 061T0603391 RST CHIPR 390 OHM +-5% 1/10W

R129 061T0603470 RST CHIPR 47 OHM +-5% 1/10W

R149 061T0603470 RST CHIPR 47 OHM +-5% 1/10W

R152 061T0603470 RST CHIPR 47 OHM +-5% 1/10W

R153 061T0603470 RST CHIPR 47 OHM +-5% 1/10W

R154 061T0603470 RST CHIPR 47 OHM +-5% 1/10W

R159 061T0603470 RST CHIPR 47 OHM +-5% 1/10W

R161 061T0603470 RST CHIPR 47 OHM +-5% 1/10W

R162 061T0603470 RST CHIPR 47 OHM +-5% 1/10W

R178 061T0603470 RST CHIPR 47 OHM +-5% 1/10W

R179 061T0603470 RST CHIPR 47 OHM +-5% 1/10W

R180 061T0603470 RST CHIPR 47 OHM +-5% 1/10W

R427 061T0603470 RST CHIPR 47 OHM +-5% 1/10W

R751 061T0603470 RST CHIPR 47 OHM +-5% 1/10W

R151 061T0603471 RST CHIPR 470OHM +-5% 1/10W

R185 061T0603472 CHIP 4.7KOHM 1/16W

R186 061T0603472 CHIP 4.7KOHM 1/16W

R187 061T0603472 CHIP 4.7KOHM 1/16W

R417 061T0603472 CHIP 4.7KOHM 1/16W

R420 061T0603472 CHIP 4.7KOHM 1/16W

R456 061T0603472 CHIP 4.7KOHM 1/16W

R509 061T0603472 CHIP 4.7KOHM 1/16W

R510 061T0603472 CHIP 4.7KOHM 1/16W

R703 061T0603472 CHIP 4.7KOHM 1/16W

R704 061T0603472 CHIP 4.7KOHM 1/16W

R705 061T0603472 CHIP 4.7KOHM 1/16W

R708 061T0603472 CHIP 4.7KOHM 1/16W

R709 061T0603472 CHIP 4.7KOHM 1/16W

R710 061T0603472 CHIP 4.7KOHM 1/16W

R712 061T0603472 CHIP 4.7KOHM 1/16W

R714 061T0603472 CHIP 4.7KOHM 1/16W

R754 061T0603472 CHIP 4.7KOHM 1/16W

R762 061T0603472 CHIP 4.7KOHM 1/16W

R744 061T0603473 CHIP 47KOHM 1/16W

R416 061T0603473 CHIP 47KOHM 1/16W

50

R716 061T0603682 RST CHIPR 6.8KOHM +-5% 1/10W

R128 061T0603750 75OHM

R144 061T0603750 75OHM

R146 061T0603750 75OHM

R148 061T0603750 75OHM

R155 061T0603750 75OHM

R156 061T0603750 75OHM

R157 061T0603750 75OHM

R175 061T0603750 75OHM

R176 061T0603750 75OHM

R177 061T0603750 75OHM

R121 061T0603750 75OHM

R763 061T0603752 RST CHIPR 7.5 KOHM +-5% 1/10W

C405 065T0402101 32 100PF +-10% 50V X7R

C412 065T0402101 32 100PF +-10% 50V X7R

C413 065T0402101 32 100PF +-10% 50V X7R

C414 065T0402101 32 100PF +-10% 50V X7R

C613 065T0402101 32 100PF +-10% 50V X7R

C616 065T0402101 32 100PF +-10% 50V X7R

C787 065T0402101 32 100PF +-10% 50V X7R

C790 065T0402101 32 100PF +-10% 50V X7R

C167 065T0402102 32 1000PF +-10% 50V X7R

C150 065T0402102 32 1000PF +-10% 50V X7R

C402 065T0402103 32 MLCC 0402 10NF K 50V X7R

C407 065T0402103 32 MLCC 0402 10NF K 50V X7R

C417 065T0402103 32 MLCC 0402 10NF K 50V X7R

C418 065T0402103 32 MLCC 0402 10NF K 50V X7R

C419 065T0402103 32 MLCC 0402 10NF K 50V X7R

C421 065T0402103 32 MLCC 0402 10NF K 50V X7R

C422 065T0402103 32 MLCC 0402 10NF K 50V X7R

C423 065T0402103 32 MLCC 0402 10NF K 50V X7R

C606 065T0402103 32 MLCC 0402 10NF K 50V X7R

C608 065T0402103 32 MLCC 0402 10NF K 50V X7R

C722 065T0402103 32 MLCC 0402 10NF K 50V X7R

C758 065T0402103 32 MLCC 0402 10NF K 50V X7R

C759 065T0402103 32 MLCC 0402 10NF K 50V X7R

C776 065T0402103 32 MLCC 0402 10NF K 50V X7R

C777 065T0402103 32 MLCC 0402 10NF K 50V X7R

C764 065T0402104 12 MLCC 0402 0.1UF K 16V X7R

C763 065T0402104 12 MLCC 0402 0.1UF K 16V X7R

C508 065T0402104 12 MLCC 0402 0.1UF K 16V X7R

C507 065T0402104 12 MLCC 0402 0.1UF K 16V X7R

C506 065T0402104 12 MLCC 0402 0.1UF K 16V X7R

C505 065T0402104 12 MLCC 0402 0.1UF K 16V X7R

C504 065T0402104 12 MLCC 0402 0.1UF K 16V X7R

C503 065T0402104 12 MLCC 0402 0.1UF K 16V X7R

51

C502 065T0402104 12 MLCC 0402 0.1UF K 16V X7R

C501 065T0402104 12 MLCC 0402 0.1UF K 16V X7R

C136 065T0402104 12 MLCC 0402 0.1UF K 16V X7R

C409 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN

C410 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN

C411 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN

C415 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN

C416 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN

C715 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN

C714 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN

C712 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN

C707 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN

C706 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN

C704 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN

C703 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN

C702 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN

C610 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN

C601 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN

C439 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN

C436 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN

C435 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN

C432 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN

C425 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN

C424 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN

C751 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN

C717 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN

C721 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN

C723 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN

C724 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN

C725 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN

C727 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN

C730 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN

C732 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN

C733 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN

C734 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN

C735 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN

C736 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN

C737 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN

C738 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN

C739 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN

C740 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN

C754 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN

C755 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN

C757 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN

C783 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN

C191 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN

52

C753 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN

C752 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN

C750 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN

C749 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN

C747 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN

C746 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN

C744 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN

C743 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN

C741 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN

C117 065T0402220 31 CHIP 22PF 50V NPO

C118 065T0402220 31 CHIP 22PF 50V NPO

C760 065T0402332 32 CHIP 3300pF 50V X7R

C404 065T0402470 31 MLCC 0402 47PF J 50V NPO

C408 065T0402470 31 MLCC 0402 47PF J 50V NPO

C443 065T0402473 12 MLCC 0402 47NF K 16V X7R

C170 065T0402473 12 MLCC 0402 47NF K 16V X7R

C169 065T0402473 12 MLCC 0402 47NF K 16V X7R

C168 065T0402473 12 MLCC 0402 47NF K 16V X7R

C166 065T0402473 12 MLCC 0402 47NF K 16V X7R

C165 065T0402473 12 MLCC 0402 47NF K 16V X7R

C164 065T0402473 12 MLCC 0402 47NF K 16V X7R

C159 065T0402473 12 MLCC 0402 47NF K 16V X7R

C158 065T0402473 12 MLCC 0402 47NF K 16V X7R

C157 065T0402473 12 MLCC 0402 47NF K 16V X7R

C153 065T0402473 12 MLCC 0402 47NF K 16V X7R

C152 065T0402473 12 MLCC 0402 47NF K 16V X7R

C151 065T0402473 12 MLCC 0402 47NF K 16V X7R

C115 065T0603104 32 CHIP 0.1UF 50V X7R

C603 065T0603104 32 CHIP 0.1UF 50V X7R

C604 065T0603104 32 CHIP 0.1UF 50V X7R

C605 065T0603105 12 CHIP 1UF 16V X7R

C607 065T0603105 12 CHIP 1UF 16V X7R

C600 065T0603105 12 CHIP 1UF 16V X7R

C609 065T0603105 17 CHIP 1UF 16V Y5V

C788 065T0603225 17 CHIP 2.2UF 16V Y5V

C785 065T0603225 17 CHIP 2.2UF 16V Y5V

C792 065T0603225 17 CHIP 2.2UF 16V Y5V

C756 065T0603225 17 CHIP 2.2UF 16V Y5V

C748 065T0603225 17 CHIP 2.2UF 16V Y5V

C745 065T0603225 17 CHIP 2.2UF 16V Y5V

C742 065T0603225 17 CHIP 2.2UF 16V Y5V

C729 065T0603225 17 CHIP 2.2UF 16V Y5V

C728 065T0603225 17 CHIP 2.2UF 16V Y5V

C726 065T0603225 17 CHIP 2.2UF 16V Y5V

C718 065T0603225 17 CHIP 2.2UF 16V Y5V

C708 065T0603225 17 CHIP 2.2UF 16V Y5V

53

C614 065T0603225 17 CHIP 2.2UF 16V Y5V

C611 065T0603225 17 CHIP 2.2UF 16V Y5V

C437 065T0603225 17 CHIP 2.2UF 16V Y5V

C431 065T0603225 17 CHIP 2.2UF 16V Y5V

C430 065T0603225 17 CHIP 2.2UF 16V Y5V

C429 065T0603225 17 CHIP 2.2UF 16V Y5V

C428 065T0603225 17 CHIP 2.2UF 16V Y5V

C427 065T0603225 17 CHIP 2.2UF 16V Y5V

C426 065T0603225 17 CHIP 2.2UF 16V Y5V

C145 065T0603561 31 CHIP 560PF 50V NPO

C146 065T0603561 31 CHIP 560PF 50V NPO

C160 065T0603561 31 CHIP 560PF 50V NPO

C163 065T0603561 31 CHIP 560PF 50V NPO

C174 065T0603561 31 CHIP 560PF 50V NPO

C175 065T0603561 31 CHIP 560PF 50V NPO

C149 065T0603681 31 CHIP 680PF 50V NPO

C148 065T0603681 31 CHIP 680PF 50V NPO

C147 065T0603681 31 CHIP 680PF 50V NPO

C440 065T0805225 17 CHIP 2.2UF 16V Y5V

C444 065T0805225 17 CHIP 2.2UF 16V Y5V

C500 065T0805225 17 CHIP 2.2UF 16V Y5V

C765 065T0805225 17 CHIP 2.2UF 16V Y5V

U403 070THDCP500MST MSTAR HDCP

FB713 071T 57G301 EA CHIP BEAD

FB712 071T 57G301 EA CHIP BEAD

FB711 071T 57G301 EA CHIP BEAD

FB710 071T 57G301 EA CHIP BEAD

FB709 071T 57G301 EA CHIP BEAD

FB708 071T 57G301 EA CHIP BEAD

FB707 071T 57G301 EA CHIP BEAD

FB706 071T 57G301 EA CHIP BEAD

FB705 071T 57G301 EA CHIP BEAD

FB703 071T 57G301 EA CHIP BEAD

FB600 071T 57G301 EA CHIP BEAD

FB103 071T 57G301 EA CHIP BEAD

FB102 071T 57G301 EA CHIP BEAD

L701 073T253S 12 K IND SMD CHOKE 4.7uH+-20% KINGCORE

CN500 088T 340 19 AC HDMI HEADER 19P +SCREW HOLE

D508 093T 60230 BAT54C BY MCC

D108 093T 60230 BAT54C BY MCC

D700 093T 60264 B340A D0-214AC

D111 093T 64 33 BAV99 SOT-23

D112 093T 64 33 BAV99 SOT-23

D113 093T 64 33 BAV99 SOT-23

D400 093T 64 33 BAV99 SOT-23

D500 093T 64 33 BAV99 SOT-23

54

D501 093T 64 33 BAV99 SOT-23

D502 093T 64 33 BAV99 SOT-23

D503 093T 64 33 BAV99 SOT-23

D504 093T 64 33 BAV99 SOT-23

D505 093T 64 33 BAV99 SOT-23

D506 093T 64 33 BAV99 SOT-23

D507 093T 64 33 BAV99 SOT-23

ZD125 093T 64 37 N V-PORT-0603-100K V05

ZD121 093T 64 37 N V-PORT-0603-100K V05

ZD120 093T 64 37 N V-PORT-0603-100K V05

ZD126 093T 64 37 N V-PORT-0603-100K V05

ZD124 093T 64 37 N V-PORT-0603-100K V05

ZD110 093T 64 37 N V-PORT-0603-100K V05

ZD117 093T 64 37 N V-PORT-0603-100K V05

ZD109 093T 64 37 N V-PORT-0603-100K V05

ZD102 093T 64 37 N V-PORT-0603-100K V05

ZD103 093T 64 37 N V-PORT-0603-100K V05

ZD104 093T 64 37 N V-PORT-0603-100K V05

ZD105 093T 64 37 N V-PORT-0603-100K V05

ZD106 093T 64 37 N V-PORT-0603-100K V05

ZD107 093T 64 37 N V-PORT-0603-100K V05

ZD108 093T 64 37 N V-PORT-0603-100K V05

ZD122 093T 39S 34 T UDZSNP5.6B ROHM

ZD119 093T 39S 34 T UDZSNP5.6B ROHM

ZD118 093T 39S 34 T UDZSNP5.6B ROHM

ZD116 093T 39S 34 T UDZSNP5.6B ROHM

ZD115 093T 39S 34 T UDZSNP5.6B ROHM

ZD123 093T 39S 34 T UDZSNP5.6B ROHM

ZD500 093T 39S 34 T UDZSNP5.6B ROHM

ZD501 093T 39S 34 T UDZSNP5.6B ROHM

715T2678 A 2 MAIN-BOARD PCB

Q90T0105 1 A HEAT SINK

IRPF7YA6 IR BOARD

CN002 033T3802 4 WAFER PH-4

D001 056T 627 7 FM-6038TM2-5AN

Q002 057T 417 6 PMBS3906/PHILIPS-SMT

Q001 057T 417 6 PMBS3906/PHILIPS-SMT

R005 061T0603101 CHIP 100OHM 1/16W

R001 061T0603102 CHIP 1K OHM 1/16W

R002 061T0603103 CHIP 10KOHM 1/16W

R003 061T0603103 CHIP 10KOHM 1/16W

R004 061T0603821 RST CHIPR 820 OHM +-5% 1/10W

C003 065T0603101 31 CHIP 100PF 50V NPO

C001 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C002 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

C004 065T1206106 17 CHIP 10UF 16V Y5V

55

FB001 071T 56Z601 CHIP BEAD 600 OHM

FB003 071T 56Z601 CHIP BEAD 600 OHM

LED001 081T 14 15 KB KAA-3528CGKSYKC-01-AOC SMA

715T2740 B IR BOARD PCB

KEPF7Y11 KEY BOARD

CN001 033T3802 3H WAFER 3P RIGHT ANGLE

SW03 077T 600 1GCJ TACT SWITCH TSPB-2 -NP

SW02 077T 600 1GCJ TACT SWITCH TSPB-2 -NP

SW01 077T 600 1GCJ TACT SWITCH TSPB-2 -NP

SW07 077T 600 1GCJ TACT SWITCH TSPB-2 -NP

SW06 077T 600 1GCJ TACT SWITCH TSPB-2 -NP

SW05 077T 600 1GCJ TACT SWITCH TSPB-2 -NP

SW04 077T 600 1GCJ TACT SWITCH TSPB-2 -NP

R008 061T 21011252T RST MFR 1.1KOHM +-1% 1/6W

R009 061T 21011252T RST MFR 1.1KOHM +-1% 1/6W

R006 061T 21024252T RST MFR 2.4KOHM +-1% 1/6W

R010 061T 21024252T RST MFR 2.4KOHM +-1% 1/6W

R007 061T 21082252T RST MFR 8.2KOHM +-1% 1/6W

ZD002 093T 3951752T ZENER TZX6V2C

ZD001 093T 3951752T ZENER TZX6V2C

715T2680 1 KEY-BOARD PCB

Q11T5033 1 LEAD-CLAMPER-NEW

Q15T0120 1 io bkt top(DE200)

Q15T0122 1 PANEL-BKT-L

Q15T0122 2 PANEL-BKT-R

Q15T0123 10 PCB-BKT-for changhong

Q15T0125 2 BKT-HOLD-PANEL

Q36T 600 30 2 HIMERON

Q40T 32061532A RATING LABEL

Q40T 58169022A QC PASS LABEL

Q40T0002624 1A IO LABEL

Q44T3231 21 27 EVA WASHER

Q44T3231 21 28 EVA WASHER

Q44TJ013 1 CUSHION EPS 32

Q44TJ013 2 CUSHION EPS 32

Q44TJ013 3 CUSHION EPS 32

Q44TJ013 4 CUSHION EPS 32

Q44TJ013615 4A carton

Q44TJ013BLO001 PAPER SHEET

Q45T 76 28 RN R pe bag

Q45T 99609 2 R EPE COVER FOR MONITOR

Q45T 99609 39 R EPE COVER FOR BASE

Q52T 1185 66 AOC TAPE

Q52T6025 15238 Mylar

Q85T0041 1 SHIELD

001T6020 5 SCREW

56

040T 58162435A LABEL

Q41T320161525A manual

57
