SISÄLLYSLUETTELO
TÄRKEITÄ TURVALLISUUSOHJEITA .............................................................................................1
Lue ennen laitteen käyttöönottoa ..............................................................................................1
Hyväksyntä ..............................................................................................................................3
CE-yhdenmukaisuus eurooppalaisia maita varten ......................................................................3
Selvitys RoHS-yhteensopivuudesta ................................ ...........................................................4
VALMISTELUT ...............................................................................................................................6
Ennen asennusta .....................................................................................................................6
Pakkauksen sisältö...................................................................................................................7
Paristojen paneminen paikalleen ...............................................................................................7
TV:N ASENNUS .............................................................................................................................8
Television kiinnittäminen jalustaan ............................................................................................8
TV:n liitännät ............................................................................................................................8
Kiinnitys seinään ......................................................................................................................9
Irrota jalusta seinäkiinnitystä varten ...........................................................................................9
Laitteen liitännät ..................................................................................................................... 10
Takaliitännät .......................................................................................................................... 10
Sivuliitännät ........................................................................................................................... 11
Virtaliitäntä ............................................................................................................................. 12
LCD TV:n virran kytkeminen päälle ......................................................................................... 12

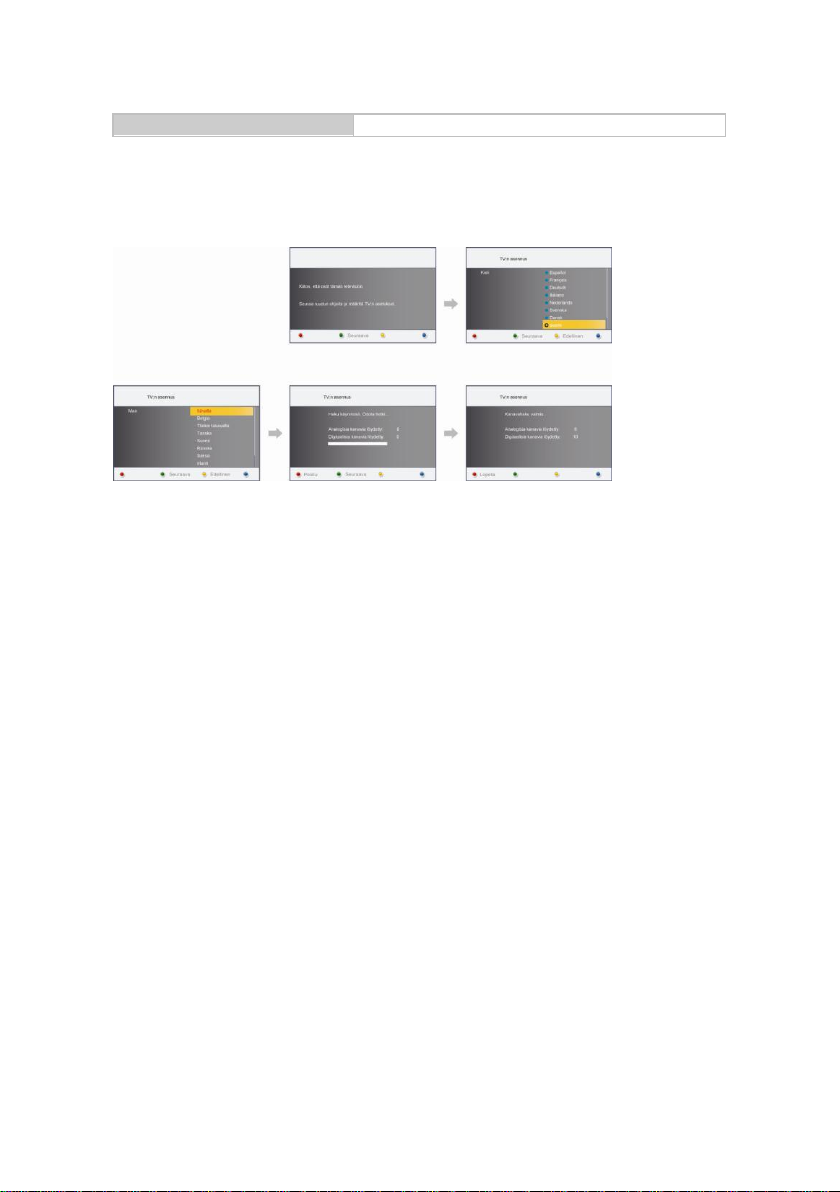

Ensimmäisen kerran asennus ................................................................................................. 13
Ohjauspaneelin painikkeet ...................................................................................................... 14

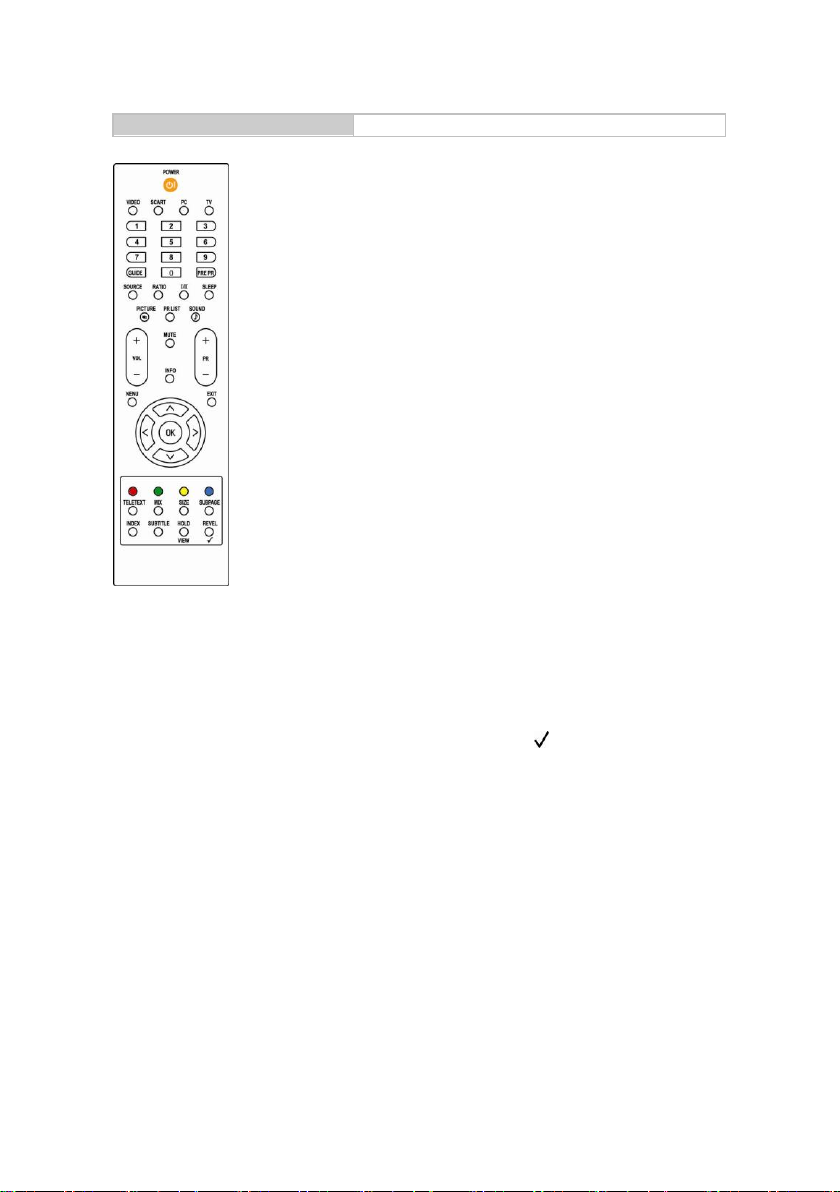

Kaukosäätimen toiminnot........................................................................................................ 15
Kuvaformaatti ......................................................................................................................... 17
TV-valikko..................................................................................................................................... 18
Kuvaruutuvalikon asetukset .................................................................................................... 18

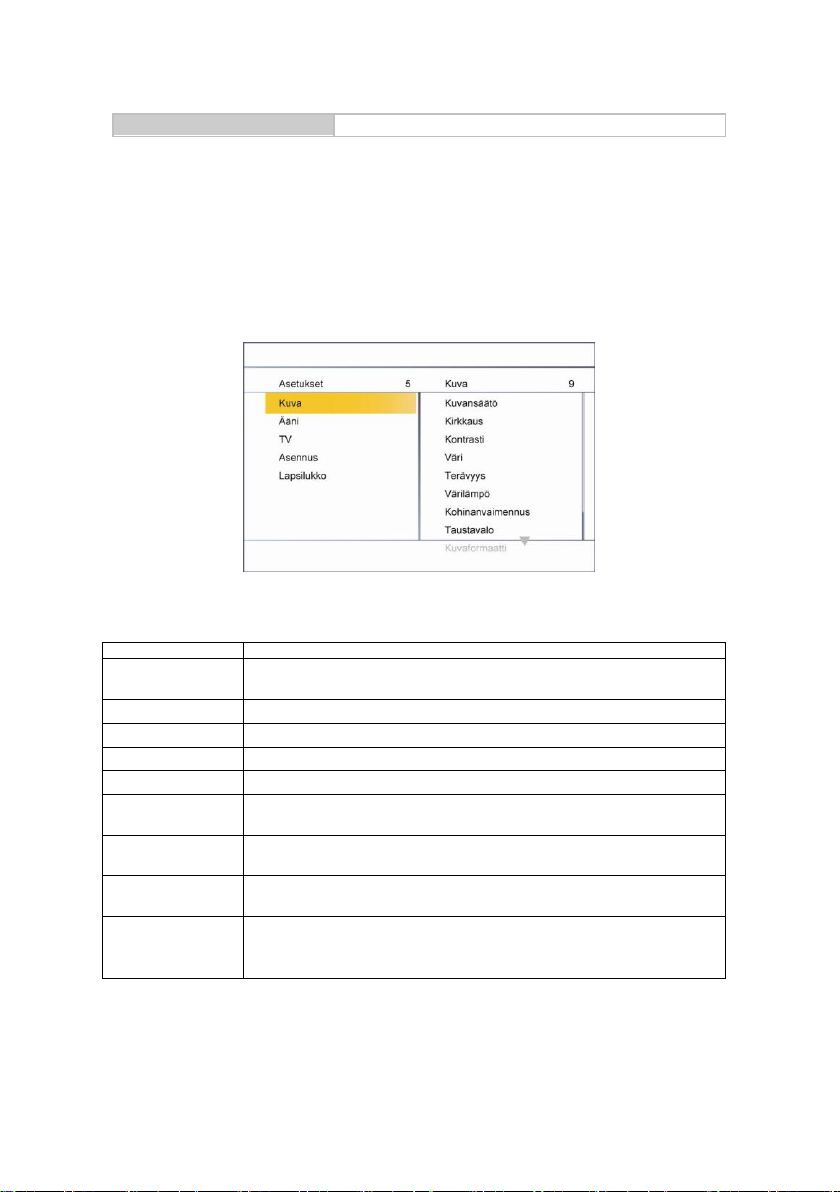

Kuva ................................ ...................................................................................................... 19
Ääni ....................................................................................................................................... 20
TV ......................................................................................................................................... 21
TV/kanavat ............................................................................................................................ 22

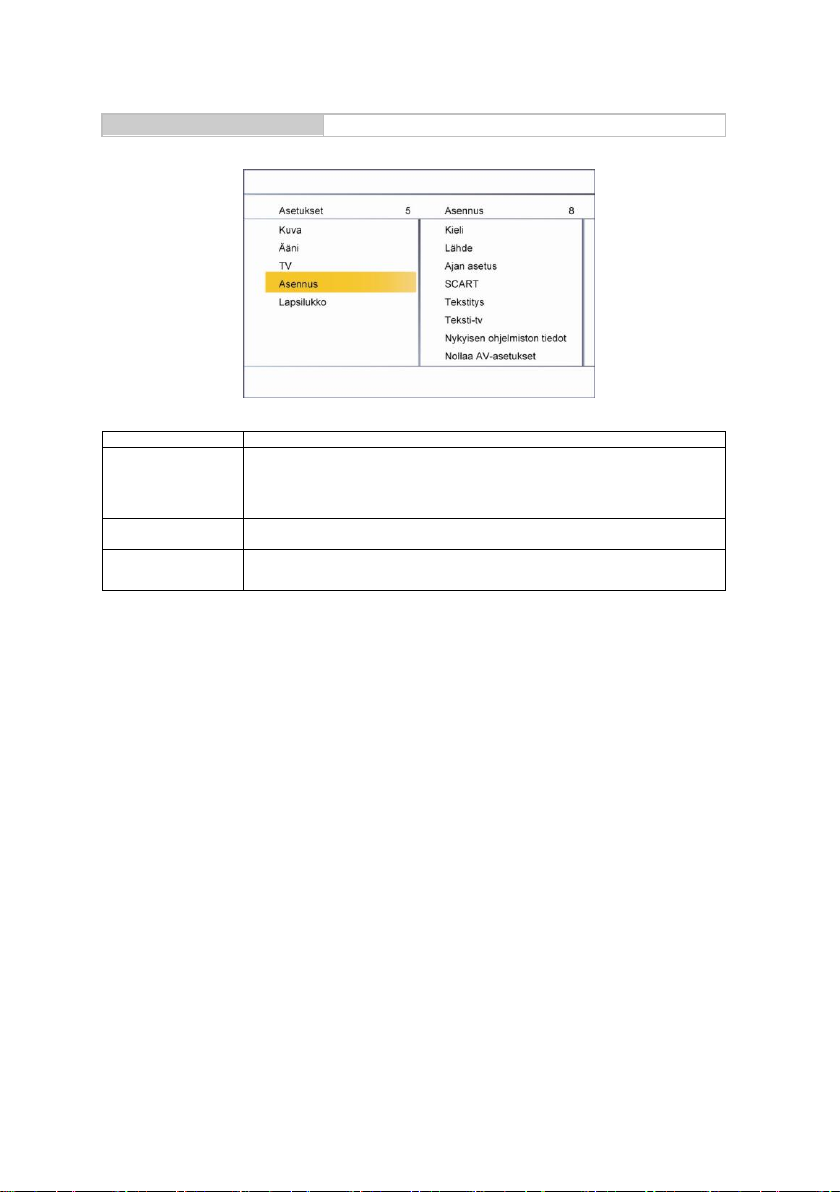

Asennus ................................................................................................................................ 24
Lapsilukko.............................................................................................................................. 26
Muita tietoja .................................................................................................................................. 27
Vianetsintä ............................................................................................................................. 27
Sanasto ................................................................................................................................. 28
Tekniset tiedot........................................................................................................................ 29
1
TÄRKEITÄ TURVALLISUUSOHJEITA
Lue ennen laitteen käyttöönottoa
1. Lue nämä ohjeet.
2. Säilytä nämä ohjeet.
3. Huomioi kaikki varoitukset.
4. Noudata kaikkia ohjeita.
5. Älä käytä tätä laitetta lähellä vettä.
6. Puhdista ainoastaan kuivalla kankaalla.
7. Älä tuki mitään laitteen tuuletusaukkoja. Asenna valmistajan ohjeiden mukaan.
8. Älä asenna lähelle kuumia lähteitä, kuten pattereita, kuumuuden laskulaitteita, uuneja tai muita
laitteita (mukaan lukien vahvistimet), jotka tuottavat lämpöä.
9. Noudata polarisoidun tai maadoitetun pistokkeen turvatarkoitusta. Polarisoidussa pistotulpassa on
kaksi lehteä, joista toinen on leveämpi. Maadoitetussa pistotulpassa on kaksi levyä ja
maadoitustappi. Leveä maadoitustappi on pistotulpassa turvallisuuden parantamiseksi. Jos laitteen
mukana toimitettu pistoke ei sovi sähköverkkoon, ota yhteyttä sähköteknikkoon vanhan pistokkeen
vaihtamiseksi.
10. Suojaa virtajohto niin, ettei sen päälle astuta tai ettei se joudu puristuksiin erityisesti pistokkeissa,
jatkoliittimissä sekä laitteen ulostuloaukoissa.
11. Käytä ainoastaan valmistajan mainitsemia liittimiä/lisävarusteita.
12. Käytä ainoastaan valmistajan mainitsemien tai laitteen mukana myytävien kärryjen,
telineiden, kolmijalkaisten tuolien, tukien tai pöytien kanssa. Käyttäessäsi kärryä ole erityisen
varovainen kärryä/laitetta liikuttaessa välttääksesi sen mahdollisen kaatumisen aiheuttamat vahingot.
13. Kytke tämä laite pois sähköverkosta ukkosmyrskyjen ajaksi tai silloin, kun laitetta ei käytetä pitkään
aikaan.
14. Huoltotoimenpiteet tulee teettää pätevällä huoltohenkilökunnalla. Laite tulee huoltaa aina kun se on
vaurioitunut, esimerkiksi silloin, kun virtajohto tai pistoke on vaurioitunut, nestettä on räiskynyt tai
vieraita esineitä on pudonnut laitteeseen, laite on altistunut sateelle tai kosteudelle, se ei toimi
normaalisti tai jos se on pudonnut.
2
Tämä symboli varoittaa
käyttäjää suojaamattomasta,
vaarallisesta sähköjännitteestä laitteen
sisällä. Tämä sähköjännite on
tarpeeksi suuri aiheuttamaan
sähköiskuvaaran.
Symbolilla, jossa on
huutomerkki kolmion sisällä,
kiinnitetään käyttäjän huomio tärkeisiin
käyttö- ja huolto-ohjeisiin laitteen
mukana tulevissa dokumenteissa.
15. Laitetta ei saa altistaa tippuvalle tai roiskuvalle vedelle, eikä laitteen päälle saa panna nesteillä
täytettyjä esineitä kuten vaaseja.
16. Älä irrota laitteen koteloa sähköiskun välttämiseksi. Laitteen saa huoltaa vain määrätty
huoltohenkilöstö.
17. Laitteen helposti käytettävissä oleva kytkin katkaisee laitteen virran.
18. Laite on liitettävä verkkovirtapistokkeeseen maadoitetulla pistotulpalla.
19. Käytetyt tai tyhjät paristot on hävitettävä asianmukaisesti tai kierrätettävä paikallisia lakeja
noudattaen. Lisätietoja saat paikallisesta jätehuollosta.
20. Jos laitetta käytetään muualla kuin ostomaassa, on käytettävä paikallisten lakien ja asetusten
mukaista verkkojohtoa.
21. Loukkaantumisten välttämiseksi laite on kiinnitettävä lattiaan/seinään näiden asennusohjeiden
mukaisesti.
22. Laitetta ei saa sijoittaa suljettuun tilaan kuten kirjahyllyyn.
23. Laitteen päälle ei saa panna avointa liekkiä, kuten sytytettyjä kynttilöitä.
24. Tuuletuksen takaamiseksi television ympärillä on oltava 10 - 15 cm (4 - 6”) vapaata tilaa. Televisiota
ei saa laittaa maton päälle.
25. Laitteen päälle ei saa roiskua tai tippua nestettä.
26. Laitetta ei saa altistaa sateelle tai kosteudelle, eikä laitteen päälle saa panna nesteillä täytettyjä
esineitä kuten vaaseja.
27. Laite on liitettävä verkkovirtapistokkeeseen maadoitetulla pistotulpalla.
28. BildscharbV:n mukaisesti laitetta ei ole tarkoitettu käytettäväksi näyttöpäätetyöhön.
29. Laitteen virtakytkintä käytetään laitteen irrottamiseen verkkovirrasta. Sen on oltava esteettä
käytettävissä.
3
VAARA
Nämä huolto-ohjeet on tarkoitettu pätevälle huoltohenkilökunnalle. Sähköiskuvaaran välttämiseksi käyttäjä
ei saa tehdä muita kuin tässä käyttöohjeessa kuvattuja huoltotoimenpiteitä, jos hänellä ei erikseen ole
pätevyyttä niihin.
Jätelaitteiden hävittäminen yksityistalouksissa Euroopan unionin alueella.
Tämä symboli tuotteessa tai sen pakkauksessa osoittaa, että tätä tuotetta ei saa hävittää
muiden talousjätteiden mukana. Sen sijaan on käyttäjän velvollisuus hävittää jätelaite viemällä
se merkittyyn keräyspisteeseen, joka on tarkoitettu sähkö- ja elektroniikkalaitteiden jätteille.
Jätelaitteiden erillinen kerääminen ja kierrättäminen hävitettäessä auttaa säilyttämään
luonnonvaroja ja varmistaa, että tuote hävitetään tavalla, joka suojelee ihmisten terveyttä ja
ympäristöä. Saadaksesi lisätietoa siitä, minne voit jättää jätelaitteesi kierrätettäväksi, ota yhteys kaupunkisi
toimistoon, talosi jätehuoltopalveluun tai liikkeeseen, josta ostit tuotteen.
Hyväksyntä
CE-yhdenmukaisuus eurooppalaisia maita varten
Laite täyttää EEC-direktiivin 89/336/ETY laajennetuna 92/31/ETY:llä ja 93/68/ETY Art.5:llä
vaatimukset koskien “Sähkömagneettista yhteensopivuutta”, ja 73/23/ETY:n vaatimukset
laajennettuna 93/68/ETY Art.13:lla koskien “Turvallisuutta.”
4
Aine
Ehdotettu
enimmäispitoisuus
Todellinen pitoisuus
Lyijy (Pb)
0,1%
< 0,1%
Elohope (Hg)
0,1%
< 0,1%
Kadmium (Cd)
0,01%
< 0,01%
Kuudenarvoinen kromi
(Cr6+)
0,1%
< 0,1%
Polybromibifenyyli (PBB)
0,1%
< 0,1%
Polybromidifenyylieetteri
(PBDE)
0,1%
< 0,1%
Selvitys RoHS-yhteensopivuudesta
Tämä tuote on suunniteltu sekä valmistettu Euroopan parlamentin ja neuvoston 2002/95/EY-direktiivin
mukaan koskien tiettyjen myrkyllisten aineiden käytön rajoittamista sähkö- ja elktroniikkalaitteistossa
(RoHS-direktiivi) ja se täyttää Euroopan Teknisen komission (TAC) asettamat enimmäipitoisuudet alla
olevan kaavion mukaan:
Tietyt komponentit ovat vapautettuja yllä olevan listan pitoisuuksista RoHS-direktiivin liitten mukaisesti:
Esimerkkejä tälläisistä vapautetuista komponenteista ovat:
1. Elohopea pienissä loistevalaisimissa ei ylitä 5 mg lamppua kohden ja muissa lampuissa, jotka eivat
ole erikseen mainittu RoHS-direktiivin liittessä.
2. Lyijy kuvaputken lasissa, elektronisissa komponenteissa, loisteputkissa sekä keraamisissa
elektroniikan osissa (esim. pietsoelektroniikkalaitteet).
3. Lyijy korkean lämpötilan juotoksissa (kuten lyijypohjaiset seokset, jotka sisältävät lyijyä 85%
painostaan tai enemmän).
4. Lyijy kohdentavana elementtinä teräksessä, joka voi sisältää painostaan jopa 0,35% lyijyä,
alumiinissa joka voi sisältää painostaan jopa 0,4% lyijyä ja kupariseoksessa, joka voi sisältää
painostaan jopa 4% lyijyä.
5
LCD-paneeli
Tässä tuotteessa käytetty LCD-paneeli on tehty lasista ja voi särkyä, jos tuote tippuu tai siihen osuu toinen
esine.
LCD-paneeli on korkean teknologian tuote, jonka kuvat ovat hyvin tarkkoja.
Näytölle saattaa joskus ilmestyä pikseleitä, jotka eivät ole käytössä. Ne näkyvät sinisinä, vihreinä tai
punaisina liikkumattomina pisteinä. Ne eivät vaikuta tuotteesi toimivuuteen.
Ota huomioon seuraavat varotoimet varmistaaksesi laitteesi pitkän käyttöiän ja vähentääksesi näytön
ylikuumenemisriskiä.
-Älä näytä still-kuvia (still tietokone- ja videopelikuvia, logoja, kuvia, tekstiä ja 4:3 kuvia) yhtäjatkoisesti
pitkiä aikoja;
-Käytä näytönsäästäjää tietokonetta käyttäessäsi;
6
VALMISTELUT
Kaapeli
Ennen asennusta
1. Pane televisio tukevalle alustalle.
Varmista, ettei television asento estä ilman virtaamista sen ympärillä.
Laitteen takana olevia tuuletusaukkoja ei saa peittää.
Vaaratilanteiden välttämiseksi television päällä tai sen välittömässä läheisyydessä ei saa pitää kynttilää tai
muuta avotulta.
Vältä lämmönlähteitä, suoraa auringonvaloa sekä altistumista sateelle tai vedelle.
Laitteen päälle ei saa roiskua tai tippua nestettä.
Liitä antenni
2.
ANT IN 75 Ω,
antenniliittimeen
joka on television takana.
7
VALMISTELUT
*
Jos kaukosäädintä ei käytetä pitkään aikaan, ota paristot pois, jottei
kaukosäädin vahingoitu.
Pakkauksen sisältö
Varmista, että pakkaus sisältää alla luetellut osat:
1. LCD TV
2. Alusta
3. Kaukosäädin ja paristot
4. Käyttöohje
5. Pika-asennusopas
6. Virtajohto x 1 (Iso-Britannia tai Eurooppa)
Paristojen paneminen paikalleen
1. Pane kaukosäätimeen kaksi AAA-paristoa. Varmista, että positiivinen (+) ja negatiivinen (-) napa
ovat oikein päin.
2. Pane kansi paikalleen.
8
TV:N ASENNUS
TV:n kuvaus
Sivuliittimet
Laite takaa
Ohjauspaneeli
Kaukosäätimen
vastaanotin
Virran osoittava LED
Takaliittimet
Seinäkiinnityks
en reikä
Virtakytkin
Laite edestä
Television kiinnittäminen jalustaan
1. Pane televisio ruutu alaspäin tukevalle alustalle, joka on peitetty pehmeällä ja tasaisella kankaalla.
2. Kiinnitä jalusta pohjassa olevaan koloon.
3. Kiinnitä 3 pulttia tiukkaan käyttäen TV:n takana olevia reikiä (26”) .
TV:n liitännät
9
TV:N ASENNUS
TV:n kuvaus
TV-ruutu
(tuumaa)
VESAn mukainen
seinäteline
(millimetriä)
(L x H)
Ruuvin tyyppi
19”
100 x 100 mm
metrijärjestelmä
4 x 10 mm
22”
100 x 100 mm
metrijärjestelmä
4 x 10 mm
26”
200 x 100 mm
metrijärjestelmä
4 x 10 mm
Kiinnitys seinään
Irrota jalusta seinäkiinnitystä varten
1. Pane televisio ruutu alaspäin tukevalle alustalle, joka on peitetty pehmeällä ja tasaisella kankaalla.
2. Ruuvaa auki 3 pulttia, jotka kiinnittävät pohjapilarin TV-vastaanottimeen ristipääruuvimeisseliä
käyttäen. (ei toimitettu)
3. Irrota jalusta televisiosta.
10
TV:N ASENNUS
Laitteen liitännät
Liitin
Toiminto
1
Virittimen sisääntulo
TV RF -signaalin (antenni/CATV) vastaanottoon.
2
SCART 1
Täysi SCART-liitäntä. RGB, S-Video ja CVBS-sisääntulo, CVBS-virittimen
ulostulo (Vain analogiselle signaalille).
3
PC-SISÄÄNTULO
Liitä analogista VGA-signaalia lähettävään lähteeseen. PC-ääni tukee 3,5
millimetrin liitintä.
4
SPDIF-ulostulo
(digitaalisen äänen
ulostulo)
SPDIF-liitännän kautta vastaanotettuna digitaalisen äänen laatu on korkea.
5
Komponenttivideo ja
V/O-äänen
sisääntulo
Televisio vastaanottaa YPbPr-signaalia komponenttivideoliittimen kautta.
Lomittamatonta kuvaa näyttävät DVD-soittimet, tarkkapiirtoiset HDTVdekooderit ja satelliittivastaanottimet lähettävät korkearesoluutioista kuvaa
YPbPr:ä ja V/O-äänisignaalia käyttäen.
6
HDMI 1
High Definition Multimedia Interface.
Digitaalisen signaalin sekä PC:n tai HDTV-videon signaalin vastaanottoon.
Takaliitännät
11
TV:N ASENNUS
Laitteen liitännät
Liitin
Toiminto
COMMON
INTERFACE
Käytetään, kun laitteen COMMON INTERFACE -kortinlukijassa on PC-kortti
tai ExpressCard Lisätietoja kortin käyttöohjeessa.
1
Kuulokeliitäntä
Kuulokeliitin (16 Ω tai 32 Ω)
2
AV-sisääntulo
(komposiitti
audio/video)
Komposiitti audio/video -liitäntä on DVD-soittimen tai muun laitteen
perusliitäntä.
3
S-Video
S-Video liitännän kautta kuvanlaatu on parempi kuin RF- tai
komposiittiliitännän kautta. Käytä S-Video-kaapelia, jossa on
punainen/valkoinen audiokaapeli.
Vinkki: Jos AV- ja S-Video-liitäntöjä käytetään samanaikaisesti, S-Videolla
on etusija.
4
HDMI 2
High Definition Multimedia Interface (vastaanottimen ja HD-näyttölaitteen
välinen digitaalinen liitäntä).
Digitaalisen signaalin sekä PC:n tai HDTV-videon signaalin vastaanottoon.
DVD-soitin
Sivuliitännät
12
TV:N ASENNUS
Laitteen liitännät
AC 100-240 V, 50/60 Hz
Verkkopistokkeet vaihtelevat alueittain.
*
Älä kytke pistotulppaa seinäpistokkeeseen ennen kuin kaikki liitännät on tehty.
Virran osoittava merkkivalo
Sininen: Virta päällä
Punainen: Valmiustila
*
Paikallisen verkkovirran epävakauden vuoksi VIRRAN KYTKEYTYMISESSÄ
PÄÄLLE voi olla viivettä.
Virtaliitäntä
Liitä verkkojohto LCD televisioon ja kytke pistotulppa asianmukaiseen seinäpistokkeeseen.
LCD TV:n virran kytkeminen päälle
Kytke television virta tai valmiustila päälle painamalla TV:n sivussa olevaa VIRTApainiketta tai
kaukosäätimen painiketta .
13
TV:N ASENNUS
Laitteen liitännät
Ensimmäisen kerran asennus
Kun olet purkanut LCD TV:n pakkauksesta ja liittänyt sen verkkovirtaan, asenna TV alla olevien ohjeiden
mukaisesti. Jos et asenna televisiota ohjeiden mukaisesti, se ei ehkä toimi kunnolla.
1. Jatka asennusta painamalla vihreää painiketta.
2. Valitse kieli painikkeilla o tai œ. Jatka painamalla vihreää painiketta.
3. Valitse maa painikkeilla o tai œ. Jatka painamalla vihreää painiketta tai palaa edelliseen painamalla
keltaista painiketta.
4. Haku voi kestää muutamia minuutteja. Odota, kunnes haku on suoritettu.
5. Kun haku on suoritettu, ruutuun saattaa tulla haun suorittamisesta kertova viesti. Lopeta haku
punaisella painikkeella. Ensimmäinen löydetty kanava valitaan automaattisesti.
14
TV:N ASENNUS
Ohjauspaneelin painikkeet
Painike
Toiminto
VIRTA
Kytke LCD TV:n virta päälle tai pois päältä.
INPUT (LÄHDE)
Vaihda kuvan tulolähdettä.
MENU (VALIKKO)
Näytä ja säädä ominaisuuksia kuvaruutuvalikossa (OSD). Navigoi
valikossa nuolipainikkeilla (kanavan valinta ja äänenvoimakkuuden säätö).
CH▲/▼
(KANAVAN VALINTA)
(TOIMINTO∧/∨)
Valitse kanava painikkeilla. Vaihda kuvaruutuvalikossa valinta ylös- tai
alaspäin.
VOL+/(ÄÄNENVOIMAKKUUS)
(TOIMINTO∧/∨)
Säädä painikkeilla äänenvoimakkuutta. Vaihda kuvaruutuvalikossa valinta
vasemmalle tai oikealle päin.
15
TV:N ASENNUS
Kaukosäätimen toiminnot
0-9 NUMERONPAINIKKEET
Valitse televisiokanava.
GUIDE (elektroninen
ohjelmaopas)
Näytä elektroninen ohjelmaopas
TV-tilassa.
PRE PR (edellinen)
Näytä viimeksi valittu TV-kanava.
SOURCE (lähde)
Vaihda signaalin lähdettä.
RATIO
Vaihda kuvasuhdetta. Lisätietoja
osiossa Kuvaformaatti.
I/II (kahden äänilähteen käyttö)
Valitse MONO, STEREO, DUAL
1 tai DUAL 2 ATV-kanavalle.
Valitse ääniraidan kieli DTVkanavalle.
SLEEP (uniajastus)
Valitse LCD TV:n sammutus
tietyn ajan kuluttua.
(5-180 minuuttia)
PICTURE (kuva)
Valitse LCD TV:n esiasetettu
kuva-asetus.
Oma / Elokuva / Urheilu / Elävä /
High Bright
PR LIST (kanavalista)
Näytä lista kanavista ja lähteistä.
SOUND (ääni)
Valitse LCD TV:n esiasetettu
ääniasetus.
Pois päältä / Rock / Pop / Live /
Tanssi / Tekno / Klassinen /
Pehmeä
+ VOL - (äänenvoimakkuus)
Säädä äänenvoimakkuutta
+ PR – (kanava)
Valitse kanava.
MUTE (mykistys)
Mykistä ääni ja peruuta mykistys.
Voit myös valita edellisen
äänenvoimakkuuden tason
painikkeilla +/- VOL.
INFO
Tuo esiin nykyinen signaalin taso
sekä tiedot
lähteestä/äänikanavasta.
MENU (valikko)
Aktivoi LCD TV:n
kuvaruutuvalikko. Poistu LCD
TV:n kuvaruutuvalikosta
painamalla painiketta uudestaan.
EXIT (poistu)
Poistu LCD TV:n
kuvaruutuvalikosta.
OK
Vahvista valinta.
oœpπ
oœpπ
navigoi ja vahvista valinta.
VIEW (näytä)
Tuo esiin kaikki suosikkikanavat
(myös alikanavat).
Lisää tai poista suosikkilistan
kanava.
VÄRIPAINIKKEET
Kun väripainikkeisiin liitetyt
toiminnot on aktivoitu tai valittu,
väripainike näkyy ruudulla.
POWER (virta)
Kytke LCD TV:n virta tai
valmiustila päälle.
VIDEO
Valitse YPbPr, Sivu-AV, HDMI
1 tai HDMI 2 .
SCART
Valitse SCART.
PC
Valitse PC-tila.
TV
Valitse TV-tila.
16
TV:N ASENNUS
Kaukosäätimen toiminnot
TEKSTIVIESTI
( Suunniteltu vain eurooppalaista PAL/SECAM/DVB-T -järjestelmää
varten )
TELETEXT (teksti-tv)
Tuo teksti-tv näkyviin. Poistu teksti-tv:stä painamalla uudelleen.
MIX
Tuo teksti-tv ja TV yhtä aikaa näkyviin.
SIZE (koko)
Vaihda fontin kokoa: Kuvaruutunäyttö, yläpuoli ja alapuoli.
SUBPAGE (alisivut)
Näytä alisivut (jos mahdollista)
INDEX (hakemisto)
Palaa sivulle 100 tai hakemistosivulle. Paina sitten yhtä painikkeista 0 -
9. Teksti-tv:n sivu numeroidaan ja lisätään valitsemallesi sivulle tai
toissijaiseksi kohteeksi.
SUBTITLE (tekstitys)
Valitse seuraava tekstityssivuksi merkitty sivu ja tuo se näkyviin.
HOLD (pysäytys)
Pysäytä alisivujen vaihtuminen.
Tekstidekooderin tietojen vastaanotto pysäytetään.
REVEAL (näytä)
Näytä piilotetut tiedot kuten tietovisojen vastaukset.
Väripainikkeet P/V/K/S
Valitse kuvat, joissa on eriväristä tekstiä. Eri kanavilla teksti-tv:n
väripainikkeiden toiminnot vaihtelevat.
17
TV:N ASENNUS
Kaukosäätimen toiminnot
Kuvaformaatti
1. Avaa kuvaformaatin valikko kaukosäätimen painikkeella RATIO.
2. Valitse kuvaformaatti painikkeella o/œ. Vahvista valinta painikkeella OK.
Automaattinen: Valinta automaattinen kuljettaa AFD-tiedot sisältävää signaalia DTV- ja HDMI-liitännällä.
ATV- ja SCART kuljettavat WSS-tietoja.
Panoraama: Poistaa 4:3-kuvasuhteen lähetyksestä mustat palkit niin, että kuva vääristyy
mahdollisimman vähän.
4:3: Perinteinen 4:3-formaatti.
Elokuvalaajennus 14:9: Skaalaa perinteisen 4:3-formaatin 14:9-formaattiin.
Elokuvalaajennus 16:9: Skaalaa perinteisen 4:3-formaatin 16:9-formaattiin.
16:9 tekstitys: Näyttää 4:3-formaatin kuvat käyttäen ruudun koko alaa, mutta jättäen tekstitykset
näkyviin.
Laajakuva:
Venyttää perinteisen 4:3-formaatin 16:9-formaattiin.
18
TV-valikko
Lisäasetusten käyttäminen
Valikko
Kuvaus
Kuva
Näytä lisää kuvansäätömahdollisuuksia ja toimintoja suosikkikanaviin
perustuen. Säädä värejä ja kirkkautta.
Ääni
Näytä lisää äänimahdollisuuksia. Voit myös asettaa LCD TV:n ääniympäristön.
TV
Määritä erityistoiminnot maalle, ääniraidan kielelle tai TV-kanavalle.
Asennus
Määritä TV-kanavien asennuksen ja kielen asetukset.
Lapsilukko
Hallinnoi TV-kanavien erityistoimintoja.
Kuvaruutuvalikon asetukset
Paina LCD TV:n sivussa olevaa painiketta MENU tai kaukosäätimen painiketta MENU.
19
TV-valikko
Lisäasetusten käyttäminen
Valikko
Kuvaus
Kuvansäätö
Valitse LCD TV:n esiasetettu kuva-asetus. Valitse Oma, Elokuva, Urheilu, Elävä
tai High Bright painikkeella o/œ.
Kirkkaus
Kirkasta kuvan tummia osia.
Kontrasti
Terävöitä kuvaa.
Väri
Lisää tai vähennä värejä.
Terävyys
Paranna yksityiskohtia.
Värilämpö
Valitse Normaali (neutraali), Lämmin (punaisempi) tai Viileä (sinisempi).
Kohinanvaimennus
Suodata ja vähennä kuvan kohinaa ja paranna kuvan laatua. Valitse Pois
päältä, Matala, Keskikokoinen tai Vahva painikkeella o/œ.
Taustavalo
Kirkasta tai tummenna taustan väriä
Kuvaformaatti
Näytä saatavilla olevien kuvaformaattien lista. Valitse Automaattinen,
Panoraama, 4:3, Elokuvalaajennus 14:9, Elokuvalaajennus 16:9, 16:9 tekstitys
tai Laajakuva painikkeella o/œ.
1. Paina LCD TV:n sivussa olevaa painiketta MENU tai kaukosäätimen painiketta MENU.
2. Korosta valikon kohta painikkeella
3. Avaa alivalikko painikkeella π.
4. Korosta valikon kohta painikkeella
5. Avaa asetus painikkeella π.
6. Poistu kuva-asetuksista painikkeella MENU.
Kuva
o/œ
o/œ
.
.
20
TV-valikko
Lisäasetusten käyttäminen
Valikko
Kuvaus
Kanavatasapaino
Säädä vasemman/oikean kanavan välistä tasapainoa.
Basso
Määritä basson ääniasetukset.
Diskantti
Määritä diskantin ääniasetukset.
Virtuaalinen
surround
Lisää television äänen syvyyttä ja ulottuvuutta. Kytke toiminta päälle/pois
päältä painikkeella o/œ.
Äänitila
Valitse LCD TV:n esiasetettu ääniasetus. Valitse Pois päältä, Rock, Pop, Live,
Tanssi, Tekno, Klassinen tai Pehmeä painikkeella o/œ.
AVL
Poista kanavien ja ohjelmien väliset äänenvoimakkuuden erot ja pienennä
äänen dynamiikkaa.
Digitaalinen
audiolähtö
Valitse digitaalinen audiolähtö. Valitse Pois päältä, Bittivirta tai PCM
painikkeella o/œ.
Vinkki: Jos Bittivirta on valittu, varmista, että vahvistin tulee digitaalista ääntä.
Seuraavat toiminnot ovat käytettävissä vain audiosignaalia lähettävien digitaalisten kanavien
yhteydessä.
Äänenvoimakkuus huononäköiset
Lisää tai pienennä äänenvoimakkuutta huononäköisille.
Säädä äänenvoimakkuutta painikkeella o/œ.
Vinkki: Ennen kuin säädät äänenvoimakkuutta, varmista, että äänen kuvaus on
päällä.
Huonokuuloiset
Lähetä äänitaajuus huonokuuloisia varten. Kytke toiminto päälle/pois päältä
painikkeella o/œ.
Äänen kuvaus
Kytke äänen voimakkuus - huononäköiset -toiminto päälle tai pois päältä. Kytke
toiminto päälle/pois päältä painikkeella o/œ.
Ääni
21
TV-valikko
Lisäasetusten käyttäminen
Valikko
Kuvaus
Maa
Valitse maa. Tämä on se maa, jossa televisiota käytetään tai jonka
kanavia haluat vastaanottaa, jos asut rajan tuntumassa.
Ääniraidan kieli
Tuo esiin valikko, josta voit valita kielen. Tätä kieltä käytetään
digitaalisilla kanavilla, jos se on saatavilla.
Kanavat
Valitse Kanavahaku, Päivitä haku, Analoginen manuaalitallennus,
Kanavan ohittaminen, Kanavien lajittelu tai Kanavan nimien muokkaus
Lisätietoja seuraavalla sivulla.
TV
22
TV-valikko
Lisäasetusten käyttäminen
Valikko
Kuvaus
Kanavat
Kanavien haku
1. Valitse Kanavat-valikon kohta Kanavahaku painikkeella
o/œ
.
2. Avaa valikko painikkeella π ja aloita paikallisten kanavien automaattinen
haku painikkeella OK.
Päivitä haku
1. Valitse Kanavat-valikon kohta Kanavahaku painikkeella
o/œ
.
2. Avaa valikko painikkeella π ja aloita paikallisten kanavien automaattinen
haku painikkeella OK.
Analoginen manuaalitallennus
1. Valitse Kanavat-valikon kohta Kanavahaku painikkeella
o/œ
.
2. Avaa valikko painikkeella π ja valitse kohta Haku tai Hienosäätö
painikkeella
o/œ
.
Haku: Aloita manuaalihaku määritetystä taajuudesta.
Hienosäätö: Hienosäädä kanavan taajuutta.
Kanavan ohittaminen
1. Valitse Kanavat-valikon kohta Kanavan ohittaminen painikkeella
o/œ
.
2. Avaa valikko painikkeella π ja korosta ohitettava kanava painikkeella
o/œ
.
Vahvista valinta painikkeella OK.
Vinkki: Ohitettu kanava ei ehkä löydy painikkeilla o/œ, mutta se voidaan valita
suoraan numeropainikkeilla.
Nämä kanavat ovat aktiivisia
Nämä kanavat on ohitettu
TV/kanavat
23
TV-valikko
Lisäasetusten käyttäminen
Valikko
Kuvaus
Kanavat
Kanavien lajittelu
1. Valitse Kanavat-valikon kohta Kanavien lajittelu painikkeella
o/œ.
2. Avaa valikko painikkeella π ja korosta lajiteltava kanava painikkeella
o/œ
.
Vahvista valinta painikkeella OK.
3. Valitse kanava ensin valitun kanavan paikalle tuleva kanava painikkeella
o/œ.
Vaihda kanavien paikkaa painikkeella OK.
Kanavan nimien muokkaus
1. Valitse Kanavat-valikon kohta Kanavan nimien muokkaus painikkeella
o/œ.
2. Avaa valikko painikkeella π ja valitse muokattava kanava painikkeella
o/œ
.
3. Aloita kanavan nimen muokkaus punaisella painikkeella.
4. Muokkaa nimeä painikkeella
o/œ
ja siirry seuraavaan merkkiin painikkeella
π
. Alla olevasta taulukosta näet valittavina olevat merkit.
5. Vahvista valinta vihreällä painikkeella.
Vinkki: Kun väripainikkeisiin liitetyt toiminnot on aktivoitu tai valittu, väripainike
näkyy ruudulla.
KS
Valittavina olevat merkit
_ - . @ 0 1 2 3
4
5 6 7 8 9 A B C D
E
F G H I J K L M N O P Q R S T U V W X Y Z a b c d e f g h i j k l m n o p q r s t u v w x y z
KS
Valittavina olevat merkit
0 . @ 0 1 _ - 1 2 A B C a b c 2 3 D E F d e f 3 4 G H I g
H i 4 5 J K L j k l 5
6 M N O m n o 6
7 P Q R S p q r s 7 8 T U V t u v 8 9 W X Y Z w x y z
9
TV/kanavat
24
TV-valikko
Lisäasetusten käyttäminen
Valikko
Kuvaus
Kieli
Valitse käyttöjärjestelmän kieli.
Lähde
Tunnista lisälaitteet, jotka on liitetty tulo/lähtöliittimiin.
Ajan asetus
Valitse yksi seuraavista painikkeella o/œ:
Aikavyöhyke: Valitse aikavyöhyke, jolla olet.
Aika: Määritä kellonaika ja päivämäärä tai valitse automaattinen
synkronointi.
Vinkki: Ennen kuin määrität ajan ja päivämäärän, varmista, että automaattinen
synkronointi on pois päältä.
Uniajastus: Aseta TV sammumaan itsestään tietyn ajan kuluttua.
Tekstitys
Valitse yksi seuraavista painikkeella o/œ:
Analoginen tekstitys: Näytä lähetetyt tekstitykset ruudulla. Teksti voi
näkyä koko ajan (jos kanava tarjoaa palvelun) tai ainoastaan silloin, kun
mykistys on päällä.
Digitaalisen tekstityksen kieli: Näytä lähetetty kieli ruudulla.
Tekstityksen tyyppi: Valitse normaali tekstitys tai huonokuuloisten
tekstitys.
Asennus
25
TV-valikko
Lisäasetusten käyttäminen
Valikko
Kuvaus
Teksti-tv
Valitse yksi seuraavista painikkeella o/œ:
Digitaalisen teksti-tv:n kieli Näytä lähetetty teksti-tv:n kieli ruudulla.
Dekoodaussivun kieli: Dekoodaa teksti-tv:n kieli alueellisesti.
Nykyisen
ohjelmiston tiedot
Tämä valikko aukeaa TV:n ohjelmistotietojen yhteydessä.
Nollaa AV-asetukset
Nollaa suurin osa kuva- ja ääniasetuksista tehdasasetuksiin.
Asennus
26
TV-valikko
Lisäasetusten käyttäminen
Valikko
Kuvaus
Kanavalukitus
Lukitse tietyt TV-kanavat tai ulkoiset lähteet.
Ohjelmalukitus
Hallinnoi tiettyjen ohjelmien näkymistä ikärajan perusteella. Kaikki asetukset
pätevät digitaalikanaviin.
Aseta PIN
Vaihda PIN-koodi tai korvaa se. Jos PIN-koodia ei ole, tässä valikon kohdassa
on Aseta PIN.
Noudata alla olevia ohjeita: Jos PIN-koodi on annettu aiemmin, valikon
kohdassa on Vaihda PIN. Vaihda PIN alla olevia ohjeiden mukaan:
Kaikki numeroyhdistelmät välillä 0000 - 9999 ovat käytössä.
Vinkki: Muista, että oletus-PIN-koodi on 0711. Jos PIN-koodisi on muutettu tai
olet unohtanut sen, voit aina avata lukituksen käyttämällä oletuskoodia.
Lapsilukko
27
Muita tietoja
Vianetsintä
Ongelma
Ratkaisuehdotus
Ei kuvaa
1. Kytke virtajohto kunnolla.
2. Kytke virta päälle.
3. Kytke signaalikaapeli kunnolla.
4. Paina mitä tahansa LCD TV:n painiketta.
Epänormaalit värit
Kytke signaalikaapeli kunnolla.
Vääristynyt kuva
1. Kytke signaalikaapeli kunnolla.
2. Käytä yhteensopivaa signaalia.
Kuva on liian tumma
Säädä kirkkautta ja kontrastia.
Vain ääni, ei kuvaa
1. Kytke signaalikaapeli kunnolla.
2. TV-RF-signaali ei saa olla alempi kuin 50 dB.
Vain kuva, ei ääntä
1. Kytke signaalikaapeli kunnolla.
2. Säädä äänenvoimakkuuden tasoa
3. Kytke audiosignaalikaapeli kunnolla.
4. TV-RF-signaali ei saa olla alempi kuin 50 dB.
Kaukosäädin ei toimi
1. Vaihda paristo.
2. Sammuta virta 10 sekunnin ajaksi ja kytke se uudelleen päälle.
Kanavia ei näy tarpeeksi
Hae Kanavahaku-toiminnolla kanavia, joita ei ole tallennettu muistiin.
Ei värejä
Säädä väriasetuksia.
Kuva välkkyy ja siinä on
haamukuvia
1. Tarkista antennin/signaalikaapelin liitäntä.
2. Tarkista, että kanava on toistotilassa.
3. Vaihda signaalin lähdettä.
Linjat tai segmentit ovat
pirstaloituneet
Säädä antennia
Pidä televisio kaukana häiriöitä aiheuttavista laitteista, kuten autoista,
neonvaloista ja hiustenkuivaajista.
Jotkin TV-kanavat ovat lukittuja
(uusien kanavien lisääminen)
Käytä Päivitä haku -toimintoa ja lisää kanavia, joita ei ole muistissa.
Kuva ovat päällekkäin tai
ruudussa on haamukuvia
Käytä monisuuntaista ulkoantennia.
(Jos lähellä olevat kukkulat tai rakennukset vaikuttavat vastaanottoon)
Toimintoa ei voi käyttää
Jos valikon kohta on harmaa, toimintoa ei voi valita.
Kanavia ei vastaanoteta
Käytä Päivitä haku -toimintoa ja lisää kanavia, joita ei ole muistissa.
Alla olevassa taulukossa on yleisiä ongelmia ja ratkaisuehdotuksia. Käy lista läpi ennen laitteen viemistä
huoltoon.
28
Muita tietoja
Sanasto
Audio / Video -liitännät
Sijaitsevat vastaanottimen takana ja edessä, näitä liittimiä (RCA phono -tyyppinen pistoke) käytetään
audio- ja videosignaalien syöttöön. Suunniteltu käytettäväksi VCR:n (tai muiden lisälaitteiden) kanssa
vastaanottamaan korkeamman kuvaresoluution ja tarjoamaan ääniliitäntävaihtoehtoja.
S-Video -liitäntä
Mahdollistaa suoran yhteyden korkearesoluution omaaviin videolähteisiin, kuten Super VHS
videonauhureihin, laserlevysoittimiin jne. Tarjoaa paremman kuvaresoluution, terävyyden ja selvyyden.
Valikko
Kuvaruudun luetteluointiominaisuudet, jotka näkyvät TV:n kuvaruudussa ja joita käyttäjä voi säätää.
Ohjelmointi
Kanavanumeroiden lisäämis- ja poistamistoimenpide TV:n muistiin. Näin TV ”muistaa” ainoastaan
paikalliset ja saatavilla olevat kanavanumerot ja siirtyy kanavanumeroiden yli, joita käyttäjä ei halua.
Virtuaalinen Surround
Virtuaaliset surround -ääniratkaisut tarjoavat suuremman kuuntelunautinnon kompressoidulle internetradiolle tai puhtaamman Puheen, joka parantaa käyttäjien kok emusta ja yleistyytyväisyyttä.
RF
Radiotaajuus tai moduloitu signaali, jota käytetään televisiolähetyksien alustana.
Ajastin
Toiminto, jolla voidaan asettaa aika, jonka jälkeen TV kytkeytyy automaattisesti pois päältä.
29
Muita tietoja
Tekniset tiedot
Mallinumero
L19W981
L22W981
L26W981
NÄYTTÖ
Kuvasuhde
16:10
16:10
16:9
Resoluutio
1440 x 900
1680 x 1050
1366 x 768
Kuvaruutuvalikon kieli
Englanti, saksa, ranska, italia, espanja, portugali, hollanti, tanska, suomi,
ruotsi, norja, puola, venäjä, kreikka
ESIASETUKSET
Äänen ulostulo (RMS
wattia)
3W
3W
5W
Äänitila
Pois päältä, Rock, Pop, Live, Tanssi, Tekno, Klassinen, Pehmeä
Kuvaformaatti
Automaattinen, Panoraama, 4:3, Elokuvalaajennus 14:9,
Elokuvalaajennus 16:9, 16:9 tekstitys, Laajakuva
Kuvansäätö
Oma, Elokuva, Urheilu, Elävä, High Bright
LIITÄNNÄT
Takaliitännät
Virittimen sisääntulo (75 Ω)
SCART 1
PC IN, VGA ja audiokaapeli
Komponenttivideo ja V/O-äänen sisääntulo
SPDIF-ulostulo (digitaalisen äänen ulostulo)
HDMI 1
Sivuliitännät
Kuulokeliitäntä
AV-sisääntulo (komposiitti audio/video)
S-Video
HDMI 2
COMMON INTERFACE
PAINO & MITAT
Laitteen mitat(L x S x K)
446 mm
359 mm
145 mm
512 mm
400 mm
145 mm
652 mm
480 mm
220mm
Nettopaino
3.9 kg
5.0 kg
8.8 kg
VIRRANKULUTUS
Käytössä (enintään)
< 50W
< 55 W
< 110 W
Valmiustila
< 1 W
Verkkovirta
AC100 - 240 V
1.5A
60-50 Hz
AC 100 – 240 V
1.5A
60-50 Hz
AC 100 - 240 V
1.5A
60-50 Hz
Loading...
