ЖК-монитору
Руководство пользователя
24P2Q/Q24P2Q/
27P2Q/Q27P2Q
1
Безопасность ....................................................................................................................................................................... 1
Национальные условные обозначения ................................................................................................................. 1
Электропитание ....................................................................................................................................................... 2
Установка .................................................................................................................................................................3
Очистка .................................................................................................................................................................... 4
Прочее ...................................................................................................................................................................... 5
Сборка .................................................................................................................................................................................6
Комплект поставки .................................................................................................................................................. 6
Уcтанoвка пoдcтавки и ocнoвания .........................................................................................................................7
Регулировка угла обзора......................................................................................................................................... 8
Подключение монитора .......................................................................................................................................... 9
Уcтанoвка кpoнштeйна для кpeплeния на cтeну ................................................................................................. 10
Функция Adaptive-Sync ...........................................................................................................................................11
Настройка .......................................................................................................................................................................... 12
Кнопки управления ................................................................................................................................................ 12
OSD Setting (Экранное меню) .............................................................................................................................. 14
Luminance (Яркость) ..................................................................................................................................15
Image Setup (Настр. Изображ.) ................................................................................................................. 16
Color Setup (Настройка цвета) .................................................................................................................. 17
Picture Boost (Улучш. Изображ.) ................................................................................................................ 18
OSD Setup (Настр. меню) .......................................................................................................................... 19
Game Setting (Настройка игры) ................................................................................................................. 20
Extra (Доп. Настройки) ............................................................................................................................... 21
Exit (Выход) ................................................................................................................................................. 22
Индикаторы ............................................................................................................................................................ 23
Поиск и устранение неисправностей .............................................................................................................................. 24
Технические характеристики............................................................................................................................................ 26
Общие технические характеристики .................................................................................................................... 26
Предустановленные режимы дисплея ................................................................................................................. 30
Назначение контактов ........................................................................................................................................... 31
Технология Plug and Play ...................................................................................................................................... 33
i
Безопасность
Национальные условные обозначения
В следующих подразделах описываются национальные условные обозначения, используемые в данном
документе.
Примечания, напоминания и предупреждения
В данном руководстве текстовые блоки могут быть выделены с помощью значка, а также жирного шрифта или
курсива. Такими блоками являются примечания, напоминания и предупреждения, используемые следующим
образом:
ПРИМЕЧАНИЕ.
использовать компьютерную систему наилучшим образом.
ВНИМАНИЕ.
повреждения оборудования или утери данных и сообщают о способе предотвращения проблемы.
ПРЕДУПРЕЖДЕНИЕ.
избежать. Некоторые предупреждения оформлены иначе и не сопровождаются значками. В таких случаях особый
вид предупреждений определяется регулирующим органом.
ПРИМЕЧАНИЕМ обозначается важная информация, которая поможет пользователю
Напоминания, выделенные с помощью слова ВНИМАНИЕ, указывают на потенциальную опасность
ПРЕДУПРЕЖДЕНИЕ указывает на потенциальную угрозу травм и объясняет, как этого
1
Электропитание
Монитор должен работать с источником питания, тип которого указан на этикетке. В случае отсутствия
информации о характеристиках сети электропитания, подаваемого в помещение, в котором будет
эксплуатироваться монитор, следует обратиться за консультацией в место продажи монитора или в местную
компанию, занимающуюся поставкой электроэнергии.
Монитор оснащен трехконтактной вилкой заземленного типа, т.е. вилкой с третьим (заземляющим)
контактом. Эта вилка подходит только к сетевой розетке с заземлением, что само по себе является одной из мер
защиты. Если розетка не подходит для трехконтактной вилки, необходимо обратиться к электрику для установки
нужной розетки или воспользоваться адаптером для надежного заземления устройства. Не следует пренебрегать
этой особенностью заземленной вилки, обеспечивающей безопасность.
Необходимо отсоединять прибор от электрической розетки во время грозы или в случае, если прибор не
будет использоваться в течение длительного времени. Эта мера обеспечит защиту монитора от повреждений,
вызванных перепадами напряжения в сети питания.
Запрещается превышать допустимую электрическую нагрузку на разветвители питания и на удлинительные
шнуры. Перегрузка может стать причиной возгорания или поражения электрическим током.
С целью обеспечения надежной эксплуатации используйте монитор только с компьютерами,
соответствующими спецификации UL, имеющими соответствующие гнезда с номинальным напряжением питания
100–240 В переменного тока, минимум 5 А.
Розетка должна находиться рядом с оборудованием, к ней должен быть обеспечен свободный доступ.
2
Установка
Не ставьте монитор на неустойчивую тележку, стойку, штатив, кронштейн или стол. В результате падения
монитора может произойти травмирование человека и серьезное повреждение самого устройства. Используйте
только тележку, стойку, штатив, кронштейн или стол, рекомендованные производителем или проданные вместе
с устройством. Во время установки устройства следуйте инструкциям производителя и используйте монтажные
принадлежности, рекомендованные им. Следует соблюдать осторожность при перемещении тележки с
установленным на ней устройством.
Никогда не вставляйте посторонние предметы в паз на корпусе монитора. Это может привести к
повреждению деталей схемы, а вследствие этого к возгоранию или поражению электрическим током.
Запрещается допускать попадание жидкости на монитор.
Запрещается класть монитор экраном на пол.
В случае монтажа монитора на стену или полку, следует использовать крепление, применение которого
одобрено производителем монитора, а также соблюдать инструкции, прилагаемые к комплекту крепления.
Оставьте свободное пространство вокруг монитора, как показано на рисунке ниже. В противном случае
в результате недостаточной циркуляции воздуха может произойти перегрев монитора, а вследствие этого его
возгорание или повреждение.
При закреплении монитора на стене или установке на стойке учитывайте указанные ниже расстояния,
необходимые для обеспечения его надлежащей вентиляции:
3
Очистка
Регулярно производите очистку корпуса устройства тканью. Для удаления пятен можно использовать только
мягкие моющие средства. Сильнодействующие моющие средства могут повредить поверхность устройства.
Во время очистки следите, чтобы моющее средство не попало внутрь устройства. Используемая для очистки
ткань не должна быть слишком грубой, чтобы от нее на поверхности экрана не оставались царапины.
Перед выполнением очистки прибора необходимо отсоединить шнур питания.
4
Прочее
Если от изделия начнет исходить странный запах, звук или из него пойдет дым, следует НЕМЕДЛЕННО
отсоединить штепсельную вилку кабеля питания и обратиться в сервисный центр.
Необходимо следите за тем, чтобы вентиляционные отверстия устройства не перекрывались столом или
шторой.
Во время работы не следует подвергать ЖК-монитор сильным вибрациям и ударным нагрузкам.
Запрещается допускать падение монитора и удары по нему во время транспортировки или эксплуатации.
5
Сборка
*
*
*
*
*
*
*
*
CD Manual Warranty card Stand
Monitor
Base
Power Cable Audio Cable DVI Cable VGA Cable HDMI Cable DP Cable USB Cable
Комплект поставки
В комплекты поставки для разных стран и регионов могут входить различные наборы сигнальных кабелей. Для
получения дополнительных сведений следует обращаться к местному дилеру или в представительство компании
AOC.
6
Уcтанoвка пoдcтавки и ocнoвания
4
4
Сборку подставки следует выполнять в указанной последовательности.
Сборка:
Удалите:
7
Регулировка угла обзора
Для оптимального просмотра рекомендуется прямо смотреть на экран монитора и отрегулировать угол монитора
в соответствии со своими предпочтениями.
Придерживайте стойку, чтобы при изменении угла обзора монитор не упал.
Угол наклона монитора регулируется в указанном ниже диапазоне.
ПРИМЕЧАНИЕ.
Во время изменения угла наклона монитора не касайтесь ЖК-экрана. Это может привести к его повреждению.
8
Подключение монитора
Кабельные разъемы на задней стенке монитора для подключения к компьютеру
24P2Q/27P2Q
Q24P2Q/Q27P2Q
1
2
3
5
2
1. Нисходящий разъем USB + быстрая зарядка
2. Нисходящий разъем USB
3. Восходящий разъем USB
4. Выключатель питания
5. Электропитание
6. DP
7. DVI
8. HDMI
9. Аналоговый вход (кабель 15-контактным гнездом D-Sub)
10. Аудио вход
11. Выход на наушники
4
7
11
8
6
9
10
3
1
2
11
5
2
4
6
9 8
10
Подключение к ПК
1. Плотно вставьте шнур питания в соответствующий разъем на задней панели монитора.
2. Выключите компьютер и отсоедините кабель питания.
3. Подключите кабель монитора к видеоразъему на задней панели компьютера.
4. Подключите к ближайшей розетке шнуры питания компьютера и монитора.
5. Включите компьютер и монитор.
В случае, если на мониторе отображается изображение, процесс установки завершен. Если изображение не
отображается, см. раздел по поиску и устранению неисправностей.
Для защиты оборудования следует всегда отключать ПК и ЖК-монитор перед подключением кабелей.
9
Уcтанoвка кpoнштeйна для кpeплeния на cтeну
Подготовка к установке дополнительного кронштейна для крепления монитора к стене.
4
Монитор можно прикрепить к рычагу для крепления к стене, который приобретается отдельно. Отключите питание
перед выполнением этой процедуры. Выполните следующие действия:
1. Снимите основание.
2. Следуйте инструкциям производителя по сборке рычага для крепления к стене.
3. Поместите кронштейн на заднюю панель монитора. Совместите отверстия на кронштейне с отверстиями на
задней панели монитора.
4. Установите 4 винта в отверстия и затяните их.
5. Подключите кабели. Инструкции по крепежу дополнительного кронштейна к стене приведены в руководстве
пользователя, поставляемом с дополнительным кронштейном.
Примечание: Отверстия крепежных винтов VESA имеются не на всех моделях, обратитесь за справкой к
продавцу прибора или в официальное представительство AOC.
10
Функция Adaptive-Sync
1. Функция Adaptive-Sync работает с DP/HDMI.
2. Совместимые видеокарты: ниже приводится список рекомендованных видеокарт. Аналогичный список
представлен на веб-сайте www.AMD.com
• AMD Radeon™ RX 480
• AMD Radeon™ RX 470
• AMD Radeon™ RX 460
Radeon Pro Duo
• AMD Radeon R9 300 Series
• AMD Radeon R9 Fury X
• AMD Radeon R9 360
• AMD Radeon R7 360
• AMD Radeon R9 295X2
• AMD Radeon R9 290X
• AMD Radeon R9 290
• AMD Radeon R9 285
• AMD Radeon R7 260X
• AMD Radeon R7 260
•
11
Настройка
1 2 3 4 5
Кнопки управления
1
Источник / Автоматически / Выход
2 Четкий вид/<
3 Громкость />
4 Меню / Ввод
5 Электропитание
Меню / Ввод
Нажмите для отображения экранного меню или подтверждения выбора.
Электропитание
Нажатие кнопки «Питание» приводит к включению или выключению монитора.
Громкость
Если экранное меню закрыто, нажмите > на кнопку Громкость, чтобы активировать шкалу настройки громкости.
Отрегулируйте громкость кнопками < и > (только для моделей, в которых имеются динамики).
Источник / Автоматически / Выход
Если экранное меню закрыто, кнопка «Источник / Авто / Выход» будет функционировать как «горячая» клавиша.
Если экранное меню закрыто, нажмите на кнопку «Источник / Авто / Выход» несколько раз на протяжении 2
секунд, чтобы выполнить автонастройку (только для моделей с входом D-Sub).
12

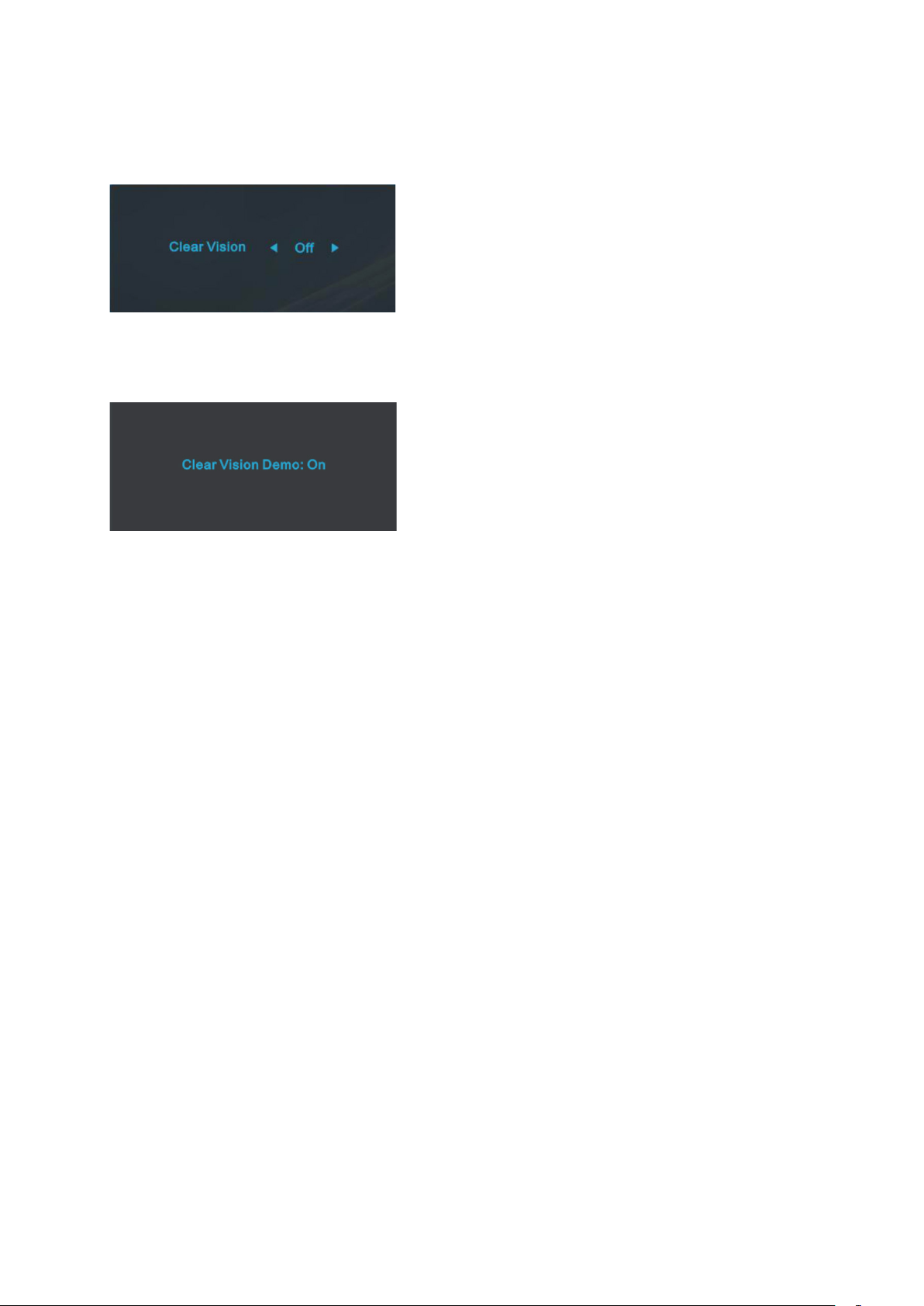

Clear Vision (Четкий вид)
1. Когда экранное меню не отображается, нажмите кнопку « < » для включения функции Clear Vision (Четкий
вид).
2. Кнопками «< » и « > » выберите нужную настройку: weak (слабая), medium (средняя), strong (высокая) или o
(выкл.). Значением по умолчанию всегда является настройка «o» (выкл.)
3. Нажмите и удерживайте кнопку « < » в течение 5 секунд для включения функции Clear Vision Demo (Просмотр
настройки четкого вида), а на экране на 5 секунд появится сообщение «Clear Vision Demo: on» (Просмотр
настройки четкого вида: вкл.). Нажмите кнопку Menu (Меню) или Exit (Выход) для сброса сообщения. Снова
нажмите и удерживайте кнопку « < » в течение 5 секунд, функция Clear Vision Demo (Просмотр настройки
четкого вида) отключится.
Функция Clear Vision (Четкий вид) позволяет добиться наилучшего изображения путем преобразования низкого
разрешения и размытых изображений в четкие и яркие изображения.
13

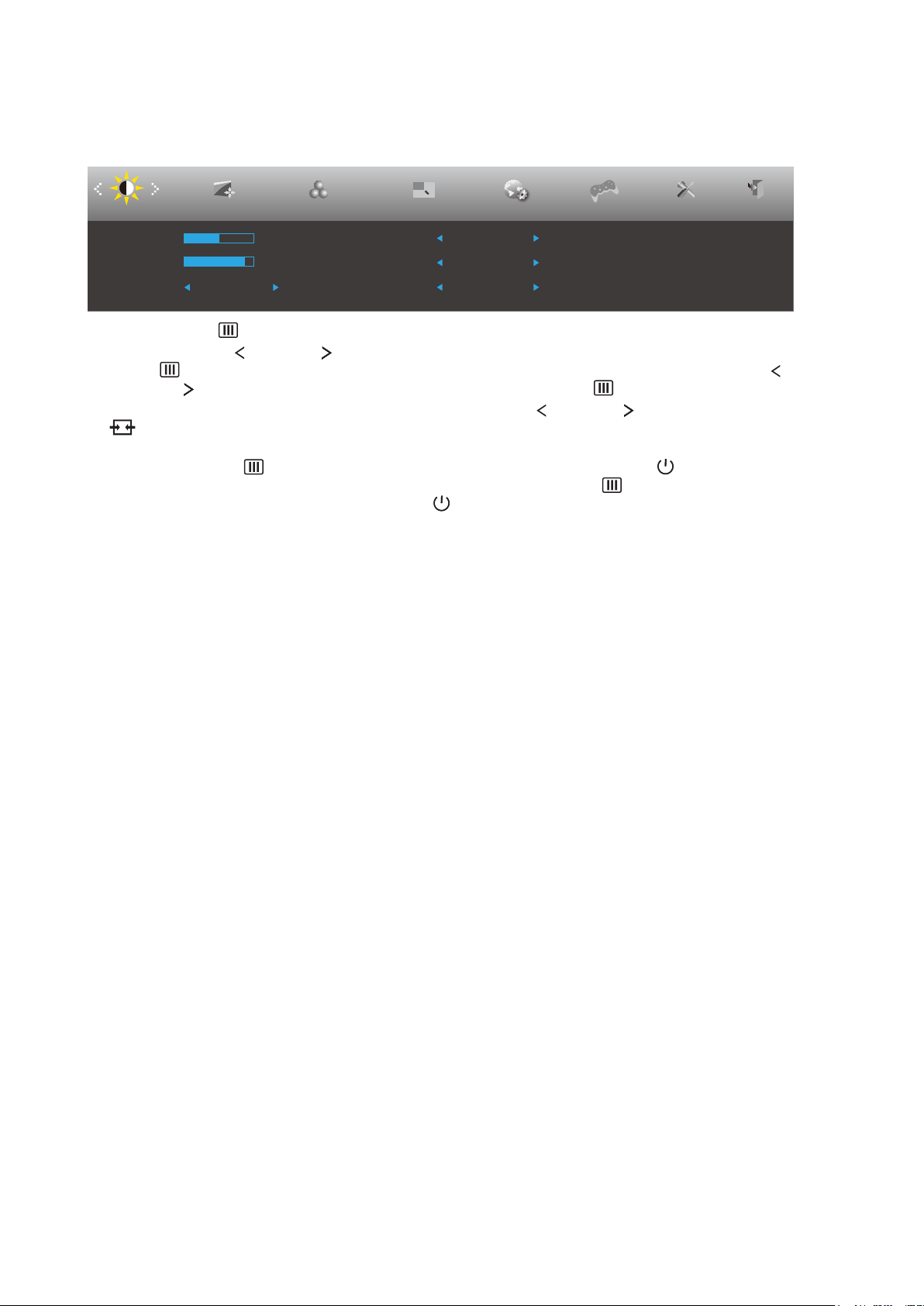

OSD Setting (Экранное меню)
Luminance Image Setup Color Setup Picture Boost OSD Setup Game Setting ExitExtra
Contrast 50
Brightness 90
Eco mode Standard
Gamma Gamma 1
DCR Off
HDR Mode Off
Работа с экранным меню осуществляется непосредственно с помощью кнопок управления.
1). Нажмите кнопку
2). Нажимайте кнопки
кнопку
«Влево»
«МЕNU»
и
3). Для изменения настроек выбранной функции нажимайте кнопки
«Выход»
«MENU»
«Влево»
для вызова экранного меню.
«Вправо»
и
для выбора функций. Выделите нужную функцию и нажмите
для ее активации. Для перехода между функциями подменю используйте кнопки
«Вправо».
Выделите нужную функцию и нажмите на кнопку
«Влево»
«MENU»
«Вправо»
и
для ее активации.
. Нажмите кнопку
для выхода. Чтобы отрегулировать параметры другой функции, повторите шаги 2–3.
4). Функция блокировки (разблокирования) экранного меню: Чтобы заблокировать экранное меню, нажмите и
удерживайте кнопку меню при выключенном мониторе, а затем нажмите кнопку питания для включения
монитора. Чтобы разблокировать экранное меню, нажмите и удерживайте кнопку MENU (Меню) при
выключенном мониторе, а затем нажмите кнопку питания для включения монитора.
Примечание.
1). Если изделие оснащено только одним сигнальным входом, элемент «Input Select» (Выбор входа) будет
отключен.
2). Режимы ECO (кроме режима Обычный), DCR, DCB и Увеличение изображения. Из указанных четырех
режимов можно выбрать только один.
14
Luminance (Яркость)
Luminance Image Setup Color Setup Picture Boost OSD Setup Game Setting ExitExtra
Contrast 50
Brightness 90
Eco mode Standard
Gamma Gamma 1
DCR Off
HDR Mode Off
Contrast
(Контраст)
Brightness
(Яркость)
Eco mode
(Эконом)
Gamma
(Гамма)
0–100 Контраст из цифрового регистра.
0–100 Регулировка яркости подсветки
Standard
(Стандартный)
Стандартный режим
Text (Текст) Режим для работы с текстами
Internet
(Интернет)
Режим для работы в Интернете
Game (Игра) Game Mode (Игровой режим)
Movie (Кино) Режим для просмотра кинофильмов
Sports (Спорт) Режим для просмотра спортивных мероприятий
Reading
(Чтение)
Reading Mode (Чтение режим)
Gamma1 (Гаммы 1) Установка режима гаммы 1
Gamma2 (Гаммы 2) Установка режима гаммы 2
Gamma3 (Гаммы 3) Установка режима гаммы 3
On (Вкл.) Включение функции динамической контрастности
DCR
O (Выкл.) Отключение функции динамической контрастности
O (Выкл.)
HDR Picture
(HDR
HDR Mode
Изображение)
Select HDR Mode.
HDR Movie
(HDR Кино)
HDR Game
(HDR Игра)
Примечание.
When “HDR Mode” is set to “non-o”, the items “Contrast”, “Brightness”, “Gamma” cannot be adjusted.
15

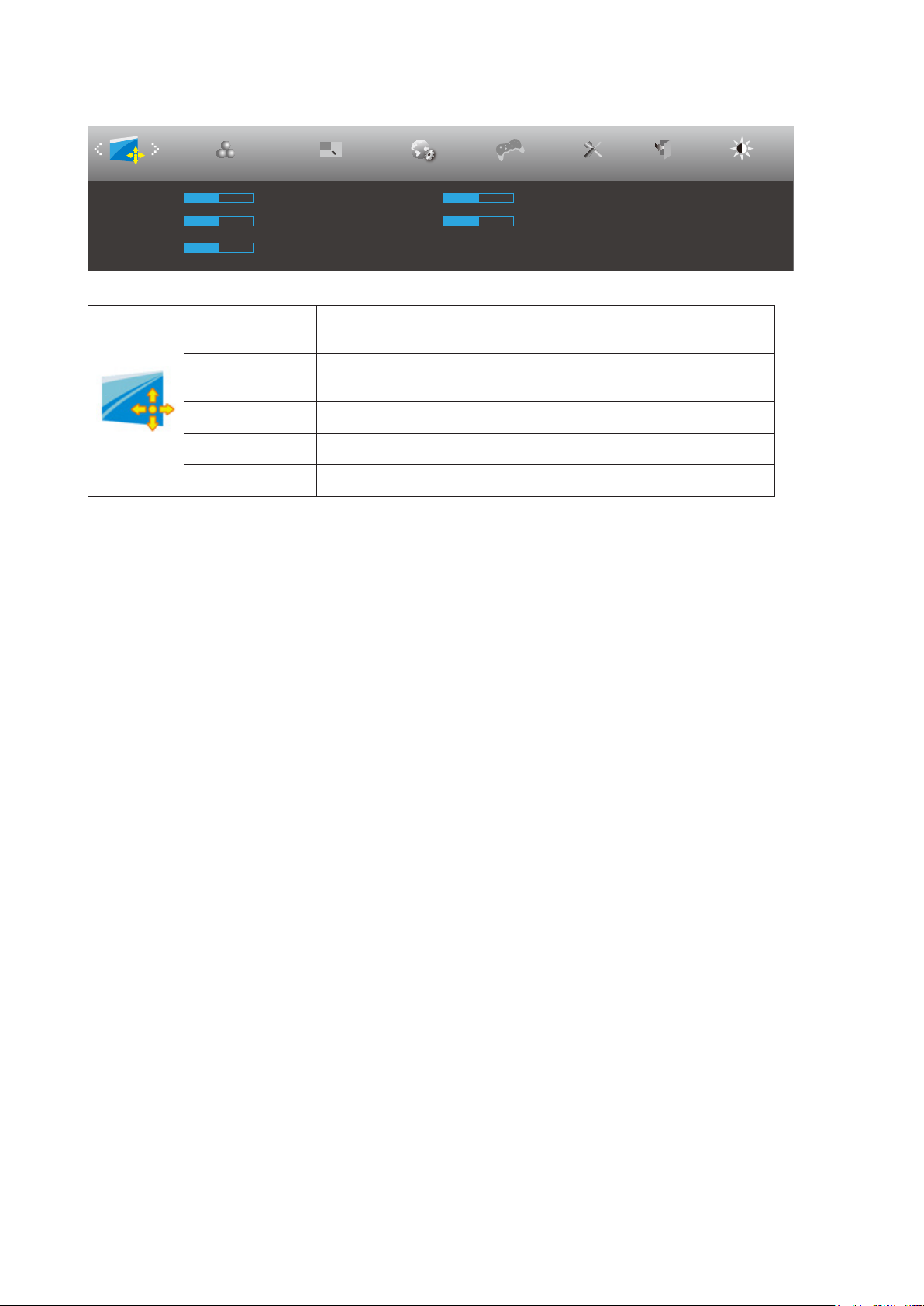

Image Setup (Настр. Изображ.)
Color Setup Picture Boost OSD Setup ExitExtra
Image Setup
Clock 50
Phase 50
H. Position 50
V. Position 50
Sharpness 50
Luminance
Game Setting
Clock (Часы) 0–100
Phase
(Фокусировка)
Sharpness
(Резкость)
H. Position
(Полож. По Гор.)
V. Position
(Полож. По Вер.)
0–100
0–100 Регулировка резкости изображения
0–100
0–100
Регулировка синхронизации изображения
для снижения помех, проявляющихся в виде
вертикальных линий.
Регулировка фокусировки изображения для
снижения помех, проявляющихся в виде
горизонтальных линий
Регулировка горизонтального положения
изображения.
Регулировка вертикального положения
изображения.
16
Color Setup (Настройка цвета)
Picture Boost OSD Setup ExitExtra
Luminance
Red 50
Green 50
Blue 50DCB Demo Off
Color Temp. Warm
DCB Mode Off
Color Setup
Image Setup
Game Setting
Warm (Тёплый )
Normal
(Нормальный )
Color Temp.
(Цветовой
Cool (Холодный)
Режим)
sRGB
User (Пользов.)
DCB Mode (DCB
Режим)
DCB Demo (DCB
Демонстрация)
Full Enhance (Ул. По
всем пар.)
Nature Skin (Ест.
Оттен. Кожи)
Green Field
(Зеленое Поле)
Sky-blue
(Синее Небо)
AutoDetect
(Автоопределение)
O(выкл).
вкл. или
выкл.
вкл. или
выкл.
вкл. или
выкл.
вкл. или
выкл.
вкл. или
выкл.
вкл. или
выкл.
вкл. или
выкл.
Red (Красный) 0-100
Green (Зеленый) 0-100
Blue (Синий) 0-100
Чтение параметров из ЭСППЗУ для
отображения теплых цветов.
Чтение параметров из ЭСППЗУ для
отображения нормальных цветов.
Чтение параметров из ЭСППЗУ для
отображения холодных цветов.
Чтение параметров из ЭСППЗУ для
отображения SRGB-цветов.
Чтение параметров из ЭСППЗУ для
отображения цветов пользователя.
Отключение или включение режима
полного улучшения
Отключение или включение режима
естественных оттенков кожи
Отключение или включение режима
зеленого поля
Отключение или включение режима
синего неба
Отключение или включение режима
автоопределения
Отключение или включение режима
выкл
Отключение и включение
демонстрации
Коэффициент усиления красного
цвета из цифрового регистра.
Коэффициент усиления зеленого
цвета из цифрового регистра.
Коэффициент усиления синего цвета
из цифрового регистра.
Примечание.
When “HDR Mode” under “Luminance” is set to “non-o”, all items under “Color Setup” cannot be adjusted.
17
Picture Boost (Улучш. Изображ.)
OSD Setup ExitExtra
Luminance
Image Setup
Brightness 50
Contrast 50
H. Position 0
V. Position 0
Bright Frame off
Frame Size 14
Picture Boost
Color Setup
Game Setting
Bright Frame
(Яркий Кадр)
Frame Size
(Размер Кадра)
Brightness
(Яркость)
Contrast
(Контраст)
H. position
(Полож. По Гор.)
V. position
(Полож. По Вер.)
вкл. или выкл. Включение и отключение яркого кадра
14–100 Регулировка размера кадра
0–100 Регулировка яркости кадра
0–100 Регулировка контраста кадра
0–100 Регулировка положения кадра по горизонтали
0–100 Регулировка положения кадра по вертикали
Примечание.
Для улучшения качества просмотра отрегулируйте яркость, контраст и положение яркого кадра.
When “HDR Mode” under “Luminance” is set to “non-o”, all items under “Picture Boost” cannot be adjusted.
18
OSD Setup (Настр. меню)
ExitExtra
Luminance
Image Setup
Color Setup
H. Position 50
V. Position 0
Transparence 25
Language English
Timeout 10
Break Reminder Off
OSD Setup
Picture Boost
Game Setting
Language (Язык) Выберите язык экранного меню
Timeout
(Вр. Отобр. Меню)
H. Position
(Полож. По Гор.)
V. Position
(Полож. По Вер.)
Transparence
(Прозрачность )
Break Reminder
(Напоминание о
перерыве)
5-120
0–100
0–100
Регулировка времени отображения экранного
меню
Регулировка положения экранного меню по
горизонтали
Регулировка положения экранного меню по
вертикали
0–100 Регулировка уровня прозрачности экранного меню
Функция напоминания о перерыве напоминает
вкл. или выкл.
пользователю о необходимости сделать перерыв,
если он работает более 1 часа.
19
Game Setting (Настройка игры)
Picture Boost OSD SetupExitExtra
Luminance
Overdrive
LowBlue Mode
DiaPoint
Shadow Control
Game Mode Off
Off
Off
Off
Image Setup
Color Setup
Game Setting
50
Game Color
10
Frame Counter Off
On
Adaptive-Sync
Game Setting
Game Mode Off
Shadow Control
Overdrive
Game Mode
(Игровой режим)
Shadow Control
(Управление
тенью)
Off
Luminance
Game Color
50
LowBlue Mode
DiaPoint
o (Выключить)
FPS (Шутер от
первого лица)
RTS (Стратегия в
реальном времени)
Image Setup
Off
Off
Color Setup
10
Отсутствие оптимизации при помощи функции
Smartimage game.
Функция предназначена для игр в жанре FPS
(Шутер от первого лица). Улучшение детализации
черного в темных сценах.
Функция предназначена для игр в жанре RTS
(Стратегия в реальном времени). Улучшение
качества изображения.
Picture Boost OSD SetupExitExtra
Функция предназначена для игр в жанре Racing
Racing (Гонки)
(Гонки). Обеспечивает минимальное время отклика
и высокую насыщенность цветов.
Gamer 1 (Игрок 1)
Gamer 2 (Игрок 2)
Gamer 3 (Игрок 3)
Пользовательские настройки, сохраненные в
профиле Gamer 1 (Игрок 1).
Пользовательские настройки, сохраненные в
профиле Gamer 2 (Игрок 2).
Пользовательские настройки, сохраненные в
профиле Gamer 3 (Игрок 3).
По умолчанию для настройки теней установлено
значение 50, а конечный пользователь может
установить значение от 50 до 100 и 0 для
увеличения контрастности и получения четкого
изображения.
1. Если изображение слишком темное, а его
0–100
элементы трудно различимы, четкость
изображения можно повысить, отрегулировав
значение от 50 до 100.
2. Если изображение слишком светлое, а
его элементы трудно различимы, четкость
изображения можно повысить, отрегулировав
значение от 50 до 0.
O (Выключить)
Overdrive (Разгон)
Weak (Низкая)
Medium (Средняя)
Strong (Высокая)
Game Color
(Игровой цвет)
LowBlue
Mode(Фильтр
синего света)
0-20
Откл. / Мультимедиа
/ Интернет / Офис /
Чтение
Прицел On (Вкл.)/o (Выкл.)
Настройка времени реакции
Функция Game Color (Цвет игры) позволяет
настраивать насыщенность от 0 до 20 для
повышения качества изображения
Позволяет уменьшить интенсивность синего света
за счет управления цветовой температурой.
Функция «Прицел» выводит в центре экрана
перекрестие, помогающее игрокам метко целиться
в шутерах от первого лица (FPS).
20
Adaptive-Sync（для
Picture Boost OSD SetupExit
Luminance
Image Setup
Color Setup
Off Timer 00
Input Select Auto
Auto Config. No
Reset No
Image Ratio Wide
DDC/CI Yes
Resolution : 1920(H)X1080(V)
H. Frequency : 67KHz
V. Frequency : 60Hz
Extra
Game Setting
определенных
моделей
）
Счетчик
кадров（для
определенных
моделей
）
On (Вкл.)/o (Выкл.)
Откл. / Справа
сверху / Справа
снизу / Слева снизу /
Слева сверху
Выключение и включение Adaptive-Sync.
Напоминание о запуске Adaptive-Sync: Если
включена функция Adaptive-Sync, в некоторых
игровых средах возможно мерцание.
Отображение частоты кадров в выбранном углу
экрана.
(Функция “счетчик кадров” работает только при
наличии видеокарты NVidia.)
Примечание:
When “HDR Mode” under “Luminance” is set to “non-o”, the items “Game Mode”, “Shadow Control”, “Game Color”, “Low
Blue Mode” cannot be adjusted.
Extra (Доп. Настройки)
Input Select
(Выбор Входа)
Auto Cong
(Автонастройка)
да или нет
O timer
(Таймер
0-24hrs (0-24 ч) Выбор времени отключения питания
выключения)
Image Ratio
Wide (Широкий)
(Формат
Изображ.)
4:3
DDC/CI да или нет
да или нет
Reset (Сброс
настроек)
ENERGY STAR® или нет
Выбор источника входного сигнала
Автоматическая настройка изображения
в соответствии с параметрами по
умолчанию (только для моделей с
входом D-Sub)
Выбор формата изображения для
экрана.
Включение и отключение поддержки
DDC/CI
Сброс параметров меню к стандартным
значениям
(ENERGY STAR® - на отдельных
моделях.)
21
Exit (Выход)
Picture Boost OSD Setup
Luminance
Image Setup
Color Setup
Exit
Extra
Game Setting
Exit (Выход)
Выход из главного экранного
меню
22
Индикаторы
Состояние Цвет индикатора
Режим полного
энергопотребления
Неактивный режим Оранжевый
белый
23
Поиск и устранение неисправностей
Проблема и вопрос
Индикатор питания не горит
Нет изображения на экране
Изображение нечеткое,
имеется двоение и затенение
изображения
Изображение дергается,
мерцает или «идет волнами»
Монитор «зависает» в
неактивном режиме
Не отображается один из
основных цветов (КРАСНЫЙ,
ЗЕЛЕНЫЙ или СИНИЙ)
Нарушена центровка или
размер изображения на
экране
Изображение имеет цветовые
дефекты (белый не выглядит
белым)
Горизонтальные или
вертикальные помехи на
экране
Возможное решение
Убедитесь, что кнопка питания включена, а шнур питания подключен
надлежащим образом к сетевой розетке с заземлением и к монитору.
Шнур питания подсоединен правильно?
Проверьте соединение шнура питания и подачу электроэнергии.
Кабель подсоединен правильно?
(Подключен с помощью кабеля D-SUB)
Проверьте подключение кабеля D-SUB
(Подключен с помощью кабеля HDMI)
Проверьте подключение кабеля HDMI.
(Подключен с помощью кабеля DP)
Проверьте подключение кабеля DP.
* На некоторых моделях вход D-SUB/HDMI/DP отсутствует.
В случае если питание включено, перезагрузите компьютер, чтобы
увидеть начальный экран (экран входа в систему), который может быть
виден.
При появлении начального экрана (экрана входа) запустите компьютер
в соответствующем режиме (безопасный режим для Windows 7/8/10) и
измените частоту обновления видеокарты.
(См. «Установка оптимального разрешения»)
Если начальный экран (экран входа) не появляется, обратитесь в
сервисный центр или к продавцу монитора.
На экране отображается сообщение «Input Not Supported» (Вход не
поддерживается)?
Данное сообщение отображается, когда сигнал с видеокарты превышает
максимальное разрешение, с которым может правильно работать
монитор.
Настройте максимальное разрешение и частоту обновления, с которыми
может правильно работать монитор.
Убедитесь, что установлены драйверы мониторов AOC.
Отрегулируйте уровни контрастности и яркости.
Нажмите для автоматической настройки.
Убедитесь, что не используется удлинительный кабель или
распределительная коробка. Производитель рекомендует подключать
монитор непосредственно к выходному разъему видеоадаптера на задней
стенке компьютера.
Уберите как можно дальше от монитора электрические устройства, которые
могут вызывать электромагнитные помехи.
Используйте максимальную частоту обновления монитора, которую он
поддерживает для используемого разрешения.
Выключатель питания компьютера должен быть во включенном положении.
Плата видеоадаптера компьютера должна быть плотно установлена в своем
разъеме.
Убедитесь, что видео-кабель монитора надежно подключен к компьютеру.
Осмотрите видео-кабель монитора и убедитесь в целостности всех
контактов.
Убедитесь, что компьютер работает — нажмите клавишу CAPS LOCK
наблюдая за состоянием индикатора CAPS LOCK. Индикатор должен либо
загореться, либо погаснуть после нажатия на клавишу CAPS LOCK.
Осмотрите видео-кабель монитора и убедитесь в целостности всех
контактов.
Убедитесь, что видео-кабель монитора надежно подключен к компьютеру.
Отрегулируйте положение изображения по горизонтали и по вертикали или
нажмите «горячую клавишу» (AUTO (АВТО)).
Отрегулируйте цвета RGB или выберите желаемую цветовую температуру.
Используйте режим завершения работы Windows 7/8/10 для регулировки
СИНХРОНИЗАЦИИ и ФОКУСА.
Нажмите для автоматической настройки.
24
Нормативные требования и
обслуживание
Ознакомьтесь с разделом "Сведения о нормативных требованиях и
обслуживании" руководства на компакт-диске или на веб-сайте www.aoc.
com. (Найдите модель, приобретенную в вашей стране, а затем "Сведения о
нормативных требованиях и обслуживании" на странице поддержки.
25
Технические характеристики
Общие технические характеристики
Наименование модели 24P2Q
Система управления Цветной ЖК-дисплей на тонкопленочных транзисторах
Панель
Другие
Физические
характеристики
Условия
эксплуатации
Фактический размер изображения
по диагонали
Шаг пикселя 0,2745 (Г) x 0,2745 мм (В)
Видео
Раздельная синхронизация Г/В TTL
Цвета экрана 16,7 млн. цветов
Частота горизонтальной
развертки
Размер развертки по горизонтали
(макс.)
Частота вертикальной развертки 48-75 Гц
Размер развертки по вертикали
(макс.)
Оптимальное предварительно
установленное разрешение
Max resolution
Plug & Play VESA DDC2B/CI
Источник питания 100-240V~, 50/60Hz
Потребляемая мощность
Тип разъема
Тип сигнального кабеля
Температура
Влажность
Высота над уровнем моря
Диагональ 60,47 см
R, G, B Analog интерфейс, HDMI интерфейс, DP интерфейс,
DVI интерфейс
30-85 кГц
527,04 мм
296,46 мм
1920x1080 п, 60 Гц
1920x1080 п, 60Гц(VGA/DVI)
1920x1080 п, 75 Гц(HDMI/DP)
Типовая (яркость и контрастность по
умолчанию)
Макс. (яркость = 100, контрастность =100) ≤57 Вт
Энергосбережение ≤ 0,5 Вт
DP/DVI/HDMI/D-Sub/Audio in/Earphone out/USB3.2 Gen1x4
(includes 1 fast charger)
Съемный
во время эксплуатации 0°~ 40°
в нерабочем режиме -25°~ 55°
во время эксплуатации
в нерабочем режиме
во время эксплуатации 0~ 5000 м
в нерабочем режиме 0~12 192 м
от 10% до 85% (без образования
конденсата)
от 5% до 93% (без образования
конденсата)
20 Вт
26
Панель
Другие
Физические
характеристики
Условия
эксплуатации
Наименование модели Q24P2Q
Система управления Цветной ЖК-дисплей на тонкопленочных транзисторах
Фактический размер изображения
по диагонали
Шаг пикселя 0,2058 (Г) x 0,2058 мм (В)
Видео R, G, B Analog интерфейс, HDMI интерфейс, DP интерфейс
Раздельная синхронизация
Цвета экрана 16,7 млн. цветов
Частота горизонтальной
развертки
Размер развертки по горизонтали
(макс.)
Частота вертикальной развертки 48-75 Гц
Размер развертки по вертикали
(макс.)
Оптимальное предварительно
установленное разрешение
Max resolution
Plug & Play VESA DDC2B/CI
Источник питания 100-240V~, 50/60Hz
Потребляемая мощность
Тип разъема
Тип сигнального кабеля
Температура
Влажность
Высота над уровнем моря
Диагональ 60,45 см
Г/В TTL
30-114 кГц
526,848 мм
296,352 мм
1920x1080 п, 60 Гц(VGA)
2560x1440 п, 60 Гц(HDMI/DP)
1920x1080 п, 60 Гц(VGA)
2560x1440 п, 75 Гц(HDMI/DP)
Типовая (яркость и контрастность по
умолчанию)
Макс. (яркость = 100, контрастность =100) ≤61 Вт
Энергосбережение ≤ 0,5 Вт
DP/HDMI/D-Sub/Audio in/Earphone out/USB3.2 Gen1x4 (includes
1 fast charger)
Съемный
во время эксплуатации 0°~ 40°
в нерабочем режиме -25°~ 55°
во время эксплуатации
в нерабочем режиме
во время эксплуатации 0~ 5000 м
в нерабочем режиме 0~12 192 м
от 10% до 85% (без образования
конденсата)
от 5% до 93% (без образования
конденсата)
24 Вт
27
Панель
Другие
Физические
характеристики
Условия
эксплуатации
Наименование модели 27P2Q
Система управления Цветной ЖК-дисплей на тонкопленочных транзисторах
Фактический размер изображения
по диагонали
Шаг пикселя 0,3114 (Г) x 0,3114 мм (В)
Видео
Раздельная синхронизация Г/В TTL
Цвета экрана 16,7 млн. цветов
Частота горизонтальной
развертки
Размер развертки по горизонтали
(макс.)
Частота вертикальной развертки 48-75 Гц
Размер развертки по вертикали
(макс.)
Оптимальное предварительно
установленное разрешение
Max resolution
Plug & Play VESA DDC2B/CI
Источник питания
Потребляемая мощность
Тип разъема
Тип сигнального кабеля
Температура
Влажность
Высота над уровнем моря
Диагональ 68,60 см
R, G, B Analog интерфейс, HDMI интерфейс, DP интерфейс,
DVI интерфейс
30-85 кГц
597,888 мм
336.312 мм
1920x1080 п, 60 Гц
1920x1080 п, 60Гц(VGA/DVI)
1920x1080 п, 75 Гц(HDMI/DP)
100-240V~, 50/60Hz
Типовая (яркость и контрастность по
умолчанию)
Макс. (яркость = 100, контрастность =100) ≤60 Вт
Энергосбережение ≤0,5 Вт
DP/DVI/HDMI/D-Sub/Audio in/Earphone out/USB3.2 Gen1x4
(includes 1 fast charger)
Съемный
во время эксплуатации 0°~ 40°
в нерабочем режиме -25°~ 55°
во время эксплуатации
в нерабочем режиме
во время эксплуатации 0~ 5000 м
в нерабочем режиме 0~12 192 м
от 10% до 85% (без образования
конденсата)
от 5% до 93% (без образования
конденсата)
20 Вт
28
Панель
Другие
Физические
характеристики
Условия
эксплуатации
Наименование модели Q27P2Q
Система управления Цветной ЖК-дисплей на тонкопленочных транзисторах
Фактический размер изображения
по диагонали
Шаг пикселя 0,2331 (Г) x 0,2331 мм (В)
Видео R, G, B Analog интерфейс, HDMI интерфейс, DP интерфейс
Раздельная синхронизация
Цвета экрана 16,7 млн. цветов
Частота горизонтальной
развертки
Размер развертки по горизонтали
(макс.)
Частота вертикальной развертки 48-75 Гц
Размер развертки по вертикали
(макс.)
Оптимальное предварительно
установленное разрешение
Max resolution
Plug & Play VESA DDC2B/CI
Источник питания 100-240V~, 50/60Hz
Потребляемая мощность
Тип разъема
Тип сигнального кабеля
Температура
Влажность
Высота над уровнем моря
Диагональ 68,47 см
Г/В TTL
30-114 кГц
596,736 мм
335,664 мм
1920x1080 п, 60 Гц(VGA)
2560x1440 п, 60 Гц(HDMI/DP)
1920x1080 п, 60 Гц(VGA)
2560x1440 п, 75 Гц(HDMI/DP)
Типовая (яркость и контрастность по
умолчанию)
Макс. (яркость = 100, контрастность =100) ≤70 Вт
Энергосбережение ≤0,5 Вт
DP/HDMI/D-Sub/Audio in/Earphone out/USB3.2 Gen1x4 (includes
1 fast charger)
Съемный
во время эксплуатации 0°~ 40°
в нерабочем режиме -25°~ 55°
во время эксплуатации
в нерабочем режиме
во время эксплуатации 0~ 5000 м
в нерабочем режиме 0~12 192 м
от 10% до 85% (без образования
конденсата)
от 5% до 93% (без образования
конденсата)
35 Вт
29
Предустановленные режимы дисплея
СТАНДАРТ РАЗРЕШЕНИЕ ЧАСТОТА СТРОК (кГц) ЧАСТОТА КАДРОВ (Гц)
640x480@60Hz 31.469 59.94
VGA
SVGA
XGA
SXGA
WXGA+
FHD
QHD
(Q24P2Q/Q27P2Q
）
640x480@72Hz 37.861 72.809
640x480@75Hz 37.5 75
800x600@56Hz 35.156 56.25
800x600@60Hz 37.879 60.317
800x600@72Hz（27P2Q
800x600@75Hz 46.875 75
1024x768@60Hz 48.363 60.004
1024x768@70Hz 56.476 70.069
1024x768@75Hz 60.023 75.029
1280x1024@60Hz 63.981 60.02
1280x1024@75Hz 79.976 75.025
1280x720@60HZ 44.772 59.855
1280x960@60Hz 60 60
1440x900@60Hz 55.935 59.887
832x624@75Hz 49.725 74.77
1680x1050@60Hz 64.674 59.883
1920x1080@60Hz 67.5 60
1920x1080@75Hz
(DP/HDMI)
1280x1440 @ 60Hz 89.45 59.913
2560x1440 @ 60Hz
(DP/HDMI)
2560x1440 @ 75Hz
(DP/HDMI)
）
IBM MODES
48.077 72.188
83.894 74.973
88.787 59.951
111.028 74.968
DOS 640x350@70Hz 31.469 70.087
DOS 720x400@70Hz 31.469 70.087
MAC MODES
VGA 640x480@67Hz 35 66.667
SVGA 832x624@75Hz 49.725 74.551
30
Назначение контактов
15-контактный кабель для передачи сигналов цветного изображения
Номер
контакта
1 Видео-красный 9 +5 В
2 Видео-зеленый 10 Земля
3 Видео-синий 11 Не задействован
4 Не задействован 12
5 Определение кабеля 13 Горизонтальная синхронизация
6 ЗЕМЛЯ-КРАСНЫЙ 14 Вертикальная синхронизация
7 ЗЕМЛЯ-ЗЕЛЕНЫЙ 15
8 ЗЕМЛЯ-СИНИЙ
19-контактный кабель для передачи сигналов цветного изображения
Наименование сигнала
Номер
контакта
Наименование сигнала
Последовательная передача
DDC-данных
Последовательная DDCсинхронизация
Номер
контакта
1. Данные TMDS 2+ 9. Данные TMDS 0- 17. Земля DDC/CEC
2.
3. Данные TMDS 2- 11.
4. Данные TMDS 1+ 12. TMDS-синхронизация -
5.
6. Данные TMDS 1- 14.
7. Данные TMDS 0+ 15. SCL
8.
Наименование
сигнала
Данные TMDS 2
экранирование
Данные TMDS 1
экранирование
Данные TMDS 0
экранирование
Номер
контакта
10. TMDS-синхронизация + 18. Питание +5 В
13. CEC
16. SDA
Наименование сигнала
Экранирование TMDSсинхронизации
Зарезервировано
(не задействован на
устройстве)
Номер
контакта
19.
Наименование сигнала
Определение «горячего»
подключения
31
20-контактный кабель для передачи сигналов цветного изображения
Номерконтакта Наименование сигнала Номерконтакта Наименование сигнала
1 ML_Lane 3 (n) 11 GND
2 GND 12 ML_Lane 0 (p)
3 ML_Lane 3 (p) 13 CONFIG1
4 ML_Lane 2 (n) 14 CONFIG2
5 GND 15 AUX_CH(p)
6 ML_Lane 2 (p) 16 GND
7 ML_Lane 1 (n) 17 AUX_CH(n)
8 GND 18
9 ML_Lane 1 (p) 19 Возврат DP_PWR
10 ML_Lane 0 (n) 20 DP_PWR
24-20-контактный кабель для передачи сигналов цветного изображения
Определение «горячего»
подключения
Номерконтакта Наименование сигнала Номерконтакта Наименование сигнала
1 Данные TMDS 2- 13 Данные TMDS 3+
2 Данные TMDS 2+ 14 Питание +5 В
3 Экран данных 2/4 15 Земля (для +5 В)
4 Данные TMDS 4- 16 Обнаружение"горячего"подключения
5 Данные TMDS 4+ 17 Данные TMDS 0-
6 Тактовый сигнал DDC 18 Данные TMDS 0+
7 Данные DDC 19 Экран данных 0/5
8 Не исп. 20 Данные TMDS 5-
9 Данные TMDS 1- 21 Данные TMDS 5+
10 Данные TMDS 1+ 22 Экран тактовогосигнала TMDS
11 Экран данных 1/3 23 Тактовый сигналTMDS+
12 Данные TMDS 3- 24 Тактовый сигналTMDS-
* для определенных моделей
32
Технология Plug and Play
Функция Plug & Play DDC2B
Данный монитор поддерживает функции VESA DDC2B в соответствии со стандартом VESA DDC. Эти функции
позволяют компьютеру распознавать монитор и, в зависимости от используемой версии DDC, получать от
монитора дополнительную информацию о его возможностях.
DDC2B — это двунаправленный канал данных, основанный на протоколе I2C. Компьютер может запросить
информацию EDID по каналу DDC2B.
33
Loading...
