ЖК-монитору Руководство пользователя
1
Безопасность ....................................................................................................................................................................... 1
Национальные условные обозначения ................................................................................................................. 1
Электропитание ....................................................................................................................................................... 2
Установка ................................................................................................................................................................. 3
Очистка .................................................................................................................................................................... 4
Прочее ...................................................................................................................................................................... 5
Сборка .................................................................................................................................................................................6
Комплект поставки .................................................................................................................................................. 6
Уcтанoвка пoдcтавки и ocнoвания ......................................................................................................................... 7
Регулировка угла обзора......................................................................................................................................... 8
Подключение монитора .......................................................................................................................................... 9
Уcтанoвка кpoнштeйна для кpeплeния на cтeну ................................................................................................. 10
Функция Adaptive-Sync ...........................................................................................................................................11
Настройка .......................................................................................................................................................................... 12
Кнопки управления ................................................................................................................................................ 12
OSD Setting (Экранное меню) .............................................................................................................................. 14
Luminance (Яркость) .................................................................................................................................. 15
Color Setup (Настройка цвета) .................................................................................................................. 16
Picture Boost (Улучш. Изображ.) ................................................................................................................ 17
OSD Setup (Настр. меню) .......................................................................................................................... 18
Game Setting (Настройка игры) ................................................................................................................. 19
Extra (Доп. Настройки) ............................................................................................................................... 20
Exit (Выход) ................................................................................................................................................. 21
Индикаторы ............................................................................................................................................................ 21
Поиск и устранение неисправностей .............................................................................................................................. 22
Технические характеристики............................................................................................................................................ 23
Общие технические характеристики .................................................................................................................... 23
Предустановленные режимы дисплея ................................................................................................................. 24
Назначение контактов ........................................................................................................................................... 25
Технология Plug and Play ...................................................................................................................................... 26
i

Безопасность

Национальные условные обозначения

В следующих подразделах описываются национальные условные обозначения, используемые в данном
документе.
Примечания, напоминания и предупреждения
В данном руководстве текстовые блоки могут быть выделены с помощью значка, а также жирного шрифта или
курсива. Такими блоками являются примечания, напоминания и предупреждения, используемые следующим
образом:
ПРИМЕЧАНИЕ.
использовать компьютерную систему наилучшим образом.
ВНИМАНИЕ.
повреждения оборудования или утери данных и сообщают о способе предотвращения проблемы.
ПРЕДУПРЕЖДЕНИЕ.
избежать. Некоторые предупреждения оформлены иначе и не сопровождаются значками. В таких случаях особый
вид предупреждений определяется регулирующим органом.
ПРИМЕЧАНИЕМ обозначается важная информация, которая поможет пользователю
Напоминания, выделенные с помощью слова ВНИМАНИЕ, указывают на потенциальную опасность
ПРЕДУПРЕЖДЕНИЕ указывает на потенциальную угрозу травм и объясняет, как этого
1

Электропитание

Монитор должен работать с источником питания, тип которого указан на этикетке. В случае отсутствия
информации о характеристиках сети электропитания, подаваемого в помещение, в котором будет эксплуатироваться монитор, следует обратиться за консультацией в место продажи монитора или в местную компанию, занимающуюся поставкой электроэнергии.
Монитор оснащен трехконтактной вилкой заземленного типа, т.е. вилкой с третьим (заземляющим)
контактом. Эта вилка подходит только к сетевой розетке с заземлением, что само по себе является одной из мер защиты. Если розетка не подходит для трехконтактной вилки, необходимо обратиться к электрику для установки нужной розетки или воспользоваться адаптером для надежного заземления устройства. Не следует пренебрегать этой особенностью заземленной вилки, обеспечивающей безопасность.
Необходимо отсоединять прибор от электрической розетки во время грозы или в случае, если прибор не
будет использоваться в течение длительного времени. Эта мера обеспечит защиту монитора от повреждений, вызванных перепадами напряжения в сети питания.
Запрещается превышать допустимую электрическую нагрузку на разветвители питания и на удлинительные
шнуры. Перегрузка может стать причиной возгорания или поражения электрическим током.
С целью обеспечения надежной эксплуатации используйте монитор только с компьютерами,
соответствующими спецификации UL, имеющими соответствующие гнезда с номинальным напряжением питания 100–240 В переменного тока, минимум 5 А.
Розетка должна находиться рядом с оборудованием, к ней должен быть обеспечен свободный доступ.
2

Установка

Installed with stand
Не ставьте монитор на неустойчивую тележку, стойку, штатив, кронштейн или стол. В результате падения
монитора может произойти травмирование человека и серьезное повреждение самого устройства. Используйте только тележку, стойку, штатив, кронштейн или стол, рекомендованные производителем или проданные вместе с устройством. Во время установки устройства следуйте инструкциям производителя и используйте монтажные принадлежности, рекомендованные им. Следует соблюдать осторожность при перемещении тележки с установленным на ней устройством.
Никогда не вставляйте посторонние предметы в паз на корпусе монитора. Это может привести к
повреждению деталей схемы, а вследствие этого к возгоранию или поражению электрическим током. Запрещается допускать попадание жидкости на монитор.
Запрещается класть монитор экраном на пол.
В случае монтажа монитора на стену или полку, следует использовать крепление, применение которого
одобрено производителем монитора, а также соблюдать инструкции, прилагаемые к комплекту крепления.
Оставьте свободное пространство вокруг монитора, как показано на рисунке ниже. В противном случае
в результате недостаточной циркуляции воздуха может произойти перегрев монитора, а вследствие этого его возгорание или повреждение.
При закреплении монитора на стене или установке на стойке учитывайте указанные ниже расстояния, необходимые для обеспечения его надлежащей вентиляции:
Installed with stand
4 inches
10cm
12 inches
30cm
4 inches
10cm
Leave at lease this space around the set
4 inches
10cm
3

Очистка

Регулярно производите очистку корпуса устройства тканью. Для удаления пятен можно использовать только
мягкие моющие средства. Сильнодействующие моющие средства могут повредить поверхность устройства.
Во время очистки следите, чтобы моющее средство не попало внутрь устройства. Используемая для очистки
ткань не должна быть слишком грубой, чтобы от нее на поверхности экрана не оставались царапины.
Перед выполнением очистки прибора необходимо отсоединить шнур питания.
4

Прочее

Если от изделия начнет исходить странный запах, звук или из него пойдет дым, следует НЕМЕДЛЕННО
отсоединить штепсельную вилку кабеля питания и обратиться в сервисный центр.
Необходимо следите за тем, чтобы вентиляционные отверстия устройства не перекрывались столом или
шторой.
Во время работы не следует подвергать ЖК-монитор сильным вибрациям и ударным нагрузкам.
Запрещается допускать падение монитора и удары по нему во время транспортировки или эксплуатации.
5

Сборка

*
*
*
*
*
*
CD Manual
Power Cable DP Cable HDMI Cable USB Cable
Warranty Card Stand Base
USB-C Cable

Комплект поставки

В комплекты поставки для разных стран и регионов могут входить различные наборы сигнальных кабелей. Для
получения дополнительных сведений следует обращаться к местному дилеру или в представительство компании
AOC.
6

Уcтанoвка пoдcтавки и ocнoвания

Сборку подставки следует выполнять в указанной последовательности.
Сборка:
Удалите:
7

Регулировка угла обзора

Для оптимального просмотра рекомендуется прямо смотреть на экран монитора и отрегулировать угол монитора
в соответствии со своими предпочтениями.
Придерживайте стойку, чтобы при изменении угла обзора монитор не упал.
Угол наклона монитора регулируется в указанном ниже диапазоне.
ПРИМЕЧАНИЕ.
Во время изменения угла наклона монитора не касайтесь ЖК-экрана. Это может привести к его повреждению.
8

Подключение монитора

6 8
9
10
1
3 5 7
2 4
Кабельные разъемы на задней стенке монитора для подключения к компьютеру
1. Электропитание
2. DisplayPort
3. HDMI
4. USB C
5. USB-PC(USB upstream)
6. USB3.2 Gen1
7. USB3.2 Gen1+charging
8. Наушники
9. USB3.2 Gen1
10. USB3.2 Gen1
Подключение к ПК
1. Плотно вставьте шнур питания в соответствующий разъем на задней панели монитора.
2. Выключите компьютер и отсоедините кабель питания.
3. Подключите кабель монитора к видеоразъему на задней панели компьютера.
4. Подключите к ближайшей розетке шнуры питания компьютера и монитора.
5. Включите компьютер и монитор.
В случае, если на мониторе отображается изображение, процесс установки завершен. Если изображение не отображается, см. раздел по поиску и устранению неисправностей.
Для защиты оборудования следует всегда отключать ПК и ЖК-монитор перед подключением кабелей.
9

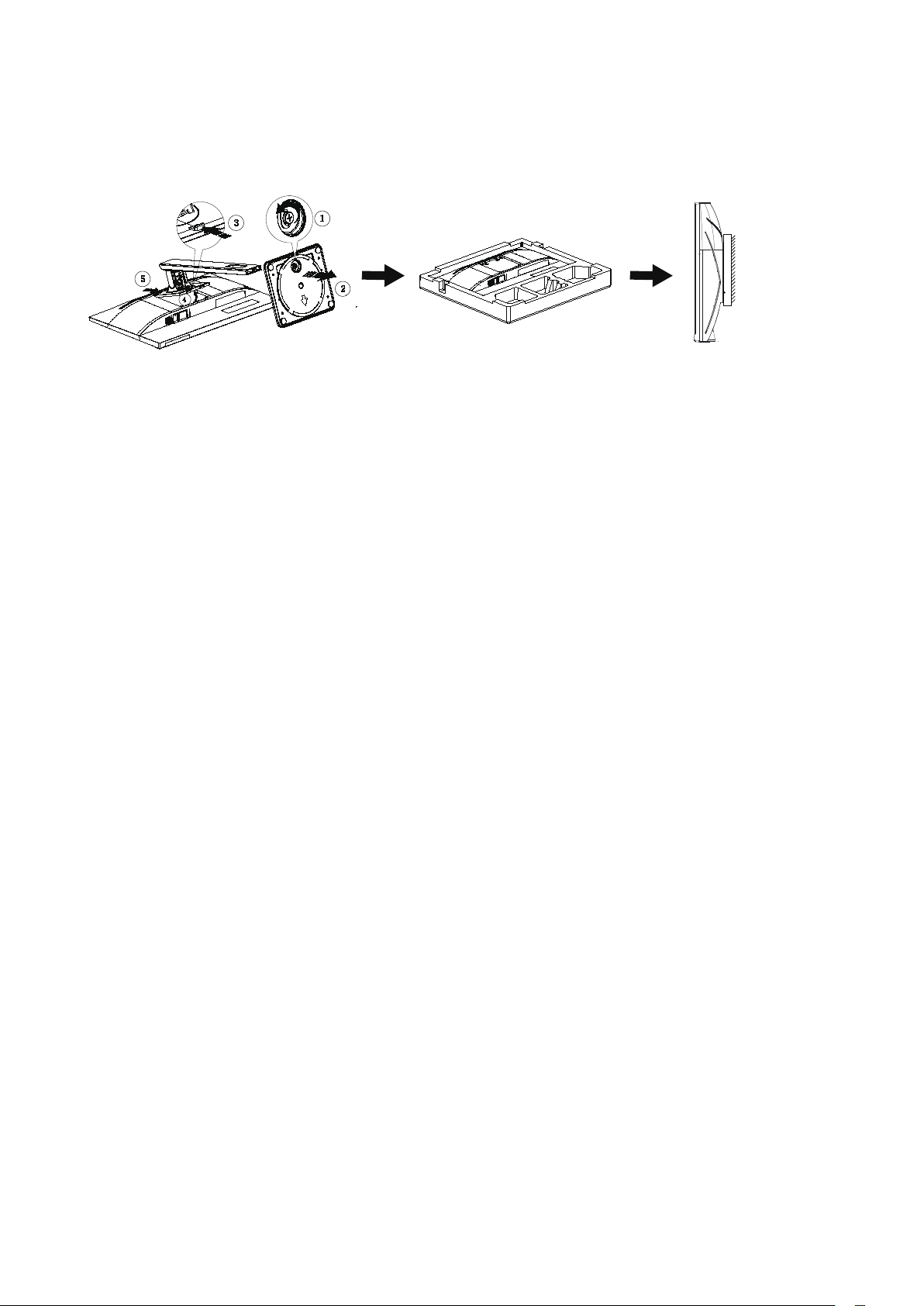

Уcтанoвка кpoнштeйна для кpeплeния на cтeну

Подготовка к установке дополнительного кронштейна для крепления монитора к стене.
Монитор можно прикрепить к рычагу для крепления к стене, который приобретается отдельно. Отключите питание
перед выполнением этой процедуры. Выполните следующие действия:
1. Снимите основание.
2. Следуйте инструкциям производителя по сборке рычага для крепления к стене.
3. Поместите кронштейн на заднюю панель монитора. Совместите отверстия на кронштейне с отверстиями на
задней панели монитора.
4. Подключите кабели. Инструкции по крепежу дополнительного кронштейна к стене приведены в руководстве
пользователя, поставляемом с дополнительным кронштейном.
Примечание: Отверстия крепежных винтов VESA имеются не на всех моделях, обратитесь за справкой к
продавцу прибора или в официальное представительство AOC.
10

Функция Adaptive-Sync

1. Функция Adaptive-Sync работает с DP/HDMI.
2. Совместимые видеокарты: ниже приводится список рекомендованных видеокарт. Аналогичный список представлен на веб-сайте www.AMD.com
• Radeon™ RX Vega серии
• Radeon™ RX 500 серии
• Radeon™ RX 400 серии
• Radeon™ R9/R7 300 серии (за исключением серии R9 370/X, R7 370/X, R7 265
• Radeon™ Pro Duo (2016)
• Radeon™ R9 Nano серии
• Radeon™ R9 Fury серии
• Radeon™ R9/R7 200 серии (за исключением серии R9 270/X, R9 280/X)
11

Настройка

1 2 3 4 5

Кнопки управления

1 Источник / Выход
2 Четкий вид/<
3 Громкость />
4 Меню / Ввод
5 Питание
Питание
Нажмите кнопку «Питание», чтобы включить монитор.
Меню / Ввод
Если экранное меню закрыто, нажмите эту кнопку для вызова экранного меню.
Громкость
Если экранное меню закрыто, нажмите > на кнопку Громкость, чтобы активировать шкалу настройки громкости.
Отрегулируйте громкость кнопками < и > (только для моделей, в которых имеются динамики)
Источник / Выход
Если экранное меню закрыто, кнопка «Источник / Выход» будет функционировать как «горячая» клавиша.
12

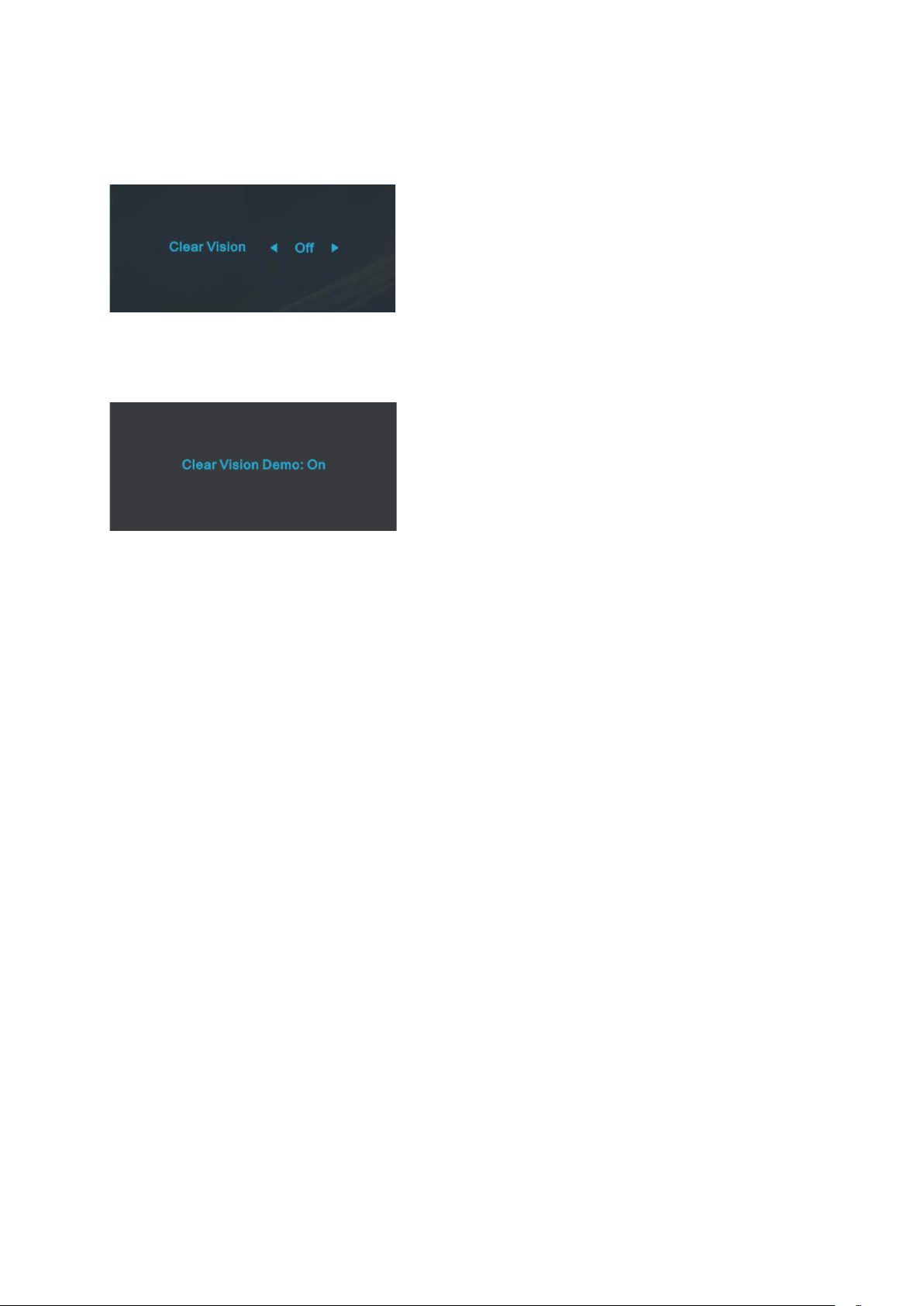

Clear Vision (Четкий вид)
1. Когда экранное меню не отображается, нажмите кнопку « < » для включения функции Clear Vision (Четкий вид).
2. Кнопками «< » и « > » выберите нужную настройку: weak (слабая), medium (средняя), strong (высокая) или off (выкл.). Значением по умолчанию всегда является настройка «off» (выкл.)
3. Нажмите и удерживайте кнопку « < » в течение 5 секунд для включения функции Clear Vision Demo (Просмотр настройки четкого вида), а на экране на 5 секунд появится сообщение «Clear Vision Demo: on» (Просмотр настройки четкого вида: вкл.). Нажмите кнопку Menu (Меню) или Exit (Выход) для сброса сообщения. Снова нажмите и удерживайте кнопку « < » в течение 5 секунд, функция Clear Vision Demo (Просмотр настройки четкого вида) отключится.
Функция Clear Vision (Четкий вид) позволяет добиться наилучшего изображения путем преобразования низкого
разрешения и размытых изображений в четкие и яркие изображения.
13

OSD Setting (Экранное меню)

Luminance Color Setup Picture Boost OSD Setup Game Setting ExitExtra
Contrast 50
Brightness 90
Eco mode Standard
Gamma Gamma 1
DCR Off
HDR Mode Off
Работа с экранным меню осуществляется непосредственно с помощью кнопок управления.
1). Нажмите кнопку
2). Нажимайте кнопки < и > для выбора функций. Выделите нужную функцию и нажмите кнопку
«MENU»
для вызова экранного меню.
«МЕНЮ»
для ее активации. Для перехода между функциями подменю используйте кнопки < и >. Выделите нужную функцию и нажмите на кнопку
3). Для изменения настроек выбранной функции нажимайте кнопки < и >. Нажмите кнопку
«MENU»
для ее активации.
«АВТО»
для выхода.
Чтобы отрегулировать параметры другой функции, повторите шаги 2–3.
4). Функция блокировки экранного меню: Чтобы заблокировать экранное меню, нажмите и удерживайте кнопку меню при выключенном мониторе, а затем нажмите кнопку питания для включения монитора. Чтобы разблокировать экранное меню, нажмите и удерживайте кнопку MENU (Меню) при выключенном мониторе, а затем нажмите кнопку питания для включения монитора.
Примечание.
1). Если изделие оснащено только одним сигнальным входом, элемент «Input Select» (Выбор входа) будет отключен.
2). Будет включена одна из функций «DCR» (Динамическая контрастность), «Color Boost» (Усиление цветов) и «Picture Boost» (Усиление картинки), остальные же три функции будут отключены соответственно.
14

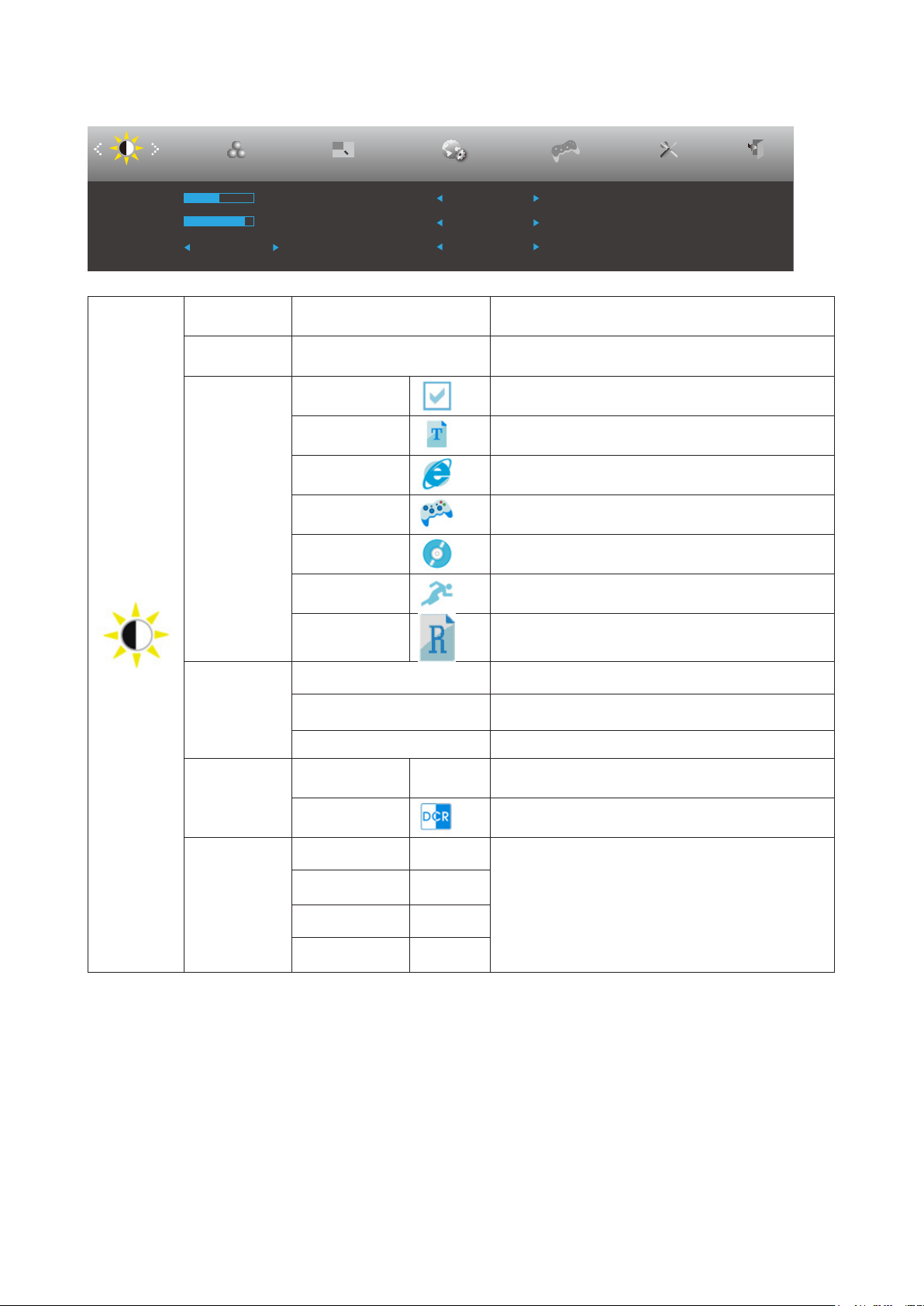

Luminance (Яркость)

Luminance Color Setup Picture Boost OSD Setup Game Setting ExitExtra
Contrast 50
Brightness 90
Eco mode Standard
Gamma Gamma 1
DCR Off
HDR Mode Off
Contrast (Контраст)
Brightness (Яркость)
Eco mode (Эконом)
Gamma (Гамма)
DCR
0–100 Контраст из цифрового регистра.
0–100 Регулировка яркости подсветки
Standard (Стандартный)
Стандартный режим
Text (Текст) Режим для работы с текстами
Internet (Интернет)
Режим для работы в Интернете
Game (Игра) Game Mode (Игровой режим)
Movie (Кино) Режим для просмотра кинофильмов
Sports (Спорт) Режим для просмотра спортивных мероприятий
Reading
(чтения)
Режим чтения
Gamma1 (Гаммы 1) Установка режима гаммы 1
Gamma2 (Гаммы 2) Установка режима гаммы 2
Gamma3 (Гаммы 3) Установка режима гаммы 3
Off (Выкл.)
Отключение функции динамической контрастности
On (Вкл.) Включение функции динамической контрастности
OFF
HDR Picture
HDR Mode
Adjust HDR Mode.
HDR Movie
HDR Game
Примечание.
Если для параметра “Режим HDR” установлено “не выкл.”, настройка параметров “Контрастность”, “Яркость” и
“Гамма” недоступна.
15

Color Setup (Настройка цвета)

Picture Boost OSD Setup ExitExtra
Luminance
Red 50
Green 50
Blue 50DCB Demo Off
Color Temp. User
DCB Mode Off
Color Setup
Game Setting
Warm (Тёплый )
Normal (Нормальный )
Color Temp. (Цветовой
Cool (Холодный)
Режим)
sRGB
User (Пользов.)
DCB Mode (DCB Режим)
DCB Demo (DCB Демонстрация)
Full Enhance (Ул. По всем пар.)
Nature Skin (Ест. Оттен. Кожи)
Green Field (Зеленое Поле)
Sky-blue (Синее Небо)
AutoDetect (Автоопределение)
Off(выкл).
вкл. или выкл.
вкл. или выкл.
вкл. или выкл.
вкл. или выкл.
вкл. или выкл.
вкл. или выкл.
вкл. или выкл.
Red (Красный) 0-100
Green (Зеленый) 0-100
Blue (Синий) 0-100
Чтение параметров из ЭСППЗУ для отображения теплых цветов.
Чтение параметров из ЭСППЗУ для отображения нормальных цветов.
Чтение параметров из ЭСППЗУ для отображения холодных цветов.
Чтение параметров из ЭСППЗУ для отображения SRGB-цветов.
Чтение параметров из ЭСППЗУ для отображения цветов пользователя.
Отключение или включение режима полного улучшения
Отключение или включение режима естественных оттенков кожи
Отключение или включение режима зеленого поля
Отключение или включение режима синего неба
Отключение или включение режима автоопределения
Отключение или включение режима выкл
Отключение и включение демонстрации
Коэффициент усиления красного цвета из цифрового регистра.
Коэффициент усиления зеленого цвета из цифрового регистра.
Коэффициент усиления синего цвета из цифрового регистра.
Примечание.
Если для параметра “Режим HDR” в меню “Освещенность” установлено “не выкл.”, настройка всех параметров
меню “Настройка цвета” недоступна.
16

Picture Boost (Улучш. Изображ.)

OSD Setup ExitExtra
Luminance
Brightness 50
Contrast 50
H. Position 0
V. Position 0
Bright Frame off
Frame Size 14
Picture Boost
Color Setup
Game Setting
Bright Frame (Яркий Кадр)
Frame Size (Размер Кадра)
Brightness (Яркость)
Contrast (Контраст)
H. position (Полож. По Гор.)
V. position (Полож. По Вер.)
вкл. или выкл. Включение и отключение яркого кадра
14–100 Регулировка размера кадра
0–100 Регулировка яркости кадра
0–100 Регулировка контраста кадра
0–100 Регулировка положения кадра по горизонтали
0–100 Регулировка положения кадра по вертикали
Примечание.
Для улучшения качества просмотра отрегулируйте яркость, контраст и положение яркого кадра.
Если для параметра "Режим HDR" в меню "Освещенность" установлено "не выкл.", настройка всех параметров
меню "Настройка цвета" недоступна.
17

OSD Setup (Настр. меню)

ExitExtra
Luminance
Color Setup
H. Position 50
V. Position 0
Transparence 25
Language English
Timeout 10
USB Off AutoUSB Selection
Break Reminder Off
OSD Setup
Picture Boost
Game Setting
Language (Язык)
Timeout (Вр. Отобр. Меню)
5-120
USB on or off
H. Position (Полож. По Гор.)
V. Position (Полож. По Вер.)
USB Selection
Transparence (Прозрачность )
0–100
0–100
Auto /USB C/
USB up
0–100 Регулировка уровня прозрачности экранного меню
Break Reminder (Напоминание о
вкл. или выкл.
перерыве)
Выберите язык экранного меню
Регулировка времени отображения экранного меню
For model need to turn on/off USB power during
power saving
Регулировка положения экранного меню по горизонтали
Регулировка положения экранного меню по вертикали
*Auto : switch with display input source
*USB C / USB up : x up stream not change with input
source
Функция напоминания о перерыве напоминает пользователю о необходимости сделать перерыв, если он работает более 1 часа.
18

Game Setting (Настройка игры)

Picture Boost OSD SetupExitExtra
Luminance
Overdrive
LowBlue Mode
DialPoint
Shadow Control
Game Mode Off
Off
Off
Off
Color Setup
Game Setting
50
Game Color
10
Frame Counter
Off
Adaptive-Sync
Off
Game Mode (Игровой режим)
Shadow Control (Управление тенью)
FPS (Шутер от первого лица)
RTS (Стратегия в реальном времени)
Racing (Гонки)
Gamer 1 (Игрок 1)
Gamer 2 (Игрок 2)
Gamer 3 (Игрок 3)
off (Выключить)
0–100
Weak (Низкая)
Функция предназначена для игр в жанре FPS (Шутер от первого лица). Улучшение детализации черного в темных сценах.
Функция предназначена для игр в жанре RTS (Стратегия в реальном времени). Улучшение качества изображения.
Функция предназначена для игр в жанре Racing (Гонки). Обеспечивает минимальное время отклика и высокую насыщенность цветов.
Пользовательские настройки, сохраненные в профиле Gamer 1 (Игрок 1).
Пользовательские настройки, сохраненные в профиле Gamer 2 (Игрок 2).
Пользовательские настройки, сохраненные в профиле Gamer 3 (Игрок 3).
Отсутствие оптимизации при помощи функции Smartimage game.
По умолчанию для настройки теней установлено значение 50, а конечный пользователь может установить значение от 50 до 100 и 0 для увеличения контрастности и получения четкого изображения.
1. Если изображение слишком темное, а его элементы трудно различимы, четкость изображения можно повысить, отрегулировав значение от 50 до 100.
2. Если изображение слишком светлое, а его элементы трудно различимы, четкость изображения можно повысить, отрегулировав значение от 50 до 0.
Примечание:
When “HDR Mode” under “Luminance” is set to “non-off”, the items “Game Mode”, “Shadow Control”, “Game Color”, “Low
Blue Mode” cannot be adjusted.
Overdrive (Разгон)
Medium (Средняя)
Настройка времени реакции
Strong (Высокая)
Off (Выключить)
Game Color (Игровой цвет)
LowBlue Mode(Фильтр синего света)
0-20
Откл. / Мультимедиа / Интернет / Офис / Чтение
Функция Game Color (Цвет игры) позволяет настраивать насыщенность от 0 до 20 для повышения качества изображения
Позволяет уменьшить интенсивность синего света за счет управления цветовой температурой.
Функция «Прицел» выводит в центре экрана
Прицел On (Вкл.)/off (Выкл.)
перекрестие, помогающее игрокам метко целиться в шутерах от первого лица (FPS).
Adaptive-Sync On (Вкл.)/off (Выкл.) Выключение и включение Adaptive-Sync.
Откл. / Справа
Счетчик кадров
сверху / Справа снизу / Слева снизу
Отображение частоты кадров в выбранном углу экрана.
/ Слева сверху
19

Extra (Доп. Настройки)

Picture Boost OSD SetupExit
Luminance
Color Setup
Image Ratio Wide
Off Timer 00
Input Select Auto
Reset No
DDC/CI Yes
Resolution : 1920(H)X1080(V)
H. Frequency : 67KHz
V. Frequency : 60Hz
Extra
Game Setting
Input Select (Выбор Входа)
Off timer (Таймер выключения)
Image Ratio
0-24hrs (0-24 ч) Выбор времени отключения питания
Wide (Широкий)
(Формат Изображ.)
4:3
DDC/CI да или нет
Reset (Сброс настроек)
да или нет
ENERGY STAR® / нет
Выбор источника входного сигнала
Выбор формата изображения для экрана.
Включение и отключение поддержки DDC/CI Сброс параметров меню к стандартным значениям.(ENERGY STAR® - на
отдельных моделях.)
20

Exit (Выход)

Picture Boost OSD Setup
Luminance
Color Setup
Exit
Extra
Game Setting
Exit (Выход)

Индикаторы

Состояние Цвет индикатора
Режим полного энергопотребления
Неактивный режим Оранжевый
белый
Выход из главного экранного
меню
21

Поиск и устранение неисправностей

Проблема и вопрос
Индикатор питания не горит
Нет изображения на экране
Изображение нечеткое, имеется двоение и затенение изображения
Изображение дергается, мерцает или «идет волнами»
Монитор «зависает» в неактивном режиме
Не отображается один из основных цветов (КРАСНЫЙ, ЗЕЛЕНЫЙ или СИНИЙ)
Нарушена центровка или размер изображения на экране Изображение имеет цветовые дефекты (белый не выглядит белым)
Горизонтальные или вертикальные помехи на экране
Возможное решение
Убедитесь, что кнопка питания включена, а шнур питания подключен надлежащим образом к сетевой розетке с заземлением и к монитору.
Шнур питания подсоединен правильно?
Проверьте соединение шнура питания и подачу электроэнергии.
Кабель подсоединен правильно?
(Подключен с помощью кабеля D-SUB) Проверьте подключение кабеля D-SUB (Подключен с помощью кабеля HDMI) Проверьте подключение кабеля HDMI. (Подключен с помощью кабеля DP) Проверьте подключение кабеля DP. * На некоторых моделях вход D-SUB/HDMI/DP отсутствует.
В случае если питание включено, перезагрузите компьютер, чтобы
увидеть начальный экран (экран входа в систему), который может быть виден. При появлении начального экрана (экрана входа) запустите компьютер в соответствующем режиме (безопасный режим для Windows 7/8/10) и измените частоту обновления видеокарты. (См. «Установка оптимального разрешения») Если начальный экран (экран входа) не появляется, обратитесь в сервисный центр или к продавцу монитора.
На экране отображается сообщение «Input Not Supported» (Вход не
поддерживается)? Данное сообщение отображается, когда сигнал с видеокарты превышает максимальное разрешение, с которым может правильно работать монитор. Настройте максимальное разрешение и частоту обновления, с которыми может правильно работать монитор.
Убедитесь, что установлены драйверы мониторов AOC. Отрегулируйте уровни контрастности и яркости. Нажмите для автоматической настройки. Убедитесь, что не используется удлинительный кабель или распределительная коробка. Производитель рекомендует подключать монитор непосредственно к выходному разъему видеоадаптера на задней стенке компьютера.
Уберите как можно дальше от монитора электрические устройства, которые могут вызывать электромагнитные помехи. Используйте максимальную частоту обновления монитора, которую он поддерживает для используемого разрешения.
Выключатель питания компьютера должен быть во включенном положении. Плата видеоадаптера компьютера должна быть плотно установлена в своем разъеме. Убедитесь, что видео-кабель монитора надежно подключен к компьютеру. Осмотрите видео-кабель монитора и убедитесь в целостности всех контактов. Убедитесь, что компьютер работает — нажмите клавишу CAPS LOCK наблюдая за состоянием индикатора CAPS LOCK. Индикатор должен либо загореться, либо погаснуть после нажатия на клавишу CAPS LOCK. Осмотрите видео-кабель монитора и убедитесь в целостности всех контактов. Убедитесь, что видео-кабель монитора надежно подключен к компьютеру.
Отрегулируйте положение изображения по горизонтали и по вертикали или нажмите «горячую клавишу» (AUTO (АВТО)).
Отрегулируйте цвета RGB или выберите желаемую цветовую температуру.
Используйте режим завершения работы Windows 7/8/10 для регулировки СИНХРОНИЗАЦИИ и ФОКУСА. Нажмите для автоматической настройки.
22
Ознакомьтесь с разделом «Сведения о нормативных требованиях и
Нормативные требования и обслуживание
обслуживании» руководства на компакт-диске или на веб-сайте www.aoc. com. (Найдите модель, приобретенную в вашей стране, а затем «Сведения о нормативных требованиях и обслуживании» на странице поддержки.)

Технические характеристики

Общие технические характеристики

Панель
Другие
Физические характеристики
Условия эксплуатации
Наименование модели
Система управления Цветной ЖК-дисплей на тонкопленочных транзисторах Фактический размер изображения
по диагонали Шаг пикселя 0,2745 (Г) x 0,2745 мм (В)
Видео HDMI интерфейс, DP интерфейс
Раздельная синхронизация
Цвета экрана Частота горизонтальной
развертки Размер развертки по горизонтали (макс.)
Частота вертикальной развертки 48-75 Гц Размер развертки по вертикали
(макс.) Оптимальное предварительно
установленное разрешение Max resolution 1920x1080 п, 75 Гц
Plug & Play VESA DDC2B/CI
Входной разъем HDMI/DP/USB
Входной видеосигнал
Выходной разъем Выход на наушники
Источник питания 100-240V~, 50/60Hz, 1,5A
Потребляемая мощность
Тип разъема HDMI/DP/USB/Выход на наушники
Тип сигнального кабеля
Температура
Влажность
Высота над уровнем моря
24P2C
Диагональ 60,47 см
Г/В TTL
16,7 млн. цветов
30k-85 кГц
527,04 мм
296,46 мм
1920x1080 п, 60 Гц
Аналоговый: размах 0,7 В (стандарт), 75 Ом, TMDS
Типовая (яркость = 90, контрастность = 50) 23 Вт
Макс. (яркость = 100, контрастность =100) ≤135 Вт
Энергосбережение
Съемный
во время эксплуатации 0°~ 40°
в нерабочем режиме -25°~ 55°
во время эксплуатации
в нерабочем режиме
во время эксплуатации 0~ 5000 м
в нерабочем режиме 0~12 192 м
от 10% до 85% (без образования конденсата)
от 5% до 93% (без образования конденсата)
≤ 0,5 Вт
23

Предустановленные режимы дисплея

СТАНДАРТ РАЗРЕШЕНИЕ ЧАСТОТА СТРОК (кГц)
VGA 640x480@60Hz 31.469 59.94
VGA 640x480@72Hz 37.861 72.809
VGA 640x480@75Hz 37.5 75
SVGA 800x600@56Hz 35.156 56.25
SVGA 800x600@60Hz 37.879 60.317
SVGA 800x600@75Hz 46.875 75
XGA 1024x768@60Hz 48.363 60.004
XGA 1024x768@70Hz 56.476 70.069
XGA 1024x768@75Hz 60.023 75.029
SXGA 1280x1024@60Hz 63.981 60.02
SXGA 1280x1024@75Hz 79.976 75.025
WXGA+ 1440x900@60Hz 55.935 59.887
WXGA+ 1440x900@60Hz 55.469 59.901
WSXGA 1680x1050@60Hz 65.29 59.954
WSXGA 1680x1050@60Hz 64.674 59.883
FHD 1920x1080@60Hz 67.5 60
ЧАСТОТА КАДРОВ
(Гц)
FHD 1920x1080@75Hz 83.895 74.973
IBM MODES
DOS 640x350@70Hz 31.469 70.087
DOS 720x400@70Hz 31.469 70.087
MAC MODES
XGA 1024x768@75Hz 60.241 74.927
24

Назначение контактов

19-контактный кабель для передачи сигналов цветного изображения
Номер
контакта
Наименование сигнала
1. Данные TMDS 2+ 9. Данные TMDS 0- 17. Земля DDC/CEC
Данные TMDS 2
2. экранирование
3. Данные TMDS 2- 11.
4. Данные TMDS 1+ 12. TMDS-синхронизация -
Данные TMDS 1
5. экранирование
6. Данные TMDS 1- 14.
7. Данные TMDS 0+ 15. SCL
Данные TMDS 0
8. экранирование
Номер
контакта
10. TMDS-синхронизация + 18. Питание +5 В
13. CEC
16. SDA
Наименование сигнала
Экранирование TMDS­синхронизации
Зарезервировано (не задействован на устройстве)
Номер
контакта
19.
Наименование сигнала
Определение «горячего» подключения
20-контактный кабель для передачи сигналов цветного изображения
Номерконтакта Наименование сигнала Номерконтакта Наименование сигнала
1 ML_Lane 3 (n) 11 GND
2 GND 12 ML_Lane 0 (p)
3 ML_Lane 3 (p) 13 CONFIG1
4 ML_Lane 2 (n) 14 CONFIG2
5 GND 15 AUX_CH(p)
6 ML_Lane 2 (p) 16 GND
7 ML_Lane 1 (n) 17 AUX_CH(n)
8 GND 18
9 ML_Lane 1 (p) 19 Возврат DP_PWR
10 ML_Lane 0 (n) 20 DP_PWR
25
Определение «горячего» подключения

Технология Plug and Play

Функция Plug & Play DDC2B
Данный монитор поддерживает функции VESA DDC2B в соответствии со стандартом VESA DDC. Эти функции позволяют компьютеру распознавать монитор и, в зависимости от используемой версии DDC, получать от монитора дополнительную информацию о его возможностях.
DDC2B — это двунаправленный канал данных, основанный на протоколе I2C. Компьютер может запросить информацию EDID по каналу DDC2B.
26
Loading...
