AMICA OMP6441B User guide

OPERATING INSTRUCTIONS EN

INSTRUKCJA OBSŁUGI PL
NÁVOD K OBSLUZE CS
NÁVOD NA OBSLUHU SK
INSTRUCŢIUNE DE DESERVIRE RO
HASZNÁLATI UTASÍTÁS HU
ИНСТРУКЦИЯ ЗА ОБСЛУЖВАНЕ BG
UPUTSTVO ZA UPOTREBU SR

Kitchen extractor hood / okap nadkuchenny /

kuchyňského odsavače / kuchynského odsávača
/ Hotă de bucătărie / tűzhely feletti páraelszívó /
кухненски аспиратор / Korpus nape

OMP6441B

IO-HOO-0818

(12.2019)

EN- Table of contents

NOTES ON SAFETY 7
UNPACKING 10
DISPOSAL OF OLD APPLIANCE 10
OPERATION 11

COOKER HOOD CONTROLS 11

OFF-TIMER 11

OTHER IMPORTANT INFORMATION CONCERNING THE OPERATION OF THE HOOD 12

CLEANING AND MAINTENANCE 13

MAINTENANCE 13

GREASE FILTER 13
ACTIVATED CHARCOAL FILTER 13
LIGHT 13

WARRANTY AND AFTER SALES SERVICE 14

WARRANTY 14

PL- Spis treści

WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA 16

ROZPAKOWANIE 20

USUWANIE ZUŻYTYCH URZĄ DZEŃ 20
OBSŁUGA 21

STEROWANIE OKAPEM 21
TIMER (OPÓŹNIONE WYŁĄCZENIE OKAPU) 21
INNE WAŻNE INFORMACJE DOTYCZĄCE OBSŁUGI OKAPU 22

CZYSZCZENIE I KONSERWACJA 23

KONSERWACJA 23
FILTR PRZECIWTŁUSZCZOWY 23
FILTR WĘGLOWY 23
OŚWIETLENIE 23

GWARANCJA, OBSŁUGA POSPRZEDAŻOWA 24

GWARANCJA 24

CS- Obsah

BEZPEČNOSTNÍ POKYNY 26
VYBALENÍ 29
LIKVIDACE OPOTŘEBOVANÝCH ZAŘÍZENÍ 29
OBSLUHA 30

OVLÁDÁNÍ ODSAVAČE 30
ČASOVAČ (OPOŽDĚNÉ VYPNUTÍ DIGESTOŘE) 30
JINÉ DŮLEŽITÉ INFORMACE O OBSLUZE ODSAVAČE 31

ČIŠTĚNÍ A ÚDRŽBA 32

ÚDRŽBA 32
PROTITUKOVÝ FILTR 32
UHLÍKOVÝ FILTR 32
OSVĚTLENÍ 32

ZÁRUKA, POPRODEJNÍ SERVIS 33

ZÁRUKA 33

- 3 -

SK- Obsah

BEZPEČNOSTNÉ POKYNY POUŽÍVANIA 35
ROZBALENIE 39
LIKVIDÁCIA ZARIADENÍ 39
POUŽÍVANIE 40

OVLÁDANIE ODSÁVAČA 40
ČASOVAČ (ONESKORENÉ VYPNUTIE ODSÁVANIA) 40
INÉ DÔLEŽITÉ INFORMÁCIE TÝKAJÚCE SA POUŽÍVANIA ODSÁVAČA 41

ČISTENIE A ÚDRŽBA 42

KONZERVÁCIA 42
PROTITUKOVÝ FILTER 42
UHLÍKOVÝ FILTER 42
OSVETLENIE 42

ZÁRUKA, POPREDAJNÝ SERVIS 43

ZÁRUKA 43

RO - Cuprins

INDICAȚII PRIVIND SIGURANȚA 45
DESPACHETARE 49
ÎNDEPĂRTAREA DISPOZITIVELOR UZATE 49
OPERARE 50

CONTROL HOTĂ 50
TIMER (ÎNTÂRZIE OPRIREA HOTEI) 50
ALTE INFORMATII IMPORTANTE PENTRU OPERAREA HOTEI 51

CURĂŢAREA ŞI ÎNTREŢINEREA 52

ÎNTREŢINERE 52
FILTRUL ÎMPOTRIVA GRĂSIMILOR 52
FILTRUL DE CARBON 52
SISTEM DE ILUMINARE 52

GARANŢIE, SERVICII POSTVÂNZARE 53

GARANŢIA 53

HU - Tartalomjegyzék

BIZTONSÁGI UTASÍTÁSOK 55
KICSOMAGOLÁS 59
A HASZNÁLT KÉSZÜLÉKEK ELTÁVOLÍTÁSA 59
HASZNÁLAT 60

PÁRAELSZÍVÓ VEZÉRLÉSE 60
TIMER (A PÁRAELSZÍVÓ KÉSLELTETETT KIKAPCSOLÁSA) 60
A PÁRAELSZÍVÓ MŰKÖDÉSÉVEL KAPCSOLATOS EGYÉB FONTOS INFORMÁCIÓK 61

TISZTÍTÁS ÉS KARBANTARTÁS 62

KARBANTARTÁS 62
ZSÍRSZŰRŐ 62
SZÉNSZŰRŐ 62
VILÁGÍTÁS 62

GARANCIA ÉS VÁSÁRLÁS UTÁNI SZERVIZ 63

GARANCIA 63

- 4 -

BG - Съдържание

ПРЕПОРЪКИ ОТНОСНО БЕЗОПАСНОСТТА 65
РАЗОПАКОВАНЕ 69
ОБЕЗВРЕЖДАНЕ НА ИЗНОСЕНИ УРЕДИ 69
ОБСЛУЖВАНЕ 70

УПРАВЛЕНИЕ НА АБСОРБАТОРА 70
ТАЙМЕР (ИЗКЛЮЧВАНЕ НА АБСОРБАТОРА СЪС ЗАКЪСНЕНИЕ) 70
ДРУГИ ВАЖНИ ИНФОРМАЦИИ ЗА ОБСЛУЖВАНЕТО НА АБСОРБАТОРА 71

ПОЧИСТВАНЕ И ПОДДРЪЖКА 72

ПОДДРЪЖКА 72
ФИЛТЪР ЗА МАЗНИНИ 72
ВЪГЛЕН ФИЛТЪР 72
ОСВЕТЛЕНИЕ 72

ГАРАНЦИЯ, СЛЕД ПРОДАЖБЕНО ОБСЛУЖВАНЕ 73

ГАРАНЦИЯ 73

BEZBEDNOSNE NAPOMENE 75

SR- Sadržaj

UKLANJANJE PAKOVANJA 78

ODLAGANJE ISTROŠENIH UREĐAJA 78
UPOTREBA 79

UPRAVLJANJE NAPOM 79
TAJMER (ODGOĐENO ISKLJUČENJE NAPE) 79
OSTALE VAŽNE INFORMACIJE O UPOTREBI NAPE 80

ČIŠĆENJE I ODRŽAVANJE 81

ODRŽAVANJE 81
FILTER ZA MASNOĆU 81
UGLJENI FILTER 81
OSVETLJENJE 81

GARANCIJA, USLUGE POSLE PRODAJE 82

GARANCIJA 82

- 5 -

Dear customer,

From now on, your daily housework will be easier
than ever before. Your appliance is excepon-

ally easy to use and extremely ecient. Aer reading
these Operang Instrucons, operang the appliance

will be easy.

Before being packaged and leaving the manufacturer,
the appliance was thoroughly checked with regard to
safety and funconality.

Before using the appliance, please carefully read
these Operang Instrucons. By following these
instrucons carefully you will be able to avoid any
problems in using the appliance. It is important to
keep these Operang Instrucons and store them in a
safe place so that they can be consulted at any me.

Follow these instrucons carefully in order to avoid
possible accidents.

Sincerely,

- 6 -

NOTES ON SAFETY

• Before using the appliance, please carefully read
this manual!

• The appliance is designed for household use only.

• The manufacturer reserves the right to introduce

changes, which do not aect operation of the ap­pliance.

• The manufacturer shall not be liable for any dam­age or re caused by the appliance resulting from
failure to follow instructions in this manual.

• Cooker hood is designed to remove cooking
odours. Do not use cooker hood for other pur­poses.

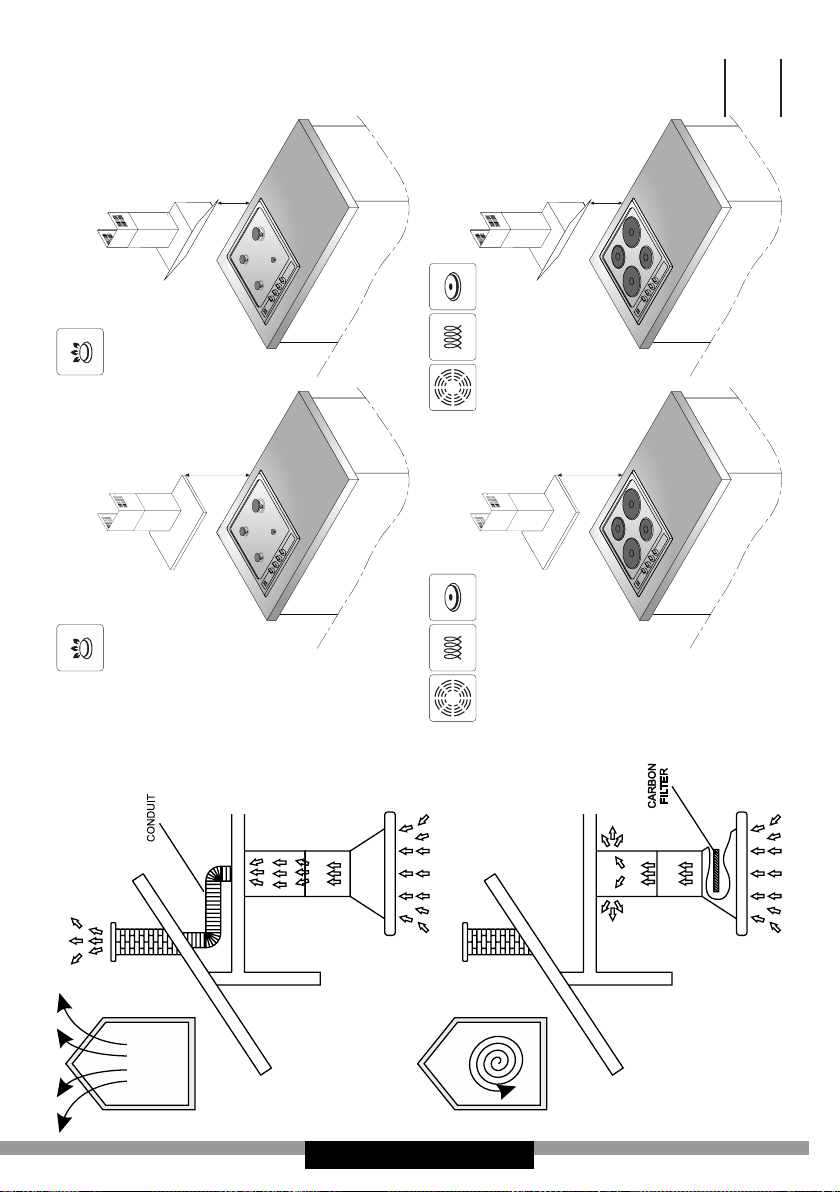

• Connect the cooker hood operating in extraction
mode to a suitable ventilation duct (do NOT con­nect the cooker to smoke or ue gas ducts, which
are in use). It requires installation of the air ex­traction duct to the outside. The length of the
duct (usually a pipe of Ø 120 or 150 mm) should
not be longer than 4-5 m. An air extraction duct
is also required for telescopic and furniture hoods
in absorption mode.

• Cooker hood operating in air recirculation mode
requires the installation of an activated charcoal
lter. In this case, installing an extractor duct is
not required, however it is recommended to in­stall an air guide vane (Mainly in chimney cooker
hoods).

• The cooker hood features independent lighting
and exhaust fan that can be operated at one of
several speeds.

• Depending on the type, the hood is designed to
be permanently attached to a vertical wall over
a gas or electric stove (chimney and universal
hoods); on the ceiling over a gas or electric stove
(island hoods); on the vertical built in furniture
over a gas or electric stove (telescopic and built­in hoods). Before installing, make sure that the

- 7 -

wall/ceiling structure is strong enough to suspend
the hood. Some hoods are very heavy.

• For details of the installation distance above an
electric hob please refer to product technical
sheet If the installation instructions of the gas
cooker specify a greater distance, this must be
taken into account (Fig. 1).

• Do not leave an open ame under the hood.
When the pots are removed from the burner, set
the minimum ame. Always make sure that the
ame does not extend outside the pot, because it
causes unwanted loss of energy and a dangerous
concentration of heat.

• When cooking on fat, supervise the pans con­stantly, because overheated fat can ignite.

• Unplug the appliance before any cleaning, replac­ing the lter or repair work.

• Cooker hood grease lter should be cleaned at
least once a month, because the lter saturated
with fat is ammable.

• Ensure adequate ventilation (air ow) if other
equipment such as liquid fuel stoves or heaters
are operated in the room in addition the cooker
hood. When the cooker hood is simultaneously
operated with burning appliances requiring ade­quate fresh air from the room to work properly,
their safe operation is possible if under pressure
around these appliances is a maximum of 0.004
mbar (this does not apply when the cooker hood
is used as an odour lter)

• Do not lean on the hood.

• The hood should be cleaned regularly both inside

and out (AT LEAST ONCE A MONTH, following the
indications concerning maintenance provided in
this manual)..Failure to adhere to the rules con­cerning cleaning the hood and replacing lters
results in a re risk.

• If the power cord is damaged it should be re­placed by a specialised service centre.

• Ensure that it is possible to disconnect the ap-

- 8 -

pliance from the mains by removing the plug or
switching o the bi-polar switch.

• This appliance is not intended for use by persons
(including children) with physical, mental or sen­sory handicaps, or by persons inexperienced or
unfamiliar with the appliance, unless under su­pervision or in accordance with the instructions
as communicated to them by persons responsible
for their safety.

• Particular attention should be paid not to allow
unaccompanied children to use the appliance.

• Make sure voltage indicated on the nameplate
corresponds to the local mains supply voltage.

• Before use, extend and straighten the power cord.

• Packaging materials (bags, polyethylene, poly-

styrene, etc.) should be kept away from children
during unpacking.

• Before connecting the hood to the mains power
supply always check that the power cord is prop­erly installed and is not trapped by the appliance.
Do not connect the appliance to the mains until
assembly is complete.

• Do not operate your kitchen hood without the al­uminium grease lters.

• It is strictly forbidden to cook dishes under on an
open ame (ambé) under your kitchen hood.

• Always strictly adhere to regulations issued by the
competent local authorities regarding the techni­cal and safety requirements for fume extraction.

• Failing to tighten bolts and fasteners in accord­ance with these instructions may endanger life
and health.

• Hanging kitchen hoods operate only in air circu­lation / odour absorber mode

• WARNING! Failure to install the screws or xing
device in accordance with these instructions may
result in electrical hazards.

- 9 -

UNPACKING

During transportation, protective
packaging was used to protect the
appliance against any damage. Af­ter unpacking, please dispose of all
elements of packaging in a way that
will not cause damage to the environ­ment.

All materials used for packaging the
appliance are environmentally friendly; they are
100% recyclable and are marked with the appropri­ate symbol.
Important! Packaging materials (bags, polyethyl­ene, polystyrene, etc.) should be kept away from
children during unpacking.

DISPOSAL OF OLD APPLIANCE

In accordance with European Directive

2012/19/EU and local legislation re-

garding used electrical and electronic

goods, this appliance is marked with

the symbol of the crossed-out waste

container. This marking indicates that

the appliance must not be disposed of

together with other household waste
after it has been used.
The user is obliged to hand it over to waste collec­tion centre collecting used electrical and electron­ic goods. The collectors, including local collection
points, shops and local authority departments pro­vide recycling schemes.
Proper handling of used electrical and electronic
goods helps avoid environmental and health haz­ards resulting from the presence of dangerous com­ponents and the inappropriate storage and process­ing of such goods.

- 10 -

OPERATION

Cooker hood controls

Control Panel is shown in Figure 4, for reference it is also shown below:

5 4 3 2 1

The control panel is equipped with buttons. Control functions are de­scribed below:

1- Use to activate or deactivate (Standby) the appliance, F0 will be

shown on the display.
2- Touch repeatedly to increase fan speed.
3- Touch to turn light on/o The lighting operates independently of

fan.
4- O-Timer (see below for details).
5- The display indicates the current fan speed or time to turn o the

cooker hood.
Available fan speeds:

• Low speed (F1). Use this speed when cooking a little food with

hardly any fumes.

• Medium speed (F2). Use this speed when cooking multiple dishes at

the same time with moderate amount of fumes.

• High speed (F3)- Use this speed when frying or grilling, with large

amount of fumes.

O-Timer

Use O-Timer to turn o the hood after a specied time. Use O-Timer
to lter the fumes out of the air after cooking. The O-Timer can be set
from 1 to 15 minutes. Touch to activate the O-Timer at any time.
The display will show 15, which is time in minutes remaining until the
fan turns o. Touch repeatedly to adjust the time. Touch to con-
rm the O-Timer time. Touch to cancel the O-Timer. When you use
O-Timer the light turns o.

Note:

• When you touch any sensor you will hear a beep.

• Touch once to turn o the fan.

- 11 -

Other important information concerning the operation of

the hood

Operation in air circulation / odour lter mode. In this mode, the ltered
air returns to the room through the outlets. Install activated charcoal
lter in this setting. It is recommended to install the air guide (available
depending on the model, mainly in chimney cooker hoods).

Air extraction operation: When cooker hood operates in extraction mode,
air is discharged outside through an extraction duct. Remove activated
charcoal lter in this setting. The cooker hood is connected to the air
outlet opening using a rigid or exible extraction duct with a diameter of
150 or 120 mm, and the appropriate clamps, which must be purchased
at a hardware store. The appliance should be installed by a qualied
installer.

Fan speed: Lowest and medium fan speed is used in normal conditions
and less intense odours, while the highest speed is used only when cook­ing odours are very intense, such as during frying or grilling.

Note (applies to universal hoods only): Due to the design of universal
hoods you need to manually change the mode of operation. See Figure
8 for instructions on how to change the mode.

Note (only applies to telescopic and in-built kitchen hoods): Furniture
and telescopic cooker hoods operating in air recirculation mode require
installation of the exhaust duct. The other end of the duct should be di­rected to the room as it will discharge ltered air.

Note: Hanging kitchen hoods operate only in air circulation / odour ab­sorber mode

- 12 -

CLEANING AND
MAINTENANCE

Maintenance

Regular maintenance and cleaning of the appliance will ensure trou­ble-free operation of the cooker hood and extend its life. Especially make
sure that the grease lter and activated charcoal lter are replaced ac­cording to manufacturer's recommendations.

• Do not use a soaked cloth, sponge, or water jet.

• Do not use solvents or alcohol, as they may tarnish lacquered sur-

faces.

• Do not use caustic substances, especially for cleaning stainless steel.

• Do not use a rough or abrasive cloth.

• It is recommend to use a damp cloth and a neutral detergent.

Note: After several washes in the dishwasher, the colour of the alumini­um lter may change. The change of colour does not indicate improprie­ties or the necessity to change it.

Grease lter

For normal hood operation, aluminium grease lter should be cleaned
every month in the dishwasher or by hand using a mild detergent or
liquid soap.

Dismantling of aluminium grease lter is shown on Figure 5.
Acrylic lter is used in some models. This lter should be replaced at

least once every two months or more frequently if the appliance is used
intensively.

Activated charcoal lter

Charcoal lter is used only when the cooker hood is not connected to
the ventilation duct. Activated charcoal lter can absorb odours until
saturated. Charcoal lter is not suitable for washing or regeneration and
should be replaced at least once every two months or more frequently if
the appliance is used intensively.

Dismantling of charcoal lter is shown on Figure 6.

Light

Use incandescent / halogen / LED modules of the same specication as
those factory-installed in the appliance. See Figure 7 for details how to
replace lights. If there is no such gure in this manual, please contact
authorised service to replace the lighting module.

- 13 -

WARRANTY AND AFTER
SALES SERVICE

Warranty

Warranty service as stated on the warranty card. The manufacturer shall
not be held liable for any damage caused by improper use of the product.

The manufacturer recommends that all repairs and adjust­ments be carried out by the Factory Service Technician or the
Manufacturer's Authorized Service Point. Repairs should be
carried out by a qualied technician only.

Manufacturer’s Declaration

The manufacturer hereby declares that this product meets the re­quirements of the following European directives:

• Low Voltage Directive 2014/35/EC

• Electromagnetic Compatibility (EMC) Directive 2014/30/EC

• ErP Directive 2009/125/EC

• Directive RoHS 2011/65/EC

and has thus been marked with the symbol and been issued with
a declaration of compliance made available to market regulators.

- 14 -

Szanowny
Kliencie

Od dziś codzienne obowiązki staną się prostsze niż
kiedykolwiek. Urządzenie to połączenie wy­jątkowej łatwości obsługi i doskonałej efektywności.
Po przeczytaniu instrukcji, obsługa nie będzie proble-

mem.

Sprzęt, który opuścił fabrykę był dokładnie sprawdzo­ny przed zapakowaniem pod względem bezpieczeń­stwa i funkcjonalności na stanowiskach kontrolnych.

Prosimy Państwa o uważną lekturę instrukcji obsłu­gi przed uruchomieniem urządzenia. Przestrzeganie
zawartych w niej wskazówek uchroni Państwa przed
niewłaściwym użytkowaniem. Instrukcję należy zacho­wać i przechowywać tak, aby mieć ją zawsze pod ręką.

Należy dokładnie przestrzegać instrukcji obsługi
w celu uniknięcia nieszczęśliwych wypadków.

Z poważaniem

- 15 -

WSKAZÓWKI DOTYCZĄCE
BEZPIECZEŃSTWA

• Okap należy używać dopiero po przeczytaniu tej

instrukcji

• Urządzenie przeznaczone jest wyłącznie do użyt-

ku domowego.

• Producent zastrzega sobie możliwość dokonywa-

nia zmian niewpływających na działanie urządze­nia.

• Producent nie ponosi żadnej odpowiedzialności

za ewentualne szkody lub pożary spowodowane
przez urządzenie wynikające z nieprzestrzegania
zaleceń podanych w niniejszej instrukcji.

• Okap nadkuchenny służy do usuwania oparów

kuchennych. Nie należy go używać do innych ce­lów.

• Okap pracujący w trybie wyciągu należy podłą-

czyć do odpowiedniego kanału wentylacyjnego
(nie podłączać do kanałów kominowych, dymo­wych lub spalinowych, będących w eksploatacji).
Okap wymaga zainstalowania przewodu odpro­wadzającego powietrze na zewnątrz. Długość
przewodu (najczęściej rura Ø 120 mm lub 150
mm) nie powinna być dłuższa niż 4-5 m. Przewód
odprowadzający powietrze jest również wymaga­ny przy okapach teleskopowych i meblowych w
trybie pochłaniacza.

• Okap pracujący w trybie pochłaniacza wymaga

zainstalowania ltra z węglem aktywnym. W tym
przypadku nie wymaga się instalowania przewo­du odprowadzającego powietrze na zewnątrz, za­leca się natomiast montaż kierownicy wydmuchu
powietrza (występuje głównie w okapach komi­nowych).

• Okap posiada niezależne oświetlenie oraz wenty-

- 16 -

lator wyciągowy z możliwością ustawienia jednej
z kilku prędkości obrotowych.

• W zależności od wersji urządzenia, okap jest prze-

znaczony do trwałego zamocowania na pionowej
ścianie ponad kuchenką gazową lub elektryczną
(okapy kominowe i uniwersalne); na sucie ponad
kuchenką gazową lub elektryczną (okapy wyspo­we); na pionowej ścianie w zabudowie meblowej
ponad kuchenką gazową lub elektryczną (okapy
teleskopowe i do zabudowy). Przed montażem
należy się upewnić czy konstrukcja ściany / sutu
jest odpowiednia do utrzymania okapu. Niektóre
modele okapów są bardzo ciężkie.

• Wysokość montażu urządzenia nad płytą elek-

tryczną podana jest w karcie produktu (specy­kacji technicznej urządzenia). Jeżeli w instruk­cjach instalowania urządzeń gazowych podano
większą odległość, należy to uwzględnić (Rys. 1).

• Pod okapem kuchennym nie wolno pozostawiać

odkrytego płomienia, podczas zdejmowania na­czyń znad palnika, należy ustawić minimalny pło­mień. Zawsze należy sprawdzać czy płomień nie
wykracza poza naczynie, gdyż powoduje to nie­pożądane straty energii i niebezpieczną koncen­trację ciepła.

• Potrawy przygotowywane na tłuszczach powinny

być stale nadzorowane, gdyż przegrzany tłuszcz
może się łatwo zapalić.

• Przed każdą operacją czyszczenia, wymianą ltra

lub przed podjęciem prac naprawczych, należy
wyjąć wtyczkę urządzenia z gniazdka.

• Filtr przeciw tłuszczowy do okapu kuchennego

należy czyścić, co najmniej, raz na 1 miesiąc,
gdyż nasycony tłuszczem jest łatwopalny.

• Jeżeli w pomieszczeniu, oprócz okapu, eksploa-

tuje się inne urządzenia o zasilaniu nieelektrycz­nym (np. piece na paliwa ciekłe, grzejniki prze­pływowe, termy), należy zadbać o wystarczającą

- 17 -

wentylację (dopływ powietrza). Bezpieczna eks­ploatacja jest możliwa, gdy przy jednoczesnej
pracy okapu i urządzeń spalających, zależnych od
powietrza w pomieszczeniu, w miejscu ustawie­nia tych urządzeń panuje podciśnienie najwyżej
0,004 milibara (ten punkt nie obowiązuje, gdy
okap nadkuchenny jest użytkowany jako pochła­niacz zapachów).

• Okap nie powinien służyć jako płaszczyzna pod-

parcia dla osób znajdujących się w kuchni.

• Okap powinien być często czyszczony zarówno

na zewnątrz jak i od wewnątrz (PRZYNAJMNIEJ
RAZ W MIESIĄCU, z zachowaniem wskazówek
dotyczących konserwacji podanych w niniejszej
instrukcji).Nieprzestrzeganie zasad dotyczących
czyszczenia okapu oraz wymiany ltrów powodu­je powstanie zagrożenia pożarem.

• Jeżeli przewód zasilający ulegnie uszkodzeniu, to

powinien być wymieniony w specjalistycznym za­kładzie naprawczym.

• Należy zapewnić możliwość odłączenia urządze-

nia od sieci elektrycznej, poprzez wyjęcie wtyczki
lub wyłączenie wyłącznika dwubiegunowego.

• Niniejszy sprzęt nie jest przeznaczony do użytko-

wania przez osoby (w tym dzieci) o ograniczonej
zdolności zycznej, czuciowej lub psychicznej,
lub osoby o braku doświadczenia lub znajomo­ści sprzętu, chyba że odbywa się to pod nadzo­rem lub zgodnie z instrukcją użytkowania sprzę­tu, przekazaną przez osoby odpowiadające za ich
bezpieczeństwo.

• Należy zwrócić szczególną uwagę, aby z urządze-

nia nie korzystały po zo sta wio ne bez opieki dzieci.

• Sprawdzić, czy napięcie podane na tabliczce zna-

mionowej odpowiada miejscowym parametrom
zasilania.

• Przed montażem rozwinąć i wyprostować prze-

wód sieciowy.

- 18 -

• Materiały opakowaniowe (woreczki polietyleno-

we, kawałki styropianu itp.) należy w trakcie roz­pakowywania trzymać z dala od dzieci.

• Przed podłączeniem okapu do zasilania sieciowe-

go należy zawsze skontrolować czy kabel zasi­lania został prawidłowo zainstalowany i NIE zo­stał przygnieciony przez okap w trakcie czynności
montażowych. Nie podłączać urządzenia do sieci
elektrycznej przed ukończeniem montażu.

• Zabrania się użytkować okap bez zamontowanych

aluminiowych ltrów przeciwtłuszczowych.

• Surowo zabrania się przygotowywania pod oka-

pem potraw z użyciem otwartego ognia (ambi­rowanie).

• W zakresie koniecznych do zastosowania środ-

ków technicznych i bezpieczeństwa dotyczących
odprowadzania spalin należy ściśle przestrzegać
przepisów wydanych przez kompetentne władze
lokalne.

• Niedokręcenie śrub oraz elementów mocujących

zgodnie z niniejszymi instrukcjami może spowo­dować zagrożenia zdrowia i życia.

• Okapy wiszące działają tylko w trybie pochłania-

cza zapachów

• UWAGA! Instalacja śrub i elementów mocujących

niezgodnie z instrukcją może spowodować zagro­żenia elektryczne.

- 19 -

ROZPAKOWANIE

Urządzenie na czas trans por tu zostało
za bez pie czo ne przed uszko dze niem.
Po roz pa ko wa niu urzą dze nia pro si­my Pań stwa o usu nię cie ele men tów
opa ko wa nia w spo sób nieza gra ża ją cy
śro do wi sku.
Wszystkie materiały za sto so wa ne do

opa ko wa nia są nie szko dli we dla śro­dowiska na tu ral ne go, w 100% nadają się do odzy­sku i oznakowano je od po wied nim symbolem.
Uwaga! Materiały opa ko wa nio we(wo recz ki po li ety­le no we, kawałki sty ro pia nu itp.) na le ży w trakcie
rozpakowywania trzy mać z dala od dzieci.

USUWANIE ZUŻYTYCH URZĄ­DZEŃ

To urządzenie jest oznaczone zgodnie z
Dyrektywą Europejską 2012/19/UE oraz
polską Ustawą o zużytym sprzęcie elek­trycznym i elektronicznym symbolem
przekreślonego kontenera na odpady. Ta­kie oznakowanie informuje, że sprzęt ten,
po okresie jego użytkowania, nie może

być umieszczany łącznie z innymi odpa­dami pochodzącymi z gospodarstwa domowego.
Użytkownik jest zobowiązany do oddania go prowa­dzącym zbieranie zużytego sprzętu elektrycznego i
elektronicznego. Prowadzący zbieranie, w tym lo­kalne punkty zbiórki, sklepy oraz gminne jednostki,
tworzą odpowiedni system umożliwiający oddanie
tego sprzętu.
Właściwe postępowanie ze zużytym sprzętem elek­trycznym i elektronicznym przyczynia się do unik­nięcia szkodliwych dla zdrowia ludzi i środowiska
naturalnego konsekwencji, wynikających z obecno­ści składników niebezpiecznych oraz niewłaściwego
składowania i przetwarzania takiego sprzętu.

- 20 -

OBSŁUGA

Sterowanie okapem

Panel sterowania okapu jest przedstawiony na rysunku 4, dla przypo­mnienia znajduje się on również poniżej:

5 4 3 2 1

Panel sterowania wyposażony jest w przyciski. Ich funkcje opisane są
poniżej:

1- Przycisk służy do włączenia lub wyłączenia trybu czuwania (Stand-

By) w okapie, na wyświetlaczu pojawi się F0.

2- W trybie StandBy dotknij przycisk kilkakrotnie, aby zwiększyć

moc silnika.

3- Sensor służy do włączenia lub wyłączenia oświetlenia. Oświetlenie

działa niezależnie od silnika.

4- Opóźnienie wyłączenia silnika okapu (Opis w dalszej części instruk-

cji).

5- Wyświetlacz wskazuje aktualny bieg silnika lub czas opóźnienia wy-

łączenia okapu.

Możliwe do ustawienia biegi:

• Bieg najniższy (F1). Stosuj ten bieg przy niezbyt dużej ilości opa-

rów.

• Bieg średni (F2). Stosuj ten bieg przy średniej ilości oparów, przy-

kładowo podczas gotowania wielu potraw jednocześnie.

• Bieg najwyższy (F3)- Stosuj ten bieg przy największej ilości oparów,

przykładowo podczas smażenia czy grillowania.

Timer (opóźnione wyłączenie okapu)

Funkcja ta służy do opóźnionego wyłączenia silnika okapu. Użyj tej funkcji
po zakończonym gotowaniu, by oczyścić powietrze z oparów w pomiesz­czeniu. Czas opóźnienia wynosi od 1 do 15 minut. Aby włączyć funkcję
opóźnienia, podczas pracy okapu na dowolnym biegu dotknij . Na wy­świetlaczu pojawi się migająca wartość 15 (oznacza to czas do wyłączenia
silnika w minutach). Dotknij kilkakrotnie, aby zmienić ten czas. Dotknij

aby zatwierdzić czas wyłączenia silnika. Aby wyłączyć funkcję opóźnie­nia wcześniej, dotknij . Funkcja opóźnienia wyłączenia okapu powoduje
również wyłączenie oświetlenia.

Uwaga:

• Każdorazowe użycie jakiegokolwiek sensora powoduje pojawienie

się sygnału akustycznego.

• Aby wyłączyć silnik okapu w trakcie pracy, dotknij jeden raz.

- 21 -

Inne ważne informacje dotyczące obsługi okapu

Praca jako pochłaniacz: W tej opcji pracy przeltrowane powietrze wraca
z powrotem do pomieszczenia poprzez otwory do tego przystosowane.
Przy tym ustawieniu należy zamontować ltr węglowy oraz zaleca się
zamontować kierownicę wydmuchu powietrza (dostępność w zależności
od modelu, występuje głównie w okapach kominowych).

Praca jako wyciąg: W trakcie wyciągowego trybu pracy okapu powietrze
odprowadzane jest na zewnątrz specjalnym przewodem. Przy tym usta­wieniu należy usunąć ewentualny ltr węglowy. Okap jest podłączony do
otworu odprowadzającego powietrze na zewnątrz za pomocą sztywnego
lub elastycznego przewodu o średnicy 150 mm lub 120 mm i odpowied­nich zacisków do przewodów, które należy nabyć w placówkach z ma­teriałami instalacyjnymi. Podłączenie należy zlecić wykwalikowanemu
instalatorowi.

Prędkość wentylatora: Prędkości najniższą i średnią stosuje się przy nor­malnych warunkach oraz małym natężeniu oparów, natomiast prędkość
najwyższą stosować tylko przy dużym stężeniu oparów kuchennych, np.
podczas smażenia, czy grillowania.

Uwaga (dotyczy tylko okapów uniwersalnych): Konstrukcja okapów uni­wersalnych wymaga ręcznej zmiany trybu pracy okapu. Sposób zmiany
tego trybu zobrazowany jest na rysunku 8.

Uwaga (dotyczy tylko okapów meblowych i teleskopowych): Okapy meb­lowe i teleskopowe pracujące w trybie pochłaniacza wymagają montażu
rury odprowadzającej powietrze. Drugi koniec rury należy skierować na
pomieszczenie, przez nią będzie odprowadzane przeltrowane powietrze.

Uwaga: Okapy wiszące pracują tylko w trybie pochłaniacza.

- 22 -

CZYSZCZENIE I
KONSERWACJA

Konserwacja

Regularna konserwacja i czyszczenie urządzenia zapewni dobrą i bez­awaryjną pracę okapu oraz przedłuży jego żywotność. Należy zwracać
szczególną uwagę, aby ltr przeciwtłuszczowy i ltr z węglem aktywnym
były czyszczone i wymieniane zgodnie z zaleceniami producenta.

• Nie używać namoczonych szmatek lub gąbek ani strumienia wody.

• Nie stosować rozpuszczalników ani alkoholu, ponieważ mogą one

zmatowić lakierowane powierzchnie.

• Nie stosować substancji żrących, zwłaszcza do czyszczenia po-

wierzchni wykonanych ze stali nierdzewnej.

• Nie używać twardej, szorstkiej szmatki

• Zaleca się stosowanie wilgotnej szmatki oraz obojętnych środków

myjących.
Uwaga: Po kilku myciach w zmywarce, kolor ltra aluminiowego może
ulec zmianie. Zmiana koloru nie oznacza nieprawidłowości oraz koniecz­ności jego wymiany.

Filtr przeciwtłuszczowy

Aluminiowy ltr przeciwtłuszczowy powinien być czyszczony co jeden
miesiąc podczas normalnej pracy okapu, w zmywarce lub ręcznie przy
użyciu delikatnego detergentu lub mydła w płynie.
Demontaż aluminiowego ltra przeciwtłuszczowego pokazany jest na ry­sunku 5.
W niektórych modelach zastosowany jest ltr akrylowy. Należy go wy­mieniać co najmniej raz na 2 miesiące lub częściej w wypadku wyjątko­wo intensywnego użycia.

Filtr węglowy

Filtr węglowy stosuje się wyłączenie wtedy, kiedy okap nie jest podłączo­ny do przewodu wentylacyjnego. Filtr z węglem aktywnym posiada zdol­ność pochłaniania zapachów aż do swego nasycenia. Nie nadaje się także
do mycia ani do regeneracji i powinien być wymieniany, co najmniej raz
na 2 miesiące lub częściej w wypadku wyjątkowo intensywnego użycia.

Demontaż ltra węglowego pokazany jest na rysunku 6.

Oświetlenie

Należy stosować żarówki / halogeny / moduły diodowe o takich sa­mych parametrach jak fabrycznie zamontowane w urządzeniu. Wymiana
oświetlenia jest pokazana na rysunku 7. Jeżeli rysunek nie występuje w
niniejszej instrukcji, wymiany modułu oświetlenia może dokonać jedynie
autoryzowany serwis.

- 23 -

GWARANCJA, OBSŁUGA
POSPRZEDAŻOWA

Gwarancja

Świadczenia gwarancyjne wg karty gwarancyjnej. Producent nie odpo­wiada za jakiekolwiek szkody spowodowane nieprawidłowym po stę po­wa niem z wyrobem.

Producent sprzętu sugeruje, by wszelkie naprawy i czyn no­ści re gu la cyj ne były wy ko ny wa ne przez Serwis Fabryczny
lub Serwis Autoryzowany producenta. Napraw powinna do­konywać jedynie osoba posiadająca stosowne kwalikacje.

Oświadczenie producenta

Producent deklaruje niniejszym, że wyrób ten spełnia zasadnicze wymagania
wy mie nio nych poniżej dyrektyw europejskich:

• dyrektywy niskonapięciowej 2014/35/UE

• dyrektywy kompatybilności elek tro ma gne tycz nej 2014/30/UE

• dyrektywy ekoprojektowania 2009/125/UE

• dyrektywy RoHS 2011/65/UE

i dlatego wyrób został oznakowany oraz została wystawiona dla niego
deklaracja zgodności udostępniana organom nadzorującym rynek.

- 24 -

Vážený

kliente,

počínaje dnešním dnem jsou každodenní povinnos
jednodušší než kdykoli jindy. Zařízení je spoje-
ním výjimečně snadné obsluhy a vynikající efekvity.
Po přečtení návodu nebudete mít problém s obslu-

hou.

Zařízení, které opuslo továrnu, bylo důkladně zkon­trolováno před zabalením z hlediska bezpečnos a
funkčnos na kontrolních stanovišch.

Před uvedením zařízení do provozu si pozorně přečtě­te návod k obsluze. Dodržováním pokynů uvedených
v návodu předejdete nesprávnému používání. Návod
si ponechejte a uschovejte tak, abyste jej měli vždy při

ruce.

Dodržujte přesně návod k obsluze, abyste zabránili
nešťastným událostem.

S úctou

- 25 -

BEZPEČNOSTNÍ POKYNY

• Odsavač používejte teprve po přečtení tohoto ná-

vodu!

• Zařízení je určeno výlučně pro domácí použití.

• Výrobce si vyhrazuje možnost provádění změn,

které nemají vliv na funkčnost zařízení.

• Výrobce nenese žádnou odpovědnost za even-

tuální škody nebo požár způsobené zařízením,

vyplývající z nedodržování pokynů uvedených

v tomto návodu.

• Kuchyňský odsavač slouží k odstraňování kuchyň-

ských výparů. Nepoužívejte jej pro jiné účely.

• Odsavač pracující v odtahovém režimu napoj-

te na příslušný ventilační kanál (nenapojujte na

komínové, kouřové nebo spalinové kanály, které

jsou v provozu). Odsavač musí mít namontova-

né potrubí odvádějící vzduch ven. Délka potru-

bí (nejčastěji roura Ø 120 nebo 150 mm) nesmí

být delší než 4–5 m. Potrubí odvádějící vzduch se

rovněž vyžaduje u teleskopických a nábytkových

odsavačů v režimu pohlcovače.

• Odsavač pracující jako pohlcovač vyžaduje l-

tr s aktivním uhlím. V tomto případě není nutná

montáž potrubí odvádějícího vzduch ven, zato se

doporučuje namontovat zpětnou klapku vzduchu

(pouze komínové odsavače).

• Odsavač má nezávislé osvětlení a odtahový venti-

látor s možností nastavení jedné z několika rych-

lostí otáček.

• V závislosti na verzi zařízení je odsavač určen pro

trvalé připevnění na svislou stěnu nad plynový

nebo elektrický sporák (komínové a univerzální

odsavače); na strop nad plynový nebo elektrický

sporák (ostrůvkové odsavače); na svislou stěnu

v kuchyňské lince nad plynový nebo elektrický

sporák (teleskopické a vestavné odsavače). Před

montáží se ujistěte, že konstrukce stěny/stropu

- 26 -

udrží hmotnost odsavače. Některé modely odsa-

vačů jsou velmi těžké.

• Montážní výška zařízení nad elektrickou deskou

je uvedena v technickém listu (technické speci-

kaci zařízení). Pokud v montážních návodech

plynových zařízení je uvedena větší vzdálenost,

zohledněte to (Obr. 1).

• Pod kuchyňským odsavačem nenechávejte ote-

vřený plamen při sundávání nádobí z hořáku, na-

stavte minimální plamen. Vždy zkontrolujte, zda

plamen nepřesahuje přes okraj nádoby, protože

to způsobuje nežádoucí ztráty energie a nebez-

pečnou koncentraci tepla.

• Na pokrmy připravované na tuku neustále do-

hlížejte, protože rozehřátý tuk se může snadno

vznítit.

• Před každým čištěním, výměnou ltru nebo před

zahájením opravy vyjměte zástrčku zařízení ze

zásuvky.

• Protitukový ltr do kuchyňského odsavače čistěte

alespoň jednou za měsíc, protože nasáknutý tu-

kem je lehce hořlavý.

• Pokud jsou v místnosti v provozu kromě odsava-

če jiná zařízení s neelektrickým napájením (např.

kamna na kapalné palivo, průtokové ohříva-

če, termy), zajistěte dostatečné větrání (přívod

vzduchu). Bezpečné používání je možné, když při

současném provozu odsavače a spalovacích zaří-

zení, závislých na vzduchu v místnosti, je v místě

postavení těchto zařízení podtlak nanejvýš 0,004

milibaru (tento bod neplatí, pokud kuchyňský od-

savač používáte jako pohlcovač pachů).

• Odsavač nemá sloužit jako plocha pro opření se

osob nacházejících se v kuchyni.

• Okap často čistěte jak z vnějšku, tak i uvnitř (ALE-

SPOŇ JEDNOU ZA MĚSÍC, s dodržením pokynů

ohledně údržby uvedených v tomto návodu). Ne-

dodržování zásad týkajících se čištění odsavače a

výměny ltrů způsobuje nebezpečí požáru.

• Pokud se napájecí kabel poškodí, musí být vymě-

něn ve specializovaném servisu.

- 27 -

• Zajistěte možnost odpojení zařízení od elektric-

kého napájení vytažením zástrčky nebo vypnu-

tím dvoupólového vypínače.

• Toto zařízení není přizpůsobeno používání osoba-

mi (včetně dětí) s omezenou fyzickou, smyslo-

vou nebo psychickou schopností nebo osobami s

nedostatečnými zkušenostmi a znalostí zařízení,

ledaže jej používají pod dohledem nebo v sou-

ladu s návodem k používání zařízení, předaným

osobami zodpovídajícími za jejich bezpečnost.

• Všímejte si pozorně, aby zařízení nepoužívaly děti

ponechané bez dozoru.

• Zkontrolujte, zda napětí uvedené na výrobním

štítku odpovídá místním parametrům napájení.

• Před montáží roztáhněte a vyrovnejte síťový ka-

bel.

• Obalové materiály (polyetylenové sáčky, pěnový

polystyren apod.) nenechávejte při vybalování

v dosahu dětí.

• Před připojením odsavače k elektrickému napáje-

ní vždy zkontrolujte, zda je síťový kabel správně

nainstalován a zda NEBYL přimáčknutý odsava-

čem při montáži. NEPŘIPOJUJTE zařízení k elek-

trické síti před ukončením montáže.

• Je zakázáno používat odsavač bez namontova-

ných hliníkových protitukových ltrů.

• Přísně je zakázáno připravovat pod odsavačem

pokrmy na otevřeném ohni (ambování).

• V rámci nutnosti použití technických a bezpeč-

nostních opatření týkajících se odvádění spalin

dodržujte přesně předpisy vydané kompetentní-

mi místními orgány.

• Neutažení šroubů a upevňovacích prvků podle

těchto pokynů může vést k ohrožení zdraví a ži-

vota.

• Závěsné odsavače fungují pouze v režimu pohl-

covače pachů

• POZOR! V případě chybějící instalace šroubů a

úchytných prvků dle pokynů uvedených v tomto

návodu může dojít k vzniku nebezpečí elektrické

povahy.

- 28 -

VYBALENÍ

Zařízení bylo po dobu přepravy za­bezpečeno proti poškození. Po vy­balení zařízení odstraňte části obalu
způsobem, který neohrožuje životní
prostředí.
Všechny materiály použité na obal
jsou stoprocentně neškodné pro život-

ní prostředí a jsou vhodné pro zpětné
získání a byly označeny příslušným symbolem.
Upozornění! Obalové materiály (polyetylenové sáč­ky, pěnový polystyren apod.) nenechávejte při vy­balování v dosahu dětí.

LIKVIDACE OPOTŘEBOVANÝCH
ZAŘÍZENÍ

Toto zařízení je označeno v souladu s

evropskou směrnicí 2012/19/ES. Ta-

kové označení znamená, že toto zaří-

zení se po ukončení životnosti nesmí

vyhazovat společně s jiným domác-

ním odpadem.

Uživatel je povinen odevzdat jej do

sběrny použitých elektrických a elek­tronických zařízení. Provádějící sběr, včetně míst­ních sběren, obchodů a obecních úřadů, tvoří sys­tém umožňující odevzdávání těchto zařízení.
Příslušné nakládání s použitými elektrickými a elek­tronickými zařízeními zabraňuje negativním násled­kům pro lidské zdraví a životní prostředí, vznikajícím
z přítomnosti nebezpečných složek a nesprávného
skladování a zužitkování takových zařízení.

- 29 -

OBSLUHA

Ovládání odsavače

Ovládací panel odsavače je znázorněn na obrázku 4, pro připomenutí se
nachází také níže:

5 4 3 2 1

Ovládací panel je vybaven tlačítky. Jejich funkce jsou popsány níže:
1- Tlačítko se používá k aktivaci nebo deaktivaci pohotovostního re-

žimu (StandBy) v digestoře, na displeji se zobrazí F0.

2- V režimu StandBy několikrát stiskněte tlačítko , aby zvýšit výkon

motoru.

3- Senzor slouží pro zapnutí nebo vypnutí osvětlení. Osvětlení fun-

guje nezávisle na motoru.
4- Opožděné vypnutí motoru odsavače (Popis v další části návodu).
5- Displej zobrazuje momentální chod motoru nebo čas opožděného vy-

pnutí odsavače.
Rychlosti možné pro nastavení:

• Nejnižší rychlost (F1). Tuto rychlost používejte při malém množství

páry.

• Střední rychlost (F2). Tuto rychlost používejte při středním množství

páry, například při vaření více pokrmů najednou.

• Nejvyšší rychlost (F3) – používejte s největším množstvím kouře,

například při smažení nebo grilování.

Časovač (opožděné vypnutí digestoře)

Tato funkce slouží k opožděnému vypnutí motoru odsavače. Tuto funk­ci použijte po ukončení vaření, abyste očistili vzduch v místnosti od
výparů. Čas opožděného vypnutí činí 1 až 15 minut. Chcete-li aktivovat
funkci zpoždění, při ovládání digestoře na jakékoli rychlosti se dotkněte

. Na displeji se zobrazí blikající hodnota 15 (to znamená čas do vy­pnutí motoru v minutách). Několikrát stiskněte pro změnu této doby.
Stisknutím potvrďte dobu vypnutí motoru. Chcete-li funkci zpoždění
deaktivovat dříve, stiskněte . Funkce opožděného vypnutí odsavače
vypne také osvětlení.

Upozornění:

• Každé použití jakéhokoli senzoru indikuje zvukový signál.

• Chcete-li během provozu motor digestoře vypnout, stiskněte jednou

.

- 30 -

Jiné důležité informace o obsluze odsavače

Provoz jako pohlcovač: V tomto provozním režimu se přeltrovaný
vzduch vrací zpět do místnosti k tomu přizpůsobenými otvory. Při tom­to nastavení nainstalujte uhlíkový ltr a doporučuje se montáž zpětné
vzduchové klapky (dostupnost v závislosti na modelu, vyskytuje se hlav­ně v komínových odsavačích).

Provoz jako odtah: Během odtahového provozního režimu odsavače je
vzduch odváděn vně speciálním potrubím. Při tomto nastavení odstraň­te eventuální uhlíkový ltr. Odsavač je připojen k otvoru odvádějícímu
vzduch ven pomocí tuhého nebo pružného potrubí o průměru 150 mm
nebo 120 mm a vhodných svorek k potrubím, které je třeba zakoupit
v prodejnách s instalačním materiálem. Připojení svěřte kvalikovanému
pracovníkovi.

Rychlost ventilátoru: Nejnižší a střední rychlost používejte za normál­ních podmínek a při nízké koncentraci výparů, zatímco nejvyšší rychlost
používejte pouze při vysoké koncentraci kuchyňských výparů, např. při
smažení nebo grilování.

Poznámka (týká se pouze univerzálních odsavačů): Konstrukce univer­zálních odsavačů vyžaduje manuální změnu provozního režimu odsava­če. Způsob změny tohoto režimu je znázorněn na obrázku 8.

Poznámka (týká se pouze nábytkových a teleskopických odsavačů): Ná­bytkové a teleskopické odsavače pracující jako pohlcovač vyžadují mon­táž roury odvádějící vzduch. Druhý konec roury nasměrujte do místnosti,
rourou bude odváděn ltrovaný vzduch.

Upozornění: Závěsné odsavače pracují pouze jako pohlcovač.

- 31 -

ČIŠTĚNÍ A ÚDRŽBA

Údržba

Pravidelná údržba a pravidelné čištění zařízení zajistí správný a bezpo­ruchový provoz odsavače a prodlouží jeho životnost. Věnujte zvláštní
pozornost tomu, aby se protitukový ltr a ltr s aktivním uhlím čistily a
měnily podle pokynů výrobce.

• Nepoužívejte navlhčené hadříky nebo houby a také proud vody.

• Nepoužívejte rozpouštědla a alkohol, protože by mohly zmatnit lako-

vané povrchy.

• Nepoužívejte leptavé látky, zejména na čištění povrchů z nerezové

oceli.

• Nepoužívejte tvrdý, drsný hadřík.

• Doporučuje se používat vlhký hadřík a neutrální čisticí přípravky.

Upozornění: Po několika mytích v myčce se může změnit barva hliníko­vého ltru. Změna barvy neznamená odchylku a nutnost jeho výměny.

Protitukový ltr

Hliníkový protitukový ltr čistěte jednou za měsíc během normálního
provozu odsavače, v myčce nebo ručně jemným čisticím přípravkem
nebo tekutým mýdlem.

Demontáž hliníkového protitukového ltru je znázorněna na obrázku 5.
U některých modelů se používá akrylový ltr. Měňte jej alespoň jednou

za dva měsíce nebo častěji v případě výjimečně intenzivního používání.

Uhlíkový ltr

Uhlíkový ltr používejte pouze v případě, když odsavač není připojen
k ventilačnímu kanálu. Filtr s aktivním uhlím má schopnost pohlcovat pa­chy až do svého nasycení. Není vhodný také k mytí a regeneraci a musí
se měnit alespoň jednou za dva měsíce nebo častěji v případě výjimečně
intenzivního používání.

Demontáž uhlíkového ltru je znázorněna na obrázku 6.

Osvětlení

Používejte žárovky / halogeny / diodové moduly se stejnými parametry
jako u původních namontovaných v zařízení. Výměna žárovek je znázor­něna na obrázku 7. Pokud obrázek není v tomto návodu, výměnu osvět­lovacího modulu může provést pouze autorizovaný servis.

- 32 -

ZÁRUKA, POPRODEJNÍ

SERVIS

Záruka

Záruční plnění podle záručního listu. Výrobce neodpovídá za žádné škody
způsobené nesprávným zacházením s výrobkem.

Výrobce zařízení doporučuje, aby všechny opravy a seřizova­cí činnosti prováděl tovární servis nebo autorizovaný servis
výrobce. Opravy musí provádět pouze osoba s příslušnou
kvalikací.

Prohlášení výrobce

Producent tímto prohlašuje, že tento výrobek splňuje základní poža­davky níže uvedených evropských směrnic:

• směrnice pro nízkonapěťová zařízení 2014/35/EC

• směrnice o elektromagnetické kompatibilitě 2014/30/EC

• směrnice ErP - 2009/125/EC

• směrnice RoHS 2011/65/EC

a proto byl spotřebič označen a také bylo pro něho vystaveno
prohlášení o shodě poskytované orgánům pro dohled nad trhem.

- 33 -

Vážený
zákazník

Od dnešného dňa každodenné povinnos budú jedno­duchšie ako kedykoľvek predtým. Zariadenie značky

spája výnimočne jednoduché používanie a
dokonalú efekvnosť. Keď sa oboznámite s užívateľ­skou príručkou, s používaním zariadenia nebudete
mať žiadne problémy.

Zariadenie, ktoré opúšťa továreň, bolo pred koneč­ným zabalením na kontrolných staniciach dôkladne
skontrolované, čo sa týka bezpečnos a funkčnos

zariadenia.

Pred spustením zariadenia sa podrobne a dôkladne
oboznámte s užívateľskou príručkou. Dodržiavaním
pokynov a odporúčaní, ktoré sú v príručke uvedené,
predídete nesprávnemu používaniu zariadenia. Príruč­ku uchovajte a uložte ju na takom mieste, aby bola v
prípade potreby ľahko dostupná.

Dôkladne dodržiavajte pokyny a odporúčania uvede­né v príručke, vyhnete sa tak nešťastným nehodám
či úrazom.

S úctou

- 34 -

BEZPEČNOSTNÉ POKYNY
POUŽÍVANIA

• Odsávač používajte iba po prečítaní tohto návo­du!

• Zariadenie je určené iba na domáce, neprofesio­nálne použitie.

• Výrobca si vyhradzuje právo na vykonávanie
zmien, ktoré neovplyvňujú fungovanie zariade­nia.

• Výrobca nezodpovedá za prípadné škody alebo
požiare spôsobené zariadením následkom nedo­držiavania pokynov a odporúčaní, ktoré sú uve­dené v tejto príručke.

• Kuchynský odsávač sa používa na odstraňovanie
(odsávanie) kuchynských pár. Nepoužívajte ho
na iné účely.

• Odsávač, ktorý funguje v režime odsávania,
pripojte k príslušnému ventilačnému potrubiu
(nepripájajte ku komínovým, dymovým alebo
spalinovým potrubiam, ktoré sú v prevádzke).
Odsávač vyžaduje inštaláciu potrubia, ktoré od­vádza vzduch smerom von z miestnosti. Dĺž­ka potrubia (najčastejšie rúra Ø 120 alebo 150
mm) nesmie byť dlhšia ako 4-5 m. Potrubie od­vádzajúce vzduch sa musí používať aj v prípade
teleskopických a vstavaných odsávačov používa­ných v režime pohlcovania

• Odsávač, ktorý je nastavený režime pohlcova­nia, vyžaduje inštaláciu ltra s aktívnym uhlím.
V tomto prípade sa nevyžaduje inštalácia potru­bia odvádzajúceho vzduch von, odporúča sa však
montáž usmerňovača prúdu vzduchu (iba komí­nové odsávače).

• Odsávač má nezávislé osvetlenie a tiež odťahový
ventilátor s možnosťou nastaviť jednu z niekoľ­kých rýchlostí otáčania.

- 35 -

• V závislosti na verzii zariadenia je odsávač urče­ný na trvale pripevnenie na zvislú stenu nad ply­novým alebo elektrickým sporákom (komínové
a univerzálne odsávače); na strop nad plynovým
alebo elektrickým sporákom (ostrovné odsáva­če); na zvislú stenu v zabudovanom nábytku nad
plynovým alebo elektrickým sporákom (telesko­pické a vstavané odsávače). Pred inštaláciou sa
uistite, či konštrukcia steny / stropu je dostatoč­ná na udržanie odsávača. Niektoré modely odsá­vačov sú veľmi ťažké.

• Výška inštalácie zariadenia nad elektrickou var­nou doskou je uvedená v liste výrobku (technickej
špecikácii zariadenia). Ak je v montážnej príruč­ke plynových zariadení uvedená väčšia vzdiale­nosť, musí to byť pri montáž zohľadnené (obr. 1).

• Pod kuchynským odsávačom nenechávajte otvo­rený oheň, pri vyberaní riadu z horáku nastavte
minimálny plameň. Vždy skontrolujte, či plameň
nepresahuje poza riad, pretože to spôsobuje ne­žiaduce straty energie a nebezpečnú koncentrá­ciu tepla.

• Jedlá pripravované na tuku/oleji musia byť pod
stálym dohľadom, pretože nahriaty olej/tuk sa
môže ľahko zapáliť.

• Pred každou manipuláciou, napr. čistenie, výme­na ltra alebo pred začatím servisných prác, od­sávač pár sa musí odpojiť od elektrického napä­tia.

• Protitukový lter do kuchynského odsávača sa
musí čistiť minimálne raz mesačne, keďže zachy­tený tuk je ľahko horľavý.

• Ak sa v miestnosti, okrem odsávača, využívajú
iné zariadenia s neelektickým spaľovaním (napr.
pece na tekuté palivo, prietokové ohrievače), musí
sa zabezpečiť dostatočné vetranie (prísun vzdu­chu). Bezpečné používanie je možné vtedy, ak pri
súčasnom používaní odsávača a iných zariadení,

- 36 -

ktoré spotrebúvajú vzduch v danej miestnosti,
na mieste používania týchto zariadení je podtlak
maximálne 0,004 milibaru (tieto požiadavky sa
nemusia splniť v prípade, ak sa odsávač používa
v režime pohlcovača pár).

• Odsávač sa nesmie používať ako plocha na opie­ranie osôb, ktoré sú v kuchyni.

• Odsávač často čistite, tak z vonku ako aj z vnútra
(MINIMÁLNE RAZ MESAČNE), pričom dodržiavaj­te pokyny uvedené v tejto príručke. V prípade
nedodržiavania zásad týkajúcich sa čistenia od­sávača, ako aj výmeny ltrov, hrozí riziko vzniku
požiaru.

• Ak bude napájací kábel bude poškodený, musí
byť vymenený v špecializovanom servise.

• Zabezpečte možnosť odpojenia zariadenia od el.
napätia vytiahnutím zástrčky z el. zásuvky, alebo
vypnutím dvojpólového vypínača.

• Toto zariadenie nie je prispôsobené k používaniu
osobami (v tom deťmi)s obmedzenou fyzickou,
zmyslovou alebo psychickou schopnosťou alebo
osobami s nedostatočnými skúsenosťami a zna­losťami zariadenia, iba ak je uskutočňované pod
dohľadom alebo v súlade s návodom používania
zariadenia, odovzdanom osobami odpovedajúci­mi za ich bezpečnosť.

• Venujte mimoriadnu pozornosť tomu, aby spotre­bič nepoužívali deti ponechané bez dozoru.

• Skontrolujte, či el. napätie uvedené na výrobnom
štítku zariadenia sa zhoduje s parametrami el.
napätia siete.

• Pred montážou napájací kábel rozviňte a vyrov­najte.

• Dávajte pozor, aby sa obalové materiály (polye­tylénové vrecká, kúsky polystyrénu atď.) nedo­stali do rúk deťom.

• Pred pripojením odsávača k sieťovému napájaniu
vždy skontrolujte, či bol napájací kábel správne

- 37 -

nainštalovaný a či NEBOL pritlačený odsávačom
počas montážnych prác. Zariadenie nepripájajte
k el. napätiu predtým, než úplne skončíte montáž
zariadenia.

• Odsávač sa nesmie používať bez namontovaných
hliníkových protitukových ltrov.

• Pod odsávačom sa v žiadnom prípade nesmú pri­pravovať jedlá s použitím otvoreného ohňa (am­bovanie). Je to prísne zakázané.

• Čo sa týka dodržiavania požadovaných technic­kých a bezpečnostných prostriedkov a pokynov
týkajúcich sa odvádzania spalín, bezpodmieneč­ne dodržujte platné miestne predpisy a normy.

• V prípade, ak skrutky, ako aj montážne a upev­ňujúce prvky nebudú správne (v súlade s touto
príručkou) dotiahnuté (upevnené), hrozí riziko
úrazu, či dokonca smrti.

• Visiace odsávače fungujú iba v režime pohlcova­nia pachov.

• POZOR! Chýbajúca inštalácia upevňovacích skru­tiek alebo prostriedkov v súlade s týmito pokyn­mi môže spôsobiť úraz elektrickým prúdom.

- 38 -

ROZBALENIE

Zariadenie je chránené pred poško­dením počas prepravy. Prosíme Vás,
aby ste po vybalení zariadenia zlik­vidovali obalové materiály spôsobom
neohrozujúcim životné prostredie.
Všetky materiály použité na zabalenie
sú neškodné pre životné prostredie,

sú 100% recyklovateľné a sú označe­né príslušným symbolom.
Pozor! Dávajte pozor, aby sa obalové materiály
(polyetylénové vrecká, kúsky polystyrénu atď.) ne­dostali do rúk deťom.

LIKVIDÁCIA ZARIADENÍ

Toto zariadenie je označené v súlade
s Európskou smernicou 2012/19/ES. Ten­to symbol informuje, že toto zariadenie
sa po opotrebovaní (skončení používania)
nesmie vyhodiť do komunálneho odpadu.
Užívateľ je povinný zariadenie odovzdať
v zbernom mieste opotrebovaných elek-

trických a elektronických zariadení. Sub­jekty, ktoré sa zaoberajú spracovaním opotrebova­ných zariadení, tzn. miestne zberné miesta, obchody
alebo jednotky štátnej správy, vytvárajú príslušný
systém, ktorý každému umožňuje odovzdať takéto
zariadenia.
Správny postup pri likvidácii elektrického a elektro­nického zariadenia predchádza negatívnemu vplyvu
škodlivých pre ľudské zdravie a životné prostredie
konzekvencií, ktoré vyplývajú z prítomnosti nebez­pečných častí ako aj nesprávneho skladovania a re­cyklácie takýchto zariadení.

- 39 -

POUŽÍVANIE

Ovládanie odsávača

Ovládací panel odsávača je zobrazený na obr. 4, na pripomenutie je uve­dený aj nižšie:

5 4 3 2 1

Ovládací panel má niekoľko tlačidiel. Ich funkcie sú opísané nižšie:
1- Tlačidlo je určené na zapínanie a vypínanie pohotovostného reži-

mu (StandBy) odsávača, keď je režim aktívny, na displeji sa zobrazí
F0.

2- V pohotovostnom režime viacnásobným stlačením tlačidla zvýšite

výkon motora.

3- Snímač je určený na zapínanie/vypínanie osvetlenia. Osvetlenie

funguje nezávisle od motora.

4- Oneskorené vypnutie motora odsávača (Opis je uvedený v ďalšej

časti príručky).

5- Na displeji svieti číslo aktuálnej rýchlosti motora, alebo čas onesko-

renia vypnutia motora odsávača.

Dostupné rýchlosti motora (odsávania):

• Najnižšia rýchlosť (F1). Túto rýchlosť používajte, keď sa nevytvára

príliš veľa pary.

• Stredná rýchlosť (F2). Túto rýchlosť používajte, keď sa vytvára

stredne veľké množstvo pary, napr. pri varení niekoľkých jedál sú­časne.

• Najvyššia rýchlosť (F3) – Túto rýchlosť používajte, keď sa vytvára

veľké množstvo pary, napr. pri vyprážaní či grilovaní.

Časovač (oneskorené vypnutie odsávania)

Táto funkcia je určená na nastavenie oneskoreného vypnutia odsá­vania. Funkcia je vhodná napr. vtedy, keď chcete po skončení varenia
odsať všetky pary (zápach) z miestnosti. Čas oneskorenia v rozpätí od
1 do 15 minút. Keď chcete spustiť funkciu oneskorenia, keď je odsávač
spustený na ľubovoľnej rýchlosti, stlačte . Na displeji sa zobrazí blika­júca hodnota 15 (označuje čas v minútach po vypnutie motora). Viac­násobným stlačením môžete tento čas zmeniť. Stlačením potvrdíte
nastavený čas vypnutia motora. Keď chcete funkciu oneskoreného
vypnutia vypnúť skôr, stlačte . Funkcia oneskoreného vypnutia vypína
aj osvetlenie.

Pozor:

• Pri každom použití ktoréhokoľvek snímača zaznie zároveň zvukový

signál.

• Keď chcete vypnúť motor odsávača počas práce, jedenkrát stlačte

.

- 40 -

Iné dôležité informácie týkajúce sa používania odsávača

Režim pohlcovania: V tomto režime sa preltrovaný vzduch cez otvory,
ktoré sú na to určené, vracia späť do miestnosti (recirkulácia). Pri tomto
nastavení sa musí namontovať uhlíkový lter, a tiež odporúčame namon­tovať smerovač (difúzor) vychádzajúceho vzduchu (dostupný pre každý
model, používa sa predovšetkým v komínových odsávačoch).

Režim odsávania: V tomto režime odsávač odvádza vzduch vonku špe­ciálnym potrubím. V tomto režime nepoužívajte uhlíkový lter (ak je
vložený, vyberte ho). Odsávač pár sa pripája k ventilačnému komínu
pomocou pevných alebo elastický rúr s priemerom 150 mm alebo 120
mm a príslušných spojok, ktoré si môžete zaobstarať v obchodoch s in­štalačnými materiálmi. Pripojenie je potrebné zadať kvalikovanému
technikovi.

Rýchlosť ventilátora: Najnižšia a stredná rýchlosť ventilátora sa použí­va v normálnych podmienkach a pri malej koncentrácii pár. Najvyššia
rýchlosť sa používa iba v prípade vysokej koncentrácie kuchynských pár,
napr. počas smaženia, grilovania.

Pozor (týka sa iba univerzálnych odsávačov): Univerzálne odsávače sú
skonštruované tak, že zmena režimu práce odsávača sa musí vykonať
ručne. Spôsob zmeny režimu je znázornený na obrázku 8.

Pozor (týka sa iba vstavaných a teleskopických odsávačov): Vstavané a
teleskopické odsávače používané v režime pohlcovania, musia mať na­montované potrubie odvádzajúce vzduch. Druhý koniec potrubia je po­trebné nasmerovať do miestnosti, tadiaľ bude odvádzaný preltrovaný
vzduch.

Pozor: Visiace odsávače fungujú iba v režime pohlcovania.

- 41 -

ČISTENIE A ÚDRŽBA

Konzervácia

Pravidelné čistenie a údržba zariadenia zaručujú dobré fungovanie odsá­vača a zároveň predlžujú jeho životnosť. Dôležité je pravidelné čistenie
protitukových ltrom a výmena uhlíkových ltrov v súlade s odporúča­niami výrobcu.

• Nepoužívajte vlhké handričky alebo špongie ani prúd vody.

• Nepoužívajte riedidlá ani alkohol, pretože by mohli zmatnieť lakova-

né povrchy.

• Nepoužívajte leptavé látky, najmä na čistenie povrchov z nerezovej

oceli.

• Nepoužívajte tvrdé, drsné handričky

• Odporúčame používať vlhkú a jemnú handričku s použitím jemných

saponátov.

Pozor: Po niekoľkých umytiach v umývačke riadu sa farba hliníkového
ltra (mriežky) môže zmeniť. Taká zmena farby neznamená, že lter
nefunguje správne, a že sa musí vymeniť.

Protitukový lter

Hliníkový protitukový lter je potrebné čistiť každý mesiac počas nor­málnej prevádzky odsávače, v umývačke riadu alebo ručne s použitím
jemného čistiaceho prostriedku alebo tekutého mydla.

Demontáž hliníkového protitukového ltra je znázornená na obrázku č.

5.
Pri niektorých modeloch je použitý akrylový lter. Musí byť vymenený

aspoň raz za 2 mesiace, alebo častejšie v prípade veľmi intenzívneho
používania.

Uhlíkový lter

Uhlíkový lter sa používajú iba vtedy, ak odsávač pár nie je pripojený na
ventilačný komín. Uhlíkový lter je schopný absorbovať pachy až určitú
absorpčnú hladinu – nasýtenie. Uhlíkové ltre sa nesmú umývať, nie sú
vhodné na regeneráciu a musia sa vymieňať, a to aspoň raz na 2 mesia­ce alebo častejšie, ak sa odsávač pár využíva intenzívne.
Demontáž uhlíkového ltra je znázornená na obrázku 6.

Osvetlenie

Je potrebné používať žiarovky / halogény / diódové moduly s rovnaký­mi parametrami ako sú nainštalované výrobcom v zariadení. Výmena
osvetlenia je znázornená na obrázku č. 7. Ak obrázok nie je v tejto prí­ručke uvedený, modul osvetlenia môže vymeniť iba autorizovaný servis.

- 42 -

ZÁRUKA, POPREDAJNÝ

SERVIS

Záruka

Záruka sa poskytuje podľa podmienok uvedených v záručnom liste. Vý­robca neodpovedá za akékoľvek škody spôsobené nesprávnym zaobchá­dzaním a používaním výrobku.

Výrobca zariadenia odporúča, aby všetky opravy a nastavo­vania výrobku vždy vykonával továrenský servis alebo auto­rizovaný servis výrobcu. Zariadenie môže opravovať iba cer­tikovaný technik, ktorý má potrebné kvalikácie

Vyhlásenie výrobcu

Výrobca týmto vyhlasuje, že výrobok spĺňa dôležité požiadavky nasledujúcich
európskych smerníc:

• smernica pre nízke napätie 2014/35/EC

• smernica elektromagnetickej kompatibility 2014/30/EC

• smernica ErP - 2009/125/EC

• smernica RoHS 2011/65/EC

a preto výrobok získal označenie a bolo preň vydané Vyhlásenie o zhode,
a toto vyhlásenie bolo sprístupnené orgánom obchodnej inšpekcie.

- 43 -

Smate

Client

De astăzi acvitățile zilnice vor deveni mult mai sim­ple decât oricând. Aparatul este o combinație
excepțională în ulizarea ușoară și eciența excepțio­nală. După cirea acestor instrucțiuni, ulizarea nu va
 o problemă.

Electrocasnicul a fost vericat minuțios pe linia de
fabricație la posturile de control din punct de vedere
al parametrilor de siguranță și funcționalitate înainte
de a  ambalat.

Vă rugăm să ciți cu atenție aceste instrucțiuni înainte
de a uliza aparatul. Respectarea indicațiilor cuprinse
în aceste instrucțiuni vă vor permite să evitați uliza­rea incorectă a electrocasnicului. Instrucțiunile tre­buie păstrate și depozitate în așa fel încât să le aveți
mereu la îndemână.

Instrucțiunile de ulizare trebuie respectată cu exac­tate pentru a evita accidentele.

Cu deosebită smă

- 44 -

INDICAȚII PRIVIND
SIGURANȚA

• Hota poate  folosită numai după citirea prezen-

telor instrucţiuni

• Hota este destinata numai pentru uz casnic

• Producătorul își rezervă dreptul de a efectua mo-

dicări care nu vor afecta funcţionarea.

• Producătorul nu își asumă nici un fel de respon-

sabilitate pentru eventualele daune sau incendii
care vor  cauzate de acest dispozitiv care vor
rezulta din nerespectarea prevederilor cuprinse
în prezentul manual.

• Hota de deasupra aragazului este destinat pentru

îndepărtarea vaporilor din bucătărie. Nu trebuie
folosit în alte scopuri.

• Hota care funcţionează în varianta cu evacuare

trebuie conectata la o conducta de evacuare co­respunzătoare (nu conectaţi la hornuri, coșuri de
fum sau de evacuare a gazelor, care se afă deja
în exploatare). Hota necesita instalarea unei con­ducte care va evacua aerul în exterior. Lungimea
conductei (de obicei tub Ø 120 mm sau 150 mm)
nu ar trebui să e mai lungă decât 4-5 m. Tubul
de evacuarea aerului este de asemenea necesar
la hotele telescopice și incorporabile utilizate în
varianta ltrare– recirculare.

• Hota care funcţionează în varianta ltrare-recir-

culare necesită instalarea ltrului cu carbon activ.
In acest caz nu este nevoie să montaţi conducta
de evacuare a aerului în exterior, în schimb se
recomandă montajul unui deector, in special la
hotele tip horn).

• Hota posedă iluminare independentă și ventilator

de evacuare a vaporilor cu posibilitatea de setare
a uneia din cele câteva viteze de rotaţie.

- 45 -

• În funcţie de versiunea dispozitivului, hota este

destinată pentru montajul permanent pe peretele
vertical deasupra aragazului pe gaz sau a celui
electric (hotele cu horn și cele universale); pe ta­van deasupra aragazului pe gaz sau a celui elec­tric (hote tip insulă); pe peretele vertical în ca­drul mobilierului incorporat deasupra aragazului
pe gaz sau a celui electric (hotele telescopice și
cele incorporabile). Înainte de începerea monta­jului trebuie să vă asiguraţi că structura peretelui
/ tavanului este corespunzătoare pentru susţine­rea hotei. Unele modele de hote sunt foarte grele.

• Înălţimea de montare a hotei deasupra plitei elec-

trice este menţionată în instrucţiunile produsului
(specicaţia tehnică a hotei). În cazul în care în
manualul pentru instalarea dispozitivelor cu gaz
este precizată o distanţă mai mare, se va respec­ta aceasta distanta (Fig.1).

• Sub hota de bucătărie nu se permite lăsarea ă-

cării deschise, în timpul dării la o parte a vaselor
de pe zona de gătit, trebuie setată acăra cea
mai mică.. Întotdeauna trebuie să vericaţi dacă
acăra iese în afara vasului, deoarece aceasta
poate conduce la pierderea nedorită a energiei și
la o concentrare periculoasă a căldurii.

• Mâncărurile care sunt pregătite cu folosirea uleiu-

lui trebuie în permanenţă supravegheate, deoa­rece uleiul încins se poate aprinde foarte repede.

• Înainte de ecare operaţiune de curăţare, înlocu-

ire a ltrului sau înainte de a începe lucrările de
reparare, trebuie să scoateţi ștecherul din priză.

• Filtrul împotriva grăsimilor pentru hota de bucă-

tărie trebuie curăţat cel puţin 1 dată pe lună, de­oarece plin de grăsime este ușor inamabil.

• În cazul în care în încăpere, în afara hotei, sunt

exploatate și alte dispozitive cu alimentare
ne-electrică ( de ex. sobe cu combustibil lichid,
încălzitoare apă, boilere), trebuie să aveţi grijă ca

- 46 -

sistemul de aerisire să e corespunzător (uxul
de aer). Exploatarea în siguranţă este posibilă în
cazul în care în timpul funcţionării concomitente
a hotei și a dispozitivelor de ardere, în funcţie de
aerul din încăpere, pe locul de amplasare a aces­tor dispozitive există subpresiune nu mai mare
de 0,004 milibari (acest punct nu este obligato­riu, atunci când hota de deasupra aragazului este
folosită ca sistem de absorbţie a mirosurilor).

• Hota de bucătărie nu trebuie să e folosită ca su-

prafaţă de sprijin pentru persoanele care se aă
în bucătărie.

• Hota trebuie să e curăţată frecvent atât în exte-

rior cât și în interior (CEL PUȚIN ODATĂ PE LUNĂ,
respectând indicaţiile privind întreţinerea prezen­tate în manual).Nerespectarea acestor reguli pri­vind curăţarea hotei și schimbul de ltre poate
duce la apariţia de incendii.

• În cazul în care cablul de alimentare va  deteri-

orat, atunci acesta trebuie înlocuit cu unul nou de
către un centru de reparaţii autorizat.

• Trebuie să e posibilă deconectarea dispozitivului

de la reţeaua de alimentare cu curent electric,
prin deconectarea ștecherului sau oprirea între­rupătorului bipolar

• Aparatul acesta nu poate  folosit de către per-

soane (inclusiv copii) cu capacităţi zice, senzo­riale sau psihice limitate, ori de către persoane
care nu au experienţă sau nu cunosc aparatul, cu
excepţia cazului în care acest lucru are loc sub
supravegherea sau conform instrucţiunii de uti­lizare a aparatului, indicate de către persoanele
responsabile de siguranţa acestora.

• Trebuie să ţi foarte atenţi ca acest dispozitiv să

nu e folosit de copii lăsaţi fără supraveghere.

• Vericaţi dacă tensiunea care este trecută pe eti-

cheta de fabricaţie corespunde parametrilor de
alimentare de la locul unde va  aceasta folosită.

- 47 -

• Înainte de montaj trebuie să desfaceţi și să întin-

deţi cablul de alimentare cu curent electric.

• Materialele ambalajului (sacii din polietilena, bu-

căţile de polistiren etc.) nu trebuie lăsate la înde­mâna copiilor pe durata despachetării.

• Înainte de a conecta hota la sursa de alimentare

trebuie de ecare dată să vericaţi dacă cablul
de alimentare este în mod corect instalat și NU a
fost strivit de către hotă în timpul operaţiilor de
montare. Nu conectaţi dispozitivul la reţeaua de
alimentare cu curent electric înainte de sfârșitul
montajului.

• Este interzisă folosirea hotei fără ltrele de alu-

miniu instalate împotriva depunerii grăsimilor.

• Este strict interzisă pregătirea sub hotă a mân-

cărurilor care necesită folosirea ăcării deschise
(ambare).

• În măsura în care este necesară punerea în apli-

care a cerinţelor tehnice și de siguranţă în ceea
ce privește gazele de evacuare trebuie să e res­pectate cu stricteţe reglementările emise de că­tre autorităţile locale competente.

• Neînșurubarea șuruburilor sau a elementelor de

xare în conformitate cu prezentele instrucţiuni
poate conduce la apariţia pericolelor pentru viaţă
și sănătate.

• Hotele suspendate funcţionează numai în varian-

ta ltrare- recirculare.

• ATENȚIE! Neinstalarea șuruburilor sau a dispozi-

tivul de xare în conformitate cu aceste instrucţi­uni poate duce la pericolelor de natură electrică.

- 48 -

DESPACHETARE

Dispozitivul este protejat împotriva
deteriorării pe toată perioada trans­portului. Vă rugăm ca după ce des­pachetaţi aparatul să disponibilizaţi
elementele ambalajului astfel încât
acest lucru să nu dăuneze mediului
înconjurător.

Toate materialele folosite pentru am­balaj nu dăunează mediului sunt 100% reciclabile și
au fost marcate cu simbolul corespunzător.
Atenţie! Materialele ambalajului (sacii din polietile­na, bucăţile de polistiren etc.) nu trebuie lăsate la
îndemâna copiilor pe durata despachetării.

ÎNDEPĂRTAREA

DISPOZITIVELOR UZATE

Acest aparat este marcat conform Direc­tivei Europene 2012/19/CE. Acest marcaj
informează că echipamentul acesta după
perioada în care a fost utilizat nu poate 
aruncat împreună cu gunoiul menajer.
Beneciarul are obligaţia de a preda dis­pozitivul uzat celor care se ocupă cu reci-

clarea echipamentelor electrice și electro­nice. Instituţiile care le primesc, inclusiv punctele
de ridicare, magazinele și autorităţile locale vor or­ganiza un sistem corespunzător de predare a aces­tor echipamente.
Procedarea corespunzătoare cu echipamentele elec­trice și electronice asigură eliminarea consecinţelor
dăunătoare pentru sănătatea oamenilor și a mediu­lui înconjurător, care reies din prezenţa unor sub­stanţe periculoase și din depozitarea și prelucrarea
necorespunzătoare a acestui tip de echipament.

- 49 -

OPERARE

Control hotă

Panoul de control al hotei este prezentat pe diagrama 4, ca reamintire
este menţionat de asemenea mai jos:

5 4 3 2 1

Panoul de control este echipat cu butoane. Alte funcţi descrise mai jos:
1- Butonul este folosit pentru activarea sau dezactivarea modului

(StandBy) în hotă, pe așaj va apărea F0.

2- În modul StandBy apăsaţi butonul câteva ori, pentru a mări pute-

rea motorului.

3- Senzorul este folosit pentru pornirea sau oprirea iluminatului.

Iluminarea funcţionează în mod independent.

4- Întârzierea de oprirea motorului la hotă (Descrierea în partea urmă-

tore a manualului).

5- Așajul arată viteza curentă a motorului hotei sau oprirea cu întârzi-

ere a hotei.

Vitezele care pot  setate:

• Viteza mică (F1). Utilizaţi această viteză la o cantitate nu prea mare

de vapori.

• Viteza medie (F2). Utilizaţi această viteză la o cantitate medie de

vapori, de exemplu atunci când gătiţi mai multe feluri de mâncare
în același timp.

• Viteza cea mai mare (F3)- Folosiţi această viteza când volumul abu-

rilor este mare, de exemplu în timpul prăjirii sau prăjirii pe grătar .

Timer (întârzie oprirea hotei)

Funcţia aceasta este utilizată pentru oprirea întărziată a hotei. Utiliza­rea acestei funcţii după gătire, pentru a curăţa aerul din aburi în came­ră. Timpul de întârziere este de la 1 până la 15 minute. Pentru a porni
funcţia de întârziere, apăsaţi pe orice viteză când hota este în activitate

. Pe așaj va apărea clipind valoarea 15 (acesta este timpul în mi­nute, cât a mai rămas pâna la oprirea motorului). Apăsaţi de câteva
ori, pentru a modica acest timp. Apăsaţi pentru a conrma timpul
pentru opirea motorului. Pentru a opri funcţia de întârziere, apăsaţi .
Funcţia de întârziere pentru oprirea hotei provoacă stingerea iluminării.

Atenție:

• Orice utilizarea ale senzorului duce la apariţia unui semnal acustic.

• Pentru a opri motorul hotei în timpul funcţionării, apăsaţi o dată.

- 50 -

Alte informatii importante pentru operarea hotei

Variante de utilizare
Utilizare in varianta ltrare-recirculare

La functionarea in aceasta varianta aerul incarcat cu fum si vapori este
aspirat si returnat apoi ltrat in incapere prin oriciile proiectate in acest
scop. Pentru aceasta varianta este obligatorie montarea unui ltru car­bon conform Fig 6., iar la unele modele de hota –de exemplu la cele tip
horn- un deector, daca acesta se regaseste in echiparea hotei. Filtrele
carbon se achizitioneaza contra cost de la Centrele de reparatii autori­zate.

Utilizare in varianta evacuare in exterior
In aceasta varianta aerul este evacuat catre exterior printr-un oriciu
de evacuare aat in partea superioara a hotei; nu se va monta ltrul
carbon. La oriciul de evacuare al hotei se va conecta o conducta rigida
ori exibila (preferabil) cu diametrul de 150 mm sau 120 mm cu capatul
in exteriorul cladirii, cu ajutorul unor accesorii (dispozitive de prindere,
jaluzea exterioara etc) care trebuie achizitionate de la magazinele de
instalatii. Montajul trebuie realizat de catre o persoana calicata.

Viteza ventilatorului
Vitezele mica si medie sunt folosite in cazul conditiilor normale, atunci
cand exista o cantitate mica de fum si vapori; viteza maxima trebuie
folosita in cazul unei cantitati mai mari de fum si vapori, de exemplu in
timpul prajirii sau pregatirii gratarului.

Atentie: la hotele universale este necesarea setarea manuala a variantei
de utilizare, ltrare ori evacuare) prin actionarea unui levier; a se vedea
Fig 8, acolo unde exista.

Atentie: la hotele incorporabile in mobilier si cele telescopice utilizate in
varianta ltranta trebuie montata o conducta de evacuare a aerului, dar
al carui capat se va directiona tot in incapere, prin care se va returna
aerul ltrat.

Atentie: hotele suspendate functioneaza numai in varianta ltranta.

- 51 -

CURĂŢAREA ŞI

ÎNTREŢINEREA

Întreținere

Întreţinerea și curăţarea regulată a dispozitivului vor asigura o funcţi­onare bună și fără avarii a hotei și va prelungi durata de funcţionare
a acesteia. Trebuie să acordaţi o deosebită atenţie ca ltrele împotriva
grăsimilor și ltrul cu carbon activ să fe curăţate respectiv schimbate în
conformitate cu recomandările producătorului.

• Nu folosiţi cârpe și bureţi imbibati cu apa și nici jetul de apă.

• Nu folosiţi solvenţi și nici alcool, deoarece acestea pot deteriora su-

prafeţele lăcuite.

• Nu folosiţi substanţe corozive, în special pentru curăţarea suprafeţe-

lor din oţel inoxidabil.

• Nu utilizaţi o cârpă tare, aspră

• Se recomandă folosirea unei cârpe umede și a unui detergent neutru.

Atenţie: După ce ltrul de aluminiu va  spălat de câteva ori în mașina de
spălat vase culoarea acestuia se poate schimba. Culoarea schimbată nu
înseamnă că, ltrul este deteriorat și nici nu trebuie schimbat.

Filtrul împotriva grăsimilor

Filtrul din aluminiu împotriva grăsimilor trebuie să e curăţat o dată pe
lună atunci când hota funcţionează normal, în mașina de spălat vase sau
manual folosind un detergent delicat sau săpun lichid.
Demontarea ltrului din aluminiu împotriva grăsimilor este prezentată
in Fig. 5.
În unele modele este folosit ltrul acrilic. Trebuie înlocuit cel puţin o dată
la 2 luni sau mai des în cazul în care hota este folosită foarte intens.

Filtrul de carbon

Filtrul activ este folosit numai atunci când hota nu este conectată la con­ducta de evacuare in exterior. Filtrul cu carbon activ posedă capacitatea
de absorbţie a mirosurilor până în momentul de saturare totală. Nu poa­te  spălat și nici regenerat și trebuie să e înlocuit cel puţin o dată la 2
luni, sau mai des în cazul în care este folosit mai intens.

Demontajul ltrului carbon este prezentat in Fig. 6.

Sistem de iluminare

Trebuie folosite becuri / halogene / module cu diode cu aceiași parametrii
ca cei montaţi din fabricaţie pe dispozitiv. Înlocuirea sistemului de ilumi­nare este prezentată pe gura 7. În cazul în care gura nu apare în acest
manual, înlocuirea modulului de iluminare poate  efectuata numai de
catre un centru de reparatii autorizat.

- 52 -

GARANŢIE, SERVICII

POSTVÂNZARE

Garanția

Conditiile de garantie sunt cele prezentate in Certicatul de garantie
care insoteste produsul. Producătorul nu este răspunzător de eventuale­le prejudicii cauzate de utilizarea incorectă a produsului.

Producătorul echipamentului recomanda ca si in perioada
post-garantie toate reparațiile să e efectuate de către Cen­trele de service autorizate de catre producător.

Declarația producătorului

Prin prezenta, producătorul declară că, acest produs îndeplinește cerinţele de bază ale
directivelor europene menţionate în continuare:

• directiva cu privire la joasa tensiune 2014/35/CE

• directiva cu privire la compatibilitatea electromagnetică 2014/30/CE

• directiva 2009/125/EC

• directiva cu privire RoHS 2011/65/EC

și de aceea produsul a fost marcat cu simbolul și a fost emisă declaraţie de confor­mitate care este pusă la dispoziţia organelor de supraveghere a pieţei.

- 53 -

Tisztelt

Ügyfelünk

A mai naptól kezdve az Ön mindennapi teendői
egyszerűbbek leek mint valaha. A készülék
a könnyű használat és kiváló hatékonyság rendkívüli
kombinációja A használa utasítás elolvasását követő­en Önnek nem okoz gondot a kezelése.

A készülék, mely elhagyta a gyárat, gondosan elle­nőrizve le a csomagolás elő a biztonságot és funk­cionalitást illetően.

Kérjük Önöket, hogy a készülék üzembe helyezése
elő gyelmesen olvassák el a használa utasítást. A
használa utasításban foglaltak betartása segít meg­előzni a helytelen üzemeltetést. A használa utasítást
meg kell tartani és el kell rakni úgy, hogy szükség
esetén kéz ala legyen.

A balesetek elkerülése érdekében gondosan követni
kell a használa utasításban foglaltakat.

Tiszteleel,

- 54 -

BIZTONSÁGI UTASÍTÁSOK

• A páraelszívót csak a jelen használati utasítás el-

olvasását követően lehet használni.

• A készüléket csakis háztartásbeli használatra ter-

vezték.

• A gyártó fenntartja magának a jogot olyan újítá-

sok bevezetésére, melyek nem lesznek hatással
a készülék használatára.

• A gyártó nem vállal felelősséget a készülék által

okozott károkért illetve tűzesetekért, melyeket a
jelen használati utasításban foglaltak be nem tar­tása okozott.

• A tűzhely feletti páraelszívó a konyhai gőzök el-

szívására használatos. Nem szabad más célra
használni.

• Az elszívó üzemmódban dolgozó páraelszívót a

megfelelő szellőző csatornához kell csatlakoztat­ni (nem szabad kéményhez, füstelvezető vagy
égéstermék elvezető csatornákhoz csatlakoztat­ni, amelyek használatban vannak). A páraelszí­vóhoz csatlakoztatni kell tömlőt, mely elvezeti a
levegőt kívülre. A tömlő hossza (általában 120
mm illetve 150 mm Ø cső) nem haladhatja meg
a 4-5 m-t. A légelvezető tömlő szintén szükséges
a teleszkópos és a bútorba beépített, keringtető
üzemmódban üzemelő páraelszívónál.

• A keringtető üzemmódban üzemelő páraelszívók-

nál aktív széntartalmú szűrő felszerelése szüksé­ges. Ebben az esetben nincs szükség levegő elve­zető cső felszerelésére, viszont ajánlott a levegő
kivezető kémény felszerelése (csak a kéményes
páraelszívóknál).

- 55 -

• A páraelszívó független világítással és elszívó

ventilátorral rendelkezik, mely különböző sebes­ségfokozatokra állítható.

• A készülék verziójától függően, a páraelszívót

egy függőleges falra kell szerelni a gáz- illetve
elektromos tűzhely fölé (kéményes és univerzális
páraelszívók); a gáz- illetve elektromos tűzhely
fölött lévő mennyezetre (sziget páraelszívók);
egy függőleges falra a gáz- illetve elektromos
tűzhely fölött, beépítve egy konyhabútorba (te­leszkópos és bútorokba beépített páraelszívók).
Mielőtt elkezdené a felszerelést, győződjön meg
arról, hogy a fal / mennyezet szerkezete elbírja a
páraelszívó súlyát. A páraelszívó néhány modell­je igen nehéz.

• Az elektromos tűzhely fölötti telepítési magasság

a készülék termék adatlapján található (a ké­szülék műszaki specikációja). Ha a gáztűzhely
használati utasításában nagyobb távolságok let­tek előírva, akkor ezeket kell gyelembe venni (1
rajz)

• A páraelszívó alatt tilos a nyílt láng használata.

Amikor levesszük az edényt a tűzhelyről, állítsuk
a lángot minimumra. Mindig ellenőrizzük, hogy a
lángok nem csapnak-e a ki az edény alól, mivel
ez energiaveszteséget illetve veszélyes hő kon­centrációt okozhat.

• Ha olajat használunk a sütéshez a páraelszívó

alatt, az üzemeltetés teljes időtartama alatt tart­sa szemmel az ételt, ugyanis a túlmelegedett olaj
tüzet okozhat.

• Mielőtt kicserélnénk a zsírszűrő betéteket illetve

minden javítás, karbantartás előtt áramtalanít­suk a készüléket kihúzva a dugót a konnektorból.

• A zsírszűrő betéteket legalább havonta meg kell

tisztítani. A zsírral szennyezett zsírszűrő betétek
könnyen lángra lobbanhatnak.

- 56 -

• Ha a helyiségben, ahol a páraelszívó üzemel, más

nem elektromos készüléket is használunk (mint
pl. a olajkemence, átfolyós vízmelegítő, bojler)
biztosítani kell a jó szellőzést (levegőátfolyás).
A biztonságos használat akkor lehetséges, ha a
páraelszívó és a többi készülék egyszerre való
használatánál, ott, ahol a készülékek el vannak
helyezve, a légnyomás nem haladja meg 0,004
milibart (ez a pont érvényét veszti amikor a ke­ringtető üzemmódban használjuk a páraelszívót)

• Nem szabad a páraelszívóra támaszkodni.

• A páraelszívót gyakran meg kell tisztítani, mind

kívülről, mind pedig belülről (LEGALÁBB HAVON­TA EGYSZER, a jelen használati utasításban foglalt
karbantartási útmutatók betartásával). A párael­szívó tisztítására és a szűrők cseréjére irányuló
utasítások be nem tartása tűzveszélyt okozhat.

• Ha a csatlakozó kábel megsérül, ki kell cserélni

egy erre hivatott szakszervizben.

• Biztosítani kell a készülék kikapcsolhatóságát az

áramforrásból, a csatlakozó dugó kihúzása illetve
a kétpólusú megszakító gomb megnyomása által.

• Ezt a készüléket nem használhatják olyan sze-

mélyek (többek között gyerekek) akik csökkent
zikai, érzékszervi vagy értelmi képességűek,
vagy hiányzik a megfelelő tapasztalatuk vagy a
tudásuk, hacsak nem felügyeli őket egy a bizton­ságukért felelős személy, aki a használati utasí­tás alapján útmutatókkal látja el őket.

• Különösen arra kell ügyelni, hogy a felügyelet

nélkül maradt gyerekek ne játszhassanak a ké­szülékkel.

• Győződjünk meg arról, hogy a készülék belse-

jében található típuscímkén feltüntetett hálózati
feszültség és csatlakozó értékek megegyeznek-e
a lakásban található értékekkel.

• A szerelési munkálatok megkezdése előtt teker-

jük ki és egyenesítsük ki a csatlakozókábelt.

- 57 -

• A csomagolóanyagokat (polietilén zacskók, po-

lisztirol stb.) a kicsomagolás közben tartsuk távol
a gyerekektől.

• Mielőtt a készüléket a hálózatra csatlakoztatná,

mindig ellenőrizze, hogy a tápkábel megfelelően
van-e telepítve, és hogy NEM szorult-e be a pára­leszívó alá az összeszerelési műveleteket során.
Ne csatlakoztassa a készüléket az elektromos há­lózatra a telepítés befejezése előtt.

• Tilos a páraelszívó használata ha nincs rá felsze-

relve az alumínium zsírszűrő.

• Szigorúan tilos a páraelszívó alatt a nyílt láng

használata (ambírozás).

• Az égéstermék elvezetésével kapcsolatos bizton-

sági és műszaki követelmények alkalmazásánál
szigorúan be kell tartani az illetékes helyi ható­ságok rendelkezéseit.

• A csavarok illetve egyéb rögzítő elemek nem

megfelelő – vagyis a jelen használati utasítással
nem egyező - meghúzása és telepítése veszélyt
jelenthet az emberi egészségre és életre.

• A lelógó páraelszívók csakis keringtető üzem-

módban üzemelnek.

• FIGYELEM! A csavarok és rögzítő elemeknek nem

az útmutató szerinti felhelyezése áramütés-ve­szélyt okozhat.

- 58 -

KICSOMAGOLÁS

A készülék a szállítás idejére megfele­lő módon be lett csomagolva a bizton­ság érdekében. Miután kicsomagoltuk
a készüléket, a csomagolást környe­zetkímélő módon kell eltakarítani.
Az összes csomagolóanyag a környe­zet számára ártalmatlan, 100% újra-

használható és megfelelő jelekkel van
ellátva.
Figyelem! A csomagolóanyagokat (polietilén zacs­kók, polisztirol stb.) a kicsomagolás közben tartsuk
távol a gyerekektől.

A HASZNÁLT KÉSZÜLÉKEK
ELTÁVOLÍTÁSA

Ez a készülék el lett látva az 2012/19/

EU direktíval. Ez a jelzés arról tájé-

koztat, hogy a készülék, miután hasz-

nálata befejeződött, nem kerülhet a

szemétbe az összes többi házi hulla-

dékkal együtt.

A falhasználó köteles az elhasznált

készüléket egy elektronikus és elekt­romos hulladékgyűjtő pontban leadni. A hulladék­gyűjtő pontok, többek között a lokális pontok, a
boltok, az önkormányzati szervezetek egy rendszert
alkotnak, mely lehetővé teszi a hulladék leadását.
Az elektronikus és elektromos hulladékkal való
megfelelő bánásmód segít megelőzni az emberi
egészségre és környezetre káros mellékhatásokat,
melyeket a hulladékkal való nem megfelelő bánás­mód és a hulladékban található veszélyes anyagok
okozhatnak.

- 59 -

HASZNÁLAT

Páraelszívó vezérlése

A páraelszívó irányítópanelje a 4 rajzon látható, de emlékeztetőül alább
is bemutatjuk:

5 4 3 2 1

A vezérlőpanel gombokkal van felszerelve. A funkcióikat az alábbiakban
ismertetjük:

1- A gomb a készenléti üzemmód (StandBy) be- vagy kikapcsolására

szolgál a páraelszívón, s a kijelzőn az F0 felirat jelenik meg.

2- StandBy üzemmódban többször érintse meg a gombot a motor

teljesítményének növelése érdekében.

3- A szenzor a világítás be- illetve kikapcsolására szolgál. A világítás

a motortól függetlenül működik.

4- A páraelszívó motorja kikapcsolásának késleltetése (A leírás a hasz-

nálati utasítás további részében található).

5- A kijelzőn a motor aktuális sebesség foka vagy a páraelszívó kikap-

csolásának késleltetési ideje látható.

A beállítható sebességfokozatok:

• Legalacsonyabb sebességfokozat (F1). Ezt a sebességfokozatot kis-

mennyiségű gőznél használja.

• Közepes sebességfokozat (F2). Ezt a sebességfokozatot közepes

mennyiségű gőznél használja, pl. amikor több ételt főz egyszerre.

• Legmagasabb sebességfokozat (F3) - Ezt a sebességfokozatot

használja a legnagyobb mennyiségű gőznél, például sütésnél vagy
grillezésnél.

Timer (a páraelszívó késleltetett kikapcsolása)

Ez a funkció a páraelszívó motorjának késleltetett kikapcsolására szol­gál. Ezt a funkciót a főzés befejését követően használhatja a helyiség
gőztelenítésére. A késleltetési idő 1 és 15 perc közötti. A késleltetés
funkció aktiválásához érintse meg a gombot, miközben a páraelszí­vó bármilyen sebességfokozatban működik. A kijelzőn a 15-ös villogó
érték jelenik meg (ez a motor kikapcsolásáig maradt időt mutatja per­cekben). Érintse meg többször a gombot az idő megváltoztatásához.
Érintse meg a gombot a motor kikapcsolási idejének megerősítésé­hez. A késleltetés funkció idő előtti kikapcsolásához érintse meg a
gombot. A páraelszívó motorja kikapcsolásának késleltetési funkciója
kikapcsolja a világítást is.

Figyelem:

• Bármely szenzor minden egyes megnyomását egy hangjelzés jelez.

• A páraelszívó működés közbeni kikapcsolásához érintse meg egy-

szer a gombot.

- 60 -

A páraelszívó működésével kapcsolatos egyéb fontos informáci­ók

Keringtető üzemmódban való működés: Ebben az üzemmódban a szűrt
levegő az erre a célra kialakított nyílásokon keresztül visszatér a helyi­ségbe. Ebben a beállításban egy szénszűrőt kell felszerelni, és javasoljuk
a légfúvó felszerelését (a rendelkezésre állás függ a modelltől, főként
kéményes páraelszívóknál kapható).

Elszívó üzemmódban való működés: Az elszívó üzemmódban történő
használatnál a levegő a kültérbe van elvezetve egy speciális cső segítsé­gével. Ennél az üzemmódnál el kell távolítani a szénszűrőt. A páraelszívó
a levegő elvezető nyíláshoz egy speciális, merev vagy exibilis 150 mm,
illetve 120 mm átmérőjű cső és megfelelő rögzítő elemek segítségével
van csatlakoztatva, melyeket az eéle áruk forgalmazásával foglalko­zó üzletekben lehet megvásárolni. A telepítést szakképzett szakemberre
kell bízni.

A ventilátor sebessége: A legalacsonyabb és a középső sebességfoko­zatot normális körülmények között és kisméretű gőzkibocsátásnál kell
használni, míg a legnagyobb sebességfokozatot a gőzök nagy koncent­rációjánál kell használni, mint pl. sütés közben, illetve grillezésnél.

Figyelem (csakis az univerzális páraelszívókra vonatkozik): Az univer­zális páraelszívók szerkezete manuális üzemmód átállítást igényel. Az
üzemmód megváltoztatásának módját a 8. ábra szemlélteti.

Figyelem (csak a beépíthető és teleszkópos páraelszívókra vonatkozik):
A bútorba beépített és a teleszkópos páraelszívóknál keringtető üzem­módban levegő elvezető cső felszerelése szükséges. A cső másik végét
a helyiségre kell irányítani, ezen keresztül áramlik majd a megszűrt le­vegő.

Figyelem: A felfüggesztett páraelszívók csakis elszívó üzemmódban üze­melnek.

- 61 -

TISZTÍTÁS ÉS
KARBANTARTÁS

Karbantartás

A rendszeres karbantartás és tisztítás megfelelő és hibamentes műkö­dést, valamint hosszabb élettartamot biztosít a páraelszívónak. Különös
gyelmet kell fordítani arra, hogy a zsírszűrő és az aktív szénszűrő a
gyártó utasításainak megfelelően legyen tisztítva és kerüljön kicserélés­re.

• Ne használjon nedves rongyot, illetve szivacsot vagy pedig folyóvi-

zet.

• Ne használjon oldószert, illetve alkoholt, ugyanis ezek károsíthatják

a festett felületeket.

• Ne használjon maró hatású anyagokat, különösen a rozsdamentes

felületek tisztítására.

• Ne használjon kemény, durva rongyot

• Tisztításnál nem invazív hatású szereket és enyhén vizes törlőkendőt

ajánlatos használni.
Figyelem: Többszöri, a mosogatógépben történő tisztítást követően az
alumínium szűrő színe megváltozhat. A színváltozás nem jelent meghi­básodást illetve nincs szükség a szűrő kicserélésére.

Zsírszűrő

Az alumínium zsírszűrőt a páraelszívó normális módon történő használa­tánál havonta kell tisztítani, mosogatógépben illetve kézi mosogatás ál­tal, enyhe hatású mosogatószer illetve folyékony szappan segítségével.
Az alumínium zsírszűrő leszerelésének módja az 5. rajzon látható.
Néhány modellnél akril szűrő van alapfelszereltségen. Ezt legalább két­havonta egyszer kell cserélni, illetve gyakrabban, ha a páraelszívót in­tenzíven használja.

Szénszűrő

A szénszűrőket csak akkor használjuk, amikor a páraelszívót nem csat­lakoztattuk a szellőző rendszerhez. Az aktív szenet tartalmazó szűrő ma­gába szívja a főzés közben keletkező szagokat, egészen amíg meg nem
telik. Nem lehet a szűrőt megtisztítani illetve újrahasználni, ezért lega­lább kéthavonta ki kell cserélni, ha intenzíven használjuk a páraelszívót,
akkor gyakrabban.
A szénszűrő kicserélésének módját a 6. rajz mutatja.

Világítás

Csak olyan paraméterű izzókat / halogén lámpákat / diódos modulokat
szabad használni, mint amilyenek a gyárilag felszereltek voltak. A világí­tás kicserélésének módját a 7. rajz mutatja. Ha a használati utasításban
nem található az ezt bemutató rajz, akkor a világító modul cseréjét csak­is a szakszervizben lehet elvégezni.

- 62 -

GARANCIA ÉS VÁSÁRLÁS

UTÁNI SZERVIZ

Garancia

Garanciális szolgáltatás a garanciajegy alapján A gyártó nem felelős a
készülék helytelen használat okozta károkért.

A készülék gyártója azt javasolja, hogy az összes javítási,
illetve karbantartási tevékenységet a Gyári Szakszerviz illet­ve a Gyártó Márkaszervize végezze el. A javítási munkákat
csakis szakképzett személy végezheti el.

A gyártó nyilatkozata

A gyártó ezennel kijelenti, hogy a termék megfelel a következő EU direktívák­nak:

• 2014/35/EC Alacsony feszültségű direktíva

• 2014/30/EC Elektromágneses kompatibilitás direktíva

• 2009/125/EC

• RoHS 2011/65/EC

Ezért is a terméket jellel látta el és egy megfelelőségi nyilatkozatot adott
ki hozzá, amelyet a tagországok piacfelügyelő hatóságai rendelkezésére bo­csátott.

- 63 -

Уважаеми
потребителю,

От днес ежедневните задължения ще бъдат
по-лесни от всякога. Уредът съчетава изклю­чително лесно обслужване и отлична ефективност.
След като прочетете инструкцията, обслужването
му няма да бъде трудно.

Още в завода, преди да бъде опакован, уредът е
старателно тестван за безопасност и функционал­ност в контролните стендове.

Моля, прочетете внимателно тази инструкция, пре­ди да включите уреда. Спазването на посочените
в нея препоръки ще Ви предпази от неправилно
използване на уреда. Запазете тази инструкция и
я съхранявайте така, че винаги да имате достъп до
нея.

Спазвайте стриктно правилата на инструкцията за
употреба, за да избегнете нещастни случаи.

С уважение

- 64 -

ПРЕПОРЪКИ ОТНОСНО
БЕЗОПАСНОСТТА

• Преди да използвате аспиратора, трябва да се

запознаете с настоящата инструкция

• Уредът е предназначен за използване само в

домакинството.

• Производителят запазва правото си да въвеж-

да промени нямащи влияние на действието на

уреда.

• Производителят не носи никаква отговорност

за евентуални щети или пожари, причинени от

уреда, възникнали в резултат на неспазване

на указанията от настоящата инструкция.

• Кухненският аспиратор е предназначен за от-

веждане на парата от помещението. Не бива

да се използва за други цели.

• Аспиратор, работещ в режим на отвеждане на

парата, трябва да бъде присъединен към съ-

ответен вентилационен канал (не бива да се

присъединява към комини и канали за отвеж-

дане на дим или изгорели газове, които се из-

ползват). За правилната работа на аспиратора

е необходим монтаж на канал, отвеждащ въз-

духа навън. Дължината на канала (обикнове-

но тръба Ø 120 mm или 150 mm) не трябва

да бъде по-голяма от 4-5 метра. При телеско-

пичните и мебелните аспиратори, работещи в

режим абсорбатор, също се изисква канал за

отвеждане на въздуха.

• За правилната работа на аспиратор, работещ в

режим абсорбиране, е необходимо инсталира-

нето на филтър с активен въглен. В този слу-

чай не е необходимо инсталирането на отвеж-

дащ въздуха навън канал, но се препоръчва

монтаж на направляваща клапа на въздушния

поток (само за коминни аспиратори).

• Аспираторът е оборудван с независимо освет-

ление и смукателен вентилатор с възможност

- 65 -

за настройка на една от няколко достъпни ско-

рости на работа.

• В зависимост от версията на уреда аспираторът

е предназначен за стационарен монтаж върху

вертикална стена над газова или електриче-

ска печка (коминни и универсални аспирато-

ри); върху тавана над газова или електриче-

ска печка (аспиратори за кухненски остров);

върху вертикална стена с вграждане в кухнен-

ски шкаф над газова или електрическа печ-

ка (телескопични аспиратори и аспиратори за

вграждане). Преди монтажа трябва да се уве-

рите, дали конструкцията на стената / тавана е

подходяща да издържи теглото на аспиратора.

Някои от моделите аспиратори са много тежки.

• Височината на монтаж на уреда над електри-

чески кухненски плот е посочена в картата на

продукта (техническа спецификация на уре-

да). Ако в инструкциите за инсталиране на га-

зовите устройства е посочено по-голямо раз-

стояние, това условие трябва да се спази (Фиг.

1).

• Под кухненския аспиратор не бива да се ос-

тавя открит пламък. По време на снемане на

съдовете от газовата горелка пламъкът трябва

да е настроен на минимум. Винаги трябва да се

провери, дали пламъкът не излиза извън дъно-

то на съда, тъй като това причинява сериозни

загуби на енергия и опасно кумулиране на то-

плина.

• Ястията, приготвяни върху мазнини трябва да

бъдат под непрекъснат надзор, тъй като наго-

рещената мазнина може лесно да се запали.

• Преди всяко почистване, смяна на филтъра

или провеждане на ремонтни дейности трябва

да изключите щепсела на уреда от контакта.

• Филтърът срещу мазнини на кухненския аспи-

ратор трябва да се почиства най-малко веднъж

месечно, тъй като напоен с мазнина е лесноза-

- 66 -

палим.

• Ако в помещението, освен аспиратора, се из-

ползват други уреди, които не се захранват от

електричество (например печки за течни го-

рива, радиатори, водни нагреватели), трябва

да осигурите съответна вентилация на поме-

щението (приток на въздух). Безопасната екс-

плоатация е възможна, ако при едновременна-

та работа на аспиратора и изгарящите уреди,

зависими от въздуха в помещението, в мястото

на инсталирането на тези уреди стойността на

подналягането не надвишава 0,004 милибара

(това условие не важи, когато кухненският ас-

пиратор се използва като абсорбатор на ми-

ризми).

• Аспираторът не бива да се използва като под-

порна повърхност от лицата, намиращи се в

кухнята.

• Аспираторът трябва да се почиства често както

отвън, така и отвътре (ПОНЕ ВЕДНЪЖ МЕСЕЧ-

НО със спазване на указанията, посочени в на-

стоящата инструкция). Неспазването на пра-

вилата за почистване на аспиратора и подмяна

на филтрите може да доведе до опасност от

пожар.

• В случай на увреждане на захранващия кабел

трябва да го подмените в специализиран сер-

виз.

• Трябва да бъде осигурена възможност за из-

ключване на уреда от захранващата мрежа

чрез изваждане на щепсела или изключване

на двуполюсния прекъсвач.

• Това оборудване не е предназначено за из-

ползване от лица (включително деца) с нама-

лени физически, сетивни или умствени способ-

ности или лица без опит или познания, освен

ако те са под наблюдение или са инструктира-

ни относно използването на оборудването от

лицата, отговорни за тяхната безопасност.

- 67 -

• Трябва да обърнете особено внимание, уредът

да не се ползва от деца без надзор.

• Проверете, дали посоченото върху информа-

ционната табела на уреда напрежение е в съ-

ответствие с параметрите на местната захран-

ваща мрежа.

• Преди монтажа развийте и изправете захран-

ващия кабел.

• По време на разопаковане опаковъчните мате-

риали (торби от полиетилен, стиропор и т.н.)

трябва да се държат далеч от деца.

• Преди включване на аспиратора към захран-

ващата мрежа винаги трябва да проверите,

дали захранващият кабел е инсталиран пра-

вилно и НЕ е смачкан от аспиратора по време

на монтажните дейности. Не включвайте уреда

към електрическата мрежа преди завършване

на монтажа.

• Ползването на аспиратора без монтирани алу-

миниеви филтри срещу мазнини е забранено.

• Строго е забранено приготвянето на ястия под

аспиратора с използване на открит пламък

(фламбиране).

• Следва стриктно да се спазват издадените от

местните власти разпоредби, отнасящи се за

необходимите за прилагане технически сред-

ства и средства за безопасност в областта на

отвеждането на изгорели газове.

• Недостатъчното затягане на винтовете и зак-

репващите елементи в съответствие с насто-

ящата инструкция може да доведе до опасност

за здравето и живота.

• Висящите аспиратори работят само в режим за

абсорбиране на миризми

• ВНИМАНИЕ! Неисталирането на болтовете и

механизмите за фиксиране в съотвествие с на-

стоящите инструкции може да доведе до ри-

скове от електрическо естество.

- 68 -

РАЗОПАКОВАНЕ

Устройството е защитено от повреди
по време на транспорт. След разо­паковане на устройството, моля, не
забравяйте да премахнете опако­въчните материали по екологично
съобразен начин.
Всички материали, използвани за

опаковане, са безопасни за околна­та среда, 100% рециклируеми и затова са отбе­лязани със съответния символ.
Внимание! По време на разопаковане опаковъч­ните материали (торби от полиетилен, стиропор и
т.н.) трябва да се държат далеч от деца.

ОБЕЗВРЕЖДАНЕ НА
ИЗНОСЕНИ УРЕДИ

Това устройство е маркирано в

съответствие с Европейската ди-

ректива 2012/19/ЕС. Тази марки-

ровка показва, че това оборуд-

ване, след определен период на

ползване, не може да се изхвърля

заедно с другите битови отпадъци.

Потребителят е длъжен да го пре­даде там, където се събират отпадъци от електри­ческо и електронно оборудване. Събирателните
пунктове, в това число местни пунктове за съби­ране, магазини или общински структури създа­ват система, която позволява предаване на обо­рудването.
Подходящото третиране на отпадъците от елек­трическо и електронно оборудване помага за из­бягване на вредни за човешкото здраве и окол­ната среда последици, произтичащи от наличието
на опасни вещества, както и неправилно съхра­нение и обработка на такова оборудване.

- 69 -

ОБСЛУЖВАНЕ

Управление на абсорбатора

Панелът за управление на абсорбатора е представен върху фиг. 4,
намира се също така и по-долу:

5 4 3 2 1

Панелът за управление е оборудван с бутони. По-долу са описани техните
функции:

1- Бутон е предназначен за включване или изключване на режим готов-

ност (StandBy) в абсорбатора, върху дисплея ще се появи символ F0.

2- В режим StandBy натиснете няколкократно бутон , за да увеличите

мощността на двигателя.

3- Сензорът е предназначен за включване или изключване на осветле-

нието. Осветлението функционира независимо от двигателя.

4- Изключване на двигателя на абсорбатора със закъснение (Описанието се

намира в по-нататъшната част на инструкцията).

5- Върху дисплея се показва актуалната скорост на двигателя или времето

за закъснение на изключването на абсорбатора.

Възможни настройка на скоростта:

• Най-ниска скорост (F1). Тази скорост се използва при малко количество

пара.

• Средна скорост (F2). Тази скорост се използва при средна интензивност

на парата, например по време на готвене на много ястия наведнъж.

• Най-висока скорост (F3) - Тази скорост се използва при най-висока

интензивност на парата - например по време на пържене или печене на
грил.

Таймер (изключване на абсорбатора със закъснение)

Тази функция е предназначена за изключване на двигателя на абсорбатора
със закъснение. Използвайте тази функция след завършване на готвенето,
за да почистите въздуха в помещението от изпаренията. Времето за за­къснение е в обхвата от 1 до 15 минути. За да включите функция закъсне­ние, натиснете бутон по време на работа на абсорбатора с произволна
скорост. Върху дисплея ще се появи мигаща стойност 15 (това означава
времето, оставащо до изключване на двигателя в минути). Натиснете ня­колкократно бутон , за да промените това време. Натиснете , за да по­твърдите времето за изключване на двигателя. За да изключите функцията
за закъснение по-рано, натиснете . Функцията за изключване на абсорба­тора със закъснение изключва също така и осветлението.

Забележка:

• Всяко натискане на който и да било от сензорите ще генерира

звуков сигнал.

• За да изключите двигателя на абсорбатора по време на работа,

натиснете веднъж .

- 70 -

Други важни информации за обслужването на абсорбатора

Работа като абсорбатор: При тази опция филтрираният въздух се
връща обратно в помещението посредством предвидените за това
отвори. При този режим на работа трябва да монтирате въглен фил­тър и се препоръчва монтиране на направляващ потока на въздуха
елемент (достъпен в зависимост от модела, среща се главно в абсор­баторите от коминен тип).

Работа като аспиратор: В режим за отвеждане на въздуха аспирато­рът отвежда въздуха навън през специален канал. При този режим
на работа трябва да отстраните евентуалния въглен филтър. Аспи­раторът е присъединен към отвеждащия въздуха отвор с помощта на
твърда или еластична тръба с диаметър 150мм или 120мм и съответ­ни скоби за тези тръби, които трябва да се закупят в магазините за
инсталационни материали. Свързването на аспиратора към отвора
трябва да бъде извършено от квалифициран инсталатор.

Скорост на вентилатора Най-ниската и средната скорост се използ­ват при нормални условия и малка интензивност на парата. Най-ви­соката скорост да се използва само при висока интензивност на па­рата в кухнята, например при пържене или печене на скара.

Забележка (отнася се само за универсалните абсорбатори): Кон­струкцията на универсалните абсорбатори изисква ръчна смяна на
режима на работа на уреда. Начинът на смяна на режима е показан
върху фигура 8.

Забележка (отнася се само за вградени в мебели и телескопични
аспиратори): В случай на аспираторите за вграждане в кухненски
шкаф и телескопичните аспиратори, които работят в режим абсорба­тор, трябва де се инсталира тръба, отвеждаща въздуха. Вторият край
на тръбата трябва да насочите към помещението, през нея ще бъде
отвеждан филтрирания въздух.

Забележка: Висящите аспиратори работят само в режим абсорбатор.

- 71 -

ПОЧИСТВАНЕ И ПОДДРЪЖКА

Поддръжка

Редовната поддръжка и почистване на уреда ще осигурят добра и
безаварийна работа на аспиратора и ще удължат неговия експлоата­ционен живот. Трябва да се обърне особено внимание почистването
и смяната на филтъра за мазнини и въгления филтър да се изпълнява
съгласно препоръките на производителя.

• Да не се използват овлажнени кърпи или гъби, нито водна струя.

• Да не се използват разтворители, нито алкохол, тъй като могат да

причинят матиране на лакираните повърхности.

• Де не се използват разяждащи вещества, особено за почистване

на повърхности, изработени от неръждаема стомана.

• Да не се използва твърда, драскаща кърпа

• Препоръчва се използването на влажна кърпа и неутрални миещи

препарати.
Забележка: След няколкократно миене в съдомиялна машина цветът
на алуминиевия филтър може да се промени. Промяната на цвета не
означава несъответствие и не е необходима смяна на филтъра.

Филтър за мазнини

Алуминиевият филтър за мазнини трябва да се почиства ежемесечно
при нормална работа на аспиратора. Да се мие в съдомиялна машина
или ръчно с използване на неагресивен миещ препарат или течен
сапун.
Демонтажът на алуминиевия филтър за мазнини е показан върху фи­гура 5.
В някои от моделите е използван акрилен филтър. Трябва да се сме­нява поне веднъж на 2 месеца или по-често в случай на изключител­но интензивно използване.

Въглен филтър

Въгленият филтър се използва само тогава, когато аспираторът не е
присъединен към вентилационен канал. Филтърът с активен въглен
има способност да поглъща миризмите, докато се насити. Не е под­ходящ за миене, нито за регенериране и трябва да се сменява поне
веднъж на 2 месеца или по-често в случай на изключително интен­зивно използване.
Демонтажът на въгления филтър е показан върху фигура 6.

Осветление

Трябва да използвате крушки / халогенни лампи / диодни модули
със същите параметри, както фабрично монтираните в уреда. Начи­нът на смяна на осветителните тела е показан върху фигура 7. Ако
в настоящата инструкция тази фигура не е показана, това означава,
че осветлението може да бъде подменено само от оторизиран сервиз.

- 72 -

ГАРАНЦИЯ, СЛЕД
ПРОДАЖБЕНО ОБСЛУЖВАНЕ

Гаранция

Гаранционна поддръжка според гаранционната карта. Производите­лят не отговаря за повреди и каквито и да било щети настъпили в
резултат от неправилното използване на уреда.

Производителят на оборудването препоръчва всички ре­монти и дейности по настройка да се извършват от Фа­бричния Сервиз или от Оторизиран Сервиз на Произво­дителя. Ремонтите трябва да се извършват само от лице,
притежаващо съответните квалификации.

Декларация на производителя

Производителят декларира, че продуктът отговаря на съществените изи­сквания на европейските директиви, изброени по-долу:

• Директива 2014/35/ЕО за ниско напрежение

• Директива 2014/30/ЕО за електромагнетична компатибилност

• Директива 2009/125/EO

• Директива RoHS 2011/65/EO

и поради това продуктът е маркиран с и му е издадена декларация за
съответствие на разположение на надзорните органи на пазара.

- 73 -

Poštovani Klijen,

Od danas svakodnevne obaveze će da budu jedno­stavnije nego ikad. Uređaj je spoj jednostavne
upotrebe i savršene ekasnos. Posle čitanja instruk­cije upotreba uređaja nije nikakav problem.

Oprema koja je izašla iz fabrike je pre pakovanja rigo­rozno proverena na kontrolnim tačkama sa obzirom

na bezbednost i funkcionalnost.

Molimo Vas da pre pokretanja uređaja pažljivo pro­čitate instrukciju za upotrebu. Pridržavanje pravila iz
instrukcije će da Vas zaš od nepravilne eksploataci­je. Instrukciju sačuva i čuva na mestu koje je uvek

pri ruci.

Za izbegavanje nesretnih slučajeva pažljivo pročita
instrukciju za upotrebu.

Sa poštovanjem

- 74 -

BEZBEDNOSNE NAPOMENE

• Napu koristiti tek posle čitanja ovog uputstva

• Uređaj je namenjen isključivo za kućnu upotrebu.

• Proizvođač pridržava pravo na promene koje ne

utiču na rad uređaja.

• Proizvođač ne snosi nikakvu odgovornost za

potencijalne štete ili požare na uređaju zbog

nepridržavanja preporuka iz ovog uputstva.

• Kuhinjska napa služi za uklanjanje kuhinjskih

isparenja. Ne koristiti je u druge svrhe.

• Napu koja radi u usisnom režimu priključiti u

odgovarajući kanal za ventilaciju (ne priključivati

u dimnjake, kanale za dim ili sagorevanje koji

su u upotrebi). Napa zahteva montažu voda za

odvod vazduha. Dužina voda (najčešće cev Ø 120

mm ili 150 mm) ne bi trebala da bude veća od

4-5 m. Vod za odvod vazduha je potreban i kod

teleskopskih i nameštajnih napa u režimu rada

cirkulacionog vazduha.

• Napa koja radi u lter režimu zahteva instalaciju

ltera sa aktivnim ugljenom. U tom slučaju nije

neophodna montaža cevi za odvod vazduha

napolje, preporučena je instalacija vodilice

ispuštanja vazduha (samo kaminske nape ).

• Napa poseduje nezavisno osvetljenje i usisni

ventilator sa mogućnosti podešavanja nekoliko

brzina okretaja.

• Zavisno od verzije napa je namenjena za trajnu

montažu na okomitom zidu iznad gasne ili

električne peći (kaminske ili univerzalne nape); na

stropu iznad električne ili gasne peći (ostrvska);

na okomitom zidu u nameštaju iznad gasne ili

električne peći (teleskopske i ugradne nape).

Pre montaže proveriti da li je konstrukcija zida/

stropa dovoljno jaka da izdrži napu. Neki modeli

kuhinjskih napa su jako teški.

• Visina montaže uređaja iznad električne ploče

- 75 -

je navedena u specikaciji uređaja (u tehničkim

podacima). Ako je u uputstvima za instalaciju

gasnih uređaja navedena veća udaljenost, uzeti

je u obzir (Crt.1).

• Ispod kuhinjske nape ne ostavljati otkriveni

plamen, tokom skidanja posuda sa plamenika

podesiti minimalni plamen. Uvek proveriti da li

plamen ne izlazi ispod posude, jer to uzrokuje

nepoželjne gubitke energije i opasnu koncentraciju

topline.

• Jela koja su pripremana na masnoći trebamo da

stalno nadziremo, jer pregrejana masnoća može

da se lako zapali.

• Pre svakog čišćenja, promene ltera ili popravaka

izvući utikač iz mrežne utičnice.

• Filter za masnoću za kuhinjsku napu čistiti

najmanje jednom mesečno, jer je zapaljiv kad je

zasićen masnoćom.

• Ako su u prostoriji osim nape korišteni neki

drugi neelektrični uređaji (peći na tečna goriva,

radijatori, terme) pobrinuti se za dovoljnu

ventilaciju (odvod vazduha). Bezbedna upotreba

je moguća kad u slučaju istovremenog rada nape

i uređaja za spaljivanje, čiji rad zavisi od vazduha

u prostoriji, potpritisak na mestu postavljanja

tih uređaja iznosi najviše 0,004 milibara (ova

napomena ne obavezuje kad je napa korištena u

lter verziji).

• Kuhinjska napa se ne sme da se upotrebljava kao

površina za naslanjanje osoba koje se nalaze u

kuhinji.

• Napa bi trebala da bude često čišćena kako izvana,

tako i iznutra (NAJMANJE JEDNOM MESEČNO),

pridržavajmo se napomena o održavanju

navedenih u ovom uputstvu). Nepridržavanje

pravila čišćenja nape i promene ltera može da

stvori opasnost od požara.

• Ako se kabel za napajanje ošteti, trebali bi da ga

promenimo u ovlaštenoj servisnoj tački.

• Obezbediti mogućnost isključivanja uređaja

iz električne mreže, izvlačenjem utikača ili

- 76 -

isključivanjem dvopolnog prekidača.

• Ovaj uređaj nije namenjen za upotrebu od strane

lica (uključujući i decu) sa smanjenim zičkim,

senzornim ili mentalnim sposobnostima ili onih

koji nemaju dovoljno znanja i iskustva. U slučaju

da dođe do upotrebe ovog uređaja od strane

navedenih lica neophodan je nadzor i davanje

instrukcija osobe koja je odgovorna za njihovu

bezbednost.

• Obratitiposebnu pažnju da uređaj ne koriste deca

ostavljena bez nadzora.

• Proveriti da li napon naveden na nazivnoj pločici

odgovara lokalnim parametrima napajanja.

• Pre montaže razviti i izravnati kabel za napajanje.

• Ambalažne materijale (polietilenske kesice,

komadiće stiropora itd.) prilikom uklanjanja

ambalaže držati daleko od dece.

• PAŽNJA: pre uključivanja nape u električnu

mrežu uvek proveriti da li je kabel za napajanje

pravilno instaliran i da ga napa NIJE prignječila

tokom montažnih radnji. Ne uključivati uređaj u

električnu mrežu pre završetka montaže.

• Zabranjena je upotreba nape bez namontiranih

aluminijumskih ltera za masnoću.

• Strogo se zabranjuje pripremanje hrane na

otvorenom plamenu ispod kuhinjske nape.

(ambiranje).

• Što se tiče tehničkih i bezbednosnih mera koje

moraju da se provode sa obzirom na izbacivanje

dimova, strogo se pridržavajte propisa nadležnih

lokalnih vlasti.

• Neinstaliranje vijaka i pričvrsnih elemenata u

skladu sa ovim uputstvom može da bude opasno

po zdravlje i život.

• Viseće nape deluju samo u režimu cirkulacionog

vazduha.

• PAŽNJA! Neuspešna instalacija šrafa i zatvarača

u skladu s ovim uputstvama, može da rezultira

opasnostima električne prirode.

- 77 -

UKLANJANJE PAKOVANJA

Uređaj je za vreme transporta zaštićen
od oštećenja. Posle vađenja uređaja
iz pakovanja molimo Vas da elemente
ambalaže uklonite na način koji ne
ugrožava prirodnu sredinu.
Svi materijali korišteni za ambalažu
nisu štetni za prirodnu okolinu, 100%

je moguća reciklaža i označeni su
odgovarajućim simbolom.
Pažnja! Ambalažne materijale (polietilenske kesice,
komadiće stiropora itd.) prilikom uklanjanja
ambalaže držati daleko od dece.

ODLAGANJE ISTROŠENIH
UREĐAJA

Ovaj uređaj je označen u skladu sa
evropskom direktivom 2012/19/EU.
Oznaka na proizvodu pokazuje da ovaj
proizvod posle njegovog životnog veka ne
može da bude biti tretiran kao ostali kućni
otpad.
Korisnik ima obavezu da ovaj proizvod

preda na odgovarajuće sabirno mesto
za reciklažu potrošene električne i elektronske
opreme. Institucije za prikupljanje ovakvog otpada,
uključujući lokalne sabirne tačke, kupovna mesta,
opštinske jedinice, sačinjavaju odgovarajući sistem
koji omogućava zbrinjavanje ove opreme.
Pravilno odlaganje potrošene električne i elektronske
opreme sprečava potencijalne negativne posledice
za okolinu i ljudsko zdravlje koje inače mogu da
budu uzrokovane neodgovarajućim odlaganjem
ovog proizvoda.

- 78 -

UPOTREBA

Upravljanje napom

Komandna ploča je predstavljena na crtežu 4, koji opisan i niže:

5 4 3 2 1

Na komandnoj ploči nalaze se tasteri. Njihove funkcije su opisane niže:
1- Taster služi za uključivanje ili isključivanje moda čekanja

(StandBy) nape, na displeju se pojavljuje F0.

2- U StandBy modu nekoliko puta dodirnuti taster za povećavanje

brzine motora.

3- Senzor služi za uključivanje ili isključivanje rasvete. Rasveta

deluje nezavisno od motora.
4- Odgađanje isključenja motora nape (Opis u daljem delu instrukcije).
5- Displej prikazuje aktualnu brzinu motora ili vreme odgode

isključenja nape.
Možemo da podesimo brzine:

• Najniža brzina (F1). Ovu brzinu koristiti kod manje količine

isparavanja.

• Srednja brzina (F2). Ovu brzinu koristiti kod srednje količine

isparavanja, na primer tokom istovremenog kuvanja više jela.

• Najviša brzina (F3) - Ovu brzinu koristiti kod najveće količine

isparavanja, na primer tokom prženja ili roštilja.

Tajmer (odgođeno isključenje nape)

Ova funkcija služi za odgađanje isključenja motora nape. Ovu funkciju
koristiti posle kuvanja, za čišćenje od isparavanja vazduha u prostoriji.
Vreme odgađanja iznosi od 1 do 15 minuta. Funkciju odgađanja
isključenja tokom rada nape u bilo kojoj brzini možemo uključiti tako
da dodirnemo . Na zaslonu se pojavljuje trepereća vrednost 15 (
označava vreme do isključenja motora u minutama). Nekoliko puta
dodirnuti za promenu tog vremena. Dodirnuti za potvrdu vremena
isključenja motora. Ako ranije želimo da isključimo funkciju odgađanja
gašenja motora, pritisnuti . Funkcija odgađanja isključenja nape
takođe isključuje rasvetu.

Pažnja:

• Kad god upotrebimo bilo koji senzor oglašava se zvučni signal.

• Za isključenje motora nape tokom rada jedanput dodirnuti .

- 79 -

Ostale važne informacije o upotrebi nape

Sistem kruženja vazduha: O ovom sistemu rada vazduh se posle
ltriranja opet vraća u prostoriju kroz posebno prilagođene otvore. U
ovom režimu montiramo ugljeni lter. Preporučena je i montaža vodilice
ispusta vazduha (zavisno od modela, pojavljuje se kod kaminskih napa).

Sistem izbacivanja vazduha: Tokom usisnog režima rada nape vazduh
je odvođen napolje specijalnim vodom. U ovoj konguraciji ukloniti
potencijalni ugljeni lter. Napa je priključena na odvodni otvor za
vazduh preko krutog ili elastičnog voda prečnika 150 mm ili 120 mm
i odgovarajućih prirubnica vodova koje nabavljamo u trgovinama sa
instalacionim materijalima. Priključivanje obavlja kvalikovani instalater.

Brzina motora: Najnižu i srednju brzinu koristimo u normalnim uslovima
i u slučaju male koncentracije isparenja, a najvišu koristimo samo kad je
koncentracija kuhinjskih isparenja visoka, np. tokom prženja i grilanja.

Pažnja (tiče se samo univerzalnih napa): Konstrukcija univerzalnih napa
zahteva ručnu promenu sistema rada nape. Način promene sistema rada
je opisan na crtežu 8.

Pažnja (tiče se samo nameštajnih i teleskopskih napa): Nameštajne i
teleskopske nape koje rade u režimu ltera mirisa zahtevaju montažu
cevi za odvod vazduha. Drugi kraj cevi usmeriti prema prostoriji , kroz
nju je dovođen ltrirani vazduh.

Pažnja: Viseće nape rade samo u režimu kruženja vazduha.

- 80 -

ČIŠĆENJE I ODRŽAVANJE

Održavanje

Regularno održavanje i čišćenje uređaja garantuje dobar i pouzdan
rad nape i produžava njen životni vek. Posebnu pažnju obratiti da su
lter za masnoću i lter sa aktivnim ugljenom čišćeni i menjani prema
preporukama proizvođača.

• Ne koristiti mokre krpe, sunđere niti mlaz vode.

• Ne koristiti razređivače ni alkohol, jer mogu da zatamne lakirane

površine.

• Ne koristiti korozivne substancije, posebno prilikom čišćenja površina

od nerđajućeg čelika.

• Ne koristiti tvrde, grube krpe

• Preporučena je upotreba vlažne krpe i neutralnih sredstava za pranje.

Pažnja: Posle nekoliko pranja u mašini za sudove boja aluminijumskog
ltera može da se promeni. Promena boje ne znači da je neispravan ili
da je neophodna njegova zamena.

Filter za masnoću

Aluminijumski lter za masnoću čistiti najmanje jednom mesečno tokom
normalnog rada nape, u mašini za sudove ili ručno pomoću delikatnog
deterdženta ili tečnog sapuna.
Demontaža aluminijumskog ltera za masnoću pokazana je na crtežu 5.
U nekim modelima je primenjen akrilni lter. Menjati ga najmanje jednom
svaka 2 meseca ili češće u slučaju intenzivne upotrebe.

Ugljeni lter

Ugljeni lter se koristi samo kad je napa priključena u ventilacioni vod.
Filter sa aktivnim ugljenom upija mirise dok se ne zasiti. Nije prikladan
za pranje ni za regeneraciju i menjamo ga najmanje jednom svaka 2
meseca ili češće u slučaju intenzivne upotrebe.

Demontaža ugljenog ltera je prikazana na crtežu 6.

Osvetljenje

Koristiti sijalice / halogene / diodne module sa istim parametrima kao te
koje su fabrički montirane u uređaju. Promena osvetljenja je prikazana
na crtežu 7. Ako se crtež ne pojavljuje u uputstvu, promenu modula
osvetljenja obavlja isključivo ovlašteni servis.

- 81 -

GARANCIJA, USLUGE POSLE
PRODAJE

Garancija

Garantne usluge u skladu sa garantnim listom. Proizvođač ne snosi od­govornost za bilo kakvu štetu prouzrokovanu nepravilnom upotrebom
proizvoda.

Proizvođač opreme preporučuje da sve popravke obavlja Fa­brički ili Autorizovani Servis proizvođača. Popravke bi treba­la da obavlja isključivo osoba sa odgovarajućim kvalikaci­jama.

Izjava proizvođača

Proizvođač nižim izjavljuje da ovaj proizvod ispunjava osnovne uslove niže
navedenih evropskih direktiva:

• niskonaponske direktive 2014/35/UE

• direktive elektromagnetske kompatibilnosti 2014/30/UE

• direktive ekodizajna 2009/125/UE

• direktive RoHS 2011/65/UE

i zato je proizvod označen i poseduje deklaraciju usklađenosti koja je pre­dočavana organima za nadzor tržišta.

- 82 -

150

473

520

250

- 83 -

256

286

OMP6441B

cabinet

cabinet

(4) ST3.9*25

- 84 -

(4) ST3.9*25

(2)M4*8

h

h

h = 650mm h = 650mm

h

h

h = 650mm h = 450mm

1

- 85 -

cabinet

cabinet

5 4 3 2 1

4

5

- 86 -

6

Amica S.A.

ul . Mickiewicza 52 / 64-510 Wronki

tel. [phone] / fax [phone]

www.amica.pl

Amica International GmbH

Lüdinghauser Str. 52

D-59387 Ascheberg

Tel: 0 25 93 - 95 67-0

www.amica-group.de
