Amica GEM 5333 Z Eco User Manual

53GE3.33ZpTaD(W) Eco 53GE2.33ZpTa(XL) Eco 53GE3.33ZpD(W) Eco 53GE3.33ZpTa(W) Eco 53GE3.43ZpTaDNRA(W) Eco 53GE3.43ZpTaDNRA(XL) Eco 53GE3.43ZpTaNR(W) Eco

(CZ) NÁVOD K OBSLUZE............................................2

(SK) NÁVOD NA OBSLUHU.......................................42

IOAK-1435 / 8047140 (12.2010./1)

VÁŽENÝ ZÁKAZNÍKU

Sporák Amica je spojením výjimečné snadnosti obsluhy a skvělé účinnosti. Po přečtení návodu nebude obsluha sporáku žádným problémem.

Sporák, který opustil továrnu byl před zabalením důkladně prověřen na kontrolních stanovištích ohledně jeho bezpečnosti a funkčnosti.

Prosíme Vás, aby jste si před uvedením zařízení do provozu důkladně pročetli návod k obsluze. Dodržování v něm uvedených pokynů Vás ochrání před nesprávným používáním.

Návod je třeba uschovat a uskladňovat tak, aby byl vždy po ruce. Kvůli zamezení nešťastným nehodám je třeba návod k obsluze přesně dodržovat.

Pozor!

Sporák lze obsluhovat pouze po seznámení se s tímto návodem.

Sporák je určen výhradně k využití v domácnostech.

Výrobce si vyhrazuje možnost provádění změn, které nemají vliv na fungování zařízení.

OBSAH

Pokyny týkající se bezpečnosti používání .................................................................. 4

Popis výrobku ............................................................................................................8

Instalace..................................................................................................................10

Obsluha ....................................................................................................................16

Pečení v troubě – praktické rady................................................................................ 29

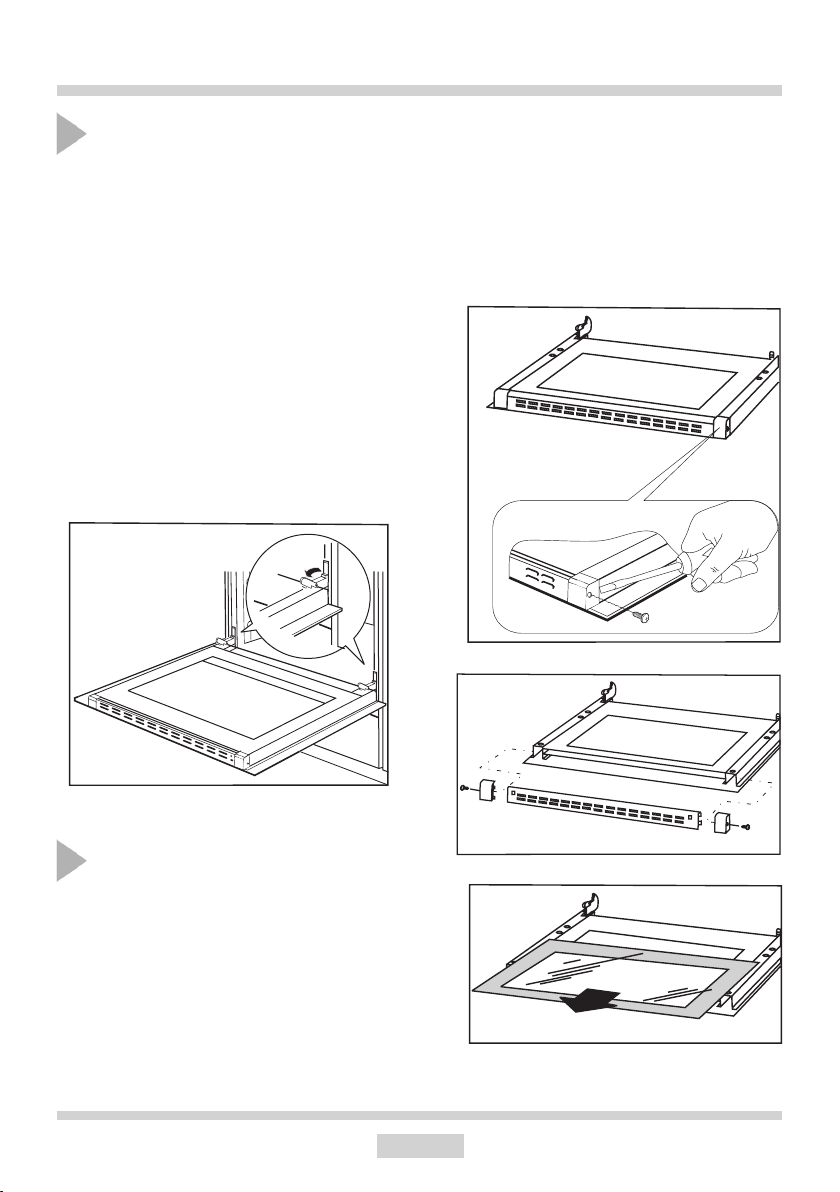

Čištění a údržba sporáku....................................................................................35

Postup v nouzových situacích.................................................................................39

Technické údaje .......................................................................................................40

Technická charakteristika.......................................................................................41

POKYNY TÝKAJÍCÍ SE BEZPEČNOSTI POUŽÍVÁNÍ

● Během používání se zařízení zahřívá. Doporučujeme maximální opatrnost, aby jste se vyhnuli dotýkání horkých částí uvnitř trouby.

● Prosíme, aby jste během používání sporáku dávali pozor na děti, poněvadž děti neznají pravidla obsluhy sporáku.

● Je třeba dávat pozor, aby se přípojná elektrická šňůra domácích spotřebičů, např. mixeru, nedotýkala horkých částí sporáku.

● Do šuplíku nevkládejte hořlavé materiály, poněvadž se mohou během používání trouby vznítit.

● Během smažení by neměl být sporák ponechán bez dozoru. Oleje a tuky se mohou vznítit z důvodu přehřátí.

● Je třeba dávat pozor na moment uvedení do varu, aby nedošlo k zalití hořáku.

● Pokud dojde k poškození sporáku, lze jej opětovně používat po odstranění závady

odborníkem.

● Neotvírejte kohoutek na přípojce plynu nebo uzavírací ventil na bombě bez předchozího ujištění se, zda jsou všechny kohoutky zavřené.

● Nepřipouštějte zalévání hořáků a jejich znečišťování. Zašpiněné hořáky očistěte a osušte ihned po vychladnutí.

● Nádobí nesmí být pokládáno přímo na hořáky.

● Nepokládejte na rošt nad jedním hořákem nádobí těžší než 10 kg, a na celém roštu nádobí o celkové hmotnosti vyšší než 40 kg.

● Nebouchejte do knoíků a hořáků.

● Na otevřená dvířka trouby nepokládejte předměty o hmotnosti vyšší, než 15 kg.

● Provádění úprav a oprav sporáku osobami, které nejsou odborně vyškolené, je

zakázáno.

● Zhasínání plamene hořáku foukáním je zakázáno.

● Před otevřením víka doporučujeme jeho očištění ze všech nečistot. Povrch plotny sporáku před jejím zakrytím víkem doporučujeme nechat vychladnout.

● Skleněné víko sporáku může v důsledku ohřátí prasknout. Před sklopením víka zhasněte všechny hořáky. (Sporáky vybavené skleněným víkem – viz. Charakteristika výrobku“.)

POKYNY TÝKAJÍCÍ SE BEZPEČNOSTI POUŽÍVÁNÍ

● Je zakázáno svévolné provádění úprav sporáku pro jiný druh plynu, přemísťování sporáku na jiné místo a provádění změn napájecí instalace. Tyto práce může provádět oprávněný instalatér.

● K čištění skla dvířek nepoužívejte drsné čisticí prostředky nebo ostré kovové předměty, protože tyto mohou poškrábat povrch, což může vést k popraskání skla.

● Nepouštějte ke sporáku malé děti a osoby, které se neseznámily s návodem k používání sporáku.

● V PŘÍPADĚ PODEZŘENÍ, ŽE UNIKÁ PLYN, SE NESMÍ:

zapalovat zápalky, kouřit cigarety, zapínat a vypínat elektrické spotřebiče (zvonek

nebo vypínač osvětlení), a používat jiná elektrická a mechanická zařízení, která zapříčiňují vznik elektrické nebo mechanicky vyvolané jiskry. V takovém případě je třeba okamžitě uzavřít ventil na plynové bombě nebo uzavírací kohoutek plynové přípojky, vyvětrat místnost a následně přivolat osobu oprávněnou k odstranění příčiny úniku.

● V každé situaci způsobené technickou poruchou je třeba bezvýhradně odpojit elektrické napájení sporáku (při dodržování výše uvedených pravidel) a nahlásit poruchu kvůli opravě.

● K plynové instalaci nesmí být připojeny žádné anténní svody, např. rozhlasových přijímačů.

● V případě vznícení plynu unikajícího z netěsnící instalace je třeba okamžitě uzavřít přívod plynu pomocí uzavíracího ventilu.

● V případě vznícení plynu unikajícího z netěsnícího ventilu plynové bomby je třeba: kvůli ochlazení bomby přehodit přes ní mokrou deku, uzavřít ventil na bombě. Po ochlazení bomby je třeba vynést ji do otevřeného prostoru. Zákaz opětovného použití poškozené bomby.

● V případě několikadenní přestávky v používání sporáku je třeba zavřít hlavní uzávěr (ventil) na plynové instalaci, zatímco v případě používání plynové bomby vždy po každém použití.

● K čištění sporáku se nesmí používat náčiní pro čištění parou.

JAK ŠETŘIT ENERGII

Kdo využívá energii zodpovědně, ten nejen chrání domácí rozpočet, ale obr. působí také vědomě ve prospěch životního prostředí. A proto pomáhejme, šetřeme elektrickou energii!

Postupujme tedy dle následujících pravidel:

● Používání správného nádobí k vaře-

ní.

Nádobí (jeho dno) určené pro vaření by

nemělo být nikdy menší než velikost pla-

mene.

Je třeba pamatovat na přikrývání nádob

pokličkou.

● Péče o čistotu hořáků, mřížky, plotny

pod hořáky.

Znečištění narušuje přenášení tepla

- hodně připálené nečistoty se dají odstranit často už jen prostředky, které silně zatěžují životní prostředí.

Mimořádnou čistotu je třeba udržovat

v blízkosti plamenových otvorů věnců (korun) pod kryty hořáků a otvorů trysek hořáků.

Pozor! V případě použití programátoru nastavujte příslušně kratší doby úpravy potravin.

● Pečlivé zavírání dvířek trouby. Teplo uniká přes nečistoty nacházející

se na těsnění dvířek.

Nejlepší je odstraňovat je okamžitě.

● Nezabudovávání sporáku v bezpro-

střední blízkosti chladniček / mrazniček.

Způsobují zbytečné zvýšení spotřeby

elektrické energie.

● Vyhýbání se zbytečnému „nahlížení

pod pokličky“.

Neotvírejte také zbytečně často dvířka

trouby.

● Používání trouby pouze v případě

většího množství potravin.

Maso o hmotnosti do 1 kg se dá upravit

šetrněji v hrnci na hořáku sporáku.

● Využití zbytkového tepla trouby.

V případě doby tepelné úpravy delší než

40 minut, doporučujeme

vypínat troubu 10 minut před ukončením

úpravy.

ROZBALENÍ

VYŘAZENÍ Z PROVOZU

Zařízení bylo na dobu přepravy zabezpečeno obalem proti poškození. Prosíme Vás, aby jste po rozbalení zařízení zlikvidovali části Obr.obalu způsobem, který

neohrožuje životní prostředí.

Veškeré materiály použité k balení nejsou škodlivé pro životní prostředí, jsou 100 % recyklovatelné a označené příslušným sym-

bolem.

Pozor! Obalový materiál (polyetylenové sáčky, kousky polystyrenu apod.) je třeba během rozbalování udržovat mimo dosah dětí.

Po ukončení období užitkování nesmí být tento výrobek likvidován obr.prostřednictvím běžného komunálního odpadu, ale je třeba odevzdat jej do místa sběru a recyklace elektrických a elektronických

zařízení.

Informuje o tom symbol umístěný na výrobku,

návodu k obsluze nebo obalu.

Materiály použité v zařízení jsou vhodné pro opětovné využití v souladu s jejich označe-

ním.

Díky opětovnému použití, využití materiálů nebo díky jiným způsobům využití opotřebovaných zařízení významně přispíváte k ochraně našeho životního prostředí.

Informace o příslušném místě likvidace opotřebovaných zařízení Vám poskytne orgán obecní správy.

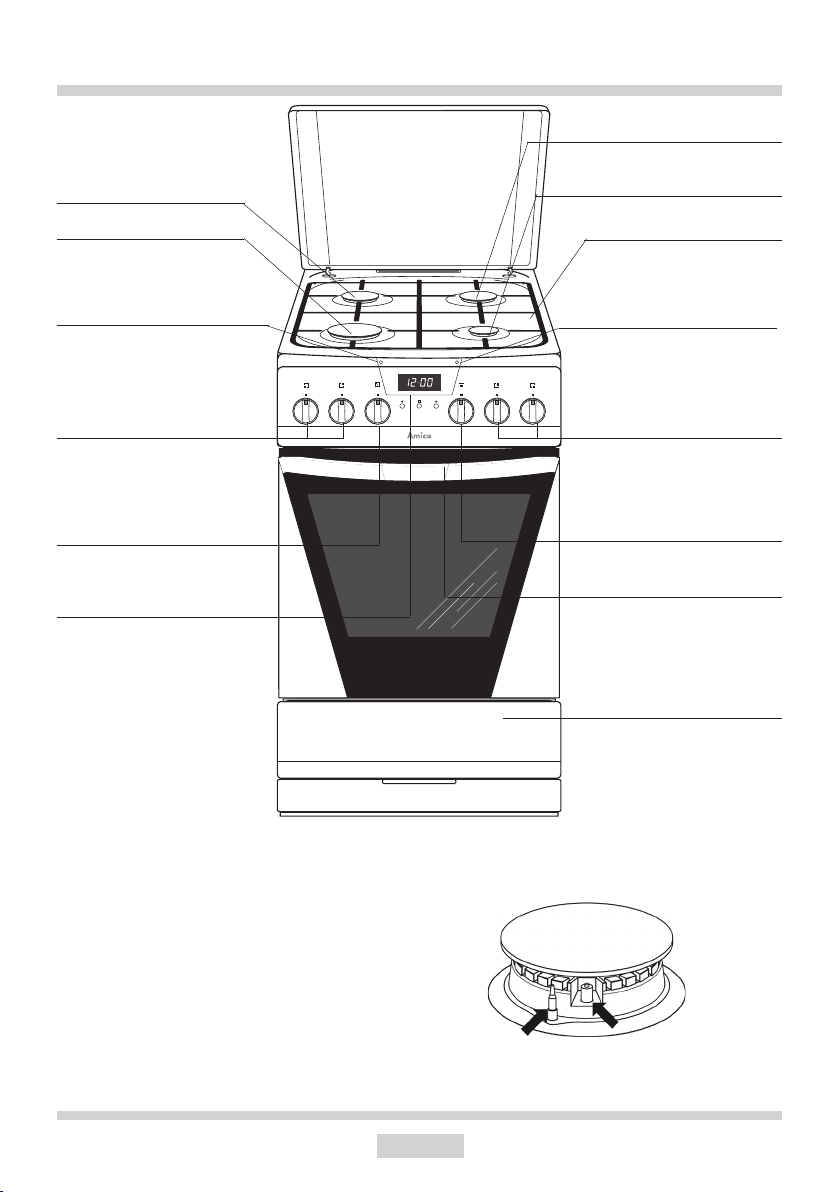

POPIS VÝROBKU

3, 4

5, 6

1 Otočný knoík regulátoru teploty

2 Otočný knoík pro volbu funkcí trouby 3, 4, 5, 6 Otočný knoík pro ovládání plynových hořáků 7 Kontrolní lampička termostatu červená 8 Kontrolní lampička provozu sporáku žlutá 9 Úchyt dvířek trouby 10 Šuplík 11 Velký hořák

12 Střední hořák 13 Mřížka 14 Pomocný hořák 15 Střední hořák

*u některých typů

16 Víko 17 Elektronický programátor*

Zabezpečení proti úniku plynu

Jiskrový

zapalovač

CHARAKTERISTIKA VÝROBKU

Vybavení sporáků – souhrn:

Grilovací rošt (mřížka pro sušení)

Tyč a vidlice rožně*

Pečící plech /maso/

Plech na pečivo*

*u některých typů

INSTALACE

Níže uvedený návod je určen pro kvalikovaného odborníka, který bude instalovat zařízení. Tento návod má za účel co možná nejodborněji provedených činností spojených s instalací a údržbou zařízení..

Ustavení sporák

● Kuchyňská místnost musí být suchá a vzdušná, a musí mít účinnou ventilaci v souladu s platnými technickými předpisy.

● Místnost by měla být vybavena ventilačním systémem odvádějícím zplodiny vzniklé během hoření. Tato instalace by měla obsahovat ventilační mřížku nebo digestoř. Digestoře je třeba montovat v souladu s pokyny uvedenými v návodech k obsluze, k nim přiložených. Ustavení sporáku by mělo zaručovat volný přístup ke všem ovládacím prvkům.

● Místnost by také měla mít zajištěn přísun vzduchu, který je nezbytný pro správné hoření (spalování) plynu. Přísun vzduchu by neměl být menší, než 2 m³/h na 1 kW výkonu hořáků. Vzduch může být přiváděn v důsledku přímého proudění z vnějšku kanálem o průřezu min. 100 cm², nebo přímo ze sousedních místností, které jsou vybaveny ventilačními kanály ústícími ven.

● Pokud je zařízení využíváno intenzivně a dlouho, může nastat situace, kdy bude kvůli zlepšení větrání nutné otevřít

okno.

● Kapalný plyn je těžší než vzduch a proto má tendenci hromadit se v dolních polohách. Místnosti, ve kterých byly nainstalovány láhve /bomby/ s kapalným plynem by měly být vybaveny ventilačními kanály vyvedenými z místnosti ven, umožňujícími, aby se v případě netěsnosti plyn dostal ven. Z téhož důvodu by láhve s plynem, jak prázdné, tak i částečně naplněné, neměly být instalovány ani uskladňovány v místnostech situovaných po povrchem země (např. ve sklepích). Láhve se nesmí nacházet poblíž zdrojů tepla (kamínek, krbu, trouby apod.), které by mohly zvýšit teplotu uvnitř láhve nad 50 °C.

● Plynový sporák je vzhledem k ochraně před přehřátím okolních povrchů zařízením třídy X, a jako takové může být zabudováno do řady nábytku pouze do výše pracovní desky, tedy cca 850 mm od podlahy. Zabudování nad tuto úroveň je nežádoucí.

INSTALACE

Nábytek pro zástavbu musí mít obložení

a lepidlo k jejímu lepení odolné teplotě 100 °C. Nevyhovění této podmínce může způsobit deformaci povrchu nebo odlepení obložení. Pokud si nejsme jisti co do tepelné odolnosti nábytku, je třeba sporák zabudovat nábytkem při dodržení odstupu asi 2 cm. Stěna / zeď, která se nachází za sporákem musí být přizpůsobena tak, aby byla odolná vůči vysokým teplotám. Během používání sporáku se jeho zadní stěna může zahřát na teplotu asi o 50 °C vyšší než je teplota okolí.

● Sporák je třeba postavit na tvrdé, rovné podlaze (nestavět na podstavci).

● Před zahájením provozu je nutné sporák nastavit do vodorovné polohy, což má mimořádný vliv třeba na rovnoměrné roztékání se tuku na pánvi. K tomuto účelu slouží polohovací nožky, dostupné po vytažení šuplíku. Rozsah regulace + /

- 5 mm.

INSTALACE

Připojení sporáku k rozvodu plynu

Pozor!

Sporák by měl být připojen k plynové instalaci takového plynu, k jakému byl továrně přizpůsoben. Informace o druhu plynu k jakému je sporák výrobně přizpůsoben se nachází na továrním štítku. Sporák musí být připojen výhradně instalatérem vlastnícím příslušná oprávnění a pouze on má výlučné právo přizpůsobit sporák jinému druhu plynu.

Pokyny pro instalatéra

Instalatér je povinen:

● vlastnit plynárenská oprávnění,

● seznámit se s informacemi nacházejícími se na továrním štítku sporáku o druhu plynu, jakému je sporák přizpůsoben, informace porovnat s podmínkami dodávky plynu v místě instalování,

● zkontrolovat:

- účinnost větrání, tzn. výměny vzduchu v místnostech

- těsnost spojů plynového vedení,

- účinnost práce všech funkčních součástí sporáku,

- zda je elektrická instalace přizpůsobena ke spolupráci s ochranným (nulovým) vodičem.

● vydat uživateli doklad o zapojení plyno- vydat uživateli doklad o zapojení plynového sporáku a seznámit jej s obsluhou

Pozor!

Připojit sporák k láhvi s plynem nebo k existující instalaci může pouze oprávněný instalatér při dodržování všech bezpečnostních předpisů.

Připojení k pružnému ocelovému vedení

Při instalaci sporáku v souladu s požadavky pro třídu 2, podtřídu l. se pro připojení sporáku k plynovým rozvodům doporučuje výhradně použití kovového pružného vedení odpovídající místním předpisům. Přípojka přivádějící plyn ke sporáku má spoj se závi-

tem G1/2”.

K připojení používejte výhradně potrubí a těsnění odpovídající aktuálně platných normám. Maximální délka pružného vedení nesmí překročit 2000 mm. Ujistěte se, že přípojka nebude v kontaktu s žádnými pohyblivými díly, které by ji mohly poškodit.

Připojení k pevnému potrubí

Sporák je vybaven připojovacím hrdlem se závitem G1/2”. Připojení k plynovým rozvodům musí být provedeno tak, aby nedošlo k pnutí v žádném místně rozvodů, ani na žádné části zařízení. Použití nadměrného momentu při dotahování (většího než 18 Nm) může způsobit poškození spoje nebo jeho netěsnost.

Potrubí (hadice) přivádějící plyn by se neměl dotýkat kovových částí zadního krytu

sporáku.

INSTALACE

Pozor!

Po ukončení instalování sporáku je třeba zkontrolovat těsnost všech spojů, použitím k tomuto účelu např. mýdlové vody. Ke kontrole těsnosti nesmí být použit oheň.

Pozor! Pokud se poškodí neodpojitelný napájecí vodič, měl by být kvůli předejití ohrožení vyměněn u výrobce, ve specializovaném opravárenském podniku nebo kvalikovaným

odborníkem.

Připojení sporáku k elektrickému rozvodu

● Sporák je továrně přizpůsoben k napájení střídavým proudem, jednofázovým (230 V 1N ~ 50 Hz) a vybaven přívodní šňůrou 3 x 1,5 mm² o délce cca 1,5 m s ochranným

kontaktem.

● Připojovací zásuvka elektrického rozvodu musí být vybavena ochranným kolíkem a nesmí se nacházet nad sporákem. Je nutná, aby po ustavení sporáku byla připojovací zásuvka elektrického rozvodu uživateli dostupná.

● Před zapojením sporáku do zásuvky je třeba zkontrolovat, zda:

- pojistka a elektrický rozvod vydrží zátěž sporáku,

- je elektrický rozvod vybaven účinným uzemňovacím systémem splňujícím požadavky platných norem a předpisů,

- je zásuvka snadno dostupná.

-wtyczka jest łatwo dostępna.

INSTALACE

Přizpůsobení sporáku jinému druhu plynu.

Tato činnost může být prováděna pouze instalatérem s příslušnými oprávněními.

Pokud plyn, kterým má být napájen sporák, se liší od plynu předpokládaného pro sporák v tovární verzi, tj. G20 20 mbar, je třeba vyměnit trysky hořáku a provést regulaci plamene.

Kvůli přizpůsobení sporáku ke spalování jiného druhu plynu je třeba provést:

● výměnu trysek (viz. tabulka níže),

● regulaci „úsporného“ plamene.

Druh plynu Tryska

pomocný

G20 / 18-20 mbar

G30 / 28-30 / 37 mbar

0,55 0,85 1,07

0,41 0,58 0,75

Plamen hořáku Upravení z kapalného

plynu na

zemní plyn

Plný 1.Trysku hořáku vyměnit

za vhodnou dle tabulky trysek.

Úsporný 2. Regulační šroub lehce

vyšroubovat a seřídit velikost plamene.

Pozor!

Sporáky dodané výrobcem mají hořáky továrně přizpůsobené ke spalování plynu uvedeného na továrním štítku a v záručním listu.

typ / průměr

střední

velký

Upravení ze zemního

plynu na

kapalný plyn

1.Trysku hořáku vyměnit za vhodnou dle tabulky trysek.

2. Regulační šroub lehce zašroubovat a zkontrolovat velikost plamene.

Kvůli provedení regulace je třeba sundat otočné knoíky kohoutků.

INSTALACE

Použité povrchové hořáky nevyžadují regulaci primárního vzduchu. Správný plamen má zřetelné kužely uvnitř modrozelené barvy. Krátký šumící plamen nebo dlouhý, žlutý a čadivý, bez zřetelně viditelných kuželů, svědčí o neodpovídající kvalitě plynu v domácí instalaci nebo poškození či zašpinění hořáku. Kvůli zkontrolování plamene je třeba nahřát hořák po dobu asi 10 minut plným plamenem a následně přetočit ´otočný knoflík ventilu na úsporný plamen. Plamen by neměl zhasnout ani přeskočit na trysky.

Výměna trysek hořáku – trysku vyšroubovat pomocí speciálního nástrčného klíče 7 a vyměnit za novou příslušně k druhu plynu (viz tabulky).

Pozor!

Úprava zařízení kvůli přizpůsobení plynu, jinému, než je zřejmé z označení výrobce na továrním štítku sporáku, nebo koupě sporáku na jiný druh plynu, než je instalovaný v bytě, je výhradně v gesci uživatel – instalatér.

Přívod plynu do povrchových hořáků je otevírán a nastavován kohoutky s protiúnikovým zabezpečením. Seřízení kohoutků je třeba provádět při zapáleném hořáku v poloze – úsporný plamen, při použití regulačního šroubováku velikosti 2,5 mm.

Kohoutek s protiúnikovým zabezpečením Copreci

Pozor!

Po dokončení regulace je třeba umístit nálepku s popisem druhu plynu, k jakému je sporák přizpůsoben.

OBSLUHA

Před prvním zapnutím sporáku

● odstranit součásti obalu,

● odstranit jemně (pomalu) etikety z dvířek sporáku, dbajíc, aby se nepřetrhnul pásek lepidla;

● vyprázdnit šuplík, očistit komoru trouby od prostředků tovární konzervace,

● vyjmout příslušenství trouby a umýt v teplé vodě s přídavkem prostředku na mytí nádobí,

● zapnout ventilaci v místnosti nebo otevřít okno,

● nahřát troubu (při teplotě 250 °C, cca 30 min.), odstranit nečistoty a pečlivě omýt, topné plochy desky je třeba ohřívat po dobu asi 4 min. bez použití nádoby.

Pozor!

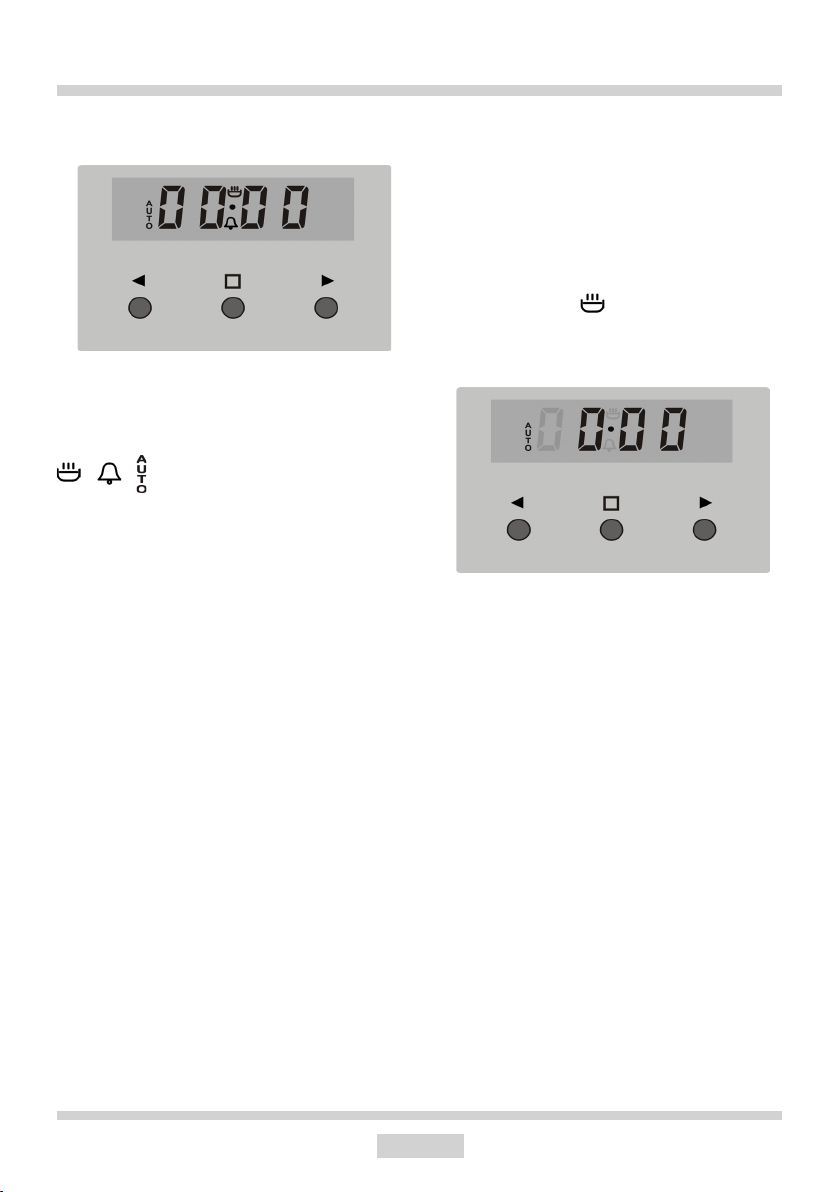

V případě sporáků vybavených elektronickým programátorem* Ta, bude displej po zapojení do sítě ukazovat „12.00“ nebo „0:00“. Je třeba nastavit aktuální čas programátoru. (Viz. návod k obsluze programátoru.)

Neprovedení nastavení aktuálního času znemožňuje provoz trouby.

Komoru trouby je třeba umývat pouze s použitím teplé vody s přídavkem malého množství prostředků na mytí nádobí.

Mechanický minutník*

Minutník neovládá fungování sporáku. Jedná se o zvukové signalizační zařízení upozorňující na nutnost provedení krátce trvajících kuchařských úkonů. Rozsah odměřovaného času činí od 0 do 60 minut.

Pozor! V rozsahu odměřovaného času od 0 do 10 minut je třeba otočný knoík minutníku nejdříve otočit o asi 90° a následně nastavit na požadovaný pracovní čas.

● obslužné úkony je třeba provádět při dodr-

žování bezpečnostních pokynů.

*u některých typů

OBSLUHA

Obsluha povrchových hořáků

Volba nádobí

Je třeba dbát na to, aby průměr dna nádoby byl vždy větší než velikost (dosah) plamene, a samotná nádoba byla přikrytá pokličkou. Doporučujeme, aby průměr hrnce byl 2,5 – 3 krát větší, než průměr hořáku, tzn. v případě hořáku:

● pomocného – nádoba o průměru od 90 do 150 mm,

● středního – nádoba o průměru od 160 do 220 mm,

● velkého – nádoba o průměru od 200 do 240 mm, a výška hrnce by neměla být větší než jeho průměr.

ŠPATNĚ

DOBŘE

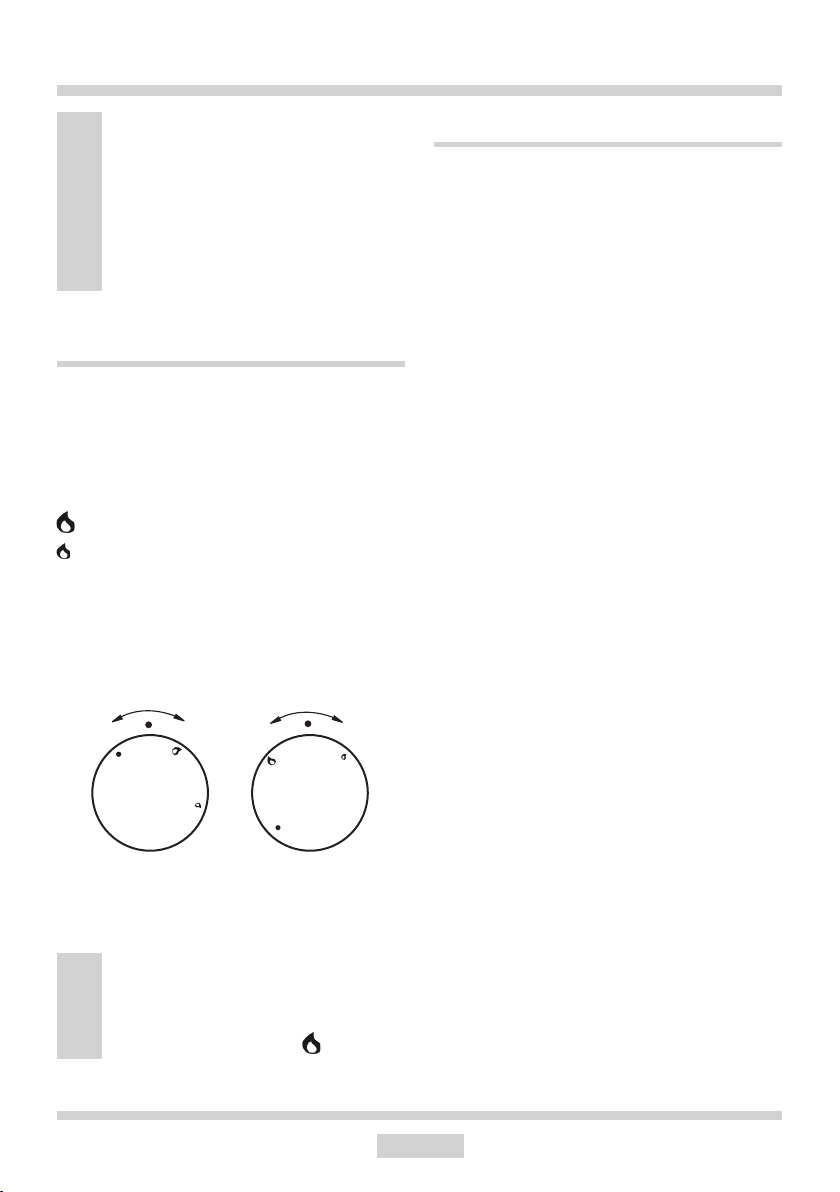

Otočný knoík ovládání činnosti hořáků

Poloha vypnutý hořák

Pol o h a velk ý plamen

Zapalování hořáků bez zapalovače

● zapálit zápalku.

● stlačit otočný knoík až po citelný odpor a přetočit doleva do polohy „velký plamen“

● zažehnout plyn zápalkou,

● nastavit požadovaný plamen (např. „úsporný“ ) ,

● po ukončení vaření vypnout hořák otočením knoíku doprava (poloha vypnutý ● ).

Zapalování hořáků zapalovačem*

● stisknout tlačítko jiskrového zapalovače

označeného ,

● stlačit otočný knoík až po citelný odpor a přetočit doleva do polohy „velký plamen“

● přidržet až do momentu zažehnutí plynu,

● nastavit požadovaný plamen (např. „úsporný“ ) ,

● po ukončení vaření vypnout hořák otočením knoíku doprava (poloha vypnutý ● ).

Zapalování hořáků zapalovačem spojeným s otočným knoíkem*

*u některých typů

Poloha úsporný plamen

● stlačit otočný knoík zvoleného hořáku až po citelný odpor a přetočit doleva do

polohy „velký plamen“ ,

● přidržet až do momentu zažehnutí plynu,

● po zažehnutí plamene hořáku povolit tlak na knoík a nastavit požadovaný plamen (např. „úsporný“ ) ,

OBSLUHA

Pozor!

V případě typů sporáků vybavených protiúnikovým zabezpečením (pojistkou) povrchových hořáků, je kvůli zafungování zabezpečení třeba při úkonu zapalování přidržet otočný knoík po dobu asi 10 sek. maximálně stlačený v poloze „velký plamen“.

Volba plamene hořáku

Správně seřízené hořáky mají plamen světle modré barvy se zřetelně viditelným vnitřním kuželem. Volba velikosti plamene závisí na nastavení polohy otočného knoíku hořáku:

velký plamen

malý plamen (zvaný „úsporný“)

l zhasnutý /vypnutý/ hořák (přívod plynu uzavřen)

Velikost plamene lze dle potřeby plynule regulovat.

Činnost zabezpečení proti úniku plynu*

Některé modely /typy/ jsou vybaveny automatickým systémem uzavírajícím přívod plynu do hořáku v případě absence plamene.

Tento systém zabezpečuje před unikáním plynu v případě, že plamen na hořáku zhasne, např. v důsledku jeho zalití…

Opětovné zažehnutí hořáku vyžaduje intervenci uživatele.

ŠPATNĚ DOBŘE

Pozor!

Zákaz regulace plamene v rozsahu mezi polohou vypnutý hořák l a

polohou velký plamen

*u některých typů

OBSLUHA

Elektronické spínací hodiny Ta*

2 31

A - Pole displeje

- Značky pro vozních funkcí

1 -Tlačítko volby provozních funkcí 2 - Tlačítko “-“ 3 - Tlačítko “+“

Nastavení hodin

Při připojení na síť nebo při novém za pnutí přístroje po výpadku elektrické ener gie se na displeji objeví 0.00 hodin.

● Tlačítko 1 držte stisknuté tak dlouho, až

nebude signální lampa blikat;

● Čas nastavte tlačítky 2 a 3.

2 31

Po uplynutí asi 7 vteřin po nastavení času se nová data uloží.

*u některých typů

Pozor! Bez nastavení času není funkce trouby možná.

OBSLUHA

Časový spínač

Rozsah času je od 1 minuty do 23 hodin a 59 minut. Pro nastavení časového spínače je třeba postupovat násle dovně:

● Stiskněte tlačítko 1 a držte ho tak dlo uho, až začne signální lampa u ne začne blikat;

● Dobu na časovém spínači nastavte tlačítky 3 a 2. Nastavená doba se ukáže na displeji

a signální lampa bude svítit.

2 31

Po uplynutí nastaveného času se aku stický signál vypne a signální lampa u začne

opět blikat.

● Stiskněte tlačítka 1, 2 nebo 3, abyste vypnuli akustický signál; potom zhasne signální lampa a na displeji se objeví ho di ny.

Pozor! Když akustický signál ne vyp ne te manuálně, vypne se automaticky po uply nutí asi 7 minut.

Po lo au to ma tický pro voz

Když má být trouba vypnuta v daném čase, je třeba provést následující:

● Knoíky funkcí trouby a teploty na sta vte

na požadované pozice, při nichž má trouba pracovat.

● tlačítko 1 držte stisknuté tak dlouho, až na

displeji se objeví ,

2 31

● nastavte požadovanou dobu pro vo zu

tlačítky 3 a 2 v rozsahu od 1 minuty do 10 hodin.

Uvedená doba bude uložena během 7 vteřin a na displeji se znovu objeví čas a signální AUTO bude svítit.

Po uplynutí nastavené doby se trouba automaticky vypne, ozve se akustický signál a signální AUTOzačne blikat;

● Tlačítka funkcí trouby a teploty na sta vte na

pozici vypnuto,

● Stiskněte tlačítka 1, 2 nebo 3, abyste nasta-

vili akustický signál; signální lam pa zhasne a na displeji se objeví hodiny.

OBSLUHA

Au to ma tický pro voz

Když má být trouba zapnuta v určitou dobu a za určitý čas vypnuta, potom je třeba nastavit dobu provozu a čas vyp nutí následujícím způsobem:

● Tlačítko 1 držte stisknuté tak dlouho, až na di sple ji se objeví,

2 31

● požadovaná provozní doba se na staví tlačítky 3 a 2,

● Tlačítko 1 držte stisknuté tak dlouho, až na di sple ji se objeví,

Signální AUTO svítí, trouba ale bude za pnu ta až v době určené odečtením na sta veného času vypnutí trouby a doby pro vo zu (když je např. doba provozu na sta ve na na 1 hodinu a čas vypnutí na 14.00 hodin, zapne se trouba au to ma tic ky v 13.00 ho din.)

Po ukončení provozu se trouba au to ma ticky vypne, zazní akustický signál a signální AUTO začne opět blikat.

● Tlačítka funkcí trouby a teploty na sta vte do

pozice vypnuto,

● Tlačítka 1, 2 nebo 3 stiskněte, abyste tak

vypnuli akustický signál; signální AUTO zhasne a na displeji se objeví ho di ny.

2 31

● Čas vypnutí (konec provozu) na sta vte tlačítky 3 a 2; ten může být ma ximálně za 23 hodin a 59 minut od ak tu elního času,

● Tlačítka funkcí trouby a teploty na sta vte na požadovanou pozici, při které má být trouba

v provozu.

2 31

Pozor! Nastavené údaje lze kdykoliv překontro lo vat a korigovat. Není ale možné měnit nastavení hodin, pokud je přístroj v poloautomatickém nebo au to ma tickém provozu.

OBSLUHA

50-250

100

150

200

250

Funkce pečící trouby a její obsluha

Trouba s přirozeným prouděním (konvenční)

Trouba může být nahřívána pomocí dolního a horního topného tělesa a grilu (pokud je k dispozici). Ovládání činnosti této trouby se uskutečňuje pomocí jednoho otočného knoflíku, který obsluhuje přepínač druhu činnosti spojený s regulátorem teploty.

Pozor!

U modelů sporáků, které nemají gril, poloha na ovládacím knoflíku

chybí.

Možné polohy otočného knoíku

Nezávislé osvětlení pečicí trouby

Nastavením ovládacího kolečka do této polohy, získáme osvětlení komory pečicí trouby

Zapnutý dolní a horní ohřev

Ohřívání konvekčním způsobem. Termostat umožňuje nastavení teploty v rozsahu od 50 °C do 250 °C . Výborně se hodí na pečení buchet, masa, ryb, chleba, pizzy (je nutné vstupně nahřát pečicí troubu jak rovněž používat tmavé plechy) pečení na jedné úrovni.

Zapnutý dolní ohřev

V této poloze ovládacího kolečka pečicí trouba realizuje ohřívání výlučně při použití dolního ohřevu. Dopékání pečiva zespodu (např. vlhké pečivo a nadívané ovocem).

Zapnutý horní ohřev

Nastavení ovládacího kolečka v této poloze umožňuje realizaci ohřívání pečicí trouby výlučně při použití horního ohřevu. Do zlatova připečený pokrm, dopékání shora, dodatkové zapékání.

Zapnutý gril

Povrchové „grilování”, se používá do opékání malých porcí masa: steky, řízky, ryby, tousty, klobásky, zapékaná jídla (tloušťka opékaných pokrmů by neměla být větší než 2-3 cm, v průběhu pečení je potřebné obrátit je na druhou stranu).

Zapnutí a vypnutí trouby

Pro zapnutí trouby je třeba:

● zjistit požadované podmínky práce trouby,

teplotu a způsob ohřevu,

● otáčením „doprava“ nastavit otočný knof-

lík do požadované polohy. Zapnutí trouby signalizuje rozsvícení dvou kontrolních lampiček, žluté a červené. Svícení kontrolní lampičky žluté barvy signalizuje činnost trouby. Zhasnutí červené lampičky je signálem, že trouba dosáhla nastavené teploty. Pokud kuchařské recepty doporučují vkládání pokrmu do rozehřáté trouby, je třeba učinit tak ne dříve, než po prvním zhasnutí červené kontrolní lampičky. V průběhu pečení se bude červená lampička periodicky zapínat a vypínat (udržování teploty uvnitř komory trouby). Žlutá kontrolní lampička může svítit také v poloze otočného knoíku „osvětlení komory trouby“. Vypnutí trouby – pro vypnutí trouby je třeba otáčením „doleva“ nastavit otočný knoík do polohy „0“. Signalizační lampička by měla

zhasnout.

OBSLUHA

100

150

200

250

Trouba s nuceným oběhem vzduchu (s ventilátorem)

Trouba může být ohřívána pomocí grilu, dolního a horního topného tělesa. Ovládání činnosti této trouby se uskutečňuje pomocí otočného knoíku volby druhu činnosti trouby – nastavení se provádí otočením knoíku do polohy se zvolenou funkcí,

a pomocí otočného knoíku regulace teploty – nastavení se provádí otočením knoíku do polohy se zvolenou teplotou.

Možné polohy otočného knoíku pro volbu druhu funkce trouby

Nezávislé osvětlení pečicí trouby

Nastavením ovládacího kolečka do této polohy, získáme osvětlení komory pečicí trouby

Zapnutý dolní a horní ohřev

Nastavení ovládacího kolečka do této polohy, umožňuje realizovat ohřívání pečicí trouby konvekčním způsobem. Výborně se hodí na pečení buchet, masa, ryb, chleba, pizzy (je nutné vstupně nahřát pečicí troubu jak rovněž používat tmavé plechy) pečení na jedné úrovni.

Zapnutý ventilátor jak rovněž dolní a horní ohřev.

V této pracovní poloze ovládacího kolečka, pečicí trouba realizuje funkci pečivo. Konvekční pečicí trouba s ventilátorem. Při realizaci funkce a nastavení otočného knoíku regulátoru teploty do nulové polohy prac uj e p o uze samotný ventilátor. V této poloze lze ochlazovat pokrmy nebo komoru trouby.

K vypnutí dojde nastavením obou otočných knoíků do polohy „ l” / „0”.

Pozor!

K zapnutí ohřevu (topného tělesa apod.) při zapnutí kterékoliv z funkcí trouby dojde teprve po nastavení teploty.

Zapnutý gril

OBSLUHA

100

150

200

250

Zesílený gril (Supergril))

Zapnutí funkce „zesíleného grilu’’ umožňuje provádět opékání při současně zapnutém horním ohřevu. Tato funkce umožňuje vyvinutí zvýšené teploty v horním pracovním prostoru pečicí trouby, co způsobuje silnější připečení pokrmů, umožňuje také opékání jejich větších porcí.

Zapnutý ventilátor a zesílený gril

Při této poloze otočného knoíku trouba realizuje funkci zesíleného grilu s ventilátorem. Využití této funkce v praxi umožňuje urychlení procesu grilování a zlepšení chuťových vlastností pokrmu. Grilovat je třeba při zavřených dvířkách trouby.

Kontrolní lampička

Zapnutí trouby signalizuje rozsvícení dvou kontrolních lampiček, žluté a červené. Svícení kontrolní lampičky žluté barvy signalizuje činnost trouby. Zhasnutí červené lampičky je signálem, že trouba dosáhla nastavené teploty. Pokud kuchařské recepty doporučují vkládání pokrmu do rozehřáté trouby, je třeba učinit tak ne dříve, než po prvním zhasnutí červené kontrolní lampičky. V průběhu pečení se bude červená lampička periodicky zapínat a vypínat (udržování teploty uvnitř komory trouby). Žlutá kontrolní lampička může svítit také v poloze otočného knoíku „osvětlení komory trouby“.

Trouba s nuceným oběhem vzduchu (s ventilátorem a topným tělesem horkého vzduchu /termooběhu/)

Trouba může být nahřívána pomocí dolního a horního topného tělesa, grilu a topného tělesa horkého vzduchu. Ovládání činnosti této trouby se uskutečňuje pomocí otočného knoíku pro volbu druhu činnosti trouby – nastavení se provádí otočením knoíku do polohy se zvolenou funkcí,

a pomocí otočného knoíku regulace teploty – nastavení se provádí otočením knoíku do polohy se zvolenou teplotou.

K vypnutí dojde nastavením obou otočných knoíků do polohy „ l” / „0”.

Pozor!

K zapnutí ohřevu (topného tělesa apod.) při zapnutí kterékoliv z funkcí trouby, dojde teprve po nastavení teploty.

OBSLUHA

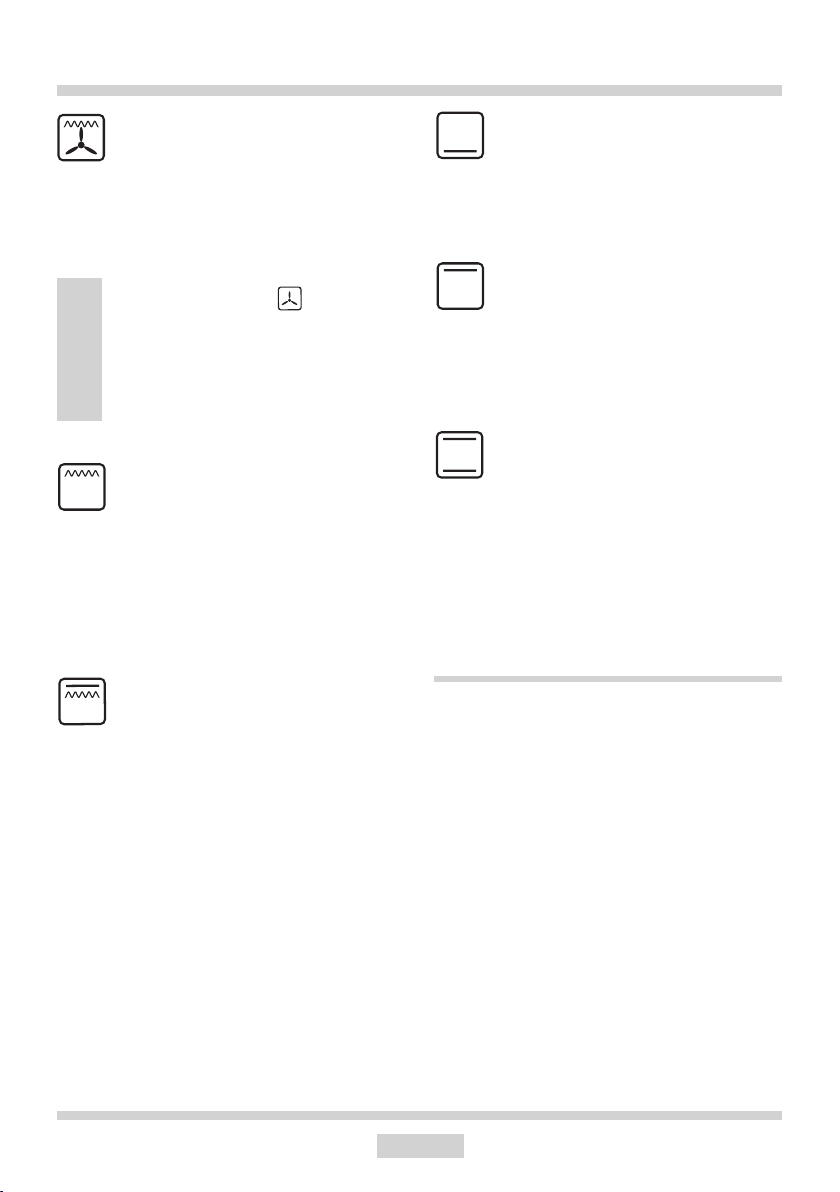

Možné polohy otočného knoíku pro volbu funkce trouby

Nezávislé osvětlení pečicí trouby

Nastavením ovládacího kolečka do této polohy, získáme osvětlení komory pečicí trouby

Zapnutý termooběh

Nastavení ovládacího kolečka v poloze „zapnutý termooběh” umožňuje realizaci ohřívání pečicí trouby vynuceným způsobem pomocí termoventilátoru, umístěného v centrálním místě zadní stěny komory pečicí trouby. V porovnání do konvekční pečicí trouby jsou používány nižší teploty pečení. Používání tohoto způsobu ohřevu umožňuje rovnoměrný oběh tepla kolem pokrmu umístěného v pečicí troubě. Příprava hotových (zmražených) pokrmů – pečivo, pizza, hranolky. Rozmrazování (masa, ovoce, zelenina, pečivo) – v případě choulostivých potrav (pro konsumaci za syrova – např. jahody) se nezapíná ohřev, při rozmrazování např. masa termostat nastavte na teplotu na 50 – 75°C. Sušení ovoce, hub (na několika úrovních, teplota 50 – 80°C)

Zapn u tý te rm oo bě h a dol n í ohřev

V této poloze ovládacího kolečka pečicí trouba realizuje funkci termo oběhu a zap nutého do lního ohřevu co způsobuje zvýšení teploty zespodu pečení. Velká část tepla dodávaná zespodu pečení, mokré pečivo, pizza.

Zapnutý ventilátor jak rovněž gril

V této poloze ovládacího kolečka, pečicí trouba realizuje funkci grilu s ventilátorem. Využití této funkce v praxi umožňuje urychlení procesu opékání a zlepšení chuťových vlastností pokrmů.

Pozor!

Při realizaci funkce a nastavení otočného knoíku regulátoru teploty do nulové polohy pracuje pouze samotný ventilátor. V této poloze lze ochlazovat pokrmy nebo komoru trouby.

Zapnutý gril

Zesílený gril (Supergril))

OBSLUHA

Zapnutý dolní ohřev

V této poloze ovládacího kolečka pečicí trouba realizuje ohřívání výlučně při použití dolního ohřevu. Dopékání pečiva zespodu (např. vlhké pečivo a nadívané ovocem).

Zapnutý horní ohřev

Zapnutý dolní a horní ohřev

Kontrolní lampička

OBSLUHA

Používání grilu

K procesu grilování dochází v důsledku působení na pokrm infračerveného záření, emitovaného rozžhaveným topným tělesem grilu.

Pro zapnutí grilu je třeba:

● nastavit otočný knoík trouby do polohy označené symbolem ,

● nahřívat troubu po dobu asi 5 minut (při zavřených dvířkách trouby),

● vložit do trouby plech s pokrmem do příslušné pracovní úrovně, a v případě grilování na roštu je třeba umístit na bezprostředně nižší úrovně (pod roštem) plech na vytékající tuk,

● zavřít dvířka trouby.

Pro funkce grilování a zesílené grilování je třeba nastavit teplotu na 250 °C, kdežto pro funkci grilování s ventilátorem maximálně 200 °C.

Pozor!

Grilovat pouze při zavřených dvířkách trouby. Pokud je používán gril, dostupné části zařízení se mohou velmi zahřívat. Doporučujeme k troubě nepouštět děti.

OBSLUHA

Používání rožně*

Rožeň umožňuje grilování při otáčení pokrmu v troubě. Slouží hlavně ke grilování drůbeže, šašliků (špízů), klobás a podobných pokrmů. K zapnutí a vypnutí pohonu rožně dochází současně se zapnutím a vypnutím funkce grilování. Při využívání těchto funkcí během grilování může docházet k chvilkovému zastavení motorku rožně nebo ke změně směru otáčení. Výše zmíněné nemá vliv na funkčnost a kvalitu grilování.

Pozor!

Rožeň nemá svůj vlastní ovládací knoík. Grilovat pouze při zavřených dvířkách trouby.

Příprava pokrmu na rožni:

● umístěte pokrm na tyči rožně a znehybněte jej pomocí vidlic,

● rám rožně zasuňte do trouby do 3. pracovní úrovně zdola,

● konec tyče zasuňte do spojky pohonu, přičemž dbejte, aby se žlábek kovové části držáku rožně opíral o rám,

● odšroubujte rukojeť,

● zasuňte plech do nejnižší úrovně komory trouby a přivřete dvířka,

● zavřete dvířka trouby.

*u některých typů

PEČENÍ V TROUBĚ – PRAKTICKÉ RADY

Pokrmy z těsta

● doporučuje se pečení pokrmů z těsta na pleších, které jsou továrním příslušenstvím sporáku,

● pokrmy z těsta lze také péci v prodávaných formách a na pleších, které je třeba vložit na sušící mřížku, k pečení doporučujeme plechy černé barvy, které lépe přenášejí teplo a zkracují dobu pečení,

● v případě využití konvenčního ohřevu (horní + dolní topné těleso) nedoporučujeme použití forem a plechů se světlým a lesklým povrchem, použití forem tohoto typu může způsobovat nedopečení spodku těsta,

● v případě využití funkce horký vzduch není nutné vstupní předehřátí komory trouby, u ostatních způsobů ohřevu je třeba před vložením pokrmu komoru trouby rozehřát,

● před vyjmutím pokrmu z trouby je třeba zkontrolovat kvalitu upečení pomocí dřevěné špejle (při správném upečení by po píchnutí do těsta měla špejle zůstat suchá a čistá),

● po vypnutí pečící trouby je vhodné pokrm v ní ponechat ještě po dobu asi 5 minut,

● teploty pečení pokrmů při využití funkce horký vzduch jsou zpravidla o 20 – 30 stupňů nižší ve srovnání s konvenčním pečením (při použití horního a dolního topného tělesa),

● parametry pečení uvedené v tabulce 1 jsou orientační a lze je upravovat vzhledem k vlastním zkušenostem a kuchařským zvyklostem,

● pokud se informace uváděné v kuchařských knihách značně liší od hodnot uvedených v návodu k obsluze sporáku, prosíme, řiďte se pokyny návodu.

Pečení masa

● v troubě by měly být připravovány porce masa větší, než 1 kg, menší kousky doporučujeme upravovat na plynových hořácích sporáku,

● k pečení doporučujeme používat žáruvzdorné nádoby, rovněž rukojeti těchto nádob musí být odolné vůči působení vysoké teploty,

● při pečení na mřížce na sušení nebo na roštu doporučujeme umístit na nejnižší úroveň pečící plech s nevelkým množstvím vody,

● doporučujeme nejméně jednou v polovině doby pečení obrátit maso na druhou stranu, během pečení je také třeba občas podlévat maso šťávou (výpekem) vznikajícím při pečení, nebo horkou – slanou vodou, maso se nesmí podlévat

studenou vodou.

PEČENÍ V TROUBĚ – PRAKTICKÉ RADY

TABULKA 1: Pokrmy z těsta

Funkce pečící trouby: dolní + horní topné těleso

DRUH POKRMU

Pokrmy v pečících formách

Obyčejná bábovka / mramorová Třená bábovka

Spodek dortu

Piškotový dort Koláč s ovocem (křehký spodek) Tvarožník (křehký spodek) Kynutá bábovka Chléb (např. mnohozrnný)

Pokrmy na pleších z výbavy sporáku

horký vzduch

ÚROVEŇ TEPLOTA ( °C ) ÚROVEŇ TEPLOTA ( °C )

2 2

2 - 3

2 2

170 – 180 160 – 180 170 – 180 170 – 180

160 – 180

210 - 220

2 2

2 – 3

2 2 2

150 – 170 150 – 170 160 – 170

160 – 180 140 – 150 150 – 170 180 – 200

DOBA

PEČENÍ

( min. )

60 – 80 65 – 80 20 – 30 30 – 40 60 – 70 60 – 90 40 – 60 50 – 60

Koláč s ovocem (spodek křehký) Koláč s ovocem (kynuté těsto) Koláč s drobenkou Piškotová roláda Pizza (tenký spodek) Pizza (silný spodek)

Drobné pečivo

Malé zákusky (cukroví) Listové těsto Bílkové sněhové pečivo Větrníčky, věnečky

3 2 3 2

3 3 3

220 – 240

170 – 180

160 – 170 180 – 200

190 – 210

160 – 170 180 – 190

90 - 110

2 2 2

2 2

160 – 170 160 – 170

150 - 170

150 – 160 170 – 190

170 – 190

35 – 60 30 – 50 30 – 40 10 – 15 10 – 15 30 – 50

10 – 30 18 – 25 80 – 90 35 – 45

PEČENÍ V TROUBĚ – PRAKTICKÉ RADY

TABULKA 1A: Pokrmy z těsta

Funkce pečící trouby: těsto (dolní + horní topné těleso + ventilátor)

DRUH POKRMU TEPLOTA

Pokrmy v pečících formách

Bílkové sněhové pečivo Třená bábovka Kynutá bábovka Dort

Pokrmy na pleších z výbavy sporáku

Kynutý koláč Koláč s drobenkou Koláč s ovocem Piškot

( °C )

80 150 150 150

150 150 150 150

DOBA PEČENÍ

( min. )

60 – 70 65 – 70 60 – 70 25 – 35

40 – 45 30 – 45 40 – 55 30 – 40

Pozor!

Při využití funkce trouby „těsto“ je vyžadováno vstupní předehřátí komory trouby. Doporučujeme pečení pokrmu na úrovni 3 zdola.

PEČENÍ V TROUBĚ – PRAKTICKÉ RADY

TABULKA 2: Pečení masa

Funkce pečící trouby: dolní + horní topné těleso

horký vzduch

DRUH MASA ÚROVEŇ

ZDOLA

Hovězí

Roastbeef nebo krvavý steak ( „english“ ) rozehřátá trouba šťavnatý ( „medium“ ) rozehřátá trouba připečený ( „well done“ ) rozehřátá trouba Pečeně 2

Vepřové

Pečeně

Kýta

Filé (steak)

Telecí

2 2

Jehněčí 2 2

Zvěřina 2 2

Drůbež

Kuře Husa ( cca 2 kg )

2 2

TEPLOTA ( °C ) DOBA *

2 160-180

160-180

160-170 200-210 90-120

160-180 200-220 100-120

175-180 200-220 100-120

170-180

160-180

250

210-230

200-220

200-210

210-230

220-250 190-200

V MIN.

na 1 cm

12-15

15-25

25-30

120-140

90-140

60-90

25-30

50-80

150-180

Ryby

175-180 210-220 40-55

* údaje uvedené v tabulce platí pro 1 kg porce, v případě větších porcí je třeba pro každý další kg připočítat dalších 30 – 40 minut.

Pozor!

V polovině doby pečení je třeba maso obrátit na druhou stranu. Vhodné je pečení masa v žáruvzdorných nádobách.

PEČENÍ V TROUBĚ – PRAKTICKÉ RADY

TABULKA 3: Gril Funkce pečící trouby: topné těleso grilu

DRUH POKRMU ÚROVEŇ

ZDOLA

Vepřová kotleta 4 250 Přírodní vepř. řízek 3 250 Špíz /šašlik/ 4 250 Klobásky 4 250 Roastbeef ( steak cca 1 kg ) 3 250 Telecí kotleta 4 250 Telecí steak 4 250

Skopová kotleta 4 250

Jehněčí kotleta 4 250 Půlky kuřete ( po asi 500 g ) 3 250 Rybí lé 4 250 Pstruh ( cca 200 – 250 g ) 4 250 Chléb ( toasty, topinky ) 4 250

TEPLOTA

( °C )

DOBA GRILOVÁNÍ (MIN.)

1. STRANA 2. STRANA

8-10 6-8

10-12 6-8

7-8 6-7

8-10 8-10

12-15 10-12

8-10 6-8

6-8 5-6

8-10 6-8

10-12 8-10

25-30 20-25

6-7 5-6

5-8 5-7

2-3 2-3

PEČENÍ V TROUBĚ – PRAKTICKÉ RADY

TABULKA 4: Gril + ventilátor

Funkce pečící trouby: topné těleso grilu + ventilátor

DRUH MASA HMOTNOST

( kg )

Vepřová pečeně

Jehněčí kýta Roastbeef Kuře Kachna Husa Krocan

1,0 1,5 2,0

2,0 2 170-190 90-110

1,0 2 180-200 30-40

1,0 2 180-200 50-60

2,0 1-2 170-190 85-90

3,0 2 140-160 110-130

2,0 3,0

ÚROVEŇ

ZDOLA

2 2 2

1-2

TEPLOTA

( °C )

170-190 170-190 170-190

180-200 160-180

DOBA

( MIN. )

80-100 100-120 120-140

110-130 150-180

Během pečení je třeba občas maso obracet a polévat vznikajícím výpekem nebo teplou –

osolenou vodou.

Pozor!

Parametry uvedené v tabulkách 2 – 5 jsou orientační a mohou být upravovány v závislosti na vlastních zkušenostech a kuchařských zvyklostech.

ČIŠTĚNÍ A ÚDRŽBA SPORÁKU

Péče uživatele o průběžné udržování sporáku v čistotě a o jeho správnou údržbu, ovlivňují významným způsobem prodloužení doby jeho bezporuchového provozu.

Před začátkem čištění je třeba sporák vypnout a zkontrolovat, zda jsou všechny otočné knoíky nastaveny do polohy „●“ / „0“. Čisticí úkony lze zahájit až po vychladnutí sporáku.

Hořáky, mřížka desky pod hořáky, plášť sporáku

● V případě znečištění hořáků a mřížky je třeba tyto části výbavy sundat ze sporáku a umýt v teplé vodě s přídavkem prostředků na odstranění tuku a špíny. Následně je nutné vytřít je do sucha. Po sundání mřížky důkladně omýt desku pod hořáky a vytřít do sucha měkkým hadříkem. Zvláštní čistotu je třeba udržovat u plamenových otvorů věnců (korun) pod kryty hořáků, viz obr. níže. Otvory trysek pročistit za použití tenkého měděného drátu. Nepoužívat ocelový drát, nerozvrtávat otvory.

● K mytí smaltovaných povrchů používejte jemné tekuté prostředky. Nepoužívejte čisticí prostředky se silným brusným účinkem, jako např. prášky na drhnutí obsahující brusivo, brusné pasty, brusné kameny, pemzy, drátěnky apod.

● Sporák s nerezovou deskou vyžaduje vstupní, důkladné umytí pracovní desky před zahájením provozu. Zvláštní pozornost je třeba obrátit na odstranění zbytků lepidla z fólie sundávané z plechů při montáži, respektive lepicí pásky nalepené při balení sporáku. Desku je třeba čistit pravidelně po každém použití. Nepřipouštějte silné znečištění pracovní desky, a zejména připáleniny pocházející z vykypělých zbytků. K vstupnímu a běžnému mytí doporučujeme použití prostředku typu Stahl-Fix.

Pozor!

Součásti hořáku musí být vždy suché. Částice vody mohou zabrzdit výtok plynu a způsobit špatné hoření hořáku.

ČIŠTĚNÍ A ÚDRŽBA SPORÁKU

Pečící trouba

● Troubu je třeba čistit po každém použití. Během čištění trouby je třeba zapnout osvětlení umožňující dosažení lepší viditelnosti v pracovním prostoru.

● Komoru pečící trouby umývejte pouze za použití teplé vody s přídavkem nevelkého množství tekutých prostředků na mytí

nádobí.

● Parní čištění – Steam Clean*:

- do miska postavené v troubě na první pozici (úrovni) zdola nalijte 0,25 l vody (1 sklenice),

- zavřete dvířka trouby,

- otočný knoík regulátoru teploty nastavte do polohy 50 °C, knoík pro volbu funkce do polohy

dolní topné těleso,

- ohřívejte komoru pečící trouby po dobu asi 30 minut,

- otevřete dvířka trouby, vnitřek komory vytřete hadříkem nebo houbičkou a následně omyjte

teplou vodou s prostředkem na mytí ná-

dobí.

Pozor! Zůstatkem po čištění parou může

být případná vlhkost nebo zbytky vody

pod sporákem.

● Po umytí komory pečící trouby je třeba vytřít ji do sucha.

Pozor!

K čištění a údržbě skleněných čelních stran nepoužívejte čisticí prostředky obsahující brusné látky.

● Pečící trouby označené písmenem D byly vybaveny lehce vytažitelnými drátěnými vodícími lištami (mřížkami) vložek (vkládacích roštů) trouby. Pro jejich vyjmutí kvůli mytí je třeba potáhnout za závěs, který se nachází vpředu (Z1), následně odklonit vodicí lištu a vyjmout ze zadního závěsu (Z2). Po umytí umístit vodicí lišty do usazovacích otvorů trouby, zatlačit závěsy (Z1 a Z2).

● Trouby označené písmeny Dp mají nerezové výsuvné vodicí lišty vkládacích roštů, připevněné k drátěným vodicím lištám. Předtím než na ně položíte plech, je třeba je vysunout (pokud je trouba zahřátá, vysunujte je zachycením zadní hranou plechu o zarážky nacházející se na přední straně výsuvných vodicích lišt) a následně zasunout spolu s plechem.

ČIŠTĚNÍ A ÚDRŽBA SPORÁKU

Vytahování dvířek

Kvůli dosažení lepšího přístupu ke komoře trouby a čištění je možné vytažení dvířek. Za tímto účelem je třeba otevřít dvířka, odklonit nahoru zajišťující prvek umístěný v pantu. Dvířka lehce přivřete, nadzvedněte a vytáhněte směrem dopředu. Pro namontování dvířek postupujte opačným způsobem. Při nasazování je třeba dát pozor, aby byl výřez na pantu správně osazen na výstupku držáku pantu. Po nasazení dvířek na sporák je třeba bezvýhradně sklopit zajišťující prvek a pečlivě jej přitlačit. Nesprávné nastavení zajišťujícího prvku může způsobit poškození pantu při pokusu o zavření dvířek.

4. Vyčistěte sklo teplou vodou s malým množstvím čisticího přípravku.

Při následné montáži postupujte v opačném pořadí. Hladká část skleněné tabule se musí nacházet v horní části.

Odklopení zajištění pantů

Vyjmutí vnitřní skleněné tabule

1. Pomocí křížového šroubováku odšroubujte šroubky na bočních příchytkách

(obr. A).

2. Příchytky vyjměte plochým šroubovákem a vyjměte horní lištu dvířek

(obr. A, B).

3. Vnitřní sklo vyjměte z úchytů v dolní části dvířek (obr. C).

Vyjmutí vnitřní skleněné tabule

ČIŠTĚNÍ A ÚDRŽBA SPORÁKU

Výměna žárovky osvětlení pečící trouby

Periodické revize

Aby se zamezilo možnosti zasažení elektrickým proudem, je třeba se před výměnou žárovky ujistit, zda je zařízení vypnuté.

● Všechny ovládací knoflíky nastavte do polohy „ ● “ / „ 0 “ a vypněte napájení,

● Vyšroubujte a umyjte skleněné stínítko lampičky a nezapomeňte jej do such vytřít.

● Vyšroubujte osvětlovací žárovku z objímky, v případě potřeby je třeba vyměnit žárovku za novou – vysokoteplotní žárovka (300 °C) s parametry:

- napětí 230 V

- výkon 25 W

- závit E 14.

Kromě činností, jejichž úkolem je průběžné udržování sporáku v čistotě je třeba:

● provádět periodické kontroly funkčnosti ovládacích prvků a pracovních systémů sporáku. Po skončení záruční doby, nejméně jednou za dva roky, je třeba pověřit rmu servisní obsluhy provedením technické revize sporáku,

● odstranit zjištěné provozní závady,

● provést periodickou údržbu pracovních systémů sporáku.

Pozor!

Veškeré opravy a regulační úkony by měly být prováděny patřičnou rmou servisní obsluhy nebo instalatérem, který vlastní příslušná oprávnění.

Lampička pečící trouby

● Zašroubujte žárovku, přičemž pamatujte na její přesné osazení v keramické objímce.

● Našroubujte skleněné stínítko lampičky.

POSTUP V NOUZOVÝCH SITUACÍCH

V každé nouzové situaci je třeba:

● vypnout pracovní systémy sporáku

● odpojit elektrické napájení

● nahlásit opravu

● některé drobné závady může uživatel odstranit sám, pokud se bude řídit pokyny uvedenými v tabulce níže; předtím, než se obrátíte na oddělení obsluhy zákazníka nebo servis, je třeba projít následující body v tabulce.

PROBLÉM PŘÍČINA POSTUP

1. Hořák nezapaluje zašpiněné plamenové otvory uzavřít uzavírací ventil plynu,

2. Zapalovač plynu neza-

paluje

3. plamen při zapalování hořáku zhasíná

4. elektrická výbava nefunguje

5. displej programátoru ukazuje čas „ 12.00 “ nebo „ 0.00 “

6. nefunguje osvětlení trouby

přerušení dodávky proudu zkontrolovat pojistku domácí

přerušení dodávky plynu otevřít ventil přívodu plynu znečištěný (zamaštěný) zapalo-

vač plynu

otočný knoík kohoutku stlačený nedostatečně dlouho

příliš brzy uvolněný knoík

kohoutu

přerušení dodávky proudu zkontrolovat pojistku domácí

zařízení bylo odpojené od sítě nebo došlo k chvilkové ztrátě napětí

povolená nebo poškozená žárovka

zavřít kohoutky hořáků, vyvětrat místnost, vyndat hořák, očistit a profouknout plamenové otvory

instalace, spálenou vyměnit

vyčistit zapalovač plynu

přidržet stlačený otočný knoflík do doby plného plamene kolem koruny hořáku

přidržet otočný knoík déle v poloze „velký plamen“

instalace, spálenou vyměnit nastavit aktuální čas

(viz. Návod k obsluze progra-

mátoru)

dotáhnout žárovku nebo poškozenou vyměnit (viz. kapitola Čištění a údržba)

TECHNICKÉ ÚDAJE

Jmenovité napětí 230V~50 Hz Jmenovitý výkon max. 3,4 kW

Rozměry sporáku 85 / 50 / 60 cm

Užitkový objem pečící trouby 53-58 litrů

Energetická třída na energetickém štítku

Hmotnost cca 41 kg

Splňuje požadavky předpisů EU – normy EN 60335-1, EN 60335-2-6

* dle EN 50304 objem závisí na vybavení pečící trouby

- uvedeno v technické charakteristice a

na štítku energetické účinnosti.

TECHNICKÁ CHARAKTERISTIKA

Výrobce: Amica

Označení

typu

53GE2* A 0,79 54 střední 45 49 1330 53GE3* A 0,79 54 střední 45 49 1330 53GE3*D* A 0,79 53 střední 45 49 1330

Třída

energe-

tické

účinno-

sti

Spotřeba

elektrické

energie

v (kWh)

Užitkový objem 4)

v ( l )

Velikost

pečící

trouby

Doba

potřebná k upečení standard-

ního pokrmu v (min.)

Hladina

hluku v /dB(A) re 1 pW/

Největší

pečící

plocha

v ( cm² )

VÁŽENÝ ZÁKAZNÍK

Sporák Amica je spojením výnimočnej jednoduchosti obsluhy a skvelej účinnosti. Po prečítaní návodu nebude obsluha sporáka žiadnym problémom.

Bezpečnosť a funkčnosť sporáka, ktorý opustil továreň, boli pred zabalením dôkladne preverené na kontrolných stanoviskách.

Prosíme Vás, aby ste si pred uvedením zariadenia do prevádzky dôkladne prečítali návod na obsluhu. Dodržovanie v ňom uvedených pokynov Vás ochráni pred nesprávnym používaním.

Návod uschovajte a skladujte tak, aby bol vždy po ruke.

Pozor!

Sporák je možné obsluhovať len po zoznámení sa s týmto návodom.

Sporák je určený výhradne na využitie v domácnostiach.

Výrobca si vyhradzuje možnosť vykonávania zmien, ktoré nemajú vplyv na fungovanie zariadenia.

OBSAH

Pokyny týkajúce sa bezpečnosti používania...................................................................44

Opis výrobku......................................................................................................................48

Inštalácia............................................................................................................................50

Obsluha .............................................................................................................................56

Pečenie v rúre – praktické rady........................................................................................69

Čistenie a údržba sporáka................................................................................................75

Postup v núdzových situáciách.......................................................................................79

Technické údaje.................................................................................................................80

Technická charakteristika ................................................................................................81

POKYNY TÝKAJÚCE SA BEZPEČNOSTI POUŽÍVANIA

● Počas používania sa zariadenie zahrieva. Odporúčame maximálnu opatrnosť, aby ste sa vyhli dotýkaniu horúcich častí vnútri rúry.

● Prosíme, aby ste počas používania sporáka dávali pozor na deti, pretože deti nepoznajú pravidlá obsluhy sporáka.

● Je potrebné dávať pozor, aby sa prípojná elektrická šnúra domácich spotrebičov, napr. mixéra, nedotýkala horúcich častí sporáka.

● Do zásuvky nevkladajte horľavé materiály, pretože sa môžu počas používania rúry vznietiť.

● Počas vyprážania by nemal byť sporák ponechaný bez dozoru. Oleje a tuky sa môžu vznietiť z dôvodu prehriatia.

● Je potrebné dávať pozor na moment uvedenia do varu, aby nedošlo k zaliatí ho-

ráka.

● Ak dôjde k poškodeniu sporáka, je možné opätovne ho používať po odstránení poruchy odborníkom.

● Neotvárajte kohútik na prípojke plynu alebo uzatvárací ventil na bombe bez predchádzajúceho uistenia sa, že sú všetky kohútiky zatvorené.

● Nedopusťte, aby sa horáky zalievali a znečisťovali. Zašpinené horáky očistite a osušte ihneď po vychladnutí.

● Riad nesmie byť ukladaný priamo na horáky.

● Nedávajte na rošt nad jedným horákom riad ťažší než 10 kg a na celom rošte riad s celkovou hmotnosťou vyššou než 40 kg.

● Nebúchajte do gombíkov a horákov.

● Na otvorené dvierka rúry nedávajte predmety s hmotnosťou vyššou než 15 kg.

● Vykonávanie úprav a oprav sporáka osobami, ktoré nie sú odborne vyškolené, je zakázané.

● Zhasínanie plameňa horáka fúkaním je zakázané.

● Pred otvorením veka odporúčame jeho očistenie od všetkých nečistôt. Povrch platne sporáka pred jej zakrytím vekom odporúčame nechať vychladnúť.

● Sklenené veko sporáka môže v dôsledku ohriatia prasknúť. Pred sklopením veka zhasnite všetky horáky. (Sporáky vybavené skleneným vekom – pozri „Charakteristika výrobku“.)

POKYNY TÝKAJÚCE SA BEZPEČNOSTI POUŽÍVANIA

● Je zakázané svojvoľné vykonávanie úprav sporáka na iný druh plynu, premiestňovanie sporáka na iné miesto a vykonávanie zmien napájacej inštalácie. Tieto práce môže vykonávať len oprávnený inštalatér.

● Na čistenie skla dvierok nepoužívajte drsné čistiace prostriedky alebo ostré kovové predmety, pretože tie môžu poškrabať povrch, čo môže viesť k popraskaniu

skla.

● Nepúšťajte k sporáku malé deti a osoby, ktoré sa nezoznámili s návodom na používanie sporáka.

● V PRÍPADE PODOZRENIA, ŽE UNIKÁ PLYN, SA NESMIE:

zapaľovať zápalky, fajčiť cigarety, zapínať a vypínať elektrické spotrebiče (zvonček

alebo vypínač osvetlenia), a používať iné elektrické a mechanické zariadenia, ktorá zapríčiňujú vznik elektrickej alebo mechanicky vyvolanej iskry. V takom prípade treba okamžite uzavrieť ventil na plynovej bombe alebo uzatvárací kohútik plynovej prípojky, vyvetrať miestnosť a potom privolať osobu oprávnenú na odstránenie príčiny úniku.

● V každej situácii spôsobenej technickou poruchou treba bezodkladne odpojiť elektrické napájanie sporáka (pri dodržovaní vyššie uvedených pravidiel) a nahlásiť poruchu kvôli oprave.

● K plynovej inštalácii nesmú byť pripojené žiadne anténne zvody, napr. rozhlasových prijímačov.

● V prípade vznietenia plynu unikajúceho z netesniacej inštalácie treba okamžite uzatvoriť prívod plynu pomocou uzatváracieho ventilu.

● V prípade vznietenia plynu unikajúceho z netesniaceho ventilu plynovej bomby je potrebné ochladiť bombu prehodením mokrej deky a uzatvoriť ventil na bombe. Po ochladení bomby ju treba vyniesť do otvoreného priestoru. Zákaz opätovného použitia poškodenej bomby.

● V prípade niekoľkodňovej prestávky v používaní sporáka treba zavrieť hlavný uzáver (ventil) na plynovej inštalácii, zatiaľ čo v prípade používanie plynovej bomby vždy po každom použití.

● Na čistenie sporáka sa nesmie používať náradie na čistenie parou.

AKO ŠETRIŤ ENERGIU

Kto využíva energiu zodpovedne, ten nielen chráni domáci rozpočet, ale pôsobí tiež vedome v prospech životného prostredia. A preto pomáhajme, šetrime elektrickou energiou! Po-

stupujme teda podľa týchto pravidiel:

● Používanie správneho riadu na vare-

nie.

Riad, resp. jeho dno určené na varenie

by nemalo byť nikdy menšie než je veľkosť plameňa. Treba pamätať i na prikrývanie nádob pokrievkou.

● Starostlivosť o čistotu horákov,

mriežky, platne pod horákmi.

Znečistenie narušuje prenášanie tepla

- veľmi pripálené nečistoty sa dajú odstrániť často už iba prostriedkami, ktoré veľmi zaťažujú životné prostredie.

Mimoriadnu čistotu treba udržovať v

blízkosti plameňových otvorov vencov (korún) pod krytmi horákov a otvorov hubíc horákov.

● Vyhýbanie sa zbytočnému „nazeraniu

pod pokrievku“.

Neotvárajte tiež zbytočne často dvierka

rúry.

Pozor! V prípade použitia programátora nastavujte príslušne kratší čas úpravy potravín.

● Starostlivé zatváranie dvierok rúry. Teplo uniká cez nečistoty nachádzajúce

sa na tesnení dvierok.

Najlepšie je odstraňovať ich okamžite.

● Nezabudovávanie sporáka v bez-

prostrednej blízkosti chladničiek/ mrazničiek.

Spôsobuje to zbytočné zvýšenie spotre-

by elektrickej energie.

● Používanie rúry len v prípade väčšie-

ho množstva potravín.

Mäso s hmotnosťou do 1 kg sa dá upra-

viť šetrnejšie v hrnci na horáku sporáka.

● Využitie zvyškového tepla rúry.

V prípade tepelnej úpravy dlhšej než 40

minút, odporúčame vypínať rúru 10 minút pred ukončením úpravy.

ROZBALENIE

Zariadenie bolo na čas prepravy zabezpečené obalom proti poškodeniu. Prosíme Vás, aby ste po rozbalení zariadenia zlikvi-

dovali časti obalu spôsobom, ktorý neohrozuje životné prostredie.

Materiály použité na balenie nie sú škodlivé pre životné prostredie, sú 100 % recyklovateľné a označené príslušným symbolom.

Pozor! Obalový materiál (polyetylénové vrecúška, kúsky polystyrénu a pod.) treba počas rozbaľovania udržovať mimo dosahu detí.

VYRADENIE Z PREVÁDZKY

Po ukončení obdobia užívania nesmie byť tento výrobok likvidovaný prostredníctvom bežného komunálneho odpadu, ale treba ho odovzdať na miesto zberu a recyklácie elektrických a elektronických

zariadení. Informuje o tom symbol umiestnený na výrobku, návode na obsluhu alebo obale.

Materiály použité v zariadení sú vhodné na opätovné využitie v súlade s ich označe-

ním.

Vďaka širokým možnostiam opätovného využitia materiálov opotrebovaných zariadení významne prispievate k ochrane nášho životného prostredia.

Informácie o príslušnom mieste likvidácie opotrebovaných zariadení Vám poskytne orgán obecnej správy.

OPIS VÝROBKU

3, 4

5, 6

1 Otočný gombík regulátora teploty 2 Otočný gombík na voľbu funkcií rúry 3, 4, 5, 6 Otočný gombík na ovládanie plynových horákov 7 Kontrolná lampička termostatu červená 8 Kontrolná lampička prevádzky sporáka žltá 9 Úchytka dvierok rúry 10 Zásuvka

11 Veľký horák

12 Stredný horák 13 Mriežka 14 Pomocný hořák 15 Stredný horák

*u niektorých typov

Zabezpečenie proti úniku plynu

16 Veko

17 Elektronický programátor*

Iskrový zapaľovač

CHARAKTERISTIKA VÝROBKU

Vybavenie sporákov – súhrn:

Rošt na grilovanie (mriežka na sušenie)

Tyč a vidlica ražňa*

Plech na pečenie /mäsa/

Plech na pečivo*

*u niektorých typov

INŠTALÁCIA

Nižšie uvedený návod je určený pre kvalikovaného odborníka, ktorý bude inštalovať zariadenie. Tento návod má za účel viesť k čo najodbornejšiemu vykonaniu činností spojených s inštaláciou a údržbou zariadenia.

Umietnenie sporáka

● Kuchynská miestnosť musí byť suchá a vzdušná, a musí mať účinnú ventiláciu v súlade s platnými technickými predpismi.

● Miestnosť by mala byť vybavená ventilačným systémom odvádzajúcim splodiny vzniknuté počas horenia. Táto inštalácia by mala obsahovať ventilačnú mriežku alebo digestor. Digestory je potrebné montovať v súlade s pokynmi uvedenými v návodoch na obsluhu k nim priložených. Umiestnenie sporáka by malo zaručovať voľný prístup k všetkým ovládacím prv-

kom.

● Miestnosť by mala mať tiež zaistený prísun vzduchu, ktorý je nevyhnutný na správne horenie (spaľovanie) plynu. Prísun vzduchu by nemal byť menší než 2 m³/h na 1 kW výkonu horákov. Vzduch môže byť privádzaný priamym prúdením zvonka – kanálom s prierezom min. 100 cm², alebo priamo zo susedných miestností, ktoré sú vybavené ventilačnými kanálmi ústiacimi von.

● Ak je zariadenie využívané intenzívne a dlho, môže nastať situácia, keď bude kvôli zlepšeniu vetrania nutné otvoriť okno.

● Kvapalný plyn je ťažší než vzduch, a preto má tendenciu hromadiť sa v dolných polohách. Miestnosti, v ktorých boli nainštalované fľaše /bomby/ s kvapalným plynom, by mali byť vybavené ventilačnými kanálmi vyvedenými z miestnosti von, umožňujúcimi, aby sa v prípade netesnosti plyn dostal von. Z toho istého dôvodu by fľaše s plynom, ako prázdne, tak i čiastočne naplnené, nemali byť inštalované ani uskladňované v miestnostiach situovaných pod povrchom zeme (napr. v pivniciach). Fľaše sa nesmú nachádzať blízko zdrojov tepla (pece, kozuba, rúry a pod.), ktoré by mohli zvýšiť teplotu vnútri fľaše nad 50 °C.

● Plynový sporák je vzhľadom na ochranu pred prehriatím okolitých povrchov zariadením triedy X, a ako také môže byť zabudované do radu nábytku iba do výšky pracovnej dosky, teda cca 850 mm od podlahy. Zabudovanie nad túto úroveň je nežiaduce.

INŠTALÁCIA

Nábytok na zástavbu musí mať oblo-

ženie a lepidlo na jeho lepenie odolné proti teplote 100 °C. Nedodržanie tejto podmienky môže spôsobiť deformáciu povrchu alebo odlepenie obloženia. Ak si nie sme istí tepelnou odolnosťou nábytku, je vhodnejšie sporák zabudovať nábytkom pri dodržaní odstupu asi 2 cm. Stena/múr, ktoré sa nachádzajú za sporákom musia byť prispôsobené tak, aby boli odolné proti vysokým teplotám. Počas používania sporáka sa jeho zadná stena môže zahriať na teplotu asi o 50 °C vyššiu, než je teplota okolia.

● Sporák je potrebné postaviť na tvrdú, rovnú podlahu (nestavať na podstavec).

● Pred začiatkom prevádzky je nutné sporák nastaviť do vodorovnej polohy, čo má mimoriadny vplyv napríklad na rovnomerné roztekanie sa tuku na panvici. Na tento účel slúžia polohovacie nôžky, dostupné po vytiahnutí zásuvky. Rozsah regulácie +/- 5 mm.

INŠTALÁCIA

Pripojenie sporáka k rozvodu plynu

Pozor!

Sporák by mal byť pripojený na plynovú inštaláciu takého plynu, na aký bol továrensky prispôsobený. Informácia o druhu plynu, na aký je sporák výrobne prispôsobený, sa nachádza na továrenskom štítku. Sporák musí byť pripojený výhradne inštalatérom vlastniacim príslušné oprávnenia a len on má výlučné právo prispôsobiť sporák inému druhu plynu.

Pokyny pre inštalatéra

Inštalatér je povinný:

● vlastniť plynárenské oprávnenia,

● zoznámiť sa s informáciami nachádzajúcimi sa na továrenskom štítku sporáka o druhu plynu, na aký je sporák prispôsobený, informácie porovnať s podmienkami dodávky plynu v mieste inštalovania,

● skontrolovať:

-účinnosť vetrania, tzn. výmeny vzduchu v miestnostiach

-tesnosť spojov plynového vedenia,

-účinnosť práce všetkých funkčných súčastí sporáka,

-či je elektrická inštalácia prispôsobená na spoluprácu s ochranným (nulovým) vodičom.

● vydať užívateľovi doklad o zapojení plynového sporáka a zoznámiť ho s

obsluhou.

Pozor!

Pripojiť sporák k fľaši s plynom alebo k existujúcej inštalácii môže len oprávnený inštalatér pri dodržiavaní všetkých bezpečnostných predpi-

sov.

Pripojenie k oceľovej hadici

V prípade inštalovania kuchyne podľa pokynov pre triedu 2., podtrieda I. pri pripájaní kuchyne do plynovej siete sa odporúča použiť iba kovovú hadicu, ktorá zodpovedá platným národným predpisom. Spojka prívodu plynu do kuchyne je vybavená závitom

G1/2”.

Pri pripájaní používajte iba hadice a tesnenia zodpovedajúce momentálne platným predpisom. Maximálna dĺžka hadice nesmie presiahnuť 2000 mm. Uistite sa, či sa prípojka nebude dotýkať žiadnych pohyblivých častí, ktoré by ju mohli poškodiť.

Pripojenie k pevnému potrubiu

Kuchyňa je vybavená nástavcom so závitom G1/2”.

Pripojenie k plynovému potrubiu musí byť urobené takým spôsobom, ktorý nebude vyvolávať vznik žiadnych napätí v nijakom bode inštalácie, ani v žiadnej časti zariadenia. Použitie príliš veľkého momentu pri uťahovaní spojenia (väčšieho ako 18 Nm) môže poškodiť spoj alebo byť príčinou netesnosti.

Potrubie (hadica) privádzajúca plyn by sa nemalo dotýkať kovových častí zadného krytu sporáka.

INŠTALÁCIA

Pozor!

Pripojenie sporáka k elektrickému rozvodu

Po ukončení inštalovania sporáka treba skontrolovať tesnosť všetkých spojov, napr. použitím mydlovej vody. Na kontrolu tesnosti nesmie byť použitý oheň.

Pozor! Ak sa poškodí neodpojiteľný napájací vodič, mal by byť pre možné ohrozenie vymenený u výrobcu, v špecializovanom opravárenskom podniku alebo kvalikovaným odbor-

níkom.

● Sporák je továrensky prispôsobený na napájanie striedavým prúdom, jednofázovým (230 V 1N ~ 50 Hz) a vybavený prívodovou šnúrou 3 x 1,5 mm² s dĺžkou cca 1,5 m s ochranným kontaktom.

● Pripájacia zásuvka elektrického rozvodu musí byť vybavená ochranným kolíkom a nesmie sa nachádzať nad sporákom. Je nutné, aby po umiestnení sporáka bola pripájacia zásuvka elektrického rozvodu užívateľovi dostupná.

● Pred zapojením sporáka do zásuvky treba skontrolovať, či:

- poistka a elektrický rozvod vydržia záťaž sporáka,

- je elektrický rozvod vybavený účinným uzemňovacím systémom spĺňajúcim požiadavky platných noriem a predpisov,

- je zásuvka ľahko dostupná.

INŠTALÁCIA

Prispôsobenie sporáka na iný druh plynu

Táto činnosť môže byť vykonávaná iba inštalatérom s príslušnými oprávneniami.

Ak sa plyn, ktorým má byť napájaný sporák, líši od plynu predpokladaného pre sporák v továrenskej verzii, t. j. G20 20 mbar, je potrebné vymeniť hubice horáka a vykonať reguláciu plameňa.

Na prispôsobenie sporáka na spaľovanie iného druhu plynu treba vykonať:

● výmenu hubíc (pozri tabuľku nižšie),

● reguláciu „úsporného“ plameňa.

Pozor!

Sporáky dodané výrobcom majú horáky továrensky prispôsobené na spaľovanie plynu uvedeného na továrenskom štítku a v záručnom liste.

Druh plynu Hubica

pomocný

G20 / 18-20 mbar

G30 / 28-30 / 37 mbar

0,55 0,85 1,07

0,41 0,58 0,75

Plameň horáka Upravenie z kvapalného

plynu na

zemný plyn

Plný 1. Hubicu horáka vymeniť

za vhodnú podľa tabuľky hubíc.

Úsporný 2. Regulačnú skrutku

zľahka vyskrutkovať a nastaviť veľkosť plameňa.

typ/priemer

stredný

Upravenie zo zemného

plynu na

kvapalný plyn

1. Hubicu horáka vymeniť za vhodnú podľa tabuľky hubíc.

2. Regulačnú skrutku zľahka zaskrutkovať a skontrolovať veľkosť plameňa.

Na vykonanie regulácie treba dať dole otočné gombíky kohútikov.

veľký

INŠTALÁCIA

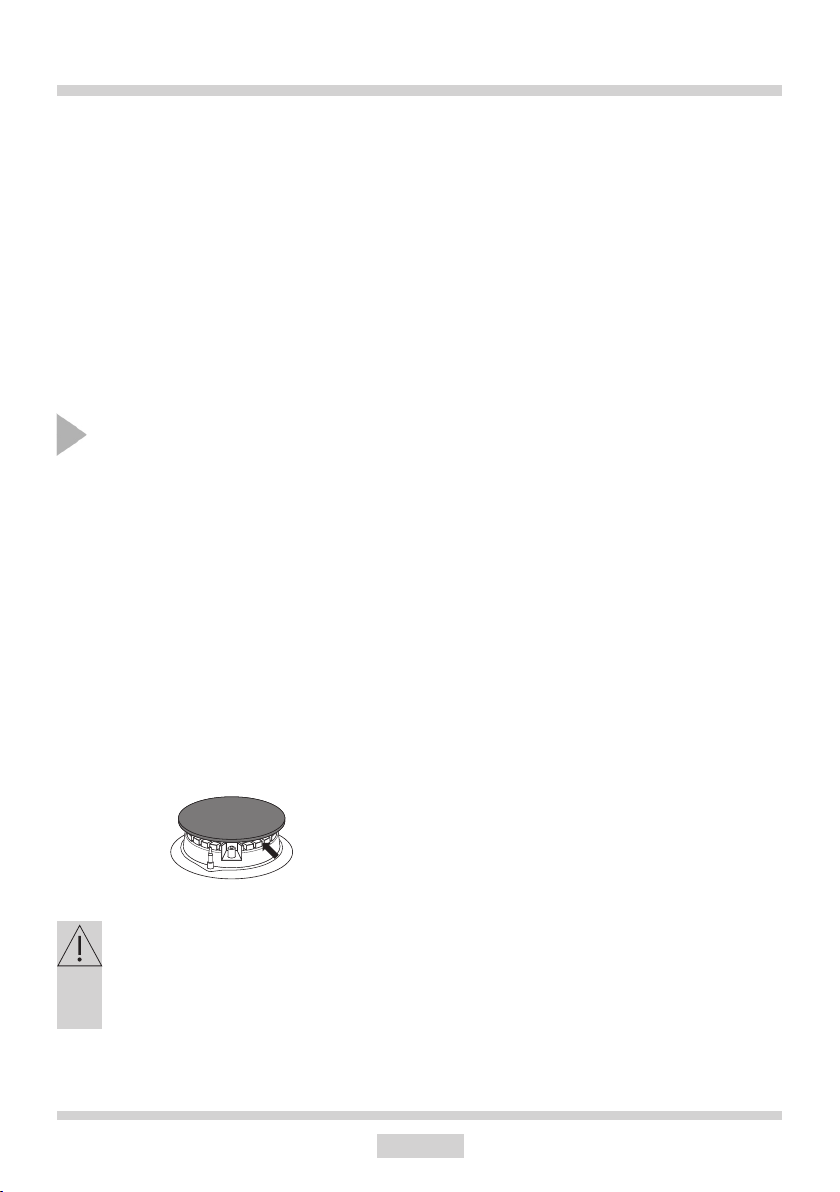

Použité povrchové horáky nevyžadujú reguláciu primárneho vzduchu. Správny plameň má zreteľné kužele vo vnútri modrozelenej farby. Krátky šumiaci plameň alebo dlhý, žltý a čadivý, bez zretelne viditeľných kužeľov, svedčí o nezodpovedajúcej kvalite plynu v domácej inštalácii alebo poškodení či zašpinení horáka. Na kontrolu plameňa treba nahriať horák asi 10 minút plným plameňom a následne pretočiť otočný gombík ventilu na úsporný plameň. Plameň by nemal zhasnúť ani preskočiť na hubice.

Výmena hubíc horáka – hubicu vyskrutkovať pomocou špeciálneho nástrčného kľúča 7 a vymeniť za novú, príslušne k druhu plynu (pozri tabuľky).

Pozor!

Úprava zariadenia kvôli prispôsobeniu plynu, inému, než je zrejmé z označenia výrobcu na továrenskom štítku sporáka, alebo kúpa sporáka na iný druh plynu, než je inštalovaný v byte, je výhradne v gescii užívateľ – inštalatér.

Prívod plynu do povrchových horákov je otváraný a nastavovaný kohútik s protiúnikovým zabezpečením. Nastavenie kohútikov treba vykonávať pri zapálenom horáku v polohe „úsporný plameň“, pri použití regulačného skrutkovača s veľkosťou 2,5 mm.

Kohútik s protiúnikovým zabezpečením

Copreci

Pozor!

Po dokončení regulácie je potrebné um ie st n iť ná le p ku s op is o m druhu plynu, na ak ý je sp o r á k prispôsobený.

OBSLUHA

Pred prvým zapnutím sporáka

● odstrániť súčasti obalu,

● odstrániť jemne (pomaly) etikety z dvierok sporáka, dbajúc na to, aby sa nepretrhol pásik lepidla;

● vyprázdniť zásuvku, očistiť komoru rúry od prostriedkov továrenskej konzervácie,

● vybrať príslušenstvo rúry a umyť ho v teplej vode s prídavkom prostriedku na umývanie riadu,

● zapnúť ventiláciu v miestnosti alebo otvoriť okno,

● nahriať rúru (pri teplote 250 °C, cca 30 min.), odstrániť nečistoty a pozorne umyť, výhrevné plochy dosky treba ohrievať počas asi 4 min. bez použitia nádoby.

Pozor!

Pri sporákoch vybavených elektronickým programátorom Ta bude displej po zapojení do siete ukazovať „12:00“ alebo „0:00“. Je potrebné nastaviť aktuálny čas programátora (pozri návod na obsluhu programá-

tora).

Nenastavenie aktuálneho času znemožňuje prevádzku rúry.

Komoru rúry umývame len s použitím teplej vody s prídavkom malého množstva prostriedku na umývanie riadu.

Mechanický časovač*

Časovač neovláda fungovanie sporáka. Ide o zvukové signalizačné zariadenie upozorňujúce na nutnosť vykonania krátko trvajúcich kuchárskych úkonov. Rozsah odmeriavaného času je od 0 do 60 minút.

Pozor! V rozsahu odmeriavaného času od 0 do 10 minút treba otočný gombík časovača najprv otočiť o asi 90 ° a potom nastaviť na požadovaný pracovný čas.

● obslužné úkony je potrebné vykonávať pri dodržiavaní bezpečnostných pokynov.

*u niektorých typov

OBSLUHA

Obsluha povrchových horákov

Voľba riadu

Je potrebné dbať na to, aby priemer dna nádoby bol vždy väčší než veľkosť (dosah) plameňa, a samotná nádoba bola prikrytá pokrievkou. Odporúčame, aby priemer hrnca bol 2,5 – 3-krát väčší, než priemer horáka, tzn. v prípade horáka:

● pomocného – nádoba s priemerom od 90 do 150 mm,

● stredného – nádoba s priemerom od 160 do 220 mm,

● veľkého – nádoba s priemerom od 200 do 240 mm, a výška hrnca by nemala byť väčšia než jeho priemer.

NESPRÁVNE

SPRÁVNE

Otočný gombík ovládania činnosti horákov

Zapaľovanie horákov bez zapaľovača

● zapáliť zápalku,

● stlačiť otočný gombík až po citeľný odpor a pretočiť doľava do polohy „veľký plameň

● zažať plyn zápalkou

● nastaviť požadovaný plameň (napr. „úsporný“ ) ,

● po ukončení varenia vypnúť horák otočením gombíka doprava (poloha „vypnutý“ ● ).

Zapaľovanie horákov zapaľovačom*

● stlačiť tlačidlo iskrového zapaľovača

označeného ,

● stlačiť otočný gombík až po citeľný odpor a pretočiť doľava do polohy „veľký pla-

meň“ ,

● pridržať až do momentu zažatia plynu,

● nastaviť požadovaný plameň (napr. „úsporný“ ) ,

● po ukončení varenia vypnúť horák otočením gombíka doprava (poloha vypnutý ● ).

Poloha vypnutý horák

*u niektorých typov

Poloha veľký plameň

Poloha úsporný plameň

Zapaľovanie horákov zapaľovačom spojeným s otočným gombíkom*

● stlačiť otočný gombík zvoleného horáka až po citeľný odpor a pretočiť doľava do

polohy „veľký plameň“ ,

● pridržať až do momentu zažatia plynu,

● po zažatí plameňa horáka povoliť tlak na gombík a nastaviť požadovaný plameň (napr. „úsporný“ )

OBSLUHA

Pozor!

Pri sporákoch vybavených protiúnikovým zabezpečením (poistkou) povrchových horákov je kvôli fungovaniu zabezpečenia potrebné pri úkone zapaľovania pridržať otočný gombík počas asi 10 sekúnd maximálne stlačený v polohe „veľký plameň“.

Voľba plameňa horáka

Správne nastavené horáky majú plameň svetlomodrej farby so zreteľne viditeľným vnútorným kužeľom. Voľba veľkosti plameňa závisí od nastavenia polohy otočného gombíka horáka:

veľký plameň

malý plameň (zvaný „úsporný“)

l zhasnutý/vypnutý horák (prívod plynu uzavretý)

Veľkosť plameňa sa dá podľa potreby plynulo regulovať.

Činnosť zabezpečenia proti úniku plynu*

Niektoré modely/typy sú vybavené automatickým systémom uzatvárajúcim prívod plynu do horáka v prípade absencie plameňa.

Tento systém chráni pred unikaním plynu v prípade, že plameň na horáku zhasne, napr. v dôsledku jeho zaliatia…

Opätovné zažatie horáka vyžaduje intervenciu užívateľa.

NESPRÁVNE SPRÁVNE

Pozor!

Zákaz regulácie plameňa v rozsahu medzi polohou „vypnutý“ horák ● a

polohou „veľký plameň“

*u niektorých typov

OBSLUHA

Elektronické spínacie hodiny Ta*

2 31

A - Pole displeje

Značky pro vozních funkcí

1 -Tlačítko voľby prevádzkových funk cí 2 - Tlačítko “-“ 3 - Tlačítko “+“

Nastavenie hodín

Pri pripojení na sieť alebo pri novom za pnutí prístroja po výpadku elektrickej energie sa na displeji objaví 0.00 hodín.

● Tlačítko 1 držte stlačené tak dlho, až ne bu de signálna lampa blikať;

● Čas nastavte tlačítkami 2 a 3.

2 31

Po uplynutí asi 7 sekúnd po nastavení času sa nové údaje uložia.

*u niektorých typov

Pozor! Bez nastavenia času nie je funk cia rúry možná.

OBSLUHA

Časový spínač

Rozsah času je od 1 minúty do 23 hodín a 59 minút. Pre nastavenie časového spínača je potrebné postupovať násle do vne:

● stlačte tlačítko 1 a držte ho tak dlho, až

signálna lampa u nezačne blikať;

● dobu na časovom spínači nastavíte

tlačítka mi 3 a 2. Nastavená doba sa objaví na displeji a signálna lampa bude svie tiť.

2 31

Po uplynutí nastaveného času sa aku stický signál vypne a signálna lampa u začne znovu blikať.

● Stlačte tlačítka 1, 2 alebo 3, aby ste vypli

akustický signál; potom zhasne signálna lampa a na displeji sa objavia hodiny.

Pozor! Keď akustický signál nevypnete manuálne, vypne sa automaticky po uply nutí asi 7 minút.

Poloautomatická prevádzka

Keď má byť rúra vypnutá v danom čase, je potrebné vykonať nasledujúce:

● gombíky funkcií rúry a teploty na sta vte na

požadované pozície, pri ktorých má rúra pracovať,

● tlačítko 1 držte stlačené tak dlho, až na

di sple ji sa objaví :

2 31

● nastavte požadovanú dobu prevádzky

tlačítkami 3 a 2 v rozsahu od 1 minúty do

10 hodín.

Uvedená doba bude uložená v priebehu 7 sekúnd a na displeji sa znovu objaví čas a signální AUTO bude svietiť.

Po uplynutí nastavenej doby sa rúra au toma tic ky vypne, ozve sa akustický signál a signální AUTO začne blikať.

● Tlačítka funkcií rúry a teploty na sta vte na

pozíciu vypnuté,

● Stlačte tlačítka 1, 2 alebo 3, aby ste na sta vi-

li akustický signál; signálna lampa zhasne a na displeji sa objavia hodiny.

OBSLUHA

Automatická prevádzka

Keď má byť rúra zapnutá v určitej dobe a za určitý čas vypnutá, potom je po trebné nastaviť dobu prevádzky a čas vypnutia nasledujúcim spôsobom:

● Tlačítko 1 držte stlačené tak dlho, až na

di sple ji sa objaví:

2 31

● požadovaná prevádzková doba sa na staví

tlačítkami 3 a 2,

● tlačítko 1 držte stlačené tak dlho, až na

di sple ji sa objaví:

Signální AUTO svieti, rúra ale bude zapnutá až v dobe určenej odčítaním na sta veného času vypnutia rúry a doby prevádzky (keď je napr. doba prevádzky nastavená na 1 hodinu a čas vypnutia na 14.00 hodín, zapne sa rúra au to ma tic ky v 13.00 hodín.)

Po ukončení prevádzky sa rúra au to ma tic ky vypne, zaznie akustický signál a signální AUTO začne znovu blikať.

● Tlačítka funkcií rúry a teploty nastavte do

pozície vypnuté,

● Tlačítka 1, 2 alebo 3 stlačte, aby ste tak

vypli akustický signál; signální AUTO zhasne a na displeji sa objavia hodiny.

2 31

● Čas vypnutia (koniec prevádzky) na sta vte tlačítkami 3 a 2; ten môže byť ma ximálne za 23 hodín a 59 minút od ak tuálne ho času.

● Tlačítka funkcií rúry a teploty na sta vte na požadovanú pozíciu, pri ktorej má byť rúra

v prevádzke.

Pozor! Nastavené údaje je možné ke dykoľvek prekontrolovať a korigovať. Nie je ale možné meniť nastavenie hodín, po kiaľ je prístroj v poloautomatickej alebo automatickej

prevádzke.

OBSLUHA

50-250

100

150

200

250

Funkcie rúry na pečenie a jej obsluha

Rúra s prirodzeným prúdením (konvenčná)

Rúra môže byť nahrievaná pomocou dolného a horného vyhrievacieho telesa a grilu (ak je k dispozícii). Ovládanie činnosti tejto rúry sa uskutočňuje pomocou jedného otočného gombíka, ktorý obsluhuje prepínač druhu činnosti spojený s regulátorom teploty.

Pozor!

Pri modeloch sporákov, ktoré nemajú gril, poloha na ovládacom gombí-

ku chýba.

Možné polohy otočného gombíka

Nezávislé osvetlenie rúry

Nastavením otočného ovládača do tejto polohy, získame osvetlenie komory rúry.

Zapnuté dolné a horné vyhrievacie

teleso

Ohrievanie konvekčným spôsobom. Termostat umožňuje nastavenie teploty v rozsahu od 50 °C do 250°C. Používať pri pečení pokrmov z cesta. Výborne sa hodí na pečenie cesta, mäsa, rýb, chleba, pizze (je nutné vstupne zahriať rúru ako aj používať tmavé plechy), pečenie na jednej úrovni.

Zapnutý dolný ohrev

V tejto polohe otočného ovládača rúra realizuje ohrievanie výlučne pri použití dolného ohrevu. Dopekanie pečiva zospodu (napr. vlhké pečivo a nadievané ovocím).

Zapnutý horný ohrev

Nastavenie otočného ovládača v tejto polohe umožňuje realizáciu ohrievania rúry výlučne pri použití horného ohrevu. Do zlatista pripečený pokrm, dopekanie zhora, dodatkové zapekanie.

Zapnutý gril

Povrchové „grilovanie”, sa používa pre opekanie malých porcií mäsa: steky, rezne, ryby, tousty, klobásky, zapekané jedlá (hrúbka opekaných pokrmov by nemala byť väčšia ako 2-3 cm, v priebehu pečenia je potrebné je obrátiť na druhú stranu).

OBSLUHA

100

150

200

250

Zapnutie a vypnutie rúry

Na zapnutie rúry je potrebné:

● zistiť požadované podmienky práce rúry,

teplotu a spôsob ohrevu,

● otáčaním „doprava“ nastaviť otočný

gombík do požadovanej polohy. Zapnutie rúry je signalizované rozsvietením dvoch kontrolných lampičiek – žltej a červenej. Svietenie kontrolnej lampičky žltej farby signalizuje činnosť rúry. Zhasnutie červenej lampičky je signálom, že rúra dosiahla nastavenú teplotu. Ak kuchárske recepty odporúčajú vkladanie pokrmu do rozohriatej rúry, nerobte to skôr, ako po prvom zhasnutí červenej kontrolnej lampičky. Počas pečenia sa bude červená lampička periodicky zapínať a vypínať (udržovanie teploty vnútri komory rúry). Žltá kontrolná lampička môže svietiť i v polohe otočného gombíka „osvetlenie komory rúry“. Vypnutie rúry – na vypnutie rúry je potrebné otáčaním doľava nastaviť otočný gombík do polohy „0“. Signalizačná lampička by mala zhasnúť.

Rúra s núteným obehom vzduchu (s ventilátorom)

Rúra môže byť ohrievaná pomocou grilu, dolného a horného vyhrievacieho telesa. Ovládanie činnosti tejto rúry sa uskutočňuje pomocou otočného gombíka voľby druhu činnosti rúry – nastavenie sa vykonáva otočením gombíka do polohy so zvolenou funkciou,

a pomocou otočného gombíka regulácie teploty – nastavenie sa vykonáva otočením gombíka do polohy so zvolenou teplotou.

K vypnutiu dôjde nastavením oboch otočných gombíkov do polohy „ l” / „0”.

Pozor!

Na zapnutie ohrevu (vyhrievacieho telesa a pod.) pri zapnutí ktorejkoľvek z funkcií rúry dôjde až po nastavení teploty.

OBSLUHA

Možné polohy otočného gombíka na voľbu druhu funkcie rúry

Nezávislé osvetlenie rúry

Nastavením otočného ovládača do tejto polohy, získame osvetlenie komory rúry.

Zapnutý dolný a horný ohrev

Nastavení otočného ovládača do tejto polohy, umožňuje realizovať ohrievanie rúry konvekčným spôsobom. Výborne sa hodí na pečenie cesta, mäsa, rýb, chleba, pizze (je nutné vstupne zahriať rúru ako aj používať tmavé plechy), pečenie na jednej úrovni.

Zapnutý ventilátor ako tiež dolný a horný ohrev.

V tejto pracovnej polohe otočného ovládača, rúra realizuje funkciu cesto. Konvekčná rúra s ventiláto-

rom .

Pri realizácii funkcie a nastavení otočného gombíka regulátora teploty do nulovej polohy pracuje len samotný ventilátor. V tejto polohe je možné ochladzovať pokrmy alebo komoru rúry.

Zapnutý gril

Zosilnený gril (Supergril))

Zapnutie funkcie „zosilneného grilu’’ umožňuje vykonávať opekanie pri súčasne zapnutom hornom ohrevu. Táto funkcia umožňuje vyvinutie zvýšenej teploty v hornom pracovnom priestore pokrmov, umožňuje tiež opekanie ich väčších porcií.

Zapnutý ventilátor a zosilnený gril

Pri tejto polohe otočného gombíka rúra realizuje funkciu zosilneného grilu s ventilátorom. Využitie tejto funkcie v praxi umožňuje urýchlenie procesu grilovania a zlepšenie chuťových vlastností pokrmu. Grilovať treba pri zatvorených dvierkach rúry.

Kontrolná lampička

Zapnutie rúry je signalizované rozsvietením dvoch kontrolných lampičiek – žltej a červenej. Svietenie kontrolnej lampičky žltej farby signalizuje činnosť rúry. Zhasnutie červenej lampičky je signálom, že rúra dosiahla nastavenú teplotu. Ak kuchárske recepty odporúčajú vkladanie pokrmu do rozohriatej rúry, nerobte to skôr, ako po prvom zhasnutí červenej kontrolnej lampičky. Počas pečenia sa bude červená lampička periodicky zapínať a vypínať (udržovanie teploty vnútri komory rúry). Žltá kontrolná lampička môže svietiť i v polohe otočného gombíka „osvetlenie komory rúry“.

OBSLUHA

100

150

200

250

Rúra s núteným obehom vzduchu (s ventilátorom a vyhrievacím telesom horúceho vzduchu/ termoobehu)

Rúra môže byť nahrievaná pomocou dolného a horného vyhrievacieho telesa, grilu a vyhrievacieho telesa horúceho vzduchu. Ovládanie činnosti tejto rúry sa uskutočňuje pomocou otočného gombíka na voľbu druhu činnosti rúry – nastavenie sa vykonáva otočením gombíka do polohy so zvolenou funkciou

a pomocou otočného gombíka regulácie teploty – nastavenie sa vykonáva otočením gombíka do polohy so zvolenou teplotou.

Možné polohy otočného gombíka na voľbu funkcie rúry

Nezávislé osvetlenie rúry

Nastavením otočného ovládača do tejto polohy, získame osvetlenie komory rúry.

Zapnutý termoobeh

Nastavenie otočného ovládača v polohe „zapnutý termoobeh” umožňuje realizáciu ohrievania rúry vynúteným spôsobom pomocou termoventilátora, umiesteného v centrálnom mieste zadnej steny komory rúry. V porovnaniu do konvekčnej rúry sú používané nižšie teploty pečenia. Používanie tohto spôsobu ohrevu umožňuje rovnomerný obeh tepla kolem pokrmu umiesteného v rúre. Príprava hotových (zmrazených) pokrmov – pečivo, pizza, hranolky. Rozmrazovanie (mäsa, ovocia, zeleniny, pečivo) – v prípade chúlostivých pokrmov (pre konzumpciu nevarených jedál – napr. jahody) sa nezapína ohrev, pri rozmrazovaní napr. mäsa termostat nastavte na teplotu na 50 – 75°C. Sušenie ovocia, hub (na niekoľko úrovniach, teplota 50 – 80°C)

K vypnutiu dôjde nastavením oboch otočných gombíkov do polohy „ l” / „0”.

Pozor!

K zapnutiu ohrevu (vyhrievacieho telesa a pod.) pri zapnutí ktorejkoľvek z funkcií rúry, dôjde až po nastavení teploty.

Za pnutý t ermoobeh a dolný ohrev

V tejto polohe otočného ovládača rúra realizuje funkciu termoobehu a zapnutého dolného ohrevu čo spôsobuje zvýšenie teploty na dole pečenia. Veľká časť tepla dodávaná zospodu pečenia, mokré pečivo, pizza.

OBSLUHA

Zapnutý ventilátor ako aj gril

V tejto polohe otočného ovládača, rúra realizuje funkciu grilu s ventilátorom. Využitie tejto funkcie v praxi umožňuje urýchlenie procesu opekania a zlepšenia chuťových

vlastností pokrmov.

Pozor!

Pri realizácii funkcie a nastavení otočného gombíka regulátora teploty do nulovej polohy pracuje iba samotný ventilátor. V tejto polohe je možné ochladzovať pokrmy alebo komoru rúry.

Zapnutý gril

Zosilnený gril (Supergril))

Zapnutý dolný ohrev

V tejto polohe otočného ovládača rúra realizuje ohrievanie výlučne pri použití dolného ohrevu. Dopekanie pečiva zospodu (napr. vlhké pečivo a nadievané ovocím).

Zapnutý horný ohrev

Nastavenie otočného ovládača v tejto polohe umožňuje realizáciu ohrievania rúry výlučne pri použití horného ohrevu. Do zlatista pripečený pokrm, dopekanie zhora, dodatkové zapekanie.

Zapnutý dolný a horný ohrev

Kontrolná lampička

OBSLUHA

Používanie grilu

K procesu grilovania dochádza v dôsledku pôsobenia infračerveného žiarenia na pokrm, emitovaného rozžeraveným vyhrievacím telesom grilu.

Na zapnutie grilu je potrebné:

● nastaviť otočný gombík rúry do polohy

označenej symbolom

● nahrievať rúru asi 5 minút (pri zatvore-

ných dvierkach rúry),

● vložiť do rúry plech s pokrmom do prí-

slušnej pracovnej úrovne. V prípade grilovania na rošte je potrebné umiestniť na bezprostredne nižšiu úroveň (pod roštom) plech na vytekajúci tuk,

● zatvoriť dvierka rúry.

Na funkciu grilovania a zosilneného grilovania. je potrebné nastaviť teplotu na 250 °C, kým na funkciu grilovania s ventilátorom maximálne 200 °C.

Pozor!

Grilovať len pri zatvorených dvierkach rúry.

Ak je používaný gril, dostupné časti zariadenia sa môžu veľmi zahrievať. Odporúčame nepúšťať do blízkosti rúry deti.

OBSLUHA

Používanie ražňa*

Ražeň umožňuje grilovanie pri otáčaní pokrmu v rúre. Slúži predovšetkým na grilovanie hydiny, šašlikov (špízov), klobás a podobných

pokrmov.

K zapnutiu a vypnutiu pohonu ražňa dochádza súčasne so zapnutím a vypnutím funkcie grilovania. Pri využívaní týchto funkcií počas grilovania môže dochádzať k chvíľkovému zastaveniu motorčeka ražňa alebo k zmene smeru otáčania. Toto nemá vplyv na funkčnosť a kvalitu grilovania.

Pozor!

Ražeň nemá svoj vlastný ovládací gombík. Grilovať len pri zatvorených dvierkach rúry.

Príprava pokrmu na ražni: (pozri obrázky nižšie)

● umiestnite pokrm na tyč ražňa a znehybnite ho pomocou vidlíc,

● rám ražňa zasuňte do rúry do 3. pracovnej úrovne zdola,

● koniec tyče zasuňte do spojky pohonu, pričom dbajte na to, aby sa žliabok kovovej časti držiaka ražňa opieral o rám,

● odskrutkujte rukoväť,

● zasuňte plech do najnižšej úrovne komory rúry a privrite dvierka,

● zatvorte dvierka rúry.

*u niektorých typov

PEČENIE V RÚRE – PRAKTICKÉ RADY

Pokrmy z cesta

● odporúča sa pečenie pokrmov z cesta na plechoch, ktoré sú továrenským príslušenstvom sporáka,

● pokrmy z cesta je možné piecť i v predávaných formách a na plechoch, ktoré treba vložiť na sušiacu mriežku, na pečenie odporúčame plechy čiernej farby, ktoré lepšie prenášajú teplo a skracujú čas pečenia,

● v prípade využitia konvenčného ohrevu (horné + dolné vyhrievacie teleso) neodporúčame použitie foriem a plechov so svetlým a lesklým povrchom, použitie foriem tohto typu môže spôsobovať nedopečenie spodku cesta,

● v prípade využitia funkcie horúci vzduch nie je nutné vstupné predhriatie komory rúry, pri ostatných spôsoboch ohrevu treba pred vložením pokrmu komoru rúry rozohriať,

● pred vybratím pokrmu z rúry treba skontrolovať kvalitu upečenia pomocou drevenej špajle (pri správnom upečení by po pichnutí do cesta mala špajľa zostať suchá a čistá),

● po vypnutí rúry na pečenie je vhodné ponechať v nej pokrm ešte asi 5 minút,

● teploty pečenia pokrmov pri využití funkcie horúci vzduch sú spravidla o 20 – 30 stupňov nižšie v porovnaní s konvenčným pečením (pri použití horného a dolného vyhrievacieho telesa),

● parametre pečenia uvedené v tabuľke 1 a sú orientačné a dajú sa upravovať vzhľadom na vlastné skúsenosti a kuchárske zvyklosti,

● ak sa informácie uvádzané v kuchárskych knihách značne líšia od hodnôt uvedených v návode na obsluhu sporáka, prosíme, riaďte sa pokynmi návodu.

Pečenie mäsa

● v rúre by mali byť pripravované porcie mäsa väčšie než 1 kg, menšie kúsky odporúčame upravovať na plynových horákoch sporáka,

● na pečenie odporúčame používať žiaruvzdorné nádoby, i rukoväte týchto nádob musia byť odolné proti pôsobeniu vysokej teploty,

● pri pečení na mriežke na sušenie alebo na rošte odporúčame umiestniť na najnižšiu úroveň plech na pečenie s malým množstvom vody,

● odporúčame najmenej raz, v polovici času pečenia, obrátiť mäso na druhú stranu, počas pečenia je tiež potrebné občas podlievať mäso šťavou (výpekom) vznikajúcim pri pečení, alebo horúcou slanou vodou, mäso sa nesmie podlievať

studenou vodou.

PEČENIE V RÚRE – PRAKTICKÉ RADY

TABUĽKA 1: Pokrmy z cesta

Funkcia rúry na pečenie: dolné + horné vyhrievacie teleso

DRUH POKRMU

Pokrmy vo formách na pečenie

Obyčajná bábovka/mramorová Trená bábovka Spodok torty Piškótová torta Koláč s ovocím (krehký spodok) Tvarožník (krehký spodok) Kysnutá bábovka Chlieb (napr. viaczrnný)

Pokrmy na plechoch z výbavy sporáka

horúci vzduch

ÚROVEŇ TEPLOTA (°C) ÚROVEŇ TEPLOTA (°C)

2 2

2 - 3

2 2

170 – 180 160 – 180 170 – 180 170 – 180

160 – 180

210 - 220

2 2

2 – 3

2 2 2

150 – 170 150 – 170 160 – 170

160 – 180 140 – 150 150 – 170 180 – 200

ČAS PE-

ČENIA

(min.)

60 – 80 65 – 80 20 – 30 30 – 40 60 – 70 60 – 90 40 – 60 50 – 60

Koláč s ovocím (spodok krehký) Koláč s ovocím (kysnuté cesto) Koláč s posýpkou Piškótová roláda Pizza (tenký spodok) Pizza (hrubý spodok)

Drobné pečivo

Malé zákusky (cukrovinky) Lístkové cesto Bielkové snehové pečivo Veterníky, venčeky

3 2 3 2

3 3 3

170 – 180

160 – 170 180 – 200

220 – 240

190 – 210

160 – 170 180 – 190

90 - 110

2 2 2

2 2

160 – 170 160 – 170

150 - 170

150 – 160 170 – 190

170 – 190

35 – 60 30 – 50 30 – 40 10 – 15 10 – 15 30 – 50

10 – 30 18 – 25 80 – 90 35 – 45

PEČENIE V RÚRE – PRAKTICKÉ RADY

TABUĽKA 1A: Pokrmy z cesta Funkcia rúry na pečenie: cesto (dolné + horné vyhrievacie teleso

+ ventilátor)

DRUH POKRMU TEPLOTA

Pokrmy vo formách na pečenie

Bielkové snehové pečivo Trená bábovka Kysnutá bábovka Torta

Pokrmy na plechoch z výbavy sporáka

Kysnutý koláč Koláč s posýpkou Koláč s ovocím Piškóta

( °C )

80 150 150 150

150 150 150 150

ČAS PEČENIA

(min.)

60 – 70 65 – 70 60 – 70 25 – 35

40 – 45 30 – 45 40 – 55 30 – 40

Pozor!

Pri využití funkcie „cesto“ je vyžadované vstupné predhriatie komory rúry. Odporúčame pečenie pokrmu na úrovni 3 zdola.

PEČENIE V RÚRE – PRAKTICKÉ RADY

TABUĽKA 2: Pečenie mäsa

Funkcia rúry na pečenie : dolné + horné vyhrievacie teleso

horúci vzduch

DRUH MÄSA ÚROVEŇ

ZDOLA

Hovädzie

Roastbeef alebo krvavý steak („english“) rozohriata rúra šťavnatý („medium“) rozohriata rúra prepečený („well done“) rozohriata rúra Pečienka 2

Bravčové

Pečienka

Stehno

Filé (steak)

Teľacie

2 2

Jahňacie 2 2

Zverina 2 2

Hydina

Kura

Hus (cca 2 kg)

2 2

TEPLOTA (°C) ČAS *

2 160-180

160-180

160-170 200-210 90-120

160-180 200-220 100-120

175-180 200-220 100-120

170-180

160-180

250

210-230

200-220

200-210

210-230

220-250 190-200

V MIN.

na 1 cm

12-15

15-25

25-30

120-140

90-140

60-90

25-30

50-80

150-180

Ryby

175-180 210-220 40-55

* údaje uvedené v tabuľke platia pre 1 kg mäsa, v prípade väčších porcií treba pre každý ďalší kg pripočítať ďalších 30 – 40 minút.

Pozor!

V polovici času pečenia je potrebné mäso obrátiť na druhú stranu. Vhodné je pečenie mäsa v žiaruvzdorných nádobách.

PEČENIE V RÚRE – PRAKTICKÉ RADY

TABUĽKA 3: Gril Funkcia rúry na pečenie: vyhrievacie teleso grilu

DRUH POKRMU ÚROVEŇ

ZDOLA

Bravčová kotleta 4 250 Prírodný brav. rezeň 3 250 Špíz/šašlik 4 250 Klobásky 4 250 Roastbeef (steak cca 1 kg) 3 250 Teľacia kotleta 4 250 Teľací steak 4 250 Barania kotleta 4 250 Jahňacia kotleta 4 250 Polovice kuraťa (asi po 500 g) 3 250 Rybie lé 4 250 Pstruh (cca 200 – 250 g) 4 250 Chlieb (toasty, hrianky) 4 250

TEPLOTA

(°C)

ČAS GRILOVANIA (MIN.)

1. STRANA 2. STRANA

8-10 6-8

10-12 6-8

7-8 6-7

8-10 8-10

12-15 10-12

8-10 6-8

6-8 5-6

8-10 6-8

10-12 8-10

25-30 20-25

6-7 5-6

5-8 5-7

2-3 2-3

PEČENIE V RÚRE – PRAKTICKÉ RADY

TABUĽKA 4: Gril + ventilátor

Funkcia rúry na pečenie: vyhrievacie teleso grilu + ventilátor

DRUH MÄSA HMOTNOSŤ

(kg)

Bravčová pečienka

Jahňacie stehno Roastbeef

Kura

Kačica Hus Moriak

1,0 1,5 2,0

2,0 2 170-190 90-110

1,0 2 180-200 30-40

1,0 2 180-200 50-60

2,0 1-2 170-190 85-90

3,0 2 140-160 110-130

2,0 3,0

ÚROVEŇ

ZDOLA

2 2 2

1-2

TEPLOTA

(°C)

170-190 170-190 170-190

180-200 160-180

ČAS

(MIN.)

80-100 100-120 120-140

110-130 150-180

Počas pečenia je potrebné občas mäso obracať a polievať vznikajúcim výpekom alebo

teplou osolenou vodou.

Pozor!

Parametre uvedené v tabuľkách 2 – 5 sú orientačné a môžu byť upravované v závislosti od vlastných skúseností a kuchárskych zvyklostí.

ČISTENIE A ÚDRŽBA SPORÁKA

Starostlivosť užívateľa o priebežné udržovanie sporáka v čistote a o jeho správnu údržbu ovplyvňuje významným spôsobom predĺženie lehoty jeho bezporuchovej prevádzky.

Pred začiatkom čistenia je potrebné sporák vypnúť a skontrolovať, či sú všetky otočné gombíky nastavené do polohy „●“/ „0“. Čistiace úkony je možné začať až po vychladnutí sporáka.

Horáky, mriežka, dosky pod horákmi, plášť sporáka

● V prípade znečistenia horákov a mriežky je potrebné tieto časti výbavy vybrať zo sporáka a umyť v teplej vode s prídavkom prostriedkov na odstránenie tuku a špiny. Následne je nutné vytrieť ich do sucha. Po vybratí mriežky dôkladne umyť dosku pod horákmi a vytrieť do sucha mäkkou handričkou. Zvláštnu čistotu treba udržiavať pri plameňových otvoroch vencov (korún) pod krytmi horákov, pozri obr. nižšie. Otvory hubíc prečistiť s použitím tenkého medeného drôtu. Nepoužívať oceľový drôt, nerozvrtávať otvory.

● Pri umývaní smaltovaných povrchov používajte jemné tekuté prostriedky. Nepoužívajte čistiace prostriedky so silným brúsnym účinkom ako napr. prášky na drhnutie obsahujúce brusivo, brúsne pasty, brúsne kamene, pemzy, drôtenky

a pod.

● Sporák s antikorovou doskou vyžaduje pred začatím prevádzky dôkladné vstupné umytie pracovnej dosky. Zvláštnu pozornosť treba venovať odstráneniu zvyškov lepidla z fólie ostraňovanej z plechov pri montáži, respektíve lepiacej pásky nalepenej pri balení sporáka. Dosku treba čistiť pravidelne po každom použití. Nepripusťte silné znečistenie pracovnej dosky a pozor dávajte najmä na pripáleniny pochádzajúce z vykypených zvyškov. Na vstupné a bežné umývanie odporúčame použitie prostriedkov typu Stahl-Fix.

Pozor!

Súčasti horáka musia byť vždy suché. Čiastočky vody môžu zabrzdiť výtok plynu a spôsobiť zlé horenie

horáka.

ČISTENIE A ÚDRŽBA SPORÁKA

Rúra na pečenie

● Rúru je potrebné čistiť po každom použití. Počas čistenia rúry zapnite osvetlenie, dosiahnete tak lepšiu viditeľnosť v pracovnom priestore.

● Komoru rúry na pečenie umývajte len teplou vodou s prídavkom neveľkého množstva tekutých prostriedkov na umývanie riadu.

● Parné čistenie – Steam Clean*:

- do misky postavenej v rúre na prvej pozícii (úrovni) zdola nalejte 0,25 l vody (1 pohár),

- zatvorte dvierka rúry,

- otočný gombík regulátora teploty nastavte do polohy 50 °C, gombík na voľbu funkcie do polohy

dolné vyhrievacie teleso,

- ohrievajte komoru rúry na pečenie asi 30 minút,

- otvorte dvierka rúry, vnútro komory vytrite handričkou alebo hubkou a potom omyte

teplou vodou s prostriedkom na umývanie

riadu.

Pozor! Pozostatkom čistenia parou môže

byť prípadná vlhkosť alebo zvyšky vody

pod sporákom.

● Po umytí komory rúry na pečenie je potrebné vytrieť ju do sucha.

Pozor!

Na čistenie a údržbu sklenených čelných strán nepoužívajte čistiace prostriedky obsahujúce brúsne látky.

● Rúry na pečenie označené písmenom D boli vybavené ľahko vytiahnuteľnými drôtenými vodiacimi lištami (mriežkami) vložiek (vkladacích roštov) rúry. Na ich vybratie pri umývaní treba potiahnuť za záves, ktorý sa nachádza vpredu (Z1), potom odkloniť vodiacu lištu a vybrať zo zadného závesu (Z2). Po umytí umiestniť vodiace lišty do usadzovacích otvorov rúry, zatlačiť závesy (Z1 a Z2).

● Rúry označené písmenami Dp majú antikorové výsuvné vodiace lišty vkladacích roštov, pripevnené k drôteným vodiacim lištám. Pred tým než na ne položíte plech, je potrebné ich vysunúť (ak je rúra zahriata, vysunujte ich zachytením zadnou hranou plechu o zarážky nachádzajúce sa na prednej strane výsuvných vodiacich líšt) a potom zasunúť spolu s plechom.

ČISTENIE A ÚDRŽBA SPORÁKA

Vyťahovanie dvierok

Na dosiahnutie lepšieho prístupu ku komore rúry a jednoduchšieho čistenia je možné vytiahnutie dvierok. Na vytiahnutie je potrebné otvoriť dvierka, odkloniť zaisťujúci prvok umiestnený v pánte smerom nahor. Dvierka zľahka privrite, naddvihnite a vytiahnite smerom dopredu. Pri namontovaní dvierok postupujte opačným spôsobom. Pri nasadzovaní treba dať pozor, aby bol výrez na pánte správne osadený na výstupku držiaka pánta. Po nasadení dvierok na sporák je potrebné na doraz sklopiť zaisťujúci prvok a pozorne ho pritlačiť. Nesprávne nastavení zaisťujúceho prvku môže spôsobiť poškodenie pánta pri pokuse o zatvorenie dvierok.

4. Umyte sklo teplou vodou s malým množstvom čistiaceho prostriedku.

Pre opätovné namontovanie skla, zopakujte uvedené úkony v opačnom poradí. Hladká časť skla by sa mala nachádzať v hornej časti.

Odklopenie zaistenia pántov

Vyberanie vnútorného skla

1. Pomocou krížového skrutkovača odskrutkujte skrutky nachádzajúce sa v bočných zámkoch (obr. A).

2. Zámky ohnite pomocou plochého skrutkovača a vyberte hornú lištu dvierok.

(obr. A, B).

3. Vnútorné sklo vytiahnite z úchytiek (v dolnej časti dvierok). (obr. C).

Vyberanie vnútorného skla

ČISTENIE A ÚDRŽBA SPORÁKA

Výmena žiarovky osvetlenia rúry na pečenie

Aby sa zamedzilo možnosti zasiahnutia elektrickým prúdom, je potrebné sa pred výmenou žiarovky uistiť, či je zariadenie vypnuté.

● Všetky ovládacie gombíky nastavte do polohy „●“/„0“ a vypnite napájanie,

● Vyskrutkujte a umyte sklenené tienidlo lampičky a nezabudnite ho do sucha vytrieť.

● Vyskrutkujte osvetľovaciu žiarovku z objímky, v prípade potreby vymeňte žiarovku za novú – vysokoteplotnú žiarovku (300 °C) s parametrami:

- napätie 230 V

- výkon 25 W

- závit E 14.

Periodické revízie

Popri činnostiach, ktorých úlohou je

priebežné udržovanie sporáka v čistote, je potrebné:

● vykonávať periodické kontroly funkčnosti ovládacích prvkov a pracovných systémov sporáka. Po skončení záručnej lehoty, najmenej raz za dva roky, je potrebné poveriť rmu servisnej obsluhy vykonaním technickej revízie sporáka,

● odstrániť zistené prevádzkové chyby,

● vykonať periodickú údržbu pracovných systémov sporáka

Pozor!

Všetky opravy a regulačné úkony by mali byť vykonávané príslušnou rmou servisnej obsluhy alebo inštalatérom, ktorý vlastní príslušné oprávnenia.

Lampička rúry na pečenie

● Zaskrutkujte žiarovku, pričom pamätajte na jej presné osadenie v keramickej ob-

jímke.

● Naskrutkujte sklenené tienidlo lampičky.

POSTUP V NÚDZOVÝCH SITUÁCIÁCH

V každej núdzovej situácii je potrebné:

● vypnúť pracovné systémy sporáka

● odpojiť elektrické napájanie

● nahlásiť opravu

● niektoré drobné chyby môže užívateľ odstrániť sám, ak sa bude riadiť pokynmi uvedenými v tabuľke nižšie; skôr ako sa obrátite na oddelenie obsluhy zákazníka alebo servis, je potrebné prečítať si nasledujúce body v tabuľke.

PROBLÉM PRÍČINA POSTUP

1. Horák nezapaľuje zašpinené plameňové otvory uzavrieť uzatvárací ventil ply-

2.Zapaľovač plynu nezapaľuje

3. plameň pri zapaľovaní

horáka zhasína

4. elektrická výbava nefunguje

5.displej programátora ukazuje čas „12.00“ alebo „0.00“

6. nefunguje osvetlenie rúry

prerušenie dodávky prúdu skontrolovať poistku domácej

Prerušenie dodávky plynu otvoriť ventil prívodu plynu znečistený (zamastený) zapaľo-

vač plynu

otočný gombík kohútika stlačený nedostatočne dlho

príliš skoro uvoľnený gombík kohútika

prerušenie dodávky prúdu skontrolovať poistku domácej

zariadenie bolo odpojené od siete alebo došlo k chvíľkovej strate napätia

povolená alebo poškodená žiarovka

nu, zavrieť kohútiky horákov, vyvetrať miestnosť, vybrať horák, očistiť a prefúknuť plameňové otvory

inštalácie, spálenú vymeniť

vyčistiť zapaľovač plynu

pridržať stlačený otočný gombík do chvíle plného plameňa okolo koruny horáka

pridržať otočný gombík dlhšie v polohe „veľký plameň“

inštalácie, spálenú vymeniť nastaviť aktuálny čas

(pozri Návod na obsluhu programátora)

dotiahnuť žiarovku alebo poškodenú vymeniť (pozri kapitolu Čistenie a údržba)

TECHNICKÉ ÚDAJE

Menovité napätie 230V~50 Hz Menovitý výkon max. 3,4 kW

Rozmery sporáka 85 / 50 / 60 cm

Úžitkový objem rúry na pečenie* 53-58 litrov

Energetická trieda na energetickém štítku

Hmotnosť cca 41 kg

Splňuje požiadavky predpisov EÚ – normy EN 50304, EN 60335-1, EN 60335-2-6

* podľa EN 50304 objem závisí od vybavenia rúry na pečenie

- uvedené v technickej charakteristike a

na štítku energetickej účinnosti.

TECHNICKÁ CHARAKTERISTIKA

Výrobca: Amica

Označenie

typu

53GE2* A 0,79 54 stredná 45 49 1330 53GE3* A 0,79 54 stredná 45 49 1330 53GE3*D* A 0,79 53 stredná 45 49 1330

Trieda

energe-

tickej účin-

nost

Spotreba

elektric-

kej

energie v (kWh)

Úžitkový

objem

v (l)

Veľkosť

rúry na

pečenie

Čas potrebný na upečenie

štan-

dardného

pokrmu

v (min.)

Hladina

hluku v /dB(A) re 1 pW/

Najväčšia

Plocha

na peče-

v (cm²)

nie

Záruční a pozáruční servis spotřebičů značky Amica zajišťuje

rma Martykán servis v ČR a Fastplus v SR a jejich servisní střediska.

Martykán servis

Zámecká 3

698 01 Veselí nad Moravou

Tel: 518 324 555

e-mail: servis@martykanservis.cz

www.martykanservis.cz

Fastplus s.r.o.

Na pántoch 18

831 06 Bratislava - Rača

Tel: 2 4910 5853-54

www.fastplus.sk

Amica GEM 5333 Z Eco User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
